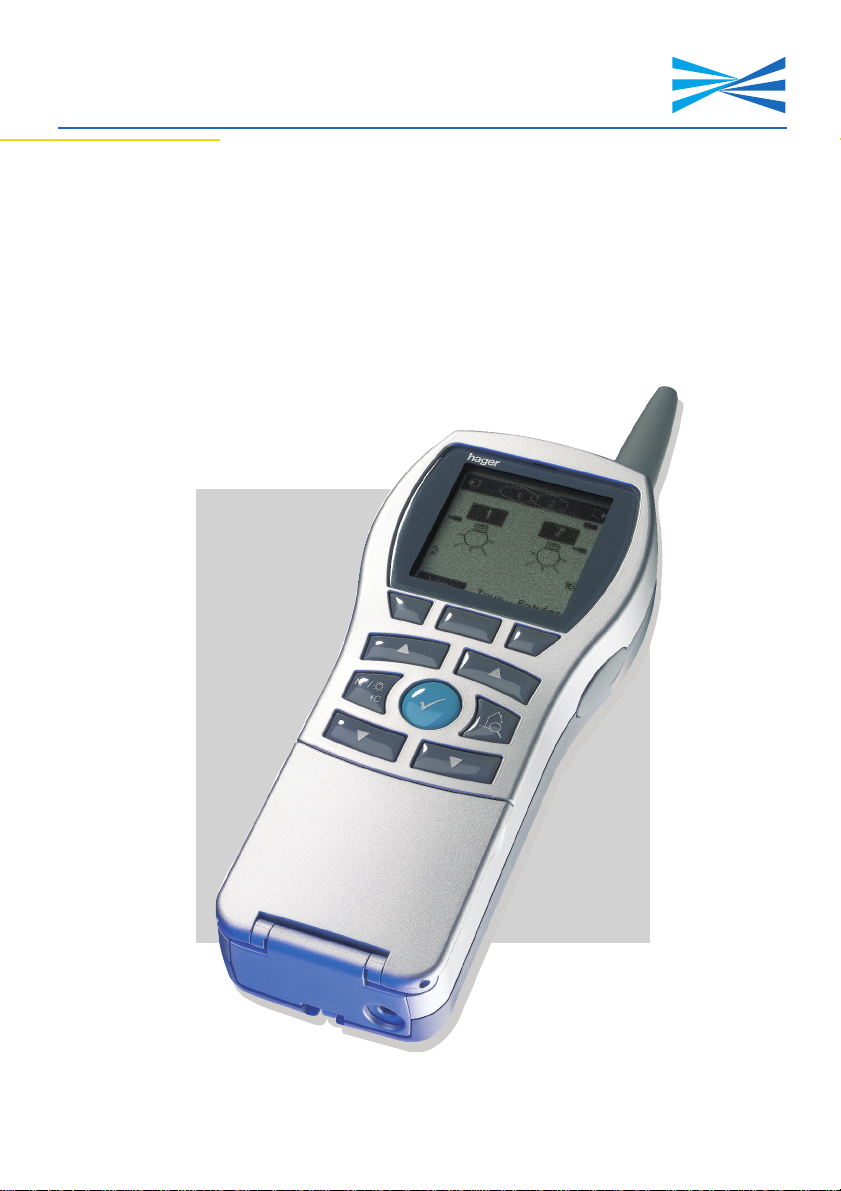

Page 1
hager
Manuel d’utilisation
Configurateur tebis
TX 100
6T7219a
Page 2
Les produits tebis sont installés. Tous les cablâges électriques ont été vérifiés.
Les récepteurs (lampes, volets..) sont en place.
Pour faire fonctionner cette installation il ne reste plus qu'à établir les liens entre
les entrées et les sorties.
Le configurateur portable tebis TX100 est l’outil de configuration destiné à établir
ces liens pour toute la gamme des produits tebis :
< Gamme filaire
< Gamme radio produits bidirectionnels
< Gamme radio produits unidirectionnels
ii
Cet outil n’est utilisé que pendant la phase de configuration de l'installation.
Il n’a aucun rôle lors du fonctionnement normal de l’installation.
Page 3

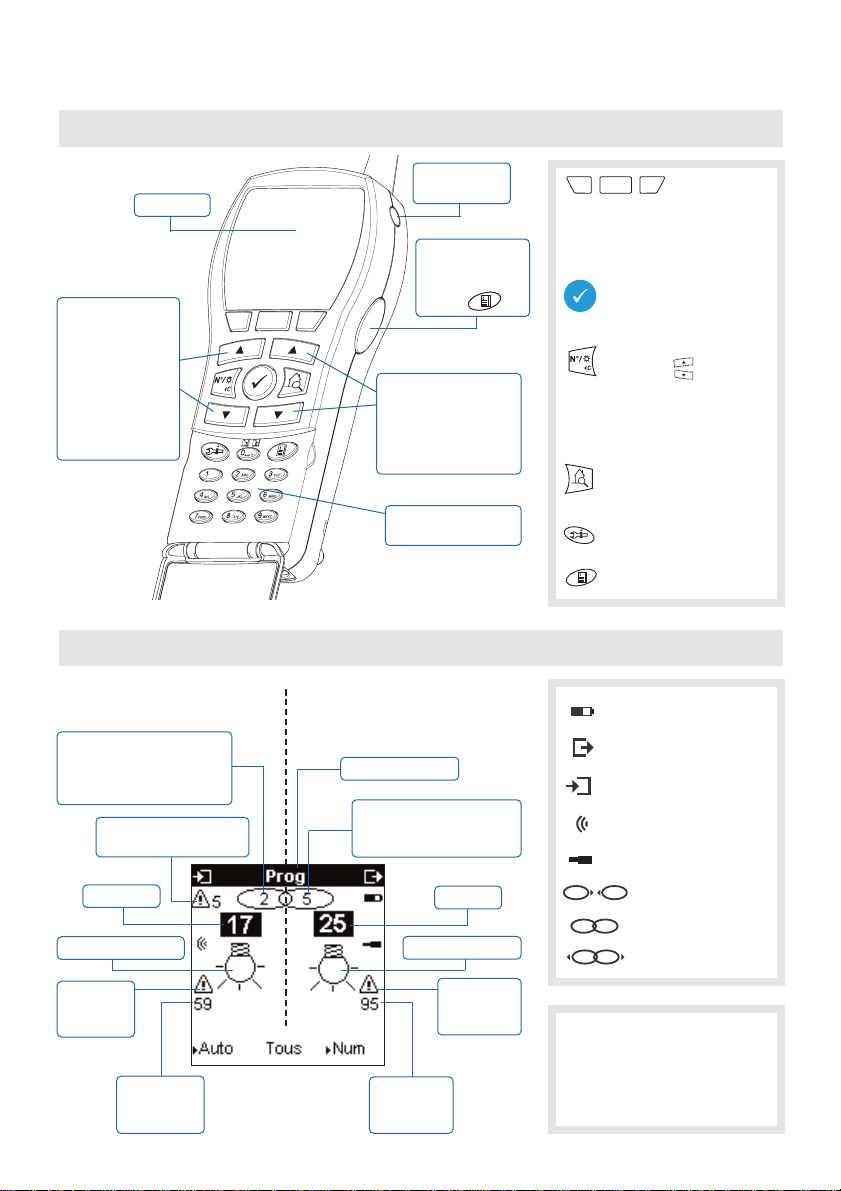

Touches écran
La fonction de chaque touche est indiquée sur l’écran
au dessus d’elle. La fonction varie selon l’écran
- Valide l’opération en cours
- Sélectionne un menu
- Valide la saisie
-
Change la fonction des
touches de gauche
(sélection soit d’un
numéro d’entrée soit
d’une fonction)
- Retour au menu précédent
- Active la sortie sélectionnée
- Lance la numérotation des
sorties de l'installation
Accès aux écrans d’aide à
l’installation
Accès aux menus
Niveau de charge batterie
Sortie
Entrée
Produit radio
Produit filaire
Préparation d’un lien
Lien établi
Suppression d’un lien
ii
Acquittement sonore
• Un “bip” simple indique une
opération réussie
• Un double “bip” indique une
opération qui a échouée
Description des touches
Description de l’affichage
Informations relatives
aux entrées
Informations relatives
aux sorties
1
1
Afficheur
Touche
marche / arrêt
Touche
“Accès au menu”
(même fonction
que )
Sortie
- Sélectionne un
numéro de sortie
- Déplacement dans
les menus
N° entrée
Fonction de l’entrée
Type de la sortie
N° sortie
Nombre de sorties liées
à l’entrée affichée (ex: 5
sorties pour l’entrée 17)
Nombre de
sorties de
l’installation
Nombre
d’entrées de
l’installation
Défaut sur
la sortie
affichée
Défaut sur
l’entrée
affichée
Nombre total de
défauts de l’installation
Entrée
- Sélectionne un
numéro d’entrée
- Sélectionne une
fonction affectée
à l’entrée
sélectionnée
- Déplacement
dans les menus
Clavier
alphanumérique
Nombre d’entrées pilotant
la sortie sélectionnée
(ex: la sortie 25 est pilotée
par 2 entrées dont la 17)
Barre de titre
Page 4
Définitions
< Canal : désigne une entrée ou une sortie.
< Unidir : désigne un produit ou un canal d’entrée émetteur radio. Les canaux
“unidir” ne peuvent pas recevoir d’information des autres canaux de
l’installation.
< Bidir : désigne un produit ou un canal émetteur et récepteur radio. Tous les
canaux de sortie sont “bidir”.
< Filaire : désigne un produit ou un canal relié au bus filaire
.
Spécifications techniques
< Alimentation du produit : 4 batteries ou 4 piles au format AA
< Batteries : Ni-Mh 1,2V 1550mA/h min
< Piles : Alcalines 1,5V LR6
< Recharge externe : Par transformateur 230V/9V 1A mini
< Consommation en charge: 0,2A (en charge sur le secteur)
< Durée de fonctionnement : - Batteries chargées dans l’outil : 8h
- Batteries chargées hors de l’outil :6h
- Piles neuves : 10h
< Durée de chargement : 3h30mn
< Fréquence centrale : 868.3 MHz
< Puissance d’émission : 5 dBm min.
< Sensibilité de réception : -100 dBm min.
< Débit de transmission : 16384 bauds
< Duty Cycle : 1%
< Carte mémoire : SmartMedia de 8 à 64 Mo
< Température de fonctionnement : 0°C à +45°C
< Température de stockage : -20°C à +70°C
< Indice de protection : IP20
< Poids : 340 g
< Dimensions : 75 x 169 x 34,5 mm (hors antenne)
Zone d’adressage
< Adresses physiques des produits filaires : 0.2.00 à 0.2.255
< Adresses de groupe :24/4/00 à 27/7/255 Mode ETS désactivé
10/4/00 à 13/7/255 Mode ETS activé (par défaut)
Limites du système
< 250 produits RF
< 250 produits filaires
< 1024 canaux répartis en 512 canaux d’entrée et 512 canaux de sortie
< 1 coupleur de média
< 6 niveaux de répétition d’un message
Page 5
1
Sommaire général
Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
1. Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
1.1 Mise en place des piles ou batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
1.2 Charge et autonomie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
1.3 Lecteur de carte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
1.4 Marche / Arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
1.5 Sélection de la langue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
2 Les différents types d’installations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.1 Installation radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.2 Installation filaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.3 Installation mixte radio-filaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3 Les différents types d’utilisations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
3.1 Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
3.2 Gestion, mesure et réglage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
1 Principe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
2 Appairage d’un coupleur de média . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
2.1 Cas d’une nouvelle installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
2.2 Cas d’une installation déjà configurée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
2.3 Cas d’utilisation du coupleur outil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3 Apprentissage d’une installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
3.1 Apprentissage et numérotation des sorties . . . . . . . . . . . . . . . . . . . . . . . . . . .9
3.2 Numérotation d’une entrée et affectation d’une fonction . . . . . . . . . . . . . . . .10
3.3 Suppression d’une entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4 Création et gestion des liens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4.1 Création d’un lien simple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4.2 Création d’un lien multiple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.3 Suppression d’un lien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
5 Visualisation des liens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Gestion mesure et réglage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
1 Retour usine (produit) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
2 Suppression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
3 Information produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
4 Répéteur (produit) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
5 Adressage ETS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
6 Téléchargement (produit) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
7 Retour usine (installation) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
8 Gestion carte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
9 Appairage coupleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
10 Mise à jour carte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
11 Information installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
12 Téléchargement (installation) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
13 Bruit ambiant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
14 Emission/Réception . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
15 Trafic Konnex . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
16 Répéteur (simulation) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
17 Entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
18 Mode expert / standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
19 Date et heure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
20 Acquittement sonore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
21 Langue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
22 Format d’adresse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
23 Rétroéclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
24 Appairage coulpeur outil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
25 Mode ETS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Annexes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Page 6
2

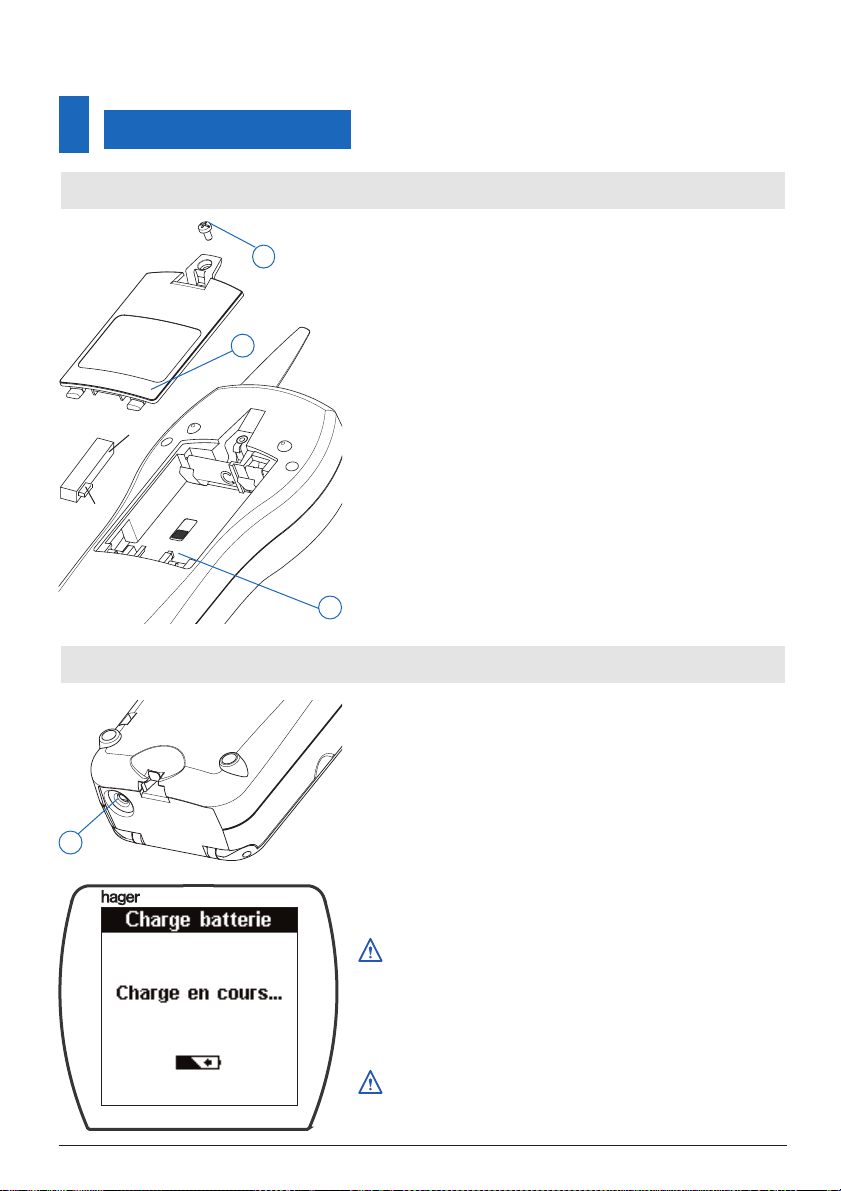

1.1 Mise en place des piles ou batteries
• Retirer la vis A.
• Ouvrir la trappe B pour acccéder au compartiment
à batteries.
• Positionner le commutateur C conformément à
l’alimentation :
< Position 1
Alimentation par piles :
< Position 2 (par défaut à la livraison)
Alimentation par batteries (fournies) :
• Insérer les piles ou les batteries en veillant à
respecter la polarité puis refermer et revisser
la trappe.
1.2 Charge et autonomie
En cas d’utilisation de batteries, brancher le
chargeur secteur fourni à la prise D.
Si le chargeur est branché sur l’appareil lorsqu’il fonctionne sur piles et que le commutateur
de sélection est positionné sur la position batterie, il y a un risque de destruction du configurateur tebis TX100.
Effectuer une charge complète avant la première utilisation (3h30mn)
Pendant la charge, l’indication de niveau de
charge s’affiche.
B
A
C
D
Généralités
Mise en service
1
1
2
Page 7
3
Généralités

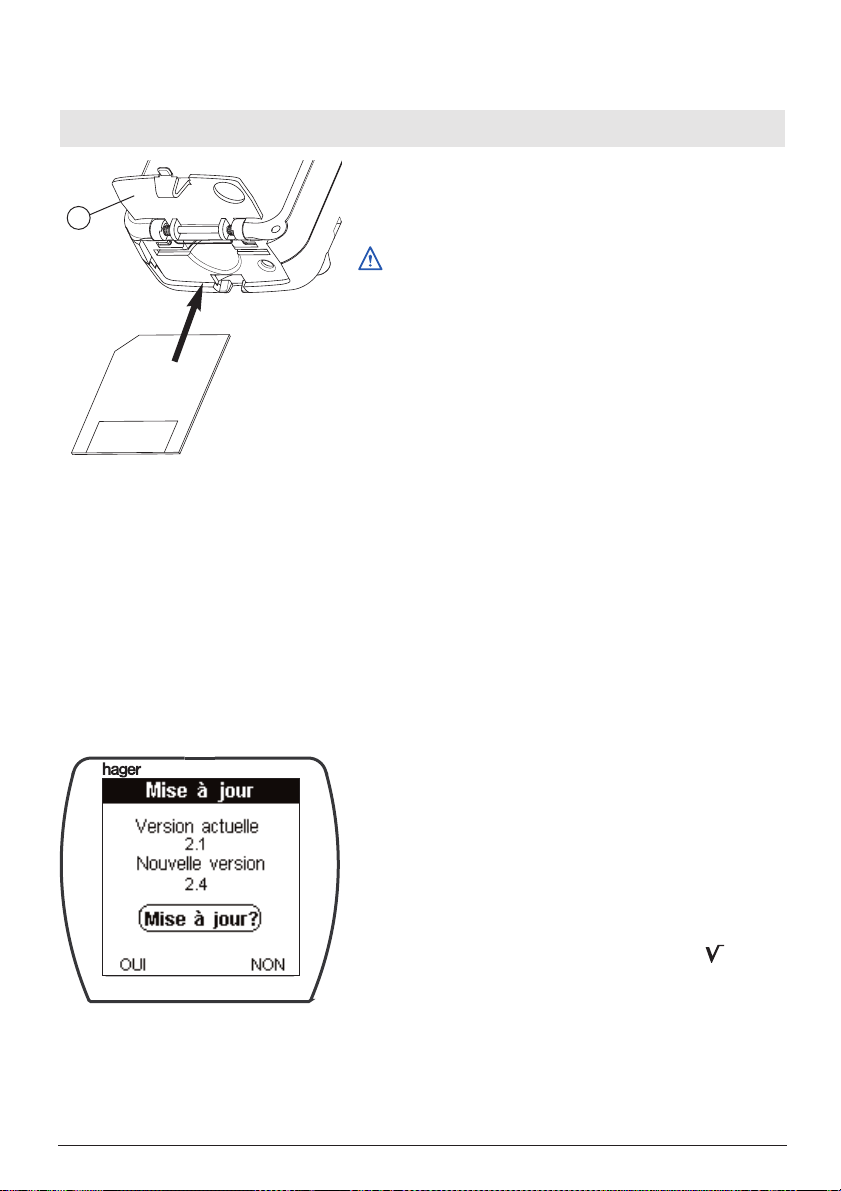

1.3 Lecteur de carte
• Ouvrir le volet A.
• Insérer une carte dans le configurateur confor-
mément au dessin ci-contre.
La carte doit être introduite avant la mise en
marche du configurateur.
Il existe 2 types de cartes :
< Carte mémoire
Elle permet d’enregistrer les paramètres
d’une installation.
- Une carte mémoire est indispensable
pour configurer une installation.
- Il est nécessaire d’utiliser une carte
mémoire par installation.
< Carte de mise à jour logiciel
La carte de mise à jour logiciel permet de
télécharger une nouvelle version du logiciel afin de bénéficier des dernières améliorations apportées au configurateur.
Appuyer sur la touche écran OUI pour
confirmer la mise à jour de la version du
logiciel, un écran d’attente s’affiche. A la
fin de la mise à jour, retirer la carte puis
appuyer sur la touche écran pour
redémarrer le configurateur avec la nouvelle version du logiciel.
ii
La mise à jour sera impossible si le niveau
de charge de la batterie est trop faible.
A
Page 8
4
1.5 Sélection de la langue
Lors de la première mise en marche, le configurateur affiche les écrans en anglais.
Pour modifier la langue :
• Sélectionner la langue utilisée à l’aide des
touches ou .
• Appuyer sur la touche pour valider.
1.4 Marche / Arrêt
• Appuyer sur le bouton A jusqu’au signal
sonore pour mettre en marche et arrêter le
configurateur.
Un écran d’attente s’affiche pendant quelques
secondes.
A
Après la mise en marche du configurateur, les
informations de l’installation, contenues sur la
carte mémoire, s’affichent automatiquement.
• Appuyer sur la touche écran pour passer
à l’écran suivant.
• Appuyer sur la touche écran pour changer
de carte.
Généralités
Page 9
5
Généralités
2.1 Installation radio
L’installation est composée uniquement de produits radio.
L’installation est composée uniquement de produits raccordés sur le bus.
Ce type d’installation nécessite la mise en place d’un coupleur de média pendant
toute la phase de configuration.
Le coupleur de média peut être retiré à l’issue de la procédure de configuration.
2.2 Installation filaire
Les différents types d’installations
2
L’installation est composée de produits radio et de produits raccordés sur le bus.
Ce type d’installation nécessite la mise en place d’un coupleur de média.
Le coupleur de média assure la communication entre les différents produits
et doit demeurer dans l’installation.
2.3 Installation mixte radio-filaire
Page 10
6
3.1 Configuration
Dans cette utilisation, il est possible de numéroter les sorties et les entrées,
d'établir des liens et de visualiser l'ensemble des liens établis.
Dans ce cas, l'installation n'est pas fonctionnelle.
Les opérations de configuration sont réparties en trois modes.
< Mode Numérotation (Num)
Ce mode permet :
- de numéroter les entrées
- d’affecter une fonction à une entrée
- de supprimer une entrée et sa fonction associée
< Mode Etablissement des liens (Prog)
Ce mode permet :
- de numéroter les sorties
- de localiser les sorties
- d’établir des liens
- de supprimer des liens
- de visualiser les liens établis
< Mode Visualisation (Visu)
Ce mode permet de voir l’ensemble des liens d’une installation.
ii
Pour pouvoir utiliser ou tester l’installation, l’outil doit être placé en mode
Auto.
Les différents types d’utilisations
3
3.2 Gestion, mesure et réglage
Ce cas d’utilisation est accessible en appuyant sur la touche ou sur la touche "accès au menu".
Ce menu permet :
- de gérer les produits et l’installation
- d’effectuer des mesures radio et des simulations
- de paramètrer certaines fonctionnalités de l’outil
Généralités
Page 11
7
La configuration d’une nouvelle installation est composée des étapes suivantes :
Numérotation
des entrées
Affectation d’une fonction à
une entrée
Sélection d’une
sortie
Sélection d’une
entrée
Préparation
d’un second lien
Préparation
d’un lien
Sélection d’une
sortie
Création des liens
Confirmation
Préparation
d’un n
ième
lien
Apprentissage
d’une installation
L
I
E
N
S
I
M
P
L
E
L
I
E
N
M
U
L
T
I
P
L
E
Appairage d’un
coupleur de média
Apprentissage et
numérotation des sorties
Installation
Filaire
Installation
Mixte
Installation
Radio
Chapitre 3
Chapitre 2
Chapitre 4
Principe
1
Configuration
Appairage d’un
coupleur de média
Page 12
8

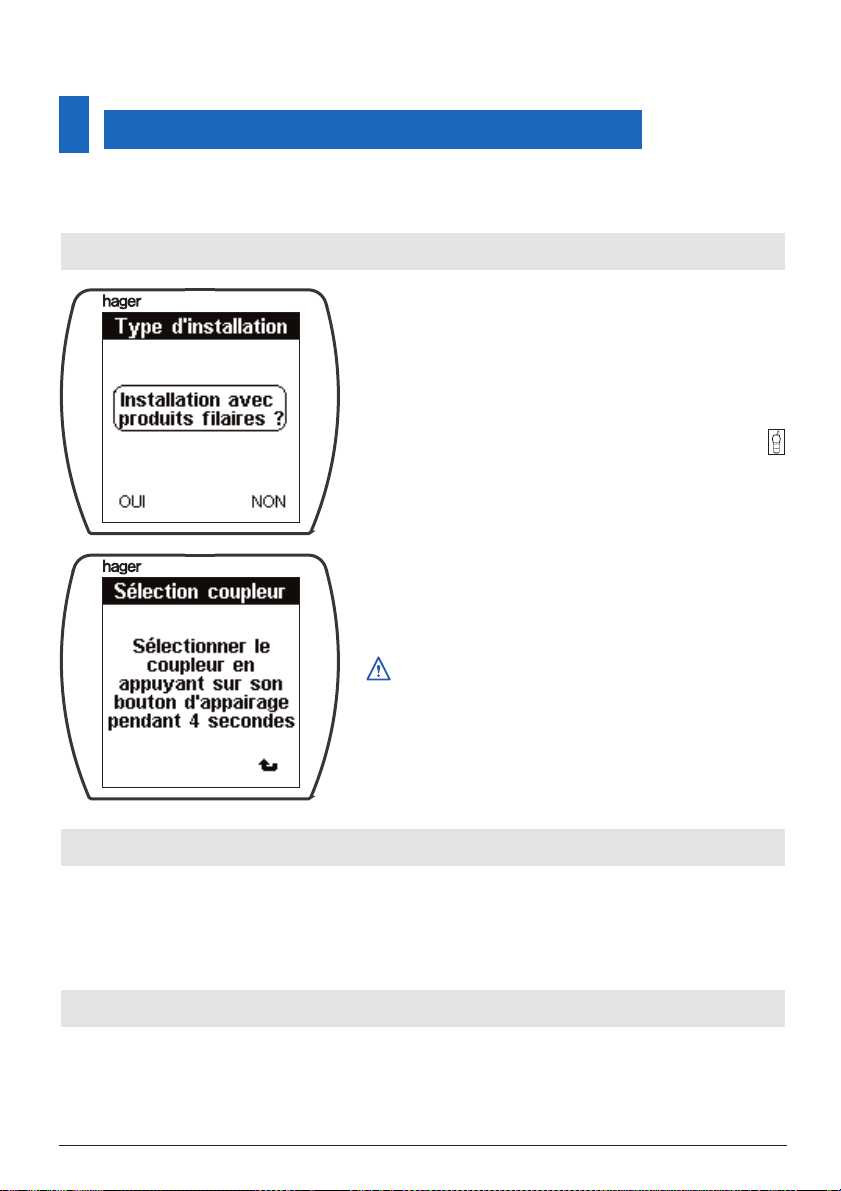

Après la mise en marche, le configurateur
demande si l'installation comporte des produits
filaires.
Si OUI alors l'écran Appairage coupleur s'affiche.
• Dans ce cas, sélectionner le coupleur de
média à utiliser en appuyant sur le bouton
de ce dernier jusqu'à l'allumage du voyant
rouge (4 sec).
• Relâcher le bouton
.
Lorsque l'appairage est réalisé un signal
sonore retentit.
• Attendre l'affichage de l'écran Auto pour
continuer la configuration.
Si le configurateur n’est plus à portée radio
du coupleur de média, la barre de titre de
l’écran courant clignote.
2.1 Cas d’une nouvelle installation
Pour une installation déjà configurée, il n’est pas nécessaire de réaliser une procédure d’appairage du coupleur, sauf si ce dernier a été changé.
Le coupleur de média appairé lors de la première configuration sera automatiquement détecté et utilisé pour la suite des opérations.
2.2 Cas d’une installation déja configurée
Pour les installations nécessitant l’utilisation d’un coupleur de média (installation filaire ou mixte uniquement), une séquence d’appairage est nécessaire.
Appairage d’un coupleur de média
2
2.3 Cas d’utilisation du coupleur outil
Il est possible d’utiliser toujours le même coupleur de média pour configurer les
installations filaires. Ce coupleur peut être désigné comme “coupleur outil”.
Une fois appairé (cf Menu outil/Réglages/Appairage coupleur outil), il sera automatiquement reconnu à la mise en marche du configurateur.
Configuration
Page 13
9
Configuration

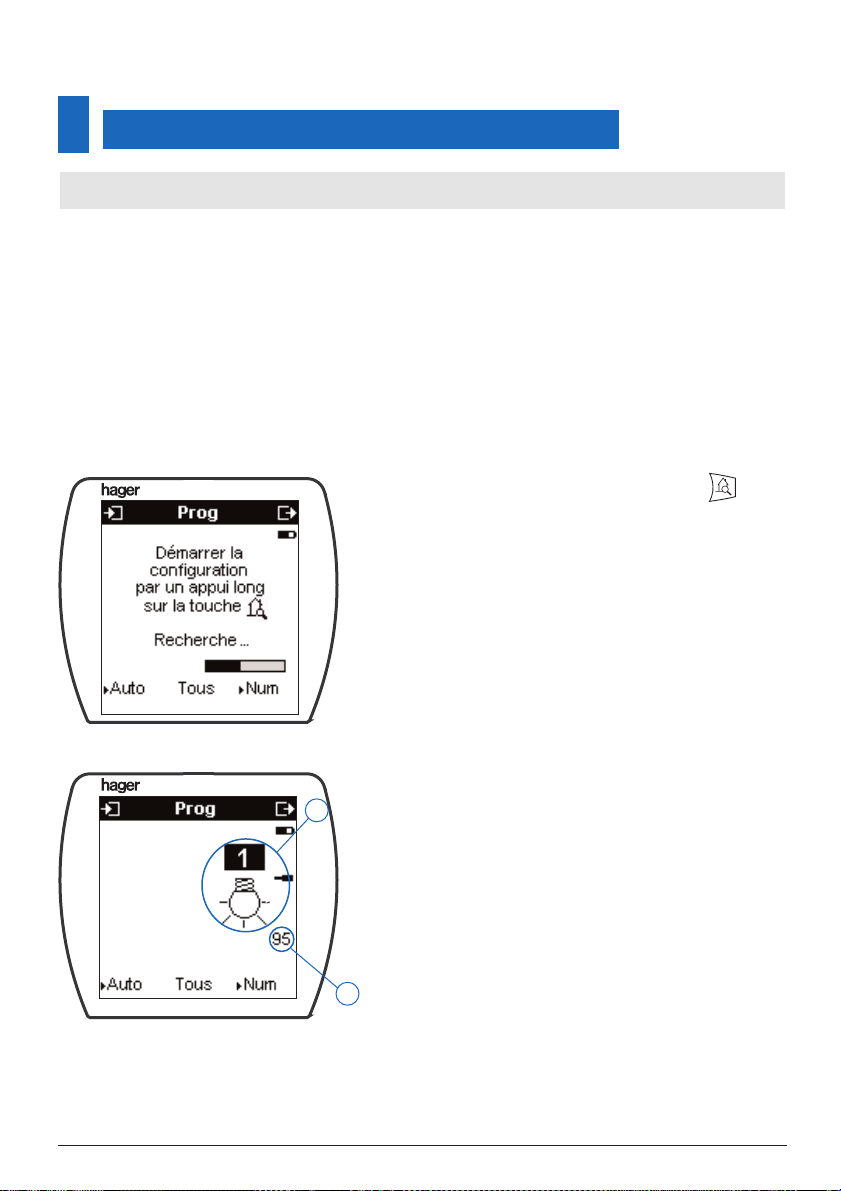

3.1 Apprentissage et numérotation des sorties
• Effectuer un appui long sur la touche pour
lancer la numérotation automatique des sorties.
Le configurateur recherche automatiquement
toutes les sorties présentes dans l’installation.
ii
Cette opération dure de 1 à 10 minutes selon le
nombre de produits présent dans l’installation.
Pour pouvoir établir des liens, le configurateur doit connaitre les entrées et les
sorties présentes dans l'installation. La procédure ci-dessous permet:
-l'apprentissage des sorties.
-l'affectation automatique d'un numéro à chaque canal de sortie.
-l'apprentissage des entrées 'bidir' et filaire
ii
Cette opération est indispensable avant la numérotation des entrées
Sélectionner le mode Prog.
B
A
Apprentissage d’une installation
3
A la fin de l’apprentissage, l’écran affiche les
caractéristiques de la première sortie A ainsi
que le nombre de sorties détectées B.
Toutes les sorties sont alors numérotées.
Page 14
10
3.2 Numérotation d’une entrée et affectation d’une fonction
ii
Pour pouvoir numéroter toutes les entrées il faut d'abord effectuer la procédure d'apprentissage et numérotation des sorties (voir page précédente).
Sélectionner le mode Num (numérotation).
Affectation du numéro Choix de la fonction
< Produits radio bidirectionnels et filaires
• Appuyer sur le bouton poussoir ou basculer l’interrupteur raccordé à l’entrée à
numéroter.
Le configurateur lui affecte automatiquement un numéro.
• Appuyer sur la touche pour affecter une fonction à cette entrée.
• Sélectionner la fonction avec les touches de gauche parmi les fonctions
proposées.
La liste complète des fonctions et de leurs symboles est disponible en annexe 1.
• Appuyer sur la touche pour valider la fonction sélectionnée.
ii
Pour faciliter la sélection de la fonction, la touche écran centrale permet
d’activer un filtre de fonction pour limiter le défilement dans une famille de
fonction. Le filtre Tous correspond à un défilement de toutes les fonctions.
Configuration
Page 15
11
Configuration
< Produits radio unidirectionnels
• Appuyer sur le bouton poussoir ou basculer l’interrupteur raccordé à l’entrée à
numéroter.
• Placer le configurateur à proximité immédiate de l’entrée à numéroter.
• Appuyer sur la touche écran appel.
• Maintenir appuyé le bouton de l’entrée à numéroter.
Un signal sonore retentit lorsque l’entrée a été détectée. Le configurateur lui
affecte automatiquement un numéro.
• Appuyer sur la touche pour affecter une fonction à cette entrée.
• Sélectionner la fonction avec les touches de gauche parmi les fonctions
proposées.
La liste complète des fonctions et de leurs symboles est disponible en annexe 1.
• Appuyer sur la touche pour valider la fonction sélectionnée.
Un signal sonore confirme la prise en compte de la fonction.
ii
• Pour faciliter la sélection de la fonction, la touche écran centrale permet
d’activer un filtre de fonction pour limiter le défilement dans une famille de
fonction. Le filtre Tous correspond à un défilement de toutes les fonctions.
• Les numéros sont affectés par ordre croissant à partir de 1
• Pour retrouver le numéro d'un canal il suffit de l'actionner.
3.3 Suppression d’une entrée
• Sélectionner l’entrée à supprimer, soit :
- à l’aide des touches de gauche.
- en appuyant sur le bouton de l’entrée
• Effectuer un appui long sur la touche .
• Appuyer sur la touche écran OUI pour confirmer la suppression de l’entrée.
ii
Lors d’une prochaine numérotation, les
numéros supprimés dans cette opération
seront réaffectés en priorité.
Page 16
12
< Sélection d’une sortie
• Appuyer sur les touches de droite pour
afficher la sortie à lier.
Ou
Si le numéro de la sortie n’est pas connu, il
existe 2 possibilités pour localiser physiquement
une sortie :
Les canaux de sorties et d’entrées sont maintenant connus par le configurateur. La phase d’établissement des liens est dorénavant possible.
Pour ce faire, sélectionner le mode Prog.
< Sélection d’une entrée
• Appuyer sur les touches de gauche pour
afficher l’entrée à lier.
Ou
• Actionner le bouton poussoir ou l’interrupteur
de l’entrée à lier.
Le numéro et la fonction de cette entrée s’affichent.
4.1 Création d’un lien simple
Création et gestion des liens
4
Configuration
Page 17
13
Configuration
< Saisie d’un paramètre éventuel
Certaines fonctions nécessitent la saisie d’un
paramètre (ex : temporisation d’éclairage).
• Effectuer un appui long sur la touche pour
afficher la liste des paramètres compatibles
avec la fonction sélectionnée.
• Appuyer sur les touches ou pour
sélectionner ou régler le paramètre.
• Appuyer sur la touche pour valider et
enregistrer le lien.
< Validation d’un lien
• Effectuer un appui long sur la touche pour
valider le lien.
Les caractéristiques du lien sont enregistrées
dans le canal de sortie, d'entrée et sur la carte
mémoire du configurateur.
A la fin de l’enregistrement, le symbole A
confirme l’établissement du lien.
A
➜
Un appui court sur la touche commande directement la sortie affichée sur
le configurateur. Dans le cas d’un éclairage tout ou rien, par exemple, un premier appui sur la touche allume la lampe correspondant à la sortie affichée
sur le configurateur, un deuxième appui l’éteint. Pour les produits modulaires
filaires, la led du canal correspondant à la sortie affichée sur le configurateur
s’allume (uniquement en position manuel sur le module de sortie).
➜
Pour les produits équipés d’un bouton poussoir, un appui sur celui ci affiche son
numéro sur le configurateur. Le voyant associé au canal sélectionné s’allume.
Page 18
14
Le système permet de lier une entrée à plusieurs sorties. Les étapes sont identiques à celles de la création de lien simple mais la procédure est différente :
4.2 Création d’un lien multiple
• Sélectionner une entrée.
• Sélectionner une sortie.
• Préparer le lien en effectuant un appui court
sur la touche .
• Sélectionner une autre sortie
• Préparer le lien en effectuant un nouvel appui
court sur la touche .
• Répéter la procédure pour chaque nouvelle
sortie à lier.
• Lorsque tous les liens ont été préparés, valider
les liens par un appui long sur la touche .
Le configurateur invite à saisir éventuellement
un paramètre (durée de minuterie...). Ce paramètre sera identique pour toutes les sorties.
A l'issue de l'enregistrement l'anneau droit
indique le nombre de sorties liées à l'en-
trée courante.
4.3 Suppression d’un lien
• Sélectionner l’entrée et la sortie concernées
afin de faire apparaître le lien à supprimer.
• Effectuer un appui long sur la touche pour
supprimer le lien.
Pour supprimer un lien multiple, il faut supprimer les liens de chaque sortie.
Configuration
5
Page 19
15
Configuration
Ce mode permet de voir l’ensemble des liens
d’une installation.
La visualisation des liens est possible :
- par les entrées, en sélectionnant le N° ou
en appuyant directement sur le bouton
d’une entrée. Utiliser les touches de
droite pour faire défiler les sorties liées à
l’entrée courante.
- par les sorties, en sélectionnant le N° ou
en appuyant directement sur le bouton
d’une sortie (si la sortie en est équipée).
Utiliser les touches de gauche pour
faire défiler les entrées liées à la sortie
courante.
Visualisation des liens
5
Appuyer sur la touche écran Visu pour sélectionner le mode visualisation.
Page 20
16
• Appuyer sur la touche ou sur la touche
“accès au menu” pour afficher le menu.
• Sélectionner la fonction désirée avec les touches ou .
• Valider avec la touche .
La touche permet le retour au menu précédent.
Le menu permet d’accéder aux fonctions indiquées page suivante.
Gestion, mesure et réglage
Dans cette utilisation du configurateur, il est possible d'accéder à l’ensemble des
fonctions de gestion de mesure, simulation et de réglage.
Pour accéder à ses fonctions :
Page 21
17
Gestion, mesure et réglage
Retour usine
Suppression
Information produit
Répéteur (produit)
Adressage ETS
Téléchargement (produit)
Retour usine
Gestion carte

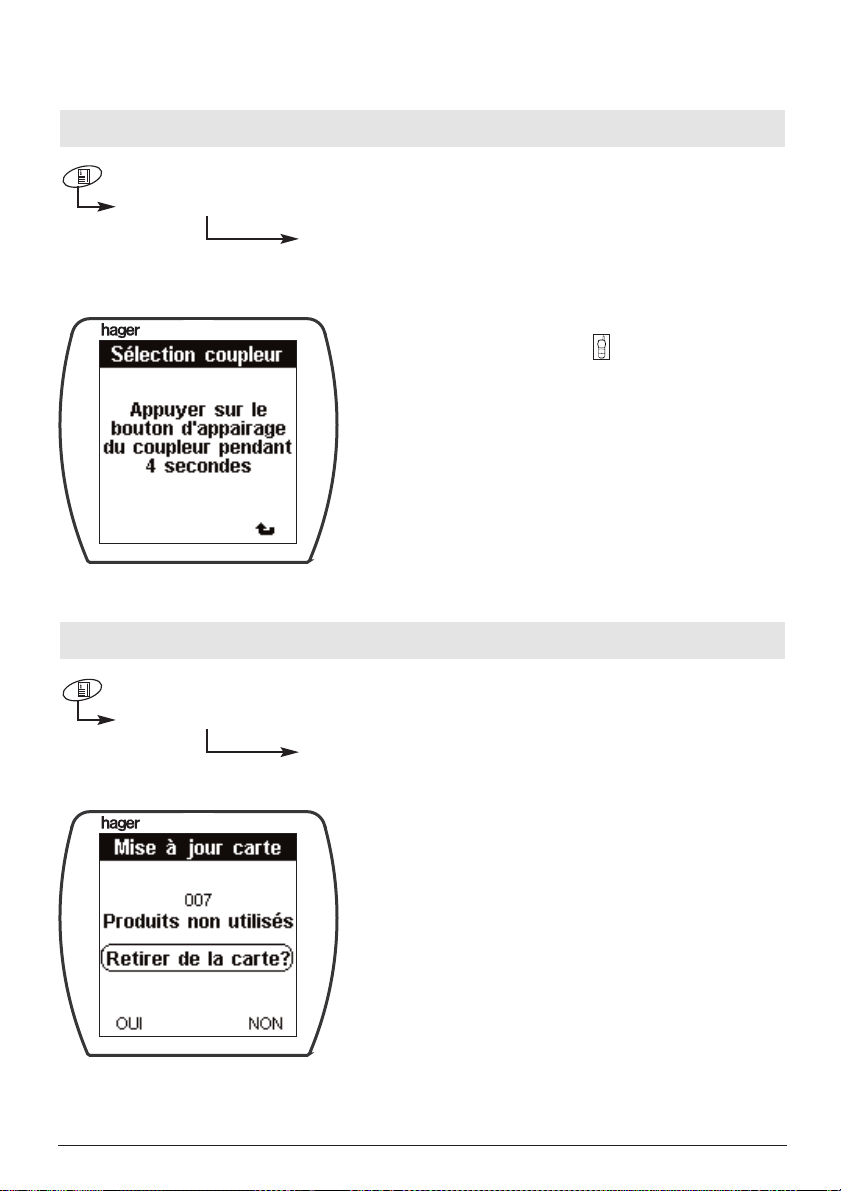

Appairage coupleur
Mise à jour carte

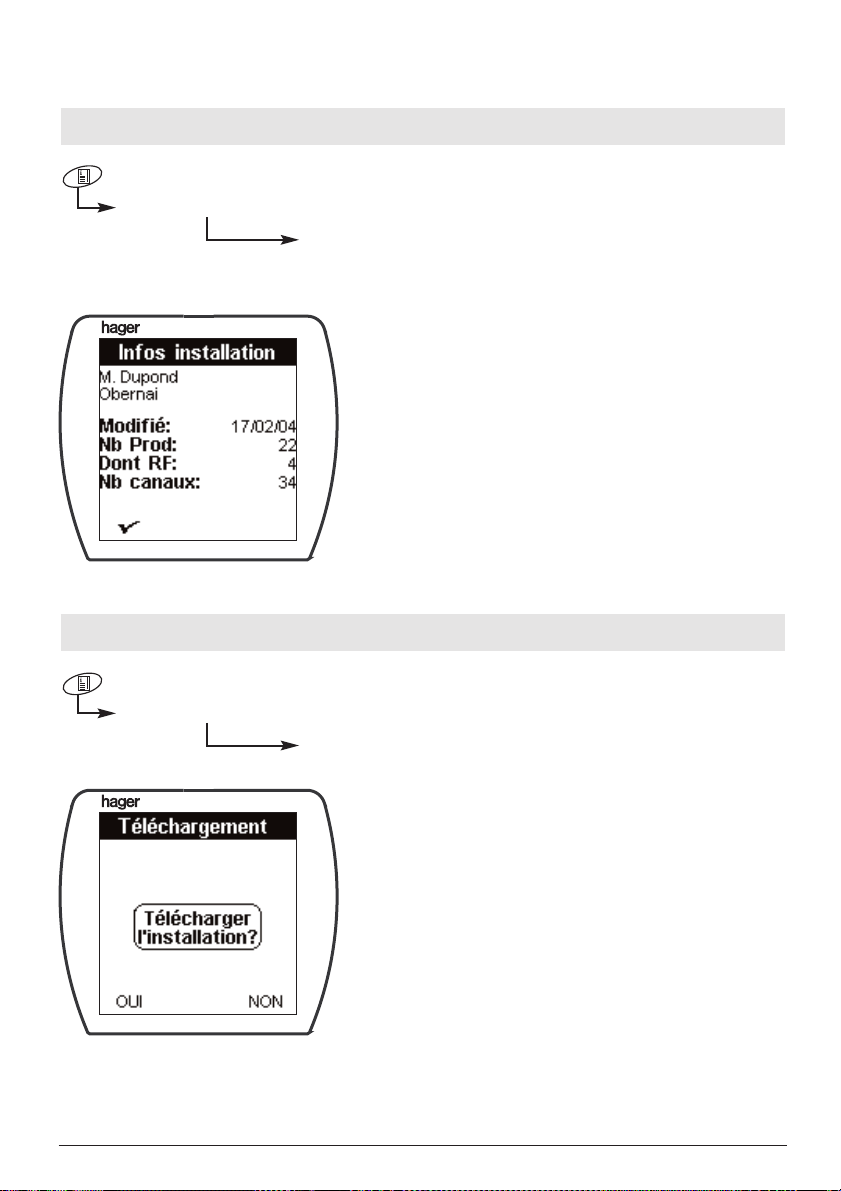

Information
Téléchargement (installation)
Bruit ambiant
Emission/Réception
Trafic Konnex
Répéteur (simulation)
Entrée

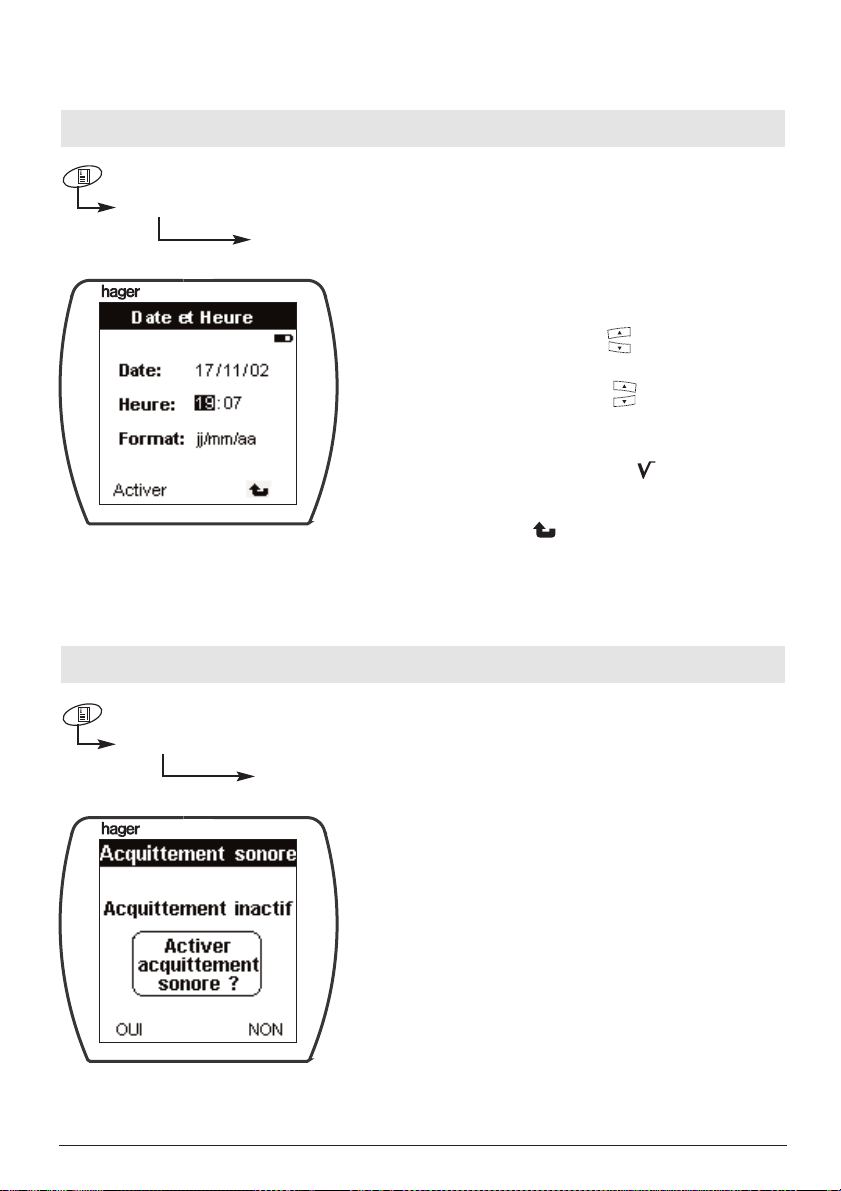

Date et heure
Acquittement sonore
Langue
Format adresse
Rétroéclairage
Appairage coupleur outil.
§ 1
§ 2
§ 3
§ 4
§ 5
§ 6
§ 7
§ 8
§ 9
§ 10
§ 11
§ 12
§ 13
§ 14
§ 15
§ 16
§ 17
§ 18
§ 19
§ 20
§ 21
§ 22
§ 23
§ 24
Mode ETS§ 25
Fonctions également accessible sans carte mémoire
*
Gestion produit
Gestion installation
Mesure
Simulation
Mode expert/standard
Réglages
*
*
*
*
*
*
*
*
*
*
*
*
Page 22
18
1 Retour usine (produit)
< Produit de l’installation courante
La liste des produits connus de l’installation
s’affiche :
• Sélectionner un produit dans cette liste, soit :
- à l’aide des touches ou .
- en appuyant sur le bouton d’une entrée.
- en appuyant sur le bouton du canal de
sortie s’il existe.
• Appuyer sur la touche .
• Appuyer sur la touche écran OUI pour
confirmer le “retour usine”.
< Produit étranger à l’installation (Produit
hors install.)
• Sélectionner “Produit hors install”.
• Appuyer sur la touche pour valider.
• Sélectionner le type du produit dans le menu
proposé.
• Suivre les instructions données par le configurateur.
ii
Après confirmation, l’ensemble des liens et
des paramètres sont effacés du produit.
ii
Un réapprentissage sera nécessaire pour
configurer à nouveau le produit.
Cette fonction permet de replacer un produit dans sa configuration usine.
Retour usine
Gestion produit
Gestion, mesure et réglage
Page 23
19
Gestion, mesure et réglage
2 Suppression
• Sélectionner un produit dans la liste, soit :
- à l’aide des touches ou .
- en appuyant sur le bouton d’une entrée.
- en appuyant sur le bouton du canal de sortie
s’il existe.
• Appuyer sur la touche .
• Appuyer sur la touche écran OUI pour confirmer la “suppression”.
ii
Un “retour usine” puis un réapprentissage seront
nécessaires pour configurer à nouveau le produit.
Cette fonction permet de retirer un produit enregistré dans la carte mémoire sans
le replacer dans sa configuration usine.
3 Informations produits
Cette fonction permet de visualiser les caractéristiques principales d’un produit de l’installation.
La liste des produits de l’installation s’affiche :
• Sélectionner un produit dans cette liste, soit :
- à l’aide des touches ou .
- en appuyant sur le bouton d’une entrée.
- en appuyant sur le bouton du canal de
sortie s’il existe.
• Appuyer sur la touche .
Les caractéristiques s’affichent.
• Appuyer sur la touche écran pour revenir
à la liste des produits.
ii
Pour les modules de volet ou store, la touche
écran PARAM permet d’accéder à la sélection du
temps de descente complet du volet ou du store.
Suppression
Gestion produit
Informations produit
Gestion produit
Page 24
5 Adressage ETS
Cette fonction permet :
- de placer un produit radio bidirectionnel ou
filaire en mode d’adressage physique (utilisation avec ETS).
- d’activer l’émission par un produit radio uni-
directionnel des informations nécessaires à
ETS pour la configuration des produits.
La liste des produits de l’installation s’affiche :
• Sélectionner un produit dans la liste, soit :
- à l’aide des touches ou .
- en appuyant sur le bouton d’une entrée.
- en appuyant sur le bouton du canal de sor-
tie s’il existe.
• Appuyer sur la touche .
• Appuyer sur la touche écran OUI pour activer
le “mode programmation”.
Adressage ETS
Gestion produit
20
4 Répéteur (produit)
Cette fonction permet d'activer ou de désactiver
la fonction répéteur dans un produit radio bidirectionnel. La liste des produits radio bidirectionnels de l’installation s’affiche :
• Sélectionner un produit dans cette liste, soit :
- à l’aide des touches ou .
- en appuyant sur le bouton d’une entrée.
• Appuyer sur la touche .
• Appuyer sur la touche écran OUI pour
confirmer l’activation ou la désactivation de
la fonction “répéteur”.
Répéteur
Gestion produit
Gestion, mesure et réglage
Page 25
21
Gestion, mesure et réglage
6 Téléchargement (produit)
Cette fonction permet de forcer le téléchargement
d’un produit.
• Sélectionner un produit dans la liste, soit :
- à l’aide des touches ou .
- en appuyant sur le bouton d’une entrée.
- en appuyant sur le bouton du canal de sor-
tie s’il existe.
• Appuyer sur la touche .
• Appuyer sur la touche écran OUI pour confirmer le “téléchargement”.
Téléchargement
Gestion produit
7 Retour usine (installation)
Cette fonction permet d’effacer tous les produits
bidirectionnels radio et filaire de l’installation.
Ces produits sont remis en mode usine.
Les produits unidirectionnels devront être effacés
unitairement (voir 1. Retour usine (produit)).
• Appuyer sur la touche écran OUI pour valider
le “retour usine”.
ii
Un réapprentissage sera nécessaire pour
configurer à nouveau l’installation.
Retour usine
Gestion installation
Page 26
22
< Duplication de la carte
• Insérer la carte originale à copier.
• Appuyer sur la touche écran pour lire la
carte.
• Insérer une carte vierge.
• Appuyer sur la touche écran pour
copier les paramètres de l’installation.
< Effacement de la carte
• Appuyer sur la touche écran OUI pour effacer
la carte.
Cette fonction permet d’effacer ou de copier le contenu d’une carte mémoire.
8 Gestion carte
Gestion carte
Gestion installation
Gestion, mesure et réglage
Page 27
23
Gestion, mesure et réglage
• Sélectionner le coupleur de média à utiliser en
appuyant sur le bouton de ce dernier jusqu'à l'allumage du voyant rouge (4 sec).
• Relâcher le bouton
Lorsque l'appairage est réalisé, un signal
sonore retentit.
Cette fonction permet de sélectionner un coupleur de média dans une installation.
Sélection coupleur
9 Appairage coupleur
Gestion installation
Cette fonction permet d’effacer de la carte
mémoire les produits non utilisés dans l’installation.
Le nombre de produit n’ayant aucun lien s’affiche.
• Appuyer sur la touche écran OUI pour confirmer
la mise à jour de la carte.
Le configurateur effectue un “retour usine” des produits radio bidirectionnels et filaire non utilisés.
Les produits radio unidirectionnels ne sont pas
concernés par cette fonction.
10 Mise à jour carte
Mise à jour carte
Gestion installation
Page 28
12 Téléchargement (installation)
Téléchargement
Cette fonction permet de forcer le téléchargement de l’installation.
• Appuyer sur la touche écran OUI pour confirmer
le “téléchargement” de l’installation.
Gestion installation
24
Cette fonction donne des informations générales
concernant l’installation.
11 Information installation
Information installation
Gestion installation
Gestion, mesure et réglage
Page 29
25
Gestion, mesure et réglage
Cette fonction permet de détecter d’éventuels
perturbateurs radio utilisant la même bande de
fréquences que les produits de l’installation.
Dès que la fonction est sélectionnée, un cycle
de mesure démarre.
A la fin du cycle, le configurateur affiche le
niveau de bruit et relance automatiquement une
nouvelle mesure.
• Appuyer sur la touche écran Stop pour stopper
le cycle de mesure.
• Appuyer sur la touche écran Start pour relancer le cycle de mesure.
ii
La touche écran permet le retour à l’écran
précédent.
13 Bruit ambiant
Bruit ambiant
Mesure
14 Emission / réception
Emission / Réception
Cette fonction permet de mesurer la puissance
d’émission d’un émetteur radio et la sensibilité
de réception d’un récepteur.
Uniquement accessible depuis le mode Prog
par appui sur la touche .
La sensibilité de réception est affichée soit :
- en mesure directe de l’émetteur vers le
récepteur concerné.
- en signal répété. Dans ce cas, la mesure
indique la sensibilité du récepteur par rapport au signal venant d’un répéteur.
Mesure
Page 30
26
Dès que la fonction est sélectionnée, un cycle
de mesure démarre. A chaque réception de
trame le configurateur affiche :
- le numéro de série du produit émetteur.
- le niveau du signal.
- le nombre total de trames reçues depuis le
lancement du cycle de mesure.
- le cas échéant, une alerte pile basse pour
l'émetteur concerné.
• Appuyer sur la touche écran Stop pour stopper
le cycle de mesure.
• Appuyer sur la touche écran Start pour relancer le cycle de mesure.
ii
La touche écran permet le retour à l’écran
précédent.
Cette fonction permet de mesurer le niveau radio émis par un émetteur Konnex
quelconque.
15 Trafic Konnex
• Appuyer sur la touche pour lancer la simulation.
• Appuyer sur la touche écran Stop pour la
stopper.
Cette fonction permet au configurateur de simuler la fonction répéteur afin de
positionner correctement un répéteur dans l’installation.
16 Répéteur (simulation)
Trafic Konnex
Répéteur
Simulation
Mesure
Gestion, mesure et réglage
Page 31
27
Gestion, mesure et réglage
Cette fonction permet au configurateur de se
substituer à une entrée.
La dernière entrée sélectionnée en mode Num
ou Prog s’affiche.
• Appuyer sur la touche pour simuler l’entrée.
ii
La touche écran permet le retour à l’écran
précédent.
17 Entrée
18 Mode expert/standard
Entrée
Mode expert
Cette fonction permet d’activer le mode expert.
Dans la vue expert, les fonctions d’entrée et de
sortie sont présentées au travers des objets de
communication.
• Appuyer sur la touche écran OUI pour activer
ou désactiver le mode expert.
Simulation
Simulation
Page 32
28
Cette fonction permet le réglage de la date et de
l’heure.
• Appuyer sur les touches de gauche pour
passer d’un champ à l’autre.
• Appuyer sur les touches de droite pour
augmenter ou diminuer la valeur du champ
sélectionné.
• Appuyer sur la touche écran pour valider.
ii
La touche écran permet le retour à l’écran
précédent.
19 Date et heure
L’activation de l’acquittement sonore permet
d’obtenir un bip de confirmation de certaines
actions.
• Appuyer sur la touche écran OUI pour activer
ou désactiver “l’acquittement sonore”.
20 Acquittement sonore
Date et heure
Acquittement sonore
Réglages
Réglages
Gestion, mesure et réglage
Page 33
29
Gestion, mesure et réglage
La langue utilisée est sélectionnée lors de la
première mise en route.
Il est toutefois possible de la modifier ultérieurement.
• Sélectionner la langue à l’aide des touches
ou .
• Appuyer sur la touche pour valider.
21 Langue
Cette fonction permet de régler le format d’affichage ou de saisie des adresses de groupe.
• Appuyer sur la touche écran correspondante
au format désiré.
ii
La touche écran permet le retour à l’écran
précédent.
22 Format d’adresse
Langue
Format adresse
Réglages
Réglages
Page 34
30
Cette fonction permet d’activer ou de désactiver
le rétroéclairage de l’afficheur.
• Appuyer sur la touche écran OUI pour activer
ou désactiver “le rétroéclairage”.
23 Rétroéclairage
• Sélectionner le coupleur de média à utiliser en
appuyant sur le bouton de ce dernier jusqu'à l'allumage du voyant rouge (4 sec).
• Relâcher le bouton.
Lorsque l'appairage est réalisé un signal sonore
retentit.
Cette fonction permet de définir un coupleur de média comme coupleur outil.
24 Appairage coupleur outil
Rétroéclairage
Appair. coupleur outil
Réglages
Réglages
Gestion, mesure et réglage
Page 35
31
Gestion, mesure et réglage
25 Mode ETS
Cette fonction permet l’utilisation des adresses
de groupe radio dans ETS.
• Appuyer sur la touche écran OUI pour activer
ou désactiver “le mode ETS”.
Par défaut le mode ETS est activé. Ainsi toute
installation pourra être étendue avec ETS.
La désactivation du mode ETS, change la
zone d'adressage. Des installations réalisées
en mode ETS désactivée ne pourront pas
être étendues.
Rappel zone d'adressage de groupe :
• 24/4/00 à 27/7/255 Mode ETS désactivé (adresses non atteignables par ETS)
• 10/4/00 à 13/7/255 Mode ETS activé (par
défaut)
Réglages
Mode ETS
Page 36
32
Application Symbole Type de commande
Allumage
Extinction
Marche - Arrêt type interrupteur
Marche - Arrêt type télérupteur
Marche - Arrêt type télérupteur pour produits unidirectionnels
Augmentation du niveau de variation
Eclairage Diminution du niveau de variation
Variation sur bouton poussoir
Forçage Arrêt
Forçage Marche
Marche temporisée
Arrêt temporisé
Scénario d'ambiance 25%, 50%, 75% ou 100%
Montée type bouton poussoir
Descente type bouton poussoir
Stores / volets Montée - descente type bouton poussoir
roulants Forçage Montée
Forçage Descente
Sécurité Intempéries
Confort
Eco
Confort / Eco
Hors gel
Chauffage Forçage Arrêt
Forçage Confort
Forçage Eco
Confort temporisé
Eco temporisé
Horloge maître
Horloge esclave
Horloge
Fonction Montée - Descente type interrupteur
Fonction Descente - Montée type interrupteur
Fonction Montée type interrupteur
Fonction Descente type interrupteur
Interrupteur Interrupteur crépusculaire maître
crépusculaire Interrupteur crépusculaire esclave
Contrôleur Zone d'affichage sur le contrôleur d'ambiance (1 à 4)
d’ambiance Fonction logique
Toutes Aucune fonction
applications Scénario d'ambiance 1 à 8
Annexes
...
...
Page 37
33
Notes
Page 38
34
Notes
Page 39
35
Notes
Page 40
36
Notes
Page 41
hager
Hager Tehalit Systèmes SAS
132 Boulevard d’Europe
BP 78
F-67212 Obernai Cedex
www.hager.com
Loading...
