Hager SM200 User guide

SM200

Module sortie imp. pour SM102E
Impulsausgang für SM102E
Pulsed output module for SM102E

¢ Notice d’instructions
£ Bedienungsanleitung

§ User instructions
¶ Istruzioni d’uso

• Gebruiksaanwijzing
ß Instrucciones de uso
® Instruções de instalação

Sommaire

Opérations préalables ........................... 4

¢

Présentation .......................................... 5

Installation ............................................. 6

Programmation ...................................... 7

Caractéristiques techniques ............... 17

Lexique des abréviations .....................18

Contents

Preliminary operations........................... 4

§

Presentation .......................................... 5

Installation ............................................. 6

Programming ......................................... 7

Technical characteristics ..................... 17

Glossary of abbreviation ......................18

Inhaltsverzeichnis

Erste Schritte ......................................... 4

£

Produktdarstellung ................................ 5

Installation ............................................. 6

Konguration ......................................... 7

Technische Daten ................................ 17

Glossar der Abkürzungen.....................18

2

Sommario

Operazioni preliminari ........................... 4

¶

Presentazione ........................................ 5

Installazione........................................... 6

Programmazione ................................... 7

Caratteristiche tecniche ...................... 17

Listo delle abbreviazioni ....................... 18

Inhoud

Voorafgaande handelingen ................... 4

•

Presentatie ............................................ 5

Installering ............................................. 6

Programmering ..................................... 7

Technische eigenschappen ................. 17

Lijst van afkortingen ............................. 18

Indice

Operaciones previas ............................. 4

ß

Presentación ......................................... 5

Instalación ............................................. 6

Programación ........................................ 7

Características técnicas ...................... 17

Léxico de las abreviaciones .................18

Indice

Operações preliminares ........................ 4

®

Apresentação ........................................ 5

Instalação .............................................. 6

Programação ......................................... 7

Características técnicas ...................... 17

Léxico das abreviaturas ....................... 18

3

Opérations préalables - Erste Schritte - Preliminary operations - Operazioni preliminari ­Vooragaande handeligen - Operaciones previas - Operacoes preliminares

Au moment de la réception du colis contenant
le module option, il est nécessaire de vérier les
points suivants :

• l’état de l’emballage,

• le produit n’a pas eu de dommage pendant le
transport,

• la référence de l’appareil est conforme à votre
commande,

• l’emballage comprend le produit,

• une notice d’utilisation.

Nach Eingang der Lieferung, sollten sie fol­gendes überprüfen:

• Verpackungszustand,

• Transportschäden,

• Entspricht der Packungsinhalt Ihrer Bestel­lung,

• Die Verpackung enthält das Gerät,

• Ist eine Bedienungsanleitung vorhanden.

Check the following points as soon as you re­ceive the optional module package:

• the packing is in good condition,

• the product has not been damaged during
transport,

• the product reference number conforms to
your order,

• the package contains the product,

• the operating instructions.

Al momento del ricevimento della scatola conte­nente il modulo opzione, è necessario vericare
i seguenti punti:

• lo stato dell’imballo,

• la presenza di danneggiamenti o rotture dovuti
al trasporto,

• se il numero di riferimento dell’apparecchio è
conforme a quello della richiesta,

• l’imballaggio comprende il prodotto,

• la presenza del libretto di istruzione originale.

Bij ontvangst van de doos met de optiemodule
moeten de volgende punten gecontroleerd worden:

• de staat van de verpakking,

• of het product geen schade heeft geleden tijdens
het transport,

• of de referentie van het toestel overeenkomt
met de bestelling,

• de verpakking bevat een product,

• of de gebruiksaanwijzing aanwezig is.

Al recibir el paquete que contiene el módulo opcio­nal, será necesario vericar los aspectos siguientes:

• estado del embalaje,

• que el producto no se haya dañado durante
el transporte,

• que la referencia del Aparato esté conforme
con su pedido,

• el embalaje incluye el producto,

• el manual de utilización.

Na altura da recepção da encomenda do módulo
opção, é necessário vericar os seguintes pontos:

• o estado da embalagem,

• se o produto não foi danicado durante o
transporte,

• se a referência do Aparelho está acordo com
a sua encomenda,

• dentro da embalagem encontrase realmente
o produto,

• se existe um manual de utilização.

4

Présentation - Produktdarstellung - Presentation ­Presentazione - Presentatie - Presentación - Apresentacão

Ce module option doit être connecté au produit
SM102E. Ce module permet d’associer la sortie
à un fonctionnement en sortie impulsionnelle, en
alarme (sur toutes les grandeurs électriques) ou
en commande (via la communication RS485).

Diese Optionsmodul ist für den Anschluss
an das Gerät SM102E bestimmt. Dieses Mo­dul kann als Impuls- oder Alarmausgang für
alle elektrischen Geräten konguriert werden.
Zusätzlich kann die Kommunikation über eine
RS485-Schnittstelle erfolgen, sofern das optio­nale Kommunikationsmodul vorhanden ist.

This optional module must be connected to the
SM102E product. This module allows the out­put to be used as a pulse output, alarm output
(for all electrical values) or as a command output
(via RS 485 communication) with another option
module.

Questo modulo opzione deve essere collegato ai
prodotto SM102E. Questo modulo consente di
associare l’uscita ad un funzionamento come us­cita a impulsi, come allarme (su tutti i valori elet­trici) o come comando (mediante comunicazione
RS 485).

Deze optiemodule moet worden aangesloten
de product SM102E. Met deze module kan de
uitgang worden gekoppeld aan een werking
als impulsionele uitgang, als alarm (op alle
elektrische grootheden) of als commando (via
de RS 485-communicatie).

Este módulo opcional se debe conectar a el
producto SM102E. Este módulo permite aso­ciar la salida a un funcionamiento con salida de
impulsos, con alarma (en todas las magnitudes
eléctricas) o con control (a través de la comuni­cación RS 485).

Este módulo opção deve ser ligado do produto
SM102E. Este módulo permite associar a saída
a um funcionamento em saída impulsional, em
alarme (em todas as grandezas eléctricas) ou
em comando (através da comuniçacão RS 485).

5

Installation - Installation - Installation - Installazione ­Installering - Instalación - Instalação

¢

Raccordement

£

Anschluß

§

Connection

¶

Collegamento

•

Aansluiting

ß

Parte trasera

®

Ligação





OUT1

18 19

ç

Le produit SM102E doit être hors tension.
Das Gerät SM102E muß spannungsfrei sein.
The SM102E product must be disconnected.
Il prodotto SM102E deve essere fuori tensione.
De product SM102E moet zonder spanning staan.
El producto SM102E deberá estar desconectado.
O produto SM102E deve car desligado.

6

342 A343 A

 Fixer le module - Das Modul einschieben -

Fix the module - Fissare il modulo - Bevestig
de module - Fije el módulo - Fixe o módulo

433 A

Raccorder le bornier en respectant les indi-



cations. Remettre sous tension.

Die Klemmleiste entsprechend der Hinweise

anschliessen. Die Versorgungsspannung
wieder einschalten.

Follow indications when connecting the

terminal. Switch on voltage supply.

Raccordare i morsetti rispettando le indica-

zoni. Alimentare il prodotto

De klemmenstrook aansluiten zoals aangege-

ven. Terug spanning geven.

Conexionar respetando las indicaciones.

Poner en tensión.

Ligar o terminal de bornes respeitando as

indicações. Colocar sob tensão novamente.

SM102E.

Programmation - Konguration - Programming - Programmazione ­Programmering- Programación - Programação

¢

Type de sortie

£

Ausgangstyp

§

Output type

¶

Tipo di uscita

•

Type van de uitgang

ß

Tipo de salida

®

Tipo da saída

7

Programmation - Konguration - Programming - Programmazione ­Programmering- Programación - Programação

¢

Affectation de la grandeur a surveiller

Exemple : Type I

£

Zuweisung der zu überwachenden Größe

Beispiel: Type I

§

Allocation of the value to be monitored

Example : Type I

¶

Assegnazione del valore da controllare

Esempio: Type I

•

Toewijzing van de te bewaken grootheid

Voorbeeld: Type I

ß

Asignación de la magnitud que se debe
supervisa

Ejemplo: Type I

®

Afectação da grandeza a controlar

Exemplo: Type I

x 1 = I
x 2 = In
x 3 = UP
x 4 = UP
x 5 = P
x 6 = Q
x 7 = S

x 1

x 8 = CPF
x 10 = LPF
x 11 = thd I
x 12 = thd U
x 13 = thd V
x 14 = Hour

x 1

8

Programmation - Konguration - Programming - Programmazione ­Programmering- Programación - Programação

¢

Seuil haut de la sortie

Exemple : Ht = 200

£

Oberer Schwellenwert des Ausganges

Beispiel: Ht = 200

§

Output upper threshold

Example : Ht = 200

¶

Soglia alta dell'uscita

Esempio: Ht = 200

•

Hoge uitgangsdrempel

Voorbeeld: Ht = 200

ß

Umbral alto de salida

Ejemplo: Ht = 200

®

Limiar superior da saída

Exemplo: Ht = 200

x 2

x 2

x 1

9

Programmation - Konguration - Programming - Programmazione ­Programmering- Programación - Programação

¢

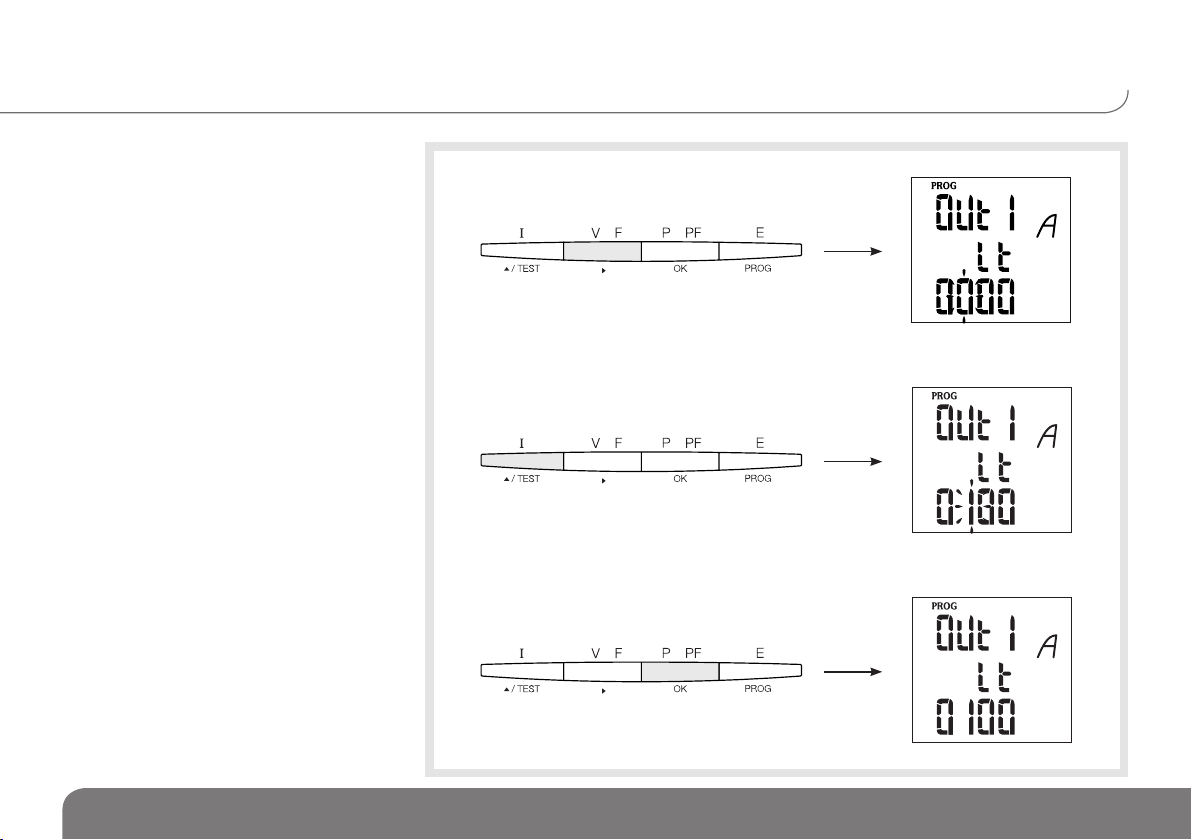

Seuil bas de la sortie

Exemple : Lt = 100A

£

Unterer Schwellenwert des Ausganges

Beispiel: Lt = 100A

§

Output lower threshold

Example : Lt = 100A

¶

Soglia bassa dell'uscita

Esempio: Lt = 100A

•

Lage uitgangsdrempel

Voorbeeld: Lt = 100A

ß

Umbral bajo de salida

Ejemplo: Lt = 100A

®

Limiar inferior da saída

Exemplo: Lt = 100A

x 1

x 2

10

x 1

Programmation - Konguration - Programming - Programmazione ­Programmering- Programación - Programação

¢

Hysteresis de la sortie

Exemple : Hyst = 20%

£

Hysterese des Ausganges

Beispiel: Hyst = 20%

§

Hysteresis threshold

Example : Hyst = 20%

¶

Isteresi dell'uscita

Esempio: Hyst = 20%

•

Uigangshysteresis

Voorbeeld: Hyst = 20%

ß

Histéresis de salida

Ejemplo: Hyst = 20%

®

Histerese da saída

Exemplo: Hyst = 20%

x 1

x 1

11

x 1

Programmation - Konguration - Programming - Programmazione ­Programmering- Programación - Programação

¢

Temporisation de la sortie

Exemple : Tempo = 30s

£

Zeitverzögerung des Ausganges

Beispiel: Tempo = 30s

§

Time delay threshold

Example : Tempo = 30s

¶

Temporizzazione dell'uscita

Esempio: Tempo = 30s

•

Uigangsvertraging

Voorbeeld: Tempo = 30s

ß

Temporización de salida

Ejemplo: Tempo = 30s

®

Temporização da saída

Exemplo: Tempo = 30s

x 3

x 1

12

x 1

Programmation - Konguration - Programming - Programmazione ­Programmering- Programación - Programação

¢

Mode de travail

Exemple : Relay = NC

£

Arbeitsmodus

Beispiel: Relay = NC

§

Operating mode

Example : Relay = NC

¶

Modalità di lavoro

Esempio: Relay = NC

•

Werkmode

Voorbeeld: Relay = NC

ß

Modo de trabajo

Ejemplo: Relay = NC

®

Modo de funcionamento

Exemplo: Relay = NC

x 1

x 1

13

x 1

Programmation - Konguration - Programming - Programmazione ­Programmering- Programación - Programação

¢

Type de la sortie

Exemple : tyPE = Er (kvarh)

£

Ausgangstyp

Beispiel: tyPE = Er (kvarh)

§

Output type

Example : tyPE = Er (kvarh)

¶

Tipo di uscita

Esempio: tyPE = Er (kvarh)

•

Type van de uitgang

Voorbeeld: tyPE = Er (kvarh)

ß

Tipo de salida

Ejemplo: tyPE = Er (kvarh)

®

Tipo da saída

Exemplo: tyPE = Er (kvarh)

x 1 (Er)
x 2 (Alar) = Alarm
x 3 (cd) = command

x 1

14

x 1

conrm

Programmation - Konguration - Programming - Programmazione ­Programmering- Programación - Programação

¢

Poids de la sortie impulsions

Exemple : VAL = 100 (1 = 100 kvarh)

£

Ausgangsimpulswertigkeit

Beispiel: VAL = 100 (1 = 100 kvarh)

§

Pulse output rate

Example : VAL = 100 (1 = 100 kvarh)

¶

Peso degli uscita impulsi

Esempio: VAL = 100 (1 = 100 kvarh)

•

Gewieht van pulsuitegang

Voorbeeld: VAL = 100 (1 = 100 kvarh)

ß

Peso de la salida de impulsiones

Ejemplo: VAL = 100 (1 = 100 kvarh)

®

Peso de saída de impulsães

Exemplo: VAL = 100 (1 = 100 kvarh)

x 1 = 100

x 2 = 1000
x 3 = 10000
x 4 = 0.1
x 5 = 1
x 6 = 10

x 1

15

x 1

conrm

Programmation - Konguration - Programming - Programmazione ­Programmering- Programación - Programação

¢

Durée de la sortie impulsions

Exemple : dUr = 300 ms

£

Länge des Ausgangsimpulses

Beispiel: dUr = 300 ms

§

Pulse output durations

Example : dUr = 300 ms

¶

Durata dell’ uscita ad impulsi

Esempio: dUr = 300 ms

•

Duur van de pulsenuitgang

Voorbeeld: dUr = 300 ms

ß

Duración de la salida de impulsiones

Ejemplo: dUr = 300 ms

®

Duração da saída de impulsões

Exemplo: dUr = 300 ms

x 1 = 200 ms

x 2 = 300 ms

x 3 = 400 ms
x 4 = 500 ms
x 5 = 600 ms

x 1

x 6 = 700 ms
x 7 = 800 ms
x 8 = 900 ms
x 9 = 60 ms
x 10 = 100 ms

16

x 1

conrm

Caractéristiques techniques - Technische Daten - Technical characteristics ­Caratteristiche tecniche - Technische eigenschappen - Características técnicas - Características técnicas

Relais reed µ 100VDC - 0,5A MAX - DC1
Nombre de manœuvres ≤ 10

¢

Isolation galvanique
(tension d’isolement AC)

Reed-Relais µ 100VDC - 0,5A MAX - DC1
Anzahl der Schaltspiele ≤ 10

£

Galvanische Trennung
(Isolationsspannung AC)

Reed relays µ 100VDC - 0,5A MAX - DC1
N° of operations ≤ 10

§

Galvanic insulation
(AC insulation voltage)

Relais reed µ 100VDC - 0,5A MAX - DC1
Numero di operazioni ≤ 10

¶

Isolamento galvanico
(tensione di isolamento AC)

Relais reed µ 100VDC - 0,5A MAX - DC1
Aantal handelingen ≤ 10

•

Galvanische isolatie
(AC isolatiespanning)

8

2,5 kV

8

2,5 kV

8

2,5 kV

8

2,5 kV

8

2,5 kV

Relé herméticamente
sellado (reed)

ß

Número de maniobras ≤ 10
Aislamiento galvánico

(tensión de aislamiento AC)

Relés reed µ 100VDC - 0,5A MAX - DC1
Número de manobras ≤ 10

®

Isolamento galvánico
(tensão de isolamento AC)

µ 100VDC - 0,5A MAX - DC1

8

2,5 kV

8

2,5 kV

17

Lexique des abréviations - Glossar der Abkürzungen - Glossary of abbreviations ­Elenco delle abbreviazioni - Lijst van afkortingen - Léxico de las abreviaciones - Léxico das abreviaturas

Out 1 Sortie impulsionnelle 1
TYPE Affectation de la sortie impulsionnelle

¢

EA+ Energie active positive (kWh+)
ER+ Energie réactive positive (kvarh+)
VAL Poids de l’impulsion
DUR Durée de l’impulsion

Out 1 Impulsausgang 1
TYPE Zuweisung des Impulsausgangs

£

EA+ Positive Wirkenergie (kWh+)
ER+ Positive Blindenergie (kvarh+
VAL Impulswertigkeit
DUR Impulslänge

Out 1 Pulse output 1
TYPE Pulse output allocation

§

EA+ Positive active power (kWh+)
ER+ Positive reactive power(kvarh+)
VAL Pulse value
DUR Pulse duration

Out 1 Uscita impulsi 1
TYPE Impostazione dell’uscita impulsi

¶

EA+ Energia attiva positiva (kWh+)
ER+ Energia reattiva positiva(kvarh+)
VAL Peso dell’impulso
DUR Durata dell’impulso

Out 1 Impulsuitgang 1
TYPE Impulsgewicht

•

EA+ Actieve positieve energie (kWh+)
ER+ Reactieve positieve energie (kvarh+)
VAL Impulsgewicht
DUR Impulsduur

Out 1 Salida de impulsos 1
TYPE Asignasión de la salida de impulsos

ß

EA+ Energía activa positiva (kWh+)
ER+ Energía reactiva positiva (kvarh+)
VAL Peso del impulso
DUR Duración del impulso

Out 1 Saída por impulsos 1
TYPE Atribuição da saída por impulsos

®

EA+ Energia activa positiva (kWh+)
ER+ Energia reactiva positiva (kvarh+)
VAL Peso do impulso
DUR Duração do impulso

18

Notes

19

Hager SAS
132 Boulevard d’Europe
BP 78
F-67212 OBERNAI CEDEX
www.hager.fr

538031B

Hager 09.2011 OCOM 111356

6S5072-00.b
