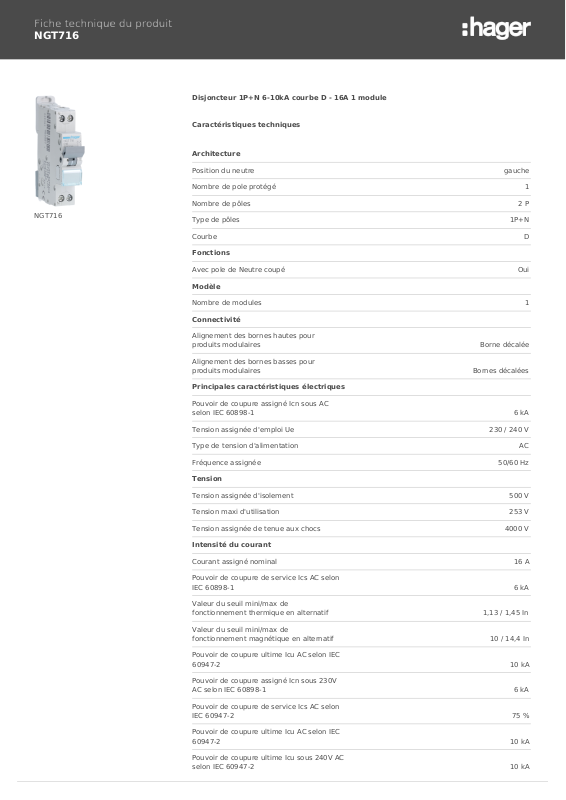

NGT716
NGT716
Disjoncteur 1P+N 6-10kA courbe D - 16A 1 module
Caractéristiques techniques
Architecture
Position du neutre gauche
Nombre de pole protégé 1
Nombre de pôles 2 P
Type de pôles 1P+N
Courbe D
Fonctions
Avec pole de Neutre coupé Oui
Modèle
Nombre de modules 1
Connectivité
Alignement des bornes hautes pour
produits modulaires Borne décalée
Alignement des bornes basses pour
produits modulaires Bornes décalées
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC
selon IEC 60898-1 6 kA
Tension assignée d'emploi Ue 230 / 240 V
Type de tension d'alimentation AC
Fréquence assignée 50/60 Hz
Tension
Tension assignée d'isolement 500 V
Tension maxi d'utilisation 253 V
Tension assignée de tenue aux chocs 4000 V
Intensité du courant
Courant assigné nominal 16 A
Pouvoir de coupure de service Ics AC selon
IEC 60898-1 6 kA
Valeur du seuil mini/max de
fonctionnement thermique en alternatif 1,13 / 1,45 In
Valeur du seuil mini/max de
fonctionnement magnétique en alternatif 10 / 14,4 In
Pouvoir de coupure ultime Icu AC selon IEC
60947-2 10 kA
Pouvoir de coupure assigné Icn sous 230V
AC selon IEC 60898-1 6 kA
Pouvoir de coupure de service Ics AC selon
IEC 60947-2 75 %
Pouvoir de coupure ultime Icu AC selon IEC
60947-2 10 kA
Pouvoir de coupure ultime Icu sous 240V AC
selon IEC 60947-2 10 kA
Courant / température
Courant assigné à -25°C 19,41 A
Courant assigné à -20°C 19,12 A
Courant assigné à -15°C 18,84 A
Courant assigné à -10°C 18,54 A
Courant assigné à -5°C 18,25 A
Courant assigné à 0°C 17,94 A
Courant assigné à 30°C 16 A
Courant assigné à 35°C 15,75 A
Courant assigné à 40°C 15,5 A
Courant assigné à 45°C 15,25 A
Courant assigné à 50°C 14,99 A
Courant assigné à 55°C 14,72 A
Courant assigné à 60°C 14,45 A
Coefficient de correction du courant
Coefficient de correction du courant
nominal pour 2 appareils juxtaposés 0,95
Coefficient de correction du courant
nominal pour 3 appareils juxtaposés 0,95
Coefficient de correction du courant
nominal pour 4 et 5 appareils juxtaposés 0,9
Coefficient de correction du courant
nominal pour 6 appareils juxtaposés 0,85
Coefficient de correction du déclenchement
magnétique à 100Hz 1,1
Coefficient de correction du déclenchement
magnétique à 200Hz 1,2
Coefficient de correction du déclenchement
magnétique à 400Hz 1,5
Coefficient de correction du déclenchement
magnétique à 60Hz 1
Dimensions
Profondeur produit installé 70 mm
Hauteur produit installé 84,7 mm
Largeur produit installé 17,7 mm
Fréquence
Fréquence 50 à 60 Hz
Puissance
Puissance dissipée totale sous IN 3,8 W
Puissance dissipée par pôle à In 1,9 W
Endurance
Endurance électrique en nombre de cycles 4000
Endurance mécanique nombre de
manoeuvres 20000
Installation, montage
Type de raccordement haut pour produits
modulaires Borne à vis
Couple de serrage 1,9Nm
Type de loquet haut pour produits
modulaires Plastique
Type de loquet bas pour produits
modulaires Plastique
Type de raccordement bas pour produits
modulaires Borne à vis
Démontabilité haute pour produits
modulaires Oui
Démontabilité basse pour produits
modulaires Oui
Approprié pour montage encastré Oui
Connexion
Section de raccordement des bornes amont
et aval à vis, en câble rigide 0,75 / 16 mm²
Section de raccordement des bornes amont
et aval à vis, en câble souple 0,75 / 10 mm²
Type de connexion cage à vis
Standards
Texte norme EN 60898-1
Homologations NF
Directive européenne WEEE concerné
Sécurité
Indice de protection IP IP20
Conditions d'utilisation
Température de service -25…60 °C
Degré de pollution suivant IEC 60664 / IEC
60947-2 3
Altitude 2000 m
Tropicalisation/humidité/Exécution tous climats
Température de stockage/transport -25…80 °C
Identification
Mots clés
Disjoncteur
Bornes décalées
Modulaire
