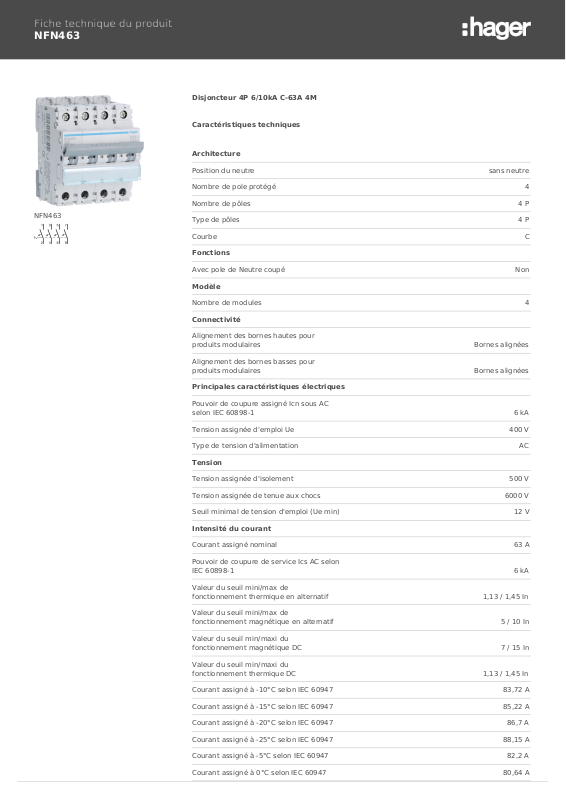

NFN463
NFN463
Disjoncteur 4P 6/10kA C-63A 4M
Caractéristiques techniques
Architecture
Position du neutre sans neutre
Nombre de pole protégé 4
Nombre de pôles 4 P
Type de pôles 4 P
Courbe C
Fonctions
Avec pole de Neutre coupé Non
Modèle
Nombre de modules 4
Connectivité
Alignement des bornes hautes pour
produits modulaires Bornes alignées
Alignement des bornes basses pour
produits modulaires Bornes alignées
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC
selon IEC 60898-1 6 kA
Tension assignée d'emploi Ue 400 V
Type de tension d'alimentation AC
Tension
Tension assignée d'isolement 500 V
Tension assignée de tenue aux chocs 6000 V
Seuil minimal de tension d'emploi (Ue min) 12 V
Intensité du courant
Courant assigné nominal 63 A
Pouvoir de coupure de service Ics AC selon
IEC 60898-1 6 kA
Valeur du seuil mini/max de
fonctionnement thermique en alternatif 1,13 / 1,45 In
Valeur du seuil mini/max de
fonctionnement magnétique en alternatif 5 / 10 In
Valeur du seuil min/maxi du
fonctionnement magnétique DC 7 / 15 In
Valeur du seuil min/maxi du
fonctionnement thermique DC 1,13 / 1,45 In
Courant assigné à -10°C selon IEC 60947 83,72 A
Courant assigné à -15°C selon IEC 60947 85,22 A
Courant assigné à -20°C selon IEC 60947 86,7 A
Courant assigné à -25°C selon IEC 60947 88,15 A
Courant assigné à -5°C selon IEC 60947 82,2 A
Courant assigné à 0°C selon IEC 60947 80,64 A
Courant assigné à 30°C selon IEC 60947 70,59 A
Courant assigné à 35°C selon IEC 60947 68,77 A
Courant assigné à 40°C selon IEC 60947 66,9 A
Courant assigné à 45°C selon IEC 60947 64,98 A
Courant assigné à 50°C selon IEC 60947 63 A
Courant assigné à 55°C selon IEC 60947 60,26 A
Courant assigné à 60°C selon IEC 60947 57,38 A
Courant assigné à 65°C selon IEC 60947 54,35 A
Courant assigné à 70°C selon IEC 60947 51,14 A
Pouvoir de coupure assigné Icn sous 230V
AC selon IEC 60898-1 10 kA
Pouvoir de coupure assigné Icn sous 400V
AC selon IEC 60898-1 6 kA
Pouvoir de coupure ultime Icu AC selon IEC
60947-2 20 kA
Pouvoir de coupure ultime Icu sous 240V AC
selon IEC 60947-2 20 kA
Pouvoir de coupure ultime Icu sous 400V AC
selon IEC 60947-2 10 kA
Pouvoir de coupure ultime Icu sous 415V AC
selon IEC 60947-2 10 kA
Pouvoir de coupure assigné Icn sous 240V
AC selon IEC 60898-1 10 kA
Pouvoir de coupure assigné Icn sous 415V
AC selon IEC 60898-1 6 kA
Pouvoir de coupure ultime Icu sous 220V AC
selon IEC 60947-2 20 kA
Pouvoir de coupure ultime Icu sous 380V AC
selon IEC 60947-2 10 kA
Courant / température
Courant assigné à -25°C 78,67 A
Courant assigné à -20°C 77,38 A
Courant assigné à -15°C 76,06 A
Courant assigné à -10°C 74,72 A
Courant assigné à -5°C 73,36 A
Courant assigné à 0°C 71,97 A
Courant assigné à 30°C 63 A
Courant assigné à 35°C 60,96 A
Courant assigné à 40°C 58,86 A
Courant assigné à 45°C 56,68 A
Courant assigné à 50°C 54,4 A
Courant assigné à 55°C 52,03 A
Courant assigné à 60°C 49,55 A
Courant assigné à 65°C 46,94 A
Courant assigné à 70°C 44,17 A
Coefficient de correction du courant
Coefficient de correction du courant
nominal pour 2 appareils juxtaposés 1
Coefficient de correction du courant
nominal pour 3 appareils juxtaposés 0,95
Coefficient de correction du courant
nominal pour 4 et 5 appareils juxtaposés 0,9
Coefficient de correction du courant
nominal pour 6 appareils juxtaposés 0,85
Coefficient de correction du déclenchement
magnétique à 100Hz 1,1
Coefficient de correction du déclenchement
magnétique à 200Hz 1,2
Coefficient de correction du déclenchement
magnétique à 400Hz 1,5
Coefficient de correction du déclenchement
magnétique à 60Hz 1
Dimensions
Profondeur produit installé 70 mm
Hauteur produit installé 83 mm
Largeur produit installé 70 mm
Fréquence
Fréquence 50 à 60 Hz
Puissance
Puissance active maximale dissipée par
pôle selon la norme produit 13 W
Puissance dissipée totale sous IN 25,7 W
Puissance dissipée par pôle à In 6,62 W
Endurance
Endurance électrique en nombre de cycles 4000
Endurance mécanique nombre de
manoeuvres 20000
Installation, montage
Type de raccordement haut pour produits
modulaires Borne à vis
Couple de serrage 2,8Nm
Type de loquet haut pour produits
modulaires Non applicable
Type de loquet bas pour produits
modulaires Plastique
Type de raccordement bas pour produits
modulaires Borne biconnect
Démontabilité haute pour produits
modulaires Oui
Démontabilité basse pour produits
modulaires Oui
Approprié pour montage encastré Oui
Connexion
Section de raccordement des bornes aval à
vis, en câble souple 1 / 25 mm²
Section de raccord bornes aval en câble
rigide 1 / 35 mm²
Section de raccordement des bornes amont
à vis, en câble rigide 1 / 35 mm²
Section de raccordement des bornes amont
à vis, en câble souple 1 / 25 mm²
Position des cages aval à la livraison ouvertes
Position des cages amont à la livraison ouvertes
Equipement
Accessoriable Oui
Standards
Texte norme
EN 60898-1
IEC 60947-2
Directive européenne WEEE concerné
Sécurité
Indice de protection IP IP20
Conditions d'utilisation
Température de service -25…70 °C
Degré de pollution suivant IEC 60664 / IEC
60947-2 2
Classe de limitation d'énergie I²t 3
Altitude 2000 m
Température de stockage/transport -25…80 °C
Température
Température de calibration 50 °C
Identification
Mots clés
Disjoncteur
Bornes alignées
Modulaire
