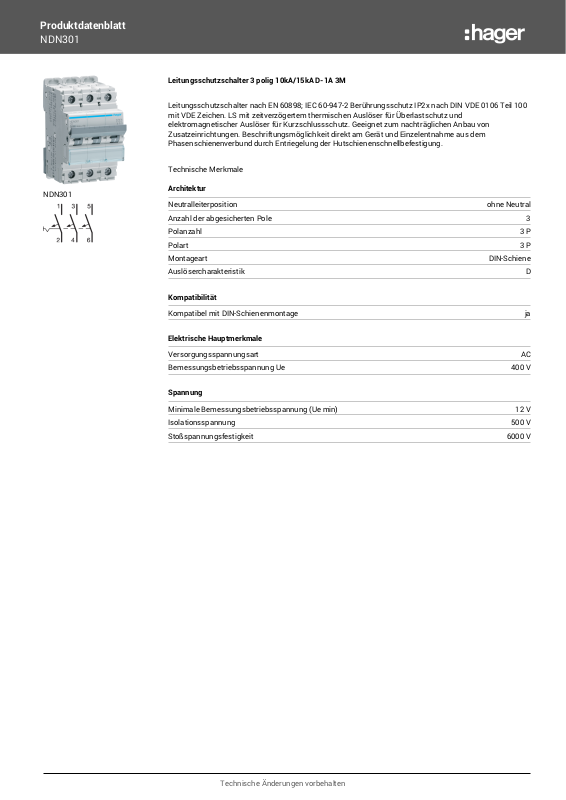

Produktdatenblatt
NDN301
Leitungsschutzschalter 3 polig 10kA/15kA D-1A 3M
Leitungsschutzschalter nach EN 60898; IEC 60-947-2 Berührungsschutz IP2x nach DIN VDE 0106 Teil 100
mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und
elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von
Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem
Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Technische Merkmale
NDN301
Architektur
Neutralleiterposition ohne Neutral
Anzahl der abgesicherten Pole 3
Polanzahl 3 P
Polart 3 P
Montageart DIN-Schiene
Auslösercharakteristik D
Kompatibilität
Kompatibel mit DIN-Schienenmontage ja
Elektrische Hauptmerkmale
Versorgungsspannungsart AC
Bemessungsbetriebsspannung Ue 400 V
Spannung
Minimale Bemessungsbetriebsspannung (Ue min) 12 V
Isolationsspannung 500 V
Stoßspannungsfestigkeit 6000 V
Technische Änderungen vorbehalten
Strom
Produktdatenblatt
NDN301
Ausschaltvermögen Grenzkurzschlussstrom Icu bei
400V AC IEC 60947-2
Ausschaltvermögen Icn bei 230V AC nach IEC
60898-1
Ausschaltvermögen Icn bei 400V AC nach IEC
60898-1
Ausschaltvermögen Icn bei 240V AC nach IEC
60898-1
Ausschaltvermögen Icn bei 380V AC nach IEC
60898-1
Ausschaltvermögen Icn bei 415V AC nach IEC
60898-1
Ausschaltvermögen Betriebskurzschlussstrom Ics
AC nach IEC 60898-1
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 220V AC nach IEC 60947-2
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 230V AC nach IEC 60947-2
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 240V AC nach IEC 60947-2
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 380V AC nach IEC 60947-2
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 400V AC nach IEC 60947-2
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 415V AC nach IEC 60947-2
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 220V AC nach IEC 60898-1
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 230V AC nach IEC 60898-1
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 240V AC nach IEC 60898-1
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 380V AC nach IEC 60898-1
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 400V AC nach IEC 60898-1
Ausschaltvermögen Betriebskurzschlussstrom Ics
bei 415V AC nach IEC 60898-1
Ausschaltvermögen Grenzkurzschlussstrom Icu bei
220V AC nach IEC 60947-2
Ausschaltvermögen Grenzkurzschlussstrom Icu AC
IEC 60947-2
Ausschaltvermögen Grenzkurzschlussstrom Icu bei
240V AC IEC 60947-2
Ausschaltvermögen Grenzkurzschlussstrom Icu bei
380V AC nach IEC 60947-2
Ausschaltvermögen Grenzkurzschlussstrom Icu bei
415V AC IEC 60947-2
Magnetischer Einstellstrom bei 40° C 10/14,4 In
Min./Max. Schwellenwert magnetischer Auslöser
bei Gleichstrom
Einstellung des thermischen Auslösers in AC 1,13/1,45 In
Min./Max. Schwellenwert thermischer Auslöser bei
Gleichstrom
15 kA
10 kA
10 kA
10 kA
10 kA
10 kA
7,5 kA
15 kA
15 kA
15 kA
7,5 kA
7,5 kA
7,5 kA
7,5 kA
7,5 kA
7,5 kA
7,5 kA
7,5 kA
7,5 kA
30 kA
30 kA
30 kA
15 kA
15 kA
15/30 In
1,13/1,45 In
Technische Änderungen vorbehalten
Produktdatenblatt
NDN301
Strom / Temperatur
Nennstrom bei -15° C 1,34 A
Nennstrom bei -20° C 1,37 A
Nennstrom bei 0° C 1,24 A
Nennstrom bei 10° C 1,16 A
Nennstrom bei -10° C 1,31 A
Nennstrom bei 25° C 1,04 A
Nennstrom bei -25° C 1,41 A
Nennstrom bei 30° C 1 A
Nennstrom bei 35° C 0,95 A
Nennstrom bei 40° C 0,9 A
Nennstrom bei 45° C 0,84 A
Nennstrom bei 5° C 1,2 A
Nennstrom bei -5° C 1,27 A
Nennstrom bei 50°C 0,78 A
Nennstrom bei 55° C 0,72 A
Nennstrom bei 60°C 0,65 A
Nennstrom bei 65°C 0,57 A
Nennstrom bei 70°C 0,48 A
Nennstrom bei 0°C nach IEC 60947-2 1,54 A
Nennstrom bei 10°C nach IEC 60947-2 1,45 A
Nennstrom bei -10°C nach IEC 60947-2 1,63 A
Nennstrom bei 15°C nach IEC 60947-2 1,4 A
Nennstrom bei -15°C nach IEC 60947-2 1,67 A
Nennstrom bei 20°C nach IEC 60947-2 1,35 A
Nennstrom bei -20°C nach IEC 60947-2 1,71 A
Nennstrom bei 25°C nach IEC 60947-2 1,3 A
Nennstrom bei -25°C nach IEC 60947-2 1,75 A
Nennstrom bei 30°C nach IEC 60947-2 1,25 A
Nennstrom bei 35°C nach IEC 60947-2 1,19 A
Nennstrom bei 40°C nach IEC 60947-2 1,13 A
Nennstrom bei 45°C nach IEC 60947-2 1,07 A
Nennstrom bei 5°C nach IEC 60947-2 1,5 A
Nennstrom bei -5°C nach IEC 60947-2 1,59 A
Nennstrom bei 50°C nach IEC 60947-2 1 A
Nennstrom bei 55°C nach IEC 60947-2 0,92 A
Nennstrom bei 60°C nach IEC 60947-2 0,83 A
Nennstrom bei 65°C nach IEC 60947-2 0,73 A
Nennstrom bei 70°C nach IEC 60947-2 0,61 A
Technische Änderungen vorbehalten
Produktdatenblatt
NDN301
Strom Korrekturfaktor
Korrekturfaktor magnetischer Auslöser bei 100 Hz 1,1
Korrekturfaktor magnetischer Auslöser bei 200 Hz 1,2
Korrekturfaktor magnetischer Auslöser bei 400 Hz 1,5
Korrekturfaktor magnetischer Auslöser bis 60 Hz 1,1
Korrekturfaktor bei 2 nebeneinander montierten LS-
Schaltern
Korrekturfaktor bei 3 nebeneinander montierten LS-
Schaltern
Korrekturfaktor bei 4 und 5 nebeneinander
montierten LS-Schaltern
Korrekturfaktor bei 6 und mehr nebeneinander
montierten LS-Schaltern
Leistung
Verlustleistung pro Pol 1,09 W
Maximale Verlustleistung pro Pol nach
Produktnorm
Gesamtverlustleistung unter Nennstrom 3,24 W
0,95
0,9
0,85
3 W
1
Ausdauer
Gerätelebensdauer, elektrische Schaltspiele 4000
Gerätelebensdauer mechanische Schaltspiele 20000
Abmessungen
Tiefe installiertes Produkt 70 mm
Höhe installiertes Produkt 83 mm
Breite installiertes Produkt 52,5 mm
Montage
Typ obere Anschlussklemme für modulare Geräte Schraubanschluss
Drehmoment 2,8Nm
Typ untere Schienenklemme für modulare Geräte Kunststoff
Typ obere Schienenklemme für modulare Geräte NA
Typ untere Anschlussklemme für modulare Geräte BIconnect
Untere Demontierbarkeit für modulare Produkte ja
Obere Demontierbarkeit für modulare Produkte ja
Geeignet für Unterputz ja
Anschluss
Klemmenstellung Eingang offen
Klemmenstellung Abgang zu
Anschlussquerschnitt am Ausgang mit Schraube,
bei flexiblem Leiter
Anschlussquerschnitt des Zugangs mit Schrauben,
bei flexiblem Leiter
Anschlussquerschnitt am Ausgang mit Schraube,
bei massivem Leiter
Anschlussquerschnitt bei starrem Leiter,
vorgeschaltete Klemmen mit Schrauben
1/25 mm²
1/25 mm²
1/35 mm²
1/35 mm²
Technische Änderungen vorbehalten
Produktdatenblatt
NDN301
Ausstattung
Zusatzeinrichtungen möglich ja
Normen
Standardtext EN 60898-1, IEC 60947-2
Europäische Direktive WEEE betroffen
Sicherheit
Schutzart IP20
Verwendung Bedingungen
Grad der Verunreinigung nach IEC 60664 / IEC
60947-2
Höhe über N.N. 2000 m
Lagerungstemperatur -25 bis 80 °C
Temperatur
Eichungstemperatur 50 °C
2
