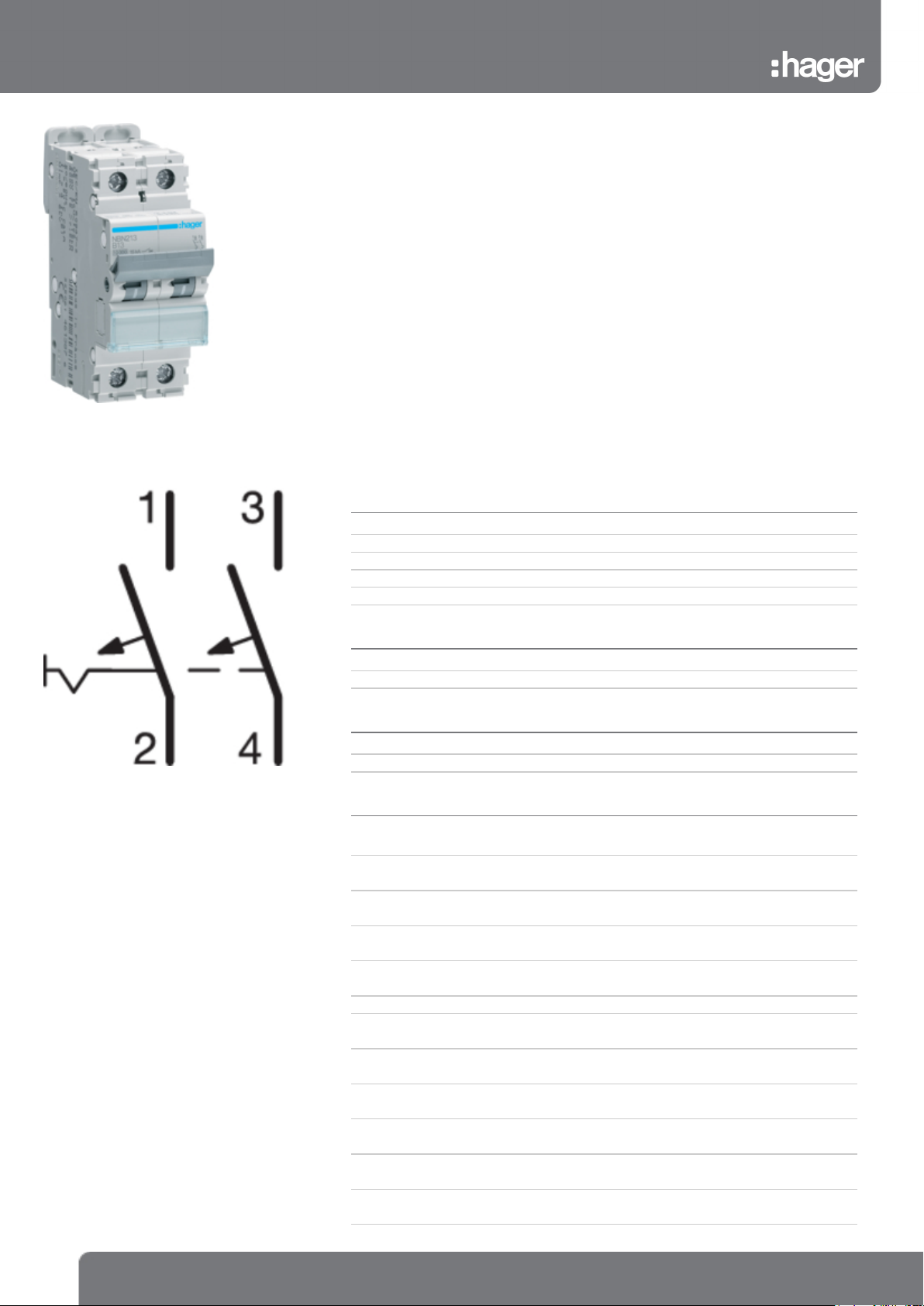

Karta katalogowa
NBN213
NBN213
MCB Wyłącznik nadprądowy Icn=10000A / Icu=15kA 2P B
13A
Konstrukcja
Liczba biegunów chronionych 2
Liczba biegunów 2 P
Układ biegunów 2 P
Montaż Szyna DIN
Charakterystyka wyzwalania B
Charakterystyka elektryczna
Typ napięcia zasilającego AC
Napięcie znamionowe łączeniowe Ue (AC) 400 V
Napięcie
Znamionowe napięcie izolacji Ui 500 V
Znamionowe napięcie udarowe wytrzymywane Uimp 6000 V
Prąd
Prąd znam. wyłączalny zwarciowy graniczny Icu dla
400V 50H wg PN-EN 60947-2
Znamionowa zdolność wyłączania zwarciowego 230 V
50 Hz
Znamionowa zwarciowa zdolność łączeniowa dla
napięcia znamionowego 400V 50Hz
Znam. zdolność wyłącz. zwarciowego Icn poniżej 240
V AC zgodnie z IEC 60898-1
Znam. zdolność wyłącz. zwarciowego Icn poniżej 415
V AC zgodnie z IEC 60898-1
Prąd znamionowy wyłączalny zwarciowy roboczy Ics 7,5 kA
Prąd znam. wyłączalny zwarc. eksploatacyjny Ics dla
220V 50Hz wg PN-EN 60947-2
Prąd znam. wyłączalny zwarc. eksploatacyjny Ics dla
230V 50Hz wg PN-EN 60947-2
Prąd znam. wyłączalny zwarc. eksploatacyjny Ics dla
240V 50Hz wg PN-EN 60947-2
Prąd znam. wyłączalny zwarc. eksploatacyjny Ics dla
380V 50Hz wg PN-EN 60947-2
Prąd znam. wyłączalny zwarc. eksploatacyjny Ics dla
400V 50Hz wg PN-EN 60947-2
Prąd znam. wyłączalny zwarc. eksploatacyjny Ics dla
415V 50Hz wg PN-EN 60947-2
15 kA
10 kA
10 kA
10 kA
10 kA
15 kA
15 kA
15 kA
7,5 kA
7,5 kA
7,5 kA
1 Zastrzega się możliwość występowania błędów i wprowadzenia zmian technicznych.
Karta katalogowa
NBN213
Dane techniczne
Prąd znam. wyłączalny zwarc. graniczny Icu dla 220V
AC wg PN-EN 60947-2
Prąd znam. wyłączalny zwarciowy graniczny Icu dla
230V 50H wg PN-EN 60947-2
Prąd znam. wyłączalny zwarciowy graniczny Icu dla
240V 50H wg PN-EN 60947-2
Prąd znam. wyłączalny zwarc. graniczny Icu dla 380V
AC wg PN-EN 60947-2
Prąd znam. wyłączalny zwarciowy graniczny Icu dla
415V 50H wg PN-EN 60947-2
Min./max. wartość natężenia prądu AC zadziałania
zabezpieczenia bezzwłocznego
Min./max. wartość natężenia prądu DC zadziałania
zabezpieczenia bezzwłocznego
Min./max. wartość natężenia prądu AC zadziałania
zabezpieczenia zwłocznego
Min./max. wartość natężenia prądu DC zadziałania
zabezpieczenia zwłocznego
30 kA
30 kA
30 kA
15 kA
15 kA
3/5 In
4/7 In
1,13/1,45 In
1,13/1,45 In
Prąd / Temperatura
Prąd znamionowy w temperaturze -15°C 16,11 A
Prąd znamionowy w temperaturze -20°C 16,42 A
Prąd znamionowy w temperaturze 0°C 15,14 A
Prąd znamionowy w temperaturze 10°C 14,47 A
Prąd znamionowy w temperaturze -10°C 15,79 A
Prąd znamionowy w temperaturze 25°C 13,38 A
Prąd znamionowy w temperaturze -25°C 16,72 A
Prąd znamionowy w temperaturze 30°C 13 A
Prąd znamionowy w temperaturze 35°C 12,61 A
Prąd znamionowy w temperaturze 40°C 12,2 A
Prąd znamionowy w temperaturze 45°C 11,78 A
Prąd znamionowy w temperaturze 5°C 14,81 A
Prąd znamionowy w temperaturze -5°C 15,47 A
Prąd znamionowy w temperaturze 50°C 11,35 A
Prąd znamionowy w temperaturze 55°C 10,9 A
Prąd znamionowy w temperaturze 60°C 10,42 A
Prąd znamionowy w temperaturze 65°C 9,93 A
Prąd znamionowy w temperaturze 70°C 9,41 A
Prąd znamionowy w temperaturze 0°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 10°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze -10°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 15°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze -15°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 20°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze -20°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 25°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze -25°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 30°C zgodnie z
PN-EN 60947-2
17,35 A
16,57 A
18,1 A
16,17 A
18,46 A
15,75 A
18,81 A
15,33 A
19,16 A
14,89 A
2 Zastrzega się możliwość występowania błędów i wprowadzenia zmian technicznych.
Karta katalogowa
NBN213
Dane techniczne
Prąd znamionowy w temperaturze 35°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 40°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 45°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 5°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze -5°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 50°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 55°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 60°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 65°C zgodnie z
PN-EN 60947-2
Prąd znamionowy w temperaturze 70°C zgodnie z
PN-EN 60947-2
14,44 A
13,98 A
13,5 A
16,97 A
17,73 A
13 A
12,48 A
11,94 A
11,38 A
10,78 A
Współczynnik korekcyjny prądu
Współczynnik korekcyjny wyzwalacza bezzwłocznego
przy czestotliwości 100 Hz
Współczynnik korekcyjny wyzwalacza bezzwłocznego
przy czestotliwości 200 Hz
Współczynnik korekcyjny wyzwalacza bezzwłocznego
przy czestotliwości 400 Hz
Współczynnik korekcyjny wyzwalacza bezzwłocznego
przy czestotliwości 60 Hz
Współczynnik korekcyjny prądu znam. dla 2 aparatów
zainstalowanych obok siebie
Współczynnik korekcyjny prądu znam. dla 3 aparatów
zainstalowanych obok siebie
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów
zainstalowanych obok siebie
Współczynnik kor. prądu znam. dla 6 aparatów
zainstalowanych obok siebie
Moc
Straty mocy na biegun dla prądu znamionowego 2,3 W
Maksymalna strata mocy na biegun zgodnie ze
standardem
Całkowite straty mocy dla prądu znamionowego 4,58 W
Wytrzymałość
1,1
1,2
1,5
1,1
1
0,95
0,9
0,85
3,5 W
Wytrzymałość elektryczna (liczba cykli) 4000
Wytrzymałość mechaniczna (liczba cykli) 20000
Wymiary
Głębokość produktu 70 mm
Wysokość produktu 83 mm
Szerokość produktu 35 mm
3 Zastrzega się możliwość występowania błędów i wprowadzenia zmian technicznych.
Karta katalogowa
NBN213
Instalacja / Montaż
Moment dokręcający 2,8 Nm
Możliwość demontażu od dołu tak
Łatwość demontażu aparatów modułowych tak
Przystosowany do montażu podtynkowego tak
Podłączenie
Pojemność zacisku wyjściowego dla przewodu
elastycznego (linka)
Pojemność zacisku wejściowego dla przewodu
elastycznego (linka)
Pojemność zacisku wyjściowego dla przewodu
sztywnego (drut)
Pojemność zacisku wejściowego dla przewodu
sztywnego (drut)
Wyposażenie
Akcesoria dodatkowe tak
Norma
Norma EN 60898-1, IEC 60947-2
Dyrektywa europejska WEEE dotyczy
Bezpieczeństwo
Stopień ochrony IP20
Warunki użytkowania
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC
60947-2.
Temperatura magazynowania -25 do 80 °C
Temperatura
Temperatura kalibracji 50 °C
2
3
4 Zastrzega się możliwość występowania błędów i wprowadzenia zmian technicznych.
