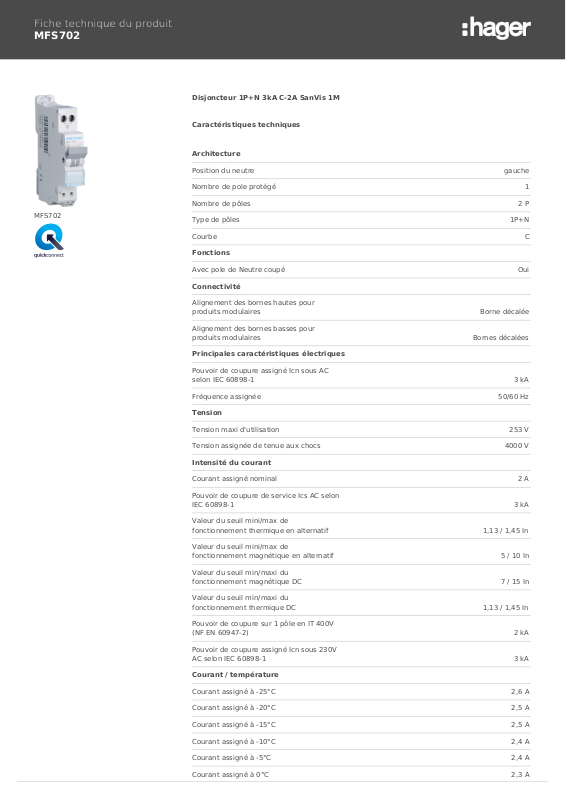

MFS702
MFS702
Disjoncteur 1P+N 3kA C-2A SanVis 1M
Caractéristiques techniques
Architecture
Position du neutre gauche
Nombre de pole protégé 1
Nombre de pôles 2 P
Type de pôles 1P+N
Courbe C
Fonctions
Avec pole de Neutre coupé Oui
Connectivité
Alignement des bornes hautes pour
produits modulaires Borne décalée
Alignement des bornes basses pour
produits modulaires Bornes décalées
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC
selon IEC 60898-1 3 kA
Fréquence assignée 50/60 Hz
Tension
Tension maxi d'utilisation 253 V
Tension assignée de tenue aux chocs 4000 V
Intensité du courant
Courant assigné nominal 2 A
Pouvoir de coupure de service Ics AC selon
IEC 60898-1 3 kA
Valeur du seuil mini/max de
fonctionnement thermique en alternatif 1,13 / 1,45 In
Valeur du seuil mini/max de
fonctionnement magnétique en alternatif 5 / 10 In
Valeur du seuil min/maxi du
fonctionnement magnétique DC 7 / 15 In
Valeur du seuil min/maxi du
fonctionnement thermique DC 1,13 / 1,45 In
Pouvoir de coupure sur 1 pôle en IT 400V
(NF EN 60947-2) 2 kA
Pouvoir de coupure assigné Icn sous 230V
AC selon IEC 60898-1 3 kA
Courant / température
Courant assigné à -25°C 2,6 A
Courant assigné à -20°C 2,5 A
Courant assigné à -15°C 2,5 A
Courant assigné à -10°C 2,4 A
Courant assigné à -5°C 2,4 A
Courant assigné à 0°C 2,3 A
Courant assigné à 30°C 2 A
Courant assigné à 35°C 1,9 A
Courant assigné à 40°C 1,9 A
Courant assigné à 45°C 1,8 A
Courant assigné à 50°C 1,8 A
Courant assigné à 55°C 1,7 A
Courant assigné à 60°C 1,6 A
Courant assigné à 65°C 1,6 A
Courant assigné à 70°C 1,5 A
Coefficient de correction du courant
Coefficient de correction du courant
nominal pour 2 appareils juxtaposés 1
Coefficient de correction du courant
nominal pour 3 appareils juxtaposés 0,95
Coefficient de correction du courant
nominal pour 4 et 5 appareils juxtaposés 0,9
Coefficient de correction du courant
nominal pour 6 appareils juxtaposés 0,85
Coefficient de correction du déclenchement
magnétique à 100Hz 1,1
Coefficient de correction du déclenchement
magnétique à 200Hz 1,2
Coefficient de correction du déclenchement
magnétique à 400Hz 1,5
Coefficient de correction du déclenchement
magnétique à 60Hz 1
Dimensions
Hauteur produit installé 86 mm
Largeur produit installé 17,5 mm
Fréquence
Fréquence 50 à 60 Hz
Sélectivité
Calibre maximal du fusible aval gI pour une
sélectivité sur CC 1 A
Calibre minimal du fusible amont aM pour
une sélectivité sur CC 4 A
Calibre minimal du fusible amont gI pour
une sélectivité sur CC 4 A
Puissance
Puissance active maximale dissipée par
pôle selon la norme produit 3 W
Puissance dissipée totale sous IN 1,4 W
Puissance dissipée par pôle à In 2,1 W
Endurance
Endurance électrique en nombre de cycles 1000
Endurance mécanique nombre de
manoeuvres 20000
Installation, montage
Type de raccordement haut pour produits
modulaires PSV
Couple de serrage 1,9Nm
Type de loquet haut pour produits
modulaires Plastique
Type de loquet bas pour produits
modulaires Métallique
Type de raccordement bas pour produits
modulaires Quick connect
Démontabilité haute pour produits
modulaires Oui
Démontabilité basse pour produits
modulaires Non
Connexion
Section du câble souple pour le repiquage
des bornes amont 0,75 / 10 mm²
Section du câble rigide pour le repiquage
des bornes amont 0,75 / 16 mm²
Section de raccordement des bornes aval
Quick Connect, en câble souple 1,5 / 4 mm²
Section de raccordement des bornes aval
Quick Connect, en câble rigide 1,5 / 4 mm²
Barre de pontage compatible avec la borne
amont KBS763
Type de connexion cage sans vis
Standards
Texte norme EN 60898-1
Directive européenne WEEE concerné
Conditions d'utilisation
Température de service -25…70 °C
Classe de limitation d'énergie I²t 3
Altitude 2000 m
Tropicalisation/humidité/Exécution tous climats
Température de stockage/transport -25…80 °C
Identification
Mots clés
Disjoncteur
Disjoncteur phase neutre
Phase neutre
Disjoncteur sans vis
Disjoncteur modulaire
