Hager ECM310D User guide

5

z i y

Technical data Technische data Dati tecnici

z
i
y

6LE005398Ad

ECM310D

Sealable terminal cover Dimension
Verzegelbare

schroefklemafdekkap
Coprimorsetto sigillabile Dimensione

Wiring diagram
Cable stripping length and terminal screw torque

Aansluitschema
Kabelstriplengte en aandraaimomenten van de

aansluitklemmen
Schema di collegamento

Lunghezza di sguainatura del cavo e coppia della
vite del morsetto

MID certified

MID gecerticeerd
Certicato MID

MID safety sealing

MID-verzegeling

Sigillo di sicurezza MID

92

7

Afmetingen

107

44

60

4

Data in compliance with EN 50470-1, EN 50470-3, IEC 62053-21 and

IEC62053-23

General characteristics Algemene karakteristieken Caratteristiche generali

Housing DIN 43880 Behuizing DIN 43880 Involucro DIN 43880
Mounting EN 60715 Montage EN 60715 Montaggio EN 60715
Depth Diepte Profondità
Weight Gewicht Peso

Operating features Bedieningsfuncties Funzionalità operative

Connection to single-phase network - number of wires Verbinding naar eenfasig netwerk - aantal draden Connessione alla rete monofase - numero di li

Storage of energy values and

conguration

Tariff for active and reactive energy Tarief voor reële en reactieve energie Tariffa per energia attiva e reattiva - T1 … T2 230V - T1 … T2 M-Bus

Approval (according to EN 50470-1, EN 50470-3) Goedkeuring (volgens EN 50470-1, EN 50470-3) Omologazione (secondo EN 50470-1, EN 50470-3)

Reference Voltage (Un) phase / neutral Referentiespanning (Un) fase /nul Tensione di riferimento (Un) fase / neutro

Reference Current (Iref) Referentie stroom (Iref) Corrente di riferimento (Iref)
Minimum Current (Imin) Minimumstroom (Imin) Corrente minima (Imin)
Maximum Current (Imax) Maximale stroom (Imax) Corrente massima (Imax)
Starting Current (Ist) Startstroom (Ist) Corrente di avviamento (Ist)
Reference Frequency (fn) Referentie frequentie (fn) Frequenza di riferimento (fn)
Number of phases / number of wires Aantal fasen / aantal draden Numero di fasi / numero di li

Certied Measures Gecerticeerde maatregelen Misure certicate

Accuracy Nauwkeurigheid Precisione

- Active Energies (accord. to EN 50470-3) - Reële energie (conform EN 50470-3) - Energia attiva (secondo EN 50470-3)

- Active Powers (accord. to IEC 62053-21 and IEC 61557-12) - Reëel vermogen (conform IEC 62053-21 en IEC 61557-12) - Potenza attiva (secondo IEC 62053-21 e IEC 61557-12)

- Reactive Energies (accord. to IEC 62053-23) - Reactive Energieën (conform IEC 62053-23) - Energia reattiva (secondo IEC 62053-23)

- Reactive Power (accord. to IEC 62053-21) - Reactief vermogen (conform IEC 62053-21) - Energia reattiva (secondo IEC 62053-21)

Supply Voltage and Power Consumption Voedingsspanning en Energieverbruik Tensione di alimentazione e potenza assorbita

Operating Supply Voltage range Bedrfsspanningbereik Intervallo tensione di alimentazione
Maximum Power Consumption (Voltage circuit) Maximaal energieverbruik (Spanningscircuit) Potenza massima assorbita (circuito voltmetrico)
Maximum VA burden (Current circuit) @ Imax Maximale VA last (stroom circuit) @ Imax Massimo assorbimento VA (circuito amperometrico) @ Imax
Voltage Input Waveform Meetspanningsvorm Forma d'onda tensione di ingresso
Voltage impedance Impedantie spanningsingang Impedenza circuito voltmetrico
Current impedance Impedantie stroomingang Impedenza circuito amperometrico

Overload capability Overbelastingscapaciteit Capacità di sovraccarico

Voltage continuous phase / neutral Spanning doorlopend fase /nul Tensione continuo fase / neutro

Current continuous Stroom doorlopend Corrente continuo

Measuring Features Meetfuncties Funzioni di misura

Voltage range phase / neutral Spanningsbereik fase /nul Intervallo di tensione fase / neutro

Current range Stroombereik Intervallo di corrente
Frequency range Frequentiebereik Intervallo di frequenza
Measured Quantities Gemeten hoeveelheden Quantità misurate

Display features Display functies Caratteristiche del display

Display type LCD with backlight Display type LCD met achtergrondverlichting Tipo di

Active Energy 7 digits + 2 decimal digits Reële Energie 7 cfers + 2 decimalen Energia attiva 7 cifre + 2 cifre decimali
Reactive Energy 7 digits + 2 decimal digits Reactieve energie 7 cfers + 2 decimalen Energia reattiva 7 cifre + 2 cifre decimali
Voltage 3 digits + 1 decimal digit Spanning 3 cfers + 1 decimaal Tensione 3 cifre + 1 cifra decimale
Current 2 digits + 2 decimal digits / 3+1 / 4+0 Stroom 2 cfers + 2 decimalen / 3+1 / 4+0 Corrente 2 cifre + 2 cifre decimali / 3+1 / 4+0
Power factor 1 digit + 3 decimal digits with sign + capac./induc. indic. Powerfactor 1 cfer + 3 decimalen + capaciteit./induc. indic. Fattore di potenza 1 cifra + 3 cifre decimali con segno + indic. capac. /

Frequency 2 digits + 2 decimal digits Frequentie 2 cfers + 2 decimalen Frequenza 2 cifre + 2 cifre decimali
Active Power 2 digits + 2 decimal digits Reëel vermogen 2 cfers + 2 decimalen Potenza attiva 2 cifre + 2 cifre decimali
Reactive Power 2 digits + 2 decimal digits Reactief vermogen 2 cfers + 2 decimalen Potenza reattiva 2 cifre + 2 cifre decimali
Apparent Power 2 digits + 2 decimal digits Schnbaar

Running Tariff 1 digit Actueel tarief 1 cfer Tariffa in funzione 1 cifra
Display refresh period Toon verversingsperiode Frequenza di aggiornamento del display

Optical metrological LED Optische metrologische LED LED metrologico ottico

Front mounted red LED (meter constant) proportional to active imp/

Safety Veiligheid Sicurezza

Overvoltage category Overspanningscategorie Categoria di sovratensione
Protective class Beschermingsklasse Classe di protezione

AC voltage test (EN 50470-3, 7.2) AC spanningstest (EN 50470-3, 7.2) Test di tensione AC (EN 50470-3, 7.2)

Degree of pollution Vervuilingsgraad Grado di inquinamento
Operational voltage Nominale spanning Tensione di funzionamento
Impulse voltage test (Uimp) Impulsspanningstest (Uimp) Test di tensione ad impulso (Uimp)
Housing material ame resistance UL 94 Behuizing materiaal vlamwerendheid UL 94 Resistenza alla amma del materiale dell'involucro UL 94
Safety-sealing between upper and lower housing part Veiligheidsafdichting tussen bovenste en onderste behuizing Sigillo di sicurezza tra la parte superiore e quella inferiore dell'involucro

IR Connectable Communication Modules IR-koppelbare communicatiemodules Moduli di comunicazione IR collegabili

For communication modules Voor communicatiemodules Per moduli di comunicazione

Embedded M-Bus communication Geïntegreerde communicatie M-Bus Comunicazione incorporata M-Bus

Baud rate adjustable Baudrate Instelbaar Velocità Baud regolabile
Address adjustable Adres Instelbaar Indirizzo regolabile
Isolation class SELV Isolatieklasse SELV Classe di isolamento SELV

Tariff Tarief Tariffa

Tariff 1 Tarief 1 Tariffa 1
Tariff 2 Tarief 2 Tariffa 2
Input impedance Ingangsimpedantie Impedenza di ingresso

Environmental conditions Milieuomstandigheden Condizioni ambientali

Storage temperature range Opslagtemperatuur Temperatura di stoccaggio
Operating temperature range Bedrfstemperatuur Temperatura di funzionamento
Mechanical environment Mechanische omgeving Ambiente meccanico
Electromagnetic environment Elektromagnetische omgeving Ambiente elettromagnetico
Installation indoor only Installatie alleen binnen Installazione solo all'interno

Altitude (max.) Hoogte (max.) Altitudine (max.)

Humidity yearly average, without condensation Vochtigheid jaarlks gemiddelde, zonder condensatie Umidità media annuale, senza condensa

IP rating in built-in condition (front part) IP rating in ingebouwde conditie (voorkant) Grado di protezione IP in condizione di incasso (parte frontale)

(*) For use in accordance with the MID Directive, the energy meter must be installed in a

distribution board/enclosure for modular products with a minimum protection rating IP30
The IP51 ratings apply to the meter parts exposed in front of (outside of) the cover of the
enclosure.

to three-phase network - number of wires naar driefasen netwerk - aantal draden alla rete trifase - numero di li
Internal ash non volatile memory Opslag van energiewaarden en

phase / phase fase / fase fase / fase

temporary (1 s) phase / neutral tdelk (1 s) fase /nul temporaneo (1 s) fase / neutro
continuous phase / phase doorlopend fase / fase continuo fase / fase
temporary (1 s) phase / phase tdelk (1 s) fase / fase temporaneo (1 s) fase / fase

temporary (10 ms) tdelk (10 ms) temporaneo (10 ms)

phase / phase fase / fase fase / fase

exp Energy

on 30 days per year, without condensation

terminal block klemblok morsettiera

1 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005398Ad

Gegevens conform EN 50470-1, EN 50470-3, IEC 62053-21 en

IEC62053-23

cong.

vermogen

Aan voorzde gemonteerde rode LED (meter

constant)

(*) Voor gebruik in overeenstemming met de MID-richtln moet de energiemeter

worden gemonteerd in een verdeelkast voor modulaire producten met een minimale
beschermingsklasse IP30. De IP51 is van toepassing op het gedeelte van de behuizing van
de energiemeter dat door de afdekplaat heen naar buiten steekt..

2 cfers + 2 decimalen Potenza Apparente 2 cifre + 2 cifre decimali

Intern ash niet-vluchtig geheugen Memorizzazione dei valori di

evenredig met actieve imp /
exp Energie

op 30 dagen per jaar, zonder condensatie su 30 giorni all'anno, senza condensa

Dati conformi alle norme EN 50470-1, EN 50470-3, IEC 62053-21 e

IEC62053-23

energia e congurazione

visualizzazione

LED rosso frontale (costante del contatore) proporzionale all'energia imp /

(*) Per l'utilizzo in conformità alla direttiva MID, il contatore di energia deve essere installato

in un quadro di distribuzione per apparecchi modulari con grado di protezione minimo
IP30. Il grado di protezione IP51 è relativo a parti del contatore esterne al quadro (frontale
dell'apparecchio).

LCD retroilluminato

indutt.

Memoria interna non volatile

exp. Attiva

DIN
DIN rail 35 mm
mm 60
g 700

-

-

-

VAC 230
VAC 400
A 5
A 0.25
A 125
A 0.020
Hz 50

- 3 / 4
kWh

classe B / 1

classe 2

V 92 … 276 / 160 … 480
VA / W ≤2 / 0.6
VA ≤0.7

- AC

MΩ 1
mΩ ≤20

VAC 276
VAC 300
VAC 480
VAC 800
A 125
A 3750

VAC 92 … 276
VAC 160 … 480
A 0.020 … 125
Hz 45 … 65

- V, A, kWh, kvarh, PF, Hz, kW, kvar

- 7.2 +3.2

kWh 0.01 … 9999999.99
kvarh 0.01 … 9999999.99
V 92.0 … 276.0
A 0.00 … 125.00

- -1.000 … 1.000

Hz 45.00 … 65.00
kW 0.00 … 34.50
kvar 0.00 … 34.50

kVA 0.00 … 34.50

- T1 … T2 230V - T1 … T2 M-Bus
s 1

p/kWh 1000

- 3
classe II
kV 4

- 2
V 300

1.2/50 μs-kV 6

classe V0

-

-

bps 300 … 9600

- 0 … 250

-

­VAC 230 ±20%

kΩ 224

°C -25 … +70
°C -25 … +55

- M1

- E2

­m ≤2000

- ≤75%

- ≤95%

- IP51(*)

- IP20

6 0

2 (L1)
4

c

kWh kWh

c

c

c

c

c

6LE005398Ad

z

Three phase energy meter,
direct connection 125 A

with MID declaration of conformity
and M-Bus communication

MID certication concerns active energy only.

User instructions

EU declaration of conformity:

http://hgr.io/r/ecm310d

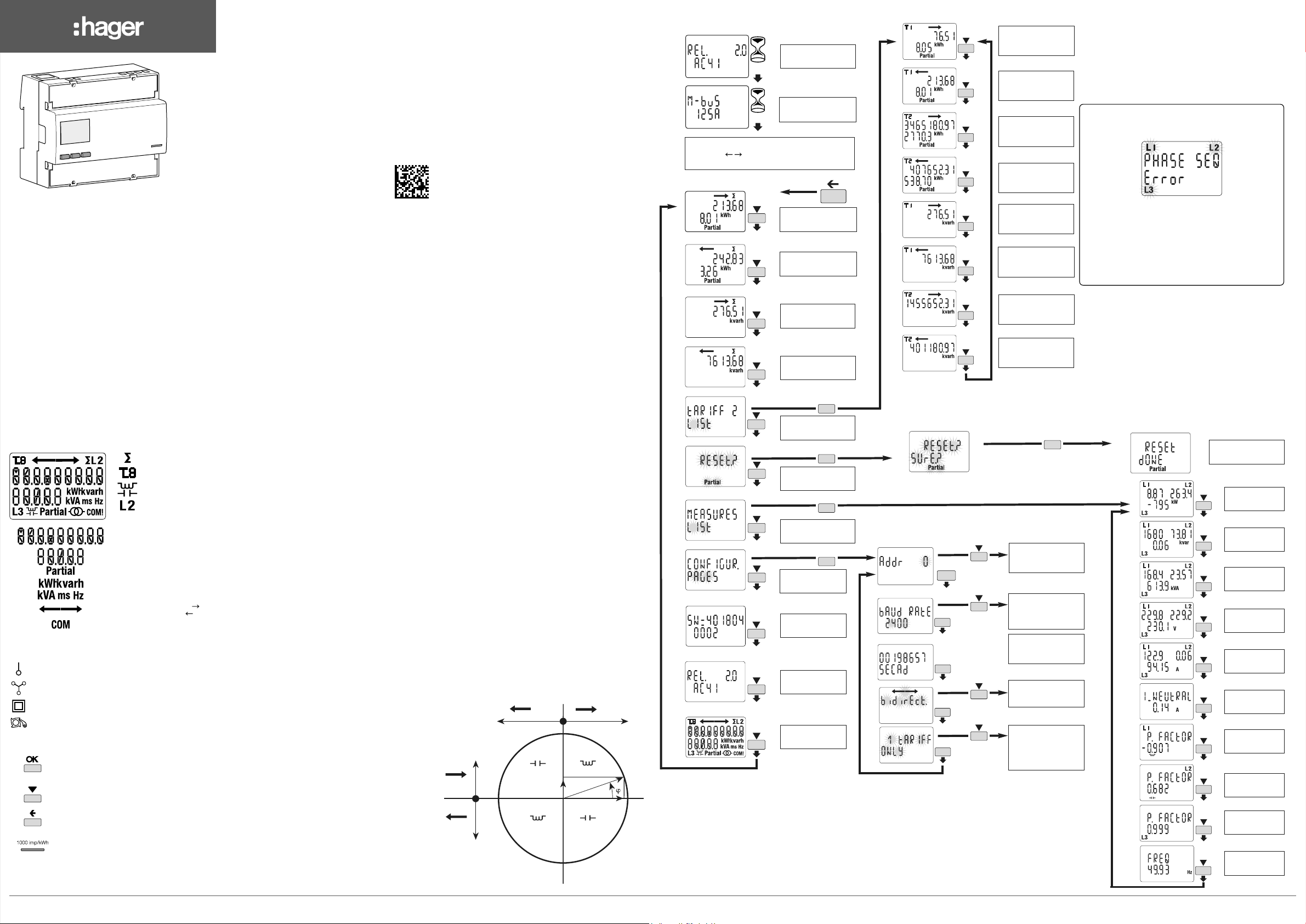

By powering. Software
version and checksum

1s

1s

Main page is depending on current power direction

indication

with the corresponding global and

partial energy register display.

Meter type

Active Energy Imported

Tariff 1 with Partial

register

Active Energy Exported

Tariff 1 with Partial

register

Active Energy Imported

Tariff 2 with Partial

register

Active Energy Exported

Tariff 2 with Partial

register

Diagnostic message

ECM310D

Safety instructions

This device must be installed only by a professional electrician tter
according to local applicable installation standards. Do not plug in
or unplug this product when the power supplying is ON. Its use is
only permitted within the limits shown and stated in the installation
instructions. The device and the equipement connected can be destroyed
by loads exceeding the values stated.

Operating principle

This 4 quadrants M-Bus meter measures the active and reactive energy
used in an electrical installation.
This device can manage 2 tariffs by 230 VAC digital input or 2 controlled
via communication. Only the total active energy register can be used for
billing purposes according to measuring instrument directive (MID).

- Active Energy Class B (according to EN 50470)

- Active Power Class 1 (according to IEC 62053-21 and IEC 61557-12)

- Reactive Energy Class 2 (according to IEC 60253-23)

- Reactive Power Class 2 (according to IEC 62053-21).
This device has a backlighted LCD and 3 push-button keys to read
Energies, V, I, PF, F, P, Q and to congure some parameters. The design
and manufacture of this meter comply with Standard EN 50470-3
requirements.

Product presentation

LCD display:

Energy for all tariffs

Tariff

Reactive power
inductive/capacitive

Phase indicator

Main Energy Register, not resettable

Partial Energy Register, resettable

Units

Operating M-Bus Communication

M-Bus MEDIA:

In a standard conguration, a M-Bus connection can be used to link up
to 250* products with a PC or PLC, over a range of 1000 meters**.
* depending on the M-Bus master.
** depending on the number of products and the communication speed.

Recommendations:

The use of a JYSTY Nx2x0.8 mm (0.5 mm²) unshielded twisted pair is
recommended. If the range of 1000 m and/or the limit of 250 products
are exceeded, a repeater will need to be connected.
If the 250 limit is exceeded: only use the secondary address.

M-Bus protocol:

The M-Bus protocol operates using a master/slave structure. ECM310D
(slave) units are compatible with both primary and secondary addressing
modes. Primary addressing can be congured via the product interface.
Secondary addressing uses a xed, unique address shown on the
product. M-Bus ECM310D units also have the «Wildcard addressing»
function which allows products to be searched for on the M-Bus
network. Option to broadcast to addresses 254 and 255. In addition,
M-Bus product units are OMS compatible (Open Metering Systems).

M-Bus table:

Download from: http://hgr.io/r/ecm310d

Error condition:

When partial energy blinks, reset partial energy (maximum partial energy
register). When the display shows the message ERROR N02 or ERROR

N03, the meter has got a malfunction and must be replaced.

Active energy imported

Active energy exported

Reactive energy

imported

Reactive energy

exported

OK

Tariff related Energies

OK

Partial Register Reset

OK

Measures reading

OK

Conguration

OK

Reactive Energy

Imported Tariff 1

Reactive Energy

Exported Tariff 1

Reactive Energy

Imported Tariff 2

Reactive Energy

Exported Tariff 2

OK

Primary Address:

0 ... 250

The cabling sequence (L1-L2-L3) is wrong. L1, L2 and L3

icons blink. Invert the voltage wires of 2 phases (phase 1 <>
phase 2 or phase 2 <> phase 3). Otherwise, by pressing the
"OK" button for at least 5 seconds, the message disappears

until the next restart.

After 2 seconds it goes

back to the Main Page

Active Power

(L1, L2, L3)

Reactive Power

(L1, L2, L3)

Apparent Power

(L1, L2, L3)

Energy import (consumption )
Energy export (production

Communication activity status

Symbols

One phase

Three phases

Protected by double insulation (Class II)

Backstop: Reversal preventing device

Commands

OK button: is used to conrm a modication of a
parameter (or of a digit of a numerical parameter) or to
answer to a question

SCROLL button: is used to scroll Menu pages or to
modify the whole value or a digit of a parameter

ESCAPE button: is used to escape to main menu from
anywhere or to skip back to the previous digit of the
value under modication

Optical metrological LED

Note:

If no button is pushed for at least 20 seconds the display goes back to the
Main Page and the backlight is switched off again.

2 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005398Ad

)

Serial number

Power factor
Convention according to IEC 62053-23

kW

- +

kW

Software version and

checksum

Display test

OK

OK

OK

OK

II I

kvar

kvar

+

-

Q

II I

S

P

IV

PF ≤0 PF ≥0

Baud Rate:

300-600-1200-2400

4800-9600

Secondary Address not

modiable

Unidirectional

Bidirectional

Tariffs conguration:

1T

2T input 230 V

2T input M-Bus

Voltage

(L1-N, L2-N, L3-N)

Current

(L1, L2, L3)

Neutral current

Power factor

L1

Power factor

L2

Power factor

L3

Frequency

6LE005398Ad

i

Driefase energiemeter,

directe stroommeting 125 A

met MID-verklaring van overeenstemming
en M-Bus-communicatie

MID certicering heeft alleen betrekking op werkelke energie.

Gebruikersinstructies

EU-conformiteitsverklaring:

http://hgr.io/r/ecm310d

Via voeding.

Softwareversie en check

1s

1s

Hoofdpagina is afhankelk van de huidige

aanduiding van de stroomrichting

het bbehorende algemeen en gedeeltelke

energieregisterscherm.

som

Meter type

met

Reële energie

geïmporteerd Tarief 1

met gedeeltelk register

Reële energie

geëxporteerd Tarief 1

met gedeeltelk register

Reële energie

geïmporteerd Tarief 2

met gedeeltelk register

Reële energie

geëxporteerd Tarief 2

met gedeeltelk register

Diagnostisch bericht

Reële energie

ECM310D

Veiligheidsinstructies

Dit apparaat mag alleen worden geïnstalleerd door een professionele
installateur in overeenstemming met de geldende installatienormen.
Sluit dit product niet aan of koppel het niet los b ingeschakelde
spanning. Het gebruik ervan is alleen toegestaan binnen de aangegeven
grenzen en vermeld in de installatie-instructies. Het apparaat en het
aangesloten apparaat kunnen worden beschadigd door belastingen die
de vermelde waarden overschrden.

Werkingsprincipe

Deze 4 kwadranten M-Bus-meter meet de reële en reactieve energie die
wordt gebruikt in een elektrische installatie.
Dit apparaat kan 2 tarieven beheren via de binaire 230 VAC tarief ingang
en 2 tarieven via de digitale communicatie interface. Alleen het totale
actieve energieregister kan voor factureringsdoeleinden worden gebruikt
volgens de meetinstrumentrichtln (MID).

- Reële energieklasse B (volgens EN 50470)

- Reële vermogensklasse 1 (volgens IEC 62053-21 en IEC 61557-12)

- Reactieve energieklasse 2 (volgens IEC 60253-23)

- Reactieve vermogensklasse 2 (volgens IEC 62053-21).
Dit apparaat heeft een LCD-achtergrondverlichting en 3 druktoetsen om
de meetwaarden, V, I, PF, F, P, Q te lezen en om enkele parameters te
congureren. Het ontwerp en de fabricage van deze meter voldoen aan
de vereisten van norm EN 50470-3.

Productpresentatie

LCD scherm:

Symbolen

Een fase

Drie fasen

Beschermd door dubbele isolatie (klasse II)

Backstop: apparaat om achteruitrden te voorkomen

Energie voor alle
tarieven

Tarief

Reactief vermogen
inductief/capacitief

Fase-indicator

Hoofdenergieregister, niet opnieuw
instelbaar

Gedeeltelk energieregister,
opnieuw instelbaar

Eenheden

Energie-import (consumptie )
Energie-export (productie

Status van communicatieactiviteit

)

Operationele M-Bus-communicatie

M-Bus MEDIA:

In een standaardconguratie kan een M-Bus-verbinding worden gebruikt
om tot 250 * producten te verbinden met een pc of PLC, over een bereik
van 1000 meter **.
* afhankelk van de M-Bus-master.
** afhankelk van het aantal producten en de communicatiesnelheid.

Aanbevelingen:

Het gebruik van een niet-afgeschermd getwist aderpaar JYSTY Nx2x0,8
mm (0,5 mm²) wordt aanbevolen. Als het bereik van 1000 m en / of
de limiet van 250 producten wordt overschreden, moet een repeater
worden aangesloten.
Als de limiet van 250 wordt overschreden: gebruik alleen het secundaire
adres.

M-Bus-protocol:

Het M-Bus-protocol werkt met een master / slave-structuur. ECM310D
(slave) -eenheden zn compatibel met zowel primaire als secundaire
adresseringsmodi. Primaire adressering kan via de productinterface
worden gecongureerd. B secundaire adressering wordt een vast uniek
adres gebruikt dat op het product wordt vermeld. M-Bus ECM310D­enheden hebben ook de functie "Wildcard-adressering" waarmee
producten op het M-Bus-netwerk kunnen worden opgezocht. Optie om
uit te zenden naar adressen 254 en 255. Bovendien zn de M-Bus­producteenheden OMScompatibel (open meetsystemen).

M-Bus-tabel:

Downloaden van: http://hgr.io/r/ecm310d

Foutconditie:

In de situatie dat het woord Partial op het diplay knippert, dan heeft de
“partial” teller de maximale waarde overschreden. In dit geval moet je
de “partial” teller resetten.
In de situatie dat de foutmeldingen ERROR N02 of ERROR N03 op het
display verschnen dan is er een defect in de meter. In deze situatie
moet de meter worden vervangen.

Powerfactor
Conventie volgens IEC 62053-23

kW

kW

- +

Commando's

Opmerking:

Als er ten minste 20 seconden lang op geen enkele knop wordt
gedrukt, keert het display terug naar de hoofdpagina en wordt de
achtergrondverlichting weer uitgeschakeld.

3 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005398Ad

OK-knop: wordt gebruikt om een wziging van een
parameter (of een cfer van een numerieke parameter) te
bevestigen of om een vraag te beantwoorden

SCROLL-knop: wordt gebruikt om door menupagina's
te bladeren of om de hele waarde of een cfer van een
parameter te wzigen

ESCAPE-knop: wordt gebruikt om naar het hoofdmenu
terug te gaan of om naar het vorige cfer van de
gewzigde waarde terug te gaan

Optische metrologische LED

kvar

kvar

+

-

II I

Q

II I

IV

PF ≤0 PF ≥0

S

P

geïmporteerd

Reële energie
geëxporteerd

Reactieve energie

geïmporteerd

Reactieve energie

geëxporteerd

OK

Tariefgerelateerde

energieën

OK

Gedeeltelk register

resetten

OK

Meetwaarden

OK

Conguratie

Serienummer

Softwareversie en

check som

Displaytest

OK

OK

OK

OK

OK

Reactieve energie

geïmporteerd Tarief 1

Reactieve energie

geëxporteerd Tarief 1

Reactieve energie

geïmporteerd Tarief 2

Reactieve energie

geëxporteerd Tarief 2

OK

Hoofdadres:

0 ... 250

Baudrate:

300-600-1200-2400

4800-9600

Secundair adres kan

niet worden gewzigd

Unidirectionele

Bidirectionele

Tarieven conguratie:

1T

2T ingang 230 V

2T ingang M-Bus

De bekabelingsvolgorde (L1-L2-L3) is verkeerd.

Pictogrammen L1, L2 en L3 knipperen. Keer de

spanningsdraden van 2 fasen om (fase 1 <> fase 2 of fase
2 <> fase 3). Anders verdwnt het bericht door gedurende

ten minste 5 seconden op de knop "OK" te drukken tot de
volgende herstart.

Na 2 seconden gaat

het terug naar de

hoofdpagina

Reëel vermogen

(L1, L2, L3)

Reactief vermogen

(L1, L2, L3)

Schnbaar

vermogen

(L1, L2, L3)

Spanning

(L1-N, L2-N, L3-N)

Stroom

(L1, L2, L3)

Nulgeleider stroom

Powerfactor

L1

Powerfactor

L2

Powerfactor

L3

Frequentie

6LE005398Ad

y

Contatore di energia trifase,
inserzione diretta 125 A

con dichiarazione di conformità MID
e comunicazione M-Bus

La certicazione MID riguarda solo la energia attiva.

Istruzioni per l'utente

Dichiarazione di conformità UE:

http://hgr.io/r/ecm310d

Alimentandolo. Versione

software e checksum

1s

1s

La

pagina principale dipende dall'indicazione

della direzione della potenza impostata

corrispondente display del registro di energia globale

e parziale.

Tipo di contatore

con il

Energia attiva importata

Tariffa 1 con registro

parziale

Energia attiva esportata

Tariffa 1 con registro

parziale

Energia attiva importata

Tariffa 2 con registro

parziale

Energia attiva esportata

Tariffa 2 con registro

parziale

Messaggio diagnostico

ECM310D

Istruzioni per la sicurezza

Questo dispositivo deve essere installato esclusivamente da un
elettricista professionista secondo le norme di installazione locali
applicabili. Non collegare o scollegare il prodotto quando è alimentato. Il
suo utilizzo è consentito solo nei limiti indicati e dichiarati nelle istruzioni
di installazione. Il dispositivo e le apparecchiature collegate possono
essere danneggiati da carichi che superano i valori indicati.

Principio di funzionamento

Questo misuratore M-Bus a 4 quadranti misura l'energia attiva e reattiva
utilizzata in un'installazione elettrica.
Questo dispositivo può gestire 2 tariffe tramite ingresso digitale 230 VAC
o 2 tariffe controllate tramite comunicazione. Solo il registro di energia
attiva totale può essere utilizzato per la fatturazione in base alla direttiva
dello strumento di misura (MID).

- Classe Energia Attiva B (secondo EN 50470)

- Classe Potenza Attiva 1 (secondo IEC 62053-21 e IEC 61557-12)

- Classe Energia Reattiva 2 (secondo IEC 60253-23)

- Classe Potenza Reattiva 2 (secondo IEC 62053-21).
Questo apparecchio è dotato di display LCD retroilluminato e 3 pulsanti
per leggere Energia, V, I, PF, F, P, Q e per congurare alcuni parametri. La
progettazione e la fabbricazione di questo strumento sono conformi ai
requisiti della norma EN 50470-3.

Presentazione del prodotto

Display LCD:

Energia per tutte le
tariffe

Tariffa

Potenza reattiva
induttiva/capacitiva

Indicatore di fase

Registro principale dell'Energia, non
resettabile

Registro parziale dell'Energia,
resettabile

Unità

Energia importata (consumata )
Energia esportata (prodotta

Stato della comunicazione

Symboli

Monofase

Tre fasi

Protetto da doppio isolamento (Classe II)

Backstop: dispositivo anti inversione

Funzionamento della comunicazione M-Bus

M-Bus MEDIA:

In una congurazione standard, è possibile utilizzare una connessione
M-Bus per collegare no a 250 * prodotti con un PC o PLC, entro un
raggio di 1000 metri **.
* a seconda del master M-Bus.
** a seconda del numero di prodotti e della velocità di comunicazione.

Raccomandazioni:

Si consiglia l'uso di un doppino non schermato JYSTY Nx2x0,8 mm
(0,5 mm²). Se viene superato il raggio di 1000 m e / o il limite di 250
prodotti, sarà necessario collegare un ripetitore.
Se il limite 250 viene superato: utilizzare solo l'indirizzo secondario.

Protocollo M-Bus:

Il protocollo M-Bus funziona utilizzando una struttura master / slave.
Le unità ECM310D (slave) sono compatibili con entrambe le modalità
di indirizzamento primario e secondario. L'indirizzamento primario può
essere congurato tramite l'interfaccia del prodotto. L'indirizzamento
secondario utilizza un indirizzo sso e univoco riportato sul prodotto. Le
unità M-Bus ECM310D dispongono anche della funzione «Indirizzamento
predenito» che consente la ricerca di prodotti sulla rete M-Bus. Opzione
per trasmettere agli indirizzi 254 e 255. Inoltre, i prodotti M-Bus sono
compatibili con OMS (Open Metering Systems).

Piattaforma M-Bus:

Scarica da: http://hgr.io/r/ecm310d

Condizione di errore:

Quando l'energia parziale lampeggia, ripristinare l'energia parziale
(registro massimo dell'energia parziale). Quando il display mostra
il messaggio ERROR N02 o ERROR N03, lo strumento ha un
malfunzionamento e deve essere sostituito.

)

Fattore di potenza
Convenzione secondo IEC 62053-23

kW

kW

- +

Comandi

Nota:

Se non viene premuto alcun pulsante per almeno 20 secondi, il display torna
alla pagina principale e la retroilluminazione viene nuovamente disattivata.

4 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005398Ad

Pulsante OK: consente di confermare una modica di un
parametro (o di una cifra di un parametro numerico) o di
rispondere a una domanda

Pulsante SCROLL: consente di scorrere le pagine del
menu o di modicare l'intero valore o una cifra di un
parametro

Tasto ESCAPE: serve per uscire dal menu principale da
qualsiasi posizione o per passare alla cifra precedente
del valore in modica

LED metrologico ottico

kvar

kvar

+

-

II I

Q

II I

IV

PF ≤0 PF ≥0

S

P

Energia attiva importata

Energia attiva esportata

Energia reattiva

importata

Energia reattiva

esportata

OK

Energia legata alle

tariffe

OK

Reset del registro

parziale

OK

Lista misure

OK

Congurazione

Numero di serie

Versione software e

checksum

Test di

visualizzazione

OK

OK

OK

OK

OK

Energia reattiva

importata Tariffa 1

Energia reattiva

esportata Tariffa 1

Energia reattiva

importata Tariffa 2

Energia reattiva

esportata Tariffa 2

OK

Indirizzo principale:

0 ... 250

Velocità Baud:

300-600-1200-2400

4800-9600

Indirizzo secondario non

modicabile

Unidirezionale

Bidirezionale

Congurazione delle

tariffe:

1T

2T ingresso 230 V

2T ingresso M-Bus

La sequenza di collegamento (L1-L2-L3) è errata. Le icone
L1, L2 e L3 lampeggiano. Invertire i collegamenti voltmetrici

di 2 fasi (fase 1 <> fase 2 o fase 2 <> fase 3). Altrimenti,

premendo il pulsante "OK" per almeno 5 secondi, il

messaggio scompare no al successivo riavvio.

Dopo 2 secondi torna
alla pagina principale

Potenza attiva

(L1, L2, L3)

Potenza reattiva

(L1, L2, L3)

Potenza Apparente

(L1, L2, L3)

Tensione

(L1-N, L2-N, L3-N)

Corrente

(L1, L2, L3)

Corrente Neutrale

Fattore di potenza

L1

Fattore di potenza

L2

Fattore di potenza

L3

Frequenza
