Hager ECA310D User guide

5

z i y

Technical data Technische data Dati tecnici

z
i
y

6LE005394Ad

ECA310D

Sealable terminal cover Dimension
Verzegelbare

schroefklemafdekkap
Coprimorsetto sigillabile Dimensione

Wiring diagram
Cable stripping length and terminal screw torque

Aansluitschema
Kabelstriplengte en aandraaimomenten van de

aansluitklemmen
Schema di collegamento

Lunghezza di sguainatura del cavo e coppia della
vite del morsetto

MID certified

MID gecerticeerd
Certicato MID

MID safety sealing

MID-verzegeling

Sigillo di sicurezza MID

92

7

Afmetingen

107

44

60

4

Data in compliance with EN 50470-1, EN 50470-3, IEC 62053-21 and

IEC62053-23

General characteristics Algemene karakteristieken Caratteristiche generali

Housing DIN 43880 Behuizing DIN 43880 Involucro DIN 43880
Mounting EN 60715 Montage EN 60715 Montaggio EN 60715 DIN rail 35 mm
Depth Diepte Profondità mm 60
Weight Gewicht Peso g 700

Operating features Bedieningsfuncties Funzionalità operative

Connection to single-phase network - number of wires Verbinding naar eenfasig netwerk - aantal draden Connessione alla rete monofase - numero di li

Storage of energy values and

conguration

Tariff for active and reactive energy Tarief voor reële en reactieve energie Tariffa per energia attiva e reattiva - T1 … T2 230V - T1 … T8 Modbus

Approval (according to EN 50470-1, EN 50470-3) Goedkeuring (volgens EN 50470-1, EN 50470-3) Omologazione (secondo EN 50470-1, EN 50470-3)

Reference Voltage (Un) phase / neutral Referentiespanning (Un) fase /nul Tensione di riferimento (Un) fase / neutro VAC 230

Reference Current (Iref) Referentie stroom (Iref) Corrente di riferimento (Iref) A 5
Minimum Current (Imin) Minimumstroom (Imin) Corrente minima (Imin) A 0.25
Maximum Current (Imax) Maximale stroom (Imax) Corrente massima (Imax) A 125
Starting Current (Ist) Startstroom (Ist) Corrente di avviamento (Ist) A 0.020
Reference Frequency (fn) Referentie frequentie (fn) Frequenza di riferimento (fn) Hz 50
Number of phases / number of wires Aantal fasen / aantal draden Numero di fasi / numero di li - 3 / 4

Certied Measures Gecerticeerde maatregelen Misure certicate

Accuracy Nauwkeurigheid Precisione

- Active Energies (accord. to EN 50470-3) - Reële energie (conform EN 50470-3) - Energia attiva (secondo EN 50470-3)

- Active Powers (accord. to IEC 62053-21 and IEC 61557-12) - Reëel vermogen (conform IEC 62053-21 en IEC 61557-12) - Potenza attiva (secondo IEC 62053-21 e IEC 61557-12)

- Reactive Energies (accord. to IEC 62053-23) - Reactive Energieën (conform IEC 62053-23) - Energia reattiva (secondo IEC 62053-23)

- Reactive Powers (accord. to IEC 62053-21) - Reactief vermogen (conform IEC 62053-21) - Potenza reattiva (secondo IEC 62053-21)

Supply Voltage and Power Consumption Voedingsspanning en Energieverbruik Tensione di alimentazione e potenza assorbita

Operating Supply Voltage range Bedrfsspanningbereik Intervallo tensione di alimentazione V 92 … 276 / 160 … 480
Maximum Power Consumption (Voltage circuit) Maximaal energieverbruik (Spanningscircuit) Potenza massima assorbita (circuito voltmetrico) VA / W ≤2 / 0.6
Maximum VA burden (Current circuit) @ Imax Maximale VA last (stroom circuit) @ Imax Massimo assorbimento VA (circuito amperometrico) @ Imax VA ≤0.7
Voltage Input Waveform Meetspanningsvorm Forma d'onda tensione di ingresso - AC
Voltage impedance Impedantie spanningsingang Impedenza circuito voltmetrico MΩ 1
Current impedance Impedantie stroomingang Impedenza circuito amperometrico mΩ ≤20

Overload capability Overbelastingscapaciteit Capacità di sovraccarico

Voltage continuous phase / neutral Spanning doorlopend fase /nul Tensione continuo fase / neutro VAC 276

Current continuous Stroom doorlopend Corrente continuo A 125

Measuring Features Meetfuncties Funzioni di misura

Voltage range phase / neutral Spanningsbereik fase /nul Intervallo di tensione fase / neutro VAC 92 … 276

Current range Stroombereik Intervallo di corrente A 0.020 … 125
Frequency range Frequentiebereik Intervallo di frequenza Hz 45 … 65
Measured Quantities Gemeten hoeveelheden Quantità misurate - V, A, kWh, kvarh, PF, Hz, kW, kvar

Display features Display functies Caratteristiche del display

Display type LCD with backlight Display type LCD met achtergrondverlichting Tipo di

Active Energy 7 digits + 2 decimal digits Reële Energie 7 cfers + 2 decimalen Energia attiva 7 cifre + 2 cifre decimali kWh 0.01 … 9999999.99
Reactive Energy 7 digits + 2 decimal digits Reactieve energie 7 cfers + 2 decimalen Energia reattiva 7 cifre + 2 cifre decimali kvarh 0.01 … 9999999.99
Voltage 3 digits + 1 decimal digit Spanning 3 cfers + 1 decimaal Tensione 3 cifre + 1 cifra decimale V 92.0 … 276.0
Current 2 digits + 2 decimal digits / 3+1 / 4+0 Stroom 2 cfers + 2 decimalen / 3+1 / 4+0 Corrente 2 cifre + 2 cifre decimali / 3+1 / 4+0 A 0.00 … 125.00
Power factor 1 digit + 3 decimal digits with sign + capac./induc. indic. Powerfactor 1 cfer + 3 decimalen + capaciteit./induc. indic. Fattore di potenza 1 cifra + 3 cifre decimali con segno + indic. capac. /

Frequency 2 digits + 2 decimal digits Frequentie 2 cfers + 2 decimalen Frequenza 2 cifre + 2 cifre decimali Hz 45.00 … 65.00
Active Power 2 digits + 2 decimal digits Reëel vermogen 2 cfers + 2 decimalen Potenza attiva 2 cifre + 2 cifre decimali kW 0.00 … 34.50
Reactive Power 2 digits + 2 decimal digits Reactief vermogen 2 cfers + 2 decimalen Potenza reattiva 2 cifre + 2 cifre decimali kvar 0.00 … 34.50
Apparent Power 2 digits + 2 decimal digits Schnbaar

Running Tariff 1 digit Actueel tarief 1 cfer Tariffa in funzione 1 cifra - T1 … T2 230V - T1 … T8 Modbus
Display refresh period Toon verversingsperiode Frequenza di aggiornamento del display s 1

Optical metrological LED Optische metrologische LED LED metrologico ottico

Front mounted red LED (meter constant) proportional to active imp/

Safety Veiligheid Sicurezza

Overvoltage category Overspanningscategorie Categoria di sovratensione - 3
Protective class Beschermingsklasse Classe di protezione classe II
AC voltage test (EN 50470-3, 7.2) AC spanningstest (EN 50470-3, 7.2) Test di tensione AC (EN 50470-3, 7.2) kV 4
Degree of pollution Vervuilingsgraad Grado di inquinamento - 2
Operational voltage Nominale spanning Tensione di funzionamento V 300
Impulse voltage test (Uimp) Impulsspanningstest (Uimp) Test di tensione ad impulso (Uimp) 1.2/50 μs-kV 6
Housing material ame resistance UL 94 Behuizing materiaal vlamwerendheid UL 94 Resistenza alla amma del materiale dell'involucro UL 94 classe V0
Safety-sealing between upper and lower housing part Veiligheidsafdichting tussen bovenste en onderste behuizing Sigillo di sicurezza tra la parte superiore e quella inferiore dell'involucro

IR Connectable Communication Modules IR-koppelbare communicatiemodules Moduli di comunicazione IR collegabili

For communication modules Voor communicatiemodules Per moduli di comunicazione

Embedded Modbus communication Geïntegreerde communicatie Modbus Comunicazione incorporata Modbus

Physical interface RS-485 - 3 wires / 2 x RJ-45 Fysieke interface RS-485 - 3 draden / 2 x RJ-45 Interfaccia sica RS-485 - 3 li / 2 x RJ-45 - -, + , 0
Baud rate adjustable Baudrate Instelbaar Velocità Baud regolabile bps 1200 … 38400
Parity adjustable: Odd, Even, None Pariteit Instelbaar: Oneven, even, geen Parità regolabile: Dispari, Pari, Nessuno
Stop Bit adjustable Stop Bit Instelbaar Stop Bit regolabile - 1 , 2
Address adjustable Adres Instelbaar Indirizzo regolabile - 1 … 247
Isolation class SELV Isolatieklasse SELV Classe di isolamento SELV

Tariff Tarief Tariffa

Tariff 1 Tarief 1 Tariffa 1
Tariff 2 Tarief 2 Tariffa 2 VAC 230 ±20%
Input impedance Ingangsimpedantie Impedenza di ingresso kΩ 224

Environmental conditions Milieuomstandigheden Condizioni ambientali

Storage temperature range Opslagtemperatuur Temperatura di stoccaggio °C -25 … +70
Operating temperature range Bedrfstemperatuur Temperatura di funzionamento °C -25 … +55
Mechanical environment Mechanische omgeving Ambiente meccanico - M1
Electromagnetic environment Elektromagnetische omgeving Ambiente elettromagnetico
Installation indoor only Installatie alleen binnen Installazione solo all'interno
Altitude (max.) Hoogte (max.) Altitudine (max.) m ≤2000
Humidity yearly average, without condensation Vochtigheid jaarlks gemiddelde, zonder condensatie Umidità media annuale, senza condensa - ≤75%

IP rating in built-in condition (front part) IP rating in ingebouwde conditie (voorkant) Grado di protezione IP in condizione di incasso (parte frontale) - IP51(*)

(*) For use in accordance with the MID Directive, the energy meter must be installed in a

distribution board/enclosure for modular products with a minimum protection rating IP30
The IP51 ratings apply to the meter parts exposed in front of (outside of) the cover of the
enclosure.

to three-phase network - number of wires naar driefasen netwerk - aantal draden alla rete trifase - numero di li
Internal ash non volatile memory Opslag van energiewaarden en

phase / phase fase / fase fase / fase VAC 400

temporary (1 s) phase / neutral tdelk (1 s) fase /nul temporaneo (1 s) fase / neutro VAC 300
continuous phase / phase doorlopend fase / fase continuo fase / fase VAC 480
temporary (1 s) phase / phase tdelk (1 s) fase / fase temporaneo (1 s) fase / fase VAC 800

temporary (10 ms) tdelk (10 ms) temporaneo (10 ms) A 3750

phase / phase fase / fase fase / fase VAC 160 … 480

exp Energy

on 30 days per year, without condensation op 30 dagen per jaar, zonder condensatie su 30 giorni all'anno, senza condensa - ≤95%

terminal block klemblok morsettiera - IP20

1 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005394Ad

Gegevens conform EN 50470-1, EN 50470-3, IEC 62053-21 en

IEC62053-23

cong

vermogen

Aan voorzde gemonteerde rode LED (meter

constant)

(*) Voor gebruik in overeenstemming met de MID-richtln moet de energiemeter

worden gemonteerd in een verdeelkast voor modulaire producten met een minimale
beschermingsklasse IP30. De IP51 is van toepassing op het gedeelte van de behuizing van
de energiemeter dat door de afdekplaat heen naar buiten steekt..

2 cfers + 2 decimalen Potenza Apparente 2 cifre + 2 cifre decimali

Intern ash niet-vluchtig geheugen Memorizzazione dei valori di

evenredig met actieve imp /
exp Energie

Dati conformi alle norme EN 50470-1, EN 50470-3, IEC 62053-21 e

IEC62053-23

energia e congurazione

visualizzazione

LED rosso frontale (costante del contatore) proporzionale all'energia imp /

(*) Per l'utilizzo in conformità alla direttiva MID, il contatore di energia deve essere installato

in un quadro di distribuzione per apparecchi modulari con grado di protezione minimo
IP30. Il grado di protezione IP51 è relativo a parti del contatore esterne al quadro (frontale
dell'apparecchio).

LCD retroilluminato

indutt.

Memoria interna non volatile

exp. Attiva

DIN

-

-

-

kWh

classe B / 1

classe 2

- 7.2 +3.2

- -1.000 … 1.000

kVA 0.00 … 34.50

p/kWh 1000

-

-

-

-

-

- E2

-

6 0

2 (L1)
4

c

kWh kWh

c

c

c

c

c

c

6LE005394Ad

z

Three phase energy meter,

direct connection 125 A

with MID declaration of conformity
and Modbus RTU communication / agardio system

MID certication concerns active energy only.

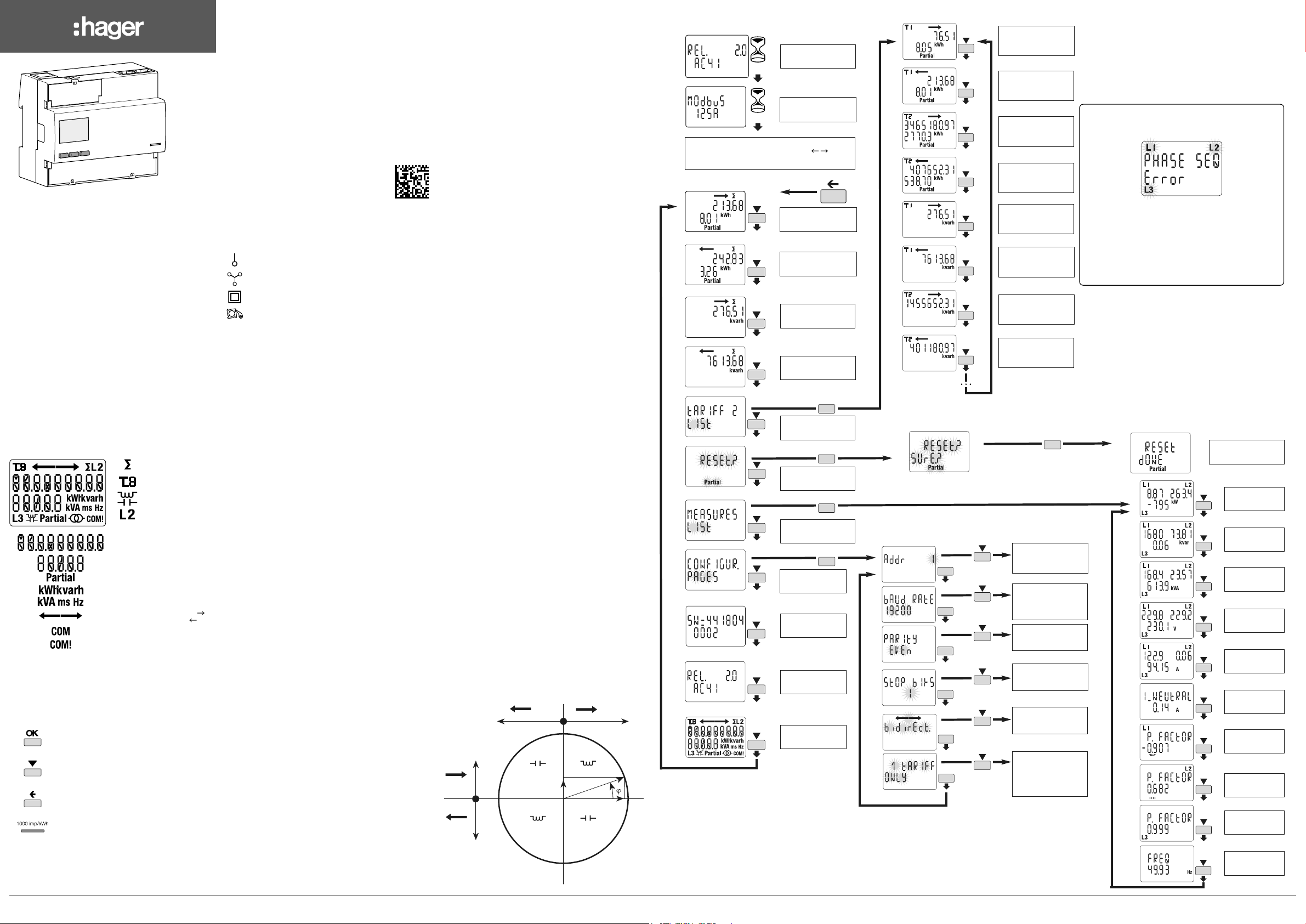

User instructions

EU declaration of conformity:

http://hgr.io/r/eca310d

By powering. Software
version and checksum

1s

1s

Main page is depending on current power direction

indication

with the corresponding global and

partial energy register display.

Meter type

Active Energy Imported

Tariff 1 with Partial

register

Active Energy Exported

Tariff 1 with Partial

register

Active Energy Imported

Tariff 2 with Partial

register

Active Energy Exported

Tariff 2 with Partial

register

Diagnostic message

ECA310D

Safety instructions

This device must be installed only by a professional electrician tter
according to local applicable installation standards. Do not plug in
or unplug this product when the power supplying is ON. Its use is
only permitted within the limits shown and stated in the installation
instructions. The device and the equipement connected can be
destroyed by loads exceeding the values stated.

Operating principle

This 4 quadrants Modbus RTU meter measures the active and reactive
energy used in an electrical installation. This device can manage 2
tariffs by 230 VAC digital input and up to 8 controlled via communication.
Only the total active energy register can be used for billing purposes
according to measuring instrument directive (MID).

- Active Energy Class B (according to EN 50470)

- Active Power Class 1 (according to IEC 62053-21 and IEC 61557-12)

- Reactive Energy Class 2 (according to IEC 60253-23)

- Reactive Power Class 2 (according to IEC 62053-21).
This device has a backlighted LCD and 3 push-button keys to read
Energies, V, I, PF, F, P, Q and to congure some parameters. The design
and manufacture of this meter comply with Standard EN 50470-3
requirements.

Product presentation

LCD display:

Commands

OK button: is used to conrm a modication of a
parameter (or of a digit of a numerical parameter) or to
answer to a question

SCROLL button: is used to scroll Menu pages or to
modify the whole value or a digit of a parameter

ESCAPE button: is used to escape to main menu from
anywhere or to skip back to the previous digit of the
value under modication

Optical metrological LED

Energy for all tariffs

Tariff

Reactive power
inductive/capacitive

Phase indicator

Main Energy Register, not resettable

Partial Energy Register, resettable

Units

Energy import (consumption )
Energy export (production

Communication activity status

Energy meter has received a
message with the correct address
and with the correct checksum,
but the meter has answered with
an Exception Message in case of
Modbus:

- illegal function

- illegal data address

- illegal data value

)

Symbols

One phase

Three phases

Protected by double insulation (Class II)

Backstop: Reversal preventing device

Modbus RTU Communication
Recommendations:

Use HTGxxxH reference cables specially developed as accessories by
Hager.

Important:

It is essential to connect a resistance (reference HTG467H) of 120 Ohms
at the 2 ends of the connection.

agardio system:

The plug-in and services for ECA310D are directly integrated in agardio
manager HTG41xH.

Error condition:

When partial energy blinks, reset partial energy (maximum partial energy
register). When the display shows the message ERROR N02 or ERROR

N03, the meter has got a malfunction and must be replaced.

Power factor

Convention according to IEC 62053-23

kW

- +

II I

Q

II I

kvar

kvar

+

-

IV

kW

Active energy imported

Active energy exported

Reactive energy

imported

Reactive energy

exported

OK

Tariff related Energies

OK

Partial Register Reset

OK

Measures reading

OK

Conguration

Serial number

Software version and

checksum

Display test

S

OK

OK

OK

OK

OK

OK

Reactive Energy

Imported Tariff 1

Reactive Energy

Exported Tariff 1

Reactive Energy

Imported Tariff 2

Reactive Energy

Exported Tariff 2

OK

Modbus Address:

1 ... 247

Baud Rate:

1200-2400-4800-9600

19200-38400

Parity:

even-odd

none-

Stop Bit:

1-2

Unidirectional

Bidirectional

Tariffs conguration:

1T

2T input 230 V

8T input Modbus

The cabling sequence (L1-L2-L3) is wrong. L1, L2 and L3

icons blink. Invert the voltage wires of 2 phases (phase 1 <>
phase 2 or phase 2 <> phase 3). Otherwise, by pressing the
"OK" button for at least 5 seconds, the message disappears

until the next restart.

After 2 seconds it goes

back to the Main Page

Active Power

(L1, L2, L3)

Reactive Power

(L1, L2, L3)

Apparent Power

(L1, L2, L3)

Voltage

(L1-N, L2-N, L3-N)

Current

(L1, L2, L3)

Neutral current

Power factor

L1

Power factor

L2

P

Power factor

L3

Frequency

Note:

If no button is pushed for at least 20 seconds the display goes back to the
Main Page and the backlight is switched off again.

2 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005394Ad

PF ≤0 PF ≥0

6LE005394Ad

i

Driefase energiemeter,
directe stroommeting 125 A

met MID-verklaring van overeenstemming

en Modbus RTU communicatie / agardio-systeem

MID certicering heeft alleen betrekking op werkelke energie.

Gebruikersinstructies

EU-conformiteitsverklaring:

http://hgr.io/r/eca310d

Via voeding.

Softwareversie en check

1s

1s

Hoofdpagina is afhankelk van de huidige aanduiding

van de stroomrichting

algemeen en gedeeltelke energieregisterscherm.

met het bbehorende

som

Meter type

Reële energie

geïmporteerd Tarief 1

met gedeeltelk register

Reële energie

geëxporteerd Tarief 1

met gedeeltelk register

Reële energie

geïmporteerd Tarief 2

met gedeeltelk register

Reële energie

geëxporteerd Tarief 2

met gedeeltelk register

Diagnostisch bericht

ECA310D

Veiligheidsinstructies

Dit apparaat mag alleen worden geïnstalleerd door een professionele
installateur in overeenstemming met de geldende installatienormen.
Sluit dit product niet aan of koppel het niet los b ingeschakelde
spanning. Het gebruik ervan is alleen toegestaan binnen de aangegeven
grenzen en vermeld in de installatie-instructies. Het apparaat en het
aangesloten apparaat kunnen worden beschadigd door belastingen die
de vermelde waarden overschrden.

Werkingsprincipe

Deze 4-kwadranten Modbus RTU-meter meet de reële en reactieve
energie die wordt gebruikt in een elektrische installatie. Dit apparaat
kan 2 tarieven beheren via de binaire 230 VAC tarief ingang en 8
tarieven via de digitale communicatie interface. Alleen het totale actieve
energieregister kan voor factureringsdoeleinden worden gebruikt
volgens de meetinstrumentrichtln (MID).

- Reële energieklasse B (volgens EN 50470)

- Reële vermogensklasse 1 (volgens IEC 62053-21 en IEC 61557-12)

- Reactieve energieklasse 2 (volgens IEC 60253-23)

- Reactieve vermogensklasse 2 (volgens IEC 62053-21).
Dit apparaat heeft een LCD-achtergrondverlichting en 3 druktoetsen om
de meetwaarden, V, I, PF, F, P, Q te lezen en om enkele parameters te
congureren. Het ontwerp en de fabricage van deze meter voldoen aan
de vereisten van norm EN 50470-3.

Productpresentatie

LCD scherm:

Commando's

OK-knop: wordt gebruikt om een wziging van een

parameter (of een cfer van een numerieke parameter) te
bevestigen of om een vraag te beantwoorden

SCROLL-knop: wordt gebruikt om door menupagina's
te bladeren of om de hele waarde of een cfer van een
parameter te wzigen

ESCAPE-knop: wordt gebruikt om naar het hoofdmenu
terug te gaan of om naar het vorige cfer van de
gewzigde waarde terug te gaan

Optische metrologische LED

Energie voor alle
tarieven

Tarief

Reactief vermogen
inductief/capacitief

Fase-indicator

Hoofdenergieregister, niet opnieuw
instelbaar

Gedeeltelk energieregister,
opnieuw instelbaar

Eenheden

Energie-import (consumptie )
Energie-export (productie

Status van communicatieactiviteit

Energiemeter een bericht heeft
ontvangen met het juiste adres
en de juiste controlesom, maar de
meter heeft beantwoord met een
uitzonderingsbericht in het geval
van Modbus:

- illegale functie

- illegaal gegevensadres

- illegale gegevenswaarde

)

Symbolen

Een fase

Drie fasen

Beschermd door dubbele isolatie (klasse II)

Backstop: apparaat om achteruitrden te voorkomen

Modbus RTU communicatie
Aanbevelingen:

Gebruik HTGxxxH-referentiekabels die speciaal zn ontwikkeld als
accessoires door Hager.

Belangrk:

Het is noodzakelk om een weerstand (referentie HTG467H) van 120
Ohm aan te sluiten op beide uiteinden van de datacommunicatiekabel.

agardio-systeem:

De plug-in en services voor ECA310D zn direct geïntegreerd in Agardio
Manager HTG41xH.

Foutconditie:

In de situatie dat het woord Partial op het diplay knippert, dan heeft de
“partial” teller de maximale waarde overschreden. In dit geval moet je
de “partial” teller resetten.
In de situatie dat de foutmeldingen ERROR N02 of ERROR N03 op het
display verschnen dan is er een defect in de meter. In deze situatie
moet de meter worden vervangen.

Powerfactor
Conventie volgens IEC 62053-23

kW

- +

II I

kvar

kvar

+

-

II I

Reële energie
geïmporteerd

Reële energie
geëxporteerd

Reactieve energie

geïmporteerd

Reactieve energie

geëxporteerd

OK

Tariefgerelateerde

energieën

OK

Gedeeltelk register

resetten

OK

Meetwaarden

OK

Conguratie

Serienummer

Softwareversie en

check som

OK

OK

OK

OK

kW

Displaytest

Q

S

OK

OK

Reactieve energie

geïmporteerd Tarief 1

Reactieve energie

geëxporteerd Tarief 1

Reactieve energie

geïmporteerd Tarief 2

Reactieve energie

geëxporteerd Tarief 2

OK

Modbus-adres:

1 ... 247

Baudrate:

1200-2400-4800-9600

19200-38400

Pariteit:

even-oneven

geen-

Stop Bit:

1-2

Unidirectionele

Bidirectionele

Tarieven conguratie:

1T

2T ingang 230 V

8T ingang Modbus

De bekabelingsvolgorde (L1-L2-L3) is verkeerd.

Pictogrammen L1, L2 en L3 knipperen. Keer de

spanningsdraden van 2 fasen om (fase 1 <> fase 2 of fase
2 <> fase 3). Anders verdwnt het bericht door gedurende

ten minste 5 seconden op de knop "OK" te drukken tot de
volgende herstart.

Na 2 seconden gaat

het terug naar de

hoofdpagina

Reëel vermogen

(L1, L2, L3)

Reactief vermogen

(L1, L2, L3)

Schnbaar

vermogen

(L1, L2, L3)

Spanning

(L1-N, L2-N, L3-N)

Stroom

(L1, L2, L3)

Nulgeleider stroom

Powerfactor

L1

Powerfactor

L2

P

Powerfactor

IV

L3

Opmerking:

Als er ten minste 20 seconden lang op geen enkele knop wordt
gedrukt, keert het display terug naar de hoofdpagina en wordt de
achtergrondverlichting weer uitgeschakeld.

3 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005394Ad

PF ≤0 PF ≥0

Frequentie

6LE005394Ad

y

Contatore di energia trifase,
inserzione diretta 125 A

con dichiarazione di conformità MID
e comunicazione Modbus RTU / agardio system

La certicazione MID riguarda solo la energia attiva.

Istruzioni per l'utente

Dichiarazione di conformità UE:

http://hgr.io/r/eca310d

Alimentandolo. Versione

software e checksum

1s

1s

La pagina principale dipende dall'indicazione

della direzione della potenza impostata

corrispondente display del registro di energia globale

e parziale.

Tipo di contatore

con il

Energia attiva importata

Tariffa 1 con registro

parziale

Energia attiva esportata

Tariffa 1 con registro

parziale

Energia attiva importata

Tariffa 2 con registro

parziale

Energia attiva esportata

Tariffa 2 con registro

parziale

Messaggio diagnostico

ECA310D

Istruzioni per la sicurezza

Questo dispositivo deve essere installato esclusivamente da un
elettricista professionista secondo le norme di installazione locali
applicabili. Non collegare o scollegare il prodotto quando è alimentato. Il
suo utilizzo è consentito solo nei limiti indicati e dichiarati nelle istruzioni
di installazione. Il dispositivo e le apparecchiature collegate possono
essere danneggiati da carichi che superano i valori indicati.

Principio di funzionamento

Questo misuratore Modbus RTU a 4 quadranti misura l'energia attiva
e reattiva utilizzata in un'installazione elettrica. Questo dispositivo può
gestire 2 tariffe tramite ingresso digitale da 230 VAC e no a 8 tariffe
controllate tramite comunicazione. Solo il registro di energia attiva
totale può essere utilizzato per la fatturazione in base alla direttiva dello
strumento di misura (MID).

- Classe Energia Attiva B (secondo EN 50470)

- Classe Potenza Attiva 1 (secondo IEC 62053-21 e IEC 61557-12)

- Classe Energia Reattiva 2 (secondo IEC 60253-23)

- Classe Potenza Reattiva 2 (secondo IEC 62053-21).
Questo apparecchio è dotato di display LCD retroilluminato e 3 pulsanti
per leggere Energia, V, I, PF, F, P, Q e per congurare alcuni parametri. La
progettazione e la fabbricazione di questo strumento sono conformi ai
requisiti della norma EN 50470-3.

Presentazione del prodotto

Display LCD:

Comandi

Pulsante OK: consente di confermare una modica di un
parametro (o di una cifra di un parametro numerico) o di
rispondere a una domanda

Pulsante SCROLL: consente di scorrere le pagine del
menu o di modicare l'intero valore o una cifra di un
parametro

Tasto ESCAPE: serve per uscire dal menu principale da
qualsiasi posizione o per passare alla cifra precedente
del valore in modica

LED metrologico ottico

Energia per tutte le
tariffe

Tariffa

Potenza reattiva
induttiva/capacitiva

Indicatore di fase

Registro principale dell'Energia, non
resettabile

Registro parziale dell'Energia,
resettabile

Unità

Energia importata (consumata )
Energia esportata (prodotta

Stato della comunicazione

Il contatore di energia ha ricevuto un
messaggio con l'indirizzo corretto
e con il checksum corretto ma ha
risposto con un messaggio di errore
in caso di comunicazione Modbus:

- funzione non valida

- indirizzo dati non valido

- valore dati non valido

)

Symboli

Monofase

Tre fasi

Protetto da doppio isolamento (Classe II)

Backstop: dispositivo anti inversione

Comunicazione Modbus RTU
Raccomandazioni:

Utilizzare i cavi codice HTGxxxH appositamente sviluppati come
accessori da Hager.

Importante:

È essenziale collegare una resistenza (riferimento HTG467H) da 120
Ohm alle 2 estremità della connessione.

agardio system:

Il plug-in e i servizi per ECA310D sono integrati direttamente in agardio
manager HTG41xH.

Condizione di errore:

Quando l'energia parziale lampeggia, ripristinare l'energia parziale
(registro massimo dell'energia parziale). Quando il display mostra
il messaggio ERROR N02 o ERROR N03, lo strumento ha un
malfunzionamento e deve essere sostituito.

Fattore di potenza
Convenzione secondo IEC 62053-23

kW

- +

II I

Q

II I

kvar

kvar

+

-

IV

kW

Energia attiva importata

Energia attiva esportata

Energia reattiva

importata

Energia reattiva

esportata

OK

Energia legata alle

tariffe

OK

Reset del registro

parziale

OK

Lista misure

OK

Congurazione

Numero di serie

Versione software e

checksum

Test di

visualizzazione

S

OK

OK

OK

OK

OK

OK

Energia reattiva

importata Tariffa 1

Energia reattiva

esportata Tariffa 1

Energia reattiva

importata Tariffa 2

Energia reattiva

esportata Tariffa 2

OK

Indirizzo Modbus:

1 ... 247

Velocità Baud:

1200-2400-4800-9600

19200-38400

Parità:

pari-dispari

nessuno-

Stop Bit:

1-2

Unidirezionale

Bidirezionale

Congurazione delle

tariffe:

1T

2T ingresso 230 V

8T ingresso Modbus

La sequenza di collegamento (L1-L2-L3) è errata. Le icone
L1, L2 e L3 lampeggiano. Invertire i collegamenti voltmetrici

di 2 fasi (fase 1 <> fase 2 o fase 2 <> fase 3). Altrimenti,

premendo il pulsante "OK" per almeno 5 secondi, il

messaggio scompare no al successivo riavvio.

Dopo 2 secondi torna
alla pagina principale

Potenza attiva

(L1, L2, L3)

Potenza reattiva

(L1, L2, L3)

Potenza Apparente

(L1, L2, L3)

Tensione

(L1-N, L2-N, L3-N)

Corrente

(L1, L2, L3)

Corrente Neutrale

Fattore di potenza

L1

Fattore di potenza

L2

P

Fattore di potenza

L3

Frequenza

Nota:

Se non viene premuto alcun pulsante per almeno 20 secondi, il display torna
alla pagina principale e la retroilluminazione viene nuovamente disattivata.

4 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005394Ad

PF ≤0 PF ≥0
