Hager ECA300C User guide

z i y

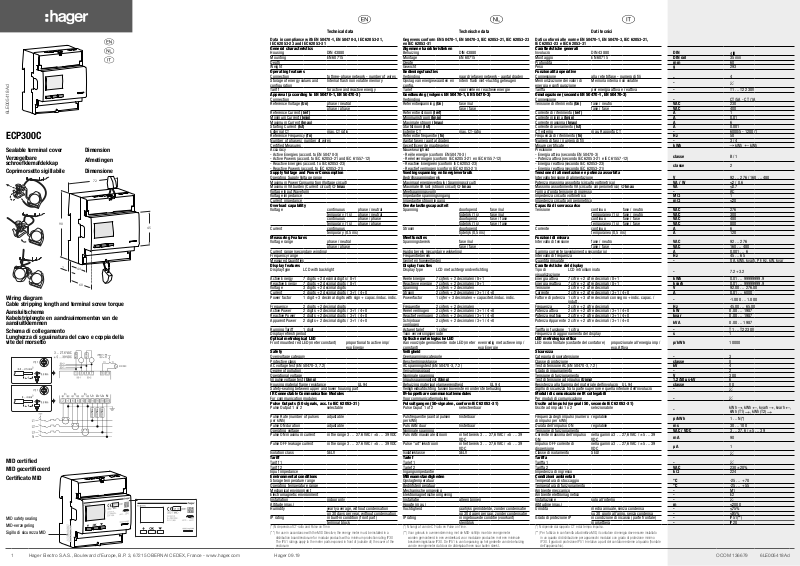

Technical data Technische data Dati tecnici

z
i
y

6LE005418Ad

ECP300C

Sealable terminal cover Dimension
Verzegelbare

schroefklemafdekkap
Coprimorsetto sigillabile Dimensione

90

7

Wiring diagram
Cable stripping length and terminal screw torque

Aansluitschema
Kabelstriplengte en aandraaimomenten van de

aansluitklemmen
Schema di collegamento

Lunghezza di sguainatura del cavo e coppia della
vite del morsetto

MID certied
MID gecerticeerd
Certicato MID

MID safety sealing

MID-verzegeling

Sigillo di sicurezza MID

Afmetingen

72

44

60

45

Data in compliance with EN 50470-1, EN 50470-3, IEC 62053-21,

IEC62053-23 and IEC 62053-31

General characteristics Algemene karakteristieken Caratteristiche generali

Housing DIN 43880 Behuizing DIN 43880 Involucro DIN 43880
Mounting EN 60715 Montage EN 60715 Montaggio EN 60715 DIN rail 35 mm
Depth Diepte Profondità mm 60
Weight Gewicht Peso g 293

Operating features Bedieningsfuncties Funzionalità operative

Connection to three-phase network - number of wires Verbinding naar driefasen netwerk - aantal draden Connessione alla rete trifase - numero di li
Storage of energy values and

conguration

Tariff for active and reactive energy Tarief voor reële en reactieve energie Tariffa per energia attiva e reattiva - T1 … T2 230V

Approval (according to EN 50470-1, EN 50470-3) Goedkeuring (volgens EN 50470-1, EN 50470-3) Omologazione (secondo EN 50470-1, EN 50470-3)

Connection Verbinding Connessione - CT /5A - CT /1A
Reference Voltage (Un) phase / neutral Referentiespanning (Un) fase /nul Tensione di riferimento (Un) fase / neutro VAC 230

Reference Current (Iref) Referentie stroom (Iref) Corrente di riferimento (Iref) A 1
Minimum Current (Imin) Minimumstroom (Imin) Corrente minima (Imin) A 0.01
Maximum Current (Imax) Maximale stroom (Imax) Corrente massima (Imax) A 6
Starting Current (Ist) Startstroom (Ist) Corrente di avviamento (Ist) A 0.001
External CT max. CT ratio Externe CT max. CT-ratio CT esterno max. Rapporto CT - 6000/5 - 1200/1
Reference Frequency (fn) Referentie frequentie (fn) Frequenza di riferimento (fn) Hz 50
Number of phases / number of wires Aantal fasen / aantal draden Numero di fasi / numero di li - 3 / 4

Certied Measures Gecerticeerde maatregelen Misure certicate

Accuracy Nauwkeurigheid Precisione

- Active Energies (accord. to EN 50470-3) - Reële energie (conform EN 50470-3) - Energia attiva (secondo EN 50470-3)

- Active Powers (accord. to IEC 62053-21 and IEC 61557-12) - Reëel vermogen (conform IEC 62053-21 en IEC 61557-12) - Potenza attiva (secondo IEC 62053-21 e IEC 61557-12)

- Reactive Energies (accord. to IEC 62053-23) - Reactive Energieën (conform IEC 62053-23) - Energia reattiva (secondo IEC 62053-23)

- Reactive Powers (accord. to IEC 62053-21) - Reactief vermogen (conform IEC 62053-21) - Energia reattiva (secondo IEC 62053-21)

Supply Voltage and Power Consumption Voedingsspanning en Energieverbruik Tensione di alimentazione e potenza assorbita

Operating Supply Voltage range Bedrfsspanningbereik Intervallo tensione di alimentazione V 92 … 276 / 160 … 480
Maximum Power Consumption (Voltage circuit) Maximaal energieverbruik (Spanningscircuit) Potenza massima assorbita (circuito voltmetrico) VA / W ≤2 / 0.6
Maximum VA burden (Current circuit) @ Imax Maximale VA last (stroom circuit) @ Imax Massimo assorbimento VA (circuito amperometrico) @ Imax VA ≤0.7

Voltage Input Waveform Meetspanningsvorm Forma d'onda tensione di ingresso - AC
Voltage impedance Impedantie spanningsingang Impedenza circuito voltmetrico MΩ 1
Current impedance Impedantie stroomingang Impedenza circuito amperometrico mΩ ≤20

Overload capability Overbelastingscapaciteit Capacità di sovraccarico

Voltage continuous phase / neutral Spanning doorlopend fase /nul Tensione continuo fase / neutro VAC 276

Current continuous Stroom doorlopend Corrente continuo A 6

Measuring Features Meetfuncties Funzioni di misura

Voltage range phase / neutral Spanningsbereik fase /nul Intervallo di tensione fase / neutro VAC 92 … 276

Current range (secondary winding) Huidig bereik (secundaire wikkeling) Gamma corrente (avvolgimento secondario) A 0.001 … 6

Frequency range Frequentiebereik Intervallo di frequenza Hz 45 … 65
Measured Quantities Gemeten hoeveelheden Quantità misurate - V, A, kWh, kvarh, PF, Hz, kW, kvar

Display features Display functies Caratteristiche del display

Display type LCD with backlight Display type LCD met achtergrondverlichting Tipo di

Active Energy 7 digits + 2 decimal digits / 8+1 Reële Energie 7 cfers + 2 decimalen / 8+1 Energia attiva 7 cifre + 2 cifre decimali / 8+1 kWh 0.01 … 99999999.9
Reactive Energy 7 digits + 2 decimal digits / 8+1 Reactieve energie 7 cfers + 2 decimalen / 8+1 Energia reattiva 7 cifre + 2 cifre decimali / 8+1 kvarh 0.01 … 99999999.9
Voltage 3 digits + 2 decimal digits Spanning 3 cfers + 2 decimalen Tensione 3 cifre + 2 cifre decimali V 92.00 … 276.00
Current 2 digits + 2 decimal digits / 3+1 / 4+0 Stroom 2 cfers + 2 decimalen / 3+1 / 4+0 Corrente 2 cifre + 2 cifre decimali / 3+1 / 4+0 A 0.01 … 6000
Power factor 1 digit + 3 decimal digits with sign + capac./induc. indic. Powerfactor 1 cfer + 3 decimalen + capaciteit./induc. indic. Fattore di potenza 1 cifra + 3 cifre decimali con segno + indic. capac. /

Frequency 2 digits + 2 decimal digits Frequentie 2 cfers + 2 decimalen Frequenza 2 cifre + 2 cifre decimali Hz 45.00 … 65.00
Active Power 2 digits + 2 decimal digits / 3+1 / 4+0 Reëel vermogen 2 cfers + 2 decimalen / 3+1 / 4+0 Potenza attiva 2 cifre + 2 cifre decimali / 3+1 / 4+0 kW 0.00 … 1987
Reactive Power 2 digits + 2 decimal digits / 3+1 / 4+0 Reactief vermogen 2 cfers + 2 decimalen / 3+1 / 4+0 Potenza reattiva 2 cifre + 2 cifre decimali / 3+1 / 4+0 kvar 0.00 … 1987
Apparent Power 2 digits + 2 decimal digits / 3+1 / 4+0 Schnbaar

Running Tariff 1 digit Actueel tarief 1 cfer Tariffa in funzione 1 cifra - T1 … T2 230V
Display refresh period Toon verversingsperiode Frequenza di aggiornamento del display s 1

Optical metrological LED Optische metrologische LED LED metrologico ottico

Front mounted red LED (meter constant) proportional to active imp/

Safety Veiligheid Sicurezza

Overvoltage category Overspanningscategorie Categoria di sovratensione - 3
Protective class Beschermingsklasse Classe di protezione classe II
AC voltage test (EN 50470-3, 7.2) AC spanningstest (EN 50470-3, 7.2) Test di tensione AC (EN 50470-3, 7.2) kV 4
Degree of pollution Vervuilingsgraad Grado di inquinamento - 2
Operational voltage Nominale spanning Tensione di funzionamento V 300
Impulse voltage test (Uimp) Impulsspanningstest (Uimp) Test di tensione ad impulso (Uimp) 1.2/50 μs-kV 6
Housing material ame resistance UL 94 Behuizing materiaal vlamwerendheid UL 94 Resistenza alla amma del materiale dell'involucro UL 94 classe V0
Safety-sealing between upper and lower housing part Veiligheidsafdichting tussen bovenste en onderste behuizing Sigillo di sicurezza tra la parte superiore e quella inferiore dell'involucro

IR Connectable Communication Modules IR-koppelbare communicatiemodules Moduli di comunicazione IR collegabili

For communication modules Voor communicatiemodules Per moduli di comunicazione

Pulse Outputs (S0 signals, acc. to IEC 62053-31) Pulsuitgangen (S0-signalen, conform IEC 62053-31) Uscite ad impulsi (segnali S0, secondo IEC 62053-31)

Pulse Output 1 or 2 selectable Pulse Ouput 1 of 2 selecteerbaar Uscite ad impulsi 1 o 2 selezionabile

Pulse Rate (number of pulses

per kWh)

Pulse ON duration adjustable Puls AAN duur Instelbaar Durata dell'impulso ON regolabile ms 30 … 100
Operating voltage Nominale spanning Tensione di funzionamento VAC / VDC 3 … 27.6 / ±5 … 39
Pulse ON maximum current in the range 3 … 27.6 VAC / ±5 … 39 VDC Puls AAN maximale stroom in het bereik 3 … 27,6 VAC / ±5 … 39

Pulse OFF leakage current in the range 3 … 27.6 VAC / ±5 … 39 VDC Pulse "uit" lekstroom in het bereik 3 … 27,6 VAC / ±5 … 39

Isolation class SELV Isolatieklasse SELV Classe di isolamento SELV

Tariff Tarief Tariffa

Tariff 1 Tarief 1 Tariffa 1
Tariff 2 Tarief 2 Tariffa 2 VAC 230 ±20%
Input impedance Ingangsimpedantie Impedenza di ingresso kΩ 224

Environmental conditions Milieuomstandigheden Condizioni ambientali

Storage temperature range Opslagtemperatuur Temperatura di stoccaggio °C -25 … +70
Operating temperature range Bedrfstemperatuur Temperatura di funzionamento °C -25 … +55
Mechanical environment Mechanische omgeving Ambiente meccanico - M1
Electromagnetic environment Elektromagnetische omgeving Ambiente elettromagnetico - E2
Installation indoor only Installatie alleen binnen Installazione solo all'interno

Altitude (max.) Hoogte (max.) Altitudine (max.) m ≤2000

Humidity yearly average, without condensation Vochtigheid jaarlks gemiddelde, zonder condensatie Umidità media annuale, senza condensa - ≤75%

IP rating in built-in condition (front part) IP rating in ingebouwde conditie (voorkant) Grado di protezione IP in condizione di incasso (parte frontale) - IP51(**)

(*) N depends of CT-ratio and Pulse on Time.
(**) For use in accordance with the MID Directive, the energy meter must be installed in a

distribution board/enclosure for modular products with a minimum protection rating IP30
The IP51 ratings apply to the meter parts exposed in front of (outside of) the cover of the
enclosure.

Internal ash non volatile memory Opslag van energiewaarden en

phase / phase fase / fase fase / fase VAC 400

temporary (1 s) phase / neutral tdelk (1 s) fase /nul temporaneo (1 s) fase / neutro VAC 300
continuous phase / phase doorlopend fase / fase continuo fase / fase VAC 480

temporary (1 s) phase / phase tdelk (1 s) fase / fase temporaneo (1 s) fase / fase VAC 800

temporary (0.5 ms) tdelk (0,5 ms) temporaneo (0,5 ms) A 120

phase / phase fase / fase fase / fase VAC 160 … 480

exp Energy

adjustable Pulsfrequentie (aantal pulsen

on 30 days per year, without condensation op 30 dagen per jaar, zonder condensatie su 30 giorni all'anno, senza condensa - ≤95%

terminal block klemblok morsettiera - IP20

1 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005418Ad

Gegevens conform EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62053-23
en IEC 62053-31

cong.

vermogen

Aan voorzde gemonteerde rode LED (meter
constant)

per kWh)

(*) N hangt af van de CT-ratio en Pulse on Time.

(**) Voor gebruik in overeenstemming met de MID-richtln moet de energiemeter

worden gemonteerd in een verdeelkast voor modulaire producten met een minimale
beschermingsklasse IP30. De IP51 is van toepassing op het gedeelte van de behuizing
van de energiemeter dat door de afdekplaat heen naar buiten steekt..

2 cfers + 2 decimalen / 3+1 / 4+0 Potenza Apparente 2 cifre + 2 cifre decimali / 3+1 / 4+0

Intern ash niet-vluchtig geheugen Memorizzazione dei valori di

evenredig met actieve imp /
exp Energie

Instelbaar Frequenza degli impulsi (numero

VDC

VDC

Dati conformi alle norme EN 50470-1, EN 50470-3, IEC 62053-21,

IEC62053-23 e IEC 62053-31

energia e congurazione

visualizzazione

LED rosso frontale (costante del contatore) proporzionale all'energia imp /

di impulsi per kWh)

Corrente massima dell'impulso ONnella gamma 3 … 27,6 VAC / ±5 … 39

Impulso OFF corrente di
dispersione

(*) N dipende dal rapporto CT e dal tempo impulso.
(**) Per l'utilizzo in conformità alla direttiva MID, il contatore di energia deve essere installato

in un quadro di distribuzione per apparecchi modulari con grado di protezione minimo
IP30. Il grado di protezione IP51 è relativo a parti del contatore esterne al quadro (frontale
dell'apparecchio).

LCD retroilluminato

indutt.

Memoria interna non volatile

exp. Attiva

regolabile

VDC

nella gamma 3 … 27,6 VAC / ±5 … 39

VDC

DIN

-

-

kWh

classe B / 1

classe 2

- 7.2 +3.2

- -1.000 … 1.000

kVA 0.00 … 1987

p/kWh 10000

-

-

-

p/kWh 1 … N(*)

mA 90

μA 1

-

-

4 0

4

c

kWh kWh

c

c

, kWh , kvarh , kvarh ,

kWh

kWh (T1)

, kWh (T2)

c

c

c

z

6LE005418Ad

ECP300C

Safety instructions

This device must be installed only by a professional electrician tter

according to local applicable installation standards. Do not plug in
or unplug this product when the power supplying is ON. Its use is
only permitted within the limits shown and stated in the installation
instructions. The device and the equipement connected can be destroyed
by loads exceeding the values stated.

Operating principle

This 4 quadrants pulse meter measures the active and reactive energy
used in an electrical installation.
This device can manage 2 tariffs by 230 VAC digital input. Only the total
active energy register can be used for billing purposes according to
measuring instrument directive (MID).

- Active Energy Class B (according to EN 50470)

- Active Power Class 1 (according to IEC 62053-21 and IEC 61557-12)

- Reactive Energy Class 2 (according to IEC 60253-23)

- Reactive Power Class 2 (according to IEC 62053-21).
This device has a LCD backlight and 3 push-button keys to read

Energies, V, I, PF, F, P, Q and to congure some parameters. The design

and manufacture of this meter comply with Standard EN 50470-3
requirements.

Product presentation

LCD display:

Symbols

Three phases

Protected by double insulation (Class II)

Backstop: Reversal preventing device

Energy for all tariffs

Tariff

Reactive power
inductive/capacitive

Phase indicator

Via current transformer
(CT)

Secondary transformer current

Main Energy Register, not resettable

Partial Energy Register, resettable

Units

Energy import (consumption )
Energy export (production

)

Three phase energy meter,
measure via CT 1 to 6000 A

with MID declaration of conformity
and 2 pulse (S0) outputs

MID certication concerns active energy only.

User instructions

EU declaration of conformity:

http://hgr.io/r/ecp300c

Error condition:

When partial energy blinks, reset partial energy (maximum partial energy
register). When the display shows the message ERROR N02 or ERROR

N03, the meter has got a malfunction and must be replaced.

Power factor
Convention according to IEC 62053-23

kW

kW

By powering. Software
version and checksum

1s

Meter type

1s 1s

Main page is depending on current power direction

indication

with the corresponding global and

partial energy register display.

Active energy imported

Active energy exported

Reactive energy

imported

Reactive energy

exported

Tariff related Energies

Partial Register Reset

Measures reading

Conguration

Serial number

Software version and

checksum

OK

OK

OK

OK

OK

OK

OK

OK

Active Energy Imported

Tariff 1 with Partial

register

Active Energy Exported

Tariff 1 with Partial

register

Active Energy Imported

Tariff 2 with Partial

register

Active Energy Exported

Tariff 2 with Partial

register

Reactive Energy

Imported Tariff 1

Reactive Energy

Exported Tariff 1

Reactive Energy

Imported Tariff 2

Reactive Energy

Exported Tariff 2

OK

Primary winding of the

external CTs:

/5A: 5 ...

50 ... 6000

/1A: 1 ... 50 ... 1200

Secondary winding of

the external CTs:

/1 A - /5 A

Pulse length (ON time):

30 ...

100 ms

S0 p/kWh depending on

the CT ratio:

500 ...10000

1 ...

Diagnostic message

The cabling sequence (L1-L2-L3) is
wrong. L1, L2 and L3 icons blink. Invert
the voltage wires of 2 phases (phase 1

<> phase 2 or phase 2 <> phase 3).

Otherwise, by pressing the "OK" button
for at least 5 seconds, the message
disappears until the next restart.

In order to read values referred to Secondary side of CTs, push the
ESCAPE button for a long time (10 seconds), in the Main Page.
For two minutes (120 seconds), the whole set of parameters are
displayed with their values referred to Secondary side of CTs, with
the CT icon blinking. Also values transmitted through internal bus are
referred to Secondary side for 2 minutes

10 sec.

After 2 seconds it goes

back to the Main Page

Active Power

(L1, L2, L3)

Reactive Power

(L1, L2, L3)

Apparent Power

(L1, L2, L3)

Voltage

(L1-N, L2-N, L3-N)

Current

(L1, L2, L3)

Neutral current

Commands

Note:

If no button is pushed for at least 20 seconds the display goes back to the
Main Page and the backlight is switched off again.

2 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005418Ad

OK button: is used to conrm a modication of a

parameter (or of a digit of a numerical parameter) or to
answer to a question

SCROLL button: is used to scroll Menu pages or to
modify the whole value or a digit of a parameter

ESCAPE button: is used to escape to main menu from
anywhere or to skip back to the previous digit of the

value under modication

Optical metrological LED

kvar

kvar

+

-

- +

II I

Q

II I

PF ≤0 PF ≥0

IV

Display test

S

P

OK

OK

OK

OK

Pulse output

Mode S-01/S-02

kWh, kWh,
kvarh, kvarh,

kWh T1, kWh T2

Unidirectional

Bidirectional

Tariffs conguration:

1T

2T input 230 V

Power factor

L1

Power factor

L2

Power factor

L3

Frequency

Reële energie

geïmporteerd Tarief 1

met gedeeltelk register

Reële energie

geëxporteerd Tarief 1

met gedeeltelk register

i

Driefase energiemeter,
meet via CT 1 tot 6000 A

met MID-verklaring van overeenstemming

Softwareversie en check

1s

Meter type

Via voeding.

som

en 2 puls (S0) uitgangen

MID certicering heeft alleen betrekking op werkelke energie.

Gebruikersinstructies

1s 1s

EU-conformiteitsverklaring:

http://hgr.io/r/ecp300c

6LE005418Ad

ECP300C

Veiligheidsinstructies

Dit apparaat mag alleen worden geïnstalleerd door een professionele
installateur in overeenstemming met de geldende installatienormen.

Sluit dit product niet aan of koppel het niet los b ingeschakelde

spanning. Het gebruik ervan is alleen toegestaan binnen de aangegeven
grenzen en vermeld in de installatie-instructies. Het apparaat en het
aangesloten apparaat kunnen worden beschadigd door belastingen die

de vermelde waarden overschrden.

Werkingsprincipe

Deze 4-kwadranten pulsmeter meet de reële en reactieve energie die
wordt gebruikt in een elektrische installatie. Alleen het totale actieve
energieregister kan voor factureringsdoeleinden worden gebruikt

volgens de meetinstrumentrichtln (MID).

Dit apparaat kan 2 tarieven beheren via de 230 VAC binaire invoer.

- Reële energieklasse B (volgens EN 50470)

- Reële vermogensklasse 1 (volgens IEC 62053-21 en IEC 61557-12)

- Reactieve energieklasse 2 (volgens IEC 60253-23)

- Reactieve vermogensklasse 2 (volgens IEC 62053-21).
Dit apparaat heeft een LCD-achtergrondverlichting en 3 druktoetsen om
de meetwaarden, V, I, PF, F, P, Q te lezen en om enkele parameters te

congureren. Het ontwerp en de fabricage van deze meter voldoen aan

de vereisten van norm EN 50470-3.

Productpresentatie

LCD scherm:

Symbolen

Drie fasen

Beschermd door dubbele isolatie (klasse II)

Backstop: apparaat om achteruitrden te voorkomen

Energie voor alle
tarieven

Tarief

Reactief vermogen
inductief/capacitief

Fase-indicator

Via stroomtransformator
(CT)

Secundaire transformatorstroom

Hoofdenergieregister, niet opnieuw
instelbaar

Gedeeltelk energieregister,

opnieuw instelbaar

Eenheden

Energie-import (consumptie )
Energie-export (productie

)

Foutconditie:

In de situatie dat het woord Partial op het diplay knippert, dan heeft de
“partial” teller de maximale waarde overschreden. In dit geval moet je
de “partial” teller resetten.
In de situatie dat de foutmeldingen ERROR N02 of ERROR N03 op het

display verschnen dan is er een defect in de meter. In deze situatie

moet de meter worden vervangen.

Powerfactor
Conventie volgens IEC 62053-23

kW

kW

- +

Commando's

Opmerking:

Als er ten minste 20 seconden lang op geen enkele knop wordt
gedrukt, keert het display terug naar de hoofdpagina en wordt de
achtergrondverlichting weer uitgeschakeld.

3 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005418Ad

OK-knop: wordt gebruikt om een wziging van een
parameter (of een cfer van een numerieke parameter) te

bevestigen of om een vraag te beantwoorden

SCROLL-knop: wordt gebruikt om door menupagina's

te bladeren of om de hele waarde of een cfer van een
parameter te wzigen

ESCAPE-knop: wordt gebruikt om naar het hoofdmenu

terug te gaan of om naar het vorige cfer van de
gewzigde waarde terug te gaan

Optische metrologische LED

kvar

kvar

+

-

II I

Q

II I

IV

PF ≤0 PF ≥0

S

P

Hoofdpagina is afhankelk van de huidige

aanduiding van de stroomrichting

het bbehorende algemeen en gedeeltelke

energieregisterscherm.

met

Reële energie
geïmporteerd

Reële energie
geëxporteerd

Reactieve energie

geïmporteerd

Reactieve energie

geëxporteerd

Tariefgerelateerde

energieën

Gedeeltelk register

resetten

Meetwaarden

Conguratie

Serienummer

Softwareversie en

check som

Displaytest

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

OK

Reële energie

geïmporteerd Tarief 2

met gedeeltelk register

Reële energie

geëxporteerd Tarief 2

met gedeeltelk register

Reactieve energie

geïmporteerd Tarief 1

Reactieve energie

geëxporteerd Tarief 1

Reactieve energie

geïmporteerd Tarief 2

Reactieve energie

geëxporteerd Tarief 2

OK

Primaire wikkeling van

de externe CT's:

/5A: 5 ...

50 ... 6000

/1A: 1 ... 50 ... 1200

Secundaire wikkeling

van de externe CT's:

/1 A - /5 A

Pulslengte (AAN-td):

30 ...

100 ms

S0 p / kWh afhankelk

van de CT-ratio:

500 ...10000

1 ...

Pulsuitgang

Modus S-01/S-02

kWh, kWh,
kvarh, kvarh,

kWh T1, kWh T2

Unidirectionele

Bidirectionele

Tarieven conguratie:

1T

2T ingang 230 V

Om de waarden waarnaar de secundaire kant van CT's verwst

te lezen, drukt u lang op de ESCAPE-knop (10 seconden) op de
hoofdpagina.
Gedurende twee minuten (120 seconden) wordt de hele set
parameters weergegeven met hun waarden aan de secundaire kant

van CT's, terwl het CT-pictogram knippert. Ook waarden die worden

verzonden via de interne bus worden gedurende 2 minuten naar de
secundaire kant verwezen

Diagnostisch bericht

De bekabelingsvolgorde (L1-L2-L3) is

verkeerd. Pictogrammen L1, L2 en L3
knipperen. Keer de spanningsdraden

van 2 fasen om (fase 1 <> fase 2 of
fase 2 <> fase 3). Anders verdwnt het
bericht door gedurende ten minste 5

seconden op de knop "OK" te drukken
tot de volgende herstart.

10 sec.

Na 2 seconden gaat

het terug naar de

hoofdpagina

Reëel vermogen

Reactief vermogen

(L1-N, L2-N, L3-N)

Nulgeleider stroom

Powerfactor

Powerfactor

Powerfactor

(L1, L2, L3)

(L1, L2, L3)

Schnbaar

vermogen

(L1, L2, L3)

Spanning

Stroom

(L1, L2, L3)

L1

L2

L3

Frequentie

y

6LE005418Ad

ECP300C

Istruzioni per la sicurezza

Questo dispositivo deve essere installato esclusivamente da un
elettricista professionista secondo le norme di installazione locali

applicabili. Non collegare o scollegare il prodotto quando è alimentato. Il

suo utilizzo è consentito solo nei limiti indicati e dichiarati nelle istruzioni

di installazione. Il dispositivo e le apparecchiature collegate possono

essere danneggiati da carichi che superano i valori indicati.

Principio di funzionamento

Questo misuratore ad impulsi a 4 quadranti misura l'energia attiva e
reattiva utilizzata in un'installazione elettrica.
Questo dispositivo è in grado di gestire 2 tariffe tramite ingresso digitale
230 VAC. Solo il registro di energia attiva totale può essere utilizzato per

la fatturazione in base alla direttiva dello strumento di misura (MID).

- Classe Energia Attiva B (secondo EN 50470)

- Classe Potenza Attiva 1 (secondo IEC 62053-21 e IEC 61557-12)

- Classe Energia Reattiva 2 (secondo IEC 60253-23)

- Classe Potenza Reattiva 2 (secondo IEC 62053-21).
Questo apparecchio è dotato di display LCD retroilluminato e 3 pulsanti
per leggere Energia, V, I, PF, F, P, Q e per congurare alcuni parametri. La

progettazione e la fabbricazione di questo strumento sono conformi ai
requisiti della norma EN 50470-3.

Presentazione del prodotto

Display LCD:

Symboli

Tre fasi

Protetto da doppio isolamento (Classe II)

Backstop: dispositivo anti inversione

Energia per tutte le
tariffe

Tariffa

Potenza reattiva
induttiva/capacitiva

Indicatore di fase

Tramite trasformatore di
corrente (CT)

Corrente trasformatore secondaria

Registro principale dell'Energia, non
resettabile

Registro parziale dell'Energia,
resettabile

Unità

Energia importata (consumata )
Energia esportata (prodotta

)

Contatore di energia trifase,
misurare tramite CT 1 a 6000 A

con dichiarazione di conformità MID
e uscite a 2 impulsi (S0)

La certicazione MID riguarda solo la energia attiva.

Istruzioni per l'utente

Dichiarazione di conformità UE:

http://hgr.io/r/ecp300c

Condizione di errore:

Quando l'energia parziale lampeggia, ripristinare l'energia parziale
(registro massimo dell'energia parziale). Quando il display mostra
il messaggio ERROR N02 o ERROR N03, lo strumento ha un
malfunzionamento e deve essere sostituito.

Fattore di potenza
Convenzione secondo IEC 62053-23

kW

kW

Alimentandolo. Versione

software e checksum

1s

Tipo di contatore

1s 1s

La

pagina principale dipende dall'indicazione

della direzione della potenza impostata

corrispondente display del registro di energia globale

e parziale.

con il

Energia attiva importata

Energia attiva esportata

Energia reattiva

importata

Energia reattiva

esportata

OK

Energia legata alle

tariffe

OK

Reset del registro

parziale

OK

Lista misure

OK

Congurazione

Numero di serie

Versione software e

checksum

OK

OK

OK

OK

Energia attiva importata

Tariffa 1 con registro

parziale

Energia attiva esportata

Tariffa 1 con registro

parziale

Energia attiva importata

Tariffa 2 con registro

parziale

Energia attiva esportata

Tariffa 2 con registro

parziale

Energia reattiva

importata Tariffa 1

Energia reattiva

esportata Tariffa 1

Energia reattiva

importata Tariffa 2

Energia reattiva

esportata Tariffa 2

OK

Avvolgimento primario

dei TA esterni:

/5A: 5 ...

50 ... 6000

/1A: 1 ... 50 ... 1200

Avvolgimento

secondario dei TA

esterni:

/1 A -

/5 A

Durata dell'impulso (tempo

di commutazione):

30 ... 100 ms

S0 p / kWh a seconda

del rapporto CT:

500 ...10000

1 ...

Messaggio diagnostico

La sequenza di collegamento (L1­L2-L3) è errata. Le icone L1, L2 e L3
lampeggiano. Invertire i collegamenti

voltmetrici di 2 fasi (fase 1 <> fase
2 o fase 2 <> fase 3). Altrimenti,

premendo il pulsante "OK" per almeno

5 secondi, il messaggio scompare no

al successivo riavvio.

Per leggere i valori riferiti al lato secondario dei CT, premere a lungo il
pulsante ESCAPE (10 secondi), nella pagina principale.
Per due minuti (120 secondi), l'intera serie di parametri viene
visualizzata con i relativi valori riferiti al lato secondario dei CT, con
l'icona CT lampeggiante. Anche i valori trasmessi attraverso il bus
interno sono riferiti al lato secondario per 2 minuti

10 sec.

Dopo 2 secondi torna
alla pagina principale

Potenza attiva

(L1, L2, L3)

Potenza reattiva

(L1, L2, L3)

Potenza Apparente

(L1, L2, L3)

Tensione

(L1-N, L2-N, L3-N)

Corrente

(L1, L2, L3)

Corrente Neutrale

Comandi

Nota:

Se non viene premuto alcun pulsante per almeno 20 secondi, il display torna
alla pagina principale e la retroilluminazione viene nuovamente disattivata.

4 Hager Electro S.A.S., Boulevard d’Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com Hager 09.19 OCOM 136679 6LE005418Ad

Pulsante OK: consente di confermare una modica di un
parametro (o di una cifra di un parametro numerico) o di
rispondere a una domanda

Pulsante SCROLL: consente di scorrere le pagine del

menu o di modicare l'intero valore o una cifra di un

parametro

Tasto ESCAPE: serve per uscire dal menu principale da
qualsiasi posizione o per passare alla cifra precedente

del valore in modica

LED metrologico ottico

kvar

kvar

+

-

- +

II I

Q

II I

PF ≤0 PF ≥0

IV

S

P

Test di

visualizzazione

OK

OK

OK

OK

Uscite ad impulsi

Modalità S-01/S-02

kWh, kWh,
kvarh, kvarh,

kWh T1, kWh T2

Unidirezionale

Bidirezionale

Congurazione delle

tariffe:

1T

2T ingresso 230 V

Fattore di potenza

L1

Fattore di potenza

L2

Fattore di potenza

L3

Frequenza
