Hafele miniCool WA 3200, miniCool WA 3210 Operating Instructions Manual

WA 3210 WA 3200

Type: MF20 - 60

miniCool

IT

FR

DE

NL
ES
PT

GB

Operating Instructions

Bedienungsanleitung

Mode d'emploi

Istruzioni per l'uso

Handleiding

Manual de Instrucciones

Instruções de Utilização

Bruksanvisning
Bruksanvisning

Betjeningsvejledning

Käyttöohje

SE
NO
DK

FI

article number 568.11.581

2

Thank you for choosing our appliance. We are sure it will provide you with trouble-free use.
In the following, we would like to familiarise you with some symbols, which we bring to your attention to ensure the safe

and efficient operation of the appliance:

source of danger, in event of improper operation

suggested useful tips to read

information concerning environmental protection

This refrigerator is intended for the storage of food and drinks.

Attention!

This product is designed to be operated by adults. Children should not be allowed to
tamper with the controls or play with the product.

Any electrical work required to install this appliance should be carried out by a
qualified electrician.

This product should be serviced by an authorised Service Engineer, and only genuine
spare parts should be used.

It is dangerous to alter the specifications or modify this product in any way.
Care must be taken to ensure that the appliance does not stand on the electrical

supply cable.
There are working parts in this product which heat up. Always ensure that there is

adequate ventilation as a failure to do this will result in component failure and
possible content loss. See installation instructions.

Parts which heat up should not be exposed. Wherever possible the back of the product
should be close to a wall but leaving the required distance for ventilation as stated in
the installation instructions.

Before defrosting, cleaning or maintenance work is carried out, be sure to switch off
the appliance and unplug it.

DO NOT USE SHARP INSTRUMENTS to scrape off frost or ice. Under no circumstances
should solid ice be forced off the cooling fins. Solid ice should be allowed to thaw
when defrosting the appliance. See defrost instructions.

This appliance is heavy. Care should be taken when moving it.
Under no circumstances should you attempt to repair the appliance yourself. Repairs

carried out by inexperienced persons may cause injury or more serious
malfunctioning. Refer to your local Service Centre and always insist on genuine spare
parts.

In this appliance the storage of any toxic or explosive substance is forbidden!

Please read these operating instructions carefully before putting the refrigeration unit
into operation. If you later sell or dispose of it, please ensure that the new owner receives
these operating instructions.

Please follow the installation details below carefully Guarantee is valid for products
installed as described only.

GB

3

CONTENTS

1. Unpacking

2. View of the appliance

3. Cleaning

4. Positioning the appliance

4.1. Installation instruction

5. Using the appliance

5.1. Temperature regulation

6. Ice cubes

7. Useful suggestions

8. Defrosting, cleaning and maintenance

9. Changing the lightbulb

10. Reversing the door hang

11. Replacing the decorative door panel

12. Changing the feet

13. Customer service

14. Putting into operation, technical data

14.1. Connecting to electrical mains

15. Environmental protection information

16. Recycling

GB

Attention!
Warranty arrangements are in accordance with EC Directive 44/1999/CE and the

normal conditions applicable in the country concerned.
For warranty or other servicing, such as spare-parts, please contact our Dometic Service

Network.
The warranty does not cover any damage due to improper use.
The warranty does not cover any modifications to the appliance or the use of non-

original Dometic spare-parts.
The warranty does not apply if the installing and operating instructions are not adhered

to.
When contacting Dometic Service Network, please state the model, product number

4

1. Unpacking

After removal from the cardboard packaging, make sure the
appliance is not damaged. If you find damage to the
appliance resulting from transport, report it immediately to
the transportation firm.

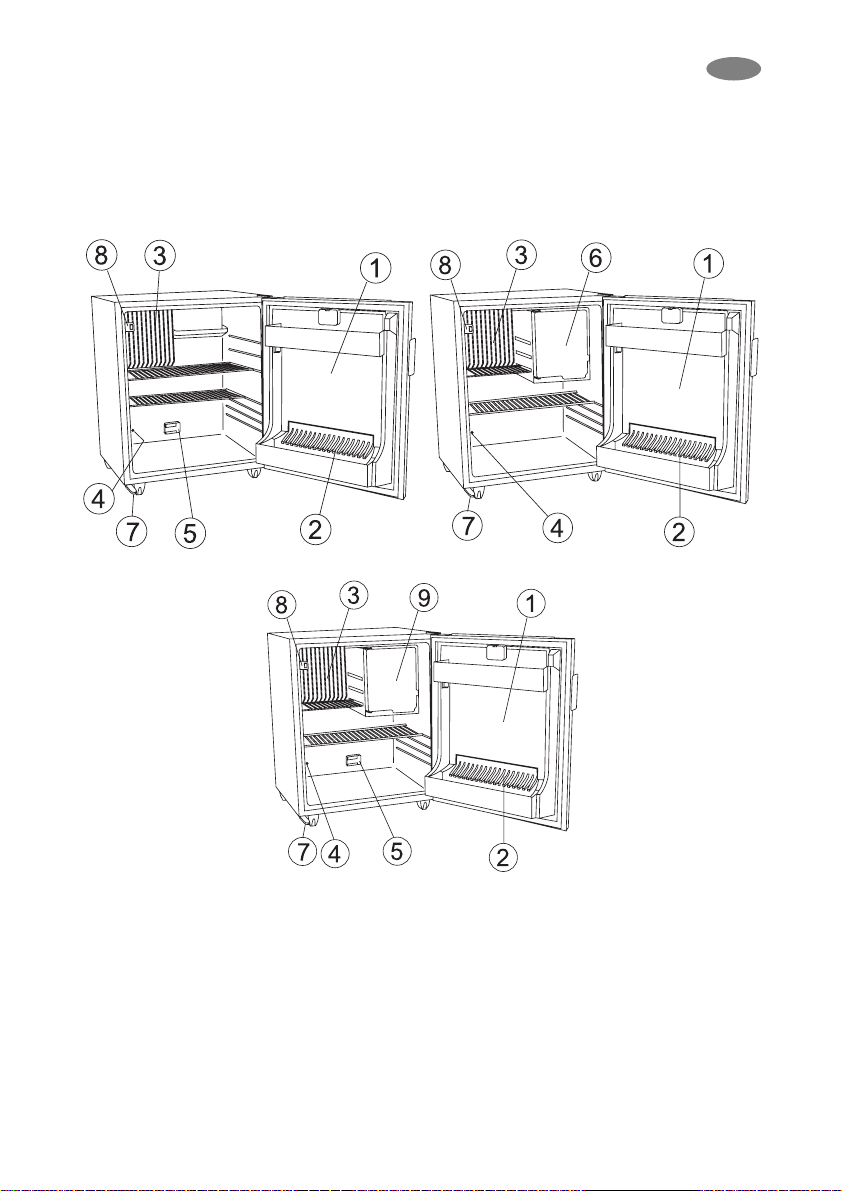

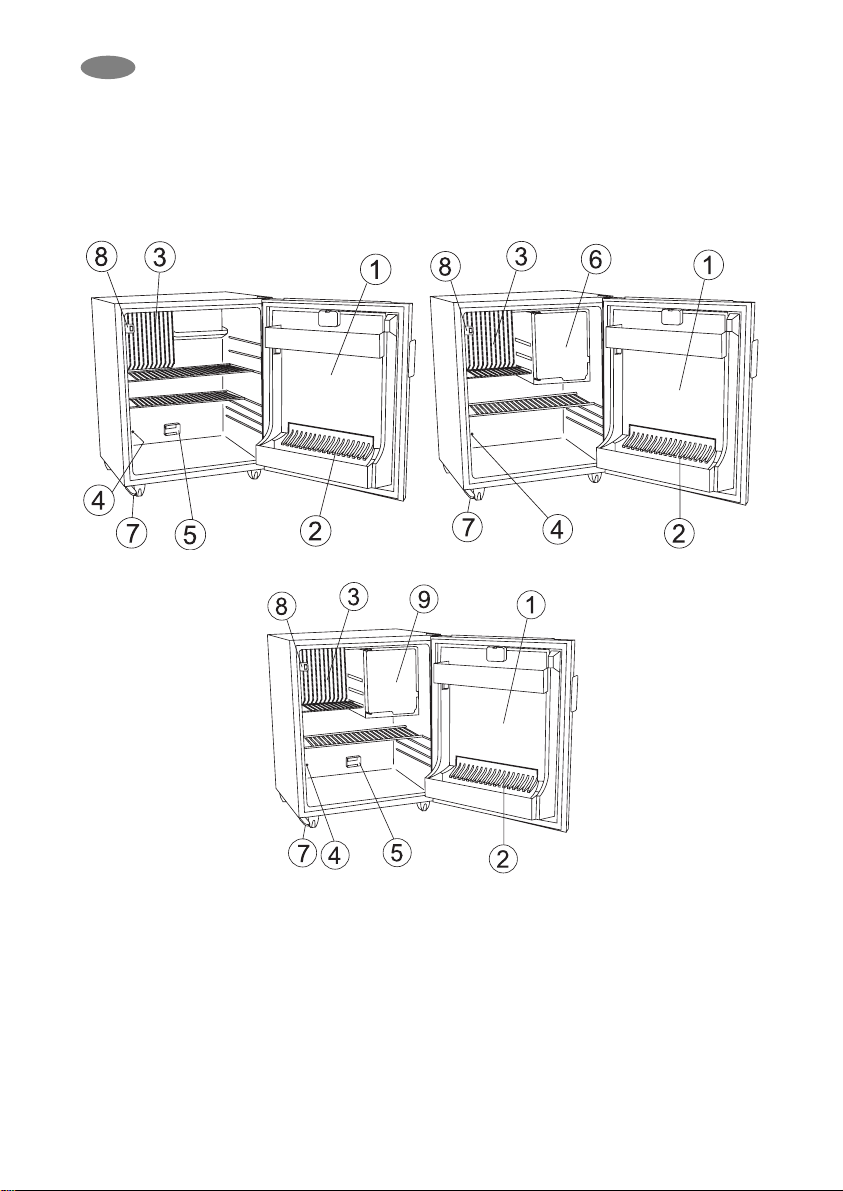

2. View of the appliance

1. door

2. bottle retainer

3. evaporator

4. thermostat knob

5. sensor

6. freezer**

7. hinge plate

8. lamp

9. freezer

Figure 1.

WA 3210 WA 3200

IN CASE IF YOUR REFRIGERATOR IS EQUIPPED WITH LOCK, DOMETIC RT DO NOT ACCEPT LIABILITY FOR
LOSS OR DAMAGE OF KEYS. HOWEVER WE WOULD BE HAPPY TO SUPPLY A COMPLETE LOCK AND KEY
REPLACEMENT.

GB

WA 3200

2. There should be 20 mm clearance to the wall

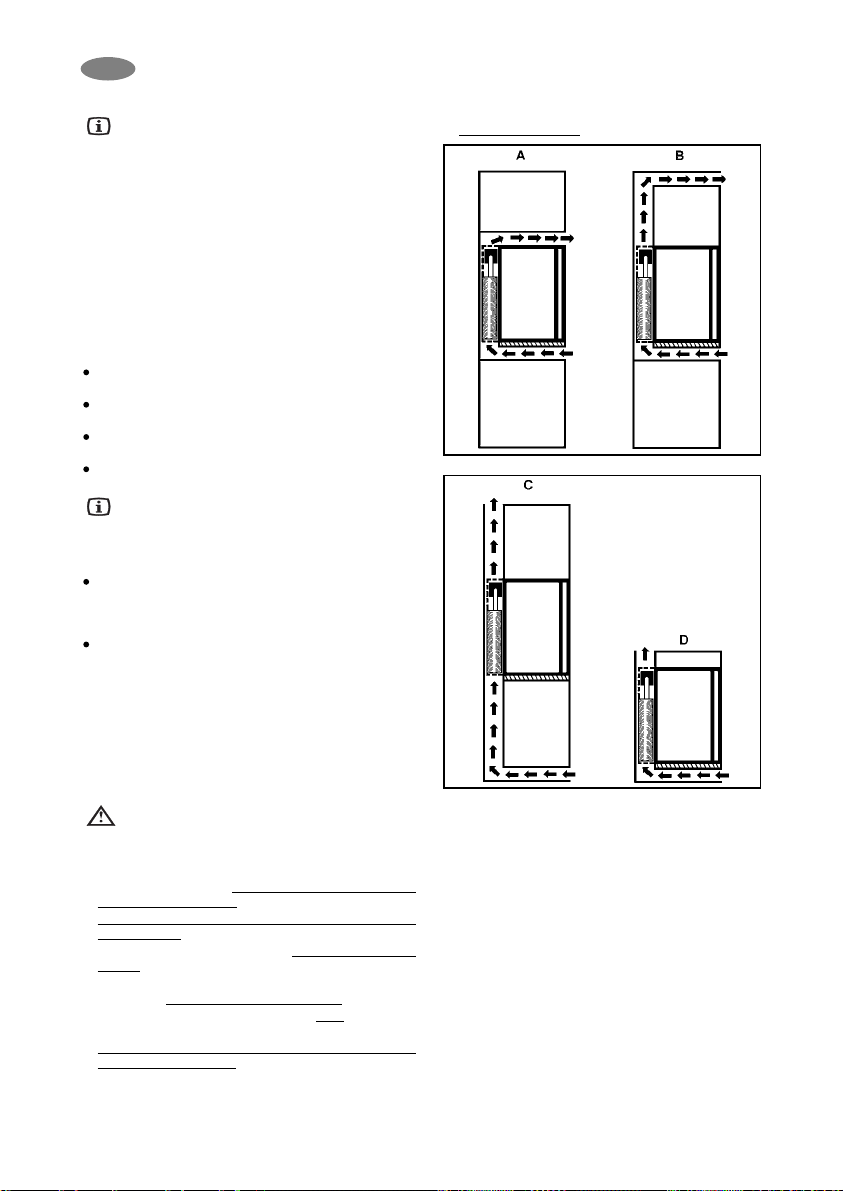

3. Ventilation must be provided as shown in
alternatives A, B, C or D (fig 2-3)

Figure 3.

4. The ventilation duct must at least measure 105
mm x the width of the refrigerator

5. Only

the entire cooling unit must project into the

duct as shown

6. Air passing thr

ough the duct mus

t not be

preheated

by any source of heat

7. Ventilation grills, if used, must have an free
openings of at leas

t 200 cm

2

each

During installation, please ensure the mains plug is
accessible at all times.

5. Using the appliance

To start the refrigerator connect the plug to the socket
outlet and switch on the socket. The cooling fins should
show signs of cooling after about 3 hours.

The refrigerator needs about 6 hours at normal ambient
temperature to reach 6 °C in the storage compartment.

5.1. Temperature regulation

The usual setting required is in middle of the setting
range on the thermostat knob (Fig. 4-5), but this can
vary with conditions of load and installation. If it is found
necessary to alter the setting,the knob can be turned to
a higher number to produce a colder temperature, or a
lower number to produce a warmer temperature. The
effect of any adjustment can be checked by means of a
thermometer after leaving the refrigerator operating for a
further period to settle down again.

5

3. Cleaning

Clean the refrigerator thoroughly at intervals, as

necessary. Remove the shelves; these, the cabinet
interior and the door should be washed with a warm
solution of sodium bi-carbonate. Finally wipe over with a
cloth rinsed in warm water only, and dry with a clean cloth.
Do not wash any plastic parts in water that is more than
hand warm, and do not expose them to dry heat. The
outside of the cabinet should be wiped down regularly with
a clean, damp cloth.

NEVER USE STRONG CHEMICALS OR ABRASIVE
CLEANING MATERIALS ON ANY PART OF THE CABINET.

4. Positioning the appliance

When first using this refrigerator please consider the
following points:

ENSURE REFRIGERATOR IS LEVEL
THE PIPEWORK AT THE BACK GETS HOT IN USE
THE REFRIGERATOR HAS NO 'MOTOR' AND IS
THEREFORE VIRTUALLY SILENT
ALLOW AT LEAST 3 HRS. FOR SIGNS OF COOLING

During the refrigeration process, the appliance gives

off heat from the condenser (under the upper part of
the rear cover) into the surrounding air. The more ventilated
the condenser is, the more effective the refrigeration will be.

The other condition for satisfactory operation is that the
appliance stands on a flat surface. This is best seen by
placing a glass of water on top of the appliance.
It is important that the appliance is not directly exposed
to radiated heat (sunlight, radiator, near an oven, etc.).

4.1. Installation instructions

The refrigerator is equipped with an electrically heated
absorption cooling unit which is virtually silent in operation.
The fridge is designed for free-standing installation, but can be
built-in if the following conditions are complied with to ensure
satisfactory operation and maximum cooling efficiency.

IMPORTANT

Please follow the installation details below carefully
Guarantee is valid for products installed as described
only.

1. The refrigerator must be le

vel both directions

Figure 2.

GB

Figure 4.

Figure 5.

6

6. Ice cubes

Fill the ice tray to 4/5 with drinking water, and place the ice
tray on the ice-tray shelf. Wipe off any excess water to
prevent the ice tray from freezing to the surface.

To speed up the making of ice cubes, turn the thermostat
to position „MAX” for a short while. Remember to turn the
dial to its normal setting when the ice cubes are frozen.

To remove the cubes from the ice tray, hold it under running
water. The ice cubes can now be taken out easily.

7. Useful suggestion

Do not overfill the appliance. It is advisable to leave some
space between the products in the cabinet to ensure
efficient and even cooling. If the shelves are packed too
tightly there may be unacceptable temperature variations.

8. Defrosting, cleaning and
maintenance

Frost will gradually form on the cooling surfaces and it must
not be allowed to become too thick since it acts as an
insulator and interferes with the cooling.

Fuzzi logic and times switch defrosting (fig. 4)

This frost-formation is kept back by the FUZZY LOGIC
system built into the appliance by switching off the unit for
two hours in every 24 hours. The frost will melt and the
defrost water will run through the drain tube from the drip
channel into an evaporating vessel located at the bottom
rear of the refrigerator at all models. (Fig. 6.) The defrost
water will evaporate automatically into the circulating air and
the vessel will not need emptying manually.

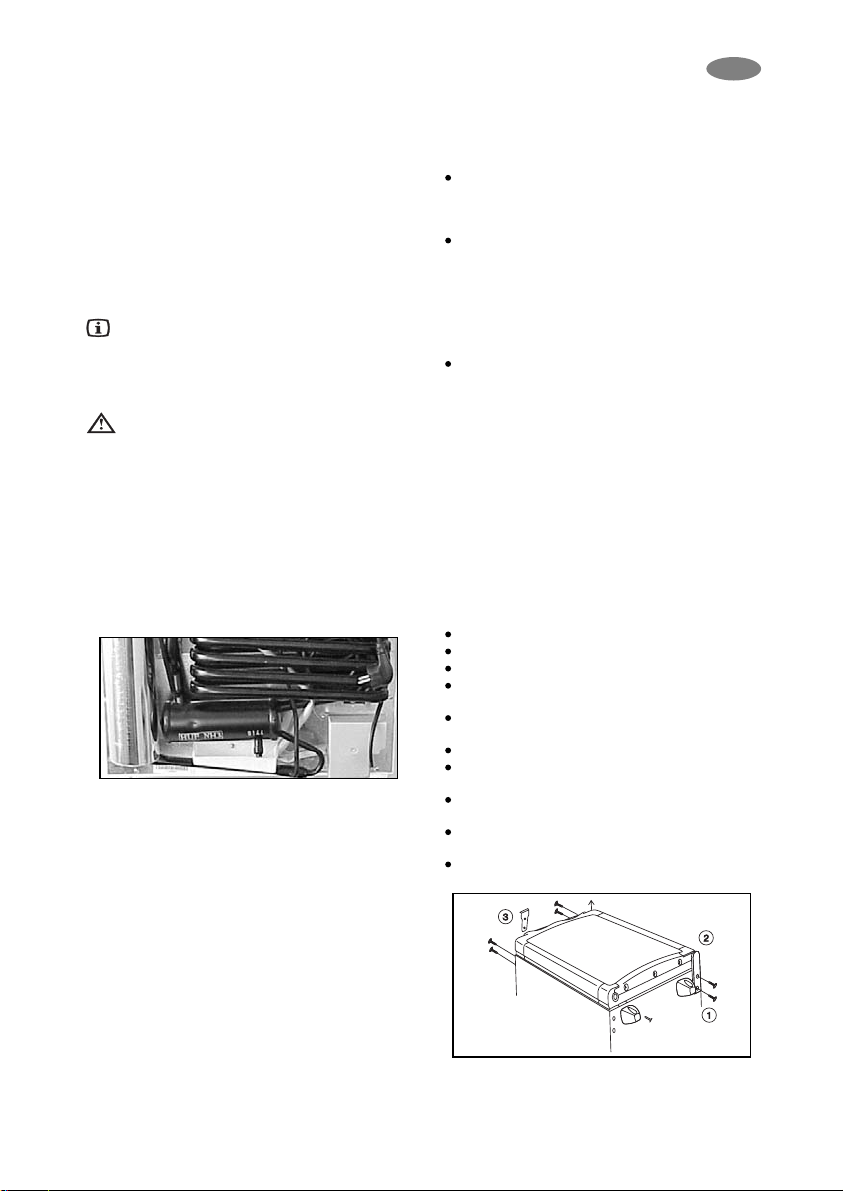

Figure 6.

Semi-automatic defrosting (fig. 5)

A semi-automatic defrosting model device can be identified
by the push -button in the centre of the thermostat dial. To
defrost, push in the button in the centre of the thermostat
dial but do not turn the dial to another position-leave it at its
usual setting.

Close the door.
The defrost button will stay in and the cooling unit will

remain switched off until the frost has melted. The defrost
button will then automatically spring out to its normal
position and the refrigerator will start work again. The time
taken to defrost will depend on the amount of frost to be
removed and the room temperature.

If we want to switch off the unit, turn the thermostat knob to
"0", disconnect the refrigerator from the electricity supply
and leave the cabinet door open. After defrosting the
cabinet interior should be wiped out with a clean, damp
cloth.

In the case of increased air humidity, frost may form on the
cooling ribs. Should the frost layer attain a thickness of
approximately 3 mm, the refrigerator must be defrosted to
avoid impairing the performance level. Even if this is not the

case, the (**) freezer compartment must be defrosted on
a regular basis following heavy ice formation every 2-3
months. This is carried out as follows:

- Set the thermostat at „0”, disconnect at the mains,
remove food and ice dish and leave the doors open.
Do not expose the refrigerator to external heat and do
not attempt to scratch away the frost with sharp
objects.

- The drained water runs in a groove and from there
continues along a pipe through the refrigerator's rear
panel and into a collection container on the cooling
unit, where the water evaporates by itself (fig. 6.).
Should the frost layer become very thick, there is a
danger of the collection basin overflowing. In this
case the water should be absorbed by a cloth placed
under the ribs. The water in the freezer compartment
should also be absorbed by a cloth.

- Following defrosting, the refrigerator should be wiped
dry with a cloth, reconnected and the food returned.
However, you should wait until the following day
before freezing ice cubes.

9. Changing the lightbulb (If available)

If the lightbulb needs changing, pull out the plug and
proceed as follows:

Press the metal reflector to one side and draw the lamp
covering backwards. Replace the bulb and push the
covering back into place.

A new max. 10-watt bulb can be obtained at any service
shop.

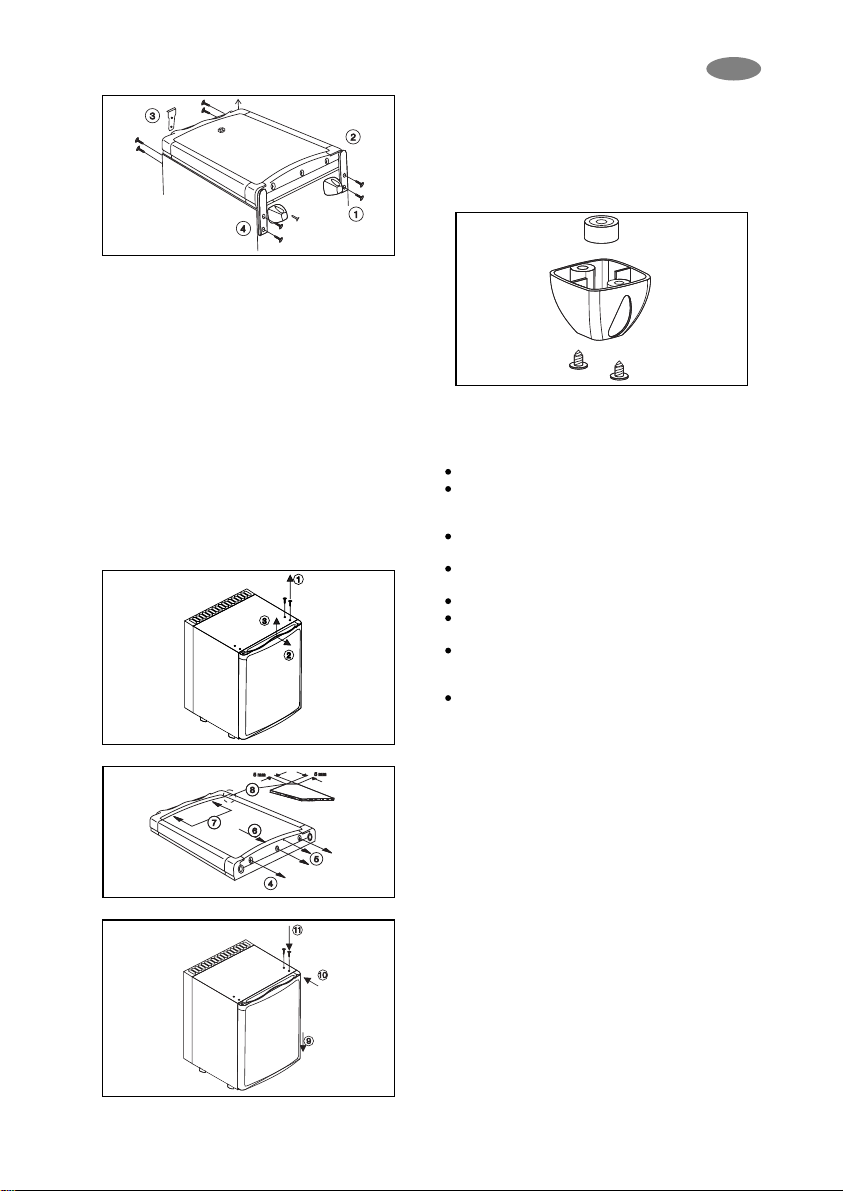

10. Reversing the door hang(Fig. 7-8)

The direction the door opens can be transferred from
one side to the other by carrying out the following steps:

disconnect at the mains

lay the refrigerator down carefully on its back
remove the lower hinge d and detach the door
remove the two upper left-hand screws and detach
the covering plate e by pulling it forward
detach the upper hinge and mount it on the opposite
side
remove the hinge bolt and screw it in from below
insert the covering plate in the upper right-hand
corner by pushing it in and secure it with the two
screws
position the door on the upper hinge bolt and mount
the lower hinge
ensure the door can move freely and the seal is
correctly positioned.
Remove the hinge plate f and mount it on the
opposite side

Figure 7.

GB

7

12. Changing the feet (Fig. 12)

Should you wish to install your miniCool, you will not
need the 40 mm feet. After having removed the 40 mm
feet, you can then re-attach the 12 mm feet, located
inside the 40 mm feet, to the front and rear fixing points.
The 40 mm feet and the 4 remaining screws should be
retained for future use.

Figure 12.

13. Customer service

Before you call a service engineer, carry out the
following simple tests:

Is there a power failure? Check the fuses.
Is the plug firmly connected to the socket and is the
socket switched on? Check the socket by plugging in
another appliance, e.g. a table lamp.
Is the thermostat at the correct setting? (normally 3 or

4).
Has the door not been closed properly causing the
inside temperature to rise too quickly?
Is the refrigerator level?
Has the defrosting button been inadvertently pushed
in? (only for semi-automatic defrost)
If, so turn the thermostat dial to "0" and the defrosting
button will be released. Reset the dial to its usual
position and the refrigerator should start cool again.
Has the ventilation become obstructed?

If after checking all the above points, the refrigerator is
still not working satisfactorily, contact your nearest
service engineer. State the problem, model, product­and serial-number.

(Details of the model, product- and serialnumber are to
be found on the data label in the top left of the inside
compartment.)

This refrigerator is equipped with overheating protection.
An authorised service technician can check whether this
has been triggered or not.

In the event of a fault developing, contact your nearest
Service Centre-see local telephone directory.

Figure 8.

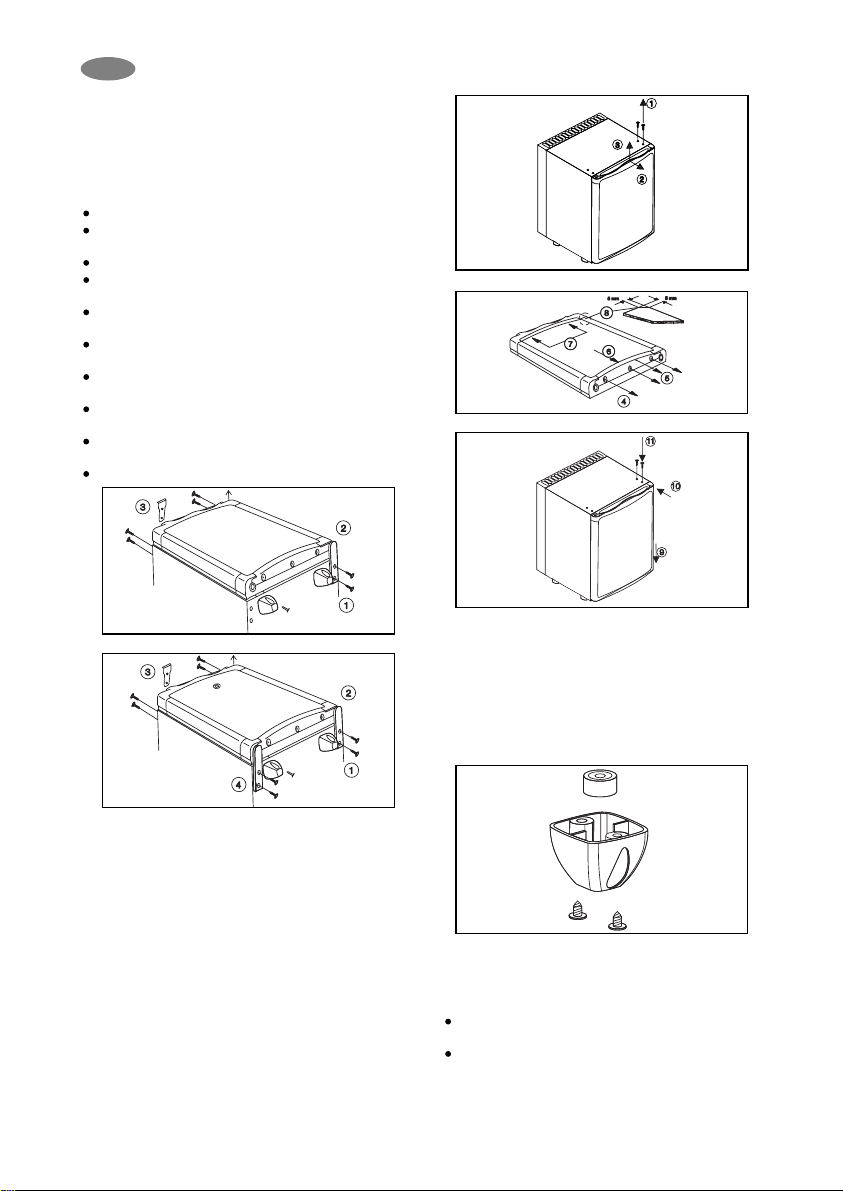

11. Replacing the decorative door
panel

(Fig. 9-11)

Remove the two screws (1) from the upper hinge of the
door.

Pull the door together with the hinge away from the housing
and up off the lower hinge bolt (2-3).

Remove screws (4) and pull off the frame edge (5).
Slide the decorative panel (6) out of the door frame and

insert the new panel (7), so that the upper edge of the panel
runs exactly parallel to the upper edge of the frame. A new
panel can be inserted more easily into the upper edge of
the frame when the two corners are cut off by approx. 5 x
5 mm (8). Put the frame edge (5) back in place and secure
with screws.

Place the door on the lower hinge (9), slot the upper hinge
into the opening, press together with the door against the
housing and secure with the two screws (11).

Figure 9.

Figure 10.

Figure 11.

GB

8

14. Putting into operation

Technical data:

14.1. Connecting to electrical mains

The appliance may only be operated from nominal

voltage mains as shown on the data plate. The
appliance mains plug may be connected to a mains socket
earthed in accordance with regulations.

Any electrical work required to install this appliance should
be carried out by a qualified electrician or competent
person.

The manufacturer declines any liability should these safety
measures not be observed.

Electrical Requirements

Before switching on, make sure the electricity supply
voltage is the same as that indicated on the appliance rating
plate.

15. Environmental
protection information

The appliance does not contain any CFCs/HCFCs.
Ammonia (natural hydrogen and nitrogen compound) is

used as a refrigerating agent in the refrigeration unit.
The ozone-friendly cyclopentane is activated as a motive

agent for the PU foam insulation.
Sodium chromate is used for corrosion protection (less than

2 weight % of the coolant).

16. Recycling

After unpacking the appliance, the packing materials
should be delivered to a local collection site. At the end
of its useful lifetime, the appliance should be delivered to
a specialized collection and reprocessing firm, which
reclaims the usable materials. The rest is properly
destroyed.

Appliances bearing this symbol must be
deposited at the designated local reception
point for the disposal of electrical and
electronic equipment.

It is not permitted that this product be
disposed of by way of the normal household
refuse collection system.

Dometic refrigerators bear this symbol on the
specifications plate (data plate) to be found in the interior
of the unit.

This appliance complies with the following EEC
directives:

LVD-Directive 73/23/EEC with amendment

90/683/EEC

EMC-Directive 89/336/EEC

Model WA 3210 WA 3200 WA 3200
Type MF20-60 MF20-60 MF20-60
Gross volume 60 liter 60 liter 60 liter
Mains operation 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Input 115W 95W 115W
Energy consumption 1.4 kWh/24h 1,4 kWh/24h 1,4 kWh/24h
Climate class N N N
Refrigerant 357g H

2

O+168g NH3367g H2O+173g NH3367g H2O+173g NH

3

GB

9

Wir gratulieren Ihnen zum Erwerb unseres Produktes und hoffen, dass Sie mit der Funktion des Gerätes zufrieden sind.
Nachfolgend ist die Bedeutung einiger Symbole erklärt, die zu beachten sind, um einen sicheren und effizienten Betrieb

des Gerätes zu gewährleisten.

Gefahrenquelle bei unsachgemäßer Bedienung

Nützliche Hinweise

Informationen zum Umweltschutz

Dieses Kühlgerät dient zur Lagerung von Lebensmitteln und Getränken.

Achtung!

Dieses Gerät sollte nur von Erwachsenen bedient werden. Kindern ist der Zugriff auf
die Bedienelemente und das Spielen mit dem Gerät nicht zu gestatten.
Alle notwendigen Elektroarbeiten müssen von einem qualifizierten Fachmann
durchgeführt werden.
Das Gerät sollte von einem autorisierten Kundendiensttechniker gewartet werden. Es
sind ausschließlich Original-Ersatzteile zu verwenden.
Jegliche Änderungen an der Technik oder am Gerät sind nicht zulässig und gefährden
die Garantiebedingungen.
Es ist darauf zu achten, dass das Netzkabel nicht eingeklemmt wird.
Teile des Geräts heizen sich während des Betriebs auf. Deshalb ist für ausreichende
Belüftung zu sorgen. Eine unzureichende Belüftung des Gerätes kann zu
Fehlfunktionen oder auch zum Ausfall von Gerätekomponenten und dadurch zum
Verderb des Kühlrauminhalts führen.
Teile, die sich aufheizen, dürfen von außen nicht zugänglich sein. Das Gerät sollte so
aufgestellt werden, dass der Abstand zwischen Wand und Gerät dem in der
Aufstellanleitung angegebenen Belüftungsraum entspricht.
Vor dem Abtauen, Reinigen und Warten muss das Gerät abgeschaltet und der
Netzstecker gezogen werden.
VERWENDEN SIE KEINE SCHARFKANTIGEN GEGENSTÄNDE, um das Gerät von Reif
oder Eis zu befreien. Dickere Eisschichten müssen ausschließlich durch Abtauen des
Gerätes (siehe Abtauanleitung) von den Kühlrippen entfernt werden, niemals mit
Gewalt entfernen.
Das Gerät ist sehr schwer. Beim Transport ist daher Vorsicht geboten.
Versuchen Sie niemals, das Gerät selbst zu reparieren. Unsachgemäß durchgeführte
Reparaturen können zu Verletzungen führen und den Schaden noch vergrößern.
Wenden Sie sich an Ihr zuständiges Kundendienstzentrum, und verlangen Sie stets
Original-Ersatzteile.
In diesem Kühlgerät dürfen keine giftigen oder explosiven Stoffe aufbewahrt werden.

Vor Inbetriebnahme des Kühlgeräts ist diese Bedienungsanleitung sorgfältig zu lesen.
Beim Verkauf oder bei Weitergabe an einen neuen Besitzer muss auch die
Bedienungsanleitung weitergeleitet werden.

Beachten Sie die nachfolgend aufgeführten Installationshinweise. Die Garantie gilt nur
für Produkte, die entsprechend dieser Beschreibung installiert wurden.

DE

10

DE

INHALT

1. Auspacken

2. Geräteübersicht

3. Reinigung

4. Aufstellen des Gerätes

4.1. Aufstellanleitung

5. Einsatz des Gerätes

5.1. Temperaturregulierung

6. Eiswürfel

7. Nützliche Hinweise

8. Abtauen, Reinigung und Wartung

9. Wechseln der Glühbirne

10. Umkehren der Türaufhängung

11. Austauschen der Zierfront

12. Wechseln der Stellfüße

13. Kundendienst

14. Inbetriebnahme, Technische Daten

14.1. Anschluss an das Stromnetz

15. Umweltschutz-Informationen

16. Entsorgung

Achtung!
Die Garantiebedingungen entsprechen der EU-Richtlinie 44/1999/CE und den im

jeweiligen Bestimmungsland geltenden Gesetzen.
Bei Fragen zu Garantie und Kundendienst sowie für Ersatzteile wenden Sie sich bitte an

unser Dometic Servicenetzwerk.
Die Garantie deckt keine Schäden durch unsachgemäße Benutzung ab.
Die Garantie deckt keine Änderungen am Gerät oder den Einsatz nicht-originaler

Ersatzteile von Dometic ab.
Die Garantie erlischt, wenn das Gerät nicht gemäß den Anweisungen installiert und

benutzt wird.
Nennen Sie bitte das Modell sowie die Produkt- und die Seriennummer des Geräts,

wenn Sie sich mit dem Dometic Servicenetzwerk in Verbindung setzen. Diese
Informationen finden Sie auf dem Typenschild im Innern des Kühlgerätes.

11

DE

1. Auspacken

Stellen Sie nach der Entnahme aus der Kartonverpackung
sicher, dass das Gerät unbeschädigt ist. Melden Sie
Transportschäden bitte sofort dem mit dem Transport
beauftragten Unternehmen.

2. Geräteübersicht

1. Tür

2. Flaschenbehälter

3. Verdampferplatte

4. Thermostatregler

5. Sensor

6. Tiefkühllagerfach**

7. Scharnierplatte

8. Beleuchtung

9. Tiefkühllagerfach

Abbildung 1.

BEI GERÄTEN MIT SCHLOSS ÜBERNIMMT DOMETIC RT KEINE HAFTUNG FÜR VERLUST ODER
BESCHÄDIGUNG VON SCHLÜSSELN. WIR SIND JEDOCH GERN BEREIT, SCHLOSS UND SCHLÜSSEL ALS
ERSATZTEIL-SET ZU LIEFERN.

WA 3210 WA 3200

WA 3200

12

6. Die durch den Belüftungsschacht geleitete Luft
darf nicht durch irgendeine Wärmequelle
vorgeheizt sein.

7. Eventuell verwendete Belüftungsgitter müssen eine
Öffnung von jeweils mindestens 200 cm2 verfügen.

Beim Einbau muß darauf geachtet werden, daß der
Netzstecker zugänglich bleibt.

5. Einsatz des Gerätes

Zur Inbetriebnahme verbinden Sie das Gerät mit dem
Stromnetz. Die Kühlrippen sollten nach etwa drei
Stunden eine feststellbare Kühlwirkung zeigen.

Das Kühlgerät benötigt bei normaler Raumtemperatur
etwa 6 Stunden, um 6 °C im Kühlraum zu erreichen.

5.1. Temperaturregulierung

Die Normaleinstellung des Thermostatreglers liegt bei
einem Wert im mittleren Einstellbereich (Abb. 4-5). Je
nach Beladung und Installation kann jedoch eine
Änderung dieses Wertes nötig werden. In diesem Fall
wird der Regler auf einen höheren Wert eingestellt,
wenn eine niedrigere Temperatur erwünscht ist, bzw. auf

3. Reinigung

Das Gerät ist von Zeit zu Zeit gründlich zu reinigen.

Entfernen Sie hierzu die Ablagen. Die Ablagen, der
Innenraum des Gerätes und die Tür sollten mit lau-warmem
Wasser und einem milden Reinigungsmittel abgewaschen
und anschließend mit einem feuchten Tuch nachgewischt
und trocken gerieben werden. Kunststoffteile dürfen nur mit
lauwarmem Wasser gereinigt und keiner direkten
Wärmequelle ausgesetzt werden. Die Außenseite des
Gerätes sollte regelmäßig mit einem sauberen, feuchten
Tuch abgewischt werden.

VERWENDEN SIE ZUR REINIGUNG DES GEHÄUSES
IHRES GERÄTES NIEMALS CHEMIKALIEN ODER
SCHEUERMITTEL.

4. Aufstellen des Gerätes

Beim erstmaligen Gebrauch Ihres Gerätes ist Folgendes zu
beachten:

DAS GERÄT MUSS FEST UND EBEN AUFGESTELLT
SEIN
DIE ROHRE AN DER GERÄTERÜCKSEITE KÖNNEN
SICH ERWÄRMEN
DAS GERÄT HAT KEINEN „MOTOR" UND ARBEITET
DAHER SEHR GERÄUSCHARM
NACH INBETRIEBNAHME KANN ES MINDESTENS
DREI STUNDEN DAUERN, BIS EINE ERKENNBARE
KÜHLWIRKUNG EINSETZT

Während des Kühlprozesses leitet das Gerät über den

Kondensator, der sich hinter dem oberen Teil der
rückwärtigen Geräteabdeckung befindet, Wärme an die
Umgebungsluft ab. Je besser der Kondensator belüftet ist,
desto wirksamer ist die Kühlung.

Für eine einwandfreie Funktion muss das Gerät auf
ebenem Boden stehen. Dies lässt sich leicht überprüfen,
indem man ein mit Wasser gefülltes Glas auf dem Gerät
platziert.
Das Gerät darf keiner direkten Wärmequelle (z. B.
Sonnenlicht, Heizkörper, Ofennähe usw.) ausgesetzt sein.

4.1. Aufstellanleitung

Das Kühlgerät ist mit einem elektrisch beheizten
Absorptions-Kühlaggregat ausgestattet, das sehr
geräuscharm arbeitet. Es ist als frei stehendes Gerät
konzipiert, kann jedoch auch eingebaut werden, wenn
folgende Voraussetzungen erfüllt sind, um optimale
Funktionstüchtigkeit und maximale Kühlleistung zu
gewährleisten.

WICHTIG:

Beachten Sie die nachfolgend aufgeführten
Installationshinweise. Die Garantie gilt nur für
Produkte, die entsprechend dieser Beschreibung
installiert wurden.

1. Der Kühlschrank muss in beide Richtungen niv

elliert

sein.

2. Der Abstand zur Wand muss mindes

tens 20 mm

betragen.

3. Die Belüftung muss

wie in den Abbildungen A, B, C

oder D gez

eigt

erfolgen.

4. Der Belüftungsschacht muss die folgenden

Mindestmaße aufweisen: 1

05 mm x der Breite des

Kühlschranks.

5. Nur die gesamte Kühleinheit darf wie gezeigt in den

Belüftungsschacht hineinragen.

Abbildung 2.

Abbildung 3.

DE

einen geringeren Wert, wenn eine höhere Temperatur
erwünscht ist. Die Wirkung der geänderten Einstellung
kann am Thermometer abgelesen werden, sobald das
Kühlgerät sich der neuen Einstellung angepasst hat.

6. Eiswürfel

Füllen Sie die Eiswürfelschale zu 4/5 mit Trinkwasser, und
stellen Sie die Eiswürfelschale auf die Eiswürfelschalen­Ablage. Wischen Sie überschüssiges Wasser weg, damit die
Eiswürfelschale nicht an der Oberfläche festfriert.

Um die Herstellung von Eiswürfeln zu beschleunigen,
stellen Sie den Thermostat für kurze Zeit auf Position MAX.
Vergessen Sie nicht, den Thermostat auf den normalen
Wert zurückzustellen, wenn die Eiswürfel gefroren sind.

Um die Würfel aus der Eiswürfelschale zu lösen, halten Sie
die Schale unter fließendes Wasser. Die Eiswürfel sind jetzt
einfach entnehmbar.

7. Nützliche Hinweise

Überladen Sie das Gerät nicht. Zwischen den
Kühlprodukten sollte etwas Platz gelassen werden, um eine
effiziente und gleichmäßige Kühlung zu gewährleisten.
Werden die Ablagen überladen, kann es zu
Temperaturschwankungen kommen.

8. Abtauen, Reinigung und
Wartung

Mit der Zeit bildet sich eine Reifschicht an den Kühlflächen
des Gerätes. Es muss darauf geachtet werden, dass diese
Schicht nicht zu dick wird, denn sie wirkt isolierend und
beeinträchtigt die Kühlwirkung.

Abtausystem mit Fuzzy Logic und Zeitschaltung (Abb. 4)

Die Reifbildung wird durch die in das Gerät eingebaute
FUZZY LOGIC reguliert, die das Gerät alle 24 Stunden für
zwei Stunden abschaltet. Der Reif schmilzt, und das
Tauwasser läuft über das Ablaufloch der
Tauwasserablaufrinne in den Verdampfungsbehälter, der
sich am rückwärtigen unteren Ende des Geräts bei allen
Modellen befindet (Abb. 6). Dort wird es automatisch
verdampft, so dass eine manuelle Entleerung des Behälters
nicht erforderlich ist.

Abbildung 6.

13

Halbautomatisches Abtauen (Abb. 5)

Das Modell lässt sich halbautomatisch abtauen, wenn
sich in der Mitte des Thermostatreglers ein Knopf
befindet. Zum Abtauen drücken Sie diesen Knopf, ohne
dabei die Einstellung des Thermostat-reglers zu
verändern. Schließen Sie die Tür.

Der Abtau-Knopf bleibt in der gedrückten Position, und
das Kühlaggregat beginnt erst wieder zu arbeiten, wenn
die Reifschicht geschmolzen ist. Der Abtauknopf springt
dann automatisch in seine Ausgangsposition zurück,
und das Kühlgerät arbeitet normal weiter. Die Dauer des
Abtauvorgangs richtet sich nach der Dicke der
Reifschicht und der Raumtemperatur.

Wenn Sie das Gerät abschalten wollen, drehen Sie den
Thermostatregler auf „0", ziehen Sie den Netz-stecker,
und lassen Sie die Tür geöffnet. Nachdem das
Gehäuseinnere abgetaut ist, muss es mit einem
sauberen, feuchten Tuch ausgewischt werden.

Bei erhöhter Luftfeuchtigkeit kann sich an den Rippen
eine Reifschicht bilden. Wenn diese Schicht eine Dicke
von 3 mm überschreitet, muss das Gerät abgetaut
werden, um uneingeschränkt funktionstüchtig zu sein.
Auch wenn im Kühlraum keine Reifbildung festzustellen
ist, muss das Tiefkühllagerfach (**) in regelmäßigen
Abständen, bei starker Eisbildung alle 2 bis 3 Monate,
abgetaut werden. Gehen Sie hierbei folgendermaßen vor:

Stellen Sie den Thermostat auf „0", ziehen Sie den
Netzstecker, entnehmen Sie gekühlte und gefrorene
Lebensmittel und lassen Sie die Tür geöffnet. Setzen
Sie das Kühlgerät keiner externen Wärmequelle aus,
und versuchen Sie nicht, die Eisschicht mit
scharfkantigen Gegenständen zu entfernen.
Das Tauwasser läuft dann über eine Rinne zur
Geräterückseite in einen Auffangbehälter, wo es
automatisch verdampft (Abb. 6). Wenn die
abzutauende Eisschicht sehr dick ist, besteht die
Gefahr, dass der Auffangbehälter überläuft. In diesem
Fall sollte ein Tuch unter die Kühlrippen gelegt
werden, das das überlaufende Tauwasser aufsaugen
kann. Auch das Wasser im Tiefkühl-lagerfach sollte
mit einem Tuch aufgesaugt werden.
Nach dem Abtauen wischen Sie das Gerät mit einem
Lappen aus, schließen es wieder an die Steckdose
an und füllen die Lebensmittel wieder ein. Mit dem
Bereiten von Eiswürfeln sollten Sie erst am
darauffolgenden Tag beginnen.

9. Wechseln der Glühbirne(wo vorhanden)

Wenn die Glühbirne ausgewechselt werden muss,
ziehen Sie den Netzstecker, und gehen Sie so vor:

Drücken Sie den Metallreflektor zur Seite, und ziehen
Sie die Lampenabdeckung nach hinten. Ersetzen Sie
die Glühbirne, und drücken Sie die Abdeckung zurück in
ihre ursprüngliche Position.

Eine neue, maximal 10 Watt starke Glühbirne erhalten
Sie bei jedem Kundendienst.

10. Umkehren der Türaufhängung

(Abb. 7-8)

Um die Türaufhängung umzukehren, gehen Sie so vor:

Ziehen Sie den Netzstecker
Legen Sie das Gerät vorsichtig auf die Rückseite
Entfernen Sie das untere Scharnier, und nehmen Sie
die Tür ab d

DE

Abbildung 4.

Abbildung 5.

14

Entfernen Sie die beiden oberen linken Schrauben, und
lösen Sie die Deckplatte, indem Sie sie nach vorne
ziehen e
Lösen Sie das obere Scharnier, und befestigen Sie es an
der gegenüberliegenden Seite
Entfernen Sie den Gelenkbolzen, und schrauben Sie ihn
von unten an
Schieben Sie die Deckplatte in die obere rechte Ecke,
und befestigen Sie sie mit beiden Schrauben
Positionieren Sie die Tür auf dem oberen Gelenk-bolzen,
und montieren Sie das untere Scharnier
Vergewissern Sie sich, dass sich die Tür leicht bewegt
und rundum schließt
Entfernen Sie die Scharnierplatte, f und befestigen Sie
sie an der gegenüberliegenden Seite

Abbildung 7.

Abbildung 8.

11. Austauschen der Zierfront (Abb. 9-11)

Entfernen Sie die beiden Schrauben (1) vom oberen
Türscharnier.

Ziehen Sie die Tür zusammen mit dem Scharnier aus dem
Gehäuse und aus dem unteren Scharniergelenk (2-3).

Abbildung 9.

Entfernen Sie die Schrauben (4) und die entsprechende
Rahmenkante (5).

Ziehen Sie die Zierfront (6) aus dem Rahmen, und
schieben Sie die neue Front hinein (7). Achten Sie darauf,
dass die obere Kante der Front genau parallel zur oberen
Rahmenkante verläuft. Eine neue Front lässt sich leichter in
die obere Rahmenkante einschieben, wenn die beiden
oberen Ecken der Front etwa 5 x 5 mm gekürzt werden (8).

Legen Sie die Rahmenkante (5) wieder auf, und fixieren
Sie sie mit den Schrauben.

Stellen Sie die Tür auf das untere Scharnier (9),
schieben Sie das obere Scharnier in die Öffnung,
drücken Sie die Tür zurück ins Gehäuse, und fixieren
Sie sie mit den zwei Schrauben (11).

Abbildung 10.

Abbildung 11.

12. Wechseln der Stellfüße (Abb. 12)

Wenn Sie das Gerät einbauen wollen, werden die 40 mm­Füße nicht benötigt. Nach Entfernen der 40 mm-Füße,
können Sie die darin befindlichen 12 mm-Füße an den
vorderen und hinteren Befestigungspunkten anbringen.
Die 40 mm-Füße und die vier verbleibenden Schrauben
sollten für zukünftigen Gebrauch aufbewahrt werden.

Abbildung 12.

13. Kundendienst

Vor Benachrichtigung des Kundendienstes sollten Sie
folgende Punkte überprüfen:

Liegt ein Stromausfall vor? Überprüfen Sie die
Sicherungen.
Ist der Stecker fest mit der Steckdose verbunden und
wird die Steckdose mit Strom versorgt? Überprüfen
Sie die Steckdose, indem Sie ein anderes Gerät, z.
B. eine Tischlampe, anschließen.
Ist der Thermostat korrekt eingestellt? (normalerweise
auf 3 oder 4)
War die Tür nicht richtig geschlossen und ist dadurch
die Innentemperatur zu schnell angestiegen?
Steht das Kühlgerät eben?

DE

16. Entsorgung

Um die stoffliche Verwertung der recyclingfähigen
Verpackungsmaterialien sicherzustellen, sind diese den
örtlichen Sammelsystemen zuzuführen.

Das Gerät ist einem entsprechenden
Entsorgungsunternehmen zu überlassen, das eine
sachgerechte Verwertung der recyclingfähigen Teile
und ordnungsgemäße Entsorgung der Restteile
gewährleistet.

Geräte, die mit diesem Symbol
gekennzeichnet sind, müssen an dem
örtlichen Sammelpunkt für die Entsorgung
von elektrischen und elektronischen
Geräten abgegeben werden.

Dieses Produkt darf nicht über den
normalen Haushaltsabfall entsorgt werden.

Kühlschränke von Dometic enthalten das Symbol auf
dem Datenschild (Typenschild) im Inneren des Gerätes.

Das Gerät entspricht den folgenden EG-Richtlinien:

LVD-Richtlinie 73/23/EWG mit Änderung

90/683/EWG

EMV-Richtlinie 89/336/EWG

14. Inbetriebnahme

Technische Daten

14.1. Anschluss an das Stromnetz

Das Gerät darf nur mit der auf dem Typenschild

angegebenen Nennbetriebsspannung betrieben
werden. Der Netzstecker des Gerätes kann an eine
vorschriftsmäßig geerdete Steckdose angeschlossen
werden.

Elektroarbeiten zur Installation des Gerätes sind von einem
qualifizierten Fachmann durchzuführen.

Falls diese Sicherheitsmaßnahmen nicht beachtet werden,
lehnt der Hersteller jede Haftung ab.

Elektrische Anforderungen

Vor dem Einschalten ist sicherzustellen, dass die
Spannungsangabe auf dem Typenschild des Gerätes der
Versorgungsspannung entspricht, an die das Gerät
angeschlossen werden soll.

15. Umweltschutz-Information

Das Gerät enthält keine FCKW/FKW.
Im Kühlaggregat wird Ammoniak (natürliche Wasserstoff-

und Stickstoffverbindung) als Kältemittel eingesetzt.
Als Treibmittel für die PU-Schaum-Isolierung wird das

ozonfreundliche Cyclopentan eingesetzt.
Natriumchromat wird als Korrosionsschutz verwendet

(weniger als 2 Gew.% des Kühlmediums).

15

Wurde versehentlich der Abtauknopf betätigt? (gilt nur für
Kühlgeräte mit halbautomatischer Abtaufunktion)
Sollte der Knopf gedrückt sein, stellen Sie den
Thermostat auf „0", und der Knopf springt heraus.
Stellen Sie den Thermostat zurück auf die vorherige
Einstellung. Das Kühlgerät sollte nun wieder normal
arbeiten.
Ist die Luftzirkulation behindert?

Falls das Gerät auch nach Überprüfung dieser Punkte nicht
einwandfrei funktioniert, wenden Sie sich an den
Kundendienst. Bei der Beschreibung der Störung sind die

Modell WA 3210 WA 3200 WA 3200
Typ MF20-60 MF20-60 MF20-60
Fassungsvermögen 60 liter 60 liter 60 liter
Netzbetrieb 220 - 240V 220 - 240V 220 - 240V

(Weschelstrom) (Weschelstrom) (Weschelstrom)
Eingangsleistung 115W 95W 115W
Stromverbrauch 1.4 kWh/24h 1,4 kWh/24h 1,4 kWh/24h
Klimaklasse N N N
Kältemittel 357g H

2

O+168g NH3367g H2O+173g NH3367g H2O+173g NH

3

DE

Art der Störung, das Gerätemodell und die Produkt- und
Seriennummer anzugeben.

(Angaben zum Modell, die Produkt- und die
Seriennummer entnehmen Sie bitte dem Aufkleber, der
sich oben links im Innern des Gerätes befindet.)

Dieser Kühlschrank ist mit einem Überhitzungsschutz
ausgerüstet. Ein zugelassener Servicetechniker kann
feststellen, ob der Überhitzungsschutz ausgelöst hat.

Im Problemfall wenden Sie sich an das nächst-gelegene
Kundendienstzentrum - die Telefonnummer entnehmen
Sie bitte Ihrem örtlichen Telefonbuch.

16

Merci d'avoir choisi cet appareil. Nous sommes certains que son utilisation sera exempte de problèmes.
A présent, nous aimerions vous familiariser avec quelques symboles utilisés pour garantir le fonctionnement

efficace et en toute sécurité de l'appareil, sur lesquels nous attirons votre attention.

source de danger dans le cas d'une utilisation inappropriée

conseils utiles à lire

informations sur la protection de l'environnement

Ce réfrigérateur est conçu pour le stockage d'aliments et de boissons.

Attention !

Le fonctionnement de cet appareil doit être réservé à des adultes. Les enfants ne
peuvent pas toucher aux commandes ni jouer avec l'appareil.
Tout travail d'électricité nécessaire à l'installation de cet appareil doit être réalisé
par un électricien qualifié.
Cet appareil doit être réparé par un réparateur agréé. Seules les pièces de
rechange d'origine doivent être utilisées.
Il est dangereux de modifier les spécifications ou l'appareil de quelque manière
que ce soit.
Veillez à ce que l'appareil ne repose pas sur le cordon d'alimentation électrique.
Cet appareil contient des pièces qui dégagent de la chaleur. Par conséquent,
veillez à toujours garantir une ventilation suffisante. A défaut, cela risque
d'entraîner une panne de l'appareil et la perte éventuelle de son contenu. Voir les
instructions d'installation.
Les pièces dégageant de la chaleur ne doivent pas être exposées. Dans la
mesure du possible, l'arrière de l'appareil doit être situé à proximité d'un mur, en
laissant une distance suffisante pour la ventilation, comme mentionné dans les
instructions d'installation.
Avant de réaliser des opérations de dégivrage, nettoyage ou entretien, veillez à
éteindre l'appareil et à le débrancher.
N'UTILISEZ PAS D'INSTRUMENTS COUPANTS pour retirer le givre ou la glace. Ne
forcez jamais pour retirer des morceaux de glace des ailettes de refroidissement.
Laissez-les fondre lorsque vous dégivrez l'appareil. Voir les instructions de
dégivrage.
Cet appareil est lourd. Déplacez-le avec prudence.
Ne tentez jamais de réparer vous-même l'appareil. Les réparations effectuées par
des personnes non qualifiées risquent d'entraîner des blessures ou une
défectuosité plus grave. Contactez votre centre de réparation local et insistez
toujours pour obtenir des pièces de rechange d'origine.
Il est interdit de conserver toute substance toxique ou explosive dans l'appareil.

Veuillez lire ce mode d'emploi attentivement avant de mettre en service l'unité de
réfrigération. Veuillez vous assurer que le nouveau propriétaire recevra ce mode
d'emploi lors de la vente ou cession de l'unité.

Veuillez respecter scrupuleusement les instructions d'installation ci-dessous. La
garantie couvre uniquement les appareils installés conformément à ces
instructions.

FR

17

SOMMAIRE

1. Déballage

2. Aperçu de l'appareil

3. Nettoyage

4. Mise en place de l'appareil

4.1. Instructions d'installation

5. Utilisation de l'appareil

5.1. Réglage de la température

6. Glaçons

7. Suggestions utiles

8. Dégivrage, nettoyage et entretien

9. Remplacement de l'ampoule

10. Inversion des charnières

11. Remplacement du panneau de porte décoratif

12. Changement des pieds

13. Service à la clientèle

14. Mise en service, données techniques

14.1. Branchement au réseau électrique

15. Informations sur la protection de l'environnement

16. Recyclage

FR

Attention!
Les conditions de garantie sont conformes à la Décision du Comité mixte de

l'EEE nº 44/1999 du 26 mars 1999 modifiant l'annexe (environnement) de l'accord
EEE, et également conformes aux lois applicables dans les divers pays.

Si vous avez des questions concernant la garantie, le service après-vente ou les
pièces de rechange, veuillez bien vous adresser à notre réseau de services
Dometic.

Les dommages résultant d'un usage inapproprié de l'appareil ne sont pas
couverts par la garantie.

Les modifications apportées à l'appareil ou l'utilisation de pièces de rechange qui
ne sont pas d'origine Dometic, ne sont pas couvertes par la garantie.

Le non-respect des instructions d'installation ou du mode d'emploi, entraîne
l'extinction totale de cette garantie.

Veuillez bien préciser le modèle d'appareil, la référence du produit et le numéro
de série si vous voulez contacter le réseau de services Dometic. Vous trouverez
ces informations sur la plaque signalétique, située à l'intérieur du réfrigérateur.

18

1. Déballage

Assurez-vous que l'appareil n'est pas endommagé
après l'avoir déballé. Si vous constatez des dommages
causés par le transport, signalez-les immédiatement à
la société de transport.

2. Aperçu de l'appareil

1. porte

2. compartiment bouteilles

3. évaporateur

4. bouton de thermostat

5. capteur

6. congélateur**

7. penture

8. lampe

9. congélateur

Figure 1.

SI VOTRE REFRIGERATEUR EST EQUIPE D'UNE SERRURE, DOMETIC RT N'ASSUME AUCUNE
RESPONSABILITE EN CAS DE PERTE DES CLES OU DOMMAGES A CELLES-CI.

FR

WA 3210 WA 3200

WA 3200

19

3. Nettoyage

Nettoyez le réfrigérateur à fond à intervalles

réguliers. Retirez les étagères. Nous vous
recommandons de nettoyer ces étagères, ainsi que
l'intérieur de l'appareil et la porte avec une solution
chaude de bicarbonate de soude. Ensuite, rincez avec
un chiffon et de l'eau chaude, puis séchez avec un
chiffon propre. Ne lavez pas les pièces en plastique
avec de l'eau à une température supérieure au lavage
à la main et ne les faites pas sécher à la chaleur.
L'extérieur de l'appareil doit être régulièrement essuyé
avec un chiffon humide et propre.

N'UTILISEZ JAMAIS DE PRODUITS CHIMIQUES
PUISSANTS OU D'AGENTS NETTOYANTS ABRASIFS
SUR LES DIFFERENTS ELEMENTS DE L'APPAREIL.

4. Mise en place de l'appareil

Lors de la première utilisation du réfrigérateur, tenez
compte des points suivants:

L'APPAREIL DOIT TOUJOURS ETRE DE NIVEAU
LA TUYAUTERIE SITUEE A L'ARRIERE CHAUFFE
LORS DE L'UTILISATION
LE REFRIGERATEUR EST VIRTUELLEMENT
SILENCIEUX, CAR IL NE DISPOSE D'AUCUN
"MOTEUR"
ATTENDEZ AU MOINS 3 HEURES AVANT
L'APPARITION DES SIGNES DE
REFROIDISSEMENT

Pendant le processus de réfrigération, l'appareil

diffuse de la chaleur par le biais du condensateur
(situé sous la partie supérieure du couvercle arrière)
dans l'air environnant.

Plus le condensateur est ventilé, plus la réfrigération
sera efficace.

En outre, l'appareil doit toujours être placé sur une
surface plane pour atteindre des performances
optimales. Pour vérifier le niveau, placez un verre
d'eau sur l'appareil.
Il est important que l'appareil ne soit pas exposé
directement à une chaleur par rayonnement (rayons
solaires, radiateur, proximité d'un four, etc.).

4.1. Instructions d'installation

Le réfrigérateur est muni d'une unité de refroidissement
à absorption à réchauffement électrique dont le
fonctionnement est virtuellement silencieux. Le
réfrigérateur est prévu pour une installation autonome,
mais il peut être encastré si les conditions ci-après sont
respectées afin de garantir un fonctionnement optimal
et une efficacité de refroidissement maximale.

IMPORTANT:

Veuillez respecter scrupuleusement les
instructions d'installation ci-dessous. La garantie
couvre uniquement les appareils installés
conformément à ces instructions.

1. Le réfrigérateur doit être de niv

eau dans les

deux directions.

2. L'écartement minimal entre le réfrigérateur et le

mur doit être de 20 mm.

3. La ventilation de l'appareil doit être assurée

conf

ormément aux dessins de cette page, par la

configuration A, B, C ou D.

4. La profondeur de l'ouverture à l'arrière
destinée au passage d'air doit être au moins
égale à 105 mm.

5. Seul l'ensemble de l'unité de refroidissement
doit ventiler dans le passage, comme sur
l'illustration.

6. L'air circulan

t à travers le passage ne doit pas
être préchauffé par une quelconque source
de chaleur.

7. Les grilles de ventilation doivent, le cas
échéant, comporter des ouvertures d'au
moins 2

00 cm² chacune.

Lors du montage, il convient de s'assurer que la
fiche secteur reste accessible.

5. Utilisation de l'appareil

Pour mettre le réfrigérateur en route, branchez la
fiche dans la prise et allumez la prise. Les ailettes
de refroidissement doivent montrer des signes de
refroidissement après environ 3 heures.

Figure 2.

Figure 3.

FR

Pour que la température du compartiment de stockage
atteigne 6 °C, vous devez attendre environ 6 heures à
une température ambiante normale.

5.1. Réglage de la température

Le réglage habituel se fait en plaçant le bouton en
position médiane du jeu de réglage du thermostat (fig.
4-5), mais il varie en fonction des conditions de charge
et d'installation. Si vous devez modifier le réglage,
placez le bouton sur une position supérieure pour
produire une température plus froide ou sur une position
inférieure pour obtenir une température moins froide.

Pour vérifier l'effet d'une modification du réglage,
laissez le réfrigérateur fonctionner pendant un certain
temps, puis consultez le thermomètre.

6. Glaçons

Remplissez aux 4/5 le bac à glaçons d'eau potable,
puis placez-le sur l'étagère du bac à glaçons. Essuyez
l'excédent éventuel d'eau pour éviter le gel du bac à
glaçons sur la surface.

Pour accélérer la production de glaçons, tournez le
thermostat sur la position MAX pendant une brève
période. N'oubliez pas de replacez le bouton à son
réglage habituel lorsque les glaçons sont prêts.

Pour retirer les glaçons du bac, passez-le sous l'eau.
Vous pouvez à présent facilement retirer les glaçons.

7. Suggestion utile

Ne surchargez pas l'appareil. Il est recommandé de
laisser de l'espace entre les produits afin de garantir un
refroidissement efficace et uniforme. La surcharge des
étagères risque de provoquer des variations de
température non souhaitées.

8. Dégivrage, nettoyage et

entretien

Du givre se forme progressivement sur les parois de
refroidissement. Il ne peut devenir trop épais, car il agit
comme isolant et perturbe le refroidissement.

Système Fuzzy Logic et dégivrage activé
parminuterie (fig. 4)

Intégré à l'appareil, le système FUZZY LOGIC permet
d'éviter cette formation de givre. Toutes les 24 heures,
ce système met l'unité hors tension pendant deux
heures. Ainsi, le givre fond et l'eau dégelée s'écoule via
le tube de drainage dans un récipient d'évaporation
situé dans le bas, à l'arrière du réfrigérateur, sur tous
les modèles (fig. 6). Le récipient ne doit jamais être
vidé manuellement, car l'eau dégelée s'évapore
automatiquement dans l'air ambiant.

20

Figure 6.

Dégivrage semi-automatique (fig. 5)

Le dispositif de dégivrage semi-automatique est
identifiable par le bouton-poussoir situé au centre du
cadran du thermostat. Pour dégivrer, poussez sur le
bouton situé au centre du cadran du thermostat,
mais ne placez pas le cadran sur une autre position,
laissez-le sur sa position habituelle. Fermez la porte.

Le bouton de dégivrage resteactivé et l'unité de
refroidissement demeure déconnectée jusqu'à la
fonte du givre. Le bouton de dégivrage se dégage
pour revenir, alors, automatiquement à sa position
normale et le réfrigérateur recommence à
fonctionner. La durée du dégivrage dépend de la
quantité de givre à éliminer et de la température de
la pièce.

Pour mettre l'unité hors tension, tournez le bouton
de thermostat sur la position "0", débranchez le
réfrigérateur de l'alimentation électrique, puis
laissez la porte ouverte.

Après dégivrage, essuyez l'intérieur de l'appareil
avec un chiffon propre et humide.

En cas d'humidité de l'air accrue, du givre peut se
former sur les ailettes de refroidissement. Si la
couche de givre atteint une épaisseur d'environ 3
mm, le réfrigérateur doit être dégivré pour éviter
d'altérer le bon fonctionnement de l'appareil. Même
si ce n'est pas le cas, les compartiments de
congélation (**) doivent être régulièrement dégivrés
après une formation importante de glace tous les 2­3 mois. Pour ce faire, suivez les étapes suivantes:

Tournez le bouton de thermostat sur la position
"0", débranchez l'appareil de l'alimentation
électrique, enlevez les bacs à nourriture et à
glaçons et laissez les portes ouvertes. N'exposez
pas le réfrigérateur à la chaleur externe et
n'essayez pas d'enlever le givre en le grattant à
l'aide d'objets pointus.
L'eau dégelée s'écoule dans une rainure et de là,
continue son chemin via un tube qui traverse le
panneau arrière du réfrigérateur, vers un récipient
de collecte situé sur l'unité de refroidissement, où
l'eau s'évapore d'elle-même (fig 6). Si la couche
de givre devient trop épaisse, le récipient de
collecte risque de déborder. Dans ce cas, il faut
absorber l'eau à l'aide d'un chiffon placé sous les
ailettes. L'eau qui se trouve dans le compartiment
de congélation doit également être absorbée à
l'aide d'un chiffon.
Après le dégivrage, le réfrigérateur doit être
essuyé avec un chiffon, puis rebranché et les
aliments remis à leur place. Il faudra, néanmoins,
attendre le lendemain avant d'obtenir des glaçons
congelés.

FR

Figure 4.

Figure 5.

21

9. Remplacement de l'ampoule

(sur certains modèles)

Pour remplacer l'ampoule, retirez la prise et suivez la
procédure suivante:

Appuyez sur le réflecteur métallique d'un côté, puis
poussez le capot d'ampoule vers l'arrière. Remplacez
l'ampoule et remettez le capot en place.

Vous pouvez vous procurer de nouvelles ampoules de
maximum 10 watts auprès de n'importe quel magasin.

10. Inversion des charnières (fig. 7-8)

Le sens d'ouverture des portes peut être inversé en
observant les étapes suivantes:

débranchez l'appareil de l'alimentation électrique
couchez délicatement le réfrigérateur sur le dos
enlevez la charnière inférieure et retirez la porte d
enlevez les deux vis supérieures gauches et retirez
la plaque de recouvrement en exerçant une traction
vers l'avant e
enlevez la charnière supérieure et fixez-la sur le côté
opposé
enlevez le boulon d'articulation et revissez-le par au­dessous
insérez la plaque de recouvrement dans le coin
supérieur droit en la poussant et fixez-la avec les deux vis
placez la porte sur le boulon d'articulation supérieur
et fixez la charnière inférieure, assurez-vous que la
porte peut se mouvoir librement et que le joint est
correctement placé.
enlevez la penture f et fixez-la sur le côté opposé

Figure 7.

Figure 8.

11. Remplacement du panneau de
porte décoratif (fig. 9 à 11)

Dévissez les deux vis (1) de la charnière supérieure de
la porte.

Tirez la porte vers vous en la levant de la charnière
inférieure (2-3).

Dévissez les vis (4) et retirez le bord du cadre (5).
Faites glisser le panneau décoratif (6) en dehors du

cadre de porte et insérez le nouveau panneau (7). Le

bord supérieur du panneau doit être parallèle au
bord supérieur du cadre. Vous pouvez plus
facilement insérer un nouveau panneau dans le
bord supérieur du cadre en coupant les deux coins
d'environ 5 x 5 mm (8). Remettez le bord du cadre
en place (5) et vissez-le.

Placez la porte sur la charnière inférieure (9),
insérez la charnière supérieure dans l'ouverture,
appuyez la porte contre le corps de l'appareil, puis
vissez la charnière avec les deux vis (11).

Figure 9.

Figure 10.

Figure 11.

12. Changement des pieds (fig. 12)

Vous ne devez pas utiliser les pieds de 40 mm pour
installer le miniCool. Après avoir retiré les pieds de
40 mm, vous pouvez attacher les pieds de 12 mm,
situés dans les pieds de 40 mm, aux points d'attache
avant et arrière. Conservez les pieds de 40 mm et les
4 vis restantes pour une utilisation ultérieure.

Figure 12.

FR

14. Mise en service

Données techniques:

14.1. Branchement au réseau électrique

L'appareil ne peut être utilisé qu'avec la tension

nominale affichée sur la plaque signalétique.
Vous pouvez connecter la fiche de courant à une prise
avec mise à la terre, selon les réglementations en
vigueur.

Tout travail électrique exigé pour installer cet appareil
doit être effectué par un électricien qualifié ou une
autre personne compétente.

Le fabricant décline toute responsabilité en cas de non­respect de ces mesures de sécurité.

Exigences en matière d'électricité

Assurez-vous que la tension d'alimentation correspond
à la tension indiquée sur la plaque signalétique avant
de mettre l'appareil en service.

15. Informations sur la
protection de

l'environnement

L'appareil ne contient pas de CFC/HCFC.
L'agent réfrigérant utilisé dans cette unité de

réfrigération est de l'ammoniaque (combinaison
d'hydrogène et d'azote).

Le cyclopentane qui respecte la couche d'ozone est
utilisé en tant qu'agent actif pour l'isolation en mousse
de PU.

Le chromate de sodium est un agent anti-corrosion
(dosé à moins de 2% du poids du liquide de
refroidissement).

22

13. Service à la clientèle

Avant d'appeler un réparateur, réalisez les tests
simples suivants:

Y a-t-il une panne de courant ? Vérifiez les fusibles.
La fiche est-elle bien branchée dans la prise, le
commutateur de celle-ci étant actionné ? Vérifiez la
prise en y branchant un autre appareil, par exemple,
une lampe de bureau.
Le thermostat est-il réglé sur la position correcte
(normalement, 3 ou 4) ?
La porte a-t-elle été correctement fermée ? Sinon, la
température intérieure a pu augmenter trop
rapidement.
Le réfrigérateur est-il de niveau ?
Avez-vous appuyé par inadvertance sur le bouton de
dégivrage (uniquement pour le dégivrage semi­automatique) ? Le cas échéant, tournez le bouton de
thermostat sur la position "0" pour débloquer le
bouton de dégivrage. Replacez le thermostat sur la

Modèle WA 3210 WA 3200 WA 3200
Type MF20-60 MF20-60 MF20-60
Volume total 60 litres 60 litres 60 litres
Tension d’alimentation 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Puissance 115W 95W 115W
Consommation 1.4 kWh/24h 1,4 kWh/24h 1,4 kWh/24h
Classe de climat N N N
Agent réfrigérant 357g H

2

O+168g NH3367g H2O+173g NH3367g H2O+173g NH

3

FR

position habituelle pour relancer le
refroidissement.
La ventilation est-elle obstruée ?

Si, après avoir vérifié les points ci-dessus, le
réfrigérateur ne fonctionne pas de façon
satisfaisante, contactez le réparateur le plus proche.
Décrivez le problème et communiquez le modèle,
ainsi que le numéro de produit et de série.

(Vous trouverez les détails sur le modèle, le numéro
de produit et de série sur la plaque signalétique à
l'intérieur de l'appareil, en haut à gauche.)

Ce réfrigérateur est équipé d’une protection contre la
surchaufe. Un technicien de service agréé est en
mesure de vérifier si celle-ci a été déclenchée ou
non.

En cas de panne, contactez le centre de réparation le
plus proche (consultez l'annuaire téléphonique local).

16. Recyclage

Après le déballage de l'appareil, vous devez
déposer les matériaux d'emballage auprès d'un
centre de recyclage local. A la fin du temps de
service de l'appareil, il doit être remis à une firme
spécialisée de recyclage, qui reconvertira les
matériaux réutilisables. Le reste doit être détruit de
manière appropriée.

Les appareils portant ce symbole doivent
être obligatoirement remis à un point de
collecte local pour la mise au rebut
d'appareils électriques et électroniques.

Il est interdit de jeter ce produit dans les
ordures ménagères.

Sur les réfrigérateurs Dometic, le symbole figure sur
la plaque des caractéristiques (plaque signalétique)
apposée à l'intérieur de l'appareil.

Cet appareil est conforme aux directives CEE
suivantes:

Directive LVD 73/23/CEE y compris la
modification 90/683/CEE

Directive EMC 89/336/CEE

23

IT

Vi ringraziamo per aver scelto il nostro apparecchio che Vi garantirà la massima semplicità d'uso.
Di seguito vengono riportati e definiti alcuni simboli al fine di assicurare un impiego sicuro ed efficace

dell'apparecchio:

pericolo in caso di utilizzo improprio

suggerimenti utili

informazioni relative alla tutela dell'ambiente

Il frigorifero è destinato alla conservazione di cibi e bevande.

Attenzione!

L'apparecchio deve essere utilizzato esclusivamente da persone adulte. Tenere
lontano dalla portata dei bambini.

Tutte le operazioni d'installazione e regolazione vanno effettuate da personale
qualificato.

Gli interventi di manutenzione dell'apparecchio vanno effettuati da un tecnico
autorizzato. Utilizzare esclusivamente parti di ricambio.

In ogni caso è pericoloso apportare modifiche alle caratteristiche tecniche o
all'apparecchio.

Assicurarsi che l'apparecchio non poggi sul cavo di alimentazione elettrica.
L'apparecchio presenta parti soggette a riscaldamento. Assicurarsi sempre che

vi sia un'adeguata ventilazione. L'assenza di ventilazione potrebbe causare
danni ai componenti e avaria di cibi e bevande. Vedere istruzioni per
l'installazione.

Non esporre i componenti soggetti a riscaldamento. Posizionare possibilmente il
retro dell'apparecchio contro una parete mantenendo la dovuta distanza per una
buona ventilazione, come descritto nelle istruzioni per l'installazione.

Prima di effettuare operazioni di sbrinamento, pulizia o manutenzione,
assicurarsi che l'apparecchio sia spento e disinserire la spina.

NON UTILIZZARE UTENSILI APPUNTITI per rimuovere brina o ghiaccio. Non
rimuovere mai il ghiaccio solido dalle alette di raffreddamento. Far sciogliere il
ghiaccio durante l'operazione di sbrinamento. Vedere istruzioni di sbrinamento.

L'apparecchio è pesante. Maneggiare con cura.
Non tentare di riparare l'apparecchio di persona. Riparazioni effettuate da parte

di personale non esperto potrebbero causare ferite o compromettere il buon
funzionamento dell'apparecchio. Rivolgersi al proprio Centro Assistenza e
utilizzare esclusivamente parti di ricambio originali.

Nell'apparecchio è vietato conservare sostanze tossiche o esplosive

Prima della messa in funzione dell'apparecchio si raccomanda di leggere
attentamente le seguenti istruzioni per l'uso. In caso di vendita o noleggio
dell'apparecchio fornire le istruzioni al nuovo proprietario.

Seguire attentamente le istruzioni sull'installazione. La garanzia è valida solo per i
prodotti installati come descritto.

24

INDICE

1. Disimballaggio

2. Schema dell'apparecchio

3. Pulizia

4. Posizionamento dell'apparecchio

4.1 Istruzioni per l'installazione

5. Impiego dell'apparecchio

5.1. Regolazione della temperatura

6. Produzione di cubetti di ghiaccio

7. Suggerimenti utili

8. Sbrinamento, pulizia e manutenzione

9. Sostituzione lampada

10. Cambio direzione apertura porta

11. Sostituzione del pannello decorativo della porta

12. Sostituzione dei piedini

13. Servizio Assistenza Clienti

14. Messa in funzione, caratteristiche tecniche

14.1 Allacciamento alla rete elettrica

15. Informazioni relative alla tutela dell'ambiente

16. Riciclaggio

IT

Attenzione!
Le condizioni di garanzia sono conformi alla direttiva CE 44/1999/CE nonché alle

disposizioni specifiche applicabili nel paese interessato.
Per questioni di garanzia o altre esigenze di assistenza tecnica (come p.es. i

ricambi) contattare Dometic Service Network.
La garanzia decade in caso di danni causati da un uso improprio dell'apparecchio.
La garanzia non comprende qualsiasi modifica apportata all'apparecchio o

qualora non fossero utilizzati ricambi originali Dometic.
La garanzia decade in caso di inosservanza delle istruzioni di installazione e uso.
Nel contattare Dometic Service Network occorre segnalare il modello, il codice

prodotto e il numero di serie. Queste informazioni sono riportate sulla targhetta
identificativa applicata all'interno del frigorifero.

25

1. Disimballaggio

Rimuovere l'imballaggio in cartone e accertarsi che
l'apparecchio non sia danneggiato. In caso di danni
all'apparecchio dovuti al trasporto, contattare
immediatamente la società di trasporti.

2. Schema dell'apparecchio

1. porta

2. mensola portabottiglie

3. evaporatore

4. pomello termostato

5. sensore

6. congelatore**

7. bandella

8. lampada

9. congelatore

Figura 1.

SE IL FRIGORIFERO È DOTATO DI SERRATURA, DOMETIC RT NON SI ASSUME ALCUNA
RESPONSABILITÀ PER PERDITA O DANNI DELLE CHIAVI. SAREMO TUTTAVIA LIETI DI FORNIRE UN
NUOVO SET COMPLETO DI SERRATURA E CHIAVI.

IT

WA 3210 WA 3200

WA 3200

26

3. Pulizia

Provvedere regolarmente alla pulizia completa

dell'apparecchio, se necessario. Rimuovere i
ripiani; lavare i ripiani, l'interno dell'armadietto e la
porta con una soluzione calda di bicarbonato di sodio.
Passare un panno inumidito in acqua calda e infine
asciugare con un panno pulito. Lavare i componenti in
plastica esclusivamente in acqua tiepida e non esporli
a fonti di calore. Passare regolarmente un panno
umido e pulito sulla parte esterna dell'armadietto.

NON UTILIZZARE SOSTANZE CHIMICHE
AGGRESSIVE O MATERIALI ABRASIVI PER LA
PULIZIA DELL'ARMADIETTO.

4. Posizionamento

dell'apparecchio

Al primo utilizzo dell'apparecchio considerare i
seguenti punti:

ASSICURARSI CHE IL FRIGORIFERO SIA SU UN
PIANO ORIZZONTALE
LE TUBATURE SUL RETRO SI RISCALDANO
DURANTE IL FUNZIONAMENTO
IL FRIGORIFERO NON È DOTATO DI "MOTORE";
È QUINDI POTENZIALMENTE SILENZIOSO.
CALCOLARE ALMENO 3 ORE PER I PRIMI
EFFETTI DI RAFFREDDAMENTO.

Durante il processo di refrigerazione l'apparecchio

emana calore nell'aria circostante attraverso il
condensatore posto al di sotto della parte superiore
della calotta posteriore. Maggiore è la ventilazione del
condensatore, più efficace sarà la refrigerazione.

Altra premessa per un funzionamento ottimale è il
posizionamento dell'apparecchio su una superficie
piana. Per meglio controllare la posizione appoggiare
un bicchiere d'acqua sopra l'apparecchio.
È importante che l'apparecchio non venga esposto a
fonti di calore dirette (luce solare, radiatore, accanto
a un forno, ecc.).

4.1. Istruzioni per l'installazione

Il frigorifero è dotato di un'unità di refrigerazione ad
assorbimento riscaldata elettricamente che funziona in
modo silenzioso. Il frigorifero è stato progettato per
un'installazione libera ma può essere installato ad
incasso, rispettando le seguenti condizioni per
garantire un funzionamento soddisfacente e la
massima efficienza di raffreddamento.

IMPORTANTE:

Seguire attentamente le istruzioni sull'installazione.
La garanzia è valida solo per i prodotti installati
come descritto.

1. Il frigorifero deve essere posto per

fettamente in

piano in en

trambe le direzioni.

2. Lasciare almeno 2

0 mm di spazio libero verso la

parete.

3. Prevedere il passaggio per la ventilazione come

illustrato nelle alternative A, B, C e D.

4. Il passaggio per la ventilazione deve misurare

almeno 1

05 mm x la larghezza del frigorifero.

5. Solamente l'intera unità di raffreddamento deve

rientrare nel passaggio per la ventilazione come
illustrato.

6. Non preriscaldare in alcun modo l'aria che
circola nel passaggio di ventilazione.

7. Se previste, le griglie di ventilazione devono
presentare aperture di almeno 2

00 cm

2

ciascuna.

Al momento del montaggio occorre fare in modo
che la spina resti accessibile.

5. Impiego dell'apparecchio

Per mettere in funzione l'apparecchio inserire la
spina nella presa e regolare il termostato.

Le alette indicheranno i primi effetti di
raffreddamento dopo ca. 3 ore.

Ad una normale temperatura ambiente sono
necessarie ca. 6 ore affinché il frigorifero raggiunga
6 °C nel comparto di conservazione.

5.1. Regolazione della temperatura

In genere il valore della temperatura necessario
corrisponde a un valore medio dei parametri di
regolazione indicati sul pomello del termostato
(fig.4-5), ma può variare secondo carico e tipo di

Figura 2.

Figura 3.

IT

installazione. Se è necessario modificare la
temperatura, posizionare il pomello su un valore più
alto per una temperatura più fredda o su uno più basso
per una temperatura più calda. Per mezzo di un
termometro è possibile verificare che sia stata
raggiunta la temperatura desiderata.

6. Produzione di cubetti di
ghiaccio

Riempire 4/5 della vaschetta per il ghiaccio con acqua
potabile, chiudere con il coperchio e poggiarla
all'interno del frigorifero sull'evaporatore. Asciugare
l'acqua in eccesso per evitare che la vaschetta si
ghiacci sul fondo.

Per accelerare la formazione dei cubetti di ghiaccio
posizionare il termostato su MAX per un breve periodo.
Ricordarsi di riposizionare il termostato sulla
temperatura normale dopo aver ottenuto i cubetti di
ghiaccio.

Per rimuovere i cubetti, tenere la vaschetta sotto
l'acqua corrente. Rimuovere il coperchio con i cubetti
dalla vaschetta per poterli estrarre facilmente.

7. Suggerimenti utili

Evitare di riempire troppo l'apparecchio. Si consiglia di
lasciare dello spazio tra i prodotti all'interno del frigo
per garantire un processo di raffreddamento efficiente
e uniforme. Ripiani troppo vicini possono causare alti
sbalzi di temperatura.

8. Sbrinamento, pulizia e
manutenzione

La formazione di brina sulle superfici di raffreddamento
avviene gradualmente; evitare che lo strato di brina
diventi troppo spesso perché la brina agisce quale
isolante e ostacola il processo di raffreddamento.

Sistema Fuzzy Logic e sbrinamento con
temporizzatore (fig. 4)

La formazione di brina è rallentata dal sistema FUZZY
LOGIC inserito all'interno dell'apparecchio,
scollegando l'unità per due ore ogni 24 ore. La brina si
scioglie e l'acqua di sbrinamento scorre lungo il tubo di
scolo dal gocciolatoio fino ad una vaschetta di
evaporazione posta sul retro del frigorifero in basso in
tutti i modelli. (fig. 6) L'acqua di sbrinamento evapora
automaticamente nell'aria circostante; non è
necessario svuotare la vaschetta manualmente.

27

Figura 6.

Sbrinamento semiautomatico (fig. 5)

L'apparecchio del tipo a sbrinamento
semiautomatico presenta un tasto al centro del
pomello del termostato. Per sbrinare premere tale
tasto ma non girare il pomello - mantenere lo stesso
valore impostato. Chiudere la porta.

Il tasto di sbrinamento è inserito e l'unità di
refrigerazione rimane scollegata finché la brina non
è completamente sciolta. A questo punto il tasto
ritorna automaticamente nella posizione iniziale e
l'apparecchio riprende il processo di refrigerazione.
Il tempo necessario per lo sbrinamento varia in base
alla quantità di brina e alla temperatura ambiente.

Per spegnere l'apparecchio posizionare il pomello
del termostato su "0", disinserire la spina e lasciare
aperta la porta. Dopo lo sbrinamento passare un
panno umido e pulito all'interno del frigorifero.

In condizioni di elevata umidità dell'aria può
verificarsi una formazione di brina sulle alette. Se lo
strato di brina raggiunge uno spessore di circa 3
mm, è necessario sbrinare il frigorifero per non
compromettere il grado di refrigerazione. Anche nel
caso in cui ciò non si verifichi, in seguito ad una
consistente formazione di brina, è necessario
sbrinare periodicamente i comparti del congelatore
(**) ogni 2-3 mesi. Procedere come segue:

Posizionare il termostato su "0", scollegare
l'apparecchio, rimuovere gli alimenti e la vaschetta
del ghiaccio; tenere aperte le porte. Tenere il
frigorifero lontano da fonti di calore e non tentare
di rimuovere il ghiaccio con utensili appuntiti.
L'acqua di sbrinamento scorre in una canalina
proseguendo lungo un tubo di scolo attraverso il
pannello posteriore del frigorifero fino a
raggiungere una vaschetta di raccolta nell'unità di
refrigerazione dove l'acqua evapora
automaticamente (fig.6). Se lo strato di brina è
molto spesso vi è il rischio che l'acqua fuoriesca
dalla vaschetta. In tal caso è necessario
raccogliere l'acqua con un panno posto al di sotto
delle alette. Allo stesso modo è necessario
raccogliere anche l'acqua del congelatore.
Dopo la sbrinamento asciugare con un panno,
ricollegare e riporre gli alimenti nell'apparecchio.
Aspettare tuttavia 24 ore prima di produrre cubetti
di ghiaccio.

9. Sostituzione della lampada

(se in dotazione)

Se è necessario sostituire la lampada, disinserire la
spina e procedere come segue:

portare il riflettore in metallo su un lato e spostare
indietro il coperchio della lampada. Sostituire la
lampada e riposizionare il coperchio.

IT

Figure 4.

Figure 5.

28

La lampada a 10 Watt (max.) è disponibile presso ogni
punto vendita.

10. Cambio direzione apertura
porta (fig.7-8)

La direzione di apertura della porta può essere
modificata procedendo come segue:

disinserire la spina
posizionare con cautela il retro dell'apparecchio sul
piano
rimuovere la cerniera inferiore e quindi la porta d
svitare le due viti superiori di sinistra e rimuovere il
pannello spingendolo in avanti e
rimuovere la cerniera superiore e montarla sul lato
opposto
rimuovere l'aggancio della cerniera e avvitarlo
inserendolo dal basso
inserire il pannello nell'angolo superiore di destra
spingendo e serrandolo con due viti
posizionare la porta sull'aggancio della cerniera
superiore e montare la cerniera inferiore
controllare che la porta si chiuda facilmente e in
modo corretto
rimuovere la bandella f e montarla sul lato opposto

Figura 7.

Figura 8.

11. Sostituzione del pannello

decorativo della porta (fig. 9-11)

Svitare le due viti (1) dalla cerniera superiore della porta.
Rimuovere la porta e la cerniera dal corpo e rimuovere

l'aggancio della cerniera inferiore (2-3).
Rimuovere le viti (4) ed estrarre il bordo del telaio (5).
Far scivolare il pannello decorativo (6) dal telaio della

porta e inserire il nuovo pannello (7) in modo che il
bordo superiore del pannello coincida perfettamente
con il bordo superiore del telaio. L'inserimento di un
nuovo pannello nel bordo superiore del telaio risulta più
facile se si arrotondando i due angoli di ca. 5 x 5 mm
(8). Riposizionare il bordo del telaio (5) e fissare le viti.

Posizionare la porta sulla cerniera inferiore (9),
spostare la cerniera superiore nell'apertura, premere
con la porta contro il corpo e fissare le due viti (11).

IT

Figura 9.

Figura 10.

Figura 11.

12. Sostituzione dei piedini (fig. 12)

Se si desidera incassare il mini-Cool in un mobile
non sono necessari i piedini da 40 mm. Dopo aver
rimosso i piedini da 40 mm, fissare i piedini da 12
mm, collocati all'interno dei piedini da 40 mm, sui
punti di fissaggio anteriori e posteriori. Conservare i
piedini da 40 mm e le 4 viti rimanenti per un
eventuale impiego futuro.

Figura 12.

13. Servizio assistenza clienti

Prima di rivolgersi al servizio di assistenza clienti,
verificare che:

non vi sia un'interruzione di corrente; Controllare
eventuali fusibili;
controllare che la spina sia collegata perfettamente
alla presa e che la presa sia funzionante;
Controllare la presa inserendo la spina di un altro
apparecchio (per es. di una lampada da tavolo);

14. Messa in funzione

Caratteristiche tecniche:

14.1. Allacciamento alla rete elettrica

L'apparecchio funziona soltanto mediante una
rete con la tensione nominale indicata sulla

targhetta dati. La spina di rete può essere inserita in
una presa con messa a terra secondo le disposizioni
vigenti.

Qualsiasi operazione d'installazione dell'apparecchio
va effettuata da parte di personale esperto o da una
persona competente.

L'azienda produttrice declina ogni responsabilità
in caso di inosservanza delle presenti misure di
sicurezza.

Requisiti elettrici

Prima di accendere, assicurarsi che la tensione di rete
corrisponda alla tensione indicata sulla targhetta
dell'apparecchio.

15. Informazioni relative alla
tutela dell'ambiente

L'apparecchio non contiene CFC/HCFC.
Come refrigerante per l'unità di refrigerazione viene

utilizzata ammoniaca (composto naturale di idrogeno e
azoto).

Il ciclopentano, sostanza non nociva all'ozono, viene
attivato come agente motore per l'isolamento mediante
poliuretano espanso.

Il sodio cromato viene utilizzato per proteggere dalla
corrosione (il suo peso equivale a meno del 2 % del
peso del refrigerante).

29

il termostato sia impostato correttamente (in genere
3 o 4);
la porta sia stata chiusa correttamente e che quindi
non abbia causato un rapido aumento di
temperatura;
il frigorifero sia su un piano orizzontale;
il tasto di sbrinamento non sia stato premuto
inavvertitamente (soltanto per sbrinamento
semiautomatico);
in tal caso posizionare il termostato su "0" e il tasto
di sbrinamento sarà rilasciato; Girare il pomello del
termostato sulla posizione normale, il frigorifero
dovrebbe riprendere la procedura di raffreddamento.

Modello WA 3210 WA 3200 WA 3200
Typo MF20-60 MF20-60 MF20-60
Volume lordo 60 litre 60 litre 60 litre
Alimentazione 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Potenza 115W 95W 115W
Consumo energia 1.4 kWh/24h 1,4 kWh/24h 1,4 kWh/24h
Classe climatica N N N
Refrigerante 357g H

2

O+168g NH3367g H2O+173g NH3367g H2O+173g NH

3

IT

il passaggio per la ventilazione non sia ostruito.

Se, una volta verificato quanto sopra, il frigorifero
non riprendesse a funzionare correttamente,
contattare il punto assistenza tecnica più vicino.
Illustrare il problema indicando modello, numero di
serie e del prodotto riportati sull'etichetta in alto a
sinistra nel comparto interno.

Il frigorifero è dotato di sistema antisurriscaldamento.
I tecnici autorizzati all'assistenza possono verificare
se tale sistema è stato attivato.

Se il problema permane, contattate il centro servizio
più vicino- cercare sull'elenco telefonico.

16. Riciclaggio

Dopo aver tolto il materiale d'imballaggio, questo va
depositato presso un centro raccolta rifiuti locale. Al
termine della vita utile dell'apparecchio,
consegnarlo a una ditta specializzata nella raccolta
e nella rilavorazione, la quale recupererà i materiali
riutilizzabili. Il resto verrà distrutto.

Gli apprecchi che sono contrassegnati
con questo simbolo devono essere
consegnati al posto di raccolta locale per
lo smaltimento e il trattamento di
apparecchi elettrici ed elettronici.

Questo prodotto non deve essere
smaltito con i normali rifiuti domestici.

Il simbolo si trova sulla targhetta dei dati tecnici dei
frigoriferi Dometic (targhetta del modello) all'interno
dell'apparecchio.

L'apparecchio è conforme alle seguenti direttive
CEE

direttiva sui dispositivi a bassa tensione

73/23/CEE con emendamento
90/683/CEE

direttiva sulla compatibilità elettromagnetica

89/336/CEE

30

IT

NORME DI GARANZIA

Il periodo di garanzia per i nostri prodotti è di un anno dalla data di vendita.
Durante il periodo di garanzia la Società si impegna a sostituire gratuitamente tutte le parti Che presentassero

difetti di fabbricazione esclusi i pezzi ad usura.
Le riparazioni in garanzia si intendono franco Electrolux Commerciale S.r.l. - Moncalieri (To) o Sedi dei centri

assistenza autorizzati. Eventuali spese di trasporto del materiale, trasferte o trasporto del personale sono a
carica del Cliente.

La garanzia decade automaticamente al verificarsi di una delle seguenti condizioni:
a) cambio di proprietà dell'apparecchio (la garanzia è valida solo per il cliente a cui è intestata);
b) guasto provocato da trascuratezza o imperizia nell'uso (urti o cadute dell'apparecchio, errata tensione di

esercizio, ecc.);
c) guasto provocato da impiego diverso da quello a cui l'apparecchio è destinato;
d) manomissione dell'apparecchio o riparazione eseguita da persone estranee alla nostra organizzazione (cioè

non dipendenti dalle nostre officine o dai centri di assistenza tecnica autorizzati).

Regione

Abruzzo
Calabria
Campania
Campania
Emilia Romagna
Emilia Romagna
Emilia Romagna
Emilia Romagna

Friuli Venezia Giulia
Friuli Venezia Giulia

Lazio
Lazio
Lombardia
Lombardia
Lombardia
Marche
Piemonte
Piemonte
Piemonte
Puglia
Sardegna
Sicilia
Sicilia
Toscana
Toscana
Trentino Alto Adige
Umbria
Veneto
Veneto
Veneto

Cittŕ

Pescara
Vibo Valentia
Napoli
Salerno
Bologna
Rimini
Vaciglio
Ferrar a
Muggia
Beivars
7 Camini
Roma
Milano
Brescia
Varese

Civitanova Marche

Trofarello
Genola
Vercelli
Bari
Olbia
Palermo
Catania
Porcari
Firenze
Bolzano
Perugia
Cavallino
Verona
Rubano

Indirizzo

Via Mazzini, 144
Via Terravecchia Inf. 99
Via Salomone, 23
Via Acquasanta-Zona Ind.
P.zza della Pace, 7/F
Via Paolucci, 14/B
Via Collegarola, 70
Via Darsena, 74
Str. Per I Laghetti, 1
Via Emilia, 127
Via Tiburtina, 1470 Ang.
Via Feo Belcari, 303/A
Via Cadibona, 9
Via Triumplina, 19
Via Beratti, 21
Via De Amicis, 1
Str. Rondello, 11
V.Div.Alp.Cuneense, 2
S.S.142 Biella Laghi
L.go Ciaia, 4
S.S. 127Km. 2,400Loc. Ist
L.go Pisani
V.le Africa, 190
Via Romana Est, 101
Via Sirtori, 39
V.le Europa, 60
Via S. Martino in Campo
Via Fausta, 269
P.zza Carrubbio, 6/A
Via Meucci, 13

Ditta

Centrolux
Vacatello Francesco Paolo
Superfreddo sas
Frigolettieri
Accorsi Prospero
C.R.E.
Caravan Market
Fabbri Claudio
Centro Vacanze
Punto Tre
L.A.R.E. di Botti
Valleriani
Erranti e Farina
Gialdini
Bariati
CAT Cluana Caravan
Camper Home
Grosso Vacanze
Valsesia Centro Caravan
C.A.I.P.
S.A.R.C.
Centro Caravan
SIMA
Emmemme Caravan
Italux
Pedrazzoli
E 7 Caravan
Camping Market
C.A.T.E.
Caravan Service

CAP

65100
89900
80144
84100
40100
47037
41010
44100
34015
33100
00131
00138
20100
25100
21100
62012
10028
120 40
13060
70100
07025
90100
91100
55016
50100
39100
06079
30013
37123
35030

Prov

PE
VV
NA
SA
BO
RN
MO
FE
TS
UD
RM
RM
MI
BS
VA
MC
TO
CN
VC
BA
SS
PA
CT
LU
FI
BZ
PG
VE
VR
PD

Prefisso

085
0963
081
089
051
0541
059
0532
040
0432
06
06
02
030
0332
0733
011
0172
015
080
0789
091
095
0583
055
0471
075
041
045
049

Tel_Uff

385128
547496
7803365
302565
6141928
384276
373588
765680
231711
565793
4192204

87121126

5466919
2002385
289596
771287
6804048
68288
985225
5425475
21783
420864
533519
297850
609208
914511
609451
5371001
8000854
8976009

Fax

4510506
547133

6804048

297850

5371031

8976009

Tipo

CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT
CAT

S-CAT

31

NL

Wij danken u dat u ons toestel heeft gekozen en zijn ervan overtuigd dat u er lang plezier aan zult beleven.
Voor een veilig en efficiënt gebruik van het toestel willen wij u graag vertrouwd maken met enkele in deze

gebruiksaanwijzing gebruikte symbolen:

bron van gevaar bij verkeerd gebruik

nuttige tips

informatie inzake milieubescherming

Deze koelkast is bedoeld om voedsel en drank te bewaren.

Opgelet!

Dit product is bestemd voor gebruik door volwassenen. Kinderen mogen niet
prutsen aan de bedieningsfuncties of spelen met het toestel.
Als er voor de installatie van dit toestel elektrische werken nodig zijn, dan dient
een erkende elektricien deze uit te voeren.
Het toestel moet worden onderhouden door een erkende Service Ingenieur; er
mogen ook enkel originele wisselstukken worden gebruikt.
Het is gevaarlijk de specificaties te wijzigen of het product in welke zin dan ook
te veranderen.
Let erop dat het toestel niet op de elektriciteitsdraad staat.
Het toestel bevat onderdelen die warm worden. Zorg voor voldoende ventilatie
om te voorkomen dat onderdelen defect en de inhoud wellicht verloren gaan. Zie
ook: installatie-aanwijzingen.
Onderdelen die warm worden, moeten verborgen zijn. Probeer altijd het product
tegen een muur te plaatsen, maar laat - zoals vermeld in de installatie­aanwijzingen - voldoende ruimte voor ventilatie.
Vooraleer het toestel te ontdooien, schoon te maken of te onderhouden, moet het
worden uitgeschakeld en het snoer uitgetrokken.
GEBRUIK GEEN SCHERPE VOORWERPEN om rijp of ijs af te schrapen. Hechte
ijsblokken mogen nooit met geweld worden verwijderd. Laat ze bij het ontdooien
van het toestel op natuurlijke wijze smelten. Zie ontdooiingsaanwijzingen.
Dit toestel is zwaar; let dus op wanneer u het verplaatst.
Probeer nooit zelf om het toestel te herstellen. Herstellingen die door onervaren
personen worden uitgevoerd, kunnen leiden tot kwetsuren of tot een totaal
verkeerde werking. Doe een beroep op uw plaatselijk Service Center, en dring
erop aan dat men enkel originele wisselstukken gebruikt.
Het is verboden om in dit koelapparaat enig toxisch of ontplofbaar product op te
slaan.

Lees aandachtig deze gebruiksaanwijzing voor u het koelapparaat in werking stelt.
Als u het toestel later verkoopt of weggeeft, zorg er dan voor dat de nieuwe
eigenaar de gebruiksaanwijzing ontvangt.

Volg de onderstaande installatie-instructies. De garantie geldt alleen voor
toestellen diegeïnstalleerd zijn volgens de beschrijving.

32

INHOUD

1. Uitpakken

2. Afbeelding van het toestel

3. Schoonmaak

4. Plaatsing van het toestel

4.1. Installatie-aanwijzingen

5. Gebruik van het toestel

5.1. Regeling van de temperatuur

6. IJsblokjes

7. Nuttige tip

8. Ontdooien, schoonmaken en onderhoud

9. De gloeilamp vervangen

10. De draairichting van de deur veranderen

11. Een ander decoratief deurpaneel aanbrengen

12. Andere voetsteuntjes aanbrengen

13. Klantenservice

14. Inwerkingstelling, technische gegevens

14.1. Aansluiting op het elektriciteitsnet

15. Informatie over milieubescherming

16. Recyclage

NL

Let op!
Garantiebepalingen zijn conform EU-richtlijn 44/1999/CE en de wettelijke

bepalingen van het land waarin het product wordt gebruikt.
Voor vragen over garantie, klantenservice en onderdelen kunt u contact opnemen

met Dometic servicedienst.
Schade veroorzaakt door verkeerd gebruik, valt niet onder de garantie.
Schade als gevolg van modificaties of gebruik van onjuiste onderdelen valt niet

onder de garantie.
Als het apparaat niet is ingebouwd conform onze richtlijnen of onjuist wordt

gebruikt, vervalt de garantie.
Als u contact opneemt met onze servicedienst, dient u altijd het model, produkt-

en serienummer van de koelkast bij de hand te hebben. De gegevens vindt u op
het typeplaatje aan de binnenzijde van de koelkast.

33

1. Uitpakken

Nadat u de kartonnen verpakking hebt verwijderd,
controleert u best of het toestel intact is. Werd het
toestel tijdens het transport beschadigd, meld dit dan
meteen aan de transportfirma.

2. Afbeelding van het toestel

1. deur

2. flessenhouder

3. verdamper

4. thermostaatknop

5. sensor

6. vriesvak**

7. scharnierblad

8. lamp

9. vriesvak

Afbeelding 1.

IS UW KOELKAST UITGERUST MET EEN SLOT, DAN IS DOMETIC RT NIET VERANTWOORDELIJK VOOR
HET VERLIES VAN OF DE BESCHADIGING AAN DE SLEUTELS. WE LEVEREN ECHTER GRAAG EEN
VOLLEDIG NIEUW SLOT MET SLEUTELS TER VERVANGING.

NL

WA 3210 WA 3200

WA 3200

34

3. Schoonmaak

Maak regelmatig en telkens wanneer nodig de

koelkast grondig schoon. Verwijder de rekken die,
net als de binnenwanden en de deur, met een warme
oplossing van sodiumbicarbonaat kunnen worden
afgewassen. Ga er nog eens over met een in warm
water uitgespoelde vod. Was de plastic onderdelen
nooit in te heet water en stel ze niet bloot aan droge
hitte. De buitenwanden moeten regelmatig worden
schoongemaakt met een propere, vochtige vod.

GEBRUIK NOOIT STERKE CHEMICALIËN OF
BIJTENDE SCHOONMAAKMIDDELEN OP DE
ONDERDELEN VAN DE KOELKAST.

4. Plaatsing van het toestel

Voordat u de koelkast in werking stelt, graag even uw
aandacht voor onderstaande punten:

ZORG ERVOOR DAT DE KOELKAST WATERPAS
STAAT.
HET ROOSTER ACHTERAAN WORDT WARM
TIJDENS HET GEBRUIK.
DE KOELKAST HEEFT GEEN 'MOTOR' EN
FUNCTIONEERT NAGENOEG GERUISLOOS.
REKEN MINSTENS 3 UUR VOOR HET EERSTE
KOELINGSEFFECT.

Tijdens het koelen geeft de condensator van het

toestel warmte af (onder het bovenste gedeelte
van de zijwand), waardoor de omringende lucht
opwarmt. Hoe beter de condensator is verlucht, hoe
efficiënter de koeling.

Voor een goede werking moet het toestel op een
vlakke ondergrond staan. Dit kan u het best nagaan
door een glas water bovenop de koelkast te plaatsen.
Het toestel niet rechtstreeks blootstellen aan een
warmtebron (zonlicht, radiator, naast een oven, enz.)

4.1. Installatie-aanwijzingen

De koelkast is uitgerust met een elektrisch verwarmde
absorberende koelingseenheid, die nagenoeg
geruisloos functioneert. De koelkast kan als dusdanig
worden geïnstalleerd of ingebouwd, waarbij, voor een
doeltreffende werking en een maximale
koelingsefficiëntie, rekening moet worden gehouden
met onderstaande voorwaarden:

BELANGRIJK:

Volg de onderstaande installatie-instructies. De
garantie geldt alleen voor toestellen
diegeïnstalleerd zijn volgens de beschrijving.

1. De koelkast moet in beide r

ichtingen horizontaal

uitgericht zijn.

2. De af

stand tussen koelkast en wand moet 20 mm

bedragen.

3. De ventilatie moet uitgevoerd zijn z

oals getoond

in de alternatieven A, B, C of D.

4. Het ventilatiekanaal moet tenminste de volgende

afmetingen hebben: 1

05 mm x de breedte van de

koelkast.

5. Alleen de volledige koeleenheid mag in het

ventilatiekanaal blootgesteld zijn aan de
ventilatielucht.

6. L

ucht die door het ventilatiekanaal stroomt mag

nie

t voorverwarmd zijn door een

verwarmingsbron.

7. Eventueel gebruikte ventilatieroosters moeten
openingen van tenminste 200 cm² hebben.

Gelieve bij het installeren er op te letten dat de
stekker toegankelijk blijft.

5. Gebruik van het toestel

Om de koelkast in gebruik te nemen, steekt u de
stekker in het stopcontact, dat u activeert. Het
eerste koelingseffect merkt u na ongeveer 3 uur.

De koelkast heeft ongeveer 6 uur nodig om bij
normale kamertemperatuur een binnentemperatuur
van 6 °C te bereiken.

5.1. Regeling van de temperatuur

Normaal wordt de thermostaatknop ingesteld op de
middelste stand (Afbeelding 4-5); deze instelling
hangt evenwel af van het opgeslagen volume en de
plaats van installatie. U kan de temperatuur zo nodig
wijzigen door de knop hoger te zetten voor een
koudere temperatuur, of lager voor een warmere
temperatuur. Het effect van de wijziging kan u
aflezen van een thermometer die u geruime tijd in de

NL

Afbeelding 2.

Afbeelding 3.

koelkast laat liggen - de tijd die nodig is om de koelkast
te laten functioneren volgens de nieuwe instellingen.

6. IJsblokjes

Vul het ijsbakje voor 4/5 met drinkwater en sluit af met
het deksel. Zet het afgesloten ijsbakje op het rekje.
Gemorst water moet u eerst opnemen, anders zal het
ijsbakje vastvriezen.

Als u snel ijsblokjes wenst, draai de thermostaatknop
dan op max - wel terugdraaien als de ijsblokjes klaar
zijn!

Om de ijsblokjes makkelijk los te weken, houdt u het
ijsbakje onder stromend water; het deksel zal snel
loskomen en de ijsblokjes kunnen er moeiteloos
worden uitgedrukt.

7. Nuttige tip

Stouw het toestel niet te vol. Laat voor een
doeltreffende en gelijkmatige koeling wat ruimte tussen
de opgeslagen producten. Als de artikelen te dicht
opeen worden gestapeld, kan dit resulteren in
onaanvaardbare temperatuurschommelingen.

8. Ontdooien, schoonmaken
en onderhoud

Op de koelelementen treedt automatisch ijsvorming op.
Deze ijslaag mag echter niet te dik worden omdat die
dan als isolatie fungeert en de koeling negatief
beïnvloedt.

Ontdooiing volgens het Fuzzy Logic-systeem of
met tijdsinstelling. (afbeelding 4)

De vorming van een ijslaag wordt vermeden door het
ingebouwde FUZZY LOGIC-systeem, dat het toestel 2
uur per etmaal uitschakelt. De ijslaag smelt en het
smeltwater drupt van het opvangkanaal via een gootje
naar de verdamper dat zich bij alle modellen onderaan
de koelkast bevindt (afbeelding 6). Het smeltwater
verdampt automatisch in de lucht; u hoeft de
verdamper dan ook niet manueel leeg te maken.

Afbeelding 6.

Halfautomatische ontdooiing (afb. 5)

Een toestel voorzien van halfautomatische ontdooiing
herkent men aan de drukknop die zich in het midden
van de thermostaatschaal bevindt. Om het toestel te

35

ontdooien, dient men deze knop in te drukken,
zonder evenwel de thermostaatschaal in een andere
stand te draaien. Laat deze dus staan zoals ze
initieel werd ingesteld. Sluit de deur.

De ontdooiknop zal ingedrukt en het koelapparaat
uitgeschakeld blijven tot alle ijs gesmolten is. Nadien
zal de ontdooiknop automatisch in zijn normale
stand terugspringen en zal het koelapparaat
opnieuw in werking treden. De duur van ontdooiing
hangt af van het te verwijderen volume ijs en de
kamertemperatuur.

Als u het toestel wilt uitschakelen, draai dan de knop
op "0", trek de stekker uit het stopcontact en laat de
koelkastdeur open. Na het toestel te hebben
ontdooid, moet de binnenkant van de koelkast
worden schoongewreven met een propere, vochtige
doek.

Bij verhoogde luchtvochtigheid kan er zich een
ijslaag vormen op de koelelementen. Wordt deze
laag zo'n 3 mm dik, dan dient de koelkast te worden
ontdooid zodat het prestatieniveau niet vermindert.
Ook in andere gevallen moet het
diepvriescompartiment (**), na vorming van een
stevige ijslaag, regelmatig om de 2 à 3 maanden
worden ontdooid. Dit doet men als volgt:

Draai de thermostaatknop op "0", trek de stekker
uit het stopcontact, verwijder de etenswaren en
het ijsbakje en laat de deuren open. Gebruik geen
externe warmtebron noch scherpe voorwerpen
om de ijslaag te verwijderen.
Het gesmolten water drupt in een goot en loopt
dan via een kanaaltje door het achterpanneel van
de koelkast, waar het wordt opgevangen in een
reservoir op de koeleenheid, waar het vanzelf
verdampt (Afb 6). Wordt de ijslaag heel dik, dan
kan het opvangbakje overlopen. In dat geval dient
er onder de koelelementen een doek te worden
gelegd die het water absorbeert. Ook het water in
het diepvriescompartiment moet door een doek
opgenomen worden.
Na de ontdooiing moet men de koelkast met een
doek droogwrijven, de stekker in het stopcontact
steken en de etenswaren terugleggen. Voor het
maken van ijsblokjes wacht u wel tot de volgende
dag.

9. De gloeilamp vervangen (indien

aanwezig)

Als de gloeilamp aan vervanging toe is, trek dan de
stekker uit het stopcontact en ga als volgt tewerk:

Druk de metalen reflector naar één kant toe en trek
het beschermkapje naar achter toe af. Vervang de
gloeilamp en schuif het beschermkapje er weer op.

Een nieuwe gloeilamp van max. 10 Watt kunt u bij
iedere servicedienst krijgen.

10. De draairichting van de deur
veranderen

(Afb.7-8)

De draairichting van de deur kan men als volgt
veranderen:

trek de stekker uit het stopcontact
leg de koelkast voorzichtig op de achterkant

NL

Figure 4.

Figure 5.

36

verwijder de onderste scharnier en licht de deur eruit d
verwijder de twee schroeven links bovenaan alsook
de dekplaat door die naar voren te trekken e
verwijder de bovenste scharnier en bevestig deze op
de tegenovergestelde kant
verwijder de scharnierbout en schroef die van
onderaan in
breng de dekplaat aan in de rechter bovenhoek (druk
in) en hecht die stevig vast met de twee schroeven
plaats de deur in de bovenste scharnierbout en
bevestig de scharnier onderaan
controleer of de deur goed draait en rondom sluit.
verwijder het scharnierblad f en bevestig deze op
de tegenovergestelde kant

Afbeelding 7.

Afbeelding 8.

11. Een ander decoratief
deurpaneel aanbrengen

(Afb. 9-11)

Verwijder de 2 schroeven (1) uit het bovenste scharnier
van de deur.

Trek de deur en het scharnier weg van de behuizing
door deze uit het onderste scharnier te heffen (2-3).

Afbeelding 9.

Verwijder de schroeven (4) en de steun van het kader
(5).

Glijd het decoratieve paneel uit het deurkader en
vervang het door het nieuwe paneel (7); de bovenste
hoek van het paneel moet daarbij exact parallel met de
bovenste hoek van het kader lopen. Het nieuwe paneel
kan makkelijker worden aangebracht in de bovenste

NL

hoek van het kader als de twee hoeken met
ongeveer 5x5 mm worden afgerond (8). Plaats de
steun van het kader terug (5) en hecht het vast met
de schroeven.

Afbeelding 10.

Plaats de deur in het onderste scharnier (9), klik het
bovenste scharnier vast in de opening en druk het
scharnier en de deur tegen de behuizing aan. Bevestig
de 2 schroeven (11).

Afbeelding 11.

12. Andere voetsteuntjes
aanbrengen

(Afb. 12)

Voor de installatie van uw miniCool heeft u de
voetsteuntjes van 40 mm niet nodig. Nadat u ze hebt
verwijderd, kan u de steuntjes van 12 mm
aanbrengen die binnenin de voetsteuntjes van 40
mm zitten. Plaats de steuntjes van 12 mm in de
daartoe bestemde bevestigingspunten vooraan en
achteraan. De voetsteuntjes van 40 mm en de 4
overblijvende schroeven bewaart u best voor
eventueel later gebruik.

Afbeelding 12.

13. Klantenservice

Voor u de hulp van een service-ingenieur inroept,
kunt u zelf volgende eenvoudige tests uitvoeren:

Is er een stroomonderbreking? Controleer de
zekeringen.
Steekt de stekker stevig in het stopcontact en is
het actief? Controleer het stopcontact door er een
ander toestel, b.v. een tafellamp, op aan te sluiten.

16. Recyclage

Nadat u het toestel uitgepakt heeft, brengt u het
verpakkingsmateriaal best naar een inzamelpunt in
uw buurt. Na afloop van de nuttige levensduur moet
het toestel afgeleverd worden bij een
gespecialiseerd inzamel- en recyclagebedrijf, dat de
nog bruikbare materialen terugwint. De rest wordt
zorgvuldig vernietigd.

Apparaten, die met dit symbool zijn
voorzien, moeten bij het gemeentelijk
verzamelpunt voor afgedankte
elektrische en electronische apparatuur
worden afgegeven.

Ze mogen niet via het gewone huisafval
worden weggegooid.

Bij koelkasten van Dometic staat het symbool op het
typeplaatje aan de binnenkant van het apparaat.

Dit toestel is conform de volgende EU-richtlijnen:
LVD-Richtlijn 73/23/EEG, gewijzigd bij

90/683/EEG.

EMC-Richtlijn 89/336/EEG.

14. Inwerkingstelling

Technische gegevens:

14.1. Aansluiting op het elektriciteitsnet

Het toestel mag enkel functioneren onder de

nominale voltage vermeld op het
gegevensplaatje. De elektriciteitsstekker wordt in een
stopcontact gestoken dat voorzien is van een wettige
aarding.

Als er voor de installatie van dit toestel elektrische
werken nodig zijn, dan dient een erkende elektricien of
een bevoegd persoon deze uit te voeren.

De fabrikant wijst elke verantwoordelijkheid bij niet­naleving van deze veiligheidsmaatregelen.

Elektrische vereisten

Voor u de koelkast aanzet, dient u na te gaan of het
voltage hetzelfde is als dat vermeld op het
gegevensplaatje van het toestel.

15. Informatie inzake
milieubescherming

Het toestel bevat geen CFK's/HCFK's.
Als koelmiddel in het koelapparaat wordt ammoniakgas

(natuurlijke waterstof- en stikstofverbinding) gebruikt.
Het ozonvriendelijke cyclopentaan dient als agens voor

de polyurethaanschuimisolatie.
Der anvendes natriumchromat til korrosionsbeskyttelse

(i en koncentration på mindre end 2 % i kølervæsken).

37

Is de thermostaat correct ingesteld (normaal 3 of 4)?
Was de deur misschien niet goed toe, waardoor de
temperatuur binnen te snel is gaan stijgen?
Staat de koelkast waterpas?
Werd de ontdooiknop per ongeluk ingedrukt? (enkel
bij semi-automatische ontdooiing)
Zo ja, zet de thermostaatknop op "0", waarna de
ontdooiknop weer uitspringt. Zet de thermostaatknop
terug in normale stand, waarna de koelkast weer
functioneert.
Was de ventilatie-opening belemmerd?

Heeft u alle bovenstaande punten gecontroleerd en
werkt de koelkast nog steeds niet naar behoren?
Contacteer dan de dichtstbijzijnde servicedienst. Leg

Model WA 3210 WA 3200 WA 3200
Type MF20-60 MF20-60 MF20-60
Brutovolume 60 liter 60 liter 60 liter
Elektriciteitsnet 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Input 115W 95W 115W
Energieverbruik 1.4 kWu/24u 1,4 kWu/24u 1,4 kWu/24u
Categorie Klimaat N N N
Koelmiddel 357g H

2

O+168g NH3367g H2O+173g NH3367g H2O+173g NH

3

NL

het probleem uit en vermeld het model, het product­en serienummer van uw koelkast. (Details hierover
vindt u op het gegevensplaatje linksboven binnenin
het toestel.)

Deze koelkast is uitgerust met een beveiliging tegen
oververhitting. Een erkende onderhoudstechnicus
kan nagaan of deze wel of niet is ingeschakeld.

Bij problemen, contacteer het dichtstbijzijnde
Service Center - zie plaatselijke telefoongids.

38

ES

Le agradecemos que haya elegido nuestro electrodoméstico. Estamos seguros de que podrá utilizarlo sin
problemas.

A continuación, le explicamos el significado de algunos símbolos, sobre los que deseamos llamar su atención,
para asegurar el uso seguro y eficiente del aparato.

Peligro en caso de uso incorrecto

Sugerencias útiles.

Información relativa a la protección del medio ambiente

Este frigorífico está destinado al almacenamiento de comidas y bebidas.

¡Atención!

Este producto ha sido diseñado para ser utilizado por adultos. No se debe
permitir que los niños jueguen con los controles ni con el producto.
Cualquier trabajo eléctrico necesario para la instalación de esta unidad, deberá
ser realizado por personal técnico cualificado.
Este producto deberá ser atendido por un Servicio Técnico Autorizado , y
solamente deberán utilizarse piezas de recambio originales.
Es peligroso alterar las especificaciones o modificar este producto de cualquier
forma.
Hay que tener cuidado y asegurarse de que la unidad no esté colocada sobre un
cable de suministro eléctrico.
En este producto hay algunas piezas que pueden calentarse durante su
funcionamiento. Asegúrese siempre de que tenga una ventilación adecuada, ya
que, de lo contrario, se podría producir algún fallo en sus componentes, así
como el deterioro del contenido. Consulte las instrucciones de instalación.
Antes de realizar la descongelación, limpieza o mantenimiento, asegúrese de
apagar la unidad y desenchufarla.
NO UTILICE INSTRUMENTOS AFILADOS para rascar el hielo de la congelación.
Bajo ninguna circunstancia deberá forzar la extracción del hielo de las
superficies de enfriamiento. Deberá esperar a que el hielo se licúe durante el
proceso de descongelación. Consulte las instrucciones de descongelación.
Este frigorífico tiene un peso considerable, que deberá tenerse en cuenta
durante su traslado.
En este aparato, está prohibido el almacenamiento de cualquier sustancia tóxica
o explosiva.
Bajo ninguna circunstancia intente reparar usted mismo el frigorífico. Las
reparaciones realizadas por personas sin experiencia pueden ocasionar daños
o producir un funcionamiento defectuoso. Consulte con su Centro de Servicio
local, e insista siempre en recibir piezas de recambio genuinas.
Está prohibido el almacenamiento de sustancias tóxicas o explosivas en este
aparato.

Rogamos que lea detenidamente este Manual de Instrucciones antes de poner en
funcionamiento el frigorífico. Si, posteriormente, lo vende o se desprende de él,
asegúrese de entregar este Manual de Instrucciones de utilización al nuevo
propietario.

Siga cuidadosamente las instrucciones de instalación que se indican a
continuación. La garantía sólo es válida para los productos que se instalen según
se describe aquí.

39

ÍNDICE

1. Desembalaje

2. Descripción de la unidad

3. Limpieza

4. Colocación de la unidad

4.1. Instrucciones de instalación

5. Utilización de la unidad

5.1. Regulación de la temperatura

6. Cubitos de hielo

7. Consejos útiles

8. Descongelación, limpieza y mantenimiento

9. Cambio de la bombilla

10. Inversión del sentido de apertura de la puerta

11. Colocación del panel embellecedor de la puerta

12. Cambio de las patas

13. Servicio al cliente

14. Puesta en funcionamiento, datos técnicos

14.1. Conexión a la red eléctrica

15. Información sobre protección del medio ambiente

16. Reciclaje

ES

¡Atención!
Las condiciones de la garantía corresponden a la Directiva 44/1999/CE de la Unión

Europea y las respectivas leyes vigentes del país donde se utilice este aparato.
Si usted tiene alguna pregunta sobre la garantía y el servicio al cliente o si

necesita piezas de recambio, diríjase por favor a la Red de Servicio de Dometic.
La garantía no cubre daños causados por el uso indebido de este aparato.
La garantía no cubre las modificaciones al aparato ni tampoco el empleo de

piezas de recambio que no sean piezas originales de Dometic.
La garantía quedará anulada si este aparato se instala o se utiliza de forma

contraria a la estipulada en las instrucciones.
Indique por favor el nombre del modelo así como el número del producto y su

número de serie al comunicarse con la Red de Servicio de Dometic. Hallará estos
datos en la placa de características técnicas situada en el interior del refrigerador.

40

1. Desembalaje

Después de extraer el frigorífico de su embalaje de
cartón, asegúrese de que la unidad no presenta
ningún daño. Si detecta algún daño a consecuencia
del transporte, informe inmediatamente a la empresa
de transporte.

2. Descripción de la unidad

1. puerta

2. compartimento para botellas

3. evaporador

4. botón del termostato

5. sensor

6. congelador**

7. bisagra

8. bombilla

9. congelador

Figura 1.

EN CASO DE QUE SU FRIGORÍFICO ESTÉ EQUIPADO CON CIERRE, DOMETIC RT NO ACEPTA
NINGUNA RESPONSABILIDAD POR LA PÉRDIDA O DAÑO DE LAS LLAVES, AUNQUE ESTAREMOS
ENCANTADOS DE SUMINISTRARLE TODO EL CONJUNTO DE CIERRE Y LLAVES DE RECAMBIO.

ES

WA 3210 WA 3200

WA 3200

41

3. Limpieza

Debe limpiar el frigorífico a fondo y con

regularidad, según sea necesario. Extraiga las
bandejas; estas bandejas, la cabina interior y la puerta
se deben lavar con una solución templada de
bicarbonato sódico. Después, pase un paño escurrido
humedecido con agua templada, a continuación seque
el frigorífico con un paño limpio. No lave nunca las
piezas de plástico en agua que tenga una temperatura
superior a la de la mano, y no las exponga al aire
caliente. El exterior de la cabina se debe limpiar
regularmente con un paño limpio y húmedo.

NO UTILICE NUNCA PRODUCTOS QUÍMICOS, NI
MATERIALES DE LIMPIEZA ABRASIVOS SOBRE
NINGUNA PIEZA DE LA UNIDAD.

4. Colocación de la unidad

Cuando utilice este frigorífico por primera vez, por favor
tenga en cuenta los siguientes puntos:

ASEGÚRESE DE QUE EL FRIGORÍFICO ESTÉ
NIVELADO.
LOS CONDUCTOS DE LA PARTE TRASERA SE
CALIENTAN DURANTE LA UTILIZACIÓN.
EL FRIGORÍFICO NO TIENE MOTOR Y, POR
TANTO, ES TOTALMENTE SILENCIOSO.
DEBERÁN PASAR AL MENOS 3 HORAS PARA
QUE SE EMPIECE A NOTAR EL ENFRIAMIENTO.

Durante el proceso de refrigeración, la unidad

desprende calor al ambiente a través del
condensador (bajo la parte superior de la cubierta
trasera). Cuanto más ventilado esté el condensador,
más efectiva será la refrigeración.

La otra condición para que su funcionamiento sea
satisfactorio es que la unidad repose sobre una
superficie plana. Esto se observa mejor, si se coloca
encima un vaso de agua.
Es importante que la unidad no esté expuesta
directamente a ningún foco de calor (luz del sol,
radiador, proximidad a un horno, etc.).

4.1. Instrucciones de instalación

El frigorífico está equipado con una unidad de
enfriamiento por absorción eléctrica del calor que, en la
práctica, tiene un funcionamiento totalmente silencioso.
Está diseñado para su instalación al descubierto, pero
se puede empotrar si se cumplen las siguientes
condiciones, que garantizan un funcionamiento
satisfactorio y una máxima eficacia de enfriamiento.

IMPORTANTE:

Siga cuidadosamente las instrucciones de
instalación que se indican a continuación. La
garantía sólo es válida para los productos que se
instalen según se describe aquí.

1. El frigorífico debe estar niv

elado en ambas

direcciones.

2. Debe quedar una holgura de 20 mm. entre el

frigorífico y la pared.

3. La ventilación debe proporcionarse como se

ilustra en las alternativas A, B, C o D.

4. El conducto de ventilación debe medir 1

05 mm.

x el ancho del frigorífico, como mínimo.

5. Sólo

la unidad de refrigeración completa debe

orientarse al conducto como se ilustra.

6. El aire que atraviesa el conducto no debe haber
sido precalentado por ninguna fuente de calor.

7. Si se usan rejillas de ventilación, cada una
debe tener una abertura de al menos 2

00 cm².

Durante la instalación es necesario asegurarse
de que el enchufe de alimentación de red
permanece accesible.

5. Utilización de la unidad

Para empezar, conecte el enchufe del frigorífico en
la toma de corriente de la pared y enciéndalo. Las
superficies de enfriamiento empezarán a enfriar
después de unas 3 horas.

El frigorífico necesita aproximadamente 6 horas, a
una temperatura normal de ambiente, para alcanzar
6 °C en el compartimento de almacenamiento.

5.1. Regulación de la temperatura

Normalmente, deberá establecerse en el punto
medio de los parámetros del botón del termostato
(Figura 4-5), pero esto puede variar según las
condiciones de carga y de instalación. Si fuera

ES

Figura 2.

Figura 3.

necesario modificar este nivel, se puede girar el mando
hacia un número superior para obtener una
temperatura más fría, o hacia un número inferior para
obtener una temperatura más cálida. El efecto de
cualquier ajuste se deberá comprobar mediante el
termómetro, después de que el frigorífico haya estado
funcionando durante un cierto tiempo, para que la
temperatura se haya estabilizado de nuevo.

6. Cubitos de hielo

Llene la bandeja de los cubitos con 4/5 de agua, cúbrala
con la tapa y colóquela en la bandeja del congelador.
Seque cualquier exceso de agua para evitar que se
congele en la superficie de la bandeja de congelación.

Para acelerar la fabricación de cubitos, coloque el
termostato en la posición MAX durante un corto espacio
de tiempo. Recuerde volver a poner el dial en su
posición normal, cuando se hayan hecho los cubitos.

Para extraer los cubitos de la bandeja, manténgala
unos momentos bajo el chorro del agua. Quite la tapa
de la bandeja y podrá extraer los cubitos con facilidad.

7. Consejo útil

No llene la unidad en exceso. Es aconsejable dejar
algún espacio entre los productos dentro de la cabina
para garantizar una enfriamiento eficaz y uniforme. Si
las bandejas están demasiado llenas se pueden
producir variaciones de temperatura inapropiadas.

8. Descongelación, limpieza y
mantenimiento

Gradualmente, se irá formando hielo en las superficies
de enfriamiento, y éste no debe alcanzar un grosor
excesivo, ya que actuaría como aislante y dificultaría el
enfriamiento.

Sistema Fuzzy Logic e interruptor de
descongelación (fig. 4)

Esa formación de hielo se evita mediante el sistema
FUZZY LOGIC integrado en esta unidad, que desconecta
la unidad durante 2 horas cada 24. Cuando se derrita el
hielo, el agua de la descongelación pasará por el tubo de
drenaje, a través del canal de goteo, hacia una vasija de
evaporación situada en la parte inferior trasera del
frigorífico, en todos los modelos (Fig 6). El agua de
descongelación se evaporará automáticamente, por lo
que no es necesario vaciar la vasija de forma manual.

Figura 6.

42

Descongelación semiautomática (fig. 5)

Se pueden identificar los modelos de descongelación
semiautomática por el botón que tienen en el centro
del dial del termostato. Para realizar la
descongelación, presione dicho botón, pero no gire
el dial hacia ninguna otra posición. Déjelo según esté
situado normalmente y cierre la puerta.

El botón de descongelación permanecerá
introducido y la unidad de enfriamiento
desconectada hasta que se haya derretido el hielo.
Entonces, el botón de descongelación saltará
automáticamente a su posición habitual, y el
frigorífico comenzará a funcionar de nuevo. El
tiempo necesario para la descongelación
dependerá de la cantidad de hielo que se deba
eliminar y de la temperatura ambiente.

Si desea desconectar el frigorífico, ponga el
termostato en la posición "0", desconéctelo del
suministro eléctrico y deje abierta la puerta de la
cabina. Después de la descongelación se debe
limpiar el interior con un paño limpio y húmedo.

En caso de que exista una mayor humedad en el
aire, es posible que se forme hielo en esas varillas
de enfriamiento. Cuando la capa de hielo alcance
un grosor de 3 mm, aproximadamente, será
necesario descongelar el frigorífico, para evitar que
disminuya su nivel de rendimiento. Aunque éste no
sea el caso, el compartimento del congelador (de
**) deberá descongelarse periódicamente, cada 2-3
meses, debido a la gran formación de hielo. Esto se
deberá realizar de la forma siguiente:

Coloque el termostato a "0", desenchúfelo,
extraiga las bandejas de alimentos y de hielo, y
deje las puertas abiertas. No exponga el
frigorífico a ninguna fuente externa de calor y no
intente retirar el hielo rascándolo ni utilice ningún
objeto punzante.
El agua resultante pasará por una ranura y,
desde ahí, continuará por un conducto situado en
la parte trasera del frigorífico, hasta llegar a un
recipiente en la unidad de enfriamiento, donde se
evaporará por sí sola (fig. 6). Si la capa de hielo
era muy gruesa, existe el riesgo de que se
desborde el recipiente de recogida de agua. En
ese caso, deberá absorberse el agua con un
paño, situado bajo las varillas. El agua del
compartimento del congelador también deberá
recogerse con un paño.
Después de la descongelación, deberá secarse
el frigorífico con un paño, volver a conectarlo e
introducir los alimentos. No obstante, habrá que
esperar al día siguiente para obtener cubitos de
hielo.

9. Cambio de la bombilla (si está

disponible)

Si necesita cambiar la bombilla, desenchufe el
frigorífico y proceda de la siguiente manera:

Presione el protector metálico en un extremo y
arrastre la cubierta hacia atrás. Sustituya la
bombilla y coloque de nuevo la cubierta en su sitio.

Podrá obtener una bombilla nueva de 10 vatios
como máximo, en cualquier establecimiento.

ES

Figure 4.

Figure 5.

43

10. Cambio del sentido de
apertura de la puerta

(Figura 7-8)

Se puede cambiar el sentido de apertura de la puerta,
de un lado a otro, realizando los siguientes pasos:

desenchufe el frigorífico
coloque el frigorífico, con cuidado, sobre su parte
trasera
extraiga la bisagra inferior y libere la puerta d
extraiga los dos tornillos superiores de la izquierda y
libere la plancha protectora tirando de ella e
suelte la bisagra superior y colóquela en el lado
opuesto
extraiga el pasador de la bisagra y atorníllelo desde
abajo
introduzca la plancha protectora en la esquina
superior derecha, empujándola y asegúrela con los
dos tornillos
coloque la puerta sobre el pasador de la bisagra
superior y monte la bisagra inferior
asegúrese de que la puerta se puede mover
libremente y de que el cierre está colocado en la
posición correcta.
extraiga la bisagra superior f y colóquela en el
lado opuesto

Figura 7.

Figura 8.

11. Colocación del panel

embellecedor de la puerta

(Figuras 9-11)

Extraiga los dos tornillos (1) del gozne superior de la
puerta.

Tire de la puerta junto con el gozne y sáquela del
soporte del gozne inferior, para extraerla de la carcasa
(2-3).

Extraiga los tornillos (4) y tire del borde del marco (5).
Deslice el panel embellecedor (6) por fuera del marco

de la puerta e inserte el nuevo panel (7), de forma que
el borde superior del panel discurra en paralelo con el

ES

borde superior del marco. El nuevo panel se podrá
colocar más fácilmente por el borde superior del
marco, si se rebajan las esquinas aproximadamente
5 x 5 mm (8). Coloque el borde del marco (5) de
nuevo en su sitio y apriete los tornillos.

Coloque la puerta en el gozne inferior (9),
introduzca el gozne superior en la abertura y
empuje la puerta contra la carcasa, asegurándola
con los dos tornillos (11).

Figura 9.

Figura 10.

Figura 11.

12. Cambio de las patas (Figura 12)

Es posible que al instalar su miniCool no necesite
las patas de 40 mm. Después de quitar estas patas,
puede volver a colocar las de 12 mm, que están
dentro de las patas de 40 mm, en los puntos de
fijación de la parte frontal y de la parte trasera.
Puede conservar, para un posible uso posterior, las
patas de 40 mm y los 4 tornillos restantes.

Figura 12.

El cromato sódico se utiliza para la protección contra
la corrosión (menos del 2% del peso del
refrigerante).

16. Reciclaje

Después de desembalar la unidad, los materiales
de embalaje deberán ser entregados en un centro
de recogida de residuos. Al final de su vida útil, se
deberá entregar la unidad a una empresa
especializada de recogida y de procesamiento de
materiales, que reutilizará los materiales que se
puedan aprovechar y destruirá el resto de forma
adecuada.

Los aparatos que lleven este símbolo
deberán depositarse en los lugares
locales de recogida de aparatos
eléctricos y electrónicos.

Este producto no debe desecharse en la
basura doméstica convencional.

Los refrigeradores de Dometic llevan el símbolo en
la placa de datos (placa indicadora) situada en el
interior del aparato.

Esta unidad cumple con las siguientes directivas de
la EEC:

Directiva LVD 73/23/EEC con la modificación

90/683/EEC

Directiva EMC 89/336/EEC

14. Puesta en funcionamiento

Datos técnicos:

14.1. Conexión a la red eléctrica

La unidad solamente deberá conectarse a una red

eléctrica del mismo voltaje que se muestra en la
placa de datos. El enchufe de corriente de la unidad se
puede conectar a una toma de tierra, que cumpla lo
establecido con la normativa correspondiente.

Cualquier trabajo eléctrico que se precise para la
instalación de esta unidad, deberá ser realizado por
personal eléctrico cualificado o por alguna persona
competente.

El fabricante no asumirá ninguna responsabilidad, si no
se observan estas medidas de seguridad.

Requisitos eléctricos

Antes de conectarlo, asegúrese de que el voltaje del
suministro eléctrico es el mismo que el indicado en la
placa de datos de la unidad.

15. Información relativa a la
protección del medio
ambiente

Esta unidad no contiene ningún CFCs/HCFCs.
El amoníaco (compuesto natural de hidrógeno y

nitrógeno) es el agente de refrigeración que se emplea
en esta unidad.

El ciclopentano, no perjudicial para el ciclo del ozono, es
el agente utilizado como impulsor en la espuma aislante
PU.

44

13. Servicio al cliente

Antes de llamar a un técnico de servicio, realice las
siguientes pruebas:

¿Se trata de un fallo de corriente? Compruebe los
fusibles.
¿Está correctamente conectado el enchufe a una
toma de corriente que reciba energía? Compruebe el
enchufe colocando en él otro aparato, por ejemplo,
una lámpara de mesa.
¿Está colocado el termostato en la posición
correcta? (Normalmente, 3 ó 4).
¿Es posible que no se haya cerrado la puerta
adecuadamente, ocasionando un rápido aumento
de la temperatura interior?
¿Está nivelado el frigorífico?
¿Es posible que haya pulsado inadvertidamente el
botón de descongelación? (solamente para el
modelo con descongelación semi-automática)
Si es así, gire el dial del termostato hasta el "0", y se
liberará el botón de descongelación. Vuelva a

Modelo WA 3210 WA 3200 WA 3200
Tipo MF20-60 MF20-60 MF20-60
Volumen bruto 60 litros 60 litros 60 litros
Voltaje 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Entrada 115W 95W 115W
Consumo de energia 1.4 kWh/24h 1,4 kWh/24h 1,4 kWh/24h
Clase de clima N N N
Refrigerante 357g H

2

O+168g NH3367g H2O+173g NH

3

367g H2O+173g NH

3

ES

colocar el dial en su posición habitual y el
frigorífico empezará a enfriar de nuevo.
¿Se ha obstruido la ventilación?

Sí después de comprobar todos los puntos
anteriores, el frigorífico sigue sin funcionar de forma
satisfactoria, contacte con su servicio técnico más
cercano. Deberá señalar el problema, el modelo, el
producto y el número de serie.

(Los detalles sobre el modelo, el producto y el
número de serie, se encuentran en la etiqueta
situada en la parte superior izquierda del interior del
compartimento).

Este frigorífico está dotado de un sistema contra el
sobrecalentamiento. Un técnico del servicio
autorizado podrá verificar si este sistema ha sido o
no activado.

En el caso de que el funcionamiento no sea
correcto, contacte con su Centro de Servicio más
próximo (consulte la guía de teléfonos local).

45

PT

Muito obrigado por ter escolhido o nosso aparelho. Estamos certos de que lhe vai proporcionar uma utilização
sem problemas.

Seguidamente, gostaríamos de o familiarizar com alguns símbolos para os quais chamamos a sua atenção, por
forma a garantir o funcionamento seguro e eficiente do aparelho.

Fonte de perigo, em caso de funcionamento impróprio

Sugestões de leitura útil

Informação referente à protecção do meio ambiente

Este frigorífico destina-se à armazenagem de comida e bebidas.

Atenção!

Este produto foi concebido para ser operado por adultos. Não deverá permitir­se às crianças mexer nos controlos ou brincar com o produto.
Qualquer tipo de trabalho eléctrico necessário para instalar este produto, deverá
ser executado por um electricista qualificado.
A assistência a este produto deverá ser feita por um técnico de assistência e só
poderão ser usadas peças sobressalentes genuínas.
É perigoso alterar as especificações ou modificar este produto de qualquer
forma.
É necessário que se assegure de que o aparelho não se encontre em cima do
cabo de alimentação eléctrica.
Há peças móveis neste produto que aquecem. Certifique-se sempre de que a
ventilação seja adequada, já que se não for o caso, poderá originar uma falha
dos componentes e uma possível perda do conteúdo. Veja as instruções de
montagem.
As peças que aquecem não deverão ficar expostas. Sempre que for possível, a
parte traseira do produto deverá ficar próxima de uma parede, deixando-se a
distância necessária para a ventilação, tal como indicado nas instruções de
montagem.
Antes de proceder à descongelação e de serem executados trabalhos de
limpeza ou de manutenção, certifique-se de que desligou o aparelho e retire a
ficha da tomada.
NÃO USE INSTRUMENTOS AFIADOS para raspar o gelo. O gelo sólido não
deverá, em nenhuma circunstância, ser forçado a sair das nervuras de
refrigeração. É necessário permitir que o gelo sólido derreta ao descongelar o
aparelho. Veja as instruções de descongelação.
Este aparelho é pesado. É necessário ter cuidado ao movê-lo.
Em nenhuma circunstância deverá tentar reparar o aparelho Você mesmo. As
reparações efectuadas por pessoas sem experiência podem causar danos ou
avarias mais sérias. Contacte o seu Centro Local de Assistência e insista
sempre em peças sobressalentes genuínas.
É proibido armazenar substâncias tóxicas ou explosivas neste aparelho.

Por favor leia estas instruções de serviço cuidadosamente antes de colocar a
unidade de refrigeração em funcionamento. Se, posteriormente, vender ou ceder
esta unidade de refrigeração, por favor certifique-se de que o novo dono recebe
estas instruções de serviço.

Por favor siga cuidadosamente os detalhes de instalação indicados abaixo. A
garantia só é válida para os produtos instalados conforme a descrição.

46

ÍNDICE

1. Desembalagem

2. Vista do aparelho

3. Limpeza

4. Colocação do aparelho em posição

4.1. Instruções de montagem

5. Utilização do aparelho

5.1 Regulação da temperatura

6. Cubos de gelo

7. Sugestão útil

8. Descongelação, limpeza e manutenção

9. Substituição da lâmpada eléctrica

10. Inversão da abertura da porta

11. Substituição do painel decorativo da porta

12. Substituição dos pés

13. Assistência ao cliente

14. Colocação em funcionamento, dados técnicos

14.1. Ligação à corrente eléctrica

15. Informação relativa à protecção do meio ambiente

16. Reciclagem

PT

Atenção!
Os acordos referentes à garantia estão em concordância com a directiva CEE

44/1999/CEE e com as condições normais aplicáveis no país em questão.
Para garantia ou outros serviços tais como, peças sobresselentes contacte por

favor o nosso Serviço de Rede Dometic.
A garantia não cobre quaisquer danos causados por uso impróprio.
A garantia não cobre quaisquer modificações feitas no aparelho ou o uso de

peças sobresselentes que não sejam originais Dometic.
A garantia não será aplicada, se as instruções de instalação e funcionamento não

forem seguidas.
Ao contactar o Serviço de Rede Dometic, mencione por favor, o modelo, número

do produto e número de série. Encontrará esta informação na placa de dados,
colocada na parte interior da geladeira.

47

1. Desembalagem

Após ter retirado o aparelho da sua embalagem de
cartão, certifique-se de que o mesmo não esteja
danificado. Se constatar qualquer dano causado pelo
transporte, contacte imediatamente a empresa
responsável pelo transporte, avisando-a da ocorrência.

2. Vista do aparelho

1. Porta

2. Fixador das garrafas

3. Evaporador

4. Botão do termóstato

5. Sensor

6. Congelador**

7. Dobradiça

8. Lâmpada

9. Congelador

Figura 1.

A DOMETIC RT APARELHOS PARA OS TEMPOS LIVRES NÃO ACEITA QUALQUER
RESPONSABILIDADE PELA PERDA OU DANIFICAÇÃO DE CHAVES. TODAVIA, TEREMOS TODO O
PRAZER EM FORNECER UM CONJUNTO COMPLETO DE FECHOS E CHAVES DE SUBSTITUIÇÃO.

PT

WA 3210 WA 3200

WA 3200

48

3. Limpeza

Limpe o frigorífico inteiramente com os intervalos

de tempo necessários. Remova as prateleiras;
estas, o interior do armário e a porta deverão ser
lavados com uma solução de bicarbonato de sódio
quente. No fim, limpe apenas com um pano molhado
em água quente e seque com um pano seco. Não lave
as partes plásticas em água com temperatura superior
à temperatura das mãos e não as exponha ao calor
para secar. A parte exterior do armário deverá ser
limpa regularmente com um pano limpo e húmido.

NÃO USE NUNCA QUÍMICOS AGRESSIVOS OU
MATERIAIS DE LIMPEZA ABRASIVOS EM
QUAISQUER PARTES DO ARMÁRIO.

4. Colocação do aparelho em posição

Ao usar este frigorífico pela primeira vez, por favor
tome os seguintes pontos em consideração:

CERTIFIQUE-SE DE QUE O FRIGORÍFICO ESTÁ
NIVELADO
A TUBAGEM TRASEIRA FICA QUENTE DURANTE
O FUNCIONAMENTO
FRIGORÍFICO NÃO TEM QUALQUER "MOTOR" E,
POR ISSO, É REALMENTE SILENCIOSO
ESPERE PELO MENOS DURANTE 3 HORAS POR
SINAIS DE ARREFECIMENTO

Durante o processo de refrigeração, o aparelho

liberta o calor do condensador (por baixo da parte
superior da tampa traseira) para o ar ambiente. Quanto
mais o condensador for ventilado, mais eficiente será a
refrigeração.

Uma outra condição para um funcionamento
satisfatório consiste em que o aparelho esteja
assente numa superfície plana. A melhor forma de o
verificar consiste em colocar um copo de água na
parte de cima do aparelho.
É importante que o aparelho não esteja exposto à
radiação directa do calor (luz solar, radiador, perto
de um forno, etc.).

4.1. Instruções de montagem

O frigorífico está equipado uma unidade refrigeradora
de absorção aquecida electricamente, que é realmente
silenciosa em funcionamento. O frigorífico foi
concebido para ser montado em posição livre, mas
pode ser embutido se se observarem as seguintes
condições, de forma a assegurar um funcionamento
satisfatório e uma eficiência de refrigeração máxima.

IMPORTANTE:

Por favor siga cuidadosamente os detalhes de
instalação indicados abaixo. A garantia só é válida
para os produtos instalados conforme a descrição.

1. O refrigerador tem de estar niv

elado em ambas

as direcções

2. A dis

tância em relação à parede deverá ser de 2

0

mm.

3. A ventilação deverá ser fornecida tal como

apr

esentado nas alternativas A,B, C ou D.

4. O tubo de ventilação tem de medir, no mínimo,

1

95 mm x a largura do refrigerador.

5. S

omente a unidade de refrigeração inteira

poderá incidir sobre o tubo, tal como se mostra.

6. O ar que passa pelo tubo não deve ser
préaquecido com nenhuma fonte de calor.

7. Se forem usadas grelhas de ventilação,
deverão possuir aberturas de 2

00 cm² cada,

no mínimo.

Aquando da instalação, deve-se assegurar que a
ficha fica acessível.

5. Utilização do aparelho

Para efectuar o arranque do frigorífico, conecte a
ficha à entrada da tomada e ligue a tomada. As
nervuras de refrigeração deverão apresentar
indícios de refrigeração após aprox. 3 horas.

O frigorífico necessita de aprox. 6 horas à
temperatura ambiente normal para atingir 6 °C no
compartimento de armazenagem.

5.1. Regulação da temperatura

O ajuste normal exigido situa-se no meio da gama
de ajuste do botão do termostato (fig. 4-5), mas tal
pode variar com as condições da carga e da
instalação. Se se achar conveniente alterar o ajuste,

PT

Figura 2.

Figura 3.

49

o botão pode ser rodado para um número superior,
para produzir uma temperatura mais fria ou para um
número inferior, para produzir uma temperatura mais
quente.

O efeito de qualquer ajuste pode ser controlado
através do termómetro, depois de se deixar o frigorífico
a funcionar por um período de tempo subsequente,
para voltar novamente ao estado inicial.

6. Cubos de gelo

Encha a cuveta do gelo até 4/5 com água potável, tape
com a tampa e coloque-a fechada na respectiva
prateleira. Limpe a água em excesso para evitar que a
superfície da cuveta congele.

Para acelerar o fabrico dos cubos de gelo, rode o
termostato para a posição MAX durante um período de
tempo curto. Quando os cubos de gelo estiverem
totalmente congelados, lembre-se de rodar o
mostrador para o seu ajuste normal.

Para retirar os cubos da cuveta, segure-a debaixo de
água corrente. Remova a sua tampa e os cubos de
gelo podem ser retirados agora facilmente.

7. Sugestão útil

Não encha o aparelho demasiado. É aconselhável
deixar algum espaço entre os produtos, no armário,
para assegurar uma ventilação eficiente e uniforme. Se
as prateleiras estiverem acondicionadas de forma
demasiado apertada, podem verificar-se variações de
temperatura inadmissíveis.

8. Descongelação, limpeza e
manutenção

Nas superfícies de refrigeração forma-se gelo,
gradualmente, e não deverá permitir-se que o mesmo
se torne demasiado espesso, já que actua como
isolador e interfere na refrigeração.

Descongelação com Fuzzy Logic e temporizador
(fig. 4)

A formação de gelo é impedida pelo sistema FUZZY
LOGIC montado no aparelho, desligando a unidade
por um período de tempo de duas horas de 24 em 24
horas. O gelo derreterá e a água da descongelação
correrá através do tubo de drenagem, desde o canal
de condensação até ao recipiente de evaporação
situado na base posterior do frigorífico em todos os
modelos (Fig.6). A água de descongelação evaporar­se-á automaticamente no ar circulante e o recipiente
não necessitará de ser esvaziado manualmente.

Figura 6.

Descongelação semi-automática (fig. 5)

O dispositivo do modelo com descongelação semi­automática pode ser identificado pelo botão de
pressão no centro do mostrador do termóstato. Para
descongelar, empurre o botão no centro do
mostrador do termóstato para dentro mas não rode
o mostrador para outra posição - deixe-o ficar na
sua posição de ajuste habitual. Feche a porta.

O botão de descongelação permanecerá metido
para dentro e a unidade de refrigeração ficará
desligada até que o gelo se tenha derretido. Depois,
o botão de descongelação saltará automaticamente
para a sua posição normal, e o frigorífico começará
a trabalhar outra vez. O tempo necessário para a
descongelação dependerá da quantidade de gelo a
ser removida e da temperatura ambiente.

Se pretender desligar a unidade, rode o botão do
termostato para "0", desligue o frigorífico da
corrente eléctrica e deixe a porta do armário aberta.
Depois da descongelação, o interior do armário
deverá ser limpo com um pano limpo e húmido.

Caso se verifique um aumento da humidade
atmosférica, poderá formar-se gelo nas nervuras de
refrigeração. Se a camada do gelo atingir uma
espessura de aprox. 3 mm, o frigorífico terá de ser
descongelado para evitar que o seu nível do
desempenho diminua. Mesmo que não seja esse o
caso, o compartimento do congelador (**) tem de
ser regularmente descongelado todos os 2-3
meses, depois de se ter verificado uma formação de
gelo forte. Para esse efeito, procede-se da seguinte
maneira:

Coloque o termóstato em „0", desligue da
corrente, retire a prateleira dos alimentos e do
gelo e deixe as portas abertas. Não exponha o
frigorífico ao calor externo e não tente raspar o
gelo com objectos afiados.
A água drenada corre para uma calha e a partir
daí, continua a correr ao longo de um tubo através
do painel traseiro do frigorífico para um recipiente
colector na unidade de refrigeração, no qual a
água se evapora por si (fig. 6). Se a camada de
gelo se tornar muito espessa, surgirá o perigo de
extravasamento do reservatório colector. Neste
caso, a água deverá ser absorvida por um pano
colocado debaixo das nervuras. A água no
compartimento do congelador também deverá ser
absorvida por um pano.
A seguir à descongelação, o frigorífico deverá ser
limpo com um pano até ficar seco, ser novamente
ligado e os alimentos deverão voltar a ser
introduzidos. Contudo, Você deve esperar pelo
dia seguinte, para a formação dos cubos de gelo.

PT

Figure 4.

Figure 5.

50

9. Substituição da lâmpada
eléctrica (se existir)

Se a lâmpada eléctrica tiver de ser substituída,
desligue a ficha e proceda da seguinte maneira:

Prima o reflector de metal para um dos lados e puxe a
cobertura da tampa para trás. Substitua a lâmpada e
empurre a cobertura para a posição inicial.

A lâmpada nova de 10 watts, no máximo, pode ser
obtida em qualquer loja de assistência.

10. Inversão da abertura da porta

(fig. 7-8)

O sentido da abertura da porta pode ser transferido de
um lado para o outro, executando os seguintes passos:

Desligue o aparelho da corrente eléctrica
Deite o refrigerador de costas, cuidadosamente
Retire a dobradiça inferior e desprenda a porta d
Retire os dois parafusos superiores esquerdos e
desprenda a placa de cobertura empurrando-a para
a frente e
Desprenda a dobradiça superior e monte-a no lado
oposto
Retire o parafuso da dobradiça e aparafuse-o pelo
lado de baixo
Coloque a placa de cobertura no canto superior
direito empurrando-a, e prenda-a com os dois
parafusos
Posicione a porta no parafuso da dobradiça superior
e monte a dobradiça inferior
Certifique-se de que a porta se movimenta sem
dificuldade e de que a vedação está posicionada
correctamente.
Desprenda a dobradiga f superior e monte-a no
lado oposto

Figura 7.

Figura 8.

11. Substituição do painel

decorativo da porta (fig. 9-11)

Remova os dois parafusos (1) da dobradiça superior
da porta.

PT

Afaste a porta da armação juntamente com a
dobradiça, e puxe para cima o pino da dobradiça
inferior (2-3).

Remova os parafusos (4) e puxe para fora o bordo
da moldura (5).

Deslize o painel decorativo (6) para fora da moldura
da porta e insira o novo painel (7), de forma a que o
bordo superior do painel fique exactamente paralelo
em relação ao bordo superior da moldura. É mais
fácil inserir o novo painel no bordo superior da
moldura, se os dois cantos forem cortados em
aprox. 5 x 5mm (8).

Torne a colocar o bordo da moldura (5) na sua
posição e prenda com os parafusos.

Coloque a porta na dobradiça inferior (9) e a
dobradiça superior no entalhe da abertura.
Comprima-as com a porta contra a armadura e
prenda com os dois parafusos (11).

Figura 9.

Figura 10.

Figura 11.

12. Substituição dos pés (Fig. 12)

Se desejar montar o seu miniCool, não necessita
dos pés de 40 mm. Depois de ter retirado os pés de
40 mm, pode prender novamente os pés de 12 mm
que se encontram no interior dos pés de 40 mm,
nos pontos de fixação da parte da frente e da parte
de trás. Os pés de 40 mm e os 4 parafusos
restantes deverão ser conservados para uso futuro.

a corrosão (peso equivalente a 2% do peso do
líquido de refrigeração).

16. Reciclagem

Depois de desembalar o aparelho, os materiais de
embalagem deverão ser entregues num local de
recolha. No termo do seu período de vida útil, o
aparelho deverá ser entregue a uma empresa
especializada na recolha e tratamento, que irá
recuperar os materiais reutilizáveis. O restante será
devidamente destruído.

Aparelhos caracterizados com este
símbolo precisam ser jogados fora nos
pontos de recolha locais especiais para
descarte de aparelhos eléctricos e
electrónicos.

Este aparelho não deve ser jogado fora
junto com o lixo doméstico normal!
Os frigoríficos da Dometic levam um símbolo na
placa de características técnicas (placa do tipo) no
interior do aparelho.

Este aparelho está de acordo com as seguintes
directivas da CEE:
Directiva-LVD 73/23/CEE corrigida com 90/683/CEE
Directiva-EMC 89/336/CEE

14. Colocação em funcionamento

Dados técnicos

14.1. Ligação à corrente eléctrica

O aparelho só pode funcionar com a tensão

nominal indicada na chapa de características. A
ficha de ligação à corrente eléctrica pode ser ligada a uma
tomada de terra, de acordo com as regulamentações.

Qualquer tipo de trabalho que seja necessário para
instalar este aparelho, deverá ser executado por um
electricista qualificado ou pessoa competente.

O fabricante declina qualquer responsabilidade no caso
destas medidas de segurança não serem respeitadas.

Requisitos eléctricos

Antes de ligar, certifique-se de que a tensão da
electricidade fornecida é a mesma que a indicada na
chapa de características.

15. Informação relativa à
protecção do meio ambiente

O aparelho não contém quaisquer CFC's/HCFC's.
A amónia (composto natural de hidrogénio e
nitrogénio) é usada na unidade de refrigeração como
agente de refrigeração.

O ciclopentano, que é inócuo para o ozono, é activado
como agente motriz para o isolamento com espuma de
PU.

O cromato de sódio é utilizado como protecção contra

51

Figura 12.

13. Assistência ao cliente

Antes de chamar um técnico de assistência, execute
os seguintes testes simples:

Há uma falha de energia? Verifique os fusíveis.
A ficha está firmemente conectada à tomada e a
tomada está ligada? Verifique a tomada, ligando-a a
outro aparelho, por ex., um candeeiro de mesa.
Termostato está no ajuste correcto? (normalmente 3
ou 4 ).
A porta não foi fechada correctamente e está a
provocar a subida da temperatura interior de forma
demasiado rápida?
frigorífico está nivelado?

PT

Modelo WA 3210 WA 3200 WA 3200
Tipo MF20-60 MF20-60 MF20-60
Volume total 60 litros 60 litros 60 litros
Operaçao eléctrica 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Entrada 115W 95W 115W
Consumo de energia 1.4 kWh/24h 1,4 kWh/24h 1,4 kWh/24h
Classe climatérica N N N
Refrigerante 357g H

2

O+168g NH3367g H2O+173g NH3367g H2O+173g NH

3

botão de descongelação foi premido
inadvertidamente (só para a descongelação
semi-automática).
Se for o caso, rode o mostrador do termostato
para "0" e o botão de descongelação será solto.
Reposicione o mostrador na sua posição habitual
e o frigorífico deverá começar a refrigerar
novamente.
A ventilação está obstruída?

Se, após ter verificado os pontos acima referidos, o
frigorífico continuar a não trabalhar de forma
satisfatória, contacte o seu técnico de assistência
mais próximo. Descreva o problema, o modelo, o
número do produto e o número de série.

(Os detalhes do modelo, o número do produto e o
número de série encontram-se na etiqueta com os
dados na parte superior esquerda do
compartimento interior).

Este frigorífico está equipado com um dispositivo de
protecção de sobreaquecimento. Um técnico de
serviço autorizado pode verificar se o mesmo foi
disparado ou não.

No caso de falha iminente, contacte o seu Centro de
Assistência mais próximo - consulte a sua lista
telefónica local.

52

SE

Tack för att du valde just vår produkt. Vi är säkra på att den kommer att vara till stor användning utan några
problem.

Här följer några symboler som vi vill göra dig uppmärksam på. Vi informerar dig om dessa, så att du skall kunna
använda kylskåpet på ett så säkert och effektivt sätt som möjligt:

fara, i händelse av felaktig användning

värt att veta

information om miljöskydd

Detta kylskåp är avsedd för förvaring av mat och dryck.

Obs!

Denna produkt är avsedd att hanteras av vuxna. Tillåt inte barn att att fingra på
reglagen eller leka med produkten.
Om det krävs elarbeten för att installera produkten, skall dessa utföras av en
kvalificerad elektriker.
Denna produkt får endast repareras av en auktoriserad servicetekniker, och
endast originaldelar får användas.
Det är farligt att ändra specifikationerna eller att på något sätt modifiera
produkten.
Var särskilt noga med att inte placera kylskåpet på elkabeln.
Det finns delar i produkten som värms upp under drift. Se alltid till att det finns
tillräcklig ventilation, då komponentfel och även förstörda matvaror kan bli
resultatet. Se installationsinstruktionerna.
Delar som blir varma bör inte vara lätt åtkomliga. Kylskåpets baksida bör alltid
vara placerad mot en vägg, men ändå vara på tillräckligt avstånd för att tillåta
ventilation, enligt anvisningarna i installationsinstruktionerna.
Stäng av kylskåpet och dra ur sladden innan avfrostning, rengöring eller
underhåll utförs.
ANVÄND INTE VASSA INSTRUMENT för att skrapa bort frost eller is. Is får under
inga omständigheter tas bort med våld från kylflänsarna. Is måste få tina när
kylskåpet frostas av. Se instruktionerna för avfrostning.
Detta skåp är tungt. Var försiktig när du flyttar det.
Du får under inga omständigheter försöka reparera skåpet själv. Alla
reparationer som utförs av personer utan erfarenhet kan leda till personskador
eller förvärra funktionsfelet. Kontakta din lokala återförsäljare och kräv alltid att
originaldelar används.
Giftiga och explosiva ämnen får inte förvaras i detta kylskåp.

Läs denna bruksanvisning noga innan du använder detta kylskåp. Om du säljer
kylskåpet eller ger bort det, se till att den nya ägaren får bruksanvisningen.

Följ noga installationsanvisningarna nedan. Garantin gäller endast för produkter
som installerats enligt beskrivningen.

53

SE

INNEHÅLL

1. Uppackning

2. Bild på kylskåpet

3. Rengöring

4. Kylskåpets placering

4.1. Installationsinstruktioner

5. Så här använder du kylskåpet

5.1. Temperaturreglering

6. Isbitar

7. Goda råd

8. Avfrostning, rengöring och underhåll

9. Byte av glödlampa

10. Vända dörren

11. Byte av dekorativ dörrpanel

12. Byte av fötter

13. Kundservice

14. Att sätta igång kylskåpet, teknisk information

14.1. Anslutning till elnätet

15. Miljöskyddsinformation

16. Återvinning

OBS!
Garantiåtaganden sköts enligt EU direktiv 44/1999/CE och enligt normala villkor för

aktuellt land. Vid garanti- eller servicefrågor så som angående reservdelar,
kontakta vår Dometic-Kundservice-avdelning. Eventuell skada orsakad av felaktig
användning täcks inte av garantin. Garantin täcker inte modifieringar av enheten
eller om man använder icke-original Dometicdelar, och garantin gäller inte om
installations- och driftinstruktioner inte följs, och inget ansvar kan då utkrävas.

Vid kontakt med Dometic-Kundservice ska man uppge modell- och produkt- och
serienummer. Du hittar denna information på typskylten på insidan av kylenheten.

54

SE

1. Uppackning

Se till att kylskåpet inte har utsatts för skada, när den
packas upp. Om du upptäcker att kylskåpet har
skadats under transport, skall detta rapporteras till
transportföretaget omedelbart.

2. Bild på kylskåpet

1. dörr

2. flaskhållare

3. förångare

4. termostatratt

5. sensor

6. frysfack**

7. gångjärnsplatta

8. lampa

9. frysfack

Figura 1.

OM KYLSKÅPET UTRUSTATS MED LÅS, TAR DOMETIC RT INTE ANSVAR FÖR FÖRLUST AV ELLER
SKADA PÅ NYCKLAR. VI HJÄLPER DOCK GÄRNA TILL ATT BYTA LÅS OCH NYCKEL OM DETTA
SKULLE BEHÖVAS.

WA 3210 WA 3200

WA 3200

Se till att stickkontakten alltid är åtkomlig under
installationen.

5. Så här använder du kylskåpet

Sätt på kylskåpet genom att ansluta kontakten till
uttaget och slå på nätströmmen. Kylflänsarna bör
kallna efter ca 3 timmar. Det tar ca 6 timmar för
kylskåpet att nå 6 °C vid normal
omgivningstemperatur.

5.1. Temperaturreglering

Nödvändig inställning är normalt i mitten av
inställningsområdet på termostatratten (figur 4-5),
men detta kan variera beroende på belastning och
installation. Ställ om ratten till ett högre nummer om
du vill sänka temperaturen, eller ett lägre nummer
om du vill höja den. Kontrollera effekten av en
justering med hjälp av termometern efter att
kylskåpet har fått stå påslagen ytterligare en tid.

55

3. Rengöring

Rengör kylskåpet ordentligt med jämna

mellanrum, efter behov. Avlägsna hyllorna och
rengör dessa samt skåpets insida och dörrar med en
ljummen natriumbikarbonatlösning. Skölj sedan av
kylskåpet med en trasa som sköljts i ljummet vatten
och torka den torr med en ren trasa. Inga plastdelar får
rengöras i vatten som är varmare än fingertemperatur.
De får inte heller utsättas för torr värme. Kylskåpets
utsida skall torkas av regelbundet med en ren, fuktig
trasa.

STARKA KEMIKALIER ELLER SLIPANDE
RENGÖRINGSMEDEL FÅR ALDRIG ANVÄNDAS PÅ
NÅGON DEL AV KYLSKÅPET.

4. Kylskåpets placering

Tänk på följande när kylskåpet används för första
gången:

SE TILL ATT KYLSKÅPET STÅR PÅ ETT JÄMNT
UNDERLAG
RÖREN PÅ BAKSIDAN BLIR VARMA NÄR
KYLSKÅPET ÄR I DRIFT
KYLSKÅPET HAR INGEN 'MOTOR' OCH AVGER
DÄRFÖR INGA LJUD
DET TAR MINST 3 TIMMAR INNAN KYLSKÅPET
ÄR KALLT

Under kylprocessen för kylskåpet vidare avledd

värme genom kondensorn (under det bakre
skyddets övre del) till luften som omger den. Ju mer
ventilerad kondensorn är, desto effektivare är kylskåpet

Den andra förutsättningen för tillfredsställande drift
är att skåpet står på ett jämnt underlag. Du
kontrollerar detta på bästa sätt genom att ställa ett
glas vatten ovanpå kylskåpet.
Det är viktigt att kylskåpet inte utsätts för direkt
värmeutstrålning (solljus, element, nära en ugn, etc.).

4.1. Installationsinstruktioner

Kylskåpet är utrustad med ett elektriskt uppvärmt
absorptionskylaggregat med praktiskt taget ljudlös
drift. Kylen är utformad att stå fritt men kan även vara
inbyggd om följande villkor efterlevs vid säkerställning
av tillfredsställande drift och maximal kyleffektivitet.

VIKTIGT:

Följ noga installationsanvisningarna nedan.
Garantin gäller endast för produkter som
installerats enligt beskrivningen.

1. Kylskåpet måste s

tå jämnt i båda riktningarna.

2. Det bör finnas ett spelrum på 20 mm till väggen.

3. Ventilation måste vara tillgodosedd så som visas

i alternativen A,B,C eller D.

4. Ventilationskanalen måste mäta minst 1

05 mm x

kylskåpets bredd.

5. Endast kylaggregatet i sin helhet får projiceras

in i kanalen så som visas.

6. L

uft som passerar genom kanalen får inte vara

förvärmd av någon värmekälla.

7. Om ventilationsgaller används måste de ha

öppningar på mins

t 200 cm² vardera.

SE

Figur 2.

Figur 3.

56

6. Isbitar

Fyll istråget till 4/5 med dricksvatten, täck över med
locket och placera det tillslutna tråget på den avsedda
hyllan. Torka av allt överskottsvatten för hindra att
istråget fryser fast i underlaget.

Påskynda tillverkningen av isbitar, genom att ställa in
termostaten till läge MAX en tid. Kom ihåg att vrida
ratten till normalinställningen när isbitarna är frysta.

Avlägsna isbitarna från istråget genom att hålla det
under rinnande vatten. Tag av locket med isbitarna från
istråget. Isbitarna kan nu lätt tas ut.

7. Goda råd

Placera inte för mycket matvaror i kylskåpet. Du bör
säkerställa en effektiv och säker kylning genom att
lämna lite utrymme mellan produkterna i kylskåpet. Om
man har packat för tätt kan oacceptabla
temperaturvariationer förekomma.

8. Avfrostning, rengöring och
underhåll

Frost kommer gradvis att bildas på kylytorna och detta
lager får inte bli för tjockt eftersom det fungerar som en
isolering och påverkar kylningen.

Avfrostning med Fuzzy Logic och kopplingsur (fig.

4)

Man undviker frostbildning med hjälp av det inbyggda
systemet FUZZY LOGIC, som stänger av kylskåpet i
två timmar var 24:e timme. Frosten kommer att smälta
och avfrostningsvattnet kommer att rinna genom
avloppsröret från droppkanalen i en
avdunstningsbehållare som sitter längst ner på
baksidan av kylskåpet på alla modeller. (figur 6)
Avfrostningsvattnet avdunstar automatiskt in i
cirkulationsluften och avdunstningebehållaren behöver
inte tömmas manuellt.

Figur 6.

Halvautomatisk avfrostning (fig. 5)

En apparat med halvautomatisk avfrostning känns igen
på tryckknappen i termostattrattens mitt. Tryck in
knappen i mitten av termostatratten men ändra inte
rattens läge - låt den vara kvar i normal inställning.
Stäng dörren.

Avfrostningsknappen är intryckt och kylaggregatet
avstängt till frosten har smält. Avfrostningsknappen
kommer sedan att åka ut automatiskt till sitt normala
läge och kylskåpet sätter igång igen.
Avfrostningstiden beror på frostmängden och
rumstemperaturen.

Stäng av kylskåpet genom att vrida termostatratten
till "0", koppla ur kylboxen från vägguttaget och
lämna skåpdörren öppen. Efter avfrostning bör
skåpets insida torkas ur med en ren, fuktig trasa.

Vid ökad luftfuktighet kan frost bildas på
kylflänsarna. Skulle frostlagret bli cirka 3 mm tjockt
måste kylskåpet frostas av så att effektiviteten inte
försämras. Frysfacket (**) skall i vilket fall som helst
frostas av regelbundet varannan eller var tredje
månad vid omfattande isbildning. Det görs på
följande sätt:

Vrid termostatratten till "0", dra ut sladden ur
väggkontakten, ta ut maten och istråget och
lämna dörrarna öppna. Utsätt inte kylskåpet för
yttre värme och försök inte att skrapa bort fosten
med vassa föremål.
Avfrostningsvattnet rinner i en fåra och fortsätter
därifrån i ett rör genom kylskåpets bakre panel in
i en uppsamlingsbehållare på kylaggregatet där
vattnet avdunstar automatiskt (fig 6). Skulle
frostlagret bli mycket tjockt är det risk för att
uppsamlingsbehållaren svämmar över. I sådana
fall bör vattnet sugas upp med en trasa som
placeras under flänsarna. Även vattnet i
frysfacket bör sugas upp med en trasa.
Torka kylskåpet torrt med en trasa, sätt på den
igen och ställ tillbaka maten efter avfrostningen.
Man bör vänta en dag med att göra isbitar.

9. Byte av glödlampa(Om sådan installerats)

Dra ut kontakten och gör följande för att byta
glödlampan:

För metallreflektorn till ena sidan och drag tillbaka
lampans hölje. Byt ut glödlampan och skjut tillbaka
höljet.

En ny glödlampa på maximalt 10 watt finns hos din
leverantör.

10. Vända dörren (figur 7-8)

På följande sätt kan du ändra från vilket håll dörren
öppnas:

Dra ut nätsladden ur väggkontakten
Lägg försiktigt ned kylskåpet med baksidan nedåt
Ta bort det nedre gångjärnet och ta loss dörren d
Ta bort de två övre vänstra skruvarna och ta loss
den övre täckande plattan genom att dra den
framåt e
Ta bort det övre gångjärnet och montera det på
motsatt sida
Ta bort gångjärnsbulten och skruva in den nerifrån
För in den täckande plattan i det övre högra
hörnet och fäst den med de två skruvarna
Placera dörren på den övre gångjärnsbulten och
montera det nedre gångjärnet. Kontrollera att
dörren kan röra sig fritt och att spärrventilen är
rätt placerad.
Ta bort gångjärnsplattan f och montera det på
motsatt sida

SE

Figure 4.

Figure 5.

57

Figur 7.

Figur 8.

11. Byte av den dekorativa
dörrpanelen

(figur 9-11)

Ta bort de två skruvarna (1) från dörrens övre högra
gångjärn.

Dra dörren och gångjärnet ifrån huset upp och slutligen
av den nedre gångjärnsbulten (2-3).

Ta bort skruvar (4) och dra av ramkanten (5).
Skjut ut den dekorativa panelen (6) ur dörramen och för

in den nya panelen (7) så att panelens övre kant löper
exakt parallellt med ramens övre kant. En ny panel kan
lättare passas in ramens övre kant när de två hörnen
sågats av med ca 5 x 5mm (8). Sätt tillbaka ramkanten
(5) och fäst med skruvar.

Placera dörren på det nedre gångjärnet (9), passa in
det övre gångjärnet i öppningen, tryck samman med
dörren mot huset och fäst med de två skruvarna (11).

Figur 9.

Figur 10.

SE

Figur 11.

12. Byte av fötter (figur 12)

Om du avser att installera din minikylskåp, behöver
du inte de 40 mm höga fötterna. Efter att ha
avlägsnat dessa fötter, kan du fästa de 12 mm höga
fötterna som finns inuti de 40 mm höga fötterna, till
de främre och bakre fästpunkterna. Spara de 40 mm
höga fötterna och de återstående fyra skruvarna för
framtida behov.

Figur 12.

13. Kundservice

Innan du ringer en servicetekniker bör du utföra
följande enkla test:

Är det strömavbrott?
Kontrollera säkringarna.
Är kontakten ordentligt ansluten till uttaget och är
uttaget påslaget? Kontrollera att uttaget fungerar
genom att ansluta en annan apparat, t.ex. en
bordslampa.
Är termostaten korrekt inställd? (normalt 3 eller 4).
Har dörren inte stängts ordentligt och orsakat en
för snabb temperaturökning i kylskåpet? Står
kylskåpet på ett jämnt underlag?
Har avfrostningsknappen tryckts in av misstag?
(gäller endast för modeller med halvautomatisk
avfrostning).
Om du ställer termostatratten på "0" intar
avfrostningknappen sitt normala läge. Återställ
ratten till sitt normala läge så kyler skåpet igen.

Är ventilationen blockerad?
Om kylskåpet fortfarande inte fungerar
tillfredsställande efter att alla kontroller ovan har
utförts, kontaktar du din lokala servicetekniker.
Uppge problemet, aktuell modell, produkt- och
serienummer. (uppgifter om modellen, produkt- och
serienummer finns på märketiketten överst till
vänster inuti skåpet.)
Detta skåp är försett med ett överhettningsskydd. En
auktoriserad serviceman kan kontrollera huruvida
detta löst ut eller ej.

16. Återvinning

När kylskåpet har packats upp skall emballaget tas
till en lokal uppsamlingsplats. När kylskåpet är
uttjänt, skall denna tas till en uppsamlings- och
återvinningsfirma, som återvinner de material som
kan användas. Övrigt material förstörs på lämpligt
sätt.

Apparater märkta med denna symbol
skall lämnas in till kommunens
insamlingsställe för omhändertagande
av elektriska och elektroniska apparater.

Denna produkt får inte slängas i
hushållsavfallet.

På kylskåp från Dometic sitter denna symbol på
märkskylten (typskylten) inuti kylskåpet.

Detta kylskåp överensstämmer med följande EG­direktiv:

LVD-direktiv 73/23/EG med tillägg 90/683/EG
EMC-direktiv 89/336/EG

58

I händelse av funktionsfel kontaktar du din lokala
återförsäljare - se din lokala telefonkatalog.

14. Att sätta igång kylskåpet

Teknisk specifikation:

14.1. Anslutning till elnätet

Kylskåpet kan endast drivas med nominell
nätspänning, vilket anges på typskylten.

Kylskåpets nätkontakt får anslutas till jordat uttag.
Om det krävs elarbeten för att installera produkten,

skall dessa utföras av behörig elektriker.
Tillverkaren påtar sig inte något ansvar, om dessa

säkerhetsåtgärder inte följs.

Elkrav

Kontrollera att nätspänningen i vägguttaget stämmer
överens med det som anges på typskylten, innan
kylskåpet sätts på.

15. Information om miljöskydd

Detta kylskåp innehåller inga tillsatser av CFC/HCFC.
Ammoniak (naturlig förening av väte och kväve)
används som kylmedium i kylskåpet. Ozonvänligt
cyclopentan har använts i PU-skumisoleringen.

Natriumkromat används som korrosionsskydd (mindre
än 2 vikt% av köldmediet).

SE

Modell WA 3210 WA 3200 WA 3200
Typ MF20-60 MF20-60 MF20-60
Bruttovolum 60 liter 60 liter 60 liter
Nätdrift 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Ineffekt 115W 95W 95W
Energiförbrukning 1.4 kWh/24h 1,4 kWh/24h 1,4 kWh/24h
Klimatklass N N N
Kylmedium 357g H

2

O+168g NH

3

367g H2O+173g NH

3

367g H2O+173g NH

3

59

NO

Takk for at du valgte produktet vårt. Vi håper du vil få mye glede av det.
Vi vil gjerne at du gjør deg kjent med symbolene nedenfor. Da vil du kunne bruke kjøleskapet på en sikker og

effektiv måte:

fare ved ukorrekt bruk

nyttig informasjon

miljøinformasjon

Dette kjøleskapet er beregnet for å lagre mat- og drikkevarer.

Viktig!

Dette produktet er laget for å brukes av voksne. La ikke barn få lov til å klusse
med kontrollene eller leke med produktet.

Alt elektrisk arbeid som er nødvendig for å montere dette apparatet, må utføres
av en kvalifisert elektriker.

Bruk en reparatør som er autorisert, til å utføre service på produktet, og bruk
bare originale reservedeler.

Det er farlig å endre spesifikasjonene eller produktet på noen som helst måte.
Pass ekstra nøye på at apparatet ikke står på strømkabelen.
Enkelte deler i dette produktet blir svært varme når strømmen er på. Pass alltid

på at det er skikkelig ventilering, ellers kan det oppstå feil på apparatet, og
innholdet i kjøleskapet kan bli bedervet. Se monteringsinstruksjonene.

Deler som varmes opp, bør ikke være tildekket. Når det er mulig, bør baksiden av
apparatet stå inntil en vegg, men med tilstrekkelig avstand for ventilering, som
angitt i monteringsinstruksjonene.

Før du aviser, rengjør eller vedlikeholder apparatet, må du passe på at du slår det
av og trekker ut ledningen.

IKKE BRUK SKARPE GJENSTANDER til å skrape av rim eller is. Du må aldri
bruke makt for å fjerne is fra kjøleribbene. Fast is må tines når du aviser
apparatet. Se instruksjonene for avising.

Dette apparatet er tungt. Vær forsiktig når du flytter det.
Du må aldri forsøke å reparere apparatet selv. Reparasjoner som utføres av

personer uten erfaring, kan føre til personskader eller alvorlige feil på apparatet.
Kontakt det nærmeste verkstedet, og be alltid om originale reservedeler.

Det er forbudt å lagre giftige eller eksplosive stoffer i apparatet.

Les bruksanvisningen nøye før du begynner å bruke kjøleskapet. Hvis du senere
selger kjøleskapet eller gir det bort, må du passe på at den nye eieren mottar denne
bruksanvisningen.

Følgende installasjonsanvisninger må følges nøyaktig. Garantien gjelder kun for
produkter som er installert iht. denne anvisningen.

60

NO

INNHOLD

1. Utpakking

2. Tegning av kjøleskapet

3. Rengjøring

4. Plassering av kjøleskapet

4.1. Montering

5. Bruk av kjøleskapet

5.1. Temperaturregulering

6. Isbiter

7. Nyttige forslag

8. Avising, rengjøring og vedlikehold

9. Bytte lyspæren

10. Bytte side for døren

11. Bytte det dekorative dørpanelet

12. Bytte fotstykkene

13. Kundeservice

14. Sette kjøleskapet i drift, teknisk informasjon

14.1. Elektrisk tilkopling

15. Miljøinformasjon

16. Resirkulering

Merk!
Garanti gis i henhold til EU-direktiv 44/1999/CE og gjeldende lokale regler.

Kontakt Dometics servicenettverk dersom du har spørsmål om garanti eller annen
service, for eksempel reservedeler.

Garantien dekker ikke skader som følge av ukorrekt bruk.
Garantien dekker ikke endringer ved apparatet eller bruk av annet enn originale

Dometic-reservedeler.
Garantien gjelder ikke hvis ikke anvisningene om montering og bruk blir fulgt.
Når du kontakter Dometics servicenettverk, bes du oppgi modell, produktnummer

og serienummer. Disse opplysningene finner du på typeskiltet på innsiden av
kjøleskapet.

61

NO

1. Utpakking

Kontroller at kjøleskapet ikke er skadet når du har
pakket det ut av esken. Hvis det er skadet som følge av
transporten, må du straks rapportere dette til
transportfirmaet.

2. Tegning av kjøleskapet

1. dør

2. flaskeholder

3. evaporator

4. termostatbryter

5. sensor

6. fryser**

7. hengselplate

8. lampe

9. fryser

Figur 1.

HVIS KJØLESKAPET ER UTSTYRT MED LÅS, KAN IKKE DOMETIC RT HOLDES ANSVARLIG FOR TAP
ELLER SKADE AV NØKLENE. VI KAN IMIDLERTID SKAFFE DEG NY LÅS OG NYE NØKLER.

WA 3210 WA 3200

WA 3200

Figur 2.

Figur 3.

5. Bruk av kjøleskapet

Du starter kjøleskapet ved å sette stikkontakten i
støpselet. Kjøleribbene blir kalde etter omtrent tre
timer. Det går omtrent seks timer før temperaturen i
kjøleskapet når 6 °C ved vanlig romtemperatur.

5.1. Temperaturregulering

Termostatbryteren står vanligvis i midten av
innstillingsskalaen (figur 4-5), men dette kan variere
i henhold til hvor mye det er i kjøleskapet, og hvor
det er plassert. Hvis du må endre innstillingen, vrir
du bryteren til et høyere tall for å få en lavere

62

3. Rengjøring

Rengjør kjøleskapet nøye og regelmessig etter

behov. Ta ut hyllene. Vask hyllene, det innvendige
kabinettet og døren med en varm blanding av vann og
natriumbikarbonat. Bruk en klut som er skylt i rent,
varmt vann, til å tørke av, og tørk opp med en ren klut
til slutt. Ikke bruk varmere vann enn 40 grader til å
rengjøre plastdelene, og utsett dem ikke for tørr hete.
Du bør tørke av utsiden av kabinettet regelmessig med
en ren, fuktig klut.

BRUK ALDRI STERKE KJEMIKALIER ELLER
SLIPENDE RENGJØRINGSMIDLER PÅ NOEN SOM
HELST DEL AV KABINETTET.

4. Plassering av kjøleskapet

Når du bruker dette kjøleskapet for første gang, må du
være oppmerksom på følgende:

KONTROLLER AT KJØLESKAPET STÅR PÅ ET
FLATT UNDERLAG.
RØRENE PÅ BAKSIDEN AV KJØLESKAPET BLIR
VARME UNDER BRUK.
KJØLESKAPET HAR INGEN 'MOTOR' OG ER
DERFOR NESTEN LYDLØST.
DET GÅR MINST TRE TIMER FØR KJØLESKAPET
BLIR KALDT.

Under nedkjølingsprosessen slipper apparatet ut

varme i luften omkring fra kondensatoren
(plassert under den øvre delen på det bakre lokket). Jo
mer ventilasjon kondensatoren har, desto mer effektiv
blir nedkjølingen.

Apparatet må stå på et flatt underlag for å virke
tilfredsstillende. Dette kan du kontrollere ved å sette
et glass vann oppå apparatet.
Det er viktig å passe på at kjøleskapet ikke utsettes for
direkte varmestråling (direkte sollys, fra radiator, ved en
varmeovn, osv.).

4.1. Montering

Kjøleskapet er utstyrt med en elektrisk oppvarmet,
absorberende kjøleenhet som er nesten

stillegående. Kjøleskapet er konstruert for frittstående
montering, men det kan bygges inn hvis følgende
betingelser oppfylles, for å gi deg tilfredsstillende drift
og maksimal effektivitet.

VIKTIG :

Følgende installasjonsanvisninger må følges
nøyaktig. Garantien gjelder kun for produkter som
er installert iht. denne anvisningen.

1. Kjøleskapet må stå v

annrett i begge retninger.

2. Kjøleskapet skal ha 2

0 mm avstand fra veggen.

3. Det må sørges for ventilasjon som vis

t i

alternativene A, B, C eller D.

4. Ventilasjonskanalen må måle minst 1

05 mm x

bredden av kjøleskapet.

5. K

un hele kjøleenheten må føres inn i kanalen

som anvist.

6. L

uft som passerer kanalen må ikke være

oppv

ar

met på forhånd av noen annen

varmekilde.

7. Ventilasjonsrister må, dersom slike brukes, ha

åpninger på mins

t 200 cm² hver.

Vær sikker på at nettpluggen er tilgjengelig hele
tiden under installasjonen.

NO

Figure 4.

Figure 5.

63

temperatur eller et lavere tall for å få en høyere
temperatur. Du kan kontrollere virkningen av
justeringen etter en stund ved å se på termometeret.

6. Isbiter

Fyll isbrettet opp 4/5 med drikkevann, dekk det til, og
sett det på ishyllen. Tørk bort vann som eventuelt ble
sølt, slik at isbrettet ikke fryser fast.

Hvis du vil fryse isbitene raskere, stiller du termostaten
på MAX i en liten stund. Husk å stille termostaten
tilbake til normal innstilling når isbitene er frosne.

Når du vil ta isbitene ut av isbrettet, holder du det under
rennende vann. Ta av lokket med isbitene fra isbrettet.
Det er nå enkelt å ta ut isbitene.

7. Nyttige forslag

Ikke legg for mye i kjøleskapet. Det er lurt å la det være
litt luft mellom produktene i kabinettet, slik at kjølingen
blir effektiv og jevn. Hvis varene ligger for tett, kan det
oppstå store temperaturvariasjoner.

8. Avising, rengjøring og
vedlikehold

Rim oppstår gradvis på kjøleoverflatene. Du må ikke la
rimlaget bli for tykt siden det fungerer som en isolator
og forstyrrer kjølingen.

Avising med Fuzzy Logic og tidsbryter (fig. 4)

Rimlaget holdes automatisk på et lavt nivå ved at
enheten slås av i to timer hvert døgn. Rimlaget smelter,
og vannet renner gjennom dreneringsrøret fra
dråpekanalen til en beholder som er plassert nede på
baksiden av kjøleskapet på alle modellene. (Figur 6)
Vannet fordamper av seg selv, og du trenger ikke å
tømme beholderen manuelt.

Figur 6.

Halvautomatisk avising (fig. 5)

Du ser at du har et apparat med halvautomatisk avising
hvis det er en trykknapp i midten av termostatbryteren.
Trykk knappen i midten av termostatbryteren for
avising, men ikke vri bryteren til en annen stilling, la
den stå i normal stilling. Lukk døren.

Avisingsknappen vil være trykket inn og kjøleenheten
er koplet ut til rimlaget har smeltet. Deretter vil
avisingsknappen springe ut til normal stilling og
kjøleskapet begynner å gå igjen. Den tiden som det tar
å avise er avhengig av tykkelsen på rimlaget og
romtemperaturen.

Hvis du vil slå av apparatet, setter du termostatbryteren
til "0", kopler fra strømledningen og lar døren stå åpen.
Du bør tørke det innvendige kabinettet med en ren,
fuktig klut etter avising.

Hvis luftfuktigheten øker kan det dannes rim på
kjøleribbene. Hvis rimlaget blir ca. 3 mm tykt må

kjøleskapet avises for å unngå at virkningen blir
dårligere. Selv om dette ikke er tilfelle må (**)
fryseboksene avises regelmessig etter dannelsen
av rimlaget hver 2. -3. måned. Bruk denne
fremgangsmåten:

Sett termostaten på "0", trekk ut støpslet, ta ut
matvarer og isbrettet og la døren stå åpen. Ikke
utsett kjøleskapet for utvendig varme og ikke prøv
å skrape av rimlaget med skarpe gjenstander.
Vannet renner gjennom en dreneringsrenne og
derfra langs et rør gjennom kjøleskapets bakvegg
ned i en beholder på kjøleenheten, hvor vannet
fordamper av seg selv (fig 6). Hvis rimlaget blir
veldig tykt er det fare for at beholderen renner
over. I dette tilfellet skal vannet suges opp med en
klut som legges under ribbene. Vannet i
fryseboksen skal også suges opp med en klut.
Etter avisingen skal kjøleskapet tørkes av med en
tørr klut, støpslet settes inn igjen og matvarene
settes tilbake. Du bør imidlertid vente til neste dag
med å lage isbiter.

9. Bytte lyspæren (hvis tilgjengelig)

Hvis du må bytte lyspæren, trekker du ut ledningen
og fortsetter på følgende måte:

Skyv metallreflektoren til side, og dra lampedekselet
bakover. Bytt lyspære, og skyv dekselet tilbake på
plass.

Du kan kjøpe en ny max. 10-wattpære i en hvilken
som helst butikk.

10. Bytte side for døren (figur 7-8)

Du kan bytte dørens åpningsretning fra den ene
siden til den andre med følgende fremgangsmåte:

Trekk ut støpslet
Legg kjøleskapet forsiktig ned på bakveggen
Ta ut det nedre hengselet og ta vekk døren d
Fjern de to øvre venstre skruene og ta av
dekkpanelet ved å trekke det fremover e
Ta ut det øvre hengselet og monter det på motsatt
side
Ta vekk hengselsbolten og skru den inn nedenfra
Sett inn dekkpanelet i det øvre høyre hjørnet ved
å skyve det inn og sikre det med de to skruene
Plasser døren på den øvre hengselsbolten og
monter det nedre hengselet
Forviss deg om at døren kan beveges fritt og at
tetningen er riktig plassert.
Ta av det hengselplaten f og monter det på
motsatt side.

Figur 7.

NO

64

Figur 8.

11. Bytte det dekorative
dørpanelet (figur 9-11)

Skru løs de to skruene (1) fra det øverste dørhengselet.
Skyv døren og hengselet bort fra kabinettet og opp fra

den nederste hengselsbolten (2-3).
Fjern skruene (4), og trekk av kanten av karmen (5).

Dra det dekorative panelet (6) ut av dørkarmen, og sett
inn det nye panelet (7) slik at den øvre kanten av
panelet ligger helt parallelt med den øvre kanten av
karmen. Det er enklere å sette inn det nye panelet i den
øvre delen av karmen hvis de to hjørnene er kuttet av
med omtrent 5 x 5 mm (8). Sett kanten av karmen (5)
tilbake på plass, og fest den med skruene.

Sett døren på det nederste hengselet (9), sett det
øverste hengselet inn i åpningen, klem sammen med
døren mot kabinettet, og fest den med de to skruene
(11).

Figur 9.

Figur 10.

Figur 11.

NO

12. Bytte fotstykkene (figur 12)

Hvis du vil montere miniCool, trenger du ikke
fotstykkene på 40 mm. Når du har fjernet
fotstykkene på 40 mm, kan du feste fotstykkene på
12 mm, som du finner inni fotstykkene på 40 mm, til
festepunktene bak og foran. Ta vare på fotstykkene
på 40 mm og de fire gjenværende skruene.

Figur 12.

13. Kundeservice

Kontroller følgende før du kontakter en
servicetekniker:

Er det en strømfeil?
Kontroller sikringene.
Er stikkontakten satt skikkelig inn i støpselet?
Kontroller støpselet ved å sette inn et annet
apparat, for eksempel en bordlampe.
Er termostaten riktig innstilt? (vanligvis 3 eller 4).
Har ikke døren blitt lukket ordentlig, slik at
temperaturen i kjøleskapet stiger for raskt?
Står kjøleskapet på et flatt underlag?
Har du trykket inn avisingsknappen ved et uhell?
(gjelder bare for halvautomatisk avising.)
Hvis dette er tilfelle, vrir du termostatbryteren til
"0", slik at avisingsknappen spretter ut. Still
bryteren tilbake til den vanlige posisjonen.
Kjøleskapet starter igjen. Har luftekanalen blitt
tildekket?

Hvis kjøleskapet fortsatt ikke virker etter at du har
kontrollert alle punktene ovenfor, kontakter du den
nærmeste serviceteknikeren. Oppgi hva som er
problemet, og modellen og produkt- og
serienummeret.

(Du finner informasjon om modellen og produkt- og
serienummeret på merket med tekniske data øverst
til venstre inne i kjøleskapet.)

Kjøleskapet er utstyrt med en
beskyttelsesanordning mot overoppheting. En
autorisert service-tekniker kan sjekke om denne er
blitt utløst/aktivert eller ikke.

Hvis det oppstår en feil, kontakter du det nærmeste
verkstedet (slå opp i telefonkatalogen).

16. Resirkulering

Når produktet er pakket ut, bør
innpakningsmaterialet leveres til en lokal
gjenvinningsstasjon. Når kjøleskapet når slutten av
levetiden, bør det leveres til et firma som driver med
innsamling og omproduksjon, for gjenvinning av de
brukelige materialene. Resten blir ødelagt på
forsvarlig måte.

Apparater som er kjennetegnet med
dette symbolet, må deponeres på lokale
deponier for elektriske eller elektroniske
apparater.

Dette produktet må ikke kastes sammen
med vanlig husholdningsavfall.

Kjøleskap fra Dometic bærer symbolet på typeskiltet
inne i apparatet.

Dette produktet er i overensstemmelse med
følgende EØS-direktiver:

LVD-direktiv 72/23/EØS med endringer 90/683/EØS
EMC-direktiv 89/336/EØS

65

14. Sette kjøleskapet i drift

Teknisk informasjon:

14.1. Elektrisk tilkopling

Kjøleskapet kan kun tilkoples de nominelle

nettspenningene som er angitt på
informasjonsplaten. Stikkontakten på kjøleskapet kan
settes i et støpsel som er jordet i samsvar med
reguleringene.

Alt elektrisk arbeid som er nødvendig for å montere
dette apparatet, må utføres av en kvalifisert elektriker
eller en kompetent person.

Produsenten fraskriver seg alt ansvar hvis disse
sikkerhetstiltakene ikke følges.

Elektriske krav

Før du slår på strømmen, må du passe på at
spenningen er den samme som angitt på apparatets
informasjonsplate.

15. Miljøinformasjon

Apparatet inneholder ikke CFC/HCFC-gasser.
Ammoniakk (naturlig hydrogen- og
nitrogensammensetning) brukes som kjølemiddel i
kjøleenheten. Ozonvennlig syklopentan aktiveres som
et drivmiddel for PU-skumisolasjonen.

Natriumkromat brukes til korrosjonsbeskyttelse (mindre
enn 2 vektprosent av kjølemiddelet).

Modell WA 3210 WA 3200 WA 3200
Type MF20-60 MF20-60 MF20-60
Bruttovolum 60 liter 60 liter 60 liter
Strøm 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Inntak 115W 95W 115W
Strømforbuk 1.4 kWh/24h 1,4 kWh/24h 1,4 kWh/24h
Klimaklasse N N N
Kjølevæske 357g H

2

O+168g NH3367g H2O+173g NH3367g H2O+173g NH

3

NO

66

DK

Tak, fordi De købte denne køleboks. Vi er sikker på, den vil fungere upåklageligt.
I det følgende er nævnt en række symboler, som De bør kende for at sikre en sikker og effektiv drift:

risiko for fare, hvis køleboksen betjenes forkert

anbefalede, nyttige tip, De bør læse

oplysninger vedrørende miljøbeskyttelse

Denne køleboks er beregnet til opbevaring af mad- og drikkevarer.

Bemærk!

Dette produkt skal betjenes af voksne. Børn må ikke have lov til at pille ved
betjeningsknapperne eller lege med produktet.

Alt elarbejde, som kræves ved installationen af denne køleboks, skal udføres af
en kvalificeret elektriker.

Dette produkt skal efterses af en autoriseret servicetekniker, og der må kun
anvendes originale reservedele.

Det er farligt at ændre specifikationerne eller at ændre dette produkt på nogen
måde.

De skal være meget opmærksom på at sikre, at køleboksen ikke står på
elledningen.

Der findes driftskomponenter i dette produkt, som bliver varme. De skal altid
sørge for, at der er tilstrækkeligt med ventilation, da der ellers kan opstå
komponentsvigt og dermed risiko for tab af indhold. Se
installationsvejledningen.

Dele, som bliver varme, bør ikke tildækkes. Produktets bagside skal så vidt
muligt placeres tæt på en væg, dog således at der er den påkrævede
ventilationsafstand, som er anført i installationsvejledningen.

Inden køleboksen afrimes, rengøres eller vedligeholdes, skal De sørge for at
slukke for køleboksen og tage stikket ud.

BRUG IKKE SKARPE GENSTANDE til at skrabe rim eller is af med. Fast is må
under ingen omstændigheder tvinges væk fra køleribberne. Fast is skal have lov
til at tø, når køleboksen afrimes. Se instruktionerne om afrimning.

Denne køleboks er tung. De bør udvise forsigtighed ved flytning af køleboksen.
De må under ingen omstændigheder forsøge at reparere køleboksen selv.
Reparationer, som udføres af uerfarne personer, kan forårsage beskadigelse

eller mere alvorlige funktionsfejl. Henvend Dem til det lokale servicecenter, og
forlang altid originale reservedele.

Opbevaring af giftige eller eksplosive stoffer i denne køleboks er forbudt

Læs denne betjeningsvejledning omhyggeligt, inden De tager køleboksen i brug.
Hvis De senere sælger eller afhænder den, bedes De sørge for, at den nye ejer
modtager denne betjeningsvejledning.

Følg omhyggeligt monteringsanvisningerne nedenfor. Garantien er kun gyldig for
produkter, der monteres som beskrevet.

67

DK

INDHOLD

1. Udpakning

2. Afbildning af køleboksen

3. Rengøring

4. Placering af køleboksen

4.1. Installationsvejledning

5. Brug af køleboksen

5.1. Temperaturregulering

6. Isterninger

7. Nyttige råd

8. Afrimning, rengøring og vedligeholdelse

9. Udskiftning af elpæren

10. Vending af lågeophængningen

11. Udskiftning af det dekorative lågepanel

12. Udskiftning af fødderne

13. Kundeservice

14. Ibrugtagning, tekniske specifikationer

14.1. Tilslutning til netstrøm

15. Information om miljøbeskyttelse

16. Genbrug

Bemærk!
Garantibetingelserne er i overensstemmelse med EU-direktiv 44/1999/CE og med

lovgivningen i det pågældende bestemmelsesland.
Ved spørgsmål om garanti og kundeservice samt reservedele bedes De kontakte

vort Dometic Servicenetværk.
Garantien dækker ikke skader, der skyldes uhensigtsmæssig anvendelse.
Garantien omfatter ikke ændringer af køleskabet samt anvendelse af uoriginale

Dometic-reservedele.
Garantien bortfalder, hvis køleskabet ikke installeres og anvendes ifølge

anvisningerne.
Angiv venligst køleskabets model, produktnummer og serienummer, hvis De

kontakter Dometic's servicenetværk. Disse oplysninger findes på typeskiltet, som
sidder inde i køleskabet.

68

DK

1. Udpakning

Efter at De har taget køleboksen ud af emballagen,
skal De kontrollere, at den ikke er beskadiget. Hvis De
opdager, at køleboksen er blevet beskadiget under
transporten, skal De straks meddele dette til
transportfirmaet.

2. Afbildning af køleboksen

1. Låge

2. Flaskeholder

3. Fordamper

4. Termostatknap

5. Sensor

6. Fryser**

7. Hængselplade

8. Lampe

9. Fryser

Figur 1.

I TILFÆLDE AF AT KØLEBOKSEN ER FORSYNET MED LÅS, PÅTAGER DOMETIC RT SIG INTET ANSVAR
FOR TAB ELLER BESKADIGELSE AF NØGLER. VI FORETAGER DOG GERNE EN KOMPLET
UDSKIFTNING AF LÅS OG NØGLE.

WA 3210 WA 3200

WA 3200

Figur 2.

Figur 3.

Sørg for, at hovedkontakten hele tiden er
tilgængelig under installationen.

5. Brug af køleboksen

For at starte køleboksen skal De sætte stikket i
stikkontakten og tilslutte strømmen. Køleribberne
bør vise tegn på køling efter ca. 3 timer. Ved en
normal omgivelsestemperatur tager det ca. 6 timer,
før køleboksen når en temperatur på 6°C i
opbevaringsrummet.

5.1. Temperaturregulering

Der kræves normalt en indstilling, som ligger i
midten af indstillingsområdet på termostatknappen
(fig. 4-5), men dette kan variere alt efter belastning
og installation. Hvis det er nødvendigt at ændre
indstillingen, kan knappen drejes til et højere tal for
at frembringe en lavere temperatur, eller til et lavere
tal for at frembringe en højere temperatur.
Virkningen af enhver justering kan kontrolleres ved
hjælp af termometret, når køleboksen har været

69

3. Rengøring

Rengør køleboksen grundigt med jævne

mellemrum alt efter behov. Tag hylderne ud.
Disse hylder, køleboksens inderside og lågen skal
vaskes med en varm opløsning af natriumbikarbonat.
Tør til sidst køleboksen over med en klud, som kun er
opvredet i varmt vand, og tør efter med en ren klud.
Plasticdele må ikke vaskes i vand, som er varmere end
håndvarmt, og de må ikke udsættes for varmlufttørring.
Køleboksens yderside skal jævnligt tørres af med en
ren og fugtig klud.

BRUG ALDRIG KRAFTIGE KEMIKALIER ELLER
RENGØRINGSMIDLER MED SLIBEMIDDEL PÅ
NOGEN AF KØLEBOKSENS DELE.

4. Placering af køleboksen

Når køleboksen bruges for første gang, bedes De
overveje følgende punkter:

SØRG FOR, AT KØLEBOKSEN ER PLACERET PÅ
EN PLAN OVERFLADE.
RØRENE PÅ BAGSIDEN BLIVER VARME, NÅR DE
ER I BRUG.
KØLEBOKSEN HAR INGEN 'MOTOR' OG ER
DERFOR PRAKTISK TALT LYDLØS.
DE MÅ REGNE MED, AT DER MINDST GÅR 3
TIMER, FØR DER SES TEGN PÅ KØLING.

Under køleprocessen afgiver køleboksen varme

fra kondensatoren (under den øverste del af
bagpanelet) til den omgivende luft. Jo bedre ventileret
kondensatoren er, jo mere effektivt sker afkølingen.

Den anden betingelse for en tilfredsstillende drift er,
at køleboksen står på en plan overflade. Dette ses
bedst ved at placere et glas vand oven på
køleboksen.
Det er vigtigt, at køleboksen ikke udsættes for
strålevarme (sollys, radiator, i nærheden af en ovn
osv.).

4.1. Installationsvejledning

Køleboksen er forsynet med en elektrisk opvarmet
absorberingskøleenhed, som praktisk talt er lydløs, når
den er i drift. Køleboksen er beregnet til fritstående
installation, men den kan indbygges, hvis følgende
betingelser opfyldes, for at sikre tilfredsstillende drift og
optimal køleeffektivitet:

VIGTIGT:

Følg omhyggeligt monteringsanvisningerne
nedenfor. Garantien er kun gyldig for produkter,
der monteres som beskrevet.

1. Køleboksen skal være placeret på en p

lan

overflade i begge retninger

2. Der skal være 2

0 mm afstand til væggen

3. Der skal være ventilation som vis

t

i enten figur

A, B, C eller D

4. Ventilationskanalen skal mindst måle 1

05 mm x

kølebok

sens bredde

5. Hele køleenheden skal rage ind i kanalen som

vist på billedet

6. Luft, der passerer gennem kanalen, må ikke

forvarmes af nogen varmekilde

7. Hvis der bruges ventilationsriste, skal de hver

især have åbninger på minds

t 200 cm²

DK

tændt i yderligere et stykke tid, så temperaturen kan nå
at stabilisere sig.

6. Isterninger

Fyld isbakken 4/5 med drikkevand, læg låget på, og
placér den lukkede isbakke på hylden til isbakken. Tør
overskydende vand af for at forhindre, at isbakken
fryser fast til overfladen.

For at få isterningerne til at fryse hurtigere, skal De
dreje termostaten til position 7 i et lille stykke tid. Husk
at dreje talskiven tilbage til den normale indstilling, når
isterningerne er frosne.

For at få isterningerne ud af isbakken skal De holde
bakken under rindende vand. Fjern låget, som er lagt
over isterningerne, fra isbakken, og isterningerne kan
nu let tages ud.

7. Nyttige råd

Køleboksen må ikke overfyldes. Vi anbefaler Dem at
sørge for, at der er lidt plads mellem produkterne i
køleboksen for at sikre en effektiv og jævn køling. Hvis
hylderne pakkes for tæt, kan der være uacceptable
temperaturudsving.

8. Afrimning, rengøring og
vedligeholdelse

Der dannes gradvist rim på køleoverfladerne, og rimen
må ikke få lov til at blive alt for tyk, da den virker som
en isolator og hæmmer kølingen.

Fuzzy Logic og kontakt for tidsstyret afrimning (fig. 4)

Denne rimdannelse holdes nede med FUZZY LOGIC­systemet, som er indbygget i køleboksen, ved at slukke
for køleboksen i to timer én gang i døgnet. Rimen
smelter, og det afrimede vand løber gennem
afledningsrøret fra drypkanalen og ind i en
fordampningsbeholder, som befinder sig på
køleboksens bagside på alle modeller (fig. 6). Det
afrimede vand fordamper automatisk i cirkulationsluften,
og det er ikke nødvendigt at tømme beholderen manuelt.

Figur 6.

Halvautomatisk afrimning (fig. 5)

En halvautomatisk afrimningsmodel kan genkendes på
trykknappen i midten af termostat-drejeknappen. For at

70

afrime trykker man knappen i midten af termostat­drejeknappen ind, men drejeknappen må ikke
drejes til en anden position - lad den stå, som den
plejer. Luk lågen.

Afrimningsknappen vil blive siddende inde, og
køleboksen vil være afbrudt, indtil rimen er smeltet.
Derefter springer afrimningsknappen selv ud til sin
normale stilling, og køleboksen starter igen. Hvor
lang tid afrimningen tager afhænger af, hvor meget
rim, der skal fjernes, og af rummets temperatur.

Hvis De gerne vil slukke for køleboksen, skal De
dreje termostatknappen til "0", afbryde
strømforsyningen og lade køleboksens låge stå
åben. Når De har afrimet køleboksen, skal De tørre
indersiden af med en ren og fugtig klud.

Ved øget luftfugtighed kan der dannes rim på
køleribberne. Hvis rimlaget når en tykkelse på
omkring 3 mm, skal køleboksen afrimes for at undgå
at hæmme ydelsen. Selv om dette ikke er tilfældet,
skal (**) frostrummet afrimes jævnligt efter kraftig
rimdannelse hver 2.-3. måned. Dette udføres på
følgende måde:

Indstil termostaten på „0", afbryd strømtilførslen,
tag fødevarer og isbakke ud og lad lågerne stå
åbne. Udsæt ikke køleboksen for eksternt tilført
varme og forsøg ikke at skrabe rimen væk med
skarpe genstande.
Det afrimede vand løber i en rende og fortsætter
derfra gennem et rør, der går gennem
køleboksens bagpanel og ned i en
opsamlingsbeholder på køleenheden, hvor
vandet fordamper af sig selv (fig. 6). Hvis rimlaget
bliver meget tykt, risikerer man, at
opsamlingsbeholderen løber over. I så fald skal
vandet tørres op med en klud placeret under
ribberne. Vandet i fryseboksen skal ligeledes

tørres op med en klud.
Efter afrimning skal køleboksen tørres med en klud
og tilsluttes igen, hvorefter fødevarerne kan lægges
ind igen. De bør dog vente til den følgende dag med
at fryse isterninger.

9. Udskiftning af elpæren (hvis en

sådan er installeret)

Hvis det er nødvendigt at skifte elpæren, skal De
trække stikket ud og dernæst gøre følgende:

Skub metalreflektoren til den ene side, og træk
lampeafdækningen bagud. Udskift pæren, og skub
afdækningen på plads igen.

En ny maks. 10-watts pære fås i enhver servicebutik.

10. Vending af

lågeophængningen (figur 7-8)

Døren kan hængsles om, så den åbner den andne
vej, ved at gennemføre følgende trin:

Afbryd strømtilførslen

Læg køleboksen forsigtigt på bagsiden

Fjern det nederste hængsel og tag lågen af d

Fjern de to øverste skruer til venstre og løsn

dækpladen ved at trække den fremefter e

Løsn det øverste hængsel og montér det på den

modsatte side

Tag hængselbolten ud og skru den ind nedefra

Indsæt dækpladen i det øverste højre hjørne ved

DK

Figure 4.

Figure 5.

71

at trykke den ind og fastgøre den med de to skruer
Sæt lågen på den øverste hængselbolt og montér
det nederste hængsel
Kontrollér, at lågen kan bevæge sig frit, og at
dørtætningen sidder rigtigt.
Fjern hængselpladen f og montér det på den
modsatte side

Figur 7.

Figur 8.

11. Udskiftning af det dekorative
lågepanel (figur 9-11)

Fjern de to skruer (1) fra lågens øverste hængsel.
Træk lågen væk fra huset sammen med hængslet, og

træk lågen opad, så den glider af den nederste
hængselbolt (2-3).

Figur 9.

Fjern skruerne (4), og træk rammekanten af (5). Lemp
det dekorative panel (6) ud af lågens ramme, og sæt
det nye panel i (7), så panelets øvre kant løber helt
parallelt med rammens øvre kant. Det er lidt nemmere
at sætte et nyt panel i rammens øverste kant, når der
skæres ca. 5 x 5 mm af de to hjørner (8). Sæt rammens
kant (5) på plads igen, og fastgør den med skruerne.

Figur 10.

DK

Placér lågen på det nederste hængsel (9), lad det
øverste hængsel glide ind i åbningen, skub lågen
mod huset, og fastgør den med de to skruer (11).

Figur 11.

12. Udskiftning af fødderne (figur 12)

Hvis De gerne vil installere minikøleboksen, får De
ikke brug for fødderne på 40 mm. Når De har fjernet
fødderne på 40 mm, kan De fastgøre fødderne på
12 mm, som findes inden i fødderne på 40 mm, til de
forreste og bageste fastgøringspunkter. Fødderne
på 40 mm og de 4 resterende skruer skal gemmes
til senere brug.

Figur 12.

13. Kundeservice

Inden De ringer til en servicetekniker, skal De
foretage følgende enkle test:

Er der strømsvigt?
Kontrollér sikringerne.
Er stikket sat rigtigt i stikkontakten, og er strømmen
tilsluttet? Kontrollér stikkontakten ved at tilslutte et
andet elektrisk apparat som f.eks. en bordlampe.
Er termostaten indstillet korrekt? (normalt 3 eller 4).
Har lågen ikke været lukket ordentligt med det
resultat, at temperaturen inden i køleboksen er
steget for hurtigt?
Er køleboksen placeret på en plan overflade?
Er afrimningsknappen utilsigtet blevet trykket ind?
(Kun med halvautomatisk afrimning). Hvis dette
er tilfældet, skal De dreje termostatskiven til "0",
hvorefter afrimningsknappen udløses. Stil
talskiven på den sædvanlige position. Herefter
skulle køleboksen gerne begynde at køle igen.

Har ventilationen været blokeret?
Hvis køleboksen stadig ikke fungerer
tilfredsstillende, efter at De har kontrolleret alle
ovenstående punkter, skal De kontakte den
nærmeste servicetekniker. Beskriv problemet, angiv
hvilken model det drejer sig om, og oplys produkt-

Apparater, som er mærket med dette
symbol, skal afleveres hos det lokale
opsamlingssted til bortskaffelse af
elektriske og elektroniske apparater.

Dette produkt må ikke bortskaffes
gennem normal husholdningsaffald.

Køleskabe fra Dometic har symbolet på dataskiltet
(typeskiltet) invendigt i apparatet.

Dette produkt overholder følgende EØF-direktiver:
LVD-direktiv 73/23/EØF med senere ændringer

90/683/EØF

EMC-direktiv 89/336/EØF

14. Ibrugtagning

Tekniske specifikationer:

14.1. Tilslutning til netstrøm

Køleboksen må kun bruges med den nominelle

netspænding, som er vist på typeskiltet.
Stikproppen skal sættes i en stikkontakt, som er
jordforbundet i overensstemmelse med gældende
regler.

Alt elarbejde, der kræves ved installationen af denne
køleboks, skal udføres af en kvalificeret elektriker
eller en anden kvalificeret person.

Producenten fraskriver sig ethvert ansvar, hvis disse
sikkerhedsforskrifter ikke overholdes.

Elektriske krav

Inden De tænder for køleboksen, skal De kontrollere,
at netspændingen er den samme, som er angivet på
køleboksens typeskilt.

15. Information om
miljøbeskyttelse

Køleboksen indeholder ikke nogen form for
CFC/HCFC.

Ammoniak (naturlig brint- og kvælstofforbindelse)
bruges som kølemiddel i køleren.

Det ozonvenlige stof cyclopentan aktiveres som
drivmiddel for PU-skumisoleringen.

Der anvendes natriumchromat til
korrosionsbeskyttelse (i en koncentration på mindre
end 2% i kølervæsken).

16. Genbrug

Efter at De har pakket køleboksen ud, skal De
aflevere emballagematerialet på det lokale
genbrugscenter. Når køleboksen skal bortskaffes,
skal den afleveres hos et specialiseret
genbrugscenter, der genindvinder de brugbare
materialer. Resten destrueres på forsvarlig vis.

72

og serienummeret. (Oplysninger om modellen og
produkt- og serienummeret finder De på typeskiltet
øverst til venstre i det indvendige rum.)

Dette køleskab* er udstyret med
overophedningsbeskyttelse. En autoriseret
servicetekniker kan undersøge, om denne er blevet
udløst eller ej.

DK

Model WA 3210 WA 3200 WA 3200
Type MF20-60 MF20-60 MF20-60
Bruttorumfang 60 liter 60 liter 60 liter
Netstrømsdrift 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Tilført effekt 115W 95W 115W
Energiforbrug 1.4 kWh/24h 1,4 kWh/24h 1,4 kWh/24h
Klimaklasse N N N
Kølemiddel 357g H

2

O+168g NH3367g H2O+173g NH3367g H2O+173g NH

3

I tilfælde af at der opstår en fejl, skal De kontakte det
nærmeste servicecenter - se den lokale telefonbog.

73

FI

Haluamme kiittää Teitä Minicool-jääkaapin hankkimisen johdosta. Uskomme Teidän olevan täysin tyytyväinen
uuteen laitteeseenne.

Tässä ohjeessa käytetään seuraavia merkintöjä, joiden avulla halutaan varmistaa jääkaapin turvallinen ja
tehokas käyttö:

Vaara käytettäessä laitetta väärin

Hyödyllisiä vihjeitä

Tietoa ympäristönsuojelusta

Tämä jääkaappi on tarkoitettu ruokatavaroiden ja juomien säilytystä varten.

Huomio!

Tämä tuote on tarkoitettu aikuisten käyttöön. Lasten ei ole suositeltavaa leikkiä
tuotteen ja sen käyttökytkimien kanssa.
Laitteen asentamisessa vaadittavat sähkökytkennät saa tehdä vain valtuutettu
sähköasentaja.
Tämän tuotteen huollot on annettava valtuutetun huoltoliikkeen tehtäväksi ja
huoltotöissä on käytettävä ainoastaan alkuperäisiä varaosia.
Tämän tuotteen teknisten ominaisuuksien ja/tai asetusten muuttaminen on
vaarallista.
On tärkeätä varmistaa, ettei laitetta sijoiteta sen virtajohdon päälle.
Tämä laite sisältää käytön aikana kuumenevia osia. Varmista aina, että laitteen
ilmanvaihto on riittävä toimintahäiriöiden ja sisällön vaurioitumisen
ehkäisemiseksi. Katso asennusohjeita.
Kuumenevien osien on oltava suojattuna. Mikäli mahdollista, laitteen takaosa on
sijoitettava lähelle seinää vasten, kuitenkin riittävälle etäisyydelle seinästä ulos
asennusohjeiden mukaisen ilmanvaihdon varmistamiseksi.
Ennen sulatusta, puhdistusta tai huoltotöitä, muista aina kytkeä laite pois päältä
ja irrottaa laitteen virtajohto pistorasiasta.
Älä raaputa huurretta tai jäätä TERÄVILLÄ ESINEILLÄ. Kovaa jäätä ei missään
olosuhteissa saa väkisin irrottaa jäähdytysrivoista. Kovan jään on annettava
sulaa laitteen sulatuksen aikana. Katso sulatusohjeita.
Laite on painava. Noudata varovaisuutta laitteen siirtämisessä.
Älä missään tapauksessa yritä korjata laitetta itse.
Asiantuntemattomien henkilöiden korjaustoimet saattavat johtaa
loukkaantumisiin ja entistä pahempiin toimintavikoihin. Ota yhteyttä paikalliseen
huoltoliikkeeseen ja vaadi aina alkuperäisten varaosien käyttämistä.
Laitteessa ei saa säilyttää myrkyllisiä tai räjähdysherkkiä aineita.

Lue tarkoin tämä käyttöohje ennen kuin otat jääkaapin käyttöön. Jos myyt tai
luovutat jääkaapin myöhemmin pois, huolehdi siitä, että uusi omistaja saa
käyttöohjeen laitteen mukana.

Noudata huolellisesti seuraavia asennusohjeita. Takuu koskee vain ohjeiden
mukaan asennettuja tuotteita.

74

FI

SISÄLLYSLUETTELO

1. Pakkauksen purkaminen

2. Kuva jääkaapista

3. Puhdistus

4. Jääkaapin sijoittaminen

4.1. Asennusohjeet

5. Jääkaapin käyttö

5.1. Lämpötilan säätö

6. Jääpalojen valmistus

7. Käytännön neuvoja

8. Sulatus, puhdistus ja kunnossapito

9. Lampun vaihtaminen

10. Oven kätisyyden vaihtaminen

11. Oven koristepaneelin vaihtaminen

12. Jalkojen vaihtaminen

13. Toimintahäiriöt, huolto ja takuu

14. Käyttöliitäntä, tekniset tiedot

14.1. Kytkeminen verkkovirtaan

15. Ympäristönsuojelu

16. Materiaalien kierrätys

Huomio!
Takuumääräykset vastaavat Euroopan Unionin direktiiviä 44/1999/CE ja kunkin

maan vastaavia lainmääräyksiä.
Dometic huoltoverkosto vastaa mielellään kaikkiin takuumääräyksiin ja

asiakashuoltoon liittyviin kysymyksiin ja huolehtii varaosien toimituksesta.
Takuu kattaa vain ohjeiden mukaan käytettyjä tuotteita.
Takuu ei kata laitteeseen tehtyjä muutoksia tai muiden kuin alkuperäisten

Dometic-varaosien käyttöä.
Takuu ei kata väärinasennettuja laitteita.
Mainitse laitteen malli, valmiste- ja sarjanumero, kun otat yhteyttä Dometic-

huoltoverkostoon. Nämä löydät laitteen sisällä olevasta tyyppikilvestä.

75

FI

1. Pakkauksen purkaminen

Kun purat kuljetuspakkauksen tarkista, ettei laite ole
vahingoittunut kuljetuksessa. Kuljetusvaurioista on
välittömästi ilmoitettava kuljetusliikkeelle.

2. Kuva jääkaapista

1. ovi

2. pulloteline

3. höyrystin

4. termostaatin säätönuppi

5. termostaatin anturi

6. pakastelokero**

7. saranelevy

8. lamppu

9. pakastelokero

Kuva 1.

JOS JÄÄKAAPISSA ON LUKKO, DOMETIC RT EI OLE VASTUUSSA AVAIMIEN HÄVIÄMISESTÄ TAI
VAHINGOITTUMISESTA. TARVITTAESSA TOIMITAMME LAITTEESEEN UUDEN LUKON JA AVAIMET.

WA 3210 WA 3200

WA 3200

76

7. Jos ilmanvaihtoaukkojen edessä on ritilä, sen
vapaiden aukkojen yhteispinta-alan on oltava
vähintään 200 cm².

Kuva 2.

Kuva 3.

Asennettaessa on varmistettava, että
verkkopistokkeelle jää esteetön pääsy

5. Jääkaapin käyttö

Käynnistä jääkaappi liittämällä virtajohto
pistorasiaan. Jäähdytysrivoissa näkyy jäähtymisen
merkkejä noin 3 tunnin kuluttua. Jääkaapin on
oltava toiminnassa normaalissa huonelämpötilassa
noin 6 tunnin ajan, jotta kaapin sisätila saavuttaa
6 °C lämpötilan.

5.1. Lämpötilan säätö

Jäähdytystehoa säädetään termostaatin
säätönupista. Normaaliasetus on termostaattinupin
säätöalueen keskivaiheilla (kuvat 4-5), mutta tämä
saattaa vaihdella ympäristön lämpötilasta,
jääkaapissa säilytettävien elintarvikkeiden määrästä
ja kaapin asennustavasta riippuen. Jos asetusta on
muutettava, nuppia voidaan kääntää suuremmalle

FI

3. Puhdistus

Puhdista jääkaappi huolellisesti säännöllisin

väliajoin. Irrota hyllyt. Pese hyllyt, kaapin sisäosat
ja ovi lämpimällä vedellä, jossa on mietoa,
hankaamatonta pesuainetta. Pyyhi jääkaappi tämän
jälkeen puhtaalla liinalla ja vedellä. Lopuksi kuivaa
jääkaappi. Älä koskaan pese muoviosia liian kuumalla
vedellä (kädenlämpöinen vesi on sopivaa), äläkä altista
osia liian kuumalle lämpötilalle. Kaapin ulkopinta on
pyyhittävä säännöllisesti puhtaalla, kostealla liinalla.

ÄLÄ KOSKAAN KÄYTÄ KAAPIN PUHDISTUKSEEN
VOIMAKKAITA KEMIKAALEJA TAI KARKEITA
PUHDISTUSMATERIAALEJA.

4. Jääkaapin sijoittaminen

Kiinnitä huomiota seuraaviin seikkoihin käyttäessäsi
jääkaappia ensimmäistä kertaa:

VARMISTA, ETTÄ JÄÄKAAPPI ON
VAAKASUORASSA
LAITTEEN TAKANA OLEVA PUTKISTO
KUUMENEE KÄYTÖN AIKANA
JÄÄKAAPPI EI SISÄLLÄ 'MOOTTORIA' JA SEN
TOIMINTA ON KÄYTÄNNÖSSÄ ÄÄNETÖNTÄ
ODOTA JÄÄHTYMISEN MERKKEJÄ VÄHINTÄÄN 3
TUNTIA

Jäähdytysvaiheen aikana laite luovuttaa

lauhduttimen kautta lämpöä ulos ympäröivään
ilmaan. Lauhdutinkoneisto sijaitsee jääkaapin
takaosassa. Mitä paremmin koneisto on tuuletettu, sitä
tehokkaampi jääkaappi on.

Jotta jääkaappi toimisi moitteettomasti, se täytyy
sijoittaa vaakasuoraan tasaiselle alustalle. Käytä
esim. vesivaakaa varmistamaan, että kaappi on
vaakasuorassa.
Laitetta ei saa altistaa suoralle lämpösäteilylle
(auringon valo, lämpöpatteri, uunin läheisyys jne.)

4.1. Asennusohjeet

Jääkaappi on sähkökäyttöinen ja toimii ns. absorptio­periaatteella ilman mekaanisesti liikkuvia osia ja siten
täysin äänettömästi. Laite on tarkoitettu vapaasti
sijoitettavaksi, mutta se voidaan asentaa myös
kaapistoon, mikäli seuraavia asennusohjeita
noudatetaan, jolloin varmistetaan jääkaapin moitteeton
toiminta ja paras jäähdytysteho.

TÄRKEÄÄ:

Noudata huolellisesti seuraavia asennusohjeita.
Takuu koskee vain ohjeiden mukaan asennettuja
tuotteita.

1. Jääkaapin on oltava v

aakasuorassa molemmista

suunnista katsottuna.

2. S

einän ja jääkaapin väliin on jäätävä 20 mm

vapaata tilaa.

3. Ilmanvaihto on järjestettävä k

uvassa näkyvällä

tav

alla vaihtoehdon A, B, C tai D mukaisesti.

4. Ilmanvaihtokanavan on oltava mitoiltaan

vähintään 1

05 mm x jääkaapin leveys.

5. Ilmanvaihtokanavassa saa olla v

ain jääkaapin

jäähdytyskoneisto kuvan esittämällä tavalla.

6. Ilman

vaihtokanavaan tuleva ilma ei saa olla

valmiik

si lämmitettyä.

asetukselle kylmemmän lämpötilan saavuttamiseksi ja
päinvastoin. Asetuksen muutoksen vaikutuksen voi
tarkistaa lämpömittarin avulla sen jälkeen, kun
jääkaappi on saavuttanut uuden asetuksen mukaisen
lämpötilan.

6. Jääpalojen valmistus

Täytä jääpala-astia 4/5-tilavuudestaan juomavedellä,
sulje kansi ja aseta suljettu jääpalaastia höyrystimen
päällä olevalle jääpalahyllylle. Pyyhi pois ylimääräinen
vesi, jotta jääpala-astia ei jäädy kiinni.

Käännä termostaatti hetkeksi suuremmalle asetukselle
jääpalojen jäätymisen nopeuttamiseksi. Muista
kääntää säätönuppi takaisin normaaliin asentoon, kun
jääpalat ovat valmiina.

Voit helposti poistaa jääpalat astiasta, kun ensin pidät
astiaa hetken juoksevan veden alla ja sitten nostat
astian kannen jääpaloineen astiasta. Nyt voit helposti
irrottaa jääpalat kannen lokeroista.

7. Käytännön neuvoja

Älä täytä jääkaappia liian täyteen. Tehokkaan ja
tasaisen jäähdytyksen mahdollistamiseksi on
suositeltavaa jättää tilaa tuotteiden väliin.
Lämpötilaerot vaihtelevat suuresti, jos tuotteet on
asetettu jääkaapin hyllyille liian lähekkäin.

8. Sulatus, puhdistus ja
kunnossapito

Höyrystimen jäähdytyspinnoille muodostuu hitaasti
huurrekerros, joka ei saa muodostua liian paksuksi,
koska se heikentää laitteen jäähdytystehoa.

Fuzzy Logic-sulatusautomatiikalla varustetut mallit
(kuva 4)

Laitteessa on FUZZY LOGIC-järjestelmän ohjaama
sulatusautomatiikka, joka kytkee laitteen pois päältä
kahdeksi tunniksi kerran vuorokaudessa. Höyrystimen
pinnalle muodostunut huurrekerros sulaa ja sulavesi
valuu poistoputken kautta jääkaapin takaosassa
olevaan haihdutusastiaan (kuva 6), josta se haihtuu
automaattisesti huoneilmaan. Astiaa ei tarvitse
tyhjentää käsin.

Kuva 6.

77

Puoliautomaattisella painonappisulatuksella
varustetut mallit (kuva 5)

Puoliautomaattisella painonappisulatuksella
varustetun laitteen voi tunnistaa termostaattinupin
keskellä olevasta painikkeesta (kuva 5). Paina
sulatuksen käynnistämiseksi termostaattinupin
keskellä oleva painike sisään, mutta älä säädä
termostaattia vaan jätä se normaaliin asentoonsa.
Sulje jääkaapin ovi.

Jäähdytyskoneisto pysyy poiskytkettynä niin kauan,
kunnes höyrystimen pinnalla oleva huurrekerros on
sulanut. Tämän jälkeen sulatuspainike palautuu
takaisin normaaliasentoonsa ja jääkaappi
käynnistyy uudelleen. Sulattamiseen tarvittava aika
riippuu sulatettavan huurrekerroksen paksuudesta
sekä huonelämpötilasta.

Jos haluat kytkeä jääkaapin pois päältä, käännä
termostaatin säätönuppi 0-asetukselle, irrota
jääkaapin virtajohto pistorasiasta ja jätä kaapin ovi
auki. Sulatuksen jälkeen kaapin sisäosat on
pyyhittävä puhtaaksi kostealla liinalla.

Höyrystinpinnoille saattaa kuitenkin muodostua
huurrekerros mm. lisääntyneestä ilman kosteudesta
johtuen. Laitteen hyvän jäähdytystehon
varmistamiseksi jääkaappi on tällöin sulatettava, jos
huurrekerroksen paksuus ylittää 3 mm.
Pakastelokero on joka tapauksessa sulatettava 2-3
kuukauden välein, jos lokeroon on muodostunut
runsaasti huurretta.

Sulatus tapahtuu seuraavasti:

Säädä termostaatti asentoon '0'. Irrota virtajohto,
poista elintarvikkeet ja jääpalarasia ja jätä
jääkaapin sekä pakastelokeron ovet auki. Älä
käytä lämpöpuhallinta tai muuta vastaavaa
ulkopuolista lämpölähdettä huurteen
sulattamisen nopeuttamiseksi, aläkä raaputa
huurretta tai jäätä terävillä esineillä.
Sulatusvesi valuu poistoputken kautta kaapin
takaosassa olevaan haihdutusastiaan, josta vesi
haihtuu huoneilmaan (kuva 6). Paksu jääkerros
saattaa aiheuttaa sen, että keräilyastia valuu yli.
Tässä tapauksessa höyrystimen jäähdytysritilän
alla olevaan kouruun on asetettava kangasliina
sulatusveden keräämiseksi. Pakastelokeroon
kerääntyvä sulavesi on kuivattava pehmeällä
liinalla.
Sulattamisen jälkeen jääkaappi on pyyhittävä
puhtaaksi kostealla liinalla. Tämän jälkeen virta
voidaan kytkeä uudelleen päälle ja elintarvikkeet
siirtää takaisin kaappiin. Ennen jääpalojen
valmistamista anna jääkaapin kuitenkin
kylmentyä noin vuorokauden verran.

9. Lampun vaihtaminen (ei kaikissa

malleissa)

Jos lamppu on vaihdettava, irrota virtajohto
pistorasiasta ja toimi seuraavasti:

Paina metallista heijastinta sivulle ja irroita
lampunsuojus vetämällä sitä taaksepäin. Vaihda
lamppu ja työnnä suojus paikalleen.

Uuden 10 watin lampun saat huoltoliikkeestä.

FI

Figure 4.

Figure 5.

78

10. Oven kätisyyden vaihtaminen

(kuva 7-8.)

Oven kätisyyden voi vaihtaa seuraavien ohjeiden
mukaisesti:

irrota virtajohto
aseta jääkaappi lattialle oviaukko ylöspäin
ruuvaa alempi sarana irti ja nosta ovi irti jääkaapin
rungosta d
ruuvaa irti vasemman yläkulman sarana-aukon
peitelevyn ruuvit ja irrota peitelevy vetämällä sitä
ulospäin e
ruuvaa ylempi sarana irti ja kiinnitä se vastakkaiselle
puolelle
irrota saranapultti ja ruuvaa se kiinni saranan
alapuolelle
työnnä peitelevy paikoilleen oikean yläkulman
sarana-aukkoon ja kiinnitä se kahdella ruuvilla
sovita ovi ylempään saranapulttiin ja asenna alempi
sarana paikoilleen
varmista, että ovi pääsee liikkumaan vapaasti ja että
tiiviste on oikealla paikallaan.
poista sarana levy f irti ja kiinnitä se vastakkaiselle
puolelle

Kuva 7.

Kuva 8.

11. Oven koristepaneelin
vaihtaminen

(kuvat 9-11.)
Ruuvaa irti ylemmän ovisarana kaksi ruuvia (1).
Vedä ovi ja ylempi sarana irti jääkaapin rungosta ja

nosta ovi pois alemman saranatapin päältä (2-3).
Irroita ruuvit (4) ja vedä kehyksen alareuna pois (5).

Vedä koristepaneeli (6) irti ovikehyksestä ja työnnä uusi
paneeli (7) paikalleen siten, että paneelin yläreuna
kulkee täsmälleen samansuuntaisena kehyksen
yläreunan kanssa. Uusi paneeli on helpompi työntää
yläkehykseen, jos paneelin yläkulmista leikataan noin
5 x 5 mm palat pois (8). Aseta kehyksen alareuna (5)
takaisin paikalleen ja kiinnitä ruuveilla.

Nosta ovi alempaan saranatappiin (9), asenna ylempi
saranatappi oven yläreunaan ja työnnä sarana oven

kanssa rungon saranareikään ja ruuvaa kiinni
kahdella ruuvilla (11).

Kuva 9.

Kuva 10.

Kuva 11.

12. Jalkojen vaihtaminen (kuva 12)

MiniCool-jääkaappien korkeutta voi säätää
vaihtamalla vakiojalkojen tilalle matalat jalat. Matalat
jalat on kaapeissa mukana vakiojalkojen sisällä.
Ruuvaa irti 40 mm vakiojalat, kiinnitä 12 mm matalat
jalat ruuveilla vakiojalkojen etu- ja
takakiinnitysreikiin. 40 mm vakiojalat ja loput neljä
ruuvia kannattaa säilyttää tulevaa käyttöä varten.

Kuva 12.

13. Toimintahäiriöt, huolto ja
takuu

Tarkista seuraavat asiat ennen kuin otat yhteyttä
huoltoon:

Onko virransyöttö kunnossa? Tarkista sulakkeet.

FI

Natriumkromaattia käytetään korroosiota
ehkäisevänä aineena (alle 2 painoprosenttia
jäähdytysnesteessä).

16. Materiaalien kierrätys

Kierrätettävä pakkausmateriaali tulisi toimittaa
uusiokäytön varmistamiseksi paikalliseen
jätteenkeräysjärjestelmään. Kun laite hävitetään, se
toimitetaan paikalliseen kierrätyslaitokseen
uudelleen käytettävien materiaalien oikean käytön
varmistamiseksi ja muiden osien asianmukaiseksi
hävittämiseksi.

Laitteet, jotka on merkitty viereisellä
symbolilla, tulee toimittaa paikalliseen
keräyspisteeseen sähkö- ja elektroniik­kalaitteiden jätehuoltomääräysten
mukaisesti.

Tätä tuotetta ei saa hävittää normaali
kotitalousjätteiden mukana.

Dometic jääkaapeissa symboli löytyy laitteen
sisäpuolelle sijoitetusta tyyppikilvestä.

14. Käyttöliitäntä

Tekniset tiedot:

14.1. Kytkeminen verkkovirtaan

Laitetta saa käyttää vain arvokilvessä mainitulla
verkkovirtajännitteellä. Laite kytketään

säädösten mukaan maadoitettuun pistorasiaan.
Laitteen asentamisessa vaadittavat sähkökytkennät

saa tehdä vain valtuutettu sähköasentaja.
Valmistaja ei ota vastuuta mahdollisista vahingoista,

jos näitä turvamääräyksiä ei noudateta.

Sähkökäytön vaatimukset

Ennen virran kytkemistä laitteeseen varmista, että
verkkovirran jännite on sama kuin laitteen arvokilvessä
ilmoitettu jännite.

15. Ympäristönsuojelu

Laite ei sisällä CFC/HCFC- eikä fluorattuja hiilivety­yhdisteitä (freonia).

Jääkaapin kylmäkoneistossa käytetään kylmäaineena
ammoniakkia (vedyn ja typen luonnollinen yhdiste).

Eristemateriaalina käytetyn polyuretaanivaahdon
reaktioaineena on ollut otsonikerrosta
vahingoittamaton syklopentaani.

79

Onko virtajohdon pistoke kunnolla pistorasiassa ja
tuleeko pistorasiaan virtaa? Tarkista pistorasian
toiminta jonkin muun sähkölaitteen avulla.
Onko termostaatti säädetty oikein? (Normaalisti
termostaatin nuppi on asennossa 3 tai 4.)
Onko ovi huonosti suljettu, jolloin sisälämpötila on
päässyt nousemaan liian korkeaksi?
Onko jääkaappi vaakasuorassa?
Onko sulatusnappia painettu vahingossa?
(ainoastaan malleissa, joissa on puoliautomaattinen
painonappisulatus.)
Jos näin on, käännä termostaatin säätönuppi
asentoon "0". Tämä vapauttaa sulatuspainikkeen.
Käännä termostaatti takaisin normaaliasentoon,
jolloin jääkaappi käynnistyy uudelleen.
Onko koneiston ilmanvaihto riittävä?

Kun yllä olevat asiat on tarkistettu, eikä laite vieläkään
toimi kunnolla, ota yhteyttä huoltoon.

Huollot ja mahdolliset korjaukset on annettava
valtuutetun huoltoliikkeen tehtäväksi.

Varmistaaksesi laitteesi moitteettoman toiminnan vaadi
aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.
Huollosta ja varaosien myynnnistä vastaa Oy Electrolux
Kotitalouskoneet Ab-HUOLTOLUX Porissa, puh.
[phone]. Lähimmän valtuutetun huoltoliikkeen
numeron saat soittamalla numeroon 0200-2662
(95 p/min + ppm).

FI

Malli WA 3210 WA 3200 WA 3200
Tyyppi MF20-60 MF20-60 MF20-60
Kokonaistilavuus 60 litraa 60 litraa 60 litraa
Verkkovirta 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Liitäntäteho 115W 95W 115W
Energiankulutus 1.4 kWh/24h 1,4 kWh/24h 1,4 kWh/24h
Ilmastoluokka N N N
Jäähdytysaine 357g H

2

O+168g NH3367g H2O+173g NH3367g H2O+173g NH

3

Mainitse soittaessasi tuotteen merkki. Kopioi
arvokilvestä tuotteen tiedot alla olevaan kohtaan,
niin ne löytyvät helposti, jos sinun pitää ottaa
yhteyttä huoltoon.

Malli .........................................................................

Tuotenumero ............................................................

Sarjanumero ............................................................

Ostopäivä.................................................................

Jääkaapilla on yhden (1) vuoden takuu. Takuuehdot
noudattavat alan yleisiä ehtoja ja niitä on saatavissa
myyjäliikkeestä tai maahantuojalta. Säästä
ostokuitti, josta takuun alkamispäivä voidaan
määrittää.

Jääkaappi on varustettu ylikuumenemissuojalla.
Valtuutettu huoltoteknikko voi tarkistaa, onko
ylikuumenemissuoja lauennut.

Korvaus huollosta voidaan periä myös takuuaikana:

* aiheettomasta valituksesta
* ellei käyttöohjetta ole noudatettu

Tuotettasi tai sen käyttöä koskeviin kysymyksiin
saat vastauksen kuluttajaneuvonnastamme
soittamalla numeroon 0200-2662 (95 p/min + pvm).

Tämä laite täyttää seuraavat EU-direktiivit:
LVD-direktiivi 73/23/ETY sekä lisäys

90/683/ETY

EMC-direktiivi 89/336/ETY

FI
