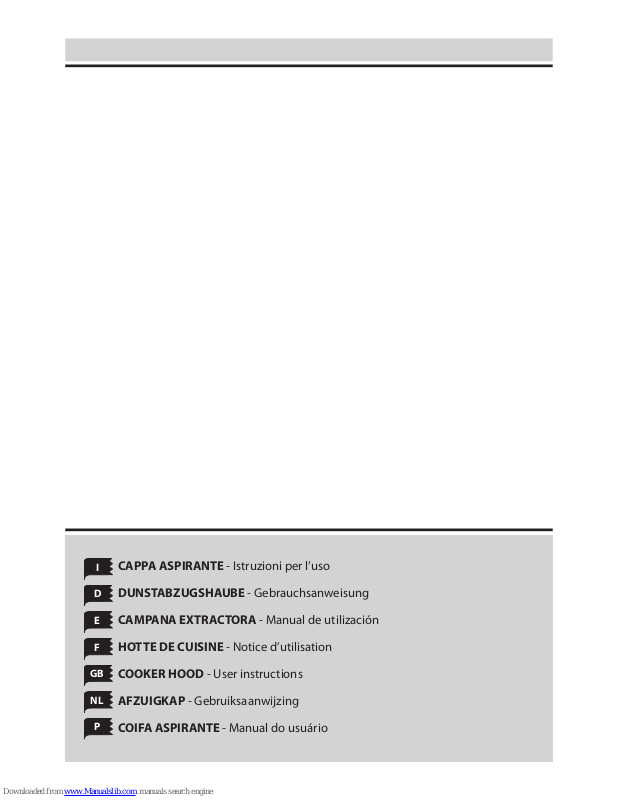

Hafele HH-IS90A User Instructions

CAPPA ASPIRANTE - Istruzioni per l’uso

DUNSTABZUGSHAUBE - Gebrauchsanweisung

CAMPANA EXTRACTORA - Manual de utilización

HOTTE DE CUISINE - Notice d’utilisation

COOKER HOOD - User instructions

AFZUIGKAP - Gebruiksaanwijzing

COIFA ASPIRANTE - Manual do usuário

I

D

E

NL

F

GB

P

- 3 -

AC

max 80 cm

B

X

B

A

B

Fig.4

Fig.2 Fig.3

Fig.1

- 4 -

Fig.7

Fig.5 Fig.6

Fig.8

- 5 -

Fig.11

Fig.9 Fig.10

- 6 -

Fig.15

Fig.12 Fig.14

Fig.13

- 7 -

Fig.20

Fig.18 Fig.19

Fig.17

Fig.21

Fig.16

- 8 -

Fig.26

Fig.24 Fig.25

Fig.23Fig.22

- 9 -

GENERALITÀ

Leggere attentamente il contenuto del presente libretto in
quanto fornisce importanti indicazioni riguardanti la sicu­rezza di installazione, d’uso e di manutenzione. Conservare il
libretto per ogni ulteriore consultazione. L’apparecchio è stato
progettato per uso in versione aspirante (evacuazione aria
all’esterno - Fig.1B) e filtrante (riciclo aria all’interno - Fig.1A) o
con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una

cappa aspirante e un bruciatore o un focolare dipendenti dall’a­ria dell’ambiente ed alimentati da un’energia diversa da quella
elettrica, in quanto la cappa aspirando toglie all’ambiente l’aria
di cui il bruciatore o il focolare necessita per la combustione. La
pressione negativa nel locale non deve superare i 4 Pa (4x10­5 bar). Per un funzionamento sicuro, provvedere quindi ad
un’opportuna ventilazione del locale. Per l’evacuazione esterna
attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

- Controllare la targa dati (posta all’interno dell’ apparecchio)
per accertassi che la tensione e potenza siano corrispondenti a
quella della rete e la presa di collegamento sia idonea. In caso
di dubbio interpellare un elettricista qualificato.

- Se il cavo di alimentazione è danneggiato, esso deve essere
sostituito da un cavo o un assieme speciali disponibile presso
il costruttore o il suo servizio assistenza tecnica.

- Collegare il dispositivo all’alimentazione attraverso una spina
con fusibile 3A o ai due fili della bifase protetti da un fusibile
3A.

2. Attenzione!
In determinate circostanze gli elettrodomestici possono
essere pericolosi.
A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante e
subito dopo l’uso prolungato dell’impianto di illuminazione.
C) E’ vietato cuocere cibi alla fiamma sotto la cappa.
D) Evitare la fiamma libera, perché dannosa per i filtri e
pericolosa per gli incendi.
E) Controllare costantemente i cibi fritti per evitare che
l’olio surriscaldato prenda fuoco.
F) Prima di effettuare qualsiasi manutenzione, disinserire
la cappa dalla rete elettrica.
G) Questo apparecchio non è destinato all’utilizzo da parte
di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochino con l’apparecchio.
I) Quando la cappa viene utilizzata contemporaneamente
ad apparecchi che bruciano gas o altri combustibili, il
locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel
rispetto delle istruzioni, esiste il rischio che si sviluppi un
incendio.

Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l’utente contribuisce a prevenire
le potenziali conseguenze negative per l’ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di ac­compagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere
consegnato presso l’idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene se­guendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio
di questo prodotto, contattare l’idoneo ufficio locale, il servizio
di raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.

ISTRUZIONI PER L’INSTALLAZIONE

•Leoperazionidimontaggio e collegamentoelettrico

devono essere effettuate da personale specializzato.

•Utilizzaredeiguantiprotettiviprimadiprocedereconle

operazioni di montaggio.

•Collegamentoelettrico:

Nota! Controllare la targa dati posta all’interno dell’appa­recchio:

- Se sulla targa compare il simbolo

significa che l’appa­recchio non deve essere collegato a terra, eseguire quindi le
istruzioni riguardanti la classe di isolamento II.

- Se sulla targa NON compare il simbolo

eseguire le istru-

zioni inerenti alla classe di isolamento I.

Classe di isolamento II

- L’apparecchio è costruito in classe II, perciò nessun cavo
deve essere collegato alla presa di terra. La spina deve essere
facilmente accessibile dopo l’installazione dell’apparecchio.
Nel caso in cui l’apparecchio sia provvisto di cavo senza spina,
per collegarlo alla rete elettrica è necessario interporre tra
l’apparecchio e la rete un interruttore onnipolare con apertura
minima tra i contatti 3 mm, dimensionato al carico e rispon­dente alle norme vigenti.

- L’allaccio alla rete elettrica deve essere eseguito come segue:
MARRONE = L linea
BLU = N neutro.

Classe di isolamento I

Questo apparecchio è costruito in classe I, perciò deve essere
collegato alla presa di terra.

- L’allaccio alla rete elettrica deve essere eseguito come segue:
MARRONE = L linea
BLU = N neutro
GIALLO/VERDE =

terra.

Il cavo neutro deve essere collegato al morsetto con il simbolo
N mentre il cavo GIALLO/VERDE, deve essere collegato al
morsetto vicino al simbolo di terra

.
Nell’operazione di collegamento elettrico assicurarsi che la
presa di corrente sia munita di collegamento di terra. Dopo il
montaggio della cappa d’aspirazione, fare attenzione che la
posizione della presa di alimentazione elettrica sia facilmen­te raggiungibile. Nel caso di collegamento diretto alla rete
elettrica è necessario interporre tra l’apparecchio e la rete un
interruttore onnipolare con apertura minima tra i contatti 3
mm, dimensionato al carico e rispondente alle norme vigenti.

•  La distanza minima fra la superficie di supporto dei recipienti
di cottura sul dispositivo di cottura e la parte più bassa della
cappa da cucina deve essere di almeno 65 cm. Se dovesse esse­re usato un tubo di connessione composto di due o più parti, la

ITALIANO

I

- 10 -

parte superiore deve essere all’esterno di quella inferiore. Non
collegare lo scarico della cappa ad un condotto in cui circoli aria
calda o utilizzato per evacuare fumi degli apparecchi alimentati
da un’energia diversa da quella elettrica. Prima di procedere
alle operazioni di montaggio, per una più facile manovrabilità
dell’apparecchio disinserire i filtro/i antigrasso (Fig.16).

- Nel caso di montaggio dell’apparecchio in versione aspirante
predisporre il foro di evacuazione aria.

•  Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso
diametro della flangia uscita aria. L’utilizzo di una riduzione
potrebbe diminuire le prestazioni del prodotto ed aumentare
la rumorosità.

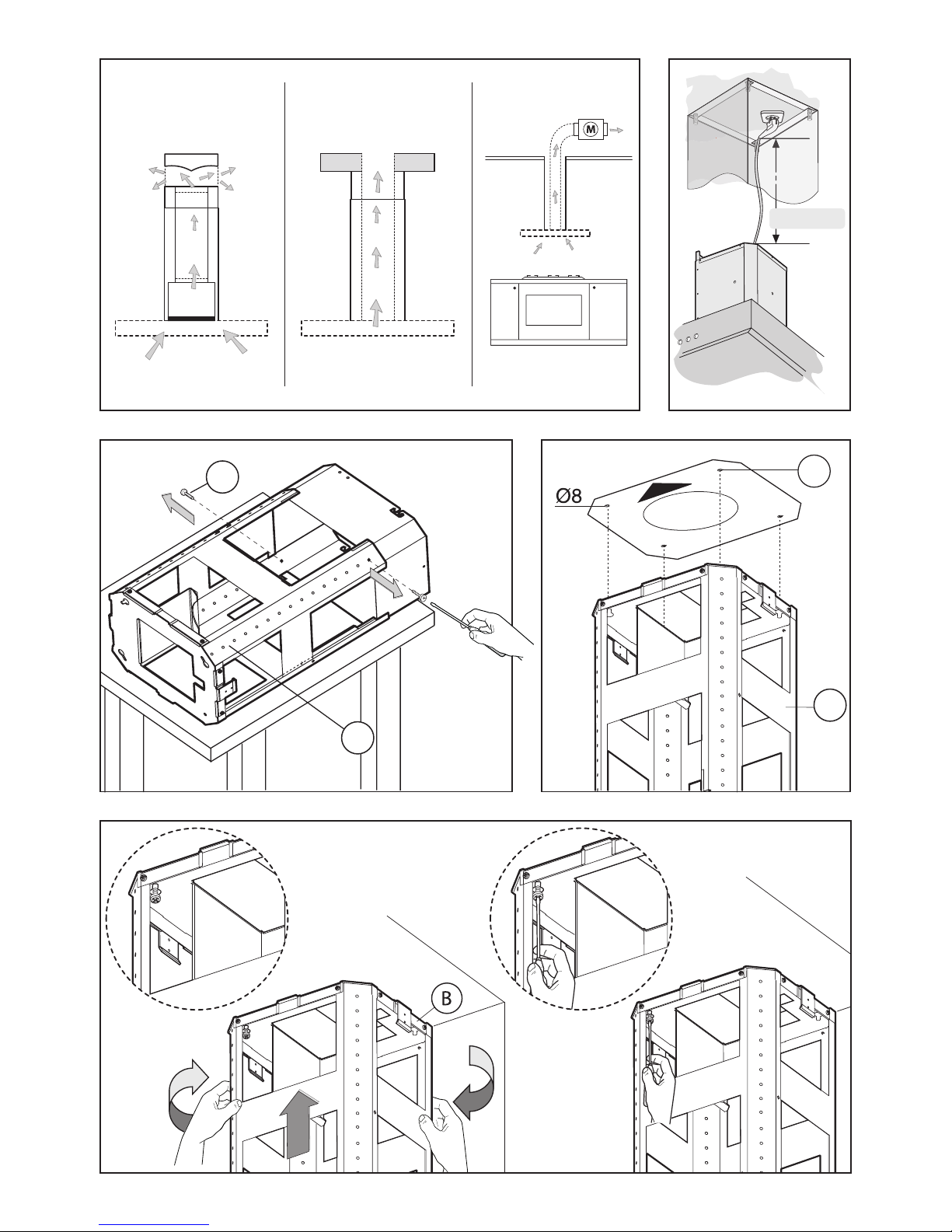

•Montaggiodellacappa:

- Prendere la struttura dall’imballo e togliere le 2 viti A per
separare la parte superiore da quella inferiore (Fig.2).

- Posizionare la dima di foratura sul soffitto facendo attenzione
che la freccia sia posizionata nello stesso lato del comando
dell’apparecchio (Fig.3). Effettuare i 4 fori Ø8 al soffitto ed
avvitare 3 viti senza tirarle completamente facendo attenzione
di non inserire la vite nel foro contrassegnato con una X sulla
dima di foratura (le viti e tasselli ad espansione devono essere
idonei al tipo di muro).

- Prendere la parte superiore della struttura B (Fig.4) ed inserirla
sulle 3 viti non avvitate completamente in corrispondenza
delle 3 asole. Fare una piccola rotazione per l’incastro (Fig.4).
Avvitare la quarta vite X e tirare le altre 3 restanti per per­mettere il bloccaggio definitivo della parte superiore della
struttura B.

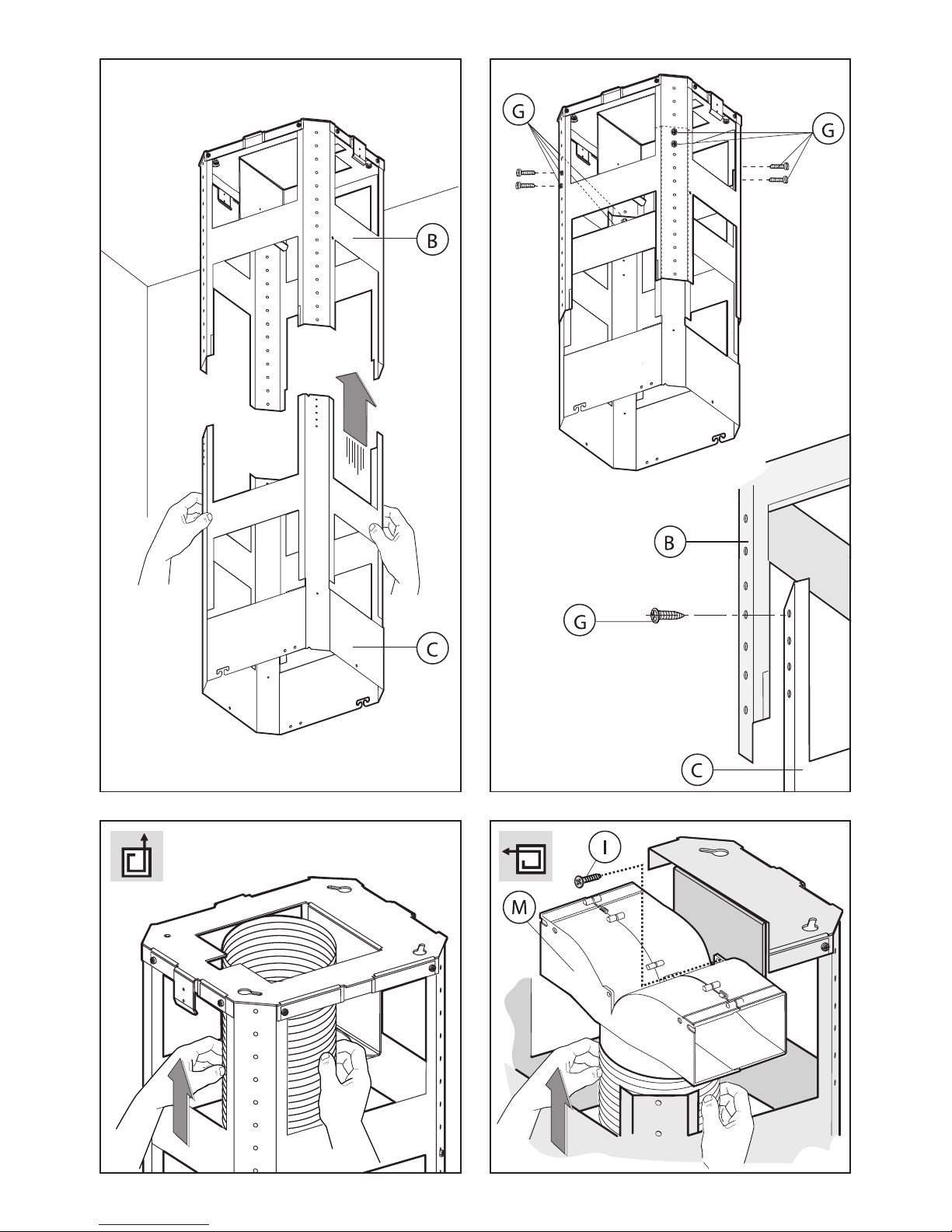

- Prendere la parte inferiore della struttura telescopica C ed
inserirla su quella superiore B (Fig.5). Regolare l’altezza de­siderata facendo riferimento alle quote indicate in (Fig.15) e
bloccarla mediante le 8 viti G in dotazione (Fig.6).

•Versioneaspirante: fissare il tubo flessibile al foro di evacua­zione aria predisposto (Fig.7).

•Versionefiltrante: abbiamo disponibili due tipi diversi di Kit,
uno con filtri a carbone a cassetta (Fig.17) e l’altro con i filtri al
carbone rigenerabili (lavabili) (Fig.18).

- Collegare il tubo flessibile al deflettore M e fissare la vite I
come indicato in Fig.8, i filtri al carbone attivo devono essere
applicati al gruppo aspirante posto all’interno della cappa
(Fig.17).

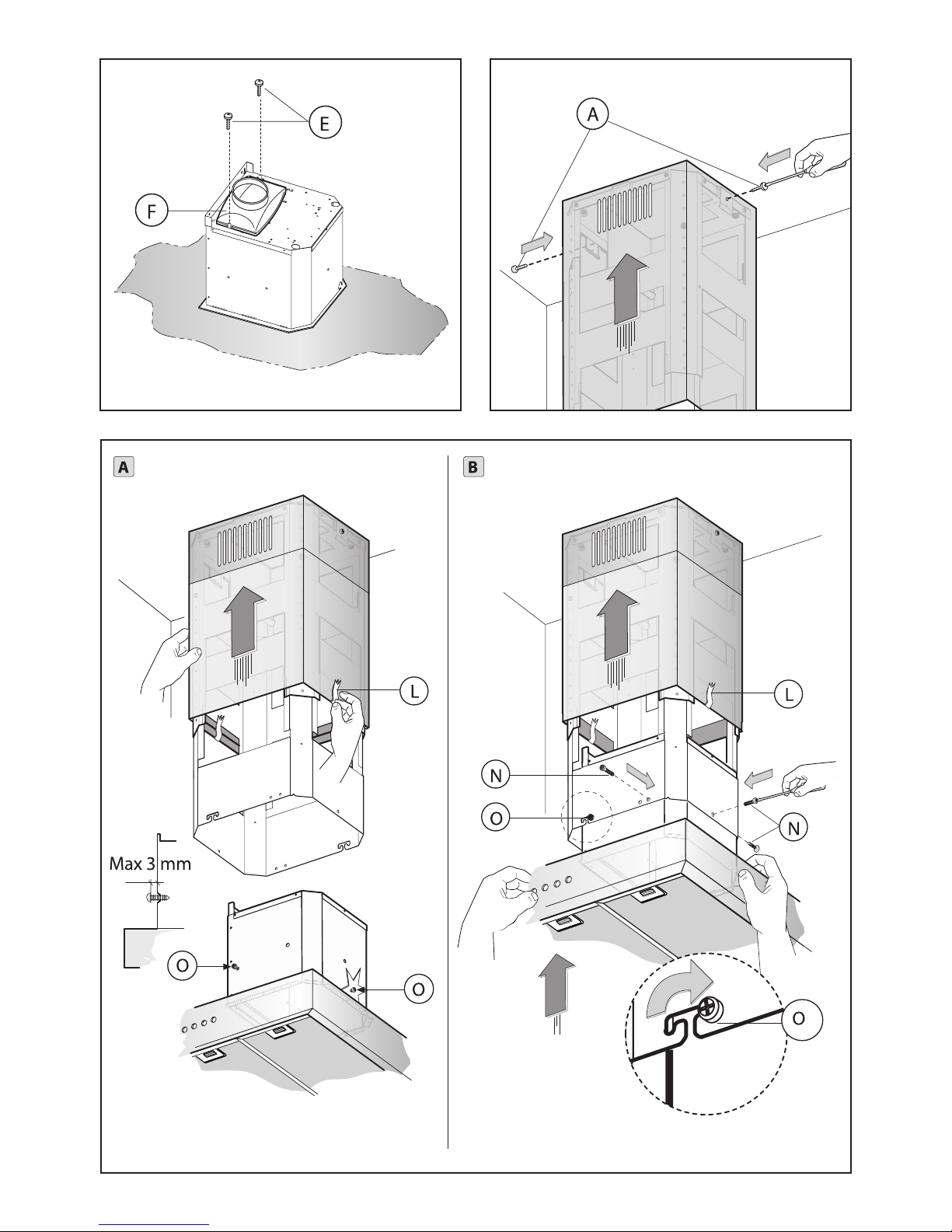

- Nel caso in cui il vostro prodotto è fornito di una flangia di
raccordo, prima di fissare la cappa alla struttura, eseguire il
montaggio indicato in Fig.9. Prendere la flangia di raccordo
F e montarla nella parte superiore del gruppo di aspirazione
della cappa con le 2 viti E (Fig.9).

- Prendere il camino decorativo superiore e fissarlo alla strut­tura mediante le 2 viti A (Fig.10). Accoppiare il camino deco­rativo inferiore con il camino decorativo superiore e fissarlo
attentamente con del nastro adesivo L (Fig.11A).

- Svitare di max 3 mm le 2 viti O (Fig.11A). Inserire il gruppo di
aspirazione all’interno della struttura facendo attenzione che
le viti O, precedentemente svitate, vadano ad agganciarsi con
le asole nella parte inferiore come indicato in (Fig.11B).
Avvitare le 3 viti N (in dotazione) e tirare le 2 viti O (Fig.11B).

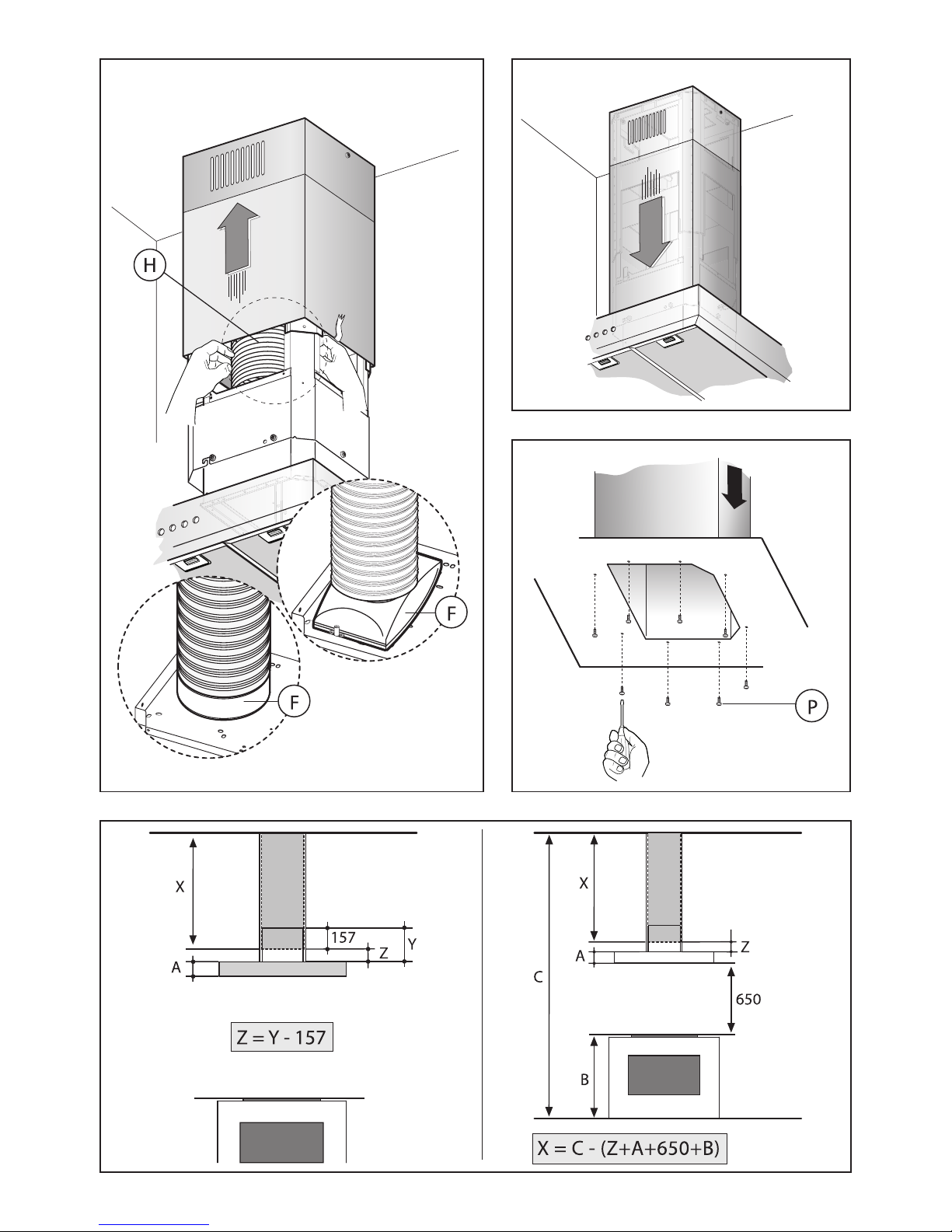

- Fissare il tubo di evacuazione aria H (non in dotazione) sulla
flangia di raccordo F (Fig.12).

- Togliere il nastro adesivo L ed appoggiare il camino decorativo
inferiore sopra il corpo cappa (Fig.13).

- Se il vostro apparecchio è dotato di camino decorativo

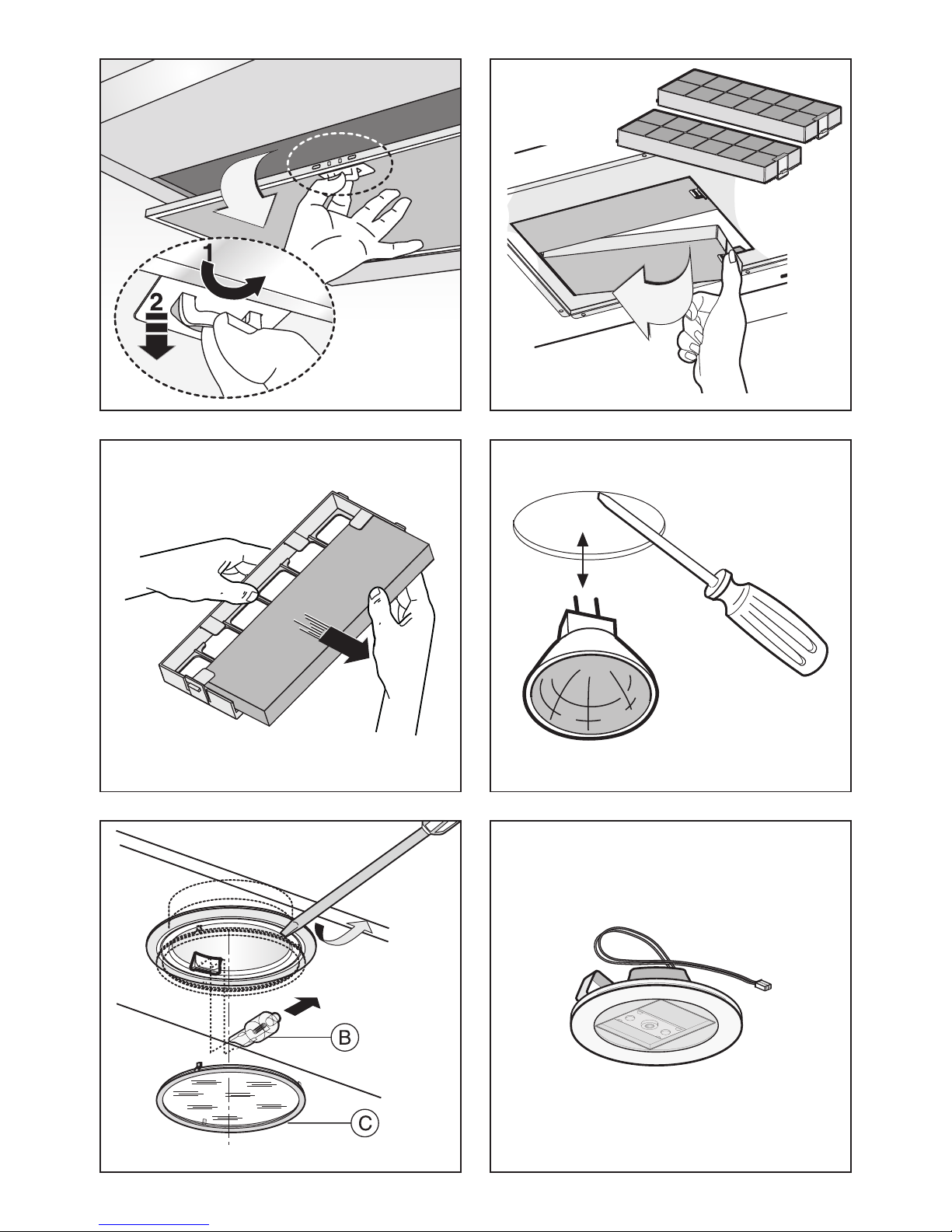

inferiore che necessita di fissaggio al corpo cappa con le viti,
rimuovere dalla cappa i filtri antigrasso agendo sulle apposite
maniglie (Fig.16).

- Se necessario, fissare dall’interno, il camino decorativo infe­riore alla cappa, utilizzando le viti P (Fig.14). Provvedere infine

a ricollocare i filtri nel loro alloggiamento.

USO E MANUTENZIONE

•  Si raccomanda di mettere in funzione l’apparecchio prima
di procedere alla cottura di un qualsiasi alimento. Si rac­comanda di lasciar funzionare l’apparecchio per 15 minuti
dopo aver terminato la cottura dei cibi, per un’evacuazione
completa dell’aria viziata. Il buon funzionamento della cappa
è condizionato da una corretta e costante manutenzione; una
particolare attenzione deve essere data al filtro antigrasso e al
filtro al carbone attivo.

•Ilfiltroantigrasso ha il compito di trattenere le particelle
grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi
in tempi variabili relativamente all’uso dell’apparecchio.

- Per prevenire il pericolo di eventuali incendi, al massimo ogni
2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando
detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a
basse temperature e con cicli brevi.

- Dopo alcuni lavaggi, si possono verificare delle alterazioni del
colore. Questo fatto non dà diritto a reclamo per l’eventuale
loro sostituzione.

•Ifiltrialcarboneattivo servono per depurare l’aria che viene
rimessa nell’ambiente ed ha la funzione di attenuare gli odori
sgradevoli generati dalla cottura.

- I filtri al carbone attivo non rigenerabili devono essere sosti­tuiti ogni 4 mesi al massimo. La saturazione del carbone attivo
dipende dall’uso più o meno prolungato dell’apparecchio,
dal tipo di cucina e dalla regolarità con cui viene effettuata la
pulizia del filtro antigrasso.

- I filtri al carbone attivo rigenerabili devono essere lavati a
mano, con detergenti neutri non abrasivi, o in lavastoviglie
con una temperatura massima di 65°C (il ciclo di lavaggio
deve essere completo senza stoviglie). Togliere l’acqua in
eccesso senza rovinare il filtro, rimuovere le parti in plastica,
e far asciugare il materassino in forno per almeno 15 minuti
circa ad una temperatura di 100°C massimo. Per mantenere
efficiente la funzione del filtro al carbone rigenerabile questa
operazione deve essere ripetuta ogni 2 mesi. Questi devono
essere sostituiti al massimo ogni 3 anni oppure quando il
materassino risulta danneggiato.

•Primadirimontareifiltriantigrassoeifiltrialcarbone

attivo rigenerabili è importante che questi siano asciugati
bene.

•Pulirefrequentementelacappa, siainternamenteche

esternamente, usando un panno inumidito con alcool
denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso durante la
cottura e non per l’uso prolungato di illuminazione generale
dell’ambiente. L’uso prolungato dell’illuminazione diminuisce
notevolmente la durata media delle lampade.

•Sel’apparecchioèdotatodellaluce ambiente questa può
essere utilizzata per l’uso prolungato di illuminazione generale
dell’ambiente.

• Attenzione: l’inosservanza delle avvertenze di pulizia della
cappa e della sostituzione e pulizia dei filtri comporta rischi
di incendi. Si raccomanda quindi di attenersi alle istruzioni
suggerite.

•Sostituzionedellelampadealogene(Fig.19):

Per sostituire le lampade dicroiche, sconnettere la lampada
allentandola con cautela dal portalampade con l’aiuto di un
piccolo cacciavite piatto o uno strumento equivalente.

ATTENZIONE! Nel fare questa operazione, fare attenzione
a non graffiare la cappa.

Sostituire con lampade dello stesso tipo.

- 11 -

•Sostituzionedellelampadealogene(Fig.20):

Per sostituire le lampade alogene B togliere il vetrino C facendo
leva sulle apposite fessure.
Sostituire con lampade dello stesso tipo.
Attenzione: non toccare la lampadina a mani nude.

•SostituzionedellelampadeLED(Fig.21):

Se la versione dell’apparecchio è con lampade LED per la so­stituzione è necessario l’intervento di un tecnico specializzato.

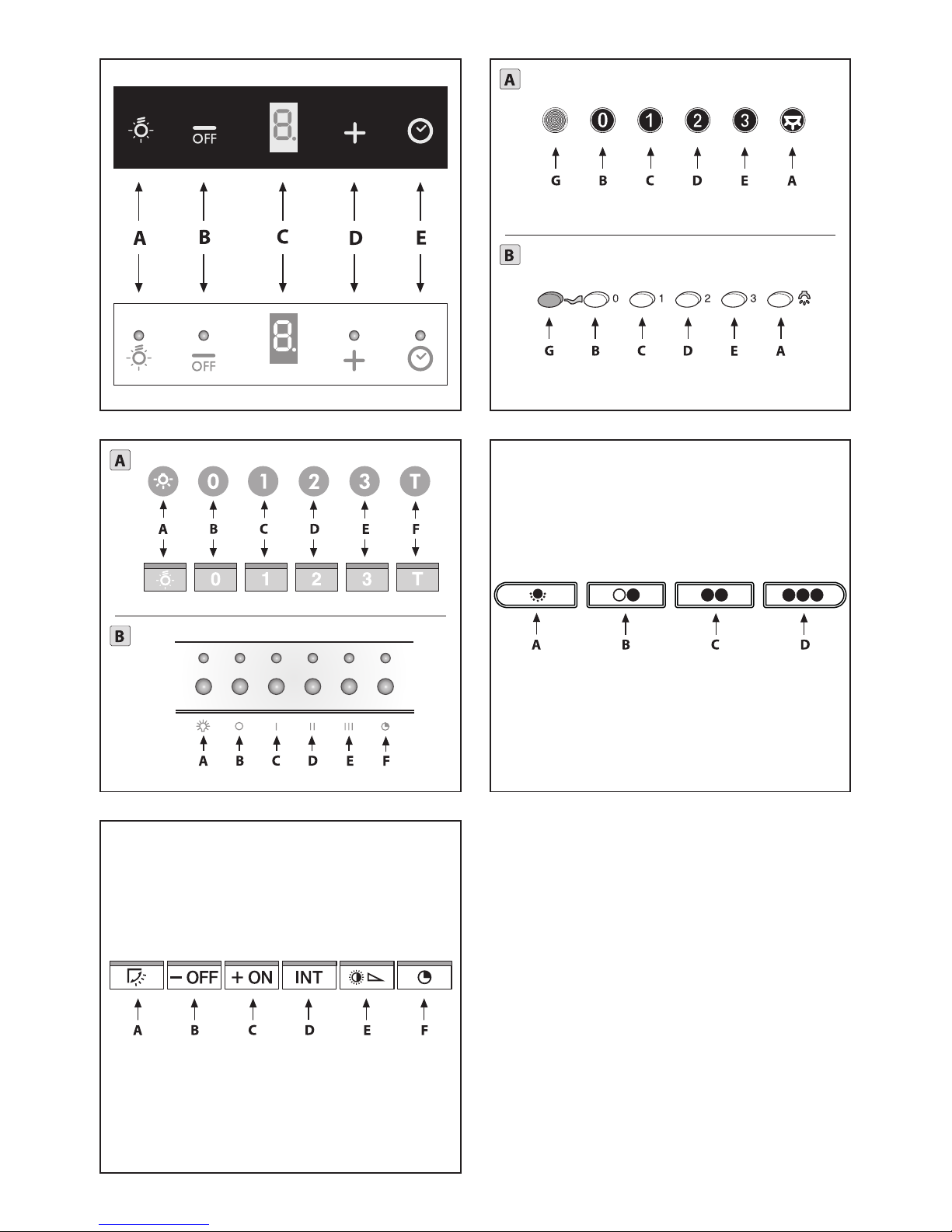

•Comandi(Fig.22):

Tasto A = Accende/spegne le luci.
Tasto B = Accende/spegne la cappa. L’apparecchio si accende

alla 1° velocità. Se la cappa è accesa premere il tasto per 2
sec. per spegnere. Se la cappa si trova alla 1° velocità non è
necessario tenere premuto il tasto per spegnere. Diminuisce
la velocità del motore.
Display C = Indica la velocità del motore selezionata e l’atti­vazione del timer.
Tasto D = Accende la cappa. Aumenta la velocità del motore.
Premendo il tasto dalla 3° velocità si inserisce la funzione
intensiva per 10’, poi l’apparecchio ritorna a funzionare alla
velocità di esercizio al momento dell’attivazione. Durante
questa funzione il display lampeggia.
Tasto E = Il Timer temporizza le funzioni, al momento dell’at­tivazione, per 15 minuti dopo di che queste vengono spente.
Il Timer si disattiva ripremendo il tasto E. Quando la funzione
Timer è attiva sul display deve lampeggiare il punto decimale.
Se è in funzione la velocità intensiva il Timer non si può attivare.

Premendo il tasto E per 2 secondi, quando l’apparecchio è
spento, si attiva la funzione “clean air”. Questa accende il
motore per 10 minuti ogni ora alla prima velocità. Durante
il funzionamento il display deve visualizzare un movimento
rotatorio dei segmenti periferici. Trascorso questo tempo il
motore si spegne e il display deve visualizzare la lettera “C” fissa
fino a quando dopo altri 50 minuti il motore riparte per altri
10 minuti e così via. Per ritornare al funzionamento normale
premere qualsiasi tasto tranne quello delle luci. Per disattivare
la funzione premere il tasto E.

•SaturazionefiltriAntigrasso/Carboneattivo:

- Quando il display C lampeggia alternando la velocità d’eser­cizio con la lettera F (es.1 e F) i filtri antigrasso devono essere
lavati.

- Quando il display C lampeggia alternando la velocità d’eser­cizio con la lettera A (es.1 e A) i filtri al carbone attivo devono
essere sostituiti o lavati a seconda del tipo di filtro.
Una volta ricollocato il filtro pulito bisogna resettare la memo­ria elettronica premendo il tasto A per circa 5 sec. fino a che
termina di lampeggiare la segnalazione F o A del display C.

•Comandimeccanici(Fig.23.A.B) la simbologia è di seguito
riportata:

A = Tasto ILLUMINAZIONE
B = Tasto OFF
C = Tasto PRIMA VELOCITÀ
D = Tasto SECONDA VELOCITÀ
E = Tasto TERZA VELOCITÀ
G = Spia MOTORE IN FUNZIONE.

•Comandiluminosi (Fig.24.A.B) la simbologia è di seguito
riportata:

A = Tasto ILLUMINAZIONE
B = Tasto OFF
C = Tasto PRIMA VELOCITÀ
D = Tasto SECONDA VELOCITÀ

E = Tasto TERZA VELOCITÀ
F = Tasto TIMER ARRESTO AUTOMATICO 15 minuti (*)

Se il vostro apparecchio è provvisto della funzione velocità
INTENSIVA, partendo dalla TERZA velocità e tenendo premuto
per 2 secondi circa il tasto E questa verrà attivata per 10 minuti
dopo di che ritornerà alla velocità precedentemente impostata.
Quando la funzione è attiva il LED lampeggia.
Per interromperla prima dei 10 minuti premere di nuovo il
tasto E.
Per alcuni modelli è possibile attivare la funzione anche con
la prima e seconda velocità.

Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la
funzione “clean air”. Questa funzione fa accendere il motore
per 10 minuti ogni ora alla prima velocità. Appena attivata la
funzione, il motore parte alla 1° velocità per la durata di 10
minuti durante i quali devono lampeggiare contemporanea­mente il tasto F e il tasto C. Trascorso questo tempo il motore
si spegne ed il led del tasto F rimane acceso di luce fissa fino
a quando dopo altri 50 minuti riparte il motore alla prima
velocità e i led F e C ricominciano a lampeggiare per 10 minuti
e così via. Premendo qualsiasi tasto ad esclusione delle luci la
cappa torna al suo funzionamento normale immediatamente
(es. se premo il tasto D si disattiva la funzione “clean air” e
il motore va subito alla 2° velocità; premendo il tasto B la
funzione si disattiva).

(*) La funzione “TIMER ARRESTO AUTOMATICO” ritarda
l’arresto della cappa, che continuerà a funzionare alla velocità
d’esercizio in corso al momento dell’accensione di questa
funzione, di 15 minuti.

•SaturazionefiltriAntigrasso/Carboneattivo:

- Quando il tasto A lampeggia con una frequenza di 2 sec. i
filtri antigrasso devono essere lavati.

- Quando il tasto A lampeggia con una frequenza di 0,5 sec.
i filtri al carbone attivo devono essere sostituiti o lavati a
seconda del tipo di filtro.
Una volta ricollocato il filtro pulito bisogna resettare la memo­ria elettronica premendo il tasto A per circa 5 sec. fino a che
termina di lampeggiare.

•Comandimeccanici(Fig.25)la simbologia è di seguito
riportata:

A = Tasto LUCE/ON-OFF
B = Tasto OFF/PRIMA VELOCITÀ
C = Tasto SECONDA VELOCITÀ
D = Tasto TERZA VELOCITÀ.

Se la cappa viene spenta in prima,seconda o terza velocità,
nel momento in cui viene riaccesa, questa riparte con la stessa
velocità di esercizio impostata al momento dello spegnimento.

•Comandi(Fig.26):

NOTA: con questo comando è possibile controllare l’apparec­chio anche con un telecomando da richiedere come accessorio.
TastoPower(A)=Nel caso in cui l’apparecchio sia predisposto
a supportare altre funzioni quali aperture automatiche, luci
ambiente, ecc.. questo tasto abilita tali funzioni.
Attenzione! Per alcuni modelli questo tasto non abilita nes­suna funzione e se premuto si accende il led corrispondente
per circa 15 sec.

Tasto-OFF(B)=Tasto di riduzione della velocità e spegnimento.
Tasto+ON(C) = Dalla posizione OFF, premendo una sola

volta il tasto C, il motore va in 1° velocità, due volte per la 2°
velocità, tre volte per la 3° velocità, per ogni cambio di velocità

- 12 -

il LED cambia di colore.
Se premo il tasto B la velocità si riduce ed il LED prende la
colorazione tipica della velocità.
Tasto Intensiva (D)=Con il motore in funzione e a qualsiasi
velocità impostata, premendo il tasto D si inserisce la velocità
INTENSIVA (4° velocità) per 10 minuti, durante questa funzione
il LED lampeggia, e il LED della velocità precedentemente
impostata si spegne.
Al termine dei 10 min. la cappa torna all’ultima velocità impo­stata con la relativa segnalazione del LED.

- Se si vuole disattivare la funzione prima dei 10 minuti premere
il tasto B.

- A cappa spenta la funzione velocità INTENSIVA non si attiva.
Tasto Light (E)=Premendo questo tasto si regola l’intensità
delle luci.

- Il livello di luminosità sono tre: alto, medio, basso.
Dalla posizione spento spingere una volta per il livello alto, due
volte per il livello medio, tre volte per il livello basso, quattro
volte per spegnere le luci.
Il livello delle luci ha un andamento ciclico: alto, medio, basso,
spento.
TastoTimer(F)= Con qualsiasi velocità inserita (esclusa la vel.
Intensiva) premendo il tasto si attiva la funzione Timer. Il LED
del tasto Timer lampeggia e il LED della velocità rimane acceso.

- Dopo 15 min al termine del conteggio la cappa si spegne
(motore ed eventuali luci accese).

• Premendo il tasto B per 2 secondi (a cappa spenta) si attiva
la funzione “clean air”. Questa funzione aziona il motore per
10 minuti ogni ora alla prima velocità, durante il quale il LED
corrispondente al tasto B resta acceso. Nei rimanenti 50 minuti
il LED del tasto C lampeggia a motore spento, mentre il tasto
B rimane con il LED acceso, questo segnala che la funzione è
ancora attiva. Per disattivare la funzione “clean air” premere
qualsiasi tasto ad esclusione delle LUCI.

•Saturazionefiltriantigrasso/carboneattivo:

- Dopo 30 h di funzionamento il LED del tasto B inizia a lam­peggiare, ciò significa che si devono lavare i filtri antigrasso.

- Dopo 120 h di funzionamento il LED del tasto E inizia a lam­peggiare, ciò significa che si devono lavare o sostituire i filtri
carbone.
Una volta ricollocato il filtro pulito bisogna resettare la me­moria elettronica premendo il tasto C per circa 4 sec. fino a
che termina di lampeggiare e l’impostazione delle 30 h/120
h riparte da zero.

SI DECLINA OGNI RESPONSABILITA’ PER EVENTUALI DANNI
PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE
AVVERTENZE.

- 13 -

DEUTSCH

D

ALLGEMEINES

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige
Sicherheitshinweise zur Installation, zum Gebrauch und zur
Wartung enthält. Die Anleitung für eventuelle zukünftige
Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch
in Aspirationsversion (Luftausscheidung nach außen - Abb.1B),
Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äuße­rem Motor (Abb.1C) entworfen.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube

und ein raumluftabhängiger Boiler oder ein offenes Feuer in
Betrieb sind, die von einer anderen Energiequelle als Strom
versorgt werden, da die Küchenhaube die Raumluft absaugt,
die auch der Boiler oder das Feuer zur Verbrennung benötigen.
Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar)
nicht übersteigen. Um einen sicheren Betrieb der Abzugshau­be zu gewährleisten, ist daher immer auf eine ausreichende
Belüftung des Raumes zu achten. Bei der Ableitung der Luft
nach aussen müssen die nationalen Vorschriften eingehalten
werden.

Vor Anschluss des Modells an das Stromnetz:

- Kontrollieren Sie das Typenschild an der Geräteinnenseite
um sich zu vergewissern, ob Spannung und Stromstärke der
des Stromnetzes entsprechen und die Steckdose geeignet ist.
Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten
Elektriker.

- Sollte das Speisekabel beschädigt sein, ist es durch ein ande­res - beim Hersteller oder dessen Kundendienst erhältliches

- Kabel oder mit einem speziellen Bausatz - zu ersetzen.

- Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder
über die beiden Drähte des Zweiphasenanschlusses, die durch
eine 3A-Sicherung geschützt sind, an die Stromversorgung
angeschlossen werden.

2. Achtung!
Elektrogeräte können unter gewissen Umständen ge­fährlich sein!
A) Niemals die Filter kontrollieren, wenn die Dunstabzugs­haube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht wäh­rend oder nach längerer Benutzung des Lichts berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube
zu flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da
diese die Filter beschädigen und einen Brand verursachen
können.
E) Beim Frittieren sind die Speisen ständig zu kontrollie­ren, um eine Entzündung von überhitztem Öl zu verhin­dern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netz­stecker aus der Steckdose entfernen.
G) Das Gerät sollte nicht von kleinen Kindern oder Perso­nen benutzt werden, welche Beaufsichtigung benötigen.
H) Kleine Kinder sollten beaufsichtigt werden, um sicher­zugehen, dass sie nicht mit dem Gerät spielen.
I) Der Raum muss über eine hinreichende Belüftung ver­fügen, wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet
wird.

L) Es besteht Brandgefahr, wenn die Reinigung nicht ent­sprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste
Electrical Electronic Equipment (WEEE) gekennzeichnet. Sor­gen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der
Benutzer trägt dazu bei, den potentiellen negativen Folgen
für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren
befindliche Symbol sagt aus, dass dieses Produkt nicht

wie normaler Hausmüll behandelt werden darf, sondern
dass es einer geeigneten Sammelstelle für das Recycling der
elektrischen und elektronischen Geräteteile zugeführt werden
muss. Entsorgen Sie bitte das Altgerät gemäß der lokalen
Richtlinien. Für weitere Informationen hinsichtlich der Behand­lung, der Wiederverwertung und des Recycling des Produkts
wenden Sie sich bitte an die zuständige lokale Stelle, an die
Sammelstelle für Hausmüll, oder an den Händler, bei dem Sie
das Gerät erworben haben.

INSTALLATIONSANLEITUNG

•Montageund AnschlussmüssenvoneinemFachmann

durchgeführt werden.

•VorderAusführungderMontagearbeitenSchutzhand­schuhe anlegen.

•Elektroanschluss:

Hinweis! Kontrollieren Sie das im Gerät angebrachte Typen­schild:

- Falls auf dem Typenschild das Symbol

angeführt wird,
bedeutet dies, dass das Gerät nicht geerdet werden muss;
folgen Sie somit den Anweisungen zur Isolierklasse II.

- Ist auf dem Typenschild NICHT das Symbol

angeführt,

folgen Sie den Anweisungen zur Isolierklasse I.

Isolierklasse II

- Die Küchenhaube gehört zur Geräteklasse II, daher muss
keine der Leitungen geerdet werden. Der Stecker muss nach
der Montage des Geräts leicht zugänglich sein. Sollte das
Gerät mit einem Kabel ohne Stecker ausgestattet sein, ist für
den Anschluss an das Stromnetz ein allpoliger, der Last und
den einschlägigen Vorschriften entsprechender Schalter mit
einer Kontaktmindestöffnung von 3 mm zwischen Gerät und
Stromnetz vorzusehen.

- Der Anschluss an das Stromnetz ist folgendermassen durch­zuführen:
BRAUN = L Leitung
BLAU = N Nulleiter.

Isolierklasse I

Bei dem Gerät handelt es sich um ein Gerät der Klasse I, und
muss demnach an einen Erdleiter angeschlossen werden.

- Der Elektroanschluss ist wie folgt vorzunehmen:
BRAUN = L Leiter
BLAU = N Nulleiter
GELB/GRÜN =

Erdungskabel.

Das Nullleiterkabel muss an Klemme N angeschlossen werden,
das GELB/GRÜNE Kabel dagegen an die neben dem Erdleiter­Symbol befindliche Klemme

.
Stellen Sie beim elektrischen Anschluss bitte sicher, dass die
Steckdose über einen Erdanschluss verfügt. Achten Sie bitte

- 14 -

darauf, dass die Steckdose nach installierter Dunstabzugs­haube leicht zugänglich ist. Im Falle eines Direktanschlusses
an das Stromnetz muss zwischen Gerät und Netzleitung ein
allpoliger Schalter mit einer Kontaktweite von mindestens 3
mm, der der Belastung und den geltenden Richtlinien ent­spricht, installiert werden.

•  Der Mindestabstand zwischen der Stellfläche für die Koch­behälter auf der Kochvorrichtung und dem unteren Teil der
Abzugshaube muss mindestens 65 cm betragen. Falls ein
Verbindungsrohr verwendet wird, das aus zwei oder mehr
Teilen zusammengesetzt ist, muss der obere Teil über den
unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr
der Küchenhaube an ein Rohr angeschlossen werden, in
dem Warmluft zirkuliert oder das zur Entlüftung von Geräten
verwendet wird, die an eine andere Energiequelle als an
Strom angeschlossen sind. Vor der Durchführung der Monta­gevorgänge, den/die Fettfilter entfernen, damit sich das Gerät
leichter handhaben läßt (Abb.16).

- Sollte das Gerät mit Abzugsvorrichtung montiert werden,
bereiten Sie eine Luftabzugsöffnung vor.

•  Es empfiehlt sich der Einsatz eines Luftableitungsrohres,
das denselben Durchmesser aufweist, wie der der Luftab­zugsöffnung. Die Verwendung eines Reduzierstücks könnte
die Leistungen des Erzeugnisses beeinträchtigen und das
Betriebsgeräusch erhöhen.

•MontagederAbzugshaube:

- Den Komplex aus der Verpackung nehmen und die 2 Schrau­ben A entfernen, um den oberen Teil vom unteren zu trennen
(Abb.2).

- Die Lochschablone an der Decke positionieren, wobei darauf
zu achten ist, dass der Pfeil an derselben Seite der Steuerung
des Geräts positioniert ist (Abb.3). Die 4 Löcher Ø8 an der
Decke ausführen und 3 Schrauben anziehen, ohne sie ganz
festzuspannen, wobei darauf zu achten ist, die Schraube nicht
in das auf der Lochschablone mit einem X gekennzeichnete
Loch zu bringen (die Spreizschrauben und –dübel müssen für
den Wandtyp geeignet sein).

- Den oberen Teil des Komplexes B (Abb.4) nehmen und auf den
3 noch nicht ganz festgespannten Schrauben in Übereinstim­mung mit den 3 Schlitzen anbringen. Eine kleine Drehung zum
Einrasten durchführen (Abb.4) .Die vierte Schraube X anziehen
und die übrigen 3 festspannen, um die endgültige Fixierung
des oberen Teils des Komplexes B zu ermöglichen.

- Den unteren Teil des ausziehbaren Gefüges C nehmen und
auf dem oberen B anbringen (Abb.5). Die gewünschte Höhe
einstellen, wobei auf die in (Abb.15) angegebenen Maße Bezug
zu nehmen ist, und sie mithilfe der mitgelieferten 8 Schrauben
G feststellen (Abb.6).

•Aspirationsversion: das biegsame Rohr am vorbereiteten
Luftausscheidungsloch befestigen (Abb.7).

•Filtrationsversion:es stehen zwei verschiedene Sets zur
Verfügung, eines mit einem Filtereinsatz mit Kohlefiltern
(Abb.17) und das andere mit regenerierbaren (waschbaren)
Kohlefiltern (Abb.18).

- Das biegsame Rohr an den Deflektor M anschließen und die
Schraube I wie in Abb.8 angegeben befestigen; die Aktivkoh­lefilter müssen am Absaugaggregat angebracht werden, das
sich im Innern der Abzugshaube befindet (Abb.17).

- Sollte Ihr Gerät mit einem Verbindungsflansch ausgerüstet
sein, ist vor der Befestigung der Dunstabzugshaube an der
Struktur die auf der Abb.9 veranschaulichte Montage vorzu­nehmen. Nehmen Sie den Verbindungsflansch F zur Hand und
befestigen Sie diesen mit den 2 Schrauben E am oberen Teil
des Saugaggregats der Dunstabzugshaube (Abb.9).

- Den oberen Schornstein nehmen und ihn mit den 2 Schrau­ben A an dem Komplex befestigen (Abb.10). Den unteren
Schornstein mit dem oberen verbinden und ihn sorgfältig mit
Klebeband L befestigen (Abb.11A).

- Die 2 Schrauben O höchstens 3 mm lösen (Abb.11A).
Das Absaugaggregat ins Innere des Komplexes einfügen, wo­bei darauf zu achten ist, dass die zuvor gelösten Schrauben O
mit den Schlitzen im unteren Teil wie in (Abb.11B) angegeben
ineinander haken. Die 3 Schrauben N (mitgeliefert) anziehen
und die 2 Schrauben O festspannen (Abb.11B).

- Das Luftausscheidungsrohr H (nicht mitgeliefert) an dem
Verbindungsflansch F (Abb.12) befestigen.

- Das Klebeband L entfernen und den unteren Schornstein auf
das Haubengehäuse stellen (Abb.13).

- Wenn Ihr Gerät mit einem unteren Schornstein ausgestattet
ist, der mit Schrauben am Haubengehäuse befestigt werden
muss, die Fettfilter mithilfe der entsprechenden Griffe von der
Abzugshaube entfernen (Abb.16).

- Wenn notwendig, den unteren Kamin von innen an der
Dunstabzugshaube mit den Schrauben P befestigen (Abb.14).
Schließlich die Filter wieder in ihren Sitz einfügen.

BENUTZUNG UND WARTUNG

•  Es wird empfohlen, die Dunstabzugshaube schon vor Koch­beginn der Speisen einzuschalten. Es wird weiterhin empfoh­len, das Gerät nach Beendigung des Kochvorgangs noch 15
Minuten weiterlaufen zu lassen, um den vollständigen Abzug
der Kochdünste zu gewährleisten. Die Leistungsfähigkeit der
Dunstabzugshaube hängt entscheidend von der Sorgfalt
und Regelmäßigkeit der Wartung ab, insbesondere die des
Fettfilters und die des Aktivkohlefilters.

• Der Antifett-Filter hat die Aufgabe, die in der Luft schweben­den Fettpartikel zu fangen, daher kann er in unterschiedlichen
Zeitspannen verstopfen, je nach Gebrauch des Geräts.

- Um der Brandgefahr vorzubeugen, müssen mindestens alle
2 Monate die Antifett-Filter per Hand gereinigt werden; dazu
verwendet man neutrale, nicht scheuernde Reinigungsmittel
oder man gibt ihn in die Spülmaschine bei niedriger Tempe­ratur und kurzem Zyklus.

- Nach der Reinigung kann die Farbe etwas verändert sein.
Diese Tatsache ist kein Grund für eine Beschwerde, damit er
ausgewechselt wird.

•DieAktivkohlefilterdienen dazu, die Luft, die in die Umge­bung zurückgeleitet wird zu reinigen; sie haben die Aufgabe,
die unangenehmen Gerüche, die während des Garvorgangs
entstehen, zu beseitigen.

- Die nicht regenerierbaren Aktivkohlefilter müssen minde­stens alle 4 Monate ausgewechselt werden. Die Sättigung der
Aktivkohle hängt davon ab, wie oft das Gerät benutzt wird,
vom Gartyp und von der Häufigkeit, mit der die Reinigung
des Antifett-Filters durchgeführt wird.

- Die regenerierbaren Aktivkohlefilter müssen per Hand mit
neutralen, nicht scheuernden Reinigungsmitteln gewaschen
werden oder man gibt ihn in die Spülmaschine bei einer Tem­peratur, die 65°C nicht überschreiten darf (der Waschzyklus
muss ohne Geschirr vollendet werden). Das überschüssige
Wasser entfernen ohne den Filter dabei zu beschädigen, die
Bauteile aus Kunststoff entfernen und das Vlies im Ofen
mindestens 15 Minuten lang circa bei einer Temperatur von
max. 100°C trockenen. Um den regenerierbaren Aktivkohle­filter wirkungsvoll zu erhalten, muss diese Operation alle 2
Monate wiederholt werden. Max. alle drei Monate muss ein
Auswechseln vorgenommen werden bzw. jedes Mal, wenn
das Vlies beschädigt ist.

•VorderMontagedesAntifett-Filtersunddesregenerier­baren Aktivkohlefilters ist es unbedingt nötig sicherzustel-

- 15 -

len, dass diese gut getrocknet sind.

•DieHaube musshäufigsowohlInnen alsauchAußen

gereinigt werden; dazu verwendet man ein mit denatu­riertem Alkohol befeuchtetes Tuch oder ein neutrales nicht
scheuerndes Reinigungsmittel.

•  Die Beleuchtungsanlage ist für den Gebrauch während des
Kochvorgangs realisiert worden und nicht für eine längere
Beleuchtung der Umgebung im Allgemeinen. Wird die Be­leuchtung lange Zeit angelassen, wird die durchschnittliche
Lebensdauer der Glühbirne erheblich verringert.

•  Wenn das Gerät mit einer serviceleuchte ausgestattet ist,
kann diese für die allgemeine anhaltende Beleuchtung der
Umgebung benutzt werden.

•Achtung: das Nichteinhalten dieser Hinweise für die Reini­gung der Haube und deren Auswechseln und die Reinigung
der Filter, führen zu Brandgefahr. Es wird daher empfohlen,
die hier gegebenen Ratschläge zu befolgen.

•AustauschderHalogenlampen(Abb.19):

Zum Ersatz der dichroitischen Lampen muss die Lampe
abgetrennt werden: Lösen Sie diese vorsichtig mithilfe eines
flachen Schraubenziehers oder einem ähnlichen Instrument
von der Lampenfassung.

ACHTUNG! Achten Sie dabei darauf, nicht die Haube zu
zerkratzen.

Tauschen Sie die Lampe durch eine desselben Typs aus.

•AustauschderHalogenlampen(Abb.20):

Nehmen Sie zum Austausch der Halogenlampe B die Glasab­deckung C (an den kleinen Schlitzen anheben) ab.
Tauschen Sie die Lampe durch eine desselben Typs aus.
Achtung: fassen Sie die Halogenlampe nicht mit bloßen
Händen an.

•AuswechselnderLED-Lampen(Abb.21):

Wenn die Geräteversion eine LED Lampe vorsieht, muss diese
von einem spezialisiertem Techniker ausgewechselt werden.

•Bedienung(Abb.22):

Taste A = Schaltet die Beleuchtung ein/aus.
Taste B = Schaltet die Haube ein/aus. Das Gerät schaltet sich

in der ersten Saugstärke ein. Wenn die Haube eingeschaltet
ist, die Taste eine halbe Sekunde lang drücken, um sie abzu­schalten. Ist die Haube in der ersten Saugstärke eingeschaltet,
ist es zum Abschalten nicht erforderlich, die Taste zu drücken.
Verringert die Geschwindigkeit des Motors.
Display C = Zeigt die gewählte Motorgeschwindigkeit und
die Aktivierung der Timerzz-Funktion an.
Taste D = Schaltet die Haube ein. Erhöht die Geschwindigkeit
des Motors. Wenn man, während die Haube in Betrieb ist, auf
die 3° Geschwindigkeit drückt, stellt sich für 10 Minuten auto­matisch die “Intensiv-Stufe” ein, dann geht die Haube wieder
auf die Geschwindigkeit zurück, welche vorher in Betrieb war.
Während der Funktion “Intensiv-Stufe” leuchtet das Display auf.
Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Ak­tivierung der Taste bleiben diese für 15 Minuten eingeschaltet
und werden dann ausgeschaltet. Der Timer kann durch erneu­ten Druck auf die Taste E deaktiviert werden. Bei aktivierter
Timer-Funktion muss auf dem Display der Dezimalpunkt auf
Blinklicht geschaltet sein. Befindet sich die Dunstabzugshaube
auf Intensivstufe, kann der Timer nicht aktiviert werden.

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden
gedrückt, wird die Funktion “clean air” aktiviert. Diese bewirkt
das Einschalten des Motors für 10 Minuten jede Stunde auf der
ersten Leistungsstufe. Während dieser Funktionsweise muss
auf dem Display eine Rotationsbewegung der peripheren

Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet
der Motor ab und auf dem Display muss die Fix-Anzeige des
Buchstaben “C” ersichtlich sein, und zwar so lange, bis nach
weiteren 50 Minuten der Motor erneut für 10 Minuten startet,
und so weiter. Um zum normalen Betrieb zurückzukehren,
drückt man eine beliebige Taste außer der Leuchttasten. Für
die Deaktivierung der Funktion drückt man die Taste E.

•SättigungEntfettungsfilter/Aktivkohlefilter:

- Blinkt das Display C bei Änderung der Betriebsgeschwindig­keit mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfilter
gereinigt werden.

- Blinkt das Display C bei Änderung der Betriebsgeschwin­digkeit mit dem Buchstaben A (Bsp. 1 und A), müssen die
Aktivkohlefilter ausgewechselt oder gewaschen werden, je
nach Filtertyp.
Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss
der elektronische Speicher neu aktiviert werden, indem man
die Taste A für circa 5 Sek. gedrückt hält bis die Blinkanzeige
F oder A auf dem Display C erlischt.

•BedienungDerbeleuchtung(Abb.23.A.B) die SimboLbe-
zeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG
B = Taste OFF
C = Taste ERSTE GESCHWINDIGKEIT
D = Taste ZWEITE GESCHWINDIGKEIT
E = Taste DRITTE GESCHWINDIGKEIT
G = MOTORKONTROLLEUCHTE.

•BedienungDerbeleuchtung(Abb.24.A.B) die SimboLbe-
zeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG
B = Taste OFF
C = Taste ERSTE GESCHWINDIGKEIT
D = Taste ZWEITE GESCHWINDIGKEIT
E = Taste DRITTE GESCHWINDIGKEIT
F = TIMER AUTOMATISCHES ANHALTEN nach 15 Minuten(*)

Gerätversion mit Funktion Geschwindigkeit INTENSIV: man
startet mit der DRITTEN Geschwindigkeit und hält die Taste E
2 Sekunden lang gedrückt, wodurch die intensive Geschwin­digkeit 10 Minuten lang aktiviert wird, dann nimmt das Gerät
erneut die zuvor eingestellte Geschwindigkeit an.
Wenn die Funktion aktiviert ist, blinkt die LED-Anzeige.
Um sie vor Ablauf der 10 Minuten zu unterbrechen, drückt
man erneut die Taste E.
Bei einigen Modellen kann die Funktion auch mit der ersten
und der zweiten Geschwindigkeit aktiviert werden.

Wenn die Taste F zwei Sekunden lang gedrückt wird (bei
ausgeschalteter Haube), wird die Funktion “clean air” aktiviert.
Diese Funktion bewirkt das Anschalten des Motors für 10
Minuten pro Stunde mit der ersten Geschwindigkeit. Sofort
nach der Aktivierung der Funktion startet der Motor mit der

1. Geschwindigkeit für die Dauer von 10 Minuten, während
dieser Zeit müssen die Taste F und die Taste C gleichzeitig
blinken. Nach Ablaufen dieser Zeit geht der Motor aus, und
die Led der Taste F leuchtet fest weiter, bis der Motor nach wei­teren 50 Minuten mit der ersten Geschwindigkeit neu startet
und die Leds F und C wieder anfangen, 10 Minuten lang zu
blinken, und so weiter. Durch Drücken jeder beliebigen Taste
außer den Lichtern kehrt die Haube sofort zu ihrem normalen
Funktionieren zurück (Beispiel: Wenn ich die Taste D drücke,
wird die Funktion “clean air” deaktiviert, und der Motor geht
sofort in die 2. Geschwindigkeit; wenn die Taste B gedrückt
wird, wird die Funktion deaktiviert).

- 16 -

(*) Die Funktion “TIMER AUTOMATISCHES ANHALTEN”
verzögert das Anhalten der Haube, die 15 Minuten mit der
zum Zeitpunkt der Einschaltung dieser Funktion gewählten
Betriebsgeschwindigkeit weiterläuft.

•SättigungEntfettungsfilter/Aktivkohlefilter:

- Leuchtet die Taste A alle 2 Sek. auf, müssen die Fettfilter
gereinigt werden.

- Leuchtet die Taste A alle 0,5 Sek. auf, müssen die Aktivkohle­filter ausgewechselt oder gewaschen werden, je nach Filtertyp.
Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss
der elektronische Speicher neu aktiviert werden, indem man
die Taste A für circa 5 Sek. gedrückt hält bis diese aufhört
zu blinken.

•MechanischeSteuerung(Abb.25)die Symbole sind im
Folgenden aufgeführt:

A = Taste LICHT/ON-OFF
B = Taste OFF/ERSTE GESCHWINDIGKEIT
C = Taste ZWEITE GESCHWINDIGKEIT
D = Taste DRITTE GESCHWINDIGKEIT.

Sollte die Abzugshaube in erster, zweiter oder dritter Ge­schwindigkeit ausgeschaltet werden, nimmt diese den Betrieb
in derselben Geschwindigkeit wieder auf, sobald sie erneut
eingeschaltet wird.

•Bedienung(Abb.26):

HINWEIS: mit dieser Bedienung kann das Gerät auch mit einer
Fernbedienung gesteuert werden, die als Zubehör angefordert
werden kann.
TastePower(A)=Sollte das Gerät auch für andere Funktio­nen, wie automatische Öffnungen, Umgebungslicht, usw.
vorgesehen sein, werden diese Funktionen mit dieser Taste
freigegeben.
Achtung! Bei einigen Modellen wird mit dieser Taste keine
Funktion freigegeben. Wird die Taste gedrückt, leuchtet die
entsprechende LED ca. 15 Sekunden lang auf.
Taste-OFF(B)=Taste zur Verringerung der Geschwindigkeit
und zum Ausschalten.
Taste+ON(C)=Wird bei OFF ein mal die Taste C gedrückt,
läuft der Motor mit der 1. Geschwindigkeit, zwei mal gedrückt
mit der 2. Geschwindigkeit drei mal gedrückt mit der 3. Ge­schwindigkeit. Bei jedem Geschwindigkeitswechsel ändert
die LED ihre Farbe.
Wird die Taste B gedrückt, wird die Geschwindigkeit ver­ringert und die LED nimmt die Farbe der entsprechenden
Geschwindigkeit an.
TasteINTENSIV(D)=Bei betriebenem Motor und bei jeder
beliebigen eingestellten Geschwindigkeit wird mit der Taste
D die INTENSIVE Geschwindigkeit (4. Geschwindigkeit) 10
Minuten lang eingeschaltet. Mit dieser Funktion blinkt die
entsprechende LED und die LED der davor eingestellten
Geschwindigkeit schaltet sich aus.
Nach 10 Minuten schaltet sich die Dunstabzugshaube auf die
zuletzt eingegebene Geschwindigkeit und die entsprechende
LED leuchtet auf.

- Wenn man diese Funktion vor Ablauf der 10 Minuten unter­brechen möchte, Taste B drücken.

- Bei ausgeschalteter Dunstabzugshaube wird die Funktion
INTENSIVE Geschwindigkeit nicht eingeschaltet.
Taste Light (E)=Mit dieser Taste wird die Lichtstärke reguliert.

- Es gibt drei Lichtstärken: hoch, mittel, niedrig.
Bei Off diese Taste ein mal für die hohe Stärke, zwei mal für die
mittlere Stärke, drei mal für die niedrige Stärke und vier mal
zum Ausschalten der Lichter drücken.
Die Lichtstufen sind zyklisch: hoch, mittel, niedrig, AUS.Taste

Timer(F)= Bei jeder beliebigen eingeschalteten Geschwindig­keit (ausgenommen intensive Geschwindigkeit) wird mit dieser
Taste die Timerfunktion freigegeben. Die LED der Timertaste
blinkt und die LED der Geschwindigkeit bleibt eingeschaltet.

- Nach Ablauf der 15 Minuten schaltet sich die Dunstabzugs­haube (Motor und etwaige eingeschaltete Lichter) aus.

•  Wird die Taste B 2 Sekunden lang (bei ausgeschalteter Dunst-
abzugshaube) gedrückt, schaltet sich die Funktion “clean air”
ein. Mit dieser Funktion wird der Motor 10 Minuten pro Stunde
bei erster Geschwindigkeit betrieben und die entsprechende
LED der Taste B bleibt eingeschaltet. In den restlichen 50 Mi­nuten blinkt die LED der Taste C bei ausgeschaltetem Motor
und die LED der Taste B leuchtet weiter. Das zeigt an, dass
diese Funktion noch aktiv ist. Um die Funktion “clean air” zu
deaktivieren, eine beliebige Taste, außer den LICHT-Tasten,
drücken.

•SättigungderFett-/Aktivkohlefilter:

- Nach 30 h Betrieb beginnt die LED der Taste B zu blinken. Das
zeigt an, dass die Fettfilter gewaschen werden müssen.

- Nach 120 h Betrieb beginnt die LED der Taste E zu blinken. Das
zeigt an, dass die Kohlefilter gewaschen oder ausgewechselt
werden müssen.
Nachdem der saubere Filter wieder eingesetzt wurde, muss ein
Reset des elektronischen Speichers vorgenommen werden,
indem die Taste C ca. 4 Sek. lang gedrückt wird, bis diese zu
blinken aufhört und die Berechnung der 30 h/120 h wieder
von Null beginnt.

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN
GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND,
WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

- 17 -

ESPAÑOL

E

GENERALIDADES

Lea atentamente el contenido del presente libro de instruccio­nes pues contiene indicaciones importantes para la seguridad
en la instalación, el uso y el mantenimiento (Consérvelo para
un posible consulta posterior). El aparato ha sido diseñado
para el uso en versión aspiradora (evacuación de aire hacia
el exterior - Fig.1B), filtrante (reciclaje del aire en el interior ­Fig.1A) o con motor exterior (Fig.1C).

SUGERENCIAS PARA LA SEGURIDAD

1. Preste atención si funcionan contemporáneamente una

campana aspirante y un quemador o una chimenea que toman
el aire del ambiente y están alimentados por energía que no
sea eléctrica, pues la campana aspirante toma del ambiente
el aire que el quemador o la chimenea necesitan para la com­bustión. La presión negativa del local no debe superar los 4 Pa
(4x10-5 bares). Para un funcionamiento seguro, realice primero
una adecuada ventilación del local. Para la evacuación externa,
aténgase a las disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

- Controlar los datos de matrícula (que se encuentran en el
interior del aparato) para constatar que la tensión y la poten­cia correspondan a la de la red y el enchufe de conexión sea
idóneo. En caso de dudas, recurra a un electricista calificado.

- Si el cable de alimentación está dañado, se debe cambiar con
un cable o conjunto especial de cables que puede suministrar
tanto el fabricante como el servicio de asistencia técnica.

- Conecte el dispositivo a la red de alimentación a través de un
enchufe con fusible 3A o a los dos cables de la línea bifásica
protegidos por un fusible 3A.

2. ¡Atención!
En determinadas circunstancias los electrodomésticos
pueden ser peligrosos.
A) No intente controlar los filtros cuando la campana está
en funcionamiento.
B) Durante el uso prolongado de la instalación de ilumina­ción o inmediatamente después, no toque las lámparas ni
las zonas adyacentes a ellas.
C) Está prohibido cocinar a fuego directo debajo de la
campana.
D) Evite dejar la llama libre porque puede dañar los filtros
y constituye un riesgo de incendio.
E) Controle constantemente los alimentos fritos para evitar
que el aceite sobrecalentado se prenda fuego.
F) Antes de efectuar cualquier operación de mantenimien­to, desconecte la campana de la red eléctrica.
G) Este aparato no debe ser utilizado por niños o personas
que necesiten de supervisión.
H) Controle que los niños no jueguen con el aparato.
I) Cuando la campana se utiliza simultáneamente con apa­ratos que queman gas u otros combustibles, el ambiente
debe estar adecuadamente ventilado.
L) Si las operaciones de limpieza no se realizan respetando
las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Eu­ropea 2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Controlando que este producto sea eliminado de
modo correcto, el usuario contribuye a prevenir consecuencias

negativas para el ambiente y la salud.

El símbolo en el producto o en la documentación ad­junta, indica que este producto no debe ser tratado

como residuo doméstico sino que debe ser entregado
a un punto de recolección para reciclar aparatos eléctricos y
electrónicos. Elimínelo siguiendo las normas locales para la
eliminación de desechos. Para mayor información sobre el
tratamiento, recuperación o reciclaje de este producto, llame
a la oficina local encargada, al servicio de recolección de de­sechos domésticos o al negocio en el cual ha comprado el
producto.

INSTRUCCIONES PARA LA INSTALACIÓN

•Lasoperacionesdemontajeyconexióneléctricadeben

ser efectuadas por personal especializado.

•Utiliceguantesdeprotecciónantesderealizarlasope­raciones de montaje.

•Instalacióneléctrica:

Importante! Controle los datos de la placa que se encuentra
en el interior del aparato:

- Si en la placa se encuentra el símbolo

significa que el
aparato no debe ser conectado a tierra, por lo tanto siga las
instrucciones indicadas para la clase de aislamiento II.

- Si en la placa NO se encuentra el símbolo

siga las instruc-

ciones correspondientes a la clase de aislamiento I.

Clase de aislamiento II

- El aparato está construido en clase II, por lo tanto no se debe
e conectar ningún cable a la toma de tierra.
El posición del enchufe debe ser de fácil acceso una vez
instalado el aparato. Si el aparato posee un cable sin enchufe,
para conectarlo a la red eléctrica es necesario instalar entre
el aparato y la red de suministro un interruptor omnipolar
con una apertura mínima de 3 mm entre los contactos y
las dimensiones adecuadas para la carga, conforme con las
normas vigentes.

- La conexión a la corriente eléctrica debe realizarse de la
siguiente manera:
MARRÓN = L línea
AZUL = N neutro.

Clase de aislamiento I

Este aparato pertenece a la clase I, por lo tanto debe conectarse
a la toma de tierra.

- La conexión a la red eléctrica debe efectuarse como sigue:
MARRÓN = L línea
AZUL = N neutro
AMARILLO/VERDE =

tierra

El cable neutro debe conectarse al borne con el símbolo N
mientras que el cable AMARILLO/VERDE, debe conectarse
al borne cerca del símbolo de tierra

.
Durante la conexión eléctrica, controle que el enchufe de
corriente posea la conexión a tierra.
Después del montaje de la campana de aspiración, controle
que la posición del enchufe de alimentación eléctrica sea
fácilmente accesible. Si se conecta directamente a la red
eléctrica es necesario interponer entre el aparato y la red un
interruptor omnipolar con una abertura mínima de 3 mm
entre los contactos, dimensionado con respecto a la carga y
que cumpla con las normas vigentes.

- 18 -

•  Si la placa de cocción que se utiliza es eléctrica, de gas o
de inducción, la distancia mínima entre ésta y la parte más
baja de la campana debe ser de por lo menos 65 cm. Si debe
usarse un tubo de conexión compuesto de dos o más partes, la
parte superior debe estar fuera de la parte inferior. No conecte
la descarga de la campana a un conducto en el que circúle
airecaliente o que sea utilizado para evacuar los humos de
aparatos alimentados por una energía que no sea eléctrica.
Antes de efectuar las operaciones de montaje, para una
más fácil maniobrabilidad del aparato, extraer el/los filtro/s
antigrasa (Fig.16).

- En el caso de montaje del aparato en la versión aspirante,
predisponer el orificio de evacuación aire.

•  Se aconseja el uso de un tubo de evacuación de aire con el
mismo diámetro que la boca de salida de aire. El uso de una
reducción podría disminuir las prestaciones del producto y
aumentar el ruido.

•Montajedelacampana:

- Saque la estructura del embalaje y quite los 2 tornillos A para
separar la parte superior de la inferior (Fig.2).

- Coloque la guía de perforación en el techo asegurándose
que la flecha sea colocada en el mismo lado del mando del
aparato (Fig.3). Efectúe los 4 agujeros Ø8 en el techo y atornille
3 tornillos sin ajustar completamente, asegurándose de no
introducir el tornillo en el agujero señalado con una X en la
guía de perforación (los tornillos y parches de expansión deben
ser adaptos al tipo de pared).

- Tome la parte superior de la estructura B (Fig.4) e
introdúzcala en los 3 tornillos no atornillados completamente
correspondientes a los 3 ojales. Haga una ligera rotación para el
empotre (Fig.4). Atornille el cuarto tornillo X y ajuste los otros
3 tornillos restantes para obtener una fijación definitiva de la
parte superior de la estructura B.

- Tome la parte inferior de la estructura telescópica C e
introdúzcala a la superior B (Fig.5). Regule la altura deseada
refiriéndose a las cuotas indicadas en (Fig.15) y fijar con los 8
tornillos G incluidos (Fig.6).

•Versión aspirante: fije el tubo flexible al agujero de
evacuación de aire preparado (Fig.7).

•Versiónfiltrante: puede utilizar 2 tipos diferentes de kit, uno
con los filtros de carbón rectangulares (Fig.17) y otro con los
filtros de carbón regenerables (lavables) (Fig.18).

- Conecte el tubo flexible al deflector M y fije el tornillo I
como indicado en (Fig.8), los filtros al cabón activo deben ser
aplicados al grupo aspirante situado dentro de la campana
(Fig.17).

- En el caso de que su producto posea una brida de empalme,
antes de fijar la campana a la estructura, realice el montaje
indicado en la Fig.9. Tome la brida de empalme F y móntela
en la parte superior del grupo de aspiración de la campana
con los 2 tornillos E (Fig.9).

- Tome el conducto de evacuación de humo superior y fíjelo a
la estructura con los 2 tornillos A (Fig.10). Acople el conducto
de evacuación de humo inferior y fíjelo atentamente con la
cinta adhesiva L (Fig.11A).

- Destornille los 2 tornillos O max 3 mm (Fig.11A). Introduzca el
grupo de aspiración dentro de la estructura asegurándose que
los tornillos O, precedentemente destornillados, se enganchen
con los ojales en la parte inferior como indicado en (Fig.11B).
Atornille los 3 tornillos N (incluidos) y ajuste los 2 tornillos O
(Fig.11B).

- Fije el tubo de evacuación de aire H (no incluido) al collar de
conexión F (Fig.12).

- Quite la cinta adhesiva L y apoye el conducto de evacuación
de humo inferior sobre el armazón de la campana (Fig.13).

- Si su aparato está equipado con un conducto de evacuación
de humo inferior que necesita ser fijado al armazón de la
campana con tornillos, quite los filtros antigrasa de la campana
utilizando las manijas correspondientes (Fig.16).

- Si es necesario, fijar desde dentro la chimenea inferior de la
campana empleando los tornillos P (Fig.14). Al final reponga
los filtros en su sitio.

USO Y MANTENIMIENTO

•  Se recomienda poner en funcionamiento el aparato antes
de proceder a la cocción de un alimento cualquiera. Se
recomienda también, dejar funcionar el aparato durante 15
minutos después de haber finalizado la cocción para lograr
una evacuación completa del aire viciado.
El buen funcionamiento de la campana depende de la
realización de un correcto y constante mantenimiento; se
debe prestar una atención particular al filtro antigrasa y al
filtro de carbón activo.

•Elfiltroantigrasa cumple la función de retener las partículas
grasas en suspensión en el aire, por lo que se puede obstruir
en relación al tiempo de uso.

- Para prevenir el peligro de incendio, cada 2 meses máximo se
deben lavar los filtros antigrasa a mano, usando detergentes
líquidos neutros no abrasivos, o sino en el lavavajillas a baja
temperatura y ciclos breves.

- Después de algunos lavados puede cambiar de color. Esto no
da derecho a reclamar su sustitución.

•Losfiltrosdecarbónactivadosirven para depurar el aire
que se vuelve a inyectar en el ambiente, con el objetivo de
atenuar los olores desagradables que genera la cocción.

- Los filtros de carbón activado no regenerables deben
cambiarse cada 4 meses como máximo. La saturación del
carbón activado depende del uso más o menos prolongado
del aparato, del tipo de cocina y de la regularidad con que se
limpie el filtro antigrasa.

- Los filtros de carbón activado regenerables se deben lavar
a mano, con detergentes neutros no abrasivos, o sino en
lavavajillas a una temperatura máxima de 65°C (el ciclo de
lavado debe realizarse sin vajilla). Quite el agua en exceso sin
dañar el filtro y quite también las partes plásticas, luego seque
la colchoneta en el horno durante al menos 15 minutos a una
temperatura máxima de 100°C. Para que el funcionamiento
del filtro de carbón se mantenga eficientemente, debe repetir
esta operación cada 2 meses. Deben remplazarse cada 3 años
años como máximo, o bien cuando se dañe la colchoneta.

•Antesdevolveramontarlosfiltrosantigrasaylosfiltros

de carbón activado regenerables, se los debe secar bien.

•Limpiefrecuentementelacampana,tantointernacomo
externamente,usandounpañohumedecidoconalcohol

desnaturalizado o detergentes líquidos neutros no
abrasivos.

•  La instalación de luz se diseñó para el uso durante la cocción
y no para usos prolongados de iluminación general del
ambiente. Emplearla de esta forma disminuye notablemente
la duración media de las lámparas.

•  Si el aparato cuenta con la luz de cortesía ésta se puede usar
para el uso prolongado de iluminación general del ambiente.

•Atención:no respetar las advertencias de limpieza de la
campana y de sustitución y limpieza de los filtros comporta
riesgos de incendio. Por tanto, es recomendable atenerse a las
instrucciones sugeridas.

•Sustitucióndelaslámparashalógenas(Fig.19):

Para sustituir las lámparas dicroicas, desconecte la lámpara
aflojándola cuidadosamente del portalámpara con la ayuda
de un pequeño destornillador plano o una herramienta

- 19 -

equivalente.

¡ATENCIÓN! Al efectuar esta operación, tenga cuidado de
no arañar la campana.

Sustitúyalas por lámparas del mismo tipo.

•Sustitucióndelaslámparashalógenas(Fig.20):

Para sustituir las lámparas halógenas B quite el vidrio C ha­ciendo palanca en las ranuras correspondientes.
Sustitúyalas con lámparas del mismo tipo.
Atención: no toque la bombilla con las manos sin protección.

•SustitucióndelaslámparasLED(Fig.21):

Si la versión del aparato es aquella con lámparas LED, para
sustituirlas es necesaria la intervención de un técnico espe­cializado.

•Mandos(Fig.22):

Botón A = Enciende\apaga las luces.
Botón B = Enciende\apaga la campana. El aparato pone en

marcha en la 1° velocidad. Si la campana está encendida
apriete el botón 2 segundos para apagar. Si la campana está
en la 1° velocidad no hay que apretar el botón para apagar.
Disminuye la velocidad del motor.
Display C = Indica la velocidad del motor seleccionada y la
puesta en marcha del timer.
Botón D = Enciende la campana. Aumenta la velocidad del
motor. Pulsando el pulsador de la tercera velocidad se intro­duce la función intensiva por 10 minutos, después el aparado
vuelve a funcionar a la velocidad de ejercicio al momento de
la activación. Durante esta función el display relampagua.
Botón E = El Timer temporiza las funciones, al momento de la
activación, por 15 minutos después de que se han apagado. El
Timer se desactiva volviendo a oprimir el botón E. Cuando la
función Timer está encendida, en el display debe relampaguear
el punto decimal. No se puede activar si está funcionando la
velocidad intensiva del Timer.

Si oprime el botón E por un par de segundos, mientras el
aparato está apagado, se activa la función “clean air”. Que
enciende el motor en la primera velocidad a 10 minutos por
cada hora. Durante el funcionamiento, se debe visualizar en el
display un movimiento giratorio de los segmentos periféricos.
Transcurrido dicho tiempo el motor se apaga, y se visualiza la
letra “C” fija en el display, después de 50 minutos éste arranca
de nuevo por otros 10 minutos y así sucesivamente. Para
regresar al funcionamiento normal apriete cualesquiera de
los botones excepto el de la luz. Para desactivar la función
oprima el botón E.

•Saturacióndelosfiltrosantigrasa/carbónactivado:

- Cuando el display C centellea alternando la velocidad de
funcionamiento con la letra F (por ej.: 1 y F), deben lavarse
los filtros antigrasa.

- Cuando el display C centellea alternando la velocidad de
funcionamiento con la letra A (por ej.: 1 y A), los filtros de
carbón activado deben cambiarse o lavarse según su tipo.
Después que ha vuelto a colocar el filtro limpio, debe resetear
la memoria electrónica presionando el botón A durante 5 seg.
aproximadamente hasta que deja de centellear la señalación
F o A del display C.

•Mandosmecánicos(Fig.23.A.B) la simbología es la siguiente:
A = Botón ILUMINACION.
B = Botón OFF
C = Botón PRIMERA VELOCIDAD.
D = Botón SEGUENDA VELOCIDAD.
E = Botón TERCERA VELOCIDAD.

G = Luz indicadora MOTOR EN FUNCIONAMIENTO.

•Mandosluminosos(Fig.24.A.B) la simbología es la siguiente:
A = Botón ILUMINACION
B = Botón OFF
C = Botón PRIMERA VELOCIDAD
D = Botón SEGUENDA VELOCIDAD
E = Botón TERCERA VELOCIDAD
F = Botón TIMER PARADA AUTOMáTICA 15 MINUTOS (*)

Si su aparato está equipado con la función velocidad INTEN­SIVA, partiendo de la TERCERA velocidad y manteniendo

presionado durante 2 segundos aproximadamente el botón
E, esta se activará por 10 minutos, luego de lo cual, regresará
a la velocidad configurada anteriormente.
Cuando la función se encuentra activada el LED parpadea.
Para interrumpirla antes de los 10 minutos, presione nueva­mente el botón E.
En algunos modelos se puede activar la función también con
la primera y la segunda velocidad.

Presionando el botón F por dos segundos (con la campana
apagada) se activa la función “clean air”. Esta función enciende
el motor por 10 minutos cada hora en la primera velocidad.
Apenas sea activada la función, el motor parte con la 1°
velocidad por un período de 10 minutos, durante los cuales
deben relampagear los botones F y C contemporaneamente.
Terminado este período el motor se apaga y el led del botón F
se mantiene encendido con una luz fija por 50 minutos. En ese
momento el motor reparte en la primera velocidad, los leds F
y C recomienzan a relampagear por 10 minutos y se repite el
ciclo. Presionando cualquier botón, a excepción de las luces, la
campana inmediatamente regresa a su funcionamiento normal
(ej. presionando el botón D se desactiva la función “clean air”
y el motor cambia a la 2° velocidad; presionando el botón B
la función se desactiva).

(*)La función “TIMER PARADA AUTOMATICA” retarda la
parada de la campana, que continuará a funcionar a la ve­locidad seleccionada en el momento del encendido de esta
función, 15 minutos.

•Saturacióndelosfiltrosantigrasa/carbónactivo:

- Cuando el botón A centellea con una frecuencia de 2 seg.,
los filtros antigrasa deben ser lavados.

- Cuando el botón A centellea con una frecuencia de 0,5 seg.,
los filtros de carbón activado deben cambiarse o lavarse según
su tipo.
Después que se vuelve a colocar el filtro limpio, es necesario
reiniciar la memoria electrónica presionando el botón A du­rante 5 seg. hasta que deje de centellear.

•Mandosmecánicos(Fig.25)a continuación se indican los
símbolos:

A = Tecla LUZ/ON-OFF
B = Tecla OFF/PRIMERA VELOCIDAD
C = Tecla SEGUNDA VELOCIDAD
D = Tecla TERCERA VELOCIDAD.

Si la tapa se apaga en la primera, segunda o tercera velocidad
en el momento en que se vuelve a encender, esta vuelve a
arrancar con la misma velocidad de funcionamiento configu­rada al momento del apagado.

•Mandos(Fig.26):

NOTA: con este mando se puede controlar el aparato también
con un mando a distancia, que debe pedirse como accesorio.

- 20 -

TeclaPower(A)=Si el aparato está capacitado para llevar
a cabo otras funciones como aperturas automáticas, luces
ambiente, etc., esta tecla habilita dichas funciones.
¡Atención! En algunos modelos esta tecla no habilita ninguna
función y si se pulsa se enciende el led correspondiente por
aprox. 15 s.

Tecla-OFF(B)=Tecla de reducción de la velocidad y apagado.
Tecla+ON(C)=De la posición OFF, pulsando una sola vez la

tecla C, el motor va en 1ª velocidad, dos veces para la 2ª, tres
para la 3ª; en cada cambio de velocidad el LED cambia de color.
Si se presiona la tecla B la velocidad se reduce y el LED adopta
el color típico de la velocidad.
Teclaintensiva(D)=Con el motor funcionando en cualquier
velocidad configurada, presione la tecla D si introduce la
velocidad INTENSIVA (4ª velocidad) durante 10 minutos.
Mientras transcurre esta función el LED parpadea, y el LED de
la velocidad configurada antes se apaga.
Al consumirse los 10 min la campana regresa a la última velo­cidad configurada con la correspondiente indicación del LED.

- Si se desea desactivar la función antes de los 10 minutos
presione la tecla B.

- Con la campana apagada, la función de velocidad INTENSIVA
no se activa.
TeclaLight(E) = Presionando esta tecla se regula la intensidad
de las luces.

- Los niveles de luminosidad son tres: alto, medio, bajo.
Desde la posición apagado empuje una vez para alcanzar el
nivel alto, dos para el medio, tres para el bajo, y cuatro para
apagar las luces.
El nivel de las luces tiene un desarrollo cíclico: alto, medio,
bajo, apagado.
TeclaTimer(F) = Con cualquier velocidad introducida (excepto
la vel. intensiva) al presionar esta tecla se activa la función Ti­mer. El LED de la tecla Timer parpadea y el LED de la velocidad
permanece encendido.

- Luego de 15 min de finalizar la cuenta, se apaga la campana
(motor y luces encendidas).

•  Al presionar la tecla B durante 2 segundos (con la campana
apagada) se activa la función “clean air”. Esta función acciona
el motor durante 10 minutos por hora en primera velocidad,
en el transcurso el LED correspondiente a la tecla B permanece
encendido. En los restantes 50 minutos el LED de la tecla C
parpadea con el motor apagado, mientras la tecla B permanece
con el LED encendido, esto señala que la función todavía está
activa. Para desactivar la función “clean air” presione cualquier
tecla excepto LUCES.

•Saturacióndefiltrosantigrasa/Carbónactivo:

- Luego de 30 h de funcionamiento el LED de la tecla B em-
pieza a parpadear, esto significa que se deben lavar los filtros
antigrasa.

- Luego de 120 h de funcionamiento el LED de la tecla E em­pieza a parpadear, esto significa que se deben lavar o cambiar
los filtros de carbón.
Una vez que se vuelve a colocar el filtro se debe resetear la
memoria electrónica presionando la tecla C durante aprox.
4 s hasta que deja de parpadear y la configuración de las 30
h/120 h comienza de cero.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DA­ÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS
ADVERTENCIAS.

- 21 -

FRANÇAIS

F

GÉNERALITÉS

Lire attentivement le contenu du mode d’emploi puisqu’il
fournit des indications importantes concernant la sécurité
d’installation, d’emploi et d’entretien. Le conserver pour d’
ultérieures consultations. L’appareil a été conçu pour être
utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur

- Fig.1B), filtrant (retour de l’air à l’intérieur - Fig.1A) ou doté
d’un moteur externe (Fig.1C).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simulta-

nément la hotte à évacuation avec un brûleur ou une cheminée
alimentés par une énergie autre que l’électricité, vous pouvez
créer un problème “d’inversion de flux”. Dans ce cas la hotte
aspire l’air nécessaire à leur combustion. La dépression dans
le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un
fonctionnement en toute sécurité, n’oubliez pas de prévoir une
ventilation suffisante du local. Pour l’évacuation vers l’extérieur,
veuillez vous référer aux dispositions en vigueur dans votre
pays.

Avant de brancher la hotte au réseau de distribution
électrique:

- Lire les données reportées sur la plaquette d’identification
(appliquée à l’intérieur de la hotte) pour vérifier si le voltage et
la puissance correspondent à ceux du réseau. Contrôler aussi
si la prise est adaptée.

- En cas de doutes, contacter un électricien qualifié.
Si le câble d’alimentation est abîmé, il faut le remplacer par
un autre câble ou par un ensemble, spécialement prévus, que
vous pouvez commander au fabricant ou à un de ses services
d’assistance technique.

- Raccorder le dispositif au secteur à l’aide d’une prise avec
fusible 3A ou aux deux fils du diphasé protégés par un fusible
3A.

2. Attention!
Dans certaines circonstances les électroménagers peuvent

êtredangereux.

A) N’essayez pas de contrôler l’état des filtres quand la
hotte est en marche.
B) Ne jamais toucher les lampes et les zones adjacentes,
pendant et tout de suite après l’utilisation prolongée de
l’éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D) Évitez de laisser des flammes libres, elles sont dange­reuses pour les filtres et pour les risques d’incendie.
E) Surveillez constamment les fritures pour éviter que
l’huile surchauffée prenne feu.
F) Avant de procéder à toute opération d’entretien, coupez
l’alimentation électrique de la hotte.
G) Cet appareil ne peut pas être utilisé par des enfants ou
par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l’appareil.
I) Lorsque la hotte est utilisée en présence d’appareils
utilisant du gaz ou d’autres combustibles, la pièce doit
être correctement ventilée.

L)Sile nettoyagen’estpas réaliséconformémentaux

instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive euro-

péenne 2002/96/CE sur les déchets d’équipements électriques
et électroniques (DEEE). Assurez-vous que cet appareil soit mis
au rebus selon la réglementation en vigueur, vous éviterez ainsi
des conséquences néfastes sur l’environnement et la santé.

Le symbole appliqué sur le produit ou sur la documen­tation jointe rappelle que cet appareil ne doit pas être

traité comme un déchet domestique mais faire l’objet
d’une collecte sélective dans une déchetterie spécialisée dans
le recyclage des appareils électriques et électroniques. Confor­mez-vous aux réglementations locales sur la collecte et l’éli­mination des déchets. Pour tout autre renseignement sur le
traitement, la récupération et le recyclage de cet appareil,
veuillez contacter le bureau concerné de votre ville, le service
de collecte des déchets domestiques ou le magasin où vous
avez acheté votre appareil.

INSTRUCTIONS POUR L’INSTALLATION

•Lemontageetle branchementélectrique doiventêtre

effectués par un personnel spécialisé.

•Utiliserdesgantsdeprotectionavantdeprocéderaux

opérations de montage.

•Connexionélectrique:

Remarque! Consulter la plaque signalétique à l’intérieur de
l’appareil:

- Le symbole

y figure. Cela signifie que l’appareil ne doit pas
être relié à la terre. Respecter les conditions applicables pour
les appareils de la classe d’isolation II.

- Si le symbole

NE FIGURE PAS sur la plaque signalétique,

suivre les consignes pour les appareils de classe I.

Classe d’isolation II

- L’appareil est construit en classe II, pour cela aucun cable ne
doit être connecté avec la prise terre. La prise doit être acces­sible après l’installation de l’appareil. Si l’appareil est équipé
d’un cordon dépourvu de fiche, un interrupteur omnipolaire
ayant une distance d’ouverture des contacts d’au moins 3 mm,
dimensionné à la charge et conforme aux réglementations
applicables en la matière, doit être intercalé entre le secteur
et l’appareil.

- La connection avec le réseau électrique doit être éxécutée
comme suit:
MARRON = L ligne
BLEU = N neutre.

Classe d’isolation I

Cet appareil est fabriqué en classe I, il faut par conséquent le
raccorder à une prise de terre.

- Procédez au raccordement électrique comme suit:
MARRON = L ligne
BLEU = N neutre
JAUNE/VERT =

terre.

Le câble neutre doit être raccordé à la borne portant le symbole
N tandis que le câble JAUNE/VERT, doit être raccordé à la
borne près du symbole de terre

.
Lors des opérations de raccordement électrique, assurez-vous
que la prise de courant comporte bien une borne de mise à
la terre. Une fois l’installation terminée, cette prise doit être
facilement accessible. Un interrupteur omnipolaire ayant
une distance d’ouverture des contacts d’au moins 3 mm,
dimensionné à la charge et conforme aux réglementations

- 22 -

applicables en la matière, doit être intercalé entre le secteur et
l’appareil en cas de raccordement direct au secteur.

•  En cas de table de cuisson électrique, à gaz ou à induction, il
faut prévoir une distance de sécurité d’au moins 65 cm entre
cette dernière et le point le plus bas de la hotte. S’il doit être
utilisé un tuyau de connection composé de deux ou plusieurs
parties, la partie superieure doit être à l’exterieur de celle
inférieure. Ne pas relier le tuyau d’échappement de la hotte à
un conduit dans lequel circule de l’air chaud ou employé pour
évacuer les fumées des appareils alimentés par une énergie
differente de celle électrique. En vue d’une manœuvrabilité
de l’appareil plus facile, avant d’exécuter les opérations de
montage, déconnecter le filtre/les filtres anti-graisse (Fig.16).

- S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture
pour l’évacuation de l’air.

•  Nous conseillons d’utiliser un tuyau d’évacuation de l’air de
même diamètre que l’orifice de sortie de l’air. L’utilisation d’une
réduction pourrait diminuer les performances du produit et
augmenter le niveau sonore.

•Montagedelahotte:

- Déballer la structure et enlever les 2 vis A pour séparer la
partie supérieure de la partie inférieure (Fig.2).

- Positionner le gabarit de forure au plafond en faisant atten­tion à ce que la flèche soit positionnée du même côté que
la commande de l’appareil (Fig.3). Effectuer les 4 trous Ø8
au plafond et visser 3 vis sans les serrer complètement et en
prenant garde de ne pas insérer la vis dans le trou marqué
par un X sur le gabarit de forure (les vis normales et les vis
tamponnées doivent être appropriées au type de mur).

- Prendre la partie supérieure de la structure B (Fig.4) et l’insérer
sur les 3 vis pas vissées complètement correspondant avec les
3 orifices fendus. Faire une petite rotation pour l’encastrement
(Fig.4). Visser la quatrième vis X et serrer les 3 autres qui restent
pour permettre le blocage définitif de la partie supérieure de
la structure B.

- Prendre la partie inférieure de la structure télescopique C
et l’insérer sur la partie supérieure B (Fig.5). Régler la hauteur
désirée en se référant aux cotes indiquées dans la (Fig.15) et la
bloquer au moyen des 8 vis G fournies avec l’appareil (Fig.6).

•Versionaspirante: fixer le tuyau flexible au trou d’évacuation
air disposé préalablement (Fig.7).

•Versionfiltrante: nous disposons de deux types de Kit, un
avec filtres cassette à charbon (Fig.17) et l’autre avec filtres à
charbon régénérables (lavables) (Fig.18).

- Relier le tuyau flexible au déflecteur M et fixer la vis I comme
c’est indiqué dans la (Fig.8), les filtres à charbon actif doivent
être appliqués au groupe aspirant placé à l’intérieur de la hotte
(Fig.17).

- Si votre produit est muni d’une bride de raccordement,
procédez à son assemblage (voir Fig.9) avant de fixer la hotte
à la structure. Fixez la bride de raccordement F dans la partie
supérieure du groupe d’aspiration de la hotte à l’aide des 2 vis
E (Fig.9).

- Prendre le conduit de fumées supérieur et le fixer à la structure
à l’aide des 2 vis A (Fig.10). Assembler le conduit de fumées
inférieur avec le conduit supérieur et le fixer attentivement
avec du ruban adhésif L (Fig.11A).

- Dévisser les 2 vis O (Fig.11A) de 3 mm au maximum. Insérer
le groupe d’aspiration à l’intérieur de la structure en faisant
attention à ce que les vis O, dévissées précédemment, aillent se
placer avec les orifices fendus dans la partie inférieure comme
c’est indiqué dans la (Fig.11B). Visser les 3 vis N (fournies avec
l’appareil) et serrer les 2 vis O (Fig.11B).

- Fixer le tuyau d’évacuation air H (pas fourni avec l’appareil)

sur la bride de raccordement F (Fig.12).

- Enlever le ruban adhésif L et poser le conduit de fumées
inférieur sur le corps de la hotte (Fig.13).

- Si votre appareil est doté d’un conduit de fumées inférieur
qui doit être fixé au corps de la hotte avec les vis, enlever les
filtres anti-graisse de la hotte en intervenant sur les manilles
correspondantes (Fig.16).

- Le cas échéant, fixer de l’intérieur la cheminée inférieure à
la hotte à l’aide des vis P (Fig.14). Pourvoir enfin à replacer les
filtres dans leur logement.

EMPLOI ET ENTRETIEN

•  Il est conseillé de mettre en service la hotte quelques minutes
avant de commencer à cuisiner. De même il est conseillé
de l’arrêter 15 minutes après avoir terminé la cuisson pour
éliminer au maximum les odeurs et évacuer l’air vicié. Le bon
fonctionnement de la hotte est lié à la fréquence des opéra­tions d’entretien et, plus particulièrement, à l’entretien du filtre
anti-graisse et du filtre à charbon actif.

•Lefiltre anti-graisse à pour rôle de retenir les particules
grasses en suspension dans l’air; par conséquent, il peut se
boucher en un temps qui varie en fonction de l’utilisation de
l’appareil.

- Pour prévenir le danger d’incendie, chaque 2 mois au maxi­mum, il est nécessaire de laver les filtres anti-graisse à la main
en utilisant des détergents liquides neutres non abrasifs ou
dans le lave-vaisselle à température basse et cycle court.

- Après plusieurs lavages, la couleur peut changer. Cela ne
donne pas le droit à une requête pour leur remplacement.

•Lesfiltresaucarboneactifservent à purifier l’air qui sera
rejeté dans la pièce et à atténuer les odeurs générées par la
cuisson.

- Les filtres à carbone actif non régénérables doivent être
remplacés chaque 4 mois au maximum. La saturation du car­bone actif dépend de l’utilisation plus où moins prolongée de
l’appareil, du type de cuisine et de la régularité avec laquelle
vous effectuez le nettoyage du filtre anti-graisse.

- Les filtres de carbone actif régénérables doivent être lavé
à la main, avec des détergents neutres non abrasifs, ou dans
le lave-vaisselle à température maximale de 65°C (le cycle de
lavage doit être complet et sans plats) Enlever l’eau en excès
sans abîmer le filtre, retirer les parties en plastique, faire sécher
le matelas au four pendant au moins 15 minutes environ et à
la température maximale de 100°C. Cette opération doit être
répétée chaque 2 mois pour maintenir efficace la fonction
du filtre à carbone régénérable. Ces derniers doivent être
remplacés au maximum chaque 3 ans ou lorsque le matelas
est endommagé.

•Avantdemonterles filtresanti-graissesetles filtresà
carboneactif régénérables, il estimportantque ceux-ci

soient bien secs.

•Nettoyerfréquemmentlahotte,soitàl’intérieurqueà
l’extérieurenutilisantunchiffonhumidifiéavecdel’alcool

dénaturé ou des détergents liquides neutres non abrasifs.

•  L’installation d’illumination est conçue pour l’utilisation
pendant la cuisson et non pour l’utilisation prolongée pour
illuminer la pièce. L’utilisation prolongée de l’illumination
réduit considérablement la durée moyenne de la lampe.

•  Si l’appareil est pourvu de lumière de courtoisie, elle peut
être utilisée pour l’emploi prolongé de l’éclairage général de
la pièce.

•Attention:la non-observation de ces remarques de net­toyage de la hotte et du remplacement et nettoyage des filtres
comporte des risques d’incendie. Il est donc recommandé de
suivre les instructions suggérées.

- 23 -

•Remplacementdeslampeshalogènes(Fig.19):

Pour remplacer les ampoules dichroïques, débranchez la
lampe en la détachant précautionneusement du support à
l’aide d’un petit tournevis plat ou d’un outil équivalent.

ATTENTION! Pendant cette opération, veiller à ne pas
griffer la hotte.

Remplacez-les par des ampoules de même type.

•Remplacementdeslampeshalogènes(Fig.20):

Pour changer les lampes halogènes B retirez le verre C en
faisant levier dans les fentes prévues.
Remplacez-les par des lampes de même type.
Attention: ne touchez pas aux lampes mains nues.

•RemplacementdeslampesàLED(Fig.21):

Si la version de l’appareil est avec lampes à LED, elles doivent
être obligatoirement remplacées par un technicien spécialisé.

•Commandes(Fig.22):

Touche A = Allume/éteint les lumières.
Touche B = Allume/éteint la hotte. L’appareil s’allume à la 1°

vitesse. si la hotte est allumée, appuyer sur la touche pendant 2
sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n’est pas
nécessaire de tenir la touche appuyée pour éteintre. Diminue
la vitesse du moteur.
Display C = Indique la vitesse du moteur sélectionnée et
l’activation du timer.
Touche D = Allume la hotte. Augmente la vitesse du moteur.
En pressant la touche de la 3ème vitesse la fonction intensive
s’active pendant 10’, puis l’appereil recommance à fonctionner
à la vitesse d’exercice au moment de la première activation.
Pendant cette fonction le display clignote.
Touche E = Au moment de l’activation le Minuteur temporise
les fonctions pendant 15 minutes, après quoi ces dernières
s’éteignent. En pressant la touche E, le Minuteur se désactive.
Quand la fonction Minuteur est active, le point décimal doit
clignoter sur l’écran. Si la vitesse intensive est en fonction, le
Minuteur ne peut être activé.

En pressant la touche E pendant 2 secondes, quand l’appareil
est éteint, la fonction “clean air” s’active. Cette dernière met
en marche le moteur chaque heure pendant 10 minutes à la
première vitesse. Durant le fonctionnement l’écran doit visua­liser un mouvement rotatif des segments périphériques. Après
quoi le moteur s’éteint et l’écran doit visualiser la lettre “C”
fixe, jusqu’à ce qu’après 50 autres minutes, le moteur reparte
pendant 10 minutes supplémentaires et ainsi de suite. Pour
retourner au fonctionnement normal presser n’importe quelle
touche sauf celle de l’éclairage. Pour désactiver la fonction
presser la touche “E”.

•SaturationfiltresAnti-graisse/Charbonactif:

- Quand l’afficheur C clignote et visualise alternativement la
vitesse de fonctionnement et la lettre F (1 et F par ex.) les filtres
anti-graisse doivent être lavés.

- Quand l’écran C clignote et visualise alternativement la vitesse
de fonctionnement et la lettre A (1 et A par ex.) les filtres à
charbon actif doivent être remplacés ou nettoyés selon le type
de filtre.
Après avoir remis le filtre propre à sa place, procéder à une
remise à zéro de la mémoire électronique en appuyant 5
secondes de suite sur la touche A jusqu’à ce que F ou A cesse
de clignoter sur l’afficheur C.

•Commandesmécaniques(Fig.23.A.B) les symboles sont les
suivants:

A = Touche ECLAIRAGE

B = Touche OFF
C = Touche PREMIERE VITESSE
D = Touche DEUXIEME VITESSE
E = Touche TROISIEME VITESSE
G = Voyant MOTEUR EN MARCHE.

•Commandeslumineux (Fig.24.A.B) le symbole sont le
suivant:

A = Touche ECLAIRAGE
B = Touche OFF
C = Touche PREMIERE VITESSE
D = Touche DEUXIEME VITESSE
E = Touche TROISIEME VITESSE
F = Touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

Si votre appareil est équipé de la fonction vitesse INTENSIVE,
en partant de la TROISIEME vitesse et en maintenant appuyée
la touche E pendant environ 2 secondes, cette vitesse sera
activée pendant 10 minutes après lesquelles l’appareil se
remettra à la vitesse précédemment configurée.
Quand la fonction est activée, la LED clignote.
Pour interrompre cette vitesse avant les 10 minutes appuyer
sur la touche E.
Pour certains modèles on peut même activer la fonction avec
la première et la deuxième vitesse.

En appuyant sur le bouton F pendant 2 secondes (lorsque
la hotte est allumée), la fonction «clean air» s’active. Cette
fonction démarre le moteur pour 10 minutes par heure à la
première vitesse. Dès que la fonction est activée, le moteur
démarre en 1

ère

vitesse pour 10 minutes pendant lesquelles les

boutons F et C doivent clignoter en même temps. A la fin de
ce temps, le moteur s’arrête et la diode électroluminescente
du bouton F reste allumée sans clignoter jusqu’à ce que le
moteur reparte en 1

ère

vitesse 50 minutes plus tard. Les diodes

électroluminescentes F et C recommencent à clignoter pen­dant 10 minutes et ainsi de suite. En appuyant sur n’importe
quelle touche à l’exception des touches de lumière, la hotte
retourne immédiatement à son fonctionnement normal (ex. en
appuyant sur le bouton D la fonction «clean air» se désactive
et le moteur passe directement à la 2

ème

vitesse; en appuyant

sur le bouton B la fonction se désactive).

(*)La fonction “MINUTER ARRÊT AUTOMATIQUE” retarde
l’arrêt de la hotte, qui continuera de fonctionner à la vitesse de
service en cours au moment de l’activation de cette fonction,
pendant 15 minutes.

•SaturationfiltresAnti-graisse/Charbonactif:

- Lorsque la touche A clignote avec une fréquence de 2
secondes, les filtres anti-graisse doivent être lavés.

- Lorsque la touche A clignote avec une fréquence de 0,5
seconde, les filtres à charbon actif doivent être remplacés ou

nettoyés selon le type de filtre.
Lorsque les filtres nettoyés sont remis en place, réinitialisation
la mémoire électronique en appuyant sur la touche A pendant
environ 5 secondes jusqu’à ce qu’elle arrête de clignoter.

•Commandesmécaniques(Fig.25) les symboles sont indi-
qués ci-dessous:

A = Touche ECLAIRAGE/ON-OFF
B = Touche OFF/PREMIERE VITESSE
C = Touche DEUXIEME VITESSE
D = Touche TROISIEME VITESSE

Si la hotte est éteinte en première, deuxième ou troisième
vitesse, au moment où elle est rallumée, elle redémarre avec

- 24 -

la même vitesse de fonction configurée au moment de l’arrêt.

•Commandes(Fig.26):

NOTE: grâce à cette commande, il est possible de contrôler
l’appareil meme avec une télécommande à demander comme
accessoire.
TouchePower(A)=Au cas où l’appareil serait prédisposé
à supporter d’autres fonctions telles que ouvertures auto­matiques, lumière ambiante, etc… cette touche active ces
fonctions.
Attention! Pour certains modèles, cette touche n’active
aucune fonction et si elle est appuyée, la led correspondante
s’allume pendant environ 15 sec.
Touche-OFF (B)=Touche de diminution de la vitesse et
extinction.
Touche+ON(C)=Depuis la position OFF, en appuyant une
seule fois sur la touche C, le moteur va en 1ère vitesse, deux
fois pour la 2ème vitesse, trois fois pour la 3ème vitesse, pour
chaque changement de vitesse, la LED change de couleur.
Si l’on appuie sur la touche B, la vitesse diminue et la LED prend
la couleur normale de le la vitesse.
Toucheintensive(D)=Lorsque le moteur est en marche et
à n’importe quelle vitesse réglée, en appuyant sur la touche
D, on insère la vitesse INTENSIVE (4ème vitesse) pendant 10
minutes, lors de cette fonction, la LED clignote, et la LED de
vitesse réglée auparavant s’éteint.
Quand les 10 minutes se sont écoulées, la hotte revient à la
dernière vitesse réglée avec la LED de signalisation corres­pondante.

- Si l’on souhaite désactiver la fonction avant les 10 minutes,
appuyer sur la touche B.

- Lorsque la hotte est éteinte, la fonction vitesse INTENSIVE ne
s’active pas.
ToucheLight(E) =En appuyant sur cette touche, on règle
l’intensité des lumières.

- Il y a trois niveaux de luminosité: élevé, moyen, faible.
Depuis la position éteinte, pousser une fois pour le niveau
élevé, deux fois pour le niveau moyen, trois fois pour le niveau
faible, quatre fois pour éteindre les lumières.
Le niveau des lumières a une allure cyclique: élevé, moyen,
faible, éteint.
ToucheTimer(F)=Avec n’importe quelle vitesse enclenchée
(à l’exception de la vitesse Intensive), en appuyant sur la
touche, on active la fonction Timer. La LED de la touche Timer
clignote et la LED de la vitesse reste allumée.

- Après 15 minutes à la fin du comptage, la hotte s’éteint
(moteur et éventuelles lumières allumées).

• En appuyant sur la touche B pendant 2 secondes (lorsque la
hotte est éteinte), on active la fonction “clean air”. Cette fonc­tion actionne le moteur pendant 10 minutes à chaque heure
à la première vitesse, pendant laquelle la LED correspondante
à la touche B reste allumée. Dans les 50 minutes restantes, la
LED de la touche C clignote lorsque le moteur est éteint, tandis
que la touche B reste avec la LED allumée, cela signale que la
fonction est encore active. Pour désactiver la fonction “clean
air”, appuyer sur n’importe quelle touche à l’exclusion des
LUMIERES.

•Saturationfiltresanti-graisse/charbonactif:

- Après 30 h de fonctionnement, la LED de la touche B com­mence à clignoter, cela signifie que les filtres anti-graisse
doivent être nettoyés.

- Après 120 h de fonctionnement, la LED de la touche E com­mence à clignoter, cela signifie que les filtres charbon doivent
être nettoyés ou remplacés.
Une fois replacé le filtre propre, il faut réinitialiser la mémoire

électronique en appuyant sur la touche C pendant environ 4
sec. jusqu’à ce qu’elle s’arrête de clignoter et que le réglage des
30h/120h reparte à zéro.

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES
EVENTUELS DÉGATS PROVOQUÉS PAR L’INOBSERVATION
DES SUSDITES INSTRUCTIONS.

- 25 -

ENGLISH

GB

GENERAL

Carefully read the following important information regarding
installation safety and maintenance. Keep this information
booklet accessible for further consultations. The appliance
has been designed for use in the ducting version (air exhaust
to the outside - Fig.1B), filtering version (air circulation on the
inside - Fig.1A) or with external motor (Fig.1C).

SAFETY PRECAUTION

1. Take care when the cooker hood is operating simultane-

ously with an open fireplace or burner that depend on the air
in the environment and are supplied by other than electrical
energy, as the cooker hood removes the air from the environ­ment which a burner or fireplace need for combustion. The
negative pressure in the environment must not exceed 4Pa
(4x10-5 bar). Provide adequate ventilation in the environment
for a safe operation of the cooker hood. Follow the local laws
applicable for external air evacuation.

Before connecting the model to the electricity network:

- Control the data plate (positioned inside the appliance)
to ascertain that the voltage and power correspond to the
network and the socket is suitable. If in doubt ask a qualified
electrician.

- If the power supply cable is damaged, it must be replaced with
another cable or a special assembly, which may be obtained
direct from the manufacturer or from the Technical Assistance
Centre.

- This device must be connected to the supply network through
either a plug fused 3A or hardwired to a 2 fase spur protected
by 3A fuse.

2. Warning!
In certain circumstances electrical appliances may be a
danger hazard.
A) Do not check the status of the filters while the cooker
hood is operating.
B) Do not touch bulbs or adjacent areas, during or straight
after prolonged use of the lighting installation.
C) Flambè cooking is prohibited underneath the cooker
hood.
D) Avoid free flame, as it is damaging for the filters and a
fire hazard.
E) Constantly check food frying to avoid that the over­heated oil may become a fire hazard.
F) Disconnect the electrical plug prior to any maintenance.
G) This appliance is not intended for use by young children
or infirm persons without supervision.
H) Young children should be supervised to ensure they do
not play with the appliance.
I) There shall be adequate ventilation of the room when
the rangehood is used at the same time as appliances
burning gas or other fuels.
L) There is a risk of fire if cleaning is not carried out in
accordance with the instructions.

This appliance conforms to the European Directive EC/2002/96,
Waste Electrical and Electronic Equipment (WEEE). By making
sure that this appliance is disposed of in a suitable manner, the
user is helping to prevent potential damage to the environ­ment or to public health.

The symbol on the product or on the accompanying
paperwork indicates that the appliance should not be

treated as domestic waste, but should be delivered to
a suitable electric and electronic appliance recycling collection
point. Follow local guidelines when disposing of waste. For
more information on the treatment, re-use and recycling of
this product, please contact your local authority, domestic
waste collection service or the shop where the appliance was
purchased.

INSTALLATION INSTRUCTIONS

•Assemblyandelectricalconnectionsmustbecarriedout

by specialised personnel.

•Wearprotectiveglovesbeforeproceedingwiththeinstal­lation.

•ElectricConnection:

Note! Verify the data label placed inside the appliance:

- If the symbol

appears on the plate, it means that no earth
connection must be made on the appliance, therefore follow
the instructions concerning insulation class II.

- If the symbol

DOES NOT appear on the plate, follow the
instructions concerning insulation class I.

Insulation class II

- The appliance has been manufactured as a class II, therefore
no earth cable is necessary. The plug must be easily acces­sible after the installation of the appliance. If the appliance
is equipped with power cord without plug, a suitably di­mensioned omnipolar switch with 3 mm minimum opening
between contacts must be fitted between the appliance and
the electricity supply in compliance with the load and current
regulations.

- The connection to the mains is carried out as follows:
BROWN = L line
BLUE = N neutral.

Insulation class I

This is a class I, appliance and must therefore be connected to
an effiecient earthing system.

- The appliance must be connected to the electricity supply as
follows:
BROWN = L line
BLUE = N neutral
YELLOW/GREEN =

earth.

The neutral wire must be connected to the terminal with the
N symbol while the YELLOW/GREEN, wire must be connected
to the terminal by the earth symbol

.
When connecting the appliance to the electricity supply, make
sure that the mains socket has an earth connection. After fitting
the ducted cooker hood, make sure that the electrical plug is
in a position where it can be accessed easily. If the appliance
is connected directly to the electricity supply, an omnipolar
switch with a minimum contact opening of 3 mm must be
placed in between the two; its size must be suitable for the
load required and it must comply with current legislation.

•  If the hob is electric, gas, or induction, the minimum distance
between the same and the lower part of the hood must be at
least 65 cm. If a connection tube composed of two parts is
used, the upper part must be placed outside the lower part.
Do not connect the cooker hood exhaust to the same con­ductor used to circulate hot air or for evacuating fumes from

- 26 -

other appliances generated by other than an electrical source.
Before proceeding with the assembly operations, remove the
anti-grease filter(s) (Fig.16) so that the unit is easier to handle.

- In the case of assembly of the appliance in the suction version
prepare the hole for evacuation of the air.

•  We recommend the use of an air exhaust tube which has the
same diameter as the air exhaust outlet hole. If a pipe with a
smaller diameter is used, the efficiency of the product may be
reduced and its operation may become noisier.

•Hoodassembly:

- Remove the structure from the packaging and remove the 2
screws A to separate the upper part from the lower part (Fig.2).

- Position hole template on the ceiling paying attention that
the arrow is positioned on the same side as the appliance
controls (Fig.3). Make 4, Ø8 holes in the ceiling and drive in 3
screws without completely tightening them. Pay attention not
to insert the screw into the hole marked with an X on the hole
template (the screws and expansion plugs must be suitable
for the type of wall).

- Take the upper part of the structure B (Fig.4) and insert the
3 slots onto the 3 screws that are not completely tightened.
Rotate slightly to fit (Fig.4). Drive in the fourth screw X and
tighten the remaining 3 to allow definitive blocking of the
upper part of structure B.

- Take the lower part of the telescopic structure C and insert it
into the upper structure B (Fig.5). Adjust the height by referring
to the amounts indicated in (Fig.15) and block it using the 8
screws G that are supplied (Fig.6).

•Suctionversion: fix the flexible pipe to the prepared air
evacuation hole (Fig.7).

•Filteringversion: we have two different types of Kit, one
with extractable carbon filters (Fig.17) and the other one with
re-usable carbon filters (washable) (Fig.18).

- Fix the flexible pipe to the deflector M and fix screw I as
indicated in Fig.8, the active carbon filters must be applied to
the suction unit positioned inside the hood (Fig.17).

- If your product is fitted with a connector flange, perform the
assembly steps indicated in fig. 9 before fixing the cooker hood
to the structure. Take connector flange F and fit it to the upper
part of the cooker hood suction assembly using the 2 screws
E (Fig.9).

- Take the upper chimney piece and fix it to the structure using
the 2 screws A (Fig.10). Join the lower chimney piece with the
upper one and fix it carefully using adhesive tape L (Fig.11A).

- Unscrew the 2 screws O, max 3 mm (Fig.11A). Insert the
suction unit inside the structure paying attention that the
previously unscrewed screws O, hook into the slots in the
lower part as indicated in (Fig.11B). Drive in the 3 screws N
(supplied) and tighten the 2 screws O (Fig.11B).

- Fix the air evacuation pipe H (not supplied) onto the connec­tion flange F (Fig.12).

- Remove adhesive tape L and rest the lower chimney piece
above the cooker hood (Fig.13).

- If the cooker hood is supplied with a lower chimney piece
that must be fixed to the hood body with screws, remove the
anti-grease filters from the hood by acting on the relevant
handles (Fig.16).

- If necessary, fix the lower duct to the hood from the inside,
using the screws P (Fig.14). Re-locate the filters in their seat.

USE AND MAINTENANCE

•  We recommend that the cooker hood is switched on before
any food is cooked. We also recommend that the appliance is
left running for 15 minutes after the food is cooked, in order

to thoroughly eliminate all contaminated air. The effective
performance of the cooker hood depends on constant main­tenance; the anti-grease filter and the active carbon filter both
require special attention.

•Theanti-grease filter is responsible retaining the grease
particles suspended in the air, therefore it is subject to clogging
with variable frequency according to the use of the appliance.

- To prevent the danger of possible fires, at least every 2
months one must wash the anti-grease filters by hand using
non-abrasive neutral liquid detergents or in the dishwasher
at low temperatures and on short cycles.

- After a few washes, colour alterations may occur. This does
not give the right to claim their replacement.

•Theactivecarbonfilters are used to purify the air that is
sent back into the room and its function is to mitigate the
unpleasant odours produced by cooking.

- The non-regenerable active carbon filters must be replaced
at least every 4 months. The saturation of the active charcoal
depends on the more or less prolonged use of the appliance,
on the type of kitchen and on the frequency with which anti­grease filter is cleaned.

- Regenerable active charcoal filters must be washed by hand,
with non abrasive neutral detergents, or in the dishwasher at
a maximum temperature of 65°C (the washing cycle must be
complete without dishware). Remove excess water without
damaging the filter, remove the plastic parts, and let the
mat dry in the oven for at least 15 minutes approximately at
a maximum temperature of 100°C. To keep the regenerable
charcoal filter functioning efficient this operation must be
repeated every 2 months. These must be replaced at least
every 3 years or when the mat is damaged.

•Beforeremountingtheanti-greasefiltersandtheregen­erable active charcoal filters it is important that they are
completely dry.

•Cleanthehoodfrequently,bothinternallyandexternally,

using a cloth dampened with denatured alcohol or neutral
liquid detergents that are non abrasive.

•  The lighting system is designed for use during cooking
and not for the prolonged general lighting of the room. The
prolonged use of the lighting system significantly decreases
the average duration of the bulbs.

•  If the appliance is equipped with courtesy lights it is possible
to use them for general room lighting for a prolonged amount
of time.

•Attention: the non compliance with the hood cleaning
warnings and with the replacement and cleaning of the filters
entails risk of fires. One therefore recommends keeping to the
suggested instructions.

•Replacinghalogenlightbulbs(Fig.19):

In order to replace the dichroic lamps, carefully remove the
lamp from the lamp holder with the help of a small flat screw­driver or a similar tool.

PLEASE NOTE! In doing this operation, please take care
not to scratch the hood.

Replace the bulbs with new ones of the same type.

•Replacinghalogenlightbulbs(Fig.20):

To replace the halogen light bulbs B, remove the glass pane
C using a lever action on the relevant cracks.

Replace the bulbs with new ones of the same type.
Caution: do not touch the light bulb with bare hands.

•ReplacingLEDlamps(Fig.21):

If the appliance version is with LED lamps, the intervention of
a specialised technician is necessary to replace them.

- 27 -

•Commands(Fig.22):

Push-button A = On/off lights switch.
Push-button B = On/off cooker hood switch. The appliance

switches on at speed level 1, If the cooker hood is on depress
the push-button for 2 sec. to switch off the cooker hood. If
the cooker hood is at speed level 1 it will not be necessary
to depress the push-button to switch the cooker hood off.
Decreases the motor speed.
Display C = Indicates the motor speed level selected and
activates the timer.
Push-button D = Switches on the cooker hood. Increases the
motor speed. Touching the key at 3rd speed, the intensive
function runs for 10’, then the appliance go back to work at
the original speed. During this function the display blinks.
Key E = The Timer times the functions on activation for 15
minutes, after which they are switched off. The Timer is deac­tivated by re-pressing Key E.
When the Timer is activated the decimal point must flash on
the display. The Timer cannot be activated if the intensive
speed is functioning.

The “clean air” function is activated by pressing key E for 2
seconds when the appliance is switched off. This switches the
motor on for 10 minutes every hour at the first speed. During
functioning a rotary movement of the peripheral segments
must be visualised on the display. When this time has passed
the motor switches off and the fixed letter “C” must be visual­ised on the display until the motor re-starts after 50 minutes
for another 10 minutes and so on. Press any key apart from
the light keys to return to normal functioning. Press key E to
deactivate the function.

•Anti-grease/activecharcoalfilterssaturation:

- When display item C flashes, at a speed where it alternates
with the letter F (e.g. 1 and F), the anti-grease filters must be
washed.

- When display item C flashes, at a speed where it alternates
with the letter A (e.g. 1 and A), the active carbon filters must
be replaced or washed depending on the type of filter.
After the clean filter has been positioned correctly, the
electronic memory must be reset by pressing button A for
approximately 5 seconds, until the indication F or A shown
on the display C stops flashing.

•Commandsmechanical (Fig.23.A.B) the key symbols are
explained below:

A = LIGHT
B = OFF
C = SPEED I
D = SPEED II
E = SPEED III
G = MOTOR WORKING indicator.

•Commandsluminous (Fig.24.A.B) the key symbols are
explained below:

A = LIGHT
B = OFF
C = SPEED I
D = SPEED II
E = SPEED III
F = AUTOMATIC STOP TIMER - 15 minutes (*)

If your appliance has the INTENSIVE speed function, from
speed THREE, press key E for 2 seconds and it will be activated
for 10 minutes after which it will return to the previously set
speed. When the function is active the LED flashes.
To interrupt it before the 10 minutes have elapsed, press

key E again.
Some models allow activating this function even with speed
one and two.

By pressing key F for two seconds (with the hood switched off )
the “clean air” function is activated. This function switches the
appliance on for ten minutes every hour at the first speed. As
soon as this function is activated the motor starts up at the
first speed for ten minutes. During this time key F and key
C must flash at the same time. After ten minutes the motor
switches off and the LED of key F remains switched on with
a fixed light until the motor starts up again at the first speed
after fifty minutes and keys F and C start to flash again for ten
minutes and so on. By pressing any key for the exclusion of
the hood light the hood will return immediately to its normal
functioning (e.g. if key D is pressed the “clean air” function is
deactivated and the motor moves to the 2nd speed straight
away. By pressing key B the function is deactivated).

(*) The “AUTOMATIC STOP TIMER” delays stopping of the
hood, which will continue functioning for 15 minutes at the
operating speed set at the time this function is activated.

•Anti-grease/activecharcoalfilterssaturation:

- When the A key flashes with a 2 second frequency the anti­grease filters must be washed.

- When the A key flashes with a 0.5 second frequency the
active carbon filters must be replaced or washed depending
on the type of filter.
Once the clean filter has been put back one must reset the
electronic memory by pressing the A key for approximately 5
seconds until it stops flashing.

•Mechanicalcontrols(Fig.25)the symbols are as follows:

A = LIGHT/ON-OFF key
B = OFF/FIRST SPEED key
C = SECOND SPEED key
D = THIRD SPEED key.

If the hood is shut off at first, second or third speed, when
it is turned back on, it will start at the same speed it was in
when switched off.

•Controls(Fig.26):

NOTE: with this command the appliance can also be controlled
with a remote control to be requested as an accessory.
Powerkey(A)= If the appliance is set up to support other
functions such as automatic openings, room lights, etc., this
key enables these functions.
Attention! In some models this key does not enable any
function and if pressed it turns on the corresponding LED for
approximately 15 sec.

-OFFkey(B)= Key for reducing speed and switching off.
+ONkey(C)= From the OFF position, by pressing the C key

once, the motor goes to 1st speed, twice for 2nd speed, three
times for 3rd speed; at each speed change, the LED changes
colour.
By pressing the B key, the speed reduces and the LED turns to
the typical colour of the speed.
Intensivekey(D)= With the motor running and at any speed,
pressing the D key inserts the INTENSIVE speed (4th speed)
for 10 minutes. During this function the LED flashes, and the
speed LED previously set turns out.
After 10 minutes, the hood returns for the last set speed with
the relative LED indication.

- If you wish to deactivate the function before the 10 minutes
are up, press the B key.

- 28 -

- The INTENSIVE speed function will not activate when the
hood is off.
Lightkey(E) = Pressing this key adjusts light intensity.

- There are three light intensity levels: high, medium, low.
From the off position, press once for the high level, twice for
the medium level, three times for the low level, and four times
to turn the lights off.
Light intensity is cyclical: high, medium, low, off.
Timerkey(F)= With any speed inserted (except for intensive
speed) pressing this key activates the Timer function. The
LED of the Timer key flashes and the speed LED remains on.

- 15 minutes after the count is over, the hood turns off (motor
and lights).

•  By pressing the B key for 2 seconds (with the hood up) the
“clean air” function is activated.
This function activates the motor for 10 minutes everyr hour
at 1st speed, during which the LED corresponding to the B
key remains on.
During the remaining 50 minutes, the LED of the C key flashes
with the motor off, while the B key LED remains on, indicating
that the function is still active.
In order to deactivate the “clean air” function, press any key
except for the LIGHTS.

•Anti-grease/activecharcoalfiltersaturation:

- After 30 h of operation, the LED of the B key begins to flash;
this means that the anti-grease filters must be washed.

- After 120 h of operation the LED of the E key begins to
flash; this means that the charcoal filter must be washed or
replaced.
Once the clean filter has been put back in place, the electronic
memory must be reset by pressing the C key for approximately
4 sec. until it stops flashing and the 30 h/120 h setting restarts
from zero.

THE MANUFACTURER DECLINES ALL RESPONSIBILITY
FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE
ABOVE WARNINGS.

- 29 -

NEDERLANDS

NL

ALGEMEEN

Lees aandachtig de inhoud van deze handleiding. Hierin staan
belangrijke aanwijzingen voor een veilige installatie, gebruik
en onderhoud. Bewaar de handleiding om die later te kun­nen raadplegen. Het toestel werd ontworpen in een versie
voor afzuiging (evacuatie van de lucht naar buiten - Afb.1B)
en voor filtering (recirculatie van de lucht binnen - Afb.1A) of
met externe motor (Afb.1C).

VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkertijd een afzuigkap en een brander

of haard functioneren die afhankelijk zijn van de omgevings­lucht en gevoed worden door een andere energiebron dan de
elektrische energie. De afzuigkap kan de lucht die de brander
of haard nodig heeft voor de verbranding aan de omgeving
onttrekken. De negatieve druk in de omgeving mag niet boven
de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te
zorgen voor een goede ventilatie van de ruimte. Voor de afvoer
naar buiten moet u zich houden aan de geldende voorschriften
die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

- Controleer op het gegevensplaatje (aan de binnenkant van
het apparaat) of de spanning en het vermogen overeenko­men met die van het net, en of de stekker geschikt is voor
de aansluiting. Neem in geval van twijfel contact op met een
gekwalificeerde elektricien.

- Als de voedingskabel beschadigd is dient deze te worden
vervangen door een andere kabel of een speciale kabel­combinatie, beschikbaar bij de fabrikant of de technische
servicedienst.

- Verbind het mechanisme aan de voeding m.b.v. en stekker
met zekering 3A of aan de twee draden van de tweefase
beschermd met een 3A zekering.

2. Attentie!
In bepaalde omstandigheden kunnen huishoudelijke ap­paraten gevaarlijk zijn.
A) Probeer niet om de filters te controleren terwijl de
afzuigkap werkt.
B) Raak de lampen en de zones vlakbij niet aan als de
verlichting lang aan is of kort daarna.
C) Het is verboden om eten met open vlam te bereiden
onder de kap.
D) Voorkom open vlammen, deze zijn schadelijk voor de
filters en brandgevaarlijk.
E) Controleer voortdurend gebakken waren om te voor­komen dat hete olie vlam vat.
F) Voor elke willekeurige onderhoudsbeurt moet men de
elektrische energie afschakelen.
G) Dit apparaat is niet bestemd voor gebruik door kinderen
of andere personen die toezicht nodig hebben.
H) Controleer dat kinderen niet met het apparaat spelen.
I) Als de afzuigkap tegelijk met andere apparaten wordt
gebruikt die gas of andere brandstoffen verbranden, moet
het vertrek goed worden geventileerd.
L) Als de reinigingswerkzaamheden niet worden uitge­voerd zoals aangegeven in de handleiding loopt u het
risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical

and Electronic Equipment (WEEE), zoals vastgesteld door de
Europese Norm 2002/96/EC. Door te zorgen dat de afvalver­wijdering van dit product correct wordt uitgevoerd, werkt de
gebruiker mee aan het voorkomen van potentiële negatieve
consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde
documentatiemateriaal geeft aan dat het niet moet

worden behandeld als normaal huisvuil, maar dat het
moet worden ingeleverd bij een speciaal verzamelpunt voor
het recyclen van elektrische en elektronische apparatuur. De
afvalverwijdering moet plaatsvinden in het respect van de
gemeentelijke normen. Voor meer informatie over het onder­houd en het recyclen van dit product kunt u contact opnemen
met uw gemeente, de locale reinigingsdienst, of de winkel
waar u het product heeft aangeschaft.

INSTALLATIE INSTRUCTIES

•Dewerkzaamhedenm.b.tdemontageendeelektrische

aansluiting dienen verricht te worden door gespecialiseerd
personeel.

•Gebruikbeschermendehandschoenenalvorensmetde

montagewerkzaamheden te beginnen.

•Elektrischeaansluiting:

Opgelet! Controleer het gegevensplaatje binnen in het ap­paraat:

- Als op het plaatje het symbool

staat, betekent het dat
het apparaat niet geaard hoeft te worden, volg in dit geval
de aanwijzingen voor isolatieclasse II.

- Als het symbool

niet op het plaatje staat, voer dan de

aanwijzingen voor isolatieclasse I uit.

Isolatieclasse II

Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het
snoer hoeft derhalve niet op een geaard stopcontact aange­sloten te worden.
De stekker moet na de installatie van het apparaat gemakkelijk
toegankelijk zijn.
In het geval dat het apparaat een kabel zonder stekker heeft,
moet men deze op het electrische net aansluiten met een
schakelaar tussen apparaat en net, waarvan alle polen onder­broken worden; de minimale opening tussen de contacten
moet 3 mm zijn en de schakelaar moet gedimensioneerd zijn
voor de belasting en voldoen aan de van kracht zijnde normen.
De aansluiting op het elektriciteitsnet moet als volgt uitge­voerd worden:
BRUIN = L lijn
BLAUW = N neutraal.

Isolatieclasse I

Dit apparaat is gebouwd in klasse I, en moet daarom aan een
aardgeleiding worden verbonden.
De aansluiting op het elektrische net moet op de volgende
wijze worden uitgevoerd:
BRUIN = L lijn
BLAUW = N neutraal
GEEL/GROEN =

aarde.

De neutrale kabel moet worden aangesloten op de aansluit­klem met het symbool N. De GEEL/GROEN kabel moet worden
aangesloten op de aansluitklem vlakbij het aardsymbool

.

Bij het aansluiten op het elektrische net moet u zich ervan

- 30 -

verzekeren dat het stopcontact een aardverbinding heeft.
Nadat u de afzuigkap heeft gemonteerd dient u ervoor te
zorgen dat het stopcontact makkelijk te bereiken is. In het
geval van een directe aansluiting op het elektrische net is het
noodzakelijk tussen het apparaat en het net een meerpolige
schakelaar aan te brengen met een minimum afstand van 3
mm tussen de contacten. Deze moet aangepast zijn aan het
elektrische vermogen en voldoen aan de geldende normen.

•  Indien het gebruikte fornuis electrisch, op gas of met in­ductie werkt, dan moet de minimale afstand hiertussen en
het laagste deel van de kap tenminste 65 cm bedragen. Sluit
de afvoer van de afzuigkap niet aan op een leiding waardoor
warme lucht circuleert of die gebruikt wordt voor de afvoer
van rook van apparaten die door een andere energiebron dan
elektrische energie gevoed worden. Voordat u verder gaat met
de montage dient u, om het apparaat makkelijker te kunnen
verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.16).

- Bij montage van het apparaat in de afzuigversie dient u voor
een gat voor de luchtafvoer te zorgen.

•  We raden u aan een luchtafvoerbuis te gebruiken met een­zelfde diameter als die van de luchtafvoeropening. Het gebruik
van een reduceerelement zou de prestaties van het product
kunnen beperken en het lawaai kunnen doen toenemen.

•Montagevandekap:

- Neem de structuur uit de verpakking en verwijder de 2
schroeven A om de bovenkant van de onderkant te scheiden
(Afb.2).

- Plaats de boormal op het plafond en zorg ervoor dat de pijl
zich aan dezelfde kant van de bediening van het apparaat
bevindt (Afb.3). boor 4 gaten Ø8 in het plafond en schroef de
3 schroeven vast zonder ze volledig te spannen. Zorg ervoor
geen schroef in het gat te plaatsen dat op de mal aangeduid
wordt met X (de schroeven en expansiepluggen moeten
geschikt zijn voor het type muur).

- Neem het bovenste deel van structuur B (Afb.4) en plaats het
op de 3 niet volledig vastgedraaide schroeven, in overeenstem­ming met de 3 sleuven. Maak een kleine draaibeweging om
het deel vast te zetten (Afb.4). Draai de vierde schroef X vast en
span de resterende 3 schroeven voor de definitieve blokkering
van het bovenste deel van structuur B.

- Neem het onderste deel van de telescoopstructuur C en plaats
het op het bovenste deel B (Afb.5). Stel de gewenste hoogte in
en neem als uitgangspunt de waarden die aangeduid worden
in (Afb.15). Vastzetten met de 8 bijgeleverde schroeven G
(Afb.6).

•Afzuigversie:bevestig de buigzame leiding op het daarvoor
bestemde gat van de luchtafvoer (Afb.7).

•Filterversie: er zijn twee verschillende typen kits verkrijg­baar, een met koolstoffilterdozen (Afb.17) en de andere met
herbruikbare koolstoffilters (wasbaar) (Afb.18).

- Sluit de buigzame leiding aan op deflector M en bevestig
schroef I zoals getoond wordt in Afb.8. De actieve koolstof­filters moeten op de afzuiggroep geplaatst worden die zich
binnen in de kap bevindt (Afb.17).

- Indien uw product wordt geleverd met een verbindingsflens
dient u, voor u de afzuigkap aan de behuizing bevestigt, de
montage uitvoeren die wordt aangegeven in Afb.9. Pak de
verbindingsflens F en monteer hem aan de bovenzijde van
de afzuigeenheid van de kap met de 2 schroeven E (Afb.9).

- Neem de bovenste schoorsteen en bevestig het op de
structuur met de 2 schroeven A (Afb.10). Verbind de onderste
schoorsteen met de bovenste en bevestig het zorgvuldig met
plakband L (Afb.11A).

- Draai de 2 schroeven O max. 3 mm los (Afb.11A). Plaats de

afzuiggroep in de structuur en zorg ervoor dat de schroeven
O, die eerder losgedraaid waren, in de sleuven in het onderste
deel vastgezet worden, zoals (Afb.11B) toont. Draai de 3 (bijge­leverde) schroeven N vast en span de 2 schroeven O (Afb.11B).

- Bevestig de (niet bijgeleverde luchtafvoerleiding H op de
verbindingsflens F (Afb.12).

- Verwijder het plakband L en plaats de onderste schoorsteen
boven op het hoofddeel van de kap (Afb.13).

- Indien uw apparaat uitgerust is met de onderste schoorsteen
die met schroeven op het hoofddeel van de kap bevestigd
moet worden, dan verwijdert u de vetfilters van de kap met
behulp van de betreffende handgrepen (Afb.16).

- Indien nodig vanaf de binnenkant de schacht onder de kap
weer vastzetten met gebruik van schroeven P (Afb.14). Plaats
tenslotte de filters terug in hun zittingen.

GEBRUIK EN ONDERHOUD

•  We raden aan het apparaat aan te zetten voordat u met de
bereiding begint van elke willekeurige maaltijd. We raden u
aan het apparaat 15 minuten aan te laten nadat het eten bereid
is, voor een optimale luchtverversing. De goede werking van
de afzuigkap hangt af van een regelmatig en correct onder­houd; in het bijzonder moet men aandacht besteden aan het
vetfilter en aan het filter met actieve koolstof.

•Devetfilter heeft als doel de vetdeeltjes die in de lucht han­gen tegen te houden, bijgevolg is deze filter onderhevig aan
verstoppen na een bepaalde tijd, afhankelijk van het gebruik
van het apparaat.

- Om brandgevaar te voorkomen, moeten de vetfilters hoog­stens iedere 2 maanden met de hand gewassen worden met
neutrale vloeibare reinigingsmiddelen die niet schuren ofwel
in de vaatwasser op lage temperatuur met korte cycli.

- Na enkele wasbeurten kunnen er kleurveranderingen optre­den. Dit feit geeft u geen recht op een klacht voor eventuele
vervanging.

•Deactievekoolstoffilters dienen om de lucht te zuiveren
die in het milieu wordt uitgestoten, en heeft als functie de on­aangename geuren die bij het koken vrijkomen op te vangen.

- De actieve koolstoffilters die niet regenereerbaar zijn, moeten
hoogstens iedere 4 maanden worden vervangen. De verza­diging van de actieve koolstof hangt af van een min of meer
langdurig gebruik van het apparaat, van het type keuken en
van de regelmaat waarmee de schoonmaak van de vetfilter
wordt uitgevoerd.

- De regenereerbare actieve koolstoffilters moeten met de
hand worden gewassen met neutrale detergenten die niet
schuren, of in de vaatwasser bij een maximumtemperatuur
van 65°C (de wascyclus moet gebeuren zonder vaat). Neem
het overtollige water weg zonder de filter te beschadigen,
verwijder de plastic delen en laat het matrasje in de oven
drogen gedurende minstens 15 minuten bij een maximum­temperatuur van 100°C. Om de werking van de regenereerbare
koolstoffilter efficiënt te houden, moet deze handeling iedere
2 maanden worden herhaald. Ze moeten worden vervangen
na hoogstens 3 jaar ofwel wanneer het matrasje beschadigd
geraakt is.

•Hetisbelangrijkdatdevetfiltersenderegenereerbare

actieve koolstoffilters goed droog zijn vooraleer ze op­nieuw te monteren.

•Maakdekapzowelvanbinnenalsvanbuitenregelmatig

schoon met behulp van een doek gedrenkt in gedenatu­reerde alcohol of neutrale vloeibare schoonmaakmiddelen
die niet schuren.

•  De verlichtingsinstallatie is ontworpen voor het gebruik
tijdens het koken en niet voor langdurig gebruik als algemene
verlichting van het vertrek. Langdurig gebruik van de verlich-

- 31 -

ting vermindert gevoelig de gemiddelde levensduur van de
lampen.

•  Als het apparaat uitgerust is met de serviceverlichting dan
kan deze gebruikt worden voor langdurig gebruik van de
algemene verlichting van het vertrek.

•Attentie: het niet naleven van de waarschuwingen voor
schoonmaak van de kap en de vervanging en schoonmaak
van de filters brengt brandgevaar met zich mee. Het is daarom
aangeraden om zich te houden aan de voorgestelde instruc­ties.

•Vervangingvandehalogeenlampen(Afb.19):

Om de lampen te vervangen, moet men deze voorzichtig met
een kleine platte schroevendraaier of iets soortgelijks uit de
houder lichten.

OPGELET! Let er op dat men hierbij geen krassen maakt
op de kap.

Vervang de lamp met een nieuw van het zelfde type.

•Vervangingvandehalogeenlampen(Afb.20):

Om de halogeenlampen B te vervangen moet men het glaasje
C verwijderen door een voorwerp als hefboom in de daarvoor

bestemde spleten te steken.
Vervang met lampen van hetzelfde type.
Opgelet: raak de lampen niet met de blote handen aan.

•VervangingvandeLED-lampen(Afb.21):

Als de versie van het apparaat met LED-lampen is, dan is voor
de vervanging daarvan de tussenkomst van een gespeciali­seerd technicus nodig.

•Kontroller(Afb.22):

Knop A = Voor het aan- en uitschakelen van de lichten.
Knop B = Voor het aan- en uitschakelen van de wasemkap.

Het apparaat wordt aangeschakeld op de 1ste snelheid. Als
de kap aan is druk 2 sec. lang op de knop om deze uit te
schakelen. Als de kap op de 1ste snelheid aangeschakeld is,
is het niet nodig de knop ingedrukt te houden om de kap uit
te schakelen. Vermindert de snelheid van de motor.
Display C = Geeft de geselecteerde motorsnelheid en de
inschakeling van de timer aan.
Knop D = Voor het inschakelen van de afzuigkap. Met deze
knop kan een hogere stand gekozen worden. Wanneer deze
knop bediend wordt terwijl de afzuigkap in stand 3 staat, wordt
de intensiefstand ingesteld. Dit houdt in dat de afzuigkap
gedurende 10 minuten op vol vermogen zal werken, waarna
hij automatisch terugkeert naar stand 3. Tijdens deze functie
knippert het display C.
Toets E = Door de Timer in te schakelen worden de gekozen
functies 15 minuten lang geactiveerd, waarna ze worden
uitgeschakeld. Door weer op de toets E te drukken wordt de
Timer uitgeschakeld. Als de Timer functie actief is zal op het dis­play het decimale punt knipperen. De Timer kan niet worden
ingeschakeld als de functie intensieve snelheid is geactiveerd.

Als, wanneer het apparaat uit is, de toets E 2 seconden lang
wordt ingedrukt, wordt de functie “clean air” geactiveerd.
Deze functie schakelt de motor elk uur 10 minuten lang op
de eerste snelheid in. Als deze functie is geactiveerd zullen de
zijgedeeltes op het display een draaiende beweging maken.
Zodra deze tijd is verstreken gaat de motor uit en verschijnt
op het display de letter “C” totdat, na weer 50 minuten, de
motor opnieuw voor 10 minuten gaat draaien, enzovoort.
Om terug te keren naar de normale werking drukt men op
een willekeurige toets, behalve op de toets van de lichten.
Druk op de toets E om de functie te deactiveren.

•Verzadigingvetfilters/actievekoolstoffilters:

- Als het display C knippert en de ventilatiesnelheid wordt
afgewisseld met de letter F (bv. 1 en F) moeten de vetfilters
worden gewassen.

- Als het display C knippert en de ventilatiesnelheid wordt
afgewisseld met de letter A (bv. 1 en A) moeten de actieve
koolfilters worden vervangen of gewassen, naargelang het
type filter.
Als het schone filter weer op zijn plaats zit dient u een reset
uit te voeren van het elektronische geheugen door circa 5
seconden op de toets A te drukken, totdat de tekens F of A
op het display C stoppen met knipperen.

•Kontrollermekaniske(Afb.23.A.B) zijn de symbolen hier-
onder weergegeven:

A = Knop LICHT
B = Knop UIT
C = Knop EERSTE SNELHEID
D = Knop TWEEDW DERDE SNELHEID
E = Knop DERDE SNELHEID
G = Controlelampje WERKENDE MOTOR.

•Kontrollermediys(Afb.24.A.B) zijn de symbolen hieronder
weergegeven:

A = Knop LICHT
B = Knop UIT
C = Knop EERSTE SNELHEID
D = Knop TWEEDW DERDE SNELHEID
E = Knop DERDE SNELHEID
F = Knop TIMER AUTOMATISCHE ONDERBREKING na 15 minu-

ten (*)

Als uw apparaat uitgerust is met de INTENSIEVE snelheids­functie en u vanuit de DERDE snelheid van start gaat en toets E
circa 2 seconden ingedrukt houdt, dan zal deze functie gedu­rende 10 minuten geactiveerd worden waarna teruggekeerd
wordt naar de eerder ingestelde snelheid.
Wanneer de functie actief is, knippert het LED.
Om te onderbreken vóór 10 minuten verstreken zijn, druk
opnieuw op de toets E.
Voor sommige modellen kan men de functie ook met de eerste
en tweede snelheid activeren.

Door 2 seconden op toets F te drukken (met uitgeschakelde
kap) wordt de functie “clean air” geactiveerd. Deze functie
schakelt om het uur de motor 10 minuten in bij de eerste
snelheid. Zodra de functie geactiveerd wordt start de motor
bij de 1

e

snelheid, gedurende 10 minuten. Tijdens deze tijd

moeten de toetsen F en C tegelijkertijd knipperen. Na het
verstrijken van deze tijd gaat de motor uit en blijft de led
van toets F permanent branden tot na 50 minuten de motor
opnieuw van start gaat bij de eerste snelheid en de leds van
de toetsen F en C weer gedurende 10 minuten knipperen, enz.
Door op ongeacht welke toets te drukken, met uitzondering
van de lichten, keert de kap onmiddellijk terug naar de gewone
werking (drukt u bijvoorbeeld op toets D dan wordt de functie
“clean air” gedeactiveerd en gaat de motor onmiddellijk over
naar de 2

de

snelheid. Drukt u op toets B dan wordt de functie

gedeactiveerd).

(*)De knop “TIMER/AUTOMATISCHE ONDERBREKING”
zorgt ervoor dat de afzuigkap niet meteen stopt, deze zal voor
15 minuten blijven functioneren, op dezelfde snelheidsstand
waarop de kap ingesteld stond.

•Verzadigingvetfilters/actievekoolstoffilters:

- Wanneer de toets A knippert met een frequentie van 2 sec.,

- 32 -

moeten de vetfilters worden gewassen.

- Wanneer de toets A knippert met een frequentie van 0,5 sec.,
moeten de actieve koolfilters worden vervangen of gewassen,
naargelang het type filter.
Eenmaal de schone filter terug is aangebracht, moet het
elektronische geheugen worden gereset door gedurende
5 sec. op de toets A te drukken tot die niet langer knippert.

•Mechanischecommando’s(Afb.25)de gebruikte symbolen
zijn als volgt:

A = Toets LICHT/ON-OFF
B = Toets OFF/EERSTE SNELHEID
C = Toets TWEEDE SNELHEID
D = Toets DERDE SNELHEID.

Als de kap in eerste, tweede of derde snelheid wordt uitge­schakeld, zal die op dezelfde werkingssnelheid herstarten zoals
ingesteld op het moment van de uitschakeling wanneer de
kap weer wordt ingeschakeld.

•Commando’s(Afb.26):

OPMERKING: met dit commando kan men het toestel ook met
een afstandsbediening besturen, aan te vragen als accessoire.
ToetsPower(A)= Wanneer het toestel voorzien is om ook an­dere functies te ondersteunen, zoals automatisch openen, om­gevingslichten, enz., activeert deze toets dergelijke functies.
Let op! Bij sommige modellen activeert deze toets geen
enkele functie, en wanneer de toets ingedrukt wordt gaat het
overeenkomstige led circa 15 sec. oplichten.
Toets-OFF (B)= Toets voor vermindering van de snelheid
en uitschakeling.
Toets+ON(C)= Als men één keer op de toets C drukt vanuit
de stand OFF, gaat de motor naar de 1e snelheid, twee keer
voor de 2e snelheid, drie keer voor de 3e snelheid. Bij iedere
verandering van snelheid verandert het LED van kleur.
Als men de toets B indrukt, vermindert de snelheid en het LED
neemt de typische kleur van de snelheid aan.
ToetsIntensief(D)= Wanneer de motor in werking is en op
een willekeurige snelheid is ingesteld, gaat men gedurende
10 minuten naar de INTENSIEVE snelheid (4e snelheid) door
de toets D in te drukken, tijdens deze functie knippert het
LED, en het LED van de voordien ingestelde snelheid gaat uit.
Op het einde van de 10 min. keert de kap terug naar de inge­stelde snelheid met de bijhorende signalering van het LED.

- Als men de functie vóór het verstrijken van de 10 minuten
wil uitschakelen, moet men op de toets B drukken.

- Als de kap uit is, is de functie INTENSIEVE snelheid niet actief.
ToetsLight(E) = Door op deze toets te drukken kan men de
intensiteit van de lichten regelen.

- Er zijn drie niveaus van de helderheid: hoog, medium, laag.
Vanuit de positie uit één keer duwen voor het niveau hoog,
twee keer voor het niveau medium, drie keer voor het niveau
laag, vier keer om de lichten uit te doen.
Het niveau van de lichten heeft een cyclisch verloop: hoog,
medium, laag, uit.
ToetsTimer(F)= Bij een willekeurige ingeschakelde snelheid
(behalve de snel. Intensief ) wordt de functie Timer geactiveerd
door de toets in te drukken. Het LED van de toets Timer knip­pert en het LED van de snelheid blijft aan.

- 15 min. na het einde van het tellen gaat de kap uit (motor en
eventuele lichten aan).

•  Door 2 seconden lang op de toets B te drukken (terwijl de kap
uit is) wordt de functie “clean air” geactiveerd. Deze functie
activeert de motor ieder uur gedurende 10 minuten op de
eerste snelheid, waarbij het LED dat overeenkomt met de
toets B aan blijft. Tijdens de resterende 50 minuten knippert

het LED van de toets C terwijl de motor uit is, terwijl de toets
B met het LED aan blijft, dit geeft aan dat de functie nog actief
is. Om de functie “clean air” te deactiveren, drukt men op een
willekeurige toets, behalve op de LICHTEN.

•Verzadigingantivetfilters/actievekoolstoffilters:

- Na 30 u werking begint het LED van de toets B te knipperen,
dit betekent dat de antivetfilters gewassen moeten worden.

- Na 120 u werking begint het LED van de toets E te knipperen,
dit betekent dat de carbonfilters gewassen of vervangen
moeten worden.
Wanneer de schoongemaakte filter terug is aangebracht, moet
men het elektronische geheugen resetten door gedurende
circa 4 sec. op de toets C te drukken tot het knipperen stopt
en de instelling van de 30 u/120 u van nul herbegint.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE
DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE
BOVENSTAANDE VOORSCHRIFTEN.

- 33 -

PORTUGUÊS

P

GENERALIDADES

Ler cuidadosamente o conteúdo do presente manual já que
este fornece indicações importantes referentes à segurança
de instalação, de uso e de manutenção. Conservar o manual
para qualquer ulterior consulta. O aparelho foi projectado
para utilização em versão aspirante (evacuação de ar para o
exterior - Fig.1B), filtrante (circulação de ar no interior - Fig.1A)
ou com motor exterior (Fig.1C).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestar atenção se estão funcionando contemporanea-

mente uma coifa aspirante e um queimador ou um fogão
dependentes do ar ambiente e alimentados por uma energia
que não a elétrica, já que a coifa, aspirando, tira do ambiente
o ar que o queimador ou o fogão necesitam para a combus­tão. A pressão negativa no local não deve ser superior a 4 Pa
(4x10-5 bar). Para um funcionamento seguro, providenciar
uma oportuna ventilação do local. Para a evacuação externa,
ater-se às disposições vigentes no seu País.

Antes de ligar o modelo à rede eléctrica:

- Controle a placa dos dados (posta no interior do aparelho)
para verificar que a tensão e a potência correspondam às da
rede e que a tomada seja apropriada. Em caso de dúvidas
interpele um electricista qualificado.

- Se o cabo de alimentação estiver danificado, deverá ser
substituído por um cabo ou um conjunto especiais fornecidos
pelo fabricante ou pelo seu serviço de assistência técnica.

- Ligar o dispositivo à rede de alimentação através de uma ficha
com fusível 3A ou aos dois fios da bifásica protegidos por um
fusível 3A.

2. Atenção!
Em determinadas circunstâncias, os electrodomésticos
podem ser perigosos.

A)Nãoprocure controlar osfiltroscomo exaustorem

funcionamento.
B) Não toque as lâmpadas e as áreas adjacentes, durante
e logo pós o uso prolongado da instalação de iluminação.

C)Éproibidocozinharalimentosflambésoboexaustor.

D) Evite a chama livre, porque é danosa para os filtros e
perigosa para os incêndios.
E) Controle constantemente os alimentos fritos para evitar
que o óleo aquecido pegue fogo.
F) Antes de efectuar qualquer manutenção, desligue o

exaustordaredeeléctrica.

G) Este aparelho não é destinado ao uso por parte de
crianças ou pessoas que precisem de supervisão.
H) Não permita que as crianças brinquem com o aparelho.

I)Quandooexaustorforutilizadocontemporaneamente

a aparelhos que queimam gás ou outros combustíveis, o
local deverá ser adequadamente ventilado.
L) Se as operações de limpeza não forem efectuadas no

respeitodasinstruções,existeoriscodeincêndio.

Este aparelho está marcado em conformidade com a Directiva
Europeia 2002/96/EC, Waste Electrical and Electronic Equip­ment (WEEE). Assegurar-se que este aparelho seja eliminado
de maneira certa, o utilizador contribui a prevenir as conse­quências potenciais negativas para o meio ambiente e a saúde.

O símbolo no aparelho ou na documentação de acom­panhamento indica que o mesmo não deve ser tratado

como resíduo doméstico, mas deve ser levado a um
ponto de colecta idóneo para reciclar equipamento eléctrico
e electrónico. Para eliminá-lo obedecer os regulamentos locais
sobre a eliminação de resíduos. Para maiores informações
sobre o tratamento, a recuperação e a reciclagem deste apa­relho, contactar o serviço local encarregado pela colecta de
resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO

•Asoperaçõesdemontagemeligaçãoeléctricadevemser

efectuadas por pessoal especializado.

•Utilizarluvasdeproteçãoantesdeefetuarasoperações

de montagem.

•Conexãoelétrica:

Observação! Controle a placa dos dados colocada dentro
do aparelho:

- Se na placa aparece o símbolo

significa que o aparelho
não deve ser ligado à terra, efectue portanto s instruções que
referem-se à classe de isolamento II.

- Se na placa NÃO aparece o símbolo

efectue as instruções

que referem-se à classe de isolamento I.

Classe de isolamento II

- O aparelho é construído em classe II, portanto nenhum cabo
deve ser ligado à tomada de terra. A ficha deve ser facilmente
acessível após a instalação do aparelho. No caso em que o
aparelho não disponha de cabo sem ficha, para ligá-lo à rede
eléctrica será necessário interpor um interruptor omnipolar
com abertura mínima de 3 mm entre os contactos, dimensio­nado para a carga e que atenda aos regulamentos em vigor.

- A ligação à rede elétrica deve ser feito como segue:
MARROM = L linha
AZUL = N neutro.

Classe de isolamento I

Este aparelho é feito para a classe I, portanto deverá ser ligado
à tomada de ligação à terra.

- A ligação à rede eléctrica deverá ser realizada da seguinte
maneira:
MARROM = L linha
AZUL = N neutro
AMARELO/VERDE =

terra.

O cabo neutro deverá ser ligado ao borne com o símbolo N,
enquanto que o cabo AMARELO/VERDE, deverá ser ligado ao
borne perto do símbolo de terra

.
Na realização da ligação eléctrica assegurar-se que a tomada
eléctrica seja dotada de uma ligação à terra. Depois de ter
montado o exaustor, tomar cuidado para a posição da ficha
eléctrica ser de fácil acesso. No caso de ligação directa à rede
eléctrica, é necessário, entre o aparelho e a rede, interpor um
interruptor omnipolar com abertura mínima de 3 mm. entre
os contactos, dimensionado para a carga e que atenda aos
regulamentos em vigor.

•  Se o plano de cozedura utilizado for eléctrico, a gás ou por
indução, a distância mínima entre o mesmo e a parte mais
baixa do exaustor deverá ser de no mínimo 65 cm. Tendo
que ser usado um tubo de conexão composto de duas ou
mais partes, a parte superior deve ficar externamente àquela

- 34 -

inferior. Não conectar a descarga da coifa a um duto pelo qual
circule ar quente ou utilizado para evacuar fumos de aparelhos
alimentados por uma energia que não a elétrica. Antes de
proceder às operações de montagem, para um manejo mais
fácil do aparelho retirar os filtros anti-gordura (Fig.16).

- No caso de montagem do aparelho em versão aspirante
predisponha o furo de evacuação do ar.

•  Aconselha-se o uso de um tubo de evacuação do ar com o
mesmo diâmetro da boca de saída do ar. O uso de uma redução
poderia diminuir o desempenho do produto e aumentar o
ruído.

•Montagemdoexaustor:

- Retire a estrutura da embalagem e os 2 parafusos A para
separar a parte superior daquela inferior (Fig.2).

- Posicione o gabarito de perfuração no tecto prestando
atenção para que a seta fique posicionada no mesmo lado do
comando do aparelho (Fig.3). Efectue os 4 furos Ø8 no tecto e
aparafuse os 3 parafusos sem os aparafusar completamente,
e prestando atenção para não introduzir o parafuso no furo
marcado com um X no gabarito de perfuração (os parafusos
e as buchas de expansão devem ser adequadas ao tipo de
parede).

- Agarre na parte superior da estrutura B (Fig.4) e enfie-a nos
3 parafusos não aparafusados completamente na correspon­dência das 3 anilhas. Rode ligeiramente até encaixar (Fig.4).
Aparafuse o quarto parafuso X e puxe pelos outros 3 de
maneira a permitir o bloqueio definitivo da parte superior da
estrutura B.

- Prenda a parte inferior da estrutura telescópica C, e enfie-a
naquela superior B (Fig.5). Regule a altura desejada tendo
como referência as cotas indicadas na (Fig.15) e bloqueie-a
com os 8 parafusos G fornecidos (Fig.6).

•Versãoaspirante: prenda o tubo flexível ao furo de evacua­ção do ar preparado (Fig.7).

•Versãofiltrante: dispomos de dois diferentes conjuntos,
um com os filtros de carvão tipo caixa (Fig.17) e outro com os
filtros de carvão regeneráveis (laváveis) (Fig.18).

- Ligue o tubo flexível ao deflector M e prenda o parafuso I tal
como indicado na (Fig.8); os filtros de carbono activo devem ser
aplicados ao grupo aspirante colocado no interior do exaustor
(Fig.17).

- No caso em que o produto seja fornecido com um flange
de ligação, antes de fixar o exaustor à estrutura, efectue a
montagem indicada na Fig.9. Pegue o flange de ligação F e
monte-o na parte superior do grupo de aspiração do exaustor
com os 2 parafusos E (Fig.9).

- Fixe a chaminé superior prendendo-a à estrutura com os
2 parafusos A (Fig.10). Una a chaminé inferior com aquela
superior, prendendo-a muito bem com fita-cola L (Fig.11A).

- Desaparafuse os 2 parafusos O por max 3 mm (Fig.11A). Intro-
duza o grupo de aspiração no interior da estrutura prestando
atenção para que os parafusos O, anteriormente desaparafu­sados, fiquem presos com as anilhas na parte inferior, tal como
indicado na (Fig.11B). Aparafuse os 3 parafusos N (fornecidos)
e puxe pelos 2 parafusos O (Fig.11B).

- Fixe o tubo de evacuação do ar H (não fornecido) na Flange
de ligação F (Fig.12).

- Retire a fita-cola L e apoie a chaminé inferior em cima do
corpo do exaustor (Fig.13). Se o seu aparelho tem uma chaminé
inferior que necessita de fixação ao corpo do exaustor com
parafusos, retire do exaustor os filtros de gordura usando as
devidas manilhas (Fig.16).

- Se necessário, fixe por dentro a chaminé inferior ao exaustor,
utilizando os parafusos P (Fig.14). Por fim, volte a colocar os
filtros no seu sítio.

USO E MANUTENÇÃO

•  É recomendável colocar o aparelho a funcionar antes de pro­ceder com a cozedura de qualquer alimento. É recomendável
deixar o aparelho 15 minutos a funcionar, depois de ter termi­nado a cozedura dos alimentos, para descarregar inteiramente
o ar impuro. O bom funcionamento do exaustor depende de
uma correcta e constante manutenção; uma atenção especial
deve ser dedicada ao filtro anti-gordura e ao filtro de carvão
activado.

•Ofiltroanti-gordura tem como função reter as partículas de
gordura em suspensão no ar e, portanto, é sujeito a obstruir-

-se, com tempos que variam de acordo com a utilização do
aparelho.

- Para evitar o perigo de incêndio é necessário lavar os filtros
anti-gordura, manualmente, a cada 2 meses, no máximo, com
detergente líquido neutro não abrasivo ou na máquina de lavar
pratos, com baixas temperaturas e ciclos breves.

- Depois de algumas lavagens pode ocorrer alterações de cor.
Este fato não dá direito à reclamação para eventuais substitui­ções.

•Osfiltrosdecarvãoativado são utilizados para depurar o
ar que é introduzido no ambiente e tem a função de atenuar
os odores desagradáveis gerados pelo cozimento.

- Os filtros de carvão ativo não regeneráveis devem ser substi­tuídos a cada 4 meses, no máximo. A saturação do carvão ativo
depende do uso mais ou menos prolongado do aparelho, tipo
de alimento e regularidade de lavagem do filtro anti-gordura.

- Os filtros ao carvão ativado regeneráveis devem ser lavados
manualmente, com detergentes neutros não abrasivos ou na
máquina de lavar louças, com temperatura máxima de 65°C
(o ciclo de lavagem deve ser completo e sem louças). Retirar a
água em excesso sem danificar o filtro, remover as partes plás­ticas e secar a forração no forno por 15 minutos, pelo menos,
em 100°C de temperatura, no máximo. Para manter eficiente
a função do filtro ao carvão regenerável, esta operação deve
ser repetida a cada 2 meses. Estes devem ser substituídos, no
máximo, a cada 3 anos ou quando a forração estiver danificada.

•Antesde montar osfiltrosanti-gordurae osfiltrosao

carvão ativado regeneráveis é importante que estejam
bem secos.

•Limparfrequentementeoexaustor,pordentroeporfora,

utilizando um pano húmido com álcool desnaturado ou
detergentes líquidos neutros não abrasivos.

•  O sistema de iluminação é projetado para o uso durante o
cozimento e não para o uso prolongado de iluminação geral
do ambiente. O uso prolongado da iluminação diminui nota­velmente a duração média das lâmpadas.

•  Se o aparelho for dotado de luz de cortesia esta pode ser
utilizada para o uso prolongado de iluminação geral do am­biente.

•Atenção:a inobservância das advertências de limpeza e do
exaustor e da substituição e limpeza dos filtros comporta riscos
de incêndios. Aconselha-se seguir as instruções mencionadas.

•Substituiçãodaslâmpadasdehalogéneo(Fig.19):

Para substituir as lâmpadas dicróicas, desligue a lâmpada
desatarraxando-a cuidadosamente do porta-lâmpadas, com
a ajuda de uma pequena chave de fendas ou com uma ferra­menta equivalente.

ATENÇÃO! Ao efectuar esta operação, tome cuidado para

nãoarranharasuperfíciedoexaustor.

Substitua com lâmpadas do mesmo tipo.

•Substituiçãodaslâmpadasdicróicas(Fig.20):

Para substituir as lâmpadas de halogéneo B tire o vidro C
fazendo forças nas específi cas espessuras.

- 35 -

Substitua com lâmpadas do mesmo tipo.
Atenção: não toque a lâmpada directamente com as mãos.

•SubstituiçãodaslâmpadasLED(Fig.21):

Se a versão do aparelho for com lâmpadas LED é necessário
que um técnico especializado intervenha para a sua subs­tituição.

•Comandos(Fig.22):
Tecla A = Acende/apaga as luzes.
Tecla B = Liga/desliga a coifa. O aparelho liga na 1° velocidade.

Se a coifa está ligada pressionar a tecla por 2 s. para desligá-

-la. Se a coifa se encontra na 1° velocidade não é necessário
manter a tecla pressionada para desligar. Diminui a velocidade
do motor.
Display C = Indica a velocidade seleccionada do motor e a
activação do timer.
Tecla D = Liga a coifa. Aumenta a velocidade do motor. Pres­sionando a tecla da 3° velocidade insere-se a função intensiva
por 10’, depois o aparelho volta a funcionar na velocidade de
exercício do momento da activação. Durante esta função o
display lampeja.
Tecla E = O timer determina os tempos de funcionamento, no
momento da activação, para 15 minutos depois de desligar.
Para desactivar o timer carregue outra vez na tecla E. Quando
a função timer estiver activa, no display deverá piscar o ponto
decimal. Se estiver a funcionar na velocidade intensa, não será
possível activar o timer.

Se carregar 2 segundos na tecla E, quando o aparelho for
desligado, activa-se a função “clean air”. Esta função liga o
motor 10 minutos por hora na primeira velocidade. Durante
o funcionamento, o display deverá visualizar um movimento
rotativo dos segmentos periféricos. Depois deste tempo ter
passado, o motor desliga-se e o display deverá visualizar a
letra “C” fixa até, depois de 50 minutos, o motor reiniciar a
funcionar mais 10 minutos e assim por diante. Para retornar
ao funcionamento normal pressione qualquer tecla, exclusa
aquela das luzes. Para desativar a função pressione a tecla E.

•SaturaçãodefiltrosAntigordura/Carvãoativado:

- Quando o display C piscar alternando a velocidade de funcio­namento com a letra F (ex. 1 e F), os filtros antigordura devem
ser lavados.

- Quando o display C piscar alternando a velocidade de funcio­namento com a letra A (ex. 1 e A), os filtros de carvão ativado
devem ser substituídos ou lavados conforme o tipo de filtro.
Uma vez colocado o filtro limpo deve-se restabelecer a memó­ria electrónica, carregando na tecla A por aproximadamente
5 segundos, até o indicador luminoso F ou A do display C
terminar de piscar.

•ComandosmecânicosFig.23.A.B a simbologia é indicada
a seguir:

A = Botão ILUMINAÇÃO
B = Botão OFF
C = Botão PRIMEIRA VELOCIDADE
D = Botão SEGUNDA VELOCIDADE
E = Botão TERCEIRA VELOCIDADE
G = Luz MOTOR EM FUNCIONAMENTO.

•Comandosluminosos(Fig.24.A.B a simbologia é indicada
a seguir:

A = Botão ILUMINAÇÃO
B = Botão OFF
C = Botão PRIMEIRA VELOCIDADE
D = Botão SEGUNDA VELOCIDADE

E = Botão TERCEIRA VELOCIDADE
F = Botão TIMER PARADA AUTOMÁTICA 15 minutos (*)

Se o seu aparelho for dotado da função de velocidade INTEN­SIVA, partindo da TERCEIRA velocidade e mantendo pressio-

nada por cerca 2 segundos a tecla E, esta função ativa-se por
10 minutos e, a seguir, retorna à velocidade anteriormente
configurada.
O LED pisca quando a função for ativa.
Para interrompê-la antes dos 10 minutos, pressionar nova­mente a tecla E.
Para alguns modelos, é possível ativar a função mesmo com
a primeira e a segunda velocidade.

Pressionar a tecla F por 2 segundos (com o exaustor des­ligado) e ativa-se a função “clean air”. Esta função liga o
motor por 10 minutos a cada hora na primeira velocidade.
Quando inicialmente ativada esta função, inicia-se o motor
na primiera velocidade com uma duração de 10 minutos,
durante os quais devem piscar contemporaneamente a tecla

F e a tecla C. Depois disto, o motor se desliga e o led da tecla
F permanece aceso com a sua luz fixa até que, depois de 50

minutos, o motor liga-se na primeira velocidade e os leds F e
C recomeçam a piscar por 10 minutos e assim sucessivamente.
Pressionando qualquer tecla, menos as das luzes o exaustor
torna imediatamente ao seu funcionamento normal (por
exemplo: se pressiono a tecla D desativa-se a função “clean air”
e o motor trabalha em sua segunda velocidade; pressionando
a tecla B a função desativa-se).

(*) A função “TIMER PARADA AUTOMÁTICA” retarda a
parada da coifa, que continuará a funcionar à velocidade
de exercício em curso no momento em que foi atuada esta
função, de 15 minutos.

•SaturaçãodefiltrosAntigordura/Carvãoativado:

- Quando a tecla A pisca com uma frequência de 2 sec. os filtros
antigordura devem ser lavados.

- Quando a tecla A pisca com uma frequência de 0,5 sec. os
filtros de carvão ativado devem ser substituídos ou lavados
conforme o tipo de filtro.
Uma vez recolocado o filtro limpo é necessário fazer o reset
da memória eletrônica pressionando a tecla A por aproxima­damente 5 sec. até que pare de piscar.

•Comandosmecânicos(Fig.25)a simbologia é indicada a
seguir:

A = Botão LUZ/ON-OFF
B = Botão OFF/PRIMEIRA VELOCIDADE
C = Botão SEGUNDA VELOCIDADE
D = Botão TERCEIRA VELOCIDADE

Se a coifa for desligada quando está na primeira, segunda
ou terceira velocidade, quando for acendida novamente,
recomeçará a trabalhar com a velocidade em que estava
quando foi desligada.

•Comandos(Fig.26):

NOTA: com este comando também pode-se controlar o apare­lho com um telecomando que deve ser pedido como acessório.
BotãoPower(A)= Se o aparelho for predisposto para suportar
outras funções quais abertura automática, luzes ambiente, etc.
este botão habilita tais funções.
Atenção! Para alguns modelos este botão não habilita nenhu­ma função e se pressionado acende-se o led correspondente
por cerca 15 seg.
Botão-OFF (B) = Botão de redução da velocidade e desli-

- 36 -

gamento.
Botão+ON(C)=Da posição OFF, pressionar uma só vez o
botão C, para ativar o motor na 1° velocidade, duas vezes para
a 2° velocidade, três vezes para a 3° velocidade, para cada troca
de velocidade o LED muda de cor.
Ao pressionar o botão B a velocidade se reduz e o LED fica da
cor típica da velocidade.
BotãoIntensiva(D)= Com o motor a funcionar e com
qualquer velocidade definida, se for pressionado o botão D
ativa-se a velocidade INTENSIVA (4° velocidade) por 10 minu­tos, durante esta função o LED pisca, e o LED da velocidade
precedentemente definida apaga-se.
No final dos 10 min. a coifa volta a funcionar com a última
velocidade definida com a respectiva indicação do LED.

- Se deseja-se desativar a função antes dos 10 minutos pres­sionar o botão B.

- Com a coifa desligada a função velocidade INTENSIVA não se
ativa.
BotãoLight(E)= Pressionar este botão para regular a inten­sidade das luzes.

- Os níveis de luminosidade são três: alto, médio e baixo.
Em posição desligado pressionar uma vez para o nível alto,
duas vezes para o nível médio, três vezes para o nível baixo,
quatro vezes para apagar as luzes.
O nível das luzes tem um andamento cíclico: alto ,médio,
baixo, desligado.
BotãoTimer(F)= Com qualquer velocidade activada (excluída
a velocidade Intensiva) ao pressionar este botão ativa-se a fun­ção Timer. O LED do botão Timer pisca e o LED da velocidade
permanece aceso.

- Após 15 min no final da contagem a coifa desliga-se (motor
e eventuais luzes acesas).

•  Pressionar o botão B por 2 segundos (com o exaustor
desligado) e ativa-se a função “clean air”. Esta função aciona
o motor por 10 minutos a cada hora na primeira velocidade,
durante os quais o LED correspondente ao botão B fica aceso.
Nos restantes 50 minutos o LED do botão C pisca com o motor
desligado, e o botão B fica com o LED aceso, isso indica que
a função ainda está ativa. Para desativar a função “clean air”
pressionar qualquer botão excluídas as LUZES.

•Saturaçãofiltrosanti-gordura/carbãoativo:

- Após 30 h de funcionamento o LED do botão B começa a
piscar, isso significa que é necessário lavar os filtros anti-

-gordura.

- Após 120 h de funcionamento o LED do botão E começa a
piscar, isso significa que é necessário lavar ou substituir os
filtros ao carvão.
Após ter recolocado o filtro limpo é necessário resetar a
memória electrónica pressionando o botão C por cerca de 4
seg. Até quando pára de piscar e a definição das 30 h/120 h
recomeça de zero.

DECLINA-SE DE QUALQUER RESPONSABILIDADE POR
EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÂNCIA
DAS ADVERTÊNCIAS ACIMA.

3LIK1063
