DOC022.98.80205

2100AN

08/2012, Edition 2

Basic User Manual

Grundlegende Bedienungsanleitung

Manuel d'utilisation de base

Manual básico del usuario

English...................................................................................................................................................................................................3

Deutsch...............................................................................................................................................................................................22

Français..............................................................................................................................................................................................43

Español...............................................................................................................................................................................................63

Specifications on page 3 Standard operation on page 11

General information on page 4 Maintenance on page 16

User interface on page 8 Troubleshooting on page 19

Startup on page 10

Specifications

Specifications are subject to change without notice.

Specification Details

Measurement method Nephelometric

Regulatory Meets EPA Method 180.1

ASTM D7315 - Standard Test Method for Determination of Turbidity Above 1 Turbidity Unit (TU) in Static Mode

ASTM D6655 - Standard Test Method for Determination of Turbidity Below 5 NTU in Static Mode

Light source Tungsten filament lamp

Measurement modes NTU, NEP (Nephelo), EBC, Abs (absorbance), %T (%

transmittance), CU (color units) and two user-defined units

Specification Details

Range NTU (Ratio on, manual range): 0–0.999, 0–9.99, 0–

Accuracy1, 2, 3,

Resolution Turbidity: 0.001 NTU/EBC

Repeatability ±1% of reading or 0.01 NTU, whichever is greater

99.9, 0–10,000 NTU (Ratio on, auto range): 0–10,000 auto decimal NTU (Ratio off): 0–40 Nephelo (Ratio on, manual range): 0–9.99, 0–99.9, 0–

67,000 Nephelo (Ratio on, auto range): 0–67,000 auto decimal Nephelo (Ratio off): 0–268 EBC (Ratio on, manual range): 0–0.999, 0–9.99, 0–

99.9, 0–2450 EBC (Ratio on, auto range): 0–2450 auto decimal EBC (Ratio off): 0–9.8 Absorbance (manual range): 0–0.999, 0–2.00 Absorbance (auto range): 0–2.00 Transmittance (%): 1.0–100 Color units (at 455 nm): 0–500

Ratio on: ±2% of reading plus 0.01 NTU from 0– 1000 NTU, ±5% of reading from 1000–4000 NTU, ±10% of reading from 4000–10,000 NTU

Ratio off: ±2% of reading plus 0.01 NTU from 0– 40 NTU

Absorbance: ±0.005 Abs from 0–1 Abs at 455 nm Transmittance: 0.12% T from 10–100% T at 455 nm Color: ±2 CU from 0–30 (calibrated at 15 CU), ±5 CU

from 0–500 CU (calibrated at 500 CU)

Nephelo: 0.01 Absorbance: 0.001 Abs Transmittance: 0.1% T Color: 1 CU

(under reference conditions)

English 3

Specification Details

Response time Signal averaging off: 6.8 seconds

Signal averaging on: 14 seconds (when 10 measurements are used to calculate the average)

Stabilization time Ratio on: 30 minutes after start-up

Ratio off: 60 minutes after start-up

Reading modes Manual or auto range, signal averaging on and

Power requirement 115–230 VAC, 50/60 Hz (automatic power selection)

Pollution degree/installation category

Protection Class 1

Operating conditions Temperature: 0 to 40 °C (32 to 104 °F)

Storage conditions –40 to 60 °C (–40 to 140 °F), instrument only

Printer Built-in (thermal, 58-mm, up to 28 column)

Interface RS232C serial interface by way of DB9 subminiature

Air purge Dry nitrogen or instrument grade air (ANSI MC 11.1,

adjustable or off, Ratio on or off

28 W maximum

2; II

Relative humidity: 0–90% at 25 °C, 0–75% at 40 °C, noncondensing

Altitude: 2000 m (6560 ft) maximum Indoor use only

D-shell connector for data output to computer or printer, and data input (command). No handshaking.

1975)

0.1 scfm at 69 kPa (10 psig); 138 kPa (20 psig) maximum

Hose barb connection for 1/8-inch tubing

Specification Details

Sample cells Round cells 95 x 25 mm (3.74 x 1 in.) borosilicate glass

Sample requirements 25 mm sample cell: 20 mL minimum

Enclosure High-impact polycarbonate plastic

Dimensions 30.5 x 40 x 15.6 cm (12.0 x 15.7 x 6.1 in.)

Weight 3.8 kg (8.5 lb)

Certification CE, cETLus

Turbidity specifications identified using USEPA filter assembly, recently prepared formazin standard and matched 25-mm sample cells.

Use of a flow cell is necessary to get color measurement specifications.

Intermittent electromagnetic radiation of 3 volts/meter or greater may cause slight accuracy shifts.

Reference conditions: 23 ± 2 °C, 50% ± 10% RH noncondensing, 115/230 VAC, 50/60 Hz

with rubber-lined screw caps

Note: Smaller sample cells (less than 25 mm) can be used when a cell adapter is used.

0 to 95 °C (32 to 203 °F)

General information

In no event will the manufacturer be liable for direct, indirect, special, incidental or consequential damages resulting from any defect or omission in this manual. The manufacturer reserves the right to make changes in this manual and the products it describes at any time, without notice or obligation. Revised editions are found on the manufacturer’s website.

Expanded manual version

For additional information, refer to the CD for an expanded version of this manual.

English

Safety information

N O T I C E

The manufacturer is not responsible for any damages due to misapplication or misuse of this product including, without limitation, direct, incidental and consequential damages, and disclaims such damages to the full extent permitted under applicable law. The user is solely responsible to identify critical application risks and install appropriate mechanisms to protect processes during a possible equipment malfunction.

Please read this entire manual before unpacking, setting up or operating this equipment. Pay attention to all danger and caution statements. Failure to do so could result in serious injury to the operator or damage to the equipment.

Make sure that the protection provided by this equipment is not impaired. Do not use or install this equipment in any manner other than that specified in this manual.

Use of hazard information

D A N G E R

Indicates a potentially or imminently hazardous situation which, if not avoided, will result in death or serious injury.

Indicates a potentially or imminently hazardous situation which, if not avoided, could result in death or serious injury.

Indicates a potentially hazardous situation that may result in minor or moderate injury.

Indicates a situation which, if not avoided, may cause damage to the instrument. Information that requires special emphasis.

W A R N I N G

C A U T I O N

N O T I C E

Precautionary labels

Read all labels and tags attached to the instrument. Personal injury or damage to the instrument could occur if not observed. A symbol, if noted

on the instrument, will be included with a danger or caution statement in the manual.

This symbol, if noted on the instrument, references the instruction manual for operation and/or safety information.

Electrical equipment marked with this symbol may not be disposed of in European public disposal systems after 12 August of 2005. In conformity with European local and national regulations (EU Directive 2002/96/EC), European electrical equipment users must now return old or end-of-life equipment to the Producer for disposal at no charge to the user.

Note: For return for recycling, please contact the equipment producer or supplier for instructions on how to return end-of-life equipment, producer-supplied electrical accessories, and all auxiliary items for proper disposal.

Certification

Canadian Radio Interference-Causing Equipment Regulation, IECS-003, Class A:

Supporting test records reside with the manufacturer. This Class A digital apparatus meets all requirements of the Canadian

Interference-Causing Equipment Regulations. Cet appareil numèrique de la classe A respecte toutes les exigences du

Rëglement sur le matériel brouilleur du Canada.

FCC Part 15, Class "A" Limits

Supporting test records reside with the manufacturer. The device complies with Part 15 of the FCC Rules. Operation is subject to the following conditions:

1. The equipment may not cause harmful interference.

2. The equipment must accept any interference received, including

interference that may cause undesired operation.

Changes or modifications to this equipment not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable

English

protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at their expense. The following techniques can be used to reduce interference problems:

1. Disconnect the equipment from its power source to verify that it is or

is not the source of the interference.

2. If the equipment is connected to the same outlet as the device

experiencing interference, connect the equipment to a different outlet.

3. Move the equipment away from the device receiving the interference.

4. Reposition the receiving antenna for the device receiving the

interference.

5. Try combinations of the above.

Product overview

The 2100AN laboratory turbidimeter measures turbidity in NTUs (nephelometric turbidity units), NEPs (nephelos) and EBCs (European Brewing Convention units). NEPs and EBCs are calculated using the conversion factors of 6.7 nephelos per 1.0 NTU and 0.245 EBCs per

1.0 NTU. The 2100AN turbidimeter also measures absorbance, transmittance and color (APHA Pt-Co Method).

In addition, two user-defined measurement units can be specified. The application specific mode of operation uses the nephelometric optical system and the NTU measurement mode.

The turbidimeter has a built-in printer and an RS232 output for connection to a printer, data logger or computer and a recorder output.

The turbidimeter contains a real-time clock with battery. The clock provides a time-date stamp on all data transmitted to the built-in printer or to external devices by way of the RS232 interface (i.e., measurements and calibration records).

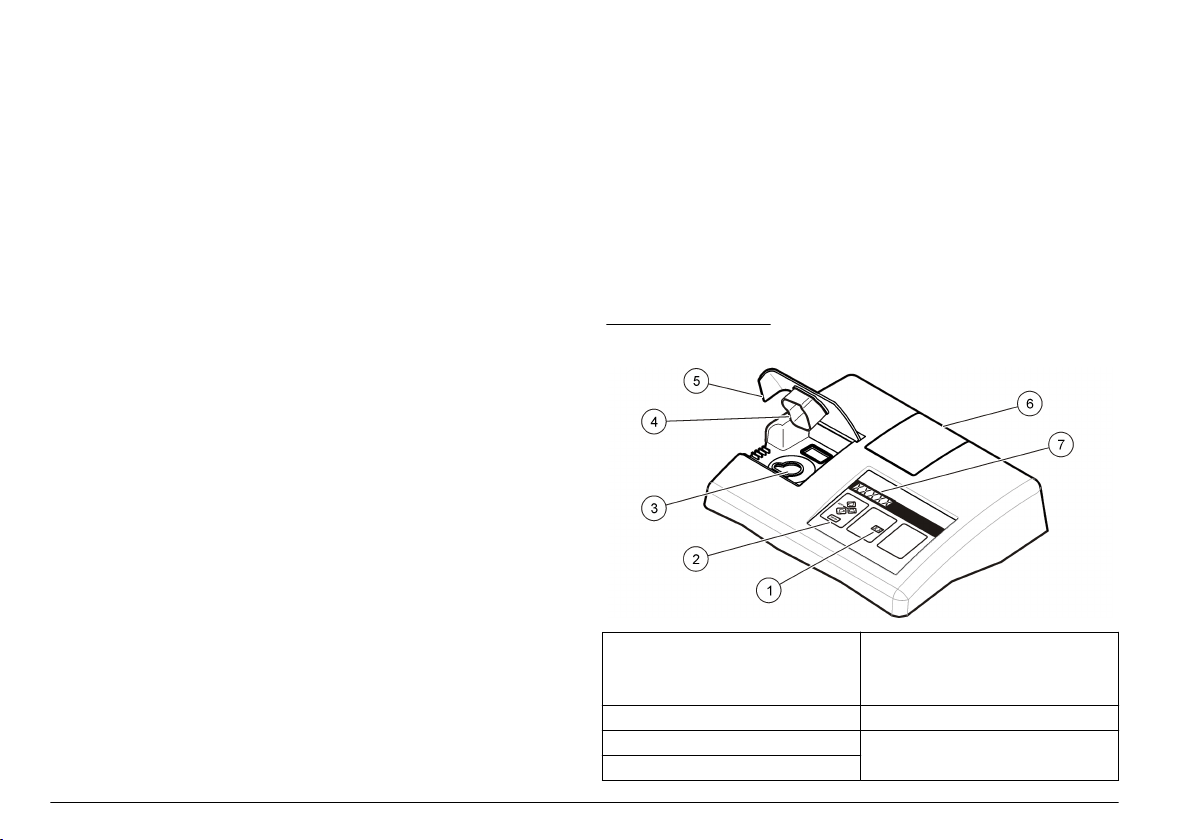

Figure 1 Front overview

1 Mode display: shows the calibration

standard number, setup number or sample number

2 Keypad 6 Printer cover 3 Sample cell holder 7 Eight-digit LED display 4 Light shield

5 Cover for the sample cell

compartment

6 English

Figure 2 Back overview

1 Power cord connector 5 Air purge fitting 2 Fuse holder 6 Recorder output jack for a chart

recorder (0 to 1 V output)

3 Power switch 7 Remote cable jack for flow valve

module connection to the automatic flow cell (low pressure)

4 DB9 connector for RS232 cable 8 Lamp access cover

Figure 3 Instrument components

Product components

Refer to Figure 3 to make sure that all components have been received. If any of these items are missing or damaged, contact the manufacturer or a sales representative immediately.

1 2100AN turbidimeter 7 StablCal® Calibration kit 2 USEPA filter assembly 8 Gelex® secondary turbidity

3 455 nm filter assembly 9 Dust cover 4 Oiling cloth 10 Printer paper roll (2x) 5 Six 1" sample cells (30 mL) with

caps

6 Silicone oil

Supplied with 4700100 only.

Do not remove the plastic wrapper from the paper rolls until the paper is installed.

standardization kit

11 Power cord

English

Installation

User interface

D A N G E R

Multiple hazards. Only qualified personnel must conduct the tasks described in this section of the document.

Put paper in the printer

N O T I C E

Use only the provided thermal paper. Use of other thermal paper may cause poor print quality and decrease the life of the print-head.

Notes:

• Do not rub the thermal paper with a hard object.

• Do not use chemical paste on thermal paper.

• A red line on the edge of the thermal paper shows when the paper supply is low.

1. Cut the end of the paper with scissors to make an arrow shape.

2. Open the printer cover.

3. Put the point of the thermal paper in the paper entrance slot.

4. Push the paper through until the point of the paper comes out the

exit slot.

5. Pull the paper out of the exit slot until the full width of the paper is

past the exit slot.

6. Put the paper roll in the printer.

7. Put the thermal paper through the slot in the printer cover, then close

the printer cover.

Figure 4 Keypad

1 ENTER key 7 FLOW key 2 EDIT (arrow) keys 8 SIGNAL AVG key 3 SAMPLE key 9 PRINT key 4 RANGE key 10 LINE FEED key 5 UNITS/Exit key 11 SETUP key 6 RATIO key 12 CAL/Zero key

Table 1 Key descriptions

Key Description

Enters the value on the display. Starts the measurement of a calibration standard. Clears data from the buffer.

Changes the numbers and/or letters on the display. Steps through the calibration standards. The right arrow key moves the cursor to the previous or next digit.

8 English

Table 1 Key descriptions (continued)

Key Description

Starts the changing of the sample number shown on the mode display.

Selects automatic or manual ranging.

Selects the unit of measure. Exits Calibration or Setup mode without saving changes.

Turns Ratio on or off.

Turns on or off the Flow mode of operation. Used only with the automated flow cell.

Turns signal averaging on or off.

Sends the data that is on the display to a printer or computer. Sends a calibration data report to a printer or computer when in Calibration mode. Sends diagnostic results to a printer or computer if held down when the instrument is turned on. Provides a print of the setup commands when in Setup mode. Turns the print interval feature on or off if the instrument has been configured with a printer interval.

Moves the printer paper forward one line.

Figure 5 Indicator lights

1 Lamp icon light 7 PRINT light 2 "CAL?" light 8 SIGNAL AVG light 3 "Manual" light 9 CAL/Zero light 4 "Auto" light 10 SETUP light 5 RATIO light 11 SAMPLE light 6 FLOW light

Turns on Setup mode and starts the selection of the setup number on the mode display.

Starts a calibration when in NTU, NEP or EBC mode. Starts analytical zeroing when in CU, %T or Abs mode.

English 9

Table 2 Light descriptions

Light Description

Illuminated when the instrument light source is on. Flashes when there is not sufficient light for measurement.

CAL? "CAL?" is shown during a calibration if the calibration data is not

within the acceptable range. Flashes when the instrument should be calibrated.

Note: The CAL? light applies when the USEPA filter and a 25-mm sample cell are used. Ignore the CAL? light if illuminated during calibration when a different filter or a smaller sample cell is used. Push UNITS/Exit to start measurements.

Manual "MANUAL" is shown above the Range Mode label when the

RATIO Illuminated when Ratio is on.

FLOW Illuminated when the Flow mode of operation is selected.

PRINT Illuminated when the printer interval feature is selected.

SIGNAL

SETUP Illuminated when Setup mode is selected.

SAMPLE Illuminated when Sample mode is selected.

instrument is in manual ranging mode.

Auto "AUTO" is shown below the Range Mode label when the instrument is

in auto ranging mode.

Flashes when the flow cycle is done.

Flashes when a print interval has been selected but is not active.

Illuminated when signal averaging is on.

AVG

CAL

Illuminated when Calibration or Zeroing mode is selected.

Zero

Startup

Turn the instrument on

1. Put the instrument on a stable, level surface that is free of vibration.

Do not put in direct sunlight.

2. Make sure that there is air circulation around the instrument. Keep

the back and area below the instrument free of material that could decrease air flow through the vents.

3. Connect the power cord to the power plug on the back of the

instrument.

4. Connect the power cord to a power socket with ground contact.

5. Push the power switch on the back of the instrument to turn the

instrument on.

Turn the keypad sound off (optional)

By default, the instrument makes an audible sound when a key is pushed. To turn the keypad sound off:

1. Push SETUP. The SETUP light turns on.

2. Use the arrow keys to select 00.

3. Push ENTER.

4. Use the arrow keys to select the sound option:

Option Description

BEEP ON An audible sound is made when a key is pushed.

BEEP OFF No sound is made when a key is pushed.

5. Push ENTER.

6. Push SETUP.

English

Set the date and time

1. Push SETUP. The SETUP light turns on.

2. Use the arrow keys to select an option:

Option Description

05 Sets the hours and minutes (HH-MM).

06 Sets the month and day (MM-DD).

07 Sets the year (YY).

3. Push ENTER.

4. Use the arrow keys to change the value.

5. Push ENTER.

6. Push SETUP.

Show the current time (optional)

1. Push SETUP. The SETUP light turns on.

2. Use the arrow keys to select 08.

3. Push ENTER. The current time is shown on the display (HH-MM-

SS).

4. Push SETUP.

Standard operation

Calibrate the turbidimeter with StablCal® Standards

Calibrate the turbidimeter before it is used for the first time using the StablCal® sealed vial standards provided. As an alternative, calibration can be done with recently prepared formazin standards.

Calibrate the turbidimeter at least every 3 months or as specified by the regulating authority when data is used for USEPA reporting.

The instrument is ready for calibration 60 minutes after start-up. Keep the instrument on 24 hours a day if the instrument is used regularly.

Note: Unknown results may occur if standards other than the recommended calibration points are used. The recommended calibration points (< 0.1, 20, 200, 1000, 4000 and 7500 NTU) provide the best calibration accuracy. Use of standards other than StablCal, or user-prepared formazin, may result in less accurate calibrations. The manufacturer cannot guarantee the performance of the instrument if calibrated with co-polymer styrenedivinylbenzene beads or other suspensions.

Prepare the StablCal standards

When received and at intervals:

1. Clean the exterior surface of the StablCal vials with laboratory glass

cleaning detergent.

2. Rinse the vials with distilled or deionized water.

3. Dry the vials with a lint-free cloth.

Note: Never shake or invert the < 0.1 NTU standard. If the standard has been mixed or shaken, do not move the vial for 15 minutes or more before using.

Note: Do not remove the caps from the sealed vials.

Make sure that the StablCal standards are at ambient instrument temperature before use (and no greater than 40 °C (104 °F)).

Mix the standards before use:

1. Open the case lid. Remove the < 0.1 NTU standard from the plastic

case.

2. Leave the other standards in the case. Close the case lid.

3. Shake the case vigorously for at least 10 seconds.

4. Let the standards stand with no movement for 3–5 minutes before

use.

Calibration notes

• Make sure that the instrument is in the same ambient conditions as where it is used.

• Make sure that the standards are at the same ambient temperature as the instrument before use.

• Use only the provided silicone oil. This silicone oil has the same refractive index as the vial glass and masks minor glass differences and scratches.

• Store the oiling cloth in a plastic storage bag to keep the cloth clean.

• If power is lost during calibration, the new calibration data is lost and the last calibration data is used. To exit a calibration and not save the new values, push UNITS/Exit.

• In Calibration mode, automatic range and signal averaging on are selected. When calibration is completed, all operational modes go back to the last settings.

English

• All nephelometric (turbidity units of measure) calibrations are done at the same time.

• Ratio-on and Ratio-off calibration data is measured and recorded at the same time.

• The 7500-NTU standard does not have to be measured during calibration if turbidity less than 4000 NTU will be measured. Push

StablCal calibration procedure

CAL/Zero after the 4000 NTU standard is measured to complete the

calibration procedure.

• Clean the USEPA filter assembly before doing a primary calibration, or at least every 3 months (which is the USEPA-recommended primary calibration interval).

1. Remove the filter assembly. Refer to

Change the filter assembly on page 16.

12 English

2. Clean the lens of the

USEPA filter assembly. Refer to Clean the filter

assembly on page 17.

3. Hold the tab of the USEPA filter assembly so that the arrows point toward the front of the instrument. Push the filter assembly fully in the housing.

4. Push CAL/Zero. The CAL/Zero light

turns on, and the mode display shows "00". The NTU value of the dilution water that was used in the previous calibration is shown on the display.

5. Get the < 0.1 NTU vial. Clean the vial with a soft, lint-free cloth to remove water spots and fingerprints. Do not invert the vial.

6. Apply a small bead of silicone oil from the top to the bottom of the vial.

7. Use the oiling cloth to apply the oil equally to the surface of the vial. Remove the excess oil. Make sure that the vial is almost dry.

8. Put the vial in the sample cell holder with the triangle on the vial aligned with the reference mark on the sample cell holder. Close the cover.

9. Push ENTER. The instrument display

counts down, then measures the standard.

The next expected standard (e.g., 20.00) is shown. The mode display shows "01".

10. Remove the vial from the sample cell holder.

11. Do steps 5–10 for the other StablCal vials (from lowest to highest NTU standard).

The mode display shows "00" after the last vial is measured.

12. Push CAL/Zero. The instrument saves

the new calibration data and goes back to Measurement mode.

StablCal standards storage

• Do not move a StablCal standard to a different container for storage. Keep StablCal standards in the plastic case provided with the cover closed.

• Store at 5 to 25 °C (41 to 77 °F).

• For long-term storage (more than one month between use), keep at 5 °C (41 °F).

Turbidity measurement

W A R N I N G

Potential explosion and fire hazard. This instrument is for measuring water based samples. Do not measure solvent or combustible based samples.

For accurate turbidity readings use clean sample cells and remove air bubbles.

Measurement notes

Proper measurement techniques are important in minimizing the effects of instrument variation, stray light and air bubbles. For accurate and repeatable measurements:

Instrument

• Make sure that the instrument is on a level, stationary surface that is free of vibration during the measurement.

• The USEPA filter assembly is required for turbidity measurements reported for United States Environmental Protection Agency (USEPA), National Primary Drinking Water Regulations (NPDWR) or National Pollutant Discharge Elimination System (NPDES) permits.

• Turn the instrument on 30 minutes (Ratio on) or 60 minutes (Ratio off) before measurement. Keep the instrument on 24 hours a day if the instrument is used regularly.

• Always close the sample compartment lid during measurement, calibration and storage.

• Remove the sample cell from the instrument and turn off the instrument if the instrument is stored for an extended time period (more than a month).

English 13

• Keep the sample compartment lid closed to keep dust and dirt out.

Sample cells

• Always cap the sample cell to prevent spillage of the sample into the instrument.

• Always use clean sample cells in good condition. Dirty, scratched or damaged cells can result in readings that are not accurate.

• Make sure that cold samples do not “fog” the sample cell.

• Store sample cells filled with distilled or deionized water and cap tightly.

• For the best accuracy, use a single sample cell for every measurement or a flow cell.

Turbidity measurement procedure

Note: As an alternative, matched sample cells may be used for measurements but do not provide as good of accuracy or precision as a single indexed sample cell or flow cell. When using matched sample cells, align the orientation mark on the sample cell with the reference mark on the sample cell holder.

Measurement

• Measure samples immediately to prevent temperature changes and settling. Before a measurement is taken, always make sure that the sample is homogeneous throughout.

• Avoid sample dilution when possible.

• Avoid instrument operation in direct sunlight.

1. Rinse a clean, empty sample cell two times with the solution to be measured and drain to waste. Fill to the line (about 30 mL) with sample and immediately put the cap on the sample cell.

14 English

2. Clean the sample

cells with a soft, lint-free cloth to remove water spots and fingerprints.

3. Apply a small bead of silicone oil from the top to the bottom of the sample cells.

4. Use the oiling cloth provided to apply the oil equally to the surface of the sample cells. Remove the excess oil. Make sure that the sample cells are almost dry.

5. Gently and slowly invert the sample cell to fully mix the sample. Be careful not to add air bubbles.

6. Put the sample cell in the sample cell holder with the triangle on the sample cell aligned with the reference mark on the sample cell holder. Close the cover.

7. Read and record the value when stable.

Note: To print or send (via RS232) a measurement record, push PRINT.

Measurement techniques

Measurements may be made with different operation mode settings and optional accessories.

Calibrate the instrument whenever the sample cell pathlength is changed.

Manual or automatic ranging

The manufacturer recommends that ranging be set to automatic for most measurements.

The setting can be changed at any time during sample measurement. Push RANGE repeatedly to step the instrument from automatic ranging

to manual ranging and then scroll through the manual range settings. "MANUAL" is shown above the Range Mode label on the instrument

when manual ranging is selected. "AUTO" is shown below the Range Mode label on the instrument when automatic ranging is selected.

Notes:

• When manual ranging is selected, the display flashes all 9s when the sample being measured is greater than the selected range. The display flashes all 0s when the sample measured is less than the selected range.

• When automatic ranging is selected, the display flashes 9s when the sample is greater than the maximum range of the instrument. The display flashes 9s when Ratio is off and the measurement is greater than 40 NTUs (268 nephelos or 9.8 EBCs). Turn Ratio on to increase the range.

• When automatic ranging is selected, the display flashes all 0s when the measurement is less than the range of the instrument or a negative value. Calibrate the instrument. When measuring color, absorbance or transmittance, set the zero reference point again.

Signal averaging on or off

Signal averaging corrects for reading fluctuations that are caused by random drifting particles in the sample. When signal averaging is on, an average reading is calculated every 3 seconds and shown on the display.

The manufacturer recommends that signal averaging be on for most measurements.

Push SIGNAL AVG to turn signal averaging on or off. The SIGNAL AVG light turns on when signal averaging is on.

English 15

Push ENTER when signal averaging is on to erase data in the signal averaging buffer and provide an immediate update on the display as necessary. This is especially useful when measuring samples with large differences in turbidity.

To change the number of measurements that are used to calculate the average reading (default=10):

Maintenance

Multiple hazards. Only qualified personnel must conduct the tasks described in this section of the document.

D A N G E R

1. Push SETUP. The SETUP light turns on.

2. Select 09 using the arrow keys.

3. Push ENTER.

4. Use the arrow keys to select the number of measurements—1 to 15.

Note: If a number greater than 15 is selected, 15 measurements will be used.

5. Push ENTER.

6. Push SETUP.

Ratio on or off

Ratio on provides very good linearity, calibration stability and a wide measurement range. Ratio on helps correct for interference when color is present in the sample that absorbs at the wavelength of incident light.

The manufacturer recommends that Ratio on be used for most measurements. Ratio must be on to measure samples greater than 40 NTUs (268 nephelos or 9.8 EBCs).

Ratio can be turned on for NTU, EBC, NEP and ASC -1- and -2measurements.

Push RATIO to turn Ratio on or off. The Ratio light is on when Ratio is on.

Notes:

• If the sample being measured is greater than 40 NTU (or equivalent) and Ratio is off, the display will show 9s and the RATIO light will flash. Push RATIO to turn Ratio on and remove the over-range condition.

• Measurements with Ratio on and measurements with Ratio off are almost the same for turbidity measurements that are less than 40 NTU if interferences caused by color or light absorbing particles are not present.

Clean the instrument

Keep the instrument clean to get continuous and accurate operation.

N O T I C E

Never use cleaning agents such as turpentine, acetone or similar products to clean the instrument including the keypad.

1. Turn the instrument off and disconnect the power cord.

2. Clean the surface of the instrument with a soft, moist cloth and a

weak soap solution.

3. Dry the surface of the instrument with a lint-free cloth.

Change the filter assembly

N O T I C E

The filter assembly is fragile and must be handled with care to prevent damage.

1. Hold the tab of the filter assembly and pull straight up and out of the

instrument.

2. Store the filter assembly in a clean container.

3. Before installation, clean the lens of the filter assembly. Refer to

Clean the filter assembly on page 17.

4. Hold the tab of the filter assembly with the arrows pointing toward the

front of the instrument.

5. Push the filter assembly fully into the housing.

English

Clean the filter assembly

Note: Be careful not to push the lens out of the filter assembly.

1. Clean both sides of the lens of the filter assembly with glass cleaner,

lens cleaner or isopropyl alcohol, and a cotton-tipped swab or lens tissue.

2. Inspect the filter glass for scratches or other damage.

3. If a cloudy circle is seen around the edge of the filter, the filter

material is delaminating. Replace the filter assembly.

Replace the lamp

C A U T I O N

Wear protective eye wear when the lamp is turned on and the lamp cover is removed.

C A U T I O N

Burn hazard. The lamp must be cool before removal from the instrument.

Notes:

• Replace the lamp with the same size, style and electrical rating (4708900).

• Do not touch the lamp as oil from skin will damage the lamp. Clean the lamp with alcohol as necessary.

• Either lamp lead can be put in either terminal block position.

• Turn the instrument on 30 minutes (Ratio on) or 60 minutes (Ratio off) before measurement or calibration.

• Calibrate the instrument after the lamp is replaced.

To remove the lamp, refer to the illustrated steps. To install the lamp, do the illustrated steps in the opposite direction.

English 17

18 English

Replace a fuse

D A N G E R

Fire hazard. Use the same type and current rating to replace fuses.

Replacement parts:

• Fuse for 115 V operation, time-delay, 250 V, 1.6 A (3030700), or

• Fuse for 230 V operation, time-delay, 250 V, 1.6 A (3030600)

To replace a fuse, refer to the illustrated steps in Figure 6.

Figure 6 Replace a fuse

Troubleshooting

Refer to the tables in this section for error codes, diagnostic codes, common problem messages or symptoms, possible causes and corrective actions.

Error codes

Table 3 lists the error codes shown for different conditions. Error codes

identify instrument malfunction or operator error. The instrument continues operation in an error condition. Push ENTER to clear an error code from the display.

Note: Any calibration being calculated when an error occurs, is discarded. The old calibration is kept.

Table 3 Error codes

Error Description Solution

ERR01 The turbidity of the

dilution water is greater than 0.5 NTU.

ERR02

• Two calibration standards have the same value.

• The difference between two calibration standards is less than 60.0 NTU.

• The turbidity of Standard 1 is too low (less than 10 NTU).

Start the calibration again with lower turbidity dilution water.

Note: Ignore ERR01 when the sample cell diameter is less than 25 mm. Push UNITS/Exit to go back to measurement mode.

1. Inspect the preparation of standards.

2. Do the calibration again.

Note: Ignore ERR02 when the sample cell diameter is less than 25 mm. Push UNITS/Exit to go back to measurement mode.

English 19

Table 3 Error codes (continued)

Error Description Solution

ERR03 Low light error

ERR04 Memory malfunction

ERR05 A/D is over the range

ERR06 A/D is under the range

ERR07 Light leak

ERR09 Printer time out error

or paper in the internal printer can not move

1. Put the sample in the instrument again.

2. Make sure that the lamp icon light is on.

3. Make sure that an object is not in the light

path.

4. Do sample dilution if necessary.

Note: If this error occurs when a filter assembly other than the USEPA filter assembly is installed, the filter assembly should not be used for turbidity measurements.

1. Turn the instrument off and then back on.

2. Contact Technical Support if the error

occurs again.

1. Make sure that the light shield is closed.

2. Contact Customer Service if necessary.

1. Make sure that no object is in the light

path.

2. Contact Customer Service if necessary.

1. Make sure that the cover for the sample

cell compartment is closed.

2. Turn the instrument off and then back on.

1. Gently pull up on the paper in the internal

printer to remove the obstruction.

2. Make sure that the external printer is

connected correctly.

3. Make sure that the external printer is

selected (online).

Table 3 Error codes (continued)

Error Description Solution

ERR10 System voltage out of

range

ERR11 System loop test error

ERR12 ASC units name error Enter an application specific calibration (ASC)

ERR14 Invalid time error The time must be between 00-00 and 23-59.

ERR15 Invalid date error The date must be between 01-00 and 12-31.

1. Turn the instrument off and then back on.

2. Contact Customer Service if the error

occurs again.

1. Turn the instrument off and then back on.

2. Contact Customer Service if the error

occurs again.

unit name that is not one of the default units (i.e., NTU or EBC).

Diagnostic codes

Table 4 lists the diagnostic codes that are used to get information about

instrument operation when instrument operation is in doubt. To do a diagnostic test:

1. Push SETUP.

2. Use the arrow keys to enter a diagnostic code.

3. Push ENTER to show the diagnostic value.

4. Push UNITS/Exit to go back to Measurement mode.

Note: To print a diagnostic report, hold down PRINT, then turn the instrument on.

Table 4 Diagnostic codes

Code Display Description

21 "PRINT TST" Printer test

22 Test results are shown. Display test

20 English

Table 4 Diagnostic codes (continued)

Code Display Description

23 Test results are shown. Keyboard test

24 Test results are shown. Memory test

Delete calibration data

To delete any calibration data entered by the user:

1. Turn off the instrument.

2. Push and hold CAL/Zero.

3. Turn on the instrument.

The CAL? light flashes. The instrument starts in Calibration mode.

4. Calibrate the instrument before use.

Flashing 9s

When manual ranging is selected, the display will flash all 9s when the sample being measured is greater than the selected range.

When automatic ranging is selected, the display will flash 9s when the sample is greater than the maximum range of the instrument. The display will also flash 9s if Ratio is off and the measurement is greater than 40 NTUs (268 nephelos or 9.8 EBCs). Turn Ratio on.

Flashing 0s

When manual ranging is selected, the display will flash all 0s when the sample measured is less than the selected range.

When automatic ranging is selected, the display will flash all 0s when the measurement is less than the range of the instrument or a negative value. Calibrate the instrument.

• When measuring color, absorbance or transmittance, set the zero reference point again.

• When measuring absorbance, make sure that the reading is positive. To measure samples with negative absorbance, set the analytical zero using the sample with the greatest absorbance and read the

sample with the least absorbance. Record the reading as negative absorbance.

English 21

Inhaltsverzeichnis

Technische Daten auf Seite 22 Standardbetrieb auf Seite 30

Allgemeine Informationen

auf Seite 24

Benutzeroberfläche auf Seite 28 Fehlerbehebung auf Seite 40

Inbetriebnahme auf Seite 30

Wartung auf Seite 37

Technische Daten

Änderungen vorbehalten.

Technische Daten Details

Messverfahren Nephelometrisch

Normen Erfüllt die EPA-Methode 180.1

ASTM D7315 – Standardtestverfahren zur Bestimmung der Trübung über 1 Trübungseinheit (TU) im statischen Modus

ASTM D6655 – Standardtestverfahren zur Bestimmung der Trübung unter 5 NTU im statischen Modus

Lichtquelle Wolfram-Glühfadenlampe

Messmodi NTU, NEP (Nephelo), EBC, Abs

(Extinktion), %T (% Transmission), CU (Farbeinheiten) und zwei benutzerdefinierte Einheiten

Technische Daten Details

Messbereich NTU (Ratio-Modus eingeschaltet,

manueller Messbereich): 0–0,999, 0–9,99, 0–99,9, 0–10.000

NTU (Ratio-Modus eingeschaltet, automatischer Messbereich): 0–

10.000 automatisch dezimal NTU (Ratio-Modus ausgeschaltet):

0–40 Nephelo (Ratio-Modus

eingeschaltet, manueller Messbereich): 0–9,99, 0–99,9, 0–

67.000 Nephelo (Ratio-Modus

eingeschaltet, automatischer Messbereich): 0–

67.000 automatisch dezimal Nephelo (Ratio-Modus

ausgeschaltet): 0–268 EBC (Ratio-Modus eingeschaltet,

manueller Messbereich): 0–0,999, 0–9,99, 0–99,9, 0–2450

EBC (Ratio-Modus eingeschaltet, automatischer Messbereich): 0– 2450 automatisch dezimal

EBC (Ratio-Modus ausgeschaltet): 0–9,8

Extinktion (manueller Messbereich): 0–0,999, 0–2,00

Extinktion (automatischer Messbereich): 0–2,00

Transmission (%): 1,0–100 Farbeinheiten (bei 455 nm): 0–500

Deutsch

Technische Daten Details

Genauigkeit1, 2, 3,

Ratio-Modus ein: ±2 % des Ergebnisses plus 0,01 NTU von 0 – 1000 NTU, ±5 % des Ergebnisses von 1000–4000 NTU, ±10 % des Ergebnisses von 4000–10.000 NTU

Ratio-Modus aus: ±2 % des Ergebnisses plus 0,01 NTU von 0– 40 NTU

Extinktion: ±0.005 Abs von 0–1 Abs bei 455 nm

Transmission: 0,12 % T von 10– 100 % T bei 455 nm

Farbe: ±2 CU von 0–30 (kalibriert bei 15 CU), ±5 CU von 0–500 CU (kalibriert bei 500 CU)

Auflösung Trübung: 0,001 NTU/EBC

Nephelo: 0,01 Extinktion: 0,001 Abs Transmission: 0,1 % T Farbe: 1 CU

Wiederholgenauigkeit ±1 % des Ergebnisses oder

0,01 NTU, je nachdem welcher Wert größer ist (unter Referenzbedingungen)

Ansprechzeit Signalmittelung aus: 6,8 Sekunden

Signalmittelung ein: 14 Sekunden (wenn 10 Messungen zum Berechnen des Durchschnitts verwendet werden)

Ansprechzeit Ratio-Modus ein: 30 Minuten nach

Einschalten Ratio-Modus aus: 60 Minuten nach

Einschalten

Technische Daten Details

Messmodi Manueller oder automatischer

Messbereich, Signalmittelung ein und einstellbar oder aus, RatioModus ein oder aus

Spannungsversorgung 115–230 VAC, 50/60 Hz

(automatische Stromauswahl) 28 W Maximum

Verschmutzungsgrad/Installationskategorie 2; II

Schutzklasse 1

Betriebsbedingungen Temperatur: 0 bis 40°C (32 bis

104°F) Relative Feuchte: 0–90% bei 25 °C,

0–75 % bei 40 °C, nichtkondensierend

Höhe: maximal 2000 m (6560 ft) Nur im Innenbereich

Lagerbedingungen – 40 bis 60 °C (– 40 bis 140 °F),

nur Gerät

Drucker Integriert (Thermodrucker, 58 mm,

bis zu 28 Spalten)

Schnittstelle Serielle RS232C-Schnittstelle über

DB9-Subminiatur-D-ShellAnschluss für Datenausgang an Computer oder Drucker und Dateneingang (Befehl). Kein Handshaking.

Luftspülung Trockener Stickstoff oder

Instrumentenluft (ANSI MC 11.1,

1975) 0,1 scfm bei 69 kPa (10 psig);

maximal 138 kPa (20 psig) Schlauchanschluss für 1/8-Zoll-

Schläuche

Deutsch 23

Technische Daten Details

Küvetten Rundküvetten 95 x 25 mm (3,74 x

Probenanvolumen 25-mm-Probenküvetten:

Gehäuse Schlagfestes Polycarbonat

Abmessungen 30,5 x 40 x 15,6 cm (12,0 x 15,7 x

Gewicht 3,8 kg (8,5 lb)

Zertifizierung CE, cETLus

Trübungsspezifikationen, die mit dem USEPA-Filter, frisch vorbereitetem Formazinstandard und abgeglichenen 25-Zoll-Probenküvetten ermittelt werden.

Es muss eine Durchflusszelle verwendet werden, um die Spezifikationen für die Farbmessung zu erhalten.

Zeitweilige elektromagnetische Strahlung von 3 Volt/Meter oder höher können zu leichten Verschiebungen der Genauigkeit führen.

Referenzbedingungen: 23 ±2 °C, 50 % ±10 % RH nicht kondensierend, 115/230 VAC, 50/60 Hz

1 Zoll) Borosilikatglas mit gummierten Schraubkappen

Hinweis: Kleinere Probenküvetten (kleiner als 25 mm) können mit einem Küvettenadapter verwendet werden.

mindestens 20 ml 0 bis 95 °C (32 bis 203 °F)

6,1 Zoll)

Allgemeine Informationen

Der Hersteller ist nicht verantwortlich für direkte, indirekte, versehentliche oder Folgeschäden, die aus Fehlern oder Unterlassungen in diesem Handbuch entstanden. Der Hersteller behält sich jederzeit und ohne vorherige Ankündigung oder Verpflichtung das Recht auf Verbesserungen an diesem Handbuch und den hierin beschriebenen Produkten vor. Überarbeitete Ausgaben der Bedienungsanleitung sind auf der Hersteller-Webseite erhältlich.

Erweiterte Version des Handbuchs

Zusätzliche Informationen finden Sie in der erweiterten Version dieses Handbuchs auf der CD.

Sicherheitshinweise

H I N W E I S

Der Hersteller ist nicht für Schäden verantwortlich, die durch Fehlanwendung oder Missbrauch dieses Produkts entstehen, einschließlich, aber ohne Beschränkung auf direkte, zufällige oder Folgeschäden, und lehnt jegliche Haftung im gesetzlich zulässigen Umfang ab. Der Benutzer ist selbst dafür verantwortlich, schwerwiegende Anwendungsrisiken zu erkennen und erforderliche Maßnahmen durchzuführen, um die Prozesse im Fall von möglichen Gerätefehlern zu schützen.

Bitte lesen Sie dieses Handbuch komplett durch, bevor Sie dieses Gerät auspacken, aufstellen oder bedienen. Beachten Sie alle Gefahren- und Warnhinweise. Nichtbeachtung kann zu schweren Verletzungen des Bedieners oder Schäden am Gerät führen.

Stellen Sie sicher, dass die durch dieses Messgerät bereitgestellte Sicherheit nicht beeinträchtigt wird. Verwenden bzw. installieren Sie das Messsystem nur wie in diesem Handbuch beschrieben.

Bedeutung von Gefahrenhinweisen

G E F A H R

Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt.

W A R N H I N W E I S

Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

Kennzeichnet eine mögliche Gefahrensituation, die zu geringeren oder moderaten Verletzungen führen kann.

V O R S I C H T

24 Deutsch

H I N W E I S

Kennzeichnet eine Situation, die, wenn sie nicht vermieden wird, das Gerät beschädigen kann. Informationen, die besonders beachtet werden müssen.

Warnkennzeichen

Lesen Sie alle Aufkleber und Hinweisschilder, die am Gerät angebracht sind. Nichtbeachtung kann Verletzungen oder Beschädigungen des Geräts zur Folge haben. Für jedes auf dem Gerät angegebene Symbol ist ein Gefahren- oder Vorsichtshinweis in der Anleitung vorhanden.

Dieses Symbol am Gerät weist auf Betriebs- und/oder Sicherheitsinformationen im Handbuch hin.

Elektrogeräte, die mit diesem Symbol gekennzeichnet sind, dürfen ab

12. August 2005 nicht in öffentlichen europäischen Abfallsystemen entsorgt werden. Benutzer von Elektrogeräten müssen in Europa in Einklang mit lokalen und nationalen europäischen Regelungen (EURichtlinie 2002/96/EG) Altgeräte kostenfrei dem Hersteller zur Entsorgung zurückgeben.

Hinweis: Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Zertifizierung

Kanadische Vorschriften zu Störungen verursachenden Einrichtungen, IECS-003, Klasse A:

Entsprechende Prüfprotokolle hält der Hersteller bereit. Dieses digitale Gerät der Klasse A erfüllt alle Vorgaben der kanadischen

Normen für Interferenz verursachende Geräte. Cet appareil numérique de la classe A respecte toutes les exigences du

Règlement sur le matériel brouilleur du Canada.

FCC Teil 15, Beschränkungen der Klasse "A"

Entsprechende Prüfprotokolle hält der Hersteller bereit. Das Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen:

1. Das Gerät darf keine Störungen verursachen.

2. Das Gerät muss jegliche Störung, die es erhält, einschließlich jener

Störungen, die zu unerwünschtem Betrieb führen, annehmen.

Änderungen oder Modifizierungen an diesem Gerät, die nicht ausdrücklich durch die für die Einhaltung der Standards verantwortliche Stelle bestätigt wurden, können zur Aufhebung der Nutzungsberechtigung für dieses Gerät führen. Dieses Gerät wurde geprüft, und es wurde festgestellt, dass es die Grenzwerte für digitale Geräte der Klasse A entsprechend Teil 15 der FCC-Vorschriften einhält. Diese Grenzwerte sollen einen angemessenen Schutz gegen gesundheitsschädliche Störungen gewährleisten, wenn dieses Gerät in einer gewerblichen Umgebung betrieben wird. Dieses Gerät erzeugt und nutzt hochfrequente Energie und kann diese auch abstrahlen, und es kann, wenn es nicht in Übereinstimmung mit der Bedienungsanleitung installiert und eingesetzt wird, schädliche Störungen der Funkkommunikation verursachen. Der Betrieb dieses Geräts in Wohngebieten kann schädliche Störungen verursachen. In diesem Fall muss der Benutzer die Störungen auf eigene Kosten beseitigen. Probleme mit Interferenzen lassen sich durch folgende Methoden mindern:

1. Trennen Sie das Gerät von der Stromversorgung, um

sicherzugehen, dass dieser die Störungen nicht selbst verursacht.

2. Wenn das Gerät an die gleiche Steckdose angeschlossen ist wie das

gestörte Gerät, schließen Sie das störende Gerät an eine andere Steckdose an.

3. Vergrößern Sie den Abstand zwischen diesem Gerät und dem

gestörten Gerät.

4. Ändern Sie die Position der Empfangsantenne des gestörten Geräts.

5. Versuchen Sie auch, die beschriebenen Maßnahmen miteinander zu

kombinieren.

Produktübersicht

Das 2100AN Labor-Trübungsmessgerät misst Trübung in NTUs (Nephelometric Turbidity Units), NEPs (Nephelos) und EBCs (European Brewing Convention Units). NEPs und EBCs werden mit den Umrechnungsfaktoren 6,7 Nephelos pro 1,0 NTU und 0,245 EBCs pro 1,0 NTU berechnet. Das 2100AN-Trübungsmessgerät misst außerdem Extinktion, Transmission und Farbe (ALPHA Pt-Co-Methode).

Deutsch

Zusätzlich können zwei benutzerdefinierte Messeinheiten festgelegt werden. Der Kalibrierpunkte Betriebsmodus verwendet das nephelometrische optische System und den NTU-Messmodus.

Das Trübungsmessgerät hat einen integrierten Drucker und einen RS232-Ausgang zum Anschluss an einen Drucker, Daten-Logger oder Computer und einen Schreiberausgang.

Das Trübungsmessgerät beinhaltet eine Echtzeituhr mit Batterie. Die Uhr versieht alle Daten, die an den integrierten Drucker oder an externe Geräte mittels der RS232-Schnittstelle übertragen werden (d. h. Messungen und Kalibrierdatensätze), mit einen Zeit-/Datumsstempel.

Abbildung 1 Vorderansicht

1 Modus-Display: zeigt die Nummer

des Kalibrierstandards, Set-up Menü-Nummer und Probennummer an.

2 Tastatur 6 Druckerabdeckung 3 Küvettenschacht 7 LED-Display mit acht Ziffern 4 Lichtschutz

5 Abdeckung für den

Küvettenschacht

Abbildung 2 Rückansicht

1 Netzkabelanschluss 5 Druckluftreinigungsanschluss 2 Sicherungshalterung 6 Recorder-Ausgangsbuchse für

einen Messschreiber (0 bis 1 V Ausgang)

3 Netzschalter 7 Kabelbuchse für den Anschluss des

Durchflussventilmoduls an die automatische Durchflusszelle (Niedrigdruck)

4 DB9-Anschluss für RS232-Kabel 8 Abdeckung des Lampenzugangs

Produktkomponenten

Vergewissern Sie sich anhand von Abbildung 3, dass alle Teile geliefert wurden. Sollte eines der aufgelisteten Teile fehlen oder defekt sein, wenden Sie sich bitte sofort an den Hersteller oder die zuständige Vertretung.

26 Deutsch

Abbildung 3 Gerätekomponenten

1 2100AN Trübungsmessgerät 7 StablCal® Kalibriersatz 2 USEPA-Filter 8 Gelex®-Sekundärstandard-Kit für

3 455-nm-Filter 9 Staubschutzhaube 4 Öltuch 10 Druckerpapierrolle (2x) 5 Sechs 1 Zoll Probenküvetten

(30 ml) mit Abdeckungen

6 Silikonöl

Nur im Lieferumfang des 4700100 enthalten.

Entfernen Sie die Kunststoffhülle erst dann von den Papierrollen, wenn das Papier eingelegt wird.

11 Netzkabel

Trübung

Installation

G E F A H R

Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments beschriebenen Aufgaben durchführen.

Einlegen von Papier in den Drucker

H I N W E I S

Verwenden Sie nur das im Lieferumfang enthaltene Thermopapier. Die Verwendung eines anderen Thermopapiers kann zu schlechter Druckqualität führen und die Lebensdauer des Druckkopfs verringern.

Hinweise:

• Reiben Sie nicht mit harten Objekten über das Thermopapier.

• Verwenden Sie keine chemischen Paste auf dem Thermopapier.

• Eine rote Linie am Rand des Thermopapiers weist darauf hin, dass das Papier fast verbraucht ist.

1. Schneiden Sie das Ende des Papiers mit einer Schere zu einer

Spitze.

2. Öffnen Sie die Abdeckung des Druckers.

3. Schieben Sie die Kante des Thermopapiers in den

Papiereinzugschlitz.

4. Schieben Sie das Papier, bis die Kante des Papiers aus dem

Einzugschlitz herausragt.

5. Ziehen Sie das Papier aus dem Einzugschlitz, bis die volle Breite des

Papiers aus dem Einzugschlitz herausragt.

6. Legen Sie die Papierrolle in den Drucker ein.

7. Führen Sie das Papier durch den Schlitz in der Druckerabdeckung

und schließen Sie dann die Druckerabdeckung.

Deutsch

Benutzeroberfläche

Abbildung 4 Tastatur

1 ENTER-Taste 7 FLOW-Taste 2 EDIT- (Pfeil-)Tasten 8 SIGNAL AVG-Taste 3 SAMPLE-Taste 9 PRINT-Taste 4 RANGE-Taste 10 LINE FEED-Taste 5 UNITS/Exit-Taste 11 SETUP-Taste 6 RATIO-Taste 12 CAL/Zero-Taste

Tabelle 1 Tastenbeschreibungen

Taste Beschreibung

Gibt den Wert auf dem Display ein. Beginnt die Messung eines Kalibrierstandards. Löscht Daten aus dem Puffer.

Tabelle 1 Tastenbeschreibungen (fortgesetzt)

Taste Beschreibung

Beginnt die Änderung der Probennummerierung, die auf dem Display angezeigt wird.

Auswählen des automatischen oder manuellen Messbereichs.

Auswählen der Messeinheit. Beenden der Kalibrierung oder des Setup-Modus ohne Speichern der Änderungen.

Ein- oder Ausschalten des Ratio-Modus.

Ein- oder Ausschalten des Durchflussmodus. Wird nur mit der automatisierten Durchflusszelle verwendet.

Ein- oder Ausschalten der Signalmittelung.

Sendet die Daten, die auf dem Display angezeigt werden, an einen Drucker oder Computer. Sendet einen Kalibrierdatenbericht an einen Drucker oder Computer, wenn im Kalibrierungsmodus. Sendet Diagnoseergebnisse an einen Drucker oder Computer, wenn die Taste gedrückt wird, während das Gerät eingeschaltet ist. Stellt einen Ausdruck der Setup-Befehle im Setup-Modus bereit. Ein- oder Ausschalten der Intervallfunktion, wenn das Gerät mit einem Druckintervall konfiguriert wurde.

Schiebt das Druckerpapier um eine Zeile vor.

28 Deutsch

Ändert die Zahlen und/oder Buchstaben auf dem Display. Durchläuft die Kalibrierstandards. Mit der rechten Pfeiltaste wird der Cursor zur vorherigen oder nächsten Stelle bewegt.

Tabelle 1 Tastenbeschreibungen (fortgesetzt)

Taste Beschreibung

Aktiviert den Setup-Modus und startet die Auswahl der SetupNummer auf dem Modus-Display.

Startet eine Kalibrierung, wenn im NTU-, NEP- oder EBC-Modus. Startet den analytischen Nullabgleich, wenn im CU-, %T- oder AbsModus.

Abbildung 5 Leuchten

1 Lampensymbollicht 7 PRINT-Licht 2 "CAL?" Licht 8 SIGNAL AVG-Licht 3 Licht für "Manuell" 9 CAL/Zero-Licht 4 Licht für "Automatisch" 10 SETUP-Licht 5 RATIO-Licht 11 SAMPLE-Licht 6 FLOW-Licht

Tabelle 2 Beschreibung der Displayleuchten

Leuchte Beschreibung

Leuchtet, wenn die Lichtquelle des Geräts eingeschaltet ist. Blinkt, wenn nicht ausreichend Licht für die Messung vorhanden ist.

CAL? "CAL?" wird während einer Kalibrierung angezeigt, wenn die

Kalibrierdaten nicht innerhalb des zulässigen Bereichs liegen. Blinkt, wenn das Gerät kalibriert werden sollte.

Hinweis: Das CAL?-Licht leuchtet, wenn der USEPA-Filter und eine 25-mmProbenküvette verwendet werden. Ignorieren Sie das CAL?-Licht, wenn es während der Kalibrierung leuchtet, wenn ein anderer Filter oder eine andere Probenküvette verwendet wird. Drücken Sie UNITS/Exit, um die Messungen zu beginnen.

Manual "MANUAL" wird über der Beschriftung des Bereichsmodus angezeigt,

RATIO Leuchtet, wenn der Ratio-Modus eingeschaltet ist.

FLOW Leuchtet, wenn der Durchflussmodus ausgewählt ist.

PRINT Leuchtet, wenn die Druckintervallfunktion ausgewählt wurde.

SIGNAL

SETUP Leuchtet, wenn der Setup-Modus ausgewählt ist.

SAMPLE Leuchtet, wenn der Probenmodus ausgewählt ist.

wenn sich das Gerät im manuellen Messbereichsmodus befindet.

Auto "AUTO" wird unter der Beschriftung des Messbereichsmodus

angezeigt, wenn sich das Gerät im automatischen Messbereichsmodus befindet.

Blinkt, wenn der Durchflusszyklus abgeschlossen ist.

Blinkt, wenn das Druckintervall ausgewählt wurde, aber nicht aktiv ist.

Leuchtet, wenn Signalmittelung eingeschaltet ist.

AVG

CAL

Leuchtet, wenn der Kalibrier- oder Nullabgleichsmodus ausgewählt ist.

Null

Deutsch 29

Inbetriebnahme

Einrichten von Datum und Uhrzeit

Einschalten des Geräts

1. Stellen Sie das Gerät auf eine stabile, ebene Fläche, die nicht

vibriert. Setzen Sie es nicht direkter Sonneneinstrahlung aus.

2. Vergewissern Sie sich, dass die Luft um das Gerät zirkulieren kann.

Halten Sie von der Rückseite und dem Bereich unter dem Gerät Material fern, das den Luftstrom durch die Lüftungen vermindern kann.

3. Schließen Sie das Stromkabel an den Stromversorgungsanschluss

an der Geräterückseite an.

4. Schließen Sie das Stromkabel an einer Steckdose mit Massekontakt

an.

5. Drücken Sie auf den Netzschalter auf der Geräterückseite, um das

Gerät einzuschalten.

Ausschalten des Tastentons (optional)

Standardmäßig erzeugt das Gerät einen hörbaren Ton, wenn eine Taste gedrückt wird. So schalten Sie den Tastenton aus:

1. Drücken Sie SETUP. Das SETUP-Licht leuchtet.

2. Verwenden Sie die Pfeiltasten, um 00 auszuwählen.

3. Drücken Sie ENTER.

4. Verwenden Sie die Pfeiltasten, um die Tonoption zu wählen:

Optionen Beschreibung

BEEP ON Beim Drücken einer Taste wird ein hörbarer Ton erzeugt.

BEEP OFF Beim Drücken einer Taste wird kein hörbarer Ton erzeugt.

5. Drücken Sie ENTER.

6. Drücken Sie SETUP.

1. Drücken Sie SETUP. Das SETUP-Licht leuchtet.

2. Verwenden Sie die Pfeiltasten, um eine Option zu wählen:

Optionen Beschreibung

05 Zum Festlegen der Stunden und Minuten (HH-MM).

06 Zum Festlegen von Monat und Tag (MM-DD)

07 Zum Festlegen des Jahrs (YY).

3. Drücken Sie ENTER.

4. Verwenden Sie die Pfeiltasten zum Ändern des Werts.

5. Drücken Sie ENTER.

6. Drücken Sie SETUP.

Anzeigen der aktuellen Zeit (optional)

1. Drücken Sie SETUP. Das SETUP-Licht leuchtet.

2. Verwenden Sie die Pfeiltasten, um 08 auszuwählen.

3. Drücken Sie ENTER. Die aktuelle Zeit wird auf dem Display

angezeigt (HH-MM-SS).

4. Drücken Sie SETUP.

Standardbetrieb

Kalibrieren des Trübungsmessgeräts mit StablCal®Standards

Kalibrieren Sie das Trübungsmessgerät vor der ersten Verwendung mit den im Lieferumfang enthaltenen versiegelten Ampullenstandards. Alternativ kann die Kalibrierung mit den selbst hergestellten Formazinstandards durchgeführt werden.

Kalibrieren Sie das Trübungsmessgerät mindestens alle 3 Monate oder entsprechend den Vorgaben der Aufsichtsbehörde, wenn die Daten für entsprechende-Berichte verwendet werden.

Deutsch

Das Gerät kann 60 Sekunden nach dem Einschalten kalibriert werden. Lassen Sie das Gerät rund um die Uhr laufen, wenn es regelmäßig verwendet wird.

Hinweis: Es kann zu ungenaueren Ergebnissen kommen, wenn andere Standards als die empfohlenen Kalibrierpunkte verwendet werden. Die empfohlenen Kalibrierpunkte (< 0,1; 20; 200; 1000; 4000 und 7500 NTU) bieten die optimale Kalibriergenauigkeit. Die Verwendung anderer Standards als StablCal oder benutzerdefiniertes Formazin können zu ungenaueren Kalibrierungen führen. Der Hersteller kann nicht garantieren, dass das Gerät bei einer Kalibrierung mit StyrolDivinylbenzol-Copolymer oder mit anderen Suspensionen optimale Leistung zeigt.

Vorbereiten der StablCal-Standards

Bei Inbetriebnahme und danach regelmäßig:

1. Reinigen Sie die Außenseite der StablCal-Ampullen mit einem

Reinigungsmittel für Laborglas.

2. Spülen Sie die Ampullen mit destilliertem oder entionisiertem

Wasser.

3. Trocken Sie die Ampullen mit einem fusselfreien Tuch.

Hinweis: Schütteln Sie den < 0,1-NTU-Standard nicht und schwenken Sie ihn nicht um. Falls der Standard gemischt oder geschüttelt wurde, lassen Sie die Ampulle vor der Verwendung mindestens 15 Minuten ruhen.

Hinweis: Entfernen Sie den Deckel der verschlossenen Ampullen nicht.

Vergewissern Sie sich, dass die StablCal-Standards vor der Verwendung die Umgebungstemperatur des Geräts haben (und nicht wärmer als 40 °C sind).

Mischen Sie die Standards vor der Verwendung:

1. Öffnen Sie den Deckel der blauen Kunststoffbox. Entnehmen Sie

den < 0,1-NTU-Standard.

2. Lassen Sie die anderen Standards in der Kunststoffbox. Schließen

Sie den Deckel.

3. Schütteln Sie die Box mindestens 10 Sekunden stark.

4. Lassen Sie die Standards vor der Verwendung 3–5 Minuten ruhen.

Kalibrierungshinweise

• Stellen Sie sicher, dass sich das Gerät in denselben Umgebungsbedingungen befindet, in denen es genutzt wird.

• Stellen Sie vor der Verwendung sicher, dass die Standards dieselbe Umgebungstemperatur haben wie das Gerät.

• Verwenden Sie ausschließlich das mitgelieferte Silikonöl. Dieses Silikonöl hat denselben Brechungsindex wie das Ampullenglas und maskiert kleinere Glasunterschiede und Kratzer.

• Bewahren Sie das Öltuch in einem Kunststoffbeutel auf, um es sauber zu halten.

• Wenn während der Kalibrierung die Stromverbindung getrennt wird, gehen die neuen Kalibrierdaten verloren und die letzten Kalibrierdaten werden verwendet. Um eine Kalibrierung zu verlassen, ohne die neuen Werte zu speichern, drücken Sie UNITS/Exit.

• Im Kalibrierungsmodus werden automatischer Messbereich und Signalmittelung ausgewählt. Nachdem die Kalibrierung abgeschlossen wurde, kehren alle Bedienungsmodi zu den letzten Einstellungen zurück.

• Alle nephelometrischen Kalibrierungen (für Trübungseinheiten) werden gleichzeitig durchgeführt.

• Die Daten der Ratio-Ein- und Ratio-Aus-Kalibrierung werden gleichzeitig gemessen und aufgezeichnet.

• Der 7500-NTU-Standard muss während der Kalibrierung nicht gemessen werden, wenn die zu messende Trübung geringer als 4000 NTU ist. Drücken Sie CAL/Zero, nachdem der 4000-NTUStandard gemessen wurde, um den Kalibriervorgang abzuschließen.

• Reinigen Sie den USEPA-Filter, bevor eine primäre Kalibrierung durchgeführt wird, oder mindestens alle 3 Monate (was dem von der USEPA empfohlenen Intervall für primäre Kalibrierungen entspricht).

Deutsch

StablCal®-Kalibrierverfahren

1. Entfernen Sie die

Filtergruppe. Siehe

Ändern der Filtergruppe

auf Seite 38.

32 Deutsch

2. Reinigen Sie die

Linse des USEPAFilters. Siehe Reinigen

des Filters

auf Seite 38.

3. Halten Sie den USEPA-Filter so, dass die Pfeile in Richtung der Vorderseite des Geräts zeigen. Drücken Sie den Filter komplett in das Gehäuse.

4. Drücken Sie CAL/Zero.

Das CAL/Zero-Licht leuchtet und auf dem Modus-Display wird "00" angezeigt. Der NTU-Wert des bei der vorherigen Kalibrierung verwendeten Verdünnungswassers wird auf dem Display angezeigt.

5. Nehmen Sie die < 0,1-NTU-Ampulle. Reinigen Sie die Ampulle mit einem weichen, fusselfreien Tuch, um Wasserflecken und Fingerabdrücke zu entfernen. Schwenken Sie die Ampulle nicht um.

6. Tragen Sie von der Oberkante der Ampulle zur Unterseite hin wenig Silikonöl auf.

7. Verwenden Sie das Kalibrierdatensätze, um das Öl gleichmäßig auf die Oberfläche der Ampullen aufzutragen. Entfernen Sie überschüssiges Öl. Stellen Sie sicher, dass die Ampulle nahezu trocken ist.

8. Setzen Sie die Ampulle so in den Küvettenschacht, dass das Dreieck an der Ampulle mit der Referenzmarkierung am Küvettenschacht übereinstimmt. Schließen Sie die Abdeckung.

9. Drücken Sie ENTER.

Auf dem Display des Geräts wird ein Countdown angezeigt, dann wird der Standard gemessen.

Der nächste akzeptierte Standard (z. B. 20,00) wird angezeigt. Auf dem Modus-Display wird "01" angezeigt.

10. Entnehmen Sie die Ampulle aus dem Küvettenschacht.

11. Führen Sie die Schritte 5–10 für die anderen StablCalAmpullen durch (vom niedrigsten zum höchsten NTUStandard).

Auf dem Modus-Display wird "00" angezeigt, nachdem die letzte Ampulle gemessen wurde.

12. Drücken Sie CAL/Zero.

Das Gerät speichert die neuen Kalibrierdaten und kehrt zum Messmodus zurück.

Lagerung der StablCal-Standards

• Lagern Sie die StablCal-Standards nur in dem dafür vorgesehenen Behälter und die StablCal-Standards in der geschlossenen Box auf.

• Bei 5 bis 25 °C (41 to 77–°F) lagern.

• Bei langfristiger Lagerung (mehr als einen Monat zwischen der Verwendung) bei 5 °C (41–°F) lagern.

Trübungsmessung

W A R N H I N W E I S

Explosions- und Feuergefahr. Dieses Gerät dient zur Messung wasserbasierter Proben. Messen Sie damit keine Proben, die Lösemittel oder brennbare Stoffe enthalten.

Verwenden Sie für genaue Trübungsmessungen ausschließlich saubere Küvetten und entfernen Sie Luftblasen.

Hinweise zur Messung

Um die Einflüsse von gerätebedingten Streuungen, Streulicht und Luftblasen zu minimieren, müssen immer die geeigneten Messverfahren angewendet werden. Für genaue und wiederholbare Messungen:

Messgerät

• Vergewissern Sie sich, dass das Gerät auf einer ebenen, festen Fläche steht, die während der Messung nicht vibriert.

• Die USEPA-Filtergruppe ist für Messungen erforderlich, die für Genehmigungen der Umweltbehörde der Vereinigten Staaten (United States Environmental Protection Agency, USEPA), im Rahmen der Trinkwasserverordnung (National Primary Drinking Water Regulations, NPDWR) oder der Bewilligungen zur nationalen Schadstoffentsorgung (National Pollutant Discharge Elimination System, NPDES) gemeldet werden.

Deutsch 33

• Schalten Sie das Gerät 30 Minuten (Verhältnis ein) oder 60 Minuten (Verhältnis aus) vor der Messung ein. Lassen Sie das Gerät rund um die Uhr laufen, wenn es regelmäßig verwendet wird.

• Halten Sie den Messschacht-Deckel während Messung, Kalibrierung und Lagerung immer geschlossen.

• Entnehmen Sie Probenküvetten aus dem Gerät und schalten Sie es aus, wenn Sie das Gerät über einen längeren Zeitraum (mehr als einen Monat) nicht benötigen.

• Schließen Sie das Probenfach, damit kein Staub oder Schmutz eindringt.

Küvetten

• Schrauben Sie immer die Kappen auf die Küvetten auf, um Austreten der Probe in das Gerät zu verhindern.

• Verwenden Sie nur saubere Küvetten, die sich in einem guten Zustand befinden. Schmutzige, zerkratzte oder beschädigte Küvetten können zu fehlerhaften Ergebnissen führen.

• Stellen Sie sicher, dass kalte Proben nicht zum Beschlagen der Küvette führen.

• Füllen Sie die Küvetten zur Aufbewahrung mit destilliertem oder entionisiertem Wasser und schrauben Sie die Kappe fest auf.

• Verwenden Sie für optimale Genauigkeit für jede Messung eine einzelne Probenküvette oder eine Fließzelle.

Hinweis: Alternativ kann eine abgeglichene Probenküvette für die Messung verwendet werden. Diese bietet jedoch nicht dieselbe Genauigkeit oder Präzision einer einzelnen indexierten Probenküvette oder Fließzelle. Bei der Verwendung abgeglichener Probenküvetten richten Sie die Markierung an der Probenküvette an der Referenzmarkierung am Probenküvettenhalter aus.

Messdaten

• Messen Sie die Proben sofort, um Temperaturänderungen und Absetzen zu verhindern. Stellen Sie vor einer Messung immer sicher, dass die Probe homogen ist.

• Wenn möglich, vermeiden Sie es, die Probe zu verdünnen.

• Meiden Sie direkte Sonneneinstrahlung auf das Gerät.

34 Deutsch

Vorgehensweise zur Trübungsmessung

1. Spülen Sie eine

saubere, leere Probenküvette zweimal mit der zu messenden Lösung und leeren Sie sie dann vollständig aus. Füllen Sie sie bis zur Linie (etwa 30 ml) mit der Probe und schrauben Sie sofort die Kappe auf die Probenküvette.

2. Reinigen Sie die Probenküvetten mit einem weichen, fusselfreien Tuch, um Wasserflecken und Fingerabdrücke zu entfernen.

3. Tragen Sie von der Oberkante der Probenküvetten zur Unterseite hin wenig Silikonöl auf.

4. Verwenden Sie das im Lieferumfang enthaltene Kalibrierdatensätze, um das Öl gleichmäßig auf die Oberfläche der Probenküvetten aufzutragen. Entfernen Sie überschüssiges Öl. Stellen Sie sicher, dass die Probenküvetten nahezu trocken sind.

5. Schwenken Sie die Probenküvette vorsichtig und langsam um, um die Probe vollständig zu mischen. Achten Sie darauf, dass keine Blasen entstehen.

6. Setzen Sie die Probenküvette so in den Küvettenschacht, dass das Dreieck an der Probenküvette mit der Referenzmarkierung am Küvettenschacht übereinstimmt. Schließen Sie die Abdeckung.

Deutsch 35

7. Lesen Sie den Wert

ab, wenn er stabil ist, und notieren Sie ihn.

Hinweis: Drücken Sie zum Drucken oder Senden (über RS232) des Messwerts auf PRINT.

Messtechniken

Messungen können mit unterschiedlichen Geräteeinstellungen und mit optionalem Zubehör durchgeführt werden.

Kalibrieren Sie das Gerät immer dann, wenn die Schichtdicke der Probenküvette verändert wird.

Manuelle oder automatische Bereichsmessung

Der Hersteller empfiehlt für die meisten Messungen, die Messbereichswahl auf automatisch zu setzen.

Die Einstellung kann während der Probenmessung jederzeit geändert werden.

Drücken Sie RANGE wiederholt, um das Gerät von automatischer Messbereichswahl auf manuelle Messbereichswahl zu setzen, und blättern Sie dann durch die manuellen Messbereichsseinstellungen.

"MANUAL" wird über der Beschriftung des Messbereichsmodus auf dem Gerät angezeigt, wenn manuelle Messbereichswahl ausgewählt ist. "AUTO" wird unter der Beschriftung des Messbereichsmodus auf dem Gerät angezeigt, wenn automatische Messbereichswahl ausgewählt ist.

Hinweise:

36 Deutsch

• Wenn manuelle Messbereichswahl ausgewählt ist, blinken auf dem Display Neunen, wenn die Probe größer als der ausgewählte Messereich ist. Auf dem Display blinken alle Nullen, wenn die gemessene Probe geringer als der ausgewählte Messbereich ist.

• Wenn automatische Messbereichswahl ausgewählt ist, blinken auf dem Display Neunen, wenn die Probe größer ist als der Maximalbereich des Geräts.Auf dem Display blinken Neunen, wenn der Ratio-Modus deaktiviert ist und der Messwert größer als 40 NTUs (268 Nephelos oder 9,8 EBCs) ist. Schalten Sie den Ratio-Modus ein, um den Messbereich zu erhöhen.

• Wenn automatische Messbereichswahl ausgewählt ist, blinken auf dem Display Nullen, wenn der Messwert geringer als der Bereich des Geräts oder ein negativer Wert ist. Kalibrieren Sie das Gerät. Legen Sie beim Messen von Farbe, Extinktion oder Transmission den Nullreferenzpunkt erneut fest.

Signalmittelung ein oder aus

Signalmittelung korrigiert Ergebnisfluktuationen, die durch zufällig schwebende Partikel in der Probe verursacht werden. Wenn Signalmittelung eingeschaltet ist, wird alle 3 Sekunden ein Durchschnittsergebnis berechnet und auf dem Display angezeigt.

Der Hersteller empfiehlt, die Signalmittelung für die meisten Messungen einzuschalten.

Drücken Sie UNITS AVG, um Signalmittelung ein- oder auszuschalten. Das Licht für SIGNAL AVG leuchtet, wenn Signalmittelung eingeschaltet ist.

Drücken Sie ENTER, wenn Signalmittelung eingeschaltet ist, um die Daten im Signalmittelungspuffer zu löschen und ggf. eine direkte Aktualisierung auf dem Display anzuzeigen. Das ist auch hilfreich, wenn Proben mit großen Trübungsunterschieden gemessen werden.

Zum Ändern der Anzahl von Messungen, die zum Berechnen des Durchschnittsergebnisses verwendet werden (Standard = 10)

1. Drücken Sie SETUP. Das SETUP-Licht leuchtet.

2. Wählen Sie mit den Pfeiltaten 09 aus.

3. Drücken Sie ENTER.

4. Verwenden Sie die Pfeiltasten, um die Anzahl der Messungen

auszuwählen: 1 bis 15

Hinweis: Wenn eine Anzahl größer als 15 ausgewählt wird, werden 15 Messungen verwendet.

5. Drücken Sie ENTER.

6. Drücken Sie SETUP.

Ratio-Modus ein- oder ausschalten

Eingeschalteter Ratio-Modus bietet sehr gute Linearität, Kalibrierungsstabilität und einen grossen Messbereich. Der Ratio-Modus unterstützt die Korrektur von Interferenzen, wenn eine Färbung in der Probe vorhanden ist, die bei der Wellenlänge des einfallenden Lichts absorbiert.

Der Hersteller empfiehlt, den Ratio-Modus für die meisten Messungen einzuschalten. Zum Messen von Proben größer als 40 NTUs (268 Nephelos oder 9,8 EBCs) muss der Ratio-Modus eingeschaltet sein.

Der Ratio-Modus kann für NTU-, EBC-, NEP- und ASC -1- und -2Messungen eingeschaltet werden.

Drücken Sie RATIO, um den Ratio-Modus zu aktivieren oder zu deaktivieren. Das Licht für "Ratio" leuchtet, wenn der Ratio-Modus eingeschaltet ist.

Hinweise:

• Wenn der Messwert der Probe größer als 40 NTU (oder äquivalente Einheit) und der Ratio-Modus ausgeschaltet ist, werden auf dem Display Neunen angezeigt und die RATIO-Leuchte blinkt. Drücken Sie RATIO, um den Ratio-Modus einzuschalten und die Messbereichsüberschreitung zu löschen.

• Messungen mit eingeschaltetem oder mit ausgeschaltetem RatioModus sind bei Trübungsmessungen kleiner als 40 NTU nahezu identisch, wenn keine von farb- oder lichtabsorbierenden Partikeln verursachte Interferenz vorhanden ist.

Wartung

G E F A H R

Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments beschriebenen Aufgaben durchführen.

Reinigen des Geräts

Für kontinuierlichen und akkuraten Betrieb sollte das Gerät regelmäßig gereinigt werden.

H I N W E I S

Verwenden Sie zum Reinigen des Geräts, einschließlich der Tastatur, keine Reinigungsmittel wie Terpentin, Azeton oder ähnliche Produkte.

1. Schalten Sie das Gerät aus und trennen Sie das Netzkabel.

2. Reinigen Sie das Gerät mit einer milden Seifenlösung und einem

weichen, feuchten Tuch.

3. Trocknen Sie das Gerät mit einem fusselfreien Tuch.

Deutsch

Ändern der Filtergruppe

H I N W E I S

Der Filter ist zerbrechlich und erfordert vorsichtigen Umgang, um Schäden zu vermeiden.

Austauschen der Lampe

V O R S I C H T

Tragen Sie eine Schutzbrille, wenn die Lampe eingeschaltet wird und die Lampenabdeckung entfernt wurde.

1. Halten Sie den Filter am Griff fest und ziehen Sie ihn gerade nach

oben und aus dem Gerät heraus.

2. Bewahren Sie den Filter in einem sauberen Behälter auf.

3. Reinigen Sie das Objektiv des Filters vor dem Einbau. Siehe

Reinigen des Filters auf Seite 38.

4. Halten Sie den Filter mit den Pfeilen in Richtung der Vorderseite des

Geräts.

5. Drücken Sie den Filter komplett in das Gehäuse.

Reinigen des Filters

Hinweis: Achten Sie darauf, die Linse nicht aus dem Filter zu drücken.

1. Reinigen Sie beide Seiten der Linse des Filters mit Glasreiniger,

Linsenreiniger oder Isopropylalkohol und einem Wattestäbchen oder Linsentuch.

2. Untersuchen Sie das Filterglas auf Kratzer oder andere

Beschädigungen.

3. Wenn um den Rand des Filters ein verschwommener Kreis sichtbar

ist, delaminiert das Filtermaterial. Tauschen Sie den Filter aus.

V O R S I C H T

Verbrennungsgefahr. Die Lampe muss abgekühlt sein, bevor sie aus dem Gerät entfernt werden kann.

Hinweise:

• Ersetzen Sie die Lampe durch ein identischen Modell mit derselben elektrischen Nennleistung (4708900).

• Berühren Sie die Lampe nicht, da Fett von der Haut die Lampe beschädigen kann. Reinigen Sie die Lampe bei Bedarf mit Alkohol.

• Die Lampenkabel können in eine beliebige Klemmblockposition eingesetzt werden.

• Schalten Sie das Gerät 30 Minuten (Ratio ein) oder 60 Minuten (Ratio aus) vor der Messung oder Kalibrierung ein.

• Kalibrieren Sie das Gerät, nachdem die Lampe ersetzt wurde.

Führen Sie zum Entfernen der Lampe die nachfolgend dargestellten Schritte durch.

Führen Sie zum Einsetzen der Lampe die dargestellten Schritte in umgekehrter Reihenfolge durch.

38 Deutsch

Deutsch 39

Austauschen einer Sicherung

G E F A H R

Brandgefahr. Ersetzen Sie Sicherungen mit dem gleichem Typ und Nennstrom.

Ersatzteile:

• Sicherung für 115-V-Betrieb, zeitverzögert, 250 V, 1,6 A (3030700), oder

• Sicherung für 230-V-Betrieb, zeitverzögert, 250 V, 1,6 A (3030600)

Zum Austauschen einer Sicherung siehe die illustrierten Schritte in

Abbildung 6.

Abbildung 6 Austauschen einer Sicherung

Fehlerbehebung

Beachten Sie die Tabellen mit Fehlercodes, Diagnosecodes, häufigen Problemmeldungen, möglichen Ursachen und Abhilfemaßnahmen in diesem Abschnitt.

Fehlercodes

Tabelle 3 listet die Fehlercodes für unterschiedliche Ursachen auf.

Fehlercodes zeigen Gerätestörungen oder Bedienfehler an. Das Gerät arbeitet im Fall eines Fehlers weiter. Drücken Sie ENTER um den Fehlercode vom Bildschirm zu löschen.

Hinweis: Tritt ein Fehler während einer Kalibrierung auf, werden die Daten der Kalibrierung verworfen. Die alte Kalibrierung wird beibehalten.

Tabelle 3 Fehlercodes

Fehler Beschreibung Lösung

ERR 01 Die Trübung des

ERR 02

Verdünnungswassers beträgt mehr als 0,5 NTU.

• Zwei Kalibrierstandards haben den selben Wert.

• Der Unterschied zwischen zwei Standards beträgt weniger als 60,0 NTU.

• Die Trübung von Standard 1 ist zu gering (weniger als 10 NTU)

Beginnen Sie die Kalibrierung erneut mit weniger trübem Verdünnungswasser.

Hinweis: Ignorieren Sie ERR 01 wenn der Durchmesser der Probe-Küvette weniger als 25 mm beträgt. Drücken Sie UNITS/Exit, um zum Messmodus zurückzukehren.

1. Überprüfen Sie die

Herstellung der Standards.

2. Kalibrieren Sie neu.

Hinweis: Ignorieren Sie ERR 02 wenn der Durchmesser der Probe-Küvette weniger als 25 mm beträgt. Drücken Sie UNITS/Exit, um zum Messmodus zurückzukehren.

40 Deutsch

Tabelle 3 Fehlercodes (fortgesetzt)

Fehler Beschreibung Lösung

ERR 03 Fehler durch schwaches Licht

ERR 04 Speicherfehler

ERR 05 A/D liegt über dem Bereich

ERR 06 A/D-Bereichsunterschreitung

ERR 07 Lichtverlust

1. Setzen Sie die Probe neu

ein.

2. Prüfen Sie, ob die

Lampensymbol brennt.

3. Stellen Sie sicher, dass der

Strahlengang frei ist.

4. Möglicherweise ist eine

Verdünnung der Probe notwendig.

Hinweis: Wenn dieser Fehler auftritt, wenn ein anderer als der USEPA-Filter montiert ist, sollte der Filter nicht für Trübungsmessungen verwendet werden.

1. Schalten Sie das Gerät aus

und wieder ein.

2. Wenden Sie sich an den

technischen Support, falls der Fehler erneut auftritt.

1. Prüfen Sie, ob der

Lichtschutz geschlossen ist.

2. Wenden Sie sich wenn nötig

an den Kundenservice.

1. Überprüfen Sie den

Strahlengang auf Blockaden.

2. Wenden Sie sich wenn nötig

an den Kundenservice.

1. Prüfen Sie, ob der Deckel

des Küvettenschachts geschlossen ist.

2. Schalten Sie das Gerät aus

und wieder ein.

Tabelle 3 Fehlercodes (fortgesetzt)

Fehler Beschreibung Lösung

ERR 09 Drucker Timeout-Fehler oder

Papierstau im eingebauten Drucker

ERR 10 Systemspannung außerhalb des

Bereichs

ERR 11 Systemschleifenmessungsfehler

ERR 12 ASC-Einheitsname-Fehler Der eingegebene

ERR 14 Fehler: ungültige Uhrzeit Die Uhrzeit muss zwischen

ERR 15 Fehler: ungültiges Datum Das Datum muss zwischen

1. Ziehen Sie vorsichtig am

Papier im eingebauten Drucker, um den Stau zu beheben.

2. Überprüfen Sie, ob der

externe Drucker korrekt angeschlossen ist.

3. Überprüfen Sie, ob der

externe Drucker ausgewählt ist (online).

1. Schalten Sie das Gerät aus

und wieder ein.

2. Wenden Sie sich an den

Kundenservice falls der Fehler erneut auftritt.

1. Schalten Sie das Gerät aus

und wieder ein.

2. Wenden Sie sich an den

Kundenservice falls der Fehler erneut auftritt.

anwendungsspezifische Kalibrierungs-Einheitsnamen (ASC) darf keine der werkseitig eingestellten Einheiten sein (NTU, EBC usw.).

00:00 und 23:59 liegen.

01.01. und 31.12. liegen.

Deutsch 41

Diagnosecodes

Tabelle 4 listet die Diagnosecodes auf, die zum Abrufen von

Informationen zur Gerätebedienung verwendet werden, falls Sie sich diesbezüglich nicht sicher sind.

So führen Sie einen Diagnosetest durch:

1. Drücken Sie SETUP.

2. Verwenden Sie die Pfeiltasten, um einen Diagnosecode einzugeben.

3. Drücken Sie ENTER, um den Diagnosewert anzuzeigen.

4. Drücken Sie UNITS/Exit, um zum Messmodus zurückzukehren.

Hinweis: Um einen Diagnosebericht zu drucken, halten Sie PRINT gedrückt und schalten Sie das Gerät ein.

Tabelle 4 Diagnosecodes

Code Display Beschreibung

21 "PRINT TST" Druckertest

22 Die Testergebnisse werden angezeigt. Test des Displays

23 Die Testergebnisse werden angezeigt. Test der Tastatur

24 Die Testergebnisse werden angezeigt. Test des Arbeitsspeichers

Löschen von Kalibrierdaten

So löschen Sie Kalibrierdaten, die vom Benutzer eingegeben wurden:

1. Schalten Sie das Instrument aus.

2. Halten Sie CAL/Zero gedrückt.

3. Schalten Sie das Instrument ein.

Das CAL?-Licht blinkt. Das Gerät startet im Kalibrierungsmodus.

4. Kalibrieren Sie das Gerät vor der Verwendung.

Wenn automatische Messbereichswahl ausgewählt ist, blinken auf dem Display Neunen, wenn die Probe größer ist als der Maximalbereich des Geräts.Auf dem Display blinken auch Neunen, wenn der Ratio-Modus deaktiviert ist und die Messung größer als 40 NTUs (268 Nephelos oder 9,8 EBCs) ist. Schalten Sie den Ratio-Modus ein.

Blinkende Nullen

Wenn manuelle Messbereichswahl ausgewählt ist, blinken auf dem Display Nullen, wenn die gemessene Probe geringer als der ausgewählte Bereich ist.

Wenn automatische Bereichsmessung ausgewählt ist, blinken auf dem Display Nullen, wenn die Messung geringer als der Bereich des Geräts oder ein negativer Wert ist. Kalibrieren Sie das Gerät.

• Legen Sie beim Messen von Farbe, Extinktion oder Transmission den Nullreferenzpunkt erneut fest.

• Vergewissern Sie sich bei der Messung von Extinktion, dass das Ergebnis positiv ist. Um Proben mit negativer Extinktion zu messen, legen Sie den analytischen Nullwert mithilfe der Probe mit der größten Extinktion fest und lesen Sie die Probe mit der geringsten Extinktion ab. Notieren Sie das Ergebnis als negative Extinktion.

Blinkende Neunen

Wenn manuelle Messbereichswahl ausgewählt ist, blinken auf dem Display Neunen, wenn die Probe größer als der ausgewählte Messbereich ist.

42 Deutsch

Table des matières

Caractéristiques à la page 43 Fonctionnement standard

à la page 51

Généralités à la page 44 Maintenance à la page 57

Interface utilisateur à la page 48 Dépannage à la page 60

Mise en marche à la page 51

Caractéristiques

Les caractéristiques techniques peuvent être modifiées sans préavis.

Caractéristique Détails

Méthode de mesure Néphélométrique

Réglementation Conforme à la méthode E.P.A. 180.1

ASTM D7315 - Méthode de test standard pour déterminer la turbidité au-dessus d'une unité de turbidité (TU) en mode statique

ASTM D6655 - Méthode de test standard pour déterminer la turbidité en-dessous de 5 NTU en mode statique

Source de lumière Lampe à filament de tungstène

Modes de mesure NTU, NEP (Néphélo), EBC, Abs (absorbance), %T (%

transmittance), CU (unités colorimétriques) et deux unités définies par l'utilisateur

Caractéristique Détails

Plage de mesures NTU (rapport activé, plage manuelle) : 0–0,999, 0–

Précision1, 2, 3,

Résolution Turbidité : 0,001 NTU/EBC

9,99, 0–99,9, 0–10 000 NTU (rapport activé, plage auto) : 0–10 000 décimale

auto NTU (rapport désactivé) : 0–40 Néphélo (rapport activé, plage manuelle) : 0–9,99, 0–

99,9, 0–67 000 Néphélo (rapport activé, plage auto) : 0–

67 000 décimale auto Néphélo (rapport désactivé) : 0–268 EBC (rapport activé, plage manuelle) : 0–0,999, 0–

9,99, 0–99,9, 0–2 450 EBC (rapport activé, plage auto) : 0–2 450 décimale

auto EBC (rapport désactivé) : 0–9,8 Absorbance (plage manuelle) : 0–0,999, 0–2,00 Absorbance (plage auto) : 0–2,00 Transmittance (%) : 1,0–100 Unités colorimétriques (à 455 nm) : 0–500

Rapport activé : ±2 % du relevé plus 0,01 NTU de 0 à 1 000 NTU, ±5 % du relevé de 1 000 à 4 000 NTU, ±10 % du relevé de 4 000 à 10 000 NTU

Rapport désactivé : ±2 % du relevé plus 0,01 NTU de 0 à 40 NTU

Absorbance : ±0,005 Abs de 0 à 1 Abs à 455 nm Transmittance : 0,12 % T de 10 à 100 % T à 455 nm Couleur : ±2 CU de 0 à 30 (étalonné à 15 CU), ±5 CU

de 0 à 500 CU (étalonné à 500 CU)

Néphélo : 0,01 Absorbance : 0,001 Abs Transmittance : 0,1% T Couleur : 1 CU

Français 43

Caractéristique Détails

Répétabilité ±1 % du relevé ou 0,01 NTU, selon l'écart le plus

Temps de réponse Moyenne pondérée du signal désactivée :

Temps de stabilisation Rapport activé : 30 minutes après le démarrage

Modes de mesure Plage manuelle ou auto, moyenne pondérée du signal

Exigences électriques 115–230 VCA, 50/60 Hz (sélection d'alimentation

Degré de pollution/catégorie de l'installation

Classe de protection 1

Conditions de fonctionnement

Conditions de stockage –40 à 60 °C (–40 à 140 °F), instrument seulement

Imprimante Intégrée (thermique, 58 mm, jusqu'à 28 colonnes)

Interface Interface série RS232C via un connecteur à

important (dans les conditions de référence)

6,8 secondes Moyenne pondérée du signal activée : 14 secondes

(lorsque 10 mesures sont utilisées pour calculer la moyenne)

Rapport désactivé : 60 minutes après le démarrage

activée et réglable ou désactivée, rapport activé ou désactivé

automatique) 28 W maximum

2 ; II

Température : 0 à 40 °C (32 à 104 °F) Humidité relative : 0–90 % à 25 °C, 0–75 % à 40 °C,

sans condensation Altitude : 2 000 m maximum Utilisation intérieure seulement

enveloppe D sous-miniature DB9 pour la transmission des données vers un ordinateur ou une imprimante, et entrée de données (commande). Pas de secouage manuel.

Caractéristique Détails

Purge d'air Azote sec ou air pour instruments (ANSI MC 11.1,

Cuves d'échantillon Cuves rondes 95 x 25 cm (3.74 x 1 po) verre au

Exigences relatives à l'échantillon

Boîtier Plastique polycarbonate très résistant aux chocs

Dimensions 30.5 x 40 x 15.6 cm (12.0 x 15.7 x 6.1 po)

Poids 3.8 kg (8.5 lb)

Certification CE, cETLus

Spécifications de turbidité identifiées à l'aide d'un ensemble de filtre USEPA, d'un étalon de formazine récemment préparé et de cuves pour échantillon de 25 mm correspondantes.

Il est nécessaire d'utiliser une cuve à circulation pour satisfaire aux spécifications de mesure colorimétrique.

Un rayonnement électromagnétique intermittent de 3 volts/mètre ou plus peut causer de légères imprécisions.

Conditions de référence : 23 ± 2 °C, 50 % ± 10 % HR sans condensation, 115/230 VCA, 50/60 Hz

1975) 0,1 scfm à 69 kPa (10 psig) ; 138 kPa (20 psig)

maximum Raccord de flexible à crans pour tube de 1/8e de

pouce

borosilicate avec bouchons à vis revêtus de caoutchouc

Remarque : Des cuves pour échantillon plus petites (moins de 25 mm) peuvent être utilisées lorsqu'un adaptateur pour cuves est utilisé.

cuve pour échantillon de 25 mm : 20 ml minimum 0 à 95 °C (32 à 203 °F)

Généralités

En aucun cas le constructeur ne saurait être responsable des dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant d'un défaut ou d'une omission dans ce manuel. Le constructeur se réserve le droit d'apporter des modifications à ce manuel et aux produits décrits à tout moment, sans avertissement ni obligation. Les éditions révisées se trouvent sur le site Internet du fabricant.

Français

Version enrichie de ce manuel

Pour plus d'informations, reportez-vous au CD qui contient la version enrichie de ce manuel.

Consignes de sécurité

A V I S

Le fabricant décline toute responsabilité quant aux dégâts liés à une application ou un usage inappropriés de ce produit, y compris, sans toutefois s'y limiter, des dommages directs ou indirects, ainsi que des dommages consécutifs, et rejette toute responsabilité quant à ces dommages dans la mesure où la loi applicable le permet. L'utilisateur est seul responsable de la vérification des risques d'application critiques et de la mise en place de mécanismes de protection des processus en cas de défaillance de l'équipement.

Veuillez lire l'ensemble du manuel avant le déballage, la configuration ou la mise en fonctionnement de cet appareil. Respectez toutes les déclarations de prudence et d'attention. Le non-respect de cette procédure peut conduire à des blessures graves de l'opérateur ou à des dégâts sur le matériel.

Assurez-vous que la protection fournie avec cet appareil n'est pas défaillante. N'utilisez ni n'installez cet appareil d'une façon différente de celle décrite dans ce manuel.

Interprétation des indications de risques

D A N G E R

Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée, entraîne des blessures graves, voire mortelles.

A V E R T I S S E M E N T

Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée, peut entraîner des blessures graves, voire mortelles.

Indique une situation de danger potentiel qui peut entraîner des blessures mineures ou légères.

A T T E N T I O N

A V I S

Indique une situation qui, si elle n'est pas évitée, peut occasionner l'endommagement du matériel. Informations nécessitant une attention particulière.

Etiquettes de mise en garde

Lire toutes les informations et toutes les étiquettes apposées sur l’appareil. Des personnes peuvent se blesser et le matériel peut être endommagé si ces instructions ne sont pas respectées. Si un symbole ‘danger’ ou ‘attention’ se trouve sur l’instrument, une explication est indiquée dans le manuel.

Si l'appareil comporte ce symbole, reportez-vous au manuel d'utilisation pour consulter les informations de fonctionnement et de sécurité.

En Europe, depuis le 12 août 2005, les appareils électriques comportant ce symbole ne doivent pas être jetés avec les autres déchets. Conformément à la réglementation nationale et européenne (Directive 2002/96/CE), les appareils électriques doivent désormais être, à la fin de leur service, renvoyés par les utilisateurs au fabricant, qui se chargera de les éliminer à ses frais.

Remarque : Pour le retour à des fins de recyclage, veuillez contacter le fabricant ou le fournisseur d'équipement pour obtenir les instructions sur la façon de renvoyer l'équipement usagé, les accessoires électriques fournis par le fabricant, et tous les articles auxiliaires pour une mise au rebut appropriée.

Certification

Règlement canadien sur les équipements causant des interférences radio, IECS-003, Classe A:

Les données d'essai correspondantes sont conservées chez le constructeur.

Cet appareil numérique de classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

FCC part 15, limites de classe A :

Français

Les données d'essai correspondantes sont conservées chez le constructeur. L'appareil est conforme à la partie 15 de la règlementation FCC. Le fonctionnement est soumis aux conditions suivantes :

1. Cet équipement ne peut pas causer d'interférence nuisible.

2. Cet équipement doit accepter toutes les interférences reçues, y

compris celles qui pourraient entraîner un fonctionnement inattendu.

Les modifications de cet équipement qui n’ont pas été expressément approuvées par le responsable de la conformité aux limites pourraient annuler l’autorité dont l’utilisateur dispose pour utiliser cet équipement. Cet équipement a été testé et déclaré conforme aux limites définies pour les appareils numériques de classe A, conformément à la section 15 de la réglementation FCC. Ces limites ont pour but de fournir une protection raisonnable contre les interférences néfastes lorsque l’équipement fonctionne dans un environnement commercial. Cet équipement génère, utilise et peut irradier l'énergie des fréquences radio et, s'il n'est pas installé ou utilisé conformément au mode d'emploi, il peut entraîner des interférences dangereuses pour les communications radio. Le fonctionnement de cet équipement dans une zone résidentielle risque de causer des interférences nuisibles, dans ce cas l'utilisateur doit corriger les interférences à ses frais Les techniques ci-dessous peuvent permettre de réduire les problèmes d'interférences :

1. Débrancher l'équipement de la prise de courant pour vérifier s'il est

ou non la source des perturbations

2. Si l'équipement est branché sur le même circuit de prises que

l'appareil qui subit des interférences, branchez l'équipement sur un circuit différent.

3. Éloigner l'équipement du dispositif qui reçoit l'interférence.

4. Repositionner l’antenne de réception du périphérique qui reçoit les

interférences.

5. Essayer plusieurs des techniques ci-dessus à la fois.

Présentation du produit

Le turbidimètre de laboratoire 2100AN mesure la turbidité en NTU (unités de turbidité néphélométriques), NEP (néphélos) et EBC (unités de la Convention européenne de brasserie). Les unités NEP et EBC sont calculées à l'aide des facteurs de conversion de 6,7 néphélos pour 1 NTU et 0,245 EBC pour 1 NTU. Le turbidimètre 2100AN mesure

également l'absorbance, la transmittance et la couleur (méthode APHA Pt-Co).

En outre, deux unités de mesure définies par l'utilisateur peuvent être spécifiées. Le mode de fonctionnement spécifique à l'application utilise le système optique néphélométrique et le mode de mesure NTU.

Le turbidimètre est doté d'une imprimante intégrée et d'une sortie RS232 pour se connecter à une imprimante, un enregistreur de données ou un ordinateur ainsi qu'une sortie d'enregistreur.

Le turbidimètre comporte une horloge en temps réel alimentée par batterie. L'horloge fournit un horodatage sur toutes les données transmises à l'imprimante intégrée ou aux périphériques externes au moyen de l'interface RS232 (c.-à-d. enregistrements des mesures et de l'étalonnage).

Figure 1 Vue de face

1 Affichage de mode : affiche le

numéro de l'étalon d'étalonnage, le numéro de configuration ou le numéro d'échantillon

2 Clavier 6 Couvercle de l'imprimante 3 Porte-cuve 7 huit chiffres 4 Ecran protecteur de la lumière

5 Couvercle du compartiment pour

cuves pour échantillon

46 Français

Figure 2 Vue de dos

Figure 3 Composants de l'instrument

1 Connecteur du cordon

d'alimentation

2 Porte-fusible 6 Prise de sortie d'enregistreur pour

3 Interrupteur marche/arrêt 7 Prise pour câble de connexion à

4 Connecteur DB9 pour le câble

RS232

5 Raccord de la purge d'air

un enregistreur à tracé continu (sortie de 0 à 1 V)

distance permettant de connecter le module de vanne de débit à la cuve à circulation automatique (basse pression)

8 Trappe d'accès à la lampe

Composants du produit

Consultez la Figure 3 pour vous assurer que tous les éléments ont bien été reçus. Si un élément est manquant ou endommagé, contactez immédiatement le fabricant ou un représentant.

1 Turbidimètre 2100AN 7 Kit d'étalonnage StablCal 2 Ensemble de filtre USEPA 8 Kit de standardisation de turbidité

3 Ensemble de filtre 455 nm 9 Cache anti-poussière 4 Chiffon de huilage 10 Rouleau de papier pour

5 Six cuves pour échantillon d'1"

(30 ml) avec bouchons

6 Huile de silicone

Fourni avec 4700100 uniquement.

Ne retirez l'emballage plastique des rouleaux de papier qu'au moment d'installer le papier.

secondaire Gelex

imprimante (2x)

11 Cordon d'alimentation

Français

Installation

Interface utilisateur

D A N G E R

Dangers multiples. Seul le personnel qualifié doit effectuer les tâches détaillées dans cette section du document.

Placez du papier dans l'imprimante

A V I S

Utilisez uniquement le papier thermique fourni. L'utilisation d'un autre papier thermique risque de donner une qualité d'impression médiocre et de réduire la durée de vie de la tête d'impression.

Remarques :

• Ne frottez pas le papier thermique avec un objet dur.

• N'utilisez pas de colle chimique sur du papier thermique.

• Une ligne rouge sur le bord du papier thermique indique que l'alimentation en papier est faible.

1. Coupez l'extrémité du papier avec des ciseaux pour former une

flèche.

2. Ouvrez le couvercle de l'imprimante.

3. Placez la pointe du papier thermique dans la fente d'entrée du

papier.

4. Insérez le papier jusqu'à ce que le papier ressorte par la fente de

sortie.

5. Tirez le papier hors de la fente de sortie jusqu'à ce que toute la

largeur du papier dépasse de la fente de sortie.

6. Placez le rouleau de papier dans l'imprimante.

7. Insérez le papier thermique dans la fente sur le couvercle de

l'imprimante puis refermez le couvercle de l'imprimante.

Figure 4 Clavier

1 Touche ENTER (entrée) 7 Touche FLOW (débit) 2 Touches (fléchées) EDIT (modifier) 8 Touche SIGNAL AVG (moyenne

pondérée du signal)

3 Touche SAMPLE (échantillon) 9 Touche PRINT (imprimer) 4 Touche RANGE (plage) 10 Touche LINE FEED (saut de ligne) 5 Touche UNITS/Exit (unités/quitter) 11 Touche SETUP (configuration) 6 Touche RATIO (rapport) 12 Touche CAL/Zero

(étalonnage/zéro)

Tableau 1 Description des touches

Touche Description

Entre la valeur sur l'écran. Démarre la mesure d'un étalon d'étalonnage. Efface les données de la mémoire tampon.

Modifie les chiffres et/ou les lettres sur l'écran. Fait défiler les étalons d'étalonnage. La touche fléchée vers la droite déplace le curseur vers le chiffre précédent ou suivant.

48 Français

Tableau 1 Description des touches (suite)

Touche Description

Démarre la modification du numéro d'échantillon affiché sur l'écran de mode.

Tableau 1 Description des touches (suite)

Touche Description

Active le mode Configuration et démarre la sélection du numéro de configuration sur l'écran de mode.

Sélectionne la plage automatique ou manuelle.

Sélectionne l'unité de mesure. Permet de quitter le mode étalonnage ou configuration sans enregistrer les modifications.

Active ou désactive le rapport.

Active ou désactive le mode de fonctionnement Débit. Utilisé uniquement avec la cuve à circulation automatisée.

Active ou désactive la moyenne pondérée du signal.

Envoie les données affichées sur l'écran à une imprimante ou un ordinateur. Envoie un rapport de données d'étalonnage à une imprimante ou un ordinateur en mode étalonnage. Envoie les résultats du diagnostic à une imprimante ou un ordinateur si le bouton est enfoncé lorsque l'instrument est mis en marche. Fournit une impression des commandes de configuration en mode Configuration. Active ou désactive la fonction d'intervalle d'impression si l'instrument a été configuré avec un intervalle d'impression.

Fait avancer le papier d'impression d'une ligne.

Démarre un étalonnage en mode NTU, NEP ou EBC. Démarre la mise à zéro analytique en mode CU, %T ou Abs.

Français 49

Figure 5 Voyants indicateurs

1 Voyant de l'icône lampe 7 Voyant PRINT (imprimer) 2 « CAL? » voyant 8 Voyant SIGNAL AVG (moyenne

pondérée du signal)

3 Voyant « Manual » (manuel) 9 Voyant CAL/Zero 4 Voyant « Auto » (automatique) 10 Voyant SETUP (configuration) 5 Voyant RATIO (rapport) 11 Voyant SAMPLE (échantillon) 6 Voyant FLOW (débit)

Tableau 2 Description des voyants

Voyant Description

S'allume lorsque la source de lumière de l'instrument est allumée.

Clignote lorsqu'il n'y a pas suffisamment de lumière pour la mesure.

CAL? « CAL? » affiché pendant un étalonnage si les données

Manuel « MANUAL » s'affiche au-dessus de l'étiquette du mode plage

Auto « AUTO » s'affiche en-dessous de l'étiquette du mode plage

RATIO (rapport) S'allume quand le rapport est activé.

DÉBIT S'allume lorsque le mode de fonctionnement Flow (débit) est

‘PRINT’ S'allume lorsque la fonction d'intervalle d'impression est

SIGNAL

AVG

CAL Zéro

INSTALLATION S'allume lorsque le mode configuration est sélectionné.

ECHANTILLON S'allume lorsque le mode échantillon est sélectionné.

d'étalonnage ne sont pas comprises dans la plage acceptable. Clignote lorsque l'instrument doit être étalonné.

Remarque : Le voyant CAL? s'applique lorsque le filtre USEPA et une cuve pour échantillon de 25 mm sont utilisés. Ignorez le voyant CAL? s'il s'allume pendant l'étalonnage lorsqu'un filtre différent ou une cuve pour échantillon plus petite est utilisé(e). Appuyez sur UNITS/Exit (unités/quitter) pour commencer les mesures.

lorsque l'instrument est en mode plage manuelle.

lorsque l'instrument est en mode plage automatique.

sélectionné. Clignote lorsque le cycle de débit est terminé.

sélectionnée. Clignote lorsqu'un intervalle d'impression a été sélectionné

mais n'est pas actif.

S'allume quand la moyenne pondérée du signal est activée.

S'allume quand le mode étalonnage ou mise à zéro est sélectionné.

50 Français

Mise en marche

Réglage de la date et de l'heure

Mettre l'appareil sous tension

1. Placez l'instrument sur une surface stable, plane et exempte de

vibrations. Ne le placez pas sous la lumière directe du soleil.

2. Assurez-vous que l'instrument se trouve dans un endroit bien ventilé.

Veillez à ce que le dos et le dessous de l'instrument ne soit pas recouverts pour éviter toute réduction du flux d'air à travers les évents.

3. Brancher le cordon d'alimentation sur la prise d'alimentation à

l'arrière de l'appareil.

4. Branchez le cordon d'alimentation sur une prise de courant mise à la

terre.

5. Appuyer sur l'interrupteur marche/arrêt à l'arrière de l'appareil pour

allumer l'appareil.

Désactiver le son du clavier (facultatif)

Par défaut, l'instrument émet un son lorsque l'utilisateur appuie sur une touche. Pour désactiver le son du clavier :

1. Appuyez sur SETUP (configuration). Le voyant SETUP

(configuration) s'allume.

2. Utilisez les touches fléchées pour sélectionner 00.

3. Appuyez sur ENTER.

4. Utilisez les touches fléchées pour sélectionner l'option Son :

Option Description

BEEP ON (bip activé) Un son est émis lorsque l'utilisateur appuie sur

une touche.

BEEP OFF (bip désactivé) Aucun son n'est émis lorsque l'utilisateur

appuie sur une touche.

5. Appuyez sur ENTER.

6. Appuyez sur SETUP (configuration).

1. Appuyez sur SETUP (configuration). Le voyant SETUP

(configuration) s'allume.

2. Utilisez les touches fléchées pour sélectionner une option :

Option Description

05 Réglage des heures et des minutes (HH-MM).

06 Réglage du mois et du jour (MM-JJ).

07 Réglage de l'année (AA).

3. Appuyez sur ENTER.

4. Utilisez les touches fléchées pour modifier la valeur.

5. Appuyez sur ENTER.

6. Appuyez sur SETUP (configuration).

Afficher l'heure actuelle (en option)

1. Appuyez sur SETUP (configuration). Le voyant SETUP s'allume.

2. Utilisez les touches fléchées pour sélectionner 08.

3. Appuyez sur ENTER. L'heure actuelle s'affiche sur l'écran (HH-MM-

SS).

4. Appuyez sur SETUP (configuration).

Fonctionnement standard

Étalonner le turbidimètre avec les étalons StablCal®.

Étalonnez le turbidimètre avant de l'utiliser pour la première fois à l'aide des étalons pour fiole fermée StablCal® fournis. Vous pouvez également effectuer l'étalonnage avec des étalons formazine fraîchement préparés.

Étalonnez le turbidimètre au moins tous les 3 mois ou conformément aux spécifications des autorités compétentes lorsque les données sont utilisées pour les rapports USEPA.

Français

L'instrument est prêt pour l'étalonnage 60 minutes après le démarrage. Maintenez l'instrument en marche 24 heures par jour s'il est utilisé régulièrement.

Remarque : Des résultats inattendus peuvent se produire si des étalons autres que les points d'étalonnage recommandés sont utilisés. Les points d'étalonnage recommandés (< 0,1, 20, 200, 1 000, 4 000 et 7 500 NTU) permettent d'obtenir une précision d'étalonnage optimale. L'utilisation d'étalons autres que les étalons StablCal ou les étalons formazine préparés par l'utilisateur peut donner un étalonnage moins précis. Le fabricant ne peut pas garantir les performances de l'instrument s'il est calibré avec des perles de styrènedivinylbenzène de copolymère ou d'autres suspensions.

Préparation des étalons StablCal

Lors de la réception puis régulièrement :

1. Nettoyez la surface extérieure des fioles StablCal avec du détergent

pour verre spécial laboratoire.

2. Rincez les fioles avec de l'eau distillée ou déionisée.

3. Séchez les fioles avec un chiffon non pelucheux.

Remarque : Ne secouez ou n'inversez jamais l'étalon < 0,1 NTU. Si l'étalon a été mélangé ou secoué, laissez la fiole immobile pendant 15 minutes ou plus avant de l'utiliser.

Remarque : Ne débouchez pas les fioles.

Assurez-vous que les étalons StablCal sont à température ambiante avant de les utiliser (la température ne doit pas dépasser 40 °C).

Mélangez les étalons avant utilisation :

1. Ouvrez le couvercle de la boîte. Retirez l'étalon < 0,1 NTU de la

boîte en plastique.

2. Laissez les autres étalons dans la boîte. Refermez le couvercle de la

boîte.

3. Secouez la boîte vigoureusement pendant au moins 10 secondes.

4. Laissez les étalons reposer sans mouvement pendant 3 à 5 minutes

avant utilisation.

Notes d'étalonnage

• Assurez-vous que l'instrument se trouve dans les mêmes conditions ambiantes que l'endroit dans lequel il est utilisé.

• Assurez-vous que les étalons se trouvent à la même température ambiante que l'instrument avant utilisation.

• N'utiliser que l'huile de silicone fournie. L'huile de silicone possède le même indice de réfraction que le verre de la fiole et elle masque les différences et rayures mineures du verre.

• Rangez le chiffon de huilage dans un sachet de rangement en plastique pour le conserver propre.

• En cas de coupure de courant pendant l'étalonnage, les nouvelles données d'étalonnage sont perdues et les données du dernier étalonnage sont utilisées. Pour quitter l'étalonnage sans enregistrer les nouvelles valeurs, appuyez sur UNITS/Exit (unités/quitter).

• En mode Étalonnage, la plage automatique et la moyenne des signaux sont sélectionnées. Une fois l'étalonnage terminé, tous les modes de fonctionnement reviennent aux derniers paramètres définis.

• Tous les étalonnages néphélométriques (unités de mesure de la turbidité) sont effectués en même temps.

• Les données d'étalonnage sur rapport et hors rapport sont mesurées et enregistrées simultanément.

• L'étalon 7 500 NTU n'a pas besoin d'être mesuré pendant l'étalonnage si une turbidité inférieure à 4 000 NTU est mesurée. Appuyez sur CAL/Zero après avoir mesuré l'étalon 4 000 NTU pour terminer la procédure d'étalonnage.

• Nettoyez l'ensemble de filtre USEPA avant d'effectuer un étalonnage principal ou au moins tous les 3 mois (l'intervalle d'étalonnage principal recommandé par l'USEPA).

52 Français

Procédure d'étalonnage StablCal

1. Retirez l'ensemble

de filtre. Voir

Changement de l'ensemble de filtre

à la page 58.

2. Nettoyez la lentille de l'ensemble de filtre USEPA. Voir Nettoyage

de l'ensemble de filtre

à la page 58.

3. Tenez la languette de l'ensemble de filtre USEPA pour que la flèche soit orientée vers l'avant de l'instrument. Enfoncez complètement l'ensemble de filtre dans le boîtier.

4. Appuyez sur CAL/Zero.

Le voyant CAL/Zero s'allume et l'écran de mode affiche « 00 ». La valeur en NTU de l'eau de dilution utilisée lors de l'étalonnage précédent s'affiche sur l'écran.

5. Prenez la fiole < 0,1 NTU. Nettoyez la fiole avec un chiffon doux non pelucheux pour éliminer les traces d'eau et de doigts. N'inversez pas la fiole.

6. Appliquez un petit cordon d'huile de silicone sur la fiole, du haut jusqu'en bas.

Français 53

7. Utilisez le chiffon de

huilage fourni pour appliquer l'huile uniformément sur la surface de la fiole. Retirez l'excès d'huile. Vérifiez que la fiole est presque sèche.

8. Placez la fiole dans le porte-cuve en alignant le triangle sur la fiole avec le repère du porte-cuve. Refermez le couvercle.

9. Appuyez sur ENTER.

L'écran de l'instrument compte à rebours puis mesure l'étalon.

L'étalon suivant attendu (par ex. 20,00) s'affiche. « 01 » s'affiche sur l'écran de mode.

10. Retirez la fiole du porte-cuve.

11. Effectuez les étapes 5–10 pour les autres fioles StablCal (de l'étalon le plus bas au plus élevé en NTU).

« 00 » s'affiche sur l'écran de mode après la mesure de la dernière fiole.

12. Appuyez sur CAL/Zero.

L'instrument enregistre les nouvelles données d'étalonnage et repasse en mode Mesure.

Stockage des étalons StablCal

• Ne transférez pas un étalon StablCal vers un autre conteneur à des fins de stockage. Conservez les étalons StablCal dans la boîte en plastique fournie avec le couvercle fermé.

• Stockez les étalons à une température comprise entre 5 et 25 °C.

• Pour le stockage à long terme (plus d'un mois entre chaque utilisation), stockez les étalons à 5 °C.

Mesures de la turbidité

A V E R T I S S E M E N T

Risque d'explosion et d'incendie. Cet instrument est conçu pour mesurer des échantillons à base d'eau. Ne pas faire de mesure sur des échantillons de solvant ou à base de combustible.

Pour obtenir des mesures de turbidité précises, utilisez des cuves pour échantillon propres et éliminez les bulles d'air.

54 Français

Notes sur la mesure

Des techniques de mesure correctes sont importantes pour réduire au minimum les effets de la variation de l'instrument, de la lumière parasite et des bulles d'air. Pour obtenir des mesures précises et reproductibles :

Instrument

• Assurez-vous que l'instrument est placé sur une surface fixe, plane et exempte de vibrations pendant la mesure.

• L'ensemble de filtre USEPA est nécessaire pour effectuer les mesures de turbidité rapportées pour les autorisations de l'USEPA (United States Environmental Protection Agency), de la NPDWR (National Primary Drinking Water Regulations) ou du NPDES (National Pollutant Discharge Elimination System).

• Mettez l'instrument en marche pendant 30 minutes (rapport activé) ou pendant 60 minutes (rapport désactivé) avant la mesure. Laissez l'instrument en marche 24 heures par jour si l'instrument est utilisé régulièrement.

• Toujours fermer le couvercle du compartiment à échantillon pendant la mesure, l'étalonnage et le stockage.

• Retirez la cuve à échantillon de l'instrument et éteignez l'instrument s'il doit être stocké pendant une durée prolongée (supérieure à un mois).

• Maintenez le couvercle du compartiment d'échantillon fermé pour éviter toute pénétration de poussière et de saletés.

Cuves d'échantillon

• Toujours boucher la cuve à échantillon pour éviter le renversement de l'échantillon dans l'instrument.

• Toujours utiliser des cuves à échantillon propres et en bon état. Les cuves sales, rayées ou endommagées peuvent donner des relevés imprécis.

• Assurez-vous que les échantillons froids ne créent pas de « buée » sur la cuve à échantillon.

Procédure de mesure de turbidité

• Conserver les cuves à échantillon remplies d'eau désionisée ou distillée et les boucher soigneusement.

• Pour une précision optimale, utilisez une seule cuve à échantillon pour chaque mesure ou une cuve à circulation.

Remarque : Vous pouvez également utiliser des cuves à échantillon correspondantes pour les mesures mais elles ne fournissent pas une précision aussi bonne qu'une cuve à échantillon indexée unique ou une cuve à circulation. Lorsque vous utilisez des cuves à échantillon correspondantes, alignez le repère d'orientation de la cuve à échantillon avec le repère de référence sur le porte-cuve.

Mesure

• Mesurer les échantillons immédiatement pour éviter les variations de température et le dépôt. Avant de prendre une mesure, toujours s'assurer que l'échantillon est totalement homogène.

• Éviter la dilution d'échantillon chaque fois que c'est possible.

• Évitez d'utiliser l'instrument sous la lumière directe du soleil.

1. Rincez une cuve d'échantillon propre et vide deux fois avec la solution à mesurer et videz-la. Remplissez jusqu'au trait (environ 30 ml) avec l'échantillon et placez immédiatement le bouchon sur la cuve pour échantillon.

2. Nettoyez les cuves avec un chiffon doux non pelucheux pour éliminer les traces d'eau et de doigts.

3. Appliquez un petit cordon d'huile de silicone sur les cuves, du haut jusqu'en bas.

4. Utilisez le chiffon de huilage fourni pour appliquer l'huile uniformément sur la surface des cuves. Retirez l'excès d'huile. Vérifiez que les cuves sont presque sèches.

5. Inversez lentement et avec précautions la cuve d'échantillon pour mélanger complètement l'échantillon. Veillez à ne pas ajouter de bulles d'air.

6. Placez la cuve dans le porte-cuve en alignant le triangle sur la cuve pour échantillon avec le repère de référence du portecuve. Refermez le couvercle.

Français 55

7. Relevez et notez la

valeur lorsqu'elle est stable.

Remarque : Pour imprimer ou envoyer (via RS232) un enregistrement de mesure, appuyez sur PRINT (imprimer).

Techniques de mesure

Les mesures peuvent être effectuées avec différents paramètres de mode de fonctionnement et divers accessoires en option.

Étalonnez l'instrument à chaque modification de la longueur de cheminement de la cuve pour échantillon.

Sélection de plage manuelle ou automatique

Le fabricant recommande la sélection de plage automatique pour la plupart des mesures.

Le paramètre peut être modifié à tout moment pendant la mesure de l'échantillon.

Appuyez sur RANGE (plage) à plusieurs reprises pour faire passer l'instrument du mode plage automatique au mode plage manuelle puis faites défiler les paramètres de plage manuelle.

« MANUAL » s'affiche au-dessus de l'étiquette du mode de plage sur l'instrument lorsque la plage manuelle est sélectionnée. « AUTO » s'affiche en-dessous de l'étiquette du mode de plage sur l'instrument lorsque la plage automatique est sélectionnée.

56 Français

Remarques :

• Lorsqu'une plage manuelle est sélectionnée, des 9 clignotent sur l'écran lorsque l'échantillon mesuré est supérieur à la plage sélectionnée. Des zéros clignotent sur l'écran lorsque l'échantillon mesuré est inférieur à la plage sélectionnée.

• Lorsqu'une plage automatique est sélectionnée, des 9 clignotent sur l'écran lorsque l'échantillon est supérieur à la plage maximum de l'instrument. Des 9 clignotent également sur l'écran si le ratio est arrêté et si la mesure est supérieure à 40 NTU (268 néphélos ou 9,8 EBC). Activez le rapport pour augmenter la plage.

• Lorsqu'une plage automatique est sélectionnée, des zéros clignotent sur l'écran lorsque la mesure est inférieure à la plage de l'instrument ou lorsque la valeur est négative. Étalonnez l'instrument. Lorsque vous mesurez la couleur, l'absorbance ou la transmittance, vous devez redéfinir le point de référence zéro.

Activation ou désactivation de la moyenne pondérée du signal

La moyenne pondérée du signal corrige les fluctuations des relevés causées par les particules migrantes dans l'échantillon. Lorsque la moyenne pondérée du signal est activée, un relevé moyen est calculé toutes les 3 secondes et affiché sur l'écran.

Le fabricant recommande d'activer la moyenne pondérée du signal pour la plupart des mesures.

Appuyez sur SIGNAL AVG (moyenne signal) (moyenne des unités) pour activer ou désactiver la moyenne pondérée du signal. Le voyant SIGNAL AVG s'allume lorsque la moyenne pondérée du signal est activée.

Appuyez sur ENTER lorsque la moyenne pondérée du signal est activée pour effacer les données dans la mémoire tampon de la moyenne du signal et pour effectuer une mise à jour immédiate sur l'écran si nécessaire. Cela est particulièrement utile pour mesurer des échantillons présentant des différences de turbidité importantes.

Pour modifier le nombre de mesures utilisées pour calculer le relevé moyen (par défaut=10) :

1. Appuyez sur SETUP (configuration). Le voyant SETUP

(configuration) s'allume.

2. Sélectionnez 09 à l'aide des touches fléchées.

3. Appuyez sur ENTER.

4. Utilisez les touches fléchées pour sélectionner le nombre de

mesures (1 à 15).

Remarque : Si vous sélectionnez un nombre supérieur à 15, 15 mesures seront utilisées.

5. Appuyez sur ENTER.

6. Appuyez sur SETUP (configuration).

Rapport activé ou non

Le mode rapport activé offre une très bonne linéarité, une bonne stabilité d'étalonnage et une large plage de mesure. Le mode rapport activé permet de corriger les interférences lorsqu'une couleur présente dans l'échantillon absorbe la lumière à la longueur d'onde de la lumière incidente.

Le fabricant recommande d'utiliser le mode rapport activé pour la plupart des mesures. Le rapport doit être activé pour mesurer les échantillons supérieurs à 40 NTU (268 néphelos ou 9,8 EBC).

Le rapport peut être activé pour les mesures en NTU, EBC, NEP et ASC

-1- et -2-. Appuyez sur RATIO (rapport) pour activer ou désactiver le rapport. Le

voyant Rapport s'allume lorsque le rapport est activé. Remarques :

• Si l'échantillon mesuré est supérieur à 40 NTU (ou équivalent) et si le rapport est désactivé, l'écran affiche des 9 et le voyant Rapport clignote. Appuyez sur RATIO (rapport) pour activer le rapport et supprimer l'état hors plage.

• Les mesures effectuées avec le rapport activé et les mesures effectuées avec le rapport désactivé sont presque les mêmes pour les mesures de turbidité inférieures à 40 NTU en l'absence d'interférences causées par la couleur ou les particules photoabsorbantes.

Maintenance

D A N G E R

Dangers multiples. Seul le personnel qualifié doit effectuer les tâches détaillées dans cette section du document.

Nettoyage de l'appareil

Maintenez l'appareil propre pour garantir un fonctionnement continu et correct.

A V I S

N'utilisez jamais d'agents de nettoyage tels que térébenthine, acétone ou autres produits similaires pour nettoyer l'instrument, y compris le clavier.

1. Eteignez l'appareil et débranchez le cordon d'alimentation.

2. Nettoyez la surface de l'instrument avec un chiffon doux humide et

une solution de détergent doux.

Français

3. Séchez la surface de l'instrument avec un chiffon non pelucheux.

Remplacement de la lampe

Changement de l'ensemble de filtre

A V I S

L'ensemble de filtre est fragile et doit être manipulé avec précautions pour ne pas être endommagé.

1. Tenez la languette de l'ensemble de filtre et tirez dessus vers le haut

pour extraire l'ensemble de filtre de l'instrument.

2. Stockez l'ensemble de filtre dans un conteneur propre.

3. Avant l'installation, nettoyez la lentille de l'ensemble de filtre. Voir

Nettoyage de l'ensemble de filtre à la page 58.

4. Tenez la languette de l'ensemble de filtre avec les flèches orientées

vers l'avant de l'instrument.

5. Enfoncez l'ensemble de filtre dans le boîtier.

Nettoyage de l'ensemble de filtre

Remarque : Veillez à ne pas faire sortir la lentille de l'ensemble de filtre.

1. Nettoyez les deux côtés de la lentille de l'ensemble de filtre avec un

produit nettoyant pour vitres, pour lentilles ou de l'alcool isopropylique et un coton-tige ou un chiffon pour lentille.

2. Inspectez le verre du filtre pour déceler d'éventuelles rayures ou

autres dommages.

3. Si un cercle opaque est visible autour du bord du filtre, cela signifie

que le matériau du filtre se déstratifie. Remplacez l'ensemble de filtre.

A T T E N T I O N

Portez une protection oculaire lorsque la lampe est allumée alors que le couvercle de la lampe est déposé.

Risque de brûlure. La lampe doit être froide pour pouvoir être retirée de l'instrument.

Remarques :

• Remplacez la lampe par une de même taille, type et puissance électrique (4708900).

• Ne touchez pas la lampe : l'huile présente sur la peau risquerait de l'endommager. Nettoyez la lampe avec de l'alcool si nécessaire.

• Les fils de la lampe peuvent être insérés à n'importe quel emplacement du bornier.

• Mettez l'instrument en marche pendant 30 minutes (rapport activé) ou pendant 60 minutes (rapport désactivé) avant la mesure ou l'étalonnage.

• Etalonnez l'instrument une fois la lampe remplacée.

Pour déposer la lampe, reportez-vous aux étapes illustrées. Pour installer la lampe, effectuez les étapes illustrées en procédant dans

l'ordre inverse.

A T T E N T I O N

58 Français

Français 59

Remplacer un fusible

D A N G E R

Risque d’incendie. Remplacez les fusibles par des fusibles de même type et de même calibre.

Pièces de rechange :

• Fusible pour utilisation en 115 V, temporisé, 250 V, 1,6 A (3030700), ou

• Fusible pour utilisation en 230 V, temporisé, 250 V, 1,6 A (3030600)

Pour remplacer un fusible, reportez-vous aux étapes illustrées dans

Figure 6.

Figure 6 Remplacer un fusible

Dépannage

Reportez-vous aux tableaux de cette section pour en savoir plus sur les codes d'erreur, les codes de diagnostic, les messages ou symptômes de problèmes courants, les causes possibles et les mesures correctives.

Codes d’erreur

Le Tableau 3 répertorie les codes d'erreur selon différentes conditions. Les codes d'erreur identifient tout dysfonctionnement de l'instrument ou toute erreur de l'opérateur.

L'instrument continue à fonctionner en cas d'erreur. Appuyez sur ENTER (entrée) pour effacer un code d'erreur de l'écran.

Remarque : Tout étalonnage calculé pendant une erreur est rejeté. L'étalonnage précédent est conservé.

Tableau 3 Codes d’erreur

Erreur Description Solution

ERR01 La turbidité de l'eau de

dilution est supérieure à 0,5 NTU.

ERR02

• Deux étalons présentent des valeurs identiques.

• La différence entre deux étalons est inférieure à 60 NTU.

• La turbidité de l'étalon 1 est trop faible (moins de 10 NTU).

Lancez à nouveau la calibration avec une eau de dilution à la turbidité inférieure.

Remarque : Ignorez ERR01 lorsque le diamètre de cellule d'échantillon est inférieur à 25 mm. Appuyez sur UNITS/Exit (unités/quitter) pour revenir en mode Mesure.

1. Vérifiez la préparation des étalons.

2. Relancez l'étalonnage.

Remarque : Ignorez ERR02 lorsque le diamètre de cellule d'échantillon est inférieur à 25 mm. Appuyez sur UNITS/Exit (unités/quitter) pour revenir en mode Mesure.

60 Français

Tableau 3 Codes d’erreur (suite)

Erreur Description Solution

ERR03 Erreur de faible éclairage

ERR04 Dysfonctionnement de la

mémoire

1. Placez à nouveau l'échantillon dans

l'instrument.

2. Assurez-vous que le voyant de

l'icône de la lampe fonctionne.

3. Assurez-vous qu'aucun objet

n'obstrue la trajectoire de la lumière.

4. Si nécessaire, effectuez une dilution

d'échantillon.

Remarque : Si cette erreur se produit lorsqu'un assemblage de filtre autre que l'assemblage de filtre USEPA est installé, les mesures de turbidité sont impossibles.

1. Eteignez, puis rallumez l'instrument.

2. Contactez l'assistance technique si

l'erreur se produit à nouveau.

Tableau 3 Codes d’erreur (suite)

Erreur Description Solution

ERR09 Erreur de temporisation de

l'imprimante ou le papier dans l'imprimante interne est bloqué

ERR10 Tension du système hors de

la plage autorisée

ERR11 Erreur de test de boucle du

système

1. Retirez doucement le papier de

l'imprimante interne pour éliminer le bourrage papier.

2. Assurez-vous que l'imprimante

externe est correctement connectée.

3. Assurez-vous que l'imprimante

externe est sélectionnée (en ligne).

1. Eteignez, puis rallumez l'instrument.

2. Contactez le service clientèle si

l'erreur se produit à nouveau.

1. Eteignez, puis rallumez l'instrument.

2. Contactez le service clientèle si

l'erreur se produit à nouveau.

ERR05 A/D au-dessus de la plage

autorisée

ERR06 A/D en-dessous de la plage

autorisée

ERR07 Fuite de lumière

1. Assurez-vous que l'écran protecteur

de lumière est fermé.

2. Contactez le service clientèle si

nécessaire.

1. Assurez-vous qu'aucun objet

n'obstrue la trajectoire de la lumière.

2. Contactez le service clientèle si

nécessaire.

1. Assurez-vous que le couvercle du

compartiment pour cuves d'échantillon est fermé.

2. Eteignez, puis rallumez l'instrument.

ERR12 Erreur de nom d'unités ASC Saisissez un nom d'unité d'étalonnage

spécifique d'application (ASC, Application Specific Calibration) différent des unités par défaut (par ex. NTU ou EBC).

ERR14 Erreur d'heure non valide L'heure doit être comprise entre 00:00 et

23:59.

ERR15 Erreur de date non valide La date doit être comprise entre 00/01 et

31/12.

Codes de diagnostic

Tableau 4 répertorie les codes de diagnostic utilisés pour obtenir des

informations sur le fonctionnement de l'instrument lorsque le fonctionnement de l'instrument est douteux.

Pour réaliser un test de diagnostic :

1. Appuyez sur SETUP (configuration).

2. Utilisez les touches fléchées pour saisir un code de diagnostic.

Français

3. Appuyez sur ENTER pour afficher la valeur de diagnostic.

4. Appuyez sur UNITS/Exit (unités/quitter) pour revenir en mode

Mesure.

Remarque : Pour imprimer un rapport de diagnostic, maintenez le bouton PRINT (imprimer) enfoncé, puis mettez l'instrument en marche.

Tableau 4 Codes de diagnostic

Code Ecran Description

21 « PRINT TST » Test de l'imprimante

22 Les résultats du test sont affichés. Test d'écran

23 Les résultats du test sont affichés. Test du clavier

24 Les résultats du test sont affichés. Test de la mémoire

Suppression des données d'étalonnage

Pour supprimer des données d'étalonnage entrées par l'utilisateur :

1. Arrêtez l'instrument.

2. Appuyez sur CAL/Zero et maintenez le bouton enfoncé.

3. Mettez l'instrument en marche.

Le voyant CAL? clignote. L'instrument démarre en mode Étalonnage.

4. Étalonnez l'instrument avant de l'utiliser.

Des 9 clignotent.

Lorsqu'une plage manuelle est sélectionnée, des 9 clignotent sur l'écran lorsque l'échantillon mesuré est supérieur à la plage sélectionnée.

Lorsqu'une plage automatique est sélectionnée, des 9 clignotent sur l'écran lorsque l'échantillon est supérieur à la plage maximum de l'instrument. Des 9 clignotent également sur l'écran si le ratio est arrêté et si la mesure est supérieure à 40 NTU (268 néphélos ou 9,8 EBC). Activez le rapport.

Des zéros clignotent

Lorsqu'une plage manuelle est sélectionnée, des zéros clignotent sur l'écran lorsque l'échantillon mesuré est inférieur à la plage sélectionnée.

Lorsqu'une plage automatique est sélectionnée, des zéros clignotent sur l'écran lorsque la mesure est inférieure à la plage de l'instrument ou lorsque la valeur est négative. Étalonnez l'instrument.

• Lorsque vous mesurez la couleur, l'absorbance ou la transmittance, vous devez redéfinir le point de référence zéro.

• Lorsque vous mesurez l'absorbance, vérifiez que la valeur relevée est positive. Pour mesurer des échantillons ayant une absorbance négative, définissez le zéro analytique à l'aide de l'échantillon ayant la plus forte absorbance et lisez l'échantillon ayant la plus faible absorbance. Enregistrez le relevé comme absorbance négative.

62 Français

Tabla de contenidos

Especificaciones en la página 63 Funcionamiento estándar

en la página 72

Información general en la página 65 Mantenimiento en la página 79

Interfaz del usuario en la página 69 Solución de problemas

en la página 82

Puesta en marcha en la página 71

Especificaciones

Las especificaciones están sujetas a cambios sin previo aviso.

Especificación Detalles

Método de medición Nefelométrico

Normativa Cumple con el método 180.1 de la EPA

ASTM D7315 - Métodos de prueba estándar para obtener la turbidez por encima de 1 unidad de turbidez (UT) en modo estático

ASTM D6665 - Métodos de prueba estándar para obtener la turbidez por debajo de 5 NTU en modo estático

Fuente de luz Lámpara de filamento de tungsteno

Modos de medición NTU, NEP (Nephelo), EBC, Abs (absorbancia),

%T (% transmitancia), CU (unidades de color) y dos unidades definidas por el usuario

Especificación Detalles

Rango NTU (proporción activada, rango manual): 0–

Precisión1, 2, 3,

0,999; 0–9,99; 0–99,9; 0–10.000 NTU (proporción activada, rango automático):

0–10.000 decimal automático NTU (proporción desactivada): 0–40 Nephelo (proporción activada, rango manual):

0–9,99; 0–99,9; 0–67.000 Nephelo (proporción activada, rango

automático): 0–67.000 decimal automático Nephelo (proporción desactivada): 0–268 EBC (proporción activada, rango manual): 0–

0,999; 0–9,99; 0–99,9; 0–2450 EBC (proporción activada, rango automático):

0-2450 decimal automático EBC (proporción desactivada): 0–9,8 Absorbancia (rango manual): 0-0,999; 0-2,00 Absorbancia (rango automático): 0-2,00 Transmitancia (%): 1,0-100 Unidades de color (a 455 nm): 0-500

Proporción activada: ±2% de la lectura más 0,01 NTU desde 0–1000 NTU, ±5% de la lectura desde 1000–4000 NTU, ±10% de la lectura desde 4000–10,000 NTU

Proporción desactivada: ±2% de la lectura más 0,01 NTU desde 0–40 NTU

Absorbancia: ±0,005 Abs desde 0–1 Abs a 455 nm

Transmitancia: 0,12% T desde 10–100% T a 455 nm

Color: ±2 CU desde 0–30 (calibrado a 15 CU), ±5 CU desde 0–500 CU (calibrado a 500 CU)

Español 63

Especificación Detalles

Resolución Turbidez: 0,001 NTU/EBC

Nephelo: 0,01 Absorbancia: 0,001 Abs Transmitancia: 0,1% T Color: 1 CU

Repetibilidad ±1% de la lectura o 0,01 NTU, lo que sea

mayor (en condiciones de referencia)

Tiempo de respuesta Promedio de señal desactivado: 6,8 segundos

Promedio de señal activado: 14 segundos (cuando se emplean 10 mediciones para calcular la media)

Tiempo de estabilización Proporción activada: 30 minutos tras arranque

Proporción desactivada: 60 minutos tras arranque

Modos de medición Rango manual o automático; promedio de

señal activado y ajustable o desactivado; proporción activada o desactivada

Requisitos de energía Corriente alterna de 115-230 voltios; 50/60 Hz

(selección automática) 28 W máximo

Categoría del nivel de

2; II

contaminación/instalación

Clase de protección 1

Condiciones de funcionamiento

Temperatura: 0 a 40 °C (32 a 104 °F) Humedad relativa: 0–90% a 25 °C, 0–75% a

40 °C, sin condensación Altitud: 2000 m (6560 pies) máximo Sólo para uso en interiores

Condiciones de

–40 a 60 °C (–40 a 140 °F), sólo el instrumento

almacenamiento

Impresora Integrada (térmica, 58 mm, hasta 28 columnas)

Especificación Detalles

Interfaz Interfaz en serie RS232C a través de un

conector D-sub DB9 para la salida de datos a un ordenador o impresora y para la entrada de datos (comando). Sin establecimiento de comunicación.

Purga de aire Nitrógeno seco o aire de calidad para uso en

instrumentos 0,1 pcm a 69 kPa (10 psig); 138 kPa (20 psig)

máximo Conexión de espiga para tubos de 1/8 de

pulgada

Cubetas de muestras Cubetas redondas de 95 x 25 mm (3.74 x

1 pulg.) Vidrio de borosilicato con capuchones roscados forrados de goma

Nota: Pueden usarse cubetas de muestras más pequeñas (de menos de 25 mm) empleando un adaptador.

Requisitos de la muestra: Cubeta de muestras de 25 mm: 20 ml mínimo

0 a 95 °C (32 a 203 °F)

Carcasa Plástico de policarbonato de alto impacto

Dimensiones 30,5 x 40 x 15,6 cm (12,0 x 15,7 x 6,1 pulg.)

Peso 3,8 kg (8,5 lb)

Certificación CE, cETLus

Especificaciones de turbidez identificadas utilizando el ensamblado del filtro USEPA, estándar de formazina de elaboración reciente y cubetas de muestras coincidentes de 25 mm.

Utilice una celda de flujo si es necesario para obtener las especificaciones de medición de color.

La radiación electromagnética intermitente de 3 voltios/metro o superior puede provocar leves desvíos de precisión.

Condiciones de referencia: 23 ± 2 °C, 50% ± 10% HR sin condensación, 115/230 VCA, 50/60 Hz

Español

Información general

En ningún caso el fabricante será responsable de ningún daño directo, indirecto, especial, accidental o resultante de un defecto u omisión en este manual. El fabricante se reserva el derecho a modificar este manual y los productos que describen en cualquier momento, sin aviso ni obligación. Las ediciones revisadas se encuentran en la página web del fabricante.

P R E C A U C I Ó N

Indica una situación potencialmente peligrosa que podría provocar una lesión menor o moderada.

Indica una situación que, si no se evita, puede provocar daños en el instrumento. Información que requiere especial énfasis.

A V I S O

Versión ampliada del manual

Para obtener más información, consulte en el CD la versión ampliada de este manual.

Información de seguridad

A V I S O

El fabricante no es responsable de ningún daño debido a un mal uso de este producto incluyendo, sin limitacion, daños directos, fortuitos o circunstanciales y reclamaciones sobre esos daños que no esten recogidos en la legislacion vigente. El usuario es el responsable de la identificacion de los riesgos criticos y de tener los mecanismos adecuados de proteccion de los procesos en caso de un posible mal funcionamiento del equipo.

Lea todo el manual antes de desembalar, instalar o trabajar con este equipo. Ponga atención a todas las advertencias y avisos de peligro. El no hacerlo puede provocar heridas graves al usuario o daños al equipo.

Asegúrese de que la protección proporcionada por el equipo no está dañada. No utilice ni instale este equipo de manera distinta a lo especificado en este manual.

Uso de la información sobre riesgos

P E L I G R O

Indica una situación potencial o de riesgo inminente que, de no evitarse, provocará la muerte o lesiones graves.

A D V E R T E N C I A

Indica una situación potencial o inminentemente peligrosa que, de no evitarse, podría provocar la muerte o lesiones graves.

Etiquetas de precaución

Lea todas las etiquetas y rótulos adheridos al instrumento. En caso contrario, podrían producirse heridas personales o daños en el instrumento. Se incluye un símbolo, en caso de estar rotulado en el equipo, con una indicación de peligro o de advertencia en el manual.

Este símbolo (en caso de estar colocado en el equipo) hace referencia a las instrucciones de uso o a la información de seguridad del manual.

El equipo eléctrico marcado con este símbolo no se podrá desechar por medio de los sistemas europeos públicos de eliminación después del 12 de agosto de 2005. De acuerdo con las regulaciones locales y nacionales europeas (Directiva UE 2002/96/EC), ahora los usuarios de equipos eléctricos en Europa deben devolver los equipos viejos o que hayan alcanzado el término de su vida útil al fabricante para su eliminación sin cargo para el usuario.

Nota: Para devolver equipos para su reciclaje, póngase en contacto con el fabricante o distribuidor para así obtener instrucciones acerca de cómo devolverlos y desecharlos correctamente. Esto es aplicable a equipos que hayan alcanzado el término de su vida útil, accesorios eléctricos suministrados por el fabricante o distribuidor y todo elemento auxiliar.

Certificación

Reglamentación canadiense sobre equipos que provocan interferencia, IECS-003, Clase A

Registros de pruebas de control del fabricante. Este aparato digital de clase A cumple con todos los requerimientos de

las reglamentaciones canadienses para equipos que producen interferencias.

Español

Cet appareil numèrique de la classe A respecte toutes les exigences du Rëglement sur le matériel brouilleur du Canada.

FCC Parte 15, Límites Clase "A"

Registros de pruebas de control del fabricante. Este dispositivo cumple con la Parte 15 de las normas de la FCC estadounidense. Su operación está sujeta a las siguientes dos condiciones:

1. El equipo no puede causar interferencias perjudiciales.

2. Este equipo debe aceptar cualquier interferencia recibida, incluyendo

las interferencias que pueden causar un funcionamiento no deseado.

Los cambios o modificaciones a este equipo que no hayan sido aprobados por la parte responsable podrían anular el permiso del usuario para operar el equipo. Este equipo ha sido probado y encontrado que cumple con los límites para un dispositivo digital Clase A, de acuerdo con la Parte 15 de las Reglas FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales cuando el equipo está operando en un entorno comercial. Este equipo genera, utiliza y puede irradiar energía de radio frecuencia, y si no es instalado y utilizado de acuerdo con el manual de instrucciones, puede causar una interferencia dañina a las radio comunicaciones. La operación de este equipo en un área residencial es probable que produzca interferencia dañina, en cuyo caso el usuario será requerido para corregir la interferencia bajo su propio cargo. Pueden utilizarse las siguientes técnicas para reducir los problemas de interferencia:

1. Desconecte el equipo de su fuente de alimentación para verificar si

éste es o no la fuente de la interferencia.

2. Si el equipo está conectado a la misma toma eléctrica que el

dispositivo que experimenta la interferencia, conecte el equipo a otra toma eléctrica.

3. Aleje el equipo del dispositivo que está recibiendo la interferencia.

4. Cambie la posición de la antena del dispositivo que recibe la

interferencia.

5. Trate combinaciones de las opciones descritas.

Descripción general del producto

El turbidímetro de laboratorio 2100AN mide la turbidez en NTU (unidades nefelométricas de turbidez), NEP (nephelos) y EBC (unidades de la European Brewing Convention). Las NEP y EBC se calculan usando los factores de conversión 6,7 nephelos por 1 NTU y 0,245 EBC por 1 NTU. El turbidímetro 2100AN también mide la absorbancia, la transmitancia y el color (Método ALPHA Pt-Co).

Además, también pueden especificarse dos unidades definidas por el usuario. El modo de funcionamiento para aplicaciones específicas utiliza el sistema nefelométrico óptico y el modo de medición de NTU.

El turbidímetro cuenta con una impresora integrada y una salida RS232 para conectarse a una impresora, registrador de datos u ordenador, y también con una salida de grabación.

El turbidímetro contiene un reloj en tiempo real con batería. El reloj permite registrar la fecha y la hora en todos los datos transmitidos a la impresora integrada o a dispositivos externos mediante la interfaz RS232 (es decir, los registros de mediciones y calibración).

66 Español

Figura 1 Descripción de la parte frontal

1 Pantalla de modo: muestra el

número de estándar de calibración, el número de configuración o el número de muestra

2 Teclado 6 Cubierta de la impresora 3 Soporte de cubetas de muestras 7 Pantalla LED de ocho dígitos 4 Protector de luz

5 Cubierta para el compartimento de

la cubeta de muestras

Figura 2 Descripción de la parte trasera

1 Conector del cable de alimentación 5 Conector para purga de aire 2 Portafusibles 6 Clavija de salida de grabación para

un registrador gráfico (salida de 0 a 1 V)

3 Interruptor de encendido 7 Clavija de cable remoto para

conectar el módulo de válvula de flujo a la celda de flujo automática (baja presión)

4 Conector DB9 para cable RS232 8 Cubierta de acceso a la lámpara

Componentes del producto

Consulte la Figura 3 para asegurarse de que se han recibido todos los componentes. Si falta algún elemento, o alguno está dañado, póngase en contacto con el fabricante o con un representante de ventas inmediatamente.

Español 67

Figura 3 Componentes del instrumento

Instalación

P E L I G R O

Peligros diversos. Sólo el personal cualificado debe realizar las tareas descritas en esta sección del documento.

Ponga papel en la impresora

A V I S O

Utilice sólo el papel térmico suministrado Si usa otro papel térmico distinto podría encontrarse con una baja calidad de impresión y reducir la vida útil del cabezal de impresión.

Notas:

• No frote el papel térmico con un objeto duro.

• No utilice pasta química en el papel térmico.

• La línea roja en el borde del papel térmico muestra cuando queda poco suministro de papel.

1 Turbidímetro 2100AN 7 Kit de calibración StablCal 2 Ensamblado del filtro USEPA 8 Kit de estandarización secundaria

3 Ensamblado del filtro de 455 nm 9 Funda guardapolvo 4 Paño de aceitar 10 Rollo de papel para impresora

5 Seis cubetas de muestras de 1"

(30 ml) con tapones

6 Aceite de silicona

Suministrado sólo con 4700100.

No retire el envoltorio plástico de los rollos de papel hasta que el papel sea instalado.

Español

de turbidez Gelex

(x2)

11 Cable de alimentación

1. Corte el extremo del papel con unas tijeras para que tenga forma de

flecha.

2. Abra la cubierta de la impresora.

3. Coloque la punta del papel térmico en la ranura de entrada de papel.

4. Introduzca el papel hasta que la punta del mismo asome por la

ranura de salida.

5. Tire del papel por la ranura de salida hasta que toda anchura del

papel haya salido por la ranura de salida.

6. Coloque el rollo de papel en la impresora.

7. Pase el papel térmico a través de la ranura de la cubierta de la

impresora y, a continuación, ciérrela.

Interfaz del usuario

Figura 4 Teclado

Tabla 1 Descripciones de las teclas

Tecla Descripción

Introduce el valor en pantalla. Inicia la medición de un estándar de calibración. Elimina los datos del búfer.

Cambia los números y/ letras en pantalla. Muestra los estándares de calibración. La tecla de flecha derecha mueve el cursor al dígito anterior o siguiente.

Inicia el cambio del número de muestra que aparece en la pantalla de modo.

Selecciona el promedio automático o manual.

1 Tecla ENTER (Intro) 7 Tecla FLOW (FLUJO) 2 Teclas de flecha EDIT (Editar) 8 Tecla SIGNAL AVG

3 Tecla SAMPLE (MUESTRA) 9 Tecla PRINT (IMPRIMIR) 4 Tecla RANGE (RANGO) 10 Tecla LINE FEED (SALTO DE

5 Tecla UNITS/Exit

(UNIDADES/Salir)

6 Tecla RATIO (PROPORCIÓN) 12 Tecla CAL/Zero (CAL/Cero)

(PROMEDIADO DE SEÑAL)

LÍNEA)

11 Tecla SETUP

(CONFIGURACIÓN)

Selecciona la unidad de medida. Sale del modo de calibración o de configuración sin guardar los cambios.

Activa o desactiva la proporción.

Activa o desactiva el modo de operación Flow (Flujo). Utilizado sólo con la celda de flujo automatizada.

Activa o desactiva el promedio de señal.

Envía los datos en pantalla a una impresora u ordenador. Envía un informe de datos de calibración a una impresora u ordenador cuando se está en modo de calibración. Envía los resultados de diagnóstico a una impresora u ordenador si se mantiene pulsada mientras se enciende el instrumento. Suministra una copia impresa de los comandos de configuración cuando se está en modo de configuración. Activa o desactiva la función de impresión a intervalos si el instrumento ha sido configurado con un intervalo de impresión.

Español 69

Tabla 1 Descripciones de las teclas (continúa)

Tecla Descripción

Avanza una línea el papel en la impresora.

Activa el modo de configuración e inicia la selección del número de configuración en la pantalla de modo.

Inicia una calibración cuando está en modo NTU, NEP o EBC. Inicia la puesta a cero analítica cuando se está en modo CU, %T o Abs.

Figura 5 Luces indicadoras

1 Luz de icono de lámpara 7 Luz PRINT (IMPRIMIR) 2 Luz "CAL?" 8 Luz SIGNAL AVG (PROMEDIADO

DE SEÑAL)

3 Luz "Manual" 9 Luz CAL/Zero (CAL/Cero) 4 Luz "Auto" 10 Luz SETUP (CONFIGURACIÓN) 5 Luz RATIO (PROPORCIÓN) 11 Luz SAMPLE (MUESTRA) 6 Luz FLOW (FLUJO)

70 Español

Tabla 2 Descripciones de las luces

Luz Descripción

Se ilumina cuando la fuente de luz del instrumento está encendida.

Parpadea cuando no hay suficiente luz para la medición.

Luz "CAL?" aparece durante una calibración si los datos

Manual "MANUAL" aparece sobre la etiqueta Range Mode

Auto "AUTO" aparece sobre la etiqueta Range Mode

RATIO (PROPORCIÓN) Se ilumina cuando Ratio (Proporción) está activada.

FLOW (FLUJO) Se ilumina cuando se selecciona el modo de

PRINT (IMPRIMIR) Se ilumina cuando se selecciona la función de

SIGNAL

AVG (PROMEDIO

SEÑAL)

de calibración no se encuentran dentro de un rango aceptable.

Parpadea cuando el instrumento debe calibrarse.

Nota: La luz CAL? se emplea cuando se usan el filtro USEPA y una cubeta de muestras de 25 mm.Ignore la luz CAL? si se ilumina durante la calibración cuando se use un filtro diferente o una cubeta de muestras más pequeña. Pulse UNITS/Exit (UNIDADES/Salir) para iniciar las mediciones.

(Modo de rango) cuando el instrumento está en el modo de rango manual.

(Modo de rango) cuando el instrumento está en el modo de rango automático.

operación Flow (Flujo). Parpadea cuando el ciclo de flujo se ha

completado.

intervalo de impresión. Parpadea cuando se ha seleccionado un intervalo

de impresión pero no está activo.

Se ilumina cuando el promedio de señal está activado.

Tabla 2 Descripciones de las luces (continúa)

Luz Descripción

CAL

Zero (CAL/Cero)

SETUP

(CONFIGURACIÓN)

SAMPLE (MUESTRA) Se ilumina cuando se selecciona el modo de

Se ilumina cuando se selecciona el modo de calibración o de puesta a cero.

Se ilumina cuando se selecciona el modo de configuración.

muestra.

Puesta en marcha

Encienda el instrumento

1. Coloque el instrumento sobre una superficie nivelada y estable que

no vibre. No lo exponga a la luz solar directa.

2. Asegúrese de que haya espacio alrededor del instrumento para que

circule el aire. Mantenga despejadas las partes posterior e inferior del instrumento de forma que no haya ningún material que pueda reducir el flujo de aire a través de los respiraderos.

3. Conecte el cable de alimentación al enchufe de la parte posterior del

instrumento.

4. Conecte el cable de alimentación a una toma de corriente con

conexión a tierra.

5. Pulse el interruptor situado en la parte posterior del instrumento para

encenderlo.

Desactive el sonido del teclado (opcional)

Por omisión, el instrumento emite un sonido cuando se pulsa una tecla. Para desactivar el sonido del teclado:

1. Pulse SETUP (CONFIGURACIÓN). La luz SETUP

(CONFIGURACIÓN) se encenderá.

2. Utilice las teclas de flecha para seleccionar 00.

3. Pulse ENTER (Intro).

Español

4. Utilice las teclas de flecha para seleccionar la opción de sonido:

Opción Descripción

(Pitido activado) (PITIDO) BEEP ON (PITIDO ACTIVADO)

(Pitido desactivado) (PITIDO DESACTIVADO) BEEP OFF (PITIDO DESACTIVADO)

Se oirá un sonido cada vez que se pulse una tecla.

No se oirá ningún sonido cuando se pulse una tecla.

5. Pulse ENTER (Intro).

6. Pulse SETUP (CONFIGURACIÓN).

Ajuste la fecha y la hora

1. Pulse SETUP (CONFIGURACIÓN). La luz SETUP

(CONFIGURACIÓN) se encenderá.

2. Utilice las teclas de flecha para seleccionar una opción:

Opción Descripción

05 Configura la hora y los minutos (HH-MM).

06 Configura el mes y el día (MM-DD).

07 Configura el año (YY).

3. Pulse ENTER (Intro).

4. Utilice las teclas de flecha para cambiar el valor.

5. Pulse ENTER (Intro).

6. Pulse SETUP (CONFIGURACIÓN).

Muestre la hora actual (opcional)

1. Pulse SETUP (CONFIGURACIÓN). La luz SETUP

(CONFIGURACIÓN) se encenderá.

2. Utilice las teclas de flecha para seleccionar 08.

3. Pulse ENTER (Intro). La hora actual aparece en la pantalla (HH-MM-

SS).

4. Pulse SETUP (CONFIGURACIÓN).

Funcionamiento estándar

Calibre el turbidímetro según los estándares StablCal

Calibre el turbidímetro antes de usarlo por primera vez utilizando el vial sellado de estándares StablCal® suministrado. Como alternativa, la calibración puede realizarse con estándares de formazina recién preparados.

Calibre el turbidímetro al menos cada 3 meses o según especifique la autoridad reguladora cuando los datos se usen para informes USEPA.

El instrumento está listo para la calibración 60 minutos después de encenderse. Mantenga el instrumento encendido las 24 horas del día si lo utiliza con regularidad.

Nota: Puede encontrarse con resultados desconocidos si se utilizan estándares distintos a los puntos de calibración recomendados. Los puntos de calibración recomendados (< 0,1, 20, 200, 1000, 4000 y 7500 NTU) ofrecen la mejor precisión de calibración. Si se utilizan otros estándares distintos del StablCal o formazina preparada por el usuario, la calibración podría ser menos precisa. El fabricante no garantiza el rendimiento del instrumento si se calibra con perlas de copolímeros de estireno-divinilbenceno u otras suspensiones.

Prepare los estándares StablCal

Cuando lo reciba y a intervalos regulares:

1. Limpie la superficie externa de los viales StablCal con detergente

2. Aclare los viales con agua destilada o desionizada.

3. Seque los viales con un paño que no tenga pelusa.

Nota: Nunca agite o invierta el estándar < 0,01 NTU. Si el estándar ha sido mezclado o agitado, no mueva el vial durante al menos 15 minutos antes de utilizarlo.

Nota: No retire los capuchones de los viales sellados.

Asegúrese de que los estándares StablCal se encuentren a la temperatura ambiente del dispositivo antes de usarlos (y que esta no sea superior a 40 ºC [104 ºF]).

Mezcle los estándares antes usarlos:

para la limpieza de vidrio de laboratorio.

Español

1. Abra la cubierta de la caja. Extraiga el estándar < 0,01 NTU de la

caja de plástico.

2. Deje los demás estándares en la caja. Cierre la cubierta de la caja.

3. Agite la caja enérgicamente durante al menos 10 segundos.

4. Deje los estándares quietos, sin moverse, para que reposen durante

3-5 minutos antes de usarlos.

Notas sobre la calibración

• Asegúrese de que el instrumento se encuentre en las mismas condiciones ambientales que aquellas en las que se vaya usar.

• Asegúrese de los estándares tengan la misma temperatura ambiente que el instrumento antes de usarlo.

• Utilice sólo el aceite de silicona suministrado. El aceite de silicona tiene el mismo índice de refracción que el vidrio del vial y enmascara las pequeñas irregularidades y arañazos del vidrio.

• Conserve el paño lubricante en una bolsa de plástico para mantenerlo limpio.

• Si la corriente se va durante la calibración, los nuevos datos de calibración se perderán y se emplearán los de la anterior calibración. Para abandonar un proceso de calibración y no guardar los nuevos valores, pulse UNITS/Exit (UNIDADES/Salir).

• En el modo de calibración, el promedio de rango y de señal automáticos están activados. Cuando la calibración finaliza, todos los modos operativos vuelven a los ajustes anteriores.

• Todas las calibraciones nefelométricas (unidades de medida de turbidez) se realizan al mismo tiempo.

• Los datos de calibración con y sin proporción se miden y registran al mismo tiempo.

• No es necesario medir el estándar 7500-NTU durante la calibración si se va a medir una turbidez inferior a 4000 NTU. Pulse CAL/Zero (CAL/Cero) después de la medición del estándar NTU 4000 para completar el proceso de calibración.

• Limpie el ensamblado del filtro USEPA antes de realizar una calibración primaria o al menos una vez cada 3 meses (que es el intervalo de calibración primaria recomendado por la USEPA).

Español 73

Procedimiento de calibración StablCal

1. Retire el

ensamblado del filtro. Consulte Cambie el

ensamblado del filtro

en la página 80.

74 Español

2. Limpie la lente del

ensamblado del filtro USEPA. Consulte

Limpie el ensamblado del filtro

en la página 80.

3. Sujete la pestaña del ensamblado del filtro USEPA de forma que las flechas apunten hacia la parte delantera del instrumento. Introduzca el ensamblado del filtro firmemente en la carcasa.

4. Pulse CAL/Zero (CAL/Cero).

La luz CAL/Zero (CAL/Cero) se encenderá, y en la pantalla de modo podrá ver "00". La pantalla mostrará el valor NTU del agua de dilución utilizada en la calibración anterior.

5. Coja el vial < 0,01 NTU. Limpie el vial con un paño suave sin pelusa para eliminar las gotas de agua y las huellas de dedos. No invierta el vial.

6. Aplique una pequeña gota de aceite de silicona desde la parte superior del vial hasta la inferior.

7. Utilice el paño lubricante para aplicar el aceite de forma uniforme por la superficie del vial. Elimine el exceso de aceite. Asegúrese de que el vial esté casi seco.

8. Coloque el vial en el soporte de cubetas de muestras con el triángulo del vial alineado con la marca de referencia del soporte de cubetas de muestras. Cierre la cubierta.

9. Pulse ENTER (Intro).

El instrumento realizará una cuenta atrás y, a continuación, medirá el estándar.

Después mostrará el siguiente estándar que debería usarse (p. ej., 20,00). La pantalla de modo mostrará "01".

10. Retire el vial del soporte de cubetas de muestras.

11. Repita los pasos 5-10 para los otros viales StablCal (desde el estándar NTU más bajo hasta el más alto).

La pantalla de modo mostrará "00" después de la medición del último vial.

12. Pulse CAL/Zero (CAL/Cero).

El instrumento guardará los nuevos datos de calibración y volverá al modo de medición.

Almacenamiento de estándares StablCal

• No traslade un estándar StablCal a otro contenedor distinto para almacenarlo. Mantenga los estándares StablCal en la caja de plástico suministrada, con la cubierta cerrada.

• Almacénelos a una temperatura de 5 a 25 °C (41 a 77 °F).

• Para un almacenamiento a largo plazo (más de un mes hasta que se vuelvan a usar), manténgalos a 5 ºC (41 ºF).

Medición de la turbidez

A D V E R T E N C I A

Peligro potencial de explosión e incendio. Este instrumento está diseñado para medir muestras con base acuosa. No utilice el instrumento para muestras de solventes o combustibles.

Para obtener mediciones de turbidez precisas, utilice cubetas de muestras limpias y extraiga las burbujas de aire.

Notas sobre la medición

Las técnicas de medición adecuadas son importantes para minimizar los efectos de los cambios de instrumento, la difusión de la luz y las burbujas de aire. Para obtener mediciones precisas y repetibles:

Instrumento

• Durante la medición, asegúrese de que el instrumento esté sobre una superficie nivelada y en reposo que no vibre.

• El ensamblado del filtro USEPA es obligatorio para las mediciones de turbidez que se envíen para los permisos de estas entidades: Environmental Protection Agency (USEPA), National Primary Drinking Water Regulations (NPDWR) o National Pollutant Discharge Elimination System (NPDES).

• Encienda el instrumento 30 minutos antes (proporción activada) o 60 minutos antes (proporción desactivada) de realizar la medición. Mantenga el instrumento encendido las 24 horas del día si lo utiliza con regularidad.

Español 75

• Coloque siempre la tapa del compartimento durante la medición, calibración y guardado.

• Extraiga la cubeta de muestras del instrumento y apáguelo si lo va a guardar por un periodo largo de tiempo (más de un mes).

• Mantenga cerrada la tapa del compartimento de muestras para que no entre suciedad o polvo.

Cubetas de muestras

• Coloque siempre el tapón de la cubeta de muestras para evitar el derrame dentro del instrumento.

• Utilice siempre cubetas limpias y en buen estado. Las cubetas sucias, arañadas o dañadas pueden arrojar lecturas no precisas.

• Asegúrese de que las muestras frías no "empañen" la cubeta de muestras.

• Guarde las cubetas llenas con agua destilada o desionizada y tápelas firmemente.

• Para obtener la mayor precisión, utilice una única cubeta de muestras para cada medición o una celda de flujo.

Nota: Como alternativa, puede utilizar cubetas de muestras coincidentes para realizar mediciones, pero no ofrecerán una exactitud y precisión tan buenas como una única cubeta de muestras indexada o una celda de flujo. Cuando utilice cubetas de muestras coincidentes, alinee la marca de orientación de la cubeta de muestras con la marca de referencia del soporte de cubetas de muestras.

Medición

• Mida las muestras inmediatamente para evitar sedimentación y cambios de temperatura. Antes de tomar una medición, asegúrese de que la muestra sea homogénea.

• Evite diluir la muestra cuando sea posible.

• Evite utilizar el instrumento bajo la luz solar directa.

76 Español

Procedimiento de medición de la turbidez

1. Enjuague una

cubeta de muestras dos veces con la solución que se vaya a medir y déjela secar completamente. Llene la cubeta de muestras hasta la línea (aprox. 30 ml) con muestra y coloque inmediatamente el tapón de la cubeta de muestras.

2. Limpie las cubetas de muestras con un paño suave sin pelusa para eliminar las gotas de agua y las huellas de dedos.

3. Aplique una pequeña gota de aceite de silicona desde la parte superior de las cubetas de muestras hasta la inferior.

4. Utilice el paño lubricante suministrado para aplicar el aceite de forma uniforme por la superficie de las cubetas de muestras. Elimine el exceso de aceite. Asegúrese de que las cubetas de muestras estén casi secas.

5. Invierta lenta y cuidadosamente la cubeta de muestras para que la muestra se mezcle totalmente. Tenga cuidado de que no aparezcan burbujas de aire.

6. Coloque la cubeta de muestras en el soporte de cubetas de muestras con el triángulo de la cubeta de muestras alineado con la marca de referencia del soporte de cubeta de muestras. Cierre la cubierta.

Español 77

7. Lea el valor y

regístrelo cuando se estabilice.

Nota: Para imprimir o enviar (mediante RS232) un registro de la medición, pulse PRINT (IMPRIMIR).

Técnicas de medición

Las mediciones pueden realizarse empleando diferentes ajustes de modo de funcionamiento y accesorios opcionales.

Calibre el instrumento siempre que cambie la longitud de recorrido de la cubeta de muestras.

Rango manual o automático

El fabricante recomienda usar el modo de rango automático para la mayoría de las mediciones.

El ajuste puede cambiarse en cualquier momento durante la medición de muestras.

Pulse RANGE (RANGO) varias veces para pasar del modo automático al modo manual y, a continuación, desplácese por los ajustes del modo de rango manual.

"MANUAL" aparece sobre la etiqueta Range Mode (Modo de rango) del instrumento cuando el modo de rango manual está activado. "AUTO" aparece sobre la etiqueta Range Mode (Modo de rango) del instrumento cuando el modo de rango automático está activado.

Notas:

78 Español

• Cuando seleccione el rango manual, la pantalla mostrará una serie de nueves parpadeantes cuando la muestra que se esté midiendo sea superior al rango seleccionado. La pantalla mostrará una serie de ceros parpadeantes cuando la muestra que se esté midiendo sea inferior al rango seleccionado.

• Cuando seleccione el rango automático, la pantalla mostrará una serie de nueves parpadeantes cuando la muestra sea superior al rango del instrumento. La pantalla mostrará nueves parpadeantes cuando la proporción esté desactivada y la medición sea superior a 40 NTU (28 nephelos o 9,8 EBC). Active la proporción para aumentar el rango.

• Cuando el rango automático esté seleccionado, la pantalla mostrará ceros parpadeantes cuando la medición sea inferior al rango del instrumento o sea un valor negativo. Calibre el instrumento. Cuando mida el color, la absorbancia o la transmitancia, fije de nuevo el punto de referencia cero.

Promediado de señal activado o desactivado

El promediado de señal corrige las fluctuaciones de las lecturas causadas por partículas aleatorias a la deriva en la muestra. Cuando el promediado de señal está activado, se calcula una lectura media cada 3 segundos y esta se muestra en la pantalla.

El fabricante recomienda tener activado el promediado de señal para la mayoría de las mediciones.

Pulse SIGNAL AVG (PROMEDIADO DE SEÑAL) (PROMEDIAR UNIDADES) para activar o desactivar el promediado de señal. La luz SIGNAL AVG (PROMEDIADO DE SEÑAL) (PROMEDIAR UNIDADES) se enciende cuando el promediado de señal está activado.

Pulse ENTER (Intro) cuando el promediado de señal esté activado para borrar los datos en el búfer de promediado de señal y mostrar una actualización inmediata cuando sea necesario. Esto es especialmente útil cuando mida muestras con turbideces muy distintas.

Para modificar el número de mediciones que se usan para calcular la lectura media (predeterminado = 10).

1. Pulse SETUP (CONFIGURACIÓN). La luz SETUP

(CONFIGURACIÓN) se encenderá.

2. Seleccione 09 usando las teclas de flecha.

3. Pulse ENTER (Intro).

4. Utilice las teclas de flecha para seleccionar el número de mediciones

(entre 1 y 15).

Nota: Si introduce un número mayor de 15, se usarán 15 mediciones.

5. Pulse ENTER (Intro).

6. Pulse SETUP (CONFIGURACIÓN).

Proporción activada o desactivada

La proporción ofrece una muy buena linealidad, estabilidad de calibración y un rango amplio de medición. La proporción ayuda a corregir las interferencias cuando la muestra tiene color que absorbe a la misma longitud de onda que la luz incidente.

El fabricante recomienda activar la proporción para la mayoría de las mediciones. La proporción debe estar activada para medir muestras de más de 40 NTU (268 nephelos o9,8 EBC).

Se puede activar la proporción para mediciones NTU, EBC, NEP y ASC

-1- y -2-. Pulse RATIO (PROPORCIÓN) para activar o desactivar la proporción.

La luz Ratio (Proporción) se enciende cuando la proporción está activada.

Notas:

• Si la muestra que se está midiendo es mayor de 40 NTU (o equivalente) y la proporción está desactivada, la pantalla mostrará una serie de nueves y la luz RATIO (PROPORCIÓN) parpadeará. Pulse RATIO (PROPORCIÓN) para activar la proporción y elimine la condición de exceso de rango.

• Las mediciones con la proporción activada o desactivada son casi idénticas en el caso de mediciones de turbidez de menos de 40 NTU si no hay interferencias debidas al color o a partículas que absorban la luz.

Mantenimiento

P E L I G R O

Peligros diversos. Sólo el personal cualificado debe realizar las tareas descritas en esta sección del documento.

Limpie el instrumento

Mantenga el instrumento limpio para que su funcionamiento sea continuo y preciso.

A V I S O

Nunca utilice productos de limpieza, como aguarrás, acetona o productos similares, para limpiar el instrumento, incluyendo la pantalla.

1. Apague el instrumento y desconecte el cable de alimentación.

2. Limpie la superficie del instrumento con un paño húmedo y una

solución jabonosa suave.

3. Seque la superficie del instrumento con un paño sin pelusa.

Español

Cambie el ensamblado del filtro

A V I S O

El ensamblado del filtro es frágil y debe manejarse con cuidado para evitar daños.

Cambie la lámpara

P R E C A U C I Ó N

Póngase algún elemento de protección ocular cuando la lámpara esté encendida y la cubierta de la misma haya sido retirada.

1. Sujete la pestaña del ensamblado del filtro y tire hacia arriba para

sacarlo del instrumento.

2. Guarde el ensamblado del filtro en un contenedor limpio.

3. Antes de la instalación, limpie la lente del ensamblado del filtro.

Consulte Limpie el ensamblado del filtro en la página 80.

4. Sujete la pestaña del ensamblado del filtro de forma que las flechas

apunten hacia la parte delantera del instrumento.

5. Introduzca el ensamblado del filtro firmemente en la carcasa.

Limpie el ensamblado del filtro

Nota: Tenga cuidado de no sacar la lente fuera del ensamblado del filtro.

1. Limpie ambas caras de la lente del ensamblado del filtro con

limpiacristales, limpiador para lentes o alcohol isopropílico y un bastoncillo con punta de algodón o tejido para lentes.

2. Inspeccione el vidrio del filtro en busca de arañazos u otros

desperfectos.

3. Si ve un círculo "nublado" alrededor del borde del filtro, el material

del filtro se está desprendiendo. Sustituya el ensamblado del filtro.

P R E C A U C I Ó N

Peligro de quemadura. La lámpara debe estar fría antes de retirarla del instrumento.

Notas:

• Cambie la lámpara con el mismo tamaño, estilo y especificaciones eléctricas (4708900).

• No toque la lámpara, ya que la grasa de la piel la dañaría. Limpie la lámpara con alcohol si es necesario.

• Cualquier extremo de la lámpara puede colocarse en cualquier posición del bloque de terminales.

• Encienda el instrumento 30 minutos (proporción activada) o 60 minutos (proporción desactivada) antes de realizar una medida o calibración.

• Calibre el instrumento tras cambiar la lámpara.

Para retirar la lámpara, consulte los pasos ilustrados. Para instalar la lámpara, siga los pasos ilustrados en dirección contraria.

80 Español

Español 81

Sustituya un fusible

P E L I G R O

Peligro de fuego. Utilice el mismo tipo de fusibles con la misma corriente nominal cuando los sustituya.

Piezas de repuesto:

• Fusible para funcionamiento a 115 V, retardo de tiempo, 250 V, 1,6 A (3030700) o

• Fusible para funcionamiento a 230 V, retardo de tiempo, 250 V, 1,6 A (3030600)

Para sustituir un fusible, consulte los pasos ilustrados en la Figura 6.

Figura 6 Sustituya un fusible

Solución de problemas

Consulte las tablas en esta sección para encontrar códigos de error, códigos de diagnóstico, mensajes o síntomas problemáticos habituales, causas posibles y acciones correctivas.

Códigos de error

En la Tabla 3 se muestran los códigos de error para las diferentes condiciones. Los códigos de error identifican el funcionamiento incorrecto del instrumento o un error del operador.

El instrumento continúa funcionando con presencia de errores. Pulse la tecla ENTER (Intro) para borrar un código de error de la

pantalla.

Nota: Si se produce un error mientras se calcula una calibración, ésta se desechará. Se mantiene la calibración previa.

Tabla 3 Códigos de error

Error Descripción Solución

ERR01 La turbidez del agua de

dilución es superior a 0,5 NTU.

ERR02

• Dos estándares de calibración tienen el mismo valor.

• La diferencia entre dos estándares de calibración es inferior a 60,0 NTU.

• La turbidez del Estándar 1 es demasiado baja (inferior a 10 NTU).

Comience la calibración de nuevo con agua de dilución de menor turbidez.

Nota: Ignore el error ERR01 si el diámetro de la cubeta de muestras es inferior a 25 mm. Pulse UNITS/Exit (Unidades/Salir) para volver al modo de medición.

1. Inspeccione la preparación de los

estándares.

2. Vuelva a realizar la calibración.

Nota: Ignore el error ERR02 si el diámetro de la cubeta de muestras es inferior a 25 mm. Pulse UNITS/Exit (Unidades/Salir) para volver al modo de medición.

82 Español

Tabla 3 Códigos de error (continúa)

Error Descripción Solución

ERR03 Error de poca luz

ERR04 Funcionamiento

incorrecto de la memoria

ERR05 A/D por encima del

intervalo

ERR06 A/D por debajo del

intervalo

ERR07 Fuga de luz

1. Vuelva a colocar la muestra en el

instrumento.

2. Asegúrese de que la luz del icono

correspondiente a la de la lámpara está encendida.

3. Asegúrese de que ningún objeto

interfiere en la trayectoria del haz luminoso.

4. Realice una dilución de muestra, si es

necesario.

Nota: Si este error se produce al instalar un conjunto de filtro diferente al conjunto de filtro USEPA, el conjunto de filtro no debe utilizarse para realizar mediciones de turbidez.

1. Reinicie el instrumento.

2. Si vuelve a producirse el error, póngase

en contacto con el servicio de asistencia técnica.

1. Asegúrese de que el blindaje contra la

luz está cerrado.

2. Póngase en contacto con el servicio de

atención al cliente, si es necesario.

1. Asegúrese de que ningún objeto

interfiere en la trayectoria del haz luminoso.

2. Póngase en contacto con el servicio de

atención al cliente, si es necesario.

1. Asegúrese de que la cubierta del

compartimento de la cubeta de muestras está cerrada.

2. Reinicie el instrumento.

Tabla 3 Códigos de error (continúa)

Error Descripción Solución

ERR09 Error de tiempo de

espera de la impresora o no se puede mover el papel de la impresora interna

ERR10 Tensión del sistema

fuera del intervalo

ERR11 Error en la prueba de

lazo del sistema

ERR12 Error en el nombre de

las unidades de ASC

ERR14 Error de tiempo no

válido

ERR15 Error de fecha no válida La fecha debe encontrarse entre 01-00 y

1. Tire suavemente del papel de la

impresora interna para eliminar la obstrucción.

2. Asegúrese de que la impresora externa

está correctamente conectada.

3. Asegúrese de que la impresora externa

está seleccionada (en línea).

1. Reinicie el instrumento.

2. Póngase en contacto con el servicio de

atención al cliente si vuelve a producirse el error.

1. Reinicie el instrumento.

2. Póngase en contacto con el servicio de

atención al cliente si vuelve a producirse el error.

Introduzca un nombre de la unidad de calibración específica de la aplicación (ASC) diferente al de las unidades predeterminadas (p. ej., NTU o EBC).

El tiempo debe encontrarse ente 00-00 y 23-59.

12-31.

Códigos de diagnóstico

En Tabla 4 se enumeran los códigos de diagnóstico que se emplean para obtener información acerca del funcionamiento del instrumento cuando se estima que éste no es correcto.

Para realizar una prueba de diagnóstico:

1. Pulse SETUP (CONFIGURACIÓN).

Español

2. Utilice las teclas de flecha para introducir un código de diagnóstico.

3. Pulse ENTER (Intro) para mostrar el valor de diagnóstico.

4. Pulse UNITS/Exit (UNIDADES/Salir) para volver al modo de

medición.

Nota: Para imprimir un informa de diagnóstico, mantenga pulsado PRINT (IMPRIMIR) y, a continuación, encienda el instrumento.

Tabla 4 Códigos de diagnóstico

Código Pantalla Descripción

21 "PRINT TST" Prueba de impresora

22 Se muestran los resultados de la prueba. Prueba de pantalla

23 Se muestran los resultados de la prueba. Prueba de teclado

24 Se muestran los resultados de la prueba. Prueba de memoria

Borre los datos de calibración

Para borrar los datos de calibración introducidos por el usuario:

1. Apague el instrumento.

2. Pulse y mantenga pulsado CAL/Zero (CAL/Cero).

3. Encienda el instrumento.

La luz CAL? parpadeará. El instrumento se iniciará en el modo de calibración.

4. Calibre el instrumento antes de usarlo.

Nueves (9) parpadeantes

Cuando se seleccione el rango manual, la pantalla mostrará nueves parpadeantes cuando la muestra medida esté por encima del rango seleccionado.

Cuando se seleccione el rango automático, la pantalla mostrará nueves parpadeantes cuando la medición sea superior al rango del instrumento.La pantalla también mostrará nueves parpadeantes si la proporción está desactivada y la medición es superior a 40 NTU (268 nephelos o 9,8 EBC). Active la proporción.

Ceros (0) parpadeantes

Cuando se seleccione el rango manual, la pantalla mostrará ceros parpadeantes cuando la muestra medida esté por debajo del rango seleccionado.

Cuando se seleccione el rango automático, la pantalla mostrará ceros parpadeantes cuando la medición sea inferior al rango del instrumento o sea un valor negativo. Calibre el instrumento.

• Cuando mida el color, la absorbancia o la transmitancia, configure de nuevo el punto de referencia cero.

• Cuando mida la absorbancia, asegúrese de que la lectura obtenida sea positiva. Para medir muestras con absorbancia negativa, configure el cero analítico empleando la muestra con la mayor absorbancia y lea la muestra con la menor absorbancia. Registre la lectura como absorbancia negativa.

84 Español

HACH COMPANY World Headquarters

P.O. Box 389, Loveland, CO 80539-0389 U.S.A. Tel. (970) 669-3050 (800) 227-4224 (U.S.A. only) Fax (970) 669-2932 orders@hach.com www.hach.com

HACH LANGE GMBH

Willstätterstraße 11 D-40549 Düsseldorf, Germany Tel. +49 (0) 2 11 52 88-320 Fax +49 (0) 2 11 52 88-210 info@hach-lange.de www.hach-lange.de

HACH LANGE Sàrl

6, route de Compois 1222 Vésenaz SWITZERLAND Tel. +41 22 594 6400 Fax +41 22 594 6499

Hach-Lange 2100AN User Manual [en, de, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Table of contents

Specifications

General information

Expanded manual version

Safety information

Use of hazard information

Precautionary labels

Certification

Product overview

Product components

Installation

User interface

Put paper in the printer

Startup

Turn the instrument on

Turn the keypad sound off (optional)

Set the date and time

Show the current time (optional)

Standard operation

Calibrate the turbidimeter with StablCal® Standards

Prepare the StablCal standards

Calibration notes

StablCal calibration procedure

StablCal standards storage

Turbidity measurement

Measurement notes

Turbidity measurement procedure

Measurement techniques

Manual or automatic ranging

Signal averaging on or off

Maintenance

Ratio on or off

Clean the instrument

Change the filter assembly

Clean the filter assembly

Replace the lamp

Replace a fuse

Troubleshooting

Error codes

Diagnostic codes

Delete calibration data

Flashing 9s

Flashing 0s

Inhaltsverzeichnis

Technische Daten

Allgemeine Informationen

Erweiterte Version des Handbuchs

Sicherheitshinweise

Bedeutung von Gefahrenhinweisen

Warnkennzeichen

Zertifizierung

Produktübersicht

Produktkomponenten

Installation

Einlegen von Papier in den Drucker

Benutzeroberfläche

Inbetriebnahme

Einrichten von Datum und Uhrzeit

Einschalten des Geräts

Ausschalten des Tastentons (optional)

Anzeigen der aktuellen Zeit (optional)

Standardbetrieb

Vorbereiten der StablCal-Standards

Kalibrierungshinweise

StablCal®-Kalibrierverfahren

Lagerung der StablCal-Standards

Trübungsmessung

Hinweise zur Messung

Vorgehensweise zur Trübungsmessung

Messtechniken

Manuelle oder automatische Bereichsmessung

Signalmittelung ein oder aus

Ratio-Modus ein- oder ausschalten

Wartung

Reinigen des Geräts

Ändern der Filtergruppe
