Haas + Sohn Pinus Eckmodel Assembly instructions

Art.nr.: 0621870109005

V17 E08

1

Aufbau- und Montageanleitung PINUS-II Eck

Raum für Typenbezeichnung und Herstellnummer:

Vom Typenschild übertragen

Gerätetyp:
Herstellnummer:

Prüf Nr. Bausatz: RRF-40 13 3480

Typenschild Pinus-II-Eck:

HAAS + SOHN OFENTECHNIK GMBH

URSTEIN NORD 67 A-5412 PUCH

Kaminofen Bauart : EN 13240 / Zeitbrandfeuerstätte

Typenbezeichnung:

Pinus-II Eck

Herstellnummer:

Wärmeleistungsbereich:

4,0 - 8,8 kW

Nennwärmeleistung

8,0 kW

Zugelassener Brennstoff:

Holz, Holzbrikett nach -DIN 51731

Staub bez.auf 13% O2: 29 mg/Nm³(18mg/MJ)

Wirkungsgrad: 80,0%

CO bez.auf 13% O2: 750 mg/Nm³(457 mg/MJ)

Abgastemperatur: 268 °C

OGC bez.auf 13% O2: 35 mg/MJ

Nox bez.auf 13% O2: 129 mg/Nm³(81 mg/MJ)

Mindestabstände zu brennbaren

seitlich: wandbündig (Brandschutz beachten!)

Bauteilen: Brandschutzvorgaben

hinten: wandbündig (Brandschutz beachten!)

in Aufstellungsanleitung beachten!

vorne im Strahlungsbereich:

80 cm

Prüfstellenkennziffer: 1625 / Prüf Nr. RRF- 40 13 3480

Anbringungsjahr

2014

Lesen und befolgen Sie die Bedienungsanleitung!

Mehrfachbelegung des Schornsteins ist zulässig

HAAS+SOHN

Vertrieb in Deutschland

OFENTECHNIK GMBH

HAAS+SOHN Ofentechnik GmbH

Urstein Nord 67

Zur Dornheck 8

A-5412 Puch

D-35764 Sinn - Fleisbach

E-Mail: [e-mail]

E-Mail: [e-mail]

http://www.haassohn.com

2

1 VORBEMERKUNGEN

Bitte lesen Sie vor dieser Aufbauanleitung zuerst die Aufstellungs- und Bedienungsanleitung Ihres
Kamineinsatzes.

Bestandteile dieser Aufbauanleitung sind zusätzlich:

 „Geräteblatt komplett“,

Beim Auspacken der Betonelemente können Sie womöglich Unregelmäßigkeiten (Risse oder
Fugen) feststellen, diese werden mit dem beigefügten Kleber verspachtelt.

2 VORAUSSETZUNGEN

Grundsätzlich ist vor dem Aufbau Ihres Kaminbausatzes die Tragfähigkeit des Fußbodens
abzuklären. Das Gesamtgewicht des kompletten Kaminbausatzes „Pinus“ (Kamineinsatz mit
Auskleidung sowie die Kunststeinverkleidung) beträgt ca. 300 kg. Bei Holztramdecken
(Holzbalkendecken) muss unbedingt die Beratung eines Statikers in Anspruch genommen werden.

Wichtig: Zur Aufstellung Ihres Kaminbausatzes sind die brandschutzbehördlichen Vorschriften bzw.
die am Aufstellungsort verbindliche Landesbauverordnung zu beachten.

3 WERKZEUG

Als Werkzeug zum Aufbau der Kunststeinverkleidung benötigen Sie:

– Wasserwaage

– Gummihammer

– Gabelschlüssel SW 13

– Stahlwinkel 90 o

– Bleistift

– Farbroller

– Kelle oder Spachtel

– Schwamm

– Silikonspritze

4 MATERIAL

– Farbe

– eventuell Putz

– Wasser

– Acryl

5 AUFBAU DES BAUSATZES

1. Packen Sie die Kunststeinverkleidung mit Zubehör sorgsam aus. Überprüfen Sie Ihren Bausatz
anhand der beiliegenden Teileliste auf Vollständigkeit. Sortieren Sie die Teile nach der
Reihenfolge des Aufbaus (siehe Teileliste in Wort und Bild).

2. Den Kamineinsatz durch Verdrehen der Stellfüße mit Gabelschlüssel SW 13 in die richtige
Höhe einrichten. Die ideale Höhe ist (siehe Abbildung 2) ersichtlich. Die Unterkante des
Rahmen am Kamineinsatz sollte 2 bis 3 Millimeter höher sein, damit es zu keiner Rissbildung
an den Bauteilen durch die Wärmeausdehnung kommen kann. (auch eine seitliche Fuge von
ca. 2-3 mm von Kamineinsatz zu Betonteile einhalten)

3. Außerdem ist der Abstand zur Stellwand auf das richtige Maß einzustellen (siehe Abbildung 8).

3

Wichtig: Justieren Sie anschließend den Kamineinsatz mit der Wasserwaage in horizontaler Lage.

4. Nun muss der Rauchrohranschluss (z.B. mit doppeltem Wandfutter) im Kamin fixiert werden
(siehe Aufstellungs- und Bedienungsanleitung des Kamineinsatzes).

5. Nun beginnen Sie mit dem Aufbau des Bausatzes.

6 HINWEISE

Der Aufbau des Bausatzes ohne die Elemente untereinander zu Verkleben und ohne die
Kaminhaube gegen Verrutschen zu sichern, ist nicht zulässig!

Um kleine Fugen zwischen dem Bausatz und der Wand zu vermeiden, empfehlen wir diese mit
Acrylmasse zu verfugen (Acryl kann im Gegensatz zu Silikon sofort übermalt werden).

Nachdem der Kaminbausatz trocken ist, kann man den Kamin mit Farbe (auf mineralischer Basis)
streichen (Tiefengrund nicht erforderlich). Um eine feinkörnige Struktur zu erreichen, mischen Sie
einfach etwas Kleber für den ersten Anstrich in die Farbe. Der zweite Anstrich erfolgt nur mit
Farbe. Selbstverständlich können auch Roll- oder Reibputze zur Gestaltung der Oberfläche
verwendet werden.

Der Kaminbausatz soll einige Tage vor der Erstinbetriebnahme trocknen.
Zur Inbetriebnahme des Kaminbausatzes: Sorgfältig die Bedienungsanleitung lesen und mit wenig

Holz den Ofen in Betrieb nehmen. Nach etwa einer Stunde kann man dann bei Nennleistung
heizen.

Bitte beachten, dass bei Montage der noch nicht verklebten Bauteile Verletzungsgefahr für
Personen bzw. Kinder besteht!

INFO:

Entstehende Haarrisse durch die Austrocknung der Betonelemente können mit dem im
Lieferumfang enthaltenen Fliesenkleber / Flexkleber ausgebessert werden

Vorzugsweise empfehlen wir auch ein Gewebeband, um das Abdecken bzw. verspachteln zu
erleichtern.

Grundsätzlich ist eine Rissbildung in einem Betonelement nicht gefährlich, da eine Bewehrung
(Stahlarmierung) zur Verstärkung der Tragfähigkeit vorhanden ist.
Risse an den Betonelementen werden nicht als Reklamationsgrund angesehen

Kunststeinbausatz – PINUS-II Eck – Teileliste

Art. Nr.

Nr.

Anzahl

Bezeichnung

Ausführung

Material

0621870100100

1 1 Bodenplatte

Kunststein

Kunststein

0621870100200

2 1 Verkleidung links

Kunststein

Kunststein

0621870100300

3 1 Holzlagerfach

Kunststein

Kunststein

0621870100400

4 1 Verkleidung mitte

Kunststein

Kunststein

0621870100500

5 1 Vordersims

Kunststein

Kunststein

0621870100600

6 1 Obersims

Kunststein

Kunststein

0621870100700

7 1 Stütze hinten

Kunststein

Kunststein

0621870100800

8 1 Hilfskeil

Kunststein

Kunststein

0621870100900

9 1 Montageplatte

Kunststein

Kunststein

0621870101000

10 Luftgitter

Stahlblech

Stahlblech

0621870001100

11 Luftgitter mit Loch

Stahlblech

Stahlblech

4

0621800105000

12 1 Kleber

Aufbauanleitung Kunststeinbausatz PINUS-II Eck

Hinweise: Vor dem Aufbau ist auf die genaue Position des Einsatzes zu achten. Achten Sie
immer darauf, dass Sie die Teile in waagrechter Position und im Lot aufbauen.

1. Bauen Sie nun den Kaminbausatz trocken auf (siehe Abb. 3-14). Prüfen Sie, ob die
Elemente sich im Lot und in der Waage befinden. Markieren Sie dann die korrekte
Position mit dem Bleistift.

Anschließend werden alle Elemente wieder abgetragen und der Reihenfolge nach mit
dem Fliesenkleber zusammengefügt (siehe Abb. 3-14).

2. Mischen Sie den mitgelieferten Kleber (Sicherheitskleber) mit Wasser, bis sie eine
Zahnpasta ähnliche Konsistenz erhalten. Alle Elemente werden miteinander und an der
Wand verklebt. Die Klebefläche soll gereinigt und leicht angefeuchtet werden um eine
optimale Festigkeit des Klebers zu erreichen. Überflüssigen Kleber mit der Spachtel und
einem feuchten Tuch entfernen.

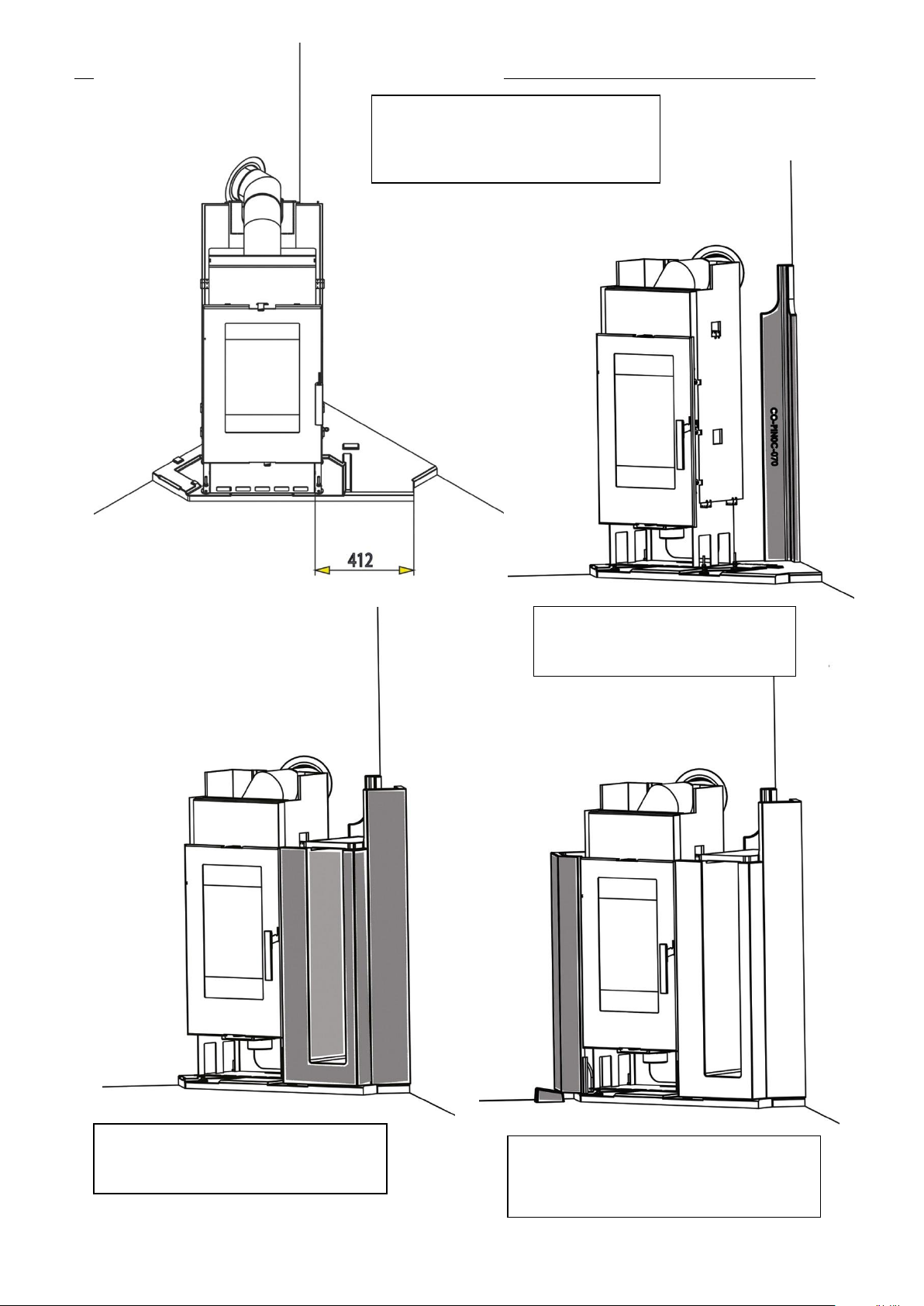

Abbildung 1+2: Rauchrohranschluss

vorbereiten

Abbildung 3: Bodenplatte in

Position bringen
