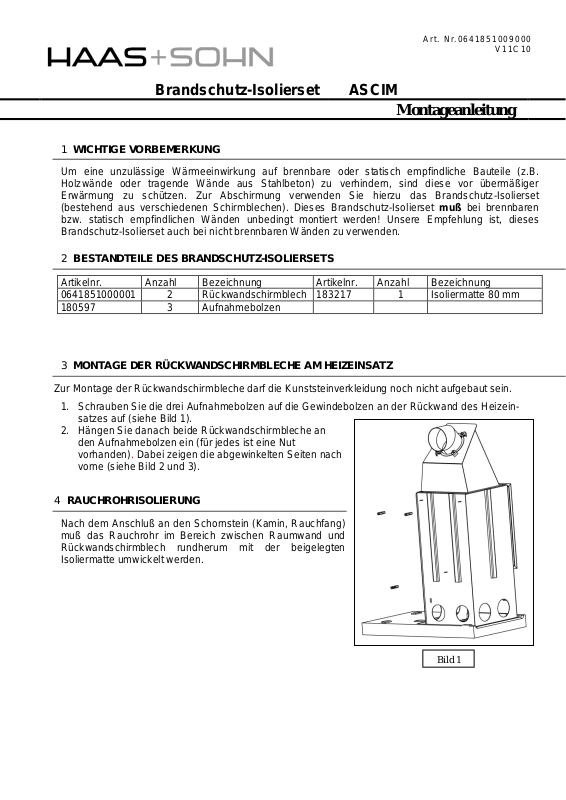

Brandschutz-Isolierset
ASCIM
Montageanleitung
1 WICHTIGE VORBEMERKUNG
Um eine unzulässige Wärmeeinwirkung auf brennbare oder statisch empfindliche Bauteile (z.B.
Holzwände oder tragende Wände aus Stahlbeton) zu verhindern, sind diese vor übermäßiger
Erwärmung zu schützen. Zur Abschirmung verwenden Sie hierzu das Brandschutz-Isolierset
(bestehend aus verschiedenen Schirmblechen). Dieses Brandschutz-Isolierset muß bei brennbaren
bzw. statisch empfindlichen Wänden unbedingt montiert werden! Unsere Empfehlung ist, dieses
Brandschutz-Isolierset auch bei nicht brennbaren Wänden zu verwenden.
2 BESTANDTEILE DES BRANDSCHUTZ-ISOLIERSETS
Artikelnr.
Anzahl
Bezeichnung
Artikelnr.
Anzahl
Bezeichnung
0641851000001
2
Rückwandschirmblech
183217
1
Isoliermatte 80 mm
180597
3
Aufnahmebolzen
3 MONTAGE DER RÜCKWANDSCHIRMBLECHE AM HEIZEINSATZ
Zur Montage der Rückwandschirmbleche darf die Kunststeinverkleidung noch nicht aufgebaut sein.
1. Schrauben Sie die drei Aufnahmebolzen auf die Gewindebolzen an der Rückwand des Heizeinsatzes auf (siehe Bild 1).
2. Hängen Sie danach beide Rückwandschirmbleche an
den Aufnahmebolzen ein (für jedes ist eine Nut
vorhanden). Dabei zeigen die abgewinkelten Seiten nach
vorne (siehe Bild 2 und 3).
4 RAUCHROHRISOLIERUNG
Nach dem Anschluß an den Schornstein (Kamin, Rauchfang)
muß das Rauchrohr im Bereich zwischen Raumwand und
Rückwandschirmblech rundherum mit der beigelegten
Isoliermatte umwickelt werden.
Bild 1
Art. Nr.: 0641851009000
Seite 2
Bild 2
Bild 3
