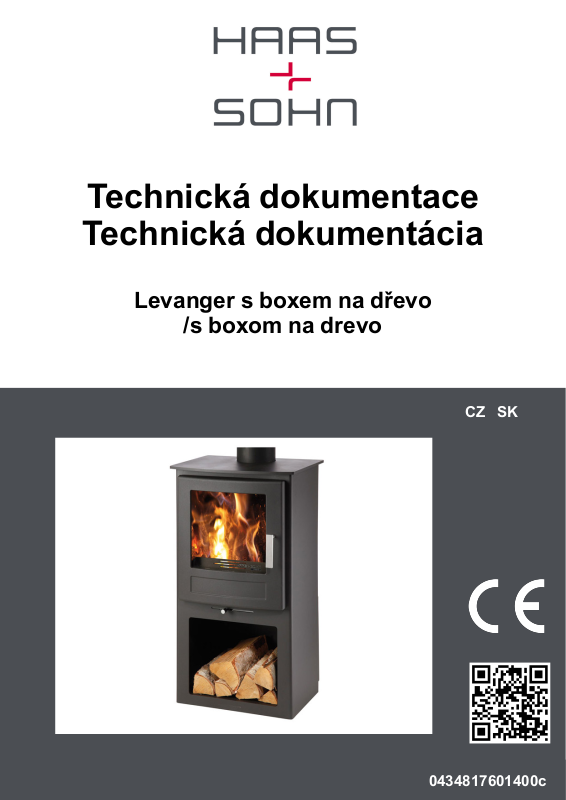

Page 1

Technická dokumentace

Technická dokumentácia

Levanger s boxem na dřevo

/s boxom na drevo

CZ SK

0434817601400c

Page 2

Page 3

Úvod

Srdečně děkujeme za zakoupení našeho výrobku!

Popis topidla Vás podrobně seznámí s konstrukcí, technickou specifikací a obsluhou topidla. Doporučujeme seznámit se pozorně s těmito údaji. Vyvarujete se tak případných chyb při vlastní montáži a obsluze.

Podrobné podmínky instalace a obsluhy naleznete ve Všeobecném návodu k obsluze (součást dodávky).

0434817601400c CZ

Úvod

Page 4

Poznámky v textu

Nejdůležitější jsou poznámky nadepsané VAROVÁNÍ. Poznámky nadepsané VAROVÁNÍ Vás upozorňují na vážné nebezpečí poškození topidla či poranění.

Poznámka nadepsaná Upozornění Vás upozorňuje na možná poškození Vašeho topidla.

Poznámka nadepsaná Důležité Vás upozorňuje na informace důležité k provozu Vašeho topidla.

Poznámka jako taková Vás upozorňuje zcela obecně na informace důležité k provozu Vašeho topidla.

Úvod

CZ 0434817601400c

Page 5

Obsah

1. Technická specifikace ............................................................................................................... 1

2. Nastavení regulátoru.................................................................................................................. 2

3. Technický popis .......................................................................................................................... 3

4. Seznam náhradních dílů ........................................................................................................... 4

4.1. Celkový rozstřel modelu ........................................................................................................... 4

4.2. Detail A1...................................................................................................................................... 5

4.3. Detail A2...................................................................................................................................... 6

5. Záměna kouřového hrdla .......................................................................................................... 7

6. Montáž stavěcích šroubů.......................................................................................................... 8

7. Montáž krytky kouřovodu ......................................................................................................... 9

8. Montáž komory externího přívodu vzduchu ...................................................................... 10

9. Součásti dodávky ..................................................................................................................... 11

0434817601400c CZ

Obsah

Page 6

Page 7

1. Technická specifikace

Vhodné palivo: Pro používání vhodného paliva nahlédněte do kapitoly 2.2 Palivo ve Všeobecném návodu k obsluze. Správný provoz:

Pro správné a bezpečné zacházení s krbovými kamny nahlédněte do kapitol: 2. Popis spalovacího procesu a 5. Návod k obsluze ve Všeobecném návodu k obsluze.

Pokyny pro ovládání režimu spalování

Palivo

Dřevěná polena

Uhelné brikety

Technická data

Dosažený tepelný výkon (100%) Jmenovitý tepelný výkon Snížený tepelný výkon (33%) Výkon předávaný pouze tělesem kamen Použitelný výkon pro ohřev vody Maximální dávka paliva pro přiložení 1,8 kg/hod 1,3 kg/hod Prům. teplota spalin za hrdl. kouřovodu Hmotnostní průtok suchých spalin 4,6 g/s 6,9 g/s Energetická účinnost

Průměrná koncentrace CO Koncentrace CO ve spalinách při 13% O Prach při 13% O Množství spalovacího vzduchu při jmenovitém výkonu

Zkoušeno dle ČSN EN 13 240:2002/A2:2005

Výkon topidla Množství paliva

100%

33%

100%

33%

1,8 kg/h 0,6 kg/h 1,3 kg/h

0,4 kg/h

Primární vzduch Sekundární vzduch

100%

50%

100%

33%

Dřevěná polena Uhelné brikety

6,2 kW 6,1 kW

6 kW 6 kW

2,1 kW

— — — —

376 °C 329 °C

76,7 % 74,5 % 10,3 % 7,4 %

971 mg/Nm

39 mg/Nm

— —

2 kW

1228 mg/Nm

37 mg/Nm

Výška Šířka

Hloubka 401 mm Hmotnost Průměr kouřovodu 130 mm Maximální provozní přetlak výměníku Vodní obsah výměníku Doporučený tepelný spád (t Minimální tah komína v hrdle kouřovodu 12 Pa Vytápěcí schopnost (střední tepelné ztráty) při 6,2 kW Regulovatelný výkon

výstupní

– t

vstupní

)

900 mm 490 mm

108 kg

— — —

cca 112 m 2 – 6,2 kW

0434817601400c CZ

Technická specifikace

Page 8

2. Nastavení regulátoru

Ovládání přívodů vzduchu - primárního, sekundárního - pouze pomocí jednoho regulátoru.

1. Regulátor je v pozici určené pro zátop (obr. A). Jsou otevřeny všechny přívody vzduchu (primární,

sekundární).

2. Nastavení regulátoru v režimu topení pro dřevo a hnědouhelné brikety (obr. B).

3. Regulátor je v pozici určené pro uzavření přívodů vzduchu (obr. C). Žádný přívod není otevřen

(primární, sekundární). Tato pozice se používá pouze v případě, kdy jsou kamna mimo provoz, po ukončení procesu topení.

VAROVÁNÍ

Během procesu topení nesmí dojít k uzavření přívodů vzduchu (obr. C)! V krajním případě může dojít i k explozi v kamnech a následnému roztříštění skla, rozmetání uhlíků po místnosti a ke vzniku požáru.

Nastavení regulátoru

CZ 0434817601400c

Page 9

3. Technický popis

Poznámka

Není součástí dodávky (montážní návod kap. 8).

0434817601400c CZ

Technický popis

Page 10

4. Seznam náhradních dílů

4.1. Celkový rozstřel modelu

Seznam náhradních dílů

Pozice Název Množství

Celkový rozstřel modelu A1 A2

1 Hrdlo kouřovodu/černá 1 ks 0434815005400 2

CZ 0434817601400c

Dvířka topeniště (komplet)/černá Šoupátko (komplet)/černá

Kryt zadní/černá

1 ks 0434817505300 1 ks 0434815105002

1 ks 0434817105050

Číslo zboží

Page 11

3 4 Rošt/černá 1 ks 0434815005040 5 6 Zábrana/černá 1 ks 0434817005030 7 8

9 10 11 Stavěcí šroub M10x40 4 ks 0030001000405

Záslepka víka/černá (kap. 5)

Popelník

Clona volná/černá (5x410x202,7) Žáruvzdorná vyzdívka 204x382x30 Žáruvzdorná vyzdívka 322x220x30 Žáruvzdorná vyzdívka 322x220x30

1 ks 0434815005060

1 ks 0434815005045

1 ks 0434815005030 1 ks 0434815005503 1 ks 0434815005501 1 ks 0434815005502

4.2. Detail A1

0434817601400c CZ

Seznam náhradních dílů

Page 12

Pozice Název Množství

Detail A1 A1.1. A1.2. Držák skla — set/černá 1 ks 0434817005012 A1.3. Doraz dveří — set/černá 1 ks 0434818005013

A1.4.

12 13 14 Těsnící šňůra dveří - 11 mm 15 16

Spojovací materiál kliky — set/černá

Pákový uzávěr dvířek topeniště + spojovací materiál kliky — set Dvířka topeniště/černá

Pákový uzávěr dvířek topeniště

Těsnící šňůra skla 10x4 mm Žáruvzdorné sklo (314x308)

1 ks 0434815005011

1 ks 0434817506310

1 ks 0434817005200 1 ks 0434817505310 2000 mm 0040300110005 1220 mm 0040210040005 1 ks 0434817005320

Číslo zboží

4.3. Detail A2

Seznam náhradních dílů

Pozice Název Množství

Detail A2 A2.1.

17 18

Spojovací materiál šoupátka — set/černá Šoupátko/černá 1 ks 0434815105020

Regulátor

1 ks 0434815005023

1 ks 0429415006625

CZ 0434817601400c

Číslo zboží

Page 13

5. Záměna kouřového hrdla

0434817601400c CZ

Záměna kouřového hrdla

Page 14

6. Montáž stavěcích šroubů

Montáž stavěcích šroubů

CZ 0434817601400c

Page 15

7. Montáž krytky kouřovodu

0434817601400c CZ

Montáž krytky kouřovodu

Page 16

8. Montáž komory externího

přívodu vzduchu

Montáž komory externího přívodu vzduchu

CZ 0434817601400c

Page 17

9. Součásti dodávky

0434817601400c CZ

Součásti dodávky

Page 18

Page 19

Úvod

Srdečne ďakujeme za kúpu nášho výrobku!

Popis pece vás podrobne oboznámi s konštrukciou, technickou špecifikáciou a obsluhou ohrievača. Odporúčame oboznámiť sa pozorne s týmito údajmi. Vyvarujete sa tak prípadných chýb pri vlastnej montáži a obsluhe.

Podrobné podmienky inštalácie a obsluhy nájdete vo Všeobecnom návode na obsluhu (súčasť dodávky).

0434817601400c SK

Predhovor

Page 20

Poznámky v texte

Najdôležitejšie sú poznámky s nadpisom VAROVANIE. Poznámky s nadpisom VAROVANIE vás upozorňujú na vážne nebezpečenstvo poškodenia pece či poranenia.

Poznámka s nadpisom Upozornenie vás upozorňuje na možné poškodenie vašej pece.

Poznámka s nadpisom Dôležité vás upozorňuje na informácie dôležité pre prevádzku vašej pece.

Poznámka ako taká vás upozorňuje úplne všeobecne na informácie dôležité pre prevádzku vašej pece.

Predhovor

SK 0434817601400c

Page 21

Obsah

1. Technická špecifikácia .............................................................................................................. 1

2. Nastavenie regulátora................................................................................................................ 2

3. Technický popis .......................................................................................................................... 3

4. Zoznam náhradných dielov ...................................................................................................... 4

4.1. Celkový rozstrel modelu ........................................................................................................... 4

4.2. Detail A1...................................................................................................................................... 5

4.3. Detail A2...................................................................................................................................... 6

5. Zámena dymového hrdla .......................................................................................................... 7

6. Montáž nastavovacích skrutiek............................................................................................... 8

7. Montáž krytky dymovodu ......................................................................................................... 9

8. Montáž komory externého prívodu vzduchu .....................................................................10

9. Súčasti dodávky........................................................................................................................ 11

0434817601400c SK

Obsah

Page 22

Page 23

1. Technická špecifikácia

Vhodné palivo: Informácie o používaní vhodného paliva nájdete v kapitole 2.2 Palivo vo Všeobecnom návode na obsluhu. Správna prevádzka: Informácie o správnom a bezpečnom zaobchádzaní s krbovou pecou nájdete v kapitolách: 2. Popis

spaľovacieho procesu a 5. Návod na obsluhu vo Všeobecnom návode na obsluhu. Pokyny na ovládanie režimu spaľovania

100%

50%

100%

33%

Sekundárny

vzduch

2 kW

1228 mg/Nm

37 mg/Nm

Palivo

Drevené polená

Uhoľné brikety

Výkon pece Množstvo paliva Primárny vzduch

100%

33%

100%

33%

1,8 kg/h 0,6 kg/h 1,3 kg/h

0,4 kg/h

Technické údaje

Drevené polená Uhoľné brikety

Dosiahnutý tepelný výkon (100 %) Menovitý tepelný výkon Znížený tepelný výkon (33 %) Výkon odovzdávaný iba telesom pece Použiteľný výkon na ohrev vody Maximálna dávka paliva na priloženie 1,8 kg/hod 1,3 kg/hod Priem. teplota spalín za hrdl. dymovodu Hmotnostný prietok suchých spalín 4,6 g/s 6,9 g/s Energetická účinnosť Priemerná koncentrácia CO Koncentrácia CO v spalinách pri 13 % O Prach pri 13% O Množstvo spaľovacieho vzduchu pri menovitom výkone Skúšané podľa ČSN EN 13 240:2002/A2:2005

6,2 kW 6,1 kW

6 kW 6 kW

2,1 kW

— — — —

376 °C 329 °C

76,7 % 74,5 % 10,3 % 7,4 %

971 mg/Nm

39 mg/Nm

— —

Výška Šírka

Hĺbka Hmotnosť Priemer dymovodu Maximálny prevádzkový pretlak výmenníka Vodný obsah výmenníka Odporúčaný tepelný spád (t Minimálny ťah komína v hrdle dymovodu Vykurovacia schopnosť (stredné tepelné straty) pri 6,2 kW Regulovateľný výkon

výstupná

– t

vstupná

)

900 mm 490 mm 401 mm 108 kg 130 mm — — — 12 Pa cca 112 m 2 – 6,2 kW

0434817601400c SK

Technická špecifikácia

Page 24

2. Nastavenie regulátora

Ovládanie prívodov vzduchu – primárneho, sekundárneho – iba pomocou jedného regulátora.

1. Regulátor je v pozícii určenej na rozkúrenie (obr. A). Sú otvorené všetky prívody vzduchu (primárny,

sekundárny).

2. Nastavenie regulátora v režime kúrenia pre drevo a hnedouhoľné brikety (obr. B).

3. Regulátor je v pozícii určenej na uzatvorenie prívodov vzduchu (obr. C). Žiadny prívod nie je otvorený

(primárny, sekundárny). Táto pozícia sa používa iba v prípade, keď sú kachle mimo prevádzky, po ukončení procesu kúrenia.

VÝSTRAHA

Počas procesu kúrenia nesmie dôjsť k uzavretiu prívodov vzduchu (obr. C)! V krajnom prípade môže dôjsť aj k explózii v kachliach a následnému roztriešteniu skla, rozmetaniu uhlíkov po miestnosti a k vzniku požiaru.

Nastavenie regulátora

SK 0434817601400c
