Page 1

BD 900

Spaltlampe Lampe à fente Slit lamp

Gebrauchsanweisung Mode d'emploi Instruction manual

Page 2

Vorwort

Avant-propos

Wir danken Ihnen, dass Sie sich für ein Haag-Streit Gerät entschieden haben.

Bei sorgfältiger Einhaltung der Vorschriften in dieser Gebrauchsanweisung können wir Ihnen eine zuverlässige und problemlose Anwendung unseres Produktes gewährleisten.

Die Spaltlampe BD 900 und autorisiertem Personal benutzt werden.

Werden Änderungen am Gerät vorgenommen oder wird die Routinewartung gemäß den von der Lieferfirma erteilten Anweisungen nicht oder mangelhaft durchgeführt, sind wir gezwungen, sämtliche Garantieleistungen auszuschliessen und jegliche Haftung abzulehnen.

Es dürfen nur original Haag-Streit Ersatzteile verwendet werden, um einen weiterhin zuverlässigen Betrieb des Gerätes zu gewährleisten.

darf nur von ausreichend qualifiziertem

Nous vous remercions d’avoir choisi un produit Haag-Streit.

Si les instructions dans le présent mode d’emploi sont strictement observées, nous pouvons vous assurer que l’utilisation de cet instrument ne vous causera aucun problème.

La lampe à fente BD 900 par des personnes spécialement formées et autorisées à manier l’appareil.

Nous serons contraints de refuser toute garantie et de décliner toute responsabilité dans le cas où l’instrument aura été modifié d’aucune manière ou si l’entretien périodique aura été négligé ou réalisé de manière autre que suivant les indications du constructeur.

Afin d’assurer la fiabilité continue de l’appareil, seules les pièces de rechange Haag-Streit devront être utilisées.

doit exclusivement être manipulée

Zweckbestimmung

Die Spaltlampe BD 900® dient der Untersuchung und Diagnose am menschlichen Auge. Sie wird hauptsächlich in Arztpraxen, Spitälern und Universitäten bei normalen Umgebungsbedingungen eingesetzt. Zu den Anwendern gehören Ophthalmologen, Optometristen und Optiker.

Objectif d'usage

La lampe à fente BD 900® sert à examiner et faire des diagnostics de l'oeil humain. Elle est utilisée essentiellement dans les cabinets de médecin, dans les hôpitaux et dans les universités sous des conditions normales. Elle est utilisée par des ophtalmologues, des optométristes et des opticiens.

Page 3

Introduction

We would like to thank you for your decision to purchase this Haag-Streit product.

If the instructions in this manual are carefully followed we are confident that this product will give you reliable and troublefree usage.

Only properly trained and authorized persons are to operate the Slit Lamp BD 900

We will be forced to disclaim any warranty and liability if the instrument is altered in any way or if routine maintenance is neglected or not carried out according to factory specifications.

Only original Haag-Streit spare parts are to be used to ensure continued reliability of the instrument.

Purpose of use

The Slit Lamp BD 900® is used, at room temperature, in the examination, diagnosis and documentation of the human eye. It is usually used by Ophthalmologists, Optometrists or Opticians in their consulting rooms, clinics, hospitals or teaching facilities.

Page 4

Inhaltsverzeichnis

Table des matières

Kurzanleitung. . . . . . . . . . . . . . . . . . . . . . . .Seite 6

1 Übersicht

1.1 Kopfhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

1.2 Spaltlampe BD 900

2 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3 Gerätebeschreibung

3.1 Beleuchtungseinrichtung . . . . . . . . . . . . . . . . . . 10

3.2 Stereomikroskop . . . . . . . . . . . . . . . . . . . . . . . . 14

3.3 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.4 Gerätenetzteil . . . . . . . . . . . . . . . . . . . . . . . . . . 18

3.5 Verstellbare Fixierlampe . . . . . . . . . . . . . . . . . . 20

3.6 Videoausrüstung (Option) . . . . . . . . . . . . . . . . . 20

4 Gerätebedienung

4.1 Beleuchtungseinrichtung . . . . . . . . . . . . . . . . . . 22

4.2 Einstellung der Okulare und der

Augenmuscheln. . . . . . . . . . . . . . . . . . . . . . . . . 24

4.3 Möglichkeiten der Helligkeitsregulierung . . . . . . 24

4.4 Scharfstellen mit Video . . . . . . . . . . . . . . . . . . . 24

Anhang A Gerätemontage

A.1 Anschliessen des Kopfhalters und des Gerätenetzteils an den HSM-801 oder -901. . 26 A.2 Anschliessen des Kopfhalters und des Gerätenetzteils an Fremdtische und Units . . . 26

A.3 Montage der Umfeldbeleuchtung. . . . . . . . . . . . 28

A.4 Montage Kamerakabel . . . . . . . . . . . . . . . . . . . 32

A.5 Montage einer Videokamera

mit Anschluss C-mount. . . . . . . . . . . . . . . . . . 32

A.6 Handhabung der Spaltlampe mit

Videoausrüstung. . . . . . . . . . . . . . . . . . . . . . . 32

A.7 Montage einer Videokamera

mit Anschluss Lipstick. . . . . . . . . . . . . . . . . . . 34

A.8 Montage von Kopfhalter und Gerätenetzteil . . . 34

. . . . . . . . . . . . . . . . . . . . . . 8

Généralités . . . . . . . . . . . . . . . . . . . . . . . . .page 6

1 Nomenclature

1.1 Appui-tête . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

1.2 Lampe à fente BD 900

2 Sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3 Description de l'appareil

3.1 Dispositif d'éclairage . . . . . . . . . . . . . . . . . . . . . 14

3.2 Microscope stéréoscopique. . . . . . . . . . . . . . . . 14

3.3 Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.4 Alimentation secteur . . . . . . . . . . . . . . . . . . . . . 18

3.5 Point de fixation réglable . . . . . . . . . . . . . . . . . . 20

3.6 Equipement vidéo (option). . . . . . . . . . . . . . . . . 20

Utilisation de l'appareil

4.1 Dispositif d'éclairage . . . . . . . . . . . . . . . . . . . . . 22

4.2 Réglage des oculaires et

des bonnettes . . . . . . . . . . . . . . . . . . . . . . . . . 24

4.3 Possibilités de réglage de la luminosité. . . . . . . 24

4.4 Réglage de la netteté avec le vidéo. . . . . . . . . . 24

Annexe A Montage de l'appareil

A.1 Raccordement d'appui-tête et de l'alimentation

secteur à la table HSM-801 ou -901. . . . . . . . . . 26

A.2 Racc. de l'appui-tête et de l'alim. secteur

à des tables et unités de source étrangère . . . . 26

A.3 Montage de l'eclairage d'ambiance . . . . . . . . . . 28

A.4 Montage des câbles de la caméra. . . . . . . . . . . 32

A.5 Montage de la caméra vidéo

avec raccord monture C . . . . . . . . . . . . . . . . . 32

A.6 Manipulation de la lampe à fente

avec l’équipement vidéo . . . . . . . . . . . . . . . . . 32

A.7 Montage de la caméra vidéo

avec raccord mini caméra. . . . . . . . . . . . . . . . 34

Montage de l'appui-tête et de l'alim. secteur . . . . .34

A.8

. . . . . . . . . . . . . . . . . . . . 8

Anhang B Gerätewartung

B.1 Auswechseln der Halogenlampe . . . . . . . . . . . . 36

B.2 Auswechseln des Beleuchtungsspiegels. . . . . . 38

B.3 Reinigen der Gleitplatte

und der Zahnschienen . . . . . . . . . . . . . . . . . . 38

B.4 Reinigen der Optik. . . . . . . . . . . . . . . . . . . . . . . 38

B.5 Rollachse reinigen . . . . . . . . . . . . . . . . . . . . . . . 38

B.6 Staubhülle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Anhang C Technische Daten. . . . . . . . . . . . . . . . . 40

Annexe B Entretien de l'appareil

B.1 Remplacement de la lampe halogène . . . . . . . . 36

B.2 Remplacement du miroir . . . . . . . . . . . . . . . . . . 38

B.3 Nettoyage de la plaque de glissement

et des rails dentés. . . . . . . . . . . . . . . . . . . . . . 38

B.4 Nettoyage de l'optique . . . . . . . . . . . . . . . . . . . . 38

B.5 Nettoyage de l'axe . . . . . . . . . . . . . . . . . . . . . . . 38

B.6 Housse en plastique . . . . . . . . . . . . . . . . . . . . . 38

Annexe C Caractéristiques techniques . . . . . . . . 40

Page 5

Contents

Summary operating instruction . . . . . . . . . .page 7

1 Overview

1.1 Headrest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

1.2 Slit lamp BD 900

2 Operating safety . . . . . . . . . . . . . . . . . . . . . . . 11

3 Description of the equipment

3.1 Illumination unit . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.2 Stereomicroscope . . . . . . . . . . . . . . . . . . . . . . . 15

3.3 Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.4 Power supply . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3.5 Adjustable focusing target . . . . . . . . . . . . . . . . . 21

3.6 Video equipment (option). . . . . . . . . . . . . . . . . . 21

Operating the equipment

4.1 Illumination unit . . . . . . . . . . . . . . . . . . . . . . . . . 23

4.2 Adjusting the eye-pieces and the

eyeguards. . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4.3 Possibilities for regulating the brightness . . . . . 25

4.4 Focussing with the video . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . . . . . . 9

Appendix A Installation of the equipment

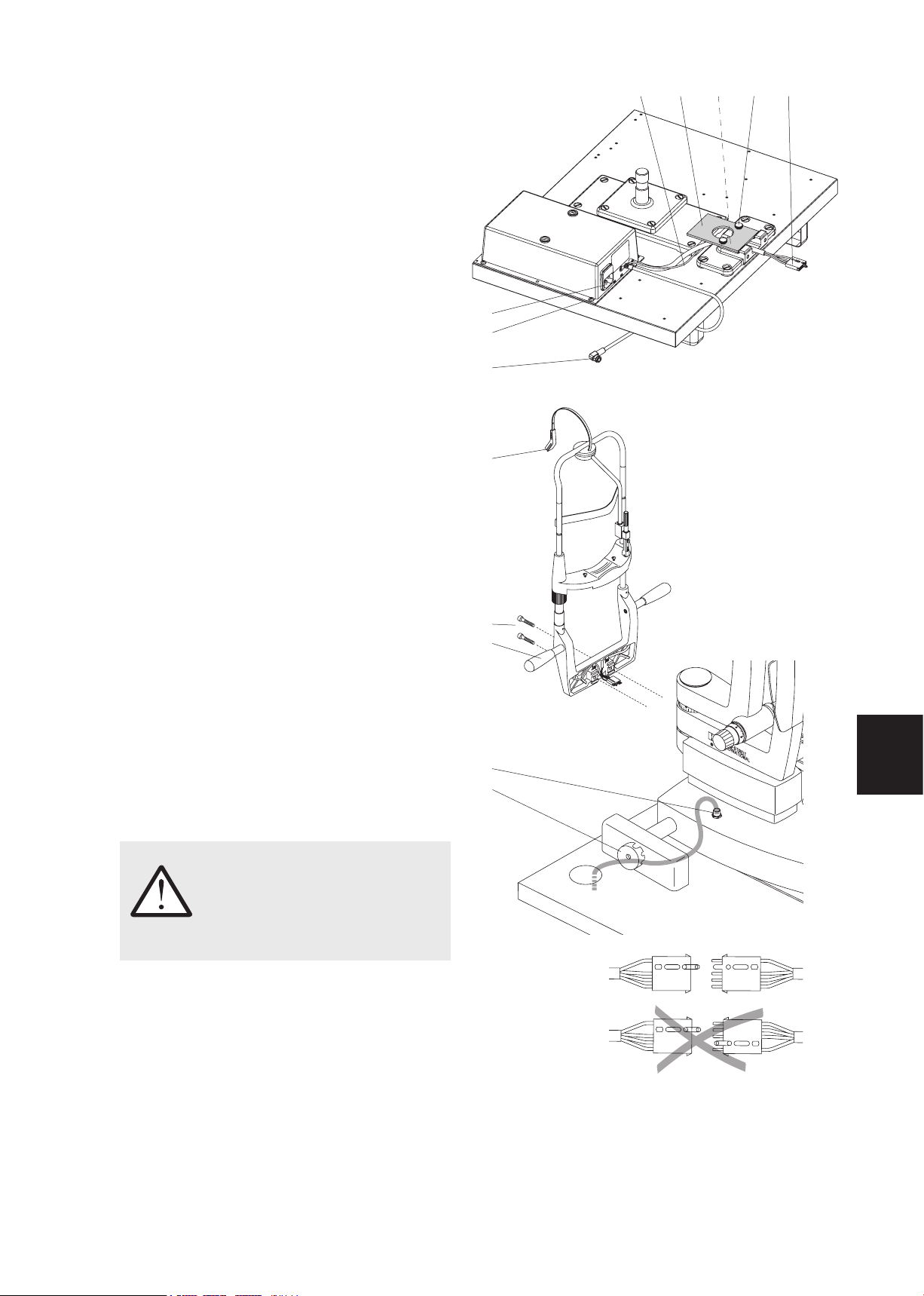

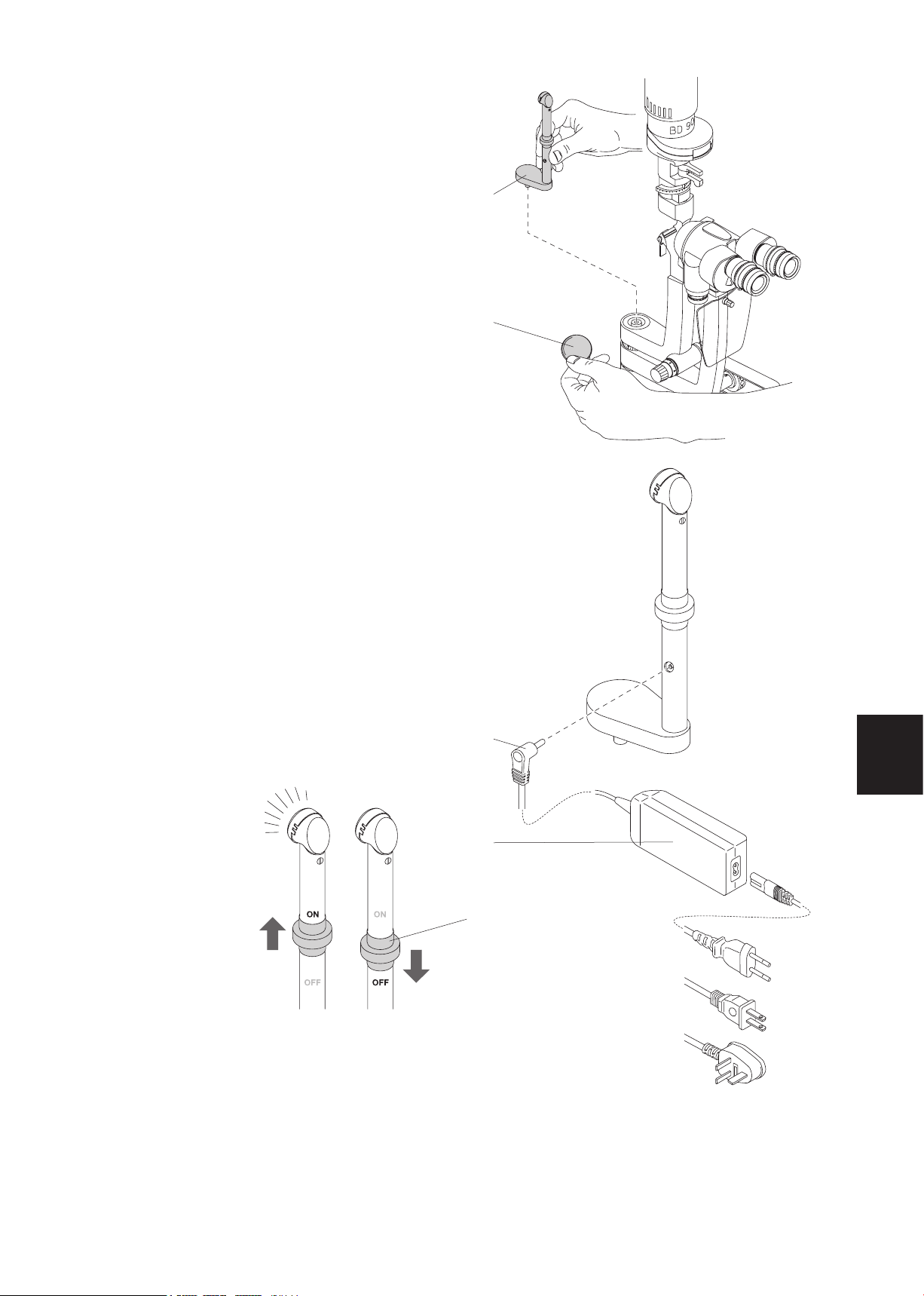

A.1 Attaching the headrest and the power supply

to the instrument table HSM-801 or -901 . . . . 27

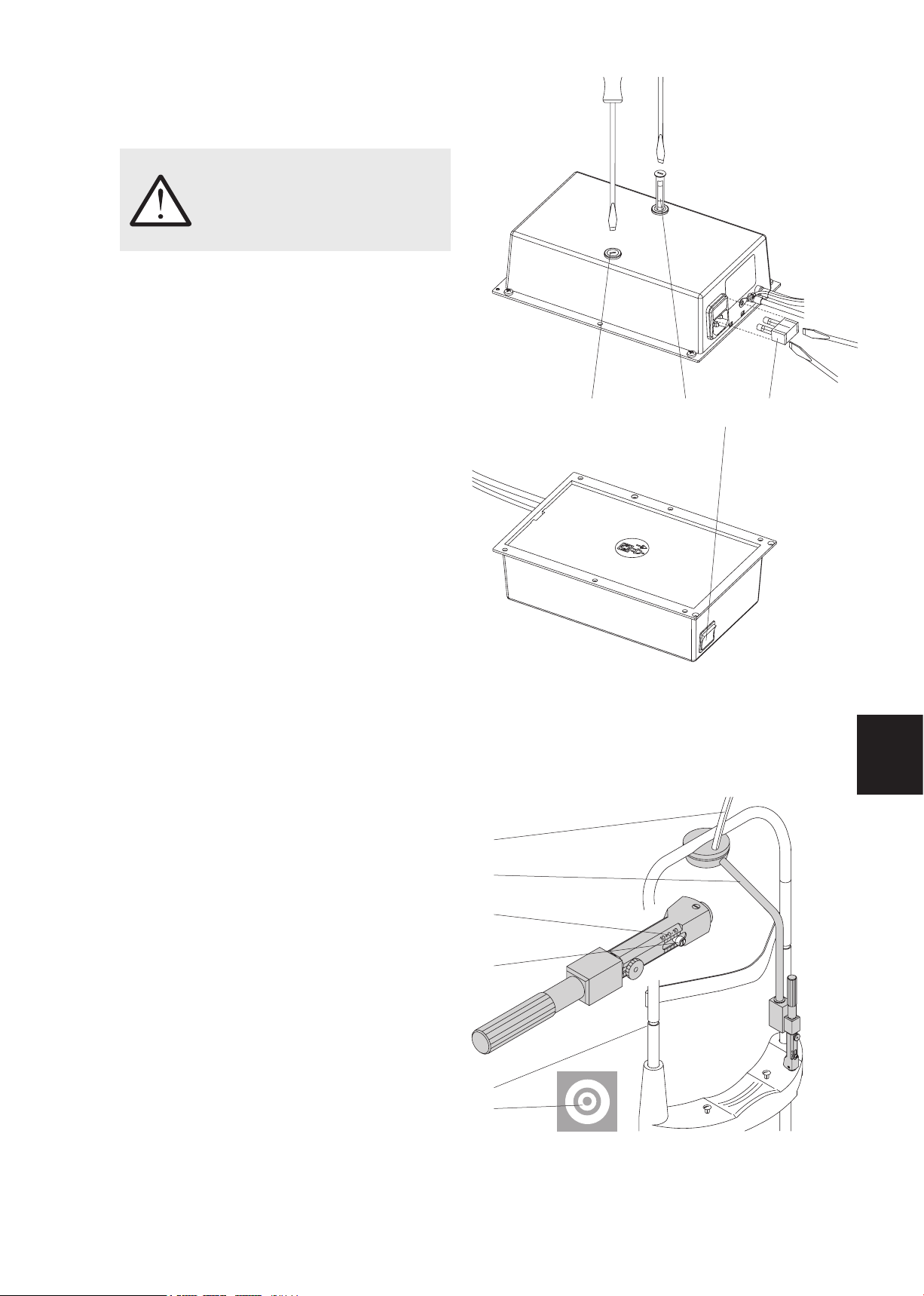

A.2 Attaching the headrest and the power supply to tables and units of other manufacturers . . . 27

A.3 Installation of background illumination. . . . . . . . 29

A.4 Installation of camera cables . . . . . . . . . . . . . . . 33

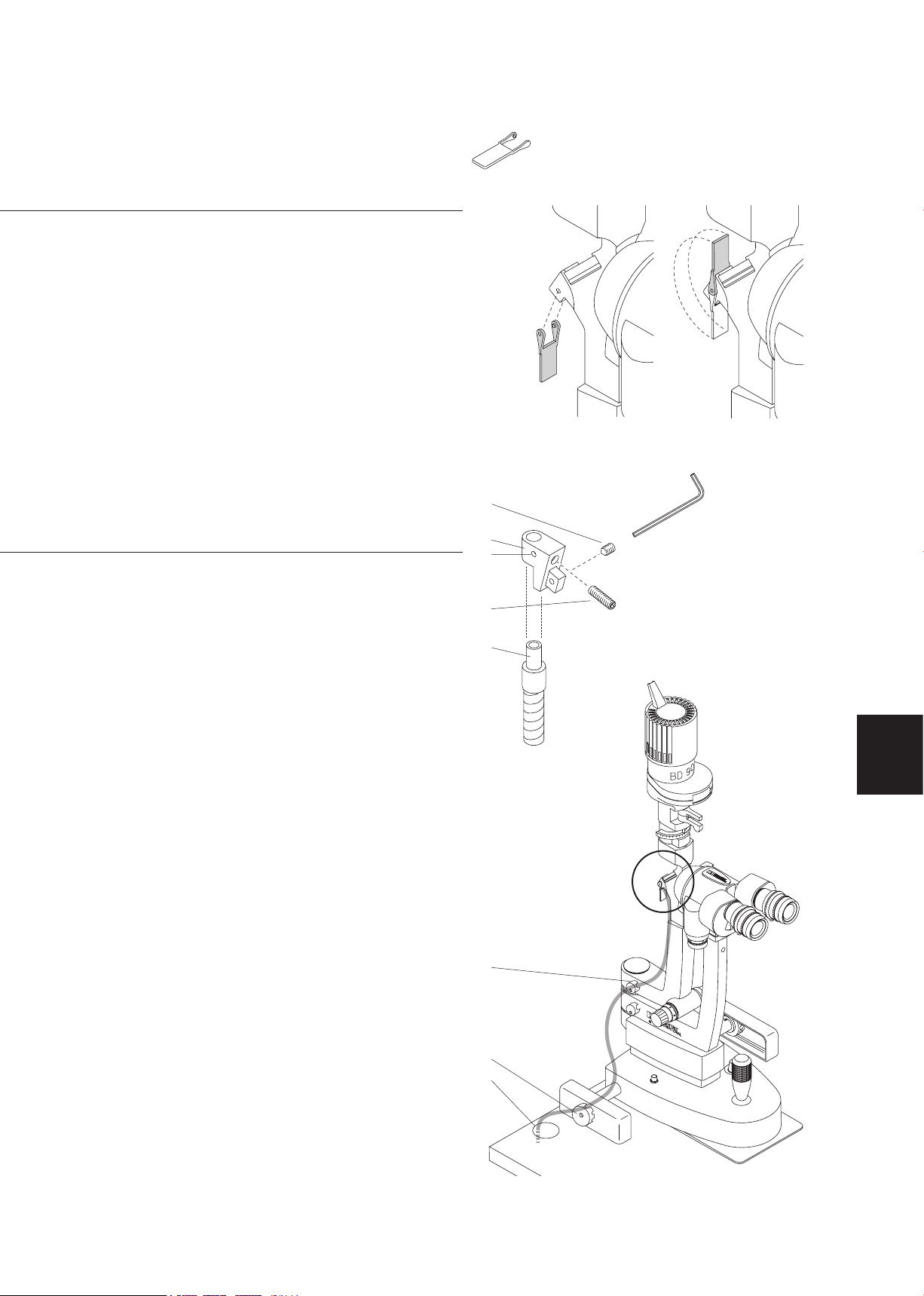

A.5 Installation of video camera

with C-mount interface . . . . . . . . . . . . . . . . . . 33

A.6 Handling the slit lamp when fitted with

video equipment . . . . . . . . . . . . . . . . . . . . . . . 33

A.7 Installation of video camera

with Lipstick interface . . . . . . . . . . . . . . . . . . . 35

A.8 Mounting of headrest and power supply . . . . . . 35

Appendix B Equipment maintenance routines

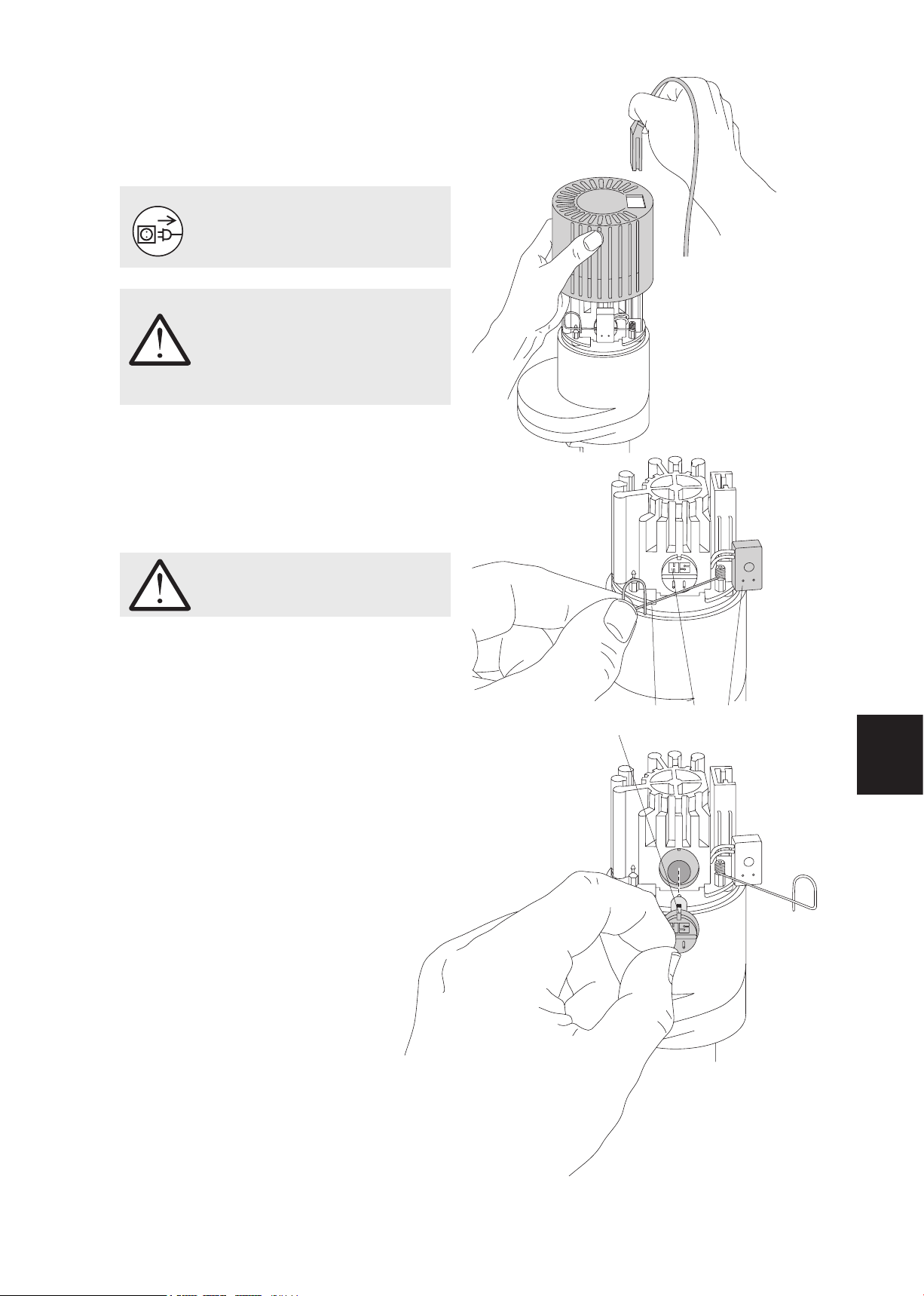

B.1 Replacement of the halogen bulb . . . . . . . . . . . 37

B.2 Replacement of the mirror . . . . . . . . . . . . . . . . . 39

B.3 Cleaning of the gliding plate

and the rails . . . . . . . . . . . . . . . . . . . . . . . . . . 39

B.4 Cleaning of the optical parts . . . . . . . . . . . . . . . 39

B.5 Cleaning of the axle. . . . . . . . . . . . . . . . . . . . . . 39

B.6 Plastic dust cover. . . . . . . . . . . . . . . . . . . . . . . . 39

Appendix C Technical specifications. . . . . . . . . . 41

Page 6

Kurzanleitung

Généralités

1. Mit der Drehschraube (7) die Kinnstütze (6) so einstellen, dass sich die Augen des Patienten auf der Höhe der seitlich am Kopfhalter angebrachten schwarzen Marken (4) befinden.

2. Okular-Feststellschraube (25) anziehen. Okulare entsprechend der Refraktion des Untersuchers durch Drehen an den gerändelten Ringen fokussieren und den Augenabstand einstellen.

3. Beleuchtung durch den grünen Hauptschalter am Gerätenetzteil einschalten.

4. Mit dem Potentiometer (18) kann die Helligkeit kontinuierlich verstellt werden.

5. Spaltlampe durch Drehen des Lenkhebels (31) in der Höhe verstellen, bis sich das Lichtbündel auf Augenhöhe befindet.

6. Mit dem leicht gegen den Untersucher geneigten starr geführten Lenkhebel (31) verschiebt man das ganze Instrument, bis der Spalt annähernd scharf auf der Hornhaut abgebildet erscheint. Die Überprüfung dieser groben Einstellung erfolgt von blossem Auge. Feineinstellungen erreicht man durch Kippen des am oberen Ende leicht geführten Lenkhebels unter Beobachtung durch das Stereomikroskop (24).

7. Die Spaltbreite wird links oder rechts mit dem Drehknopf (17) eingestellt, ebenso der Winkel zwischen Stereomikroskop und Beleuchtung.

8. Das Spaltbild kann durch Drehen der Beleuchtungseinrichtung vertikal, horizontal oder beliebig schräg gestellt werden (Raster bei 90°; Anschläge bei 0° und 180°). Winkelablesung an der Skala (11).

9. Die Vergrösserung des Stereomikroskops wird bei der Spaltlampe BD 900 dem Hebel (26) oder durch den Austausch der Okulare (Option) geändert.

10. Zur Übersichtsbeobachtung wird das Graufilter durch den Hebel (9) vorgeschaltet und die Spaltblende voll geöffnet.

11. Zur Dokumentation kann der Videoausgang (14) benutzt werden.

12. Zur Fluobilddarstellung lässt sich das Gelbfilter (22) einschwenken.

durch den Wechsel der Objektive mit

1. Ajustez la mentonnière (6) à l'aide de la vis (7) de manière à ce que les yeux du patient se trouvent au niveau de la marque noire (4) située à côté de l'appui-tête.

2. Tirez la vis de réglage de l'oculaire (25). Ajustez le foyer des oculaires en tournant les anneaux à vrilles selon la réfraction de l'examinateur et ajustez la distance des yeux.

3. Allumez l'éclairage par l'interrupteur principal de couleur verte se trouvant sur le bloc d'alimentation.

4. Le potentiomètre (18) permet de régler la luminosité en continu.

5. Ajustez la lampe à fente verticalement en tournant le levier (31) jusqu'à ce que le faisceau de lumière se trouve au niveau des yeux.

6. Déplacez tout l'instrument à l'aide du levier (31) rigide qui est incliné vers l'examinateur jusqu'à ce que la fente apparaisse de manière nette sur la cornée. Vous pouvez vérifier ce réglage préalable à l'oeil nu. Inclinez le bout supérieur du levier pour effectuer le réglage fin et observez les effets au microscope (24).

7. Vous pouvez régler la largeur de la fente vers la droite ou vers la gauche avec le bouton (17) ainsi que l'angle entre le microscope stéréoscopique et l'éclairage.

8. Vous pouvez mettre l'image de la fente en position verticale, horizontale ou dans n'importe quelle position intermédiaire (cran à 90°; butée à 0° et 180°) en tournant le dispositif d'éclairage. Lecture angulaire sur l'échelle (11).

9. Quant à la lampe à fente BD 900 microscope est modifié par le changement de l'objectif au moyen du levier (26) ou par l'échange de l'oculaire.

10. Pour faire des observations d'ensemble, activez le filtre gris avec le levier (9) et ouvrez le diaphragme complètement.

11. La sortie vidéo (14) peut être utilisée pour la documentation.

12. Le filtre jaune (22) peut être pivoté pour une représentation en image fluo.

le grossissement du

Page 7

Summary operating instructions

1. Move the chinrest (6) up or down with the adjustment screw (7) until the eyes of the patient are level with the black mark on the headrest column (4).

2. Tighten the fixing screw of the eye-piece (25). Focus the eye-pieces to suit your refraction by turning the knurled rings and then set to your interpupillary distance.

3. Turn on illumination with the green toggle-switch on the power supply.

4. The brightness can be progressively set and adjusted by means of the potentiometer (18).

5. Rotate the control lever (31) until the light beam is at eye level.

6. Holding the control lever (31), inclined towards yourself, move the instrument base until the slit appears to be approximately in focus on the cornea. This coarse setting is achieved with the naked eye. Fine adjustments are obtained by rotating and tilting the lever while observing the image through the microscope (24).

7. The slit width is adjusted to the left or right by means of the knob (17), which also adjusts the angle between the microscope and the illumination unit.

8. The slit image can be shown in the vertical, horizontal or slanted positions, as required, by turning the illumination unit (lock engagement at 90°; stop engagements at 0° and 180°). The number of degrees can be read-off on the scale (11).

9. The magnification of the microscope in the Slit Lamp BD

900

is altered by changing the lens with the lever (26) or by

exchanging the eye-pieces.

10. For general observations over a wide field the grey filter is placed in position by means of lever (9), and the slit is opened wide.

11. The video output facility (14) can be used for documentation.

9 11 22

26 14

17 18

12. The contrast enhancing filter, yellow (22) can be engaged to obtain the fluo-image display.

Page 8

1 Übersicht

1 Nomenclature

1 Overview

1.1 Kopfhalter

1 Lampenkabel 2 Kopfhalter 3 Stirnband 4 Höhenmarke am Kopfhalter (Patientenauge) 5 Verstellbare Fixierlampe 6 Kinnstütze 7 Höhenverstellung der Kinnstütze

1.1 Appui-tête

1 Câble d'alimentation 2 Appui-tête 3 Bandeau

appui-front 4 Indicateur de la hauteur des yeux du patient 5 Point de fixation réglable 6 Appui-menton 7 Réglage de la hauteur

1.1 Headrest

1 Lamp cable 2 Headrest 3 Forehead

band 4 Headrest height marker (patient's eye) 5 Adjustable focusing target 6 Chinrest 7 Chinrest height adjustment

de l'appui-menton

1.2 Spaltlampe BD 900

8 Lampendeckel 9 Hebel für Filter Grau und Rotfrei 10 Hebel für Spaltlänge, Blaufilter 11 Skala für Winkellage der Spaltabbildung 12 Beleuchtungsspiegel 13 Streuscheibe 14 Videoanschluss (C-mount) 15 Schutzdeckel 16 Winkelskala zwischen Beleuch tung und Stereomikroskop 17 Rändelknopf zum Einstellen der Spaltbreite 18 Helligkeitseinstellung 19 Anschluss Gerätenetzteil 20 Geschütztes Markenzeichen BD 900

21 Skala für Spaltlänge und Blaufilter 22 Gelbfilter 23 Abdeckkappe der Zubehörauflage 24 Stereomikroskop mit Okularen

25 Okular Feststellschraube 26 Hebel für Objektivwechsel 27 Rändelschraube zur Befestigung 28 Atemschutzschild 29 Schraube zum Blockieren horizontaler Bewegungen 30 Schienendeckel 31 Lenkhebel 32 Gleitplatte

1.2 Lampe à fente BD 900

8 Couvercle du boîtier de la lampe 9 Levier pour les filtres gris et vert 10 Levier pour réglage de la longueur de fente, filtre bleu 11 Echelle pour la position angulaire 12 Miroir de la lampe 13 Diffuseur 14 Raccordement vidéo (monture C) 15 Couvercle de protection

Graduation angulaire entre la

16 lampe et le microscope 17 Bouton rotatif pour régler la largeur de la fente 18 Réglage de la luminosité 19 Raccord alimentation secteur 20 Marque déposée BD 900 21 Echelle pour la longueur de la fente et filtre bleu 22 Filtre jaune 23 Câche protecteur 24 Microscope stéréoscopique avec oculaires 25 Vis de réglage de l'oculaire 26 Levier pour changement de l’objectif 27 Vis moletée pour la fixation 28 Plaque de protection hygiénique 29 Vis pour bloquer les mouvements horizontaux 30 Cache-rail

1.2 Slit Lamp BD 900

8 Lamp cover 9 Lever for filter grey and redfree 10 Lever for slit length, blue filter 11 Scale for angled position of the slit image 12 Interchangeable illumination mirror 13 Diffusor 14 Video connection (C-mount) 15 Protective cover 16 Illumination unit / microscope angle scale 17 Slit width control 18 Brightness control 19 Plug for power supply 20 Registered trade mark BD 900

21 Slit diaphragm scale and blue filter 22 Yellow filter 23 Cap for accessories base 24 Stereo microscope with eye-pieces 25 Fixing screw of the eye-piece 26 Lens-changing lever 27 Knurled screw for fixation of 28 Breath shield 29 Joy stick base locking screw 30 Rail covers 31 Control lever 32 Gliding plate

31 Palonnier 32 Plaque de glissement

Page 9

Kopfhalter / Appui-tête / Headrest Spaltlampe / Lampe à fente / Slit Lamp

3 4

12 13

20 21

23 24

14 15

18 19

Page 10

2 Sicherheit

2 Sécurité

Umweltbedingungen

• Transport Temperatur -40 °C bis +70 °C Luftdruck 500 hPa bis 1060 hPa Relative Feuchte 10% bis 95%

• Lagerung Temperatur -10 °C bis +55 °C Luftdruck 700 hPa bis 1060 hPa Relative Feuchte 10% bis 95%

• Gebrauch Temperatur +10 °C bis +35 °C Luftdruck 800 hPa bis 1060 hPa Relative Feuchte 30% bis 75%

Montage

• Instrument vor dem Auspacken einige Stunden in der Verpackung belassen (Kondensation).

• Spaltlampe und Kopfhalter müssen auf einer elektrisch isolierten und feuerfesten Tischplatte montiert sein.

• Die Schienendeckel (30) verhindern ein Kippen der Spaltlampe.

• Prüfen: sitzen die Verbindungsteile des Zubehörs (Schraubverbindungen, Bajonettverschluss)?

Bedienung, Umgebung

• Bedienung nur durch qualifiziertes und geschultes Personal, dessen Ausbildung ist Aufgabe des Betreibers.

• Nur Haag-Streit Zubehör verwenden.

• Nach jedem Betrieb Instrument ausschalten. Bei Verwendung der Staubschutzhülle: Gefahr durch Überhitzung.

• Mit Okularen niemals in die Sonne blicken.

• Instrument nicht in explosionsgefährdeten Bereichen benutzen, keine flüchtigen Lösungsmittel (Alkohol, Benzin usw.) und brennbare Narkosemittel in der Nähe.

• Feuchtigkeit vermeiden.

Lampenwechsel

• Netzschalter ausschalten - Netzstecker ziehen.

• Lampe abkühlen lassen!

• Die Spaltlampe darf nur zum Wechseln der Lampe geöffnet werden.

Elektrisches

• Nur ein typengeprüftes 3-poliges Netzkabel verwenden.

Für USA und Kanada Netzkabelset, nach UL-Liste, Typ SJE, SJT oder SJO, 3-polig, nicht kleiner als 18 AWG.

• Stecker, Kabel und Schutzleiteranschluss der Steckdose müssen einwandfrei funktionieren

Conditions de l'environnement

• Transport Température -40 °C à +70 °C Pression atmosph. 500 hPa à 1060 hPa Humidité relative 10% à 95%

• Stockage Température -10 °C à +55 °C Pression atmosph. 700 hPa à 1060 hPa Humidité relative 10% à 95%

• Travail Température +10 °C à +35 °C Pression atmosph. 800 hPa à 1060 hPa Humidité relative 30% à 75%

Installation

• Afin d'éviter toute condensation, veillez à laisser l'instrument dans l'emballage pendant plusieurs heures.

• Montez toujours la lampe à fente et l’appui-tête sur un plateau de table électriquement isolé et résistant au feu.

• Les cache-rails (30) évitent une inclinaison de la lampe à fente.

•

Rassurez-vous: les raccords pour les accessoires sont-ils serrés

(par ex. les assemblages par vis et le joint à baïonnette)?

Opération et environnement

• Seul un personnel qualifié et formé a le droit d'utiliser cet instrument, la formation des opérateurs incombe au propriétaire.

• Utilisez seulement les accessoires Haag-Streit.

• Eteindre après chaque utilisation. Avec l'utilisation de la housse en plastique: risque de surchauffe.

• Ne jamais regarder avec l'oculaire dans le plein soleil.

• N’utilisez jamais l’instrument dans des zones où il y a des gaz explosifs, des vapeurs combustibles (alcool, benzol) ou des agents anesthésiques inflammables.

• Evitez toute source d'humidité.

Remplacer l'ampoule

• Couper l’interrupteur principal.

• Permettez l’ampoule de refroidir.

• N’ouvrez pas la lampe à fente pour aucune autre raison que pour remplacer l’ampoule.

Installation électrique

• N'utilisez qu'un câble d'alimentation secteur à trois conducteurs homologué. Pour USA et Canada: Câble d'alimentation

électrique, selon UL, type SJE, SJT ou SJO, tripolaire, plus grand que 18 AWG.

• Toutes les fiches, les câbles et le conducteur de protection de la prise doivent être en état parfait.

Reinigung

• Spaltlampengehäuse nur mit leicht angefeuchtetem Tuch reinigen.

• Keine Flüssigkeiten, keine ätzenden Mittel.

• Nur die Aussenflächen der Optikteile säubern.

Lichttoxizität

• Eine lange und intensive Beleuchtung kann die Retina schädigen. Die Helligkeitseinstellung sollte daher den Wert nicht überschreiten, welcher für eine klare Darstellung der Zielstrukturen benötigt wird. Eine Untersuchung mit diesem Instrument darf nicht unnötig ausgedehnt werden.

Nettoyage

• Nettoyez le boîtier de la lampe à fente seulement avec un linge légèrement humide.

• N’utilisez aucun liquide ni de produits abrasifs.

• Nettoyez uniquement l’extérieur des pièces de l’optique.

Toxicité de lumière

• Un éclairage long et intensif peut endommager la rétine. Le réglage de la luminosité ne devrait pas dépasser la valeur qui est nécessaire à une bonne représentation des structures ciblées. Un examen avec cet instrument ne doit pas être inutilement prolongé.

Page 11

2 Safety

Ambient conditions

• Transportation Temperature -40 °C to +70 °C Air pressure 500 hPa to 1060 hPa Relative humidity 10% to 95%

• Storage Temperature -10 °C to +55 °C Air pressure 700 hPa to 1060 hPa Relative humidity 10% to 95%

• Working Temperature +10 °C to +35 °C Air pressure 800 hPa to 1060 hPa Relative humidity 30% to 75%

Installation

• To avoid condensation, allow the instrument to adjust to room temperature for several hours before unpacking.

• Always mount the slit lamp and the headrest on an electric insulated and fire resistant table top.

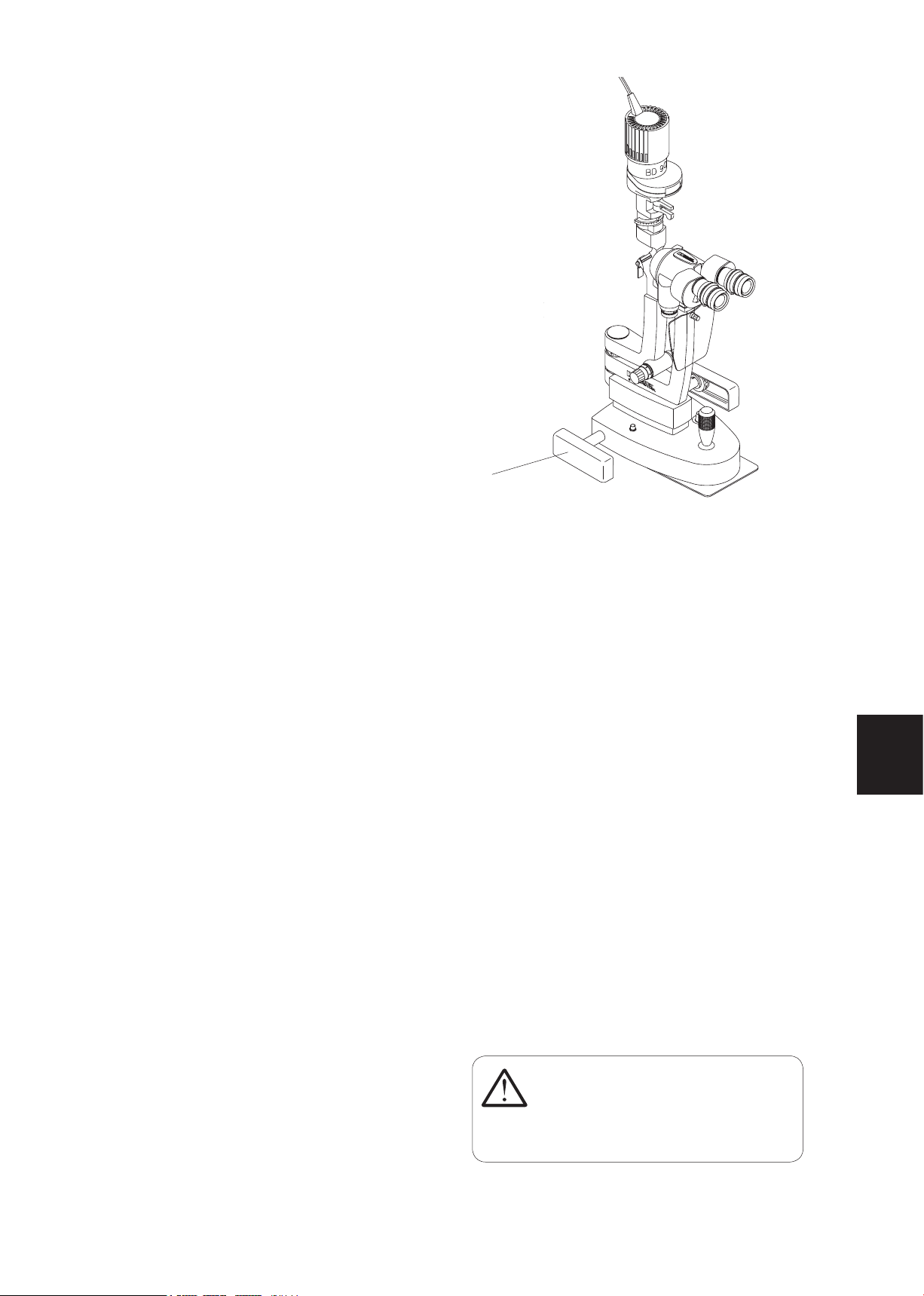

• The rail covers (30) prevent from a tip over of the slit lamp.

• Check: do the connection pieces of the accessories fit (like screwed connections and bayonet fitting)?

Operation and surrounding

• Only qualified and trained personnel should operate the equipment, the training is at the owner’s responsibility.

• Use only Haag-Streit accessories.

• Shut down after every use. In case the dust cover is used: risk of overheating.

• Never use the ocular to look at the sun.

• Never operate the instrument in the same room with combustible gases, volatile solvents (alcohol, benzol) or flammable anesthetic agents.

• Avoid humidity.

Changing the light bulbs

• Switch off the main switch - disconnect the mains connector.

• Allow the bulb to cool down.

• Do not open the slit lamp for any other reason than to change the light bulb.

Electrical

• Only a hospital grade 3-conductor electrical power supply cable must be used. For USA and Canada: Detachable Power

Supply Cord Set, UL Listed, type SJE, SJT or SJO, 3-conductor, not smaller than 18 AWG.

• Plug, cable and ground lead connection of the socket have to be in perfect condition.

Cleaning

• Clean the slit lamp housing only with a slightly water dampened cloth.

• No liquids or corrosive agents.

• Clean only the exterior surfaces of the optical parts.

Light toxicity

• Long and intensive illumination could damage the retina. The brightness of illumination should be kept at a minimum, to view the structure of the target clearly. To avoid potential eye damage, the examination should not last longer than necessary.

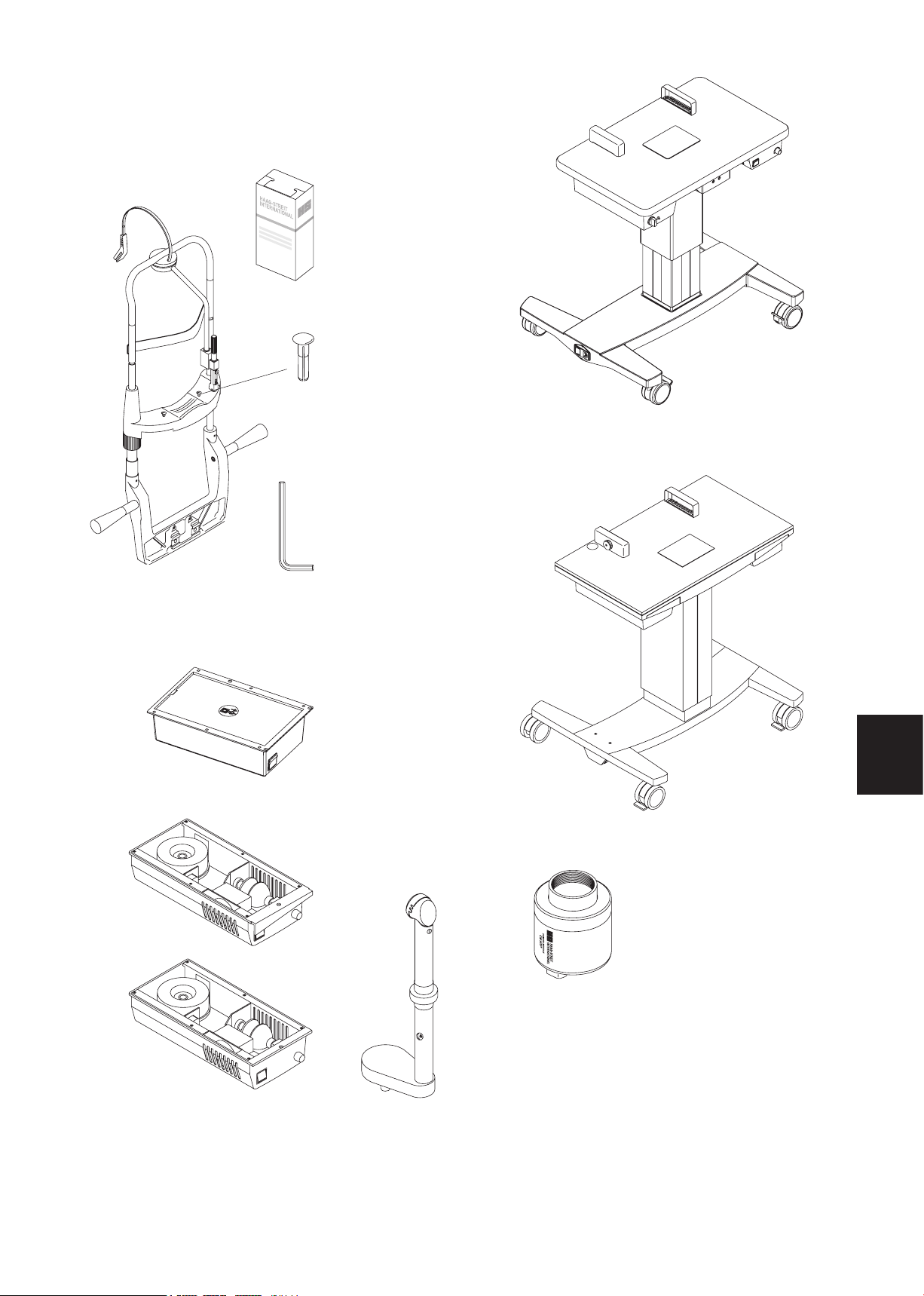

Instrumententisch HSM-901 Typ M

Unbedingt diesen Sicherheitshinweis beachten

Table d' instruments HSM-901 type M

Faire attention aux indications de sécurité suivantes

Instrument Table HSM-901 type M

Observe the following safety precautions

Höhenverstellung nur mit aufgesetztem Gerät betätigen Do not use height adjustment without instrument in place Ne pas utiliser le réglage en hauteur quand l'instrument n'est pas en place

Patents US Pat. 3.685.779 and other countries

Haag-Streit BERN

SWISS MADE

Page 12

• Die retinale Dosis für eine fotochemische Gefährdung setzt sich aus der Strahldichte und der Bestrahlungszeit zusammen: Wird die Strahldichte um die Hälfte reduziert, verdoppelt sich die Zeit, bis der Grenzwert der Bestrahlungszeit erreicht wird.

• Bisher wurde keine akute optische Strahlungsgefährdung bei Spaltlampen nachgewiesen. Wir empfehlen aber trotzdem, die Intensität des Lichtes, welches auf die Retina des Patienten fällt, auf das mögliche Minimum für die jeweilige Diagnose zu beschränken. Kinder, Aphake und Personen mit erkrankten Augen sind am meisten gefährdet.

• Erhöhtes Risiko kann auch dann bestehen, wenn die Retina innerhalb von 24 Stunden dem gleichen oder einem anderen Instrument mit sichtbarer Lichtquelle ausgesetzt wird. Dies gilt besonders, wenn die Retina vorher mit einem Blitzlicht fotografiert wird.

• La dose photochimique à risque pour la rétine se compose de l'intensité de rayonnement et du temps de l'examen: si l'intensité de rayonnement est réduite de moitié, le temps est multiplié par deux jusqu'à obtention de la valeur limite du temps d'exposition.

• Jusqu'à présent, il n'a pu être constaté aucun risque d'irradiation imminent avec les lampes à fente. Nous recommandons cependant de limiter autant que possible l'intensité lumineuse dirigée sur la rétine du patient pour effectuer les différents diagnostics. Les enfants, les personnes aphaques ou aux yeux fragiles sont les plus exposés.

Un risque accru peut également exister si la rétine est expo-

• sée dans une période de 24 heures au même instrument ou à un autre instrument avec une source lumineuse visible. C'est en particulier le cas si la rétine a été photographiée auparavant avec flash.

Garantie / Produktehaftpflicht

• Das Produkt ist entsprechend dem Kapitel 'Sicherheit' zu behandeln. Unsachgemässe Behandlung kann zu Schäden am Produkt führen. Dadurch erlöschen sämtliche Garantieansprüche.

• Wird ein durch unsachgemässe Behandlung beschädigtes Produkt weiterhin eingesetzt, kann dies zu Personenschäden führen. Der Hersteller haftet in diesem Fall nicht.

• Instandsetzungen und Änderungen am Produkt dürfen nur von Haag-Streit Servicetechnikern oder von autorisierten Personen durchgeführt werden.

Gesetzliche Vorschriften

• Die Spaltlampe BD 900® wurde unter Berücksichtigung der Normen IEC / EN 60 601-1 und ISO 10939 konstruiert. Unter der Beachtung schweizerischer und internationaler Auflagen erfolgen Fertigung, Prüfung, Aufstellung, Wartung und Reparatur

• Beim Kombinieren verschiedener medizinisch und/oder nichtmedizinisch elektrischer Geräte ist die Norm IEC / EN 60 601-1 zu berücksichtigen

• Durch die CE-Kennzeichnung wird die Übereinstimmung

der Spaltlampe BD 900

mit den Richtlinien 93/42/EWG und

89/336/EWG und dem Konformitätsmodul A bestätigt.

• Eine Kopie der Konformitätserklärung und der EMV Hinweise (Elektromagnetische Verträglichkeit) zum vorliegenden Instrument kann jederzeit bei Haag-Streit angefordert werden.

• Die gesetzlichen Unfallverhütungsvorschriften sind zu beachten.

• Klassierung

Norm IEC / EN 60 601-1

Schutzklasse

Spaltlampe BD 900® nach

I Anwendungsteil Typ B. Betriebsart: Dauerbetrieb

CE-Richtlinie 93/42 EWG Klasse I FDA Klasse II

Garantie / responsabilité de produit

• Cet instrument doit être manipulé conformément aux consignes énoncées au chapitre 'Sécurité'. Une utilisation non conforme à ces consignes est susceptible d’entraîner des dommages sur l’instrument. Ainsi le client perd tout bénéfice de la garantie.

• Si un produit endommagé par une utilisation non conforme continue à être utilisé, il est susceptible de causer des dommages aux personnes. Dans ce cas, le fabricant décline toute responsabilité.

• Seuls les techniciens Haag-Streit ou des personnes autorisées ont le droit de réparer ou de modifier l'instrument.

Dispositions légales

• La lampe à fente BD 900® a été conçue conformément aux normes IEC / EN 60 601-1 et ISO 10939. La fabrication, le test, le montage, l’entretien et la réparation doivent être effectués en respectant les dispositions légales suisses et internationales.

• Lors de combinaison de différents instruments médicaux et/ou non-médicaux électriques, la norme IEC / EN 60 601-1 doit être observée.

• L’insigne CE indique que la lampe à fente BD 900

est conforme aux prescriptions 93/42/CEE et 89/336/CEE et au module de conformité A.

• Une copie de la déclaration de conformité et des remarques concernant la CEM (Compatibilité électromagnétique) de cet instrument peut être demandé à tout instant à l'entreprise Haag-Streit.

• Les dispositions légales de prévention des accidents doivent être observées.

• Classification Norme IEC / EN 60 601-1

Lampe à fente BD 900® classe de pro tection I. Partie d’application type B. Mode d’exploitation: a longue durée

Directive CE 93/42 CEE Classe I FDA Classe II

Piktogramme

a Mit Aufmerksamkeit lesen (in Gebrauchsanweisung)! b Warnung vor heissen Oberflächen! c Netzstecker ziehen! d Schutzklasse II e Hersteller f Seriennummer g HS Bestellnummer h Produkteklassifikation Typ B i Herstellungsdatum

Pictogrammes

a Lire avec attention (dans le mode d'emploi)! b Danger de surfaces chaudes! c Retirez la prise électrique! d Classe de protection II e Fabricant f Numéro de série g HS numéro de commande h Classification de produit type B i Date de fabrication

Page 13

• The retinal dose for potential photo chemical damage depends on ray density and examination time. When the ray density is cut in half, the examination time doubles until the border value is reached.

• Until today, there is no proof established that slit lamp examination can endanger the eye. Nevertheless, we recommend to use the minimum amount of light possible for retinal examination.

• Children, Aphakics and people with eye problems are especially endangered. If the retina is exposed to the same or another light source in 24 hours, there is also a higher risk. This is especially true when a retinal picture is taken with flash.

Warranty / product liability

• The instrument should be operated in accordance with the chapter 'Safety'. Incorrect operation can damage the instrument. Thus no warranty claims can be accepted.

• Continued use of an instrument that has been damaged by incorrect operation can lead to personal injury. The manufacturer cannot accept liability in this case.

• Repairs and alterations on this equipment should only be carried out by Haag-Streit service technicians or by authorized persons.

Statutory requirements

• The slit lamp BD 900

has been designed to conform with the IEC / EN 60 601-1 and ISO 10939 standards. Manufacturing procedures, testing, commissioning, maintenance and repair are conducted under the observance of Swiss and international regulations.

• When combining different medical and/or nonmedical electrical equipment standard IEC / EN 60 601-1 applies.

• The 'CE' marking confirms compliance of the slit lamp BD 900

with the directives 93/42/EEC and 89/336/EEC and the conformity module A.

• A copy of the declaration of conformity and information concerning EMC (Electromagnetic compatibility) of the present instrument can be requested at any time at Haag-Streit company.

• All statutory accident prevention regulations are to be observed.

• Classification IEC / EN Standard 60 601-1 Slit Lamp BD 900® equipment safety class I Application part Type B Operation mode: continuous operation

CE-Regulation 93/42 EEC Class I FDA Class II

Umwelt

• Elektro- und Elektronikgeräte müssen getrennt vom Hausabfall entsorgt werden! Dieses Gerät wurde nach dem 13.08.2005 in den Handel gebracht.

• Entsorgung über die lokale Sammelstelle oder über Ihren Haag-Streit Vertreter.

• Damit ist gewährleistet, dass keine schädlichen Stoffe in die Umwelt gelangen und wertvolle Rohstoffe wieder Verwendung finden.

Environnement

• Les appareils électriques et électroniques ne doivent pas être jetés avec les déchets de ménage! Cet appareil a été introduit sur le marché après le 13.08.2005.

• L‘enlèvement des déchets s‘effectue au point de ramassage local ou chez votre distributeur Haag-Streit.

• Ainsi il est garanti qu‘aucune matière nuisible n‘arrive dans l‘environnement mais que les matières premières précieuses soient reutilisées.

Environment

• Electric and electronic equipment must be separated from house waste! This equipment has been introduced into the market after the 13th of August 2005.

• Disposal via your local collecting point or your Haag-Streit distributor.

• Thus it is ensured, that no harmful materials get into the environment and that valuable raw materials can be used again.

Pictograms

a Read very carefully (in the instruction manual)! b Warning for hot surfaces! c Disconnect the electrical supply plug! d Safety class II e Manufacturer f Serial number g HS-Part Number h Type B equipment i Date of manufacture

e f g h i

Page 14

3 Gerätebeschreibung

3 Description de l'appareil

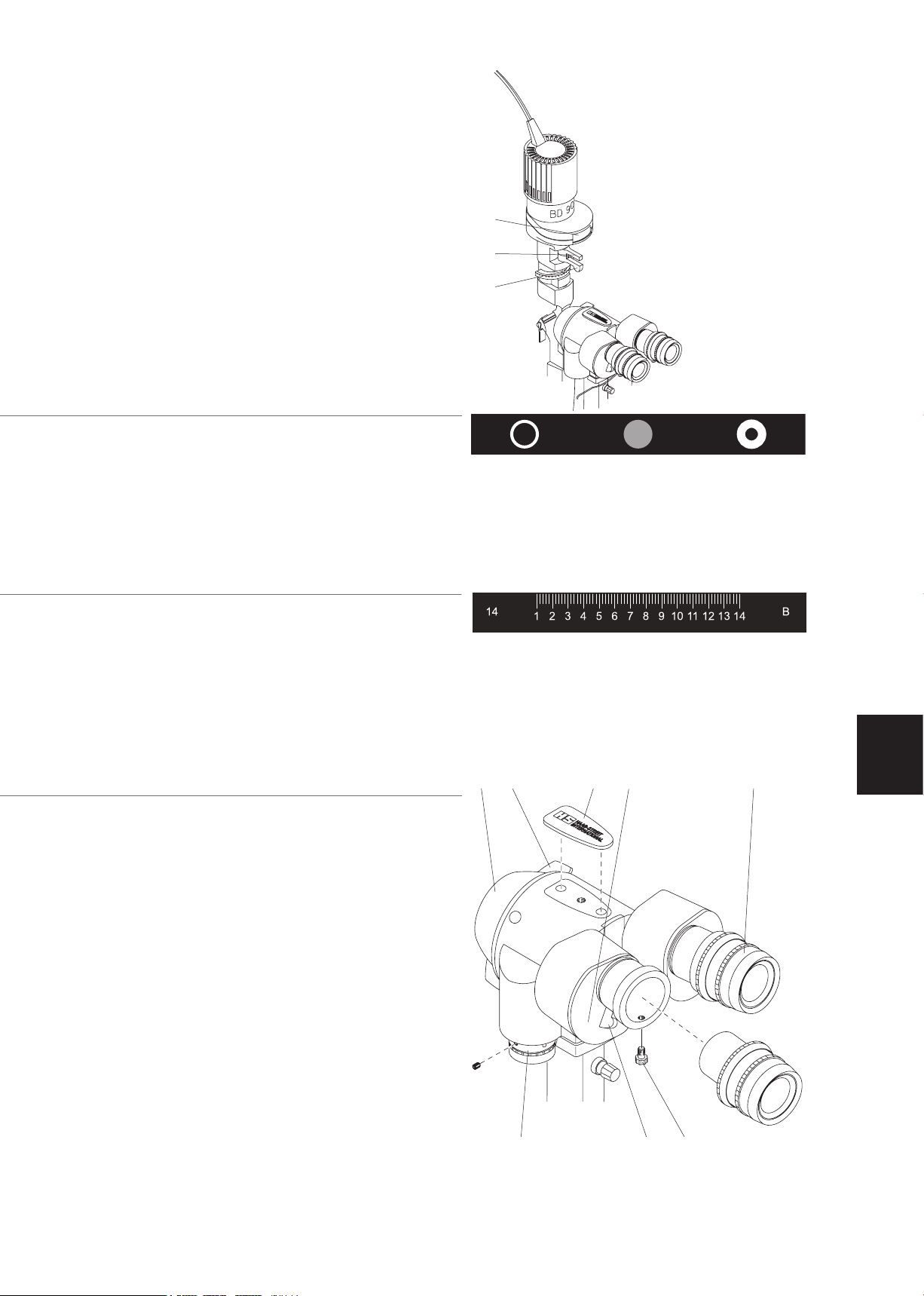

3.1 Beleuchtungseinrichtung

Halogenlampe

Die Halogenlampe wird im Werk zentriert, um eine optimale Ausleuchtung zu gewährleisten.

Das ausgestrahlte Licht der vorzentrierten Halogenlampe passiert Kondensor, Spaltblende und Objektivlinse und wird über den schräg stehenden Spiegel in das Auge des Patienten gelenkt.

Im Strahlengang der Beleuchtung befinden sich

Filter Bedienung durch Hebel (34)

36 offen 37 Rotfreifilter 38 Graufilter (10%)

Die Norm ISO 10939 schreibt fest eingebaute Wärmeschutzund UV-Filter vor!

3.1 Dispositif d'éclairage

Lampe halogène

La lampe halogène est centrée en usine pour assurer un éclairage optimal.

La lumière émise par l'ampoule centrée traverse le condensateur, le diaphragme et la lentille de l'objectif. Ensuite elle est déviée par un miroir oblique dans l'oeil du patient.

Dans le faisceau de l'éclairage sont interposés

Filtres maniement par levier (34)

36 Ouvert 37 Filtre vert 38 Filtre gris (10%)

La norme ISO 10939 exige que les filtres anti-calorique et UV soient montés en permanence!

Blenden im Fenster (33) Bedienung durch Hebel (35)

39 Rundblende von 14 mm ø 40 Keilblende für kontinuierliche Spaltlängenverstellung 41 Blaufilter

3.2 Stereomikroskop

42 Zwei Objektiv-Linsenpaare 43 Hebel für Gelbfilter 44 Abdeckkappe der Zubehörauflage 45 Seriennummer Mikroskop 46 Okular 10x oder 25x 47 Anschluss für Videokamera (C-mount) 48 Hebel für Objektivwechsel 49 Okular-Feststellschraube

Objektiv 1x 1.6x 1x 1.6x Okular 10x 10x 25x 25x Gesamtvergrösserung 10x 16x 25x 40x Objektfeld ø mm 18 11.3 8 5

Diaphragmes dans la fenêtre (33) maniement par levier (35)

39 Diaphragme circulaire de 14 mm ø 40 Diaphragme progressif pour le réglage continu de la longueur de la fente 41 Filtre bleu

3.2 Microscope stéréoscopique

42 Deux lentilles d'objectif 43 Levier pour filtre jaune 44 Cache protecteur 45 Numéro de série du microscope 46 Oculaire 10x ou 25x 47 Raccordement de la caméra vidéo (monture C) 48 Levier de changement de grossissement 49 Vis de réglage de l'oculaire

Objectif 1x 1.6x 1x 1.6x Oculaire 10x 10x 25x 25x Grossissement 10x 16x 25x 40x Champ visuel ø mm 18 11.3 8 5

Page 15

3 Description of equipment

3.1 Illumination unit

Halogen bulb

The halogen bulb is centered ex-works to obtain an optimal illumination.

The light beam from the pre-centered halogen bulb passes through the condenser, the slit diaphragm and the illumination lens, before it is directed to the patient's eye by the oblique mirror.

The following can be mounted in the path of the light beam of the illumination unit

Filters operating by lever (34)

36 Open aperture 37 Redfree filter 38 Grey filter (10%)

Due to standard ISO 10939 the heat absorption filter and UV filter are permanently mounted!

Apertures at window (33) operating by lever (35)

39 Aperture producing area of 14 mm ø 40 Wedge-shaped diaphragm for continuous slit length adjustment 41 Blue filter

36 37 38

39 40 41

3.2 Stereomicroscope

42 Two objective lenses 43 Lever for yellow filter 44 Cap for accessories base 45 Serial number of microscope 46 Eye-piece 10x or 25x 47 Connection for the video camera (C-mount) 48 Lens-changing lever 49 Eye-piece fixing screw

Lens 1x 1.6x 1x 1.6x Eye-piece 10x 10x 25x 25x Total magnification 10x 16x 25x 40x Object image section ø mm 18 11.3 8 5

42 43 44 45 46

47 48 49

Page 16

3.3 Zubehör zum Basismodell BD 900

Accessoires pour le modèle de base BD 900 Accessories for standard model BD 900

mit Haag-Streit Bestellnummern

avec numéros de référence Haag-Streit with Haag-Streit part numbers

rot / rouge / red

gelb / jaune / yellow

Standard Okular Oculaire standard Standard eye-piece 10x 1200671

Identifikationsfarbe Couleur d'identification Identification colour

Längenmessokular Objectif pour mesure de la longueur Eye-piece for length measurement 10x 1002602

Doppelfadenkreuz-Okular Objectif avec réticule double Eye-piece with crosshair-reticule 10x 1003022

Okular Oculaire Eye-piece 25x 1200987

Halogenlampe mit Flansch Ampoule halogène avec bride Halogen bulb with flange

1200559

Goldmann Applanations Tonometer Tonomètre à aplanation d'après Goldmann Goldmann Applanation Tonometer AT 900 C/M 7200154

OLCR kontaktloses Pachymeter* OLCR Pachymètre sans contact* OLCR non contact Pachymeter*

Adapter für Lipstick auf C-mount * Adaptateur pour mini caméra sur monture C * Adapter for Lipstick on C-mount *

Distanzschraube Vius de distance Distance screw

1008363

Aufsteckbasis Pivot de fixation Fixation base

1003603

Streuscheibe Diffuseur Diffusor

1004744

Spiegel Miroir Mirror

1200602

Justierstab Tige d'ajustage Focusing rod

1200782

Negatives Vorsatzglas (Hruby) Lentille intercalaire négative Minus preset lens

1400223

Führungsplatte Plaque de guidage Guide plate

1001219

Schutzabdeckung Couvercle de protection Protecting cover

1200602

Vorsatzglaswagen mit Schiene Chariot pour lentilles intercalaires Carriage for preset lenses with rail

1400100

Page 17

Kopfhalter mit Fixierlampe * Appui-tête avec lampe de fixation * Headrest with fixation lamp *

Papierservietten für Kinnstütze Serviettes papier pour mentonnière Chinrest papers

1001309

Steckstift zu Kinnstütze Bouton pour mentonnière Pin for chinrest

1200713

Instrumententisch HSM-801 * Table d'instruments HSM-801 * Instrument table HSM-801 *

Stiftschlüssel Clé à 6 pans Allen key 5 mm 1001602

Instrumententisch HSM-901 * Table d'instruments HSM-901 * Instrument table HSM-901 *

Gerätenetzteil * Alimentation secteur * Power supply *

Kaltlichtquelle * Source de lumière froide * Cold light source *

Camera Module CM 900* (C-mount)

Umfeldbeleuchtung EcoLite EL 02* Eclairage d’ambiance EcoLite EL 02* Background illumination EcoLite EL 02*

* für weitere Informationen wenden Sie sich bitte an Ihren Haag-Streit Händler * pour de plus amples informations adressez vous à votre distributeur Haag-Streit * for further information ask your Haag-Streit distributor

Page 18

3.4 Gerätenetzteil

3.4 Alimentation secteur

(Typenbezeichnung: LC-SLT)

ACHTUNG

Das Gerätenetzteil ist mit einem Spannungswahlschalter (50) 115 V / 230 V ausgerüstet. Der Bereich ist vor der ersten Inbetriebnahme dem örtlichen Stromnetz entsprechend einzustellen.

Der Hauptschalter (52) leuchtet grün, wenn das Gerät eingeschaltet ist.

Mögliche Fehlerursachen

1. Hauptschalter eingeschaltet, aber er leuchtet nicht:

• Primärsicherungen defekt

2. Hauptschalter leuchtet, aber die Spaltlampe nicht:

• Sekundärsicherung oder Halogenlampe defekt

Auswechseln der Primärsicherung

Mit einem Schraubenzieher Sicherungsfach (53) öffnen. Defekte Sicherungen wechseln. Sicherungsfach einschieben bis es hörbar einschnappt. Sicherung 2 x T 800 mA HS-Part Number 1001330

Auswechseln der Sekundärsicherung

Schlitz des Sicherungshalters (51) mit einem Schraubenzieher nach links drehen. Sicherung wechseln. Sicherung F 3.15 A HS-Part Number 1001331

(dénomination du type: LC-SLT)

ATTENTION

L'alimentation secteur est équipé d'un interrupteur (50) de sélection de la tension 115 V / 230 V. Il convient de sélectionner la bonne tension en foction du réseau local avant la première mise en service.

L'interrupteur principal (52) émet une luimière verte quand l'appareil est sous tension.

Causes possibles d'erreur

1. L'interrupteur principal est sous tension mais n'émet pas de lumière:

• fusibles primaires défectueux

2. L'interrupteur principal est lumineux, mais pas la lampe de fente:

• fusible secondaire ou lampe halogène défectueux

Changement du fusible primaire

Ouvrir le compartiment à fusible (53) à l'aide d'un tournevis. Remplacer les fusibles défectueux. Insérer le compartiment à fusible jusqu'à ce qu'un déclic se fasse entendre. Fusible 2 x T 800 mA HS-Part Number 1001330

Changement du fusible secondaire

Tourner la fente du porte-fusible (51) vers la gauche à l'aide d'un tournevis. Remplacer le fusible. Fusible F 3.15 A HS-Part Number 1001331

Die Helligkeit wird mit dem Helligkeitsregler (18) eingestellt. Beleuchtungsstärke siehe unter Anhang C - Technische Daten.

3.5 Verstellbare Fixierlampe

Wenn das Lampenkabel (54) angeschlossen ist, brennt die Fixierlampe sobald der Schalter am Netzteil eingeschaltet wird, die Fixiermarke (59) ist sichtbar.

Über den Tragarm (55) ist die Fixierlampe in jeder Richtung beweglich. Für den Untersucher bietet sich damit die Möglichkeit, dass während der Beobachtung durch das Mikroskop das zu untersuchende Auge ohne Unterbrechung in die gewünschte Blickrichtung gebracht werden kann. Für Untersuchungen am Fundus ist dies ein grosser Vorteil.

Voraussetzung ist, dass das Auge des Patienten genau auf der Höhe der schwarzen Markierung (58) des Kopfhalters positioniert wurde.

Eine Fehlsichtigkeit des Patienten von +10 D bis -15 D (56) kann korrigiert werden (57). Dadurch ist eine sichere Ruhigstellung der Augen gewährleistet, da Akkommodation und Konvergenz weitgehend ausgeschaltet sind.

La luminosité se règle à l'aide du réglage de la luminosité (18). L'intensité de la lumière: voir annexe C - Caractéristiques techniques.

3.5 Point de fixation réglable

Si le câble d'alimentation (54) est branché, la lampe de fixation brûle aussitôt que l’interrupteur de l'alimentation secteur est activé, le point de fixation (59) est visible.

Par le bras-porteur (55) l'éclairage de fixation peut-être bougé dans chaque position. L'examinateur peut ainsi, pendant l'observatiopn au microscope, présenter l'oeil examiné dans la position optimale, sans interrompre l'examen. Pour les examens du fond de l'oeil, cette particularité représente un très grand avantage.

Il est indispensable que le patient soit positionné correctement à la même hauteur comme l'indicateur noir (58) de l'appuitête.

Une myopie ou une hypermétropie du patient peut être corrigée (57) entre +10 D et -15 D (56). Ainsi une fixation efficace de l'oeil est garantie, car l'accommodation et la convergence sont éliminées dans une très large mesure.

Page 19

3.4 Power supply

(model type designation: LC-SLT)

CAUTION

The power supply is fitted with a voltage selection switch (50) 115 V / 230 V. This must be adjusted to correspond with the local electric power supply before first use.

The main switch (52) will illuminate when the appliance is switched on.

Possible fault causes

1. The main switch is on, but fails to illuminate:

• primary fuse defective

2. The main switch is on and illuminated, but the slit lamp fails to illuminate:

• secondary fuse or halogene bulb defective

To change the primary voltage fuse

Open the fuse box (53) with the point of a screwdriver and pull out. Change the defective fuse cartridge. Push in the fuse box until it is heard to engage. Fuse 2 x T 800 mA HS-Part Number 1001330

50 51 52 53

To change the secondary voltage fuse

Turn the slit of the fuse holder (51) to the left with a screwdriver. Change the fuse cartridge. Fuse F 3.15 A HS-Part Number 1001331

The degree of brightness can be regulated with the brightness control (18). The illumination intensity as per Appendix C - Technical specifications.

3.5 Adjustable focusing target

If the lamp cable (54) is connected, the fixation lamp burns as soon as the power supply switch is activated, then the focusing target (59) is visible.

The fixation target can be brought into any position by moving the bearer's arm (55). through the microscope and simultaneous guidance of the patient's eye to any desired position. This is especially advantageous in examining the fundus.

It's a condition, that the patient's eye is correctly positioned at the headrest's height marker (58).

This permits uninterrupted observation

Ametropia of the patient from +10 D to -15 D (56) can be corrected (57). Steady fixation of the eye is maintained as accommodation and convergence are avoided.

58 59

Page 20

3.6 Videoausrüstung (Option)

3.6 Equipement vidéo (option)

Objektfeldgrösse

Vergrösserung Sensorgrösse Videokamera Mikroskop 1/3 " 1/2 "

1x 16 x 12 21.3 x 16

1.6x 10 x 7.5 13.3 x 10

Die Videoausrüstung besteht aus den folgenden Bestandteilen:

• Entweder Videokamera mit C-mount

Maximale Kameragrösse

Höhe 110 mm Breite 50 mm Länge 55 mm

• Oder Lipstick-Videokamera

benötigt einen Adapter des entsprechenden VideokameraHerstellers und kann damit an die C-mount Schnittstelle der BD 900 angeschlossen werden.

Dimensions champ visuel

Grossissement Taille du capteur caméra vidéo microscope 1/3 ” 1/2”

1x 16 x 12 21.3 x 16

1.6x 10 x 7.5 13.3 x 10

L’équipement vidéo se compose des pièces suivantes:

• Soit caméra vidéo avec monture C

Taille maximale de la caméra

hauteur 110 mm largeur 50 mm longueur 55 mm

• Soit la mini caméra

nécessitant un adaptateur du fabricant de la caméra vidéo correspondante afin d’être monté à l’interface monture C de la BD 900.

• Kabelführung bestehend aus

• Kabelklemme für Kamerakabel

• Kabelführung für Lichtleiter

• Kabelführung am Schienendeckel

Haag-Streit empfiehlt zusätzlich:

• Umfeldbeleuchtung mit Lichtquelle bestehend aus

• Kaltlichtquelle

• Lichtleiter

• Umfeldbeleuchtung EcoLite EL 02

ACHTUNG

Die Ergänzungsnorm EN 60601-1-1 muss bezüglich folgender Komponenten eingehalten werden: Netzteil, Monitor, Videorecorder und Videoprinter.

• Conduite de câble se composant de

• pince de câble pour câble de la caméra

• conduite de câble au cache - rails

Haag-Streit recommande également l’utilisation de:

• Eclairage d’ambiance avec source de lumière se composant de

• Source de lumière froide

• Conducteur en fibre optique

• Eclairage d’ambiance EcoLite EL 02

• conduite de câble pour conducteur en fibre optique

ATTENTION

Les composants suivant doivent correspondre à la norme EN60601-1-1: transformateur, moniteur, magnétoscope, imprimante.

Page 21

3.6 Video equipment (optional)

Dimension of object area

Magnification Sensor video camera microscope 1/3 " 1/2 "

1x 16 x 12 21.3 x 16

1.6x 10 x 7.5 13.3 x 10

The video connection consists of the following components:

• Either Video camera with C-mount

Maximum dimensions of camera

depth 110 mm height 50 mm width 55 mm

• Or Lipstick video camera

110 mm

needs an adapter from the relevant video camera manufacturer so that it can be mounted to the C-mount interface of the BD 900

• Cable lead guides consisting of

• Cable junction box for camera cable

• Cable guide for optical light lead

• Rail cover cable lead guide

Moreover Haag-Streit recommends:

• Background illumination with light source consisting of

• Cold light source

• Optical light lead

• Background illumination EcoLite EL 02

CAUTION

The following components must comply with EN 60601-1-1: Power supply, monitor, video recorder and video printer.

55 mm

50 mm

Maximale Grösse Taille maximale Maximum dimensions

Page 22

4 Gerätebedienung

4 Utilisation de l'appareil

ACHTUNG

Bitte das Kapitel "Gerätesicherheit" vor der Inbetriebnahme des Gerätes unbedingt durchlesen und beachten.

• Um eine feste Auflage für Stirn und Kinn zu erhalten, muss die Tischhöhe so gewählt werden, dass der Patient nach vorne gebeugt sitzt.

• Damit nur der zu untersuchende Teil des Auges beleuchtet wird, muss die Spalthöhe entsprechend eingestellt werden, um störende Überstrahlungen zu vermeiden.

HINWEISE

• Nur so viel Licht wie notwendig verwenden.

• Nach jeder Untersuchung ist die Lampenhelligkeit auf das Minimum zu reduzieren. Dies erhöht die Lebensdauer der Lampe und schützt gleichzeitig den Patienten vor zu grosser Helligkeit bei Untersuchungsbeginn.

• Teile, die mit dem Patienten in Berührung kommen, sollten vor jedem Gebrauch mit einem trockenen Tuch gereinigt werden.

ATTENTION

Avant la mise en service de l'appareil consultez le chapitre "Sécurité de l'appareil".

• Pour obtenir un bon appui du front et du menton, il faut choisir la hauteur de la table de manière à ce que le patient soit assis incliné en avant.

• Vous devez régler la hauteur de la fente en fonction de la partie de l'oeil à examiner pour éviter des rayonnements gênants.

REMARQUE

• N'utiliser que la quantité de lumière nécessaire.

• Après chaque examen, réduire la luminosité de la lampe au minimum. Cela augmente sa durée de vie et protège le patient contre une trop forte luminosité au début de l'examen.

• Avant l'utilisation, nettoyer les pièces qui entrent en contact avec le patient à l'aide d'une serviette sèche.

4.1 Beleuchtungseinrichtung

Spaltbreite

Die Spaltbreite wird an einem der beiden Knöpfe (63) eingestellt. Die Teilung am linken Knopf ermöglicht es, eine bestimmte Spaltbreite später wieder einzustellen; sie gibt jedoch keinen Aufschluss über die wirkliche Breite des Spaltes.

Spaltlänge

Die Spaltlänge wird am Hebel (61) eingestellt.

Spaltorientierung

Das Spaltbild kann durch Drehen des Beleuchtungsoberteils (60) von der vertikalen über eine beliebig schräge Lage horizontal gestellt werden.

An der Skala (62) und (64) kann der Winkel des Spaltes abgelesen werden.

4.1 Dispositif d'éclairage

Largeur de la fente

Vous pouvez régler la largeur de la fente avec un des deux boutons (63). Avec les graduations du bouton gauche, vous pouvez réajuster une largeur de fente précise. Cependant, elles ne donnent pas d' information sur la largeur véritable de la fente.

Longueur de la fente

La longueur de la fente est ajustée sur le levier (61).

Orientation de la fente

En tournant la partie supérieure de la lampe (60), vous pouvez déplacer l'image de la fente de la verticale à l'horizontale. Vous pouvez aussi choisir n'importe quelle position intermédiaire.

La position angulaire de la fente peut être lu à l'echelle (62) et (64).

Page 23

4 Operating the equipment

CAUTION

It is imperative to read the chapter "Operating safety" before operating the equipment and to observe its precautions.

• The height of the table must be selected to enable the patient to obtain a firm rest for the forehead and chin.

• In order to ensure that only that part of the eye to be examined is illuminated and to avoid disturbing glare, the height of the light beam should be appropriately adjusted.

NOTICE

• Only use as much light intensity as required.

• The light intensity should be reduced to a minimum on completion of each examination. This extends the life of the light bulb and protects the patient from severe glare at the beginning of an examination.

• Those parts of the equipment coming into contact with patients should be cleaned with a dry cloth before each examination.

60 61

4.1 Illumination unit

Slit width

The slit width is set with either of the control knobs (63). The division on the left hand knob enables any given slit width setting to be subsequently recovered; but provides no information on the actual width of the slit light.

Slit length

The slit length is set with the lever (61).

Slit positioning

The slit image can be positioned by turning the upper part of the illumination unit (60) from the vertical, through a range of any given oblique positions, to the horizontal.

A scale (62) and (64) indicates the angle of the slit.

Page 24

4.2

Einstellung der Okulare und der Augenmuscheln

4.2 Réglage des oculaires et des bonnettes

Okulare

Die Okulare müssen vor der ersten Untersuchung einzeln eingestellt werden, entsprechend der Refraktion des Untersuchers. Den mitgelieferten Justierstab (65) anstelle des Schutzdekkels (66) einstecken und dessen schwarze Projektionsfläche rechtwinklig zur Mikroskopachse drehen. Beleuchtung und Mikroskop in Mittelstellung (0°) zurückdrehen. Mit der Okular-Feststellschraube das Okular festsetzen, bis es sich beim Einstellen der Dioptrien nicht mehr mitdreht. Jedes Okular ist durch Drehen des Rändelringes mit Dioptrienskala einzeln so einzustellen, dass der projizierte Spalt scharf gesehen wird. Die Einstellung erfolgt von der (+) - zur (-) Seite bei schwacher Vergrösserung. Jüngeren Untersuchern wird empfohlen, an beiden Okularen noch eine zusätzliche Korrektur der Einstellung von je -1 bis

- 2 Dioptrien vorzunehmen, um bei binokularer Beobachtung die Akkommodation zu kompensieren, die infolge der Konvergenz auftritt.

Augenmuschel

Die verschiebbare Augenmuschel (71) dient der Einstellung des richtigen Arbeitsabstandes des Untersuchers zum Okular. Untersucher ohne Brille: Augenmuschel bis zum Anschlag herausziehen. Untersucher mit Brille: Augenmuschel bis zum Anschlag hineinschieben.

Oculaires

Avant le premier examen, les oculaires doivent être réglés de façon individualisée conformément à la réfraction de l'exami-nateur. Enfoncer la tige d'ajustage (65) à la place du couvercle de protection (66) et tourner sa surface de projection perpendiculairement à l'axe du microscope. Mettre la lampe et le microscope à nouveau en position médiane (0°). Fixez l'oculaire à l'aide de la vis de réglage oculaire jusqu'à ce qu'elle arrête de tourner lors du réglage de la dioptrie. Régler chaque oculaire en tournant la bague moletée avec les échelles de dioptrie jusqu'à ce que la fente représentée soit nette. Le réglage se fait du (+) vers le (-) pour des grossissements faibles. Nous recommandons aux jeunes examinateurs de corriger le réglage de -1 à -2 dioptries. Ainsi on peut compenser, lors de l'observation binoculaire, l' accommodation qui résulte de la convergence.

Bonnettes

Les bonnettes amovibles (71) servent à régler la distance entre l'examinateur et l'oculaire. Pour l'examinateur sans lunettes: tirez la bonnette jusqu'à l'arrêt. Pour l'examinateur avec lunettes: poussez la bonnette jusqu'à l'arrêt.

4.3 Möglichkeiten der Helligkeitsregulierung

Die Spaltbeleuchtung kann in ihrer Helligkeit variiert werden, durch

• den Drehknopf (18) auf der Instrumentenbasis für die Intensität der Spaltbeleuchtung

•

das 10% - Graufilter am Beleuchtungsoberteil der Spaltlampe

Helligkeitsregulierung für Video

Die Umfeldbeleuchtung (Option) kann am Gehäuse der Kaltlichtquelle in ihrer Helligkeit variiert werden, durch den Drehknopf zur stufenlosen Helligkeitsregulierung.

4.4 Scharfstellen mit Video

Das Scharfstellen einer Objektebene während der Untersuchung sollte in der Regel immer so erfolgen, dass mit dem Mikroskop auf das Objekt zugefahren wird, bis die interessierende Ebene scharf ist. Wird weiter auf das Objekt zugefahren, kann die gleiche Objektebene durch Akkommodation zwar weiter beobachtet werden, es besteht jedoch kein Zusammenhang mehr mit der Bildebene der Videokamera.

4.3 Possibilités de réglage de la luminosité

La luminosité de l’éclairage de la fente peut être ajustée

• au moyen du bouton rotativ (18) sur la base d'instrument pour l'intensité de l'éclairage de la fente

• au moyen du filtre gris à 10% sur la partie supérieure de l’éclairage de la lampe à fente

Réglage de la luminosité pour la vidéo

La luminosité de l’éclairage d’ambiance (en option) peut être ajustée sur le boîtier de la source de lumière froide en tournant le bouton de réglage continu de la luminosité.

4.4 Réglage de la netteté avec le vidéo

La mise au point d’un plan objet pendant l’examen devrait en règle générale toujours s’effectuer de manière à amener le microscope sur l’objet jusqu’à ce que le plan concerné soit net.

En continuant à s’approcher de l’objet, on peut certes poursuivre par accommodation l’observation du même plan d’objet, mais il n’existe plus de corrélation avec le plan d’image de la caméra vidéo.

Page 25

4.2 Adjusting the eye-pieces and the eyeguards

Eye-pieces

Before the first examination, the eye-pieces should be adjusted singly to correspond with the refraction divergence of the examiner. Insert the provided focusing rod (65) in place of the protecting cover (66) with the flat projection surface facing the microscope. Line up the illumination unit and the microscope in the central position (0°). Set the eye-piece with the fixing screw until it no longer continues to turn when adjusting the diopter settings. Adjust each eye-piece separately, by turning the knurled ring with the diopter scale separately, until the projected slit is seen in focus. Adjust from (+) to (-) at low magnification. Younger examiners are recommended to make an additional correction on both eye-pieces of -1 to -2 diopters each, to compensate for the accommodation that occurs as a result of convergence when conducting binocular examinations.

Eyeguard

The adjustable eyeguard (71) serves to set up the correct working distance of the examiner to the eye-piece. For examiners without spectacles:

For examiners wearing spectacles: push in the eyeguard fully to the retracted position.

pull out the eyeguard fully to the extended position.

67 68 69 70 71

4.3 Possibilities for regulating the brightness

The brightness of the slit light illumination can be varied by means of

• the knob on the instrument base (18) which adjusts the intensity of the slit illumination

• the 10% grey filter on the upper part of the illumination unit of the slit lamp

Regulation of the brightness for the video

The brightness of the background illumination (optional) on the cold light source housing can be varied by means of the knob for a continuous regulation of the brightness.

4.4 Focussing with the video

Focussing onto an object during an examination should always be carried out as a rule by moving the microscope towards the object until the area of interest comes into focus.

If the microscope is moved further towards the object, it may continue to be physically observed due to the users accommodation, but no further compatibility will exist with the video camera.

Okular mit Prismengehäuse

67 Prismengehäuse 68 Okularstutzen 69 Index (weisser Punkt) 70 Rändelring mit Dioptrienskala zur Einstellung der Refraktion des Untersuchers (± 6 dpt) 71 Verschiebbare Augenmuschel 72 Okular-Feststellschraube

Oculaire avec prisme du boîtier

67 Boîtier du prisme 68 Tubulure de l'oculaire 69 Repère (point blanc) 70 Bague moletée avec échelle de dioptrie pour régler la réfraction de l'examinateur (± 6 dioptries) 71 Bonnette amovible 72 Vis de fixation de l'oculaire

Eye-piece with prism housing

67 Prism housing 68 Eye-piece mounting 69 Index (white spot) 70 Knurled ring with diopter scale for setting the refraction of the examiner (± 6 dpt) 71 Sliding eyeguard 72 Eye-piece fixing screw

Page 26

Anhang A Gerätemontage

Annexe A Montage de l'appareil

A.1 Anschliessen des Kopfhalters und des Gerätenetzteils an den HSM-801 oder HSM-901

Die Gebrauchsanweisung des entsprechenden Instrumententisches ist zu beachten!

A.2 Anschliessen des Kopfhalters und des Gerätenetzteils an Fremdtische und Units

1. Gerätenetzteil mit 4 Schrauben (79) befestigen.

2. Rändelschrauben (76) und Kabelplatte (74) entfernen.

3. Erdkabel (73) mit Schraube (75) an Unitplatte befestigen. Fremdtische: Schutzleiter nur wenn nötig anschliessen!

4. Vierpolige elektrische Steckverbindung (77) zwischen Kopfhalter und Gerätenetzteil anschliessen.

5. Den Kopfhalter in der richtigen Lage mit den beiden Zylinderschrauben (82) an das Adapterstück des Tischbrettes montieren.

6. Kabelplatte (74) so montieren, dass die Steckverbindung und das Kabel gehalten werden.

7. Die Handgriffe (83) montieren und das Hauptlampenkabel (81) am Lampengehäuse anschliessen.

8. Winkelstecker (80) an der Steckerbuchse (84) festschrauben.

A.1 Raccordement d'appui-tête et de l'alimentation secteur à la table HSM-801 ou HSM-901

Il faut observer le mode d'emploi de la table d'instruments concernant!

A.2

Raccordement de l'appui-tête et de l'alimentation

secteur à des tables et unités de source étrangère

1. Fixer l'alimentation secteur avec 4 vices (79).

2. Retirez les vis moletées (76) et la plaque de câble (74).

3. Fixer le càble de mise à la terre (73) avec la vis (75) auprès de l'unité. Unités de source étrangères: brancher le câble de mise à terre seulement au besoin!

4. Raccordez la connexion électrique à fiche quadripolaire (77) entre l'appui-tête et le bloc d'alimentation.

5. Montez l'appui-tête dans la bonne position avec les deux vis cylindriques (82) sur l'adaptateur du plateau de la table.

6. Montez la plaque de câble (74) de manière à maintenir la connexion à fiche et le câble.

7. Montez les poignées (83) et raccordez le câble principal (81) d'éclai-rage au module d'éclairage.

8. Vissez la fiche condée (80) sur la fiche femelle (84).

9. Das Potentiometerkabel mit der Kabelklemme (85) am rechten Schienendeckel befestigen.

10. Netzkabel (78) anschliessen.

ACHTUNG

• Arbeiten an Kabeln oder Geräteteilen, die mit dem Stromnetz in Verbindung gebracht werden, dürfen nur durch qualifiziertes Personal ausgeführt werden.

• Es darf kein Kabel eingeklemmt werden, da möglicherweise ein Kurzschluss entstehen kann!

9. Fixez le câble du potentiomètre avec la borne de câble (85) sur le cache-rail droit.

10. Brancher le câble d'alimentation (78).

ATTENTION

• Ne laisser que du personnel qualifié effectuer des réparations au niveau des câbles ou des pièces de l'appareil qui seront branchées sur secteur.

• Faites attention à ne pas coincer des câbles, il pourrait en résulter un court-circuit!

Page 27

Appendix A Installation of the equipment

A.1 Attaching the headrest and the power supply to the instrument table HSM-801 or HSM-901

The operating instructions of the concerning instrument table should be observed!

A.2 Attaching the headrest and the power supply to tables and units of other manufacturers

1. Fix the power supply with 4 screws (73).

73 74 75 76 77

78 79

2. Remove the knurled screws (70) and the cable plate (68).

3. Fix the ground lead (67) with the screw (69) to the unit. Tables of other manufacturers: connect the ground lead only if necessary!

4. Connect the four pole electrical plug connector (77) between the headrest and the power supply.

5. Install the headrest in the required position on the adapter piece of the table top by means of both Allan screws (82).

6. The cable plate (74) should be installed in such a manner that the plug connection and cable are affixed.

7. Mount the handles (83) and connect the main lamp lead (81) to the lamp housing.

8. Screw the angled plug (80) up tight to the plug socket (84).

9. Attach the potentiometer cable with the cable junction box (85) on the right side of the rail cover by using the center groove.

10. Connect the power cable (78).

82 83

84 85

CAUTION

• Only qualified and trained personnel may work

on cables and components being connected to the power supply.

• To prevent short circuits, do not crimp or squeeze the electric wires!

richtig / juste / right

falsch / faux / wrong

Page 28

A.3 Montage der Umfeldbeleuchtung

A.3 Montage de l'éclairage d'ambiance

a) Es ist möglich, Video- und Fotoaufnahmen nur mit der eingebauten Spaltbeleuchtung vorzunehmen.

b) Streuscheibe

Bessere Resultate werden mit der Streuscheibe (Option) erzielt, dies schliesst aber eine gleichzeitige Spaltbeleuchtung aus.

Montage Die Streuscheibe von unten über die Rundung in die vorgesehenen Aufnahmelöcher (88) einschnappen.

Haag-Streit empfiehlt für eine gute Beleuchtung der vorderen Augenpartie den Einsatz einer optionalen Kaltlichtquelle und eines Lichtleiterhalters.

c) Lichtleiter

a) Il est possible de produire des images de photo et de vidéo uniquement à l'aide de la lampe à fente.

b) Diffuseur

De meilleurs résultats résultent si l'on emploie un diffuseur (option), mais ceci exclut l'utilisation simultanée de l'illumination de la fente.

Montage Enficher le diffuseur par le bas dans les trous prévus (82) à cet effet en le passant par l’arrondi.

Pour un bon éclairage de la partie antérieure de l’œil, HaagStreit recommande d’utiliser l’option source de lumière froide avec un support du conducteur en fibre optique.

c) Conducteur en fibre optique

Die Variante Kaltlichtquelle mit Lichtleiter ist die optimale Lösung für bewegte Bilder.

Montage Kaltlichtquelle am vorgesehenen Ort des Gerätetischs montieren.

Den Gewindestift (86) lösen bis der Lichtleiteradapter (87) nach unten entfernt werden kann.

Den Lichtleiter (90) für Umfeldbeleuchtung in die Aufnahmebohrung des Lichtleiteradapters (87) stecken und mit dem Gewindestift (89) leicht fixieren.

Den Lichtleiteradapter (87) nun wieder in den vorgesehenen Schlitz unterhalb des Spiegels stecken und den Gewindestift (86) einschrauben und sanft anziehen.

Die Streuscheibe von unten über die Rundung in die vorgesehenen Aufnahmelöcher (88) einschnappen.

Der Lichtleiter wird mit den Kabelführungen am Beleuchtungsarm (91) sowie am Schienendeckel (92) befestigt und durch die Abdeckkappe (93) zur Kaltlichtquelle geführt.

La variante source de lumière froide avec un support du conducteur en fibre optique est la solution optimale pour des images en mouvement.

Montage La source de lumière froide est montée à l’endroit prévu sur la table d'instruments.

Dévisser suffisamment la vis sans tête (86), de manière à pouvoir enlever l’adaptateur du conducteur en fibre optique (87) par le bas.

Placer le conducteur en fibre optique (90) destiné à l’éclairage de l’environnement dans l’alésage ménagé à cet effet dans l’adaptateur du conducteur en fibre optique (87) et, à l’aide de la vis sans tête (89), le fixer sans forcer.

Remettre ensuite l’adaptateur du conducteur en fibre optique (87) dans la rainure prévue à cet effet sous le miroir et visser la vis sans tête (86) en la serrant avec précaution.

Enficher le diffuseur par le bas dans les trous prévus (88) à cet effet en le passant par l’arrondi.

Le conducteur en fibre optique est fixé par les conduites de câble au bras de l’illumination (91) et au cache rail (92), puis est tiré à travers le capuchon (93) jusqu’à la source de lumière froide.

Page 29

A.3 Installation of background illumination

a) It is possible to take images and video using only the inbuilt illumination of the slit lamp.

b) Diffusor

Results can be improved by use of an optional diffusor, but this excludes simultaneous slit illumination.

Installation Insert the diffusor from below over the rounded feature into the foreseen reception slots (82) where it will snap in to secure.

Haag-Streit recommends, for a good illumination of the anterior part of the eye, use an optional cold light source and background illumination through the optional holder for fibreoptic light cable.

c) Optical light lead

The variable output cold light source with light lead holder is the optimal solution for video images.

Installation The cold light source should be positioned according to the instrument table.

87 88

Streuscheibe Diffuseur Diffusor 1004744

Stiftschlüssel Clé à 6 pans Allen key

1.5 mm

Slacken the set screw (86) until the light lead adapter (87) can be removed downwards.

Insert the light lead (90) for the background illumination into the female receiver piece boring of the light lead adapter (87) and secure slightly by means of the set screw (89).

The light lead adapter (87) can now be re-inserted in the foreseen slot under the mirror. The set screw (86) can then again be re-inserted and gently tightened up.

Insert the diffusor from below over the rounded feature into the foreseen reception slots (88) where it will snap in to secure.

The light lead is fixed with the cable guides on the illumination arm (91) and on the rail cover (92), and then passed through the cable cover (93) to the cold light source.

92 93

Page 30

d) Umfeldbeleuchtung EcoLite EL 02

d) Eclairage d’ambiance EcoLite EL 02

Mit der Umfeldbeleuchtung EcoLite EL 02 kann der ausgeleuch-

tete Bereich durch einfaches Schwenken flexibler angewählt werden.

Montage

• Schutzdeckel (95) entfernen

• EcoLite EL 02 (94) einsetzen

• Winkelstecker (96) in EcoLite EL 02 einstecken

• Netzadapter (97) anschliessen

• EIN / AUS -Schalten des Lichts durch Bewegung auf- / abwärts des Schalters (98)

• Schwenkbar

• Filter abnehmbar

Netzadapter (97) mit Kabel für

• Europa

• USA / Japan

• GB

A l'aide de l'eclairage d’ambiance EcoLite EL 02 la partie illuminée peut être modifiée simplement en la faisant pivoter.

Montage

• Enlevez le cache de protection (95)

• Installez EcoLite EL 01 (94)

• Insérez la fiche coudée (96) dans EcoLite EL 02

• Branchez l'alimentation secteur (97)

• EN- / DEclenchez la lumière en bougeant l'interrupteur (98) en haut et en bas

• Pivotant

• Le filtre peut être enlevé

Alimentation secteur (97) avec câble pour

• Europe

• USA / Japon

• GB

EcoLite EL 02

Page 31

d) Background illumination EcoLite EL 02

The background illumination EcoLite EL 02 allows greater flexibility simply by pivoting it.

Installation

• Remove protection cover (95)

• Install the EcoLite EL 02 (94)

• Insert the angled plug (96) into EcoLite EL 02

• Connect the power supply (97)

• Turn ON / OFF the light by moving up and down the switch (98)

• Pivoting

• Filter can be removed

Power supply (97) with cable for

• Europe

• USA / Japan

• UK

EcoLite EL 02

Page 32

A.4 Montage Kamerakabel

A.4 Montage des câbles de la caméra

Das Kamerakabel am Kamerakopf (100) einstecken, durch den Tisch führen (102) und an die Kamerakontrolleinheit anschliessen. An der Spaltlampe wird das Kabel am Mikroskoparm (99) befestigt, am Schienendeckel zusätzlich mit der Kabelführung (101).

A.5 Montage einer Videokamera mit C-mount Anschluss

Schutzkappe (103) am C-mount Anschluss abschrauben. Adapter (104) zuerst auf Kamera schrauben und dann mit den 3 Gewindestiften (105) festsetzen.

Bildstellung auf dem Bildschirm

Position der Kamera beachten! Kamera muss parallel zum Mikroskoparm ausgerichtet sein und so montiert werden, dass das Bild korrekt auf dem Bildschirm erscheint.

Falls das Bild nicht korrekt auf dem Bildschirm positioniert ist, Kamera um Längsachse drehen, bis Position stimmt.

Bildschärfe auf dem Bildschirm

Muss nicht eingestellt werden, Anschluss wurde so konzipiert, dass Bildschärfe automatisch optimal ist!

Atemschutzschild

Abhängig vom Kameramodell muss eine Distanzschraube (106) eingebaut werden, damit der Atemschutzschild korrekt montiert werden kann.

Introduisez le câble de la caméra sur la tête de la caméra (100), passez le guide-câble à travers la table (102) et raccordez le à l’unité de commande vidéo. Le câble est fixé à la lampe à fente au bras de microscope (99), puis il se fixe au cache-rail à l’aide de la conduite de câble (101).

A.5 Montage de la caméra vidéo avec raccord monture C

Enlevez le cache de protection (103) du raccordement monture C. Vissez d'abord l'adaptateur (104) sur la caméra et fixez le ensuite à l'aide des 3 vis sans tête (105).

Position de l’image vidéo sur l’écran

Observez la position de la caméra! La caméra doit être orientée parallèlement au bras de microscope et elle doit être montée de manière à ce qu'il en résulte une image correcte sur l'écran.

Au cas où l'image n'est pas positionnée correctement sur l'écran, il faut tourner la caméra autour de son axe, jusqu'à ce que la position soit correcte.

Netteté de l’image vidéo sur l’écran

Ne doit pas être ajustée, car l'instrument à été conçu de manière à ce que la netteté soit optimale automatiquement!

Plaque de protéction hygiénique

Dépendant du modèle de la caméra, il faut installer une vice de distance (106), afin que la plaque de protéction hygiénique puisse être montée proprement.

A.6 Handhabung der Spaltlampe mit Videoausrüstung

Damit auf dem Bildschirm die gleiche Objektebene scharf abgebildet wird wie im Okular, müssen die Okulare mit dem Justierstab genau eingestellt werden.

Durch die Koppelung der Akkommodation mit dem konvergenten Sehen, ist oft eine Korrektur der normalen Refraktion um -1 bis -2 dpt am Okular nötig.

A.6 Manipulation de la lampe à fente avec l’équipement vidéo

Afin de reproduire nettement à l’écran le même plan d’objet que dans l’oculaire, il convient de régler exactement les oculaires à l’aide de la tige d’ajustage.

Du fait de l’accouplement de l’accommodation avec la vue convergente, la réfraction normale doit souvent être corrigée sur l’oculaire de -1 à -2 dpt.

Page 33

A.4 Installation of camera cables

Secure the cable to the camera (100), lead it through the table (102) and connect it to the camera control unit. On the slit lamp the cable is fixed on the microscope arm (99) and additionally on the rail cover with the cable guide (101).

A.5 Installation of video camera with C-mount interface

Unscrew the cover (103) on the C-mount interface. First screw the adapter (104) on the camera and then affix it with 3 set screws (105).

Image position on the monitor

Note the position of the camera! The camera must be oriented parallel to the microscope arm and must be mounted in the way, that the picture is correctly displayed on the screen.

In the case of misaligned images on the screen, the camera should be rotated until the correct position image is displayed.

Image focus on the monitor

Needs not to be adjusted, the interface has been designed so that optimal image focus is set automatically!

Breath shield

Depending on camera model, a distance screw must be built in (106), thus the breath shield can be fixed correctly.

100

101

102

103

A.6 Handling the slit lamp when fitted with video equipment

To achieve the same focus through both eye-pieces and monitor, the eye-pieces must be exactly adjusted with the focus test rod.

When coupling the accommodation facility with convergent viewing, the normal refraction often has to be corrected by -1 to -2 dpt on the eye-piece.

104

105

106

Page 34

A.7 Montage einer Videokamera mit Anschluss Lipstick

A.7 Montage de la caméra vidéo avec raccord mini caméra

Montage des Videokamerakopfes

Adapter für Kamera mit Anschluss Lipstick auf C-mount anschrauben. Kamerakopf so an Kameraadapter festschrauben, dass man den Adapter gerade noch drehen kann, die 3 Gewindestifte sind also noch leicht gelöst.

Bildstellung auf dem Bildschirm

Kamerakopf drehen bis das Bild auf dem Bildschirm seitenrichtig ist.

Bildschärfe auf dem Bildschirm Als Objekt wird der gleiche Justierstab wie bei der Einstellung der Okulare verwendet. Dazu wird ein Spalt von ca. 8 mm Höhe und 4 mm Breite auf den Justierstab eingestellt. Der Winkel zwischen Beleuchtung und Mikroskop beträgt 45°, wobei der Justierstab rechtwinklig zur Beleuchtung stehen muss.

Die Mikroskopvergrösserung auf 16-fach stellen. Videokamera in der Tiefe justieren. Der Bereich, in dem die Struktur der Justierstaboberfläche am schärfsten sichtbar ist, muss in der Mitte des Lichtspaltes liegen (107), links und rechts ist die Struktur unscharf (108) abgebildet.

Die 3 Gewindestifte sind noch leicht gelöst, deshalb kann die Kamera durch Drehen des Kameraadapters in der Höhe verstellt werden. Die Kamera wird dabei mit einer Hand festgehalten, damit sie nicht mitdrehen kann. Wird das Bild auf dem Videobildschirm scharf gesehen, kann die Kontermutter der Kamera festgezogen werden.

Montage de la tête de la caméra vidéo

Vissez l'adaptateur pour raccordement de la mini caméra sur la monture C. Vissez la tête de la caméra de manière à juste pouvoir tourner l’adaptateur vidéo, pendant que les 3 vis sans tête sont encore légèrement desserrées.

Position de l’image vidéo sur l’écran

Tournez la tête de la caméra jusqu’à ce que l’image soit à l’endroit.

Netteté de l’image vidéo sur l’écran

On utilise en tant qu’objet la même tige d’ajustage que pour le réglage des oculaires. Pour ce faire, on règle une fente d’environ 8mm de hauteur et de 4mm de largeur sur la tige d’ajustage. L’angle entre l’éclairage et le microscope s’élève à 45°, la barre d’ajustement devant former un angle droit par rapport à l’éclairage.

Mettez le grossissement du microscope sur 16x. Ajustez la caméra vidéo en profondeur. La zone dans laquelle la structure de la surface de la tige d’ajustage est visible au plus net doit se trouver au milieu de la fente lumineuse (107), tandis qu’à droite et à gauche la structure est floue (108).

Les trois vis sans tête sont encore légèrement desserrées ce qui permet de régler la caméra en hauteur en tournant l’adaptateur. La caméra est alors maintenue d’une main afin de ne pas tourner avec. Si l’image est nette à l’écran, le contreécrou de la caméra peut être serré.

Nachdem die seitenrichtige und senkrechte Bildlage auf dem Bildschirm nochmals kontrolliert bzw. korrigiert wurde, kann der Kameraadapter mit dem Mikroskopkörper durch Befestigen der 3 Gewindestifte fest verbunden werden.

ACHTUNG

Kamerakontrolleinheit erst einschalten, wenn alle Elemente korrekt installiert sind. Für diese Anschlüsse ist die Gebrauchsanweisung der Videokamera zu beachten.

A.8 Montage von Kopfhalter und Gerätenetzteil

Die entsprechenden Haag-Streit Gebrauchsanweisungen sind zu beachten!

Après avoir contrôlé et à nouveau rectifié la position de l’image verticale et à l’écran (verticale et à l'endroit), l’adaptateur vidéo est fixé au corps du microscope à l'aide des 3 vis sans tête.

ATTENTION

Ne mettre en route l’unité de commande vidéo avant que tous les éléments soient correctement installés. Pour les branchements, il convient de respecter le mode d’emploi de la caméra vidéo.

A.8 Montage de l'appui-tête et de l'alimentation secteur

Il faut observer les modes d'emploi Haag-Streit correspondants!

Page 35

A.7 Installation of video camera with Lipstick interface

Installation of video camera head

Affix the adapter for Lipstick to C-mount. Only tighten the 3 set screws sufficiently enough to enable the camera adapter still to be turned.

Image position on the monitor

Turn the camera head until the image on the monitor is correctly margin-adjusted.

Image focus on the monitor

Use the focus test rod. Focus a slit of 8 mm height and 4 mm width onto the focus test rod. Shift the illumination to 45° from the microscope.

Adapter für Lipstick auf C-mount Adaptateur pour mini caméra sur monture C Adapter for Lipstick on C-mount

Set a 16x magnification. Adjust the video camera depth. The area, in which the structure of the focus rod surface is seen sharply in focus, should lie in the centre of the light slit (107), whereas the structure to the left and right is shown out of focus (108).

The 3 set screws are still slightly loose and the camera height can be adjusted vertically by turning the camera adapter - but not the camera which can be held with one hand so that it cannot turn. When the image on the video monitor screen appears sharply in focus, the lock nut of the camera can be firmly tightened.

The position of the image on the monitor as to margin correctness should be checked again and correctly adjusted.The camera adapter can then be secured to the microscope housing by tightening the 3 set screws.

CAUTION

Only switch on the camera control unit when all components have been correctly installed. Observe the instruction manual for the video camera when making these connections.

45°

107

108

A.8 Mounting of headrest and power supply

The corresponding Haag-Streit operating instructions should be observed!

Page 36

Anhang B Gerätewartung

Annexe B Entretien de l'appareil

B.1 Auswechseln der Halogenlampe

ACHTUNG

1. Vor dem Lampen- und Optikwechsel: Netzschalter ausschalten und Netzstecker ziehen!

ACHTUNG

Auf der Oberseite des Lampengehäuses können erhöhte Temperaturen auftreten! Die Lampe vorher abkühlen lassen oder nur mit Schutzhandschuhen anfassen. Nur original HS-Halogenlampen verwenden!

2. Den Lampendeckel seitlich anfassen und nach oben ziehen.

3. Kontaktsockel (112) ausstecken.

4. Haltefeder (110) auf der linken Seite aushängen und wegschwenken.

ACHTUNG

Lampenkolben nicht mit den Fingern berühren!

B.1 Remplacement de la lampe halogène

ATTENTION

1. Avant de remplacer la lampe ou l' optique: coupez l'interrupteur et retirez la prise de courant!

ATTENTION

Sur la partie supérieure du boîtier de la lampe les températures peuvent être très élevées! Laissez la lampe se refroidir ou mettez des gants de protection. N'utilisez que des lampes halogènes d'origine de HS!

2 . Saisissez le couvercle de la lampe sur le côté et tirez le vers le haut.

3. Désenclenchez le socle de contact (112).

4. Décrochez le ressort de retenue (110) sur le côté gauche et faîtes basculer.

ATTENTION

Ne pas toucher l'ampoule de la lampe avec les doigts!

5. Halogenlampe (111) austauschen, die Nut (109) an der Lampenfassung muss nach oben zeigen.

6. Haltefeder einhängen, Kontaktsockel einstecken, Lampendeckel aufstecken bis er einrastet und das Lampenkabel anschliessen.

5. Remplacez la lampe halogène (111), l'encoche de la lampe (109) doit être dirigée vers le haut.

6. Raccrochez le ressort de retenue, enclenchez le socle de contact, replacez le couvercle de la lampe jusqu'à la position d'encliquetage et raccordez le câble de la lampe.

Page 37

Appendix B Equipment maintenance routines

B.1 Replacement of the halogen bulb

CAUTION

1. Before changing the lamp: turn off the switch on the power supply and disconnect the power cord!

CAUTION

Increased temperatures can occur on the upper surface of the lamp housing! Allow the light bulb to cool down before removing it or use protective gloves to remove. Use only original HS halogen bulbs!

2. Hold the lamp bulb cover at the sides and pull upwards.

3. Unplug the contact base (112).

4. Unhook the retaining spring (110) on the left side and swing out sideways.

CAUTION

The lamp bulb should not be touched with the fingers!

5. Replace the halogen lamp bulb (111). The groove on the lamp holder (109) should point upwards.

6. Hook up the retaining spring, plug in the contact base, push on the lamp bulb cover until it engages and connect the lamp cable.

109 110 111 112

Page 38

B.2 Auswechseln des Beleuchtungsspiegels

B.2 Remplacement du miroir

Der Spiegel muss zum Reinigen nicht ausgebaut werden. Nur bei mechanischer Beschädigung muss er ausgetauscht werden.

ACHTUNG

Spiegelseite nicht mit den Fingern berühren!

Ausbau

• Spiegel in Pfeilrichtung drücken. Darauf achten, dass der Spiegel nicht klemmt.

Einbau

• Die federnde Rastplatte ganz nach unten drücken

• Mit der anderen Hand den Spiegel bis zur Hälfte einschieben

• Rastplatte loslassen

• Spiegel weiter einschieben bis er einrastet

B.3 Reinigen der Gleitplatte und der Zahnschienen

Wenn die Gleitplatte verschmutzt ist und dadurch die Grobverschiebung der Spaltlampe beeinträchtigt wird, genügt festes Abreiben der Platte mit einem leicht eingeölten Lappen. Nach dem Entfernen der Schienendeckel (30) sollten die Zahnschienen zwischendurch mit einer Bürste vom angesammelten Staub gereinigt werden.

Vous n'avez pas besoin de démonter le miroir pour le nettoyer. Son remplacement ne s'impose que s'il a subit un dommage mécanique.

ATTENTION

Ne pas toucher la face réfléchissante du miroir avec les doigts!

Démontage

• Poussez le miroir dans le sens de la flèche. Veillez à ne pas le coincer.

Montage

• Poussez complètement la plaque d'encliquetage vers le bas

• Insérez avec l'autre main le miroir à moitié

• Lâchez la plaque d'encliquetage

• Insérez le miroir jusqu'à l'encliquetage

B.3 Nettoyage de la plaque de glissement et des rails dentés

Si la plaque de glissement est encrassée et si les mouvements de la lampe à fente sont entravés, il suffit de prendre un chiffon huilé. Si vous enlevez le cache-rail (30), vous pouvez nettoyer la poussière accumulée avec une brosse.

B.4 Reinigen der Optik

Zum Entstauben der freiliegenden Glasflächen wird ein Staubpinsel verwendet. Stärker verschmutzte äussere Glas- und Spiegelflächen dürfen nach dem Entstauben nur mit ganz sauberen Stofflappen sorgfältig abgerieben werden, am besten mit ausgewaschenem Leinen.

Optikpinsel

HS-Part number 1001398

B.5 Rollachse reinigen

Nur mit sauberem fusselfreien Tuch reinigen!

B.6 Staubhülle

Bei Nichtgebrauch empfiehlt es sich, die Spaltlampe mit einer Staubhülle zu schützen. Staubhülle, klein (für Spaltlampe)

HS-Part number 1001395

Staubhülle, gross (für mehrere Instrumente)

HS-Part number 1001434

B.4 Nettoyage de l'optique

Pour dépoussiérer les surfaces en verre exposées à l'air libre, vous devez utiliser un pinceau à poussière. Si les surfaces extérieures du verre et du miroir sont très sales, utiliser alors un chiffon propre pour les essuyer.

Pinceau pour nettoyage de l'optique

HS-Part number 1001398

B.5 Nettoyage de l'axe

Nettoyer avec un chiffon non-pelucheux et propre!

B.6 Housse en plastique

Il est recommandé de protéger la lampe à fente avec une housse en plastique en cas de non-utilisation.

Housse en plastique, petite (pour lampe à fente)

HS-Part number 1001395

Housse en plastique, grande (pour plusieurs instruments)

HS-Part number 1001434

Page 39

B.2 Replacement of the mirror

The mirror need not be removed for cleaning. It should only be replaced when mechanically damaged.

CAUTION

Do not touch the mirror surface with the fingers!

Dismantling

• Depress the mirror in the direction of the arrow. Care should be taken to ensure that it does not jam.

Assembly

• Depress the spring retaining plate downwards

• Slide the mirror half way in with the other hand

• Release the retaining plate

• Continue to slide the mirror into position until it engages

B.3 Cleaning of the gliding plate and the rails

If it becomes difficult to move the slit lamp around on the gliding plate, the plate should be cleaned with a slightly oily rag. After removing the rail covers (30), the rails should be cleaned with a stiff brush.

B.4 Cleaning of the optical parts

A dust brush is to be employed for dusting the exposed glass surfaces. Surfaces which have become really dirty should first be dusted, then wiped carefully with a soft dry clean cloth, washed linen, chamois leather, or some such material which will not scratch the surface.

Brush for cleaning the optics

HS-Part number 1001398

B.5 Cleaning of the axle

Clean only with dry, lint-free cloths!

B.6 Plastic dust cover

It is recommended to protect the slit lamp with a dust cover in case it is not in use.

Plastic dust cover, small (for slit lamp)

HS-Part number 1001395

Plastic dust cover, large (for several instruments)

HS-Part number 1001434

Page 40

Anhang C Technische Daten

Annexe C Caractéristiques techniques

Spaltbeleuchtung

Spaltbildbreite 0 - 14 mm kontinuierlich

Spaltbildlänge 1 - 14 mm kontinuierlich

Leuchtfelddurchmesser 14 mm

Spaltbilddrehbarkeit 0° - 90°

Schwenkung der Spaltbeleuchtung zur Mikroskopachse Horizontal ± 90°

Filter Blau, grau (10%) und rot. UV- und Wärmeschutzfilter sind fest eingebaut.

Lichtquelle Halogenlampe 12 V / 2.5 A

Beleuchtungsstärke 0 V / 0 Lux bei Position 0 7 V / 75 000 Lux bei Position 1/4 9 V / 150 000 Lux bei Position 1/2

11.5 V / 300 000 Lux

bei Position1

Bestrahlungsstärke in Abhängigkeit der Lichtwellenlänge: siehe Diagramm rechts

Eclairage de la fente

Largeur de l'image de la fente 0 - 14 mm continu

Hauteur de l'image de la fente 1 - 14 mm continu

Diamètre du champ d'éclairage 14 mm

Rotation de l'image de la fente 0° - 90°

Mouvement de l'éclairage de la fente par rapport au microscope Horizontal ± 90°

Filtres Bleu, gris (10 %) et rouge. Les filtres UV et anti-calorique sont montés en permanence.

Source lumineuse Lampe halogène 12 V / 2.5 A

Intensité de la lumière 0 V / 0 Lux en position 0 7 V / 75 000 Lux en position 1/4 9 V / 150 000 Lux en position 1/2

11.5 V / 300 000 Lux en position 1

Puissance du rayonnement en dépendance de la longueur d'onde de lumière voir diagramme à droite

Bestrahlungsstärke bei max. Intensität (11.5 V) und max. Spaltöffnung *)

0.01 mW / cm2 (305 nm - 400 nm) 90 mW / cm2 (380 nm - 700 nm) 5 mW / cm2 (700 nm - 1100 nm)

Die spektral gewichtete photochemische Strahldichte für das aphakische Auge LA bei maximaler Intensität (11.5 V) und maximaler Spaltöffnung beträgt 270 mW / (cm2 sr). *)

Die spektral gewichtete photochemische Strahldichte für das phakische Auge L

bei maximaler Intensität (11.5 V) und ma-

ximaler Spaltöffnung beträgt 230 mW / (cm2 sr). *)

Die spektral gewichteten photochemischen Strahldichten LA und LB sind ein Mass für das Gefährdungspotential, dass ein Lichtbündel photochemische Schädigungen der Netzhaut verursacht. LA stellt das Mass dar für Augen, bei denen die Augenlinse entfernt und nicht durch eine künstliche Linse mit UV-Blocker ersetzt wurde (aphakische Augen), oder für Augen von sehr kleinen Kindern. L

ist das Mass für das phakische

Auge, das die natürliche Augenlinse enthält. Werte von LA und LB über 80 mW / (cm2 sr) werden für Beleuchtungsbündel, die eine erweiterte Augenpupille voll ausfüllen, als hoch angesehen. *)

Puissance du rayonnement aux valeurs max. d’intensité (11.5 V lampe) et d’ouverture *)

0.01 mW / cm

(305 nm - 400 nm) 90 mW / cm2 (380 nm - 700 nm) 5 mW / cm2 (700 nm - 1100 nm)

La luminance énergétique photochimique avec pondération spectrale en cas d’aphakie LA aux valeurs maximales d’intensité (11.5 V lampe) et d’ouverture est 270 mW / (cm2 sr). *)

La luminance énergétique photochimique avec pondération spectrale en cas de phakie L

aux valeurs maximales d’intensité

(11.5 V lampe) et d’ouverture est 230 mW / (cm2 sr). *)

Les luminances énergétiques photochimiques à pondération spectrale LA et LB donnent une mesure du potentiel propre à un faisceau lumineux susceptible d’engendrer un risque photochimique pour la rétine. LA donne la mesure pour les yeux dont le cristallin a été enlevé (aphaques) et non remplacé par une lentille absorbant les rayons UV, ou pour les yeux de très jeunes enfants. L

donne la mesure pour des yeux avec cristallin

en place. Les valeurs de LA ou de LB supérieures à 80 mW / (cm2 sr) sont considérées comme élevées pour des faisceaux qui éclairent complètement une pupille dilatée.*)

*) In Übereinstimmung mit ISO 10939

*) Conforme à ISO 10939

Page 41

Appendix C Technical specifications

Slit illumination

Slit image width 0 - 14 mm continuous

Slit image length 1 - 14 mm continuous

Illumination field diameter

14 mm

Slit image radial range 0° - 90°

Radial movement of the slit illumination relative to the microscope axis Horizontal ± 90°

Filter Blue, grey (10 %) and red.

The UV filter and the heat absorption

filter are permanently mounted.

Light source Halogen lamp bulb 12 V / 2.5 A

Illumination intensity 0 V / 0 Lux at position 0 7 V / 75 000 Lux at position 1/4 9 V / 150 000 Lux at position 1/2

11.5 V / 300 000 Lux at position 1

Irradiance depending on light wave length see diagram at right hand side

Irradiance at max. intensity (11.5 V lamp) and max. aperture*)

0.01 mW / cm2 (305 nm - 400 nm) 90 mW / cm2 (380 nm - 700 nm) 5 mW / cm2 (700 nm - 1100 nm)

Diagramm Bestrahlungsstärke bei Positionen 1, 1/2 und 1/4 Diagramme Puissance du rayonnement en positions 1, 1/2 et 1/4 Diagram Irradiance at positions 1, 1/2 and 1/4

Spectrally-weighted photochemical aphakic output source radiance LA at maximum intensity (11.5 V lamp) and maximum aperture: 270 mW / (cm2 sr).*)

Spectrally-weighted photochemical phakic output source radiance L

at maximum intensity (11.5 V lamp) and maximum

aperture: 230 mW / (cm2 sr).*)

Spectrally-weighted photochemical radiance LA and LB give a measure of the potential hazard that exists for a beam of light to cause photochemical damage to the retina. LA gives the measure either for eyes in which the crystalline lens has been removed (aphakes) and has not been replaced by a UV-blocking lens or for eyes of very young children. LB gives the measure for eyes in which a crystalline lens is in place. Values of L

and LB over 80 mW / (cm2 sr) are considered

high for beams which completely fill a dilated pupil. *)

*) According to ISO 10939

Position

11.5 V 1 9 V 1/2 7 V 1/4

Wellenlänge / Longueur d'onde / Wave length [nm]

Spektrale Bestrahlungsstärke / Puissance spectrale / Spectral irradiance

[mW/(cm

nm)]

Page 42

Stereomikroskop

Microscope stéréoscopique

Stereowinkel 13° Vergrösserungswechsler 1x und 1.6x Vergrösserung mit Okular 10x (Standard) 10x und 16x mit Okular 25x 25x und 40x Dioptrieneinstellung der Okulare + 6 bis - 6 Dioptrien Pupillendistanz 54 - 94 mm Anschluss Videokamera C-mount

Instrumentenbasis

Bedienung Einhandbedienung des Lenkhebels in 3 Dimensionen

Verstellung Instrumentenbasis 80 mm (Länge) 30 mm (Höhe) 100 mm (Seite)

Netzanschluss Klasse II, Typ B 230 V~, 0.13 - 0.21 A oder 115 V~, 0.25 - 0.42 A 50 - 60 Hz

Allgemeines

Angle stéréoscopique 13° Changeur de grossissement 1x et 1.6x Grossissement avec oculaire 10x (standard) 10x et 16x avec oculaire 25x 25x et 40x Réglage dioptrique pour oculaires + 6 à - 6 dioptries Distance interpupillaire 54 - 94 mm Raccordement vidéo monture C

Base des instruments

Manipulation Palonnier tridimensionnel

Ajustement de la base 80 mm (longueur) des instruments 30 mm (hauteur) 100 mm (côté)

Branchement secteur Classe II, type B 230 V~, 0.13 - 0.21 A ou 115 V~, 0.25 - 0.42 A 50 - 60 Hz

Généralités

Gewicht 8.1 kg (ohne Geräte netzteil, Kopfhalter und Optionen)

Klassifizierung

Gegen elektrischen Schlag Klasse I, Typ B Gegen Wasser IPX0 Sterilisation und Desinfektion

• für die Spaltlampe nicht notwendig

• für den Kopfhalter Kinnpapier nutzen und Stirnband mit alkoholgetränktem Wattebausch reinigen

Betriebsart Dauerbetrieb

Gerätenetzteil

Input AC 115V, ±10% / 0.25 - 0.42A

AC 230V, ±10% / 0.13 - 0.21A 50 - 60Hz

Output 1 DC 7 - 14.4V / max. 36W Output 2 DC 5V / 1W

Poids 8.1 kg (sans la partie alimentation secteur, appui-tête, accessoires)

Classification

Décharge électrique Classe I, type B Eau IPX0 Stérilisation et désinfection

• de la lampe à fente n'est pas nécessaire

• de l'appui-tête utiliser papier pour men tonnière et nettoyer le bandeau avec tampon d'ouate trempé d'alcool

Mode d'exploitation à longue durée

Alimentation secteur

Input AC 115V, ±10% / 0.25 - 0.42A

AC 230V, ±10% / 0.13 - 0.21A 50 - 60Hz

Output 1 DC 7 - 14.4V / max. 36W Output 2 DC 5V / 1W

Klassifikation • Schutzklasse II

• IPX0

• Dauerbetrieb

• für Betrieb in der Nähe von feuerge fährlichen Betäubungsmitteln nicht geeignet!

Classification • Class II

• IPX0

• marche continue

• équipment à ne pas utiliser en présence d'anesthésique inflammable

Page 43

Stereo-microscope

Stereo angle 13° Magnification changer 1x and 1.6x Magnification with ocular 10x (standard) 10x and 16x with ocular 25x 25x and 40x Range of adjusting eye-pieces + 6 to -6 diopters Inter pupillary distance 54 - 94 mm Interface video camera C-mount

Instrument base

Operation Single handed 3-dimensional opera tion of the guide lever

Adjustment of the instrument base 80 mm (length) 30 mm (height) 100 mm (side)

Electric supply Class II, type B 230 V~, 0.13 - 0.21 A or 115 V~, 0.25 - 0.42 A 50 - 60 Hz

Miscellaneous

Weight 8.1 kg (without power supply, headrest and options)

Classification

Against electric shock Class I, type B Against water IPX0 Sterilisation and disinfection

• for the slit lamp not necessary

• for the headrest use chin paper and clean the forehead with cotton soaked in alcohol

Operation mode continuous

Power supply

Input AC 115V, ±10% / 0.25 - 0.42A

AC 230V, ±10% / 0.13 - 0.21A 50 - 60Hz

Output 1 DC 7 - 14.4V / max. 36W Output 2 DC 5V / 1W

CLASSIFIED BY UNDERWRITERS LABORATORIES INC. WITH RESPECT TO ELECTRIC SHOCK, FIRE AND MECHANICAL HAZARDS ONLY IN ACCORDANCE WITH UL 60 601-1

Classification • Class II

• IPX0

• continuous operation

• equipment not suitable for use in the presence of a flammable anaesthetic mixture

Haag-Streit AG

Gartenstadtstrasse 10 CH-3098 Koeniz, Switzerland Phone ++ 41 31 978 01 11 Fax ++ 41 31 978 02 82 eMail [email protected]

Page 44

Haag-Streit AG

Gartenstadtstrasse 10 CH-3098 Koeniz, Switzerland Phone ++ 41 31 978 01 11 Fax ++ 41 31 978 02 82 eMail [email protected] internet www.haag-streit.com

*1500720063104040*

01.09- .5
