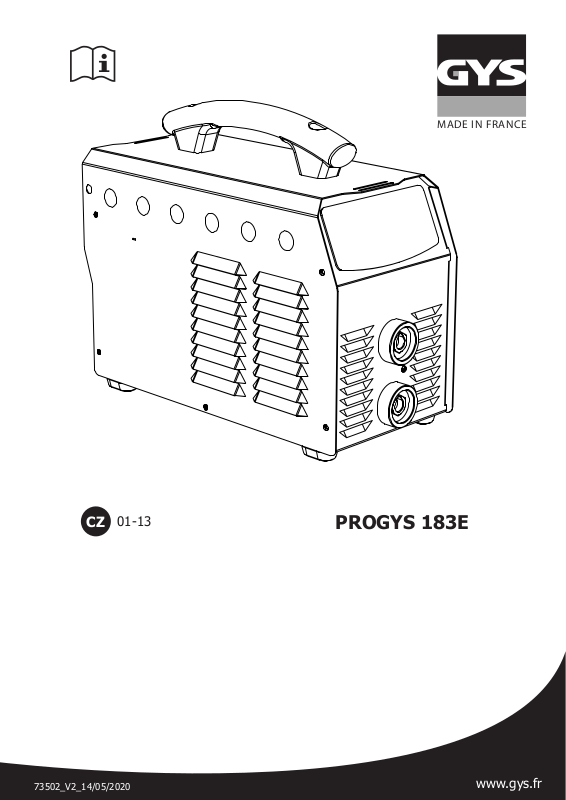

MADE IN FRANCE
CZ
73502_V2_14/05/2020
01-13
PROGYS 183E
www.gys.fr
PROGYS 183E
MADE IN FRANCE

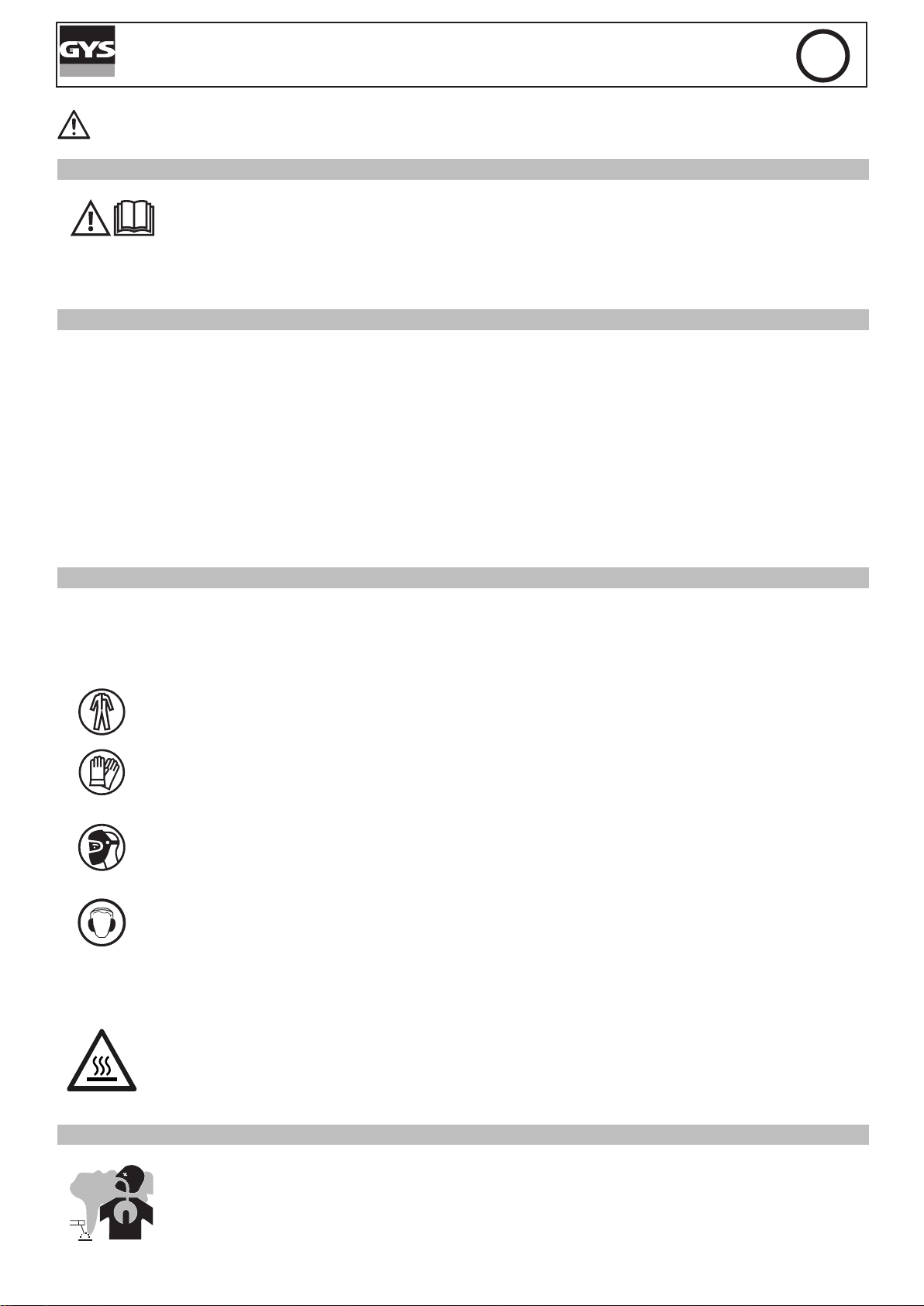

VAROVÁNÍ - BEZPEČNOSTNÍ PRAVIDLA
CZ
VŠEOBECNÉ POKYNY
Před použítí tohoto zařízení si pozorně přečtěte návod k obsluze.
Neprovádějte na přístroji žádné údržbové práce, ani změny, pokud nejsou výslovně uvedeny v tomto návodu.
Výrobce neručí za zranění nebo škody vzniklé neodbornou manipulací s tímto přístrojem.
V případě problémů nebo dotazů ohledně správného používání tohoto přístroje se obracejte na příslušným způsobem kvalikovaný a
vyškolený personál.
PRACOVNÍ PROSTŘEDÍ
Přístroj je určen výlučně pro svářecí postupy uvedené na výkonovém štítku nebo v tomto návodu. Bezpodmínečně dodržujte
bezpečnostní pokyny. Výrobce neručí za nedostatečné či nebezpečné použivání.
Při provozu, ale i při skladování dbejte na to, aby přístroj byl umístěn v prostředí, které neobsahuje kyseliny, plyny a další žíravé látky.
Dbejte na dobrou ventilaci při použítí.
Teplotní rozmězí okolního vzduchu:
Při svařování : -10 až +40°C (+14 až +104°F).
Při přepravě a skladování -25 až +55°C (-13 až 131°F).
Vlhkost vzduchu:
≥ 50% do teploty 40°C (104°F).
≥ 90% do teploty 20°C (68°F).
Nadmořská výška do 1000 m.
OSOBNÍ OCHRANNÉ VYBAVENÍ
Použivání svařovacího zařízení může být nebezpečné a může způsobit vážná zranění, za určitých okolností i smrtelná.
Při obloukovém svařování je uživatel vystaven řadě možných rizik, např.: záření vycházející z oblouku, elektromagnetické rušení
(osoby s kardiostimulátorem nebo se sluchátkem by se před začátkem prací v blízkosti svařovacího agregátu měly poradit s lékařem),
úraz elektrickým proudem, hluk a výpary generované při svařování.
Bezpodmínečně dodržujte následující bezpečnostní pokyny:
Osoby musí nosit ochranné oblečení, které zakrývá celé tělo, dobře izoluje, je suché, nehořlavé, v dobrém stavu a
nemá záložky.
Ochrana rukou vhodnými rukavicemi (elektricky izolujícími a chránicimi před horkem).
Chraňte své očí speciální kuklou s dostatečnou ochranou (proměnná dle pouzítí). Chraňte své očí při operaci čištění.
Při těchto pracích nenoste kontaktní čočky.
Je případně nutno postavit kolem ochranné závěsy pro ochranu dalších osob proti oslnění oblouku a odletujícím
jiskrám.
Upozorněte další osoby na to, aby se nedívaly do oblouku ani do obrobku, a nosily vhodně ochranné oblečení.
Použivejte vhodnou sluchu v případě hluk překračuje maximální hodnotu (platí i pro osoby na pracovišti).
Dbejte na to, aby se do blízkosti pohybujících se částí nedostaly vaše ruce, vlasy, části oděvu a nářadí.
V žádném případě nedemontujte skříň přístroje v době, kdy je přístroj připojen na elektrickou napájecí síť. Výrobce
neručí za zranění ani materiální škody vzniklé neodbornou manipulací s tímto přístrojem.
2
Svařenec je po skončení práce velmi horký, proto při manipulaci s ním buďte opatrní a zabraňte popálení. Hořák je
třeba před každou opravou nebo čištěním, příp. po každém použití nechat dostatečně zchládnout (po dobu min. 10
minut). Chladící jednotka má být zapnuta při použítí vodochlazený hořák, aby kapalina nemohla způsobit popálení.
Je důležité zabezpečit pracovišti před opuštěním pro bezpečnosti osob a majetek.
VÝPARY A PLYNY
Kouř vznikající při svařování obsahuje škodlivé plyny a výpary. Zajistit dostatek čerstvého vzduchu, může být nutné
používat způsobilý dýchací přístroj. Pokud nedostačuje větrání, použijte ochrannou dýchací kuklu s přívodem vzduchu.
V případě nejasností, zda dostačuje výkon odsávacího zařízení, porovnejte naměřené emisní hodnoty škodlivin s
povolenými limity.
PROGYS 183E
MADE IN FRANCE
Pozor: při svarování v malých prostorách je nutno monitorovat práci v bezpečné vzdálenosti Svařování kovů obsahující olovo,
kadmium, zinek, rtuť a berylium může být škodlivé. Odstraňte mastnoty, které pokrývají části určené ke svařování.
Lahve lze uskladnit pouze v otevřených nebo dobře větraných prostorech. Mějte na paměti, že plynové láhve smí být pouze ve svislé
poloze. Zajistěte je proti převrhnutí řádným upevněním k
pojezdovému vozíku.
Neprovádejte svařecí práce v blízkosti oleje nebo barvy.
CZ
NEBEZPEČÍ POŽÁRU A VÝBUCHU
Chraňte dostatečně celý prostor svařování. Bezpečnostní vzdálenost k hořlavým materiálům činí minimálně 11 m.
Mějte vždy v pohotovosti vhodný, přezkoušený hasicí přístroj.
Jiskry a horké částečky mohou proniknout do okolí i malými štěrbinami a otvory. Přijměte proto odpovídající opatření, aby nevzniklo
nebezpečí zranění nebo požáru.
Udržujte osoby, horlavé látky a zásobniky pod tlakem do dostatečné bezpečnostní vzdálenosti.
Neprovádějte svářečské práce na uzavřených zásobnících nebo potrubních rozvodech, ve kterých by mohly být zbytky hořlavého
obsahu (olej, palivo, plyn...). Tyto je nutno napřed vyprázdnit a důkladně vyčistit.
Při broušení pracujte vždy na odvrácené straně od tohoto přístroje a od hořlavých materiálů.
LAHVE S OCHRANNÝM PLYNEM
Plyn unikající z tlakové láhve může ve vysoké koncentraci způsobit smrt udušením (prostor řádně větrejte).
Bezpečnostní transport : uzavřte plynové lahve a vypněte svařovací zdroj. Plynové lahve musí stát vždy svisle a
musí být zajištěny proti převržení.
Pokud se nesvařuje, uzavřete ventil na lahvi. Dejte pozor na kolisání teploty a sluneční záření.
Chraňte tlakové lahve před vysokými teplotami, struskou, otevřeným plamenem, jiskrami a elektrickým obloukem.
Udržujte tlakové lahve v dostatečné vzdálenosti od svařovacích vedení či jiných elektrických obvodů, a nikdy
nesvařujte na lahve pod tlakem.
Při otevírání ventilu na tlakové lahvi odvraťte obličej od vývodu plynu a zajistit, že použivaný plyn je vhodný pro
svařovací proces.
ÚRAZ ELEKTRICKÝM PROUDEM
Svařovací agregát smí být připojen pouze k uzemněné elektrické napájecí síti. Jako jisticí prvky používejte pouze
doporučený typ pojistek.
Použivání svařovacího zařízení může být nebezpečné a může způsobit vážná zranění, za určitých okolností i smrtelná.
Nedotýkejte se žádných dílů v přístroji nebo na něm (hořáky, klešti, obvody, elektrody), které jsou pod napětím.
Před demontáží krytů odpojte zařízení od sítě. Po odpojení sítě vyčkejte asi 2 minuty, aby se mohly vybít kondenzátory.
Nikdy se nedotýkejte současně hořáku a zemnicí svorky.
Poškozené kabely a hořák smí vyměňovat pouze kvalikovaný a vyškolený personál. Dimenzovat průrez kabelů podle aplikace. Noste
vždy suchý ochranný oděv. Vždycky noste izolační boty.
KLASIFIKACE PŘÍSTROJE PODLE ELEKTROMAGNETICKÉ KOMPATIBILITY
Přístroje patří třídě A a nejsou určeny k použití v obytných oblastech, ve kterých je elektrická energie odebírána
z veřejné sítě, dodávající nízké napětí. Při zajišťování elektromagnetické kompatibility u přístrojů třídy A může v
těchto oblastech dojít k problémům, jak z důvodu spojených s vodiči, tak i k problémům z důvodu vzniku rušivých
signálů.
Toto zařízení není v souladu s IEC 61000-3-12 a je určeno pro přípojení k nízkonapěťové soukromé sítě,
napojená na soustavu vysokého a středního napětí. Když je připojeno k veřejnému nízkonapěťovému systému je
odpovědnostní instalujícího nebo uživatele zařízení zajistit konzultací s operátorem distribuční sítě, je-li to nutné,
že může být zařízení připojeno.
Toto zařízení je v souladu s normou IEC 61000-3-11 pokud jeho sít’ová impedance je nížší jak maximální hodnota
Zmax = 0.32 Ohms.
3
PROGYS 183E
MADE IN FRANCE
CZ
ELEKTROMAGNETICKÁ POLE
Průchod elektrického proudu v některých vodivých částech způsobuje vznik lokalizovaných elektromagnetických
polí (EMF). Svařovací proud způsobuje elektromagnetickou poli v okolí svařovacího obvodu.
Elektromagnetická pole mohou ovlivňovat činnost některých zdravotních zařízení (např. pacemakerů, respirátorů, kovových protéz
apod.) Proto je třeba přijmout náležitá ochranná opatření vůči nositelům těchto zařízení. Například zakázat jejich přístup do prostoru
použití svařovacího přístroje.
Obsluha musí používat následující postupy, aby snížila expozici vůči elektromagnetickým polím:
• Připevnit oba svařovací kabely společně co nejblíže;
• Udržovat hlavu a trup co nejdále od svařovacího obvodu;
• Nikdy si neovíjet svařovací kabely kolem těla;
• Nesvařovat s tělem nacházejícím se uprostřed svařovacího obvodu. Udržovat oba kabely na stejné straně těla;
• Připojit zemnicí kabel svařovacího proudu k dílu určenému ke svařování, co nejblíže k realizovanému spoji;
• Nesvařovat v blízkosti svařovacího přístroje ani na něm nesedět a neopírat se o něj;
• Nesvařovat při transportu svařovacího přístroje.
Osoby s kardiostimulátorem by neměly pracovat se zařízením bez souhlasu lékaře.
Elektromagnetická pole mohou způsobit škody na zdraví, které nejsou dosud známé.
4
DOPORUČENÍ TÝKAJÍCÍ SE POSOUZENÍ SVAŘOVACÍHO PROSTORU A SVAŘOVACÍHO PRACOVIŠTĚ
Obecně
Uživatel odpovídá za správné používání svařovacího agregátu a správný výběr materiálu, v souladu s údaji výrobce. Pokud se objeví
elektromagnetické rušení, pak uživatel, s pomocí výrobce, odpovídá za nalezení správného řešení. V mnoha případech postačí
svařovací pracoviště řádně uzemnit. V některých případech bude nutné elektromagneticky odstínit svařovací zdroj. Každopádně je
nutné snížit úroveň elektromagnetického rušení na co nejnižší hodnotu.
Posouzení svařovacího prostoru
Před instalací svářečky musí uživatel zohlednit potenciální elektromagnetické problémy okolí musí vzít v úvahu následující body:
a) Síťové, řídicí, signální a telekomunikační vodiče;
b) Rádia a televizní přijímače;
c) Počítače a jiná řídicí zařízení;
d) Bezpečnostní zařízení;
e) Zdraví osob v okolí, především pak osob s kardiostimulátory nebo naslouchadly;
f) Kalibrační a měřicí zařízení;
g) Odolnost proti rušení jiných zařízení v okolí.
Uživatel musí zajistit, aby ostatní přístroje používané v místnosti byly kompatibilní. To si mùže vyžádat další ochranná opatření ;
h. Denní doba, ve které musejí být prováděny svářečské práce.
Velikost prostoru, který je v těchto případech zapotřebí brát v úvahu, závisí na konstrukci budovy a ostatních činnostech,
které zde budou provozovány. Hranice tohoto prostoru mohou zasahovat i mimo území podniku.
Kontrola svařovacího agregátu
Kromě kontroly svařovacího místa je možno kontrolou svařovacího agregátu vyřešit řadu dalších problémů. Kontrola by měla být
prováděna podle čl. 10 normy IEC/CISPR 11:2009. Účinnost opatření na snížení rizika lze také potvrdit měřením na místě.
DOPORUČENÍ OHLEDNĚ METOD KE SNÍŽENÍ EMITOVANÝCH RUŠIVÝCH ELEKTROMAGNETICKÝCH POLÍ
a. Veřejná elektrická napájecí síť : svařovací agregát pro svařování elektrickým obloukem musí být připojen na veřejnou
elektrickou napájecí síť podle pokynů výrobce. V případě, že se vyskytne rušení rozhlasového příjmu, je nutné provést další odrušovací
opatření, jakým může být ltrace hlavního napájecího přívodu Přívodní kabel je zapotřebí kvůli odstínění uložit do kovového kanálu,
nebo podobného zakrytování. Toto elektrické odstínění se musí provést po celé délce kabelu. je třeba zapojit odstínění do zdroje
svařovacího proudu pro zajištění dobrého elektrického kontaktu mezi kovovou trubkou a krytem zdroje.
b. Údržba přístroje a příslušenství: agregát pro obloukové svařování by měl procházet pravidelnou údržbou podle pokynů
výrobce. Pokud je zařízení v provozu, musí být všechna přístupová dvířka uzavřena a krytky náležitě upevněny na svých místech.
Na zařízení se nesmí provádět žádné změny s výjimkou změn a seřízení uvedených v pokynech výrobce. Údržba a seřizování podle
doporučení výrobce se týká zejména dráhy oblouku a prvků pro jeho stabilizaci.
c. Svařovací kabely : Použit co nejkratší svařovací kabely a vést kabely pohromadě u podlahy.
d. Potenciálové vyrovnání : všechny kovové díly svařovacího pracoviště by měly být pospojovány a stát se součástí systému
ekvipotenciálního vyrovnání. Přesto i v takovém případě existuje nebezpečí úrazu elektrickým proudem, pokud se dotkneme současně
elektrody a kovového dílce. Uživatel musí být izolován od takových kovových předmětů.
e. Uzemnění obrobku: V případech, kdy není obrobek z důvodů elektrické bezpečnosti připojený na uzemnění, nebo kdy není
uzemněný z důvodů svých rozměrů či polohy, což je případ lodních trupů, anebo ocelových konstrukcí budov, může připojení obrobku
na uzemnění v některých, avšak ne ve všech případech, snížit hladinu vyzařovaného rušení. Zde je však zapotřebí postupovat opatrně,
aby se uzemněním obrobku nezvýšilo riziko úrazu obsluhy, anebo riziko poškození jiných elektrických zařízení. Pokud je uzemnění
zapotřebí, lze uzemnit obrobek přímým připojením na zemnicí vodič. Spojení se zemí lze ve státech, kde není přímé připojení na
zemnicí vodič dovoleno, docílit pomocí vhodného kondenzátoru, jehož kapacita odpovídá příslušným národním předpisům.
PROGYS 183E
MADE IN FRANCE
f. Ochrana a fyzické oddělení : úroveň rušení je možno snížit také odstíněním dalších zařízení v okolí, nebo celé svařovací
soupravy. V případech specických aplikací lze odstínit celé svařovací sestavy.
CZ
TRANSPORT
Rukojeti a držáky jsou vhodné výhradně k ruční přepravě. Nesmíte však podcenit jeho vlastní hmotnost. Přístroj
není určen k manipulaci pomocí jeřábu nebo k zavěšení.
Při přesunu nikdy nevlečte přístroj uchopením za hořák nebo kabely. Přístroj smí být transportován pouze ve svislé
poloze.
Netransportujte zařízení nad osobami nebo věcmi.
Pokud jsou ke svařovacímu agregátu připojeny plynové láhve, nesmíte s ním za žádných okolností pohybovat.
Bezpodmínečně dodržujte pokyny příslušných platných směrnic pro přepravu svařovacích zařízení a plynových lahví.
INSTALACE PŘÍSTROJE
• Přístroj stavte na podklad s náklonem do maximálního úhlu 10°.
• Dbejte na dosatečný prostor kolem svařovacího zdroje pro dobré větrání a přístup k ovládacím prvkům.
• Nepouživejte zarízení v prostorách, ve kterých se nachází kovové prachové částečky, které by mohly být vodivé.
• Chraňte přístroj před deštěm a přímým slunečním zářením.
• Přístroj má krytí IP21, a to znamená, že::
- je chráněn před průnikem cizích těles průměru > 12,5mm
- je chráněn před účinky stříkající vody
Výrobce neručí za zranění nebo věcné škody způsobené neodbornou manipulací s tímto přístrojem.
ÚDRŽBA / POKYNY
• Údržbu smí provádět pouze kvalikovaný personál. Doporučujeme provádět roční údržbu.
• Vypněte zařízení, odpojte je od napájecí sítě a vyčkejte 2 minuty před zahájením práce na zdroji. V zařízení je velmi vysoké
napětí, které je nebezpečné.
• Je nutné provádět pravidelnou udržbu vyčistějící uvnitř zařízení tlakovým vzduchem. Nechejte provádět kvalikovaným
personálem pravidelné kontroly elektrických spojení s izolovaným nástrojem.
• Pravidelně kontrolujte stav síťového připojovacího vedení. Je-li napájecí kabel poškozen, musí být vyměněn výrobcem,
jeho servisem nebo kvalikovanou osobou, aby se zamezilo vzniku ohrožení.
• Neuzavírejte ventilační otvory zařízení, musí být zajištěna cirkulace vzduchu.
• Nepoužívejte přístroj pro čištění trubek, nabíjení akumulátorů nebo rozběh motorů.
MONTÁŽ - POUŽITÍ VÝROBKU
Montáž tohoto přístroje smí provádět pouze a výhradně kvalikovaný personál, mající oprávnění k této činnosti od
výrobce. Při montáži dbejte na to, aby přístroj byl odpojen od elektrické napájecí sítě. Je obecně zakázáno zapojovat
generátory do série nebo paralelně.
POPIS PŘÍSTROJE
Toto zařízení je přenosný, vzduchem chlazený invertor, který slouží jako zdroj stejnosměrného proudu pro obloukové
svařování obalenou elektrodou (MMA - Manual Metal Arc Welding) a svařování netavící se elektrodou v ochranné
atmosféře inertního plynu (WIG-Lift). V režimu MMA je možno svařovat všemi obvyklými elektrodami, tedy rutilovou,
litinovou a bazickými elektrodami. V režimu WIG je možno svařovat většinu kovů, s výjimkou slitin a hliníku. Přístroj je
možno napájet z generátoru a jsou vybaveny přepěťovou ochranou (230 V +- 15%).
NAPÁJENÍ, ZAPNUTÍ/VYPNUTÍ
• Přístroje jsou vybaveny zástrčkou 16A s ochranným zemnicím kontaktem (typu EEC7/7), která se připojuje k jednofázové zásuvce 230V (50-60Hz) s uzemněným neutrálním vodičem.
Proudový odběr (I1eff) při maximálním výkonu je uveden na typovém štítku stroje. Zkontrolujte, zda zdroj a jeho jištění
odpovídají maximálnímu odebíranému proudu a tedy jsou vhodné pro provoz stroje. V některých zemích je třeba použít
jiný typ zástrčky, při kterých je zajištěno, že přístroj bude fungovat i při maximálním zatížení.
• Pro spuštění přístroje stlačte tlačítko « »
• Pokud síťové napětí překročí hodnotu 265V, přístroj automaticky vypne a rozsvítí se kontrolka indikující přehřátí (indikace )
Jakmile napětí poklesne pod tuto hraniční hodnotu, přístroj automaticky přejde zpět do stavu provozní připravenosti
5
PROGYS 183E
MADE IN FRANCE
PROVOZ NAPÁJENÍM Z GENERÁTORU
Tento svařovací agregát může být napájen také z generátoru. Generátor musí být schopen dodávat elektrický proud
s výkonovými údaji uvedenými na svářečce a musí splňovat následující požadavky :
- Vrcholová hodnota napětí (špičkové napětí) nesmí překročit 400V ;
- Frekvence střídavého proudu musí být 50 nebo 60 Hz.
Generátory s jinými výkonnostními a provozními parametry mohou stroj poškodit a tedy nejsou pro jeho provoz vhodné.
SVAŘOVÁNÍ OBALOVANÝMI TYČOVÝMI ELEKTRODAMI (REŽIM MMA)
PŘIPOJENÍ A POKYNY
• Připojte kabely, držák elektrody a zemnicí svorku k příslušným připojovacím bodům,
• Dodržte údaje ohledně polarity, uvedené na obalu elektrod,
• Jakmile svařovací agregát nepoužíváte, vyjměte elektrody z držáku.
• Přístroje jsou vybaveny speciálními funkcemi, které zlepšují vlastnosti svařování. Jedná se o tyto funkce :
- Hot Start: zvyšuje hodnotu svařovacího proudu v okamžiku zapálení elektrody.
- Arc Force: zvýší krátkodobě svařovací proud a brání tak přilepení (sticking) elektrody při jejím ponoření do svarové
lázně.
- Anti Sticking: snížení hodnoty zkratového proudu a vyloučení možnosti, že by došlo k rozžhavení elektrody během
jejího přilepení ke svařenci.
SVAŘOVÁNÍ OBALENOU ELEKTRODOU
• MMA STANDARDNÍ
Režim MMA standardní je vhodný pro většinu aplikací. Ten se hodí pro svařování všemi běžnými rutilovými, nerezovými,
litinovými a bazickými elektrodami na všechny materiály: ocel, nerez, litina.
CZ

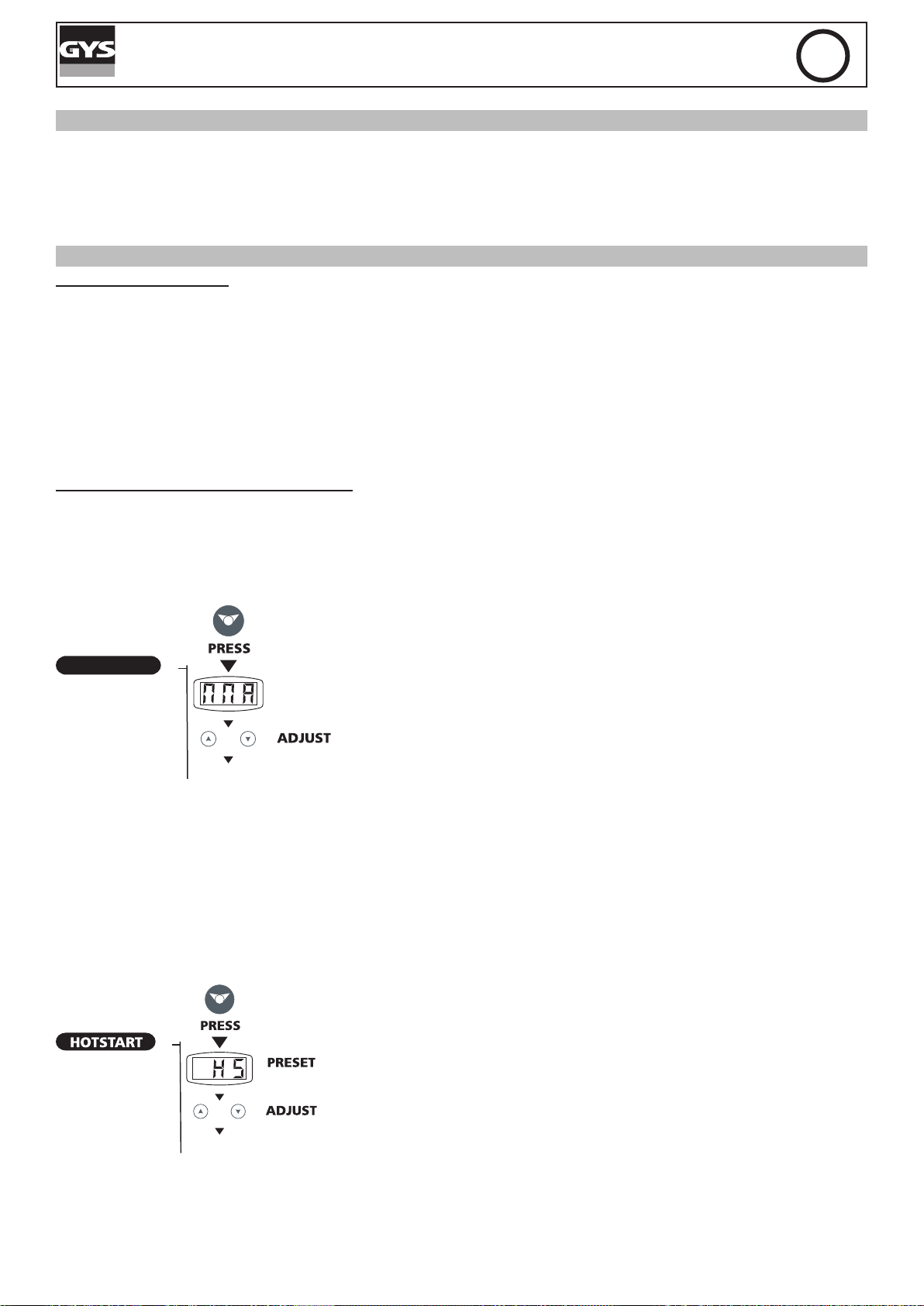

Volba režimu MMA a nastavení proudu:
• Tlačítkem (5) navolíme režim MMA (2).
MMA
OK
Při nastavení režimu Hot Start postupujte následovně :
Doporučení:
- Nižší hodnota Hot Start pro tenké plechy
- Vyšší hodnota Hot Start pro kovy, které se obtížně svařují (např. kvůli tomu, že jsou znečištěny nebo zoxidovány)
• Na displeji blíká každé 5 sekund hlásení «MMA» (displej (1)).
• Tlačítkem (4) nastavte požadovanou hodnotu proudu.
• Zařízení je hotové.
Pokud je zdroj nastaven v režimu MMA standardní :
• Rychle stisknout tlačítko (5) pro nastavení ARC FORCE.
6
• Na displeji bliká hlášení «HS» (Hot Start) a objeví se jedna číslice (displej
0 - 100 %
OK
• MMA PULZNÍ
Režim MMA Pulzní je určen pro svařování potrubí a ideální pro vertikální svařování směrem nahoru. Impulzním svařováním
je možné udržovat chladnou tavnou lázně zlepšující přechod materiálu. Pro svislé soupavé svařování bez pulzací je nutná
technika «stromečkem», co je těžký trojúhelníkový pohyb ruky. Díky režimu MMA Pulzní tento pohyb už není nutno
(1)).
• Tlačítkem (4) nastavte požadovanou procentuální hodnotu.
• Zařízení je hotové.
PROGYS 183E
MADE IN FRANCE
udělat, a dle tloušt’ky obrobku může stačit jednoduše vedení elektrody směrem nahoru. Pokud je potřeba rozšírít tavnou
lázně bude prostě stačit aplikovat kyvný pohyb.
V tom případě lze upravit frekvenci pulzace. Tímto procesem je ovládání svislého svařování snadější.

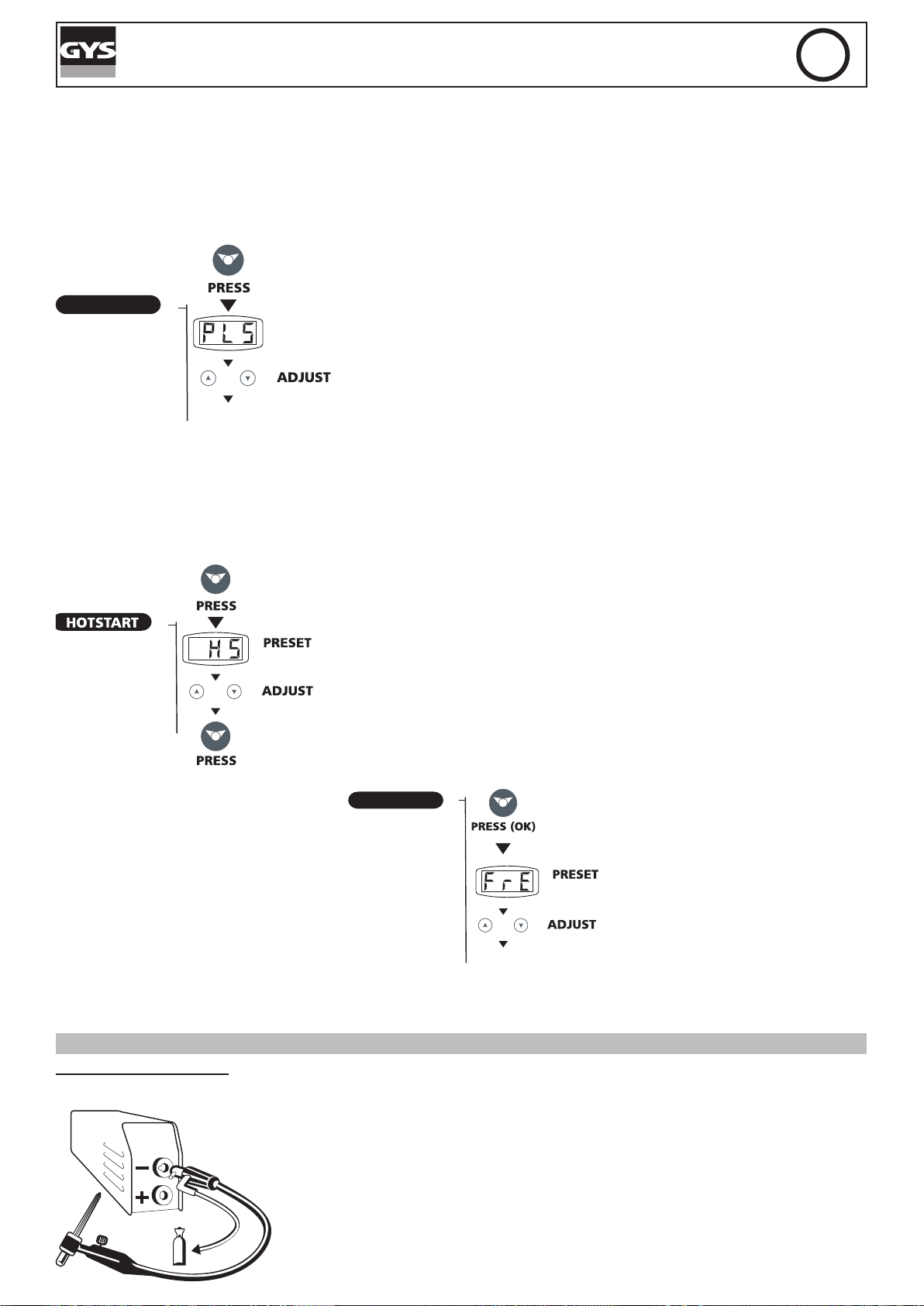

Volba režimu MMA pulzní a nastavení proudu:
Pokud je zdroj nastaven v režimu MMA standardní :
• Stisknout tlačítko (5) po dopu 3 sek. pro nastavení ARC FORCE.
PULSE
• Na displeji bliká hlášení «PLS» (pulzní) a objeví se jedna číslice (displej
(1)).
• Tlačítkem (4) nastavte požadovanou hodnotu proudu.
CZ
OK
Při nastavení režimu Hot Start postupujte následovně :
Doporučení:
- Nižší hodnota Hot Start pro tenké plechy
- Vyšší hodnota Hot Start pro kovy, které se obtížně svařují (např. kvůli tomu, že jsou znečištěny nebo zoxidovány)
0 - 100 %
OK
funkci HOT START :
• Rychle stisknout tlačítko (5) pro nas- tavení frekvence.
• Zařízení je hotové.
Pokud je zdroj nastaven v režimu MMA Pulzní :
• Rychle stisknout tlačítko (5) pro nastavení HOT START.
• Na displeji bliká hlášení «HS» (Hot Start) a objeví se jedna číslice (displej
(1)).
• Tlačítkem (4) nastavte požadovanou procentuální hodnotu.
• Zvolenou hodnotu potvrďte tlačítkem (5).
Nastavení frekvence:
FREQUENCY
Pokud je zdroj nastaven v
režimu MMA Pulzní a jste na
• Na displeji bliká hlášení «FRE» (FREKVENCE) a objeví se jedna
číslice (displej (1)).
• Tlačítkem (4) nastavte požadovanou frekvenci (Hz).
• Zařízení je hotové.
SVAŘOVÁNÍ WIG/TIG - NETAVÍCÍ SE ELEKTRODOU V OCHRANNÉ ATMOSFÉŘE INERTNÍHO PLYNU
PŘIPOJENÍ A POKYNY
Při svařování WIG DC použijete jako ochranný plyn Argon.
Postup při svařování WIG je následující :
1. Připojíme zemnicí svorku ke zdířce (+).
2. Hořák s ventilem připojíme ke zdířce (-). (obj. číslo 044425)
3. Vedení pro přívod plynu spojíme přes reduktor tlaku přímo s plynovou lahví.
Pokud převlečná matice a příruba nesouhlasí s připojovací stranou tlakového redukčního
ventilu odpojíme matici od příruby.
OK
0,4 - 20 Hz
7
PROGYS 183E
MADE IN FRANCE
4. Zvolit režim TIG a nastavit proud.( viz sekci: TIG LIFT)
6. Tlakovým redukčním ventilem přímo na plynové láhvi nastavíme množství proudícího plynu a otevřeme plynový ventil
na hořáku.
7. Zapálení: dotkneme se svařence elektrodou.
8. Na konci svařování: Zvedněte hořák dvakrát (nahoru-dolů-nahoru-dolů), aby se aktivovala funkce «Automatické
snížení proudu» (viznásledující odstavec). Proveďte tento pohyb během 4 sekund do vzdálenosti 5 – 10 mm nad
svářeným dílem. Plynový ventil zavřeme až tehdy, až elektroda zchládne.
• TIG LIFT

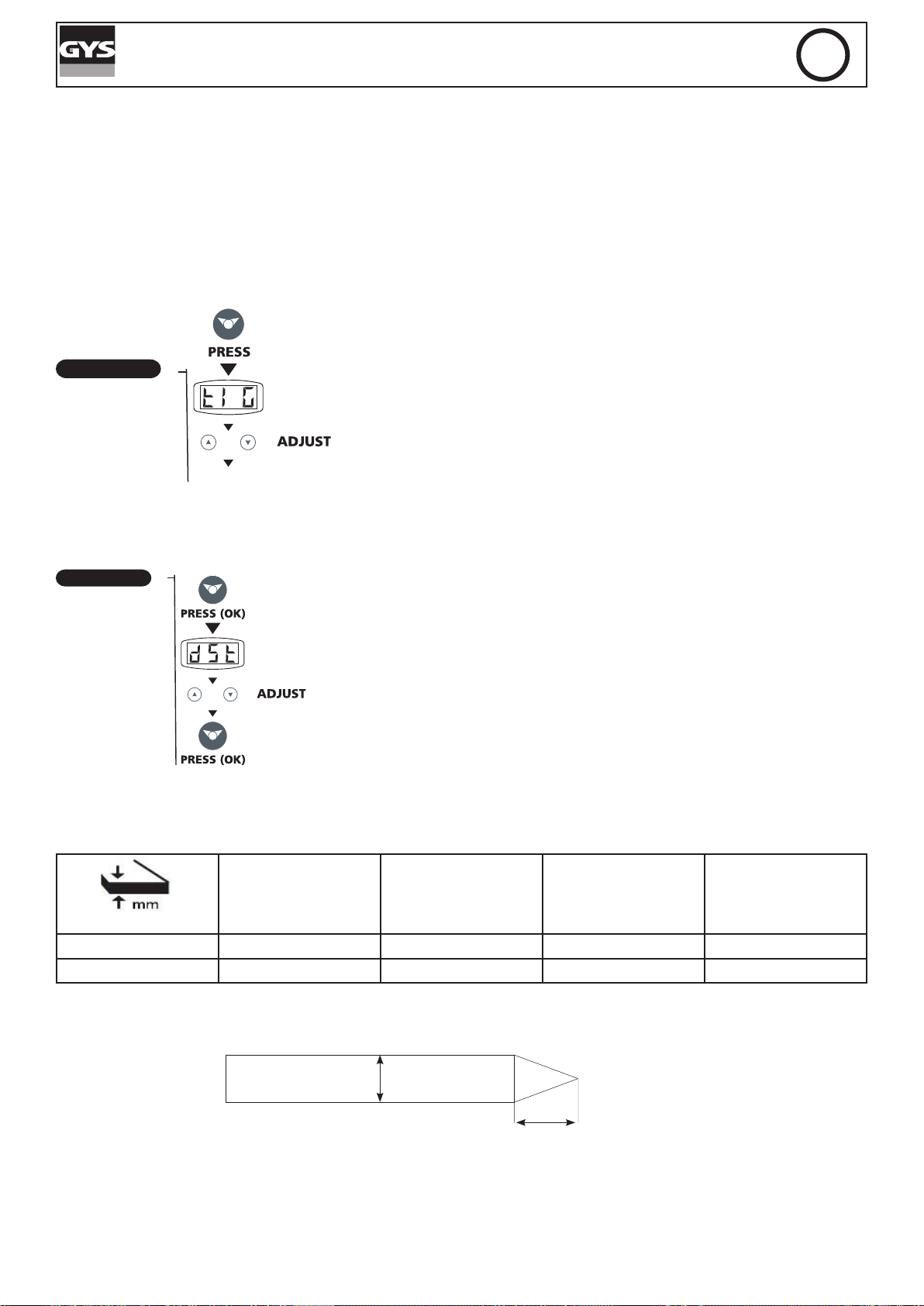

Volba režimu TIG Lift a nastavení proudu:
Pokud je zdroj nastaven v režimu MMA Pulzní:
• Stisknout tlačítko (5) po dobu 3 sek.
CZ
TIG
(A)
OK
Funkce DOWNSLOPE (doběh): Na konci procesu svařování bude proud v denovaném čase plynule snižován. Tato
funkce pomáhá zamezit vzniku trhlin a kráterů na konci housenky svaru.
Aktivace funkce downslope:
DOWNSLOPE
1 - 10 s / OFF
• Na displeji bliká hlášení «TIG» a objeví se jedna číslice (displej (1)).
• Tlačítkem (4) nastavte požadovanou procentuální hodnotu (displej (1)).
• Zařízení je hotové.
Pokud je zdroj nastaven v režimu TIG Lift :
• Rychle stisknout tlačítko (5) pro nastavení čase doběhu.
• Na displeji bliká hlášení «DST» (downslope) a objeví se jedna číslice
(displej (1)).
• Tlačítkem (4) lze nastavit čas od 1 do 10 sek, nebo deaktivovat funkce
(OFF).
• Zvolenou hodnotu potvrďte tlačítkem (5).
• Zařízení je hotové.
Doporučené nastavovací hodnoty pro svařování / broušení elektrody
Ø Elektroda (mm)
Proud (A)
0,5-5 10-130 1,6 9,8 6-7
4-7 130-180 2,4 11 7-8
Pro optimální průběh svařování používejte pouze elektrody, které byly vybroušeny podle následujícího vzoru :
L = 3 x d.
= Ø drátu
(přídavný mate-
riál)
d
Ø Trysky
(mm)
Množství plynu
(Argon l/min)
L
8
PROGYS 183E
MADE IN FRANCE
ZÁVADA, PŘÍČINA, ODSTRANĚNÍ
Závada Příčiny Odstranění
Zařízení nedodává žádný proud,
žlutá kontrolka (6) tepelného
přetížení svítí.
Displej je zapnutý, ale stroj nedává
žádný proud.
Při dotyku zapnutého přístroje
MMA-TIG
TIG
rukou ucítíte slabé brnění.
Přístroj nesvařuje správně Indikátor "chybné polarity"
Po zapnutí stroje zobrazí .
Nestabilní oblouk
Wolframová elektroda oxiduje
W.elektroda se taví Indikátor "chybné polarity"
Zapůsobila tepelná ochrana stroje.
Zemnící svorka, držák elektrod,
nebo hořák nejsou správně
připojeny.
Nesprávné uzemnění přístroje.
Napětí není v rozmezí (jednofázové
230V+/-15%)
Vadná wolframová elektroda.
Příliš velké množství plynu. Zmenšete množství plynu.
Svařovací zóna je vystavena
průvanu.
Malé množství plynu, nebo byl plyn
zastaven předčasně.
CZ
Vyčkejte cca 2 minuty na zchlazení.
Kontrolka (6) potom zhasne.
Zkontrolujte přívody.
Nechejte překontrolovat uzemnění
svařovacího agregátu, síťové
přípojky a zemnicí vodič sítě.
Zkontrolujte, zda polarita kabelů
odpovídá údajům na obalu
elektrod.
Zkontrolujte elektrickou instalaci
nebo generátor
Použijte wolframovou elektrodu
správných rozměrů
Použijte správně připravenou
w.elektrodu
Chraňte svařovací prostředí před
větrem nebo průvanem.
Zkontrolujte připojení plynu. Před
samotným odstavením plynu
počkejte, až elektroda zchládne.
Zkontrolujte zemnící kleště a jeho
připojení k polu +
ZÁRUKA
Služby výrobce poskytnuté v záruční době se týkají výhradně výrobních vad a závad materiálu, které se objeví během
24 měsíců po zakoupení zařízení (doklad o koupi).
Záruka se nevztahuje na:
• Poškození při transportu
• Opotřebitelné díly (např. kabely, svorky, distanční podložky atd.), : kabely, svorky, atd...).
• Poškožení vzniklých neodborným použítím (pad, tvrdý náraz, neautorizovaná oprava...).
• Poruchy v závislosti s prostředím (znečístění, rez, prach...).
Příslušné zařízení zasílejte výhradně prostřednictvím velkoobchodu a vždy s kupním dokladem a stručným popisem
poruchy.
9
MADE IN FRANCE

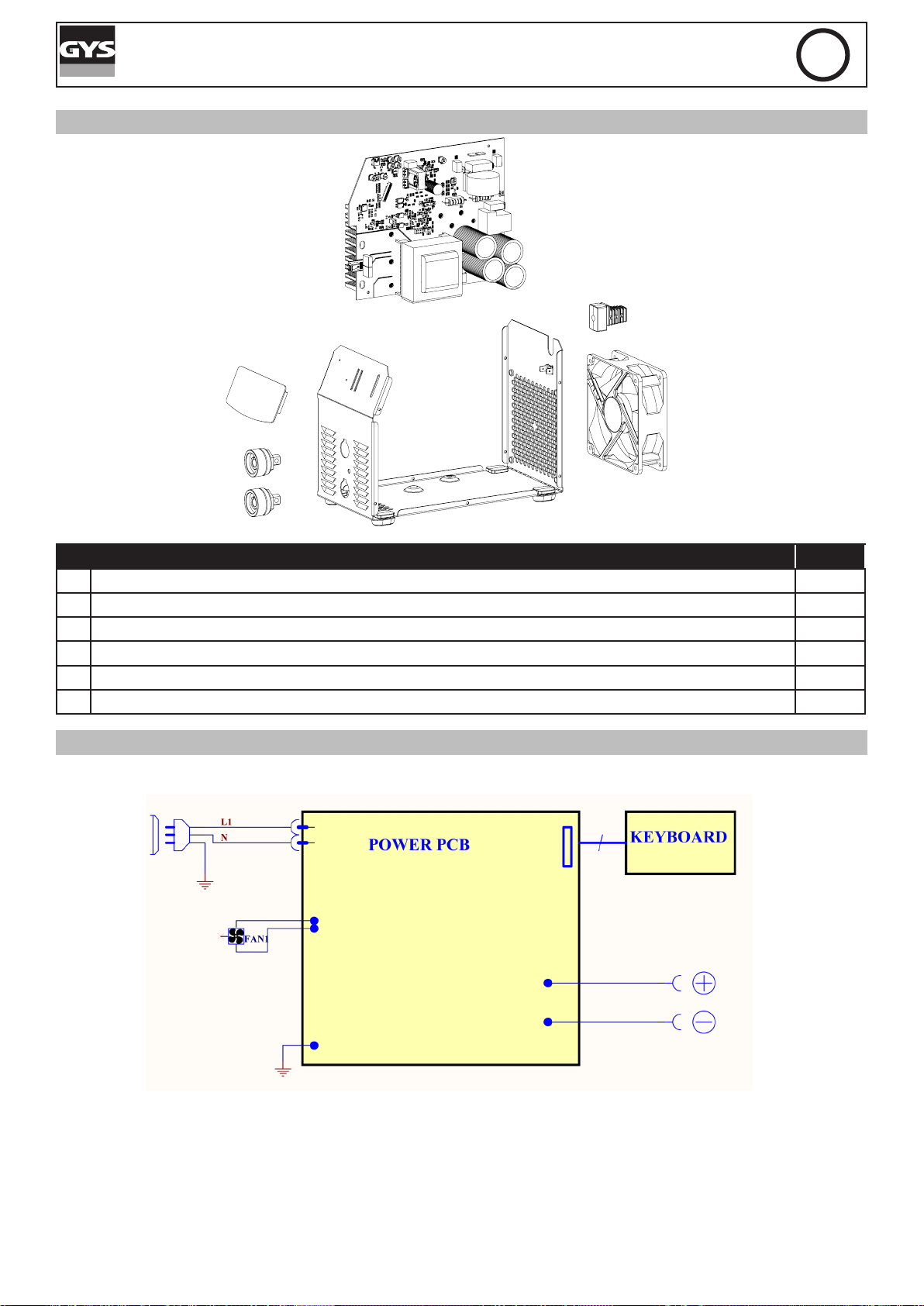

NAHRÁDNÍ DÍLY
E160 250 A TRI
PROGYS 183E
CZ
1
Zásuvka
1
Ovládácí panel
2
Hlavní deska
3
Napájecí kabel
4
Ventilátor
5
Pojistky
6
ELEKTRICKÁ SCHÉMA
3
4
2
5
6
183E
51469
51924
97483C
21480
51021
56167
10
MADE IN FRANCE

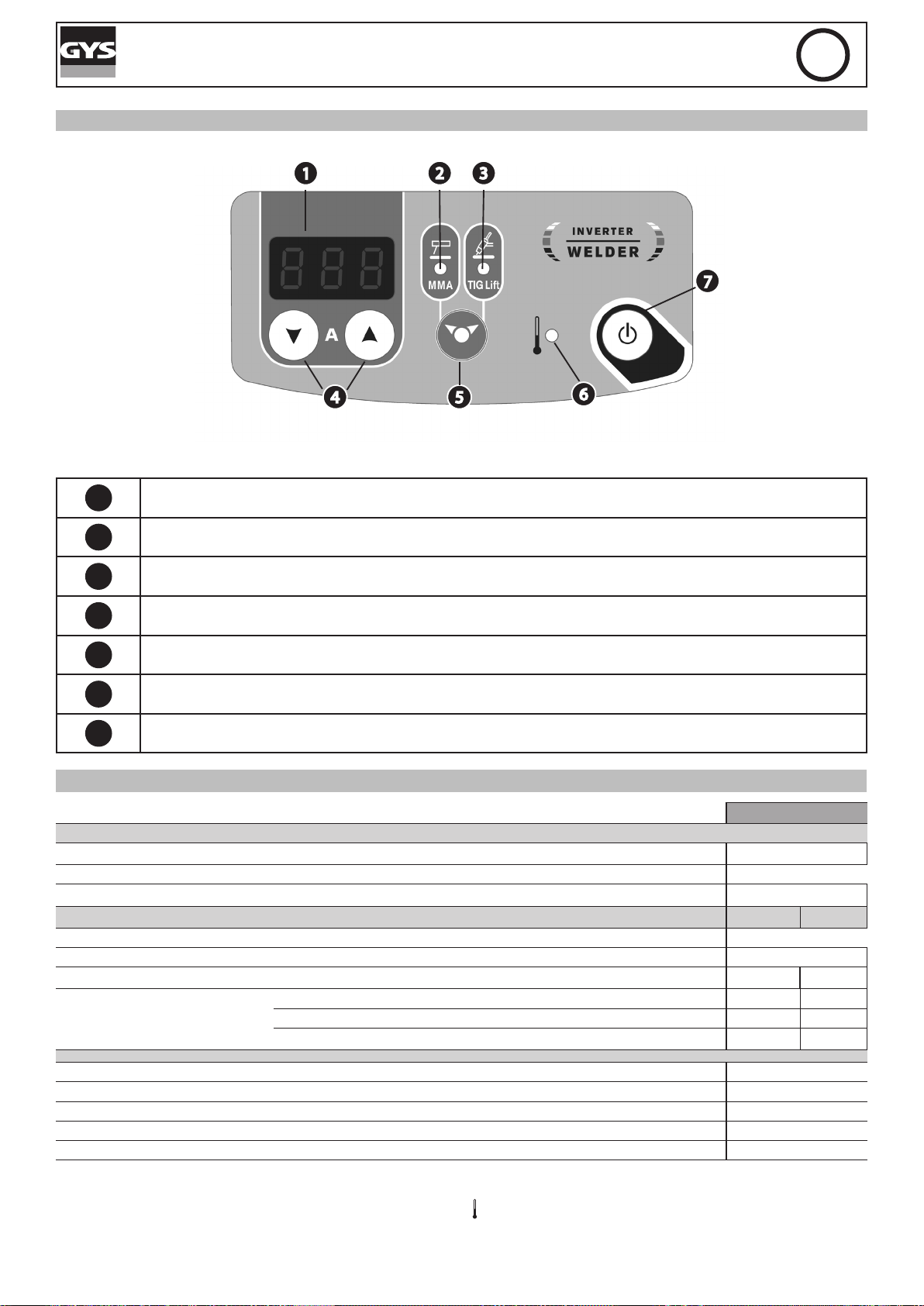

OVLÁDACÍ PANEL
PROGYS 183E
CZ
1
2
3
4
1
2 3
4 5
Displej
Kontrolka režimu « svařování obalenou elektrodou» (MMA)
Kontrolka režimu « Svařování Wolframovou elektrodou» (TIG)
Tlačítko volby + nebo -
7
6
5
6
7
Tlačítko vyběru/potvrzení
Žlutá kontrolka tepelné ochrany
Tlačítko zapnutí/vypnutí
TECHNICKÉ VLASTNOSTI
PROGYS 183E
Primární
Napětí napájení
Frekvence napájení 50 / 60 Hz
Jistič
Sekundární
Napětí naprázdno
Jmenotivý výstupní proud (I2)
Jmenotivé výstupní napětí (U2)
Zatěžovatel při 40°C (10 min)
Norma EN 60974-1
Provozní teplota -10°C +40°C
Skladovací teplota -20°C +55°C
Třída krytí IP21
Rozměry (D x Š x V) 14 x 19 x 28 cm
Hmotnost 4.9 kg
Imax 18% 25%
60% 110 A 135 A
100% 85 A 100 A
230V +/- 15%
16A
MMA TIG
72.9 V
10180A
20.4 27.2 V 10.4 17.2V
*Zatěžovately odpovídají normě EN60974-1 a jsou vztaženy k teplotě 40°C.
Při intenzivním provozu (vyšší hodnota činitel využití) je agregát chráněn zabudovanou tepelnou ochranou. Při překročení určité vnitřní teploty uvnitř
přístroje dojde k vypnutí oblouku a rozsvícení příslušné výstražné kontrolky
Nechte přístroj připojený, aby se mohl ochladit, až kontrolka zhasne.
Zdroj s klesající výstupní charakteristikou.
11
MADE IN FRANCE

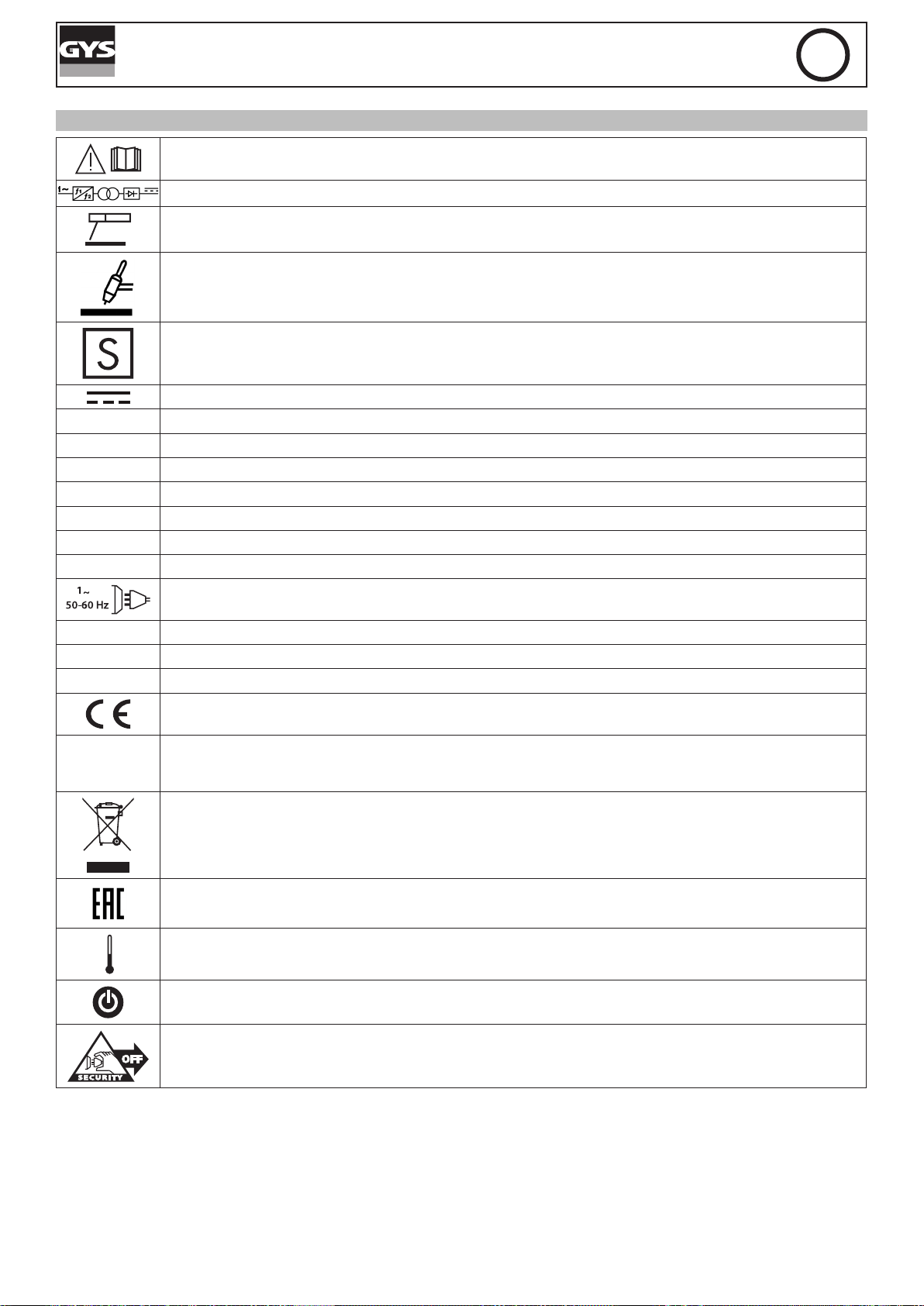

VYSVĚTLENÍ SYMBOLŮ
Varování! Přečtete si prosím pozorně tento návod k obsluze před použítím.
Jednofázový transformátor/frekvenční měnič
Svařování obalenou elektrodou (MMA - Manual Metal Arc)
Svařování TIG (Tungsten Inert Gaz)
Vhodné pro svářečské práce v oblasti se zvýšenými elektrickými riziky. Nicméně by svařovací zdroj nemusel být nutně provozován v těchto oblastech.
Stejnosměrný svařecí proud
Uo
X(40°C)
I2
A
U2
V
Hz
Napětí naprázdno
Doba zapnutí podle normy EN 60974-1 (10 minut – 40°C)
I2 : příslušný svařovací proud
Ampér
U2 : příslušné svařovací napětí
Volt
Hertz
PROGYS 183E
CZ
U1
I1max
I1eff
EN60974-1
EN60974-10
Class A
Jednofázové napájení 50 nebo 60Hz
Napětí napájení
Maximální napájecí proud (efektivní hodnota)
Maximální skutečný napájecí proud
Zařízení odpovídá evropským směrnicím. Prohlášení o shodě je dostupné na našich webových strankách
Toto zařízení je v souladu s harmonizovanými normami EN60974-1, EN60974-10 a třídou A
Produkty pro tříděný sběr odpadu- Nelikvidujte toto zařízení do domácího odpadu.
V souladu s normou EAC.
Informace o teplotě (tepelná ochrana)
Vypnutí / Zapnutí
Bezpečnostní systém odpojení je kombinace zástrčky v koordinaci s domácí elektrickou instalací. Uživatel zařízení by měl mít
zajištěn volný přístup k síťové zásuvce.
12
PROGYS 183E
MADE IN FRANCE

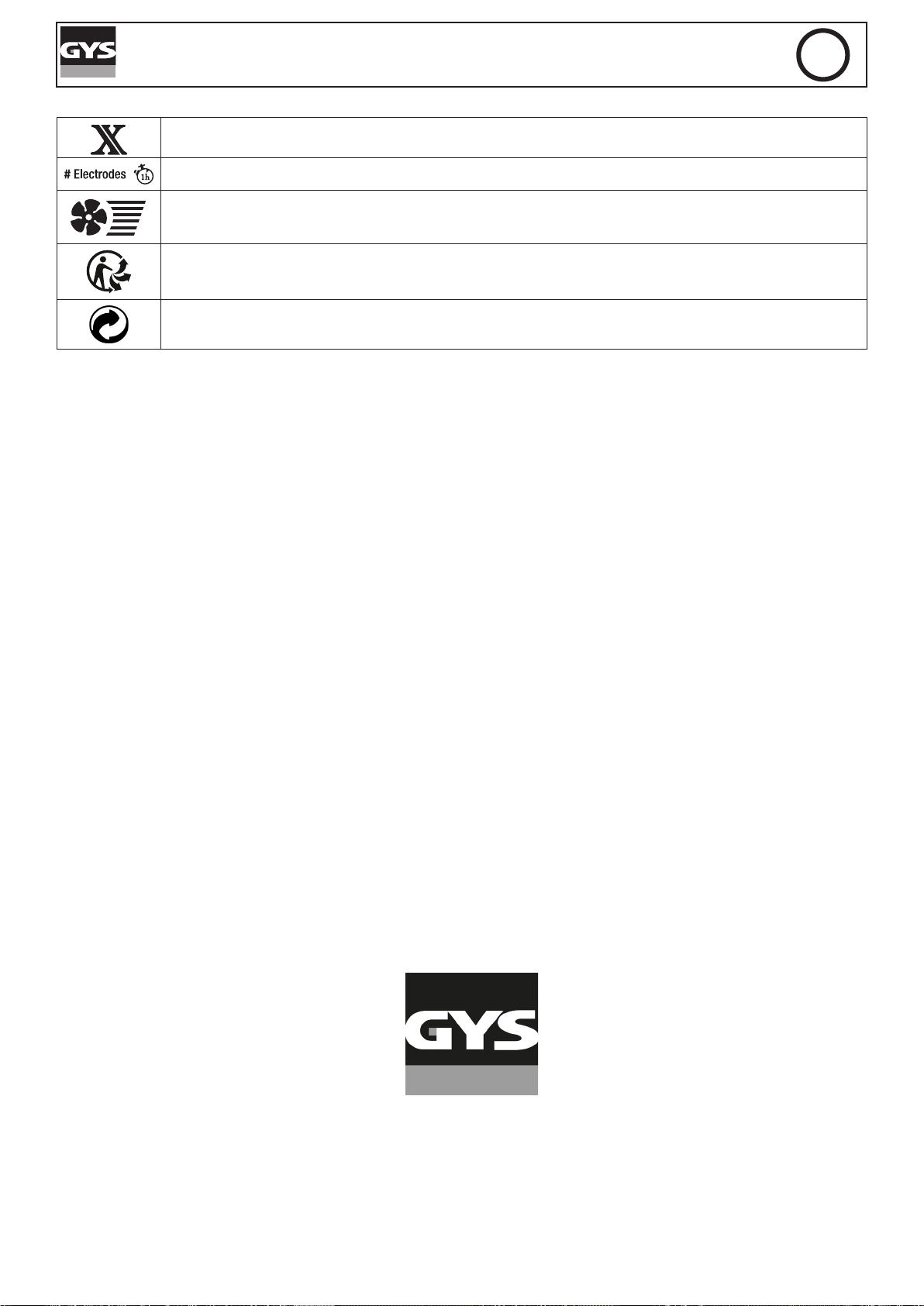

Počet standardních elektrod, se kterými lze svařovat za jednu hodinu s přestávkami 20 sekund mezi každou elektrodou, vydělený
počtem elektrod, se kterými bylo skutečně svařovano bez fáze chlazení zařízení.
Počet standardních elektrod, kterými lze svařovat za jednu hodinu při 20 °C s přestávkami 20 sekund mezi každou elektrodou
Vzduchochlazené
Produkty pro tříděný sběr odpadu
Výrobce účastní využítí obalů přispívající do globálního systému vytřídění, selektivního sběru, a recyklace obalových odpadů.
CZ
GYS SAS
1, rue de la Croix des Landes
CS 54159
53941 SAINT-BERTHEVIN Cedex
France
13
Loading...
