Manuel d’utilisation

1

Notice originale

POWER PACK 14.15 FC

13
12

11

10

1514

1

2

3

4

9

5

8

67

16 17

18 19

2

Manuel d’utilisation

INSTRUCTIONS DE SÉCURITÉ

Notice originale

POWER PACK 14.15 FC

Ce manuel d’utilisation comprend des indications sur le
fonctionnement de l’appareil et les précautions à suivre pour
la sécurité de l’utilisateur. Merci de le lire attentivement avant
la première utilisation et de le conserver soigneusement pour
toute relecture future. Ces instructions doivent être lues et

bien comprises avant toute opération. Toute modication ou

maintenance non indiquée dans le manuel ne doit pas être
entreprise. Tout dommage corporel ou matériel dû à une
utilisation non-conforme aux instructions de ce manuel ne
pourra être retenu à la charge du fabricant. En cas de problème

ou d’incertitude, veuillez consulter une personne qualiée pour

manier correctement l’appareil. Cet appareil doit être utilisé
uniquement pour faire de la recharge et/ou du démarrage et/ou
de l’alimentation dans les limites indiquées sur l’appareil et le
manuel. Il faut respecter les instructions relatives à la sécurité.
En cas d’utilisation inadéquate ou dangereuse, le fabricant ne
pourra être tenu responsable.

Appareil destiné à un usage à l’intérieur. Il ne doit pas être
exposé à la pluie.

FR

Cet appareil peut être utilisé par des enfants âgés d’au moins
8 ans et par des personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou dénuées d’expérience ou
de connaissance, s’ils (si elles) sont correctement surveillé(e)
s ou si des instructions relatives à l’utilisation de l’appareil en
toute sécurité leur ont été données et si les risques encourus
ont été appréhendés. Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l’entretien par l’usager ne doivent

pas être e󰀨ectués par des enfants sans surveillance.

A n’utiliser en aucun cas pour charger des piles ou des
batteries non-rechargeables.

Ne pas utiliser l’appareil, si le cordon d’alimentation ou la

che de secteur sont endommagés.

Ne pas utiliser l’appareil, si le cordon de charge est

endommagé ou présente un défaut d’assemblage, an

d’éviter tout risque de court-circuit de la batterie.
Ne jamais charger une batterie gelée ou endommagée.
Ne pas couvrir l’appareil.
Ne pas placer l’appareil à proximité d’une source de chaleur

et à des températures durablement élevées (supérieures à
50°C).

Ne pas obstruer les ouvertures de ventilation. Se référer à la
partie installation avant d’utiliser l’appareil.

3

Manuel d’utilisation

Risque d’explosion ou de projection d’acide en cas de mise
en court-circuit des pinces ou en cas d’une connexion du
booster 12V sur un véhicule 24V ou inversement.

Le mode de fonctionnement automatique ainsi que les
restrictions applicables à l’utilisation sont expliqués ci-après
dans ce mode d’emploi.

Risque d’explosion et d’incendie!

Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placée dans un
emplacement bien aéré.

• Eviter les ammes et les étincelles. Ne pas fumer.

• Protéger les surfaces de contacts électriques de la batterie à
l’encontre des courts-circuits.

• Ne jamais démarrer un véhicule sans batterie.

Notice originale

POWER PACK 14.15 FC

Risque de projection d’acide !

• Porter des lunettes et des gants de protection.

• En cas de contact avec les yeux ou la peau, rincer
immédiatement à l’eau et consulter un médecin sans tarder.

Connexion / déconnexion :

• Déconnecter l’alimentation avant de brancher ou de débrancher
les connexions sur la batterie.

• La borne de la batterie non reliée au châssis doit être connectée

la première. L’autre connexion doit être e󰀨ectuée sur le châssis

loin de la batterie et de la canalisation de combustible. Le
chargeur de batterie doit alors être raccordé au réseau.

• Après l’opération de démarrage, débrancher le booster. Dans

un premier temps retirer la connexion du châssis et enn la

connexion de la batterie, dans l’ordre indiqué.

Raccordement :

Appareil de classe II.

Entretien :

• L’entretien ne doit être e󰀨ectué que par une personne qualiée.

• Avertissement ! Débrancher toujours le(s) câble(s) avant

d’e󰀨ectuer des travaux sur l’appareil.

• N’utiliser en aucun cas des solvants ou autres produits
nettoyants agressifs.

• Nettoyer les surfaces de l’appareil à l’aide d’un chi󰀨on sec.

Réglementation :

• Appareil conforme aux directives européennes

• La déclaration de conformité est disponible sur notre site
internet.

• Marque de conformité EAC (Communauté économique
Eurasienne).

4

Manuel d’utilisation

Fonction Booster









• Matériel conforme aux exigences britanniques.
La déclaration de conformité britannique est disponible sur
notre site (voir à la page de couverture).

• Matériel conforme aux normes Marocaines.

• La déclaration Cم (CMIM) de conformité est disponible sur
notre site (voir à la page de couverture).

Mise au rebut :

• Ce matériel fait l’objet d’une collecte sélective. Ne pas jeter
dans une poubelle domestique.

• La batterie doit être retirée de l’appareil avant que celui-ci
ne soit mis au rebut.

• L’appareil doit impérativement être déconnecté du réseau
d’alimentation avant de retirer la batterie.

Notice originale

POWER PACK 14.15 FC

FR

DESCRIPTION DU PRODUIT

Le POWER PACK 14.15 FC est une station d’énergie portable adaptée à l’alimentation de secours à domicile, aux in­terventions d’urgence ou encore aux travaux sur le terrain. Il contient une batterie Lithium de forte capacité de 1408 Wh,
permettant d’alimenter tous types d’appareils fonctionnant en 5 / 9 / 12 / 15 / 20 Vdc ainsi qu’en 230 Vac grâce à son
convertisseur interne.
Il possède également une option «Booster» pour démarrer des véhicules 12 V :

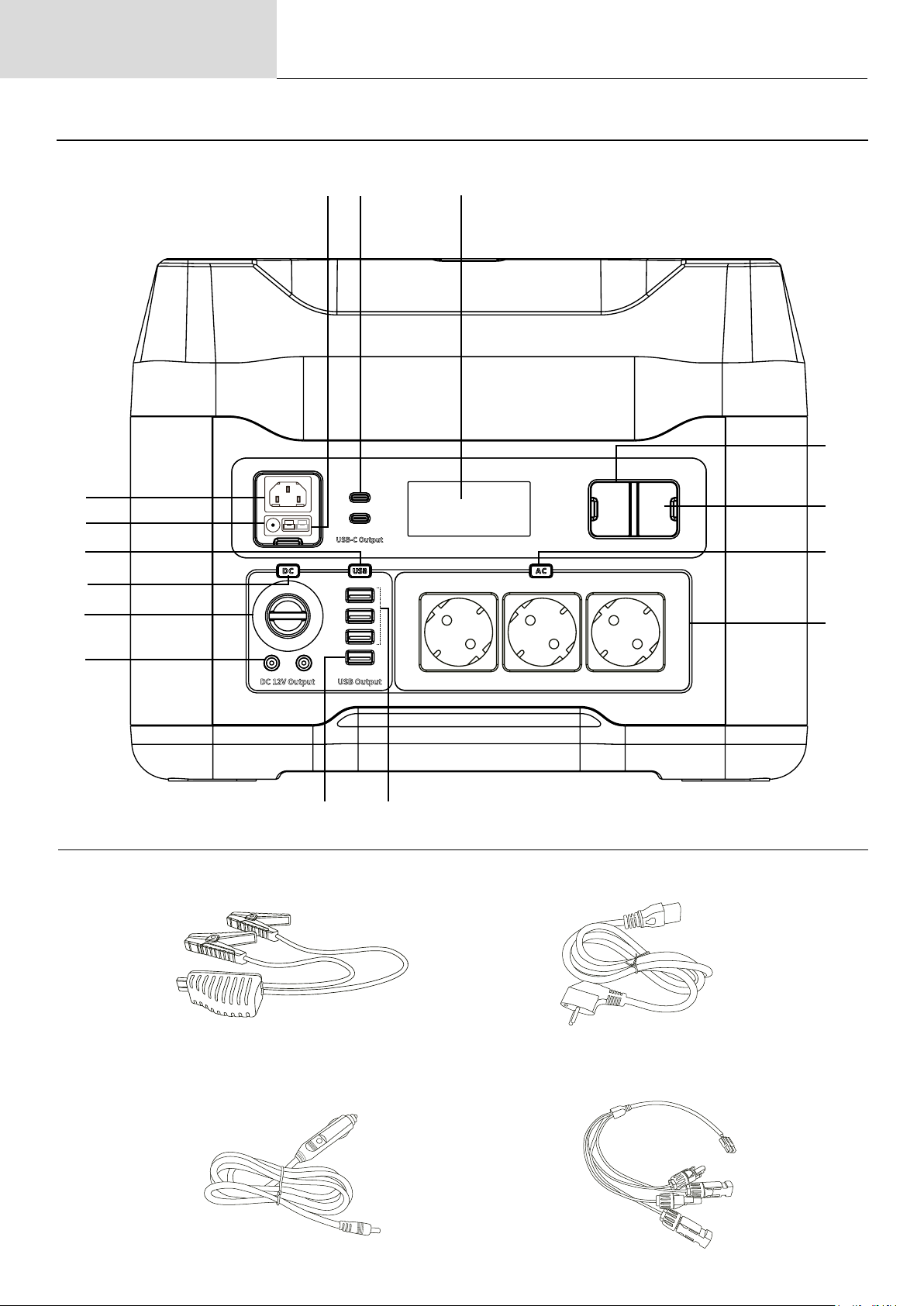

INTERFACE (FIG. 1)

1 A󰀩chage LCD
2 Prise pour câble de démarrage
3 Possibilité de connecter une batterie secondaire an de doubler la capacité du produit
4 Bouton d’activation des sorties AC
5 Sorties 230 Vac - 50 Hz - 2.2 kW (x 3)
6 Sorties USB-A 5V-2.4 A (x 3)
7 Sortie USB Quick Charge
8 Sorties DC 12 V / 10 A (prise Jack) (x 2)

9 Sortie allume-cigare 12 Vdc / 10 A
10 Bouton d’activation des sorties DC
11 Bouton d’activation des sorties USB
12 Entrée DC 12 V 10 A
13 Entrée AC 230 V / 1500 W
14 Entrée panneau solaire 30-60 V / 400 W max
15 Sorties USB Type-C

(prise Jack)

(Prise Anderson)

ACCESSOIRES

16 Câbles de démarrage
17 Cordon secteur
18 Câble de charge Jack / allume-cigare
19 Câble de charge panneau solaire Anderson ˃ MC4 (x2)

5

Manuel d’utilisation

Notice originale

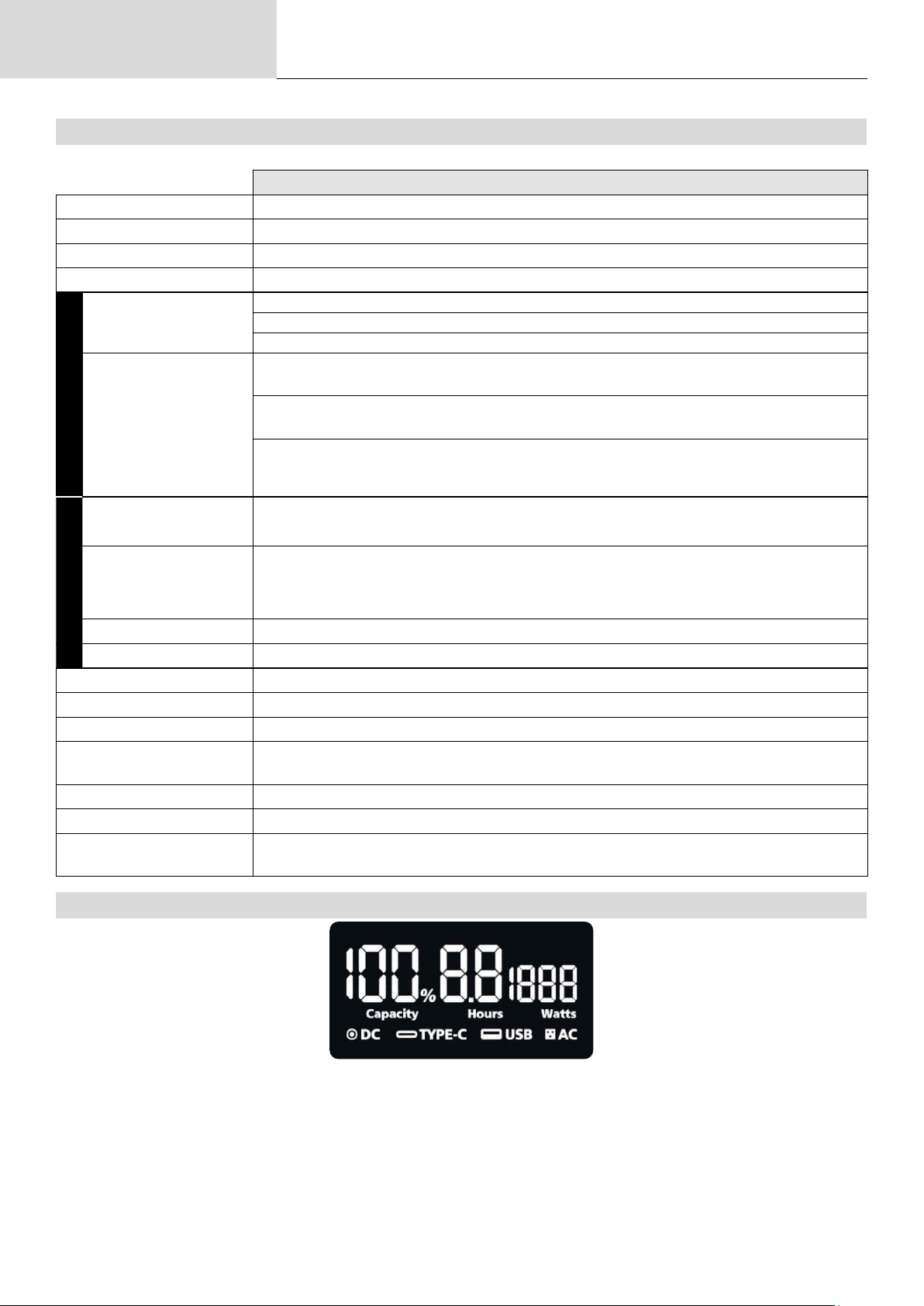

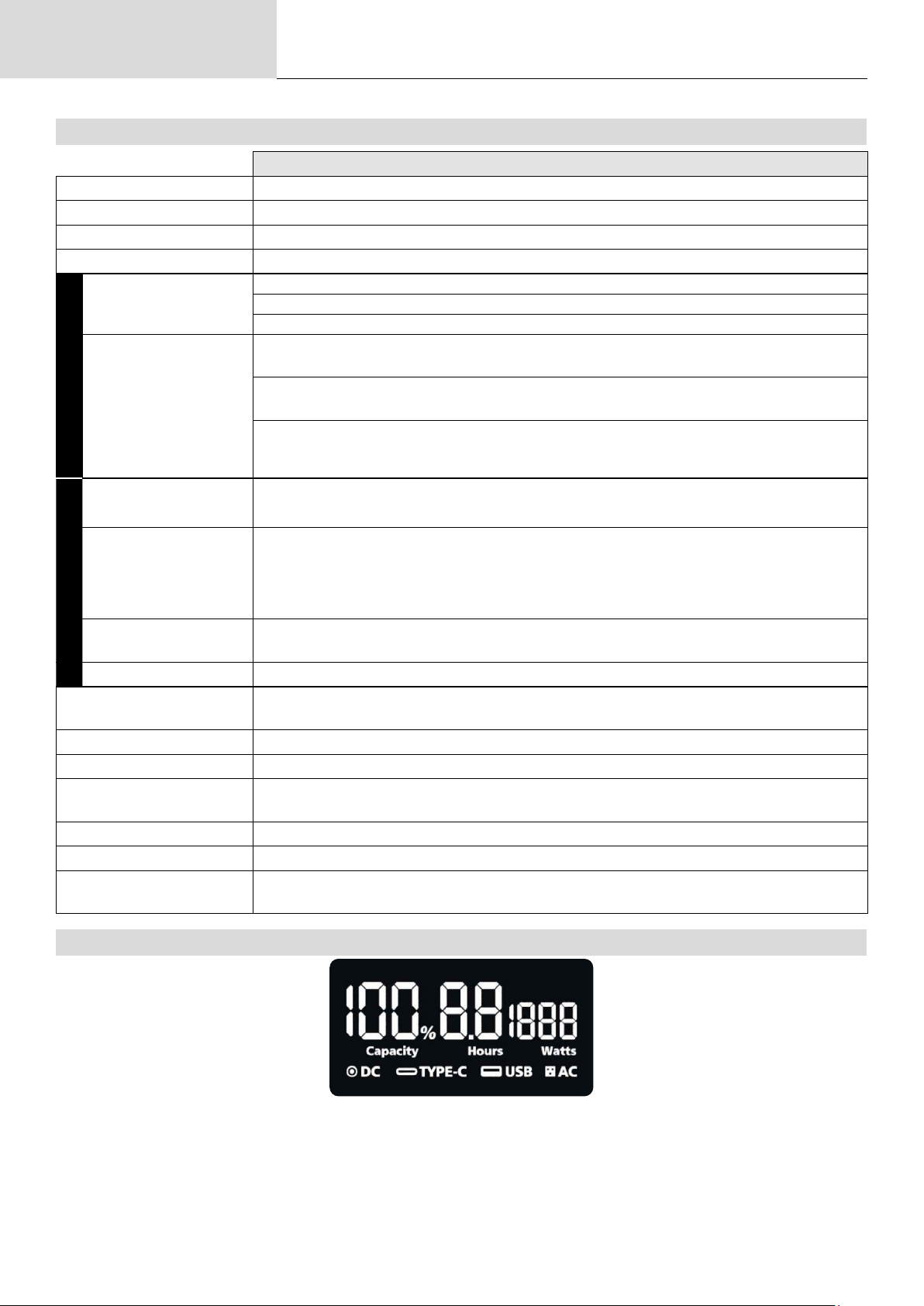

SPÉCIFICATIONS TECHNIQUES

POWER PACK 14.15 FC

Capacité 55 Ah / 1408 Wh
Taille (L x l x h) 360 x 270 x 278 mm
Poids 19.3 kg
Type de batterie Batterie Lithium Fer Phosphate (8 cellules)

1 x 12 V DC 10 A

Entrées

1 x 230 V AC | 1500 W
1 x Panneau solaire 30-60 V | 400 W max

Modes de recharge Câble de charge AC 230 V | 1500 W

Temps de charge : 1h

ENTRÉES

Câble de charge allume-cigare 12 V DC 10 A
Temps de charge : 11h45

Câble de charge panneau solaire Anderson ˃ MC4 (x2) - 30-60 V | 400 W max

Temps de charge : 6-8 h selon condition d’ensoleillement

Panneaux solaires 220 W (réf. 079403) non fournis

Sortie 12 V Prise allume-cigare : 12 V | 10 A

2 x ports Jack DC : 12 V | 10 A

Ports USB 3 x USB-A : 5 V, 2.4 A

SORTIES

1 x USB-A Quick Charge 3.0 : 5 V | 3 A, 9 V | 2 A, 12 V | 1,5 A (18 W max)

2 x USB-C : 5 V | 9 V | 12 V | 15 V | 20 V - 3 A, 20 V - 5 A
Sorties AC 3 x 230 V (PSW - Pur Sine Wave) | 50 Hz | 1500 W en continu | 2000 W en pic
Sortie Booster Démarrage 12 V (start current : 500 A, peak current : 1000 A)

Lumière 12 W LED (5 modes : éclairage faible-moyen-fort, SOS, Stroboscopique)
Indicateur de batterie A󰀩cheur LCD
Température de charge 0°C  50°C (32°F  122°F)
Température de

fonctionnement

10°C  40°C (50°F  104°F)

Température de stockage -20°C  50°C (-4°F  122°F)
Durée de vie 2000 cycles de charge
Protections Courts-circuits, surintensités, surtensions, sous-tensions, surcharges, surchau󰀨es.

POWER PACK 14.15 FC

ÉCRAN LCD (FIG.1)

L’a󰀩chage LED s’allume dès que l’on appuie sur l’un des boutons de sorties (4, 10,11).

Il indique de manière permanente :

- le pourcentage de charge de la batterie interne.

- les types de sorties utilisées sur le POWER PACK (USB - Type C, AC, DC).

Lorsque le POWER PACK est en charge, l’a󰀩chage indique également :

- la puissance de recharge en W,

- le temps de recharge restant en h.

6

Manuel d’utilisation

Notice originale

Lorsque le POWER PACK est en fonctionnement, l’a󰀩chage indique :

- la puissance consommée en W,

- l’autonomie de la station en h (qui évolue en fonction de la consommation).

L’a󰀩chage LED reste continuellement allumé tant que le POWER PACK est actif : quand il est en charge ou utilisé.
Lorsque toutes les sorties sont inactives, le rétro-éclairage se coupe après 30 secondes. L’écran s’éteint dénitive-

ment après 1 minute d’inactivité : la station se met en veille.

RECHARGER LE POWER PACK

1 / Recharge sur le secteur

1. Brancher le câble de charge AC (17) sur le POWER PACK (13).

2. Brancher l’autre extrémité du chargeur à une prise secteur 230 V.

3. Laisser le POWER PACK se recharger (1h max) puis débrancher en réalisant la manipulation inverse.

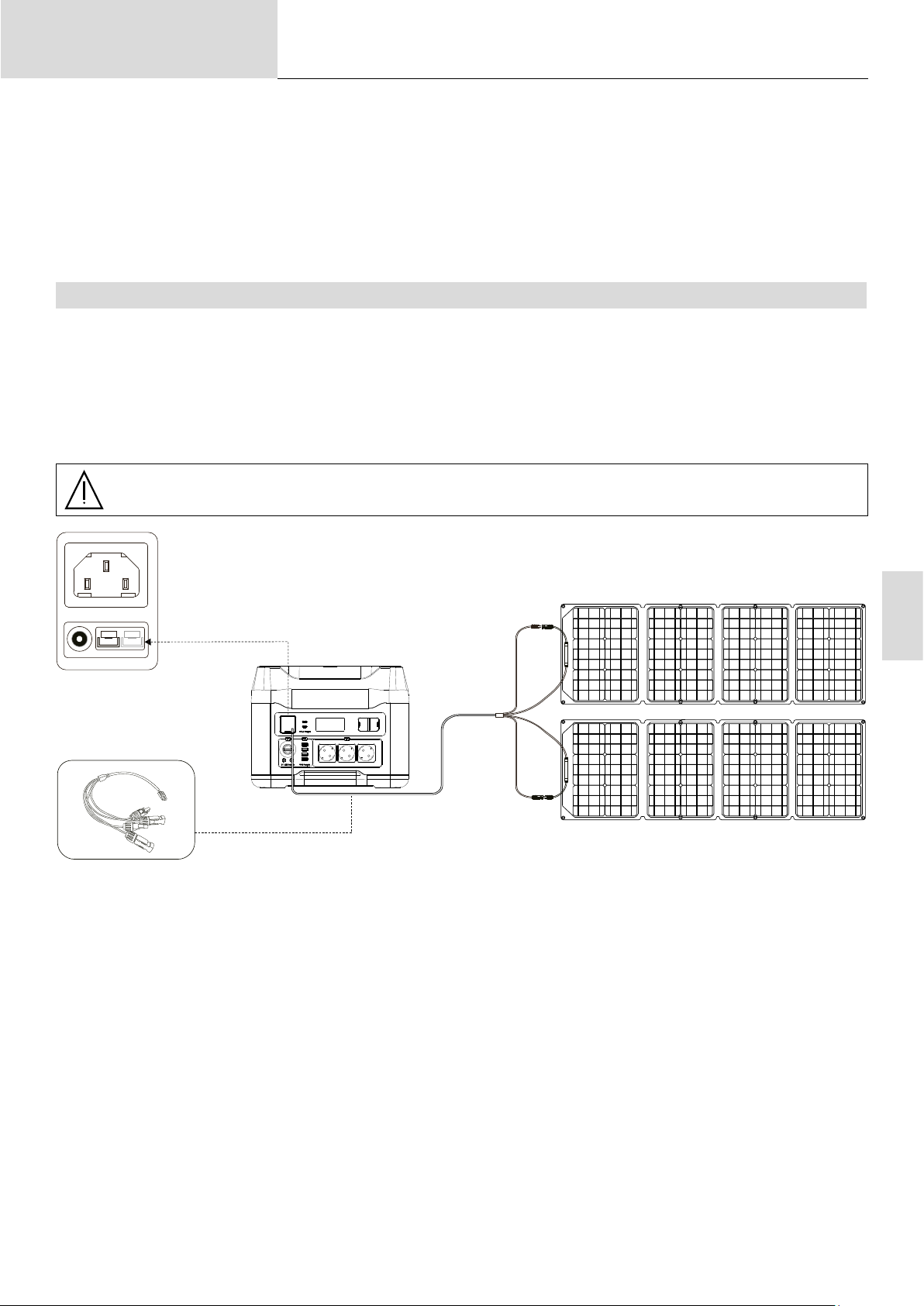

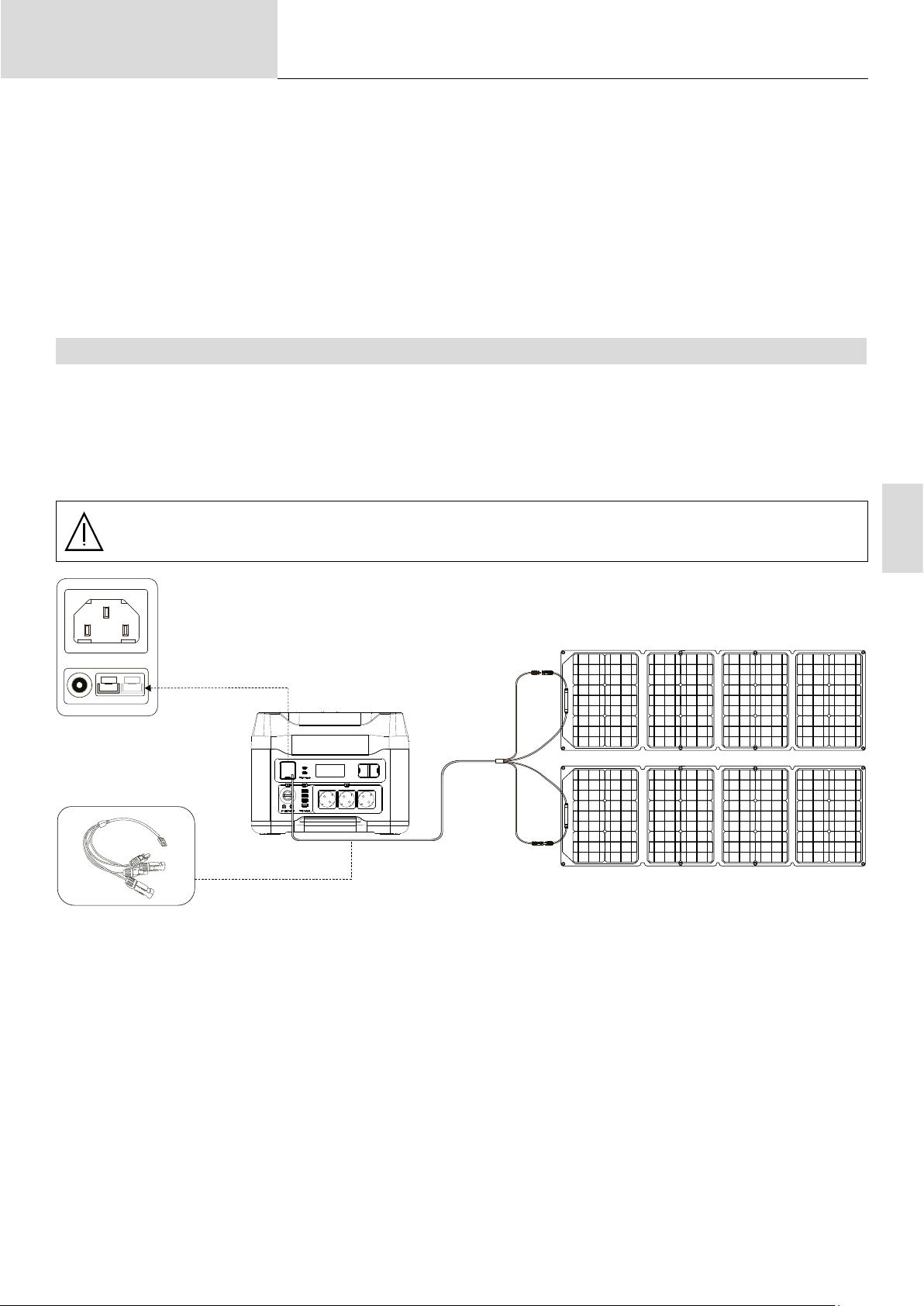

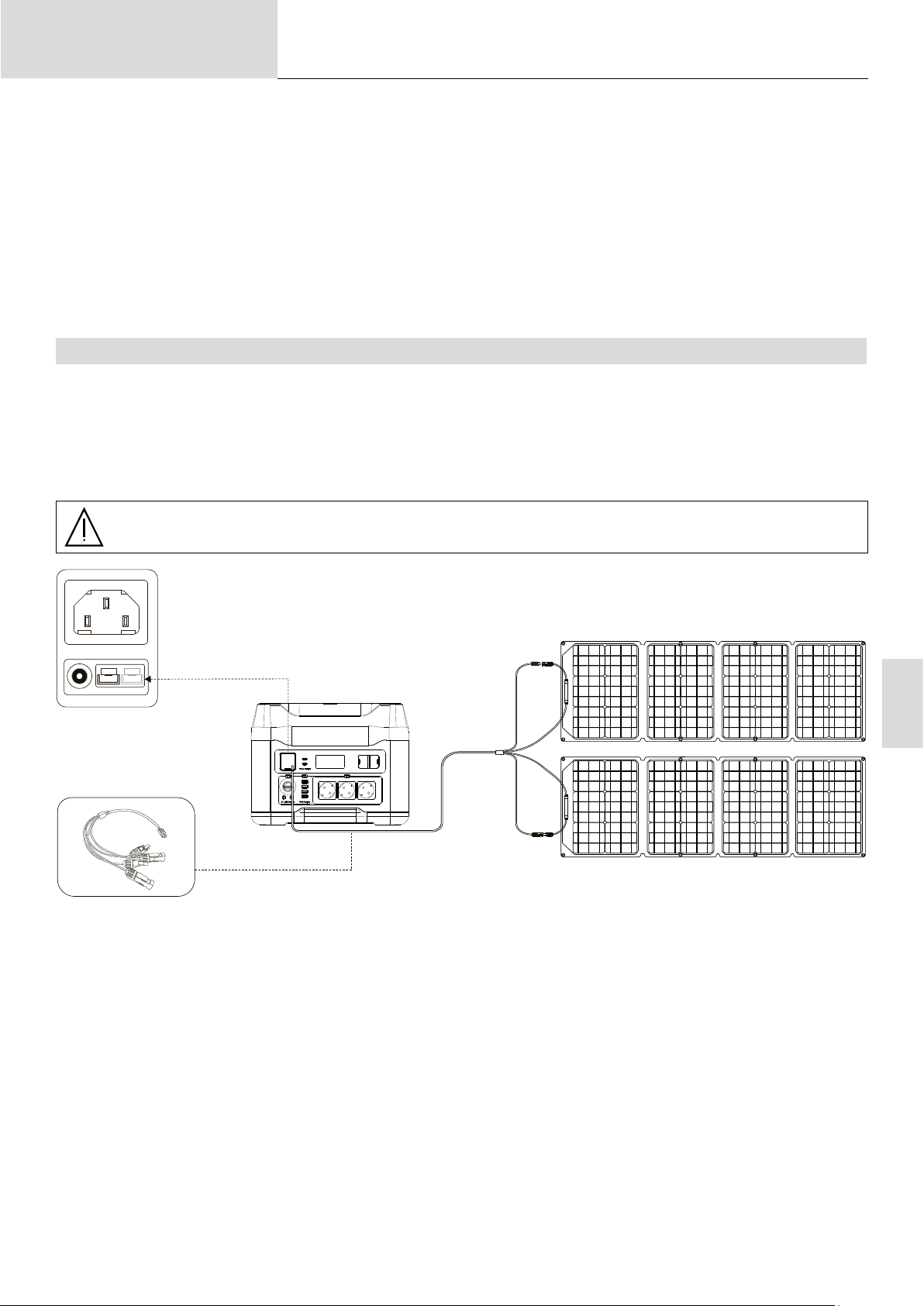

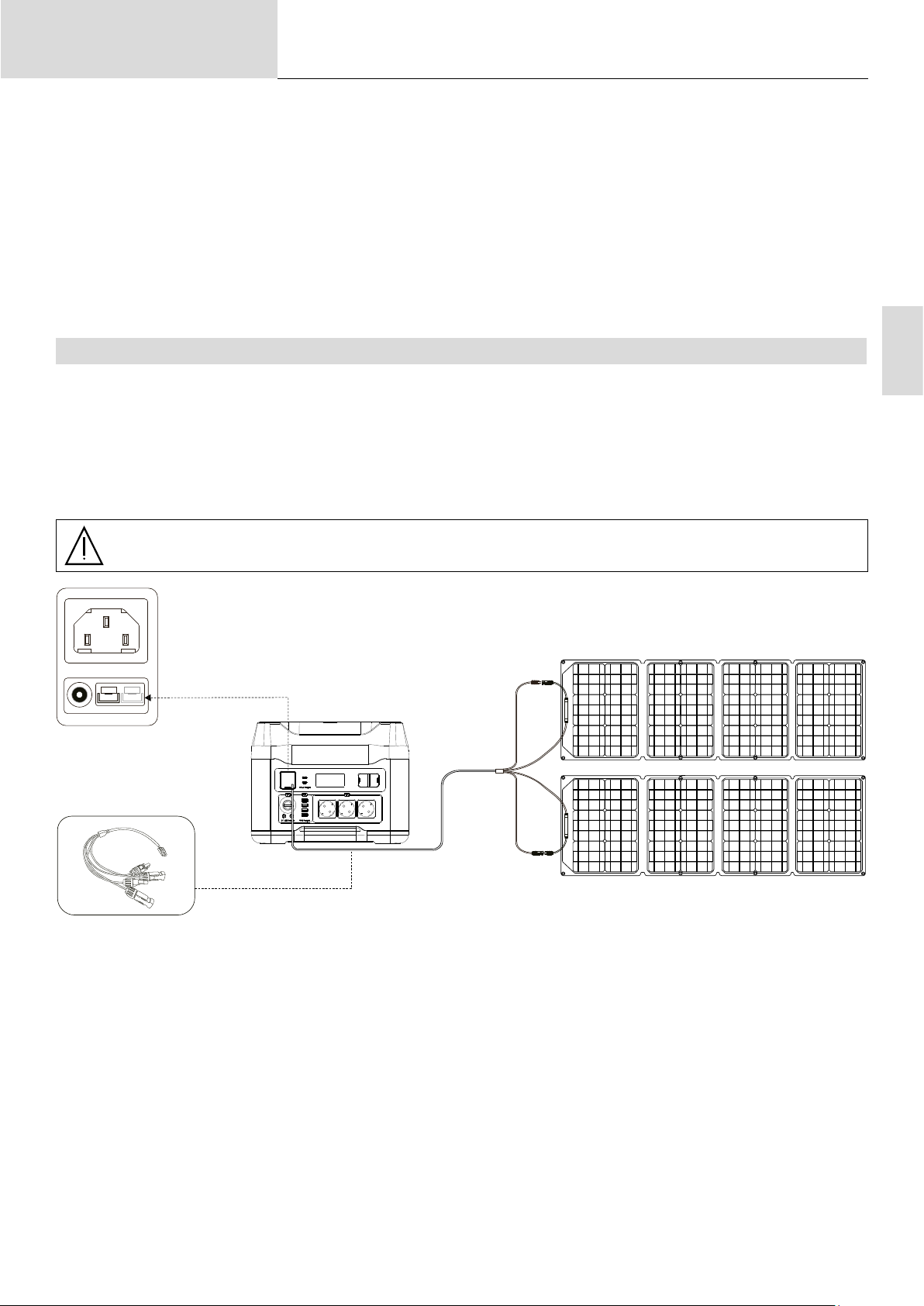

2 / Recharge sur des panneaux solaires

Le POWER PACK intègre son propre régulateur MPPT. Il est donc inutile d’en rajouter un entre la station et
le panneau solaire.

POWER PACK 14.15 FC

FR

L’entrée DC 30 - 60 V peut accueillir l’énergie d’un panneau solaire

(2 x 200 W max)

1. Placer le ou les panneaux solaires en plein soleil sans exposer le POWER PACK à la lumière directe du soleil ou
à l’humidité.

2. Connecter le câble Anderson > MC4 (19) sur la prise Anderson du POWER PACK (14).

3. Connecter les extrémités MC4 mâles et femelles au panneau solaire.
Répéter l’opération en cas d’utilisation d’un deuxième panneau solaire.

4. Laisser les panneaux solaires recharger le POWER PACK (6-8 h max) puis débrancher (temps de recharge variable
selon les conditions climatiques).

3 / Recharge sur la prise allume-cigare d’un véhicule

1. Brancher le câble (18) sur l’entrée DC 12 V - 10 A (12).

2. Brancher l’autre extrémité du câble du chargeur dans la prise allume-cigare 12 V de la voiture.

3. Laisser le POWER PACK se recharger (11h45 max) puis débrancher.

grâce aux deux entrée du câble Anderson > MC4 fourni (19).

(400 W max)

ou de deux panneaux solaires

7

Manuel d’utilisation

Notice originale

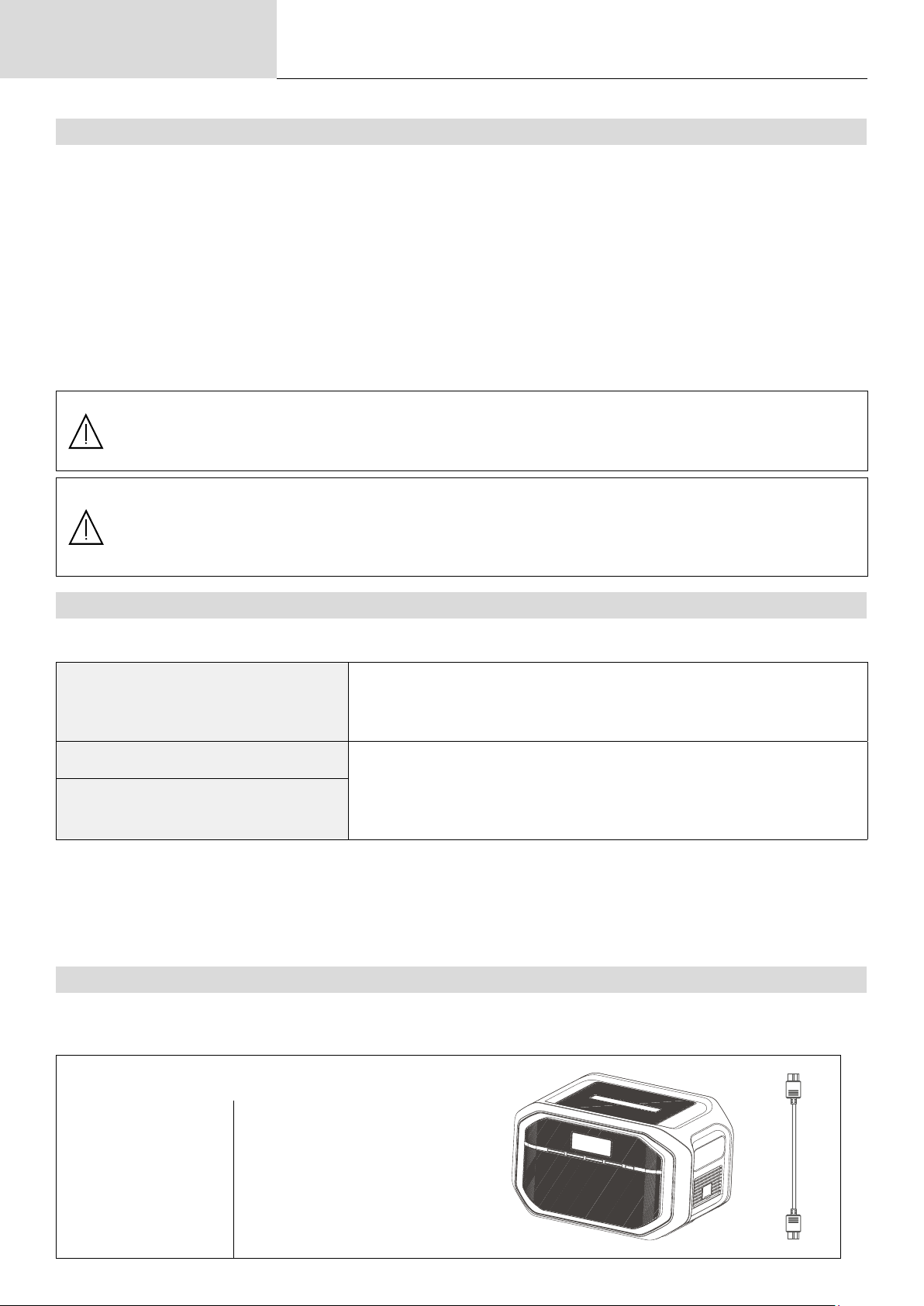

UTILISATION EN MODE ALIMENTATION

Pour éviter que le manque de puissance n’amoindrisse les capacités du POWER PACK, il est conseillé de
charger complètement la batterie avant la première utilisation.

1. Appuyer sur l’un des boutons (4,10,11) pour activer le(s) bloc(s) de sorties souhaité(s).

Le nom des blocs de sorties actifs apparait sur l’a󰀩chage. À partir de ce moment, les sorties concernées
sont sous tension, elles consomment sur la batterie. La puissance consommée apparait sur l’a󰀩cheur.

2. Brancher l’appareil souhaité sur la sortie adéquate (5,6,7,8,9,15). La puissance consommée augmente sur l’a󰀩chage

et l’autonomie s’ajuste.

3. Débrancher l’appareil à la n de sa recharge ou de son utilisation.

4. Désactiver le(s) bloc(s) de sorties actif en appuyant de nouveau sur le bouton (4,10,11) correspondant.

Le POWER PACK fonctionne jusqu’à atteindre sa puissance moyennée (1500 W):

- dans le cas où la puissance est dépassée et pour permettre au plus d’équipement de fonctionner normale­ment, le POWER PACK régule automatiquement sa tension de sortie AC (diminution de la tension AC).

- dans le cas où la surcharge est trop élevée, il se met en sécurité, les sorties se coupent automatiquement.

Veiller à bien désactiver les blocs de sorties sur le POWER PACK. S’ils restent actifs, le POWER PACK ne
se met pas en veille immédiatement et les sorties, sous tensions, consomment.
Si aucun raccordement n’a lieu durant les 6 heures qui suivent l’activation d’une sortie, le bloc de sorties se
coupe automatiquement et permet, seulement à ce moment-là, au POWER PACK de se mettre en veille.

POWER PACK 14.15 FC

(5,6,7,8,9,15)

CHARGE & DÉCHARGE SIMULTANÉES

Il est possible d’utiliser les sorties AC lorsque le produit est en charge.

Le POWER PACK se recharge mais les prises de sortie AC (5) ne

Recharge sur le secteur

sont pas alimentées par le convertisseur interne du POWER PACK.
L’énergie présente en sortie de produit provient directement du
secteur auquel le POWER PACK est raccordé.

Recharge solaire

Le POWER PACK se recharge et les prises de sortie AC (5) sont
alimentées par la batterie interne du POWER PACK.
La recharge du produit est réelle. Mais dans le cas où la puissance

Recharge sur prise allume-cigare d’un véhciule

consommée est plus forte que la puissance de recharge du POWER
PACK, il est normal d’observer une diminution d’autonomie à l’écran.

• La puissance en W indiquée sur l’a󰀩cheur est la puissance absorbée par la charge.

• Lorsque le POWER PACK se charge et se décharge en simultané, la puissance à la sortie des prises AC reste la
même (230 V / 1500 W en continu). En revanche le POWER PACK limite sa charge en fonction de la puissance

consommée par les appareils électriques an de ne pas créer de surchau󰀨e sur le câble secteur (17).

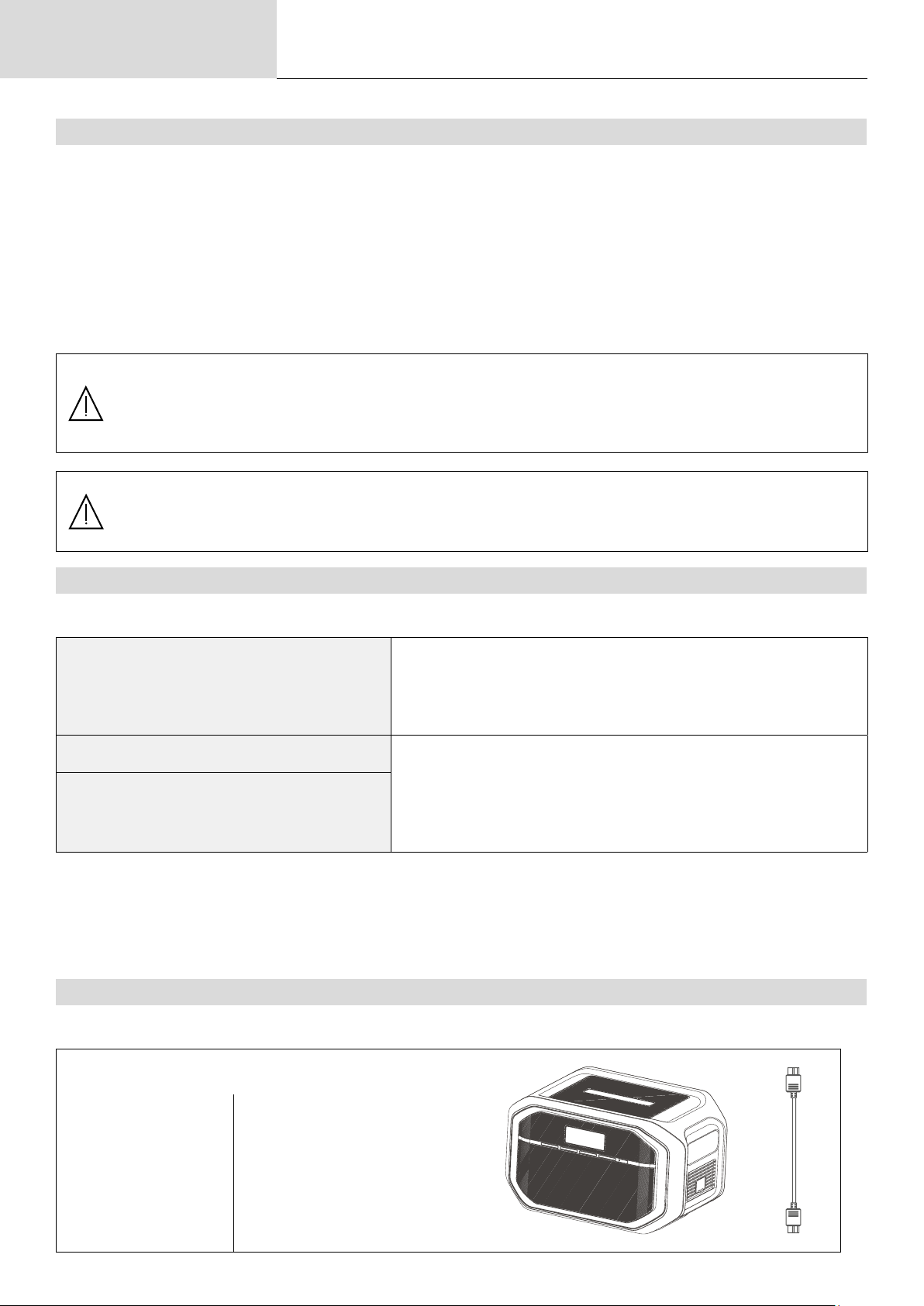

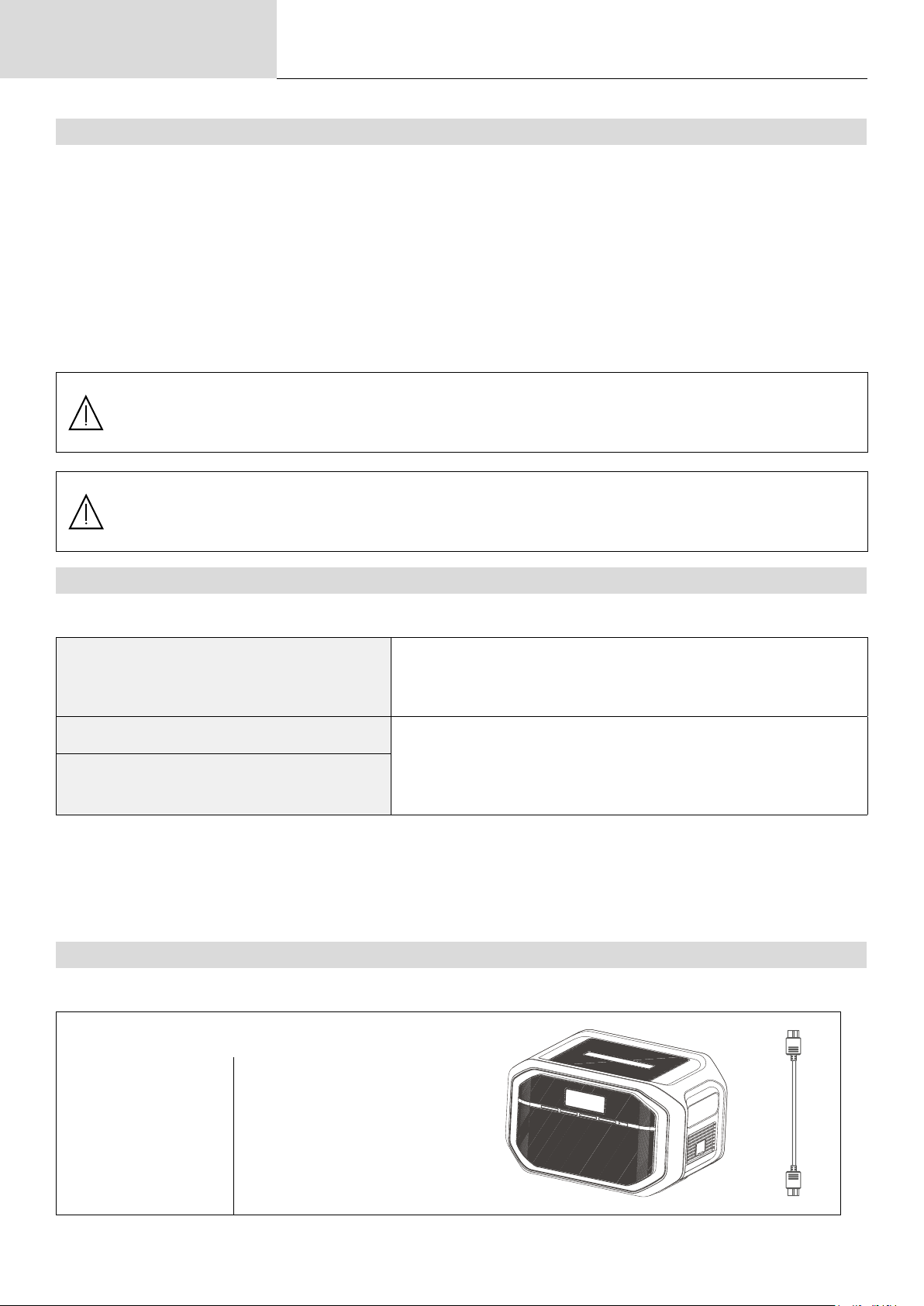

UTILISATION D’UNE BATTERIE AUXILIAIRE

(réf.085213)

An d’accroitre l’autonomie du POWER PACK, il est possible de brancher une batterie auxiliaire en parallèle :

POWER BATT 14

réf. 085213

Capacité batterie 1408 Wh
Type de batterie LiFePO4
Température d’utilisation 0°C  50°C (32°F  122°F)
Température de charge 10°C  40°C (50°F  104°F)
Température de stockage -20°C  50°C (-4°F  122°F)
Taille 42 x 29.6 x 25.5 cm
Poids 12.8 kg

Se réferer à la notice du POWER BATT 14 (085213) lors de son utilisation.

8

Manuel d’utilisation

Notice originale

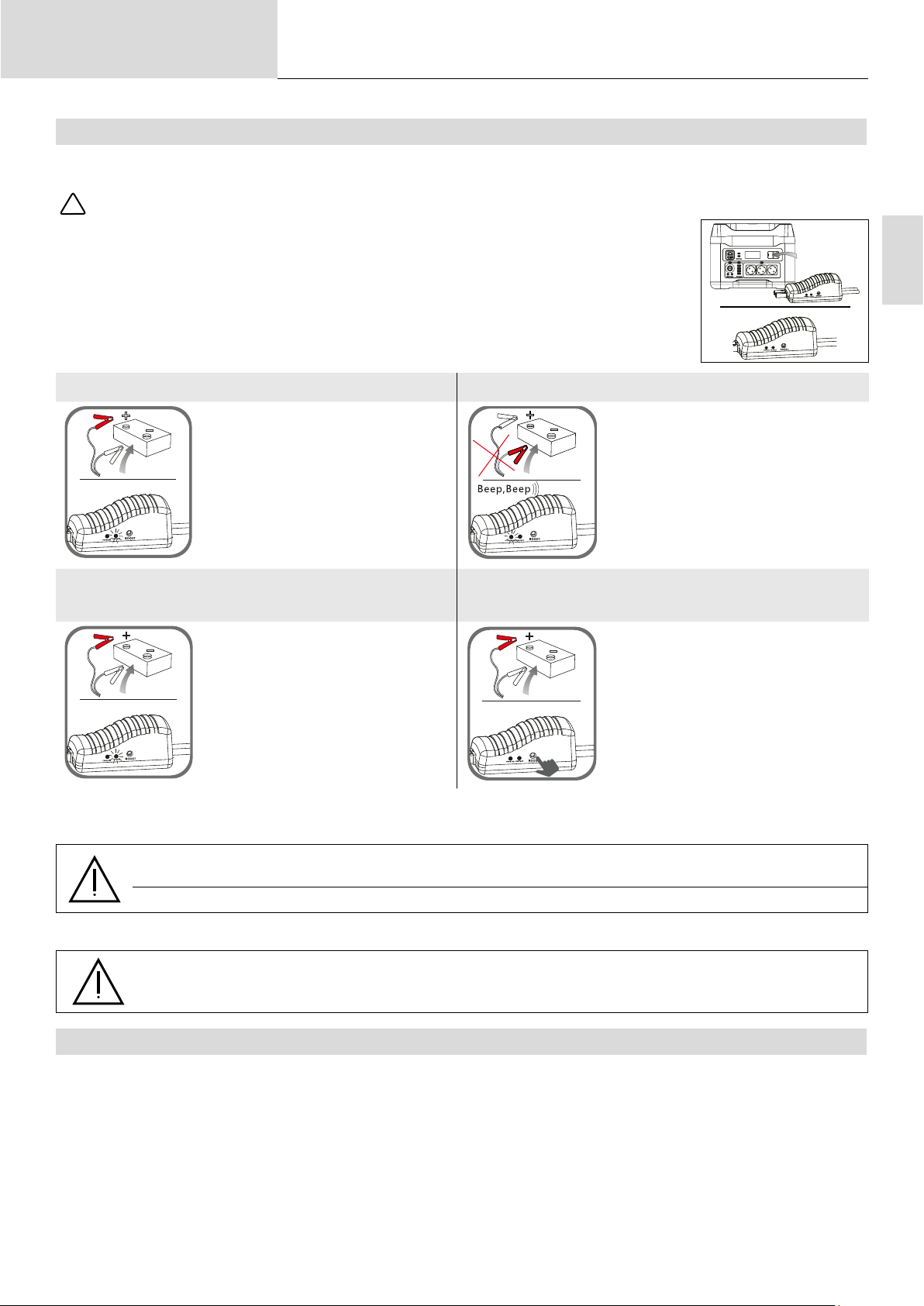

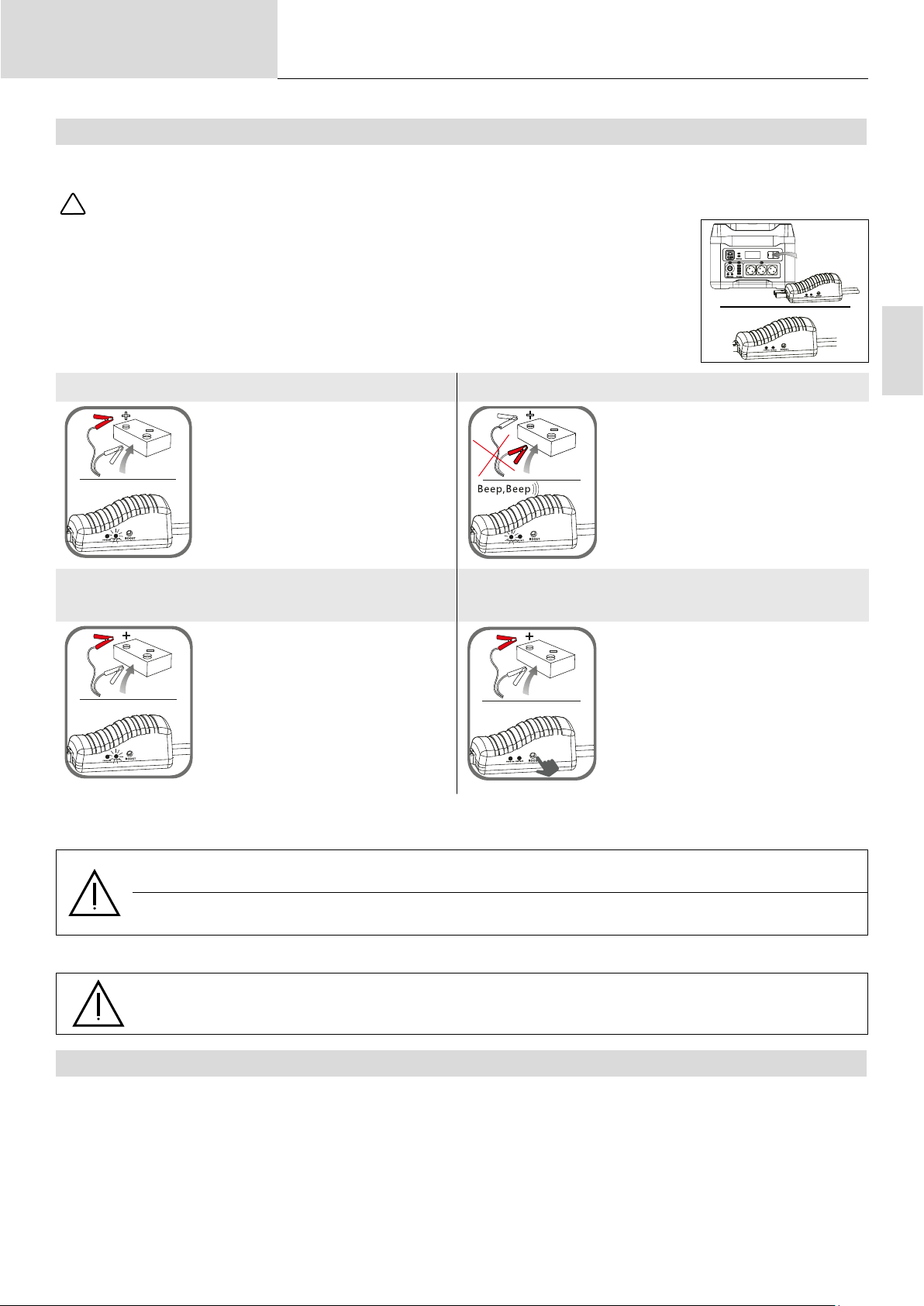

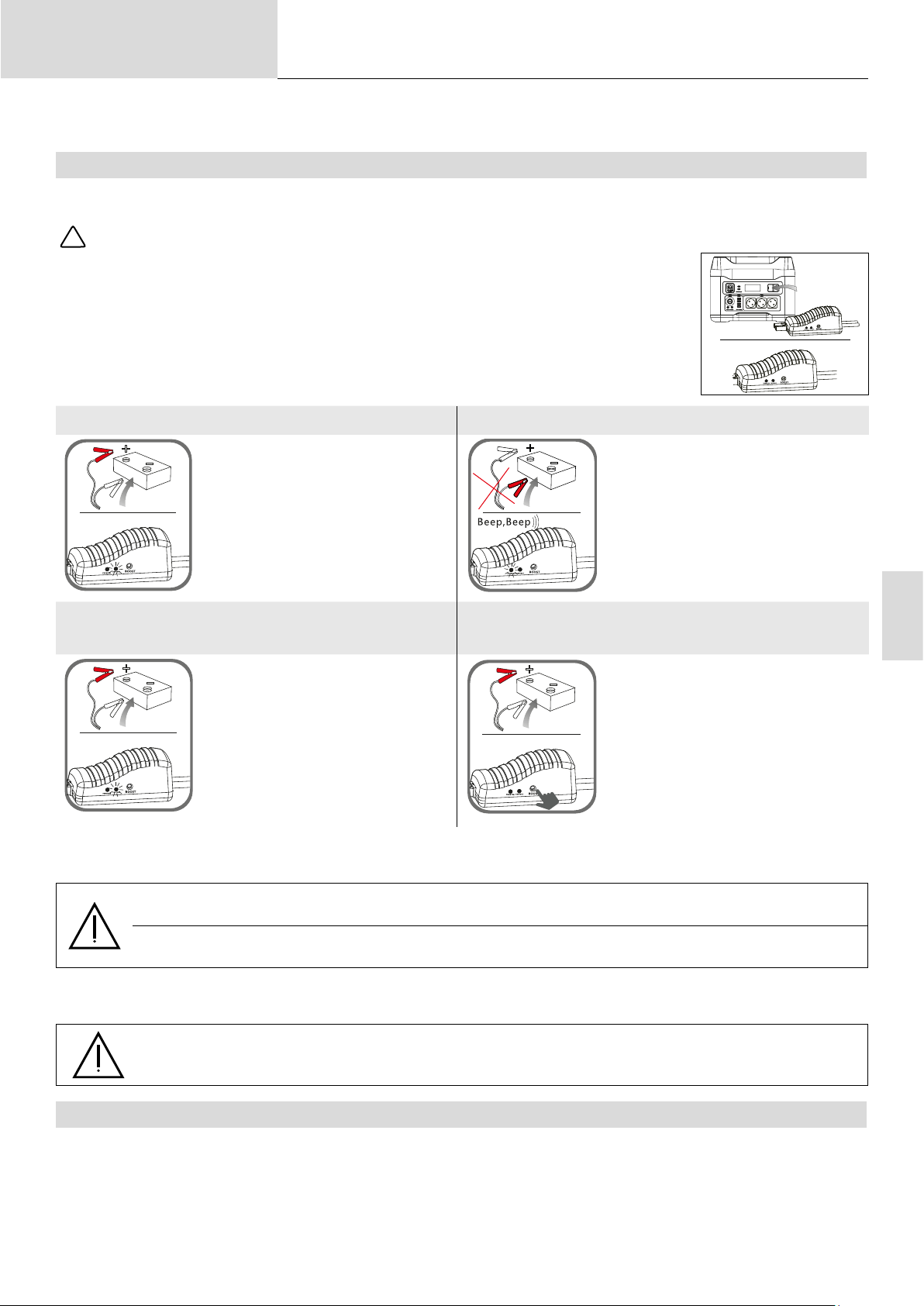

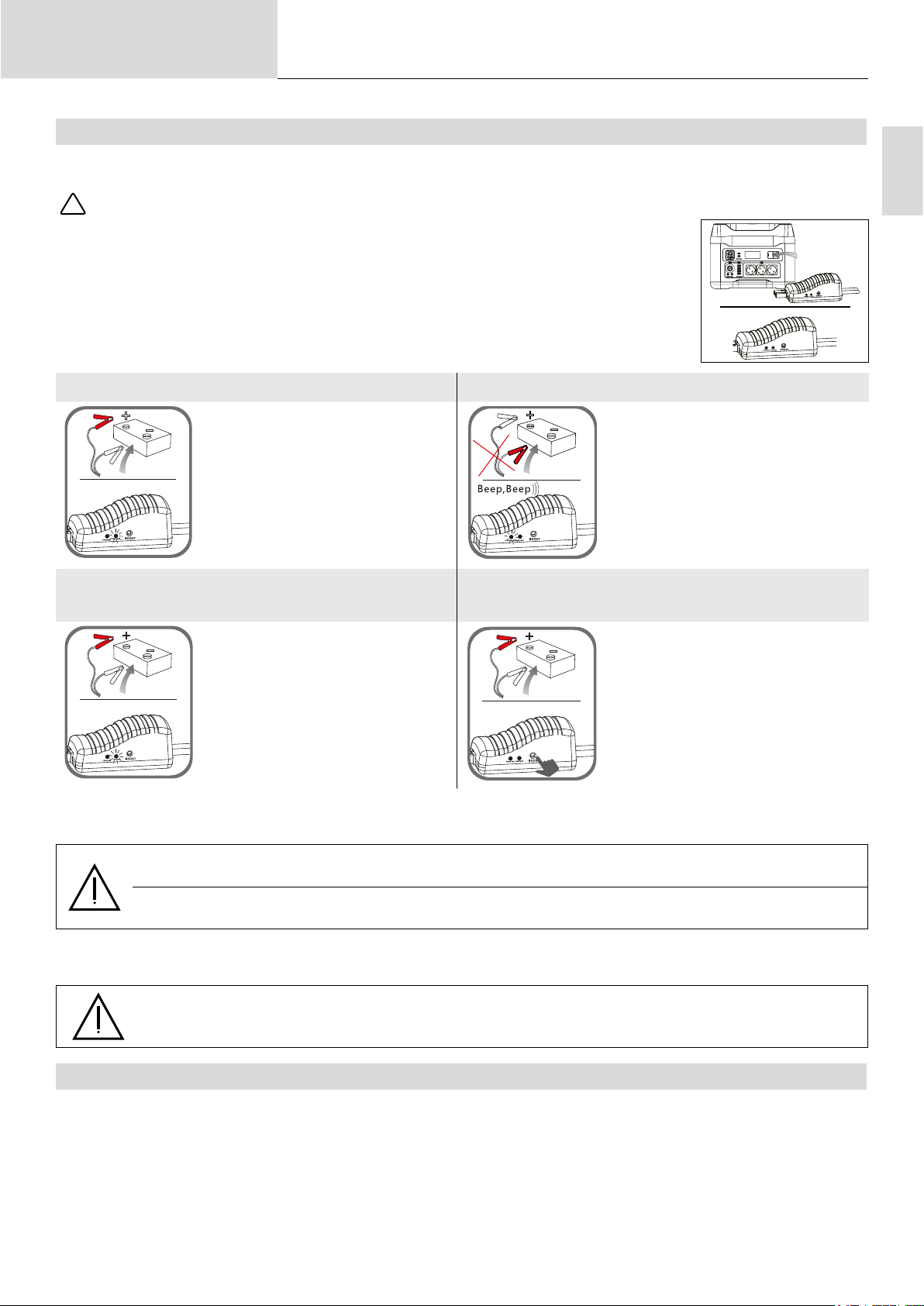

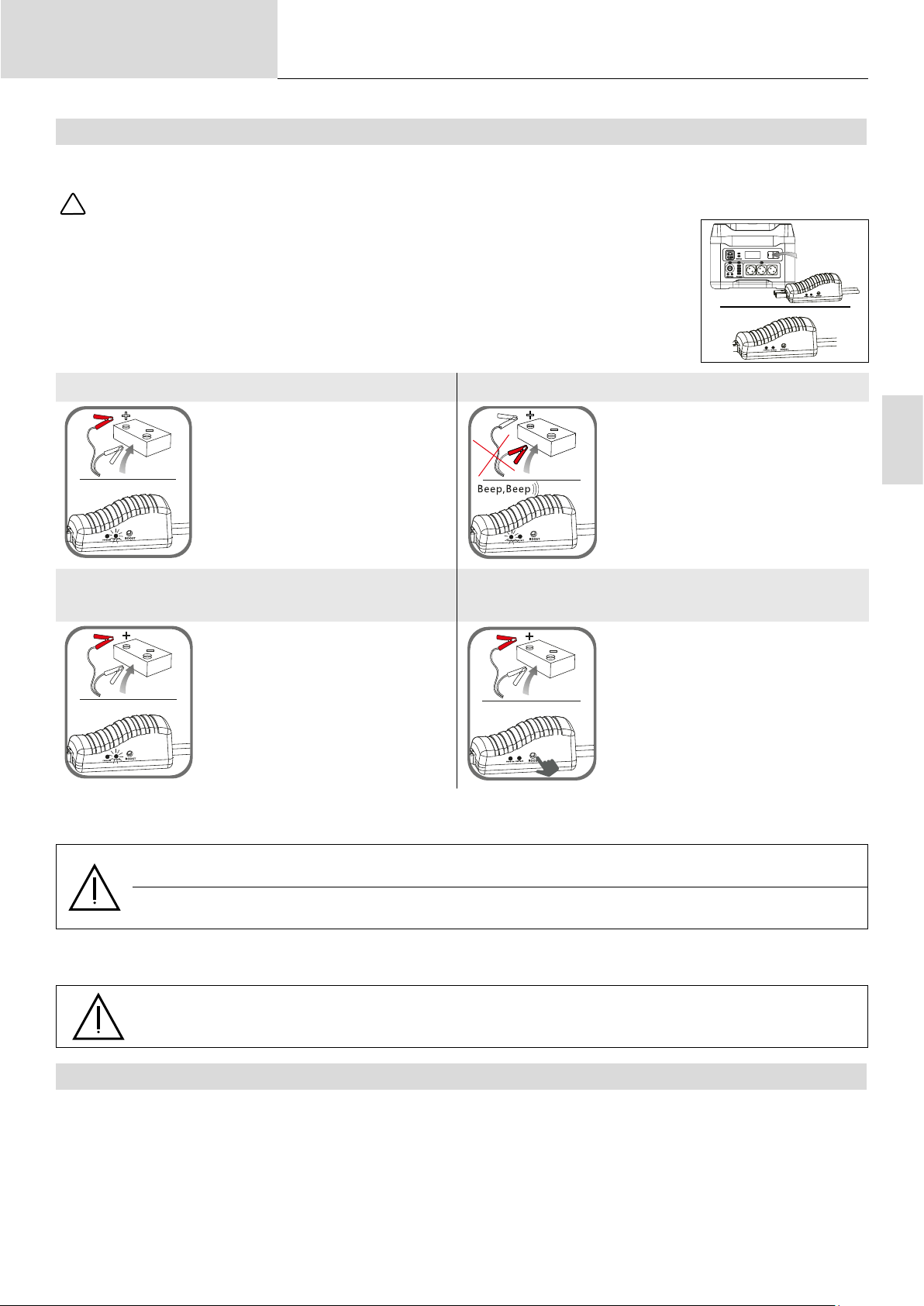

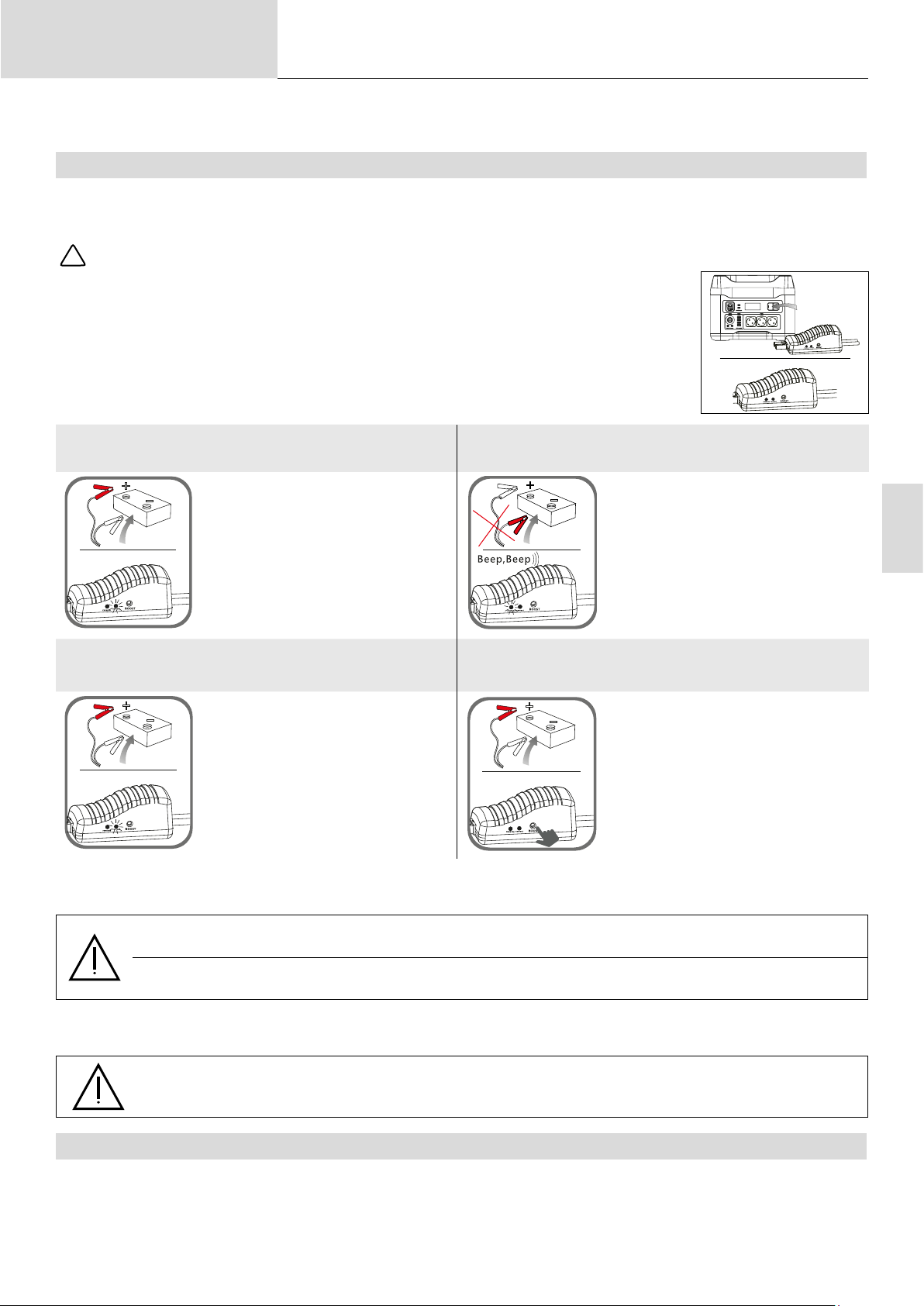

UTILISATION EN MODE BOOSTER

Ce mode est dédié au démarrage de véhicules équipés de batterie Plomb / LiFePO4 12 V.

RECHARGER LA BATTERIE DU POWER PACK avant puis après chaque utilisation.

!

1. Connecter les pinces de démarrage (16) au connecteur Power Pack (2), et s’assurer que
l’indicateur de câble soit éteint.

2. Connecter la pince rouge à la borne positive (+) et la pince noire à la borne négative (-)
de la batterie du véhicule.

3. Utiliser l’appareil en suivant les instructions de l’indicateur de câble :

POWER PACK 14.15 FC

FR

Lumière verte allumée :

La connexion est correcte et le
circuit fonctionne, mettre le mo­teur en marche pour démarrer
directement.

Lumière verte clignotante :

La batterie du véhicule est faible
(entre 1 V et 9 V). Appuyer sur le
bouton «BOOST», attendre que

le voyant VERT devienne xe,

puis allumer le moteur dans les
30 secondes.

4. Démarrer le véhicule.

Lumière rouge allumée avec avertissement sonore :

Un signal sonore retentit pour
indiquer une inversion de polarité.
Brancher de nouveau les pinces
comme indiqué à l’étape 2.
Attendre que le voyant vert s’al­lume pour démarrer de nouveau.

Pas de lumières allumées, pas d’avertissement
sonore :

La batterie du véhicule peut être
endommagée (< 1 V). Après s’être
assuré de la bonne connexion
des pinces, appuyer sur le bouton
«BOOST», attendre que la
LUMIÈRE VERTE soit allumée,
puis mettre le moteur en marche
après 30s.

Ne pas démarrer plus de 3 fois d’a󰀩lée. Cela pourrait endommager l’appareil en cas de surchau󰀨e.

Laisser deux minutes entre chaque tentative.

Le câble de démarrage peut surchau󰀨er. Dans ce cas un système de protection coupe la tension

aux pinces.

5. Une fois le démarrage e󰀨ectué, retirer le câble de démarrage de la batterie du véhicule. Laisser tourner le moteur

du véhicule.

Retirer le produit de la batterie du véhicule dans les 30 secondes suivant le démarrage.
Sinon, cela pourrait entraîner des dommages.

UTILISATION DE LA LED

La LED du POWER PACK dispose de 5 modes d’éclairage : faible - moyenne - forte intensité - stroboscope - SOS.
Appuyer sur le bouton de la lampe. Elle s’allume en faible intensité. Appuyer de nouveau pour passer au mode suivant.
Le 6ème appui permet d’éteindre la lampe.

9

Manuel d’utilisation

TROUBLESHOOTING

Analyse Cause Remèdes

Notice originale

POWER PACK 14.15 FC

Le produit ne peut pas charger. Le cordon secteur n’est pas bien connecté à

au POWER PACK.
Le branchement est correct mais le POWER

PACK ne charge toujours pas.

Les sorties ne fonctionnent pas. L’équipement n’est pas bien connecté au

POWER PACK.
Le bloc de sortie n’est pas activé. Activer le bloc de sortie (boutons 3,9,10).

Le POWER PACK est en faible capacité. Charger le POWER PACK.
L’appareil connecté au POWER PACK ne

fonctionne pas, même après avoir activé le
bloc de sortie (bouton 3, 9, 10).

La sortie se coupe durant l’utilisation. L’appareil nécessite une puissance supérieure

à celle admissible par le POWER PACK.
La puissance de l’équipement de chargement

est trop faible. Le POWER PACK ne le détecte
pas. Il se met hors tension automatiquement.

La sortie se couple durant l’utilisation
(avec présence d’une batterie secon­daire reliée au POWER PACK)

La batterie secondaire est totalement
déchargée.

Vérier le branchement.

Contacter le revendeur / SAV.

Vérier le branchement du POWER

PACK à l’appareil.

L’appareil nécessite une puissance supé­rieure à celle admissible par le POWER
PACK.

L’équipement nécessite une source d’ali­mentation plus puissante.

Rallumer le POWER PACK.

Appuyer sur un bouton d’activation de
sortie (3, 9, 10) pour puiser dans la batte­rie interne du POWERPACK.

CODES ERREUR

Code Cause Mesure
E01 Défaillance du BMS Défaut de BMS. Contacter le revendeur/SAV
E02 Protection contre les hautes

températures

E03 Défaillance du convertisseur Contacter le revendeur/SAV
E04 Défaut de la ligne de communication Contacter le revendeur/SAV.
E05 Protection du BMS contre une

décharge excessive

E06 Protection du BMS contre la

surcharge

Laisser reposer la station pendant 10 minutes et placer l’appareil dans un endroit
plus frais/plus aéré avant de l’utiliser à nouveau.

Contacter le revendeur/SAV.

Contacter le revendeur/SAV

GARANTIE

La garantie couvre tous défauts ou vices de fabrication pendant 1 an, à compter de la date d’achat (pièces et main
d’oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.

• L’usure normale des pièces (Ex. : câbles, pinces, etc.).

• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).

• Les pannes liées à l’environnement (pollution, rouille, poussière).

En cas de panne, retourner l’appareil à votre distributeur, en y joignant :

- un justicatif d’achat daté (ticket de sortie de caisse, facture….)

- une note explicative de la panne.

10

Operating manual

SAFETY INSTRUCTIONS

This user manual includes operation instructions, and the
safety precautions to be followed by the user. Please read it

carefully before rst use and keep it for future reference. These

instructions must be read and fully understood before use. Do
not carry out any alterations or maintenance work that is not

directly specied in this manual. The manufacturer shall not be

liable for any damage to persons or property resulting from use
not in accordance with the instructions in this manual. If you

have any problems or queries, please consult a qualied person

to correctly operate the equipment. This device should only be
used for recharging, starting and/or powering batteries within
the limits indicated on the appliance and in the manual. The
safety instructions must be followed. In the event of improper or
dangerous use, the manufacturer cannot be held responsible.

Translation of the original
instructions

POWER PACK 14.15 FC

EN

The device is designed to be used indoors. Must not be
exposed to the rain.

This unit can be used by children aged eight or over, by people
with reduced physical, sensory or mental capabilities as well
as by those with a lack of experience or knowledge. However,
these aforementioned persons must be properly supervised
and they must have read and understood the user instructions,
alongside having been made aware of the risks. Children must
not play with the product. Cleaning and maintenance should
not be performed by an unsupervised child.

Do not use to charge domestic batteries or non rechargeable
batteries.

Do not use the charger if the mains cable or plug is damaged.
In order to avoid short-circuiting the battery, do not use

the appliance if the charging cable is damaged or has an
assembly defect.

Never charge a frozen or damaged battery.
Do not cover the device.
Do not place the appliance near a heat source or in areas

with continuously high temperatures (above 50°C).
Do not obstruct the machine’s air intake. Refer to the set-up

instructions before using the appliance.
Risk of explosion or acid projection in case of short-circuit of

the clamps or if the 12V booster is connected to a 24V vehicle
or vice versa.

The automatic operating mode and the relevant usage
restrictions are explained later in this manual.

11

Operating manual

Fire and explosion risks!

A charging battery can emit explosive gases.

• During the charge, the battery must be placed in a well

• Avoid ames and sparks. Do not smoke.

• Protect the battery’s electrical contact surfaces against short-

Risk of acid dispersion!

• Wear protective goggles and gloves.

• In case of contact with the eyes or the skin, rinse with water

• Never start a vehicle without a battery.

Connection / disconnection :

• Disconnect the power supply before plugging or unplugging

• Always ensure the Red clamp is connected to the “+” battery

• After the start-up operation, disconnect the booster. First

Power supply:

Translation of the original
instructions

POWER PACK 14.15 FC

ventilated area.

circuits

immediately and seek medical attention as soon as possible.

the connections to/from the battery.

terminal rst. If it is necessary to connect the black clamp

to the vehicle chassis, make sure it is a safe distance from
the battery and the fuel/exhaust pipe. The charger must be
connected to the power supply.

remove the chassis connection and then the battery connection,
in the order shown.

Class II device.

Maintenance:

• Maintenance should only be carried out by a qualied person.

• Warning! Always disconnect the charging cable(s) before
carrying out any work on the device.

• Never use solvents or other aggressive cleaning agents.

• Clean the surfaces of the unit with a dry cloth.

Regulations:

• This device complies with European directives.

• The Declaration of Conformity is available on our website.

• EAC conformity mark (Eurasian Economic Community).

• This equipment conforms to UK requirements.

• The UK Declaration of Conformity is available on our
website (see cover page).

• This equipment conforms with Moroccan standards.

• The Cم (CMIM) Declaration of Conformity is available on our
website (see cover page).

12

Operating manual

Booster function





Translation of the original
instructions

POWER PACK 14.15 FC

Disposal:

• This product should be disposed of in an appropriate
recycling facility. Do not dispose of in domestic waste.

• The battery must be removed from the unit before it is
disposed of.

• The appliance must be disconnected from the power supply
before removing the battery.

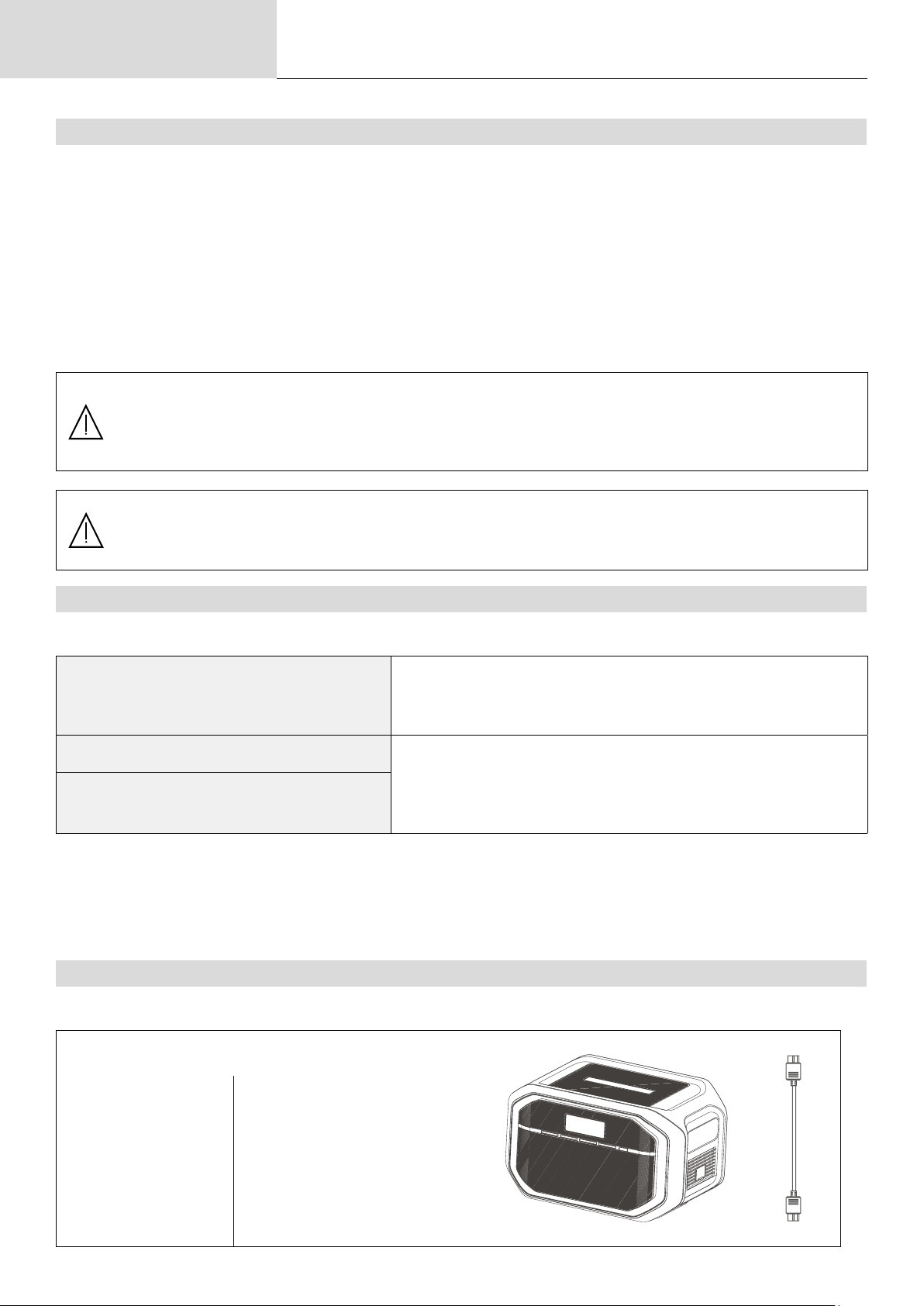

PRODUCT DESCRIPTION

The POWER PACK 14.15 FC is a portable power unit designed for use as a back-up power supply at home, in emer-

gency situations, or when working in the eld. It contains a high-capacity 1408 Wh lithium battery, which can power all

appliances that operate on 5 / 9 / 12 / 15 / 20 Vdc, as well as 230 Vac using an integrated power inverter.
It also features a «Booster» function for starting 12 V vehicles:

EN

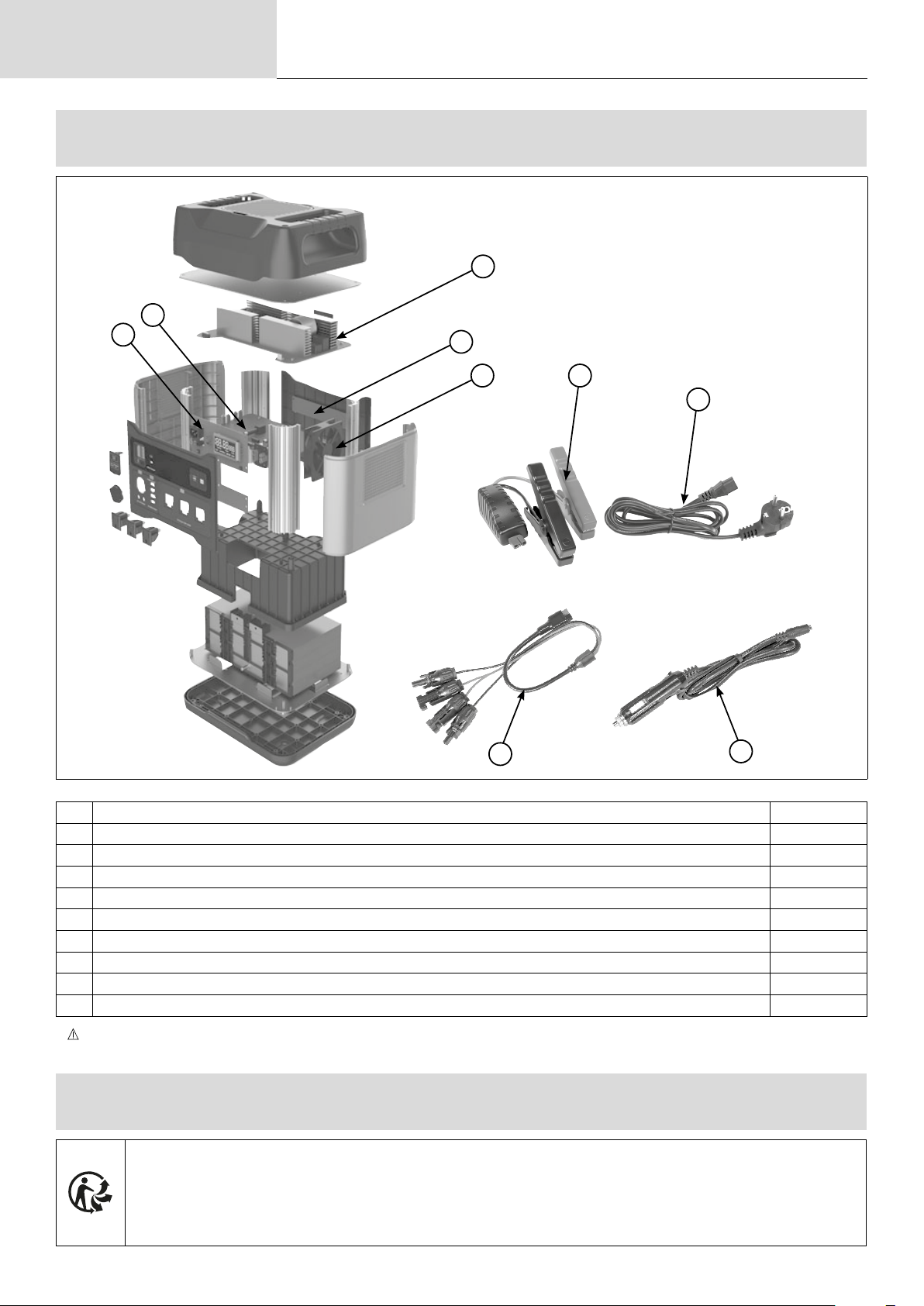

INTERFACE (FIG. 1)

1 LCD display
2 Jump lead socket
3 A secondary battery can be connected to double the capacity of the unit
4 AC output activation button
5 230 Vac - 50 Hz - 2.2 kW outputs (x 3)
6 USB-A 5 V - 2.4 A outputs (x 3)
7 USB Quick Charge output
8 DC 12 V / 10 A outputs (jack plug) (x 2)

9 12 VDC / 10A cigarette-lighter socket
10 DC output-activation button
11 USB output activation button
12 DC 12 V 10 A input (jack socket)
13 AC 230 V / 1500 W input
14 Solar panel input 30-60 V / 400 W max (Anderson socket)
15 USB Type-C outputs

ACCESSORIES

16 Starter cables
17 Power supply cable
18 Jack / cigarette lighter charging cable
19 Anderson ˃ MC4 solar panel charging cable (x2)

13

Operating manual

Translation of the original
instructions

POWER PACK 14.15 FC

TECHNICAL SPECIFICATIONS

POWER PACK 14.15 FC

Capacity 55 Ah / 1408 Wh
Size (L x W x H) 360 x 270 x 278 mm
Weight 19.3 kg
Battery type Lithium Iron Phosphate battery (8 cells)

1 x 12 V DC 10 A

Inputs

1 x 230 V AC | 1500 W
1 x Solar panel 30-60 V | 400 W max

Charging modes AC charging cable 230 V | 1500 W

Charging time : 1h

INPUTS

12 V DC 10 A cigarette lighter charging cable
Charging time : 11h45

Anderson ˃ MC4 solar panel charging cable (x2) - 30-60 V | 400 W max
Charging time : 6-8 h selon condition d’ensoleillement

220 W solar panels (ref. 079403) not supplied

12 V output Cigarette lighter socket: 12 V | 10 A

2 x DC jack sockets: 12 V | 10 A

USB ports USB-A x 3: 5 V, 2.4 A

USB-A Quick Charge 3.0 x 1: 5 V | 3 A, 9 V | 2 A, 12 V | 1.5 A (18 W max)

OUTPUTS

USB-C x 2: 5 V | 9 V | 12 V | 15 V | 20 V - 3 A, 20 V - 5 A
AC outputs 3 x 230 V (PSW - Pure Sine Wave) | 50 Hz | 1500 W continuous | 2000 W peak
Booster output 12 V start-up (starting current: 500 A / peak current: 1000 A)

Light 12 W LED (5 modes: low-medium-high brightness, SOS, ashing)
Battery indicator LCD display
Charging temperature 0°C - 50°C (32°F - 122°F)
Temperature

operating range

10°C  40°C (50°F  104°F)

Storage temperature -20°C  50°C (-4°F  122°F)
Service life 2000 charging cycles
Protections Short-circuit, overcurrent, overvoltage, undervoltage, overload, overheating.

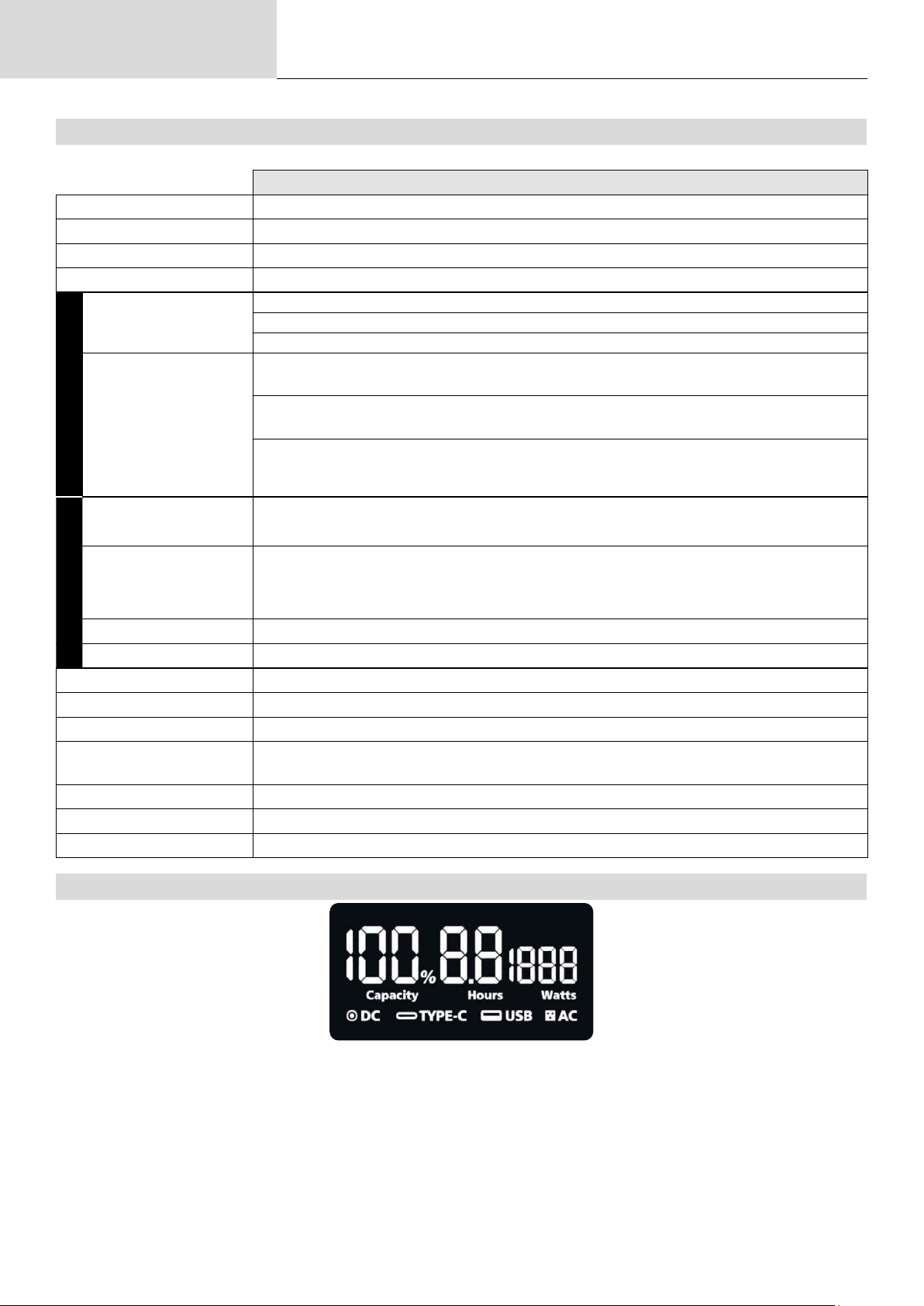

LCD DISPLAY (FIG.1)

The LED display lights up as soon as one of the output buttons (4, 10, 11) is pressed.

It indicates the following continuously:

- the charge percentage of the internal battery.

- the output types used on the POWER PACK (USB - Type C, AC, DC).

When the POWER PACK is charging, the display also shows:

- the charging power in Watts (W).

- the remaining recharge time in hours.

14

Operating manual

Translation of the original
instructions

POWER PACK 14.15 FC

When the POWER PACK is in use, the display shows:

- the power consumption in Watts (W).

- the battery life of the unit in hours (which will change depending on consumption).

The LED display remains continuously lit as long as the POWER PACK is active: when it is on charge or in use.

When all outputs are inactive, the backlight switches o󰀨 after 30 seconds. The screen will switch o󰀨 permanently after

1 minute of inactivity: the unit goes into standby mode.

CHARGING THE POWER PACK

1 / Charging via mains supply

1. Connect the AC charging cable (17) to the POWER PACK (13).

2. Connect the other end of the charger to a 230 V power outlet.

3. Allow the POWER PACK to recharge (max. 1 hour), then disconnect by reversing the procedure.

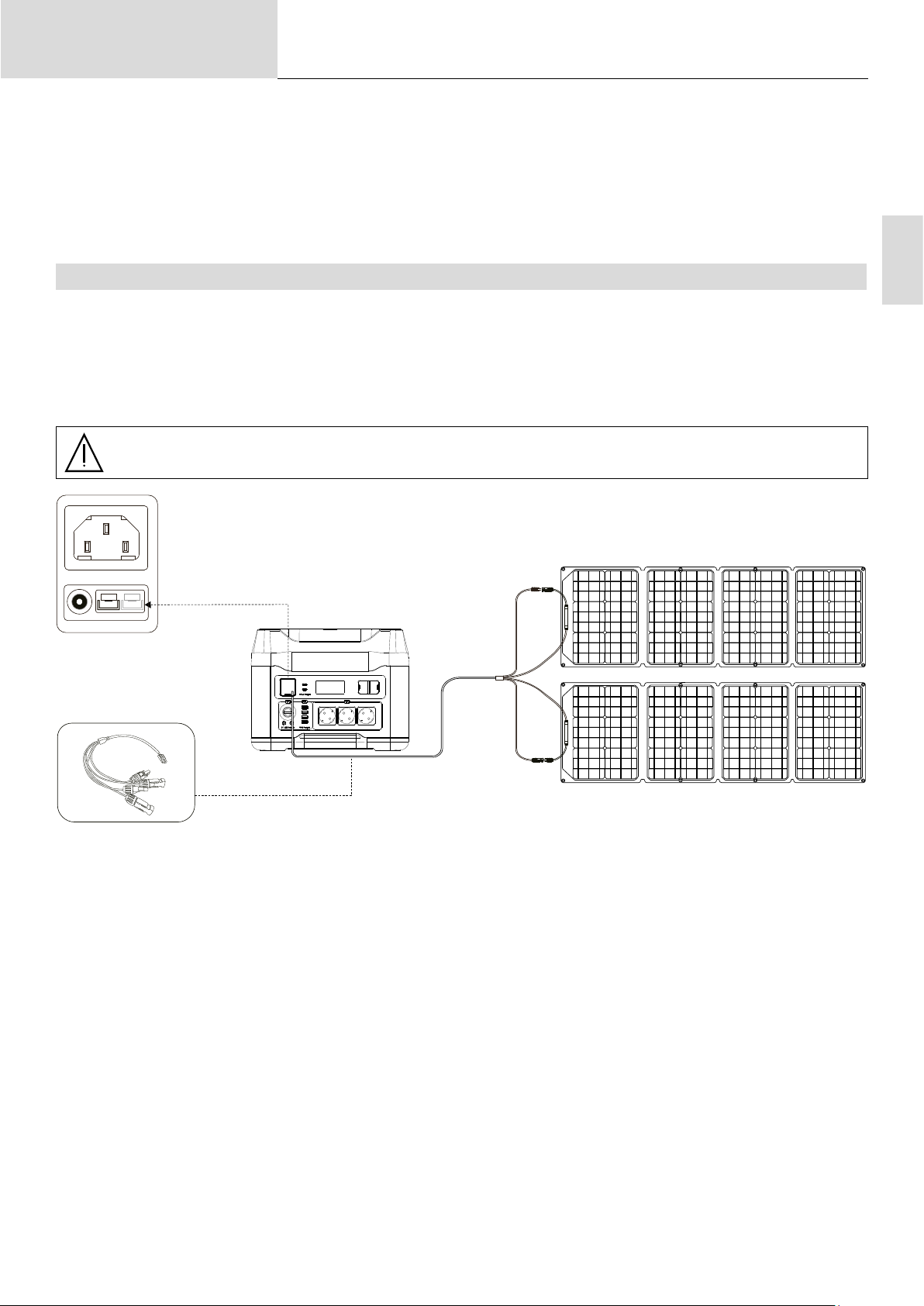

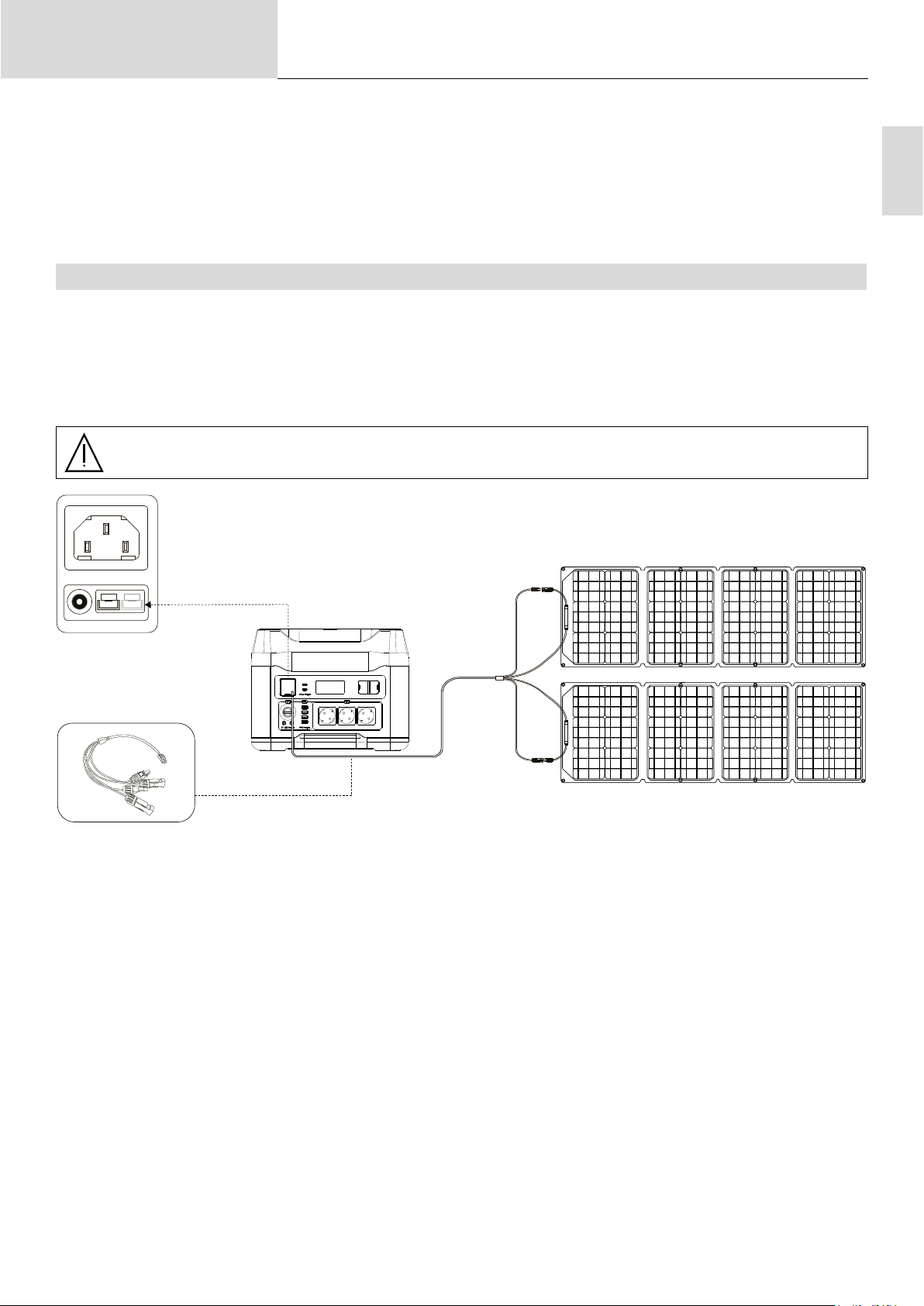

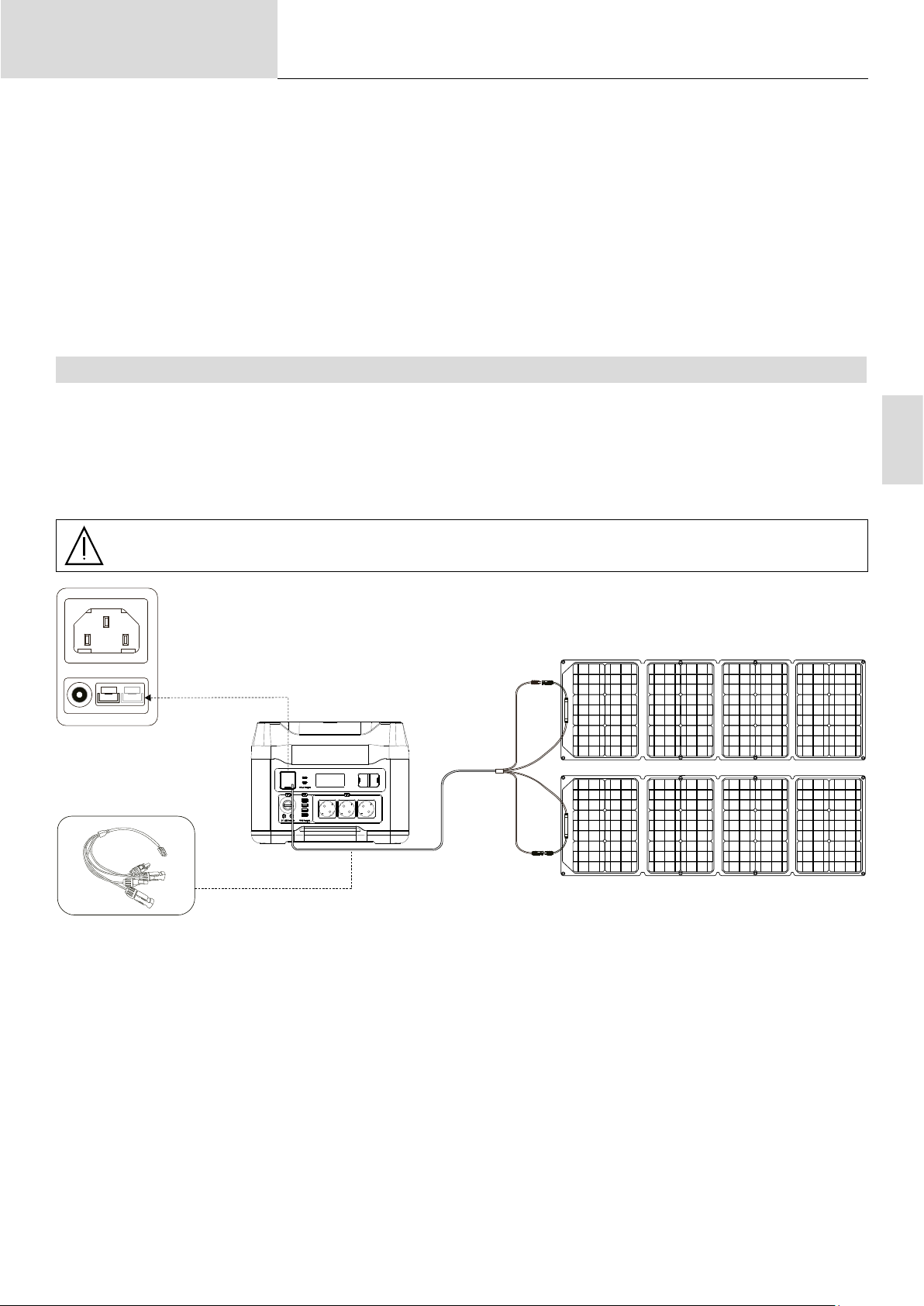

2 / Charging via solar panels

The POWER PACK includes its own MPPT regulator. There is therefore no need to install one between the
unit and the solar panel.

EN

The DC 30 - 60 V input can accommodate the energy from one solar panel (400 W max) or two solar panels

(2 x 200 W max) using the two inputs on the Anderson > MC4 cable supplied (19).

1. Place the solar panel(s) in full sunlight without exposing the POWER PACK to direct sunlight
or humidity.

2. Connect the Anderson > MC4 cable (19) to the Anderson socket on the Power Pack (14).

3. Connect the MC4 male and female ends to the solar panel.
If you are using a second solar panel, repeat the process.

4. Allow the solar panels to recharge the POWER PACK (6-8 h max), then disconnect (recharging time varies according
to weather conditions).

3 / Charging from the cigarette lighter socket of a vehicle

1. Connect the cable (18) to the DC 12 V - 10 A input (12).

2. Plug the other end of the charger cable into the 12 V cigarette lighter socket in the car.

3. Allow the POWER PACK to recharge (11h45 max) then disconnect.

15

Operating manual

Translation of the original
instructions

POWER PACK 14.15 FC

USING THE MACHINE IN POWER MODE

We recommend that you fully charge the battery before using it for the rst time to prevent the lack of power

from reducing the capabilities of the POWER PACK.

1. Press one of the buttons (4,10,11) to activate the desired output block(s).

The names of the active output blocks will appear on the display. From this point onwards, the corresponding outputs
(5,6,7,8,9,15) are active and will consume power from the battery.

The power being consumed will appear on the

display.

2. Connect the desired appliance to the appropriate output (5,6,7,8,9,15). The power consumption on the display will in­crease and the operating time will be adjusted.

3. Unplug the unit when you have nished charging or using it.

4. Deactivate the active output block(s) by pressing the corresponding button (4,10,11) again.

The POWER PACK will run up to its average power output (1500 W):

- If this power level is exceeded, the POWER PACK automatically regulates the output AC voltage to allow
as much equipment as possible to operate normally (AC voltage reduction).

- If the power is too high, the POWER PACK goes into overload protection mode and the output is automati-

cally switched o󰀨.

Be sure to deactivate the output blocks on the POWER PACK. If they remain active, the POWER PACK will
not go into standby straight away, and the outputs, which are under voltage, will continue to consume power.

If no connection is made for 6 hours after an output is activated, the output block will switch o󰀨 automatically,

and only then will the POWER PACK go into standby mode.

SIMULTANEOUS CHARGING & DISCHARGING

The AC outputs can be used when the product is on charge.

The POWER PACK recharges, but the AC output sockets (5)

Charging from the mains

are not powered by the internal converter in the POWER PACK.
The power output comes directly from the mains supply that the
POWER PACK is connected to.

Solar charging

Charging from a cigarette-lighter socket in a
vehicle

The POWER PACK is recharged, and the AC output sockets (5)
are supplied power by the internal battery of the POWER PACK.
The charging process is a genuine one. However, if the power being
consumed is greater than the charging capability of the POWER
PACK, it is normal to see a reduction in operating time on the screen.

• The power in W indicated on the display is the power consumed by the load.

• When the POWER PACK is charging and discharging simultaneously, the power output of the AC sockets remains

the same (230 V / 1500 W continuous). However, the POWER PACK limits its charging based on the power being
drawn by the attached electrical appliances, to ensure that the mains cable does not overheat (17).

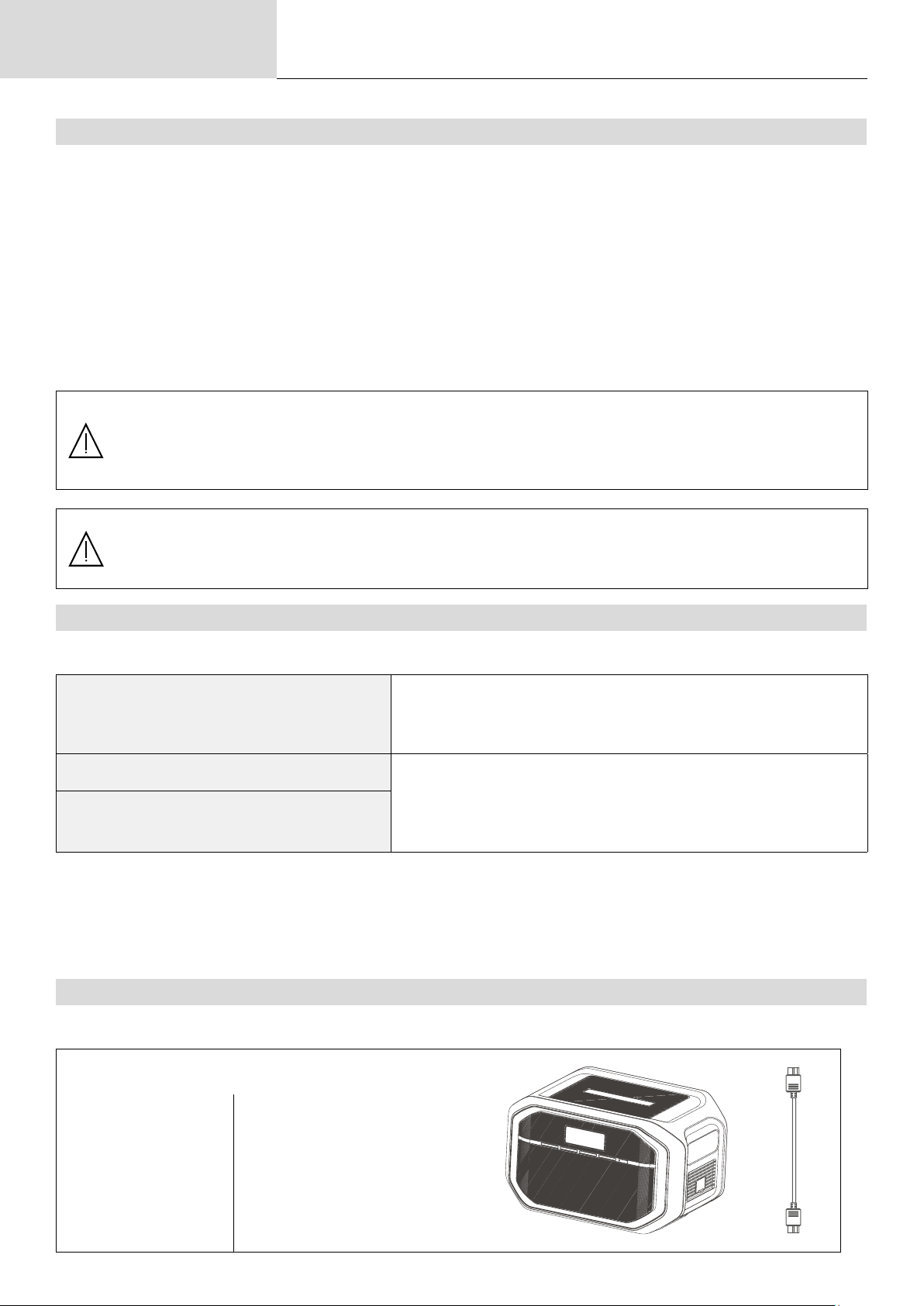

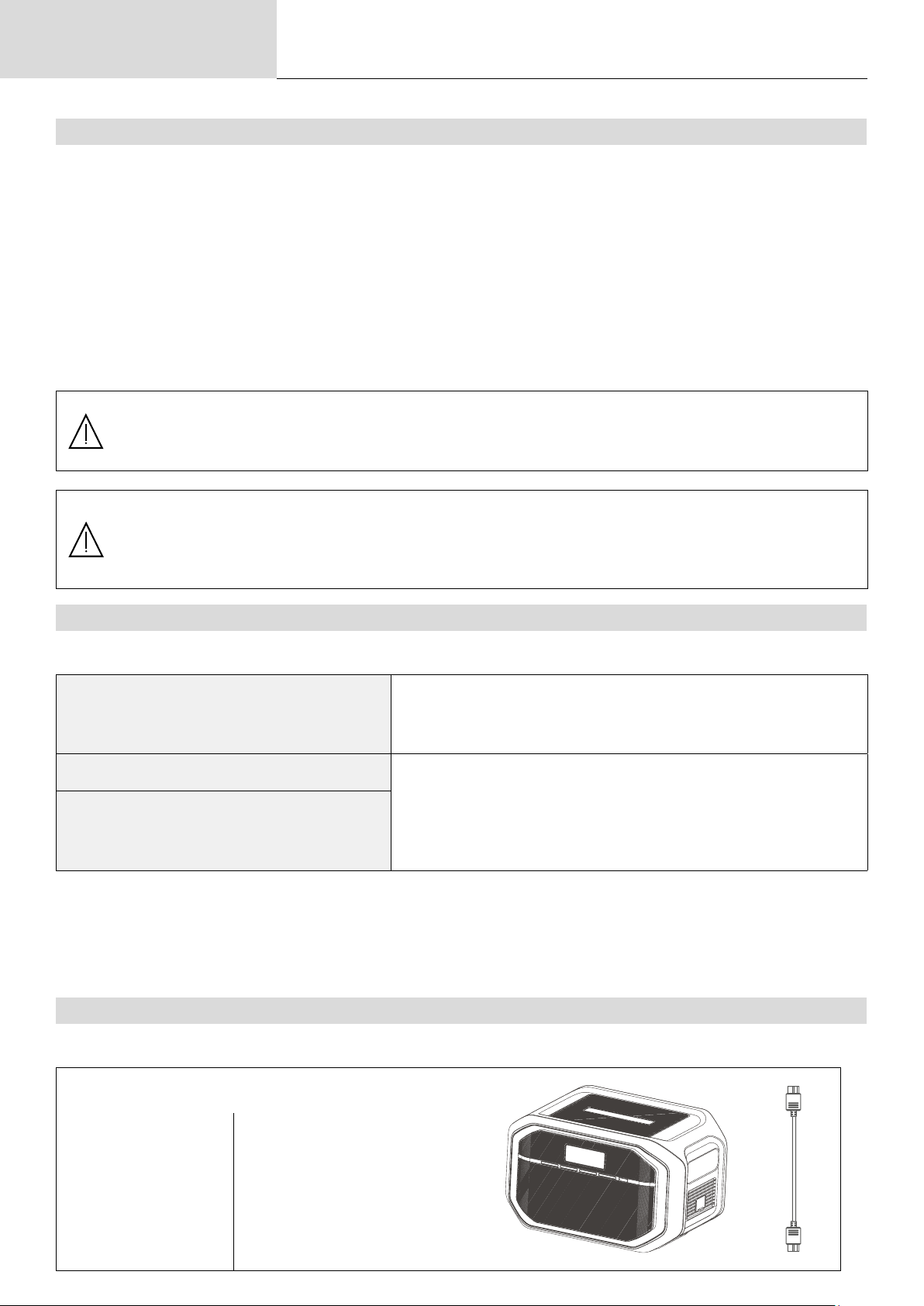

USING AN AUXILIARY BATTERY (REF.085213)

To extend the runtime of the POWER PACK, an auxiliary battery can be connected in parallel:

POWER BATT 14

ref. 085213

Battery capacity 1408 Wh
Battery type LiFePO4
Operating temperature 0°C - 50°C (32°F - 122°F)
Charging temperature 10°C  40°C (50°F  104°F)
Storage temperature -20°C  50°C (-4°F  122°F)
Size 42 x 29.6 x 25.5 cm
Weight 12.8 kg

16

Refer to the POWER BATT 14 (085213) manual when using it.

Operating manual

Translation of the original
instructions

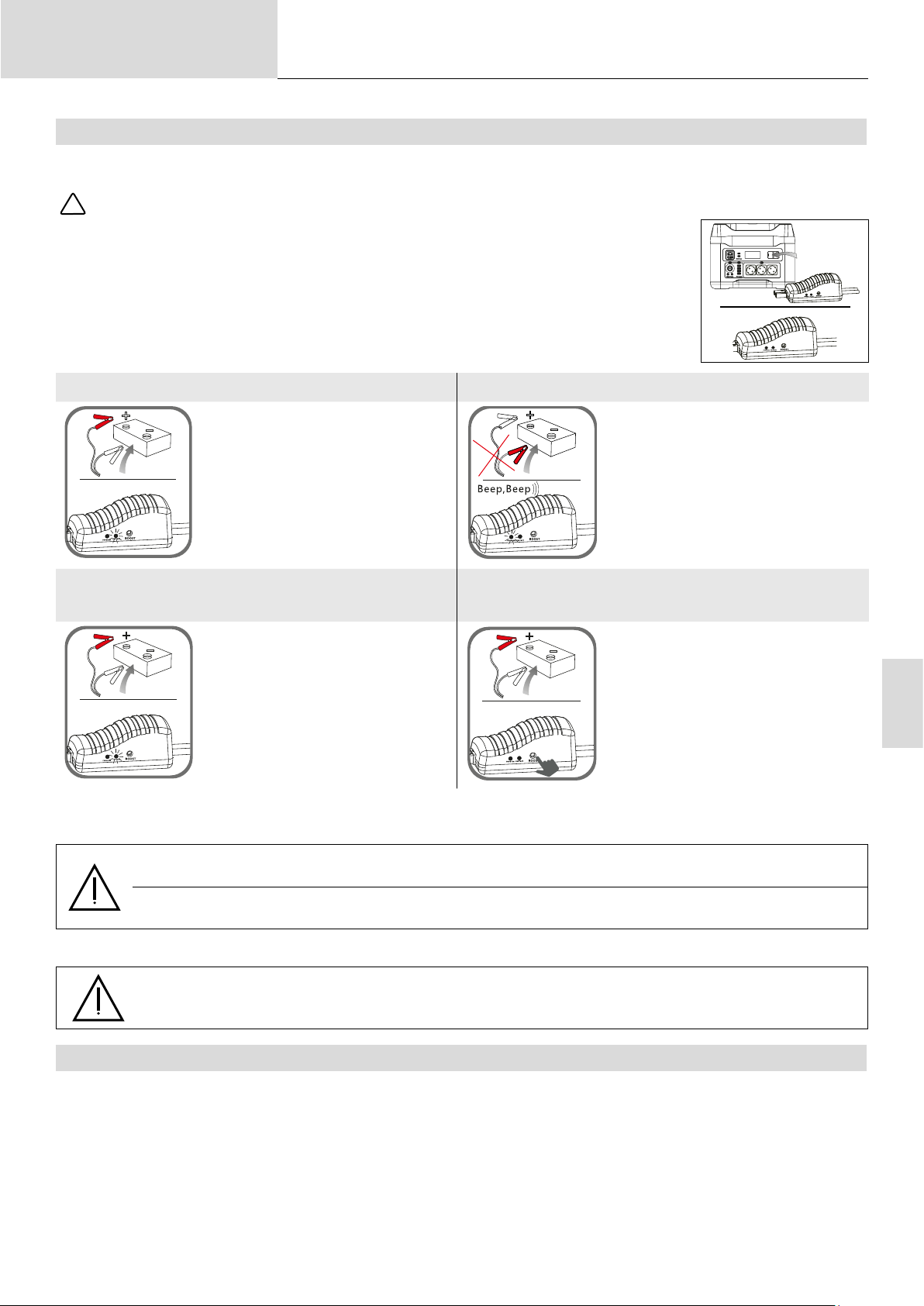

USING THE MACHINE IN BOOSTER MODE

This mode is intended for starting vehicles tted with a 12 V lead/LIFePO4 battery.

RECHARGE THE POWER PACK BATTERY before and after each use.

!

POWER PACK 14.15 FC

1. Connect the starter clips (16) to the Power Pack connector (2), and ensure that the cable

indicator is o󰀨.

2. Connect the red clamp to the positive (+) terminal and the black clamp to the negative (-)
terminal of the vehicle battery.

3. Use the device as directed by the indicator on the cable:

Green light on:

The connection is good and the
circuit is working, switch on the
engine to jump start it directly.

Red light on with an audible warning sound:

An audible warning sound in­dicates that the polarities are
reversed. Reconnect the clamps
as described in step 2.
Wait for the green light to come on
before starting again.

Flashing green light: No lights on, no audible warning:

The vehicle battery is too weak
(between 1 V and 9 V). Press the
«BOOST» button, wait for the
GREEN light to illuminate stea­dily, then start the engine within
30 seconds.

The vehicle battery may be da­maged (< 1 V). After making sure
that the clips are properly connec­ted, press the «BOOST» button,
wait for the GREEN LIGHT is on,
then start the vehicle’s engine
within 30 seconds.

EN

4. Start the vehicle

Do not attempt to jump start the vehicle more than three times in a row. This could cause damage
if the unit overheats. Wait for at least two minutes between each attempt.

The jump lead may overheat. If this occurs, a protection system will cut the voltage to the clamps.

5. After having started the vehicle, remove the jump leads from the vehicle’s battery. Leave the vehicle’s engine running.

Disconnect the unit from the vehicle battery within 30 seconds of ignition.

Failure to do so could result in damage.

USING THE LED

The POWER PACK LED has 5 di󰀨erent lighting options: low - medium - high - ashing - SOS.

Press the light button. It lights up at the low level. Press again to change to the next mode.

Press 6 times to switch o󰀨 the light.

17

Operating manual

TROUBLESHOOTING

Analysis Cause Solutions

Translation of the original
instructions

POWER PACK 14.15 FC

The product is not charging. The mains cable is not properly connected to

the POWER PACK.
The connection is okay but the POWER

PACK still will not charge.

The outputs are not working. The appliance is not properly connected to the

POWER PACK.
The output block is not turned on. Turn on the output block (buttons 3, 9 or

The POWER PACK has a limited capacity. Charge the POWER PACK.
The appliance connected to the POWER

PACK does not work, even after activating the
output block (button 3, 9, 10).

The output cuts out during use. The appliance requires more power than the

POWER PACK can provide.
The power of the charging unit is too low. The

POWER PACK is unable to detect it. It will turn

o󰀨 automatically.

The output cuts out during use (with
a secondary battery connected to the
POWER PACK)

The secondary battery is completely
discharged

Check the connection.

Contact your distributor / After Sales
Department.

Ensure that the POWER PACK is
connected properly to the appliance.

10).

The appliance requires more power than
the POWER PACK can provide.

The appliance requires a more powerful
electricity supply.

Switch the POWER PACK back on.

Press an output activation button (3, 9, 10)
to use the internal POWER PACK battery.

ERROR CODES

Code Cause Action
E01 BMS failure BMS fault. Contact your distributor / After Sales Department.
E02 Protection against high tempera-

tures

E03 Inverter error Contact your distributor / After Sales Department.
E04 Communications fault Contact your distributor / After Sales Department.
E05 BMS protection against excessive

discharge

E06 BMS protection against overload Contact your distributor / After Sales Department.

Allow the unit to stand for 10 minutes, and move to a cooler/more well-ventilated
location before using it again.

Contact your distributor / After Sales Department.

WARRANTY

The warranty covers all defects or manufacturing faults for one year starting from the date of purchase (parts and
labour).

The warranty does not cover:

• Any other damage caused during transport.

• The general wear and tear of parts (i.e. : cables, clamps, etc.).

• Incidents caused by misuse (incorrect power supply, dropping or dismantling).

• Environment-related faults (such as pollution, rust and dust).

In the event of a breakdown, please return the item to your distributor, along with:

- a dated proof of purchase (receipt or invoice etc.).

- a note explaining the malfunction.

18

Betriebsanleitung

SICHERHEITSHINWEISE

In dieser Betriebsanleitung nden Sie Informationen zur

Bedienung des Geräts und zu den Sicherheitsvorkehrungen,

die zur Sicherheit des Benutzers getro󰀨en werden müssen.

Bitte lesen Sie diese vor dem ersten Gebrauch sorgfältig durch
und bewahren Sie sie zum späteren Nachschlagen auf. Die
Missachtung dieser Bedienungsanleitung kann zu schweren

Personen- und Sachschäden führen. Nehmen Sie keine

Wartungsarbeiten oder Veränderungen an dem Gerät vor, die
nicht in der Anleitung genannt werden. Der Hersteller haftet

nicht für Verletzungen oder Schäden, die durch unsachgemäße

Handhabung dieses Geräts entstanden sind. Bei Problemen

oder Unklarheiten wenden Sie sich bitte an eine qualizierte

Person, um das Gerät korrekt zu handhaben. Dieses Gerät darf

nur zum Auaden bzw. Starten bzw. Versorgung innerhalb der

auf dem Gerät und in der Anleitung angegebenen Grenzwerte

verwendet werden. Die Sicherheitsinstruktionen müssen
eingehalten werden. Der Hersteller ist nicht für Schäden bei

fehlerhafter oder fahrlässiger Verwendung verantwortlich.

Übersetzung der
Originalbetriebsanleitung

POWER PACK 14.15 FC

DE

Nur zur Verwendung in Innenräumen. Darf keinem Regen
ausgesetzt werden.

Dieses Gerät kann von Kindern ab 8 Jahren und von Personen
mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt

werden, wenn sie ordnungsgemäß beaufsichtigt werden oder

wenn sie Anweisungen zum sicheren Gebrauch des Geräts
erhalten haben und sich der damit verbundenen Gefahren

bewusst sind. Kinder dürfen mit diesem Gerät nicht spielen.

Reinigung und Wartung durch den Benutzer darf nicht von

unbeaufsichtigten Kindern durchgeführt werden.

Verwenden Sie das Gerät niemals zum Laden von Batterien

oder nicht wiederauadbaren Batterien.

Gerät nicht verwenden, wenn die Netzleitung oder der
Netzstecker beschädigt sind.

Verwenden Sie das Gerät nicht, wenn das Ladekabel
beschädigt ist oder eine fehlerhafte Verbindung aufweist, da

dies zu einem Kurzschluss der Batterie führen kann.

Laden Sie niemals eine eingefrorene oder beschädigte
Batterie.

Das Gerät nicht abdecken.
Platzieren Sie das Gerät nicht in der Nähe einer Wärmequelle

und bei dauerhaft hohen Temperaturen (über 50 °C) auf.
Die Lüftungsö󰀨nungen nicht blockieren. Lesen Sie vor der

Verwendung des Geräts den Abschnitt Installation.

19

Betriebsanleitung

Explosionsgefahr oder Säureaustritt bei Kurzschluss der
Klemmen oder beim Anschluss des 12V-Boosters an ein
24V-Fahrzeug oder umgekehrt.

Die automatische Funktionsweise und die
Nutzungsbeschränkungen werden im Folgenden in dieser
Gebrauchsanweisung erläutert.

Explosions- und Brandgefahr!

Aus einer geladenen Batterie können explosive Gase austreten.

• Während des Ladens sollte die Batterie in einem gut belüfteten

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

• Schützen Sie die elektrischen Kontaktächen der Batterie vor

• Starten Sie niemals ein Fahrzeug ohne Batterie.

Übersetzung der
Originalbetriebsanleitung

Bereich platziert werden.

Kurzschlüssen.

POWER PACK 14.15 FC

Gefahr von austretender/herausspritzender Säure!

• Tragen Sie eine Schutzbrille und Handschuhe.

• Bei Augen- oder Hautkontakt sofort mit Wasser abspülen
und einen Arzt aufsuchen.

Anschluss / Trennen:

• Trennen Sie die Spannungsversorgung, bevor Sie die

Anschlüsse an die Batterie anschließen oder trennen.

• Der Batteriepol, der nicht mit dem Chassis verbunden ist,
muss zuerst angeschlossen werden. Der andere Batteriepol
muss an der Karosserie, entfernt von der Batterie und der

Kraftsto󰀪eitung, angeschlossen werden. Das Ladegerät
dann an das Stromnetz anschließen.

• Trennen Sie nach dem Startvorgang den Booster ab.
Entfernen Sie zuerst den Fahrgestellanschluss und dann den
Batterieanschluss in der angegebenen Reihenfolge

Anschluss:

Gerät der Schutzklasse II.

Wartung:

20

• Alle Wartungsarbeiten müssen von qualiziertem und

geschultem Fachpersonal durchgeführt werden.

• Warnung. Ziehen Sie immer den Stecker des/der Ladekabel(s)

heraus, bevor Sie Arbeiten am Gerät durchführen.

• Verwenden Sie niemals Lösungsmittel oder andere aggressive

Reinigungsmittel.

• Reinigen Sie die Oberächen des Gerätes mit einem trockenen

Tuch.

Vorschriften:

• Das Gerät entspricht den europäischen Richtlinien

• Die Konformitätserklärung nden Sie auf unserer Webseite.

Betriebsanleitung

Funktion „Booster“









• EAC-Konformitätszeichen (Eurasische

• Das Gerät entspricht den britischen Richtlinien und Normen.

• Das Gerät entspricht den marokkanischenNormen.

• Die Konformitätserklärung Cم (CMIM) nden Sie auf unserer

Entsorgung:

• Dieses Gerät muss getrennt entsorgt werden. Nicht mit dem

• Die Batterie muss aus dem Gerät entfernt werden, bevor sie

• Vor dem Entfernen der Batterie muss das Gerät von der

Übersetzung der
Originalbetriebsanleitung

POWER PACK 14.15 FC

Wirtschaftsgemeinschaft).

Die britische Konformitätserklärung nden Sie auf unserer

Webseite (siehe Titelseite).

Webseite (siehe Titelseite).

Hausmüll entsorgen.

entsorgt wird.

Stromversorgung getrennt werden.

DE

PRODUKTBESCHREIBUNG

POWER PACK 14.15 FC ist eine tragbare energiequelle zur notstromversorgung für zu hause, für notfalleinsätze

oder bei arbeiten vor ort. Die 1408 Wh Litium-Batterie kann in Kombination mit dem integrierten Wechselrichter sowohl
5/9/12/15/20 V DC als auch 230 V AC Geräte versorgen.

Es verfügt außerdem über eine „Booster“ Funktion zur Starthilfe bei 12 V-Fahrzeugen:

BEDIENFELD (ABB. 1)

1 LCD-Anzeige
2 Buchse für Starterkabel
3 Möglichkeit, eine zweite Batterie anzuschließen, um die Leistung des Produkts zu verdoppeln
4 Taste zur Aktivierung der AC-Ausgänge
5 Ausgänge 230 V AC - 50 Hz - 2,2 kW (x 3)
6 Ausgänge USB-A 5V-2,4 A (x 3)
7 USB-Schnelllade-Ausgang
8 Ausgänge 12 V DC / 10 A (Buchse) (x 2)

9 Zigarettenanzünder-Ausgang 12 V DC / 10 A
10 Taste zur Aktivierung der DC-Ausgänge
11 Taste zur Aktivierung der USB-Ausgänge
12 Eingänge 12 V DC / 10 A (Buchse)
13 AC-Eingang 230 V / 1500 W
14 Solarpanel-Eingang 30-60 V / 400 W max. (Anderson-Stecker)
15 USB-Ausgänge Typ C

ZUBEHÖR

16 Starterkabel
17 Netzleitung
18 Ladekabel (Buchse) / Zigarettenanzünder
19 Ladekabel Solarpanel Anderson ˃ MC4 (x2)

21

Betriebsanleitung

Übersetzung der
Originalbetriebsanleitung

POWER PACK 14.15 FC

TECHNISCHE DATEN

POWER PACK 14.15 FC

Leistung 55 Ah/1408 Wh
Größe (L x l x H) 360 x 270 x 278 mm
Gewicht 19,3 kg
Batterietyp Lithium-Eisen-Phosphat-Batterie (8Zellen)

1 x 12 V DC 10 A

Eingänge

1 x 230 V AC | 1500 W
1 x Solarpanel 30-60 V | 400 W max.

Lademodi Ladekabel 230 V AC | 1500 W

Ladezeit: 1 Uhr
Ladekabel für Zigarettenanzünder 12 V DC 10 A

EINGÄNGE

Ladezeit: 11:45 Uhr
Ladekabel Solarpanel Anderson ˃ MC4 (x2) - 30-60 V | 400 W max.

Ladezeit: 6-8 h je nach Sonneneinstrahlung

Panneaux solaires 220 W (réf. 079403) non fournis

Ausgang 12 V Zigarettenanzünderbuchse: 12 V | 10 A

2 x DC-Anschlussbuchse: 12 V | 10 A

USB-Anschluss 3 x USB-A: 5 V, 2,4 A

1 x Schnelllade-USB-A 3.0: 5 V | 3 A, 9 V | 2 A, 12 V | 1,5 A (18 W max.)

AUSGÄNGE

2 x USB-C: 5 V | 9 V | 12 V | 15 V | 20 V - 3 A, 20 V - 5 A
AC-Ausgänge 3 x 230 V (PSW - Pur Sine Wave) | 50 Hz | 1500 W kontinuierlich | 2000 W Spitze
Booster-Ausgang Start 12 V (Startstrom: 500 A, Spitzenstrom: 1000 A)

Licht 12 W LED (5 Modi: Schwache, mittlere, starke Beleuchtung, SOS, Blitzlicht)
Batterieanzeige LCD-Anzeige
Ladetemperatur 0°C - 50°C (32°F - 122°F)
Température de

fonctionnement

10°C - 40°C (50°F - 104°F)

Lagertemperatur -20°C - 50°C (-4°F - 122°F)
Lebensdauer 2.000 Ladezyklen
Schutzvorrichtungen Kurzschlüsse, Überströme, Überspannungen, Unterspannungen, Überlastungen,

Überhitzungen.

LCD-ANZEIGE (ABB. 1)

Die LED-Anzeige leuchtet auf, sobald eine der Tasten (4, 10, 11) gedrückt wird.

Sie zeigt ständig Folgendes:

- Ladezustand der internen Batterie.

- die auf dem POWER PACK verwendeten Ausgangstypen (USB - Typ C, AC, DC).

22

Betriebsanleitung

Übersetzung der
Originalbetriebsanleitung

POWER PACK 14.15 FC

Wird das POWER PACK aufgeladen, zeigt die Anzeige außerdem Folgendes an:

- die Ladeleistung in W,

- die verbleibende Ladezeit in Stunden.

Wenn das POWER PACK in Betrieb ist, zeigt die Anzeige Folgendes an:

- die verbrauchte Leistung in W,

- den Ladestand der Station in Stunden ( ändert sich je nach Verbrauch).

Die LED-Anzeige ist aktiv, solange das POWER PACK aktiv ist: wenn es geladen oder verwendet wird.
Sie schaltet nach 30 Sekunden Inaktivität ab Die Anzeige schaltet sich nach 1 Minute Inaktivität dauerhaft ab: die
Station geht in den Standby-Modus.

LADEN DES POWER PACK

1 / Auaden am Netz

1. Schließen Sie das AC-Ladekabel (17) an das POWER PACK (13) an.

2. Schließen Sie das andere Ende des Ladekabels an eine 230-V-Netzsteckdose an.

3. Laden Sie das POWER PACK auf (maximal 1 Stunde) und entfernen Sie das Ladekabel im umgekehrter Anschluss­reihenfolge.

2 / Auaden an Sonnenkollektoren

Im POWER PACK ist ein eigener MPPT-Laderegler integriert. Daher ist es nicht erforderlich, einen Ladere-

gler zwischen der Station und dem Solarpanel einzufügen.

DE

Der DC 30 - 60 V-Eingang kann die Energie von einem Solarmodul

2 x 200 W)

1. Platzieren Sie das/die Solarmodul(e) in der Sonne, ohne den POWER PACK direktem Sonnenlicht auszusetzen, oder
Feuchtigkeit aussetzen.

2. Verbinden Sie das Anderson > MC4 (19) Kabel mit der Anderson-Buchse des POWER PACKS (14).

3. Verbinden Sie die Stecker und Buchsen der MC4-Anschlüsse mit dem Solarpanel.
Wiederholen Sie den Vorgang, wenn ein zweites Solarmodul verwendet wird.

4. Lassen Sie die Solarpanels den POWER PACK (maximal 6-8 Stunden) auaden und ziehen Sie dann den Stecker
ab (die Ladezeit variiert je nach Wetterbedingungen).

3 / Laden über den Zigarettenanzünder eines Fahrzeugs

1. Schließen Sie das Kabel (18) an den 12 V DC - 10 A (12) Eingang an.

2. Stecken Sie das andere Ende des Ladekabels in die 12-V-Zigarettenanzünderbuchse des Fahrzeugs.

3. Laden Sie das POWER PACK auf (11h45 Stunden max.), dann ausstecken.

über die beiden Eingänge des mitgelieferten Anderson > MC4-Kabels (19) aufnehmen.

(max. 400 W)

oder von zwei Solarmodulen

(max.

23

Betriebsanleitung

Übersetzung der
Originalbetriebsanleitung

POWER PACK 14.15 FC

VERWENDUNG IM NETZSPANNUNGSMODUS

des POWER PACK muss vor dem Ersteinsatz vollständig aufgeladen werden.

1. Drücken Sie eine der Tasten (3, 10, 11), um die gewünschte Funktion zu aktivieren.
Die gewählte Funktion wird im Display angezeigt. Ab diesem Zeitpunkt sind die genutzten Ausgänge (5,6,7,8,9,15) ein­geschaltet und belasten die Batterie.

Auf der Anzeige wird die verbrauchte Leistung angezeigt.

2. Schließen Sie das gewünschte Gerät an den richtigen Ausgang (5,6,7,8,9,15) an. Auf der Anzeige erhöht sich der

Stromverbrauch und der Ladestand passt sich an.

3. Ziehen Sie den Stecker des Geräts, wenn Sie es nicht mehr auaden oder benutzen.

4. Deaktivieren Sie die aktive Funktion durch erneutes Drücken der entsprechenden Taste (3, 10, 11).

Das POWER PACK arbeitet bis zum Erreichen seiner Durchschnittsleistung (1500 W):

- in dem Fall, dass die Leistung überschritten wird und um möglichst vielen Geräten einen normalen Betrieb
zu ermöglichen, regelt der POWER PACK automatisch seine AC-Ausgangsspannung (Absenkung der

AC-Spannung).

- im Falle einer Überlastung schaltet er in den Sicherheitsmodus, die Ausgänge schalten sich automatisch ab.

Achten Sie darauf, die Ausgänge des POWER PACK zu deaktivieren. Wenn sie aktiv bleiben, geht das
POWER PACK nicht sofort in den Standby-Modus und belasten die interne Batterie.
Wird nach Aktivierung einer Funktion 6 Stunden lang kein Verbraucher angeschlossen, werden die
gewählten Ausgänge automatisch abgeschaltet und das POWER PACK schaltet in den Standby-Modus.

GLEICHZEITIGES LADEN UND ENTLADEN

Während dem Auaden des Geräts ist es möglich, die Wechselstromausgänge zu verwenden.

Der POWER PACK wird aufgeladen, aber die AC-Ausgangsbuchsen
(5) werden nicht vom internen Wechselrichter des POWER PACK

Auaden am Netz

mit Strom versorgt. Die Energie, die am Ausgang des Produkts vo­rhanden ist, kommt direkt aus dem Netz, an das das POWER PACK
angeschlossen ist.

Auaden über Solarpanels

Das POWER PACK wird aufgeladen und die AC-Ausgangsbuchsen
(5) werden von der internen Batterie des POWER PACK mit Strom
versorgt.

Auaden über den Zigarettenanzünder eines

Fahrzeugs

Die Auadung des Produkts erfolgt in Echtzeit. Im Fall, dass die be­zogene Leistung höher ist als die Ladeleistung des POWER PACK,

wird die bezogene Ladung auf dem Bildschirm angezeigt.

• Die auf dem Display angezeigte Leistung in W ist die vom angeschlossenen Verbraucher aufgenommene Leistung.

• Wenn das POWER PACK gleichzeitig geladen und entladen wird, bleibt die Leistung am Ausgang der Wechselstrom­steckdosen gleich (230 V / 1500 W kontinuierlich). Das POWER PACK hingegen begrenzt seine Ladung entsprechend

der von den Elektrogeräten verbrauchten Leistung, um eine Überhitzung des Netzkabels (17) zu vermeiden.

VERWENDUNG EINER ZUSATZBATTERIE

(Art.-Nr.085213)

Um die Laufzeit des POWER PACK zu verlängern, kann eine Zusatzbatterie parallel zugeschaltet werden:

POWER BATT 14

Art.-Nr. 085213

Batteriekapazität 1408 Wh
Batterietyp LiFePO4
Betriebstemperatur 0°C - 50°C (32°F - 122°F)
Ladetemperatur 10°C - 40°C (50°F - 104°F)
Lagertemperatur -20°C - 50°C (-4°F - 122°F)
Größe 42 x 29,6 x 25,5 cm
Gewicht 12,8 kg

24

Beachten Sie bei der Verwendung des POWER BATT 14 (085213) dessen Bedienungsanleitung.

Betriebsanleitung

Übersetzung der
Originalbetriebsanleitung

POWER PACK 14.15 FC

VERWENDUNG IM MODUS „BOOSTER“

Dieser Modus ist zum Starten von Fahrzeugen mit 12-V-Bleibatterien / LiFePO4-Batterien vorgesehen.

AUFLADEN DER POWER PACK-BATTERIE vor der ersten und nach jeder Nutzung.

!

1. Schließen Sie die Starterklemmen (16) an den Power Pack-Anschluss (2) an und achten
Sie darauf, dass die Kabelanzeige nicht leuchtet.

2. Verbinden Sie die rote Klemme mit dem positiven (+) und die schwarze Klemme mit dem
negativen (-) Anschluss der Fahrzeugbatterie.

3. Verwenden Sie das Gerät gemäß den Anweisungen auf der Kabelanzeige:

DE

Grünes Licht eingeschaltet:

Wenn der Anschluss stimmt und
der Stromkreis geschlossen ist,
schalten Sie den Motor ein, um
direkt zu starten.

Rotes Licht eingeschaltet mit akustischer Warnung:

Ein Signalton zeigt an, dass
die Polarität vertauscht wurde.

Schließen Sie die Klemmen wie in

Schritt 2 beschrieben erneut an.

Warten Sie, bis die grüne Leuchte
aueuchtet, bevor Sie erneut

starten.

Blinkendes grünes LICHT: Kein Licht an, keine akustische Warnung:

Die Fahrzeugbatterie ist schwach

(zwischen 1 V und 9 V). Drücken
Sie auf die Taste „BOOST“,
warten Sie, bis das GRÜNE Licht

dauerhaft leuchtet, und starten
Sie den Motor innerhalb von 30
Sekunden.

Die Fahrzeugbatterie ist mögli­cherweise beschädigt (< 1 V).
Vergewisseren Sie sich, dass die
Klemmen richtig angeschlossen

sind und drücken Sie auf die
Taste „BOOST“, warten Sie, bis
das GRÜNE LICHT leuchtet, und

starten Sie den Motor nach 30
Sekunden.

4. Starten Sie das Fahrzeug.

Nicht mehr als 3 Mal hintereinander starten. Überhitzung kann das Gerät beschädigen. Warten Sie
zwei Minuten zwischen jedem Versuch.

Das Starterkabel kann überhitzen. In diesem Fall schaltet ein Schutzsystem die Spannung an den

Klemmen ab.

5. Entfernen Sie nach dem Start das Starterkabel von der Fahrzeugbatterie. Lassen Sie den Fahrzeugmotor laufen.

Trennen Sie das Gerät innerhalb von 30 Sekunden nach dem Start von der Fahrzeugbatterie.
Andernfalls kann es zu Schäden kommen.

LED-NUTZUNG

Die LED des POWER PACK verfügt über 5 Leuchtmodi: niedrige - mittlere - hohe Intensität - Blinkend - SOS.
Drücken Sie auf die Lampen-Taste. Die Leuchte wechselt zu einer schwachen Intensität. Drücken Sie die Taste erneut,

um zum nächsten Modus zu wechseln.
Mit dem 6. Tastendruck wird die Lampe ausgeschaltet.

25

Betriebsanleitung

FEHLERBEHEBUNG

Analyse Ursache Abhilfemaßnahmen

Übersetzung der
Originalbetriebsanleitung

POWER PACK 14.15 FC

Das Gerät kann nicht laden. Das Netzkabel ist nicht korrekt an das POW-

ER PACK angeschlossen.
Der Anschluss ist korrekt, aber das POWER

PACK lädt immer noch nicht.

Die Ausgänge funktionieren nicht. Das Gerät ist nicht korrekt an das POWER

PACK angeschlossen.
Der Ausgang ist nicht aktiviert. Aktivieren Sie den Ausgang (Tasten 3, 9,

Das POWER PACK hat nicht genug Leistung. Das POWER PACK auaden.
Das am POWER PACK angeschlossene Ge-

rät funktioniert nicht, selbst nachdem der Aus­gangsblock aktiviert wurde (Taste 3, 9, 10).

Der Ausgang schaltet sich beim Be­trieb ab.

Der Ausgang wird während des Ge­brauchs gekoppelt (bei angeschlos­sener Sekundärbatterie, die mit dem
POWER PACK verbunden ist)

Das Gerät benötigt mehr Strom, als das

POWER PACK liefern kann.
Die Leistung des Ladegeräts ist zu gering. PO-

WER PACK erkennt das Gerät nicht. Sie stellt
automatisch ab.

La batterie secondaire est totalement
déchargée.

FEHLERCODE

Den Anschluss prüfen.

Wenden Sie sich an Ihren Händler/Kun­dendienst.

Überprüfen Sie den Anschluss des POW­ER PACK an das Gerät.

10).

Das Gerät benötigt mehr Strom, als das

POWER PACK liefern kann.

Das Gerät benötigt eine stärkere Ener­giequelle.

Schalten Sie POWER PACK wieder ein.

Drücken Sie eine Aktivierungstaste der

Ausgänge (3, 9, 10), um Energie von der
interne Batterie des POWERPACKs abzu­rufen.

Fehler Ursache Abhilfe
E01 BMS ausgefallen BMS-Fehler. Wenden Sie sich an Ihren Händler/Kundendienst.
E02 Übertemperaturschutz Lassen Sie die Station 10 Minuten lang ausgeschaltet und stellen Sie das Gerät an

einen kühleren/luftigeren Ort, bevor Sie es wieder verwenden.

E03 Ausfall des Wechselrichters Wenden Sie sich an Ihren Händler/Kundendienst.
E04 Fehler in der Kommunikationsleitung Wenden Sie sich an Ihren Händler/Kundendienst.
E05 Schutz des BMS vor übermäßiger

Entladung

E06 Schutz des BMS vor Überlastung Wenden Sie sich an Ihren Händler/Kundendienst.

Wenden Sie sich an Ihren Händler/Kundendienst.

GARANTIE

Die Garantie deckt alle Defekte oder Herstellungsfehler für 1 Jahr ab Kaufdatum ab.

Die Garantieleistung erfolgt nicht bei Defekten, die entstehen durch:

• Transportschäden.

• Normalen Verschleiß von Teilen (Bsp. : Kabel, Klemmen, usw.).

• Schäden durch unsachgemäßen Gebrauch (fehlerhafte Stromversorgung, Sturz, Demontage).

• Umgebungsbedingte Ausfälle (Verschmutzung, Rost, Staub).

Bei einem Ausfall schicken Sie das Gerät an Ihren Händler zurück und legen Folgendes bei:

- einen mit Datum versehenen Kaufnachweis (Quittung, Rechnung ...)

- Eine Fehlerbeschreibung.

26

Manual de uso

INSTRUCCIONES DE SEGURIDAD

Traducción de las instrucciones
originales

Este manual de instrucciones incluye indicaciones sobre el
funcionamiento del aparato y las precauciones a seguir para la
seguridad del usuario. Léalo atentamente antes del primer uso
y consérvelo con cuidado para cualquier relectura en el futuro.
Estas instrucciones se deben leer y comprender antes de toda

operación. Toda modicación o mantenimiento no indicado en

el manual no se debe llevar a cabo. Todo daño físico o material
debido a un uso no conforme con las instrucciones de este
manual no podrá atribuírsele al fabricante. En caso de problema

o de incertidumbre, consulte con una persona cualicada para

manejar correctamente el aparato. Este aparato se debe utilizar
solamente para realizar la recarga o la alimentación eléctrica
dentro de los límites indicados en el aparato y el manual. Se
deben respetar las instrucciones relativas a la seguridad. En
caso de uso inadecuado o peligroso, el fabricante no podrá
considerarse responsable.

POWER PACK 14.15 FC

ES

Aparato destinado a un uso en interior. No se debe exponer a
la lluvia.

Este aparato se puede utilizar por niños de al menos 8 años y
por personas con capacidades físicas, sensoriales o mentales
reducidas o sin experiencia o conocimiento, siempre y cuando
estén correctamente vigilados y que se entreguen instrucciones
relativas al uso del aparato con toda seguridad y si se han
señalado los posibles riesgos. Los niños no deben jugar con
el aparato. La limpieza y mantenimiento por el usuario no se
debe efectuar por niños sin vigilancia.

En ningún caso se debe usar este aparato para cargar pilas o
baterías no recargables.

No utilice el aparato si el cable de corriente o la toma de
corriente están dañados.

No utilice el aparato si el cable de carga está dañado o
tiene una conexión defectuosa, ya que podría provocar un
cortocircuito en la batería.

No cargue nunca una batería helada o dañada.
No cubra el aparato.
No coloque el aparato cerca de una fuente de calor ni a

temperaturas permanentemente elevadas (superiores a 50°C).
No obstruya las aperturas de ventilación. Lea la sección de

instalación antes de utilizar el aparato.
Peligro de explosión o proyección de ácido en caso de

cortocircuito de las pinzas o en caso de conexión del amplicador

de 12V en un vehículo de 24V o viceversa.
El modo de funcionamiento automático y las restricciones de

uso están explicadas en este manual.

27

Manual de uso

Traducción de las instrucciones
originales

POWER PACK 14.15 FC

Riesgo de explosión y de incendio.

Una batería en carga puede emitir gases explosivos.

• Durante la carga, la batería debe ponerse en un lugar aireado.

• Evite las llamas y las chispas. No fume.

• Proteja las supercies de contactos eléctricos de la batería
contra cortocircuitos.

• Nunca arranque un vehículo sin batería.

Riesgo de proyección de ácido.

• Lleve gafas y guantes de protección.

• En caso de contacto con los ojos o la piel, aclare
inmediatamente con agua abundantemente y consulte con
un médico sin demora.

Conexión / desconexión:

• Desconecte la alimentación eléctrica antes de conectar o
desconectar las conexiones sobre la batería.

• El borne de la batería no conectado al chasis debe conectarse
primero. La otra conexión se debe efectuar en el chasis, lejos
de la batería y de la canalización de combustible. El cargador
de batería debe conectarse después a la red eléctrica.

• Después de la operación de arranque, desconecte el booster.
Primero quite la conexión del chasis y luego la conexión de la
batería en el orden indicado.

Conexiones:

Dispositivo de clase II.

Mantenimiento:

• El mantenimiento sólo debe realizarse por personal cualicado.

• Aviso ! Desconecte siempre el cable o cables de carga antes
de realizar cualquier intervención en el aparato.

• No utilice en ningún caso disolventes u otros productos de limpieza
agresivos.

• Limpie las supercies del aparato con un trapo seco.

28

Normativa:

• Aparato conforme a las directivas europeas.

• La declaración de conformidad está disponible en nuestra
página web.

• Marca de conformidad EAC (Comunidad económica
Euroasiática)

• Material conforme a las exigencias británicas.
La declaración de conformidad británica esta disponible en
nuestra web (dirección en la portada).

Manual de uso

Función «BOOST»









Traducción de las instrucciones
originales

POWER PACK 14.15 FC

• Material conforme a las normas Marroquíes.

• La declaración Cم (CMIM) de conformidad esta disponible
en nuestra web (dirección en la portada)

Desecho:

• Este material es objeto de una recogida selectiva. Ne lo tire
a la basura doméstica.

• La batería se debe retirar del aparato antes de que este se
deseche.

• El aparato debe desconectarse imperativamente de la red
eléctrica antes de retirar la batería.

DESCRIPCIÓN DEL PRODUCTO

El POWER PACK 14.15 FC es una estación de energía portátil adecuada para la batería de reserva en el hogar, las
intervenciones de emergencia o los trabajos en el terreno. Contiene una batería de litio de 1408 Wh de alta capacidad
que permite alimentar todo tipo de dispositivos que funcionen en 5 / 9 / 12 / 15 / 20 Vc, así como a 230 Vca gracias a
su convertidor interno.
También dispone de una opción «Booster» para el arranque de vehículos de 12 V:

ES

INTERFAZ (FIG. 1)

1 PANTALLA LCD
2 Conector para cable de arranque
3 Se puede conectar una batería secundaria para duplicar la capacidad del producto
4 Botón de activación salida AC
5 Salidas 230 Vac - 50 Hz - 2.2 kW (x3)
6 Salidas USB-A 5V-2.4 A (x 3)
7 Salida USB Quick Charge
8 Salidas DC 12 V / 10 A (toma Jack) (x 2)

9 Salida encendedor 12 Vdc/ 10A
10 Botón de activación de las salidas DC
11 Botón de activación de las salidas USB
12 Entrada DC 12 V 10 A (toma jack)
13 Entrada CA 230 V / 1500 W
14 Entrada de panel solar 30-60 V / 400 W máx. (toma Anderson)
15 Salidas USB Type-C

ACCESORIOS

16 Cables de arranque
17 Cable de conexión eléctrica
18 Cable de carga Jack / Mechero de coche
19 Cable de carga de panel solar Anderson > MC4 (x2)

29

Manual de uso

Traducción de las instrucciones
originales

POWER PACK 14.15 FC

ESPECIFICACIONES TÉCNICAS

POWER PACK 14.15 FC

Capacidad 55 Ah / 1408 Wh
Dimensiones (L x l x h) 360 x 270 x 278 mm
Peso 19.3 kg
Tipo de batería Batería de fosfato de hierro y litio (8 celdas)

1 x 12 V DC 10 A

Entradas

1 x 230 V AC | 1500 W
1 X Panel solar 30-60 V | 400 W max

Modos de carga Cable de carga AC 230 V | 1500 W

Tiempo de carga: 1 hora
Cable de carga para encendedor de 12 V CC 10 A

ENTRADAS

Tiempo de carga: 11h45
Cable de carga de paneles solares Anderson ˃ MC4 (x2) - 30-60 V | 400 W máx.

Tiempo de carga: 6-8 h según las condiciones de luz solar

Paneles solares de 220 W (ref. 079403) no suministrados

Salida 12 V Toma de mechero: 12 V | 10 A

2 x puertos Jack DC: 12 V | 10 A

Puertos USB 3 x USB-A : 5 V 2.4 A

SALIDAS

1 x USB-A Quick Charge 3.0 : 5 V | 3 A, 9 V | 2 A, 12 V | 1,5 A (18 W max)

2 x USB-C : 5 V | 9 V | 12 V | 15 V | 20 V - 3 A, 20 V - 5 A
Salidas AC 3 x 230 V (PSW - Pure Sine Wave) | 50 Hz | 1500 W continuos | 2000 W de pico
Salida Booster Arranque 12 V (start current : 500 A, pico de corriente: 1000 A)

Luz 12 W LED (5 modos: iluminación baja-media-alta, SOS, estroboscópica)
Indicador de batería Pantalla LCD
Temperatura de carga 0°C  50°C (32°F  122°F)
Temperatura de

Funcionamiento
Temperatura de almace-

naje

10°C  40°C (50°F  104°F)

-20°C  50°C (-4°F  122°F)

Duración de vida 2000 ciclos de carga
Protecciones Cortocircuitos, sobrecorrientes, sobretensión, subtensión, sobrecargas, sobrecalenta-

miento.

PANTALLA LCD (FIG.1)

La pantalla LED se enciende en cuanto se pulsa uno de los botones de salida (4, 10, 11).

Indica de forma permanente :

- el porcentaje de carga de la batería interna.

- los tipos de salida utilizados en el POWER PACK (USB - Tipo C, AC, DC).

30

Manual de uso

Traducción de las instrucciones
originales

POWER PACK 14.15 FC

Cuando el POWER PACK se está cargando, la pantalla también muestra :

- la potencia de carga en W,

- el tiempo de carga restante en horas.

Cuando el POWER PACK está en funcionamiento, la pantalla muestra :

- la potencia consumida en W,

- la autonomía de la estación en horas (que cambia según el consumo).

La pantalla LED permanece encendida de forma continua mientras el POWER PACK esté activo: cuando se está
cargando o utilizando.
Cuando todas las salidas están inactivas, la retroiluminación se apaga después de 30 segundos. La pantalla se apaga
permanentemente después de 1 minuto de inactividad: la emisora pasa al modo de espera.

RECARGA EL POWER PACK

1) Carga por red

1. Conecte el cable de carga AC (17) al POWER PACK (13).

2. Conecte el otro extremo del cargador a una toma de corriente de 230 V.

3. Deje que el POWER PACK se cargue (1h max), luego desconéctelo invirtiendo el procedimiento.

ES

2 / Recarga en paneles solares

El POWER PACK incorpora su propio regulador MPPT. Por lo que es necesario añadir uno entre la estación
y el panel solar.

La entrada CC 30 - 60 V puede tomar la energía de un panel solar (400 W más.) o de dos paneles solares

(2 x 200 W más) utilizando las dos entradas del cable Anderson > MC4 suministrado (19).

1. Coloque el panel o paneles solares a pleno sol sin exponer el POWER PACK a la luz solar directa ni
a la humedad.

2. Conecte el cable Anderson > MC4 (19) a la toma Anderson del POWER PACK (14).

3. Conecte los extremos macho y hembra MC4 al panel solar.
Repita la operación si se utiliza un segundo panel solar.

4. Deje que los paneles recarguen el POWER PACK (6-8 h máximo) y, a continuación, descionéctelo (el tiempo de
recarga varía en función de las condiciones meteorológicas).

3 / Carga desde la toma del mechero del vehículo

1. Conecte el cable (18) a la entrada DC 12 V - 10 A (12).

2. Conecte el otro extremo del cable del cargador en el encendedor de mechero12 V del coche.

3. Deje que el POWER PACK se recargue (11h45 máximo) y luego desconéctelo.

31

Manual de uso

Traducción de las instrucciones
originales

POWER PACK 14.15 FC

USO EN MODO ALIMENTACIÓN

Para evitar que la falta de energía reduzca las capacidades del POWER PACK, se recomienda cargar comple­tamente la batería antes del primer uso.

1. Pulse uno de los botones (4, 10, 11) para activar el(los) bloque(s) de salida deseado(s).

Los números de los bloques de salida activos aparecen en la pantalla. A partir de este momento, las salidas en cues­tión (5,6,7,8,9,15) se encienden, consumiendo energía de la batería.

La potencia consumida aparece en la pantalla.

2. Conecte el aparato deseado a la salida correspondiente (5,6,7,8,9,15). El consumo de energía aumenta en la pantalla
y el tiempo de funcionamiento se ajusta.

3. Desenchufe el dispositivo al nal de la carga o del uso.

4. Desactive el bloque o bloques de salida activos pulsando de nuevo el botón correspondiente (4,10,11).

El POWER PACK funciona hasta que alcanza su potencia media (1500 W):

- si la potencia se sobrepasa y para permitir el funcionamiento normal del mayor número posible de equipos,
el POWER PACK regula automáticamente su tensión de salida CA (reducción de tensión CA).

- si la sobrecarga es demasiado elevada, entra en modo de seguridad y las salidas se cortan automática­mente.

Asegúrese de desactivar los bloques de salida en el POWER PACK. Si permanecen activas, el POWER
PACK no entra en reposo inmediatamente y las salidas, bajo tensión, consumen.
Si no se realiza ninguna conexión durante las 6 horas siguientes a la activación de una salida, el bloque de
salida se desconecta automáticamente, permitiendo que el POWER PACK entre en reposo.

CARGA Y DESCARGA SIMULTÁNEA

Las salidas de CA pueden utilizarse cuando el producto se está cargando.

El POWER PACK se recarga pero las tomas de salida CA (5) no

Recarga de la red

son alimentadas por el convertidor interno del POWER PACK. La
energía en la salida del producto procede directamente de la red
eléctrica a la que está conectado el POWER PACK.

Recarga solar

El POWER PACK se recarga y las tomas de salida CA (5) se ali­mentan de la batería interna del POWER PACK.
La recarga del producto es real. Sin embargo, si la potencia consu-

Carga desde la toma del mechero de un vehículo.

mida es superior a la potencia de recarga del POWER PACK, es
normal ver una reducción de la autonomía en la pantalla.

• La potencia en W indicada en la pantalla es la potencia absorbida por la carga.

• Cuando el POWER PACK carga y descarga simultáneamente, la potencia de las tomas de corriente sigue siendo la
misma (230 V / 1500 W continuos). Sin embargo, el POWER PACK limita su carga en función de la potencia consu­mida por los aparatos eléctricos para no sobrecalentar el cable de alimentación (17).

USO DE UNA BATERÍA AUXILIAR (REF.085213)

Para aumentar la autonomía del POWER PACK, se puede conectar una batería auxiliar en paralelo:

POWER BATT 14

ref. 085213

Capacidad de la batería 1408 Wh
Tipo de batería LiFePO4
Temperatura de uso 0°C  50°C (32°F  122°F)
Temperatura de carga 10°C  40°C (50°F  104°F)

Temperatura de almace­naje

Talla 42 x 29.6 x 25.5 cm
Peso 12.8 kg

Para utilizarla, consulte el manual del POWER BATT 14 (085213).

32

-20°C  50°C (-4°F  122°F)

Manual de uso

Traducción de las instrucciones
originales

POWER PACK 14.15 FC

USO EN MODO BOOST

Este modo está dedicado al arranque de vehículos equipados con una batería de plomo/LIFePO4 de 12 V.

CARGA LA BATERÍA DEL POWER PACK antes y después de cada uso.

!

1. Conecte las pinzas de arranque (16) al conector del alimentador (2) y asegúrese de que
el indicador del cable está apagado.

2. Conecte la pinza roja al terminal positivo (+) de la batería, la pinza negra al terminal nega­tivo (-) de la batería.
de la batería del vehículo.

3. Utilice el dispositivo de acuerdo con las instrucciones del indicador de cable :

Luz verde encendida:

La conexión es correcta y el
circuito funciona, arranque el mo­tor para que se ponga en marcha
directamente.

Luz roja encendida con aviso acústico:

Una señal sonora indicará la
inversión de la polaridad. Vuelva a
conectar las abrazaderas como se
describe en el paso 2.
Espere hasta que la luz verde
se encienda para comenzar de
nuevo.

Luz verde intermitente: No hay luces encendidas ni aviso acústico:

La batería del vehículo está baja
(entre 1 V y 9 V). Pulse el botón
«BOOST», espere a que la luz

VERDE se quede ja y encienda

el motor antes de 30 segundos

La batería del vehículo puede ser
dañada. (<1V) Después de ase­gurarse de que las abrazaderas
están bien conectadas, pulse el
botón «BOOST» y espere a que se
encienda la luz VERDE después
de 30 segundos arranque el motor.

4. Arrancar el vehículo.

ES

No encienda mas de tres veces seguidas. Esto podría dañar la máquina en caso de sobrecalenta­miento. Deje pasar dos minutos entre cada intento.

El cable de arranque puede sobrecalentarse. En este caso, un sistema de protección corta la

tensión a las pinzas.

5. Una vez nalizado el arranque, retire el cable de arranque de la batería del vehículo. Mantenga el motor del vehícu­lo en marcha.

Retire el producto de la batería del vehículo dentro de los 30 segundos siguientes a su puesta en
marcha.
De lo contrario, podría causar daños.

USO DEL LED

El LED del POWER PACK dispone de 5 modos de iluminación: bajo - medio - alto - estroboscópio - SOS.
Pulse el botón de la lámpara. Se enciende en intensidad baja. Pulse de nuevo para pasar al modo siguiente.
Pulse por sexta vez para apagar la luz.

33

Manual de uso

TROUBLESHOOTING

Análisis CAUSA Soluciones

Traducción de las instrucciones
originales

POWER PACK 14.15 FC

El producto no puede cargar. El cable de red no está bien conectado al

POWER PACK.
La conexión es correcta pero el POWER

PACK sigue sin cargarse.

Las salidas no funcionan. El cargador no está bien conectado al

POWER PACK.
El bloque de salida no está activado. Activar el bloque de salida (botones

El POWER PACK está en baja capacidad. Cargue el POWER PACK.
El aparato conectado al POWER PACK no

funciona, incluso después de activar el bloque
de salida (botón 3, 9, 10).

La salida se corta durante el uso. El aparato necesita más potencia de la que

puede suministrar el POWER PACK.
La potencia del equipo de carga es demasiado

baja. El POWER PACK no lo detecta. Se apa­ga automáticamente.

La salida se acopla durante el uso
(con una batería secundaria conec­tada al POWER PACK)

La baytería secundaria está completamente
descargada.

CÓDIGOS ERROR

Código Causa Medida

Compruebe la conexión.

Póngase en contaco son su distribuidor /
servicio posventa.

Compruebe la conexión del POWER
PACK a la unidad.

3,9,10).

El aparato necesita más potencia de la
que puede suministrar el POWER PACK.

El equipo requiere una fuente de alimen­tación más potente.

Vuelva a encender el POWER PACK.

Pulse un botón de desactivación de salida
(3, 9, 10) para alimentar la batería interna
del POWER PACK.

E01 Fallo del BMS Fallo del BMS. Póngase en contacto con el distribuidor / Servicio posventa
E02 Protección con las altas temperaturas Deje reposar la estación durante 10 minutos y coloque el aparato en un lugar

más fresco/ventilado antes de volver a utilizarlo.

E03 Fallo del convertidores Póngase en contacto con el distribuidor / Servicio posventa
E04 Fallo en la línea de comunicación Póngase en contacto con el distribuidor / Servicio posventa
E05 Protección BMS contra la carcarga

excesiva

E06 Protección BMS contra la sobrecarga Póngase en contacto con el distribuidor / Servicio posventa

Póngase en contacto con el distribuidor / Servicio posventa

GARANTÍA

La garantía cubre todo fallo o vicio de fabricación durante 1 año, a contar a partir de la fecha de compra (piezas y mano
de obra).

La garantía no cubre:

• Cualquier otro daño debido al transporte.

• El desgaste normal de las piezas (Ej. : cables, pinzas, etc.).

• Los incidentes debidos a un mal uso (error de red eléctrica, caída, desmontaje).

• Las averías debidas al entorno (contaminación, óxido, polvo).

En caso de avería, devuelva el equipo a su distribuidor, adjuntando:

- una prueba de compra fechada (recibo, factura,...).

- una nota explicando la avería.

34

Инструкция по
применению

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Перевод оригинальных
инструкций

Данная инструкция описывает функционирование
устройства и меры предосторожности в целях
обеспечения вашей безопасности. Пожалуйста, прочтите
ее перед первым использованием и сохраните, чтобы
при надобности перечитать. Эти указания должны быть
прочтены и поняты до начала любых работ. Изменения и
ремонт, не указанные в этой инструкции, не должны быть
осуществлены. Производитель не несет ответственности
за травмы и материальные повреждения связанные с
несоответствующим данной инструкции использованием
аппарата. В случае проблемы или сомнений,
обратитесь к квалифицированному профессионалу
для правильного подключения. Этот аппарат должен
быть использован для зарядки и/или запуска и/или
питания только в пределах указанных на устройстве
и в инструкции. Соблюдайте правила безопасности. В
случае ненадлежащего или опасного использования
производитель не несет никакой ответственности.

POWER PACK 14.15 FC

RU

Аппарат предназначен для использования в помещении.
Не выставлять под дождь.

Этот аппарат не может быть использован детьми младше
8 лет, а также лицами с ограниченными физическими,
умственными возможностями или ограниченным
сенсорным восприятием, а также не обладающими
опытом и знаниями, при условии, что за ними
надлежащим образом следят или если с ними провели
инструктаж по безопасному использованию аппарата и
если все возможные риски были предусмотрены. Дети не
должны играть с устройством. Чистка и уход не должны
производиться детьми без надлежащего присмотра.

Ни в коем случае не используйте это устройство
для зарядки батареек или не перезаряжающихся
аккумуляторов.

Не используйте аппарат если сетевой шнур или вилка
повреждены.

Не используйте аппарат если кабель заряда поврежден
или неправильно собран, во избежание риска короткого
замыкания аккумулятора.

Никогда не заряжайте поврежденный или замерзший
аккумулятор.

Не накрывайте аппарат.
Не устанавливать аппарат рядом с источником тепла и не

подвергать высоким температурам (выше 50°C) в течении
длительного периода.

Не перекрывайте вентиляционные отверстия. Перед
использованием ознакомьтесь с разделом «установка»
инструкции.

35

Инструкция по
применению

Перевод оригинальных
инструкций

POWER PACK 14.15 FC

Опасность взрыва или выброс кислоты в случае короткого
замыкания зажимов или подключения усилителя 12 В на
транспортном средстве 24 В или наоборот.

Автоматический режим и ограничения его использования
описаны далее в этой инструкции.

Риск пожара и взрыва!

При заряде батарея может выпускать взрывоопасный
газ.

• Во время зарядки АКБ должна быть помещена в
хорошо проветриваемом месте.

• Избегайте пламени и искр. Не курить.

• Защитите поверхности аккумулятора от электрического

контакта во избежание короткого замыкания.

• Никогда не запускайте автомобиль без аккумулятора.

Риск кислотных брызг!

• Носите защитные очки и перчатки.

• В случае контакта с глазами или кожей обильно
промойте водой и без промедления обратитесь к
врачу.

Подключение / отключение :

• Отключите подачу питания перед тем как подключать
или отключать соединения к батарее.

• Клемма аккумулятора, не подключенная к
шасси, должна быть подключена первой. Второе
подсоединение должно быть осуществлено на
шасси как можно дальше от аккумулятора и
от трубопроводов топливной системы. Затем,
подключите зарядное устройство к сети.

• После ввода в эксплуатацию отсоедините усилитель
Сначала снимите соединение шасси, а затем
соединение батареи в порядке, указанном на
рисунке.

Подключение:

36

Устройство класса II.

Обслуживание:

• Техническое обслуживание должно производиться только
квалифицированным специалистом.

• Внимание! Перед выполнением любых работ с устройством
всегда отсоединяйте зарядный кабель (кабели).

• Ни в коем случае не использовать растворители или
другие коррозийные моющие средства.

• Очистить поверхность аппарата с помощью сухой тряпки.

Нормы и правила:

• Аппарат соответствует директивам Евросоюза

• Декларация о соответствии доступна для просмотра на
нашем сайте.

Инструкция по

Функция бустера









применению

Перевод оригинальных
инструкций

POWER PACK 14.15 FC

• Знак соответствия EAC (Евразийское экономическое
сообщество).

• Материал соответствует требованиям Великобритании.
Заявление о соответствии для Великобритании доступно
на нашем веб-сайте (см. главную страницу).

• Материал соответствует марокканским стандартам.

• Декларация Cم (CMIM) о соответствии доступна для
просмотра на нашем сайте (ссылка на обложке).

Утилизация:

• Этот аппарат подлежит переработке. Не выбрасывайте
в контейнер для бытовых отходов.

• Необходимо извлечь аккумулятор из аппарата прежде
чем его отправить в утилизацию.

• Перед извлечением аккумулятора устройство
необходимо отключить от электросети.

ОПИСАНИЕ ПРОДУКТА

POWER PACK 14.15 FC - это переносная энергостанция, предназначенная для аварийного электроснабжения
дома, ликвидации последствий чрезвычайных ситуаций и работы в полевых условиях. Аппарат содержит литие­вую батарею высокой емкости 1408 втч, которая может питать все типы приборов, работающих от 5 / 9 / 12 / 15 /
20 в постоянного тока, а также от 230 в переменного тока благодаря встроенному преобразователю.
В нем также есть опция «Booster» для запуска автомобилей с напряжением 12 В:

ИНТЕРФЕЙС (РИС. 1)

1 ЖК-дисплей
2 Гнездо для пускового кабеля
3 Можно подключить дополнительный аккумулятор, чтобы удвоить емкость устройства
4 Кнопка активации выхода переменного тока
5 Выходы 230 В - 50 Гц - 2,2 кВт (x 3)
6 Выходы USB-A 5 В - 2,4 А (x 3)
7 Выход быстрой зарядки USB
8 Выходы DC 12 В / 10 A (гнездо) (x 2)

9 Выход прикуривателя 12 В пост. тока / 10 A
10 Кнопка активации выхода постоянного тока
11 Кнопка активации выхода USB
12 Вход DC 12 В 10 A (гнездо)
13 Вход переменного тока 230 В / 1500 Вт
14 Вход для солнечной батареи 30-60 В / 400 Вт макс (гнездо Anderson)
15 Выходы USB Type-C

RU

АКСЕССУАРЫ

16 Стартовые кабели
17 Сетевой кабель
18 Кабель для зарядки от гнезда/прикуривателя
19 Anderson ˃ MC4 кабель для зарядки солнечной панели (x2)

37

Инструкция по
применению

Перевод оригинальных
инструкций

POWER PACK 14.15 FC

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

POWER PACK 14.15 FC

Ёмкость 55 Ah / 1408 Wh
Размер (Д х Ш х В) 360 x 270 x 278 mm
Вес 19.3 kg
Тип батареи Литий-железо-фосфатный аккумулятор (8 элементов)

1 x 12 V DC 10 A

Входы

1 x 230 V AC | 1500 W

1 x Солнечная панель 30-60 V | 400 W макс

Режимы подзарядки Кабель для зарядки от сети переменного тока 230 V | 1500 W

Время зарядки : 1 час

ВХОДЫ

Кабель для зарядки от прикуривателя 12 V DC 10 A
Время зарядки : 1 час

Anderson ˃ MC4 кабель для зарядки солнечных панелей (x2) - 30-60 V | 400 W макс
Время зарядки : 1 час

Солнечные панели 220 W (арт. 079403) не входят в комплект поставки

Выход 12 В Гнездо прикуривателя : 12 V | 10 A

2 порта постоянного тока : 12 V | 10 A

Порты USB 3 x USB-A : 5 V, 2.4 A

1 x USB-A Quick Charge (быстрый заряд) 3.0 : 5 V | 3 A, 9 V | 2 A, 12 V | 1,5 A (18 W

ВЫХОДЫ

max)
2 x USB-C : 5 V | 9 V | 12 V | 15 V | 20 V - 3 A, 20 V - 5 A

Выходы переменного
тока

3 x 230 V (PSW - Pur Sine Wave) | 50 Гц | 1500 W непрерывной мощности | 2000 W
пиковой мощности

Мощность бустера 12 V пусковой ток : 500 A, пиковый ток : 1000 A)

Свет 12 W Светодиод (5 режимов : низкое-среднее-высокое освещение, SOS,

стробоскопическое)
Индикатор батареи ЖК-дисплей
Температура зарядки 0°C  50°C (32°F  122°F)
Температура

эксплуатации

10°C  40°C (50°F  104°F)

Температура хранения -20°C  50°C (-4°F  122°F)
Срок службы 2000 циклов зарядки
Защита от Короткого замыкания, сверхтоков, перенапряжения, пониженного напряжения,

перегрузки, перегрева.

ЖК-ДИСПЛЕЙ (РИС. 1)

Светодиодный дисплей загорается при нажатии одной из кнопок выхода (4, 10, 11).

Дисплей постоянно отображает :

- процентный заряд внутренней батареи.

- типы выходов, используемых на POWER PACK (USB - Type C, AC, DC).

38

Инструкция по
применению

Перевод оригинальных
инструкций

POWER PACK 14.15 FC

Когда POWER PACK заряжается, на дисплее также отображается :

- мощность перезарядки в Вт,

- оставшееся время перезарядки в часах.

Когда POWER PACK работает, на дисплее отображается :

- потребляемая мощность в Вт,

- время автономной работы станции в часах (меняется в зависимости от потребления).

Светодиодный дисплей горит постоянно, пока активен POWER PACK: во время зарядки или использования.
Если все выходы неактивны, подсветка выключается через 30 секунд. Экран выключается через 1 минуту без­действия: станция переходит в режим ожидания.

ПЕРЕЗАРЯДКА БЛОКА ПИТАНИЯ

1 / Зарядка от сети

1. Подключите кабель для зарядки от сети переменного тока (17) к блоку питания (13).

2. Подключите другой конец зарядного устройства к розетке 230 В.

3. Дайте POWER PACK зарядиться (не более 1 часа), затем отсоедините, выполнив процедуру в обратном порядке.

2 / Подзарядка от солнечных батарей

В комплект POWER PACK уже входит регулятор MPPT (Maximum Power Point Tracking - отслеживание
точки максимальной мощности). Поэтому нет необходимости добавлять его между станцией и
солнечной батареей.

Вход DC 30 - 60 В может принимать энергию от одной солнечной панели (максимум 400 Вт) или двух солнечных
панелей

1. Поместите солнечную панель (панели) под прямые солнечные лучи, не подвергая POWER PACK воздействию

2. Подключите кабель Anderson > MC4 (19) к разъему Anderson на БЛОКЕ ПИТАНИЯ (14).

3. Подключите мужской и женский концы MC4 к солнечной панели.

4. Дайте солнечным панелям зарядить POWER PACK (6-8 часов максимум), затем отключите (время зарядки

(2 x 200 Вт макс.) с помощью двух входов на кабеле Anderson > MC4, входящем в комплект поставки (19).

прямых солнечных лучей, или влажности.

Повторите операцию при использовании второй солнечной панели.

зависит от погодных условий).

RU

3 / Зарядка от гнезда автомобильного прикуривателя

1. Подключите кабель (18) к входу DC 12 В - 10 A (12).

2. Подключите другой конец кабеля зарядного устройства к гнезду прикуривателя автомобиля с напряжением

12 В.

3. Дайте POWER PACK зарядиться (11 ч 45 мин), затем отсоедините

39

Инструкция по
применению

Перевод оригинальных
инструкций

POWER PACK 14.15 FC

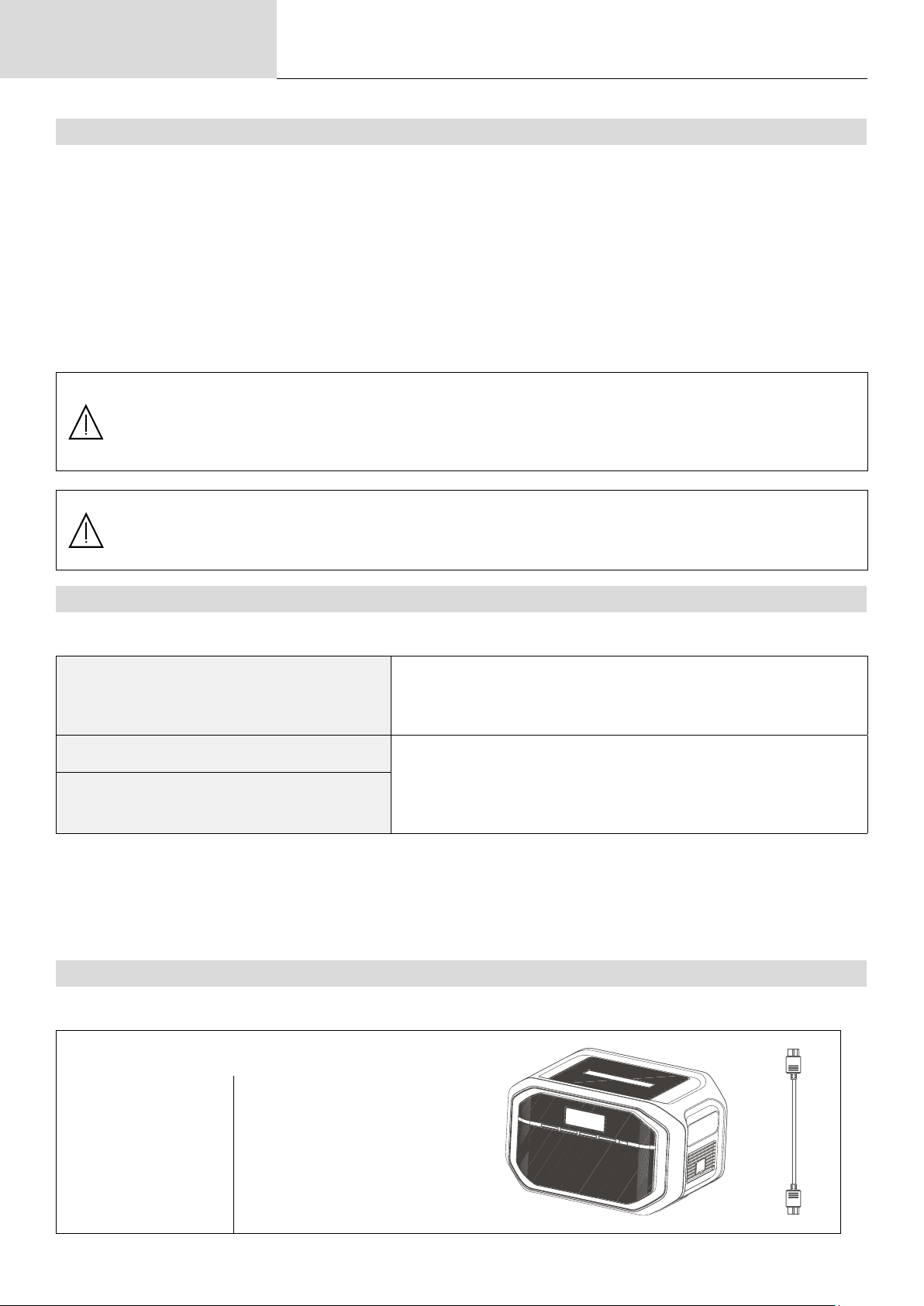

ИСПОЛЬЗОВАНИЕ В РЕЖИМЕ ПИТАНИЯ

Чтобы недостаток энергии не снизил возможности POWER PACK, мы рекомендуем полностью зарядить
аккумулятор перед первым использованием.

1. Нажмите одну из кнопок (4,10,11), чтобы активировать нужный блок(и) выхода.

На дисплее появляются названия активных выходных блоков. С этого момента на соответствующие выходы
(5,6,7,8,9,15) подается питание, и они получают энергию от батареи.

На дисплее отображается потребленная

мощность.

2. Подключите нужное устройство к соответствующему выходу (5,6,7,8,9,15). На дисплее увеличивается потребля-

емая мощность, а диапазон регулируется.

3. Отключите устройство от сети, когда закончите его зарядку или использование.

4. Деактивируйте активный блок(ы) выходов, снова нажав соответствующую кнопку (4,10,11).

POWER PACK работает до тех пор, пока не достигнет своей средней мощности (1500 Вт):

- в случае превышения мощности и для того, чтобы продлить службу аппарата, POWER PACK автома­тически регулирует выходное напряжение переменного тока (снижение напряжения переменного тока).

- если перегрузка слишком велика, срабатывает защита, и выходы автоматически отключаются.

Обязательно отключите выходные блоки на POWER PACK. Если блоки остаются активными, POWER
PACK не сразу переходит в режим ожидания, а выходы, находящиеся под напряжением, потребляют
энергию.
Если в течение 6 часов после активации выхода не происходит подключения, блок выхода автоматически
отключается, позволяя POWER PACK перейти в режим ожидания.

ОДНОВРЕМЕННАЯ ЗАРЯДКА И РАЗРЯДКА

Выходы переменного тока можно использовать, когда станция заряжается.

POWER PACK заряжается, но выходные гнезда переменного тока (5)

Подзарядка от сети

не получают питания от внутреннего преобразователя POWER PACK.
Энергия, вырабатываемая прибором, поступает непосредственно из
сети, к которой подключен POWER PACK.

Солнечная подзарядка

Зарядка от гнезда автомобильного
прикуривателя

POWER PACK заряжается, а выходные гнезда переменного тока (5)
питаются от внутреннего аккумулятора POWER PACK.
Продукт действительно заряжается. Однако если потребляемая
мощность превышает мощность подзарядки POWER PACK, на экране
будет отображаться уменьшение дальности действия.

• Мощность в Вт, отображаемая на дисплее, - это мощность, поглощаемая нагрузкой.

• При одновременной зарядке и разрядке POWER PACK выходная мощность розеток переменного тока оста-

ется неизменной (230 В / 1500 Вт непрерывно). Однако POWER PACK ограничивает заряд в зависимости от
мощности, потребляемой электроприборами, чтобы не перегреть сетевой кабель (17).

ИСПОЛЬЗОВАНИЕ ВСПОМОГАТЕЛЬНОЙ БАТАРЕИ

(ref.085213)

Для увеличения длительности действия POWER PACK можно параллельно подключить дополнительный акку­мулятор:

POWER BATT 14

арт. 085213

Емкость аккумулятора 1408 Wh
Тип батареи LiFePO4
Рабочая температура 0°C  50°C (32°F  122°F)
Температура зарядки 10°C  40°C (50°F  104°F)
Температура хранения -20°C  50°C (-4°F  122°F)
Размер 42 x 29.6 x 25.5 cm
Вес 12.8 kg

40

Инструкция по
применению

При его использовании обратитесь к руководству POWER BATT 14 (085213).

ИСПОЛЬЗОВАНИЕ В РЕЖИМЕ БУСТЕРА

Этот режим предназначен для запуска автомобилей, оснащенных либо свинцовой батареей 12 V/ либо литие­вой LIFePO4 12V.

Перезаряжайте батарею блока питания до и после каждого использования.

!

1. Подключите зажимы стартера (16) к разъему блока питания (2) и убедитесь, что
индикатор кабеля не горит.

2. Подключите красный зажим к положительной (+) клемме, а черный - к отрицательной (-)
автомобильного аккумулятора.

3. Используйте прибор в соответствии с инструкциями на индикаторе кабеля:

Зеленый свет горит :

Соединение установлено
правильно, и схема работает,
запустите двигатель, чтобы она
заработала непосредственно.

Перевод оригинальных
инструкций

POWER PACK 14.15 FC

Горит красный индикатор со звуковым преду­преждением:

О нарушении полярности сооб­щит звуковой сигнал. Снова под­соедините зажимы, как описано
в шаге 2.
Перед повторным запуском
дождитесь, пока загорится зеле­ный индикатор.

RU

Мигающий зеленый индикатор : Не горит свет, нет звукового предупреждения:

Автомобильный аккумулятор
разряжен (от 1 до 9 В). Нажмите
кнопку «BOOST», подождите,
пока не загорится ЗЕЛЕНЫЙ
индикатор, затем запустите
двигатель в течение 30 секунд.

4. Заведите автомобиль.

Не запускайте более 3 раз подряд. Это может привести к повреждению прибора при его
перегреве. Подождите две минуты между каждой попыткой.

Кабель перемычки может перегреться. В этом случае система защиты отключает
напряжение на зажимах.

5. После запуска отсоедините кабель перемычки от аккумулятора автомобиля. Оставьте двигатель автомобиля
включенным.

Отключите устройство от аккумулятора автомобиля в течение 30 секунд после запуска.
Невыполнение этого требования может привести к повреждению.

Аккумулятор автомобиля может
быть поврежден (< 1 В). Убе­дившись, что зажимы правильно
подсоединены, нажмите кнопку
«BOOST» и дождитесь, пока за­горится индикатор Если горит зе­леный индикатор, запустите дви­гатель через 30 с.

ИСПОЛЬЗОВАНИЕ СВЕТОДИОДОВ

Светодиод POWER PACK имеет 5 режимов освещения: низкая - средняя - высокая интенсивность - стробоскоп -

SOS.

Нажмите кнопку лампы. Она загорается тусклым светом. Нажмите еще раз, чтобы перейти к следующему

режиму.

Нажмите 6 раз, чтобы выключить лампу.

41

Инструкция по
применению

Перевод оригинальных
инструкций

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Анализ Причина Способ устранения

POWER PACK 14.15 FC

Продукт не заряжается. Сетевой кабель неправильно подключен к

POWER PACK.

Подключение выполнено правильно, но
POWER PACK по-прежнему не заряжается.

Выходы не работают. Оборудование неправильно подключено к

блоку питания.
Блок выхода не активирован. Активируйте блок выхода (кнопки

POWER PACK имеет низкую емкость. Зарядите POWER PACK.
Устройство, подключенное к POWER PACK,

не работает, даже после активации блока
выхода (кнопки 3, 9, 10).

Во время использования выход
отключается.

При использовании выход
подключается (если к Power Pack
подключена дополнительная
батарея).

Прибору требуется больше энергии, чем
позволяет POWER PACK.

Мощность зарядного оборудования
слишком низкая. POWER PACK не
обнаруживает устройство. Он выключается
автоматически.

Вторичный аккумулятор полностью
разряжен.

КОДЫ ОШИБОК

Проверьте соединение.

Обратитесь к дилеру / в службу
послепродажного обслуживания.

Убедитесь, что блок питания
подключен к прибору.

3,9,10).

Прибору требуется больше энергии,
чем позволяет POWER PACK.

Оборудование требует более мощного
источника питания.

Снова включите блок питания.

Нажмите кнопку активации выхода (3,
9, 10), чтобы зарядить внутреннюю
батарею POWERPACK.

Код Причина Мера

E01 Отказ BMS (Battery Management

System - система управления
батареей )

E02 Защита от высоких температур Оставьте станцию на 10 минут и поместите прибор в более прохладное/

E03 Отказ преобразователя Обратитесь к своему дилеру.
E04 Неисправность линии

коммуникации

E05 Защита BMS от чрезмерного

разряда

E06 Защита от перегрузки BMS Обратитесь к своему дилеру.

Неисправность BMS. Обратитесь к дилеру

проветриваемое место, прежде чем использовать прибор снова.

Обратитесь к своему дилеру.

Обратитесь к своему дилеру.

ГАРАНТИЯ

Гарантия распространяется на все производственные дефекты и неисправности в течение 1 года с момента
покупки.

Гарантия не распространяется на :

- Все остальные повреждения при транспортировке.

- Нормальный износ деталей (например : кабелей, зажимов и т.д.).

- Инциденты, связанные с неправильным использованием (неправильное питание, падение, разборка).

- Неисправности, связанные с окружающей средой (загрязнение, ржавчина, пыль).

В случае неисправности верните изделие вашему дистрибьютору, приложив :

- датированный документ, подтверждающий покупку (кассовый чек, счет-фактура....)

- описание, объясняющее причину неисправности.

42

Gebruikershandleiding

VEILIGHEIDSVOORSCHRIFTEN

In deze handleiding vindt u informatie over het functioneren van
uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in
acht moeten worden genomen. Leest u dit document aandachtig
door voordat u het apparaat in gebruik neemt. Bewaar dit
document vervolgens als naslagwerk. Deze instructies moeten,
voor u het apparaat in gebruik neemt, eerst goed gelezen en
begrepen worden. Voer geen enkele verandering en/of onderhoud
uit die niet beschreven staat in deze handleiding. Iedere vorm
van lichamelijk letsel of materiële schade, veroorzaakt door het
onjuist opvolgen van de instructies in deze handleiding, kan
niet op de fabrikant verhaald worden. Raadpleeg in geval van

problemen of vragen een gekwaliceerde onderhoudsmonteur.

Dit apparaat kan uitsluitend gebruikt worden als oplader en/of
starter en/of als voeding, volgens de instructies vermeld op het
apparaat en in de handleiding. De veiligheidsinstructies moeten
altijd nauwgezet worden opgevolgd. Bij onjuist of gevaarlijk
gebruik van dit apparaat kan de fabrikant niet aansprakelijk
gesteld worden.

Vertaling van de originele handleiding

POWER PACK 14.15 FC

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen
aan regen.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of
personen met verminderde lichamelijke, zintuigelijke of mentale
vaardigheden of met gebrek aan ervaring of kennis, mits deze
personen goed begeleid worden en hen de noodzakelijke
instructies voor een absoluut veilig gebruik van het apparaat
uitgelegd zijn, en op voorwaarde dat de eventuele risico’s van
het gebruik door hen volledig begrepen worden. Kinderen
mogen niet met het apparaat spelen. Reiniging en onderhoud
van het apparaat mogen niet uitgevoerd worden door kinderen
zonder toezicht.

Gebruik het apparaat nooit voor het opladen van niet­oplaadbare batterijen of accu’s.

Gebruik het apparaat niet als de voedingskabel en/of de
stekker beschadigd is/zijn.

Gebruik dit apparaat niet wanneer de laadkabel beschadigd
is, of wanneer u een fabricage-fout heeft geconstateerd, om
te voorkomen dat er kortsluiting in de accu ontstaat.

NL

Probeer nooit een bevroren of een defecte accu op te laden.
Het apparaat niet bedekken.
Het apparaat niet dichtbij een warmtebron plaatsen, en niet

blootstellen aan blijvend hoge temperaturen (hoger dan 50°C).
De ventilatie-openingen niet bedekken. Volg de installatie-

instructies in deze handleiding voordat u het apparaat gaat
opstarten.

43

Gebruikershandleiding

Gevaar voor explosie of zuurverspreiding bij kortsluiting van
de klemmen of bij aansluiting van de 12V-booster op een
24V-voertuig of omgekeerd.

De module voor automatisch gebruik van dit apparaat en
de gebruiksbeperkingen van het apparaat worden in deze
handleiding beschreven.

Ontplofngs- en brandgevaarlijk!

Een accu die wordt opgeladen kan explosief gas uitstoten.

• Tijdens het laden moet de accu in een goed geventileerde
ruimte geplaatst worden.

• Vermijd vuur en vonken. Niet roken.

• Scherm de elektrische delen van de accu af om kortsluiting te
voorkomen.

Start een voertuig nooit zonder accu.

Vertaling van de originele handleiding

POWER PACK 14.15 FC

Let op : zuur-projectie gevaar !

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.

• In geval van oog- of huidcontact, meteen met water
afspoelen en onmiddellijk een arts raadplegen.

Aansluiten / Afsluiten :

• Koppel eerst de stroomvoorziening af, voordat u het apparaat
op de accu aansluit of van de accu afsluit.

• De aansluitklem van de accu die niet is aangesloten op een
chassis moet als eerst aangekoppeld worden. De andere
verbinding moet plaats vinden op het chassis, ver van de accu

en van de brandstoeidingen. De acculader moet vervolgens

op het stroomnet aangesloten worden.

• Na de inbedrijfstelling moet de booster worden losgekoppeld.
Verwijder eerst de aansluiting van het chassis en vervolgens
de aansluiting van de accu in de aangegeven volgorde.

Aansluiten :

Apparaat klasse II.

Onderhoud :

44

• Het onderhoud dient uitsluitend door een gekwaliceerde
onderhoudsmonteur uitgevoerd te worden.

• Waarschuwing! Koppel de oplaadkabel(s) altijd los voordat u
werkzaamheden aan het apparaat uitvoert.

• Gebruik nooit oplosmiddelen of andere agressieve
schoonmaakmiddelen.

• Reinig de oppervlaktes van het apparaat met een droge doek.

Regelgeving :

• Het apparaat is in overeenstemming met de Europese
richtlijnen

• Het certicaat van overeenstemming is beschikbaar op onze

internet site.

Gebruikershandleiding

Booster functie





• EAC (Euraziatische Economische Unie) certicaat van

overeenstemming.

• Dit materiaal beantwoordt aan de Britse eisen.

Het Britse certicaat van overeenstemming kunt u downloaden

vanaf onze internet site (zie omslag van deze handleiding).

• Dit materiaal is in overeenstemming met de Marokkaanse
normen.

• De verklaring van overeenstemming Cم (CMIM) kunt u
downloaden op onze internetsite (zie de omslag van deze
handleiding).

Afvalverwerking :

• Afzonderlijke inzameling vereist. Gooi het apparaat niet bij

het huishoudelijk afval.

• De accu moet uit het apparaat verwijderd worden voordat
het apparaat naar de afvalverwerking kan worden gebracht.

Vertaling van de originele handleiding

POWER PACK 14.15 FC

• Het apparaat moet uitgeschakeld worden voordat de accu
verwijderd wordt.

BESCHRIJVING VAN HET APPARAAT

De POWER PACK 14.15 FC is een draagbare energie-station die eenvoudig ingezet kan worden als hulpvoeding in huis, bij on-site
of spoedeisende interventies of tijdens klussen buiten. Deze POWER PACK heeft een krachtige Lithium accu met een capaciteit van
1408 Wh waarmee alle soorten elektrische apparaten in 5 / 9 / 12 / 15 / 20 Vdc kunnen functioneren. De POWER PACK is, dankzij
z’n interne omvormer, tevens geschikt voor het voeden van 230 Vac apparatuur.
De POWER PACK 14.15 FC beschikt tevens over een «Booster» functie waarmee u 12V voertuigen kunt opstarten :

BEDIENINGSPANEEL (AFBEELDING. 1)

1 Weergave LCD scherm
2 Aansluiting voor startkabel
3 Mogelijkheid om een tweede accu aan te sluiten om de capaciteit van het apparaat te verdubbelen
4 Knop activeren AC-uitgangen
5 Uitgangen 230 Vac - 50 Hz - 2.2 kW (x 3)
6 USB-A uitgangen 5V-2.4 A (x3)
7 Uitgang USB Quick Charge
8 Uitgangen DC 12V / 10 A (Jack plug) (x 2)

9 Uitgang sigarettenaansteker 12 Vdc / 10 A
10 Knop activeren uitgangen DC
11 Knop activeren USB uitgangen
12 Ingangen DC 12 V / 10 A (Jack plug)
13 Ingang AC 230 V / 1500 W
14 Ingang zonnepaneel 30-60 V / 400 W max (Anderson aansluiting)
15 USB-uitgangen Type-C

NL

ACCESSOIRES

16 Startkabels
17 Kabel netspanning
18 Laadkabel Jack / sigarettenaansteker
19 Laadkabel zonnepaneel Anderson > MC4 (x2)

45

Gebruikershandleiding

Vertaling van de originele handleiding

POWER PACK 14.15 FC

TECHNISCHE SPECIFICATIES

POWER PACK 14.15 FC

Capaciteit 55 Ah / 1408 Wh
Afmeting (L x b x h) 360 x 270 x 278 mm
Gewicht 19.3 kg
Type accu Accu Lithium ijzer Fosfaat (8 cellen)

1 x 12 V DC 10 A

Ingangen

1 x 230 V AC | 1500 W
1 x Zonnepaneel 30-60 V | 400 W max

Laadmodules Laadkabel AC 230 V | 1500 W

Oplaadtijd: 1u
Laadkabel sigarettenaansteker 12 V DC 10 A

INGANGEN

Oplaadtijd: 11u45
Laadkabel zonnepaneel Anderson ˃ MC4 (x2) - 30-60 V | 400 W max

Oplaadtijd: 6-8u

Zonnepanelen 220 W (art. code 079403) niet meegeleverd

Uitgang 12 V Plug sigarettenaansteker : 12 V | 10 A

2 x aansluitingen Jack DC : 12 V | 10 A

USB-aansluitingen 3 x USB-A : 5 V - 2.4 A

1 x USB-A Quick Charge 3.0 : 5 V | 3 A, 9 V | 2 A, 12 V | 1,5 A (18 W max)

UITGANGEN

2 x USB-C : 5 V | 9 V | 12 V | 15 V | 20 V - 3 A, 20 V - 5 A
Uitgangen AC 3 x 230 V (PSW - Pur Sine Wave) | 50 Hz | 1500 W continu | 2000 W piekspanning
Uitgang Booster Starten 12 V (start current : 500 A, peak current : 1000 A)

Licht 12 W LED (5 modules : zwak licht, normaal licht, sterk licht, SOS, Stroboscoop)
Indicator accu LCD scherm
Laad-temperatuur 0°C  50°C (32°F  122°F)
Bedrijfstemperatuur

10°C  40°C (50°F  104°F)

Opslagtemperatuur -20°C  50 °C (-4°F  122°F)
Levensduur 2000 laadcycli
Beveiligingen tegen kortsluiting, te hoge intensiteit, overspanning, onderspanning, overladen en

oververhitting.

LCD SCHERM (FIG. 1)

De LED verlichting gaat branden zodra u op één van de uitgangsknopjes (4,10,11) drukt.

De display geeft permanent aan :

- het laadpercentage van de interne accu.

- de in gebruik zijnde in- en uitgangen van de POWER PACK (USB - Type C, AC, DC).

Wanneer de POWER PACK aan het opladen is, wordt tevens getoond :

- het laadvermogen in W

- de resterende laadtijd in uren

46

Gebruikershandleiding

Vertaling van de originele handleiding

POWER PACK 14.15 FC

Wanneer de POWER PACK functioneert wordt het volgende getoond :

- het verbruikte vermogen in W,

- de autonomie van het apparaat in uren (dit evolueert en is afhankelijk van het verbruik).

De LED-verlichting blijft continu branden, zolang de POWER PACK actief is : of hij nu wordt opgeladen, of gebruikt
wordt om andere apparaten te voeden.
Wanneer alle uitgangen op non-actief zijn, zal de achtergrondverlichting na 30 seconden vanzelf uitgaan. Het scherm

zal denitief uitdoven na 1 minuut niet actief te zijn geweest : het apparaat zal op de stand-by stand overgaan.

POWER PACK OPNIEUW OPLADEN

1 / Opladen aan de netspanning

1. Sluit de laadkabel AC (17) aan op de POWER PACK (13).

2. Sluit het andere uiteinde van de laadkabel aan op een 230V stopcontact.

3. Laat de POWER PACK opladen (maximaal 1 uur) en koppel deze vervolgens af door de handelingen in de omgekeerde
volgorde uit te voeren.

2 / Opladen met behulp van de zonnepanelen

De POWER PACK heeft z’n eigen MPPT regulator. Het is dus niet nodig er één toe te voegen tussen het
station en het zonnepaneel.

De ingang DC 30 - 60 V kan aangesloten worden op één zonnepaneel (400 W max) of op twee zonnepanelen

(2 x 200 W max) dankzij de twee ingangen voor Anderson kabels > MC4 (meegeleverd, afb.19)

1. Plaats het zonnepaneel (één of twee) in de volle zon, maar stel de POWER PACK nooit aan direct zonlicht of aan
vochtigheid bloot.

2. Sluit de Anderson kabel > MC4 (19) aan op het Anderson stopcontact van de Power Pack (14).

3. Sluit de uiteinden MC4 (mannelijk en vrouwelijk) aan op het zonnepaneel.
Herhaal deze handeling als u een tweede zonnepaneel wilt aansluiten.

4. Laat de zonnepanelen de POWER PACK opladen (6-8 uur max) en koppel ze vervolgens af (de laadtijd is variabel en
afhankelijk van de weersomstandigheden).

NL

3/ Opladen via de aansluiting van de sigarettenaansteker van een voertuig

1. Sluit de kabel (18) aan op de ingang DC 12 V - 10 A (12).

2. Sluit het andere uiteinde van de kabel aan op de 12 V sigarettenaansteker van het voertuig.

3. Laat de POWER PACK opladen (11.45 uur max) en koppel het geheel vervolgens af.

47

Gebruikershandleiding

Vertaling van de originele handleiding

POWER PACK 14.15 FC

GEBRUIK ALS ELEKTRISCHE VOEDING

Om te voorkomen dat een gebrek aan vermogen de capaciteiten van de POWER PACK vermindert, wordt aan­bevolen om de accu voor het eerste gebruik volledig op te laden.

1. Druk op één van de knopjes (4,10, 11) om het gewenste blok (of de gewenste blokken) te activeren.

De naam van het actieve uitgaande blok (of blokken) wordt getoond. Vanaf dit moment zullen de gekozen uitgangen
(5,6,7,8,9,15) onder spanning staan en door de accu gevoed worden. Het verbruikte vermogen wordt getoond op het display.

2. Sluit het apparaat dat u op wilt laden aan op de geschikte uitgang (5,6,7,8,9,15). Het verbruikte vermogen zal hoger
worden en de getoonde autonomie zal worden aangepast.

3. Koppel het apparaat af van de POWER PACK wanneer u klaar bent met opladen, of wanneer u het aangekoppelde

apparaat niet meer gebruikt.

4. Wanneer u opnieuw op de knopjes (4,10, 11) drukt zullen de bijbehorende blokken gedeactiveerd worden.

De POWER PACK functioneert tot het gemiddelde vermogen (1500 W) is bereikt :

- wanneer het vermogen hoger is, en om zoveel mogelijk apparaten normaal te laten functioneren, zal de
POWER PACK automatisch de uitgaande AC spanning reguleren (vermindering van de AC spanning).

- wanneer het overladen te hoog wordt zal de Power Pack automatisch uitschakelen.

Let erop dat u de uitgaande blokken op de POWER PACK uitschakelt. Als deze actief blijven zal de
POWER PACK niet automatisch naar de stand-by stand overschakelen, en de uitgangen die onder span­ning blijven staan zullen energie blijven consumeren.
Als er geen enkel apparaat wordt aangesloten gedurende de 6 uur die volgen op het activeren van een
uitgang, zal deze uitgang automatisch uitschakelen. Pas dan schakelt de POWER PACK over op stand-by.

LADEN & ONTLADEN (TEGELIJKERTIJD)

Het is mogelijk om de AC uitgangen te gebruiken wanneer het apparaat oplaadt.

De POWER PACK laadt op maar de AC uitgangen (5) worden

Opladen aan de netspanning

niet gevoed door de interne omvormer van de POWER PACK. De
uitgaande energie komt direct vanuit de netspanning waarop de
POWER PACK is aangesloten.

Opladen met zonne-energie

De POWER PACK laadt op en de AC uitgangen (5) worden gevoed
door de interne accu van de POWER PACK.

Het opladen vindt plaats. Maar wanneer het verbruikte vermogen
Opladen met behulp van een sigarettenaanste­ker in een voertuig

hoger is dan het opgeladen vermogen van de POWER PACK is het

normaal dat u een vermindering van autonomie waarneemt op het

scherm.

• Het aangegeven vermogen in W is het vermogen dat wordt opgenomen via het laden.

• Wanneer de POWER PACK zich oplaadt en tegelijkertijd een ander apparaat oplaadt zal het vermogen aan de uitgangen
AC gelijk blijven (230 V / 1500 W continu). De POWER PACK past echter het opladen aan aan het door de aangesloten
elektrische apparaten geconsommeerde vermogen, dit om geen oververhitting te creëren op de netkabel (17).

GEBRUIK VAN EEN HULPACCU (ART. CODE 085213)

Om de autonomie van de POWER PACK te verhogen is het mogelijk om een hulp-accu in parallel toe te voegen :

POWER BATT 14

Art. code 085213

Accu capaciteit 1408 Wh
Type accu LiFePO4
Gebruikstemperatuur 0°C  50°C (32°F  122°F)
Laad-temperatuur 10°C  40°C (50°F  104°F)
Opslagtemperatuur -20°C  50 °C (-4°F  122°F)
Afmetingen 42 x 29.6 x 25.5 cm
Gewicht 12.8 kg

48

Gebruikershandleiding

Raadpleeg hiertoe de handleiding van de POWER BATT 14 (085213) tijdens het gebruik.

GEBRUIK IN BOOSTER MODULE

Deze module is geschikt voor het opstarten van voertuigen met een Loodzuur accu of een LiFePO4 12V accu.

LAAD DE ACCU VAN DE POWER PACK voor gebruik op, en vervolgens voor en na ieder gebruik.

!

1. Sluit de startkabels (16) aan op de Power Pack aansluiting (2) en verzekert u zich ervan
dat er geen lampjes branden op de indicator van de kabel.

2. Sluit de rode klem aan op de positieve (+) pool van de accu, en de zwarte klem op de
negatieve (-) pool
van de accu van het voertuig.

3. Gebruik het apparaat en volg daarbij de instructies van de kabel-indicator :

Vertaling van de originele handleiding

POWER PACK 14.15 FC

Groene lampje brandt :

De aansluiting is correct en het
circuit functioneert, start de motor
direct.

Het groene lampje knippert :

De accu van het voertuig is
zwak (tussen 1 V en 9 V). Druk
op de knop «BOOST», wacht
tot het GROENE lampje zonder
onderbreking brandt en start de
motor binnen 30
seconden.

4. Het voertuig starten.

Rode lampje brandt en er klinkt een geluidssignaal :

Een geluidssignaal klinkt om een
polariteitsomwisseling aan te ge­ven. Koppel opnieuw de klemmen
aan, zoals aangegeven bij stap 2.
Wacht tot het groene lampje
gaat branden om opnieuw op te
starten.

Er branden geen lampjes en er is geen geluidsi­gnaal :

De accu van het voertuig kan
beschadigd zijn (< 1 V). Nadat u
zich ervan verzekerd heeft dat de
klemmen goed zijn aangesloten
drukt u op de «BOOST» knop en
wacht u tot het
GROENE LAMPJE brandt. Wacht
vervolgens 30 seconden en start
de motor.

NL

Niet vaker dan 3 keer achter elkaar starten. Dit kan het apparaat beschadigen in geval van overve­rhitting. Wacht twee minuten tussen iedere startpoging.

De startkabel kan oververhit raken. In dit geval zal het beveiligingssysteem in werking treden om

de spanning op de klemmen te neutraliseren.

5. Wanneer het opstarten afgerond is, kan de startkabel van de accu van het voertuig afgekoppeld worden. Laat de
motor van het voertuig draaien.

Koppel het apparaat binnen 30 seconden na het starten van de accu van het voertuig af.
Als u het apparaat niet binnen 30 seconden afkoppelt kan dit het materiaal beschadigen.

GEBRUIK VAN DE LED

De LED van de POWER PACK heeft 5 verschillende verlichtingen : zwak - normaal - sterk - stroboscoop - S.O.S.
Druk op de knop van de lamp. Deze zal gaan branden (zwak). Druk nogmaals op de knop om naar de volgende stand
over te gaan.
Met een laatste druk zal de lamp uitgaan.

49

Gebruikershandleiding

TROUBLESHOOTING

Analyse Oorzaak Oplossingen

Vertaling van de originele handleiding

POWER PACK 14.15 FC

Het apparaat kan niet laden. Het netsnoer is niet goed aangesloten op de

POWER PACK.
De aansluiting is correct maar de POWER

PACK laadt nog steeds niet op.

De uitgangen werken niet. De apparatuur is niet goed op de POWER

PACK aangesloten.
Het uitgaande blok is niet geactiveerd. Activeer het uitgaande blok (knoppen

De POWER PACK heeft een zwakke capaci­teit.

Het apparaat dat is aangesloten op de
POWER PACK functioneert niet, ook niet

nadat u het betre󰀨ende blok heeft geactiveerd

heeft (knop 3, 9, 10).

De uitgang schakelt uit tijdens het
gebruik.

De uitgang schakelt zich uit tijdens
gebruik (met aanwezigheid van een
tweede accu verbonden aan de
POWER PACK)

Het aangesloten apparaat vraagt een vermo­gen dat hoger is dan is toegestaan door de
POWER PACK.

Het vermogen van de apparatuur is te zwak.
De POWER PACK detecteert de apparatuur
niet. De POWER PACK schakelt zich automa­tisch uit.

De tweede accu is volledig
ontladen.

Controleer de aansluiting.

Neem contact op met uw verkoper / After
Sales Dienst.

Controleer de aansluiting van de POWER
PACK op het apparaat.

3,9,10).
Laad de POWER PACK opnieuw op.

Het aangesloten apparaat vraagt een
vermogen dat hoger is dan is toegestaan
door de POWER PACK.

De apparatuur heeft een stroombron met
een groter vermogen nodig.

Zet de POWER PACK opnieuw aan.

Druk op een knop om de uitgang (3, 9,

10) te acitveren om te putten uit de inter­ne accu van de POWERPACK.

ERROR CODES

Code Oorzaak Oplossing
E01 Storing BMS BMS werkt niet. Neem contact op met uw verkoper / After Sales Dienst.
E02 Beveiliging tegen hoge temperaturen Laat het apparaat gedurende 10 minuten rusten en plaats het op een koelere, beter

geventileerde plek voordat u het opnieuw gaat gebruiken.

E03 Storing omvormer Neem contact op met uw verkoper / After Sales Dienst.
E04 Storing op de communicatie-lijn Neem contact op met uw verkoper / After Sales Dienst.
E05 Beveiliging BMS tegen een exces-

sieve ontlading

E06 Beveiliging BMS tegen overladen Neem contact op met uw verkoper / After Sales Dienst.

Neem contact op met uw verkoper / After Sales Dienst.

GARANTIE

De garantie dekt alle fabricage-fouten gedurende één jaar, vanaf de datum van aankoop (onderdelen en arbeidsloon).

De garantie dekt niet :

• Transportaverij.

• Normale slijtage van de onderdelen (bv: : kabels, klemmen, enz.).

• Ongelukken die ontstaan zijn door verkeerd gebruik (verkeerde spanning, vallen, demonteren van onderdelen).

• Defecten die zijn ontstaan door schadelijke of ongunstige omstandigheden in de werkomgeving (vervuiling, roest, stof).

In geval van uitval of storing kunt u het apparaat terugbrengen of terugsturen naar uw distributeur, samen met:

- een gedateerd aankoopbewijs (kassabon, rekening....)

- een beschrijving van de storing.

50

Manuale di utilizzo

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento di questo apparecchio
e le precauzioni da seguire per la sicurezza dell’utilizzatore.
Leggerlo attentamente prima dell’uso e conservarlo con cura per
poterlo consultare successivamente. Queste istruzioni devono

essere lette e ben comprese prima dell’uso. Ogni modica

o manutenzione non indicata nel manuale non deve essere

e󰀨ettuata. Ogni danno corporale o materiale dovuto ad un

utilizzo non conforme alle istruzioni presenti su questo manuale
non potrà essere considerato a carico del fabbricante. In caso
di problema o d’incertezza, si prega di consultare una persona

qualicata per manipolare correttamente il dispositivo. Questo

dispositivo deve essere usato soltanto per fare la ricarica e/o
riavvio e/o alimentazione entro i limiti indicati sul dispositivo e
su questo manuale. Bisogna rispettare le istruzioni relative alla
sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante
non potrà essere ritenuto responsabile.

Traduzione delle istruzioni
originali

POWER PACK 14.15 FC

Dispositivo da usare all’interno. Non deve essere esposto alla
pioggia.

Questo dispositivo può essere utilizzato da bambini di età

superiore a 8 anni, da persone con capacità siche, sensoriali o

mentali ridotte e da persone prive di esperienza o conoscenza,
purchè esse siano correttamente sorvegliate o se le istruzioni,
relative all’utilizzo del dispositivo in sicurezza, siano state
loro trasmesse e qualora i rischi intrapresi siano stati presi in
considerazione. I bambini non devono giocare con il dispositivo.
La pulizia e la manutenzione fatte dall’utilizzatore, non devono

essere e󰀨ettuate da bambini non sorvegliati.

Non usare in nessun caso per caricare pile o batterie non
ricaricabili.

Non utilizzare l’apparecchio se il cavo di alimentazione o la
spina sono danneggiati.

Non utilizzare il dispositivo se il cavo di ricarica è danneggiato
o ha una connessione difettosa, perché questo potrebbe
mandare in corto circuito la batteria.

IT

Non caricare mai una batteria ghiacciata o danneggiata.
Non coprire il dispositivo.
Non collocare l’apparecchio vicino a una fonte di calore o a

temperature permanentemente elevate (superiori a 50°C).
Non ostruire le aperture della ventilazione. Riferirsi alla parte

installazione prima di usare il dispositivo.
Pericolo di esplosione o proiezione di acido in caso di corto

circuito delle pinze o in caso di collegamento del booster a
12 V su un veicolo a 24 V o viceversa.

51

Manuale di utilizzo

Il modo di funzionamento automatico così come le restrizioni
applicabili all’uso sono spiegate in seguito su questo manuale.

Rischio di esplosione e d’incendio!

Una batteria in carica può emettere dei gas esplosivi.

• Durante la carica, la batteria deve essere messa in un posto

• Evitare amme e scintille. Non fumare.

• Proteggere le superci dai contatti elettrici della batteria

• Non lasciareuna batteria in carica senza sorveglianza per un

Rischio di proiezioni acide!

• Indossare occhiali e guanti di protezione.

Traduzione delle istruzioni
originali

ben aerato.

all’incontro dei corto-circuiti.

lungo periodo.

POWER PACK 14.15 FC

• In caso di contatto con gli occhi o con la pelle, sciacquare
immediatamente all’acqua e consultare un medico senza
tardare.

Non avviare mai un veicolo senza batteria.

Connessione / Sconnessione:

• Scollegare l’alimentazione prima di collegare o scollegare le
connessioni sulla batteria.

• Il terminale della batteria non collegato al telaio deve essere
collegato per primo. L’altro collegamento deve essere

e󰀨ettuato sul telaio lontano dalla batteria, dalla canaletta del

carburante e dal serbatoio. Il caricabatterie deve essere
collegato alla rete elettrica.

• Dopo l’operazione di avvio, scollegare il booster. Rimuovere
prima il collegamento del telaio e poi il collegamento della
batteria nell’ordine indicato.

Collegamento:

Dispositivo di classe II.

Manutenzione:

• La manutenzione deve essere e󰀨ettuata solo da una persona
qualicata.

52

• Attenzione! Scollegare sempre i cavi di ricarica prima di

e󰀨ettuare qualsiasi intervento sul dispositivo.

• Non usare in nessun caso solventi o altri prodotti pulenti
aggressivi.

• Pulire le superci del dispositivo con uno straccio secco.

Regolamentazione:

• Dispositivo in conformità con le direttive europee

• La dichiarazione di conformità è disponibile sul nostro sito
internet.

• Marca di conformità EAC (Comunità economica Eurasiatica).

Manuale di utilizzo

Funzione Booster









Traduzione delle istruzioni
originali

POWER PACK 14.15 FC

• Materiale conforme alle esigenze britanniche.
La dichiarazione di conformità britannica è disponibile sul
nostro sito internet (vedere la pagina di copertina).

• Materiale conforme alle norme Marocchine.

• La dichiarazione Cم (CMIM) di conformità è disponibile sul
nostro sito ( vedere la pagina di copertina).

Smaltimento :

• Questo materiale è soggetto alla raccolta di󰀨erenziata. Non

smaltire con i riuti domestici.

• La batteria deve essere ritirata dal dispositivo prima che
quest’ultimo sia scartato.

• Il dispositivo deve essere imperativamente scollegato dalla
rete elettrica prima di ritirare la batteria.

DESCRIZIONE DEL PRODOTTO

Il POWER PACK 14.15 FC è una stazione di alimentazione portatile progettata per l’alimentazione di emergenza do­mestica, gli interventi di emergenza e il lavoro sul campo. Contiene una batteria al litio ad alta capacità da 1408 Wh, in
grado di alimentare tutti i tipi di apparecchi funzionanti a 5 / 9 / 12 / 15 / 20 Vdc e a 230 Vac grazie al convertitore interno.
Ha anche un’opzione «Booster» per l’avviamento di veicoli a 12V:

INTERFACCIA (FIG. 1)

1 Display LCD
2 Presa per cavo di avviamento
3 È possibile collegare una batteria secondaria per raddoppiare la capacità del prodotto
4 Pulsante attivazione dell’uscita AC
5 Uscite 230 Vca - 50 Hz - 2,2 kW (x 3)
6 Uscita USB-A 5V-2.4 A (x 3)
7 Uscita USB Quick Charge
8 Uscita DC 12 V / 10 A (presa Jack) (x 2)

9 Uscita accendi-sigari 12 Vdc / 10 A
10 Pulsante attivazione dell’uscita DC
11 Pulsante di attivazione dell’uscita USB
12 Ingresso DC 12 V 10 A (presa jack)

13. Ingresso AC 230 V / 1500 W
14 Ingresso pannello solare 30-60 V / 400 W max (presa Anderson)
15 Uscita USB Tipo-C

ACCESSORI

16 Cavi di avviamento
17 Cavo corrente
18 Jack / cavo di ricarica per accendisigari
19 Cavo di ricarica per pannello solare Anderson ˃ MC4 (x2)

IT

53

Manuale di utilizzo

Traduzione delle istruzioni
originali

POWER PACK 14.15 FC

SPECIFICHE TECNICHE.

POWER PACK 14.15 FC

Capacità 55 Ah / 1408 Wh
Dimensioni (L x l x h) 360 x 270 x 278 mm
Peso 19.3 kg
Tipo di batteria Batteria al litio ferro fosfato (8 celle)

1 x 12 V DC 10 A

Entrate

1 x 230 V AC | 1500 W
1 x Pannello solare 30-60 V | 400 W max

Modalità di ricarica Cavo di ricarica CA 230 V | 1500 W

Tempo di ricarica : 1 ora

ENTRATE

Cavo di ricarica per accendisigari 12 V DC 10 A
Tempo di ricarica : 11.45 ora

Anderson ˃ Cavo di ricarica per pannelli solari MC4 (x2) - 30-60 V | 400 W max

Tempo di ricarica : 6-8 ora a seconda delle condizioni di irraggiamento solare

Pannelli solari da 220 W (rif. 079403) non forniti

Uscitae 12 V Presa accendisigari: 12 V | 10 A

2 porte jack CC : 12 V | 10 A

Porta USB 3 x USB-A : 5 V, 2.4 A

USCITE

1 x USB-A Quick Charge 3.0 : 5 V | 3 A, 9 V | 2 A, 12 V | 1,5 A (18 W max)

2 x USB-C : 5 V | 9 V | 12 V | 15 V | 20 V - 3 A, 20 V - 5 A
Uscite AC 3 x 230 V (PSW - Pur Sine Wave) | 50 Hz | 1500 W continui | 2000 W di picco
Uscita Booster Avviamento 12 V (start current : 500 A, corrente di picco : 1000 A)

Luce 12 W LED (5 modalità: illuminazione bassa-media-alta, SOS, stroboscopica)
Indicatore di batteria Schermo LCD
Temperatura di carica 0°C  50°C (32°F  122°F)
Temperatura di

funzionamento

10°C  40°C (50°F  104°F)

Temperatura di stoccaggio -20°C  50°C (-4°F  122°F)
Durata 2000 cicli di carica
Protezioni Cortocircuiti, sovracorrenti, sovratensioni, sottotensioni, sovraccarichi, surriscaldamen-

to.

DISPLAY LCD (FIG.1)

Il display LED si accende non appena viene premuto uno dei pulsanti di uscita (4, 10, 11).

Mostra permanentemente :

- la percentuale di carica della batteria interna.

- i tipi di uscita utilizzati sul POWER PACK (USB - Tipo C, CA, CC).

54

Manuale di utilizzo

Traduzione delle istruzioni
originali

POWER PACK 14.15 FC

Quando il POWER PACK è in carica, il display mostra anche :

- la potenza di carica in W,

- il tempo di ricarica rimanente in h.

Quando il POWER PACK è in funzione, il display mostra :

- la potenza consumata in W,

- l’autonomia della stazione in h (che cambia secondo il consumo).

Il display a LED rimane acceso continuamente nché il POWER PACK è attivo: quando è in uso o in carica.
Quando tutte le uscite sono inattive, la retroilluminazione si spegne dopo 30 secondi. Il display si spegne denitiva-

mente dopo 1 minuto di inattività: la stazione va in modalità standby.

RICARICARE IL POWER PACK

1 / Ricarica dalla rete elettrica

1. Collegare il cavo di ricarica CA (17) al POWER PACK (13).

2. Collegare l’altra estremità del caricabatterie a una presa di corrente da 230 V.

3. Lasciare ricaricare il POWER PACK (massimo 1 ora), quindi scollegarlo invertendo la procedura.

2 / Ricarica su pannelli solari

Il POWER PACK include il proprio regolatore MPPT. Non è quindi necessario aggiungerne uno tra la stazione
e il pannello solare.

L’ingresso DC 30-60 V può accettare energia da un pannello solare (400 W max) o da due pannelli solari

(2 x 200 W max) utilizzando i due ingressi del cavo Anderson > MC4 in dotazione (19).

1. Posizionare il/i pannello/i solare/i alla luce diretta del sole senza esporre il POWER PACK alla luce diretta del sole,
oppure
all’umidità.

2. Collegare il cavo Anderson > MC4 (19) alla presa Anderson del Power Pack (14).

3. Collegare le estremità maschio e femmina dell’MC4 al pannello solare.
Ripetere l’operazione se si utilizza un secondo pannello solare.

4. Lasciare che i pannelli solari ricarichino il POWER PACK (6-8 ora al massimo), quindi scollegarlo (il tempo di ricarica
varia a seconda delle condizioni atmosferiche).

IT

3 / Ricarica dalla presa accendisigari del veicolo

1. Collegare il cavo (18) all’ingresso DC 12 V - 10 A (12).

2. Inserire l’altra estremità del cavo del caricabatterie nella presa accendisigari da 12 V dell’auto.

3. Lasciare che il POWER PACK si ricarichi (11.45 ora al massimo), quindi scollegarlo.

55

Manuale di utilizzo

Traduzione delle istruzioni
originali

POWER PACK 14.15 FC

UTILIZZO IN MODALITÀ DI ALIMENTAZIONE

Per evitare che la mancanza di energia riduca la capacità del POWER PACK, si consiglia di caricare completa­mente la batteria prima del primo utilizzo.

1. Premere uno dei pulsanti (4,10,11) per attivare il/i blocco/i di uscita desiderato/i.
I nomi dei blocchi di uscita attivi appaiono sul display. Da questo momento in poi, le uscite interessate (5,6,7,8,9,15)
sono alimentate e prelevano energia dalla batteria.

Sul display appare la potenza consumata.

2. Collegare il dispositivo desiderato all’uscita appropriata (5,6,7,8,9,15). Il consumo di energia aumenta sul display e
l’autonomia si regola.

3. Scollegate il dispositivo quando avete nito di caricarlo o usarlo.

4. Disattivare il blocco o i blocchi di uscita attivi premendo nuovamente il pulsante corrispondente (4,10,11).

Il POWER PACK funziona nché non raggiunge la sua potenza media (1500 W):

- in caso di superamento della potenza e per consentire il normale funzionamento del maggior numero
possibile di apparecchiature, il POWER PACK regola automaticamente la propria tensione di uscita AC
(riduzione della tensione AC).

- se il sovraccarico è troppo elevato, scatta e le uscite si interrompono automaticamente.

Assicuratevi di disabilitare i blocchi di uscita sul POWER PACK. Se rimangono attivi, il POWER PACK non
va in standby immediatamente e le uscite, sotto tensione, consumano.

Se non viene e󰀨ettuato alcun collegamento per 6 ore dopo l’attivazione di un’uscita, il blocco di uscita si

spegne automaticamente, consentendo al POWER PACK di entrare in modalità standby solo allora.

CARICA E SCARICA SIMULTANEE

Le uscite CA possono essere utilizzate quando il prodotto è sotto carica.

Il POWER PACK si ricarica, ma le prese di uscita AC (5) non sono

Ricarica sulla rete

alimentate dal convertitore interno del POWER PACK. L’energia
prodotta dal prodotto proviene direttamente dalla rete elettrica a cui
è collegato il POWER PACK.

Ricarica solare

Il POWER PACK viene ricaricato e le prese di uscita AC (5) sono
alimentate dalla batteria interna del POWER PACK.
La ricarica del prodotto è reale. Tuttavia, se l’energia consumata è

Ricarica dalla presa accendisigari del veicolo

superiore alla capacità di ricarica del POWER PACK, è normale che
sullo schermo venga visualizzata una riduzione dell’autonomia.

• La potenza in W indicata sul display è la potenza assorbita dalla carica.

• Quando il POWER PACK si carica e si scarica contemporaneamente, la potenza delle prese di corrente rimane inva-

riata (230 V / 1500 W continui). Tuttavia, il POWER PACK limita la sua carica in base alla potenza consumata dagli
apparecchi elettrici, in modo da non surriscaldare il cavo di alimentazione (17).

UTILIZZO DI UNA BATTERIA AUSILIARIA (RIF.085213)

Per estendere l’autonomia del POWER PACK, è possibile collegare in parallelo una batteria ausiliaria:

POWER BATT 14

rif. 085213

Capacità batteria 1408 Wh
Tipo di batteria LiFePO4
Temperatura di utilizzo 0°C  50°C (32°F  122°F)
Temperatura di carica 10°C  40°C (50°F  104°F)
Temperatura di stoccaggio -20°C  50°C (-4°F  122°F)
Dimensione 42 x 29.6 x 25.5 cm
Peso 12.8 kg

Per il suo utilizzo, consultare il manuale POWER BATT 14 (085213).

56

Manuale di utilizzo

Traduzione delle istruzioni
originali

POWER PACK 14.15 FC

USO IN MODALITÀ BOOSTER

Questa modalità è dedicata all’avviamento dei veicoli dotati di batteria al piombo/LIFePO4 a 12 V.

RICARICARE LA BATTERIA DEL POWER PACK prima e dopo ogni utilizzo.

!

1. Collegare i morsetti di avviamento (16) al connettore del Power Pack (2) e vericare che la
spia del cavo sia spenta.

2. Collegare il morsetto rosso al terminale positivo (+) della batteria, e il morsetto nero al
terminale negativo (-)
della batteria del veicolo.

3. Utilizzare l’apparecchio seguendo le istruzioni dell’indicatore del cavo:

Luce verde accesa :

La connessione è corretta e il
circuito funziona, avviare il mo­tore per farlo partire
direttamente.

Spia rossa accesa con avviso acustico :

Un bip suonerà per indicare
un’inversione di polarità. Colle­gare nuovamente i morsetti come
indicato nello step 2.
Attendere che la spia verde si
accenda per avviare nuovamente.

Luce verde lampeggiante : Nessuna spia accesa, nessun avviso acustico:

La batteria del veicolo è debole
(tra 1 V e 9 V). Premere il pul­sante «BOOST», aspettare che

la luce VERDE diventi ssa, poi

accendere il motore entro 30
secondi.

La batteria del veicolo potrebbe
essere danneggiata (< 1 V). Dopo
essersi assicurati che i morsetti
siano collegati correttamente,
premere il pulsante «BOOST»,
attendere che la
LUCE VERDE sia accesa, poi
avviare il motore dopo 30s.

4. Avviare il veicolo

IT

Non avviare più di 3 volte di seguito. Ciò potrebbe danneggiare l’apparecchio in caso di surriscal­damento. Aspettare due minuti tra un tentativo e l’altro.

Il cavo di collegamento potrebbe surriscaldarsi. In questo caso un sistema di protezione taglia la

tensione ai morsetti.

5. Ad avviamento e󰀨ettuato, togliere il cavo di avviamento dalla batteria del veicolo. Far girare il motore del veicolo.

Scollegare il prodotto dalla batteria del veicolo nei 30 secondi successivi all’avviamento.
Altrimenti ciò potrebbe causare danni.

UTILIZZO DEI LED

Il POWER PACK LED dispone di 5 modalità di illuminazione: bassa - media - alta intensità - strobo - SOS.
Premere il pulsante della lampada. Si illumina debolmente. Premere nuovamente per passare alla modalità successiva.
Premere 6 volte per spegnere la lampada.

57

Manuale di utilizzo

RISOLUZIONE DEI PROBLEMI

Analisi Causa Rimedi

Traduzione delle istruzioni
originali

POWER PACK 14.15 FC

Il prodotto non si può caricare. Il cavo di rete non è collegato correttamente

al POWER PACK.
Il collegamento è corretto, ma il POWER

PACK non si carica.

Le uscite non funzionano. L’apparecchiatura non è collegata corretta-

mente al POWER PACK.
Il blocco di uscita non è attivato. Attivare il blocco di uscita (pulsanti

Il POWER PACK è in bassa capacità. Caricare il POWER PACK.
Il dispositivo collegato al POWER PACK non

funziona, anche dopo aver attivato il blocco di
uscita (tasto 3, 9, 10).

L’uscita si interrompe durante l’uso. L’apparecchio richiede una potenza superiore

a quella consentita dal POWER PACK.
La potenza dell’attrezzatura di carica è troppo

bassa. Il POWER PACK non lo rileva. Si spe­gne automaticamente.

L’uscita si interrompe durante l’uso
(con una batteria secondaria collega­ta al POWER PACK)

La batteria secondaria è completamente
scarica.

Controllare il collegamento.

Contattare il proprio rivenditore/SPV.

Controllare il collegamento del POWER
PACK all’apparecchio.

3,9,10).

L’apparecchio richiede una potenza su­periore a quella consentita dal POWER
PACK.

L’attrezzatura richiede una fonte di ener­gia più potente.

Accendere il POWER PACK.

Premere uno dei pulsanti di attivazione
dell’uscita (3, 9, 10) per alimentare la bat­teria interna del POWERPACK.

CODICI DI ERRORE

Codice Causa Misura
E01 Guasto del BMS Guasto al BMS. Contattare il rivenditore/SPV
E02 Protezione dalle alte temperature Lasciare riposare la stazione per 10 minuti e riporre l’apparecchio in un luogo più

fresco o ventilato prima di utilizzarlo nuovamente.

E03 Guasto del convertitore Contattare il proprio rivenditore/SPV.
E04 Guasto della linea di comunicazione Contattare il proprio rivenditore/SPV.
E05 Protezione BMS contro la scarica

eccessiva

E06 Protezione da BMS contro la

sovraccarica

Contattare il proprio rivenditore/SPV.

Contattare il proprio rivenditore/SPV.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera).

La garanzia non copre:

• Ogni danno dovuto al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).

• I guasti legati all’ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rispedire il dispositivo al vostro distributore, allegando:

- una prova d’acquisto con data (scontrino, fattura ...)

- una nota spiegando il guasto.

58

Pièces de rechange

POWER PACK 14.15 FC

SPARE PARTS / ERSATZTEILE / PIEZAS DE REPUESTO / ЗАПАСНЫЕ ЧАСТИ / RESERVE
ONDERDELEN / PEZZI DI RICAMBIO

1

2

3

4

5 6

7

8

1 Circuit convertisseur* / Converter circuit* SAV04010
2 Circuit BMS* / BMS circuit* SAV04011
3 Circuit de face avant* / Front panel circuit* SAV04012
4 Panneau LED / LED Board SAV04014
5 Ventilateur / Fan SAV04015
6 Câble pinces / Clips cable 53683
7 Cordon secteur secteur / Mains power cord 22320
8 Câble de liaison Powerpack – panneau solaire / Powerpack - solar panel connection cable SAV07012
9 Chargeur allume cigare / Cigar lighter charger SAV07011

- Module de contrôle MPPT / MPPT control module SAV04013

Le remplacement des cartes comporte des risques (manipulations de la batterie Lithium). / Replacing the boards involves risks (handling of the

*

Lithium battery).

9

PICTOGRAMMES / PICTOGRAMS / ZEICHENERKLÄRUNG / ICONOS / СИМВОЛЫ / PICTOGRAMMEN /
PITTOGRAMMI

Produit recyclable qui relève d’une consigne de tri (selon le décret n°2014-1577) / Recyclable product that is subject

to a sorting instruction (according to decree n°2014-1577) / Recyclingprodukt, der durch Mülltrennung entsorgt werden
muss. (gemäß Dekret n°2014-1577). / Producto reciclable que requiere una separación determinada (según el Decreto
n°2014-1577). / Перерабатываемый продукт, подпадаемый под определенные правила сортировки (Декретом №

2014-1577). / Afzonderlijke inzameling vereist. Gooi dit produkt niet bij het huishoudelijk afval (overeenkomstig decreet
nr. 2014-1577). Prodotto riciclabile soggetto a raccolta selettiva.

59

GYS France

Siège social / Headquarter
1, rue de la Croix des Landes - CS 54159
53941 Saint-berthevin Cedex
France

www.gys.fr
[phone]
[e-mail]

GYS UK

Filiale / Subsidiary
Unit 3
Great Central Way
CV21 3XH - Rugby - Warwickshire
United Kingdom

www.gys-welding.com
[phone]
[e-mail]

GYS Italia

Filiale / Filiale

Vega – Parco Scientico Tecnologico di

Venezia
Via delle Industrie, 25/4
30175 Marghera - VE

ITALIA

www.gys-welding.com
[phone]
[e-mail]

GYS China

Filiale / 子公司
6666 Songze Road,
Qingpu District
201706 Shanghai
China

www.gys-china.com.cn
[phone]
[e-mail]

GYS GmbH

Filiale / Niederlassung
Professor-Wieler-Straße 11
52070 Aachen
Deutschland

www.gys-schweissen.com
+49 241 / 189-23-710
[e-mail]
