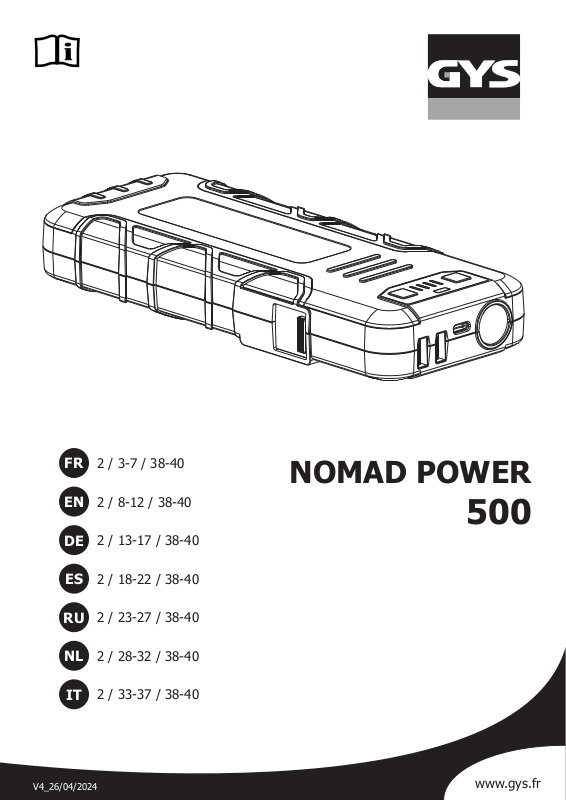

Page 1

2 / 3-7 / 38-40

NOMAD POWER

2 / 8-12 / 38-40

500

2 / 13-17 / 38-40

2 / 18-22 / 38-40

2 / 23-27 / 38-40

2 / 28-32 / 38-40

2 / 33-37 / 38-40

V4_26/04/2024

www.gys.fr

Page 2

Notice originale

NOMAD POWER 500

INTERFACE PRODUIT / PRODUCT INTERFACE / BEDIENFELD / INTERFAZ DEL PRODUCTO /

ИНТЕРФЕЙС АППАРАТА / BEDIENING VAN HET APPARAAT / INTERFACCIA PRODOTTO

Chargeur / Charger

Câble USB / USB cable

Câbles de démarrage

Starter cables

1 Flash LED / LED ash / Flash LED / Flash LED / Светодиодные вспышки / LED zaklamp / Flash LED 2 Port d’entrée 5 V - 9 A / Input port 5 V - 9 A / Eingang 5 V / 9 A / Puerto de entrada 5 V / 9 A / Входной

порт 5 В - 9 А / Ingang 5 V - 9 A / Porta d’entrata 5 V - 9 A

3 Port USB 5 V 1 A / USB port 5 V 1 A / USB-Port 5 V 1 A / Puerto USB 5 V 1 A / 5V 1A USB-порт / USB

aansluiting 5 V - 1 A / Porta USB 5 V - 1 A

4 Ports USB 5 V 2.1 A / USB port 5 V 2.1 A / USB-Port 5 V 2.1 A / Puerto USB 5 V 2.1 A / 5V 1A USB-порт /

USB uitgang 5 V - 2.1 A / Porte USB 5 V - 2.1 A

5 Prise pour câble de démarrage / Plug for jumper cable / Anschluss für Starthilfekabel / Conector para cable

de arranque / Кабельное гнездо стартера / Aansluiting voor de startkabel / Presa per cavo di avviamento

6 Bouton «BOOST» / «BOOST» button / «Boost»-Taste / Botón «Boost» / Кнопка «Boost» / «Boost» knop /

Pulsante «Boost»

7 Indicateurs de charge / Charging indicator / Ladestatusanzeige / Indicador de carga / Индикатор зарядки

/ Laad-lampjes / Indicatori di carica

8 Indicateur de fonctionnement / Operating indicator / Betriebsanzeige / Indicador de funcionamiento /

Индикатор работоспособности / Werkingsindicatie / Indicatore di funzionamento

9 Bouton ON/OFF / ON/OFF button / Ein-/Aus-Schalter / Botón ON/OFF / Кнопка ON/OFF (ВКЛ/ВЫКЛ) /

ON/OFF knop / Tasto ON/OFF

Page 3

Notice originale

INSTRUCTIONS DE SÉCURITÉ

Ce manuel d’utilisation comprend des indications sur le fonctionnement de votre appareil et les précautions à suivre pour votre sécurité. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant

toute opération. Toute modication ou maintenance non indiquée

dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de

problème ou d’incertitude, veuillez consulter une personne qualiée

pour manier correctement l’appareil. Cet appareil doit être utilisé

uniquement pour faire du démarrage et/ou de l’alimentation dans les limites indiquées sur l’appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d’utilisation inadéquate

ou dangereuse, le fabricant ne pourra être tenu responsable.

NOMAD POWER 500

Appareil destiné à un usage à l’intérieur. Il ne doit pas être exposé

à la pluie. Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans

et par des personnes ayant des capacités physiques, sensorielles

ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été

données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien

par l’usager ne doivent pas être effectués par des enfants sans surveillance.

A n’utiliser en aucun cas pour charger des piles ou des batteries non-rechargeables.

Utiliser exclusivement le chargeur fourni avec l’appareil pour la recharge des batteries.

Ne pas utiliser l’appareil, si le cordon de charge est endommagé

ou présente un défaut d’assemblage, an d’éviter tout risque de

court-circuit de la batterie (Chargeur du NOMAD POWER 500). Ne jamais charger une batterie gelée ou endommagée. Ne pas couvrir l’appareil. Ne pas placer l’appareil à proximité d’une source de chaleur et à

des températures durablement élevées (supérieurs à 50°C).

Risque d’explosion ou de projection d’acide en cas de mise en

court-circuit des pinces ou en cas d’une connexion du booster 12V sur un véhicule 24V ou inversement.

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l’utilisation sont expliqués ci-après dans ce mode

d’emploi.

Page 4

Notice originale

NOMAD POWER 500

Risque d’explosion et d’incendie!

Une batterie en charge peut émettre des gaz explosif.

• Eviter les ammes et les étincelles. Ne pas fumer.

• Protéger les surfaces de contacts électriques de la batterie à l’encontre des courts-circuits.

Risque de projection d’acide !

• Porter des lunettes et des gants de protection.

• En cas de contact avec les yeux ou la peau, rincer immédiatement à l’eau et consulter un médecin sans tarder.

Connexion / déconnexion :

• Déconnecter l’alimentation avant de brancher ou de débrancher les connexions sur la batterie.

• La borne de la batterie non reliée au châssis doit être connectée

la première. L’autre connexion doit être effectuée sur le châssis loin de la batterie et de la canalisation de combustible. Le

chargeur de batterie doit alors être raccordé au réseau.

• Après l’opération de démarrage, débrancher le booster. Dans

un premier temps retirer la connexion du châssis et enn la connexion de la batterie, dans l’ordre indiqué.

Appareil de classe III (NOMAD POWER 500).

Entretien :

• Le câble d’alimentation ne peut pas être remplacé. Si le câble est endommagé, il convient de mettre l’appareil au rebut (Chargeur du NOMAD POWER 500).

• L’entretien ne doit être effectué que par une personne qualiée.

• Avertissement ! Débrancher toujours la che de la prise secteur avant d’effectuer des travaux sur l’appareil.

• N’utiliser en aucun cas des solvants ou autres produits nettoyants agressifs.

• Nettoyer les surfaces de l’appareil à l’aide d’un chiffon sec.

Réglementation :

• Appareil conforme aux directives européennes

• La déclaration de conformité est disponible sur notre site internet.

• Marque de conformité EAC (Communauté économique

Eurasienne).

• Matériel conforme aux exigences britanniques.

La déclaration de conformité britannique est disponible sur

notre site (voir à la page de couverture).

• Matériel conforme aux normes Marocaines.

• La déclaration Cم (CMIM) de conformité est disponible sur

notre site (voir à la page de couverture).

Page 5

Fonction démarrage









Notice originale

NOMAD POWER 500

Mise au rebut :

• Ce matériel fait l’objet d’une collecte sélective. Ne pas jeter

dans une poubelle domestique.

• La batterie doit être retirée de l’appareil avant que celui-ci ne

soit mis au rebut.

• L’appareil doit impérativement être déconnecté du réseau

d’alimentation avant de retirer la batterie.

DESCRIPTION DE L’APPAREIL

Grâce à sa batterie lithium-ion haute performance (77,7 Wh), le NOMAD POWER 500 assure 3 fonctions :

• Démarrage instantané des véhicules équipés d’une batterie 12 V (6 éléments de 2V), tels que les kartings, motos, automobiles, utilitaires, etc.

Ne pas démarrer de batterie Lithium LiFePO4 avec ce booster car il est équipé d’une batterie Lithium NMC dont la tension n’est pas compatible.

• Alimentation 12 V des petits appareils électroniques via leurs ports USB. La plupart des téléphones portables, smart phones, appareils de jeu portables, lecteurs MP3/MP4 peuvent être chargés avec les accessoires inclus.

• Éclairage d’assistance.

NOMAD POWER 500

Des températures extérieures extrêmes ou des problèmes mécaniques sur le véhicule (mauvais démarreur, pas de carburant ou problèmes moteurs) peuvent limiter la capacité du booster.

FONCTIONNEMENT

Appuyer sur le bouton ON/OFF (9) pour vérier le niveau de batterie interne du NOMAD POWER.

Témoins lumineux

Témoins 1 clignotant 1 xe 2 xes 3 xes 4 xes Capacité de la

batterie interne de l’appareil

Les voyants clignotent, un par un, lorsque vous rechargez votre appareil. Le nombre de témoins allumés indique la capacité de la batterie interne du NOMAD POWER. Tous les voyants sont fixes lorsque la charge est suspendue ou terminée.

RECHARGER LA BATTERIE DU NOMAD POWER avant la première utilisation et après chaque utilisation.

0% 25% 50% 75% 100%

CHARGE DE LA BATTERIE INTERNE

Il est préférable de recharger le NOMAD POWER à une température > 10°C. En dessous de 0°C, ne pas faire de recharge, mettre le NOMAD POWER dans un local tempéré pendant 1h avant de lancer sa recharge.

Recharger le NOMAD POWER à 100% tous les 6 mois en cas de longue période d’inactivité pour conserver ses performances intactes.

1 - Brancher le chargeur universel sur une prise et le câble de charge sur le chargeur.

IN 5V/9V 5V 1A 5V 2.1A

2 - Brancher le cable au port d’entrée (2) du NOMAD POWER pour démarrer la charge.

Page 6

Notice originale

NOMAD POWER 500

DÉMARRAGE DU VÉHICULE

Fonction de démarrage d’urgence pour les véhicules essence ou diesel équipés d’une batterie 12V. Pour démarrer un véhicule, procéder comme suit :

Le NOMAD POWER doit être chargé au minimum à 80% pour eectuer une tentative de démarrage. Une

charge complète du booster est préconisée.

1 Brancher le câble de démarrage intelligent au connecteur (5) du NOMAD POWER.

1- Brancher la pince rouge au (+) de votre batterie.

2- Brancher la pince noire le plus éloigné possible d’un tuyau ou d’un raccord de carburant et le plus proche possible de la masse du démarreur.

Si la LED de fonctionnement (8) clignote vert, l’appareil est prêt.

Si la LED (8) s’allume rouge et une alarme sonore retentit, consulter le tableau en page 7.

Eectuer un démarrage.

7 Après le démarrage, si la batterie interne est inférieure à 80%, recharger le NOMAD POWER.

Ne pas excéder 4 tentatives de démarrage en respectant une intervalle de

temps de 30 s entre chaque.

Une fois le démarrage eectué, débrancher le câble de démarrage intelligent de son connecteur (5) et retirer les 2 pinces des bornes de la batterie du véhicule dans un délai de

30 secondes.

Laisser le véhicule en marche.

Si le véhicule ne démarre toujours pas après 4 tentatives, la LED (8) clignote alternativement rouge et vert. Attendre 120 secondes puis tenter à nouveau de démarrer.

Si le véhicule ne démarre toujours pas, consulter un professionnel.

NE PAS réaliser de nouveau démarrage.

Fonction «BOOST»

Quand la batterie du véhicule est trop déchargée, le NOMAD POWER ne peut pas réaliser le démarrage. Le NOMAD POWER 500 est équipé d’une fonction «BOOST» pour forcer le démarrage.

La LED (8) ne s’allume pas pour indiquer que la tension aux bornes de la batterie est trop faible.

Faire un appui long (> 3 s) sur le bouton «BOOST» (6) et attendre que la LED (8) devienne verte.

BOOST

Eectuer un démarrage dans les 30 secondes qui suivent avant que le NOMAD POWER ne quitte automatiquement le mode «BOOST».

Page 7

Notice originale

CHARGE DE TÉLÉPHONES PORTABLES

1 - Brancher le câble au port USB 1 (3 - 4) du NOMAD POWER.

2 - Sélectionner l’adaptateur approprié pour votre téléphone portable ou tablette

et le brancher. Le NOMAD POWER lance la charge automatiquement.

FONCTION LAMPE DE POCHE

PROTECTIONS

NOMAD POWER 500

Appuyer 3 secondes sur le bouton ON/OFF (9) pour allumer les LEDs. Appuyer brièvement sur le bouton (9) pour changer de modes d’éclairages (3 modes disponibles : normal, lumière stroboscope, SOS).

Cet appareil est protégé contre la surcharge, la surchauffe, la surintensité, la décharge profonde, les courts-circuits et les inversions de polarité.

ANOMALIES, CAUSES, REMÈDES

ANOMALIES CAUSES REMÈDES

lors de l’appui sur le bouton ON/OFF

3 Pas de LED allumée.

Pas de réponse

LED rouge allumée +

bip sonore

Le NOMAD POWER est déchargé. Recharger l’appareil .

Vérier que les pinces sont bien

Court-circuit.

Inversion de polarité.

La batterie du véhicule est peut-être

endommagée.

connectées et débrancher/rebrancher

le câble de démarrage intelligent. Vérier que la polarité des pinces et

débrancher/rebrancher le câble de

démarrage intelligent. Conrmer que la connexion des

pinces est correcte. Appuyer sur le

bouton «BOOST» et attendre que la

LED VERTE s’allume :

- Si la LED verte s’allume, tenter un

démarrage dans les 30 secondes.

- Si la LED verte ne s’allume pas, ne pas tenter de démarrage et consulter un professionnel.

CONDITIONS DE GARANTIE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main d’oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.

• L’usure normale des pièces (Ex. : câbles, pinces, etc.).

• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).

• Les pannes liées à l’environnement (pollution, rouille, poussière).

En cas de panne, retourner l’appareil à votre distributeur, en y joignant :

- un justificatif d’achat daté (ticket de sortie de caisse, facture….)

- une note explicative de la panne.

Page 8

Translation of the original instructions

SAFETY INSTRUCTIONS

This manual includes guidelines on the operation of your device and the precautions to follow for your own safety. Ensure it is read

carefully before rst use and keep it handy for future reference. This device should only be used for start-up and / or power

supply within the limits indicated on the device and in the manual.

The safety instructions must be followed. In case of improper or

unsafe use, the manufacturer cannot be held responsible Device suitable for indoor use only. Do not expose to rain or

excessive moisture. This device may be used by children from age 8 and by persons

with reduced physical, sensory or mental capabilities or lack of experience and knowledge, provided that they are under

supervision or have been told how to use the device safely and

are aware of the potential risks. Children must not use the device as a plaything. Cleaning and servicing tasks may not be carried

out by children unless they are supervised.

NOMAD POWER 500

Do not use for charging non-rechargeable batteries Do not use any charger other than the one supplied with the

machine to charge the batteries. Do not use the device if the charging cable appears to be

damaged or assembled incorrectly in order to avoid any risk of

short circuiting the battery (NOMAD POWER charger). Never charge a frozen or damaged battery. Do not cover the device

Do not place the device near a re or subject it to heat or to

longterm temperatures exceeding 50°C

Risk of explosion or acid projection if the clamps are short-circuited

or if the 12V booster is connected to a 24V vehicle or vice versa. The automatic mode of operation and usage restrictions are

explained below in these operating instructions.

Risk of explosion and re!

A battery being charged can emit explosive gas.

• Avoid ames and sparks. Do not smoke.

• Protect the electrical contacts of the battery against shortcircuiting.

Acid projection hazard!

• Wear safety goggles and protective gloves

• If your eyes or skin come into contact with battery acid, rinse

the affected part of the body with plenty of water and seek

immediate medical assistance.

Page 9

Translation of the original instructions

NOMAD POWER 500

Connection / disconnection:

• Disconnect the power supply before connecting/disconnecting the device to/from the battery.

Class III device (NOMAD POWER).

Entretien :

• The power supply cable cannot be replaced. If the cable is

damaged,the device should not be used (NOMAD POWER charger).

• Service should be performed by a qualied person

• Warning! Always remove the power plug from the wall socket before carrying out any work on the device.

• Under no circumstances should solvents or other aggressive cleaning agents be used.

• Clean the device’s surfaces with a soft, dry cloth.

Regulations

• The device complies with European Directive.

• The certicate of compliance is available on our website.

• EAC conformity mark (Eurasian Economic Commission)

• Equipment in compliance with British requirements. The British Declaration of Conformity is available on our website (see home page).

• Equipment in conformity with Moroccan standards.

• The declaration Cم (CMIM) of conformity is available on our website (see cover page).

Disposal:

• This product should be disposed of at an appropriate recycling facility. Do not dispose of in domestic waste.

• The battery must be removed from the device before the latter is discarded.

• The device must absolutely be disconnected from the power

supply network before removing the battery.

Page 10

Start function









Translation of the original instructions

NOMAD POWER 500

PRODUCT DESCRIPTION

Thanks to its high-performance lithium-ion battery (77,7 Wh), the NOMAD POWER 500 performs 3 functions:

• Instant start of vehicles equipped with a 12V battery (6 cells of 2V), such as kartings, motorcycles, cars, vans, etc.

Do not start a Lithium LiFePO4 battery with this booster as it is equipped with a Lithium NMC battery whose voltage is not compatible.

• 12 V power supply for small electronic devices via their USB ports. Most of mobile phones, smartphones, portable gaming devices, MP3/MP4 players can be charged with the included accessories.

• Service lighting

NOMAD POWER 500

Extreme outside temperatures or mechanical problems on the vehicle (poor starter, no fuel or engine problems) can limit the booster’s capacity.

OPERATION

Press the ON/OFF button (9) to check internal battery level of the NOMAD POWER.

Indicators

Lights 1 ashing 1 steady 2 steady 3 steady 4 steady

Internal battery

capacity for the device

Indicators flash, one by one, whilst charging the device. Number of indicators ON indicates the capacity of the NOMAD POWER internal battery. All lights are steady if the battery is on hold or finished.

RECHARGE THE NOMAD POWER BATTERY before rst use and after each use.

INTERNAL BATTERY CHARGING

It is best to charge the Nomad Power at a temperature > 10°C. If the temperature is below 0°C, do not charge the Nomad Power. Place the Nomad Power in a temperate room for 1 hour before charging.

Recharge the NOMAD POWER to 100% every 6 months after a long period of inactivity to keep its performance intact.

IN 5V/9V 5V 1A 5V 2.1A

0% 25% 50% 75% 100%

1 - Plug the universal charger to a socket and the charging cable to the charger.

2 - Plug the other input (2) to the NOMAD POWER to start the charge.

STARTING THE VEHICLE

Emergency start function for petrol or diesel vehicles equipped with a 12V battery. To start a vehicle, please process as follows:

The NOMAD POWER must be at least 80% charged to make a start attempt. A full charge of the booster is

recommended.

1 Connect the jumper cable to the NOMAD POWER connector (5).

Page 11

Translation of the original instructions

NOMAD POWER 500

1- Connect the red clamp to the (+) of the battery. 2- Connect the black clamp to the (-) of the battery.

If the operating LED (8) ashes green, the device is ready.

If the LED (8) ligts red and an audible alarm sounds, refer to the table on page 12.

Performing a start.

Do not exceed 4 start attempts with a time interval of 30 seconds between

each.

After starting, disconnect the smart start cable from its connector (5) and remove the 2 camps from the vehicle’s battery terminals within 30 seconds.

Leave the vehicle running.

If the vehicle still does not start after 4 attempts, the LED (8) ashes alternately red and

green.

7 After the start-up, if the internal battery is less than 80%, recharge the NOMAD POWER.

«BOOST» function

When the vehicle battery is too discharged, the NOMAD POWER cannot start. The NOMAD POWER 500 is equipped with a «BOOST» function to force start.

1 The LED (8) does not light to indicate that the voltage at the battery terminals is

Wait 120 seconds and then try to start again.

If the vehicle still does not start, consult a professional.

DO NOT reboot.

too low.

Press the «BOOST» button (6) for a long time (> 3s) and wait until the LED (8)

turns green.

BOOST

Perform a startup within 30 seconds before the NOMAD POWER automatically exists the «BOOST» mode.

CHARGING MOBILE PHONES

1- Plug your cable to the NOMAD POWER USB port 1 (3-4) 2- Select the appropriate adaptor for your mobile phone or table and plug it in. The NOMAD POWER launches the charge automatically.

Page 12

Translation of the original instructions

NOMAD POWER 500

FLASHLIGHT FUNCTION

Press the ON/OFF button (9) for 3 seconds to turn on the LEDs. Briey press the button (9) to switch lighting modes (3 available modes: normal, stroboscope and SOS).

PROTECTIONS

This device is protected against overload, overheating, overintensity, deep discharge, short circuit and polarity reversal.

TROUBLESHOOTING, CAUSES, SOLUTIONS

TROUBLESHOOTING CAUSES SOLUTIONS

No answer while pressing the ON/

2 Red LED on + beep

3 No LED on.

OFF button

The NOMAD POWER is discharged. Charge the product.

Check that the clamps are well

Short-circuit.

Polarity reversal.

The vehicle battery may be da-

maged.

connected and unplug/plug back the jumper cable.

Check the polarity of the clamps and disconnect/reconnect the smart start

cable.

Conrm that the connection of the clamps is correct. Press the ""BOOST"" button and wait for the GREEN LED to light up:

- If the GREEN LED lights up, attempt a start within 30 seconds.

- If the GREEN LED does not light up, do not attempt to start and consult a professional.

WARRANTY

The warranty covers faulty workmanship for 2 years from the date of purchase (parts and labour).

The warranty does not cover:

• Transit damage.

• Normal wear of parts (eg. : cables, clamps, etc..).

• Damages due to misuse (power supply error, dropping of equipment, disassembling).

• Environment related failures (pollution, rust, dust).

In case of failure, return the unit to your distributor together with:

- The proof of purchase (receipt etc ...)

- A description of the fault reported

Page 13

Übersetzung der Originalbetriebsanleitung

SICHERHEITSANWEISUNGEN

Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Die Nichteinhaltung dieser Anweisungen und Hinweise kann mitunter zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor,

wenn diese nicht explizit in der Anleitung genannt werden. Der

Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualiziertes und geschultes Fachpersonal. Dieses Gerät darf ausschließlich zum Starten und/ oder zur Spannungsversorgung für die in der Anleitung oder auf dem Gerät genannten Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der

Hersteller nicht haftbar gemacht werden

NOMAD POWER 500

Schützen Sie das Gerät vor Feuchtigkeit und Nässe. Schützen Sie das Gerät vor unbefugtem Gebrauch. Kinder unter

8 Jahren düfen nicht mit diesem Gerät spielen. Benden sich Kinder oder Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten sowie Personen ohne explizite Erfahrung im Umgang mit dem Produkt in der Nähe des Gerätes, sorgen Sie bitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes.

Laden Sie nie defekte oder nicht auadbare Batterien. Benutzen Sie ausschließlich das beiliegende Ladegerät zum

Auaden der Batterien. Wenn das Ladekabel beschädigt ist oder ein Verbindungsfehler

auftritt, bitte das Gerät nicht benutzen, um jeglichen Kurzschluss der Batterie zu vermeiden (NOMAD POWER Ladegerät).

Laden Sie niemals eine beschädigte oder gefrorene Batterie. Decken Sie das Gerät während der Nutzung nicht ab. Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder

bei dauerhaft hohen Temperaturen (über 50°C). Explosionsgefahr oder Säureaustritt im Falle eines Kurzschlusses

der Klemmen oder beim Anschluss des 12V-Boosters an ein 24V-Fahrzeug oder umgekehrt.

Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklärt.

Explosions- und Brandgefahr!

Während des Ladevorgangs können explosive Gase entstehen.

Page 14

Übersetzung der Originalbetriebsanleitung

NOMAD POWER 500

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

• Schützen Sie die Pole der Batterie vor Kurzschlüssen.

Es besteht die Gefahr von Säurespritzern!

• Tragen Sie eine Schutzbrille und Handschuhe.

• Bei Kontakt der Batteriesäure mit den Augen oder der Haut g r ü n d l i c h m i t W a s s e r n a c h s p ü l e n u n d s o f o r t e i n e n A r z t a u f su c h e n .

Verbinden/Trennen

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Zangen anschließen oder trennen.

Klasse III-Gerät (NOMAD POWER).

Wartung:

• Ist das Kabel nicht zu reparieren oder auszutauschen, dann ist das Gerät fachgerecht zu entsorgen (NOMAD POWER Ladegerät).

• Die Wartung und Reparatur darf nur von entsprechend geschultem

und qualiziertem Fachpersonal durchgeführt werden.

• Achtung! Alle Kontrollarbeiten oder Wartungen dürfen nur duchgeführt werden, wenn das Gerät ausgeschaltet und die Stromversorgung unterbrochen ist.

• Benutzen Sie niemals Lösungsmittel oder andere aggressive Reinigungsprodukte.

• Reinigen Sie die Oberäche des Gerätes mithilfe eines trockenen Lappens.

Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und

Normen.

• Die Konformitätserklärung nden Sie auf unserer Webseite.

• EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)

• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).

• Das Gerät entspricht die marokkanischen Standards.

• Die Konformitätserklärung Cم (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite).

Entsorgung:

• Produkt für selektives Einsammeln (Sondermüll). Werfen Sie es daher nicht in den Hausmüll!

Page 15

Startfunktion









Übersetzung der Originalbetriebsanleitung

NOMAD POWER 500

• Die Batterie muss erst von dem Gerät getrennt werden, bevor Sie dieses entsorgen.

• Das Gerät muss von dem Stromnetz getrennt werden, bevor Sie es von der Batterie trennen.

BESCHREIBUNG DES GERÄTS

Dank der leistungsfähigen Lithium-Ionen-Batterie (77,7 Wh) gewährleistet das NOMAD POWER 500 drei Funktionen :

• Sofortiger Start von Fahrzeugen mit einer 12V-Batterie (6 Elemente zu je 2V), wie Karts, Motorräder, Autos, Nutzfahrzeuge usw.

Starten Sie mit diesem Booster keine Lithium-LiFePO4-Batterie, da er mit einer NMC-Lithium-Batterie ausgestattet ist, deren Spannung nicht kompatibel ist.

• 12 V-Versorgung von Kleingeräten an deren USB-Ports Die Mehrzahl der tragbaren Telefone, Smartphones, Spielkonsolen, MP3/MP4-Spieler können mit dem mitgelieferten Zubehör aufgeladen werden.

• Notfallbeleuchtung.

NOMAD POWER 500

Extreme Aussentemperaturen oder andere Mängel am Fahrzeug (defekter Anlasser, wenig Treibsto oder Probleme am Motor) können die Leistung des Boosters beeinträchtigen.

FUNKTION

Drücken Sie den Ein-/Aus-Schalter (9), um den Ladezustand der internen Batterie des NOMAD POWER zu überprüfen.

Kontrollleuchten

Kontrollleuchten 1 blinkend 1 leuchtend 2 leuchtend 3 leuchtend 4 leuchtend Ladezustand der

internen Batterie

Die Kontrollleuchten blinken nacheinander auf, wenn Sie das Gerät laden. Die Anzahl der Kontrollleuchten zeigt die Ladezustand der internen Batterie des NOMAD POWER an. Alle Kontrollleuchten leuchten weiter, wenn der Ladevorgang beendet wird.

LADEN SIE DIE BATTERIE DES NOMAD POWER vor der ersten Verwendung und nach jeder Verwendung.

LADEVORGANG DER INTERNEN BATTERIE

Es ist am besten, den Nomad Power bei einer Temperatur von > 10°C aufzuladen. Wenn die Temperatur

unter 0°C liegt, laden Sie den Nomad Power nicht auf. Stellen Sie den Nomad Power vor dem Auaden für

1 Stunde in einen temperierten Raum.

Laden Sie das NOMAD POWER alle 6 Monate zu 100 % auf, wenn es über einen längeren Zeitraum nicht

benutzt wird, um seine Leistung zu erhalten.

0% 25% 50% 75% 100%

1 - Stecken Sie das Universal-Ladegerät in eine Steckdose und das Ladekabel in das Ladegerät.

IN 5V/9V 5V 1A 5V 2.1A

2 - Stecken Sie das Kabel an den Eingang (2) des NOMAD POWER an, um den Ladevorgang zu beginnen.

Page 16

Übersetzung der Originalbetriebsanleitung

NOMAD POWER 500

START DES FAHRZEUGS

Starthilfe bei einem Benzin- oder Diesel-Fahrzeug mit 12V-Batterie. Gehen Sie wie folgt vor, um ein Fahrzeug zu starten :

Der Ladezustand des NOMAD POWER muss mindestens 80% betragen, um einen Startversuch auszulösen.

Eine vollständige Ladung des Boosters wird empfohlen.

Stecken Sie das intelligente Starthilfekabel an dem Anschluss für Starthilfekabel (5) des NOMAD POWER an.

1- Befestigen Sie die rote Klemme am Pluspol (+) Ihrer Batterie. 2- Befestigen Sie die schwarze Klemme an einer blanken Stelle der Karosserie, in ausreichendem Abstand zu Brennstoeitungen und Batterie und so nah wie möglich zum

Anlasser.

Leuchtet die Betriebsanzeige (8) grün, so ist das Gerät betriebsbereit.

Leuchtet die Betriebsanzeige (8) rot und ein Alarmton ertönt, so folgen Sie den Anweisungen der Tabelle auf Seite 16.

Führen Sie einen Startversuch durch.

Führen Sie maximal 4 Startversuche hintereinander durch. Zwischen den Ver-

suchen müssen mindestens 30 Sekunden liegen.

Entfernen Sie innerhalb von 30 Sekunden das intelligente Starthilfekabel aus dem Anschluss für Starthilfekabel (5) und die Klemmen von den Polen der Fahrzeugbatterie nach einem erfolgreichen Startvorgang.

Lassen Sie den Fahrzeugmotor weiterlaufen.

Startet das Fahrzeug nach 4 Startversuchen nicht, so blinkt die LED (8) abwechselnd rot und grün. Warten Sie 120 Sekunden, und versuchen Sie dann erneut zu starten.

Kontaktieren Sie den Hersteller, wenn das Fahrzeug immer noch nicht startet.

FÜHREN SIE KEINEN ERNEUTEN STARTVERSUCH AUS.

Liegt der Ladezustand der internen Batterie unter 80% nach einem Startversuch, so müssen Sie den NOMAD POWER auaden.

«BOOST»-Funktion

Wenn die Batterie des Fahrzeugs zu stark entladen ist, so kann das NOMAD POWER keinen erfolgreichen Start erreichen. Das NOMAD POWER 500 verfügt über die «BOOST»-Funktion, um einen Start zu erzwingen.

1 Leuchtet die LED (8) nicht, so ist die Spannung an den Klemmen zu schwach.

Drücken Sie lange (> 3 s) die «BOOST»-Taste (6) und warten Sie, bis die LED (8) grün wird.

BOOST

Führen Sie einen Startversuch innerhalb von 30 Sekunden aus, bevor das NOMAD POWER automatisch den «BOOST»-Modus verlässt.

Page 17

Übersetzung der Originalbetriebsanleitung

LADEN VON MOBILTELEFONEN

TASCHENLAMPENFUNKTION

SCHUTZFUNKTIONEN

NOMAD POWER 500

1 - Schliessen Sie das Kabel am USB-Port 1 (3 - 4) des NOMAD POWER an.

2 - Wählen Sie den geeigneten Adapter für Ihr Handy oder Tablet und schließen Sie das Gerät an. Das NOMAD POWER startet automatisch den Ladevorgang.

Halten Sie den Ein-/Aus-Schalter (9) gedrückt, bis die LEDs leuchten. Drücken Sie zum Wechsel des Beleuchtungsmodus kurz auf den Ein-/ Aus-Schalter (9) (3 mögliche Modi : normal, Stroboskoplampe, SOS).

Dieses Gerät ist gegen Überladung, Überhitzung, zu hohe Stromstärke, Tiefentladung, Kurzschlüsse und Verpolung geschützt.

FEHLER, URSACHE, LÖSUNG

FEHLER URSACHE LÖSUNG

Keine Reaktion beim Druck auf

den Ein-/Aus-Schalter

Die «Error»-Kontrollleuchte

blinkt rot und ein Warnton ertönt

3 Keine LED leuchtet.

Das NOMAD POWER ist entladen. Das Gerät auaden.

Prüfen Sie den korrekten Anschluss der

Kurzschluss

Verpolung

Die Batterie des Fahrzeugs ist möglicherweise beschädigt.

Klemmen. Ziehen Sie das intelligente Starthilfekabel ab und schließen Sie es wieder an.

Prüfen Sie die Polarität der Klemmen. Ziehen Sie das intelligente Starthilfekabel ab und schließen Sie es wieder an.

Überprüfen Sie den Anschluss der Klemmen. Drücken Sie die Taste «BOOST» und warten Sie, bis die grüne LED leuchtet :

- Leuchtet die grüne LED, so führen Sie innerhalb von 30 Sekunden einen Startver-

such aus.

- Leuchtet die grüne LED nicht, so unterlassen Sie einen Startversuch und kontaktieren Sie den Hersteller.

GARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.

• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.

• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).

• Durch Umwelteinflüsse entstandene Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.

Page 18

Traducción de las instrucciones originales

INSTRUCCIONES DE SEGURIDAD

Este manual de uso incluye indicaciones sobre el funcionamiento de su aparato y las precauciones a seguir para su seguridad.

Lea atentamente este documento antes del primer uso y consérvelo

para una futura lectura. Estas instrucciones deben leerse y ser

comprendidas antes de toda operación. Toda modicación o

mantenimiento no indicado en el manual no se debe llevar a cabo. Todo daño físico o material debido a un uso no conforme con las instrucciones de este manual no podrá atribuírsele al fabricante. En caso de problema o de incertidumbre, consulte con

una persona cualicada para manejar correctamente el aparato. Este aparato se debe utilizar solamente para realizar el arranque y/o la alimentación eléctrica dentro de los límites indicados en el aparato y el manual. Se deben respetar las instrucciones

relativas a la seguridad: En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.

NOMAD POWER 500

Aparato destinado a un uso en interior. No se debe exponer a la lluvia.

Este aparato se puede utilizar por niños de al menos 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o conocimiento, siempre y cuando estén correctamente vigilados o si han recibido instrucciones respecto al uso del aparato con toda seguridad y si los riesgos

que conllevan se hayan comprendido. Los niños no deben jugar con el aparato. Los niños sin vigilancia no deben limpiar ni

efectuar mantenimiento alguno del aparato. En ningún caso se debe usar este aparato para cargar pilas o

baterías no recargables.

Solo se puede usar el cargador que incluye el producto para la

recarga de las baterías. No utilizar el aparto si el cordón de carga está dañado o presenta

un defecto de ensamblaje, para evitar cualquier riesgo de corto-

circuito de la batería (Cargador NOMAD POWER). No cargue nunca una batería helada.

No cubra el aparato. No colocar el aparato cerca de una fuente de calor y a

temperaturas muy elevadas (superiores a 50ºC). Riesgo de explosión o proyección de ácido en caso de cortocircuito

de las pinzas o en caso de conexión del amplicador de 12V en

un vehículo de 24V o viceversa. El modo de funcionamiento automático y las restricciones de uso

están explicadas en este manual.

Riesgo de explosión y de incendio.

Una batería en carga puede emitir gases explosivos.

Page 19

Traducción de las instrucciones originales

NOMAD POWER 500

• Evita las llamas y las chispas. No fumes.

• Proteja las supercies de contacto eléctrico de la batería contra los cortocircuitos.

¡Peligro de salpicaduras de ácido!

• Use gafas y guantes protectores.

• En caso de contacto con los ojos o la piel, enjuague

inmediatamente con agua y busque atención médica de

inmediato.

Conexión / desconexión:

• Desconecte la alimentación eléctrica antes de conectar o desconectar las conexiones sobre la batería.

Aparato de clase III (NOMAD POWER).

Mantenimiento:

• El cable de red eléctrica no se puede reemplazar. Si el cable

está dañado, conviene desechar el producto (Cargador NOMAD POWER).

• El mantenimiento solo debe realizarlo una persona

cualicada.

• ¡Advertencia! Desconecte siempre la clavija de la corriente antes de trabajar sobre el aparato.

• No utilice en ningún caso disolventes u otros productos de limpieza agresivos.

• Limpie las supercies del aparato con un trapo seco.

Normativa :

• Aparato conforme a las directivas europeas.

• La declaración de conformidad está disponible en nuestra

página Web.

• Marca de conformidad EAC (Comunidad económica Euroasiática)

• Equipo conforme a los requisitos británicos. La Declaración de

Conformidad Británica está disponible en nuestra página web

(véase la portada).

• Equipamiento conforme a las normas marroquíes.

• La declaración de conformidad Cم (CMIM) está disponible en

nuestra página web (ver página de portada).

Desecho:

• Este material es objeto de una recogida selectiva. No lo deposite en un contenedor doméstico.

Page 20

Función arranque









Traducción de las instrucciones originales

NOMAD POWER 500

• La batería se debe retirar del aparato antes de que este se

deseche.

• El aparato debe desconectarse imperativamente de la red eléctrica antes de retirar la batería.

DESCRIPCIÓN DEL APARATO

Gracias a su batería de litio-ion de alto rendimiento (77,7 Wh), el NOMAD POWER 500 asegura 3 funciones :

• Arranque instantáneo de vehículos equipados con una batería de12 V (6 elementos de 2V), como los kartings, motos, automóviles, camionetas, etc.

No arranque una batería de litio LiFePO4 con este arrancador, ya que está equipado con una batería de litio NMC cuyo voltaje no es compatible.

• Alimentación 12 V des pequeños aparatos electrónicos tras sus puertos USB. La mayoría de los móviles, smartphones, aparatos de juego portátiles, lectores MP3/MP4 se pueden cargar con los accesorios incluidos.

• Iluminación de asistencia.

NOMAD POWER 500

Temperaturas exteriores extremas o problemas mecánicos en el vehículo (arrancador malo, falta de carburante o problemas de motor) pueden limitar la capacidad del booster.

FUNCIONAMIENTO

Presione el botón ON/OFF (9) para comprobar el nivel de batería interna del NOMAD POWER.

Indicadores

luminosos

Indicadores 1 parpadeando 1 jo 2 jos 3 jos 4 jos Capacidad de la

batería interna del aparato

Los indicadores parpadean, uno a uno, cuando recarga el aparato. El número de indicadores encendidos indica la capacidad de la batería interna del NOMAD POWER. Todos los indicadores están fijos cuando la carga se interrumpe o se termina.

Recargar la batería del Nomad Power antes del primer uso y tras cada uso.

0% 25% 50% 75% 100%

CARGA DE LA BATERÍA INTERNA

Lo mejor es cargar el Nomad Power a una temperatura superior a 10°C. Si la temperatura es inferior a 0°C, no cargue el Nomad Power. Coloque el Nomad Power en una habitación templada durante 1 hora antes de cargarlo.

Recargue el NOMAD POWER al 100% cada 6 meses si no lo utiliza durante un largo periodo de tiempo para mantener su rendimiento intacto.

1 - Conecte el cargador universal a una toma de corriente y el cable de carga sobre el

IN 5V/9V 5V 1A 5V 2.1A

cargador.

2 - Conecte el cable al puerto de entrada (2) del NOMAD POWER para iniciar la carga.

Page 21

Traducción de las instrucciones originales

NOMAD POWER 500

ARRANQUE DEL VEHÍCULO

Función de arranque de urgencia para vehículos de gasolina o diésel equipados con una batería de 12V. Para arrancar un vehículo, proceda así:

El NOMAD POWER debe tener una carga de mínimo 80% para realizar una tentativa de arranque. Una carga

completa del booster se recomienda.

1 Conecte el cable de arranque inteligente al conector (5) del NOMAD POWER.

1- Conecte la pinza roja al polo positivo (+) de su batería. 2- Conecte la pinza negra al polo negativo (-) de su batería.

Cuando la LED de funcionamiento (8) parpadea verde, el aparato esta listo.

Cuando la LED (8) parpadea rojo y una alarma sonora se oye, consultar la table en pagina

22.

Realizar un arranque.

7 Después del arranque, si la batería interna queda inferior a 80%, recargue el NOMAD POWER.

No superar 4 tentativas de arranque respetando un espacio de 30 s entre cada

una.

Una vez el arranque realizado, desconecte el cable de arranque inteligente de su conector (5) y quite las 2 pinzas de los polos de la batería del vehículo en un plazo de 30 segundos.

Deje el vehículo en funcionamiento.

Si el vehículo no arranca todavía después de 4 tentativas, la LED (8) parpadea de manera alternativa entre rojo y verde. Espera 120 segundos y intente de nuevo de arrancar.

En caso que el vehículo no arranque aun, consulte un profesional.

NO realice nuevos arranques.

Función «BOOST»

Cuando la batería del vehículo esta demasiado descargada, el NOMAD POWER no puede realizar arranque. El NOMAD POWER 500 esta equipado de un función «BOOST» para forzar el arranque.

1 La LED (8) no se enciende para indicar que la tensión a los polos de la batería esta

demasiado débil.

Realice una presión larga (> 3 s) sobre el botón «BOOST» (6) y espere que la LED (8) sea verde.

BOOST

Realice un arranque en los 30 segundos siguiendo antes que el NOMAD POWER quita de manera automática el modo «BOOST».

Page 22

Traducción de las instrucciones originales

CARGA DE TELÉFONOS MÓVILES

FUNCIÓN LINTERNA

PROTECCIONES

NOMAD POWER 500

1 - Conecte su cable al puerto USB 1 (3 - 4 ) del NOMAD POWER.

2 - Seleccione el adaptador apropiado para su teléfono móvil o tableta y conéctelo. El NOMAD POWER inicia la carga automáticamente.

Presione durante 3 segundos el botón ON/OFF (9) para encender los

LEDs.

Presione brevemente el botón para cambiar de modo de iluminación (3 modos disponibles: normal, luz estroboscópica, SOS)

Este aparato está protegido contra las sobrecargas, la descarga profunda, los corto-circuitos y las inversiones de polaridad.

ANOMALÍAS, CAUSAS Y SOLUCIONES

Anomalías Causas Soluciones

No hay respuesta cuando se presio-

2 LED rojo encendido + alerta sonora

3 LED no se enciende.

na el botón ON/OFF

El NOMAD POWER está descargado. Recargar el aparato.

Compruebe que las pinzas estén bien

Cortocircuito.

Inversión de polaridad.

La batería del vehículo puede ser dañada.

conectadas y desconecte/conecte el

cable de arranque inteligente. Verique la polaridad de las pinzas y

desconecte/conecte el cable de ar-

ranque inteligente. Conrme que la conexion de las

pinzas esté correcta. Presione el boton «BOOST» y esperar que la LED VERDE se encienda :

- En caso que la LED verde se encienda, intenté un ar-

ranque en los 30 segundos.

- En caso que la LED verde no se encienda, ni intenté cualquier arranque y consulte a un profesional.

GARANTÍA

La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra)

La garantía no cubre:

• Todas las otras averías resultando del transporte

• El desgaste normal de las piezas (cables, pinzas…)

• Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)

• Los fallos relacionados con el entorno (polución, oxidación, polvo…)

En caso de fallo, regresen la maquina a su distribuidor, adjuntando:

• Un justificativo de compra con fecha (recibo, factura…)

• Una nota explicativa del fallo

Page 23

Перевод оригинальных инструкций

ПРАВИЛА БЕЗОПАСНОСТИ

Данная инструкция описывает функционирование вашего устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Эти указания должны быть прочтены и поняты до начала сварочных работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты. Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений, обратитесь к квалифицированному профессионалу для правильного подключения. Этот аппарат должен быть использован только для запуска и/или питания в пределах указанных на заводской табличке и/или в инструкции. Соблюдайте правила безопасности. В случае неадекватного или опасного использования производитель не несет ответственности.

NOMAD POWER 500

Аппарат предназначен для использования в помещении. Не выставлять под дождь.

Этот аппарат может быть использован детьми старше 8 лет, а также персонами с ограниченными физическими, сенсорными или умственными возможностями, а также не обладающими опытом и знаниями, при условии если за ними надлежащим образом наблюдают или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производится детьми без надлежащего присмотра.

Ни в коем случае не используйте это устройство для зарядки батареек или незаряжаемых батарей.

Не использовать ни в коем случае для заряда батареек или неперезаряжаемых АКБ.

Не используйте аппарат, если кабель заряда поврежден или неправильно собран, во избежание риска короткого замыкания аккумулятора (Зарядное устройство NOMAD POWER).

Ne jamais charger une batterie gelée ou endommagée. Не покрывайте аппарат. Не устанавливать аппарат рядом с источником тепла и не

подвергать высоким температурам (выше 50°C) в течении длительного периода.

Опасность взрыва или выбрасывания кислоты в случае короткого замыкания зажимов или подключения усилителя 12 В на транспортном средстве с напряжением 24 В или наоборот.

Автоматический режим, а также ограничения при его использовании, описаны далее в этой инструкции.

Риск пожара и взрыва!

При заряде батарея может выпустить взрывоопасный газ.

Page 24

Перевод оригинальных инструкций

NOMAD POWER 500

• Избегайте пламени и искр. Не курить.

• Защитите поверхности батареи от электрического контакта

во избежание короткого замыкания.

Риск кислотных брызг!

• Носите защитные очки и перчатки.

• Вслучае контакта с глазами или кожей, промойте обильно водой и проконсультируйте врача без промедления.

Подключение / отключение :

• Отключите подачу питания перед тем как подключать или отключать соединения к батарее.

Аппарат класса III (NOMAD POWER).

Уход:

• Шнур питания не может быть заменен. Если кабель поврежден, аппарат не подлежит утилизации (Зарядное устройство NOMAD POWER).

• Техническое обслуживание должно производиться только квалифицированным специалистом..

• Внимание! Отключите аппарат от розетки до начала ремонтных работ.

• Ни в коем случае не использовать растворители или другие коррозийные моющие средства.

• Очистить поверхность аппарат с помощью сухой тряпки.

Нормы и правила:

• Аппарат соответствует директивам Евросоюза

• Декларация соответствия есть на нашем сайте.

• Знак соответствия EAC (Евразийское соответствие качества)

• Материал соответствует требованиям Великобритании. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).

• Оборудование в соответствии с марокканскими стандартами.

• Товар соответствует нормам Марокко. Декларация Cم (CMIM)

доступна для скачивания на нашем сайте (см на титульной странице).

Утилизация:

• Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

• Необходимо извлечь аккумулятор из аппарата прежде чем его отправить в утилизацию.

• Отсоедините аппарат от электропитания перед тем как вынуть аккумулятор.

Page 25

Перевод оригинальных инструкций

Функция запуска









NOMAD POWER 500

ОПИСАНИЕ УСТРОЙСТВА

Благодаря своей высокоэффективной литий-ионной батарее (77,7 Втч), NOMAD POWER 500 обеспечивает 3 функции:

• Мгновенный запуск транспортных средств, оснащенных батареей 12 В (6 ячеек по 2 В), таких как картинг, мотоциклы, автомобили, легковые автомобили и т. д..

Не запускайте литиевую батарею LiFePO4 с помощью этого бустера, так как он оснащен литиевой батареей NMC, напряжение которой несовместимо.

• Питание 12 В для небольших электронных устройств через их USB-порты. Большинство мобильных телефонов, смартфонов, портативных игровых устройств, MP3 / MP4-плееров можно заряжать с помощью прилагаемых аксессуаров.

• Вспомогательное освещение.

NOMAD POWER 500

Экстремальные температуры наружного воздуха или механические проблемы на автомобиле (плохой стартер, отсутствие топлива или проблемы с двигателем) могут ограничить мощность усилителя.

ПРИНЦИП РАБОТЫ

Нажмите на кнопку ON/OFF (9) для проверки степени заряда внутренней батареи устройства NOMAD POWER.

Световые

индикаторы

Световые индикаторы

Емкость внутренней батареи устройства

Во время зарядки устройства световые индикаторы мигают один за другим. Количество светящихся индикаторов указывает на емкость внутренней батареи устройства NOMAD POWER. Когда зарядка приостановлена или завершена, все индикаторы горят, не мигая.

Зарядите аккумуляторную батарею NOMAD перед первым использованием и после каждого

использования.

ЗАРЯД ВНУТРЕННЕЙ БАТАРЕИ

1 мигающий 1 немигающий 2 немигающих 3 немигающих 4 немигающих

0% 25% 50% 75% 100%

Лучше всего заряжать Nomad Power при температуре > 10°C. Если температура ниже 0°C, не заряжайте Nomad Power. Перед зарядкой поместите Nomad Power в помещение с умеренной температурой на 1 час.

Если устройство NOMAD POWER не используется в течение длительного времени, заряжайте его до 100% каждые 6 месяцев, чтобы сохранить его работоспособность.

IN 5V/9V 5V 1A 5V 2.1A

1 - Подключите универсальное зарядное устройство к розетке, а зарядный кабель к зарядному устройству.

2 - Подключите кабель к входному разъему (2) устройства NOMAD POWER, чтобы начать зарядку.

Page 26

Перевод оригинальных инструкций

NOMAD POWER 500

ЗАПУСК АВТОМОБИЛЯ

Функция запуска в срочном порядке автомобилей с бензиновым или дизельным двигателем с АКБ 12В. Для запуска двигателя действуйте следующим образом:

NOMAD POWER должен быть заряжен как минимум на 80% что бы запустить двигатель Рекомендуется

полная зарядка бустера.

1 Подсоедините интеллектуальный переходной кабель к разъему (5) NOMAD POWER.

1 - Подсоедините красный зажим к (+) АКБ. 2 - Подсоедините черный зажим к (-) АКБ.

Если индикатор работы (8) мигает зеленым, устройство готово.

Если светодиод (8) горит красным и раздается звуковой сигнал, см. Таблицу на стр.

27.

Осуществить запуск

7 После запуска, если внутренняя батарея менее 80%, зарядите NOMAD POWER.

Не превышайте 4 пуска, соблюдая интервал времени 30 с между каждым.

После запуска отсоедините кабель интеллектуального пуска от его разъема (5) и снимите 2 зажима с клемм аккумулятора автомобиля в течение 30 секунд.

Оставьте автомобиль включенным.

Если автомобиль не запускается после 4 попыток, светодиод (8) попеременно мигает красным и зеленым. Подождите 120 секунд, затем попробуйте начать снова.

Если автомобиль все еще не заводится, обратитесь к профессионалу.

НЕ выполняйте новый старт.

Функция «BOOST»

Когда аккумулятор автомобиля слишком разряжен, NOMAD POWER не может запуститься. NOMAD POWER 500 оснащен функцией «BOOST» для принудительного запуска.

1 Светодиод (8) не загорается, указывая на то, что напряжение на клеммах

аккумулятора слишком низкое.

Нажмите и удерживайте (> 3 с) кнопку «BOOST» (6) и подождите, пока светодиод (8) не загорится зеленым.

BOOST

Запустите в течение 30 секунд, прежде чем NOMAD POWER автоматически выйдет из режима «BOOST».

Page 27

Перевод оригинальных инструкций

ЗАРЯДКА МОБИЛЬНЫХ ТЕЛЕФОНОВ

1 - Подсоедините кабель к порту USB 1 (3 - 4) устройства NOMAD POWER.

2 - Выберите подходящий для вашего телефона или планшета переходник и

подключите его. NOMAD POWER автоматически начинает зарядку.

ФУНКЦИЯ ФОНАРИКА

ЗАЩИТЫ

NOMAD POWER 500

Нажмите в течение 3 секунд на кнопку ON/OFF, (9) чтобы светодиоды загорелись. Коротко нажмите кнопку (9), чтобы изменить режимы освещения (доступно 3 режима: обычный, стробоскоп, SOS).

Это устройство защищено против перегрузок, сильной разрядки, коротких замыканий и инверсии полярности.

НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ

НЕИСПРАВНОСТИ ПРИЧИНЫ УСТРАНЕНИЕ

Нет реакции при нажатии на

Красный светодиод включен +

3 Светодиод не горит.

кнопку ON/OFF.

звуковой сигнал

NOMAD POWER разряжен. Перезарядите устройство

Проверьте, что зажимы правильно

Короткое замыкание

Инверсия полярности.

Возможно аккумулятор автомобиля поврежден

подсоединены и отсоедините/снова подсоедините интеллектуальный кабель запуска.

Проверьте полярность зажимов и отсоедините / снова подключите интеллектуальный переходной провод.

Убедитесь, что зажимное соединение правильное. Нажмите кнопку «BOOST» и подождите, пока загорится зеленый светодиод:

- Если загорается зеленый светодиод, попробуйте запустить его в течение 30 секунд.

- Если зеленый светодиод не загорается, не пытайтесь запустить его и обратитесь к специалисту.

ГАРАНТИЯ

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила).

Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

- документ, подтверждающий покупку (с датой): кассовый чек, инвойс....

- описание поломки.

Page 28

Vertaling van de oorspronkelijke gebruiksaanwijzing

NOMAD POWER 500

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

In deze gebruiksaanwijzing vindt u de aanwijzingen over het

functioneren van uw toestel en de veiligheidsvoorzorgsmaatregelen.

Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Deze instructies moeten

eerst goed gelezen en begrepen worden alvorens het apparaat te

gebruiken. Voer geen enkele verandering en/of onderhoud uit die niet beschreven staat in deze handleiding. Ieder lichamelijk letsel of materiële schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan niet op de fabrikant verhaald

worden. Raadpleeg in geval van problemen of vragen een

gekwaliceerde onderhoudsmonteur.Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, volgens de

instructies vermeld op het apparaat en in de handleiding. Volg altijd

nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld

worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan

regen.

Dit apparaat kan allen gebruikt worden door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of gebrek aan ervaring of kennis als deze goed

begeleid worden of als in de handleiding aangeven staat dat

het toestel veilig en zonder risico gebruikt kan worden. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mogen niet gedaan worden door kinderen zonder toezicht.

Niet geschikt voor het opladen van niet-oplaadbare batterijen of

accu’s.

Gebruik uitsluitend de lader die is meegeleverd met het apparaat

voor het opladen van de accu’s.

Om kortsluiting van de accu te voorkomen mag het apparaat niet gebruikt worden als de laadkabel beschadigd is, of als deze foutief

geassembleerd is (NOMAD POWER lader). Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat niet bedekken.

Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperatuur (hoger dan 50°C).

Risico op ontplofng of zuurverspreiding in geval van kortsluiting van de klemmen of in geval van aansluiting van de 12V-booster op een 24V-voertuig of omgekeerd.

De automatische modus en de gebruiksbeperkingen van het

apparaat worden in deze handleiding beschreven.

Ontplofngs- en brandgevaarlijk!

Een opladende accu kan explosief gas uitstoten.

Page 29

Vertaling van de oorspronkelijke gebruiksaanwijzing

NOMAD POWER 500

• Vermijd vuur en vonken. Niet roken.

• Scherm de elektrische delen van de accu af om kortsluiting te

voorkomen.

Let op : zuur-projectie gevaar.

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.

• In geval van oog- of huidcontact, meteen met veel water afspoelen

en onmiddellijk een arts raadplegen.

Aansluiten / Afsluiten :

• Sluit de stroomvoorziening af, alvorens de accu aan te sluiten of los te koppelen.

Klasse 3 toestel (NOMAD POWER).

Onderhoud :

• De voedingskabel kan niet vervangen worden. Als de kabel beschadigd is, moet het apparaat naar de afvalverwerking

worden gebracht (NOMAD POWER lader).

• Het onderhoud dient uitsluitend door een gekwaliceerde onderhoudsmonteur te gedaan te worden.

• Waarschuwing ! Altijd de stekker uit het stopcontact halen

alvorens eventuele onderhoudswerkzaamheden te verrichten.

• Nooit oplosmiddelen of andere agressieve

schoonmaakmiddelen gebruiken.

• De oppervlaktes van het apparaat reinigen met een droge doek.

Regelgeving :

• Het apparaat is in overeenstemming met met de Europese

richtlijnen

• De conformiteitsverklaring is te vinden op onze internetsite.

• EAC (Euraziatische Economische Gemeenschap) merk

• Materiaal conform aan de Britse eisen.

De Britse verklaring van overeenkomt is beschikbaar op onze

website (zie omslagpagina).

• Dit materiaal voldoet aan de Marokkaanse normen.

• De verklaring Cم (CMIM) van overeenstemming is beschikbaar

op onze internet site (vermeld op de omslag).

Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijke

afval wegwerpen.

Page 30

Vertaling van de oorspronkelijke gebruiksaanwijzing

Opstart-functie









NOMAD POWER 500

• De accu moet uit het apparaat verwijderd worden voordat het

apparaat naar de afvalverwerking wordt gebracht.

• Het apparaat moet uitgeschakeld worden voordat de accu

verwijderd wordt.

OMSCHRIJVING VAN HET APPARAAT

Dankzij de high performance lithium-ion accu (77,7 Wh) beschikt de NOMAD POWER 500 over 3 functies :

• Het onmiddellijk opstarten van voertuigen met een 12 V accu (6 elementen van 2V), zoals karting voertuigen, motoren, auto’s, bedrijfswagens enz.

Start geen Lithium LiFePO4 batterij met deze booster want deze is uitgerust met een Lithium NMC batterij waarvan de spanning niet compatibel is.

• Het voeden van kleinere elektronische apparaten (12 V) via de USB-poort. Het opladen van de meeste soorten mobiele telefoons, smartphones, draagbare spelcomputers, MP3/MP4 apparaten met de bijbehorende accessoires.

• Hulpverlichting.

NOMAD POWER 500

Extreem hoge of lage temperaturen of mechanische problemen van het voertuig (slechte staat van de starter, geen brandstof of motorische problemen) kunnen de capaciteit van de booster verminderen.

WERKING

Druk op de ON/OFF knop (9) om het laadniveau van de interne accu van de NOMAD POWER

te controleren.

Lampjes

Vermogen van de interne accu van het apparaat

De lampjes knipperen één voor één wanneer uw apparaat oplaadt. Het aantal brandende lampjes geeft de capaciteit van de interne accu van de NOMAD POWER aan. Wanneer alle lampjes branden zonder te knipperen is het apparaat opgeladen, of is het laadproces onderbroken.

LAAD VOOR HET EERSTE GEBRUIK DE ACCU VAN DE NOMAD POWER OP, en herhaal dit na ieder volgend

gebruik.

1 knipperend

lampje

0% 25% 50% 75% 100%

1 onafgebroken

brandend lampje

2 onafgebroken

brandende

lampjes

3 onafgebroken

brandende

lampjes

4 onafgebroken

brandende

lampjes

LADEN VAN DE INTERNE ACCU

Het is het beste om de Nomad Power op te laden bij een temperatuur > 10°C. Als de temperatuur lager is

dan 0°C, laad de Nomad Power dan niet op. Plaats de Nomad Power gedurende 1 uur in een kamer met een gematigde temperatuur alvorens hem op te laden.

Laad de NOMAD POWER om de 6 maanden op tot 100% als hij lange tijd niet wordt gebruikt, zodat de prestaties intact blijven.

1 - Sluit de universele lader aan op een stopcontact en sluit de laadkabel aan op de lader.

IN 5V/9V 5V 1A 5V 2.1A

2 - Sluit de kabel aan op de ingang (2) van de NOMAD POWER om de laadprocedure. op te starten.

Page 31

Vertaling van de oorspronkelijke gebruiksaanwijzing

NOMAD POWER 500

OPSTARTEN VAN HET VOERTUIG

Noodstart functie voor benzine of dieselauto’s uitgerust met een 12V accu. Om een voertuig op te starten, gaat u als volgt te werk :

De NOMAD POWER moet ten minste voor 80% opgeladen zijn om een startprocedure te kunnen garanderen.

Aangeraden wordt om de booster volledig op te laden.

1 Sluit de smart startkabel aan op de aansluiting (5) van de NOMAD POWER.

1 - Sluit de rode klem aan op de (+) van uw accu.

2- Sluit de zwarte klem zo ver mogelijk van een brandstofslang of -tting en zo dicht mogelijk bij de startmassa aan.

Als het werkingsindicatie LEDlampje (8) knippert, is het apparaat gereed.

Als het LEDlampje (8) rood is, en er een geluidssignaal klinkt, raadpleeg dan de tabel op pagina 32.

Een startprocedure realiseren.

Probeer niet vaker dan 4 keer op te starten, en respecteer een interval van 30

seconden tussen iedere startpoging.

Wanneer het opstarten afgerond is, kan de smart startkabel afgekoppeld worden van de aansluiting (5). Koppel tevens binnen 30 seconden de twee klemmen van de accu-polen

van het voertuig af.

Laat het voertuig stationair lopen.

Als het voertuig na 4 startpogingen nog niet wil starten, zal het LEDlampje (8) afwisselend rood en groen knipperen. Wacht 120 seconden en probeer vervolgens weer op te starten.

Wanneer het voertuig nog niet start, wordt geadviseerd een professioneel technicus te raadplegen.

PROBEER NIET opnieuw op te starten.

Als na het starten de interne accu-spanning lager is dan 80% moet de NOMAD POWER opnieuw opgeladen worden.

«BOOST» functie

Wanneer de accu van het voertuig te diep ontladen is, zal de NOMAD POWER het voertuig niet kunnen starten. De NOMAD POWER 500 is uitgerust met een «BOOST» functie, om het starten te forceren.

De LED (8) gaat niet branden om aan te geven dat de spanning op de accupolen te zwak is.

Druk langer dan 3 seconden op de «BOOST» knop (6) en wacht tot het LEDlampje (8) groen wordt.

BOOST

Voer binnen 30 seconden een startpoging uit, voordat de NOMAD POWER automatisch de «BOOST» module zal verlaten.

Page 32

Vertaling van de oorspronkelijke gebruiksaanwijzing

OPLADEN VAN MOBIELE TELEFOONS

1 - Sluit uw kabel aan op de USB ingang 1 (3 - 4) van uw NOMAD POWER.

2 - Kies de juiste adapter voor uw mobiele telefoon of tablet en sluit hem aan. De

NOMAD POWER start automatisch de oplaadprocedure.

ZAKLAMP FUNCTIE

BEVEILIGING

NOMAD POWER 500

Druk 3 seconden op de ON/OFF knop (9) om de ledlampen te laten functioneren. Druk kort op de knop (9) om de juiste stand te kiezen (3 verschillende standen : normaal, stroboscoop licht, SOS).

Dit apparaat is beveiligd tegen overbelasting, oververhitting, overstroom, te diepe ontlading, kortsluiting en polariteitswisseling.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

AFWIJKINGEN OORZAKEN OPLOSSINGEN

Geen reactie

als er op de ON/OFF knop gedrukt

wordt.

2 RODE LED brandt + geluidssignaal

3 Geen enkel LED lampje brandt.

De NOMAD POWER is leeg. Het apparaat weer opladen.

Controleer of de klemmen correct

Kortsluiting.

Polariteitsomwisseling.

De accu van het voertuig is misschien beschadigd.

aangesloten zijn en koppel de smart startkabel eerst af, en dan weer aan.

Controleer de polariteit van de klemmen en sluit de smart startkabel eerst

af en dan weer aan.

Controleer of de aansluiting van de klemmen correct is. Druk op de knop «BOOST» en wacht tot het groene LED lampje gaat branden :

- Als het groene LED lampje gaat branden, kan er binnen de 30 seconden een startpoging worden gedaan.

- Als het groene LED-lampje niet gaat branden, vraag dan advies aan een professioneel technicus.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

- Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).

- Een beschrijving van de storing.

Page 33

Traduzione delle istruzioni originali

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie

e le precauzioni da seguire per vostra sicurezza. Leggere

attentamente prima dell’uso e conservare con cura per poter consultarlo successivamente. Queste istruzioni devono essere lette

e comprese prima dell’uso. Ogni modica o manutenzione non

indicata nel manuale non deve essere effettuata. Ogni danno corporale o materiale dovuto ad un uso non conforme alle

istruzioni presenti in questo manuale non potrà essere considerata a carico del fabbricante. In caso di problema o d’incertezza, si prega di consultare una persona qualicata per manipolare

correttamente il dispositivo. Questo dispositivo deve essere usato

soltanto per fare el riavvio e/o alimentazione entro i limiti indicati sul dispositivo e su questo manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il

fabbricante non potrà essere ritenuto responsabile.

NOMAD POWER 500

Dispositivo da usare all'interno. Non deve essere esposto alla pioggia.

Questo dispositivo può essere usato da bambini di età superiore

a 8 anni, da persone con capacità siche, sensoriali o mentali

ridotte e da persone senza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza gli sono state trasmesse e che i

rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. Le pulizie e la manutenzione

fati dall'utente non devono essere effettuati da bambini non sorvegliati.

Non usare in nessun caso per caricare pile o batterie non ricaricabili.

Usare esclusivamente il caricabatterie fornito con il dispositivo per ricaricare la batteria,

Non utilizzare l’apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare

qualsiasi rischio di cortocircuito della batteria (Caricabatterie

NOMAD POWER). Non caricare mai una batteria ghiacciata o danneggiata. Non coprire il dispositivo. Non spostare il dispositivo in prossimità di fonti di calore e

temperature spesso elevate (superiori a 50°C). Pericolo di esplosione o proiezione di acido in caso di corto

circuito delle pinze o in caso di collegamento del booster a 12 V su un veicolo a 24 V o viceversa.

Il modo di funzionamento automatico così come le restrizioni applicabili all’uso sono spiegate in seguito su questo manuale.

Page 34

Traduzione delle istruzioni originali

NOMAD POWER 500

Rischio di esplosione e d’incendio!

Una batteria in carica può emettere dei gas esplosivi.

• Evitare amme e scintille. Non fumare.

• Proteggere le supercie della batteria da corto-circuiti.

Rischio di proiezioni acide!

• Portare occhiali e guanti di protezione.

• In caso di contatto con gli occhi o con la pelle, sciacquare

abbondantemente e consultare un medico immediatamente.

Connessione / Sconnessione:

• Scollegare l’alimentazione prima di collegare o scollegare le

connessioni della batteria.

Dispositivo di classe III (NOMAD POWER).

Manutenzione:

• Il cavo di alimentazione non può essere sostituito. Se il

cavo è danneggiato, si consiglia di scartare l’apparecchio (Caricabatterie NOMAD POWER).

• La manutenzione deve essere effettuata da una persona qualicata

• Attenzione! Scollegare sempre la schede dalla presa elettrica

prima di effettuare ogni manipolazione sul dispositivo.

• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.

• Pulire le superci del dispositivo con uno straccio secco.

Regolamentazione:

• Dispositivo in conformità con le direttive europee

• La dichiarazione di conformità è disponibile sul nostro sito

internet.

• Marca di conformità EAC (Comunità Economica Eurasiatica)

• Materiale conforme alla esigenze britanniche.

La dichiarazione di conformità britannica è disponibile sul

nostro sito (vedere pagina di copertina).

• Attrezzature conformi agli standard marocchini.

• La dichiarazione Cم (CMIM) di conformità è disponibile sul

nostro sito (vedi scheda del prodotto)

Scarto:

• Questo materiale è soggetto alla raccolta differenziata. Non

deve essere smaltito con i riuti domestici.

Page 35

Traduzione delle istruzioni originali

Funzione avviamento









NOMAD POWER 500

• La batteria deve essere ritirata dal dispositivo prima che quest'ultimo sia scartato.

• Il dispositivo deve essere imperativamente scollegato dalla rete

elettrica prima di ritirare la batteria.

DESCRIZIONE DELL’APPARECCHIO

Grazie alla sua batteria agli ioni di litio ad alto rendimento (77,7 Wh), il NOMAD POWER 500 assicura 3 funzioni:

• Avviamento instantaneo dei veicoli ditati di una batteria 12 V (6 elementi da 2V), come i kart, le moto, le automobili, utilitarie, ecc...

Non avviare una batteria al litio LiFePO4 con questo booster poiché è dotato di una batteria al litio NMC la cui tensione non è compatibile.

• Alimentazione 12 V dei piccoli apparecchi elettronici attraverso la loro porta USB. La maggior parte dei cellulari, smartphone, dispositivi da gioco portatili, lettori MP3/MP4 possono essere caricati con gli accessori inclusi.

• Illuminazione di assistenza.

NOMAD POWER 500

Le temperature esterne o dei problemi meccanici sul veicolo (cattivo avviamento, assenza di carburante o problemi ai motori) possono limitare la capacità del booster.

FUNZIONAMENTO

Premere il tasto ON/OFF (9) per vericare il livello della batteria interna del NOMAD POWER.

Spie luminose

Spie

Capacità della batteria interna del dispositivo

Le spie lampeggiano una ad una quando il dispositivo è messo in carica. Il numero di spie luminose indica la capacità della batteria interna del NOMAD POWER. Tutte le spie sono fisse quando la carica è sospesa o terminata.

RICARICARE LA BATTERIA DEL NOMAD POWER prima del primo utilizzo e dopo ogni utilizzo.

CARICA DELLA BATTERIA INTERNA

1 spia

lampeggiante

0% 25% 50% 75% 100%

1 ssa 2 sse 3 sse 4 sse

È meglio caricare il Nomad Power a una temperatura > 10°C. Se la temperatura è inferiore a 0°C, non caricare il Nomad Power. Mettere il Nomad Power in una stanza temperata per 1 ora prima di caricarlo.

Ricaricare il NOMAD POWER al 100% ogni 6 mesi se viene lasciato inutilizzato per un lungo periodo di tempo per mantenere intatte le sue prestazioni.

IN 5V/9V 5V 1A 5V 2.1A

1 - Collegare il caricabatterie universale su una presa e il cavo di carica sul caricabatterie.

2 - Collegare il cavo alla porta d’entrata (2) del NOMAD POWER per avviare la carica.

Page 36

Traduzione delle istruzioni originali

NOMAD POWER 500

AVVIAMENTO DEL VEICOLO

Funzione di avviamento d’emergenza per veicoli benzina o diesel con batteria 12V. Per avviare un veicolo, procedere come segue:

Il NOMAD POWER deve essere carico almeno all’80% per eettuare un tentantivo di avviamento. Una carica

completa del booster è raccomandata.

1 Collegare il cavo di avviamento intelligente al connettore (5) del NOMAD POWER.

1- Collegare il morsetto rosso al (+) della batteria.

2- Collegare la pinza nera il più lontano possibile da un tubo o da un raccordo del carburante e il più vicino possibile alla massa dell’avviatore.

Se il LED di funzionamento (8) lampeggia verde, l'apparecchio è pronto.

Se il LED (8) si accende rosso e un allarme sonoro risuana, consultare la tabella a pagina

37.

Eettuare un avviamento.

7 Dopo l’avviamento, se la batteria intrena è inferiore all’ 80%, ricaricare il NOMAD POWER.

Non eccedere i 4 tentativi di avviamento rispettando un intervallo di tempo di

30 s tra ogni volta.

Una volta eettuato l’avviamento, scollegare il cavo di avviamento intelligente dal suo connettore (5) e rimuovere i 2 morsetti dai terminali della batteria del veicolo entro 30 secondi.

Lasciare il veicolo in marcia.

Se il veicolo non si avvia dopo 4 tentativi, il LED (8) lampeggia alternativamente rosso e verde. Attendere 120 secondi e poi tentare di nuovo di avviare.

Se il veicolo non si avvia, consultare un professionista.

NON tentare di nuovo l’avviamento.

Funzione «BOOST»

Quando la batteria del veicolo è troppo scarica, il NOMAD POWER non può realizzare l’avviamento. Il NOMAD POWER 500 è dotato di una funzione «BOOST» per forzare l’avviamento.

Il LED (8) non si accende per indicare che la tensione nei terminali della batteria è troppo debole.

Premere a lungo (> 3 s) sul pulsante «BOOST» (6) e aspettare che il LED (8) diventi verde.

BOOST

Eettuare un avviamento nei 30 secondi che seguono prima che il NOMAD POWER non fermi automaticamente la modalità «BOOST».

Page 37

Traduzione delle istruzioni originali

CARICA DI TELEFONI CELLULARI

1 - Collegare il cavo alla porta USB 1 (3 - 4) del NOMAD POWER.

2 - Selezionare l’adattatore appropriato per il vostro cellulare o tablet e collegarlo.

FUNZIONE TORCIA

PROTEZIONI

NOMAD POWER 500

Il NOMAD POWER comincia la carica automaticamente.

Premere per 3 secondi sul pulsante ON/OFF (9) per accendere i LED. Premere brevemente il pulsante (9) per cambiare le modalità di illuminazione (3 modalità disponibili: normale, luce stroboscopica, SOS).

Questo apparecchio è protetto contro le sovraccariche, il surriscaldamento, la sovraintensità, la scarica profonda, i corto-circuiti e le inversioni di polarità.

ANOMALIE, CAUSE, RIMEDI

ANOMALIE CAUSE RIMEDI

quando si preme il tasto ON/OFF

2 LED rosso accesso + bip sonoro

3 Nessun LED acceso.

Nessuna risposta

Il NOMAD POWER è scaritp. Ricaricare l'apparecchio.

Vericare che i morsetti siano ben

Corto-circuito

Inversione di polarità.

La batteria del veicolo è o può essere danneggiata.

connesse e scollegare/ricollegare il cavo di avviamento intelligente.

Vericare la polarità dei morsetti e collegare/ricollegare il cavo di avviamento intelligente.

Controllare che la connessione dei morsetti sia corretta. Premere sul pulsante «BOOST» e attendere che il LED VERDE si accenda:

- Se il LED verde si accende, tentare un avviamento entro 30 secondi.

- Se il LED verde non si accende, non tentare l'avviamento e consultare un professionista.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera).

La garanzia non copre:

• Danni dovuti al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).

• I guasti legati all’ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d’acquisto con data (scontrino, fattura...)

- una nota esplicativa del guasto.

Page 38

NOMAD POWER 500

CARACTÉRISTIQUES TECHNIQUES / TECHNICAL FEATURES / TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ / CARATTERISTICHE TECNICHE / TECHNISCHE EIGENSCHAPPEN

NOMAD POWER

Dimensions / Dimensions / Abmessungen / Dimensiones / Габариты / Afmetingen / Dimensioni

500

225 x 91 x 34 mm

Poids / Weight / Gewicht / Peso / Вес / Gewicht / Peso 715 g

Lithium-Ion Cobalt

12 V

Type et capacité de batterie / Battery type and capacity / Typ und Kapazität der Batterie / Tipo y capacidad de batería / Тип и емкость аккумулятора / Type en capaciteit van de accu / Tipo e capacità della batteria

(4 cellules de 3,7 V)

(4 cells of 3,7 V)

(4 Elemente zu je 3,7 V)

(4 celdas de 3,7 V)

(4 ячейки 3,7 В)

(4 cellen van 3,7 V)

(4 celle da 3,7 V)

77.7 Wh - 5.25 Ah

Courant de démarrage / Starting current / Startstrom / Ток запуска / Corriente de arranque / Startstroom / Corrente di avvio

Courant de pointe / Peak current / Spitzenstrom / Corriente de punta / Пик тока / Piekstroom / Corrente di punta

Pic batterie / Battery peak / Spitzenwert der Batterie / Pico batería / Пик аккумулятора / Piek accu / Picco batteria

550 A

1300 A

1500 A

Image de la puissance de démarrage sur 3 s / Startenergie über 3 s / Weergave startvermogen over 3 s. / Изображение стартовой мощности через 3 с / Imagen de la potencia

12000 J

de arranque sobre 3 s / Immagine della potenza di avvimento su 3 sec. Port d’entrée (chargement) / Inpout (loading) / Eingang (Ladevorgang) / Puerto de entrada

(cargamento) / Входной разъем (зарядка) / Ingang (laden) / Porta d’entrata (carica) Ports de sortie

Ausgang

Выходные порты (встроенные соединительные кабели) / startkabels) /

(Câbles de démarrage intégrés) /

(inbegriene Kabel) /

Porta d’uscita

Puertos de salida

(Cavi di avviemento integrati)

Output ports

(Built-in Starter Cables)

(Cables de arranque integrados) /

Uitgang

(Geïntegreerde

5 V - 2 A 9 V - 2 A

5 V - 1 A

5 V - 2.1 A

Température de fonctionnement / Operating temperature / Betriebstemperatur / Temperatura de funcionamiento / Рабочая температура / Bedrijfstemperatuur / Temperatura di

0ºC / 40ºC

funzionamento Température de recharge / Recharging temperature / Temperatur bei Wiederauadung /

Temperatura de recarga / Температура зарядки / Temperatuur opladen / Temperatura di

10°C / 40°C

ricarica

Page 39

NOMAD POWER 500

PICTOGRAMMES / PICTOGRAMS / ZEICHENERKLÄRUNG / PICTOGRAMAS / СИМВОЛЫ / PITTOGRAMMI / PICTOGRAMMEN

- Appareil conforme aux limites d’interférences électromagnétiques approuvées par la « Federal Communications Commission ».

- Device complies with: electromagnetic interference limites approved by the «Federal Communications Commission».

- Das Gerät ist konform mit den Grenzwerten für elektromagnetische Interferenz der « Federal Communications Commission ».

- Aparato conforme a los límites de interferencias electromagnéticas aprobados por la Federal Communications Commission.

- Аппарат соответствует пределам электромагнитных помех, одобренным Федеральной комиссией по Связи « Federal Communications Commission ».

- Het apparaat voldoet aan de richtlijnen voor beperkingen van electromagnetische storingen, zoals opgesteld door de «Federal Communications Commission».

- Dispositivo in conformità con i limiti di interferenza elettromagnetica approvati dalla «Federal Communications Commission».

- Appareil conforme à la directive RoHS.

- Device complies with RoHS directive

- Aparato conforme a las directiva RoHS

- Aparato conforme a las directiva RoHS.

- Аппарат соответствует директиве RoHS.

- Het apparaat is in overeenstemming met de RoHS richtlijn.

- Dispositivo in conformità con la direttiva RoHS.

- Produit faisant l’objet d’une collecte sélective - Ne pas jeter dans une poubelle domestique.

- This product should be disposed of at an appropriate recycling facility. Do not dispose of in domestic waste.

- Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden.

- Este producto es objeto de una colecta selectiva - No lo tire a la basura doméstica.

- Это устройство подлежит утилизации - Не выбрасывайте его в домашний мусоропровод.

- Prodotto soggetto alla raccolta dierenziata - non buttare nei riuti domestici.

- Afzonderlijke inzameling vereist. Niet bij het huishoudelijk afval gooien.

Page 40

GYS SAS

1, rue de la Croix des Landes

CS 54159

53941 SAINT-BERTHEVIN Cedex

FRANCE
