NEOCUT 105
NEOCUT 125

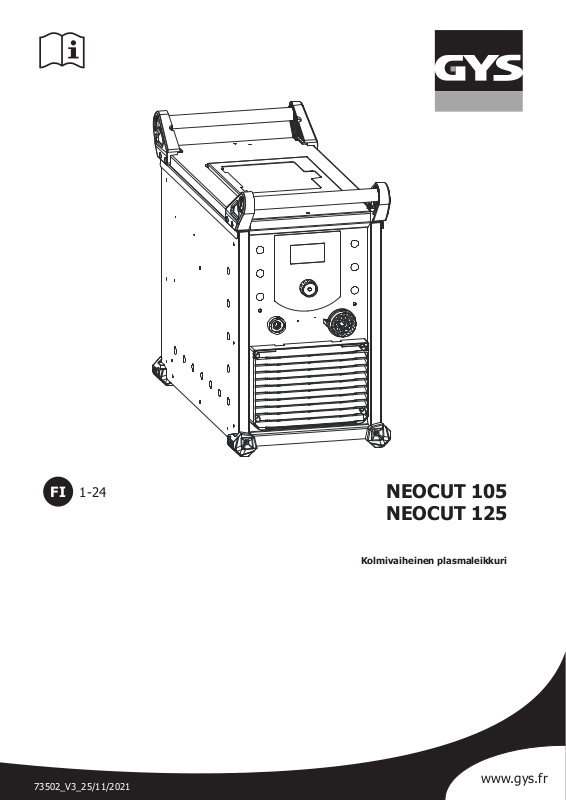

Kolmivaiheinen plasmaleikkuri
73502_V3_25/11/2021
www.gys.fr
1
KUVIO 1
NEOCUT 105/125
7
8
1
2
3 4
6 5
9
10
11
2
NEOCUT 105/125
FI
TURVALLISUUSOHJEET
YLEISET OHJEET
Lue ja ymmärrä seuraavat turvallisuusohjeet ennen käyttöä.
Mitään muutoksia tai päivityksiä, joita ei ole mainittu käyttöohjeessa, ei tule tehdä.
Valmistaja ei ole vastuussa mistään vammoista tai vahingoista, jotka johtuvat tämän oppaan ohjeiden noudattamatta jättämisestä.
Jos sinulla on ongelmia tai epävarmuutta, ota yhteyttä pätevään henkilöön asennuksen suorittamiseksi oikein.
YMPÄRISTÖ
Tätä laitetta tulee käyttää leikkaamiseen kuvatussa paneelissa ja/tai käyttöoppaassa ilmoitettujen rajojen mukaisesti. Turvaohjeita tulee noudattaa.
Epäasianmukaisesta tai vaarallisesta käytöstä valmistaja ei ole vastuussa.
Tätä laitetta tulee käyttää ja säilyttää huoneessa, jossa ei ole pölyä, happoa, syttyviä kaasuja tai muita syövyttäviä aineita. Käytä konetta avoimessa
tai hyvin ilmastoidussa tilassa.
Käyttölämpötila:
Käytä -10 - 40°C (14 - 104°F).
Varastointi -20 - 55°C (-4 - 131°F).
Ilman kosteus:
Alempi tai yhtä suuri kuin 50 % 40 °C:ssa (104 °F).
Alempi tai yhtä suuri kuin 90 % 20 °C:ssa (68 °F).
Korkeus:
Jopa 1000 metriä merenpinnan yläpuolella (3280 jalkaa).
YKSILÖSUOJAUS JA MUUT
Leikkaaminen voi olla vaarallista ja aiheuttaa vakavia vammoja.
Leikkaus altistaa ihmiset vaarallisille lämmönlähteille, kaarisäteille, sähkömagneettisille kentille (henkilöiden, joilla on sydämentahdistin, on
noudatettava erityisiä varotoimia), sähköiskun, melun ja kaasuhöyryjen vaaralle.
Suojellaksesi itseäsi ja muita varmistamalla, että noudatetaan seuraavia turvatoimia:
Suojellaksesi sinua palovammilta ja säteilyltä käytä vaatteita ilman käännöksiä tai hihansuita. Näiden vaatteiden tulee olla eristäviä,
kuivia, tulenkestäviä, hyvässä kunnossa ja peittää koko kehon.
Käytä suojakäsineitä, jotka eristävät sähköä ja lämpöä.
Käytä riittävää koko vartaloa suojaavaa leikkaussuojaa: huppu, käsineet, takki, housut...(vaihtelee käyttökohteen/käytön mukaan)
Suojaa silmät puhdistuksen aikana. Piilolinssien käyttö on kielletty käytön aikana.
Saattaa olla tarpeen asentaa palonkestävät hitsausverhot suojatakseen turvallisuusriskeiltä, kuten kaarisäteiltä, hitsausroiskeilta
ja kipinöiltä.
Varmista, että ihmiset leikkausalueen ympärillä eivät katso valokaareen tai sulaan metalliin ja käyttävät suojavaatteita.
Varmista, että käyttäjä käyttää kuulosuojaimia, jos työ ylittää sallitun melurajan (sama koskee kaikkia leikkausalueella olevia
henkilöitä).
Pidä kädet, hiukset ja vaatteet poissa liikkuvista osista, kuten tuulettimista ja moottoreista.
Älä koskaan irrota jäähdytysyksikön suojakansia, kun kone on kytketty pistorasiaan. Valmistaja ei ole vastuussa mistään vammoista
tai vahingoista, jotka johtuvat turvaohjeiden noudattamatta jättämisestä.
Aiemmin leikatut osat ovat kuumia ja voivat aiheuttaa palovammoja koskettaessaan. Jos poltinta on huollettava, varmista, että
sillä on riittävästi aikaa jäähtyä odottamalla vähintään 10 minuuttia. Kun käytät vesijäähdytteistä taskulamppua, varmista, että
jäähdytysyksikkö on kytketty päälle, jotta vältytään nesteen mahdollisesti aiheuttamilta palovammilta.
On tärkeää varmistaa työskentelyalue ennen sieltä poistumista tavaroiden ja ihmisten turvallisuuden varmistamiseksi.
HITSAUSHÖYRU JA KAASU
Leikkauksen yhteydessä syntyvät höyryt, kaasut ja pöly ovat mahdollisia terveyshaittoja. On pakollista varmistaa riittävä
ilmanvaihto ja/tai poisto, jotta höyryt ja kaasut pysyvät poissa työalueelta. Ilmasyötteisen hitsauskypärän käyttö on suositeltavaa,
jos työpaikan ilmanvaihto on riittämätön.
Tarkista suositeltujen turvamääräysten mukaisesti, että ilmansyöttö on tehokas.
Kun leikkaat pienillä alueilla, käyttäjää on valvottava turvalliselta etäisyydeltä. Tiettyjen lyijyä, kadmiumia, sinkkiä, elohopeaa tai berylliumia sisältävien
materiaalien leikkaaminen voi olla erityisen vaarallista. On myös suositeltavaa poistaa rasva osista ennen niiden leikkaamista.
Kaasupulloja on säilytettävä avoimessa tai tuuletetussa tilassa. Ne on säilytettävä pystyasennossa ja pidettävä tuen tai vaunun varassa putoamisvaaran
rajoittamiseksi. Älä leikkaa alueilla, joissa säilytetään rasvaa tai maalia.
3
NEOCUT 105/125
FI
TULIPALO- JA RÄJÄHDYSVAARAT
Suojaa koko työalue ja varmista, että tulenarkoja esineitä säilytetään vähintään 11 metrin etäisyydellä.
Palonsammutusvälineet on pidettävä lähellä materiaalia leikattaessa.
Varo hitsausroiskeita ja kipinöitä, myös halkeamien läpi. Jos et ole varovainen, tämä voi mahdollisesti johtaa tulipaloon tai räjähdykseen.
Pidä ihmiset, syttyvät materiaalit/esineet ja paineen alaiset säiliöt turvallisen etäisyyden päässä.
Säiliöiden tai putkien leikkaamista tulee välttää, ja jos ne ovat auki, syttyvät tai räjähtävät materiaalit on poistettava (öljy, polttoaine, kaasu...).
Hiontatoimenpiteitä ei saa suorittaa virtalähteen tai syttyvien materiaalien lähellä.
SÄHKÖTURVALLISUUS
Käytettävässä sähköverkossa on oltava maadoitusliitin. Käytä suositeltua sulakkeen kokoa.
Sähköisku voi aiheuttaa vakavia vammoja tai mahdollisesti jopa hengenvaarallisia onnettomuuksia.
Älä koske mihinkään jännitteiseen koneen osiin (sisällä tai ulkopuolella), kun se on kytketty pistorasiaan (polttimet, kaapelit, puristimet), koska ne on
kytketty leikkauspiiriin.
Ennen kuin avaat laitteen, se on ehdottomasti irrotettava verkkovirrasta ja odotettava 2 minuuttia, jotta kaikki kondensaattorit purkautuvat. Älä koske
polttimeen tai elektrodin pidikkeeseen ja maadoituspuristimeen samanaikaisesti.
Vaurioituneet kaapelit ja polttimet on vaihdettava pätevän teknikon toimesta. Varmista, että kaapelin poikkileikkaus on riittävä käytössä (jatkeet ja
hitsauskaapelit). Käytä aina kuivia ja hyvässä kunnossa olevia vaatteita suojautuaksesi leikkauspiiristä. Käytä eristäviä kenkiä riippumatta työpaikasta/
ympäristöstä, jossa työskentelet.
EMC-MATERIAALIN LUOKITUS
Tätä luokan A konetta ei ole tarkoitettu käytettäväksi asuinalueella, jossa sähkövirta tulee kotitalouksien pienjänniteverkosta.
Sähkömagneettisen yhteensopivuuden varmistamisessa näissä paikoissa voi olla vaikeuksia johtuvien häiriöiden ja säteilyn
vuoksi.
Tämä laite ei ole standardin IEC 61000-3-12 mukainen, ja se on tarkoitettu liitettäväksi yksityisiin pienjännitejärjestelmiin, jotka
ovat yhteydessä julkiseen sähköverkkoon vain keski- tai korkeajännitetasolla. Jos kone on liitetty julkiseen pienjänniteverkkoon,
koneen asentajan tai käyttäjän on varmistettava verkko-operaattorilta, että laite voidaan liittää.
Tämä laite on IEC 61000-3-11 -standardin mukainen.
SÄHKÖMAGNEETTISET HÄIRIÖT
Minkä tahansa johtimen läpi kulkeva sähkövirta aiheuttaa sähkö- ja magneettikenttiä (EMF). Leikkausvirta synnyttää EMF:n
leikkauspiirin ja leikkauslaitteen ympärille.
EMF-sähkömagneettikentät voivat häiritä tiettyjä lääketieteellisiä implantteja, kuten sydämentahdistimia. Henkilöille, joilla on lääketieteellisiä
implantteja, on ryhdyttävä suojatoimenpiteisiin. Esimerkiksi rajoittamalla ohikulkijoiden pääsyä tai suorittamalla käyttäjille yksilöllinen riskiarviointi.
Kaikkien käyttäjien tulee ryhtyä seuraaviin varotoimiin minimoidakseen altistumisen leikkauspiirin synnyttämille sähkömagneettisille kentille (EMF):
• Aseta leikkauskaapelit yhteen - jos mahdollista, kiinnitä ne;
• pidä pää ja ylävartalo mahdollisimman kaukana leikkauspiiristä;
• Älä koskaan kiedo kaapelia kehosi ympärille;
• Älä koskaan aseta kehoasi kaapeleiden väliin. Pidä molempia leikkauskaapeleita samalla puolella kehoasi;
• Liitä maadoitusliitin mahdollisimman lähelle leikattavaa aluetta;
• älä työskentele liian lähellä leikkuria, älä nojaa äläkä istu sen päällä;
• älä leikkaa, kun kannat konetta.
Tahdistinta käyttävien henkilöiden on neuvoteltava lääkärin kanssa ennen tämän laitteen käyttöä.
Altistuminen sähkömagneettisille kentille hitsauksen aikana voi aiheuttaa muita terveysvaikutuksia, joita ei ole vielä tunnistettu.
SUOSITUKSET HITSAUSALUEELLE ARVIOINTIIN JA LEIKKAUKSIIN
Yleisiä pointteja
Käyttäjä on vastuussa kaarileikkauslaitteiston asennuksesta ja käytöstä valmistajan ohjeiden mukaisesti. Jos sähkömagneettisia häiriöitä havaitaan,
on käyttäjä vastuussa tilanteen ratkaisemisesta valmistajan teknisen tuen kanssa. Tietyissä tapauksissa tämä korjaava toimenpide voi olla niinkin
4

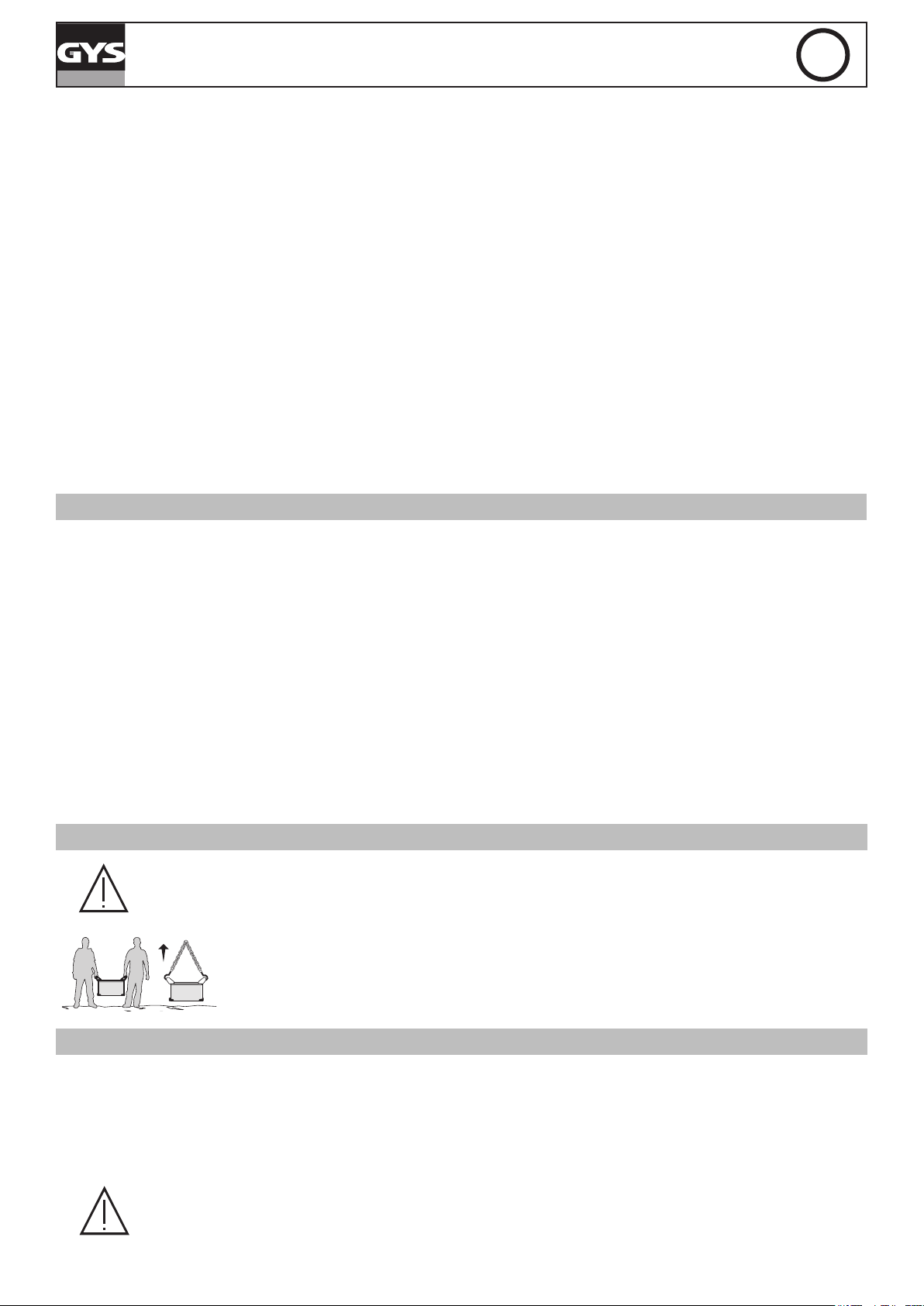

NEOCUT 105/125
yksinkertainen kuin leikkauspiirin maadoitus. Muissa tapauksissa voi olla tarpeen rakentaa sähkömagneettinen suojaus leikkausvirtalähteen ympärille
ja koko kappaleen ympärille asentamalla sisääntulosuodattimia. Kaikissa tapauksissa sähkömagneettisia häiriöitä on vähennettävä, kunnes ne eivät
enää ole ongelma.
Hakkuualueen arviointi
Ennen koneen asentamista käyttäjän tulee arvioida mahdolliset sähkömagneettiset ongelmat, joita saattaa syntyä alueella, johon asennus on
suunniteltu. Seuraavat tekijät tulee ottaa huomioon:
a) muiden virtakaapeleiden, etäkaapeleiden ja puhelinkaapeleiden läsnäolo (valokaarileikkauskoneen yläpuolella ja vieressä);
b) televisiolähettimet ja -vastaanottimet;
c) tietokoneet ja muut laitteistot
d) kriittiset turvalaitteet, kuten teollisuuskoneiden suojaus;
e) alueella olevien ihmisten, kuten sydämentahdistimia tai kuulolaitteita käyttävien ihmisten terveys ja turvallisuus;
f) kalibrointi- ja mittauslaitteet;
g) muiden samalla alueella olevien laitteiden eristäminen.
Käyttäjän on varmistettava, että samalla alueella käytettävät laitteet ja laitteet ovat yhteensopivia keskenään. Tämä saattaa vaatia lisävarotoimia;
h) kellonaika leikkauksen tai muun toiminnan aikana on suoritettava.
Huomioon otettava leikkausalueen koko riippuu rakennuksen koosta ja muodosta sekä suoritetun työn tyypistä. Huomioon otettava alue saattaa ylittää
asennuksen rajat.
Asennusarvioinnin leikkaaminen
Hitsausalueen lisäksi itse kaarileikkausjärjestelmän asennuksen arviointia voidaan käyttää häiriötapausten tunnistamiseen ja ratkaisemiseen
Päästöjen arviointiin on sisällyttävä CISPR 11:n artiklan 10 mukaiset in situ -mittaukset. In situ -mittauksia voidaan käyttää myös vahvistaa
lieventämistoimenpiteiden tehokkuuden.
FI
SUOSITELTAVAT MENETELMÄT SÄHKÖMAGNEETTISTEN PÄÄSTÖJEN VÄHENTÄMISEKSI
a. Valtakunnallinen sähköverkko: plasmaleikkauskone on liitettävä valtakunnalliseen sähköverkkoon valmistajan suosituksen mukaisesti.
Häiriöiden sattuessa saattaa olla tarpeen ryhtyä lisävarotoimiin, kuten virransyöttöverkon suodatus. Virtalähteen kaapelin suojaaminen metallirungossa
tai vastaavassa on harkittava kiinteältä leikkausasennukselta. On tarpeen varmistaa rungon sähköinen jatkuvuus sen koko pituudelta. Runko tulee
liittää leikkuukoneeseen, jotta varmistetaan hyvä sähköinen kosketus johtimen ja leikkuukoneen kotelon välillä.
b. Valokaarileikkauslaitteiston huolto: Valokaarileikkauskoneelle tulee tehdä rutiinihuoltotarkastus valmistajan suositusten mukaisesti. Kaikki
sisäänkäynnit, huoltoovet ja kannet tulee sulkea ja lukita kunnolla, kun kaarihitsauslaitteisto on päällä. Valokaarileikkauslaitteistoa ei saa muuttaa
millään tavalla, lukuun ottamatta valmistajan ohjeissa esitettyjä muutoksia ja asetuksia. Valokaarisytytysten ja valokaaren stabilointilaitteiden kipinäväli
on säädettävä ja huollettava valmistajan suositusten mukaisesti.
c. Kaapeleiden katkaisu: kaapelien tulee olla mahdollisimman lyhyitä, lähellä toisiaan ja lähellä maata, jos ei maassa.
d. Potentiaalin tasaus: Harkitse kaikkien metalliesineiden kiinnittämistä ympäröivällä alueella. Työkappaleeseen liitetyt metalliesineet lisäävät kuitenkin
sähköiskun vaaraa, jos käyttäjä koskettaa sekä metalliosia että elektrodia. Käyttäjä on eristettävä tällaisilta metalliesineiltä.
e. Leikattavan metalliosan maadoitus: Kun osaa ei ole maadoitettu - sähköturvallisuussyistä tai sen koosta ja sijainnista johtuen (esim. laivan
rungot tai metalliset rakennusrakenteet), osan maadoitus voijoissain tapauksissa mutta järjestelmällisesti vähentää päästöjä. On suositeltavaa
välttää sellaisten osien maadoittamista, jotka voivat lisätä käyttäjien loukkaantumisriskiä tai vahingoittaa muita sähkölaitteita. Tarvittaessa on
tarkoituksenmukaista, että osan maadoitus tehdään suoraan, mutta joissakin maissa, joissa tällaista suoraa liitäntää ei ole mahdollista, liitäntä
kannattaa tehdä kansallisten määräysten mukaan valitulla kondensaattorilla.
f. Suojaus ja suojaus: Alueen muiden kaapeleiden ja laitteiden valikoiva suojaus ja suojaus voi vähentää häiriöitä. Koko leikkuualueen suojaaminen
voidaan harkita tietyissä tilanteissa.
LEIKKUUKONEEN KULJETUS JA KULJETUS
Kone on varustettu kahdella kahvalla helpottamaan kuljetusta, joka vaatii kaksi henkilöä. Varo, ettet aliarvioi koneen painoa.
Kahvaa ei voi käyttää tuotteen nostamiseen.
Älä käytä kaapelia tai taskulamppua koneen siirtämiseen. Leikkuulaitteita on siirrettävä pystyasennossa.
Älä aseta/kanna laitetta ihmisten tai esineiden päälle.
LAITTEISTON ASENNUS
• Aseta kone lattialle (enintään 10° kaltevuus)
• Järjestä riittävästi tilaa koneen tuuletusta ja ohjaimia varten.
• Tätä laitetta tulee käyttää ja säilyttää paikassa, joka on suojattu pölyltä, hapolta, kaasulta tai muilta syövyttäviltä aineilta.
Laitteen suojausluokka on IP23, mikä tarkoittaa, että:
- laitteen herkät osat on suojattu esineiltä, joiden halkaisija on >12,5 mm ja
- se on jälleen suojattu sateelta 60° pystysuoralla kaltevuudella.
Laitetta voidaan käyttää ulkona IP23-suojaussertikaatin mukaisesti.
Virtakaapelit, jatkojohdot ja hitsauskaapelit on kelattava kokonaan auki ylikuumenemisen estämiseksi.
Valmistaja ei ota vastuuta esineille tai henkilöille aiheutuneista vahingoista, jotka johtuvat koneen virheellisestä ja/tai vaarallisesta
käytöstä.
5
NEOCUT 105/125
FI
HUOLTO / SUOSITUKSET
• Huollon saa suorittaa vain pätevä henkilö. Vuosihuolto on suositeltavaa.
• Varmista, että kone on irrotettu verkkovirrasta, ja odota 2 minuuttia ennen huoltotöiden suorittamista. Sisällä jännitteet ja virrat
ovat korkeita ja vaarallisia.
• Poista kotelo 2 tai 3 kertaa vuodessa ylimääräisen pölyn poistamiseksi. Käytä tilaisuutta hyväksesi ja anna pätevän henkilön tarkastaa sähköliitännät
eristetyllä työkalulla.
• Tarkista säännöllisesti virtajohdon kunto. Jos virtajohto on vaurioitunut, se on vaihdettava valmistajan, sen huoltopalvelun tai vastaavan pätevän
henkilön toimesta vaarojen välttämiseksi.
• Varmista, että laitteen tuuletusaukot eivät ole tukossa riittävän ilmankierron mahdollistamiseksi.
• Tarkista, ettei polttimessa ole halkeamia tai paljaita johtoja.
• Tarkista, että kulutusosat on asennettu oikein ja että ne eivät ole kuluneet.
Ilmansuodattimen huolto:
Suodatinsäiliön tyhjennys:
• Irrota ilmansyöttö.
• Löysää suodatinsäiliön alaosan venttiiliä kääntämällä sitä vastapäivään.
• Tyhjennä vesi säiliöstä työntämällä hanaa ylöspäin.
• Kiristä suodatinsäiliön pohjassa olevaa venttiiliä kiertämällä sitä myötäpäivään.
Suodatinelementin irrotus:
• Katkaise ilmansyöttö.
• Ota kiinni säiliöstä ja ruuvaa se irti rungosta kääntämällä sitä vastapäivään.
• Suodatinelementti (valkoinen) voidaan puhaltaa ulos tai vaihtaa sen kunnosta riippuen.
Suodatinelementin uudelleen kokoaminen:
• Aseta suodatinelementti takaisin säiliöön, tarkista O-renkaan olemassaolo yläosassa.
• Kierrä säiliö takaisin runkoon kääntämällä sitä myötäpäivään.
ASENNUS – TUOTTEEN KÄYTTÖ
Vain valmistajan valtuuttama pätevä henkilöstö saa suorittaa hitsauslaitteen asennuksen. Asennuksen aikana käyttäjän on varmistettava, että kone
on irrotettu verkkovirrasta.
KONEEN MUKANA
NEOCUT 105 NEOCUT 125
Viite. 063044 Viite. 063112 Viite. 067431 Viite. 067448
4 m
Pneumaattiset liittimet
6 m
Aloitussarja
Generaattorin mukana toimitetut lisävarusteet on suunniteltu käytettäväksi vain tässä koneessa.
KUVAUS
NEOCUT on kolmivaiheinen plasmaleikkaus- ja talttauskone, joka mahdollistaa:
- Leikkaus kaikille metallityypeille
- Kaikentyyppisten metallien talttaus
- Merkinnät kaikkiin metallityyppeihin
Nämä kolme prosessia edellyttävät sopivien kulutusosien sekä paineilman tai typen käyttöä.
8 mm 10 mm 8 mm 10 mm 8 mm 10 mm 8 mm 10 mm
-
-
LAITTEEN KUVAUS (KUVA 1 - SIVU 2)
1- Näyttö 7- Kuljetuskahvat.
2- Säätönuppi 8- Pneumaattisen liittimen vaihto
3- Maadoitusliittimen liitäntä 9- Virtalähdekaapeli
4- Plasmapolttimen liitin 10- On / o kytkin
CNC 1 analogisen (valinnainen, viite 039988) tai CNC 2 digitaalisen
5-
(valinnainen, viite 064737) liittimen asennusovi
Digitaalisen jälkiasennettavan CNC 3 -liittimen asennusovi
6-
(vaihtoehto, viite 068957)
11- Suodattaa
6

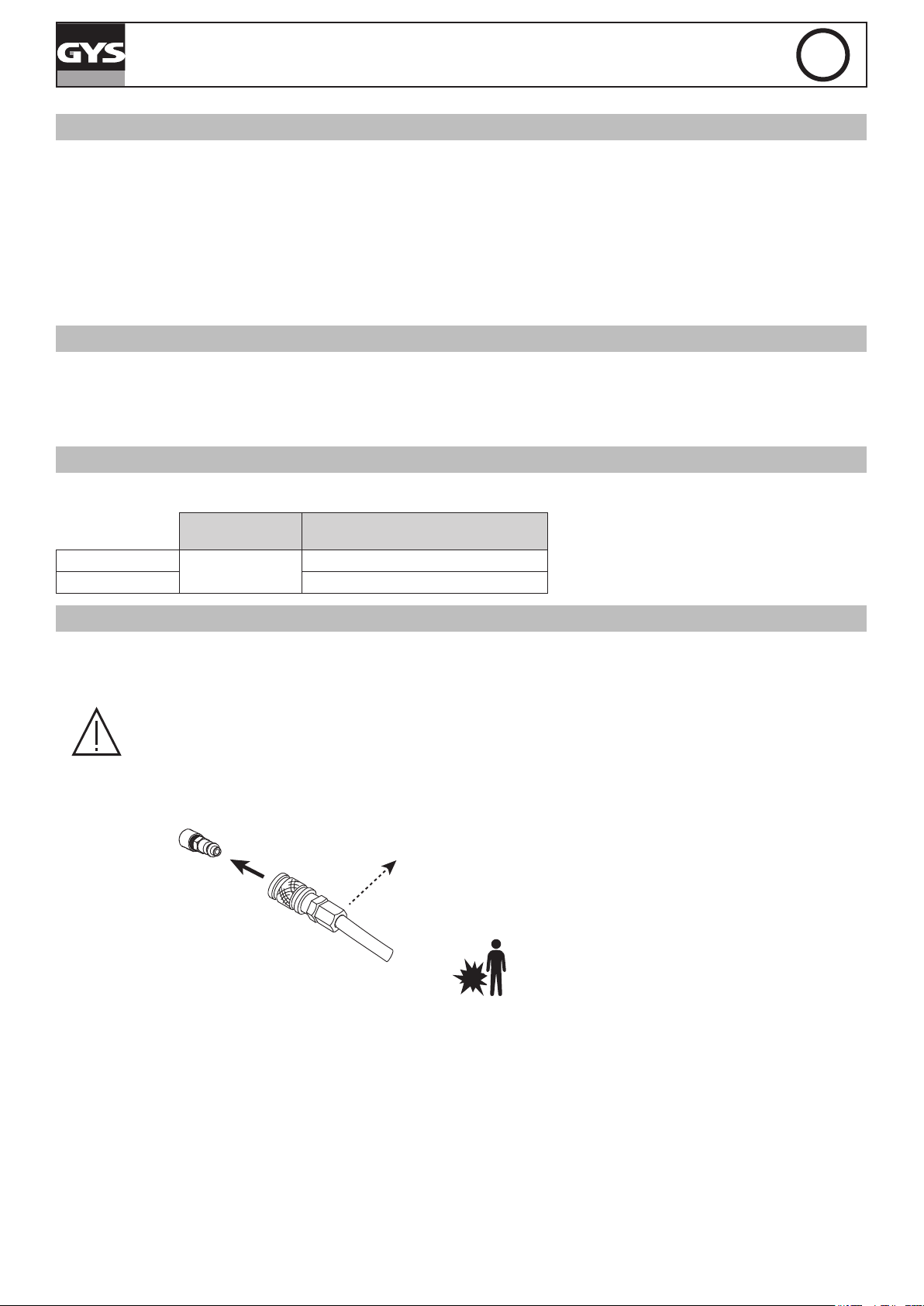

NEOCUT 105/125
FI
VIRTALÄHDE / POWER UP
• NEOCUT 105 toimitetaan EN 60309-1 tyypin 32A pistokkeella.
• NEOCUT 125 toimitetaan ilman pistoketta, on suositeltavaa käyttää EN 60309-1 tyypin 63A pistoketta.
Näitä virtalähteitä saa käyttää vain nelijohtimisessa, kolmivaiheisessa 400 V (50-60 Hz) sähköasennuksessa, jossa nolla on kytketty maahan.
• Tehollinen absorboitunut virta (I1e) näkyy laitteessa maksimikäyttöolosuhteita varten. Tarkista, että virtalähde ja sen suojaukset
(sulake ja/tai katkaisija) ovat yhteensopivia käytössä tarvittavan virran kanssa. Joissakin maissa pistoke voi olla tarpeen vaihtaa käytön mahdollistamiseksi
maksimiolosuhteissa.
• Kone on suunniteltu toimimaan 400 V /- 15 % virtalähteellä. Jos tulojännite on alle 340Ve tai yli 460Ve, kone menee suojaukseen ja näyttöön
tulee virhekoodi.
• Kytke koneeseen virta asettamalla päävirtakytkin (KUVA 1-10) I-asentoon ja pysäytä se asettamalla se 0-asentoon.
Varoitus! Älä koskaan irrota virtalähdettä koneen ollessa käynnissä.
LIITÄNTÄ GENERAATTORIIN
Kone voi toimia generaattoreiden kanssa, kunhan aputeho vastaa näitä vaatimuksia:
- Jännitteen tulee olla AC, aina suurempi kuin 400V ±15% ja huippujännitteen alle 700V,
- Taajuuden tulee olla välillä 50 - 60 Hz.
Nämä vaatimukset on ehdottomasti tarkistettava, koska monet generaattorit tuottavat korkean jännitteen huippuja, jotka voivat vahingoittaa näitä
koneita.
LAATKENTOJEN KÄYTTÖ
Kaikkien jatkojohtojen tulee olla kooltaan ja poikkileikkaukseltaan riittävän suuria suhteessa koneen jännitteeseen.
Käytä jatkojohtoa, joka on kansallisten turvallisuusmääräysten mukainen.
Jännitteen sisään-
tulo
NEOCUT 105
NEOCUT 125 6 mm²
400 V
Jatkojohdon osa (<45 m)
4 mm²
ILMAN TUOTTO
Ilmansyöttö voi tulla kompressorista tai korkeapainepulloista. Korkeapainemanometriä on käytettävä kaikissa ilmansyötöissä, ja sen on pystyttävä
kuljettamaan kaasu plasmaleikkuriin. Näissä koneissa on integroitu ilmansuodatin (5μm), mutta ylimääräinen suodatusjärjestelmä voi olla tarpeen
ilmansyötön laadusta riippuen (valinnainen epäpuhtaussuodatin, viite 039728).
Jos syötettävä ilma on heikkolaatuista, leikkausnopeus laskee, leikkauslaatu heikkenee, maksimileikkauskapasiteetti laskee ja kulutustarvikkeiden elinkaari lyhenee.
Parhaan suorituskyvyn saavuttamiseksi paineilman on oltava standardin ISO8573-1, luokan 1.2.2 mukainen. Höyrypisteen enimmäislämpötilan tulee
olla -40 °C.
Öljyn (aerosoli, neste ja höyry) enimmäismäärä on 0,1 mg/m3.
Liitä kaasun syöttö virtalähteeseen käyttämällä inerttikaasuputkea, jonka
sisähalkaisija on 9,5 mm, ja pikaliitintä.
Paine ei saa ylittää 9 baaria, muuten suodatinsäiliö voi
räjähtää.
Suositeltu syöttöpaine ilmankierron aikana on 5 - 9 baaria ja minimiveloitus 305 L/min.
7
NEOCUT 105/125
KULUTUSTARVIKKEIDEN VALINTA
• Käsinleikkaus polttimella MT 125 (6 m : viite 039506, 12 m : viite 039513) :
• Automaattinen leikkaus polttimella AT 125 (6 m : viite 038479, 12 m : viite 039520, 15 m : viite 069787, 20 m : viite
069794) :
FI
• Automaattinen leikkaus polttimella AT 160 (6 m : viite 067479, 12 m : viite 067486, 15 m : viite 069800, 20 m : viite
069817):
• Talttaus polttimella MT 125 (6 m : viite 039506, 12 m : viite 039513):
8
NEOCUT 105/125
FI
LEIKKAA NYKYISET ASETUKSET
Jotta saavutetaan odotettu suorituskyky ja taataan kulutusosien pitkä käyttöikä, varmista, että virta on asetettu kulutusosaan ilmoitetun arvon mukaan (esim. 45 A = 45 ampeeria).
Säätö tehdään yksinkertaisesti päänäytön valitsimella.
ILMANPAINEEN SÄÄTÖ
NEOCUT on varustettu elektronisesti ohjatulla paineensäätimellä, painetta säädetään käyttöliittymän kautta (katso seuraavat sivut).
Kulutustarvikkeiden optimaalisen suorituskyvyn ja käyttöiän saavuttamiseksi on erittäin tärkeää:
- Oikean polttimen pituuden määrittäminen
- Mukautetun tilan käyttäminen valituille tarvikkeille
- Käytä valituille tarvikkeille sopivaa virtaa
- Jätä paineasetukseksi «auto».
On suositeltavaa tarkistaa, että käyttöliittymään syötetyt parametrit ovat linjassa todellisen konguraation kanssa, erityisesti seuraavissa tapauksissa:
- Liitäntäpisteen tai pneumaattisen asennuksen muutokset
- Polttimen pituuden muutos
- Kulutustarvikkeiden tyypin vaihto
- Epäilen.
Pneumaattinen piiri on mahdollista tarkistaa «ilmatesti»-toiminnolla, jolla voidaan mm. tarkistaa, onko kompressorin tuottama paine riittävä (katso
seuraavat sivut).
LEIKKAUSTAVAN VALINTA
Leikkaus/leikkaus lukitulla liipasimella
Käytä jompaakumpaa näistä kahdesta tilasta leikkaaessasi kiinteää metallilevyä.
Vedä liipaisinta luodaksesi kaari ja vapauta se pysähtyäksesi tai "avaa" (kaari pysähtyy itsestään).
Pitkissä leikkauksissa on mahdollista käyttää lukittua liipaisutilaa, jolloin liipaisin voidaan vapauttaa leikkauksen aikana. Tämä
tila estää väsymyksen ja pitää kätesi hieman kauempana leikkausalueesta.
Talttaus / talttaus lukitulla liipasimella
Käytä jompaakumpaa näistä kahdesta tilasta talttaustyön suorittamiseen.
Vedä liipaisinta luodaksesi kaari ja vapauta se pysähtyäksesi tai "avaa" (kaari pysähtyy itsestään).
Pitkissä leikkauksissa on mahdollista käyttää lukittua liipaisutilaa, jolloin liipaisin voidaan vapauttaa leikkauksen aikana. Tämä
tila estää väsymyksen ja pitää kätesi hieman kauempana leikkausalueesta.
Rei'itetyn metallilevyn leikkaus
Käytä tätä tilaa leikkaustöiden suorittamiseen rei'itetyille metallilevyille, jotka vaativat toistuvia leikkauspysäytyksiä / -uudelleenkäynnistystä.
Tämä on leikkaustila, jossa kaari latautuu itsekseen niin kauan kuin liipaisinta pidetään painettuna. Tämä tila on mukavampi
käyttää, koska se välttää liipaisimen jatkuvan vedon ja vapauttamisen.
Merkitseminen pois
Tämä tila, joka on yhteensopiva kaikkien leikkaustarvikkeiden kanssa, toimii alhaisella virralla ja mahdollistaa metallilevyn
pintamerkinnän. Erityisen hyödyllinen automaattisessa leikkauksessa esimerkiksi viitteiden, nippunumeroiden tallentamiseen...
tähän tilaan pääsee myös käsikäyttöisellä taskulampulla.
ENSIMMÄINEN KÄYNNISTYS
Ensimmäisen käynnistyksen yhteydessä kone pyytää sinua määrittämään seuraavat parametrit:
(EN) ENGLISH
(FR) FRANCAIS
1
(DE) DEUTSCH
(IT) ITALIANO
2
(ES) ESPANOL
m. /bar
ft./psi
(NL) NEDERLANDS
(RU) RUSSKIY
Kieli Yksiköt (m./bar tai ft./psi)
9
NEOCUT 105/125
FI
6.0m/20ft
3
Vierityspyörän pyörittäminen siirtää kohdistimen halutun valinnan eteen, vierityspyörän painaminen vahvistaa valinnan.
Huomautus: Syöttövirheen sattuessa näitä parametreja voidaan muuttaa (katso Asetukset-valikko).
HMI-NAVIGOINTI
VIERITYSPYÖRÄN KÄYTTÖ
PÄÄNÄYTTÖ (NYKYINEN ASETUS):
MT/AT-125
MT/AT-160
Taskulamppu
(vain NEOCUT 125)
Vierityspyörän kääntäminen mahdollistaa
- digitaalisen parametrin säätö (virta, paine)
- Siirrä kohdistinta tehdäksesi valinnan
Painamalla vierityspyörää
- mahdollistaa valinnan vahvistamisen (osoittimilla)
- Käytä työkalupalkkia päänäytöstä tai paineen asetusnäytöstä
4
7.6m/25ft
12.0m/40ft
15.2m/50ft
Polttimen pituus
3-4: Tärkeä asetus tuotteen oikean
toiminnan kannalta. Virtalähde käyttää
näitä tietoja optimaalisen käyttöpaineen
laskemiseen ja soveltamiseen.
6,0 m
1
5,2 bar
2
*Paineen oikealle puolelle saattaa ilmestyä ylös tai alas osoittava nuoli, kun käyttäjä on muuttanut painetta väärin, nuoli katoaa, kun asetettu paine on optimaalinen tai
paineasetus on asetettu «auto»-tilaan.
TYÖKALUPALKKI (PÄÄSY VIERITYSPYÖRÄN KAUTTA)
105A
5,2 bar
Setup
TILAN VALINTA
3
105A
4
1
2
3
4
Tämä näyttö tulee näkyviin heti, kun kone käynnistetään:
1- Toimintatila
2- Nykyinen paine*
3- Valittu polttimen pituus
4- Nykyinen
Nykyinen asetus tehdään suoraan tältä näytöltä.
1- Pääsy tilan valintanäyttöön
2- Pääsy päänäyttöön (nykyinen asetus)
3- Paineensäätönäytön avaaminen
4- Pääsy Setup-valikkoon
10
6 tilaa on saatavana. Tehdäksesi oikean valinnan, katso luku "tilan valinta".
Cutting
PAINEEN SÄÄTÖ
NEOCUT 105/125
FI
1
105 A
2
6,0 m
3
AUTO
4
105 A
105 A
Oletusarvoisesti näyttö näyttää tältä:
1- Toimintatila
2- Nykyinen
3- Polttimen pituus
4- Paine*
*Paine lukittuu automaattisesti oletusarvoisesti (ilmaisee tekstin AUTO ja kiinni oleva riippulukko): kone huolehtii
oikean painearvon asettamisesta eri parametrien mukaan (kuten virta, tila, polttimen pituus).
6.0m
Paineasetuksen vaihtamiseksi manuaaliseen tilaan tarvitaan vierityspyörän pitkä
painallus: riippulukon vierestä alkaa lähtölaskenta.
3
AUTO
6,0 m
5.2 bar
optimal
Vierityspyörän vapauttaminen lähtölaskennan aikana peruuttaa paineen avaustoiminnon.
Ajastimen lopussa seuraava näyttö tulee näkyviin:
- riippulukko on auki (symboloi, että säätö on mahdollista)
- nykyinen paine näytetään (arvo vastaa automaattitilassa käytettyä arvoa)
- Arvolla varustettu pylväsdiagrammi ilmoittaa trendin (teksti «optimaalinen»
näytetään, kun valittu arvo vastaa täydellisesti arvoa, jota käytettäisiin automaattitilassa).
6,0 m
105 A
"ASETUKSET" -VALIKKO (pääsy vierityspyörän kautta)
5.2 bar
0.2
CONSUMABLES
AIR TEST
TORCH LENGHT
LOG BOOK
EN FR DE IT...
UNITS
EXIT
LASKURIT
ELECTRODE
0 Cycl./
TIP
0 Cycl./
RESETS
EXIT
1
.0H
2
.0H
3
4
Tämä työkalu laskee jaksojen lukumäärän sekä suuttimen ja elektrodin leikkausajan:
1- Jaksojen lukumäärä ja elektrodin kumulatiivinen käyttöaika
2- Jaksojen lukumäärä ja suuttimen kumulatiivinen käyttöaika
3- Metrin nollausvalikko
4- Palaa Asetukset-valikkoon
Esimerkki paineasetuksesta, joka on korkeampi kuin optimiarvo 0,2 bar
Voit palata automaattiseen asetukseen painamalla vierityspyörää ja pitämällä sitä
painettuna: riippulukon vierestä alkaa laskenta.
Ajastimen lopussa asetus on «AUTO» ja riippulukko lukittu.
11
ILMATESTI
VALUE
INPUT
OUTPUT
NEOCUT 105/125
LASKURIEN NOLLAUS
Edustavan määrän saamiseksi on tarpeen nollata vaihdettavien kulutusosien
laskurit.
RESET ELECTRODE
RESET TIP
RESET ALL
EXIT
Suorittaaksesi nollauksen, valitse haluamasi rivi vierityspyörää kääntämällä ja paina ja pidä alhaalla (valitun rivin oikealla
puolella näkyy lähtölaskenta), aloituslaskennan lopussa valittu rivi nollataan.
Vierityspyörän vapauttaminen lähtölaskennan aikana peruuttaa toiminnon.
Huomautus: tämän toiminnon tarkoituksena on auttaa tarkkailemaan kulutustarvikkeita kulumisen ja repeytymisen varalta.
Käyttäjä ei ole velvollinen käyttämään tätä toimintoa ja vielä vähemmän nollaamaan laskureita aina, kun kulutustarvike vaihdetaan (kone ei lukkiudu, jos jaksojen määrä tai käyttöajat ovat liian korkeat).
1
=5 bar
=-.-bar
2
=-.-bar
3
1
2
3
4
Tämän työkalun avulla voit pakottaa ilman ulos virtalähteestä:
- Tyhjennä piiri, jos piirissä on kosteutta.
- Tarkista, onko kompressorin suorituskyky riittävä
1- Testaa paineen säätö
2- Paineen näyttö tuotteen sisääntulossa
3- Tuotteen ulostulopaineen näyttö
Laskurin nollausvalikko tarjoaa:
1- Elektrodilaskurin nollaus
2- Suutinlaskurien nollaus
3- Kaikkien laskurien nollaus
4- Palaa edelliseen näyttöön
FI
SOIMULUN PITUUS
MT/AT-125
MT/AT-160
6.0m/20ft
7.6m/25ft
12.0m/40ft
15.2m/50ft
HIRSI
Vierityspyörän painaminen sammuttaa ilman ja palaa Setup-valikkoon.
Valitsee taskulamppumallin (vain mallille NEOCUT 125)
Tärkeä asetus tuotteen oikean toiminnan kannalta. Virtalähde käyttää näitä tietoja optimaalisen
käyttöpaineen laskemiseen ja soveltamiseen.
Mahdollistaa taskulampun pituuden muuttamisen
Tärkeä asetus tuotteen oikean toiminnan kannalta. Virtalähde käyttää näitä tietoja optimaalisen
käyttöpaineen laskemiseen ja soveltamiseen.
12
IND PCB : XX.XX
EVO PCB1 : XX
EVO PCB2 : XX
SOFTWARE : XX.XX
POWER ON : XXX
CUT TIME : XXX.XH
CUT COUNT : XXX
1
2
3
4
5
Näytetään lokikirjassa:
1 - Elektronisten levyjen versio
2 - Ohjelmiston versio
3- Kuinka monta kertaa kone käynnistettiin
4- Kokonaisleikkausaika
5- Leikkausjaksojen lukumäärä
KIELI
(EN) ENGLISH
(FR) FRANCAIS
(DE) DEUTSCH
(IT) ITALIANO
(ES) ESPANOL
(NL) NEDERLANDS
(RU) RUSSKIY
YKSIKÖT
NEOCUT 105/125
Mahdollistaa nykyisen kielen vaihtamisen
FI
m. /bar
ft./psi
LEIKKAUSJÄRJESTYS
1- Kun liipaisinta painetaan, ohjauskaari käynnistyy. Se on pienitehoinen kaari, joka syntyy elektrodin ja suuttimen väliin ja mahdollistaa kaaren
alkamisen leikattavasta metallikappaleesta.
2- Kun ohjauskaari koskettaa levyä, plasmaleikkuri havaitsee käynnistyksen. Valokaari kulkee sitten elektrodin ja levyn välissä, ja kone lisää virtaa
käyttäjän asettamaan arvoon.
3- Leikkauksen lopussa (liipaisimen vapautus tai lukituksen poistaminen) kaari pysähtyy, ilma jatkaa ulostuloa useiden kymmenien sekuntien ajan
polttimen ja kulutustarvikkeiden jäähdyttämiseksi.
NÄYTTÖÖN LEIKKAUKSEN AIKANA
1
4
5
105A
5,0 bar
7,3 bar 152V
2 3
105A
6
Mahdollistaa nykyisten yksiköiden muuttamisen:
- SI-yksiköt: polttimen pituus metreinä ja paine baareina
- Imperiumin yksiköt: polttimen pituus jalkoina ja paine PSI:nä
1- Nykyinen tila
2 - Painetta tulee sisään
3- Valokaarijännite
4- Nykyinen sarja
5- Paine poistuu
6- Virta mitattu
KÄSIN LEIKKAUS TYÖKAPPALEEN REUNASTA:
Metallikappaleeseen kiinnitetty maadoituspuristin pitää polttimen alustaa kohtisuo-
1
rassa asennossa (90°) työkappaleen päähän nähden.
Vedä polttimen liipaisinta virittääksesi kaari, kunnes poltin on mennyt kokonaan
2
osan läpi.
13
NEOCUT 105/125
Kun leikkaus on alkanut, vedä tyynyä hieman metallilevyä vasten jatkaaksesi leik-
3
kaamista. Yritä säilyttää säännöllinen rytmi.
ALOITA LEIKKAAMINEN METALLILEVYN SISÄLLÄ:
Kun maadoituspuristin on kiinnitetty metallikappaleeseen, pidä poltin noin 30°
1
kulmassa kappaleeseen nähden.
FI
Paina polttimen liipaisinta käynnistääksesi kaari säilyttäen samalla 30° kulman kap-
2
paleeseen nähden. Kierrä poltinta hitaasti kohtisuoraan asentoon (90°).
Pysäytä poltin pitämällä liipaisinta painettuna. Jos kipinät tulevat metallikappaleen
3
alta, kaari on leikannut materiaalin.
4
Kun leikkaus on alkanut, vedä tyynyä hieman metallilevyä vasten jatkaaksesi leikkaamista. Yritä säilyttää säännöllinen rytmi.
TALTTAUS:
Kun maadoituspuristin on kiinnitetty osaan, pidä poltinta 45° kulmassa kap-
1
paleeseen nähden pitäen samalla erityistä talttaussuojaa noin 2 mm:n päässä
osasta ennen polttimen käynnistämistä.
14
Paina polttimen liipaisinta ennen kaaren käynnistämistä ja pidä se 45° kulmassa
2
kappaleeseen nähden samalla kun leikkaat uran läpi
Työnnä plasmakaari siihen suuntaan, johon haluat leikata. Polttimen suojuksen ja
3
sulaneen metallin välisen etäisyyden tulee olla mahdollisimman pieni, jotta vältetään kulutusosien ennenaikainen kuluminen tai polttimen vaurioituminen.
NEOCUT 105/125
FI
Speed
Torch-part
distance
Angle

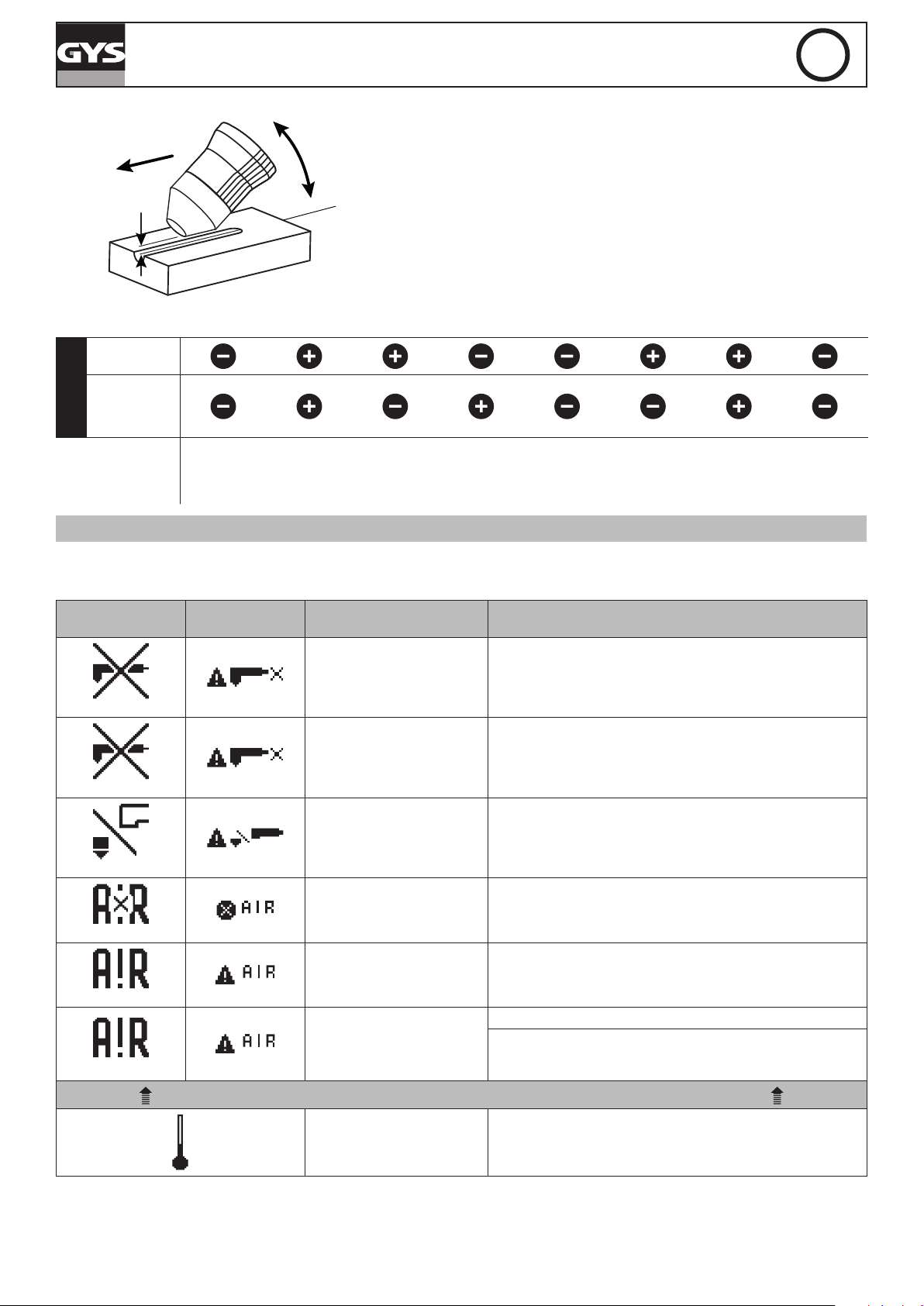

URAN MUOTO
Voit muokata uran proilia säätämällä polttimen nopeutta, kulmaa tai etäisyyttä metallikappaleessa tai koneen tehoa.
URAN MUODON MUUTTAMINEN
Leveys
Syvyys
HALUATTU
Pienennä
polttimen
kappaleen
etäisyyttä
Kasvata
kulmaa
Pienennä
kulmaa
Lisää virtaa
Pienennä
virtaa
Ratkaisut
Lisää
nopeutta
Vähennä
nopeutta
Lisää
polttimen
etäisyyttä
SUOJAUS
Turvaominaisuudet estävät tuotetta toimimasta, mutta ne ovat yleensä erääntyneet toimintavirheeseen, käyttäjän laiminlyöntiin tai ympäristöongelmaan. Seuraava taulukko opastaa käyttäjää ratkaisemaan ongelman itse.
Kuvake turvallisuu-
den alkaessa
Torch missing
Unknown torch
Nozzle missing
No air
Pressure too low
Input overpressure
Muistutuskuvake Merkitys Ratkaisut
Taskulamppu irti
Taskulamppua ei tunnistettu
Purettu suutin
Ei ilmaa Kytke ilma ja tarkista kompressorin paine.
Tulopaine riittämätön
Tulopaine liian korkea
Liitä taskulamppu. Jos ongelma jatkuu, kun poltin on kytketty, tarkista kaapelit tai vaihda poltin.
Liitä tuotteen kanssa yhteensopiva taskulamppu. Jos ongelma jatkuu, kun poltin on kytketty, tarkista kaapelit tai vaihda poltin.
Tarkista, että kaikki kulutusosat ovat paikalla ja ruuvaa suutin takaisin paikoilleen.
Liitä paineilma, tarkista käytettyjen ilmaliitäntöjen yhteensopivuus,
tarkista, että kompressori on sähkökäyttöinen.
Tulopaine on yli 9 baaria.
Irrota ilmalähde, tarkista kompressorin paine, laske kompressorin
painetta. Lisää tarvittaessa paineensäädin kompressorin ulostulon
ja plasmaleikkurin ilman sisääntulon väliin.
Jos yllä olevat kuvakkeet näkyvät, leikkaus on kielletty, mutta navigointi käyttöliittymässä on silti mahdollista.
Lämpösuojaus
Le poste est utilisé au-delà de son facteur de marche ou à une
température trop élevée ou dans un espace conné. Laisser-le
poste se refroidir, améliorer son aération.
15
Overvoltage
Undervoltage
Missing phase
Retry
NEOCUT 105/125
Ylijännite
Jännitteen ali
Vaihe puuttuu
Arkpilotti ei ole vakiinnuttanut
asemansa
FI
Jos yli- tai alijännite on tilapäistä, plasmaleikkuri käynnistyy
uudelleen itsestään 15 sekunnin kuluttua, kun vika ei ole ollut.
Jos näin ei ole tai jos vaihetta ei ole, anna sähköasentajan tarkistaa sähköasennus.
Tämä johtuu todennäköisesti kulutusosista, tarkista niiden kunto,
vaihda ne tarvittaessa. Yritä uudelleen
Kolmen epäonnistuneen yrityksen jälkeen näyttöön tulee virhekoodi (E05 tai E06).
Liipaisinta painettu käynnistyksen yhteydessä.
Vapauta polttimen liipaisin jatkaaksesi.
Jos liipaisinta ei ole fyysisesti painettu, tarkista polttimen kaapelit.
Trigger pressed
POIKKEAVUUKSIA, SYITÄ, RATKAISUJA
Poikkeamat johtavat plasmaleikkurin välittömään sammumiseen, navigointi käyttöliittymässä ei ole sallittua.
Logo Koodi Viestit Mahdolliset syyt Ratkaisut
E00
E01
E02
NTC
Rele
Tuulettimen nopeus
E03
E04
E05
E06
E24
- -
- -
- - Tarkista, että katkaisija ei ole lauennut.
- - Ohjauskaari sammuu liian nopeasti Käytetyt kulutustarvikkeet
- -
- -
- - Leikkuukorkeus liian korkea
Viallinen ilmansäädin
Elektrodi jumissa auki
Electr. jumissa kiinni
EEPROM/12C
Kaari pysähtyy 3 sekunnin leikkaamisen jälkeen
Kone ei kytkeydy päälle. Ei virtalähdettä
Valokaari pysähtyy leikkauksen
puolivälissä
Lämpötila-anturi on vaurioitunut
tai irrotettu.
Tehorele ei sulkeudu. Palauta tuote korjattavaksi
Tuuletin ei toimi
Puhallin ei pyöri oikealla nopeudella.
Paineensäädin ei pysty säätämään
painetta riittävästä ilmansyötöstä
huolimatta.
Ei kosketusta elektrodin ja suuttimen välillä.
Elektrodi ei voi vetää sisään
Vika liittyy sisäiseen muistiin. Palauta tuote korjattavaksi
Ei virran tunnistusta maadoitusliittimessä
Leikkausnopeus liian alhainen
ohuilla arkeilla
Kosketus heikkolaatuisessa maadoituspuristimessa
Tarkista anturien liitännät, vaihda ne
tarvittaessa
Tarkista, ettei tuulettimessa ole vieraita
esineitä, jotka estävät tuulettimen
normaalin pyörimisen
Tarkista liittimet, vaihda tuuletin tarvittaessa
Vaihda paineensäädin.
Palauta tuote korjattavaksi
Tarkasta kulutustarvikkeiden olemassaolo ja niiden kunto. Vaihda ne
tarvittaessa. Käynnistä kone uudelleen
ja yritä uudelleen.
Tarkista, että elektrodi ei ole juuttunut
suuttimeen, tarkista, että elektrodi on
vapaa, vaihda kulutusosat tarvittaessa
Tarkista, että maadoitusliitin on kytketty
leikkuuosaan puhtaalla alueella (ei
ruostetta, maalia tai rasvaa).
Tarkista, että tuotteen virtajohto on
kytketty pistorasiaan ja että virtakytkin
on päällä-asennossa.
Tarkista kulutusosien kunto ja vaihda
tarvittaessa.
Pienennä virtaa / lisää liikenopeutta.
Tarkista, että maadoitusliitin on kytketty
leikkuuosaan puhtaalla alueella (ei
ruostetta, maalia tai rasvaa).
Käytä leikkuutyynyä ja pidä se kosketuksessa leikattavan osan kanssa.
16
NEOCUT 105/125
FI
- -
- - Sopimaton ilmanpaine Katso luku "Ilmanpaineen säätö".
- - Kostea ilma
Kulutustarvikkeiden ennenaikainen
kuluminen
Leikkausvirta ei sovellu käytetyille
kulutustarvikkeille
Katso luku "Leikkausvirran säätö".
Tyhjennä ilmansuodattimet asemasta ja
paineilmaverkosta. Lisää ylimääräinen
ilmansuodatin viitenumero 039728.
TAKUU
Takuu kattaa virheellisen valmistuksen 2 vuoden ajan ostopäivästä (osat ja työt).
Takuu ei kata:
• Kuljetusvauriot.
• Normaali osien kuluminen (esim.: kaapelit, puristimet jne.).
• Väärinkäytöstä johtuvat vauriot (virransyöttövirhe, laitteiden putoaminen, purkaminen).
• Ympäristöön liittyvät viat (saaste, ruoste, pöly).
Vian sattuessa palauta laite jälleenmyyjällesi yhdessä:
- Tosite ostosta (kuitti jne...)
- Kuvaus ilmoitetusta viasta.
17
VARAOSAT
23
24
NEOCUT 105/125
25
26
25
24
13
12
22
17
NEOCUT
125
19
18
17
20
NEOCUT
105
27
21
14
19
15
18
16
33
31
32
11
8/9
10
7
6
5
4
3
1
2
18
28
29
30
NEOCUT 105/125
NEOCUT
105 125
1 Jalat 56120
2 Sisägrilli 56095
3 Ulkoinen grilli 56094
4 Maadoitusliitin 51469 51468
5 Polttimen liitin F0017
6 Nuppipainike 73020
7 Liimakoristelu 75117
8 Näytönsuoja muovituki
9 Näyttö 51992
10 HMI-kortti 97789C
11 Emolevy 97792C E0060C
12 Ohjauspiirilevy E0050C
13 Virtalähteen piirilevy 97075C
14 USB-kortti 97794C
15 EMC-kortti ja kondensaattorit 97444C
16 Tuuletin 60x60 51018
17 Toissijainen hallitus 97793B E0068B
18 Toissijainen diodi 52206
19 Snubber vastus 52270
20 Transistori Mosfet - 52198
21 Vaihtaa 51061
22 Virtalähdekaapeli 21470 F0431
23 Suodattaa 71462
24 Levyn kahva A 56190
25 Levyn kahva B 56191
26 Kahva 90951GF
27 Paineen säädin 71548
28 IGBT ohjauskortti 97791B E0069B
29 IGBT-moduuli 52210 52208
30 Tuuletin 120x120 51290
31 Tehomuuntaja 63731
32 Output Self 96161 96178
33 Kolmivaiheinen diodisilta 52196
56175
56172
19
SÄHKÖKAAVIO
NEOCUT 105/125
NEOCUT 105
-HT N
28
10
22
9
4
5
2
+HT R
31
29 29
TR TR
27
2
2 2
20
12
8
60 4 4
2
14
R N
11
4
TI N
TI R
12
13
4
4
7
32
N V Bc B B J J
2
17
10
3
18
16
4
TR1
PLUS PM
18
MOINS
18
TR2
19
20
TUYERE
15
33
30
30
-N
+R
21
22
SÄHKÖKAAVIO
NEOCUT 105/125
NEOCUT 125
-HT N
28
10
22
9
1
23578
9
Blue
Yellow
Yellow
J
BBcV
J
+HT R
Blue
B
White
Green
4
Red
Black
N
6
Red
5
4
2
31
29 29
TR TR
27
2
2 2
20
12
8
60 4 4
2
14
R N
11
4
TI N
TI R
12
13
4
4
7
32
N V Bc B B J J
2
17
10
3
16
4
PLUS
18
18
TR1
18
19
MOINS
TUYERE
18
20
18
18
18
TR2
19
15
33
30
30
-N
+R
21
22
21
MANUAALINEN POLTTIN KAAPELOINTI
MT-125
A
B
NEOCUT 105/125
A Laukaista
B Turvallisuus
AUTOMAATTINEN POLTTIN KAAPELOINTI
AT-125 / AT-160
B
B Turvallisuus
22
TEKNISET TIEDOT
NEOCUT 105 / 125
PLASMALEIKKURI
Ensisijainen
Virtalähteen jännite
Verkkotaajuus 50/60 Hz
Sulake
Toissijainen
Ei kuormitusjännitettä
Normaali virtalähtö (I2)
Perinteinen jännitelähtö (U2)
Mak-
Käyttösuhde 40 °C:ssa (10 min)*
Standardi EN60974-1.
Palvelupaine
Ilman virtausnopeus
Toimiva lämpötila
Varastointilämpötila
Suojaustaso IP23
Mitat (Pxlxk)
Paino
*Työjaksot mitataan standardin EN60974-1 mukaisesti à 40°C ja 10 min jaksolla.
Voimakkaassa käytössä (> käyttöjaksoon) lämpösuoja voi kytkeytyä päälle, joka sammuttaa valokaaren ja kuvakkeen ilmestyy näytölle.
Pidä koneen syöttö päällä mahdollistaaksesi jäähdytyksen suojauksen peruuntumiseen asti.
Koneessa on spesikaatio, jossa on "laskeva virta".
simi
100
%
NEOCUT 105 NEOCUT 125
400 V /- 15 %
32 A 63 A
Leikata
88 122 V 108 142 V 88 130 V 108 150 V
100 % 80 % 100 % 100 %
105 A 90 A 125 A 125 A
Talttaus
356 V
20 105 A 20 125 A
5 > 9 baari
(72 > 130 Psi)
305 l/min
(80 US gpm)
-10° 40 °C
(14 > 104 °F)
-20° 55°C
(-4 > 131 °F)
69 x 40 x 61 cm
(27 x 16 x 24 tuumaa)
33 kg
(72,7 lb)
Leikata
5 > 9 baaria
(72 > 130 Psi)
305 l/min
(80 US gpm)
(79,3 lb)
Talttaus
36 kg
23
SYMBOLIT
NEOCUT 105/125
- Varoitus! Lue käyttöohje.
- Aaltoileva virtateknologiaan perustuva lähde, joka tuottaa tasavirtaa.
EN60974-1
EN60974-10
Class A
IP23
U0
X(40°C)
I2
A
U2
V
Hz
- Laite on standardien EN60974-1 ja EN60971-10 luokan A laite mukainen.
- Plasmaleikkaus
Plasman talttaus
- Soveltuu hitsaukseen ympäristöissä, joissa on lisääntynyt sähköiskun riski. Tällaista virtalähdettä ei kuitenkaan saa sijoittaa hitsaushuoneeseen tai sen ympäristöön.
- Suojaus halkaisijaltaan >12,5 mm olevien kiinteiden aineiden vaarallisiin osiin ja suojaus 60° pystysuunnassa suunnatulta sateelta.
- Suora hitsausvirta.
O kuormitusjännite
- Käyttösuhde standardin EN 0974-1 mukaisesti (10 minuuttia – 40 °C).
I2: vastaava tavanomainen hitsausvirta
ampeeria
U2: Tavanomainen jännite vastaavissa kuormissa
Volt
Hertz
- Kolmivaiheinen virtalähde 50 tai 60 Hz
U1
I1max
I1e
- Nimellisvirtalähdejännite.
- Suurin nimellisvirtalähde (tehollinen arvo).
- Suurin tehollinen nimellisvirtalähde.
- Eurooppalaisten direktiivien mukainen laite/laitteet. Vaatimustenmukaisuustodistus on saatavilla verkkosivuillamme.
- EAC-vaatimustenmukaisuusmerkintä (Eurasian Economic Community).
- Tämä laitteisto on jätekeräyksen alainen EU-direktiivien 2002/96/UE mukaisesti. Älä heitä kotitalousjätteeseen!
- Marokon standardien mukaiset laitteet. Vaatimustenmukaisuusvakuutus Cم (CMIM) on saatavilla verkkosivuillamme (katso kansisivu).
- Ison-Britannian vaatimusten mukaiset laitteet. Brittiläinen vaatimustenmukaisuusvakuutus on saatavilla verkkosivuillamme (katso kotisivu).
- Tämä tuote tulee kierrättää asianmukaisesti
- Lämpötilatiedot (lämpösuojaus).
Kaasun sisääntulo
- Yhteensopiva generaattoreiden kanssa.
24
GYS SAS
1, rue de la Croix des Landes
CS 54159
53941 SAINT-BERTHEVIN Cedex
Ranska
Loading...
