MT-70

MT-125

EASYFIT

AT-70 AT-125 AT-160

V6_09/02/2023

www.gys.fr

MT / EASYFIT / AT

AVERTISSEMENTS - RÈGLES DE SÉCURITÉ

CONSIGNE GÉNÉRALE

Ces instructions doivent être lues et bien comprises avant toute opération.

Toute modication ou maintenance non indiquée dans le manuel ne doit pas être entreprise.

Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant.

En cas de problème ou d’incertitude, veuillez consulter une personne qualiée pour manier correctement l’installation.

PROTECTION INDIVIDUELLE ET DES AUTRES

Le coupage peut être dangereux et causer des blessures graves voire mortelles.

Le coupage expose les individus à une source dangereuse de chaleur, de rayonnement lumineux de l’arc, de champs électromagnétiques (attention au porteur de pacemaker), de risque d’électrocution, de bruit et d’émanations gazeuses.

Pour bien se protéger et protéger les autres, respecter les instructions de sécurité suivantes :

An de se protéger de brûlures et rayonnements, porter des vêtements sans revers, isolants, secs, ignifugés et en bon état, qui

couvrent l’ensemble du corps.

Utiliser des gants qui garantissent l’isolation électrique et thermique.

Utiliser une protection de coupage et/ou une cagoule de coupage d’un niveau de protection susant (variable selon les applications).

Protéger les yeux lors des opérations de nettoyage. Les lentilles de contact sont particulièrement proscrites.

Il est parfois nécessaire de délimiter les zones par des rideaux ignifugés pour protéger la zone de coupage des rayons de l’arc, des projections et des déchets incandescents.

Informer les personnes dans la zone de coupage de ne pas xer les rayons de l’arc ni les pièces en fusion et de porter les vêtements adéquats pour se protéger.

Utiliser un casque contre le bruit si le procédé de coupage atteint un niveau de bruit supérieur à la limite autorisée (de même pour

toute personne étant dans la zone de coupage).

Tenir à distance des parties mobiles (ventilateur) les mains, cheveux, vêtements. Ne jamais enlever les protections carter du groupe froid lorsque la source de courant de coupage est sous tension, le fabricant ne

pourrait être tenu pour responsable en cas d’accident.

Les pièces qui viennent d’être coupées sont chaudes et peuvent provoquer des brûlures lors de leur manipulation. Lors d’intervention d’entretien sur la torche, il faut s’assurer que celle-ci soit susamment froide en attendant au moins 10 minutes avant toute intervention. Le groupe froid doit être allumé lors de l’utilisation d’une torche refroidie eau an d’être sûr que le liquide ne puisse

pas causer de brûlures.

Il est important de sécuriser la zone de travail avant de la quitter an de protéger les personnes et les biens.

FUMÉES DE COUPAGE ET GAZ

Les fumées, gaz et poussières émis par le coupage sont dangereux pour la santé. Il faut prévoir une ventilation susante et un apport d’air est parfois nécessaire. Un masque à air frais peut être une solution en cas d’aération insusante. Vérier que l’aspiration est ecace en la contrôlant par rapport aux normes de sécurité.

Attention, le coupage dans des milieux de petites dimensions nécessite une surveillance à distance de sécurité. Par ailleurs le coupage de certains matériaux contenant du plomb, cadmium, zinc ou mercure voire du béryllium peuvent être particulièrement nocifs, dégraisser également les pièces avant de les couper. Les bouteilles doivent être entreposées dans des locaux ouverts ou bien aérés. Elles doivent être en position verticale et maintenues à un support ou sur un chariot. Le coupage doit être proscrit à proximité de graisse ou de peinture.

RISQUE DE FEU ET D’EXPLOSION

Protéger entièrement la zone de coupage, les matières inammables doivent être éloignées d’au moins 11 mètres. Un équipement anti-feu doit être présent à proximité des opérations de coupage.

Attention aux projections de matières chaudes ou d’étincelles et même à travers des ssures, elles peuvent être source d’incendie ou d’explosion. Éloigner les personnes, les objets inammables et les containers sous pressions à une distance de sécurité susante. Le coupage dans des containers ou des tubes fermés est à proscrire et dans le cas où ils sont ouverts il faut les vider de toute matière inammable ou explosive (huile, carburant, résidus de gaz …). Les opérations de meulage ne doivent pas être dirigées vers la source de courant de coupage ou vers des matières inammables.

MT / EASYFIT / AT

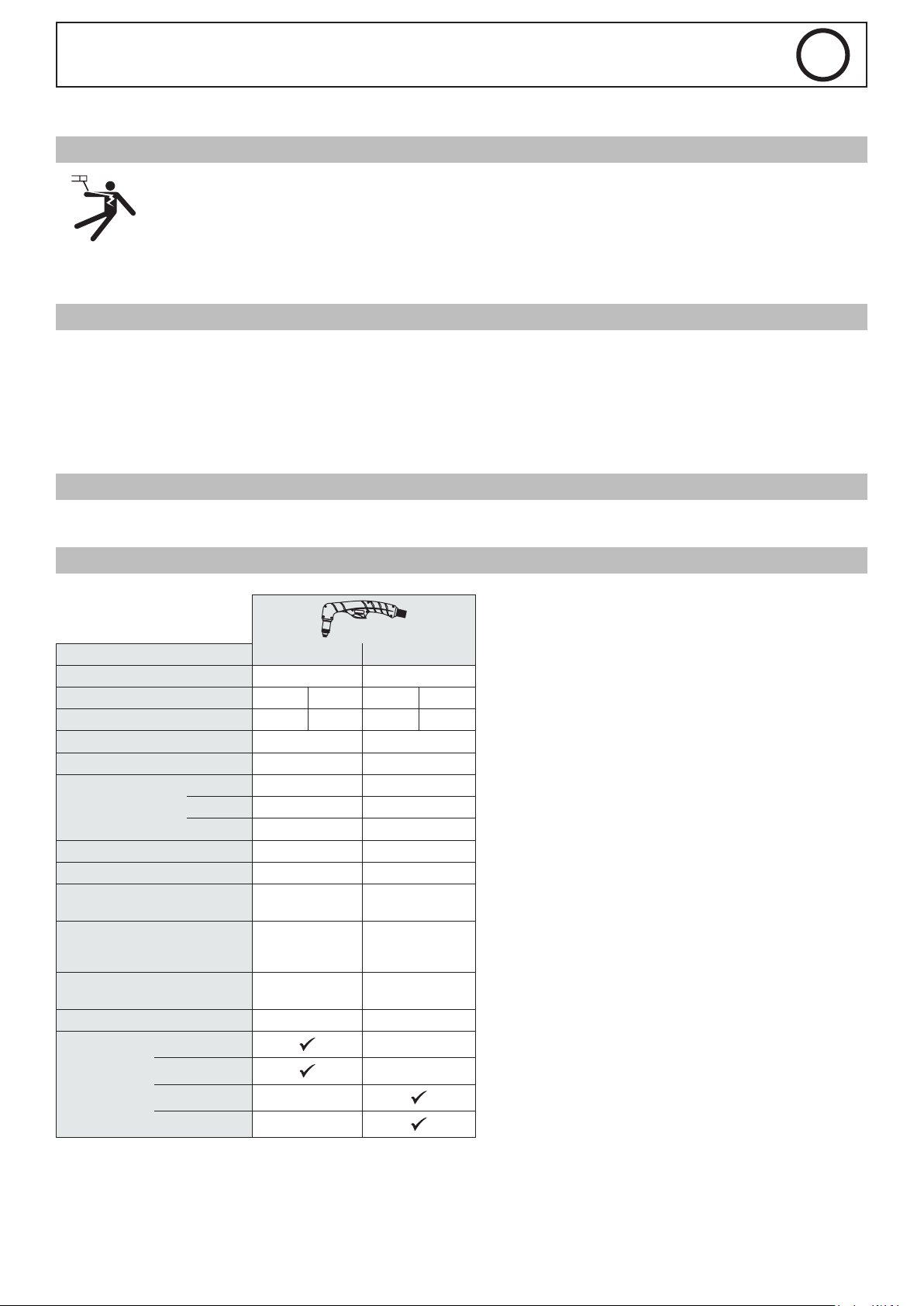

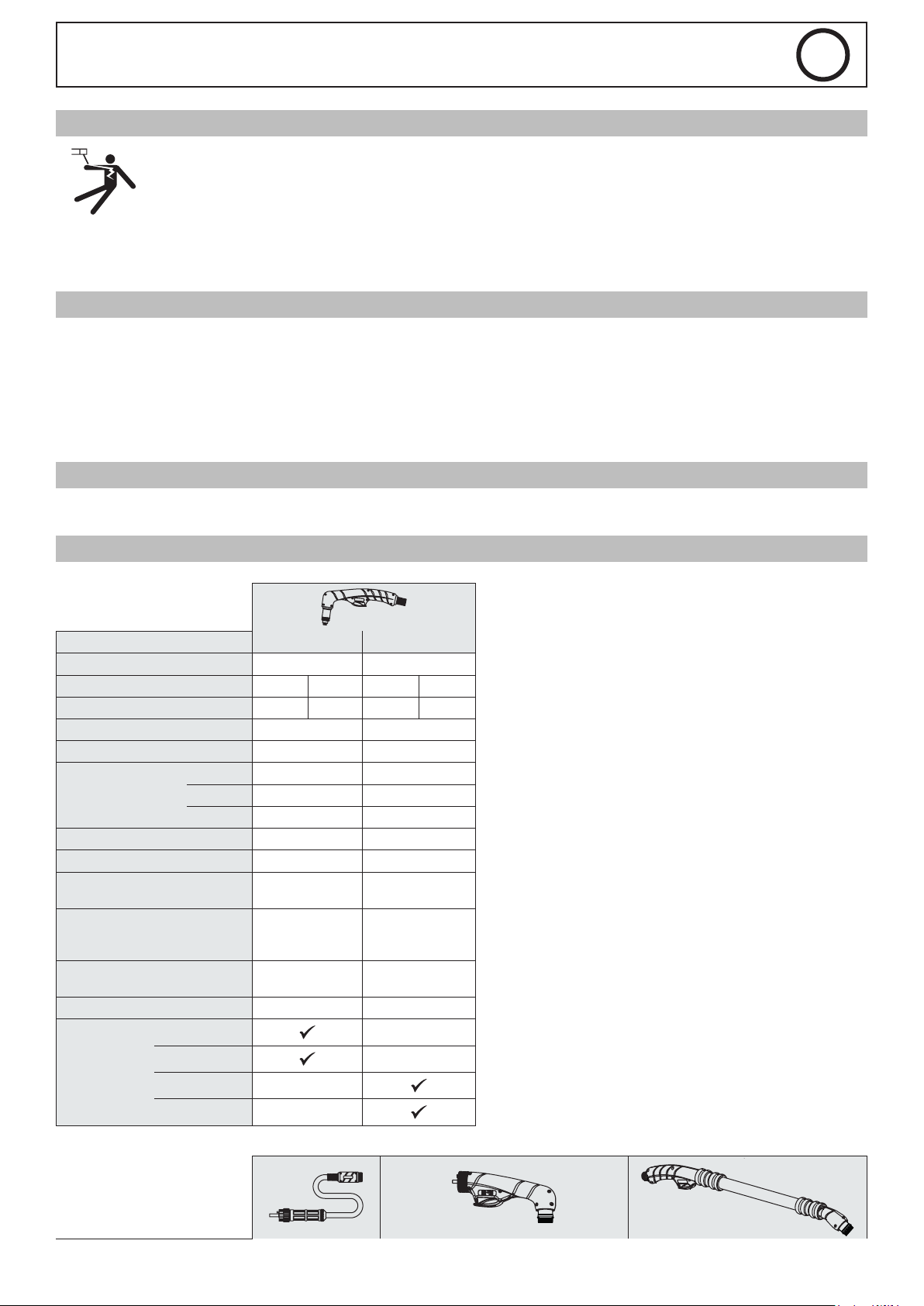

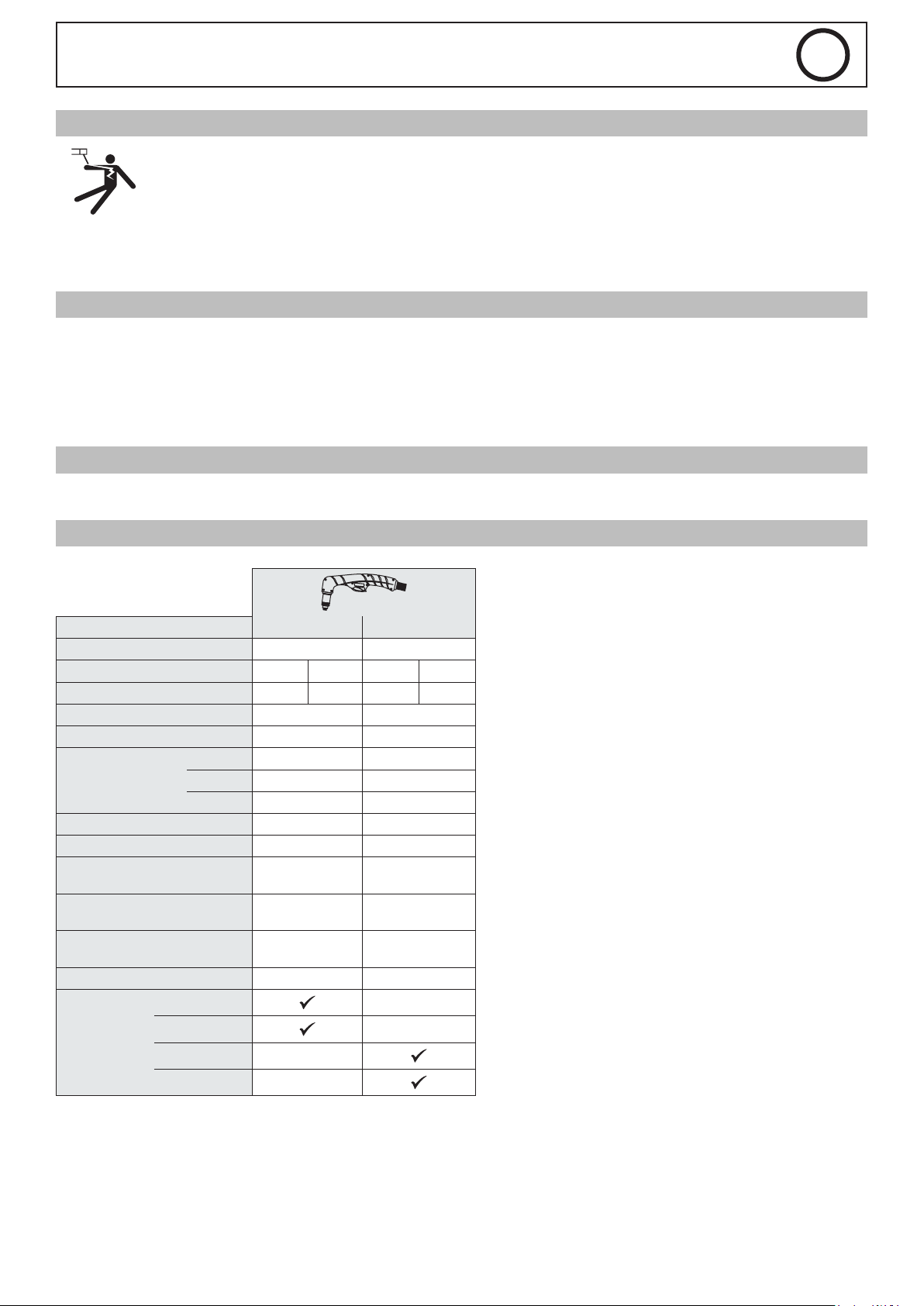

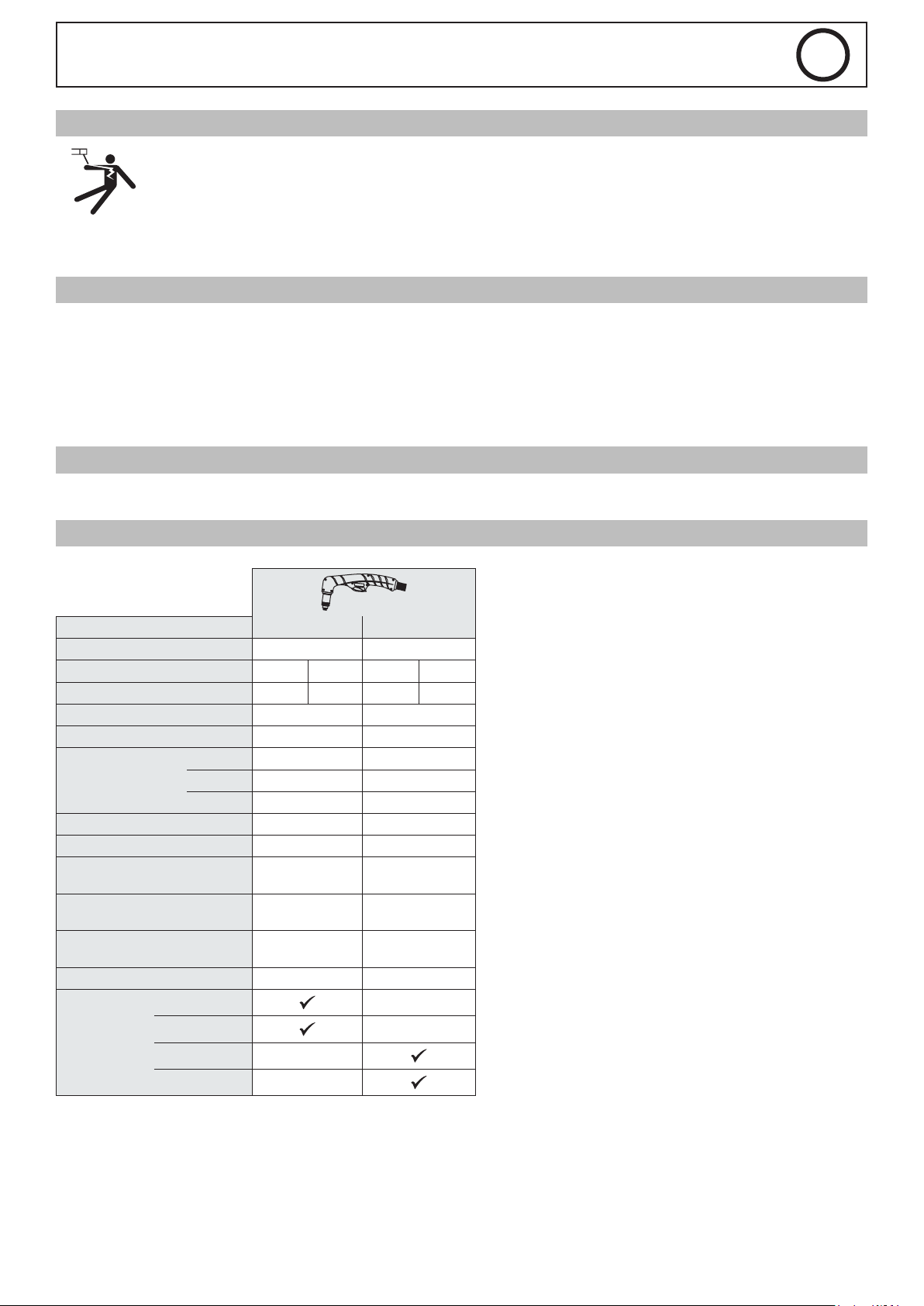

SÉCURITÉ ÉLECTRIQUE

Une décharge électrique peut être une source d’accident grave direct ou indirect, voire mortel.

Ne jamais toucher les parties sous tension de la torche car celle-ci est branchée au circuit de coupage. Ne pas toucher en même temps la torche et la pince de masse.

Toujours utiliser des vêtements secs et en bon état pour s’isoler du circuit de coupage. Portez des chaussures isolantes, quel que soit le milieu où

vous travaillez.

PRÉCAUTION D’EMPLOI

N’enroulez jamais la torche autour de votre corps. Ne pas utiliser la torche pour déplacer la source de courant de coupage.

La torche doit être totalement déroulée an d’éviter toute surchaue. Arrêtez le générateur de courant après que la torche soit refroidie et avant chaque entretien et avant de remplacer ou contrôler les pièces d’usure. Contrôlez régulièrement l’état de la torche. Si celle-ci est endommagée, elle doit être remplacée.

DESCRIPTION GÉNÉRALE

SPÉCIFICATIONS

Les torches MT et EASYFIT sont destinées au procédé de coupage PLASMA manuel. Les torches AT sont destinées au procédé de coupage PLASMA automatisé.

DONNÉES TECHNIQUES

Désignation MT-70 MT-125 Angle de la torche 75° 75° Longueur faisceau 6 m 12 m 6 m 12 m Référence 037502 037519 039506 039513 Tension d’amorçage 500 V max 500 V max Courant max assigné 125 A 125 A

Facteur de marche

à 40°C

Type de gaz air air Refroidissement de la torche air air Plage de température ambiante

en coupage Plage de température ambiante

de transport ou stockage

Caractéristique du switch (gâchette)

Norme appliquée EN IEC 60974-7 EN IEC 60974-7

100 % 50 A 100 A

60 % 65 A 125 A 50 % 70 A -

-10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C

0.5 A / 48 V DC 0.5 A / 48 V DC

CUTTER 45 CT

Compatibilité produit

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

EASYFIT

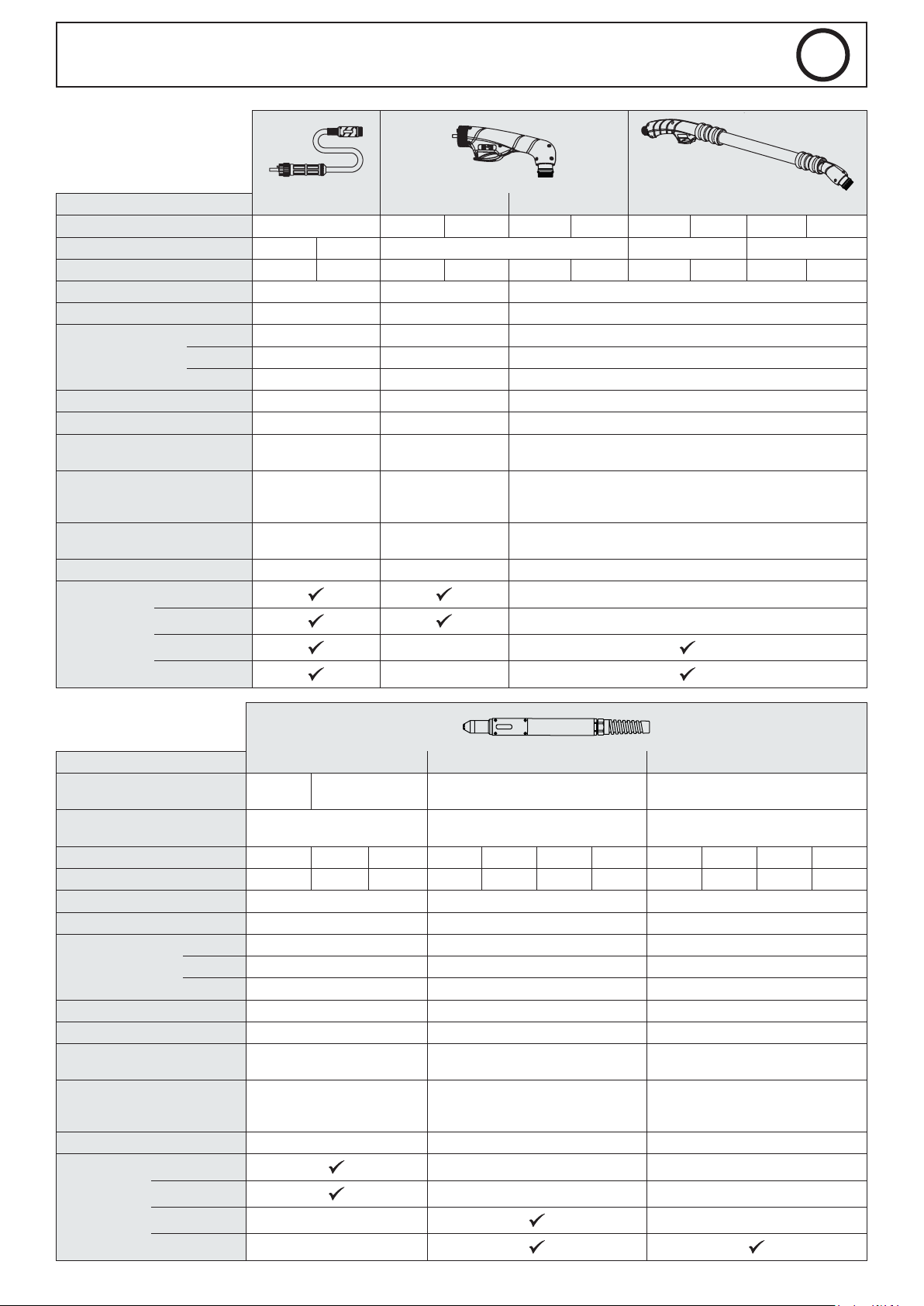

Désignation Faisceau poignée EASYFIT MT-70 EASYFIT MT-125 Rallonge EASYFIT MT-125 Angle de la torche - 75° 15° 75° 15° 90° 15° 90° 15° Longueur faisceau 6 m 12 m - 80 cm 130 cm Référence 074668 074675 074583 074590 074606 074613 074620 074637 074644 074651 Tension d’amorçage 500 V max 500 V max 500 V max Courant max assigné 125 A 125 A 125 A

Facteur de marche

à 40°C

Type de gaz air air air Refroidissement de la torche air air air Plage de température ambiante

en coupage Plage de température ambiante

de transport ou stockage

Caractéristique du switch (gâchette)

Norme appliquée EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

100 % 105 A 50 A 105 A

60 % 125 A 65 A 125 A 50 % - 70 A -

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

- 0.5 A / 48 V DC 0.5 A / 48 V DC

CUTTER 45 CT

Compatibilité produit

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

Désignation AT-70 AT-125 AT-160 Longueur corps de torche 127 mm 240 mm 240 mm 240 mm Diamètre corps de torche Ø 35 mm Ø 35 mm Ø 44.5 mm Longueur faisceau 6 m 6 m 12 m 6 m 12 m 15 m 20 m 6 m 12 m 15 m 20 m Référence 071865 037526 037533 038479 039520 069787 069794 067479 067486 069800 069817 Tension d’amorçage 500 V max 500 V max 500 V max Courant max assigné 125 A 125 A 125 A

Facteur de marche

à 40°C

Type de gaz air air air Refroidissement de la torche air air air Plage de température ambiante

en coupage Plage de température ambiante

de transport ou stockage Norme appliquée EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

100 % 50 A 100 A 125 A

60 % 65 A 125 A 50 % 70 A - -

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

CUTTER 45 CT

Compatibilité produit

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

PRESSION / DÉBIT RECOMMANDÉ

MT EASYFIT

COUPAGE COUPAGE

Courant Courant + +

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Courant

Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min

45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min 45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min 65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min 65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min

85 A 5.0 bar – 250 l/min 5.6 bar – 250 l/min 85 A 5.0 bar – 250 l/min 5.6 bar – 250 l/min 105 A 5.0 bar – 285 l/min 5.6 bar – 285 l/min 105 A 5.0 bar – 285 l/min 5.6 bar – 285 l/min 125 A 5.5 bar – 305 l/min 6.2 bar – 305 l/min 125 A 5.5 bar – 305 l/min 6.2 bar – 305 l/min

MT-70

6 m

COUPAGE COUPAGE

MT-125

6 m

MT-70

12 m

MT-125

12 m

Courant

Faisceau 6 m Faisceau 12 m

EASYFIT MT-70 EASYFIT MT-70

Faisceau 6 m Faisceau 12 m

+ +

EASYFIT MT-125 EASYFIT MT-125

GOUGEAGE GOUGEAGE

Courant Courant + +

70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Courant Courant + +

85 > 125 A 4.0 bar 4.5 bar 85 > 125 A 4.0 bar 4.5 bar

MT-70

6 m

GOUGEAGE GOUGEAGE

MT-125

6 m

MT-70

12 m

MT-125

12 m

Faisceau 6 m Faisceau 12 m

EASYFIT MT-70 EASYFIT MT-70

Faisceau 6 m Faisceau 12 m

EASYFIT MT-125 EASYFIT MT-125

COUPAGE

Courant

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Courant

Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min

45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min

65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min

85 A 5.0 bar – 250 l/min 5.6 bar – 250 l/min 105 A 5.0 bar – 285 l/min 5.6 bar – 285 l/min 125 A 5.5 bar – 305 l/min 6.2 bar – 305 l/min

AT-70

6 m

COUPAGE

AT-125

6 m

AT-70

12 m

AT-125

12 m

COUPAGE

Courant

45 A 5.0 bar – 275 l/min 5.3 bar – 275 l/min

65 A 5.0 bar – 285 l/min 5.4 bar – 285 l/min

85 A 5.0 bar – 300 l/min 5.6 bar – 300 l/min 105 A 5.0 bar – 355 l/min 6.0 bar – 355 l/min 125 A 5.0 bar – 355 l/min 6.0 bar – 355 l/min

AT-160

6 m

AT-160

12 m

MT / EASYFIT / AT

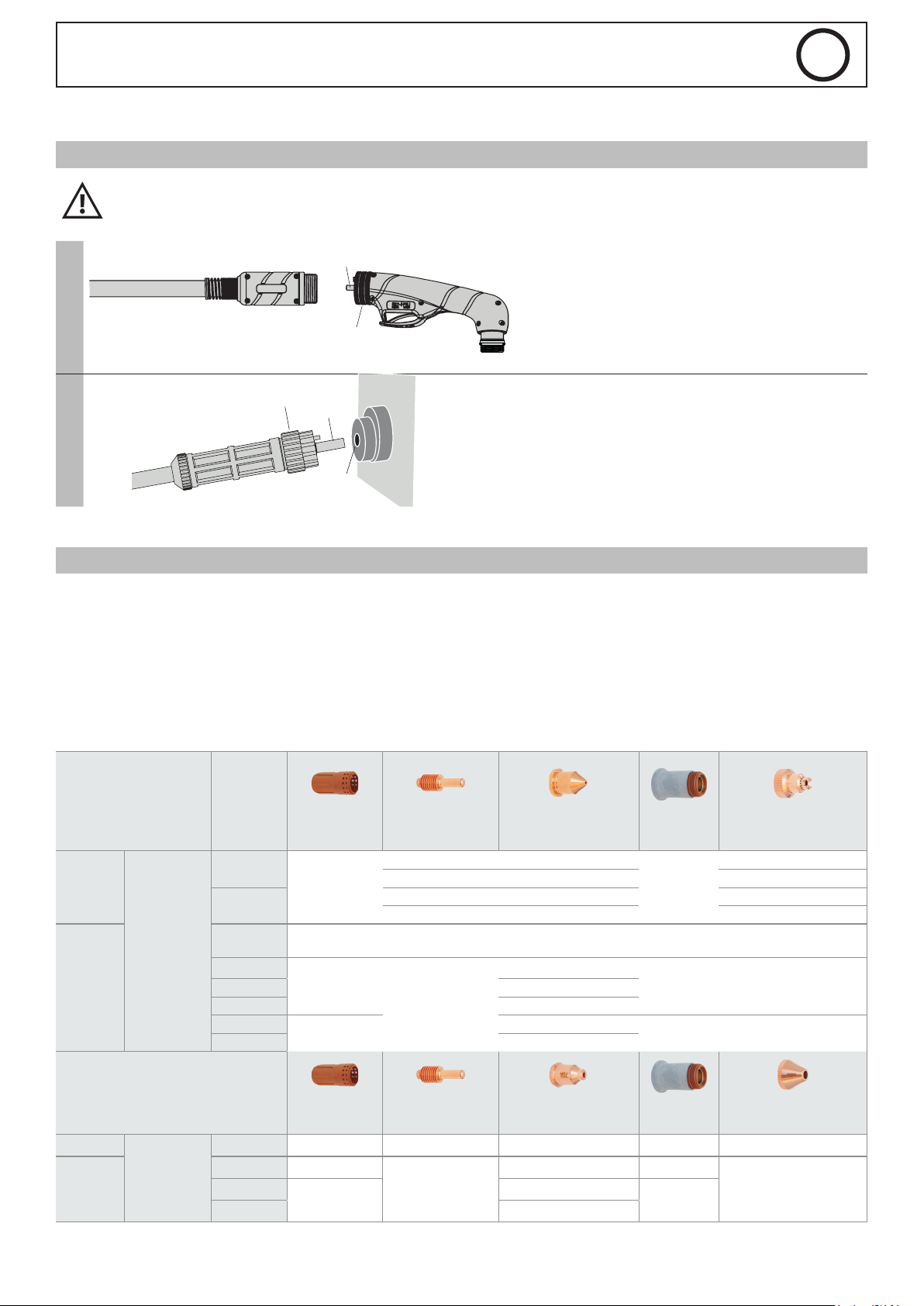

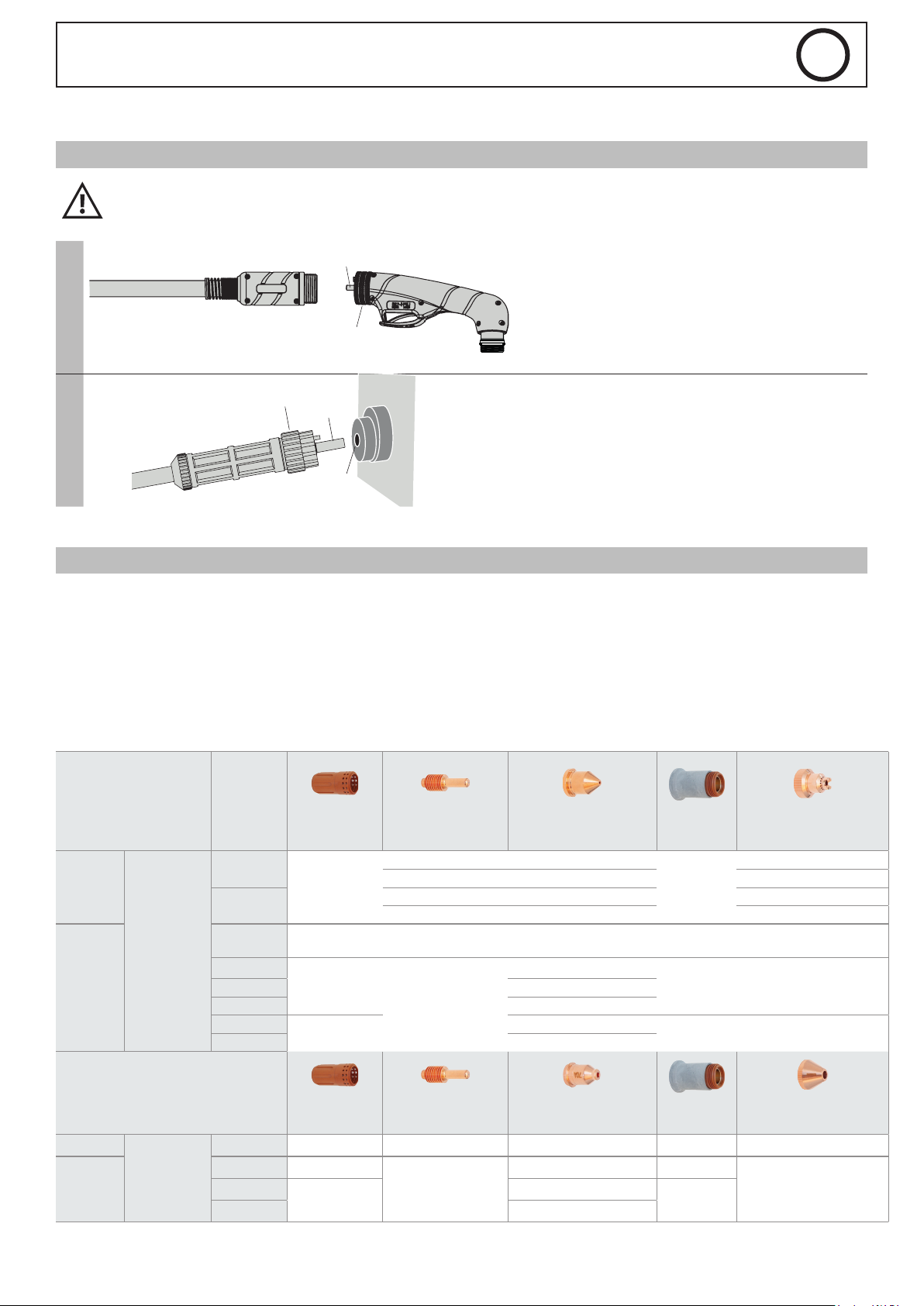

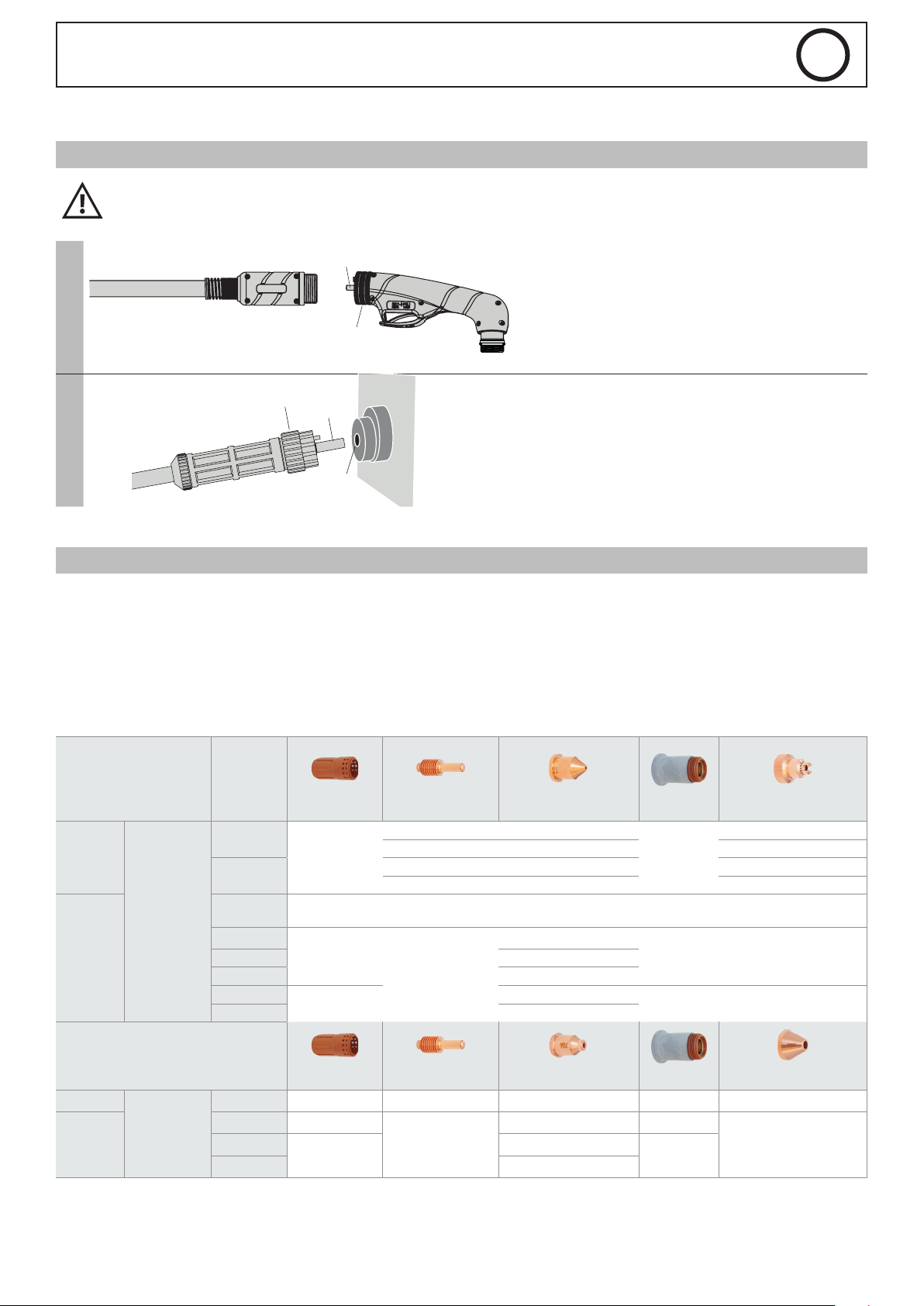

INSTALLATION

EXIGENCE DE RACCORDEMENT DE LA TORCHE

Le générateur doit être mis hors tension.

Pour assembler le faisceau poignée avec une torche EASYFIT, insérer le connecteur de la torche (A) dans le logement femelle

du faisceau et visser la partie B. Bien serrer la torche.

Connection de la torche au générateur :

Insérer le connecteur du faisceau poignée (A) dans le logement femelle du faisceau (C) du générateur et visser la partie B. Bien

serrer la torche.

*L’étape 1 concerne seulement les torches EASYFIT.

ÉQUIPEMENT DES TORCHES

La torche doit être équipée avec les bons consommables, choisis en fonction de l’application et du courant réglé. Un mauvais choix de consommable provoquera des défauts de coupage, l’usure prématurée des consommables et voire un dysfonctionnement de l’ensemble. La torche est livrée avec un pot de graisse silicone an de limiter l’usure du joint et le grippage des parties métalliques. Il est conseillé d’appliquer cette graisse régulièrement.

Consommables

Vérier régulièrement l’état d’usure de la buse de protection, de la tuyère et de l’électrode ou en cas de réduction signicative de la vitesse de

découpage. Il est conseillé de remplacer en même temps la tuyère et l’électrode.

MT & EASYFIT

039162

039193

037625 courte

037601

039216 039230

039223 039247

Modèle de torche Calibre

20-50 A

MT-70

70 A

Precision cut

Coupage

MT-125

45 A 45 A 65 A 039179

85 A 039186 105 A 125 A 039209

Diuseur (x1) Électrode (x5) Tuyère (x5) Buse (x1) Patin (x1)

037564 courte 037571 courte

037557

039131 039155 039315 039216 039322

039131

039148

067189 longue 067196 longue 067219 longue 037564 courte 037588 courte 037625 courte 067189 longue 067202 longue 067219 longue

039155

Calibre

Diuseur (x1) Électrode (x5) Tuyère (x5) Buse (x1) Patin (x1)

MT-70

MT-125

Gougeage

70 A 037557 037564 037595 037601 037632

65-85 A 039131

125 A 039285

039148

039155

039261 039216 039278

039223

039254105 A

MT / EASYFIT / AT

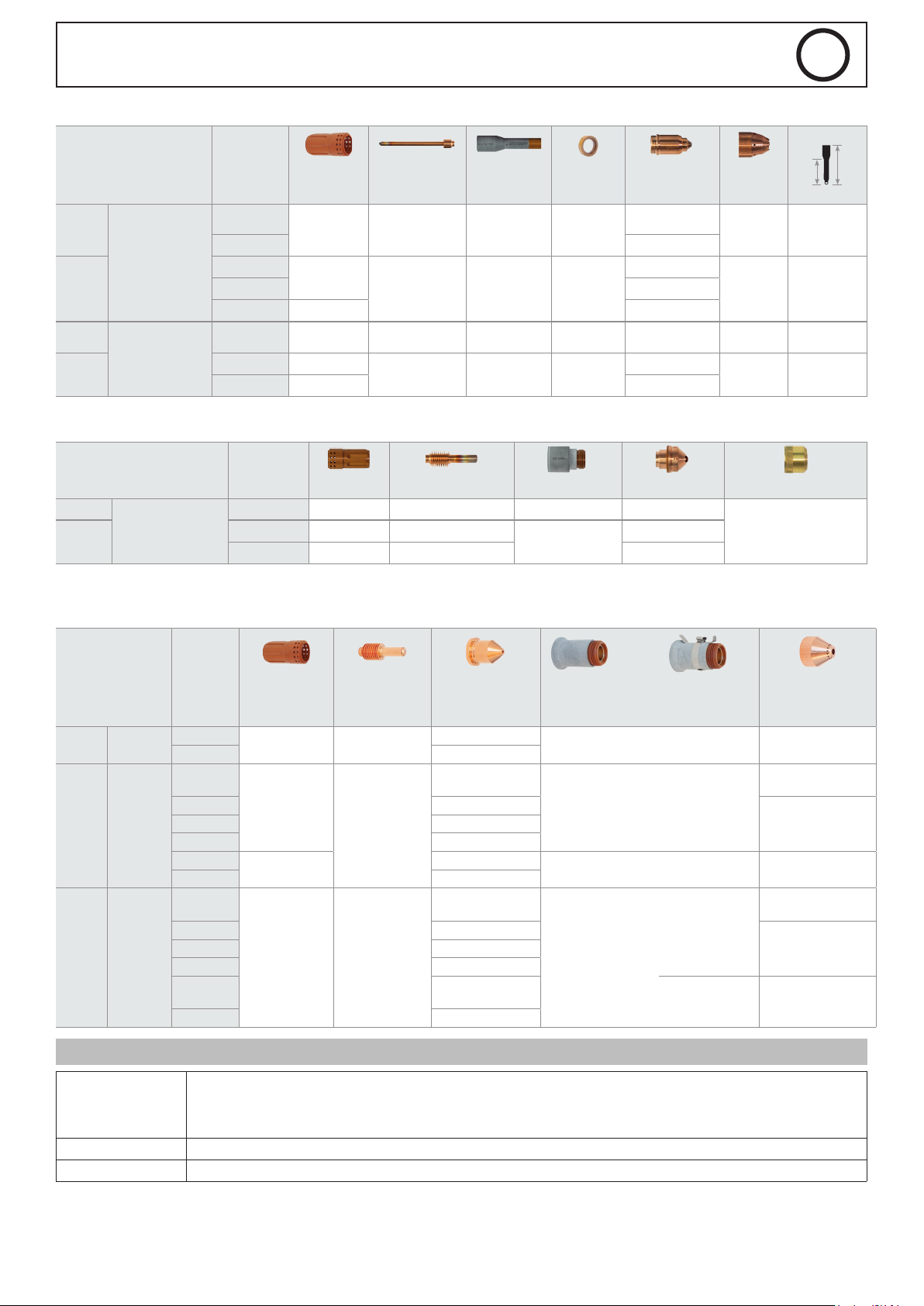

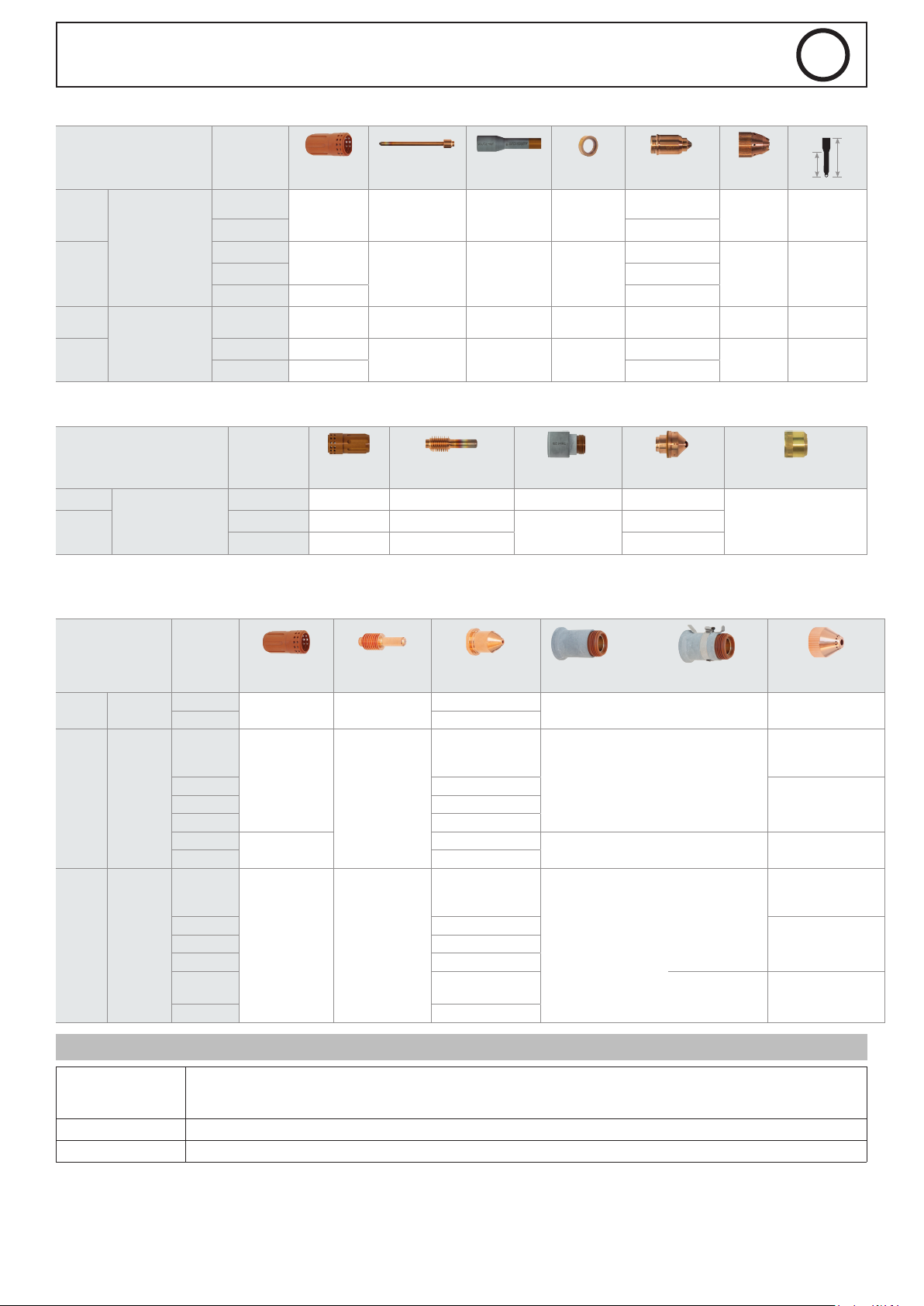

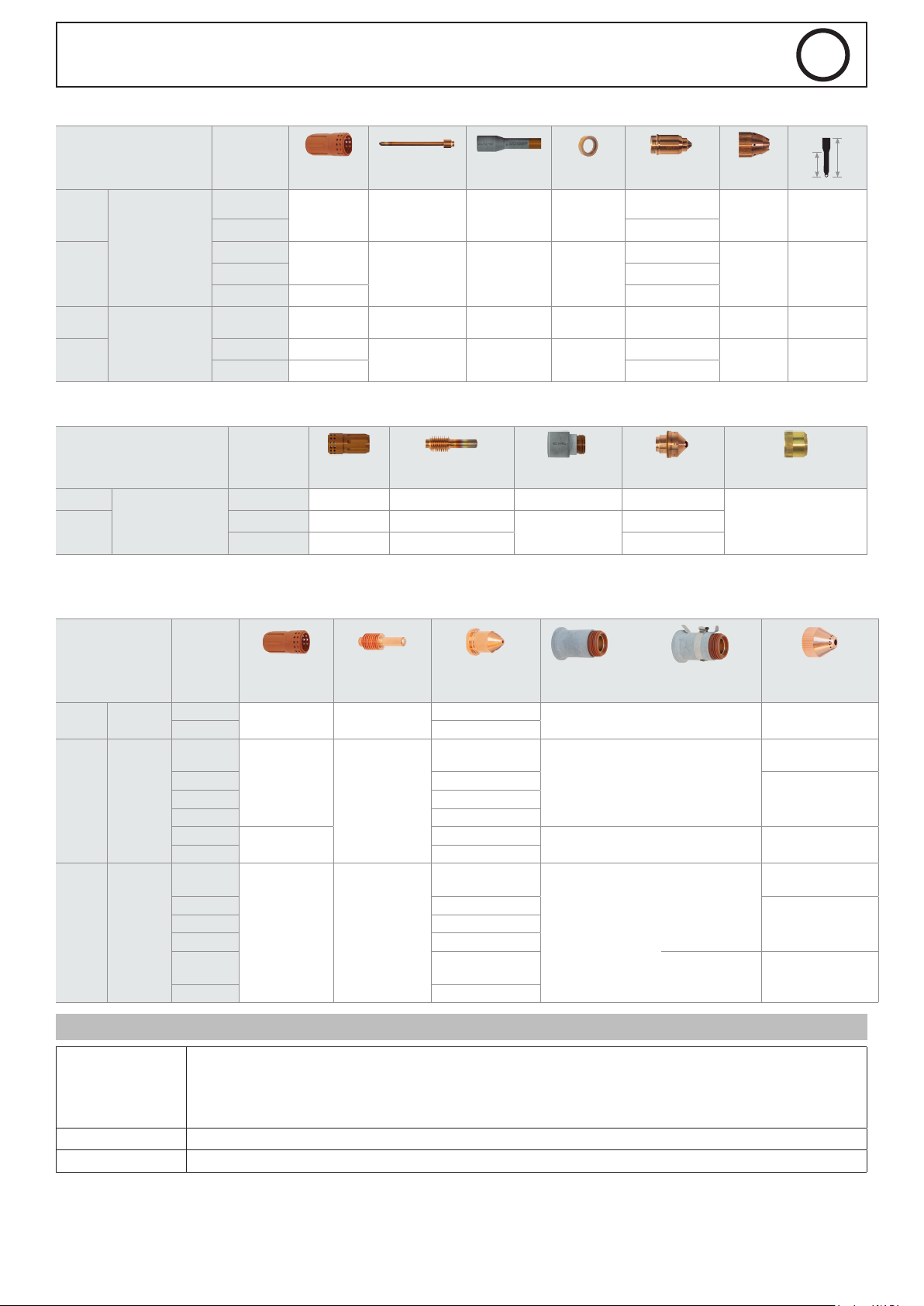

Consommables «Accès dicile»

Modèle de torche Calibre Diuseur (x1) Électrode (x3) Buse (x1) Bague (x3) Tuyère (x5) Patin (x1)

MT-70

Coupage

MT-125

MT-70

Gougeage

MT-125

Consommables «Flat cutting»

Modèle de torche Calibre Diuseur (x1) Électrode (x5) Buse (x1) Tuyère (x5) Bague de maintien (x2)

MT-70

MT-125

Coupage

20-45 A

70 A 074774

20-45 A

70 A 074774

100 A 039148 074781

70 A 037557 074682 074859 074897 074798 074927

70 A 039131

100 A 039148 074804

40-70 A 074736 074705 074873 074811 40-70 A 074743 074712

80-125 A 074750 039155 074835

037557 074682 074859 074897

039131

074699 074866 074897

074880

074767

074798

074828

074910

074927

76 mm

122 mm

82 mm

131 mm

76 mm

122 mm

82 mm

131 mm

074903

Modèle de torche

Calibre Diuseur (x1) Électrode (x5) Tuyère (x5) Buse (x1)

AT-70 Coupage

AT-125 Coupage

AT-160 Coupage

SOURCE DE DÉFAUT

20-50 A

Precision

cut 45 A

Precision

cut 45 A

105-125

70 A 037588

45 A 039162

85 A 039186 105 A 125 A 039209

45 A 067523

85 A 067547

160 A 067561

037557 037564

039131

039155

039148

067509 037493

037571

039315

039193

037516

067554

Buse ohmique

(x1)

037601 ou 037618 037649

039216 ou 039339

039223 ou 039445 039308

067578

067585 067608

Déflecteur auto

(x1)

037496

03929265 A 039179

076945

06759265 A 067530

CONSOMMABLES

BUSE Serrer la buse de sorte que toutes les pièces soient bien bloquées. La tuyère ne doit pas tourner facilement. GAZ Utiliser de l’air comprimé avec ltration de l’huile et de l’eau.

Les consommables sont des éléments d’usure, il est important de savoir à quels moments les changer.

Visuellement : état des consommables fondu ou abîmé, trous de tuyères >1.5mm, électrodes usées, patins fondus…

Pratiquement : perte de performance de coupage, amorçage sur pièce dicile, etc.

MT / EASYFIT / AT

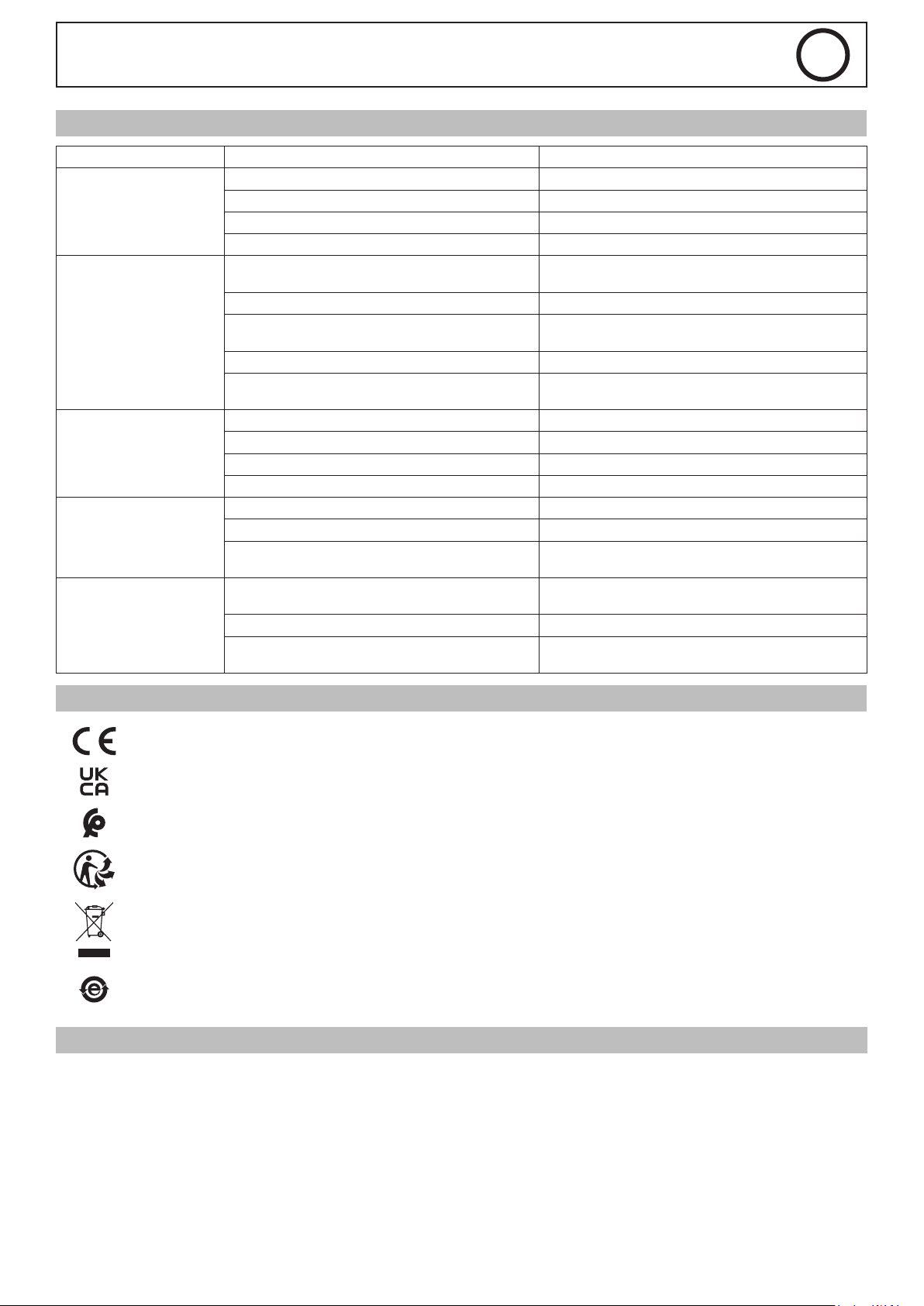

ANOMALIES, CAUSES, REMÈDES

SYMPTÔME CAUSES POSSIBLE REMÈDE

Torche mal connectée au générateur. Vérier la connexion de la torche sur le générateur. Pression d’air comprimée inappropriée. Ajuster la pression de l’air à la valeur recommandée.

Pas d’amorçage d’arc.

Interruption de l’arc de coupe.

Usure prématurée des consommables.

Excès de bavures sous la pièce après découpe.

Saignée non perpendiculaire à la surface de la tôle.

Pièce consommable manquante (buse, tuyère, électrode, diuseur).

Défaut de montage des consommables. L’électrode n’est pas en contact avec la tuyère.

Pince de masse mal connectée (Si interruption après quelques secondes de coupe).

Vitesse d’avance de coupe inappropriée. Ajuster la vitesse de coupe. Distance entre la pièce à découper et la buse de la

torche trop importante. Coupure d’alimentation en air comprimée. Vérier l’alimentation en air comprimée

Consommable endommagé dans la torche.

Pression d’air insusante. Ajuster la pression d’air. Vitesse d’avance de coupe trop rapide. Ajuster la vitesse de coupe Présence d’impuretés ou d’humidité dans l’air compri-

mée.

Surface de la pièce à découper souillée. Nettoyer et décaper la surface de la tôle à découper.

Vitesse d’avance de coupe trop rapide. Ajuster la vitesse de coupe Pression d’air comprimée inappropriée. Ajuster la pression de l’air à la valeur recommandée Valeur du courant de découpe trop faible par rapport à

l’épaisseur de la pièce à découper. Torche non maintenue perpendiculaire à la surface de

la pièce à découper.

Consommables mal montés dans la torche (buse non serrée…).

Valeur du courant de découpe trop faible par rapport à l’épaisseur de la pièce à découper.

Remplacer les pièces manquantes.

Vérier que la pince de masse est bien connectée sur une surface décapée de la tôle à découper.

Rapprocher la torche de la pièce.

Inspecter les pièces consommables de la torche et procéder à leur remplacement.

Vérier le ltre à air sur le générateur.

Ajuster la valeur du courant de découpe sur le générateur.

Améliorer le maintien de la torche.

Réajuster le montage et le serrage des consommables.

Ajuster la valeur du courant de découpe sur le générateur.

CERTIFICATION ET CONSIGNE DE TRI

Matériel conforme aux directives européennes. La déclaration UE de conformité est disponible sur notre site (voir à la page de

couverture).

Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page

de couverture).

Matériel conforme aux normes Marocaines. La déclaration Cم (CMIM) de conformité est disponible sur notre site (voir à la page de

couverture).

Produit recyclable qui relève d’une consigne de tri.

Ce matériel fait l’objet d’une collecte sélective selon la directive européenne 2012/19/UE. Ne pas jeter dans une poubelle domes-

tique !

Matériel conforme aux exigences chinoises sur l’utilisation restreinte de substances dangereuses dans les produits électriques et électroniques.

CONDITIONS DE GARANTIE FRANCE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main d’oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.

• L’usure normale des pièces (Ex. : câbles, pinces, etc.).

• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).

• Les pannes liées à l’environnement (pollution, rouille, poussière).

En cas de panne, retourner l’appareil à votre distributeur, en y joignant :

- un justicatif d’achat daté (ticket de sortie de caisse, facture….)

- une note explicative de la panne.

MT / EASYFIT / AT

WARNINGS - SAFETY REGULATIONS

GENERAL INSTRUCTIONS

The instructions in this user manual must be read and understood before operating the machine.

Do not undertake any modications or maintenance work that is not included in the user manual.

The manufacturer shall not be liable for any damage to persons or property resulting from using the product in a manner not in accordance with the instructions in this user manual.

If there are any problems or queries, please consult a qualied technician to properly set up the equipment.

PROTECTING YOURSELF AND OTHERS

Cutting metal can be dangerous and cause serious injury or death.

Cutting metal exposes individuals to a dangerous heat source, light radiation from the arc, electromagnetic elds (attention those with pacemakers),

risk of electrocution, noise and gas fumes.

Follow the following safety guidelines to protect yourself and others:

Wear the appropriate clothing to protect yourself from burns and radiation: cuess, insulated, dry, ame-retardant clothing in good

condition that covers the whole body.

Wear gloves that ensure electrical and thermal insulation.

Use a protective welding and cutting curtain and/or a cutting hood with a sucient protection level (varies according to the

application). Protect your eyes during cleaning operations. Contact lenses are strictly prohibited.

It is sometimes necessary to delimit areas using reproof curtains to protect the cutting area from arc rays, spatter and incandescent

waste. Inform people in the cutting area not to look at the arc rays or the melted parts, also advise them to wear the appropriate clothing to protect themselves.

Use noise-cancelling headphones if the cutting process reaches a noise level above the permitted level (these headphones should be oered to anyone in the cutting area).

Keep hands, hair and clothes away from moving parts (fans).

Never remove the protective casing from the cooling unit when the power source is switched on as the manufacturer cannot be held responsible in the event of an accident.

Freshly cut parts are hot and can cause burns if handled. When servicing the torch, ensure that it is cool enough by waiting for

at least ten minutes before undertaking any maintenance work. The cooling unit must be switched on when using a water-cooled

torch to ensure that the liquid does not cause burns.

It is important to secure the work area before leaving it; this is to protect people and property.

CUTTING FUMES AND GASES

The fumes, gases and dusts emitted by cutting processes are hazardous to one’s health. Sucient ventilation must be provided and an additional air supply may be necessary. An air-fed mask could be an appropriate solution if the ventilation is inadequate. Check that the suction is eective by checking it against safety standards.

Warning: cutting in conned spaces requires remote monitoring for safety. Furthermore, the cutting of certain materials that contain lead, cadmium,

zinc, mercury or even beryllium, can be particularly harmful; it is important to degrease parts before cutting them. Gas cylinders should be stored in an open or well-ventilated area. They must be in an upright position and secured to a stand or trolley. Cutting applications should not be carried out near grease or paint.

FIRE AND EXPLOSION HAZARD

The cutting area must be fully protected; ammable materials should be kept at least 11 metres away. Fire-ghting equipment must be available in the vicinity of cutting operations.

Beware of hot substances or sparks being projected, even through cracks; these can cause a re or explosion. Keep people, ammable objects and pressurised containers at a safe distance. Cutting in closed containers or tubes should be avoided; if they are open, they should be emptied of any ammable or explosive material (oil, fuel

and gas residues, etc.).

Grinding operations must not be directed towards the cutting current’s source or any ammable materials.

MT / EASYFIT / AT

ELECTRICAL SAFETY

Electric shocks can cause serious direct or indirect accidents and even death.

Never touch the torch’s live parts because it is connected to the cutting circuit. Do not touch the torch and the earth clamp at the same time. Always use dry and undamaged clothing to insulate yourself from the cutting circuit. Wear insulated footwear, regardless of your working environment.

CAUTION FOR USE

Never wrap the torch cables around your body. Do not use the torch to move the source of the cutting current. The torch must be completely unwound in order to avoid overheating.

Switch o the power source after the torch has cooled down before any maintenance work and before replacing or checking worn parts.

Regularly check the torch’s condition. It must be replaced if it becomes damaged.

GENERAL DESCRIPTION

SPECIFICATIONS

The MT and EASYFIT torches are designed for manual plasma cutting.

AT torches are designed for automated plasma cutting.

TECHNICAL DATA

Description MT-70 MT-125 Torch angle 75° 75° Cable-bundle length 6 m 12 m 6 m 12 m Part Number 037502 037519 039506 039513 Ignition voltage 500 V max. 500 V max. Max. rated current 125 A 125 A

100% 50 A 100 A

Duty cycle at 40°C

Gas type air air Torch cooling air air Ambient cutting temperature

range Ambient storage / transport

temperature range

Switch characteristics (trigger)

Applied standard EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

60% 65 A 125 A 50% 70 A -

-10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C

0.5 A / 48 V DC 0.5 A / 48 V DC

Product compatibility

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

EASYFIT

Description Handle bundle EASYFIT MT-70 EASYFIT MT-125 EASYFIT MT-125 extension cable Torch angle - 75° 15° 75° 15° 90° 15° 90° 15° Cable-bundle length 6 m 12 m - 80 cm 130 cm Part Number 074668 074675 074583 074590 074606 074613 074620 074637 074644 074651 Ignition voltage 500 V max. 500 V max. 500 V max. Max. rated current 125 A 125 A 125 A

100% 105 A 50 A 105 A

Duty cycle at 40°C

Gas type air air air Torch cooling air air air Ambient cutting temperature

range Ambient storage / transport

temperature range

Switch characteristics (trigger)

Applied standard EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

60% 125 A 65 A 125 A 50% - 70 A -

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

- 0.5 A / 48 V DC 0.5 A / 48 V DC

Product compatibility

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

Description AT-70 AT-125 AT-160 Torch-body length 127 mm 240 mm 240 mm 240 mm Torch-body diameter Ø 35 mm Ø 35 mm Ø 44.5 mm Cable-bundle length 6 m 6 m 12 m 6 m 12 m 15 m 20 m 6 m 12 m 15 m 20 m Part Number 071865 037526 037533 038479 039520 069787 069794 067479 067486 069800 069817 Ignition voltage 500 V max. 500 V max. 500 V max. Max. rated current 125 A 125 A 125 A

100% 50 A 100 A 125 A

Duty cycle at 40°C

Gas type air air air Torch cooling air air air Ambient cutting temperature

range Ambient storage / transport

temperature range Applied standard EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

60% 65 A 125 A 50% 70 A - -

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

Product compatibility

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

RECOMMENDED PRESSURE / FLOW

MT EASYFIT

CUTTING CUTTING

Current Current + +

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Current

Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min

45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min 45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min 65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min 65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min

MT-70

6 m

CUTTING CUTTING

MT-125

6 m

MT-70

12 m

MT-125

12 m

Current

Bundle (6 m) Bundle (12 m)

EASYFIT MT-70 EASYFIT MT-70

Bundle (6 m) Bundle (12 m)

+ +

EASYFIT MT-125 EASYFIT MT-125

GOUGING GOUGING

Current Current + +

70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Current Current + +

85 > 125 A 4.0 bar 4.5 bar 85 > 125 A 4.0 bar 4.5 bar

MT-70

6 m

GOUGING GOUGING

MT-125

6 m

MT-70

12 m

MT-125

12 m

Bundle (6 m) Bundle (12 m)

EASYFIT MT-70 EASYFIT MT-70

Bundle (6 m) Bundle (12 m)

EASYFIT MT-125 EASYFIT MT-125

CUTTING

Current

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Current

Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min

45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min

65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min

85 A 5.0 bar – 250 l/min 5.6 bar – 250 l/min 105 A 5.0 bar – 285 l/min 5.6 bar – 285 l/min 125 A 5.5 bar – 305 l/min 6.2 bar – 305 l/min

AT-70

6 m

CUTTING

AT-125

6 m

AT-70

12 m

AT-125

12 m

CUTTING

Current

45 A 5.0 bar – 275 l/min 5.3 bar – 275 l/min

65 A 5.0 bar – 285 l/min 5.4 bar – 285 l/min

85 A 5.0 bar – 300 l/min 5.6 bar – 300 l/min 105 A 5.0 bar – 355 l/min 6.0 bar – 355 l/min 125 A 5.0 bar – 355 l/min 6.0 bar – 355 l/min

AT-160

6 m

AT-160

12 m

SETTING UP

TORCH CONNECTION REQUIREMENTS

The power source must be turned o.

MT / EASYFIT / AT

To assemble the handle bundle with an EASYFIT torch, insert the torch connector (A) into the bundle socket and screw on

part B. Tighten the torch.

Connecting the torch to the power source:

Insert the handle bundle connector (A) into the power source’s female bundle socket (C) and screw on part B. Tighten the torch.

*Step 1 is only for EASYFIT torches.

TORCH EQUIPMENT

The torch must be tted with the correct consumables, chosen according to the application and the set current.

Choosing the incorrect consumable will result in cutting defects, premature wearing of the consumables and could even cause the entire unit to malfunction. The torch is supplied with a pot of silicone grease to minimise the seal’s wear and the seizing of metal parts. It is recommended to apply this grease regularly.

Consumables

Regularly check the condition of the protective nozzle, the contact tip and the electrode for wear and tear, also check these parts if the cutting speed

is signicantly reduced. It is advisable to replace the nozzle’s contact tip and the electrode at the same time.

MT & EASYFIT

039162

039193

037625 short

037601

039216 039230

039223 039247

Torch model Calibrate

20 - 50 A

MT-70

70 A

Precision cut

Cutting

MT-125

45 A 45 A 65 A 039179

85 A 039186 105 A 125 A 039209

Diuser (x1) Electrode (x5) Contact tip (x5) Nozzle (x1) Pad (x1)

037564 short 037571 short

037557

039131 039155 039315 039216 039322

039131

039148

067189 long 067196 long 067219 long 037564 short 037588 short 037625 short 067189 long 067202 long 067219 long

039155

MT-70

MT-125

Gouging

Calibrate

Diuser (x1) Electrode (x5) Contact tip (x5) Nozzle (x1) Pad (x1)

70 A 037557 037564 037595 037601 037632

65 - 85 A 039131

125 A 039285

039148

039155

039261 039216 039278

039223

039254105 A

MT / EASYFIT / AT

Dicult-access consumables

Torch model Calibrate Diuser (x1) Electrode (x3) Nozzle (x1) Ring (x3) Contact tip (x5) Pad (x1)

MT-70

Cutting

MT-125

MT-70

Gouging

MT-125

Flat-cutting consumables

Torch model Calibrate Diuser (x1) Electrode (x5) Nozzle (x1) Contact tip (x5) Retaining ring (x2)

MT-70

MT-125

Cutting

20 - 45 A

70 A 074774

20 - 45 A

70 A 074774

100 A 039148 074781

70 A 037557 074682 074859 074897 074798 074927

70 A 039131

100 A 039148 074804

40 - 70 A 074736 074705 074873 074811 40 - 70 A 074743 074712

80 - 125 A 074750 039155 074835

037557 074682 074859 074897

039131

074699 074866 074897

074880

074767

074798

074828

074910

074927

76 mm

122 mm

82 mm

131 mm

76 mm

122 mm

82 mm

131 mm

074903

Torch model

AT-70 Cutting

AT-125 Cutting

AT-160 Cutting

DEFECT SOURCE

Calibrate Diuser (x1) Electrode (x5) Contact tip (x5) Nozzle (x1)

20 - 50 A

70 A 037588

Precision

cut 45 A

45 A 039162

85 A 039186 105 A 125 A 039209

Precision

cut 45 A

45 A 067523

85 A 067547

105 - 125

160 A 067561

037557 037564

039131

039155

039148

067509 037493

037571

039315

039193

067516

067554

037601 or 037618 037649

039216 or 039339

039223 or 039445 039308

Ohmic nozzle

(x1)

067578

067585 067608

Auto deector (x1)

037496

03929265 A 039179

076945

06759265 A 067530

CONSUMABLES

NOZZLE Tighten the nozzle so that all parts are securely fastened. The nozzle must not rotate easily.

GAS Use compressed air with an oil and water ltration system.

Consumables are wearing parts, so it is important to know when to change them.

Visually: melted or damaged consumables, holes in nozzles >1.5 mm, worn electrodes or melted pads, etc.

Pragmatically: loss of cutting performance, ignition on dicult workpiece, etc.

MT / EASYFIT / AT

ANOMALIES, CAUSES, SOLUTIONS

SYMPTOMS POSSIBLE CAUSES SOLUTIONS

Torch incorrectly connected to the power source. Check the torch’s conenction to the power source. Incorrect compressed-air pressure. Adjust the air pressure to the recommended value.

No arc ignition.

Interrupting the cutting arc.

The consumables are wearing prematurely.

Excess burrs under the workpiece after cutting.

Not perpendicular to the metal sheet’s surface.

Missing consumable part (nozzle, contact tip electrode or diuser, etc.).

Consumables are not installed correctly. The electrode is not in contact with the contact tip.

Earth clamp not properly connected (if disconnected

after a few seconds of cutting). Inappropriate cutting-feed speed. Adjust the cutting speed. The distance between workpiece and torch’s nozzle is

too great. The compressed-air supply has been cut o. Check the compressed-air supply. Damaged consumable in the torch. Inspect the torch’s consumable parts and replace them. Insucient air pressure. Adjust the air pressure. The cutting-feed speed is too fast. Adjust the cutting speed. Impurities or moisture in the compressed air. Check the power source’s air lter. Soiled cutting surface. Clean and strip the surface of the sheet metal to be cut. The cutting-feed speed is too fast. Adjust the cutting speed. Incorrect compressed-air pressure. Adjust the air pressure to the recommended value. The cutting current is too low for the thickness of the

workpiece. Torch not held perpendicular to the surface of the

workpiece.

Consumables incorrectly tted in the torch (loose

nozzle, etc.). The cutting current is too low for the thickness of the

workpiece.

Replace missing parts.

Check that the earth clamp is connected to one of the

sheet metal’s clean surfaces to be cut eectively.

Bring the torch closer to the workpiece.

Adjust the cutting current value on the power source.

Improving torch support.

Readjust the tting and tightening of consumables.

Adjust the cutting current value on the power source.

CERTIFICATION AND SORTING GUIDELINES

This equipment in accordance with European directives. The EU Declaration of Conformity is available on our website (see the

cover page).

This equipment complies with British standards. The UK declaration of conformity is available on our website (see the cover page).

This equipment complies with Moroccan standards. The Cم (CMIM) Declaration of Conformity is available on our website (see the

cover page).

Recyclable product subject to specic waste-sorting requirements.

This equipment is subject to selective collection in accordance with European Directive 2012/19/EU. Do not dispose of this device

in household waste.

Equipment complying with Chinese requirements on the restricted use of hazardous substances in electrical and electronic products.

FRENCH WARRANTY CONDITIONS

The warranty covers all defects or manufacturing faults for two years from the date of purchase (parts and labour).

The warranty does not cover:

• Any damage caused by transport.

• The normal wear and tear of parts (e.g . cables and clamps, etc.).

• Incidents caused by improper use (power supply errors, dropping or disassembling the device).

• Environmental failures (pollution, rust and dust, etc.).

In the event of a breakdown, return the device to your distributor including:

- a dated proof of purchase (receipt or invoice)

- a note explaining the breakdown.

MT / EASYFIT / AT

WARNUNGEN - SICHERHEITSREGELN

ALLGEMEINER HINWEIS

Die Missachtung dieser Bedienungsanleitung kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungsarbeiten oder Veränderungen an dem Gerät vor, die nicht in der Anleitung

genannt werden.

Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Geräts entstanden sind. Bei Problemen oder Unsicherheiten wenden Sie sich bitte an eine Person, die für die ordnungsgemäße Durchführung der Installation qualiziert ist.

PERSONENSCHUTZ

Das Schneiden kann gefährlich sein und zu schweren oder tödlichen Verletzungen führen. Beim Schneiden sind Personen einer gefährlichen Quelle von Hitze, Lichtbogenstrahlung, elektromagnetischen Feldern (Vorsicht bei Trägern von Herzschrittmachern), der Gefahr eines Stromschlags, Lärm und Gasen ausgesetzt. Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise:

Die Lichtbogenstrahlung kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete trockene Schutzbekleidung (Schweißhandschuhe, Lederschürze, Sicherheitsschuhe) geschützt werden.

Tragen Sie elektrisch- und wärmeisolierende Handschuhe.

Verwenden Sie einen Schneideschutz und/oder eine Schneideschutzmaske mit einem ausreichenden Schutzniveau (je nach Anwendung unterschiedlich). Schützen Sie Ihre Augen bei Reinigungsarbeiten. Kontaktlinsen sind ausdrücklich verboten!

Manchmal müssen die Bereiche mit feuerfesten Vorhängen abgegrenzt werden, um den Schneidbereich vor Lichtbogenstrahlen, Spritzern und glühenden Abfällen zu schützen. Informieren Sie die Personen im Schneidbereich, dass sie nicht in die Strahlen des Lichtbogens oder in geschmolzene Teile starren und zum Schutz geeignete Kleidung tragen sollen.

Verwenden Sie einen Lärmschutzhelm, wenn der Schneidprozess einen Lärmpegel erreicht, der über dem zulässigen Grenzwert liegt (das Gleiche gilt für alle Personen, die sich im Schneidbereich aufhalten).

Hände, Haare, Kleidung von den beweglichen Teilen (Ventilator) fernhalten. Entfernen Sie nie die Gehäuseabdeckungen des Kühlaggregats, wenn die Schaltstromquelle unter Spannung steht, da der Hersteller

bei einem Unfall nicht haftbar gemacht werden kann.

Frisch geschnittene Teile sind heiß und können bei der Handhabung Verbrennungen verursachen. Bei Wartungsarbeiten am Brenner muss sichergestellt werden, dass er ausreichend abgekühlt ist, indem man mindestens 10 Minuten vor den Arbeiten wartet. Das Kühlaggregat muss bei der Verwendung eines wassergekühlten Brenners eingeschaltet sein, damit die Flüssigkeit keine

Verbrennungen verursachen kann.

Der Arbeitsbereich muss zum Schutz von Personen und Geräten vor dem Verlassen gesichert werden.

SCHNEIDDÄMPFE UND GASE

Die beim Schneiden entstehenden Dämpfe, Gase und Stäube sind gesundheitsgefährdend. Es muss für eine ausreichende Belüftung gesorgt werden, und manchmal ist eine Luftzufuhr erforderlich. Eine Frischluftmaske kann bei unzureichender Belüftung eine Lösung sein. Überprüfen Sie die Wirksamkeit der Luftansaugung, indem Sie diese anhand der Sicherheitsnormen überprüfen.

Achtung: Das Schneiden in kleinen Räumen erfordert eine sichere Fernüberwachung. Außerdem kann das Schneiden von bestimmten Materialien, die Blei, Cadmium, Zink oder Quecksilber und oder Beryllium enthalten, besonders schädlich sein. Vor dem Schneiden sollten Sie die Teile auch entfetten. Die Flaschen müssen in oenen oder gut belüfteten Räumen gelagert werden. Sie müssen sich in senkrechter Position benden und an einer Halterung oder einem Fahrwagen angebracht sein. Das Schneiden in der Nähe von Fett oder Farbe ist strikt untersagt.

BRAND- UND EXPLOSIONSGEFAHR

Schirmen Sie den Schneidbereich vollständig ab, brennbare Materialien müssen mindestens 11 m entfernt sein. In der Nähe von Schneidvorgängen muss eine Brandschutzausrüstung vorhanden sein.

Beachten Sie, dass die beim Schweißen entstehende heiße Schlacke, Spritzer und Funken eine potentielle Quelle für Feuer oder Explosionen darstellen. Halten Sie einen Sicherheitsabstand zu Personen, entammbaren Gegenständen und Druckbehältern ein. Das Schneiden in geschlossenen Containern oder Röhren ist zu vermeiden, und falls sie oen sind, dürfen sie keine brennbaren oder explosiven Materialien (Öl, Treibsto, Gasrückstände ...) enthalten. Schleifvorgänge dürfen nicht auf die Schneidstromquelle oder auf brennbare Materialien gerichtet werden.

MT / EASYFIT / AT

ELEKTRISCHE SICHERHEIT

Das Berühren stromführender Teile kann tödliche elektrische Schläge und schwere Verbrennungen bis zum Tod verursachen.

Berühren Sie niemals die stromführenden Teile des Brenners, da dieser an den Schneidestromkreis angeschlossen ist. Berühren Sie nicht gleichzeitig den Brenner und die Masseklemme. Tragen Sie zur Isolierung beim Schweißen immer trockene Kleidung in gutem Zustand, um selbst vom Schneidestromkreis getrennt zu sein. Tragen Sie isoliertes Schuhwerk, unabhängig von der Umgebung, in der Sie arbeiten.

VORSICHTSMASSNAHME BEI DER VERWENDUNG

Wickeln Sie den Brenner nie um Ihren Körper. Verwenden Sie den Brenner nicht, um die Schneidstromquelle zu bewegen. Der Brenner muss vollständig abgerollt sein, um eine Überhitzung zu vermeiden. Schalten Sie die Stromquelle aus, nachdem der Brenner abgekühlt ist, und vor jeder Wartung und vor dem Austausch oder der Kontrolle von Verschleißteilen. Überprüfen Sie regelmäßig den Zustand des Brenners. Bei Beschädigung muss er ersetzt werden.

ALLGEMEINE BESCHREIBUNG

SPEZIFIKATIONEN

Die MT- und EASYFIT-Brenner sind für das manuelle PLASMA-Schneidverfahren bestimmt. Die AT-Brenner sind für das automatisierte PLASMA-Schneidverfahren bestimmt.

TECHNISCHE DATEN

Bezeichnung MT-70 MT-125 Winkel des Brenners 75° 75° Länge des Schlachpakets 6 m 12 m 6 m 12 m Artikel-Nr. 037502 037519 039506 039513 Zündspannung 500 V max 500 V max Max. Bemessungsstrom 125 A 125 A

100 % 50 A 100 A

Einschaltdauer bei 40 °C

Art des Gases Luft Luft Kühlung des Brenners Luft Luft Umgebungstemperaturbereich beim

Schneiden Umgebungstemperaturbereich für

Transport oder Lagerung Schaltermerkmal (Drucktaster) 0.5 A / 48 V DC 0.5 A / 48 V DC Angewandte Norm EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

60 % 65 A 125 A 50 % 70 A -

-10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C

Produktkompa-

tibilität

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

EASYFIT

Bezeichnung Brennergri EASYFIT MT-70 EASYFIT MT-125 Verlängerungskabel EASYFIT MT-125 Winkel des Brenners - 75° 15° 75° 15° 90° 15° 90° 15° Länge des Kabel-

baums Artikel-Nr. 074668 074675 074583 074590 074606 074613 074620 074637 074644 074651 Zündspannung 500 V max 500 V max 500 V max Max. Bemessungsstrom 125 A 125 A 125 A

Einschaltdauer bei 40 °C

Art des Gases Luft Luft Luft Abkühlung des Brenners Luft Luft Luft Umgebungstemperaturbereich

beim Schneiden

Umgebungstemperaturbereich

für Transport oder Lagerung Schaltermerkmal (Drucktaster) - 0.5 A / 48 V DC 0.5 A / 48 V DC

Angewandte Norm EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

100 % 105 A 50 A 105 A

60 % 125 A 65 A 125 A 50 % - 70 A -

CUTTER 45 CT

6 m 12 m - 80 cm 130 cm

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

Produktkompa-

tibilität

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

Bezeichnung AT-70 AT-125 AT-160

Länge des Brennergris 127 mm 240 mm 240 mm 240 mm Durchmesser des Brennergris Ø 35 mm Ø 35 mm Ø 44.5 mm Länge des Schlauch-

pakets Artikel-Nr. 071865 037526 037533 038479 039520 069787 069794 067479 067486 069800 069817 Zündspannung 500 V max 500 V max 500 V max Max. Bemessungsstrom 125 A 125 A 125 A

Einschaltdauer bei 40 °C

Art des Gases Luft Luft Luft Abkühlung des Brenners Luft Luft Luft Umgebungstemperaturbereich

beim Schneiden

Umgebungstemperaturbereich

für Transport oder Lagerung

Angewandte Norm EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

100 % 50 A 100 A 125 A

60 % 65 A 125 A 50 % 70 A - -

CUTTER 45 CT

6 m 6 m 12 m 6 m 12 m 15 m 20 m 6 m 12 m 15 m 20 m

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

Produktkom-

patibilität

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

EMPFOHLENER DRUCK / DURCHSATZ

MT EASYFIT

SCHNITT SCHNITT

Strom Strom + +

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Strom

Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min

45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min 45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min 65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min 65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min

MT-70

6 m

SCHNITT SCHNITT

MT-125

6 m

MT-70

12 m

MT-125

12 m

Strom

Schlauchpacket 6 m Schlauchpacket 12 m

EASYFIT MT-70 EASYFIT MT-70

Schlauchpacket 6 m Schlauchpacket 12 m

+ +

EASYFIT MT-125 EASYFIT MT-125

FUGENHOBELN FUGENHOBELN

Strom Strom + +

70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Strom Strom + +

85 > 125 A 4.0 bar 4.5 bar 85 > 125 A 4.0 bar 4.5 bar

MT-70

6 m

FUGENHOBELN FUGENHOBELN

MT-125

6 m

MT-70

12 m

MT-125

12 m

Schlauchpacket 6 m Schlauchpacket 12 m

EASYFIT MT-70 EASYFIT MT-70

Schlauchpacket 6 m Schlauchpacket 12 m

EASYFIT MT-125 EASYFIT MT-125

SCHNITT

Strom

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Strom

Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min

45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min

65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min

85 A 5.0 bar – 250 l/min 5.6 bar – 250 l/min 105 A 5.0 bar – 285 l/min 5.6 bar – 285 l/min 125 A 5.5 bar – 305 l/min 6.2 bar – 305 l/min

AT-70

6 m

SCHNITT

AT-125

6 m

AT-70

12 m

AT-125

12 m

SCHNITT

Strom

45 A 5.0 bar – 275 l/min 5.3 bar – 275 l/min

65 A 5.0 bar – 285 l/min 5.4 bar – 285 l/min

85 A 5.0 bar – 300 l/min 5.6 bar – 300 l/min 105 A 5.0 bar – 355 l/min 6.0 bar – 355 l/min 125 A 5.0 bar – 355 l/min 6.0 bar – 355 l/min

AT-160

6 m

AT-160

12 m

MT / EASYFIT / AT

INSTALLATION

ANFORDERUNG AN DEN BRENNERANSCHLUSS

Die Stromquelle darf nicht unter Spannung stehen.

Um den Gri des Schlauchpacket mit einem EASYFIT-Brenner zu montieren, stecken Sie den Brennerstecker (A) in die Buchsenaufnahme des Schlauchpacket und schrauben Sie Teil

B fest. Den Brenner fest anziehen.

Verbindung des Brenners mit der Stromquelle: Stecken Sie den Stecker des Schlauchpacket (A) in die Brenneranschlussuchse (C) der Stromquelle und schrauben Sie

Teil B fest. Den Brenner fest anziehen.

*Schritt 1 betrit nur EASYFIT-Brenner.

BRENNERAUSSTATTUNG

Der Brenner muss mit den richtigen Verschleißteilen ausgestattet sein, die entsprechend der Anwendung und dem eingestellten Strom ausgewählt

werden.

Eine falsche Wahl der Verbrauchsmaterialien führt zu Fehlern beim Schneiden, vorzeitigem Verschleiß der Verbrauchsmaterialien und sogar zu Fehlfunktionen der gesamten Einheit. Der Brenner wird mit einer Dose Silikonfett geliefert, um den Verschleiß der Dichtung und das Festfressen der Metallteile zu verringern. Dieses Fett sollte regelmäßig aufgetragen werden.

Verbrauchsmaterialien

Überprüfen Sie regelmäßig den Verschleißzustand der Schutzdüse, der Schneiddüse und der Elektrode oder bei einer deutlichen Abnahme der Schneidgeschwindigkeit. Die Düse und die Elektrode sollten gleichzeitig ausgetauscht werden.

MT & EASYFIT

039162

039193

Düsenhalter

(x1)

037601

039216 039230

039223 039247

Kontaktschutzkappe (x1)

037625 kurz

Brennermodell Größe

20-50 A

MT-70

70 A

Precision cut

Schnitt

MT-125

45 A 45 A 65 A 039179

85 A 039186 105 A 125 A 039209

Diusor (x1) Elektrode (x5) Schneiddüse (x5)

037564 kurz 037571 kurz

037557

039131 039155 039315 039216 039322

039131

039148

067189 lang 067196 lang 067219 lang 037564 kurz 037588 kurz 037625 kurz 067189 lang 067202 lang 067219 lang

039155

MT-70

MT-125

Fugenhobeln

Größe

Diusor (x1) Elektrode (x5) Schneiddüse (x5)

70 A 037557 037564 037595 037601 037632

65-85 A 039131

125 A 039285

039148

039155

039261 039216 039278

Düsenhalter

(x1)

039223

Kontaktschutzkappe (x1)

039254105 A

Verbrauchsmaterialien für „Erschwerten Zugang“

MT / EASYFIT / AT

Brennermodell Größe Diusor (x1) Elektrode (x3)

MT-70

Schnitt

MT-125

MT-70

Fugenhobeln

MT-125

Verbrauchsmaterialien für „Standard schneiden“

Brennermodell Größe Diusor (x1) Elektrode (x5) Düsenhalter (x1) Stromdüse (x5) Haltering (x2)

MT-70

MT-125

Schnitt

20-45 A

70 A 074774

20-45 A

70 A 074774

100 A 039148 074781

70 A 037557 074682 074859 074897 074798 074927

70 A 039131

100 A 039148 074804

40-70 A 074736 074705 074873 074811 40-70 A 074743 074712

80-125 A 074750 039155 074835

037557 074682 074859 074897

039131

074699 074866 074897

Düsenhalter

(x1)

Ring (x3) Stromdüse (x5)

074767

074798

074880

074828

Kontakts-

chutzkappe

(x1)

074910

074927

76 mm

122 mm

82 mm

131 mm

76 mm

122 mm

82 mm

131 mm

074903

Brennermodell

AT-70 Schnitt

AT-125 Schnitt

AT-160 Schnitt

Größe Diusor (x1) Elektrode (x5) Stromdüse (x5)

20-50 A

70 A 037588

Precision

cut 45 A

45 A 039162

85 A 039186 105 A 125 A 039209

Precision

cut 45 A

45 A 067523

85 A 067547

105-125

160 A 067561

037557 037564

039131

039155

039148

067509 037493

037571

039315

039193

067516

067554

Düsenhalter

(x1)

037601 oder 037618 037649

039216 oder 039339

039223 oder 039445 039308

Ohmscher

Düsenhalter

(x1)

067578

067585 067608

Auto-Deektor

037496

03929265 A 039179

076945

06759265 A 067530

(x1)

STANDARDQUELLE

VERBRAUCHSMATERIALIEN

DÜSENHALTER Ziehen Sie den Düsenhalter so , dass alle Teile richtig festgezogen sind. Die Schneiddüse darf sich nicht leicht drehen. GAS Verwenden Sie Druckluft mit Öl- und Wasserabscheider

Da Verbrauchsmaterialien Verschleißteile sind, ist es wichtig zu wissen, wann sie gewechselt werden müssen.

Visuell: Zustand der Verbrauchsmaterialien geschmolzen oder beschädigt, Stromdüsenlöcher >1,5 mm, abgenutzte

Elektroden, geschmolzene Kontaktkappen ...

In der Praxis: Verminderung der Schnittleistung, Probleme beim Zünden usw.

MT / EASYFIT / AT

ANOMALIEN, URSACHEN, LÖSUNGEN

SYMPTOM MÖGLICHE URSACHEN LÖSUNG

Keine Lichtbogenzündung.

Unterbrechung des Schnei-

dlichtbogens.

Vorzeitiger Verschleiß der

Verbrauchsmaterialien.

Bartbildung unter dem

Werkstück nach dem Schneiden.

Schnittfuge nicht senkrecht zur Oberäche des Blechs.

Brenner nicht richtig an die Stromquelle angeschlos-

sen. Ungeeigneter Luftdruck Den Druck der Luft auf den empfohlenen Wert einstellen.

Fehlendes Verschleißteil (Düsenhalter, Schneiddüse, Elektrode, Diusor).

Fehlerhafte Montage von Verbrauchsmaterialien. Die Elektrode hat keinen Kontakt mit der Schneiddüse.

Masseklemme falsch angeschlossen (Bei Unterbrechung nach paar Sekunden ).

Falsche Schnitt-Vorschubgeschwindigkeit. Schnittgeschwindigkeit anpassen.

Der Abstand zwischen dem zu schneidenden Werks-

tück und der Brennerdüse ist zu groß. Unterbrechung der Druckluftzufuhr. Druckluftzufuhr überprüfen.

Im Brenner beschädigtes Verschleißteil.

Ungenügender Luftdruck. Luftdruck anpassen. Zu schnelle Schnitt-Vorschubgeschwindigkeit. Schnittgeschwindigkeit anpassen Vorhandensein von Verunreinigungen oder Feuchtigkeit

in der Druckluft.

Oberäche des Schnittstücks verschmutzt.

Zu schnelle Schnitt-Vorschubgeschwindigkeit. Schnittgeschwindigkeit anpassen

Ungeeigneter Luftdruck Den Druck der Luft auf den empfohlenen Wert anpassen

Schneidstrom im Vergleich zur Dicke des Werkstücks

zu gering Brenner nicht senkrecht zur Oberäche des zu schnei-

denden Teils gehalten.

Falsch montierte Verschleißteile im Brenner (nicht festgezogener Düsenhalter...

Schneidstrom im Verhältnis zur Dicke des Werkstücks

zu gering

Den Anschluss des Brenners an der Stromquelle überprüfen.

Die fehlenden Teile ersetzen.

Überprüfen Sie, ob die Masseklemme an einer blanken Oberäche des zu schneidenden Blechs angeschlossen

ist.

Den Brenner näher an das Werkstück heranführen.

Überprüfen Sie die Verschleißteile des Brenners und tauschen Sie diese aus.

Luftlter an der Stromquelle überprüfen.

Die Oberäche des zu schneidenden Blechs reinigen und

sandstrahlen.

Den Schneidestrom an der Stromquelle anpassen.

Haltung des Brenners verbessern.

Montage und Anziehen von Verbrauchsmaterialien neu anpassen.

Den Wert des Schneidestroms an der Stromquelle anpassen.

ZERTIFIZIERUNG UND SORTIERVORSCHRIFTEN

Das Gerät entspricht den europäischen Richtlinien. Die EU-Konformitätserklärung nden Sie auf unserer Webseite (siehe Titelseite).

Das Gerät entspricht den britischen Richtlinien und Normen. Die britische Konformitätserklärung nden Sie auf unserer Webseite (siehe Titelseite).

Das Gerät entspricht den marokkanischen Richtlinien. Die Cم (CMIM)-Konformitätserklärung nden Sie auf unserer Webseite (siehe

Titelseite).

Recycelbares Produkt,, das gesondert entsorgt werden muss.

Dieses Material unterliegt der selektiven Sammlung gemäß der europäischen Richtlinie 2012/19/EU. Nicht mit dem Hausmüll entsorgen!

Material, das den chinesischen Anforderungen für die eingeschränkte Verwendung gefährlicher Substanzen in elektrischen und

elektronischen Produkten entspricht.

GARANTIE

Die Garantie deckt alle Defekte oder Herstellungsfehler für 2 Jahre ab dem Kaufdatum (Teile und Arbeitskraft).

Die Garantieleistung erfolgt nicht bei Defekten, die durch:

• Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind.

• Normalen Verschleiß von Teilen (Bsp. Kabel, Klemmen usw.).

• Schäden durch unsachgemäßen Gebrauch (fehlerhafte Stromversorgung, Sturz, Demontage).

• Umgebungsbedingte Ausfälle (Verschmutzung, Rost, Staub).

Bei einem Ausfall schicken Sie das Gerät an Ihren Händler zurück und legen Folgendes an:

- einen mit Datum versehenen Kaufnachweis (Quittung, Rechnung ...)

- Eine Fehlerbeschreibung.

MT / EASYFIT / AT

ADVERTENCIAS - NORMAS DE SEGURIDAD

INSTRUCCIONES GENERALES

Estas instrucciones deben ser leídas y comprendidas antes de cualquier operación. No se debe realizar ninguna modicación o mantenimiento no especicado en el manual.

El fabricante no se hace responsable de los daños a personas o bienes causados por un uso no conforme a las instrucciones de este manual.

En caso de problemas o dudas, consulte a una persona cualicada para realizar la instalación correctamente.

PROTECCIÓN PERSONAL Y DE OTRO TIPO

Cortar puede ser peligroso y causar lesiones graves o la muerte.

El corte expone a las personas a una fuente peligrosa de calor, luz de arco, campos electromagnéticos (cuidado con los portadores de marcapasos), riesgo de electrocución, ruido y humos.

Para protegerse a sí mismo y a los demás, observe las siguientes instrucciones de seguridad:

Para protegerse de las quemaduras y de las radiaciones, use ropa sin puños, aislante, seca, ignífuga y en buen estado, y que cubra

todo el cuerpo.

Utilice guantes que garanticen el aislamiento eléctrico y térmico.

Utilizar una protección de corte y/o un capó de corte con un nivel de protección suciente (según la aplicación). Proteger los ojos

durante las operaciones de limpieza. En particular, no se recomiendan las lentes de contacto.

Puede ser necesario delimitar las zonas con cortinas ignífugas para proteger la zona de corte de los rayos de arco, las salpicaduras y los residuos incandescentes.

Informar a las personas que se encuentren en la zona de corte de que no miren los rayos de arco ni las piezas fundidas y de que lleven ropa de protección adecuada.

Utilice auriculares con cancelación de ruido si el proceso de corte alcanza un nivel de ruido superior al permitido (también para cualquier persona que se encuentre en la zona de corte).

Mantenga las manos, el pelo y la ropa alejados de las partes móviles (ventilador). No retire nunca las protecciones de la carcasa de la unidad de refrigeración cuando la fuente de alimentación esté encendida, el

fabricante no se hace responsable en caso de accidente.

Las piezas recién cortadas están calientes y pueden provocar quemaduras al manipularlas. Cuando realice el mantenimiento de la antorcha, asegúrese de que está sucientemente fría esperando al menos 10 minutos antes de realizarlo. La unidad de refrigeración debe estar encendida cuando se utiliza una antorcha refrigerada por agua para garantizar que el líquido no pueda causar quemaduras.

Es importante asegurar la zona de trabajo antes de abandonarla para proteger a las personas y los bienes.

HUMOS Y GASES DE CORTE

Los humos, gases y polvos emitidos por el corte son peligrosos para la salud. Se debe proporcionar una ventilación suciente y puede ser necesario el uso de aire. Una máscara de aire fresco puede ser una solución si la ventilación es inadecuada. Compruebe que la extracción es ecaz vericándola con las normas de seguridad.

Precaución: el corte en zonas pequeñas requiere una supervisión a distancia por seguridad. Además, cortar ciertos materiales que contienen plomo,

cadmio, zinc o mercurio, o incluso berilio, puede ser especialmente perjudicial.

Las bombonas deben almacenarse en zonas abiertas o bien ventiladas. Deben estar en posición vertical y sostenidos en un soporte o carro. El corte

no debe realizarse cerca de grasa o pintura.

RIESGO DE INCENDIO Y EXPLOSIÓN

La zona de corte debe estar totalmente protegida, con materiales inamables a una distancia mínima de 11 metros. En las proximidades de las operaciones de corte debe haber equipos de extinción de incendios.

Tenga cuidado con el material caliente o las chispas que salen despedidas, incluso a través de las grietas, que pueden provocar un incendio o una explosión. Mantenga a las personas, los objetos inamables y los recipientes a presión a una distancia segura. Debe evitarse cortar en recipientes o tubos cerrados y, si están abiertos, deben vaciarse de cualquier material inamable o explosivo (aceite,

combustible, residuos de gas, etc.).

MT / EASYFIT / AT

Las operaciones de amolado no deben dirigirse hacia la fuente de la corriente de corte ni hacia materiales inamables.

SEGURIDAD ELÉCTRICA

Una descarga eléctrica puede ser fuente de graves accidentes directos o indirectos, o incluso de la muerte.

No toque nunca las partes activas de la antorcha, ya que está conectada al circuito de corte. No toque la antorcha y la pinza de tierra al mismo tiempo.

Utilice siempre ropa seca y no dañada para aislarse del circuito de corte. Utilice calzado aislante en todos los entornos.

PRECAUCIONES DE USO

Nunca te rodees el cuerpo con la linterna. No utilice la antorcha para mover la fuente de corriente de corte. La antorcha debe estar completamente desenrollada para evitar el sobrecalentamiento.

Desconecte la fuente de alimentación después de que la antorcha se haya enfriado y antes de realizar cualquier tipo de mantenimiento y antes de

sustituir o revisar las piezas de desgaste.

Compruebe regularmente el estado de la lámpara. Si está dañado, debe ser sustituido.

DESCRIPCIÓN GENERAL

ESPECIFICACIONES

Las antorchas MT y EASYFIT están diseñadas para el proceso de corte manual de PLASMA. Las antorchas AT están diseñadas para el proceso de corte automatizado PLASMA.

DATOS TÉCNICOS

Designación MT-70 MT-125 Ángulo de la antorcha 75° 75° Longitud de la viga 6 m 12 m 6 m 12 m

Número de pedido 037502 037519 039506 039513 Tensión de encendido 500 V max 500 V max

Corriente nominal máxima 125 A 125 A

Ciclo de trabajo a 40°C

Tipo de gas aire aire Refrigeración de la antorcha aire aire Rango de temperatura ambiente

para el corte Rango de temperatura ambiente

para el transporte o el almacenamiento

Características del interruptor

(disparador)

Norma aplicada EN IEC 60974-7 EN IEC 60974-7

100 % 50 A 100 A

60 % 65 A 125 A 50 % 70 A -

-10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C

0.5 A / 48 V DC 0.5 A / 48 V DC

CUTTER 45 CT

Compatibilidad del producto

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

EASYFIT

Designación Cable de unión EASYFIT MT-70 EASYFIT MT-125 Extensión EASYFIT MT-125

Ángulo de la antorcha - 75° 15° 75° 15° 90° 15° 90° 15° Longitud de la viga 6 m 12 m - 80 cm 130 cm

Número de pedido 074668 074675 074583 074590 074606 074613 074620 074637 074644 074651 Tensión de encendido 500 V max 500 V max 500 V max

Corriente nominal máxima 125 A 125 A 125 A

Ciclo de trabajo a 40°C

Tipo de gas aire aire aire Refrigeración de la antorcha aire aire aire Rango de temperatura ambiente

para el corte Rango de temperatura ambiente

para el transporte o el almacenamiento

Características del interruptor

(disparador)

Norma aplicada EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

100 % 105 A 50 A 105 A

60 % 125 A 65 A 125 A 50 % - 70 A -

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

- 0.5 A / 48 V DC 0.5 A / 48 V DC

CUTTER 45 CT

Compatibilidad del producto

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

Designación AT-70 AT-125 AT-160 Longitud del cuerpo de la

antorcha Diámetro del cuerpo de la

antorcha Longitud de la viga 6 m 6 m 12 m 6 m 12 m 15 m 20 m 6 m 12 m 15 m 20 m

Número de pedido 071865 037526 037533 038479 039520 069787 069794 067479 067486 069800 069817 Tensión de encendido 500 V max 500 V max 500 V max

Corriente nominal máxima 125 A 125 A 125 A

100 % 50 A 100 A 125 A Ciclo de trabajo a 40°C

Tipo de gas aire aire aire Refrigeración de la antorcha aire aire aire Rango de temperatura ambiente

para el corte Rango de temperatura ambiente

para el transporte o el almacenamiento

Norma aplicada EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

127 mm 240 mm 240 mm 240 mm

Ø 35 mm Ø 35 mm Ø 44.5 mm

60 % 65 A 125 A 50 % 70 A - -

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

Compatibilidad del producto

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

PRESIÓN/CAUDAL RECOMENDADOS

MT EASYFIT

CORTE CORTE

Corriente Corriente + +

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Corriente

Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min

45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min 45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min 65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min 65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min

MT-70

6 m

CORTE CORTE

MT-125

6 m

MT-70

12 m

MT-125

12 m

Corriente

Cable de unión 6 m Cable de unión 12 m

EASYFIT MT-70 EASYFIT MT-70

Cable de unión 6 m Cable de unión 12 m

+ +

EASYFIT MT-125 EASYFIT MT-125

RANURADO RANURADO

Corriente Corriente + +

70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Corriente Corriente + +

85 > 125 A 4.0 bar 4.5 bar 85 > 125 A 4.0 bar 4.5 bar

MT-70

6 m

RANURADO RANURADO

MT-125

6 m

MT-70

12 m

MT-125

12 m

Cable de unión 6 m Cable de unión 12 m

EASYFIT MT-70 EASYFIT MT-70

Cable de unión 6 m Cable de unión 12 m

EASYFIT MT-125 EASYFIT MT-125

CORTE

Corriente

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Corriente

Precision cut 45 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min

45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min

65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min

85 A 5.0 bar – 250 l/min 5.6 bar – 250 l/min 105 A 5.0 bar – 285 l/min 5.6 bar – 285 l/min 125 A 5.5 bar – 305 l/min 6.2 bar – 305 l/min

AT-70

6 m

CORTE

AT-125

6 m

AT-70

12 m

AT-125

12 m

CORTE

Corriente

45 A 5.0 bar – 275 l/min 5.3 bar – 275 l/min

65 A 5.0 bar – 285 l/min 5.4 bar – 285 l/min

85 A 5.0 bar – 300 l/min 5.6 bar – 300 l/min 105 A 5.0 bar – 355 l/min 6.0 bar – 355 l/min 125 A 5.0 bar – 355 l/min 6.0 bar – 355 l/min

AT-160

6 m

AT-160

12 m

MT / EASYFIT / AT

INSTALACIÓN

REQUISITO DE CONEXIÓN DE LA ANTORCHA

El generador debe estar apagado.

Para montar el arnés de la empuñadura con una antorcha

EASYFIT, inserte el conector de la antorcha (A) en el alojamiento

del arnés hembra y atornille la parte B. Apriete bien la antorcha.

Conexión de la antorcha al generador : Inserte el conector del arnés de la manija (A) en el alojamiento del arnés hembra (C) del generador y atornille la parte B.

Apriete bien la antorcha.

*El paso 1 se aplica sólo a las antorchas EASYFIT.

EQUIPO DE ANTORCHA

La antorcha debe estar equipada con los consumibles adecuados, elegidos en función de la aplicación y del conjunto actual. Una elección errónea de los consumibles provocará defectos de corte, un desgaste prematuro de los mismos e incluso un mal funcionamiento de la unidad. La antorcha se entrega con un bote de grasa de silicona para limitar el desgaste de las juntas y el agarrotamiento de las piezas metálicas. Se

recomienda aplicar esta grasa regularmente.

Consumibles

Compruebe regularmente el estado de desgaste de la boquilla de protección, la boquilla y el electrodo o en caso de reducción signicativa de la velocidad de corte. Es aconsejable sustituir la boquilla y el electrodo al mismo tiempo.

MT & EASYFIT

039162

039193

037625 corto

037601

039216 039230

039223 039247

Modelo de antorcha Calibre

20-50 A

MT-70

70 A

Precision cut

Corte

MT-125

45 A 45 A 65 A 039179

85 A 039186 105 A 125 A 039209

Difusor (x1) Electrodo (x5) Tober (x5) Boquilla (x1) Patín (x1)

037564 corto 037571 corto

037557

039131 039155 039315 039216 039322

039131

039148

067189 largo 067196 largo 067219 largo 037564 corto 037588 corto 037625 corto 067189 largo 067202 largo 067219 largo

039155

MT-70

MT-125

Ranurado

Calibre

Difusor (x1) Electrodo (x5) Tober (x5) Boquilla (x1) Patín (x1)

70 A 037557 037564 037595 037601 037632

65-85 A 039131

125 A 039285

039148

039155

039261 039216 039278

039223

039254105 A

MT / EASYFIT / AT

Consumibles «Difícil acceso»

Modelo de antorcha Calibre Difusor (x1) Electrodo (x3) Boquilla (x1) Anillo (x3) Tobera (x5) Patín (x1)

MT-70

Corte

MT-125

MT-70

Ranurado

MT-125

Consumibles «Flat cutting»

Modelo de antorcha Calibre Difusor (x1) Electrodo (x5) Boquilla (x1) Tobera (x5) Anillo de retención (x2)

MT-70

MT-125

Corte

20-45 A

70 A 074774

20-45 A

70 A 074774

100 A 039148 074781

70 A 037557 074682 074859 074897 074798 074927

70 A 039131

100 A 039148 074804

40-70 A 074736 074705 074873 074811 40-70 A 074743 074712

80-125 A 074750 039155 074835

037557 074682 074859 074897

039131

074699 074866 074897

074880

074767

074798

074828

074910

074927

76 mm

122 mm

82 mm

131 mm

76 mm

122 mm

82 mm

131 mm

074903

Modelo de antorcha

Calibre Difusor (x1) Electrodo (x5) Tobera (x5) Boquilla (x1)

AT-70 Corte

AT-125 Corte

AT-160 Corte

FUENTE DEL DEFECTO

20-50 A

70 A 037588

Precision

cut 45 A

45 A 039162

85 A 039186 105 A 125 A 039209

Precision

cut 45 A

45 A 067523

85 A 067547

105-125

160 A 067561

037557 037564

039131

039155

039148

067509 037493

037571

039315

039193

067516

067554

Boquilla ohmica

(x1)

037601 o 037618 037649

039216 o 039339

039223 o 039445 039308

067578

067585 067608

Deector auto (x1)

037496

03929265 A 039179

076945

06759265 A 067530

Los consumibles son elementos de desgaste, es importante saber cuándo cambiarlos.

CONSUMIBLES

BOQUILLA Apretar la boquilla para que todas las piezas estén bien sujetas. La boquilla no debe girar fácilmente. GAS Utilice aire comprimido con ltración de aceite y agua.

Visualmente: consumibles fundidos o dañados, agujeros de boquilla >1,5 mm, electrodos desgastados, almohadillas

fundidas...

Prácticamente: pérdida de rendimiento en el corte, dicultad en el cebado de las piezas, etc.

ANOMALÍAS, CAUSAS, REMEDIOS

SÍNTOMA POSIBLES CAUSAS REMEDIO

Antorcha mal conectada al generador. Compruebe la conexión de la antorcha al generador. Presión de aire comprimido inadecuada. Ajuste la presión de aire al valor recomendado.

No hay arco eléctrico.

Interrupción del arco de

corte.

Desgaste prematuro de los consumibles.

Exceso de rebabas bajo la pieza después del corte.

No es perpendicular a la

supercie de la hoja.

Falta una pieza consumible (boquilla, electrodo, difu-

sor). Montaje defectuoso de los consumibles. El electrodo no está en contacto con la boquilla.

Pinza de tierra mal conectada (si se interrumpe tras

unos segundos de corte). Velocidad de corte inadecuada. Ajuste la velocidad de corte.

Distancia entre la pieza y la boquilla de la antorcha

demasiado grande. Suministro de aire comprimido interrumpido. Comprobar el suministro de aire comprimido

Consumible dañado en la antorcha.

Presión de aire insuciente. Ajuste la presión del aire.

Velocidad de corte demasiado rápida. Ajustar la velocidad de corte

Suciedad o humedad en el aire comprimido. Compruebe el ltro de aire del generador. La supercie de la pieza está sucia. Limpiar y decapar la supercie de la chapa a cortar.

Velocidad de avance de corte demasiado rápida. Ajustar la velocidad de corte

Presión de aire comprimido inadecuada. Ajuste la presión del aire al valor recomendado

Valor de la corriente de corte demasiado bajo en rela-

ción con el espesor de la pieza. La antorcha no se mantiene perpendicular a la super-

cie de la pieza.

Consumibles mal montados en la antorcha (boquilla no

apretada). Valor de la corriente de corte demasiado bajo en rela-

ción con el espesor de la pieza.

MT / EASYFIT / AT

Sustituir las piezas que faltan.

Compruebe que la pinza de tierra está conectada a una supercie limpia de la chapa a cortar.

Acercar la antorcha a la pieza.

Inspeccionar y sustituir las piezas consumibles de la antorcha.

Ajuste el valor de la corriente de corte en el generador.

Mejorar la sujeción de la antorcha.

Reajustar el montaje y el apriete de los consumibles.

Ajuste el valor de la corriente de corte en el generador.

DIRECTRICES DE CERTIFICACIÓN Y CLASIFICACIÓN

El material es conforme a las directivas europeas. La declaración de conformidad de la UE está disponible en nuestro sitio web (véase la portada).

El material cumple los requisitos del Reino Unido. La declaración de conformidad del Reino Unido está disponible en nuestro sitio web (véase la portada).

El material se ajusta a las normas marroquíes. La declaración de conformidad Cم (CMIM) está disponible en nuestro sitio web (véase la portada).

Producto reciclable que está sujeto a una instrucción de clasicación.

Este material es objeto de recogida selectiva según la directiva europea 2012/19/UE. No tirar a la basura doméstica.

Equipos que cumplen los requisitos chinos sobre el uso restringido de sustancias peligrosas en productos eléctricos y electrónicos.

GARANTÍA

La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra)

La garantía no cubre:

• Todas las otras averías resultando del transporte

• El desgaste normal de las piezas (cables, pinzas…)

• Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)

• Los fallos relacionados con el entorno (polución, oxidación, polvo…) En caso de fallo, regresen la maquina a su distribuidor, adjuntando:

• Un justicativo de compra con fecha (recibo, factura…)

• Una nota explicativa del fallo.

MT / EASYFIT / AT

ПРЕДОСТЕРЕЖЕНИЯ - ПРАВИЛА БЕЗОПАСНОСТИ

ОБЩИЕ УКАЗАНИЯ

Эти указания должны быть прочитаны и поняты до начала любых работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть осуществлены.

Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений, обратитесь к квалифицированному профессионалу для правильного подключения.

ИНДИВИДУАЛЬНАЯ ЗАЩИТА И ЗАЩИТА ОКРУЖАЮЩИХ

Резка может быть опасной и вызвать тяжелые и даже смертельные ранения. Операции резки подвергают пользователя воздействию опасного источника тепла, светового излучения дуги, электромагнитных полей (особое внимание лицам, имеющим электрокардиостимулятор), риску поражения электрическим током, сильному шуму и выделениям газа. Что бы правильно защитить себя и окружающих, соблюдайте следующие правила безопасности:

Чтобы защитить себя от ожогов и облучения при работе с аппаратом, надевайте сухую рабочую защитную одежду (в хорошем состоянии) из огнеупорной ткани, без отворотов, которая покрывает полностью все тело.

Работайте в защитных рукавицах, обеспечивающие электро- и термоизоляцию.

Используйте защиту для резки и/или маску для резки с достаточным уровнем защиты (в зависимости от применения). Защищайте глаза при операциях очистки. Ношение контактных линз воспрещается.

В некоторых случаях необходимо окружить зону огнеупорными шторами, чтобы защитить зону резки от излучений дуги, брызг и накаленного шлака. Предупредите окружающих не смотреть на излучения дуги и расплавленные детали и надевать защитную рабочую одежду.

Используйте шумоподавляющие наушники, если в процессе резки уровень шума превышает допустимый предел (также для всех, кто находится в зоне резки).

Держите руки, волосы, одежду подальше от подвижных частей (двигатель, вентилятор…). Никогда не снимайте защитный корпус с системы охлаждения, когда источник под напряжением. Производитель не несет ответственности в случае несчастного случая.

Только что разрезанные детали горячи и могут вызвать ожоги при контакте с ними. Во время техобслуживания горелки убедитесь, что она достаточно охладилась и подождите как минимум 10 минут перед началом работ. При использовании горелки с жидкостным охлаждением система охлаждения должна быть включена, чтобы не обжечься жидкостью. Очень важно обезопасить рабочую зону перед тем, как ее покинуть, чтобы защитить людей и имущество.

ДЫМ И ГАЗЫ ПРИ РЕЗКЕ

Выделяемые при резке дым, газ и пыль опасны для здоровья. Вентиляция должна быть достаточной, и может потребоваться дополнительная подача воздуха. При недостаточной вентиляции можно воспользоваться маской сварщика-респиратором. Проверьте, чтобы всасывание воздуха было эффективным в соответствии с нормами безопасности.

Будьте внимательны: резка в небольших помещениях требует наблюдения на безопасном расстоянии. Кроме того, резка некоторых металлов, содержащих свинец, кадмий, цинк, ртуть или даже бериллий, может быть чрезвычайно вредной. Следует очистить от жира детали перед резкой. Газовые баллоны должны храниться в открытых или хорошо проветриваемых помещениях. Они должны быть в вертикальном положении и закреплены на стойке или тележке. Ни в коем случае не занимайтесь дуговой резкой вблизи жира или краски.

РИСК ПОЖАРА И ВЗРЫВА

Полностью защитите зону резки. Возгораемые материалы должны быть удалены как минимум на 11 метров. Противопожарное оборудование должно находиться вблизи проведения работ дуговой резки.

Осторожно с брызгами горячего материала или искр. Они могут повлечь за собой пожар или взрыв даже через щели. Удалите людей, возгораемые предметы и все емкости под давлением на безопасное расстояние. Ни в коем случае осуществляйте дуговой резки в контейнерах или закрытых трубах. В случае, если они открыты, то их нужно освободить от всех взрывчатых или возгораемых веществ (масло, топливо, остаточные газы …). Шлифовальные работы не должны быть направлены в сторону источника тока резки или в сторону возгораемых материалов.

MT / EASYFIT / AT

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

Электрический разряд может вызвать прямые или косвенные ранения, и даже смерть.

Никогда не дотрагивайтесь до частей горелки, находящихся под напряжением, т.к. она подключена к цепи резки. Никогда не дотрагивайтесь одновременно до горелки и до зажима массы. Всегда носите сухую одежду в хорошем состоянии для изоляции от цепи резки. Носите изолирующую обувь независимо от той среды, где вы работаете.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Ни в коем случае не оборачивайте вокруг себя рукав горелки. Не пользуйтесь горелкой для переноса источника тока резки. Рукав горелки должен быть полностью размотан во избежании перегрева. Выключайте источник тока после того, как горелка остынет, а также перед каждым техобслуживанием и перед тем, как заменить или проверить быстроизнашивающиеся детали. Регулярно проверяйте состояние горелки. В случае повреждения она должна быть заменена.

ОПИСАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Резаки MT и EASYFIT предназначены для ручного процесса плазменной резки. Резаки AT предназначены для автоматизированного процесса плазменной резки

ТЕХНИЧЕСКИЕ ДАННЫЕ

МТ

Наименование MT 70 MT -125 Угол наклона горелки 75° 75° Длина соединительного

шланга Артикул 037502 037519 039506 039513 Напряжение поджига 500 В макс. 500 В макс. Номинальный максимальный ток 125 А 125 А

ПВ% при температуре

40°C

Тип газа воздух воздух Охлаждение горелки воздух воздух Температурный диапазон резки -10 -> +40°C -10 -> +40°C Температурный диапазон при

транспортировке или хранении Характеристики выключателя

(курок) Действующие нормы EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

100% 50 А 100 А

60 % 65 А 125 А 50 % 70 А -

6 м 12 м 6 м 12 м

-10 -> +55°C -10 -> +55°C

0,5 A / 48 В DC 0,5 A / 48 В DC

Совместимость аппаратов

CUTTER 70 CT

NEOCUT 105

NEOCUT 125,

EASYFIT

MT / EASYFIT / AT

Наименование

Угол наклона горелки - 75° 15° 75° 15° 90° 15° 90° 15° Длина

соединительного шланга

Артикул 074668 074675 074583 074590 074606 074613 074620 074637 074644 074651 Напряжение поджига 500 В макс. 500 В макс. 500 В макс. Номинальный максимальный ток 125 А 125 А 125 А

ПВ% при температуре

40°C

Тип газа воздух воздух воздух Охлаждение горелки воздух воздух воздух Температурный диапазон резки -10 -> +40°C -10 -> +40°C -10 -> +40°C Температурный диапазон при

транспортировке или хранении Характеристики выключателя

(курок) Действующие нормы EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

Совместимость аппаратов

CUTTER 70 CT

100% 105 А 50 А 105 А

60 % 125 А 65 А 125 А 50 % - 70 А -

NEOCUT 105

Соединительный

кабель для ручки

6 м 12 м - 80 см 130 см

-10 -> +55°C -10 -> +55°C -10 -> +55°C

- 0,5 A / 48 В DC 0,5 A / 48 В DC

EASYFIT MT-70 EASYFIT MT-125

Удлинительный кабель для EASYFIT

MT-125

NEOCUT 125,

Наименование AT-70 AT-125 AT-160 Длина корпуса резака 127 мм 240 мм 240 мм 240 мм Диаметр корпуса резака Ø 35 мм Ø 35 мм Ø 44,5 мм Длина

соединительного шланга

Артикул 071865 037526 037533 038479 039520 069787 069794 067479 067486 069800 069817 Напряжение поджига 500 В макс. 500 В макс. 500 В макс. Номинальный максимальный ток 125 А 125 А 125 А

ПВ% при температуре

40°C

транспортировке или хранении Действующие нормы EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

100% 50 А 100 А 125 А

60 % 65 А 125 А 50 % 70 А - -

6 м 6 м 12 м 6 м 12 м 15 м 20 м 6 м 12 м 15 м 20 м

-10 -> +55°C -10 -> +55°C -10 -> +55°C

Совместимость аппаратов

CUTTER 70 CT

NEOCUT 105

NEOCUT 125,

MT / EASYFIT / AT

РЕКОМЕНДОВАННОЕ ДАВЛЕНИЕ / РАСХОД ВОЗДУХА

МТ EASYFIT

РЕЗКА РЕЗКА

Ток Ток + +

20 > 70 A 5.0 бар - 185 л/мин 5.6 бар - 185 л/мин 20 > 70 A 5.0 бар - 185 л/мин 5.6 бар - 185 л/мин

Ток

Точная резка 5.0 бар - 220 л/мин 5.6 бар - 220 л/мин Точная резка 5.0 бар - 220 л/мин 5.6 бар - 220 л/мин

45 А 5.0 бар - 215 л/мин 5.6 бар - 215 л/мин 45 А 5.0 бар - 215 л/мин 5.6 бар - 215 л/мин 65 А 5.0 бар - 220 л/мин 5.6 бар - 220 л/мин 65 А 5.0 бар - 220 л/мин 5.6 бар - 220 л/мин

85 А 5.0 бар - 250 л/мин 5.6 бар - 250 л/мин 85 А 5.0 бар - 250 л/мин 5.6 бар - 250 л/мин 105 А 5.0 бар - 285 л/мин 5.6 бар - 285 л/мин 105 А 5.0 бар - 285 л/мин 5.6 бар - 285 л/мин 125 А 5.5 бар - 305 л/мин 6.2 бар - 305 л/мин 125 А 5.5 бар - 305 л/мин 6.2 бар - 305 л/мин

MT 70

6 м

РЕЗКА РЕЗКА

MT -125

6 м

MT 70

12 м

MT -125

12 м

Ток

6-метровый кабель 12-метровый кабель

EASYFIT MT-70 EASYFIT MT-70

6-метровый кабель 12-метровый кабель

+ +

EASYFIT MT-125 EASYFIT MT-125

СТРОЖКА СТРОЖКА

Ток Ток + +

70 А 5.0 бар - 185 л/мин 5.6 бар - 185 л/мин 70 А 5.0 бар - 185 л/мин 5.6 бар - 185 л/мин

Ток Ток + +

85 > 125 A 4.0 бар 4.5 бар 85 > 125 A 4.0 бар 4.5 бар

MT 70

6 м

СТРОЖКА СТРОЖКА

MT -125

6 м

MT 70

12 м

MT -125

12 м

6-метровый кабель 12-метровый кабель

EASYFIT MT-70 EASYFIT MT-70

6-метровый кабель 12-метровый кабель

EASYFIT MT-125 EASYFIT MT-125

РЕЗКА

Ток

20 > 70 A 5.0 бар - 185 л/мин 5.6 бар - 185 л/мин

Ток

Точная резка 5.0 бар - 220 л/мин 5.6 бар - 220 л/мин

45 А 5.0 бар - 215 л/мин 5.6 бар - 215 л/мин

65 А 5.0 бар - 220 л/мин 5.6 бар - 220 л/мин

85 А 5.0 бар - 250 л/мин 5.6 бар - 250 л/мин 105 А 5.0 бар - 285 л/мин 5.6 бар - 285 л/мин 125 А 5.5 бар - 305 л/мин 6.2 бар - 305 л/мин

AT-70

6 м

РЕЗКА

AT-125

6 м

AT-70

12 м

AT-125

12 м

РЕЗКА

Ток

45 А 5.0 бар - 275 л/мин 5.3 бар - 275 л/мин

65 А 5.0 бар - 285 л/мин 5.4 бар - 285 л/мин

85 А 5.0 бар - 300 л/мин 5.6 бар - 300 л/мин 105 А 5.0 бар - 355 л/мин 6.0 бар - 355 л/мин 125 А 5.0 бар - 355 л/мин 6.0 бар - 355 л/мин

AT-160

6 м

AT-160

12 м

MT / EASYFIT / AT

УСТАНОВКА

ТРЕБОВАНИЯ ПО ПОДСОЕДИНЕНИЮ ГОРЕЛКИ

Источник должен быть отключен.

Чтобы собрать жгут рукоятки с резаком EASYFIT, вставьте разъем резака (A) в коннектор мама и прикрутите деталь B Затяните резак.

Подключение резака к генератору : Вставьте разъем жгута проводов рукоятки (A) в гнездо жгута проводов (C) генератора и прикрутите деталь B. Затяните резак.

*Этап 1 относится только к резакам EASYFIT.

ОБОРУДОВАНИЕ ГОРЕЛОК

Горелка должна быть оснащена правильными расходными комплектующими, выбранными в зависимости от применения и отрегулированного тока. Неправильный выбор расходных комплектующих приведет к дефекту резки, преждевременному износу расходников и даже к сбою всего устройства. Горелка поставляется с баночкой силиконовой смазки, чтобы ограничить износ втулки и избежать заедания металлических частей. Рекомендуется регулярно смазывать детали этой смазкой.

Расходные материалы

Регулярно проверяйте состояние износа защитной насадки, сопла и электрода или в случае значительного снижения скорости резки. Рекомендуется одновременно заменять насадку и электрод.

MT & EASYFIT

039162

039193

Насадка

(x1)

037601

039216 039230

039223 039247

Коньки (x1)

037625 короткая

Модель горелки Калибр

20- 50 А

MT 70

70 А

Точная

Резка

MT -125

резка

45 А 65 А 039179

85 А 039186 105 А 125 А 039209

Диффузор

(x1)

037557

039131 039155 039315 039216 039322

039131

039148

Электрод (x5) Насадка (x5)

037564 короткая 037571 короткая 067189 длинная 067196 длинная 067219 длинная 037564 короткая 037588 короткая 037625 короткая 067189 длинная 067202 длинная 067219 длинная

039155

MT 70

MT -125

Строжка

Калибр

Диффузор

(x1)

70 А 037557 037564 037595 037601 037632

65 85 А 039131

125 А 039285

039148

Электрод (x5) Насадка (x5)

039261 039216

039155

039278

Насадка

(x1)

039223

Коньки (x1)

039254105 А

MT / EASYFIT / AT

«Труднодоступные» расходные комплектующие

Модель горелки Калибр

MT 70

Резка

-125

MT 70

Строжка

-125

Расходные комплектующие для плоской резки

20-45 A

70 А 074774

20-45 A

70 А 074774

100 А 039148 074781

70 А 037557 074682 074859 074897 074798 074927

70 А 039131

100 А 039148 074927

Диффузор

(x1)

037557 074682 074859 074897

039131

Электрод (x3) Насадка (x1) Кольцо (x3) Насадка (x5)

074767

074699 074866 074897

074798

Коньки

(x1)

074910

074927

76 мм

122 мм

82 мм

131 мм

76 мм

122 мм

82 мм

131 мм

Модель горелки Калибр

MT 70

MT -125

Резка

40-70 A 074736 074705 074873 074811 40-70 A 074743 074712

80-125 A 074750 039155 074835

Модель горелки

Калибр Диффузор (x1) Электрод (x5) Насадка (x5) Насадка (x1)

AT-70 Резка

AT-125 Резка

AT-160 Резка

20- 50 А

70 А 037588

Точная

резка

45 А 039162

85 А 039186 105 А 125 А 039209

Точная

резка

45 А 067523

85 А 067547

105- 125

160 A 067561

Диффузор

(x1)

037557 037564

039131

039155

039148

067509 037493

Электрод (x5) Насадка (x1) Насадка (x5) Стопорное кольцо (x2)

074903

Автоматический

дефлектор (x1)

037496

03929265 А 039179

076945

06759265 А 067530

037571

039315

039193

067516

067554

074880

037601 или 037618 037649

039216 или 039339

039223 или 039445 039308

074828

Оммическая насадка (x1)

067578

067585 067608

ИСТОЧНИК ДЕФЕКТА

Расходные комплектующие являются быстроизнашивающимися деталями. Очень важно понимать в какой момент

РАСХОДНЫЕ КОМПЛЕКТУЮЩИЕ

СОПЛО Закрепите сопло так, чтобы все детали были зажаты. Насадка не должна свободно вращаться. ГАЗ Пользуйтесь сжатым воздухом с фильтрацией масел и воды.

их менять.

Визуально оплавленные или поврежденные расходные материалы, отверстия в сопле >1,5 мм, изношенные

электроды, оплавленные прокладки..

На практике потеря производительности резания, грунтовка на трудных заготовках и т.д.

MT / EASYFIT / AT

НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ

АНОМАЛИИ ВОЗМОЖНЫЕ ПРИЧИНЫ УСТРАНЕНИЕ

Резак неправильно подключен к генератору. Проверьте подключение резака к генератору.

Отрегулируйте давление воздуха до рекомендуемого значения.

Замените недостающие комплектующие.

Проверьте, что зажим массы правильно подсоединен к очищенной поверхности детали.

Уменьшите расстояние горелка-деталь.

Проверьте расходные комплектующие горелки и замените их.

Тщательно очистите поверхность разрезаемой детали.

Откорректируйте давление воздуха на рекомендованную величину.

Откорректируйте ток резки на источнике.

Старайтесь правильно держать горелку.

Правильно установите и затените комплектующие.

Откорректируйте ток резки на источнике.

Отсутствие дуги.

Прерывание режущей дуги.

Преждевременный износ расходных комплектующих.

Избыток заусенцев на детали после резки.

Прорезь не перпендикулярна поверхности детали.

Неподходящее давление воздуха.

Отсутствует расходная деталь (сопло, электрод, диффузор)

Неправильная установка комплектующих. Электрод не находится в контакте с соплом. Плохо подсоединен зажим массы (если дуга

прерывается через несколько секунд после начала резки).

Неподходящая скорость резки. Откорректируйте скорость резки. Расстояние между разрезаемой деталью и соплом

горелки слишком велико. Сбой подачи сжатого воздуха. Проверьте подачу сжатого воздуха.

Поврежденные комплектующие в горелки.

Недостаточное давление воздуха. Откорректируйте давление воздуха. Слишком быстрая скорость резки. Откорректируйте скорость резки. Присутствие примеси или влаги в сжатом воздухе. Проверьте воздушный фильтр источника.

Загрязненная поверхность разрезаемой детали.

Слишком быстрая скорость резки. Откорректируйте скорость резки.

Неподходящее давление воздуха.

Слишком слабый ток резки относительно толщины разрезаемой детали.

Горелка не удерживалась перпендикулярно к поверхности детали.

Комплектующие детали плохо установлены на горелку (плохо завинченное сопло и т.д.).

Слишком слабый ток резки относительно толщины разрезаемой детали.

СЕРТИФИКАЦИЯ И ПРАВИЛА УТИЛИЗАЦИИ

Устройство соответствует директивам Евросоюза. Декларация ЕС о соответствии доступна для просмотра на нашем сайте (ссылка на обложке).

Материал соответствует требованиям Великобритании. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).

Соответствуют Марокканским нормам. Декларация Cم (CMIM) о соответствии доступна для просмотра на нашем сайте (ссылка на обложке).

Этот продукт подлежит утилизации.

Это оборудование подлежит переработке согласно директиве Евросоюза 2012/19/ЕС. Не выбрасывать в общий мусоросборник!

Оборудование, соответствующее китайским требованиям по ограниченному использованию опасных веществ в электрических и электронных изделиях.

УСЛОВИЯ ГАРАНТИИ - ФРАНЦИЯ

Гарантия распространяется на любой заводской дефект или брак в течение 2 лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые повреждения при транспортировке.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

В случае поломки, верните устройство своему дистрибьютору, предоставив:

- доказательство покупки с указанной датой (квитанция, счет-фактура...)

- описание поломки.

MT / EASYFIT / AT

WAARSCHUWINGEN - VEILIGHEIDSINSTRUCTIES

ALGEMENE INSTRUCTIES

Voor het in gebruik nemen moeten deze instructies zorgvuldig gelezen en goed begrepen worden. Voer geen onderhoud of wijzigingen uit die niet in de handleiding vermeld staan.

Ieder lichamelijk letsel of iedere vorm van materiële schade veroorzaakt door het niet naleven van de instructies in deze handleiding kan niet verhaald worden op de fabrikant van het apparaat.

Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een gekwaliceerd en bevoegd persoon om het apparaat correct te installeren.

PERSOONLIJKE BESCHERMING EN BESCHERMING VAN ANDEREN

Snijwerkzaamheden kunnen gevaarlijk zijn en ernstige en zelfs dodelijke verwondingen veroorzaken.

Tijdens snij-werkzaamheden worden individuen blootgesteld aan een gevaarlijke warmtebron, aan de lichtstraling van de boog, aan elektro-

magnetische velden (waarschuwing voor dragers van een pacemaker), aan elektrocutie-gevaar, aan lawaai en aan uitstoting van gassen.

Bescherm uzelf en bescherm anderen, respecteer de volgende veiligheidsinstructies :

Draag, om uzelf te beschermen tegen brandwonden en straling, droge, goed isolerende kleding zonder omslagen, brandwerend en in goede staat, die het gehele lichaam bedekt.

Draag handschoenen die een elektrische en thermische isolatie garanderen.

Draag een beschermende snij-uitrusting en/of een lashelm die voldoende bescherming biedt (afhankelijk van de toepassing).

Bescherm uw ogen tijdens schoonmaakwerkzaamheden. Het dragen van contactlenzen is uitdrukkelijk verboden.

Soms is het nodig om de werk-zone met brandwerende gordijnen af te schermen tegen stralingen, projectie en wegspattende

gloeiende deeltjes. Informeer de personen in het snij-gebied om niet naar de straling van de boog of naar de gesmolten onderdelen te kijken, en om gepaste kleding te dragen die voldoende bescherming biedt.

Gebruik een bescherming tegen lawaai als het snijden een hoger geluidsniveau bereikt dan de toegestane norm (dit geldt tevens

voor alle personen die zich in het snij-gebied bevinden).

Houd uw handen, haar en kleding op voldoende afstand van bewegende delen (ventilator).

Verwijder nooit de behuizing van de koelgroep wanneer de snij-installatie aan een elektrische voedingsbron is aangesloten en onder spanning staat. De fabrikant kan in dit geval niet aansprakelijk worden gesteld in geval van een ongeluk.

De elementen die net gesneden zijn zijn heet en kunnen brandwonden veroorzaken bij het aanraken ervan. Zorg ervoor dat, tijdens onderhoudswerkzaamheden aan de toorts, deze voldoende is afgekoeld, en wacht minstens 10 minuten alvorens met de werkzaamheden te beginnen. Om te voorkomen dat de vloeistof brandwonden veroorzaakt moet de koelgroep in werking zijn tijdens het gebruik van een watergekoelde toorts. Het is belangrijk om, voor vertrek, het werkgebied veilig achter te laten, om mensen en goederen niet in gevaar te brengen.

ROOKONTWIKKELING EN GASSEN

Rook, gassen en stof uitgestoten tijdens het snijden zijn gevaarlijk voor de gezondheid. Zorg voor goede en voldoende ventilatie.

Soms kan verse luchttoevoer tijdens het lassen noodzakelijk zijn. Een lashelm met verse luchtaanvoer kan een oplossing zijn als

er onvoldoende ventilatie is.

Controleer of de afzuigkracht voldoende is, en verieer of deze aan de gerelateerde veiligheidsnormen voldoet.

Waarschuwing : tijdens snij-werkzaamheden in kleinere ruimtes moet de veiligheid op afstand gecontroleerd worden. Bovendien kan het snijden van

materialen die bepaalde stoen zoals lood, cadmium, zink, kwik of beryllium bevatten bijzonder schadelijk zijn. Ontvet de te lassen materialen voor

aanvang van de snijwerkzaamheden.

De gasessen moeten worden opgeslagen in een open of goed geventileerde ruimte. Ze moeten in verticale positie gehouden worden, in een houder of op een trolley. Snijden in de buurt van vet of verf is verboden.

BRAND EN EXPLOSIE-RISICO

Scherm het snijgebied volledig af, ontvlambare materialen moeten op minimaal 11 meter afstand geplaatst worden.

Een brandblusinstallatie moet aanwezig zijn in de buurt van snijwerkzaamheden.

Pas op voor projectie van hete onderdelen of vonken, zelfs door kieren heen. Deze kunnen brand of explosies veroorzaken. Houd personen, ontvlambare voorwerpen en containers onder druk op veilige en voldoende afstand.

Snij-werkzaamheden in containers of gesloten buizen moeten worden vermeden, en als ze open zijn moeten ze ontdaan worden van ieder ontvlambaar

of explosief materiaal (olie, brandstof, gas-residuen....).

Slijpwerkzaamheden mogen niet worden uitgevoerd in de richting van de stroombron, of in de richting van brandbare materialen.

MT / EASYFIT / AT

ELEKTRISCHE VEILIGHEID

Een elektrische schok kan, direct of indirect, ernstige en zelfs dodelijke ongelukken veroorzaken.

Raak nooit de delen van de toorts aan die onder spanning staan, daar deze aangesloten is aan het snij-circuit. Raak nooit tegelijkertijd de toorts en de massaklem aan. Draag altijd droge en in goede staat verkerende kleding om uzelf van het snijcircuit te isoleren. Draag isolerend schoeisel, waar u ook werkt.

GEBRUIKSAANWIJZING

Wikkel de toorts nooit om het lichaam. Gebruik nooit de toorts om de snij-stroombron te verplaatsen. De toorts moet geheel afgerold zijn om iedere vorm van oververhitting te voorkomen.

Schakel de stroomgenerator uit nadat de toorts afgekoeld is. Doe dit ook voor de aanvang van iedere vorm van onderhoud en voordat u begint met

het vervangen of controleren van onderdelen. Controleer regelmatig de staat van de toorts. Indien deze beschadigd is, moet hij vervangen worden.

ALGEMENE OMSCHRIJVING

GEGEVENS

De MT en EASYFIT toortsen zijn geschikt voor handmatige PLASMA snij-procedures. De AT toortsen zijn geschikt voor de geautomatiseerde PLASMA snij-procedures.

TECHNISCHE GEGEVENS

Omschrijving MT -70 MT -125 Hoek van de toorts 75° 75° Lengte kabel 6 m 12 m 6 m 12 m Art. code 037502 037519 039506 039513 Spanning tijdens de ontsteking 500 V max 500 V max Maximale nominale stroom 125 A 125 A

Inschakelduur bij 40°C

Type gas lucht lucht Afkoelen van de toorts lucht lucht Toegestane omgevingstempera-

tuur tijdens het snijden Toegestane omgevingstempera-

tuur bij transport of opslag Eigenschappen van de switch

(trekker)

Toegepaste norm EN IEC 60974-7 EN IEC 60974-7

100 % 50 A 100 A

60 % 65 A 125 A 50 % 70 A -

-10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C

0.5 A / 48 V DC 0.5 A / 48 V DC

CUTTER 45 CT

Geschikt voor gebruik met

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

EASYFIT

MT / EASYFIT / AT

Omschrijving

Hoek van de toorts - 75° 15° 75° 15° 90° 15° 90° 15° Lengte kabel 6 m 12 m - 80 cm 130 cm Art. code 074668 074675 074583 074590 074606 074613 074620 074637 074644 074651 Spanning tijdens de ontsteking 500 V max 500 V max 500 V max Maximale nominale stroom 125 A 125 A 125 A

Inschakelduur bij 40°C

Type gas lucht lucht lucht Afkoelen van de toorts lucht lucht lucht Toegestane omgevingstempera-

tuur tijdens het snijden Toegestane omgevingstempera-

tuur bij transport of opslag Eigenschappen van de switch

(trekker)

Toegepaste norm EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

Geschikt voor gebruik met

100 % 105 A 50 A 105 A

60 % 125 A 65 A 125 A 50 % - 70 A -

CUTTER 45 CT

CUTTER 70 CT

NEOCUT 105

Kabel met aans-

luiting

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

- 0.5 A / 48 V DC 0.5 A / 48 V DC

EASYFIT MT-70 EASYFIT MT-125 Verlengsnoer EASYFIT MT-125

NEOCUT 125

Omschrijving AT-70 AT-125 AT-160 Lengte van de toorts 127 mm 240 mm 240 mm 240 mm Diameter kern van de toorts ø 35 mm ø 35 mm ø 44,5 mm Lengte kabel 6 m 6 m 12 m 6 m 12 m 15 m 20 m 6 m 12 m 15 m 20 m Art. code 071865 037526 037533 038479 039520 069787 069794 067479 067486 069800 069817 Spanning tijdens de ontsteking 500 V max 500 V max 500 V max Maximale nominale stroom 125 A 125 A 125 A

Inschakelduur bij 40°C

Type gas lucht lucht lucht Afkoelen van de toorts lucht lucht lucht Toegestane omgevingstempera-

tuur tijdens het snijden Toegestane omgevingstempera-

tuur bij transport of opslag Toegepaste norm EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

100 % 50 A 100 A 125 A

60 % 65 A 125 A 50 % 70 A - -

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

CUTTER 45 CT

Geschikt voor gebruik met

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

LUCHTDRUK / AANBEVOLEN TOEVOER

MT EASYFIT

SNIJDEN SNIJDEN

Stroom Stroom + +

20 > 70 A 5,0 bar - 185 l/min 5,6 bar - 185 l/min 20 > 70 A 5,0 bar - 185 l/min 5,6 bar - 185 l/min

Stroom

Precision cut 45 A 5,0 bar - 220 l/min 5,6 bar - 220 l/min Precision cut 45 A 5,0 bar - 220 l/min 5,6 bar - 220 l/min

45 A 5,0 bar - 215 l/min 5,0 bar - 215 l/min 45 A 5,0 bar - 215 l/min 5,0 bar - 215 l/min 65 A 5,0 bar - 220 l/min 5,6 bar - 220 l/min 65 A 5,0 bar - 220 l/min 5,6 bar - 220 l/min

85 A 5,0 bar - 250 l/min 5,6 bar - 250 l/min 85 A 5,0 bar - 250 l/min 5,6 bar - 250 l/min 105 A 5,0 bar - 285 l/min 5,6 bar - 285 l/min 105 A 5,0 bar - 285 l/min 5,6 bar - 285 l/min 125 A 5,5 bar - 305 l/min 6,2 bar - 305 l/min 125 A 5,5 bar - 305 l/min 6,2 bar - 305 l/min

MT -70

6 m

SNIJDEN SNIJDEN

MT -125

6 m

MT -70

12 m

MT -125

12 m

Stroom

Kabel van 6 m Kabel van 12 m

EASYFIT MT-70 EASYFIT MT-70

Kabel van 6 m Kabel van 12 m

+ +

EASYFIT MT-125 EASYFIT MT-125

GUTSEN GUTSEN

Stroom Stroom + +

70 A 5,0 bar - 185 l/min 5,6 bar - 185 l/min 70 A 5,0 bar - 185 l/min 5,6 bar - 185 l/min

Stroom Stroom + +

85 > 125 A 4,0 bar 4,5 bar 85 > 125 A 4,0 bar 4,5 bar

MT -70

6 m

GUTSEN GUTSEN

MT -125

6 m

MT -70

12 m

MT -125

12 m

Kabel van 6 m Kabel van 12 m

EASYFIT MT-70 EASYFIT MT-70

Kabel van 6 m Kabel van 12 m

EASYFIT MT-125 EASYFIT MT-125

SNIJDEN

Stroom

20 > 70 A 5,0 bar - 185 l/min 5,6 bar - 185 l/min

Stroom

Precision cut 45 A 5,0 bar - 220 l/min 5,6 bar - 220 l/min

45 A 5,0 bar - 215 l/min 5,0 bar - 215 l/min

65 A 5,0 bar - 220 l/min 5,6 bar - 220 l/min

85 A 5,0 bar - 250 l/min 5,6 bar - 250 l/min 105 A 5,0 bar - 285 l/min 5,6 bar - 285 l/min 125 A 5,5 bar - 305 l/min 6,2 bar - 305 l/min

AT-70

6 m

SNIJDEN

AT-125

6 m

AT-70

12 m

AT-125

12 m

SNIJDEN

Stroom

45 A 5,0 bar - 275 l/min 5,3 bar - 275 l/min

65 A 5,0 bar - 285 l/min 5,4 bar - 285 l/min

85 A 5,0 bar - 300 l/min 5,6 bar - 300 l/min 105 A 5,0 bar - 355 l/min 6,0 bar - 355 l/min 125 A 5,0 bar - 355 l/min 6,0 bar - 355 l/min

AT-160

6 m

AT-160

12 m

MT / EASYFIT / AT

INSTALLATIE

VOORSCHRIFTEN VOOR DE AANSLUITING VAN DE TOORTS

De lasgenerator moet uitgeschakeld zijn.

Voor het aankoppelen van een kabel met aansluiting op een

EASYFIT toorts : breng de aansluiting van de toorts (A) in in de

vrouwelijke aansluiting en schroef deel B vast. Draai de toorts goed aan.

Aansluiten van de toorts op de generator :

Breng de aansluiting van de kabel met aansluiting (A) in in de vrouwelijke aansluiting (C) van de generator en schroef het deel

B vast. Draai de toorts goed aan.

*Stap 1 heeft uitsluitend betrekking op de EASYFIT toortsen.

UITRUSTING TOORTSEN

De toorts moet uitgerust zijn met de juiste slijtonderdelen, die geschikt zijn voor de door u uit te voeren werkzaamheden en de gekozen stroom. Een verkeerde keus van slijtonderdelen zal afwijkende snij-resultaten en vroegtijdige slijtage van de slijtonderdelen tot gevolg hebben. Verkeerde slijtonderdelen kunnen tevens leiden tot storingen aan het apparaat. De toorts wordt geleverd met een pot siliconenvet, om slijtage te beperken en het vastlopen van metalen onderdelen te helpen voorkomen. Wij raden u aan dit vet regelmatig aan te brengen.

Slijtonderdelen

Controleer regelmatig op slijtage van de beschermende buis, het mondstuk en de elektrode. Controleer de toorts ook in geval van een duidelijke vermindering van de snijsnelheid. U wordt geadviseerd om tegelijkertijd de contact-tip en de elektrode te vervangen.

MT & EASYFIT

039162

039193

Mondstuk

(x1)

037601

039216 039230

039223 039247

Beschermkapje (x1)

037625 kort

Model toorts Kaliber

20-50 A

MT -70

70 A

Precision cut

Snijden

MT -125

45 A 45 A 65 A 039179

85 A 039186 105 A 125 A 039209

Gasverspreider

(x1)

037557

039131 039155 039315 039216 039322

039131

039148

Elektrode (x5) Contact-tip (x5)

037564 kort 037571 kort 067189 lang 067196 lang 067219 lang 037564 kort 037588 kort 037625 kort 067189 lang 067202 lang 067219 lang

039155

MT -70

MT -125

Gutsen

Kaliber

Gasverspreider

(x1)

70 A 037557 037564 037595 037601 037632

65-85 A 039131

125 A 039285

039148

Elektrode (x5) Contact-tip (x5)

039261 039216

039155

039278

Mondstuk

(x1)

039223

Beschermkapje (x1)

039254105 A

Slijtonderdelen «Moeilijk toegankelijke klussen»

Model toorts Kaliber

MT -70

Snijden

-125

MT -70

Gutsen

-125

Slijtonderdelen «Flat cutting»

20-45 A

70 A 074774

20-45 A

70 A 074774

100 A 039148 074781

70 A 037557 074682 074859 074897 074798 074927

70 A 039131

100 A 039148 074804

Gasversprei-

der (x1)

037557 074682 074859 074897

039131

MT / EASYFIT / AT

Elektrode (x3) Mondstuk (x1) Ring (x3) Contact-tip (x5)

074767

074699 074866 074897

074798

Bescherm-

kapje (x1)

074910

074927

76 mm

122 mm

82 mm

131 mm

76 mm

122 mm

82 mm

131 mm

Model toorts Kaliber

MT -70

MT -125

Snijden

40-70 A 074736 074705 074873 074811 40-70 A 074743 074712

80-125 A 074750 039155 074835

Model toorts

Gasverspreider

AT-70 Snijden

AT-125 Snijden

AT-160 Snijden

Kaliber

20-50 A

70 A 037588

Precision

cut 45 A

45 A 039162

85 A 039186 105 A 125 A 039209

Precision

cut 45 A

45 A 067523

85 A 067547

105-125

160 A 067561

Gasversprei-

der (x1)

(x1)

037557 037564

039131

039148

067509 037493

Elektrode (x5) Contact-tip (x5)

039155

Elektrode (x5) Mondstuk (x1) Contact-tip (x5) Bevestigingsring (x2)

074903

Deflector auto (x1)

037496

03929265 A 039179

076945

06759265 A 067530

037571

039315

039193

067516

067554

074880

Mondstuk

(x1)

037601 of 037618 037649

039216 of 039339

039223 of 039445 039308

074828

Ohms monds-

tuk (x1)

067578

067585 067608

OORZAAK STORING

Slijtonderdelen zijn aan slijtage onderhevig. Het is belangrijk om te weten wanneer ze vervangen moeten worden.

SLIJTONDERDELEN

NOZZLE Draai de nozzle aan totdat alle onderdelen stevig vastgezet zijn. De contact-tip mag niet makkelijk draaien.

GAS Gebruik perslucht met een olielter-systeem en een waterlter-systeem.

Visueel : de staat van de slijtonderdelen : ze kunnen gesmolten of beschadigd zijn, openingen in de contact-tip > 1,5mm,

versleten elektroden, gesmolten stootblokjes...

Praktisch : minder goede snij-resultaten, moeizame ontsteking enz.

MT / EASYFIT / AT

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

SYMPTOOM MOGELIJKE OORZAKEN OPLOSSING

Toorts niet goed aangesloten op de generator. Controleer de aansluiting van de toorts op de generator.

Geen ontsteking van de lasboog.

Onderbreking van de snijboog

Vroegtijdig slijten van de slijtonderdelen.

Extreem veel resten onder het werkstuk na het snijden.

Snijgroef niet loodrecht

op het oppervlak van het plaatwerk.

Luchtdruk niet juist afgesteld. Pas de luchtdruk aan aan de aanbevolen waarde.

Missend onderdeel (nozzle, contact-tip, elektrode,

verspreider)

Slijtonderdelen verkeerd gemonteerd. De elektrode is niet in contact met de contact-tip Massaklem niet goed aangesloten (In geval van onder-

breking na enkele seconden snijden). Het snij-ritme is niet naar wens. Regel het juiste snij-ritme. De afstand tussen het te snijden plaatwerk en de

nozzle van de toorts is te groot. Onderbreking perslucht-toevoer. Controleer de toevoer van de perslucht.

Een onderdeel in de toorts is beschadigd.

Onvoldoende luchtdruk. Pas de luchtdruk aan. Snij-ritme te hoog. Pas het snij-ritme aan Aanwezigheid van onzuiverheden of vochtigheid in de

lucht-toevoer. Het oppervlak van het te snijden plaatwerk is niet

schoon. Snij-ritme te hoog. Pas het snij-ritme aan Luchtdruk niet juist afgesteld. Pas de luchtdruk aan aan de aanbevolen waarde De stroomwaarde is te zwak in verhouding tot de dikte

van het te snijden plaatwerk. Toorts niet loodrecht op het te snijden plaatwerk

gehouden.

Slijtonderdelen niet correct in de toorts geplaatst (nozzle niet vastgedraaid...).

De stroomwaarde is te zwak in verhouding tot de dikte van het te snijden plaatwerk.

Installeer de missende onderdelen.

Controleer of de massaklem is aangesloten is op een goed geschuurd deel van het te snijden plaatwerk.

Breng de toorts dichter bij het te snijden plaatwerk.

Controleer de slijtonderdelen van de toorts en vervang deze indien nodig.

Controleer het lucht-lter op de generator.

Reinig en schuur het oppervlak van het te snijden plaatwerk.

Pas de stroomwaarde aan op de generator.

Verbeter de positie van de toorts.

Verieer of de slijtonderdelen correct gemonteerd en

vastgedraaid zijn. Indien dit niet het geval is, draai ze dan beter vast.

Pas de stroomwaarde aan op de generator.

CERTIFICATIE EN SORTEER-INSTRUCTIES

Dit materiaal is in overeenstemming met de Europese richtlijnen. De E.U. verklaring van overeenstemming kunt u downloaden op

onze website (adres vermeld op de omslag).

Materiaal in overeenstemming met de Britse richtlijnen. De Britse verklaring van overeenstemming kunt u downloaden van onze

website (zie omslag).

Materiaal in overeenstemming met de Marokkaanse normen. De verklaring van overeenstemming Cم (CMIM) is beschikbaar op onze internet site (zie de omslag).

Dit product is recyclebaar, niet met het huishoudelijk afval weggooien maar deponeren in het daarvoor bestemde gescheiden afvalcircuit.

Afzonderlijke inzameling vereist volgens de Europese richtlijn 2012/19/UE. Gooi het apparaat niet weg met het huishoudelijk afval !

Apparatuur die voldoet aan de Chinese vereisten voor het beperkte gebruik van gevaarlijke stoen in elektrische en elektronische

producten.

GARANTIEVOORWAARDEN

De garantie dekt alle gebreken of fabricage-fouten gedurende 2 jaar, vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle andere schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van defecten kunt u het apparaat terugsturen naar de distributeur, vergezeld van :

- een gedateerd aankoopbewijs (factuur, kassabon....)

- een beschrijving van de storing.

MT / EASYFIT / AT

AVVERTENZE - NORME DI SICUREZZA

ISTRUZIONI GENERALI

Queste istruzioni devono essere lette e ben comprese prima dell’uso. Ogni modica o manutenzione non indicata nel manuale non deve essere eettuata.

Ogni danno corporale o materiale dovuto ad un utilizzo non conforme alle istruzioni presenti su questo manuale non potrà essere considerato a carico

del fabbricante.

In caso di problema o incertezza, consultare una persona qualicata per manipolare correttamente l’installazione.

PROTEZIONE INDIVIDUALE E DEI TERZI

Il taglio può essere pericoloso e potrebbe causare ferite gravi o mortali.

Il taglio espone gli individui ad una fonte pericolosa di calore, di radiazione luminosa dell’arco, di campi elettromagnetici (attenzione ai portatori di

pacemaker), di rischio di folgorazione, di rumore e d’emanazioni gassose. Proteggere voi e gli altri, rispettate le seguenti istruzioni di sicurezza:

Per proteggervi da ustioni e radiazioni, portare vestiti senza risvolto, isolanti, asciutti, ignifugati e in buono stato, che coprano tutto il corpo.

Usare guanti che garantiscano l’isolamento elettrico e termico.

Utilizzare una protezione da taglio e/o un casco per saldatura di livello di protezione suciente (variabile a seconda delle

applicazioni). Proteggere gli occhi durante le operazioni di pulizia. Le lenti a contatto sono particolarmente sconsigliate.

Potrebbe essere necessario limitare le aree con delle tende ignifughe per proteggere la zona di taglio dai raggi dell’arco, dalle proiezioni e dalle scorie incandescenti.

Informare le persone nella zona di taglio di non ssare i raggi dell’arco né i pezzi in fusione e di indossare vestiti adeguati per

proteggersi.

Mettere un casco contro il rumore se le procedure di taglio arrivano ad un livello sonoro superiore al limite autorizzato (lo stesso

vale per tutte le persone che si trovano nella zona di taglio).

Mantenere a distanza dalle parti mobili (ventilatore) le mani, i capelli, i vestiti. Non togliere mai le protezioni carter dall’unità di rareddamento quando la fonte di corrente di saldatura è collegata alla presa di

corrente, il fabbricante non potrà essere ritenuto responsabile in caso d’incidente.

I pezzi appena tagliati sono caldi e possono causare ustioni durante la manipolazione. Durante l’intervento di manutenzione sulla

torcia, bisogna assicurarsi che quest’ultima sia sucientemente fredda e aspettare almeno 10 minuti prima di qualsiasi intervento. L’unità di rareddamento deve essere accesa prima dell’uso di una torcia a rareddamento liquido per assicurarsi che il liquido non

causi ustioni. È importate rendere sicura la zona di lavoro prima di abbandonarla per proteggere le persone e gli oggetti.

FUMI DI TAGLIO E GAS

I fumi, i gas e le polveri emesse dal taglio sono pericolosi per la salute. È necessario prevedere una ventilazione suciente:

potrebbe rendersi necessario un apporto d’aria. Una maschera ad aria fresca potrebbe essere una soluzione in caso di aerazione

insuciente. Vericare che l’aspirazione sia ecace controllandola in relazione alle norme di sicurezza.

Attenzione il taglio in ambienti di piccola dimensione necessita di una sorveglianza a distanza di sicurezza. Inoltre il taglio di certi materiali contenenti piombo, cadmio, zinco, mercurio o berillio può essere particolarmente nocivo; pulire e sgrassare le parti prima di tagliarle. Le bombole devono essere posizionate in locali aperti ed aerati. Devono essere in posizione verticale su supporto o su un carrello. Il taglio è proibito

se eettuato in prossimità di grasso o vernici.

RISCHIO DI INCENDIO E DI ESPLOSIONE

Proteggere completamente la zona di taglio, i materiali inammabili devono essere allontanati di almeno 11 metri.

Un’attrezzatura antincendio deve essere presente in prossimità delle operazioni di taglio.

Attenzione alle proiezioni di materia calda o di scintille anche attraverso le fessure, queste possono essere causa di incendio o di esplosione. Allontanare le persone, gli oggetti inammabili e i contenitori sotto pressione ad una distanza di sicurezza suciente. Il taglio nei container o tubature chiuse è proibito e se essi sono aperti devono prima essere svuotati di ogni materiale inammabile o esplosivo (olio,

carburante, residui di gas...).

MT / EASYFIT / AT

Le operazioni di molatura non devono essere dirette verso la fonte di corrente di saldatura o verso dei materiali inammabili.

SICUREZZA ELETTRICA

Una scarica elettrica potrebbe essere fonte di un grave incidente diretto, indiretto, o anche mortale.

Mai toccare le parti sotto tensione della torcia poiché esse sono collegate al circuito di taglio. Non toccare nello stesso momento la torcia e il morsetto di terra.

Utilizzare sempre vestiti secchi e in buono stato per isolarsi dal circuito di taglio. Portare scarpe isolanti, indierentemente dall’ambiente di lavoro.

PRECAUZIONI D’USO

Non avvolgete mai la torcia attorno al vostro corpo. Non utilizzare la torcia per spostare la fonte di corrente del taglio.

La torcia dev’essere totalmente srotolata per evitare qualsiasi surriscaldamento. Spegnete il generatore di corrente appena la torcia è rareddata prima di ogni manutenzione e prima di sostituire o controllare le parti soggette ad

usura.

Controllate regolarmente lo stato della torcia. Se questa è danneggiata, deve essere sostituita.

DESCRIZIONE GENERALE

CARATTERISTICHE

Le torce MTe EASYFIT sono destinate al taglio PLASMA manuale. Le torce AT sono destinata al taglio PLASMA automatico.

DATI TECNICI

Denominazione MT-70 MT-125 Angolo della torcia 75° 75° Lunghezza fascicavi 6 m 12 m 6 m 12 m Riferimento 037502 037519 039506 039513 Tensione d’innesco 500 V max 500 V max Corrente nominale massima 125 A 125 A

100 % 50 A 100 A

Ciclo di lavoro a 40°C

Tipo di gas aria aria Rareddamento della torcia aria aria Intervallo di temperatura

ambiente durante l’operazione di taglio

Intervallo di temperatura dell’ambiente nel trasporto e nello stoccaggio

Caratteristiche dello switch

(pulsante)

Norma applicata EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

60 % 65 A 125 A 50 % 70 A -

-10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C

0.5 A / 48 V DC 0.5 A / 48 V DC

Compatibilità prodotto

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

EASYFIT

MT / EASYFIT / AT

Denominazione

Angolo della torcia - 75° 15° 75° 15° 90° 15° 90° 15° Lunghezza fascicavi 6 m 12 m - 80 cm 130 cm Riferimento 074668 074675 074583 074590 074606 074613 074620 074637 074644 074651 Tensione d’innesco 500 V max 500 V max 500 V max Corrente nominale massima 125 A 125 A 125 A

100 % 105 A 50 A 105 A

Ciclo di lavoro a 40°C

Tipo di gas aria aria aria Rareddamento della torcia aria aria aria Intervallo di temperatura

ambiente durante l’operazione di taglio

Intervallo di temperatura dell’ambiente nel trasporto e nello stoccaggio

Caratteristiche dello switch

(pulsante)

Norma applicata EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

Compatibilità prodotto

CUTTER 70 CT

NEOCUT 105

Fasciocavi impugna-

tura

60 % 125 A 65 A 125 A 50 % - 70 A -

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

- 0.5 A / 48 V DC 0.5 A / 48 V DC

EASYFIT MT-70 EASYFIT MT-125 Prolunga EASYFIT MT-125

NEOCUT 125

Denominazione AT-70 AT-125 AT-160 Lunghezza del corpo torcia 127 mm 240 mm 240 mm 240 mm Diametro del corpo torcia Ø 35 mm Ø 35 mm Ø 44.5 mm Lunghezza fascicavi 6 m 6 m 12 m 6 m 12 m 15 m 20 m 6 m 12 m 15 m 20 m Riferimento 071865 037526 037533 038479 039520 069787 069794 067479 067486 069800 069817 Tensione d’innesco 500 V max 500 V max 500 V max Corrente nominale massima 125 A 125 A 125 A

Ciclo di lavoro a 40°C

Tipo di gas aria aria aria Rareddamento della torcia aria aria aria Intervallo di temperatura

ambiente durante l’operazione di taglio

Intervallo di temperatura dell’ambiente nel trasporto e nello stoccaggio

Norma applicata EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

100 % 50 A 100 A 125 A

60 % 65 A 125 A 50 % 70 A - -

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

CUTTER 45 CT

Compatibilità prodotto

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

PRESSIONE / FLUSSO CONSIGLIATO

MT EASYFIT

TAGLIO TAGLIO

Corrente Corrente + +

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Corrente

Taglio di preci-

sione 45 A

45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min 45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min 65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min 65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min

MT-70

6 m

TAGLIO TAGLIO

MT-125

6 m

5.0 bar - 220 l/min 5.6 bar - 220 l/min

MT-70

12 m

MT-125

12 m

Corrente

Taglio di preci-

sione 45 A

Fasciocavi 6 m Fasciocavi 12 m

EASYFIT MT-70 EASYFIT MT-70

Fasciocavi 6 m Fasciocavi 12 m

+ +

EASYFIT MT-125 EASYFIT MT-125

5.0 bar - 220 l/min 5.6 bar - 220 l/min

SCRICCATURA SCRICCATURA

Corrente Corrente + +

70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Corrente Corrente + +

85 > 125 A 4.0 bar 4.5 bar 85 > 125 A 4.0 bar 4.5 bar

MT-70

6 m

SCRICCATURA SCRICCATURA

MT-125

6 m

MT-70

12 m

MT-125

12 m

Fasciocavi 6 m Fasciocavi 12 m

EASYFIT MT-70 EASYFIT MT-70

Fasciocavi 6 m Fasciocavi 12 m

EASYFIT MT-125 EASYFIT MT-125

TAGLIO

Corrente

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Corrente

Taglio di preci-

sione 45 A

45 A 5.0 bar – 215 l/min 5.6 bar – 215 l/min

65 A 5.0 bar – 220 l/min 5.6 bar – 220 l/min

85 A 5.0 bar – 250 l/min 5.6 bar – 250 l/min 105 A 5.0 bar – 285 l/min 5.6 bar – 285 l/min 125 A 5.5 bar – 305 l/min 6.2 bar – 305 l/min

AT-70

6 m

TAGLIO

AT-125

6 m

5.0 bar - 220 l/min 5.6 bar - 220 l/min

AT-70

12 m

AT-125

12 m

TAGLIO

Corrente

45 A 5.0 bar – 275 l/min 5.3 bar – 275 l/min

65 A 5.0 bar – 285 l/min 5.4 bar – 285 l/min

85 A 5.0 bar – 300 l/min 5.6 bar – 300 l/min 105 A 5.0 bar – 355 l/min 6.0 bar – 355 l/min 125 A 5.0 bar – 355 l/min 6.0 bar – 355 l/min

AT-160

6 m

AT-160

12 m

MT / EASYFIT / AT

INSTALLAZIONE

REQUISITI PER COLLEGAMENTO DELLA TORCIA

Il generatore dev’essere spento.

Per montare il fasciocavi dell’impugnatura con una torcia

EASYFIT, inserire il connettore della torcia (A) nell’alloggiamento femmina del fasciocavi la parte B. Serrare la torcia.

Collegamento della torcia al generatore :

Inserire il connettore del fasciocavi dell’impugnatura (A) nella fessura femmina del fasciocavi (C) del generatore e avvitare la parte B. Serrare la torcia.

*Il punto 1 si applica solo alle torce EASYFIT.

ATTREZZATURA DELLE TORCE

La torcia dev’essere attrezzata con i ricambi, scelti in funzione dell’applicazione e della corrente adatta. Una cattiva scelta di ricambi provocherà dei difetti di taglio, l’usura prematura dei ricambi e un mal funzionamento dell’insieme. La torcia è fornita

con un barattolo di grasso siliconico per limitare l’usura del giunto e il grippaggio delle parti metalliche. Si consiglia di applicare questo grasso con

regolarità.

Consumabili

Vericare regolarmente lo stato d’uso del condotto di protezione, dell’ugello e dell’elettrodo o in caso di riduzione signicativa della velocità di taglio. Si consiglia di sostituire l’ugello e l’elettrodo allo stesso momento.

MT & EASYFIT

039162

039193

037625 Corta

037601

039216 039230

039223 039247

Modello di torcia Calibro

20-50 A

MT-70

70 A

Taglio di pre-

Taglio

MT-125

cisione 45 A

45 A 65 A 039179

85 A 039186 105 A 125 A 039209

Diusore (x1) Elettrodo (x5) Ugello di scarico (x5) Ugello (x1) Distanziatore (x1)

037564 Corta 037571 Corta

037557

039131 039155 039315 039216 039322

039131

039148

067189 Lunga 067196 Lunga 067219 Lunga 037564 Corta 037588 Corta 037625 Corta 067189 Lunga 067202 Lunga 067219 Lunga

039155

MT-70

MT-125

Scriccatura

Calibro

Diusore (x1) Elettrodo (x5) Ugello di scarico (x5) Ugello (x1) Distanziatore (x1)

70 A 037557 037564 037595 037601 037632

65-85 A 039131

125 A 039285

039148

039155

039261 039216 039278

039223

039254105 A

MT / EASYFIT / AT

Ricambi «Accesso dicile»

Modello di torcia Calibro Diusore (x1) Elettrodo (x3) Ugello (x1) Anello (x3)

MT-70

Taglio

MT-125

MT-70

Scriccatura

MT-125

Consumabili «Flat cutting»

20-45 A

70 A 074774

20-45 A

70 A 074774

100 A 039148 074781

70 A 037557 074682 074859 074897 074798 074927

70 A 039131

100 A 039148 074804

037557 074682 074859 074897

039131

074699 074866 074897

Ugello di scarico

(x5)

074767

074798

Distanzia-

tore (x1)

074910

074927

76 mm

122 mm

82 mm

131 mm

76 mm

122 mm

82 mm

131 mm

Modello di torcia Calibro Diusore (x1) Elettrodo (x5) Ugello (x1)

MT-70

MT-125

Taglio

40-70 A 074736 074705 074873 074811 40-70 A 074743 074712

80-125 A 074750 039155 074835

074880

Modello di torcia

Ugello di scarico

(x5)

037571

039315

039193

067516

067554

Ugello (x1) Ugello ohmico Schermo auto

037601

039216

039223

AT-70 Taglio

AT-125 Taglio

AT-160 Taglio

Calibro Diusore (x1) Elettrodo (x5)

20-50 A

70 A 037588

Taglio di

precisione

45 A 45 A 039162

85 A 039186 105 A 125 A 039209

Taglio di

precisione

45 A

45 A 067523

85 A 067547

105-125

160 A 067561

037557 037564

039131

039155

039148

067509 037493

Ugello di scarico

074828

op-

pure

op-

pure

op-

pure

(x5)

Anello di sicurezza (x2)

037618 037649

039339

039445 039308

067578

067585 067608

074903

037496

03929265 A 039179

076945

06759265 A 067530

CAUSE DI MALFUNZIONAMENTI

CONSUMABILI

UGELLI Serrare l’ugello in modo che tutte le parti risultino bloccate. La cappa non deve girare facilmente. GAS Utlizzare aria compressa con ltrazione dell’olio e dell’acqua.

I ricambi sono soggetti ad usura, è importante sapere in quale momento cambiarli.

Visivamente: stato dei ricambi fuso o rovinato, orizi degli ugelli >1.5mm, elettrodi usati, pattini fusi...

Praticamente: perdita della prestazione di taglio, Innesco sul pezzo dicile …

ANOMALIE, CAUSE, RIMEDI

SINTOMI POSSIBILI CAUSE RIMEDI

Torcia mal connessa al generatore. Vericare la connessione della torcia al generatore.

Nessun innesco dell’arco.

Interruzione dell’arco di taglio.

Usura prematura dei ricambi.

Eccesi di sbavature sul pezzo dopo il taglio.

Taglio non perpendicolare

alla supercie della lamiera.

Pressione dell’aria compressa inadeguata. Regolare la pressione dell’aria al valore consigliato.

Consumabile mancante (ugello, elettrodo, diusore). Sostituire il pezzo mancante.

Errore di montaggio dei consumabili. L’elettrodo non è in contatto con l’ugello.

Pinza di massa mal connessa (Interruzione dopo qualche secondo di taglio).

Velocità di avanzamento del taglio inappropriata. Regolare la velocità di taglio. Distanza tra il pezzo da tagliare e l’ugello della torcia

troppo grande. Interruzione dell’alimentazione d’aria compressa.. Vericare l’alimentazione di aria compressa

Consumabili danneggiati nella torcia.

Pressione d’aria insuciente Regolare la pressione dell’aria. Velocità di avanzamento del taglio troppo rapida. Regolare la velocità di taglio Presenza d’impurità o di umidità nell’aria compressa. Vericare il ltro dell’aria sul generatore.

Supercie del pezzo da tagliare sporca. Pulire e decapare la supercie della lamiera da tagliare.

Velocità di avanzamento del taglio troppo rapida. Regolare la velocità di taglio Pressione dell’aria compressa inadeguata. Regolare la pressione dell’aria al valore consigliato. Valore della corrente di taglio troppo debole rispetto

allo spessore del pezzo da tagliare.

Torcia non tenuta perpendicolarmente alla supercie

del pezzo da tagliare. Ricambi mal installati nella torcia (ugello non stretto…). Ricontrollare l’installazione dei ricambi. Valore della corrente di taglio troppo debole rispetto

allo spessore del pezzo da tagliare.

MT / EASYFIT / AT

Vericare che la pinza di massa sia ben connessa su una supercie pulita della lamiera da tagliare.

Avvicinare la torcia al pezzo.

Ispezionare i pezzi consumabili della torcia e procedere alla loro sostituzione.

Regolare il valore di corrente di taglio sul generatore.

Migliorare la posizione della torcia.

Regolare il valore di corrente di taglio sul generatore.

CERTIFICAZIONE E ISTRUZIONE PER LO SMISTAMENTO

Materiale conforme alle Direttive europee La dichiarazione UE di conformità è disponibile sul nostro sito internet (vedere la pagina

di copertina).

Materiale conforme alle esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito internet (vedere

la pagina di copertina).

Materiale conforme alle norme Marocchine. La dichiarazione Cم (CMIM) di conformità è disponibile sul nostro sito ( vedere la

pagina di copertina).

Prodotto riciclabile soggetto a raccolta dierenziata.

Questo materiale è soggetto alla raccolta dierenziata secondo la direttiva europea 2012/19/UE. Non smaltire con i riuti domestici.

Apparecchiature conformi ai requisiti cinesi sull’uso limitato di sostanze pericolose nei prodotti elettrici ed elettronici.

CONDIZIONI DI GARANZIA FRANCIA

La garanzia copre ogni difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera).

La garanzia non copre:

• Ogni danno dovuto al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).

• I guasti legati all’ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rispedire il dispositivo al vostro distributore, allegando:

- una prova d’acquisto con data (scontrino, fattura ...)

- una nota spiegando il guasto.

MT / EASYFIT / AT

OSTRZEŻENIA - ZASADY BEZPIECZEŃSTWA

WPROWADZENIE I OPIS OGÓLNY

Niniejsza instrukcja musi być przeczytana i zrozumiana przed rozpoczęciem eksploatacji. Nie wolno przeprowadzać żadnych modykacji ani konserwacji, które nie zostały określone w ins-

trukcji.

Producent nie ponosi odpowiedzialności za jakiekolwiek szkody osobowe lub majątkowe spowodowane użytkowaniem urządzenia niezgodnie z

zaleceniami podanymi w niniejszej instrukcji.

W przypadku problemów lub wątpliwości należy skonsultować się z wykwalikowaną osobą, która przeprowadzi instalację w sposób prawidłowy.

OCHRONA SIEBIE I INNYCH

Spawanie łukowe może być niebezpieczne i doprowadzić do poważnych obrażeń, a nawet śmierci. Spawanie naraża osoby na promieniowanie niebezpiecznego źródła ciepła, promieniowanie świetlne łuku, pole elektromagnetyczne (uwaga dla osób posiadających rozrusznik serca), porażenia prądem elektrycznym, hałas i emisję zanieczyszczeń gazowych. Aby chronić siebie i innych, należy przestrzegać poniższych instrukcji bezpieczeństwa:

Aby uchronić się przed oparzeniami i promieniowaniem, należy nosić odzież bez mankietów, izolującą, suchą, ognioodporną, w dobrym stanie i przykrywającą całe ciało.

Należy używać rękawic zapewniających izolację elektryczną i termiczną.

Stosować środki ochrony przed cięciem i/lub maskę do cięcia o odpowiednim stopniu ochrony (w zależności od zastosowania). Chronić oczy podczas czyszczenia. Szkła kontaktowe są szczególnie zabronione.

Czasami konieczne jest wydzielenie obszarów za pomocą ognioodpornych kurtyn, aby chronić obszar cięcia przed promieniami łuku elektrycznego, rozpryskami i żarzącymi się odpadami. Należy poinformować osoby znajdujące się w stree spawania, aby nie patrzyły ani na łuk spawalniczy, ani na spawane części oraz aby nosiły odpowiednią odzież ochronną.

Należy używać słuchawek chroniących przed hałasem, jeśli proces spawania osiągnie poziom dźwięku powyżej limitu.

Należy trzymać ręce, włosy i ubrania z daleka od części ruchomych (wentylatorów), rąk, włosów, ubrań. Gdy zasilanie spawania jest pod napięciem, nigdy nie należy zdejmować obudowy zabezpieczającej źródło prądu. W razie wypadku, producent nie jest pociągnięty do odpowiedzialności.

Części, które zostały przyspawane, są gorące i mogą spowodować poparzenia przy ich użytkowaniu. Aby przeprowadzić konserwację palnika, upewnij się, że wystygł on wystarczająco i odczekaj co najmniej 10 minut przed rozpoczęciem. Urządzenie chłodzące musi być włączone podczas używania palnika chłodzonego wodą, aby ciecz nie spowodowała poparzeń. Ważne jest, aby zabezpieczyć miejsce pracy przed jego opuszczeniem, aby chronić ludzi i mienie.

OPARY I GAZY POWSTAJĄCE PODCZAS CIĘCIA

Dymy, gazy i pyły emitowane podczas spawania są niebezpieczne dla zdrowia. Należy zapewnić odpowiednią wentylację, a czasem może też być konieczny wlot powietrza. W przypadku niewystarczającej wentylacji rozwiązaniem może być maska na świeże powietrze. Sprawdź, czy ssanie jest skuteczne, sprawdzając je pod kątem norm bezpieczeństwa.

Uwaga! Spawanie w małym pomieszczeniu wymaga nadzoru z bezpiecznej odległości. Ponadto spawanie niektórych materiałów, takich jak ołów, kadm, cynk, rtęć lub beryl, może być szczególnie szkodliwe, należy więc odtłuścić części przed ich spawaniem. Butle powinny być przechowywane w otwartych lub dobrze wentylowanych pomieszczeniach. Muszą one być w pozycji pionowej i utrzymywane na wsporniku lub na wózku. Spawanie w pobliżu smarów lub farb jest zabronione.

RYZYKO POŻARU I WYBUCHU

Należy całkowicie chronić obszar spawania, materiały łatwopalne muszą być oddalone o minimum 11 metrów. Wyposażenie przeciwpożarowe musi znajdować się w pobliżu operacji spawalniczych.

Należy uważać na rozpryski i iskry, nawet przez pęknięcia. Może to być źródłem ognia lub wybuchu. Osoby, materiały łatwopalne i pojemniki znajdujące się pod ciśnieniem należy trzymać w bezpiecznej odległości. Należy unikać spawania w zamkniętych pojemnikach lub rurach, a jeśli są otwarte, należy je opróżnić z wszelkich materiałów łatwopalnych lub wybuchowych (olej, paliwo, gaz...). Operacje szlifowania nie powinny być zwrócone w kierunku źródła prądu spawania czy też w kierunku materiałów łatwopalnych.

MT / EASYFIT / AT

BEZPIECZEŃSTWO ELEKTRYCZNE

Porażenie prądem elektrycznym może być źródłem poważnych, bezpośrednich lub pośrednich wypadków, a nawet śmierci.

Nigdy nie dotykaj części palnika znajdujących się pod napięciem, ponieważ są one podłączone do obwodu tnącego. Nie należy jednocześnie dotykać palnika i zacisku uziemiającego. Zawsze używaj suchej, dobrej jakości odzieży, aby odizolować się od obwodu spawalniczego. Należy nosić obuwie izolujące, niezależnie od otoczenia, w którym odbywają się prace spawalnicze.

ŚRODKI OSTROŻNOŚCI PRZY STOSOWANIU

Nigdy nie owijaj palnika wokół ciała. Nie należy używać palnika do przesuwania źródła prądu tnącego. Aby uniknąć przegrzania palnika, należy go całkowicie rozwinąć. Po ostygnięciu palnika, przed przystąpieniem do konserwacji oraz przed wymianą lub sprawdzeniem części zużywających się, należy wyłączyć spawarkę z prądu. Regularnie sprawdzaj stan palnika. Jeśli jest uszkodzony, należy go wymienić.

OPIS OGÓLNY

SPECYFIKACJE

Palniki MT i EASYFIT są przeznaczone do ręcznego cięcia metodą PLASMA. Palniki AT są przeznaczone do zmechanizowanego procesu cięcia PLASMA.

DANE TECHNICZNE

Oznaczenie MT-70 MT-125

Kąt nachylenia palnika 75° 75° Długość przewodu 6 m 12 m 6 m 12 m

Nr kat. 037502 037519 039506 039513

Napięcie zapłonu 500 V max 500 V max Maksymalny prąd znamionowy 125 A 125 A

100 % 50 A 100 A

Cykl pracy przy 40°C

Rodzaj gazu powietrze powietrze Chłodzenie palnika powietrze powietrze Zakres temperatur otoczenia

podczas cięcia

Zakres temperatur otoczenia podczas transportu lub przechowywania

Charakterystyka przełącznika (spust)

Zastosowana norma EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

60 % 65 A 125 A 50 % 70 A -

-10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C

0.5 A / 48 V DC 0.5 A / 48 V DC

Zgodność produktów

EASYFIT

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

Oznaczenie Przewód z rączką EASYFIT MT-70 EASYFIT MT-125 Przedłużacz EASYFIT MT-125 Kąt nachylenia palnika - 75° 15° 75° 15° 90° 15° 90° 15° Długość przewodu 6 m 12 m - 80 cm 130 cm

Nr kat. 074668 074675 074583 074590 074606 074613 074620 074637 074644 074651

Napięcie zapłonu 500 V max 500 V max 500 V max Maksymalny prąd znamionowy 125 A 125 A 125 A

100 % 105 A 50 A 105 A

Cykl pracy przy 40°C

Rodzaj gazu powietrze powietrze powietrze Chłodzenie palnika powietrze powietrze powietrze Zakres temperatur otoczenia

podczas cięcia

Zakres temperatur otoczenia podczas transportu lub przechowywania

Charakterystyka przełącznika (spust)

Zastosowana norma EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

60 % 125 A 65 A 125 A 50 % - 70 A -

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

- 0.5 A / 48 V DC 0.5 A / 48 V DC

Zgodność produktów

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

Oznaczenie AT-70 AT-125 AT-160

Długość korpusu palnika 127 mm 240 mm 240 mm 240 mm Średnica korpusu palnika Ø 35 mm Ø 35 mm Ø 44,5 mm Długość przewodu 6 m 6 m 12 m 6 m 12 m 15 m 20 m 6 m 12 m 15 m 20 m

Nr kat. 071865 037526 037533 038479 039520 069787 069794 067479 067486 069800 069817

Napięcie zapłonu 500 V max 500 V max 500 V max Maksymalny prąd znamionowy 125 A 125 A 125 A

100 % 50 A 100 A 125 A

Cykl pracy przy 40°C

Rodzaj gazu powietrze powietrze powietrze Chłodzenie palnika powietrze powietrze powietrze Zakres temperatur otoczenia

podczas cięcia

Zakres temperatur otoczenia podczas transportu lub przechowywania

Zastosowana norma EN IEC 60974-7 EN IEC 60974-7 EN IEC 60974-7

CUTTER 45 CT

60 % 65 A 125 A 50 % 70 A - -

-10 -> +40°C -10 -> +40°C -10 -> +40°C

-10 -> +55°C -10 -> +55°C -10 -> +55°C

Zgodność produktów

CUTTER 70 CT

NEOCUT 105

NEOCUT 125

MT / EASYFIT / AT

ZALECANE CIŚNIENIE / NATĘŻENIE PRZEPŁYWU

MT EASYFIT

CIĘCIE CIĘCIE

Prąd Prąd + +

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Prąd

Precyzyjne cięcie

45 A 45 A 5.0 bar - 215 l/min 5.6 bar - 215 l/min 45 A 5.0 bar - 215 l/min 5.6 bar - 215 l/min 65 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min 65 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min

85 A 5.0 bar - 250 l/min 5.6 bar - 250 l/min 85 A 5.0 bar - 250 l/min 5.6 bar - 250 l/min 105 A 5.0 bar - 285 l/min 5.6 bar - 285 l/min 105 A 5.0 bar - 285 l/min 5.6 bar - 285 l/min 125 A 5.5 bar - 305 l/min 6.2 bar - 305 l/min 125 A 5.5 bar - 305 l/min 6.2 bar - 305 l/min

MT-70

6 m

CIĘCIE CIĘCIE

MT-125

6 m

5.0 bar - 220 l/min 5.6 bar - 220 l/min

MT-70

12 m

MT-125

12 m

Prąd

Precyzyjne cięcie

45 A

Przewód 6 m Przewód 12 m

EASYFIT MT-70 EASYFIT MT-70

Przewód 6 m Przewód 12 m

+ +

EASYFIT MT-125 EASYFIT MT-125

5.0 bar - 220 l/min 5.6 bar - 220 l/min

ŻŁOBIENIE ŻŁOBIENIE

Prąd Prąd + +

70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Prąd Prąd + +

85 > 125 A 4.0 bar 4.5 bar 85 > 125 A 4.0 bar 4.5 bar

MT-70

6 m

ŻŁOBIENIE ŻŁOBIENIE

MT-125

6 m

MT-70

12 m

MT-125

12 m

Przewód 6 m Przewód 12 m

EASYFIT MT-70 EASYFIT MT-70

Przewód 6 m Przewód 12 m

EASYFIT MT-125 EASYFIT MT-125

CIĘCIE

Prąd

20 > 70 A 5.0 bar - 185 l/min 5.6 bar - 185 l/min

Prąd

Precyzyjne cięcie

45 A

45 A 5.0 bar - 215 l/min 5.6 bar - 215 l/min

65 A 5.0 bar - 220 l/min 5.6 bar - 220 l/min

85 A 5.0 bar - 250 l/min 5.6 bar - 250 l/min 105 A 5.0 bar - 285 l/min 5.6 bar - 285 l/min 125 A 5.5 bar - 305 l/min 6.2 bar - 305 l/min

AT-70

6 m

CIĘCIE

AT-125

6 m

5.0 bar - 220 l/min 5.6 bar - 220 l/min

AT-70

12 m

AT-125

12 m

CIĘCIE

Prąd

45 A 5.0 bar - 275 l/min 5.3 bar - 275 l/min

65 A 5.0 bar - 285 l/min 5.4 bar - 285 l/min

85 A 5.0 bar - 300 l/min 5.6 bar - 300 l/min 105 A 5.0 bar - 355 l/min 6.0 bar - 355 l/min 125 A 5.0 bar - 355 l/min 6.0 bar - 355 l/min

AT-160

6 m

AT-160

12 m

MT / EASYFIT / AT

INSTALACJA

WYMAGANIA DOTYCZĄCE PODŁĄCZEŃ PALNIKA

Źródło prądu musi być wyłączone.

Aby zmontować wiązkę rękojeści z palnikiem EASYFIT, należy włożyć złącze palnika (A) do gniazda wiązki i przykręcić część B. Dokręcić palnik.

Podłączenie palnika do źródła prądu : Włóż złącze wiązki uchwytu (A) do gniazda wiązki żeńskiej (C) źródła prądu i przykręć część B. Dokręcić palnik.

*Krok 1 dotyczy wyłącznie palników EASYFIT.

WYPOSAŻENIE PALNIKA

Palnik musi być wyposażony w odpowiednie materiały eksploatacyjne, dobrane odpowiednio do zastosowania i aktualnego zestawu. Niewłaściwy wybór materiału eksploatacyjnego spowoduje defekty cięcia, przedwczesne zużycie materiału eksploatacyjnego, a nawet awarię urządzenia. Palnik jest dostarczany z pojemnikiem ze smarem silikonowym, który ogranicza zużycie uszczelki i zatarcie części metalowych. Zaleca się

regularne stosowanie tego smaru.

Materiały Eksploatacyjne

Należy regularnie sprawdzać stan zużycia dyszy ochronnej, dyszy i elektrody lub w przypadku znacznego zmniejszenia prędkości cięcia. Zaleca się jednoczesną wymianę dyszy i elektrody.

MT & EASYFIT

039162

039193

037625 krótka

037601

039216 039230

039223 039247

Model palnika Rozmiar

20-50 A

MT-70

70 A

Precyzyjne

Cięcie

MT-125

cięcie 45 A

45 A 65 A 039179

85 A 039186 105 A 125 A 039209

Dyfuzor (x1) Elektroda (x5) Końcówka (x5) Dysza (x1) Stopka (x1)

037564 krótka 037571 krótka

037557

039131 039155 039315 039216 039322

039131

039148

067189 długa 067196 długa 067219 długa 037564 krótka 037588 krótka 037625 krótka 067189 długa 067202 długa 067219 długa

039155

MT-70

MT-125

Żłobienie

Rozmiar

Dyfuzor (x1) Elektroda (x5) Końcówka (x5) Dysza (x1) Stopka (x1)

70 A 037557 037564 037595 037601 037632

65-85 A 039131

125 A 039285

039148

039155

039261 039216 039278

039223

039254105 A

MT / EASYFIT / AT

Materiały eksploatacyjne «Trudny dostęp»

Model palnika Rozmiar Dyfuzor (x1) Elektroda (x3) Dysza (x1)

MT-70

Cięcie

MT-125

MT-70

Żłobienie

MT-125

Materiały eksploatacyjne do cięcia płaskiego

20-45 A

70 A 074774

20-45 A

70 A 074774

100 A 039148 074781

70 A 037557 074682 074859 074897 074798 074927

70 A 039131

100 A 039148 074804

037557 074682 074859 074897

039131

074699 074866 074897

Pierścień

(x3)

Końcówka (x5) Stopka (x1)

074767

074798

074910

074927

76 mm

122 mm

82 mm

131 mm

76 mm

122 mm

82 mm

131 mm

Model palnika Rozmiar Dyfuzor (x1) Elektroda (x5) Dysza (x1) Końcówka (x5)

MT-70

MT-125

Cięcie

40-70 A 074736 074705 074873 074811 40-70 A 074743 074712

80-125 A 074750 039155 074835

074880

074828

Model palnika

Dysza ohmowa

(x1)

067578

067585 067608

AT-70 Cięcie

AT-125 Cięcie

AT-160 Cięcie

Rozmiar Dyfuzor (x1) Elektroda (x5) Końcówka (x5) Dysza (x1)

20-50 A

70 A 037588

Precyzyjne

cięcie 45 A

45 A 039162

85 A 039186 105 A 125 A 039209

Precyzyjne

cięcie 45 A

45 A 067523

85 A 067547

105-125 A 067554

160 A 067561

037557 037564

039131

039155

039148

067509 037493

037571

039315

039193

067516

037601 lub 037618 037649

039216 lub 039339

039223 lub 039445 039308

Pierścień zabezpieczający

(x2)

074903

Automatyczny

deektor (x1)

037496

03929265 A 039179

076945

06759265 A 067530

ŹRÓDŁO USTERKI

MATERIAŁY EKSPLOATACYJNE

DYSZA Dokręć dyszę, aby wszystkie części były dobrze zamocowane. Dysza nie powinna się łatwo obracać. GAS Należy używać sprężonego powietrza z ltracją oleju i wody.

Materiały eksploatacyjne są elementami zużywalnymi, dlatego należy wiedzieć, kiedy należy je wymieniać. Wizualnie : stopione lub uszkodzone materiały eksploatacyjne, otwory w dyszy >1,5 mm, zużyte elektrody, stopione podkładki... Praktycznie : utrata wydajności cięcia, zajarzanie na trudnym elemencie itp.

MT / EASYFIT / AT

BŁĘDY, PRZYCZYNY, ROZWIĄZANIA PROBLEMÓW

OZNAKI MOŻLIWE PRZYCZYNY ROZWIĄZANIE

Palnik nie jest prawidłowo podłączony do źródła prądu. Sprawdzić podłączenie palnika ze źródłem prądu

Brak zajarzenia łuku.

Przerwanie łuku tnącego.

Przedwczesne zużycie materiałów eksploata-

cyjnych.

Nadmiar zadziorów pod

obrabianym przedmiotem po skrawaniu.

Nie jest prostopadła do

powierzchni arkusza.

Nieodpowiednie ciśnienie sprężonego powietrza. Wyregulować ciśnienie powietrza do zalecanej wartości. Brakująca część zużywalna (dysza, elektroda, dyfuzor). Wymień brakujące części. Wadliwy montaż materiałów eksploatacyjnych. Elektroda nie jest w kontakcie z dyszą. Nieprawidłowo podłączony zacisk uziemiający (jeśli

zostanie przerwany po kilku sekundach cięcia). Niewłaściwa prędkość cięcia. Wyreguluj prędkość cięcia. Zbyt duża odległość między przedmiotem obrabianym

a dyszą palnika. Awaria zasilania sprężonym powietrzem. Sprawdź dopływ sprężonego powietrza

Uszkodzony odbiornik w palniku.

Niewystarczające ciśnienie powietrza. Wyregulować ciśnienie powietrza. Zbyt duża prędkość posuwu cięcia. Regulacja prędkości cięcia Obecność zanieczyszczeń lub wilgoci w sprężonym

powietrzu.

Zabrudzona powierzchnia tnąca. Oczyść i usuń z powierzchni blachy, która ma być cięta. Zbyt duża prędkość posuwu cięcia. Regulacja prędkości cięcia Nieodpowiednie ciśnienie sprężonego powietrza. Wyregulować ciśnienie powietrza do zalecanej wartości Wartość prądu cięcia jest zbyt mała w stosunku do

grubości ciętego elementu.

Palnik nie jest trzymany prostopadle do powierzchni obrabianego przedmiotu.

Materiały eksploatacyjne nieprawidłowo zamontowane w palniku (poluzowana dysza itp.).

Wartość prądu cięcia jest zbyt mała w stosunku do grubości ciętego elementu.

Sprawdź, czy zacisk uziemiający jest podłączony do czystej powierzchni ciętej blachy.

Przybliż palnik do obrabianego przedmiotu.

Należy sprawdzać i wymieniać części eksploatacyjne

palnika.

Sprawdzić ltr powietrza w źródle prądu.

Wyreguluj wartość prądu cięcia w źródle prądu.

Poprawa dopasowania palnika.

Ponownie wyregulować mocowanie i dokręcanie materiałów eksploatacyjnych.

Wyreguluj wartość prądu cięcia w źródle prądu.

WYTYCZNE DOTYCZĄCE CERTYFIKACJI I SORTOWANIA

Urządzenie jest zgodne z dyrektywami europejskimi. Deklaracja zgodności UE dostępna jest na naszej stronie internetowej (patrz okładka).

Sprzęt spełnia wymagania brytyjskie. Brytyjska deklaracja zgodności jest dostępna na naszej stronie internetowej (patrz strona tytułowa).

Urządzenie zgodne ze standardami Marokańskimi. Deklaracja zgodności Cم (CMIM) jest dostępna na naszej stronie internetowej (patrz strona tytułowa).

Produkt nadaje się do recyklingu zgodnie z instrukcjami sortowni.

Urządzenie to podlega selektywnej zbiórce odpadów zgodnie z dyrektywą UE 2012/19/UE. Nie wyrzucać do zwykłego kosza !

Sprzęt zgodny z chińskimi wymogami dotyczącymi ograniczonego stosowania niebezpiecznych substancji w produktach elektryc-

znych i elektronicznych.

WARUNKI GWARANCJI FRANCJA

Gwarancja obejmuje wszystkie wady lub usterki produkcyjne przez 2 lata od daty zakupu (części i robocizna).

Gwarancja nie obejmuje:

• Wszelkich innych szkód spowodowanych transportem.

• Zwykłego zużycia części (Np. : kabli, zacisków itp.).

• Przypadków nieodpowiedniego użycia (błędów zasilania, upadków czy demontażu).

• Uszkodzenia związane ze środowiskiem (zanieczyszczenia, rdza, kurz).

W przypadku usterki należy zwrócić urządzenie do dystrybutora, załączając:

- dowód zakupu z datą (paragon skalny, fakturę....)

- notatkę z wyjaśnieniem usterki.

MT / EASYFIT / AT

trigger

safety

current cable

Central Adaptor

pilot arc

245 mm

AT-125

CONNEXION / CONNECTION / VERBINDUNG / CONEXIÓN / ПОДКЛЮЧЕНИЕ / CONNECTIE / CONNESSIONE / PODŁĄCZENIE

trigger

safety

current cable

pilot arc

Central Adaptor

MT-70 / MT-125 / EASYFIT AT-70 / AT-125 / AT-160

DIMENSIONS / DIMENSIONS / ABMESSUNGEN / DIMENSIONES / ДИМЕНЗИИ / AFMETINGEN /

DIMENSIONI / WYMIARY

safety

current cable

pilot arc

Central Adaptor

35 mm

127 mm

131 mm

201 mm

35 mm

358 mm

314 mm

240 mm 131 mm

35 mm

240 mm 131 mm

371 mm

312 mm

44.5 mm

227 mm

398 mm

336 mm

131 mm

AT-70 mini AT-70 AT-125 AT-160

JBDC

1, rue de la Croix des Landes

CS 54159

53941 SAINT-BERTHEVIN Cedex

France

GYS TORCH PLASMA MANUAL MT-70 - 6m - NO CONSUMABLES, MANUAL PLASMA TORCH MT-125 - 6m - NO CONSUMABLES User guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
