Page 1
FR
02-04 / 05-14 / 25-28
GYSPRESS PREMIUM
EN
73502 V1 20/12/2022
02-04 / 15-24 / 25-28
10T PUSH-PULL US
Riveting machine
Find more languages of user manuals
Riveteuse
www.gys.fr
Page 2
Manuel d’utilisation
I
Notice originale
GYSPRESS PREMIUM 10T PUSH-PULL US
4
3
2
1
7
9 8
5
6
10
11 11
7
2
Page 3
Manuel d’utilisation
396
II
Notice originale
GYSPRESS PREMIUM 10T PUSH-PULL US
HR110
169
52
81
215
140
121
236
346
FR
396
248
81
HR210
140
HR310
3
Page 4
Manuel d’utilisation
Notice originale

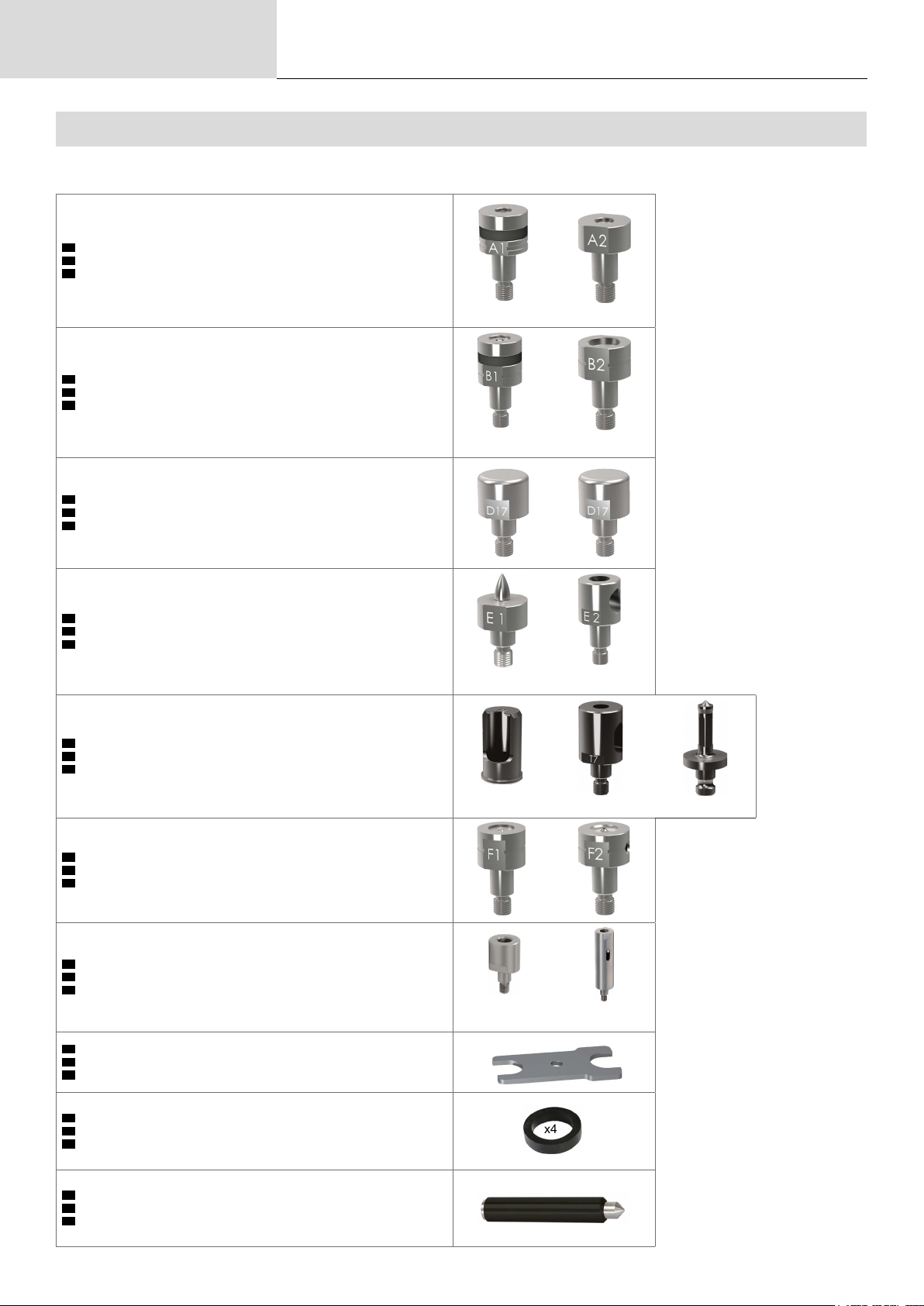

COMPOSITION BOITE MATRICES / COMPOSITION BOX DIES
058361
FR
Matrices pour rivet auto-perçants (RAP)
EN
Matrix for self-piercing rivets (RAP)
ES
Matrices para remaches autoperforantes
Ø 3.2>3.5 mm Ø 3.3 mm
FR
Matrices pour rivet auto-perçants (RAP)
EN
Matrix for self-piercing rivets (RAP)
ES
Matrices para remaches autoperforantes
Ø 5>5.3 mm Ø 5.3 mm
GYSPRESS PREMIUM 10T PUSH-PULL US
FR
Aplanissement des tôles
EN
Sheet attening
ES
Aplanamiento de las chapas
FR
Mandrin d’extraction
EN
Extraction mandrel
ES
Mandril de extracción
FR
Mandrin de poinçonnage
EN
Punching mandrel
ES
Mandril de perforación
FR
Matrices pour rivet Flow-Form (RFF)
EN
Matrix for Flow-Form rivet (RFF)
ES
Matrices para remache Flow-Form
Ø 3.3>4.8 mm Ø 3.9>5.3 mm
Ø 6 mm
FR
Rallonge
EN
Extension
ES
Prolongador
FR
Jeu de clés de montage
EN
Kit of assembly keys
ES
Juego de llaves de montaje
FR
Bagues de rechange en élastomère
EN
Spare Elastomer ring
ES
Anillas de recambio de elastómero
FR
Pointeau centreur
EN
The center punch
ES
Punzón de centrado
4
XT11-21 XT31-60
x2
14
x4
16
Page 5
Manuel d’utilisation
Notice originale
GYSPRESS PREMIUM 10T PUSH-PULL US
AVERTISSEMENTS - RÈGLES DE SÉCURITÉ
CONSIGNE GÉNÉRALE
Ce manuel d’utilisation comprend des indications sur le fonctionnement de votre appareil et les précautions à
suivre pour votre sécurité. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. L’utilisation de cet appareil est réservée aux professionnels et seuls les
opérateurs qualiés et expérimentés l’installent, le règle ou l’utilise.
Ne pas utiliser cet outil si des pièces sont manquantes ou endommagées. Ce produit ne doit pas être modié, de quelque manière que ce soit.
ENVIRONNEMENT DE TRAVAIL
Les glissades, trébuchements ou chutes sont une cause majeure d’accidents corporels graves voire mortels. Prêter attention aux exibles laissés
sur le sol. Cet appareil n’est pas destiné à être utilisée dans des atmosphères potentiellement explosives. Cet appareil est prévu pour être utilisé à
l’intérieur dans un environnement bien éclairé sur un sol plat.
ENVIRONNEMENT
Ce matériel doit être uniquement utilisé conformément aux limites indiquées par la plaque signalétique et/ou le manuel. Il faut respecter les directives
relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.
Plages de température :
Utilisation entre -10 et +40°C (+14 et +104°F).
Stockage entre -20 et +55°C (-4 et 131°F).
Humidité de l’air :
Inférieur ou égal à 50% à 40°C (104°F).
Inférieur ou égal à 90% à 20°C (68°F).
Altitude :
Jusqu’à 1000 m au-dessus du niveau de la mer (3280 pieds).
FR
PROTECTION INDIVIDUELLE ET DES AUTRES
Pour bien se protéger et protéger les autres, respecter les instructions de sécurité suivantes :
Porter constamment un équipement de protection oculaire résistant aux impacts lors de l’utilisation de l’appareil.
Porter un casque de sécurité en cas de travaux en hauteur.
Porter des protections acoustiques conformément aux instructions de l’employeur et tel qu’exigé par la réglementation de sécurité
et de santé au travail. Une exposition à des niveaux acoustiques élevés peut provoquer des pertes d’audition permanentes ainsi
que d’autres problèmes comme des acouphènes. Une évaluation des risques est capitale. Vérier la présence et le bon état des
silencieux de l’appareil.
Porter des gants de protection pour limiter les risques liés à l’exposition aux vibrations et aux phénomènes dangereux tels que
coupures ou abrasions. Les mouvements répétés et l’exposition aux vibrations peuvent être nuisibles aux mains et aux bras aux
épaules, à la nuque et autre partie du corps. En cas d’engourdissement, de fourmillement, d’ankylose, cesser d’utiliser l’outil et
consulter un médecin.
Porter des chaussures de sécurité an d’éviter un accident lors d’une éventuelle chute de pièce ou du montage.
Porter une tenue chaude lors d’un travail par temps froid an de garder les mains chaudes et sèches.
Conserver une posture stable et un appui des pieds sûr lors de l’utilisation de l’outil. Il convient que l’opérateur change de posture au cours d’une
longue tâche, ce qui peut contribuer à éviter la gêne et la fatigue.
L’outil ne doit pas fonctionner dirigé vers l’opérateur ou vers toute autre personne.
Garder les mains éloignées du mécanisme de compression ; il est fortement recommandé de tenir la riveteuse à deux mains.
Être vigilant au fait qu’une rupture de bras ou d’accessoires peut générer des projectiles à grande vitesse
Inspecter régulièrement la présence de ssures ; des blessures peuvent survenir en cas de chute de bras ssuré lors de l’utilisation.
UTILISATION DE L’AIR COMPRIMÉ
Ne jamais dépasser la pression pneumatique maximum inscrite au dos de la machine et dans cette même notice
L’air sous pression peut causer de graves blessures. Il est recommandé de déconnecter la machine de son alimentation en air comprimé avant de
changer de bras ou d’accessoire.
Vidanger le exible avant utilisation.
Déconnecter l’arrivée d’air lorsque l’outil n’est pas utilisé.
Ne jamais porter la riveteuse par le exible
5
Page 6
Manuel d’utilisation
Notice originale
REMPLACEMENT DES BRAS ET ACCESSOIRES
Utiliser uniquement les bras et accessoires recommandés par le fabricant.
BRUIT
Niveau de puissance acoustique pondéré : LWA = 78 dB
VIBRATION
Les émissions vibratoires sont inférieures au seuil imposé de 2,5 m/s².
MISE AU REBUT
En cas de mise au rebut de la machine, celle-ci ne doit pas être abandonnée dans la nature mais doit être portée dans un centre de recyclage agréé.
GYSPRESS PREMIUM 10T PUSH-PULL US
INSTALLATION – FONCTIONNEMENT PRODUIT
DESCRIPTION
La riveteuse a été conçue spécialement pour la pose des principaux types de rivets utilisés et homologués dans la réparation automobile :
• Rivets auto-perçants «Punch Rivets»
• Rivets «Flow Form»
Idéale pour toutes les opérations de rivetage sur tôles (jusqu’à 8.3 mm d’épaisseur).
CARACTÉRISTIQUES TECHNIQUES
Poids de la riveteuse 4.1 kg
Pression du réseau d’air max 110 psi
Eort de serrage maximum 100 kN
MANIPULATION
Toutes les manipulations nécessaires à une utilisation correcte sont décrites dans cette notice. Il n’est pas permis d’avoir recours à des méthodes de
travail qui ne sont pas explicitement autorisées par le fabricant GYS.

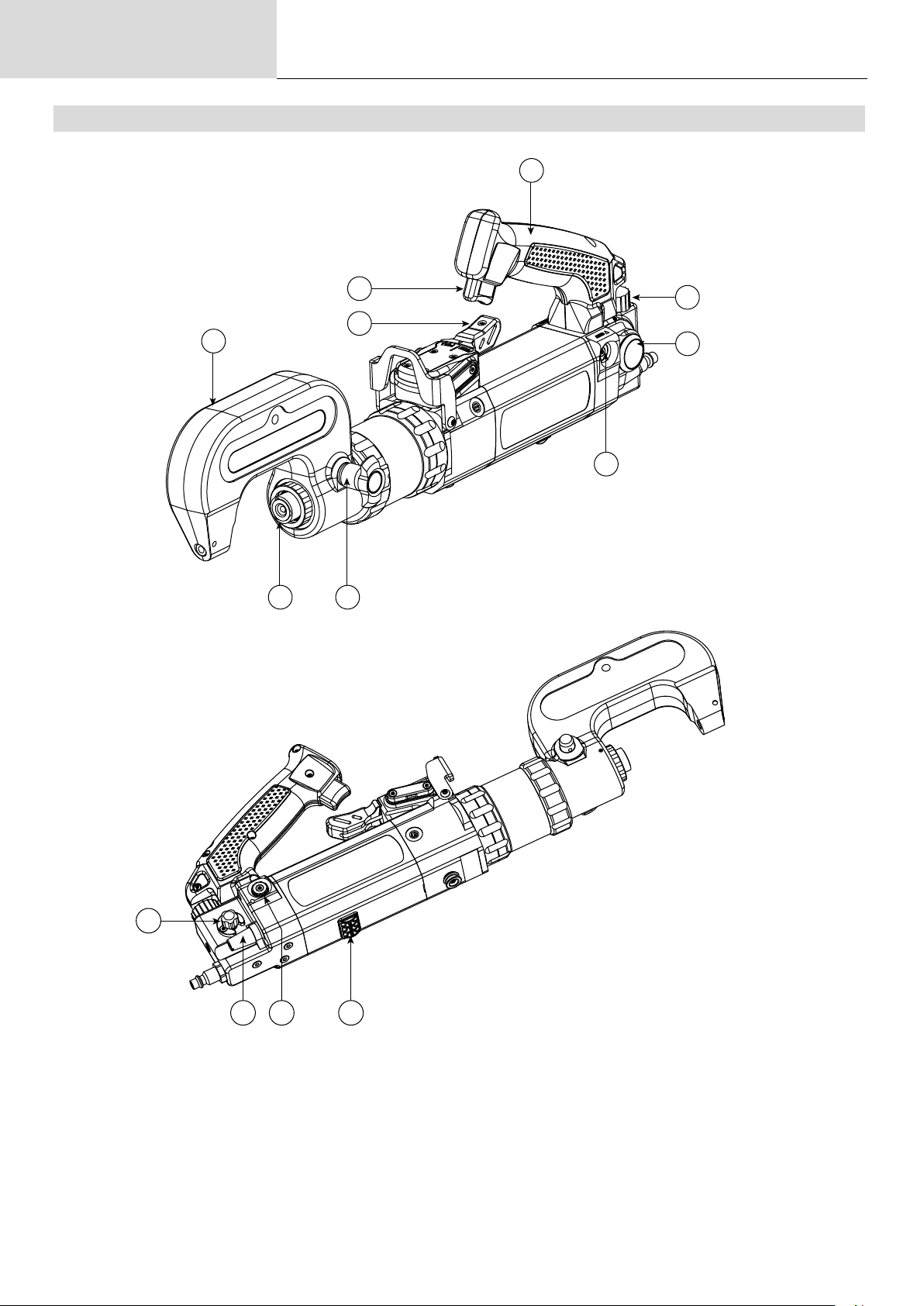

DESCRIPTION DU MATÉRIEL (I)
1- Bras en acier 7- Mode AUTO / MANUEL
2- Levier (PUSH / PULL) 8- Goupille de blocage
3- Gâchette 9- Axe vérin
4- Poignée 10- Réglage vitesse
5- Réglage pression d’air 11- Échappement d’air
6- Manomètre

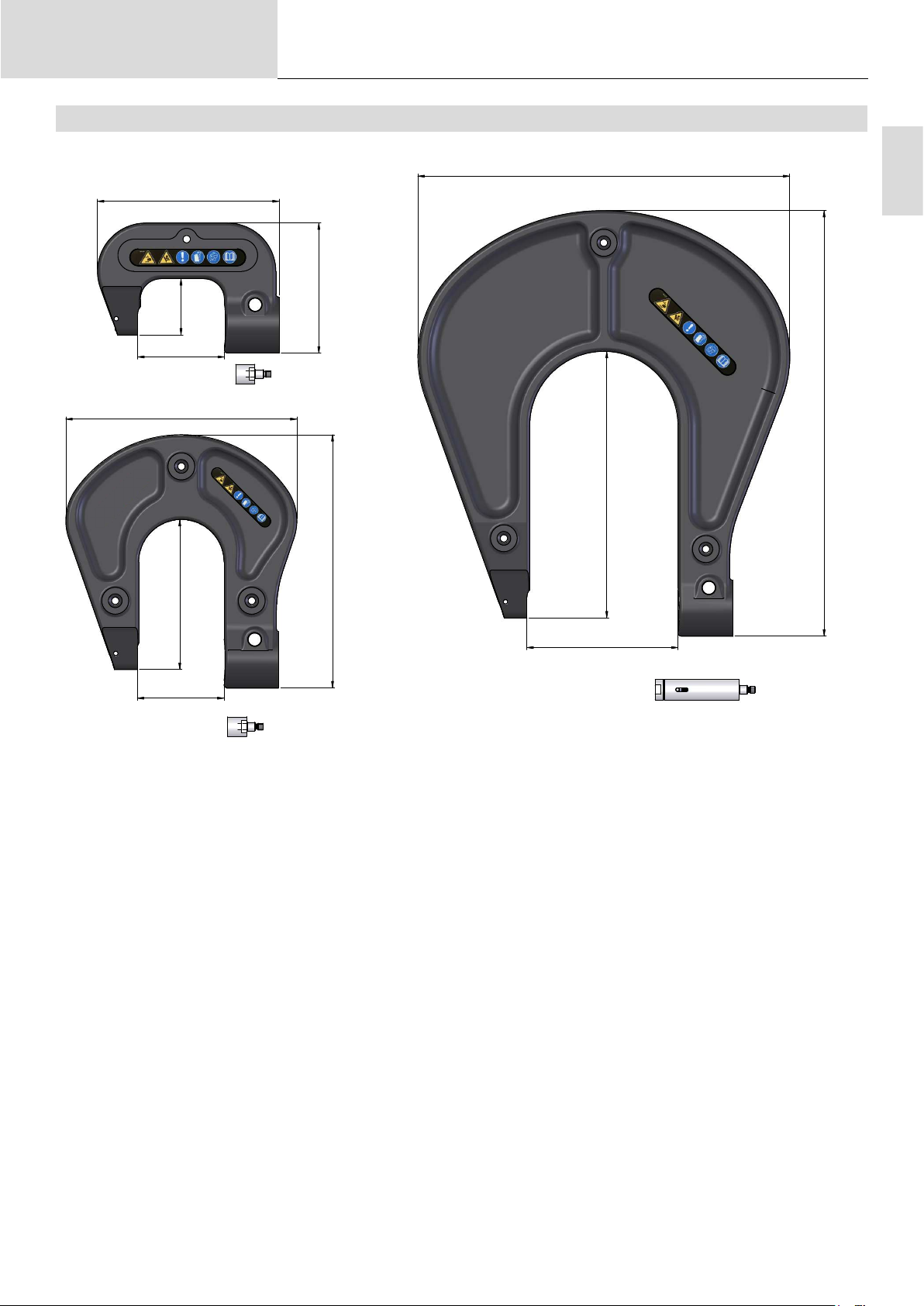

BRAS DE RIVETAGE (II)
HR110
Référence 063310 063327 063334
Longueur 121 mm 236 mm 396 mm
Largeur 50 mm 50 mm 50 mm
Hauteur 169 mm 215 mm 346 mm
Ouverture de l’étrier 81 mm 81 mm 140 mm
Profondeur de l’ouverture 52 mm 140 mm 248 mm
Poids 3 kg 5.4 kg 12.1 kg
HR210
(option)
HR310
(option)
option
HR210 + HR310 (livrés en valise) 064089
Valise seule + mousses pour bras HR210 + HR310 077546
6
Page 7
Manuel d’utilisation
Notice originale

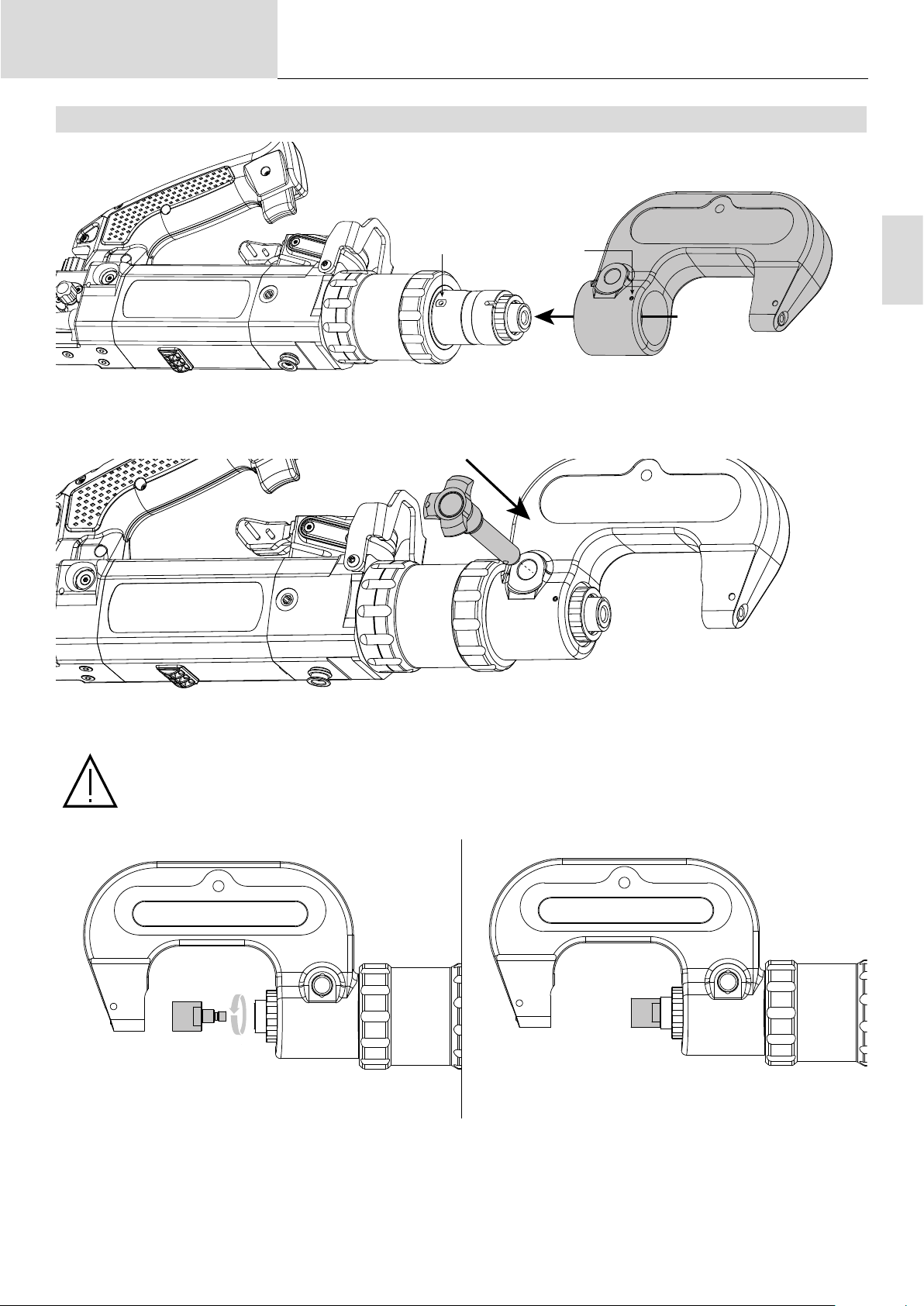

MISE EN PLACE D’UN BRAS
a a
Placer le bras avec précaution sur le nez de la riveteuse en prenant soin d’aligner les 2 repères (a). Pour la mise en place de grands bras, il est
conseillé de poser les bras à plat sur une table et d’amener le nez de la riveteuse dans l’orice du bras.
GYSPRESS PREMIUM 10T PUSH-PULL US
FR
Lorsque le bras est placé sur la riveteuse, introduire la goupille de blocage (I-8) dans l’orice. L’axe se verrouille automatiquement après son
insertion et ne doit plus ressortir spontanément de l’orice.
La goupille de blocage doit être propre et exempte de tout dommage. Ne pas utiliser de goupille défectueuse.

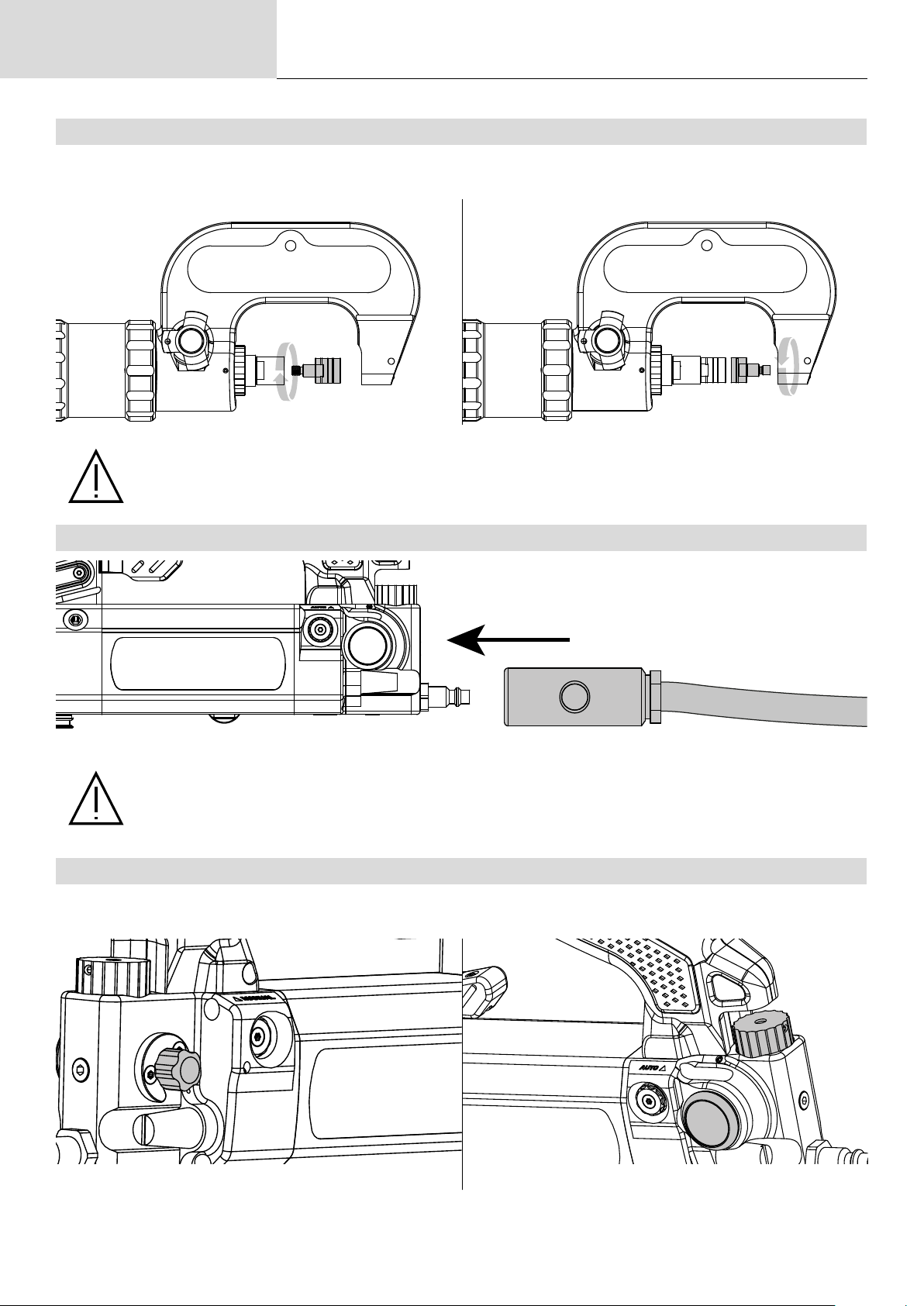

Visser la rallonge fournie avec le bras. La riveteuse est à présent opérationnelle.
7
Page 8
Manuel d’utilisation
Notice originale
MONTAGE DES EMBOUTS
Visser le kit d’embouts requis pour la procédure de rivetage dans le support du bras. Avant chaque montage, vérier que la matrice et le support rivet
sont correctement associés (voir page 4) et serrés.
Une fois la matrice et le support poinçon mis en place, nir le serrage avec la clé spéciale fournie. Vérier que les embouts
tiennent bien en place après chaque procédure de rivetage. Un desserrage est dangereux et peut provoquer une détérioration
de la riveteuse.
GYSPRESS PREMIUM 10T PUSH-PULL US
CONNEXION AIR COMPRIMÉ
Pression d’air max :
Veiller à ne pas dépasser la pression d’air d’utilisation maximale de 110 psi.
Air comprimé propre :
Veiller à n’utiliser que de l’air comprimé propre et sec pour alimenter la riveteuse. Humidité et impuretés peuvent entraîner des
défaillances du fonctionnement et/ou des dégats sur l’appareil.
RÉGLAGE DE LA VITESSE ET DE LA PRESSION
L’utilisateur peut ajuster manuellement la vitesse d’avancement du vérin ainsi que l’eort de pose du rivet suivant le type de matériau à assembler an
d’éviter toute déformation des tôles. Pour régler la pression en fonction des matrices et matériaux, voir tableau en n de notice.
Vitesse Pression
8
Page 9
Manuel d’utilisation
Notice originale

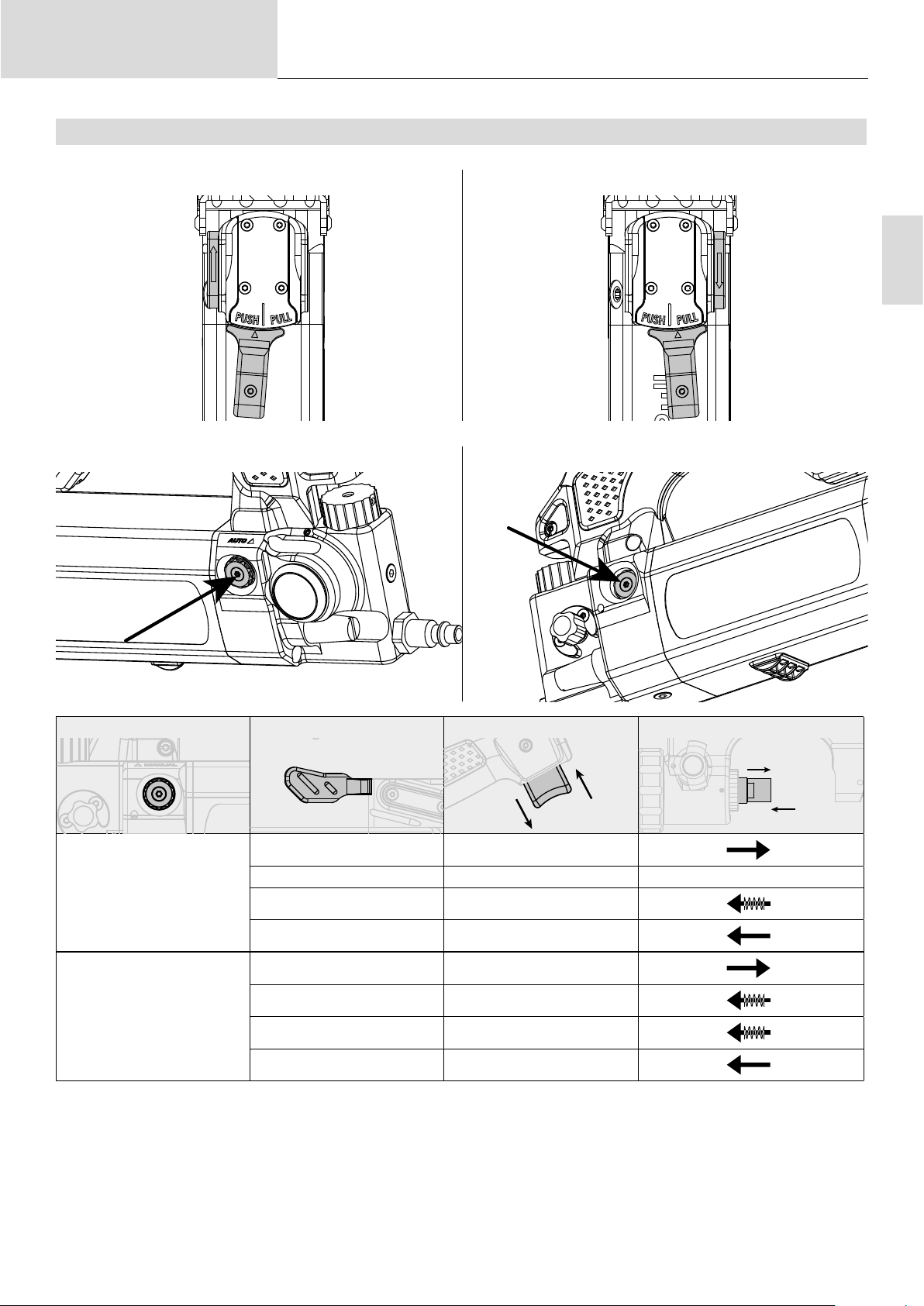

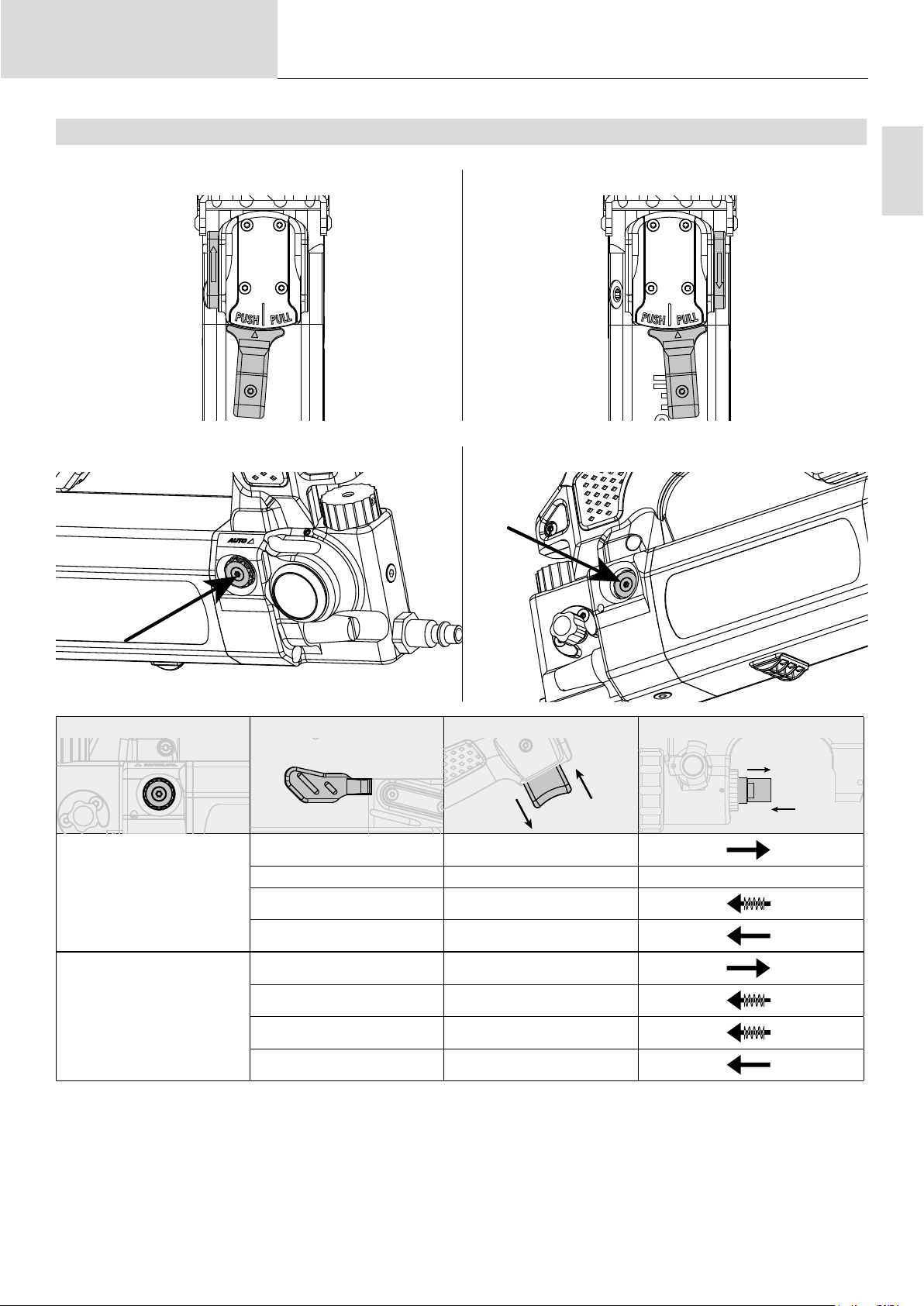

FONCTIONNEMENT DU MODE PUSH-PULL
GYSPRESS PREMIUM 10T PUSH-PULL US
PUSH PULL
Mode AUTO Mode MANUEL
FR
Mode (AUTO / MANUEL) Levier (PUSH / PULL) Gâchette Action du vérin
PUSH Appuyée 0 > 100 kN
PUSH Relâchée STOP
MANUEL
AUTO
PULL Relâchée
PULL Appuyée 0 > 20 kN
PUSH Appuyée 0 > 100 kN
PUSH Relâchée
PULL Relâchée
PULL Appuyée 0 > 20 kN
9
Page 10
Manuel d’utilisation
Notice originale
BOITE DE RIVETS FOURNIE
La riveteuse est fournie avec une boite de 300 rivets acier auto-perçants (RAP) (ref. 048706). Ces rivets d’essai sont fournis pour
permettre de tester la riveteuse et ne doivent en aucun cas être utilisés pour la réparation automobile.

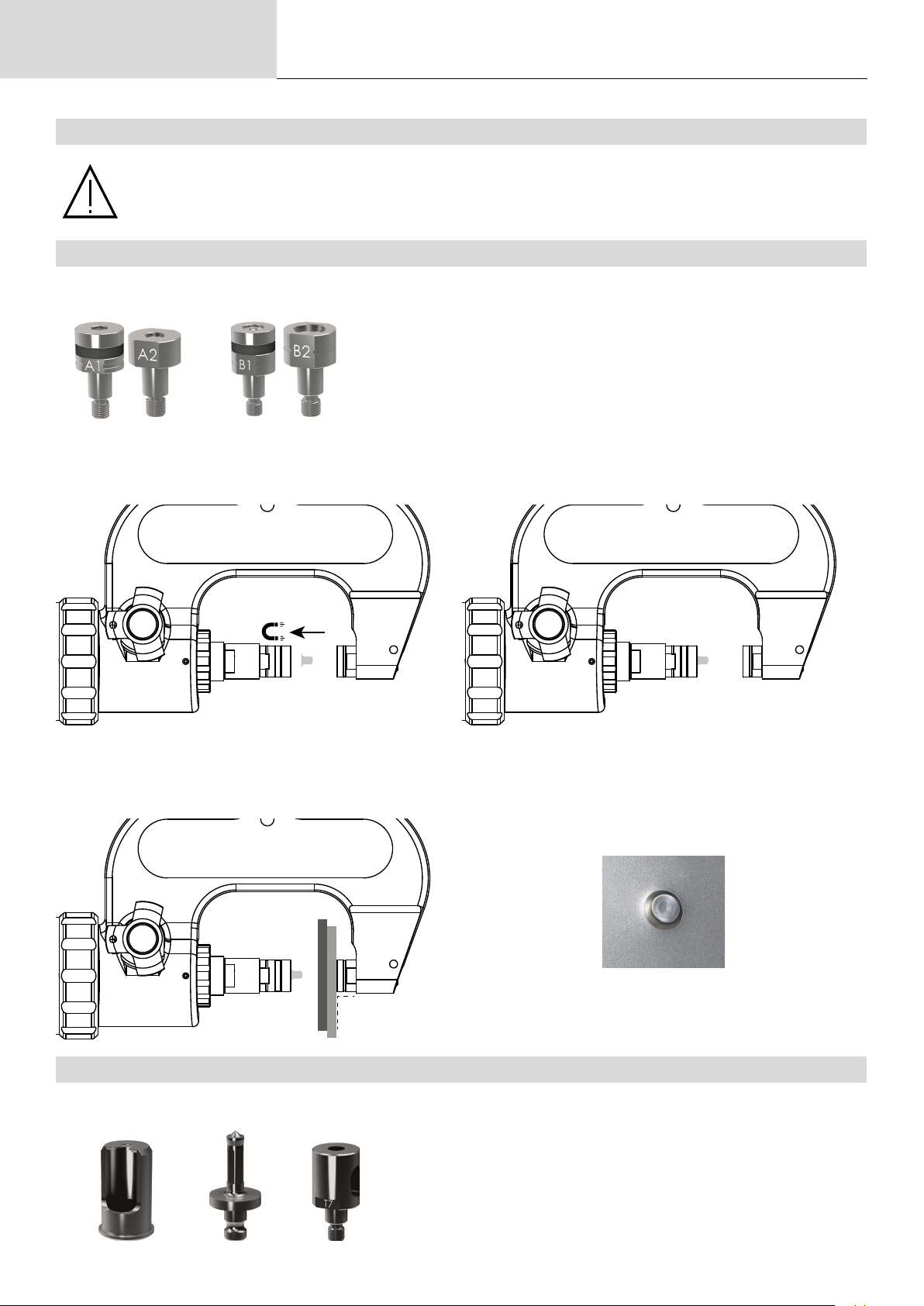

POSE DE RIVETS AUTO-PERÇANTS
Ø 3.3 mm Ø 5.3 mm
Lors de l’installation de rivets auto-perçants, contrôler l’assise des rivets. Les matrices ne doivent pas être endommagées car le rivetage pourrait
poser problème.
GYSPRESS PREMIUM 10T PUSH-PULL US
Lors de chaque procédure de rivetage, il est impératif de veiller à ce que la matrice - et non le rivet lui-même - soit posée sur les tôles à assembler.
Il est par ailleurs important de faire en sorte que le support poinçon soit positionné sur les tôles à assembler de manière à former un angle à 90°.
Rivet auto-perçant
90°
POINÇONNER ET CALIBRER DES TROUS POUR RIVETS FLOW-FORM
Ø 6 mm Ø 6 mm Ø 6 mm
10
ST1 T5 T7
Page 11
Manuel d’utilisation
Notice originale

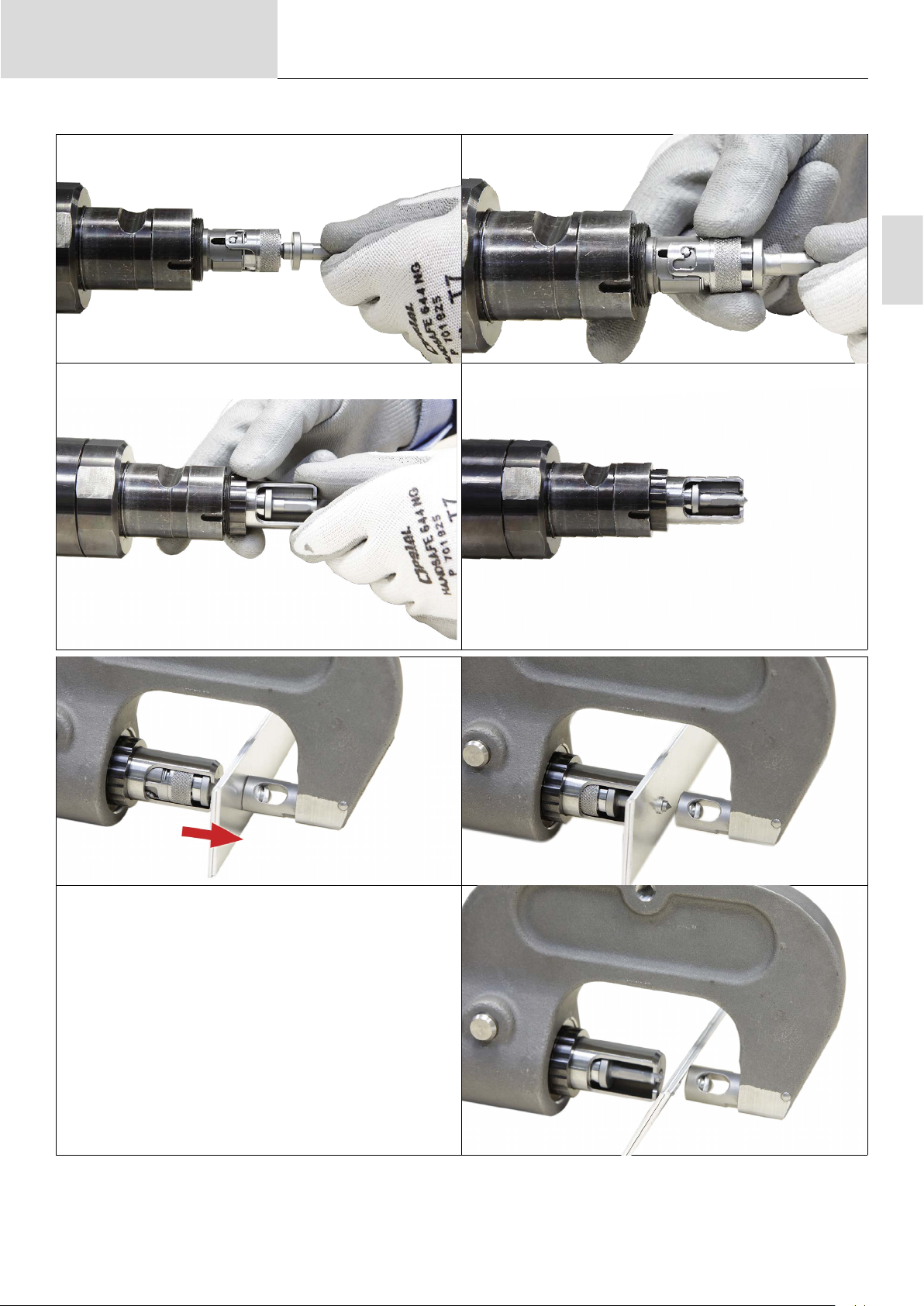

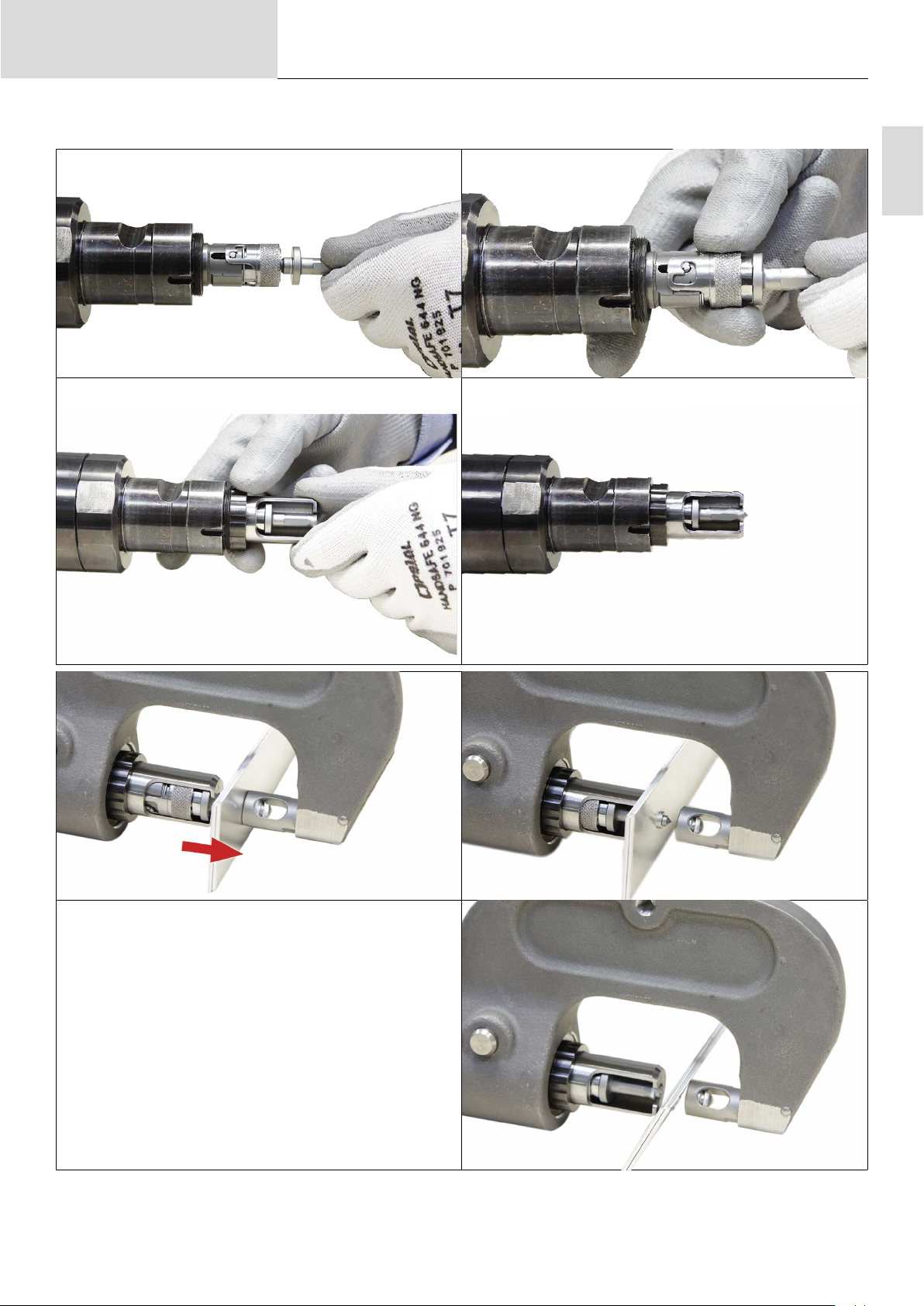

Pour poinçonner la tôle et calibrer des trous, il est nécessaire d’utiliser une matrice spécique appelée dévêtisseur. Cette matrice permet de retenir
la tôle lors de l’extraction du poinçon.
GYSPRESS PREMIUM 10T PUSH-PULL US
FR
Après le poinçonnage, le poinçon est enfoncé dans les tôles à assembler. La tôle est libérée du poinçon et préparée pour le rivetage.
Si le poinçon ne ressort pas de la tôle, utiliser la fonction PULL de la
riveteuse.
Sélectionner le mode PULL et appuyer sur la gâchette.
Une fois le poinçon sorti de la tôle, sélectionner le mode PUSH.
11
Page 12
Manuel d’utilisation
Notice originale

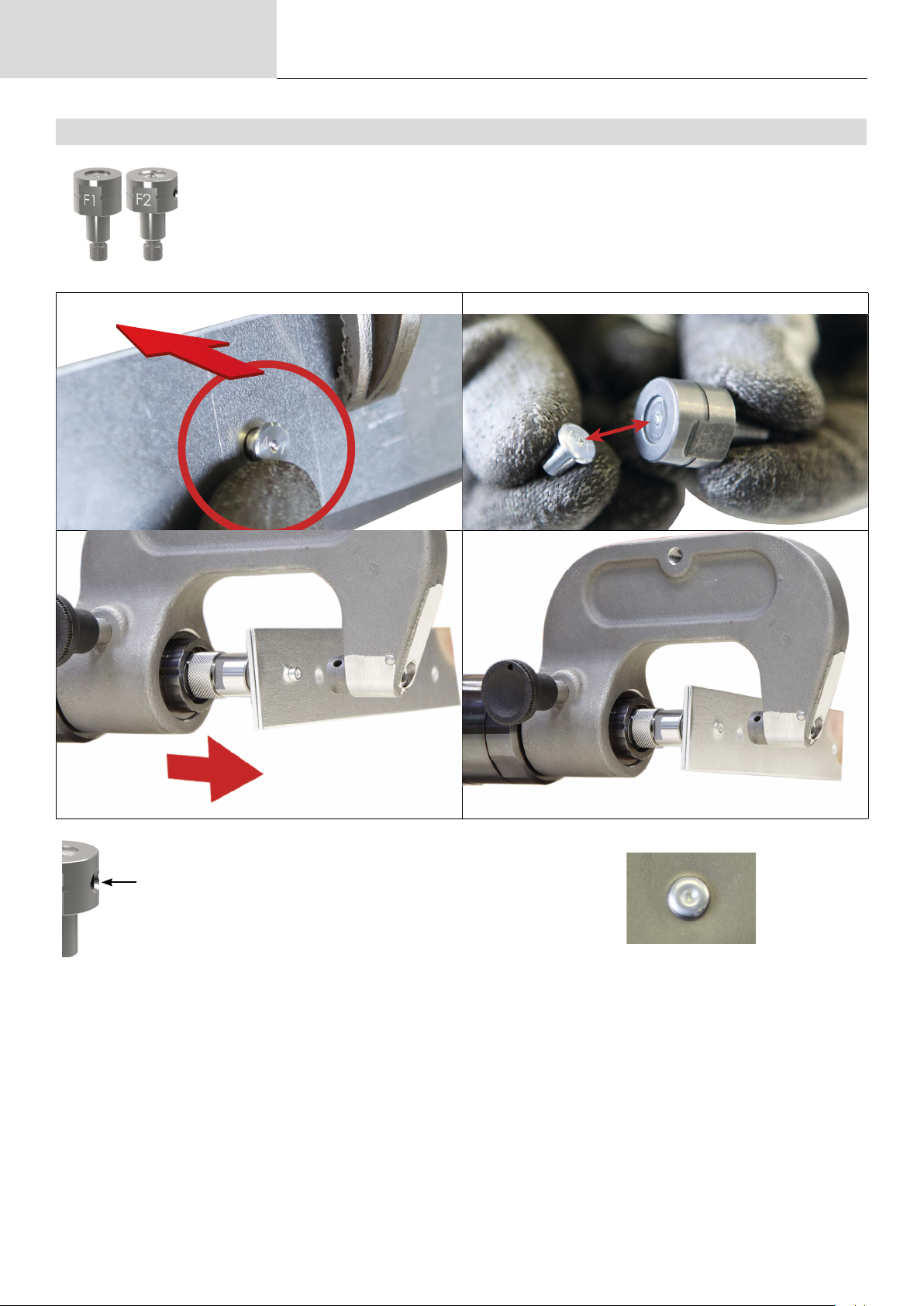

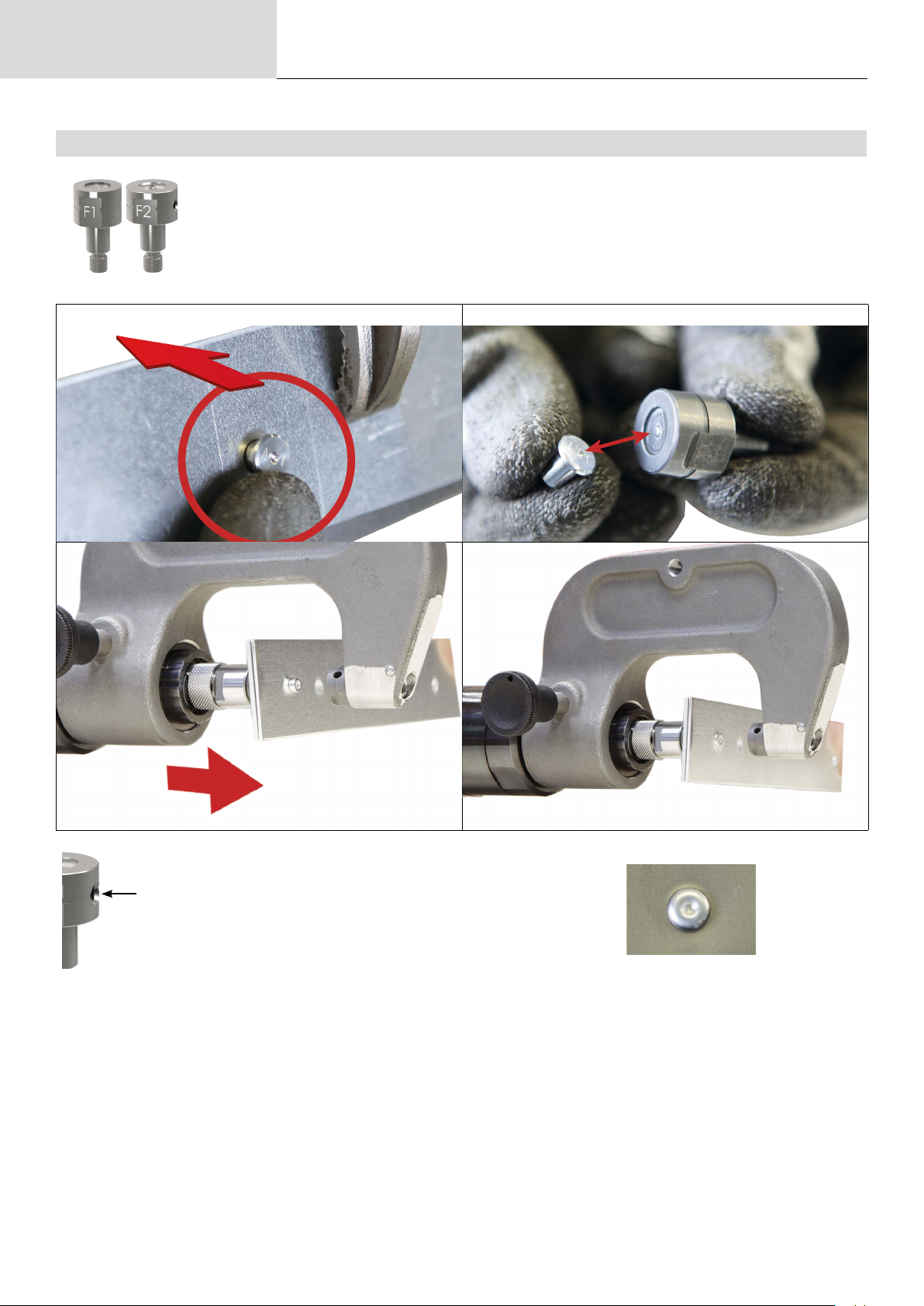

POSE DE RIVETS FLOW-FORM
Avant d’envisager d’assembler des tôles avec des rivets Flow-Form, il est nécessaire de faire un avant-trou (voir la démarche ci-dessus).
Une fois l’avant-trou eectué, insérer le rivet Flow-Form dans celui-ci. L’embout F1 doit être placé côté tête du rivet.
GYSPRESS PREMIUM 10T PUSH-PULL US
12
La matrice F2 est munie d’un orice d’évacuation pour les résidus
de colle. Après chaque procédure de rivetage, retirer les résidus
de colle sur tous les outils contaminés.
Rivet ow-form
Page 13
Manuel d’utilisation

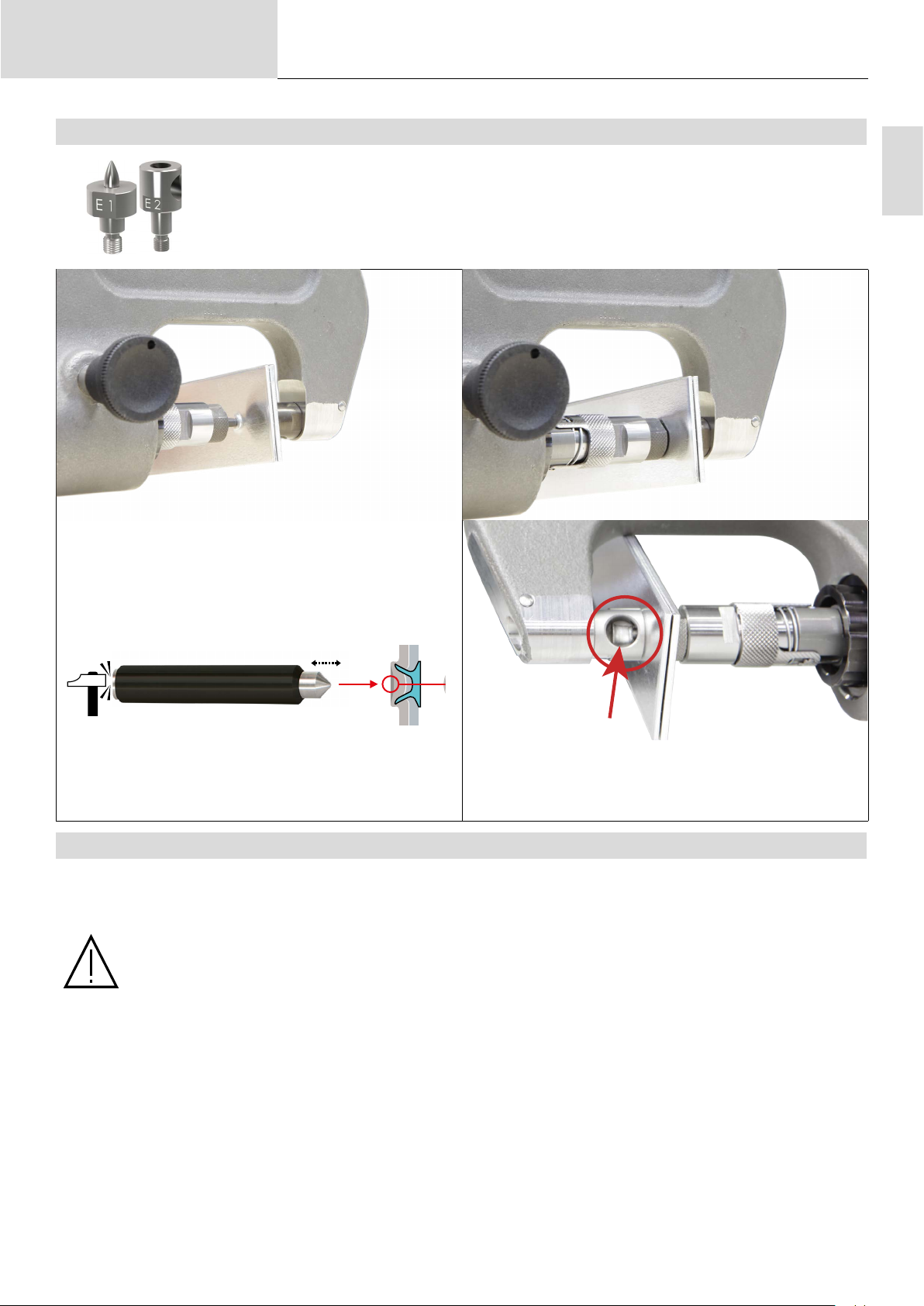

EXTRACTION DE RIVETS
Dans le cas de réparations de tôles de carrosserie, des rivets anciens ou défectueux doivent être retirés des tôles
jointes. Pour éviter d’avoir à retirer ces rivets par perçage, l’embout d’extraction et sa matrice doivent être utilisés.
Ils permettent en eet d’extraire les rivets en préservant les tôles.
Notice originale
GYSPRESS PREMIUM 10T PUSH-PULL US
FR
Avant d’utiliser la riveteuse et pour faciliter l’extraction des rivets au-
to-perçants, il est possible de faire une empreinte sur le rivet avec l’outil
de pointeau centreur (048379) an que le poinçon d’extraction soit calé,
par la suite, dans l’empreinte.
Si pendant l’extraction le rivet reste dans l’orice de la matrice, souer
pour le faire tomber avant d’eectuer une autre extraction.
Arrêter la progression de la pointe de la matrice dès que l’extraction du
rivet est eectuée. Amener la pointe en bout de course peut générer des
contraintes sur la pointe susceptible de la casser.
CONTRÔLES ET MAINTENANCE
La riveteuse ne nécessite pas de maintenance spéciale. Un simple contrôle visuel périodique est recommandé an de prévenir toute panne ou
défaillance éventuelle en cours d’utilisation.
Nettoyer la riveteuse au moins une fois par semaine an d’éliminer toutes les poussières et les salissures qui pourraient dégrader le bon fonctionnement du produit sur le long terme. Utiliser des chions autonettoyants. Ne pas utiliser d’eau ni de liquides inammables ou corrosifs.
Lors des opérations d’entretien, l’alimentation en air comprimé doit être déconnectée de l’appareil.
13
Page 14
Manuel d’utilisation
Notice originale
ANOMALIES, CAUSES, REMÈDES
Le tableau ci-dessous indique les anomalies pouvant être observées lors de l’utilisation de l’outil. Si le problème rencontré ne gure pas dans le
tableau ci-dessous, cesser d’utiliser l’outil et contacter immédiatement votre revendeur pour connaître la démarche à suivre.
ANOMALIES CAUSES REMÈDES
L’air n’est pas branché. Connecter l’air comprimé.
La riveteuse ne fonctionne pas.
Le rivet n’est pas placé correctement.
Air, défaut d’étanchéité.
Pas assez d’air comprimé. Vérier l’alimentation en air comprimé.
L’air comprimé n’est pas correctement réglé. Régler l’air comprimé entre 40 et 90 psi.
Le potentiomètre de vitesse est réglé au minimum. Régler la vitesse de pose.
Mandrin ou matrice défectueux. Remplacer le mandrin ou la matrice.
Présence de résidus de colle sur le mandrin ou dans la
matrice.
La pression de pressage n’est pas susante.
Longueur du rivet erronée. Respecter les instructions du constructeur.
Flexible défectueux. Remplacer le exible.
Accouplements défectueux. Remplacer l’accouplement.
Joints défectueux. Réparation par le fabricant.
GYSPRESS PREMIUM 10T PUSH-PULL US
Nettoyer la colle.
La pression de l’air est trop faible ou n’est pas bien
réglée.
OPTIONS (liste non exhaustive)
Support riveteuse pour changements d’accessoires 054158
Chariot servante 054233
Chariot servante + support 055391
Capteur d’eort 062115
Adaptateur 24 kN pour rivets aveugles
Adaptateur 50 kN pour rivets aveugles 064867
Retrouvez tous les accessoires et matrices pour riveteuse sur www.gys.fr.
Standard 063822
Compact 077164
CONDITIONS DE GARANTIE FRANCE
La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat
(pièces et main-d’œuvre).
La garantie ne couvre pas :
• Toutes autres avaries dues au transport.
• L’usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).
• Les pannes liées à l’environnement (pollution, rouille, poussière).
En cas de panne, retourner l’appareil à votre diributeur, en y joignant :
- un juicatif d’achat daté (ticket de sortie de caisse, facture….)
- une note explicative de la panne.
14
Page 15
User manual
Translation of the original
instructions
WARNINGS - SAFETY INSTRUCTIONS
GENERAL INSTRUCTIONS
This user’s manual includes operating instructions for your device and safety warnings for your protection. Please
read it carefully before rst use and keep it for future reference. This equipment should only be used by professionals and only qualied and experienced personnel should install, adjust, or operate it.
GYSPRESS PREMIUM 10T PUSH-PULL US
Do not use this tool if any parts are missing or damaged. This product must not be modied in any way.
WORKING ENVIRONMENT
Slips, trips or falls are a major cause of serious injury or death. Look out for loose cables on the oor. This appliance is not intended for use in potentially explosive atmospheres. This appliance is intended for use indoors in a well-lit environment on level ground.
ENVIRONMENT
This product must only be used within the limits indicated on the indicator plate and/or in the manual. These safety guidelines must be observed. The
manufacturer cannot be held responsible in the event of improper or dangerous use.
Temperature range:
Use between -10 and +40°C (+14 and +104°F).
Store between -20 and +55°C (-4 and 131°F).
Air humidity:
Lower than or equal to 50% at 40°C (104°F).
Lower than or equal to 90% at 20°C (68°F).
Altitude:
Up to 1,000 m above sea level (3280 feet).
PROTECTING YOURSELF AND OTHERS
To protect yourself and others, please observe the following safety instructions:
Always wear impact-resistant eye protection when using the device.
Always wear a safety helmet when working at height.
EN
Wear hearing protection in accordance with your employer’s instructions, and as required by occupational health and safety regulations. Exposure to high sound levels can cause permanent hearing loss and other associated conditions, such as tinnitus. A risk
assessment is crucial. Check that the muers are present and in good condition.
Wear protective gloves to reduce the exposure to vibration and other hazards such as cuts and abrasions. Repetitive movements
and severe vibration exposure can be harmful to arms and hands, shoulders, neck and other parts of the body. If numbness,
tingling, or stiness occurs, stop using the product and consult a qualied health care professional.
Wear safety shoes in order to avoid an injury if a part is dropped during operation or assembly.
Wear warm clothing when working in cold weather to keep hands warm and dry.
Maintain a stable posture and secure footing when using the machine. It is advisable for the user to change posture during long tasks, which can help
to relieve discomfort and fatigue.
The tool must not be used facing towards the operator or any other person.
Keep your hands away from the compression mechanism; it is strongly recommended to hold the riveting machine with both hands.
Be aware that broken parts of the machine can act as high-speed projectiles.
Regularly inspect for cracks; injuries may occur if the device’s arm cracks and is dropped during use.
USE OF COMPRESSED AIR
Never exceed the maximum air pressure stated on the back of the machine and in this manual
Pressurised air can cause serious injury. It is recommended that the machine be disconnected from the compressed air supply before changing arms
or attachments.
Empty the hose before use.
Disconnect the air supply when the tool is not in use.
Never carry the riveter by the hose
15
Page 16
User manual
Translation of the original
instructions
GYSPRESS PREMIUM 10T PUSH-PULL US
REPLACEMENT OF ARMS AND ACCESSORIES
Only use arms and accessories recommended by the manufacturer.
NOISE
Weighted sound power level: LWA = 78 dB
VIBRATION
Vibration emissions are below the imposed threshold of 2.5 m/s².
STARTING THE DEVICE
If the machine is to be disposed of, it must not be left in the open and should be taken to an authorised recycling centre.
INSTALLATION - USING THE PRODUCT
DESCRIPTION
This riveting machine has been specially designed for the installation of all the main types of rivets used and approved in the automotive repair industry:
• Self-piercing rivets «Punch Rivets»
• «Flow Form» rivets
Suitable for all riveting tasks on sheet metal (up to 8.3 mm thick).
TECHNICAL FEATURES
Riveter weight 4.1 kg
Max air system pressure 110 psi
Maximum clamping force 100 kN
HANDLING
All the necessary steps for correct use are outlined in this manual. Operating procedures that are not explicitly approved by the manufacturer, GYS,
are not permitted.
DESCRIPTION OF THE EQUIPMENT (I)
1- Steel arm 7- AUTO / MANUAL mode
2- Lever (Push / Pull) 8- Locking pin
3- Trigger 9- Cylinder shaft
4- Handle 10- Speed control
5- Air pressure adjustment 11- Air output
6- Regulator
RIVETING ARM (II)
HR110
Reference 063310 063327 063334
Length 121 mm 236 mm 396 mm
Width 50 mm 50 mm 50 mm
Height 169 mm 215 mm 346 mm
Caliper opening 81 mm 81 mm 140 mm
Opening depth 52 mm 140 mm 248 mm
Weight 3 kg 5.4 kg 12.1 kg
HR210
(optional)
HR310
(optional)
16
option
HR210 + HR310 (delivered in a case) 064089
Case only + foam for arms HR210 + HR310 077546
Page 17
User manual
Translation of the original
instructions
GYSPRESS PREMIUM 10T PUSH-PULL US
ARM INSTALLATION
a a
Carefully place the arm on the nose of the riveter, making sure to align the 2 markings (a). When tting large arms, it is recommended that the
arms are laid at on a table, and the nose of the riveter is brought into the arm opening.
EN
Once the arm is placed on the riveter, insert the locking pin (I-8) into the slot. The pin locks automatically after insertion, and should not spontaneously escape from the slot.
The locking pin must be clean with no damage. Do not use a damaged pin.
Screw on the extension supplied with the arm. The riveting machine is now ready to use.
17
Page 18
User manual
Translation of the original
instructions
GYSPRESS PREMIUM 10T PUSH-PULL US
MOUNTING THE FITTINGS
Screw the end-cap kit required for the riveting procedure into the arm support. Before each assembly, check that the die and rivet holder are correctly
paired (see page 4) and tightened securely.
As soon as the die and the punch support are in place, nish tightening with the delivered spanner. Check that the connection tips
are in place after each riveting process. Any loosening is dangerous and may cause damage to the riveter.
AIR PRESSURE CONNECTION
Maximum air pressure:
Make sure that the air pressure does not exceed 110 psi.
Clean compressed air:
Ensure that only clean, dry compressed air is used to feed the riveter. Moisture and dirt can lead to performance issues and/or
damage to the unit.
SPEED AND PRESSURE CONTROL
The user can manually adjust the speed of the ram and the rivet setting force, according to the type of material to be joined, in order to avoid any
deformation of the workpiece. To set the pressure according to the dies and materials, see table at the end of the manual.
18
Speed Pressure
Page 19
User manual
Translation of the original
instructions
OPERATION OF THE PUSH-PULL MODE
PUSH PULL
AUTO mode MANUAL mode
GYSPRESS PREMIUM 10T PUSH-PULL US
EN
AUTO / MANUAL mode Lever (Push / Pull) Trigger Cylinder action
PUSH Press 0 > 100 kN
PUSH Released STOP
MANUAL
AUTO
PULL Released
PULL Press 0 > 20 kN
PUSH Press 0 > 100 kN
PUSH Released
PULL Released
PULL Press 0 > 20 kN
19
Page 20
User manual
Translation of the original
instructions
GYSPRESS PREMIUM 10T PUSH-PULL US
RIVETS BOX INCLUDED
The riveter is supplied with a box of 300 self-piercing steel rivets (RAP) (ref. 048706). These test rivets are provided for the purpose of
testing the riveter and should not be used for automotive repair under any circumstances.
INSTALLATION OF SELF-PIERCING RIVETS
Ø 3.3 mm Ø 5.3 mm
During the installation of self-piercing rivets, make sure that the rivets are well-placed. The dies must not be damaged as this could cause problems
with the riveting process.
During each riveting procedure, it is imperative to ensure that the die - and not the rivet itself - is placed on the sheets being joined. It is also important
to position the punch support on the sheets that being joined so that it forms a 90° angle.
Self-piercing rivets
90°
PUNCHING AND SIZING HOLES FOR FLOW-FORM RIVETS
Ø 6 mm Ø 6 mm Ø 6 mm
20
ST1 T5 T7
Page 21
User manual
To punch the sheet metal to a specic diameter, it is necessary to use a specic die. This die protects the sheet from damage.
Translation of the original
instructions
GYSPRESS PREMIUM 10T PUSH-PULL US
EN
After punching, the punch is pushed into the metal sheet and pierces the
hole. The sheet is released from the punch, and is ready for riveting.
If the punch does not come out of the sheet, use the PULL function of
the riveter.
Select PULL mode and press the trigger.
Once the punch is withdrawn from the sheet, select the PUSH mode.
21
Page 22
User manual
Translation of the original
instructions
GYSPRESS PREMIUM 10T PUSH-PULL US
INSTALLATION OF FLOW FORM RIVETS
Before you can consider joining sheets with Flow-Form rivets, it is necessary to make a pilot hole (see above).
Once the pilot hole has been created, insert the Flow-Form rivet into it. The F1 tip should be positioned on the head side of the rivet.
22
The F2 die has a drain hole for adhesive residues. After each rive-
ting process, remove adhesive residues from all aected tools.
Flow-form rivet
Page 23
User manual
RIVET EXTRACTION
Translation of the original
instructions
For car body repairs, old or damaged rivets must be removed from the metal sheets. To avoid the necessity of
removing these rivets by drilling, the extraction tip and its die should be used. They allow the rivets to be removed
without damaging the sheet metal.
GYSPRESS PREMIUM 10T PUSH-PULL US
EN
Before using the riveter, and to facilitate the extraction of self-piercing
rivets, an indentation can be made on the rivet with a Centre Punch
Tool (048379) so that the extraction punch can subsequently be
wedged into the recess.
If the rivet remains in the die hole during extraction, remove it before
performing another extraction.
Once the hole is punched, release the pressure immediately. Bringing
the point to the end of its travel can generate additional stresses on the
point, which may cause it to break.
CONTROLS AND MAINTENANCE
The riveter does not require any special maintenance. A basic periodic visual check is recommended to prevent any breakdown or failure during
use.
Clean the riveter at least once a week to remove all dust and dirt that could aect the long-term performance of the product. Use self-cleaning cloths. Do not use any water, nor ammable or corrosive liquids.
During maintenance, the compressed air supply must be disconnected from the unit.
23
Page 24
User manual
Translation of the original
instructions
GYSPRESS PREMIUM 10T PUSH-PULL US
DEFECTS, CAUSES, AND SOLUTIONS
The chart below indicates the issues that can be observed during the use of the product. If the problem observed does not appear in the table
below, stop using the product and call your distributor in order to nd out the procedure you need to follow.
TROUBLESHOOTING CAUSES SOLUTIONS
Air supply is not attached. Connect the compressed air.
The riveting machine does not
work.
Air pressure too low. Check air pressure supply.
The air pressure is not adjusted properly. Set the compressed air to between 40 and 90 psi.
The potentiometer is set to the minimum setting. Adjust the driving speed.
Defective chuck or die. Replace the chuck or the die.
The rivet is not in place.
Air, leakage.
Presence of glue on the chuck or inside the die. Clean o the adhesive
The pressing pressure is not enough. Air pressure is too low or not well-ajdusted.
Rivet length wrong. Follow manufacturer instructions.
Faulty pipe. Change the pipe.
Faulty coupling. Change the coupling.
Faulty seals. Repair required by the manufacturer.
OPTIONS (NON-EXHAUSTIVE LIST)
Riveter support for changing accessories 054158
Workstation trolley 054233
Workstation trolley + support 055391
Pressure sensor 062115
Adapter 24 kN for blind rivets
Adapter 50 kN for blind rivets 064867
Find all riveting accessories and dies on www.gys.fr
Standard 063822
Compact 077164
WARRANTY CONDITIONS FRANCE
The warranty covers any defects or manufacturing faults for two years from the date of purchase
(parts and labour).
The warranty does not cover:
• Any other damage caused during transport.
• The general wear and tear of parts (i.e. : cables, clamps, etc.).
• Incidents caused by misuse (incorrect power supply, dropping or dismantling).
• Environment-related faults (such as pollution, ru and du).
In the event of a breakdown, please return the item to your diributor, along with:
- a dated proof of purchase (receipt or invoice etc.).
a note explaining the malfunction.
24
Page 25

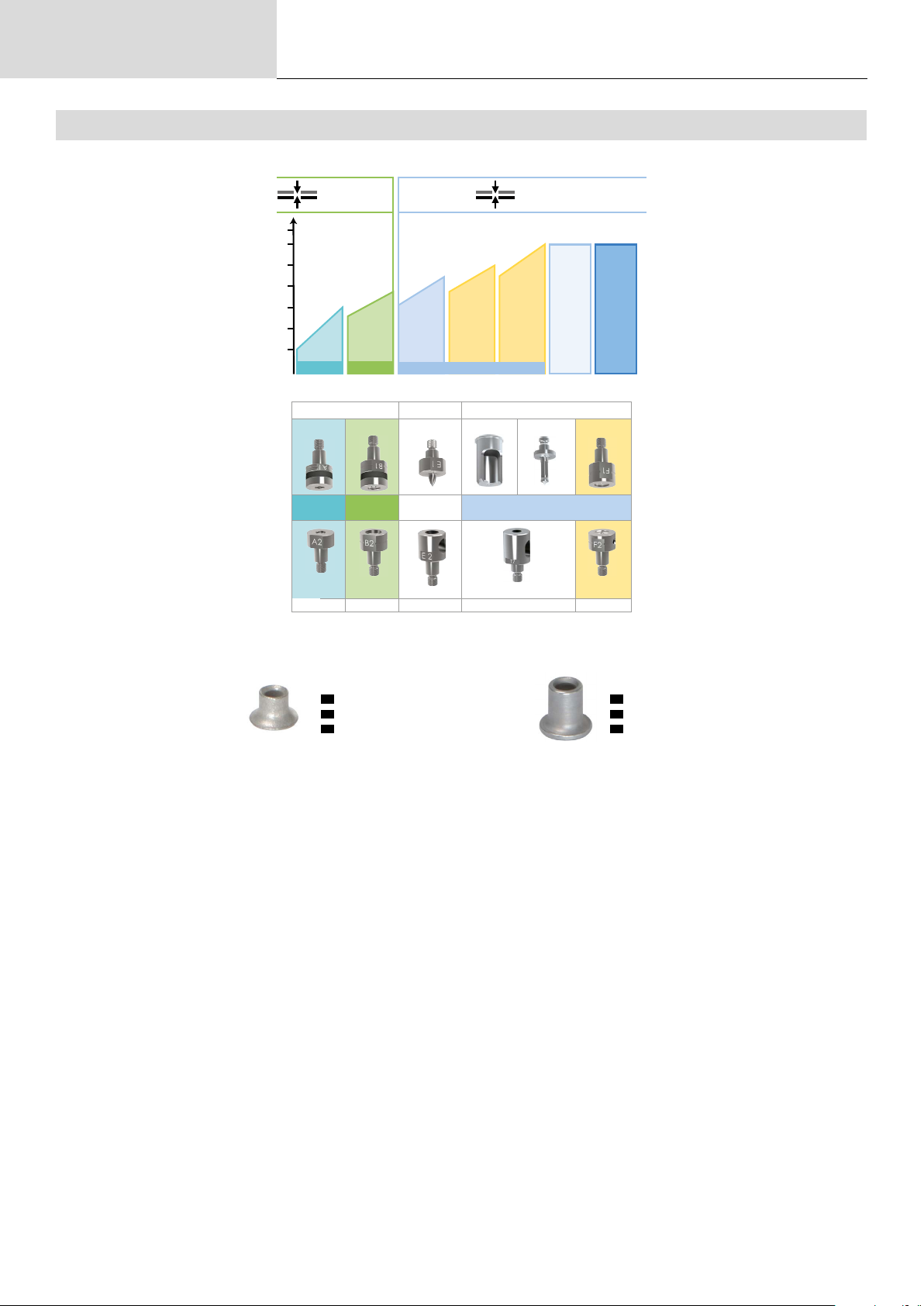

Pressure control
chart
PRESSURE CONTROL CHART
2,0 >6,5 mm 2,3 >8,3 mm
kN
80
70
60
50
40
30
A1
50>65
40>60
RAP
Ø 3,3
RAP
Ø 5,3
1 2
RAP RFFE&D
Ø 3 mmB1 Ø 5 mm
E1
55>70
RFF
ALU
Ø 6
60>75
RFF
STEEL
Ø 6
3
ST1
Ø 6 mm
70>80
RFF
STEEL
Ø 8
GYSPRESS PREMIUM 10T PUSH-PULL US
95 95
EJECT
ADAPTER
&
DRILLING
Ø 6 mm
T5 F1
PLUG
24kN
AIR PRESSURE:
40 psi = 29 kN
50 psi = 42 kN
60 psi = 55 kN
70 psi = 68 kN
80 psi = 81 kN
90 psi = 94 kN
95 psi = 100 kN
E1 (x5) : 054288 T7 : 058071 T7 : 058019
1 2 1 / 2 / 3 3
A2
Ø 3 mmB2 Ø 5 mm
A1+A2 : 054295 B1+B2 : 054301 E1+E2 : 054318 ST1 : 058033 F1+F2 : 054714
FR
Rivets Auto-Perçants
EN
Self-piercing rivets (SPR)
ES
Remaches autoperforantes
E2
T7
Ø 6 mm
RAP
RFF
F2
FR
Rivets Flow-Form
EN
Flow-Form rivets (FFR)
ES
Remaches Flow-Form
AIR MAX:
110 psi
25
Page 26

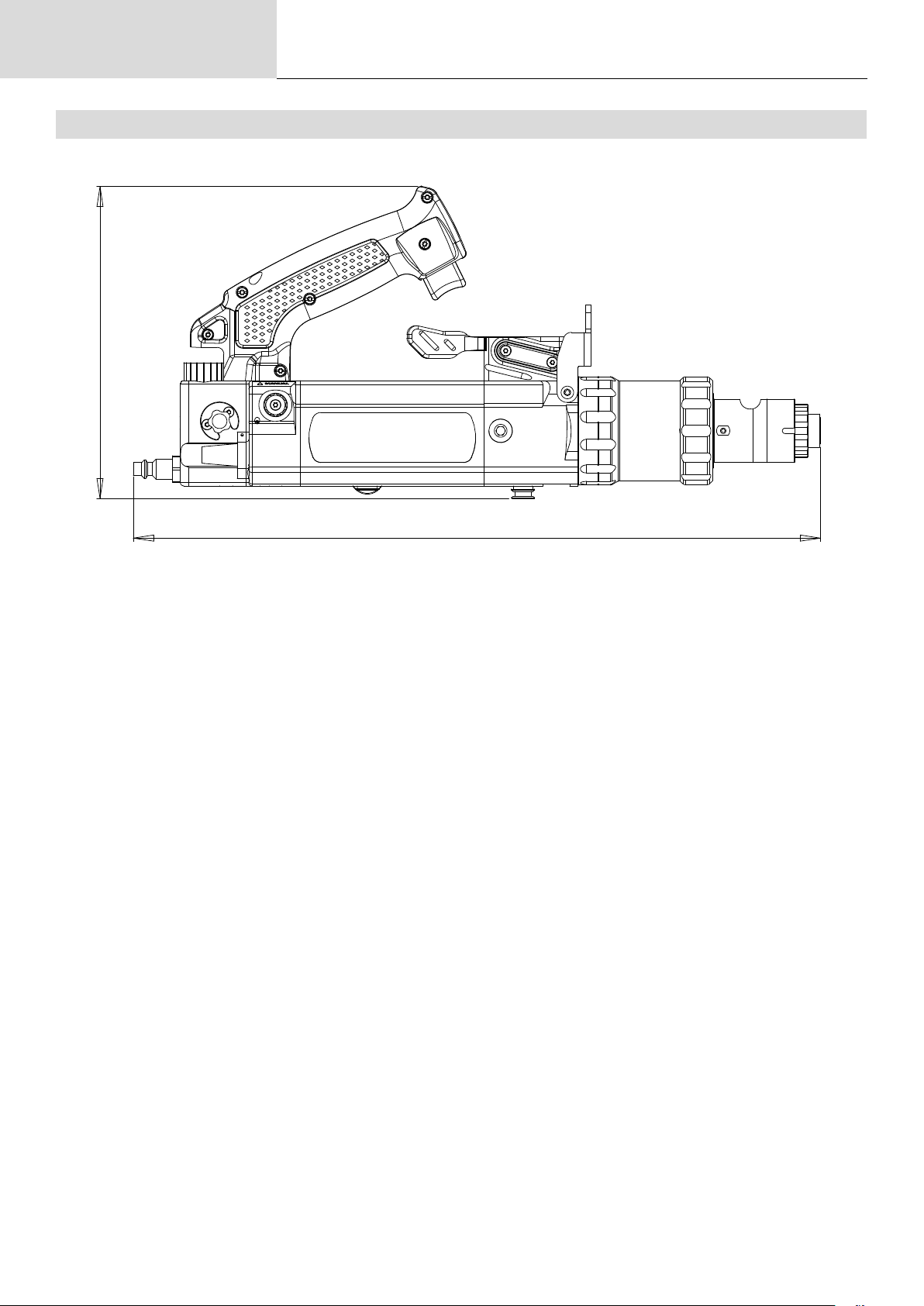

Dimensions
DIMENSIONS
187
GYSPRESS PREMIUM 10T PUSH-PULL US
412
26
Page 27

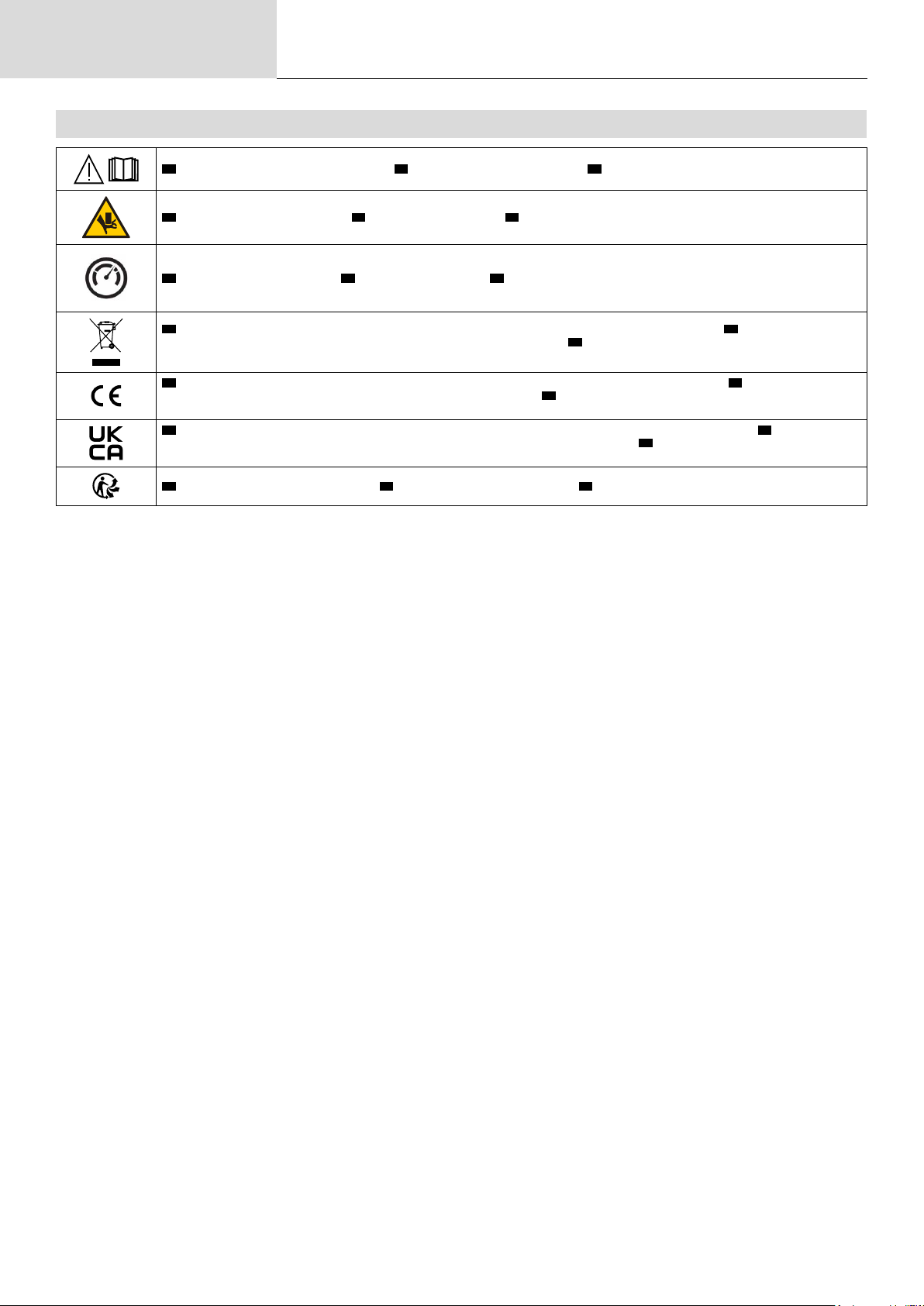

Symbols
SYMBOLS
GYSPRESS PREMIUM 10T PUSH-PULL US
FR
Attention ! Lire le manuel d’instruction avant utilisation. EN Warning ! Read the user manual before use. ES ¡Atención! Lea el manual de instrucciones antes de su uso.
FR
Attention ! Risque d’écrasement des doigts. EN Warning! Risk of crushing ngers. ES Precaución. Riesgo de aplastamiento de los dedos.
FR
Attention ! Limite de pression d’utilisation EN Warning! Working pressure limit. ES Precaución. Límite de presión de funcionamiento
FR
Ce matériel faisant l’objet d’une collecte sélective selon la directive européenne 2012/19/UE. Ne pas jeter dans une poubelle domestique ! EN This hardware is subject to
waste collection according to the European directives 2012/19/EU. Do not throw out in a domestic bin ! ES Este material requiere una recogida de basuras selectiva según la
directiva europea 2012/19/UE. ¡No tirar este producto a la basura doméstica!
FR
Matériel conforme aux Directives européennes. La déclaration UE de conformité est disponible sur notre site (voir à la page de couverture). EN Device complies with europeans directives, The EU declaration of conformity is available on our website (see cover page). ES Aparato conforme a las directivas europeas. La declaración de conformidad
UE está disponible en nuestra página web (dirección en la portada).
FR
Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture). EN Equipment in
compliance with British requirements. The British Declaration of Conformity is available on our website (see home page). ES Equipo conforme a los requisitos británicos. La
Declaración de Conformidad Británica está disponible en nuestra página web (véase la portada).
FR
Produit recyclable qui relève d’une consigne de tri. EN This product should be recycled appropriately. ES Producto reciclable que requiere una separación determinada.
27
Page 28
GYS France
Siège social / Headquarter
1, rue de la Croix des Landes - CS 54159
53941 Saint-berthevin Cedex
France
www.gys.fr
+33 2 43 01 23 60
service.client@gys.fr
GYS UK
Filiale / Subsidiary
Unit 3
Great Central Way
CV21 3XH - Rugby - Warwickshire
United Kingdom
www.gys-welding.com
+44 1926 338 609
uk@gys.fr
GYS Italia
Filiale / Filiale
Vega – Parco Scientico Tecnologico di
Venezia
Via delle Industrie, 25/4
30175 Marghera - VE
Italia
www.gys-welding.com
+39 041 53 21 565
italia@gys.fr
GYS China
Filiale / 子公司
6666 Songze Road,
Qingpu District
201706 Shanghai
China
www.gys-china.com.cn
+86 6221 4461
contact@gys-china.com.cn
GYS GmbH
Filiale / Niederlassung
Professor-Wieler-Straße 11
52070 Aachen
Deutschland
www.gys-schweissen.com
+49 241 / 189-23-710
aachen@gys.fr
GYS Iberica
Filiale / Filial
Avenida Pirineos 31, local 9
28703 San Sebastian de los reyes
España
www.gys-welding.com
+34 917.409.790
iberica@gys.fr
Loading...
