Page 1
RO
1-8
GYSFLASH 6 HERITAGE
C73506_V4_30/11/2021
www.gys.fr
Page 2
INSTRUCȚIUNI DE SECURITATE
Acest manual de utilizare cuprinde reguli de funcționare ale
aparatului dumneavoastră cât și prevederi privind asigurarea
securității personale. Vă rugăm să citiți cu atenție manualul
înainte de prima utilizare și să îl păstrați aproape pentru
consultări ulterioare. Acest dispozitiv trebuie utilizat numai
pentru încărcare, respectând limitele indicate pe dispozitiv
precum și în manual. Respectați instrucțiunile relative la
securitate. Producătorul nu va răspunzător în cazul unei
utilizări inadecvate sau periculoase a produsului.
Această aparatură poate utilizată de către copiii cu vârsta de cel
puțin 8 ani, precum și de persoane cu capacități zice, senzoriale
sau mentale reduse sau lipsite de experiență/ cunoștințe,
NUMAI DACĂ acestea se aă sub atentă supraveghere sau dacă
li s-au administrat în prealabil instrucțiunile privind utilizarea
aparatului în deplină securitate. Le este interzis copiilor a se
juca cu aparatul. Curățarea și întreținerea nu trebuie efectuate
de către copii fără ca aceștia să e supravegheați.
GYSFLASH 6 HERITAGE
RO
A nu se utiliza sub nicio formă pentru a încărca baterii
nereîncărcabile.
A nu se utiliza aparatul în cazul în care cablul de alimentare
sau adaptorul sunt deteriorate.
Nu utilizați aparatul în cazul unei deteriorări a cablului de
încărcare sau dacă prezintă un defect de montaj, pentru a
evita orice risc de scurtcircuitare a bateriei.
Modul de funcționare automat cât și restricțiile privind utilizarea
sunt explicate mai jos în acest manual de utilizare.
Risc de explozie și de incendiu.
O baterie ce se aă la încărcat poate emana gaz explozibil.
• În timpul încărcării, bateria trebuie să e plasată într-o zonă
bine ventilată.
• Evitați ăcările și scânteile. Nu fumați.
Cuplare / Decuplare
• Deconectați sursa de alimentare înainte de a conecta sau
deconecta conexiunile de la baterie.
• Borna bateriei care nu este conectată la șasiu trebuie să e
conectată prima. Cea de-a doua conexiune trebuie făcută
pe șasiu, departe de baterie și conducta către combustibil.
Încărcătorul bateriei trebuie așadar conectat la rețea.
• După încărcare, deconectați încărcătorul de la rețeaua
electrică, apoi scoateți conexiunea șasiului și în cele din urmă
conexiunea bateriei, în ordinea indicată.
2
Page 3
GYSFLASH 6 HERITAGE
RO
Racordare :
• Aparat clasa II
• Racordarea la rețeaua de alimentare trebuie să se efectueze
respectând reglementările naționale de instalare.
Întreținere :
• În cazul în care cablul de alimentare este deteriorat, acesta
trebuie înlocuit de către producător, de către departamentul
de service al acestuia, sau de către persoane calicate în
mod similar, pentru a evita un eventual pericol.
Reglementări :
• Dispozitiv conform cu directivele europene.
• Declarația de conformitate este disponibilă pe site-ul nostru
web.
• Marcă conformă EAC (Comunitatea Economică Eurasia).
• Echipament conform cu standardele britanice. Declarația de
conformitate britanică este disponibilă pe site-ul nostru (vezi
pagina de copertă).
• Produs ce corespunde normelor Marocane.
• Declarația Cم (CMIM) este disponibilă pe site-ul nostru web.
Casarea :
• Acest material face obiectul unei colectări selective. Nu
aruncați produsul în gunoiul menajer.
DESCRIERE GENERALĂ
Gysash a fost special conceput pentru a încărca majoritatea bateriilor plumb-acid cu sau fără mentenanță, utilizate în mod obișnuit
la autoturisme și la multe alte vehicule. Aceste baterii pot de mai multe tipuri, de ex: GEL (electrolit gelatinos), AGM (electrolit
impregnat), WET, MF (fără întreținere), CA (calciu)...
GYSFLASH 6 HERITAGE se potrivește perfect la încărcarea :
- bateriilor de 6V (3 celule de 2V) de la 1,2Ah la 125Ah și până la 170Ah pentru menținerea încărcării,
- bateriilor de 12V (6 celule de 2V) de la 1,2Ah la 125Ah și până la 170Ah pentru menținerea încărcăturii
PORNIRE
1. Conectați încărcătorul la baterie cu ajutorul accesoriului dorit (cleme, borne etc.).
2. Conectați încărcătorul la priza de rețea (rețea monofazată 220-240Vac 50-60Hz).
3. Selectați modul prin apăsarea butonului . După aproximativ cinci secunde, încărcarea va începe automat.
4. În timpul încărcării, dispozitivul indică starea de încărcare. Când martorul clipește, bateria este pregătită să demareze motorul. Iar când martorul rămâne aprins, înseamnă că bateria este complet încărcată.
5. Încărcarea poate oprită în orice moment prin deconectarea ștecherului de la priză sau prin apăsarea but
6. După încărcare, deconectați încărcătorul de la rețeaua electrică și scoateți conexiunile bateriei.
onului .
MODALITĂȚI DE ÎNCĂRCARE
• Descrierea Modurilor și a Opțiunilor:
Modul ÎNCĂRCARE 6V (7.3V / 6A) :
Mod de încărcare și menținere a încărcăturii bateriilor cu plumb de 6V. Ciclu de încărcare automată în 8 etape.
Modul ÎNCĂRCARE 12V (14.6V / 6A) :
Mod de încărcare și menținere a încărcăturii bateriilor cu plumb de 12 V. Ciclu de încărcare automată în 8 etape.
3
Page 4
GYSFLASH 6 HERITAGE
Opțiune „Baterie mică” (0.8A) :
Opțiunea de a limita curentul de încărcare la 0.8A pentru a proteja bateriile mici în timpul încărcării.
Această opțiune trebuie activată atunci când bateria care urmează să e încărcată are o capacitate nominală mai mică de 15Ah.
Opțiunea REFRESH :
Opțiune ce permite adăugarea unei etape suplimentare (etapa 7) la ciclul de încărcare pentru a recondiționa bateriile care au fost puternic descărcate.
: se recomandă să nu activați această opțiune la încărcarea bateriilor sigilate.
Recomandări : Vericați și completați, dacă este necesar, nivelul de apă din baterie după o încărcare cu
Refresh.

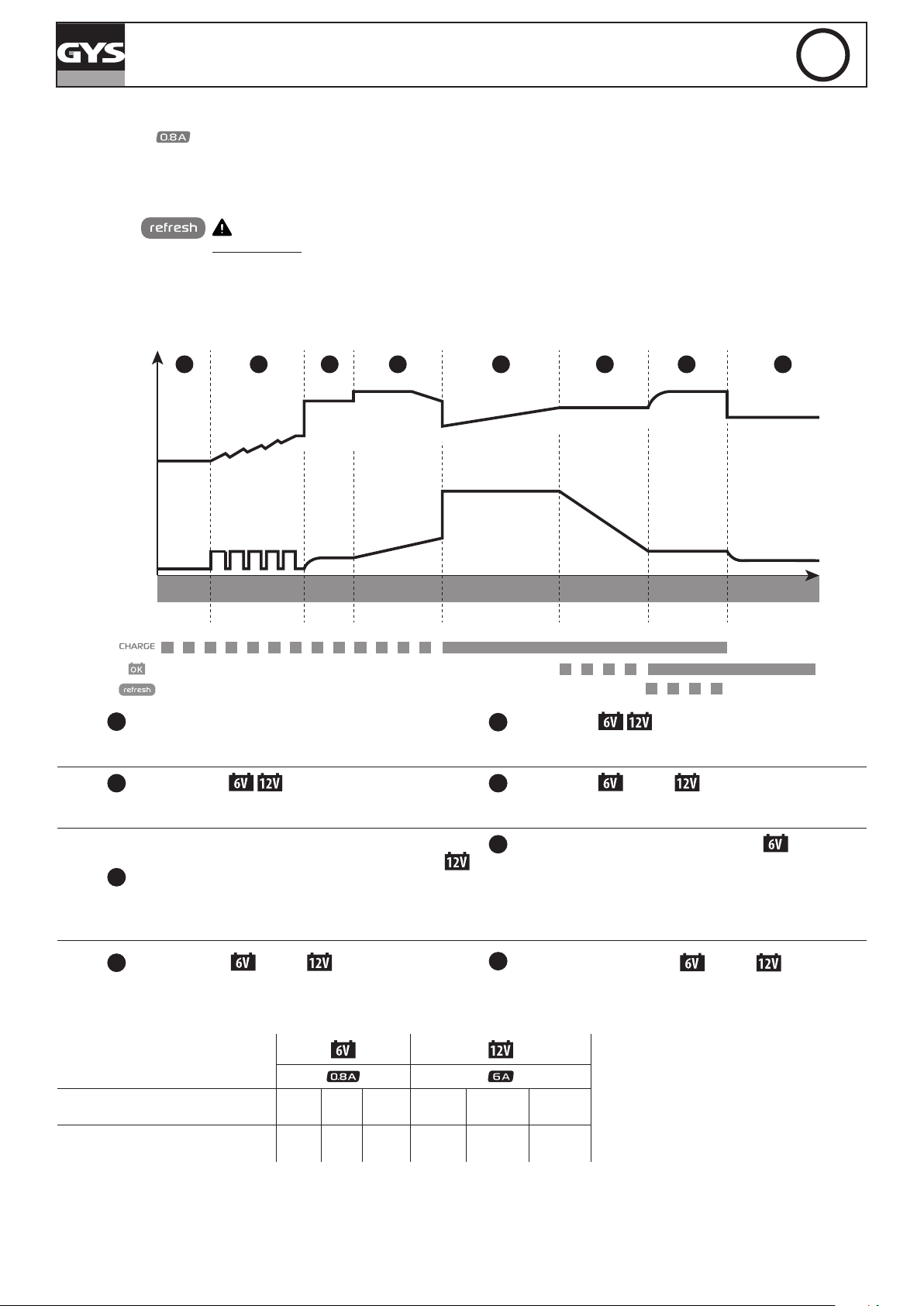

• Curbă de încărcare :
GYSFLASH 6 HERITAGE utilizează o curbă de încărcare avansată în opt etape care asigură performanța optimă a bateriei.
RO
1 2 3 4 5 6 7
U
I
Analyse Récupération Test Désulfatation Charge Absorption
< 1s Max 5h Max 12h Max 20h Max 8h no limit< 1s
indicator light
Etapa 1 : Analiză
Analiza stării bateriei (nivel de încărcare, polaritate inversă,
baterie conectată greșit...)
Etapa 2 : Recuperare (
3A-0.5A*)
Algoritm pentru recuperarea elementelor deteriorate în
urma unei descărcări profunde.
8
Etapa 5 : Încărcare (
Refresh
(si option active)
1h - 4h
6A-0.8A*
)
Maintien de
charge
Încărcare rapidă la curent maxim, ce permite atingerea unui nivel
de încărcare de 80%.
Etapa 6 : Absorbție ( 7.3V / 14.6V)
Încărcare cu tensiune constantă pentru a atinge nivelul de încărcare de 100%.
Etapa 3 : Testare
Testarea bateriei sulfatate
Etapa 4 : Desulfatare ( 7.9V / 15.8V)
Algoritmul desulfatării bateriei.
• Timp de încărcare estimat
Capacitatea bateriei 2 Ah 8 Ah
Timp de încărcare 20% >>> 80%
2 h 6 h 11 h 3 h 6 h 14 h
4
De la
15 Ah
Etapa 7 : Refresh/Reîmprospătare (opțiune
7.9V /
15.8V)
Dacă a fost selectată opțiunea Refresh (Reîmprospătare), încărcătorul va injecta curent suplimentar pentru a crea gaz care va
amesteca electrolitul și va recondiționa celulele bateriei. În timpul
acestei faze, este posibil ca bateria să piardă puțină apă.
Etapa 8 : Menținerea încărcării ( 6.7V / 13.6V)
Menținerea unui nivel maxim de încărcare al bateriei.
*cu opțiunea „Baterie mică”
20 Ah 50 Ah 125 Ah
Page 5
GYSFLASH 6 HERITAGE
RO
• Securitate :
GYSFLASH 6 HERITAGE are un set de dispozitive care îl protejează împotriva scurtcircuitelor și a inversării polarității.
Acesta are un sistem care previne scânteile atunci când încărcătorul este conectat la baterie. Acest încărcător este
dublu izolat și este compatibil cu sistemele electronice ale vehiculului.
GYSFLASH 6 HERITAGE este echipat cu un senzor de temperatură încorporat care îi permite să adapteze curentul de încărcare la
temperatura mediului ambiant pentru a evita supraîncălzirea componentelor electronice interne.
ANOMALII, CAUZE, REMEDII
Anomalii Cauze Remedii
1
Martorul clipește.
• Polaritate inversă
• Tensiunea bateriei este prea mare
• Cleme de scurtcircuit
• Vericați dacă clemele sunt corect conectate.
• Vericați dacă modul selectat corespunde tensiunii
nominale a bateriei.
2
Martorul este aprins.
Mastorul rămâne aprins chiar și după
3
ce se apasă butonul .
4
Martorul clipește.
5
Martorul rămâne aprins.
Nu s-a reușit încărcarea, bateria nu
poate recuperată.
Defect termic.
Încărcător în modul așteptare.
Încărcarea este întreruptă prin apăsarea
butonului .
Schimbați bateria și apăsați pentru a reporni
încărcarea.
Temperatura ambiantă este prea ridicată (>60°C),
ventilați încăperea și lăsați încărcătorul să se
răcească.
Apăsați butonul sau conectați o baterie la încărcător pentru a vă scoate din modul de așteptare.
Apăsați din nou pentru a reporni încărcarea.
CONDIȚII DE GARANȚIE
Garanția acoperă toate defectele precum și cele de fabricație timp de 2 ani, începând cu data de achiziție (piese și manoperă).
Garanția nu acoperă :
• Orice altă daună datorată transportului.
• Uzura normală a pieselor (Ex. : cabluri, cleme etc.).
• Incidente datorate utilizării necorespunzătoare (eroare de alimentare cu energie electrică, cădere, demontare).
• Defecțiuni legate de mediul înconjurător (poluare, rugină, praf).
În cazul unei defecțiuni, returnați dispozitivul către distribuitorul dvs., însoțit de:
- dovada achiziționării datate (chitanță, factură etc.)
- o notă explicativă a defectului.
5
Page 6
GYSFLASH 6 HERITAGE
TABEL TEHNIC
GYSFLASH 6 HERITAGE
Referințe model 029538
Tensiune de alimentare nominală
Putere nominală 90W
Tensiuni nominale de ieșire
Curent de ieșire nominal. 6A
Capacitate nominală a bateriei
Consumul bateriilor în repaus < 0.5mA
Fluctuații < 150mV rms
Curbă de încărcare IUOU
Temperatură de funcționare -20°C – +60°C
Temperatură de depozitare -20°C – +80°C
Indice de protecție IP65
Nivel de protecție Class II
~ 220-240 VAC
50 / 60 Hz
6 VDC
12 VDC
1.2 – 125Ah
(max. 170Ah)
Nivelul zgomotului < 50dB
Greutate 0.72 Kg
Dimensiuni (L x H x P) 190 x 100 x 52 mm
EN 60335-1
EN 60335-2-29
EN 62233
Norme
CEI EN 60529
EN 50581
EN 55014-1
EN 55014-2
CEI 61000-3-2
CEI 61000-3-3
6
Page 7

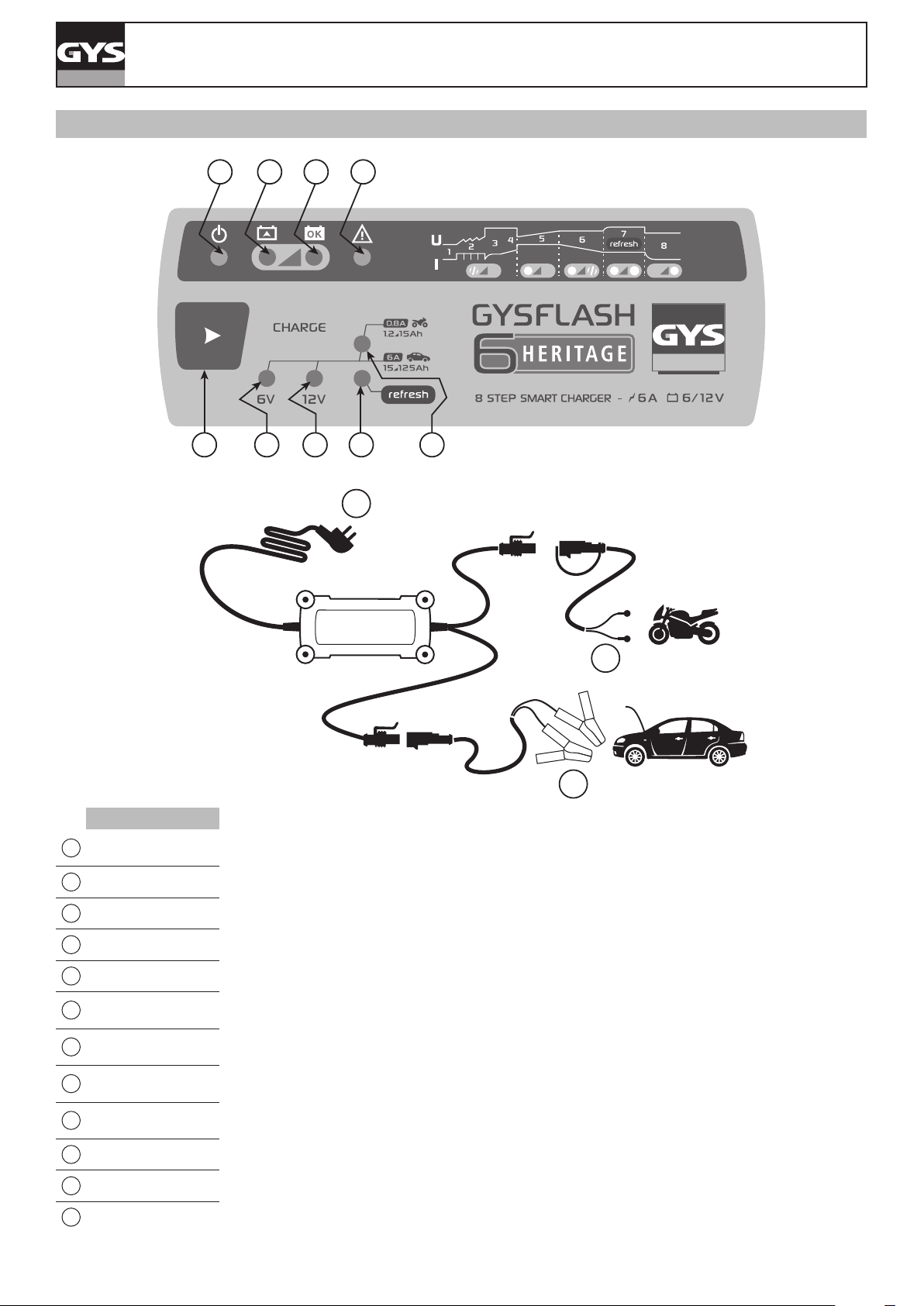

PLASTRON
GYSFLASH 6 HERITAGE
2 3 4 5
1 6 7 8 9
12
1
2
3
4
5
6
7
8
9
10
de selecție
Așteptare
Încărcare în curs
Încărcare nalizată
Eroare
Modul de Încărcare
Mod de Încărcare de
Opțiunea Reîmpros-
pătare (Refresh)
Opțional
„Baterie mică”
Cleme de încărcare
11
10
RO
Buton
6V
12V
11
Ochiuri de încărcare
12
Priză alimentare
7
Page 8
GYS SAS
1, rue de la Croix des Landes
CS 54159
53941 SAINT-BERTHEVIN Cedex
Franța
