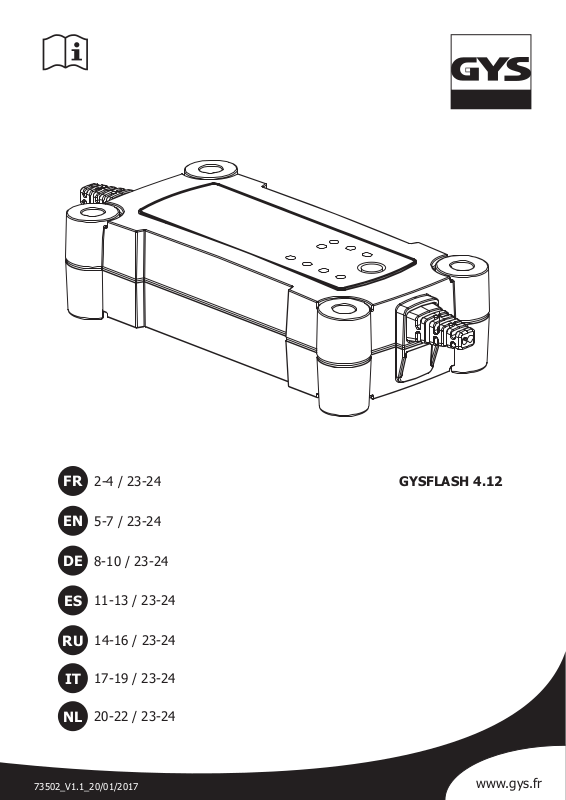

GYS GYSFLASH 4.12 User guide [ml]

FR

2-4 / 23-24

GYSFLASH 4.12

EN

DE

ES

RU

IT

NL

73502_V1.1_20/01/2017

5-7 / 23-24

8-10 / 23-24

11-13 / 23-24

14-16 / 23-24

17-19 / 23-24

20-22 / 23-24

www.gys.fr

INSTRUCTIONS DE SÉCURITÉ

Ce manuel d’utilisation comprend des indications sur le fonctionnement de
votre appareil et les précautions à suivre pour votre sécurité.
Merci de le lire attentivement avant la première utilisation et de le conserver
soigneusement pour toute relecture future.
Cet appareil doit être utilisé uniquement pour faire de la recharge dans les limites
indiquées sur l’appareil et le manuel. Il faut respecter les instructions relatives
à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne
pourra être tenu responsable.

Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des
personnes ayant des capacités physiques, sensorielles ou mentales réduites ou
dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement
surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute
sécurité leur ont été données et si les risques encourus ont été appréhendés. Les
enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par
l’usager ne doivent pas être effectués par des enfants sans surveillance.

GYSFLASH 4.12

FR

A n’utiliser en aucun cas pour charger des piles ou des batteries non­rechargeables.

Le mode de fonctionnement automatique ainsi que les restrictions applicables
à l’utilisation sont expliqués ci-après dans ce mode d’emploi.

Risque d’explosion et d’incendie!
Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.

• Éviter les flammes et les étincelles. Ne pas fumer.
Connexion / déconnexion :

• Déconnecter l’alimentation avant de brancher ou de débrancher les
connexions sur la batterie.

• La borne de la batterie non reliée au châssis doit être connectée la première.
L’autre connexion doit être effectuée sur le châssis loin de la batterie et de la
canalisation de combustible. Le chargeur de batterie doit alors être raccordé
au réseau.

• Après l’opération de charge, débrancher le chargeur de batterie du réseau
puis retirer la connexion du châssis et enfin la connexion de la batterie, dans
l’ordre indiqué.

Raccordement :

• Appareil de classe II

• Le raccordement au réseau d’alimentation doit être effectué conformément
aux règles d’installation nationales.

Entretien :

• Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des personnes de qualification similaire
afin d’éviter un danger.

2

GYSFLASH 4.12

indicator light

FR

Réglementation :

• Appareil conforme aux directives européennes.

• La déclaration de conformité est disponible sur notre site internet.

• Marque de conformité EAC (Communauté économique Eurasienne)
Mise au rebut :

• Ce matériel fait l’objet d’une collecte sélective. Ne pas jeter dans une
poubelle domestique.

DESCRIPTION GÉNÉRALE

Le GYSFLASH 4.12 est idéal pour recharger la plupart des petites batteries 12V au plomb avec ou sans entretien, couramment utilisées
pour les motos, scooters des mers et pour de nombreux autres petits véhicules. Ces batteries peuvent être de plusieurs types ex: GEL

(électrolyte gélié), AGM (électrolyte imprégné), WET, MF (Maintenance Free), CA (Calcium)...
Ce chargeur a été spécialement conçu pour la recharge des batteries 12V (6 éléments de 2V) de 1.2Ah à 70Ah, ou pour le maintien en

charge jusqu’ à 130Ah.

MISE EN ROUTE

1. Brancher le chargeur sur la batterie avec l’accessoire souhaité (pinces, cosses, etc).

2. Brancher le chargeur sur la prise secteur (réseau monophasé 220-240Vac 50-60Hz).

3. Sélectionner le mode en appuyant sur le bouton . Après environ cinq secondes, la charge se lance automatiquement.

4. Durant la charge, l’appareil indique l’état d’avancement de la charge. Lorsque le voyant s’allume, la batterie est entièrement
chargée.

5. La charge peut être interrompue à tout moment en débranchant la prise secteur ou en appuyant sur le bouton .

6. Après l’opération de charge, débrancher le chargeur du réseau puis retirer les connexions de la batterie.

MODE DE CHARGE

• Description des Modes et des Options :

Mode CHARGE MOTO (14.4V/0.8A) :

Mode destiné à la charge de petites batteries au plomb 12V de 1.2 Ah à 15 Ah. Cycle de charge automatique en sept

étapes.

Mode CHARGE AUTO option CHAUD (14.4V/4A) :

Mode destiné à la charge de batteries au plomb 12V de 15 Ah à 70 Ah et jusqu’à 130 Ah pour du maintien de charge.

Cycle de charge automatique en sept étapes.

Mode CHARGE AUTO option FROID (14.7V/4A) :

Option modiant la tension de charge à 14.7V pour la charge de batterie par temps froid (moins de 5°C) ou pour
certaines batteries AGM ou batteries avec bouchons.

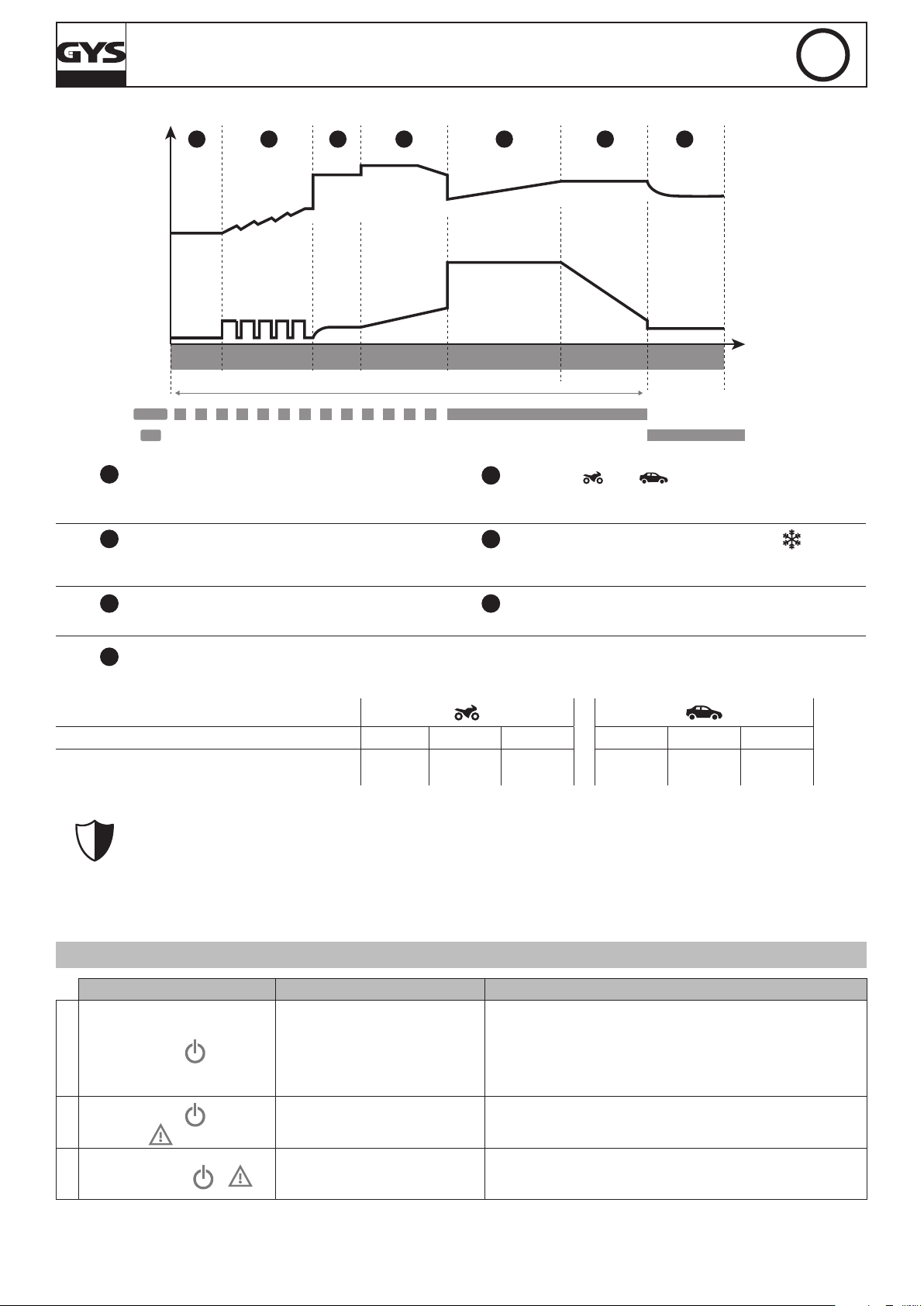

• Courbe de charge :

Le GYSFLASH 4.12 utilise une courbe de charge évoluée en sept étapes qui garantit les performances optimales de votre batterie.

1 2 3 4 5 6 7

U

I

Analyse Récupération Test Désulfatation Charge Absorption

Max 24h

CHARGE

OK

2h

Maintien de

charge

no limit

3

GYSFLASH 4.12

FR

Étape 1 : Analyse

Analyse de l’état de la batterie (niveau de charge, inversion

de polarité, mauvaise batterie connectée…)

Étape 2 : Récupération (0.5A)

Algorithme de récupération des éléments endommagés

suite à une décharge profonde.

Étape 3 : Test

Test de batterie sulfatée

Étape 5 : Charge ( 0.8A 4A)
Charge rapide à courant maximum permettant d’atteindre 80% du

niveau de charge.

Étape 6 : Absorption (14.4V ou 14.7V avec option )
Charge à tension constante pour amener le niveau de charge à
100%.

Étape 7 : Maintien de charge (13.6V)
Maintien du niveau de charge de la batterie à son maximum.

Étape 4 : Désulfatation (15.0V)

Algorithme de désulfatation de la batterie.

• Temps de charge estimé

Capacité de la batterie 2Ah 8Ah 15Ah 20Ah 50Ah 70Ah

Temps de charge 20% >>> 80%

1h30 6h 11h 3h30 9h 12h

• Protections :

Le GYSFLASH 4.12 possède un ensemble de dispositifs le protégeant contre les courts circuits et inversion de pola­rité. Il dispose d’un système qui évite toute étincelle lors du branchement du chargeur sur la batterie. Ce chargeur

est à double isolation et est compatible avec l’électronique des véhicules.

Le GYSFLASH 4.12 est équipé d’un capteur de température intégré qui lui permet d’adapter son courant de charge en fonction de

la température ambiante an d’éviter toute surchauffe de l’électronique interne.

ANOMALIES, CAUSES, REMÈDES

Anomalies Causes Remèdes

• Vérier qu’il n’y a pas de consommation normale ou anor­male dans le circuit du véhicule.

• Vérier que les pinces sont correctement connectées.

• Après ces corrections, si le voyant reste allumé, la batterie

sulfatée ou détériorée est à remplacer.

• Vérier que les pinces sont correctement connectées.

• Batterie 24V connectée.

• Changer la batterie.

• Température environnante trop importante, aérer le local.

1

Voyant allumé.

2

Voyant allumé et clignote.

3

Voyant et allumés.

• Court-circuit.

• Circuit ouvert.

• Tension batterie < 2V.

• Inversion de polarité.

• Mauvaise tension de batterie.

• Détection d’une batterie non récupé­rable.

• Défaut thermique.

CONDITIONS DE GARANTIE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main d’œuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.

• L’usure normale des pièces (Ex. : câbles, pinces, etc.).

• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).

• Les pannes liées à l’environnement (pollution, rouille, poussière).
En cas de panne, retourner l’appareil à votre distributeur, en y joignant :

- un justicatif d’achat daté (ticket de sortie de caisse, facture….)

- une note explicative de la panne.

4

SAFETY INSTRUCTIONS

This manual contains safety and operating instructions.
Read it carefully before using the device for the first time and keep
it in a safe place for future reference.
This machine should only be used for charging operations comprised
within the limits indicated on the machine and in the instruction
manual. The operator must respect the safety precautions. In case of
inedaquate or unsafe use, the manufacturer cannot be held liable.

This unit can be used by children aged of at least 8 years and by
people with reduced physical, sensory or mental capabilities or
lack of experience or knowledge, if they are properly monitored
or if instructions for using the equipment safely was given to them
and if they have been made aware of the risks. Children must no
play with the product. Cleaning and maintenance should not be
performed by unsupervised children.

GYSFLASH 4.12

EN

Do not use to charge small batteries or non rechargeable batteries.
The operating mode of the automatic charger and the restrictions

applicable to its use are explained below in this manual.
Fire and explosion risks!

A charging battery can emit explosive gases.

• During the charge, the battery must be placed in a well ventilated
area.

• Avoid flames and sparks. Do not smoke.
Connection / disconnection:

• Ensure that the charger’s power supply is disconnected before
plugging or unplugging the connections on the battery.

• Always ensure the Red clamp is connected to the «+» battery
terminal first. If it is necessary to connect the black clamp to the
vehicle chassis, make sure it is a safe distance from the battery and
the fuel/exhaust pipe. The charger must be connected to the mains.

• After charging, disconnect the charger from the mains, then
disconnect the clamp from the car body and then disconnect the
clamp from the battery, in the indicated order.

Connection:

• Class II device

• The connection to the power supply must be carried out in
compliance with national standards.

Maintenance:

• If the power cable is damaged, it must be replaced by the
manufacturer, its after sales service or an equally qualified person
to prevent danger.

5

GYSFLASH 4.12

indicator light

EN

Regulations:

• Machine compliant with European directives.

• The certificate of compliance is available on our website.

• EAC Conformity marking (Eurasian Economic Community)
Waste management:

• This product should be disposed of at an appropriate recycling
facility. Do not throw away in a domestic bin.

GENERAL DESCRIPTION

The GYSFLASH 4.12 is ideal to charge most lead-acid batteries, often used for cars and many other vehicles. These batteries can
be of many types eg: GEL (gel electrolyte), AGM (absorbed glass mat), WET, MF (Maintenance Free), CA (Calcium)...

This charger has been designed to charge 12V batteries (6*2V elements) from 1.2 Ah to 70 Ah, or for oating charge up to 130 Ah.

START UP

1. Connect the charger to the battery using the proper accessory (clamps, lugs, etc...).

2. Plug the charger to the mains (single phase 220-240Vac 50-60Hz).

3. Select the mode by pressing the button. After roughly 5 seconds, the charge starts automatically.

4. During the charge, the device indicates the charge’s progress. When the indicator stays on, the battery is completely char­ged.

5. The charge can be interrupted at any time by unplugging the mains plug or pressing the button.

6. After charging, disconnect the charger from the mains, then disconnect the charger’s connections from the battery.

CHARGE MODE

• Modes and Options:

CHARGE mode (14.4V/0.8A) :

Mode designed for lead-acid batteries, 12V from 1.2 Ah to 15Ah. 7 step automatic maintenance cycle.

CHARGE mode with HOT option (14.4V/4A) :

Mode designed for lead-acid batteries, 12V from 15 Ah to 70 Ah and up to 130 Ah for oating charge. 7 step automa­tic maintenance cycle.

CHARGE mode with COLD option (14.7V/4A) :

Modies the charging voltage at 14.7V to charge the battery during cold weather (Less than 5°C) or for some AGM

batteries or batteries with caps.

• Charging curve :

The GYSFLASH 4.12 use an 7 step charging curve which guarantees optimal performance for your battery.

1 2 3 4 5 6 7

U

I

Analysis Recover y Test Desulfation Charge Absorption Floating

CHARGE

OK

Max 24h

2h

no limit

6

GYSFLASH 4.12

EN

Step 1 : Analysis

Analyses the battery state (charge level, polarity inversion,

wrong battery…)

Step 2 : Recovery (0.5A)

Damaged elements recovery due to an extended deep
discharge algorithm

Step 3 : Test

Sulfated battery test

Step 5 : Charge ( 0.8A 4A)
Fast charge with maximum current that can reach 80% charge

level.

Step 6 : Absorption (14.4V or 14.7V with option)
Constant voltage charge to reach a 100% charge level.

Step 7 : Floating charge (13.6V)

Maintains battery charge level at its maximum.

Étape 4 : Desulfation (15.8V)

Battery desulfation algorithm.

• Estimated charge time

Battery capacity 2Ah 8Ah 15Ah 20Ah 50Ah 70Ah

Charging time 20% >>> 80%

1h30 6h 11h 3h30 9h 12h

• Protections :

The GYSFLASH 4.12 has several features to protect it against short-circuits or polarity inversion. It has an anti-spark
feature which prevents sparks whilst connecting the device to the battery. This charger has double insulation and is

compatible with vehicle’s onboard electronics.

The GYSFLASH 4.12 is tted with an integrated temperature probe that ensures that the charging current is adapted to the

ambient temperature to prevent internal electronics’ overheating.

TROUBLESHOOTING

Symptoms Causes Remedies

1

Indicator switched on.

Indicator switched on and indica-

2

tor ashes.

4

Indicator and switched on.

• Short-circuit.

• Open circuit.

• Battery voltage < 2V.

• Polarity reversal

• Wrong battery voltage.

• Non recoverable battery detected.

• Thermal fault.

• Make sure that there is no power consumption (normal
or abnormal) in the vehicle circuit.

• Check that the clamps are properly connected.

• After following these steps, if the indicator stays on, the
sulfated/damaged battery must be replaced.

• Check that the clamps are properly connected.

• 24V battery connected.

• Replace the battery.
Ambient temperature is too high, cool the room.

7

SICHERHEITSHINWEISE

Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte
lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum
ersten Mal benutzen und bewahren Sie diese sorgfältig auf.
Dieses Gerät darf ausschließlich zum Starten und/oder zur
Spannungsversorgung für die in der Anleitung oder auf dem Gerät
genannten Anforderungen genutzt werden. Die Sicherheitshinweise
müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen
oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht
werden.

Schützen Sie das Gerät vor unbefugtem Gebrauch. Dieses Gerät eignet
sich nicht für die Verwendung durch kleine Kinder oder Personen,
die die Bedienungsanleitung nicht lesen oder verstehen können, sorgen
Sie bitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes.

GYSFLASH 4.12

DE

Laden Sie nie defekte oder nicht aufladbare Batterien.
Der Automatik-Modus sowie die Einschränkungen bei der Benutzung

werden nachfolgend in der Betriebsanleitung erklärt.
Explosions- und Brandgefahr!

Während des Ladevorgangs können explosive Gase entstehen.

• Während des Ladevorgangs muss die Batterie in einem gut belüfteten
Bereich plaziert werden.

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!
Verbinden/Trennen:

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Zangen
anschließen oder trennen.

• Versichern Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol
der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit
der Fahrzeugkarosserie zu verbinden, versichern Sie sich, dass es einen
Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten
Sie während der Ladung auf einen frei zugänglichen Netzanschluss.

• Beachten Sie am Ende des Ladevorgangs folgendes: Trennen Sie erst
das Gerät vom Stromnetz und entfernen Sie dann erst die Klemmen von
der Batterie.

Anschluss:

• Klasse II-Gerät

• Der Anschluss an die Spannungsversorgung muss den nationalen
Vorschriften entsprechen.

Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie
das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten
Fachbetrieb.

8
