GYSFLASH

18.12 PL-E

73502_V2_07/03/2023

www.gys.fr

Page 2

Notice originale

INSTRUCTIONS DE SÉCURITÉ

Ce manuel d’utilisation comprend des indications sur le fonctionnement de l’appareil et les précautions à suivre pour la sécurité de l’utilisateur. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Cet appareil doit être utilisé uniquement pour faire de la recharge dans les limites indiquées sur l’appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Appareil destiné à un usage à l’intérieur. Il ne doit pas être exposé à la pluie.

Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.

GYSFLASH 18.12 PL-E

A n’utiliser en aucun cas pour charger des piles ou des batteries non-rechargeables.

Ne pas utiliser l’appareil, si le cordon d’alimentation ou la che

de secteur sont endommagés. Ne pas utiliser l’appareil, si le cordon de charge est endommagé

ou présente un défaut d’assemblage, an d’éviter tout risque de

court-circuit de la batterie. Ne jamais charger une batterie gelée ou endommagée. Ne pas couvrir l’appareil. Ne pas placer l’appareil à proximité d’une source de chaleur et

à des températures durablement élevées (supérieurs à 50°C). L’installation électrique doit comporter un moyen permettant

la déconnexion de l’appareil du réseau d’alimentation après installation. La déconnexion peut être obtenue en prévoyant

une che de prise de courant accessible ou en incorporant un interrupteur omnipolaire dans les canalisations xes

conformément aux règles d’installation. Ce chargeur utilise ses faces métalliques pour se refroidir. Pour

optimiser les performances de l’appareil, il est conseillé d’éviter de les recouvrir.

L’installation électrique du chargeur doit être effectuée par une

personne qualiée.

Risque d’explosion et d’incendie!

Une batterie en charge peut émettre des gaz explosif.

Page 3

Notice originale

GYSFLASH 18.12 PL-E

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.

• Éviter les ammes et les étincelles. Ne pas fumer.

• Protéger les surfaces de contacts électriques de la batterie à l’encontre des courts-circuits.

Connexion / déconnexion :

• Déconnecter l’alimentation avant de brancher ou de débrancher les connexions sur la batterie.

• La borne de la batterie non reliée au châssis doit être connectée la première. L’autre connexion doit être effectuée sur le châssis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.

• Après l’opération de charge, débrancher le chargeur de

batterie du réseau puis retirer la connexion du châssis et enn

la connexion de la batterie, dans l’ordre indiqué.

Raccordement :

• Cet appareil doit être raccordé à un socle de prise de courant relié à la terre.

• Le raccordement au réseau d’alimentation doit être effectué conformément aux règles d’installation nationales.

Entretien :

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de

qualication similaire an d’éviter un danger.

• L’entretien ne doit être effectué que par une personne qualiée.

• Avertissement ! Débrancher toujours la che de la prise secteur

avant d’effectuer des travaux sur l’appareil.

• N’utiliser en aucun cas des solvants ou autres produits nettoyants agressifs.

• Nettoyer les surfaces de l’appareil à l’aide d’un chiffon sec.

Réglementation :

• Appareil conforme aux directives européennes.

• La déclaration de conformité est disponible sur notre site internet.

• Marque de conformité EAC (Communauté économique Eurasienne)

• Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).

• Appareil conforme aux normes Marocaines.

• La déclaration Cم (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

• Ce matériel fait l’objet d’une collecte sélective. Ne pas jeter dans une poubelle domestique.

Page 4

Notice originale

GYSFLASH 18.12 PL-E

DESCRIPTION GÉNÉRALE

Le chargeur Gysash 18.12 PL-E est un chargeur embarqué destiné à la recharge des batteries de servitude qu’on retrouve dans les véhicules de loisirs (camping-car, caravanes...) et du nautisme de plaisance. Il est idéal pour recharger la plupart des batteries au plomb (Liquide/Gel, AGM) et lithium de type Lithium Fer Phosphate (LFP / LiFePO4).

Ce chargeur est parfaitement adapté à la charge et la maintenance de :

- Batteries plomb (Liquide/Gel, AGM) 12 V (6 éléments en série) de 36 Ah à 270 Ah.

- Batteries LFP 12 V (4 éléments en série) de 18 Ah à 270 Ah.

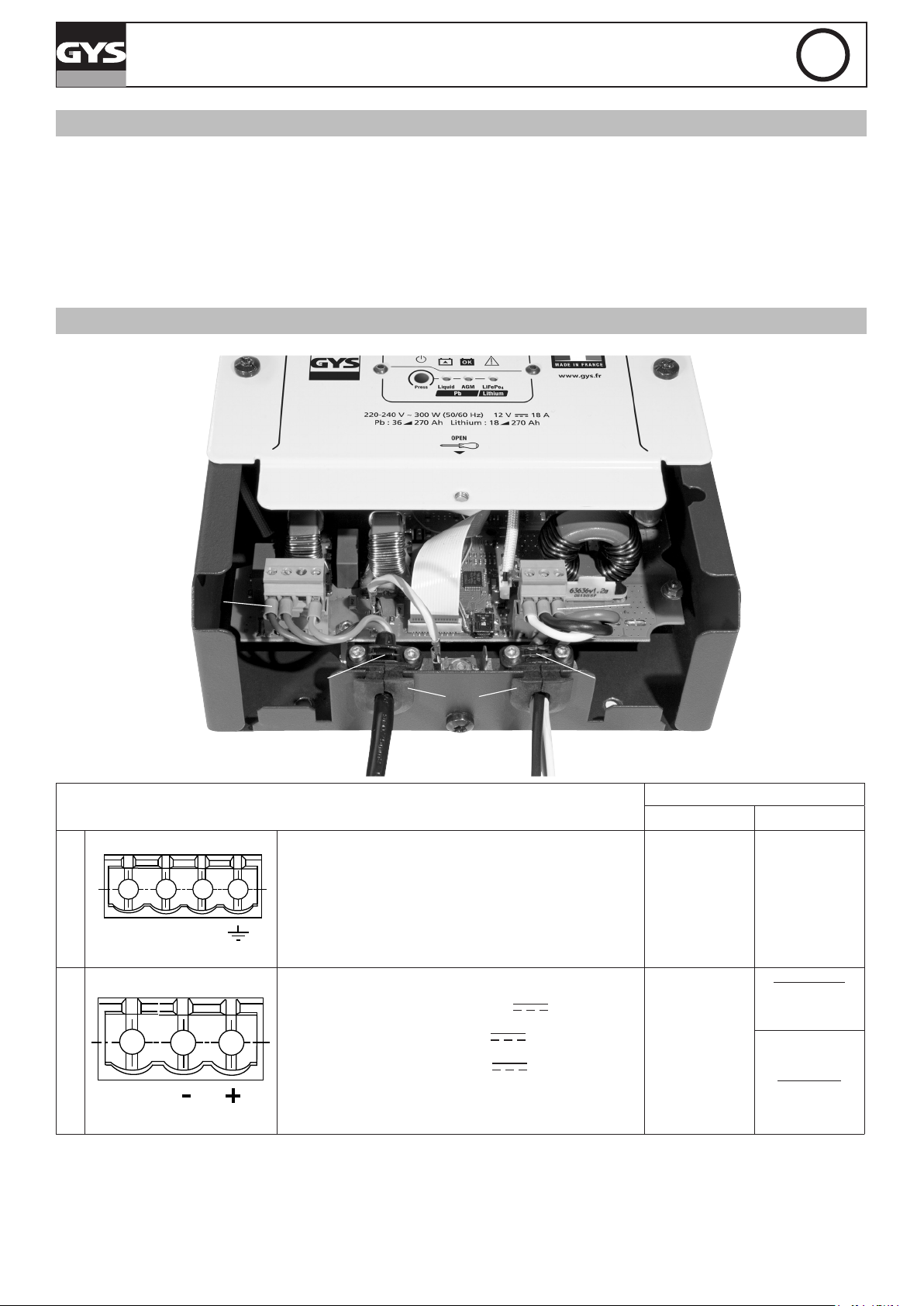

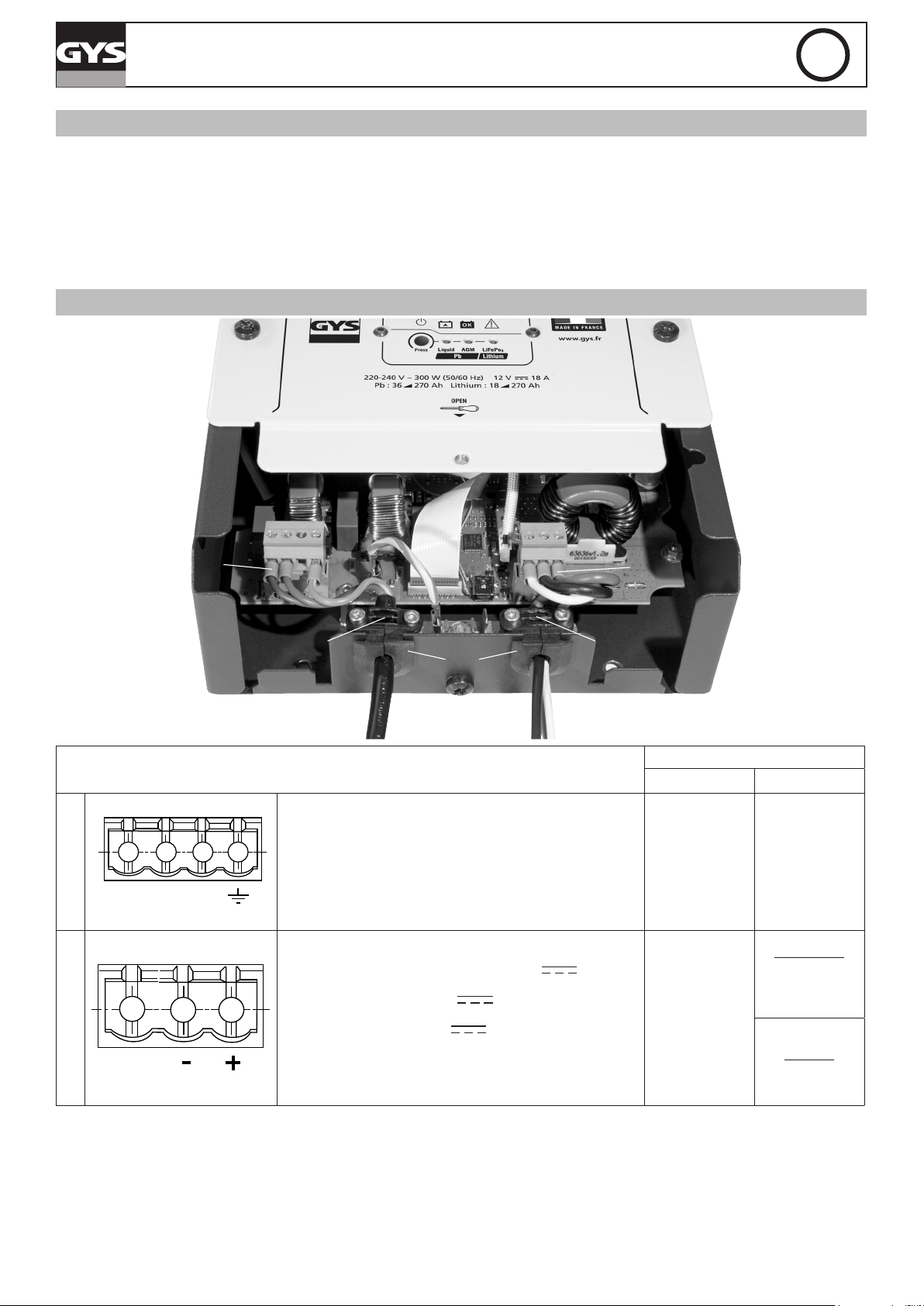

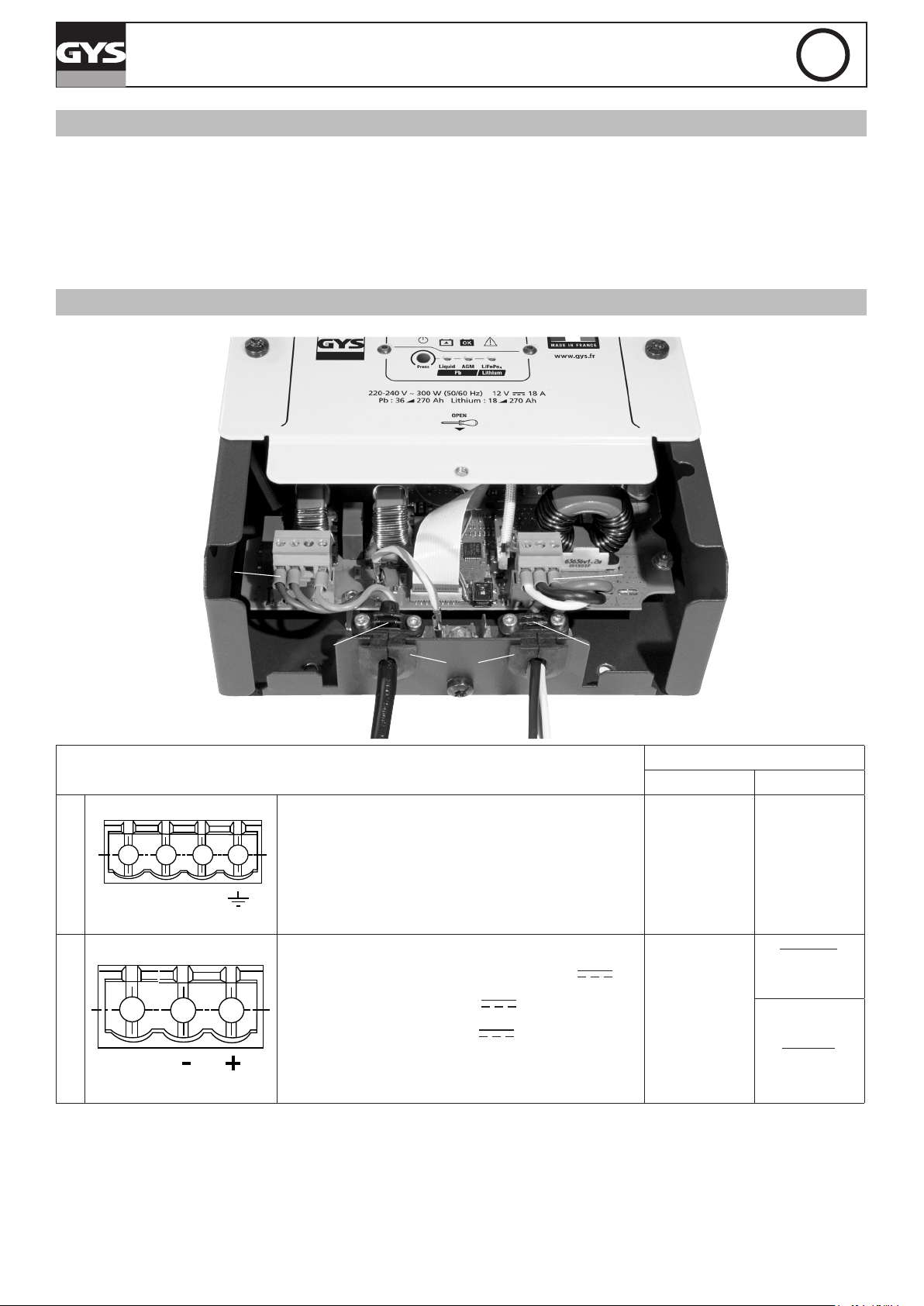

CONNECTIQUE ET CÂBLAGE

1 2 3

3 3

Connectique

BRANCHEMENT SECTEUR 230~

1. PHASE

2. NEUTRE

3. N.C.

4. TERRE

Référence connecteur Würth Electronik

691344510004 BRANCHEMENT BATTERIE 12 V

1. SIGNAL présence secteur (+12/50mA )

2. BRANCHEMENT NÉGATIF -12 V

3. BRANCHEMENT POSITIF +12 V

Référence connecteur Würth Electronik

691344510003

Type Section

H05RN-F

ou équivalent

H01V-K

ou équivalent

Câble

mini :

3G0.75 mm²

maxi :

3G2.5 mm²

Battery (2/3)

2.5 mm² ou

AWG14

Signal (1)

maxi 2.5 mm²

▪ Sertir les manchons de câblage 1 appropriés à la section de chaque câble.

▪ Visser les manchons sur le connecteur en suivant les schémas de branchement des connecteurs A et B (ci-dessus).

▪ Cliper les connecteurs dans leurs embases sur la carte.

▪ Passer les câbles dans les passe-câbles en caoutchouc 2 et encher ces derniers dans la tôle.

▪ Fixer les brides 3 de manière à ce que les parties câblées situées à l’intérieur du boîtier ne soient

jamais tendues (vis M3x20 - TORX 10).

Page 5

Notice originale

GYSFLASH 18.12 PL-E

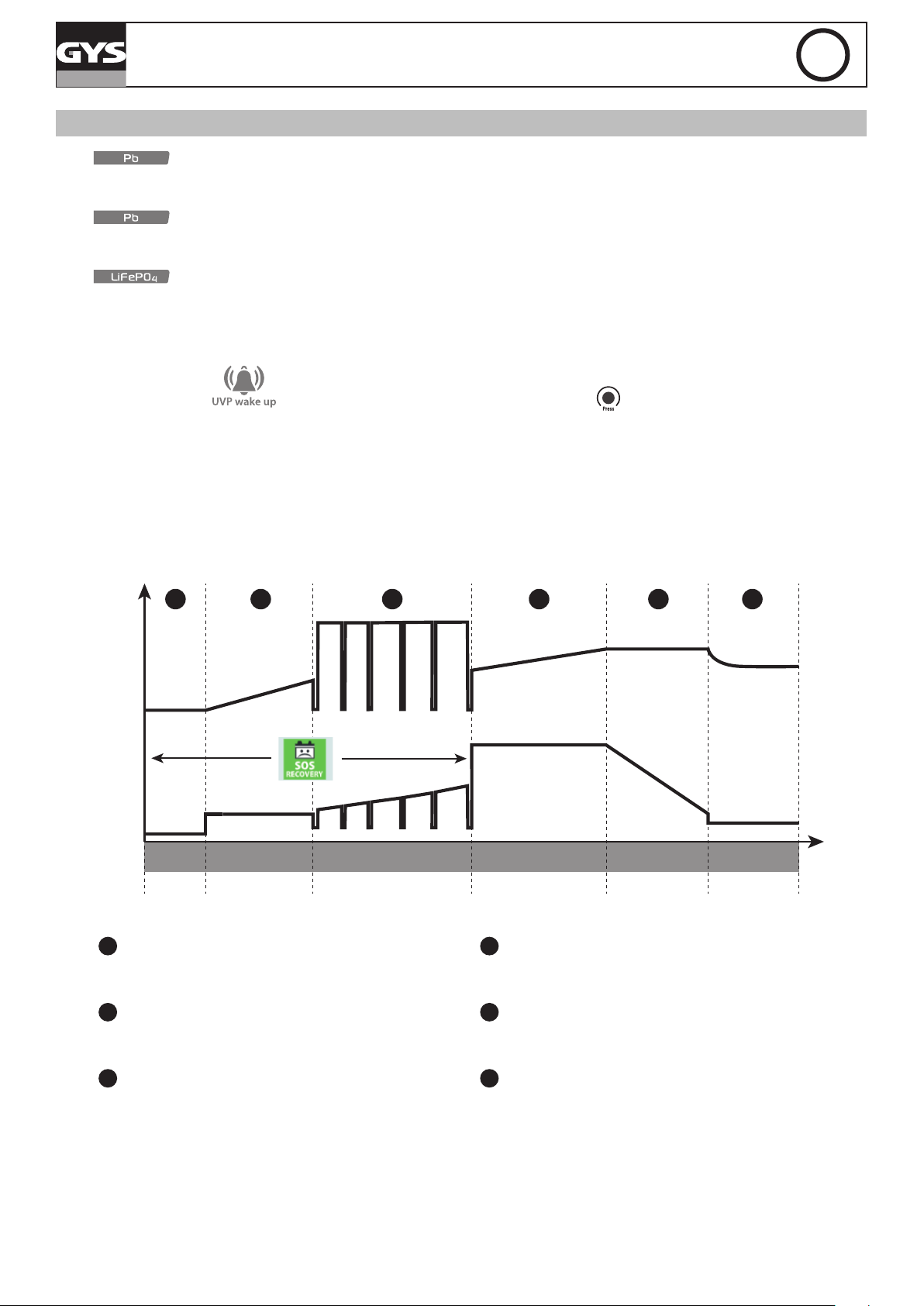

MODES DE CHARGE

Mode de charge Plomb Liquide/Gel (14.3 V/18 A) :

Mode destiné à la charge de batteries 12 V au plomb/liquid de 36 Ah à 270 Ah. Cycle de charge automatique 6 étapes.

Mode de charge Plomb AGM (14.7 V/18 A) :

Mode destiné à la charge de batteries 12 V au plomb/AGM de 36 Ah à 270 Ah. Cycle de charge automatique 6 étapes.

Mode de charge Lithium (14.4 V/18 A) :

Mode destiné à la charge de batteries 12 V au lithium de 18 Ah à 270 Ah. Cycle de charge automatique en 6 étapes.

Certaines batteries lithium intègrent une protection UVP (Under Voltage Protection) qui déconnecte la batterie en cas de décharge profonde. Cette protection empêche le chargeur de détecter la batterie. An que le Gysash 18.12 PL-E puisse charger la batterie, il faut désactiver la protection UVP. Pour cela, placer le chargeur en mode de charge Lithium, puis appuyer 10 secondes sur le bouton de sélection . Le chargeur va alors désactiver la protection UVP et lancer automatiquement la charge. Attention : En cas de protection UVP d’une batterie lithium, enlever tous les consommateurs sur la batterie avant d’activer l’UVP Wake up.

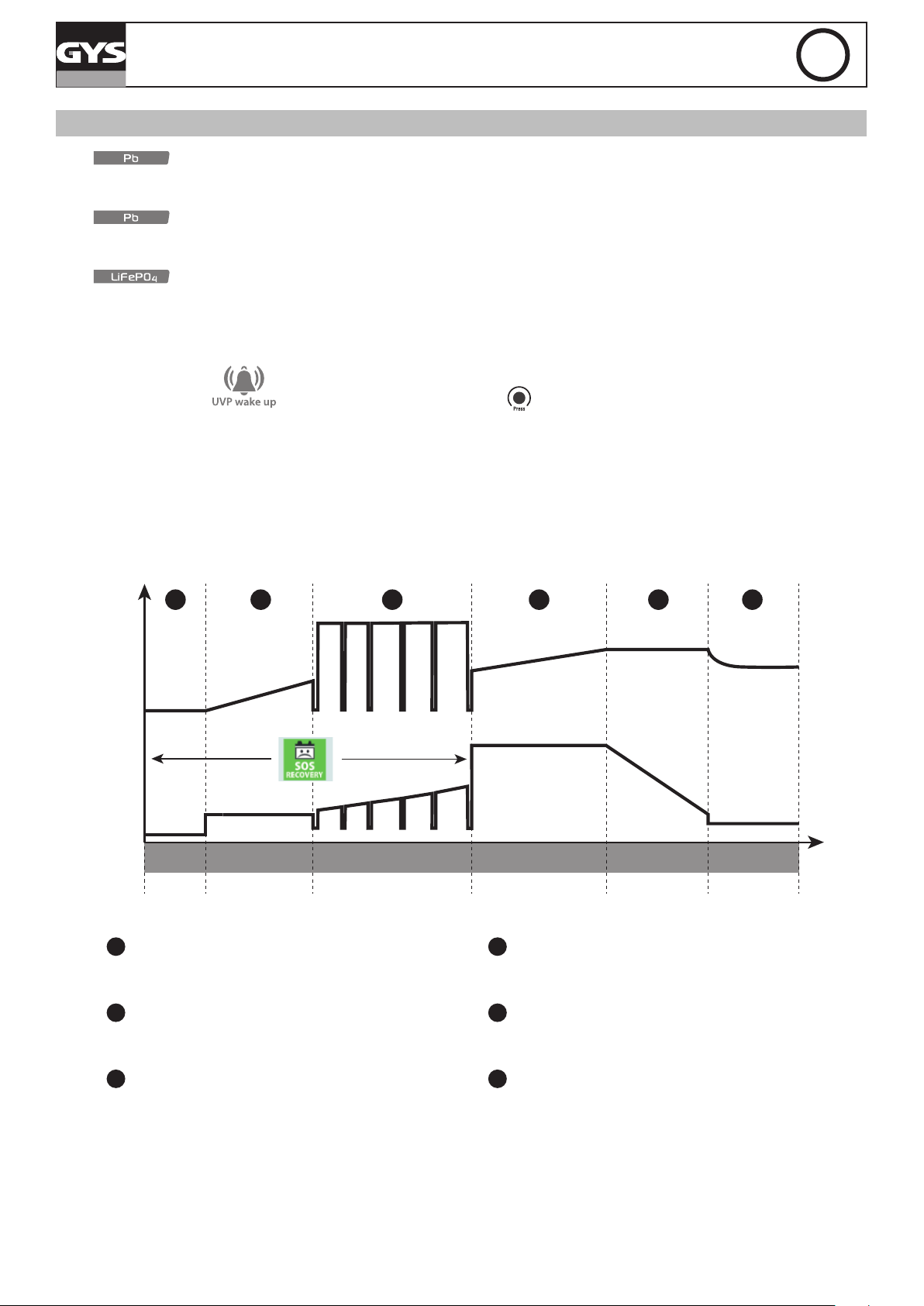

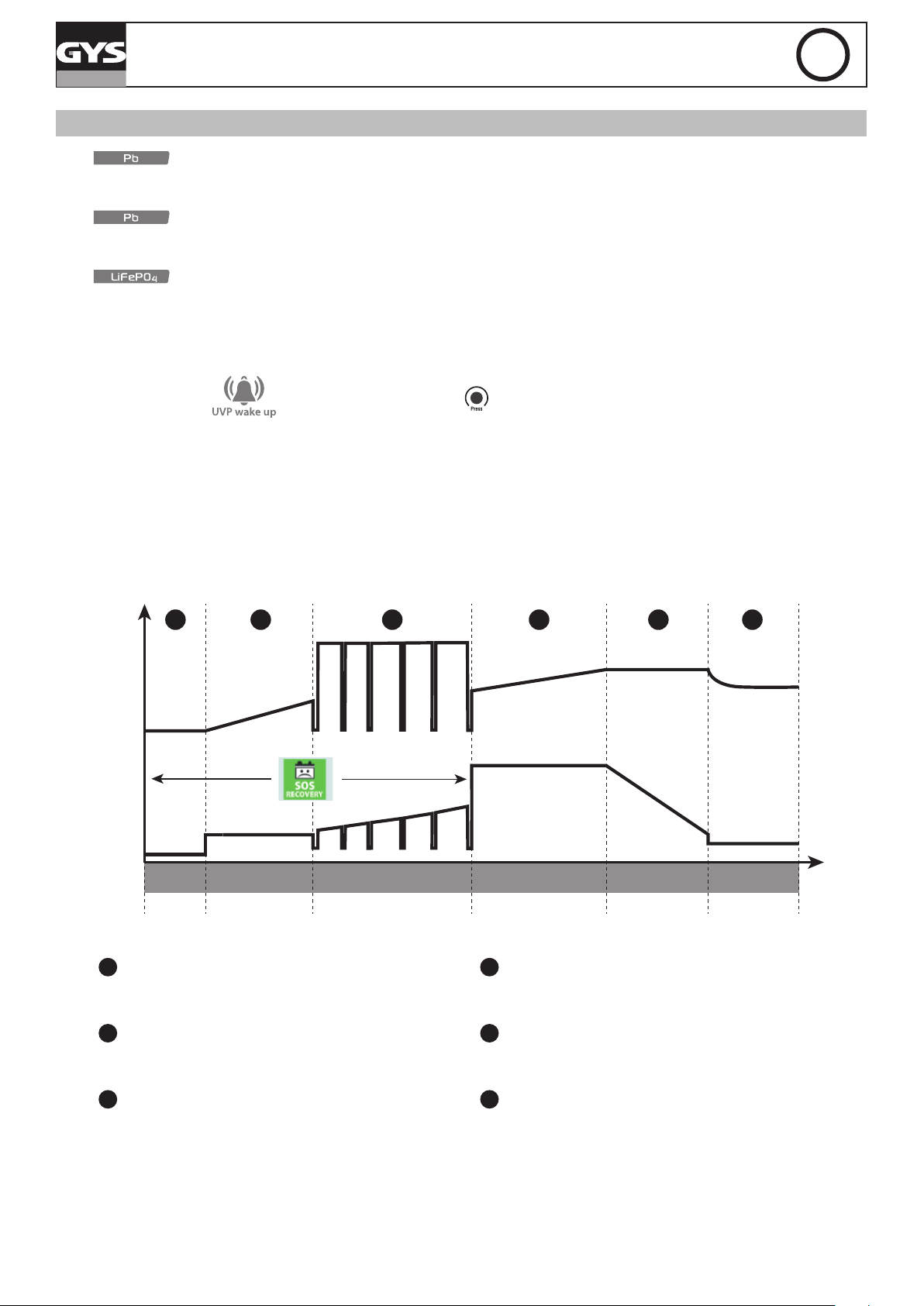

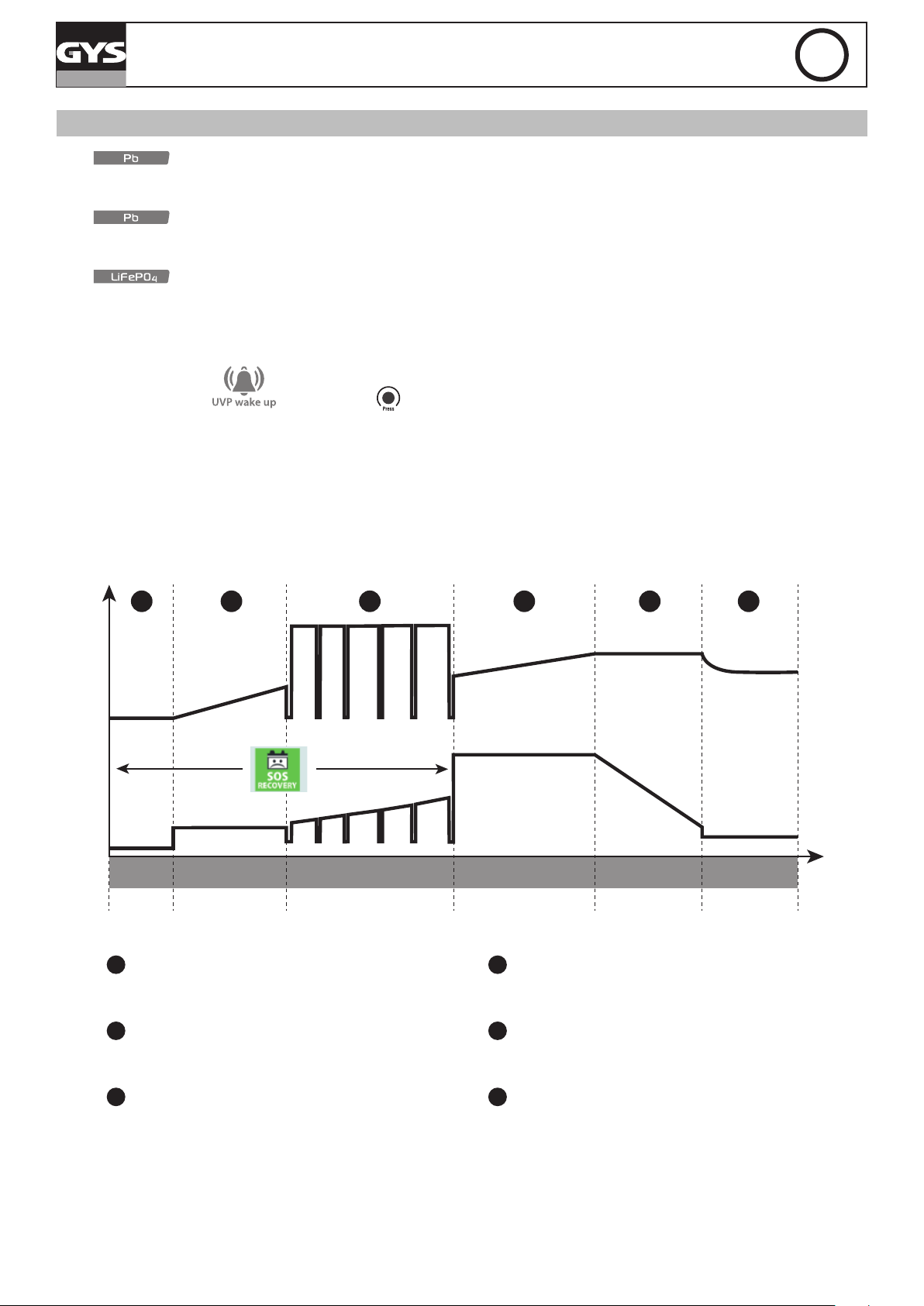

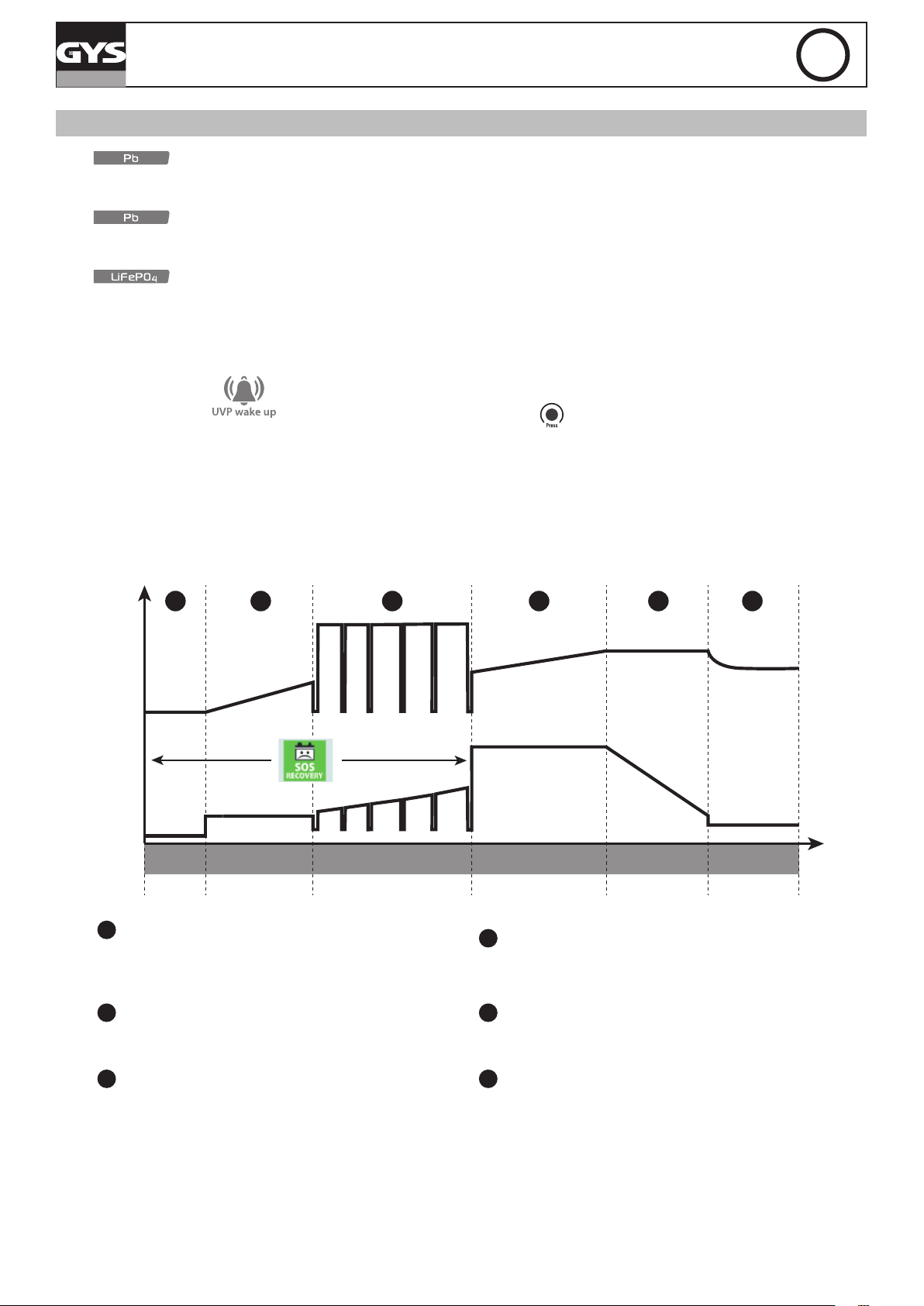

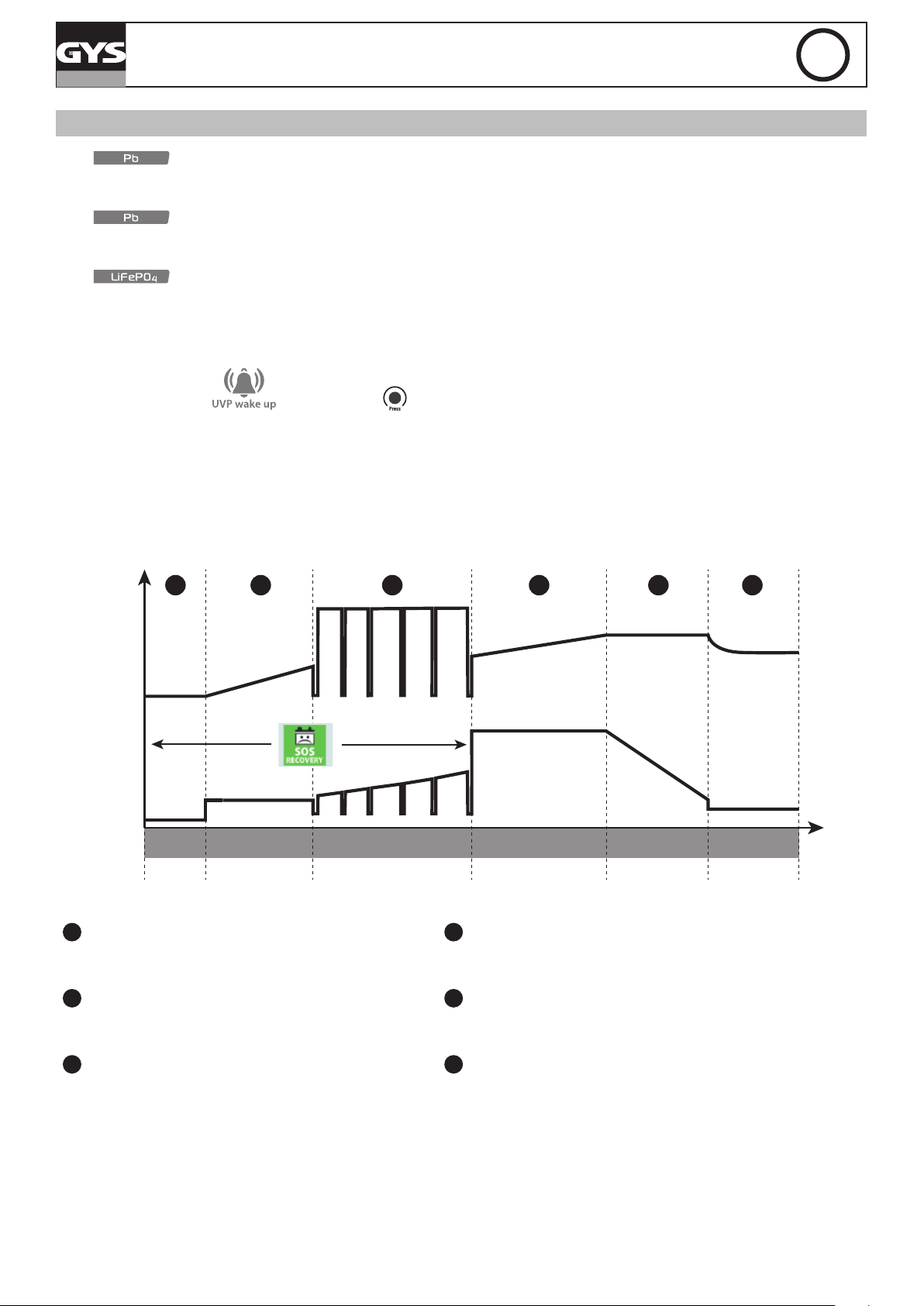

• Courbe de charge Plomb :

Le Gysash 18.12PL-E intègre une courbe de charge évoluée à 6 étapes qui garantit les performances optimales de votre batterie. Cette courbe charge automatique est adaptée à tous les types de batteries au Plomb (liquide et AGM) an de garantir un niveau de charge optimal pour votre batterie. Cette courbe est parfaitement compatible avec la présence de consommateurs sur la batterie.

1 2

Analyse Récupération Désulfatation Charge Absorption

défaut après défaut après

Étape 1 : Analyse

Analyse de l’état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée…)

Étape 2 : Récupération (6 A) Algorithme de récupération des éléments endommagés suite à une décharge profonde.

Max 12h<1s Max 8h

4 5 6

Maintien de

charge

Max 2h No limit

Étape 4 : Charge (18 A) Charge rapide à courant maximum permettant d’atteindre 80% du niveau de charge (liquide/GEL : 14.3 V, AGM : 14.7 V).

Étape 5 : Absorption

Charge à tension constante (liquide/GEL : 14.3 V, AGM : 14.7 V) pour amener le niveau de charge à 100%.

Étape 3 : Désulfatation (15.8 V) Algorithme de désulfatation de la batterie.

Étape 6 : Maintien de charge

Maintien du niveau de charge de la batterie à son maximum

(liquide : 13.5 V, AGM : 13.5 V).

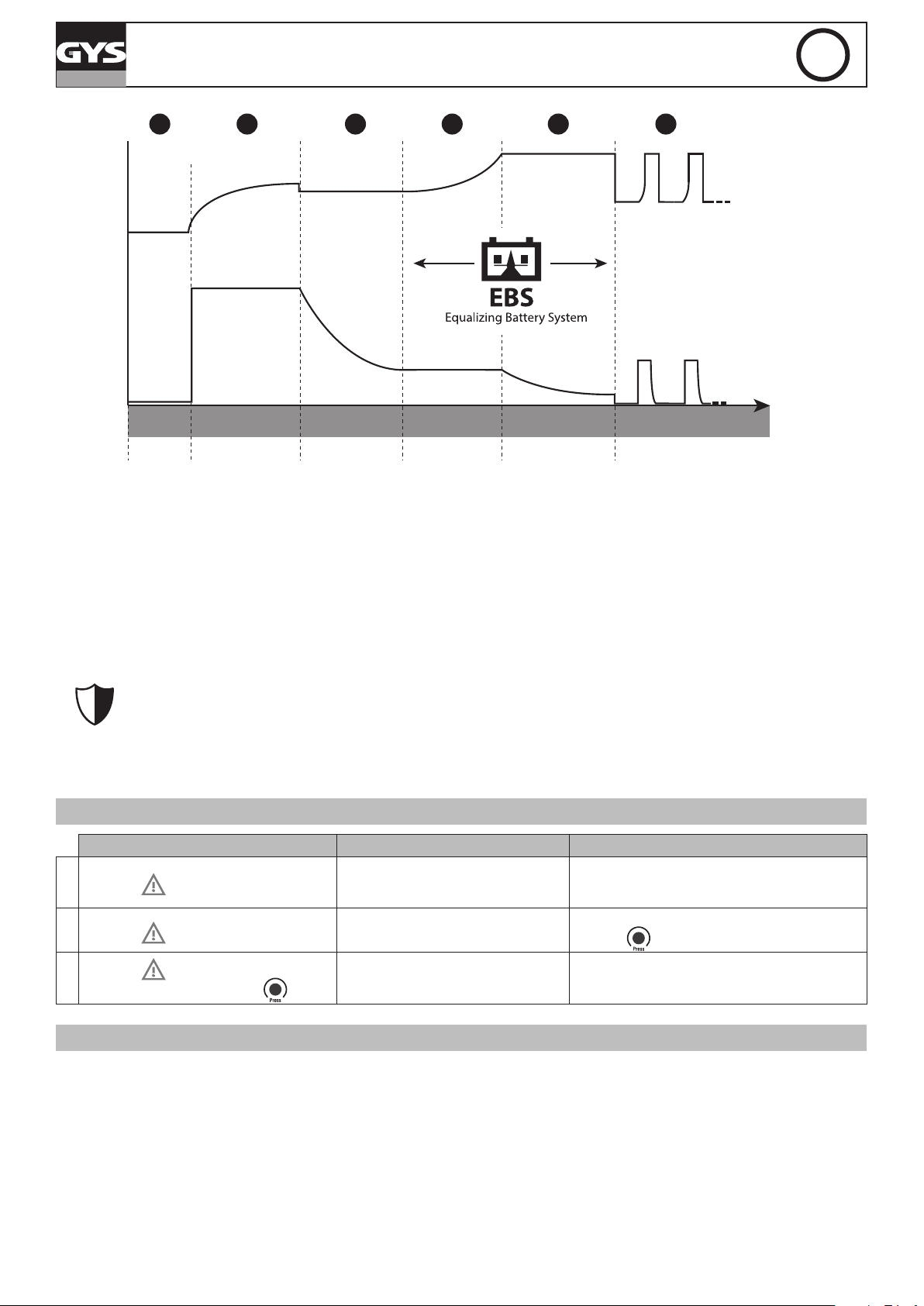

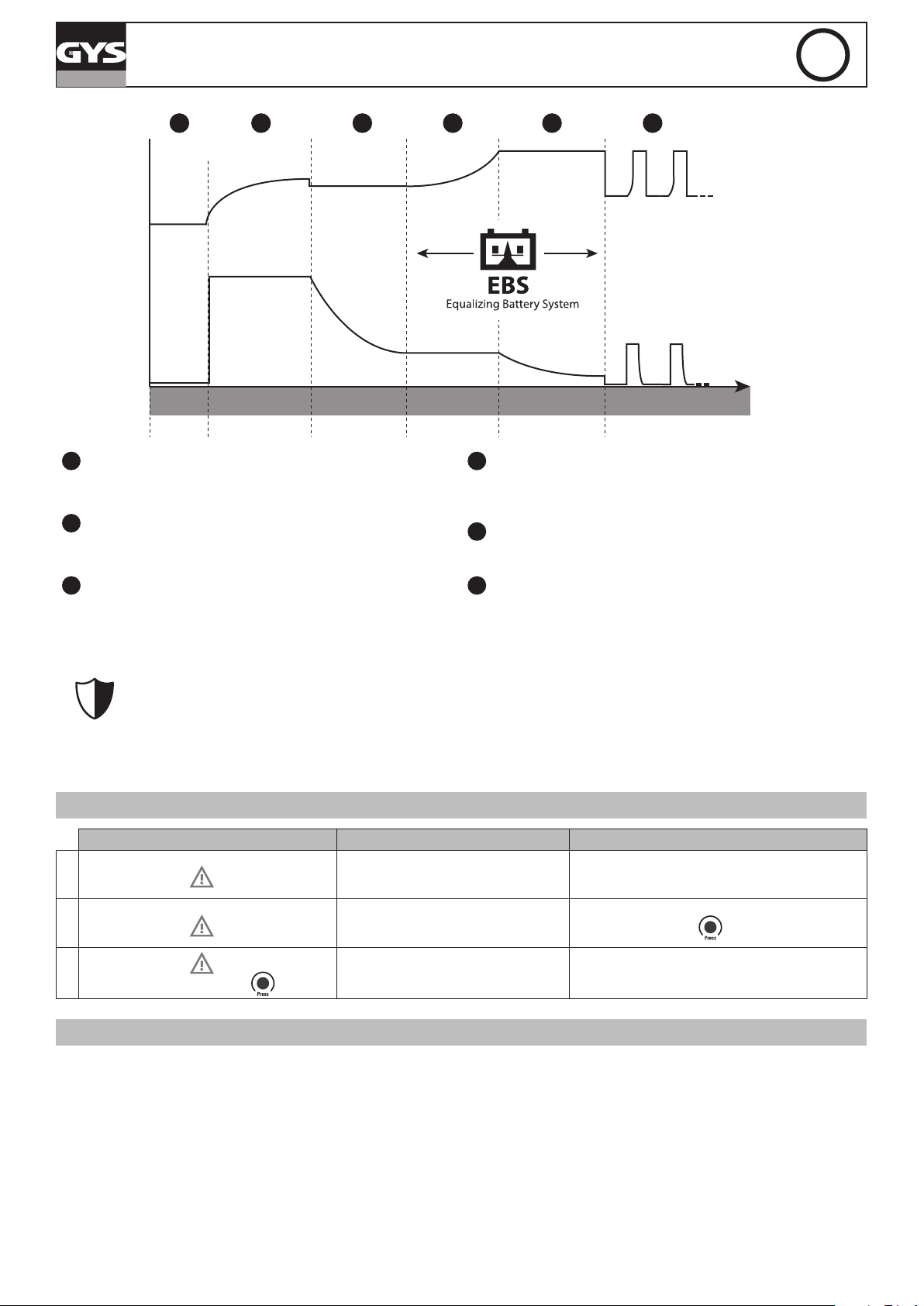

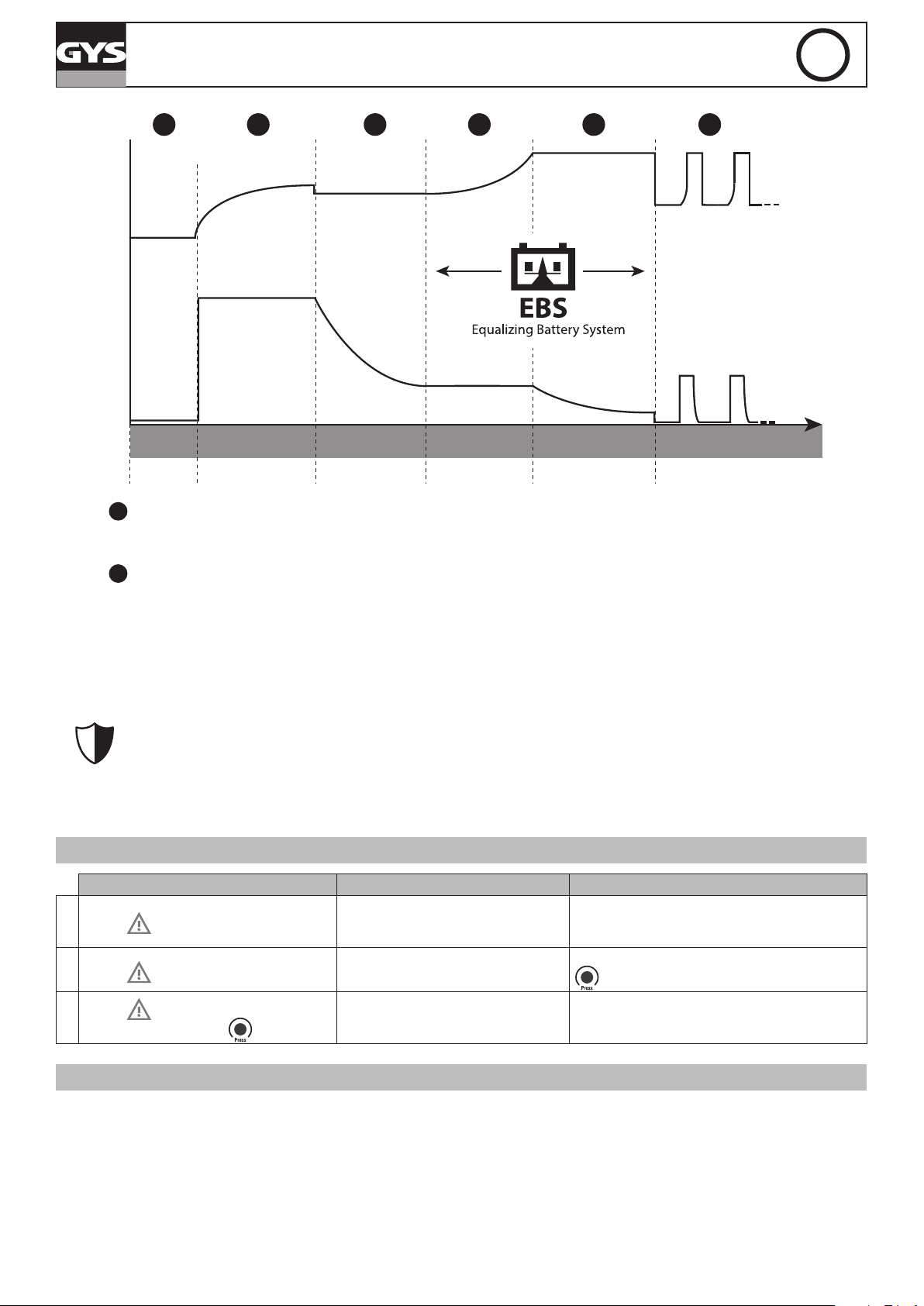

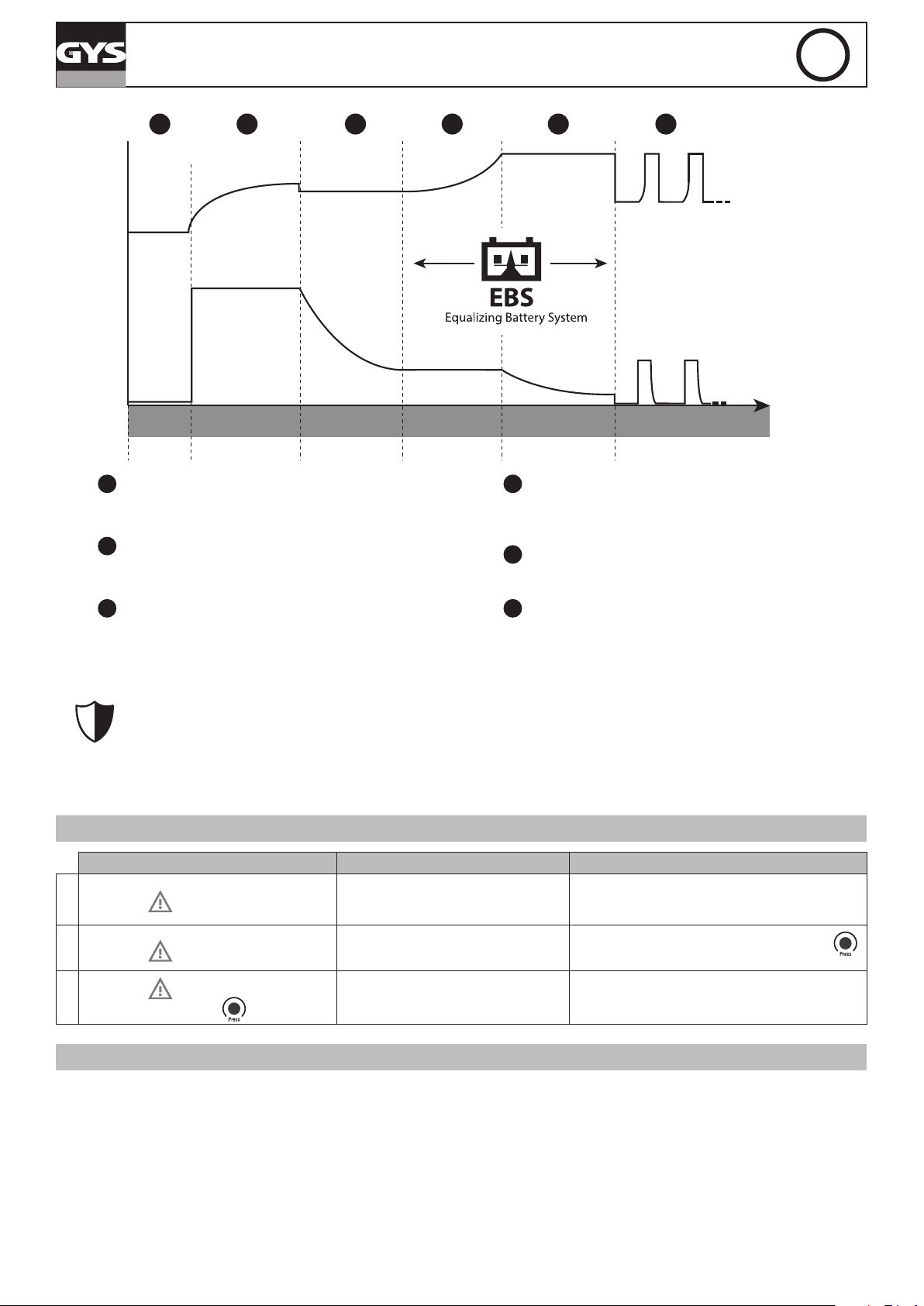

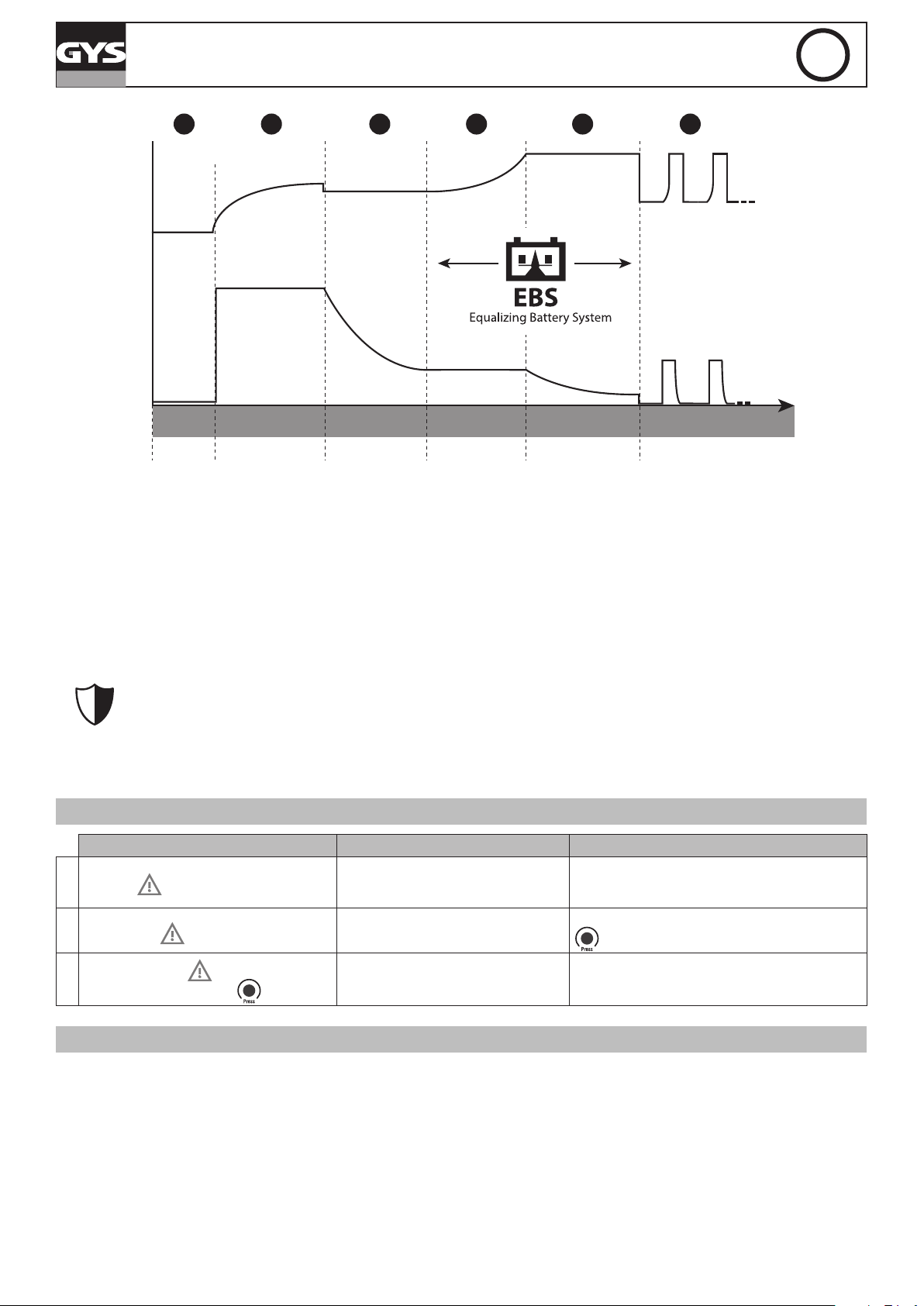

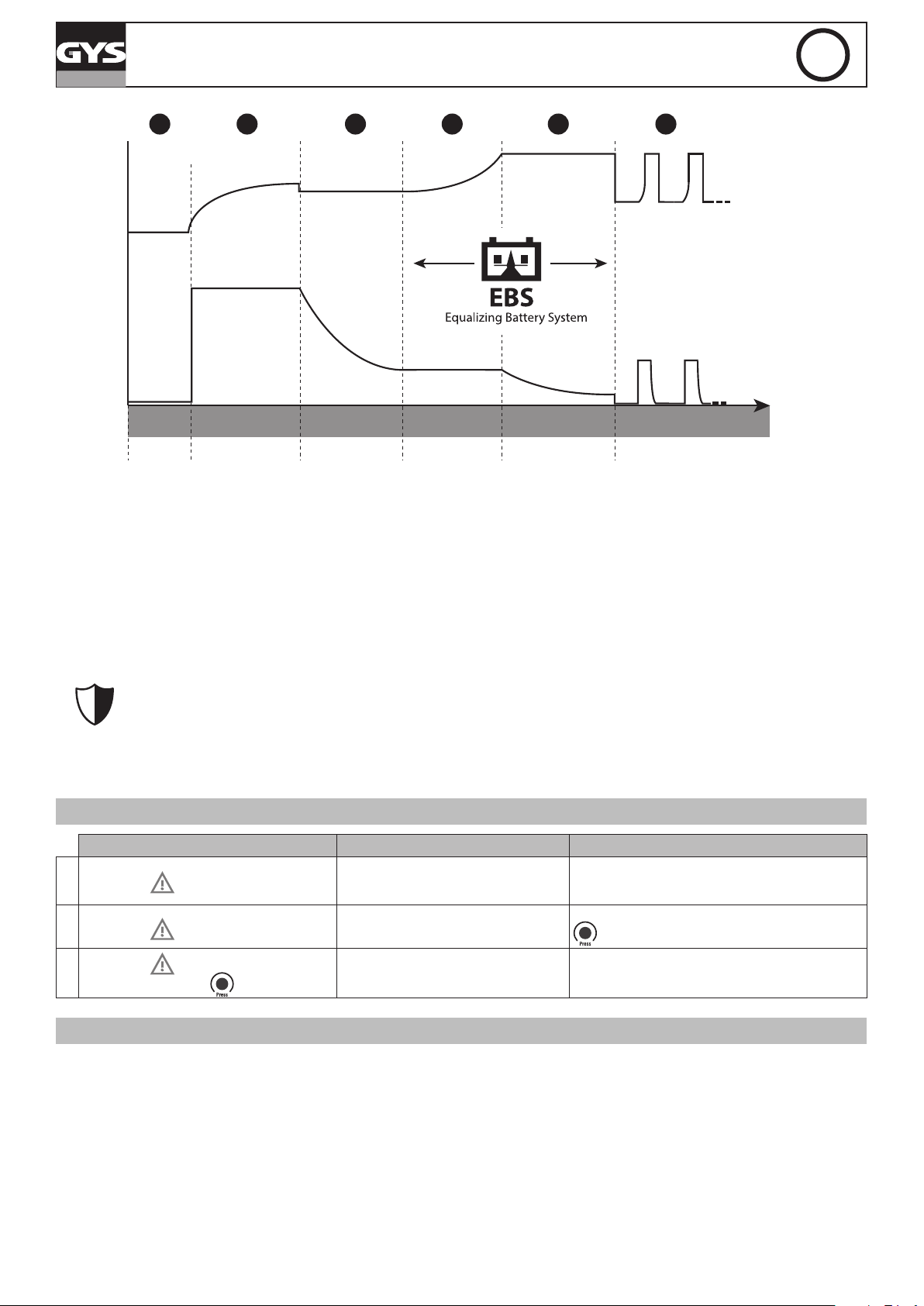

• Courbe de charge Lithium :

Le Gysash 18.12PL-E utilise une courbe de charge Lithium évoluée en 6 étapes qui garantit les performances optimales de votre batterie. Cette courbe charge automatique est adaptée à tous les types de batteries lithium LiFePO4 (LFP) an de garantir un niveau

de charge optimal pour votre batterie. Cette courbe est parfaitement compatible avec la présence de consommateurs sur la batterie.

Page 6

Notice originale

GYSFLASH 18.12 PL-E

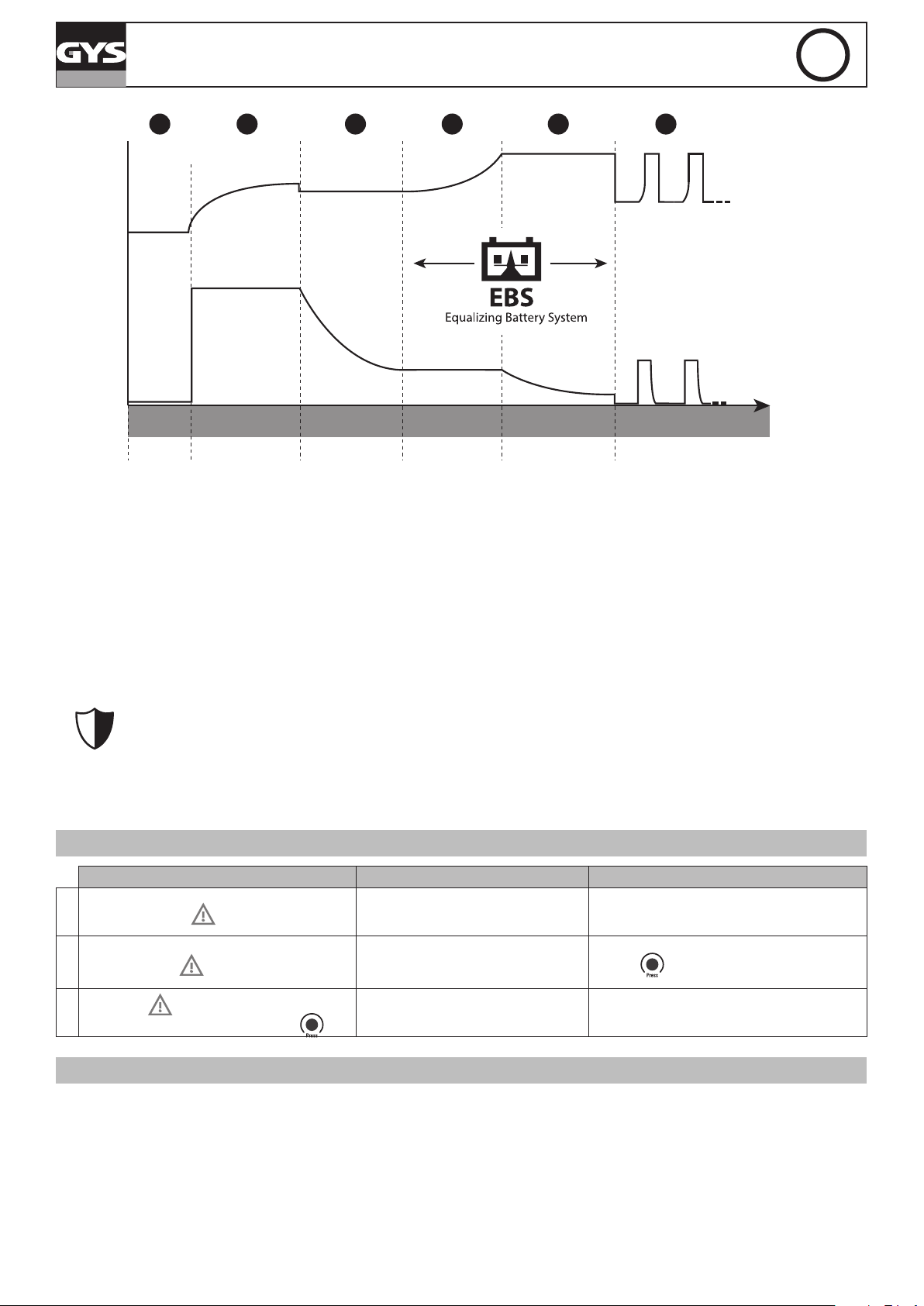

1 2 3 4 5

Analyse Charge Complément

Max 30 min<1s Max 2h

Étape 1 : Analyse

Analyse de l’état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée, etc).

Étape 2 : Charge (18 A) Charge rapide à courant maximum jusqu’à atteindre U1 (13.8 V)

Étape 3 : Absorption

Charge sous tension constante U1 (13.8 V) pour amener le niveau de charge à 98%.

Égalisation /

Equilibrage

Max 1h No limit

Étape 4 : Complément

Augmentation progressive de la tension à U2 (14.4 V) à courant réduit permettant d’atteindre 100% du niveau de charge.

Étape 5 : Égalisation / Équilibrage

Équilibrage des cellules de la batterie.

Étape 6 : Floating

Maintient le niveau de charge de la batterie à son niveau maximum avec charge de maintenance tous les 2 mois.

Mode FloatingAbsorption

• Protections :

Le GYSFLASH 18.12 PL-E possède un ensemble de dispositifs le protégeant contre les courts circuits et inversion de polarité. Il dispose d’un système qui évite toute étincelle lors du branchement du chargeur sur la batterie. Ce chargeur est à double isolation et est compatible avec l’électronique des véhicules.

Le GYSFLASH 18.12PL-E est équipé d’un capteur de température intégré qui lui permet d’adapter son courant de charge en fonction de la température ambiante an d’éviter toute surchaue de l’électronique interne.

ANOMALIES, CAUSES, REMÈDES

Anomalies Causes Remèdes

Le voyant clignote.

Le voyant est allumé.

Le voyant reste allumé même après un

appui sur le bouton de sélection .

• Inversion de polarité

• Tension batterie trop élevée

• Batterie en court-circuit

• Echec lors de la charge, batterie non récupérable

Défaut thermique

• Vérier que le raccordement des câbles de charge est bien fait

• Vérier qu’il s’agit bien d’une batterie 12V.

• Changer de batterie et appuyer sur le bouton de

sélection pour relancer une charge

Température environnante trop élevée (>50°C), aérer le local et laisser le chargeur se refroidir

CONDITIONS DE GARANTIE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main d’œuvre). La garantie ne couvre pas :

• Toutes autres avaries dues au transport.

• L’usure normale des pièces (Ex. : câbles, pinces, etc.).

• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).

• Les pannes liées à l’environnement (pollution, rouille, poussière). En cas de panne, retourner l’appareil à votre distributeur, en y joignant :

- un justicatif d’achat daté (ticket de sortie de caisse, facture….)

- une note explicative de la panne.

Page 7

Translation of the original instructions

SAFETY INSTRUCTIONS

This manual includes guidelines on the operation of your device and the precautions to follow for your own safety. Ensure it is read

carefully before rst use and keep it handy for future reference.

This device should only be used for charging and within the limits indicated on the device and in the manual. The safety instructions must be followed. In case of improper or unsafe use, the manufacturer cannot be held responsible

Device suitable for indoor use only. Do not expose to rain or excessive moisture.

This device may be used by children from age 8 and by persons

with reduced physical, sensory or mental capabilities or lack of experience and knowledge, provided that they are under

supervision or have been told how to use the device safely and

are aware of the potential risks. Children must not use the device as a plaything. Cleaning and servicing tasks may not be carried

out by children unless they are supervised.

GYSFLASH 18.12 PL-E

Do not use for charging non-rechargeable batteries Do not use any charger other than the one supplied with the

machine to charge the batteries. Do not use the device if the charging cable appears to be

damaged or assembled incorrectly in order to avoid any risk of

short circuiting the battery. Never charge a frozen or damaged battery. Do not cover the device.

Do not place the device near a re or subject it to heat or to

longterm temperatures exceeding 50°C The electrical installation must include a way to disconnect

the appliance from the supply network after installation.

Disconnection can be achieved by providing an accessible

socket outlet or by incorporating an omnipolar switch in the xed lines according to the installation rules.

This charger uses its metal case to cool down. To optimize the performances of the device, it is recommended to avoid covering it.

The electrical installation of the charger must be carried out by a

qualied person.

Risk of explosion and re!

A battery being charged can emit explosive gas.

• Avoid ames and sparks. Do not smoke.

• Protect the electrical contacts of the battery against shortcircuiting.

Connection / disconnection:

• Disconnect the power supply before connecting/disconnecting the device to/from the battery.

Page 8

Translation of the original instructions

GYSFLASH 18.12 PL-E

• During the charge, the battery must be placed in a well ventilated area.

• The terminal of the battery that is not connected to the car

frame must be connected rst. The other connection must be

made on the car frame, far from the battery and the fuel line. The battery charger must be connected to the power supply

network.

• After the starting/charging process, disconnect the booster/

battery charger from the power supply network and remove

the connector from the car frame and then the connector from the battery, in this order.

Connection:

• This device must be connected to an earthed power supply

• Connection to the mains must be made according to the national installation regulations.

Maintenance:

• If the power supply cable is damaged, it must be replaced

by the manufacturer, its service agent or an equally qualied

person.

• Service should be performed by a qualied person

• Warning! Always remove the power plug from the wall socket before carrying out any work on the device.

• Under no circumstances should solvents or other aggressive cleaning agents be used.

• Clean the device’s surfaces with a soft, dry cloth.

Regulations:

• The device complies with European Directive.

• The certicate of compliance is available on our website.

• EAC conformity mark (Eurasian Economic Commission)

• Equipment in compliance with British requirements. The British Declaration of Conformity is available on our website (see home page).

• Equipment in conformity with Moroccan standards.

• The declaration Cم (CMIM) of conformity is available on our website (see cover page).

Disposal:

• This product should be disposed of at an appropriate recycling facility. Do not dispose of in domestic waste.

Page 9

Translation of the original instructions

GYSFLASH 18.12 PL-E

GENERAL DESCRIPTION

The Gysash 18.12 PL-E charger is an on-board charger designed for recharging utility batteries found in recreational vehicles (camper vans, caravans...) and pleasure boating. It is ideal for recharging most lead (Liquid/Gel, AGM) and Lithium Iron Phosphate (LFP / LiFePO4) batteries.

This charger is perfectly suited for charging and maintenance of:

- 12 V Liquid/Gel-AGM lead batteries (6 cells in series) from 36 Ah to 270 Ah.

- LFP batteries 12V (4 elements in series) from 18 Ah to 270 Ah.

CONNECTIONS & WIRING

1 2 3

3 3

Connections

230~ MAINS CONNECTION

1. LIVE

2. NEUTRAL

3. Not Connected

4. EARTH

Order No. Connector Würth Electronik

691344510004 12 V BATTERY CONNECTION

1. SIGNAL mains presence (+12/50mA)

2. NEGATIVE CONNECTION -12 V

3. POSITIVE CONNECTION +12 V

Order No. Connector Würth Electronik

691344510003

H05RN-F

or equivalent

H01V-K

or equivalent

Wiring

Type Section

mini :

3G0.75 mm²

maxi :

3G2.5 mm²

Battery (2/3)

2.5 mm² or

AWG14

Signal (1)

maxi 2.5 mm²

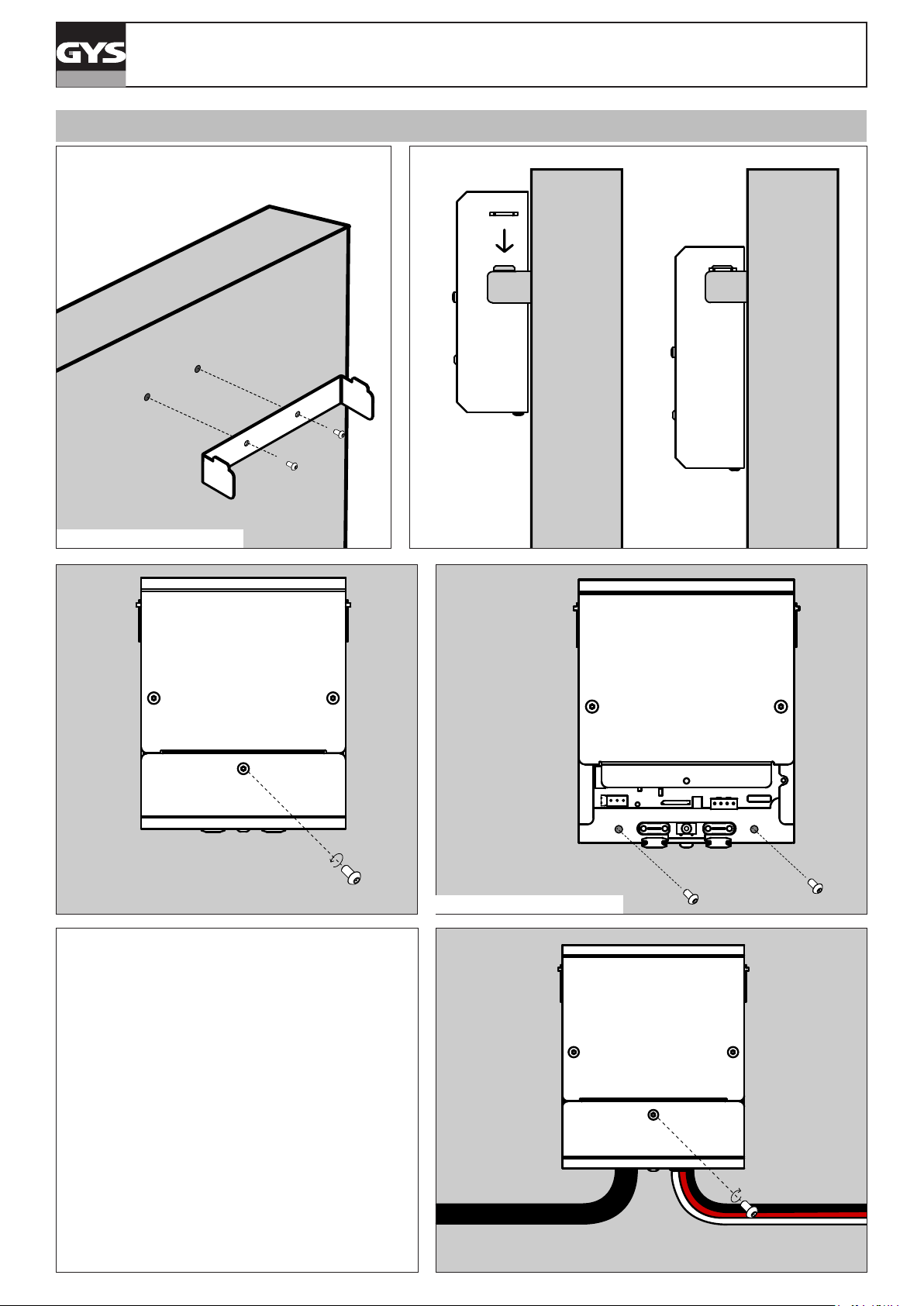

▪ Crimp the appropriate wiring sleeves 1 for the cross-section of each cable.

▪ Screw the sleeves onto the connector following the connection diagrams for connectors A and B (above).

▪ Clip the connectors into their sockets on the board.

▪ Pass the cables through the rubber cable glands 2 and plug them into the sheet metal.

▪ Attach the anges 3 in such a way that the wired parts inside the housing are never under tension

(screws M3x20 - TORX 10).

Page 10

Translation of the original instructions

GYSFLASH 18.12 PL-E

CHARGE MODES

Lead Liquid/Gel (14.3 V/18 A) charging mode:

Mode designed for charging of 12V lead/GEL batteries from 36 Ah to 270 Ah. 6-step automatic charging cycle.

Lead AGM (14.7 V/18 A) charging mode:

Mode designed for charging of 12V lead/AGM batteries from 36 Ah to 270 Ah. 6-step automatic charging cycle.

Lithium CHARGE mode (14.4 V/18 A):

Mode designed for charging of 12 V lithium batteries from 18 Ah to 270 Ah. 6-step automatic charging cycle.

Some Lithium batteries incorporate a UVP protection (Under Voltage Protection) which disconnects the battery in case of deep discharge. This protection prevents the charger from detecting the battery. In order for the Gysash 18.12 PL-E to be able to charge the battery, it is necessary to deactivate the UVP protection. To do this, place the charger in Lithium charging mode, then press the mode button for 10 seconds . The charger will then deactivate the UVP protection and automatically start charging. Caution: In case of UVP protection of a lithium battery, remove all consumers on the battery before activating the UVP Wake up.

• Lead-acid charging curve :

The Gysash 18.12 PL-E incorporates an advanced 6-step charging curve that guarantees the optimal performance of your battery. This automatic charging curve is adapted to all types of lead-acid batteries (GEL, AGM...) in order to guarantee an optimal charge level of your battery. This curve is perfectly compatible with the presence of consumers on the battery.

1 2

Analysis Recovery Desulfation Charge Absorption Floating

default after default after

Step 1 : Analysis

Analysis of the battery condition (charge level, inversion, polarity, wrong battery connected, etc).

Step 2 : Recovery (6 A) Recovering damaged elements after deep and prolonged discharge.

Max 12h<1s Max 8h

4 5 6

Max 2h No limit

Step 4 : Charge (18 A) Fast charging at maximum current up to 80% of the charge level

(liquid/GEL : 14.3 V, AGM : 14.7 V).

Step 5 : Absorption Charge under constant voltage (liquid/GEL : 14.3 V, AGM : 14.7 V) to bring the charge level to 100%

Step 3 : Desulfation (15.8 V)

Battery desulfation algorithm.

Step 6 : Floating

Maintains the battery charge level at its maximum level

(liquid : 13.5 V, AGM : 13.5 V).

• Lithium charging curve :

The GYSash 18.12 PL-E uses an advanced 6-step lithium charging curve that ensures optimal battery performance. This automatic charging curve is adapted to all types of LiFePO4 lithium batteries (LFP_ to ensure an optimal charge level of your battery. This curve

is perfectly compatible with the presence of consumers on the battery.

Page 11

Translation of the original instructions

GYSFLASH 18.12 PL-E

1 2 3 4 5

Analysis Charge Complement

Max 30 min<1s Max 2h

Step 1: Analysis

Analysis of the battery condition (charge level, inversion, polarity, wrong battery connected, etc).

Step 2 : Charge (18 A) Fast charging at maximum current up to U1 (13.8 V)

Step 3 : Absorption

Constant voltage load U1 (13.8 V) to bring the charge level to 98%.

Equalization /

Balancing

Max 1h No limit

Step 4 : Complement

Progressive increase of the voltage at reduced current to reach

U2 (14.4 V) of the charge level.

Step 5 : Equalization / Balancing

Balancing the battery cells.

Step 6 : Floating

Maintains the battery charge level at its maximum level with a maintenance charge every 2 months.

Mode FloatingAbsorption

• Protections :

The GYSFLASH 18.12 PL-E has comprehensive safety features to protect it against short-circuits and polarity reversals. It has an anti-sparks feature which prevents sparks whilst connecting the device to the battery. This charger has double insulation and is safe to use with the battery in situ as it will protect the vehicle’s on-board electronics.

The GYSFLASH 18.12 PL-E is tted with an integrated temperature probe that ensures that the charging current is adapted to the ambient temperature, for an optimal charging performance.

TROUBLESHOOTING, CAUSES, SOLUTIONS

Troubleshooting Causes Solutions

Indicator ashes.

The indicator is on.

The indicator light remains on even

after pressing mode button .

• Polarity reversal

• Battery voltage is too high

• Battery in short-circuit

• Charge failure, battery non recoverable.

Thermal protection

• Check that the charging cables are properly connected.

• Check that it is a 12V battery.

• Change the battery and press the mode button to restart a charge

Ambient temperature is too high (>50°C), cool the room and let the charger cool down.

WARRANTY

The warranty covers faulty workmanship for 2 years from the date of purchase (parts and labour).

The warranty does not cover:

• Transit damage.

• Normal wear of parts (eg. : cables, clamps, etc..).

• Damages due to misuse (power supply error, dropping of equipment, disassembling).

• Environment related failures (pollution, rust, dust).

In case of failure, return the unit to your distributor together with:

- The proof of purchase (receipt etc ...)

- A description of the fault reported

Page 12

Übersetzung der Originalbetriebsanleitung

SICHERHEITSANWEISUNGEN

Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise.

Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das

Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Dieses Gerät darf ausschließlich zum Laden für die in der Anleitung oder auf dem Gerät genannten Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen

Verwendung kann der Hersteller nicht haftbar gemacht werden. Schützen Sie das Gerät vor Feuchtigkeit und Nässe.

Schützen Sie das Gerät vor unbefugtem Gebrauch. Kinder unter 8

Jahren düfen nicht mit diesem Gerät spielen. Benden sich Kinder oder Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten sowie Personen ohne explizite Erfahrung im Umgang mit dem Produkt in der Nähe des Gerätes, sorgen Sie bitte für

ausreichend Schutz und Kontrolle bei Benutzung des Gerätes.

GYSFLASH 18.12 PL-E

Laden Sie nie defekte oder nicht auadbare Batterien. Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen

oder das Zubehör defekt ist. Wenn das Ladekabel beschädigt ist oder ein Verbindungsfehler

auftritt, bitte das Gerät nicht benutzen, um jeglichen Kurzschluss der Batterie zu vermeiden.

Laden Sie niemals eine beschädigte oder gefrorene Batterie.

Decken Sie das Gerät während der Nutzung nicht ab.

Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50°C).

Die elektrische Installation muss eine Einrichtung umfassen,

mit der das Gerät nach der Installation vom Versorgungsnetz

getrennt werden kann. Die Trennung kann durch die Bereitstellung einer zugänglichen Steckdose oder durch den Einbau eines allpoligen Schalters in die feste Verkabelung

gemäß den Installationsregeln erreicht werden.

Das Gerätegehäuse dient zur Kühlung der Elektronik, das Gerät darf daher nicht abgedeckt werden.

Die elektrische Installation des Ladegeräts muss von einer qualizierten Person durchgeführt werden.

Explosions- und Brandgefahr!

Während des Ladevorgangs können explosive Gase entstehen.

• Während des Ladevorgangs muss die Batterie in einem gut belüfteten Bereich plaziert werden.

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

• Schützen Sie die Pole der Batterie vor Kurzschlüssen.

Page 13

Übersetzung der Originalbetriebsanleitung

GYSFLASH 18.12 PL-E

Verbinden/Trennen

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Zangen anschließen oder trennen.

• Versichern Sie sich immer, dass die rote Klemme zuerst mit

dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarosserie zu verbinden,

versichern Sie sich, dass es einen Sicherheitsabstand von der

Batterie zum Benzintank/Aufspuff gibt. Achten Sie während

der Ladung auf einen frei zugänglichen Netzanschluss.

• Beachten Sie am Ende des Startvorgangs/Ladevorgangs folgendes: Trennen Sie erst den Booster/das Gerät vom Stromnetz und entfernen Sie dann erst die Klemmen von der Batterie.

Anschluss :

• Beachten Sie die Anschlussreihenfolge.

• Der Anschluss an die Stromversorgung muss den nationalen Vorschriften entsprechen.

Wartung:

• Ist das Netzkabel defekt/beschädigt, lassen Sie es unverzüglich von dem Hersteller bzw. dem Kundenservice austauschen.

• Die Wartung und Reparatur darf nur von entsprechend geschultem und qualiziertem Fachpersonal durchgeführt

werden.

• Achtung! Alle Kontrollarbeiten oder Wartungen dürfen nur duchgeführt werden, wenn das Gerät ausgeschaltet und die Stromversorgung unterbrochen ist.

• Benutzen Sie niemals Lösungsmittel oder andere aggressive

Reinigungsprodukte.

• Reinigen Sie die Oberäche des Gerätes mithilfe eines trockenen Lappens.

Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.

• Die Konformitätserklärung nden Sie auf unserer Webseite.

• EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)

• Das Gerät entspricht den britischen Richtlinien und Normen.

Die Konformitätserklärung für Grossbritannien ist auf unserer

Internetseite verfügbar (siehe Titelseite).

• Das Gerät entspricht die marokkanischen Standards.

• Die Konformitätserklärung Cم (CMIM) ist auf unserer Webseite

verfügbar (siehe Titelseite).

Entsorgung:

• Produkt für selektives Einsammeln (Sondermüll). Werfen Sie es daher nicht in den Hausmüll!

Page 14

Übersetzung der Originalbetriebsanleitung

GYSFLASH 18.12 PL-E

BESCHREIBUNG

Das Gysash 18.12 PL-E ist ein für Batterien in Freizeitfahrzeugen (Campingwagen, Wohnmobilen..) und Freizeitbooten vorgesehenes Ladegerät. Es ist ideal für das Auaden der meisten Blei-Säure-Batterien (Flüssig/Gel, AGM) und Lithium-Eisen-Phosphat-Batterien (LFP / LiFePO4).

Dieses Ladegerät ist geeignet für das Laden und die Pege von :

- Blei-Säure-Batterien Flüssig/Gel-AGM mit 12 V (6 Elemente in Serie) von 36 Ah bis 270 Ah.

- LFP-Batterien mit 12 V (4 Elemente in Serie) von 18 Ah bis 270 Ah.

ANSCHLÜSSE UND VERKABELUNG

1 2 3

3 3

Anschlüsse

NETZANSCHLUSS 230~

1. PHASE

2. NEUTRAL

3. LEER

4. ERDE

Bestellnummer Buchsenleiste Würth Electronik

691344510004 BETRIEB AN BATTERIE 12 V

1. SIGNAL Netz erkannt (+12/50mA )

2. NEGATIVER ANSCHLUSS -12 V

3. POSITIVER ANSCHLUSS +12 V

Bestellnummer Buchsenleiste Würth Electronik

691344510003

H05RN-F

oder gleichwertig

H01V-K

oder gleichwertig

Kabel

Typ Querschnitt

minimal :

3G0.75 mm²

maximal :

3G2.5 mm²

Battery (2/3)

2.5 mm² oder

AWG14

Signal (1)

maximal 2.5 mm²

▪ Versehen Sie die Aderenden 1 der Anschlussleitung mit geeigneten Aderendhülsen.

▪ Schließen Sie die Netzleitung und die Ladekabel entsprechend der Abbildungen A und B am Gerät an (Bild oben).

▪ Drücken Sie die Anschlüsse in ihre Sockel auf der Karte.

▪ Montieren Sie die Leitungsdurchführungen in den entsprechenden Halterungen 2 aus Kautschuk.

▪ Schrauben Sie die Zugentlaungen fe (Schraube M3x20 - TORX 10).

Page 15

Übersetzung der Originalbetriebsanleitung

GYSFLASH 18.12 PL-E

LADEMODI

Lademodus Blei Flüssig/Gel (14.3 V/18 A) :

Modus zur Ladung von Blei-Säure-Batterien/nass mit 12 V von 36 Ah bis 270 Ah. Automatischer Ladezyklus in 6 Stufen.

Lademodus Blei AGM (14.7 V/18 A) :

Modus zur Ladung von Blei-Säure-Batterien/AGM mit 12 V von 36 Ah bis 270 Ah. Automatischer Ladezyklus in 6 Stufen.

Lademodus Lithium Eisenphosphat (14.4 V/18 A) :

Modus zur Ladung von Lithium-Batterien mit 12 V von 18 Ah bis 270 Ah. Automatischer Ladezyklus in 6 Stufen.

Einige Lithiumbatterien verfügen über einen UVP-Schutz (Under Voltage Protection), der die Batterie abschaltet, wenn sie tiefentladen ist. Dieser Schutz verhindert, dass die Batterie vom Ladegerät erkannt wird. Der UVP-Schutz muss zum Auaden deaktiviert werden. Schalten Sie dafür das Gerät in den Lithiumbatterie-Lademodus, und drücken Sie dann die Taste

Modus-Auswahl für 10 Sekunden. Das Ladegerät deaktiviert den UVP-Schutz und der Ladevorgang startet automatisch. Vorsicht : Liegt der UVP-Schutz an einer Lithium-Batterie vor, so müssen alle an der Batterie angeschlossenen Verbraucher entfernt werden, bevor die Wake-up-Funktion aktiviert wird.

• Ladekennlinie für Blei-Säure-Batterien :

Das GYSFLASH 18.12 PL-E benutzt eine fortgeschrittene 6-stuge Ladekennlinie, die die optimale Leistung Ihrer Batterie gewährleistet. Diese Ladekennlinie ist für alle Blei-Säure-Batterien (nass und AGM) angepasst, um den optimalen Ladezustand Ihrer Batterie zu gewährleisten. und wird durch angeschlossene Verbraucher nicht beeinusst.

1 2

Analyse Regenerierung Desulfatierung Ladevorgang Absorption

fehler nach fehler nach

Stufe : Analyse

Analyse des Batteriezustands (Ladezustand, Verpolung, falsche Batterie angeschlossen...)

Stufe : Regenerierung (6 A) Wiederherstellungsfunktion für beschädigte Elemente infolge einer Tiefentladung der Batterie.

Max 12h<1s Max 8h

4 5 6

Erhaltungsla-

dung

Max 2h No limit

Stufe : Ladevorgang (18 A) Schnelle Ladung mit Maximalstrom bis die Batterie zu 80% aufgeladen ist (nass/GEL : 14.3 V, AGM : 14.7 V).

Stufe : Absorption

Ladung mit konstanter Spannung bis die Batterie zu 100% aufgeladen ist (nass/GEL : 14.3 V, AGM : 14.7 V)

Stufe : Desulfatierung (15.8 V)

Desulfutarierung der Batterie.

Stufe : Erhaltungsladung

Maximale Ladungserhaltung (nass : 13.5 V, AGM : 13.5 V).

• Ladekennlinie für Lithium :

Das GYSFLASH 18.12 PL-E benutzt eine fortgeschrittene 6-stuge Ladekennlinie, die die optimale Leistung Ihrer Batterie gewährleistet. Sie erhält bei allen LiFePO4 (LFP)-Batterien den optimalen Ladezustand und wird durch angeschlossene Verbraucher nicht

beeinusst.

Page 16

Übersetzung der Originalbetriebsanleitung

GYSFLASH 18.12 PL-E

1 2 3 4 5

Analyse Hauptladevorgang Ergänzung

Max 30 min<1s Max 2h

Stufe : Analyse

Analyse des Batteriezustands (Ladezustand, Verpolung, falsche angeschlossene Batterie...)

Egalisierung /

Ausgleich

Max 1h No limit

Stufe : Vervollständigung

Weitere Erhöhung der Spannung bis U2 (14.4 V) mit reduziertem Strom, bis 100% des Ladezustandes erreicht wird.

FloatingAbsorption

Stufe : Charge (18 A)

Schnelle Ladung mit Maximalstrom bis U1 (13.8 V) erreicht wird.

Stufe : Absorption

Ladung mit konstanter Spannung U1 (13.8 V) um das Ladeniveau auf 98% zu bringen.

Stufe : Ausgleich

Ausgleich der Batteriezellen.

Stufe : Ladungserhaltung (Floating)

Erhält den Ladezustand der Batterie im Maximum mit einer Wartungsladung alle 2 Monate.

• Schutzfunktionen :

Das GYSFLASH 18.12 PL-E ist gegen Kurzschlüsse und Verpolung geschützt. Das Gerät ist gegen die Entstehung elektrischer Funken beim Anschluss des Geräts an die Batterie geschützt. Es besitzt eine doppelte Isolierung und beeinusst nicht die Fahrzeugelektronik.

Das GYSFLASH 18.12 PL-E ist mit einem integrierten Temperatursensor ausgerüstet, der dank der Anpassung der Auadungseinstellungen an die Umgebungstemperatur die Überhitzung der internen Elektronik vermeidet.

FEHLER, URSACHE, LÖSUNG

Fehler Ursache Lösung

Die Kontrollleuchte blinkt.

Die Kontrollleuchte leuchtet.

Die Kontrollleuchte leuchtet weiter,

selbst nach Drücken der Taste .

• Verpolung

• Batteriespannung zu hoch

• Batterie kurzgeschlossen

• Ladevorgang nicht erfolgreich, Batterie kann nicht wiederhergestellt werden

Thermischer Fehler

• Prüfen Sie den korrekten Anschluss der Ladekabel

• Prüfen Sie, ob es sich um eine 12 V-Batterie handelt.

• Wechseln Sie die Batterie und drücken Sie die Taste Modus-Auswahl um erneut einen Ladevorgang zu starten

Umgebungstemperatur zu hoch (>50°C), den Raum lüften und das Ladegerät abkühlen lassen.

GARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.

• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.

• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).

• Durch Umwelteinüsse entstandene Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.

Page 17

Traducción de las instrucciones originales

INSTRUCCIONES DE SEGURIDAD

Este manual de uso incluye indicaciones sobre el funcionamiento de su aparato y las precauciones a seguir para su seguridad. Lea atentamente este documento antes del primer uso y consérvelo para una futura lectura.Este aparato se debe utilizar solamente para realizar la recarga dentro de los límites indicados en el aparato y el manual. Se deben respetar las instrucciones relativas a la seguridad: En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.

Aparato destinado a un uso en interior. No se debe exponer a la lluvia.

Este aparato se puede utilizar por niños de al menos 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o conocimiento, siempre y cuando estén correctamente vigilados o si han recibido instrucciones respecto al uso del aparato con toda seguridad y si los riesgos que conllevan se hayan comprendido. Los niños no deben jugar con el aparato. Los niños sin vigilancia no deben limpiar ni efectuar mantenimiento alguno del aparato.

GYSFLASH 18.12 PL-E

En ningún caso se debe usar este aparato para cargar pilas o baterías no recargables.

No utilice el aparato si el cable de suministro de corriente o la clavija están dañados.

No utilizar el aparto si el cordón de carga está dañado o presenta un defecto de ensamblaje, para evitar cualquier riesgo de cortocircuito de la batería.

No cargue nunca una batería helada. No cubra el aparato. No colocar el aparato cerca de una fuente de calor y a

temperaturas muy elevadas (superiores a 50ºC). La instalación eléctrica debe incluir un medio para desconectar

el aparato de la red de suministro después de la instalación. La desconexión puede lograrse proporcionando una clavija de enchufe accesible o incorporando un interruptor omnipolar en

la tubería ja de acuerdo con las normas de instalación.

Este cargador utiliza sus caras de metal para enfriarse. Para optimizar el rendimiento del equipo, se recomienda evitar cubrirlo.

La instalación eléctrica del cargador debe ser realizada por una

persona cualicada.

Riesgo de explosión y de incendio.

Una batería en carga puede emitir gases explosivos.

• Durante la carga, la batería debe ponerse en un lugar aireado.

Page 18

Traducción de las instrucciones originales

GYSFLASH 18.12 PL-E

• Evite las llamas y las chispas. No fume.

• Proteja las supercies de contactos eléctricos de la batería

contra cortocircuitos.

Conexión / desconexión:

• Desconecte la alimentación eléctrica antes de conectar o desconectar las conexiones sobre la batería.

• El borne de la batería no conectado al chasis debe conectarse primero. La otra conexión se debe efectuar en el chasis, lejos de la batería y de la canalización de combustible. El cargador de baterías debe conectarse después a la red eléctrica.

• Tras la operación de arranque/carga, desconecte el arrancador/ cargador de la red eléctrica, retire la conexión del chasis y la conexión de la batería, en este orden.

Conexiones:

• Este aparato debe conectarse a una toma de corriente conectado a tierra.

• La conexión a la red eléctrica se debe efectuar conforme a las reglas de instalación nacionales.

Mantenimiento:

• Si se daña el cable de alimentación, deberá ser reemplazado por

el fabricante, su servicio post-venta o una persona cualicada,

para evitar todo peligro.

• El mantenimiento solo debe realizarlo una persona cualicada.

• ¡Advertencia! Desconecte siempre la clavija de la corriente antes de trabajar sobre el aparato.

• No utilice en ningún caso disolventes u otros productos de limpieza agresivos.

• Limpie las supercies del aparato con un trapo seco.

Normativa:

• Aparato conforme a las directivas europeas.

• La declaración de conformidad está disponible en nuestra página Web.

• Marca de conformidad EAC (Comunidad económica Euroasiática)

• Equipo conforme a los requisitos británicos. La Declaración de Conformidad Británica está disponible en nuestra página web (véase la portada).

• Equipamiento conforme a las normas marroquíes.

• La declaración de conformidad Cم (CMIM) está disponible en nuestra página web (ver página de portada).

Desecho:

• Este material es objeto de una recogida selectiva. No lo deposite en un contenedor doméstico.

Page 19

Traducción de las instrucciones originales

GYSFLASH 18.12 PL-E

DESCRIPCIÓN GENERAL

El cargador Gysash 18.12 PL-E es un cargador embarcado destinado a recargar baterías de servicio encontrándose en vehículos de ocio (autocaravanas, caravanas...) y en náutica. Es ideal para recargar la mayoría de baterías al plomo (líquido/Gel, AGM) y al litio de tipo Litio - Hierro - Fosfato (LFP / LiFePO4).

Este cargador se adapta perfectamente a la carga y al mantenimiento de :

- Baterias de plomo líquido/GEL-AGM 12 V (6 elementos en serie) de 36 Ah a 270 Ah.

- Baterías LFP de 12V (4 elementos en serie) de 7 Ah a 375 Ah.

CONEXIÓN Y CABLEADO

1 2 3

3 3

Conectores

CONEXIÓN RED ELÉCTRICA 230~

1. FASE

2. NEUTRO

3. N.C.

4. TERRE

Referencia del conector Würth Electronik

691344510004 CONEXIÓN BATERÍA 12V

1. SEÑAL presencia red eléctrica (+12/50mA )

2. CONEXIÓN NEGATIVA -12 V

3. CONEXIÓN POSITIVA+12 V

Referencia del conector Würth Electronik

691344510003

Tipo Sección

H05RN-F

o equivalente

H01V-K

o equivalente

Cable

mini :

3G0.75 mm²

maxi :

3G2.5 mm²

Batería (2/3)

2.5 mm² o

AWG14

Señal (1)

max 2.5 mm²

▪ Enganche las fundas de cableado apropiadas 1 para la sección transversal de cada cable.

▪ Atornille los manguitos al conector según los esquemas de conexión de los conectores A y B (arriba).

▪ Enganche los conectores en sus enchufes en el tablero.

▪ Pasa los cables a través de los prensaeopas de caucho 2 y conéctelos a la chapa.

▪ Fijar las bridas 3 para que las piezas de cableado dentro de la carcasa no se dañen nunca se tensó (M3x20 - TORX 10 tornillos).

Page 20

Traducción de las instrucciones originales

MODOS DE CARGA

GYSFLASH 18.12 PL-E

Modo CARGA Plomo Líquido/Gel (14.3 V/18 A max) :

Modo destinado a la carga de baterías al plomo/GEL de 12 V de 36 Ah a 270 Ah. Ciclo de carga automática en 6 etapas.

Modo CARGA plomo AGM (14.7 V/18 A max) :

Modo destinado a la carga de baterías al plomo/AGM de 12 V de 36 Ah a 270 Ah. Ciclo de carga automática en 6 etapas.

Modo CARGA Litio (14.4 V/18 A) :

Modo destinado a la carga de baterías al litio de 12 V de 18 Ah a 270 Ah. Ciclo de carga automática en 6 etapas.

Algunas baterías Litio integran una protección UVP (Under Voltage Protection) que desconecta la batería en caso de descarga profunda. Esta protección impide que el cargador detecte la batería. Para que el GYSFLASH 18.12 PL pueda cargar la batería, es necesario desactivar la protección UVP. Para ello, coloque el cargador en modo de carga Litio y luego presione 10 segundos sobre el botón modo . El cargador desactivará la protección UVP e iniciará automáticamente la

carga.

Atención : en caso de protección UVP de una batería de litio, quitar todos los consumidores sobre la batería antes de activar el UVP Wake Up.

• Curva de carga Plomo :

El Gysash 18.12PL-E utiliza una avanzada curva de carga de 6 etapas que garantiza el rendimiento óptimo de su batería. Esta curva carga automática es adaptada a todos los tipos de batería al plomo (GEL, AGM...etc.) para garantizar un nivel de carga optimo de su batería.. Esta función es perfectamente compatible con la presencia de consumidores activos en la batería.

1 2

Análisis Recuperación Desulfatado Carga Absorción

error después error después

Etapa 1 : Análisis

Analyse de l’état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée…)

Etapa 2 : Recuperación (6 A) Algoritmo de recuperación de los elementos dañados tras una escarga profunda y prolongada

Max 12h<1s Max 8h

4 5 6

Mantenimiento

de carga

Max 2h No limit

Etapa 4 : Carga (18 A) Carga rápida con corriente máxima que permite llegar al 80% del nivel de carga (liquido/GEL : 14.3 V, AGM : 14.7 V).

Etapa 5 : Absorción

Carga con voltaje constante (liquido/GEL : 14.3 V, AGM : 14.7 V) para llevar el nivel de carga a 100%.

Etapa 3 : Desulfatado (15.8 V) Algoritmo de desulfatación de la batería.

Etapa 6 : Mantenimiento de carga

Mantenimiento del nivel de carga de la batería a su máximo nivel.

(liquido : 13.5 V, AGM : 13.5 V).

• Curva de carga Litio:

El Gysash 18.12PL-E utiliza una curva de carga litio evolucionada en 6 etapas que garantizan el rendimiento optimo de la batería. Esta curva carga automática es adaptada a todos los tipos de batería al litio LiFePO4 (LFP) para garantizar un nivel de carga optimo

de su batería.. Esta función es perfectamente compatible con la presencia de consumidores activos en la batería.

Page 21

Traducción de las instrucciones originales

GYSFLASH 18.12 PL-E

1 2 3 4 5

Análisis Carga Complemento

Max 30 min<1s Max 2h

Etapa 1 : Análisis

Análisis del estado de la batería (nivel de carga, inversión de polaridad, batería conectada incorrecta, etc).

Etapa 2 : Carga (18 A) Carga rapida a corriente maximo hasta llegar a U1 (13.8 V)

Etapa 3 : Absorción

Carga con voltaje constante U1 (13.8 V) para llevar el nivel de carga a 98%.

Igualación / Equilibrado

Max 1h No limit

Etapa 4 : Complemento

Aumento progresivo de la tensión a corriente reducido permitiendo llegar a 100% U2 (14.4 V) del nivel de carga.

Etapa 5 : Igualación / equilibrado

Equilibrado de las células de la batería.

Etapa 6 : Floating

Mantenimiento del nivel de carga de la batería a su máximo nivel con carga de mantenimiento cada 2 meses.

FloatingAbsorción

• Protecciones:

El GYSFLASH 18.12 PL posee un conjunto de dispositivos que le protegen contra los cortocircuitos y la inversión de polaridad. Dispone de un sistema anti chispas que evita las chispas cuando se conecta el cargador a la batería. Este cargador es de doble aislamiento y es compatible con la electrónica de los vehículos.

El GYSFLASH 18.12PL-E está equipado con un sensor de temperatura integrado que le permite adaptar su corriente de carga en función de la temperatura ambiente para evitar cualquier sobrecalentamiento de la electrónica interna.

ANOMALÍAS, CAUSAS Y SOLUCIONES

Anomalías Causas Soluciones

El indicador parpadea.

El indicador está encendido.

El indicador sigue encendido incluso

tras presionar el botón .

• Inversión de polaridad

• Voltaje de batería demasiado elevado

• Batería en cortocircuito

• Fallo en la carga, batería no recuperable.

Fallo térmico

• Compruebe que los cables estén bien conectados.

• Compruebe que su batería sea de 12V.

• Cambie la batería y presione el botón de modo

para reiniciar la carga.

Temperatura ambiente demasiado elevada (>50°C), airear el local y dejar que el cargador se enfríe.

GARANTÍA

La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra)

La garantía no cubre:

• Todas las otras averías resultando del transporte

• El desgaste normal de las piezas (cables, pinzas…)

• Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)

• Los fallos relacionados con el entorno (polución, oxidación, polvo…)

En caso de fallo, regresen la maquina a su distribuidor, adjuntando:

• Un justicativo de compra con fecha (recibo, factura…)

• Una nota explicativa del fallo

Page 22

Перевод оригинальных инструкций

ПРАВИЛА БЕЗОПАСНОСТИ

Данная инструкция описывает функционирование вашего устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Этот аппарат должен быть использован только для перезаряда пределах указанных на заводской табличке и/или в инструкции. Соблюдайте правила безопасности. В случае неадекватного или опасного использования производитель не несет ответственности.

Аппарат предназначен для использования в помещении. Не выставлять под дождь.

Этот аппарат может быть использован детьми старше 8 лет, а также персонами с ограниченными физическими, сенсорными или умственными возможностями, а также не обладающими опытом и знаниями, при условии если за ними надлежащим образом наблюдают или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производится детьми без надлежащего присмотра.

GYSFLASH 18.12 PL-E

Ни в коем случае не используйте это устройство для зарядки батареек или незаряжаемых батарей.

Не используйте аппарат если сетевой шнур или вилка повреждены.

Не используйте аппарат, если кабель заряда поврежден или неправильно собран, во избежание риска короткого замыкания аккумулятора.

Никогда не заряжайте поврежденный или замерзший аккумулятор.

Не покрывайте аппарат. Не устанавливать аппарат рядом с источником тепла и не

подвергать высоким температурам (выше 50°C) в течении длительного периода.

Электрическая установка должна включать в себя средство, позволяющее отключить устройство от источника питания после установки. Отключение может быть достигнуто путем обеспечения доступной розетки или путем включения в фиксированные трубы омниполярного переключателя в соответствии с правилами установки.

Это зарядное устройство использует свои металлические грани для охлаждения. Чтобы оптимизировать производительность устройства, желательно избегать их покрытия.

Электромонтаж зарядного устройства должен выполняться квалифицированным специалистом.

Риск пожара и взрыва!

При заряде батарея может выпустить взрывоопасный газ.

Page 23

Перевод оригинальных инструкций

GYSFLASH 18.12 PL-E

• Во время зарядки АКБ должна быть помещена в хорошо проветриваемом месте.

• Избегайте пламени и искр. Не курить.

• Защитите поверхности батареи от электрического контакта во избежание короткого замыкания.

Подключение / отключение :

• Отключите подачу питания перед тем как подключать или отключать соединения к батарее.

• Сначала подключите клемму АКБ, не соединенную с шасси. Второе подсоединение должно быть осуществлено на шасси как можно дальше от АКБ и от трубопроводов топливной системы. Затем, подключите зарядное устройство к сети.

• После зарядки отключите стартер/зарядное устройство от сети, затем отсоедините зажим от шасси и, наконец, зажим от аккумулятора. Действуйте в указанном порядке.

Подключение:

• Это устройство должно быть в розетку с заземлением.

• Подключение к электросети должно быть произведено в соответствии с законами страны.

Уход:

• Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

• Техническое обслуживание должно производиться только квалифицированным специалистом.

• Внимание! Отключите аппарат от розетки до начала ремонтных работ.

• Ни в коем случае не использовать растворители или другие коррозийные моющие средства.

• Очистить поверхность аппарат с помощью сухой тряпки.

Нормы и правила:

• Аппарат соответствует директивам Евросоюза

• Декларация соответствия есть на нашем сайте.

• Знак соответствия EAC (Евразийское соответствие качества)

• Устройство соответствует директивам Евросоюза. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).

• Товар соответствует нормам Марокко. Декларация Cم (CMIM) доступна для скачивания на нашем сайте (см на титульной странице).

Утилизация:

• Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

Page 24

Перевод оригинальных инструкций

GYSFLASH 18.12 PL-E

ОПИСАНИЕ

Зарядное устройство Gysash 18.12 PL-E - это встроенное зарядное устройство для подзарядки служебных аккумуляторов, используемых в транспортных средствах для отдыха (автодомах, караванах ...) и прогулочных лодках. Аппарат идеален для зарядки большинства свинцовых (жидкий/гель, AGM.) и литиевых аккумуляторов типа литий-железо-фосфатных аккумуляторов (LFP / LiFePO4).

Это зарядное устройство идеально подходит для зарядки и обслуживания:

- свинцовые аккумуляторы 12 В жидкий/гель-AGM (6 ячеек последовательно) от 36 Ач до 270 Ач.

- Литий-железо-фосфатные аккумуляторы LFP 12В (4 последовательных элемента) емкостью от 18 Aч до 270 Aч.

СВЯЗЬ И ПРОВОДКА

1 2 3

3 3

Подключение

230 ~ ОБЛАСТЬ ПОДКЛЮЧЕНИЯ

1. Фаза

2. НЕЙТРАЛЬНО

3. Н.З.

4. ЗЕМЛЯ

Разъем Würth Electronik

691344510004 BRANCHEMENT BATTERIE 12 V

1. СИГНАЛ Сектор присутствия (+ 12/50 мА)

2. ОТРИЦАТЕЛЬНОЕ СОЕДИНЕНИЕ -12 В

3. ПОЛОЖИТЕЛЬНОЕ СОЕДИНЕНИЕ + 12В

Разъем Würth Electronik

691344510003

Кабель

Тип Раздел

H05RN-F

или эквивалент

H01V-K

или эквивалент

мини :

3G0.75 mm²

макс :

3G2.5 mm²

Аккумулятор (2/3)

2.5 mm² или

AWG14

Сигнал (1)

макс 2.5 mm²

▪ Обожмите кабельные муфты 1 в соответствии с сечением каждого кабеля.

▪ Навинтите гильзы на разъем, следуя схемам подключения разъемов A и B (выше).

▪ Вставьте разъемы в гнезда на плате.

▪ Пропустите кабели через резиновые прокладки 2 и вставьте их в лист.

▪ Прикрепите фланцы 3, чтобы проводные части, расположенные внутри корпуса, не были никогда не

натягивается (M3x20 - винты TORX 10).

Page 25

Перевод оригинальных инструкций

GYSFLASH 18.12 PL-E

РЕЖИМЫ ЗАРЯДКИ

Режим CHARGE Plomb Liquide/гель (14.3 V/18 A) :

Режим, предназначенный для зарядки свинцовых аккумуляторов 12В емкостью от 36 Aч до 270 Aч. 4-этапный автоматический цикл зарядки.

Режим CHARGE Plomb AGM (14.7 V/18 A) :

Режим CHARGE Lithium (14.4 В/18 A) :

Режим, предназначенный для зарядки литиевых аккумуляторов 12В емкостью от 18 Aч до 270 Aч.. 6-этапный автоматический цикл зарядки.

Некоторый литиевые аккумуляторы имеют защиту минимального напряжения (ЗМН), которая отключает аккумулятор в случае глубокой разрядки. Эта защита мешает зарядному устройству распознать подключенный аккумулятор. Для того, чтобы Gysash 18.12 PL мог зарядить аккумулятор, необходимо отключить защиту ЗМН. Для этого переведите зарядное устройство в режим зарядки литиевых аккумуляторов, затем нажмите

в течение 10 секунд на кнопку режима . Зарядное устройство отключит защиту ЗМН и автоматически начнет зарядку. Предостережение! В случае защиты литиевой батареи от ультрафиолета, удалите источники потребления из батареи, прежде чем активировать функцию пробуждения UVP.

• Кривая свинцового заряда:

Gysash 18.12PL-E имеет улучшенную 4-ступенчатую кривую заряда, которая гарантирует оптимальную производительность вашей батареи. Эта автоматическая кривая заряда подходит для всех типов свинцовокислотных батарей (GEL, AGM и т. д.), Чтобы гарантировать оптимальный уровень заряда для вашей батареи. Эта функция совершенно совместима с присутствием потребителей на аккумуляторе.

1 2

Анализ Восстановление Десульфатация зарядка Абсорбция

ошибка после ошибка после

Шаг 1 : Анализ

Анализ состояния аккумулятора (уровень заряда, инверсия полярностей, подключение неправильной АКБ…).

Шаг 2 : Восстановление (6 A) Алгоритм восстановления элементов, поврежденных вследствие глубокой разрядки.

Max 12h<1s Max 8h

4 5 6

плавающий

Max 2h No limit

Шаг 4 : зарядка (18 A) Быстрая зарядка при максимальном токе до 90% от уровня заряда (жидкость/гель : 14.3 V, AGM : 14.7 V).

Шаг 5 : Абсорбция Заряжайте при постоянном напряжении (жидкость/гель : 14,3 В, AGM: 14,7 В), чтобы довести уровень заряда до 98%.

Шаг 3 : Десульфатация (15.8 V)

Алгоритм десульфатации АКБ.

Шаг 6 : плавающий

Поддерживает уровень заряда батареи на максимальном уровне

(гель: 13,5 В, AGM: 13,8 В).

• Кривая зарядки литиевых аккумуляторов:

GYSash 18.12 PL заряжает по развернутой кривой для литиевых АКБ, состоящей из 6 этапов, гарантирующей оптимальные рабочие характеристики вашего литиевого аккумулятора. Эта автоматическая кривая заряда подходит для всех типов литиевых батарей LiFePO4 (LFP), чтобы гарантировать оптимальный уровень заряда для вашей батареи. Эта функция

совершенно совместима с присутствием потребителей на аккумуляторе.

Page 26

Перевод оригинальных инструкций

GYSFLASH 18.12 PL-E

1 2 3 4 5

Анализ зарядка Дополнение

Max 30 min<1s Max 2h

Шаг 1 : Анализ

Анализ состояния аккумулятора (уровень заряда, инверсия полярностей, подключение неправильной АКБ…).

Шаг 2 : зарядка (18 A)

Быстрая зарядка при максимальном токе до достижения U1

(13,9 В) Шаг 3 : Абсорбция

Заряжайте при постоянном напряжении U1 (13.8 V) чтобы довести уровень заряда до 98%.

Выравнивание /

компенсация

Max 1h No limit

Шаг 4 : Дополнение

Постепенное увеличение напряжения при пониженном токе, позволяющее достичь 100% U2 (14.4 V) от уровня заряда.

Шаг 5 : Выравнивание / компенсация

Выравнивание ячеек аккумулятора.

Шаг 6 : плавающий

Поддерживает уровень заряда батареи на максимальном уровне, поддерживая заряд каждые 2 месяца.

плавающийАбсорбция

• Защиты :

GYSFLASH 18.12 PL имеет целый ряд защитных механизмов против коротких замыканий и инверсии полярности. Он оснащен противоискровой защитой, предотвращающей искрение при подсоединении зарядного устройства к АКБ. Это зарядное устройство имеет двойную изоляцию и совместим с бортовой электроникой автомобилей.

GYSFLASH 18.12PL-E имеет встроенный температурный датчик, позволяющим изменять ток зарядки в зависимости от температуры окружающей среды во избежания перегрева внутренней электроники.

НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ

Неисправности Причины Устранение

Мигает индикатор .

Горит индикатор .

Индикатор продолжает гореть, несмотря

на то, что вы нажали кнопку режима .

• Инверсия полярности

• Напряжение АКБ слишком высокое

• Короткое замыкание в аккумуляторе

• Ошибка при зарядке, АКБ восстановлению не подлежит.

Проблема с температурой

• Проверьте правильность подключения зарядных кабелей.

• Убедитесь, что это батарея 12 В. Замените аккумулятор и нажмите на кнопку режима , чтобы снова запустить цикл

зарядки. Слишком высокая температура окружающей

среды (>50°C). Проветрите помещение и дайте зарядному устройству остыть.

ГАРАНТИЯ

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

- документ, подтверждающий покупку (с датой): кассовый чек, инвойс....

- описание поломки.

Page 27

Vertaling van de oorspronkelijke gebruiksaanwijzing

GYSFLASH 18.12 PL-E

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

In deze gebruiksaanwijzing vindt u de aanwijzingen

over het functioneren van uw toestel en de veiligheidsvoorzorgsmaatregelen. Leest u dit document

aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Dit apparaat kan uitsluitend gebruikt worden als oplader volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen

aan regen.

Dit apparaat kan allen gebruikt worden door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of gebrek aan ervaring of kennis als

deze goed begeleid worden of als in de handleiding aangeven

staat dat het toestel veilig en zonder risico gebruikt kan worden. Kinderen mogen niet met het apparaat spelen. Schoonmaak en onderhoud mogen niet gedaan worden door kinderen zonder

toezicht.

Niet geschikt voor het opladen van niet-oplaadbare batterijen of

accu’s.

Gebruik het apparaat niet als de stroomkabel of de stekker

defect zijn.

Om kortsluiting van de accu te voorkomen mag het apparaat niet gebruikt worden als de laadkabel beschadigd is, of als deze

foutief geassembleerd is. Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat niet bedekken. Het apparaat niet dichtbij een warmtebron plaatsen en niet

blootstellen aan blijvend hoge temperatuur (hoger dan 50°C).

Het apparaat moet, na installatie, van het elektrisch netwerk afgekoppeld kunnen worden. Het afkoppelen kan worden gerealiseerd door middel van een goed toegankelijk stekker/

stopcontact, of door het installeren van een omnipolaire

schakelaar. Deze lader maakt gebruik van z’n metalen oppervlak om af

te koelen. Voor een optimaal gebruik mag u het apparaat niet bedekken.

De elektrische installatie van de lader moet worden uitgevoerd door een gekwaliceerd persoon.

Ontplofngs- en brandgevaarlijk!

Een opladende accu kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

Page 28

Vertaling van de oorspronkelijke gebruiksaanwijzing

GYSFLASH 18.12 PL-E

• Vermijd vuur en vonken. Niet roken.

• Scherm de elektrische delen van de accu af om kortsluiting te voorkomen.

Aansluiten / Afsluiten :

• Sluit de stroomvoorziening af, alvorens de accu aan te sluiten

of los te koppelen.

• De aansluitklem van de accu die niet is aangesloten op een chassis moet als eerst aangekoppeld worden. De andere

verbinding moet plaats vinden op de chassis, ver van de

accu en van de brandstofkanalisering. De accu oplader moet

vervolgens op het net aangesloten worden.

• Koppel na het starten/laden eerst de acculader van de netspanning los. Koppel daarna de connectie van de chassis los, en pas daarna de connectie met de accu.

Aansluiten :

• Dit apparaat moet aangesloten aan de netspanning met een geaard stopcontact.

• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren.

Onderhoud :

• Als de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, zijn reparatie dienst of een gekwaliceerde technicus, om gevaar te vermijden.

• Het onderhoud dient uitsluitend door een gekwaliceerde

onderhoudsmonteur te gedaan te worden.

• Waarschuwing ! Altijd de stekker uit het stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten.

• Nooit oplosmiddelen of andere agressieve

schoonmaakmiddelen gebruiken.

• De oppervlaktes van het apparaat reinigen met een droge doek.

Regelgeving :

• Het apparaat is in overeenstemming met met de Europese

richtlijnen

• De conformiteitsverklaring is te vinden op onze internetsite.

• EAC (Euraziatische Economische Gemeenschap) merk

• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagi-

na).

• Dit materiaal voldoet aan de Marokkaanse normen.

• De verklaring Cم (CMIM) van overeenstemming is beschikbaar

op onze internet site (vermeld op de omslag)

Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijke

afval wegwerpen.

Page 29

Vertaling van de oorspronkelijke gebruiksaanwijzing

GYSFLASH 18.12 PL-E

ALGEMENE OMSCHRIJVING

De Gysash 18.12 PL-E lader is geschikt voor het opladen van hulp-accu’s die gebruikt worden in recreatie-voertuigen zoals campers, caravans.en watersport. De Gysash 18.12 PL-E is ideaal voor het opladen van loodzuur accu’s (vloeibaar/vorst, AGM) en lithium accu’s type LFP / LiFePO4).

Deze lader is perfect geschikt voor het opladen en onderhouden van :

- Loodzuur accu’s vloeibaar/vorst, AGM 12 V (6 elementen in serie) van 36 Ah tot 270 Ah.

- 12 V LFP accu’s (4 elementen in serie) van 18 Ah tot 270 Ah.

AANSLUITINGEN EN KABELS

1 2 3

3 3

Aansluitingen

AANSLUITING NETSPANNING 230-

1. FASE

2. NEUTRALE

3. N.C.

4. AARDE

Referentie aansluiting Würth Elektronik

691344510004

1.AANSLUITING ACCU 12 V

1. SIGNAAL aanwezigheid netspanning (+12/50mA )

2. NEGATIEVE AANSLUITING -12 V

3. POSITIEVE AANSLUITING +12 V

Referentie aansluiting Würth Elektronik

691344510003

Type Sectie

H05RN-F

of gelijkwaardig

H01V-K

of gelijkwaardig

Kabel

mini :

3G0.75 mm²

maxi :

3G2.5 mm²

Accu (2/3)

2.5 mm² of

AWG14

Signal (1)

maxi 2.5 mm²

▪ Klem de voor elke kabelsectie geschikte kabelhuls 1 aan.

▪ Schroef de hulzen va op de aansluiting, volgens het aansluit-schema van de aansluitingen A en B (zie hieronder). ▪ Klem de aansluitingen in hun behuizing op de kaart.

▪ Geleid de kabels in de daarvoor beemde rubberen kabelhouders 2 en beveig deze in de behuizing. ▪ Beveig de klemmen 3 dusdanig dat de bekabelde delen die zich binnenin het apparaat bevinden nooit gespannen

zijn (schroef M3x20 - TORX 10).

Page 30

Vertaling van de oorspronkelijke gebruiksaanwijzing

GYSFLASH 18.12 PL-E

LAAD-MODULES

Laadmodule Lood Vloeibaar/Vorst (14.3 V/18 A) :

Module bestemd voor het laden van 12 V loodzuur/GEL accu’s van 36 Ah tot 270 Ah. Automatische laadcyclus in 6 stappen.

Laadmodule Lood AGM (14.7 V/18 A) :

Module bestemd voor het laden van 12 V loodzuur/AGM accu’s van 36 Ah tot 270 Ah. Automatische laadcyclus in 6 stappen.

Lithium laadmodule (14.4 V/18 A) :

Module bestemd voor het laden van 12 V lithium accu’s van 18 Ah tot 270 Ah. Automatische laadcyclus in 6 stappen.

Sommige lithium accu’s beschikken over een UVP (Under Voltage Protection), die de accu in geval van diepe ontlading uitschakelt. Vanwege deze beveiliging kan de lader de accu niet detecteren. In dat geval moet de UVP functie worden uitgeschakeld, zodat de Gysash 18.12 PL-E de accu kan opladen. Plaats hiertoe de lader in de Lithium laad-module, en druk vervolgens 10

seconden lang op de module .knop . De lader zal de UVP beveiliging deactiveren, en daarna automatisch het laden opstarten. Waarschuwing : wanneer een lithium-accu een UVP beveiliging heeft, moeten eerst alle verbruikers op de accu verwijderd worden, voordat de UVP Wake op functie geactiveerd kan worden.

• Loodzuur laadcurve :

De Gysash 18.12PL-E gebruikt een geëvolueerde laadcurve in 6 stappen, die de optimale prestaties van uw accu ga-

randeert. Deze automatische laadcurve is geschikt voor het laden van alle soorten Loodzuur accu’s (GEL, AGM....enz)

en garandeert een optimaal laadniveau voor uw accu. Deze curve kan gebruikt worden tijdens de aanwezigheid van stroomverbruikers op de accu.

1 2

Analyse Herstel Desulfatie Laden Absorberen

fout na fout na

Stap 1 : Analyse

Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)

Stap 2 : Herstel (6 A) Algoritme herstel van de beschadigde elementen als gevolg van een diepe ontlading.

Max 12h<1s Max 8h

4 5 6

Druppellaad-

functie

Max 2h No limit

Stap 4 : Laden (18 A) Snel laden met maximale stroom, voor het bereiken van 80% van het laadniveau (liquide/GEL : 14.3 V, AGM : 14.7 V).

Stap 5 : Absorberen (14.6 V) Laden met constante spanning (liquide/GEL : 14.3 V, AGM :

14.7 V) om de accu 100% op te laden.

Stap 3 : Desulfatie (15.8 V)

Algoritme desulfatie van de accu.

Stap 6 : Druppellaadfunctie (13.6 V) Handhaving van het maximale laadniveau van de accu

(liquide : 13.5 V, AGM : 13.5 V).

• Laadcurve Lithium :

De Gysash 18.12PL-E gebruikt een geëvolueerde laadcurve in 6 stappen, die de optimale prestaties van uw accu garandeert. Deze

automatische laadcurve is geschikt voor het laden van alle soorten Loodzuur accu’s (GEL, AGM....enz) en garandeert een optimaal

laadniveau voor uw accu. Deze curve kan gebruikt worden tijdens de aanwezigheid van stroomverbruikers op de accu.

Page 31

Vertaling van de oorspronkelijke gebruiksaanwijzing

GYSFLASH 18.12 PL-E

1 2 3 4 5

Analyse

Herstel

Max 30 min<1s Max 2h

Stap 1 : Analyse

Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)

Aanvullende

lading

Egaliseren /

equilibreren

Max 1h No limit

Stap 4 : Aanvullende lading

Progressief opvoeren van de spanning met een beperkte stroom, om zo naar 100% U2 (14.4 V) van het laadniveau te gaan.

DruppellaadfunctieAbsorptie

Stap 2 : Herstel (18 A) Snel laden met maximale stroom totdat U1 bereikt is (13.8 V)

Stap 3 : Absorptie

Laden onder constante spanning U1 (13.8 V) om het laadniveau naar 98% te brengen.

Stap 5 : Egaliseren / equilibreren

Het equilibreren van de cellen van de accu

Stap 6 : Druppellaadfunctie

Handhaven van het maximale laadniveau van de accu, met onderhoudsladen om de 2 maanden.

• Beveiligingen :

De GYSFLASH 18.12 PL-E beschikt over een reeks beveiligingen tegen kortsluiting of ompoling. Het apparaat beschikt over een systeem dat vonkvorming tijdens het aankoppelen van de acculader op de accu voorkomt. De lader heeft een dubbele isolatie en zal uw auto-elektronica geen schade toebrengen.

De GSYFLASH 18.12PL-E is uitgerust met een geïntegreerde temperatuursensor, die het apparaat in staat stelt om de laadstroom aan te passen aan de omgevingstemperatuur om zo oververhitting van de interne elektronica te voorkomen.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

Afwijkingen Oorzaken Oplossingen

Het lampje knippert.

Het lampje brandt.

Het lampje blijft branden, zelfs na een

druk op de module knop .

• Ompoling

• Accu-spanning te hoog

• Kortsluiting accu

• Opladen is mislukt, de accu is onherstelbaar beschadigd.

Thermische storing

• Controleer of de kabels correct aangesloten zijn

• Controleer of de accu een 12V accu is.

• Vervang de accu en druk op de module knop om het laden weer op te starten

De omgevingstemperatuur is te hoog (>50°C), ventileer het vertrek en laat de lader afkoelen.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

- Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).

- Een beschrijving van de storing.

Page 32

Traduzione delle istruzioni originali

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attentamente prima dell’uso e conservare con cura per poter consultarlo successivamente.Questo dispositivo deve essere usato soltanto per fare la ricarica o alimentazione entro i limiti indicati sul dispositivo e su questo manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Dispositivo da usare all’interno. Non deve essere esposto alla pioggia.

Questo dispositivo può essere usato da bambini di età

superiore a 8 anni, da persone con capacità siche, sensoriali

o mentali ridotte e da persone senza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all’uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. Le pulizie e la manutenzione fati dall’utente non devono essere effettuati da bambini non sorvegliati.

GYSFLASH 18.12 PL-E

Non usare in nessun caso per caricare pile o batterie non ricaricabili.

Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati.

Non utilizzare l’apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare qualsiasi rischio di cortocircuito della batteria.

Non caricare mai una batteria ghiacciata o danneggiata. Non coprire il dispositivo. Non spostare il dispositivo in prossimità di fonti di calore e

temperature spesso elevate (superiori a 50°C). L’installazione elettrica deve includere un mezzo che

consenta di scollegare il dispositivo dall’alimentazione dopo l’installazione. La sconnessione può essere ottenuta fornendo una presa accessibile o incorporando un interruttore onnipolare

nei tubi ssi in conformità con le regole di installazione.

Questo caricabatterie utilizza delle facce metalliche per raffreddarsi. Per ottimizzare il rendimento dell’apparecchio, si consiglia di evitare di ricoprirlo.

L’installazione elettrica del caricabatterie deve essere effettuata

da una persona qualicata.

Rischio di esplosione e d’incendio!

Una batteria in carica può emettere dei gas esplosivi.

• Durante la carica, la batteria deve essere messa in un luogo ben ventilato.

Page 33

Traduzione delle istruzioni originali

GYSFLASH 18.12 PL-E

• Evitare amme e scintille. Non fumare.

• Proteggere le supercie della batteria da corto-circuiti.

Connessione / Sconnessione:

• Scollegare l’alimentazione prima di collegare o scollegare le connessioni della batteria.

• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L’altra connessione deve essere effettuata sul telaio, lontano dalla batteria e dal serbatoio del carburante. Il caricatore del carica batterie deve essere collegato alla rete elettrica.

• Dopo l’operazione di carica, scollegare il caricatore della batteria dalla presa poi togliere la connessione dal telaio e in seguito la connessione della batteria, nell’ordine indicato.

Collegamento:

• Questo dispositivo deve essere collegato ad una presa di corrente con messa a terra.

• Il collegamento alla rete di alimentazione deve essere fatta in conformità con le regole d’installazione nazionali.

Manutenzione:

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da

persone di qualiche simili per evitare pericoli.

• La manutenzione deve essere effettuata da una persona

qualicata

• Attenzione! Scollegare sempre la schede dalla presa elettrica prima di effettuare ogni manipolazione sul dispositivo.

• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.

• Pulire le superci del dispositivo con uno straccio secco.

Regolamentazione:

• Dispositivo in conformità con le direttive europee

• La dichiarazione di conformità è disponibile sul nostro sito internet.

• Marca di conformità EAC (Comunità Economica Eurasiatica)

• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).

• Materiale conforme alle normative marocchine.

• La dichiarazione Cم (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto)

Scarto:

• Questo materiale è soggetto alla raccolta differenziata. Non

deve essere smaltito con i riuti domestici.

Page 34

Traduzione delle istruzioni originali

GYSFLASH 18.12 PL-E

DESCRIZIONE GENERALE

Il caricabatterie Gysash 18.12 PL-E è un caricabatterie per equipaggiamento di boordo destinato alla carica delle batterie di servizio presenti nei veicoli ricreativi (camper, roulotte..) e della navigazione da diporto. E’ l’ideale per caricare la maggior parte delle batterie al piombo (liquido/gelo, AGM) e litio del tipo Litio Ferro Fosfato (LFP / LiFePO4).

Questo caricabatterie è perfettamnete adatto alla carica e alla manutenzione di :

- Batterie piombo Liquido/Gelo-AGM 12 V (6 elemnti in serie) da 36 Ah a 270 Ah.

- Batterie LFP 12 V (4 elementi in serie) da 18 Ah a 270 Ah.

CONNETTIVITÀ E CABLAGGIO

1 2 3

3 3

Connettività

CONNESSIONE RETE 230~

1. FASE

2. NEUTRO

3. N.C.

4. TERRA

Riferimento connettore Würth Electronik

691344510004 COLLEGAMNETO BATTERIA 12 V

1. SEGNALE presenza presa (+12/50mA )

2. COLLEGAMENTO NEGATIVO -12 V

3. COLLEGAMENTO POSITIVO +12 V

Riferimento connettore Würth Electronik

691344510003

Tipo Sezione

H05RN-F

o equivalente

H01V-K

o equivalente

Cavo

mini :

3G0.75 mm²

maxi :

3G2.5 mm²

Battery (2/3)

2.5 mm² ou

AWG14

Segnale (1)

maxi 2.5 mm²

▪ Crimpare i manicotti di cablaggio 1 appropriati alla sezione di ciascun cavo. ▪ Avvitare i manicotti sui connettori seguendo gli schemi di collegamneto dei connettori A e B (sopra). ▪ Agganciare i connettori volanti nell’apposito connettore della scheda. ▪ Far passare i cavi nel passa-cavi in gomma 2 e inserire que’ultimi nella lamiera.

▪ Fissare le ange 3 in modo che le parti cablate della cuodia non siano tese (vite M3x20 - TORX 10).

Page 35

Traduzione delle istruzioni originali

GYSFLASH 18.12 PL-E

MODALITA’ DI CARICA

Modalità di carica Piombo Liquido/Gelo (14.3V/18A) :

Modalità destinata alla carica di batterie 12V al piombo/Liquido da 36 a 270 Ah. Ciclo di carica automatica in 6 tappe.

Modalità di carica Piombo AGM (14.7V/18A) :

Modalità destinata alla carica di batterie 12V al piombo/AGM da 36 a 270 Ah. Ciclo di carica automatica in 6 tappe.

Modalità di carica Litio (14.4 V/18 A) :

Modalità destinata alla carica di batterie 12V al litio da 18 Ah a 270 Ah. Ciclo di carica automatico in 6 tappe.

Alcune batterie al litio integrano una protezione UVP (Under Voltage Protection) che scollega la batteria in caso di scarica profonda. Questa protezione impedisce al caricabatterie di rilevare la batteria. Anchè il Gysash 18.12 PL-E possa caricare la batterie, bisogna disattivare la potezione UVP. Per fare questo, posizionare il caricabatterie in modalità carica Litio, poi premere per

10 secondi sul tasto mode . Il caricabatterie disattiverà la protezione UVP e lancerà automaticamente la carica. Attenzione: In caso di protezione UVP di un batteria litio, staccare tutti i consumatori sulla batteria prima di attivare il UVP Wake up.

• Curva di carica Piombo:

Il Gysash 18.12PL-E integra una curva di carica evoluta a 6 tapper che garantisce delle prestazioni ottimali della vostra batteria. Questa curva di carica automatica è adatta a tutti i tipi di batterie a Piombo (Liquido, AGM...) per garantire un livello di carica ottimale per la vostra batteria. Questa curva è perfettamente compatibile con la presenza di consumatori sulla batteria.

1 2

Analisi Recupero

errore dopo errore dopo

Tappa 1 : Analisi

Analisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata…)

Tappa 2 : Recupero (6 A) Algoritmo di ricupero degli elementi danneggiati in seguito ad una scarica profonda.

Desolfatazione

Max 12h<1s Max 8h

4 5 6

Carica Assorbimento

Max 2h No limit

Tappa 4 : Carica (18 A) Carica rapida a corrente massima che permette di raggiungere l’80% del livello di carica (liquido/GEL : 14.3 V, AGM : 14.7 V).

Tappa 5 : Assorbimento

Carica a tensione costante (liquido/GEL : 14.3 V, AGM : 14.7 V) per portare il livello di carica al 100%.

Mantenimento

della carica

Tappa 3 : Desolfatazione (15.8 V) Algoritmo di desolfatazione della batteria.

Tappa 6 : Mantenimento della carica

Mantenimento del livello di carica della batteria al suo massimo

(liquido : 13.5 V, AGM : 13.5 V).

• Curva di carica Litio :

Il Gysash 18.12PL-E utilizza una curva di carica Litio evoluta in 6 tappe che garantisce delle prestazioni ottimali della vostra batteria. Questa curva di carica automatica è adatta a tutti i tipi di batterie a litio LiFePO4 (LFP) per garantire un livello di carica ottimale per

la vostra batteria. Questa curva è perfettamente compatibile con la presenza di consumatori sulla batteria.

Page 36

Traduzione delle istruzioni originali

GYSFLASH 18.12 PL-E

1 2 3 4 5 6

Analisi Carica Complemento

Assorbimento

Max 30 min<1s Max 2h

Equalizzazione /

bilanciamento

Max 1h No limit

Mantenimento

della carica

Tappa 1 : Analisi

Analisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata…)

Tappa 2 : Carica (18 A) Carica rapida alla massima corrente no a raggiungere U1 (13.8 V)

Tappa 3: Assorbimento

Carica a tensione costante U1 (13.8 V) per portare il livello di carica al 98%.

Tappa 4: Complemento

Aumento progressivo della tensione a corrente ridotta che permette di raggiungere il 100% U2 (14.4V) del livello di carica.

Tappa 5 : Pareggiamento / bilanciamento

Bilanciamento delle cellule della batteria.

Tappa 6 : Floating

Mantiene il livello di carica della batteria al suo livello massimo con carica di manutenzione ogni 2 mesi.

• Protezioni:

Il GYSFLASH 18.12 PL-E possiede un insieme di dispositivi che lo proteggono dai corto-circuiti e dalle inversioni di polarità. Dispone di un sistema che evita ogni scintilla durante il collegamento del caricabatterie alla batteria. Il caricabatterie è a doppio isolamento ed è compatibile con l’elettronica dei veicoli.

Lo GYSFLASH 18.12 PL-E è provvisto di un sensore di temperatura integrato che permette di adattare la sua corrente di carica in funzione della temperatura dell’ambiente per evitare surriscaldamento dell’elettronica interna.

ANOMALIE, CAUSE, RIMEDI

Anomalie Cause Rimedi

La spia lampeggia.

La spia è accesa.

La spia resta accesa anche dopo aver

premuto il pulsnate mode .

• Inversione di polarità

• Tensione batteria troppo elevata

• Batteria in corto-circuito

• Fallimento durante la carica, batteria non recuperabile.

Difetto termico

• Vericare che la connessione dei cavi di carica sia ben fatta

• Vericare che si tratti di una batteria 12V.

• Cambiare la batteria e premere il pulsante mode per rilanciare una carica

Temperatura circostante troppo elevata (>50°C), aerare il locale e lasciare che il caricabatterie si rareddi.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera).

La garanzia non copre:

• Danni dovuti al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).

• I guasti legati all’ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d’acquisto con data (scontrino, fattura...)

- una nota esplicativa del guasto.

Page 37

GYSFLASH 18.12 PL-E

TABLEAU TECHNIQUE / TECHNICAL TABLE / TECHNISCHE DATEN / TABLA TÉCNICA / ТАБЛИЦА С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ / TABELLA TECNICA / TECHNISCHE TABEL

GYSFLASH 18.12 PL-E

Référence modèle Reference Artikelnummer Referencia del modelo

Tension d’alimentation assignée Rated power supply voltage Versorgungsspannung Tensión de red asignada

Puissance assignée Rated power Nennleistung Potencia asignada

Tension de sortie assignée Rated output voltage Ausgangsspannung Tensione de salida asignada

Courant de sortie assigné Rated output current Ausgangsstromstärke Corriente de salida asignada

Courant de sortie permanent Continuous output current Kontinuierlicher Ausgangsstrom Corriente de salida continua

Signal Présence secteur Mains presence signal Signal Netz erkannt Señal presencia red eléctrica

Capacité assignée de batterie Rated battery capacity Batteriekapazität Capacidad asignada de batería

Courant de fuite Leakage current Leckstrom Corriente de fuga

Ondulation Ripple Welligkeit Ondulación

Courbe de charge Charging curve Ladekennlinie Curva de carga

Température de fonctionnement Operating temperature Betriebstemperatur Temperatura de funcionamiento

Température de stockage Storage temperature Lagertemperatur Temperatura de almacenado

Indice de protection Protection rating Schutzart Índice de protección

Classe de protection Protection class Schutzklasse Clase de protección

Niveau de bruit Noise level Geräuschpegel Nivel de ruido

Poids Weight Gewicht Peso

Артикул модели Referentie model Riferimento modello

Номинальное напряжение питания Nominale voedingsspanning Tensione di alimentazione nominale

Номинальная мощность Nominale vermogen Potenza nominale

Номинальные выходные напряжения Uitgaande nominale spanning Tensione di uscita nominale

Номинальный выходной ток Uitgaande nominale spanning Corrente di uscita nominale

Непрерывный выходной ток Continue uitgangsstroom Corrente di uscita continua

Сигнал сектор присутствия Signaal aanwezigheid netspanning Segnale presenza presa

Номинальная емкость батареи Nominale accu capaciteit Capacità nominale della batteria

Ток утечки Lekstroom Corrente di dispersione

Пульсация Golving Ondulazione

Кривая зарядки Laadcurve Curva di carica

Рабочая температура Bedrijfstemperatuur Temperatura di funzionamento

Температура хранения Opslagtemperatuur Temperatura di stoccaggio

Степень защиты Beveiligingsindex Grado di protezione

Класс защиты Beveiligingsklasse Classe di protezione

Уровень шума Geluidsniveau Livello di rumore

Вес Gewicht Peso

025806

Rapido : 025851

~ 220-240 V AC

50 / 60 Hz

300 W

12 V DC

18 A

25°C 18 A

40°C 16 A

50°C 14 A

60°C 12,5 A

12 V / 50 mA

18 Ah – 270 Ah

< 0.5 mA

< 100 mV Rms

IUOU

-20°C – +60°C

-20°C – +80°C

IP20

Class I

< 47 dB

1,3 kg

Page 38

GYSFLASH 18.12 PL-E

Dimensions (L x H x P) Dimensions (L x H x D) Abmessungen (B x H x T) Dimensiones (L x A x A)

Normes Standards Normen Normas

Размеры (Д x В x Ш) Afmetingen (L x H x B) Dimensioni (L x H x D)

Нормы Normen Norme

215 x 175 x 70 mm

EN 60335-1 EN 60335-2-29 EN 62233 CEI EN 60529 EN 50581 EN 55014-1 EN 55014-2 CEI 61000-3-2 CEI 61000-3-3

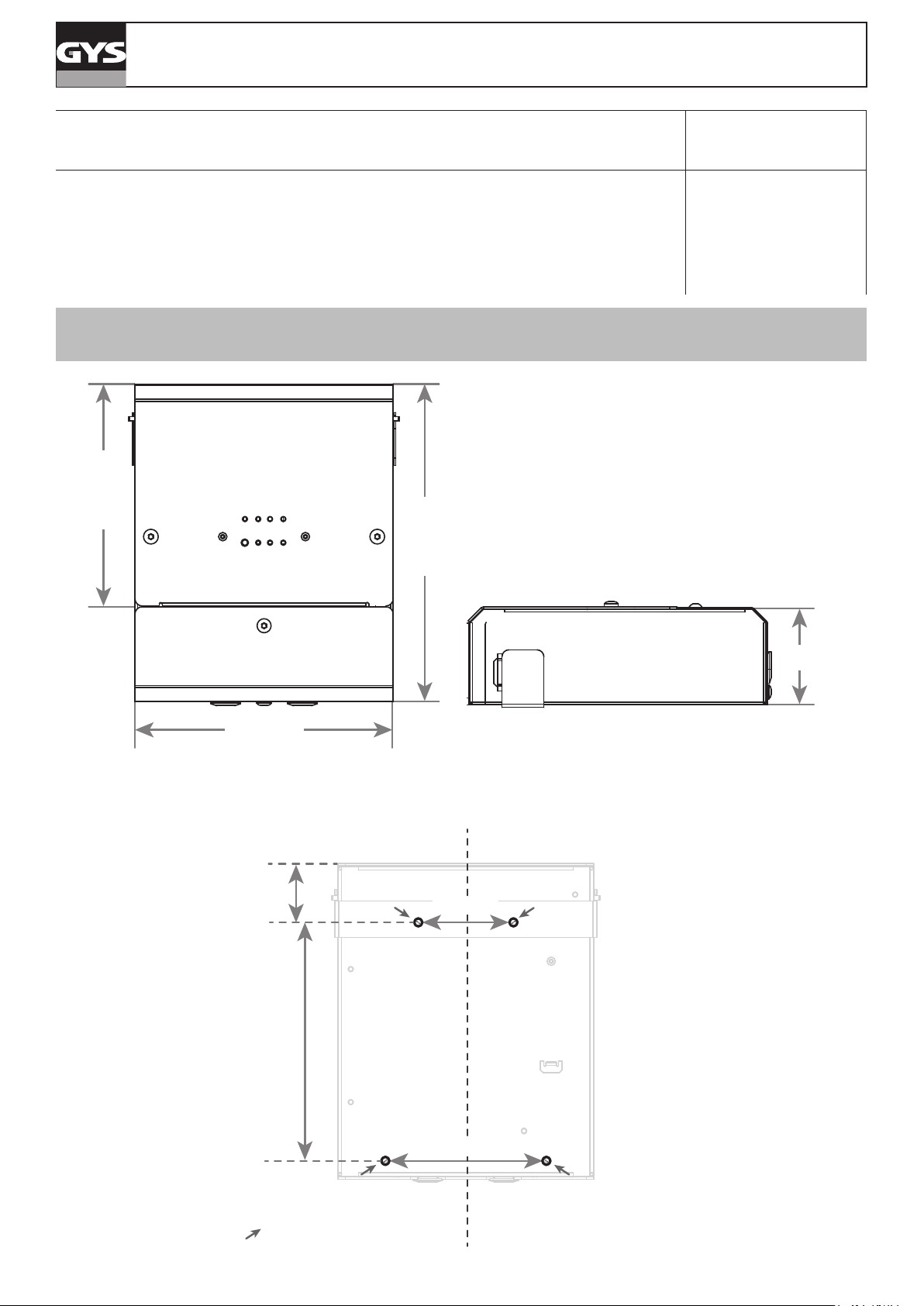

PLANS MÉCANIQUES / MECHANICAL DRAWINGS / DIMENSIONEN / PLANOS MECÁNICOS /

МЕХАНИЧЕСКИЕ ПЛАНЫ / MECHANISCHE SCHEMA’S / PROGETTO MECCANICO

150 mm

216 mm

175 mm

25 mm

162,7 mm

70 mm

65 mm

110 mm

Ø 5 mm

Page 39

GYSFLASH 18.12 PL-E

MONTAGE / MOUNTING / WANDBEFESTIGUNG / MONTAJE / СБОРКА / MONTAGE / MONTAGGIO

1 2

vis non fournies / screws not supplied

3 4

M5 x TORX 25

Consulter et réaliser la partie sur la connectique et

5 6

Consult and complete the section on connectors and

Beachten Sie die Angaben im Abschnitt “Anschlüsse und Verka-

Consulte y complete la sección de conectores y cableado

Обратитесь к разделу «Разъемы и проводка», прежде чем

Raadpleeg en vul het hoofduk over connectoren en bedrad-

Consultare e realizzare la parte sulla connettività e cablaggio

câblage avant de passer à l’étape 6.

---

wiring before proceeding to ep 6.

---

belung”, bevor Sie mit Schritt 6 fortfahren..

---

antes de proceder al paso 6.

---

перейти к шагу 6.

---

ing in voordat u verder gaat met ap 6.

---

prima di passare alla tappa 6.

vis non fournies / screws not supplied

Page 40

GYSFLASH 18.12 PL-E

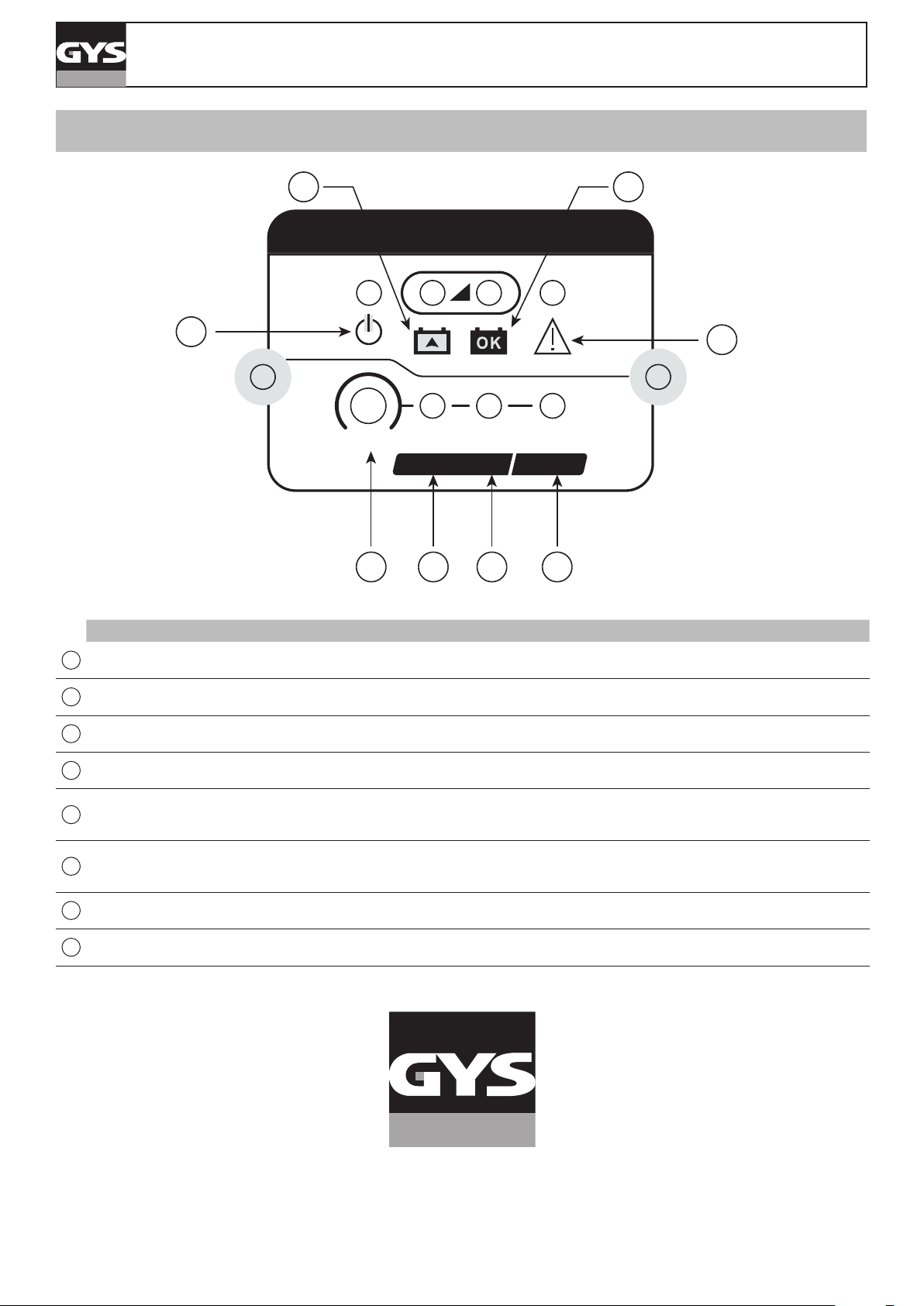

INTERFACE / CONTROL PANEL / BEDIENFELD / INTERFAZ / ИНТЕРФЕЙС / OMSCHRIJVING / INTERFACCIA

FR EN DE ES RU NL IT

Bouton de

sélection

Type Pb

Liquide/GEL

Type Pb/AGM Pb/AGM type

Type Lithium

LiFePO4

Voyant veille Standby light

Voyant charge en

cours

Voyant

Charge OK

Voyant défaut Fault indicator

BATTERY CHARGER & SUPPORT UNIT

Press

1 2 3 4

Selection button Auswahltaste

Pb/GEL type

Lithium LiFeO4

type

Charge in

progress indicator

LED Indicator

Charge OK

Typ µ

Blei-Säure/nass

Typ

Blei-Säure/AGM

Typ Lithium

LiFePO4

Kontrollleuchte

Stand-by-Modus

Kontrollleuchte

Ladevorgang

Kontrollleuchte

Ladung OK

Kontrollleuchte

Fehler

Liquid/Gel AGM LiFePo

Pb Lithium

Botón de selección

Tipo Pb/GEL Тип Pb/GEL Type Lood/GEL Tipo Pb/Liquido

Tipo Pb/AGM Тип Pb/AGM Type Lood/AGM Tipo Pb/AGM

Tipo Litio LiFeO4

Indicador de

Standby

Indicador carga

en curso

Testigo

Carga OK

Testigo de fallo

Кнопка выбора Keuzeknop Tasto di selezione

Тип Lithium

LiFeO4

Индикатор

режима

ожидания

Индикатор

заряда в

процессе

Индикатор

Зарядка ОК

Индикатор

неисправности

Type Lithium

LiFeO4

Standby lampje Spia stand-by

Lampje

Laden OK Spia carica OK

Lampje storing Spia difetto

Tipo Litio LiFeO4

Spia carica in

corso

GYS SAS

1, rue de la Croix des Landes

CS 54159

53941 SAINT-BERTHEVIN Cedex

FRANCE
