Page 1

2-7 / 44-48

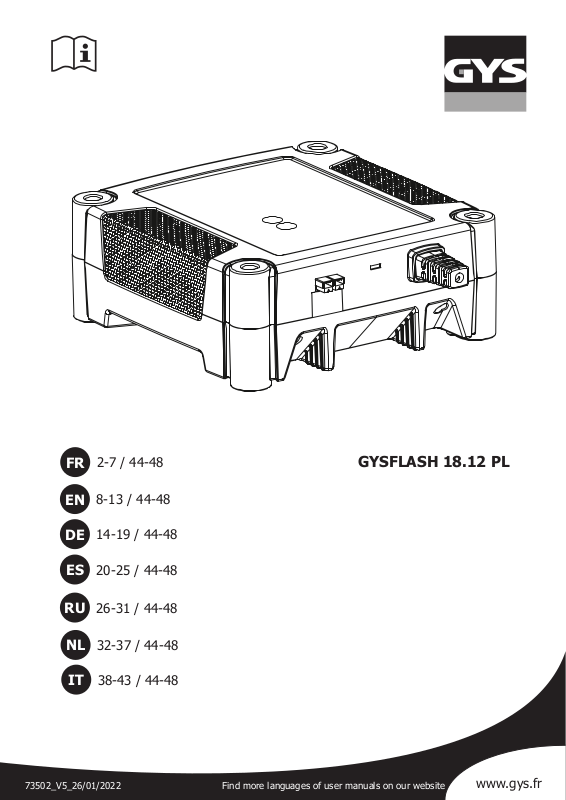

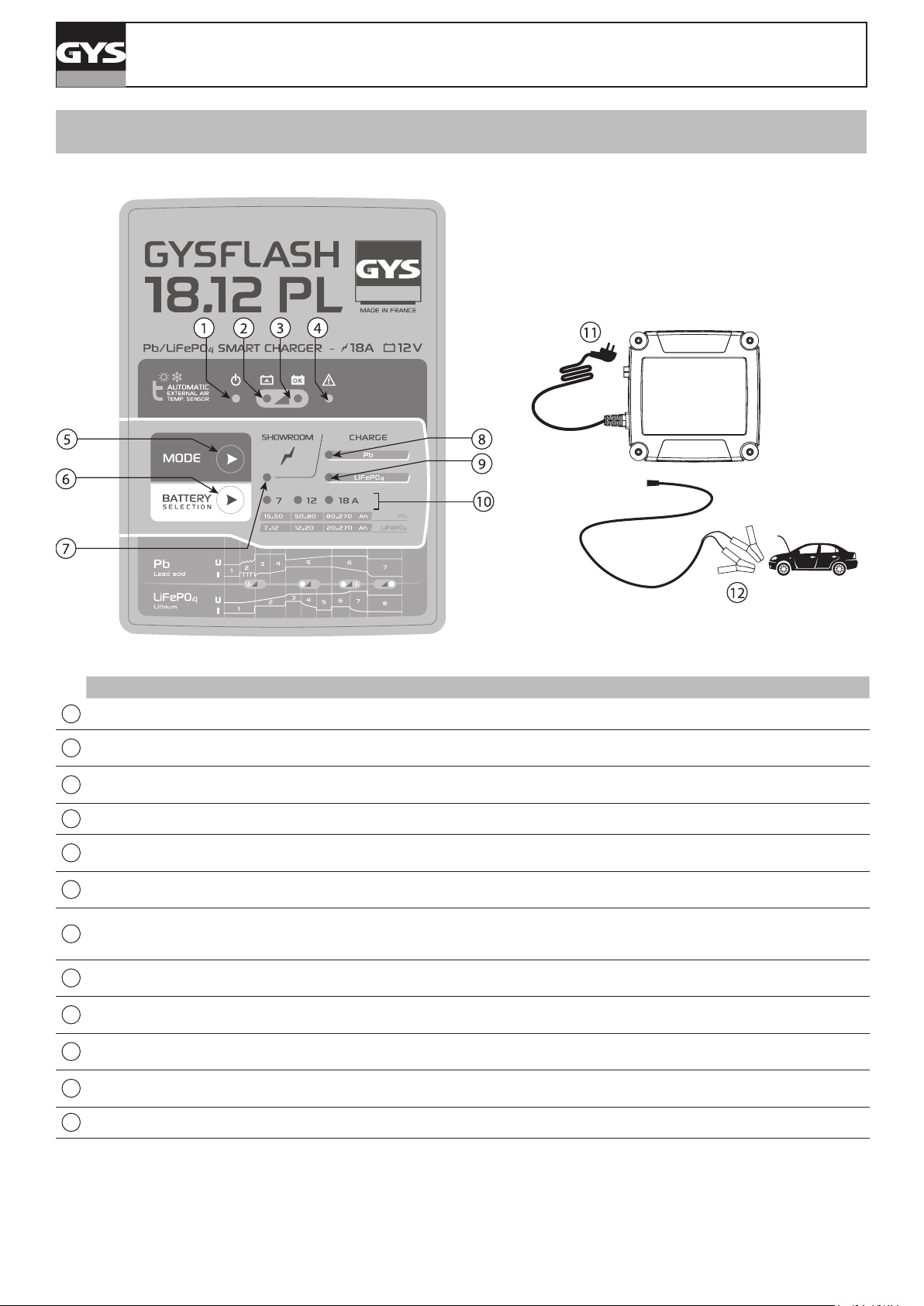

GYSFLASH 18.12 PL

8-13 / 44-48

14-19 / 44-48

20-25 / 44-48

26-31 / 44-48

32-37 / 44-48

38-43 / 44-48

73502_V5_26/01/2022

Find more languages of user manuals on our website

www.gys.fr

Page 2

Notice originale

INSTRUCTIONS DE SÉCURITÉ

Ce manuel d’utilisation comprend des indications sur le fonctionnement de l’appareil et les précautions à suivre pour la sécurité de l’utilisateur. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Cet appareil doit être utilisé uniquement pour faire de la recharge ou de l’alimentation dans les limites indiquées sur l’appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Appareil destiné à un usage à l’intérieur. Il ne doit pas être exposé à la pluie.

Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.

GYSFLASH 18.12 PL

A n’utiliser en aucun cas pour charger des piles ou des batteries non-rechargeables.

Ne pas utiliser l’appareil, si le cordon d’alimentation ou la che

de secteur sont endommagés. Ne pas utiliser l’appareil, si le cordon de charge est endommagé

ou présente un défaut d’assemblage, an d’éviter tout risque de

court-circuit de la batterie. Ne jamais charger une batterie gelée ou endommagée. Ne pas couvrir l’appareil. Ne pas placer l’appareil à proximité d’une source de chaleur et

à des températures durablement élevées (supérieurs à 50°C). Ne pas obstruer les ouvertures de ventilation. Le mode de fonctionnement automatique ainsi que les restrictions

applicables à l’utilisation sont expliqués ci-après dans ce mode d’emploi.

Risque d’explosion et d’incendie!

Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.

• Éviter les ammes et les étincelles. Ne pas fumer.

• Protéger les surfaces de contacts électriques de la batterie à l’encontre des courts-circuits.

Risque de projection d’acide !

Page 3

Notice originale

GYSFLASH 18.12 PL

• Porter des lunettes et des gants de protection.

• En cas de contact avec les yeux ou la peau, rincer immédiatement

à l’eau et consulter un médecin sans tarder.

Connexion / déconnexion :

• Déconnecter l’alimentation avant de brancher ou de débrancher les connexions sur la batterie.

• La borne de la batterie non reliée au châssis doit être connectée la première. L’autre connexion doit être effectuée sur le châssis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.

• Après l’opération de charge, débrancher le chargeur de

batterie du réseau puis retirer la connexion du châssis et enn

la connexion de la batterie, dans l’ordre indiqué.

Raccordement :

• Appareil de classe I

• Cet appareil doit être raccordé à un socle de prise de courant relié à la terre.

• Le raccordement au réseau d’alimentation doit être effectué conformément aux règles d’installation nationales.

Entretien :

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de

qualication similaire an d’éviter un danger.

• L’entretien doit être effectué que par une personne qualiée.

• Avertissement ! Débrancher toujours la che de la prise secteur

avant d’effectuer des travaux sur l’appareil.

• N’utiliser en aucun cas des solvants ou autres produits nettoyants agressifs.

• Nettoyer les surfaces de l’appareil à l’aide d’un chiffon sec.

Réglementation :

• Appareil conforme aux directives européennes.

• La déclaration de conformité est disponible sur notre site internet.

• Marque de conformité EAC (Communauté économique Eurasienne)

• Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).

• Appareil conforme aux normes Marocaines.

• La déclaration Cم (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

• Ce matériel fait l’objet d’une collecte sélective. Ne pas jeter dans une poubelle domestique.

Page 4

Notice originale

GYSFLASH 18.12 PL

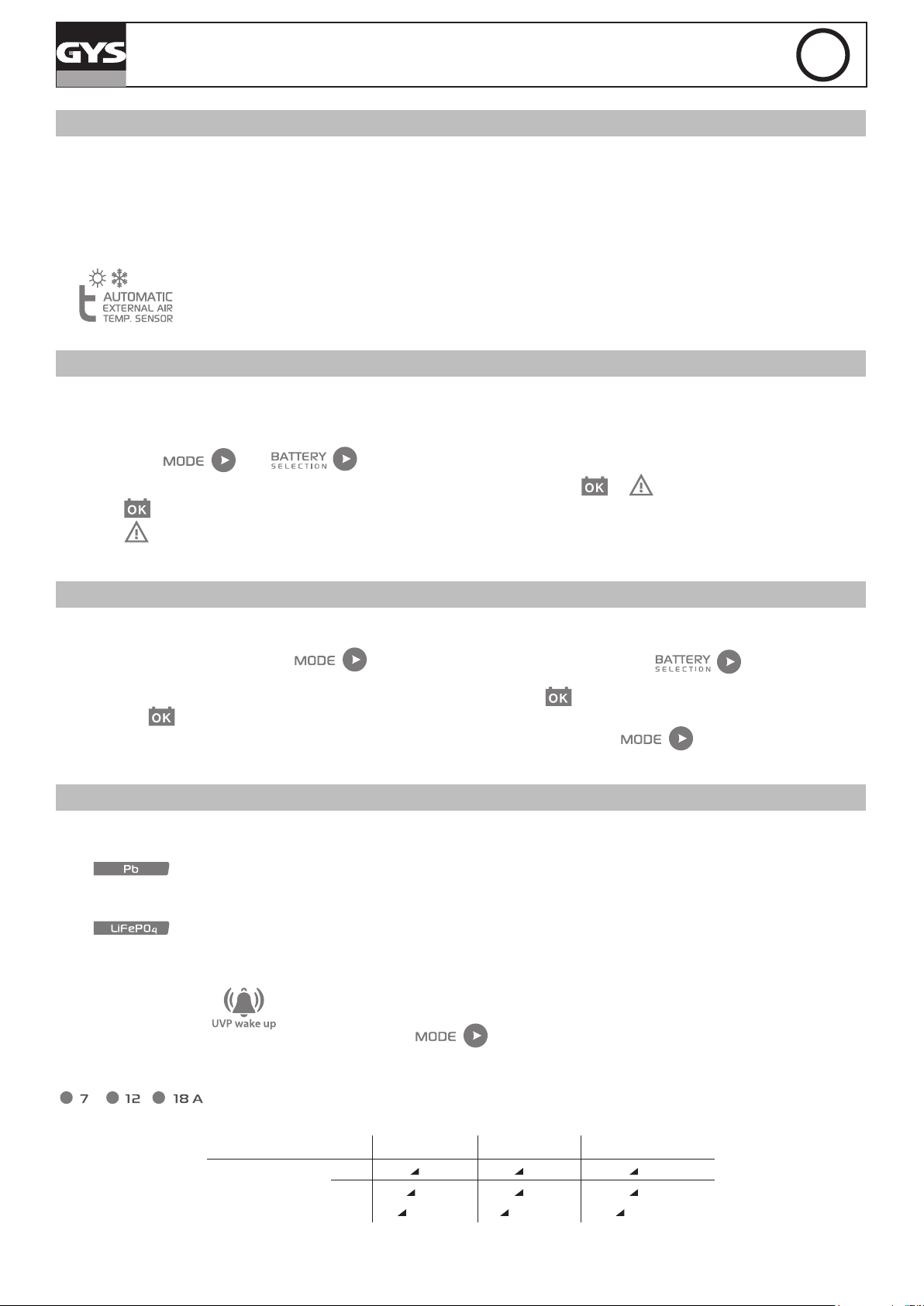

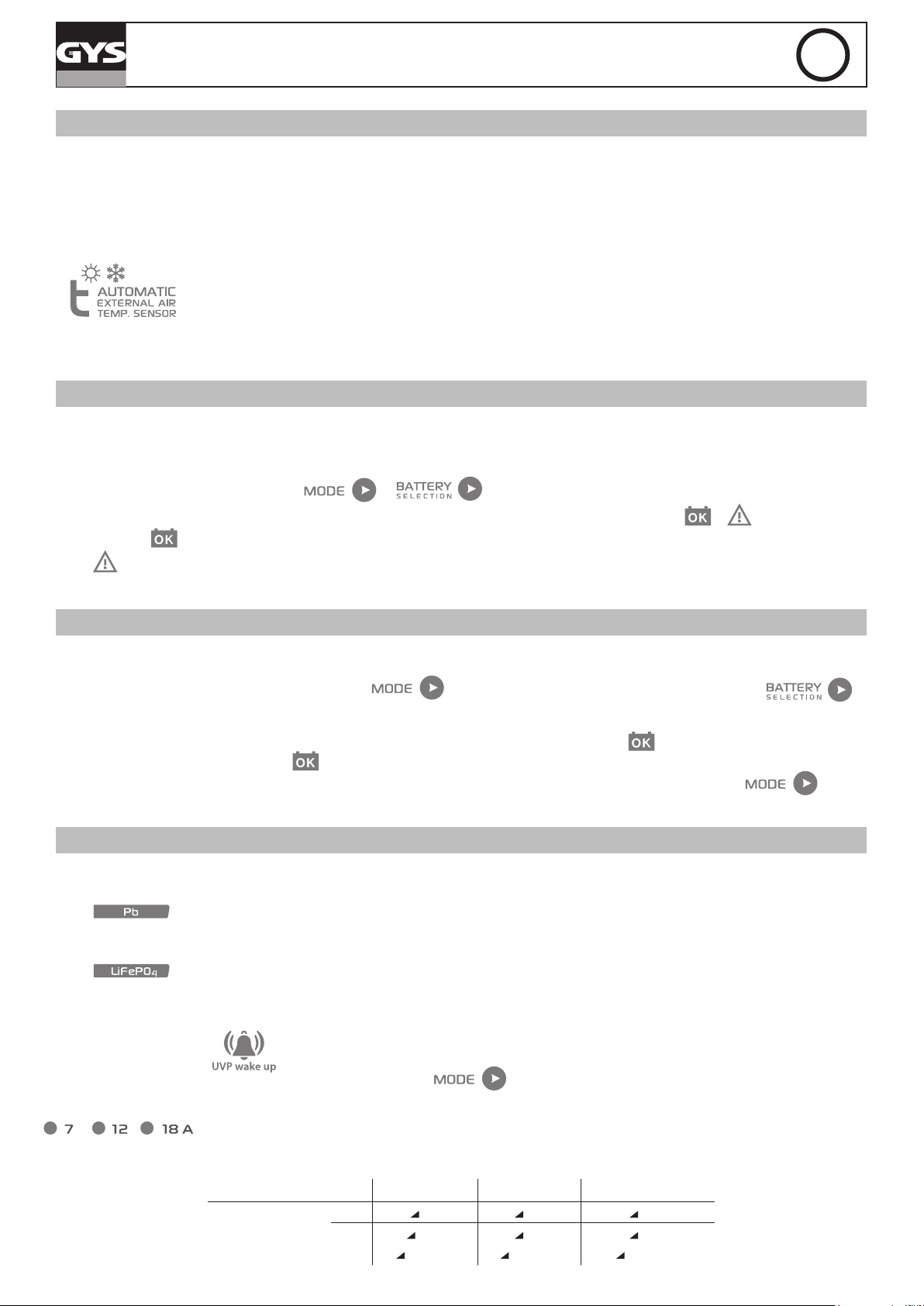

DESCRIPTION GENERALE

Le GYSFLASH 18.12 PL est idéal pour recharger la plupart des batteries au plomb (Gel, AGM, Liquide, …) et lithium de type Lithium Fer Phosphate (LFP / LiFePO4).

Ce chargeur est parfaitement adapté à la charge de :

- Batteries plomb 12 V (6 éléments en série) de 15 Ah à 270 Ah.

- Batteries LFP 12 V (4 éléments en série) de 7 Ah à 270 Ah.

Le Gysash 18.12 PL est équipé d’une fonction qui :

- lors d’une charge de batterie au plomb, adapte automatiquement la tension de sortie en fonction de la température de l’air ambiante. Cet ajustement permet d’avoir une recharge de batterie au plomb très

précise adaptée à la température ambiante.

- lors d’une charge de batterie lithium, interdit la charge si la température ambiante est en dessous de 3°C.

Dans les deux cas, l’ajustement peut durer entre 1 et 10 minutes avant que la charge ne démarre ou que le

chargeur ne se mette en défaut.

CALIBRAGE CABLE

Procédure permettant de calibrer les câbles de charge de l’appareil, an que le chargeur compense de manière optimale la chute de tension due aux câbles. Il est fortement recommandé de réaliser cette procédure à chaque modication des câbles ou à chaque

changement de câbles.

1. Avant de commencer, s’assurer que le chargeur est débranché de la prise secteur.

2. Mettre les extrémités des câbles de charge en court-circuit.

3. Appuyer simultanément sur les boutons et .

4. Brancher la prise secteur tout en maintenant les deux boutons appuyés jusqu’à ce que le voyant ou s’allume. Résultats :

- Voyant allumé: le calibrage s’est eectué correctement.

- Voyant allumé: calibrage échoué, débrancher la prise secteur et recommencer la procédure.

5. Débrancher la prise secteur jusqu’à ce que le chargeur s’éteigne.

MISE EN ROUTE

1. Brancher le chargeur sur la batterie.

2. Brancher le chargeur sur la prise secteur (réseau monophasé 220-240Vac 50-60Hz).

3. Sélectionner le mode en appuyant sur le bouton et le courant de charge en appuyant sur le bouton .

Après environ cinq secondes, la charge se lance automatiquement.

4. Durant la charge, l’appareil indique l’état d’avancement de la charge. Lorsque le voyant clignote, la batterie est prête à démarrer le moteur. Et lorsque le voyant reste allumé, la batterie est entièrement chargée.

5. La charge peut être interrompue à tout moment en débranchant la prise secteur ou en appuyant sur le bouton .

6. Après l’opération de charge, débrancher le chargeur du réseau puis retirer les connexions de la batterie.

MODES DE CHARGE

• Description des Modes et Courants de charge :

Mode CHARGE Plomb (14.6 V/18A) :

Mode destiné à la charge de batteries 12 V au plomb de 15 Ah à 270Ah. Cycle de charge automatique sept étapes.

Mode CHARGE Lithium (14.4 V/18A) :

Mode destiné à la charge de batteries 12 V au lithium de 7 Ah à 270 Ah. Cycle de charge automatique en huit étapes.

Certaines batteries lithium intègrent une protection UVP (Under Voltage Protection) qui déconnecte la batterie en cas de décharge profonde. Cette protection empêche le chargeur de

détecter la batterie. An que le Gysash 18.12 PL puisse charger la batterie, il faut désactiver la protection UVP. Pour cela, placer le chargeur en mode de charge Lithium, puis appuyer

10 secondes sur le bouton . Le chargeur va alors désactiver la protection UVP et lancer automatiquement la charge.

Courant de charge 7 / 12 / 18A :

Sélection permettant d’optimiser le courant de charge en fonction du type de batterie (plomb ou lithium)

et de sa capacité.

Courant de charge 7 A 12 A 18 A Capacité de la

batterie

Pb 15 50 Ah 50 80 Ah 80 270 Ah LFP 7 12 Ah 12 20 Ah 20 270 Ah

(21 36 Ah EqPb*) (36 60 Ah EqPb*) (60 810 Ah EqPb*)

Page 5

Notice originale

GYSFLASH 18.12 PL

*Equivalent batterie plomb : Une batterie lithium possède de meilleures performances de démarrage (CCA) qu’une batterie au plomb. C’est pourquoi certains fabricants de batteries au lithium indiquent l’équivalent batterie plomb (EqPb) qui correspond à la capacité qu’aurait une batterie au plomb ayant les mêmes performances de démarrage. Par exemple, une batterie LFP de 10 Ah

aura les mêmes performances de démarrage qu’une batterie au plomb d’environ 30 Ah.

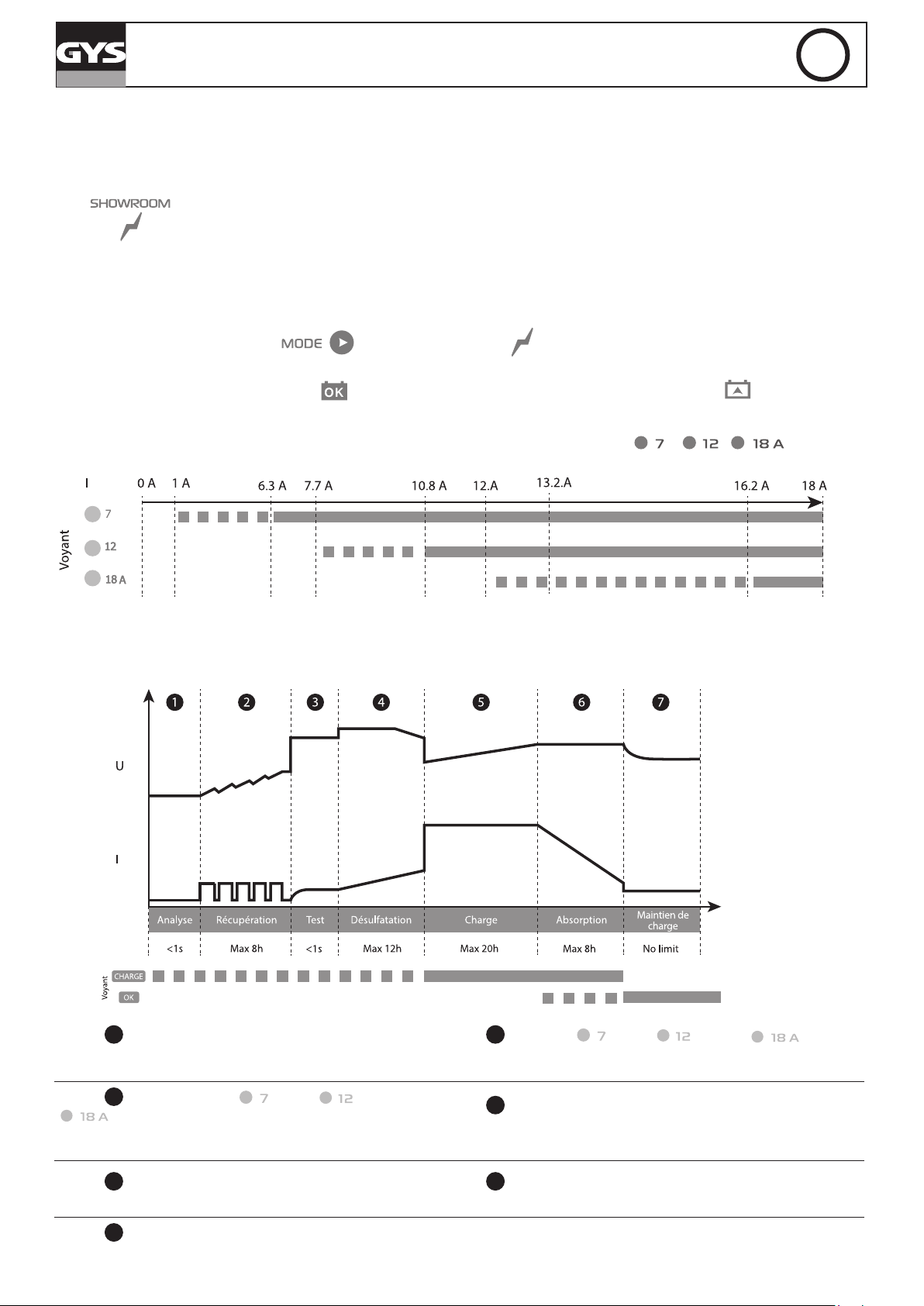

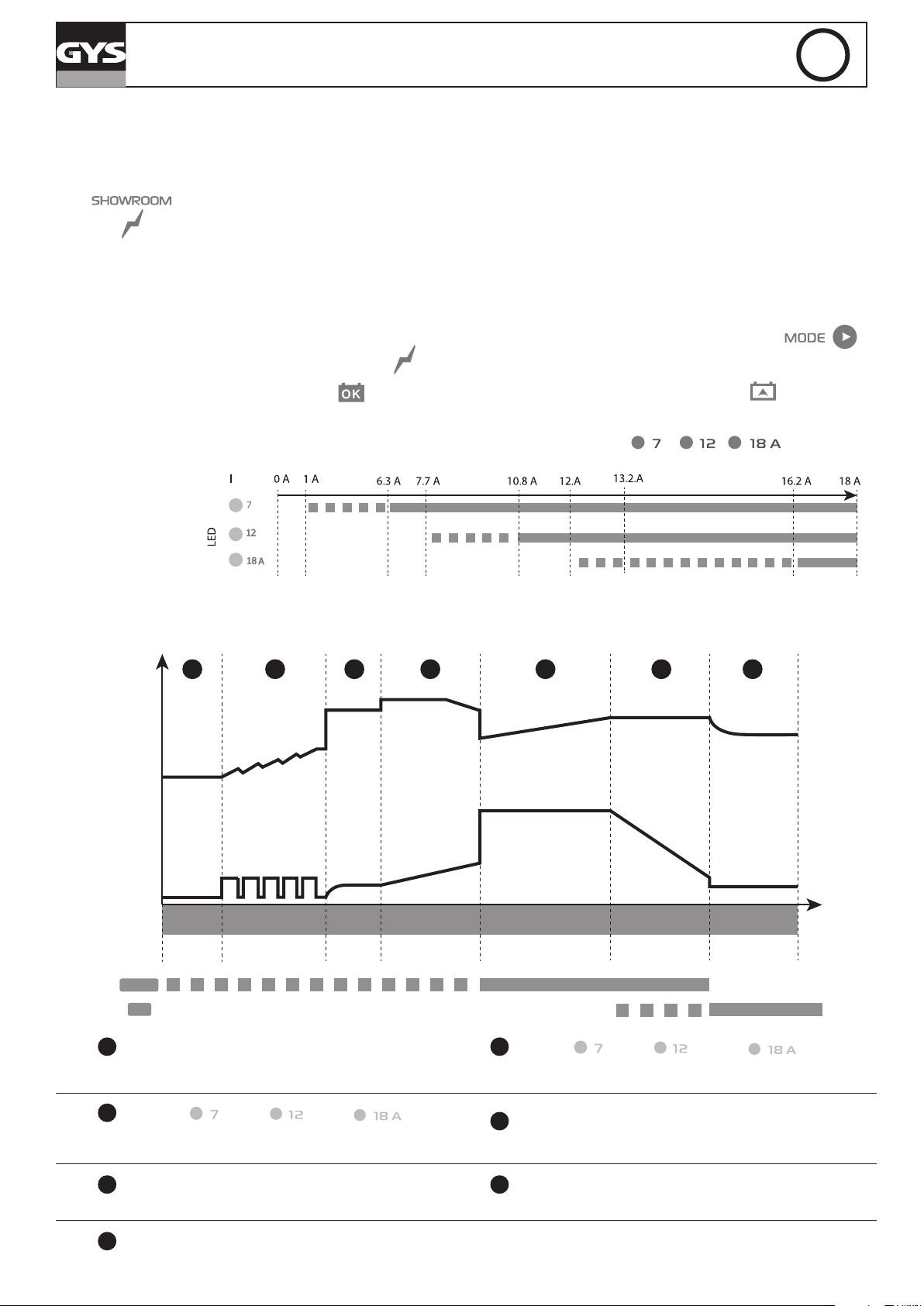

Mode SHOWROOM (13.7 V / 18A) :

Mode destiné à compenser jusqu’à 18A le courant consommé sur la batterie de véhicules de démonstration en délivrant une tension stabilisée à 13.7 V. Ce mode est adapté aux batteries plomb

et aux batteries lithium.

Option Supply (13.7 V / 18A) :

Option permettant d’utiliser le chargeur comme une alimentation stabilisée dont la tension est régulée à 13.7 V et délivrant jusqu’à 18A. Ce mode peut être utilisé sans batterie.

Pour sélectionner cette option, placer le chargeur en mode Showroom et appuyer sur

jusqu’à ce que le voyant clignote.

Lorsque le voyant est allumé, la tension est correctement régulée. Si le voyant clignote, cela signie que le courant consommé sur la batterie est supérieur au courant maximum délivré par le chargeur (18 A) et que la batterie est susceptible de se décharger à terme.

Le courant délivré par le chargeur est indiqué au moyen des voyants :

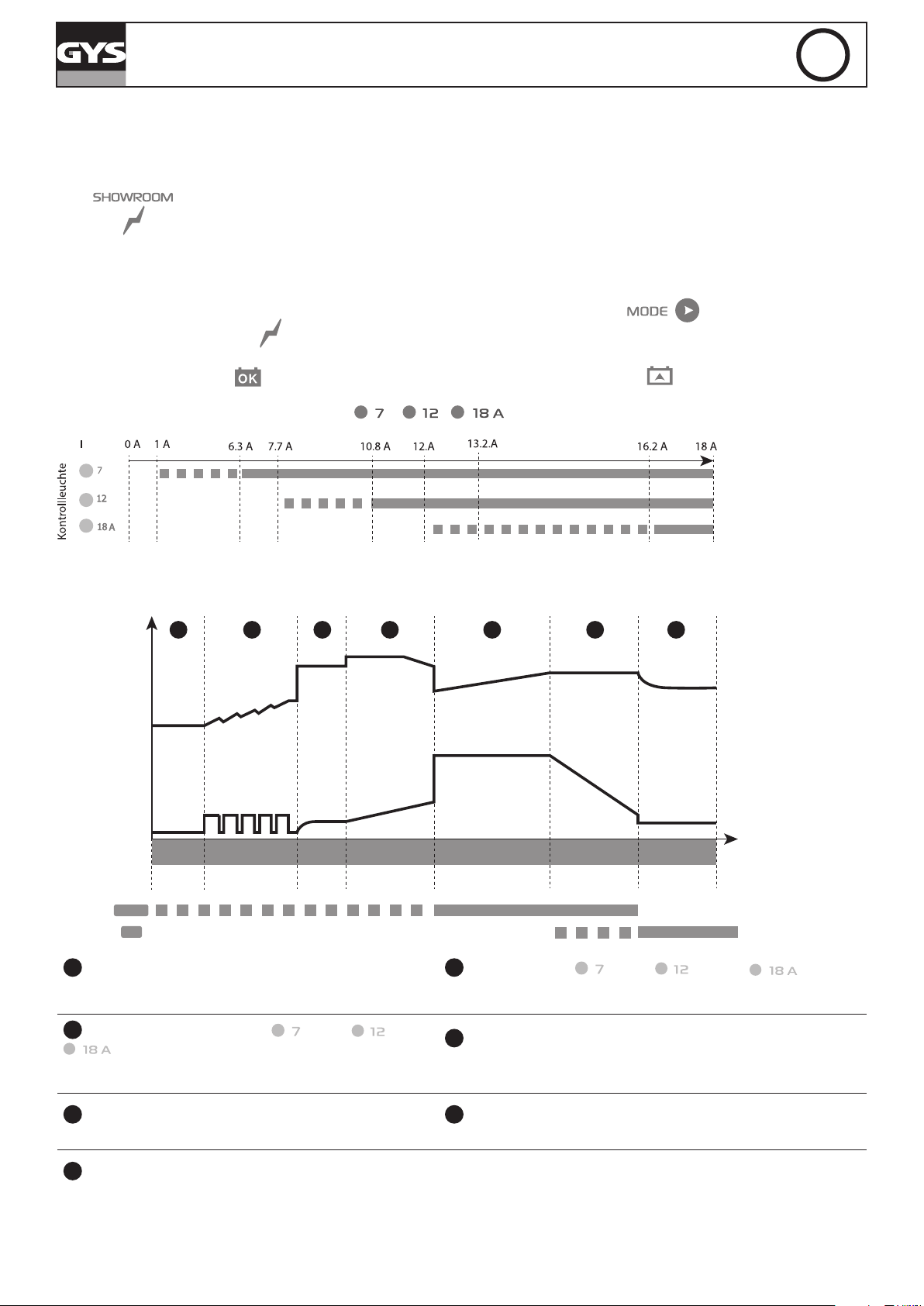

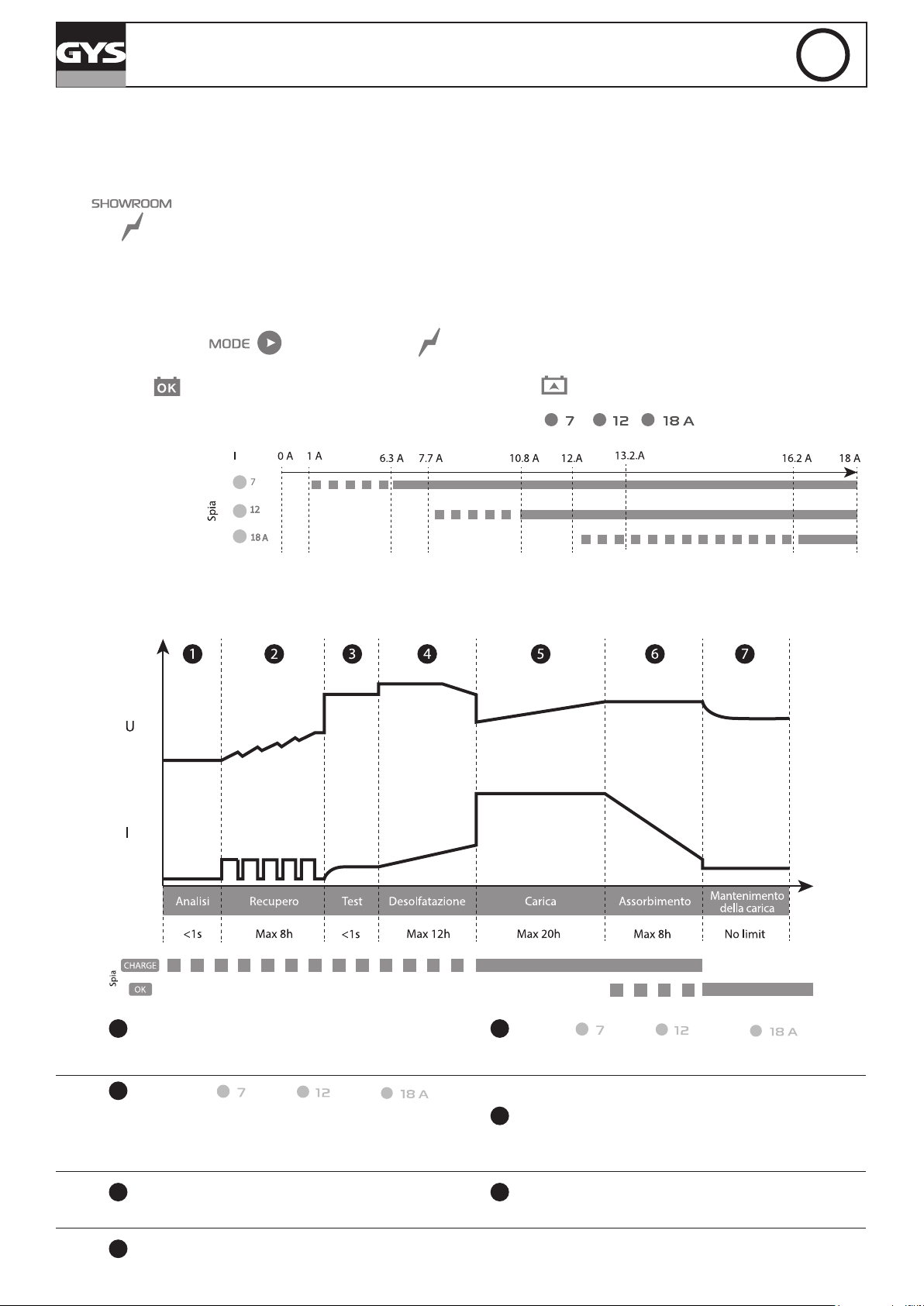

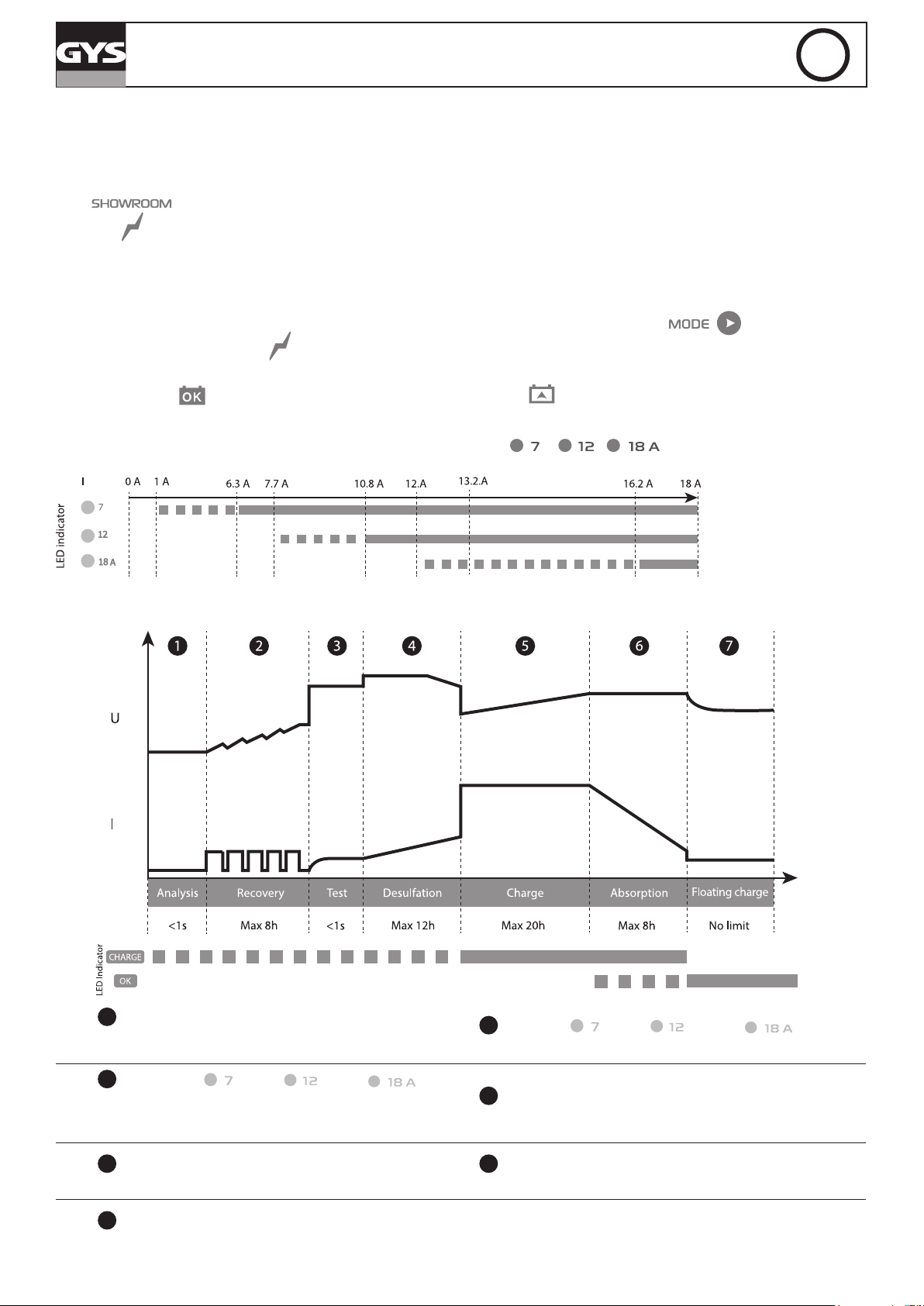

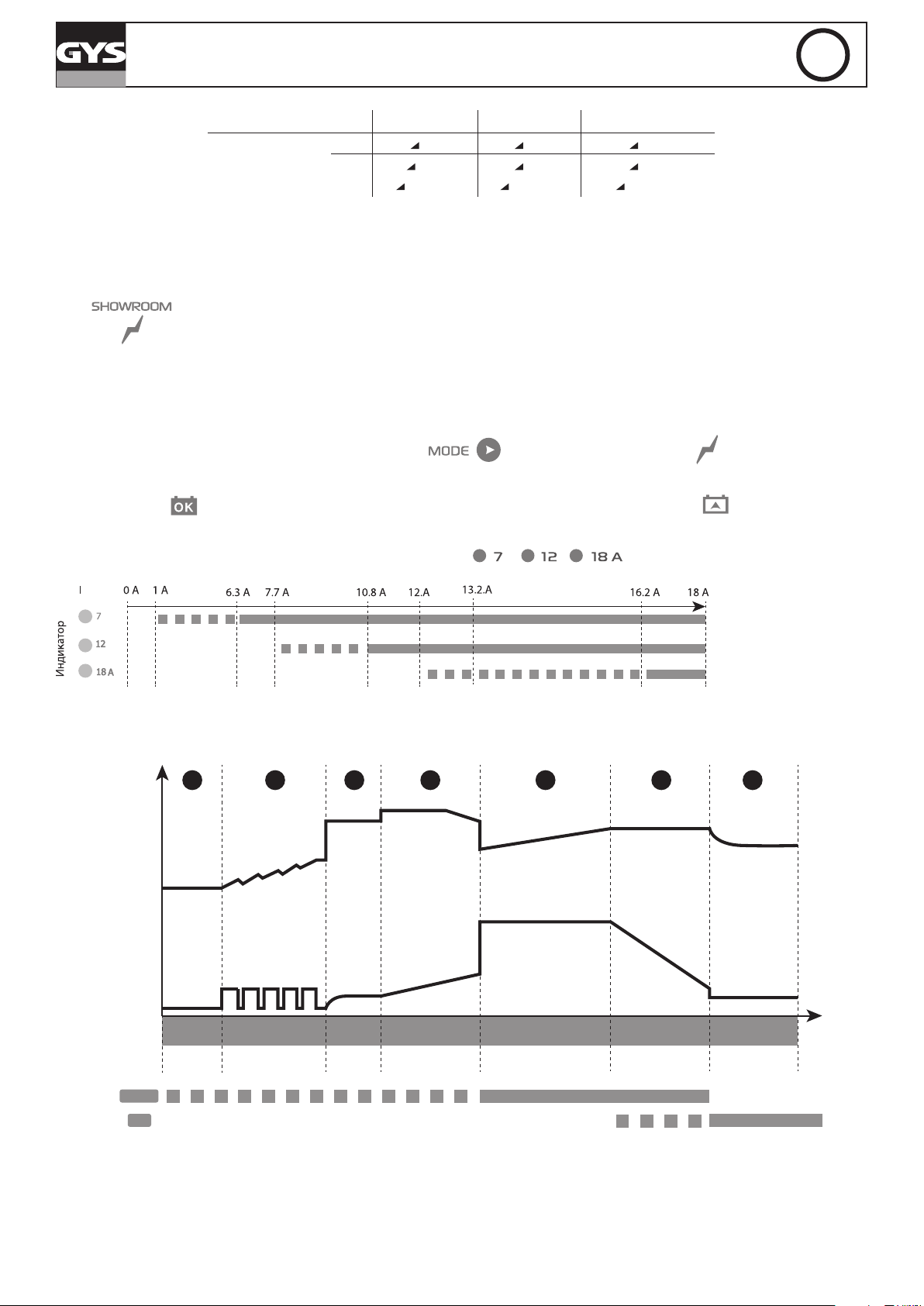

• Courbe de charge Plomb :

Le GYSash 18.12 PL utilise une courbe de charge Plomb évoluée en 7 étapes qui garantit les performances optimales de votre

batterie au plomb.

Étape 1 : Analyse

Analyse de l’état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée…)

Étape 5 : Charge ( - 7 A / - 12 A / - 18 A)

Charge rapide à courant maximum permettant d’atteindre 80% du niveau de charge.

Étape 2 : Récupération ( - 3 A / - 4 A /

- 6 A)

Algorithme de récupération des éléments endommagés suite à une décharge profonde.

Étape 3 : Test

Test de batterie sulfatée

Étape 4 : Désulfatation (15.8 V) Algorithme de désulfatation de la batterie.

Étape 6 : Absorption (14.6 V)

Charge à tension constante pour amener le niveau de charge à 100%.

Étape 7 : Maintien de charge (13.6 V)

Maintien du niveau de charge de la batterie à son maximum.

Page 6

Notice originale

GYSFLASH 18.12 PL

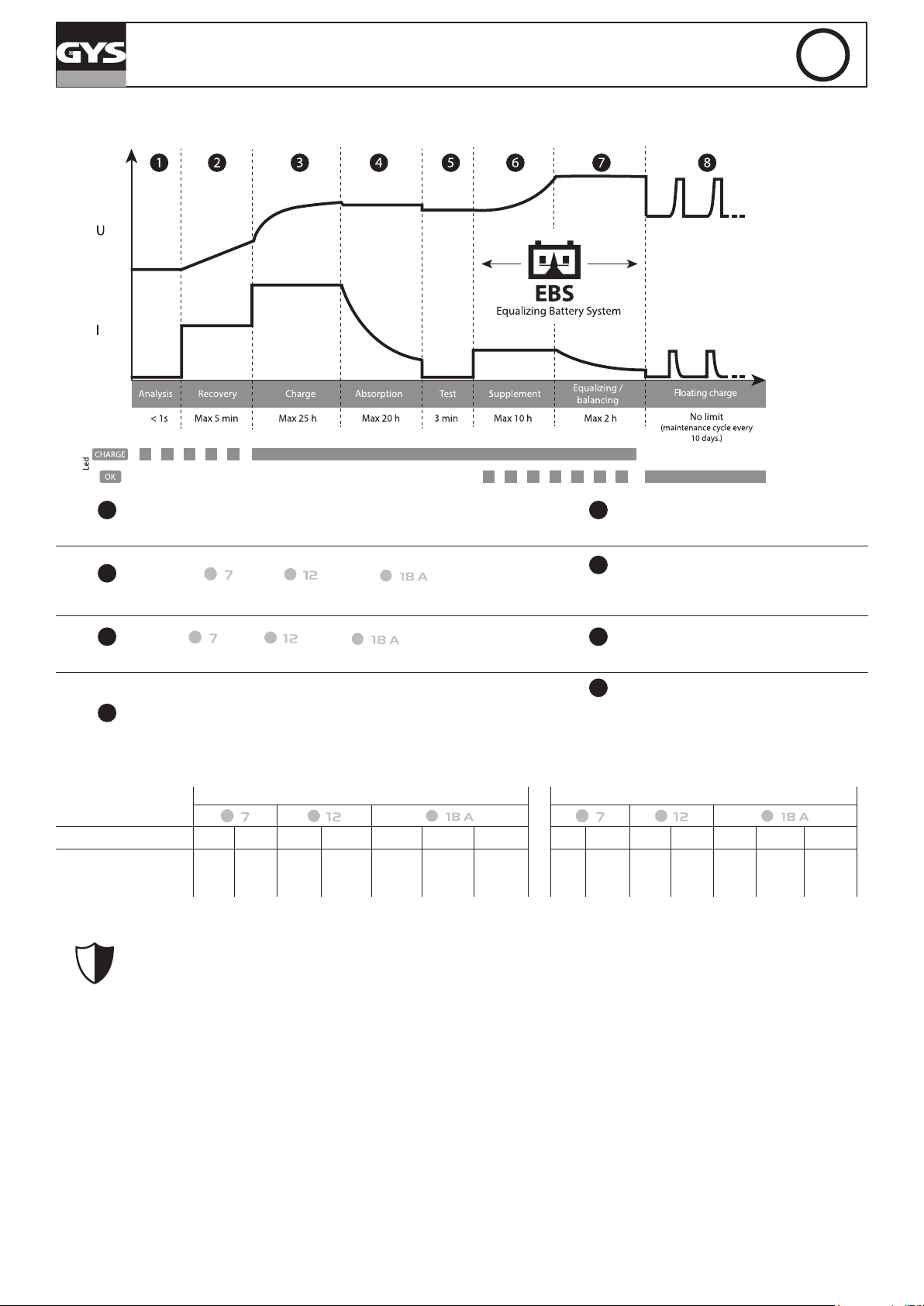

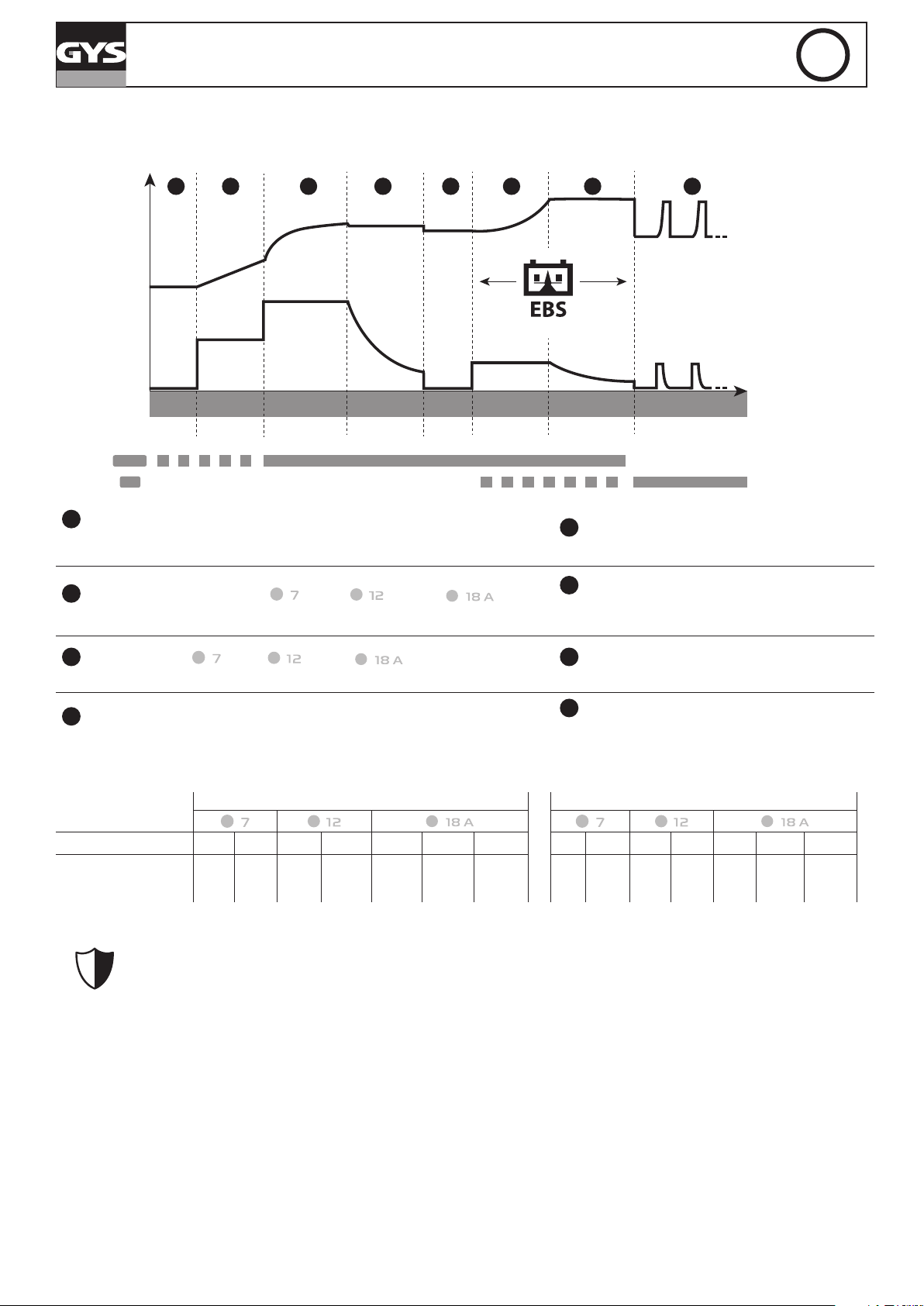

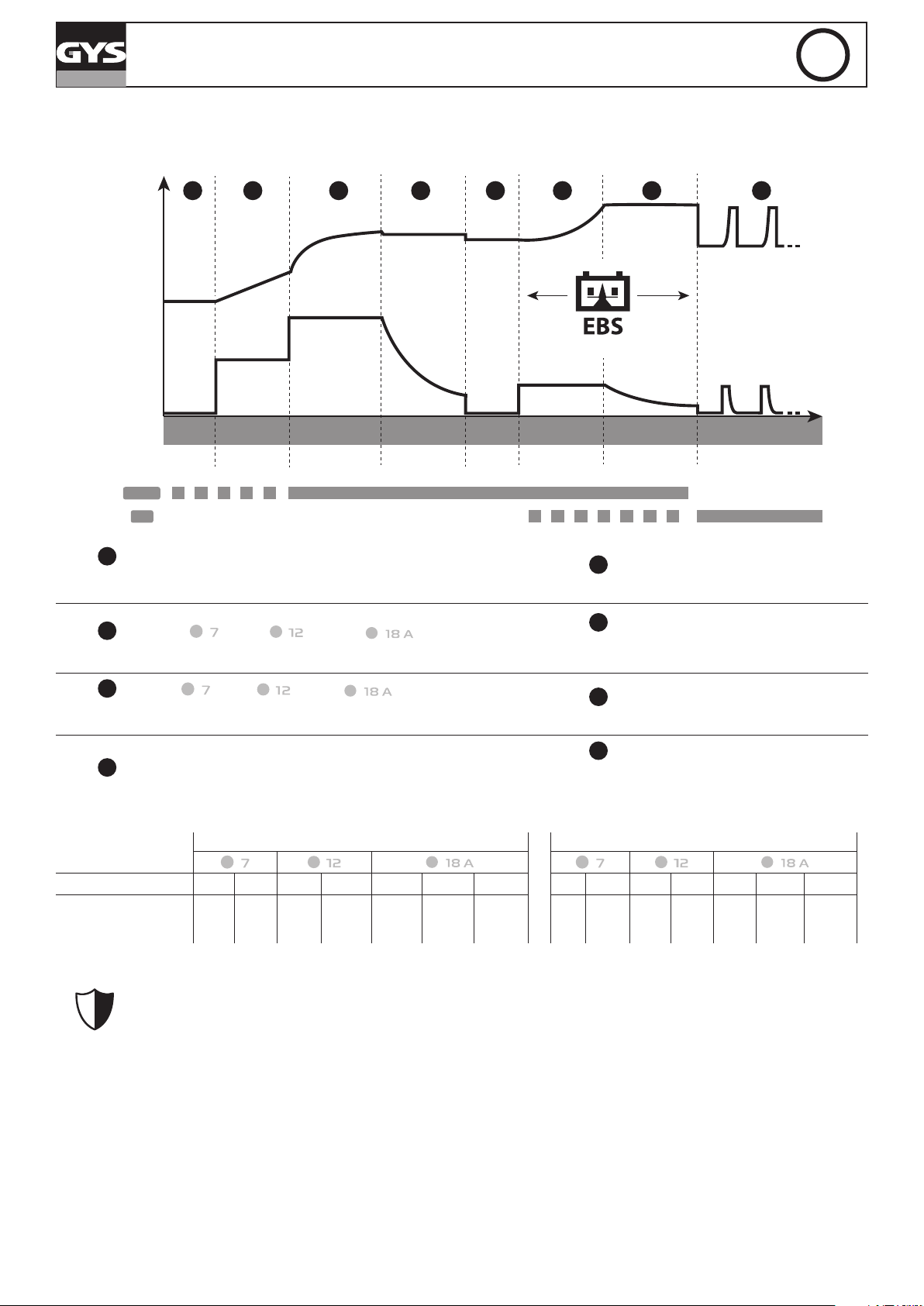

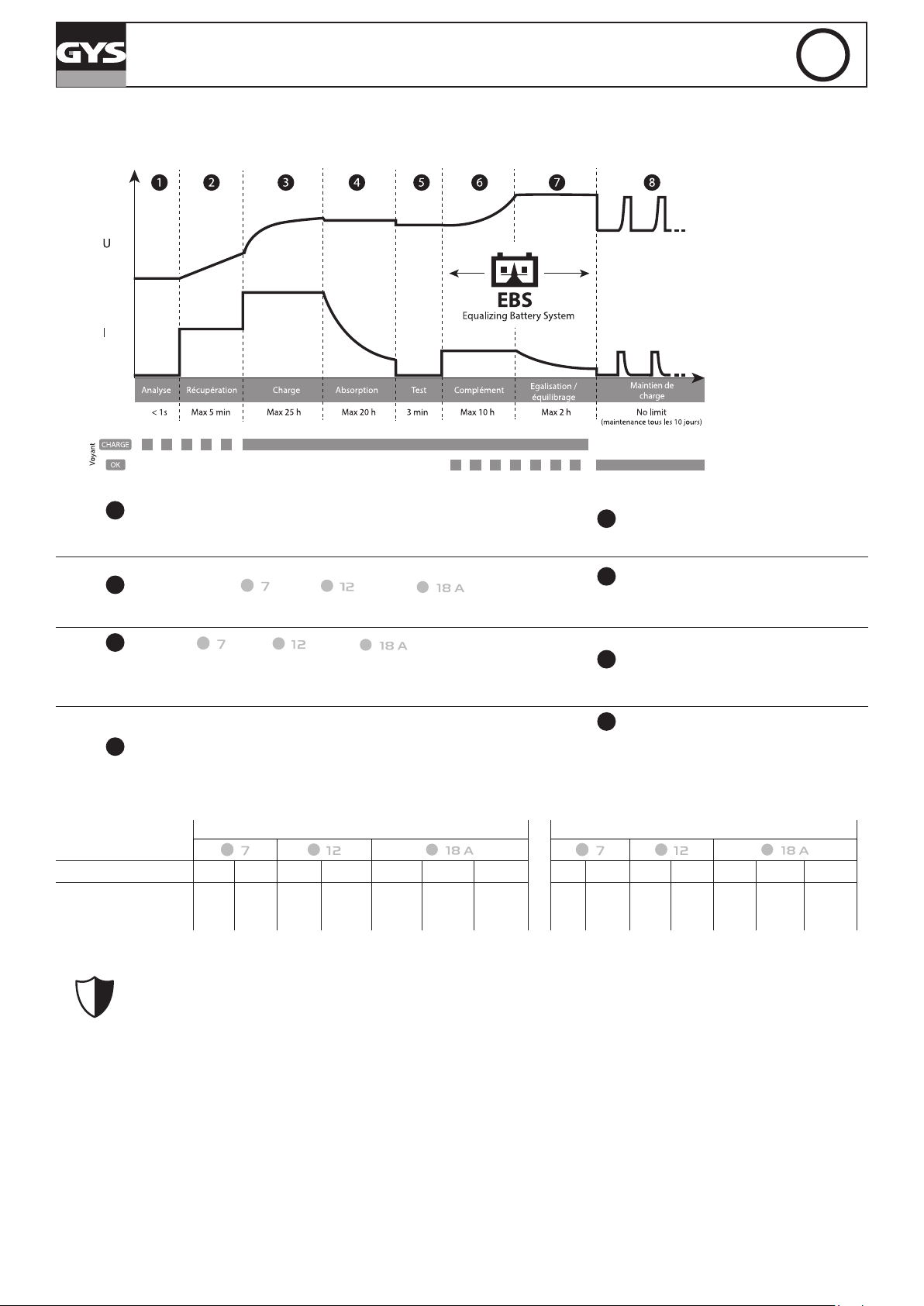

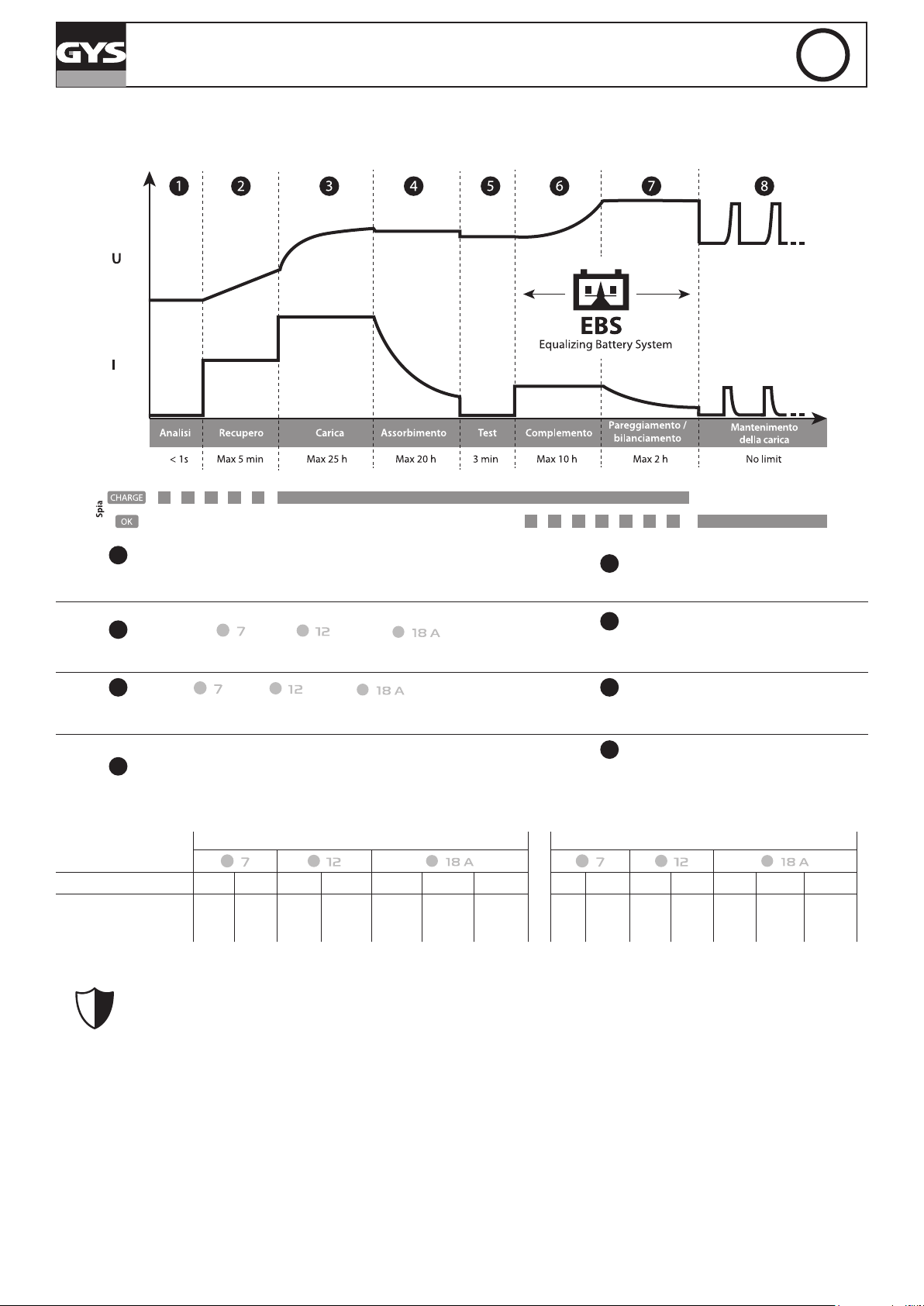

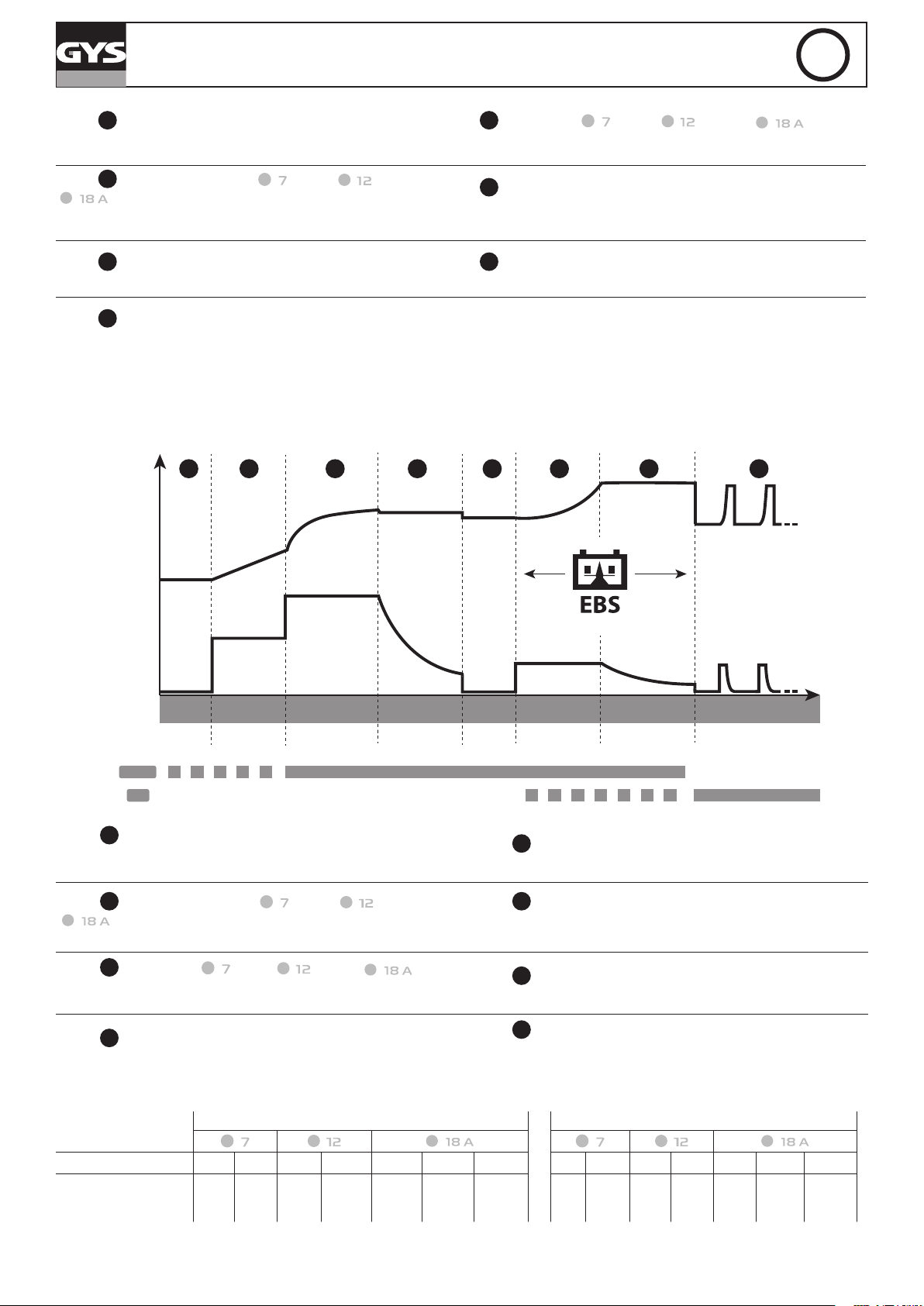

• Courbe de charge Lithium :

Le GYSash 18.12 PL utilise une courbe de charge Lithium évoluée en 8 étapes qui garantit les performances optimales de votre

batterie LFP.

Étape 1 : Analyse

Analyse de l’état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée…)

Étape 2 : Récupération ( - 1 A / - 1.6 A / - 1.8 A) Algorithme de récupération suite à une décharge profonde.

Étape 3 : Charge ( - 7A / - 12A / - 18A)

Charge rapide à courant maximum permettant d’atteindre 90% du niveau de

charge.

Étape 4 : Absorption (13.8 V)

Charge à tension constante pour amener le niveau de charge à 98%.

Étape 5 : Test

Test de conservation de charge.

Étape 6 : Complément

Charge à courant réduit permettant d’atteindre 100% du niveau de charge.

Étape 7 : Egalisation / équilibrage (14.4 V) Equilibrage des cellules de la batterie

Étape 8 : Maintien de charge (13.8 V)

Maintien du niveau de charge de la batterie à son maximum avec charge de maintenance tous les 10 jours.

• Temps de charge estimé :

Courant de charge

Capacité de la batterie 15 Ah 50 Ah 50 Ah 80 Ah 80 Ah 130 Ah 270 Ah 7 Ah 12 Ah 12 Ah 20 Ah 20 Ah 130 Ah 270 Ah Temps de charge

0% >>> 90% 2 h 7 h 4 h 6 h 4 h 7 h 14 h 1h 2h 1h 2h 1h 7h 14h

Plomb Lithium

• Protections :

Le GYSFLASH 18.12 PL possède un ensemble de dispositifs le protégeant contre les courts circuits et inversion de polarité. Il dispose d’un système qui évite toute étincelle lors du branchement du chargeur sur la batterie. Ce chargeur est à double isolation et est compatible avec l’électronique des véhicules.

Le GYSFLASH 18.12 PL est équipé d’un capteur de température intégré qui lui permet d’adapter son courant de charge en fonction de la température ambiante an d’éviter toute surchaue de l’électronique interne.

Page 7

Notice originale

GYSFLASH 18.12 PL

ANOMALIES, CAUSES, REMÈDES

Anomalies Causes Remèdes

Le voyant clignote.

Le voyant est allumé.

Le voyant reste allumé même après un

appui sur le bouton .

Le voyant clignote.

Le voyant reste allumé.

• Inversion de polarité

• Tension batterie trop élevée

• Pinces en court-circuit

• Echec lors de la charge, batterie non récupérable

• Température externe trop basse pour charger une batterie LFP

Défaut thermique

Chargeur en veille

Charge interrompue en appuyant sur le

bouton .

• Vérier que les pinces sont correctement connectées

• Vérier qu’il s’agit bien d’une batterie 12 V

• Changer de batterie et appuyer sur pour relancer une charge

• Charger la batterie LFP dans un endroit tempéré ou appuyer sur le bouton .

Température environnante trop élevée (>50°C),

aérer le local et laisser le chargeur se refroidir

Appuyer sur le bouton ou connecter

une batterie au chargeur pour sortir de la veille

Appuyer de nouveau sur pour relan-

cer la charge

CONDITIONS DE GARANTIE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main d’œuvre). La garantie ne couvre pas :

• Toutes autres avaries dues au transport.

• L’usure normale des pièces (Ex. : câbles, pinces, etc.).

• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).

• Les pannes liées à l’environnement (pollution, rouille, poussière). En cas de panne, retourner l’appareil à votre distributeur, en y joignant :

- un justicatif d’achat daté (ticket de sortie de caisse, facture….)

- une note explicative de la panne.

Page 8

Translation of the original instructions

SAFETY INSTRUCTIONS

This manual contains safety and operating instructions, to be followed for your safety. Please read it carefully before using

the device for the rst time and keep it for future reference.

This machine should only be used for charging or power supply operations comprised within the limits indicated on the machine and in the instructions manual. The operator must observe the safety precautions. In case of improper or unsafe use, the manufacturer cannot be held liable.

The device is destined to be used indoors. Must not be exposed to the rain.

This unit can be used by children aged 8 or over and by people

with reduced physical, sensory or mental capabilities or lack of experience or knowledge, if they are properly monitored or if

instructions for using the equipment have safely been read and

risks made aware of. Children must not play with the product.

Cleaning and maintenance should not be performed by an unsupervised child.

GYSFLASH 18.12 PL

Do not use to charge domestic batteries or non rechargeable batteries.

Do not operate the device with a damaged power supply cord or a damaged mains plug.

Do not use the device if the charging cable appears to be

damaged or assembled incorrectly in order to avoid any risk of

short circuiting the battery. Never use on a frozen or damaged battery. Do not cover the device.

Do not place the device near a re or subject it to heat or to

longterm temperatures exceeding 50°C

Do not obstruct the machine's air intake, which facilitates air

circulation. The operating mode of the automatic charger and the restrictions

applicable to its use are explained later in this manual. Fire and explosion risks!

A charging battery can emit explosive gases.

• During the charge, the battery must be placed in a well ventilated area.

• Avoid ames and sparks. Do not smoke near the device.

• Protect the battery's electrical contact surfaces against shortcircuits.

Acid projection hazard !

• Wear safety goggles and protective gloves

Page 9

Translation of the original instructions

GYSFLASH 18.12 PL

• If your eyes or skin come into contact with battery acid, rinse the affected part of the body with plenty of water and seek

immediate medical assistance

Connection / disconnection :

• Ensure that the charger's power supply is disconnected before connecting or disconnecting to the battery terminals.

• Always ensure the Red clamp is connected to the ""+""

battery terminal rst. If it is necessary to connect the black clamp to the vehicle chassis, make sure it is a safe distance

from the battery and the fuel/exhaust pipe. The charger must be connected to the mains.

• After charging, disconnect the charger from the mains, then disconnect the negative clamp from the car body and then disconnect the positive clamp from the battery, in this order.

Connection :

• Class I device

• This device must be connected to an earthed power supply

• The connection to the power supply must be carried out in compliance with national standards.

Maintenance :

• If the power cable is damaged, it must be replaced by

the manufacturer, its after sales or by an equally qualied

person to prevent any accidents.

• Service should be performed by a qualied person

• Warning! Always remove the power plug from the wall

socket before carrying out any work on the device.

• Under no circumstances should solvents or other aggressive cleaning agents be used.

• Clean the device’s surfaces with a soft, dry cloth.

Regulations :

• The Machine is compliant with European directives.

• The declaration of conformity is available on our website.

• EAEC Conformity marking (Eurasian Economic Community).

• Equipment in compliance with British requirements. The British Declaration of Conformity is available on our website (see home page).

• Equipment in conformity with Moroccan standards.

• The declaration Cم (CMIM) of conformity is available on our website (see cover page).

Waste management:

• This product should be disposed of at an appropriate recycling facility. Do not throw away in a household bin.

Page 10

Translation of the original instructions

GYSFLASH 18.12 PL

GENERAL DESCRIPTION

The GYSFLASH 18.12 PL is designed to charge lead-acid batteries (Gel, AGM, Liquid, …) and lithium of the Lithium Iron Phosphate (LFP / LiFePO4). This charger is suited for the charge of:

- Lead-acid batteries 12 V (6 elements in series) from 15 Ah to 270 Ah.

- LFP batteries 12V (4 elements in series) from 7 Ah to 270 Ah

The Gysash 18.12 PL is equipped with a function that :

- when charging a lead-acid battery, adjusts the output voltage automatically according to the ambi-ent air temperature. This adjustment allows for a very accurate lead-acid battery charge adapted to the temperature.

- When charging a lithium battery, the charge is prevented if the ambient temperature is below 3°C.

In both cases, the adjustment can take between 1 and 10 minutes before the charge starts or stops.

CALIBRATION CABLE

Procedure for the calibration of the charging leads in order for the charger to compensate any voltage drop due to the length or condition of the cables. It is strongly recommended to perform this procedure each time the cables are modied or changed.

1. Before undertaking the procedure, make sure that the charger is disconnected from the mains socket.

2. Short-circuit the ends of the charging leads.

3. Press buttons and simultaneously.

4. Plug in the mains plug while holding down the two buttons until the indicator light or lights up. Résults :

- Indicator is on: the calibration was successful.

- Indicator is on: the calibration failed, disconnect the mains plug and restart the procedure.

5. Unplug the mains plug until the charger switches o.

START UP

1. Connect the charger to the battery.

2. Plug the charger to the mains (single phase 220-240Vac 50-60Hz).

3. Select the mode by pressing button , and the charging current by pressing button . After roughly ve seconds, the charge starts automatically. By default, the charger starts on the last mode used, except when in Supply mode.

4. During the charge, the device indicates the charge progress. When indicator blinks, the battery is ready to start the vehicle.

Once indicator stays on, the battery is fully charged.

5. The charge can be interrupted at any time by unplugging the mains plug or pressing the button.

6. After the charge, disconnect the charger from the mains, then disconnect the charger’s connections from the battery.

CHARGE MODES

• Description of charging modes and currents :

Lead-acid CHARGE mode (14.6 V/18 A max) :

Mode designed for the recharge of 12V lead-acid batteries from 15 Ah to 270 Ah. Automatic seven step

charge cycle.

Lithium CHARGE mode (14.4 V/18 A max) :

Mode designed for the recharge of 12 V lithium batteries from 7 Ah to 270 Ah. Automatic eight step charge cycle.

Some Lithium batteries incorporate a UVP protection (Under Voltage Protection) which disconnect the battery in case of deep discharge. This protection prevents the charger from detecting the battery. In order for the Gysash 18.12 PL to be able to charge the battery, it is necessary to deactivate the UVP protection. To do this, select the Lithium charging mode

and press the button for 10 seconds. The charger will then deactivate the UVP protection and automatically start charging.

Charging current 7 / 12 / 18A :

Selection designed to choose the most suited charging current based on the type and size of the battery (lead-acid or lithium).

Charging current 7 A 12 A 18 A

Battery capacity

Pb 15 50 Ah 50 80 Ah 80 270 Ah LFP 7 12 Ah 12 20 Ah 20 270 Ah

(21 36Ah EqPb*) (36 60 Ah EqPb*) (60 810 Ah EqPb*)

Page 11

Translation of the original instructions

GYSFLASH 18.12 PL

*Lead battery corresponding : A lithium battery has a better starting performance (CCA) than a lead battery. That’s why some lithium battery manufacturers indicate the battery lead equivalent (EqPb) which corresponds to the capacity of a lead-acid battery with the same starting performance. For instance, a LFP battery of 10 Ah will have the same starting performance as a lead-acid

battery of about 30 Ah.

Mode SHOWROOM (13.7 V / 18A) :

Mode designed to compensate up to 18A the current consumed on the battery of a vehicle in demonstration by delivering a stabilised voltage of 13.7 V. This mode is suited for lead-acid

and lithium batteries.

Option Supply (13.7 V / 18A) :

Feature designed to turn the charger into a stabilised power source with a regulated voltage

of 13.7 V and a supply of current up to 18A. This mode can be used without a battery. To select this option, place the charger in Showroom mode and press the button

until the indicator ashes.

When the indicator is on, the voltage is correctly regulated. If indicator ashed, this means that the current absorbed by the battery is higher than the charger maximum current (18A) and that the battery might end up being discharged. The current supplied by the charger is indicated using the LED indicators :

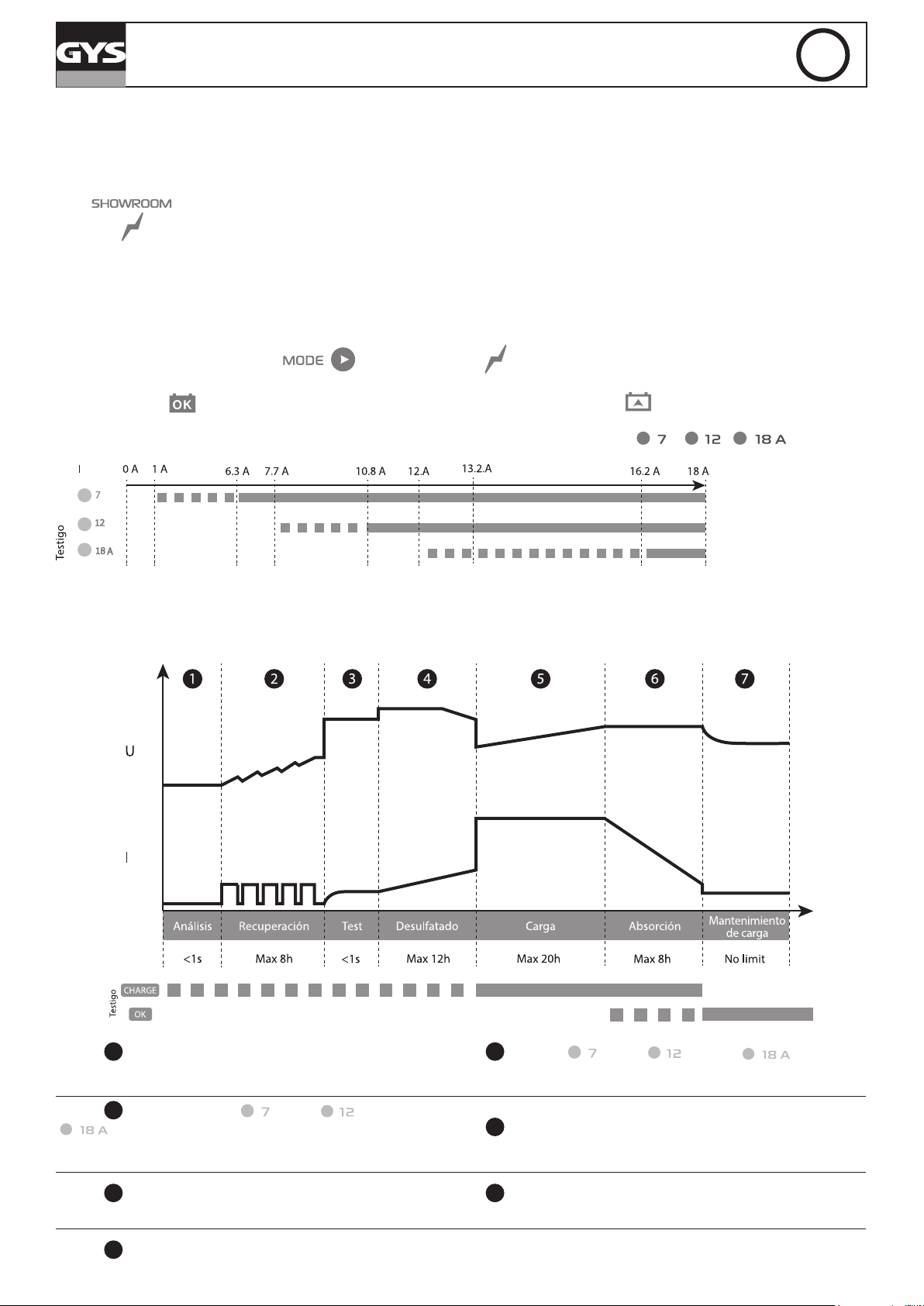

• Lead-acid charging curve :

The GYSash 18.12 PL features a 7 step charging curve designed to ensure optimal charging of lead-acid batteries.

Step 1 : Analysis

Analyses the battery state (charge level, polarity inversion,

wrong battery…)

Step 5 : Charge ( - 7 A / - 12 A / - 18 A)

Maximum current fast charge to reach 80% charge level.

Step 2 : Recovery ( - 3 A / - 4 A /

- 6 A)

Recovering damaged elements due to a prolonged deep

discharge.

Step 3 : Test

Sulfated battery test

Step 4 : Desulfation (15.8 V) Battery desulfation algorithm.

Step 6 : Absorption (14.6 V)

Constant voltage charge to reach 100% charge level.

Step 7 : Floating charge (13.6 V)

Maintains battery charge level at its maximum.

Page 12

Translation of the original instructions

GYSFLASH 18.12 PL

• Lithium charging curve :

The GYSash 18.12 PL uses a 8 steps charging curve which guarantees optimal performance for your LFP battery.

Step 1 : Analysis

Analyses the battery state (charge level, polarity inversion, wrong battery…)

Step 2 : Recovery ( - 1 A / - 1.6 A / - 1.8 A)

Recovering damaged elements due to a prolonged deep discharge.

Step 3 : Charge ( - 7A / - 12A / - 18A)

Maximum current fast charge to reach 90% charge level.

Step 4 : Absorption (13.8 V)

Constant voltage charge to reach 98% charge level.

Step 5 : Test

Charge conservation test.

Step 6 : Supplement

Reduce current charge to reach 100% charge level.

Step 7 : Equalizing / balancing (14.4 V) Balancing of battery cells.

Step 8 : Floating charge (13.8 V)

Maintains battery charge level at its maximum

and goes through charge maintenance cycle

every 10 days.

• Estimated charge time :

Charging current

Battery capacity 15 Ah 50 Ah 50 Ah 80 Ah 80 Ah 130 Ah 270 Ah 7 Ah 12 Ah 12 Ah 20 Ah 20 Ah 130 Ah 270 Ah Charge timing

0% >>> 90% 2 h 7 h 4 h 6 h 4 h 7 h 14 h 1h 2h 1h 2h 1h 7h 14h

Lead-acid Lithium

• Protections :

The GYSFLASH 18.12 PL has comprehensive safety features to protect it against short-circuits and polarity reversals. It has an anti-spark feature which prevents sparks whilst connecting the device to the battery. This charger has double insulation and is safe to use with the battery in situ as it will protect the vehicle’s on-board electronics.

The GYSFLASH 18.12 PL is tted with an integrated temperature sensor that ensures that the charging current is adapted to the ambient temperature to prevent internal the electronics from overheating.

Page 13

Translation of the original instructions

GYSFLASH 18.12 PL

TROUBLESHOOTING

Troubleshooting Causes Solutions

The indicator ashed.

The indicator is on.

Indicator stays on even after pressing

button.

Indicator ashes.

Indicator stays on.

• Polarity reversal

• Battery voltage is too high

• Clamps in short-circuit

• Charge failure, battery cannot be recovered

• Ambient temperature is too low to charge a LFP battery

Thermal protection

Charger in sleep mode

Charge interrupted by pressing

WARRANTY

The warranty covers faulty workmanship for 2 years from the date of purchase (parts and labour).

• Check that the clamps are connected correctly

• Check that battery is 12 V

• Change the battery and press to restart a charge.

• Charge the battery at milder temperature or press the button.

Ambient temperature is too high (>50°C), cool the

room and let the charger cool down.

Press button or connect a battery to the charger to exit sleep mode.

Press again to restart the charge.

The warranty does not cover:

• Transit damage.

• Normal wear of parts (eg. : cables, clamps, etc..).

• Damages due to misuse (power supply error, dropping of equipment, disassembling).

• Environment related failures (pollution, rust, dust).

In case of failure, return the unit to your distributor together with:

- The proof of purchase (receipt etc ...)

- A description of the fault reported

Page 14

Übersetzung der Originalbetriebsanleitung

SICHERHEITSANWEISUNGEN

Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise.

Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie

das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf.Dieses Gerät darf ausschließlich zum Starten und/oder zur Energieversorgung für die in der Anleitung oder auf dem Gerät genannten Anforderungen genutzt werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im

Fall einer unangemessenen oder gefährlichen Verwendung kann

der Hersteller nicht haftbar gemacht werden. Gerät für den Innenbereich. Das Gerät muss vor Regen und

Feuchtigkeit geschützt werden. Dieses Gerät kann von Personen ab 8 Jahren, und von

Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne Erfahrungen

oder Kenntnissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder bezüglich des Gebrauchs des Gerätes angeleitet werden. Das Gerät ist

kein Spielzeug! Die Reinigung und Wartung darf nicht von

unbewachten Kindern durchgeführt werden.

GYSFLASH 18.12 PL

Laden Sie nie defekte oder nicht auadbare Batterien. Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen

oder das Zubehör defekt ist. Wenn das Ladekabel beschädigt ist oder ein Verbindungsfehler

auftritt, bitte das Gerät nicht benutzen, um jeglichen Kurzschluss der Batterie zu vermeiden.

Laden Sie NIE eine eingefrorene oder beschädigte Batterie auf!

Decken Sie das Gerät während der Nutzung nicht ab.

Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50°C).

Die Lüftungsöffnungen nicht verdecken. Der Automatik-Modus sowie die Einschränkungen bei der

Benutzung werden nachfolgend in der Betriebsanleitung erklärt.

Brand- und Explosionsgefahr!

Beim Auaden einer Batterie können explosive Gase freigesetzt

werden.

• Während des Ladevorgangs muss die Batterie in einem gut belüfteten Bereich plaziert werden.

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

• Schützen Sie die elektrischen Kontaktächen der Batterie

gegen Kurzschlüsse.

Es besteht die Gefahr von Säurespritzern!

Tragen Sie eine Schutzbrille und Handschuhe.

Bei Kontakt der Batteriesäure mit den Augen oder der Haut

gründlich mit Wasser nachspülen und sofort einen Arzt aufsuchen.

Page 15

Übersetzung der Originalbetriebsanleitung

GYSFLASH 18.12 PL-E

Verbinden/Trennen:

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Klemmen anschließen oder trennen.

• Versichern Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die

schwarze Klemme mit der Fahrzeugkarosserie zu verbinden,

versichern Sie sich, dass es einen Sicherheitsabstand von der

Batterie zum Benzintank/Aufspuff gibt. Achten Sie während

der Ladung auf einen frei zugänglichen Netzanschluss.

• Beachten Sie am Ende des Ladevorgangs folgendes: Trennen Sie erst das Gerät vom Spannungsnetz und entfernen Sie dann erst die Klemmen von der Batterie.

Anschluss:

• Klasse I-Gerät

• Beachten Sie die Anschlussreihenfolge.

• Der Anschluss an die Spannungsversorgung muss den

nationalen Vorschriften entsprechen.

Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt,

geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb.

• Die Wartung und Reparatur darf nur von entsprechend

geschultem und qualiziertem Fachpersonal durchgeführt

werden.

• Achtung! Alle Kontrollarbeiten oder Wartungen dürfen nur duchgeführt werden, wenn das Gerät ausgeschaltet und die Stromversorgung unterbrochen ist.

• Benutzen Sie niemals Lösungsmittel oder anderen aggressiven

Reinigungsprodukte. Reinigen Sie die Oberäche des Gerätes mithilfe eines trockenen Lappen.

Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.

• EAC-Konformitätszeichen(Eurasische Wirtschaftsgemeinschaft).

• Die Konformitätserklärung ist auf unserer Internetseite

verfügbar.

• Das Gerät entspricht den britischen Richtlinien und Normen.

Die Konformitätserklärung für Grossbritannien ist auf unserer

Internetseite verfügbar (siehe Titelseite).

• Das Gerät entspricht die marokkanischen Standards.

• Die Konformitätserklärung Cم (CMIM) ist auf unserer Webseite

verfügbar (siehe Titelseite).

Entsorgung:

• Produkt für getrennte Entsorgung (Elektroschrott). Werfen Sie

es daher nicht in die Mülltonne! Entsorgen Sie das Gerät über

Ihre kommunale Sammelstelle für Elektronik-Altgeräte!

Page 16

Übersetzung der Originalbetriebsanleitung

GYSFLASH 18.12 PL

BESCHREIBUNG

Das GYSFLASH 18.12 PL ist zum Auaden der meisten Blei- (Gel, AGM, üssig…) und Lithiumbatterien bzw. Lithium-Eisen-Phosphat

(LFP / LiFePO4) Batterien geeignet. Dieses Ladegerät eignet sich zum Laden folgender Batterien:

- 12V Blei-Säure-Batterien (6 Elemente in Reihe) von 15Ah bis 270Ah.

- 12V LFP Batterien (4 Elemente in Reihe) von 7Ah bis 270Ah. Das Gysash 18.12 PL ist mit einer Funktion ausgestattet, die:

- beim Laden einer Bleibatterie die Ausgangsspannung automatisch an die Umgebungslufttem-peratur

angepasst wird. Diese Einstellung ermöglicht eine sehr genaue, an die Umgebungs-temperatur ange-

passte Ladung der Blei-Säure-Batterie.

- beim Laden eines Lithium-Akkus den Ladevorgang verbieten, wenn die Umgebungstempera-tur unter 3 °C

liegt.

In beiden Fällen kann diese Einstellung zwischen 1 und 10 Minuten dauern, bevor der Ladevorgang beginnt

oder das Ladegerät ausfällt.

KABEL-KALIBRIERUNG

Dieser Vorgang ermöglicht die Ladekabel zu kalibrieren, um den durch die Kabel verursachten Spannungsfall zu kompensieren. Diese Kalibrierung sollte bei jeder Veränderung und bei jedem Wechsel der Ladekabel durchgeführt werden.

1. Bevor Sie beginnen, vergewissern Sie sich, dass das Ladegerät nicht mit dem Versorgungsnetz verbunden ist.

2. Die Polklemmen miteinander verbinden.

3. Drücken Sie gleichzeitig die tasten und .

4. Verbinden Sie das Gerät wieder mit dem Versorgungsnetz und halten Sie die beiden Tasten gedrückt, bis die Kontrolleuchte

oder leuchtet. . Ergebnis:

- Die Kontrollleuchte leuchtet: Die Kalibrierung war erfolgreich.

- Die Kontrollleuchte allumé : c leuchtet: Die Kalibrierung war nicht erfolgreich, trennen Sie das Gerät vom Versorgungsnetz

und wiederholen Sie die Kalibrierung.

5. Ziehen Sie den Netzstecker.

INBETRIEBNAHME

1. Das Ladegerät an die Batterie anschließen.

2. Danach das Gerät an das Spannungsnetz anschließen (1-ph. 220-240Vac 50-60Hz).

3. Den Modus mit der Taste und den Ladestrom mit der Taste auswählen. Nach ca. fünf Sekunden

startet die Ladung automatisch. Standardmäßig startet das Ladegerät im zuletzt verwendeten Modus, außer das „Supply“-Modus.

4. Das Gerät zeigt den Ladefortschritt an. Blinkt die Kontrollleuchte , ist die Batterie so weit aufgeladen, dass der Motor gestar-

tet werden kann. Leuchtet die Kontrollleuchte konstant, ist die Batterie voll aufgeladen.

5. Die Ladung kann jederzeit mit Ziehen des Netzsteckers oder mit der Taste abgebrochen werden.

6. Nach dem Ladevorgang trennen Sie erst das Ladegerät vom Spannungsnetz und dann von der Batterie.

LADEMODI

• Beschreibung der Modi und Ladeströme:

Blei-Säure-Batterielademodus (14,6V / 18A) :

Modus für 12V Batterien von 15Ah bis 270Ah. Automatischer Ladezyklus in sieben Stufen.

Lithiumbatterielademodus (14,4V / 18A) :

Modus für 12V Lithiumbatterien von 7Ah bis 270Ah. Automatischer Ladezyklus in acht Stufen.

Einige Lithiumbatterien haben einen UVP-Schutz (Under Voltage Protection), der die Batterie abschaltet, wenn sie tief entladen ist. Dieser Schutz verhindert, dass die Batterie erkannt wird. Der UVP-Schutz muss zum Auaden der Batterie deaktiviert werden. Schalten Sie das Gerät in

den Lithiumbatterielademodus ein, dann drücken Sie die Taste für 10 Sekunden. Das Ladegerät deaktiviert den UVP-Schutz und der Ladevorgang startet automatisch.

Ladestrom 7 / 12 / 18 A :

Diese Auswahl ermöglicht, den Ladestrom dem Batterietyp (Blei-Säure oder Lithium) und der Kapazität

entsprechend einzustellen.

Ladespannung 7 A 12 A 18 A

Batteriekapazität

Pb 15 50 Ah 50 80 Ah 80 270 Ah LFP 7 12 Ah 12 20 Ah 20 270 Ah

(21 36 Ah EqPb*) (36 60 Ah EqPb*) (60 810 Ah EqPb*)

Page 17

Übersetzung der Originalbetriebsanleitung

GYSFLASH 18.12 PL-E

*Bleibatterie-Gegenstück: eine Lithiumbatterie hat eine höhere Startleistung (CCA) als eine Blei-Säure-Batterie. Aus diesem Grund zeigen einige Lithiumbatterienhersteller das Bleibatterie-Gegenstück (EqPb) an, das der Kapazität einer Blei-Säure-Batterie mit

gleicher Startleistung entspricht. Zum Beispiel hat eine 10Ah LFP-Batterie die gleiche Startleistung wie eine ca. 30Ah Blei-SäureBatterie.

SHOWROOM-Modus (13,7 V / 18A) :

Dieser Modus ermöglicht den Stromverbrauch bis zu 18A bei einer stabilisierten Spannung von 13,7V bei Ausstellungsfahrzeugen auszugleichen. Dieser Modus ist für Blei-Säure- und Lithiumbatterien geeignet.

Supply Option (13,7 V / 18A):

Diese Option ermöglicht das Ladegerät als stabilisierte Spannungsquelle mit einer Spannung von 13,7V und einem Strom bis zu 18A zu benutzen. Dieser Modus kann ohne Batterie verwendet werden. Zum Aktivieren

dieser Option müssen Sie den Showroom-Modus einstellen und auf drücken, bis die Kontrollleuchte blinkt.

Leuchtet die Kontrollleuchte , ist die Spannung richtig eingestellt. Blinkt die Kontrollleuchte , ist der von der Batterie verbrauchte Strom höher, als der vom Ladegerät gelieferten Strom (18A). Die Batterie droht, sich zu entladen.

Der vom Ladegerät gelieferte Strom wird durch angezeigt :

• Ladekurve Blei-Säure:

Das GYSFLASH 18.12 PL benutzt eine fortgeschrittene 7-stuge Ladekurve, die die optimale Leistung Ihrer Blei-Säure-Batterie

gewährleistet.

1 2 3 4 5 6 7

Analyse Wiederherstellung Test Desulfutarierung Ladung Absorption

Max 12h<1s Max 8h

CHARGE

Kontrollleuchte

Stufe: Analyse

<1s

Analyse des Batteriezustands (Ladezustand, Verpolung, falsch angeschlossene Batterie...)

Max 20h

Stufe: Ladung ( - 7 A / - 12 A / - 18 A)

Max 8h No limit

Schnelle Ladung mit Maximalstrom bis die Batterie zu 80% aufgeladen ist.

Erhaltungsla-

dung

Stufe: Wiederherstellung ( - 3 A / - 4 A /

- 6 A)

Wiederherstellungsfunktion für eine tiefenentladene Batterie.

Stufe: Test

Test auf sulfatierte Batterie.

Stufe: Desulfutarierung ( 15.8 V)

Desulfutarierung der Batterie.

Stufe: Absorption (14.6 V)

Ladung mit konstanter Spannung bis die Batterie zu 100% aufgeladen ist.

Stufe: Erhaltungsladung (13.6 V)

Maximale Ladungserhaltung.

Page 18

Übersetzung der Originalbetriebsanleitung

GYSFLASH 18.12 PL

• Ladekurve-Lithium:

Das GYSFLASH 18.12 PL benutzt eine fortgeschrittene 8-stuge Ladekurve, die die optimale Leistung Ihrer LFP-Batterie gewährleistet.

1 2 3 4 5 6 7

Analyse Wiederherstellung Ladung Absorption Vervollständigung

< 1s Max 5 min Max 25 h Max 20 h 3 min Max 10 h Max 2 h No limit

CHARGE

Test

Equalizing Battery System

Egalisierung /

Ausgleich

Erhaltungsladung

(alle 10 Tage)

Stufe: Analyse

Analyse des Batteriezustands (Ladezustand, Verpolung, falsch angeschlossene Batterie...)

Stufe: Wiederherstellung ( - 1 A / - 1.6 A / - 1.8 A)

Wiederherstellungsfunktion für eine tiefenentladene Batterie.

Stufe: Ladung ( - 7A / - 12A / - 18A)

Schnelle Ladung mit Maximalstrom bis die Batterie zu 90% aufgeladen ist.

Stufe: Absorption (13.8 V)

Ladung mit konstanter Spannung bis die Batterie zu 98% aufgeladen ist.

Stufe: Test

Test der Ladungserhaltung.

Stufe: Vervollständigung

Ladung mit Minimalstrom bis die Batterie zu

100% aufgeladen ist.

Stufe: Egalisierung / Ausgleich (14.4 V)

Ausgleich der Batteriezellen

Stufe: Erhaltungsladung (13.8 V)

Maximale Ladungserhaltung (alle 10 Tage).

• Geschätzte Ladedauer:

Ladespannung

Batteriekapazität 15 Ah 50 Ah 50 Ah 80 Ah 80 Ah 130 Ah 270 Ah 7 Ah 12 Ah 12 Ah 20 Ah 20 Ah 130 Ah 270 Ah Ladedauer

0% >>> 90% 2 h 7 h 4 h 6 h 4 h 7 h 14 h 1h 2h 1h 2h 1h 7h 14h

Blei-Säure Lithium

• Schutz:

GYSFLASH 18.12 PL ist gegen Kurzschlüsse und Verpolung geschützt. Das Gerät ist gegen die Entstehung elektrische Funken beim Anschluss des Geräts geschützt. Es besitzt eine doppelte Isolierung und beeinußt nicht die Fahrzeugelektronikt.

GYSFLASH 18.12 PL besitzt einen integrierten Temperatursensor, der die Ladeleistung der Umgebungstemperatur anpasst und somit die Überhitzung der internen Elektronik vermeidet.

Page 19

Übersetzung der Originalbetriebsanleitung

FEHLER, URSACHE, LÖSUNG

Fehler Ursachen Lösung

Die Kontrollleuchte blinkt.

Die Kontrollleuchte leuchtet.

Die Kontrollleuchte leuchtet weiter,

selbst nach einem Druck auf die Taste

Die Kontrollleuchte blinkt.

Die Kontrollleuchte leuchtet weiter.

GYSFLASH 18.12 PL-E

• Verpolung

• Batteriespannung zu hoch

• Klemmen im Kurzschluss

• Ladefehler, nicht mehr auadbare

Batterie.

• Zu niedrige externe Temperatur, um eine LFP-Batterie aufzuladen

Thermischer Fehler.

Ladegerät im Standby-Modus.

Ladung mit Taste unterbrochen.

• Prüfen Sie, ob die Klemmen richtig angeschlossen

sind.

• Prüfen Sie, dass es tatsächlich um eine 12V-Batterie handelt.

• Batterie austauschen und drücken,

um den Ladevorgang neuzustarten.

• Die LFP-Batterie bei höherer Temperatur auaden oder drücken.

Umgebungstemperatur zu hoch (>50°C), den Raum lüften und das Ladegerät abkühlen zu lassen.

Auf drücken oder eine Batterie an das Ladegerät anschließen, um den Standby-Modus

zu verlassen.

Wieder auf drücken, um die Ladung neu zu laden.

GARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.

• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.

• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).

• Durch Umwelteinüsse entstandene Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.

Page 20

Traducción de las instrucciones originales

INSTRUCCIONES DE SEGURIDAD

Este manual de uso incluye indicaciones sobre el funcionamiento de su aparato y las precauciones a seguir para su seguridad. Lea atentamente este documento antes del primer uso y consérvelo para una futura lectura.Este aparato se debe utilizar solamente para realizar la recarga o la alimentación eléctrica dentro de los límites indicados en el aparato y el manual. Se deben respetar las instrucciones relativas a la seguridad: En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.

Aparato destinado a un uso en interior. No se debe exponer a la lluvia.

Este aparato se puede utilizar por niños de al menos 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o conocimiento, siempre y cuando estén correctamente vigilados o si han recibido instrucciones respecto al uso del aparato con toda seguridad y si los riesgos que conllevan se hayan comprendido. Los niños no deben jugar con el aparato. Los niños sin vigilancia no deben limpiar ni efectuar mantenimiento alguno del aparato.

GYSFLASH 18.12 PL

En ningún caso se debe usar este aparato para cargar pilas o baterías no recargables.

No utilice el aparato si el cable de suministro de corriente o la clavija están dañados.

No utilizar el aparto si el cordón de carga está dañado o presenta un defecto de ensamblaje, para evitar cualquier riesgo de corto-circuito de la batería.

No cargue nunca una batería helada o dañada. No cubra el aparato. No colocar el aparato cerca de una fuente de calor y a

temperaturas muy elevadas (superiores a 50ºC). No obstruya las aperturas de ventilación. El modo de funcionamiento automático y las restricciones de uso

están explicadas en este manual.

Riesgo de explosión y de incendio.

Una batería en carga puede emitir gases explosivos.

• Durante la carga, la batería debe ponerse en un lugar aireado.

• Evite las llamas y las chispas. No fume.

• Proteja las supercies de contactos eléctricos de la batería

contra cortocircuitos.

Riesgo de proyección de ácido !

• Lleve gafas y guantes de protección.

• En caso de contacto con los ojos o la piel, aclare con agua abundantemente y consulte con un médico sin demora.

Page 21

Traducción de las instrucciones originales

GYSFLASH 18.12 PL

Conexión / desconexión :

• Desconecte la alimentación eléctrica antes de conectar o desconectar las conexiones sobre la batería.

• El borne de la batería no conectado al chasis debe conectarse primero. La otra conexión se debe efectuar en el chasis, lejos de la batería y de la canalización de combustible. El cargador de baterías debe conectarse después a la red eléctrica.

• Tras la operación de carga, desconecte el cargador de la red eléctrica, retire la conexión del chasis y la conexión de la batería, en este orden.

Conexión eléctrica :

• Aparato de clase I.

• Este aparato debe conectarse a una toma de corriente conectado a tierra.

• La conexión a la red eléctrica se debe efectuar conforme a las reglas de instalación nacionales.

Mantenimiento:

• Si se daña el cable de alimentación, deberá ser reemplazado por el fabricante, su servicio post-venta o una persona

cualicada, para evitar todo peligro.

• El mantenimiento solo debe realizarlo una persona cualicada.

• ¡Advertencia! Desconecte siempre la clavija de la corriente antes de trabajar sobre el aparato.

• No utilice en ningún caso disolventes u otros productos de limpieza agresivos.

• Limpie las supercies del aparato con un trapo seco.

Normativa:

• Aparato conforme a las directivas europeas.

• La declaración de conformidad está disponible en nuestra página web.

• Marca de conformidad EAC (Comunidad económica Euroasiática)

• Equipo conforme a los requisitos británicos. La Declaración de Conformidad Británica está disponible en nuestra página web (véase la portada).

• Equipamiento conforme a las normas marroquíes.

• La declaración de conformidad Cم (CMIM) está disponible en nuestra página web (ver página de portada).

Desecho :

• Este material es objeto de una recogida selectiva. No lo deposite en un contenedor doméstico.

Page 22

Traducción de las instrucciones originales

GYSFLASH 18.12 PL

DESCRIPCIÓN GENERAL

El GYSFLASH 18.12 PL es ideal para recargar la mayoría de baterías al plomo (Gel, AGM, Líquido, ...) y al litio de tipo Litio - Hierro Fosfato (LFP / LiFePO4). Este cargador se adapta perfectamente a la carga de:

- Baterías al plomo de 12V (6 elementos en serie) de 15 Ah a 270 Ah.

- Baterías LFP de 12V (4 elementos en serie) de 7 Ah a 270 Ah.

El Gysash 18.12 PL está equipado con una función que :

- al cargar una batería de plomo-ácido, ajusta automáticamente la tensión de salida en función de la temperatura ambiente. Este ajuste permite una carga de la batería de plomo muy precisa y adaptada a la

temperatura ambiente.

- al cargar una batería de litio, prohíbe la carga si la temperatura ambiente es inferior a 3°C.

En ambos casos, el ajuste puede durar entre 1 y 10 minutos antes de que se inicie la carga o que el carga-

dor se ponga en fallo.

CABLE DE CALIBRACIÓN

Procedimiento para calibrar los cables de carga del dispositivo para que el cargador compense de manera óptima la caída de tensión debida a los cables. Se recomienda altamente realizar este procedimiento cada vez que se cambien los cables o cuando se modican.

1. Antes de comenzar, asegúrese de que el cargador esté desenchufado de la toma de corriente.

2. Ponga los extremos de los cables de carga en cortocircuito.

3. Presione simultáneamente los botones y .

4. Conecte el enchufe de alimentación mientras mantiene presionados ambos botones hasta que se ilumine el indicador o .

Resultados :

- Indicador encendido: la calibración se ha realizado correctamente.

- Indicador encendido: error de calibración, desenchufe el cable de alimentación y repita el procedimiento.

5. Desconecte el enchufe de alimentación hasta que el cargador se apague.

PUESTA EN MARCHA

1. Conecte el cargador a la batería.

2. Conecte el cargador sobre la toma de corriente (red monofásica 220-240Vac 50-60Hz).

3. Seleccione el modo presionando sobre el botón , la carga se inicia al presionar el botón . Tras aproximadamente cinco segundos, la carga se inicia automáticamente. De modo predeterminado, el cargador se inicia en el último modo utilizado, excepto en la opción de suministro.

4. Durante la carga, el aparato indica el estado de avance de esta. Cuando el indicador parpadea, la batería está lista para arrancar el motor. Y cuando el indicador sigue encendido, la batería está completamente cargada.

5. La carga se puede interrumpir en todo momento desconectando el aparato de la red eléctrica o presionando el botón

6. Tras la operación de carga, desconecte el cargador de la red eléctrica y luego retire la conexión de la batería.

MODOS DE CARGA

• Descripción de los Modos y Corrientes de carga :

Modo CARGA Plomo (14.6 V/18A) :

Modo destinado a la carga de baterías al plomo de 12V de 15 Ah a 270 Ah. Ciclo de carga automático

en siete etapas.

Modo CARGA Litio (14.4 V/318A) :

Modo destinado a la carga de baterías al litio de 12V de 7 Ah a 270 Ah. Ciclo de carga automático en

ocho etapas.

Algunas baterías Litio integran una protección UVP (Under Voltage Protection) que desconecta la batería en caso de descarga profunda. Esta protección impide que el cargador

detecte la batería. Para que el GYSFLASH 18.12 PL pueda cargar la batería, es necesario

desactivar la protección UVP. Para ello, coloque el cargador en modo de carga Litio y luego presione 10 segundos sobre el botón . El cargador desactivará la protección UVP

e iniciará automáticamente la carga.

Corriente de carga 7 / 12 /18 A:

Selección que permite optimizar la corriente de carga en función del tipo de batería (plomo o litio) y de

su capacidad.

Corriente de carga 7 A 12 A 18 A

Pb 15 50 Ah 50 80 Ah 80 270 Ah LFP 7 12 Ah 12 20 Ah 20 270 Ah

(21 36 Ah EqPb*) (36 60 Ah EqPb*) (60 810 Ah EqPb*)

Capacidad de la batería

Page 23

Traducción de las instrucciones originales

GYSFLASH 18.12 PL

*Equivalente en batería al plomo: una batería al litio posee mejores rendimientos de arranque (CCA) que una batería al plomo. Es por ello que los fabricante de baterías al litio indican el equivalente de la batería al plomo (EqPb) que corresponde a la capacidad que tendría una batería al plomo con los mismos rendimientos de arranque. Por ejemplo, una batería LFP de 10 Ah tendrá los mis-

mos rendimientos de arranque que una batería al plomo de alrededor de 30 Ah.

Modo SHOWROOM (13.7 V / 18A) :

Modo destinado a compensar hasta 18A la corriente consumida sobre la batería de vehículos de exposición emitiendo una tensión estable de 13.7 V. Este modo está adaptado para las baterías de plomo y de

litio.

Opción Supply (13.7 V / 18A) :

Opción que permite el uso del cargador como una alimentación eléctrica estabilizada cuya tensión está regulada a 13.7V y que emite hasta 18A. Este modo se puede utilizar sin

batería.

Para seleccionar esta opción, coloque el cargador en modo Showroom y presione sobre

hasta que el testigo parpadee.

Cuando el testigo está encendido, la tensión está correctamente regulada. Si el testigo parpadea, esto signica que

la corriente consumida sobre la batería es superior a la corriente máxima del cargador (18A)y que la batería puede descargarse con el tiempo. La corriente emitida por el cargador está indicada mediante los testigos :

• Curva de carga Plomo :

El GYSFLASH 18.12 PL utiliza una curva de carga para plomo evolucionada de 7 etapas que garantiza el rendimiento óptimo de su

batería al plomo.

Etapa 1 : Análisis

Análisis del estado de la batería (nivel de carga, polaridad inversa, batería mal conectada...)

Etapa 2 : Recuperación ( - 3 A / - 4 A /

- 6 A)

Algoritmo de recuperación de los elementos dañados tras

una descarga profunda y prolongada

Etapa 5 : Carga ( - 7 A / - 12 A / - 18 A)

Carga rápida con corriente máxima que permite llegar al 80% del nivel de carga.

Etapa 6 : Absorción (14.6 V)

Carga con voltaje constante para llevar el nivel de carga a 100%.

Etapa 3 : Test

Test de batería sulfatada

Etapa 4 : Desulfatado (15.8 V)

Algoritmo de desulfatación de la batería.

Etapa 7 : Mantenimiento de carga (13.6 V)

Mantenimiento del nivel de carga de la batería a su máximo nivel.

Page 24

Traducción de las instrucciones originales

Testigo

GYSFLASH 18.12 PL

• Curva de carga Litio :

El GYSFLASH 18.12 PL utiliza una curva de carga para litio evolucionada de 8 etapas que garantiza el rendimiento óptimo de su

batería LFP.

1 2 3 4 5 6 7

Equalizing Battery System

Análisis Recuperación Carga Absorción Complemento

< 1s Max 5 min Max 25 h Max 20 h 3 min Max 10 h Max 2 h No limit

CHARGE

Prueba

Igualización /

equilibrado

Mantenimiento

de carga

(mantenimiento cada 10 días)

Etapa 1 : Análisis

Análisis del estado de la batería (nivel de carga, inversión de polaridad,

batería conectada incorrecta…)

Etapa 2 : Recuperación ( - 1 A / - 1.6 A / - 1.8 A)

Algoritmo de recuperación tras una descarga profunda.

Etapa 3 : Carga ( - 7A / - 12A / - 18A)

Carga rápida con corriente máxima que permite llegar al 90% del nivel de

carga.

Etapa 5 : Prueba

Prueba de conservación de carga.

Etapa 6 : Complemento

Carga con corriente reducida que permite llegar

al 100% del nivel de carga.

Etapa 7 : Igualización / equilibrado (14.4 V) Equilibrado de las células de la batería.

Etapa 8 : Mantenimiento de carga (13.8 V)

Etapa 4 : Absorción (13.8 V)

Carga con voltaje constante para llevar el nivel de carga a 98%.

Mantenimiento del nivel de carga de la batería a su máximo nivel con carga de mantenimiento

cada 10 días.

• Tiempo de carga estimado:

Corriente de carga

Capacidad de la batería 15 Ah 50 Ah 50 Ah 80 Ah 80 Ah 130 Ah 270 Ah 7 Ah 12 Ah 12 Ah 20 Ah 20 Ah 130 Ah 270 Ah Tiempo de carga

0% >>> 90% 2 h 7 h 4 h 6 h 4 h 7 h 14 h 1h 2h 1h 2h 1h 7h 14h

Plomo Litio

• Protecciones:

El GYSFLASH 18.12 PL posee un conjunto de dispositivos que le protegen contra los cortocircuitos y la inversión de polaridad. Dispone de un sistema anti chispas que evita las chispas cuando se conectar el cargador a la batería. Este cargador es de doble aislamiento y es compatible con la electrónica de los vehículos.

El GYSFLASH 18.12 PL está equipado con un sensor de temperatura integrado que le permite adaptar su corriente de carga en función de la temperatura ambiente para evitar cualquier sobrecalentamiento de la electrónica interna.

Page 25

Traducción de las instrucciones originales

ANOMALÍAS, CAUSAS Y SOLUCIONES

Anomalías Causas Soluciones

El indicador parpadea.

El indicador está encendido.

El indicador sigue encendido incluso

tras presionar el botón .

El indicador parpadea.

El indicador sigue encendido.

GARANTÍA

GYSFLASH 18.12 PL

• Inversión de polaridad

• Voltaje de batería demasiado elevado

• Pinzas en cortocircuito

• Fallo en la carga, batería no recuperable.

• Temperatura externa demasiado baja

para cargar una batería LFP

Fallo térmico

Cargador en espera (standby)

Carga interrumpida presionando sobre el botón .

• Compruebe que las pinzas estén bien conectadas.

• Compruebe que su batería sea de 12V.

• Cambie de batería y presione sobre para reiniciar una carga.

• Cambie la batería LFP a un lugar atemperado o

presione sobre el botón .

Temperatura ambiente demasiado elevada (>50°C), airear el local y dejar que el cargador se enfríe.

Presione sobre o conecte una batería al cargador para salir del modo de espera (standby).

Presione de nuevo sobre pour relancer la charge

La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra)

La garantía no cubre:

• Todas las otras averías resultando del transporte

• El desgaste normal de las piezas (cables, pinzas…)

• Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)

• Los fallos relacionados con el entorno (polución, oxidación, polvo…)

En caso de fallo, regresen la maquina a su distribuidor, adjuntando:

• Un justicativo de compra con fecha (recibo, factura…)

• Una nota explicativa del fallo

Page 26

Перевод оригинальных инструкций

ПРАВИЛА БЕЗОПАСНОСТИ

Данная инструкция описывает функционирование устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Этот аппарат должен быть использован исключительно для зарядки или питания, ограничиваясь указаниями на аппарате и в инструкции. Соблюдайте правила безопасности. В случае ненадлежащего или опасного использования производитель не несет ответственности.

Аппарат предназначен для использования в помещении. Не выставлять под дождь.

Этот аппарат может быть использован детьми старше 8 лет, а также лицами с ограниченными физическими, умственными возможностями или ограниченным сенсорным восприятием, а также не обладающими опытом и знаниями, при условии, что за ними надлежащим образом следят или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производится детьми без надлежащего присмотра.

GYSFLASH 18.12 PL

Ни в коем случае не используйте это устройство для зарядки батареек или не перезаряжающихся батарей.

Не используйте аппарат если сетевой шнур или вилка повреждены.

Не используйте аппарат, если кабель заряда поврежден или неправильно собран, во избежание риска короткого замыкания аккумулятора.

Никогда не заряжайте поврежденный или замерзший аккумулятор.

Не покрывайте аппарат. Не устанавливать аппарат рядом с источником тепла и не

подвергать высоким температурам (выше 50°C) в течении длительного периода

Не перекрывайте вентиляционные отверстия. Автоматический режим и ограничения его использования

описаны далее в этой инструкции.

Риск пожара и взрыва!

При заряде батарея может выпускать взрывоопасный газ.

• Во время зарядки АКБ должна быть помещена в хорошо проветриваемом месте.

• Избегайте пламени и искр. Не курить.

• Защитите поверхности батареи от электрического контакта во избежание короткого замыкания.

Риск кислотных брызг!

Page 27

Перевод оригинальных инструкций

GYSFLASH 18.12 PL

• Носите защитные очки и перчатки.

• В случае контакта с глазами или кожей, промойте обильно водой и проконсультируйте врача без промедления.

Подключение / отключение :

• Отключите подачу питания перед тем, как подключить или отключить соединения к батарее.

• Сначала подключите клемму АКБ, не соединенную с шасси. Второе подсоединение должно быть осуществлено на шасси как можно дальше от АКБ и от трубопроводов топливной системы. Затем, подключите зарядное устройство к сети.

• После зарядки отключите зарядное устройство от сети, затем отсоедините зажим от шасси и, наконец, зажим от аккумулятора. Действуйте в указанном порядке.

Подключение :

• Аппарат класса I

• Это устройство должно быть в розетку с заземлением.

• Подключение к электросети должно быть произведено в соответствии с нормами страны.

Обслуживание :

• Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

• Техническое обслуживание должен выполнять только квалифицированный техник по обслуживанию.

• Внимание ! Перед выполнением любых работ по техническому обслуживанию всегда вынимайте вилку из розетки.

• Никогда не используйте растворители или другие агрессивные чистящие средства.

• Очистите поверхности прибора сухой тканью.

Регламентация :

• Аппарат соответствует директивам Евросоюза.

• Декларация о соответствии доступна для просмотра на нашем сайте.

• Знак соответствия EAC (Евразийское экономическое сообщество)

• Устройство соответствует директивам Евросоюза. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).

• Товар соответствует нормам Марокко. Декларация Cم (CMIM) доступна для скачивания на нашем сайте (см на титульной странице).

Утилизация:

• Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

Page 28

Перевод оригинальных инструкций

GYSFLASH 18.12 PL

ОПИСАНИЕ

Аппарат GYSFLASH 18.12 PL идеален для зарядки большинства свинцовых (AGM, с жидкостным или гелиевым электролитом и т.д.) и литиевых аккумуляторов типа литий-железо-фосфатных аккумуляторов (LFP / LiFePO4). Это зарядное устройство идеально подходит для зарядки:

- Свинцовых аккумуляторов 12В (6 последовательных элементов) емкстью от 15 Aч до 270 Aч.

- Литий-железо-фосфатные аккумуляторы LFP 12В (4 последовательных элемента) емкостью от 7 Aч до 270 Aч. Gysash 18.12 PL оснащен функцией, которая:

- при зарядке свинцово-кислотного аккумулятора автоматически регулирует выходное напряжение

в зависимости от температуры окружающего воздуха. Эта регулировка обеспечивает очень точную подзарядку свинцово-кислотных аккумуляторов, адаптированную к температуре окружающей среды.

- при зарядке литиевого аккумулятора зарядка запрещена, если температура окружающей среды ниже

3 ° С.

В любом случае регулировка может занять от 1 до 10 минут до начала зарядки или отказа зарядного устройства.

КАЛИБРОВОЧНЫЙ КАБЕЛЬ

Процедура калибровки зарядных кабелей устройства таким образом, чтобы зарядное устройство оптимально компенсировало падение напряжения, вызванное кабелями. Настоятельно рекомендуется выполнять эту процедуру при каждой модификации или замене кабелей.

1. Перед запуском убедитесь, что зарядное устройство отключено от розетки электросети.

2. Короткое замыкание концов зарядных кабелей.

3. Одновременное нажатие кнопок и .

4. Подключите вилку питания, удерживая нажатыми две кнопки, пока не загорится индикаторная лампочка или

загораться. Результаты :

- Свет горит: Калибровка была выполнена правильно.

- Свет Горит: калибровка не удалась, отсоедините вилку питания и повторите процедуру. rectement.

5. Вынимайте вилку из розетки до выключения зарядного устройства.

ВКЛЮЧЕНИЕ

1. Подключите зарядное устройство к АКБ.

2. Подключите зарядное устройство к сети (однофазное питание 220-240Vac 50-60Hz).

3. Выберите режим с помощью кнопки и ток зарядки с помощью кнопки . По истечении около

пяти секунд зарядка начнется автоматически. По умолчанию, зарядное устройство начнет работу в режиме, который был настроен при предыдущем использовании за исключением опции Supply.

4. Во время зарядки аппарат показывает продвижение уровня заряда. Когда индикатор мигает, АКБ готова к запуску

двигателя. Аккумулятор полностью заряжен, когда индикатор горит и не гаснет.

5. Зарядку можно в любой момент прервать, отключив сетевой шнур или нажав на кнопку .

6. После зарядки отключите зарядное устройство от сети, затем отсоедините зажимы от АКБ.

РЕЖИМЫ ЗАРЯДКИ

• Описание режимов и токов зарядки:

Режим CHARGE Plomb (14.6 В/18A):

Режим, предназначенный для зарядки свинцовых аккумуляторов 12В емкостью от 15 Aч до 270 Aч. 7-этапный автоматический цикл зарядки.

Режим CHARGE Lithium (14.4 В/18A):

Режим, предназначенный для зарядки литиевых аккумуляторов 12В емкостью от 7 Aч до 270 Aч.. 8-этапный автоматический цикл зарядки.

Некоторый литиевые аккумуляторы имеют защиту минимального напряжения (ЗМН), которая отключает аккумулятор в случае глубокой разрядки. Эта защита мешает зарядному устройству распознать подключенный аккумулятор. Для того, чтобы Gysash

18.12 PL мог зарядить аккумулятор, необходимо отключить защиту ЗМН. Для этого переведите зарядное устройство в режим зарядки литиевых аккумуляторов, затем

нажмите в течение 10 секунд на кнопку . Зарядное устройство отключит защиту ЗМН и автоматически начнет зарядку.

Ток зарядки 7 / 12 / 18A :

Выбор, позволяющий оптимизировать ток зарядки в зависимости от типа аккумулятора (свинцовый или литиевый) и от его емкости.

Page 29

Перевод оригинальных инструкций

Индикатор

GYSFLASH 18.12 PL

Ток зарядки 7 A 12 A 18 A Емкость

аккумулятора

*Аналог свинцового аккумулятора: литиевый аккумулятор имеет лучшие характеристики запуска (CCA), чем свинцовый. По этой причине некоторые производителя литиевых аккумуляторов указывают на них аналог среди свинцовых аккумуляторов (EqPb). Это емкость свинцового аккумулятора, имеющего одинаковые с литиевым характеристики запуска. Например,

аккумулятор LFP емкостью 10 Aч будет иметь те же характеристики запуска, что и свинцовый аккумулятор емкостью 30 Aч.

Режим SHOWROOM (13.7 В / 18 A) :

Режим, предназначенный для уравнивания тока, потребляемого аккумулятором выставочного автомобиля, до 18A, выдавая стабилизированное напряжение 13.7 В. Этот режим подходит как для свинцовых, так и для литиевых аккумуляторов.

Option Supply (13.7 В / 18 A) :

Опция, позволяющая использовать зарядное устройство как источник стабилизированного питания, напряжение которого настроено на 13.7 В и выдающее ток до 18А. Этот режим можно использовать без аккумулятора. Для выбора этой опции переведите зарядное устройство в

режим Showroom и нажмите на , пока не замигает индикатор .

Когда индикатор горит не мигая, то напряжение регулируется правильно. Если же индикатор мигает, то это означает, что потребляемый аккумулятором ток выше максимального тока, выдаваемого зарядным устройством (18A), и что существует вероятность, что аккумулятор со временем разрядится. Ток, выдаваемый зарядным устройством, указан индикаторами :

Pb 15 50 Ah 50 80 Ah 80 270 Ah LFP 7 12 Ah 12 20 Ah 20 270 Ah

(21 36 Ah EqPb*) (36 60 Ah EqPb*) (60 810 Ah EqPb*)

• Кривая зарядки свинцовых аккумуляторов:

GYSash 18.12 PL заряжает по развернутой кривой, состоящей из 7 этапов, гарантирующей оптимальные рабочие характеристики вашего свинцового аккумулятора.

1 2 3 4 5 6 7

Поддержание

заряда

CHARGE

Анализ Восстановление Те ст Десульфатация Зарядка Поглощение

<1s

Max 12h<1s Max 8h

Max 20h

Max 8h No limit

Page 30

Перевод оригинальных инструкций

Индикатор

GYSFLASH 18.12 PL

Этап 1 : Анализ

Анализ состояния АКБ (уровень заряда, инверсия полярностей, подключение неправильной АКБ…)

Этап 2 : Восстановление ( - 3 A / - 4 A /

- 6 A)

Алгоритм восстановления элементов, поврежденных вследствие глубокой разрядки.

Этап 3 : Тест

Тестирование сульфатированной АКБ

Этап 5 : Зарядка ( - 7 A / - 12 A / - 18 A)

Быстрая зарядка максимальным током, позволяющая достичь 80% уровня зарядки.

Этап 6 : Поглощение (14.6 B)

Зарядка при постоянном напряжении, чтобы довести уровень заряда до 100%.

Этап 7 : Поддержание заряда (13.6 B)

Поддержание уровня заряда АКБ на максимальном уровне.

Этап 4 : Десульфатация (15.8 В) Алгоритм десульфатации АКБ.

• Кривая зарядки литиевых аккумуляторов:

GYSash 18.12 PL заряжает по развернутой кривой для литиевых АКБ, состоящей из 8 этапов, гарантирующей оптимальные рабочие характеристики вашего литиевого аккумулятора.

1 2 3 4 5 6 7

Анализ Восстановление Зарядка Поглощение

< 1s Max 5 min Max 25 h Max 20 h 3 min Max 10 h Max 2 h No limit

CHARGE

Этап 1 : Анализ

Анализ состояния АКБ (уровень заряда, инверсия полярностей, подключение неправильной АКБ…)

Этап 2 : Восстановление ( - 1 A / - 1.6 A /

- 1.8 A)

Алгоритм восстановления вследствие глубокой разрядки.

Этап 3 : Зарядка ( - 7A / - 12A / - 18A)

Быстрая зарядка максимальным током, позволяющая достичь 90% уровня зарядки.

Equalizing Battery System

Тес т

Дополнительна

я зарядка

Выравнивание /

компенсация

Поддержание

заряда

(обслуживание каждые 10

дне.)

Этап 5 : Тест

Тестирование сохранения заряда.

Этап 6 : Дополнительная зарядка

Зарядка пониженным током, позволяющая достичь 100% уровня зарядки.

Этап 7 : Выравнивание / компенсация (14.4 B)

Выравнивание ячеек аккумулятора.

Этап 4 : Поглощение (13.8 B)

Зарядка при постоянном напряжении, чтобы довести уровень заряда до 98%.

Этап 8 : Поддержание заряда (13.8 В) Поддержание уровня заряда АКБ на максимальном уровне с подпиткой каждые 10 дней.

• Предполагаемое время зарядки:

Ток зарядки

Емкость аккумулятора 15 Ah 50 Ah 50 Ah 80 Ah 80 Ah 130 Ah 270 Ah 7 Ah 12 Ah 12 Ah 20 Ah 20 Ah 130 Ah 270 Ah Продолжительность

зарядки 0% >>> 90% 2 h 7 h 4 h 6 h 4 h 7 h 14 h 1h 2h 1h 2h 1h 7h 14h

Свинец Литий

Page 31

Перевод оригинальных инструкций

GYSFLASH 18.12 PL

• Защиты :

GYSFLASH 18.12 PL имеет целый ряд защитных механизмов против коротких замыканий и инверсии полярности. Он оснащен противоискровой защитой, предотвращающей искрение при подсоединении зарядного устройства к АКБ. Это зарядное устройство имеет двойную изоляцию и совместим с бортовой электроникой автомобилей.

GYSFLASH 18.12 PL имеет встроенный температурный датчик, позволяющий изменять ток зарядки в зависимости от температуры окружающей среды во избежание перегрева внутренней электроники.

НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ

Неисправности Причины Устранение

Мигает индикатор .

Горит индикатор .

Индикатор продолжает гореть,

несмотря на то, что вы нажали кнопку

• Инверсия полярности

• Напряжение АКБ слишком высокое

• Закорочены зажимы

• Ошибка при зарядке, АКБ восстановлению не подлежит

• Слишком низкая температура окружающей среды для зарядки литиевого аккумулятора

Проблема с температурой

• Проверьте, что зажимы правильно подсоединены

• Проверьте, что АКБ 12В

• Замените АКБ и нажмите на , чтобы снова запустить цикл зарядки.

• Заряжайте литиевый аккумулятор в теплом помещении или нажмите на кнопку .

Слишком высокая температура окружающей среды (>50°C). Проветрите помещение и дайте зарядному устройству остыть.

Мигает индикатор .

Индикатор продолжает гореть.

Зарядное устройство в режиме ожидания

Зарядку можно прервать нажатием на кнопку .

Нажмите на кнопку или подсоедините АКБ к зарядному устройству, чтобы выйти из режима ожидания.

Снова нажмите на , чтобы снова запустить зарядку.

ГАРАНТИЯ

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

- документ, подтверждающий покупку (с датой): кассовый чек, инвойс....

- описание поломки.

Page 32

Vertaling van de oorspronkelijke gebruiksaanwijzing

GYSFLASH 18.12 PL

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen. Leest u dit document aandachtig door

voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, en enkel volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij onjuist of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan

regen.

Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis als ze goed begeleid worden, of als hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat gegeven zijn, en

als de eventuele risico's goed begrepen worden. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet

uitgevoerd worden door kinderen zonder toezicht.

Niet geschikt voor het opladen van niet-oplaadbare batterijen of

accu’s.

Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn. Om kortsluiting van de accu te voorkomen mag het apparaat niet

gebruikt worden als de laadkabel beschadigd is, of als deze foutief

geassembleerd is. Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat niet bedekken.

Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperatuur (hoger dan 50°C).

De ventilatie-openingen niet toedekken. De automatische module en de gebruiksbeperkingen van het

apparaat worden in deze handleiding beschreven.

Ontplofngs- en brandgevaarlijk!

Een opladende accu kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

• Voorkom vlammen en vonken. Niet roken.

• Scherm de delen van de accu die elektrisch contact kunnen

geven af, om kortsluiting te voorkomen.

Let op : zuur-projectie gevaar.

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.

• In geval van oog- of huidcontact, meteen met veel water

afspoelen en onmiddellijk een arts raadplegen.

Page 33

Vertaling van de oorspronkelijke gebruiksaanwijzing

GYSFLASH 18.12 PL

Aansluiten / Afkoppelen :

• Schakel de stroomvoorziening uit voordat u de accu aansluit of loskoppelt.

• De aansluitklem van de accu die niet met het chassis is

verbonden moet als eerste aangesloten worden. De andere verbinding moet plaats vinden op het chassis, ver van de accu

en van de brandstofkanalisering. De acculader moet vervolgens

op het net aangesloten worden.

• Koppel, na het beëindigen van de laadprocedure, eerst de acculader van de netspanning los. Koppel daarna de aansluiting op het chassis los, en pas daarna de verbinding met de accu. Respecteer altijd de juiste volgorde.

Aansluiten :

• Apparaat klasse I

• Dit apparaat moet aangesloten aan de netspanning met een geaard stopcontact.

• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren.

Onderhoud :

• Als de voedingskabel beschadigd is moet deze vervangen worden door de fabrikant, diens reparatie-dienst of een gelijkwaardig gekwaliceerde technicus, om zo gevaarlijke en risico-volle situaties te voorkomen.

• Het onderhoud dient uitsluitend door een gekwaliceerde

onderhoudsmonteur te gedaan te worden.

• Waarschuwing ! Altijd de stekker uit het stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten.

• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.

• De oppervlaktes van het apparaat reinigen met een droge doek.

Richtlijnen :

• Apparaat voldoet aan de Europese richtlijnen.

• Het certicaat van overeenstemming is te vinden op onze internet

site.

• Merkteken conform EAC (Euraziatische Economische

Gemeenschap)

• Materiaal conform aan de Britse eisen. De Britse verklaring van

overeenkomt is beschikbaar op onze website (zie omslagpagina).

• Dit materiaal voldoet aan de Marokkaanse normen.

• De verklaring Cم (CMIM) van overeenstemming is beschikbaar

op onze internet site (vermeld op de omslag)

Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval

wegwerpen.

Page 34

Vertaling van de oorspronkelijke gebruiksaanwijzing

GYSFLASH 18.12 PL

ALGEMENE OMSCHRIJVING

De GYSFLASH 18.12 PL is ideaal voor het opladen van de meeste soorten lood-accu’s (Gel, AGM, Vloeibaar, ....) en lithium accu’s,

type (LFP / LiFePO4) accu’s. Deze lader is perfect geschikt voor het laden van :

- 12 V Lood-accu’s (6 elementen in serie) van 15 Ah tot 270 Ah.

- LFP 12 V accu’s (4 elementen in serie) van 7 Ah tot 270 Ah. De Gysash 18.12 PL is uitgerust met een functie die :

- tijdens het opladen van een loodzuur accu de uitgaande spanning automatisch aanpast aan de omge-

vingstemperatuur. Dankzij deze functie zal de loodzuur accu zeer precies en volledig aangepast aan de omgevingstemperatuur worden opgeladen.

- tijdens het laden van een lithium accu het opladen blokkeert als de omgevingstemperatuur lager is dan 3°C.

In de twee gevallen kan het tussen 1 en 10 minuten duren voordat het laden opstart of de lader zichzelf uitschakelt.

CALIBRAGE CABLE

Procedure waarmee de laadkabels van het apparaat gekalibreerd kunnen worden, zodat de lader optimaal de daling van de spanning die wordt veroorzaakt door de kabels kan compenseren. Het wordt sterk aanbevolen om deze procedure uit te voeren na iedere wijziging van de kabels, en elke keer wanneer de kabels vervangen worden.

1. Voordat u begint, moet u zich ervan verzekeren dat de lader van de netspanning afgekoppeld is.

2. Creëer een kortsluiting op de laadkabel (sluit de rode klem aan op de zwarte klem).

3. Druk tegelijkertijd op de knoppen en .

4. Koppel het apparaat weer aan de netspanning en houd tegelijkertijd de twee knoppen ingedrukt, totdat het lampje of

gaat branden. Resultaten :

- Lampje gaat branden : de kalibratie is correct verlopen.

- Lampje brandt : het kalibreren is mislukt, koppel het apparaat van de netspanning af en herstart de procedure.

5. Haal de stekker uit het stopcontact totdat de lader uitgaat.

OPSTARTEN

1. Sluit de acculader aan op de accu.

2. Sluit de acculader aan op een stopcontact (enkel fase netwerk, 220-240Vac 50-60 Hz).

3. Kies de module door op knop te drukken, en de laadstroom door op knop te drukken. Na ongeveer

vijf seconden start het laden automatisch op. De lader zal standaard opstarten in de module die het laatst gebruikt is, met uitzondering van de optie supply.

4. Tijdens het opladen geeft het apparaat het laadniveau aan. Wanneer het lampje knippert, is de accu gereed om de motor

op te starten. En wanneer het lampje blijft branden is de accu volledig opgeladen.

5. Het opladen kan op ieder gewenst moment onderbroken worden, door de stekker uit het stopcontact te halen of door op knop

te drukken.

6. Koppel, na aoop van het laadproces, eerst de acculader van de netspanning af. Koppel daarna de aansluitingen op de accu los.

LAAD MODULES

• Beschrijving van de Laadmodules en de Laadstroom :

Module LADEN Lood (14.6 V/18A) :

Module bestemd voor het laden van 12 V loodaccu’s van 15 Ah tot 270 Ah. Automatische laadcyclus in zeven stappen.

Module LADEN Lithium (14.4 V/18A) :

Module bestemd voor het laden van 12 V lithium accu’s van 7 Ah tot 270 Ah. Automatische laadcyclus in

acht stappen.

Bepaalde lithium accu’s beschikken over een UVP (Under Voltage Protection), die de accu in geval van diepe ontlading uitschakelt. Vanwege deze beveiliging lukt het de lader niet om de accu detecteren. De UVP functie moet in dit geval uitgeschakeld worden, zodat de GYSFLASH

18.12 PL de accu kan opladen. Plaats hiertoe de lader in de Lithium laadmodule, en druk vervolgens 10 seconden lang op de knop . De lader zal de UVP beveiliging deacti-

veren en automatisch het laden opstarten.

Laadstroom 7 / 12 / 18A :

Deze keuze maakt het mogelijk de laadstroom te optimaliseren, naar gelang het type accu (lood of lithium) en de capaciteit van de accu.

Laadstroom 7 A 12 A 18 A

Capaciteit van de

accu

Pb 15 50 Ah 50 80 Ah 80 270 Ah LFP 7 12 Ah 12 20 Ah 20 270 Ah

(21 36 Ah EqPb*) (36 60 Ah EqPb*) (60 810 Ah EqPb*)

Page 35

Vertaling van de oorspronkelijke gebruiksaanwijzing

LED

GYSFLASH 18.12 PL

*Equivalent loodzuur accu : Een lithium accu heeft betere startcapaciteiten (CCA) dan een loodzuur accu. Daarom geven sommige fabrikanten van lithium accu’s het equivalent van een loodzuur accu (EqPb) aan : de capaciteit die een loodzuur accu zou hebben met dezelfde startcapaciteit. Bijvoorbeeld : een LFP accu van 10Ah zal dezelfde start-capaciteit hebben als een loodzuur accu van ongeveer 30 Ah.

SHOWROOM Module (13.7 V / 18 A) :

Module bestemd voor het compenseren tot 18 A van de verbruikte stroom op de accu van het demonstratie-voertuig, door het leveren van een gestabiliseerde spanning van 13.7 V. Deze module is geschikt voor lood-accu’s en lithium accu’s.

Supply Optie (13.7 V / 18 A) :

Optie die het mogelijk maakt om de lader te gebruiken als een gestabiliseerde voeding waarvan de spanning is gereguleerd op 13.7 V, en die tot 18 A levert. Deze module kan gebruikt

worden zonder accu.

Om deze module te kiezen : plaats de lader in de Showroom module, en druk op totdat het lampje knippert.

Wanneer het lampje brandt, is de spanning correct afgesteld. Wanneer het lampje knippert, betekent dit dat de stroom die verbruikt wordt door de accu hoger is dan de maximaal door de lader aangeleverde stroom (18 A), en dat de accu dus op den duur leeg zal raken. De door de lader geleverde stroom wordt aangegeven met lampjes :

• Laadcurve Lood :

De GYSash 18.12 PL gebruikt een geëvolueerde Lood laadcurve in 7 stappen, die de optimale prestaties van uw lood-accu

garandeert.

1 2 3 4 5 6 7

Analyse Herstel Test Desulfatie Laden Absorberen

<1s

CHARGE

Stap 1 : Analyse

Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)

Max 12h<1s Max 8h

Stap 5 : Laden ( - 7 A / - 12 A / - 18 A)

Snel laden met maximale stroom, voor het bereiken van 80% van het laadniveau.

Max 20h

Max 8h No limit

Druppellaad-

functie

Stap 2 : Herstel ( - 3 A / - 4 A / - 6 A)

Algoritme herstel van de beschadigde elementen als gevolg van een diepe ontlading.

Stap 3 : Test

Test gesulfateerde accu.

Stap 4 : Desulfatie (15.8 V)

AAlgoritme desulfatie van de accu.

Stap 6 : Absorberen (14.6 V)

Laden met constante spanning, om de accu 100% op te laden.

Stap 7 : Druppellaadfunctie (13.6 V)

Handhaving van het maximale laadniveau van de accu.

Page 36

Vertaling van de oorspronkelijke gebruiksaanwijzing

GYSFLASH 18.12 PL

• Laadcurve Lithium :

De GYSash 18.12 PL gebruikt een geëvolueerde Lithium laadcurve in 8 stappen, die de optimale prestaties van uw LFP accu

garandeert.

1 2 3 4 5 6 7

Equalizing Battery System

CHARGE

LED

Analyse Herstel Laden Absorptie

< 1s Max 5 min Max 25 h Max 20 h 3 min Max 10 h Max 2 h No limit

Test

Aanvullende

lading

Egaliseren /

equilibreren

Druppellaadfunc-

tie

(onderhoudsladen iedere 10

dagen.)

Stap 1 : Analyse

Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu

aangesloten...)

Stap 2 : Herstel ( - 1 A / - 1.6 A / - 1.8 A)

Algoritme herstel als gevolg van een diepe ontlading.

Stap 3 : Laden ( - 7A / - 12A / - 18A)

Snel laden met een maximale stroom, voor het bereiken van 90% van het laadniveau.

Stap 5 : Test

Test het behoud van de laadcapaciteit.

Stap 6 : Aanvullende lading

Laden met beperkte stroom, om 100% van het laadniveau te bereiken.

Stap 7 : Egaliseren / equilibreren (14.4 V)

Equilibreren van de cellen van de accu

Stap 8 : Druppellaadfunctie (13.8 V)

Stap 4 : Absorptie (13.8 V)

Laden met constante spanning, om het laadniveau naar 98% te brengen.

Handhaven van het maximum laadniveau van de

accu met onderhoudsladen iedere 10 dagen.

• Geschatte laadtijd :

Laadstroom

Capaciteit van de accu 15 Ah 50 Ah 50 Ah 80 Ah 80 Ah 130 Ah 270 Ah 7 Ah 12 Ah 12 Ah 20 Ah 20 Ah 130 Ah 270 Ah Laadtijd

0% >>> 90% 2 h 7 h 4 h 6 h 4 h 7 h 14 h 1h 2h 1h 2h 1h 7h 14h

Lood Lithium

• Beveiligingen :

De GYSFLASH 18.12 PL beschikt over een reeks van beveiligingen tegen kortsluiting en ompoling. Het apparaat beschikt over een systeem dat vonkvorming tijdens het aankoppelen van de acculader op de accu voorkomt. De lader heeft een dubbele isolatie en is compatibel met auto-elektronica.

De GYSFLASH 18.12 PL is uitgerust met een geïntegreerde temperatuur-sensor, die het apparaat in staat stelt om de laadstroom

aan te passen aan de omgevingstemperatuur, om zodoende oververhitting van de interne elektronica te voorkomen.

Page 37

Vertaling van de oorspronkelijke gebruiksaanwijzing

GYSFLASH 18.12 PL

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

Afwijkingen Oorzaken Oplossingen

Het lampje knippert.

Het lampje brandt.

Het lampje blijft branden, zelfs na een

druk op de knop .

Het lampje knippert.

Het lampje blijft branden.

GARANTIE

• Ompoling

• Te hoge accu-spanning

• Kortsluiting klemmen

• Opladen mislukt, accu onherstelbaar

beschadigd.

• Omgevingstemperatuur is te laag om een LFP accu te kunnen opladen

Thermische fout

Lader op stand-by

Opladen onderbroken door op de knop

te drukken.

• Controleer of de klemmen correct aangesloten zijn

• Controleer of de accu een 12 V accu is

• Vervang de accu en druk op om het laden te hervatten.

• Laden van een LFP accu in een gematigde omgeving of druk op de knop.

Omgevingstemperatuur te hoog (>50°C), ventileer het vertrek en laat de lader afkoelen.

Druk op de knop of sluit een accu

op de acculader aan om de stand-by module te

verlaten.

Druk opnieuw op , om het laden te hervatten.

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

- Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).

- Een beschrijving van de storing.

Page 38

Traduzione delle istruzioni originali

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento di questo apparecchio e le precauzioni da seguire per la sicurezza dell'utilizzatore. Leggerlo attentamente prima dell'uso e conservarlo con cura per poterlo consultare successivamente. Cet appareil doit être utilisé uniquement pour faire de la recharge ou de l’alimentation dans les limites indiquées sur l’appareil et le manuel. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Dispositivo da usare all'interno. Non deve essere esposto alla pioggia.

Questo dispositivo può essere usato da bambini di età superiore

a 8 anni, da persone con capacità siche, sensoriali o mentali

ridotte e da persone senza esperienza o conoscenze, purchè esse siano correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza siano state loro trasmesse e qualora i rischi intrapresi siano stati presi in considerazione. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati.

GYSFLASH 18.12 PL

Non usare in nessun caso per caricare pile o batterie non ricaricabili.

Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati.

Non utilizzare l’apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare qualsiasi rischio di cortocircuito della batteria.

Non caricare mai una batteria ghiacciata o danneggiata. Non coprire il dispositivo. Non spostare il dispositivo in prossimità di fonti di calore e

temperature spesso elevate (superiori a 50°C). Non ostruire le aperture della ventilazione. Il modo di funzionamento automatico così come le restrizioni

applicabili all'uso sono spiegate in seguito su questo manuale.

Rischio di esplosione e d'incendio!

Una batteria in carica può emettere dei gas esplosivi.

• Durante la carica, la batteria deve essere messa in un luogo ben ventilato.

• Evitare amme e scintille. Non fumare.

• Proteggere le supercie della batteria da corto-circuiti.

Rischio di proiezioni acide!

• Portare occhiali e guanti di protezione.

• In caso di contatto con gli occhi o con la pelle, sciacquare abbondantemente e consultare un medico immediatamente.

Page 39

Traduzione delle istruzioni originali

GYSFLASH 18.12 PL

Collegamento / scollegamento:

• Scollegare l'alimentazione prima di collegare o scollegare i collegamenti alla batteria.

• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altro collegamento deve essere effettuato sul telaio lontano dalla batteria, dalla canaletta del carburante e dal serbatoio. Il caricabatterie deve essere collegato alla rete elettrica.

• Dopo l'operazione di carica, scollegare il caricabatterie dalla

rete, in seguito ritirare la connessione dal telaio e inne la

connessione dalla batteria, nell'ordine indicato.

Collegamento:

• Dispositivo di classe I

• Questo dispositivo deve essere collegato ad una presa di corrente con messa a terra.

• Il collegamento alla rete di alimentazione deve essere fatto in conformità con le regole d'installazione nazionali.

Manutenzione:

• Se il cavo corrente è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post vendita o da persone di

qualica simile per evitare ogni pericolo.

• La manutenzione deve essere effettuata da una persona

qualicata

• Attenzione! Scollegare sempre la schede dalla presa elettrica prima di effettuare ogni manipolazione sul dispositivo.

• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.

• Pulire le superci del dispositivo con uno straccio secco.

Regolamentazione:

• Dispositivo in conformità con le direttive europee.

• La dichiarazione di conformità è disponibile sul nostro sito internet.

• Marchio di conformità EAC (Comunità Economica Eurasiatica)

• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).

• Materiale conforme alle normative marocchine.

• La dichiarazione Cم (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto)

Smaltimento :

• Questo materiale è soggetto alla raccolta differenziata. Non

deve essere smaltito con i riuti domestici.

Page 40

Traduzione delle istruzioni originali

GYSFLASH 18.12 PL

DESCRIZIONE GENERALE

Il GYSFLASH 18.12 PL è ideale per ricaricare la maggior parte delle batterie al piombo (Gel, AGM, Liquido, …) e al litio di tipo Litio

Ferro Fosfato (LFP / LiFePO4). Questo caricabatterie si adatta perfettamente alla carica di :

- Batterie piombo 12 V (6 elementi in serie) da 15 Ah a 270 Ah.

- Batterie LFP 12 V (4 elementi in serie) da 7 Ah a 270 Ah.

Il Gysash 18.12PL è dotato di una funzione che:

- durante la carica di una batteria a piombo, adatta automaticamente la tensione d’uscita in funzione della temperatura dell’aria ambiente. Questa regolazione permette di avere una ricarica della batteria al piombo

molto precisa adattata alla temperatura ambiente.

- durante la carica di una batteria al litio, proibisce la carica se la temperatura ambiente è sotto ai 3°C.

In questi due casi, la regolazione può durare tra 1 e 10 minuti prima che la carica non avvii o che il carica-

batterie si posizioni in errore.

CAVO DI CALIBRAZIONE

Procedura di calibrazione dei cavi di ricarica dell’apparecchio, in modo che il caricabatterie compensa in modo ottimale la caduta di tensione dovuta ai cavi. Si raccomanda vivamente di eseguire questa procedura ogni volta che i cavi vengono modicati o cambiati.

1. Prima di iniziare, assicurarsi che il caricabatterie sia scollegato dalla presa di rete.

2. Cortocircuitare le estremità dei cavi di carica.

3. Premere contemporaneamente i tasti e .

4. Inserire la spina di alimentazione tenendo premuti entrambi i pulsanti nché non si accende la luce o il LED. Risultati: Luce accesa: La calibrazione è stata eseguita correttamente.

Luce accesa: calibrazione fallita, scollegare la spina di alimentazione e ripetere la procedura.

5. Scollegare la spina di rete nché il caricabatterie non si spegne.

AVVIAMENTO

1. Collegare il caricabatterie alla batteria.

2. Collegare il caricabatterie alla presa (rete monofase 220-240Vac 50-60Hz).

3. Sélectionner le mode en appuyant sur le bouton et le courant de charge en appuyant sur le bouton .

Dopo circa cinque secondi, la carica si avvia automaticamente. Por predenição, o carregador iniciar-se-á no último modo utilizado, ad eccezione dell’opzione Supply.

4. Durante la carica, il dispositivo indica lo stato di avanzamento della carica. Quando la spia lampeggia, la batteria è pronta ad avviare il motore. E quando la spia rimane accesa, la batteria è completamente carica.

5. La carica può essere interrotta ad ogni momento scollegando la spina dalla presa oppure premendo sul tasto .

6. Dopo l’operazione di carica, scollegare il caricabatterie dalla rete, in seguito ritirare le connessioni dalla batteria.

MODALITA’ DI CARICA

• Descrizione delle Modalità e della Corrente di carica :

Modo CARICA Piombo (14.6 V/18A max) :

Modalità destinata alla carica di batterie 12 V al piombo da 15 Ah a 270 Ah. Ciclo di carica automatico sette tappe.

Modo CARICA Litio (14.4 V/18 A max) :

Modalità destinata alla carica di batterie 12 V al litio da 7 Ah a 270 Ah. Ciclo di carica automatico in otto tappe.

Alcune batterie al litio integrano una protezione UVP (Under Voltage Protection) che scollega la batteria in caso di scarica profonda. Questa protezione impedisce al caricabatterie di

rilevare la batteria. Anchè il Gysash 18.12 PL possa caricare la batteria, bisona disattivare la protezione UVP. Per questo, posizionare il caricabatterie in modo carica Litio, poi premere

per 10 secondi sul tasto . Il caricabatterie disattiverà la protezione UVP e lancerà automaticamente la carica.

Corrente di carica 7 / 12 / 18A :

Selezione che permette d’ottimizzare la corrente di carica in funzione del tipo di batteria (piombo o litio)

e della sua capacità.

Corrente di carica 7 A 12 A 18 A Capacità della

batteria

Pb 15 50 Ah 50 80 Ah 80 270 Ah LFP 7 12 Ah 12 20 Ah 20 270 Ah

(21 36 Ah EqPb*) (36 60 Ah EqPb*) (60 810 Ah EqPb*)

Page 41

Traduzione delle istruzioni originali

GYSFLASH 18.12 PL

*Confronto con batteria al piombo : Una batteria al litio possiede migliori prestazioni di avviamento (CCA) di una batteria al piombo. E’ per questo che certi fabbricanti di batterie al litio indicano l’equivalente batteria al piombo (EqPb) che corrisponde alla capacità che avrebbe una batteria al piombo con le stesse prestazioni di avviamento. Per esempio, una batteria LFP da 10 Ah avrà

le stesse prestazioni di avviamento di una batteria al piombo da circa 30 Ah.

Modo SHOWROOM (13.7 V / 18 A) :

Modalità destinata a compensare no a 18 A la corrente consumata sulla batteria di un veicolo di dimostrazione fornendo una tensione stabilizzata a 13.7 V. Questo modo è adatto alle batterie al piombo e alle

batterie al litio.

Opzione Supply (13.7 V / 18 A) :

Opzione che permette d’utilizzare il caricabatterie come un’alimentazione stabilizzata la cui tensione è regolata a 13.7 V e la emette no 18 A. Questo modo può essere utilizzato senza batteria.

Per selezionare questa opzione, posizionare il caricabatterie in modo Showroom e premere su

no a quando la spia lampeggia.

Quando la spia è accesa, la tensione è correttamente regolata. Se la spia lampeggia, signica che la corrente consu-

mata sulla batteria è superiore alla corrente massima fornita dal caricabatterie (30 A) e che la batterie in un dato momento può scaricarsi. La corrente fornita dal caricabatterie è indicata per mezzo delle spie :

• Curva di carica Piombo :

Il GYSash 18.12 PL utiliza una curva di carica Piombo evoluta in 7 tappe che garantisce le prestazioni ottimali della vostra batteria

al piombo.

Tappa 1 : Analisi

Analisi dello stato della batteria (livello di carica, inversione

di polarità, batteria sbagliata collegata…)

Tappa 8 : Carica ( - 7 A / - 12 A / - 18 A) Carica rapida a corrente massima che permette di raggiungere

l’80% del livello di carica.

Tappa 2 : Recupero ( - 3 A / - 4 A /

- 6 A)

Algoritmo di ricupero degli elementi danneggiati in seguito ad una scarica profonda.

Tappa 3 : Test

Test di batteria solfatata

Tappa 4 : Desolfatazione (15.8 V) Algoritmo di desolfatazione della batteria.

Tappa 6 : Assorbimento (14.6 V)

Carica a tensione costante per portare il livello di carica al 100%.

Tappa 7 : Mantenimento della carica (13.6 V)

Mantenimento del livello di carica della batteria al suo massimo.

Page 42

Traduzione delle istruzioni originali

GYSFLASH 18.12 PL

• Curva di carica Litio :

Il GYSash 18.12 PL utilizza una curva di carica Litio evoluta in 8 tappe che garanisce le massime prestazioni della vostra batteria

LFP.

Tappa 1 : Analisi

Analisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata…)

Tappa 2 : Recupero ( - 1 A / - 1.6 A / - 1.8 A) Algoritmo di ricupero in seguito ad una scarica profonda.

Tappa 3 : Carica ( - 7A / - 12A / - 18A)

Carica rapida a corrente massima che permette di raggiungere il 90% del livello di carica.

Tappa 4 : Assorbimento (13.8 V)

Carica a tensione costante per portare il livello di carica al 98%.

Tappa 5 : Test

Test di conservazione della carica.

Tappa 6 : Complemento

Carica a corrente ridotta che permette di raggiun-

gere il 100% del livello di carica.

Tappa 7 : Pareggiamento / bilanciamento

(14.4 V) Bilanciamento delle cellule della batteria.

Tappa 8 : Mantenimento della carica (13.8 V)

Mantenimento del livello di carica della batteria al

suo massimo.

• Tempo di carica stimato :

Corrente di carica

Capacità della batteria 15 Ah 50 Ah 50 Ah 80 Ah 80 Ah 130 Ah 270 Ah 7 Ah 12 Ah 12 Ah 20 Ah 20 Ah 130 Ah 270 Ah Tempo di carica

0% >>> 90% 2 h 7 h 4 h 6 h 4 h 7 h 14 h 1h 2h 1h 2h 1h 7h 14h

Piombo Litio

• Protezioni :

Il GYSFLASH 18.12 PL possiede un insieme di dispositivi che lo proteggono dai corto-circuiti e dalle inversioni di polarità. Dispone di un sistema che evita ogni scintilla durante il collegamento del caricabatterie alla batteria. Il caricabatterie è a doppio isolamento ed è compatibile con l’elettronica dei veicoli.

Il GYSFLASH 18.12 PL è dotato di un sensore di temperatura integrato che le permette di adattare la sua corrente di carica in funzione della temperatura dell’ambiente per evitare il surriscaldamento dell’elettronica interna.

Page 43

Traduzione delle istruzioni originali

GYSFLASH 18.12 PL

ANOMALIE, CAUSE, RIMEDI

Anomalie Cause Rimedi

La spia lampeggia.

La spia è accesa.

La spia resta accesa anche dopo una

pressione sul pulsante .

La spia lampeggia.

La spia rimane accesa.

• Inversione di polarità

• Tensione batteria troppo elevata

• Morsetti in corto circuito

• Fallimento durante la carica, batteria non recuperabile

• Temperatura esterna troppo bassa per caricare una batteriae LFP

Difetto termico

Caricabatterie in standby

Carica interrotta premendo sul tasto

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera).

• Vericare che i morsetti sia connessi corretta-

mente

• Vericare che si tratto di una batteria 12 V

• Cambiare batteria e premere su per rlanciare la carica

• Cambiare la batteria LFP in un ambiente temperato o premere sul pulsante.

Temperatura circostante troppo elevata (>50°C),

aerare il locale e lasciare che il caricabatterie si

rareddi.

Premere sul tasto o collegare una batteria al caricabatterie per uscire dallo standby.

Premere ancora su per rilanciare la carica.

La garanzia non copre:

• Danni dovuti al trasporto.

• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).

• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).

• I guasti legati all’ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d’acquisto con data (scontrino, fattura...)

- una nota esplicativa del guasto.

Page 44

TABLEAU TECHNIQUE / TECHNICAL TABLE / TECHNISCHE DATEN / TABLA TÉCNICA / ТАБЛИЦА С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ / TABELLA TECNICA / TECHNISCHE TABEL

Référence modèle

Reference Art.-Nr. des Modells Referencia del modelo

Tension d’alimentation assignée Rated power supply voltage

Netzspannung

Tensión de red asignada

Puissance assignée Rated power Netzleistung Potencia asignada

Tension de sortie assignée

Rated output voltage

Ausgangsspannung Tensione de salida asignada

Courants de sortie assignés Rated output current Ausgangsstrom Corriente de salida asignada

Capacité assignée de batterie Rated battery capacity

Batterie-Kapazität

Capacidad asignada de batería

Consommation batteries au repos Battery consumption when idle Verbrauch im Ruhezustand Consumo de baterías en reposo

Ondulation Ripple

Welligkeit Ondulación

Courbe de charge

Charging curve Ladekennlinie Curva de carga

Température de fonctionnement Operating temperature Betriebstemperatur Temperatura de funcionamiento

Température de stockage

Storage temperature Lagertemperatur Temperatura de almacenado

Indice de protection Protection rating Schutzart

Índice de protección

Classe de protection Protection class

Schutzklasse Clase de protección

Niveau de bruit Noise level

Störpegel

Nivel de ruido

Poids Weight Gewicht Peso

Dimensions (L x H x P) Dimensions (L x H x D) Abemssungen (L x H x T) Dimensiones (L x A x A)

Normes Standards Normen Normas

GYSFLASH 18.12 PL

Артикул модели

Referentie model Riferimento modello

Номинальное напряжение питания Nominale voedingsspanning

Tensione di alimentazione nominale

Номинальная мощность Nominale vermogen

Potenza nominale

Номинальные выходные напряжения Uitgaande nominale spanning

Tensione di uscita nominale

Номинальный выходной ток Uitgaande nominale spanning

Corrente di uscita nominale

Номинальная емкость батареи

Nominale accu capaciteit Capacità nominale della batteria

Потребление АКБ в нерабочем состоянии Accu verbruik in ruststand

Consumo batterie in riposo

Колебание Golving

Ondulazione

Кривая зарядки Laadcurve Curva di carica

Рабочая температура Werktemperatuur

Temperatura di funzionamento

Температура хранения

Opslagtemperatuur Temperatura di stoccaggio

Степень защиты Beschermingsklasse

Grado di protezione

Класс защиты Beschermingsklasse

Classe di protezione

Уровень шума Geluidsniveau Livello di rumore

Вес

Gewicht Peso

Размеры (Д x В x Ш)

Afmetingen (L x H x B) Dimensioni (L x H x D)

Нормы

Normen Norme

Gysash 18.12 PL

026926

~ 220-240 VAC

50 / 60 Hz

300 W

12 VDC

7 A / 12 A / 18 A

7 - 270 Ah

< 0.5 mA

< 100 mV rms

IUOU

-20°C – +40°C

-20°C – +80°C

IP 33 IP 31

Class I

< 55 dB

1.55 Kg

190 x 190 x 73 mm

EN 60335-1

EN 60335-2-29

EN 62233

CEI EN 60529

EN 50581 EN 55014-1 EN 55014-2

CEI 61000-3-2 CEI 61000-3-3

Page 45

GYSFLASH 18.12 PL

PLASTRON / CONTROL PANEL STICKER / FRONTSEITE / TECLADO / ПАНЕЛЬ УПРАВЛЕНИЯ / TASTIERA DI COMMANDO / VOORSTUK

FR EN DE ES RU IT NL

Veille Sleep mode Standby-Modus En espera Режим ожидания Standby Stand by

Charge en cours

Charge teminée Charge complete

Défaut Fault Defekt Fallo Ошибка Predenito Storing

Sélection des

modes

Sélection des

courants de charge

Mode Showroom

Option supply

Mode charge

Plomb

Mode charge

Lithium

Courants de

charge

Prise secteur Mains plug Netzsteckdose

Pinces de charge Charge clamps Polklemmen Pinzas de carga Зажимы зарядки Morsetti di carica Laad-klemmen

Charge in pro-

gress

Mode selection Auswahl der Modi

Charging currents

selection

Mode Showroom

Option supply

Mode charge

Lead-acid

Mode charge

Lithium

Charging currents Ladespannungen

Ladevorgang

Abgeschlossener

Ladevorgang

Auswahl der

Ladespannungen

Showroom-Modus

Supply Option

Lademodus

Blei-Säure

Lademodus

Lithium

En proceso de

carga

Carga terminada

Selección de

modos

Selección de cor-

rientes de carga

Modo Showroom

Opción Supply

Modo Carga

Plomo

Modo Carga

Litio

Corrientes de

carga

Clavija de

corriente

Идет зарядка Carica in corso

Зарядка

закончена

Выбор режимов

Выбор токов

зарядки

Режим

Showroom

Опция Supply

Режим зарядки

Свинец

Режим зарядки

Литий

Токи зарядки Correnti di carica Laadstroom

Сетевая вилка Spina Stopcontact

Carica terminata

Selezione dei

modi

Selezione delle

correnti di carica

Modo Showroom

Opzione supply

Modo carica

Piombo

Modo carica

Litio

Bezig met opla-

Opladen beëin-

Keuze laadstroom

den

digd

Keuze modules

Showroom

module

Supply Optie Laadmodule

Lood

Laadmodule

Lithium

Page 46

Page 47

Page 48

GYS SAS

1, rue de la Croix des Landes

CS 54159

53941 SAINT-BERTHEVIN Cedex

France
