Page 1
RO
1-10
GYSFLASH 15.24
XTREM
73502_V1_05/01/2022
www.gys.fr
Page 2
Traducerea anunțului original
INSTRUCȚIUNI DE SECURITATE
Acest manual de utilizare cuprinde recomandări cu privire
la modul de funcționare al aparatului, cât și precauții de
urmat pentru a asigura securitatea utilizatorului. Vă rugăm
să îl citiți cu atenție înainte de prima utilizare și să îl păstrați
pentru referințe viitoare. Acest dispozitiv trebuie utilizat
numai pentru încărcare sau alimentare în limitele indicate
pe dispozitiv și în manual. Respectați instrucțiunile relative
la securitate. Producătorul nu va răspunzător în cazul unei
utilizări inadecvate sau periculoase a produsului.
Această aparatură poate utilizată de către copiii cu vârsta
de cel puțin 8 ani, precum și de persoane cu capacități zice,
senzoriale sau mentale reduse sau lipsite de experiență/
cunoștințe, NUMAI DACĂ acestea se aă sub atentă
supraveghere sau dacă li s-au administrat în prealabil
instrucțiunile privind utilizarea aparatului în deplină securitate.
Le este interzis copiilor a se juca utilizând aparatul. Curățarea
și întreținerea nu trebuie efectuate de către copii fără ca
aceștia să e supravegheați.
GYSFLASH 15.24 XTREM
RO
A nu se utiliza sub nicio formă pentru a încărca baterii
nereîncărcabile.
A nu se utiliza aparatul în cazul în care cablul de alimentare
sau adaptorul sunt deteriorate.
Nu utilizați aparatul în cazul unei deteriorări a cablului de
încărcare sau dacă prezintă un defect de montaj, pentru a
evita orice risc de scurtcircuitare a bateriei.
A nu se încărca sub nicio formă o baterie înghețată sau
deteriorată.
Nu poziționați aparatul în apropierea unei surse de căldură
și la temperaturi ridicate pe durate lungi de timp (mai mult de
50°C).
Modul de funcționare automat cât și restricțiile privind
utilizarea sunt explicate mai jos în acest manual de
utilizare.
Risc de explozie și de incendiu.
O baterie ce se aă la încărcat poate emana gaz explozibil.
Pe durata încărcării, bateria trebuie poziționată într-un loc
bine ventilat.
• Evitați ăcările și scânteile. Nu fumați.
Protejați suprafețele electrice de contact ale bateriei
împotriva scurtcircuitelor.
Există riscul proiecțiilor acide !
2
Page 3
Traducerea anunțului original
GYSFLASH 15.24 XTREM
RO
• Purtați ochelari și mănuși de protecție
• În cazul contactului cu ochii sau cu pielea, clătiți imediat
cu apă și consultați un medic.
Cuplare / Decuplare
• Opriți alimentarea înainte de a cupla sau decupla cablurile
de pe baterie.
• Borna bateriei care nu este legată la șasiu trebuie cuplată
prima. Cea de-a doua conexiune trebuie făcută pe șasiu,
departe de baterie și conducta către combustibil. Încărcătorul
bateriei trebuie așadar conectat la rețea.
• După încărcare, deconectați încărcătorul de la priză, apoi
scoateți conexiunea șasiului și, în nal, conexiunea bateriei,
în ordinea indicată.
Racordare :
Acest aparat trebuie racordat la o priză cu împământare.
• Racordarea la rețeaua de alimentare trebuie să se efectueze
respectând reglementările naționale de instalare.
Mentenanță :
• În cazul în care cablul de alimentare este deteriorat, acesta
trebuie înlocuit de către producător, de către departamentul
de service al acestuia, sau de către persoane calicate în
mod similar, pentru a evita un eventual pericol.
• Întreținerea trebuie efectuată numai de către o persoană
calicată.
Atenție ! • Scoateți mereu ștecherul din priză înainte de a
efectua orice operațiune la echipament.
• Nu utilizați în niciun caz solvenți sau alte produse degresante.
• Curățați suprafețele aparatului cu o cârpă uscată.
Reglementări :
• Dispozitiv conform cu directivele europene.
• Declarația de conformitate este disponibilă pe site-ul nostru
web.
• Marcă în conformitate cu EAC (Comunitatea Economică
Eurasia).
• Echipament conform cerințelor britanice. Declarația de
conformitate britanică este disponibilă pe site-ul nostru (vezi
pagina de copertă).
• Produs ce corespunde normelor Marocane.
• Declarația Cم (CMIM) este disponibilă pe site-ul nostru web.
Casarea :
• Acest material face obiectul unei colectări selective. Nu
aruncați produsul în gunoiul menajer.
3
Page 4
Traducerea anunțului original
GYSFLASH 15.24 XTREM
RO
DESCRIERE GENERALĂ
GYSFLASH 15.24 Xtrem este o sursă de alimentare stabilă de mare putere, bazată pe tehnologia Invertor. Proiectat pentru reîncăr-
carea și întreținerea bateriilor plumb-acid (lichid, gel, AGM....etc) de 12 V sau 24 V, este, de asemenea, o sursă de alimentare stabilă
de 12 V (14.3 V) sau 24 V (28.6 V). Mecanica acestui produs este concepută pentru a funcționa în medii foarte solicitante: în cadrul
armatei, zone puternic poluate, cariere. Acesta este considerat un dispozitiv x și nu un dispozitiv mobil.
Acest încărcător este ideal pentru încărcarea și întreținerea :
- Bateriilor plumb de 12 V (6 celule în serie) de la 10 Ah la 240 Ah
- Bateriilor plumb de 24 V (12 celule în serie) de la 10 Ah la 240 Ah
CALIBRAREA CABLURILOR
Procedură ce permite calibrarea cablurilor de încărcare ale aparatului, astfel încât încărcătorul să compenseze în mod optim căderea
de tensiune datorată cablurilor. Se recomandă insistent ca această procedură să e efectuată ori de câte ori cablurile sunt modicate sau schimbate.
1. Înainte de a începe, asigurați-vă că încărcătorul este deconectat de la rețeaua electrică.
2. Puneți extremitățile cablurilor de încărcare în scurt-circuit.
3. Apăsați simultan butonul de mod și butonul de selectare curent .
4. Conectați cablul de alimentare la priză în timp ce țineți apăsate ambele butoane până când se așează martorul sau se
aprinde.
5. Rezultate :
- Martorul este aprins : calibrarea a fost efectuată corect.
- Martorul este aprins : calibrarea eșuează, scoateți unitatea din priză și repetați procedura.
6. Deconectați-l de la rețeaua electrică până când încărcătorul se oprește.
PORNIRE
1. Conectați încărcătorul la baterie.
2. Conectați încărcătorul la priza de rețea (rețea monofazată 220-240 Vca 50-60 Hz).
3. Selectați modul prin apăsarea butonului de mod și cel de curent de încărcare prin apăsarea butonului . După aproximativ cinci secunde, încărcarea va începe automat.
4. În timpul încărcării, dispozitivul indică starea de încărcare. Când martorul clipește, bateria este pregătită să demareze motorul. Iar când martorul rămâne aprins, înseamnă că bateria este complet încărcată.
5. Încărcarea poate întreruptă în orice moment prin deconectarea ștecherului de la rețea sau prin apăsarea butonului de mod
.
6. După încărcare, deconectați încărcătorul de la rețeaua electrică și scoateți conexiunile bateriei.
MODALITĂȚI DE ÎNCĂRCARE
• Descrierea modurilor și a curenților de încărcare:
12 V
24 V
Mod de ÎNCĂRCARE Plumb (14.4 V/15 A max.) :
Mod de încărcare al bateriilor plumb de 12 V de la 10 Ah la 240 Ah. Ciclu de încărcare automată în șase
etape.
Mod de ÎNCĂRCARE Plumb (28.8V/15Amax) :
Mod de încărcare al bateriilor plumb de 24V de la 10 Ah la 240 Ah. Ciclu de încărcare automată în șase
etape.
* Acest încărcător începe automat încărcarea bateriilor de la 1 V. La încărcarea unei baterii plumb descărcate
profund (tensiune sub 1V), este posibilă forțarea încărcării pentru a încerca să o recuperați. Setați încărcă-
torul pe modul de funcționare dorit (12 V sau 24 V), apoi apăsați și mențineți apăsat butonul timp de 5
secunde. Încărcătorul începe ciclul de încărcare selectat încercând să recupereze bateria.
*Alimentare 12 V : permițând încărcătorului să e utilizat ca sursă de alimentare stabilă cu o tensiune reglementată de 14.3 V și care
furnizează până la 15 A. Acest mod poate utilizat fără baterie. Pentru a selecta această opțiune, plasați încărcătorul în modul 12V și
apăsați butonul de mod până când se aprinde indicatorul de alimentare .
*Alimentare 24 V : permițând încărcătorului să e utilizat ca sursă de alimentare stabilă cu o tensiune reglată de 28.6 V și o putere
de până la 15 A. Acest mod poate utilizat fără baterie. Pentru a selecta această opțiune, setați încărcătorul în modul 24V și apăsați
butonul de mod până când se aprinde lumina de alimentare .
4
Page 5
Traducerea anunțului original
GYSFLASH 15.24 XTREM
RO
Curent de încărcare 5 A, 10 A și 15 A :
Selectare permite optimizarea curentului de încărcare în funcție de capacitatea sa.
15 A10 A5 A
Curent de încărcare 5 A 10 A 15 A
Capacitatea
bateriei de la
Pb 10 45 Ah 45 90 Ah 90 240 Ah

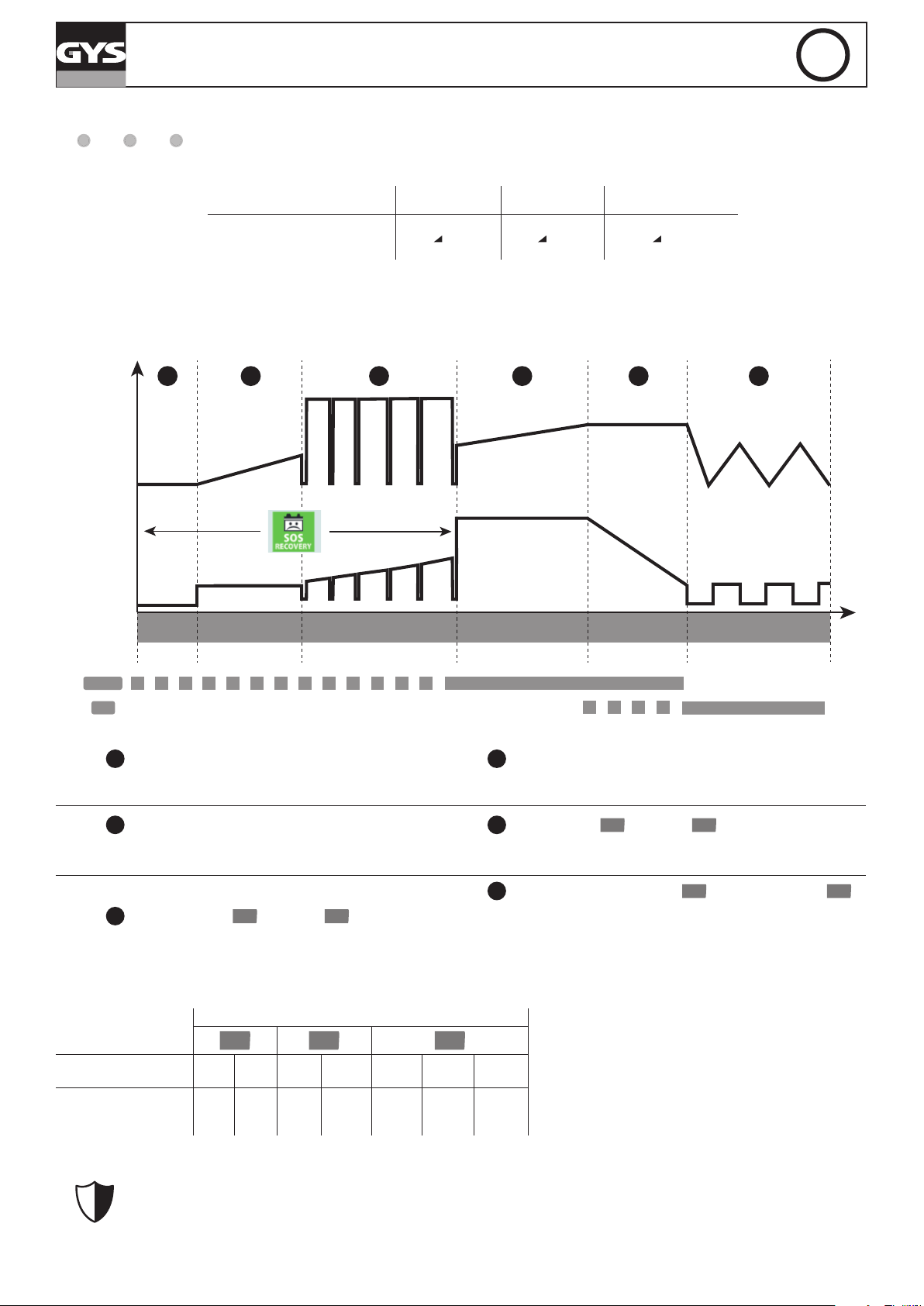

• Curba de încărcare pentru bateriile Plumb :
GYSFLASH 15.24 Xtrem utilizează o curbă de încărcare avansată cu plumb-acid în 6 pași care asigură performanța optimă a bateriei. Această curbă este perfect compatibilă cu prezența consumatorilor. Acesta este denit în conformitate cu standardul militar
VG96960.
1 2
3
4 5 6
U
I
Analyse Récupération Désulfatation Charge Absorption Maintien de charge
Max 12h≈10 s Max 8h Max 20h
CHARGE
OK
Voyan t
Etapa 1 : Analiză
Analiza stării bateriei (nivel de încărcare, polaritate inversă,
baterie conectată greșit...)
Etapa 2 : Recuperare (1 A / 3 A / 10 A)
Algoritm pentru recuperarea elementelor deteriorate în
urma unei descărcări profunde.
Etapa 4 : Charge (5 A / 10 A / 15 A)
Încărcare rapidă la curent maxim, ce permite atingerea unui nivel
de încărcare de 80%.
Etapa 5 : Absorbție (
Încărcare cu tensiune constantă pentru a atinge nivelul de încărcare de 100%.
Etapa 6 : Menținerea încărcării (
Etapa 3 : Desulfatare (
12 V
Algoritmul desulfatării bateriei.
- 15.8 V /
24 V
- 31.6 V )
- 25.4 V - 28.2 V)
Menținerea nivelului de încărcare a bateriei între două niveluri de
tensiune înaltă și joasă cu un curent de 1 A. Acest proces garantează o stare de încărcare de cel puțin 50% în orice moment.
• Timp de încărcare estimat :
Curent de încărcare
Capacitatea bateriei
de la
Timp de încărcare
0% >>> 90% 2 h 9 h 4 h 30 9 h 6 h 10 h 15 h
5 A 10 A 15 A
10 Ah 45 Ah 45 Ah 90 Ah 90 Ah 160 Ah 240 Ah
Plumb
Max 6h No limit
12 V
- 14.4 V /
24 V
- 28.8 V )
12 V
- 12.7 V - 14.1 V /
24 V
• Securitate :
15.24 Xtrem are o serie de dispozitive care îl protejează împotriva scurtcircuitelor și a inversării polarității. Acesta are
un sistem care previne scânteile atunci când încărcătorul este conectat la baterie. Acest încărcător este dublu izolat
și este compatibil cu sistemele electronice ale vehiculului.
Modelul 15.24 Xtrem este echipat cu un senzor de temperatură încorporat care îi permite să adapteze curentul de încărcare la temperatura ambientală pentru a evita supraîncălzirea componentelor electronice interne.
5
Page 6
Traducerea anunțului original
GYSFLASH 15.24 XTREM
RO
ANOMALII, CAUZE, REMEDII
Anomalii Cauze Remedii
1
Martorul clipește.
2
Martorul este aprins.
Martorul rămâne aprins chiar și după ce
3
butonul de mod este apăsat .
4
Martorul clipește.
5
Martorul rămâne aprins.
• Polaritate inversă
• Tensiunea bateriei este prea mare
• Cleme de scurtcircuit
Eșecul încărcării, bateria nu poate
recuperată
Defecțiune termică
Încărcător în așteptare
Încărcare întreruptă prin apăsarea butonului de mod .
• Vericați dacă clemele sunt conectate corect
• Vericați dacă modul selectat corespunde tensiunii
nominale a bateriei.
Schimbați bateria și apăsați butonul de mod
pentru a reporni o încărcare
Temperatura mediului ambiant este prea ridicată
(>50°C), ventilați camera și lăsați încărcătorul să se
răcească
Apăsați butonul de mod sau conectați o
baterie la încărcător pentru a scoate dispozitivul din
starea de așteptare
Apăsați din nou butonul de mod din nou pentru a reporni încărcarea
CONDIȚII DE GARANȚIE
Garanția acoperă toate defectele precum și cele de fabricație timp de 2 ani, începând cu data de achiziție (piese și manoperă).
Garanția nu acoperă :
• Orice altă daună datorată transportului.
• Uzura normală a pieselor (Ex. : cabluri, cleme etc.).
• Incidente datorate utilizării necorespunzătoare (eroare de alimentare cu energie electrică, cădere, demontare).
• Defecțiuni legate de mediul înconjurător (poluare, rugină, praf).
În cazul unei defecțiuni, returnați dispozitivul către distribuitorul dvs., însoțit de:
- dovada achiziționării datate (chitanță, factură etc.)
- o notă explicativă a defectului.
6
Page 7
GYSFLASH 15.24 XTREM
TABEL TEHNIC
Gysash 15.24 XTREM
Referințe model 025813
Tensiune nominală de alimentare
Putere nominală 500 W
Tensiune de ieșire nominală
Curenți de ieșire nominali 5 A / 10 A / 15 A
Capacitate nominală a bateriei 10 Ah – 240 Ah Plomb
Curent de scurgere. < 0.5 mA
Fluctuații < 150 mV rms
Curbă de încărcare IUOU
Temperatură de funcționare -20°C – +50°C
Temperatură de depozitare -20°C – +80°C
Indice de protecție IP65
~ 220-240 V AC
50 / 60 Hz
12 V DC
24 V DC
Nivel de protecție Clasa I
Nivelul zgomotului < 55 dB
Greutate 5 kg

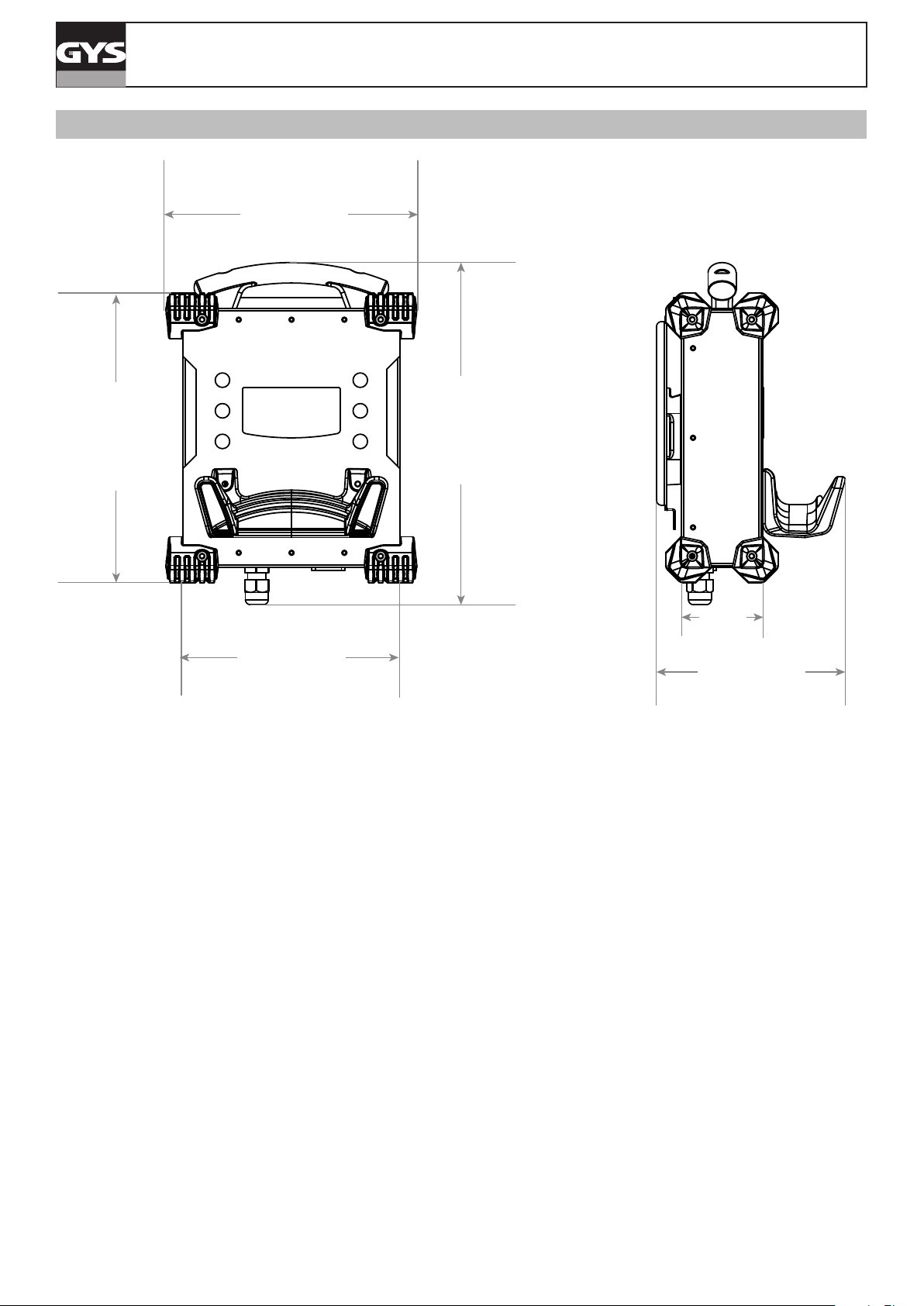

Dimensiuni (L x H x P) 320 x 245 x 182 mm
EN 60335-1
EN 60335-2-29
EN 62233
Norme
CEI EN 60529
EN 50581
EN 55014-1
EN 55014-2
CEI 61000-3-2
CEI 61000-3-3
7
Page 8

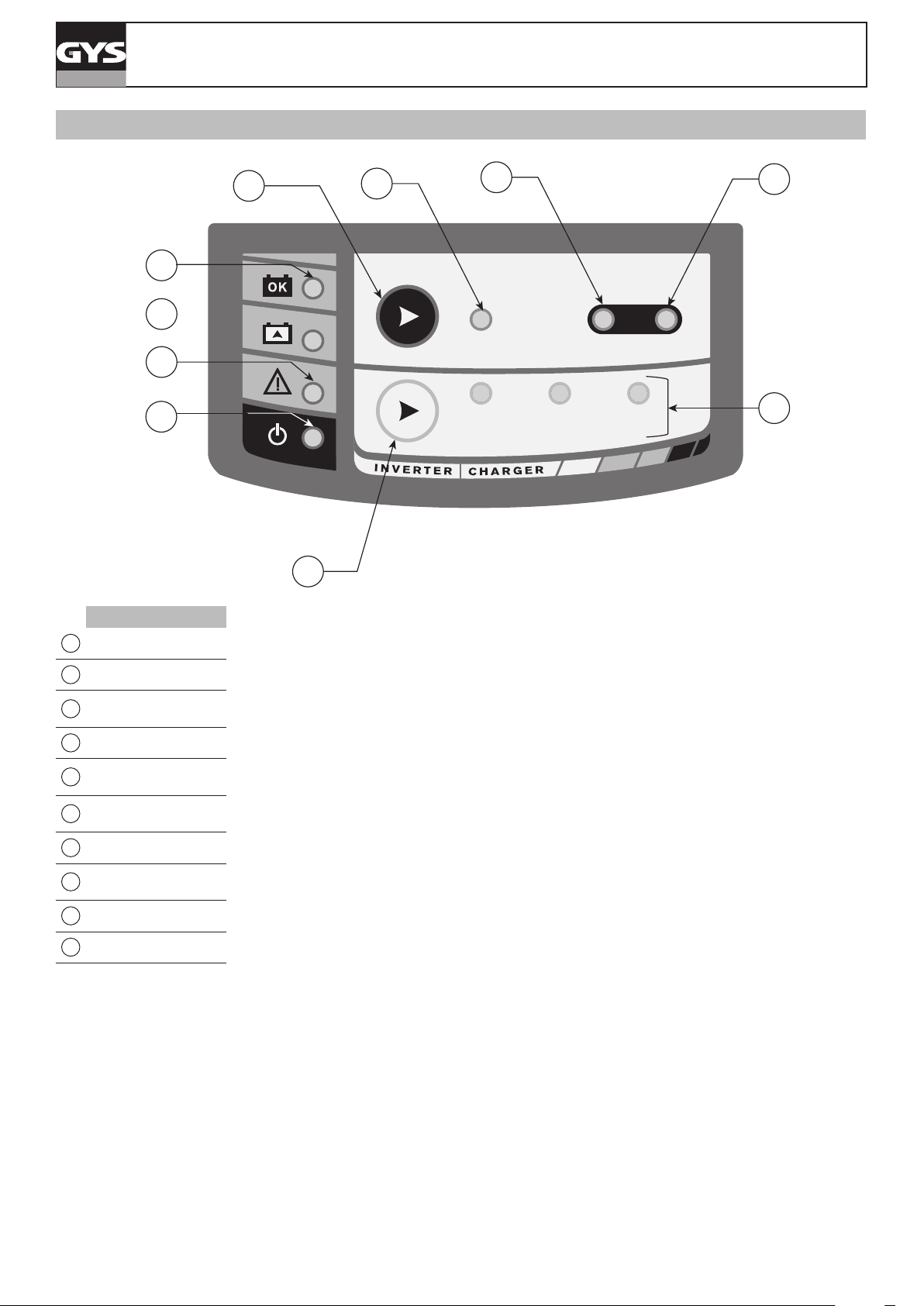

PLASTRON
GYSFLASH 15.24 XTREM
1
Încărcare nalizată
RO
5
1
8
POWER SUPPLY
press 3s
9
CHARGE & POWER SUPPLY
VOLTAGESUPPLY
10
2
12 V 24 V
3
4
15 A10 A5 A
7
6
2
Încărcare în curs
3
4
5
6
7
8
9
10
Eroare
Așteptare
selectarea modurilor
de încărcare
Selectarea
curentului de încărcare
Curenți de încărcare
Mod Alimentare
Mod 12 V
Mod 24 V
8
Page 9
DIMENSIUNI
GYSFLASH 15.24 XTREM
245 mm
252 mm
334 mm
80 mm
212 mm
182 mm
9
Page 10
GYS SAS
1, rue de la Croix des Landes
CS 54159
53941 SAINT-BERTHEVIN Cedex
Franța
Loading...
