INSTRUCȚIUNI DE SECURITATE

Acest manual de utilizare cuprinde recomandări cu privire la modul de funcționare al aparatului, cât și precauții de urmat pentru a asigura securitatea utilizatorului. Vă rugăm să citiți cu atenție manualul înainte de prima utilizare și să îl păstrați aproape pentru consultări ulterioare. Acest dispozitiv trebuie utilizat numai pentru încărcare sau alimentare în limitele indicate pe dispozitiv și în manual. Respectați instrucțiunile relative la securitate. Producătorul nu va  răspunzător în cazul unei utilizări inadecvate sau periculoase a produsului.

Aparatură destinată uzului interior. A nu se expune la ploaie. Acest aparat poate  utilizat de copii cu vârsta de cel puțin

8 ani și de către persoane cu capacități zice, senzoriale sau mentale reduse sau fără experiență sau cunoștințe, DOAR dacă acestea sunt supravegheate în mod corespunzător sau dacă au primit instrucțiuni privind utilizarea în siguranță a aparatului și dacă au fost înțelese riscurile implicate. Le este interzis copiilor a se juca cu aparatul. Curățarea și întreținerea nu trebuie efectuate de către copii fără ca aceștia să e supravegheați.

GYSFLASH 10.36/48 PL

A nu se utiliza sub nicio formă pentru a încărca baterii nereîncărcabile.

A nu se utiliza aparatul în cazul în care cablul de alimentare sau adaptorul sunt deteriorate.

Nu utilizați aparatul în cazul unei deteriorări a cablului de încărcare sau dacă prezintă un defect de montaj, pentru a evita orice risc de scurtcircuitare a bateriei.

A nu se încărca sub nicio formă o baterie înghețată sau deteriorată.

Nu acoperiți aparatul. Nu poziționați aparatul în apropierea unei surse de căldură și

la temperaturi ridicate pe durate lungi de timp (mai mult de 50°C).

Nu obturați gurile de ventilație. Modul de funcționare automat cât și restricțiile privind

utilizarea sunt explicate mai jos în acest manual de utilizare.

Risc de explozie și de incendiu.

O baterie ce se aă la încărcat poate emana gaz explozibil.

• În timpul încărcării, bateria trebuie să e plasată într-o zonă bine ventilată.

• Evitați ăcările și scânteile. Nu fumați.

• Protejați suprafețele de contact electric ale bateriei împotriva scurtcircuitelor.

Există riscul proiecțiilor acide !

Page 3

Instrucțiuni originale

GYSFLASH 10.36/48 PL

• Purtați ochelari și mănuși de protecție.

• În cazul contactului cu ochii sau cu pielea, clătiți imediat cu

apă zona și consultați un medic.

Cuplare / Decuplare

• Deconectați sursa de alimentare înainte de a conecta sau deconecta conexiunile de la baterie.

• Borna bateriei care nu este conectată la șasiu trebuie să e conectată prima. Cea de-a doua conexiune trebuie făcută pe șasiu, departe de baterie și conducta către combustibil. Încărcătorul bateriei trebuie așadar conectat la rețea.

• După încărcare, deconectați încărcătorul de la rețeaua electrică, apoi scoateți conexiunea șasiului și în cele din urmă conexiunea bateriei, în ordinea indicată.

Racordare :

• Echipamente din clasa I

• Acest aparat trebuie să e conectat la o priză cu împământare.

• Conectarea la rețeaua de alimentare trebuie să se facă în conformitate cu reglementările naționale de instalare.

Mentenanță :

• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, de către departamentul de service al acestuia sau de către persoane cu o calicare similară, pentru a evita un pericol.

• Întreținerea trebuie efectuată numai de către o persoană

calicată.

• Atenție ! • Scoateți mereu ștecherul din priză înainte de a efectua orice operațiune la echipament.

• Nu utilizați sub nicio formă solvenți sau alte produse agresive de curățare.

• Curățați suprafețele aparatului cu o cârpă uscată.

Reglementări :

• Dispozitiv conform cu directivele europene.

• Declarația de conformitate este disponibilă pe site-ul nostru web.

• Marcă în conformitate cu EAC (Comunitatea Economică Eurasia).

• Echipament conform cu standardele britanice. Declarația de conformitate britanică este disponibilă pe site-ul nostru (vezi pagina de copertă).

• Produs ce corespunde normelor Marocane.

• Declarația Cم (CMIM) este disponibilă pe site-ul nostru web.

Casarea :

• Acest echipament face obiectul unei colectări selective. Nu aruncați produsul în gunoiul menajer.

Page 4

Instrucțiuni originale

GYSFLASH 10.36/48 PL

DESCRIERE GENERALĂ

GYSFLASH 10.36/48 PL este ideal pentru reîncărcarea majorității bateriilor plumb-acid (Gel, AGM, Lichid, ...) și litiu-er-fosfat (LFP / LiFePO4) și bateriile de tip „standard” litiu-ion, cum ar  cele cu nichel-mangan-cobalt (NMC), litiu-nichel-cobalt-aluminiu-oxid (NCA), litiu-cobalt-oxid (LCO), litiu-polimer (Li-Po), litiu-mangan-cobalt-oxid (MCO), etc.

Acest încărcător este perfect adaptat pentru încărcarea :

- Bateriilor plumb de 36 V (18 celule în serie)

- Baterii plumb de 48 V (24 de celule în serie)

- Bateriilor litiu de 36 V (12 celule în serie)

- Baterii LFP 48 V (15 celule în serie)

- Baterii LFP 48 V (16 celule în serie)

- Bateriilor litiu-ion „standard” de 48V (13 celule în serie)

- Bateriilor litiu-ion „standard” de 48V (14 celule în serie) Gysash 10.36/48 PL este echipat cu o funcție care :

- la încărcarea unei baterii plumb-acid, reglează automat tensiunea de ieșire în funcție de temperatura ae-

rului ambiant. Această reglare permite o reîncărcare foarte precisă a bateriei plumb, adaptată la temperatura ambiantă.

- la încărcarea unei baterii cu litiu, interzice încărcarea dacă temperatura ambiantă este sub 3°C.

În ambele cazuri, reglarea poate dura între 1 și 10 minute înainte de începerea încărcării sau de defectarea încărcătorului.

CALIBRAREA CABLURILOR

Procedură ce permite calibrarea cablurilor de încărcare ale aparatului, astfel încât încărcătorul să compenseze în mod optim căderea de tensiune datorată cablurilor. Se recomandă insistent ca această procedură să e efectuată ori de câte ori cablurile sunt modicate sau schimbate.

1. Înainte de a începe, asigurați-vă că încărcătorul este deconectat de la rețeaua electrică.

2. Puneți extremitățile cablurilor de încărcare în scurt-circuit.

3. Apăsați simultan butoanele și ..

4. Conectați cablul de alimentare la priză în timp ce țineți apăsate ambele butoane până când se așează martorul sau se

aprinde. Rezultate :

- Martorul este aprins : calibrarea a fost efectuată corect.

- Martorul este aprins : calibrarea eșuează, scoateți unitatea din priză și repetați procedura.

5. Deconectați-l de la rețeaua electrică până când încărcătorul se oprește.

PORNIRE

1. Conectați încărcătorul la baterie.

2. Conectați încărcătorul la priza de rețea (rețea monofazată 220-240Vac 50-60Hz).

3. Selectați tensiunile de încărcare (sau numărul de celule din baterie) apăsând butonul , pentru a selecta tehnologia

bateriei apăsați butonul . După aproximativ cinci secunde, încărcarea va începe automat.

4. În timpul încărcării, dispozitivul indică starea de încărcare. Când martorul clipește, bateria este pregătită să demareze moto-

rul. Iar când martorul rămâne aprins, înseamnă că bateria este complet încărcată.

5. Încărcarea poate  oprită în orice moment prin deconectarea ștecherului de la priză sau prin apăsarea butonului .

6. După încărcare, deconectați încărcătorul de la rețeaua electrică și scoateți conexiunile bateriei.

MODALITĂȚI DE ÎNCĂRCARE

• Descrierea modurilor și a curenților de încărcare:

Modul ÎNCĂRCARE Plumb (43.8 V/10 A max.) :

Mod de încărcare a bateriilor plumb de 36 V de la 20 Ah la 230 Ah. Ciclu de încărcare automat în șapte etape.

Mod de ÎNCĂRCARE Litiu-Fier-Fosfat (43.2 V/10 A max.) :

Mod de încărcare a bateriilor LiFePO4 de 36 V de la 10 Ah la 230 Ah. Ciclu de încărcare automată în opt etape.

Mod de încărcare Litiu-ion (NMC, NCA, Li-Po, LCO, MCO, ...) (41.5 V/10 A max.) : Mod pentru încărcarea bateriilor Li-ion standard de 36 V de la 10 Ah la 230 Ah. Ciclu de încărcare automată în opt etape.

Page 5

Instrucțiuni originale

Voyan t

GYSFLASH 10.36/48 PL

Mod de ÎNCĂRCARE Plumb (58.4 V/8 A max.) :

Mod de încărcare a bateriilor plumb-acid de 48V de la 15Ah la 160 Ah. Ciclu de încărcare automat în șapte etape.

Mod de ÎNCĂRCARE Litiu-Fier-Fosfat (54 V/8 A max.) :

Mod pentru încărcarea bateriilor LiFePO4 de 48V cu 15 celule în serie de la 8 Ah la 160 Ah. Ciclu de încărcare automat în opt etape.

Mod de ÎNCĂRCARE Litiu-Fier-Fosfat (57.6 V/8 A max.) :

Mod de încărcare a bateriilor LiFePO4 de 48 V cu 16 celule în serie de la 8 Ah la 160 Ah. Ciclu de încărcare automat în opt etape.

Mod de ÎNCĂRCARE Litium-ion (NMC, NCA, Li-Po, LCO, MCO, …) (54 V/8 A max) : Mod pentru încărcarea bateriilor Li-ion standard de 48 V cu 13 celule în serie de la 8 Ah la 160 Ah. Ciclu de încărcare automat în opt etape.

Mod de ÎNCĂRCARE Litiu-ion (NMC, NCA, Li-Po, LCO, MCO, ...) (58.1 V/8 A max.) : Mod destinat încărcării bateriilor standard litiu-ion cu 14 celule în serie de la 8 Ah la 160 Ah. Ciclu de încărcare automat în opt etape.

Unele baterii litiu integrează o protecție UVP (Under Voltage Protection) care deconectează bateria în cazul unei descărcări profunde. Această protecție împiedică încărcătorul să detecteze bateria. Pentru ca GYSFLASH 10.36/48 PL să încarce bateria, protecția UVP trebuie să e dezactivată. Pentru a face acest lucru, setați încărcătorul în modul de încărcare litiu, apoi apăsați butonul timp de 10 secunde. Încărcătorul va dezactiva apoi protecția UVP și va începe automat încărcarea.

În modul de încărcare 48V litiu-ion (LFP sau standard), apăsați butonul timp de 3 secunde pentru a comuta între tensiunile de încărcare de 54V și 58V, în funcție de numărul de celule din baterie.

• Selectarea tipului bateriei :

Cu ajutorul butonului , selectați tipul de baterie din următoarele trei categorii tehnologice:

Plumb-acid, AGM, GEL etc LiFePO4 NMC, NCA, Li-Po, LCO, MCO, …

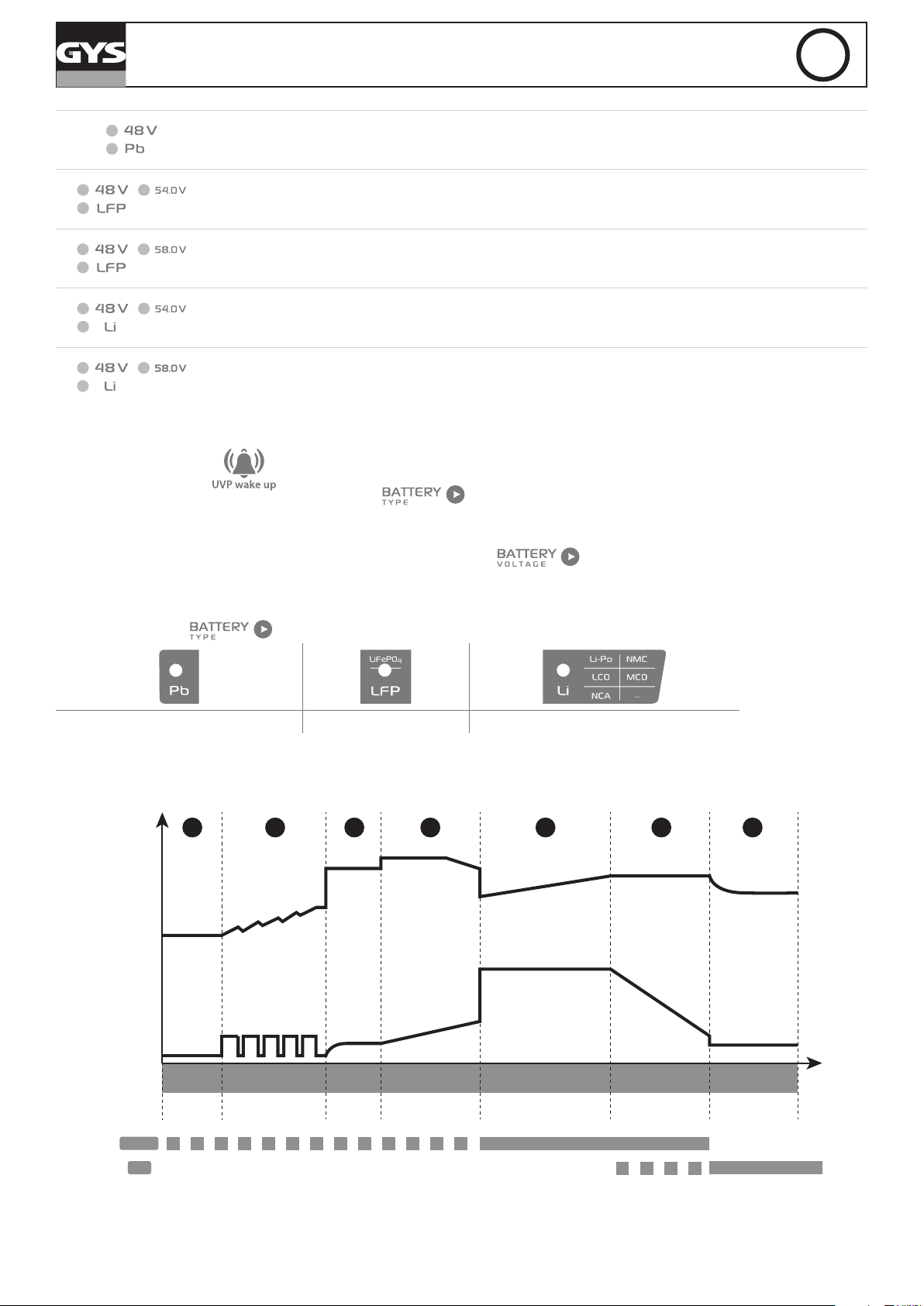

• Curba de încărcare pentru bateriile Plumb :

GYSash 10.36/48 PL UTILIZEAZĂ O CURBĂ DE ÎNCĂRCARE AVANSATĂ CU PLUMB-ACID ÎN 7 PAȘI CARE GARANTEAZĂ PERFORMANȚA OPTIMĂ A BATERIEI PLUMB-ACID.

1 2 3 4 5 6 7

Maintien de

charge

CHARGE

Analyse Récupération Test Désulfatation Charge Absorption

<1s

Max 12h<1s Max 8h

Max 20h

Max 8h No limit

Page 6

Instrucțiuni originale

Voyan t

GYSFLASH 10.36/48 PL

Etapa 1 : Analiză

Analiza stării bateriei (nivel de încărcare, inversarea polarității, conectarea unei baterie greșite...)

Etapa 2 : Recuperare ( - 4 A / - 3 A) Algoritm pentru recuperarea elementelor deteriorate în urma unei descărcări profunde.

Etapa 3 : Testare

Testarea bateriei sulfatate

Etapa 5 : Încărcare ( - 10 A / - 8 A) Încărcare rapidă la curent maxim, ce permite atingerea unui nivel de încărcare de 80%.

Etapa 6 : Absorbție ( - 43.8 V / - 58.4 V) Încărcare cu tensiune constantă pentru a atinge nivelul de încărcare de 100%.

Etapa 7 : Menținerea încărcării ( - 40.8 V / - 54.4 V) Menținerea unui nivel maxim de încărcare al bateriei.

Etapa 4 : Desulfatare ( - 47.4 V / - 62 V) Algoritmul desulfatării bateriei.

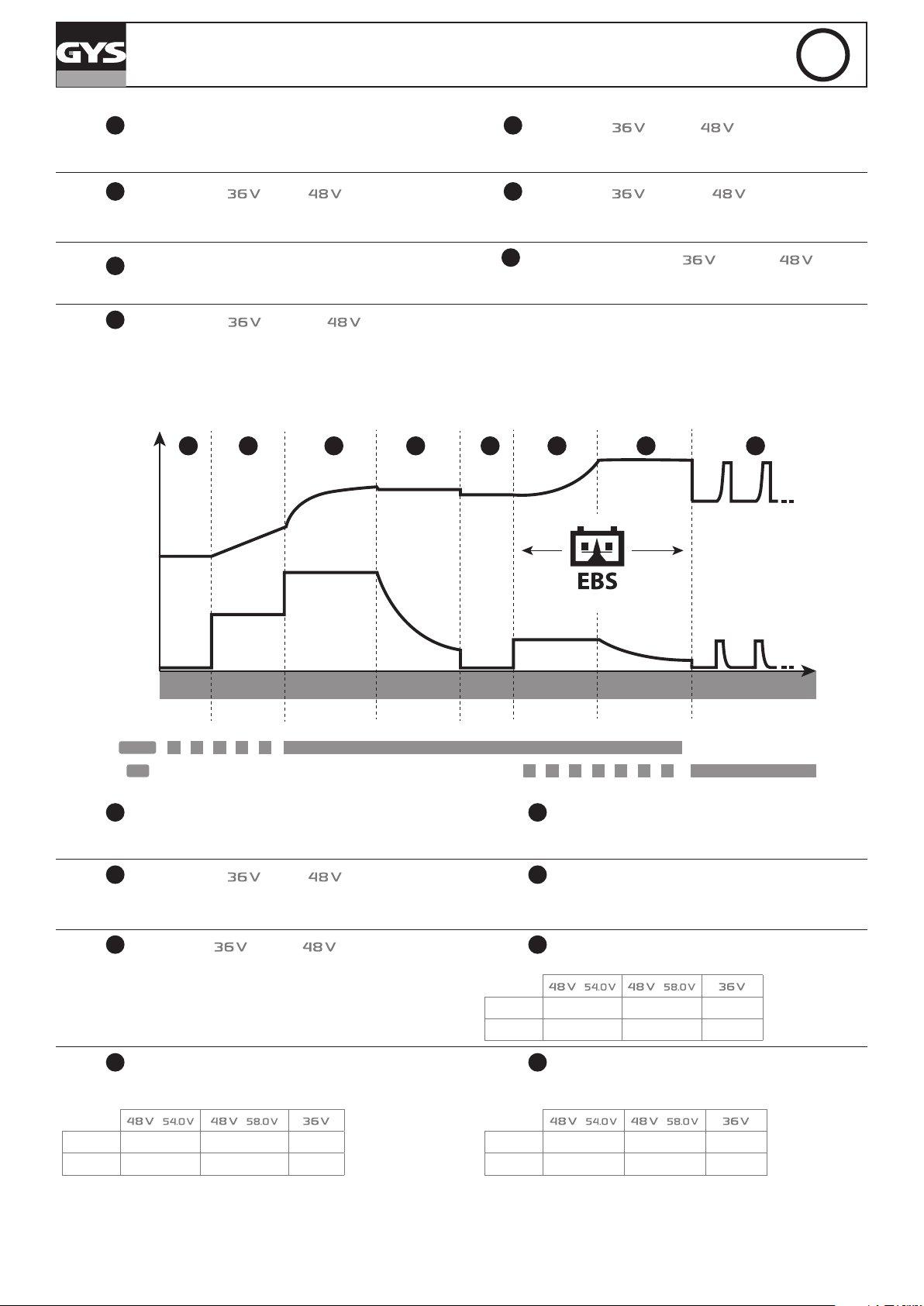

• Curbă de încărcare pentru bateriile Litiu :

GYSFLASH 10.36/48 PL utilizează o curbă avansată de încărcare a litiului în 8 pași care asigură performanța optimă a bateriei litiu.

1 2 3 4 5 6 7

Analyse Récupération Charge Absorption Complément

< 1s Max 5 min Max 25 h Max 20 h 3 min Max 10 h Max 2 h No limit

CHARGE

Etapa 1 : Analiză

Analiza stării bateriei (nivel de încărcare, polaritate inversă, baterie conectată greșit...)

Etapa 2 : Recuperare ( - 2 A / - 2 A) Algoritm de recuperare a descărcărilor profunde.

Etapa 3 : Încărcare ( - 10 A / - 8 A) Încărcare rapidă la curent maxim pentru a atinge 90% din nivelul încărcării.

Equalizing Battery System

Test

Egalisation /

équilibrage

Maintien de

charge

(maintenance tous les 10 jours)

Etapa 5 : Testare

Testarea menținerii sarcinii de încărcare.

Etapa 6 : Complement

Încărcare redusă a curentului pentru a ajunge la un nivel de încărcare de 100%.

Etapa 7 : Egalizare / echilibrare

Echilibrarea celulelor bateriei

/ /

LiFePO4 54 V 57.6 V 43.2 V

Li-ion 54 V 58.1 V 41.5 V

Etapa 4 : Absorbție

Încărcare la tensiune constantă pentru a atinge un nivel de încărcare de 98%.

/ /

LiFePO4 51.8 V 55.2 V 41.4 V

Li-ion 52.7 V 56.7 V 40.5 V

Etapa 8 : Menținerea încărcării

Păstrarea nivelului maxim de încărcare a bateriei prin încărcare în modul întreținere la ecare 10 zile.

/ /

LiFePO4 51.75 V 55.2 V 41.4 V

Li-ion 52.7 V 56.7 V 40.5 V

Page 7

Instrucțiuni originale

GYSFLASH 10.36/48 PL

• Timp de încărcare estimat :

Curent de încărcare

Capacitatea bateriei

Timp de încărcare 0% >>> 90%

8 A 10 A 8 A 10 A

20 Ah 50 Ah 100 Ah 160 Ah 60 Ah 150 Ah 230 Ah 8 Ah 30 Ah 120 Ah 160 Ah 30 Ah 140 Ah 230 Ah

2 h 6 h 12 h 20 h 6 h 15 h 23 h 1 h 3.5 h 15 h 20 h 3 h 14 h 23 h

Plumb Litiu

• Securitate :

GYSFLASH 10.36/48 PL are un set de dispozitive care îl protejează împotriva scurtcircuitelor și a inversării polarității. Acesta are un sistem care previne scânteile atunci când încărcătorul este conectat la baterie. Acest încărcător este dublu izolat și este compatibil cu sistemele electronice ale vehiculului.

GYSFLASH 10.36/48 PL este echipat cu un senzor de temperatură încorporat, care îi permite să își adapteze curentul de încărcare în funcție de temperatura ambiantă, în scopul evitării supraîncălzirii componentelor electronice din interior.

ANOMALII, CAUZE, REMEDII

Anomalii Cauze Remedii

Martorul clipește.

• Polaritate inversă

• Tensiunea bateriei este prea mare

• Cleme de scurtcircuit

• Vericați dacă clemele sunt conectate corect

• Vericați dacă modul selectat corespunde tensiunii nominale a bateriei.

Martorul este aprins.

Martorul rămâne aprins chiar și după ce

se apasă butonul .

Martorul clipește.

Martorul rămâne aprins.

• Nu s-a reușit încărcarea, bateria nu poate  recuperată

• Temperatură externă este prea scăzută pentru a încărca o baterie cu litiu

Defecțiune termică

Încărcător în așteptare

Încărcarea poate  întreruptă prin apăsarea butonului .

• Schimbați bateria și apăsați pentru a reporni o încărcare.

• Încărcați bateria cu litiu într-o zonă temperată sau apăsați butonul .

Temperatura mediului ambiant este prea ridicată (>50°C), ventilați camera și lăsați încărcătorul să se răcească

Apăsați butonul sau conectați o baterie la încărcător pentru a vă trezi din modul de veghe

Apăsați din nou pentru a reporni încărcarea

CONDIȚII DE GARANȚIE

Garanția acoperă toate defectele precum și cele de fabricație timp de 2 ani, începând cu data de achiziție (piese și manoperă). Garanția nu acoperă :

• Orice altă daună datorată transportului.

• Uzura normală a pieselor (Ex. : cabluri, cleme etc.).

• Incidente datorate utilizării necorespunzătoare (eroare de alimentare cu energie electrică, cădere, demontare).

• Defecțiuni legate de mediul înconjurător (poluare, rugină, praf). În cazul unei defecțiuni, returnați dispozitivul către distribuitorul dvs., însoțit de:

- dovada achiziționării datate (chitanță, factură etc.)

- o notă explicativă a defectului.

Page 8

GYSFLASH 10.36/48 PL

TABEL TEHNIC

Gysash 10.36/48 PL

Referințe model 027060

Tensiune nominală de alimentare

Putere nominală 480 W

Tensiuni nominale de ieșire

Curenți de ieșire nominali

Capacitate nominală a bateriei

Consumul bateriilor în repaus < 0.5 mA Fluctuații < 150 mV rms

Curbă de încărcare IUOU

~ 220-240 VAC

50 / 60 Hz

36 V DC 48 V DC

10 A - 36 V DC

8 A - 48 V DC

8 - 160 Ah / 48 V (Litiu) 15 - 160 Ah / 48 V (Pb) 10 - 230 Ah / 36 V (Litiu) 20 - 230 Ah / 36 V (Pb)

Temperatură de funcționare -20°C – +40°C Temperatură de depozitare -20°C – +80°C

Indice de protecție

IP 43 IP 41

Nivel de protecție Clasa I Nivelul zgomotului < 55 dB Greutate 1.85 Kg Dimensiuni (L x H x P) 190 x 190 x 73 mm

EN 60335-1

EN 60335-2-29

EN 62233

Norme

CEI EN 60529

EN 50581 EN 55014-1 EN 55014-2

CEI 61000-3-2 CEI 61000-3-3

Page 9

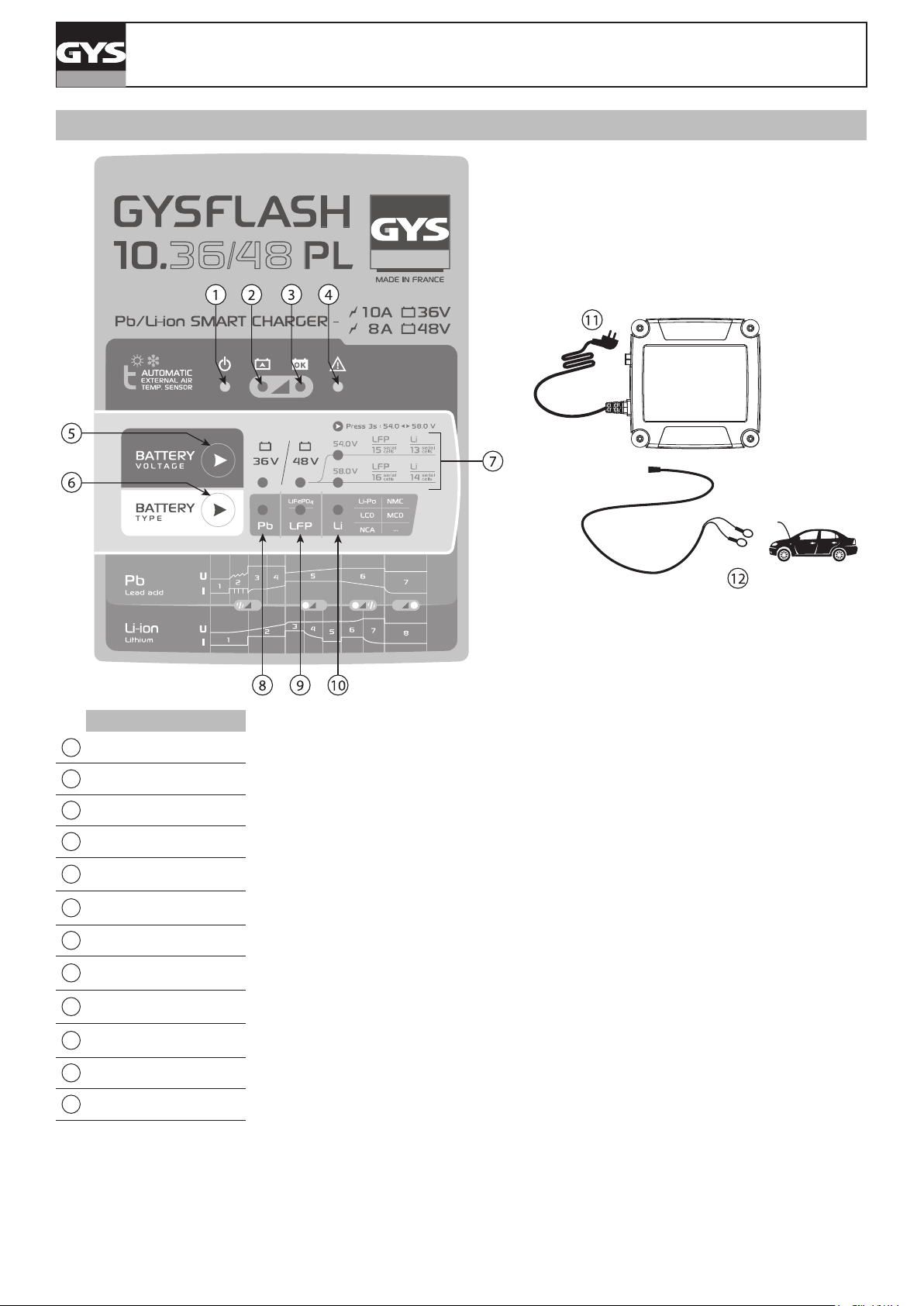

PLASTRON

GYSFLASH 10.36/48 PL

2 Încărcare în curs

4 Eroare

tehnologiilor aferente bateriei

7 Tensiuni de încărcare

11 Priză alimentare

12 Ochiuri de încărcare

Așteptare

Încărcare nalizată

Selectarea tensiunilor de

încărcare

Selectarea

Mod de încărcare

Plumb

Modul de încărcare litiu

LiFePO4

Modul de încărcare a altor

tehnologii litiu-ion
