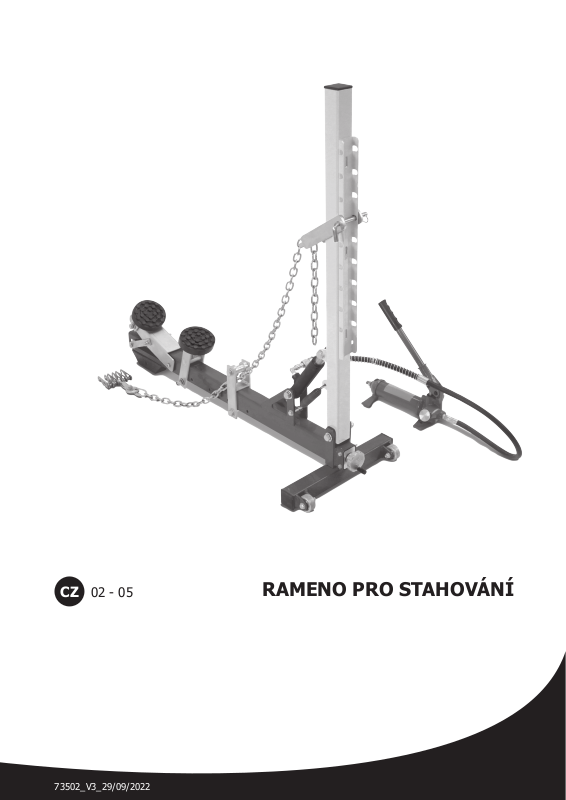

Page 1
CZ
73502_V3_29/09/2022
02 - 05

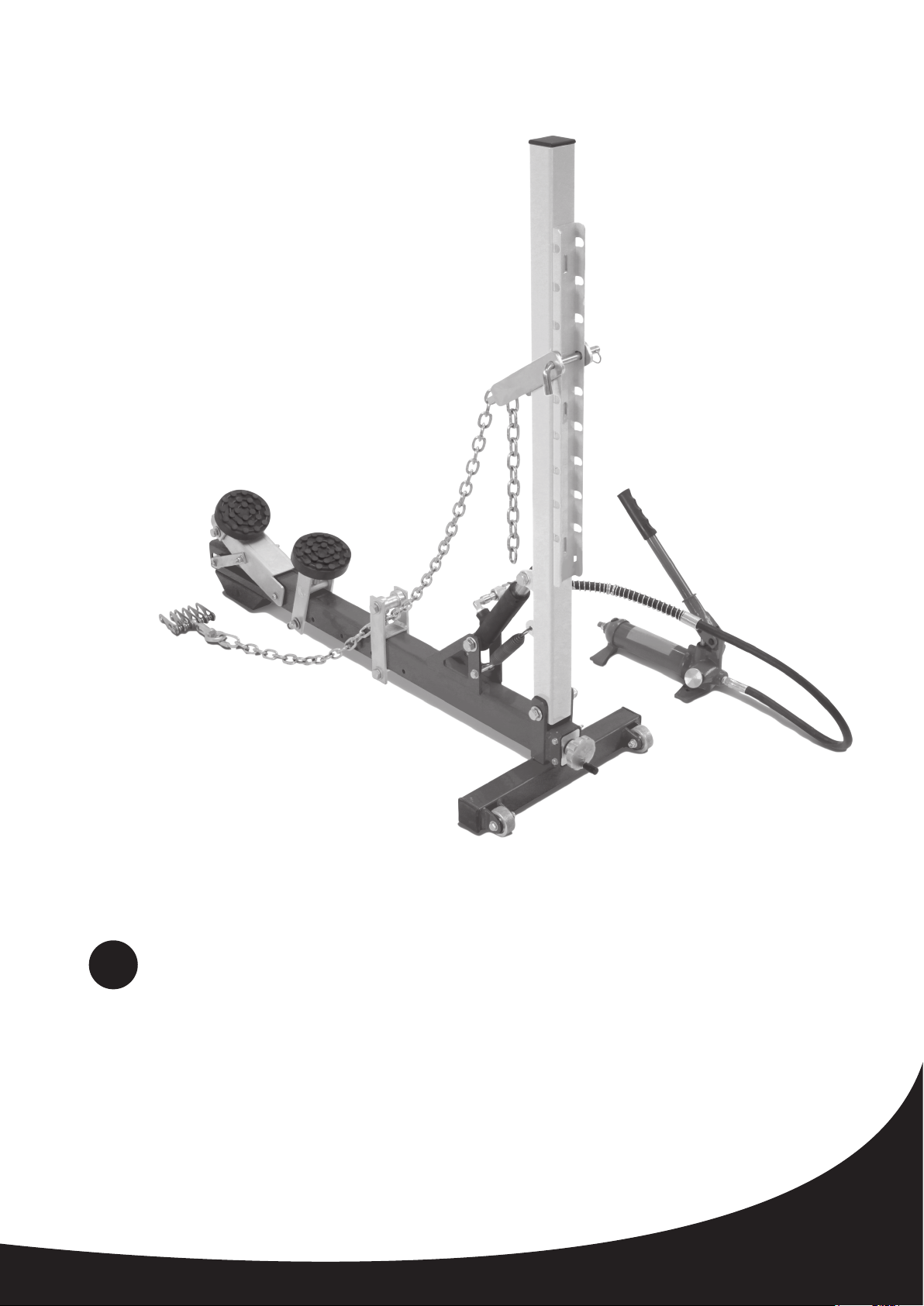

RAMENO PRO STAHOVÁNÍ
Page 2
RAMENO PRO STAHOVÁNÍ

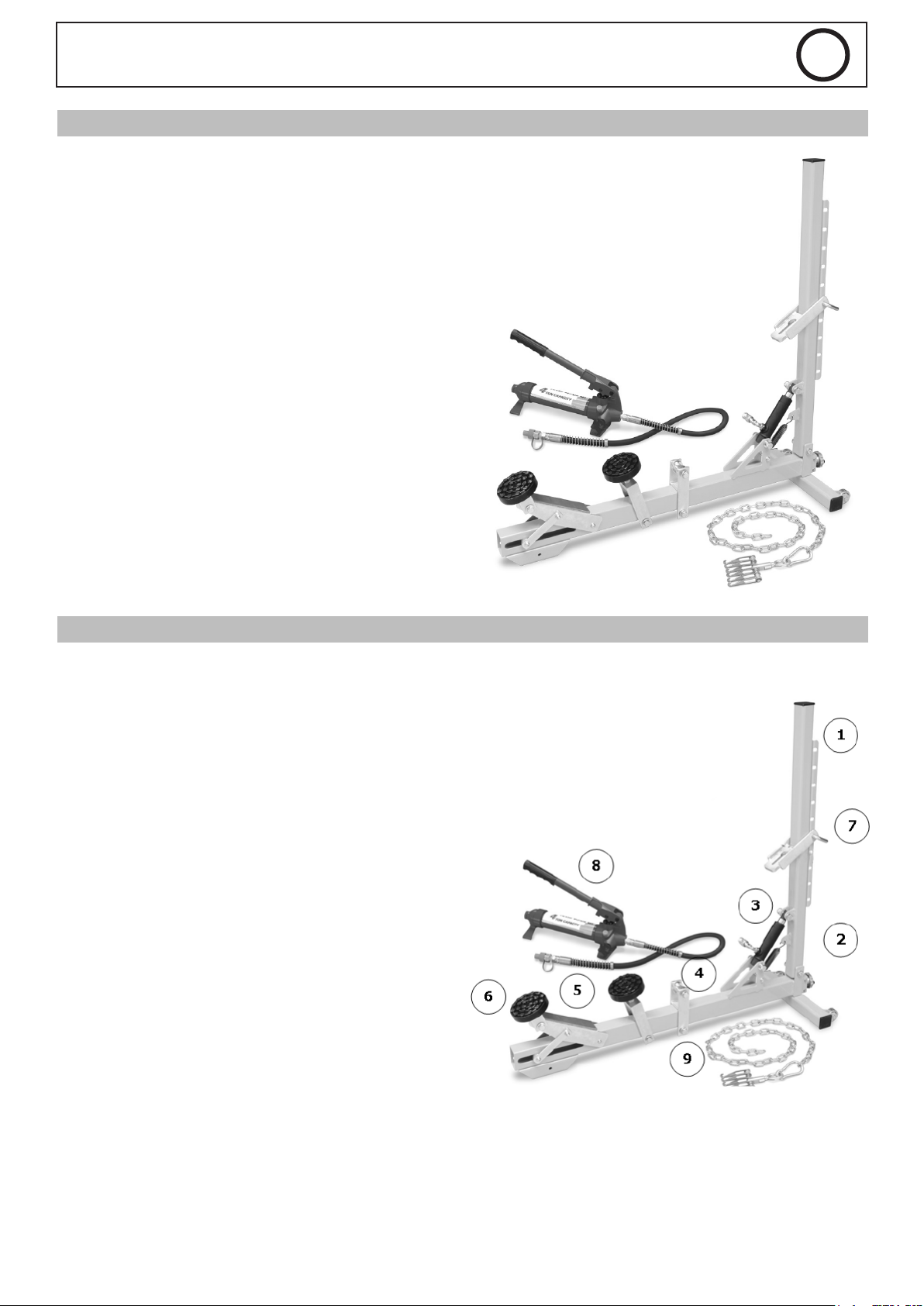

KONSTRUKCE
• 1 rameno s předmontovaným hydraulickým válcem.
• 1 kovový kus pro protažení svislou tyčí,
který se upevní 1 tyčí.
• 1 kovový díl pro průchod řetězu.
• 1 hydraulická pumpa 4T.
• 1 držák podložky + 2 podložky.
• 1 tažný řetěz + 1 6zubý drápek.
CZ
MONTÁŽ
1. Připevněte svislou tyč k vodorovné části ramene.
2. Zavěste pružinu na svislou tyč.
3. Přišroubujte zvedák ke svislé části.
4. Umístěte kovovou část řetězu na vodorovnou část
ramene.
5. Umístěte podpěru bpodložky s přišroubovanou
podložkou na vodorovnou část ramene.
6. V závislosti na použití můžete, ale nemusíte na konec
ramene namontovat podložku.
7. Pomocí dodané tyče umístěte kovový díl používaný k
tažení na svislou osu.
8. Připojte hydraulické čerpadlo ke konektoru válce na
ramene.
9. Sestavte řetěz a stahovací drápek.
Kompletní montážní video je k dispozici na webových stránkách GYS (www.gys.fr) v sekci „video“..
2
Page 3
RAMENO PRO STAHOVÁNÍ

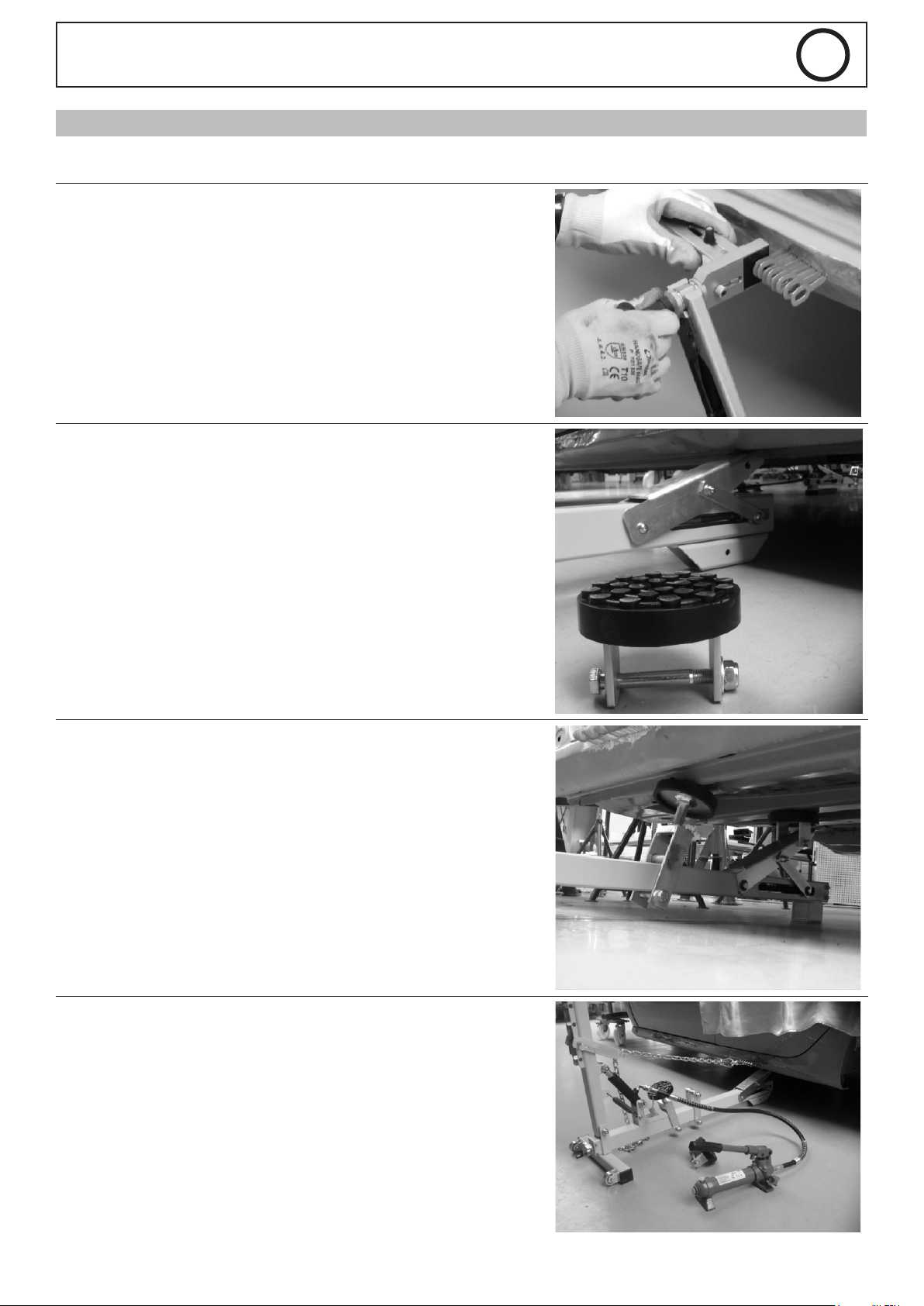

POUŽITÍ
Celé video s návodem na použití výrobku je k dispozici na webových stránkách společnosti GYS (www.gys.fr) v sekci
video.
Nejprve je třeba ke karoserii přivařit kroužky, aby bylo možné vytáhnout 6zubý dráp a řetěz. Kroužky protáhněte tyč, aby bylo možné řetěz
vytáhnout. Držák lze umístit proti vozidlu dvěma způsoby, aby bylo
možné jej vytáhnout:
CZ
Pokud má vozidlo pod podvozkem hranu, opřete se o ni kovovým dílem
vyobrazeným na protější straně a zajistěte rameno při tažení.
Pokud vozidlo nemá hranu pod podvozkem, použijte 2 podložky k
zajištění ramene při tažení. Například v případě kyvného panelu
umístěte 1 podložku pod vozidlo na úroveň výztuhy.. Druhou podložku
přiložte ke kyvnému panelu, aby rameno při tažení drželo na místě.
Umístěte řetěz a aktivujte hydraulické čerpadlo, aby bylo možné řetěz
vytáhnout.
3
Page 4
RAMENO PRO STAHOVÁNÍ

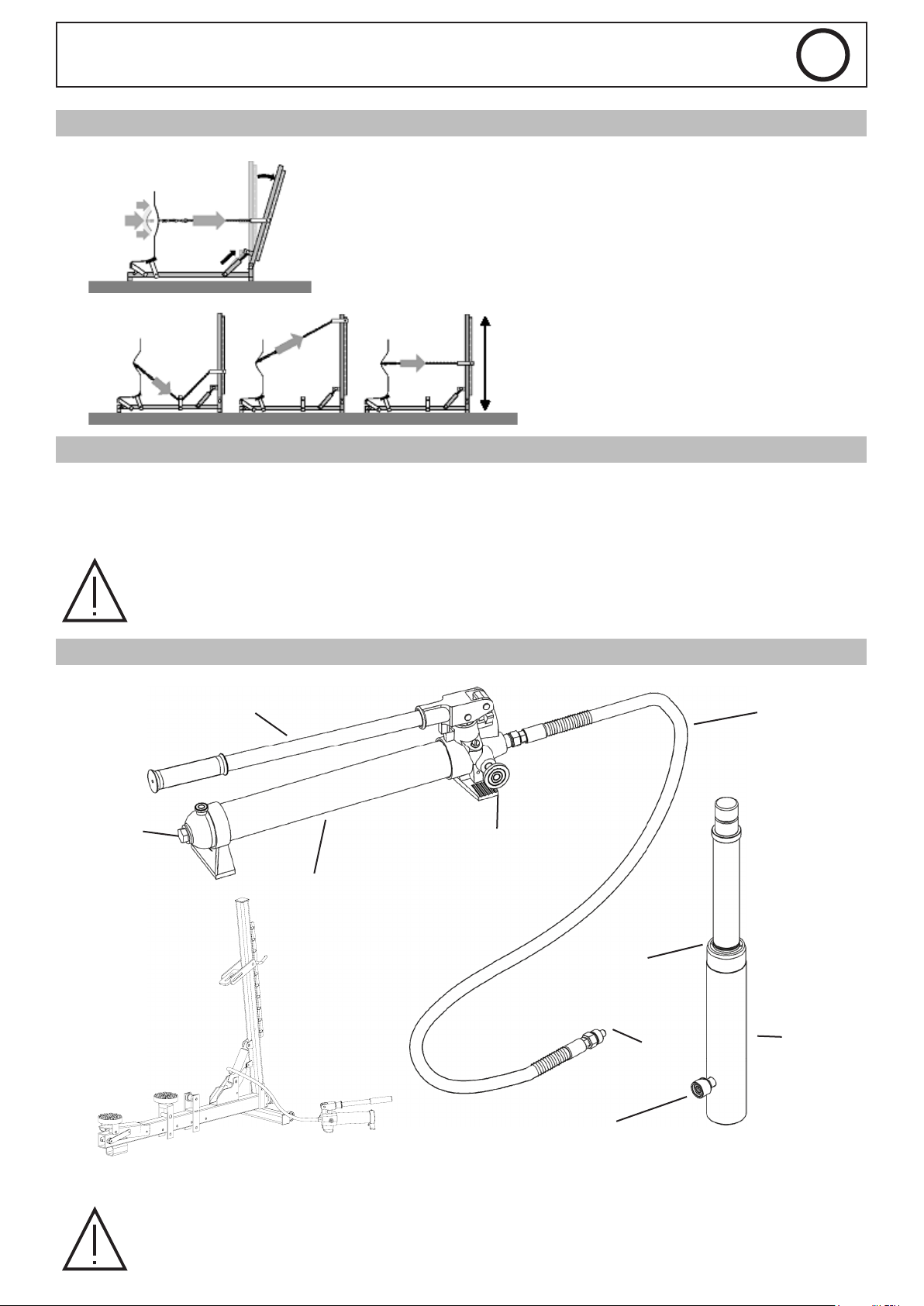

MOŽNÉ KONFIGURACE TAHŮ
1.
2.
DOPORUČENÍ
Toto rameno je určeno k rovnání obkladových plechů. Toto ramno se nikdy nesmí používat na konstrukčních prvcích
(boční nosníky, středový sloupek, výztuha křídla), protože tyto prvky jsou vyrobeny z vysokopevnostní oceli s vysokou
pevností v tahu a vyžadují velmi vysokou tažnou sílu. Záruka se nevztahuje na jakékoli poškození výrobku způsobené
jeho používáním v rozporu s těmito doporučeními.
CZ
Z bezpečnostních důvodů nestůjte během tahu za svislou tyčí.
PRO HYDRAULICKÁ ČERPADLA
Rukojet’
plnicí šroub oleje
Hadice
Výpustný ventil
Čerpadlo
Varovný řádek
Válec<
Připojení hydraulické hadice
Připojení hydraulického válce
• Před použitím vždy zkontrolujte připojení. Úprava těchto výrobků je přísně zakázána. Používejte pouze
adaptéry a šroubení dodané a schválené výrobcem.
• Nepřekračujte maximální kapacitu.
• Neumisťujte pumpu do svislé polohy, protože hrozí nebezpečí jejího vyprázdnění.
4
• Čerpadlo při použití vždy položte na zem..
Page 5
RAMENO PRO STAHOVÁNÍ
ZÁRUKA
Záruka se vztahuje na všechny výrobní vady nebo poruchy po dobu 2 let od data nákupu (díly a práce).
Záruka se nevztahuje na :
• Poškození při transportu.
• Opotřebitelné díly (např. distanční podložky, : kabely, svorky, atd…).
• Poškození neodborným použítím (pád, tvrdý náraz, neautorizovaná oprava…).
• Poruchy v závislosti s prostředím (znečístění, rez, prach…).
V případě poruchy zašlete prosím aparát zpět k vašemu dodavateli a přiložte:
- kupní doklad (faktura, atd…)
- podrobný popis poruchy
CZ
5
Page 6
SYMBOLY / SYMBOLS / ZEICHENERKLÄRUNG / SÍMBOLOS / СИМВОЛЫ / PICTOGRAMMEN / ICONA
- Recyklovatelný výrobek s pokyny pro třídění - This product should be recycled appropriately - Produkt muss getrennt ensorgt werden. - Этот
аппарат подлежит утилизации - Product recyclebaar, niet bij het huishoudelijk afval gooien - Prodotto riciclabile che assume un ordine di smistamento
6
Page 7
7
Page 8
JBDC
1, rue de la Croix des Landes
53941 SAINT BERTHEVIN
FRANCE
