RO
1-24
EASYMIG
Post de sudare MIG
110
130
140
150
C51348-V11_12/07/2021
Find more languages of user manuals on our website
www.gys.fr
EASYMIG 110 / 130 / 140 / 150
RO
AVERTIZĂRI - REGULI DE SECURITATE
INSTRUCȚIUNI GENERALE
Aceste instrucțiuni trebuie citite și înțelese cu desăvârșire înainte de orice altă manipulare a
dispozitivului.
Nu se recomandă efectuarea niciunei alte modicări sau întrețineri nespecicate în manual.
Producătorul nu va responsabil de nicio vătămare corporală sau materială datorată unei manipulări neconforme cu instrucțiunile
din manual.
În cazul unei probleme sau incertitudini, consultați o persoană calicată pentru manipularea corectă a dispozitivului.
MEDIUL ÎNCONJURĂTOR
Acest echipament poate utilizat doar pentru a realiza operații de sudură, în limitele indicate pe plăcuța de identicare și/sau
manualul de utilizare. Respectați instrucțiunile relative la securitate. Producătorul nu va răspunzător în cazul unei utilizări
inadecvate sau periculoase a produsului.
Instalarea aparatului trebuie realizată într-un spațiu fără praf, acid, gaz sau alte substanțe corozive, același lucru este valabil și
pentru stocare. Asigurați o bună circulație a aerului în timpul utilizării.
Intervale de temperatură :
Utilizare între -10 și +40°C (+14 și +104°F).
Stocare între -20 și +55°C (-4 și 131°F).
Umiditatea aerului :
Inferioară sau egală cu 50% la 40°C (104°F).
Inferioară sau egală cu 90% la 20°C (68°F).
Altitudine :
Până la o înălțime de 1000 m deasupra nivelului mării.
PROTECȚIA INDIVIDUALĂ ȘI A CELOR DIN JUR
Sudarea cu arc poate periculoasă și poate cauza răni grave, chiar fatale.
Sudarea expune utilizatorii la o sursă periculoasă de căldură, radiații luminoase din arc, câmpuri electromagnetice (aviz
purtătorilor de stimulatoare cardiace), riscuri de electrocutare, de zgomot și emanări gazoase.
Pentru a vă proteja pe dvs. cât și pe cei din jur, respectați următoarele instrucțiuni de securitate:
Pentru a se proteja împotriva arsurilor și a radiațiilor, purtați îmbrăcăminte fără manșete, care izolează,
uscate, ignifuge și în stare bună, și care să acopere corpul în întregime.
Folosiți mănuși care asigură o izolare electrică și termică.
Utilizați o protecție împotriva sudurii și/sau o mască de sudură cu un nivel de protecție adecvat (variază
în funcție de utilitate). Protejați-vă ochii în timpul operațiunii de curățare. Lentilele de contact sunt strict
interzise.
Uneori este necesară delimitarea zonelor cu ajutorul unor perdele ignifuge pentru a putea proteja zona de
sudură împotriva deșeurilor incandescente rezultate în urma sudurii cu arc.
Informați persoanele din perimetrul zonei de lucru să nu privească spre razele produse de arc, cât nici spre
piesele în procesul de topire și să poarte îmbrăcăminte adecvată menită să protejeze.
Utilizați căști de protecție împotriva zgomotului în cazul în care procesul de sudură depășește limita autorizată (la fel și pentru orice altă persoană din zona de sudură).
Țineți mâinile, părul și îmbrăcămintea la distanță de părțile mobile (ventilatorul).
A nu se înlătura sub nicio formă protecțiile carcasei unității reci atunci când sursa de curent a postului de
sudură este sub tensiune, producătorul NU va responsabil în cazul unui accident.
2
EASYMIG 110 / 130 / 140 / 150
Piesele care au fost recent sudate sunt erbinți și pot provoca arsuri în timpul manipulării lor. Pentru a
realiza intervenții de mentenanță la torță sau la suportul-electrod, dar și în cazul oricărei alte intervenții,
așteptați cel puțin 10 minute pentru a vă asigura că acestea sunt sucient de reci. Instalația de răcire trebuie să e pornită atunci când utilizați un pistolet răcit în apă, pentru a vă asigura că lichidul nu mai poate
provoca arsuri.
Pentru a proteja atât persoanele cât și bunurile prezente este important să securizăm perimetrul înainte
de a părăsi zona de lucru.
RO
FUMUL DE SUDURĂ ȘI GAZUL
Fumurile, gazul și praful emanat în timpul sudurii sunt periculoase pentru sănătate. Asigurați o aerisire
adecvată sau mijloace pentru aspirarea fumului, adesea un surplus de aer este necesar. O cagulă cu
oxigen proaspăt poate o soluție în cazul insucienței aerului.
Vericați dacă aspiratorul este ecient raportat la normele de securitate.
Atenție când sudați mijlocul unor piese de mici dimensiuni, acestea necesită o distanță de supraveghere de securitate. De altfel,
sudura unor anumite materiale din plumb, cadmiu, zinc, mercur sau beriliu pot deosebit de nocive; degresați piesele înainte
de a le suda.
Buteliile trebuie depozitate în spații deschise sau bine aerisite. Ele trebuie așezate în poziție verticală și legate de un suport, sau
puse într-un cărucior.
Sudarea este interzisă în apropierea substanțelor grase sau a vopselelor.
RISCURI DE INCENDIU ȘI EXPLOZIE
Protejați în întregime zona de sudură, materialele inamabile trebuie să e amplasate la o distanță de
cel puțin 11 metri.
Un echipament de protecție împotriva incendiului trebuie să existe în apropierea zonelor de sudare.
Atenție la proiectarea materialelor încinse sau a scânteilor, chiar și prin suri, deoarece pot provoca incendii sau explozii.
Îndepărtați persoanele, obiectele inamabile și containerele sub presiune la o distanță de securitate corespunzătoare.
Tăierea în interiorul containerelor sau a tuburilor închise este strict interzisă iar în cazul în care acestea sunt deschise este
necesară curățarea lor de orice materie inamabilă sau explozibilă (ulei, carburant, reziduri gazoase...).
Operațiile de măcinare nu trebuie efectuate în apropierea surselor de curent pentru sudură sau aproape de substanțe inamabile.
BUTELIILE DE GAZ
Gazul din butelii poate provoca sufocare atunci când în spațiul dedicat sudurii se aă o concentrație mare
(ventilați bine).
Transportul acestor echipamente se desfășoară în deplină securitate. buteliile închise și sursa de curent
pentru sudură oprită. Acestea trebuie depozitate în poziție verticală și sprijinite de un suport pentru a
limita riscul de răsturnare.
Închideți buteliile între utilizări. Atenție la variațiile de temperatură și la expunerile directe în soare.
Butelia nu trebuie sa e pusă în contact cu o acără, arc electric, pistolet, clește de masă sau orice altă sursă de căldură sau
materiale incandescente.
Păstrați-le la depărtare de circuitele electrice și de procesul de sudură, nu sudați sub nicio formă pe o butelie sub presiune.
Aveți grijă la deschiderea robinetului buteliei, îndepărtați-vă de robinet și asigurați-vă că gazul utilizat este potrivit pentru procesul
de sudare.
SECURITATEA ELECTRICĂ
Rețeaua electrică folosită trebui să aibă neapărat împământare. Utilizați dimensiunea siguranței
recomandate pe tabelul de evaluare.
O descărcare electrică poate sursa unui accident grav direct sau indirect, chiar fatal.
3
EASYMIG 110 / 130 / 140 / 150
Nu atingeți niciodată părțile din interiorul sau din exteriorul sursei de curent aate sub tensiune (pistoleți, clești, cabluri, electrozi)
deoarece acestea sunt legate la circuitul de sudură.
Înainte de a deschide sursa de curent pentru sudură, aceasta trebuie deconectată de la rețea pentru 2 minute, astfel încât
ansamblul condensorilor să e descărcat.
Nu atingeți pistoletul/suportul-electrod și cleștele de masă în același timp.
Aveți grijă ca persoanele calicate și abilitate să schimbe cablurile, pistoleții, dacă aceștia sunt deteriorați. Asigurați-vă că
secțiunea cablurilor este adecvată cu utilizarea lor. Întotdeauna purtați îmbrăcăminte uscată și în stare bună pentru vă putea
izola de circuitul de sudură. Purtați încălțăminte de securitate indiferent de sectorul de lucru.
RO
CLASIFICARE CEM A ECHIPAMENTULUI
Acest tip de echipament, destinat uzului industrial (clasa A), nu este destinat utilizării casnice unde
curentul electric este furnizat de o rețea publică de alimentare cu intensitate scăzută. Din cauza
uctuaților de tensiune, cât și a radiațiilor undelor radio pot exista probleme în asigurarea compatibilității
electromagnetice în aceste tipuri de medii.
Acest echipament nu este în conformitate cu Norma CEI 61000-3-12 și este destinat racordării la rețele
private cu tensiune scăzută conectate la o rețea publică de alimentare numai la nivel mediu și înalt de
tensiune. Dacă echipamentul este legat la o rețea publică de slabă tensiune, este responsabilitatea
instalatorului sau a utilizatorului de a se asigura, prin contactarea operatorului rețelei de distribuire, că
echipamentul respectiv poate conectat.
Acest material se conformează Normei CEI 61000-3-11.
EMISII ELECTROMAGNETICE
Curentul electric ce trece prin oricare dintre rezistențe, produce câmpuri electrice și magnetice (EMF)
localizabile. Curentul pentru sudare produce un câmp electromagnetic în jurul circuitului de sudare și
al materialului de sudat.
Câmpurile electromagnetice EMF pot perturba anumite dispozitive medicale, precum stimulatoarele cardiace. Persoanele vizate
trebuie să ia măsuri de protecție suplimentare. De exemplu restricții de acces pentru pietoni sau o evaluare individuală a riscurilor
pentru sudori.
Toți sudorii trebuie să urmeze următoarele proceduri în scopul minimalizării expunerilor la câmpurile electromagnetice provenind
din circuitul de sudură.
• poziționați la un loc toate cablurile destinate sudurii - xați-le cu un colier de strângere/bandoid, dacă este posibil;
• poziționați-vă (trunchiul și capul) cât mai departe posibil de circuitul de sudare;
• nu înfășurați niciodată cablurile de sudură în jurul corpului;
• nu vă poziționați corpul între cablurile de sudură. Țineți ambele cabluri de sudură pe aceeași parte a corpului;
• Conectați cablul de întoarcere la piesa de prelucrat cât mai aproape posibil de zona de sudat;
• Nu lucrați în proximitatea sursei de curent pentru sudură, nu vă așezați și nu vă sprijiniți pe aceasta;
• Nu sudați în timp ce transportați sursa de alimentare pentru sudură sau alimentatorul de sârmă.
Purtătorii stimulatoarelor cardiace trebuie să consulte un medic înainte de a utiliza acest echipament.
Expunerea la câmpurile electromagnetice în timpul sudurii poate provoca efecte secundare încă
necunoscute sănătății.
RECOMANDĂRI PRIVIND EVALUAREA ZONEI ȘI INSTALAREA POSTULUI DE TĂIERE
Informații generale
Utilizatorul este responsabil de respectarea instrucțiunilor producătorului în momentul instalării și utilizării echipamentului de
sudură cu arc. În cazul detectării unor perturbări electromagnetice, este responsabilitatea utilizatorului de a rezolva problema
cu ajutorul asistenței tehnice din partea producătorului. În unele cazuri, această acțiune corectivă poate la fel de simplă precum
împământarea circuitului de sudare. În alte cazuri, poate necesar să se construiască un scut electromagnetic în jurul sursei de
alimentare pentru sudură și a întregii piese, prin montarea ltrelor de intrare. În toate aceste cazuri, perturbările electromagnetice
trebuie reduse până când acestea nu mai sunt deranjante.
4
EASYMIG 110 / 130 / 140 / 150
Evaluarea zonei de sudură.
Înainte de instalarea unui echipament de sudură cu arc, utilizatorul trebuie să evalueze posibilele probleme electromagnetice din
imediata apropiere. A se lua în considerare următoarele :
a) prezența deasupra, dedesubt cât și în jurul echipamentului de sudură cu arc a altor cabluri de alimentare, control, semnalizare
și telefonie;
b) receptori și transmițători radio și tv;
c) calculatoare și alte echipamente destinate controlului;
d) echipament critic de protecție, de exemplu, protecția echipamentului industrial;
e) sănătatea persoanelor din vecinătate, de exemplu, posesorii unor stimulatoare cardiace sau aparate auditive;
f) echipamente utilizate pentru calibrare sau măsurare;
g) protecția față de alte echipamente din mediu.
Utilizatorul trebuie să se asigure că restul materialelor utilizate sunt compatibile. Acest lucru poate necesita măsuri de protecție
suplimentare;
h) momentul zilei în care se efectuează sudarea precum și alte activități.
Mărimea zonei ce trebuie luată în considerare depinde de structura clădirii și de celelalte activități care se desfășoară în acel loc.
Această zonă se poate extinde dincolo de zona de instalare a posturilor.
Evaluarea instalației de sudare.
Pe lângă evaluarea suprafeței se recomandă și evaluarea instalațiilor de sudură cu arc, care poate utilă pentru a identica și
rezolva eventualele perturbări. Este indicat ca evaluarea emisiilor să cuprindă măsurători la fața locului conform specicațiilor
Art. 10 din CISPR 11. Măsurătorile la fața locului pot contribui, de asemenea, la conrmarea ecienței măsurărilor de atenuare.
RO
RECOMANDARE PRIVIND METODELE DE REDUCERE A EMISIILOR ELECTROMAGNETICE
a. Rețeaua publică de alimentare: Echipamentele de sudură cu arc ar trebui să e conectate la sursa publică de alimentare
conform recomandărilor producătorului. Dacă apar interferențe, poate necesar să luați măsuri preventive suplimentare, cum ar
ltrarea rețelei publice de alimentare. Trebuie luată în considerare ecranarea cablului de alimentare, printr-o conductă metalică
sau echivalentul unui echipament de sudură instalat permanent. Trebuie să se asigure continuitatea electrică a protecției pe
toată lungimea sa. Ecranarea trebuie să e conectată la sursa de alimentare pentru sudură pentru a asigura un bun contact
electric între conductă și carcasa sursei de alimentare pentru sudură.
b. Întreținerea echipamentului de sudură cu arc : Echipamentele de sudură cu arc trebuie supuse unei întrețineri de rutină
conform recomandărilor producătorului. Toate intrările, ușile de serviciu și capacele trebuie închise și blocate corespunzător
atunci când echipamentul de sudură cu arc este utilizat. Echipamentele de sudură cu arc nu trebuie modicate în niciun fel,
cu excepția modicărilor și ajustărilor menționate în instrucțiunile producătorului. În special, în ceea ce privește dispozitivul de
creare a scânteii, dispozitiv regăsit la pistoleți, trebuie reglat și întreținut conform recomandărilor producătorului în momentul
pornirii și stabilizării arcului.
c. Cabluri pentru sudură : Cablurile trebuie să e cât mai scurte posibil, amplasate unul lângă celălalt, aproape de sol sau
chiar pe sol.
d. Legătură echipotențială : Trebuie luată în considerare legarea tuturor obiectelor metalice din zona înconjurătoare. Cu toate
acestea, obiectele metalice atașate la piesa de prelucrat cresc riscul electrocutării pentru operator dacă ating atât aceste părți
metalice, cât și electrodul. Operatorul ar trebui să e izolat de astfel de obiecte metalice.
e. Împământarea piesei de sudat : Când piesa de prelucrat nu este legată la pământ pentru a asigura protecția electrică, din
cauza dimensiunii/stocării sale, precum în cazul corpurilor navelor sau a cadrelor metalice (ale clădirilor), o împământare a piesei
poate, în unele cazuri, dar nu întotdeauna, să reducă emisiile. A se evita împământarea pieselor care ar putea crește riscul de
rănire a utilizatorilor sau deteriorarea altor echipamente electrice. Dacă este nevoie, vericați ca împământarea piesei să e
directă, deși în unele țări acest lucru nu este permis, este sucient să asigurați conectarea la condensatorul corespondent în
concordanță cu reglementările naționale.
f. Protecție și ecranare : Protecția și ecranarea selectivă a altor cabluri și echipamente din zonă pot limita problemele de
perturbare. Protecția întregii zone de sudură poate luată în considerare pentru aplicații speciale.
TRANSPORTUL ȘI TRANZITAREA SURSEI DE CURENT DE SUDARE
Sursa de curent de sudură este echipată cu un mâner (mânere) superior (superioare) care permite
transportul manual. Atenție, NU subestimați greutatea. Mânerul (mânerele) nu este (sunt) considerat
(considerate) ca mijloc de prindere pentru transportare.
Nu folosiți cablurile sau pistoletul pentru a deplasa sursa de curent pentru sudură. Aceasta trebuie transportată în poziție
verticală.
A nu se transporta sursa pe deasupra persoanelor sau obiectelor.
Nu ridicați niciodată în același timp o butelie de gaz și o sursă de curent. Normele de transport ale acestora sunt diferite. Este
de preferat să se înlăture bobina de sârmă înainte de a ridica sau transporta sursa de alimentare pentru sudură.
5
EASYMIG 110 / 130 / 140 / 150
Curenții de sudură pot distruge cablurile de împământare, pot deteriora echipamentele și dispozitivele
electrice și pot provoca încălzirea componentelor, ceea ce poate duce la incendiu.
• Toate conexiunile de sudură trebuie conectate ferm, vericați-le regulat !
• Asigurați-vă că atașarea piesei este solidă și fără probleme electrice!
• Atașați sau suspendați toate elementele conductoare de electricitate de la sursa de sudură, cum ar cadrul, căruciorul și
sistemele de ridicare care trebuie izolate!
• Nu amplasați alte echipamente precum burghie, dispozitive de ascuțit etc. pe sursa de sudură, cărucior sau sisteme de
ridicare fără a izolate!
• Așezați întotdeauna pistoleții de sudură sau suporturi de electrozi pe o suprafață izolată atunci când nu sunt utilizate!
RO
INSTALAREA ECHIPAMENTULUI
• Așezați sursa de curent pentru sudură pe o podea cu o pantă maximă de 10 °.
• Asigurați o zonă sucientă pentru a ventila sursa de curent pentru sudură și pentru a accesa comenzile.
• A nu se utiliza într-un mediu cu praf metalic conductiv.
• Sursa de alimentare pentru sudură trebuie ferită de ploaie și nu trebuie expusă la lumina directă a soarelui.
• Acest echipament are un grad de protecție IP21, semnicând :
- o protecție împotriva accesului pieselor periculoase cu diametru >12.5 mm și,
- o protecție împotriva stropilor de apă ce cad vertical.
Cablurile de alimentare, de prelungire și de sudură trebuie să e complet desfăcute pentru a evita supra-încălzirea.
Producătorul nu își asumă nicio responsabilitate pentru daunele aduse persoanelor și obiectelor în urma
utilizării incorecte și periculoase a acestui echipament.
ÎNTREȚINERE / RECOMANDĂRI
• Întreținerea trebuie efectuată numai de către o persoană calicată. Se recomandă realizarea unei
mentenanțe anuale.
• Opriți alimentarea deconectând aparatul de la priză și așteptați două minute înainte de a lucra la
echipament. În interior, tensiunile și intensitatea ating valori foarte mari și sunt totodată periculoase.
• Înlăturați carcasa și curățați dispozitivul de praf, în mod regulat. Protați de aceasta pentru a verica și
starea conexiunilor electrice, cu ajutorul unui personal calicat și a unui dispozitiv izolat.
• Vericați în mod regulat starea cablurilor de alimentare. În cazul în care cablul de alimentare este
deteriorat, acesta trebuie înlocuit de către producător, de service-ul After-Sales sau de o persoană
calicată în mod similar, pentru a evita orice eventual pericol.
• Lăsați gurile sursei de curent de sudură libere pentru intrarea și ieșirea aerului.
• Nu utilizați această sursă de putere pentru a dezgheța țevi, a reîncărca baterii / acumulatori sau pentru
a porni motoare.
INSTALARE - MOD DE UTILIZARE
DESCRIERE GENERALĂ
Vă mulțumim pentru alegerea făcută ! Pentru a putea benecia de un maximum de satisfacție, citiși cu atenție informațiile
următoare : Gama de aparate EASYMIG este formată din aparate semiautomate MIG/MAG, cu strat de ux și MMA. Se pot
regla manual și sunt asistate de un grilaj de ajustare prezent pe suprafața produsului. Recomandate în special pentru sudarea
pieselor de oțel, inox și aluminiu.
ALIMENTARE ELECTRICĂ
Acest echipament este livrat cu branșament la priză de 16A tip CEE7/7 și nu trebuie utilizat decât pe instalații electrice monofazice
230V (50 - 60 Hz) cu trei re, dintre care unul neutru legat la pământ Curentul efectiv absorbit (l1e) este indicat pe aparat,
pentru condiții maxime de utilizare. Vericați dacă sursa de alimentare și protecțiile sale (siguranța și / sau întrerupătorul) sunt
compatibile cu alimentarea la curentul necesar pentru utilizare. În unele țări poate necesar să schimbați priza pentru a permite
utilizarea la condiții maxime. Aparatul trebuie poziționat astfel încât branșarea sa la instalația electrică sa e accesibilă.
Nu utilizați un prelungitor cu o dimensiune mai mică de 1,5 mm².
6
EASYMIG 110 / 130 / 140 / 150
RO
DESCRIEREA POSTULUI (FIG I)
1 : Interfață pentru congurarea parametrilor de sudare
(viteza rului / tensiunea țintă).
2 : Comutator : MIG / MMA
3 : Cabluri de alimentare pistolet standard european.
4 : Conectori
5 : Cabluri de inversare a polarității
6 : Cablu de alimentare (2,20 m)
7 : Comutator ON/OFF
8 : Suport bobină 100 mm (EASYMIG 110/130/140)
sau 100/200 mm (EASYMIG 150)
9 : Admisie gaz
10 : Pistolet x
SUDARE SEMI-AUTOMATĂ ÎN OȚEL / INOX / (MOD MAG)
Selecționați tensiunea de ieșire și reglați viteza rului în funcție de recomandările ce apar în tabelul vizibil de pe aparat, respectând
grosimea piesei de sudat.
EASYMIG POATE SUDA SÂRMĂ DIN OȚEL 0,6/0,8 SAU SÂRMĂ DIN OȚEL INOXIDABIL 0,8.
Aparatul este livrat standard pentru a funcționa cu un r de oțel Ø 0,8 sau oțel inoxidabil. Duza de contact, canelura rolei, teaca
pistoletului sunt proiectate întocmai pentru această aplicație. Pentru a putea suda un r de diametru 0,6, folosiți un pistolet cu o
lungime ce nu depășește 3 m. Se recomandă schimbarea vârfului de contact (g. IV-D), precum și a rolei tamburului cu un model
cu o canelură de 0,6 (ref. 042339/039483 - nu este furnizat). În acest caz, aranjați-o în așa fel încât să e vizibilă inscripționarea
0,6.
Utilizarea în oțel necesită un gaz specic sudării (Ar + CO2). Proporția de CO2 poate varia în funcție de tipul de gaz utilizat. Pentru
oțelul inoxidabil, utilizați un amestec de CO2. Pentru alegerea tipului de gaz, cereți sfaturile distribuitorului. Debitul de gaz pe oțel
se situează între 8 și 12 l/min în funcție de mediul înconjurător. Presiunea maximă a gazului : 0.5 MPa (5 bari).
SUDARE SEMI-AUTOMATIZATĂ ALUMINIU (MOD MIG)
Selecționați tensiunea de ieșire și reglați viteza rului în funcție de recomandările ce apar în tabelul vizibil de pe aparat, respectând
grosimea piesei de sudat.
EASYMIG140 și 150 pot echipate pentru sudarea cu sârmă din aluminiu Ø 0,8 sau 1,0 (g II-B).
EASYMIG110 și 130 pot utilizate pentru a suda ocazional aluminiu Ø 0,8 mm. În cazul acesta, sârma utilizată trebuie să e
rigidă astfel încât să faciliteze angrenarea (tip AlMg5).
Utilizarea în modul aluminiu necesită un gaz specic, Argon pur (Ar). Pentru alegerea tipului de gaz, solicitați sfatul unui
distribuitor de gaz. Debitul de gaz pentru aluminiu se situează între 20 și 30 l/min în funcție de mediu și experiența sudorului.
Presiunea maximă a gazului : 0.5 MPa (5 bari).
Iată diferențele dintre utilizarea oțelului și a aluminiului :
- Utilizați role speciale pentru sudarea aluminiului.
- Puneți minimul de presiune pe rolele cu presă ale bobinei motorizate pentru a nu strivi sârma.
- Utilizați tubul capilar numai pentru sudarea oțelului / inoxului.
- Pregătirea pistoletului cu aluminiu necesită o atenție sporită. Are o carcasă de teon tocmai pentru a reduce frecarea. Nu tăiați
învelișul de la marginea branșamentului, acesta trebuie să depășească lungimea tubului capilar pe care îl înlocuiește și care
servește la ghidarea rului ce trece prin role.
- Tub de contact : utilizați un tub de contact SPECIAL din aluminiu Ø 0,8 (ref. 041059 - nu este furnizat).
SUDARE CU SÂRMĂ „FĂRĂ GAZ”
Selecționați tensiunea de ieșire și reglați viteza rului în funcție de recomandările ce apar în tabelul vizibil de pe aparat, respectând
grosimea piesei de sudat.
EASYMIGpoate suda rul „fără gaz” cu condiția ca polaritatea să e inversată (cuplul maxim de strângere de 5 Nm). Pentru a
seta acest tip de utilizare, consultați paragraful aferent de la pagina 67.
Sudarea sârmei cu miez și duză standard poate provoca o supraîncălzirea și deteriorarea pistoletului. De preferință, utilizați o
duză specială „Fără gaz” (ref. 041868), sau scoateți duza originală (g. III).
SUDARE CU ELECTROD ÎNVELIT
• Cablul de inversare a polarității trebuie să e deconectat în MMA pentru a conecta cablurile suportului de electrozi și ale clemei
de masă la conectori. Respectați polaritatea indicată pe ambalajul electrozilor.
• Respectați regulile clasice de sudare.
• Echipamentul dvs. este dotat cu o funcționalitate specică Invertoarelor:
- Caracteristica Anti-lipire vă permite să îndepărtați cu ușurință electrodul fără a-l înroși în caz de lipire.
Funcția anti-sticking, după declanșare, necesită un timp de așteptare de cca. 3 secunde înainte de a putea începe o sudare
normală.
7
EASYMIG 110 / 130 / 140 / 150
INTERFAȚĂ DE CONTROL (FIG V)
FR
1
2
3
4
• Martor verde «PORNIT/ON»: Când unitatea este pornită, indicatorul se
aprinde.
• În cazul unei defecțiuni electrice, martorul verde se stinge însă aparatul
rămâne sub tensiune atâta timp cât cablul de alimentare nu este deconectat.
Martor portocaliu este aprins :
• Temperatura excesivă: în acest caz, așteptați câteva minute, lumina se
stinge și aparatul repornește.
• În acest caz, așteptați câteva minute, lumina se stinge și aparatul
repornește. în acest caz, opriți aparatul (cu întrerupătorul principal) și apoi
porniți-l din nou.
• Butonul din stanga:
Sudură MIG/MAG Vă permite să reglați viteza de alimentare a rului până
la viteza maximă.
Sudură MMA : Utilizat pentru a regla valoarea curentului de sudare.
• Butonul din dreapta : Permite reglarea tensiunii recomandare până la
valoarea maximă.
Sfaturi
Reglarea vitezei rului se face adesea «după zgomot»: arcul trebuie să e stabil și să aibă foarte puține crăpături.
Dacă viteza este prea slabă, arcul nu va continuu.
Dacă viteza e prea crescută, arcul trosnește și rul tinde să respingă pistoletul.
PROCEDURA DE ASAMBLARE A BOBINILOR ȘI A PISTOLEȚILOR (FIG IV)
• Scoateți duza din pistolet (g. E), apoi tubul de contact (g. D). Deschideți capacul postului.
Fig. A : Poziționați tamburul pe suportul său:
• Reglați frâna (1) pentru a evita ca rul să e în continuare acționat din inerție de bobină, odată ce sudura încetează. În general,
nu strângeți prea tare! Înșurubați apoi suportul bobinei (2).
EASYMIG 150 : Pentru a monta o bobină de 200 mm, strângeți suportul de bobină la maxim. Adaptorul (4) se utilizează doar
pentru montarea unei bobine de 200 mm.
Fig. B : Montați rola (rolele) motorizată (motorizate) corectă (corect) pentru nevoile dumneavoastră. Bobinele furnizate sunt
prevăzute cu două caneluri (0,8 și 0,9). Diametrul indicat pe rolă corespunde rului utilizat: Pentru sârma de oțel de 0,8 mm,
utilizați canelura în V de 0,8 mm. Pentru o sârmă cu miez de 0,9 mm, rotiți rola pentru a putea utiliza canelura de 0,9 mm. Pentru
o sârmă de aluminiu de 0,8 mm, înlocuiți rola cu un model cu canelură de 8 mm în U (aceasta nu este furnizată).
Fig. C : Pentru a regla presiunea rolei cu motor, procedați după cum urmează:
• Deșurubați rotița (3) la maximum apoi coborâți-l, introduceți rul, apoi reasamblați distribuitorul motorizat fără a-l înșuruba.
• Activați motorul apăsând pe declanșatorul pistoletului.
• Strângeți rotița menținând trăgaciul pistoletului apăsat. Atunci când sârma începe să e angrenată, opriți-vă din strângere.
Nb : pentru sârma din aluminiu setați un minimum de presiune pentru a nu strivi rul.
• Scoateți sârma în jur de 5 cm, apoi puneți în capătul pistoletului vârful de contact adecvat rului utilizat (g. D), precum și buza
(g. E).
RACORDARE LA GAZ
• Montați un regulator de presiune adaptat, pe butelia de gaz. Conectați-l la aparatul de sudat (g. F) cu furtunul furnizat. Puneți
cele 2 coliere de strângere pentru a evita scurgerile.
• Reglați debitul gazului ajustând rotița de reglaj pe manometru.
NB : pentru a facilita reglajul debitului de gaz, acționați rolele motorului apăsând pe trăgaciul pistoletului (deșurubați rotița motorului pentru a evita angrenarea sârmei).
Această procedură nu se aplică la sudarea în modul „Fără Gaz” („No gas”).
8
EASYMIG 110 / 130 / 140 / 150
RO
CICLU DE FUNCȚIONARE & SPAȚIU DESTINAT UTILIZĂRII
• Postul descris are o caracteristică plană de ieșire (tensiune constantă) în modul MIG/MAG și o caracteristică în cădere la ieșire
(curent constant) în modul MMA. Ciclul de funcționare conform normei EN60974-1 este indicat în tabelul următor :
X @ 40°C
(T cycle = 10 min)
EASYMIG 110 – MIG/MAG
EASYMIG 110 - MMA
EASYMIG 130 – MIG/MAG
EASYMIG 130 - MMA 20% @ 100A 60A 50A
EASYMIG 140/150 – MIG/MAG 15% @ 140A 80A 70A
EASYMIG 140/150 - MMA
Notă : testele de încălzire au fost efectuate la temperatura camerei, iar ciclul de funcționare la 40°C a fost determinat prin
simulare.
I max
30% @ 100A 60A 50A
30% @ 80A 50A 40A
20% @ 120A 70A 60A
15% @ 120A 70A 60A
60%
(T cycle = 10 min)
100%
(T cycle = 10 min)
PERICOL DE RĂNIRE DATORITĂ COMPONENTELOR MOBILE
Alimentatoarele cu sârmă au componente mobile care pot prinde mâinile, părul, hainele sau alte accesorii, prin
urmare, pot provoca răni!
• Nu puneți mâna pe componentele rotative sau în mișcare sau pe piesele de acționare!
Asigurați închiderea capacelor carcasei sau a celor de protecție în timpul procesului de sudare !
Nu purtați mănuși atunci când letați conducta de alimentare și când schimbați bobina de alimentare.
PROTECȚIE TERMICĂ ȘI INSTRUCȚIUNI
Acest post este echipat cu un ventilator acționat în funcție de temperatura aparatului. Atunci când postul se aă în protecție
termică, nu mai poate livra curent. LED-ul portocaliu (Fig-V-2) se aprinde atâta timp cât temperatura mașinii nu a revenit la
normal.
• Lăsați gurile aparatului libere pentru ca aerul să poată circula.
• Lăsați aparatul în priză după ce ați sudat cât și în timpul protecției termice pentru a-i permite răcire.
• Respectați regulile clasice de sudare.
• Asigurați o bună ventilație.
• Nu lucrați pe o suprafață umedă.
ANOMALII, CAUZE, REMEDII
SIMPTOME POSIBILE CAUZE SOLUȚII
Debitul rului de sudură nu
este constant.
Motorul alimentatorului cu
sârmă nu funcționează.
Derulare defectuoasă a
rului.
Zgârieturi care obstrucționează oriciul. Curățați vârful de contact sau schimbați-l și
Firul patinează pe role. - Vericați presiunea rolelor sau înlocuiți-le.
Frâna bobinei sau rola sunt prea strânse. Slăbiți frâna și rolele.
Problemă la alimentare. Vericați dacă butonul de pornire este pe poziția
Teaca de ghidare a rului este murdară
sau deteriorată.
Rola de presare nu este sucient de
strânsă.
Frâna bobinei este prea strânsă. Slăbiți frâna.
adăugați produs anti-adeziv.
- Diametrul rului nu este conform cu rola.
- Duză de ghidare a sârmei din pistolet este
neconformă.
„ON”.
Curățați sau înlocuiți.
Strângeți mai mult rola
9
EASYMIG 110 / 130 / 140 / 150
SIMPTOME POSIBILE CAUZE SOLUȚII
Curent de sudură inexistent. Conectare inadecvată la priza de
Sârma se blochează după
role.
Cordonul de sudură este
poros.
Particule de scânteie
foarte importante.
Nu există gaz la ieșirea din
pistolet.
alimentare.
Împământare necorespunzătoare. Vericați cablul de împământare (conexiunea și
Contactul magnetic de putere inoperant. Vericați declanșatorul pistoletului.
Teaca de ghidare a rului este zdrobită. Vericați teaca și corpul pistoletului.
Sârma blocată în pistolet. Înlocuiți sau curățați.
Nu există tub capilar. Vericați existența tubului capilar.
Viteza prea mare a sârmei. Reduceți viteza sârmei.
Debitul de gaz este insucient. Corectați debitul gazului.
Butelie cu gaz goală. Înlocuiți-o.
Calitatea nepotrivită a gazului. Înlocuiți-l.
Circulația aerului sau inuența vântului. Împiedicați crearea curenților de aer, protejați
Duza de gaz este foarte înfundată. Curățați duza de gaz sau înlocuiți-o.
Calitate necorespunzătoare a sârmei. Folosiți un r potrivit pentru sudarea MIG-MAG.
Calitate slabă a suprafeței de sudat
(rugină etc.)
Tensiunea arcului prea slabă sau prea
puternică.
Împământare defectuoasă. Vericați și poziționați clema de împământare
Gazul protector este insucient. Ajustați debitul gazului.
Conectare defectă la gaz. Vericați dacă racordul de gaz de lângă motor
Consultați conexiunea prizei și vericați dacă
priza este furnizată cu o fază și un neutru.
starea cleștelui).
Curățați piesa de bază.
zona de sudare.
Curățați piesa înainte de sudare.
Vezi parametrii de sudare.
cât mai aproape posibil de zona de sudat.
este bine conectat. Vericați electrovalva.
RO
CONDIȚII DE GARANȚIE
Garanția acoperă toate defectele de fabricație precum și alte defecte, timp de 2 ani de la data achiziționării (piese și forță de
muncă).
Garanția nu acoperă :
• Orice altă daună datorată transportului.
• Uzura normală a pieselor (Ex. : cabluri, cleme etc.).
• Incidente datorate utilizării necorespunzătoare (eroare de alimentare cu energie electrică, cădere, demontare).
• Defecțiuni legate de mediu (poluare, rugină, praf).
În cazul unei defecțiuni, returnați dispozitivul către distribuitorul dvs., însoțit de:
- dovada achiziționării datate (chitanță, factură etc.)
- o notă explicativă a defectului.
10
EASYMIG 110 / 130 / 140 / 150
I
RO
EASYMIG 150
EASYMIG 140 EASYMIG 110/130
1
2
3 10
4
3
5 55
EASYMIG 150 EASYMIG 110/130/140
6
9
7
7
6
8
9
11
22
44
II
A B
11
MIG-MAG
EASYMIG 110 / 130 / 140 / 150
-
+
FĂRĂ GAZ
MMA
Vericați polaritatea electrodului de pe ambalaj.
-
+
GAZ
-
+
NU UTILIZAȚI
III. FARA GAZPistolet
12
IV
EASYMIG 110/130/140/150
EASYMIG 110 / 130 / 140 / 150
3
3
C
1
EASYMIG 150
4
V
2
EASYMIG 150
EASYMIG 110/130/140
A
F
B
2
ED
2 43
1
13
PIESE DE SCHIMB
EASYMIG 110 / 130 / 140 / 150
• EASYMIG 110/130
2
1
• EASYMIG 140
2
1
3
11
4
10
7
8
5
9
6
3
11
4
10
7
8
5
9
• EASYMIG 150
2
1
14
6
3
11
4
10
7
8
5
9
6
Circuit principal
1
Circuitul ecranului de așare
2
Întrerupător
3
Cablul de alimentare
4
Ventilator
5
Distribuitor motirizat de sârmă
6
Comutator MIG/MAG
7
Conector 1/4 clemă de masă
8
Cablu de inversare a polarității
9
Suport bobină
10
Mâner
11
GREUTATE
EASYMIG 110 / 130 / 140 / 150
110 130 140 150
53521 53492 53490 53489
53491
52460
21468
53523 51048
53270 51026
52466
53407
53524 71918
53268 71601
56047 56048
EASYMIG 110
: 7,6 kg
: 38 x 16 x 35 cm
EASYMIG 130
: 8,6 kg
: 38 x 16 x 35 cm
EASYMIG 140
: 7,8 kg
: 38 x 16 x 35 cm
EASYMIG 150
: 9,6 kg
: 40 x 21 x 33 cm
15

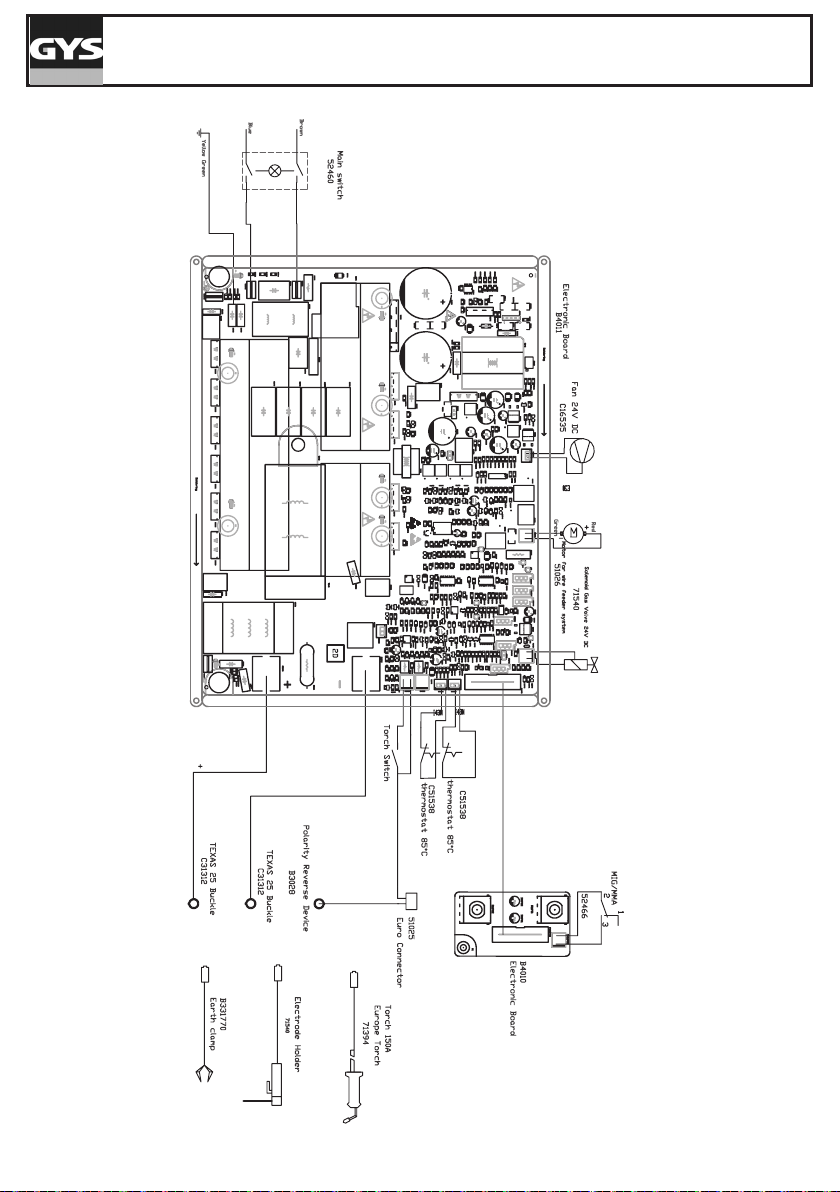

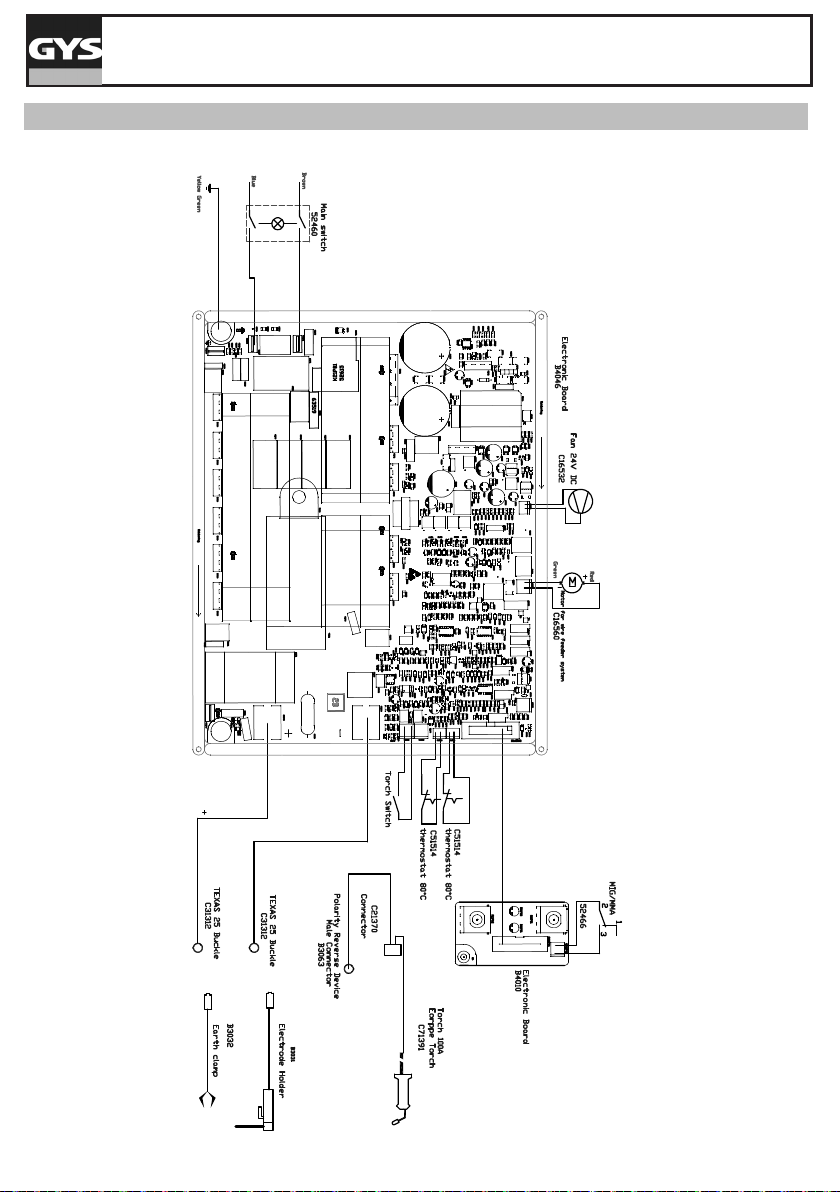

DIAGRAMĂ ELECTRICĂ
EASYMIG 110
EASYMIG 110 / 130 / 140 / 150
16
EASYMIG 130
EASYMIG 110 / 130 / 140 / 150
17
EASYMIG 140
EASYMIG 110 / 130 / 140 / 150
18
EASYMIG 150
EASYMIG 110 / 130 / 140 / 150
19
PICTOGRAME
A
V
Hz
EASYMIG 110 / 130 / 140 / 150
Amperi
Volți
Hertz
Sudură MIG/MAG (MIG: Metal Inert Gas / MAG: Metal Active Gas)
Sudare MMA (Manual Metal Arc)
Potrivit pentru sudarea într-un mediu cu risc crescut de electrocutare. Cu toate acestea, sursa de curent nu trebuie
plasată în astfel de încăperi.
IP21
U0
U1
I1max
I1e
EN 60974-1
EN 60974-5
EN 60974-10
Clasa A
1
X(40°C)
...%
I2
...%
U2
Echipamentul are un grad de protecție IP21, ceea ce înseamnă că : protecție împotriva accesului părților periculoase ale
corpurilor solide cu un diametru > 12,5 mm și protecție împotriva picăturilor verticale de apă.
Curent continuu de sudare.
Alimentarea electrică monofazată 50 sau 60Hz.
Tensiune aferentă în vid
Tensiunea nominală de alimentare.
Curent maxim recomandat la alimentare (valoare efectivă).
Curent de alimentare efectiv maxim.
Dispozitivul respectă standardele EN 60974-1, EN 60974-5 și EN 60974-10 Clasa A.
Transformator-redresor monofazic.
Ciclu de producție conform normei EN60974-1 (10 minute – 40°C).
Curentul convențional de sudare corespunzător.
Tensiuni convenționale în sarcini corespunzătoare.
Dispozitiv în conformitate cu directivele europene. Declarația de conformitate este disponibilă pe site-ul nostru
20
Marcă în conformitate cu EAC (Comunitatea Economică Eurasia).
EASYMIG 110 / 130 / 140 / 150
CMIM : Certicat Marocan
Material conform cu standardele britanice. Declarația de conformitate britanică este disponibilă pe site-ul nostru (vezi
pagina de copertă).
Arcul electric produce raze luminoase periculoase pentru ochi și piele (protejați-vă !).
Atenție, sudarea poate declanșa un incendiu sau o explozie.
Atenție ! Citiți manualul de instrucțiuni înainte de utilizare.
Produs ce face obiectul unei colectări selective - Nu aruncați în gunoiul menajer.
Informații cu privire la temperatură (protecție termică).
Admisie gaz
Produs reciclabil ce relevă o colectare selectivă conform decretului n°2014-1577.
21
ACCESORII
Oțel
Inox
Fără Gaz
Oțel
Inox
Fără Gaz
Alu AIMg5
Alu AISi5
Alu AISi12
EASYMIG 110 / 130 / 140 / 150
EASYMIG 110 / 130
ø 100 ø 0.6 - 1
086593 (ø0.6)
086609 (ø0.8)
086616 (ø0.8)
086104 (ø0.9)
ø 100 ø 0.6 - 1
086593 (ø0.6)
086609 (ø0.8)
086616 (ø0.8)
086104 (ø0.9) 039476 (ø0.8/0.9)
086548 (ø0.8)
086685 (ø0.8)
086678 (ø0.8)
039483 (ø0.6/0.8)
039476 (ø0.8/0.9)
EASYMIG 140
039483 (ø0.6/0.8)
041196
(ø0.8/1.0mm)
Fixed torch for steel
welding
041592
(ø0.6/0.8 - 3m)
041578
(ø0.8-3m)
041424
(150A - 3m)
041462
(150A-3m)
041905 (ø0.6)
041912 (ø0.8)
041905 (ø0.6)
041912 (ø0.8)
041059 (ø0.8) 041875
041875
041868
041875
041868
(150A)
20L/min
041998
30L/min
041622 (FR)
041646 (UK)
041219 (DE)
20L/min
041998
30L/min
041622 (FR)
041646 (UK)
041219 (DE)
22
Oțel
Inox
CuSi3
CuAl8
Fără Gaz
Alu AIMg5
Alu AISi5
Alu AISi12
EASYMIG 150
ø 100 ø 200 ø 0.6 - 1
086593 (ø0.6)
086609 (ø0.8)
086616 (ø0.8)
086692 (ø0.8) 086647 (ø0.8)
086104 (ø0.9) 086623 (ø0.9) 042346 (ø0.9/1.2)
086548 (ø0.8) 086555 (ø0.8)
086685 (ø0.8) -
086678 (ø0.8) -
086111 (ø0.6)
086128 (ø0.8)
086579 (ø0.8)
086326 (ø0.8)
- 086661 (ø0.8)
042339 (ø0.6/0.8)
041196
(ø0.8/1.0mm)
041592
(ø0.6/0.8 - 3m)
041578
(ø0.8-3m)
041424
(150A - 3m)
041462
(150A-3m)
041905 (ø0.6)
041912 (ø0.8)
041059 (ø0.8) 041875
041875
041868
(150A)
20L/min
041998
30L/min
041622 (FR)
041646 (UK)
041219 (DE)
23
GYS SAS
1, rue de la Croix des Landes
CS 54159
53941 SAINT-BERTHEVIN
Cedex Franța
Loading...
