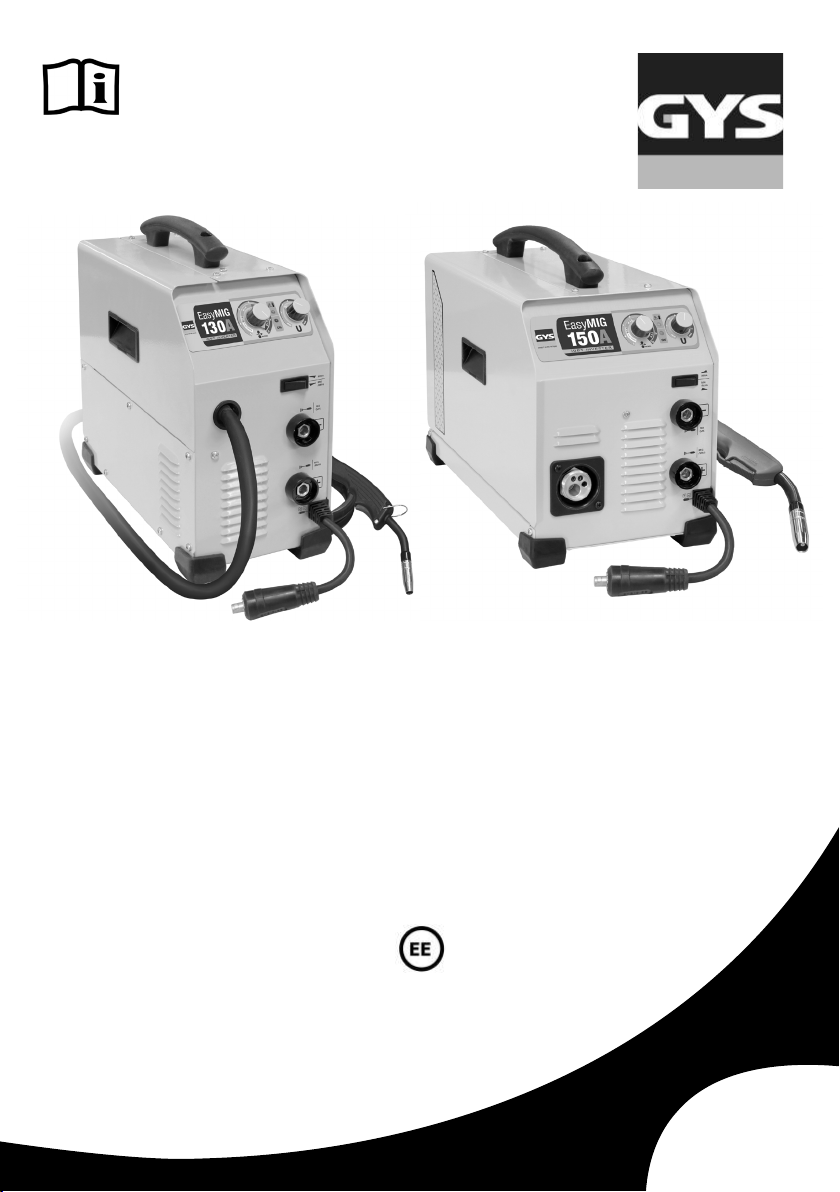

EASYMIG 110
EASYMIG 130
EASYMIG 140
EASYMIG 150
MIG/MAG-keevitusseade
www.gys.fr
EASYMIG 110 / 130 / 140 / 150
EE
OHUTUSNÕUDED
ÜLDINE
Nende nõuete ja soovituste eiramine võib põhjustada raskeid kehavigastusi ja suurt materiaalset
kahju.
Teosta oma seadme juures vaid selliseid hooldustöid ja muudatusi, mis on kasutusjuhendis
selgesõnaliselt lubatud.
Tootjafirma ei vastuta vigastuste ja kahjude eest, mis on tingitud selle seadme väärast käsitlemisest. Probleemide või seadme
õiget käsitlemist puudutavate küsimuste puudutavate küsimuste puhul pöördu vastavalt kvalifitseeritud ja koolitatud personali
poole.
TÖÖKESKKOND
Seda seadet tohib kasutada vaid keevitustöödeks, mis on vastavuses piirmääradega, mis on kirjas seadmel või selles
kasutusjuhendis. Kasutaja peab arvestama ohutusnõuetega, mis kehtivad seda tüüpi keevitustööde puhul. Nõuetevastase või
mitteohutu kasutamise puhul ei vastuta tootjafirma vigastuste või tekitatud kahju eest.
Ära kasuta seadet ruumides, kus õhus on metallosakesi, mis võivad juhtida elektrit. Seadet tuleb kasutada ja hoida
keskkonnas, mis on vaba hapetest, gaasidest ja muudest sööbivatest ainetest. Pööra tähelepanu sellele, et oleks tagatud hea
ventilatsioon ja piisav kaitse, s.t ruumide piisav varustatus.
Töötemperatuur: -10...+40 °C (+14...+104 °F)
Ladustamistemperatuur -20...+55 °C (-4...131°F).
Õhuniiskus: ≤ 50% 40 °C juures, ≤ 90% 20 °C juures.
Seadet tohib kasutada kuni 1000 m kõrguseni üle merepinna.
OHUTUSNÕUDED
Kaarkeevitus võib olla ohtlik ja võib põhjustada raskeid, teatud tingimustel isegi surmavaid vigastusi. Kaarleegi puhul seisab
kasutaja silmitsi paljude võimalike ohtudega: ohtlik kuumusallikas, kaarleek, elektromagnetilised häired (südamestimulaatorite
või kuuldeaparaatidega isikud peaksid selliste seadmete läheduses töötamise eel konsulteerima arstiga), elektrilöögid,
keevitusmüra ja keevitussuits. Kaitse seetõttu ennast ja teisi. Pööra tingimata tähelepanu järgmistele ohutusnõuetele:
Keevituskaare kiirgus võib põhjustada raskeid silmavigastusi või põletushaavu. Nahka tuleb kaitsta sobiva,
kuiva kaitseriietusega (keevituskindad, nahkpõll, turvajalatsid).
Kanna palun elektri ja soojustoime eest kaitsvaid kaitsekindaid.
Kanna palun keevitustöödel piisava kaitsefaktoriga kaitseriietust ja keevitusmaski (vastavalt keevitusviisile
ja -voolule). Kaitse oma silmi puhastustööde ajal. Kontaktläätsede kasutamine on selgesõnaliselt
keelatud! Eralda keevitusala vastavate keskkonnatingimuste puhul keevituskardinatega, et kaitsta teisi
isikuid kaarleegi, sädemete jne eest. Ka kaarleegi läheduses asuvaid isikuid tuleb ohtude eest hoiatada ja
nad tuleb vajaliku kaitsega varustada.
Keevitusseadme kasutamine tekitab palju müra, mis pikemas perspektiivis kahjustab kuulmist. Kanna
seepärast pikemaaegse kasutamise korral kuulmiskaitsmeid ja kaitse läheduses töötavaid isikuid.
EASYMIG 110 / 130 / 140 / 150
EE
Hoia käed, juuksed ja riided eemal liikuvatest detailidest. Ära mitte mingil juhul eemalda seadmekorpust,
kui seade on voolu all. Tootjafirma ei vastuta kehavigastuste ja materiaalse kahju eest, mis on tingitud
seadme väärast käsitlemisest või ohutusnõuete eiramisest.
TÄHELEPANU! Töödeldav detail on keevitamise järel väga kuum! Põletushaavade vältimiseks käsitle
töödeldavat detaili ettevaatlikult. Pööra põleti hooldamisel/puhastamisel tähelepanu sellele, et
jahutusseade töötaks keevitusprotsessi lõppemise järel ca 10 min edasi, et jahutusvedelik jõuaks
vastavalt jahutada ja ei tekiks põletushaavu. Taga lahkumise eel alati tööpiirkonna ohutus, et kaitsta
inimesi ja seadmeid.
KEEVITUSSUITS/-GAAS
Keevitamisel tekib suitsugaasi, st mürgiseid aure, mis võivad põhjustada hapnikupuudust. Hoolitse
seepärast piisava värske õhu, ventilatsiooni või heaks kiidetud hingamisseadme olemasolu eest. Kasuta
keevitusseadmeid vaid hästi ventileeritud hallides, vabas õhus või suletud ruumides, millel on
kehtivatele ohutusnõuetele vastav väljatõmme.
NB! Eriti tähelepanelikult tuleb ohutust vahemaast kinni pidada väikestes ruumides keevitamise puhul. Plii (ka kattekihtide),
tsingitud detailide, kaadmiumi, kadmeeritud kruvide, berülliumi (esineb enamasti sulamites, nt berülliumpronksina) ja muude
metallide keevitamisel tekivad mürgised aurud. Väga ettevaatlik tuleb olla mahutite keevitamisel. Tühjenda ja puhasta need
eelnevalt. Mürgiste gaaside tekke vältimiseks või takistamiseks tuleb töödeldava detaili keevituskohta puhastada lahustite ja
rasvaeemaldusvahenditega. Keevitamiseks vajalikke gaasiballoone tuleb hoida hästi ventileeritud, turvalises keskkonnas. Hoia
neid vaid püstises asendis ja nende ümberkukkumise vältimiseks kasuta nt transportimisel spetsiaalset gaasiballoonide veoks
mõeldud veokit. Teavet gaasiballoonide õige käsitlemise kohta saad oma gaasitarnijalt. On keelatud teostada keevitustöid rasva
ja värvide vahetus läheduses!
TULE- JA PLAHVATUSOHT
Taga keevitusalas piisav ohutus. Turvaline vahemaa gaasiballoonide (põlemisvõimelised gaasid) ja
muude põlemisvõimeliste materjalide vahel peab olema vähemalt 11 m. Keevituskohas peavad olema
käepärast tulekustutusvahendid.
Pööra tähelepanu keevitamisel tekkivatele pritsmetele, räbule ja sädemetele. Need võivad põhjustada tulekahju või plahvatuse.
Hoia turvalist vahemaad inimeste, tuleohtlike esemete ja surveanumate suhtes. Ära keevita anumaid, mis sisaldavad
tuleohtlikke materjale (ka nende jääke) -> tuleohtlike gaaside oht. Avatud anumate puhul tuleb anumatest eemaldada
olemasolevad tule- ja plahvatusohtlike ainete jäägid. Lihvimistöid ei tohi teostada seadme ja tuleohtlike materjalide suunas.
GAASISEADMED
Lekkiv gaas võib kõrge kontsentratsiooni puhul põhjustada lämbumissurma. Hoolitse seepärast alati
selle eest, et töö- ja laoruumid oleksid hästi ventileeritud.
Pööra tähelepanu sellele, et transportimisel oleksid gaasiballoonid suletud ja keevitusseade välja
lülitatud. Hoia gaasiballoone vaid püstises asendis ja nende ümberkukkumise vältimiseks kasuta nt
transportimisel spetsiaalset gaasiballoonide veoks mõeldud veokit.
Sule balloonid iga keevituskorra järel. Kaitse neid otsese päiksepaiste, lahtise tule ja suurte
temperatuurikõikumiste eest (nt väga madalate temperatuuride eest).
Paiguta gaasiballoonid alati piisavalt kaugele keevitus- ja lihvimiskohtadest, s.t kuumuse, sädemete ja
leekide allikatest.
Hoia gaasiballoonid piisavalt kaugel kõrgepinge- ja keevitustöödest.
Gaasiballoonide keevitamine on keelatud. Gaasiventiili esmakordsel avamisel tuleb balloonilt eemaldada
plastsulgur/garantiipitser.
Kasuta vaid sellist gaasi, mis sobib materjalidele, mida hakkad keevitama.
EASYMIG 110 / 130 / 140 / 150
EE
ELEKTRIOHUTUS
Keevitusseadet tohib kasutada vaid maandatud elektrivõrgus.
Kasuta vaid soovitatud kaitsmeid.
Voolu all olevate detailide puudutamine võib põhjustada surmava elektrilöögi või eluohtlikke
põletushaavu.
Ära puuduta seetõttu MITTE MINGIL JUHUL seadme sisedetaile või avatud seadmekorpust, kui seade töötab.
Eemalda ALATI seade vooluvõrgust ja oota kaks minutit, ENNE KUI seadme avad, et kondensaatoritest kaoks pinge.
Ära puuduta mitte kunagi üheaegselt põletit ja massiklemmi!
Vigastatud kaableid ja põleteid tohib vahetada välja vaid kvalifitseeritud ja koolitatud personal.
Kanna keevitamisel alati kuiva, kahjustamata riietust.
Kanna keskkonnaoludest sõltumata alati isoleerivaid jalatseid.
SEADME ELEKTROMAGNETILISE ÜHILDUVUSE KLASS
NB! See seade on klassifitseeritud A-klassi seadmena. See ei ole mõeldud kasutamiseks
elamispiirkondades, kus kohaliku elektrivoolu tagab avalik madalpingevõrk. Sellises keskkonnas on
kõrgepingehäirete ja kiirguste tõttu keeruline tagada elektromagnetilist ühilduvust.
NB! See seade ei vasta standardile IEC 61000-3-12. See on seetõttu mõeldud ühendamiseks privaatse
madalpingevõrguga, mis saab voolu avalikust kesk- ja kõrgepingevõrgust. Kui kasutada seda avalikus
madalpingevõrgus, peab seadme kasutaja energiaettevõttelt järele uurima, kas seadet sobib kasutada.
See seade vastab standfardile EN 61000-3-11.
ELEKTROMAGNETILISED VÄLJAD JA HÄIRED
Juhtmetes olev vool tekitab elektri- ja magnetvälju (EMV). Kaarkeevitusseadme kasutamine võib
põhjustada elektromagnetilisi häireid.
Selle seadme kasutamine võib mõjutada elektromeditsiiniliste ja infotehnoloogiaseadmete ning muude seadmete toimivust.
Isikud, kes kasutavad südamestimulaatoreid ja kuuldeaparaate, peaksid enne selliste seadmete lähedal tööle asumist
konsulteerima arstiga. Vajalikuks võivad osutuda nt juurdepääsupiirangud möödujatele või riskianalüüs keevitajatele.
Kõik keevitajad peaksid elektromagnetväljade mõju
minimeerimiseks järgima järgmisi meetodeid:
• Seo elektroodihoidikud ja massikaablid kokku kimbuks, kinnitades need võimaluse korral kleeplindiga
• Pööra tähelepanu sellele, et hoiaksid ülakeha ja pea keevitustööst võimalikult kaugel
• Pööra tähelepanu sellele, et sa ei mässiks end kaablitesse
• Ära seisa kunagi massi- ja põletikaabli vahel. Kaablid peaksid alati ühel pool asetsema
• Ühenda massitangid töödeldava detailiga võimalikult lähedal keevitustsoonile
• Ära tööta keevitusseadme vahetus läheduses
• Ära keevita keevitusmasina transportimise ajal.
Isikud, kes kasutavad südamestimulaatoreid ja kuuldeaparaate, peaksid enne selliste seadmete
lähedal tööle asumist konsulteerima arstiga.
Selle seadme kasutamine võib mõjutada elektromeditsiiniliste ja infotehnoloogiaseadmete ning muude
seadmete toimivust.
EASYMIG 110 / 130 / 140 / 150
EE
SOOVITUSED KEEVITUSKOHA JA KEEVITUSSEADME KONTROLLIMISEKS
Üldine
Kasutaja vastutab keevitusseadme ja tarvikute korrektse ja tootjafirma nõuetele vastava kasutamise eest. Tekkivate
elektromagnetiliste häirete kõrvaldamise ja minimeerimise eest vastutab kasutaja, vajadusel tootjafirma abiga. Paljudel
juhtudel on abi kõigi keevituskohal asuvate seadmete maandamisest. Mõnel juhul võib vajalikuks osutuda keevitusvoolu
elektromagnetiline varjestus. Igal juhul on vajalik elektromagnetiliste häirete vähendamine.
Keevituskoha kontrollimine
Kaarkeevituse paigaldamise eel kontrolli töökeskkonda võimalike elektromagnetiliste probleemide suhtes.
Keskkonna võimalike elektromagnetiliste probleemide hindamiseks
tuleb arvestada järgmisi asjaolusid:
a) Toite-, juht-, signaal- ja telekommunikatsioonikaablid;
b) raadiod ja telerid;
c) arvutid ja muud juhtseadmed;
d) turvaseadmed, nt tööstusseadmete kaitsesüsteemid;
e) naabruses asuvate isikute tervis – eriti just nende, kes kasutavad südamestimulaatorit või kuuldeaparaati;
f) kalibreerimis- ja mõõteseadmed;
g) teiste piirkonnas asuvate seadmete häirekindlus.
Kasutaja peab kontrollima, kas samas ruumis asuvad seadmed on omavahel ühilduvad. See võib nõuda lisaabinõude
rakendamist
h)
Kontrollitava piirkonna suurus sõltub hoone struktuurist ja seal toimuvatest muudest tegevustest. Selle ala suurus võib ületada
firmade poolt asetatud piirmäärad.
Keevitusseadme kontroll
Lisaks keevituskoha kontrollimisele võib edasisi probleeme lahendada ka keevitusseadme kontrollimine.
Kontrollimine tuleks teostada vastavalt IEC/CISPR 11:2009 artiklile 10.
Kohapealsed mõõtmised võivad ka kinnitada vähendamisabinõude tõhusust.
;
kellaaeg, millal keevitustöid teostatakse.
SOOVITUSED ELEKTROMAGNETILISTE VÄLJADE VÄHENDAMISEKS
a. Avalik elektrivõrk. On soovitatav ühendada kaarkeevitusseade avalikku elektrivõrku vastavalt tootjafirma soovitustele.
Kui ilmneb häireid, võivad vajalikuks osutuda edasised abinõud (nt mürafilter). Vajalikuks võib osutuda toitekaabli varjestamine
metalltoruga. Kaablitrumlitelt tuleks kogu kaabel maha kerida. Vajalikuks võib osutuda teiste piirkonnas asuvate seadmete või
siis kogu keevituspaigaldise varjestamine.
b. Seadme ja tarvikute hooldus. Kaarkeevitusseadmele tuleb teostada hoolduskontroll vastavalt tootjafirma soovitustele.
Kõik juurdepääsud, hooldusluugid ja katted peavad olema suletud ja korrektselt kinni, kui seade töötab. Keevitusseadet ja
tarvikuid tohi mitte mingil juhul muuta, erandiks on seadmetootja juhistes mainitud muudatused ja seadistused. Eriti rangelt
tuleb jälgida kaarleegi süütamis- ja stabiliseerimisseadmete seadistust ja hooldust puudutavaid juhiseid.
c. Keevituskaabel. Keevituskaablid peaksid olema võimalikult lühikesed ja paiknema tihedalt üksteise kõrval maas.
d. Potentsiaaliühtlustus. Kõik keevituskoha metalldetailid tuleks sinna kaasata. Sellele vaatamata on olemas
elektrilöögioht, kui puudutada üheaegselt elektroodi ja metalldetaile. Kasutaja peab end metallkomponentidest isoleerima.
e. Keevitatava detaili maandus. Keevitatava detaili maandamine võib teatud juhtudel häireid vähendada. Tuleks vältida
selliste keevitatavate detailide maandamist, mille maandamine kõrgendaks kasutaja ja teiste elektriseadmete vigastusohtu.
Maandada saab otse või kondensaatori kaudu. Kondensaator tuleb valida vastavalt antud riigis kehtivatele normidele.
f. Kaitse ja varjestus. Teiste ümbruses asuvate seadmete või kogu keevituspaigaldise varjestamine võib häireid
vähendada. Erijuhtudel võib kaaluda kogu keevitustsooni varjestamist.
EASYMIG 110 / 130 / 140 / 150
KEEVITUSSEADME TRANSPORT
Ära alahinda seadme kaalu! Kuna seadmel puudub spetsiaalne transpordivahend, pead sa ise selle eest
hoolitsema, et seade saab turvaliselt transporditud ja liigutatud (pööra tähelepanu sellele, et seade
ümber ei läheks).
Ära tõmba seadme liigutamiseks seda mitte kunagi kaablitest või põletitest.
Seadet tohib transportida vaid püstises asendis.
Seadet ei tohi tõsta üle inimeste ja esemete.
Järgi kindlasti erinevaid keevitusseadmete ja gaasiballoonide transportimise juhendeid.
Neile kehtivad erinevad transportimisnormid.
Keevitusseadme tõstmise ja transportimise eel tuleb traadipool eemaldada.
Keevituslekkevoolud võivad maandusjuhtme hävitada, keevitusseadet ja elektriseadmeid kahjustada ja
detailide soojenemise tõttu tulekahju põhjustada.
• Kõik keevituskaablid tuleb kindlalt kinnitada. Kontrolli neid korrapäraselt!
• Kontrolli töödeldava detaili kinnitust! See peab olema kindel ja ilma elektriliste probleemideta.
• Kinnita kõik elektrit juhtivad detailid (raam, käru, tõstesüsteemid) keevitusseadme külge, et need oleksid isoleeritud.
• Ära aseta isoleeritud seadmeid (trell, lihvmasin jne) keevitusseadmele,
• kärule või tõstesüsteemile!
• Aseta keevituspõleti või elektroodihoidik isoleeritud pinnale, kui sa neid ei kasuta!
PAIGALDUS
• Paigalda seade vaid tugevale ja kindlale aluspinnale, mille kalle ei ületa 10°.
• Taga hea ventilatsioon ja piisav kaitse ning tööruumide varustatus. Toitepistik peab olema alati ligipääsetav.
• Ära kasuta seadet elektromagnetiliselt tundlikus ümbruses.
• Kaitse seadet vihma ja otsese päiksepaiste eest.
• Seade vastab normile IP21, s.t:
- seade kaitseb sisedetaile puudutuste ja keskmise suurusega võõrkehade (läbimõõt >12,5 mm) eest
- on olemas kaitsevõrk vertikaalselt langevate veepiiskade eest
Ülekuumenemisohu vältimiseks tuleb toite-, pikendus-, ja keevituskaablid täielikult lahti rullida.
EE
Tootjafirma GYS ei vastuta kehavigastuste ja materiaalse kahju eest, mis on tingitud selle seadme
väärast kasutamisest.
HOOLDUS/SOOVITUSED
• Kõiki hooldustöid peab teostama kvalifitseeritud ja koolitatud personal. On soovitatav teostada igaaastane hooldus/kontroll.
• Tõmba enne, kui hakkad seadme juures töid teostama, pistik pistikupesast välja. Oota, kuni
ventilaator peatub. Seadmes olevad pinged ja voolud on kõrged ja ohtlikud.
• Võta korrapäraselt (vähemalt 2–3 korda aastas) seadmelt korpus ja puhasta seadme sisemust
suruõhuga. Lase GYSi seadme elektrilist turvalisust korrapäraselt kontrollida kvalifitseeritud tehnikutel.
• Kontrolli korrapäraselt toitejuhtme seisundit. Kui see on kahjustatud, tuleb see ohtude vältimiseks
tootjafirma, tootjafirma remonditöökoja või kvalifitseeritud isiku poolt välja vahetada.
• Õhutusavasid ei tohi kinni katta.
• Seadet ei tohi kasutada külmunud veetorude lahtisulatamiseks, akude laadimiseks ja mootorite
käivitamiseks.
EASYMIG 110 / 130 / 140 / 150
EE
MONTAAŽ – TOOTE KASUTAMINE
KIRJELDUS
Meil on hea meel, et tegid otsuse GYSi seadme kasuks ja täname sind meie vastu üles näidatud usalduse eest. Palun loe
esmakordse kasutamise eel see kasutusjuhend põhjalikult läbi. EASYMIG-seadmed on poolautomaatsed seadmed MIG/MAGja MMA-keevituseks ning täidistraadiga keevitamiseks. Seadmeid saab pöördlüliti abil käsitsi seadistada. Need sobivad terase,
roostevaba terase ning alumiiniumi keevitamiseks.
VOOLUVÕRKU ÜHENDAMINE
Seadmed on varustatud schuko-pistikuga (EEC7/7) ja need tuleb ühendada ühefaasilise, maandatud 230V/16A (50-60Hz)
schuko-pistikupesaga. Maksimaalne võimsustarve (I1eff) on kirjas seadme andmesildil. Palun kontrolli, kas toitevool ja
kaitsmed on sellised, et neist piisab seadme kasutamiseks.
KIRJELDUS (JOONIS I)
1. Keevitusparameetrite seadistuspaneel (traadi etteande
kiirus/keevitusvool.
2. MIG/MMA-lüliti
3. Eurostandardile vastav põletiühendus.
4. Pistikühendused
5. Kaabli polaarsuse vahetamine
POOLAUTOMAATNE TERASE/ROOSTEVABA TERASE KEEVITAMINE (MAG-TÖÖREŽIIM)
Väljundpinge ja traadi etteandekiirus tuleb välja valida seadmel oleva tabeli põhjal
EASYMIG keevitab 0,6/0,8 mm terastraadiga ja 0,8 mm roostevabast terasest traadiga. Seade tarnitakse eelseadistusega 0,8
mm läbimõõduga terasest/roostevabast terasest traadiga keevitamiseks. Keevitusotsik, rulliku juhtsoon ja traadikõri on
seadistatud selle jaoks. Kui kasutad 0,6 mm läbimõõduga traati, siis kasuta palun põletit, mille pikkus ei ületa 3 m. Vaheta välja
keevitusotsik (joonis IV-D) ja etteanderullik asenda 6 mm soont omava tootega nr 042339 / 039483 (ei sisaldu
tarnekomplektis). Sel juhul paiguta rullik nii, et 0,6 on nähtaval. Terastraadiga keevitamine nõuab vastavat gaasisegu nagu
argoon + CO2 (Ar + CO2). Komponentide suhe varieerub sõltuvalt kasutusviisist. Roostevaba terase puhul kasuta segu, milles
on 2% CO2. Õige gaasisegu leidmiseks küsi nõu gaasi müüvate poodide käest. Terase puhul on gaasi õige voolukiirus
sõltuvalt keskkonnatingimustest ja keevituskogemustest 8–12 l/min. Maksimaalne gaasirõhk on 0.5 MPa (5 baari).
6. Toitekaabel (2,2 m)
7. Toitelüliti
8. Traadirullihoidik: Ø 100 mm (EASYMIG
110/130/140) või 100/200 mm (EASYMIG 150)
9 : Gaasisisend
10 : Fikseeritud põleti
.
POOLAUTOMAATNE ALUMIINIUMI KEEVITAMINE (MIG-TÖÖREŽIIM
Väljundpinge ja traadi etteandekiirus tuleb välja valida seadmel oleva tabeli põhjal
EASYMIG 140 ja 150 saab varustada 0,8 mm või 1 mm alumiiniumtraatidega keevitamiseks (joonis II-B).
EASYMIG 110 ja 130 tarnitakse eelseadistusega 0,8 mm läbimõõduga terasest/roostevabast terasest traadiga keevitamiseks.
Keevitusotsik, rulliku juhtsoon ja traadikõri on seadistatud selle jaoks.
Alumiiniumtraadiga keevitamine nõuab puhta argooni kasutamist.
Õige gaasi leidmiseks küsi nõu gaasi müüvate poodide käest.
Komponentide suhe varieerub sõltuvalt kasutusviisist. Roostevaba terase puhul kasuta segu, milles on 2% CO2.
Alumiiniumi puhul on gaasi õige voolukiirus sõltuvalt keskkonnatingimustest ja keevituskogemustest 20–30 l/min.
Maksimaalne gaasirõhk on 0.5 MPa (5 baari).
Olulised erinevused masina seadistamisel
terase ja alumiiniumiga keevitamiseks:
• Traadi etteanderullik: kasuta etteanderullikut, mis on mõeldud spetsiaalselt alumiiniumtraadile.
• Alumiiniumtraadi etteandmisel peavad etteanderullikud avaldama traadile võimalikult väikest survet, sest muidu see
deformeerub ja etteanne muutub ebaühtlaseks.
• Kapillaartoru: kasuta kapillaartoru ainult terastraadi jaoks (terastraadikõri).
• Põleti: kasuta põletit, mis on mõeldud spetsiaalselt alumiiniumile. Sellisel põletil on teflonist traadikõri, mis vähendab põletis
hõõret. Ära lõika palun ühenduse juurest traadikõri maha, see on traadi juhtimiseks rullikutelt (joonis B).
• Keevitusotsik: kasuta keevitusotsikut, mis on mõeldud SPETSIAALSELT alumiiniumi jaoks ja mis on traadi läbimõõdu jaoks
sobiv.
.
EASYMIG 110 / 130 / 140 / 150
EE
TÄIDISTRAADIGA KEEVITAMINE
Väljundpinge ja traadi etteandekiirus tuleb välja valida seadmel oleva tabeli põhjal
EASYMIG suudab täidistraadiga keevitada, kui vahetad polaarsuse ja võtad arvesse, et maksimaalne surve on 5 Nm. Võta
arvesse allpool olevaid juhiseid selle funktsiooni kasutamiseks. Tavadüüsiga täidistraadi keevitamine võib põhjustada põleti
ülekuumenemise ja kahjustumise. Kasuta seepärast spetsiaalset täidistraadidüüsi (tootekood 041868) või siis keevita ilma
düüsita: originaaldüüs tuleb eemaldada (joonis III).
.
ELEKTROODIGA KEEVITAMINE
• Polaarsuse vahetamise pistik tuleb käsikaarkeevituse puhul eemaldada, et saaksid elektroodi- ja massikaabli vastavate
pesadega ühendada. Pööra tähelepanu elektroodipakendil kirjeldatud polaarsusele.
• Õnnetuste vältimiseks järgi keevitamisel üldisi ohutusreegleid.
• Nendel seadmetel on üks inverteritele iseloomulik omadus:
- Anti-Sticking takistab elektroodi võimalikku kinnijäämist. Anti-Sticking-funktsiooni käivitamise järel pead enne keevitamise
alustamist 3 sekundit ootama.
SEADISTUSPANEEL (JOONIS V)
• Roheline märgutuli ("ON"). Seadme sisselülitamisel läheb see põlema.
• Voolukatkestuse puhul roheline märgutuli kustub, aga seade püsib
1
2
3
vooluringis seni, kuni toitepistik eemaldatakse pistikupesast.
• Oranž märgutuli:
• Ületemperatuur: sel juhul peaksid paar minutit ootama – seni, kuni
märgutuli kustub – ja siis seadme uuesti sisse lülitama
• Liigvool primaarses vooluringis: sel juhul pead (pealülitiga) seadme
välja lülitama ja taas sisse lülitama.
• Vasakpoolne pöördnupp:
MIG/MAG-keevitamine: traadi etteandekiiruse seadistamine.
Käsikaarkeevitus: keevitusvoolu seadistamine.
4
Nõuanne. Õige etteandekiiruse tunneb ära põlemisheli järgi. Keevituskaar peab olema stabiilne ja pritsmevaba. Kui
kiirus on liiga väike, siis ei põle keevituskaar pidevalt. Kui kiirus on liiga suur, siis tekitab keevituskaar pritsmeid ja
surub põletit eemale.
• Parempoolne pöördnupp: keevituspinge seadistamine.
TRAADIRULLIKUTE JA PÕLETI MONTAAŽ (JOONIS IV)
• Eemalda keevitusotsik (joonis E) ja põletilt düüs (joonis D).
• Tõsta seadme külgkate üles. Seadista rullikupidurit (1), et traadirull ei jätkaks keevitamise lõpetamise järel pöörlemist. Ära
tõmba seda liiga kõvasti kinni!
EASYMIG 150: 200 mm läbimõõduga traadirulli korralikuks kinnitamiseks, pööra rihvelmutrit kuni takistuse ilmnemiseni.
Adapter (4) on mõeldud vaid 200 mm läbimõõduga poolide jaoks.
Joonis B: • Rullikud on varustatud 2 soonega (0,8 ja 0,9). 0,8 mm terastraatide jaoks kasuta 0,8
mm V-kujulist soont. 0,9 mm täidistraadi jaoks kasuta 0,9 mm soont. 0,8 mm
alumiiniumtraatide jaoks vaheta V-soon U-soone vastu välja (ei sisaldu tarnekomplektis).
EASYMIG 110 / 130 / 140 / 150
EE
Joonis C: transpordisurve korrektseks seadistamiseks käitu järgnevalt:
• Lõdvenda traadijuhiku seadistuskruvi (2), aseta traat sisse ja pingulda kruvi, ilma et seda kinni keeraksid.
• Käivita mootor põletipäästiku vajutamise abil.
• Põletipäästikut all hoides seadista seadistuskruvi seni, kuni traat hakkab liikuma.
NB! Alumiiniumtraadi etteandmisel peavad etteanderullikud avaldama traadile võimalikult väikest survet, sest muidu
see deformeerub ja etteanne muutub ebaühtlaseks.
• Lase traadil ca 5 cm võrra põletist välja tulla ja monteeri külge kasutusel olevale traadile sobiv keevitusotsik (joonis D) ja
samuti ka sobiv düüs (joonis E).
GAASI ÜHENDAMINE
• Monteeri gaasiballoonile õige rõhuregulaator Kasuta gaasivoolikut (joonis F), mis seadmega kaasa tuli. Gaasilekke
vältimiseks kasuta tarvikukarbis olevaid voolikuklemme.
• Reguleeri gaasi voolukiirust rõhuregulaatori küljes oleva seadistusratta abil.
Nõuanne: gaasi voolukiiruse seadistamist lihtsustab see, kui pinguldamata traadietteande puhul vajutad põleti päästikule ja
loed gaasi voolukiirust manomeetrilt.
• See meetod ei toimi täidistraadi puhul.
SISSELÜLITUSAEG – KESKKONNATINGIMUSED
MMA-töörežiimis on vooluallikal langev karakteristika ja MIG-töörežiimis ühtlane karakteristika. Sisselülitamisaegade andmed
vastavad standardile EN60974-1 ja neid kuvatakse allpool olevas tabelis:
X @ 40°C
(T cycle = 10 min)
EASYMIG 110 – MIG/MAG 30% @ 100A 60A 50A
EASYMIG 110 - MMA 30% @ 80A 50A 40A
EASYMIG 130 – MIG/MAG 20% @ 120A 70A 60A
EASYMIG 130 - MMA 20% @ 100A 60A 50A
EASYMIG 140/150 – MIG/MAG 15% @ 140A 80A 70A
EASYMIG 140/150 - MMA 15% @ 120A 70A 60A
Märkus. Ülekuumenemistest teostati toatemperatuuril ja sisselülitusaeg selgitati 40 °C juures välja simulatsiooni abil.
I max 60% (T cycle = 10 min) 100% (T cycle = 10 min)
VIGASTUSOHT LIIKUVATE DETAILIDE TÕTTU
Traadi etteandemehhanismid omavad liikuvaid detaile, mis võivad haakuda käte, juuste, riietuse või tööriistade
külge, põhjustades vigastusi.
• Ära ürita käte abil seadme detaile ja osi liikuma panna!
• Veendu selles, et seadme töötamise ajal oleks korpusekate ja kaitsekatted suletud!
TERMOKAITSE JA NÕUANDED
Kui seadme termokaitse on aktiveeritud, ei anna seade enam keevitusvoolu. Oranž ülekuumenemiskaitse näidik (joonis V-2)
vilgub nii kaua, kuni seadme normaalne temperatuur on taastunud.
• Õhuringluse võimaldamiseks ära sule seadme õhutusavasid.
• Jäta seade keevitamise või termokaitse käivitumise järel vooluvõrguga ühendatuks ja sisselülitatuks, võimaldamaks
ventilaatoril seadet maha jahutada.
Üldiselt:
• Võta arvesse keevitamise põhireegleid.
• Veendu piisava õhuringluse olemasolus.
• Ära tööta niiskel aluspinnal.
EASYMIG 110 / 130 / 140 / 150
EE
VEAD, PÕHJUSED, LAHENDUSED
VEAOTSING PÕHJUS LAHENDUS
Traadi etteandekiirus ei ole
konstantne
Mootor ei tööta. Traadirulli pidur või rullikud on liiga
Halb traadietteanne. Traadijuhtvoolik on määrdunud või
Ei ole keevitusvoolu. Rikkis toitevool. Kontrolli toitevoolu (pistikut, juhet,
Traadi etteanne umbes. Kõri on vigane. Kontrolli või vaheta välja.
Keevitusõmblus on poorne. Gaasi voolukiirus on liiga väike. Korrigeeri gaasiseadistust.
Palju keevituspritsmeid. Keevituskaare pinge on liiga madal
Keevitusotsik on umbes. Puhasta keevitusotsikut või vaheta see välja
Traat libiseb läbi rullikute. Kontrolli rullikute survet või muuda juhtsoon traadi
pingul.
Toiteprobleem. Kontrolli, kas lüliti on asendis „ON“.
vigane.
Surve on liiga madal. Suurenda traadile survet.
Traadirulli pidur on liiga pingul. Lõdvenda pidurit.
Halb massiühendus. Kontrolli massiklemmi (ühendust ja klemmi
Põleti on defektne. Kontrolli põletit või vaheta see välja.
Traat blokeerub põletis. Kontrolli, puhasta või vaheta välja.
Puuduv kapillaartoru. Kontrolli ja paigalda.
Traadi etteandekiirus on liiga
suur.
Gaasiballoon on tühi. Vaheta välja.
Gaasi halb kvaliteet. Vaheta välja.
Tõmbetuul. Kaitse keevitustsooni tõmbetuule eest.
Määrdunud gaasidüüs. Puhasta või vaheta välja.
Traadi halb kvaliteet. Vaheta keevitustraat sobiva vastu välja.
Halva kvaliteediga keevitusmaterjal
(rooste jne)
või liiga kõrge.
Mass on halvas kohas. Paiguta mass keevituskohale lähemale.
ning kasuta kinnijäämist takistavat aerosooli
(tootekood 041806).
läbimõõdule sobivaks.
- Põleti traadijuhtvoolik ei ole õige.
Lõdvenda pidurit ja rullikuid.
Puhasta traadijuhtvoolikut või vaheta see
välja.
pistikupesa, kaitsmeid).
seisundit).
Vähenda traadi etteandekiirust.
Puhasta materjali.
Puhasta keevitatavat materjali.
Kontrolli keevitusparameetreid.
Kaitsegaasi vool on liiga aeglane. Kontrolli ja seadista.
Gaasipuudus põletis Vigane gaasiühendus. Kontrolli gaasivoolikuid ja ühendusi. Kontrolli
rõhuregulaatoreid ja magnetventiile.
EASYMIG 110 / 130 / 140 / 150
TOOTJAGARANTII
Tootja garantii kehtib vaid tootmis- ja materjalivigadele, mis on ilmnenud 12 kuu jooksul ostuhetkest (tõendiks
ostutšekk). Kui tootjafirma või tema esindaja aktsepteerib garantiinõude, siis remonditakse seadet ja
vahetatakse varuosi tasuta. Garantiiaeg ei muutu teostatud garantiitööde tõttu:
Välistamine:
Garantiitöid ei teostata, kui vead on tingitud väärast kasutamisest, kukkumisest, tugevatest löökidest,
volitamata remondist või siis transpordikahjudest, mis on tekkinud seadme parandusse saatmise käigus.
Garantii ei kehti kuludetailidele (nt kaablitele, klemmidele, esipaneelidele jne) ja kulumisjälgede olemasolul.
Saada palun antud seade meile koos ostutšeki ja lühikese veakirjeldusega teile seadme müünud ettevõtte
kaudu. Remonditöid hakatakse teostama alles siis, kui tööde tellija on eelnevalt kirjalikult aktsepteerinud
(allkirjastanud) remondieelarve. Kui tegemist on garantiitöödega, tasub tootjafirma vaid need transpordikulud,
mis on tingitud seadme tagasisaatmisest edasimüüjale.
EASYMIG 110 / 130 / 140 / 150
I
EASYMIG 150
EASYMIG 140 EASYMIG 110/130
1
2
3 10
4
3
5 55
EASYMIG 150 EASYMIG 110/130/140
6
9
7
7
6
8
9
11
22
44
II
A B
EASYMIG 110 / 130 / 140 / 150
MIG-MAG
NO GAS
MMA
Pööra tähelepanu elektroodipakendil
kirjeldatud polaarsusele
-
+
-
+
GAS
-
+
NO USE
III. Põleti
EASYMIG 110 / 130 / 140 / 150
IV
EASYMIG 110/130/140/150
3
3
C
1
EASYMIG 150
4
V
2
EASYMIG 150
EASYMIG 110/130/140
A
F
B
2
ED
2 43
1
EASYMIG 110 / 130 / 140 / 150

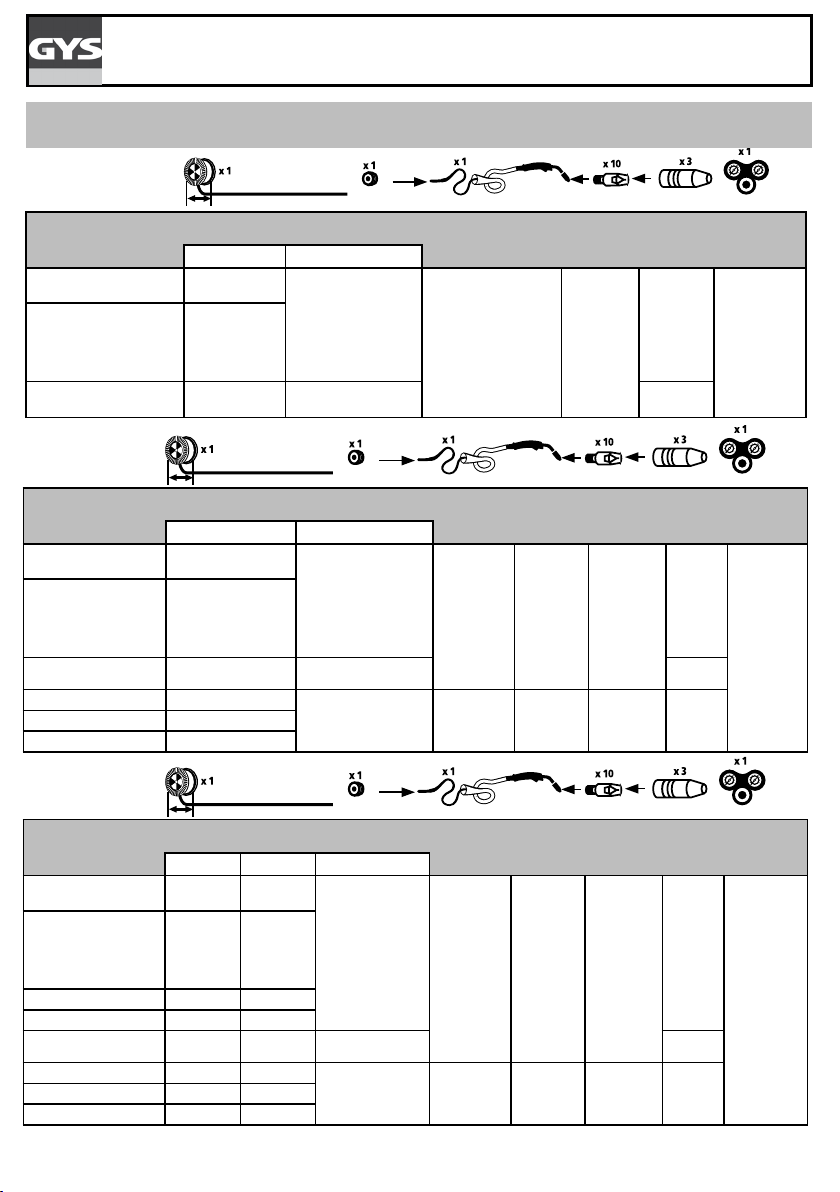

VARUOSAD
• EASYMIG 110/130
2
1
• EASYMIG 140
2
1
3
11
4
10
7
8
5
9
6
3
11
4
10
7
8
5
9
• EASYMIG 150
2
1
3
4
10
5
6
11
7
8
9
6

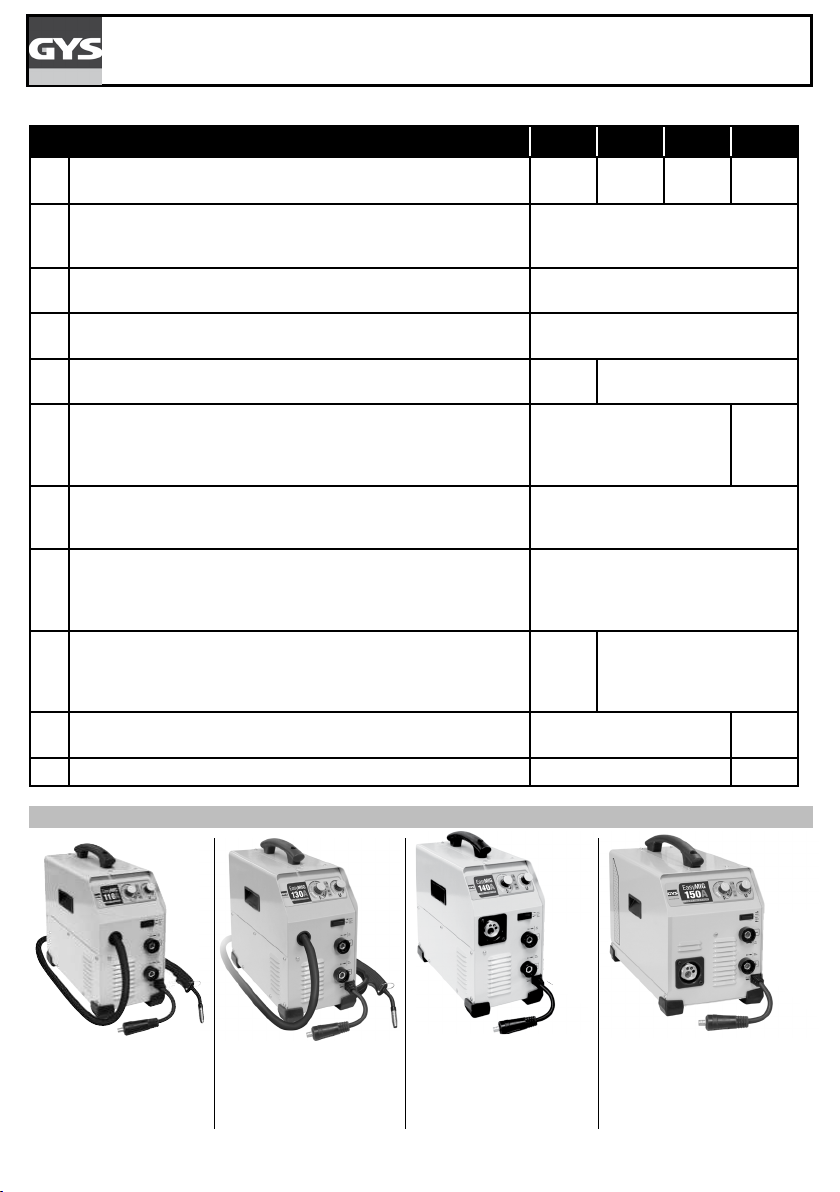

EASYMIG 110 / 130 / 140 / 150
N°
1
Põhiplaat
110 130 140 150
53521 53492 53490 53489
Näidikuplaat
2
Lüliti
3
Toitekaabel
4
Ventilaator
5
Traadi etteandemehhanism (rullideta)
6
MIG/MMA-lüliti
7
(+) ja (-) ühenduspesad
8
Polaarsuse vahetamise kaabel
9
Rullihoidik
10
Käepide
11
53491
52460
21468
53523 51021
53270 51026
52466
51469
53524 71918
53268 71601
56047 56048
KAAL
EASYMIG 110
: 7,6 kg
: 38 x 16 x 35 cm
EASYMIG 130
: 8,6 kg
: 38 x 16 x 35 cm
EASYMIG 140
: 7,8 kg
: 38 x 16 x 35 cm
EASYMIG 150
: 9,6 kg
: 40 x 21 x 33 cm
EASYMIG 110 / 130 / 140 / 150

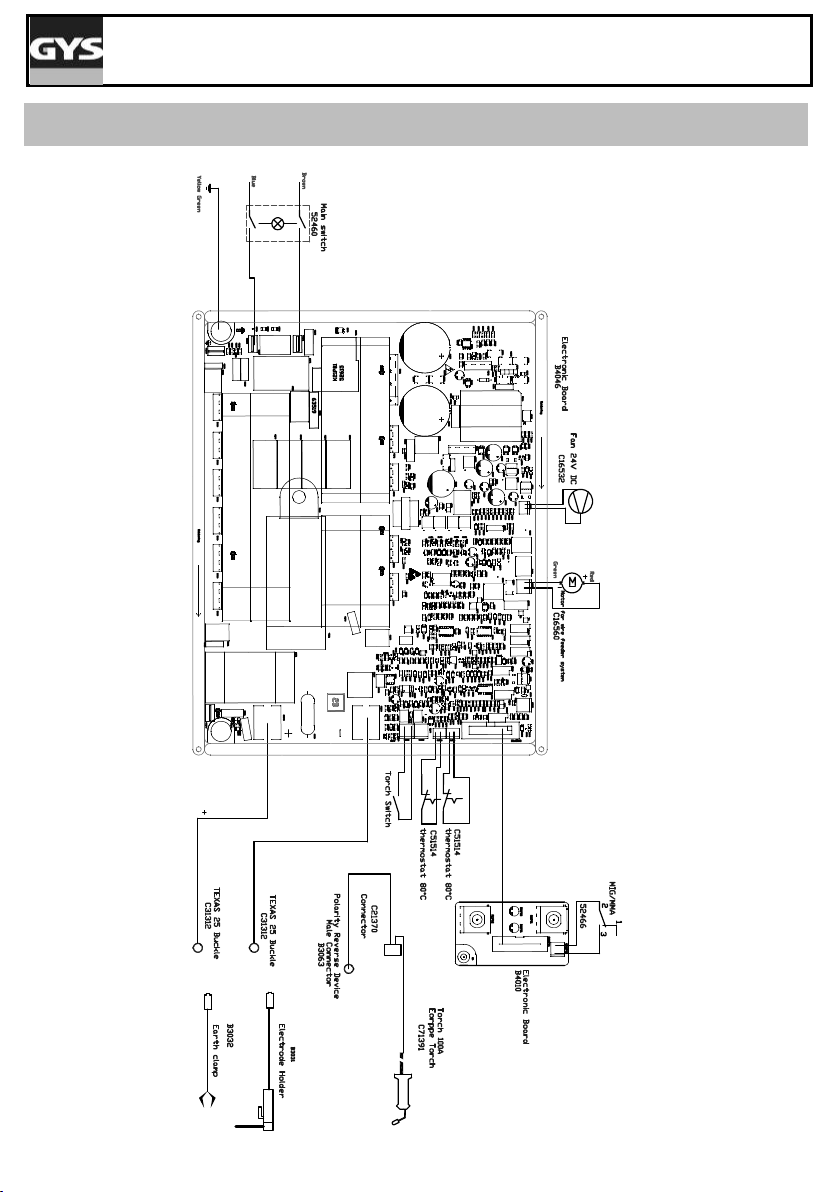

ELEKTRISKEEM
EASYMIG 110
EASYMIG 110 / 130 / 140 / 150

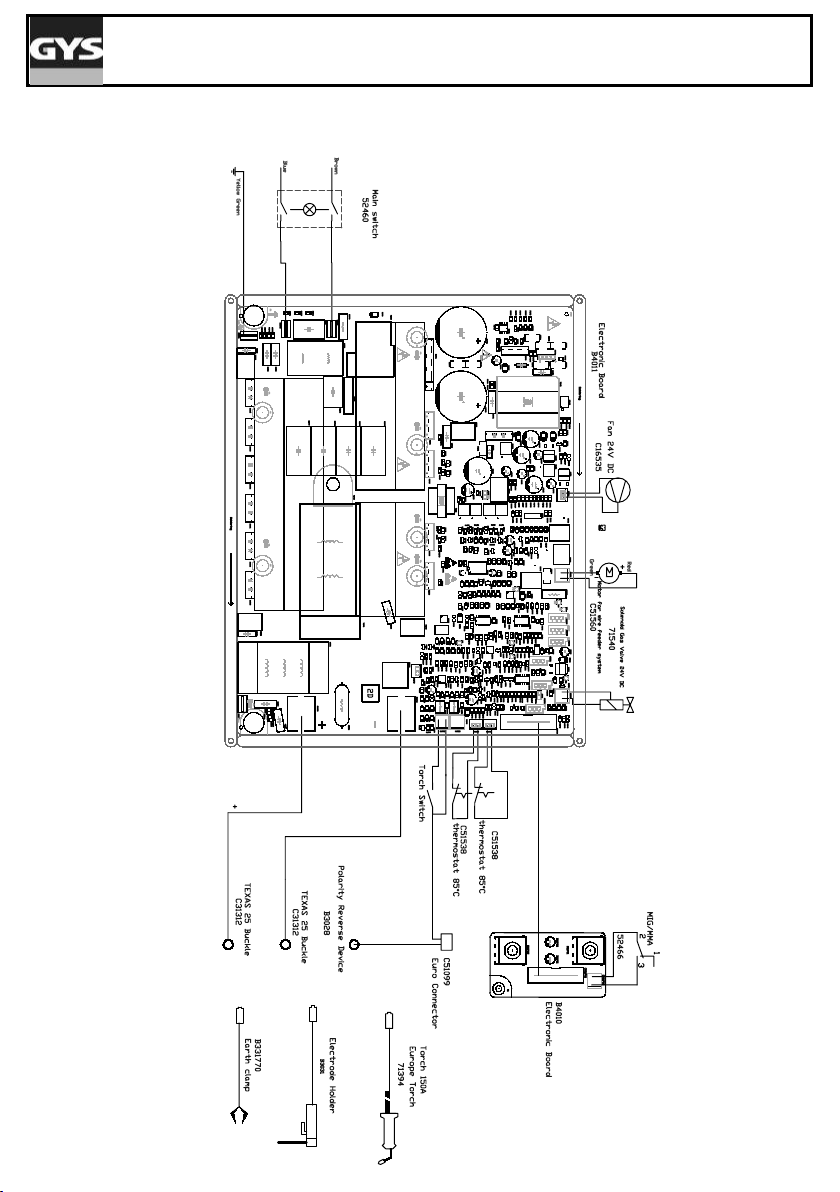

EASYMIG 130
EASYMIG 110 / 130 / 140 / 150

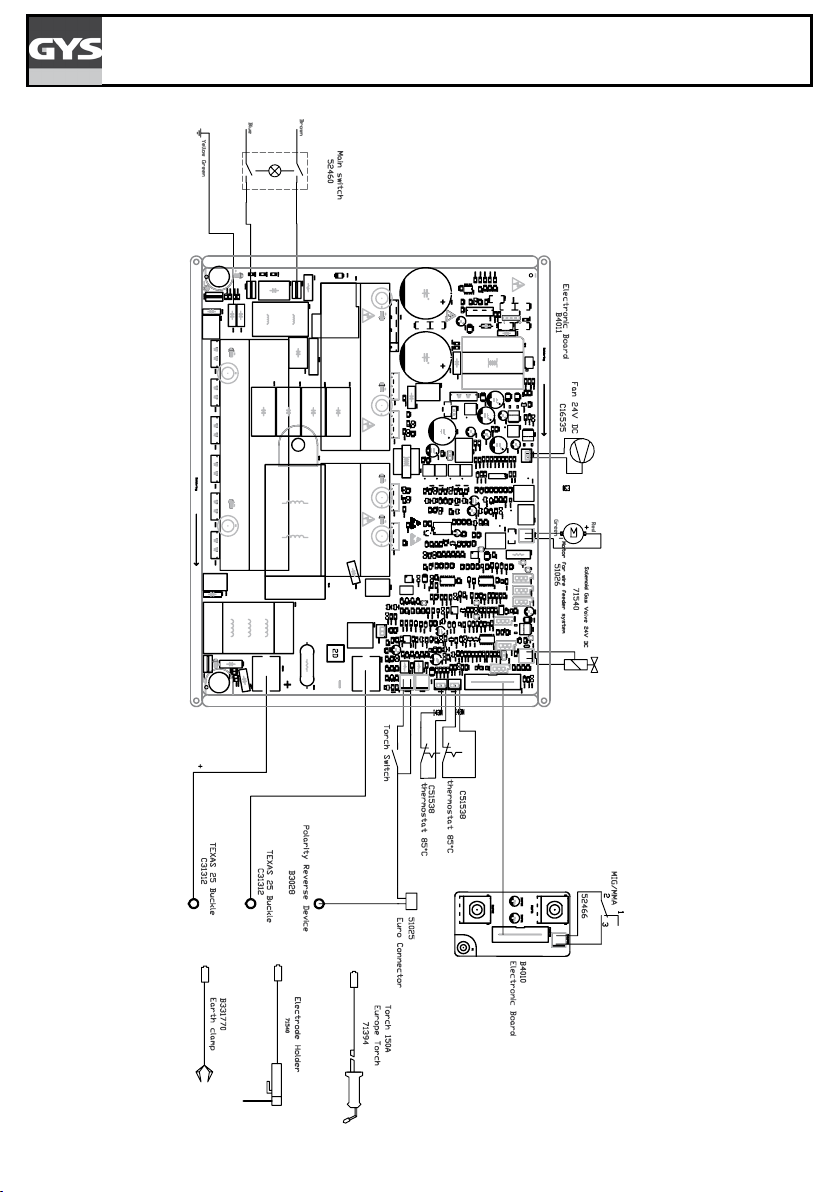

EASYMIG 140
EASYMIG 110 / 130 / 140 / 150
EASYMIG 150
EASYMIG 110 / 130 / 140 / 150
SÜMBOLID
A
V
Hz
Amper
Volt
Herts
MIG/MAG-keevitus (MIG: metall, väärisgaas / MAG: metall, aktiivgaas)
Elektroodkeevitus (käsikaarkeevitus)
Sobib kasutamiseks kõrgendatud elektriohuga piirkonnas. Sellele vaatamata ei tohi keevitusvooluallikat sellisesse kohta paigutada.
Materjalil on kaitseklass IP21, s.t et ohtlikud komponendid on kaitstud tahkete osakeste eest, mille läbimõõt on üle 12,5 ja et on
olemas kaitse vertikaalsete veepiiskade eest.
IP21
Alalisvooluga keevitamine.
Ühefaasiline vool 50 või 60 Hz
EASYMIG 110 / 130 / 140 / 150
U0
U1
I1max
I1eff
Tühikäigupinge
Võrgupinge
Max toitevool (efektiivväärtus)
Maksimaalne tegelik toitevool.
EN 60974-1
EN 60974-5
EN 60974-10
Class A
1
X(40°C)
...%
I2
...%
U2
Seade vastab standarditele EN 60974-1, EN 60974-5, EN 60974-10 klass A
Ühefaasiline trafo/pingemuundur.
Sisselülitusaeg vastavalt standardile EN 60974-1 (10 minutit – 40 °C).
I2: vastav keevitusvool.
U2: vastav tööpinge.
Seade vastab Euroopa direktiividele. Vastavusdeklaratsiooni leiad meie kodulehelt.
EASYMIG 110 / 130 / 140 / 150

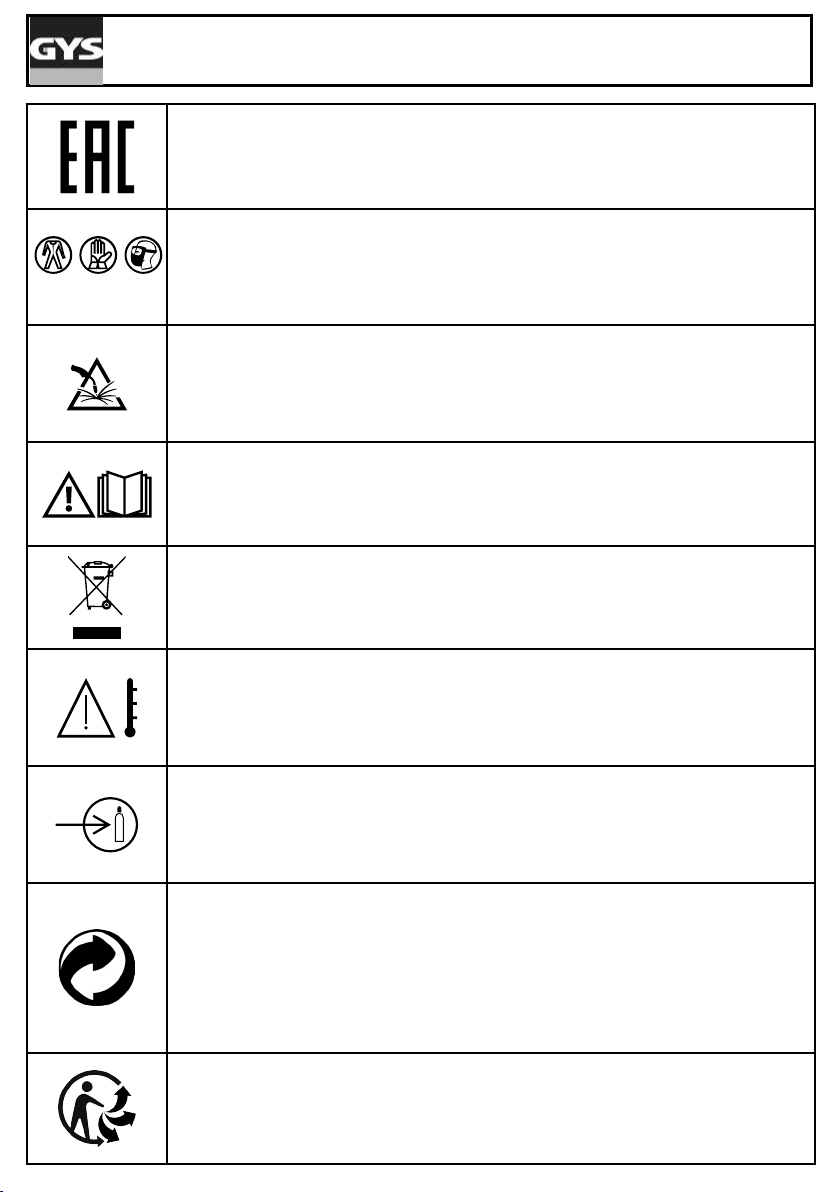

EAC-i nõuetele vastavuse märgis (Euraasia Majandusühendus).
Kaarleek tekitab silmade ja naha jaoks ohtlikke kiiri (kaitse ennast!).
Tähelepanu! Keevitamine võib põhjustada tulekahju või plahvatuse.
Tähelepanu! Loe kasutusjuhendit.
Seadme utiliseerimisel kehtivad spetsiaalsed nõuded (erijäätmed). Seda ei tohi visata olmeprügi hulka.
Teave temperatuuri kohta (termokaitse)
Gaasisisend
Toode nõuab jäätmekäitlusel sorteerimist (elektroonikaromu). Ära viska seda seepärast olmeprügi hulka!
Ringlussevõttu sobiv toode, mis tuleb sorteeritult utiliseerida vastavalt määrusele nr 2014-1577.
EASYMIG 110 / 130 / 140 / 150
LISATARVIKUD
Teras
Roostevaba teras
No Gas
Teras
Roostevaba teras
No Gas
Alu AIMg5
Alu AISi5
Alu AISi12
EASYMIG 110 / 130
ø 100 ø 0.6 - 1
086593 (ø0.6)
086609 (ø0.8)
039483 (ø0.6/0.8)
086616 (ø0.8)
086104 (ø0.9)
039476
(ø0.8/0.9)
EASYMIG 140
ø 100 ø 0.6 - 1
086593 (ø0.6)
086609 (ø0.8)
086616 (ø0.8)
086104 (ø0.9) 039476 (ø0.8/0.9)
086548 (ø0.8)
086685 (ø0.8)
086678 (ø0.8)
039483 (ø0.6/0.8)
041196
(ø0.8/1.0mm)
Fixed torch for steel
welding
041592
(ø0.6/0.8 - 3m)
041578
(ø0.8-3m)
041424
(150A - 3m)
041462
(150A-3m)
041905 (ø0.6)
041912 (ø0.8)
041905 (ø0.6)
041912 (ø0.8)
041059 (ø0.8) 041875
041875
041868
041875
041868
(150A)
20L/min
041998
30L/min
041622 (FR)
041646 (UK)
041219 (DE)
20L/min
041998
30L/min
041622 (FR)
041646 (UK)
041219 (DE)
Teras
Roostevaba teras
CuSi3
CuAl8
No Gas
Alu AIMg5
Alu AISi5
Alu AISi12
EASYMIG 150
ø 100 ø 200 ø 0.6 - 1
086593 (ø0.6)
086609 (ø0.8)
086616 (ø0.8)
086692 (ø0.8) 086647 (ø0.8)
086104 (ø0.9) 086623 (ø0.9) 042346 (ø0.9/1.2)
086548 (ø0.8) 086555 (ø0.8)
086685 (ø0.8) -
086678 (ø0.8) -
086111 (ø0.6)
086128 (ø0.8)
086579 (ø0.8)
086326 (ø0.8)
- 086661 (ø0.8)
042339 (ø0.6/0.8)
041196
(ø0.8/1.0mm)
041592
(ø0.6/0.8 - 3m)
041578
(ø0.8-3m)
041424
(150A - 3m)
041462
(150A-3m)
041905 (ø0.6)
041912 (ø0.8)
041059 (ø0.8) 041875
041875
041868
(150A)
20L/min
041998
30L/min
041622 (FR)
041646 (UK)
041219 (DE)
GYS SAS
134 bd des loges
53941 Saint-Berthevin
France
Loading...
