Guix Model Progress User guide

Complément à l’article sur le

PROGRESS

Publié dans FLY n° 160 de juillet 2008

Plan encarté

Modèle conçu par Guy Verneuil

Notice de montage

FFFFLLLLYY

YY

INTERNATIONAL

1

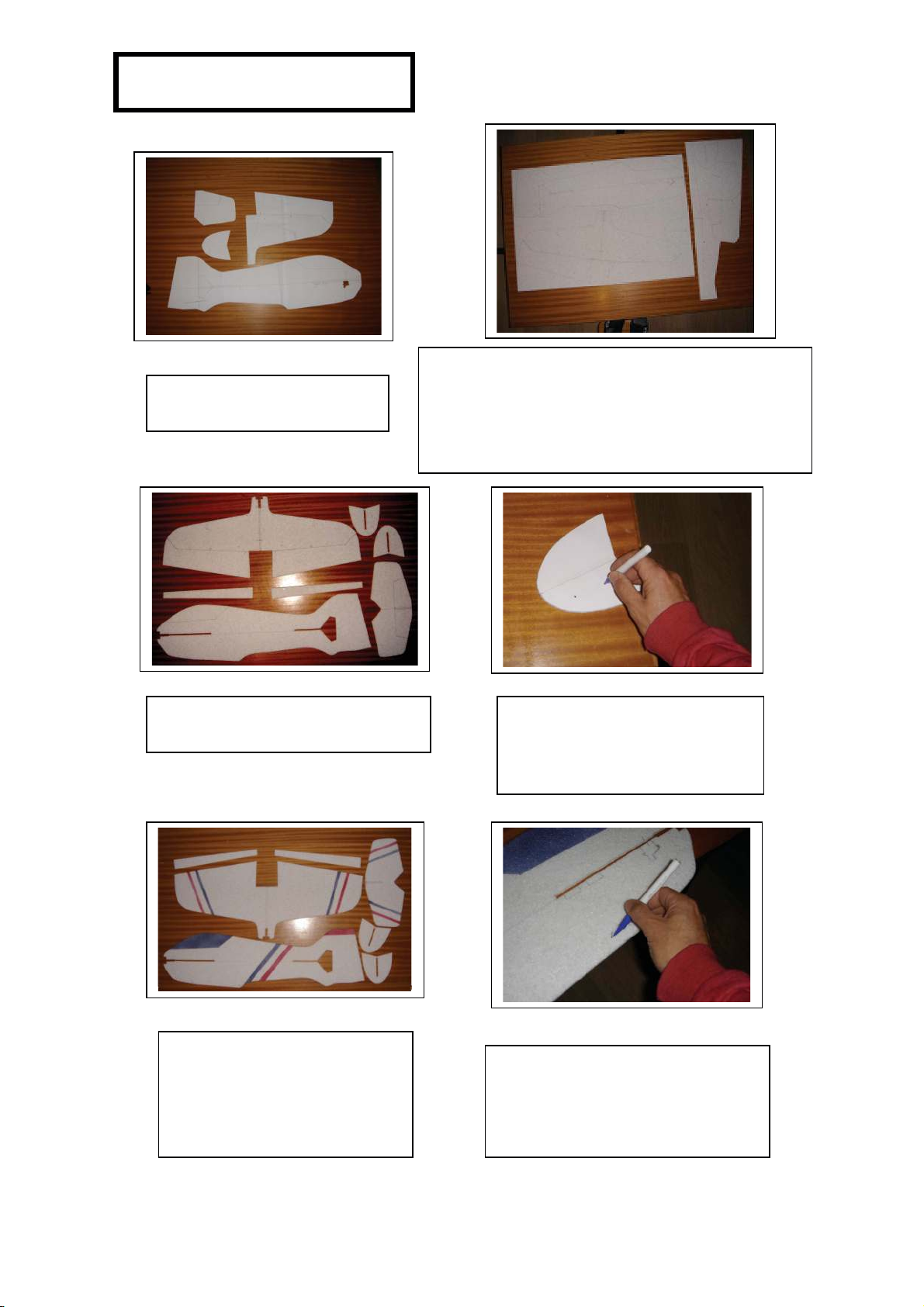

Montage du Progress

1.Découpe de gabarits papier à
partir d’une copie du plan

3.Découpe de tous les éléments avec
un cutter à lame neuve.

5. La décoration peut être faite
maintenant. C’est plus facile.
Attention au poids : il y a ici
moins d’1 g de peinture. Pinceau
interdit. Voile de peinture en
bombe ou aérographe.

2.A partir de gabarits papier tirés du plan, tracé de
tous les éléments dans de l’EPP 6mm. Un peu plus
d’une feuille d’EPP 600 X 900 est nécessaire.
N’oubliez pas pour le futur montage que le dessin de
l’aile est l’intrados. C’est la raison du calage moteur
vers la gauche.

4.La position des traversées de
haubans se fait à partir du gabarit
papier en perçant un trou et en
marquant le point avec un feutre à

6. Les passage de haubans peuvent
aussi être repérés sur l’autre face en
plantant une aiguille. Un point au
feutre peut ainsi être réalisé à la
sortie de l’aiguille.

p

g

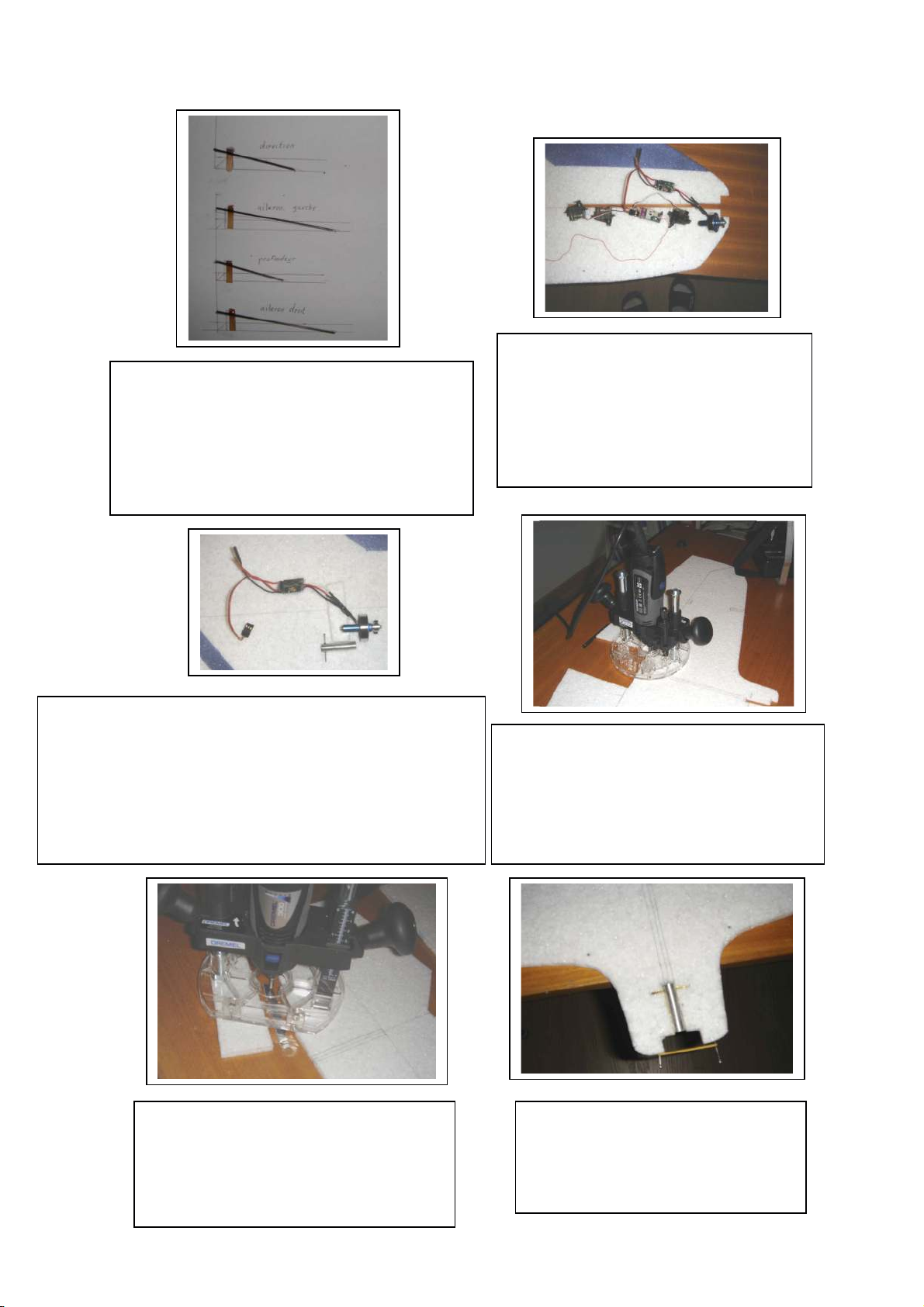

7. Les guignols sont réalisés à partir de joncs
15/10 simplement collés sur une petite patte de
CTP 15/10.Utilisez une copie du plan pour cette
réalisation.
Cette solution très légère assure de transmettre
l’effort sur toute la largeur de la gouverne et
ainsi, d’avoir une commande mordante sans être

énalisé par la souplesse de l’EPP

9. Moteur :
Idem, pour gagner du poids, les fils moteurs et les fils du
contrôleur ont été réduits juste à la longueur nécessaire. Fils
moteur directement soudés sur les fils du contrôleur. J’ai
gardé par contre la prise coté récepteur car ce contrôleur
peut être programmé sur PC en utilisant cette prise et une
connexion USB.
Le bâti moteur est fait d’un tube alu d= 10 ext 8 int. L=35mm.

11.Le calibrage de la profondeur de coupe
se fait ainsi, en mettant la pointe de la
fraise sur une lame de cutter de bureau.
Attention, l’épaisseur d’EPP peut être
assez variable. Ce calibrage devra donc
être refait pour chaque gouverne.

8. Montage radio :
Pour gagner du poids, les capots
inférieurs des servos ont été déposés.
Les fils ont été coupés et soudés
directement sur le récepteur (sans prises).
Ainsi, vous gagnez 1.3 g par servo, ce qui
fait 4 g au total ! C’est très facile à
réaliser et donc domma

e de s’en priver!

10. Les charnières sont réalisées
directement en creusant l’EPP avec une
défonceuse et une fraise conique.
Pou éviter tout futur déchirement en cas de
crash, rajoutez un petit morceau de
blenderm de 10 X 20 mm aux extrémités des
articulations (extrados).

12.Collage du bâti moteur à l’epoxy
sur l’aile.
Attention au poids, l’epoxy est très
lourd. Une goutte de colle suffit pour
tout coller !

guig

13. Collage des guignols de toutes les commandes de vol
avec de la cyano sans accélérateur pour que la colle
s’infiltre bien par capillarité. Le bout du guignol (future
articulation) doit être à 8 mm de la surface de l’EPP. Les
guignols d’ailerons doivent être décalés de 2 mm en
arrière de l’axe gouverne pour tenir compte du différentiel
induit par les tringleries inclinées.
Remarque : si vous n’êtes pas sûr du débattement, vous
ne les collerez définitivement qu’après avoir monté les
commandes de vol. Le débattement pourra alors être
augmenté ou diminué en enfonçant plus ou moins les

nols dans l’EPP.

15.Installation de la radio :
Contrairement à cette photo, il
vaut mieux le faire après le
montage des ailes et du stab.
Les servos sont simplement collés
par quelques points de UHU poor

16. Montage des tringleries de direction et de profondeur en jonc
carbone 15/10. Les articulations sont faites avec de la gaine
thermo-rétractable de 2mm. Le montage des ailerons ne se fera
que plus tard.
Avant de fixer la gaine thermo, pensez à glisser les supports anti­flambage le long de la tringlerie ( 2 par commande). Ceux-ci sont
réalisés dans des morceaux d’EPP 8 X 15 X 15. Le trou de
passage de la tringlerie est percé avec un foret d=1.5 à 10mm de
la surface de collage. Collage de ces pièces à la UHU poor après
montage des gaines thermo. Elles doivent être positionnées en
répartissant des longueurs de tringlerie égales.
Bravo, vous venez de réaliser des commandes légères, hyper
rigides et précises et sans aucun jeu !

17. La rétraction de la gaine se fait avec un briquet allume feu ( à flamme
éloignée de la gâchette).
Notez le réglet pour protéger l’EPP qui brûle très bien ! Allumez toujours le
briquet avant d’approcher de l’EPP car sinon, vous pouvez répandre du
gaz qui peut enflammer l’EPP à distance ( cela est arrivé…).
Il faut rétracter par plusieurs passages successifs très brefs de la flamme
en aidant la gaine à se mettre en place pendant le retrait. Sinon, votre
gaine s’allonge et vous ne tient plus correctement l’articulation.
Après retrait, sécurisez avec une goutte de cyano

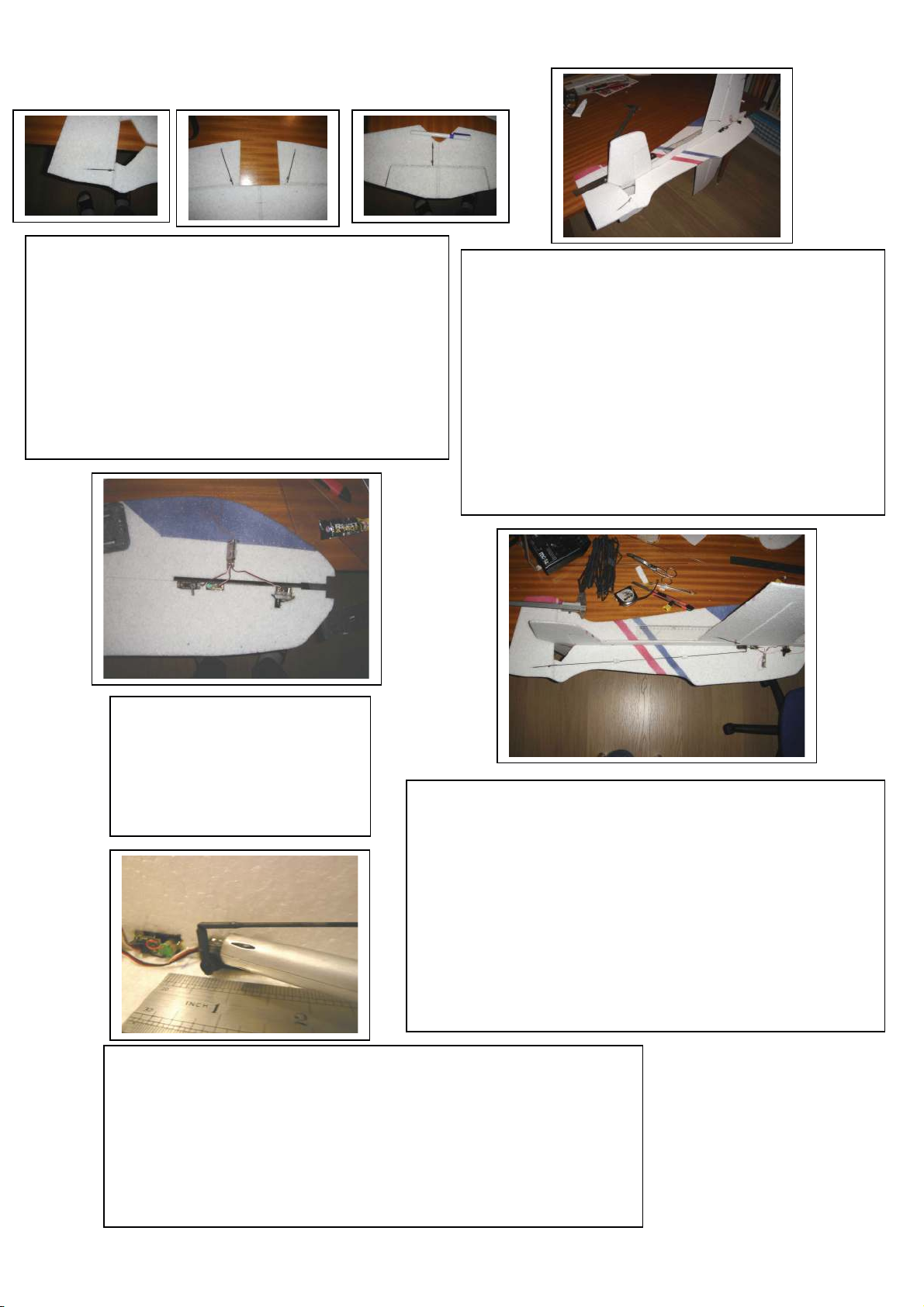

14.Assemblage des structures :
Dans l’ordre : collage de l’aile, passage du stabilisateur
dans sa fente (sans le coller mais à faire maintenant
car impossible après), collage des renforts horizontaux
et seulement après collage du stab.
Notez le montage sur le bord d’une table pour assurer
une rectitude absolue au montage.
Dessinez auparavant sur l’EPP les surfaces de collage
pour vous aider à tout bien positionner.
La colle ne doit pas être de la cyano (trop cassante pour
de l’EPP) ni de l’epoxy (trop lourd). Une colle style UHU
poor ou UHU créative est parfaite. Mettez un minimum. Il
suffit de ne coller que quelques points (moins de la moitié
des surfaces en contact)

18. Renfort du bâti moteur.
Pour éviter tout futur décollement,
collage de 4 morceaux d’EPP 8 X 8 X
45 autour du bâti.
Du fait du diamètre du bâti supérieur à
l’épaisseur EPP, les angles contre le
bâti doivent être cassés pour un
meilleur appui au collage (UHU poor

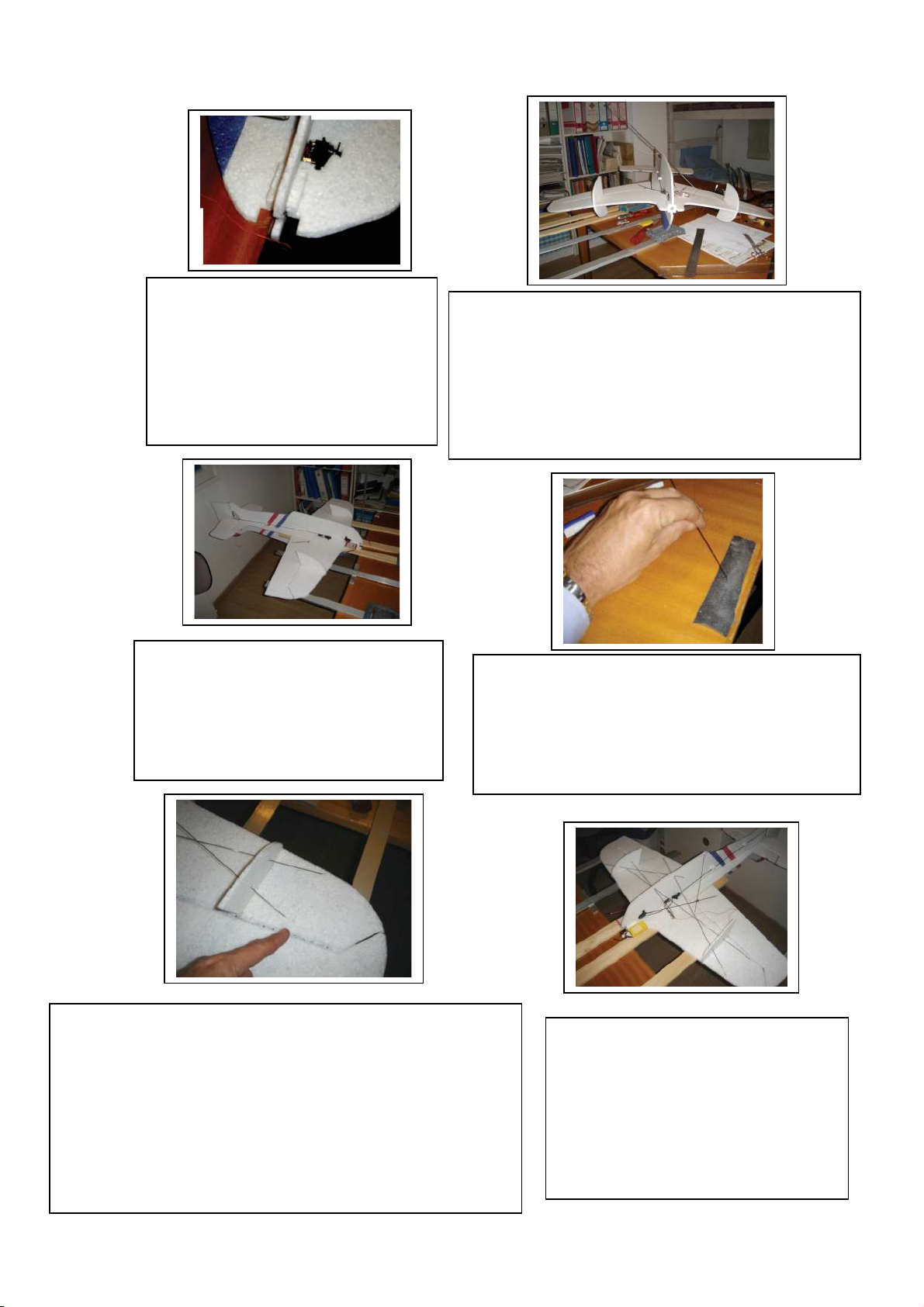

19. A ce stade, notre oiseau est tout mou ! Difficile de
croire qu’il pourra supporter un jour les figures les plus
violentes !
Ne soyez pas inquiet, les montages suivants vont lui
donner une raideur plus que suffisante.
Commencez par coller les cloisons d’aile.
Les repères des passages haubans sont coté fuselage.
Faire bailler l’ouverture de la cloison pour passer

’

20. Voici l’astuce pour monter une aile
qui sera à coup sûr parfaitement droite !
Le modèle est supporté à l’extérieur
d’une table par 6 baguettes de même
épaisseur d’environ 700mm.
Bien sur, il faut lester les extrémités des
baguettes sur la table…

21. Réalisation des haubans en jonc carbone 10/10:
Ceux-ci seront coupés aux longueurs préconisées.
C’est normal qu’ils soient trop longs. La mise en
longueur finale se fera après montage.
Aiguisez une extrémité de chaque hauban pour
pouvoir la planter facilement dans l’EPP. Dépolissez
les parties qui seront collées.

22. Les haubans d’ailes sont croisés. Il faut commencer par
planter le hauban coté fuselage en utilisant les repères des
trous, puis traverser la cloison d’aile sur les repères tracés coté
intérieur. Il n’y a pas de repère sur l’aile. Le hauban doit se
planter là où cela tombe, aile bien à plat sur ses supports.
Très important : ne cherchez pas à faire tomber tout de manière
identique entre aile gauche et droite. Les haubans doivent se
planter bien droits. Il ne faut surtout pas imposer un
emplacement car sinon vous allez pré-contraindre le jonc qui
reprendra sa forme dès que l’aile ne sera plus sur ses supports.
Celle-ci serait alors définitivement vrillée.

23. Voici comment se compose le
montage avant mise à longueur des
haubans.
Ici ont été placés les haubans d’aile
ainsi que les 2 haubans de triangulation
fuselage.
Vous comprenez maintenant pourquoi il
était intéressant d’anticiper le montage
des commandes de vol…

p

j

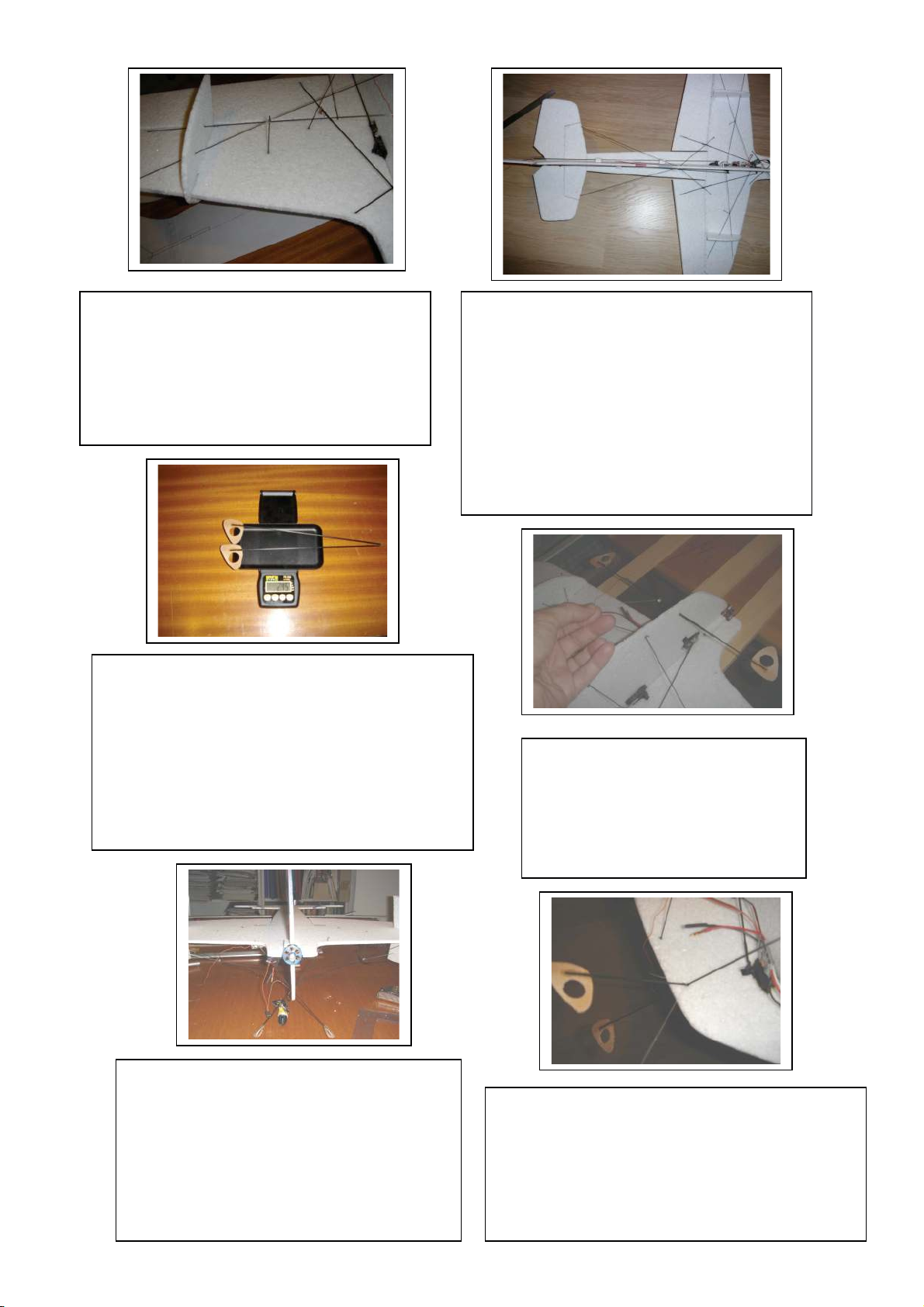

24. Des joncs anti-flambage (de l’aile en EPP)
doivent être installés sur chaque aile.
Ils sont composés de jonc 10/10 qui traverse
l’aile et viennent se fixer verticalement à la
croisée des haubans d’aile.
La fixation se fait par une ligature en fil à
coudre avec une goutte cyano

26. Train :
Le train est réalisé à partir de 2 joncs carbone
15/10 et de patins en CTP 15/10 taillés suivant le
plan. Les patins sont collés à la cyano sur les joncs.
Vous avez vu : 2.45g tout mouillé !
Il ne faut pas s’en priver. Vos hélices apprécieront
et c’est tellement plus joli de décoller et de poser un
modèle.
Certes, il n’y a pas de roues. Mais vous verrez, cela
glisse et décolle sans aucun problème !

28. Vous mettez le train en croix en plantant
les 2 extrémités des joncs dans les trous
repérés à cet effet sur l’intrados de l’aile. La
ligature en fil à coudre doit glisser dans le
croisement à la traversée du fuselage.
Vous déplacez les joncs jusqu’à ce que les
ailes soient parfaitement horizontales.
Une goutte de cyano dans les traversées
d’aile pour tout immobiliser.

25. Montage de la triangulation arrière. Bien
vérifier à ce moment là, le parfait alignement de
l’aile et du stab.
Une fois que tous les raidisseurs sont mis, que
vous êtes sûr que vous n’avez pas créé de pré­contrainte et que tout est parfaitement droit et
aligné, vous pouvez tout immobiliser avec de la
cynao liquide sans accélérateur. Mettre une
goutte à chaque extrémité de hauban. Ne
mettez pas d’accélérateur pour que la colle
s’infiltre bien par capillarité. Attendez une heure
avant de mani

uler le modèle.

27. Le train se monte ainsi :
Vous glissez les joncs dans le trou
prévu à cet effet dans le fuselage (
dépolir les parties qui seront collées).
Vous attachez un fil à coudre sur un
des joncs puis faites 5 tours autour
des 2 joncs.

29. C’est seulement après que vous tirez sur le fil à
coudre pour tendre la ligature. Vous mettez dessus
une seule petite goutte de colle cyano avec
accélérateur.
Ainsi, ce n’est pas le fuselage qui tient le train mais
l’inverse! Le train se tient tout seul par triangulation.
La fixation est très robuste, vous n’avez pas dû
ra

outer plus que 0.1g !

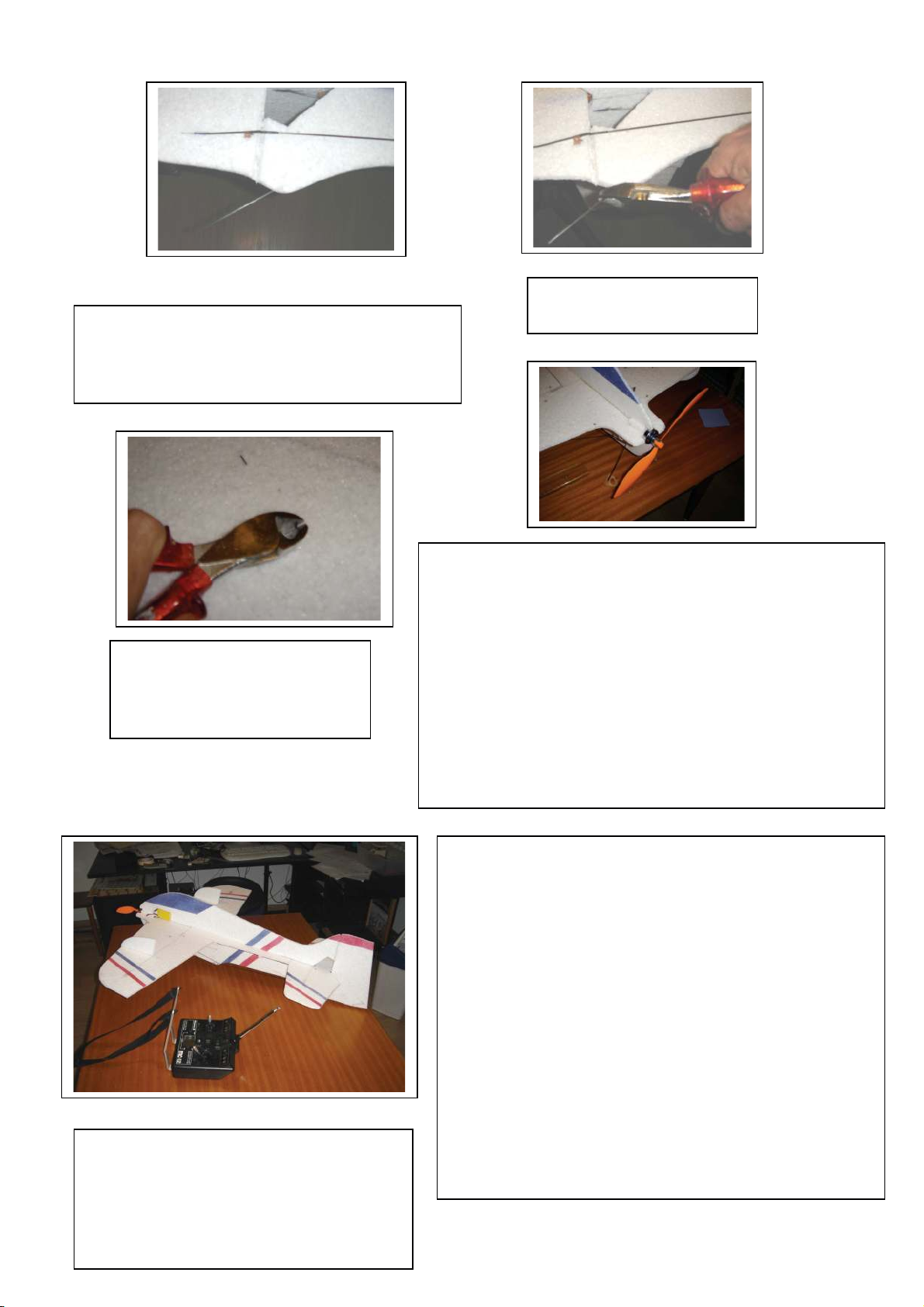

30. Mise en place du patin de queue en jonc
carbone 15/10 planté de 15mm dans le bossage
sous le stab.
Une goutte de cyano sans accélérateur vient fixer

32. C’est le moment d’araser tous
les haubans, raidisseurs et train
en les coupant à 2 ou 3mm de la
surface

Matériel utilisé pour cette notice de
montage:

Moteur hextronic 24g KV 1500
Récepteur corona 4 voies 41mhz 4.5g
Contrôleur H-Wing Pentium 10 amp 9g
Accus LM Loong max 500mah 2S1P 20C 32g
3 servos hextronic SG 500

31. Le patin est coupé en
biais à un cm de l’EPP

33. Il ne reste plus qu’à glisser le moteur dans son bâti et de
l’immobiliser avec une goutte de cyano sans accélérateur.
Le contrôleur monté à l’intrados à droite doit être branché au
récepteur aussi fixé à droite sur l’intrados. Les fils d’alimentation
du contrôleur traversent le fuselage pour ressortir à l’extrados
sur le coté gauche au niveau de l’emplacement prévu de l’accu.
Vous pouvez immobiliser le récepteur au double face ou à la
colle UHU POOR à l’emplacement désigné sur le plan.
L’accu sera fixé par une petite bande de velcro de 2 cm de long.
L’emplacement sera déterminé pour obtenir le centrage désiré.
Si vous avez monté le modèle suivant ces directives et si le
matériel choisi est le même que celui recommandé, vous
obtiendrez le bon centrage en fixant ce velcro à l’emplacement
indiqué sur le plan.

34. Le modèle est fini. Félicitation !
L’exemplaire réalisé pour cette notice est
sorti prêt à voler à 154g.

Réglages :
Centré au plan : 182 mm de l’avant du
fuselage en EPP.
Débattements + - 45 ° et 60% d’expo
partout.

Bons vols sans appréhension avec un
modèle de compétition F3P en EPP
pratiquement incassable!
