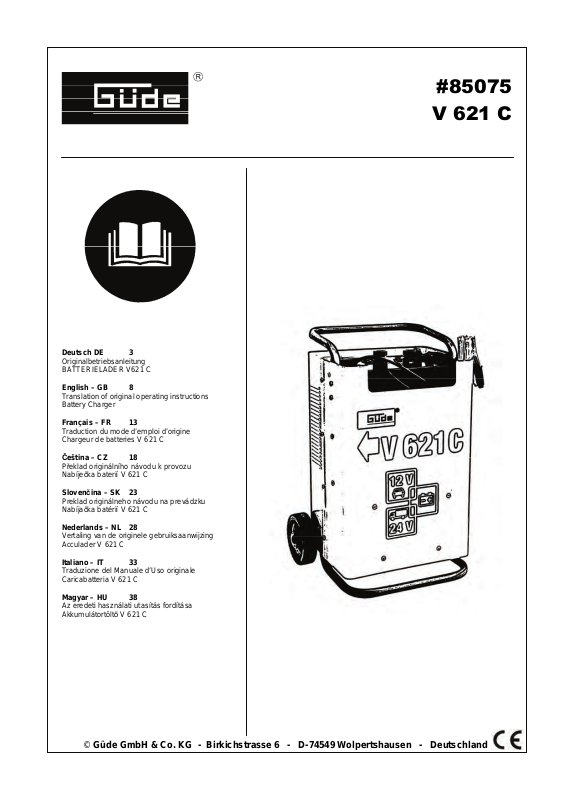

Guede 85075 instructions [ml]

#85075

Deutsch DE 3

Originalbetriebsanleitung BATTERIELADER V621 C

English – GB 8

Translation of original operating instructions Battery Charger

Français – FR 13

Traduction du mode d’emploi d’origine Chargeur de batteries V 621 C

Čeština – CZ 18

Překlad originálního návodu k provozu Nabíječka baterií V 621 C

Slovenčina – SK 23

Preklad originálneho návodu na prevádzku Nabíjačka batérií V 621 C

Nederlands – NL 28

Vertaling van de originele gebruiksaanwijzing Acculader V 621 C

Italiano – IT 33

Traduzione del Manuale d’Uso originale Caricabatteria V 621 C

Magyar – HU 38

Az eredeti használati utasítás fordítása Akkumulátortöltő V 621 C

V 621 C

Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Abbildungen beispielhaft! Dies ist eine original Bedienungsanleitung.

A.V. 2 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten.

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung?

Auf unserer Homepage www.guede.com im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte

helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.

Seriennummer:____________________________Artikelnummer:________________________Baujahr:_______________

Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com

Gerät Batterielader V 621 C

Professionelles Startladegerät zum Laden, Schnellladen, sowie zum Starten von Fahrzeugen. Mobil durch grossdimensionierte Räder und praktischem Griff.

Ausstattung (serienmäßig): Profi Ladekabel, Zangen mit isolierten Griffen, Amperemeter, Verpolschutz, Thermoschutz, Zusatzsicherung 100 Ampere, Zeitschaltuhr für Schnellladung.

Lieferumfang (Abb. 1+2)

1. Räder

2. Achse

3. Schrauben

4. Radkappen

5. Griff

6. Batterielader

Gerätebeschreibung (Abb. 3)

1. 12 V Anschluss

2. Masseanschluss

3. 24 V Anschluss

4. Schmelzsicherung

5. Amperemeter

6. Stufenschalter Laden/Starten

EG-Konformitätserklärung

Hiermit erklären wir,

Güde GmbH & Co. KG Birkichstraße 6 74549 Wolpertshausen Germany

Dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EGRichtlinien entsprechen.

Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Bezeichnung der Geräte: V 621 C Artikel-Nr.: 85075

Einschlägige EG-Richtlinien:

2006/95 EG 2004/108 EG

Angewandte harmonisierte Normen:

EN 60335-2-29:2004 EN 60335-1/A13:2008 EN 62233:2008 EN 55014-1:2006 EN 55014-2/A2:2008 EN 61000-3-2:2006 EN 61000-3-3:2008 EN 61000-3-11:2000

Datum/Herstellerunterschrift: 13.05.2011

Angaben zum Unterzeichner: Hr. Arnold Geschäftsführer

Technische Dokumentation: J. Bürkle FBL; QS * Das Gerät erfüllt die Anforderungen der EN 61000-3-11 und

unterliegt Sonderanschlussbedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist. Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen. Das Gerät ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die eine maximale zulässige Netzimpedanz von Z

= 0,233 Ω nicht überschreiten.

max

Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Gerät betreiben möchten, die oben genannte Anforderung erfüllt.

Gewährleistung

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.

Allgemeine Sicherheitshinweise

Die Bedienungsanleitung muss vor der ersten Anwendung des Gerätes ganz durchgelesen werden. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Hersteller (ServiceAbteilung).

UM EINEN HOHEN GRAD AN SICHERHEIT ZU GARANTIEREN, BEACHTEN SIE AUFMERKSAM FOLGENDE HINWEISE:

Achtung: Nur mit FI (Fehlerstromschutzschalter)

betreiben! ACHTUNG!

• Halten Sie den Arbeitsbereich sauber und aufgeräumt. Unordentliche Arbeitsplätze und

Werkbänke erhöhen die Gefahr von Unfällen und Verletzungen.

• Achten Sie auf die Umgebungsbedingungen, unter denen Sie arbeiten. Verwenden Sie keine

Elektrowerkzeuge und Werkzeugmaschinen in feuchter oder nasser Umgebung. Sorgen Sie für ausreichend Beleuchtung. Setzen Sie elektrische Werkzeuge nicht dem Regen oder hoher Luftfeuchtigkeit aus. Schalten Sie elektrische Werkzeuge nicht in einer Umgebung mit leicht entflammbaren Flüssigkeiten oder Gasen ein.

• Lassen Sie keine Fremden an die Maschine. Besucher und Zuschauer, vor allem Kinder sowie kranke und gebrechliche Personen, sollten vom Arbeitsplatz fern gehalten werden.

• Sorgen Sie für die sichere Aufbewahrung von Werkzeugen. Werkzeuge, die nicht gebraucht werden,

müssen an einem trockenen, möglichst hoch gelegenen Platz aufbewahrt oder unzugänglich verwahrt werden.

• Achten Sie auf das Stromkabel. Ziehen Sie nicht am Kabel. Fassen Sie zum Abziehen nur den Stecker. Halten Sie das Kabel fern von Wärmequellen, Öl und scharfen Kanten.

• Verhindern Sie unbeabsichtigtes Einschalten. Achten Sie immer darauf, dass das Werkzeug am Geräteschalter ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.

• Verwenden Sie im Außenbereich spezielle Verlängerungskabel. Für den Außeneinsatz benötigen

Sie spezielle Verlängerungskabel, die dafür geeignet und entsprechend markiert sind.

• Bleiben sie immer aufmerksam. Achten Sie auf das, was Sie tun. Setzen Sie Ihren gesunden

Menschenverstand ein. Verwenden Sie keine Elektrowerkzeuge, wenn Sie müde sind.

• Achten Sie auf beschädigte Teile. Untersuchen Sie das Werkzeug, bevor Sie es benutzen. Sind einzelne Teile beschädigt? Fragen Sie sich bei leichten Beschädigungen ernsthaft, ob das Werkzeug trotzdem einwandfrei und sicher funktionieren wird.

• Beugen Sie Stromschlägen vor. Vermeiden Sie jeden körperlichen Kontakt mit geerdeten Objekten, z.B. Wasserleitungen, Heizkörpern, Kochern und Kühlschrankgehäusen.

• Verwenden Sie nur zugelassene Teile. Verwenden Sie bei Wartung und Reparatur nur identische Ersatzteile. Wenden Sie sich für Ersatzteile an ein zugelassenes Service Center.

• Warnung! Die Verwendung von Zubehör und Anbauteilen, die nicht ausdrücklich in dieser Bedienungsanleitung empfohlen werden, kann die Gefährdung von Personen und Objekten nach sich ziehen.

Sicherheitshinweise für Erstinbetriebnahme

- Ziehen Sie immer zuerst den Stecker ab, bevor Sie Einstellungen oder Wartungsarbeiten vornehmen.

Schließen Sie das Ladegerät erst an die Stromzufuhr an, wenn alle Einstellungen vorgenommen und die Polklemmen korrekt angeschlossen sind.

- Nach dem Entfernen der Verpackung kontrollieren, dass das Gerät und alle seine Teile in einwandfreiem Zustand sind.

- Das Netzkabel ganz abwickeln und so auslegen, dass die Polklemmen sich nicht berühren können.

- Falls erforderlich, das Netzkabel mit einem Verlängerungskabel verlängern; dabei ist darauf Acht zu geben, dass der Kabelquerschnitt dieselbe wie beim Netzkabel ist; keine Kabel mit kleinerem Querschnitt verwenden.

- Die Anschlusszangen, die Klemmen und die obere Fläche der Batterie müssen sauber gehalten werden; ggf. die Batterieklemmen mit einer Drahtbürste säubern; dadurch wird ein guter elektrischer Kontakt und eine bessere Wirksamkeit der Ladung ermöglicht.

- Niemals die Polung der Anschlüsse vertauschen! ( () schwarz; (+) rot )

- Die Ladespannung des Batterieladegeräts muss gleich der an der Batterie angegebenen Nennspannung sein; sie stimmt mit der Anzahl der Batteriezellen mit zwei multipliziert überein (3 Zellen = 6 V; 6 Zellen = 12 V; 12 Zellen = 24 V).

- Das Gerät zum Laden sicher aufstellen und sicherstellen, dass der Luftstrom durch die entsprechenden Öffnungen nicht behindert wird. Eine gute Kühlung muss gewährleistet sein.

- Nicht gleichzeitig mehrere Batterien laden.

- Die Batterieverschlüsse nur dann entfernen, nachdem

die Klemmen gesäubert worden sind, damit kein Staub oder anderer Schmutz in die Wannen fallen kann, und während der Aufladedauer so beibehalten.

- Sicherstellen, dass die Elektrolytflüssigkeit die Platten mindestens 4 bis 5 mm bedeckt; ggf. mit destilliertem Wasser, das für diesen Zweck im Handel erhältlich ist, auffüllen.

1. Während der Ladephase entstehen explosive Gase, vermeiden Sie deshalb Funken und offenes Feuer bzw. Rauchen in der Umgebung.

3. Laden Sie Standardbatterien und wartungsfreie

4. Laden Sie niemals Einwegbatterien.

5. Lassen Sie hinter dem Gerät ausreichend Platz für die

6. Halten Sie sich an die Anleitungen des Herstellers.

7. Überprüfen Sie den korrekten Säurestand der Batterie.

8. Überprüfen Sie stets den einwandfreien Zustand von

9. Das Gerät darf Witterungseinflüssen wie Regen und

10. Das Gerät nicht barfüßig benutzen. Das Gerät nicht mit

11. Stecker nicht an der Leitung oder durch Zerren am Gerät

12. Verhindern Sie, dass das Gerät von Kindern oder

13.

eingeschaltet, da es zur Gefahrenquelle werden kann.

• Werden Sicherheits- oder Schutzvorrichtungen gewartet

• Es ist unbedingt erforderlich, die am jeweiligen

• Bevor Sie dieses Werkzeug benutzen, müssen Sie

• Sofern in dieser Bedienungsanleitung nicht anders

• Lassen Sie beschädigte Schalter von einem

• Dieses Werkzeug entspricht allen einschlägigen

Laden Sie die Batterie nur in belüfteten Räumen,

es ist untersagt, das Gerät zum Batterieladen im

Fahrzeug oder unter geschlossener Motorhaube zu verwenden.

Batterien nie zusammen.

Belüftung.

Netzkabel und Klemmkabel. Bei Beschädigungen des Netzkabels sofort durch Fachpersonal ersetzten lassen.

Schnee nicht ausgesetzt werden. feuchten Händen oder nassen bzw. feuchten Füßen

berühren. aus der Steckdose ziehen. Unbefugten benutzt wird.

Tragen Sie bei der Benutzung des Gerätes immer Schutzhandschuhe und eine Schutzbrille und seien Sie aufmerksam bei der Arbeit mit Säure!

Lassen Sie das Gerät nicht unbeaufsichtigt

oder repariert, müssen Sie nach Abschluss der Arbeiten unverzüglich wieder korrekt eingebaut werden.

Einsatzort geltenden Unfallverhütungsvorschriften zu kennen wie auch alle anderen, allgemein anerkannten Sicherheitsregeln.

unbedingt die Sicherheitsvorrichtungen überprüfen. Vergewissern Sie sich, dass scheinbar nur leicht beeinträchtigte Teile tatsächlich ordnungsgemäß funktionieren.

ausgeführt, müssen beschädigte Teile und Sicherheitsvorrichtungen durch ein autorisiertes Service Center repariert oder ausgetauscht werden.

autorisierten Service Center auswechseln. Sicherheitsbestimmungen. Reparaturen dürfen nur von

qualifizierten Elektrofachkräften in autorisierten ServiceCentern und unter Verwendung der Originalersatzteile durchgeführt werden. Bei Missachtung besteht die Gefahr von Unfällen.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls

2. Art des Unfalls

3. Zahl der Verletzten

4. Art der Verletzungen

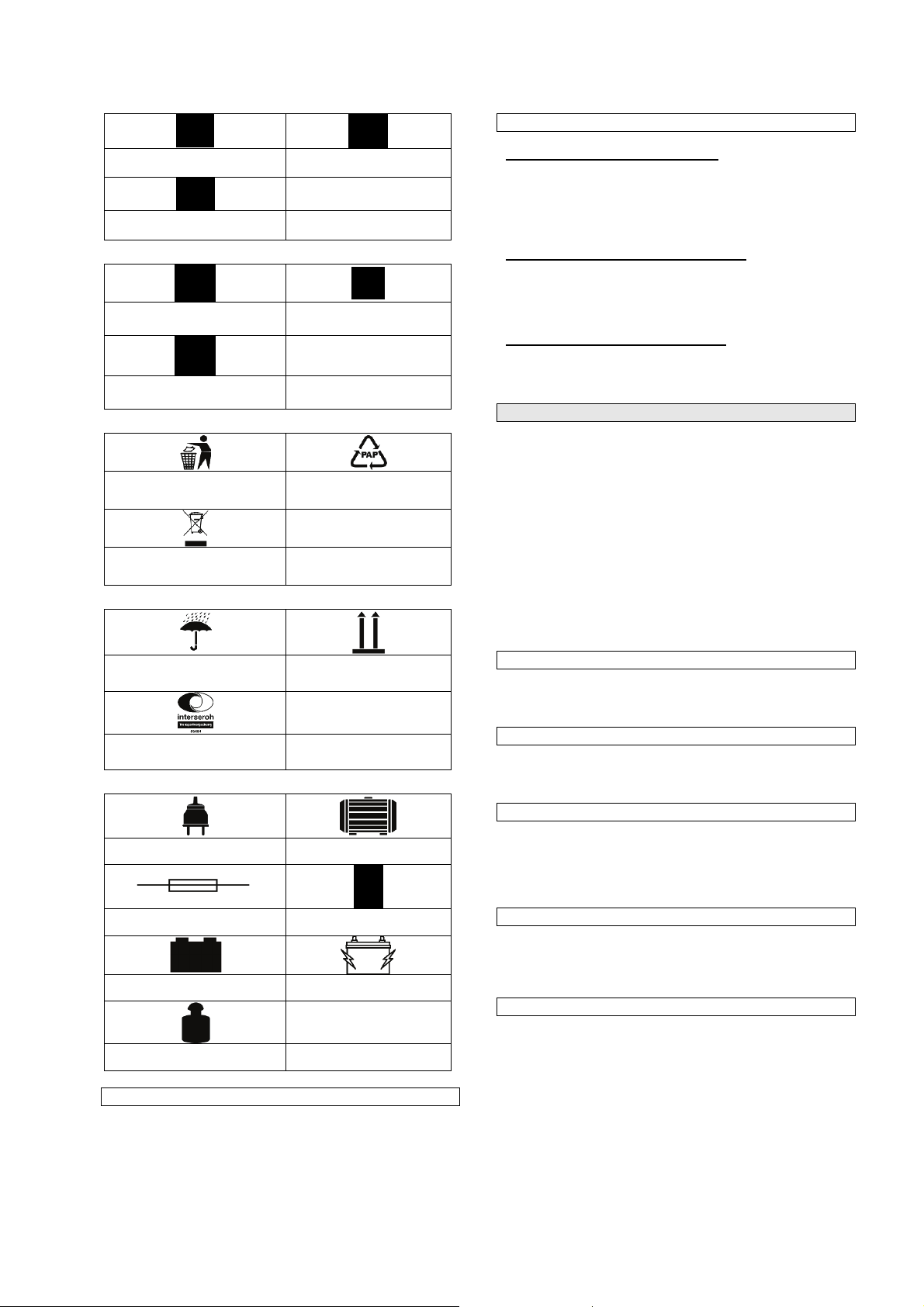

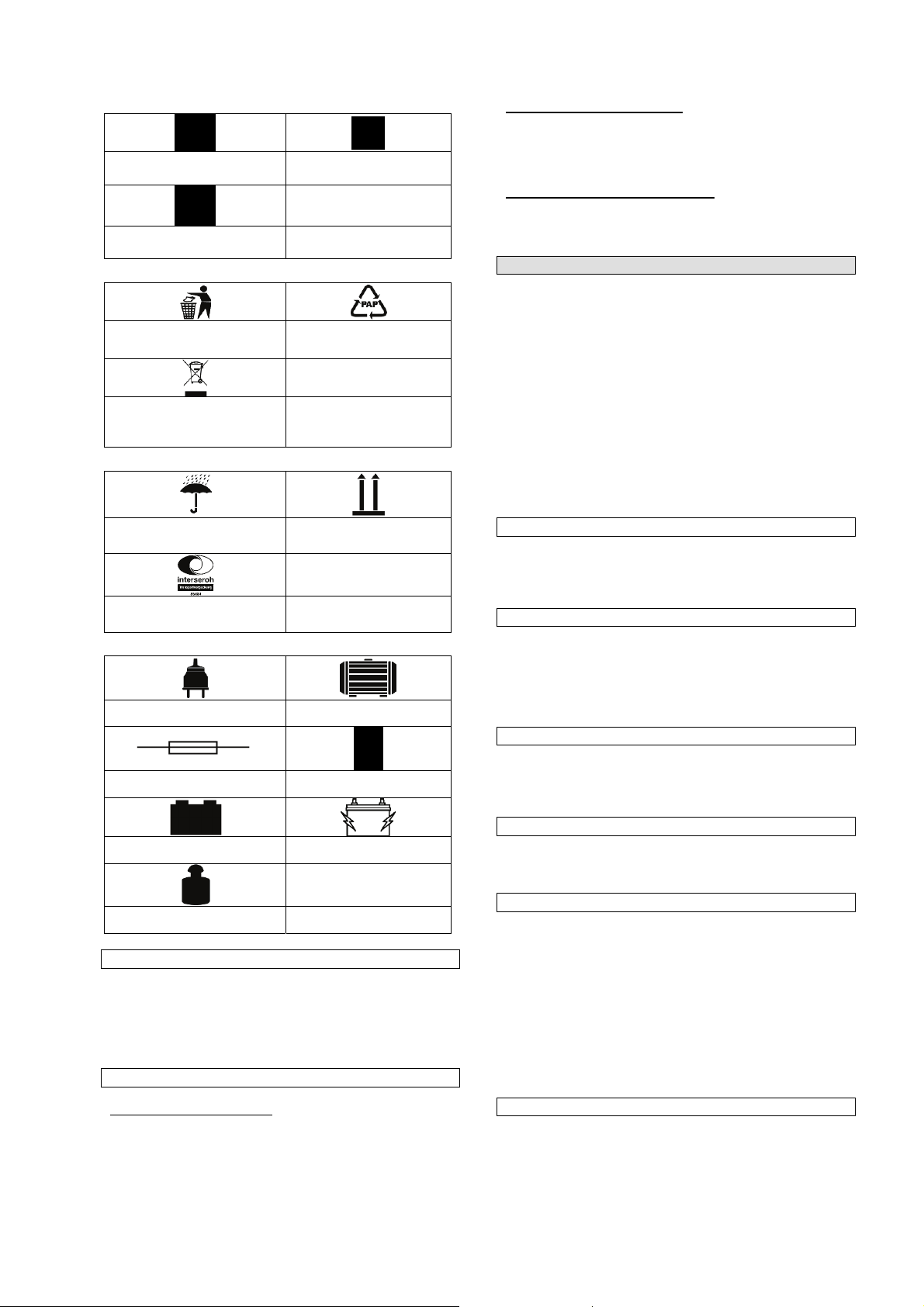

Erklärung der Symbole

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Produktsicherheit:

Produkt ist mit den einschlägigen

Normen der Europäischen

Gemeinschaft konform

Gerät ist schutzisoliert

Verbote:

Schadhafte und/oder zu

entsorgende elektrische oder

elektronische Geräte müssen an

den dafür vorgesehen Recycling-

Stellen abgegeben werden.

Verpackung:

Vor Nässe schützen Packungsorientierung Oben

Interseroh

Technische Daten:

Netzanschluss Motorleistung

Minimale Absicherung Ladespannung

Verbot, allgemein

(in Verbindung mit anderem

Piktogramm)

Nicht bei Regen verwenden

Am Kabel ziehen verboten

Warnung:

Warnung/Achtung

Warnung vor gefährlicher

elektrischer Spannung

Warnung vor ätzenden Stoffen

Gebote:

Vor Gebrauch

Bedienungsanleitung lesen

Schutzbrille benutzen

Schutzhandschuhe benutzen

Umweltschutz:

Abfall nicht in die Umwelt sondern

fachgerecht entsorgen.

Verpackungsmaterial aus Pappe kann an den dafür

vorgesehen Recycling-Stellen

abgegeben werden.

Batteriekapazität Max. effektiver Ladestrom

Gewicht

Bestimmungsgemäße Verwendung

Startladegerät zum Laden, Schnellladen, sowie zum Starten von Fahrzeugen. Fahrbar durch grossdimensionierte Räder. Plb-Batterie: bei ans Fahrzeug angeschlossenen Batterien, wird die Bordelektronik beschädigt, wenn länger wie 7-10 Sekunden gestartet wird. Nur Blei-Säure Batterien verwenden.

Elektrische Restgefahren

Direkter elektrischer Kontakt Ein defektes Kabel oder eine Stecker kann zum Stromschlag führen.

Lassen Sie defekte Kabel oder Stecker immer vom Fachmann austauschen. Verwenden Sie das Gerät nur an einem Anschluss mit Fehlerstromschutzschalter (FI).

Indirekter elektrischer Kontakt Verletzungen durch spannungsführende Teile bei geöffneten elektrischen oder defekten Bauteilen.

Immer bei Wartungsarbeiten den Netzstecker ziehen. Nur an FI-Schalter betreiben.

Unangemessene örtliche Beleuchtung Mangelhafte Beleuchtung stellt ein hohes Sicherheitsrisiko dar.

Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung.

Entsorgung

Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen finden Sie im Kapitel „Kennzeichnung“.

Entsorgung der Transportverpackung Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen haben.

Qualifikation

Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter

Das Gerät darf nur von Personen betrieben werden, die das

16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Schulung

Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung. Eine spezielle Schulung ist nicht notwendig.

Technische Daten

Anschluss: 230 V~50 Hz Ladespannung: 12 V/24 V max. Leistungsaufnahme beim Starten: 9000 W Ladestrom effektiv: 70 A Ladestrom arithm.: 50 A Startstrom (0 V) ca.: 500 A Startstrom (1,5 V) ca.: 300 A Min. Absicherung: 16 A Zusatzsicherung: 100 A Nennkapazität: 20-800 Ah. Gewicht ca.: 23 kg

Transport und Lagerung

• Bei längerer Lagerung sollte die Maschine gründlich gereinigt werden.

• Schützen Sie das Gerät durch eine Kunststoffplane, Karton oder Ähnliches vor Witterungseinflüssen.

Montage und Erstinbetriebnahme (Abb. 4+5)

Schrauben Sie den Griff wie in (Abb. 4) fest.

Nun Schieben Sie die Achse (Abb.1/2) durch den Batterielader. Danach die mitgelieferten Sicherungsringe anbringen. Nun noch die Räder (Abb.1/1) auf die Achse setzten, diese ebenfalls mit den Sicherungsringen wie in (Abb. 5) sichern.

Nun noch die Radkappen (Abb.1/4) auf die Räder setzten.

Bedienung

Vor allen Um- und Einstellungen des Batterieladers

ist der Netzstecker zu ziehen. Ladefunktion (Abb.3)

• Schließen Sie das Ladegerät an die zu ladende Batterie an.

• Das schwarze Polkabel muss immer zuerst an den Minuspol angeschlossen werden, danach erst den Pluspol anklemmen.

•

Klemmen Sie die Batterie für den Ladevorgang

komplett vom Fahrzeug ab.

• Stellen Sie das Ladegerät grundsätzlich auf die niedrigste Ladestufe (min/1).

• Stecken Sie nun den Netzstecker ein und regeln Sie die Ladestufen nach oben, bis ein Ladestrom angezeigt wird, der ca. 10% der Batteriekapazität entspricht.

• Die Ladestufen können bei fallendem Ladestrom erhöht werden.

• Bitte spätestens 3-5 Stunden nach vollendeter Ladung, die Batterie abklemmen.

•

Die Ladestromanzeige geht nach beendeter

Ladung nicht ganz auf Null zurück.

Ladedauer der Batterie

• Die Ladedauer ist immer abhängig vom Batteriezustand (fast geladen, zur Hälfte geladen oder völlig entladen)

• Zum Laden „als Auffrischung“ einer Batterie genügen 2- 4 Stunden. Zur Vollaufladung bedarf es 8-10 Stunden.

•

Eine maximale Ladedauer von 10 Stunden,

sollte nicht überstiegen werden.

Schnellladen

Auf den Stufen 4-6 ist eine Schnellladung möglich, die allerdings mit der Zeitschaltuhr begrenzt werden muss.

- Batterie anklemmen (siehe Kapitel „Bedienung“).

- Ladestufe wahlweise auf 4-6 einstellen und den

Ladestrom am Amperemeter ablesen.

- Zeitschaltuhr auf die gewünschte Ladedauer einstellen (Max. 60 min.).

Starthilfe

• ACHTUNG! Beim Startvorgang können Überspannungen entstehen, die die Bordelektronik ihres Fahrzeugs beschädigen können. Bitte besprechen Sie die mit Ihrem KFZ Fachmann.

• Batterie wie unter Kapitel Ladevorgang anschließen und am Fahrzeug angeklemmt lassen!

• Das Fahrzeug sollte grundsätzlich mit 2 Personen gestartet werden.

• Die erste Person betätigt den Startschalter am Ladegerät. (Abb.3/6) Die zweite Person startet sofort den Zündvorgang.

• Sobald das Fahrzeug angesprungen ist, den Startvorgang sofort unterbrechen, max. 9-10 Sek.

• Nach jedem nicht geglücktem Startversuch bitte ca. 5 Minuten warten bis das Gerät abgekühlt ist.

Tipp: Wenn Sie die Batterie 10-15 Minuten vorladen, benötigt die Batterie wesentlich weniger Startstrom.

Achtung: Wird die max. Startdauer von 10 sek. Überschritten, können die Sicherungen durchbrennen bzw. Schäden am Fahrzeug entstehen!

Achtung: Die Polklemmen dürfen sich nicht berühren.

Achtung: Der Batterielader verfügt über eine

Überlastschutzsicherung. Wichtig: Das Auswechseln von Sicherungen (Abb. 3/4),

die nicht mit denen des Gerätes übereinstimmen, kann zu Sach- oder Personenschaden führen. Das Auswechseln von Sicherungen darf nur bei gezogenem Netzkabel erfolgen!

Sicherheitshinweise für die Bedienung

• Alle Sicherheits- und Schutzvorrichtungen müssen ordnungsgemäß eingebaut und an ihrem Platz sein, bevor die Maschine eingeschaltet werden darf.

• Anlassversuche bei Fahrzeugen mit entladenen oder schadhaften Batterien sind untersagt, da dies zur Beschädigung des Gerätes führen würde.

• Anlassversuche der Batterie in der „Ladestellung“ statt „Starthilfe“ können das Amperemeter beschädigen und den Überlastschutz auslösen.

• Bevor Sie den Hauptschalter betätigen, vergewissern Sie sich, dass das Ladegerät richtig angeschlossen ist.

• Warnung! Wenn sie Zweifel haben. Lassen Sie sich vor dem Einsatz von einem Fachmann in einem autorisierten Service-Center helfen.

• Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen haben.

• Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise.

• Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Schritt-für-Schritt-Anleitung

Laden

1. Batterielader anschließen.

2. Ladefunktion einstellen (min/1).

3. Batterielader einschalten.

4. Netzkabel anschließen.

5. Batterie wird geladen. (max. 10 Stunden)

Starten

1. Batterielader anschließen.

2. Startfunktion einstellen. (Abb.3/6).

3. Netzkabel anschließen.

4. Batterielader einschalten, sofort dann das Fahrzeug starten.

5. Sobald das Fahrzeug angesprungen ist, den Startvorgang sofort unterbrechen und den Batterielader ausschalten und abklemmen.

Störungen-Ursachen-Behebung

ACHTUNG: IMMER ZUERST DIE ÜBERLASTUNGSSICHERUNGEN ÜBERPRÜFEN !

Überlastschutzschalter:

1. Die rote Zange an den Pluspol und die schwarze Zange an den Minuspol schließen.

2. Den Kontakt beseitigen und die Sicherungen überprüfen.

3. Niedrigere Ladestufe wählen.

4. Ist die Leistungsaufnahme der Batterie zu hoch, wird empfohlen, die Batterie von einem Kfz-Elektriker laden zu lassen und im Anschluss unter häufigem Gebrauch des Batterieladegeräts das Ladungsniveau hoch zu halten oder sich ein leistungsfähigeres Batterieladegerät zu besorgen. Die Batterie von einem Fachmann kontrollieren lassen. Batterie auswechseln

Zu starker Ladestrom bei Ladebeginn.

1. Achtung: wenn der Ladestrom noch nach 15 - 20 Minuten hoch ist, kann das bedeuten, dass die Ladung nicht hält. Die Batterie von einem Fachmann kontrollieren lassen. Batterie auswechseln

Zu schwacher Ladestrom.

1. ggf. probieren, die Ladestromregulierung höher einzustellen

Amperemeterzeiger berührt den niedrigsten Skalastand.

1. Die Batterie von einem Fachmann kontrollieren lassen. Batterie auswechseln.

2. Sicherstellen, dass die Netzspannung der vorgesehenen Spannung entspricht.

Amperemeter zeigt nicht an.

1. Klemmen säubern und die Zangen wieder anbringen.

2. Von einem Fachmann kontrollieren lassen. Batterie auswechseln.

3. Funktionstüchtigkeit des Batterieladegeräts an einer anderen Batterie in einwandfreiem Zustand prüfen.

Ursachen der Überlastung

1. Falscher Anschluss der Zangen an die Batterie.

2. Ein versehentlicher oder indirekter Kontakt der Zangen miteinander.

3. Die Batterie ist völlig bzw. stark entladen.

4. Die Batterie ist völlig entladen und hat eine höhere Kapazität als das Batterieladegerät Leistung aufbringen kann.

5. Batterie ist schadhaft oder beschädigt (beispielsweise Kurzschluss interner Elemente)

Inspektion und Wartung

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

• Benutzen Sie zur Reinigung der Kunststoffteile einen feuchten Lappen. Keine Reinigungsmittel, Lösungsmittel oder spitze Gegenstände verwenden.

• Befreien Sie die Belüftungsöffnung und bewegliche Teile nach jedem Gebrauch von festsitzendem Staub mit einer weichen Bürste oder einem Pinsel.

• Schmieren Sie regelmäßig die Räder!

Sicherheitshinweise für die Inspektion und Wartung

Nach jedem Gebrauch

Belüftungsöffnungen und bewegliche Teile von Staub befreien

Regelmäßig

Bewegliche Metallteile ölen. (Mehrzwecköl)

Regelmäßig

Überprüfen Sie alle Schrauben ob diese fest angezogen sind.

Please read carefully these operating instructions before putting the machine into operation.

A.V. 2 Reprin ts , even partial, are subject to approval. Technical changes reserved..

Do you have any technical questions? Any claim? Do you need any spare parts or operating instructions?

We will quickly help you and without needles bureaucracy at our web pages at www.guede.com in the Servicing part. Please help us be able

to help you. In order to identify your device in case of claim we need the serial No., product No. and year of production. All thi s data can be found on the type label. Please enter it here for future reference:

Serial No.________________________________Product No.:__________________________Year of production______________________

Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com

Devise

Battery Charger V 421 C

Professional charger for charging, high-rate charging and starting of vehicles. Mobile due to big wheels and practical handle.

Scope (Fig. 1+2)

1. Wheels

2. Axle

3. Screws

4. Wheels covers

5. Handle

6. Charger

Description of Unit (Fig. 3)

1. connection 12 V

2. ground

3. connection 24 V

4. cut-out fuse

5. ammeter

6. Charging/start tap changer

EC Declaration of Conformity

We,

Güde GmbH & Co. KG Birkichstraße 6 74549 Wolpertshausen Germany

hereby declare the conception and construction of the belowmentioned devices correspond - at the type of construction being launched - to appropriate basic safety and hygienic requirements of EC Directives.

In case of any change to devices not discussed with us the Declaration expires.

Marking of devices: V 621 C product No: 85075

Appropriate EC Directives:

2006/95 EG 2004/108 EG

Harmonised standards used:

EN 60335-2-29:2004 EN 60335-1/A13:2008 EN 62233:2008 EN 55014-1:2006 EN 55014-2/A2:2008 EN 61000-3-2:2006 EN 61000-3-3:2008 EN 61000-3-11:2000

Date/producer signature: 13.03.2011 Angaben zum Unterzeichner: Mr. Arnold,

executive officer

Technical Documentation: J. Buerkle FBL; QA

* The appliance meets EN 61000-3-11 requirements and is subject to special connection conditions. That means that use on optionally selected connection points is inadmissible. The appliance can lead to occasional voltage fluctuations under unfavourable power conditions. The appliance is only designated to be used for connection points not exceeding the maximum allowed impedance of Z = 0,233 Ω. As a user, you must make sure your connection point on which you want to use the appliance meets the above-mentioned requirements – after agreement with your electricity supplier if necessary.

Guarantee

The guarantee solely covers inadequacies caused by material defect or manufacturing defect. Original payment voucher with the sales date needs to be submitted for any claim in the guarantee period.

The guarantee does not cover any unauthorised use such as appliance overloading, use of violence, damage as a result of any unauthorised interference or caused by foreign items. Failing to follow the operating and assembly instructions and common wear are also not included in the guarantee.

General Safety Regulations

This instruction manual should be read carefully before the initial use of the unit. If in doubt with regard to connection and operation, contact the manufacturer (servicing department).

Observe the instructions below carefully to provide for a high degree of safety:

Warning: Do not operate unless with current

protection (FI) fitted! Caution!

• Keep your workplace clean and tidy. Messy workplace and disorder on the table increase the risk of accident and injury.

• Mind the conditions of the environment you work in. Do not use electric tools in moist and wet surroundings. Provide for sufficient lighting. Do not expose the electric tools to the rain or high atmospheric moisture. Do not switch on in an area containing inflammable liquids or gases.

• Do not admit any strangers to the machine. Visitors and bystanders, children and the sick in particular keep at a sufficient distance from your workplace.

• Provide for safe storage of the tools. The tools that are not in current need should be stored at a dry unapproachable or an elevated place.

• Watch out for the cable. Do not pull the cable. To unplug, always grasp at the plug. Keep the cable at a safe distance from sources of heat, oil and sharp edges.

• Provide against unintentional switching. Always make sure that the tool switch is in OFF position before plugging in.

• When working outdoors, use special extension cables. To work outdoors, special extension cables are

needed, mark in the appropriate way.

max

• Always remain concentrated. Mind what you are doing. Use common sense. Do not use electrical tools

when feeling tired. .

• Watch out for damaged parts. Check out the unit before use. Are some parts damaged? If the damage is

slight, reconsider whether the unit is able of perfect and safe operation.

• Prevent any electrical shock. Avoid any contact of your body with grounded articles, e.g. water piping, heating radiators, stoves and fridges.

• Use approved parts only. For maintenance and repairs, use genuine spare parts only. The spare parts may be obtained from an authorised servicing centre.

• Warning! Use of accessories and additional parts other than those recommended in the operating manual may present a threat for persons and things.

Initial Operation Safety Instructions

• Before starting set-up or maintenance of the unit, disconnect it from the source.

Connect the charger until the power supply, if all

the settings and the terminals are properly connected.

• Having removed the packing, make sure that the condition of the unit and any of its component is perfect.

• Unwind the power cable completely and put it so the pole terminals cannot get in touch with each other.

• If necessary, use an extension cable to extend the power cable; it must be of the same cross section as the power cable. Never use cable of smaller cross section.

• Keep the clamps, terminals and upper surface of the battery clean, if necessary, use the wire brush to clean the battery terminals. In this way, a good electrical contact will be provided and better charging efficiency secured.

• Never mix connections poling! ( (-) black; (+) red )

• The charging voltage should be same as that shown on

the battery i; the value is equal to the number of cells of a storage battery multiplied by two (3 cells = 6 V; 6 cells = 12 V; 12 cells = 24 V).

• Before charging, put the unit on a stable base and make sure that noting will prevent air flow through the respective holes. A good cooling system must be guaranteed.

• Do not charge more batteries at a time.

• The battery closure should be removed after cleaning

the terminals not to have dust and dirt falling in the tubs.

• Provide for the electrolyte covering the plates up to the height of 4-5 mm at least, If necessary, add distilled water that may be obtained at shops for this purpose.

• In the course of charging, explosive gases develop abstain from smoking and naked fire or sparks.

•

• Never charge standard and maintenance-free batteries

• Never recharge disposable batteries.

• Leave sufficient ventilation space behind the unit.

• Follow the manufacturer’s instructions.

• Check ion the right level of the acid Kin battery. .

• Always check whether condition of the power cable and

• The unit should not be exposed to weather effects –

• Do not use the unit bare footed. Do not touch the unit

• Never unplug by pulling the cable.

• Prevent unauthorised persons or children from using the

•

The batteries should be charged in well ventilated

spaces. The charger is prohibited for use inside a vehicle or closed car bonnet.

jointly.

clamping cable is perfect. If the power cable is damaged, have it replaced at a specialist’s.

snow and rain. with wet or damp hands or feet .

unit.

Apply in use, always gloves and eye protection and

be alert when working with acid!

Do not leave the switched-on unit unattended, it

could become a source of risk.

• If you do repairs of safety or protection devices, they should be refit immediately after the job is completed.

• Injuries prevention regulations effective at a place of particular use and any other generally recognised safety rules must be known and observed.

• The safety devices should be checked on before the use of unit. Make sure that even the parts, which are slightly damaged seemingly, may work properly. .

• Unless otherwise stated in this manual, repairs and replacement of damaged components and safety devices should be done at an authorised servicing centre.

• Have any damaged switches replaced at an authorised servicing centre.

• This unit complies with any respective safety provisions. The repairs are allowed to be done by skilled electricians at authorised servicing centres only. Only genuine spare parts may be used. A risk of injury is imminent if the regulation is not observed.

Behaviour in case of emergency

Provide necessary first aid treatment corresponding to the injury nature and seek qualified medical help as soon as possible. Protect the injured person from other injuries and calm him/her down. First aid kit must always be available

in the place of your work in case of accident in accordance with DIN 13164. Material taken out of the first aid kit needs to be supplemented right away. If help is needed, please provide the following details:

1. Place of accident

2. Accident nature

3. Number of injured persons

4. Injury type

Meaning of Symbols

Symbols shown below are used throughout this manual and/or on the unit:

Product Safety:

Product compliance with respective EU standards

Bans:

General ban (in combination with

another pictograph)

No pulling the cable

Precaution:

Warning/caution Beware of hazardous voltage

Warning against caustic

substances

Commands:

Read operating manual before use Use protection gloves

Use vision protection aids

There is protective insulation on

the unit.

Do not use the unit in rain

Environment Protection:

Wastes to be disposed of in a

professional manner not to harm

the environment.

Cardboard packaging to be

collected for recycling.

Faulty and/or disposed of

electrical/electronic appliances to

be collected by authorised salvage

places.

Packaging:

Protect from moisture Keep Up

Interseroh

Technical Data :

Power connection Maximum output

Min. protection Charging voltage

Battery capacit Max. effective charging current

Weight

Assigned Use

Starting charger to charge, quick-acting charging and vehicle start up. Large wheels enable good travel. Lead battery: onboard electronics will get damaged at batteries connected to the vehicle if started for more than 7-10 seconds. Lead acid batteries to be used only.

Residual Electrical Hazards Direct electrical contact

Defective cable one plug may cause an electrical shock injury.

Have the defective cables and plugs replaced at a specialist’s. Use the unit on a connection equipped with a current protection (FI).

Indirect electrical contact A risk of injury by conductive parts with open or defective parts of the unit

Disconnect the unit from the source of power to maintain it. Operate with a current protection only.

Insufficient Lighting of Workplace Insufficient lighting always present a high safety risk.

Always provide for sufficient lighting when working with the unit.

Disposal

Disposal instructions are illustrated in the form of pictograms on the device or packaging. Description of the pictograms is given in "Identification" chapter.

Disposal of transport packaging Packaging protects the device against damage during transport. Packaging materials are usually selected according to their effect on environment and disposal methods and can therefore be recycled. Returning of the packaging back to circulation saves resources and costs for packaging disposal. Parts of the packaging (e.g. foil, styropor) may be dangerous for children. Risk of suffocation! Keep these parts of the packaging out of reach of children and dispose as soon as possible.

Qualification

No special qualification is required for use of the unit except for detailed direction by a professional.

Minimum Age

Only persons above 16 years of age are allowed to work with the unit. . Exempted from the provision is the use of the juvenile trainees if they work in the course of their professional training with an aim to obtain the skill under trainer supervision

Training

Use of the unit requires adequate lesson by a professional or the use of the manual only . Special training is not required.

Technical Data

Connector: 230 V~50 Hz Charging voltage at start: 12 V/24 V Max. input when starting: 9000 W Charging rms current: 70 A Charging arithmetic current: 50 A Starting current (0 V) app.: 500 A Starting current (1.5 V) app.: 300 A Min. protection: 16 A Auxiliary fuse: 100 A Rated capacity: 20-800 Ah. Weight: 23 kg

Transportation and Storage

• If putting the unit away for a prolonged storage, it should be cleaned thoroughly.

• Protect the unit from weather effects with a tarpaulin, carton etc.

Assembly and Initial Operation (Fig. 4+5)

Screw on the handle according to (Fig. 4).

Put the axle through the charger (Fig. 1/2). Fit the supplied safety rings on. Mount the wheels (Fig. 1/1) on the axle and secure them with safety rings (Fig . 5).

Put the wheels covers (Fig. 1/4) on.

Operation

Unplug before any adjustment and set up.

Charging (Fig .3)

• Connect the charger to the battery to be recharged

• Always connect the black cable first, to the negative pole.

Connect the red pole cable to the positive pole.

The battery should be completely disconnected from the

vehicle before getting down to charging.

• Always set the charger at the lowest charging degree (min/1).

• Now, plug in and control the charging degrees upwards until charging current equal to ca 10% of the battery capacity is displayed.

• Charging degrees may be increased by falling charging current.

• Do not disconnect the battery from terminals later than 3-5 hours after charging is finished.

•

Notice. The charging current indicator will not

come back to zero after charging is finished.

Charging Time

• The charging time always depends on the battery status (nearly charged, half-charged or completely discharged)

• To recover a battery that is normally in use 2 – 4 hrs are sufficient, while for full recharging 8-10 hrs are needed.

•

Charging time should not be exceeded (10 hrs

max.).

High-rate charging

4-6 levels allow high-rate charging that must in any case be limited by a timer.

- Connect the battery (see the “Handling“ chapter).

- Set the charging level optionally to 4-6 and read the

charging current on the ammeter.

- Set the timer to the required charging time (max. 60 minutes).

Start-up Assistance

• CAUTION! At the startup process can overvoltages arise, the on-board electronics could damage their vehicle. Please discuss with your automotive specialist.

• Connect the batteries as shown in part “Charging” and leave it connected to the vehicle!

• On principle, two persons should always start up a vehicle with chargers.

• The charger on max. Performance are: Switching stage 2 (Fig. 3, 7) and "boost" (Fig. 3, 8).

• The first person shall push the Start button on the charger (Fig.3, 9). The other one shall immediately start the ignition, max. 9-10 sec.

• As the vehicle starts up, stop starting immediately

• If the attempt to start fails, wait about 5 minutes for the

charger to get cooled and only then begin another attempt to start.

Tip: If you change the battery for 10-15 minutes to subpoena requires much less battery power startup.

Warning: The fuses may burn through and the

vehicle damaged if the starting time is more than 10 s.

Note: The terminals may not touch.

Notice: The charger is equipped with overload

protection. IMPORTANT NOTICE!: Replacement fuses, the resistance

values (Fig. 3,5) of which are dirrerent from the plate values, may cause material and personal damage. The fuses replacement should not be done unless the mains cable is unplugged

Operator Safety Instructions

• Any safety and protection devices must be fitted in

place before switching the unit on.

• It is forbidden to attempt starting vehicles, the batteries of which are discharged or damaged as that would result in damaging the unit.

• Any attempts to start in position “charging” instead of “starting” could damage the ammeter and start the overload protection.

• Before pressing the main switch, make sure that the unit is connected correctly.

• Warning! If in doubt, consult a specialist in an authorized servicing centre.

• Do not use the unit until you have read the manual carefully.

• Observe all the safety regulation in this manual.

• Be responsible to the others.

Step-by-step Instruction

Charging

1. Connect the charger .

2. Set the charging function up (min/1).

3. Switch the charger on .

4. Plug in .

5. Battery is being charged. (max. 10 hrs)

Starting

1. Connect the charger .

2. Set the starting up (Fig.3/6).

3. Connect to the mains ě.

4. Switch the charger on and start the vehicle immediately.

5. Jas soon as the vehicle is up, stop starting and switch off

and disconnect the charger.

Troubles-Causes-Troubleshooting

Notice: Always check the overload protection first! Overload circuit-breaker:

1. Connect the red clamp to the positive pole and the black

one to the negative pole.

2. Remove the contact and check the fuses.

3. Set the charger at the lowest charging degree. .

4. If the battery power input is too high, it is recommended

to have the battery charging done by a skilled electrician and to keep the level of charge high by frequent charging or to get a more powerful charger. Have the battery checked by a specialist. Replace the battery.

Too heavy charging current at the beginning of charging

1. Watch out the charging current if it is high even after 15 -

20 minutes, it may mean that the charge would not hold Have the battery checked at a specialist’s. Replace the battery.

Too weak charging current .

1. Try to adjust the charging current control higher.

Ammeter pointer touches the lowest position of the scale

1. Have the battery checked at a specialist. Replace the

batteries

2. Ensure that the mains voltage is equal to the desired

value

Ammeter does not indicate.

1. Clean the terminals and put the clamp on again.

2. Have it checked at a specialist´s . Replace the battery.

Check on the charger working ability on a perfect

charged battery.

Overload Causes

1. Mixing up the poles when connecting the clamp to the

battery

2. The battery is heavily or completely discharged.

3. Battery is completely discharged and its capacity is

higher than the charger power

4. Battery is damaged or defective (internal elements short

circuit).

Inspections and Maintenance

Unplug before any work on the unit.

• Use a wet cloth to clean the plastic parts. Do not use detergents, solvents and sharp articles.

• Use a soft brush or a paint brush to remove the settled dust from the vent and moving parts.

• Lubricate the wheels regularly!

Inspections and Maintenance Safety Instructions

After every use

Clean the vents and moving parts from dust

Regularly

Oil the moving metal parts (multi-purpose oil)

Regularly

Check all the screws to see if they are tight.

Avant de mettre l’appareil en marche, veuillez lire attentivement le mode d’emploi.

A.V. 2 Toute réimpression, même partielle, nécessite une autorisation. Modifications techniques réservées.

Vous avez des questions techniques ? Une réclamation ? Vous avez besoin de pièces détachées ou d’un mode d’emploi ?

Nous vous aiderons rapidement et sans bureaucratie inutile par l’intermédiaire de nos pages Web www.guede.com dans la rubrique

Service. Aidez-nous pour que nous puissions vous aider. Pour identifier votre appareil en cas de réclamation, nous avons besoins du numéro

de série, numéro de produit et l’année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique. Pour avoir ces informations toujours à porté de main, veuillez les inscrire ici :

Numéro de série___________________________Numéro de produit :_____________________Année de fabrication __________________

Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com

Appareil

Chargeur de batteries V 621 C

Chargeur de batteries professionnel pour chargement, chargement rapide et démarrage de véhicules. Mobile grâce aux roues de grande taille et à la poignée pratique.

Contenu (fig. 1+2)

1. roues

2. axe

3. vis

4. Caches des roues

5. poignée

6. chargeur

Description de l’appareil (fig. 3)

1. raccord 12 V

2. mise à la terre

3. raccord 24 V

4. fusible de coupe-circuit

5. ampèremètre

6. Commutateur de chargement/démarrage graduel

Déclaration de conformité CE

Nous,

Güde GmbH & Co. KG Birkichstraße 6 74549 Wolpertshausen Germany

Déclarons par la présente que les appareils indiqués cidessous répondent du point de vue de leur conception, construction ainsi que de leur réalisation mise sur le marché, aux exigences fondamentales correspondantes des directives de la CE en matière de sécurité et d’hygiène. Cette déclaration perd sa validité après une

modification de l’appareil sans notre approbation préalable.

Description de l’appareil: V 621 C Numéro d’article: 85075

Directives CE applicables :

2006/95 EC 2004/108 EC

Normes harmonisées utilisées :

EN 60335-2-29:2004 EN 60335-1/A13:2008 EN 62233:2008 EN 55014-1:2006 EN 55014-2/A2:2008 EN 61000-3-2:2006 EN 61000-3-3:2008 EN 61000-3-11:2000

Date/Signature du fabricant: 13.03.2011

Titre du Signataire: Monsieur Arnold Gérant

Documentation technique: J. Buerkle FBL; QA

* La machine répond aux exigences de EN 61000-3-11 et est soumis aux conditions particulières de branchement. Cela signifie que l’utilisation sur des points de branchement choisis librement est interdite. Lors des conditions défavorables, la machine peut engendrer des variations de tensions temporaires. La machine est destinée uniquement à l’utilisation sur des points de branchement qui ne dépassent pas l’impédance maximale autorisée Z

= 0,233 Ω.

max

En tant qu’utilisateur, vous devez assurer, éventuellement après accord avec votre fournisseur d’énergie, que le point sur lequel vous souhaitez utiliser la machine, réponde à l’exigence indiquée cidessus.

Garantie

La garantie concerne exclusivement les imperfections provoquées par le défaut du matériel ou le défaut de fabrication. En cas de réclamation pendant la durée de la garantie, il est nécessaire de joindre l’original du justificatif d’achat avec la date d’achat.

La garantie n’inclut pas une utilisation incompétente telle que surcharge de l’appareil, utilisation de la force, endommagement par intervention étrangère ou objets étrangers. Le non respect du mode d’emploi et du mode de montage ainsi que l’usure normale ne sont pas non plus inclus dans la garantie.

Consignes générales de sécurité

Avant d’utiliser l’appareil, lisez complètement la notice. Si vous avez des doutes sur le branchement et la manipulation de l’appareil, contactez le fabricant (service après-vente).

AFIN D’ASSURER UN GRAND DEGRÉ DE SÉCURITÉ, RESPECTEZ LES CONSIGNES SUIVANTES :

Attention : Utiliser uniquement avec un FI

(interrupteur de protection contre le courant de défaut)! ATTENTION !

• Maintenez votre lieu de travail en ordre. Le désordre sur le lieu de travail et l’établi augmente des risques d’accidents et de blessures.

• Prenez en considération les conditions atmosphériques. N’utilisez pas les outils et les

appareils électriques dans un milieu humide ou mouillé. Assurez un éclairage suffisant. N’exposez pas les outils électriques à la pluie ou à un taux d’humidité élevé. Ne mettez pas les outils électriques en marche à proximité des liquides ou des gaz inflammables.

• Empêchez l’accès à l’appareil aux personnes étrangères. Éloignez les visiteurs, les spectateurs, en

particulier les enfants, les personnes malades ou faibles, de votre lieu de travail.

• Assurez un rangement sûr des outils. Rangez les outils que vous n’utilisez pas à un endroit sec, si possible en hauteur ou fermez-les de façon à ce qu’ils soient inaccessible aux autres personnes.

• Surveillez le câble d’alimentation. Ne tirez pas sur le câble. Ne l’utilisez pas pour retirer la fiche de la prise. Éloignez-le des sources de chaleur, de l’huile et des bords tranchants.

• Évitez la mise en marche involontaire de l’appareil. Avant de brancher la fiche à la prise, vérifiez que l’interrupteur de l’appareil se trouve en position „arrêt“.

• Pour les travaux à l’extérieur, utilisez uniquement des câbles de rallongement spéciaux. Pour les

travaux extérieurs, utilisez des câbles de rallongement spéciaux adéquats marqués de façon correspondante.

• Soyez attentifs. Faites attention à ce que vous faites. Utilisez le bon sens. N’utilisez pas les appareils électriques si vous êtes fatigués.

• Faites attention aux pièces endommagées. Vérifiez l’appareil avant de l’utiliser. Certaines pièces sont endommagées ? En cas d’un endommagement léger, réfléchissez si l’appareil peut fonctionner sûrement et parfaitement.

• Protégez-vous de l’électrocution. Évitez le contact physique avec les objets mis à la terre, par exemple, conduites d’eau, corps de chauffe, réchauds et réfrigérateurs.

• Utilisez uniquement les pièces détachées autorisées. Lors de l’entretien et des réparations,

utilisez uniquement les pièces détachées adéquates. Pour cela, adressez-vous au service après-vente autorisé.

• Avertissement ! L’utilisation des accessoires et des pièces supplémentaires non recommandés explicitement dans cette notice peut représenter un danger pour des personnes et des objets.

Consignes de sécurité relatives à la première mise en service

• Avant de procéder au réglage ou à l’entretien, retirez la fiche de la prise.

Branchez le chargeur avant de l'alimentation, si tous les paramètres et les Polklemmen sont correctement raccordés.

- Après avoir retiré l’appareil de l’emballage, vérifiez si l’appareil et toutes ces pièces sont en parfait état.

- Déroulez complètement le câble et placez le de façon à ce que les pinces polaires ne se touchent pas.

- Si nécessaire, prolongez le câble d’alimentation avec une rallonge avec la même section, n’utilisez pas de câbles avec section plus petite.

- Maintenez les pinces et la surface supérieure de la batterie propre, si nécessaire, nettoyez les pinces à l’aide d’une brosse métallique, ceci permet de créer un bon contact électrique et d’augmenter l’efficacité du chargement.

- N’inversez jamais les pôles des pinces! ((-) Noir, (+) rouge)

- Le voltage de charge du chargeur doit être identique au voltage nominal indiqué sur la batterie ; cette valeur correspond au nombre d’élément de l’accumulateur multiplié par deux (3 éléments = 6 V; 6 éléments = 12 V; 12 éléments = 24 V).

- Posez l’appareil avant le chargement sur un support stable et veillez à ce que rien n’empêche la circulation d’air par les orifices. Une ventilation doit être assurée.

- Ne chargez pas plusieurs batteries en même temps.

- Retirez les fermetures des batteries seulement après le

nettoyage des bornes, de façon à ce la poussière ou autres impuretés ne tombent dans les bacs.

- Veillez à ce que l’électrolyte couvre les plaques jusqu’à la hauteur de 4 à 5 mm au minium ; si nécessaire, ajoutez de l’eau distillée disponible dans les magasins.

1. Des gaz explosifs se forment pendant la phase de chargement, par conséquent, évitez de fumer et de manipuler le feu ouvert ou de créer des étincelles.

Chargez les batteries uniquement dans des endroits bien ventilés, il est interdit d’utiliser le chargeur de batterie dans le véhicule ou sous le capot fermé du véhicule.

3. Ne chargez jamais en même temps une batterie standard et une batterie sans entretien.

4. Ne chargez jamais les batteries à usage unique.

5. Laissez un espace suffisant derrière l’appareil pour la ventilation.

6. Respectez les consignes du fabricant.

7. Contrôlez le niveau de l‘acide dans la batterie.

8. Contrôlez l’état du câble d’alimentation et du câble de contact. Si le câble d’alimentation est endommagé, faites-le remplacer dans les plus brefs délais par un spécialiste.

9. L’appareil ne doit pas être exposé aux influences atmosphériques, telles que neige ou pluie.

10. N’utilisez jamais l’appareil si vous êtes pieds nus. Ne touchez pas l’appareil avec les mains ou les pieds humides ou mouillés.

11. Ne retirez jamais la fiche de la prise en tirant sur le câble.

12. Interdisez aux enfants et aux personnes non autorisées d’utiliser l’appareil.

13.

Appliquer en cours d'utilisation, toujours des gants et des lunettes de protection et d'être vigilant lorsque vous travaillez avec de l'acide

Ne laissez pas l’appareil en marche sans

surveillance, il pourrait devenir une source de danger.

• Après avoir effectué les travaux d’entretien et de réparations des dispositifs de protection et de sécurité, il est nécessaire de les remonter immédiatement.

• Il est absolument indispensable de connaître les règles de sécurité en vigueur sur le lieu de travail, ainsi que toutes les autres règles de sécurité générales.

• Avant d’utiliser l’appareil, contrôlez le dispositif de sécurité. Assurez-vous que les pièces semblant légèrement endommagées fonctionnent parfaitement.

• Si la notice ne stipule pas autrement, les pièces et les dispositifs de sécurité endommagés doivent être réparés ou remplacés par un atelier agréé.

• Faites réparer les interrupteurs endommagés dans un service après-vente agréé.

• Cet appareil est conforme à tous les règlements de sécurité correspondants. Les réparations doivent être effectuées uniquement par un électricien qualifié dans un atelier de réparations agréé en utilisant des pièces détachées d’origine. Le non respect de cette consigne peut engendrer des risques d’accidents.

Conduite en cas d’urgence

Effectuez les premiers gestes de secours et appelez rapidement les premiers secours. Protégez le blessé d’autres blessures et calmez-le.

Pour des raisons de risque d’accident, le lieu de travail doit être équipé d’une armoire à pharmacie selon DIN

13164. Il est nécessaire de compléter immédiatement le

matériel pris dans l’armoire à pharmacie. Si vous appelez les secours, fournissez les renseignements suivants:

1. Lieu d‘accident

2. Type d‘accident

3. Nombre de blessés

4. Type de blessure

Explication des symboles

Dans la notice et/ou sur l’appareil figurent les symboles suivants:

Sécurité du produit:

Produit répond aux normes

correspondantes de la CE

Appareil équipé d’une isolation de

protection

Interdictions :

Interdiction générale (en

combinaison avec un autre

pictogramme)

Ne pas utiliser sous l a pluie

Défense de tirer sur l e câble

Avertissement :

Avertissement/attention

Avertissement – matières

caustiques

Consignes :

Lisez la notice avant l’utilisation.

Portez des lunettes de protection

Protection de l’environnement :

Avertissement: tension électrique dangereuse

Utilisez des gants de protection

Liquidez les déchets de manière à

ne pas nuire à l’environnement.

Déposez l’emballage en carton

au dépôt pour recyclage.

Déposez les appareils électriques ou électroniques défectueux et/ou

destinés à liquidation au centre de

ramassage correspondant.

Emballage :

Protégez de l’humidité Sens de pose

Interseroh

Caractéristiques techniques :

Fiche de contact Courant d’entrée maximal

Protection minimale Tension de charge

Capacité de batterie

Poids

Utilisation de l’appareil en conformité avec la destination

Chargeur de batterie pour le chargement, le chargement rapide et le démarrage de véhicules. Les grandes roues permettent un déplacement facile. Batterie au plomb : un démarrage de durée supérieure à 7-10 secondes avec la batterie peut endommager l’électronique de bord. Utilisez uniquement des batteries au plomb-acide.

Courant de charge effectif

maximal

Dangers résiduels et mesures de protection

Contact électrique direct Câble ou fiche défectueux peut provoquer une électrocution.

Faites remplacer un câble ou une fiche endommagé par un spécialiste. Utilisez l’appareil uniquement avec un interrupteur contre le courant de défaut (FI).

Contact électrique indirect Blessures provoquées par des pièces conductrices des pièces de construction ouvertes ou défectueuses.

Avant tout entretien, retirez la fiche de la prise. Utilisez l’appareil uniquement avec un interrupteur contre le courant de défaut (FI).

Éclairage local insuffisant Un éclairage insuffisant représente un grand risque.

Assurez toujours un éclairage suffisant lors de la manipulation de l’appareil.

Opérateur

L’opérateur doit lire attentivement la notice avant d’utiliser l’appareil.

Qualification

Mis à part l’instruction détaillée par un spécialiste, aucune autre qualification spécifique n’est requise.

Âge minimal

L’appareil peut être utilisé uniquement par des personnes de plus de 16 ans. Exception faite des adolescents manipulant l’appareil dans le cadre de l’enseignement professionnel sous la surveillance du formateur.

+ 33 hidden pages

Guede 85075 instructions [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
