Leckage-Punktsensor 7313
Sensor zur Umgebungsüberwachung von GUDE-Geräten mit Industrieklemmen-Anschluss
Der Leckage-Punktsensor 7313 erlaubt die Raumüberwachung
hinsichtlich möglicher Überfl utungsereignisse mit leitfähigen
Flüssigkeiten wie bspw. Süßwasser und Salzwasser. Die freien
Kabelenden des Sensors werden einfach mit den entsprechenden freien Industrieklemmen-Eingängen des GUDE-Produkts
verbunden. Dank angeschlossenem Kabel mit 2,5 m Länge ist
Zubehör & Sensoren

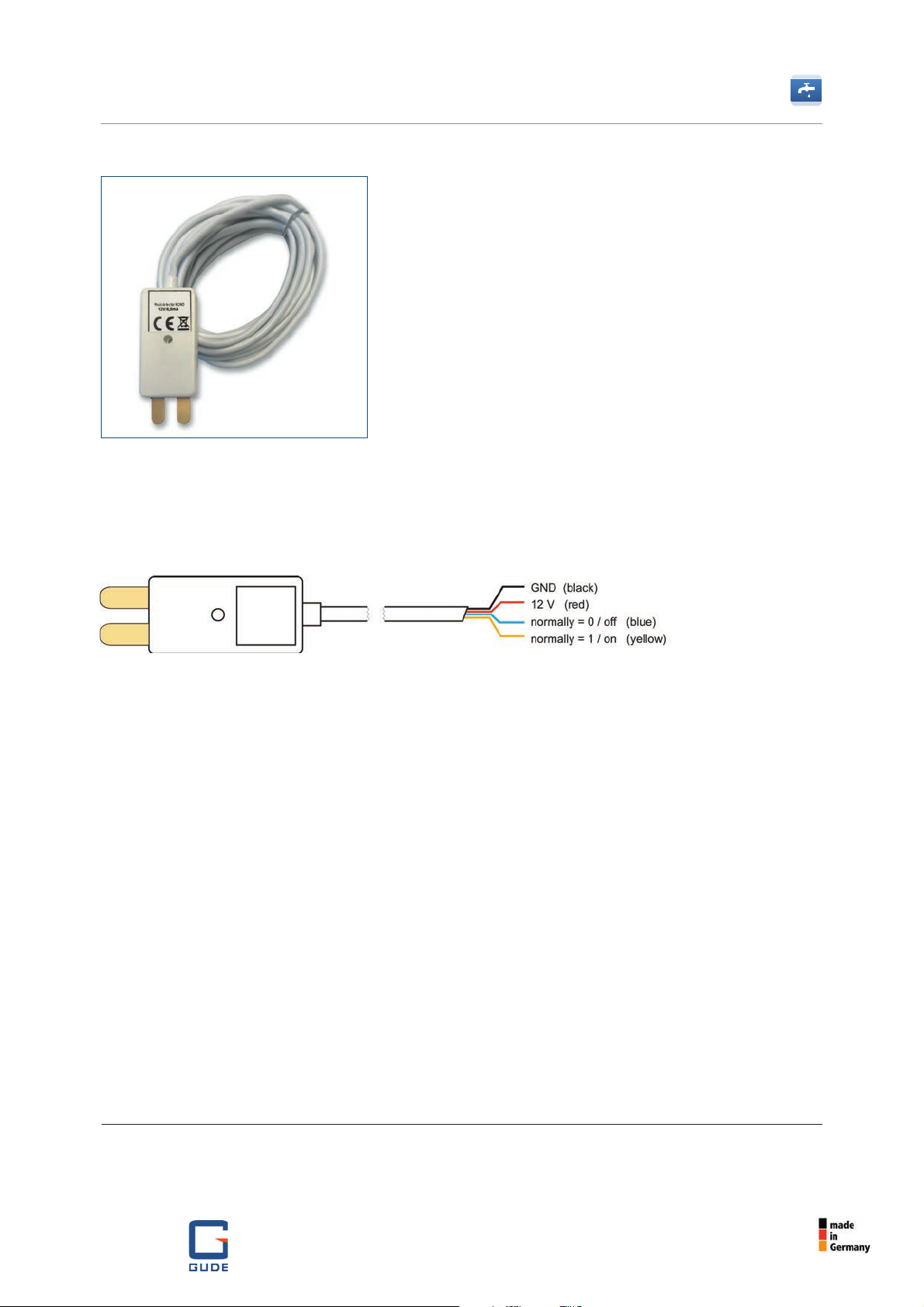

Leckage-Sensor 7313 mit 2,5 m Kabel
Das 4-adrige Alarmkabel wird dabei wie folgt angeschlossen:
eine schnelle und einfache Platzierung des Sensors möglich. Im
Leckagefall wird durch Benetzung der beiden Elektroden mit
einer leitfähigen Flüssigkeit ein Signal an das angeschlossene
GUDE-Produkt gegeben, welches eine entsprechende Alarmmeldung auslöst.
Im Überschwemmungsfall, wenn die beiden Elektroden durch Flüssigkeit benetzt werden, wird das blaue
Kabel mit GND verbunden und das Gelbe davon getrennt. Im trockenen Zustand ist es umgekehrt: Das gelbe
Kabel wird mit GND verbunden und das Blaue getrennt.
Leistungsmerkmale
• Leckage-Sensor zur Überschwemmungsüberwachung
• Einfache Inbetriebnahme über Anschluss an Industrieklemmen
Bestell-Nr. Produkt Merkmale Geeignet für
7313 Leckage-Punktsensor 7313 Kompaktes Kunststo gehäuse mit zwei Leckage-
Zinken, Betrieb unter 12 V, 4-adriges Kabel (2,5 m)
Technische Daten
• Kunststo gehäuse, LxBxH: 40 x 20 x 10 mm
• Durchmesser Befestigungsloch: 3 mm
• Länge Metallzungen: 13 mm
• Länge des 4-adrigen Kabels: 2,5 m
• Gewicht mit Kabel: ca. 56 g
• Betriebstemperatur: -10 - 40 °C
• Betriebsspannung: 12 V DC
• Ausgang: max. 200 mA
Expert Net Control 2111 / 2191
Expert Sensor Box 7214
05/2018
