Güde 55210 User guide

Page 1

Translation of the original instructions Column drill Traduction du mode d’emploi d’origine Perceuse à colonne Traduzione del Manuale d’Uso originale Trapano a colonna Vertaling van de originele gebruiksaanwijzing Kolomboormachine Překlad originálního návodu k provozu Sloupová vrtačka Preklad originálneho návodu na prevádzku Stĺpová vŕtačka

Az eredeti használati utasítás fordítása Rúdfúró

GSB 20 LASER/500W

55209

GÜDE GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen Deutschland

Page 2

DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.

ENGLISH Please read the instructions carefully before starting the machine.

FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service

ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.

NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.

CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.

SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.

MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

POLSKI Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją obsługi.

Page 3

INBETRIEBNAHME STARTINGUP THE MACHINE MISE EN SERVICE MESSA IN FUNZIONE

INBEDRIJFSTELLING UVEDENÍ DO PROVOZU UVEDENIE DO PREVÁDZKY ÜZEMBE HELYEZÉS

UVEDBA V POGON | URUCHOMIENIE ___________________________________________________5

Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG |

English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE |

Français CARACTÉRISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION |

Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREZZA |

Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM |

Cesky TECHNICKÉ ÚDAJE | POUŽITÍ V SOULADU S URČENÍM | BEZPEČNOSTNÍ POKYNY |

Slovensky TECHNICKÉ ÚDAJE | POUŽITIE PODĽA PREDPISOV | BEZPEČNOTNÉ POKYNY |

Magyar MŰSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI

Polski DANE TECHNICZNE | ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM | WSKAZÓWKI DOTYCZĄCE

SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG _______________________________ 17

MAINTENANCE | GUARANTEE _______________________________ 22

CONSIGNES DE SÉCURITÉ | ENTRETIEN | GARANTIE _______________________________________ 27

MANUTENZIONE | GARANZIA ______________________________________________________ 32

VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE _______________________________________ 35

ÚDRŽBA | ZÁRUKA ______________________________________________________________ 42

ÚDRZBA | ZÁRUKA _______________________________________________________________________ 47

UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS _____________________________________________52

BEZPIECZEŃSTWA | KONSERWACJA | GWARANCJA _______________________________________ 57

SAFETY INSTRUCTIONS |

EG-Konformitätserklärung

Dichiarazione di conformità alla norme UE | EU-conformiteitverklaring | Prohlášení o shodě EU | Vyhlásenia o zhode EU EU-

Megfelelőségi nyilatkozat | EV-izjave o skladnosti | Deklaracja zgodności WE

EU Declaration of Conformity | Certicat de conformité aux directives européennes

___________________________________________ 62

Page 4

6 7

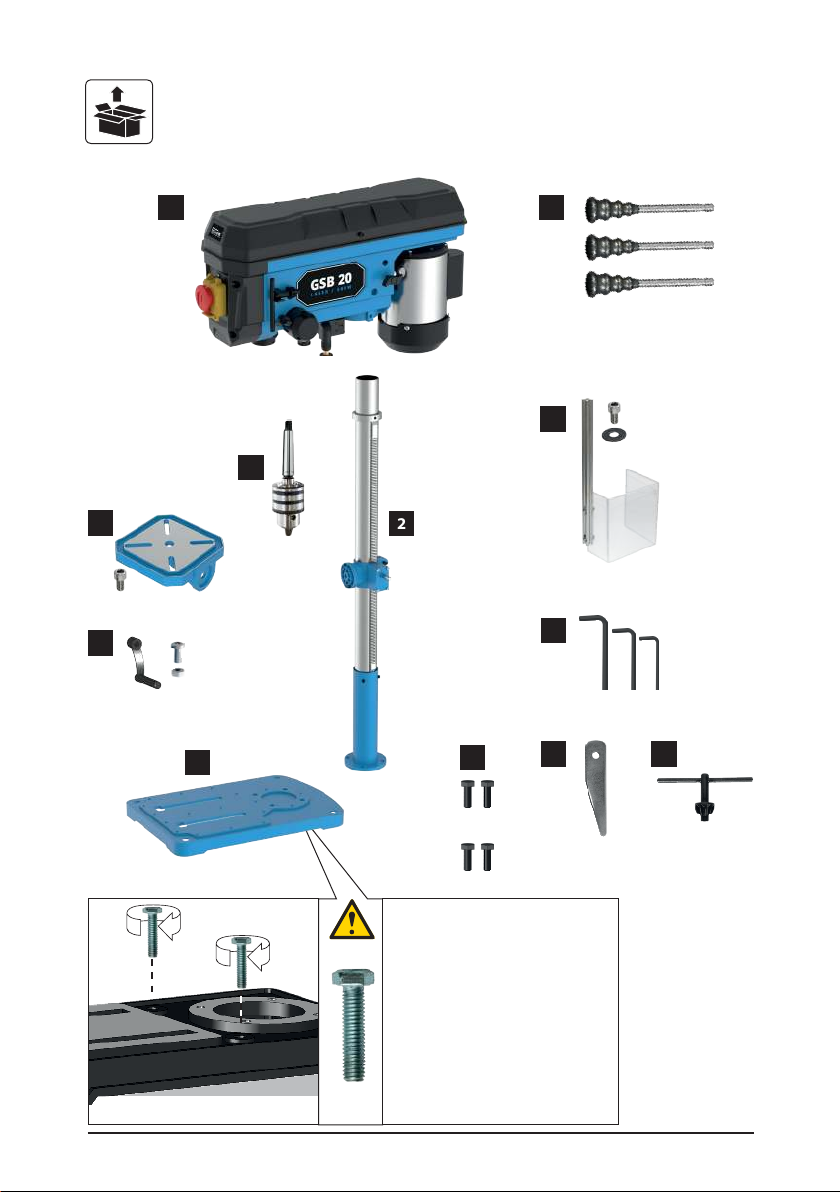

Im Lieferumfang nicht enthalten.

Not included in standard equipment. Ces pièces ne font pas partie de la livraison. On incluso nella dotazione standard. Wordt niet meegeleverd. V dodávce neobsaženo. Ingår ej i leveransomfånget. Não incluído no eqipamento normal. Neobsahuje štandardná výbava. Nem tartozéka a készüléknek. U opsegu isporuke nije sadržano. Не е включено в обема на доставката. Nu este inclus în echipamentul standard Nie należy do zakresu dostawy.

Page 5

DE EN FR

IT NL CZ SK HU

Montage

Assembly Assemblage Montaggio Montage Montáž Montáž Szerelés

Montaż

2-4

Inbetriebnahme

Starting-up the machine

mise en service

Messa in funzione

Inbedrijfstelling

Uvedení do provozu

Uvedenie do prevádzky

Üzembe helyezés

Betrieb

Operation

Fonctionnement

Esercizio

Gebruik

Provoz

Prevádzka

Üzemeltetés

Wartung

Maintenance

Entretien

Manutenzione

Onderhoud

Údržba

Údrzba

Karbantartás

Uruchomienie

5 - 6

Eksploatacja

7-13

Konserwacja

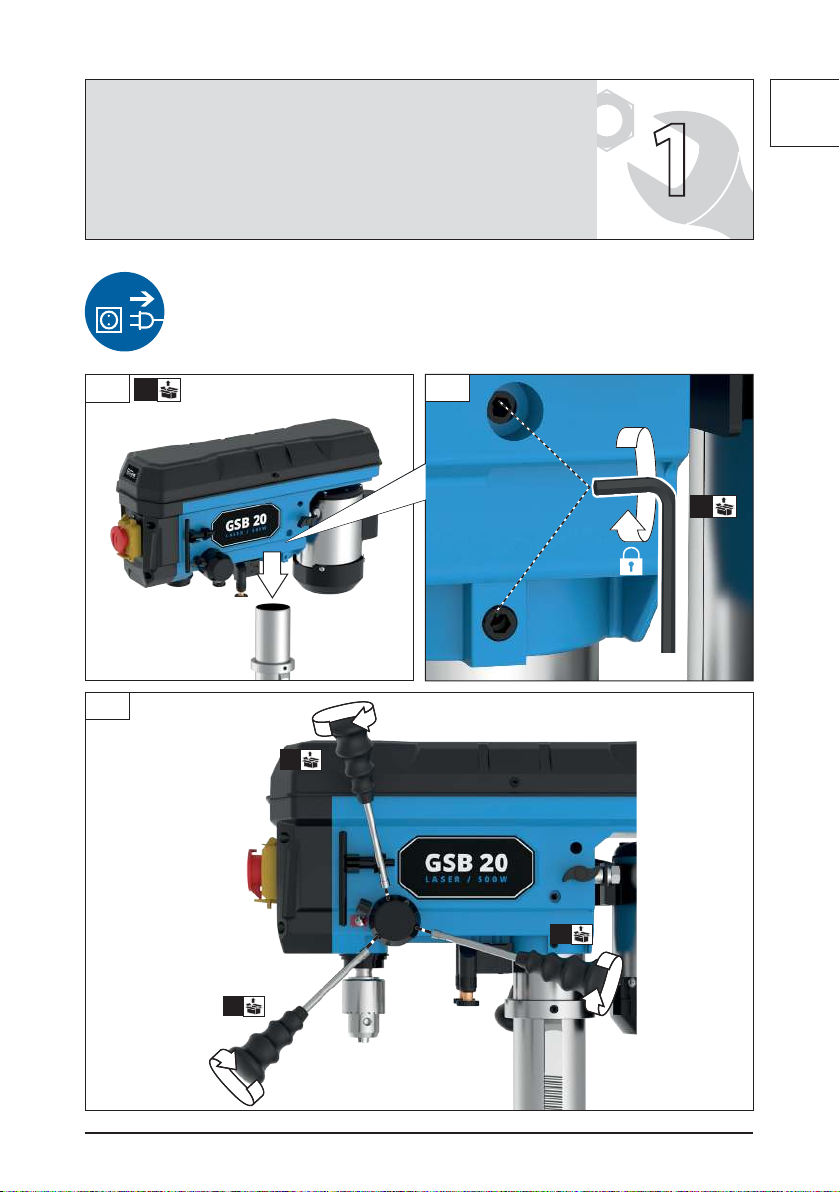

Page 6

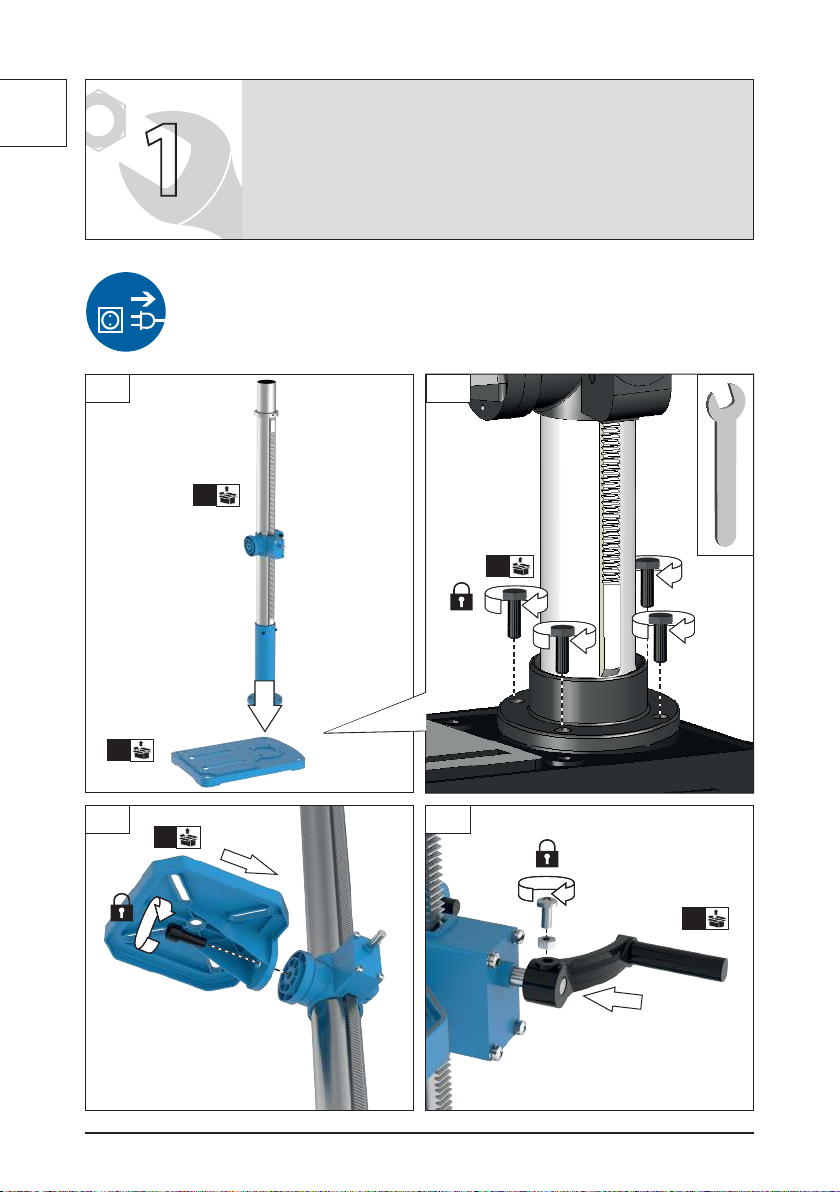

Montage

Assembly

Assemblage

Montaggio

Montage

1 2

SK HU

Montáž Montáž Szerelés

Montaż

3 4

Page 7

DE EN FR

IT NL CZ SK HU

Montage

Assembly Assemblage Montaggio Montage Montáž Montáž Szerelés

Montaż

Page 8

DE EN FR

IT NL CZ SK HU

Montage

Assembly Assemblage Montaggio Montage Montáž Montáž Szerelés

Montaż

8 9

Page 9

Montage

Bohrspindeldrehzahl

Assembly

Spindle speed

Assemblage

Vitesse de rotation de la broche

Montaggio

Numeri di giri mandrino

Montage

Spiltoerental

Montáž

Počet otáček vřetena

Montáž

Počet otáčok vretena

Szerelés

Orsó fordulatszáma

Montaż

Prędkość wrzeciona wiercenia

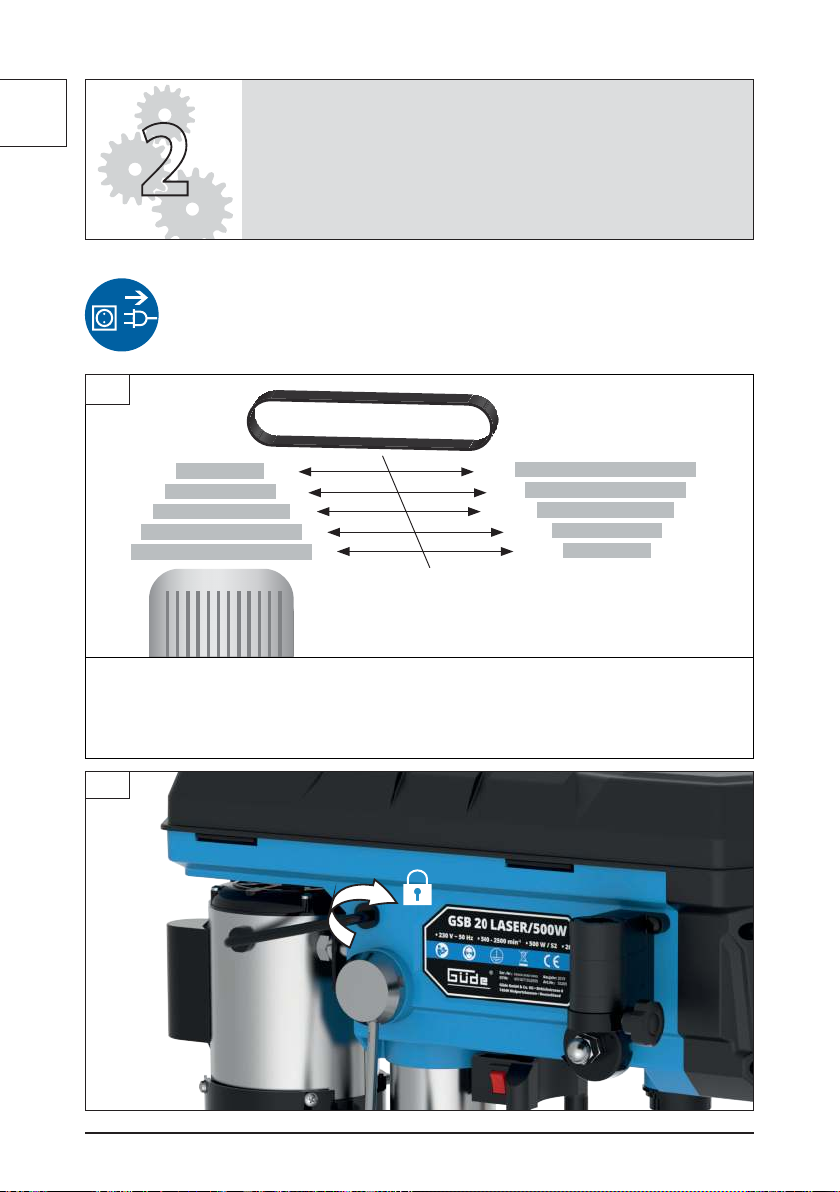

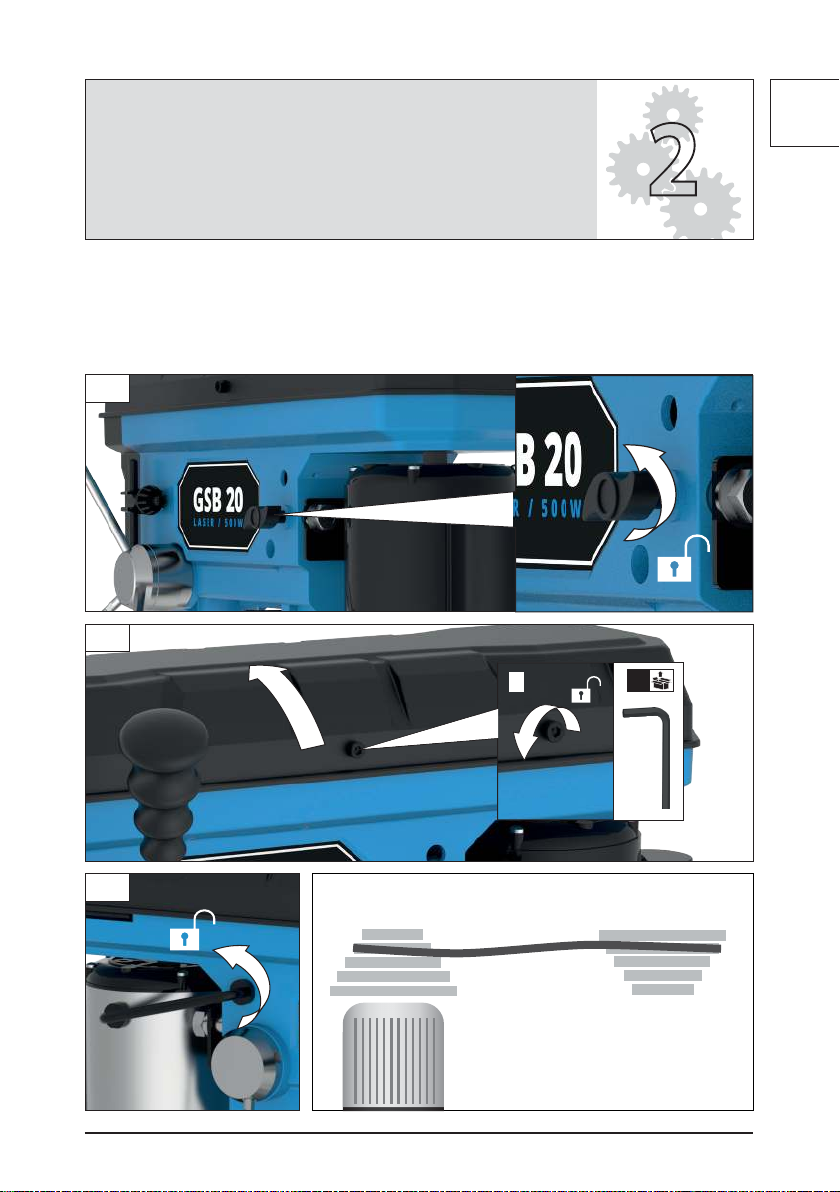

Page 10

Montage

Bohrspindeldrehzahl

Assembly

Spindle speed

Assemblage

Vitesse de rotation de la broche

Montaggio

Numeri di giri mandrino

Montage

Spiltoerental

Montáž

Počet otáček vřetena

Montáž

Počet otáčok vretena

Szerelés

Orsó fordulatszáma

Montaż

Prędkość wrzeciona wiercenia

A: 2600 min-1B: 1750 min-1C: 1220 min-1D: 890 min-1E: 600 min

-1

Page 11

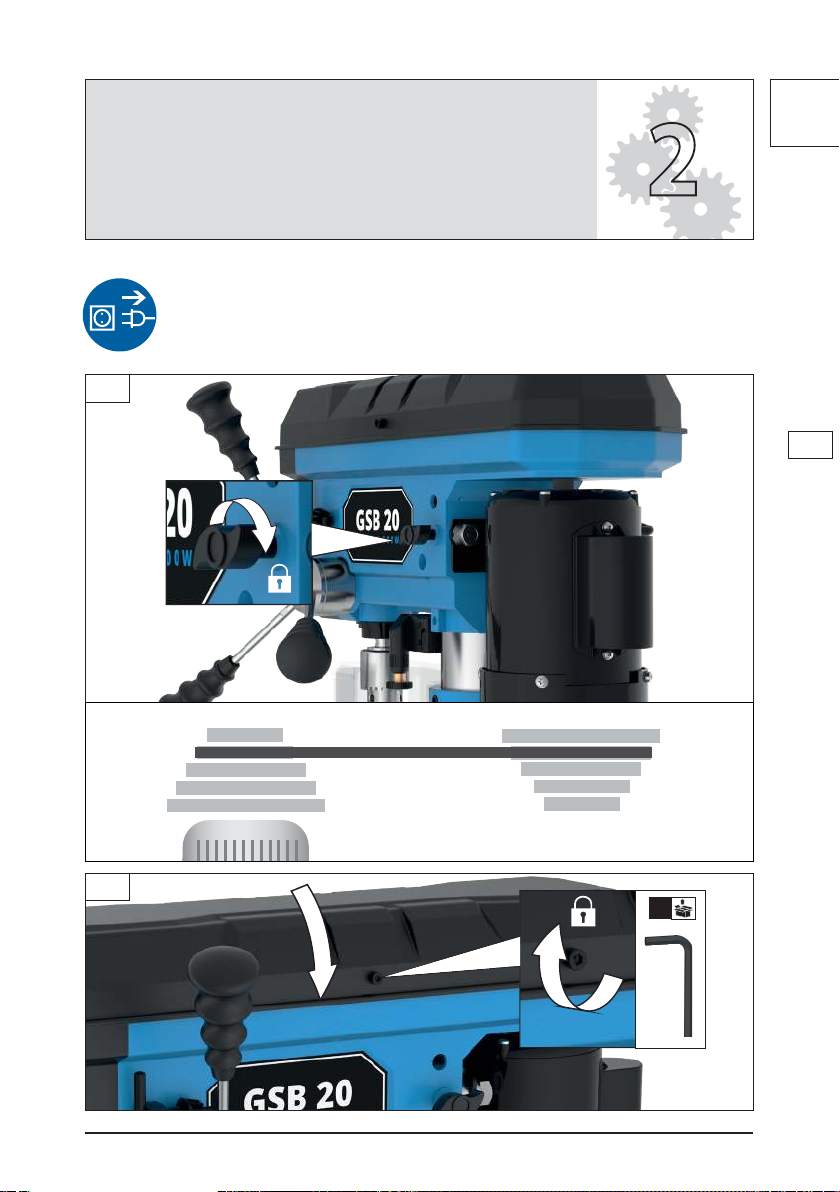

Montage

Bohrspindeldrehzahl

Assembly

Spindle speed

Assemblage

Vitesse de rotation de la broche

Montaggio

Numeri di giri mandrino

Montage

Spiltoerental

Montáž

Počet otáček vřetena

Montáž

Počet otáčok vretena

Szerelés

Orsó fordulatszáma

Montaż

Prędkość wrzeciona wiercenia

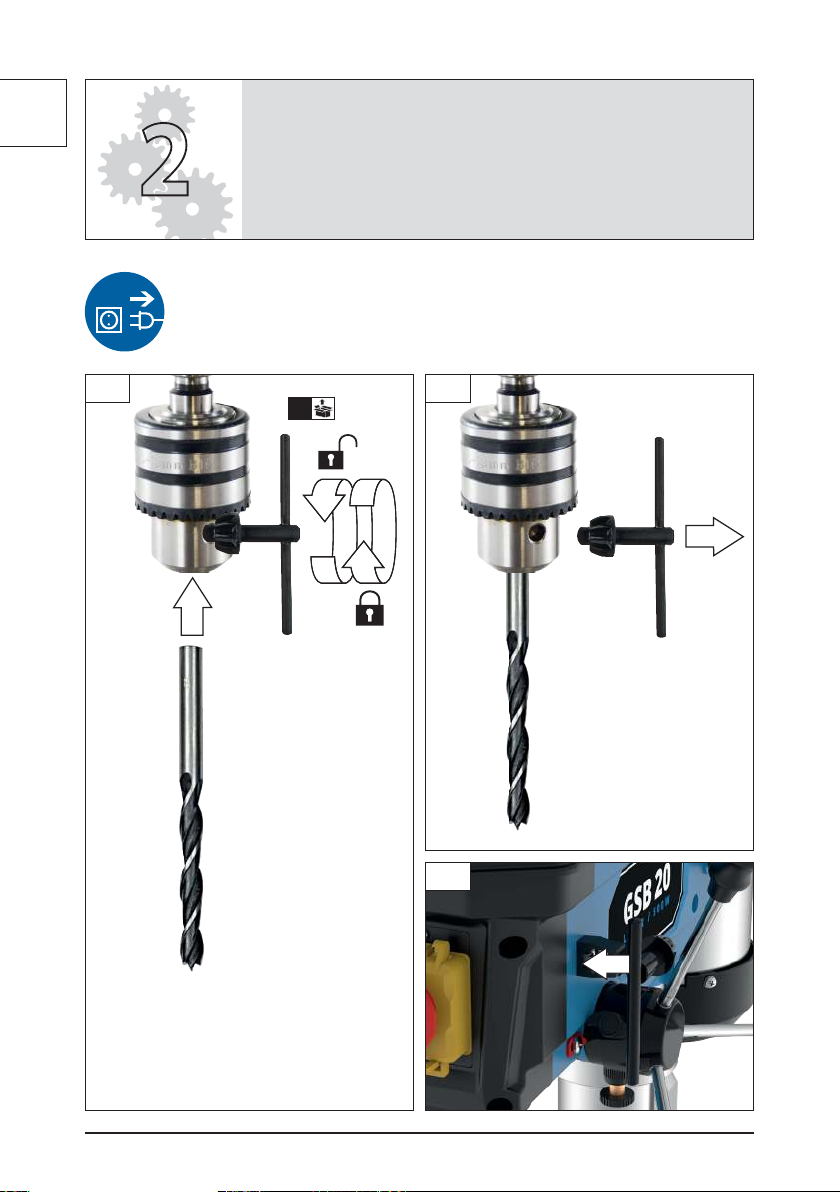

Page 12

Montage

Bohrer einspannen

Assembly

Clamp drill

Assemblage

Clamp perceuse

Montaggio

Morsetto Trapano

Montage

Klem Boor

Montáž

1 2

Upínací Vrtačka

Montáž

Upínacie Drill

Szerelés

Bilincs Fúrjon

Montaż

Mocowanie wiertła

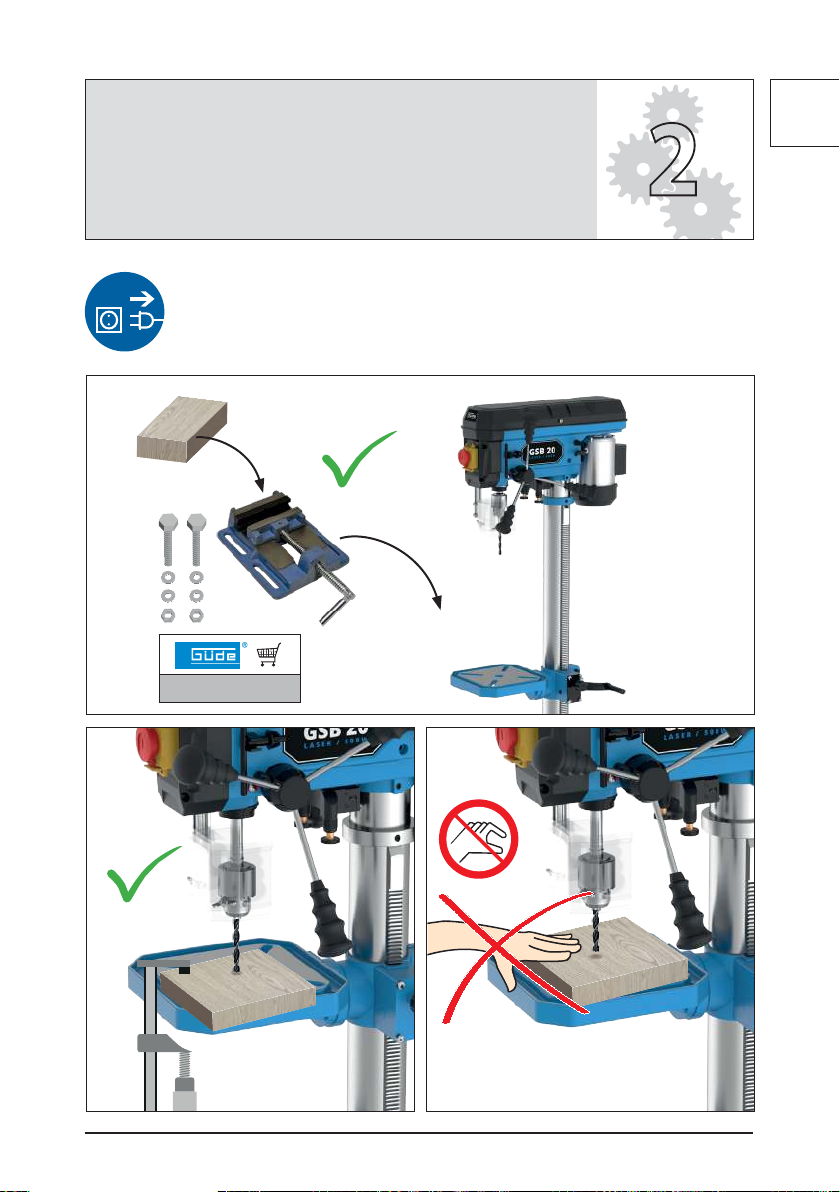

Page 13

Montage

Werkstück einspannen

Assembly

Clamp the workpiece

Assemblage

Fixez la pièce

Montaggio

Fissare il pezzo

Montage

Werkstuk inspannen

Montáž

Upněte obrobek

Montáž

Upnite obrobok

Szerelés

Fogja be a munkadarabot

38319 / 38320 / 38321

Montaż

Mocowanie przedmiotu obrabianego

Page 14

Montage

Betrieb

Assembly

Operation

Assemblage

Fonctionnement

Montaggio

Esercizio

Montage

Gebruik

Montáž

Provoz

Montáž

Prevádzka

Szerelés

Üzemeltetés

TEST

Montaż

Eksploatacja

Mikroschalter

Microswitch

Micro-interrupteur

Microinterruttore

Microschakelaar

Mikrospínač

Mikrokapcsoló

Mikroprzełącznik

Page 15

Montage

Betrieb

Assembly

Operation

Assemblage

Fonctionnement

Montaggio

Esercizio

Montage

Gebruik

Montáž

Provoz

Montáž

Prevádzka

Szerelés

Üzemeltetés

5 mm

Montaż

Eksploatacja

Page 16

Montage

Betrieb

Assembly

Operation

Assemblage

Fonctionnement

Montaggio

Esercizio

Montage

Gebruik

Montáž

Provoz

Montáž

Prevádzka

Szerelés

Üzemeltetés

Montaż

Eksploatacja

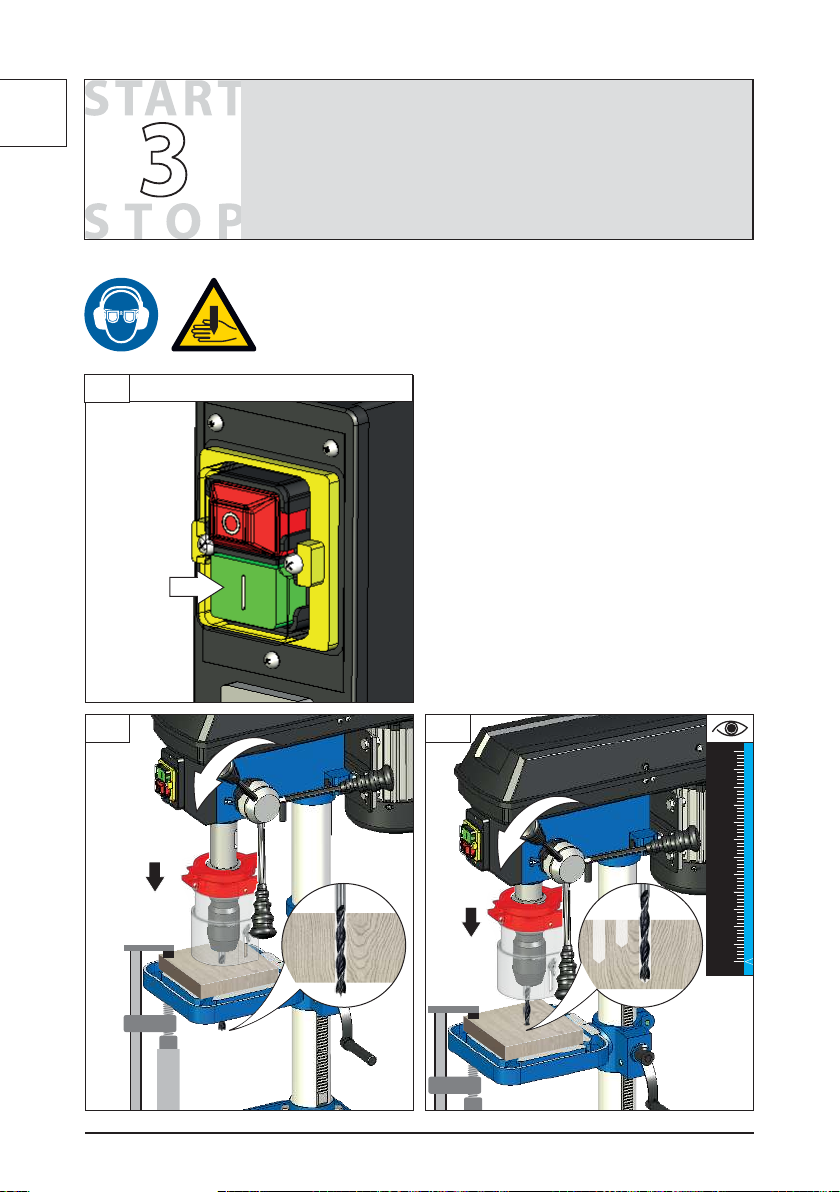

START

max.

50 mm

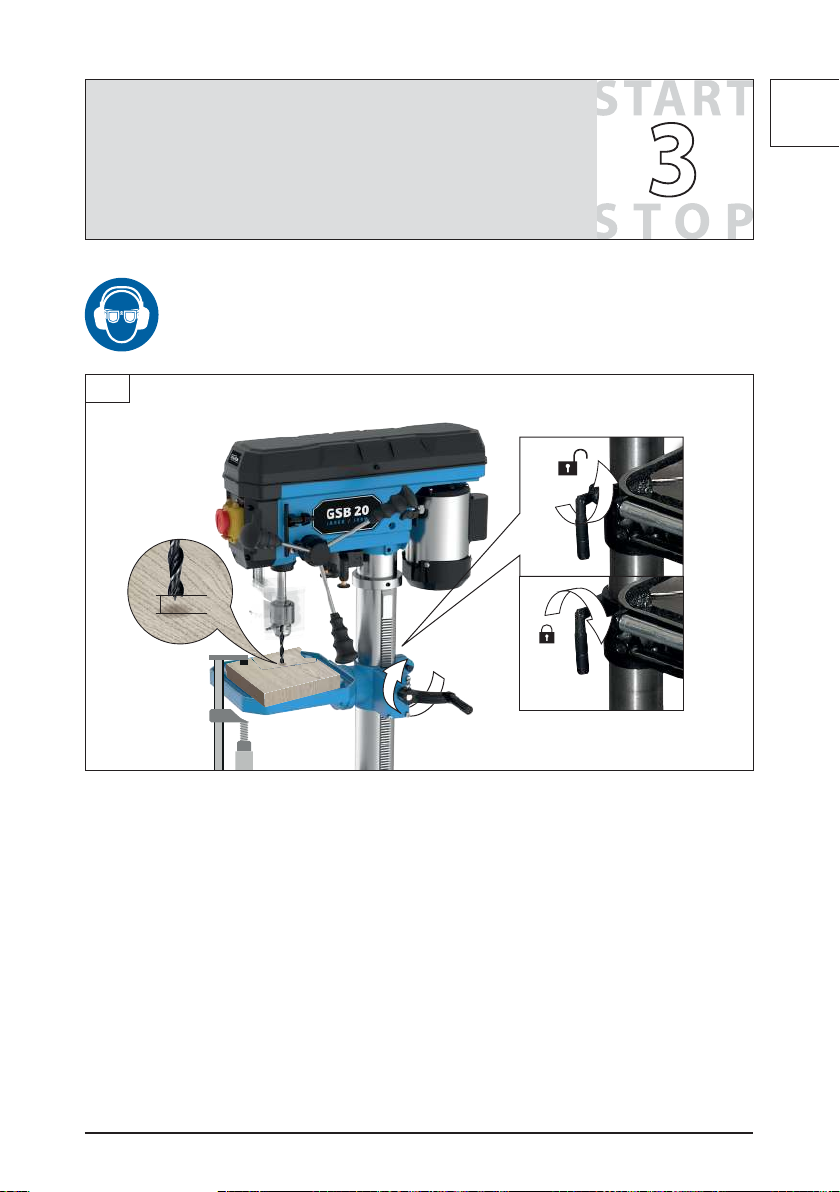

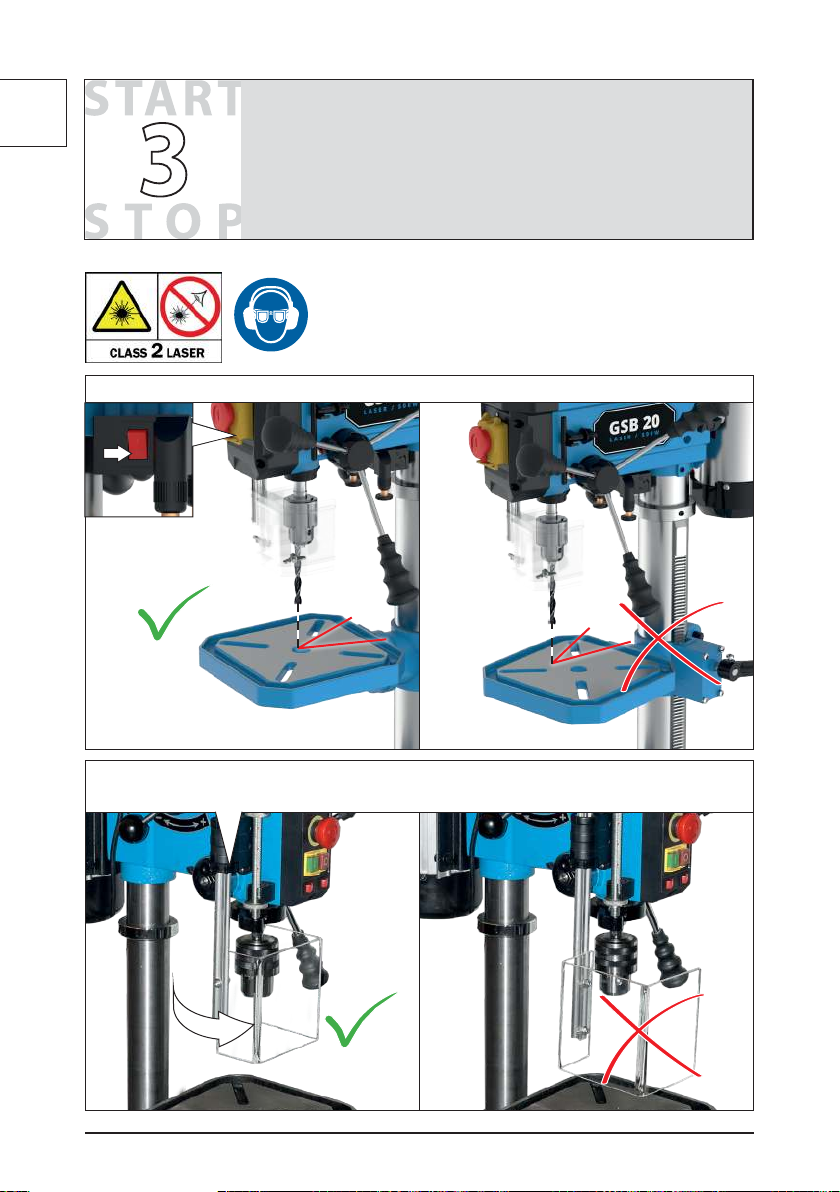

Page 17

Montage

Betrieb

Assembly

Operation

Assemblage

Fonctionnement

Montaggio

Esercizio

Montage

Gebruik

Montáž

Provoz

Montáž

Prevádzka

Szerelés

Üzemeltetés

Montaż

Eksploatacja

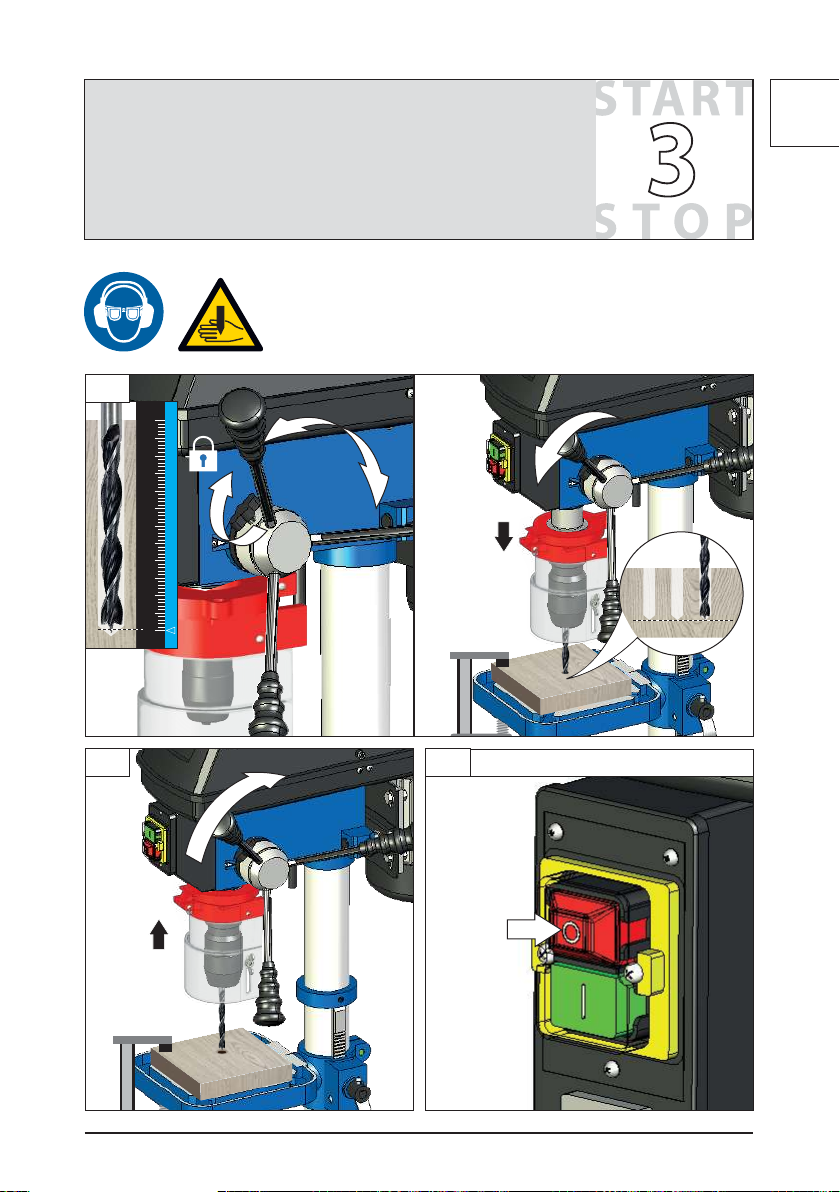

STOP

Page 18

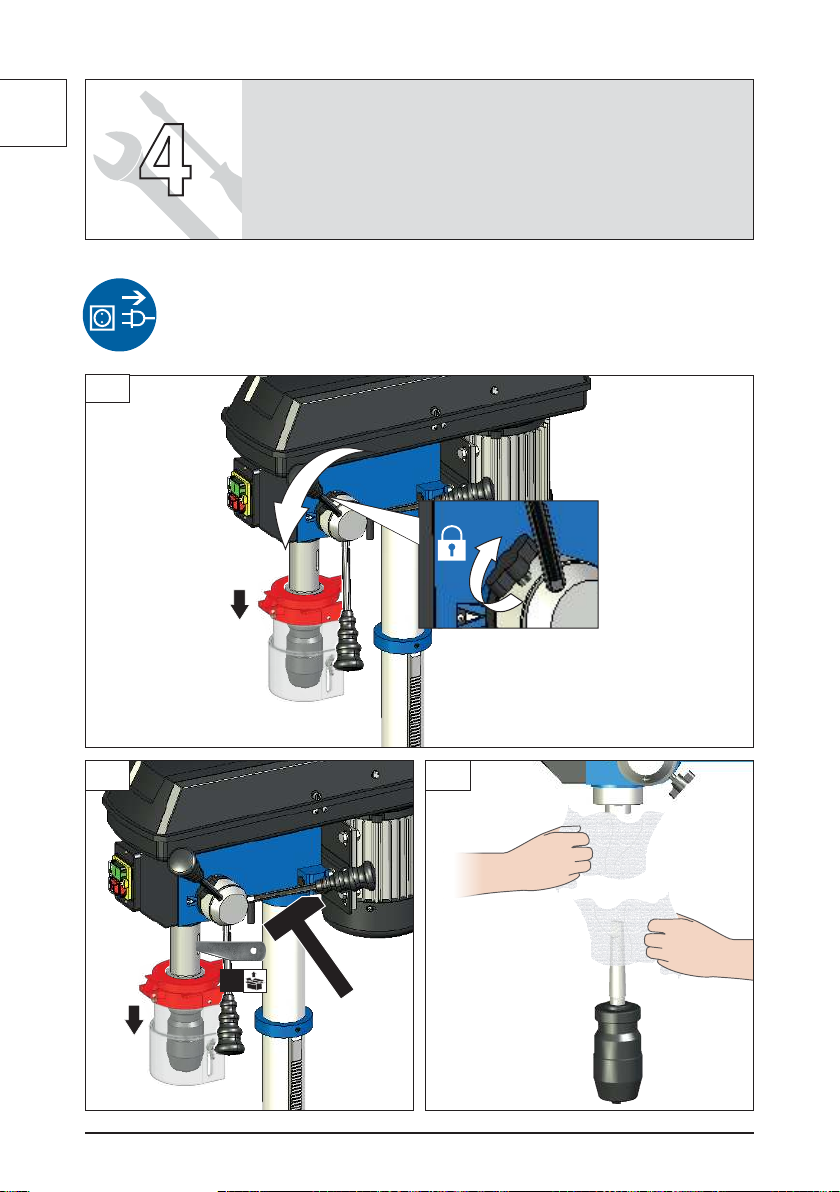

Montage

Spindelarretierung

Assembly

Spindle lock

Assemblage

Blocage de la broche

Montaggio

Blocco del mandrino

Montage

Asvergrendeling

Montáž

Aretace vřetena

Montáž

Aretácia vretena

Szerelés

Tengelyreteszelés

Montaż

Blokada wrzeciona

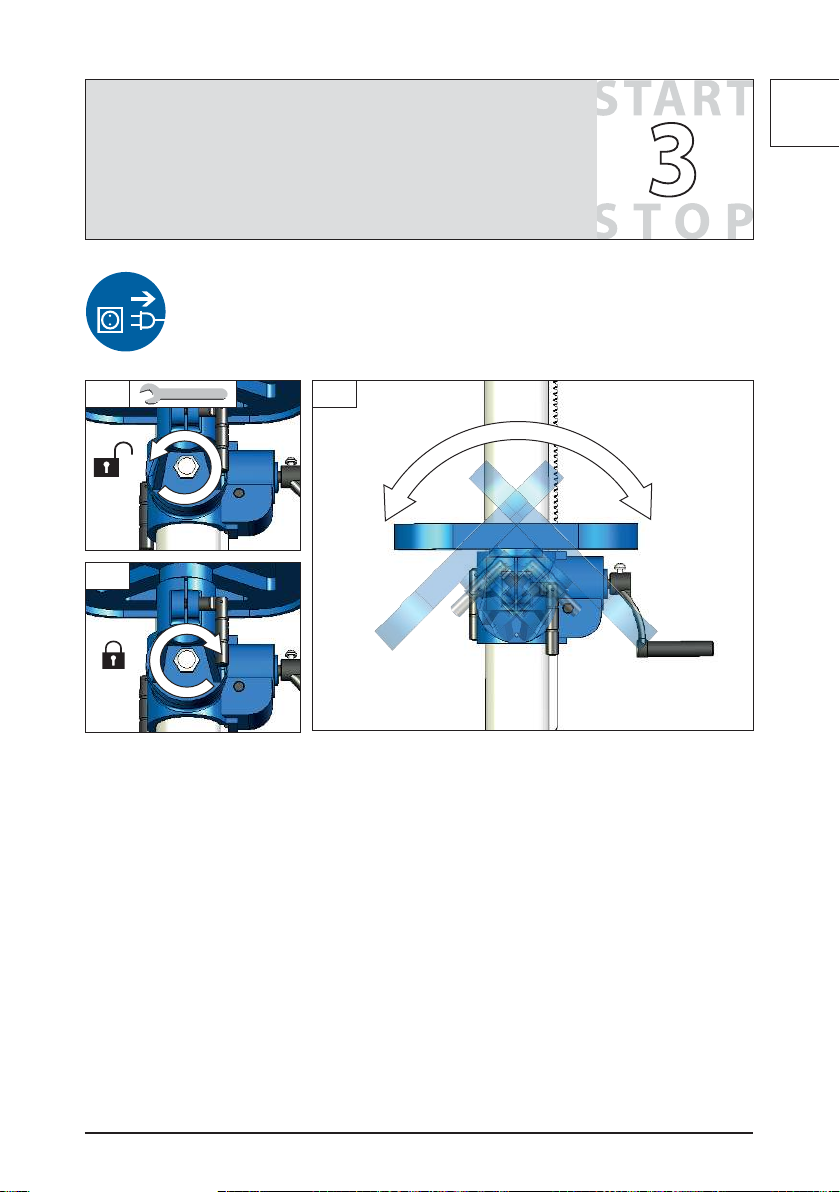

Page 19

Montage

Betrieb

Assembly

Operation

Assemblage

Fonctionnement

Montaggio

Esercizio

Montage

Gebruik

Montáž

Provoz

Montáž

Prevádzka

Szerelés

Üzemeltetés

Montaż

Eksploatacja

45° 45°

Page 20

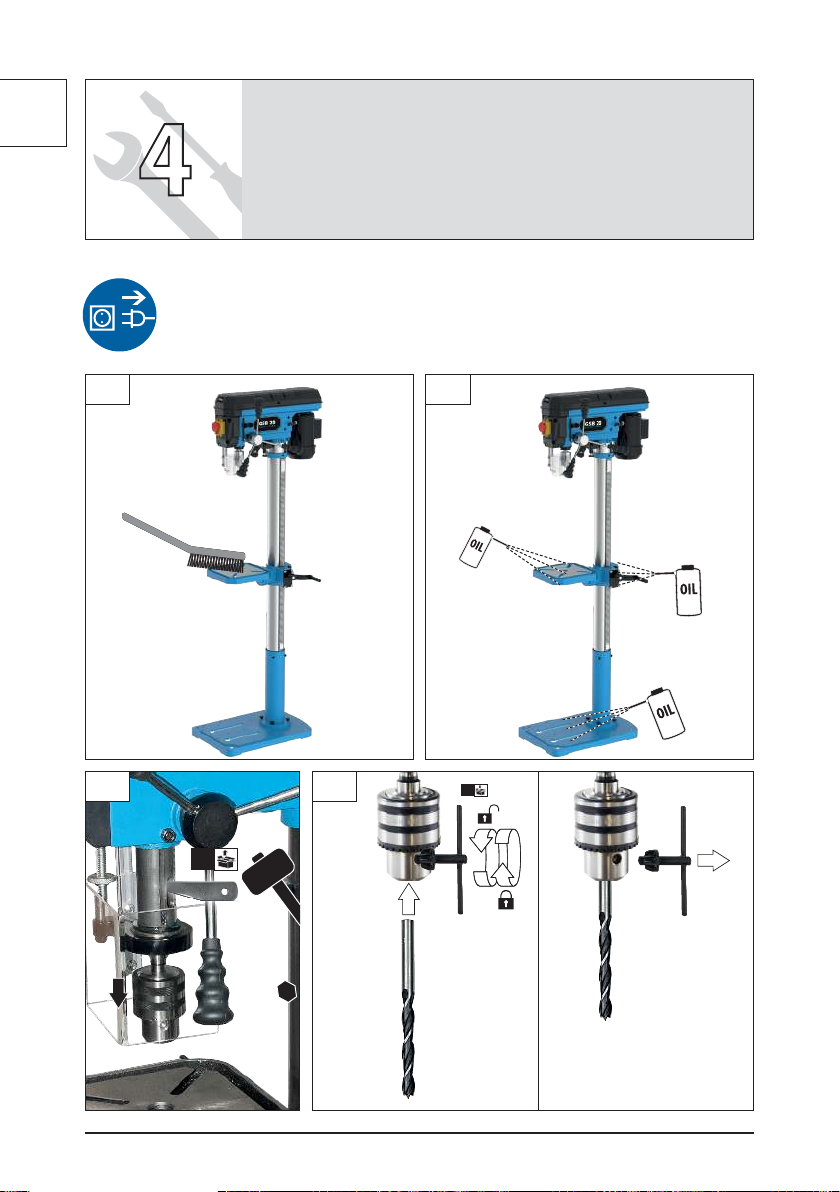

DE EN

EN FR

NL CZ

CZ SK

SK HU

Montage

Wartung

Assembly

Maintenance Assemblage

Entretien Montaggio

Manutenzione Montage

Onderhoud Montáž

Údržba Montáž

Údrzba Szerelés

Karbantartás

Montaż

Konserwacja

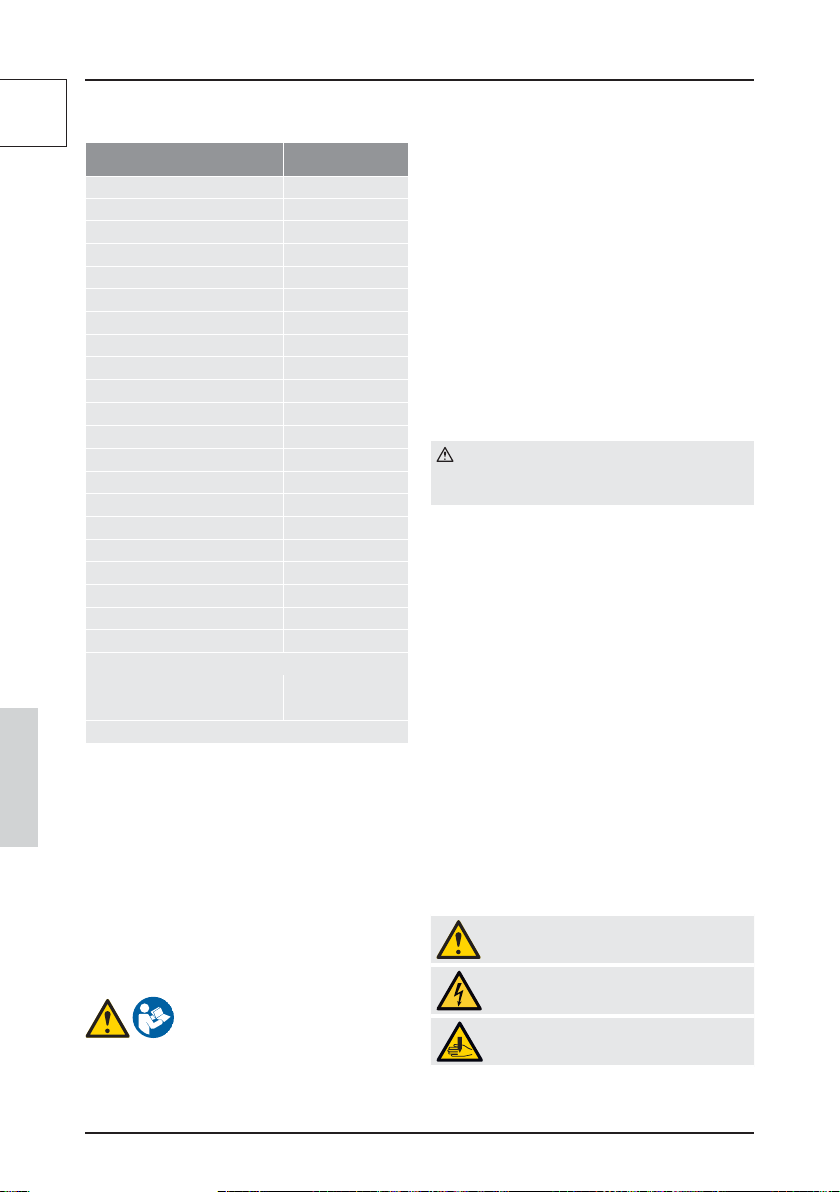

Page 21

DEUTSCH

Technische Daten

Säulenbohrmaschine

Artikel-Nr. 55209 Netzspannung 230 V Frequenz 50 Hz Schutzklasse I, IP X0 Motorleistung 500 W Spindelhub 50 mm Spindeldrehzahl 600 - 2600 min Ausladung 145 mm Bohrfutterspannbereich 3-16 mm Bohrfutterkegel B16 Spindelaufnahme MK 2 max. Bohr-ø in Stahl 16 mm Durchmesser des Tisches 210 x 210 mm Fußplatte BxT 440 x 300 mm Durchmesser der Säule 70 mm Länge Anschlusskabel 2,0 m Kabelart H05RN-F Länge 440 mm Breite 300 mm Höhe 143 0 mm Gewicht Netto/Brutto 25 / 26.8 kg

Geräuschangaben

Schalldruckpegel L Schallleistungspegel L Gehörschutz tragen!

Bei den genannten Zahlenwerten handelt es sich um Emissionspegel und nicht notwendigerweise um sichere Arbeitspegel. Obwohl es eine Korrelation zwischen dem Emissions- und dem Belastungspegel gibt, kann diese nicht zuverlässig zur Feststellung darüber verwendet werden, ob weitere Sicherheits maßnahmen erforderlich sind oder nicht. Zu den Faktoren, die den tatsächlichen Belastungspegel der Beschäftigten beeinussen, gehören die Charakteristika des Arbeitsraumes, andere Lärmquellen, d. h. die Anzahl der Maschinen sowie andere in der Nähe ablaufende Prozesse usw. Außerdem kann der zulässige Belastungspegel von Land zu Land variieren. Diese Informationen sollen es dem Anwender der Maschine erlauben, eine bessere Bewertung der Gefährdungen und Risiken vorzunehmen.

verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der

Benutzen Sie das Gerät erst nachdem Sie die Betriebsanleitung aufmerksam gelesen und

GSB 20 LASER/500W

-1

70,5 dB (A) 86 db (A)

Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten.

Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugend licher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst.

Bestimmungsgemäße Verwendung

Tischbohrmaschine für leichte und mittlere Bohrarbeiten in Holz, Metall und Kunststo .

Die Maschine darf nur in technisch einwandfreiem Zustand und unter Berücksichtigung aller Sicherheits hinweise benutzt werden.

Dieses Gerät darf nur wie angegeben bestimmungs gemäß verwendet werden. Bei Nichtbeachtung derBestimmungen, aus den allgemein gültigen Vorschriftensowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

Es ist strengstens untersagt, die an der Maschine bendlichen Schutzeinrichtungen zu demontieren, abzuändern, Zweck zu entfremden oder fremde Schutzeinrichtungen anzubringen.

Auch bei richtiger Verwendung und Einhaltung aller Sicherheitsbestimmungen, können noch Restrisiken bestehen.

• Geräuschemission

• Staubemission

• Hand-Arm-Schwingungen

• Verbrennungsgefahr Werkzeug und Werkstück erhitzen sich beim Betrieb

• Verletzungsgefahr

scharfe Werkzeuge und Werkstückkanten

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben: 1. Ort des Unfalls, 2. Art des Unfalls, 3. Zahl der Verletzten, 4. Art der Verletzungen

Page 22

DEUTSCH

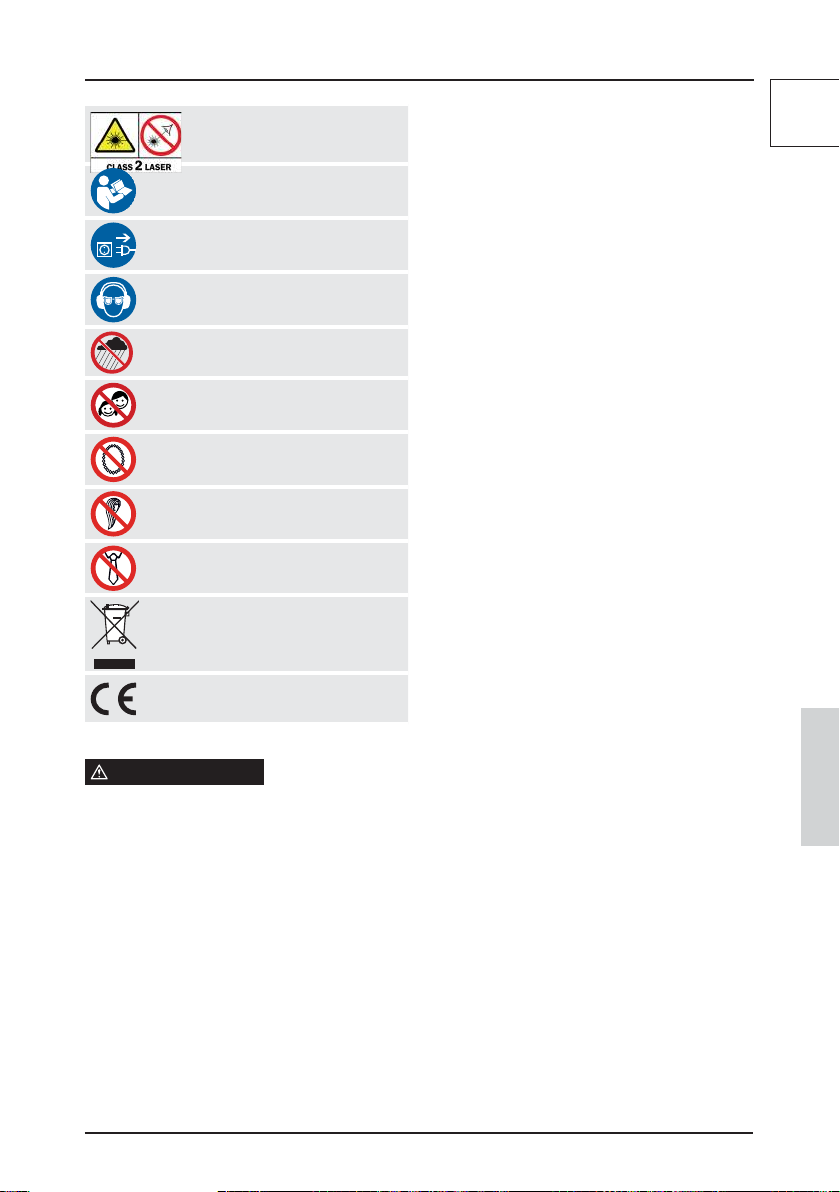

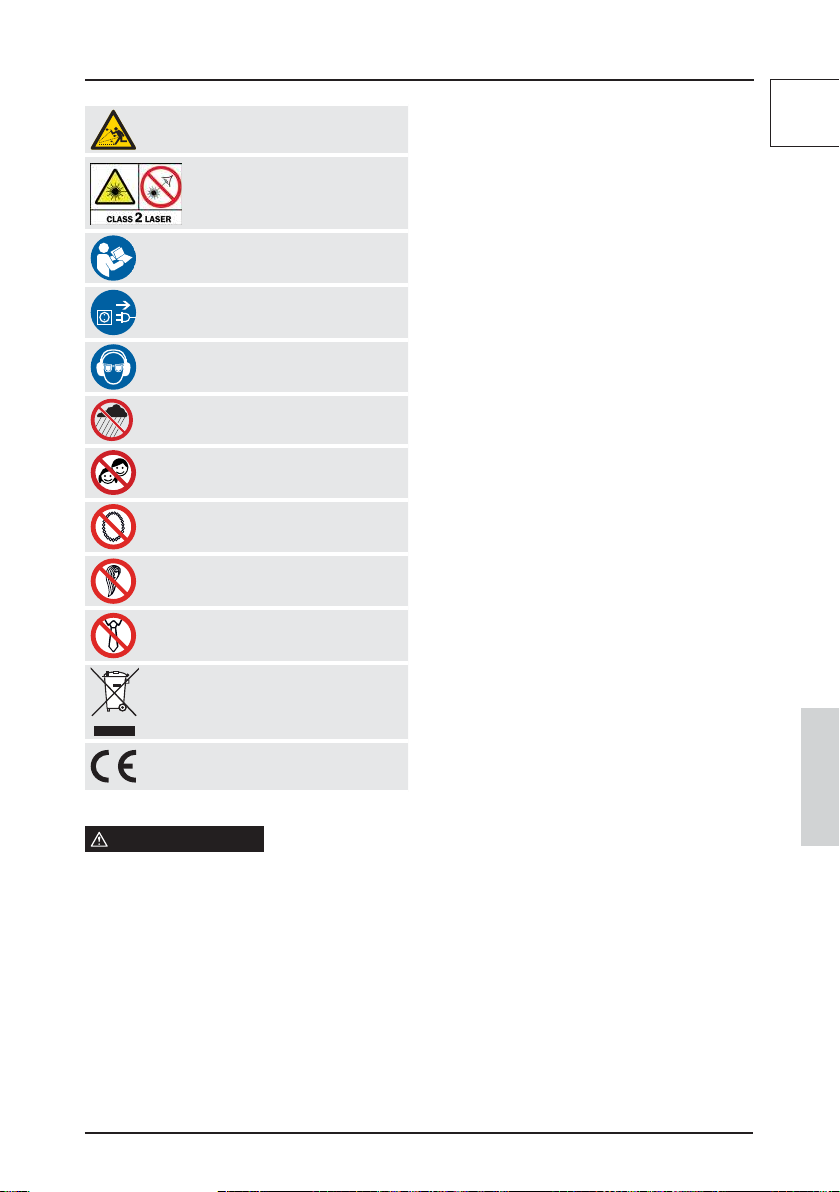

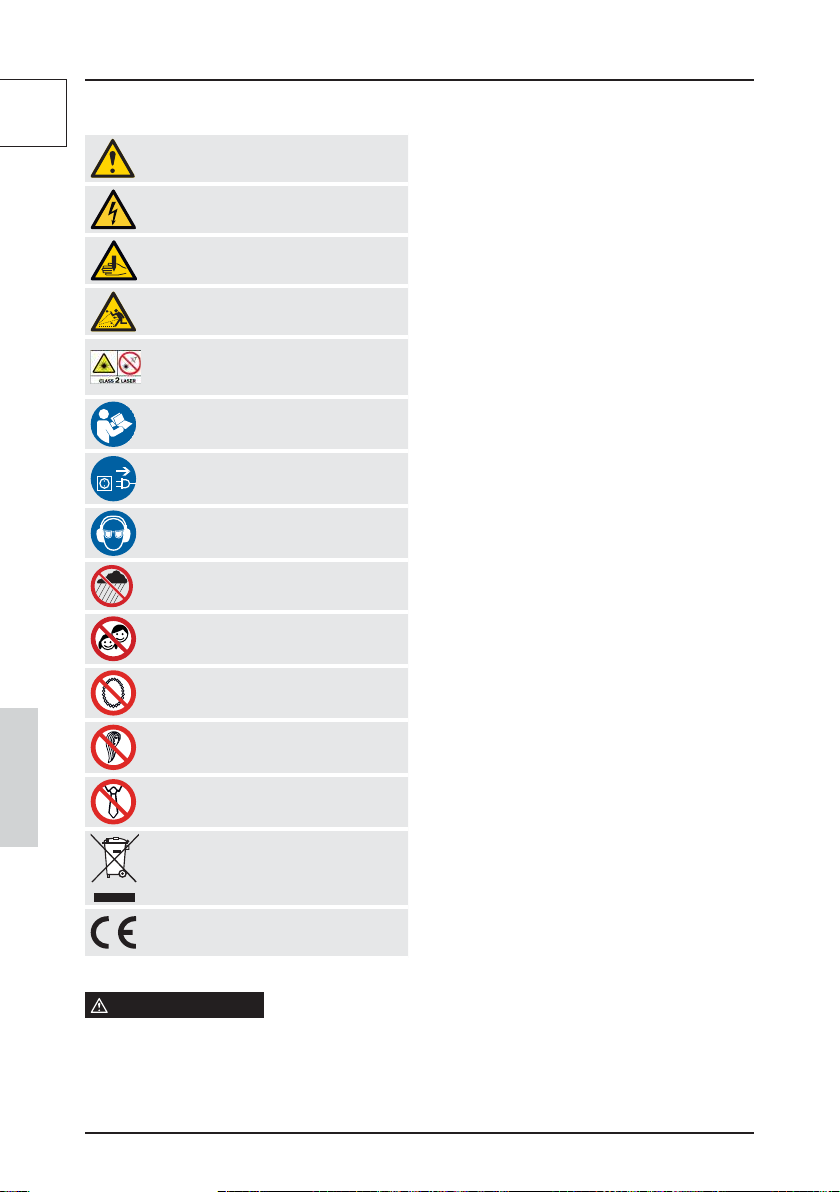

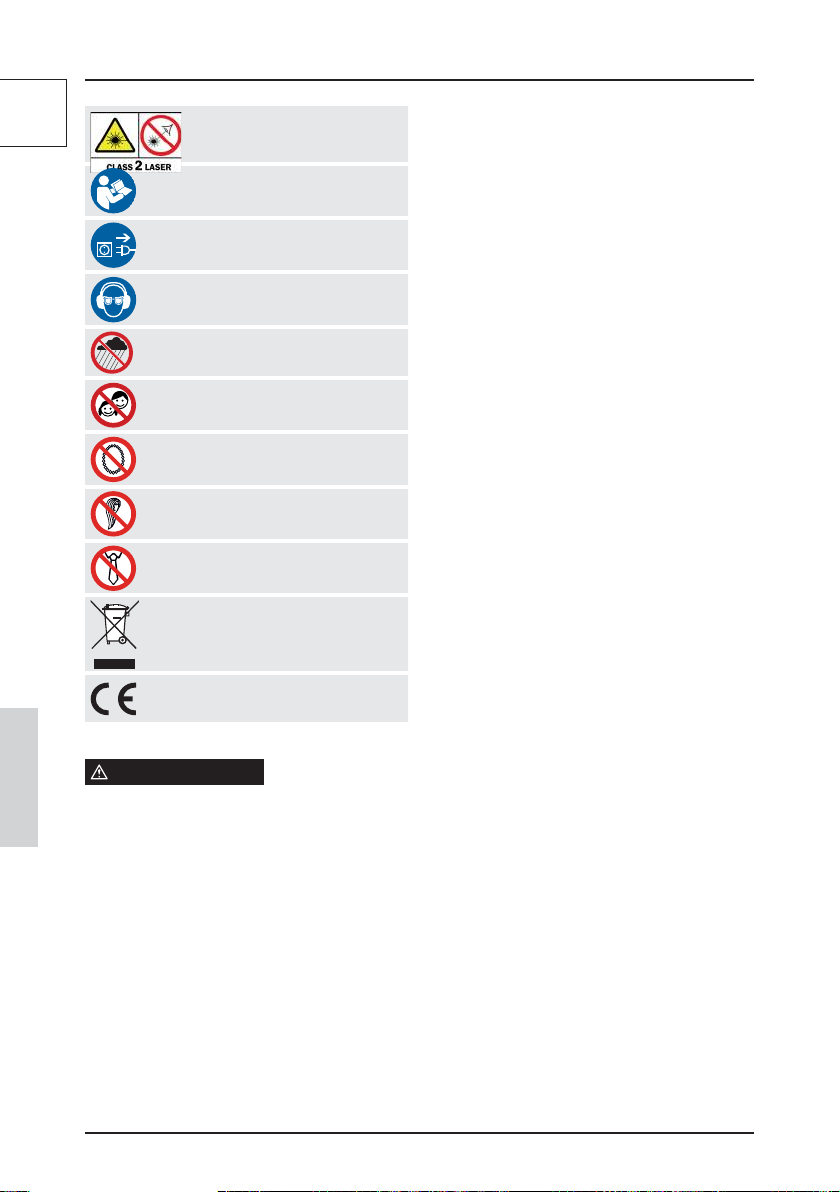

Symbole

WARNUNG/ACHTUNG!

Warnung vor gefährlicher elektrischer Spannung

Warnung vor Schnittverletzungen

Warnung vor wegschleudernden Teilen

Das Produkt entspricht der Laserklasse 2 gemäß EN 608251:2014

Nicht in den Laserstrahl sehen

WARNUNG - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen.

Schutzbrille tragen! Gehörschutz tragen!

Vor Nässe schützen. Die Maschine nicht dem Regen aussetzen.

Weisen Sie Kinder und unbefugte Personen an sich stets von dem Gerät fern zu halten.

Bedienung mit Halskette verboten

Bedienung mit langen Haaren verboten

Bedienung mit Krawatte verboten

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.

CE Symbol

Allgemeine Sicherheitshinweise

WARNUNG!

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Halten Sie Ihren Arbeitsbereich sauber und aufge räumt. Unordentliche Arbeitsplätze und Werkbänke

erhöhen die Gefahr von Unfällen und Verletzungen.

Setzen Sie das Gerät nicht dem Regen aus und benutzen Sie es nicht in nasser oder feuchter Umgebung.

Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung bzw. gute Lichtver hältnisse.

Arbeiten Sie mit dem Elektrowerkzeug nicht in explo sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Schützen Sie sich vor elektrischem Schlag.

Vermeiden Sie Körperkontakt mit geerdeten Objekten (z.B. Rohre, Heizkörper, Elektroherde und Kühlgeräte). Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Lassen

Sie sie nicht das Elektrowerkzeug oder das Kabel berühren. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Sorgen Sie für die sichere Aufbewahrung von Elektrowerkzeugen. Werkzeuge, die nicht gebraucht

werden, müssen an einem trockenen, möglichst hoch gelegenen Platz, außerhalb der Reichweite von Kindern, aufbewahrt oder unzugänglich verwahrt werden.

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbe reich. Sie arbeiten besser und sicherer im angegebe-

nen Leistungsbereich.

Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Verwenden

Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten SieHaare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Für Arbeiten im Außenbereich empfehlen wir rutsch sichere Arbeitsschuhe. Tragen Sie bei langen Haaren ein Haarnetz.

Verwenden Sie eine Schutzausrüstung, die auf Sie abgestimmt ist. Schutzbrille und Hörschutz muss

immer getragen werden. Erforderlich ist auch eine Staub- oder Atemmaske. Beim Umgang mit scharfen Klingen und Sägeblättern müssen immer eng anlie gende Handschuhe getragen werden.

Wenn Staubabsaug- und -auangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwen det werden. Verwendung einer Staubabsaugung

kann Gefährdungen durch Staub verringern.

Page 23

DEUTSCH

Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte

oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

Sichern Sie das Werkstück. Benutzen Sie Spann vorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer

gehalten als mit der Hand.

Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können

Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

Pegen Sie Elektrowerkzeuge mit Sorgfalt. Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

Kontrollieren Sie regelmäßig die Verlängerungs leitungen und ersetzen diese, wenn sie beschädigt sind.

Halten Sie Handgrie trocken, sauber und frei von Öl und Fett.

Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie den Akku bei Nichtgebrauch, bevor Sie Geräteeinstellungen vornehmen, Zube hörteile wechseln wie z.B. Sägeblatt, Bohrer oder Fräser. Diese Vorsichtsmaßnahme verhindert den

unbeabsichtigten Start des Elektrowerkzeuges.

Entfernen Sie Einstellwerkzeuge oder Schrau benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich

in einem drehenden Geräteteil bendet, kann zu Verletzungen führen.

Vermeiden Sie eine unbeabsichtigte Inbetriebnah me. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des

Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungska bel, die auch für den Außenbereich zugelassen und dementsprechend gekennzeichnet sind. Die

Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elekt rowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim

Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

Überprüfen Sie die Maschine auf eventuelle Be schädigungen. Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

Überprüfen Sie, ob die beweglichen Teile einwand frei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einen einwandfreien Betrieb des Gerätes sicherzustellen.

Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

Benutzen Sie kein Elektrowerkzeug, dessen Schal ter defekt ist. Ein Elektrowerkzeug, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

Lassen Sie Ihr Elektrowerkzeug durch eine Elek trofachkraft reparieren. Dieses Elektrowerkzeug

entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

Achtung!

Die Maschine muss am Fußboden mit den ge eigneten Schrauben sicher befestigt werden, da Kippgefahr besteht.

Überprüfen Sie vor jedem Gebrauch

• Ein- und Ausschalter inkl. Notausschalter auf ordnungsgemäße Funktion

• Führen Sie vor jedem Betreiben eine Sichtprüfung

durch.

• Kontrollieren Sie besonders Sicherheitseinrich tungen, elektrische Bedienelemente, elektrische Leitungen und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie gegebenenfalls beschädigte Teile vor dem Betreiben.

• Vergewissern Sie sich, dass der Tischklemmhebel fest angezogen ist, bevor Sie die Maschine in Gang setzen.

• Vergewissern Sie sich, dass der Bohrer sicher im Spannfutter befestigt ist.

• Entfernen Sie die Spannschlüssel. Überprüfen Sie vor dem Einschalten des Geräts stets, ob die Spannschlüssel entfernt wurden.

DEDE

Page 24

DEUTSCH

Verletzungsgefahr!

Bringen Sie nie Körperteile oder Kleidung in die Nähe rotierender Teile des Gerätes.

Verwenden Sie eine Schutzausrüstung, die auf Sie abgestimmt ist.

Tragen Sie bei langen Haaren ein Haarnetz. Tragen Sie keine Handschuhe, wenn Sie einen Bohrer

betreiben. Versuchen Sie nicht, ein Werksto zu bohren, das kei

ne ache Oberäche hat, es sei denn, Sie verwenden eine geeignete Stützauage.

Starten Sie die Bohrmaschine nie mit dem Bohrer gegen das Werkstück gedrückt.

Verwenden Sie immer Klammern, Spannbacken oder einen Schraubstock, um das Werkstück am Tisch zu sichern.

Stellen Sie die Bohrmaschine auf die Geschwindigkeit ein, die für die jeweilige Arbeit angemessen ist.

Schalten Sie die Maschine bei einer Blockade sofort ab. Ziehen Sie den Netzstecker und entfernen Sie das verklemmte Werkstück.

Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden.

Netzanschluss

Der Betrieb ist nur mit Fehlerstrom-Schutz-

schalter (RCD max. Fehlerstrom 30mA) zulässig.

Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Nur an Steckdosen mit Schutzkontakt anschließen.

Maschine nur ausgeschaltet an die Steckdose anschließen.

Laser

Nicht in den Laserstrahl blicken und nicht auf andere Personen richten.

Nicht mit optischen Hilfsmitteln (Fernglas, Fernrohr) in den Laser blicken.

Den Laser nicht auf reektierende Flächen richten. Nicht der Laserstrahlung aussetzten. Der Laser kann

gefährliche Strahlung aussenden. Tauschen Sie den eingebauten Laser nicht gegen

einen anderen aus. Reparaturen dürfen nur von autorisierten Service-

Technikern durchgeführt werden.

Wartung

Vor Durchführung jeglicher Arbeiten am Gerät

immer den Stecker aus der Steckdose ziehen.

Führen Sie vor jedem Betreiben eine Sichtprüfung durch.

Das Gerät darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus.

Achtung! Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizier te Person ersetzt werden, um Gefährdungen zu vermeiden.

Reparaturen und Arbeiten, die nicht in dieser Anlei tung beschrieben wurden, nur von qualiziertem Fachpersonal durchführen lassen.

Nur Originalzubehör und Originalersatzteile verwenden. Maschine, insbesonders Lüftungsschlitze, stets sauber

halten. Gerätekörper niemals mit Wasser abspritzen! Kunststoe nicht mit Lösemittel, entzündlichenoder

giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuchbenutzen.

Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl.

Nur ein regelmäßig gewartetes und gut gepegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pegemängel können zu unvorher sehbaren Unfällen und Verletzungen führen.

Bei Bedarf nden Sie die Ersatzteilliste im Internet unter www.guede.com.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Betriebsanleitungund normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Betriebsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall

Page 25

DEUTSCH

identizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten nden Sie auf dem Typenschild.

Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: [email protected]

Inspektions- und Wartungsplan

Regelmäßige Wartungsperiode Vor jeder Inbe-

Sicherheitseinrichtungen prüfen

Keilriemen kontrollieren und gegebenenfalls spannen

Säule und Tisch mit dünner Schicht Öl einschmieren

Kegeldorn reinigen

Maschine von Bohrmehl oder Metallspänen säubern

triebnahme

 

Nach jeder Inbetriebnahme



Bei Bedarf



Page 26

ENGLISH

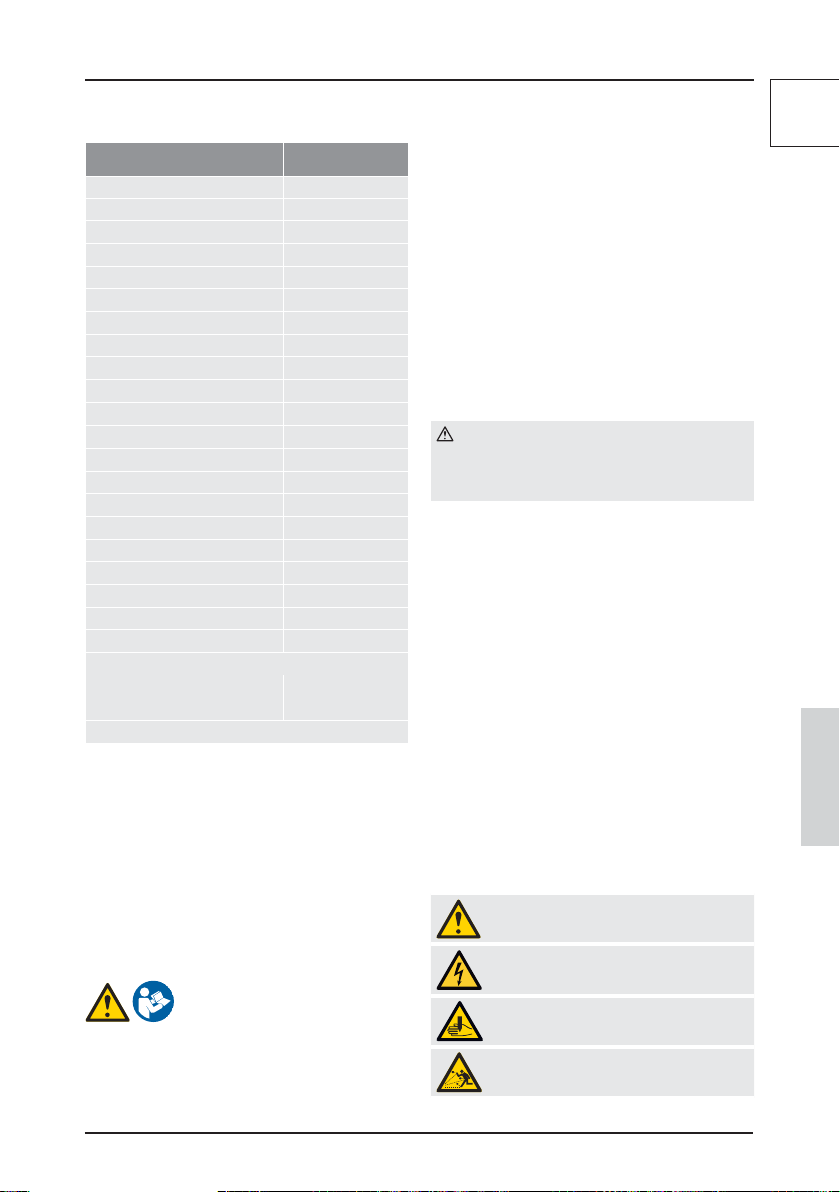

Technical Data

Column drill

Art. No 55209 Mains voltage 230 V Mains frequency 50 Hz Safety class I, IP X0 Motor power 500 W Spindle stroke 50 mm Spindle speed 600 - 2600 min Reach 145 mm Drill chuck range 3-16 mm Drill chuck cone B16 Spindle receiver MK 2 max. Drilling capacity in steel 16 mm Diameter of bench 210 x 210 mm Base plate WxD 440 x 300 mm Diameter of columns 70 mm Length of connecting cable 2,0 m Type of cable H05RN-F Length 440 mm Width 300 mm Height 143 0 mm Net/gross weight 25 / 26.8 kg

Noise details

Sound pressure level L Sound power level L Wear ear protectors!

The numerical values given are emission levels and not necessarily safe working levels. Although there is a correlation between the emission levels and the acceptable exposure levels, they cannot be reliably used to determine whether or not any additional safety measures are necessary. The characteristics of the work space, other sources of noise, i.e. the number of machines and other processes running in the vicinity and so on, are all factors that can in uence the actual exposure levels of the employees. Moreover, the acceptable exposure levels can vary from country to country. This information should enable the machine‘s operator to carry out a better assessment of the risks and hazards.

control elements and how to use the appliance properly. Abide by all the safety measures stated in the service manual. Act responsibly toward third parties.

Read and understand the operating instructions before using the appliance. Familiarise with the

GSB 20 LASER/500W

-1

70,5 dB (A) 86 db (A)

The operator is responsible for accidents or risks to third parties.

Persons over 16 years of age can only workon the appliance.An exception includes youngsters trained in order to reachknowledge under supervision of the trainer duringoccupational education.

In case of any doubts about connection and operati on refer please to our customer center

Specied Conditions Of Use

Bench drilling machine for light and medium drilling work in wood, metals and plastics.

The machine may only be used in a technically perfect condition and taking into account all safety information.

Do not use this product in any other way as stated for normal use. Not observing general regulations in force and instructions from this manual does not make the manufacturer liable for damages.

It is strictly prohibited to disassemble, modify and purposely remove the protective equipment on the unit and t other protective equipment instead.

Even when the device is used properly and all safety regulations are complied with, there still may be some residual risks.

• noise emissions

• dust emissions

• vibrations to hand and arms

• Danger of burns Tool and workpiece heat up during operation.

• Risk of injury Sharp tools and workpiece edges

Emergency procedure

Conduct a rst-aid procedure adequate to the injury and summon qualied medical attendance as quickly as possible. Protect the injured person from further harm and calm them down. If you seek help,state the following pieces ofinformation: 1. Accident site, 2. Accident type, 3. Number of injured persons, 4. Injury type(s)

Symbols

WARNING/CAUTION!

Warning against dangerous electric voltage

Warning against cutting injury

Page 27

ENGLISH

Warning against thrown-o items

This product corresponds to the laser class 2 in accordance with EN 60825-1:2014

Do not stare into beam.

WARNING - Read the operating instructions to reduce the risk of injury.

Unplug the machine before any work on it.

Wear eye protective goggles ! Wear ear protectors!

Keep dry at all times. Never expose tool to rain.

Always keep children and unauthorised persons out of reach of the appliance.

Forbidden operation for persons with chainlet

Forbidden operation for persons with long hair.

Do not operate the power tool when wearing a tie

Any damaged or disposed electric or electronic devices must be delivered to appropriate collection centres.

CE marking

General safety information

WARNING!

When using electric tools the following general safety instructions must be obeyed to protect yourself from electric shocks, injury and re risks.

Read all these instructions before using this electric tool and keep the safety instruction in a safe place.

Keep your work area clean and tidy. Untidy work

places and workbenches increase the risk of accidents and injuries.

Do not expose the appliance to rain and do not use it in wet or moisture conditions.

Provide adequate lighting or good lighting condi tions when working with the machine.

Do not work with electric tools in conditions with ammable liquids, gases or dust. Electric tools produ ce sparks able to ignite dust or fumes.

Protect yourself from electric shock.

Avoid body contact with earthed objects (for example pipes, radiators, electric stoves and cooling units). There is an increased risk of electric shock if your body is earthed.

Keep children and bystanders away while ope rating a power tool. Do not touch the electric tool

or the cable. When not concentrated, you may lose control over the machine.

Ensure that you store electric tools in a safe place. Tools which are not in used must be stored in a dry place as high as possible out of the reach of children or in an inaccessible place.

Do not overload the machine. Use appropriate electric tools for your work. Working with approp riate electric tools is better and safer when within the specied power range. They will work better

and more safely in the specied power range.

Do not use the electric tool for purposes for which it is not designed. For example, do not use a manual

circular saw for cutting branches or logs. Dress properly. Do not wear loose clothing or jewel

lery. Keep your hair, clothingand gloves away from moving parts. We recommend that you wear non-slip shoes when working outdoors. Wear a hairnet if you have long hair.

Use protective equipment which t you. Wear safety goggles and ear protection at all times. A dust mask or respirator is also required. Wear tight-tting gloves at all times when handling sharp blades and saw blades,

If dust exhausters and catchers are to be installed, make sure they are tted and used properly. Using

a dust exhauster may reduce the exposure to dust.

Do not use the cable in conict with its designa tion, to carry or hang electric tools or to pull the plug out of socket. Protect the cable against high temperatures, oil, sharp edges or moving parts of the machine. Damaged or entangled cables increase

the risk of electric shock.

Secure the workpiece. Use clamping equipment or a vice to secure the workpiece. This will be safer

than holding it in your hand.

Avoid any abnormal body posture. Provide good stability and keep balance at all times. By this,

electric tools are better controlled in unexpected situations.

Treat electric tools carefully. Check whether the moving parts work perfectly and do not drag, whether not broken or damaged to such an extent that functioning of electric tools could be aected. Have any damaged parts repaired before using the machine. Poor maintenance of electric tools is a cause of many injuries.

Keep the cutting tools sharp and clean. Carefully

treated cutting tools with sharp edges get stuck less often and are easier to guide.

Follow the instructions for lubricating and chan

ging tools.

Page 28

ENGLISH

DEEN

Check the connection cable on the electric tool at regular intervals and have it replaced by an expert if it is damaged.

Check the extension cables at regular intervals and replace them if they are damaged.

Keep the handles dry, clean and free of oil and grease.

Pull the plug out of the socket and/or remove the battery when the tool is not in use before you make machine settings or change accessories, such as the saw blade, drill bit or cutter. This safety

measure prevents unintentional starting of the electric tool.

Before starting any electric tool, remove any adjusting wrenches and screwdrivers. A tool or a

wrench present in the rotating part of the machine may lead to injuries.

Prevent the machine from unintentional starting. Before plugging and/or connecting the machine to battery, handling or carrying, make sure the electric tools are switched o. Having a nger on

the switch when carrying the electric tool or when the machine is on when plugging it may lead to injuries.

If you wish to work outdoors with an electric tool, only use extension cables which are approved for outdoor use and are marked accordingly. Using an

extension cable suitable for outdoor use reduces the risk of electric shock.

Be careful, pay attention to what you are doing and use common sense when working with electric tools. Do not use electric tools when you are tired or under the inuence of drugs, alcohol or pharmaceuticals. A moment if inattention when

using electric tools may lead to serious injuries.

Check the machine for any damage. Before using the equipment again, the protective equipment must carefully be checked if safe and working as designated.

Check the moving parts for perfect functioning, if working smoothly and if no parts are damaged. To provide safe operation of the equipment, all parts must be installed properly and meet all conditions.

Damaged protective equipment and parts must be professionally repaired or replaced by a recognised professional workshop, unless otherwise specied in the Operating Instructions.

Do not use electric tools with a defective switch.

An electric tool that cannot be switched on or o is dangerous and must be repaired.

Have your electric tool repaired by an electrician. This electric tools complies with the relevant safety regulations. Repairs may only be carried out by an electrician using genuine spare parts; otherwise the user may suer accidents.

Caution!

The machine must be secured to the oor using suitable screws since otherwise there is a risk that it will tip over.

Inspect before each use.

• Proper function of the on and o button, incl. the

emergency switch.

• Carry out a visual inspection before switching the

appliance on.

• Check especially the safety equipment, electrical

control elements, power lines and screw couplings for any damage and if they are tightened approp riately. If necessary, replace damaged parts before operation.

• Ensure that the bench clamping lever is tightly

secured before starting up the machine.

• Ensure that the drill is safely secured in the clam

ping chuck.

• REMOVE ADJUSTING KEYS AND WRENCHES. From

habit of checking to see that keys and adjusting wrenches are removed from tool before turning it “ON”.

Risk of injury!

Keep body parts and clothes away from rotating parts of the device.

Use protective equipment which t you. Wear a hairnet if you have long hair. Do not wear gloves when operating a drill. Do not attempt to drill into a material that does not

have a at surface, unless you are using a suitable support.

Never start the drilling machine with the drill pressed against the workpiece.

Always use clamps, chuck jaws or a vice to secure the workpiece to the bench.

Set the drilling machine to a speed that is appropriate for the specic job.

In the event of a blockage, switch o the machine immediately. Pull out the mains plug and remove the jammed workpiece.

Chips and splinters must not be removed while the machine is running.

Mains Connection

Operation is only allowed with a safety switch against stray current (RCD max. stray current of 30mA).

Connect only to a single-phase AC current supply and only to the mains voltage specied on the rating plate. Must only be used from sockets with earth wire.

Page 29

ENGLISH

Only plug-in when machine is switched o.

Laser

Do not stare into beam. Do not point laser light at other persons.

Do not view directly into beam with optical instru ments (binocular, telescope).

Do not point laser at reective surfaces. Avoid exposure to laser radiation. Laser may emit

hazardous radiation. Do not replace the installed laser with a dierent

type. Any repairs must only be carried out by the autho

rized service agent.

Maintenance

Unplug the machine before any work on it.

Carry out a visual inspection before switching the appliance on.

The appliance must not be used if damaged or safety equipment is defective. Replace any worn-out and damaged parts.

Caution! If the power cord of the appliance gets damaged, it must be replaced by the manufacturer or its customer service or a similarly qualied person to avoid danger.

Repairs and works specied in these Instructions may only be performed by qualied authorised sta.

Use only original accessories and original spare parts. Keep the device, in particular the air vents, clean at all

times. Never spray water on the device body! Do not clean the plastics with solvents, ammable or

toxic uids. For cleaning, use a damp cloth only. Apply environment-friendly oil to all moving parts. Only a regularly maintained and treated appliance

can serve as a satisfactory aid. Insucient mainte nance and care can lead to unforeseen accidents and injuries.

If necessary, a list of spare parts can be found at www.guede.com.

Important information for the customer

Please be sure to know that returning the product in or after the warranty period must be made in the original packaging.

Service

Do you have any technical questions? Any claim? Do you need any spare parts or operating instructions? We will quickly help you and without needles bureaucracy at our web pages at www.guede.com in the Servicing part. Please help us be able to help you. In order to identify your device in case of claim we need the serial No., product No. and year of production. All this data can be found on the type label.

Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: [email protected]

Guarantee

Warranty period of 12 months applies to commercial use and 24 months applies to private use and commences on the day of purchase of the device.

The guarantee solely covers inadequacies caused by material defect or manufacturing defect. Original payment voucher with the sales date needs to be submitted for any claim in the guarantee period.

The guarantee does not cover any unauthorised use such as appliance overloading, use of violence, damage as a result of any unauthorised interference or caused by foreign items. Failing to follow the operating and assembly instructions and common wear are also not included in the guarantee.

Page 30

ENGLISH

Inspection and maintenance plan

Regular servicing period Before any

Check the safety devices

Inspect and, if necessary, tighten the fan belts

Lubricate the columns and the bench with a thin layer of oil

Clean the tapered mandrel

Clean the machine of drilling dust or metal shavings

start-up

 

After every

start-up



If necessary



Page 31

FRANÇAIS

Caractéristiques Techniques

Perceuse à colonne

N° de commande 55209 Tension d‘alimentation 230 V Fréquence du secteur 50 Hz Classe de protection I, IP X0 Puissance du moteur 500 W Course de broche 50 mm Vitesse de rotation de la broche 600 - 2600 min Portée 145 mm Plage de serrage du mandrin 3-16 mm Mandrin à cône Morse B16 Porte-broche MK 2 max. ø de perçage dans acier 16 mm Diamètre de la table 210 x 210 mm Plaque de base LxP 440 x 300 mm Diamètre de la colonne 70 mm

Longueur du cordon de raccor dement

Type de câble H05RN-F Longueur 440 mm Largeur 300 mm Hauteur 14 30 mm Poids net/brut 25 / 26.8 kg

Données relatives au bruit

Niveau de pression acoustique L

Niveau d‘intensité acoustique L

Portez une protection auditive!

Les valeurs indiquées correspondent à des niveaux d’émission et ne correspondent pas nécessairement à un niveau de sécurité pour le travail. Bien qu’il y ait une corrélation entre la charge et et le niveau d’émission, celle-ci ne peut pas être utilisée de ma nière able pour s’assurer que d’autres mesures de sécurité sont ou pas nécessaires. Les caractéristiques du lieu de travail, les autres sources de bruit, le nombre d’appareils ou encore d’autres processus en cours à proximité, etc. sont autant de facteurs qui ont une inuence sur la charge eective pour les salariés. En outre, le niveau admissible peut varier d’un pays à l’autre. Ces informations doivent permettre à l’utilisateur de l’appareil de mieux évaluer les risques et les dangers.

GSB 20 LASER/500W

2,0 m

70,5 dB (A)

86 db (A)

-1

correcte de l‘appareil. Respectez toutes les consignes de sécurité gurant dans le mode d’emploi. Comportez-vous de façon responsable vis-à-vis des autres personnes.

L‘utilisateur est responsable des accidents et dangers vis-à-vis de tierces personnes.

L’appareil peut être utilisé uniquement par despersonnes de plus de 16 ans, exception faite des adolescents manipulant l’appareil dans lecadre de l’enseignement profession nel sous la surveillancedu formateur.

Si vous avez des doutes en ce qui concerne le branchement et l‘utilisation de l‘appareil, contactez le service clients.

Utilisation Conforme à la destination

Perceuse à colonne pour des travaux de perçage légers et moyens dans le bois, le métal et les matières plastiques.

L’appareil ne doit être utilisé que dans un état technique parfait, en tenant compte de toutes les indications de sécurité.

Ce dispositif peut être utilisé uniquement dans le but indiqué. Le fabricant décline toute responsabilité en cas de non-respect des règles en vigueur et des dispositions indiquées dans ce mode d‘emploi.

Il est strictement interdit de démonter, modier ou retirer les dispositifs de protection placés sur la machine ou d‘y placer des dispositifs de protection étrangers.

Malgré l‘utilisation correcte et le respect de toutes les règles de sécurité, des risques résiduels peuvent subsister.

• émission acoustique

• émission de poussière

• vibrations des mains et bras

• Danger de brûlures Lors de l’utilisation, la machine et la pièce chauent

• Risque de blessure Outils et arrêtes tranchants

Conduite en cas d’urgence

Eectuez les premiers gestes de secours et appelezrapidement les premiers secours.Protégez le blessé d’autres blessures et calmez-le. Si vous appelezles secours, fournissez les renseignements suivants: 1. Lieu d‘accident, 2. Type d‘accident, 3. Nombre de blessés, 4. Type de blessure

Lisez attentivement ce mode d‘emploi avant la première

assurez-vous de l‘avoir bien compris. Familiarisezvous avec les éléments de commande et l‘utilisation

utilisation de l‘appareil et

Page 32

FRANÇAIS

Symboles

AVERTISSEMENT/ATTENTION!

Avertissement : tension électrique dangereuse

Risque de blessure par coupure

Avertissement – éjection d’objets

Le produit répond à la classe de laser 2, conformément à la norme EN 60825-1:2014

Ne pas regarder dans le rayon laser.

AVERTISSEMENT - Pour réduire le risque de blessures, lisez la notice d‘utilisation.

Avant de procéder à n‘importe quelle intervention sur la machine, retirez la che de la prise.

Portez des lunettes de protection! Portez une protection auditive!

Les protéger contre l’humidité. Ne pas exposer la machine à la pluie.

Éloignez les enfants et les personnes non autorisées de l’appareil.

Défense de manipuler l‘appareil avec une chaîne au cou

Défense d‘utiliser l‘appareil avec des cheveux longs

Défense de manipuler la machine avec une cravate.

Déposez les appareils électriques ou électroniques défectueux et / ou destinés à liquidation au centre de ramassage correspondant.

symbole CE

Consignes de sécurité générales

AVERTISSEMENT!

Pendant l‘utilisation d‘outils électriques, il faut respecter les consignes de sécurité de base indiquées ci-dessous pour prévenir tout risque de fulguration électrique, lésion et incendie.

Lire entièrement les présentes indications avant l‘emploi de cet outil électrique et garder d‘une façon sûre les présentes consignes de sécurité.

Gardez votre poste de travail nettoyé et en ordre.

Des postes et d‘établis de travail désordonnés aug mentent le danger d‘accidents et de lésions.

N‘exposez pas l‘appareil à la pluie et ne l‘utilisez pas dans un environnement mouillé ou humide.

Lors du travail avec l‘appareil, veillez toujours à un éclairage susant ou à des conditions de lumière susantes.

N‘utilisez pas les outils électriques dans un environne ment avec risque d‘explosion, contenant des liquides, gaz ou poussières inammables. Les outils électriques provoquent la formation d‘étincelles pouvant enammer la poussière ou les vapeurs.

Se protéger des chocs électriques.

Éviter tout contact entre les parties du corps et les objets équipés de mise à la terre (par ex. tuyaux, radiateurs, fours électriques et appareils de réfrigération). Lorsque votre corps est mis à la terre, le risque d‘électrocution augmente.

Éloignez les enfants et autres personnes à une distance de sécurité de l‘appareil électrique. Éviter

que les objets mentionnés ci-dessus entrent en contact avec l‘outil électrique ou son cordon. Toute distraction peut provoquer la perte du contrôle de l‘appareil.

Veillez à garder en toute sécurité les outils élec triques. Les outils non utilisés doivent être conservés

dans un endroit sec, possiblement en haut, hors de la portée des enfants ou dans un endroit non accessible.

Ne surchargez pas la machine. Utilisez pour votre travail l‘outil électrique adéquat. Un outil élec trique adéquat vous permettra de travailler mieux et plus en sécurité dans la gamme de puissance indiquée. Le travail sera plus ecace et plus sûr en

respectant la plage de puissance indiquée.

Ne pas utiliser l‘outil électrique pour des buts auxquels il n‘est pas destiné. Par exemple ne pas

utiliser les scies circulaires pour couper des branches d‘arbre ou des bûches.

Portez une tenue adéquate. Ne portez pas de vête ments larges et bijoux. Éloignez les cheveux, vêtements et gants à une distance de sécurité des parties mobiles. Pour des travaux en plein air on conseille l‘emploi de chaussures de travail antidérapantes. En cas de cheveux longs, porter un let à cheveux.

Utiliser des dispositifs de protection individu elle d‘une mesure correcte. Il faut porter toujours

des protections oculaires et auditive. En outre il est nécessaire d‘utiliser un masque facial respiratoire et contre les poussières. Utiliser toujours des gants bien adhérents lors de la manutention de lames à couper ou de lames de scie tranchantes.

En cas de montage d‘aspirateurs et de capteurs de poussière, veillez à ce qu‘ils soient branchés et correctement utilisés. L‘utilisation d‘un aspirateur

de poussières peut réduire le risque provoqué par la poussière.

Page 33

FRANÇAIS

N‘utilisez pas le câble en désaccord avec sa destination pour porter l‘outil électrique, pour l‘accrocher ou pour retirer la che de la prise. Protégez le câble des températures excessives, de l‘huile, des bords tranchants ou des pièces mobiles de la machine. Les câbles endommagés ou emmêlés

augmentent le risque d‘électrocution.

Fixer en sécurité la pièce à travailler. Utiliser des dispositifs de blocage ou un étau à vis pour blo quer la pièce à travailler. De cette façon la pièce sera

serrée d‘une manière bien plus sûre qu‘à la main.

Évitez des postures anormales. Veillez à une bonne stabilité et maintenez l‘équilibre. Ainsi, vous

pourrez mieux contrôler l‘outil électrique dans des situations inattendues.

Entretenez bien les outils électriques. Maintenez les outils de coupe aûtés et propres.

Les outils de coupe bien entretenus avec arêtes aû tées coincent moins et sont plus faciles à diriger.

Respecter les consignes de graissage et de rempla cement des outils.

Contrôler régulièrement la ligne de connexion de l‘outil électrique et en cas d‘endommagement char ger un électricien spécialisé de son remplacement.

Contrôler régulièrement les lignes de prolonge ment et les remplacer en cas d‘endommagement.

Conserver les poignées sèches, nettoyées et libre d‘huile et de graisse.

Débrancher la che de la prise et / ou enlever la batterie en cas de non utilisation, avant d‘eectuer des réglages sur le dispositif et avant de remplacer des accessoires comme par ex. des lames de scie, des pointes et des fraises. Cette

mesure de sécurité permet d‘éviter la mise en marche accidentelle de l‘outil électrique.

Avant de mettre l‘outil électrique en marche, reti rez toutes les clés de réglage et tournevis. Un outil

ou clé se trouvant dans la partie rotative de l‘appareil peut provoquer des blessures.

Évitez la mise en marche accidentelle. Avant de brancher l‘outil électrique au secteur et / ou sur l‘accumulateur, avant de le saisir ou de le porter, vériez s‘il est arrêté. Le port de l‘outil électrique

avec doigt sur l‘interrupteur ou le branchement de l‘outil au secteur avec interrupteur mis en marche, peut provoquer des blessures.

En vue de l‘emploi en plein air de l‘outil électrique, Utilisez uniquement des prolongateurs homo logués pour l‘usage à l‘extérieur et marqués par conséquent. L‘utilisation d‘une rallonge prévue pour

l‘utilisation extérieure réduit le risque d‘électrocution.

Soyez attentifs, faites attention à ce que vous fai tes, utilisez le bon sens lors du travail avec un outil électrique. N‘utilisez pas l‘outil électrique si vous êtes fatigué, sous l‘inuence de drogues, d‘alcool ou de médicaments. Un instant d‘inattention lors

de l‘utilisation d‘outils électriques peut provoquer de graves blessures.

Contrôlez les endommagements éventuels sur la machine. Avant l‘utilisation suivante du dispositif, contrôlez soigneusement le fonctionnement sûr de tous les dispositifs de protection.

Contrôlez si toutes les pièces mobiles fonctionnent parfaitement, si elles ne coincent pas ou si certaines pièces ne sont pas endommagées. An d‘assurer le fonctionnement sûr de la machine, il est nécessaire que toutes les pièces soient correctement montées et qu‘elles répondent à toutes les conditions.

Les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés par un atelier agréé, faute de stipulation contraire dans le mode d‘emploi.

N‘utilisez pas l‘outil électrique avec interrupteur endommagé. Un outil électrique impossible de

mettre en marche ou d‘arrêter est dangereux et doit être réparé.

L‘outil électrique doit être réparé par un électricien spécialisé. Cet outil électrique est conforme aux con

signes de sécurité en vigueur. Les réparations doivent être eectuées uniquement par un électricien spécialisé et en employant des pièces détachées d‘origine en vue d‘éviter tout risque d‘accident pour l‘opérateur.

Attention!

La machine doit être xée en sécurité au sol, en em ployant des vis appropriées en vue d‘éviter le risque de renversement.

À contrôler avant chaque utilisation

• Le fonctionnement correct de l‘interrupteur

de mise en marche et d‘arrêt, y compris de l‘interrupteur d‘arrêt d‘urgence.

• Avant toute utilisation, réalisez un contrôle visuel.

• Contrôlez surtout les dispositifs de sécurité, les

éléments de commande électriques, les circuits électriques et contrôlez également l’état et le serra ge des boulonnages. Le cas échéant, remplacer les pièces endommagées avant l’utilisation.

• Assurez-vous que le levier de serrage de la table a

été tiré solidement avant de mettre l’appareil en service.

• Assurez-vous que le foret est bien serré dans le

mandrin.

• RETIREZ LES CLÉS DE SERRAGE. Prenez l‘habitude

de vérier que les clés de serrage ont été retirées de l‘outil avant de le mettre en marche.

Risque de blessure!

Écartez bien toutes les parties du corps et tous les vêtements des parties en mouvement de l’appareil.

Utiliser des dispositifs de protection individuelle d‘une mesure correcte.

En cas de cheveux longs, porter un let à cheveux.

DEFR

Page 34

FRANÇAIS

Ne pas portez pas de gants lorsque vous manipulez un foret.

N’essayez pas de percer une matière à surface irré gulière (non plate), sauf si vous utilisez un accessoire approprié.

Ne démarrez jamais la perceuse alors que le foret est contre la surface à percer.

Utilisez toujours des pinces, des mâchoires de serrage ou un étau pour bien xer la pièce sur la table.

Réglez la vitesse de la perceuse de manière appropri ée en fonction du travail.

En cas de blocage, arrêtez immédiatement la machi ne. Débranchez le cordon d‘alimentation et enlevez la pièce coincée.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Branchement sur secteur

Le fonctionnement est autorisé uniquement avec un disjoncteur diérentiel (RCD courant de défaut maximal 30mA ).

Ne brancher que sur du courant alternatif monopha sé et en respectant la tension indiquée sur la plaque signalétique. Ne raccorder qu‘à des prises avec mise à la terre.

Ne raccordez la machine au réseau que si l‘interrupteur est en position arrêt.

Laser

Ne pas regarder dans le rayon laser et ne pas le diriger sur d’autres personnes.

Ne pas regarder dans le rayon laser avec des ap pareils optiques (jumelles, télescope).

Ne pas diriger le rayon laser sur des surfaces réé chissantes.

Eviter toute exposition à la radiation laser. Le laser peut émettre une radiation intense et dangereuse.

Ne pas remplacer le laser incorporé contreun laser d’un autre type.

Les réparations ne devront être eectuées que par des techniciens d‘assistance autorisés.

Entretien

Avant de procéder à n‘importe quelle intervention sur la machine, retirez la che de la prise.

Avant toute utilisation, réalisez un contrôle visuel. Il est interdit d‘utiliser l‘appareil si les dispositifs de

protection sont défectueux ou endommagés. Rem placez les pièces usées ou endommagées.

Attention ! En cas de dommage du câble d‘alimentation de cet appareil, il est nécessaire de le faire remplacer par le fabricant ou par son service après-vente ou par une autre personne qualiée, an d‘éviter tout risque.

Les réparations et travaux non décrits dans ce mode d‘emploi doivent être eectués uniquement par un personnel qualié agréé.

Utilisez uniquement des accessoires et des pièces de rechange d’origine.

Maintenez la machine et en particulier les orices d‘aération propres. Ne pulvérisez jamais d‘eau sur l‘appareil !

N‘utilisez pas de dissolvants ou des liquides inamma bles ou toxiques pour nettoyer les plastiques. Utilisez

uniquement un chion humide.

Traitez toutes les pièces mobiles avec une huile écologique.

Seul un appareil régulièrement entretenu et réparé peut donner satisfaction. Un entretien insusant peut engendrer des accidents et des blessures.

En cas de besoin, vous trouverez la liste des pièces détachées sur les pages web www.guede.com.

Garantie

La durée de la garantie est de 12 mois en cas d‘utilisation industrielle et de 24 mois pour le consommateur nal. La période de garantie commence à courir à compter de la date d’achat de l’appareil.

La garantie concerne exclusivement les imperfections

provoquées par le défaut du matériel ou le défaut de fabrication. En cas de réclamation pendant la durée de la garantie, il est nécessaire de joindre l’original du justicatif d’achat avec la date d’achat.

La garantie n’inclut pas une utilisation non-conforme telle que surcharge de l’appareil, utilisation de la force, dommage par intervention étrangère ou objets étrangers. Le non-respect du mode d’emploi et du mode de montage ainsi que l’usure normale ne sont pas non plus inclus dans la garantie.

Informations importantes pour le client.

Nous vous informons que l‘appareil doit être retourné pendant la durée de la garantie ou après la garantie dans son emballage d‘origine. Cette mesure permet d‘éviter ecacement tout dommage inutile lors du transport. L‘appareil est protégé de façon optimale seulement dans l‘emballage d‘origine et son traitement continu est ainsi assuré.

Service

Vous avez des questions techniques ? Une réclamation ? Vous avez besoin de pièces détachées ou d’un mode d’emploi ? Nous vous aiderons rapidement et sans paperasserie inutile par l’intermédiaire de nos pages Web www.guede.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identier votre appareil en cas de réclamation, nous avons besoin du numéro de série, du numéro de produit et de l‘année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique.

Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: [email protected]

Page 35

FRANÇAIS

Plan des révisions et de l’entretien

Période d‘entretien régulière Avant chaque

Vérier les dispositifs de sécurité

Contrôler les courroies et les retendre le cas échéant

Lubrier la colonne et la table avec une ne couche d’huile

Nettoyer le mandrin conique Nettoyer la machine pour éliminer les débris et les copeaux

perçage

mise en marche

 

Après chaque

mise en service



En cas de nécessité



Page 36

ITALIANO

Datos técnicos

GSB 20 LASER/500W

-1

2,0 m

70,5 dB (A) 86 db (A)

Trapano a colonna

N.º de artículo 55209 Tensione di rete 230 V Frequenza di rete 50 Hz Classe di protezione I, IP X0 Potenza motore 500 W Corsa mandrino 50 mm Numeri di giri mandrino 600 - 2600 min Sbraccio 145 mm Capacità mandrino 3-16 mm Attacco conico B16 Attacco albero MK 2 max. ø Foratura in acciaio 16 mm Diametro del piano di lavoro 210 x 210 mm Piastra di appoggio LxP 440 x 300 mm Diametro della colonna 70 mm

Lunghezza cavo di alimenta zione

Tipi di cavo H05RN-F Lunghezza 440 mm Larghezza 300 mm Altezza 1430 mm Peso netto/lordo 25 / 26.8 kg

Dati di rumorosità

Livello di rumorosità L Potenza della rumorosità L Utilizzare le protezioni dell‘udito!

I valori numerici riportati indicano i livelli di emis sione e non necessariamente i livelli di lavoro in sicurezza. Sebbene vi sia una correlazione tra il livello di emissione e il livello di esposizione, ciò non può essere utilizzato in modo adabile per determinare se siano necessarie o meno ulteriori misure di sicurezza. Tra i fattori che inuenzano il livello eettivo di esposizione per gli utilizzatori ci sono le caratteristiche del locale di lavoro, altre sorgenti di rumore, ovvero il numero delle macchine e altri processi in esecuzione nelle vicinanze, ecc. Inoltre, il livello di esposizione consentito può variare da paese a paese. Queste informazioni intendono consentire all’utente della macchina di eettuare una migliore valutazione dei pericoli e dei rischi.

conoscenza gli elementi di comando e l’uso corretto dell’apparecchio. Rispettare tutte le istruzioni di

Usare l‘apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l‘uso. Prendere in

sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone.

L‘operatore è responsabile verso i terzi degli incidenti oppure pericoli.

Possono lavorare con l‘apparecchiosolo le persone che hannoraggiunto 16 anni. L’eccezionerap presenta lo sfruttamento deiminorenni per lo scopodell’addestramento professionaleper raggiungere la pratica sottocontrollo dell‘istruttore.

In caso dei dubbi sul collegamento ed uso dell‘apparecchio, rivolgersi cortesemente al CAT.

Uso in conformità alla destinazione

Trapano da banco per la foratura di tipo leggero e medio in legno, metallo e plastica.

Utilizzare la macchina solo se è in perfette condizioni tecniche e rispettando tutte le norme di sicurezza.

Questo impianto può essere utilizzato solo per lo sco po indicato. All‘inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.

E‘ assolutamente vietato smontare, modicare e strumentalmente rimuovere i dispositivi di protezione installati sulla macchina, e montarci i dispositivi di protezione estranei.

Anche con l‘uso corretto e con il rispetto di tutte le norme di sicurezza, possono esserci sempre rischi residuali.

• emissioni acustiche

• emissione di polvere

• vibrazioni delle mani e delle braccia

• Pericolo di ustioni Sia il dispositivo che il pezzo si riscaldano durante la lavorazione

• Pericolo di lesioni! Utensili taglienti e spigoli del pezzo

Comportamento in caso d’emergenza

Applicare il pronto soccorso relativo all’incidente e rivolgersipiù rapidamente al medico qualicato.Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo. In caso di richiesta del pronto soccorso comunicare leseguenti informazioni: 1. Luogo dell’incidente,

2. Tipo dell’incidente, 3. Numero dei feriti, 4. Tipo della

ferita

Simboli

AVVERTENZA/ATTENZIONE!

Avviso alla pericolosa tensione elettrica

Page 37

ITALIANO

Avvertenza! Pericolo di lesioni da taglio!

Avviso agli oggetti lanciati

Il prodotto corrisponde alla classe laser 2 ai sensi della EN 608251:2014

Non guardare nel raggio laser

AVVERTENZA - Per ridurre il rischio di una lesione, leggere il manuale operativo.

Prima di eseguire qualsiasi lavoro sull‘apparecchio sconnettere sempre la spina dalla presa.

Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell‘udito!

Proteggerli dalla umidità. Non esporre la macchina alle intemperie.

Tenere sempre i bambini e le persone non adatte fuori la portata dell’apparecchio.

Divieto della manovra con la catenella

Divieto della manovra con i capelli lunghi

Divieto di operare in cravatta

Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

Simbolo CE

Avvertenze di sicurezza generali

AVVERTENZA!

Durante l‘uso di utensili elettrici devono essere rispettate le misure di sicurezza basilari di seguito riportate per prevenire rischi di folgorazione elettrica, di lesione e di incendio.

Leggere tutte le presenti indicazioni prima di usare questo utensile elettrico e conservare in modo sicuro le presenti indicazioni di sicurezza.

Mantenere il proprio posto di lavoro pulito ed in ordine. Posti e banchi di lavoro disordinati incremen

tano il pericolo di infortuni e lesioni.

Non esporre l‘apparecchio alla pioggia, non utiliz zarla nell‘ambiente bagnato o umido.

Durante il lavoro con l‘apparecchio assicurare sempre l‘illuminazione suciente, rispett. buone condizioni di visibilità.

Non utilizzare elettroutensili all‘interno degli ambienti con il rischio di esplosione, dove si trovano dei liquidi, gas o polveri inammabili. Gli elettroutensili creano scintille che possono incendiare le polveri o vapori.

Proteggersi da folgorazione elettrica.

Evitare ogni contatto tra parti del corpo ed oggetti messi a terra (ad es. tubazioni, radiatori, forni elettrici ed apparecchi di refrigerazione). Se il vostro corpo è messo a terra, esiste un elevato rischio di scosse elettriche.

Tenere lontani i bambini ed altre persone dall’elettroutensile Evitare che quanto sopra possa

entrare in contatto con l‘utensile elettrico o con il cavo. In caso di distrazione potete perdere il controllo dell‘apparecchio.

Assicurare una conservazione in sicurezza degli utensili elettrici. Gli utensili che non vengono utiliz

zati devono essere conservati in luogo asciutto, possibilmente in alto, al di fuori della portata di bambini oppure in un luogo non accessibile.

Non sovraccaricare l‘apparecchio. Utilizzare per il vostro lavoro solo gli elettroutensili idonei. Si lavora meglio e più in sicuro con gli elettroutensili idonei e rispettando la potenza indicata. Il lavoro

risulterà più eciente e più sicuro se si rispetta la gamma di potenza indicata.

Non utilizzare l‘utensile elettrico per scopi ai quali non è destinato. Per esempio non usare le seghe

circolari per tagliare rami di alberi o ceppi di legno. Indossare vestiti adeguati. Non indossare vestiti larghi

e gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Per i lavori in ambienti esterni si consiglia l‘uso di calzature di lavoro antiscivolo. Se si portano i capelli lunghi, indossare una rete per capelli.

Utilizzare dispositivi di protezione personale della corretta misura. Occhiali di protezione e dispositivi

di protezione per l‘udito devono essere sempre indossati. E‘ inoltre necessario l‘uso di una maschera antipolvere o respiratoria. Maneggiando lame da tag lio o lame seganti taglienti occorre indossare sempre guanti ben aderenti.

Se devono essere montate le cappe aspiranti e collettori di polveri, assicurarvi che essi sono ben collegati e correttamente utilizzati. L‘utilizzo di

una cappa aspirante può diminuire il pericolo delle polveri .

Non utilizzare il cavo, in conitto con il suo scopo, per portare l‘elettroutensile, per sospenderlo o per tirare la spina dalla presa. Proteggere il cavo contro le temperature alte, olio, spigoli vivi od organi mobili dell‘apparecchio. I cavi danneggiati

od aggrovigliati fanno aumentare il rischio di scosse elettriche.

Fissare in sicurezza il pezzo da lavorare. Utilizzare

dispositivi di serraggio oppure una morsa a vite per tenere fermo il pezzo da lavorare. In questa

maniera il pezzo verrà ssato con maggiore sicurezza

che a mano.

Page 38

ITALIANO

DEIT

Evitare le posizioni inabituali per il vostro corpo. Lavorare con una buona stabilità e mantenere sempre l‘equilibrio. In tal modo è possibile controlla-

re meglio l‘elettroutensile nelle situazioni inaspettate.

Prendere cura dell‘elettroutensile. Mantenere puliti e alati gli strumenti taglienti.

Gli strumenti taglienti ben trattati con lame appuntite diventano meno spesso storti e sono più facili da guidare.

Rispettare le istruzioni di lubricazione e per la sostituzione degli utensili.

Controllare regolarmente la linea di connessione dell‘utensile elettrico ed in caso di danneggiamento farla sostituire da un elettricista specializzato.

Controllare regolarmente le linee di prolungamen to e sostituirle se risultano danneggiate.

Mantenere le maniglie asciutte, pulite e libere da olio e grasso.

Estrarre il connettore dalla presa e/o rimuovere la batteria in caso di non utilizzo, prima di eseguire regolazioni sul dispositivo e prima di sostituire accessori come ad es. lame seganti, punte o frese.

Tale misura di sicurezza evita l‘accensione involontaria di elettroutensili.

Prima di accendere l‘elettroutensile togliere via tutte le chiavi e cacciaviti di aggiustaggio. Un

attrezzo o chiave che si trovi all‘interno dell‘organo ro tante dell‘apparecchio può provocare degli infortuni.

Evitare l‘accensione involontaria dell‘apparecchio. Accertarsi, prima di connettere la spina in rete e/o accumulatore, portando o tenendolo, che l‘elettroutensile sia disattivato. Se, portando

l‘elettroutensile, tenete il dito sull‘interruttore o se connettete la spina dell‘apparecchio accesso alla presa, si possono provocare degli infortuni.

Lavorando con un utensile elettrico all‘aperto, uti lizzare esclusivamente cavi di prolunga omologati per esterni e marcati di conseguenza. L‘utilizzo del

cavo di prolunga idoneo all‘uso esterno diminuisce il rischio di scosse elettriche.

Fate attenzione a quello che state facendo, eettu are i lavori con gli elettroutensili con buon senso. Non utilizzare gli elettroutensili se siete stanchi o sotto inuenza di droghe, alcool o medicine.

Anche un solo momento di disattenzione durante l‘utilizzo dell‘elettroutensile può provocare dei gravi infortuni.

Controllare l‘apparecchio per vericare la presenza di eventuali danni. Prima di riutilizzare l’apparecchio, è necessario vericare attentamente se i dispositivi di protezione lavorano in modo corretto e in conformità alla loro funzione.

Controllare se le parti mobili funzionano in modo perfetto senza gripparsi, o se vi sono parti dan neggiate. Per poter garantire un funzionamento ottimale dell‘apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

I dispositivi di protezione e le parti danneggiate devono essere riparate o sostituite a regola d’arte da parte di un’ocina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l’uso.

Non utilizzare elettroutensili con interruttore guasto. L‘elettroutensile che non può essere spento

od acceso è pericoloso e va riparato.

L‘utensile elettrico deve essere riparato da un elettricista specializzato. Questo utensile elettrico

corrisponde alle disposizioni di sicurezza vigenti. Le riparazioni devono essere eseguite esclusivamente da un elettricista specializzato ed usando ricambi originali, per evitare rischi di infortunio all‘operatore.

Attenzione!

La macchina deve essere ssata in sicurezza sul pavimento, usando idonee viti, per evitare il rischio di ribaltamento.

Controllare prima di ogni utilizzo.

• il funzionamento regolare dell‘interruttore on/o

compreso l‘interruttore di emergenza

• Prima di ogni uso eseguire controllo visivo

dell’apparecchio.

• Controllare i danni e serraggio soprattutto sui dis

positivi di sicurezza, elementi elettrici di comando, cavi elettrici e lettature. Prima dell’uso, sostituire eventuali componenti danneggiati.

• Prima di mettere in funzione l’apparecchio, assi

curarsi che la leva di bloccaggio del piano di lavoro sia ben serrata.

• Assicurarsi che la punta sia ssata saldamente nel

mandrino di serraggio.

• TOGLIERE LE CHIAVI DI SERRAGGIO. Prima

dell‘avvio dell‘apparecchio, fare sempre attenzione a vericare che non sia rimasta inserita alcuna chiave di serraggio.

Pericolo di lesioni!!

Non avvicinare mai parti del corpo o gli abiti alle parti rotanti del dispositivo.

Utilizzare dispositivi di protezione personale della corretta misura.

Se si portano i capelli lunghi, indossare una rete per capelli.

Non indossare guanti quando si lavora con il trapano. Non tentare di forare materiali che non abbiano una

supercie piana se non si dispone di una staa di supporto adeguata.

Non avviare mai il trapano tenendo premuta la punta del trapano sul materiale da forare.

Utilizzare sempre stae, morsetti o una morsa per ssare il pezzo sul piano di lavoro.

Impostare il trapano sempre alla velocità appropriata per il lavoro da eseguire.

Page 39

ITALIANO

Spegnere immediatamente ila macchina in caso di blocco. Staccare la spina di alimentazione e rimuovere il pezzo inceppato.

Non rimuovere trucioli o schegge mentre l‘utensile è in funzione.

Collegamento Alla Rete

L’esercizio è ammesso solo con l’interruttore di sicurezza alla corrente falsa (RCD max. corrente falsa 30 mA).

Alimentazione solo a corrent alternata monofase di tensione pari a quella indicata sulla targhetta. Colle gare solo a prese con contatto di terra.

Inserire la spina solo con interruttore su posizione „O FF“.

Laser

Non guardare nel raggio laser e non puntarlo su altre persone.

Non osservare il raggio laser con strumenti ottici di aiuto (binocolo, cannocchiale).

Non rivolgere il laser su superci riettenti. Non esporre alla radiazione laser. Il laser può emette

re una forte radiazione. Non sostituire il laser integrato applicandoviun laser

di un altro tipo. Le riparazioni devono essere eseguite esclusivamen

te da tecnici di assistenza autorizzati.

Manutenzione

Prima di eseguire qualsiasi lavoro sull‘apparecchio sconnettere sempre la spina dalla presa.

Prima di ogni uso eseguire controllo visivo dell’apparecchio.

L’apparecchio non deve essere utilizzato se dann eggiato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate.

Attenzione! Se il cavo d’alimentazione di questo apparecchio risulta danneggiato, il produttore o il suo centro d’assistenza tecnica o una persona di pari qualica lo deve sostituire per evitare ogni rischio.

Tutte le riparazioni e i lavori non descritte nel presen te manuale d‘uso possono essere eseguite solo da personale qualicato e autorizzato.

Utilizzare solo gli accessori e ricambi originali. Mantenere la macchina pulita, soprattutto aperture

di ventilazione. Mai spruzzare l‘acqua sul corpo della macchina!

Non pulire materie plastiche con un solvente o con liquidi inammabili o tossici. Per pulire usare soltanto uno straccio umido.

Tutte le parti mobili trattare con olio ecologico.

Solo l‘apparecchio periodicamente mantenuto e curato può essere un’aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.

In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.

Garanzia

Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell’acquisto dell’apparecchio.

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia

occorre allegare l’originale del documento d’acquisto riportante la data di vendita.

La garanzia non include l’uso profano, es. sovraccarico dell‘apparecchio, manomissione, danni dall’intervento estero oppure dagli oggetti. La garanzia non include anche l’inosservanza del Manuale d’Uso, del montaggio e l’usura normale.

Informazioni importanti per il cliente

Facciamo presente che la restituzione in garanzia o anche dopo il periodo di garanzia va sempre fatta

nell‘imballaggio originale. Tale misura previene, in modo eciente, il danneggiamento inutile durante il trasporto evitando i problemi durante il disbrigo del reclamo. L‘apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garan

tisce il disbrigo normale.

Servizio

Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d’Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identicare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l’anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina.

Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: [email protected]

Page 40

ITALIANO

Programma delle ispezioni e della manutenzione

Periodi di manutenzione programmata Prima di ogni

controllare i dispositivi di sicurezza Controllare la cinghia trapezoidale e metterla eventualmente

in tensione Lubricare colonna e piano di lavoro con un sottile strato di olio

Pulire la spina conica Pulire la macchina dalla polvere di foratura e dai trucioli

metallici

messa in funzione

 

Dopo la messa

in esercizio



Quando neces-

sario



Page 41

NEDERLANDS

Technische Gegevens

GSB 20 LASER/500W

-1

70,5 dB (A) 86 db (A)

Kolomboormachine

Artikel-Nr. 55209 Netspanning 230 V Netfrequentie 50 Hz Beschermklasse I, IP X0 Motorvermogen 500 W Spilslag 50 mm Spiltoerental 600 - 2600 min Uitlading 145 mm Spanwijdte boorhouder 3-16 mm Boorhouderkegel B16 Asopname MK 2 max. Boor-ø in staal 16 mm Diameter van de tafel 210 x 210 mm Voetplaat BxD 440 x 300 mm Diameter van de kolom 70 mm Lengte aansluitkabel 2,0 m Kabeltype H05RN-F Lengte 440 mm Breedte 300 mm Hoogte 14 30 mm Netto/bruto gewicht 25 / 26.8 kg

Geluidsgegevens

Geluidsdrukniveau L Geluidsvermogenniveau L Draag oorbeschermers!

Bij de genoemde getalswaarden gaat het om een emissieniveau en niet noodzakelijkerwijze om een veilig arbeidsniveau. Hoewel er een correlatie bestaat tussen het emissie- en het belastingniveau, is dit geen betrouwbare basis om te bepalen of al dan niet verdere veiligheidsmaatregelen noodza kelijk zijn. Tot de factoren die van invloed zijn op de belastingen waaraan medewerkers daadwerkelijk worden blootgesteld, behoren de karakteristieken van de werkruimte, andere bronnen van lawaai, d.w.z. het aantal machines, en andere in de buurt plaatsvindende proces Bovendien kan het niveau van de toelaatbare belasting verschillen van land tot land. Deze informatie dient het de gebruiker van de machine mogelijk te maken de gevaren en risico‘s beter in te schatten.

bedieningselementen en het juiste gebruik van het apparaat vertrouwd. Let op alle, in de gebruiksaan-

Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Maakt u zich met de

wijzing aangegeven, veiligheidsinstructies. Gedraagt u zich verantwoord tegenover andere personen.

De bedienende persoon is verantwoordelijk voor ongevallen of gevaren tegenover derden.

Het apparaat mag slechts door personen gebruikt worden van 16 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroep sopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt.

Indien betreende de aansluiting en het bedienen van het apparaat twijfels ontstaan, kunt u zich tot de klantendienst wenden.

Voorgeschreven Gebruik Van Het Systeem

Tafelboormachine voor lichte en middelzware boorwerkzaamheden in hout, metaal en kunststof.

De machine mag alleen in een technisch deugdelijke toestand worden gebruikt met inachtneming van alle veiligheidsaanwijzingen.

Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Bij niet naleving van de bepalingen uit de algemeen geldende voorschriften, evenals van de bepalingen uit deze gebruiksaanwij zing, kan de producent voor schaden niet aansprakelijk gesteld worden.

Het is streng verboden de aan de machine aangebrachte veiligheidsinrichtingen te demonteren, het gebruiksdoel te veranderen of vreemde beschermingsinrichtingen aan te brengen.

Ook bij een juist gebruik en opvolging van alle veilig heidsbepalingen kunnen nog restrisico’s bestaan.

• de geluidsemissie

• de stofemissie.

• hand- en armtrillingen

• Gevaar voor verbranding Werktuig en werkstuk worden warm tijdens het verstekzagen.

• Gevaar voor letsel Scherp gereedschap en scherpe randen aan werkstuk

Handelswijze in noodgeval

Tref de noodzakelijke maatregelen om éérste hulp teverlenen, die met het letsel overeenkomt en vraag zo snelmogelijk gekwaliceerde medische hulp aan. Beschermgewonde personen voor overig letsel en stel ze gerust. Indien u hulp vraagt, geef de volgende gegevens door: 1. Plaats van het ongeval, 2. Soort van het ongeval, 3. Aantal gewonden mensen, 4. Soort verwondingen

Page 42

NEDERLANDS

Symbolen

WAARSCHUWING/OPGELET!

Waarschuwing voor gevaarlijke elektrische spanning

Waarschuwing voor snijwonden

Waarschuwing voor weggeslingerde onderdelen

Het product stemt overeen met laserklasse 2 volgens EN 60825-1:2014

Niet in de laserstraal kijken

WAARSCHUWING - Voor verlaging van een letselrisico de gebruiksaanwijzing lezen.

Voor het uitvoeren van willekeurige werkzaamheden aan het apparaat de stekker uit het stopcontact nemen.

Veiligheidsbril dragen! Draag oorbeschermers!

Tegen vocht beschermen. Stel de machine niet bloot aan regen.

Instrueer kinderen en onbevoegde personen dat zij zich ver van het apparaat ophouden.

Bediening met halsketting verboden

Bediening met lang haar verboden

Bediening met een stropdas is verboden

Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen aeveren

CE Symbool

Algemene veiligheidsinstructies

WAARSCHUWING!

Bij het gebruik van elektrisch gereedschap moeten de volgende fundamentele veiligheidsvoorschriften ter bescherming tegen elektrische schokken, verwondings- en brandgevaar in acht worden genomen.

Lees al deze instructies, voordat u het elektrische gereedschap gebruikt, en bewaar de veiligheids voorschriften goed.

Houd uw werkplek schoon en netjes. Wanordelijke

werkplekken en werkbanken verhogen de kans op ongevallen en letsels.

Stel het apparaat niet aan regen bloot en gebruik dit niet in een vochtige of natte omgeving.

Zorg bij het werken met de machine voor voldoen de verlichting, resp. voor goede lichtomstandigheden.

Gebruik het elektrische werktuig niet in een ex plosiegevaarlijke omgeving waarin zich brandbare vloeistoen, gassen of stoen bevinden. Elektrische werktuigen geven vonken af die stof of dampen doen ontsteken.

Bescherm u tegen elektrische schokken.

Vermijd lichaamscontact met geaarde objecten (bijv. buizen, radiatoren, elektrische fornuizen en koelapparaten). Er bestaat een verhoogd risico van een elektrische schok, indien uw lichaam geaard is.

Houd kinderen en overige personen tijdens het gebruik van elektrische werktuigen op afstand.

Zorg ervoor dat deze het elektrische gereedschap of het snoer niet aanraken. Bij aeiding kan de controle over het apparaat verloren gaan.

Let erop dat het elektrische gereedschap veilig wordt opgeborgen. Gereedschap dat niet wordt

gebruikt, moet op een droge, zo hoog mogelijke of ontoegankelijke plaats buiten bereik van kinderen worden bewaard.

Overbelast het apparaat niet. Gebruik voor het werk het daarvoor bestemde elektrische werktuig. Met het passende elektrische werktuig wordt beter en veiliger, in het aangegeven prestatiege bied, gewerkt. U werkt beter en veiliger binnen het

aangegeven vermogensbereik.

Gebruik het elektrische gereedschap niet voor to epassingen waarvoor het niet bedoeld is. Gebruik

bijvoorbeeld geen handcirkelzaag om dikke takken of houtblokken te zagen.

Draag geschikte kleding. Draag geen wijde kleding of sierraden. Houd uw haar, kleding en handschoenen ver van bewegende onderdelen. Voor werkzaam heden buiten adviseren wij slipvrije werkschoenen. Draag lang haar in een haarnet.

Gebruik een veiligheidsuitrusting die op u is afgestemd. Veiligheidsbril en gehoorbescherming

moeten altijd worden gedragen. Ook een stof- of ademmasker is noodzakelijk. Bij de omgang met scherpe messen en zaagbladen moeten altijd nauws luitende handschoenen worden gedragen.

Als inrichtingen voor stofafzuiging en -opvang gemonteerd kunnen worden, controleer dan of deze aangesloten zijn en op juiste wijze gebruikt worden. Gebruik van een stofafzuiging kan de geva

ren door stof verminderen.

Gebruik de kabel niet om het elektrische werktuig te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel ver van

Page 43

NEDERLANDS

warmte, olie, scherpe kanten en/of bewegende apparaatonderdelen. Beschadigde of verdraaide

kabels verhogen het risico van een elektrische schok.

Maak het werkstuk vast. Gebruik spaninrichtin gen of een bankschroef om het werkstuk vast te zetten. Dit is veiliger dan het met de hand vast te

houden.

Vermijd abnormale lichaamshoudingen. Zorg er altijd voor dat u veilig staat en het evenwicht niet verliest. Op een dergelijke wijze kan het elektrische

werktuig in onverwachte situaties beter gecontrole erd worden.

Onderhoud elektrische werktuigen zorgvuldig. Houd snijwerktuigen scherp en schoon. Zorgvuldig

onderhouden snijwerktuigen met scherpe snijkanten lopen minder snel vast en zijn eenvoudiger te bedienen.

Volg de instructies voor het smeren en voor het vervangen van de werktuigen.

Controleer regelmatig het aansluitsnoer van het elektrische gereedschap en laat dit bij beschadi ging vervangen door een erkend vakman.

Controleer regelmatig de verlengkabels en vervang deze, indien ze beschadigd zijn.

Houd handgrepen droog, schoon en vrij van olie en vet.

Trek de stekker uit het stopcontact en/of verwijder de accu bij niet-gebruik, voordat u apparaatin stellingen wijzigt of voordat u toebehoren zoals zaagblad, boor of frees vervangt. Deze voorzorgs-

maatregelen verhinderen een ongewenste start van het elektrische werktuig.

Verwijder instelgereedschap of schroefsleutels voordat het elektrische werktuig wordt ingescha keld. Een werktuig of sleutel, die zich aan een draai-

end apparaatonderdeel bevindt, kan tot letsels leiden.

Vermijd een ongewenste inbedrijfneming. Cont roleer of het elektrische werktuig uitgeschakeld is, indien dit aan de stroomtoevoer en/of accu aangesloten, opgetild of gedragen wordt. Als u bij

het dragen van het elektrische werktuig uw vinger aan of bij de schakelaar hebt of het apparaat met de schakelaar ingeschakeld aan de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

Indien u met een elektrisch gereedschap in de openlucht werkt, mag u alleen verlengkabels gebruiken die ook voor buitengebruik goedge keurd en als zodanig gemarkeerd zijn. Het gebruik

van een voor buitengebruik geschikte verlengkabel vermindert het risico van een elektrische schok.

Wees attent, let op wat u doet en ga met verstand met elektrische werktuigen aan het werk. Gebruik geen elektrisch werktuig, indien u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettendheid bij gebruik

van het elektrische werktuig kan tot ernstige letsels leiden.

Controleer de machine op eventuele beschadigin gen. Vóór het verdere gebruik van het apparaat moeten de veiligheidsinrichtingen zorgvuldig op een perfecte en een juiste functie onderzocht worden.

Controleer of de bewegende onderdelen goed functioneren en niet klemmen en dat de onderde len niet beschadigd zijn. Alle onderdelen moeten op de juiste wijze gemonteerd zijn en aan alle voorwaarden voldoen om een goed gebruik van het apparaat te waarborgen.

Beschadigde veiligheidsinrichtingen en onderdelen moeten vakkundig door een erkende werkplaats gerepareerd of vervangen worden, voor zover niets anders in de gebruiksaanwijzing daarover is aangegeven.

Gebruik geen enkel elektrisch werktuig waarvan de schakelaar defect is. Een elektrisch werktuig, dat

niet meer in- of uitgeschakeld kan worden is gevaarli jk en moet gerepareerd worden.

Laat uw elektrisch gereedschap door een elekt romonteur repareren. Dit elektrische gereedschap

voldoet aan de desbetreende veiligheidsbepalingen. Reparaties mogen alleen door een elektromonteur en met originele reserveonderdelen worden uitgevoerd, anders bestaat voor de gebruiker kans op ongevallen.

Opgelet!

De machine moet met geschikte bouten in de vloer worden bevestigde, omdat kantelgevaar bestaat.

Te controleren voor elk gebruik

• de aan/uit-schakelaar, incl. de noodschakelaar op

een juiste functie

• Voer voor elk gebruik een visuele controle uit.

• Controleer in het bijzonder de veiligheidsinrichtin

gen, elektrische bedieningselementen, elektrische leidingen en schroefverbindingen op beschadigingen en een vaste zitting. Vervang indien nodig beschadigde onderdelen voordat u begint verstek te zagen.

• Verzeker u ervan dat de tafelklemhendel stevig

aangetrokken is, voordat u de machine in werking zet.

• Verzeker u ervan dat de boor veilig in de span

klauw vastgezet is.

• VERWIJDER ALLE STELSLEUTELS. Maak er een ge

woonte van om te controleren of u alle stelsleutels uit het gereedschap hebt gehaald voordat u het in werking stelt

Gevaar voor letsel!

Houd lichaamsdelen en kledij op een veilige afstand van de roterende delen van het apparaat.

Gebruik een veiligheidsuitrusting die op u is afges temd.

Draag lang haar in een haarnet.

DENL

Page 44

NEDERLANDS

Draag geen handschoenen bij het gebruik van een boormachine.

Probeer niet in een materiaal te boren dat geen vlak oppervlak heeft, tenzij daarbij een geschikte onder steuning wordt gebruikt.

Start de boormachine nooit, terwijl de boor al tegen het werkstuk gedrukt is.

Gebruik altijd klemmen, spanklauwen of een bank schroef om het werkstuk aan de tafel te klemmen.

Stel de boormachine in op een toerental dat geschikt is voor de beoogde werkzaamheden.

Schakel het apparaat onmiddellijk uit wanneer het blokkeert. Trek de stekker uit het stopcontact en verwijder het geblokkeerde werkstuk.

Spanen of splinters mogen bij draaiende machine niet worden verwijderd.

Netaansluiting

Het gebruik is slechts met een foutstroomschakelaar (RCD max. foutstroom van 30 mA) toegestaan.

Alleen aan eenfase-wisselstroom en alleen aan de op het type-plaatje aangegeven netspanning. Alleen aan geaarde contactdozen aansluiten.

Machine alleen uitgeschakeld aan het net aansluiten.

Laser

Niet in de laserstraal kijken en deze ook niet op andere personen richten.

Niet met optische hulpmiddelen (verrekijker, te lescoop) in de laser kijken.

De laser niet op reecterende vlakken richten. Niet aan de laserstraal blootstellen. De laser kan

sterke straling uitzenden. Vervang de ingebouwde laser niet door eenlaser van

een ander type. Reparaties mogen alléén worden uitgevoerd door

geautoriseerde servicemonteurs.

Onderhoud

Voor het uitvoeren van willekeurige werkzaamheden aan het apparaat de stekker uit het stopcontact nemen.

Voer voor elk gebruik een visuele controle uit. Het apparaat mag niet gebruikt worden, als het

beschadigd is of de beschermingsinrichtingen defect zijn. Vervang versleten of beschadigde onderdelen.

Let op! Indien de aansluitkabel van dit apparaat wordt beschadigd moet, om de omgeving niet in gevaar te brengen, deze door de fabrikant, zijn servicedienst of een gelijkwaardig gekwaliceerde persoon vervangen worden.

Reparaties en werkzaamheden, die niet in deze aanwijzing worden beschreven, enkel door gekwali ceerd personeel laten uitvoeren.

Gebruik alléén origineel toebehoren en originele onderdelen.

De machine, in het bijzonder de luchtsleuven, altijd goed schoon houden. Nooit water op het apparaat lichaam spuiten!

Kunststoen niet met oplosmiddelen, ontvlambare of giftige vloeistoen schoonmaken. Voor het schoonma ken een vochtig doekje gebruiken.

Behandel alle beweegbare onderdelen met milieuvri endelijke olie.

Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoudsen verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden.

Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guede.com.

Garantie

De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat.

De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden.

Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zijn eveneens van garanties uitgesloten.

Belangrijke informatie voor klanten

Houd er rekening mee dat een retourzending, binnen of ook buiten de garantieperiode, principieel in de originele verpakking uitgevoerd zou moeten worden. Door deze maatregel worden onnodige transportschaden en hun vaak controversiële regel gevingen eectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verwerking gewaarborgd.

Service

Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identiceren hebben wij het serie+nummer evenals artikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje.

Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: [email protected]

Page 45

NEDERLANDS

Inspectie- en onderhoudsschema

Regelmatige onderhoudsperiode Vóór iedere in-

Veiligheidsinrichtingen controleren

V-snaar controleren en zo nodig spannen

Kolom en tafel met een dunne laag olie insmeren

Kegeldoorn reinigen

Machine reinigen van boorresten of metaalspaanders

bedrijfneming

 

Na elke inbedri-

jfstelling



Indien nodig



Page 46

CESKY

Technické údaje

Sloupová vrtačka

Obj. č. 55209 Síťové napětí 230 V Síťový kmitočet 50 Hz Třída ochrany I, IP X0 Výkon motoru 500 W Zdvih vřetena 50 mm Počet otáček vřetena 600 - 2600 min Vybití 145 mm Rozsah upnutí sklíčidla 3-16 mm Kužel upínadla vrtáků B16 Upnutí vřetena MK 2 max. Vrtací ø v oceli 16 mm Průměr stolu 210 x 210 mm Základová deska ŠxH 440 x 300 mm Průměr sloupku 70 mm Délka připojovacího kabelu 2,0 m Typ kabelu H05RN-F Délka 440 mm Šířka 300 mm Hloubka 1430 mm Hmotnost netto/brutto 25 / 26.8 kg

Údaje o hlučnosti

Hladina akustického tlaku L Hladina akustického výkonu L Používejte chrániče sluchu!

Při uvedených číselných hodnotách se jedná o úroveň emisí, a ne nutně o bezpečnou pracovní úroveň. Přestože existuje korelace mezi úrovní emisí a úrovní zatížení, nelze ji spolehlivě použít k určení toho, zda jsou třeba další bezpečnostní opatření nebo ne. Mezi faktory, které ovlivňují skutečnou úroveň zatížení pracovníků, patří charakteristika pra covního prostoru, jiné zdroje hluku, t.j. počet strojů a jiné procesy probíhající v okolí atd. Kromě toho se přípustná úroveň zatížení může v každé zemi lišit. Tyto informace mají umožnit uživateli stroje lepší vyhodnocení nebezpečí a rizik.

Čerpadlo použijte teprve po pozorném přečtení a porozumění

ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám.

Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám.

návodu k obsluze Seznamte se s

GSB 20 LASER/500W

70,5 dB (A)

86 db (A)

-1

Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele

Pokud máte o zapojení a obsluze přístroje pochyb nosti, obraťte se na zákaznický servis.

Použití v souladu s určením

Stolní vrtačka pro lehké a středně těžké práce vrtání do dřeva, kovu a plastu.

Stroj se smí používat pouze v bezvadném tech nickém stavu a při zohlednění všech bezpečnostních upozornění.

Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody.

Je co nejpřísněji zakázáno demontovat, upravovat a účelově odcizovat ochranná zařízení nacházející se na stroji, ne na něm umisťovat cizí ochranná zařízení.

I při správném používání a dodržování všech bezpečnostních předpisů mohou stále ještě existovat zbytková rizika.

• vznikajícím hlukem

• vznikajícím prachem

• vibrací rukou a paží

• Nebezpečí popálení. nástroj a obrobek se při provozu zahřívají

• nebezpečí poranění ostré nástroje a hrany obrobků

Chování v případě nouze

Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěteco možná nejrychleji kvalikovanou lékařskou pomoc.Chraňte zraněného před dalšími úrazy a uklidněte jej. Pokud požadujete pomoc,uveďte tyto údaje: 1. Místo nehody, 2. Druh nehody, 3. Počet zraněných, 4. Druh zranění

Symboly

VAROVÁNI/POZOR!

Výstraha před nebezpečným elektrickým napětím

varování před poraněním pořezáním

Výstraha před odmrštěnými předměty

Page 47

CESKY

Produkt odpovídá laserové třídě 2 podle EN 60825-1:2014

Nedívejte se do laserového louče.

VAROVÁNI - Ke snížení rizika zranění si přečtěte provozní návod.

Před prováděním jakýchkoliv prací na přístroji vždy vytáhněte zástrčku ze zásuvky.

Noste ochranné brýle! Používejte chrániče sluchu!

Chraňte před vlhkem. Nevystavujte stroj dešti.

Děti a nepovolané osoby držte vždy mimo dosah přístroje.

Zákaz obsluhy s řetízkem

Zákaz obsluhy s dlouhými vlasy

Zákaz obsluhy s kravatou

Vadné a ebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren.

CE symbol

Všeobecné bezpečnostní pokyny

VÝSTRAHA!

Při používání elektrického nářadí je nutné kvůli ochraně proti zásahu elektrickým proudem, riziku poranění a vzniku požáru dodržovat následující základní bezpečnostní opatření.

Před použitím tohoto elektrického nářadí si přečtěte všechny tyto pokyny a bezpečnostní pokyny si dobře uschovejte.

Pracovní prostor udržujte čistý a uklizený. Neu

klizená pracovní místa a obráběcí stoly zvyšují riziko nehod a poranění.

Přístroj nevystavujte dešti a nepoužívejte v mok rém či vlhkém prostředí.

Při práci s přístrojem vždy zajistěte dostatečné osvětlení, resp. dobré světelné poměry.

S elektronářadím nepracujte vexplozí ohroženém prostředí, vněmž se nacházejí hořlavé kapaliny, plyny či prach. Elektronářadí vytváří jiskry, jež mohou zapálit prach či výpary.

Chraňte se před zásahem elektrickým proudem.

Vyhněte se tělesnému kontaktu s uzemněnými objekty (např. trubek, topných těles, elektrických sporáků a chladicích přístrojů). Je-li Vaše tělo uzemněné, existuje zvýšené riziko úderu elektrickým proudem.

Děti a ostatní osoby udržujte v bezpečné vzdále nosti od elektrického přístroje. Nedovolte, aby se

dotkly elektrického nářadí nebo kabelu. Při rozptýlení pozornosti můžete ztratit kontrolu nad přístrojem.

Postarejte se o bezpečné uschování elektrického nářadí. Nářadí, které se nepoužívá, musí být uložené

na suchém, podle možnosti vysoko položeném místě, mimo dosah dětí nebo musí být nedostupně uskladněné.

Přístroj nepřetěžujte. Ke své práci používejte vhodné elektronářadí. Svhodným elektronářadím pracujete lépe a bezpečněji vuvedeném rozsahu výkonu. Lépe a bezpečněji budete pracovat v uvede

ném výkonovém rozsahu.

Elektrické nářadí nepoužívejte k účelům, pro které není určeno. Např. ruční kotoučovou pilu

nepoužívejte na řezání větví stromů nebo dřevěných polen.

Noste vhodný oděv. Nenoste široký oděv a šperky. Vlasy, oděv a rukavice držte v bezpečné vzdálenosti od pohyblivých částí. Při pracích ve venkovním prostředí vám doporučujeme používat pracovní obuv, která neklouže. Pokud máte dlouhé vlasy, noste síťku na vlasy.

Používejte osobní ochranný oděv, který je určen pro vás. Vždy musíte nosit ochranné brýle a ochranu

sluchu. Potřebná je i maska proti prachu a dýchací maska. Při manipulaci s ostrými čepelemi a listy pily musíte vždy nosit těsně přiléhající ochranné rukavice.

Pokud mají být namontovány odsávače a lapače prachu, ujistěte se, zda jsou zapojeny a správně používány. Použití odsávače prachu může snížit

ohrožení prachem.

Kabel nepoužívejte vrozporu sjeho určením knošení elektronářadí, jeho zavěšení či vytažení zástrčky ze zásuvky. Kabel chraňte před vysokými teplotami, olejem, ostrými hranami nebo pohy blivými částmi přístroje. Poškozené či zamotané

kabely zvyšují riziko úderu elektrickým proudem.

Obrobek zajistěte. Na pevné přichycení obrobku používejte upínací zařízení nebo svěrák. Tímto

způsobem bude bezpečněji upevněný než jen pomocí ruky.

Zabraňte abnormálnímu držení těla. Zajistěte si dobrou stabilitu a udržujte neustále rovnováhu.

Tak lze elektronářadí vnečekaných situacích lépe kontrolovat.

Elektronářadí pečlivě ošetřujte. Řezné nástroje udržujte ostré a čisté. Pečlivě

ošetřené řezné nástroje sostrými břity se méně často vzpříčí a snadněji se vedou.

Řiďte se pokyny k mazání a k výměně nástroje. Pravidelně kontrolujte připojovací kabel elektrické

ho nářadí a v případě poškození jej nechte vyměnit od autorizovaného odborníka.

Page 48

CESKY

DECZ

Pravidelně kontrolujte prodlužovací kabely a pokud jsou poškozené, vyměňte je.

Rukojetě udržujte suché, čisté a bez oleje a maziv. Zástrčku vytáhněte ze zásuvky a ebo odstraňte

akumulátor, jestliže přístroj nepoužíváte, před zrealizováním nastavení přístroje, výměnou částí příslušenství, jako např. listu pily, vrtáků nebo fréz. Toto bezpečnostní opatření brání neúmyslnému

spuštění elektronářadí.

Před zapnutím elektronářadí odstraňte seřizovací klíče a šroubováky. Nástroj či klíč, který se nachází

vrotující části přístroje, může vést k úrazům.

Zabraňte neúmyslnému uvedení do provozu. Před zapojením do sítě a ebo akumulátoru, uchopením nebo nošením se ujistěte, zda je elektronářadí vypnuté. Pokud máte při nošení elektronářadí prst na

spínači nebo přístroj zapojujete do sítě zapnutý, může to vést k úrazům.

Když s elektrickým nářadím pracujete venku, používejte pouze prodlužovací kabely, které jsou schválené i pro venkovní prostředí a jsou adekvátně označené. Použití prodlužovacího kabelu

vhodného pro venkovní použití snižuje riziko úderu elektrickým proudem.

Buďte pozorní, dávejte pozor na to, co děláte, a kpráci selektronářadím přistupujte s rozumem. Elektronářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Okamžik nepo

zornosti při použití elektronářadí může vést kvážným úrazům.

Zkontrolujte stroj na případná poškození. Před dalším použitím zařízení se musí pečlivě prohlédn out ochranná zařízení na jejich bezpečnou funkci a funkci podle určení.

Zkontrolujte, zda bezvadně fungují pohyblivé díly, zde nedřou, nebo zda nejsou nějaké díly poškozené. Aby bylo možné zajistit bezpečný provoz zařízení, musí být všechny díly správně namontované, a musí splňovat všechny podmínky.

Poškozená ochranná zařízení a díly musí odborně opravit nebo vyměnit uznávaná odborná dílna, po kud není v provozním návodu uvedeno nic jiného.

Nepoužívejte elektronářadí svadným spínačem.

Elektronářadí, které nelze již zapnout či vypnout, je nebezpečné a musí být opraveno.

Elektrické nářadí nechte opravovat od odbor ného elektrikáře. Toto elektrické nářadí odpovídá

příslušným bezpečnostním ustanovením. Opravy smí provádět pouze odborný elektrikář tak, že budou použité originální náhradní díly; v opačném případě mohou pro uživatele vzniknout rizika.

Pozor!

Stroj musí být pomocí vhodných šroubů bezpečně upevněný do podlahy, protože hrozí nebezpečí jeho převrhnutí.

zkontrolujte před každým použitím

• Řádnou funkci spínače a vypínače vč. nouzového

vypínače

• Před každým provozem proveďte vizuální kontrolu.

• Především bezpečnostní zařízení, elektrické

ovládací prvky, elektrická vedení a šroubení zkon trolujte z hlediska poškození a utažení. Poškozené díly před provozem případně vyměňte.

• Před tím, než uvedete stroj do pohybu, se ujistěte,

že upínací páka stolu je pevně utažena.

• Ujistěte se, že vrták je bezpečně upevněn v

sklíčidle.

• ODSTRAŇTE UTAHOVACÍ KLÍČE. Před každým

použitím nářadí zkontrolujte, zda jste nezapomněli odstranit veškeré utahovací klíče.

nebezpečí poranění!

Nikdy se nepřibližujte tělem nebo oblečením do blízkosti rotujících dílů přístroje.

Používejte osobní ochranný oděv, který je určen pro vás.

Pokud máte dlouhé vlasy, noste síťku na vlasy. Nenoste rukavice při práci s vrtákem. Nepokoušejte se vrtat materiál, který nemá rovný

povrch, výjimkou může být, když použijete vhodnou podpěru.

Nikdy nezapínejte vrtačku s vrtákem přitisknutým k obrobku.

Vždy používejte svorky, upínací čelisti nebo svěrák k zajištění obrobku na stole.

Vrtačku nastavte na rychlost, která je přiměřená pro danou práci.

V případě zablokování stroj okamžitě vypněte. Vytáhněte zástrčku a odstraňte zaseklý obrobek.

Pokud stroj běží, nesmí být odstraňovány třísky nebo odštěpky.

Připojení Na Sít

Provoz je povolen jen s ochranným vypínačem proti chybovému proudu (RCD max. chybový proud 30mA).

Připojovat pouze na jednofázový střídavý elektrický proud a pouze na síťové napětí uvedené na štítku. Je možné připojení pouze na zásuvky s ochranným kontaktem.

Stroj zapínat do zásuvky pouze když je vypnutý.

Laser

Nedívejte se do laserové louče a nesměřujte tento na jiné osoby.

Nedívejte se do laseru optickými pomůckami (různými dalekohledy).

Laser nesměřujte na reexní plochy. Nevystavujte se laserovému záření. Laser může

vysílat silné záření.

Page 49

CESKY

Nezaměňujte zabudovaný laser za laserjiného typu. Opravy smějí vykonávat pouze technici z autorizo

vaných servisů.

Údržba

Před prováděním jakýchkoliv prací na přístroji

vždy vytáhněte zástrčku ze zásuvky.

Před každým provozem proveďte vizuální kontrolu. Přístroj se nesmí používat, pokud je poškozený nebo

jsou vadná bezpečnostní zařízení. Opotřebené a poškozené díly vyměňte.

Pozor! Pokud se poškodí napájecí kabel tohoto přístroje, musí ho výrobce nebo jeho zákaznický servis či podobně kvalikovaná osoba vyměnit, aby se zabránilo nebezpečí.

Opravy a práce, nepopsané vtomto návodu, smí provést jen kvalikovaný autorizovaný personál.

Používejte jen originální příslušenství a originální náhradní díly.

Udržujte stroj, zejména větrací otvory, vždy v čistém stavu. Těleso stroj nikdy neostřikujte vodou!

Plasty nečistěte rozpouštědlem, hořlavými nebo toxi ckými kapalinami. K čištění používejte jen vlhký hadřík.

Všetky pohyblivé diely ošetrite ekologickým olejom. Jen pravidelně udržovaný a ošetřovaný přístroj může

být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvídaným nehodám a úrazům.

V případě potřeby najdete seznam náhradních dílů na internetové stránce www.guede.com.

Servis

Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku.

Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: [email protected]

Záruka

Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje.

Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamaci v záruční době je třeba přiložit originální doklad o koupi s datem prodeje.

Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky.

Důležité informace pro zákazníka

Upozorňujeme, že vrácení během záruční doby nebo i po záruční době je třeba zásadně provést v originálním obalu. Tímto opatřením se účinně zabrání zbytečnému poškození při dopravě a jeho často spornému vyřízení. Přístroj je optimálně chráněn jen v originálním obalu, a tím je zajištěno plynulé zpracování.

Page 50

CESKY

Plán prohlídek a údržby

Pravidelné údržbové období Před každým

Otestovat bezpečnostní zařízení

Zkontrolovat klínový řemen a v případě potřeby ho napnout

Promazat sloupek a stůl tenkou vrstvou oleje

Vyčistit kuželový trn

Vyčistit stroj od vrtné drti nebo kovových pilin

uvedením do

provozu

 

Po každém uvedení do

provozu



V případě

potřeby



Page 51

SLOVENSKY

Technické Údaje

Stĺpová vŕtačka

Obj. č. 55209 Sieťové napätie 230 V Frekvencia siete 50 Hz Zaščitni razred I, IP X0 Výkon motora 500 W Zdvih vretena 50 mm Počet otáčok vretena 600 - 2600 min Vybitie 145 mm Upínací rozsah skľúčovadla 3-16 mm Kužeľ upínadla vrtákov B16 Uchytenie vretena MK 2 max. Priemer vrtu do ocele 16 mm Priemer stola 210 x 210 mm Základová doska ŠxH 440 x 300 mm Priemer stĺpika 70 mm Dĺžka pripojovacieho kábla 2,0 m Typ kábla H05RN-F Dĺžka 440 mm Šírka 300 mm Hĺbka 143 0 mm Hmotnosť netto/brutto 25 / 26.8 kg

Údaje o hlučnosti

Hladina akustického tlaku L Hladina akustického výkonu L Používajte ochranu sluchu!

Pri uvedených číselných hodnotách ide o úroveň emisií, a nie nutne o bezpečnú pracovnú úroveň. Hoci existuje korelácia medzi úrovňou emisií a úrovňou zaťaženia, nemožno ju spoľahlivo použiť na určenie toho, či sú potrebné ďalšie bezpečnostné opatrenia alebo nie. Medzi faktory, ktoré ovplyvňujú skutočnú úroveň zaťaženia pracovníkov, patria charakteristika pracovného priestoru, iné zdroje hluku, t.j. počet strojov a iné procesy prebiehajúce v okolí atď. Okrem toho sa prípustná úroveň zaťaženia môže líšiť od krajiny ku krajine. Tieto informácie majú umožniť používateľovi stroja lepšie vyhodnotenie nebezpečenstiev a rizík.

Čerpadlo použite až po pozornom prečítaní a porozumení návodu k

prvkami a správnym použitím prístroja. Dodržujte všetky v návode uvedené bezpečnostné pokyny. Správajte sa zodpovedne voči tretím osobám.

Obsluha je zodpovedná za nehody či nebezpečenstvo voči tretím osobám.

obsluhe. Oboznámte sa s ovládacími

GSB 20 LASER/500W

70,5 dB (A)

86 db (A)

-1

Na prístroji smú pracovať len osoby, ktorédosiahli 16 rokov. Výnimku predstavuje využitie mladistvých,ak sa toto deje počas profesijného vzdelávania s cieľomdosiahnutia zručností pod dohľadom školiteľa.

Ak máte o zapojení a obsluhe prístroja pochybnosti, obráťte sa na zákaznícky servis.

Použitie Podľa Predpisov

Stolná vŕtačka pre ľahké a stredne ťažké práce vŕtania do dreva, kovu a plastu.

Stroj sa smie používať iba v bezchybnom technickom stave a za zohľadnenia všetkých bezpečnostných upozornení.

Tento prístroj sa smie použivať len v súlade s uvedenými predpismi. Pri nedodržaní ustanovení zo všeobecne platných predpisov a ustanovení z tohto návodu nie je možné výrobcu považovať zodpoved ným za škody.

Je čo najprísnejšie zakázané demontovať, upravovať a účelovo odcudzovať ochranné zariadenia nachádzajúce sa na stroji alebo na ňom umiestňovať cudzie ochranné zariadenia.

Aj pri správnom používaní a dodržiavaní všetkých bezpečnostných predpisov môžu stále ešte existovať zvyškové riziká.

• Emisja hałasu

• Wyrzucanie pyłu

• vibrácií rúk a paží

• Nebezpečenstvo popálenia Nástroj a obrobok sa počas prevádzky rozpália

• Nebezpečenstvo poranenia ostré nástroje a hrany obrobkov

Správanie v prípade núdze

Zaveďte úrazu zodpovedajúcu potrebnú prvú pomoc a vyzvitečo možno najrýchlejšie kvalikovanú lekársku pomoc.Chráňte zraneného pred ďalšími úrazmi a upokojte ho. Ak požadujete pomoc,uveďte tieto údaje: 1. Miesto nehody, 2. Druh nehody, 3. Počet zranených, 4. Druh zranenia

Symboly

POZOR/POZOR!

Výstraha pred nebezpečným elektrickým napätím

Varovanie pred reznými poraneniami

Výstraha pred odmrštenými predmetmi

Page 52

SLOVENSKY

Produkt zodpovedá laserovej triede 2 podľa EN 60825-1:2014

Nedívajte sa do laserového lúča.

POZOR - Na zníženie rizika zranenia si prečítajte prevádzkový návod.

Pred vykonávaním akýchkoľvek prác na prístroji vždy vytiahnite zástrčku zo zásuvky.

Noste ochranné okuliare! Používajte ochranu sluchu!

Chrániť pred vlhkosťou. Nevystavujte stroj dažďu.

Deti a nepovolané osoby držte vždy mimo dosahu prístroja.

Zákaz obsluhy s retiazkou

Zákaz obsluhy s dlhými vlasmi

Zákaz obsluhy s kravatou

Chybné a/alebo likvidované elektrické či elektronické prístroje musia byť odovzdané do príslušných zberní.

CE symbol

Všeobecné bezpečnostné pokyny

POZOR!

Pri používaní elektrického náradia treba kvôli ochrane proti zásahu elektrickým prúdom, riziku poranenia a vzniku požiaru dodržiavať nasledujúce základné bezpečnostné opatrenia.

Pred použitím tohto elektrického náradia si prečítajte všetky tieto pokyny a bezpečnostné poky ny si dobre uschovajte.

Pracovný priestor udržiavajte čistý a uprataný.

Nepoupratované pracovné miesta a obrábacie stoly zvyšujú riziko nehôd a poranení.

Prístroj nevystavujte dažďu a nepoužívajte v mokrom či vlhkom prostredí.

Pri práci s prístrojom vždy zaistite dostatočné osvetlenie, resp. dobré svetelné pomery.

S elektronáradím nepracujte vexplóziou ohrozenom prostredí, vktorom sa nachádzajú horľavé kvapaliny, plyny či prach. Elektronáradie vytvára iskry, ktoré môžu zapáliť prach či výpary.

Chráňte sa pred zásahom elektrického prúdu.

Vyhnite sa telesnému kontaktu s uzemnenými objektmi (napr. rúr, výhrevných telies, elektrických sporákov a chladiacich prístrojov). Ak je vaše telo uzemnené, existuje zvýšené riziko úrazu elektrickým prúdom.

Deti a ostatné osoby udržujte vbezpečnej vzdia lenosti od elektrického prístroja. Nedovoľte, aby sa

dotkli elektrického náradia alebo kábla. Pri rozptýlení pozornosti môžete stratiť kontrolu nad prístrojom.

Postarajte sa o bezpečné uschovanie elektrické ho náradia. Náradie, ktoré sa nepoužíva, musí

byť uložené na suchom, podľa možnosti vysoko položenom mieste, mimo dosahu detí alebo musí byť nedostupne uskladnené.

Prístroj nepreťažujte. Na svoju prácu používajte vhodné elektronáradie. Svhodným elekt ronáradím pracujete lepšie a bezpečnejšie vuvedenom rozsahu výkonu. Lepšie a bezpečnejšie

budete pracovať v uvedenom výkonovom rozsahu.

Elektrické náradie nepoužívajte na také účely, pre ktoré nie je určené. Napr. ručnú kotúčovú pílu

nepoužívajte na rezanie konárov stromov alebo drevených polien.

Noste vhodný odev. Nenoste široký odev a šperky. Vlasy, odev a rukavice držte vbezpečnej vzdialenosti od pohyblivých častí. Pri prácach vo vonkajšom prost redí vám odporúčame používať pracovnú obuv, ktorá sa nešmýka. Pri dlhých vlasoch noste sieťku na vlasy.

Používajte osobný ochranný výstroj, ktorý je určený pre vás. Vždy musíte nosiť ochranné okuliare

a ochranu sluchu. Potrebná je aj maska proti prachu a dýchacia maska. Pri manipulácii s ostrými čepeľami a listami píly musíte vždy nosiť tesne priliehajúce ochranné rukavice.

Ak majú byť namontované odsávače a lapače prachu, uistite sa, či sú zapojené a správne používané. Použitie odsávača prachu môže znížiť

ohrozenie prachom.

Kábel nepoužívajte v rozpore sjeho určením nanosenie elektronáradia, jeho zavesenie či vy tiahnutie zástrčky zo zásuvky. Kábel chráňte pred vysokými teplotami, olejom, ostrými hranami alebo pohyblivými časťami prístroja. Poškodené

či zamotané káble zvyšujú riziko úrazu elektrickým prúdom.

Obrobok zaistite. Na pevné prichytenie obrobku

používajte upínacie zariadenia alebo zverák. Takto

bude bezpečnejšie uchytený ako iba pomocou ruky.

Zabráňte abnormálnemu držaniu tela. Zaistite si dobrú stabilitu a udržujte neustále rovnováhu.

Tak je možné elektronáradie vnečakaných situáciách lepšie kontrolovať.

Elektronáradie starostlivo ošetrujte. Rezné nástroje udržujte ostré a čisté. Starostlivo

ošetrené rezné nástroje sostrými čepeľami sa menej často vzpriečia a ľahšie sa vedú.

Riaďte sa pokynmi k mazaniu a k výmene nástroja. Pravidelne kontrolujte prípojný kábel elektrického

náradia a v prípade poškodenia ho nechajte prost redníctvom autorizovaného odborníka vymeniť.

Page 53

SLOVENSKY

Pravidelne kontrolujte predlžovacie káble a ak sú tieto poškodené, tak ich vymeňte.

Rukoväte udržiavajte suché, čisté a bez oleja a mazív.

Zástrčku vytiahnite zo zásuvky a/alebo odstráňte akumulátor, ak prístroj nepoužívate, pred zrea lizovaním nastavenia prístroja, výmenou častí príslušenstva, ako napr. listu píly, vrtákov alebo fréz. Toto bezpečnostné opatrenie bráni neúmysel-

nému spusteniu elektronáradia.

Pred zapnutím elektronáradia odstráňte nasta vovacie kľúče a skrutkovače. Nástroj či kľúč, ktorý

sa nachádza vrotujúcej časti prístroja, môže viesť k úrazom.

Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zapojením do siete a/alebo akumulátora, uchopením alebo nosením sa uistite, či je elekt ronáradie vypnuté. Ak máte pri nosení elektronára-

dia prst na spínači alebo prístroj zapájate do siete zapnutý, môže to viesť k úrazom.

Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie káble, ktoré sú schvá lené aj pre vonkajšie prostredie a adekvátne sú označené. Použitie predlžovacieho kábla vhodného

na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

Buďte pozorní, dávajte pozor na to, čo robíte, a kpráci selektronáradím pristupujte s rozumom. Elektronáradie nepoužívajte, ak ste unavení alebo pod vplyvom drog, alkoholu či liekov. Okamih

nepozornosti pri použití elektronáradia môže viesť kvážnym úrazom.

Skontrolujte stroj na prípadné poškodenia. Pred ďalším použitím zariadenia sa musia starostlivo prezrieť ochranné zariadenia na ich bezpečnú funkciu a funkciu podľa určenia.

Skontrolujte, či bezchybne fungujú pohyblivé diely, či nedrú, alebo či nie sú nejaké diely poškodené. Aby bolo možné zaistiť bezpečnú prevádzku zaria denia, musia byť všetky diely správne namontované, a musia spĺňať všetky podmienky.

Poškodené ochranné zariadenia a diely musí odborne opraviť alebo vymeniť uznávaná odborná dielňa, ak nie je v prevádzkovom návode uvedené nič iné.

Nepoužívajte elektronáradie schybným spínačom.

Elektronáradie, ktoré už nie je možné zapnúť či vypnúť, je nebezpečné a musí byť opravené.

Elektrické náradie nechajte opravovať prostredníct vom odborníka elektrikára. Toto elektrické náradie

zodpovedá príslušným bezpečnostným ustanoveniam. Opravy smie realizovať iba odborník elektrikár tak, že budú použité originálne náhradné diely; v opačnom prípade môžu vzniknúť pre používateľa riziká.

Pozor!

Stroj musí byť pomocou vhodných skrutiek bezpečne upevnený do podlahy, lebo tu existuje nebezpečenstvo jeho prevrhnutia.

Pred každým použitím skontrolujte

• Riadnu funkciu spínača a vypínača vr. núdzového

vypínača

• Pred každou prevádzkou vizuálne skontrolujte.

• Predovšetkým bezpečnostné zariadenia, elektrické

ovládacie prvky, elektrické vedenia a skrutko vé spoje skontrolujte z hľadiska poškodenia a utiahnutia. Pred prevádzkou taktiež v prípade potreby nahraďte poškodené diely.

• Pred tým, než uvediete stroj do pohybu, sa uistite,

že upínacia páka stola je pevne utiahnutá.

• Uistite sa, že vrták je bezpečne upevnený v

skľučovadle.

• Odstráňte upínacie kľúče. Pred zapnutím nástroja

vždy skontrolujte, či ste upínacie kľúče odstránili.

Nebezpečenstvo poranenia!

Časti tela ani odev neprivádzajte nikdy do blízkos ti rotujúcich dielov prístroja.

Používajte osobný ochranný výstroj, ktorý je určený pre vás.

Pri dlhých vlasoch noste sieťku na vlasy. Nenoste rukavice pri práci s vrtákom. Nepokúšajte sa vŕtať materiál, ktorý nemá rovný

povrch, poprípade použite vhodnú podperu. Nikdy nezapínajte vŕtačku s vrtákom pritlačeným k

obrobku. Vždy používajte svorky, upínacie čeľuste alebo zverák

na zaistenie obrobku na stole. Vŕtačku nastavte na rýchlosť, ktorá je primeraná pre

danú prácu. V prípade blokády stroj okamžite vypnite. Vytiahnite

sieťovú zástrčku a vyberte zaseknutý obrobok. Triesky alebo úlomky sa nesmú odstraňovať za chodu

stroja.

Sieťová Prípojka

Prevádzka je povolená len s ochranným vypínačom proti chybovému prúdu (RCD max. chybový prúd30 mA).

Pripájať len na jednofázový striedavý prúd a na sieťové napätie uvedené na štítku o výkonnosti. Pripájať len do zásuviek s ochranným kontaktom.

Len vypnutý stroj pripájajte do zásuvky.

Laser

Nepozerajte sa do laserového lúča a nesmerujte tento na iné osoby.

Nedívajte sa do laseru cez optické pomôcky (rôzne ďalekohľady).

Laser nesmerujte na reexné plochy. Nevystavujte sa laserovému žiareniu. Laser môže

vysielať silné žiarenie.

DESK

Page 54

SLOVENSKY

Zabudovaný laserový modul nikdynezamieňajte za laserové zariadenie inéhotypu.

Opravy smú vykonávať len technici z autorizovaných servisov.

Údrzba

Pred vykonávaním akýchkoľvek prác na prístroji

vždy vytiahnite zástrčku zo zásuvky.

Pred každou prevádzkou vizuálne skontrolujte. Prístroj sa nesmie používať, ak je poškodený alebo

sú chybné bezpečnostné zariadenia. Opotrebené a poškodené diely vymeňte.

Pozor! Ak sa poškodí napájací kábel tohto prístroja, musí ho výrobca alebo jeho zákaznícky servis či po dobne kvalikovaná osoba vymeniť, aby sa zabránilo nebezpečenstvu.

Opravy a práce, nepopísané vtomto návode, smie vykonať len kvalikovaný autorizovaný personál.

Používať len originálne príslušenstvo a originálne náhradné diely.

Udržujte stroj, najmä vetracie otvory, vždy v čistom stave. Teleso stroja nikdy neostrekujte vodou!

Plasty nečistite rozpúšťadlom, horľavými alebo toxickými kvapalinami. Na čistenie používajte len vlhkú handričku.

Všetky pohyblivé diely ošetrite ekologickým olejom. Len pravidelne udržiavaný a ošetrovaný prístroj môže

byť uspokojivou pomôckou. Nedostatočná údržba a starostlivosť môže viesť k nepredvídaným nehodám a úrazom.

V prípade potreby nájdete zoznam náhradných dielov na internetovej stránke www.guede.com.

Servis

Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu? Na našej domovskej stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôcť vám. Aby bolo možné váš prístroj v prípade reklamácie identikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku.

Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: [email protected]

Záruka

Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebiteľa a začína dňom nákupu prístroja.

Záruka sa vzťahuje výhradne na nedostatky spôsobené chybou materiálu alebo výrobnou chybou. Pri reklamácii v záručnej lehote je potrebné priložiť originálny doklad o kúpe s dátumom predaja.

Do záruky nespadá neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cudzím zásahom alebo cudzími predmetmi. Nedodržanie návodu na použitie a montáž a normálne opotrebenie tiež nespadá do záruky.

Dôležité informácie pre zákazníka

Upozorňujeme, že vrátenie počas záručnej lehoty alebo i po záručnej lehote je potrebné zásadne vykonať v originálnom obale. Týmto opatrením sa účinne zabráni zbytočnému poškodeniu pri doprave a často spornému vybaveniu. Prístroj je optimálne chránený len v originálnom obale, a tým je zaistené plynulé spracovanie.

Page 55

SLOVENSKY

Plán prehliadok a údržby

Pravidelné údržbové obdobie Pred každým

Otestovať bezpečnostné zariadenia

Skontrolovať klinový remeň a v prípade potreby ho napnúť

Premazať stĺpik a stôl tenkou vrstvou oleja

Vyčistiť kužeľový tŕň

Vyčistiť stroj od vrtnej múčky alebo kovových stružlín

uvedením do

prevádzky

 

Po každom uvedení do

prevádzky



V prípade

potreby



Page 56

MAGYAR

Műszaki Adatok

GSB 20 LASER/500W

70,5 dB (A) 86 db (A)

-1

Rúdfúró

Megrend.szám 55209 Hálózati feszültség 230 V Hálózati frekvencia 50 Hz Védelmi osztály I, IP X0 Motorteljesítmény 500 W Orsó emelkedési magassága 50 mm Orsó fordulatszáma 600 - 2600 min Ürítés 145 mm Befogási tartomány 3-16 mm Fúrótokmány kúp B16 Orsófelfogó MK 2 max. Furat-ø acélba 16 mm Az asztal átmér?je 210 x 210 mm Talplemez szélesség x hossz 440 x 300 mm Az oszlop átmér?je 70 mm A csatlakozó kábel hossza 2,0 m Kábeltípus H05RN-F Hossz 440 mm Szélesség 300 mm Magasság 1430 mm Tömeg nettó/bruttó 25 / 26.8 kg

Zajártalom adatok

akusztikus nyomás szint L akusztikus teljesítmény szint L Hallásvédő eszköz használata ajánlott!

A megadott számértékek esetén emissziós szintekr?l van szó, és nem szükségszer?en biztonságos üzemi szintekr?l. Bár az emissziós és a terhelési szint között korreláció áll fenn, azonban ez nem használható megbízhatóan annak megállapítására, hogy szükségesek-e további intézkedések vagy sem. Azok hoz a tényez?khöz többek között az üzemi területek jellemz?i, más zajforrások - azaz a gépek száma valamint a közelben üzemel? egyéb technológiák stb. - is hozzátartoznak, amelyek a foglalkoztatott személyek tényleges terhelési szintjét befolyásolják. Ezen kívül a megengedett terhelési szint az egyes országokban eltér? lehet Ezeknek az információknak a célja az, hogy lehet?vé tegyék a gép felhasználója számára a veszélyeztetések és kockázatok jobb értékelését.

Csak azután használja a szivattyút, miután gyelmesen elolvasta és

Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen gyelmesen harmadik személlyel szemben.

megértette a kezelési útmutatót.

A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért.

A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak. Kivételt képez a atalkorúakfoglal koztatása szakképzés alatt az oktató felügyelete melletszakképzettség elsajátítása érdekében.

Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szerviz szolgálathoz.

Rendeltetés szerinti használat

Asztali fúrógép fán, fémen és m?anyagon végzett könny? és közepes fúrási munkákhoz.

A gép csak kifogástalan m?szaki állapotban és min den biztonsági tudnivaló gyelembe vétele mellett használható.

A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős

A lehető legszigorúbban tilos leszerelni, módosítani, célzottan eltávolítani a készülék biztonsági elemeit, továbbá idegen biztonsági elemekkel felszerelni.

Az összes biztonsági előírás betartása és helyes alkalmazása esetén is fennállnak bizonyos maradvá nykockázatok.

• Zajkibocsátás

• porkibocsátás.

• rezgések kézre és karok

• Égési sérülések veszélye Üzem közben a szerszám és a munkadarab felhevül

• Balesetveszély Éles szerszámok és munkadarab-élek

Viselkedés kényszerhelyzetben

Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további balesettől. Ha segítségre van szüksége, tün-

tesse fel az alábbiadatokat: 1. A baleset színhelye, 2. A baleset típusa, 3. A sebesültek száma, 4. A sebesülések típusa

Szimbólumok

FIGYELMEZTETÉS/FIGYELEM!

Figyelmeztetés a veszélyes magas feszültségre.

Vágási sérülések veszélye

Page 57

MAGYAR

Vigyázz! Elhajított tárgyak!

A termék az EN 60825-1:2014 szerint a 2 lézer osztálynak felel meg

Tilos a lézersugárba nézni.

FIGYELMEZTETÉS - A személyi sérülések kockázatának csökkentése érdekében olvassa el a felhasználói útmutatót.

Mindennemű tisztítási, karbantartási munka előtt mindig húzza ki a villásdugót a fali dugaljból.

Viseljen védő szemüveget Hallásvédő eszköz használata ajánlott!

Nedvességtől óvni kell. A gépet nem szabad esőnek kitenni.

Ezeket a személyeket tartsa a géptől megfelelő biztonsági távolságban.

Tilos ékszerrel dolgozni

Tilos a géppel dolgozni, ha hosszú a haja

Viseljen szájmaszkot!

Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre.

CE jelzet

Általános biztonsági utasítások

FIGYELMEZTETÉS!

Elektromos szerszámok használatakor az elektromos áramütés, sérülés- és tűzveszély elleni védelemhez gyelembe kell venni a következő alapvető biztonsági útmutatásokat.

Az elektromos szerszám használata előtt olvassa el ezeket az útmutatásokat, és jól őrizze meg azokat.

Munkaterületét tartsa tisztán és rendben. A rende

tlen munkahelyek és munkapadok növelik a balesetek és sérülések veszélyét.

A berendezést tilos nedves, vagy vizes környezet ben használni és kitenni eső hatásának.

A géppel folytatott munkavégzés során biztosít son megfelelő fényforrást ill. látási viszonyokat.

Tilos a gép használata tűzveszélyes folyadékok és gázok közelében, valamint poros környezetben, ahol robbanásveszély fenyeget! A elektromos berendezés használata közben szikrák keletkezhetnek, melyek meggyújthatják a port és a párákat!

Védekezzen az elektromos áramütés ellen.

Kerülje testének érintkezését földelt alkatrészekkel (pl. csövekkel, fűtőtestekkel, elektromos tűzhelyekkel és hűtőkészülékekkel). Az esetben, ha teste le van földelve, magas az áramütés veszélye.

Tartsa biztonságos távolságban az elektromos készüléktől a gyermekeket és egyéb személyeket.

Ne hagyja, hogy ezek az elektromos szerszámhoz vagy a kábelhez érjenek. Gyerekeket és idegen személyeket tartson távol munkahelyétől, s az áram körbe bekapcsolt géptől!

Gondoskodjon az elektromos szerszámok biz tonságos tárolásáról. A használaton kívüli szerszá-

mokat száraz, lehetőleg magasan fekvő, gyermekek által nem elérhető helyen, vagy hozzá nem férhető módon kell tárolni.

Tilos a gépet túlterhelni! Minden munkához megfelelő berendezést használjon! Megfelelő gép pel jobban, biztonságosabban, s a feltüntetett teljesítménynek megfelelően dolgozhat! A megadott

teljesítménytartományban jobb és biztonságosabb a munkavégzés.

Ne használja az elektromos szerszámot olyan célra, amelyre az nem való. Ne használjon például

körfűrészt faágak vagy fahasábok vágásához. Viseljen megfelelő öltözetet. Ne viseljen bő ruhákat

se ékszereket. A haját, ruháját és kesztyűjét tartsa biztonságos távolságban a mozgó alkatrészektől. Kültéri munkavégzéshez csúszásbiztos munkalábbelit ajánlunk. Hosszú haj esetén viseljen hajhálót.

Használjon olyan védőfelszerelést, amely megfelelő Önnek. Védőszemüveget és hallásvédőt

mindig viselni kell. Por- vagy légzésvédő viselése is szükséges. Éles pengék és fűrészlapok használata ese tén mindig szorosan illeszkedő kesztyűt kell viselni.

Az esetben, ha fel vannak szerelve porszívók és porfogó készülékek, bizonyosodjon be arról, hogy helyesen legyenek használva! A porszívó használata

jelentősen csökkenti a por általi egészségkárosodást!

A kábelt kizárólag rendeltetése szerint használja! Tilos a berendezést a kábelnél fogva szállítani, kábelre függeszteni, vagy a dugvillát a kábelnél fogva eltávolítani a konnektorból! Védje a kábelt nagymértékű hőmérséklettől, olajtól és éles tárgy aktól, s a gép forgó részeitől! Megrongálódott, vagy

felcsavarodott kábel növeli az áramütés veszélyét!

Biztosítsa a munkadarabot. Használjon befogó es zközöket vagy satut a munkadarab rögzítéséhez.

Így biztosabb a tartása, mint kézzel.

Biztosítsa be teste normális testtartását, s igyekez zen megőrizni egyensúlyi helyzetét! ! Így jobban

ellenőrizheti a gépet váratlan esetekben!

Az elektromos berendezésről gondoskodjon!

Page 58

MAGYAR

DEHU

A vágó berendezéseket tartsa tisztán és éles állapotban! A gondosan kezelt vágó berendezések,

éles késekkel, kevésbé akadnak be és könnyebben vezethetők!

Tartsa be a kenésre és a szerszámcserére vonatko zó útmutatásokat.

Rendszeresen ellenőrizze az elektromos szerszám csatlakozó vezetékét, és annak sérülése esetén elismert szakemberrel cseréltesse ki azt.

Rendszeresen ellenőrizze a hosszabbító vezetéke ket, és cserélje ki őket, ha sérültek.

A fogantyúkat tartsa szárazon, olajtól és zsírtól mentesen.

Húzza ki a dugót a dugaljból és/vagy távolítsa el az akkumulátort, ha nem használja a készüléket, mielőtt a beállításokat végez a készüléken, tar tozékokat, pl. fűrészlapot, fúrószárat vagy marót cserél. Ez a biztonsági intézkedés megakadályozza a

villanygép véletlen bekapcsolódását!

A gép bekapcsolása előtt ellenőrizze, el vannak-e takarítva a gépről a szerszámok és a kulcsok. A

gép forgó részei közelében elhelyezett szerszámok súlyos sebesüléseket idézhetnek elő!

Akadályozza meg a gép véletlen bekapcsolódását! A gép, vagy az akkumulátor áramkörbe kapcsolá sa, áthelyezése, vagy felemelése előtt bizonyosodjon meg arról, hogy az elektromos berendezés ki van kapcsolva! Az esetben, ha az elektromos

berendezés szállítása közben azújja a kapcsolón van, vagy a berendezést áramkörbe kapcsolt állapotban csatlakoztatja, komoly sebesülésveszélynek teszi ki magát!

Ha elektromos szerszámmal dolgozik a szabad ban, csak olyan hosszabbító kábelt használjon, amelynek kültéri használata megengedett, és ennek megfelelő jelöléssel rendelkezik. Kinti kör-

nyezetben való használatra megfelelő kábel csökkenti az áramütés veszélyét!

Legyen gyelmes, ügyeljen arra, amit csinál! Munkáját felelősségteljesen végezze! Ne dol gozzon az elektromos berendezéssel, ha fáradt, alkohol, kábítószerek, vagy gyógyszerek hatása alatt áll! A legcsekélyebb gyelmetlenség is komoly

balesetekhez vezethet!

Ellenőrizze le, hogy a gép mentes a következő sérülésektől. A gép további használata előtt alaposan ellenőrizze le a biztonsági berendezések rendeltetésszerű, helyes működését.

Ellenőrizze le, hogy a mozgó alkatrészek helyesen működnek, nem szorulnak és más módon nem sérültek. A gép biztonságos működése érdeké ben minden alkatrésznek helyesen kell a helyére szerelve lennie, és teljesítenie kell minden előírt követelményt.

A sérült biztonsági és munkavédelmi eszközöket és alkatrészeket szakszerűen meg kell javítani, vagy ki kell cserélni, hacsak a használati útmutató nem rendelkezik másként.

Tilos a gép használata, ha hibás a kapcsoló! Nagy on veszélyes az az elektromos berendezés, melyet nem lehet ki- és bekapcsolni! A hibát azonnal el kell

távolítani!

Elektromos szerszámát villamossági szakemberrel javíttassa meg. Ez az elektromos szerszám megfelel

a vonatkozó biztonsági rendelkezéseknek. Javításokat csak villamossági szakember végezhet, melynek során eredeti alkatrészek használandóak; egyéb esetben a felhasználó balesetet szenvedhet.

Figyelem!

A gépet megfelelő csavarokkal kell biztonságosan a padlóhoz rögzíteni, mivel fennáll a felborulás veszélye.

Minden használat előtt ellenőrizze

• a be-/kikapcsoló helyes működését, beleértve a

vészkapcsolót is

• Ellenőrizze a csavarokat, hogy ne legyenek hibásak

és ne legyenek meglazulva.

• A gépet kizárólag abban az esetben szabad

használni, ha nincs megrongálódva, s a biztonsági berendezés működőképes Üzemeltetés előtt cseré lje ki az esetlegesen sérült alkatrészeket.

• A gép beindítása el?tt gy?z?djön meg arról, hogy

szorosan meg legyen húzva az asztali szorítókar.

• Gy?z?djön meg arról, hogy a fúró biztonságosan be

legyen szorítva a fúrótokmányba.

• TÁVOLÍTSA EL A BEÁLLÍTÓKULCSOKAT. Váljon

szokásává az, hogy a készülék beindítása előtt leellenőrzi, hogy a kulcsokat eltávolította-e.

Balesetveszély!

Testrészek vagy ruházat ne kerüljön a készülék forgó alkatrészeinek közelébe.

Használjon olyan védőfelszerelést, amely megfelelő Önnek.

Hosszú haj esetén viseljen hajhálót. Ne viseljen keszty?t a fúrógép használata közben. Ne próbáljon meg olyan alapanyagot fúrni, amelyik

nek nem sima a felülete, kivéve ha megfelel? alátétet használ.

Soha ne indítsa be úgy a fúrógépet, hogy a fúró a munkadarabra van nyomva.

A munkadarab asztalra történ? rögzítéséhez mindig használjon bilincseket, szorítópofákat vagy satut.

A fúrógépet a mindenkori munkához megfelel? fordu latszámra állítsa be.

Elakadás esetén azonnal kapcsolja ki a gépet. Húzza ki a hálózati dugót és távolítsa el a beszorult munka darabot.

A munka közben keletkezett forgácsokat, szilkánko kat, törmeléket, stb. csak a készülék teljes leállása után szabad a munkaterületről eltávolítani.

Page 59

MAGYAR

Hálózati Csatlakoztatás

Kizárólag hiba áram elleni védőkapcsolóval használható (RCD előírás szerint max. hibaáram 30mA).

A készülék kizárólag egyfázisú váltóáramról és az adattáblán megadott feszültségen üzemeltethető. A hálózati csatlakoztatás kizárólag földelt dugaljba lehetséges.

A készüléket csak kikapcsolt állapotban szabad ismét áram alá helyezni.

Lézer

Tilos a lézersugárba nézni, és nem szabad más személyekre irányítani.

Tilos optikai segédeszközökkel (messzelátó, távcső) a lézerbe nézni.

A lézert nem szabad visszaverő felületre irányítani. Ne tegye ki magát a lézersugárzásnak. A lézer erős

sugárzást bocsáthat ki. Sohase cserélje ki a készülékbe beépítettlézert egy

más típusú lézerre. Javításokat csak arra feljogosított szerviztechnikusok

végezhetnek.

Karbantartás

Mindennemű tisztítási, karbantartási munka előtt mindig húzza ki a villásdugót a fali dugaljból.

Ellenőrizze a csavarokat, hogy ne legyenek hibásak és ne legyenek meglazulva.

Tilos a berendezés használata az esetben, ha hibás, vagy a biztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki.

Vigyázat! A készülék tápkábelének megsérülése esetén a kapcsolódó veszélyek elkerülése érdeké ben cseréltesse azt ki a gyártó márkaszervizével vagy más, megfelelő szakvégzettséggel rendelkező személlyel.

Javításokat és azokat a munkákat, melyeket a has ználati utasítás nem tartalmaz, kizárólag autorizált szakemberek végezhetik!

Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!

Tartsa mindig tisztán a gépet, különösen pedig a szellőző nyílásokat. Soha ne tisztítsa a gépházat vízsugárral!

A műanyag részeket ne tisztítsa oldószerekkel, tűzveszélyes vagy mérgező hatású folyadékokkal. Tisz tításhoz csak benedvesített ruhadarabot használjon.

A gép mozgó részeit kenje be olyan olajjal, mely nincs káros hatással a környezetre!

Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbant artás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.

Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon

Jótállás

Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvétele napján kezdődik.

A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.

A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása.A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás.

Fontos információk az ügyfél részére

Felhívjuk a felhasználó gyelmét, hogy mind a jótállá si időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ezzel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs esetek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása.

Szervíz

Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén.

Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: [email protected]

Page 60

MAGYAR

Gépszemle és karbantartási terv

Rendszeres karbantartási időközök Minden üzem-

Ellen?rizze a biztonsági berendezéseket

Ellen?rizze, és adott esetben húzza meg az ékszíjat

Vékonyan olajozza be az oszlopot és az asztalt

Tisztítsa meg a kúp alakú tüskét

Tisztítsa meg a gépet a fúróportól és a fémforgácsoktól

behelyezés

előtt

 

Minden üzem-

be helyezés

után



Szükség esetén



Page 61

POLSKI

Dane techniczne

Wiertarka kolumnowa

Nr artykułu 55209 Napięcie sieciowe 230 V Częstotliwość 50 Hz Stopień ochrony I, IP X0 Moc silnika Skok wrzeciona Prędkość obrotowa wrzeciona 600 - 2600 min Posuw 145 mm

Zakres mocowania uchwytu wiertarskiego

Stożek uchwytu wiertarskiego B16 Mocowanie wrzeciona MK 2 Maks. ø wiercenia w stali 16 mm Średnica stołu 210 x 210 mm Dł. x szer. podstawy 440 x 300 mm Średnica kolumny 70 mm

Długość kabla przyłączeniowego

Rodzaj kabla H05RN-F Długość 440 mm Szerokość 300 mm Wysokość 143 0 mm Masa netto/brutto 25 / 26.8 kg

Dane dotyczące poziomu szumów

Poziom ciśnienia akustycznego L

Poziom mocy akustycznej L Stosować ochronniki słuchu!

Podane wartości liczbowe to poziomy emisji, które niekoniecznie muszą odpowiadać bezpiecznym poziomom roboczym. Mimo że istnieje korelacja między poziomem emisji a poziomem obciążenia, nie może ona zostać użyta do wiarygodnego ustalenia, czy potrzebne są dodatkowe środki bezpieczeństwa, czy też nie. Czynniki wpływające na faktyczne obciążenie pracowników podczas pracy obejmują charakterystykę miejsca pracy, inne źródła hałasu, tj. liczbę maszyn oraz odbywających się w pobliżu procesów itp. Ponadto dopuszczalny poziom obciążenia może się różnić w zależności od kraju. Te informacje mają umożliwić użytkownikowi maszyny przeprowadzenie lepszej oceny zagrożeń i ryzyka.

Używać urządzenia dopiero po dokładnym zapoznaniu się i

Zapoznać się z elementami obsługi i prawidłowym użytkowaniem urządzenia. Przestrzegać wszystkich wskazówek bezpieczeństwa podanych w instrukcji.

zrozumieniu instrukcji obsługi.

GSB 20 LASER/500W

500 W 50 mm

3-16 mm

2,0 mm

70,5 dB (A)

86 dB (A)

-1

Zachowywać się w sposób odpowiedzialny w stosunku do innych osób.

Użytkownik jest odpowiedzialny za wypadki lub zagrożenia dla osób trzecich.

Urządzenie może być używane wyłącznie przez osoby, które ukończyły 16. rok życia. Wyjątkiem jest stosowanie urządzenia pod nadzorem instruktora w procesie nauki w celu uzyska nia pełnego przygotowania do zawodu.

W razie wątpliwości dotyczących podłączenia i obsługi urządzenia należy zwrócić się do działu obsługi klienta.

Zastosowanie zgodne z przeznaczeniem

Wiertarka stołowa do lekkich i średnich prac związanych z wierceniem w drewnie, metalu i tworzywach sztucznych.

Maszyna może być użytkowana tylko w nienagannym stanie technicznym i zgodnie ze wszystkimi instrukc jami bezpieczeństwa.

To urządzenie może być używane tylko w poda ny sposób zgodny z przeznaczeniem. W przypadku nieprzestrzegania zaleceń, powszechnie obowiązujących przepisów ipostanowień niniejszej instrukcji producent nie ponosi odpowiedzialności za szkody.

Stanowczo zabrania się demontażu, modykacji urządzeń ochronnych znajdujących się przy maszynie, wykorzystania niezgodnie z przeznaczeniem ani instalacji urządzeń ochronnych innych producentów.

Nawet przy prawidłowym stosowaniu i zachowaniu wszystkich przepisów bezpieczeństwa nadal może powstać ryzyko resztkowe.

• Emisja hałasów

• Emisja pyłów

• Drgania dłoni i ramienia

• Niebezpieczeństwo oparzenia Narzędzie i przedmiot obrabiany nagrzewają się podczas obróbki

• Niebezpieczeństwo urazu Ostre narzędzia i krawędzie przedmiotu obrabianego

Postępowanie w nagłym przypadku

W przypadku obrażeń udzielić pierwszej pomocy w niezbędnym zakresie i możliwie jak najszybciej wezwać fachową pomoc lekarską. Zabezpieczyć poszkodowanego przed dalszymi obrażeniami i pozostawić go w spokoju. W przypadku wezwania pomocy należy podać następujące informacje: 1. Miejsce, w którym wydarzył się wypadek; 2. Rodzaj wypadku; 3. Liczba poszkodowanych w wypadku; 4. Rodzaj obrażeń

Page 62

POLSKI

Symbole

OSTRZEŻENIE/UWAGA!

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym

Ostrzeżenie przed ranami ciętymi

Ostrzeżenie przed wyrzucaniem części

Produkt odpowiada klasie lasera 2 zgodnie z EN 60825-1:2014

Nie patrzeć na wiązkę lasera OSTRZEŻENIE - W celu ograniczenia ryzy-

ka odniesienia obrażeń należy zapoznać się z instrukcją obsługi.

Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazda.

Nosić okulary ochronne! Stosować ochronniki słuchu!

Chronić przed wilgocią. Nie narażać maszyny na oddziaływanie deszczu.

Należy instruować dzieci i nieupoważnione osoby, aby zawsze trzymały się z dala od urządzenia.

Zabronione noszenie łańcuszków podczas obsługi

Zabroniona obsługa z długimi rozpuszczonymi włosami

Zabronione noszenie krawatów podczas obsługi

Uszkodzony i/lub przeznaczony do usunięcia sprzęt elektryczny lub elektroniczny należy przekazać punktom zbiórki w celu recyklingu.

Symbol CE

Ogólna instrukcja bezpieczeństwa

OSTRZEŻENIE!

Podczas używania elektronarzędzi należy przestrzegać następujących podstawowych zasad bezpieczeństwa w celu ochrony przed porażeniem prądem elektrycznym, obrażeniami ciała i pożarem.

Przed użyciem tego elektronarzędzia należy przeczytać wszystkie instrukcje a instrukcje bezpieczeństwa przechowywać w bezpiecznym miejscu.

Stanowisko pracy powinno być czyste i wysprzątane. Nieuporządkowane stanowiska

robocze i stoły warsztatowe zwiększają zagrożenie wypadkami i obrażeniami.

Nie narażać urządzenia na oddziaływanie deszczu i nie używać go w mokrych lub wilgotnych wa runkach.

Podczas pracy z urządzeniem zawsze zadbać o odpowiednie oświetlenie bądź dobre warunki świetlne.

Elektronarzędzi nie wolno stosować w strefach zagrożonych wybuchem, w których znajdują się palne ciecze, gazy lub istnieje wysokie zapylenie. Narzędzia elektryczne wywołują iskry, które mogą spowodować zapłon pyłu lub oparów.

Zapewnić sobie ochronę przed porażeniem prądem.

Unikać kontaktu ciała z uziemionymi przedmiotami (np. rury, grzejniki, kuchenki elektryczne i urządzenia chłodnicze). Jeżeli ciało jest uziemione, istnieje zwiększone ryzyko porażenia prądem.

Podczas pracy z użyciem elektronarzędzia należy trzymać dzieci i inne osoby w bezpiecznej odległości. Nie pozwolić im dotknąć elektronarzędzia

ani kabla. W przypadku rozproszenia można stracić kontrolę nad urządzeniem.

Zapewnić bezpieczne przechowywanie elektronarzędzi. Nieużywane narzędzia należy

przechowywać w suchym miejscu, znajdującym się możliwie najwyżej poza zasięgiem dzieci albo zabezpieczyć je przed dostępem.

Nie przeciążać urządzenia. Podczas pracy stosować elektronarzędzie zgodnie z jego przez naczeniem. Z narzędziem o odpowiedniej mocy pracuje się łatwiej i bezpieczniej. Użytkowanie

narzędzia w podanym zakresie mocy zapewnia bardziej wydajną i bezpieczną pracę.

Nie należy używać elektronarzędzia do celów, do których nie jest ono przeznaczone. Na przykład,

nie należy używać tarczówki ręcznej do cięcia gałęzi lub kłód.

Nosić właściwą odzież. Nie nosić luźnej odzieży i biżuterii. Zabezpieczyć włosy, odzież oraz rękawice robocze przed częściami znajdującymi się w ruchu. Do pracy na dworze zaleca się noszenie obuwia roboczego z antypoślizgową podeszwą. W przypadku długich włosów należy nosić siatkę na włosy.

Używać odpowiedniego sprzętu ochrony indywi dualnej. Zawsze nosić okulary ochronne i ochronniki

słuchu. Wymagana jest również maska przeciwpyłowa i maska do oddychania. Podczas kontaktu z ostrzami i tarczami piły należy zawsze nosić obcisłe rękawice.

Page 63

POLSKI

Jeżeli należy zamontować urządzenia do odsysania lub przechwytywania pyłu, należy ustalić, czy można je podłączyć i prawidłowo eksploatować.

Zastosowanie odsysania pozwala na zmniejszenie zagrożenia pyłami.

Nie wolno wykorzystywać kabla do celów niezgodnych z jego przeznaczeniem, np. do przenoszenia, wieszania elektronarzędzia lub wyciągania wtyczki z gniazda. Chronić kabel przed wysokimi temperaturami, olejem, ostrymi krawędziami lub ruchomymi częściami urządzeń.

Uszkodzone lub splątane przewody zwiększają ryzyko porażenia elektrycznego.

Zabezpieczyć przedmiot obrabiany. Użyć uchwy tów mocujących lub imadła, aby zamocować obrabiany przedmiot. Zapewni to lepsze mocowanie niż

trzymanie w rękach.

Należy unikać nienaturalnej, wymuszonej pozycji ciała. Utrzymywać stabilną pozycję i zawsze starać się zachować równowagę. Dzięki temu można lepiej

kontrolować elektronarzędzie w razie zaistnienia nieprzewidzianej sytuacji.

Elektronarzędzia należy pielęgnować z najwyższą starannością.

Narzędzia skrawające powinny być zawsze ostre i czyste. Starannie utrzymane narzędzia skrawające

z ostrymi krawędziami mają mniejszą skłonność do zakleszczania się i dają się łatwiej prowadzić.

Przestrzegać wskazówek dotyczących smarowania i wymiany narzędzi.

Należy regularnie kontrolować przewód przyłączeniowy elektronarzędzia, a w przypadku uszkodzenia zlecić jego wymianę wykwaliko wanemu specjaliście.

Regularnie sprawdzać przewody przedłużające i wymieniać je w przypadku ich uszkodzenia.

Utrzymywać uchwyty w suchym, czystym stanie, wolnym od oleju i smaru.

Przed przystąpieniem do nastawienia, wymiany wyposażenia lub przed odłożeniem narzędzia należy wyjąć wtyczkę z gniazda i/lub odłączyć aku mulator. Wymienione środki ostrożności zapobiegają

przypadkowemu uruchomieniu elektronarzędzia.

Usunąć narzędzia do nastawiania lub klucz maszy nowy płaski przed włączeniem elektronarzędzia.

Narzędzie lub klucz znajdujące się w obracającym się elemencie urządzenia mogą być przyczyną wypadku.

Należy unikać przypadkowego uruchomienia. Należy upewnić się, że elektronarzędzie jest wyłączone, zanim zostanie podłączone do zasi lania elektrycznego i/lub z akumulatora lub ma nastąpić jego pochwycenie albo przeniesienie.

Jeżeli podczas przenoszenia elektronarzędzia palec spoczywa na przełączniku lub włączone narzędzie jest podłączone do zasilania elektrycznego, może nastąpić wypadek.

Podczas pracy z użyciem elektronarzędzia na zewnątrz należy stosować wyłącznie przedłużacze, które są dopuszczone do użycia w takich wa

runkach i odpowiednio oznakowane. Stosowanie

się do tych zaleceń zmniejsza ryzyko porażenia prądem.

Zachować uwagę i stale zdawać sobie sprawę z tego, co się robi. Podchodzić z rozsądkiem do pracy z użyciem elektronarzędzi. Nie wykonywać żadnej pracy w przypadku zmęczenia lub pod wpływem narkotyków, alkoholu lub działania leków. Chwila nieuwagi podczas pracy z

elektronarzędziem może stać się przyczyną bardzo poważnych obrażeń.

Sprawdzić maszynę pod kątem ewentualnych uszkodzeń. Przed dalszym użyciem narzędzia należy starannie sprawdzić urządzenia ochronne pod kątem prawidłowego i zgodnego z przezna czeniem działania.

Sprawdzić, czy ruchome części działają prawidłowo, czy nie są zaciśnięte lub czy nie są uszkodzone. Wszystkie części powinny być prawidłowo zamontowane i należy spełnić wszy stkie warunki, aby zapewnić prawidłową pracę urządzenia.

Uszkodzone urządzenia ochronne i części powinny zostać prawidłowo naprawione lub wymienione przez specjalistyczny warsztat, o ile w instrukcji obsługi nie określono inaczej.

Nie należy nigdy stosować elektronarzędzia z uszkodzonym przełącznikiem. Narzędzie, którego

nie można włączyć lub wyłączyć, stwarza zagrożenie i wymaga naprawy.

Zlecać naprawę elektronarzędzia wykwaliko wanemu elektrykowi. Elektronarzędzie jest zgodne

z odnośnymi przepisami bezpieczeństwa. Naprawy mogą być przeprowadzane wyłącznie przez wykwalikowanego elektryka, z zastosowaniem oryginalnych części zamiennych, w przeciwnym razie może dojść do wypadków.

Uwaga!

Maszynę należy bezpiecznie zamocować do podłogi odpowiednimi śrubami, ponieważ w przeciwnym razie występuje ryzyko przewrócenia.

Sprawdzić przed rozpoczęciem każdej pracy

• Sprawdzić włącznik i wyłącznik oraz wyłącznik

awaryjny pod kątem prawidłowego działania.

• Przeprowadzić kontrolę wzrokową przed każdym

użyciem.

• Skontrolować zwłaszcza urządzenia

bezpieczeństwa, elektryczne elementy obsługi, przewody elektryczne i złącza śrubowe pod kątem uszkodzeń i prawidłowego osadzenia. W razie konieczności wymienić uszkodzone części przed uruchomieniem.

• Przed uruchomieniem maszyny upewnić się, że

dźwignia zaciskowa stołu jest mocno dociągnięta.

• Upewnić się, że wiertło jest bezpiecznie zamoco

wane w uchwycie wiertarskim.

PLPL

Page 64

POLSKI

• Wyjąć klucz do wymiany wiertła. Zawsze przed włączeniem urządzenia sprawdzić, czy klucz do wymiany wiertła został wyjęty.

Niebezpieczeństwo urazu!

Nigdy nie zbliżać części ciała lub odzieży do obracających się części urządzenia.

Używać odpowiedniego sprzętu ochrony indywidu alnej.

W przypadku długich włosów należy nosić siatkę na włosy.

Podczas używania wiertła nie nosić rękawic. Nie podejmować prób wiercenia w materiale, który

nie ma płaskiej powierzchni, chyba że stosowana jest odpowiednia podpora.

Nigdy nie uruchamiać wiertarki z wiertłem przyciśniętym do przedmiotu obrabianego.

Do mocowania przedmiotu obrabianego na stole zawsze używać klamer, szczęk mocujących lub imadła.

Ustawić prędkość wiertarki dostosowaną do danej czynności.

W razie blokady należy niezwłocznie wyłączyć maszynę. Wyjąć wtyczkę sieciową i zdjąć zamocowany przedmiot obrabiany.

Nie usuwać wiórów i ścinek z pracującej maszyny.

Przyłączenie do sieci

Eksploatacja jest dopuszczalna tylko z wyłącznikiem różnicowoprądowym (RCD maks. prąd uszkodzeniowy 30 mA).

Podłączać tylko do jednofazowego prądu przemi ennego i tylko do napięcia sieciowego podanego na tabliczce znamionowej. Podłączać tylko do gniazd z uziemieniem.

Maszynę podłączać do gniazdka sieciowego tylko w stanie wyłączonym.

Laser

Nie patrzeć na wiązkę lasera i nie kierować jej w kierunku innych osób.

Nie patrzeć na laser przez szkła optyczne (lornetki, lunety).

Nie kierować wiązki lasera na powierzchnie odblas kowe.

Nie wystawiać się na działanie promieniowania laserowego. Laser może emitować niebezpieczne promieniowanie.

Nie wymieniać wbudowanego lasera na inny laser. Naprawy mogą być wykonywane wyłącznie przez

autoryzowanych serwisantów.

Konserwacja

Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazda.

Przeprowadzić kontrolę wzrokową przed każdym użyciem.

Urządzenie nie może być używane, jeżeli jest uszkodzone lub gdy uszkodzone są urządzenia zabezpieczające. Wymieniać części zużyte i uszkod zone.

Uwaga! Jeżeli przewód przyłączeniowy tego urządzenia zostanie uszkodzony, musi zostać wymi eniony przez producenta lub jego przedstawiciela bądź osobę o takich samych kwalikacjach, aby uniknąć zagrożeń.

Naprawy i prace, które nie zostały opisane w tej instrukcji, należy powierzać wyłącznie odpowiednio wykwalikowanym pracownikom.

Używać tylko oryginalnego wyposażenia i części zamiennych.

Utrzymywać stale w czystości maszynę, a zwłaszcza kanały wentylacyjne. Nigdy nie kierować strumienia wody na korpus urządzenia!

Nie czyścić tworzyw sztucznych rozpuszczalnikami lub cieczami łatwopalnymi bądź trującymi. Do czysz czenia należy wykorzystywać zwilżoną szmatkę.

Wszystkie ruchome części smarować olejem przyjaz nym dla środowiska.

Tylko regularnie konserwowane i starannie utrzy mywane urządzenie może spełniać w zadowalający sposób warunki, do których zostało przeznaczone. Brak właściwej konserwacji i pielęgnacji może powodować trudne do przewidzenia wypadki i obrażenia.

W razie potrzeby nasze części zamienne można znaleźć w Internecie na stronie www.guede.com.

Gwarancja

Okres gwarancji wynosi 12 miesięcy w przypadku użytkowania komercyjnego, a 24 miesiące dla użytkowników indywidualnych i rozpoczyna się on w momencie zakupu urządzenia.

Gwarancja dotyczy wyłącznie wad materiałowych i błędów zaistniałych w procesie produkcji. W przypadku roszczeń z tytułu wad towaru należy, zgodnie z warunkami gwarancji, przedstawić dowód zakupu z datą sprzedaży.

Gwarancja nie obejmuje niewłaściwego zastosowania, np.: przeciążenia urządzenia, zastosowania z użyciem siły, uszkodzeń na skutek działania czynników zewnętrznych lub przez ciała obce. Gwarancja nie obejmuje również nieprzestrzegania instrukcji obsługi i zwykłego zużycia części.

Page 65

POLSKI

Ważne informacje dla klientów

Należy zwrócić uwagę na to, że przesyłka zwrotna w trakcie okresu obowiązywania gwarancji, a także po jej upływie powinna z zasady następować w oryginalnym opakowaniu. W ten sposób będzie można uniknąć szkód transportowych i ominąć często kontrowersyjne regulacje prawne. Urządzenie jest chronione w sposób optymalny tylko w oryginalnym kartonie, co zapewnia spraw ne rozpatrzenie reklamacji.

dziale Serwis udzielimy Państwu pomocy szybko i bez zbędnej biurokracji. Prosimy pozwolić nam sobie pomóc. Aby w przypadku reklamacji można było dokładnie zidentykować Państwa urządzenie, prosimy o podanie numeru seryjnego oraz numeru artykułu i roku produkcji. Wszystkie te dane znajdują się na tabliczce znamionowej.

Tel.: +49 (0) 79 04 / 700-360

Faks: +49 (0) 79 04 / 700-51999 E-mail: [email protected]

Serwis

Czy mają Państwo pytania natury technicznej? Może chodzi o reklamację? Czy potrzebują Państwo części zamiennych lub instrukcji obsługi? Na głównej stronie rmy Güde GmbH & Co. KG (www.guede.com) w

Plan inspekcji i konserwacji

Regularne okresy konserwacji Przed każdym

Skontrolować urządzenia zabezpieczające

Skontrolować i w razie potrzeby naprężyć pas klinowy

Nasmarować kolumnę i stół cienką warstwą oleju

Wyczyścić trzpień stożkowy

Wyczyścić maszynę ze zwiercin i wiórów metalu

uruchomieniem

 

Po każdym

uruchomieniu



W razie po-

trzeby



Page 66

Original – EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit.

Translation of the EC-Declaration of Conformity

We, hereby declare the conception and construction of the below mentioned appliances correspond - at the type of construction being launched - to appropriate basic safety and hygienic requirements of EC Directives. In case of any change to the appliance not discussed with usthe Declaration expires.

Traduction de la déclaration de conformité CE

Nous déclarons par la présente, que les appareils indiqués ci-dessous répondent, du point de vue de leur conception, construction et réalisation ainsi que leur mise sur le marché, aux exigences fondamentales en matière de santé et d‘hygiène des directives CE. Toute modication de l‘appareil non autorisée entraîne la perte de validité de la présente

déclaration.

Traduzione della dichiarazione di conformità CE

Con la presente dichiariamo che i dispositivi descritti di seguito,

sono conformi ai requisiti fondamentali di sicurezza e salute di

base della Direttiva CE, sia per la loro progettazione e

costruzione, sia nelle versioni da noi fornite.

In caso di una modifica dell´apparecchiatura non concordato

con noi, questa dichiarazione perde la sua validità.”

Vertaling van de EG-Conformiteitverklaring

Hiermede verklaren wij, dat de genoemde machine, op grond van zijn ontwerp en bouwwijze, evenals de door ons in omloop gebrachte uitvoeringen, aan de desbetreffende fundamentele veiligheids- en gezondheidverordeningen van de EG-richtlijnen voldoen. Bij een niet met ons overeengekomen wijziging aan hetapparaat verliest deze verklaring haar geldigheid.

Překlad prohlášení o shodě EU

Tímto prohlašujeme my, že koncepce a konstrukce uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu. V případě změny přístroje, která s námi nebyla konzultována,ztrácí toho prohlášení svou platnost.

Peklad vyhlásenie o zhode EÚ

Týmto vyhlasujeme my, že koncepcia a konštrukcia uvedených prístrojov vo vyhotoveniach, ktoré uvádzame do obehu, zodpovedá príslušným základným požiadavkám smerníc EÚ na bezpečnosť a hygienu. V prípade zmeny prístroja, ktorá s nami nebola konzultovaná,stráca toho vyhlásenie svoju platnosť.

Fordítása azonossági nyilatkozat EU

Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek. A gépen, a velünk való konzultáció nélkül végzett változásokesetén, a jelen nyilatkozat érvényességét veszti.

Prevod izjava o ustreznosti EU

Stem izjavljamo, da koncepcija in zgradba spodaj navedenih naprav v izvedbah, ki jih uvajamo na trg, odgovarja pristojnim osnovnim zahtevam smernic EU za varnost in higieno. V primeru spremembe naprave, o kateri se niste posvetovali z nami, ta izjava izgubi svojo veljavnost.

Prevođenje u Izjava o sukladnosti EU

Ovime izjavljujemo da koncepcija i konstrukcija navedenih strojeva u izvedbi u kojoj se isti puštaju u promet, udovoljavaju odgovarajućim osnovnim zahtjevima smjernica EU u području sigurnosti i higijene. Ova Izjava prestaje važiti u slučaju promjene opreme izvršene bez naše suglasnosti.

Превод на Декларация за сходство с ЕС

С това декларираме ние, че концепцията и конструкцията на посочените уреди в изпълнения, които пускаме в обръщение, отговарят на съответните изисквания на инструкциите на ЕС за безопасност и хигиена. В случай на изменение на уреда, което не е било консултирано с нас, тази декларация губи своята валидност.

Traducere a declaraţie de conformitate UE

Prin prezenta noi declarăm, că concepţia şi construcţia utilajelor prezentate, în execuţia în care sunt puse în circulaţie, sunt conforme cu exigenţele de bază aferente directivelor UE privind securitatea şi igiena. În cazul modicărilor pe utilaj care nu au fost cosultate cu noi, prezenta declaraţie îşi pierde valabilitatea.

Prevođenje u Izjava o usklađenosti sa propisima EU

Ovim izjavljujemo da koncepcija i konstrukcija navedenih uređaja, a u izvedbi u kojoj se isti puštaju u promet, zadovoljavaju odgovarajuće osnovne zahteve iz direktiva EU u vezi sa sigurnošću i higijenom. Ova izjava prestaje da važi u slučaju promena na opremi izvršenih bez naše saglasnosti.

Tłumaczenie Deklaracji zgodności WE

Niniejszym oświadczamy, my że koncepcja i konstrukcja przedstawionych poniżej urządzeń w wersji, która jest wprowadzona do obiegu, odpowiada stosownym podsta-wowym wymogom dyrektyw UE dotyczących bezpieczeństwa i higieny. Niniejsza deklaracji przestaje obowiązywać w przypadku zmiany urządzenia, która nie została z nami skonsultowana.

AT uygunluk beyanı tercümesi Beyan ederiz ki aşağıda belirtilen piyasaya sürdüğümüz modellerin tasarım ve yapıları itibariyle güvenlik ve hijyen ile ilgili AB yönetmeliklerine uygun olduğunu beyan ederiz. Aletlerde bize danışılmadan yapılacak bir değişiklik durumunda işbu beyanname geçerliğini yitirir.

Page 67

danych technicznych

Säulenbohrmaschine

Column drill | Perceuse à colonne | Trapano a colonna | Kolomboormachine

| Sloupová vrtačka | Stĺpová vŕtačka |

Rúdfúró | Wiertarka kolumnowa

55209

GSB 20 LASER/500W

EN 60204-1:2006/A1:2009

EN 12717:2001/A1:2009

EN 61000-3-2:2014

EN 61000-3-3:2013

02.07.2019

Einschlägige EG-Richtlinien

Appropriate EU Directives | Directives CE applicables| Prohlášení o shodě EU | Vyhlásenie o zhode EÚ |

2014/35/EU 2014/30/EU

1935/2004/EC 1907/2006/EC

2011/65/EU&2015/863/EU 2016/426/EU

Name: Adress:

2014/29/EU

2015/1188/EU

2016/425/EU PPE

2006/42/EC

Annex IV

Notied Body No:

Type Ex. Cert.-No.:

97/68/EC_& 2016/1628/EU

Emission No.:

2000/14/EC_2005/88/EC

Konformitätsbewertungsverfahren

Method of compliance assessment de la conformité Conformiteitsbeoordelingsprocedure | Způsob posouzení shody megitélésének a módja ocjenjivanja sukladnosti |

Modul de evaluare a conformităţii | Način ocenjivanja usklađenosti zgodności

| Modo di valutazione della conformità

Spôsob posúdenia zhody | Az azonosság

Annex VI

Uygunluk değerlendirme usulü

| Méthodes d‘évaluation

Način presoje istovetnosti | Način |

Начин на обсъждане на сходство

| Metoda oceny

Angewandte harmonisierte Normen

EN 55014-1:2017

EN 55014-2:2015

Garantierter Schallleistungspegel

Guaranteed sound power level acoustique garanti |

Gegarandeerd geluidsdrukniveau | Zaručená hladina akustického výkonu výkonu ravan akustične zmogljivosti

Гарантирано ниво на звукова мощност | Nivelul

snage garantat al puterii sunetului snage

Garanti edilen gürültü emisyonu seviyesi

Gwarantowany poziom mocy akustycznej

Gemessener Schallleistungspegel

Livello di potenza sonora garantito

Garantált akusztikus teljesítményszint | Zajamčena

| Zmierzony poziom mocy akustycznej

Niveau de puissance

Garantovaná hladina akustického

Garantirana razina akustičke

Garantovani nivo akustične

dB (A)

Mért

| Ölçülen gürültü

dB (A)

Wolpertshausen,

Helmut Arnold

Joachim Bürkle

GÜDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Authorized to compile the technical le one della documentazione tecnica sestavování technických podkladů. felhatalmazva Упълномощен за съставяне на техническата документация | Împuternicit să elaboreze documentaţia tehnică. | Ovlašten za formiranje tehničke dokumentacije.

Pooblaščen za izdelavo spisov tehnične dokumentacije. | Ovlašten za formiranje tehničke dokumentacije.

Gemachtigd voor samenstelling van de technische documenten +| Zplnomocněn k

Splnomocnený zostaviť technické podklady. | Műszaki dokumentáció összeállításra

Autorisé à compiler la documentation technique | Autorizzato alla preparazi-

Teknik evrakları hazırlamakla görevlendirilmiştir. | Upełnomocniony do zestawienia

Page 68

GÜDE GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen Deutschland

Tel.: +49-(0)7904/700-0 Fax.: +49-(0)7904/700-250 eMail: [email protected]

2019-07
