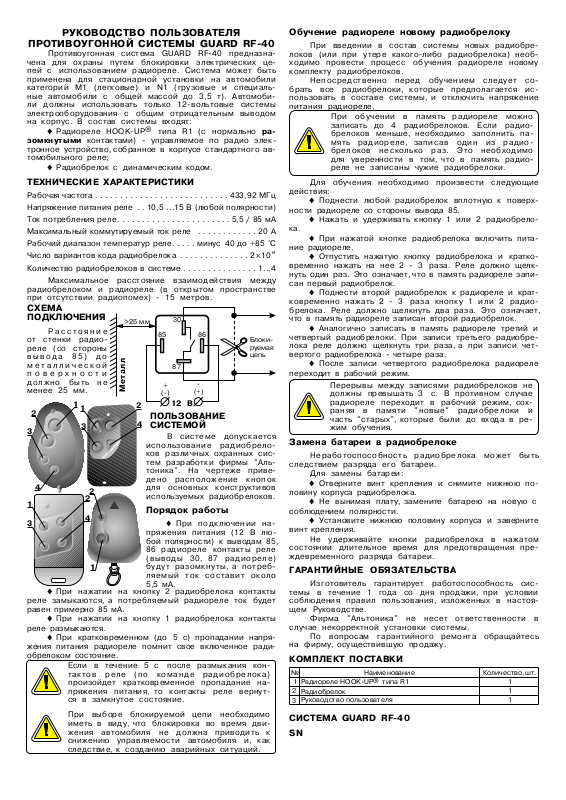

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ПРОТИВОУГОННОЙ СИСТЕМЫ GUARD RF-40

Противоугонная система GUARD RF-40 предназначена для охраны путем блокировки электрических цепей с использованием радиореле. Система может быть применена для стационарной установки на автомобили категорий М1 (легковые) и N1 (грузовые и специальные автомобили с общей массой до 3,5 т). Автомобили должны использовать только 12-вольтовые системы электрооборудования с общим отрицательным выводом на корпус. В состав системы входят:

зомкнутыми

Радиореле HOOK-UP®типа R1 (с нормально

контактами) - управляемое по радио электронное устройство, собранное в корпусе стандартного автомобильного реле;

Радиобрелок с динамическим кодом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая частота ...........................433,92 МГц

Напряжение питания реле . . 10,5 ...15 В (любой полярности)

Токпотребленияреле.......................5,5/85мА

Максимальный коммутируемый ток реле ............20А

Рабочий диапазон температур реле.....минус 40до+85°С

Число вариантов кода радиобрелока ..............2 10

Количество радиобрелоков в системе ...............1...4

Максимальное расстояние взаимодействия между радиобрелоком и радиореле (в открытом пространстве при отсутствии радиопомех) - 15 метров.

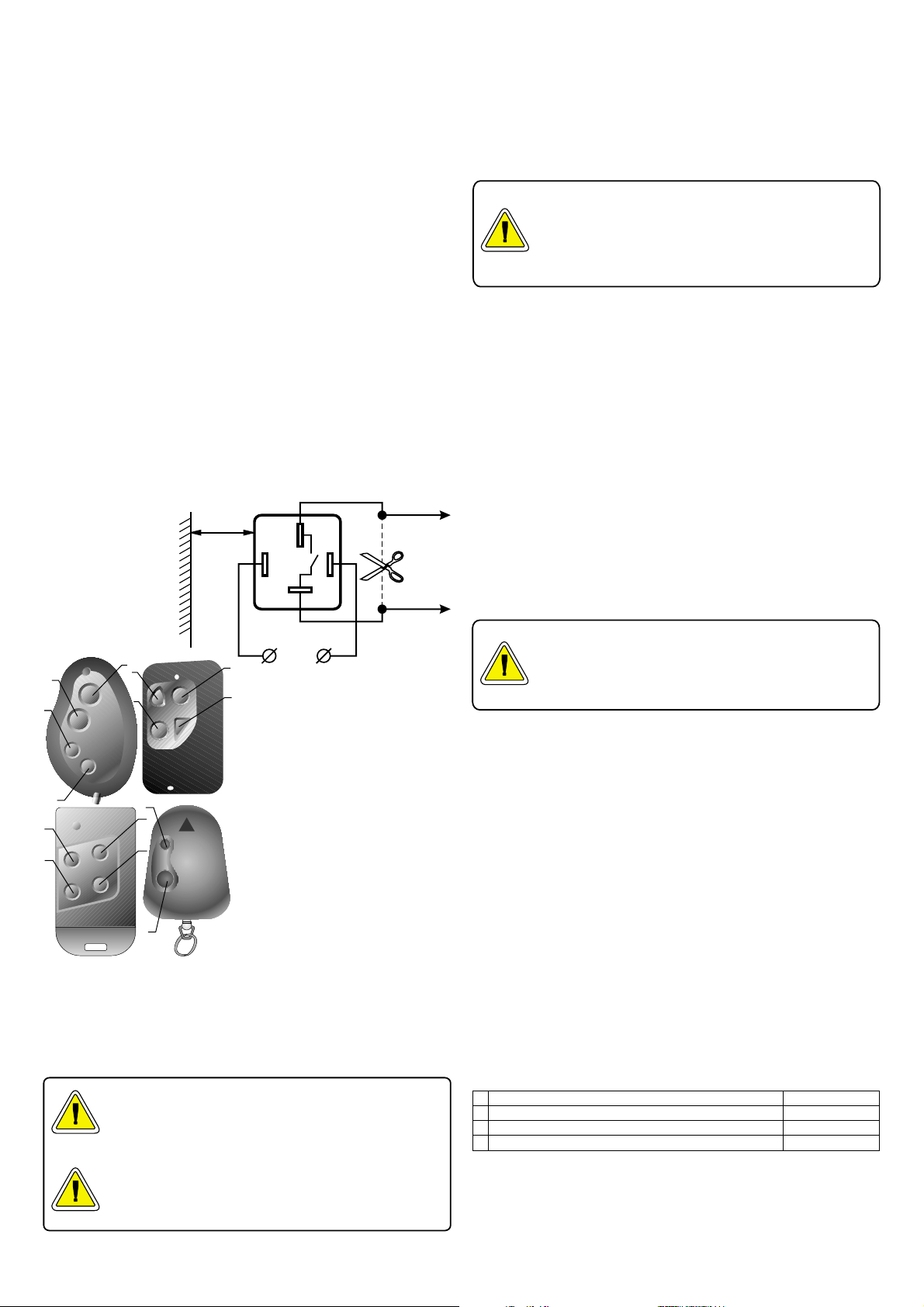

СХЕМА ПОДКЛЮЧЕНИЯ

>25 ìì

Расстояние от стенки радиореле (со стороны вывода 85) до металлической поверхности должно быть не менее 25 мм.

Металл

При нажатии на кнопку 2 радиобрелока контакты реле замыкаются, а потребляемый радиореле ток будет равен примерно 85 мА.

При нажатии на кнопку 1 радиобрелока контакты

реле размыкаются.

При кратковременном (до 5 с) пропадании напряжения питания радиореле помнит свое включенное радиобрелоком состояние.

Если в течение 5 с после размыкания контактов реле (по команде радиобрелока) произойдет кратковременное пропадание напряжения питания, то контакты реле вернутся в замкнутое состояние.

При выборе блокируемой цепи необходимо иметь в виду, что блокировка во время движения автомобиля не должна приводить к снижению управляемости автомобиля и, как следствие, к созданию аварийных ситуаций.

(+)

(-)

12 Â

ПОЛЬЗОВАНИЕ СИСТЕМОЙ

В системе допускается использование радиобрелоков различных охранных систем разработки фирмы "Альтоника". На чертеже приведено расположение кнопок для основных конструктивов иcпользуемых радиобрелоков.

Порядок работы

При подключении на-

пряжения питания (12 В любой полярности) к выводам 85, 86 радиореле контакты реле (выводы 30, 87 радиореле) будут разомкнуты, а потребляемый ток составит около 5,5 мА.

ðà-

Блокируемая цепь

Обучение радиореле новому радиобрелоку

При введении в состав системы новых радиобрелоков (или при утере какого-либо радиобрелока) необходимо провести процесс обучения радиореле новому комплекту радиобрелоков.

Непосредственно перед обучением следует собрать все радиобрелоки, которые предполагается использовать в составе системы, и отключить напряжение питания радиореле.

При обучении в память радиореле можно записать до 4 радиобрелоков. Если радиобрелоков меньше, необходимо заполнить память радиореле, записав один из радиобрелоков несколько раз. Это необходимо для уверенности в том, что в память радиореле не записаны чужие радиобрелоки.

Для обучения необходимо произвести следующие действия:

Поднести любой радиобрелок вплотную к поверх-

ности радиореле со стороны вывода 85.

Нажать и удерживать кнопку 1 или 2 радиобрело-

êà.

ние радиореле.

При нажатой кнопке радиобрелока включить пита-

Отпустить нажатую кнопку радиобрелока и кратковременнонажатьнанее2-3 раза. Реле должно щелкнуть один раз. Это означает, что в память радиореле записан первый радиобрелок.

Поднести второй радиобрелок к радиореле и кратковременно нажать 2 - 3 раза кнопку 1 или 2 радиобрелока. Реле должно щелкнуть два раза. Это означает, что в память радиореле записан второй радиобрелок.

Аналогично записать в память радиореле третий и четвертый радиобрелоки. При записи третьего радиобрелока реле должно щелкнуть три раза, а при записи четвертого радиобрелока - четыре раза.

После записи четвертого радиобрелока радиореле переходит в рабочий режим.

Перерывы между записями радиобрелоков не должны превышать 3 с. В противном случае радиореле переходит в рабочий режим, сохраняя в памяти "новые" радиобрелоки и часть "старых", которые были до входа в режим обучения.

Замена батареи в радиобрелоке

Неработоспособность радиобрелока может быть

следствием разряда его батареи.

Для замены батареи:

Отверните винт крепления и снимите нижнюю по-

ловину корпуса радиобрелока.

Не вынимая плату, замените батарею на новую с соблюдением полярности.

Установите нижнюю половину корпуса и заверните винт крепления.

Не удерживайте кнопки радиобрелока в нажатом состоянии длительное время для предотвращения преждевременного разряда батареи.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изготовитель гарантирует работоспособность системы в течение 1 года со дня продажи, при условии соблюдения правил пользования, изложенных в настоящем Руководстве.

Фирма "Альтоника" не несет ответственности в случае некорректной установки системы.

По вопросам гарантийного ремонта обращайтесь на фирму, осуществившую продажу.

КОМПЛЕКТ ПОСТАВКИ

Радиореле HOOK-UP®типа R1

Радиобрелок Руководство пользователя

Наименование Количество,шт.¹

1 1

СИСТЕМА GUARD RF-40 SN
