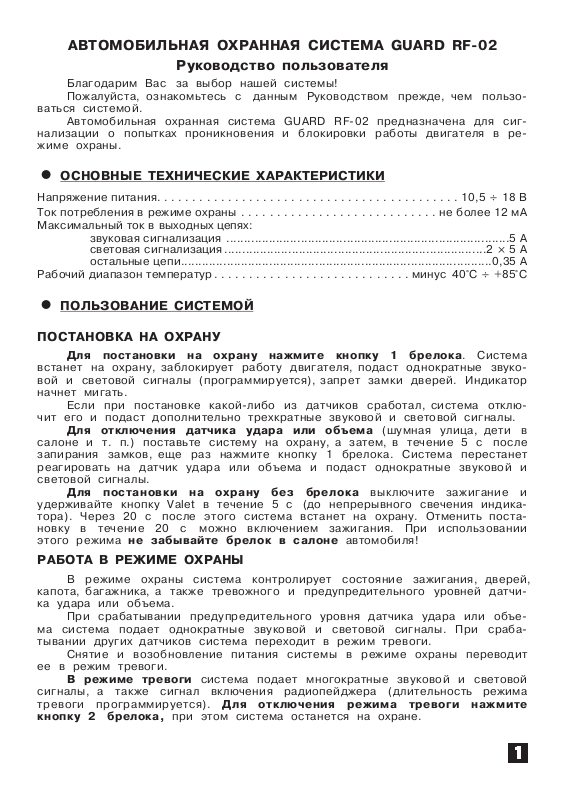

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА GUARD RF-02
Руководство пользователя
Благодарим Вас за выбор нашей системы!
Пожалуйста, ознакомьтесь с данным Руководством прежде, чем пользо-
ваться системой.
Автомобильная охранная система GUARD RF-02 предназначена для сигнализации о попытках проникновения и блокировки работы двигателя в режиме охраны.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
·
Напряжение питания...........................................10,5 18 Â
Токпотребленияврежимеохраны ............................неболее12мА
Максимальный ток в выходных цепях:
Рабочий диапазон температур............................минус 40°С +85°Ñ
·
звуковая сигнализация ................................................................................5 А
световая сигнализация ..........................................................................2 5 À
остальные цепи........................................................................................0,35 А
ПОЛЬЗОВАНИЕ СИСТЕМОЙ
ПОСТАНОВКА НА ОХРАНУ
Для постановки на охрану нажмите кнопку 1 брелока
встанет на охрану, заблокирует работу двигателя, подаст однократные звуковой и световой сигналы (программируется), запрет замки дверей. Индикатор
начнет мигать.
Если при постановке какой-либо из датчиков сработал, система отключит его и подаст дополнительно трехкратные звуковой и световой сигналы.
Для отключения датчика удара или объема
салоне и т. п.) поставьте систему на охрану, а затем, в течение 5 с после
запирания замков, еще раз нажмите кнопку 1 брелока. Система перестанет
реагировать на датчик удара или объема и подаст однократные звуковой и
световой сигналы.
Для постановки на охрану без брелока
удерживайте кнопку Valet в течение 5 с (до непрерывного свечения индикатора). Через 20 с после этого система встанет на охрану. Отменить постановку в течение 20 с можно включением зажигания. При использовании
этого режима автомобиля!
не забывайте брелок в салоне
(шумная улица, дети в
выключите зажигание и
РАБОТА В РЕЖИМЕ ОХРАНЫ
В режиме охраны система контролирует состояние зажигания, дверей,
капота, багажника, а также тревожного и предупредительного уровней датчика удара или объема.
При срабатывании предупредительного уровня датчика удара или объема система подает однократные звуковой и световой сигналы. При срабатывании других датчиков система переходит в режим тревоги.
Снятие и возобновление питания системы в режиме охраны переводит
ее в режим тревоги.
В режиме тревоги
сигналы, а также сигнал включения радиопейджера (длительность режима
тревоги программируется).
кнопку 2 брелока,
система подает многократные звуковой и световой
Для отключения режима тревоги нажмите
при этом система останется на охране.
¸
´
¸
. Система
Page 2
Ликвидация ложных срабатываний
срабатыванием одного и того же датчика, соответствующий датчик будет отключен до следующей постановки на охрану.
Для включения нажмите в режиме охраны кнопку 1
брелока. Система отзовется однократным световым и четырехкратным звуковым сигналами.
режима поиска
. Если три тревоги подряд вызваны
СНЯТИЕ С ОХРАНЫ
Для снятия с охраны нажмите кнопку 2 брелока
отключите тревогу). Система снимется с охраны, подаст двукратные звуковой
и световой сигналы (программируется), отопрет замки дверей, индикатор
начнет светиться непрерывно.
Если за время охраны включался режим тревоги, система при снятии
подаст дополнительно трехкратные звуковой и световой сигналы.
Для защиты от случайного снятия
охрану, если в течение 20 с после снятия с охраны не открывались двери,
капот, багажник и не включалось зажигание. Во время действия защиты от
случайного снятия индикатор светится непрерывно.
Снятие с охраны по секретному коду
код был записан в систему и Вы его помните. Код состоит из двух чисел,
каждое из которых может иметь значение от 1 до 255. Ввод кода осуществляется при выключенном зажигании нажатием кнопки Valet. При нажатии
кнопки индикатор загорается, при отпускании гаснет.
Нажмите и отпустите кнопку Valet число раз, соответствующее первому
числу кода. Подождите 2 с до начала мигания индикатора. Введите аналогично второе число кода. При правильном вводе система снимается с охраны и переходит в режим .
программирования
система автоматически встает на
(без брелока) возможно, если
(предварительно
РАЗРЕШЕНИЕ РАБОТЫ ДВИГАТЕЛЯ
Система отключает блокировку работы двигателя, если зажигание включено и система снята с охраны. Через 20 с после включения зажигания
система перестает реагировать на брелок для защиты от случайной постановки на охрану во время движения.
РЕЖИМ ПАНИКИ
Для включения режима паники
брелока
режим охраны. Сигналы тревоги могут быть прерваны кнопкой 2 брелока.
Режим паники невозможен, если после включения зажигания прошло более
20 с.
. Система подает сигналы тревоги, а по их окончании переходит в
нажмите одновременно кнопки1и2
УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ
Система позволяет управлять замками дверей в зависимости от состояния зажигания (программируется): при включении зажигания замки дверей
запираются, при выключении зажигания отпираются.
Если при включенном зажигании нажать кнопку Valet, система подает
сигнал на отпирание замков дверей.
ТАЙМЕРНЫЙ КАНАЛ
Программируемый таймерный канал позволяет управлять одной сервисной функций по Вашему выбору, например, включать ближний свет фар при
постановке на охрану (“световая дорожка”), включать освещение салона при
снятии с охраны (“вежливая подсветка”), осуществлять поэтапное отпирание
замков дверей при снятии с охраны (сначала только дверь водителя) и др.
Page 3
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ
Снятие и возобновление питания вне режима охраны не изменяет состояния системы, что позволяет беспрепятственно проводить работы по техническому обслуживанию автомобиля.
ЗАМЕНА БАТАРЕИ БРЕЛОКА
Уменьшение дальности действия брелока
батареи брелока. При замене батареи обращайте внимание на соблюдение
полярности.
ПРОГРАММИРОВАНИЕ СИСТЕМЫ
·
Режим программирования системы имеет двенадцать уровней (жирный
шрифт в таблице показывает заводскую установку):
свидетельствует о разряде
¹
Длительность режима тревоги
1
Звуковой сигнал при постановке и снятии
2
Световой сигнал при постановке и снятии
3
Управление замками от зажигания
4
Длительность сигнала управления замками
5
Таймерный канал при постановке
6
Таймерный канал при снятии
7
Длительность действия таймерного канала
8
Запись первого брелока
9
Запись второго брелока
10
Запись третьего брелока
11
Запись секретного кода
12
Для входа в режим программирования
охраны, зажигание выключено, защита от случайного снятия не действует
(индикатор погашен). Удерживая кнопку Valet, нажмите кнопку 2 брелока. Система войдет в режим программирования (четырехкратный звуковой и двукратный световой сигналы), во время подачи сигналов отпустите кнопку
Valet. Через 1 с система перейдет на первый уровень программирования.
На каждом уровне индикатор подает серии вспышек, количество которых
соответствует номеру уровня. Для перехода на следующей уровень нажмите
кнопку Valet до подачи звукового сигнала. При переходе на уровень и изменении его состояния подаются звуковые и световые сигналы о состоянии
уровня: однократные - уровень включен, двукратные - выключен (на 9…12
уровнях всегда двукратные сигналы).
Изменение состояния 1…8 уровня
ключить - кнопка 2 брелока.
Запись брелока
мого брелока до однократного звукового сигнала. Удаление брелока производится путем записи нового. Если в системе используется менее трех брелоков, один из брелоков необходимо записать несколько раз.
Запись секретного кода
жатием кнопки Valet. При каждом нажатии кнопки индикатор загорается, при
отпускании гаснет.
Функция
система должна быть снята с
: включить - кнопка 1 брелока, вы-
на 9…11 уровнях: нажмите любую кнопку записывае-
(уровень 12). Ввод кода осуществляется на-
Состояние уровня
Включен Выключен
15 c
Включен
Включен
Включено
0,8 ñ
Включен
Включен
30 ñ
Записан брелок ¹1
Записан брелок ¹1
Записан брелок ¹1
Код не записан
30 c
Отключен
Отключен
Отключено
5ñ
Отключен
Отключен
10 ñ
Page 4
Нажмите и отпустите кнопку Valet число раз, соответствующее первому
числу кода. Подождите 2 с до начала мигания индикатора. Введите аналогично второе число кода.
Для записи секретного кода необходимо ввести его значение два раза.
После ввода кода первый раз система подает однократный звуковой сигнал.
После ввода кода второй раз система подает многократный звуковой и двукратный световой сигналы, запоминает код и выходит из режима программирования.
Если коды, набранные первый и второй раз, не совпадают, система подает двукратный звуковой сигнал об ошибке и остается на двенадцатом
уровне.
Выход из режима программирования
отсутствию управляющих действий в течение 20 с. Система оповещает о
выходе четырехкратным звуковым и двукратным световым сигналами.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
·
Изготовитель гарантирует работоспособность системы в течение 1 года
со дня продажи, при условии соблюдения правил пользования, изложенных в
настоящем Руководстве и Рекомендациях по установке.
Фирма “Альтоника” не несет ответственности в случае некорректной
установки системы.
По вопросам гарантийного ремонта обращайтесь на фирму, осуществившую продажу.
КОМПЛЕКТ ПОСТАВКИ
·
по включению зажигания или
¹
1
Блок управления
Комплект проводов
2
Предохранитель (1 А)
3
Предохранитель (15 А)
4
Двухкнопочный брелок
5
6
Светодиодный индикатор
7
Кнопка Valet
Руководство пользователя
8
Рекомендации по установке
9
СИСТЕМА GUARD RF-02
·
SN
Количество,шт.Наименование
1
1
1
1
1
1
1
1
1
