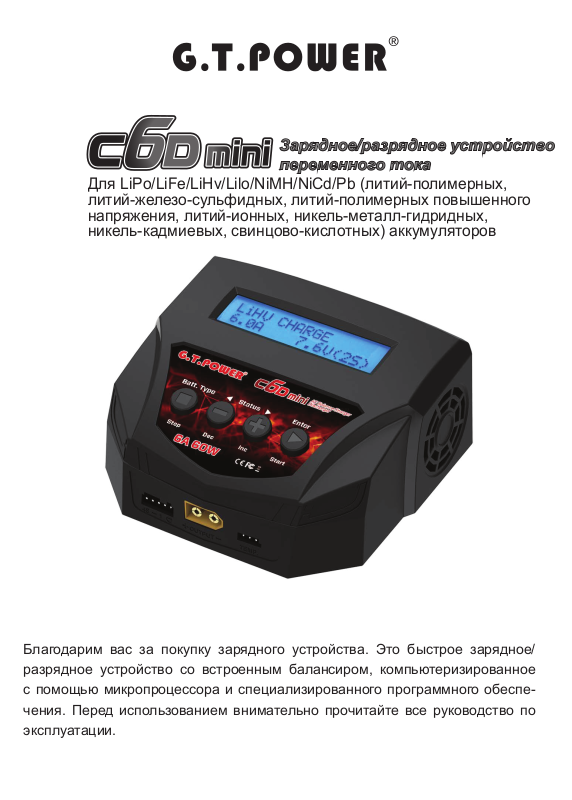

G.T.POWER GTP-C6D-MINI User Manual

Зарядное/разрядное устройство
переменного тока

Для LiPo/LiFe/LiHv/Lilo/NiMH/NiCd/Pb (литий-полимерных,
литий-железо-сульфидных, литий-полимерных повышенного
напряжения, литий-ионных, никель-металл-гидридных,
никель-кадмиевых, свинцово-кислотных) аккумуляторов

Operating Manual

Благодарим вас за покупку зарядного устройства. Это быстрое зарядное/
разрядное устройство со встроенным балансиром, компьютеризированное
с помощью микропроцессора и специализированного программного обеспе­чения. Перед использованием внимательно прочитайте все руководство по
эксплуатации.

Содержание

1.Характеристики 01

2.Внешний вид 03

3.Предупреждения и примечания по безопасности 04

4.Схема последовательности операций 06

5.

Начальная настройка параметров (настройка пользователей)

6.Литиевые аккумуляторы(Lilo/LiPo/LiFe/LiHv) 09

6.1 Зарядка литиевого аккумулятора 09

6.2 Зарядка литиевого акк умулятора в режиме балансира 10

6.3 'Быстрая' зарядка литиевого аккумулятора 11

6.4 Контроль 'Х ранения' лити евого аккумулятора 11

6.5 Разрядка литиево го акк умулятора 12

6.6 Балансировка и контрол ь напряжения во время разрядки 12

7.Никельные NiMH/NiCd аккумуляторы 12

7.1 Зарядк а никельного ак кумулятора 13

7.2 Разрядка никел ьного аккумулятора 13

7.3 Цикл зарядки и разрядки никел ьного аккумулятора 14

8.Свинцовые Pb аккумуляторы 14

8.1 Зарядк а свинцового аккумулятора 14

8.2 Раз рядка с винцового ак кумул ятора 15

9.Система тестирования внутреннего сопротивления батареи 15

10. Программа Сохранения / Загрузки данных 16

11.Различные данные во время процесса 16

12.Предупреждения и сообщения об ошибках 17

13.Спецификации 18

14.Гарантия и обслуживание 19

07

1. Характеристики

Оптимизированное программное обеспечение

При зарядке или разрядке в приборе есть функция «АВТО», которая автоматически
устанавливает подающий ток. Это может предотвратить чрезмерную зарядку, приво
дящей к поломке батареи по вине пользователя (актуально для литиевых батарей).
Каждая программа в блоке управляется взаимными связями для предотвращения
возможной ошибки, поэтому она обеспечивает максимальную безопасность. Про
граммы могут быть установлены через пользовательские настройки.
Это обеспечивает наиболее удобный путь для баланса заряда литиевых батарей, с
раздельным 2,3,4-портом заряда и внешним обратным коннектором.

Мощная и высокопроизводительная схема

Прибор использует схему с максимальной выходной мощностью 60 Вт. В результате
он может заряжать или разряжать до 6 ячеек NiCd / NiMH и 4-х литиевых батарей с

симальным током 6,0А. Кроме того, система охлаждения настолько эффективна,

мак
что может удерживать такую мощность без каких-либо проблем с запуском процессо
ра или операционной программы.

Встроенный балансировщик напряжения для литиевых батарей

В приборе есть балансировщик индивидуального напряжения для ячеек. Это не тре­бует дополнительного балансира при зарядке литиевых батарей (Lilo / LiHv / LiPo /
LiFe) для балансировки напряжения на ячейке.

Баланс отдельных ячеек при разряде

Прибор также может контролировать и балансировать отдельные ячейки литиевого
батарейного блока во время процесса разрядки. Если напряжение любой одной ячей
ки изменяется ненормально, процесс будет остановлен с сообщением об ошибке.

Работает с различными типами литиевых аккумуляторов

Прибор может принимать 4 типа литиевых аккумуляторов - Lilo, LiHv, LiPo и LiFe. Они
обладают разными характеристиками из-за своего химического состава. Вы можете
выбрать любой из них. По их спецификациям см.
ния по технике безопасности».

Раздел «Предупреждения и указа

-

-

-

-

-

Режим «Быстро» и «Хранение» для литиевого аккумулятора

Вы можете заряжать литиевую батарею для специальных целей. «Быстрая» зарядка
уменьшает время зарядки литиевой батареи, а режим «Хранение» контролирует ко­нечное напряжение батареи, для дальнейшего длительного хранения.

-1-

Максимальная безопасность

Чувствительность дельта-пика: программа автоматического отключения заряда ра­ботает по принципу обнаружения напряжения дельта-пика (NiCd / NiMH)

Предел тока автоматической зарядки: при зарядке NiCd или NiMH в режиме «AUTO»
вы можете установить верхний предел тока изменения, чтобы избежать высокой за
рядки. Это очень полезно при зарядке NiMH-аккумулятора с низким импедансом и
малой емкостью в режиме «AUTO».

Предел пропускной способности: изменяющаяся мощность всегда рассчитывается
путем умножения тока зарядки и времени. Если зарядная емкость превышает предел,
процесс будет автоматически прекращен при установке максимального значения.

Предел температуры: температура аккумулятора при зарядке повышается за счет его
внутренней химической реакции. Если вы установите предел температуры, процесс
будет прекращен принудительно, к

Предел обработки: вы также можете ограничить максимальное время процесса, что
бы предотвратить любой вероятный дефект.

Автоматический охлаждающий вентилятор: электрический вентилятор охлаждения
включается автоматически только при повышении внутренней температуры устройства.

Хранилище данных / загрузка

Для удобства пользователей прибор может хранить максимум 5 данных по каждому
типу батареи. Вы можете установить, что данные содержат программную настройку
батареи для зарядки или разрядки. Эти данные можно вызывать в любое время, ког
да вам нужно, и процесс может быть выполнен без установки программы.

Циклическая зарядка / разрядка

Выполните от 1 до 5 непрерывных циклов зарядки> разрядки или разрядки> зарядки
для обновления и балансировки батареи.

огда предел температуры достигнут.

-

-

-

-2-

2. Внешний вид

Вход переменного тока
100-240В

ЖК дисплей

Стоп/Главное меню

Порты подключения
балансировки JST-XH

Разъем
зарядки

DEC Уменьшить(-)

INC Увеличить(+)

Кулер

Старт/Ввод

Разъем для
термосенсора

-3-

3. Предупреждения и примечания по безопасности

· Никогда не оставляйте зарядку без присмотра, когда она подключена к источнику
питания. Если наблюдается какая-либо неисправность в работе, немедленно прер­вите процесс и обратитесь к руководству по эксплуатации.

· Храните прибор вдали от пыли, влаги, дождя, прямых солнечных лучей и вибрации.
Не роняйте его.

· Схема устройства рассчитана на питание только от сети переменного тока 100-240 В.

· Данное устройство и аккумулятор для зарядки или разрядки должны быть уста-

новлены на термоустойчивой, невоспламеняющейся и непроводящей поверхности.
Никогда не кладите их на автомобильное кресло, ковер или подобное. Храните все
легковоспламеняющиеся летучие вещества вдали от рабочей зоны.

· Обязательно убедитесь в том, что аккумулятор точно
Если программа настроена неправильно, батарея может сильно повредиться. Осо
бенно литиевая батарея, неправильная работа с которой может привести к пожару
или взрыву за счет чрезмерной зарядки.

Уровень напряжения: 1,2 В / на ячейку

NiCd/NiMH

Lilo

LiPo

LiHv

Life

Pb

Допустимый ток быстрой зарядки: 1C ~ 2C зависит от
производительности. Уровень отключения напряжения
при разрядке 0,85 В / ячейка (NiCd), 1,0 В / ячейка (NiMH)

Уровень напряжения: 3,6 В / на ячейку
Максимальное напряжение: 4,1 В / на ячейку
Допустимый ток заряда: 1С или менее
Минимальное напряжение откл.: 2,5 В / на ячейку или выше

Уровень напряжения: 3,7 В / на ячейку
Максимальное напряжение на входе: 4.2 В / на ячейку
Допустимый ток заряда: 1С или менее
Уровень отключения при разрядке: 3,0 В / на ячейку или выше

Уровень напряжения: 3,8 В / на ячейку
Максимальное напряжение на входе: 4,35 В / на ячейку
Допустимый ток заряда: 1С или менее
Минимальное напряжение откл.: 3,0 В / на ячейку

Уровень напряжения: 3,3 В / на ячейку
Максимальное напряжение на входе: 3,6 В / на ячейку
Допустимый ток быстрого заряда: 4C или менее
Уровень отсечки разряда: 2,0 В / на ячейку или выше

Уровень напряжения: 2.0V / на ячейку
(Свинцово-кислотная) максимальная нагрузка: 2,46 В / ячейка
Допустимый ток быстрой зарядки: 0,4 C или менее
Уровень отсечки разряда: 1,50 В / на ячейку или выше

· Чтобы избежать короткого замыкания, всегда сначала подключайте зарядный ка­бель к устройству, а затем только к батарее, которая должна заряжаться или разря­жаться. При отключении действуйте в обратной последовательности.

-4-

заряжается или разряжается.

-

· Не пытайтесь самостоятельно разбирать аккумуляторную батарею.

Проверяте емкость и напряжение литиевого батарейного блока. Он может состоять
из параллельного и последовательного соединения. В параллельном соединении
емкость аккумуляторной батареи умножается на количество ячеек, но напряжение
остается таким же. Такой дисбаланс напряжения вызывает пожар или взрыв во
время процесса заряда. Мы рекомендуем вам составлять литиевую батарейную
батарею только последовательно.

Разрядка

· Типичная цель разряда - определить остаточную емкость батареи или снизить на
пряжение батареи до определенного уровня. Когда вы разряжаете аккумулятор,
вам также нужно обратить внимание на процесс зарядки. Чтобы аккумулятор разря­дился, установите конечное напряжение
должны быть глубоко разряжены до минимального напряжения, так как это приво­дит к быстрой потере емкости или общему сбою. Как правило, вам не нужно разря­жать литиевую батарею принудительно.

· Есть мнение, что некоторые перезаряжаемые батареи имеют эффект памяти. Если
они частично используются и перезаряжаются до того, как весь заряд будет исполь
зован, они «помнят» это, и в следующий раз будут выдавать только часть мощно­сти. Это «эффект памяти». Как утверждается, NiCd и NiMH-батареи страдают от
эффекта памяти. Для них нужно использовать полные циклы - полностью заря­жать, затем использовать до полного опустошения, а также не перезаряжать перед
хранением - оставить их для саморазрядки
имеют меньший эффект памяти, чем NiCd.

· Литиевая батарея предпочитает частичный, а не полный разряд. При необходимо
сти следует избегать частых полных разрядов. Вместо этого заряжайте батарею
чаще или используйте большую батарею.

· Совершенно новый NiCd аккумулятор сначала работает не на полную емкость, пока
не подвергнется 10 или более циклам заряда. Циклический процесс зарядки и раз

рядки приведет к оптимизации емкости аккумулятора.

разряда правильно. Литиевые батареи не

во время хранения. NiMH аккумуляторы

-

-

-

-

Эти предупреждения и примечания по безопасности особенно важны. Пожа­луйста, следуйте инструкциям по максимальной безопасности. В противном
случае зарядное устройство и аккумулятор могут быть сильно повреждены.
А также нарушение этих правил может привести к пожару, травмам и матери
альному ущербу.

-5-

-

4. Схема последовательности операций

Старт
Ввод

PROGRAM MEMORY

LiPo[0]

Тип батареи

Стоп

Старт
Ввод

PROGRAM MEMORY

LiFe[0]

Тип батареи

Стоп

Старт
Ввод

PROGRAM MEMORY

Lilo[0]

Тип батареи

Стоп

Старт
Ввод

PROGRAM MEMORY

LiHV[0]

Тип батареи

Стоп

Старт
Ввод

PROGRAM MEMORY

NiMH[0]

Тип батареи

Стоп

Старт
Ввод

PROGRAM MEMORY

NiCd[0]

Тип батареи

Стоп

Старт
Ввод

PROGRAM MEMORY

Pb[0]

Тип батареи

Стоп

Старт
Ввод

USER PROGRAM

Metter

Тип батареи

Стоп

Старт
Ввод

Test Lixx Inter­nal Resistance

Тип батареи

Стоп

Старт
Ввод

USER PROGRAM

SETUP

LiPo[0] CHARGE

1.0A 7.4V(2S)

LiFe

1.0A 6.6V(2S)

Lilo

1.0A 7.2V(2S)

LiHV

1.0A 7.6V(2S)

NiMH
CURRENT 1.0A

NiCd
CURRENT 1.0A

Pb

1.0A 12.0V(6P)

C1:4.18 C2:4.18V
C3:4.19 C4:4.19V

Measuring IR
WATT PLEASE...

LiPo/LiIo/LiFe
CHK Time 10min

Product Version
V2.1.5 EADB8902

INC

INC

[0] CHARGE

INC

[0] CHARGE

INC

[0] CHARGE

INC

[0] CHARGE M

INC

[0] CHARGE M

INC

[0] CHARGE

Enter

INC

LiPo[0] BALANCE

DEC

1.0A 11.1V(3S)

LiFe

[0] BALANCE

DEC

1.0A 9.9V(3S)

Lilo

[0] BALANCE

DEC

1.0A 10.8V(3S)

LiHV

[0] BALANCE

DEC

1.0A 11.4V(3S)

NiMH

[0] DISCHG

DEC

1.0A 10.0V

NiCd

[0] DISCHG

DEC

1.0A 10.0V

Pb

[0] DISCHARGE

DEC

2.0A 10.0V(5P)

MAIN:16.74V
H:4.19V L:4.18V

1: 005mΩ 2: 005mΩ
3: 005mΩ 4: 004mΩ

NiMH Sensitivity

DEC

D.Peak Default

INC

Load Factory Set

Enter

DEC

INC

LiPo[0] FAST CHG

DEC

1.0A 11.1V(3S)

INC

LiFe

[0] FAST CHG

DEC

1.0A 9.9V(3S)

INC

Lilo

[0] FAST CHG

DEC

1.0A 10.8V(3S)

INC

LiHV

[0] FAST CHG

DEC

1.0A 11.4V(3S)

INC

NiMH

[0] CYCLE

DEC

CHG>DCHG 1

INC

NiCd

[0] CYCLE

DEC

CHG>DCHG 1

INC

Battery Pack IR

DEC

INC

NiCd Sensitivity

DEC

D.Peak Default

INC

Key Beep ON

Buzzer ON

DEC

19mΩ

INC

LiPo[0] STORAGE

DEC

1.0A 11.1V(3S)

INC

LiFe

[0] STORAGE

DEC

1.0A 9.9V(3S)

INC

Lilo

[0] STORAGE

DEC

1.0A 10.8V(3S)

INC

LiHV

[0] STORAGE

DEC

1.0A 11.4V(3S)

INC

Temp Cut-Off

DEC

ON 80C 176F

INC

Capacity Cut-Off

ON 10000mAh

DEC

INC

LiPo[0] DISCHG

DEC

1.0A 9.0V(3S)

INC

LiFe

[0] DISCHG

DEC

1.0A 6.0V(3S)

INC

Lilo

[0] DISCHG

DEC

1.0A 9.0V(3S)

INC

LiHV

[0] DISCHG

DEC

1.0A 9.0V(3S)

INC

Waste Time

DEC

CHG>DCHG 5min

DEC

INC

Safety Timer
ON 240min

DEC

INC

-6-
