GSsmart User’s Guide
Product Description......................................................................... 2-3
GSsmart ACCESSORIES ................................................................. 3
1
No.
Description
Function
1
Left LED (green)
Left LED (red)
Green LED:
Please refer to the document “SHH GSsmart User Manual_v1.0.pdf”
Red LED:
Lights up red if connect to ext. power (USB or power adapter)
Please refer to the document “SHH GSsmart User Manual_v1.0.pdf”
2
Right LED (yellow)
Right LED (blue)
Yellow LED:
Please refer to the document “SHH GSsmart User Manual_v1.0.pdf”
Blue LED:
Please refer to the document “SHH GSsmart User Manual_v1.0.pdf”
3
Key 1 (Trigger
Barcode or RFID
reader)
Please refer to the document “SHH GSsmart User Manual_v1.0.pdf”
4
Key2 (Delete
function)
Please refer to the document “SHH GSsmart User Manual_v1.0.pdf”
5
Power ON/OFF Please refer to the document “SHH GSsmart User Manual_v1.0.pdf”
6
USB interface
protect cap and
stylus ap.
Protects the USB interface for damage.
The USB cap contains a stylus for touch panels.
7
Battery cover Turn the button 90° to open and access the battery
8
Build in stylus Stylus for touch panel
1
3
2
4
6
5

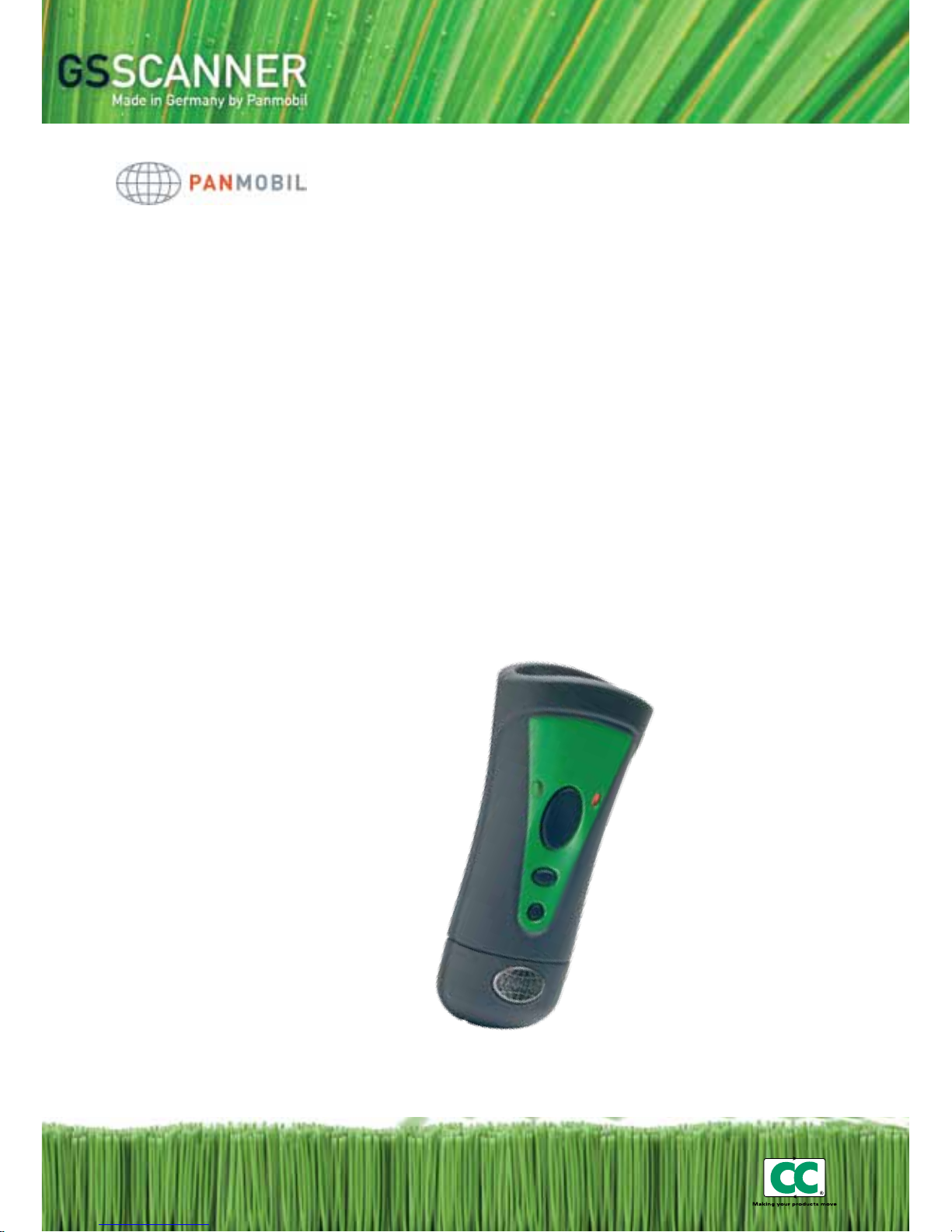

PRODUCT DESCRIPTION
GSsmart
8
7
2
No.
Description
Function
1 USB (device) interface interface for communication and bat-
tery charging (for use with rechargeable Li-Ion battery only!)
2 USB Cap lock Locks the USB cap when mounted
1
2
No.
Description
Function
1 Serial number label Device serial number
2 Protection glass for
barcode reader
Keep this glass free of dirt and scratch
to have the best reader performance.
1
2
No.
Description
Function
1 Shirt clip
Used to easylly carry the smartScanndy
fastened at a shirt pocket
2 Belt clip
Used to fix the smartScanndy at a belt
clip
GSsmart ACCESSORIES
1
2
GSsmart can be operated by eigther 3xAAA batterys (1.5 Volts each) or by a rechargable Li-Ion battery
(PANMOBIL).
No.
Description
Function
1 Contacts for chargeing
the Li-Ion battery
Battery contacts for charging the
Li-Ion battery
2 Contacts AAA batteries Battery contacts for standard AAA
batteries
3 Clip holder (accessory)
Holder
Holder for fixing the shirt clip, belt
clip or nac belt (accessory)
1
2
3
3
4
1. Introduction
This document is a user guide for GSsmart, see figure 2. The GSsmart is used for scanning and authenticating CC RFID tags placed on CC containers see figure 1.
The main purpose of the GSsmart is to authenticate tags, which can result in three results:
• Authentic – The status which the GSsmart returns when reading genuine CC RFID tag.
• Counterfeit – The status which the GSsmart returns when reading a false CC RFID tag on a CC con-
tainer. See the FAQ and support in section 6 for what to do with these containers.
• Suspect – The status which the GSsmart returns when the data read from the tag was incomplete or
contains errors, either the GSsmart did not read all the tag data or the tag is damaged.
In this user guide all text are in English. To select a different language for the GSsmart see section 4.3.For
the GSsmart to properly authenticate tags, it needs to be synchronized with the latest security data and
configuration. The synchronization is performed when the GSsmart is connected to a Windows PC via the
USB port (see Figure 3). The Windows PC must have a working Internet connection.
Figure 1 CC Container with CC RFID tag
Figure 2 GSsmart
Figure 3 GSsmart in USB cradle
This document contains the following sections:
1. Introduction – This section.
2. First Time Usage – A step by step guide for how to start using the GSsmart
3. Basic Operations – This section contains a general description of how to power on and off
the GSsmart, how read results and errors are being informed to the user.
4. GS Control Menu – This section describes how to use the maintenance application where
the user can change settings, see an about screen, and how to synchronize the GSsmart.
5. Errors – This section contains a description of potential errors and corrective actions.
6. FAQ – This section describes how to access the FAQ and support.
1.1 Terms
Authentic: Is how a genuine tag is identified by the GSsmart.
CC RFID tags: RFID tags attached to CC Containers see figure 1.
Counterfeit: Is how a non genuine tag is identified by the GSsmart.
Ethernet: Local network provided by the user, used to establish a connection to the
Internet.
LED: Lights on the GSsmart, see Figure 3. If the left light is red then the GSsmart is
charging. If the left light is green then the GSsmart is turned on. The LED on the right are used
to inform the user about device status during initialization and when reading tags.
PANMOBIL: The Manufacturer of the GSsmart.
Suspect: Is the result of an incomplete reading of a CC RFID tag or a defect CC RFID tag. USB:
The USB is used to charge and synchronize the GSsmart via GS Control
application, see figure 3.
2. First Time Usage
The first time the GSsmart is turned on it has to synchronize with the server before it can scan.
Follow these steps to prepare the GSsmart.
1. Power on the GSsmart.
2. Connect the GSsmart to a Windows PC via the USB port.
3. Starting the GS Control is either done automatically when the device is connected to
the PC or by navigating to the USB directory and running runME.bat.
4. When the GS Control is started you should perform a Synchronization
(see section 4.2).
5. After a successfully Synchronization remove the GSsmart from the USB on the Windows PC.
6. When removed the GSsmart re-initializes and during this the blue LED on the right
is blinking. When initialization is complete the blue LED on the right is turned off and
the GSsmart can be used for scanning.
5
3. GSsmart Basic Operations
This section contains a description of how errors and messages are shown, how to power on/
off the device and how the battery level is displayed.
3.1 Power On
The GSsmart is powered on by pressing the OK/Power button, see figure 4.
When the GSsmart is powering on it starts by initializing the application. During
Initialization the blue LED on the right will blink.

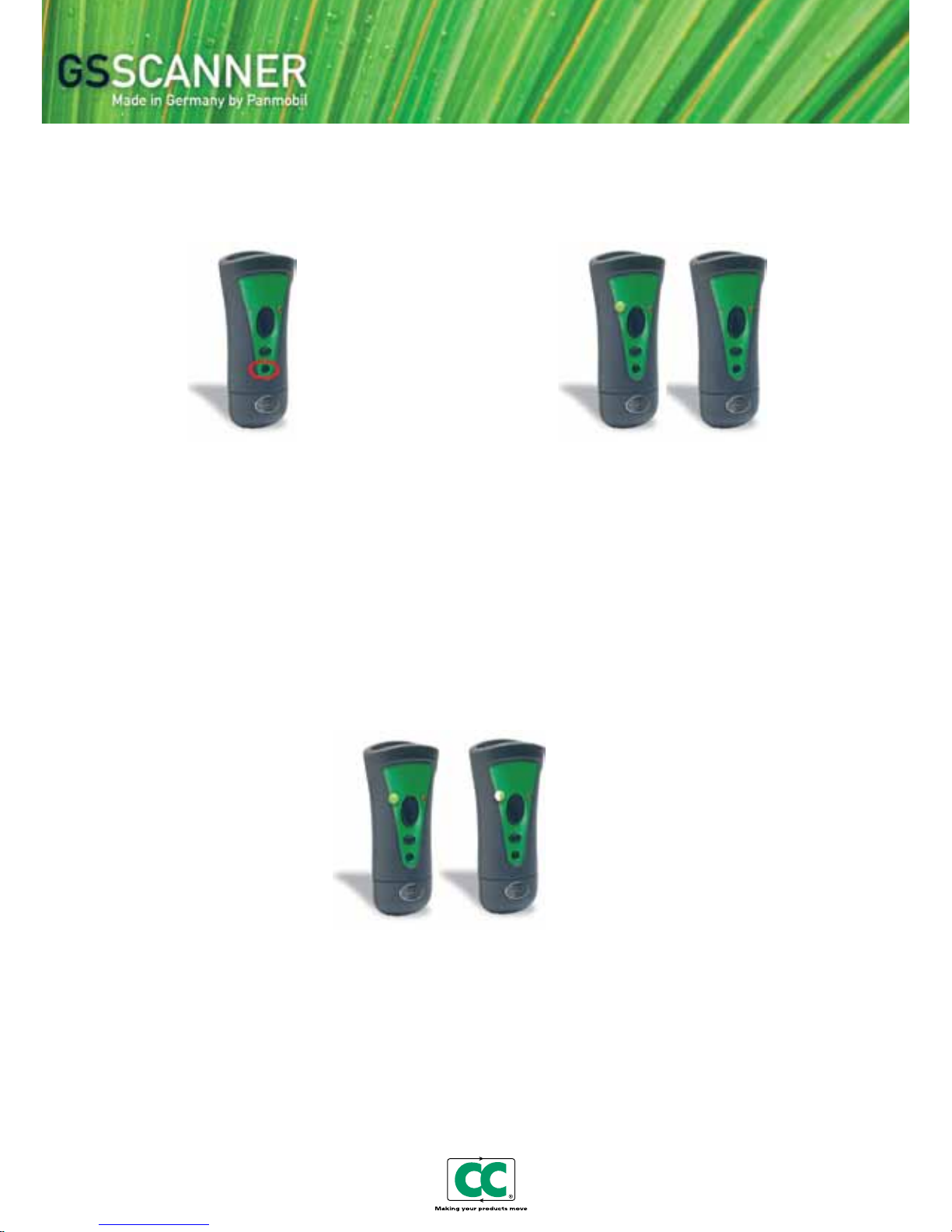

Figure 4 Power Button
Figure 5 Startup and initialization complete Figure 6 Error during initialization.
When the startup is complete the right LED will be turned off.
If an error happens during initialization then the blue and yellow LED on the right will light
alternating. A high and low frequency will sound and the GSsmart will start vibrating. This
continues for 5 minutes.
6
wait
max. 3-4 min.
▶
3.2 Power Off
To turn off the GSsmart, press the power button as shown in Figure 7. While powering off the left green
LED on the left will turn off as shown in figure 8.
Figure 7 Power Button
Figure 8 Power off device
3.2.1 Potential Errors
If there is a problem with powering off, the battery may be removed and reinserted. For details on how to
remove the battery, see the device manual, or see section 6 for FAQ and support.
3.3 Battery Power Level
When the battery is low the green LED on the left blinks every 2 seconds.
When the battery power is low the GSsmart may still be able to scan, but it is less effective than before.
Figure 9 - Battery is low
7
3.1.1 Potential Errors
In case of an error during startup follow these steps:
1. Power off the GSsmart, see section 3.2 below.
2. Make sure the GSsmart is fully charged, place it in the cradle and wait for the left red LED
to turn off.
3. Turn the device on. If it does not power on, see section 6 for FAQ and support.
8
3.4 Start (Scan)
The scanning functionality aims to authenticate CC RFID tags, by identifying the tag as authentic, counterfeit
or suspect. The scan process only handles CC RFID tags, thus other RFID tags placed on a container will not
be scanned.
A scan is started by pressing the buttons marked as (1) or (2), see figure 10.
• Button (1) is used for normal readings.
• Button (2) is used to do an UNDO of a previous read CC RFID tag.
See section 3.4.1 for details on when to use which button.
The scanning is continued as long as the button is being pressed.

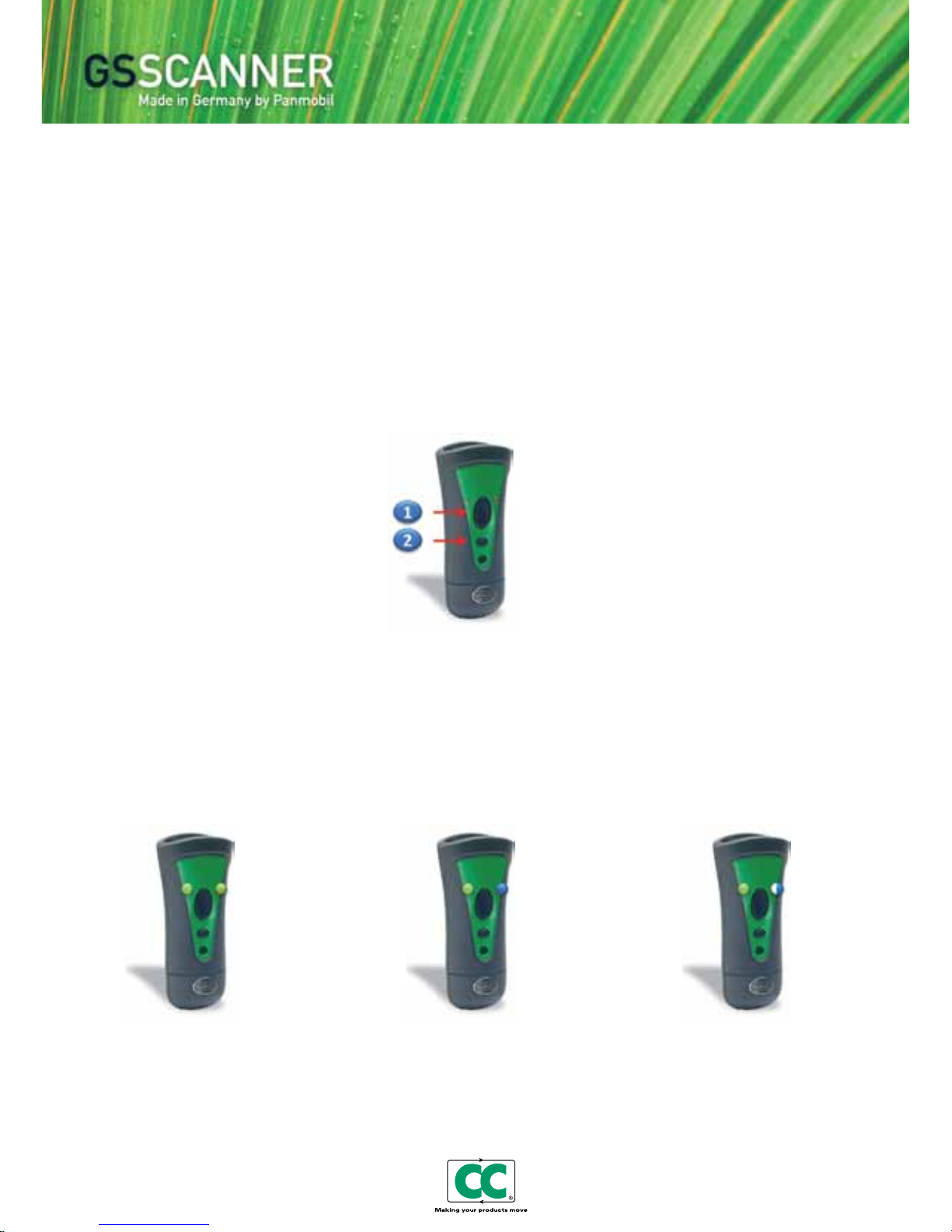

Figure 10 Start Scan Buttons
When scanning a tag one of 3 results is returned
Authentic: The green LED turns on shortly and the device makes a distinct beep.
Counterfeit: The blue LED turns on shortly and the device makes a distinct beep.
Suspect/None: The blue LED blinks and the device makes a distinct beep.
Already been authenticated and scanned again: The blue LED blinks and the device makes a distinct beep.
Figure 11 Authentic
Figure 12 Counterfeit
Figure 13 Suspect
Tags already authenticated are not re-authenticated in the same scanning process. However if a different tag
is read in between two readings of the same authentic tag then the GSsmart will signal that an authentic tag
is read.
It is not possible to scan tags when the device is connected to the USB mass storage or connected to
power.
The device vibrates in the following situations:
• If an RFID tag is read as suspect or counterfeit the GSsmart device vibrates for a short period of
time.
• If the device for some reason is not able to read RFID tags and the user presses a button (1) or (2) to
start scanning, the device reports an error by beeping, blinking and vibrating as long as the button
is pressed.
While scanning the GSsmart may signal a beep when it is initialized, scanned a genuine tag, encountered a
counterfeit or suspect.
A tag may be scanned multiple times, but is only counted once. The scan is stopped by releasing the scan
button (1) or (2).
3.4.1 Tag file
If you select to log tag reads in the GS Control – Settings view then the following behavior is to be expected.
When the user presses button (1) to start a scanning process then all tag reads are logged as READ.
When the user presses button (2) to start a scanning process then all tag reads are logged as UNDO.
Both types of scanning result is recorded in the same file. A sample of the file is shown below
Time (UTC), EPC, authentication result, READ/UNDO
21-10-2010 06:48:01,33161403d0000340546ca63f,OK,READ
21-10-2010 06:48:07,33161403d00003406fe811a8,OK,READ
21-10-2010 06:48:15,33161403d00003406b072417,Suspect,READ
21-10-2010 06:48:27,33161403d000034043677d7d,Counterfeit,READ
21-10-2010 06:48:33,33161403d00003406f61c1e7,OK,READ
21-10-2010 06:48:44,33161403d00003406f61c1e7,OK,UNDO
21-10-2010 06:48:46,33161403d000034043677d7d,Counterfeit,UNDO
The first column shows the time when the container was read (in UTC time zone).
Next the EPC number of the read tag. This is the unique identification of the tag on the container.
The authentication result is either OK, Counterfeit or Suspect.
The last column lists whether the read was done as a normal READ or an UNDO read.
9
10
3.5 Installation of a Software Upgrade
If a new version of the application is downloaded when using GS Control (see section 4) then this will be
installed on the device.
When the GSsmart is removed from the USB it re-initializes.

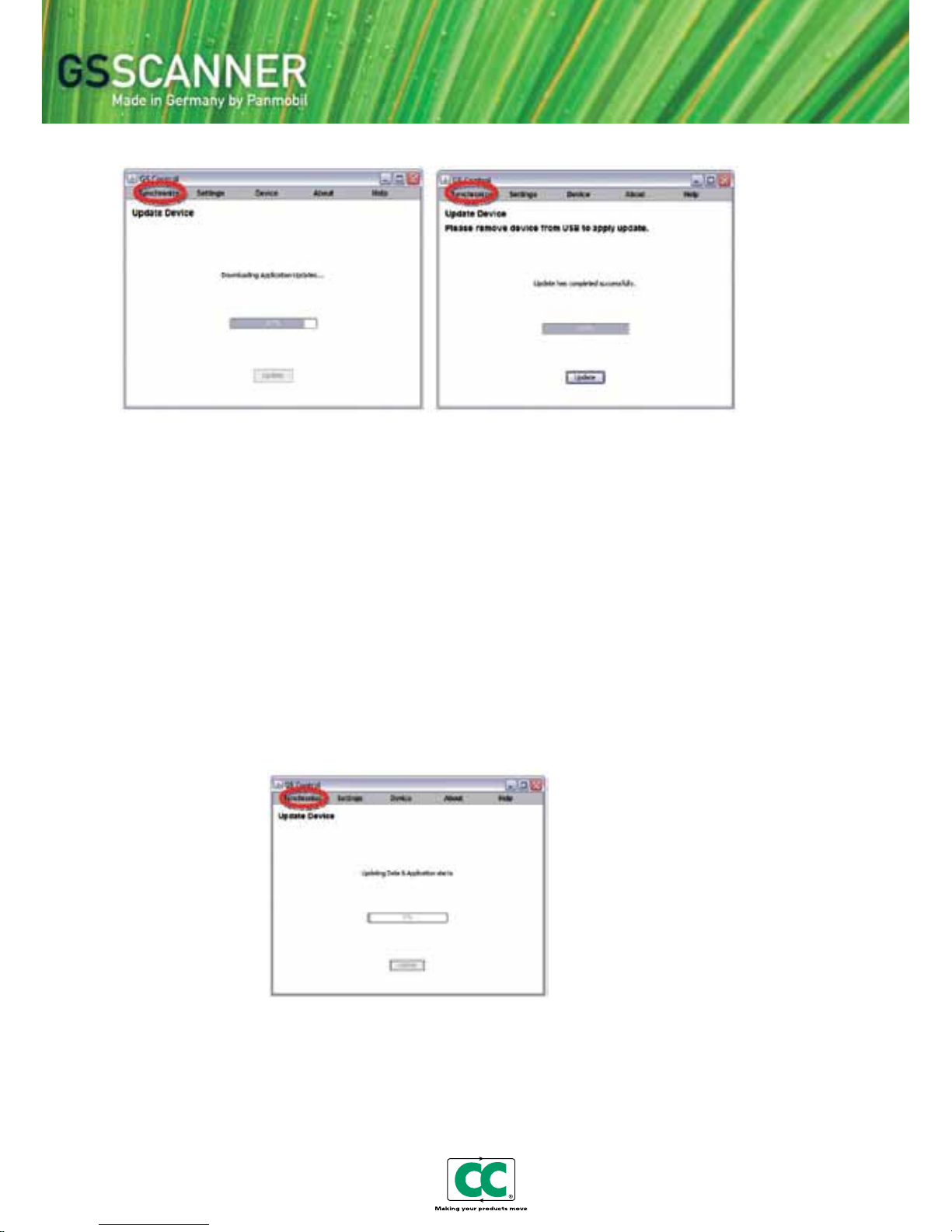

Figure 14 During Initialization the blue LED on the right blinks
If a new version of the application has been downloaded GSsmart installs and test the new application.
If this is successful the blue LED on the right stops blinking for a short while. Hereafter the blue LED on
the right starts to blink again. This means that the installation of new software has been installed and that
the GSsmart is restarted.
When the blue LED on the right turns off it is ready to be used for scanning.
4. GS Control
GS Control is an application that provides administrative functions and support information. The different
menu items are explained below.
4.1 Pre requirements for running GS Control
A Java Runtime environment (JRE) must be installed on the Windows PC onto which the GSsmart is connected.
Starting the GS Control is either done automatically when the device is connected to the PC or by navigating to the USB directory and running runME.bat
If no JRE is present a page like the one below is displayed to inform you that this should be in place.
Figure 15 The computer is not in compliance
4.2 Synchronize
This functionality allows synchronization of data and software on the GSsmart. The result of scanning a
tag (authentic, counterfeit or suspect, see 4.2 above) depends on the data synchronized with the server,
it is recommended to synchronize once a week. If the GSsmart is not synchronized then it will stop working after 3 months, (see section Device Errors)
The synchronization can be requested when the GSsmart is connected to a Windows PC and the GS
Control is started.
When selecting Synchronize the GS Control first checks whether the computer has a working Internet
connection. If this is the case you can select update to get the latest data from the central system.

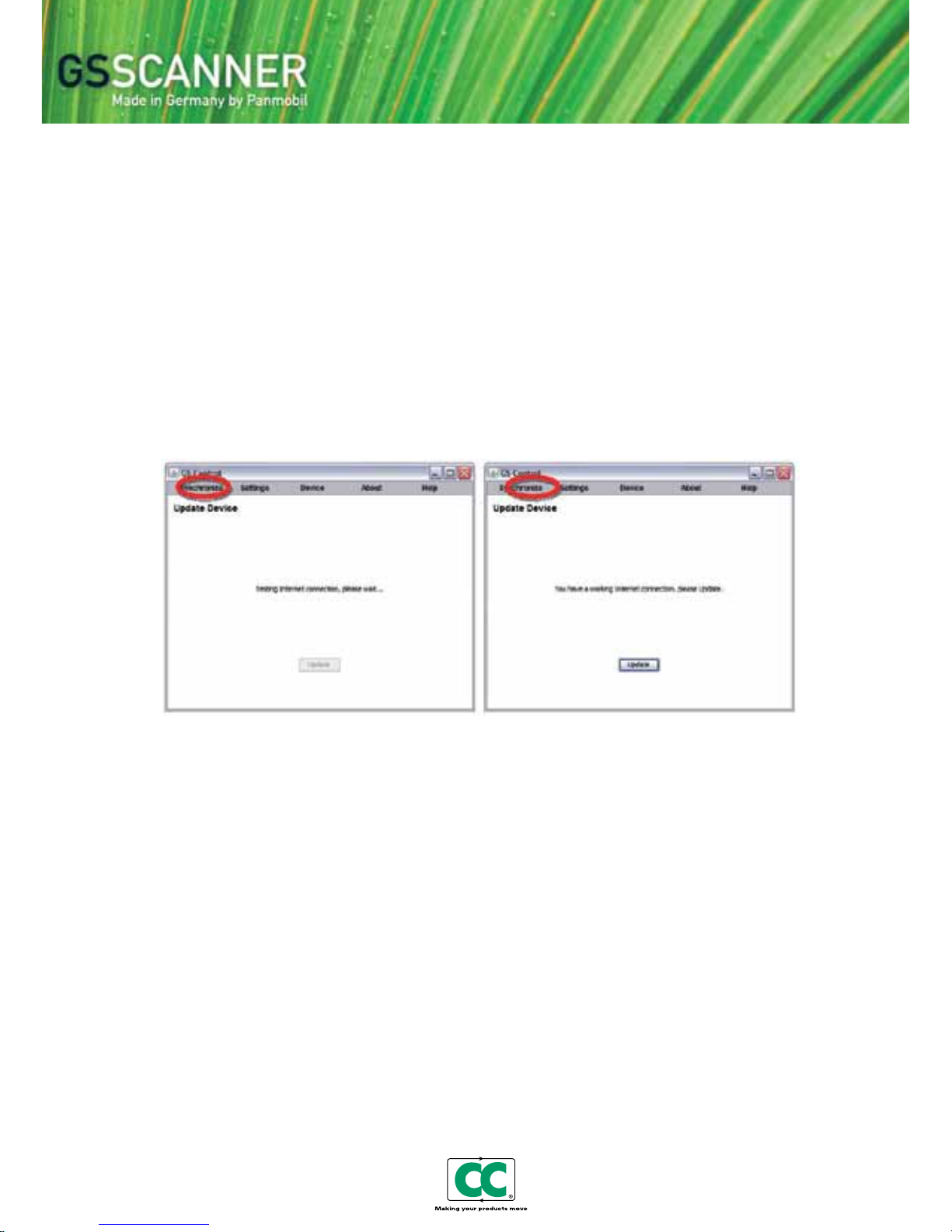

Figure 16 Testing Connection Figure 17 Internet Connection is working
If no Internet connection exists an error message is shown to the user see section 4.2.1
11
wait
max. 3-4 min.
▶
When selecting Update data is synchronized from a central server.
The synchronization consists of:
• Update Configuration, see figure 19. The configuration contains parameters to control the scanning of tags.
• Update Security Data, see Figure 20. The security data is required for authenticating the tags.
• Application update, see figure 21. If a new version of the application is available then it is downloa-
ded, installed and tested (see section 5).
If the synchronization is successful then the GS Control displays a message “Update has completed
successfully”, see figure 22. You should then remove the GSsmart from USB to install the downloaded
updates.

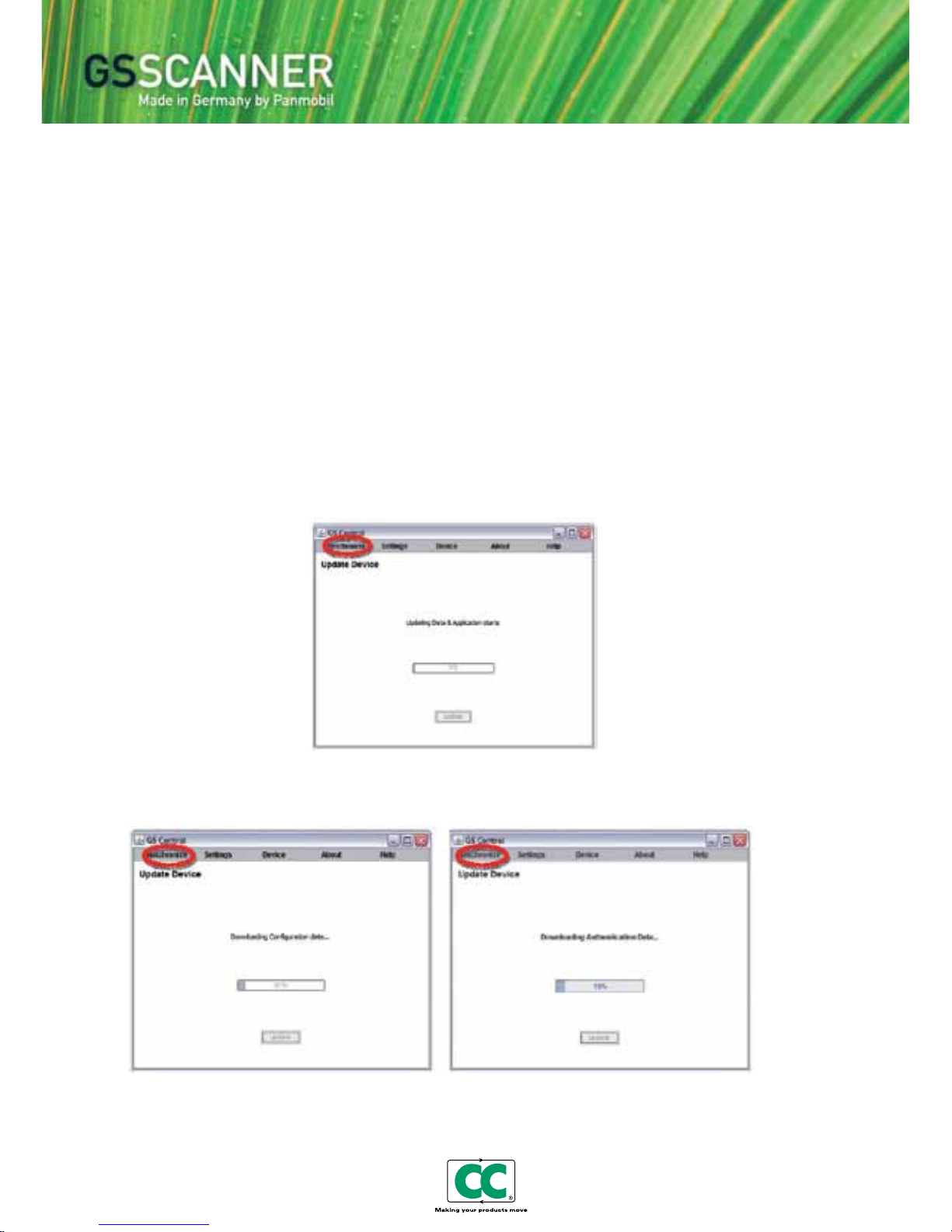

Figure 19 Downloading Configuration Data
Figure 20 Downloading Security Data
Figure 18 Start Downloading
12
Figure 21 Downloading Application Updates Figure 22 Update was successful
The updated data will be installed next time the device is un-plugged from the USB.
4.2.1 Potential Errors
If no Internet connection exists on the Windows PC then GS Control will show the message “A
working Internet connection is NOT available.” (see Figure 23). See section 6 for a description of
potential errors.
Figure 23 Internet Connection is not available
13
If the GSsmart has already been synchronized the same day then a message is shown in the top line if
synchronization is activated, see Figure 24. The GSsmart will not synchronize until the next day.
Figure 24 Already synchronized today
If after a successful synchronization the device is locked the device makes a distinct sound and the blue
LED is turned on. This means that the GSsmart has been disabled centrally.
4.3 Settings
When selecting ‘Settings’ from the main menu then the settings screen is displayed as
shown in Figure 25.
From the settings screen it is possible to change the language and different device
configurations.
Figure 25 Settings
14
Language – determines in what language the GS Control should present its information.The following languages are available:
• English
• French
• German
• Spanish
• Italian
• Norwegian
• Danish
• Swedish
• Dutch
• Czech
• Portuguese
• Polish
Power Level – determines the effect used when reading the tags. Selecting the optimal
power level might improve reading in different environments.
Timeout - Determines how many minutes the device should be inactive before it is
suspended. Selecting ‘Never’ means that the device is never suspended.
Enable Logging – If you select ‘Yes’ all tag reads made on the GSsmart device will be
recorded in a file on the USB under the folder/scan.
When user selects ‘Select default’ the device reverts to default settings for the device.
Default language is ‘English’. The user must select ‘Save’ to store changes.
4.4 Device
When selecting ‘Device’ from the main menu then the content of the Device Log file is
displayed as shown in Figure 26.
There is also a link to the FAQ providing additional information regarding the device.
Figure 26 Device Log
15
4.5 About
When selecting ‘About’ from the main menu then the About view is displayed as shown in Figure 27.
The About screen contains information about when the GSsmart was last successfully synchronized, the
current version of installed software for the GSsmart and the device identification.
Figure 27 About
4.6 Help
When selecting ‘Help from the main menu then the online help information file is displayed as shown in
Figure 28.
Help displays online help information about the GSsmart device and GS Control application. There is also
a link to a FAQ providing additional information regarding the device.
Figure 28 Help
16
5. Errors
Different errors can occur when using the GSsmart. These are listed below
Initialization error - The device makes a distinct sound (two alternating frequencies) and the LED on the
right toggles between blue and yellow if an error occurs during initialization, for instance if a hardware
error is detected.
Low battery - When the battery is low on power the green LED on the left flashes every 2 second
Time to synchronize - If the 3 month mark for the last synchronization is less than one week away then a
sound consisting of 3 frequencies are played every time the user power on the device. This sound is repeated 3 times.
In case the device is locked you should try to synchronize and get the latest data and application updates.
The device is locked - If the blue LED on the right is kept turned on after initialization then the device is
locked. A sound consisting of 3 frequencies is played every time the user power on the device. This sound is
repeated 9 times. To avoid the device becoming locked you should synchronize and get the latest data and
application updates. If the problem persists please contact Panmobil Support.
The device should preferably synchronize with the central server once a week to get the
latest data and application updates. This is done using the GS Control application which can be started
when the device is connected to a Windows PC via the USB.
Errors during scanning are often related to low battery. If an error occurs then follow these steps:
1. Turn off the GSsmart
2. If the battery is low, recharge
3. Turn on the GSsmart
4. Retry
5. If it still fails then consult the FAQ or customer support, see section 6.
Errors in GS Control are displayed in the top line, see the example in Figure 29, errors may be displayed in
all parts of the application.
Figure 29 Error Example
17
In general if an error occurs using the GS Control then execute a retry operation by following these steps:
1. Remove the GSsmart from the USB.
2. Turn off the GSsmart and hereafter turn it on again.
3. After the device has completed initialization do connect the device to the USB again.
4. Restart the GS Control and repeat the operation that failed.
5. If it still fails then consult the FAQ or customer support, see section 6.
Error Code Description Action
700-750 Error when during Synchronization Please, execute the retry operation
800-810 Error reading device log file Please, execute the retry operation
900 Error reading About information Please, execute the retry operation
910-930 Error reading or writing Settings Please, execute the retry operation
1000 Error when communicating with the server Please, execute the retry operation
1100 Device is locked Please, execute the retry operation
6. FAQ and Support
A FAQ and support is available on the PANMOBIL dedicated web shop (http://www.gsscanner.com/).
18
Deutsch
GSsmart Handbuch
Produktbeschreiung...................................................................................................20-21
GSsmart Zubehör ...................................................................................................... 21
19
Inhalt
1. Einführung ................................................................................................. 22
1.1 Begriffe ...................................................................................................... 23
2. Inbetriebnahme ......................................................................................... 23
3. Erste Schritte mit dem GSsmart ................................................................ 24
3.1 Einschalten ................................................................................................. 24
3.1.1 Fehler ......................................................................................................... 24
3.2 Ausschalten ............................................................................................... 25
3.2.1 Fehler ......................................................................................................... 25
3.3 Batterieladungsanzeige ............................................................................ 25
3.4 Starten (Scannen) ....................................................................................... 26
3.4.1 Tag-Datei .................................................................................................... 27
3.5 Installation eines Software-Upgrades ......................................................... 28
4. GS Control ................................................................................................... 28
4.1 Voraussetzungen für die Ausführung von GS Control ................................ 28
4.2 Synchronisieren .............................................................................................29
4.2.1 Fehler ........................................................................................................... 31
4.3 Einstellungen ............................................................................................... 32
4.4 Gerät ............................................................................................................. 33
4.5 Über .............................................................................................................. 34
4.6 Hilfe .............................................................................................................. 34
5. Fehler ............................................................................................................ 35
6. FAQ und Support .......................................................................................... 36
Nr. Beschreibung Funktion
1
Linke LED (grün)
Linke LED (rot)
grüne LED:
Bitte lesen Sie die Beschreibung in dem Dokument “SHH GSsmart User Manual_v1.0.pdf”
rote LED:
Leuchtet rot, wenn eine Verbindung zu ext. power (USB oder power Adapter)
Bitte lesen Sie die Beschreibung in dem Dokument “SHH GSsmart User Manual_v1.0.pdf”
2
Rechte LED (gelb)
Rechte LED (blau)
gelbe LED:
Bitte lesen Sie die Beschreibung in dem Dokument “SHH GSsmart User Manual_v1.0.pdf
blaue LED:
Bitte lesen Sie die Beschreibung in dem Dokument “SHH GSsmart User Manual_v1.0.pdf
3
Taste 1 (Trigger) Bitte lesen Sie die Beschreibung in dem Dokument “SHH GSsmart User Manual_v1.0.pdf
4
Taste 2 Bitte lesen Sie die Beschreibung in dem Dokument “SHH GSsmart User Manual_v1.0.pdf
5
Power EIN/AUS Bitte lesen Sie die Beschreibung in dem Dokument “SHH GSsmart User Manual_v1.0.pdf
6
USB Schutzkappe Schützt die USB Schnittstelle for Beschädigung.
7
Batteriedeckel Drehen Sie den Verriegelungsknopf um 90° zum öffnen des Batteriefachs
8
Eingebauter
Bedienstift
Stift für die Bedienung von touch panel
1
3
2
4
6
5
PRODUKT BESCHREIBUNG
GSsmart
8
7
20
Nr. Beschreibung Funktion
1 USB Schnittstelle USB Schnittstelle für Kommunikation
und laden des Li-Ion Akkus (Nur für
original Li-Ion Akku!!!)
2 USB Kappen Raste Verriegelung für die USB Kappe
1
2
Nr. Beschreibung Funktion
1 Seriennummer Seriennummer des Gerätes
2 Schutzscheibe Schützt die Barcodeleseeinheit vor
Verschmutzung
1
2
Nr.
Beschreibung Funktion
1 Hemdklipp Zu Befestigung des GSsmart an der
Hemd- oder Kitteltasche
2 Gürtelklipp
Zu Befestigung des GSsmart am
Gürtel
GSsmart ZUBEHÖR
1
2
GSsmart kann sowohl über 3xAAA Batterien (1.5Volts) als auch über den originalen Li-Ion Akku (PANMOBIL)
versorgt werden.
ACHTUNG! DER EINSATZ VON WIEDERAUFLADBAREN AAA AKKUS IST NICHT ERLAUBT.
DIE VERSORGUNGSSPANNUNG REICHT FÜR EINEN REIBUNGSLOSEN BETRIEB NICHT AUS!!
Nr. Beschreibung Funktion
1 Ladekontakte für Li-Ion
Akku
Ladekontakte für Li-Ion Akku
2 Batteriekotakte für AAA
Batterien
Batteriekotakte für AAA Batterien
3 Befestigungsbügel
(Zubehör)
Befestigungsbügel zur Befestigung des Hemdklipps und
Gürtelklipps(Zubehör)
1
2
3
21
1. Einführung
Dies ist ein Benutzerhandbuch für das Gerät GSsmart (siehe Abbildung 2). Das GSsmart dient zum Scannen
und Authentifizieren von CC RFID-Tags an CC-Containern (siehe Abbildung 1).
Der Hauptanwendungsbereich von GSsmart besteht in der Authentifizierung von Tags, wobei drei Ergebnisse ausgegeben werden können:
• Authentifiziert – Statusanzeige, wenn GSsmart einen echten CC RFID-Tag liest.
• Fälschung – Statusanzeige, wenn GSsmart einen gefälschten CC RFID-Tag auf einem CC Container
liest. Das Kapitel „FAQ und Support“ 66 enthält Informationen über die Vorgehensweise mit diesen
Containern.
• Verdächtig – Statusanzeige, wenn GSsmart unvollständige oder fehlerhafte Daten von einem Tag ein-
gelesen hat, d. h. entweder hat das Gerät nicht alle Tag-Daten gelesen oder der Tag ist beschädigt.
Anweisungen zur Auswahl einer anderen Sprache finden Sie in Kapitel 4.3. Damit GSsmart Tags ordnungsgemäß authentifizieren kann, muss das Gerät mit den aktuellsten Sicherheits- und Konfigurationsdaten
synchronisiert werden. Die Synchronisation wird durchgeführt, wenn das GSsmart über den USB-Anschluss
an einen Windows PC angeschlossen wird (siehe Abbildung 3). Der Windows PC muss über einen funktionierenden Internetanschluss verfügen.
Abbildung 1 CC Container mit CC RFID-Tag
Abbildung 2 GSsmart
Abbildung 3 GSsmart in USB-Basisstation
22
Dieses Handbuch ist in folgende Kapitel gegliedert:
1. Einführung– Dieses Kapitel
2. Inbetriebnahme – Schrittweise Anleitung für die Anwendung von GSsmart
3. Erste Schritte – Allgemeine Beschreibung zum Ein- und Ausschalten von GSsmart, der Anzeige von
Ergebnissen und Fehlern
4. GS Control-Menü – Beschreibung der Administrationsanwendung, in der die Einstellungen geändert,
Versionsinformationen angezeigt und die Synchronisation des GSsmart durchgeführt werden können.
5. Fehler – Beschreibung von möglichen Fehlern und ihrer Behebung.
6. FAQ – Beschreibung des Zugriffs auf ‚FAQ und Support‘.
1.1 Begriffe
Authentifiziert: Prüfung der Echtheit eines Tags durch GSsmart
CC RFID-Tags: An CC-Containern angebrachte RFID-Tags (siehe Abbildung1)
Fälschung: Ermittlung unechter Tags durch GSsmart.
Ethernet: Lokales Netz des Benutzers, über das eine Verbindung zum Internet hergestellt wird.
LED: Leuchten auf dem GSsmart, siehe Abbildung 3. Wenn die linke LED rot leuchtet, wird das Gerät gerade
aufgeladen. Wenn die linke LED grün leuchtet, ist das Gerät eingeschaltet. Die rechte LED informiert den
Benutzer während der Initialisierung und beim Lesen der Tags über den Gerätestatus.
PanMobil: Der Hersteller von GSsmart
Verdächtig: Ausgabe, wenn ein unvollständiger oder defekter CC RFID-Tag gelesen wurde.
USB: Die USB-Basisstation dient zum Aufladen und Synchronisieren des GSsmart über die Anwendung GS
Control (siehe Abbildung 3).
2.Inbetriebnahme
Wenn das GSsmart zum ersten Mal eingeschaltet wird, muss es sich zunächst mit dem Server synchronisieren, bevor mit dem Scannen begonnen werden kann. Führen Sie zur Vorbereitung des GSsmart die
folgenden Schritte durch:
1. Schalten Sie das GSsmart ein.
2. Verbinden Sie das GSsmart über den USB-Anschluss mit einem Windows PC.
3. GS Control wird entweder automatisch gestartet, wenn das Gerät an den PC angeschlossen wird, oder
Sie navigieren in das USB-Verzeichnis und führen runME.bat aus.
4. Wenn GS Control gestartet wurde, müssen Sie eine Synchronisation durchführen (siehe Kapitel 4.2).
5. Nach einer erfolgreichen Synchronisation trennen Sie das GSsmart von dem USB-Anschluss am Windows PC.
6. Nach der Trennung initialisiert sich das GSsmart erneut; dabei blinkt die blaue LED rechts. Nach Abschluss der Initialisierung erlischt die blaue LED rechts und das GSsmart kann zum Scannen verwen-
det werden.
23
max. 3-4 min.
warten
▶
3. Erste Schritte mit dem GSsmart
Dieses Kapitel enthält eine Beschreibung der Fehleranzeigen und Nachrichten, der Vorgehensweise zum
Ein- und Ausschalten und zum Anzeigen des Batterieladestands.
3.1 Einschalten
Zum Einschalten des GSsmart drücken Sie die Taste „OK“ (siehe Abbildung 4).
Beim Einschalten wird zuerst eine Initialisierung der Anwendung durchgeführt. Während der Initialisierung blinkt die blaue LED auf der rechten Seite.
Abbildung 4 Taste „OK“ zum Einschalten
Abbildung 5 Start und Initialisierung
sind abgeschlossen
Abbildung 6 Fehler bei der
Initialisierung.
Nach Abschluss des Startvorgangs erlischt die rechte LED.
Wenn während der Initialisierung ein Fehler auftritt, blinken abwechselnd die blaue und die grüne LED.
Außerdem ertönt ein Signalton in zwei Frequenzen und das GSsmart beginnt zu vibrieren. Der Alarm wird
fünf Minuten lang fortgesetzt.
3.1.1 Fehler
Wenn beim Startvorgang ein Fehler auftritt, führen Sie die folgenden Schritte aus:
1. Schalten Sie das GSsmart aus (siehe Kapitel 3.2).
2. Stellen Sie sicher, dass das Gerät voll aufgeladen ist, stellen Sie es in die Basisstation und warten
Sie, bis die rote LED links erlischt.
3. Schalten Sie das Gerät ein. Wenn es sich nicht einschalten lässt, finden Sie im Kapitel 6 FAQ und
Support entsprechende Informationen.
24
3.2 Ausschalten
Zum Ausschalten des GSsmart drücken Sie die Taste „OK“(siehe Abbildung Abbildung 7. Beim Ausschalten erlischt die grüne LED links, wie in Abbildung 8 dargestellt.
Abbildung 7 OK-Taste zum Einschalten
Abbildung 8 Gerät ausschalten
3.2.1 Fehler
Wenn beim Ausschalten Probleme auftreten, muss womöglich die Batterie entnommen und wieder eingesetzt werden. Informationen zum Entnehmen der Batterie finden Sie im Gerätehandbuch oder im Kapite
l6 FAQ und Support.
3.3 Batterieladungsanzeige
Wenn die Batterie schwach ist, blinkt die grüne LED auf der linken Seite alle zwei Sekunden.
Wenn die Batterie schwach ist, kann das GSsmart unter Umständen zwar noch scannen, jedoch mit eingeschränkter Leistungsfähigkeit.
Abbildung 9 - Schwache Batterieladung
25
3.4 Starten (Scannen)
Mit der Scan-Funktion werden CC RFID-Tags geprüft, d. h. es wird ermittelt, ob sie authentifiziert, gefälscht
oder verdächtig sind. Dabei werden nur CC RFID-Tags und keine anderen RFID-Tags auf einem Container
berücksichtigt.
Zum Starten eines Scanvorgangs drücken Sie die als (1) und (2) markierten Tasten (siehe Abbildung 10).
• Taste (1) wird für normale Scanvorgänge verwendet.
• Taste (2) wird verwendet, um den Scanvorgang eines CC RFID-Tags rückgängig zu machen.
In Kapitel 3.4.1 wird genauer beschrieben, wann welche Taste zu verwenden ist.
Der Scanvorgang wird fortgesetzt, solange die Taste gedrückt wird.
Abbildung 10 Tasten zum Starten des Scanvorgangs
Beim Scannen von Tags wird eines von drei Ergebnissen ausgegeben:
Authentifiziert: Die grüne LED leuchtet kurz auf und das Gerät gibt einen Signalton aus.
Fälschung: Die blaue LED leuchtet kurz auf und das Gerät gibt einen Signalton aus.
Verdächtig/Keine: Die blaue LED blinkt und das Gerät gibt einen Signalton aus.
Bereits Authentifiziert und noch mal gescannt: Die blaue LED blinkt und das Gerät gibt einen Signalton aus.
Abbildung 11
Authentifiziert
Abbildung 12
Gefälscht
Abbildung 13
Verdächtig
Bereits authentifizierte Tags werden bei demselben Scanvorgang kein zweites Mal authentifiziert. Wenn
jedoch zwischen zwei Scanvorgängen desselben authentifizierten Tags ein anderer Tag gelesen wird, zeigt
das GSsmart an, dass ein authentischer Tag gelesen wurde.
26
Es ist nicht möglich, Tags zu scannen, wenn das Gerät an den USB-Massenspeicher oder an die Stromversorgung angeschlossen ist.
Das Gerät vibriert in den folgenden Situationen:
• Wenn ein RFID-Tag als verdächtig oder gefälscht erkannt wird, vibriert das GSsmart kurz.
• Wenn das Gerät aus irgendeinem Grund einen RFID-Tag nicht lesen kann und der Benutzer die Taste
(1) oder (2) drückt, um den Scanvorgang zu starten, meldet das Gerät einen Fehler. Der Signalton
ertönt, das Gerät blinkt und vibriert, solange die Taste gedrückt wird.
Während des Scanvorgangs kann das GSsmart einen Signalton ausgeben, wenn es initialisiert wurde,
einen Tag gescannt hat oder einen gefälschten oder verdächtigen Tag gefunden hat.
Ein Tag kann mehrmals gescannt werden, wird aber nur einmal gezählt. Der Scanvorgang stoppt, wenn die
Taste(1) oder (2) losgelassen wird.
3.4.1 Tag Datei
Wenn Sie die Tag-Lesevorgänge in der Ansicht „GS Control Settings“ protokollieren wollen, geschieht
Folgendes:
Wenn der Benutzer die Taste (1) zum Starten des Scanvorgangs drückt, werden alle Tag-Lesevorgänge als
READ (gelesen) protokolliert.
Wenn der Benutzer Taste (2) zum Starten des Scanvorgangs drückt, werden alle Tag-Lesevorgänge als
UNDO (rückgängig machen) protokolliert.
Beide Arten von Scanergebnissen werden in derselben Datei erfasst. Im Folgenden wird ein Beispiel für die
Datei gegeben:
Time (UTC), EPC, authentication result, READ/UNDO
21-10-2010 06:48:01,33161403d0000340546ca63f,OK,READ
21-10-2010 06:48:07,33161403d00003406fe811a8,OK,READ
21-10-2010 06:48:15,33161403d00003406b072417,Suspect,READ
21-10-2010 06:48:27,33161403d000034043677d7d,Counterfeit,READ
21-10-2010 06:48:33,33161403d00003406f61c1e7,OK,READ
21-10-2010 06:48:44,33161403d00003406f61c1e7,OK,UNDO
21-10-2010 06:48:46,33161403d000034043677d7d,Counterfeit,UNDO
Die erste Spalte zeigt Datum und Uhrzeit des Lesevorgangs an dem Container an (Zeitzone UTC).
Dann folgt die EPC-Nummer des gelesenen Tags. Das ist die eindeutige Identifikation des Tags an dem
Container.
Das authentication result (Authentifizierungsergebnis) kann entweder OK, Counterfeit oder Suspect
(richtig, gefälscht oder verdächtig) lauten.
Die letzte Spalte gibt an, ob der Lesevorgang ein normaler READ-Vorgang oder ein UNDO-Vorgang war.
27
3.5 Installation eines Software-Upgrades
Wenn eine neue Version bei der Anwendung GS Gontrol verfügbar ist (siehe Kapitel 4), wird sie auf dem
Gerät installiert.
Wird das GSsmart vom USB-Anschluss getrennt, wird es erneut initialisiert.
Abbildung 14 Während der Initialisierung blinkt die blaue LED auf der rechten Seite
Wenn eine neue Version der Anwendung heruntergeladen wurde, wird sie vom GSsmart installiert und
getestet.
Wird dabei kein Fehler gefunden, hört die blaue LED auf der rechten Seite kurzzeitig zu blinken auf.
Anschließend beginnt die blaue LED auf der rechten Seite wieder zu blinken. Das bedeutet, dass die neue
Software installiert und das GSsmart erneut gestartet wurde.
Wenn die blaue LED rechts erlischt, ist das Gerät einsatzbereit.
4. GS Control
GS Control ist eine Anwendung, die Verwaltungsfunktionen und Supportinformationen bietet. Die verschiedenen Menüeinträge werden unten erläutert.
4.1 Voraussetzungen für die Ausführung von GS Control
Auf dem Windows PC, mit dem das GSsmart verbunden wird, muss Java Runtime Environment (JRE)
installiert sein.
GS Control wird entweder automatisch gestartet, wenn das Gerät an den PC angeschlossen wird, oder Sie
navigieren in das USB-Verzeichnis und führen runME.bat aus.
Wenn JRE nicht vorhanden ist, wird eine Seite ähnlich der Folgenden angezeigt, um Sie darauf hinzuweisen, dass Sie JRE installieren müssen.
Abbildung 15 Anzeige bei nicht konformem Computer
28
4.2 Synchronisieren
Mit dieser Funktion können Sie Daten und Software auf dem GSsmart synchronisieren. Das Ergebnis
eines Scanvorgangs (authentifiziert, gefälscht oder verdächtig, siehe 4.2) ist abhängig von den mit dem
Server synchronisierten Daten. Daher empfiehlt es sich, die Synchronisation einmal wöchentlich durchzuführen. Wenn das GSsmart nicht synchronisiert wird, ist es nach drei Monaten nicht mehr einsatzbereit (siehe Kapitel „Fehler“).
Die Synchronisation kann angefordert werden, wenn das GSsmart über den USB-Anschluss an einen
Windows PC angeschlossen und GS Control gestartet wird.
Wenn Sie Synchronisieren auswählen, prüft GS Control zuerst, ob der Computer über eine funktionsfähige Internetverbindung verfügt. Wenn dies der Fall ist, können Sie „Geräteupdate“ auswählen, um die
neuesten Daten vom Zentralsystem abzuholen.
Abbildung 16 Verbindungstest Abbildung 17 Internetverbindung betriebsbereit
Ist keine Internetverbindung vorhanden, wird eine Fehlernachricht angezeigt (siehe Kapitel 4.2.1).
29
Wenn Sie Geräteupdate auswählen, werden die Daten mit einem zentralen Server synchronisiert.
Die Synchronisation besteht aus folgenden Schritten:
• Aktualisierung derKonfiguration (siehe Abbildung 19). Die Konfiguration enthält Parameter für die
Steuerung des Scanvorgangs.
• Aktualisierung der Sicherheitsdaten(siehe Abbildung Abbildung 20). Die Sicherheitsdaten werden
für die Authentifizierung der Tags benötigt.
• Aktualisierung der Anwendung (siehe Abbildung 21). Wenn eine neue Version der Anwendung verfügbar ist, wird sie heruntergeladen, installiert und getestet (siehe Kapitel 5).
Wenn die Synchronisation erfolgreich war, zeigt GS Control die Nachricht „Update erfolgreich ausgeführt“ an (siehe Abbildung 22). Trennen Sie dann das GSsmart vom USB-Anschluss, um die heruntergeladenen Updates zu installieren.
Abbildung 19 Konfigurationsdaten werden
heruntergeladen
Abbildung 20 Sicherheitsdaten
werden heruntergeladen
Abbildung 18 Download starten
30
Abbildung 21 Anwendungsupdates werden
heruntergeladen
Abbildung 22 Update war erfolgreich
Die aktualisierten Daten werden installiert, wenn das Gerät das nächste Mal vom USB-Anschluss
getrennt wird.
4.2.1 Fehler
Wenn keine Internetverbindung auf dem Windows PC besteht, zeigt GS Control die Nachricht an:
„Es ist KEINE betriebsbereite Internetverbindung verfügbar“ (siehe Abbildung 23). Eine Beschreibung der Fehler finden Sie in Kapitel 6.
Abbildung 23 Keine Internetverbindung verfügbar
31
Wenn das GSsmart am selben Tag bereits synchronisiert wurde, wurde die entsprechende Nachricht
in der oberen Zeile des Displays aktiviert(siehe Abbildung 24). Die Synchronisation findet dann erst am
nächsten Tag statt.
Abbildung 24 Synchronisation heute bereits durchgeführt
Wenn das Gerät nach einer erfolgreichen Synchronisation gesperrt ist, ertönt ein Signalton und die blaue
LED leuchtet auf. Das bedeutet, dass das GSsmart zentral inaktiviert wurde.
4.3 Einstellungen
Wenn Sie im Hauptmenü „Einstellungen“ auswählen, wird die Anzeige „Einstellungen“ angezeigt (siehe
Abbildung 25).
Im Menü „Einstellungen“ können Sie die Sprache und die Gerätekonfiguration ändern.
Abbildung 25 Einstellungen
32
Sprache wählen legt fest, in welcher Sprache GS Control Informationen ausgibt. Die folgenden Sprachen
sind verfügbar:
• Englisch
• Französisch
• Deutsch
• Spanisch
• Italienisch
• Norwegisch
• Dänisch
• Schwedisch
• Niederländisch
• Tschechisch
• Portugiesisch
• Polnisch
Energielevel/Lesen legt die Effekte beim Lesen der Tags fest. Die Auswahl des optimalen Energielevels
kann das Lesen in verschiedenen Umgebungen verbessern.
Abschalten nach - Legt fest, wann das Gerät in den Ruhezustand versetzt wird, wenn es vorher eine gewissen Zeit nicht genutzt wurde. Wenn Sie „Nie“ auswählen, wird das Gerät nie in den Ruhezustand versetzt.
Tag-Lesevorgang protokollieren – Wenn Sie „Ja“ auswählen, werden alle Tag-Lesevorgänge mit dem
GSsmart auf dem USB in einer Datei unter /scan abgelegt.
Wenn Sie „Standardwerte“ auswählen, wird das Gerät auf die Standardeinstellungen zurückgesetzt. Die
Standardsprache ist Englisch. Wählen Sie „Speichern“ aus, um die Änderungen zu speichern.
4.4 Gerät
Wenn Sie im Hauptmenü „Gerät“ anzeigen, wird der Inhalt der Protokolldatei angezeigt Abbildung 26.
Es gibt auch einen Link zur Seite FAQ, die weitere Informationen zu dem Gerät bietet.
Abbildung 26 Geräteprotokoll
33
4.5 Über
Wenn Sie im Hauptmenü „Über“ auswählen, wird die Anzeige „Über“ angezeigt (siehe Abbildung 27).
Diese Anzeige enthält Informationen über den Zeitpunkt der letzten erfolgreichen Synchronisation von
GSsmart, die aktuelle Version der Anwendung und die Einheitenidentifikation.
Abbildung 27 Über
4.6 Hilfe
Wenn Sie im Hauptmenü „Hilfe“ auswählen, wird die Datei mit Onlinehilfetext angezeigt (siehe Abbildung
28).
Die Hilfeseite zeigt Onlinehilfetext über das Gerät GSsmart und die Anwendung GS Control an. Es gibt
auch einen Link zur Seite FAQ, die weitere Informationen zu dem Gerät bietet.
Abbildung 28 Hilfe
34
5. Fehler
Bei der Verwendung des GSsmart können verschiedene Fehler auftreten. Sie werden im Folgenden aufgelistet:
Initialisierungsfehler - Das Gerät gibt einen Signalton aus (zwei abwechselnde Frequenzen) und die LEDs
rechts leuchten abwechselnd blau und gelb auf, wenn Fehler bei der Initialisierung auftreten, z. B. wenn
ein Hardwarefehler erkannt wird.
Batterie schwach - Wenn die Batterie schwach ist, blinkt die grüne LED auf der linken Seite alle zwei
Sekunden.
Synchronisierung fällig - Wenn bis zur nächsten dreimonatigen Synchronisierung weniger als eine Woche
verbleibt, wird beim Einschalten des Geräts jeweils ein Signal ausgegeben, das aus drei Frequenzen besteht. Dieses Signal wird dreimal wiederholt.
Falls das Gerät gesperrt ist, sollten Sie versuchen, es zu synchronisieren und die neuesten Daten- und
Anwendungsupdates zu laden.
Das Gerät ist gesperrt - Wenn die blaue LED rechts nach der Initialisierung weiterhin leuchtet, ist das
Gerät gesperrt. Ein Signal aus drei Frequenzen wird bei jedem Einschalten des Geräts ausgegeben. Dieses
Signal wird neunmal wiederholt. Um zu verhindern, dass das Gerät gesperrt wird, sollten Sie versuchen,
es zu synchronisieren und die neuesten Daten- und Anwendungsupdates zu laden. Falls das Problem
weiterhin besteht, wenden Sie sich an den PanMobil Support.
Das Gerät sollte vorzugsweise einmal wöchentlich mit dem zentralen Server synchronisiert werden, damit
die neuesten Daten und Anwendungen geladen werden können. Dies erfolgt über die Anwendung GS Control, die gestartet werden kann, wenn das Gerät via USB an einen Windows PC angeschlossen wird.
Wenn beim Scannen Fehler auftreten, haben sie häufig mit dem Ladezustand der Batterie zu tun. Wenn ein
Fehler angezeigt wird, führen Sie die folgenden Schritte aus:
1. Schalten Sie das GSsmart aus.
2. Bei niedrigem Batterieladezustand laden Sie die Batterie auf.
3. Schalten Sie das GSsmart ein.
4. Versuchen Sie es noch einmal.
5. Wenn der Fehler erneut auftritt, lesen Sie die FAQ oder wenden Sie sich an den Kundendienst
(siehe Kapitel 6).
Fehler werden in der obersten Zeile angezeigt (siehe Abbildung 29. Fehler können in allen Teilen der Anwendung angezeigt werden.
Abbildung 29 Beispiel für eine Fehlernachricht
35
Wenn bei der Verwendung von GS Control ein Fehler auftritt, sollten Sie generell versuchen, den Vorgang
zu wiederholen. Führen Sie dazu die folgenden Schritte aus:
1. Trennen Sie das GSsmart vom USB-Anschluss.
2. Schalten Sie das GSsmart aus und dann wieder ein.
3. Nach Durchführung der Initialisierung verbinden Sie das Gerät wieder mit dem USB-Anschluss.
4. Starten Sie GS Control erneut und wiederholen Sie den gewünschten Vorgang.
5. Wenn der Fehler erneut auftritt, lesen Sie die FAQ oder wenden Sie sich an den Kundendienst
(siehe Kapitel )6.
Fehlercode Beschreibung Maßnahme
700-750 Fehler bei der Synchronisation Wiederholen Sie den Vorgang wie oben
beschrieben
800-810 Fehler beim Lesen der Protokolldatei des Geräts Wiederholen Sie den Vorgang wie oben
beschrieben
900 Fehler beim Lesen der Informationen in
„Über“
Wiederholen Sie den Vorgang wie oben
beschrieben
910-930 Fehler beim Lesen oder Schreiben in
„Einstellungen“
Wiederholen Sie den Vorgang wie oben
beschrieben
1000 Fehler bei der Kommunikation mit dem Server Wiederholen Sie den Vorgang wie oben
beschrieben
1100 Gerät ist gesperrt Wiederholen Sie den Vorgang wie oben
beschrieben
6. FAQ und Support
FAQ und Support finden Sie im Webshop von PANMOBIL (http://www.gsscanner.com/).
36
Französisch
GSsmart Guide d‘utilisation
Description du Produit.................................................................................................. 38-39
Accessoires GSsmart ............................................................................................... 39
37
Contenu
1. Introduction ..................................................................................................... 40
1.1 Termes ............................................................................................................ 41
2. Première utilisation ........................................................................................ 41
3. Opérations GSsmart de base .......................................................................... 42
3.1 Mise sous tension ........................................................................................... 42
3.1.1 Erreurs potentielles ........................................................................................ 42
3.2 Mise hors tension ............................................................................................43
3.2.1 Erreurs potentielles ........................................................................................ 43
3.3 Niveau de charge de la batterie ......................................................................43
3.4 Démarrage (lecture) ....................................................................................... 44
3.4.1 Fichier de balises ........................................................................................... 45
3.5 Installation d‘une mise à niveau du logiciel ................................................. . 46
4. GS Control ....................................................................................................... 46
4.1 Conditions requises à l‘exécution de GS Control ........................................... 46
4.2 Synchronisation ............................................................................................. 47
4.2.1 Erreurs potentielles ....................................................................................... 49
4.3 Paramètres .................................................................................................... 50
4.4 Périphérique ...................................................................................................51
4.5 A propos de .....................................................................................................52
4.6 Aide ............................................................................................................... 52
5. Erreurs ........................................................................................................... 53
6. FAQ et informations de support .................................................................... 54
Nr..
Description
Fonction
1
LED de gauche
(vert)
LED de gauche
(rouge)
LED vert:
Prière de lire la description dans le document “SHH GSsmart User Manual_v1.0.pdf”
LED rouge:
Indique la charge. S’allume lorsque l’appareil est alimenté (USB ou adaptateur).
Prière de lire la description dans le document “SHH GSsmart User Manual_v1.0.pdf”
2
LED de droite
(jaune)
LED de droite
(bleu)
LED jaune:
Prière de lire la description dans le document “SHH GSsmart User Manual_v1.0.pdf”
LED bleu:
Prière de lire la description dans le document “SHH GSsmart User Manual_v1.0.pdf”
3
Touche 1 (Trigger) Prière de lire la description dans le document “SHH GSsmart User Manual_v1.0.pdf”
4
Touche 2 Prière de lire la description dans le document “SHH GSsmart User Manual_v1.0.pdf”
5
Mise en marche /
Arrêt
Prière de lire la description dans le document “SHH GSsmart User Manual_v1.0.pdf”
6
Protection USB Protège l’interface USB contre les dommages.
7
Fermeture des
batteries
Tournez le verrouillage à 90° pour ouvrir la loge des batteries.
8
Pointe incorporée La pointe sert à écrire sur les écrans à touche.
1
3
2
4
6
5
DESCRIPTION DU PRODUIT
GSsmart
8
7
38
Nr. Description Fonction
1 Interface USB Interface USB pour la communication
et la recharge des batteries Li-Ion
(Seulement les batteries d’origine!!!).
2 Pose de la protection
USB
Verrouillage de la protection USB.
1
2
Nr. Description Fonction
1 Numéro de série Numéro de Série de l‘appareil
2 Ecran de protection Protège les unités de lecture code-
barres contre la saleté.
1
2
Nr.
Description Fonction
1 Attache chemise Pour fixer le GSsmart à la poche de
la chemise ou de la blouse.
2 Attache ceinture
Pour fixer le GSsmart à la ceinture.
Accessoires GSsmart
1
2
Le GSsmart peut être alimenté aussi bien par 3 piles AAA (1,5 Volts) que par la batterie Li-Ion de PANMOBIL.
ATTENTION! L’USAGE DES PILES AAA RECHARGEABLES N’EST PAS CONSEILLÉ. LEUR TENSION
D’ALIMENTATION N’EST PAS SUFFISANTE POUR ASSURER UN FONCTIONNEMENT OPTIMAL DE
L’APPAREIL.
Nr. Description Fonction
1 Contacts de recharge
pour batterie Li-Ion
Contacts de recharge pour batterie
Li-Ion
2 Contacts pour piles AAA Contacts pour piles AAA
3 Etrier d’attache
accessoire
Etrier pour la fixation de l’attache
ceinture. Accessoires
1
2
3
39
1. Introduction
Le présent document est le guide d‘utilisation de GSsmart (voir la figure 2). GSsmart permet de lire et
d‘authentifier les balises RFID CC se trouvant sur les chariots CC (voir la figure 1).
Le principal objectif de GSsmart est d‘authentifier les balises. Cette authentification peut avoir les trois
résultats suivants :
• Authentique : statut renvoyé par GSsmart en cas de lecture d‘une balise RFID CC authentique.
• Contrefait : statut renvoyé par GSsmart en cas de lecture d‘une balise RFID CC fausse sur un chariot
CC. Pour savoir comment procéder avec ce type de chariot, voir la FAQ et les informations de support à
la section6.
• Suspect : statut renvoyé par GSsmart lorsque les données lues sont incomplètes ou contiennent des
erreurs, soit parce que le périphérique n‘a pas lu toutes les données de la balise, soit parce que la
balise était endommagée.
Le contenu de ce guide d‘utilisation est intégralement en anglais. Pour sélectionner une autre langue, consultez la section 4.3.Pour pouvoir authentifier correctement les balises, GSsmart doit être synchronisé avec
la configuration et les données de sécurité les plus récentes. La synchronisation se fait lorsque GSsmart est
connecté à un PC Windows via le port USB (voir la Figure 3). Une connexion Internet opérationnelle doit être
présente sur le PC Windows.
Figure 1 Chariot CC et balise RFID CC
Figure 2 GSsmart
Figure 3 GSsmart dans la station d‘accueil USB
40
Ce document contient les sections suivantes :
1. Introduction : la présente section.
2. Première utilisation : initiation étape par étape à GSsmart
3. Opérations de base : cette section contient une description générale de la mise sous tension et hors
tension de GSsmart, de la lecture des résultats et de la transmission des erreurs à l‘utilisateur.
4. Menu GS Control : cette section décrit comment utiliser l‘application de maintenance dans laquelle
l‘utilisateur peut modifier les paramètres, afficher la mire de l‘application et synchroniser GSsmart.
5. Erreurs : cette section contient une description des erreurs potentielles et des actions correctives.
6. FAQ : cette section décrit comment accéder à la FAQ et aux informations de support.
1.1 Termes
Authentique : décrit l‘identification d‘une balise authentique par GSsmart
Balises RFID CC : balises RFID associées aux chariots CC (voir la figure 1)
Contrefait : décrit l‘identification d‘une balise non authentique par GSsmart.
Ethernet : réseau local fourni par l‘utilisateur et utilisé pour établir une connexion à Internet.
Voyant : voyants présents sur GSsmart (voir la Figure 3. Si le voyant de gauche s‘allume en rouge, GSsmart
est en cours de chargement. S‘il s‘allume en vert, le périphérique est sous tension. Le voyant de droite donne à l‘utilisateur le statut du périphérique lors de l‘initialisation et de la lecture des balises.
PANMOBIL : fabricant de GSsmart
Suspect : statut résultant de la lecture incomplète d‘une balise RFID CC RFID ou d‘une balise défectueuse.
Bus USB : permet de charger et de synchroniser GSsmart via l‘application GS Control (voir la figure 3)
2. Première utilisation
Lors de sa première mise sous tension, GSsmart doit être synchronisé avec le serveur avant de pouvoir
exécuter une lecture des balises. Pour préparer GSsmart, procédez comme suit.
1. Mettez GSsmart sous tension.
2. Connectez GSsmart à un PC Windows via le port USB.
3. GS Control peut démarrer automatiquement, lorsque le périphérique est connecté au PC. Vous pouvez
également accéder au répertoire du bus USB et exécuter runME.bat
4. Une fois GS Control démarré, vous devez exécuter une synchronisation (voir la section 4.2)
5. Lorsque la synchronisation est terminée, supprimez GSsmart du port USB sur le PC Windows.
6. Une fois supprimé, GSsmart se réinitialise. Lors de cette procédure, le voyant bleu de droite clignote.
Lorsque l‘initialisation est terminée, il s‘éteint. GSsmart peut alors être utilisé pour des opérations de
lecture de balises.
41
max. 3-4 min.
attendre
▶
3. Opérations GSsmart de base
Cette section décrit le mode d‘affichage des erreurs et des messages, la mise sous/hors tension du périphérique et le mode d‘affichage du niveau de la batterie.
3.1 Mise sous tension
Pour mettre GSsmart sous tension, appuyez sur le bouton OK/Alimentation (voir la figure 4)
Lors de sa mise sous tension, GSsmart initialise l‘application. Au cours de cette procédure, le voyant bleu
de droite clignote.
Figure 4 Bouton d‘alimentation
Figure 5 Démarrage et initialisation
terminés
Figure 6 Erreur lors de
l‘initialisation.
Lorsque le périphérique a démarré, le voyant de droite s‘éteint.
Si une erreur se produit au cours de l‘initialisation, les voyants bleu et jaune de droite clignotent alternativement. Des signaux sonores de fréquence haute et basse sont produits et GSsmart commence à vibrer.
Les sons et la vibration durent pendant cinq minutes
3.1.1 Erreurs potentielles
En cas d‘erreur lors du démarrage, procédez comme suit :
1. Mettez GSsmart hors tension. Voir la section 3.2 ci-dessous.
2. Vérifiez que GSsmart est complètement chargé, placez-le dans la station d‘accueil et attendez que le
voyant rouge de gauche s‘éteigne.
3. Mettez le périphérique sous tension. S‘il ne s‘allume pas, voir la section 6 contenant la FAQ et les
informations de support.
42
3.2 Mise hors tension
Pour mettre GSsmart hors tension, appuyez sur le bouton d‘alimentation comme illustré à la Figure 7.
Lors de cette opération, le voyant vert de gauche s‘éteint (voir la figure 8).
Figure 7 Bouton d‘alimentation
du périphérique
Figure 8 Mise hors tension
3.2.1 Erreurs potentielles
Si un problème se produit lors de la mise hors tension, vous pouvez retirer la batterie, puis la remettre en
place. Pour plus de détails sur cette opération, consultez le manuel relatif au périphérique ou la section 6
contenant la FAQ et des informations de support.
3.3 Niveau de charge de la batterie
Quand le niveau de la batterie est faible, le voyant vert de gauche clignote toutes les deux secondes.
Lorsque le niveau de la batterie est faible, GSsmart parvient encore à lire les balises, mais de façon moins
efficace.
Figure 9 : niveau de batterie faible
43
44
3.4 Démarrage (lecture)
La fonctionnalité de lecture permet d‘authentifier les balises RFID CC en identifiant celles-ci comme étant
authentiques, contrefaites ou suspectes. Cette procédure traite uniquement les balises RFID CC, et non les
autres balises RFID se trouvant sur un chariot.
Pour démarrer la lecture, appuyez sur les boutons marqués (1) ou (2) (voir la figure 10).
• Le bouton (1) est utilisé pour les lectures normales.
• Le bouton (2) est utilisé pour annuler une précédente lecture d‘une balise RFID CC.
Voir la section 3.4.1 pour savoir quand utiliser chacun de ces boutons.
La lecture se poursuit tant que vous maintenez la pression sur le bouton.
.
Figure 10 Boutons de démarrage de la lecture
Lors de la lecture d‘une balise, l‘un des trois résultats suivants est renvoyé :
Authentique : le voyant vert s‘allume brièvement et le périphérique émet un signal sonore caractéristique.
Contrefait : le voyant bleu s‘allume brièvement et le périphérique émet un signal sonore caractéristique.
Suspect/Aucun : le voyant bleu clignote et le périphérique émet un signal sonore caractéristique.
Déjà été authentifié et scanné à nouveau : le voyant bleu clignote et le périphérique émet un signal sonore
caractéristique.
Figure 11 Authentique
Figure 12 Contrefait
Figure 13 Suspect
Les balises déjà authentifiées ne sont pas ré-authentifiées lors d‘un même processus de lecture. Toutefois,
si, entre deux lectures d‘une même balise authentique, une balise différente est lue, GSsmart va signaler
qu‘une balise authentique est lue.
Il est impossible de lire des balises lorsque le périphérique est relié au périphérique de stockage de masse
du bus USB ou branché à l‘alimentation.
Le périphérique vibre dans les situations suivantes :
• Si une balise RFID est lue comme suspecte ou contrefaite, le périphérique GSsmart vibre pendant
un court instant.
• Si le périphérique ne parvient pas à lire les balises RFID et si l‘utilisateur appuie sur le bouton (1)
ou (2) pour démarrer la lecture, le périphérique émet un signal sonore, clignote et vibre pour signaler une erreur tant que l‘utilisateur ne relâche pas la pression sur le bouton.
Pendant l‘opération de lecture, GSsmart peut émettre un signal sonore lors de son initialisation, lors de la
lecture d‘une balise authentique et lors de la lecture d‘une balise contrefaite ou suspecte.
Il est possible de lire une même balise plusieurs fois, mais elle ne sera comptée qu‘une seule fois. Pour
arrêter la lecture, relâchez la pression sur le bouton (1) ou (2).
3.4.1 Fichier de balises
Si vous sélectionnez la consignation de la lecture des balises dans la vue des paramètres de GS Control,
les comportements suivants se produiront.
Lorsque l‘utilisateur appuie sur le bouton (1) pour démarrer un processus de lecture, toutes les lectures
sont consignées en tant que READ.
Lorsque l‘utilisateur appuie sur le bouton (2) pour démarrer un processus de lecture, toutes les balises
lues sont consignées en tant que UNDO.
Les deux types de résultat de la lecture sont enregistrés dans le même fichier. Un exemple de ce fichier est
présenté ci-dessous :
Time (UTC), EPC, authentication result, READ/UNDO
21-10-2010 06:48:01,33161403d0000340546ca63f,OK,READ
21-10-2010 06:48:07,33161403d00003406fe811a8,OK,READ
21-10-2010 06:48:15,33161403d00003406b072417,Suspect,READ
21-10-2010 06:48:27,33161403d000034043677d7d,Counterfeit,READ
21-10-2010 06:48:33,33161403d00003406f61c1e7,OK,READ
21-10-2010 06:48:44,33161403d00003406f61c1e7,OK,UNDO
21-10-2010 06:48:46,33161403d000034043677d7d,Counterfeit,UNDO
La première colonne affiche l‘heure de lecture du chariot (fuseau horaire UTC).
Elle est suivie du numéro EPC de la balise lue (identification unique de la balise présente sur le chariot)
Le résultat de l‘authentification est OK, Contrefait ou Suspect.
La dernière colonne indique si la lecture a été exécutée comme une opération READ normale ou comme
un opération de lecture de type UNDO.
45
3.5 Installation d‘une mise à niveau du logiciel
Si une nouvelle version de l‘application est téléchargée lors de l‘utilisation de GS Control (voir la section 4),
celle-ci est installée sur le périphérique.
Lorsque GSsmart est supprimé du bus USB, il se réinitialise.
Figure 14 Lors de l‘initialisation, le voyant bleu de droite clignotée
Si une nouvelle version de l‘application a été téléchargée, GSsmart l‘installe et la teste.
Si le test aboutit, le voyant bleu de droite s‘arrête de clignoter pendant un court instant.
Il recommence alors à clignoter, ce qui signifie que le nouveau logiciel a été installé et que GSsmart a
redémarré.
Lorsqu‘il s‘éteint, le périphérique est prêt à l‘emploi.
4. GS Control
GS Control est une application qui fournit des fonctions administratives et des informations de support.
Les différents éléments de menu sont décrits ci-dessous.
4.1 Conditions requises à l‘exécution de GS Control
L‘environnement JRE (Java Runtime Environment) doit être installé sur le PC Windows auquel GSsmart est
connecté.
GS Control peut démarrer automatiquement, lorsque le périphérique est connecté au PC. Vous pouvez
également accéder au répertoire du bus USB et exécuter runME.bat
Si l‘environnement JRE n‘est pas présent, une page semblable à celle représentée ci-dessous s‘affiche
pour vous informer que cet environnement est nécessaire.
Figure 15 L‘ordinateur n‘est pas conforme aux conditions requises
46
4.2 Synchronisation
Cette fonctionnalité permet de synchroniser les données et les logiciels sur GSsmart. Le résultat de la
lecture d‘une balise (authentique, contrefaite ou suspecte - voir la section 4.2 ci-dessus) dépend des
données synchronisées avec le serveur. Nous vous recommandons de procéder à une synchronisation
chaque semaine. Si GSsmart n‘est pas synchronisé, il ne fonctionnera plus au bout de trois mois (voir la
section Erreurs liées au périphérique)
La synchronisation peut être demandée lorsque GSsmart est connecté à un PC Windows et que GS
Control est démarré.
Lorsque vous sélectionnez Synchronisation, GS Control vérifie que l‘ordinateur est connecté à Internet.
Si tel est le cas, procédez à une mise à jour pour obtenir les données les plus récentes du système
central.
Figure 16 Test de la connexion Figure 17 La connexion Internet fonctionne
Si aucune connexion Internet n‘existe, un message d‘erreur s‘affiche (voir la section 4.2.1)
47
48
Lorsque vous sélectionnez Mise à jour, les données sont synchronisées à partir d‘un serveur central.
La synchronisation consiste en :
• une mise à jour de la configuration (voir la figure 19). La configuration contient les paramètres
permettant de contrôler la lecture des balises.
• une mise à jour des données de sécurité (voir la Figure 20). Les données de sécurité sont requises
pour l‘authentification des balises.
• une mise à jour de l‘application (voir la figure 21). Si une nouvelle version de l‘application est disponible, elle est téléchargée, installée et testée (voir la section 5).
Si la synchronisation aboutit, GS Control affiche le message „La mise à jour a été terminée avec succès“
(voir la figure 22). Vous devez alors retirer GSsmart du bus USB pour installer les mises à jour téléchargées.
Figure 19 Téléchargement des données de
configuration
Figure 20 Téléchargement des données
de sécurité
Figure 18 Début du téléchargement
Figure 21 Téléchargement des mises à jour de
l‘application
Figure 22 La mise à jour est terminée
Les données mises à jour seront installées la prochaine fois que le périphérique sera déconnecté
du bus USB.
4.2.1 Erreurs potentielles
Si aucune connexion Internet n‘existe sur le PC Windows, GS Control affiche le message „AUCUNE
connexion Internet valide n‘est disponible.“ (voir la Figure 23). Pour obtenir une description des
erreurs potentielles, voir la section6.
Figure 23 Aucune connexion Internet n‘est disponible
49
50
Si une synchronisation de GSsmart a déjà été exécutée le même jour, un message s‘affiche sur la ligne
supérieure lorsque la synchronisation est activée (voir la Figure 24). La prochaine synchronisation aura
lieu le lendemain.
Figure 24 Une synchronisation a déjà été exécutée aujourd‘hui
Si, après la synchronisation, le périphérique est verrouillé, il émet un signal sonore caractéristique et le
voyant bleu s‘allume. Cela signifie que GSsmart a été désactivée de manière centralisée.
4.3 Paramètres
Lorsque vous sélectionnez „Paramètres“ dans le menu principal, l‘écran des paramètres s‘affiche,
comme illustré par la Figure 25.
Dans l‘écran des paramètres, il est possible de modifier la langue et les différents paramètres du périphérique.
Figure 25 Paramètres
Langue : détermine la langue utilisée par GS Control pour présenter ses informations. Les langues suivantes
sont disponibles :
• Anglais
• Français
• Allemand
• Espagnol
• Italien
• Norvégien
• Danois
• Suédois
• Néerlandais
• Tchèque
• Portugais
• Polonais
Niveau de charge : détermine les effets utilisés lors de la lecture des balises. La sélection d‘un niveau de
charge optimal permet d‘améliorer la lecture dans les différents environnements.
Délai d‘attente : détermine le nombre de minutes durant lesquelles le périphérique doit rester inactif avant
d‘être suspendu. Si vous sélectionnez „Jamais“, le périphérique n‘est jamais suspendu.
Activer la journalisation : si vous sélectionnez „Oui“, toutes les lectures de balises effectuées sur GSsmart
seront enregistrées dans un fichier du bus USB sous le dossier /scan
Lorsque l‘utilisateur sélectionne „Choix par défaut“ le périphérique rétablit ses paramètres par défaut. La
langue par défaut est l‘anglais. Pour sauvegarder les modifications, l‘utilisateur doit sélectionner „Sauve-
garder“.
4.4 Périphérique
Lorsque vous sélectionnez „Périphérique“ dans le menu principal, le contenu du fichier journal du périphérique s‘affiche (voir la Figure 26).
Un lien vers la FAQ contenant des informations supplémentaires sur le périphérique est également proposé.
Figure 26 Journal du périphérique
51
4.5 A propos de
Lorsque vous sélectionnez „A propos de“ dans le menu principal, la vue A propos de s‘affiche (voir la
Figure 27).
Cet écran contient des informations sur la date de la dernière synchronisation, sur la version en cours du
logiciel GSsmart installée et sur l‘identification du périphérique.
Figure 27 A propos de
4.6 Aide
Lorsque vous sélectionnez „Aide“ dans le menu principal, le fichier d‘information de l‘aide en ligne
s‘affiche (voir la Figure 28.)
L‘aide affiche des informations d‘aide en ligne sur le périphérique GSsmart et l‘application GS Control.
Elle propose également un lien vers la FAQ contenant des informations supplémentaires sur le périphérique.
Figure 28 Aide
52
5. Erreurs
Différentes erreurs peuvent se produire lors de l‘utilisation de GSsmart. Vous en trouverez la liste cidessous
Erreur d‘initialisation : le périphérique émet un son caractéristique (deux fréquences alternées) et le voyant de droite passe du bleu au jaune si une erreur survient lors de l‘initialisation, par exemple si une erreur
matérielle est détectée.
Batterie faible : quand le niveau de la batterie est faible, le voyant vert de gauche clignote toutes les deux
secondes.
Temps de synchronisation : si la dernière synchronisation remontera à moins de trois mois dans moins
d‘une semaine, un son composé de trois fréquences est émis à chaque fois qu‘un utilisateur met le périphérique sous tension. Ce son est répété trois fois.
Si le périphérique est verrouillé, essayez de le synchroniser afin d‘obtenir les dernières mises à jour
d‘application et de données.
Le périphérique est verrouillé : si le voyant bleu de droite reste allumé après l‘initialisation, le périphérique est verrouillé. Un son composé de trois fréquences est émis à chaque fois qu‘un utilisateur met
le périphérique sous tension. Ce son est répété neuf fois. Pour éviter que le périphérique se verrouille,
vous devez procéder à une synchronisation afin d‘obtenir les dernières mises à jour des données et de
l‘application. Si le problème persiste, veuillez contacter le service de support de Panmobil.
Le périphérique devra de préférence être synchronisé avec le serveur central une fois par semaine afin de
bénéficier des dernières mises à jour de données et d‘applications. Pour ce faire, utilisez l‘application GS
Control que vous pouvez démarrer lorsque le périphérique est connecté à un ordinateur Windows via un
bus USB.
Les erreurs survenues au cours de la lecture sont souvent dues à la faible charge de la batterie. En cas
d‘erreur, procédez comme suit :
1. Mettez GSsmart hors tension
2. Si la batterie est faiblement chargée, rechargez-la
3. Mettez GSsmart sous tension
4. Relancez l‘opération
5. Si l‘erreur persiste, consultez la FAQ ou le service clients (voir la section6).
Dans GS Control, les erreurs s‘affichent sur la ligne supérieure (voir l‘exemple illustré par la Figure 29),
mais elles peuvent s‘afficher partout dans l‘application.
Figure 29 Exemple d‘erreur
53
54
En règle générale, si une erreur se produit au cours de l‘utilisation de GS Control, relancez l‘opération en
procédant comme suit :
1. Retirez GSsmart du bus USB.
2. Mettez GSsmart hors tension, puis de nouveau sous tension
3. Une fois l‘initialisation terminée, reconnectez le périphérique au bus USB.
4. Redémarrez GS Control et relancez l‘opération ayant échoué.
5. Si l‘erreur persiste, consultez la FAQ ou le service clients (voir la section6).
Code d‘erreur Description Maßnahme
700-750 Erreur lors de l‘initialisation Veuillez relancez l‘opération
800-810 Erreur de lecture du fichier journal du périphérique Veuillez relancez l‘opération
900 Erreur de lecture des informations sur le produit Veuillez relancez l‘opération
910-930 Erreur de lecture ou d‘écriture des paramètres Veuillez relancez l‘opération
1000 Erreur de communication avec le serveur Veuillez relancez l‘opération
1100 Le périphérique est verrouillé Veuillez relancez l‘opération
6. FAQ et informations de support
La FAQ et les informations de support sont disponibles dans la boutique en ligne dédiée de PANMOBIL
à l‘adresse (http://www.gsscanner.com/).
Nederlands
GSsmart gebruiksaanwijzing
Productbeschrijving................................................................................................ 55-56
GSsmart ACCESSOIRES......................................................................................... 56
55
Inhoud
1. Inleiding ................................................................................................. 57
1.1 Begrippen ................................................................................................ 58
2. Eerste gebruik ......................................................................................... 58
3. GSsmart basishandelingen ...................................................................... 59
3.1 Inschakelen ................................................................................................. 59
3.1.1 Mogelijke fouten ........................................................................................... 59
3.2 Uitschakelen ............................................................................................... 60
3.2.1 Mogelijke fouten ........................................................................................ 60
3.3 Energieniveau accu.................................................................................... 60
3.4 Start (Scan) ................................................................................................. 61
3.4.1 Tagbestand ................................................................................................ 62
3.5 Installatie software upgrade ........................................................................ 63
4. GS Control ................................................................................................... 63
4.1 Voorwaarden voor het opstarten GS Control .............................................. 63
4.2 Synchroniseren .............................................................................................64
4.2.1 Mogelijke fouten ........................................................................................... 66
4.3 Instellingen .................................................................................................. 69
4.4 Apparaat ....................................................................................................... 70
4.5 Info ................................................................................................................ 71
4.6 Help .............................................................................................................. 71
5. Fouten ............................................................................................................ 72
6. Veelgestelde vragen en Ondersteuning ....................................................... 73
56
Nr. Beschreibung Functie
1
LED links (groen)
LED links (rood)
Groen LED:
Zie „SHH GSsmart handleiding_v1.0.pdf“
LED-lampje rood:
Licht rood op bij aansluiting externe stroom (USB of netvoeding) Zie „SHH GSsmart
handleiding v1.o.pdf“
2
LED rechts (geel)
LED rechts (blauw)
LED-lampje geel:
Zie „SHH GSsmart handleiding_v1.0.pdf“
LED-lampje blauw:
Zie „SHH GSsmart handleiding_v1.0.pdf“
3
Knop 1 (drukknop barcode of RFID lezer)
Zie „SHH GSsmart handleiding_v1.0.pdf“
4
Knop 2 (deletefunctie) Zie „SHH GSsmart handleiding_v1.0.pdf“
5
Aan-/uitschakelen Zie „SHH GSsmart handleiding_v1.0.pdf“
6
Beschermkap USBkoppeling en stylus ap.
Beschermt USB-koppeling tegen beschadiging. De USB-kap bevat een stylus voor
touchscreen.
7
Plaatje accuhouder Draai de knop 90° om toegang te krijgen tot de accu
8
Ingebouwde stylus Stylus voor touchscreen.
1
3
2
4
6
5
PRODUKT Beschrijving
GSsmart
8
7
Nr. Beschrijving Functie
1 USB (apparaat)
koppeling
Koppeling voor verbinden en opladen
accu (alleen bij gebruik oplaadbare
Li-lon accu!)
2 Vergrendeling
USB-kap
Vergrendeld de USB-kap bij plaatsing
1
2
Nr. Beschrijving Functie
1 Label serienummer Serienummer apparaat
2 Beschermglas voor
barcodelezer
Houd dit glas schoon en krasvrij voor
het beste leesresultaat.
1
2
Nr.
Beschrijving Functie
1 Shirtclip Wordt gebruikt om de smartScann-
dy vast te zetten aan de borstzak.
De smartScanndy is zo gemakkelijk
mee te dragen.
2 Riemclip
Wordt gebruikt om de smartScanndy gemakkelijk aan de riem te
bevestigen.
GSsmart ZUBEHÖR
1
2
GSsmart werkt op zowel 3xAAA-batterijen (1.5 volt) als een oplaadbare Li-Ion accu (PANMOBIL).
WAARSCHUWING! HET GEBRUIK VAN OPLAADBARE AA-BATTERIJEN IS NIET TOEGESTAAN . DE
VOEDING VOLDOENDE VOOR EEN VLOTTE OPERATIE NIET!
Nr. Beschrijving Functie
1 Contact opladen Li-Ion
accu
Accu contactpunten voor het opladen van Li-Ion accu
2 Contact AAA-batterijen Contactpunten batterijen voor
standaard AAA-batterijen
3 Cliphouder (accessoire)
Houder
Houder om shirtclip of riemclip aan
te bevestigen
1
2
3
57
58
1. I nleiding
Dit document is een gebruiksaanwijzing voor de GSsmart (zie afb. 2) De GSsmart wordt gebruikt voor het
scannen en bevestigen van CC RFID labels die zijn geplaatst op CC containers (zie afb. 1).
Het belangrijkste doel van de GSsmart is het verifiëren van de echtheid van tags. Dit kan drie resultaten
opleveren:
• Geverifieerd - De status waar de GSsmart naar teruggaat na het lezen van een echte CC RFID-tag.
• Vervalsing - De status waar de GSsmart naar teruggaat na het lezen van een vervalste CC RFID-tag op
een CC container. In paragraaf 6, veelgestelde vragen en ondersteuning, kunt u lezen wat u met deze
containers kunt doen.
• Verdacht - De status waar de GSsmart naar teruggaat als de taguitlezingen onvolledig zijn of foutmel-
dingen bevat, de GSsmart niet alle gegevens heeft gelezen of als de tag is beschadigd.
De teksten in deze gebruiksaanwijzing zijn allemaal in het Nederlands. Om een andere taal te selecteren,
zie paragraaf 4.3. Om ervoor te zorgen dat de GSsmart de tags goed op echtheid kan verifiëren, is het
noodzakelijk dat het altijd de laatste beveiligingsgegevens en configuratie bevat(synchroniseren). De synchronisatie wordt uitgevoerd als de GSsmart wordt verbonden met een Windows PC via de USB-poort (zie
afb. 3). De Windows PC moet beschikken over een werkende internetverbinding.
Afb. 1 CC container met CC RFID-tag
Afb. 2 GSsmart
Afb.3 GSsmart in USB-laadstation
1. Dit document bevat de volgende paragrafen:
1. Inleiding - Deze paragraaf.
2. Eerste gebruik - Stap voor stap aanwijzingen voor het gebruik van de GSsmart
3. Basishandelingen - Deze paragraaf geeft een algemene beschrijving van het aan- en uitschakelen van
de GSsmart en hoe de gebruiker de leesbewerkingen en fouten kan aflezen.
4. GS Control menu - Deze paragraaf beschrijft hoe de toepassing wordt gebruikt, waar de gebruiker de
instellingen kan wijzigen, hoe de gebruiker een infoscherm krijgt en hoe de GSsmart gesynchroniseerd
kan worden.
5. Fouten - Deze paragraaf bevat een beschrijving van mogelijke fouten en correctieve acties.
6. Veelgestelde vragen - Deze paragraaf beschrijft hoe de gebruiker toegang krijgt tot veelgestelde
vragen en Ondersteuning.
1.1 Begrippen
Geverifieerd: Als een tag als echt wordt bevestigd door de GSsmart.
CC RFID-tag: RFID-tags bevestigd aan CC Containers (zie afb. 1).
Vervalsing: Als een valse tag wordt bevestigd door de GSsmart.
Ethernet: Lokaal netwerk geleverd door de gebruiker voor verbinding met het internet.
LED: Lampjes op de GSsmart (zie afb. 3). Als het linkerlampje rood brandt, is de GSsmart bezig met opladen.
Als het linkerlampje groen brandt, is de GSsmart ingeschakeld. De lampjes rechts worden gebruikt om de
gebruiker te informeren over de status van het apparaat tijdens de initialisatie en het inlezen van tags.
PANMOBIL: De fabrikant van de GSsmart.
Verdacht: Het resultaat van een onvolledige inlezing van een CC RFID-tag of een defecte CC RFID-tag.
USB: De USB wordt gebruikt om de GSsmart via de GS Control toepassing op te laden en te synchroniseren
(zie afb. 3).
2. Eerste gebruik
Als de GSsmart voor de eerste keer wordt aangezet, moet het voor het scannen met de server worden gesynchroniseerd. Ga voor het gebruik van de GSsmart als volgt te werk:
1. Zet de GSsmart aan.
2. Verbind de GSsmart via de USB-poort met een Windows-PC .
3. De GS Control start automatisch op zodra het wordt verbonden met een PC. U kunt ook naar de USBdirectory gaan en klikken op het programma runME.bat.
4. Als de GS Control is opgestart, moet u een synchronisatie uitvoeren (zie paragraaf 4.2)
5. Verwijder na een succesvolle synchronisatie de GSsmart van de USB aan de PC.
6. Na verwijdering zal de GSsmart re-initialiseren en tijdens dit proces blijft het blauwe lampje rechts
knipperen. Na de initialisatie gaat het blauwe lampje rechts uit en is de GSsmart gereed voor gebruik.
wait
max. 3-4 min.
▶
59
3. GSsmart basishandelingen
Deze paragraaf beschrijft hoe fouten en berichten worden aangegeven, hoe het apparaat in- en uitgeschakeld wordt, en hoe u het energieniveau van de accu kunt aflezen.
3.1 Inschakelen
De GSsmart wordt ingeschakeld door op de OK/startknop te drukken (zie afb. 4).
Als de GSsmart aanstaat, begint het met de initialisatie van de toepassing. Tijdens de initialisatie blijft
het blauwe lampje rechts knipperen.
Afb. 4 Startknop
Afb. 5 Opstarten en initialisatie gereed
Afb. 6 Fout tijdens initialisatie.
Als het opstarten gereed is, gaat het lampje rechts uit.
Als er een fout optreedt tijdens de initialisatie zullen de lampjes rechts wisselen tussen blauw en geel. De
GSsmart geeft een tweetonig geluidssignaal en begint te trillen. Dit duurt vijf minuten.
3.1.1 Mogelijke fouten
Als er een fout optreedt, gaat u als volgt te werk:
1. Uitschakelen van de GSsmart, zie paragraaf 3.2.
2. Zorg ervoor dat de GSsmart geheel is opgeladen, plaats het in het laadstation en wacht tot het rode
lampje links uit gaat.
3. Zet het apparaat aan. Als het niet aangaat, zie paragraaf 6 ‚Veelgestelde vragen en Ondersteuning‘.
60
3.2 Uitschakelen
O m de GSsmart uit te schakelen drukt u op de AAN/UIT-knop (zie afb. 7). Bij het uitschakelen gaat het
groene LED-lampje links uit (zie afb. 8).
Afb. 7 AAN/UIT-knop
afb.8 Uitschakelen apparaat
3.2.1 Mogelijke fouten
Als er problemen zijn bij het uitschakelen, kunt u de accu verwijderen en opnieuw terugplaatsen. Voor
informatie over het verwijderen van de accu, zie de handleiding van het apparaat of lees paragraaf 6 ‘Veelgestelde vragen en Ondersteuning’.
3.3 Energieniveau accu
Als de accu bijna leeg is, knippert het groene lampje links elke twee seconden.
Als het energieniveau van de accu laag is, kan de GSsmart nog wel scannen, maar is minder effectief dan
voorheen..
Afb. 9 - accu is bijna leeg
61
62
3.4 Start (scan)
Het scannen heeft als doel de echtheid van CC RFID-tags te verifiëren door de tag te bevestigen als geverifieerd, vervalsing of verdacht. Het scanproces functioneert alleen bij CC RFID-tags, dus andere RFID-tags
die geplaatst zijn op een container worden niet gescand.
Een scan wordt gestart door op knop (1) of (2) te drukken (zie afb. 10).
• Knop (1] wordt gebruikt voor het inlezen.
• Knop (2] wordt gebruikt om te wissen of een vorige CC RFID-tag in te lezen.
Zie paragraaf 3.4.1 met details over wanneer welke knop wordt gebruikt.
Het apparaat blijft scannen zolang de knop ingedrukt blijft.
Afb. 10 Start scan knoppen
Bij het scannen van een tag krijgt u een van de drie resultaten:
Geverifieerd: Het groene lampje brandt kort en het apparaat geeft een geluidssignaal.
Vervalsing: Het blauwe lampje brandt kort en het apparaat geeft een geluidssignaal.
Verdacht/geen Het blauwe lampje knippert en het apparaat geeft geluidssignaal.
Reeds bevestigd en weer gescand: Het blauwe lampje knippert en het apparaat geeft een geluidssignaal.
Afb. 11 Geverifieerd
Afb. 12 Vervalsing
Afb. 13 Verdacht
Geverifieerde tags worden bij hetzelfde scanproces niet nogmaals geverifieerd. Als er echter een andere tag
tussen twee dezelfde geverifieerde tags wordt gelezen, zal de GSsmart aangeven dat er een geverifieerde
tag is gelezen.
Het is niet mogelijk tags te scannen wanneer het apparaat is verbonden met de massaopslag via USB of
op netvoeding is aangesloten.
Het apparaat trilt bij de volgende situaties:
• Als een RFID-tag wordt gelezen als verdacht of vervalst, trilt het GSsmart apparaat gedurende korte
tijd.
• Als het apparaat om een of andere reden geen tags kan lezen en de gebruiker op knop (1) of (2) drukt
om te scannen, geeft het een foutmelding door te piepen, knipperen en trillen zolang de knop blijft
ingedrukt.
Tijdens het scannen kan de GSsmart een geluidssignaal geven wanneer het is geïnitialiseerd, een echte
tag heeft gescand, of een vervalste of verdachte tag is tegengekomen.
Een tag kan meerdere keren worden gescand, maar wordt slechts één keer meegeteld. Een scan wordt
gestopt door knop (1) of (2) los te laten.
3.4.1 Tagbestand
Als u ervoor kiest taguitlezingen vast te leggen in de GS Control - Instellingen kunt het volgende verwachten:
Wanneer de gebruiker knop (1) indrukt om het scanproces te starten worden alle gelezen tags vastgelegd
als „gelezen“.
Wanneer de gebruiker knop (2) indrukt om het scanproces te starten worden alle gelezen tags vastgelegd
als „gewist“.
Beide typen scanresultaten worden opgeslagen in hetzelfde bestand. Een voorbeeld van het bestand ziet u
hieronder.
Tijd (UTC), Electronic Product Code (EPC), vericatieresultaat, GELEZEN/GEWIST
Time (UTC), EPC, authentication result, READ/UNDO
21-10-2010 06:48:01,33161403d0000340546ca63f,OK,READ
21-10-2010 06:48:07,33161403d00003406fe811a8,OK,READ
21-10-2010 06:48:15,33161403d00003406b072417,Suspect,READ
21-10-2010 06:48:27,33161403d000034043677d7d,Counterfeit,READ
21-10-2010 06:48:33,33161403d00003406f61c1e7,OK,READ
21-10-2010 06:48:44,33161403d00003406f61c1e7,OK,UNDO
21-10-2010 06:48:46,33161403d000034043677d7d,Counterfeit,UNDO
De eerste kolom laat de tijd zien waarop de container werd ingelezen (UTC tijdzone).
Daarnaast het EPC- nummer van de tag. Dit is de unieke identificatie van de tag op de container.
Het verificatieresultaat is OK, vervalsing of verdacht.
In de laatste kolom wordt weergegeven of het gaat om een GELEZEN (READ) of een GEWISTE (UNDO)
uitlezing.
63
3.5 Installeren van een software upgrade
Als er bij het gebruik van de GS Control een nieuwe versie van de toepassing wordt gedownload (zie paragraaf 4), zal deze op het apparaat worden geïnstalleerd.
Wanneer de GSsmart wordt losgekoppeld van de USB gaat het re-initialiseren.
Afb. 14 Tijdens de initialisatie knippert het blauwe lampje rechts
Als een nieuwe versie van de toepassing is gedownload, zal de GSsmart deze versie installeren en testen.
Als dit is gelukt, zal het blauwe lampje rechts even stoppen met knipperen. Daarna zal het blauwe lampje
rechts weer knipperen. Dit betekent dat de nieuwe software is geïnstalleerd en de GSsmart opnieuw wordt
opgestart.
Wanneer het blauwe lampje rechts uit gaat, is de scanner klaar voor gebruik.
4. GS Control
GS Control is een toepassing die beheerfuncties en ondersteuningsinformatie verzorgt. De verschillende
menu-items worden hieronder belicht.
4.1 Voorwaarden voor het opstarten van GS Control
Er moet een Java Runtime Environment (JVE) zijn geïnstalleerd op de Windows-PC waar de GSsmart mee
wordt verbonden.
Zodra de GSsmart met de PC wordt verbonden, start het apparaat automatisch de GS Control. U kunt ook
naar de USB-directory gaan en kiezen voor het programma runME.bat.
Als er geen JRE is geïnstalleerd, verschijnt er een scherm, zoals hieronder, om aan te geven dat dit wordt
aanbevolen.
Afb. 15 De computer komt niet overeen
64
4.2 Synchroniseren
Deze functie zorgt voor de synchronisatie van gegevens en software van de GSsmart. Het resultaat van
het scannen van een tag (geverifieerd, vervalsing of verdacht, zie 4.3 hierboven) is afhankelijk van de
gesynchroniseerde gegevens van de server. Het is aan te bevelen eens per week te synchroniseren. Als
de GSsmart niet is gesynchroniseerd, zal het na 3 maanden niet meer werken, (zie paragraaf Apparaat,
fouten)
De synchronisatie kan worden uitgevoerd met GS Control die kan worden gestart als het apparaat via
USB is verbonden met een Windows-PC.
Als u kiest voor synchroniseren, controleert de GS Control eerst of de computer beschikt over een werkende internetverbinding. Als dit het geval is kunt u kiezen voor updaten om de laatste gegevens van het
centrale systeem op te halen.
Afb. 16 Verbinding testen
Afb. 17 Werkende internetverbinding
Als er geen sprake is van een internetverbinding krijgt de gebruiker een foutmelding, (zie paragraaf
4.2.1)
65
66
Als u kiest voor updaten, zullen de gegevens vanaf de centrale server worden gesynchroniseerd. De
synchronisatie bestaat uit:
• Updaten configuratie (zie afb. 19). De configuratie bevat parameters om het scannen van de tags te
controleren.
• Updaten beveiligingsgegevens (zie afb. 20). De gegevens zijn vereist om de echtheid van de tags te
verifiëren.
• Updaten toepassingen (zie afb. 21). Als een nieuwe versie van de toepassing beschikbaar is, zal deze
worden gedownload, geïnstalleerd en getest (zie paragraaf 5).
Als de synchronisatie succesvol is, geeft de GS Control de melding „update is succesvol“ (zie afb. 22).
Koppel de GSsmart vervolgens los van de USB om de gedownloade updates te installeren.
Figure 19 Downloading Configurntion Data
Figure 20 Downloading Security Data
Afb. 18 Start downloaden
Afb. 21 Downloaden updates toepassingen Afb. 22 Update was succesvol
De bijgewerkte gegevens worden geïnstalleerd de volgende keer dat het apparaat wordt losgekoppeld van de USB.
4.2.1 Mogelijke fouten
Als er geen internetverbinding is op de Windows-PC geeft de GS Control de melding „er is GEEN
werkende internetverbinding beschikbaar“. (zie afb. 23). Zie paragraaf 6 voor een beschrijving van
mogelijke fouten.
Afb. 23 Geen internetverbinding beschikbaar
67
68
Als de GSsmart dezelfde dag reeds is gesynchroniseerd, verschijnt er op de bovenste balk een bericht of
de synchronisatie is geactiveerd (zie afb. 24). De GSsmart zal de volgende dag weer synchroniseren.
Afb. 24 Reeds gesynchroniseerd vandaag
Als na een succesvolle synchronisatie het apparaat is vergrendeld, geeft het een geluidssignaal en gaat
het blauwe lampje branden. Dit houdt in dat de GSsmart centraal onbruikbaar is gemaakt.
4.3 Instellingen
Wanneer u kiest voor ‚Instellingen‘ vanaf het hoofdmenu verschijnt er een scherm (zie afb. 25).
Vanuit Instellingen is het mogelijk de taal en verschillende configuraties voor het apparaat te wijzigen.
afb. 25 Instellingen
Taal – Deze instelling bepaalt in welke taal de GS Control de informatie weergeeft. De volgende talen zijn
beschikbaar:
• Engels
• Frans
• Duits
• Spaans
• Italiaans
• Noors
• Deens
• Zweeds
• Nederlands
• Tsjechisch
• Portugees
• Pools
Energieniveau – Deze instelling bepaalt het gebruikte effect bij het lezen van de tags. Door te kiezen voor
een optimaal energieniveau kunt u de leesbewerkingen in verschillende omgevingen verbeteren.
Time-out – Deze instelling bepaalt hoeveel minuten het apparaat inactief moet blijven voordat het wordt
onderbroken. Als u kiest voor ‚0‘ wordt het apparaat nooit onderbroken.
Vastleggen taguitlezingen inschakelen - Als u ‚Ja“ selecteert worden alle lezingen die het apparaat heeft
gemaakt vastgelegd in een bestand op USB onder map/scan.
Wanneer de gebruiker kiest voor ‚Standaardwaarde selecteren‘‘ worden de standaardinstellingen voor het
apparaat hersteld. Standaardwaarde taal is ‚Engels‘. De gebruiker moet ‚opslaan‘ kiezen om wijzigingen op
te slaan.
4.4 Apparaat
Wanneer u kiest voor ‚apparaat‘ vanaf het hoofdmenu kunt u de inhoud van het logbestand bekijken (zie afb.
26).
Er is ook een link naar ‚veelgestelde vragen‘ waar u aanvullende informatie over het apparaat kunt vinden.
abf. 26 Device Log
69
4.5 Info
Wanneer u kiest voor ‚Info‘ kunt u het overzicht zien (zie afb. 27).
Het Infoscherm geeft u informatie over het tijdstip van de laatste synchronisatie, de huidige versie van de
geïnstalleerde software, en de identificatie van het apparaat.
Afb. 27 Info
4.6 Help
Wanneer u kiest voor ‚Help‘ vanaf het hoofdmenu krijgt u de online helpinformatie (zie afb. 28).
Help geeft informatie over het apparaat en de GS Control. Er is ook een link naar ‚veelgestelde vragen‘
waar u aanvullende informatie over het apparaat kunt vinden.
Afb. 28 Help
70
5. Fouten
Bij het gebruik van de GSsmart kunnen er verschillende fouten optreden. Deze worden vermeld in onderstaande lijst:
Initialisatiefout - Het apparaat geeft een kort geluidssignaal (twee tonen) en de kleur van het lampje
wisselt tussen blauw en geel wanneer er een fout optreedt tijdens de initialisatie, bijvoorbeeld bij een fout
in de hardware.
Accu bijna leeg- Als de batterij bijna leeg is, knippert het groene lampje links elke twee seconden.
Tijd om te synchroniseren - Als het 3-maandenpunt voor de laatste synchronisatie minder dan een week
verder ligt, klinkt er een drietonig geluidssignaal zodra de gebruiker het apparaat aanzet. Dit geluid herhaalt zich drie keer.
Als het apparaat is vergrendeld, probeer het dan te synchroniseren en de laatste gegevens en updates van
toepassingen op te halen.
Het apparaat is vergrendeld - Als het blauwe lampje blijft branden na initialisatie is het apparaat vergrendeld. Er klinkt een drietonig geluid zodra de gebruiker het apparaat aanzet. Dit geluid herhaalt zich negen
keer. Om vergrendeling van het apparaat te voorkomen, moet u synchroniseren en de laatste gegevens en
updates van toepassingen ophalen. Neem als het probleem aanhoudt contact op met Panmobil Support.
Het apparaat moet bij voorkeur eens per week met de centrale server gesynchroniseerd worden om
de laatste gegevens en updates van toepassingen op te halen. Dit gebeurt bij het gebruik van de GS Control
die wordt opgestart zodra het apparaat wordt verbonden met een Windows-PC via de USB.
Fouten tijdens het scannen hebben vaak te maken met een te laag energieniveau van de accu. Als er een
fout optreedt, gaat u als volgt te werk:
1. Zet de GSsmart uit.
2. Laad de accu op als deze bijna leeg is.
3. Zet de GSsmart aan.
4. Probeer opnieuw
5. Als het dan nog niet lukt, raadpleeg ‚veelgestelde vragen‘ of de klantenondersteuning, zie paragraaf 6.
Fouten in de GS Control verschijnen in de bovenste balk (zie afb. 29). Fouten kunnen overal in de toepassing verschijnen.
Afb. 29 Voorbeeld fout
71
U kunt als er een fout optreedt bij het gebruik van de GS Control de handeling opnieuw uitvoeren. Ga als
volgt te werk:
1. Koppel de GSsmart los van de USB.
2. Zet de GSsmart uit en daarna weer aan.
3. Als het apparaat de initialisatie heeft afgerond, verbind u het apparaat weer met de USB.
4. Start de GS Control weer op en herhaal de laatst uitgevoerde handeling.
5. Als het nog niet lukt, raadpleeg ‚veelgestelde vragen‘ of de klantenservice, zie paragraaf 6
Foutcode Beschrijving Actie
700-750 Fout tijdens synchronisatie Probeer opnieuw
800-810 Fout bij het lezen van het logbestand van het
apparaat
Probeer opnieuw
900 Fout bij het lezen Info-informatie Probeer opnieuw
910-930 Fout bij het lezen of schrijven van de instellingen Probeer opnieuw
1000 Fout bij communicatie met de server Probeer opnieuw
1100 Het apparaat is vergrendeld Probeer opnieuw
6. Veelgestelde vragen en Ondersteuning
Veelgestelde vragen en Ondersteuning zijn beschikbaar op de webshop over PANMOBIL (http://www.
gsscanner.com/).
72
Hotline
Telefon: +49 (0)1805 477226
E-Mail: hotline@gsscanner.de
Internet: www.GSscanner.com
advanced PANMOBIL Systems GmbH & Co.KG,
Hansestr. 91, D-51149 Köln,
Fax: +49 2203 10 334 720
Loading...
