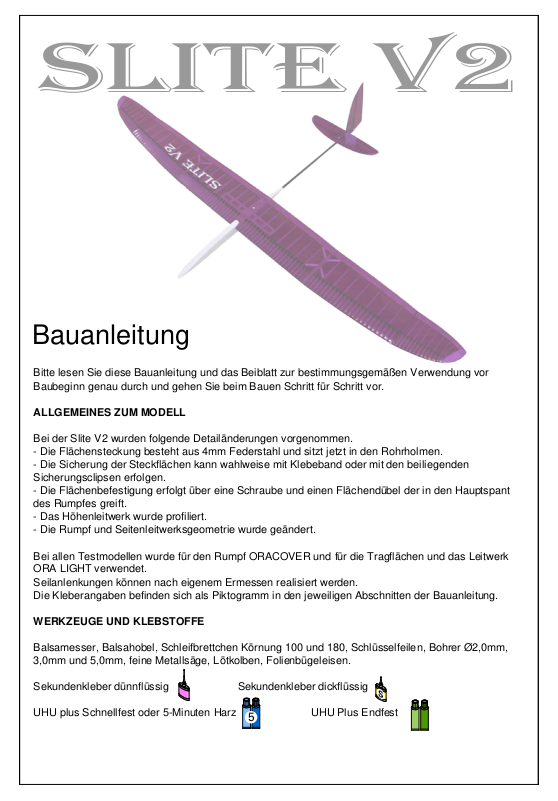

SLITE V2

Bauanleitung

Bitte lesen Sie diese Bauanleitung und das Beiblatt zur bestimmungsgemäßen Verwendung vor Baubeginn genau durch und gehen Sie beim Bauen Schritt für Schritt vor.

ALLGEMEINES ZUM MODELL

Bei der Slite V2 wurden folgende Detailänderungen vorgenommen.

- Die Flächensteckung besteht aus 4mm Federstahl und sitzt jetzt in den Rohrholmen.

- Die Sicherung der Steckflächen kann wahlweise mit Klebeband oder mit den beiliegenden Sicherungsclipsen erfolgen.

- Die Flächenbefestigung erfolgt über eine Schraube und einen Flächendübel der in den Hauptspant des Rumpfes greift.

- Das Höhenleitwerk wurde profiliert.

- Die Rumpf und Seitenleitwerksgeometrie wurde geändert.

Bei allen Testmodellen wurde für den Rumpf ORACOVER und für die Tragflächen und das Leitwerk ORA LIGHT verwendet. Seilanlenkungen können nach eigenem Ermessen realisiert werden. Die Kleberangaben befinden sich als Piktogramm in den jeweiligen Abschnitten der Bauanleitung.

WERKZEUGE UND KLEBSTOFFE

Balsamesser, Balsahobel, Schleifbrettchen Körnung 100 und 180, Schlüsselfeilen, Bohrer Ø2,0mm, 3,0mm und 5,0mm, feine Metallsäge, Lötkolben, Folienbügeleisen.

Sekundenkleber dünnflüssig Sekundenkleber dickflüssig

UHU plus Schnellfest oder 5-Minuten Harz UHU Plus Endfest

Page 2

Flächenmittelteil

Brett-Nr. Bauteil-Nr.

76.12

A1, A2, A3

Brett-Nr. Bauteil-Nr.

- Die Helling für das Flächenmittelteil aus den Teilen A1 bis A4 und W1 zusammensetzen.

Brett-Nr. Bauteil-Nr.

76.10

A4, W1

76.04

F29

76.21

F3, F28

Brett-Nr. Bauteil-Nr.

- Die Gegenstücke

- An die Wurzelrippen Hierbei darauf achten dass kein Kleber in die Clipskulisse gelangt.

Tipp:

Als Hilfsmittel zum Zusammenkleben den Arretierstift F103 in die 2mm Bohrungen stecken.

- Die Sperrholzrippen F3 beidseitig auf die Mittelrippe F2 kleben.

F30

für die Sicherungsclipse in die Rippen

F29

beidseitig die Sperrholzrippen

F28

ankleben.

F29

einkleben.

76.15

Page 3

Brett-Nr. 76.03 Bauteil-Nr.

Brett-Nr. 76.01 Bauteil-Nr.

Brett-Nr. 76.08 Bauteil-Nr.

- Die Bohrungen für den Holm F1 in den Wurzelrippen evtl. etwas nacharbeiten dass der vorgegebene Winkel W1 eingestellt werden kann.

- Die Rippen F5 bis stecken. Darauf achten dass die Füßchen auf dem Baubrett aufliegen.

Hinweis:

- Den Holm F1 mit einer Drehbewegung vorsichtig durch die Bohrungen der Rippen schieben.

Tipp:

- Das Servobrettchen F4 einsetzen.

- Alle Rippen nochmals auf die korrekte Position prüfen und mit dem Rohrholm F1 verkleben.

Die Halbrippen werden erst später eingesetzt.

Den Rippenkamm

F25

, die Mittelrippe und die Wurzelrippen mit den Füßchen in die Helling

RK1

als Hilfsmittel verwenden.

F5 - F25

RK1

Brett-Nr. 76.19 Bauteil-Nr.

F31

Brett-Nr. 75.20 Bauteil-Nr.

Brett-Nr. 76.04 Bauteil-Nr.

- Die Endleiste

- Die Fläche aus der Helling nehmen und die Halbrippen F6 bis des Rippenkammes

- Überstände der Nasenleiste und des Holmes mit einer feinen Säge abschneiden und verschleifen.

F31

und die Nasenleiste

RK1

ausrichten und einkleben.

F32

ankleben.

F27

mit Hilfe

F32

F6 - F27

Page 4

Brett-Nr. 76.01 Bauteil-Nr. F33, F34,

F35, F36

- Den Klappenkasten aus der Grundplatte

- Den fertigen Klappenkasten mittig in die Aussparungen der Fläche einkleben.

- Die Klappe aus dem Unterteil

F35

F33

und den zwei Rahmenteilen

und dem Oberteil

F36

zusammenkleben.

F34

Brett-Nr. 76.17 Bauteil-Nr.

Brett-Nr. 76.04 Bauteil-Nr.

- Die untere Beplankung

F39

anpassen und aufkleben.

zusammenkleben.

F39, F40, F41

F37, F38,

- Die Füllstücke für den Schraubenkopf

- Die oberen Beplankungen Die vordere Beplankung und dann mit Hilfe eines Klebebandes die Beplankung an der Nasenleiste sichern.

F40

zuerst oben anden Rippen und am Klappenkasten ankleben

und

F37

und

F38

beidseitig an die Mittelrippe kleben.

F41

anpassen und aufkleben.

Page 5

Brett-Nr. 76.04 Bauteil-Nr.

Brett-Nr. 76.23 Bauteil-Nr.

F42, F43

5 bis 25

- Die Abstrebung

- Die Sperrholzverstärkungen für die Endleiste

- Die Helling für das innere Teil der Außenfläche aus den Teilen B1 bis

F42

und

F43

anpassen und einkleben.

5 - 25

auf die jeweilige Rippe kleben.

Außenfläche 1

Brett-Nr. 76.10 Bauteil-Nr.

Brett-Nr. 76.11 Bauteil-Nr.

zusammenkleben.

B3, B4, W1

B1, B2, W2

- Die Winkel W1 an der Schnittstelle zur Innenfläche einkleben.

- Die Winkel

an der Schnittstelle zur Außenfläche einkleben.

Page 6

Brett-Nr. 76.21 Bauteil-Nr.

Brett-Nr. 76.05 Bauteil-Nr.

Brett-Nr. 76.06 Bauteil-Nr.

F45

F45-F67

F70

- Den Rohrholm

- Die Sperrholzrippe

Tipp:

Als Hilfsmittel zum Zusammenkleben den Arretierstift F103 in die 2mm Bohrungen stecken.

Die Bohrung für den Holm evtl. etwas nacharbeiten dass der Winkel F1 eingestellt werden kann.

- Die Rippen Darauf achten dass die Füßchen auf dem Baubrett aufliegen.

Hinweis

- Den Holm

Tipp

: Den Rippenkamm

- Alle Rippen nochmals auf die korrekte Position prüfen und mit dem Rohrholm

F44

mittig trennen.

F45

beidseitig an die Wurzelrippe

F45

bis

F70

in die Helling stecken.

: Die Halbrippen werden erst später eingesetzt.

F44

mit einer Drehbewegung vorsichtig durch die Bohrungen der Rippen schieben.

RK1

als Hilfsmittel verwenden.

F46

ankleben.

F44

verkleben.

Brett-Nr. 76.19

- Die Nasenleiste

F72

mittig trennen.

Bauteil-Nr.

Brett-Nr. 76.20 Bauteil-Nr.

F71

F72

- Die Endleiste

- Die Fläche aus der Helling nehmen und die Halbrippen des Rippenkammes

- Überstände der Nasenleiste und des Holmes mit einer feinen Säge abschneiden und verschleifen.

F71

und die Nasenleiste

RK1

ausrichten und einkleben.

F72

ankleben.

F47

bis

F69

mit Hilfe

Page 7

Brett-Nr. 76.06 Bauteil-Nr.

Brett-Nr. 76.23 Bauteil-Nr.

F42, F43

49 - 70

- Die Abstrebung

- Die Sperrholzverstärkungen für die Endleiste

- Die Helling für die äußeren Teile der Außenfläche aus den Teilen

F42

und

F43

anpassen und einkleben.

49 - 70

auf die jeweilige Rippe kleben.

Brett-Nr. 76.10 Bauteil-Nr.

Brett-Nr. 76.11 Bauteil-Nr.

bis C4 zusammenkleben.

Außenfläche 2

C1 - C4

- Die Winkel W2 einkleben.

Page 8

Brett-Nr. 76.07 Bauteil-Nr.

Brett-Nr. 76.08 Bauteil-Nr.

Brett-Nr. Bund Bauteil-Nr. F73

F74 - F88

RK2

- Den Rohrholm

- Die Bohrung der Rippe werden kann.

- Die Rippen Darauf achten dass die Füßchen auf dem Baubrett aufliegen.

Hinweis:

- Den Holm

Tipp:

Den Rippenkamm

- Alle Rippen nochmals auf die korrekte Position prüfen und mit dem Rohrholm

F73

mittig trennen.

F74

für den Holm evtl. etwas nacharbeiten dass der Winkel

F74

bis

F88

in die Helling stecken.

Die Halbrippen werden erst später eingesetzt.

F73

mit einer Drehbewegung vorsichtig durch die Bohrungen der Rippen schieben.

RK2

als Hilfsmittel verwenden.

Brett-Nr. Bund Bauteil-Nr.

Brett-Nr. 76.18 Bauteil-Nr.

Brett-Nr. 76.08 Bauteil-Nr. RK2

Brett-Nr. 76.07 Bauteil-Nr.

- Die Rippen

F86, F87

und

F88

vorne für die Nasenleiste etwas nachschleifen.

F73

verkleben.

eingestellt

F91

F89

F75 - F85

- Die Nasenleiste

- Die Endleiste

- Den Holm auf der Randbogenseite mit der Rippe bündig abschneiden.

- Den Randbogen

- Die Fläche aus der Helling nehmen und die Halbrippen des Rippenkammes

F91

mittig trennen.

F89

und die Nasenleiste

F90

ankleben.

RK2

ausrichten und einkleben.

F91

ankleben.

F75

bis

F85

mit Hilfe

Page 9

Brett-Nr. 76.23 Bauteil-Nr. 74 - 88

- Überstände der Nasenleiste und des Holmes mit einer feinen Säge abschneiden und verschleifen.

- Die Rippenfahnen

- Alle Flächenteile verschleifen.

- Die äußeren Flächenteile mittels des Flächenverbinders

bis 88 auf die jeweiligen Rippen kleben.

F92

verbinden.

Brett-Nr. 76.01 Bauteil-Nr. F92

Page 10

Flächensteckung

Brett-Nr. 76.20 Bauteil-Nr.

Brett-Nr. 76.15 Bauteil-Nr.

Brett-Nr. Kleinteile Bauteil-Nr.

Brett-Nr. 76.06 Bauteil-Nr. F102

F93 - F95 F98 - F100

F97

F96, F103

- Die Flächensteckung für das Flächenmittelstück aus den Teilen Messingrohr

- Die Füllstücke

- Die Flächensteckung für die Außenflächen aus den Teilen

F103

- Die Füllstücke

- Die Steckungen so verschleifen dass diese leicht stramm in die Rohrholme passen.

F96

zusammenstecken und verkleben.

F97

einpassen und verkleben.

zusammenkleben.

F102

einpassen und verkleben.

F93, F94, F95

F98, F99, F100

und dem

und dem Stahldraht

Brett-Nr. 76.15 Bauteil-Nr.

Brett-Nr. Kleinteile Bauteil-Nr.

- Die Flächensteckungen bündig einkleben. Achtung: es darf hierbei kein Kleber in die Flächensteckung gelangen.

Reststücke

F103

- Zwischen die Flächenteile, vor und hinter der Steckung gleich dicke Reststücke Balsaholz (z.B. des Brettchens 76.15) legen.

- Die Flächenteile vorsichtig zusammenschieben. Die Steckungen dürfen sich hierbei nicht weiter in den Rohrholm schieben und mit Klammern sichern.

- Die Arretierstifte

F103

einkleben.

Page 11

- Die Helling aus den Teilen D1 bis D4 zusammenkleben.

Höhenleitwerk

Brett-Nr. 76.13 Bauteil-Nr.

Brett-Nr. 76.09 Bauteil-Nr.

Brett-Nr. Bund Bauteil-Nr.

H2, H3

H4 - H16

- Das Mittelstück für das Höhenleitwerk aus den Rippen

Achtung

- Alle Rippen mit den Füßchen in die Helling stecken. Die Füßchen müssen gut auf dem Baubrett aufliegen.

- Die Rippenenden mit den Zapfen in die entsprechenden Aussparungen der Endleiste H16 stecken.

- Den Rohrholm H1durch die Bohrungen der Rippen schieben.

- Alles ausrichten und miteinander verkleben. Hierbei darauf achten dass die Rippenfüßchen auf dem Baubrett aufliegen.

: Die Teile sind sehr fragil.

H2, H3

und H4 zusammenkleben.

Brett-Nr. 76.09 Bauteil-Nr.

Brett-Nr. 76.16 Bauteil-Nr.

- Die überstehenden Enden des Holmes H1 mit einer feinen Säge abschneiden.

- Die Randbögen

H17

ankleben.

H17 - H20

H30, H31

- Die Nasenleiste aus den Teilen verkleben.

- Die Nasenleiste an das Leitwerk anpassen und verkleben.

- Die obere und die untere Beplankung

- Das Leitwerk verschleifen.

H18, H19

H30

und

H20

auf dem Plan zusammensetzen und

H31

aufkleben.

Page 12

Brett-Nr. 76.13 Bauteil-Nr. H21 - H29

- Das Höhenruder aus den Teilen

- Das Höhenruder dem Profilverlauf nach verschleifen (siehe Rumpfseitenansicht).

- den Freiwinkel anschleifen.

H21

bis

H29

zusammenkleben.

Brett-Nr. 76.14 Bauteil-Nr. S1 - S14

- Das Seitenleitwerk aus den Teilen S1 bis S6 zusammenkleben.

Seitenleitwerk

- Das Seitenruder aus den Teilen S7 bis

- Die Vorderkante des Seitenleitwerks abrunden.

- Die Hinterkannte des Seitenruders verschleifen (siehe Rumpfaufsicht).

- Den Freiwinkel anschleifen.

S14

zusammenkleben.

Page 13

- Ein

LINKES

und ein

RECHTES

Seitenteil herstellen.

Rumpf

Brett-Nr. 76.02 Bauteil-Nr.

Brett-Nr. 76.22 Bauteil-Nr.R1R2 - R8

- Auf die Seitenteile R1 die Aussteifungen

- Die Aussteifungen

- Den Spant

- Den Spant R9, das Servobrett Hinweis. Die Kerben in den Spanten zeigt immer nach oben.

R11

aufdoppeln.

R5 - R8

einkleben.

R10

R2, R3

und den Spant

und

an den Außenkanten bündig aufkleben.

R11

rechtwinkelig auf ein Seitenteil R1 kleben.

Brett-Nr. 76.02 Bauteil-Nr.

Brett-Nr. 76.22 Bauteil-Nr.R9R10, R11

- Das zweite Seitenteil aufkleben.

Page 14

Brett-Nr. 76.22 Bauteil-Nr.

Brett-Nr. Kleinteile Bauteil-Nr.

R12, R13, R15, R16

R49

- Die Spanten

- Die Flächenhalterung aus den Teilen

- Die Mutter

- Die Flächenhalterung in den Rumpf einkleben. Die Mutter muss hierbei nach unten zeigen.

R12

und

R13

einkleben. Darauf achten dass der Rumpf symmetrisch wird.

R15

und

R16

zusammenkleben.

R49

einkleben. Hierbei darauf achten dass kein Kleber in das Gewinde gelangt.

Brett-Nr. 76.02 Bauteil-Nr. R18 - R23

Brett-Nr. 76.25 Bauteil-Nr. R33

- Die untere Rumpfbeplankung

R18

bis

R23

aufkleben.

- Die Verstärkung für den Hochstarthaken

R33

einkleben.

Page 15

Brett-Nr. 76.02 Bauteil-Nr.

Brett-Nr. 76.22 Bauteil-Nr.

Brett-Nr. Kleinteile Bauteil-Nr.

R28 - R31

R32

R48

- Für die Rumpfklappe die Teile

- Den Doppler für die Rumpfklappe Verschlussmagnet zeigt nach hinten.

- Den Doppler mittig auf die Klappe kleben.

- Die Verstärkungen

R32

R28

und

R29

an den Stirnseiten zusammenkleben.

R30

und

R31

seitlich an den Doppler

zusammenkleben. Der Schlitz für den

R30/R31

kleben.

Brett-Nr. 76.02 Bauteil-Nr.

Brett-Nr. Kleinteile Bauteil-Nr.

Brett-Nr. 76.26 Bauteil-Nr. R42

- Die vordere Rumpfbeplankung

- Die Beplankungsteile

- Den Magnethalter Beplankung

- Die Magneten

- Die Rumpfklappe auf den Rumpf setzen und die hintere Beplankung mit etwa 0,5mm Spalt zwischen der Beplankung und der Rumpfklappe aufkleben.

R25

R26

mit dem Schlitz für den Verschlussmagneten nach vorne auf die

kleben.

R48

polrichtig in die Schlitze kleben.

und

R24

vorn bündig aufkleben.

R26

zusammenkleben.

R24 - R26

R48

- Die Rumpfnase aus drei Teilen

- Die Rumpfnase an den Rumpf kleben. Den Rumpf verschleifen.

R42

zusammenkleben.

Page 16

Brett-Nr. Bund Bauteil-Nr.

Brett-Nr. 76.14 Bauteil-Nr.

- Die Auflage vorne AV und hinten AH zusammenkleben und auf den gekennzeichneten Flächen auf dem Plan befestigen.

R50

AV, AH

- Das Heckrohr Rumpf in die Auflagen legen.

- Alles ausrichten und verkleben. Tipp: Als Hilfe zum Ausrichten ein Reststück 3mm Balsa in den Seitenleitwerksschlitz stecken.

R50

durch die Bohrungen der Spanten schieben und den

Brett-Nr. 76.26 Bauteil-Nr. R17

- Das Füllstück

R17

an den Rumpf anpassen und ankleben.

Page 17

Brett-Nr. 76.16 Bauteil-Nr.

Brett-Nr. 76.26 Bauteil-Nr.

Brett-Nr. Kleinteile Bauteil-Nr.

Brett-Nr. Bund Bauteil-Nr. R46 R47

R39

R40, R41

R44 R45

- Den Pylon für das Höhenleitwerk aus den Teilen

- Die Mutter

Achtung:

- Die Stifte

- Die Führungsrohre

- Die Führungsrohre mit kleinen 2 Stücken Schaumstoff im Heckrohr sichern.

Tipp:

an der Innenseite des Heckrohres verklebt werden. Hierzu die Bowdenzüge einziehen und mit den noch nicht verbauten Magneten auf Leichtgänigkeit prüfen und innen entlang der Rohre Sekundenkleber laufen lassen.

Achtung

R44

einkleben.

darauf achten dass kein Kleber in das Gewinde gelangt.

R45

einkleben. Der Pylon wird erst nach dem Bespannen aufgeklebt.

Alternativ können die Führungsrohre auf der ganzen Länge

: Hierbei darf kein Kleber in die Führungsrohre gelangen.

R46

einziehen verkleben und am Heck bündig abschneiden.

F107

und

R39, R40

F108

außen am Rumpf sichern. Die Bowdenzüge

und

R41

zusammenkleben.

R47

Brett-Nr. 76.22

- Den Halter für den verstellbaren Hochstarthaken aus den Teilen

R34

und

R35

zusammenkleben.

Bauteil-Nr.

Brett-Nr. Kleinteile Bauteil-Nr.

R34, R35

R36, R37, R38

- Den Hochstarthaken

- Den Hochstarthaken in den Halter einschrauben.

- Die Mutter

- Den Hochstarthaken mit der Schraube

R38

R36

einkleben.

am Knick abschneiden und nach Zeichnung neu biegen.

R37

am Rumpf probeweise montieren.

Page 18

Restarbeiten und Bespannen

Brett-Nr. Kleinteile Bauteil-Nr. F107, F108

- Die Magneten

- Für die Bespannung empfehlen wir ORALIGHT für die Tragflächen und das Leitwerk. Für den Rumpf kann alternativ auch ORACOVER verwendet werden. Das Höhenruder und der Spoiler können direkt mit Bügelfolie angeschlagen werden. Beim Spoiler zuerst die Unterseite bespannen um Verzüge zu vermeiden.

- Bei den Tragflächenteilen immer die Unterseite zuerst bespannen.

- Die Folie ca. 2mm auf die Oberseiten der Endleisten umschlagen und festbügeln. Verarbeitungshinweise finden Sie auch unter

- Das Seitenruder wird erst nach dem Einkleben des Seitenleitwerks mit Scharnierband oder Bügelfolie angeschlagen.

- Das Seitenleitwerk einkleben.

- den Pylon für das Höhenleitwerk ankleben und die Überstände der CFK Stäbe

- Die Ruderhörner für das Seitenruder

- Höhenruder- und Seitenruderservo montieren.

- Die Bowdenzüge

- Die Bowdenzüge ablängen und an der Ruderseite abwinkeln.

- Die Enden mit ca. 4mm langen Resten des Führungsrohres

- Das Spoilerservo in die Ausgansstellung "ausgefahren" bringen und den Steuerhebel aufstecken.

- Den Anlenkungsdraht aus einem Rest von Schnitt A auf dem Plan. Das Ruderhorn

- Das Spoilerservo wird mit doppelseitigem Klebeband angebracht.

- Die Führungsrohre können mittels kleiner Balsareststücke an die Rumpfseitenteile geklebt werden.

F108

unter den Klappenkasten in die Aussparung in Rippe

F107

polrichtig (anziehend) in die Klappe kleben.

https://www.oracover.de/

F10

kleben.

Brett-Nr. 76.25 Bauteil-Nr. S15, H32,

S15

und für das Höhenruder

R47

an der Servoseite Z-förmig biegen und in die Führungsrohre einschieben.

R47

biegen. Die Anlenkungsgeometrie befindet sich im

F109

einkleben.

R46

H32

einkleben.

sichern.

RC - Einbau

F109

R45

verschleifen.

Page 19

Ruderausschläge, Schwerpunkt

- Die angegebenen Einstellungen stellen eine Grundeinstellung für die Erstfflüge dar und müssen an die eigenen Steuergewohnheiten angepasst werden.

- Den Schwerpunkt auf 75 - 78 mm hinter der Nasenleiste einstellen.

- Die Ruderausschläge für das Höhenruder auf +/- 10mm für das Seitenruder auf +/- 30mm gemessen an der Endleiste an der tiefsten Stelle des jeweiligen Ruders.

- Der Spoiler soll ca. 80° ausfahren.

- Den Hochstarthaken für die Erstflüge ca. 5mm vor den Schwerpunkt einstellen.

Einfliegen

Die Flächen bitte nochmals auf Verzüge untersuchen und die Ruder auf richtige Funktion prüfen.

Vor dem Start - Akkus geladen ? (auch Senderakku)

- Sender einschalten - Flugakku einstecken.

- Das Modell zunächst im Gleitflug ausprobieren. Nach dem Werfen sollte das Modell einen gleichmäßigen geraden Flug absolvieren, gegebenenfalls muss etwas nachgetrimmt werden.

- Wenn alles passt kann das Modell am Gummi gegen den Wind gestartet werden. Gegebenenfalls muss der Steigflug mit kleinen Seitenruderausschlägen korrigiert werden.

- Zum aufballastieren können die Trimmgewichte Art.-Nr.: HK 145 oder HK 100 verwendet werden. Diese werden auf ein Balsabrettchen mit den Abmessungen ca. 1,5 x 20 x 135 mm geklebt und werden im Rumpf unter den Tragflächen positioniert.

Viel Spaß beim Bauen und Vergnügen beim Fliegen!

Page 20

Stückliste Flächenmittelteil (A)

Nr. Stück Bezeichnung Material Brett-Nr.

A1 A2 A3 A4 W1 RK1 F1 F2 F3 F4 F5 - F25 F6 - F27

F28 F29 F30 F31 F32 F33 F34 F35 F36 F37 F38 F39 F40 F41 F42 F43 F93 F94 F95 F96 F97 F105 F106 F107 F108 F109 F110

1 1 2 1 4 1 1 1 2 1 je 2 je 2

4 2 2 1 1 1 2 1 1 2 2 1 1 1 2 2 4 2 2 2 4 4 3 2 2 1 1 je2 Fahnen ( 5, 7, 10, 13, 16, 19, 22, 25) Sph. 0,6

Helling hinten Helling vorne Helling außen Helling mitte Winkelschablone Rippenkamm Rohrholm Mittelrippe Mittelrippe Servobrett Rippen (F5, 7, 10, 13, 16, 19, 22, 25) Halbrippen (F6, 8, 9, 11, 12, 14, 15, 17, 18, 20, 21, 23, 24, 26, 27) Anschlussrippe Anschlussrippe Gegenstück Sicherungsclips Endleiste Nasenleiste Klappenkasten Rahmen Klappenkasten Klappenunterteil Klappenoberteil Füllstück Füllstück Beplankung unten Beplankung oben vorne Beplankung oben hinten Aussteifung Aussteifung Flächensteckung Flächensteckung Flächensteckung Flächensteckung Füllstück Sicherungsclips Flächendübel Magnet Magnet Klappenanlenkung Schraube

Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 2,0mm CFK 12 x 11 x 1000mm Balsa 5,0mm Sph. 1,5mm Balsa 1,5 Balsa 2,0mm Balsa 2,0mm

Sph. 1,5mm Balsa 2,0mm Polystyrol 2,0mm Sph. 0,6mm CFK 2,5 x 1,5 x 1000mm Balsa 1,5mm Balsa 1,5mm Balsa 1,5mm Balsa 1,5mm Balsa 2,0mm Balsa 2,0mm Sph. 0,6mm Sph. 0,6mm Sph. 0,6mm Balsa 2,0mm Balsa 2,0mm Sph. 1,0mm Sph. 1,0mm Sph. 1,0mm Messingrohr 5 x 4 x 40 Balsa 5,0mm Polystyrol Sph. 1,5mm Ø 3 x 1mm Ø 6 x 2mm GFK Frästeil Nylon M5 x 30

76.12

76.10

76.08

75.23

76.15

76.21

76.01

76.03

76.04

76.21

76.04

76.24

76.19

75.20

76.01

76.04

76.17

76.04

76.20

Kleinteile

76.15

76.24

76.21

Kleinteile Kleinteile

76.25

Kleinteile

76.235 - 25

Page 21

Stückliste Flächenaußenteil (B)

Nr. Stück Bezeichnung Material Brett-Nr.

B1 B2 B3 B4 W1 W2 F42 F43 F44 F45 F46 F47 - F69

F49 - F67 F70 F71 F72 F98 F99 F100 F101 F102 F103 F104

2 Helling hinten Balsa 3,0mm 76.11 2 2 2 4 4 2 2 1 4 2 je 2

je 2 2 2 1 4 2 2 2 8 2 2 je 2 Fahnen (49, 52, 55, 58, 61, 64, 67) Sph 0,6mm

Helling vorne Helling innen Helling außen Winkelschablone innen Winkelschablone außen Aussteifung Aussteifung Rohrholm Anschlussrippen Anschlussrippen Halbrippen (F47,48, 50, 51, 53, 54, 56, 57, 59, 60, 62, 63, 65, 66, 68, 69) Rippen (F49, 52, 55, 58, 61, 64, 67) Rippen Endleiste Nasenleiste Flächensteckung Flächensteckung Flächensteckung Flächensteckung Füllstück Arretierstift Schraube Flächensicherung

Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 2,0mm Balsa 2,0mm CFK 10 x 9 x 1000mm Sph. 1,5mm Balsa 2,0mm Balsa 2,0mm

Balsa 2,0mm Balsa 2,0mm Sph. 0,6mm CFK 2,5 x 1,5 x 1000mm Sph 1,0mm Sph 1,0mm Sph 1,0mm Stahldraht Ø 4 x 80mm Balsa 2,0mm Stahl Ø 2 x 16mm Ø 2,2 x 13mm

76.11

76.10

76.11

76.06

75.19

76.21

76.05

76.06

76.05

76.06

76.19

75.20

76.20

Kleinteile

76.06

Kleinteile Kleinteile

76.2349 - 67

Stückliste Flächenaußenteil (C)

C1 C2 C3 C4 W2 RK2 F73 F74 - F88

F75 - F83 F89 F90 F91 F92

2 76.10 2 2 2 4 1 1 je 2

je 2 2 2 1 2 je 2 Fahnen (74,76,78,80,82,84,86,87,88) Sph 0,6mm 76.2374 - 88

Helling hinten Helling vorne Helling innen Helling außen Winkelschablone außen Rippenkamm Rohrholm Rippen (F74, 76, 78, 80, 82, 84, 86, 87, 88) Halbrippen (F75, 77, 79, 81, 83, 85) Endleiste Randbogen Nasenleiste Flächenverbinder

Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 2,0mm CFK 6 x 5 x 500mm Balsa 2,0mm

Balsa 2,0mm Sph. 0,6mm Balsa 2,0mm GFK 2 x 500mm GFK Frästeil

76.10

76.11

76.08

76.28

76.07

76.18

76.07

76.30

76.25

Page 22

Stückliste Höhenleitwerk

Nr. Stück Bezeichnung Material Brett-Nr.

H1 H2 H3 H4 - H15 H16 H17 H18 H19 H20 H21 F22 H23 H24 - H28 H29 H30 H31 H32

1 Rohrholm 76.29 1 2 je 2 1 2 1 1 2 1 2 1 je 2 2 1 1 1

Mittelrippe Mittelrippe Rippen Endleiste Randbogen Nasenleiste Nasenleiste Nasenleiste Leiste Endleiste Verbinder Rippen Randbogen Beplankung unten Beplankung oben Ruderhorn

Stückliste Seitenleitwerk

S1 S2 S3 S4 - S6 S7 S8 S9 S10 S11 - S14 S15

1 1 1 je 1 1 1 1 1 je 1 1

Leiste Nasenleiste Sporn Rippen Leiste Endleiste Sporn Randbogen Rippen Ruderhorn

CFK 3 x 2 x 500 Balsa 3,0mm Balsa 3,0mm Balsa 2,0mm Balsa 2,0mm Balsa 2,0mm Balsa 2,0mm Balsa 2,0mm Balsa 2,0mm Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Sph. 0,4mm Sph. 0,4mm GFK 1,5mm Frästeil

Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm Balsa 3,0mm 76.14 Balsa 3,0mm 76.14 Balsa 3,0mm 76.14 Balsa 3,0mm 76.14 Balsa 3,0mm Balsa 3,0mm 76.14 GFK 1,5mm Frästeil

76.13

76.09

76.13

76.16

76.25

76.14

76.25

Stückliste Rumpf

R1 R2 R3 R4 R5 - R8 R9 R10 R11 R12 R13 R14

2 2 2 2 je 2 1 1 / 12Servobrett

1 Spant 76.22 1 1

Seitenteil Flächenauflage Rumpfgurt oben Rumpfgurt unten Aussteifung Spant

Spant

Spant Mutter

Balsa 2,0mm Sph. 1,5mm Sph. 1,5mm Sph. 1,5mm Sph. 1,5mm Balsa 2,0mm Sph. 1,5mm Sph. 1,5mm Sph. 1,5mm Sph.1,5mm M5

76.02

76.22

76.02

76.22

Kleinteile

Page 23

Stückliste Rumpf

Nr. Stück Bezeichnung Material Brett-Nr.

R15 R16 R17 R18 - R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49

D2 D3

1 1 2 je 1 1 1 1 1 1 1 1 1 2 1 1 2 1 1 1 2 1 1 3 1 1 2 2 2 2 1 2 1 1 Rumpfhelling hinten

Flächenhalter Flächenhalter Füllstück Rumpfbeplankung unten Rumpfbeplankung oben Rumpfbeplankung oben Magnethalter Rumpfbeplankung oben Rumpfklappe Rumpfklappe Doppler Doppler Aussteifung Rumpfklappe Verstärkung für Hochstarthaken Mutterhalter für Hochstarthaken Halter für Hochstarthaken Hochstarthaken Inbusschraube Mutter selbstsichernd HLW Auflage / Verstärkung HLW Pylon HLW Pylon Unterteil HLW Pylon Oberteil Nasenklotz Nylonschraube Mutter Verstiftung HLW Pylon Führungsrohr Stahldraht Stabmagnet Heckrohr konisch Rumpfhelling Bodenplatte Rumpfhelling vorne

Sph 1,5mm Sph.1,5mm Balsa 10,0mm Balsa 2,0mm Balsa 2,0mm Balsa 2,0mm Balsa 2,0mm Balsa 2,0mm Balsa 2,0mm Balsa 2,0mm Balsa 2,0mm Balsa 2,0mm Sph. 1,5mm GFK 1,5mm Sph. 1,5mm Sph. 1,5mm Eisen M3 x 10 M3 Sph.0,4mm Balsa 10,0mm Balsa 10,0mm Balsa 10,0mm M3 x 20 M3 CFK 2 x 30mm 2 x 1000mm 0,8 x 1000mm 2 x 10mm 12 x 9 x 700mm Balsa 3,0mm 76.14D1 Balsa 3,0mm Balsa 3,0mm

76.22

76.26

76.02

76.22

76.25

76.22

Kleinteile Kleinteile Kleinteile

76.16

76.26

Kleinteile Kleinteile Kleinteile Bund Bund Kleinteile

76.27

76.14

Für Folgeschäden die beim Betrieb von und mit Erzeugnissen aus unserem Lieferprogramm entstehen kann keine Haftung übernommen werden da ein ordnungsgemäßer Betrieb unsererseits nicht überwacht werden kann. Beachten Sie alle Hinweise zur bestimmungsgemäßen Verwendung. Für Druckfehler wird keine Haftung übenommen. Der Nachdruck von Texten und Textauszügen, Zeichnungen und Abbildungen ist nur mit unserer ausdrücklichen schriftlichen Genehmigung gestattet.

Diese Bauanleitung ist Bestandteil des Produkts. Wenn Sie das Produkt an Dritte weitergeben so geben Sie auch diese Bauanleitung weiter.
