Service Manual

TV

CUC 2020 FR

ST 55-850 FR / TOP
ST 55-900 FR / TOP

Service
Manual

CUC 2020 FR

Réf N°/Part No.

72010 021 8000

Document supplémentaire
nécessaire pour la maintenance

Additionally required
Service Manuals for the Complete Service

Service
Manual

Sécurité

Safety

Réf N°/Part No.

72010-800.00

Service

Training

CUC 2000

Réf N°/Part No.

72010 350 3500

Btx * 32700 #
Réf N°

Part Number 72010 021 8000
Sous réserve de modifications

Subject to alteration
Printed in Germany

VK24 0698

Partie générale / General Section CUC 2020 FR

II y a lieu d'observer les recommandations et les
prescriptions de sécurité de I'Instruction de Ser­vice "Sécurité" Réf. N° 72010-800.00 ainsi que
les prescriptions spécifiques à chaque pays!

F

Sommaire

Page

Partie générale ....................................1-2...1-20

Appareils de mesure .................................................................... 1-2

Caractéristiques techniques........................................................ 1-3

Composition des appareils........................................................... 1-4

Informations sur la sécurité.......................................................... 1-4

Informations pour la maintenance................................................ 1-4

Indications pour les oscillogrammes ............................................ 1-5

Observaciones sobre los Componentes ...................................... 1-5

Symboles des schémas ............................................................... 1-6

Tableaux des normes et des canaux ......................................... 1-10

Mode d'emploi............................................................................ 1-12

(ST 55 - 900 FR / text)

Fonctions de service et fonctions spéciales............................... 1-15

Alignement.............................................2-1...2-2

C.I. châssis .................................................................................. 2-1

Géométrie de l'image ................................................................... 2-2

C.I. tube ....................................................................................... 2-2

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 72010-800.00, as well as the
respective national deviations.

GB

Table of Contents

Page

General Section...................................1-2...1-20

Test Equipment............................................................................ 1-2

Technical Data ............................................................................. 1-3

Module List................................................................................... 1-4

Safety Advices ............................................................................. 1-4

Service Notes............................................................................... 1-4

Hints to the Oscillograms ............................................................. 1-5

Hints to Components ................................................................... 1-5

Circuit Diagram Symbols ............................................................. 1-6

Tables of Norms and Channels ................................................. 1-10

Operating Instructions................................................................ 1-12

(ST 55 - 900 FR / text, only f)

Service and Special Functions................................................... 1-18

Adjustment ........................................... 2-3…2-4

Chassis Board.............................................................................. 2-3

Picture Geometry ......................................................................... 2-4

CRT Panel ................................................................................... 2-4

Circuits imprimés

et des schémas électriques ................3-1...3-31

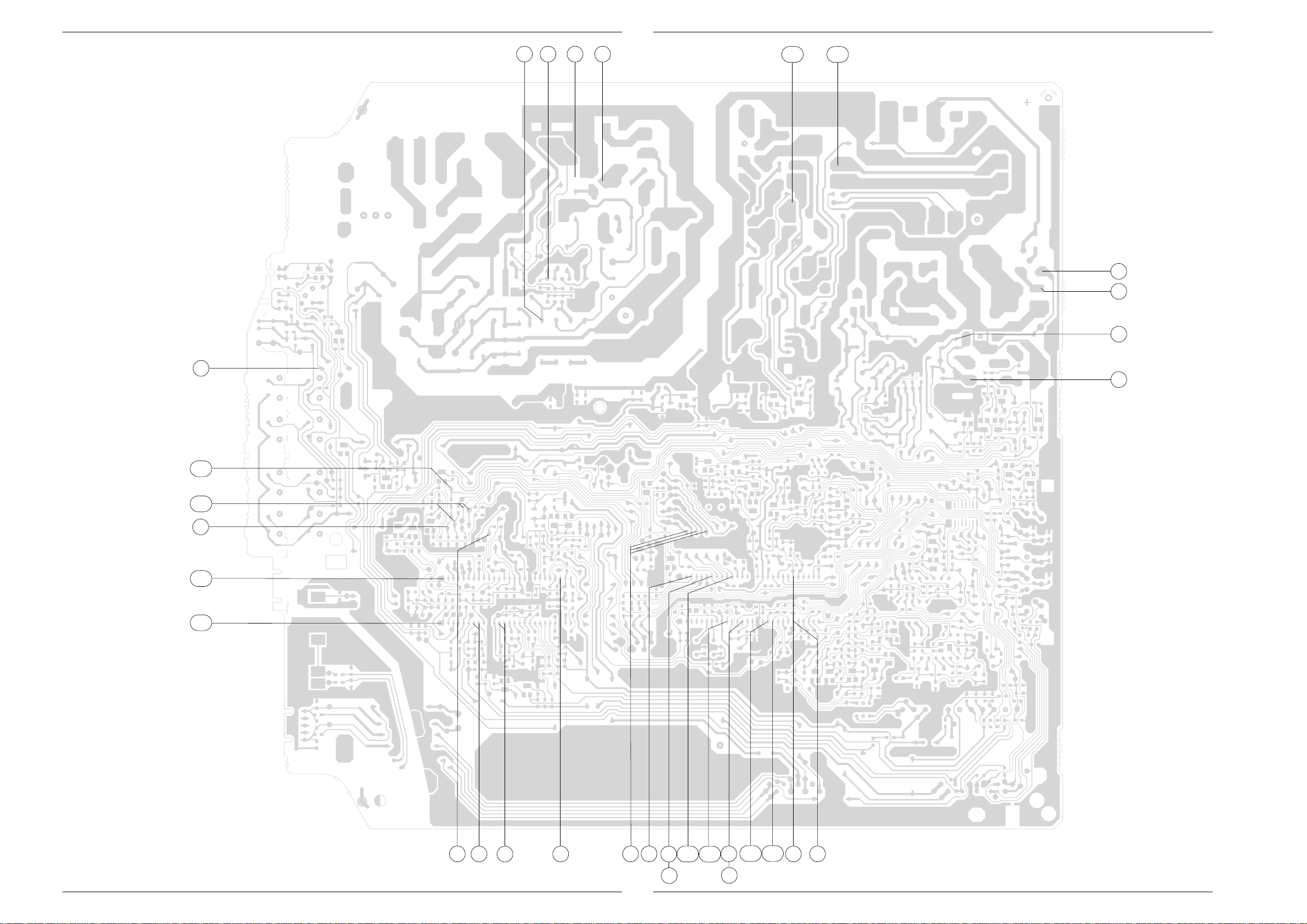

C.I. châssis .................................................................................. 3-1

Oscillogrammes C.I. châssis........................................................ 3-7

Points de mesures Châssis ......................................................... 3-9

Schéma de la partie Alimentation .............................................. 3-13

Schéma de la partie Déviation ................................................... 3-15

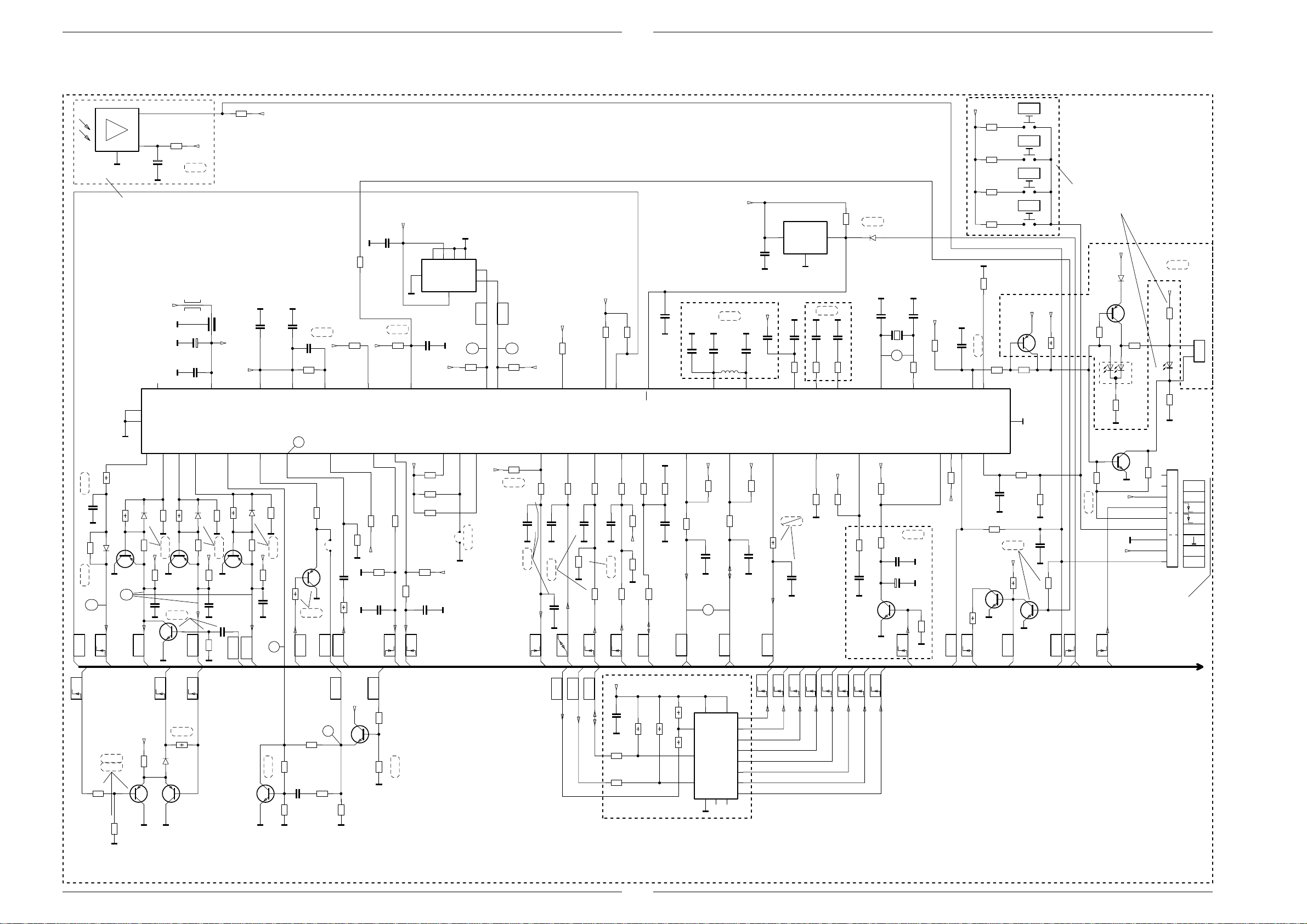

Schéma de la partie Circuit Microprocesseur ............................ 3-17

Schéma de la partie Tuner/Embases......................................... 3-19

Schéma de la partie Vidéo......................................................... 3-21

Schéma de la partie Circuit embase casque ............................. 3-23

C.I. microprocesseur.................................................................. 3-24

Module B.F. stéréo..................................................................... 3-27

C.I. tube ..................................................................................... 3-30

Liste de pièces détachées....................4-1...4-2

Partie générale

Appareils de mesure

Transfo à tension variable Génerateur de mire couleur
Oscilloscope double trace Générateur BF
Multimètre digital Alimentation stabilisée
Millivoltmètre Fréquencemètre

Ces auxiliaires de maintenance peuvent être obtenus auprès des
Stations Techniques Régionales Grundig ou à l'adresse ci-dessous.
Une partie de ces auxiliaires de maintenance est disponible dans le
commerce.

Grundig France
5, Bld Marcel Pourtout
92563 RUEIL MALMAISON Cedex
Tel. [phone], Telefax 01 47 08 69 48
eMail: [email protected]
Internet: http://www.grundig-instruments.de

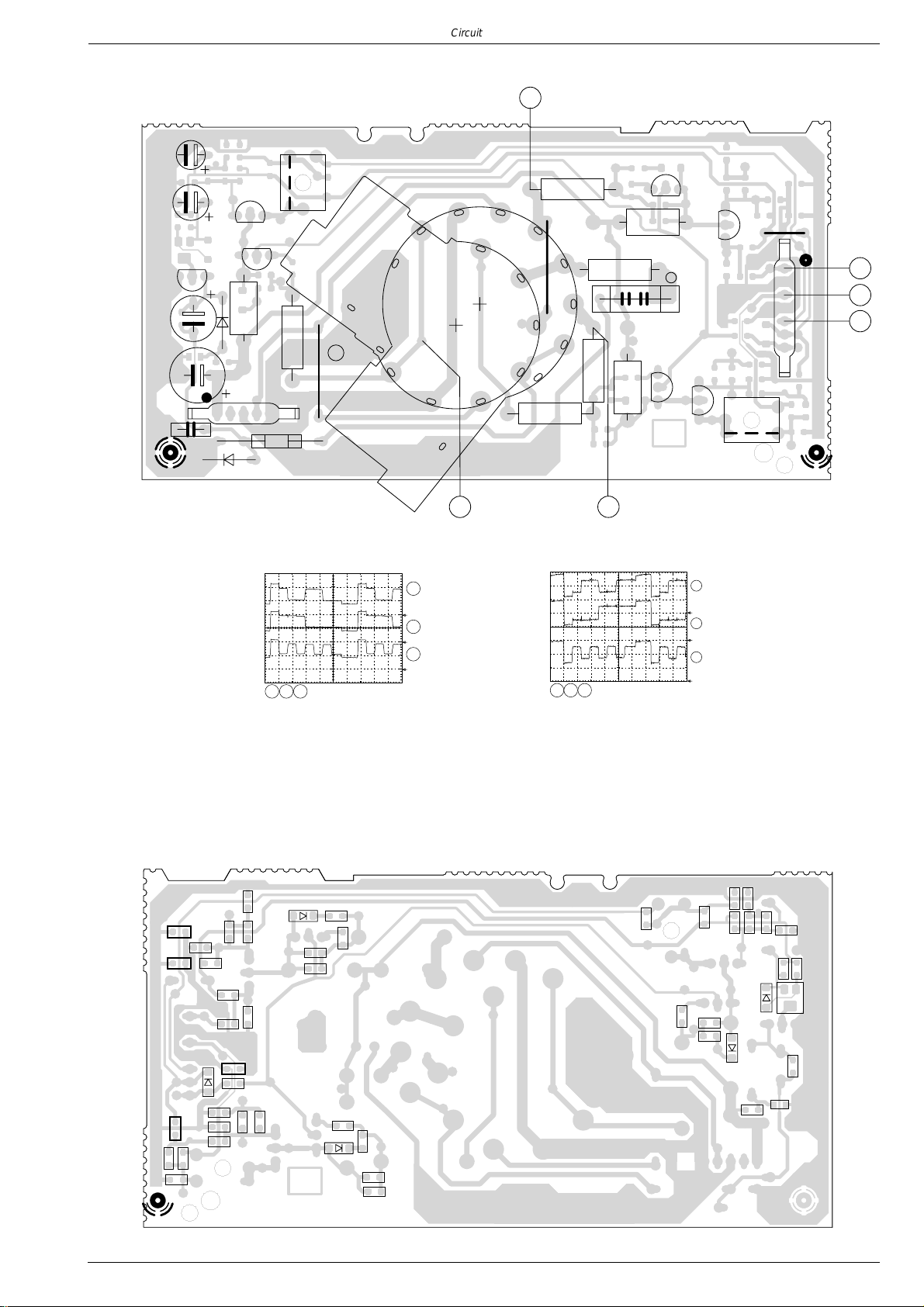

Layout of the PCBs

and Circuit Diagrams ..........................3-1...3-31

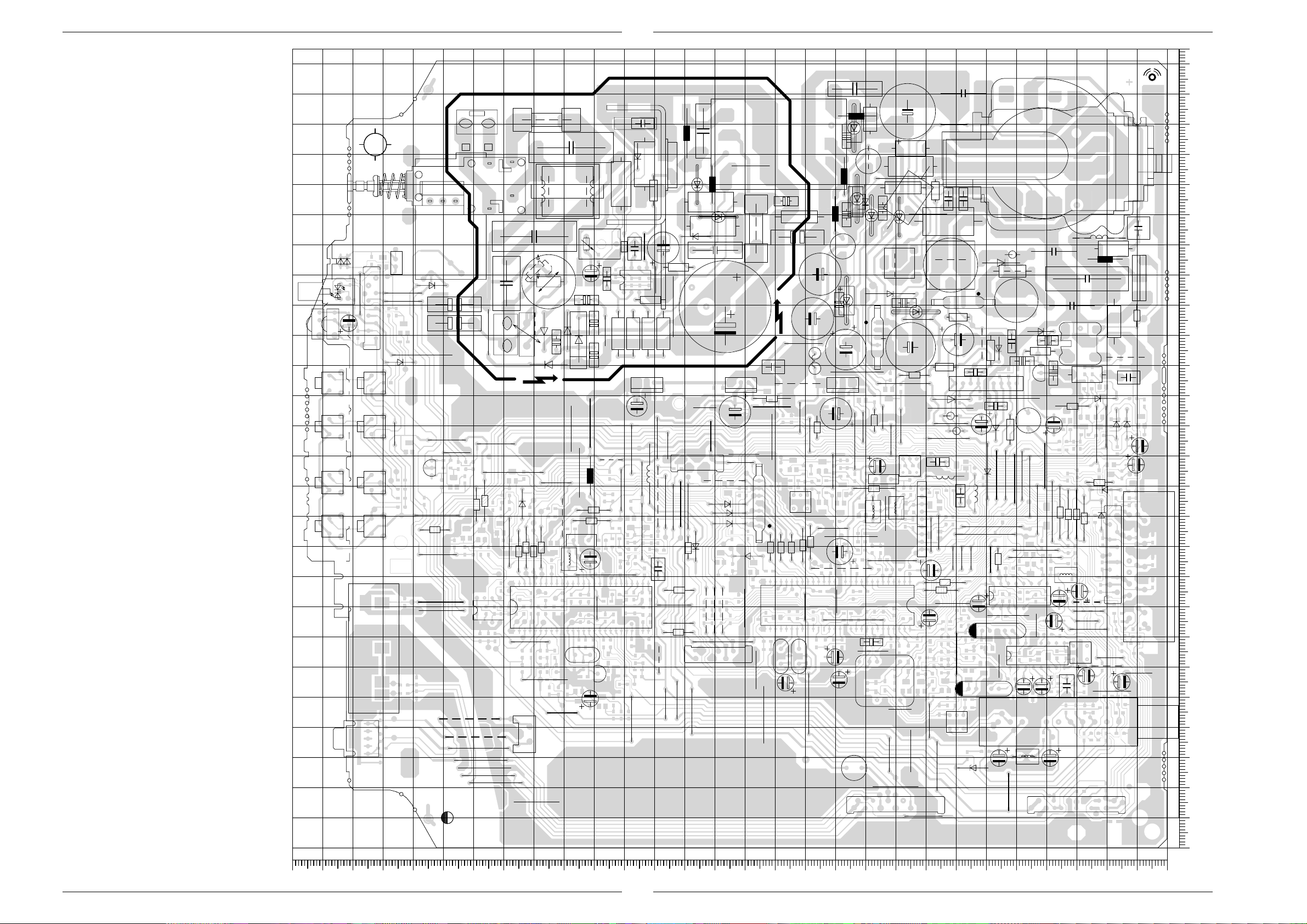

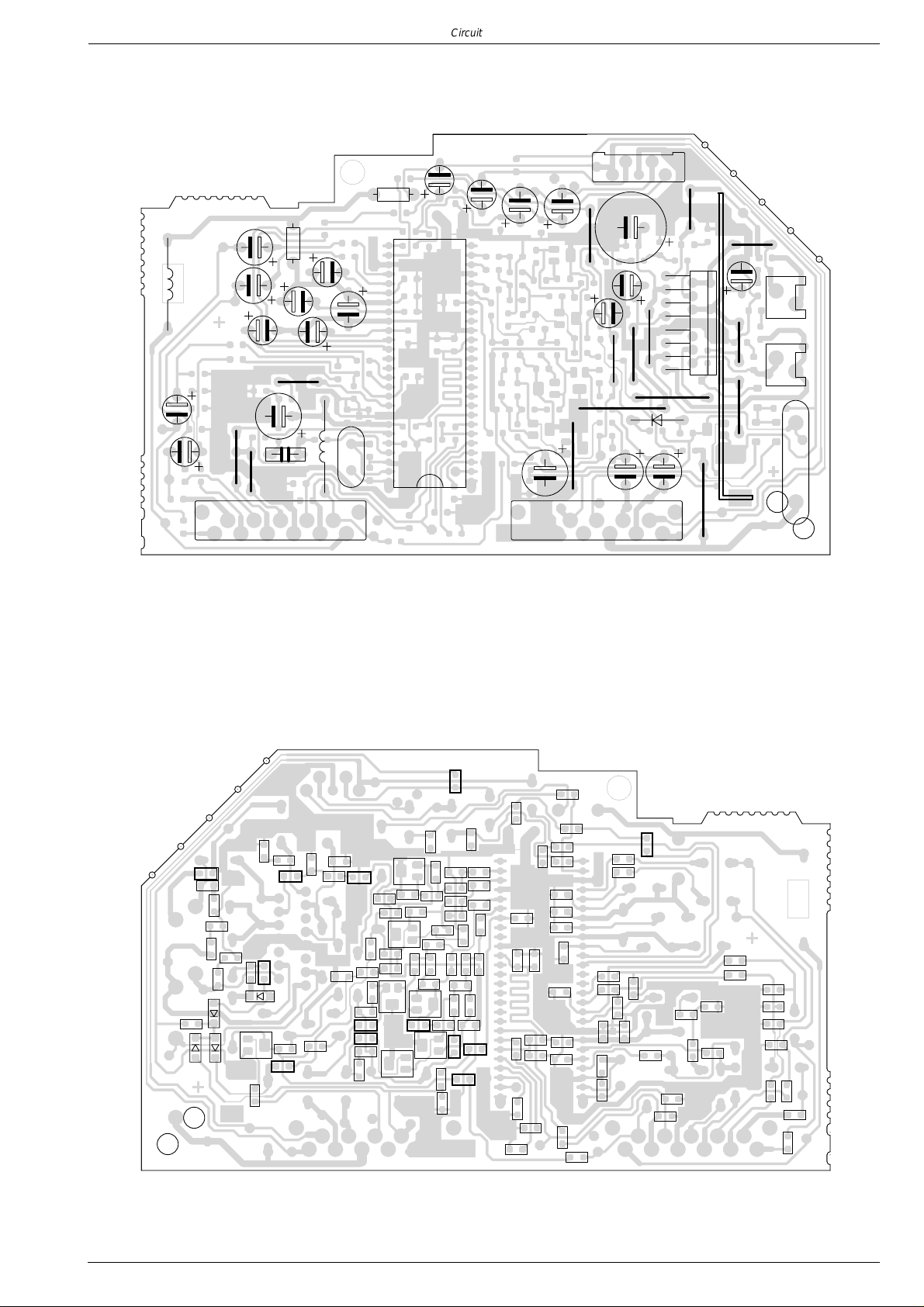

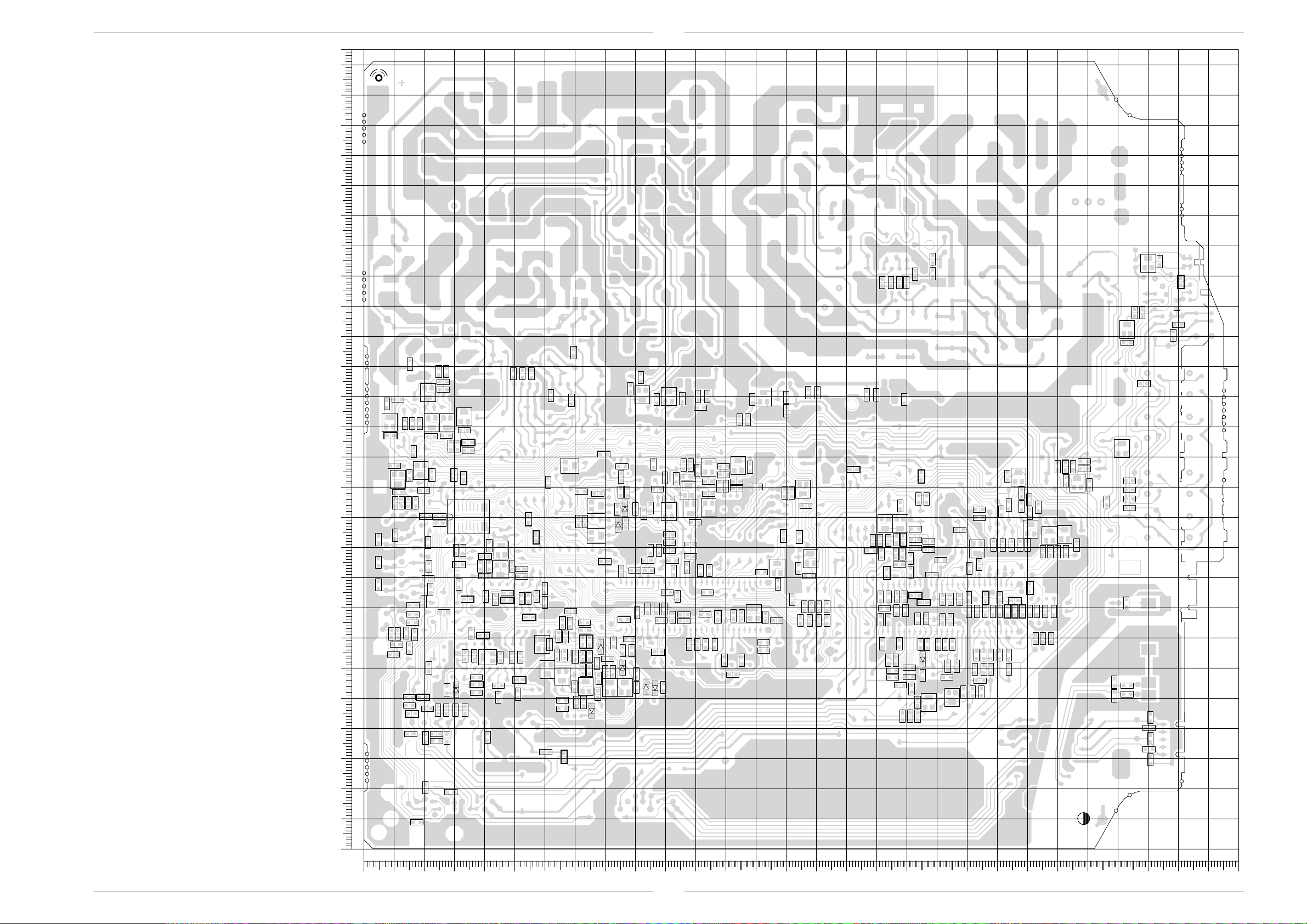

Chassis Board.............................................................................. 3-1

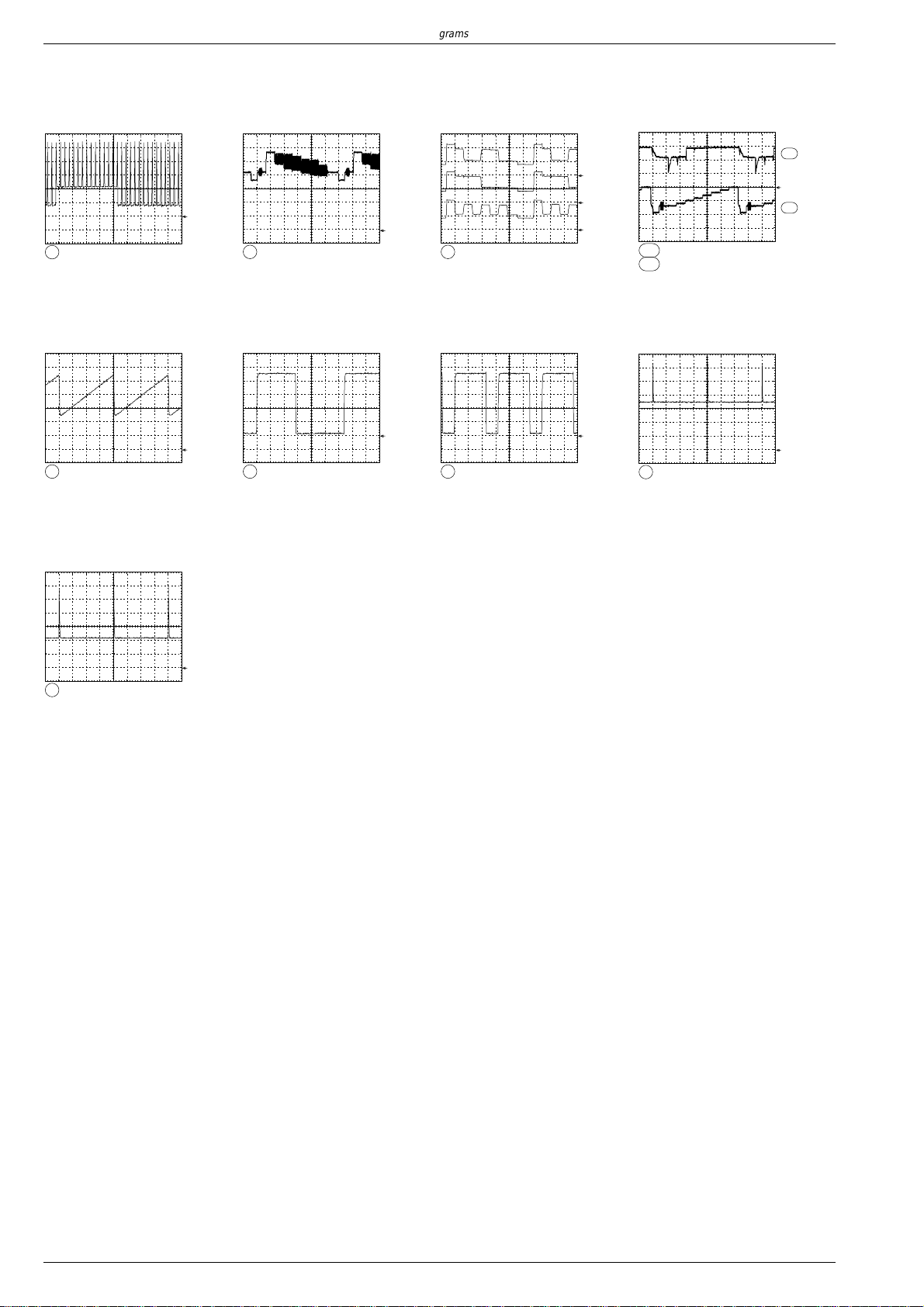

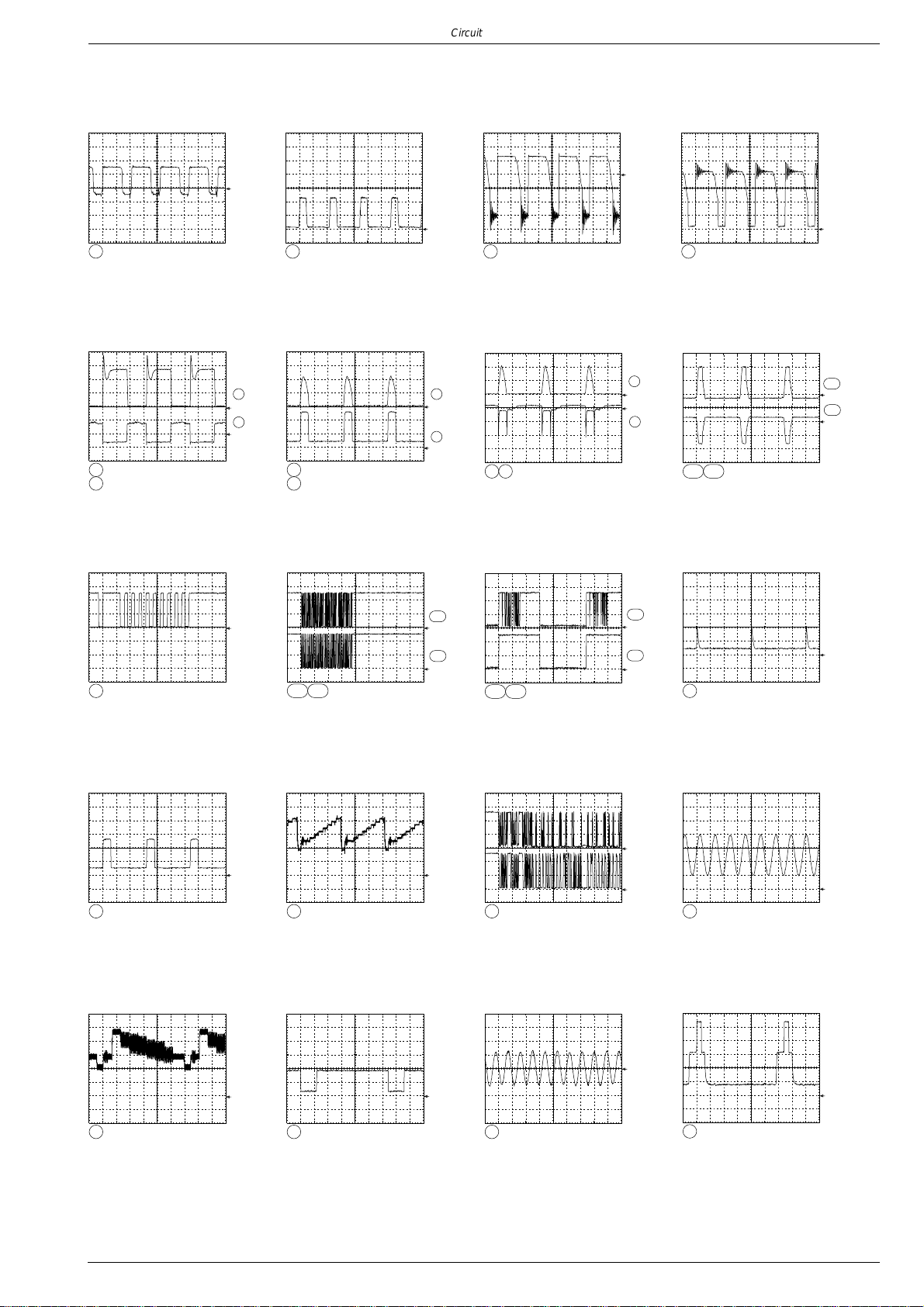

Oscillograms (Chassis) ................................................................ 3-7

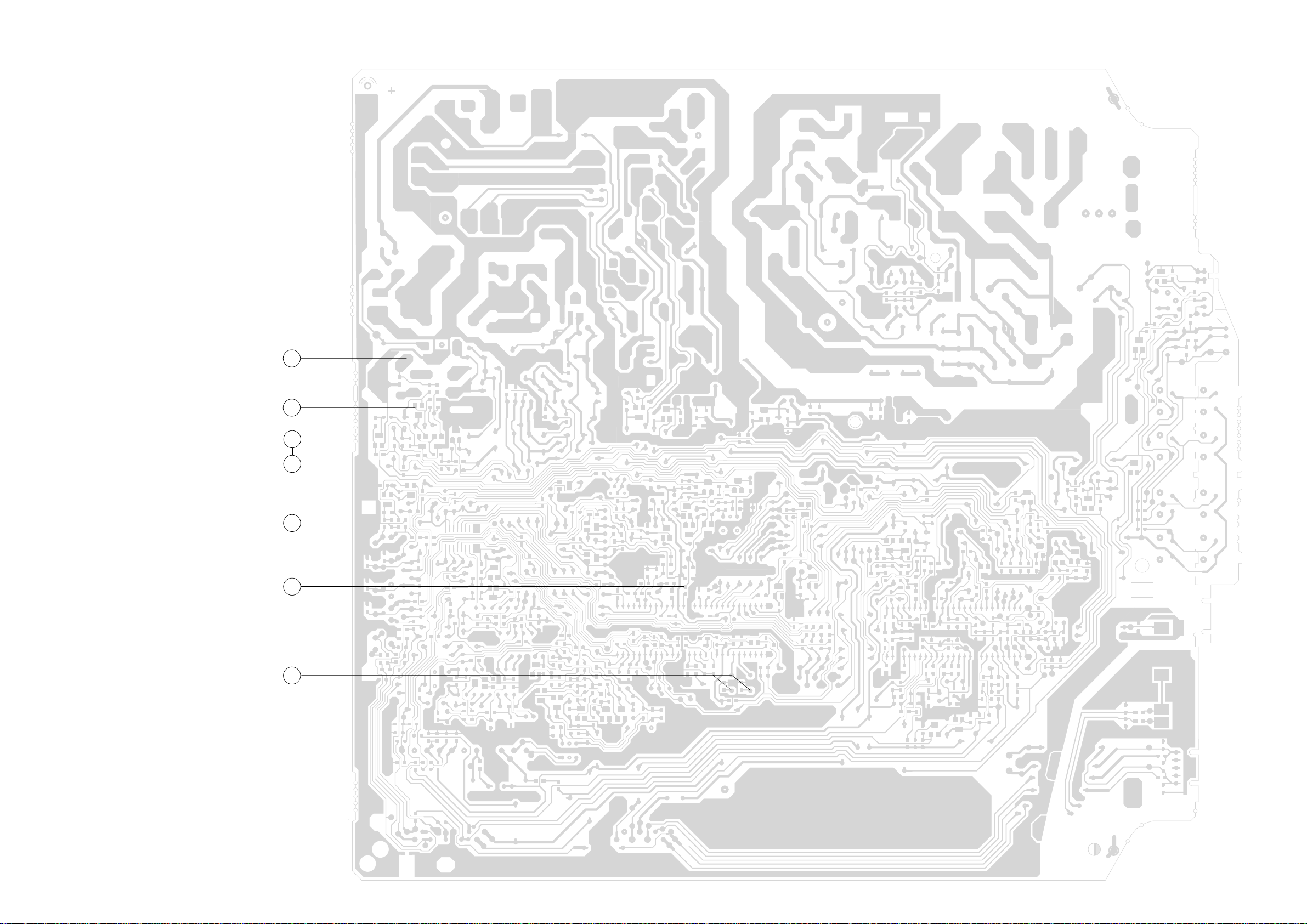

Testpoints (Chassis) .................................................................... 3-9

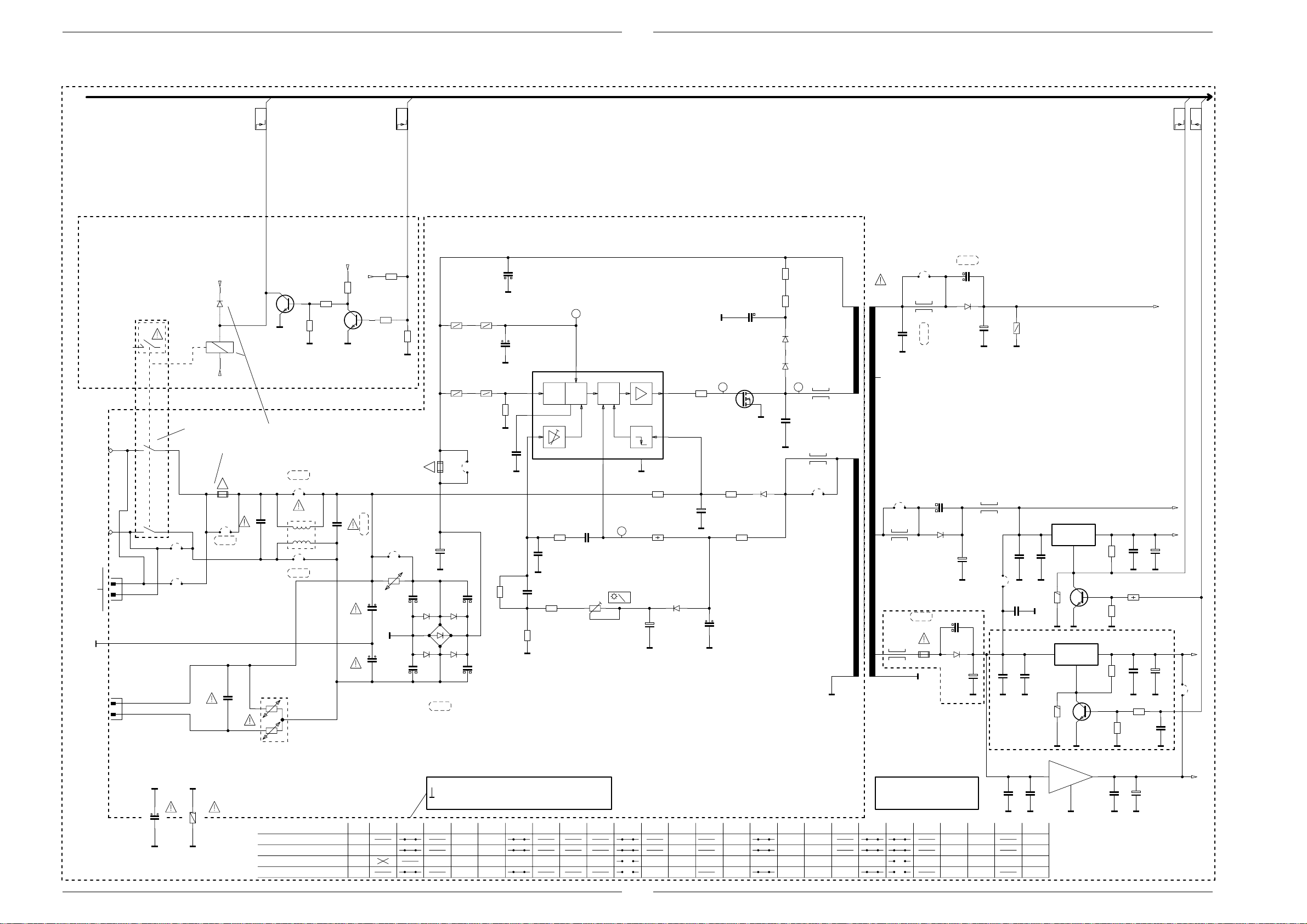

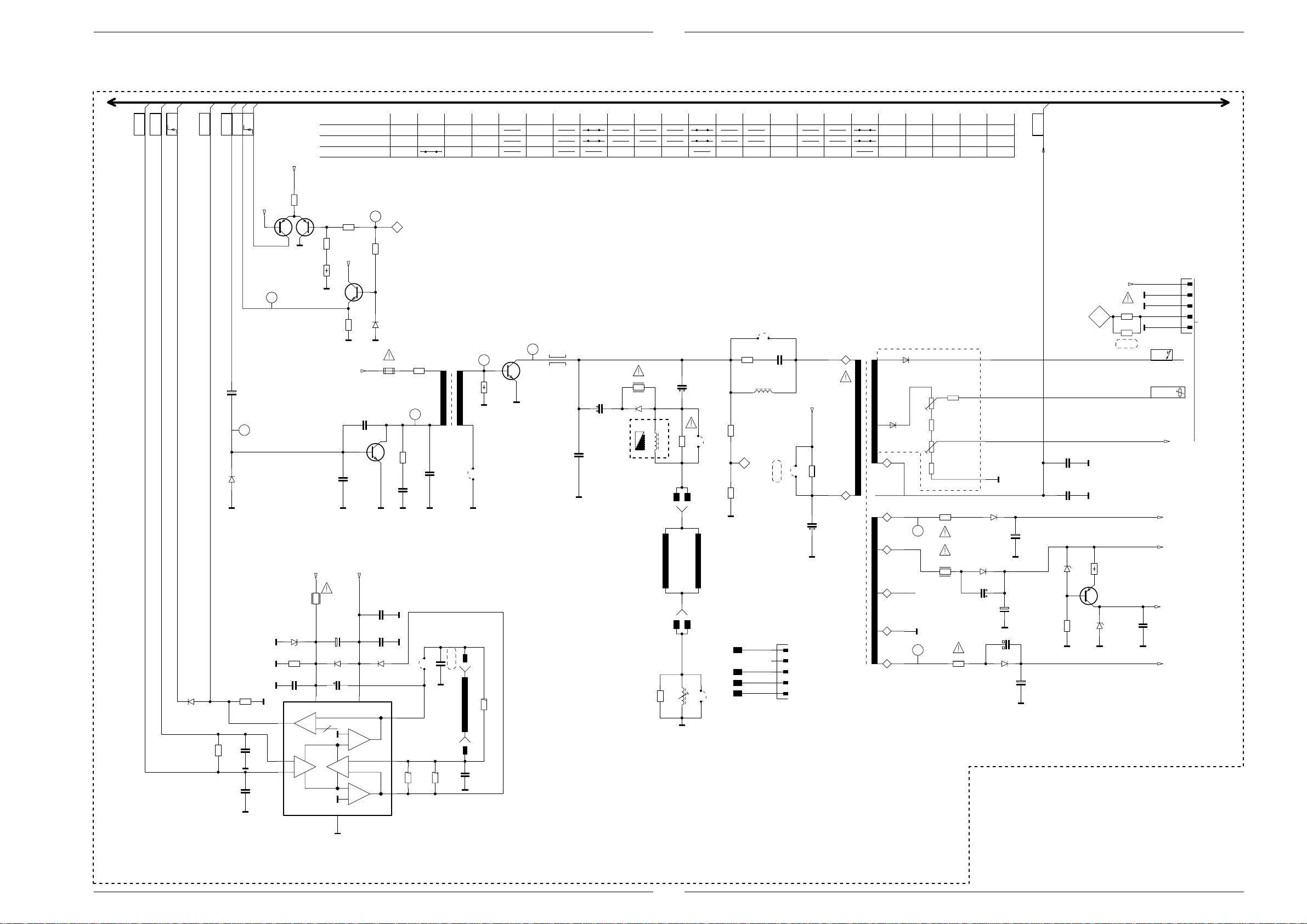

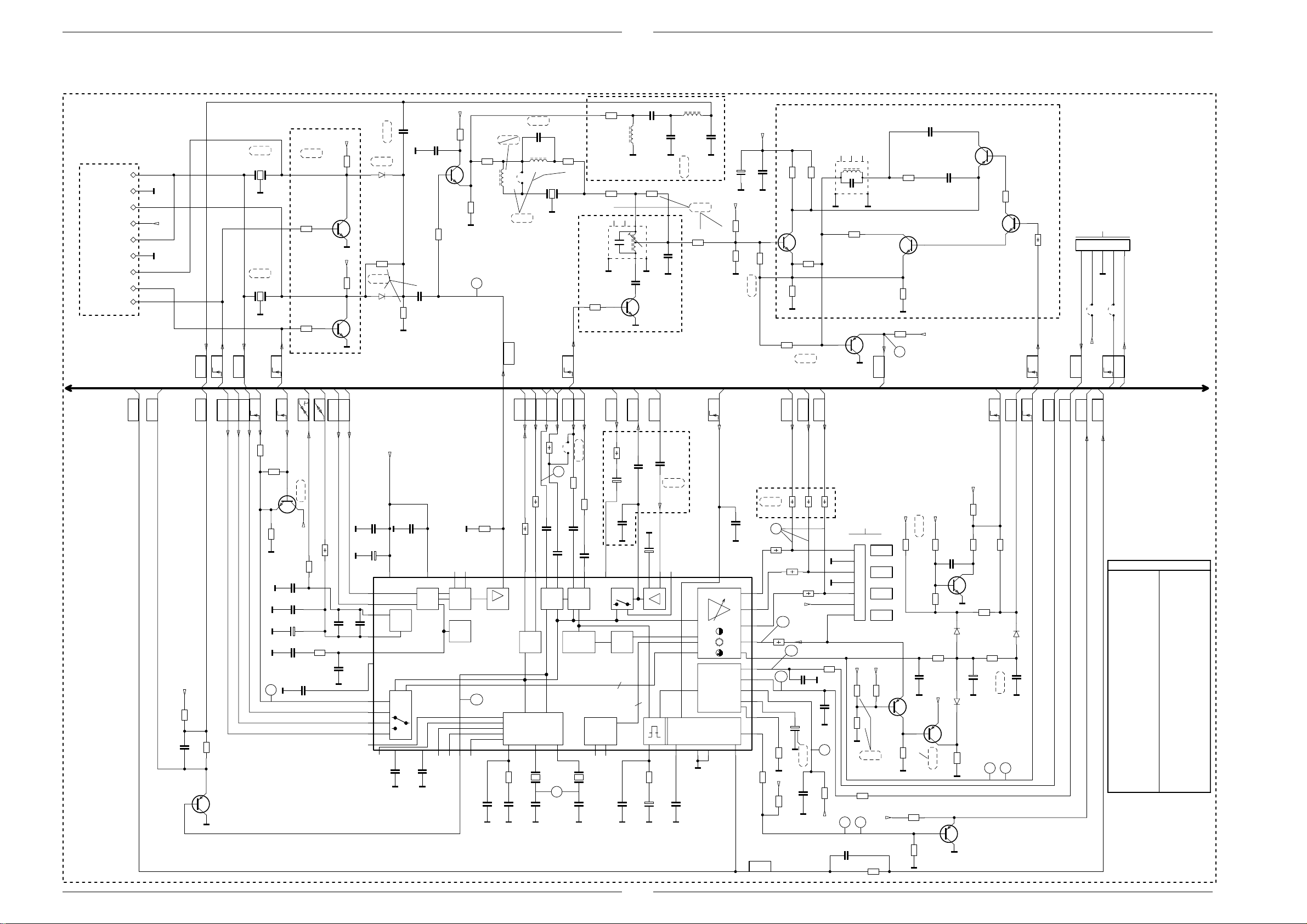

Circuit Diagram Mains Section................................................... 3-13

Circuit Diagram Deflection Section ............................................ 3-15

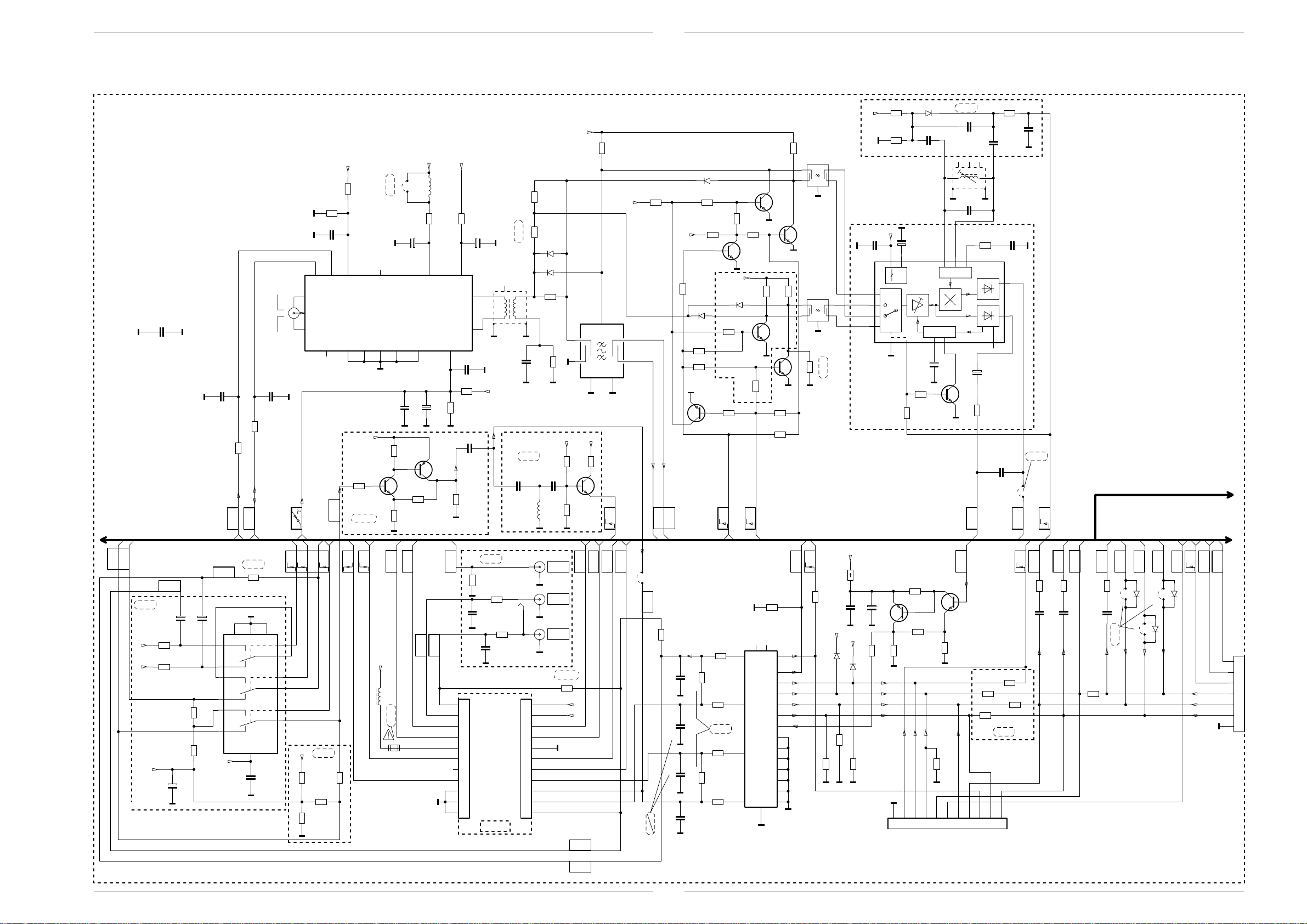

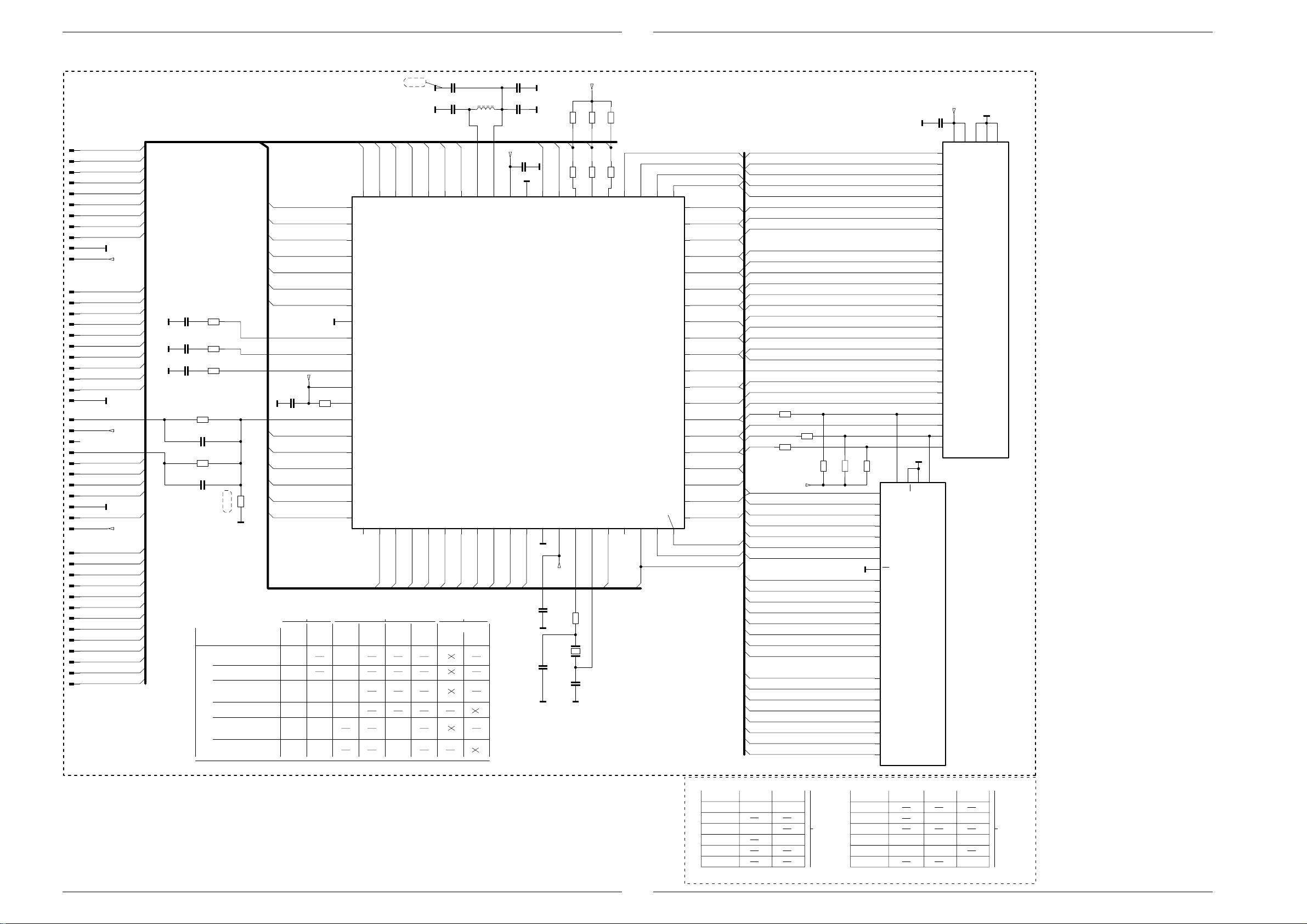

Circuit Diagram Processor Section ............................................ 3-17

Circuit Diagram Tuner/Socket Section....................................... 3-19

Circuit Diagram Video Section ................................................... 3-21

Circuit Diagram Headphone Socket Section.............................. 3-23

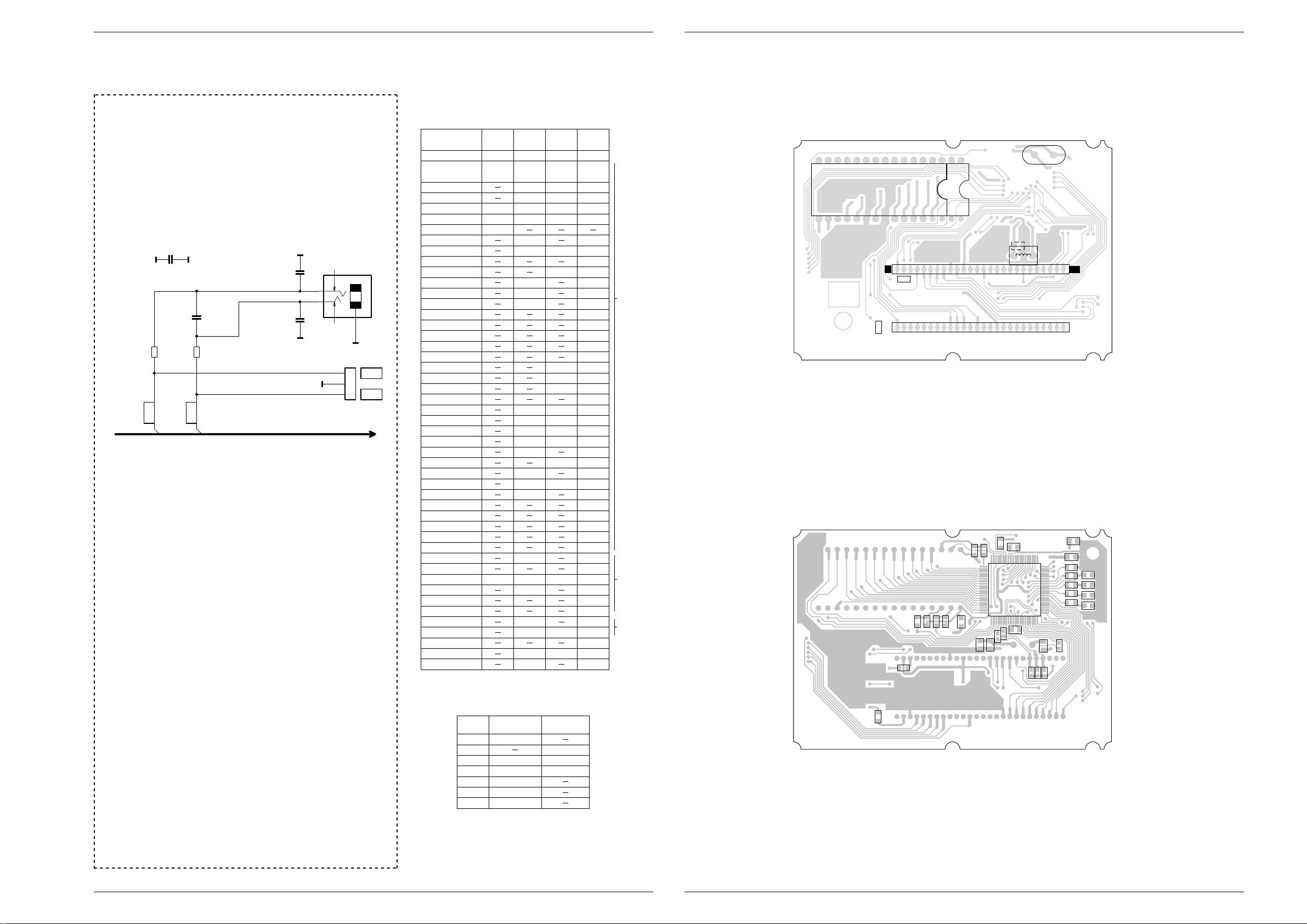

Processing Board....................................................................... 3-24

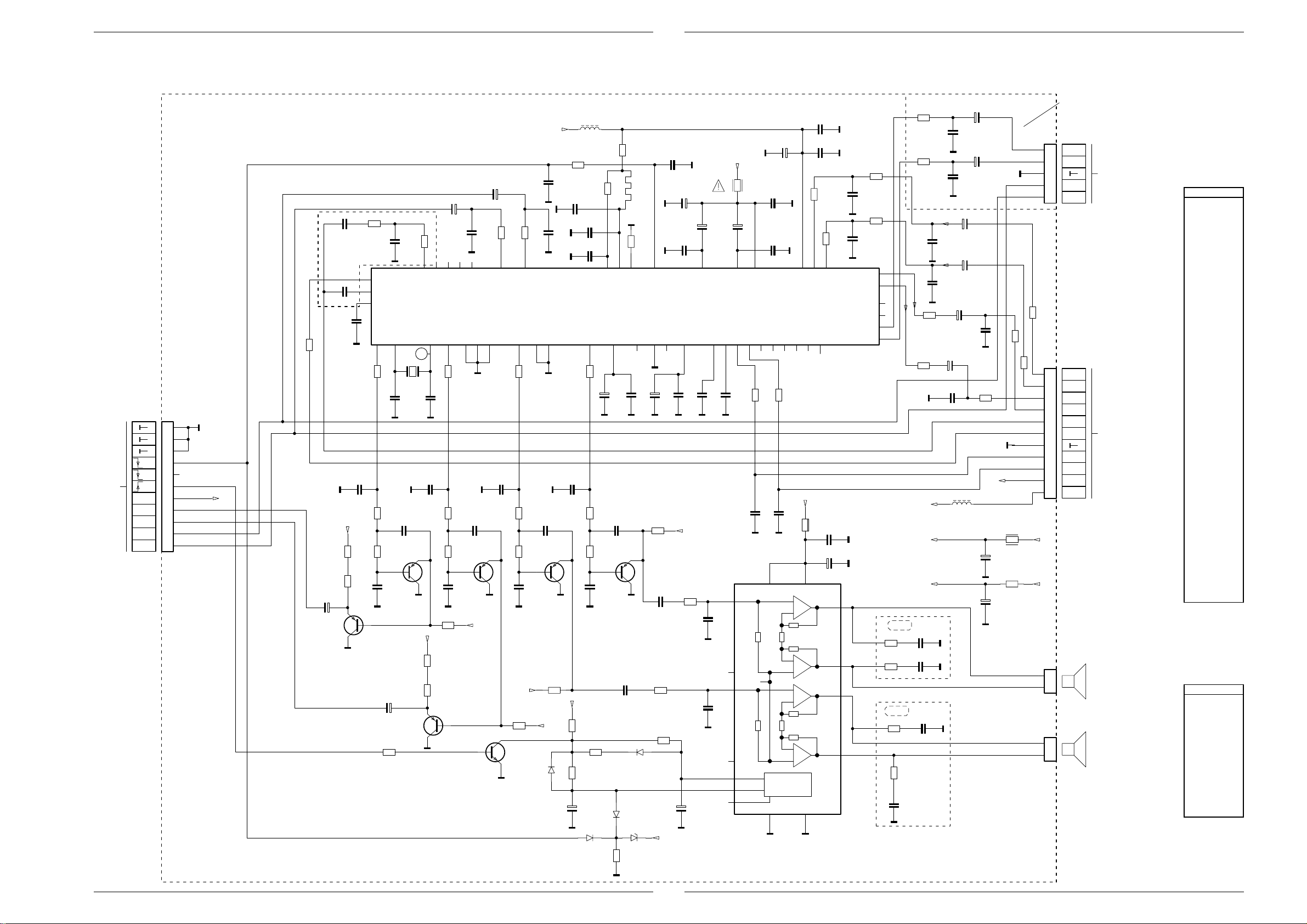

Module AF-Stereo ...................................................................... 3-27

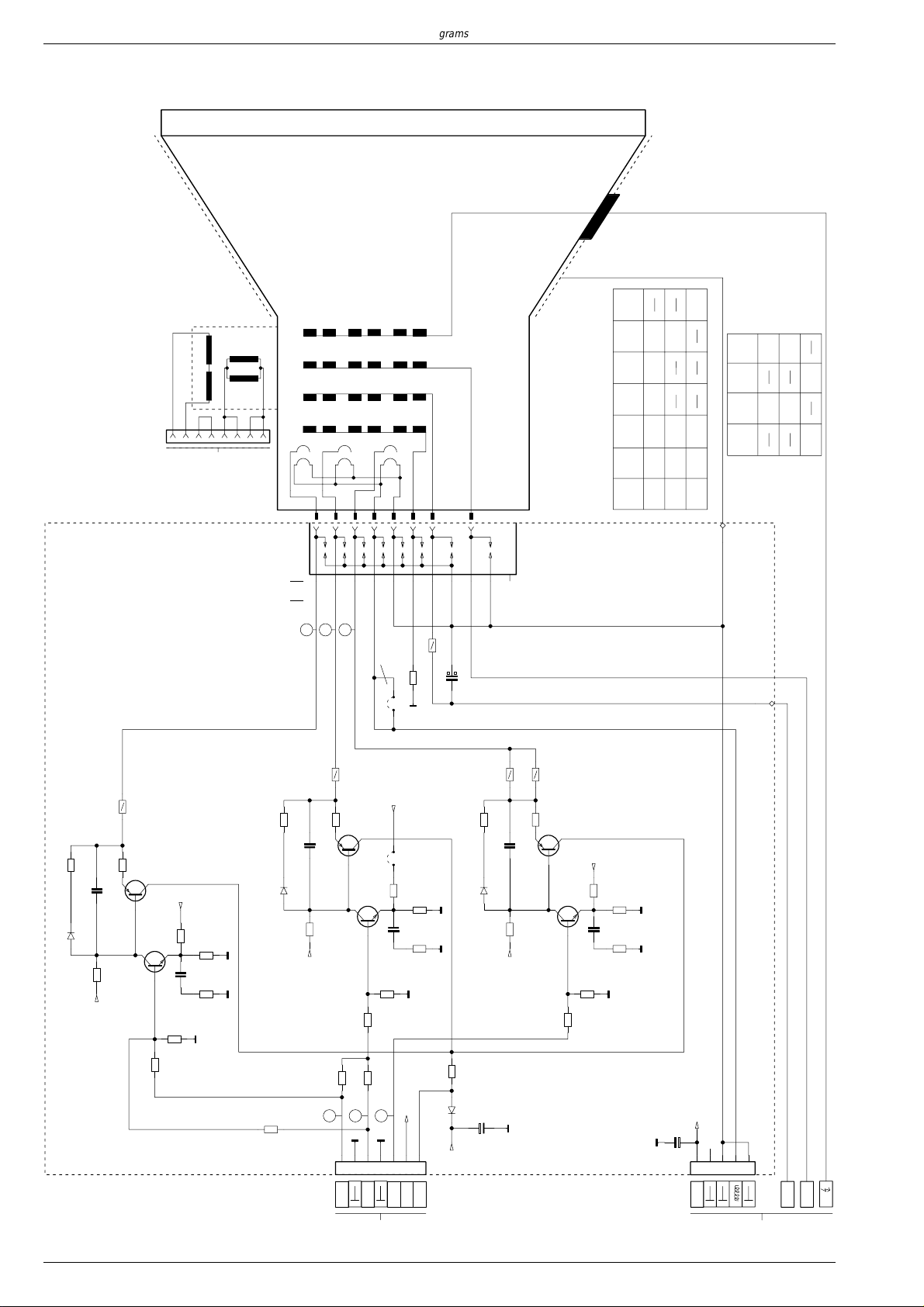

CRT Panel ................................................................................. 3-30

Spare Parts Lists...................................4-1...4-2

General Section

Test Equipment

Variable isolating transformer Colour generator
Dual channel oscilloscope AF generator
Digital multimeter Stabilized power supply
Millivoltmeter Frequency counter

You can order these test equipments from the Service organization or
at the address mentioned below. We refer to you that these test
equipments are already obtainable on the market.

Grundig France
5, Bld Marcel Pourtout
92563 RUEIL MALMAISON Cedex
Tel. [phone], Telefax 01 47 08 69 48
eMail: [email protected]
Internet: http://www.grundig-instruments.de

1 - 2 GRUNDIG Service

CUC 2020 FR Partie générale / General Section

Caractéristiques techniques / Technical Data

Tube image / Picture Tube

Taille de I'image
Visible picture

Taille du tube
Screen diagonale

Angle de déviation
Deflection angle

Fréquence image
Vertical frequency

Electronique / Electronic

Nombre de programmes mémorisables
Programme positions

Commutation AV
AV evaluation

Tuner

ST 55 - 850 FR / TOP

(CUC 2030 FR)

51cm 51cm

55cm (21")

Black Line D

small neck

90° 90°

50Hz 50Hz

99 TV + 2 AV 99 TV + 2 AV

Programmable sur chaque position de programme

programmable for every programme position

PLL-Frequenz synthesizer tuning

PLL frequency synthesizer tuning

UHF/VHF

UHF/VHF

ST 55 - 900 FR / TOP

(CUC 2020 FR)

55cm (21")

Black Line D

small neck

PLL-Frequenz synthesizer tuning

PLL frequency synthesizer tuning

UHF/VHF

UHF/VHF

Normes de réception TV
TV-Standard

Systèmes stéréo
Stereo systems

Télétexte
Teletext

Puissance musicale
Music power

Connexions en façade / Connections Front

Casque
Headphones

Entrée vidéo
Video IN

Entrée audio
Audio IN

Connexions au dos / Connections Rear Panel

Euro AV 1 (noire/black)

Euro AV 2 (noire/black)

8 pages de text TOP/ FLOF, VPS,

PAL / SECAM /
NTSC 4,43MHz

B/G, I (Mono), L/L'

Allemand A2 pour B/G

German A2 for B/G

Nicam L 5,85

8 pages TOP/ FLOF-text, VPS,

Stereo 2 X 8W Stereo 2 X 8W

Fiche jack stéréo 3,5mm, volume réglable

Sélection voix droite / voix gauche en double-son

Stereo 3.5mm jack, adjustable volume,

individual channel selection with dual-sound broadcasts

1 x Cinch 1 x Cinch

2 x Cinch 2 x Cinch

Entrée/sortie FBAS, Entrée SBAS, Entrée RVB

FBAS in-/output, SBAS input, RGB input

Entrée/sortie FBAS, Entrée RVB

FBAS in-/output, RGB input

Allemand A2 pour B/G

8 pages de text TOP/ FLOF, VPS,

8 pages TOP/ FLOF-text, VPS,

PAL / SECAM /
NTSC 4,43MHz

B/G, I (Mono), L/L'

German A2 for B/G

Nicam L 5,85

Alimentation / Mains Stage

Tension secteur (Plage de variation)
Mains voltage (variable)

Fréquence
Mains frequency

Consommation normale
Power consumption

Consommation en veille
Standby consuption

GRUNDIG Service 1 - 3

165…265V 165…265V

50 / 60Hz 50 / 60Hz

env./ ca. 65W env./ ca. 65W

env. / ca. 6W env. / ca. 6W

Partie générale / General Section CUC 2020 FR

Composition des appareils / Module List

Commande N°
Order No.

Chassis

Tuner

C.I. tube
CRT Panel

C.I. du processeur
Processor Panel

Module B.F.
AF Amplifier

Télécommande TP 715
Remote Control TP 715

Référence N

Part Number

29704-005.03

8140-601-612

ww

29504-301.01

29305-022.19

29305-219.12

29504-104.42

29642-062.11

ST 55 - 850 FR / TOP

°

CUC 2020 FR

G.CH 0972 FB G.CG 3275 FB

ST 55-900 FR / TOP

CUC 2020 FR

••

••

••

••

••

••

Information sur la sécurité

L'émission de rayons X produite par les téléviseurs est conforme aux
spécifications de l'Office Fédéral de Physique et de Technique
publiées le 8 Janvier 1987 (Physikalisch-Technische Bundesanstalt).
La haute tension induite dans le tube et de ce fait l'émission de rayons
X dépend de la précision du réglage de la tension d'alimentation +A.
Après tous travaux de maintenance dans l'alimentation ou dans la
déviation horizontale il y a lieu de contrôler la haute tension et au
besoin de reprendre le réglage.
Les circuits de protection de l'appareil ne doivent être mis hors
service que pendant un temps limité afin d'éviter tous dommages sur
le châssis ou sur le tube.
En cas de remplacement du tube il est recommandé d'utiliser
exclusivement le type de tube spécifié dans la liste de pièces
détachées.

F

Information pour la maintenance

Dèmontage de chassis

Avant de défaire les connecteurs du châssis princip, il y a lieu de
repérer auparavant les liaisons correspondant à chaque platine comme
par exemple le C.I. Inter secteur, le C.I. Commande, le C.I. Tube, le
bloc déviation ou les haut-parleurs.
A la fin de l'intervention, les connexions doivent être remises dans leur
position d'origine afin d'éviter par après d'éventuelles défaillances ou
perturbations.

Safety Advices

The X-radiation developing in the sets conforms to the X-radiation
Regulations (January 8, 1987), issued by the Physikalisch-Techni­sche Bundesanstalt (federal physiotechnical institution).
The high tension for the picture tube and thus the developing X­radiation depends on the precise adjustment of the +A power
supply.
After every repair of the power supply unit or the horizontal deflection
stage it is imperative that the EHT for the picture tube is checked and
re-adjusted if necessary.
To avoid consequential damages to the chassis or the picture tube
the integrated protective circuits are allowed to be put out of
operation only for a short time.
When replacing the picture tube use only the types specified in the
spare parts lists.

GB

Service Notes

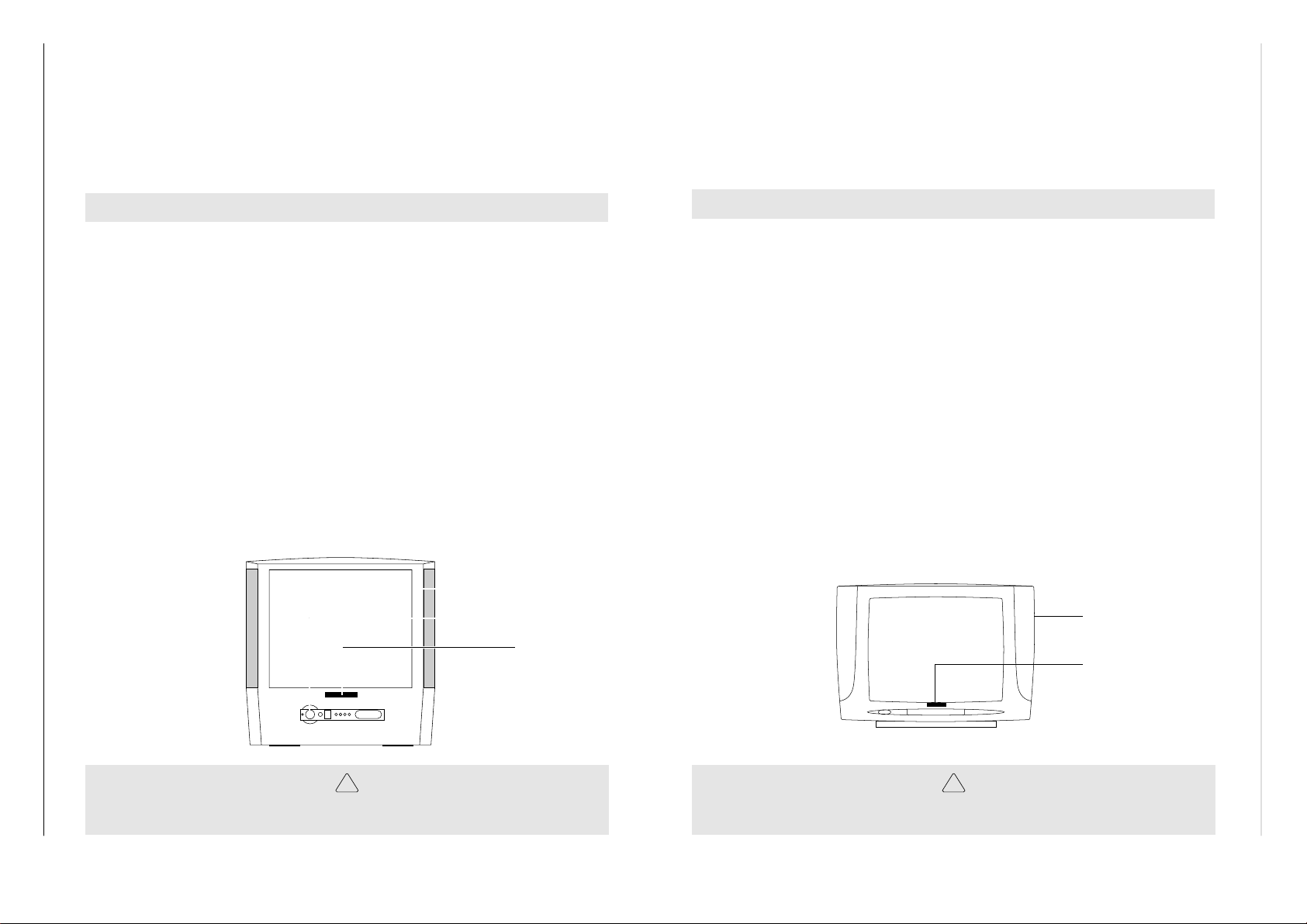

Disassembly of the chassis

Before disconnecting the chassis connecting leads observe the way
they are routed to the individual assemblies like the mains switch
panel, keyboard control panel, picture tube panel, deflection unit or
loudspeaker.
On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Cable dereseau

Ces appareils ne peuvent être utilisés qu ' avec un cable de connecion
original de réseau avec bobine antiparasite intégré dans la fiche de
secteur. Ce câble de réseau empêche des perturbations de réseau et
est partie de l'autorisation d'appareil. Si nécessaire commandez
uniquement le cable de réseau selon la liste de pièces détachées.

1 - 4 GRUNDIG Service

Mains cable

The TV receiver must only be operated with an original mains connecting
cable with an interference suppressor choke integrated in the mains
plug.This mains cable prevents interference from the mains supply and
is part of the product approval. For replacement please order exclusively
the mains connecting cable specified in the spare parts list.

CUC 2020 FR Partie générale / General Section

Hinweise zu den Oszillogrammen / Hints to the Oscillograms / Note relative agli Oscillogr./
Indications pour les Oscillogrammes / Observaciones con respecto a los Oscilogramas

D

Die Spannungswerte an den Oszillogram­men entsprechen Näherungswerten!
The voltages indicated in the oscillograms
are approximates!

I valori delle tensioni indicati sugli oscillo­grammi sono approssimativi !

Les valeurs de tension indiquées pour les
oscillogrammes sont des valeurs approxi­matives!

Los valores de tensión en los oscilogramas
son aproximados!

GB

. . . V

ss

. . . ms/cm

. . . Hz

I

. . . V Gleichspannungswert / DC voltage / Valore tensione continua / Tension

continue / Valor de tensión continua

Spitze-Spitze - Wert / Peak to peak value / Valore picco-picco / Crête­crête / Valor pico a pico

Zeitbasis des Oszilloskops / Time base of the oscilloscope / Base del
tempo dell´oscilloscopio / Base de temps de l´oscilloscope/ Base de
tiempo del oscilocopio

Frequenz / Frequency / Frequenza / Fréquence / Frecuencia

F

E

Hinweise zu den Bauteilen / Hints to Components / Istruzioni sui Componenti /
Observaciones sobre los Componentes / Precautions a observer

Metallschichtwiderstände
Metal film resistors
Resistenza a strato metallico
Resistencia de capa metálica
Film métallique

DIN 0204
DIN 0207

Kohleschichtwiderstände
Carbon film resistors
Resistenza a strato di carbone
Resistencia de capa de carbón
Film carbonique

DIN 0204
DIN 0207

Metalloxidwiderstand
Metal oxid resistor
Resistenza ad ossido metallico
Resistencia de óxido metálico
Métaloxide

Schwer entflammbarer Widerstand
Flame resistant resistor
Resistenza anti-infiammabile
Resistencia ininflamable
Ininflammable

DIN 0414

DIN 0414
DIN 0617

Sicherungswiderstand

SI-R

Safety resistor
Resistenza di sicurezza
Resistencia con resorte de seguridad

SI-R

Rés. fusible
Drahtwiderstand m. Wattangabe

Wire wound resistor w. wattage
Resistenza a filo
Resistencia bobinada (Disipación)
Bobinée avec ind. puissance

Heißleiter / NTC resistor

NTC

Termistore NTC / Resistencia CNT
Varistor (CTN)

Kaltleiter / PTC resistor

PTC

Termistore PTC / Resistencia CPT
Varistor (CTP)

K

Keramikkondensator
Ceramic capacitor
Condensatore ceramico
Condensador cerámico
Céramique

Kondensator, Capacitor
Condensatore, Condensador
Condensador, 250 V=

T

Kondensator, Capacitor
Condensatore, Condensador
Condensador, 630 V=

+

Elektrolytkondensator
Electrolytic capacitor
Condensatore elettrolitico
Condensador electrolitico
Electrolytique

Tantal-Elektrolytkondensator

+

Tantalum electrolytic capacitor
Condensatore elettro. al tantalio
Condensador de tantalio
Tantale

bipolarer Elektrolytkondensator
bipolar electrolytic capacitor
Condensatore elettrolitico bipolare
Condensador electrolitico bipolar
Electrolytique bipolaisé

Kondensator, Capacitor
Condensatore, Condensador
Condensador, 400 V=

Kondensator, Capacitor
Condensatore, Condensador
Condensador, 1000 V=

GRUNDIG Service 1 - 5

Partie générale / General Section CUC 2020 FR

+

-

REF

A-AM

ABK

AUDIO

AUDIO-L

AUDIO-R

AUDIO

MAC

AUDIO
L-MAC

AUDIO

R-MAC

AUDIO

SUB

AUDIO

TV

AUDIO

VCR

A-ZF 1

A-ZF 2

B EXT

BB

B EXT

B

OSD

B PIP

Schaltplansymbole

D

Simboli sullo schema

I

Feinabst. + / Fine tuning + / Réglage fine + / Sint. fine + / Sint. fina +

Feinabst. - / Fine tuning - / Réglage fine - / Sint. fine - / Sint. fina -

Lautstärke / Volume / Volume / Volume sonore / Volumen

Referenz Lautstärke / Volume ref. volt. / Tens. de réf. vol. sonore /
Tens di rif. volume / Tens. ref. volumen

Balance / Balance / Balance / Balanciam. / Balance

Suchlauf / Self seek / Recherche autom. / Sint. autom. / Sintonia
automatica

Farbton / Tint / Teinte / Tinta / Tinte

Helligkeit / Brightness / Luminosité / Luminosita / Brillo

Kontrast / Contrast / Contraste / Contrasto / Contraste

Farbkontrast / Colour contrast / Contraste des coleurs / Contrasto
colore / Contraste de color

Schutzschaltung / Protection circuit / Circuit de sécurité / Circuito di
protezione / Circuito de protección

Audio AM

(Burst Key): Burstaustastimpuls / Burst blanking pulse / Impulsion de
suppress. de burst / Imp. di soppress. del burst / Imp. supresion burst

Ton-Signal / Audio signal / Signal audio / Segnale audio / Señal audio

Ton-Signal links / Audio signal left / Signal audio gauche / Segnale
audio sinistra / Señal audio izquierda

Ton-Signal rechts / Audio signal right / Signal audio droit / Segnale
audio destra / Señal audio derecha

Tonsignal D2 Mac / Audio signal D2MAC / Signal audio D2MAC /
Segnale audio D2MAC / Señal de sonido D2MAC /

Tonsignal links D2 Mac / Audio signal left D2MAC / Signal audio
gauche D2MAC / Segnale audio sinistro D2MAC / Señal de sonido
izquirdo D2MAC

Tonsignal rechts D2 MAC / Audio signal right D2MAC / Signal audio
droit D2MAC / Segnale audio destro D2MAC / Señal de sonido
derecho D2MAC /

Audio Tieftöner / Audio sub woofer / Audio haut-parleur pour les
frequences basses / Audio toni bassi / Audio sonido bajo

Audio-Signal FS Gerät / Audio signal TV set / Signal audio
téléviseur / Segnale audio TV / Señal audio TV

Tonsignal VCR Gerät / Audio signal VCR unit / Signal audio
magnetoscope / Segnale audio VCR / Señal audio VCR

Audio ZF 1 / Audio IF 1 / Audio FI 1 / Audio FI 1 / Audio FI 1

Audio ZF 2 / Audio IF 2 / Audio FI 2 / Audio FI 2 / Audio FI 2

Blau-Signal / Blue signal / Signal bleu / Segnale blu / Señal azul

Basisband / Baseband / Bande de base / Banda base / Banda base

Blau-Signal extern / Signal blue external /Signal bleu externe /
Segnale blu esterno / Señal azul externa

OSD-Einblendung blau / OSD blue / Eblouissement OSD bleu /
Visualizzazione OSD blu / Visualisacione OSD azul

Blau-Signal PIP / PIP Blue signal / Signal bleu PIP / Segnale blu
PIP / Señal azul PIP

GB

Circuit Diagram Symbols

F

Simbolos en los esquemas

E

Blau - Signal - 50Hz vert.,15625Hz hor. / Blue signal - 50Hz vert.,

B/50

15625Hz hor. / Signal bleu - 50Hz vert., 15625Hz hor. / Segnale bleu

- 50Hz vert., 15625Hz hor. / Señal azul - 50Hz vert., 15625Hz hor.

B/100

B-Y 50

B-Y 100

CENTER

CINCH

AUDIO L

CINCH

AUDIO R

CHROMA

CHROMA

CS 100

DATA

ENABLE

ENABLE

ENABLE

EURO-AV
AUDIO-L

EURO-AV
AUDIO-R

EURO-AV

VIDEO

Blau-Signal -100Hz vert., 31250Hz hor. / Blue signal -100Hz vert.,
31250Hz hor. / Signal bleu -100Hz vert., 31250Hz hor. / Segnale blu

-100Hz vert., 31250Hz hor. / Señal azul -100Hz vert., 31250Hz hor.
B-Y -Signal - 50Hz vert., 15625Hz hor. / B-Y -Signal - 50Hz vert.,

15625Hz hor. / Signal B-Y - 50Hz vert., 15625Hz hor. / Segnale B­Y - 50Hz vert., 15625Hz hor. / Señal B-Y - 50Hz vert., 15625Hz hor.

B-Y -Signal - 100Hz vert., 31250Hz hor. / B-Y -Signal - 100Hz vert.,
31250Hz hor. / Signal B-Y - 100Hz vert., 31250Hz hor. / Segnale B­Y - 100Hz vert., 31250Hz hor. / Señal B-Y - 100Hz vert., 31250Hz hor.

Kanalwahl / Channel selection / Sélection de canaux / Selez.

C

canale / Seleccion canal
Mittelpunkt-Lautsprecher / Center loudspeaker / Haut-parleur de

centre / Alto parlante punto centrale / Altavoz del centro

CHIP

Chip Adresse / Chip adress / Chip direction / Indiri. del chip /

ADR

Direccion chip
Ton-Signal Cinch links / Audio signal cinch left / Signal audio cinch

gauche / Segnale audio cinch sinistra / Señal audio cinch izquierda
Ton-Signal Cinch rechts / Audio signal cinch right / Signal audio

cinch droit / Segnale audio cinch destra / Señal audio cinch derecha
Chroma Signal / Chroma signal / Signal dégree / Croma segnale /

Señal croma
Chroma S-VHS-Signal / Chroma S-VHS-Signal / Signal dégree de

S-VHS

S-VHS / Croma segnale S-VHS / Señal croma S-VHS
Clock

CLK
CL 1
CL 2

Composite Sync. Imp. für VT / Composite sync pulse for TT / Imp. de

CSY

sync. vidéo-composite pour TXT / Imp. hor. para Video Comp.
Kombiniertes Hor./vert. Sync. Signal 31250Hz/100Hz (Composite

Sync.) / Combined hor./vert. sync signal 31250Hz/100Hz (Compo­site Sync) / Signal synchr. hor./vert. combiné 31250Hz/100Hz
(Synchr. composité) / Segnale sincr. orizz./vert. 31250Hz/100Hz
(Sincr. Composito) / Señal combinada sincr. hor./vert. 31250/100Hz
(Sincr. compuesto)

Daten / Data / Données / Dati / Datos

Verzögerungsleitung / Delay line / Ligne à retard / Linea di ritardo /

DL

Linea de retardo

Freigabe / Enable / Autorisation / Consenso / Habilitacion

ENA

ENA

Freigabe ZF / IF Enable / Validation FI / Consenso FI / Autorizacón FI

ZF

Freigabe FT / Finetuning enable / Autorisation Réglage fin / Abilitaz.

FT

Sintonia fine / Habilitacion Sintoinia fina
Freigabe LED / LED enable / Autorisation LED / Abilitaz. LED /

LED

Habilitacion LED
Freigabe Ton / Sound enable / Autorisation son / Abilitaz. audio /

TON

Habilitacion sonido
Audio-Signal EURO-AV links / Audio signal EURO-AV left / Signal

audio EURO-AV gauche / Segnale audio EURO-AV sinistra / Señal
audio izquierda EURO-AV

Audio-Signal EURO-AV rechts / Signal audio EURO-AV right /
Signal audio EURO-AV droit / Segnale audio EURO-AV destra /
Señal audio derecha EURO-AV

Video-Signal EURO-AV / Video signal EURO-AV / Signal video
EURO-AV / Segnale video EURO-AV / Señal video EURO-AV

Farb-Signal / Chroma signal / Signal chroma / Segnale chroma /

F

Señal croma

Symboles schéma

1 - 6 GRUNDIG Service

CUC 2020 FR Partie générale / General Section

FBAS

FBAS

CINCH

FBAS

MAC

FBAS

TON

FBAS

TXT

FBAS
TEXT

FBAS

SYNC.

FBAS

S-VHS

F

H

FRM

FT

F

U

F

V

G

G

OSD

G PIP

G EXT

G/50

G/100

GND - H

HA

HDR

HC

H

SYNC

HFB

HS

I2S CL

I2S TER

I2S IN

I2S WS

I BEAM

ICL

FBAS-Signal / CCVS signal / Signal vidéo composite / Segnale video
composito / señal video compuesta

FBAS-Signal-Cinch Buchse / CCVS signal-cinch socket / FBAS­prise à cinch / FBAS-presa cinch / FBAS-cinch

FBAS-D2 MAC / D2MAC CCVS signal / Signal vidéo composite­D2MAC / FBAS-D2MAC / FBAS-D2MAC

Basisband / Baseband / Bande de base / Banda base / Banda base

FBAS-Videotext / CCVS videotext / Signal vidéo composite­Télétexte / FBAS-Televideo / FBAS-Teletexto

FBAS Sync. Signal / CCVS sync signal / Signal sync. vidéo col.
comp. / Segnal sincr. video col. comp. / Señal sincr. video
compuesta

FBAS Signal S-VHS / CCVS signal S-VHS / Signal vidéo col. comp. S­VHS / Segnal video col. comp. S-VHS / Señal video compuesta S-VHS

Hochspg. / EHT voltage / Haute tens. / Alta tens. / MAT

Rahmensignal / Frame signal / Signal d'encadrement / Segnale
cornice / Señal de marco

Feinabstimmung / Fine tuning / Reglage fin / Sint. fine / Sint. fina

FU-Signal / FU-signal / Signal FU / Segnale FU / Senal FU

FV-Signal / FV-signal / Signal FV / Segnale FV / Senal FV

Grün-Signal / Green signal / Signal green external / Signal vert /
Segnale verde / Señal verde

OSD-Einblendung grün / OSD green / Eblouissement OSD vert /
Visualizzazione OSD verde / Visualisacione OSD verde

Grün-Signal PIP / Green signal PIP / Signal green PIP/ Signal vert
PIP / Segnale verde PIP / Señal verde PIP

Grün-Signal extern / Green signal vertical / Signal vert externe /
Segnale verde esterno / Señal verde externa

Grün-Signal - 50Hz vert.,15625Hz hor. / Green signal - 50Hz vert.,
15625Hz hor. / Signal vert - 50Hz vert., 15625Hz hor. / Segnale
verde - 50Hz vert., 15625Hz hor. / Señal verde -50Hz vert., 15625Hz hor.

Grün-Signal -100Hz vert., 31250Hz hor. / Green signal -100Hz vert.,
31250Hz hor. / Signal vert -100Hz vert., 31250Hz hor. / Segnale
verde -100Hz vert., 31250Hz hor. / Señal verde -100Hz vert.,
31250Hz hor.

Nullpunkt Heizung / Ground filament / Point neutre-Chauffage /
Punto zero-Filamento / Punto medio filamento

Horiz. Sync. Impuls / Horiz. Sync pulse / Impulsion synchro. horiz. /
Impulso sincro orizzontale / Impulso de sinc. horiz.

Horiz. Ansteuerimpuls / Horiz. drive pulse / Impulsion de commande
horiz. / Impulso comando orizzontale / Impulso de control horiz.

Horiz. Klemmimpuls / Horiz. clamp pulse / Impulsion de serrage
horiz. / Impulso comando orizzontale / Impulso de garras horiz.

Horizontaler Sync-Impuls / Horizontal Sync impuls / Sync impuls
horizontale / Sinc impulso orrizontale / Impulso sync horizontal

Horiz. Rückschlagimpuls / Horiz. flyback / Impulsion de retour
horiz. / Impulso rotorno orizzontale / Impulso de retroceso horiz.

Hor. Sync. Implus für VT / Hor. sync pulse for TT / Imp. de sync. hor. pour
TXT / Imp. sincr. orizz. per Televideo / Imp. hor. para Video Comp.

Digitale Datensignale / Digtital data signals / Signal donneé digital /
Segnali dati digitali / Señal datos digital

Strahlstrom / Current beam / Current rayon / Corrante del irradire /
Corriente de haz

I2C Bus -Clock

IR

IM

CLOCK

IM

IDENT

IM

RESET

IR CLK

IR DATA

IR

VIDEO

KB

KH

AUDIO-L

KH

AUDIO-R

L

LED

M

MEGA

LOGIC

MODE

NIC CLK

NORM

OWA

P

P/C

PIP

P1

R

REMOTE

R

OSD

R PIP

R EXT

R-Y 50

R-Y 100

S

Infrarot-Signal / Signal infrared / Signal infra-rouge / Segnale
infrarosso / Señal infrarojo.

I2C Bus -Clock

I2C Bus -Kennung / I2C-Bus Identification / Identification I2C-Bus /

2

Ident. I

C-Bus, Identification I2C-Bus

I2C Bus -Reset

Infrarot Clock / Infrared clock / Signal I.R. horloge / Clock segnale
R.I. / Clock infrarojos

Infrarot Signal / Infrared signal / Signal I.R. / Segnale infrarosso /
Data infrarrojos

Infrarot Signal Video / Infrared signal video / Signal I.R. video /
Segnale infrarosso video / Data infrarrojos video

Keyboard

Tonsignal Kopfhörer links / Audio signal headphone left / Signal
audio gauche de casque / Segnale audio sinistra cuffia / Señal audio
izquierda auriculares

Tonsignal Kopfhörer rechts / Audio signal headphone right / Signal
audio droit de casque / Segnale audio sinistra cuffia / Señal audio
derecha auriculares

Lautstärke / Volume / Volume / Volume sonore / Volumen

Leuchtdiode / Light emitting diode / Diode lumineuse / Diodo
luminoso / Diodo luminescente

Speicher Taste / Memory button / Touche mémoire / Tasto di
memoria / Puls. memoria

Megalogic Daten / Megalogic data / Megalogic dates / Dati
Megalogic / Megalogic datas

Modus / Mode / Mode / Modo / Modo

NICAM Clock / Clock NICAM / Horloge NICAM / Clock NICAM /
Clock NICAM

Norm Taste / TV standard select button / touche de norme / Tasto
norma / Puls. de norma

Ost-West Ansteuerimpuls / East-west drive impuls / Impulsion de
commande Est-Ouest / Impulso comando Est-Ovest / Impulso de
control Este-Oeste

Programm / Program / Programme / Programma /Programa

Programm-Kanalwahl / Program channel selection / Progr. sélection
de canaux / Progr. selez.canale / Progr. selec. canal

Bild im Bild / Picture in picture / Image dans l'image / PIP / Imagen
en la imagen

Progr. Taste / Progr. button / Touche Progr. / Tasto Progr. / Puls.
Progr.

Rot-Signal / Red signal / Signal rouge / Segnale rosso / Señal rojo

Fernbedienung / Remote control / Telecommande / Telecomando /
Mando a distancia

OSD-Einblendung rot / OSD red / Eblouissement OSD rouge /
Visualizzazione OSD rosso / Visualisacione OSD rojo

Rot-Signal PIP / Red signal PIP / Signal rouge PIP / Segnale rosso
PIP / Señal rojo PIP

Rot-Signal extern / Signal red external / Signal rouge externe /
Segnale rosso esterno / Señal rojo externa

R-Y -Signal - 50Hz vert., 15625Hz hor. / R-Y -Signal - 50Hz vert.,
15625Hz hor. / Signal R-Y - 50Hz vert., 15625Hz hor. / Segnale R­Y - 50Hz vert., 15625Hz hor. / Señal R-Y - 50Hz vert., 15625Hz hor.

R-Y -Signal - 100Hz vert., 31250Hz hor. / R-Y -Signal - 100Hz vert.,
31250Hz hor. / Signal R-Y - 100Hz vert., 31250Hz hor. / Segnale
R-Y - 100Hz vert., 31250Hz hor. / Señal R-Y - 100Hz vert., 31250Hz hor.

Sonderkanal / Special channel / Canal special / Canale speciale /
Canal especial

GRUNDIG Service 1 - 7

Partie générale / General Section CUC 2020 FR

SB

SCL

SCL 100

SDA

SHIFT

VIDEO

SHIFT
TEXT

SS

SSB

SSC

SSC

PIP

SSC 100

SSC 50

SUR-

ROUND

SYNC

SYNC.

BTX

SYNC.

VT

SW

TE

T1

T2

TT

U

FOC

U

G1

U

H

U

G2

VA

VB

VCL

VDR

VG

Strahlstrombegrenzung / Beam current lim. / Lim. cour. de faisceau /
Lim. corr. di raggio / Corriente media de haz

I2C-Bus Clock

Schneller I2C-Bus Clock / I2C-Bus clock high speed / I2C-Bus grande

2

vitesse / I
I2C-Bus Daten / I2C-Bus data / I2C-Bus données / I2C-Bus dati /

I
Dynamische vert. Versch. 25Hz, aktiv bei Video u. Mix Betrieb /

Dynam. vert. shift 25Hz, active on video and mix operation / Decal
dynam. de l'image 25Hz, actif sur video et fonction. mixte / Spostam.
vert. dinam. 25Hz, attivo con video e. funzionam. misto / Desplaz.
dinamico vert. 25Hz, activo con video Y funciones mixtas

Dynamische vert. Versch. 25Hz, aktiv bei Standbild u. VT / Dyn. vert.
shift 25Hz, active on freeze-frame and Teletext / Decal dynam. de
l'image 25Hz, actif sur arret immage et Vidéotext (Antiope) / Spostam.
vert. dinam. 25Hz, attivo con fermo immag. e Televideo / Desplaz.
dinamico vert. 25Hz, activo con imagen parada Y Videotexto

Schutzschaltung / Protection circuit / Cablage protecteur / Pot. de
prot. / Circuito de proteccion

Spitzenstrahlstrombegrenzung / Peak beam current limiting / Lim.
de faisceau crete / Lim. corr. catod. di pico / Corrente pico de haz

Supersandcastle

Supersandcastle PIP

Supersandcastle 100Hz vert., 31250Hz hor.

Supersandcastle 50Hz vert., 15625Hz hor.

Surround

Sync.-Signal / Sync.-Signal / Signal sync / Segnale sync. / Señal de sync.

Sync. BTX / Viewdata Sync / Sync. Télétext / Sincr. Videotel / Sincr.
Videotexto

Sync. VT / Sync. Teletext / Sync Vidéotexte / Sincr. Televideo / Sincr.
Videotexto

Schwarzwert / Black level / Niveau du noir / Livello del nero / Nivel de negro

TEXT-Freigabe / TEXT enable / Autorisation TEXTE / Abilitaz.
TELEVIDEO / Habilatation TEXTE

Bei Zweiton, Ton 1 / On two channel sound, sound 1 / Pour double
son, son 1 / In bicanale, audio 1 / En dual, sonido 1

Bei Zweiton, Ton 2 / On two channel sound, sound 2 / Pour double
son, son 2 / In bicanale, audio 2 / En dual, sonido 2

Tieftöner / Woofer / Haut-parleur pour les frequences basses / Toni
bassi / Sonido bajo

Fokusspg. / Focussing volt. / Tens. de focalis. / Tens di focalizz. /
Tens focalizacion

Spg. Gitter G 1 / Volt. grid G1 / Tens grille G 1 / Tens. griglia G1 / Tens.
rejillas G 1

Hochspannung / High voltage / Haute tension / EAT / Alte tension

Schirmgitter Spg. / Screen-grid volt. / Tens. de grille - écran / Tens.di
griglia schermo / Tens. de rejilla

Vertikaler Ansteuerimpuls / Vert. drive pulse / Impulsion de commande
verticale / Impulso di comando verticale / Impulso de control vertical

VCR - Clock

Freigabe Anzeigebaustein / Display enable / Autorisation pour module
indicateur / Modulo indicazione / Habilitacion modulo indicacion

Vert. Gegenkopplung / Vert. feedback / Contre-reaction verticale /
Controreazione vert. / Aliment. neg. vert.

C-Bus veloce / Clock del I2C-Bus de alta velocida

2

C-Bus datos

VIDEO

VT DATA

VT SCL

VT SDA

V SYNC

Y 50

Y 100

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

Video Signal / Video signal / Signal vidéo / Segnale video / Señal video

Videotext Daten / Teletext data / Données Teletexte / Linea dati
Televideo / Data Teletexto

Videotext Clock / Teletext clock / Signal horloge Vidéotext / Clock
Televideo / Clock Teletexto

I2C Bus: VT Daten / Teletext data / Données Vidéotext / Dati
Televideo / Data Teletexto

Vertikaler Sync-Impuls / Vertical Sync impuls / Sync impuls vertical
/ Sinc impulso vertical / Impulso sync vertical

Y

Y-Signal / Y Signal / Signal Y /Segnale Y / Señal Y

Y -Signal - 50Hz vert., 15625Hz hor. / Y -Signal - 50Hz vert., 15625Hz
hor. / Signal Y - 50Hz vert., 15625Hz hor. / Segnale
Y - 50Hz vert., 15625Hz hor. / Señal Y - 50Hz vert., 15625Hz hor.

Y - Signal - 100Hz vert., 31250Hz hor. / Y -Signal - 100Hz vert.,
31250Hz hor. / Signal Y - 100Hz vert., 31250Hz hor. / Segnale
Y - 100Hz vert., 31250Hz hor. / Señal Y - 100Hz vert., 31250Hz hor

Zwischenfrequenz / IF / FI / FI / FI

ZF

AFC

Schaltspg. AFC / AFC switching volt. / Tens. de commut. AFC/ Tens.
di commut. AFC / Tens. conmut. CAF

AV

Schaltspg. AV / Switching volt. AV / Tens. de commut. AV / Tens. di
commut. AV / Tens. conmut. AV

B1

Schaltspg. Band 1 / Switching volt. band 1 / Tens. de commut.
bande 1 / Tens. di commut. banda 1 / Tens. conmut. de banda 1

B2

Schaltspg. Band 3/ / Switching volt. band 3 / Tens. de commut.
bande 3 / Tens. di commut. banda 3 / Tens. conmut. de banda 3

BA

Schaltspg. Bildamplitude / Switching voltage vertical amplitude /
Tension de coupure amplitude dìmage / Tensione di commutaz.
ampiezza d'imagine / Tension de conm. amplitude de imagen di
commut. PAL / Tens. conmut. PAL

BTX

Schaltspg. BTX / Switching volt. BTX (Viewdata) / Tens. commut.
Télétext / Tens. commut. VIDEOTEL / Tens. conmut. Teletexto

C-AV

Schaltspg. Camera Wiederg. über Camera-AV Eingang / Switching
volt. cam. playback via Camera-AV input / Tens de commut pour lec.
de camera par l'entree Camera-AV / Tens.de commut. in riproduz.
camera tramite ingresso Camera-AV / Tens. de serv. reprod. camera
a traves de la entrada Camera-AV

DATA

Schaltspg. Datenbetr. / Switching volt. data mode / Tens. de com­mut. fonct. données / Tens. di commut. dati / Tens conmut. datos

DATA

Schaltspg. U Data extern / Switching volt Data ext. / Tension de

EXT

commutation U Data externe / Tens. di commutazione U-Data
esterno / Tensión de conmutatón externa U

DATA

Schaltspg. für Bildschirm-Einblendung / Switching volt. for On

OSD

Screen Display / Tens. commut. pour eblouissement On Screen
Display / Tens. commut. per di visualizzazione On Screen Display /
Tens. conmut. para On Screen Display

DEEM

Schaltspg. Deemphasis / Switching volt. deemphasis / Tens. com­mut. desaccent. / Tens. commut. deenfasi / Tens. conmut. deenfasis

DS

Schaltspg. Dolby-Surround / Switching volt. Dolby-Surround / Tens.
commut. Dolby-Surround / Tens. commut. di Dolby-Surround / Tens.
de conmut. Dolby-Surround

EURO-

Schaltspg. EURO-AV / Switching volt. EURO-AV / Tens. de commut.

AV

EURO-AV / Tens. di commut. EURO-AV / Tens. conmut. EURO-AV

EU-AV

Schaltspg. EURO-AV-Cinch-Buchse / Switching volt. EURO-AV-

CINCH

Cinch socket / Tens. commut. prisa Scart - Cinch / Tens. commut.
presa Scart -Cinch / Tens. conm. EURO-AV - Cinch

FBAS

Schaltspannung für Video-Ausgang EURO-AV Buchse / Switch.
voltage for video output EURO-AV socket / Tension de commut.
pour sortie vidéo EURO-AV / Tension commut. per presa d'uscita
video EURO-AV / Tension de conmut. para salida EURO-AV

HIFI

Schaltspg. HIFI / Switching voltage HIFI / Tens. de commut. HIFI /
Tens di commut. HIFI / Tens. conmut. HIFI

HIFI

Stummschaltung HiFi / Muting volt. HiFi / Commutation de silence

MUTE

HiFi / Silenzametno HiFi / Muting HiFi

HUB

Schaltspg. HUB / Switching volt. deviation / Tens. commut.
déviation / Tens. commut. deviazione / Tens. conmut. deviacion

1 - 8 GRUNDIG Service

CUC 2020 FR Partie générale / General Section

U

U

U

U

50/60Hz

U

IDENT

Schaltspg. Signalkennung AV 3 / Switching volt. signal identification
AV 3 / Tens de commut.identification de signal AV3 / Tens. commut.
identificazione segnale / Tens. conmut. identifi. segñal AV3

KH

Stummschaltung Kopfhörer / Muting volt. headphone / Commutation

MUTE

de silence casque / Silenzamento cuffia / Muting auriculares

KLEMM

Gleichspannung für SAT-Basissignal / DC for SAT basic signal /
Tens. continue pour SAT base signal / Tens continua per segnale
SAT base / Tens. continua para segñal SAT base

KOIN

Schaltspg. Koinz. / Switching volt. coinc. / Tens de commut. coinc. /
Tens di commut. coinc. / Tens. conmut. coinc.

KOIN

Schaltspg. Koinz. mit Videoquelle verknüpft / Coinc. switching volt.

VQ

linked with video source / Signal de coincid. combiné avec source
video / Tens. di commut. a coinc. combinata con sorg video segñal

U

U

U

U

U

WISCH

Schaltspg. Wischerkontakt / Schwitching voltage temp. contact /
Tens. de commut. contact fugitif / Tens. commut. contatto tempora­neo / Contacto supresor tens. de conmut.

W/N

Schaltspg. ZF breit - schmal / IF switching volt. wide - narrow / Tens.
commut. FI large - etroit / Tens. commut. FI larga - stretta / Tens. FI
ancho - estrecho

I / III

Schaltspg. Bandwahl / Band sel. switching volt. / Tens. de commut.
select. bande / Tens. di commut. selez. banda / Tens. conmut. selec.
banda

14V

14V Schaltspg. / 14V switching volt. / Tens. commut. 14V / Tens.
commut. 14V / Tens. de conm. 14V

22kHz

22kHz Schaltspg. / 22kHz switching volt. / Tens. commut. 22kHz /
Tens. commut. 22kHz / Tens. de conm. 22kHz

de coincidencia combinada con video

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

U

LED

Schaltspg. LED / Switching volt. LED / Tens de commut. LED / Tens.
commut. LED / Conmut. LED

Leucht-

Schaltspg. Leuchtpunktunterdrückung / Switching volt. beam spot

punkt

suppression / Tens. de commut. suppress. du spot lumineux / Tens.
soppr. punto luminoso / Tens. de conmut. filtro supresor del punto luz

LNC

Schaltspg. LNC "Aus" / Switching volt. LNC "OFF" / Tens. de

OFF

commut. LNC "OFF" / Tensione di commut. "Spento" LNC / Tension
LNC "OFF"

MAC

Schaltspg. D2MAC / Switching volt. D2MAC / Tension de
commutation D2MAC / Tens. di commutazione D2MAC / Tensión de
conmutación D2MAC

MUTE

Stummschaltung / Muting / Silencieux / Silenziamento /Muting

NF 1

Schaltspg. NF 1 / Switching volt. AF 1 / Tension commut. BF 1 / Tens.
commut BF 1 / Tens. conm. BF 1

NF 2

Schaltspg. NF 2 / Switching volt. AF 2 / Tension commut. BF 2 / Tens.
commut BF 2 / Tens. conm. BF 2

NIC

Schaltspg. NICAM / Switching volt. NICAM / Tens. de commut.
NICAM / Tens. commut. NICAM / Tens. de conmut. NICAM

NORM

Schaltspg. Norm / Switching volt. Norm / Tens. de commut.
standard / Tens. di commut. Norma / Tens. conmut. Norma

PAL

Schaltspg. PAL / Switching volt. PAL / Tens. de commut. PAL / Tens.
di commut. PAL / Tens conmut. PAL

POL.

Schaltspg. Polarität / Switching volt. polarity / Tension commut.
polarite / Tens. commut. polarita / Tens. conmut polarizacion

POWER

Schaltspg. Ökoschalter / Switching volt. eco switch / Tens. de

OFF

commut. interr. eco. / Tens. commut. interr. ecologico / Tens.
conmut. interr. ecol.

PV

Schaltspg. Panorama View / Switching volt. Panorama View / Tens.
de commut. Panorama View / Tens. commut. Panorama View /
Tens. conmut. Panorama View

RESET

Schaltspg. Reset / Switching volt. Reset / Tens. commut. Reset /
Tens. commut. Reset / Tens. conmut. Reset

RGB

Schaltspg. RGB1 - RGB2 / Switching volt. RGB1 - RGB2 / Tens. de
commut. RGB1 - RGB2 / Tens. di commut. RGB1 - RGB2 / Tens.
conmut. RGB1 - RGB2

SCHUTZ

Schaltspg.-Schutzfunktion / Switching volt.-protective func. / Tens
de commut.-sécurité / Tens. di commut.-funz di protez. / Tens.
conmut.-proteccion

SEC

Schaltspg. SECAM / Switching volt. SECAM / Tens. de commut.
SECAM / Tens. di commut. SECAM / Tens. conm. SECAM

STBY

Schaltspg. Standby / Switching volt. Standby / Tens. commut.
Veille / Tens. commut. Standby / Tens. conmut. Standby

S-VHS

Schaltspg. S-VHS / Switching volt. S-VHS / Tens.de commut.
S-VHS / Tens. de commut. S-VHS / Tens. de conmut. S-VHS

TON

Schaltspg. Ton 1-2 / Switching volt. sound 1-2 / Tens. commut. audio

1/2

1-2 / Tens. commut. son 1-2 / Tens. conmut. son 1-2

UHF

Schaltspg. UHF / UHF switching volt. / Tens. de commut. UHF / Tens
di commut. UHF / Tens. conmut. UHF

VHF

Schaltspg. VHF / VHF switching volt. / Tens. de commut. VHF / Tens
di commut. VHF / Tens. conmut. VHF

VQ

Schaltspg. Videoquelle / Switching volt. video source / Tens. de
commut. source video / Tens. di commut. sorg. video / Tens conmut.

0/3/6/9V

U

U

U

U

U

U

U

U

HOR.2FH

VER.2FV

VERT. 100

VERT. 100

PULSE

0/3/6/9V Schaltspg. / 0/3/6/9V switching volt. / Tens. commut.
0/3/6/9V / Tens. commut. 0/3/6/9V / Tens. de conm. 0/3/6/9V

4.5MHz

Schaltspg. 4,5MHz / Switching volt. 4.5MHz / Tens. de commut.
4,5MHz / Tens. di commut. 4,5MHz / Tens conmut. 4,5MHz

50/60

Schaltspg. 50-60Hz / Switching volt. 50-60Hz / tens. de commut.

Hz

50-60Hz / Tens. di commut. 50-60Hz / Tens. conmut. 50-60Hz
Regelspg. AFC / AFC contr. volt. / Tens. de regul. AFC / Tens. di

AFC

contr. AFC / Tens. regul. CAF

AFC

Regelspg. AFC Satellitentuner / AFC contr. volt. SAT tuner / Tens.

SAT

de regul. AFC tuner SAT / Tens. di contr. AFC Tuner SAT / Tens.
regul. CAF Tuner SAT

Feldstärkeabhängige Spg. / Fieldstrength-depent volt. / Contr. auto-

AGC

matique de gain / Tens. dipent. intens. campo / Contr. autom. de gain
tens. CAG

Regelspg. / Contr. volt. / Tens. de regul. / Tens. di contr. / Tens regul.

RE

Abstimmspg. Tuner / Tuning volt. tuner / Tens. d'accord tuner / Tens.

TUN.

di sintonia tuner / Tens. sintonia tuner
Regelspg. Verzög. / Delayed contr. volt. / Tens. de regul. retardee /

τ

Tens. regul. retardada
Horizontale Ansteuerung / Horiz. drive / Synchr. lignes / Pilotaggio

HOR.

orizz. / Exitación horiz.
31250Hz Ansteuerimp. für Zeilenendstufe / 31250Hz Triggering

pulse for horiz. output / 31250Hz commande pour l'étage final
lignes / Imp. Pilotaggio di 31250Hz per stadio finale di riga / Impulso
de exitación 31250Hz para paso final de lineas

Vert. Parabel / Vert. parabolic signal / Signal parabolique vert. /

VERT.

Segnale parab. vert. / Senal parabolica vert.
Vert. Tastimpuls / Vert. Gating pulse / Imp. trame / Imp. a cadenza

VERT.

vert. / Imp. cuadro
Vert. Tastimpuls 100Hz / Vert. Gating pulse 100Hz / Imp. trame

100Hz / Imp. a cadenza vert. 100Hz / Imp. cuadro 100Hz
Vert. Sägezahn / Vert. saw tooth / Signal dent de scie / Dente di sega

VERT.

vert. / Dientede sierra vert.
Vert. Tastimpuls / Vert. Gating pulse / Imp. trame / Imp. a cadenza

VERT.

vert. / Imp. cuadro
Vert Sägezahn 100Hz / Vert saw tooth 100Hz / Signal dent de scie

100Hz / Dente di sega vert. 100Hz / Dientede sierra vert. 100Hz
Vert. Parabel 100Hz / Vert. parabolic 100Hz signal / Signal parabo-

lique 100Hz vert. / Segnale parab. vert. 100Hz / Senal parabolica
vert. 100Hz

Tastimpuls / Gating pulse / Impuls de declenchement / Impulso a
cadenza / Imp. puerta

Ref. Impuls hor. / Reference impulse hor. / Imp. de refer.hor. / Imp.

REF.

di rifer. hor. / Imp. refer. horiz.
Klemmung Ein-Aus / Clamping On-Off / Clampage Marche-Arrêt /

Clamping Ins.-Disins. / Clamping Enc.-Apag.
Pulse für Polarotor / Pulses for Polar-Rotor / Impulsions Rotor de

Polariastion / Impulsi per Rotore Polarizzazione / Impulsos dara
Polarrotor

O-W Amplitude / E-W amplitude / Amplitude E-O / Ampiezza E-O /

O/W

Amplitud E-O

video

GRUNDIG Service 1 - 9

Partie générale / General Section CUC 2020 FR

Tableaux des normes et des canaux / Tables of Norms and Channels

Bande III / Band III, Norme K 1 / Norm K 1
Ecart son/image / Sound/vision spacing: 6,5MHz
Pas des canaux / Channel bandwidth: 8MHz

Affichage /

Display

C4
C5
C6
C7
C8
C9

Bande IV et V / Band IV and V, Norme L / Norm L
Ecart son/image / Sound/vision spacing: 6,5MHz
Pas des canaux / Channel bandwidth: 8MHz

Affichage /

Display

C21
C22
C23
C24
C25
C26
C27
C28
C29
C30
C31
C32
C33
C34
C35
C36
C37
C38
C39
C40
C41
C42
C43
C44
C45
C46
C47
C48
C49
C50
C51
C52
C53
C54
C55
C56
C57
C58
C59
C60
C61
C62
C63
C64
C65
C66
C67
C68
C69

N° canal / Channel no.

4
5
6
7
8
9

N° canal / Channel no.

21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69

Fréquence image /

Vision carrier frequency

175,25MHz
183,25MHz
191,25MHz
199,25MHz
207,25MHz
215,25MHz

Fréquence image /

Vision carrier frequency

471,25MHz
479,25MHz
487,25MHz
495,25MHz
503,25MHz
511,25MHz
519,25MHz
527,25MHz
535,25MHz
543,25MHz
551,25MHz
559,25MHz
567,25MHz
575,25MHz
583,25MHz
591,25MHz
599,25MHz
607,25MHz
615,25MHz
623,25MHz
631,25MHz
639,25MHz
647,25MHz
655,25MHz
663,25MHz
671,25MHz
679,25MHz
687,25MHz
695,25MHz
703,25MHz
711,25MHz
719,25MHz
727,25MHz
735,25MHz
743,25MHz
751,25MHz
759,25MHz
767,25MHz
775,25MHz
783,25MHz
791,25MHz
799,25MHz
807,25MHz
815,25MHz
823,25MHz
831,25MHz
839,25MHz
847,25MHz
855,25MHz

Bande I / Band I, Norme L´ / Norm L´
Ecart son/image / Sound/vision spacing: 6,5MHz
Pas des canaux / Channel bandwidth: 8MHz

Affichage /

Display

C2
C3
C4

Bande III / Band III, Norme L´ / Norm L´
Ecart son/image / Sound/vision spacing: 6,5MHz
Pas des canaux / Channel bandwidth: 8MHz

Affichage /

Display

C5
C6
C7
C8
C9

C10

Interbande / Special channels, Norme L / Norm L
Ecart son/image / Sound/vision spacing: 6,5MHz
Pas des canaux / Channel bandwidth: 12MHz

Affichage /

Display

S5
S6
S7
S8

S9
S10
S11
S12
S13
S14
S15
S16
S17
S18
S19
S20

Hyperbande Euro / Special channels, Norme L / Norm L
Ecart son/image / Sound/vision spacing: 6,5MHz
Pas des canaux / Channel bandwidth: 8MHz

Affichage /

Display

S21
S22
S23
S24
S25
S26
S27
S28
S29
S30
S31
S32
S33
S34
S35
S36
S37
S38
S39
S40
S41

N° canal / Channel no.

2
3

4

N° canal / Channel no.

5
6
7
8
9

10

N° canal / Channel no.

B
C
D
E
F
G
H

I

J
K

L
M
N
O
P
Q

N° canal / Channel no.

S21
S22
S23
S24
S25
S26
S27
S28
S29
S30
S31
S32
S33
S34
S35
S36
S37
S38
S39
S40
S41

Fréquence image /

Vision carrier frequency

55,75MHz
60,50MHz
63,75MHz

Fréquence image /

Vision carrier frequency

176,00MHz
184,00MHz
192,00MHz
200,00MHz
208,00MHz
216,00MHz

Fréquence image /

Vision carrier frequency

116,75MHz
128,75MHz
140,75MHz
152,75MHz
164,75MHz
176,75MHz
188,75MHz
200,75MHz
212,75MHz
224,75MHz
236,75MHz
248,75MHz
260,75MHz
272,75MHz
284,75MHz
296,75MHz

Fréquence image /

Vision carrier frequency

303,25MHz
311,25MHz
319,25MHz
327,25MHz
335,25MHz
343,25MHz
351,25MHz
359,25MHz
367,25MHz
375,25MHz
383,25MHz
391,25MHz
399,25MHz
407,25MHz
415,25MHz
423,25MHz
431,25MHz
439,25MHz
447,25MHz
455,25MHz
463,25MHz

1 - 10 GRUNDIG Service

CUC 2020 FR Partie générale / General Section

Bande I / Band I, Norme B / Norm B
Ecart son/image / Sound/vision spacing: 5,5MHz
Pas des canaux / Channel bandwidth: 7MHz

Affichage /

Display

C2
C3
C4

N° canal / Channel no.

E2
E3
E4

Fréquence image /

Vision carrier frequency

48,25MHz
55,25MHz
62,25MHz

Bande IV et V / Band IV and V, Norme G / Norm G
Ecart son/image / Sound/vision spacing: 5,5MHz
Pas des canaux / Channel bandwidth: 8MHz

Affichage /

Display

C21
C22
C23
C24
C25
C26
C27
C28
C29
C30
C31
C32
C33
C34
C35
C36
C37
C38
C39
C40
C41
C42
C43
C44
C45
C46
C47
C48
C49
C50
C51
C52
C53
C54
C55
C56
C57
C58
C59
C60
C61
C62
C63
C64
C65
C66
C67
C68
C69

N° canal / Channel no.

21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69

Fréquence image /

Vision carrier frequency

471,25MHz
479,25MHz
487,25MHz
495,25MHz
503,25MHz
511,25MHz
519,25MHz
527,25MHz
535,25MHz
543,25MHz
551,25MHz
559,25MHz
567,25MHz
575,25MHz
583,25MHz
591,25MHz
599,25MHz
607,25MHz
615,25MHz
623,25MHz
631,25MHz
639,25MHz
647,25MHz
655,25MHz
663,25MHz
671,25MHz
679,25MHz
687,25MHz
695,25MHz
703,25MHz
711,25MHz
719,25MHz
727,25MHz
735,25MHz
743,25MHz
751,25MHz
759,25MHz
767,25MHz
775,25MHz
783,25MHz
791,25MHz
799,25MHz
807,25MHz
815,25MHz
823,25MHz
831,25MHz
839,25MHz
847,25MHz
855,25MHz

Bande III / Band III, Norme B / Norm B
Ecart son/image / Sound/vision spacing: 5,5MHz
Pas des canaux / Channel bandwidth: 7MHz

Affichage /

Display

C5
C6
C7
C8

C9
C10
C11
C12

N° canal / Channel no.

E5
E6
E7
E8

E9
E10
E11
E12

Fréquence image /

Vision carrier frequency

175,25MHz
182,25MHz
189,25MHz
196,25MHz
203,25MHz
210,25MHz
217,25MHz
224,25MHz

Interbande / Special channels, Norme B / Norm B
Ecart son/image / Sound/vision spacing: 5,5MHz
Pas des canaux / Channel bandwidth: 7MHz

Affichage /

Display

S1
S2
S3
S4
S5
S6
S7
S8

S9
S10
S11
S12
S13
S14
S15
S16
S17
S18
S19
S20

N° canal / Channel no.

S1
S2
S3
S4
S5
S6
S7
S8

S9
S10
S11
S12
S13
S14
S15
S16
S17
S18
S19
S20

Fréquence image /

Vision carrier frequency

105,25MHz
112,25MHz
119,25MHz
126,25MHz
133,25MHz
140,25MHz
147,25MHz
154,25MHz
161,25MHz
168,25MHz
231,25MHz
238,25MHz
245,25MHz
252,25MHz
259,25MHz
266,25MHz
273,25MHz
280,25MHz
287,25MHz
294,25MHz

Hyperbande Euro / Special channels, Norme G / Norm G
Ecart son/image / Sound/vision spacing: 5,5MHz
Pas des canaux / Channel bandwidth: 8MHz

Affichage /

Display

S21
S22
S23
S24
S25
S26
S27
S28
S29
S30
S31
S32
S33
S34
S35
S36
S37
S38
S39
S40
S41

N° canal / Channel no.

S21
S22
S23
S24
S25
S26
S27
S28
S29
S30
S31
S32
S33
S34
S35
S36
S37
S38
S39
S40
S41

Fréquence image /

Vision carrier frequency

303,25MHz
311,25MHz
319,25MHz
327,25MHz
335,25MHz
343,25MHz
351,25MHz
359,25MHz
367,25MHz
375,25MHz
383,25MHz
391,25MHz
399,25MHz
407,25MHz
415,25MHz
423,25MHz
431,25MHz
439,25MHz
447,25MHz
455,25MHz
463,25MHz

GRUNDIG Service 1 - 11

Partie générale / General Section CUC 2020 FR

1 - 12 GRUNDIG Service

Mode d’emploi Cechapitre contient des extraits du mode d'emploi. Pour toutes informations supplémentaires veuillez vous référer au mode d'emploi spécifique à chaque appareil, dont le numéro

de référence est indiqué dans la liste de pléces détachées.

Préparatifs

En particulier, nous vous invitons à consulter les
paragrapahes repérés par les sigles

information(s) complémentaires(s).

w

!

risques de mauvaise manipulation.

❒❒

Mise en place des piles dans la télécom­mande

w

!

Respectez la polarité indiquée dans le compar­timent à pile.

Si les piles sont usagées, l’incrustation «Bat­tery» apparaît à l’écran.

Le remplacement des piles usagées est obli­gatoire. Débarrassez-vous des piles usagées
de manière écologique.

❒❒

Mise en service de l’appareil

Appuyer sur la touche ü de l’appareil.

❒❒

Commutation de l’appareil en veille
(stand-by)

Appuyez sur la touche A de la télécommande.
L’appareil n’est pas complètement hors service.

Il peut être remis en service à l’aide de la télé­commande.

❒❒

Mise hors service complète de l’appareil

Si vous n’utilisez pas l’appareil de manière
prolongée (par exemple la nuit), mettez
l’appareil complètement hors service.
Vous réaliserez ainsi une économie d’énergie.

Appuyez sur la touche ü de l’appareil.

Le DIALOG CENTER comme guide
de l’utilisateur

Le DIALOG CENTER est le menu principal dans
lequel vous pouvez accéder à:

– Choix de la langue,
– la serrure,
– les fonctions spéciales,
– le tri des chaînes,

1

6

6

1

1

6

6

Préparatifs

DIALOG CENTER

OK TXT

CHOIX DE LA LANGUE
ARRET. PROGRAMMÉ
SERRURE
FONCTIONS SPECIALES
TRI DES CHAINES
REGLAGE MANUEL
RECHERCHE AUTOMATIQUE

SERVICE

– le réglage manuel,
– la recherche automatique,
et accéder aux valeurs fixées en usine par le menu

service.

Ce qu’il faut savoir:

La touche i: elle permet d’entrer dans le menu prin­cipal et de revenir au menu précédent dans les
menus successifs.

La touche TXT: permet de revenir au mode TV.

La dernière ligne du menu affiche toujours les sym­boles des touches qui sont actives.

Symbole Touche Fonction

w pP Pour la sélection pas à pas de
q lignes ou de fonctions sur une page.

reFE Pour la modification de réglages.

6 h Appel du DIALOG CENTER (h et

G) et commutation des pages de

retour au DIALOG CENTER.

OK G Confirmation des fonctions.

Veuillez retenir ces touches, elles sont requises à
plusieurs reprises dans les étapes de commande
suivantes !

Programmation des chaînes à
l’aide du système de recherche et
de mémorisation ATS

L’appareil est équipé du système de recherche
automatique des chaînes ATS, qui se charge pour
vous de rechercher et mémoriser les émetteurs.

Vous pouvez effacer de la liste de chaînes celles qui
ont été trouvées plusieurs fois ou dont la qualité de
réception est trop mauvaise.

Après la mise en service de l’appareil, la page
»CHOIX DE LA LANGUE« est affichée.

Vous avez accès à plusieurs langues pour dialoguer
avec votre téléviseur. Les indications du guide de
l’utilisateur s’affichent dans la langue sélectionnée.

Sélectionnez la langue de dialogue à l’aide de la tou­che p ou P, puis confirmez à l’aide de la touche

G

.

2

6

1

6

6

6

6

CHOIX DE LA LANGUE

OK

CZ Cestina
D Deutsch
F Français
GB English
H Magyar
I Italiano
PL Polski
SK Slovensky
SLOSlovenija

Réglages

Lorsque la recherche est achevée, l’appareil com­mute sur la position de programme 1 et la page
«TRI» apparaît.

❒

Tri des programmes

Appelez le programme qui doit être classé à l’aide
de la touche p ou P.

Marquez le programme à l’aide de la touche G.

Appelez une nouvelle position de programme à
l’aide de la touche p ou P.

Mémorisez le réglage à l’aide de la touche G.

Pour trier d’autres programmes, répétez l’opération
à partir du point .

Validez le réglage à l’aide de la touche

¢

TXT

.

❒

Effacement de programmes

Appelez le programme devant être effacé à l’aide de
la touche p ou P.

Effacez le programme à l’aide de la touche -.

Pour effacer d’autres programmes, répétez le pro­cédé à partir du point .

Validez le réglage à l’aide de la touche

¢

TXT

.

Les pages «RECHERCHE AUTOMATIQUE», «TRI
des chaînes» et «CHOIX DE LA LANGUE» peuvent
être appelées directement à partir du «DIALOG
CENTER».

6

3

1

6

2

1

5

1

6

4

3

2

1

6

La page «SELECT. LE PAYS» s’affiche.
A l’aide de la touche p ou P, sélectionnez le pays
et confirmez à l’aide de G.

La page «RECHERCHE AUTOMATIQUE» (recherche
ATS) apparaît.

A l’aide de la touche p ou P, sélectionnez «Câble
choix de fréqu./MHz» ou «Antenne choix de canal»

.

Lancez la «RECHERCHE AUTOMATIQUE»

(recherche

ATS) à l’aide de G.

L’affichage – réglé manuellement dans le cas d’une
chaîne de télévision (page 6) – est exprimé en MHz
dans le cas de «CABLE (Fréquence MHz)» et en
canal/canal spécial dans le cas de «Antenne choix
de canal)».

La page «

RECHERCHE AUTOMATIQUE»

apparaît, la

barre de recherche commence à défiler.

L’opération peut durer plusieurs minutes en fonc­tion du nombre de chaînes de télévision à capter.

La recherche de chaînes peut être interrompue à
l’aide de la touche

¢

TXT

.

6

6

5

6

4

3

RECHERCHE AUTOMATIQUE

■

TRI

OK Tri
AUX Effacer

66

Retour

TXT

TV

P 01
P 02
P 03
P 04
P 05
P 06
P 07
P 08
P 09
P 10

RECHERCHE AUTOMATIQUE

66

OK TXT

Câble (choix de frequ./MHz)

Antenne (choix de can.)

CUC 2020 FR Partie générale / General Section

Fonctions de service et fonctions spéciales

1. Options de mise en marche

1.1 Reset ATS (Automatic Tuning System)

Appuyer simultanément sur le bouton "MARCHE" et sur la touche de
la télécommande "L+" –> Sélection de la langue –> OK.
Le système automatique de recherche des émetteurs s'arrête à chaque
émetteur compatible pour la réception (AFC et coïncidence) et mémorise
automatiquement les données inhérentes de l'émetteur avec la norme
et le standard correspondants (la mémorisation a lieu directement dans
la mémoire non volatile NVM). Ensuite la recherche se poursuit.
En appuyant sur la touche "TXT" la recherche ATS est interrompue.

1.2 Charger les valeurs moyennes / les données de secours
(données ROM)

Appuyer simultanément sur la touche de télécommande "P-" et
mettre l'appareil en marche par l'interrupteur secteur. Ainsi par ex.
après le remplacement de l'IC82005 (NVM) le TV doit être démarré
avec les données de secours.
Par ce procédé, les données de base sont rechargées depuis la ROM
du processeur IC81050 vers la NVM IC82005:
IC82005: (données spécifiques du TV, réglables via le Dialog Center)

- Standard couleur et norme audio

- Réglages décodeur

- Forçage mono

- Point d'inversion

- Nom de l'émetteur oui/non

- Position OSD

- Fond d'écran bleu oui/non, Fond d'écran noir oui/non

- Reset ATS

- Mode Hôtel oui/non

- CAG/HF et CAF

- Eco-Interrupteur

- Type de tube

- Valeurs analogiques (volume, luminosité etc.)

- Netteté de l'image

- Sur-balayage

- Over-scan

- Sécurité oui/non

- Réglage de géométrie

- Données des programmes (réglage du canal, réglage fin,
identification de l'émetteur)

Ensuite on peut introduire via le Dialog Center les valeurs personnelles,
la géométrie de l'image.

1.3 Annulation permanente de la clé parentale

Le chiffre 7038 annule la serrure de façon permanente.

2. Fonctions spéciales dans le Dialog Center

2.1 Mise en marche par le programme "1" ou par "AV"

A l'aide de la touche "6" appeler la ligne de dialogue "Allumer TV par"
via "DIALOG CENTER" –> "FONCTIONS SPECIALES". En position
"AV1" apparaît alors l'image AV à l'allumage.

2.2 "Echelle image/son" en/hors service pour tous les programmes

A l'aide de la touche "6" appeler la ligne de dialogue "Régl. image/son."
via "DIALOG CENTER" –> "FONCTIONS SPECIALES". En position
"hors service" les barres de réglage n'apparaissent pas sur l'écran.

2.3 Réglage automatique du volume (limiteur de volume), variante

A l'aide de la touche "6" appeler la ligne de dialogue "Volume auto."
via "DIALOG CENTER" –> "FONCTIONS SPECIALES". En position
"en service" le volume des émetteurs forts est automatiquement
adapté à un niveau normal.

2.4 Réglage décodeur suivant la position de programme

A l'aide de la touche "6" appeler la ligne de dialogue "Décodeur Pxx"
via "DIALOG CENTER" –> "FONCTIONS SPECIALES". A l'aide des
touches 3 4 vous pouvez régler sur commutation interne ou externe
un décodeur analogique ou numérique pour des émissions codées et
ce, suivant chaque position de programme (voir 5.3).

2.5 Pour activer ou désactiver l'Eco Interrupteur (variante)

A l'aide de la touche "6" appeler la ligne de dialogue "Eco-Inter" via
"DIALOG CENTER" –> "FONCTIONS SPECIALES". Par les touches

3 4 se positionner sur "1h…3h" .

Le TV est arrêté au bout du temps programmé, ou bien il peut être coupé du
secteur depuis la position veille en appuyant deux fois sur la touche 8 .
En position "hors service" cette fonction n'est pas utilisée.

GRUNDIG Service

3. Réglages de l'image

Réglage initial

A l'aide de la touche rouge (Oeil) appeler le menu image. Par le guide
du menu on peut effectuer les réglages du contraste, de la netteté de
l'image et de la teinte (seulement pour les sources NTSC).
Les valeurs analogiques pour le contraste, la netteté et la teinte sont
automatiquement mémorisées en quittant le menu.

4. Réglages du son

4.1 Commutation du son

A l'aide de la touche bleue (Oreille) appeler le menu son. Selon la
norme de l'émetteur, différentes commutations du son peuvent être
réglées (seulement pour les appareils STEREO):

- "Mono": pour les émissions en pur mono

- "Mono A / Mono B": pour les émissions en double son

- "Stéréo / Mono": en cas de mauvais son stéréo on commute sur
mono

- "Nicam / FM"

- "Nicam A / Nicam B / FM"

- "Nicam stéréo / FM"

Les valeurs pour le forçage mono, la balance, les basses, les aigües
et autres sont automatiquement mémorisées en quittant le menu.

4.2 Commutation du son pour casque

A l'aide de la touche bleue appeler le menu son. Selon la norme de
l'émetteur, différents réglages pour casque peuvent être obtenus:

- "Mono A / B", indépendamment des haut-parleurs

- "Nicam A / Nicam B / FM", indépendamment des haut-parleurs

Pour tous les autres réglages, le son du casque est couplé avec celui
du haut-parleur.

5. Réglages libres pour la maintenance

5.1 Numéro de programme maximum (Point d'inversion):

Appeler le numéro de programme à partir duquel les positions de
programme doivent être verrouillées. A l'aide de la touche "6" appeler
la ligne de dialogue "REGLAGE MANUEL" via le "DIALOG CENTER".
Par le guide du menu introduire sur la ligne de dialogue la bande "00".
Confirmer par "OK" et quitter le menu. Ensuite dans le mode programme
on peut, à l'aide des touches "P+/P-" naviguer dans les programmes
suivants jusqu'à la position de programme "00".
Lorsque le point d'inversion est ≤ 10, seul les positions de programmes
de 1à 9 peuvent être sélectionnées.

5.2 Réglage CAF

Seul les deux dernières positions de programmes occupées avant le
point d'inversion peuvent faire l'objet d'un réglage CAF (magnétoscope
par modulateur).

5.3 Décodeur P1…79

A l'aide de la touche "6" appeler la ligne dialogue "Décodeur (P1-79)"
via "DIALOG CENTER" –> "SERVICE". A l'aide des touches 3 4 vous
pouvez régler pour les programmes 1…79 un décodeur analogique ou
numérique pour des émissions codées sur commutation interne ou
externe.Les réglages du décodeur sont: "manuel", "arrêt", "ON1",
"ON2", "ON3".

En position "manuel" la sélection du décodeur pour chacun des
programmes peut être réglée sur diverses positions, telles que "arrêt"
ou "ON" (voir 2.4).

Signification des positions du décodeur:

Son Image

Décodeur "arrêt" interne interne
Décodeur "ON1"

Son autom. externe Analogique externe

interne Son Nicam

Décodeur "ON2"

tous les sons externe Analogique externe

externe Son Nicam

Décodeur "ON3"

tous les sons interne Analogique externe

interne Son Nicam

1 - 15

Partie générale / General Section CUC 2020 FR

Les différentes possibilités de réglages de la fonction décodeur
assurent toujours le cheminement correct du signal audio.

Les trois procédés de codage:

Fonctionnement:

Image Son Affichage menu

1. Image Son analogique codé Analog. ext. ou ON1
codée Son Nicam non codé Nicam interne

2. Image Son analogique codé Analog. ext. ou ON2
codée Son Nicam codé Nicam interne

3. Image Son analogique non codé Analog. int. ou ON3
codée Son Nicam non codé Nicam interne

Le mode 1 est prévu pour Canal + .
Les modes 2 et 3 sont utilisés par ex. en Angleterre.

Chemin du signal vidéo

Du fait que l'image est en général codée, seule la tension d'alimentation
du décodeur doit être appliquée pour la commutation vidéo.

Chemin du signal audio

Cas 1:
Le décodeur n'est pas stéréo, c'est pourquoi le son Nicam n'est pas
codé. Le décodeur commute le signal audio entre interne et externe en
fonction du décodeur Nicam.
Cas 2:
Le décodeur est stéréo pour le son codé analogique et Nicam. C'est
pourquoi on commute sur mode externe (cas habituel).
Cas 3:
Le son est en général connecté uniquement en interne (pas de
connexion avec la voie audio de la prise Scart).

5.3 Commutation chroma forcée

A l'aide de la touche "6" appeler la ligne de dialogue "Couleur" via
"DIALOG CENTER" –> "SERVICE". Avec les touches 3 4 vous
pouvez forcer, en cas de mauvaises conditions de réception, la
commutation automatique de couleur sur "PAL", "SECAM" ou "NTSC"
pour chaque position de programme.

5.4 Pour éteindre le fond d'écran bleu

A l'aide de la touche "6" appeler la ligne de dialogue "Ecran bleu" via
"DIALOG CENTER" –> "SERVICE". En position "arrêt" le fond bleu est
désactivé (par ex. en cas de signal d'antenne manquant) .

5.5 Fond d'écran noir en cas de commutation de programme

A l'aide de la touche "6" appeler la ligne de dialogue "Ecran noir" via
"DIALOG CENTER" –> "SERVICE" . En position "marche" le fond
d'écran se commute en sombre lors d'un changement de programme

5.6 Pour activer ou désactiver l'affichage du nom de l'émetteur

L'identification est fournie par le télétexte VT ou VPS.
A l'aide de la touche "6" appeler la ligne de dialogue "Nom émetteur"
via "DIALOG CENTER" –> "SERVICE". En position "arrêt" vous
pouvez supprimer le bref affichage du nom de l'émetteur pendant le
changement de programme.

5.7 Temps de propagation de groupe / Réglage des normes par pays

A l'aide de la touche "6" appeler la ligne de dialogue "B/G FM 5,5 NIC"
via "DIALOG CENTER" –> "SERVICE". Régler la norme souhaitée
selon le lieu de réception. S/SF/N = linéaire, B/DK/E = corrigé.
Dans les pays avec normes mélangées (par ex. Danemark) ce réglage doit
être effectué dans le menu dialogue "Réglage manuel" –> "Staandard".

6. Réglages de maintenance par le revendeur

6.1 Menu Service

A l'aide de la touche "6" appeler le menu service via "DIALOG
CENTER" –> "SERVICE" –> Code Service .
Après introduction du numéro de code "8500" le revendeur peut
effectuer les alignements ci-après en suivant le guide menu:

- GEOMETRIE

- WHITE ADJUSTMENT

- CAG

- OSD horizonta

- OSD vertikal

- Hotel

- Tube

- Cut-off align

- Overscan

- NTSC 3,6

- End

Alignements: Page 2-1

6.2 Position OSD

A l'aide de la touche "6" appeler la ligne de dialogue "OSD" via
"DIALOG CENTER" –> "SERVICE" –> Service Code "8500" .
Par les touches 3 4 vous pouvez déplacer la position horizontale ou
verticale du menu affiché et valider celle-ci par "mémoriser".

6.3 Mode Hôtel

6.3.1 Pour activer le Mode Hôtel

A l'aide de la touche "6" appeler la ligne de dialogue "Hôtel" via
"DIALOGCENTER" –> "SERVICE" –> Service Code "8500".
En activant le "Mode Hôtel" :

- l'appel du "DIALOG CENTER" par la touche "6" n'est plus possible.

- le dernier volume réglé est mémorisé comme volume maximum.

6.3.2 Pour désactiver le Mode Hôtel

Maintenir appuyée la touche de télécommande "6" et allumer l'appareil
par l'interrupteur secteur. Dans le menu "SERVICE" désactiver Mode
Hôtel .

6.4 Pour désactiver le circuit de protection

Maintenir appuyée la touche de télécommande "6" et allumer l'appareil
par l'interrupteur secteur. Aussi longtemps que le Menu Service est
affiché, le circuit de protection de l'appareil n'est pas traité au processeur
vidéo IC34015-(50).

7. Réglage des valeurs analogiques

Valeur Valeur Valeur

maximale optimale optimale

TDA 8375 TDA 884x

Luminosité 63 32 32
Contraste couleur 63 26 40
Echelle des gris 63 48 48
Volume 63 22 22
Volume casque 63 50 50
Teinte 63 32 32
Basses (VST) 25 15 15
Basses (PLL) 25 19 19
Aigües (VST) 25 18 18
Aigües (PLL) 25 16 16
Netteté image 63 5 18

Mémorisation automatique des valeurs analogiques:

après env. 8 secondes,
après commutation en veille,
après commutation de TV sur AV,
après changement de chacune des positions AV.

Après mémorisation du volume minimum, la barre du volume apparaît
à l'allumage de l'appareil pendant env.10 secondes.
A l'aide de "AUX" –> "OK" vous pouvez rétablir les valeurs optimales
pour le son et l'image.
Les valeurs optimales sont prélevées dans l'EEPROM IC82005.

8. Raccordements Audio / Vidéo

Possibilités de repiquage:

AV 1 –> AV 2 (Scart1 –> Scart2 avec 2 prises Scart)
AV 2 –> AV 1 (Scart2 –> Scart1 avec 2 prises Scart)
AV 3 –> AV 1,AV2 (Caméra –> Scart1,2 avec 2 prises Scart)
AV 2 –> AV 1 (Caméra –> Scart avec 1 prise Scart)

La fonction de repiquage est activée automatiquement par la sélection
de la touche "0/AV" de la source.

Protection d'un repiquage:

Après sélection de la source par la touche "0 /AV" –> touche "AUX"
–> touche "0/AV", indication "Copie oui" le repiquage est protégé. On
peut alors commuter sur un autre programme. En répétant la séquence
des touches on désactive la protection de repiquage sur "Copie non".

Remarques:

- Si lors d'une sélection AV tous les chemins vidéo sont occupés, par
ex. lorsque "Copie" est activé, ceci est identifié et une commutation
se fait sur la position AV suivante techniquement possible.

- Lors de la sélection du pays, l'Italie par ex., le signal RVB-AV avec
signal d'effacement (Pin 16) est prioritaire.

- Aucun fond d'écran bleu n'apparaît dans aucune position AV.

GRUNDIG Service1 - 16

CUC 2020 FR Partie générale / General Section

Câblage des embases AV (dépendant du type de modèle)

Embase Entrée Sortie Signal de commutation

AV1 RVB - 6/12V (tension commutation)

FBAS FBAS 6/12V
SBAS (Y/C) FBAS 6/12V

(converti)

AV2 RVB - 6/12V + 1V analyse

FBAS FBAS 6/12V
SBAS (Y/C) FBAS 6/12V

(converti)

AV3 FBAS - 5V fourni depuis la synchro.
Caméra

+1V analyse (Fastblanking)

9. Commutation du format d'image

En mode AV , la touche de télécommande " " permet de modifier
le format d'image en fonction de la taille de l'écran.
La commutation du format 4:3 et 16:9 s'effectue en position AV et par
position de programme avec indexation du bit péri. Ce statut est
indiqué par la tension de commutation 6/12V appliquée à la pin 8 de
l'embase AV 1 et AV 2 .

- Format 4:3 12V

- Format 16:9 6V (Ceci est nécessaire pour la lecture de camescope
16:9, afin de compenser l'amplitude verticale, car aucune tension de
commutation 16:9 n'est produite).

GRUNDIG Service

1 - 17

Partie générale / General Section CUC 2020 FR

Service and Special Functions

1. Switching-on Options

1.1 ATS Reset (Automatic Tuning System)

Press the power "ON" button while pressing button "L+" on the
Remote Control –> LANGUAGE SELECTION –> OK.
The ATS system stops at every station of acceptable reception quality
(AFC and coincidence) and stores the station data and the respective
standard automatically (data is stored immediately in the NVM). The
system then continues searching.
Pressing the "TXT" button stops the ATS function.

1.2 Loading the Average Values / Emergency Data Set (ROM Data)

Press and hold the "P-" button on the Remote Control and switch on
with the mains button. After replacement of IC82005 (NVM) for
example, the TV set is started with the emergency data set.
In doing so, the basic data is read out from the ROM of processor
IC81050 and loaded into the NVM IC82005:

IC82005: (data specific to the TV can be set via the Dialog Center):

- chroma and audio standards

- decoder settings

- forced mono

- reversing point

- station ident on/off

- OSD position

- blue screen on/off, black screen on/off

- ATS reset

- Hotel Mode on/off

- AGC and AFC

- economy switch

- type of picture tube

- analog values (volume, brightness etc.)

- picture sharpness

- security on/off

- geometry adjustment

- programme data (channel finetuning, station ident)
Subsequently enter your personal values, picture geometry via the

Dialog Center.

1.3 Cancelling the Parental Lock Continuously
To cancel the parental lock enter the number 7038.

2. Special Functions in the Dialog Center

2.1 Switching on with Programme "1" or "AV"

Reach "TV on with" menu with button "6" via "DIALOGCENTER" –>
"SPECIAL FUNCTIONS". In "AV" position the TV starts showing the
AV picture.

2.2 Picture/Sound Options On or Off for all Programmes

Reach the "Pict./sound opt." menu via "DIALOG CENTER" –>
"SPECIAL FUNCTIONS" by pressing button "6". When selecting "off"
the scales indicating the analog values do not appear.

2.3 Automatic Volume Limiter, option
Reach the "Volume Limiter" dialog via "DIALOG CENTER" –>
"SPECIAL FUNCTIONS" by pressing button "6". The volume of sta­tions with large deviation is adjusted to normal deviation when select­ing "on".

2.4 Decoder Settings for Individual Programme Positions

By pressing button "6" call up the "Decoder Pxx" dialog via "DIALOG
CENTER" –> "SPECIAL FUNCTIONS". With the 3 4 buttons it is
possible to set an analog or digital decoder to be switched over
internally or externally on a per-programme basis for scrambled
stations (see 5.3)

2.5 Activating or Deactivating the Economy Mains Switch, option
Reach the "Economy mains switch" menu with button "6" via "DIALOG
CENTER" –> "SPECIAL FUNCTIONS". With the buttons 3 4 select
"1h…3h".
The TV receiver switches off completely from Standby mode at the
predetermined time or by pressing the mains button 8 twice.
This function is not used when "off" is selected.

3. Picture Settings

Basic Adjustment

Call up the picture settings menu with the red button (eye). Via the
menu guide it is possible to change the contrast, picture sharpness and
tint (only NTSC sources).
The analog values for contrast, picture sharpness and tint are stored
automatically when leaving the menu.

4. Sound Settings

4.1 Sound Switching:
Call up the sound settings menu with the blue button (ear). Different
types of sound are available dependent on the TV standard (only
stereo receivers):

- "Mono": in the case of pure mono transmissions

- "Mono A / Mono B": in the case of 2-channel sound transmissions

- "Stereo / Mono": in the case of poor stereo sound quality, the sound
can be switched over to mono

- "Nicam / FM"

- "Nicam A / Nicam B / FM"

- "Nicam Stereo / FM"

The forced-mono, balance, bass, treble and similar values are stored
automatically when leaving the menu.

4.2 Headphone Sound Switching

Call up the sound settings menu with the blue button. Dependent on the
TV standard, different settings are possible for the headphones:

- "Mono A / B", independent of the loudspeakers

- "Nicam A / Nicam B / FM", independent of the loudspeakers

With all other options, separate selection of the sound for the head­phones and loudspeakers is not possible.

5. Open Service Settings

5.1 Maximum Programme Number (reversing point)

Call up the programme number which is to be the highest selectable
programme position. With button "6" select the dialog line "MANUAL
TUNING" via the "DIALOG CENTER". Following the menu guide, enter
"00" in the dialog line Band. Confirm with "OK" and terminate the menu.
After this setting only those programme positions can be selected with
the "P+/P-" buttons in Programme Mode which are lower than the "00"
position.
If the reversing point is set on a programme position ≤ 10 only single

-digit programme selection is possible.

5.2 AFC

Automatic Frequency Control is provided for the two programme
positions directly preceding the reversing point (video recorder via HF).

5.3 Decoder P1…79

By pressing button "6" call up the dialog line "Decoder (P1-79)" via
"DIALOG CENTER" –> "SERVICE". With the 3 4 buttons it is possible
to set an analog or digital decoder to be switched over internally or
externally on the programme positions 1...79 for scrambled stations.
Possible decoder settings are: "Manual", "off", "ON1", "ON2", "ON3".

With the "Manual" setting it is possible to select the decoder switching
function to be "off" or "ON" for the individual programme positions
(see 2.4).

Meaning of the decoder settings:

Sound Picture

Decoder "off" internal internal
Decoder "ON1"

Sound autom. external Analog external

internal Nicam

Decoder "ON2"

all sounds external Analog external

external Nicam

Decoder "ON3"

all sounds internal Analog external

internal Nicam

The different possibilities of setting the decoder function ensure that
the audio signal path is always switched correctly.

GRUNDIG Service1 - 18

CUC 2020 FR Partie générale / General Section

The three possible scrambling methods are:

Operating mode:

Picture Sound Menu Display

1. Scrambled Analog scrambled Analog ext. or ON1
Nicam not scrambled Nicam internal

2. Scrambled Analog scrambled Analog ext. or ON2
Nicam scrambled Nicam internal

3. Scrambled Analog not scrambled Analog int. or ON3
Nicam not scrambled Nicam internal

Method 1 is for Canal+ operation.
Methods 2 and 3 are used for example in Great Britain.

Video signal path

Due to the fact that the video signal is generally scrambled it is only
necessary to apply the decoder video signal switching voltage.

Audio signal path

Case 1:
The decoder is not stereo capable. Therefore the Nicam sound is not
scrambled. The decoder changes the audio path in dependence of the
Nicam decoder between internal and external.
Case 2:
The decoder is stereo capable for scrambled analog and Nicam sound.
Therefore the decoder is switched over to external operation (usual
case).
Case 3:
The sound is generally connected only internally (no connection to the
audio path of the Scart socket).

5.4 Forced Chroma Switching

Call up the dialog line "Color" via "DIALOG CENTER" –> "SERVICE"
with button "6". With the buttons 3 4 it is possible to force the automatic
chroma standard switching function into "PAL", "SECAM" or "NTSC"
on a per-programme basis under poor reception conditions.

5.5 Switching off the Blue Screen Background

Call up the dialog line "Blue Screen" via "DIALOG CENTER" –>
"SERVICE" with button "6". When this function is set to "off" the blue
background is switched off (e.g. when the aerial signal is missing).

5.6 Black Screen when Changing the Programme

Call up the dialog line "Black Screen" via "DIALOG CENTER" –>
"SERVICE" with button "6". When this function is set to "on" the screen
is blanked when changing the programme.

5.7 Display of the Station Name On or Off

The station ident is read out from VT (teletext) or the VPS signal.
Call up the dialog line "Station name" via "DIALOG CENTER"
–> "SERVICE" with button "6". With this function set to "off" it is possible
to avoid the station name being displayed on the screen for a short time
when changing the programme.

5.8 Group Delay Time / Setting the National Standards

Call up the dialog line "B/G FM 5.5 NIC" via "DIALOG CENTER"
–> "SERVICE" with button "6". Select the standard corresponding to
the country where the set is operated.
S/SF/N = linear, B/DK/E = equalized.
In countries with standards mix operation (e.g. Danmark) the standard
is to be set via the dialog menu "Manual tuning" –> "Standard".

6. Service Settings for the Dealer

6.1 Service Menu

Call up the Service Menu with button "6" via "DIALOG CENTER"
–> "SERVICE" –> Service Code .
Having entered the code number "8500" the dealer can change the
following settings under menu guide:

- GEOMETRY

- WHITE ADJUSTMENT

- AGC

- OSD horizontal

- OSD vertical

- Hotel

- Tube

- Cut-off align

- NTSC 3,6

- End

Alignment: page 2-3

6.2 OSD Position

Call up the dialog line "OSD" with button "6" via "DIALOG CENTER"
–> "SERVICE" –> Service Code "8500".
With the 3 4 buttons it is possible to shift the on screen display in the
horizontal or vertical direction and to store this position "with mem.".

6.3 Hotel Mode

6.3.1 Activating the Hotel Mode

Call up the dialog line "Hotel" with button "6" via "DIALOG CENTER"
–> "SERVICE" –> Service Code "8500".
With activated "Hotel Mode":

- it is no longer possible to call up the "DIALOG CENTER" menu with
button "6".

- the last volume setting is stored as the maximum level possible.

6.3.2 Deactivating the Hotel Mode

Depress and hold button "6" on the remote control handset while
switching the TV set on with the mains switch. Under the "SERVICE"
menu switch the Hotel Mode off.

6.4 Deactivating the Protection Circuit

Depress and hold button "6" on the remote control handset while
switching the TV set on with the mains switch. As long as the Service
Menu is displayed the protection circuit of the TV set is not evaluated
on video processor IC34015-(50).

7. Setting the Analog Values

Maximum Optimum Optimum

TDA 8375 TDA 884x

Brightness 63 32 32
Colour contrast 63 26 40
Black/white contrast 63 48 48
Volume 63 22 22
Headphone volume 63 50 50
Tint 63 32 32
Bass (VST) 25 15 15
Bass (PLL) 25 19 19
Treble (VST) 25 18 18
Treble (PLL) 25 16 16
Picture sharpness 63 5 18

The analog values are stored automatically:

after about 8 seconds,
on switching to Standby mode,
on switching over from TV to AV mode,
on changing the individual AV settings.

Having stored the minimum volume level the volume indicator bar is
displayed for about 10 seconds when switching the TV receiver on.
With "AUX" –> "OK" it is possible to re-set the optimum values for
picture and sound.
The optimum values are read out from EEPROM IC82005.

8. Audio / Video Connectors

Re-recording possibilities:

AV 1 –> AV 2 (Scart1 –> Scart2 with 2 Scart sockets)
AV 2 –> AV 1 (Scart2 –> Scart1 with 2 Scart sockets)
AV 3 –> AV 1, AV2 (Camera –> Scart1,2 with 2 Scart sockets)
AV 2 –> AV 1 (Camera –> Scart with 1 Scart socket)

Re-recording is activated automatically by selecting button "0/AV" of
the source.

Securing a re-recording:

A re-recording is secured by selecting the source with button "0 /AV"
–> button "AUX" –> button "0/AV", indication "copy on". The pro­gramme can be changed. The securing function can be cancelled by
repeating this sequence: "Copying off".

GRUNDIG Service

1 - 19

Partie générale / General Section CUC 2020 FR

Notes:

- Should all video signal paths be in use on selection of AV because
Copy is active for example, this situation is identified and the TV
switches over to the next technically possible AV position.

- On selection of the country Italy in the menu, an AV-RGB signal with
blanking signal (Pin 16) has priority.

- The blue screen background does not appear in all AV settings.

AV socket configuration (dependent on the TV receiver)

Socket Input Output Switching Signal

AV1 RGB - 6/12V (switching voltage)

CCVS CCVS 6/12V
SBAS (Y/C) CCVS 6/12V

(converted)

AV2 RGB - 6/12V + 1V evaluation

CCVS CCVS 6/12V
SBAS (Y/C) CCVS 6/12V

(converted)

AV3 CCVS - 5V generated from sync
Camera

+1V (fastblanking) evaluation

9. Changing the Picture Format

In AV mode, the picture format can be switched over with remote
control button " " or the yelllow button in dependence of the size of
the picture tube.
The picture format is changed between 4:3 and 16:9 in AV mode and
on the programme position with Peribit.
This status is indicated by the switching voltage 6/12V applied to pin 8
of the AV 1 and AV 2 socket.

- 4:3 format 12V

- 16:9 format 6V (Necessary for 16:9 camcorder playback to compen­sate for the vertical extension because supply of the 6/12V switching
voltage is not provided).

GRUNDIG Service1 - 20

CUC 2020 FR Alignement / Alignment

F

Alignement

Attention!

1. Lors du remplacement du microprocesseur NVM (IC82005), il faut vérifier si le quartz 3,58MHz NTSC est monté. Si ce quartz n'est pas monté,
il faut prendre soin de commuter la ligne de dialogue "NTSC 3,6" sur "arrêt".
Pour ce faire:
Touche "6" –> "OK" –> SERVICE –> "OK" –> SERVICE Code "8500" –> NTSC 3,6 "arrêt" et sauvegarder par la ligne de dialogue "END" avec
"with mem." (fin avec mémorisation).

2. Si aucun récepteur satellite (microSAT SNR 105) n'est branché sur la prise AV1, la ligne de dialogue "SAT" dans le menu de service doit se trouver
position"arrêt".
Touche "6" –> "OK" –> SERVICE –> "OK", appeler la ligne de dialogue "SAT" et sélectionner "arrêt".

Tous les éléments de réglage non décrits ont été mis au point en usine et n'ont plus à être repris en maintenance.

1. C.I. Châssis

Appareils de mesure: Sonde 10:1, Générateur de mire couleur, Voltmètre numérique, Analyseur de spectre ou Millivoltmètre HF
Travaux de maintenance suite au remplacement ou à la réparation de:

- Alimentation: Alignement 1.1

- Tuner, FI, Démodulateur vidéo: Alignement 1.3

- NVM IC82005: Alignements 1.2…1.5, 2.1, 2.2

Alignement Préparation Procédure de réglage

1.1 Tension +A

1.2 Balance du
blanc

1.3 Tuner-CAG-HF

1.4 OSD

1.5 Tube
(Type de tube)

Après chaque réparation et avant chaque alignement
contrôler et au besoin régler cette tension.
Luminosité: minimum
Voltmètre numérique: cathode D61016.

Injecter une échelle des gris (noir/blanc) avec Burst.
Contraste (W) maximum.
Saturation couleur (E) moyenne.
Luminosité (R) moyenne.

Appeler la ligne de dialogue "BALANCE DU BLANC" via "6"
(DIALOG CENTER) –> "OK" –> SERVICE –> "OK"–> Ser­vice Code "8500".

Relier l'analyseur de spectre ou le millivoltmètre HF
symétriquement aux contacts 10, 11 du tuner.
Injecter une mire normalisée ou le générateur de mire
couleur via l'antenne, 70…80dBµV.

Appeler la ligne de dialogue "CAG-HF" via "6" (DIALOG
CENTER) –> "OK" –> SERVICE –> "OK"–> Service Code
"8500".

Appeler la ligne de dialogue "OSD" via "6" (DIALOG CEN­TER) –> "OK" –> SERVICE –> "OK"–> Service Code
"8500".

Appeler la ligne de dialogue "Tube" via "6" (DIALOG CEN­TER) –> "OK" –> SERVICE –> "OK"–> Service Code
"8500".

Régler R60037 à la valeur indiquée au tableau sur le
schéma partiel du circuit d'alimentation.

A l'aide des touches "V -" ou "+ C" régler les valeurs du
"Vert" ou du "Bleu" de façon à obtenir une image-test
sans dominante de couleur.

Effectuer le contrôle de la balance du blanc avec le contraste
minimum et maximum.

Quitter le réglage "with mem." .
A l'aide des touches "V -" ou "+ C" régler la tension

à102dBµV (360mVcc).
En variante, sans analyseur de spectre ou sans
millivoltmètre HF, à l'aide des touches "V -" ou "+ C-"
régler l'image jusqu'à l'apparition du souffle. Puis revenir
afin d'obtenir une image à la limite du souffle.

Quitter le réglage "with mem." .
A l'aide des touches "V -" ou "+ C" positionner le menu

au milieu de l'écran.
Quitter le réglage "with mem." .
A l'aide des touches "V -" ou "+ C" sélectionner la

diagonale-image correcte.
Quitter le réglage "with mem." .

GRUNDIG Service

2 - 1

Alignement / Alignment CUC 2020 FR

2. Géometrie de l'image

Appareils de mesure: Générateur de mire couleur.

Effectuer le réglage géometrique sur s'appareil à sa température de fonctionnement (env. 15' après sa mise en marche). Commencer avec "Déviation
verticale"!
Après l'alignement, mémoriser les valeurs "with mem." via "DIALOG CENTER" –> "SERVICE" –> Service Code "8500" –> "GEOMETRIE".

Travaux de maintenance suite au remplacement ou à la réparation de:

- Déviation horizontale et verticale et remplacement du tube: NVM IC82005: Alignements 1.2…1.5, 2.1, 2.2

Alignement Préparation Procédure de réglage

2.1 Déviation
verticale

Injecter une mire géometrique de réglage.
Appeler le menu "Déviation verticale" via "6" (DIALOG
CENTER) –> "OK" –> SERVICE –> "OK"–> Service Code

Régler la ligne médiane de la mire dans la ligne de dialogue
"Déviation verticale" à l'aide des touches "V -" ou "+
C" de façon qu'elle soit juste encore visible.

"8500" –> "GEOMETRIE".

Affiner le réglage si un défaut de linéarité apparaît au bord
supérieur au inférieur de I'écran lors de la correction
géométrique.

Quitter le réglage "with mem." .

2.2 Déviation

horizontale

Injecter une mire géometrique de réglage.
Appeler le menu "Déviation horizontale" via "6" (DIALOG

Régler I'image à l'aide des touches "V -" ou "+ C" suivant

la mire.
CENTER) –> "OK" –> SERVICE –> "OK"–> Service Code
"8500" –> "GEOMETRIE".

Quitter le réglage "with mem." .

3. C.I. tube

Appareils de mesure: Voltmètre haute impédance ou Oscilloscope double trace avec sonde 10:1.
Travaux de maintenance suite au remplacement ou à la réparation de:

- Tube, C.I. tube: Alignements 3.1

Alignement Préparation Procédure de réglage

3.1 Tension de
grille U

G2

avec appareil de
mesure

via le menu de
maintenance

Appareil en mode AV.
Injecter un signal de modulation noir.
Luminosité de l'écran: zone des gris juste sombre.
Voltmètre relié via 220kΩ aux points de réglage R, V et B.
Déterminer la tension maximum.
Voltmètre (220kΩ) ou oscilloscope: relié au point de réglage
ayant la tension maximum.

Appeler la ligne dialogue "Cut-off align" via "6" (DIALOG
CENTER) –> "OK" –> SERVICE –> "OK" –> Service Code
"8500".
Confirmer par "OK".

A l'aide l'ajustable UG2 sur le C.I. tube régler la tension à
150V±2,5V, ou avec l'oscilloscope selon le dessin suivant.

Niveau du noir

105-110V

150V±2,5V

A l'aide l'ajustable U
C.I. tube le premier trait apparaissant en rouge, vert, bleu

régler juste bien visiblement sur le

G2

ou composite.
Retourner dans le menu par "OK".

GRUNDIG Service2 - 2

CUC 2020 FR Alignement / Alignment

GB

Alignment

Attention!

1. After any repair or replacement of NVM (IC82005) check whether the NTSC 3.58MHz quarz is fitted. It is not, the dialog line "NTSC 3,6" in the
Service Menu must be set to "off".
Button "6" –> "OK" –> SERVICE –> "OK" –> SERVICE Code "8500" –> NTSC 3,6 "off" and in dialog line "END" store the setting "with mem.".

2. When no SAT Receiver (microSAT) is connected to the AV1 socket, "SAT" in the Service Menu is to be set to "off".
Button "6" –> "OK" –> SERVICE –> "OK", select dialog line "SAT" and switch to "off".

All adjustment controls not mentioned in this description are pre-set at the factory and must not be re-adjusted in the case of repairs.

1. Chassis Board

Measuring instruments: 10:1 test probe, colour video generator , digital voltmeter, spectrum analyser or RF millivoltmeter
Service works after replacement or repair of the following modules:

- Power supply: alignment 1.1

- Tuner, IF, Video demodulator: alignment 1.3

- NVM IC82005: alignment 1.2 …1.5, 2.1, 2.2

Alignment Preparations Alignment Process

1.1 +A voltage

1.2 White Balance

1.3 Tuner AGC

1.4 OSD

1.5 Tube
(Type of picture
tube)

This voltage must be checked and re-adjusted if necessary
after every repair and before every alignment.
Brightness: Minimum
digital voltmeter: cathode D61016.

Feed in a grey scale black/white test pattern with burst.
Contrast (W) to maximum.
Colour contrast (E) to mid-position.
Screen brightness (R) to mid-position.
Call up the dialog line "WHITE ADJUSTMENT" via
"6" (DIALOG CENTER) –>"OK" –> SERVICE –> "OK" –>
Service Code "8500".

Spectrum analyser or RF millivoltmeter symmetrical to
tuner contact 10, 11.
Feed in a standard test pattern or generator via the aerial,
70…80dBµV.

Call up the dialog line "AGC" via "6" (DIALOG CENTER)
–>"OK" –> SERVICE –> "OK" –>
Service Code "8500".

Call up the dialog line "OSD" via "6" (DIALOG CENTER)
–>"OK" –> SERVICE –> "OK" –>
Service Code "8500".

Call up the dialog line "Tube" via "6" (DIALOG CENTER)
–>"OK" –> SERVICE –> "OK" –>
Service Code "8500".

Adjust R60037 acc. to the table on the circuit diagram
section mains section.

With button "V -" or "+ C" set the values for "Green"
and "Blue" so that the picture becomes achromatic.

Check the White Balance with Contrast min. and max.

Terminate "with mem.".
Adjust 102dBµV (360mVpp) with button "V -" or "+ C".

Alternatively, without using a spectrum analyser or RF
millivoltmeter, adjust the picture with button "V -" or "+ C"
so that noise just appears on the screen. Then reset until
the picture is again free of noise.

Terminate "with mem.".
With button "V -" or "+ C" position the menu in the

middle of the picture.
Terminate "with mem.".
With button "V -" or "+ C" enter the correct screen

diagonal.
Terminate "with mem.".

GRUNDIG Service

2 - 3

Alignement / Alignment CUC 2020 FR

2. Picture Geometry

Measuring instruments: Test pattern generator.

Allow the TV set to warm up (about 15 min.). Adjust the geometry beginning with the vertical slope!
On completion of this adjustment, store the values "with mem." via "DIALOG CENTER"–>"SERVICE"–> Service Code "8500"–>"GEOMETRY".

Service works after replacement or repair:

- Horizontal and vertical deflection and replacement of the picture tube: NVM IC82005: alignment 1.2 …1.5, 2.1, 2.2

Alignment Preparations Alignment Process

2.1 Vertical Slope

Feed in a geometry test pattern.
Call up the"Vertical Slope" menu via "6" (DIALOG CENTER)
–>"OK" –> SERVICE –> "OK" –> Service Code "8500"

Adjust the center line of the test pattern in the dialog line
"Vertical Slope" with button "V -" or "+ C" so that it is just
still visible.

–> "GEOMETRY".

Correct this adjustment slightly if linearity faults appear on
the lower or upper picture edge after having adjusted the
geometry.

Terminate "with mem.".

2.2 Horizontal Shift

Feed in a geometry test pattern.
Call up dialog line "Horizontal Shift" via

Set the picture according to the test pattern with button

"V -" or "+ C".
"6" (DIALOG CENTER) –> "OK" –> SERVICE –> "OK" –>
Service Code "8500" –> "GEOMETRY".

Terminate "with mem.".

3. CRT Panel

Measuring instruments: High-resistance voltmeter or dual-channel oscilloscope with 10:1 test probe.
Service works after replacement or repair:

- CRT, CRT panel: alignment 3.1

Alignment Preparations Alignment Process

3.1 Screen Grid
Voltage U
with measuring

G2

instrument

TV set in AV position.
Feed in a black raster.
Screen brightness: Grey raster just becoming dark.
Connect the voltmeter via 220kΩ to test points R, G and B.
Determine the point with the highest voltage level.
Voltmeter (220kΩ) or oscilloscope: test point with highest
voltage level.

With adjustment control UG2 on the picture tube panel set
the voltmeter to read 150V± 2.5V, or adjust the oscilloscope
as shown below.

150V±2,5V

105-110V

Black level

via
Service Menu

Call up dialog line "Cut-off align" via "6" (DIALOG CENTER)
–>"OK" –> SERVICE –> "OK" –> Service Code "8500".
Confirm with "OK".

With adjustment control U
adjust the line appearing first - red, green, blue or mixed-

on the picture tube panel,

G2

colour - so that it is just well visible.
Return to the menu with "OK".

GRUNDIG Service2 - 4

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

Circuits imprimés et schémas électriques / Layout of the PCBs and Circuit Diagrams

C.I. principal

Coordonnées des composants côté composants (Vue de dessus)

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

AN10 5 255
AN20 5 256

BR100 201 44
BR101 105 103
BR103 147 68
BR104 134 44
BR105 158 45

BR107 87 154
BR108 166 114
BR109 191 141
BR110 43 112
BR111 44 96

BR112 38 111
BR113 51 122
BR116 164 113
BR117 169 116
BR118 174 105

BR119 103 135
BR120 131 136
BR123 164 179
BR125 163 49
BR126 217 124

BR127 119 48
BR129 57 123
BR130 60 104
BR131 58 106
BR132 48 123

BR133 235 131
BR134 166 133
BR135 111 106
BR136 93 111
BR137 203 121

BR139 98 65
BR140 138 100
BR141 186 171
BR143 51 149
BR144 103 158

BR145 151 136
BR146 122 143
BR147 118 137
BR149 26 78
BR150 26 72

BR151 131 146
BR152 140 79
BR153 18 52
BR154 81 10
BR155 222 134

BR156 120 167
BR157 88 222
BR158 138 226
BR159 253 184
BR161 242 110

BR164 239 135
BR165 141 128
BR166 140 130
BR167 9 58
BR168 169 188

BR169 173 199
BR170 71 240
BR171 136 59
BR173 120 80
BR174 58 95

BR175 169 136
BR176 85 32
BR177 181 118
BR178 242 97
BR179 253 181

BR180 79 210
BR181 53 77
BR182 241 81
BR183 166 48
BR184 226 26

BR185 228 33
BR186 177 43

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

BR187 206 56
BR188 228 29
BR189 225 24

BR191 222 21
BR192 53 18
BR193 90 20
BR194 209 15
BR196 225 171

BR197 240 79
BR198 247 163
BR199 195 124
BR200 198 139
BR201 43 98

BR202 109 81
BR203 68 96
BR204 94 143
BR205 153 146
BR206 89 46

BR207 189 79
BR211 186 90
BR215 256 137
BR216 71 96
BR218 43 73

BR220 27 75
BR221 65 96
BR222 161 114
BR224 79 42
BR225 78 104

BR226 76 104
BR228 174 122
BR229 101 139
BR230 88 140
BR232 111 125

BR233 19 63
BR234 92 31
BR235 71 81
BR236 41 127
BR237 76 27

BR238 177 132
BR239 159 113
BR240 91 95
BR242 70 64
BR244 56 60

BR245 23 137
BR246 91 135
BR247 211 68
BR248 46 120
BR249 20 139

BR251 163 80
BR252 162 74
BR253 218 101
BR255 83 175
BR257 72 140

BR258 72 145
BR261 72 136
BR262 104 75
BR31045 48 30
BR32108 98 112

BR32492 20 60
BR41008 229 37
BR41009 231 43
BR43019 27 81
BR43071 150 79

BR43072 147 79
BR43073 153 79
BR43266 108 93
BR46004 201 109
BR50012 53 123

BR50031 61 167
BR52006 14 162
BR53011 23 202
BR53016 90 193
BR53021 51 191

BR53074 72 195

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

BR60001 136 205
BR60012 151 220
BR60021 210 173
BR61016 103 242

BR61036 99 229
BR61037 107 223
BR61040 123 154
BR61050 184 128
BR62501 206 241

BR62502 192 217
BR62503 205 217
BR80303 147 121
BR81002 267 183
BR81042 168 62

BU01 268 66
C31042 38 30

C31044 55 30
C31046 15 55
C32011 62 81
C32023 69 117

C32024 76 128
C32108 96 127
C32206 192 49
C32438 29 84
C32494 33 53

C32496 47 53
C32498 41 53
C32499 27 57
C32521 38 75
C32522 35 83

C33019 126 54
C34021 108 98
C34063 79 76
C34071 78 92
C43249 10 127

C46001 169 92
C50022 57 146
C50023 61 140
C50031 52 168
C50032 63 158

C52001 48 161
C52002 38 140
C52003 40 168
C52004 13 156
C52006 38 157

C52247 110 63
C52253 108 56
C52254 98 68
C53001 38 198
C53002 27 188

C53006 32 179
C53011 10 205
C53017 68 250
C53031 68 215
C53032 73 215

C54001 86 166
C54011 94 212
C54012 107 166
C54031 87 180
C54032 70 168

C57016 9 133
C60001 126 214
C60002 186 188
C60007 150 198
C60009 154 237

C60011 167 198
C60013 176 198
C60022 147 179
C60023 192 181
C60024 190 163

C60026 190 174
C60027 203 168
C60037 191 190
C60038 174 240

Chassis Board

Coordinates of the Components on the Components Side (Top Side)

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

C61015 106 236
C61016 103 251

C61017 86 243
C61036 106 210
C61037 115 190
C61042 109 144

C61052 143 145
C61056 109 180
C61057 117 175
C61063 176 146
C61065 131 159

C62021 236 174
C62022 236 180
C62048 123 202
C62501 198 232
C62502 210 203

C62505 219 187
C80011 272 174
C81061 191 95
C81063 194 102

D34057 146 114
D34058 145 111
D34059 145 107
D43055 22 110
D43056 20 119

D50022 57 139
D50023 72 148
D50026 56 165
D50027 59 125
D52001 42 171

D53003 55 194
D54001 89 209
D54011 98 210
D54021 92 184
D54022 64 26

D54031 83 178
D57011 13 140
D57013 17 140
D57023 139 96
D57122 23 149

D60006 156 220
D60007 149 209
D60012 156 203
D60022 195 168
D60023 195 168

D60024 205 160
D60026 206 171
D60027 199 171
D60037 175 229
D61016 104 239

D61036 103 215
D61037 102 214
D61056 106 181
D81054 214 114
D81123 156 100

D81501 244 186
D84001 278 184
D84003 254 161
D85001 272 194
D85002 274 194

EURO-AV01 6 93
F32101 85 127

F32109 94 122
F32121 122 114
F32162 81 101
F32167 81 111

F32410 70 42
F32412 94 55
F32420 61 53
F32430 56 72
F32493 29 64

IC32490 43 64
IC32520 49 83

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

IC34015 109 80
IC50010 60 154
IC60010 176 188

IC61040 108 153
IC61050 141 153
IC61060 173 153
IC80000 188 58
IC80010 277 173

IC80020 282 173
IC81050 194 80
IC82005 225 79

KH01 269 36
L+ 264 139

L- 264 154
L31043 46 30

L32023 73 123
L32026 64 117

L32108 98 111
L32109 90 112
L32201 33 90
L40012 172 124
L46021 198 95

L53003 20 195
L53011 23 202
L53021 50 181
L53074 72 193
L60006 159 237

L60012 151 220
L61016 103 242
L61036 107 223
L61038 117 161
L61056 110 210

L62501 199 217
L62502 199 217
L81061 191 123

NETZ01 233 232
NETZ02 225 232

P+ 264 106
P- 264 121

Q34043 122 63
Q34044 128 63
Q80001 194 64

R32132 97 119
R32403 33 110
R32406 35 111
R32407 30 110
R32408 28 109

R33019 162 85
R34033 162 71
R34054 75 85
R34055 74 88
R34056 121 100

R34057 125 99
R34058 128 99
R34059 132 99
R34071 56 95
R43248 22 121

R44011 118 101
R46002 190 112
R50018 52 138
R50022 58 165
R50023 74 159

R50032 69 176
R50046 72 143
R50047 70 138
R52001 42 164
R52002 10 176

R52004 27 157
R53002 51 196
R53009 18 174
R53011 18 198

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

R53016 89 194
R53021 51 191

R53033 85 226
R53034 86 215
R53074 73 208
R54001 85 232

R54006 88 219
R54022 84 156
R54031 77 218
R57118 31 146
R60001 177 170

R60002 172 170
R60003 167 170
R60004 171 181
R60006 170 218
R60007 182 170

R60008 150 206
R60009 151 214
R60012 162 192
R60013 180 199
R60016 173 226

R60021 212 170
R60029 181 220
R60037 188 200
R61018 98 242
R61043 116 139

R61046 97 142
R61053 131 149
R62049 122 209
R62505 205 187
R81020 191 108

R81051 208 99
R81052 210 98
R81053 213 99
R81054 215 98
R81126 159 99

R81222 226 115
R81226 229 114
R84004 243 105

S62501 242 209
SI40012 104 26

SI52001 46 142
SI60001 136 205
SI61036 99 228

SI61056 108 199
SI62501 206 241

ST-A01 90 14
ST-A02 30 14
ST-ASIS-02 149 64
ST-BR 96 169
ST-E 219 170

ST-IR\KB 264 179
ST-JOCH 68 181
ST-KH 213 38
ST-M-LED 255 194
ST-NETZ02 229 241

ST-RGB 135 114
ST-RGB02 18 97
ST-V03 156 127

T52001 42 157
T53001 9 189
T60006 172 212
T81501 244 126

TR52001 29 167
TR53000 37 227
TR53010 36 230
TR53020 39 227
TR61000 129 233

TUNER 29 42

GRUNDIG Service

3 - 1

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

C.I. principal

Coordonnées des composants côté soudures (Vue de dessous)

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

CBR30 73 72
CBR101 233 127
CBR102 179 102
CBR103 66 30
CBR104 139 103

CBR105 75 68
CBR107 70 64
CBR108 80 95
CBR110 37 54
CBR111 98 65

CBR112 258 154
CBR116 20 37
CBR117 16 44
CBR121 213 79
CBR123 73 68

CBR124 25 110
CBR125 20 50
CBR126 55 76
CBR127 34 83
CBR129 33 123

CBR130 40 97
CBR131 66 75
CBR132 48 82
CBR133 32 94
CBR134 25 108

CBR135 54 109
CBR136 52 56
CBR140 20 110
CBR141 30 124
CBR142 57 103

CBR144 23 124
CBR145 144 103
CBR147 35 135
CBR150 117 77
CBR151 173 91

CBR152 271 188
CBR208 185 81
CBR209 183 84
CBR32111 107 123
CBR32490 40 71

CBR57000 9 137
CBR81004 185 123
CBR81005 216 79
CBR81010 221 86
CBR81011 206 83

CBR81012 216 82
CBR81013 218 79
CBR84009 162 126

CC31019 27 46
CC31047 15 47
CC31048 15 38
CC31050 18 9
CC31051 30 46

CC31052 33 46
CC32026 29 18
CC32106 97 119
CC32109 100 123
CC32110 96 127

CC32111 90 112
CC32118 80 131
CC32121 128 126
CC32124 119 127
CC32151 72 118

CC32152 101 101
CC32201 27 78
CC32202 32 88
CC32401 42 100
CC32412 66 49

CC32488 51 51
CC32491 52 63
CC32492 35 71
CC32493 33 64
CC32495 37 52

CC32497 28 53
CC32499 37 64
CC32523 57 84
CC33014 95 99
CC33016 90 92

CC33017 94 92
CC33018 86 66
CC33020 89 66
CC33021 86 76

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

CC33022 88 69
CC34022 108 97

CC34027 123 77
CC34032 133 68
CC34037 116 68
CC34039 111 92

CC34041 125 77
CC34042 137 76
CC34043 119 62
CC34044 125 62
CC34061 107 93

CC34062 115 92
CC34064 103 92
CC34067 100 85
CC34069 85 92
CC34072 83 68

CC34073 73 75
CC41009 261 36
CC41011 261 43
CC41013 253 81
CC41014 261 29

CC43003 16 81
CC43008 16 78
CC43013 10 64
CC43018 14 71
CC43057 148 76

CC43058 145 76
CC43061 151 76
CC43248 10 127
CC44021 249 55
CC44031 249 51

CC46004 221 111
CC46016 174 83
CC46017 188 91
CC46021 192 83
CC46022 198 83

CC46023 180 79
CC46024 173 79
CC46025 194 83
CC46026 172 68
CC46027 176 79

CC50011 102 76
CC50012 97 79
CC50013 53 157
CC50018 49 157
CC50021 56 157

CC50026 62 150
CC50047 69 164
CC52246 108 68
CC52248 113 68
CC52266 186 116

CC54021 88 152
CC57003 94 79
CC57004 8 147
CC57016 22 137
CC57021 114 85

CC60014 183 190
CC60016 172 187
CC60036 175 187
CC61038 111 150
CC61039 114 150

CC61041 111 146
CC61051 140 145
CC61058 150 151
CC61059 125 142
CC61060 147 151

CC61061 170 150
CC61062 179 149
CC61064 167 150
CC80001 193 60
CC80002 197 60

CC80003 193 57
CC80007 185 57
CC81007 187 99
CC81008 236 101
CC81012 186 76

CC81016 203 79
CC81020 183 106
CC81021 182 53
CC81023 203 59
CC81026 202 52

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

CC81028 204 56
CC81033 174 102
CC81034 181 96
CC81036 183 102
CC81037 181 60

CC81038 181 57
CC81046 214 59
CC81048 228 69
CC81051 204 112
CC81052 209 101

CC81053 212 101
CC81054 215 101
CC81062 194 76
CC82001 229 79
CC82004 226 79

CD32162 84 107
CD32167 86 112
CD32411 76 46
CD32421 97 53
CD32460 78 67

CD32465 86 60
CD32475 94 53
CD32495 30 53
CD80007 185 63

CIC32410 35 110
CR31021 25 46

CR31041 28 37
CR31043 41 37
CR31044 60 32
CR31046 15 50

CR31047 21 46
CR31051 24 38
CR31052 24 36
CR32011 60 86
CR32012 60 81

CR32023 85 118
CR32101 110 125
CR32102 95 113
CR32103 101 98
CR32104 103 122

CR32105 86 127
CR32106 101 116
CR32107 110 108
CR32108 93 111
CR32109 85 123

CR32110 87 118
CR32112 106 127
CR32113 124 119
CR32114 124 121
CR32119 61 121

CR32124 119 124
CR32128 108 101
CR32133 114 121
CR32141 120 120
CR32142 118 120

CR32143 114 118
CR32150 108 127
CR32160 87 108
CR32161 71 108
CR32162 73 108

CR32163 101 104
CR32167 84 112
CR32168 78 118
CR32201 183 44
CR32202 183 48

CR32203 181 44
CR32206 199 52
CR32401 33 99
CR32402 30 99
CR32412 66 46

CR32420 99 53
CR32433 52 93
CR32436 49 93
CR32437 40 90
CR32438 38 93

CR32439 42 93
CR32451 75 64
CR32452 73 64
CR32453 78 56
CR32456 64 64

CR32457 67 64

Chassis Board

Coordinates of the components on the Solder Side (Bottom Side)

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

CR32460 62 68
CR32462 67 70
CR32463 81 63
CR32464 83 58

CR32466 65 70
CR32467 90 53
CR32468 90 58
CR32471 77 61
CR32472 70 53

CR32473 73 59
CR32476 70 48
CR32481 80 58
CR32482 75 59
CR32483 78 51

CR32486 73 48
CR32493 22 60
CR32494 37 57
CR32497 44 54
CR32498 49 63

CR32499 44 50
CR32501 68 75
CR32502 45 63
CR32521 52 83
CR32522 43 83

CR32523 40 84
CR32524 54 83
CR32525 69 79
CR32527 52 90
CR32528 48 85

CR33014 94 95
CR34031 122 58
CR34032 133 66
CR34042 133 76
CR34063 102 95

CR34064 98 99
CR34066 104 84
CR34076 153 80
CR34077 137 88
CR34078 142 83

CR41008 260 40
CR41009 260 33
CR43001 20 20
CR43003 20 82
CR43004 17 71

CR43008 16 75
CR43013 9 71
CR43014 11 68
CR43017 15 66
CR43018 11 71

CR43056 20 119
CR43057 148 80
CR43058 146 80
CR43061 151 80
CR43062 5 102

CR43063 10 104
CR43066 5 95
CR43067 5 87
CR43071 22 93
CR43072 22 86

CR43073 153 76
CR43075 21 101
CR43241 13 114
CR43242 11 118
CR43243 15 114

CR43246 15 123
CR43247 10 114
CR43267 17 114
CR43268 21 89
CR44012 130 120

CR44021 253 54
CR44031 253 51
CR46001 179 83
CR46003 204 94
CR46004 220 101

CR46006 198 105
CR46007 218 118
CR46008 224 113
CR46009 213 123
CR46011 221 115

CR46012 218 113
CR46013 217 101
CR46016 177 83

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

CR46022 174 76
CR46024 171 83

CR46026 171 76
CR50011 98 76
CR50012 91 78
CR50019 69 148
CR52247 110 68

CR52251 106 78
CR52252 91 68
CR52254 113 78
CR52261 106 75
CR52262 99 79

CR52264 33 138
CR52266 184 116
CR53008 15 161
CR54021 92 156
CR57001 19 141

CR57002 31 133
CR57003 11 149
CR57004 35 132
CR57008 14 141
CR57011 16 141

CR57012 29 133
CR57016 16 131
CR57017 132 92
CR57021 144 93
CR57022 148 90

CR57023 140 118
CR57024 142 118
CR57025 147 113
CR57113 27 137
CR57116 27 158

CR57117 26 152
CR57121 25 158
CR57124 26 154
CR60014 180 187
CR60031 189 190

CR60032 189 195
CR60036 177 187
CR61041 106 149
CR61044 97 149
CR61051 140 150

CR61054 129 149
CR61056 127 142
CR80001 195 68
CR80007 190 68
CR80011 270 173

CR80012 268 170
CR81001 264 195
CR81004 258 178
CR81005 191 95
CR81006 204 110

CR81007 187 102
CR81008 233 98
CR81010 177 68
CR81012 187 68
CR81014 206 79

CR81016 201 79
CR81017 225 98
CR81021 178 54
CR81022 175 57
CR81023 203 64

CR81024 206 64
CR81025 177 94
CR81026 205 52
CR81027 206 59
CR81028 208 59

CR81029 208 64
CR81031 178 97
CR81032 211 64
CR81033 176 97
CR81034 181 92

CR81035 172 97
CR81036 183 100
CR81037 184 68
CR81038 171 102
CR81039 169 102

CR81040 176 62
CR81044 174 62
CR81045 175 59
CR81046 214 64
CR81047 208 79

Pos. N°/ Coordonnées/
Pos. No. Coordinates

XY

CR81048 223 69
CR81049 225 69
CR81050 183 76
CR81054 214 114
CR81056 211 79

CR81059 211 112
CR81083 178 44
CR81084 193 68
CR81086 201 83
CR81087 201 93

CR81091 192 76
CR81121 168 98
CR81122 176 102
CR81123 178 113
CR81500 239 128

CR81501 239 126
CR81502 230 127
CR81503 235 127
CR81504 233 122
CR81505 240 120

CR82001 211 83
CR82003 221 79
CR82004 223 79
CR82006 228 98
CR82221 230 98

CR83001 254 113
CR83002 254 116
CR83003 254 119
CR83004 254 122
CR84001 269 180

CR84002 253 168
CR84003 246 115
CR85001 256 178

CT32105 101 112
CT32111 114 126
CT32119 68 127
CT32122 124 127
CT32123 108 112

CT32124 114 113
CT32132 108 119
CT32160 77 103
CT32165 77 113
CT32201 187 48

CT32205 195 50
CT32435 45 92
CT32440 46 99
CT32455 81 53
CT32460 59 68

CT32465 86 53
CT32470 73 53
CT32475 61 59
CT32480 66 57
CT32501 41 63

CT34031 129 78
CT34075 137 93
CT43244 11 122
CT43246 19 125
CT46002 203 99

CT46004 221 106
CT46009 217 123
CT52260 33 143
CT54020 92 150
CT57005 9 141

CT57020 148 96
CT57021 145 119
CT57112 23 141
CT57113 28 141
CT57124 21 151

CT61043 101 150
CT61053 133 150
CT81091 260 194
CT81120 178 108
CT81125 173 108

CT81220 227 103
CT81225 232 104
CT81502 237 121
CT84002 253 172
CT84003 251 133

GRUNDIG Service3 - 2

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

29304-764.65/2L(05)

9

BR101

BR111

BR144

BR108

BR143

BR189

BR184

BR191

BR188

BR107

F32167

F32109

F32162

13

IC80010

13

BR123

BR127

BR130

BR131

BR103

BR126

BR112

BR185

BR211

BR198

BR262

BR248

BR229

BR135

BR139

BR141

BR149

BR246

BR137

BR145

BR146

BR166

BR255

BR252

BR100

BR183

C80011

C31046

C31044

C43249

C57016

C32438

C34063

C52247

C32108

C32498C32496

C32499

C32011

C32522

C32521

C31042

C52002

C60037

C33019

C32206

C52253

C34071

C81061

C61063

C50023

C52006

C52001

12

34

L62502

C52254

C60002

C50032

C50022

C50031

C32024

C32023

C53031

C53032

BR151

BR153

BR154

BR156

BR158

BR159

BR150

BR152

BR155

BR164

BR247

BR192

BR179

BR125

BR171

BR180

BR178

-L

P+

+L-P+P

L+

P-

F32101

F32493

F32121

BR167

BR168

BR169

BR170

BR173

BR174

BR233

BR133

BR165

BR134

F32420

F32430

L32109

L32108

L31043

L32201

L46021

BR176

BR181

BR242

BR249

BR175

BR177

BR261

BR81002

SI40012

SI61056

SI61036

SI52001

R61053

R81020

L32023

L32026

19

D57013

D60012

D81501

D43056

D57011

D57023

D81054

D81123

D84003

D43055

F32412

BR32108

BR60021

BR31045

BR61036

BR53016

BR61050

14

58

IC60010

14

58

IC82005

111

ST-A1

111

ST-A2

111

ST-RGB2

112

13

TR53010

BR193

BR196

BR201

BR120

BR239

BR258

BR182

BR186

BR187

BR194

BR197

BR200

BR222

BR116

BR105

BR161

BR236

BR202

BR203

BR204

BR205

BR206

BR216

BR218

BR220

BR221

BR244

BR140

BR207

BR215

220

EURO-AV1

BR119

BR245

BR118

BR104

L-

L60012

L61016

L61056

L61036

L53003

BU1

BR41009

MP189

BR41008

31

ST-KH

KH1

D57122

D34057

12

ST-M-LED

Q34044

Q34043

Q80001

C34021

17

ST-ASIS-2

BR43266

BR117

111

TUNER

R61043

R34071

R52002

R61046

R81126

BR251

BR224

BR225

BR226

BR230

BR232

BR234

BR235

BR147

BR228

BR136

BR257

15

ST-V3

BR32492

BR53074

BR62502

BR62503

BR50031

BR43019

BR81042

16 9

18

IC32520

16 9

18

IC32490

C52003

31

IC80000

C61016

C60009

D54022

BE

T53001

C54012

C60011

C61042

C61052

C54032

R62049

C81063

R53016

F32410

S62501

C54001

BR62501

BR60001

E B

T52001

E B

T81501

D85001

BR113

BR129

BR157

BR253

BR237

BR199

BR240

BR109

BR50012

BR132

BR238

BR110

D60037

D52001

D50022

L60006

1

10

TR53020

C54011

C60001

C60026

C60027

C60024

C61036

C61056

C60023

C61015

C54031

R52004

R53011

R54001

G

D

S

T60006

R61018

D60023

D54031

R60021

43

21

L62501

SI62501

SI60001

13

IC61040

13

IC61050

13

IC61060

L53074

TR52001

D60026

D60024

D60027

C61057

C61037

C52004

C60013

C46001

C61065

BR61040

BR43071

BR43072

BR43073

C53011

C61017

C62021

C62048

C62022

C62501

C62502

D61056

D61036

D61016

R53009

R60002

R60003

R60001

R60007

D60022

D60007

D54001

D60006

17

10 2

TR61000

D50023

D53003

R34057

R60013

R43248

R34058

R34059

C60022

R81222

R34055

R81051

R81053

R32132

R81052

R81054

R53021

L53021

L53011

C53006

C53001

C53017

C53002

R53033

R60009

R60008

R60016

R60029

R50022

R52001

R60012

R60006

R60004

R50018

L61038

D54011

R60037

1

10

11

TR53000

R62505

C62505

5

6

7

2

3

4

12

111

8

9

10

BR60012

BR61037

BR53021

BR52006

BR61016

BR46004

C32494

C60007

R32407

R32403

R34054

R44011

R57118

R46002

R34056

R81226

R53074

1

NETZ11NETZ2

R34033

R33019

R84004

R54022

D61037

D34058

D34059

R53002

R50047

R50046

L40012

BR53011

15

ST-JOCH

15

ST-BR

R53034

17

ST-RGB

1

5629

28

IC34015

1

26

2752

IC81050

BR80303

L81061

ST-NETZ2

ST-E

R32408

GR

D84001

C60038

R54006

R54031

R50023

R50032

D50027

R32406

D50026

19

IC50010

D54021

1

1

6

1

T160mA

T1A

T1,6A

T2A

T2A

T2,5A

A

B

A

B

B

A

KEINE NETZTRENNUNG

1

A

B

C

D

F

G

H

I

L

M

29304-764.65/4B(05)

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

Y

0102030405060708090100110120130140150160170180190200210220230240250260270280290

X

190

200

210

220

230

240

250

260

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

C.I. châssis / Chassis Board

Côte composants, Vue de dessus
Component Side, Top View

GRUNDIG Service

3 - 3

GRUNDIG Service

3 - 4

29304-764.65/2L(05)

9

CBR103

CBR105

CBR107

CBR108

CBR32490

CBR110

CBR111

CBR112

CBR116

CBR117

CBR123

CBR124

CBR125

CBR126

CBR127

CBR129

CBR130

CBR131

CBR132

CBR133

CBR134

CBR135

CBR140

CBR141

CBR142

CBR144

CBR147

CBR57000

CBR136

CBR101

CBR102

CBR104

CBR121

CBR84009

CBR145

CBR81004

CBR81005

CBR81010

CBR81011

CBR81012

CBR81013

CBR209

CBR151

CBR152

CBR150

CBR208

CT43244

CT32124

CT32440

CT52260

CT57113

CT57112

CT81120

CT57020

CT81125

CT46002

CT32122

CT34031

CT57021

CT84002

CT84003

CT54020

CR46004

CR46011

CR32525

CR34066

CR32161

CR32501

CR32162

CR32167

CR32163

CR57011

CR57008

CR57002

CR57016

CR57001

CR32502

CR31044

CR31051

CR32412

CR31047

CR31046

CR32436

CR31041

CR31043

CR32102

CR32109

CR52247

CR52251

CR81004

CR32107

CR57012

CR32103

CR32439

CBR30

CR32433

CR32437

CR32112

CR81025

CR32150

CR32143

CR81050

CR57017

CR43246

CR46009

CR81059

CR81504

CR43056

CR43067CR43066CR43062

CR43063

CR43014

CR43004

CR43008

CR43018

CR43013

CR43003

CR43243

CR43267

CR43247

CR43242

CR43241

CR43071

CR50011

CR83004

CR81503

CR81502

CR34063

CR43072

CR81122

CR43017

CR81123

CR81121

CR44021

CR52266

CR32141

CR32124

CR44031

CR43058

CR43057

CR43061

CR83003

CR43073

CR34078

CR34077

CR81054

CR81056

CR46003

CR81040

CR81044

CR81045

CR81032

CR46026

CR81028

CR81026

CR81022

CR81037

CR81008

CR81023

CR81029

CR81027

CR81036

CR81046

CR46016

CR81034

CR81033

CR81021

CR80007

CR80001

CR32420

CR81083

CR57004

CR32101

CR32110

CR52252

CR32104

CR32142

CR32108

CBR32111

CR32105

CR32128

CR32119

CR32133

CR32438

CR46022

CR81047

CR81024

CR32023

CR81048

CR46024

CR81049

CR82004

CR82001

CR82003

CR31052

CR81084

CR46001

CR32401

CR32402

CR33014

CR81086

CR81087

CR81010

CR32114

CR52262

CR52261

CR52264

CR32528

CR32527

CR32486

CR32472

CR32481

CR32476

CR32483

CR32457

CR32452

CR32473

CR32471

CR32482

CR32456

CR32466

CR32462

CR32463

CR32467

CR43268

CR32464

CR32468

CR32453

CR83002

CR32451

CR34076

CR32524

CR32012CR32011

CR32523

CR32522

CR32521

CR32113

CR60014

CR60031CR60032

CR60036

CR46006

CR81014

CR32201

CR32203

CR32202

CR61044

CR81012

CR61054

CR61041

CR57124

CR57116

CR57121

CR81501

CR83001

CR57117

CR57113

CR44012

CR61051

CR34042

CR81091

CR32494

CR81039

CR81038

CR81505

CR81005

CR80012

CR80011

CR43075

CR81500

CR32168

CR61056

CR32499

CR32497

CR82221

CR81035

CR81031

CR57003

CR31021

CR46008

CR32160

CR81007

CR32460

CR81006

CR54021

CR46007

CR34031

CR43001

CR53008

CR32498

CR34064

CR32493

CR32106

CR32206

CR57024

CR57023

CR57021

CR57022

CR50012

CR34032

CR57025

CR81017

CR41008

CR41009

CR81016

CR46013

CR84002

CR85001

CR52254

CR84001

CR84003

CR81001

CR46012

CR50019

CR82006

CT81091

CT32160

CT32165

CT43246

CT32132

CT32123

CT32111

CT32105

CT32119

CT32435

CT57005

CT32480

CT32455

CT32475

CT32465

CT32470

CT32460

CT61053

CT61043

CT57124

CT46009

CT81502

CT32201

CT34075

CT81220

CT81225

CT32205

CT46004

CT32501

CC32026

CC50011

CC41009

CC33022

CC34032

CC32495

CC81051

CC81054

CC46004

CC81052

CC81053

CC41013

CC41014

CC31052

CC31051

CC32412

CC31019

CC34039

CC32121

CC34069

CC52246

CC32118

CC32110

CC52266

CC33020

CC57004

CC34043

CC32124

CC34044

CC33017

CC32109

CC57021

CC34062

CC44021 CC44031

CC43061

CC43057

CC43058

CC43018

CC43013

CC43008

CC43003

CC43248

CC41011

CC46017

CC46027

CC81008

CC81020

CC81016

CC81034

CC81023

CC81036

CC81037

CC81038

CC81007

CC80002

CC46022

CC46021

CC81021

CC81028

CC81026

CC46016

CC80001

CC81062

CC81033

CC80007

CC46026

CC46023

CC46024

CC82001

CC81048

CC82004

CC81046

CC57016

CC81012

CC32201

CC32202

CC32151

CC32401

CC33016

CC34022

CC33014

CC34041

CC34042

CC33018

CC52248

CC34072

CC32152

CC34061

CC34027

CC34064

CC34067

CC34037

CC57003

CC32523

CC32493

CC32492

CC32491

CC61038

CC61039

CC61060

CC61064

CC61041

CC61058

CC61061

CC61062

CC61059

CC61051

CC60014

CC60016

CC60036

CC50021

CC50047

CC50018

CC32499

CC32497

CC32488

CC54021

CC80003

CC33021

CC32111

CC50013

CC32106

CC50012

CC31047

CC34073

CC46025

CC50026

CC31050

CD32475

CD32162

CD32460

CD32421

CD32411

CD32465

CD32167

CD32495

CD80007

1

CIC32410

29304-764.65/4LS(05)

0

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290

Y

X

190

200

210

220

230

240

250

260

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

Circuit principal / Chassis Board

Côte soudures, Vue de dessous
Solder Side, Bottom View

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

3 - 5

GRUNDIG Service

3 - 6

GRUNDIG Service

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

0V

0V

5A

5A

5B

5B

5V/cm, 20µs/cm
1V/cm, 20µs/cm

0V

20 2V/cm, 2ms/cm

0V

24 2V/cm, 20µs/cm

0V

30 1V/cm, 10µs/cm

Oscillogrammes C.I. châssis / Oscillograms (Chassis)

1 500mV/cm, 5µs/cm

0V

0V

2 5V/cm, 5µs/cm

8A
8B

5V/cm, 20µs/cm
2V/cm, 20µs/cm

0V

0V

0V

0V

8A

8B

21A

3 100V/cm, 5µs/cm

9A9B

5V/cm, 20µs/cm

0V
0V

22A

0V

9B

9A

4 100V/cm, 5µs/cm

14A 14B

100V/cm, 20µs/cm

0V

14A

14B

0V

0V

21A 21B

2V/cm, 500µs/cm
8 sec Rhythmus / cycle

25 500mV/cm, 20µs/cm

0V

0V

0V

21B

22A 22B

2V/cm, 10µs/cm
bei Menü / menu

26 2V/cm, 1ms/cm

22B

0V

0V

0V

0V

0V

23 2V/cm, 5ms/cm

0V

27 1V/cm, 50ns/cm

0V

GRUNDIG Service

31 1V/cm, 10µs/cm

32 100mV/cm, 250ns/cm

33 1V/cm, 10µs/cm

Zeile / line

3 - 7

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

0V

43 1V/cm, 5ms/cm

30% weiß/white

34 1V/cm, 200µs/cm

Bild / picture

39 1V/cm, 5ms/cm

R

0V
G

0V

0V

0V

35 500mV/cm, 10µs/cm

37 2V/cm, 10µs/cm

0V

B
0V

38A
38B

2V/cm, 10µs/cm
1V/cm, 10µs/cm

0V

38A

0V

38B

0V

41 1V/cm, 10µs/cm

42 1V/cm, 10µs/cm

44 1V/cm, 5ms/cm

100% weiß/white

0V

GRUNDIG Service3 - 8

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

Points de mesures Châssis / Testpoints (Chassis)

Côte composants, Vue de dessus
Component Side, Top View

20

1

3

29304-764.65/2L(05)

2 4

14B

14A

9A
9B

5B

5A

22B

22A

23

21B

21A

9

GRUNDIG Service

26

27

25

3 - 9

31

3724

GRUNDIG Service

43

44

38A

38B

33
34

39B 39A

30

40

3 - 10

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

29304-764.65/2L(05)

9

8A

8B

41

42

36

35

32

Points de mesures Châssis / Testpoints (Chassis)

Côte soudures, Vue de dessous
Solder Side, Bottom View

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

3 - 11

GRUNDIG Service

3 - 12

GRUNDIG Service

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

Schéma de la partie Alimentation / Circuit Diagram Mains Section

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

TEILSCHALTPLAN NETZTEIL
CIRCUIT DIAGRAM MAINS SECTION

S62501

S2KO004

ENTF. BEI EXT. NETZSCH.-PLATTE
DELETED WITH EXT. MAINS SWITCH BOARD
N’EXISTE PAS C.I. INTERR. SECTEUR
MANCA CON PIASTRA INTERR. DI RETE ESTERNA

NETZ2

NETZ1

ALLA PIASTRA INTERR.DI RETE

VERS C.I.INTERR.SECTEUR

TO MAINS SWITCH BOARD

ZUR NETZSCHALTERPL.

1

1

ST-NETZ2

1
2

A LA PLACA INTERRUPTOR DE RED

M

ST-E

1
2

C62048

NO EXISTE EN PLACA INTERRUPTOR DE RED EXT.

BR62504

BR62505

P

P

4,7M

R62049

1n/400V_AC

M

M

1N4148

+M

!

SI62501

T2,5A

BR62501

n.V.

C62505

D81501

F

*/MKS4-R/250V-AC

OFF

POWER

U

T81501

BC875

M

CR81500

NUR BEI OEKO-SCHALTER
ONLY WITH ECO SWITCH
SEUL.POUR INTERR.ECOLOG.
SOLO CON INTERR.ECOLOGICO
SOLO CON EL INTERR.ECOL.

n.V.

BR62502

L62501

295000-*

F

C62501

*/MP3/250V-AC

21

BR62503

n.V.

R62505

8311-200-*

*

37cm ORION
37cm PHI
55cm SN PHI 27,5kV STEREO
55cm SN PHI 27,5kV MONO

CR81501

4,7k

10k

M

43

ECO

U

+M

CR81503

F

C62502

0,1u/MP3/250V-AC

CR81502

+M+M

22k

22k

CT81502

BC848B

CR81504

10k

M

CR81505

M

10k

!

n.V.

BR60021

*

R60021

*

C62021

*/400V_AC

P

C62022

*/400V_AC

+A BLOCK N1 L61036C61017D61016L61016TR61000L60012T60006SI60001 C60022 C62022

+109V

+130V
+130V

BR60001

+

C60022

P

1n

C60023
D60022
1N4007

13

D60024
1N4007

1n

C60024

D60023

XX

n.V.

PRIMAERMASSE / NICHT NETZGETRENNTES SCHALTUNGSTEIL
PRIMARY CHASSIS, NOTE / CIRCUT NOT MAINS ISOLATED
MASSE PRIMAIRE / CIRCUIT NON ISOLE DU SECTEUR

P

MASSA PRIMARIO / CIRCUITO NON SEPAR., DALA RETE
MASA PRIMARIA / SECTOUR DE COM. NO SEP. DE LA RED

R60001

150k/2%

R60003

680k

*

SI60001

*/385V

D60026
1N4007

D60027
1N4007

BUZ90A
BUZ90A+105V

BR60001

C60026

BC40
BC40

R60007

100k/2%

R60002

680k

*

1n

C60027

1n

R60012

1n

C60001

P

C60002

2,7n/MKT

P

3

STAND

BY

7

8,2k

R60004

P

1

F

0.22u

C60013

P P

CR60014

*

*

CC60016

P

*

1,2k

CC60036

CR60036

22

22
6,8
6,8

CR60032

5,6k

220

CR60031

P

CC60014

220p 220p

-14

CR60014

1

2

IC60010

TDA4605/3

CC60014

R60037

56k

*

1,5k

C60007

P

33n/MKS/630V

T60006

R60006

22

2

G

LOGIKSTART

5

*

+U /14V

8

3

+A

Min.

6

B

4

R60029

68k

R60013

10k

+

C60037

2

D60037

BAV21

1u/63V

+

C60011

P

C60038

R60012

100u/25V

4,7n/MKT

*

R60016

56

2

PP

R60021BR60021 R62505C62505L62501C62501

NTC4,7
NTC4,7

CC60036
47u
47u

150u
150u

522.97

523.97

10nT1,25A

521.97

D

S

D60012

BAV21

-14521.97

2

22k

R60009

2

22k

R60008

BYT54M

D60007

BYT54M

D60006

L60006

4

P

F

C60009

220p/FKP1/2kV

P

L60012

BR60012

160V

BYW178

160V

BYW178
BYW178

250V

BYW178

250V

3,6u

TR61000

*

29201-*

1

5

*

7

10

P

R61018CC60016

220k

-003

220k

23

BR61016

*

L61016

*

F

n.V.

C61016

100p/FKP1/1,6kV

M

4

BR61037

L61036

6

L61056

8

-003

AENDERUNGEN VORBEHALTEN

SUBJECT TO ALTERNATION

SOURS RESERVE DE MODIFIC
CON RISERVA DI MODIFICA
RESERV. EL DEREC. DE MODIFIC.

BR61050

C61036

*

*

n.v.

SI61056

T2A

100p

D61037
MUR840

C61056

100p

D61056
MUR420

M

C62021

0,22u
0,22u

0,1u1n

0,22u

ZU TEILSCHALTPLÄNEN
TO CIRCUIT DIAGRAM SECTIONS

n.V.

C61015

100p

D61016

*

+

C61017

M

L61038

-003

+

C61037

470u/40V

M

+

C61057

470u/50V

M M

823.97

823.97

826.97

826.97

100u/*

BR61040

CC61058

M

N1

CC61061

0,1u

R61018

CC61038

0,33u

C61065

0,1u

*

M

32

IC61040

IN OUT

LM317

ADJUST

0,1u

M

F

CC61060

M

0,1u

CC61064

CC61039

M

M

0,1u

1

0,1u

M

020
020
010
010

1

0,1u

CT61043

BC848B

R61043

1,2k/1%

M M M

32

IC61050

IN OUT

LM317T

ADJUST

1

CT61053

BC848B

R61053

680/1%

IC61060

MC7805

2

M M MM

3

220/1%

CR61041

22k

CR61044

220/1%

CR61051

CR61054

CC61062

CC61041

R61046

22k

CC61051

CR61056

22k

0,1u

C61063

M

22k

+

+A

+M

0,1u

C61042

0,1u

C61052

100u/25V

/*

/+14V

/+8V

+E

+

470u/25V

M

+

470u/25V

M

CC61059

MMM M

2,2n

BY

NF

MUTE

STAND

U

U

/+5V

+F

BR61050

*

+H

/+5V

GRUNDIG Service

3 - 13

GRUNDIG Service

3 - 14

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

Schéma de la partie Déviation / Circuit Diagram Deflection Section

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

+C

VG

VB

VA

SCHUTZ

V

U

SYNCHSYNC

HDR

SCHUTZ

U

*

37cm ORION
37cm PHI
55cm SN PHI 27,5kV

130V
130V
200V

BR52006
0,47OHM

1W

0,47OHM

1W

7,8n
8,5n

7n

0,42u
0,42u
0,33u

031.64 2,2

031.65

031.66

BR53011 BR53074L53074R53074TR53010 L53011C53011R53011 R53021L53021BR53021C53006C53002

R53033 R57118
7,5/1W
3,3/2W

820/2W 838.51820114.9510u18n6,8

8,2/1W

C54012

470u
470u
1000

8,2k
4,7k
5,6k

R50018

R52004TR53020TR53000

27
27

150

1,8k/1%
1,8k/1%
2,2k/1%

R50046

2,2
1,8

SB

ZU TEILSCHALTPLÄNEN
TO CIRCUIT DIAGRAM SECTIONS

+E

TEILSCHALTPLAN ABLENKUNG
CIRCUIT DIAGRAM DEFLECTION SECTION

M

M

M

8

1
2

CR57113

CT57113

BC858B

D50026

ZPD51

R50022

5,6k

CC50026

0,1u

10k

M

+45V

R50023

CR57117

R57118

M

33

C50023

22u/63V

D50023
1N4002

C50032

6

U

CR57116

27k/2%

15k/2%

*/2%

C52001

+

47n

REF.

+F

CT57124

CR57124

+E

T52001

BC637

K

5

M

BC848B

1k

M

C52003

470p

1n

+16V

3

IC50010

TDA8356

8A

CR57121

D57122

M

SI52001

K

C50022

0,1u

CC50021

0,1u

D50022

BAV21

10k

1N4148

T160mA

F

L/

R52004

F

C52004

M

M

7

9

4

1

R50046

R52001

2,2

5A

27

K

C52006

0,1u

M MM

*

BR50031

*/2%

TR52001

09246-868.04

1

6

2,2n

F

n.v.

C50031

J4

M

JOCH
VERT.

J5

1,8/2%

R50047

4

3

BR52006

CC50047

M

*

0,1u

9A

R52002

M

R50032

T53001
BU508D

120

220/1%

M

9B

8104-982-056

L53003

F

C53002

M

C53001

0,68u/MKS4

*/FKP1/1600V

R53002

10k

D53003

BA157

L53021

*

29203-*

4

R53074

C53006

1

R53021

JH

09246-*

M

*/MKP10

*

J1

J3

L53074

*

*

BR53021

BR53074

R53011

1M/MGW

R53009

33k

CR53008

M

L/

1
*

BR53011

*/FKP1/63V

L53011

*

C53011

n.V.

ST-JOCH

1
2
3
4
5

F

BR53016

+A

6,8/7W

R53016

C53017

0,68u/MKC4SV21

M

TR53000

w.w.

TR53020

w.w.

TR53010

29201-*

L

I

ST-BR

+C

R53033

F

*

R53034

4

M

M

R54022

CT54020

D54022

M

680

BC558B

ZPD33/2%

n.V.

CC54021

1

10

2,2

R54006

1/0,75W

HS

U

F

U

G2

22n

F

*/35V

C53032

22n

F

C53031

D54021

CR54021

M

ZPD4,7V

22k

GND

D54031

BA157

C54031

100p

D54001

BYV16

M

+

C54032

M

C54011

100p

D54011

BA157

+

C54001

100u/63V

C54012

M

22u/350V

M

+

A

G

C

F

H

B

R54001

14A

R54031

M

14B

1

M

2

M

3
4

M

5

Seite/Page 3-30

VERS C.I. TUBE CATHOD.

A LA PLACA-ZOCALO TRC

ALLA PIASTRA CINESC.

TO CRT PANEL

U

H

U

/

SG/FOC.

ZUR BILDROHRPLATTE

UG2

/*

+C

+45V

+33V

0,1u

M

+16V

BAT42

D50027

+F

CT57112

BC858B

8B

+

C52002

4,7u/100V

5B

1N4148

D52001

M M M

CR50019

M

10k

*

CC50018

M

CC50013

1n

1n

R50018

M

CUC 2020 55cm/STEREO

3 - 15

GRUNDIG Service

3 - 16

120598

GRUNDIG Service

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

Schéma de la partie Circuit Microprocesseur / Circuit Diagram Processor Section

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

IR

IC80010

TFMS5300

R81054

n.v.

XX

CC81054

M

0

D81054

CR81054

n.v.

3

+5V

1

M

ENTF. BEI EXT. NETZSCH.-PLATTE
DELETED WITH EXT. MAINS SWITCH BOARD
N’EXISTE PAS C.I. INTERR. SECTEUR
MANCA CON PIASTRA INTERR. DI RETE ESTERNA
NO EXISTE EN PLACA INTERRUPTOR DE RED EXT.

M

470

R81053

1N4148

M

CT81065

BC858B

CR80011

2

270

+

C80011

M

51 52

VSS

35

VSSA

24

BLAN

100

1N4148

D81053

CR81065

0

+F

CR81066

CR81067

+H

CUR

3,3k

47u/16V

B

560

M

n.v.

M

-051

L81061

M

4,7u/100V

M

C81061

CC81062

M

G

100

R81052

CT81070

BC858B

IR

+

0,1u

R

D81052

CR81069

22A

BUS

RESET

22B

DATA

U

OSD

B

CC81053

OSD

M

BC848B

CT81051

33p

n.v.

G

OSD

M

CR80012

+H

22k

TEILSCHALTPLAN PROZESSOR
CIRCUIT DIAGRAM PROCESSOR SECTION

+H

+H/1

+H/1

X24C08

VCC

8

M

P1.1

BR81042

+H/1

M

A0A1A2VSS

SCL

6

SDA

5

CLK

DATA

21A 21B

4,7k

CR82003

P1.2

CR82001

4,7k

12

P3.0

P3.1

IC81050

SDA5257-2

P1.3

CR81050

+H/1

10k

n.v.

CC81038

TEMIC

M

M

18 19202122

CR81037

100p

STEREO

P1.5

1k

CC81036

CC81037

+H/1

CR81084

P4.0

w.w.

CR81036

10n

2-SCART

10n

+H/1

CR81086

10k

P3.6

Prozessorplatte 29305-219.xx
Processing Board

Seite/Page 3-24

P2.1

P2.3

10k

10k

CR81033

10n

CC81034

CC81033

M

0

CR81038

M

1-SCART

0

CR81039

1u

10k

10k

CR81014

27k

CR81025

10k

CR81031

15k

RST

P0.0

100

220

CR81017

CC80007

M

M

CR81016

CC81016

M

100k

100p

M

CC46025

P0.2

100

CR81028

XX

CC46021

+F

CR81029

CC81028

M

26

LCIN

4,7k

100p

10k

CR81087

P3.7

P2.2

CR81034

10n

MM

+H/1

M

CR81035

n.V.

MM

XX

XX

CC46022

L46021

XX

LCOUT

P0.1

+F

CR81027

150

CR81026

100p

CC81026

M

M

AFC

AV_2

AV_1

EURO-

RESET

U

U

EURO-

BUS

U

SAT

U

SCL

SDA

CC82001

M

1k

CR82006

10n

4321

TEST

7

IC82005

M

M

M

0,1u

C81063

+H/1

+H/1

11 12 1314 1516 17

VDD

VS/P4.7

560

R81051

1N4148

CR81068

M

0

+F

n.v.

M

CT81075

3,3k

BC858B

CR81070

33p

CC81052

M

CC81050

0,33u

xx

V

CR81055

M

0,1u

0,1u

CC46017

37 38 394041

VDD

HS/SC

30 31 3233 34

100

D81051

1N4148

CR81071

560

CC46016

CC46015

CR46016

VDDA

25

CVBS

120p

82k

n.V.

1k

CR46003

IREF

+F

P0.5

CR81083

5,6k

M

R

SYNC-1

0

+F

CR81072

CR81073

CC81051

OSD

n.v.

CT46002

BC858B

3,3k

xx

R46002

33p

M

24

n.v.

SSC

M

H

SYNC

BR46004

F

C46001

R34033

FBAS

TEXT

CR46001

M

0,33u

1

n.V.

CC82004

CR82004

+H/1

4,7k

100p

+H/1 +H/1

P1.7

P0.6

345 6789

4,7k

CR81056

470k

P0.7

P0.4

+F

CR81040

22k

CR81044

22k

CR81045

22k

100

CR81048

+H/1

ECO

U

CR81046

STAND

U

CR81047

4,7k

100

CC81046

10n

BY

M

M

M

CR81049

100k

CC81048

100p

1u

CC80003

M

+H/1

XX

CC46027

P3.4

4,7k

100

R81020

ENA1

IC80000
MC33164

3

M

n.V.

M M M

33n

CC46024

CC46023

27k

CR46024

CR46022

25 262728 29

FIL2SCL

FIL3SCL

P0.3

CR81032

INL

CC81020

M

M

100p

XX

XX

100

CR80007

12

CC46026

CR46026

FIL1SCL

+F

CR81022

XX

XX

4,7k

10k

STEREO

CD80007

P1.4

CR81021

CC81021

M

BA592

100

10n

CC80002

XTAL1

+F

CR81024

CR81023

CC81023
10u/10V

C32206

M

33p

Q80001

6MHz

27

4,7k

100

100p

+

CT32205

MM

BC848B

AUDIO

U

CC80001

0

CR80001

XTAL2

n.v.

M

M

CR32206

M

33p

+H/1

CR81091

P3.5

36

4243 44454647484950

10k

4,7k

10k

+H/1

M

P3.3

IR

OUT

CC81012

+H

100p

P3.2

CR81005

10k

AV_1

EURO-

U

CR83001

CR83002

CR83003

CR83004

M

CR81010

n.v.

23

P1.6

CT81225

R81226

1,2k

2,2k

4,7k

8,2k

*

CR81012

1k

P1.0

P2.0

CC81007

CR81008

330

BC848B

M

CT84003

VSS

M

BC858B

CR84003

10

CR81007

1n

OEM

+H

R81222

BUS

SAT

P+

P+

P-

P-

L+

L+

ENTF. BEI EXT. NETZSCH.-PLATTE
DELETED WITH EXT. MAINS SWITCH BOARD
N’EXISTE PAS C.I. INTERR. SECTEUR

L-

L-

MANCA CON PIASTRA INTERR. DI RETE ESTERNA
NO EXISTE EN PLACA INTERRUPTOR DE RED EXT.

+H

OEM

1N4148

D84003

CT84002

+F

+H

330

R84004

10k

M

1k

4,7k

CR81006

M

1n

CC81008

BC858B

CR84002

G

XX

CR81003

n.v.

1k

123

CR84001

CT81091

BC848B

XX

+M

+H

CR85001

180

M

M

M

M

27k

M

CR82221

CT81220

BC848B

270k

IR

ZUR NETZSCHALTERPLATTE
TO MAINS SWITCH BOARD
VERS C.I. INTERR. SECTEUR
ALLA PIASTRA INTERR. DI RETE
A LA PLACA INTERRUPTOR RED

IN

RESET

U

OFF

POWER

U

0

R

D84001

CR81002

+H

CR81004

D85001

CR81001

ST-IR\KB

1

180

2
3
4
5
6
7
8
9

180

ST-M-LED

1
2

TLHR4601

270

M

WISCH

+OEKO

U
U

1

POWER

OFF
LED

KB

+H
IR

AV_1

EURO-

U

FR

MONO

CR81121

47k

CT81120

CR81122

M

GRUNDIG Service

BC858B

4,7k

+F

CR81123

680

RGB

U

D81123

MM

n.v.

R81126

XX

1N4148

CT81125

BC858B

DATA

U

CT46004

BC848B

ZUM TEILSCHALTPLAN TUNER/BUCHSEN
TO CIRCUIT DIAGRAM TUNER/SOCKET SECTION

Seite/Page 3-19

3 - 18

+F

CT46009

BC848B

1k

M

V

SYNC

CR46009

CR46013

M

SCL

ENA1

10k

XX

n.V.

V

SYNC-1

23

1,2k

CR46007

XX

n.V.

CR46012

CR46004

M

CC46004

10n

1k

M

CR46011

1k

CR46008

SDA

CC32401

CR32402

10k

CR32401

10k

3 - 17

+E

0,1u

M

56k

R32406

R32403

OPTION A

GRUNDIG Service

56k

R32407

R32408

56k

1

10k

2

3

15 16

STROBE

CIC32410

MC14094

DATA

CLOCK

8910

M

NORM2

U

U

4
5
6

7
14
13
12
11

NORM1

VQ

CAV

LAUF

NORM5

NORM4

NORM3

U

U

U

U

U

U

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

Schéma de la partie Tuner/Embases / Circuit Diagram Tuner/Socket Section

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

CC31050

0,1u

M

100p

M

CC31051

M

ZUM TEILSCHALTPLAN PROZESSOR
TO CIRCUIT DIAGRAM PROCESSOR SECTION

Seite/Page 3-18

3

1

AUDIO

AUDIO

n.v.

+F/1

+F/1

+F/1

MONO
AV-2

CR32521

100k

CR32522

100k

M

C32521

+

C32011

+

100u/10V

+

C32522

4,7u/100V

22k

CR32524

10k

CR32523

EXT

AUDIO-IN

4,7u/100V

3

5
1

2

13

12

+F

CC31052

100p

100

CR31052

100

CR31051

SCL

SDA

n.v.

CR32528

*

M

678

HEF4053

IC32520

16

0,1u

CC32523

M

9
4

10
15

11
14

M

U

U

CAV

+F

4,7k

CR32012

VQ

U

M

CR31021

M

CC31019

M

B1

(SDA)

AUDIO

EURO-AV

U

n.v.

CR32011
CR32525

100k

4,7k

+F

56k

CR31041

56k

100p

34567

B3

UHF

(ADR)

(SCL)

M12

12 13 14 15

n.v.

M

TUNER

29504-301.01 w.w. TEMIC 5002

M13

M14

M

+E

CR32436

CT32435

BC848B

CR32433

1k

2

AUDIO

n.v.

CR32437

BY

STAND

RESET

NORM1

U

U

+F

L31043

BR31045

CR31043

C31042

+

100u/10V

M15

8

+

1n

C31046

CC31047

M

22k

CR32439

22k

15k

M

KH-R

KH-L

IN_R

AV_2

8,2uH

0

22u/50V

M

CT32440

BC858B

IN_L

AV_2

+M

27u

L40012

STEREO

SI40012

T1A

*

CR32527

A

+33V

0

CR31044

C31044

+

10u/50V

9

11

4

ZF

6

10

ZF

AGC

12

CC31048

M

0,1u

CR31047

47k

56k

CR31046

M

C32438

+

10u/50V

1,2k

CR32438

M

STEREO

FBAS

IN_2

75

CR44012

CR44031

V

470

470p

CC44031

A

CR44021

CC44021

A

1
2
3
4
5
6

ST-A1

7
8

9
10
11

BAUSTEIN NF-STEREO

ST-AV3

*

CR32468

*

n.v.

CR32467

M

F32410

2

CD32421

*

CD32411

3

*

CR32420

*

*

1

78

M

*

CR32412

CC32412

n.v.

CC32202

3,3n

470

ST-A2

Seite/Page 3-27

M

CC32201

L32201

BU1

BU1

BU1

1
2
3
4
5
6
7
8

9
10
11

3,3n

4,7m

M

V

A

A

+E

470p

MODULE AF-STEREO

M

CR32201

CR32202

FBAS

R

L

MONO

CR43001

A

*

M

0

+F

1

2

390k

100k

M

+E
+F

MONO
AV-2

AUDIO-IN

+F+F

CR32203

CT32201

BC848B

SDA

EXT

CR32486

10

F32412

*

OFW

3

MMM

470

SCL

INTER-

*

8

AUDIO

U

CARRIER

+F

3

AUDIO

4

5

CR32483

BR43019

AUDIO

*

MONO

0

MONO

ZF_

CR32471

ZF.

CR43017

CC43003

CC43008

CC43013

CC43018

+F

CR32463

CR32457

M

470p

A

470p

A

1n

A

1n

A

CD32475

CR32481

CR32472

*

CD32465

*

*
*

CT32455

CR43004

CR43014

*

*

*

*

CR43003

470

0

CR43008

470

MONO

CR43013

220

0

CR43018

220

CR32482

+F

OPTION D

CD32460

BA592

CR32464

22k

CR32453

*

NORM1

U

*

CR32473

CT32470

M

6

2

1

3

LI

RI

RO

LO

M

*

*

CR32466

M

22k

CR32456

CR32452

CR32451

NORM2

U

CR43267

M

75

1210
US

VI

VO

PERIDEC1

EURO-AV1

MD
MV

MR
MG
MB

MA

4

A

A

CT32480

2,2k

BC848B

CT32465

*

CT32460

*

*

8

20
16

D

15

R

11

G

7

B

19
21

M

18
17
14
13

9
5

CR32476

*

M

2,2k

CR32462

M

FBAS

M

*

CT32475

1
2

F32430

CR32460

IN_1

*

F32420

3

M

*

3

M

*

xx

M

EURO

AV_1

U

CR43268

4

5

n.v.

560

+E

D43055

CR43066

75

CR43067

+E

R43248

CC43248

+E

1N4148

D43056

75

CR43063

MM M

+F

CC32491

M

0,1u

2

1
16
15

OPTION I

2,2

10n

C43249

CR43247

1N4148

75

+

CD32495

M

CR32498

8,2k

CR32499

2,2k

BA592

CC32497

27p

n.v.

CC32495

10p

42

6

*

31

F32493

8

7

M

CC32493

*

M

+F

+

C32498

4,7u/100V

45

14

IC32490

UB

89

PLL

CR32494

*

*

AGC

3

47k

+

C32496

M

CT32501

BC848B

CR43062

4

10u/50V

CR43243

M

5

CT43246

75

6

7

+

C32499

1k

CR32493

M

3

AUDIO

FBAS

BC848B

1k

M

CR43075

CR43072

330

9

8

7

47u/16V

MM

75

13

M

CT43244
BC858B

CR43241

M

M

1

ST-RGB2

CR32502

0

CR32501

CR43246

680

CR43242

1k

1k

3

2

CR32497

2,2k

27p

CC32499

CC32488

M

C32494

F

M

*

12

6

MUTE

1011

4,7u/100V

CC32492

*

BR32492

INTER-

CARRIER

DATA

U

CR43056

47

CR43071

0

330

1-SCART

11

10

1n

M

n.v.

G

CR43057

CC43057

TEILSCHALTPLAN TUNER/BUCHSEN
CIRCUIT DIAGRAM TUNER/SOCKET SECTION

ZUM TEILSCHALTPLAN KOPFHÖRER-BUCHSE

NORM1

U

47

0,1u

B

CR43058

CC43058

TO CIRCUIT DIAGRAM HEADPHONE SOCKET SECTION

CHROMA

47

0,1u

CR43073

330
270

Seite/Page 3-23

ZUM TEILSCHALTPLAN VIDEO
TO CIRCUIT DIAGRAM VIDEO SECTION

Seite/Page 3-21

1N4148

D43072

R

OSD

D43073

BR43073

1N4148

H

SYNC

U

1N4148

R

CR43061

CC43061

FR

G

47

BR43071

0,1u

n.V.

OSD

B

OSD

D43071

BR43072

RGB

TEXT

FBAS

ST-ASIS-2

BUS

RESET

M

7
6
5
4
3
2
1

3 - 19

GRUNDIG Service

3 - 20

GRUNDIG Service

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

Schéma de la partie Vidéo / Circuit Diagram Video Section

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

9

8

M

7

6

+E

5

4

TON-ZF-BAUSTEIN

SOUND IF MODULE

M

3

2
1

ZUM TEILSCHALTPLAN TUNER/BUCHSEN

Seite/Page 3-20

TO CIRCUIT DIAGRAM TUNER/SOCKET SECTION

SSC

FBAS

AV2_out

INTER-

CARRIER

FBAS

TEXT

NORM3

U

AUDIO

ZF-MONO

GBR

n.v.

F32167

*

n.v.

F32162

*

RGB

U

+E

n.v.

L32108

INL

2,7u

CC32111

L32109

BR32108

INL.

22p

CR32110

10u

47

12u

10

F32109
TPS5,5

M

*

n.v.

CD32167

*

n.V.

CC32151

BC817-25

M

CT32105

CC32106

0,1u

+E

n.v.

4,7k

CR32167

CR32106

47

CR32108

220

M

CT32165

BC848B

CR32168

22k

M

+E

CR32160

0

n.v.

4,7k

CD32162

CR32162

*

CR32161

22k

CT32160

BC848B

CR32163

M

CC32152

*

*

M

CR32103

270

CR32102

M

470

30

CR32023

180

STEREO

CR32109

22

6

F32101

8141-112-405

71

OPTION F

CR32119

4,7k

M

BB

NORM4

U

DATA

U

OSD

AFC

ZF_

ZF.

U

U

SDA

SCL

FBAS

FBAS

IN_2

NORM5

U

FBAS

IN_1

CHROMA

0

M

AUDIO

EURO-AV

2,2n/2,5%

1u

L32023

34

CC32118

1

AUDIO

C32023

F

F

C32024

CR32105

0

2

8

CC32110

M

M M

33p

CT32119

BC848B

M

AUDIO

ZF-MONO

L32026

10u

2,2n/2,5%

1,5n/2,5%

FR

CR32101

22p

680

330

INL.

CC32026

MM M

SCUTZ

U

47p

+E

8,2k

CR32104

CR32107

+

C32108

3,3k

1k

10u/50V

M

+E

CC32109

M

0

CBR32111

INL

10n

CR32142

1,8k

0

OPTION G

560

CR32150

CR32112

CT32111

BC848B

CR32141

1,8k

470

CR32114

M

INL.

R

OSDGOSDBOSD

470

F32121

8141-111-360

24

8

CR32143

820

CT32124

BC858B

CC32121

CT32132

BC848B

CT32122

BC858B

CR32133

10k

100k

R32132

120p

6

33

CT32123

BC848B

CC32124

120p

CR32124

31

7

MM

TEILSCHALTPLAN VIDEO
CIRCUIT DIAGRAM VIDEO SECTION

ZUR EURO-AV-BUCHSENPLATTE
TO EURO-AV-SOCKET BOARD

54321

ST-V3

V

470

CR32113

M

CR32128

+E

1k

36

M

FBAS

U

LAUF

FBAS

SCUTZ

U

VG

SB

SCHUTZ

U

VB

VA

BR117

BR80303

+E

AV_2

EURO-

IN_2

HDR

FBAS

AV2_out

U

ZUM TEILSCHALTPLAN NETZTEIL
TO CIRCUIT DIAGRAM MAINS SECTION

H

SYNC

Seite/Page 3-13

+E

CR34031

CC34032

CT34031

BC858B

5,6k

33p

CR34032

M

3,9k

330

CR34076

CR34077

2,7k

CR34078

31

CT34075

BC848B

1,8k

M

M

M

M

2,2u/100V

M

CC33018

1n

CC33020

10n

C33019

+

CC33014

0,1u

CC33017

M

0,1u

n.V.

+E

CBR30

R33019

0

CR33014

390

22k

CC33022

CC33016

M

*

CC33021

1n

CC34022

M

C34021

M

470u/10V

48
49
54

53

26
23
24
25
27

10n

5
9

+E

M

+

AGC

*

RGB

CC34037

CC34027

10n

37

OSC.ZF

AFC

16

39 38

*

0,1u

CC34039

M

M

47

BR43266

n.v.

R34071

56k

R44011

35

0,1u

+

C34071

22u/50V

470

CC34072

M

0,1u

AUDIO

BLACK
STRE.

3

470

CR34063

100

R34055

CR34064

M

XX

43 215655

VIDEO

IC34015

*

R34054

876

2

I C

100

CC34061

FBAS Y/C

CR34066

0,1u

CC34064

0,1u

CC34062

CC34067

17

1312 11 10

DELAY

PEAKING

38B

PAL/NTSC-DECODER MATRIX H-DRIVE

36 35 3433 32 31302928

Q34044

CC34044

M

/2%

*

*

CC52246

M M

CC34041

3,3n

CR34042

CC34042

82k

0,1u

Q34043

CC34043

MMM

4,43MHz

32

18p

CC34073

2,7n

M

C34063

3

1n

C52247

1u

CC34069

+

18k

CR52247

+

M

n.v.

47u/16V

1u/100V

1n

15

CC52248

10n

50

RGB-MATRIX

V-DRIVE

14

4443 42 41

M

CC57003

M

0,1u

n.V.

21

20

19

18

22
46
47
51
45

52

40

CR52261

SSC

37

R34059

100

R34056

1,8k

39A

CR52252

+E

330

CR52251

38A

R34051

R34058

100

39B

C52253

39k/2%

M

8,2k

XX

R34057

+E

CC50011

1n

+

M

F

C52254

XX

R34052

100

CR50011

M

CC50012

4,7u/100V

n.v.

0,1u/5%

M

XX

R34053

M

M

100

1n

M

40

4,7M

CR52254

+E

TO CRT PANEL

ZUR BILDROHRPLATTE

ST-RGB

1
2
3
4
5
6
7

+E

XX

CR57024

XX

CR57023

M

n.v.

CR50012

100

41

42

CC52266

10p

CR52266

+E +E

Seite/Page 3-30

A LA PLACA-ZOCALO TRC

ALLA PIASTRA CINESC.

VERS C.I. TUBE CATHOD.

R

3,9K

CR57012

37cm

5,6k

G

B

SW

+F

CC57021

0

CR57025

CR57022

CR52264

CT57020

BC858B

1k

M

1k

CR52262

1,3k

10k

M

CT57021

BC858B

+E

15k

CR57004

CR57008

CR57017

1n

M

CC57004

10k

+F

37cm

1M

22n

220k

D57011

D57023

CR57021

M

+E

100k

CR57002

39k

CR57003

CT57005

BC848B

M

CR57011

3,9K

1N4148

CR57016

+

C57016

10u/50V

M M

1N4148

680

M

CT52260

BC858B

CR57001

22k

43 44

n.v.

1M

D57013

CC57016

1N4148

xx

PIN V PIN V

IC34015

1 1,3 2 9 2,5
2 4,0 3 0 2,5
3 3,8 3 1 2,2
4 3,8 3 2 0,3
5 2,9 3 3 0,3
6 3,3 3 4 2,5
7 4,9 3 5 2,5
8 4,8 3 6 5,0
9 6,8 3 7 8,1
10 0 38 3,0
11 3,5 3 9 5,1
12 8,1 4 0 2,0
13 3,5 4 1 1,3
14 0 42 3,6
15 3,4 4 3 3,9
16 0 44 0
17 3,5 45 0
18 4,9 4 6 4,0
19 2,7 4 7 4,0
20 2,8 4 8 2,9
21 2,1 4 9 4,6
22 2,4 5 0 4,6
23 3,7 5 1 3,8
24 3,7 5 2 3,9
25 3,7 5 3 4,0
26 0,2 5 4 4,1
27 0 55 3,0
28 2,9 5 6 4,1

GRUNDIG Service

3 - 21

GRUNDIG Service

3 - 22

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

06

29304-792.37/2L(03)

16

(14)

42

1

20

10

CC80902

126

STL1

126

STL2

Q80917

L80901

116

17 32

IC80920

29304-792.37/4B(00)

52

27

29304-792.37/2B(04)

0123456789

CR80914
CR80913

CR80916

CR80911

CR80917

CR80912

20 1

60

40

CBR80925

CBR80921

CBR80924

CBR80926

CBR80923

CBR80922

CC80911

CC80917

CC80918

CC80913

CC80921

CC80901

CC80912

CC80903

CC80904

CC80915

CC80914

CC80906

CR80918

CR80919

CR80907

CR80908

CR80909

CR80910

CR80906

CR80905

29304-792.37/4BS(03)

CIC80905

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

Schéma de la partie Circuit embase casque / Circuit Diagram Headphone Socket Section C.I. microprocesseur / Processing Board

Côte composants / Component Side

MULTI/8INLAND

MULTI/7

TEILSCHALTPLAN KOPFHÖRER-BUCHSE
CIRCUIT DIAGRAM HEADPHONE SOCKET SECTION

CC41013

V A

100n

33

**

CR41008

KH-R

CC41009

CR41009

KH-L

**

8,2n

33

**

ZUM TEILSCHALTPLAN TUNER/BUCHSEN
TO CIRCUIT DIAGRAM TUNER/SOCKET SECTION

A

3,3n

CC41011

3,3n

CC41014

A

Seite/Page 3-19

****

3

2

A

R

L

**

V2BK001

KH1

10111

ST-KH

3
2
1

**

A

AUDIO-R

AUDIO-L

*

TPS5,5 TPS6,0 TPS6,0 TPS6,0F32109

F32410

CD32411

CR32412

CR32420

F32420

CD32421

F32430
CR32451
CR32452
CR32453
CT32455
CR32457
CT32460
CR32463
CD32465
CR32468

KH

KH

CT32470
CR32471
CR32472
CR32473
CD32475
CT32475
CR32476
CT32480
CR32481

CR32483
CR32486
IC32490
CC32492
CC32493

F32493

C32494
CR32494
CC33021
CC33022

CC34044

Q34044
CR81010 ?

OPTION A
OPTION D

OPTION F/G

OPTION I

8141- 8141-8140- 8140-

107-600 107-600

0 OHM

0 OHM

FR

STEREO

531-351

BC848 BC848

NICAM

STEREOSTEREO

STEREO

533-540

BA592BA592 BA592

1k 1k

K3452 K3451K3451G1984F32412

L9460

BA592BA592 BA592

K9554

22k
22k 22k

BC848

0 OHM 0 OHM

2,2k2,2k 2,2k

22k

10k 10k

2,2k2,2k 2,2k

U4467 U4488

1u 1u

TDA 8841 TDA 8842TDA 8840 TDA 8842IC34015

0,22u 0,22uCC34039

0 OHM

470

L9420

22k 22k

22k

22k

BC848

22k
BA592
0 OHM
BC848

22k22k

10k 10k

22k
BA592
BC848BC848 BC848

BC848BC848 BC848

22k

22k 22kCR32482

6,8p

-709

0,47u

150

18p

3,58MHz

XXX

XX

1n1n 1nCC32412

1n

1u

XXX
X

VIDEO

TUNER

VIDEO

PROZESSOR

TUNER
VIDEO
TUNER

Câblage CMS / SMD Components

3 - 23

CUC 2020 55cm STEREO

120598

**

KH-BU

ST-KH
CR41008
CR41009
CC41009
CC41011
CC41014

STEREO STEREO

KH / CHASSIS KH / EXTERN

X

X

0 OHM33 OHM

33 OHM

0 OHM
X
X
X

GRUNDIG Service

3 - 24

GRUNDIG Service

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

C.I. microprocesseur / Processing Board

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

PROZESSOR-PLATTE

PROCESSING BOARD
PLAQUE CALCULATEUR
PIASTRA CALCOLATORE
PLACA CALCOLADOR

STL1
STL1
STL1
STL1
STL1
STL1
STL1
STL1
STL1
STL1
STL1

STL1
STL1
STL1
STL1
STL1
STL1
STL1
STL1
STL1
STL1
STL1

STL2
STL2
STL2
STL2
STL2
STL2
STL2
STL2
STL2
STL2
STL2

STL2
STL2
STL2
STL2
STL2
STL2
STL2
STL2
STL2
STL2
STL2
STL2
STL2

1
2
3
4
5
6
7
8

9
10
11

14
15
16
17
18
19
20
21
22
23
24

1

2

3

4

5

6

7

8

9
10
11

14
15
16
17
18
19
20
21
22
23
24
25
26

01
02
03
04
05
06

M

+5V

A17

15

23

M

27

+5V

30
31
32
33
34

M

36

+5V

40
41
42
43
44
45
46
47
48

52

VARIANTE 1.0

29305-119.37/.39/.40/.46/.47/.48/.54/.56/.57/.58/.59/.60

.61/.63/.64/.65/.66/.70/.71/.72/.74/.75/.76

VARIANTE 2.1
29305-219.01/.02/.03/.06/.07/.10

VARIANTE 3.0
29305-319.01/.02/.05/.07/.09/.10/.12

CC80911

CR80911

M

M

M

CC80912

CC80913

0,22u

33n

33n

CR80912

CR80913

CR80921

**

CC80919

**

CR80922

**

CC80920

8,2k

6,8k

6,8k

VARIANTE 2.2
29305-219.08/.09

VARIANTE 3.1
29305-319.03/.04/.06/.08/.11/.13

CC80914

M

0,1u

**

470k

n.V.

CR80916

M

CR80907
CR80908

0 OHM 0 OHM

470

560

560

560

VARIANTE 1.0

-119.37/.39/.40/.46

-119.71/.74/.75
VARIANTE 2.0

-219.11/.12
VARIANTE 2.1

-219.01/.02/.03

-219.06/.07/.10
VARIANTE 2.2

29305

-219.08/.09

PROZESSOR-PL.

VARIANTE 3.0

-319.01/.02/.05/.07

-319.09/.10/.12
VARIANTE 3.1

-319.03/.04/.06

-319.08/.11/.13

**

VARIANTE 2.0

29305-219.11/.12

05

P0-4

+5V

CR80914

82k

4,7k

4,7k

4,7k

4,7k560

M

61

P0-5

62

P0-6

63

P0-7

64

P2-3

65

P2-2

66

P2-1

67

P2-0

68

VSSA

69

FIL3

70

FIL1

71

FIL2

72

VDDA

73

IREF

74

CVBS

75

P3-7

76

P3-6

77

P3-5

78

P3-4

79

P3-3

80

P3-2

12345678

CC80920 CC80919CR80921CR80922

0 OHM

0 OHM

0 OHM

04

03

02

31

32

33

34

40

41

42

43

36

44

RGB FBAS EPROM

CR80905CR80906
CR80909
CR80910

n.V.

07070808090946

06

P0-2

P0-3

P3-1

P3-0

52

01

0 OHM

0 OHM

CC80902

M

XX

CC80901

M

100p/2%

45

P0-0

P0-1

P1-7

161617171818191920202121222223

VS/P4-7

P1-5

P1-6

IC80920
27C516 27C2000

HS/SC

P1-4

+5V

**

CR80909

CR80905

**

CR80906**CR80907

BL

BLAN

GR

**

CR80910

CR80908

**

47

**

RT

L80901

6,8u/2%

39

LCOUT

38

LCIN

CC80906

CC80903

33p/2%

+5V

CC80904

VDD

M

XX

M

M

0,1u

M

VSS

51515050494948

COR

CIC80905

ICQF80

SDA5250

RST

XTAL1

XTAL2

VDD

P1-3

P1-2

91011121314151617181920

IC80921

P1-1

P1-0

VSS

M

CC80915

M

CC80917

M

0,1u

56p

+5V

13

CR80917

Q80917

CC80918

M

33

18MHz

15p

12

15

D3

ALE

D2

A17/P4-0

A17

D4

A16

4142434445464748495051525354555657585960

D1

D5
D0

D6

A0

A0

D7

A1

A1

A2

A2

A10

A10

A3

A3

A4

A4

A11

A11

A5

A5

A9

A9

A6

A6

A8

A8

A7

A7

A13

A13

A12

A12

A14

A14

A15

A15

A18/P4-1

D3
D2
D4
D1

40

D5

39

D0

38

D6

37

A0

36

D7

35

A1A1

34

A2

33

A10

32

A3

31

A4

30

A11

29

A5

28

A9

27

A6

26

A8

25

A7

24

A13

23

A12

22

A14

21

A15

A18
A16
A17

*

CR80931

D0
D1
D2
D3
D4
D5
D6
D7

A0
A1
A2
A3
A4
A5
A6
A7
A8

A9
A10
A11
A12
A13A13
A14A14

CR80934

A15

*

A16
A17

CR80936

A18

*

+5V

A14

A9
A10
A11
A12
A13

A8

D7

D6

D5

D4

D3

D2

D1

D0

A7

A6

A5

A4

A3

A2

A1

A0

M27C512M27C256IC80920

0 OHM 0 OHM

CR80932

*

CR80932
CR80933
CR80934

0 OHM

0 OHM
CR80935
CR80936

vorgesehene Bestueckungsoptionen

*

CR80933

28 PIN

*

CR80931

CR80935

M

*

IC80921
CR80931
CR80932
CR80933
CR80934
CR80935
CR80936

+5V

0,1u

M

CC80921

1

322422

M

16

32 PIN

IC80921

*

**

31 30 2 3 29 28 4 25 23 26 727 5 6 8 9 10 11 12 21 20 19 18 17 15 14 13

1

20

CE

VPP

A15

28 PIN

*

IC80920

27C512

**

M

14

GND

VCC

27C512

0 OHM0 OHM

28

080698

M27C4001M27C2001M27C1001

0 OHM0 OHM

32 PIN

0 OHM0 OHM0 OHM

0 OHM

*

A14

27

A9
A10

2122 23 2425 2611 12 13

A11
A12

2345678910

A13
A8
OE
D7
D6
D5
D4
D3

15 16 17 18 19

D2
D1
D0

A7
A6
A5
A4
A3
A2
A1
A0

GRUNDIG Service

3 - 25

GRUNDIG Service

3 - 26

PIN

1 0,4
2 2,4
30
40
5 0,1
6 5,1
7 4,8
8 4,8
9 2,5
10 2,6
11 2,5
12 0
13 2,4
14 0,3
15 0,2
16 5,1
17 0
18 0,3
19 0
20 5,0
21 0,4
22 0,4
23 0
24 0,3
25 0,3
26 0
27 0
28 0
29 0
30 3,8
31 3,7
32 6,1
33 7,3
34 6,2
35 0
36 3,7
37 3,7
38 3,7
39 0
40 0
41 3,7
42 3,7
43 3,7
44 3,7
45 0
46 5,1
47 1,5
48 1,5
49 0
50 0
51 2,4
52 2,4

PIN

1 6,9
2 6,9
3 13,7
4 1,5
50
6 5,1
7 5,1
80
90
10 0
11 0
12 1,5
13 13,7
14 7,1
15 7,1

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

Module B.F. stéréo / Module AF-Stereo

U

RESET

U

WISCH

U

STAND

BY

+M1

Seite/Page 3-19

KH-R
KH-L

TO CIRCUIT DIAGRAM TUNER/SOCKET SECTION

AV_2
IN_R

AV_2
IN_L

ZUM TEILSCHALTPLAN TUNER/BUCHSEN

3 - 27

ST-A1

BAUSTEIN NF-STEREO 29504-104.41

MODULE AF-STEREO
MODULO BF-STEREO

A

11
10

9
8
7
6
5
4
3
2
1

+M1

-104.42

-104.43

180

CR32336

C32324

100u/25V

FR
NIC

C32304

F

0,1u

NUR BEI -104.42
ONLLY WITH
SEUL. POUR
SOLO CON
SOLO CON

CC32366

100p

CC32302

A

CC32309

3,3n

+E2

120

CR32324

120

CR32322

+

BC808-40

A

C32341

C32340

CR32304

1k

3,3n

CR32302

CC32305

A

47

ANA_IN1+

49

ANA_IN2+

48

ANA_IN-

10n

DACA_R

XTAL_IN

21 22 23 24 25 26 3412

CR32350

CR32309

CR32307

CC32308

A A A

CT32325

C32322

100u/25V

CR40065

32

Q32305

470

18,432MHz

1,5p

CC32303

3,3k

3,3k

560p

CC32306

A A

CC32310

A AA A

3,3n

CC32307

10n

CT32308

BC858B

A

+E2

CR32326

CR32327

+

10K

+

4,7u/50V

470

A A

44

14 15 16

18 19 20

ADR_CL

ADR_WS

MONO_IN

DACA_L

XTAL_OUT

CR32351

1,5p

CR32310

CR32311

CC32312

CR32323

4,7k

120

120

CT32320

BC808-40

I2S_DA_IN2

470

3,3k

CC32311

3,3k

560p

A

+

4,7u/50V

1n

CC32340

CR32340

37 38

NC

SC_3_IN_L

VREF2

DVSS

AVSS
45

17

A A

CC32314

3,3n

10n

CT32310

BC858B

A

+E2

CR32321

CT40065

BC848B

A

1n

A

220

220

CC32342

CR32342

IC32000

SC_3_IN_R

MSP3410D

MSP3401 (-104.41)

DACM_R

VREF1

29

470

CR32352

3,3k

CC32313

CR32314

10n

CT32312

3,3k

BC858B

CR32313

560p

CC32316

CR32319

+M2

+E2

4,7k

LS4148

L32342

+F

CR32345

CC32344

CC32360

A

1n

180

1n

A

A

10u

CC32361

0,1u

CC32341

0,1u

CR32354

(-104.42/.43)

CC32315

3,3n

A

+F

1K

10k

CD40061

+

C40062

CR32353

CR32315

CR32317

CC32318

CR40064

CR40060

CR40063

1u/100V

A

LS4148

CD40063

DACM_L

470

+

C32327

3,3k

CC32317

3,3k

560p

A

10k

CT32315

AHVSS

35 36

4,7k

GRUNDIG Service

CR32365

470

CR32355

DVSUP

STANDBYQ

AGNDC

CC32328

4,7u/100V

10n

BC858B

CC40042

0,1u

1N4148
D40060

LS4148

CD40062

ZD7,5V

CD40064

1k

CR40068

A

1,5

A

470

56

ADR_SEL

DACM_SUB

0,1u

A

CC32345

47n

C32360

A

220u/10V

CC32350

A

1n

RESETQ

TESTENNCVREFTOP

5051 52

A

+

C32332

10u/50V

CC32333

AA AA

4,7k

CR32318

CC40022

CR40026

0,1u

CR40046

1k

CR40061

10k

+

C40061

+M1

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

NUR BEI -104.42

ST-AV3

1
2
3
4
5

CR32379

ST-A2

CR32381

11
10

9
8
7
6
5
4
3
2
1

+E

+M1

2
1

ST-LSL

2
1

ST-LSR

120398

ONLLY WITH
SEUL. POUR
SOLO CON
SOLO CON

AV_2

OUT_R

AV_2

OUT_L

AV_2
IN_L

AV_2
IN_R

AV_1
IN_L

AV_1
IN_R

AV_1

OUT_L

AV_1

OUT_R

AM-ZF

INT-ZF

SCL
SDA
+5V
+8V

A LA PLACA CONECTORES EURO-AV

ALLA PIASTRA PRESE EURO-AV

VERS C.I.PRISES PERI-TV

TO EURO-AV SOCKET BOARD

ZUR EURO-AV-BUCHSENPLATTE

Seite/Page 3-19

ZUM TEILSCHALTPLAN TUNER/BUCHSEN

TO CIRCUIT DIAGRAM TUNER/SOCKET SECTION

GRUNDIG Service

IC32000

V

IC40000

V

A

+

C32343

43

0,1u

+M2

1k

100u/10V

A

3 - 28

CC32304

R32359

+

10u/50V

32 3334

CAPL_A

D_CTR_OUT0

D_CTR_OUT1

1n

1n

AA

4

3,3n

CC40026

A

5

12

3,3n

CC40046

A

11

7
6

10

C32364

A

+E

82

+

C32346

10u/50V

CAPL_M

I2C_DA

I2C_CL

7 8 9 10111213

CC32334

CR32301

100p

A

470u/10V

CC32347

0,1u

CC32351

1n

AHVSUP

I2S_CL

100

CC32371

A

I2S_WS

CR32303

100p

3

+

A

A

I2S_DA_OUT

100

CC32374

Vref

STANDBY

MUTE

89

A

CC32348

0,1u

CC32365

CR32373

46

AVSUP

SC1_IN_L

ADR_DA

I2S_DA_IN1

+M1

2,7/4W

R40011

2200u/16V

13

+

-

IC40000
TDA7297

+

-

+

-

+

-

A

1n

A

A

220

220

CR32374

41 42

SC1_IN_R

AUD_CL_OUT

CC40011

0,1u

C40012

+

CR32375

220

1n

CC32375

A

CR32376

220

1n

CC32376

A

SC1_OUT_R
SC1_OUT_L

SC2_IN_L

SC2_IN_R
SC2_OUT_R
SC2_OUT_L

A
A

1

2

15

14

30
31

39
40
27
28

n.V.

CR40028

4,7

CR40038

4,7

n.V.

CR40048

4,7

CR40049

CC40049

4,7

22n

A

CR32371

220

CR32372

220

CR32377

220

CR32378

+E

+E2

+M2

CC40028

22n

CC40038

22n

CC40048

22n

CC32377

A

CC32378

A

220

A

A

A

CC32372

CC32373

4,7u/100V

1n

4,7u/100V

1n

C32385

22u/50V

C32386

+

22u/50V

CC32380

1n

A

A

A

C32383

+

C32384

+

+

L32343

10u

C32381

+

22u/50V

1n

C32382

+

22u/50V

1n

CC32379

100

CR32382

+F

+

C40010

A

+

C40014

A

1n

A

220u/10V

220u/10V

470

A

R40010

4,7

CR32320

470

A

470

CR32380

100

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

Côte composants, Vue de dessus / Component Side, Top View

29304-352.41/2L(06)

ST-AV3

15

11

R40010

29304-352.41/4B(06)

C32341

C32340

C32381

C32382

C32383

C32386

L32343

C32385

C32384

BR32316

C32332

C32364

C32304

BR32301

C32346

BR32315

ST-A2

R32359

C32327

C32343

L32342

C32360

111

2752

Q32305

IC32000

C40061

C40014

BR32313

C40012

115

BR32303

IC40000

BR32304

C40062

ST-LSL

1

2

ST-LSR

BR32307

BR32308

BR32314

C32324

BR32309

D40060

C32322

BR32311

C40010

1 26

BR32310

ST-A1

BR32302

BR32305

1

2

R40011

BR32312

111

Côte soudures, Vue de dessous / Solder Side, Bottom View

29304-352.41/4LS(05)

29304-352.41/2L(06)

CR40049

CR40068

CD40063

CC40028

CBR32360

CR40038

CC40038

CC40048

CR40048

CC40049

CD40062

CT40065

CD40064

CR40063

CD40061

CR40065

CR40028

CBR32357

CBR32363

CR40061

CBR32359

CC40026

CR40026

CR40060

CC40011

CR32320

CR40046

CC40046

CR32327

CR32326

CBR32358

CR32324

CC40022

CR32318

CT32312

CR32322

CT32315

CC32318

CR32319

CC40042

CT32320

CBR32355CBR32354

CT32325

CR32373

CR32317

CC32313

CC32311

CT32310

CT32308

CR32345

CC32317

CR32315

CC32314

CR32313

CR32310

CR32311

CR32321

CC32344

CBR32351

CR32372

CC32315

CR32314

CC32310

CC32312

CR32323

CBR32352

CBR32361

CR32351

CC32316

CR32309

CC32307

CR32307

CBR32353

CC32340

CR32353

CR32352

CR32350

CC32309

CC32308

CC32304

CC32342

CC32345

CC32361

CC32360

CR32354

CR32301

CC32341

CC32334

CR32355

CC32372

CR32340

CR32342

CC32371

CC32350

CC32347

CC32328

CC32333

CR32365

CC32302

CR32303

CC32351

CC32374

CR40064

CC32377

CC32373

CC32365

CC32303

11

CC32378

CR32376

CC32306

CR32375

CC32348

CC32366

CBR32356

CR32302

CR32374

CC32305

CR32304

CR32371

CR32336

CC32375

CC32376

CR32377

CR32378

CR32381

CC32379

CR32380

CR32379

CC32380

CR32382

GRUNDIG Service

3 - 29

Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams CUC 2020 FR

T741

*

T756

BF421

T776

BF421

T761

*

22

CR744

1k

CR736

180p

CC734

1k

CR734

470p

CC762

1k

CR756

330

CR762

22

CR764

220

CR751

1k

CR774

1k

CR776

330

CR782

3,9k

CR752

220

CR771

22

CR784

3,9k

CR732

LS4148

CD781

470p

CC742

560p

CC782

180p

CC754

270p

CC774

470

CR777

LS4148

CD762

LS4148

CD734

LS4148

CD742

+

4,7u/250V

C731

1,5k

R739

1,5k

R759

*

R779

1k

CR754

3,9k

CR772

2

*

R733

2

*

R753

2

*

R773

12345

ST-BR

7

12345

6

ST-RGB

*

CR781

*

CR731

*

CR761

+

10u/50V

C781

RUFG

UG2

B

+E

SW

+C

T736

BF421

*

CR741

4,7n

C717

R715

470

T781

*

BR002

*

R779A

*

CR737

*

CBR757*CBR758

CBR001

330

CR742

1

ST1

1

4

567

8

9

10

11

12

13

ST-SN

1

ST2

1,5k

R717

M

M

M

MM

M

M

M

MM

M

MM

M

+1

+1

+1

+1

+2

+2

+2

+2

+2

021097

29305-022.20 14" MINI NECK

*

(8V)

-022.XX 15"...21" MINI NECK

SMALL NECK

MINI NECK

MINI NECK

SMALL-/MINI-

(4)

(5)

(7)

(9)

-022.19 15"...21" SMALL NECK

(-)

(10)

(1)

(11)

(8)

(6)

(3)

NECK

90

0

L520

V

J

J

H

J

142

3

567

8

HS

(130V) 14"

(200V) 15"..20"

CBR001

4,7k

-022.20

*

00

0

CBR758CBR757

0-022.19

-022.XX

220

1,5k

1,5k

1,5k220

CR737

220

R779AR779CR731

BF422

BF871

BF871

BV0411

10k

BV0617

BV0617

12k

12k

CR781

CR761

CR741

T781

T761

T741

R783

R753

R733

SOLAM. PREVISTO PARA

SOLO PREVISTO

PREVU

ONLY IF REQUIRED

NUR VORGESEHEN**

PLACA ZOCALO TRC

PIASTRA CINESC.

C.I. TUBE CATHOD.

CRT PANEL

BILDROHRPLATTE

ZUM TEILSCHALTPLAN ABLENKUNG

TO CIRCUIT DIAGRAM DEFLECTION SECTION

Seite/Page 3-16

ZUM TEILSCHALTPLAN VIDEO

TO CIRCUIT DIAGRAM VIDEO SECTION

Seite/Page 3-22

ZUM TEILSCHALTPLAN ABLENKUNG

TO CIRCUIT DIAGRAM DEFLECTION SECTION

Seite/Page 3-15

1

2

3

4

5

6

C.I. tube / CRT Panel

GRUNDIG Service3 - 30

CUC 2020 FR Circuits imprimés et des schémas électriques / Layout of the PCBs and Circuit Diagrams

Côte composants, Vue de dessus / Component Side, Top View

4

C781C814

T815

C817

C731

C818

R771

BR771

T781

BE

BE

T776

CE

D819

R773

R779

ST-BR

51

R715

R718

D817

29304-722.65/4B(03)

11

12

AQUA.

3

BR779

4

0123456789

T736

910

R739

9

5

8

8

6

BR739

7

4

R717

7

6

C717

5

R759

R733

C716

BE

R753

BE

T756

BE

UG2

T761

BE

T741

R751

BR740

71

ST-RGB

1
2
3

R760

BR751

29304-722.65/2L(03)

6

5

6

5

0V

0V

3

0V

11223

2V/cm, 10µs/cm

Côte soudures, Vue de dessous / Solder Side, Bottom View

CR744

CC743

29304-722.65/4LS(03)

CBR742

CR742

CBR741

CR735

CR741

CD734

CC742

CC734
CR737

CR732

CR734

CR736

CR731

CD781

CBR744

CBR743

CR777

CR764

CR763

CR762

CR751

CR761

CC762

CC763

CR756

CR754

CD742

CR757

CR752

5

29304-722.65/2L(03)

CC754

4

5 6 50V/cm, 10µs/cm

CR771

0123456789

CR783

CR776

CR774

0V

5

0V

4

0V

CC774

CR816

CR772

CR781

CC783

CR814

CD762

CR784

CC782

CD811

CR819

CR782

CT810

CR817

CR813

GRUNDIG Service

3 - 31

4 - 1 GRUNDIG Service

1

1

1

Liste de pièces détachées / Spare Parts Lists CUC 2020 FR

Ersatzteilliste
Pièces détachées

4 / 98

SACH-NR. / N° REFERENCE.: 92175 511 7200

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESIGNATION
N°POS. FIG. REFERENCE NB

0200.000 29625 795 0100 GEH-VORDERTEIL OFB BOITIER, PARTIVE AVANT CPL

0250.000 29501 688 0200 TASTE NETZ TOUCHE

0251.000 29628 417 0100 DRUCKFEDER RESSORT A COMPRESSION

0254.000 29501 716 0100 TASTEN-SATZ JEU DE TOUCHES

0255.000 29636 289 0100 ABDECKUNG BUCHSEN RECOUVREMENT

0259.000 29636 298 0100 ABDECKUNG DRUCK KPL RECOUVREMENT

0267.000 29602 603 5100 EMBLEM GRUNDIG EMBLEME GRUNDIG

0300.000 29636 300 0100 GEH-RUECKTEIL KPL. BOITIER, ARRIERE

0320.000 29618 609 6200 TYPENAUFKLEBER ETIQUETTE

0700.000

1100.000

1200.000

2100.000

2400.000 29642 062 1100 TELEPILOTTP 715 TELE COMMANDE TP 715

92175 511 7200 ST 55-850 FR/TOP AGANAGRAU ST 55-850 FR/TOP GRIS AGANA

S 09246 128 7500 SPULE ENTMAGNETISIERUNG BOBINE DE DEMAGNETISATION
S 83000 206 5500 BILDR.A51EAL155X01 PHI TUBE IMAGE A51EAL155X01 PHI
S 29201 360 0100 ANODENKAPPE M.HOCHSPANNUNGSKABEL ENSEMBLE TETINE AVEC CABLE THT
S 82909 913 1600 NETZKABEL KPL GWN9.22 CABLE SECTEUR

S 29305 022 1900 X BILDROHRPLATTE C.I. TUBE

72010 021 8000 SERVICE MANUAL FR INSTRUCTION DE SERVICE FR
21755 941 0200 BEDIENUNGSANLEITUNG MODE D'EMPLOI

29656 004 0600 MONTAGEZUBEHOER F.BILDROHR AUXIL. MONTAGE TUBE

29704 005 0300 X CHASSIS-FS-STEREO-VERBUND C.I. CHASSIS STEREO

BESTELL-NR. / NO. COMMANDE.: G.CH 0972 FB AGANAGRAU/GRIS AGANA

df

KEIN E-TEIL VOIR LISTE SEPAREE

CUC 2020 FR CUC 2020 FR
KEIN E-TEIL VOIR LISTE SEPAREE

X = SIEHE GESONDERTE E-LISTE X = VOIR LISTE DE PIECES A PART

ST 55-850 FR/TOP

TV

Ersatzteilliste
Pièces détachées

1 / 98

SACH-NR. / N° REFERENCE.: 9.21704-1175

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESIGNATION
N°POS. FIG. REFERENCE NB

0001.000 29625-766.01 GEH-VORDERTEIL OFB COSMOS SCHWARZ BOITIER, PARTIE AVANT

0001.100 29632-114.01 EMBLEM GRUNDIG EMBLEME GRUNDIG

0001.200 29636-065.01 IR-FENSTER FENETRE IR

0004.000 29501-671.01 TASTEN-SATZ JEU DE TOUCHES

0005.000 19126-025.61 2 LAUTSPRECHER HAUT PARLEUR
WW. 19126-025.05 2 LAUTSPRECHER HAUT PARLEUR

0008.000 29636-061.87 GEH-RUECKTEIL BOITIER ARRIERE

0009.000 29618-353.61 TYPENAUFKLEBER ETIQUETTE

0024.000

0025.000

0026.000

0029.000 29636-063.01 TASTENKNOPF NETZ TOUCHE SECTEUR

0030.000 29636-066.01 ABDECKUNG BUCHSEN RECOUVREMENT

0031.000 29642-062.11 TELEPILOT TP 715 TELE COMMANDE TP 715

0032.000

92170-411.75 ST55-900 FR/TOP COSMOS-SCHWARZ ST 55-900 FR/TOP NOIR COSMOS

29656-004.20 MONTAGEZUBEHOER F.BILDROHR AUXIL. MONTAGE TUBE

S 09246-128.85 SPULE ENTMAGNETISIERUNG M BOBINE DE DEMAGNETISATION
S 8300-020-655 BILDR.A51EAL155X01 PHI TUBE IMAGE A51EAL155X01 PHI
S 29201-360.01 ANODENKAPPE M.HOCHSPANNUNGSKABEL ENSEMBLE TETINE AVEC CABLE THT

S 8290-991-316 NETZKABEL KPL CABLE SECTEUR

29305-022.19 X BILDROHRPLATTE C.I. TUBE
72010-021.40 SERVICE MANUAL D/GB INSTRUCTIONS DE SERVICE D/GB

21704-941.03 BEDIENUNGSANLEITUNG MODE D’EMPLOI
29704-005.03 X CHASSIS-FS-STEREO C.I. CHASSIS STEREO

BESTELL-NR. / NO. COMMANDE.: G.CG 3275FB COSMOS-SCHWARZ/NOIR COSMOS

df

KEIN E-TEIL VOIR LISTE SEPAREE

CUC 2020F CUC 2020F
KEIN E-TEIL VOIR LISTE SEPAREE

X = SIEHE GESONDERTE E-LISTE X = VOIR LISTE DE PIECES A PART
WW. = WAHLWEISE WW. = VARIANTE

ST 55-900 FR/TOP

TV

Es gelten die Vorschriften und Sicherheitshinweise ge­mäß dem Service Manual "Sicherheit", Sach-Nummer
72010-800.00, sowie zusätzlich die eventuell abwei­chenden, landesspezifischen Vorschriften!

Btx *32700#

0200

29625 795 0100

0250

29501 688 0200

0267

29602 603 5100

II y a lieu d'observer les recommandations et les

!

prescriptions de sécurité de I'Instruction de Service
"Sécurité" Réf. N° 72010-800.00 ainsi que les

( ! )

prescriptions spécifiques à chaque pays!

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

Es gelten die Vorschriften und Sicherheitshinweise ge­mäß dem Service Manual "Sicherheit", Sach-Nummer
72010-800.00, sowie zusätzlich die eventuell abwei­chenden, landesspezifischen Vorschriften!

Btx *32700#

1

29625-766.01

1.1
29632-114.01

II y a lieu d'observer les recommandations et les

!

prescriptions de sécurité de I'Instruction de Service
"Sécurité" Réf. N° 72010-800.00 ainsi que les

( ! )

prescriptions spécifiques à chaque pays!

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

GRUNDIG Service 4 - 2

1

1

Ersatzteilliste
Pièces détachées

1 / 98

POS. NR. ABB. SACHNUMMER ANZ. BEZEICHNUNG DESIGNATION
N°POS. FIG. REFERENCE NB

0001.000 8140-601-612 TUNER PLL 5002PH53X0003 MODULE TUNER PLL 5002PH53X0003
WW. 8140-601-613 TUNER UV1316SI/2 PHI MODULE TUNER UV1316SI/2 PHI

0002.000 29504-104.42 X BAUSTEIN NF-STEREO MODULE BF STEREO

S 29703-291.22 NETZSCHALTER INTERRUPTEUR SECTEUR

0003.000

S 29703-291.32 NETZSCHALTER INTERRUPTEUR SECTEUR

WW.

0004.000

S 29303-399.51 NETZ EINBAUGERAETESTECKER PRISE SECTEUR ENCASTRABLE

0005.000 29303-390.42 KOPFHOERERBUCHSE 3,5 O.SCHALTER PRISE ECOUTEUR AVEC INTERRUPTEUR

0006.000 29303-168.05 CINCH-BUCHSE 3-FACH GE/WS/RT PRISE CINCH 3 VOIES

0007.000 29303-119.06 EURO-AV BUCHSENLEISTE 21-P.SCHWARZ EMBASE PERI 21P NOIR

0008.000 29700-643.02 ABDECKUNG RECOUVREMENT

0009.000 29703-357.11 4 TASTSCHALTER TOUCHER

S 09621-113.02 3 SICHERUNGSHALTER CONTACT DE FUSIBLE

0010.000

0011.000 29303-153.02 MONTAGECLIP T53001/IC50020 ETRIER DE MONTAGE T53001/IC50020

0012.000 29303-153.16 MONTAGECLIP IC61040/61050/61060 ETRIER DE MONTAGE IC61040/61050/61060

0013.000 29303-156.20 FOLIE WAERMELEITEND IC61040/61050 FEUILLE DE CONDUCTIBILTE IC61040/61050

0014.000 29303-156.23 FOLIE WAERMELEITEND T53001 FEUILLE DE CONDUCTIBILTE T53001

0016.000 29305-219.12 PROZESSORPLATTE C.I. DU PROCESSEUR

POS. NR. SACHNUMMER BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

C 50042 8452-996-187 ELKO 1000UF 20% 35V
C 53002 8515-911-102 FOKO FKP1/4 8500PF 3,5% 1
C 54011 8650-067-046 HV-KERKO 100PF 20% 1KV
C 54012 8452-996-187 ELKO 1000UF 20% 35V
C 60001 8650-081-125 HV-KERKO 1000PF 20% 1KV
C 60009 8515-911-605 FKP1 220PF 5% 2000V
C 60023 8650-081-125 HV-KERKO 1000PF 20% 1KV
C 60024 8650-081-125 HV-KERKO 1000PF 20% 1KV
C 60026 8650-081-125 HV-KERKO 1000PF 20% 1KV
C 60027 8650-081-125 HV-KERKO 1000PF 20% 1KV
C 61036 8650-067-046 HV-KERKO 100PF 20% 1KV

S 8660-098-234 SI-KERKO B-SS 1000PF 20%

C62021

S 8660-098-234 SI-KERKO B-SS 1000PF 20%

C62022

S 8660-098-234 SI-KERKO B-SS 1000PF 20%

C62048

S 8511-793-018 MP3 0,1UF 20% 250VW WIM/P

C62501

S 8511-793-018 MP3 0,1UF 20% 250VW WIM/P

C62502

S 8563-732-425 KF 25 0,1 UF 20% 250VW

C62505
C 81063 8140-540-104 EMIFIL 0,1 UF

CC 32495 8672-161-122 SMD KERKO 0805 10PF 5% N1
CD 734 8325-004-148 SMD DIODE LS 4148

CD 742 8325-004-148 SMD DIODE LS 4148
CD 762 8325-004-148 SMD DIODE LS 4148
CD 781 8325-004-148 SMD DIODE LS 4148
CD 32411 8309-401-592 SMD DIODE BA592 SIE/ BA7
CD 32421 8309-401-592 SMD DIODE BA592 SIE/ BA7
CD 32495 8309-401-592 SMD DIODE BA592 SIE/ BA7
CD 80007 8309-401-592 SMD DIODE BA592 SIE/ BA7

Btx *32700#

df

(WIRD ERSETZT DURCH IC80920) (SERA REPLACE PAR IC80920)
X = SIEHE GESONDERTE E-LISTE X = VOIR LISTE DE PIECES A PART

WW. = WAHLWEISE WW. = VARIANTE

POS. NR. SACHNUMMER BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

CIC 32410 8305-814-094 SMD IC MC14094BD
CT 32105 8301-005-817 SMD-TRANS.BC 817-25

CT 32111 8301-004-848 SMD-TRANS.BC 848 B
CT 32119 8301-004-848 SMD-TRANS.BC 848 B
CT 32122 8301-003-858 SMD-TRANS.BC 858 B
CT 32123 8301-004-848 SMD-TRANS.BC 848 B
CT 32124 8301-003-858 SMD-TRANS.BC 858 B
CT 32132 8301-004-848 SMD-TRANS.BC 848 B
CT 32308 8301-003-858 SMD-TRANS.BC 858 B
CT 32310 8301-003-858 SMD-TRANS.BC 858 B
CT 32312 8301-003-858 SMD-TRANS.BC 858 B
CT 32315 8301-003-858 SMD-TRANS.BC 858 B
CT 32320 8301-006-808 SMD-TRANS.BC 808-40
CT 32325 8301-006-808 SMD-TRANS.BC 808-40
CT 32470 8301-004-848 SMD-TRANS.BC 848 B
CT 32475 8301-004-848 SMD-TRANS.BC 848 B
CT 32480 8301-004-848 SMD-TRANS.BC 848 B
CT 34031 8301-003-858 SMD-TRANS.BC 858 B
CT 40065 8301-004-848 SMD-TRANS.BC 848 B
CT 43244 8301-003-858 SMD-TRANS.BC 858 B
CT 43246 8301-004-848 SMD-TRANS.BC 848 B
CT 46009 8301-004-848 SMD-TRANS.BC 848 B
CT 50015 8301-003-858 SMD-TRANS.BC 858 B
CT 52260 8301-003-858 SMD-TRANS.BC 858 B
CT 57005 8301-004-848 SMD-TRANS.BC 848 B
CT 57020 8301-003-858 SMD-TRANS.BC 858 B
CT 57021 8301-003-858 SMD-TRANS.BC 858 B
CT 57031 8301-004-848 SMD-TRANS.BC 848 B
CT 57112 8301-003-858 SMD-TRANS.BC 858 B

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

CUC 2020 FR

SACH-NR. / N° REFERENCE.: 29704-005.03

TV

POS. NR. SACHNUMMER BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

CT 57113 8301-003-858 SMD-TRANS.BC 858 B
CT 57124 8301-004-848 SMD-TRANS.BC 848 B
CT 61043 8301-004-848 SMD-TRANS.BC 848 B
CT 61053 8301-004-848 SMD-TRANS.BC 848 B
CT 81091 8301-004-848 SMD-TRANS.BC 848 B
CT 81125 8301-003-858 SMD-TRANS.BC 858 B
CT 81508 8301-004-848 SMD-TRANS.BC 848 B

D 40060 8309-215-045 DIODE 1N4148
D 43056 8309-215-045 DIODE 1N4148
D 50015 8309-720-068 Z DIODE 6,8 C 0,5W
D 50022 8309-201-005 DIODE BA157
D 50023 8309-720-100 Z DIODE 10 C 0,5W
D 50026 8309-720-068 Z DIODE 6,8 C 0,5W
D 50027 8309-215-045 DIODE 1N4148
D 52001 8309-215-045 DIODE 1N4148
D 53003 8309-201-005 DIODE BA157

S 8309-204-268 DIODE BYV16 TEMIC/ BYV96

D54001
D 54011 8309-516-283 DIODE BYV 28-200 RA 12,5/
D 54022 8309-707-135 Z DIODE 33 B 0,5W
D 57011 8309-215-045 DIODE 1N4148
D 57013 8309-215-045 DIODE 1N4148
D 57023 8309-215-045 DIODE 1N4148
D 57122 8309-215-045 DIODE 1N4148
D 60005 8309-200-021 DIODE BAV21 ITT/ TFK
D 60006 8309-516-854 DIODE BYT 54 M
D 60007 8309-516-854 DIODE BYT 54 M
D 60012 8309-200-021 DIODE BAV21 ITT/ TFK
D 60022 8309-215-127 DIODE 1 N 4007 -GA
D 60024 8309-215-127 DIODE 1 N 4007 -GA
D 60026 8309-215-127 DIODE 1 N 4007 -GA
D 60027 8309-215-127 DIODE 1 N 4007 -GA
D 60037 8309-200-021 DIODE BAV21 ITT/ TFK

S 8309-516-856 DIODE BYT 56 M TFK

D61016

S 8309-517-172 DIODE BYW 172 D/SK 3 G F0

D61036
D 81123 8309-215-045 DIODE 1N4148

F 32101 8141-112-405 FILTER 7X7 405
F 32109 8602-755-042 CER.TRAP 42
F 32121 8141-111-360 FILTER 7X7 360
F 32410 8140-533-607 SPULE 7X7 #607 SIGN533607
F 32412 8319-003-451 OFWFIL K3451K SIE
F 32420 8319-009-551 OFWFIL K9551M
F 32493 8140-535-351 SPULE 7X7 351 FARBE 709
F 33025 8140-535-391 SPULE 7X7 #391 SIGN535391

IC 32490 8305-334-468 IC U4468 TEMIC
IC 34015 8305-338-841 IC TDA8842 PHI
IC 50020 8305-343-653 IC TDA3653B
IC 60010 8305-354-605 IC TDA4605/3
IC 61040 8305-204-317 IC LM317T NSC/MOT/SGS
IC 61050 8305-204-317 IC LM317T NSC/MOT/SGS
IC 61060 8305-205-703 IC MC7805CT
IC 80000 8305-210-065 IC MC33164P-5RP
IC 80010 8305-367-530 IC TFMS5300 (STEHEND) TE
IC 80920 19798-515.02 IC 27C512-200NS PROG.KPL
IC 81050 8305-155-001 IC SDA5257C-G001
IC 82005 8305-602-405 IC X24C04 XICOR/ ST24C04

L 31043 8140-526-440 DR ST 0411-GRP 8,2UH
L 32108 8140-526-458 DR 0309 2,7UH 5%
L 32109 8140-526-444 DR ST 0309-GRP 10UH
L 32342 8140-505-249 DR A AX-GA 10UH
L 32343 8140-505-249 DR A AX-GA 10UH
L 53003 8104-982-056 FERRITPERLE HF70 BTL 3,5X

Es gelten die Vorschriften und Sicherheitshinweise ge­mäß dem Service Manual "Sicherheit", Sach-Nummer
72010-800.00, sowie zusätzlich die eventuell abwei­chenden, landesspezifischen Vorschriften!

Btx *32700#

BOBINE

PERLE FERRITE

POS. NR. SACHNUMMER BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

L 53011 8140-505-249 DR A AX-GA 10UH
L 53021 29203-114.95 LINEARITAETSREGLER/

L 53074 09246-838.51 ZB-SPULE/BOBINE
L 60006 8104-982-057 FERRITPERLE 3,6UH 5720500

L 60012 8104-982-014 DAEMPFUNGSPERLE 4330 030
L 61016 8104-982-014 DAEMPFUNGSPERLE 4330 030
L 61036 8104-982-014 DAEMPFUNGSPERLE 4330 030

S 29500-826.97 FUNKENTSTOERDROSSEL RK19

L62501
L 81061 8104-982-051 FERRITPERLE HF55 BTL 3,5X

Q 34043 8382-136-004 QUARZ #136 2A 4,433619MHZ
Q 80001 8382-246-096 QUARZ 6,0 MHZ

S 8700-429-047 KSW NB 0207 82 OHM 5%

R32359

S 8700-329-009 KSW NB 0207 2,2 OHM LCS0

R50031
R50036 8796-103-151 ESTR P6A 10 KOHM LIN N6

S 8700-329-003 KSW NB 0207 1,2 OHM 5%

R50046

S 8705-329-070 MOW 0411 150 OHM 10%

R52004

S 8700-329-097 KSW NB 0207 10 KOHM 5%

R53002

S 8705-329-221 MOW 0411 6,8 OHM 10%

R53011

S 8705-329-071 MOW 0411 820 OHM 5% DRA

R53021

S 8705-321-223 MOW 0411 8,2 OHM 5% SXS

R53033
R53074 8705-369-071 MOW 0617 820 OHM 5%

S 8705-329-025 MOW 0411 10 OHM 5% DRA

R54001

S 8735-003-201 DRW 0,75W 1 OHM 10% BWF23

R54012

S 8705-369-107 MOW 0617 27 KOHM 5%

R54022

S 8705-369-105 MOW 0617 22 KOHM 5%

R60008

S 8705-369-105 MOW 0617 22 KOHM 5%

R60009

S 8705-369-043 MOW 0617 56 OHM 5%

R60016

S 8311-005-017 NTC 4,7 OHM 30% S237/S234

R60021
R60037 8790-050-037 ESTR.SK10-A 1,5 KOHM LIN

S 8765-049-161 MSW 0414 4,7 MOHM VDE BE

R62049

S 8311-200-010 PTC #1 DUO

R62505
SI40012

S 8315-618-200 LOET-SI.-GR 1 A/T
S 8315-609-026 LOET-SI.-GR 160 MA/T

SI52001

S 8315-618-002 SI 5X20 T1,25A L 250V

SI60001

S 8315-620-225 LOET-SI.-GR 2 A/T

SI61036

S 8315-617-006 SI 5X20 T2,5A L 250V

SI62501
T 736 8303-401-421 TRANS.BF 421 E6323SIE/PHI

T 756 8303-401-421 TRANS.BF 421 E6323SIE/PHI
T 776 8303-401-421 TRANS.BF 421 E6323SIE/PHI
T 52001 8303-285-637 TRANS.BC 637
T 53001 8302-900-020 TRANS S2055N TOS/ BU508D

TR 52001 09246-868.04 TRAFO TREIBER

S 29221-031.56 TRAFO DIODEN-SPLIT KPL.

TR53010

S 29201-521.97 TRAFO SPERRWANDLER

TR61000

II y a lieu d'observer les recommandations et les

!

prescriptions de sécurité de I'Instruction de Service
"Sécurité" Réf. N° 72010-800.00 ainsi que les

( ! )

prescriptions spécifiques à chaque pays!

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

REGLEUR DE LINEARITE

PERLE FERRITE

FERRITE D'ATTENUATION
BOBINE ANTIPARASITE
PERLE FERRITE

TRANSFORMATEUR
TRANSFORMATEUR LIGNE CPL.
TRANSFO D'ALIM.A

DECOUPAGE CPL.

CUC 2020 FR Liste de pièces détachées / Spare Parts Lists

GRUNDIG Service

Kundendienst Europa

GRUNDIG
Kundendienst West
Horbeller Str. 19

50858 Köln

0 22 34/95 81-251

GRUNDIG
Kundendienst Mitte
Dudenstr. 45-53

68167 Mannheim

06 21/33 76-70

Kundendienst Deutschland

GRUNDIG ESPAÑA S.A.
Solsonés, 2 planta baja B3
Edificio Muntadas (Mas Blau)

E-08820 El Prat De Llobregat (Barcelona)

00 34-93-4 79 92 00

GRUNDIG BELUX N.V.
Deltapark, Weihoek 3, Unit 3G

B-1930 Zaventem

00 32-2-7 16 04 00

GRUNDIG UK LTD.
Elstree Way, Borehamwood, Herts, WD6 1RX

GB Großbritannien/Great Britain

00 44-1 81-3 24 94 00

GRUNDIG IRELAND LTD.
2 Waverley Office Park, Old Naas Road

EIR Dublin 12

0 03 53-1-4 50 97 17

GRUNDIG FRANCE S.A.
5 Boulevard Marcel Pourtout

F-92563 Rueil Malmaison Cedex

00 33-1-41 39 26 26

GRUNDIG SCHWEIZ AG
Steinacker Str. 28

CH-8302 Kloten

00 41-1-8 15 81 11

GRUNDIG PORTUGUESA
Comércio de Artigos Electrónicos, Lda.
Rua Bento de Jesus Caraça 17

P-1495 1495 Cruz Quebrada, Lisboa

0 03 51-1-4 19 75 70

GRUNDIG
Kundendienst Nord
Kolumbusstr. 14

22113 Hamburg

0 40/7 33 31-0

GRUNDIG
Kundendienst Ost
Wittestr. 30e

13509 Berlin

0 30/4 38 03-21

GRUNDIG
Kundendienst Süd
Beuthener Str. 65

90471 Nürnberg

09 11/7 03-0

GRUNDIG NEDERLAND B. V.
Gebouw Amstelveste
Joan Muyskenweg 22

NL-1096 CJ Amsterdam

00 31-20-5 68 15 68

GRUNDIG ITALIANA S.P.A.
Via G.B. Trener, 8

I-38100 Trento

00 39-461 89 31 11

GRUNDIG OY
Luoteisrinne 5

SF-02271 Espoo

0 03 58-9-8 04 39 00

GRUNDIG AUSTRIA Ges.m.b.H.
Breitenfurter Straße 43-45

A-1120 Wien

00 43-1-8 11 17 0

GRUNDIG POLSKA SP.Z.O.O.
Ul. Czéstochowska 140

PL-62800 Kalisz

00 48-62-7 66 77 70

GRUNDIG NORGE A. S.
Glynitveien 25, Postboks 234

N-1401 Ski

00 47-64 87 82 00

GRUNDIG DANMARK A/S
Lejrvej 19

DK-3500 Værløse

00 45-44 48 68 22

GRUNDIG SVENSKA AB
Albygatan 109 d, Box 4050

S-17104 Solna

00 46-8-6 29 85 30

Technical Service
Unit 35. Woodside Park, Wood Street
Rugby, Warwickshire, CV21 2NP
Großbritannien/Great Britain
00 44-1 78-8 57 00 88

Sous réserve de modificatons Printed in Germany Service Manual Réf N° / Part No. 72010 021 8000
Subject to alteration VK 24 0698 8005/8015
