ALLGEMEINES
_______________________________________________
Netzanschluss
Mit Netzteil 683.
Das Netzteil ist zum Betrieb von Grundig Bürogeräten bestimmt.
Es ist geeignet zum Anschluss an IT-Netze mit einer verketteten
Spannung von max. 250 V.
Netzstecker an das Wechselspannungsnetz 230V ~, 50Hz…60Hz
anschließen.
Netzteil-Anschlussstecker in Buchse »ac 9V – 10V~« (Geräterückseite) stecken.
Wollen Sie den Stecker des Gerätes lösen, drücken Sie (z.B. mit einem
Kugelschreiber) den Rasthaken in Richtung Steckerkörper und ziehen
gleichzeitig den Stecker am Kabel heraus.
Bitte beachten Sie
Die Lüftungsschlitze im Gehäuse müssen frei sein.
Gerät keinen höheren Temperaturen als 35°C aussetzen.
Möbeloberflächen sind mit den verschiedensten Kunststoffen und
Lacken beschichtet, die chemische Zusätze enthalten.
Diese können das Material der Gerätefüße angreifen und dadurch
Rückstände auf der Möbeloberfläche verursachen, die sich nur schwer
oder nicht mehr entfernen lassen.
Das im Text erwähnte Zubehör (Fußschalter 536 und Handschalter
541 usw.) ist nicht im Lieferumfang enthalten.
2
Page 7
VORBEREITEN
_______________________________________________
Ein-/Ausschalten
Mit der Taste »Ǽ – POWER« des Gerätes.
– Die Betriebs-Anzeige »Ǽ« leuchtet.
Hinweis:
Nur bei gezogenem Netzstecker des Netzteils ist das Gerät und
das Netzteil vom Wechselspannungsnetz getrennt!
Stand-by
Wählen Sie länger als 10 Minuten keine Funktion, so schaltet das
Gerät in „Stand-by”. Die „Bandberührenden Teile” sind danach vom
Band gelöst. Das Gerät bleibt funktionsbereit.
Zubehör anschließen
Fußschalter 536, Handschalter 541 oder Kopfhörer anschließen:
Siehe Abbildung am Anfang des Heftes.
Steno-Cassettenfach
ɟ Steno-Cassettenfach bei Stopp öffnen.
Steno-Cassette – mit geschlossener Seite voraus und Beschriftung
lesbar – ins Cassettenfach einschieben.
Steno-Cassettenfach von Hand schließen.
DEUTSCH
3
Page 8
WIEDERGABE
________________________________________________
ŀ/y … über den Geräte-Lautsprecher
ё Lautsprecher-Taste eingerastet.
… über Zubehör
z.B. Swingphone 568 GBS.
ŀ/y Թ Lautsprecher-Taste ausgerastet.
Hinweis:
Die Wiedergabe-Lautstärke über das Kopfhörer-Zubehör ist
auf maximal 95 dB (A) begrenzt.
Start und Stopp
/ı … mit der Taste » STOP/PLAY
Gerät in Betriebsart „STOP”:
« am Gerät:
ı
/ı Taste drücken = Wiedergabe-Start.
Gerät in Betriebsart „START”:
/ı Taste drücken = Wiedergabe-Stopp.
… mit Zubehör
Fußschalter 536 oder Handschalter.
Lautstärke und Klang
| … mit Lautstärke-Einsteller »– VOLUME +« (Gerätevorder-
seite) und
ɼɦ … Klang-Einsteller »– TONE +« (Gerätevorderseite).
4
Page 9
WIEDERGABE
________________________________________________
Wiedergabe-Geschwindigkeit
… mit Einsteller »SPEED« (Geräteunterseite); rastet in
Mittelstellung (Normalgeschwindigkeit).
Die Wiedergabe-Geschwindigkeit können Sie bei
angeschlossenem Fußschalter 536 oder Handschalter
541 verändern.
Kurzrücklauf
… mit Einsteller »BACKSPACE« (Geräteunterseite)
können Sie die Kurzrücklaufzeit von + „unbegrenzt”
(entspricht Rückspulen) bis – „minimal” einstellen.
Kurzrücklauf starten mit Fußschalter 536, Hand-
schalter 541.
DEUTSCH
VOR- UND RÜCKSPULEN
ŁŁ Vorspulen: Taste »FFWD
ĵĵ Rückspulen: Taste »
/ı Beenden: » STOP/PLAY
matisch am Bandende bzw. Bandanfang.
______________________________
« drücken.
ŁŁ
REWIND« drücken.
ĵĵ
« drücken oder auto-
ı
5
Page 10
LÖSCHEN
ĵĵ zum »Schnelllöschen rückwärts« antippen
ŁŁ zum »Schnelllöschen vorwärts« antippen.
______________________________________________________
Längere Textpassagen oder
komplette Steno-Cassette löschen:
Band an gewünschte Bandstelle spulen.
Aus Betriebsart Stopp
Drücken (ca. 2 Sek.) bis Signalton,
anschließend zusätzlich
oder
– Die Lösch-Anzeige »XI« leuchtet.
/ı Beenden oder
automatisch am Bandende/Bandanfang.
Steno-Cassette außerhalb des Gerätes
löschen:
mit Löschmagnet 616 (Zubehör).
6
Page 11
FUSSSCHALTER 536
______________________________________
Anschließen
FOOT CONTROLHEADSET
FOOT CONTROLHEADSET
Stecker des Fußschalters in die Buchse stecken.
Bedienen
Den Fußschalter können Sie mit beiden Füßen bedienen. Der jeweils
freie Fuß kann auf dem Mittelteil abgestellt werden.
Schaltmöglichkeiten: Rechte Klappe = Start
linke Klappe = Kurzrücklauf
mittlere Klappe = keine Funktion.
Start
Die Start-Klappe (rechte Klappe) können Sie zum Rasten oder zum
Tasten verwenden. Dazu müssen Sie den Umschalter auf der Unterseite des Gerätes entsprechend verschieben.
Raststellung: Taste drücken – Start,
Taste loslassen und erneut drücken – Stopp
Taststellung: Taste drücken – Start,
Taste loslassen – Stopp
Kurzrücklauf
Die Funktion Kurzrücklauf wird auch ausgeführt, wenn die Start-Taste
eingeschaltet ist.
Wollen Sie das Band über die eingestellte Kurzrücklaufzeit zurückspulen – Kurzrücklauf-Taste mehrmals drücken.
Nach Kurzrücklauf schaltet das Gerät auf Wiedergabe-Start.
DEUTSCH
7
Page 12
C
B
A
PFLEGE UND WARTUNG
________________________________
Gehäuse
Reinigen Sie das Gehäuse nur mit einem weichen, staubbindenden
Lappen. Polier- und Reinigungsmittel könnten die Oberfläche beschädigen. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse eindringen.
Bandberührende Teile
Sie sollten die bandberührenden Teile von Zeit zu Zeit auf Verschmutzung durch Bandabrieb und Staub überprüfen.
Für die Reinigung empfiehlt sich ein mit Reinigungsbenzin getränktes
Wattestäbchen.
Verwenden Sie auf keinen Fall metallische oder harte Gegenstände.
ɟ Öffnen Sie das Steno-Cassetten-Fach und entfernen Sie die
Steno-Cassette.
ŁŁ Taste »FFWD
ĵĵ Taste »
Reinigen Sie die bandberührenden Teile:
ĵĵ
– Die Tonwelle dreht sich.
« und
ŁŁ
REWIND« gemeinsam drücken und halten:

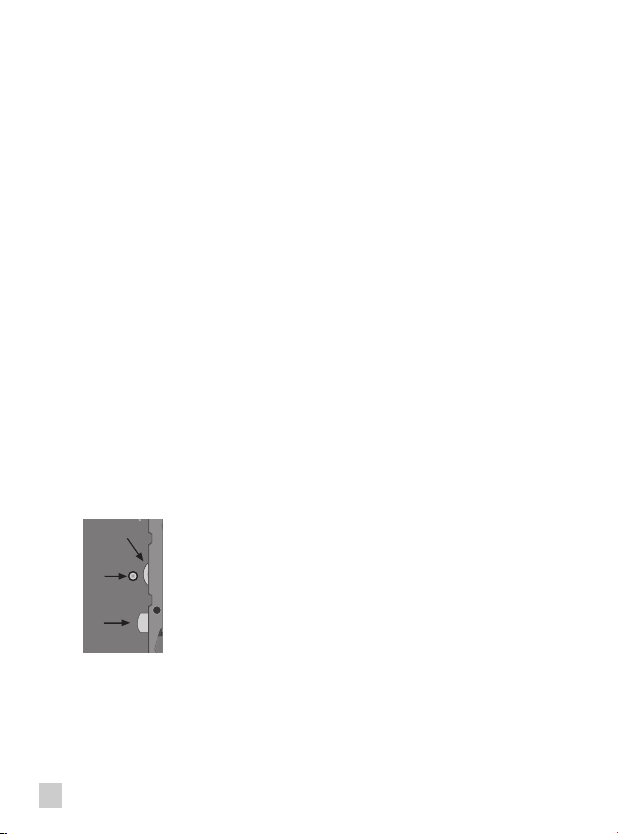

A Gummiandruckrolle
B Tonwelle
C Tonkopf
8
Page 13
PFLEGE UND WARTUNG
Reparaturhinweis
Es sind ausschließlich Original-Ersatzteile zu verwenden.
Das Netzkabel darf nur vom Fachmann ausgewechselt werden.
Bei Störungen wenden Sie sich bitte an Ihren Fachhändler.
Umweltschonende Materialien – umweltverträgliche
Verpackung:
Grundig Diktiergeräte werden nach den höchsten Umweltanforderungen konzipiert und hergestellt.
________________________________
DEUTSCH
9
Page 14
TECHNISCHE DATEN
Band: Steno-Cassette 30
Antriebssystem: Tonwelle
Bandgeschwindigkeiten: 2.38 cm/s;
veränderbar bei Wiedergabe um ca. ±15 %
Umspulzeit: ca. 90 Sekunden
Ausgangsleistung: 200 mW
Maximale Wiedergabelautstärke für angeschlossene
Kopfhörer: 95 dB (A)
Frequenzbereich: 100 - 5000 Hz
Lautsprecher: 45 mm Ø dynamischer Lautsprecher
Abmessungen: ca. 120 mm x 210 mm x 54 mm
Gewicht: ca. 640 g
Die Produktbezeichnung und die Seriennummer befinden sich am
Gehäuseboden.
Die Konformität mit den für das Gerät relevanten
EU-Richtlinien wird durch das CE-Zeichen bestätigt.
Technische und optische Änderungen vorbehalten!
