Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
720108000001
Materialnummer/Part Number 720100520000
Änderungen vorbehalten/Subject to alteration
H-S43 0805 • Printed in Germany
http://www.grundig.com
Page 2
GRUNDIG ServiceChassis E5
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Materialnummer 720108000001, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
D
Inhaltsverzeichnis
Seite
Allgemeiner Teil ................................. 1-2…1-12
The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
national deviations.
GB
Table of Contents
Page
General Section .................................. 1-2…1-12
General Notes .............................................................................. 1-2
Vor dem Öffnen des Gehäuses zuerst den Netzstecker ziehen!
Achtung: ESD-Vorschriften beachten
Leitungsverlegung
Bevor Sie die Leitungen und insbesondere die Masseleitungen lösen,
muss die Leitungsverlegung zu den einzelnen Baugruppen beachtet
werden.
Nach erfolgter Reparatur ist es notwendig, die Leitungsführung wieder
in den werkseitigen Zustand zu versetzen um evtl. spätere Ausfälle
oder Störungen zu vermeiden.
Durchführen von Messungen
Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur
Tastköpfe mit 10:1 - Teiler verwenden. Außerdem ist zu beachten,
dass nach vorheriger Messung mit AC-Kopplung der Koppelkondensator des Oszilloskops aufgeladen sein kann. Durch die Entladung
über das Messobjekt können Bauteile beschädigt werden.
Messwerte und Oszillogramme
Bei den in den Schaltplänen und Oszillogrammen angegebenen
Messwerten handelt es sich um Näherungswerte!
Spare Parts List .................................... 4-1…4-8
General Section
General Notes
Before opening the cabinet disconnect the mains plug!
Attention: Observe the ESD safety regulations
Wiring
Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies like
the chassis, mains switch panel, keyboard control panel, picture tube
panel, deflection unit, loudspeaker and so on.
On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.
Carrying out Measurements
When making measurements on semi-conductors with an oscilloscope, ensure that the test probe is set to 10:1 dividing factor. If the
previous measurement was made on AC input, please note that the
coupling capacitor in the oscilloscope will be charged. Discharge via
the item being checked can damage the components.
Measured Values and Oscillograms
The measured values given in the circuit diagrams and oscillograms
are approximates!
1 - 2
Page 3
GRUNDIG ServiceChassis E5
Sicherheits-Hinweise
Die in den Fernsehgeräten auftretende Röntgenstrahlung entspricht
den Bestimmungen der Physikalisch-Technischen Bundesanstalt vom
8. Januar 1987.
Die Hochspannung für die Bildröhre und die damit auftretende
Röntgenstrahlung ist abhängig von der exakten Einstellung der Netzteilspannung +B.
Nach jeder Reparatur im Netzteil oder in der Horizontalablenkung ist
die Hochspannung zu messen und gegebenenfalls einzustellen.
Schutzschaltungen im Gerät dürfen nur kurzzeitig außer Betrieb gesetzt werden, um Folgeschäden am Chassis oder an der Bildröhre zu
vermeiden.
Beim Austausch der Bildröhre dürfen nur die in den Ersatzteillisten
vorgeschriebenen Typen verwendet werden.
D
Service-Hinweise
Chassisausbau
Bevor Sie die Chassis-Verbindungsleitungen lösen, muss die Leitungsverlegung zu den einzelnen Baugruppen wie Netzschalterplatte, Bedieneinheit, Bildrohrplatte, Ablenkeinheit oder Lautsprecher beachtet werden.
Nach erfolgter Reparatur ist es notwendig, die Leitungsführung wieder
in den werkseitigen Zustand zu versetzen, um eventuell spätere
Ausfälle oder Störungen zu vermeiden.
Safety Advices
The X-radiation developing in the sets conforms to the X-radiation
Regulations (January 8, 1987), issued by the Physikalisch-Technische Bundesanstalt (federal physiotechnical institution).
The high tension for the picture tube and thus the developing Xradiation depends on the precise adjustment of the +B power supply.
After every repair of the power supply unit or the horizontal deflection
stage it is imperative that the EHT for the picture tube is checked and
re-adjusted if necessary.
To avoid consequential damages to the chassis or the picture tube
the integrated protective circuits are allowed to be put out of operation
only for a short time.
When replacing the picture tube use only the types specified in the
spare parts lists.
Cable dereseau
Ces appareils ne peuvent être utilisés qu ' avec un cable de connecion
original de réseau avec bobine antiparasite intégré dans la fiche de
secteur. Ce câble de réseau empêche des perturbations de réseau et
est partie de l'autorisation d'appareil. Si nécessaire commandez
uniquement le cable de réseau selon la liste de pièces détachées.
Netzkabel
Diese Geräte dürfen nur mit dem Original-Netzanschlusskabel mit
integrierter Entstördrossel betrieben werden. Dieses Netzkabel verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung. Im Ersatzfall bestellen Sie bitte ausschließlich das Netzkabel laut Ersatzteilliste.
GB
Service Notes
Disassembly of the chassis
Before disconnecting the chassis connecting leads observe the way
they are routed to the individual assemblies like the mains switch
panel, keyboard control panel, picture tube panel, deflection unit or
loudspeaker.
On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.
Mains cable
The TV receiver must only be operated with an original mains connecting
cable with an interference suppressor choke integrated in the mains
plug.This mains cable prevents interference from the mains supply and
is part of the product approval. For replacement please order exclusively
the mains connecting cable specified in the spare parts list.
F
Information pour la maintenance
Dèmontage de chassis
Avant de défaire les connecteurs du châssis princip, il y a lieu de
repérer auparavant les liaisons correspondant à chaque platine comme
par exemple le C.I. Inter secteur, le C.I. Commande, le C.I. Tube, le
bloc déviation ou les haut-parleurs.
A la fin de l'intervention, les connexions doivent être remises dans leur
position d'origine afin d'éviter par après d'éventuelles défaillances ou
perturbations.
I
Nota di servizio
Smontaggio del telaio
Prima di sfilare i cavi di collegamneto col telaio è necessario osservare
la disposizione originaria degli stessi verso le singole parti come la
piastra alimentazione, l'unità comandi, la piastra cinescopio, il giogo o
l'altoparlante.
Dopo la riparazione è necessario che gli ancoraggi e le guide
garantiscano la disposizione dei cavi analogamente a quella data in
fabrica e ciò per evitare disturbi o danni nel tempo.
Cavo rete
Gli apperechi devono essere messi in funzioni solo con il cavo originale
il colle gamento di rete e la sua spina di rete deve essere munita di una
bombina d´induttanza. In causa di sostituzione ordinate solo il cavo di
alimentatore che corrésponde alla lista degli accessori.
E
Nota de servicio
Desmontaje del chassis
Antes de desconectar las conecciones del Chassis hay que observar
la dirección de dichas conecciones a los distintos grupos de construcción
como la placa de conmutación de red, unidad de control, placa del
zócalo del tubo de imagen, unidad de deflección o altavoces.
Después de haber realizado la reparación y para evitar fallos o
pertubaciones posteriores es necesario reponer las conecciones tal
como fueron instaladas originalmente en fabrica.
Cable de red
El aparato solo se puede usar con el cable de red original con choque
antiparásito integrado en el enchufe de red. Este cable de red evita
perturbaciones de la red y es parte de la autorización del aparato. En
caso necesario puede pedir el cable de red según lista de piezas de
repuestos.
1 - 3
Page 4
Technische Daten / Technical Data
Chassis E5GRUNDIG Service
Order Number
EAN
Colour
Destination
User manual languages
Remote Control
Size / Type
Real flat / Super flat
Deflection
100 Hz Picture-/32 kHz line frequency
Flicker free scanning (full frame memory)
Digital Color Transition Improv. (DCTI)
Digital Combfilter
Digital Luminace Transition Improv. (DLTI)
Picture Noise Reduction (DNR)
SVM (Scan Velocity Moduladion)
Digital Picture Improvement (DPI)
Dynamic Focus
Preset picture modes
Tilt
Picture Formats
PIP (2 Tuner)
Multifold Tuner scan (Mosaic Picture)
PAT: Split screen (PICTURE + TEXT)
PAP: Double Window (PICTURE + PICTURE)
P2AT: Double window + TXT
POP: PICTURE on PICTURE
Picture freezing
Quick programme display
Zoom with point function
Auto 16:9 selection via Scart
Automatic Color Standard Detection
Sharpness control
Blue Background
CHASSIS
TV-Chassis
Tuner
µ-Processor
Keyboard
ELECTRONIC
Stand by indicator
EPG (Electronic Programme Guide)
Manual & autom. labeling of prog.
Programmable off timer
Programmable on timer
Intelligent channel search (Zapping funct.)
Programme Edit
Intelligent Programme Switch
Auto switch off
Frequency Based Auto Search
Automatic Micro-search
Automatic Programming
Manual fine tuning
Direct channel selection
PAL/SECAM/BG/DK/LL'
NTSC-Playback via Scart (3,58/4,43)
Cable TV / Hyperband (S1-S41)
AUDIO
Mono/Stereo/Nicam
AV Stereo
Virtual Dolby
Subwoofer
Dynamic Bass
DSP (Digital Sound Processor)
Balance Adjustment
AVL (Audio Volume Level)
PIP listening via Headphone jack
Equalizer
Space Sound Effect
Audio mode
Audio amplifier without extern LS
Tweeter (2 way speaker system)
DVD
4:3 / 16:9 / letterbox format
Dolby Digital
Disc formats
DVD R/RW (+/-)
CD-R
CD-RW
Media formats
DVD-Video
VCD
SVCD
CD-Audio
CD-ROM
Elegance 15 Flat
TVD 40-2501 Text
F3D
1 page / 1 page /
26 Languages for TV:
D,GB,F,I,E,P,NL,GR,
TR,DK,FIN,N,S,SI,PL,H
,RUS,RO,HR,CZ,SK,
AL,BG,MK,SER,HEB
(Version A)
7 languages for DVD:
D, GB, F, I, E, P, NL
(Version A)
Simple hotel mode possible via
service adjustment
full automatic sorting
[/\/[/\/\[/[/[/[/\
2 x 3 W (RMS)2 x 3 W (RMS)
JPEG, MP3 playback
Elegance 15 Flat
TVD 40-2502/5 Text
100/AV
\
\
\
[
26 Languages for TV:
D,GB,F,I,E,P,NL,GR,
TR,DK,FIN,N,S,SI,PL,H
,RUS,RO,HR,CZ,SK,
AL,BG,MK,SER,HEB
(Version A)
7 languages for DVD:
GB, PL, RUS, CZ, HR,
SI, H (Version C' )
\
[
\
[
[
\
[
[
[
[
[ / \ / \
[
\
\
\
\
\
[
\
\
\
\
\
[ / [ / [
[
[
[
[
[
[
[
[
F3E
Davio 14
TVD 37-2502 Text
5FL
100/AV
1 page / 1 page /
D,GB,F,I,E,P,NL,GR,TR,DK,FIN,N,S,SI,PL,
H,RUS,RO,HR,CZ,SK,AL,BG,MK,SER,HEB
26 Languages for TV:
(Version A)
7 languages for DVD:
D, GB, F, I, E, P, NL
(Version A)
Simple hotel mode possible via
service adjustment
full automatic sorting
[/\/[/\/\[/[/[/\/[
[ / \ / \
2 x 3 W (RMS)
[ / [ / [
JPEG, MP3 playback
Davio 14
TVD 37-2502 FR/Text
E5R
\
\
\
[
\
[
\
[
[
\
[
[
[
[
[
\
\
\
\
\
[
\
\
\
\
\
[
[
[
[
[
[
[
[
K15PFC-2503 FR/Text
G1J
100/AV
1 page / 1 page /
26 Languages for TV:
D,GB,F,I,E,P,NL,GR,
TR,DK,FIN,N,S,SI,PL,H
,RUS,RO,HR,CZ,SK,
AL,BG,MK,SER,HEB
(Version A)
7 languages for DVD:
D, GB, F, I, E, P, NL
(Version A)
Simple hotel mode
possible via service
adjustment
full automatic
sorting
[/[/[/\/[
[ / \ / \
2 x 3 W (RMS)
[ / [ / [
JPEG, MP3 playback
\
\
\
[
\
[
\
[
[
\
[
[
[
[
[
\
\
\
\
\
[
\
\
\
\
\
[
[
[
[
[
[
[
[
1 - 5
Page 6
Chassis E5GRUNDIG Service
Freeze / Zoom
Coaxial / Optical audio out
Region Code
DivX
POWER SUPPLY / CABINET
Power voltage
Power switch
Power consumption
Cabinet (WxHxD, cm) / Weight
FRONT PANEL CONNECTIONS
Headphones
Cinch-AV socket
S-Video
REAR PANEL CONNECTIONS
Euro-AV-Socket AV1
Euro-AV Socket AV2
Euro-AV Socket AV3
S-Video
DVD Audio / Video out
Digital Audio out
Audio out
Antenna for terrestrial reception
Power supply plug
Elegance 15 Flat
TVD 40-2501 Text
F3D
Factory setting: RC 2
\, DivX from
approx. 08/2005 onwards
230V~, 50/60 Hz
65 W, standby 2 W in accordance to IEC
41,4 x 37,7 x 40,6 cm approx. 13,2 kg
3 x Cinch - Video in, Audio in L/R (side)
3 x Cinch (Video out, Audio L/R out)
1 x Coaxial-socket for TV-tuner-in, according
62087-2002
CVBS in-/output,
RGB input, S-Video input
to DIN 45325
Elegance 15 Flat
TVD 40-2502/5 Text
[ / [
[ / \
[
[, (side)
\
\
\
via Scart
coaxial
\
\
F3E
Davio 14
TVD 37-2502 Text
5FL
[ / [
[ / \
Factory setting:
RC 2
230V~, 50/60 Hz
50 W, standby 2 W in accordance to IEC
39,5 x 39,5 x 40,0 cm approx. 12,3 kg
3 x Cinch - Video in, Audio in L/R (side)
3 x Cinch (Video out, Audio L/R out)
1 x Coaxial-socket for TV-tuner-in,
62087-2002
[, (side)
CVBS in-/output,
RGB input, S-Video input
via Scart
coaxial
according to DIN 45325
Davio 14
TVD 37-2502 FR/Text
E5R
\
[
\
\
\
\
\
K15PFC-2503 FR/Text
G1J
[ / [
[ / \
Factory setting:
RC 2
[
230V~, 50/60 Hz
[
65 W, standby 2 W
in accordance to IEC
62087-2002
41,4 x 37,7 x 40,6 cm
approx. 13,2 kg
[, (side)
3 x Cinch - Video in,
Audio in L/R (side)
\
CVBS in-/output,
RGB input, S-Video
input
\
\
via Scart
3 x Cinch (Video out,
Audio L/R out)
coaxial
\
1 x Coaxial-socket for
TV-tuner-in,
according to DIN
45325
\
1 - 6
Page 7
BedienhinweiseDieses Kapitel enthält Auszüge aus der Bedienungsanleitung.
Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Materialnummer Sie in der entsprechenden Ersatzteilliste finden.
1 - 7
Chassis E5GRUNDIG Service
Page 8
1 - 8
Chassis E5GRUNDIG Service
Page 9
Operating HintsThis chapter contains excerpts from the operating instructions.
For further particulars please refer to the appropriate user instructions the part number of which is indicated in the relevant spare parts list.
1 - 9
Chassis E5GRUNDIG Service
Page 10
1 - 10
Chassis E5GRUNDIG Service
Page 11
Chassis E5GRUNDIG Service
)
)
)
Service- und Sonderfunktionen
Service Mode aktivieren: Tast e "i" (Hauptmenü) –> Service Code
"8500".
Service Mode beenden: Taste "TXT" drücken.
1. Grundeinstellwerte
Nachfolgende Tabelle zeigt alle typenbezogenen Grundeinstellungen im Service Mode. Alle mit * gekennzeichneten Werte müssen
zusätzlich nach Abgleich (Seite 2-1) eingestellt werden.
Menü
Menu
Ƕ oder/or ǵ
+
"OK"
OPTIONS
Menüpunkt
Point of Menu
Ƕ oder/or ǵ
TUNER
AGC (UHF
AGC (VHF
AGC (LPRIME
TYPE
STANDBY
AV1 SVHS
AV2
SOUND
BG
TEXT
ON TIMER
DEMO MODE
BLUEBACK
AUTO WSS
CHILD LOCK
ZAPP
DVD LANG. GROUP
Einstellung
Adjustment
Ǹ oder/or Ƿ
3 oder/or 1
6 oder/or 4
Temic
Panasonic D44G3
Sharp or Alps (Samsung)
Philips
Panasonic DB2G3
Wert/Value
Wert/Value
Wert/Value
ATS
LABEL
CUSTOMER MODE
FACTORY MODE
ON
OFF
ON
OFF
BG
I
BG+DK
BG+LL´
EUROPE
NEW ZELLAND
AUSTRALIA
FASTTEXT
NON-TEXT
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
A
B
C
D
Service and Special Functions
Start of the Service Mode: Via "i" (Main Menu) –> Service Code
"8500".
End the Service Mode: Press button "TXT".
1. Basic Settings
The following table shows all type specific basic settings in the service mode. In addition all values marked with * must be adjusted
according to adjustment (page 2-1).
Hinweis
Hint
abhängig von
Bestückung
depending on
mounting
Gerät / Type of Set
Elegance 15 Flat TVD 40-2501 Text
Elegance 15 Flat TVD 40-2502/5 Text
Davio 14 TVD 37-2502 Text
Davio 14 TVD 37-2502 FR/Text
303030
303030
30
30
30
20
30
20X20
20X20
X
X
XX
X
XX
XX
XX
X
XX
XX
XX
XXX
XX
XX
XX
XX
XX
XX
XX
XX
XXXX
XXXX
XXXX
XXX
XXXX
XXXX
XXXX
XX
K 15 PFC-2503 FR/Text
X
X
1 - 11
Page 12
Gerät / Type of Set
)
)
Chassis E5GRUNDIG Service
Menü
Menu
Ƕ oder/or ǵ
+
"OK"
OPTIONS
GEOMETRY
VIDEO
EE-
EDIT
PROM
Menüpunkt
Point of Menu
Ƕ oder/or ǵ
SIMPLE HOTEL
MAX VOLUME
RGB IN
VER. AMPLITUDE
VER. SHIFT
VER. SLOPE
S-CORRECTION
HOR. SHIFT
VER. AMP. 16:9
YC DELAY PAL
YC DELAY SECAM
YC DELAY NTSC
HOR. OSD POS.
VER. OSD POS.
OSD CON.
TXT CON.
TXT BRI.
PWL
CATH. DRV. LEV.
PROTECTION
VERTICAL GUARD
BLACK LEVEL R
BLACK LEVEL G
WHITE POINT R
WHITE POINT G
WHITE POINT B
SCREEN ADJ.
ADDRESS
DATA (HEX
DATA (BINARY
Einstellung
Adjustment
Ǹ oder/or Ƿ
3 oder/or 1
6 oder/or 4
ON
OFF
Wert/Value
ON
OFF
*Wert/Value
*Wert/Value
*Wert/Value
*Wert/Value
*Wert/Value
*Wert/Value
Wert/Value
Wert/Value
Wert/Value
*Wert/Value
*Wert/Value
*Wert/Value
*Wert/Value
Wert/Value
Wert/Value
Wert/Value
Wert/Value
Wert/Value
Wert/Value
*Wert/Value
*Wert/Value
*Wert/Value
*Wert/Value
*Wert/Value
Hinweis
Hint
max. volume in hotel mode
nicht ändern/do not change
nicht ändern/do not change
nicht ändern/do not change
nicht ändern/do not change
nicht ändern/do not change
nicht ändern/do not change
nicht ändern/do not change
nicht ändern/do not change
nicht ändern/do not change
Achtung! nur für Fertigung
Attention! Only for production
X
32
X
36
31
32
30
30
00
07
07
07
37
04
06
00
30
08
08
32
32
32
32
32
Elegance 15 Flat TVD 40-2501 Text
XX
32 32
X36X
313228
303024
000711
070707
370441
060006
300830
08 07
32 36
323230
323241
Elegance 15 Flat TVD 40-2502/5 Text
Davio 14 TVD 37-2502 Text
Davio 14 TVD 37-2502 FR/Text
K 15 PFC-2503 FR/Text
XX
32 32
X46X
36
46
282831
32
28
244130
30
41
110700
07
07
070707
07
07
410737
04
07
060006
00
00
300830
08
08
07 08
36 32
304232
42
32
413332
33
32
ATS Reset
"–"-Taste (Minus) am Gerät gedrückt halten und mit der Fernbedienung auf Standby schalten. -> Beim nächsten Einschalten erscheint
das Menü "Sprache".
DVD-Kindersicherung
Die Kindersicherung kann mit dem Master-Kennwort "3800" aufgehoben werden.
ATS Reset
Hold "–" button (minus) on the TV set depressed while switching the
set to standby with the remote control. -> Menu "Language"
appears at the next "switch on".
DVD Child Look
The child look can be resetted with master password "3800".
1 - 12
Page 13
GRUNDIG ServiceChassis E5
Abgleich
Messgeräte: Digitalvoltmeter, Farbbildgenerator.
Servicearbeiten nach Austausch bzw. Reparatur:
– Digitalvoltmeter: D609 Kathode
– Programm: AV
– Helligkeit auf Minimum
– Spannung B+ mit P601 entsprechend der Bildröhre einstellen
(siehe Variantenliste Seite 3-8).
2. Screen
– Service Mode aufrufen: Taste " i " drücken –> "8500" eingeben.
– BLUEBLACK im Service Menü OPTIONS mit den Tasten P+ / P-
anwählen und mit den Tasten Ǹ / Ƿ auf OFF stellen. Taste " i "
drücken (zurück zu Hauptmenü).
– SCREEN ADJ im Service Menü VIDEO mit den Tasten P+ / P-
anwählen und mit den Tasten Ǹ / Ƿ auf 40 stellen. Taste OK drücken
-> horizontale Linie erscheint.

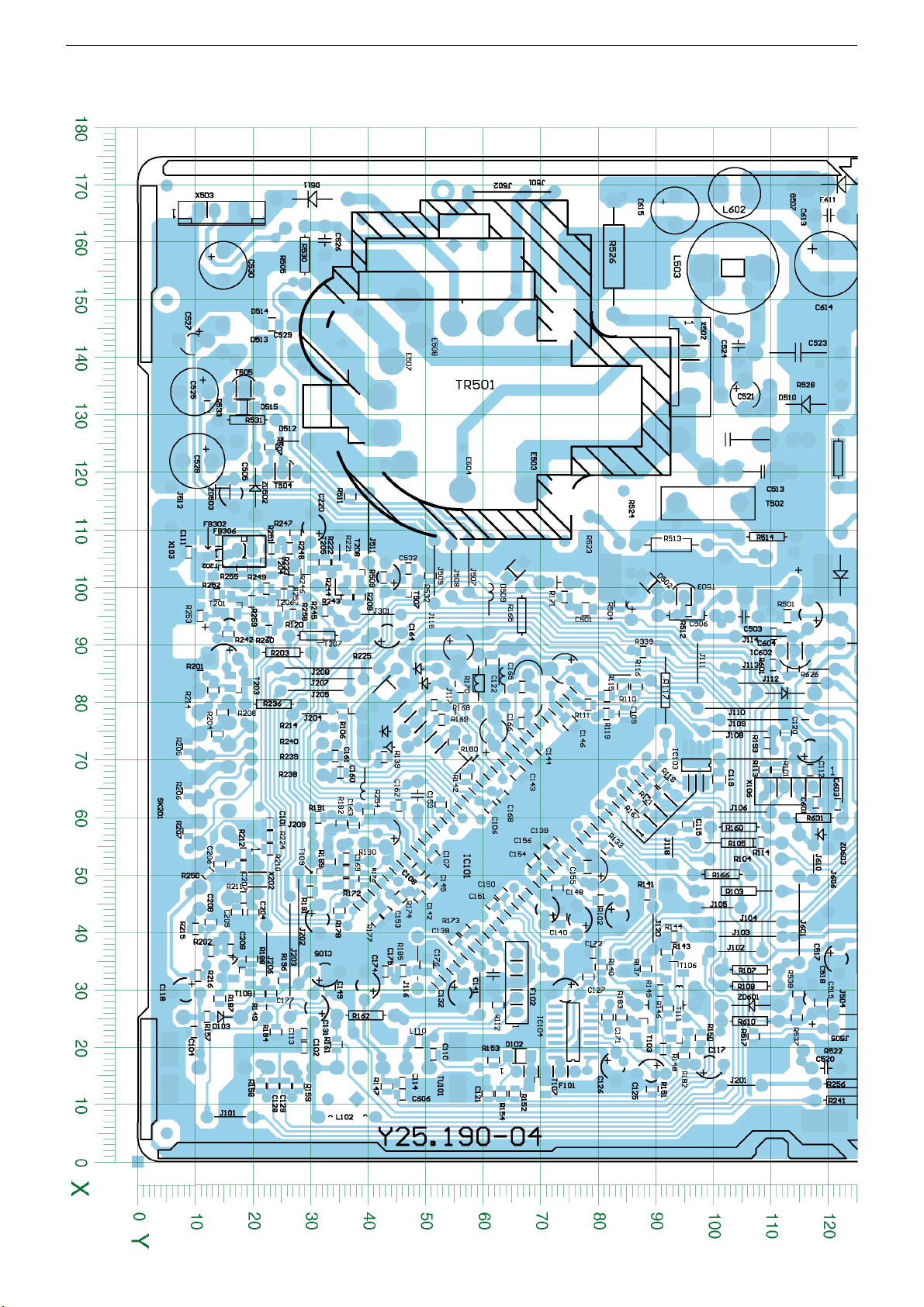

– SCREEN -Regler am Dioden-Splitt-Trafo TR501 so einstellen, dass
die Linie gerade sichtbar ist.
– Service Mode beenden: Taste "TXT" drücken.
3. Geometrie
– Geometrie-Testbild einspeisen.
– Service Mode aufrufen: Taste " i " drücken –> "8500" eingeben.
– Service Menü GEOMETRY mit den Tasten P+ / P- anwählen und mit
OK aufrufen.
– Mit den Tasten P+ / P- die gewünsche Bildgeometrie-Abgleich-
funktion aufrufen und mit den Tasten Ǹ / Ƿ die Geometrie einstellen:
– Bildhöhe VER.AMPLITUDE.
– Bildposition vertikal VER.SHIFT.
– Bildmitte vertikal VER.SLOPE. Die untere Bildhälfte ist ausge-
blendet. Den Bildinhalt so einstellen, dass die Mittelline gerade
nicht mehr sichtbar ist.
– Bildlinearität vertikal S-CORRECTION.
– Bildposition horizontal HOR.SHIFT.
– Bildhöhe für 16:9 Bild VER.AMP. 16:9.
– Bildposition OSD-Menü HOR.OSD.POS und VER.OSD.POS.
– Bildkontrast OSD-Menü OSD CON.
– Bildkontrast Videotext TXT CON.
– Service Mode beenden: Taste "TXT" drücken.
4. Weißabgleich / Cut off
– Weiß-Bild einspeisen.
– Service Mode aufrufen: Taste " i " drücken –> "8500" eingeben.
– Service Menü Video mit den Tasten P+ / P- anwählen und mit OK
aufrufen.
– BLACK LEVEL G mit den Tasten P+ / P- anwählen und mit den
Tasten Ǹ / Ƿ auf 30 stellen.
– WHITE POINT B mit den Tasten P+ / P- anwählen und mit den
Tasten Ǹ / Ƿ auf 32 stellen.
– WHITE POINT R und WHITE POINT G jeweils mit den Tasten
P+ / P- anwählen und mit den Tasten Ǹ / Ƿ so einstellen, dass das
Bild unbunt ist. Sollte sich der Weißwert nicht einstellen lassen,
Wert für WHITE POINT B und BLACK LEVEL G korrigieren.
– Service Mode beenden: Taste "TXT" drücken.
Adjustment
Measuring instruments: Digital voltmeter, colour video generator.
Service works after replacement or repair of the following modules:
– Digital voltmeter: D609 cathode.
– Programme: AV.
– Brightness control to minimum
– Adjust voltage B+ the values the CRT with P601 (see variant list
page 3-8).
2. Screen
– Start the Service Mode: press button " i " –> enter "8500".
– Select BLUEBLACK in service menu OPTIONS with buttons P+ / P-
and set to OFF with buttons Ǹ / Ƿ . Press button " i " (back to main
menu).
– Select SCREEN ADJ in service menu VIDEO with buttons P+ / P-
and set to 40 with buttons Ǹ / Ƿ . Press button OK -> horizontal line
appears.
– Adjust SCREEN control at TR501 so that the line is just visible.
– End the Service Mode: Press button "TXT".
3. Geometry
– Apply a geometry test pattern.
– Start the Service Mode: press button " i " –> enter "8500".
– Select GEOMETRY menu with buttons P+ / P- and enter with button
OK.
– Call up the geometry function with buttons P+ / P- and adjust the
geometry with buttons Ǹ / Ƿ:
– Vertical amplitude VER.AMPLITUDE
– Vertical shift VER.SHIFT.
– Vertical slope VER.SLOPE. The lower half part of the pattern is
blanked. Adjust picture so that the middle line of the pattern is cut.
– Vertical linearity S-CORRECTION.
– Horizontal shift HOR.SHIFT.
– Vertical amplitude for 16:9 pictures VER.AMP. 16:9.
– OSD position HOR.OSD.POS and VER.OSD.POS.
– OSD contrast OSD CON.
– Teletext contrast TXT CON.
– End the Service Mode: Press button "TXT".
4. White Balance / Cut off
– Apply a White Test pattern.
– Start the Service Mode: press button " i " –> enter "8500".
– Select Video menu with buttons P+ / P- and enter with button OK.
– Call up BLACK LEVEL G with buttons P+ / P- and set it to 30 with
buttons Ǹ / Ƿ.
– Call up WHITE POINT B with buttons P+ / P- and set it to 32 with
buttons Ǹ / Ƿ.
– Call up WHITE POINT R and WHITE POINT G with buttons P+ / P-
and adjust the values so that the picture becomes achromatic with
buttons Ǹ / Ƿ. If white balance can not be adjusted properly change
BLACK LEVEL G and WHITE POINT B value.
– End the Service Mode: Press button "TXT".
2 - 1
Page 14

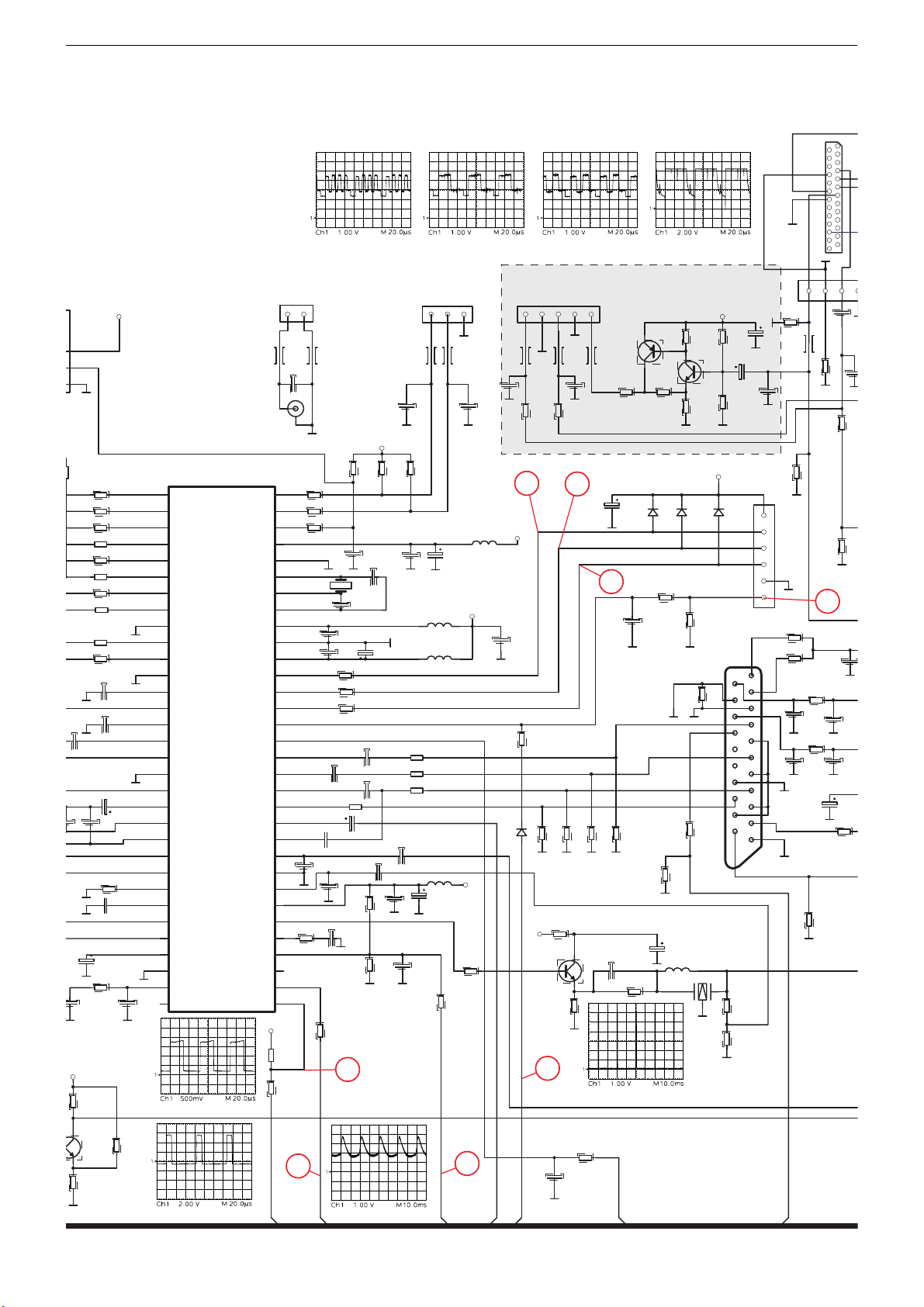

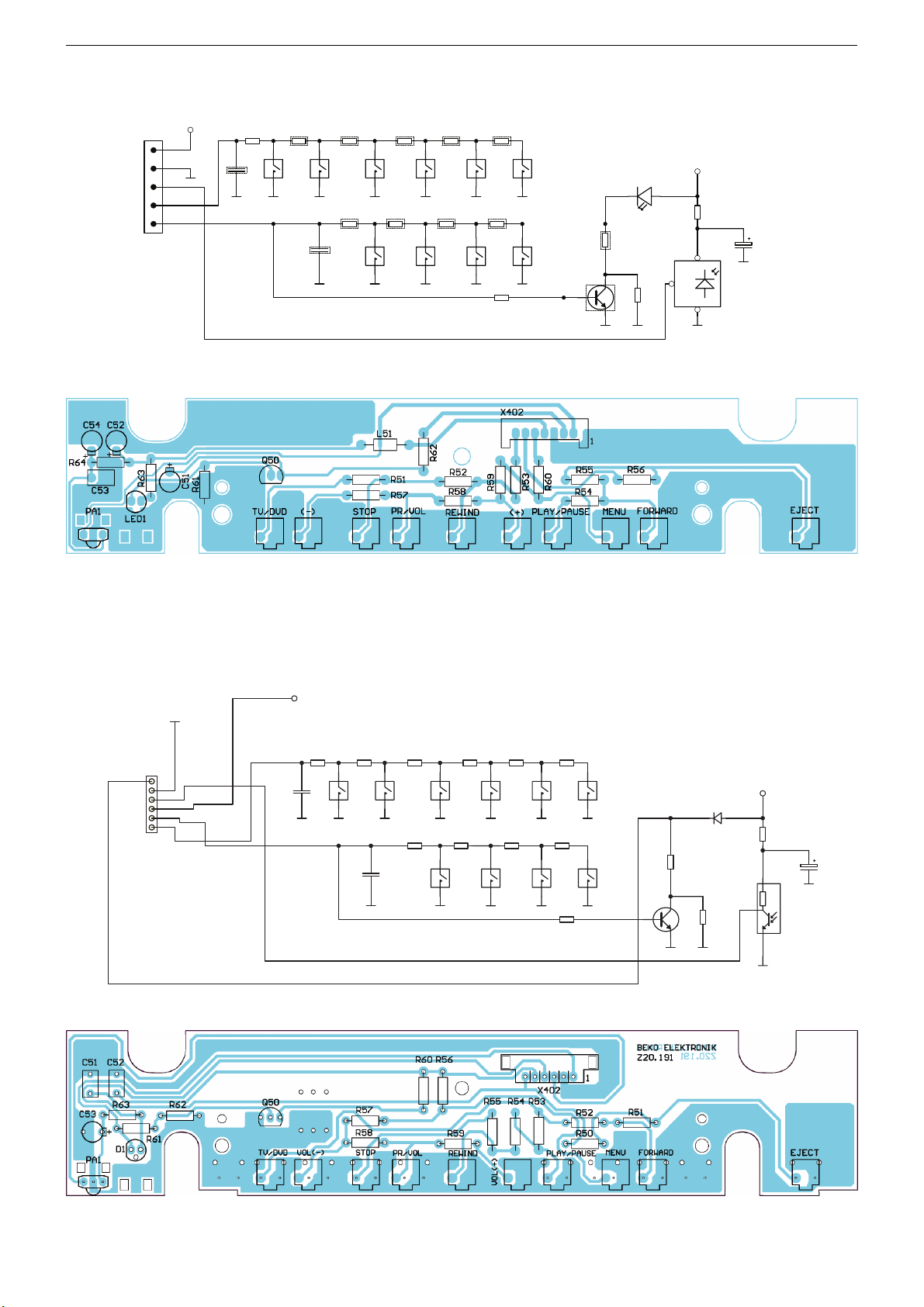

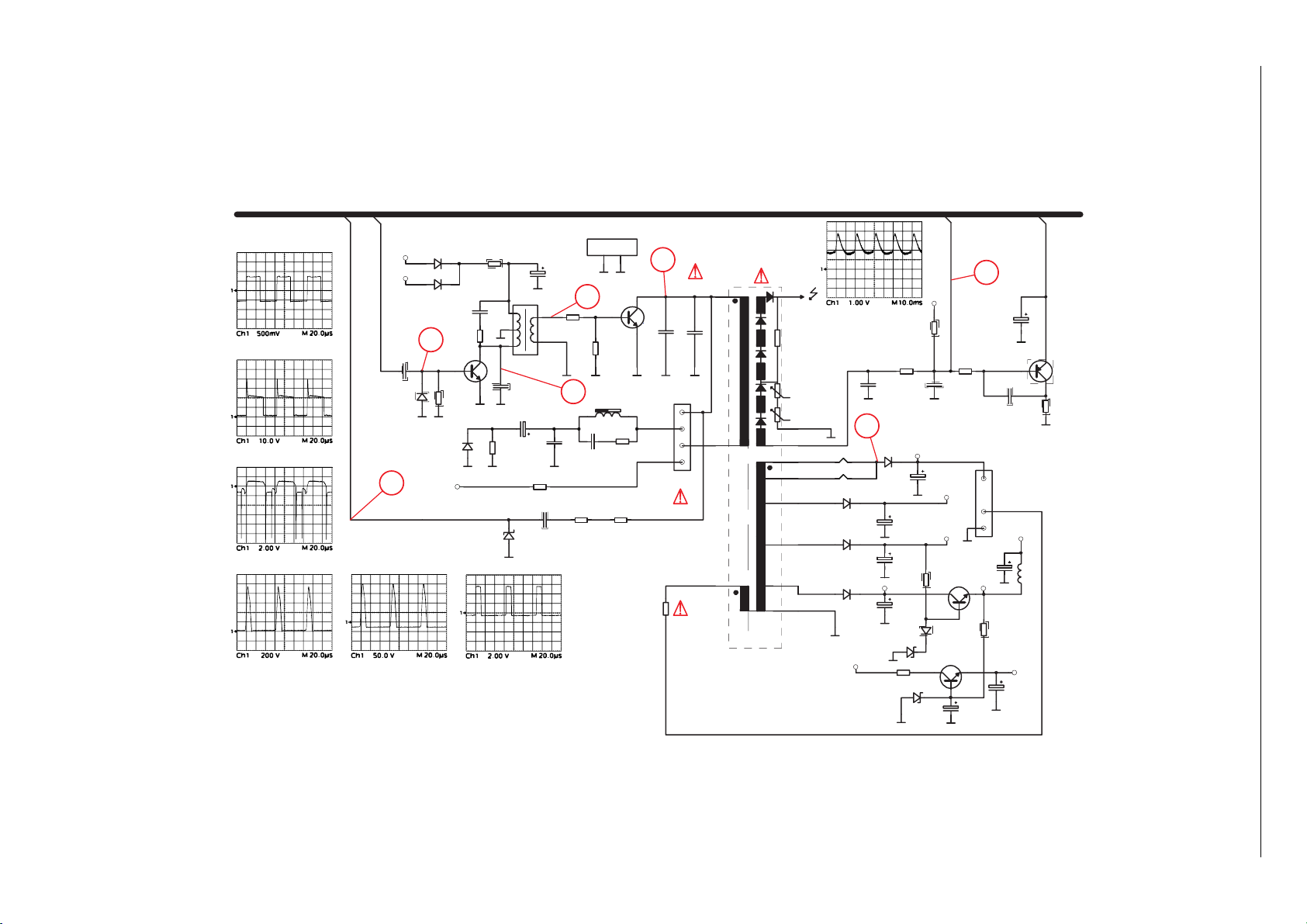

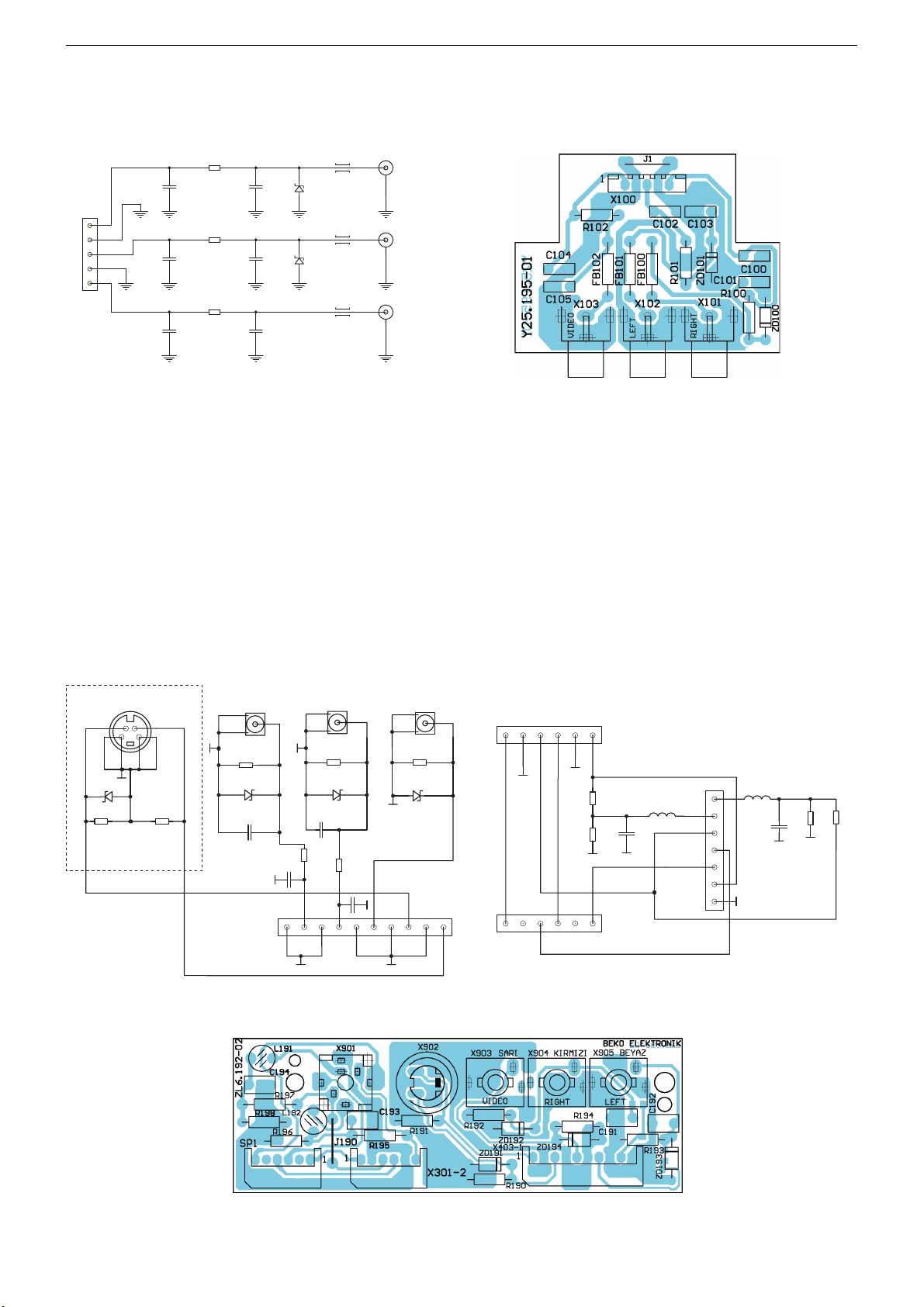

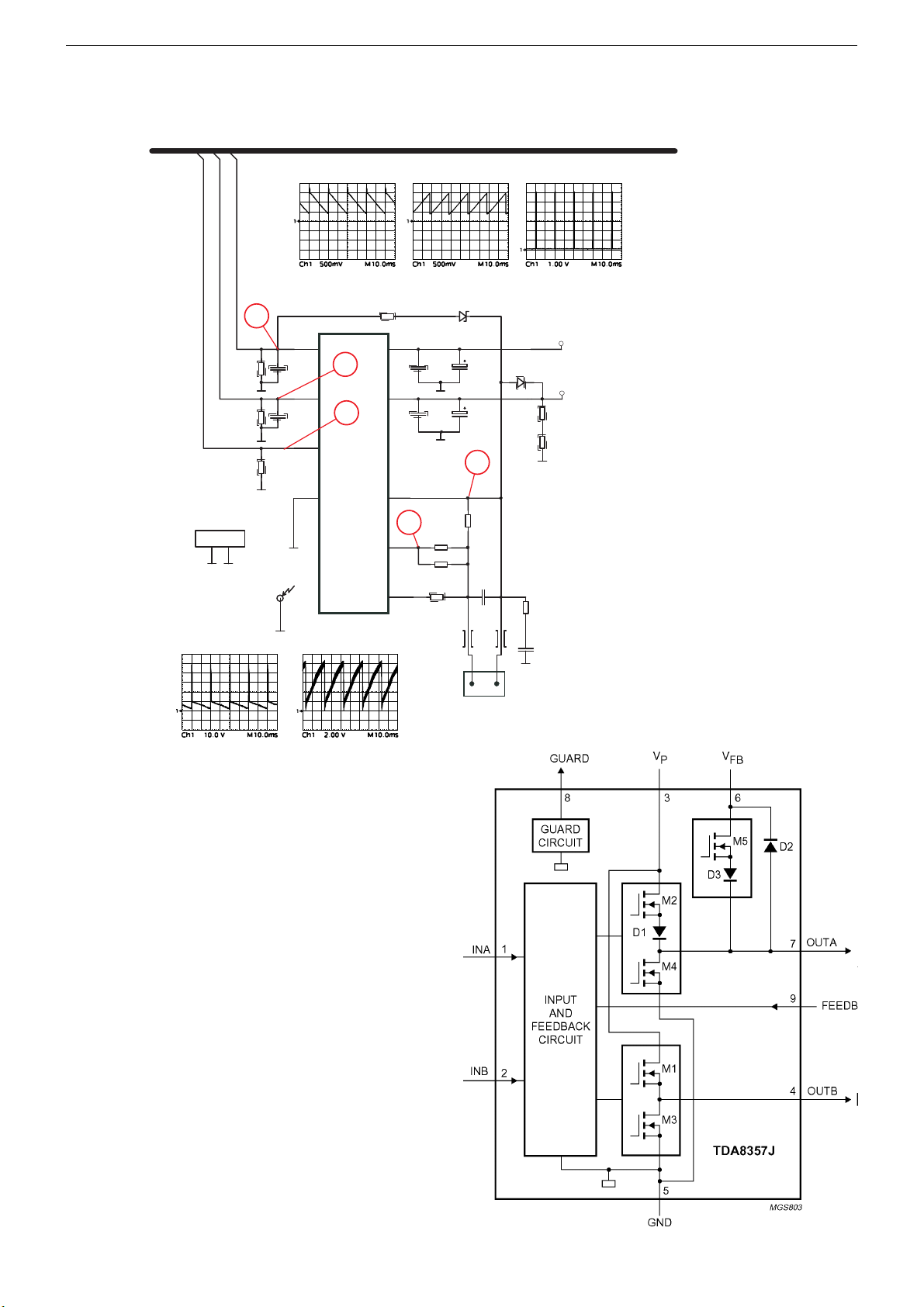

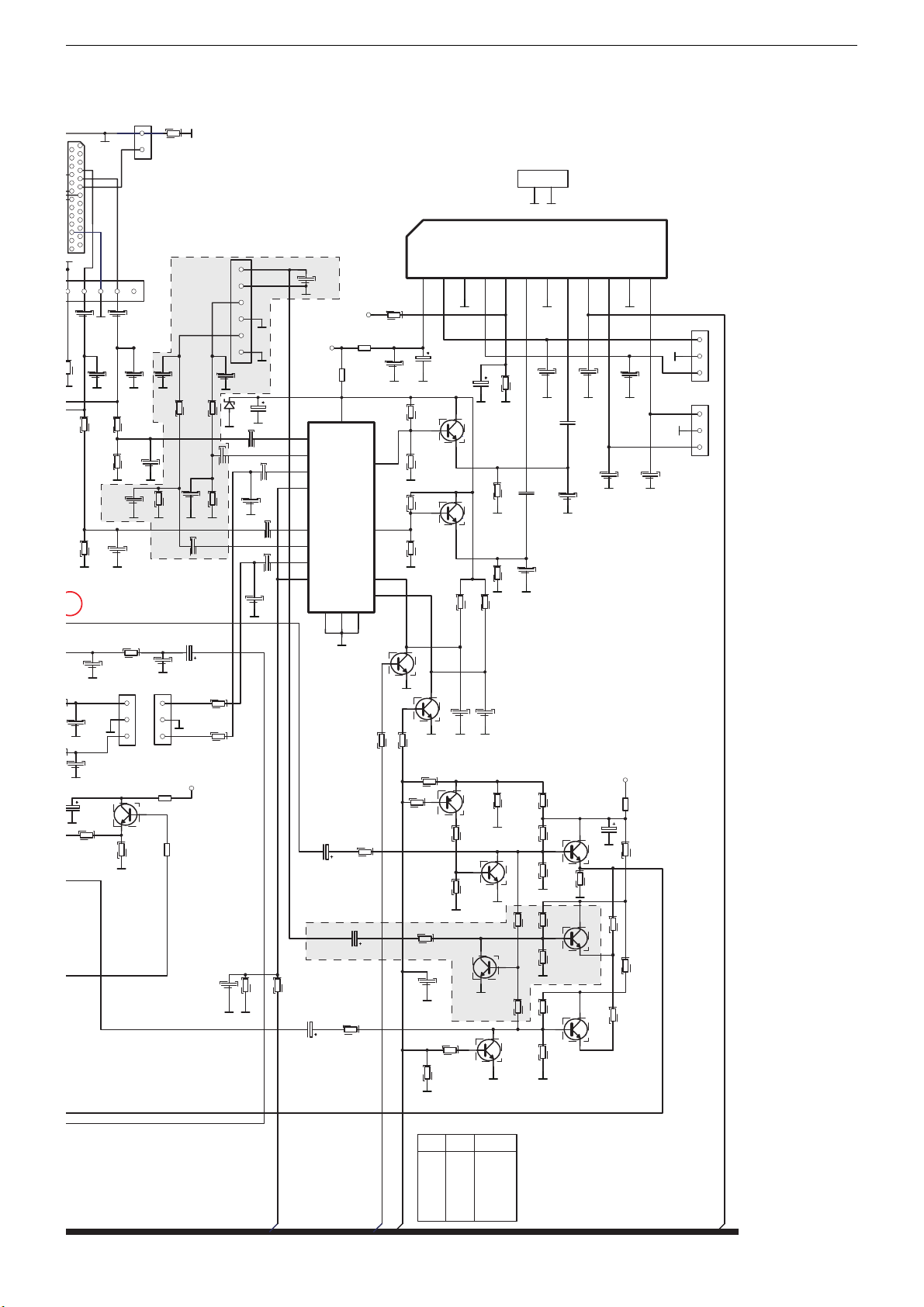

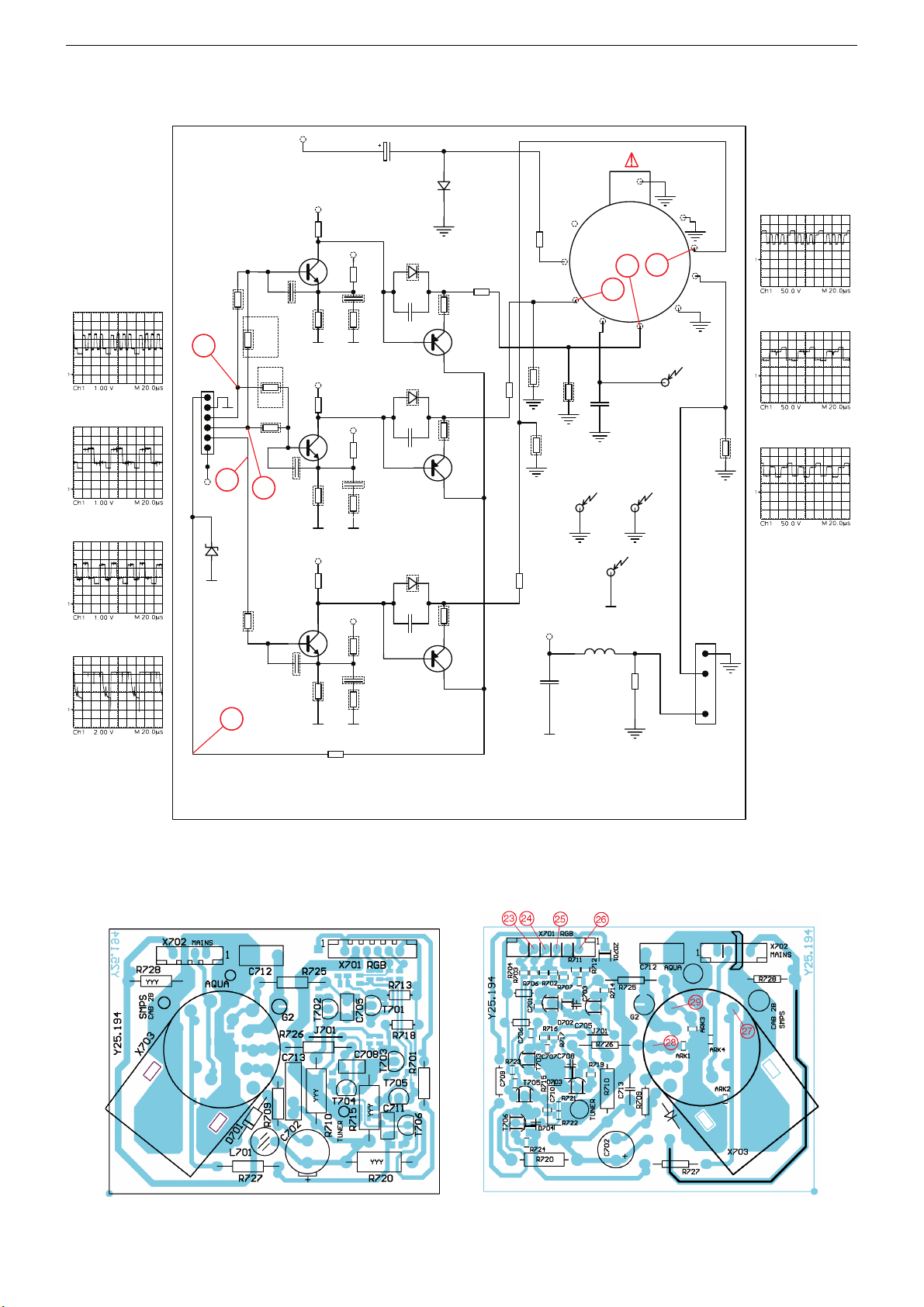

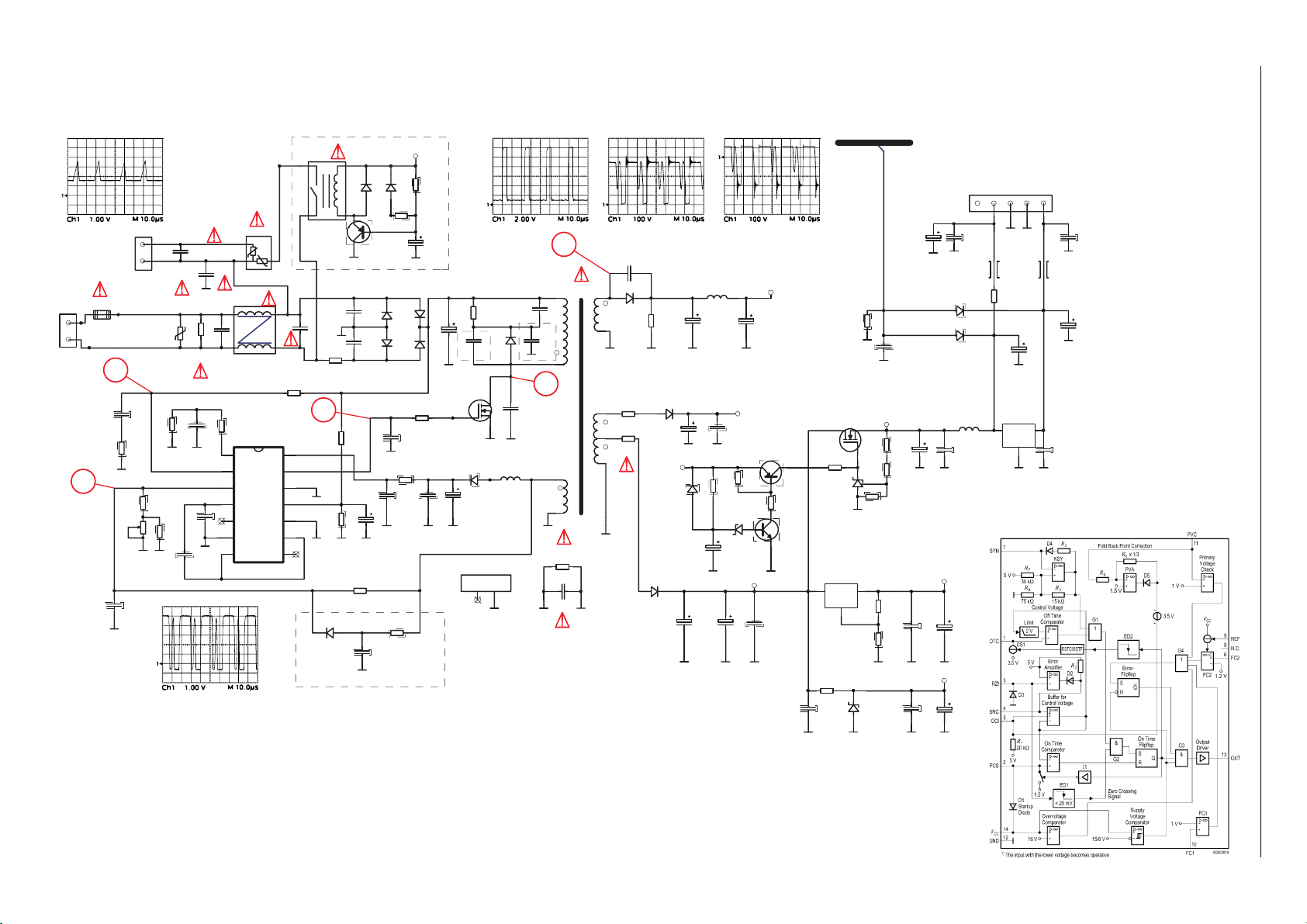

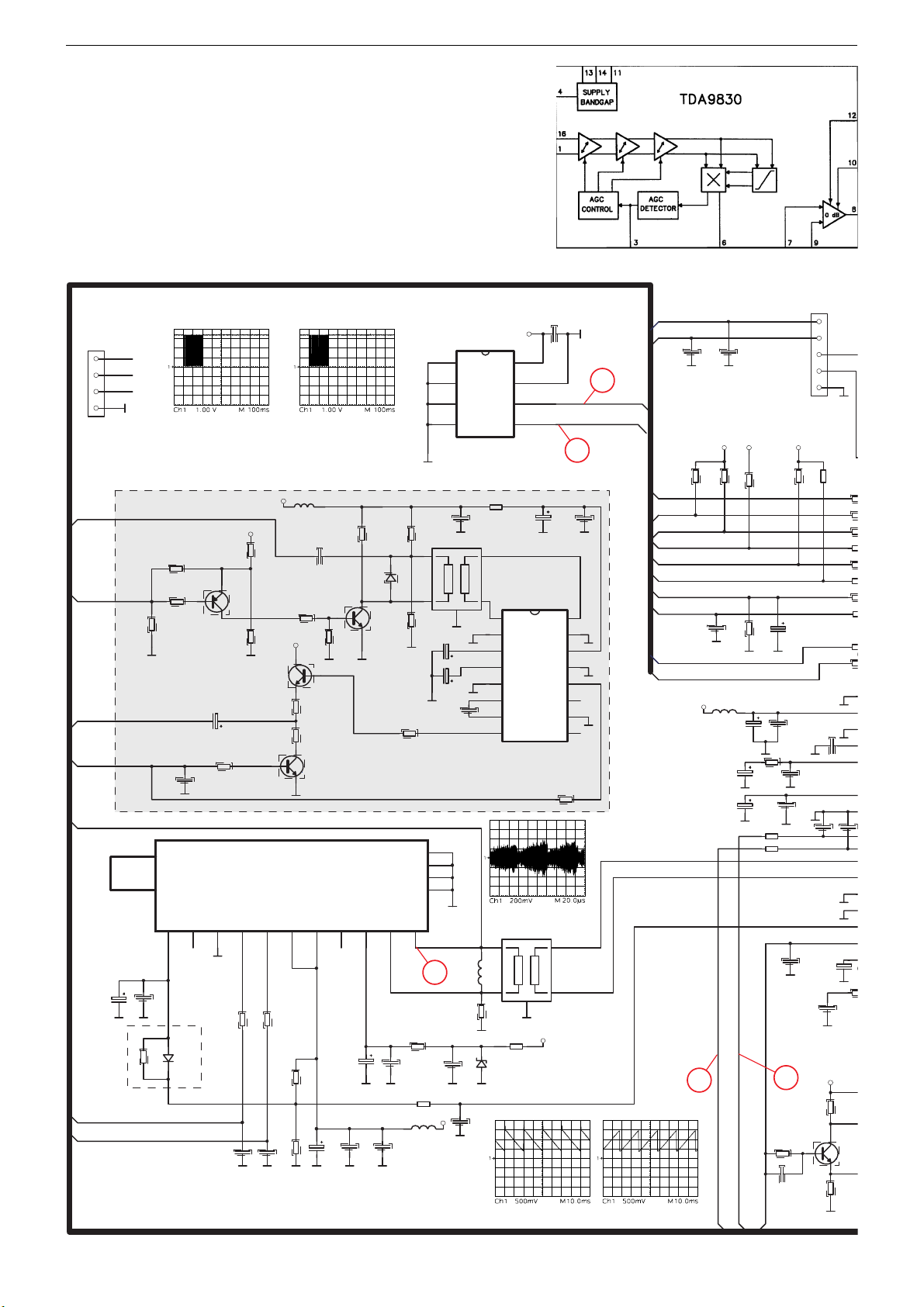

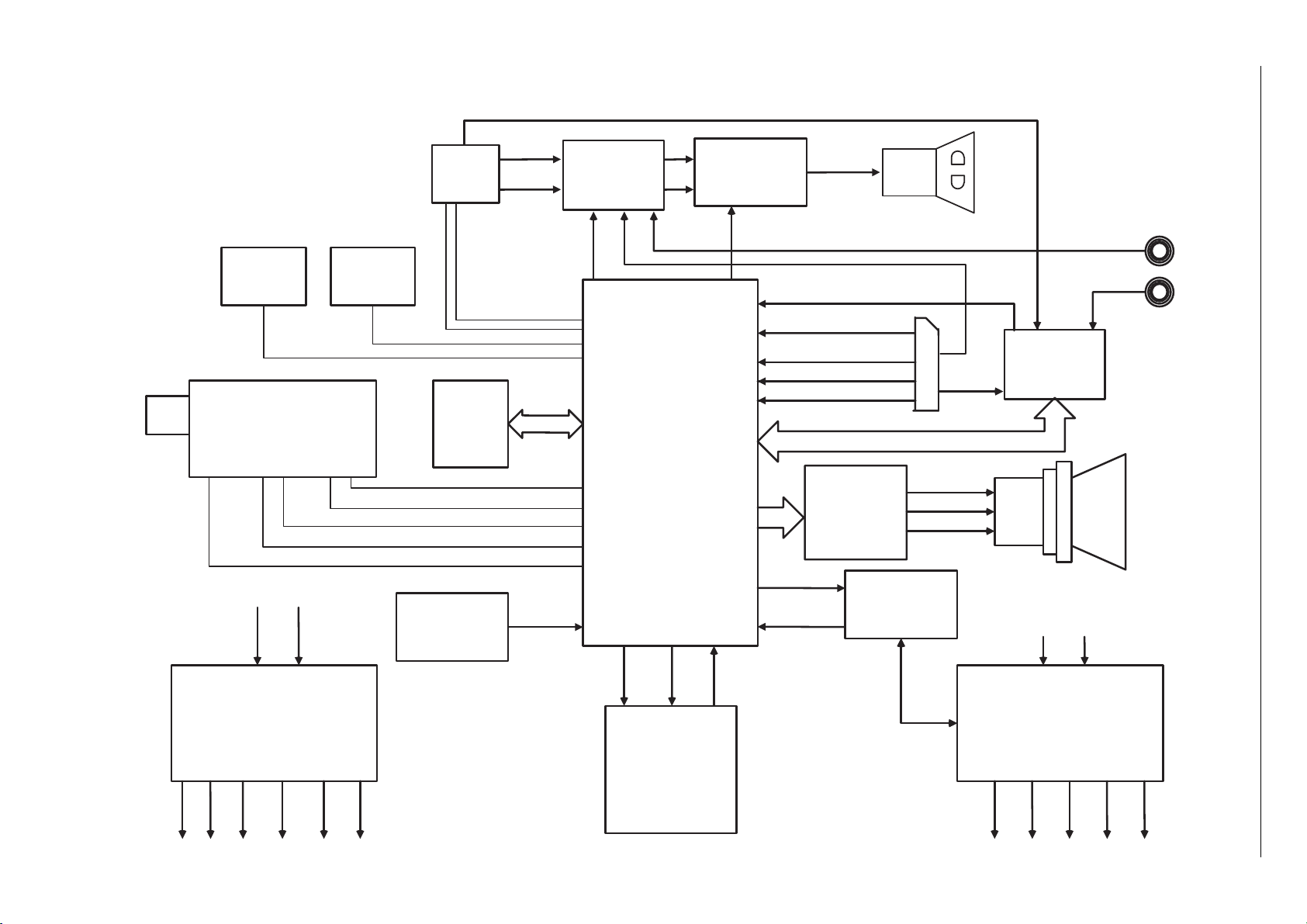

Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of the PCBs
Sicht auf Bestückungsseite / View on Component Side
3 - 9
Page 23
GRUNDIG ServiceChassis E5

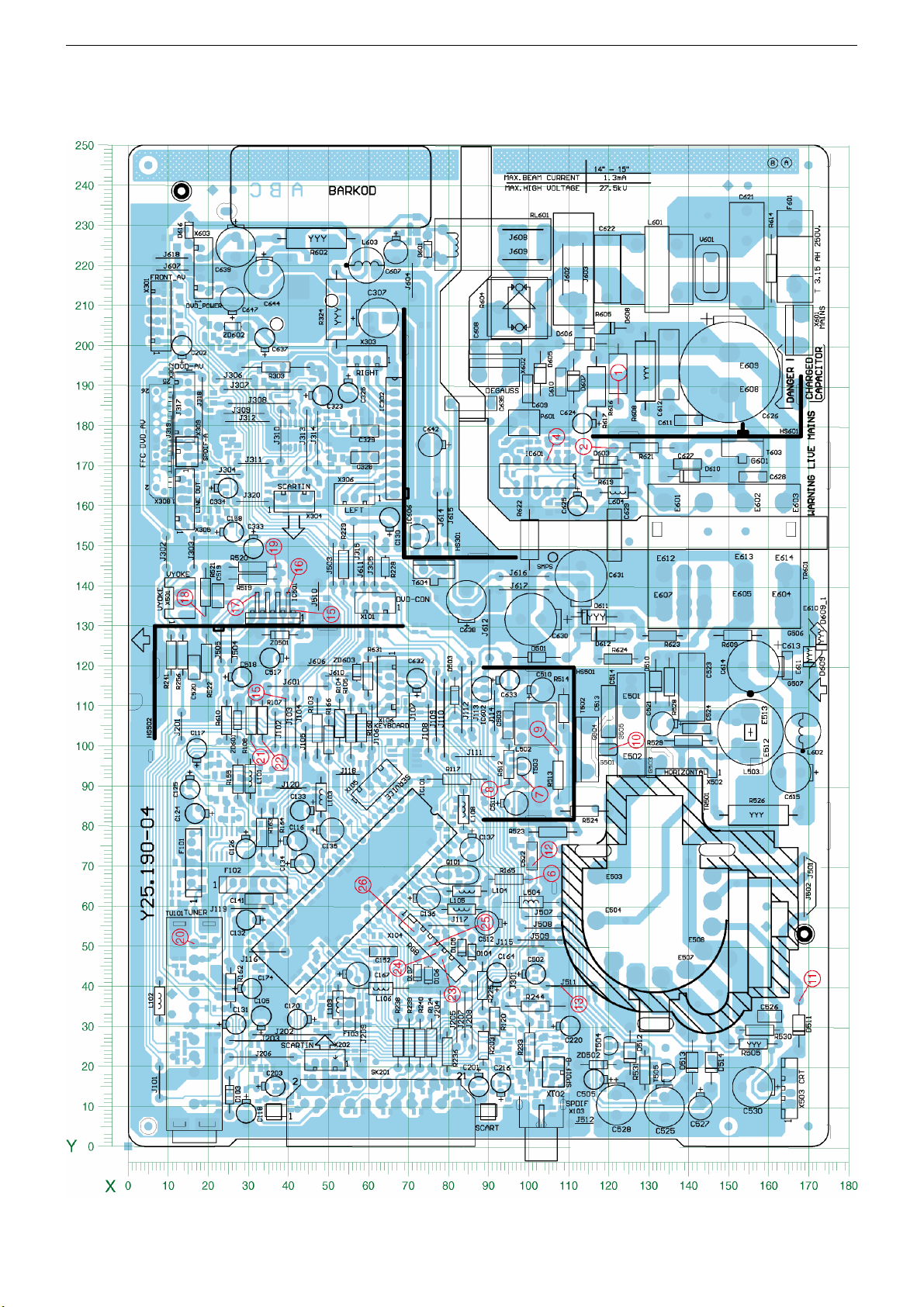

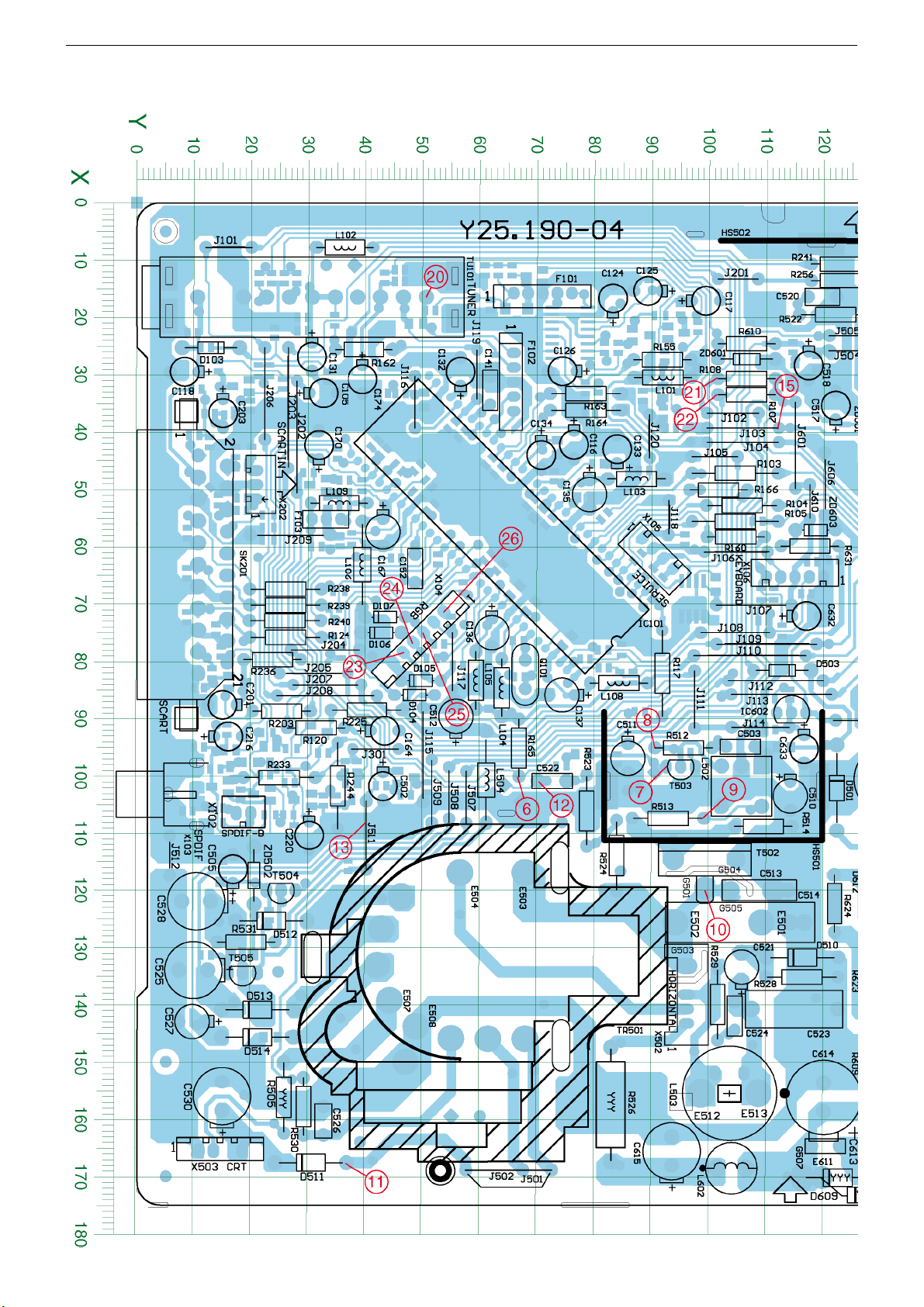

Y25.190-04 Leiterplatte / PCB
Sicht auf Bestückungsseite / View on Component Side
3 - 10
Page 24
GRUNDIG ServiceChassis E5

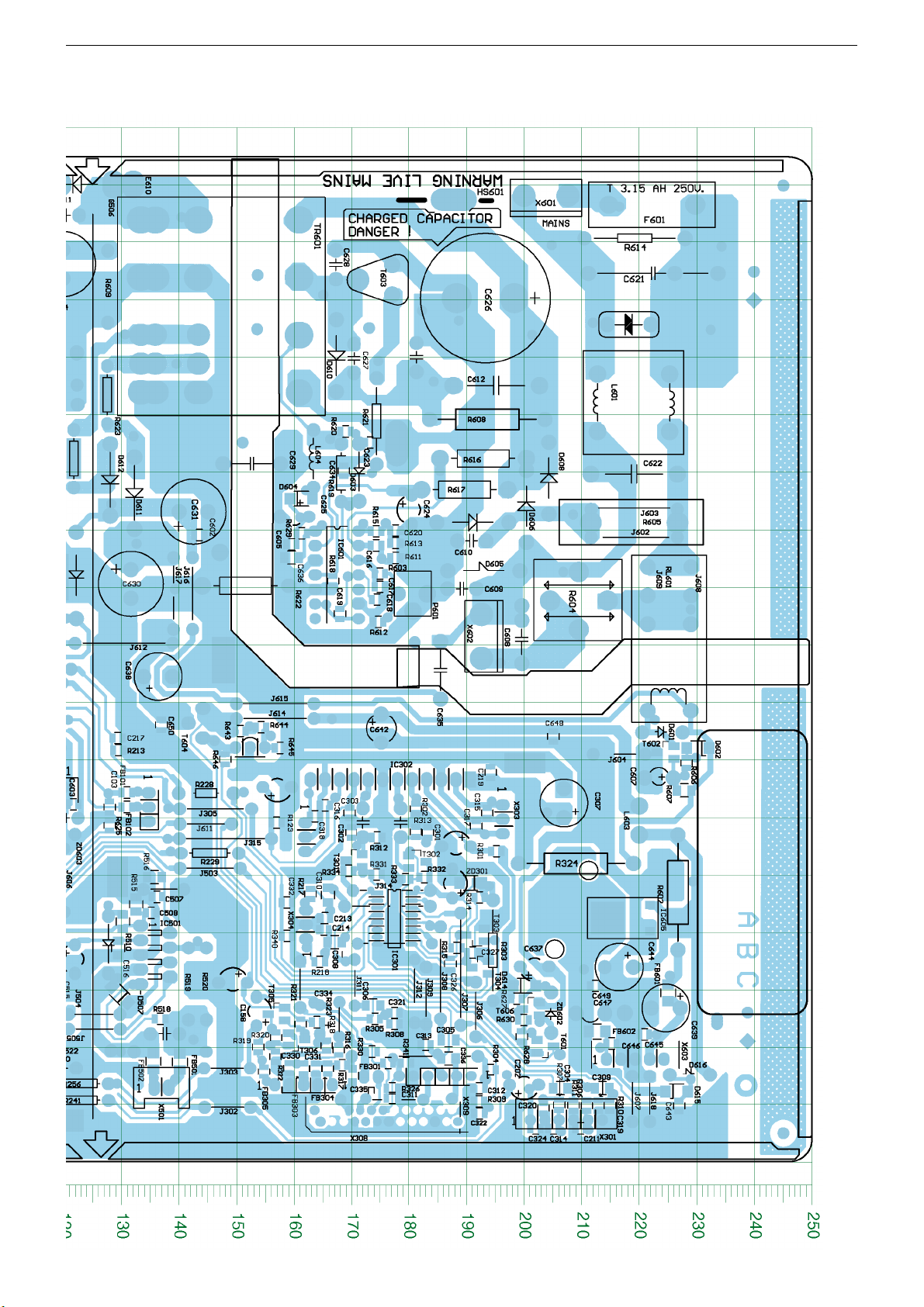

Y25.190-04 Leiterplatte / PCB
Sicht auf Bestückungsseite / View on Component Side
3 - 11
Page 25
GRUNDIG ServiceChassis E5

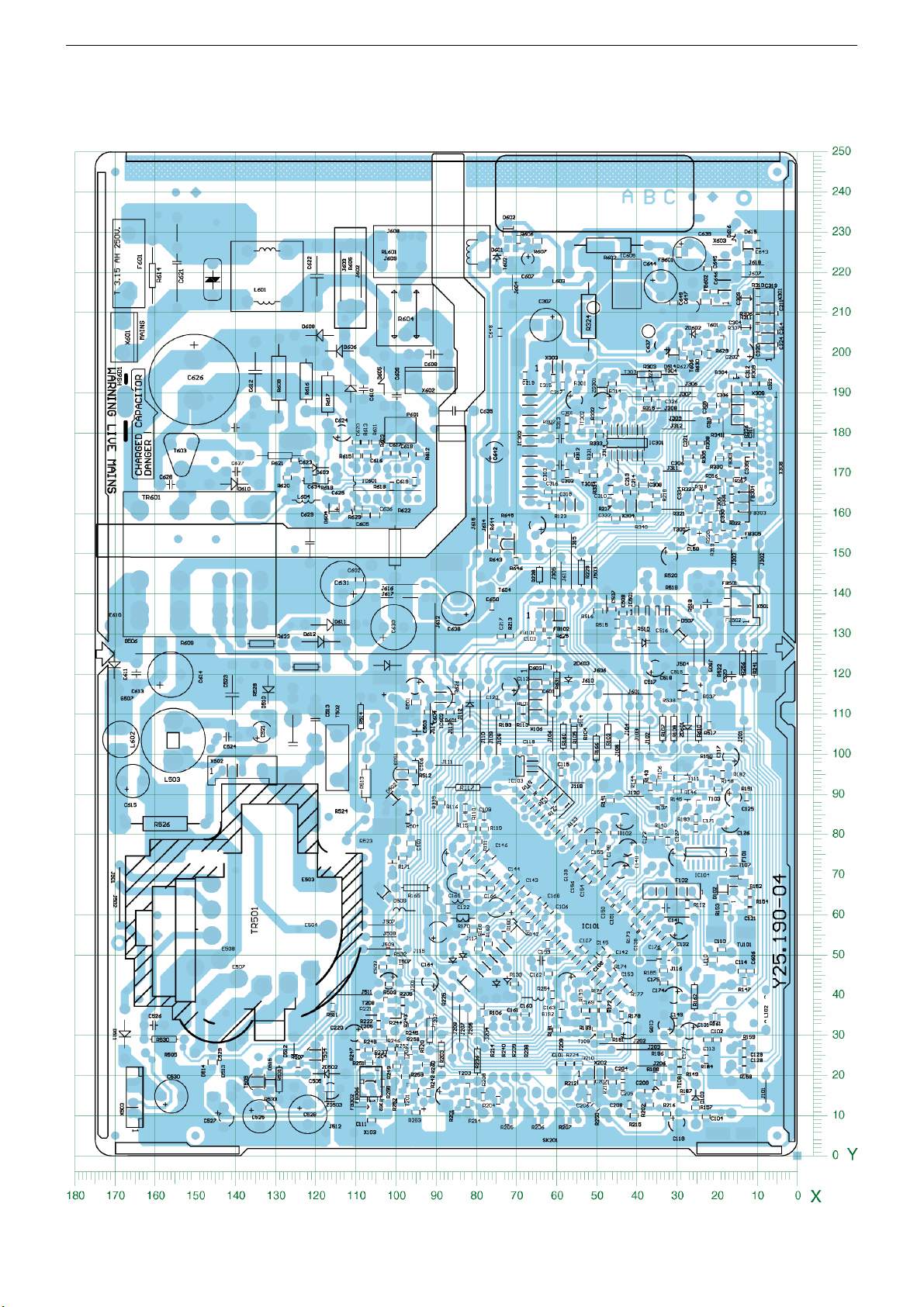

Y25.190-04 Leiterplatte / PCB

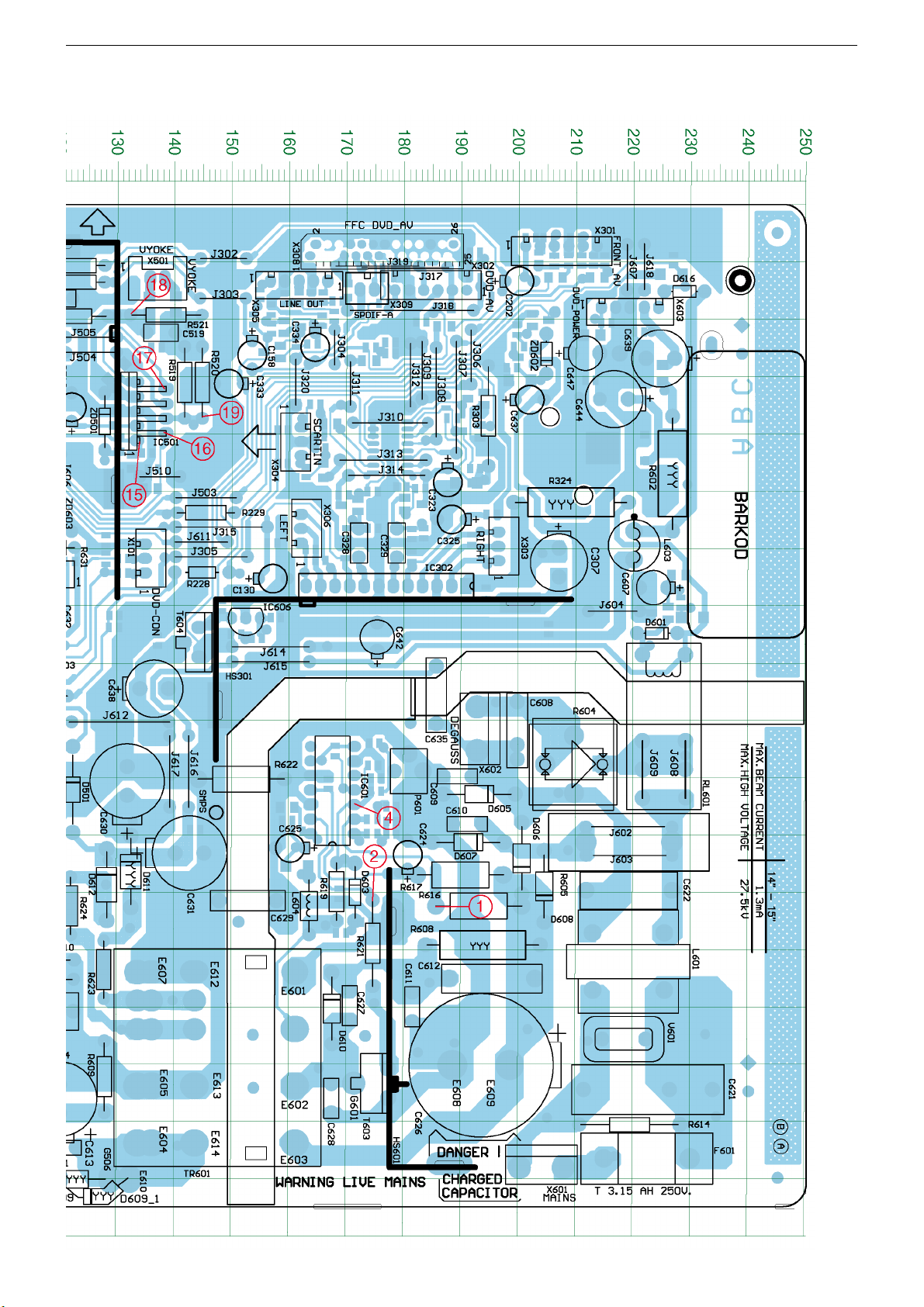

Sicht auf Lötseite / View on Solder Side
3 - 12
Page 26
GRUNDIG ServiceChassis E5
Y25.190-04 Leiterplatte / PCB
Sicht auf Lötseite / View on Solder Side
3 - 13
Page 27
GRUNDIG ServiceChassis E5
Y25.190-04 Leiterplatte / PCB
Sicht auf Lötseite / View on Solder Side
3 - 14
Page 28
GRUNDIG ServiceChassis E5
Koordinaten für die Bauteile der Leiterplatte Y25.190-04 (* Bauteile der Lötseite)
Coordinates of the Components of Y25.190-04 (* Components of Solder Side)
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
IM DEFEKTFALL DER BILDROEHREIN THE EVENT OF A DEFECTIVE PICTURE
NEHMEN SIE KONTAKT MIT UNSERERTUBE PLEASE CONTACT YOUR SERVICE
HOTLINE AUF.
KEIN E-TEILNO SPARE PART
X = SIEHE GESONDERTE E-LISTEX = SEE SEPARATE PARTS LIST
ELEGANCE 15 FLAT TVD 40-2501 TEXT
MATERIAL-NR. / PART NO.: 720126015200
BESTELL-NR. / ORDER NO.: GBC8500
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
TV
Ersatzteilliste
Spare Parts List
6 / 2005
POS. NR. ABB. MATERIAL-NR. ANZ.BEZEICHNUNGDESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
275990143200LP-CHASSISMODUL E5CHASSISBOARD E5
POS. NR.MATERIAL-NR. BEZEICHNUNG
POS. NO.PART NUMBER DESCRIPTION
C 514 S 759551155000 KONDENS. 8.2NF 1.5/1.6KV 3.5
C 621 S 759550542100 KONDENS. 330NF K 275V-AC
C 622 S 759550982100 KONDENS. 100 NF/275 V AC
C 629 S 759550984100 KONDENS. 2.2 NF 250 VAC
C 635 S 759550965300 KONDENS. 220PF M 250VAC R:10
D 104833021514800 MELF DIODE 1N4148
D 105833021514800 MELF DIODE 1N4148
D 106833021514800 MELF DIODE 1N4148
D 107833021514800 MELF DIODE 1N4148
D 501833021514800 MELF DIODE 1N4148
D 502830953414900 MELF-DIODE LL 4148 TFK/ITT
D 503833021514800 MELF DIODE 1N4148
D 507830953414900 MELF-DIODE LL 4148 TFK/ITT
D 509759550970900 CHIP DIODE BZT55C5V6-GS08
D 510759902002100 DIODE BA 157
D 511759902002100 DIODE BA 157
D 512759902002100 DIODE BA 157
D 513759902002100 DIODE BA 157
D 514759902002100 DIODE BA 157
D 515830953414900 MELF-DIODE LL 4148 TFK/ITT
D 603833021514800 MELF DIODE 1N4148
D 604830953414900 MELF-DIODE LL 4148 TFK/ITT
D 605725511823600 DIODE RF2007 I0
D 606725511823600 DIODE RF2007 I0
D 607725511823600 DIODE RF2007 I0
D 608725511823600 DIODE RF2007 I0
D 609_1759550455400 DIODE RGP30MS
D 610759902002100 DIODE BA 157
D 611759551154500 DIODE SB540
D 612759551154500 DIODE SB540
D 614830953414900 MELF-DIODE LL 4148 TFK/ITT
D 615830953414900 MELF-DIODE LL 4148 TFK/ITT
D 616833021514800 MELF DIODE 1N4148
F 102759551132100 FILTER OFW G1985M
F 103759550946000 FILTER SER TPSRD5M50W00-AO
F 601 S 759550921800 SICHERUNGSHALTER
F 601 S 759550922700 SICHERUNG 3.15AT
IC 101720086706400 IC TDA9345-N3 PROG.
IC 103759551116700 IC AT24C08AN-10SU-2.7 (ATME
IC 301759551078800 IC MC 14052BD
IC 302759551154300 IC AN7522N (2X5W)
IC 501759551112300 IC TDA 8357 J
IC 601759551153100 IC ICE1QS01
POS. NR.MATERIAL-NR. BEZEICHNUNG
POS. NO.PART NUMBER DESCRIPTION
IC 602759551095100 IC LM317LZRA 0.1A TO92
IC 605759551050800 IC NCP 1117 DT 33 RK
IC 606830583043100 SMD IC TL431CLPR TID
L 102759862006100 DR 0309 10UH 4-253T-15020
L 103759862006100 DR 0309 10UH 4-253T-15020
L 104759862006100 DR 0309 10UH 4-253T-15020
L 105759862006100 DR 0309 10UH 4-253T-15020
L 106759862006100 DR 0309 10UH 4-253T-15020
L 108759862006100 DR 0309 10UH 4-253T-15020
L 109759862006100 DR 0309 10UH 4-253T-15020
L 110759550541900 SMD SPULE 1UH K0805
L 502759551077200 TRAFO
L 503759550950800 SPULE 120 UH
L 504759880454800 SPULE 10UH 10% 4X9,8MM LAL0
L 601 S 759551022000 FILTER 27 MH
L 602759550922600 SPULE 50UH
L 603759550922600 SPULE 50UH
L 604759550543300 SPULE 47UH J L03
P 601759551154800 ESTR 470OHM
Q 101759550944800 QUARZ 12 MHZ
R 306 S 759551154900 WIDERST.15KOHM 1/16W 0603
R 505 S 759551121600 SICH.WIDERST. 0.22OHM J 1W
R 604 S 759550457500 PTC 9OHM 2PIN
R 614 S 759551154600 WIDERST.470KOHM 1/2W
R 622 S 759550452600 WIDERST 4,7MOHM1/2W
R 623 S 759551154700 WIDERST.0.05OHM 1/2W
SK 201759550988800 SCARTBUCHSE
T 108759551098700 TRANS BC848BLT1G
T 109759551098700 TRANS BC848BLT1G
T 201759551098700 TRANS BC848BLT1G
T 202759551098700 TRANS BC848BLT1G
T 203759551098700 TRANS BC848BLT1G
T 204759551098700 TRANS BC848BLT1G
T 205759551098700 TRANS BC848BLT1G
T 206759551098700 TRANS BC848BLT1G
T 207759551098700 TRANS BC848BLT1G
T 208830100385800 SMD TRANS BC858B/ BC857B P
T 301759551098700 TRANS BC848BLT1G
T 302759551098700 TRANS BC848BLT1G
T 303759551098700 TRANS BC848BLT1G
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
LP-CHASSISMODUL E5
CHASSISMODUL E5
MATERIAL-NR. / PART NO.: 275990143200
TV
Page 33
4 - 2
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
T 304759551098700 TRANS BC848BLT1G
T 305759551098700 TRANS BC848BLT1G
T 306759551098700 TRANS BC848BLT1G
T 502759551112500 TRANS 2 SD 2586
T 503759551077600 TRANS TRN BC639
T 504759551077600 TRANS TRN BC639
T 505759551077600 TRANS TRN BC639
T 507830100385800 SMD TRANS BC858B/ BC857B P
T 601830100385800 SMD TRANS BC858B/ BC857B P
T 603759551113100 TRANS 2SK3567
T 604759551154200 TRN STP20NE06LFP
T 606759551098700 TRANS BC848BLT1G
TR 501 S 759551155100 TRAFO FBT E5 ELDOR 1412.701
TR 601 S 759551155200 TRAFO SMT ELDOR 2084.0127A
TU 101759550921600 TUNER PH PLL UV1316/AIG-4
X 502 S 759551154400 STECKER 4 POL.
X 703 S 759551077100 BILDROHRSOCKEL
IM DEFEKTFALL DER BILDROEHREIN THE EVENT OF A DEFECTIVE PICTURE
NEHMEN SIE KONTAKT MIT UNSERERTUBE PLEASE CONTACT YOUR SERVICE
HOTLINE AUF.
KEIN E-TEILNO SPARE PART
GRUNDIG ServiceChassis E5
TV
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
X = SIEHE GESONDERTE E-LISTEX = SEE SEPARATE PARTS LIST
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Page 34
ǵ
Ersatzteilliste
Spare Parts List
6 / 2005
POS. NR. ABB. MATERIAL-NR. ANZ.BEZEICHNUNGDESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
275990144100LP-CHASSISMODUL E5 CHASSISBOARD E5
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
GRUNDIG ServiceChassis E5
4 - 3
C 514 S 759551155000 KONDENS. 8.2NF 1.5/1.6KV 3.5
C 621 S 759550542100 KONDENS. 330NF K 275V-AC
C 622 S 759550982100 KONDENS. 100 NF/275 V AC
C 629 S 759550984100 KONDENS. 2.2 NF 250 VAC
C 635 S 759550965300 KONDENS. 220PF M 250VAC R:10
D 104833021514800 MELF DIODE 1N4148
D 105833021514800 MELF DIODE 1N4148
D 106833021514800 MELF DIODE 1N4148
D 107833021514800 MELF DIODE 1N4148
D 501833021514800 MELF DIODE 1N4148
D 502830953414900 MELF-DIODE LL 4148 TFK/ITT
D 503833021514800 MELF DIODE 1N4148
D 507830953414900 MELF-DIODE LL 4148 TFK/ITT
D 509759550970900 CHIP DIODE BZT55C5V6-GS08
D 510830920110700 DIODE BA 157 ITT WW.BY 206
D 511830920110700 DIODE BA 157 ITT WW.BY 206
D 512830920110700 DIODE BA 157 ITT WW.BY 206
D 513830920110700 DIODE BA 157 ITT WW.BY 206
D 514830920110700 DIODE BA 157 ITT WW.BY 206
D 515830953414900 MELF-DIODE LL 4148 TFK/ITT
D 603833021514800 MELF DIODE 1N4148
D 605725511823600 DIODE RF2007 I0
D 606725511823600 DIODE RF2007 I0
D 607725511823600 DIODE RF2007 I0
D 608725511823600 DIODE RF2007 I0
D 609759550455400 DIODE RGP30MS
D 610830920110700 DIODE BA 157 ITT WW.BY 206
D 611759551154500 DIODE SB540
D 612759551154500 DIODE SB540
D 614830953414900 MELF-DIODE LL 4148 TFK/ITT
D 615830953414900 MELF-DIODE LL 4148 TFK/ITT
D 616833021514800 MELF DIODE 1N4148
F 102759550951700 FILTER OFW K2966M
F 103759550951800 FILTER TPT 02B
F 601 S 759550922700 SICHERUNG 3.15AT
F 601 S 759550921800 SICHERUNGSHALTER
IC 101720086706400 IC TDA9345-N3 PROG.
IC 103759550542200 SMD IC M24C08N SC2.7
IC 301759551078800 IC MC 14052BD
IC 302759551154300 IC AN7522N (2X5W)
IC 501759551112300 IC TDA 8357 J
IC 602830583043100 SMD IC TL431CLPR TID
IC 605759551050800 IC NCP 1117 DT 33 RK
IC 606830583043100 SMD IC TL431CLPR TID
L 102759862006100 DR 0309 10UH 4-253T-15020
L 103759862006100 DR 0309 10UH 4-253T-15020
L 104759862006100 DR 0309 10UH 4-253T-15020
L 105759862006100 DR 0309 10UH 4-253T-15020
L 106759862006100 DR 0309 10UH 4-253T-15020
L 108759862006100 DR 0309 10UH 4-253T-15020
L 109759862006100 DR 0309 10UH 4-253T-15020
L 110759550541900 SMD SPULE 1UH K0805
L 502759551077200 TRAFO
L 503759550950800 SPULE 120 UH
L 601 S 759551022000 FILTER 27 MH
L 602759550922600 SPULE 50UH
L 603759550922600 SPULE 50UH
L 604759550543300 SPULE 47UH J L03
P 601759551154800 ESTR 470OHM
Q 101759550944800 QUARZ 12 MHZ
R 306 S 759551154900 WIDERST.15KOHM 1/16W 0603
R 505 S 759551121600 SICH.WIDERST. 0.22OHM J 1W
R 604 S 759550457500 PTC 9OHM 2PIN
R 614 S 759551154600 WIDERST.470KOHM 1/2W
R 622 S 759550452600 WIDERST 4,7MOHM1/2W
R 623 S 759551154700 WIDERST.0.05OHM 1/2W
SK 201759550988800 SCARTBUCHSE
T 108830100484800 SMD TRANS BC848B/ BC847B P
T 109830100484800 SMD TRANS BC848B/ BC847B P
T 201830100484800 SMD TRANS BC848B/ BC847B P
T 202830100484800 SMD TRANS BC848B/ BC847B P
T 203830100484800 SMD TRANS BC848B/ BC847B P
T 204830100484800 SMD TRANS BC848B/ BC847B P
T 205830100484800 SMD TRANS BC848B/ BC847B P
T 206830100484800 SMD TRANS BC848B/ BC847B P
T 207830100484800 SMD TRANS BC848B/ BC847B P
T 208830100484800 SMD TRANS BC848B/ BC847B P
T 301830100484800 SMD TRANS BC848B/ BC847B P
T 302830100484800 SMD TRANS BC848B/ BC847B P
T 304830100484800 SMD TRANS BC848B/ BC847B P
T 305830100484800 SMD TRANS BC848B/ BC847B P
T 306830100484800 SMD TRANS BC848B/ BC847B P
T 502759551112500 TRANS 2 SD 2586
T 503759551077600 TRANS TRN BC639
T 504759551077600 TRANS TRN BC639
T 505759551077600 TRANS TRN BC639
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Page 35
ǵ
GRUNDIG ServiceChassis E5
ǵ
4 - 4
Ersatzteilliste
Spare Parts List
7 / 2005
POS. NR. ABB. MATERIAL-NR. ANZ.BEZEICHNUNGDESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
720126017500DAVIO 14 TVD 37-2502 TEXTDAVIO 14 TVD 37-2502 TEXT
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
IM DEFEKTFALL DER BILDROEHREIN THE EVENT OF A DEFECTIVE PICTURE
NEHMEN SIE KONTAKT MIT UNSERERTUBE PLEASE CONTACT YOUR SERVICE
HOTLINE AUF.
KEIN E-TEILNO SPARE PART
X = SIEHE GESONDERTE E-LISTEX = SEE SEPARATE PARTS LIST
DAVIO 14 TVD 37-2502 TEXT
MATERIAL-NR. / PART NO.: 720126017500
BESTELL-NR. / ORDER NO.: GBD4700
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
TV
Ersatzteilliste
Spare Parts List
7 / 2005
POS. NR. ABB. MATERIAL-NR. ANZ.BEZEICHNUNGDESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
275990146000LP-CHASSISMODUL E5CHASSISBOARD E5
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
C 213759550987600 WIDERST. 4.7 K 1/16W
C 214759550987600 WIDERST. 4.7 K 1/16W
C 514 S 759551124400 KONDENS. 7.8 NF 1.5 KV
C 523759550458700 KONDENS 390NF250VR:15
C 608759550987300 KONDENS. 10 NF / 275 VAC
C 612853151068700 MKT 15 0,033UF 20% 630V
C 614759550988000 ELKO 47 UF/160 V
C 615759550987100 ELKO 33 UF/ 160 V
C 621 S 759551164100 KONDENS. 330 NF 275 VAC
C 622 S 759550982100 KONDENS. 100 NF/275 V AC
C 626759550970300 ELKO. 68UF 400V
C 628759880523200 CER 470PF 2KV
C 629 S 759880450800 KONDENS. 2.2NF 20% 250V
C 635 S 759550965300 KONDENS 220PF M 250VAC R:10
C 713759550949500 KONDENS 100NF/250 V
D 104833021514800 MELF DIODE 1N4148
D 105833021514800 MELF DIODE 1N4148
D 106833021514800 MELF DIODE 1N4148
D 107833021514800 MELF DIODE 1N4148
D 501833021514800 MELF DIODE 1N4148
D 502830953414900 MELF-DIODE LL 4148 TFK/ITT
D 503833021514800 MELF DIODE 1N4148
D 507830953414900 MELF-DIODE LL 4148 TFK/ITT
D 509759550970900 CHIP DIODE BZT55C5V6-GS08
D 510759902002100 DIODE BA 157
D 511759902002100 DIODE BA 157
D 512759902002100 DIODE BA 157
D 513759902002100 DIODE BA 157
D 514759902002100 DIODE BA 157
D 515830953414900 MELF-DIODE LL 4148 TFK/ITT
D 603833021514800 MELF DIODE 1N4148
D 604830953414900 MELF-DIODE LL 4148 TFK/ITT
D 605725511823600 DIODE RF2007 I0
D 606725511823600 DIODE RF2007 I0
D 607725511823600 DIODE RF2007 I0
D 608725511823600 DIODE RF2007 I0
D 609759551132300 DIODE RGP 15 K
D 610759902002100 DIODE BA 157
D 611759551154500 DIODE SB540
D 612759551154500 DIODE SB540
D 614830953414900 MELF-DIODE LL 4148 TFK/ITT
D 615830953414900 MELF-DIODE LL 4148 TFK/ITT
D 616833021514800 MELF DIODE 1N4148
D 701830921512700 DIODE 1 N 4007 -GA
D 702830953414900 MELF-DIODE LL 4148 TFK/ITT
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
D 703830953414900 MELF-DIODE LL 4148 TFK/ITT
D 704830953414900 MELF-DIODE LL 4148 TFK/ITT
F 102831900198400 OFWFIL G1985M
F 103759550946000 FILTER SER TPSRD5M50W00-AO
F 601 S 759550921800 SICHERUNGSHALTER
F 601 S 759550922700 SICHERUNG 3.15AT
IC 101720086707000 SW/IC TDA9345-N3 PROG.
IC 103759550542200 SMD IC M24C08N SC2.7
IC 301759551078800 IC MC 14052BD
IC 302759551154300 IC AN7522N (2X5W)
IC 501759551112300 IC TDA 8357 J
IC 601759551153100 IC ICE1QS01
IC 602759551095100 IC LM317LZRA 0.1A TO92
IC 605759551050800 IC NCP 1117 DT 33 RK
IC 606830544043100 IC TL431CLPRP MOT AV330 ER-
L 102759862006100 DR 0309 10UH 4-253T-15020
L 103759862006100 DR 0309 10UH 4-253T-15020
L 104759862006100 DR 0309 10UH 4-253T-15020
L 105759862006100 DR 0309 10UH 4-253T-15020
L 106759862006100 DR 0309 10UH 4-253T-15020
L 108759862006100 DR 0309 10UH 4-253T-15020
L 109759862006100 DR 0309 10UH 4-253T-15020
L 110759550981600 SPULE 1 UH
L 502759551077200 TRAFO
L 503759550451100 SPULE H-LIN 70UH
L 504759880454800 SPULE 10UH 10% 4X9,8MM LAL0
L 601 S 759551022000 FILTER 27 MH
L 602759550451800 SPULE 50UH
L 603759550451800 SPULE 50UH
L 604759550543300 SPULE 47UH J L03
P 601759551154800 ESTR 470OHM
Q 101759880293900 QUARZ 12,0 MHZ 30PF HC49/U4
R 102759551154900 WIDERST.15KOHM 1/16W 0603
R 193759551154900 WIDERST.15KOHM 1/16W 0603
R 209759550987600 WIDERST. 4.7 K 1/16W
R 210759551154900 WIDERST.15KOHM 1/16W 0603
R 211759551154900 WIDERST.15KOHM 1/16W 0603
R 212759551154900 WIDERST.15KOHM 1/16W 0603
R 213759550987600 WIDERST. 4.7 K 1/16W
R 236759510229600 WIDERSTAND 47OHM 5% 0,5W
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
LP-CHASSISMODUL E5
CHASSISBOARD E5
MATERIAL-NR. / PART NO.: 275990146000
TV
Page 36
4 - 5
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
R 306
S 759551154900 WIDERST.15KOHM 1/16W 0603
R 307759551154900 WIDERST.15KOHM 1/16W 0603
R 340759550987600 WIDERST. 4.7 K 1/16W
R 505 S 759550458400 WIDERST 0,68OHM1W
R 514759510229600 WIDERSTAND 47OHM 5% 0,5W
R 526759550987200 WIDERST. 2.2 OHM 2 W
R 604 S 759550457500 PTC 9OHM 2PIN
R 608759550452300 WIDERST 68KOHM1,5W
R 614 S 759551154600 WIDERST.470KOHM 1/2W
R 616759550452400 WIDERST 1MOHM1W
R 622 S 759550976600 WIDERST. 4.7 OHM 0.5W
R 623 S 759551154700 WIDERST.0.05OHM 1/2W
R 624759550542900 WIDERST 0,1 OHM J 0,75W
SK 201759550988800 SCARTBUCHSE
T 108759551098700 TRANS BC848BLT1G
T 109759551098700 TRANS BC848BLT1G
T 201759551098700 TRANS BC848BLT1G
T 202759551098700 TRANS BC848BLT1G
T 203759551098700 TRANS BC848BLT1G
T 204759551098700 TRANS BC848BLT1G
T 205759551098700 TRANS BC848BLT1G
T 206759551098700 TRANS BC848BLT1G
T 207759551098700 TRANS BC848BLT1G
T 208830100385800 SMD TRANS BC858B/ BC857B P
T 301759551098700 TRANS BC848BLT1G
T 302759551098700 TRANS BC848BLT1G
T 303759551098700 TRANS BC848BLT1G
T 304759551098700 TRANS BC848BLT1G
T 502759551112500 TRANS 2 SD 2586
T 503759551077600 TRANS TRN BC639
T 504759551077600 TRANS TRN BC639
T 505759551077600 TRANS TRN BC639
T 507830100385800 SMD TRANS BC858B/ BC857B P
T 601830100385800 SMD TRANS BC858B/ BC857B P
T 603759551113100 TRANS 2SK3567
T 604759551154200 TRN STP20NE06LFP
T 606759551098700 TRANS BC848BLT1G
T 701759550993900 TRANS 2SC 2482
T 702759551013200 TRANS BF 421
T 703759550993900 TRANS 2SC 2482
T 704759551013200 TRANS BF 421
T 705759550993900 TRANS 2SC 2482
T 706759551013200 TRANS BF 421
TR 501 S 759551168700 TRAFO FBT 14/MS
TR 601 S 759551155200 TRAFO SMT ELDOR 2084.0127A
TU 101759551168400 TUNER PH ASM.PLL UV1316/AIG
X 502 S 759551154400 STECKER 4 POL.
X 602759551153000 STECKER 2 POL.
X 703 S 759550989300 BILDROEHRENSOCKEL
IM DEFEKTFALL DER BILDROEHREIN THE EVENT OF A DEFECTIVE PICTURE
NEHMEN SIE KONTAKT MIT UNSERERTUBE PLEASE CONTACT YOUR SERVICE
HOTLINE AUF.
KEIN E-TEILNO SPARE PART
X = SIEHE GESONDERTE E-LISTEX = SEE SEPARATE PARTS LIST
GRUNDIG ServiceChassis E5
TV
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Page 37
4 - 6
ǵ
Ersatzteilliste
Spare Parts List
7 / 2005
POS. NR. ABB. MATERIAL-NR. ANZ.BEZEICHNUNGDESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
275990146100LP-CHASSISMODUL E5CHASSISBOARD E5
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
C 213759550987600 WIDERST. 4.7 K 1/16W
C 214759550987600 WIDERST. 4.7 K 1/16W
C 514 S 759551124400 KONDENS. 7.8 NF 1.5 KV
C 523759550458700 KONDENS 390NF250VR:15
C 608759550987300 KONDENS. 10 NF / 275 VAC
C 612853151068700 MKT 15 0,033UF 20% 630V
C 614759550988000 ELKO 47 UF/160 V
C 615759550987100 ELKO 33 UF/ 160 V
C 621 S 759551164100 KONDENS. 330 NF 275 VAC
C 622 S 759550982100 KONDENS. 100 NF/275 V AC
C 626759550970300 ELKO. 68UF 400V
C 628759880523200 CER 470PF 2KV
C 629 S 759880450800 KONDENS. 2.2NF 20% 250V
C 635 S 759550965300 KONDENS 220PF M 250VAC R:10
C 713759550949500 KONDENS 100NF/250 V
D 102759880116200 DIODE BA 682
D 103833021514800 MELF DIODE 1N4148
D 104833021514800 MELF DIODE 1N4148
D 105833021514800 MELF DIODE 1N4148
D 106833021514800 MELF DIODE 1N4148
D 107833021514800 MELF DIODE 1N4148
D 501833021514800 MELF DIODE 1N4148
D 502830953414900 MELF-DIODE LL 4148 TFK/ITT
D 503833021514800 MELF DIODE 1N4148
D 507830953414900 MELF-DIODE LL 4148 TFK/ITT
D 509759550970900 CHIP DIODE BZT55C5V6-GS08
D 510759902002100 DIODE BA 157
D 511759902002100 DIODE BA 157
D 512759902002100 DIODE BA 157
D 513759902002100 DIODE BA 157
D 514759902002100 DIODE BA 157
D 515830953414900 MELF-DIODE LL 4148 TFK/ITT
D 603833021514800 MELF DIODE 1N4148
D 604830953414900 MELF-DIODE LL 4148 TFK/ITT
D 605725511823600 DIODE RF2007 I0
D 606725511823600 DIODE RF2007 I0
D 607725511823600 DIODE RF2007 I0
D 608725511823600 DIODE RF2007 I0
D 609759551132300 DIODE RGP 15 K
D 610759902002100 DIODE BA 157
D 611759551154500 DIODE SB540
D 612759551154500 DIODE SB540
D 614830953414900 MELF-DIODE LL 4148 TFK/ITT
D 615830953414900 MELF-DIODE LL 4148 TFK/ITT
D 616833021514800 MELF DIODE 1N4148
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
D 701830921512700 DIODE 1 N 4007 -GA
D 702830953414900 MELF-DIODE LL 4148 TFK/ITT
D 703830953414900 MELF-DIODE LL 4148 TFK/ITT
D 704830953414900 MELF-DIODE LL 4148 TFK/ITT
F 101759550921100 FILTER OFW K9656M
F 102759551132100 FILTER OFW G1985M
F 103759550946000 FILTER SER TPSRD5M50W00-AO
F 601 S 759550921800 SICHERUNGSHALTER
F 601 S 759550922700 SICHERUNG 3.15AT
IC 101720086707000 SW/IC TDA9345-N3 PROG.
IC 103759550542200 SMD IC M24C08N SC2.7
IC 301759551078800 IC MC 14052BD
IC 302759551154300 IC AN7522N (2X5W)
IC 501759551112300 IC TDA 8357 J
IC 601759551163300 IC ICE1QS01
IC 602759551095100 IC LM317LZRA 0.1A TO92
IC 605759551050800 IC NCP 1117 DT 33 RK
IC 606830544043100 IC TL431CLPRP MOT AV330 ER-
L 101759862006100 DR 0309 10UH 4-253T-15020
L 102759862006100 DR 0309 10UH 4-253T-15020
L 103759862006100 DR 0309 10UH 4-253T-15020
L 104759862006100 DR 0309 10UH 4-253T-15020
L 105759862006100 DR 0309 10UH 4-253T-15020
L 106759862006100 DR 0309 10UH 4-253T-15020
L 108759862006100 DR 0309 10UH 4-253T-15020
L 109759862006100 DR 0309 10UH 4-253T-15020
L 110759550981600 SPULE 1 UH
L 502759551132500 TRAFO HOR.
L 503759550451100 SPULE H-LIN 70UH
L 504814052636100 DR 0411 10UH 5% AV619 -AMMO
L 601 S 759551022000 FILTER 27 MH
L 602759550451800 SPULE 50UH
L 603759550451800 SPULE 50UH
L 604759550543300 SPULE 47UH J L03
P 601759551154800 ESTR 470OHM
Q 101759880293900 QUARZ 12,0 MHZ 30PF HC49/U4
R 102759551154900 WIDERST.15KOHM 1/16W 0603
R 157759551022100 WIDERST. 12 KOHM 1/16 W
R 193759551154900 WIDERST.15KOHM 1/16W 0603
R 209759550987600 WIDERST. 4.7 K 1/16W
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
LP-CHASSISMODUL E5
CHASSISBOARD E5
MATERIAL-NR. / PART NO.: 275990146100
TV
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
R 210759551154900 WIDERST.15KOHM 1/16W 0603
R 211759551154900 WIDERST.15KOHM 1/16W 0603
R 212759551154900 WIDERST.15KOHM 1/16W 0603
R 213759550987600 WIDERST. 4.7 K 1/16W
R 236759510229600 WIDERSTAND 47OHM 5% 0,5W
R 306
S 759551154900 WIDERST.15KOHM 1/16W 0603
R 307759551154900 WIDERST.15KOHM 1/16W 0603
R 340759550987600 WIDERST. 4.7 K 1/16W
R 505 S 759550458400 WIDERST 0,68OHM1W
R 514759510229600 WIDERSTAND 47OHM 5% 0,5W
R 526759550987200 WIDERST. 2.2 OHM 2 W
R 604 S 759550457500 PTC 9OHM 2PIN
R 608759550452300 WIDERST 68KOHM1,5W
R 614 S 759551154600 WIDERST.470KOHM 1/2W
R 616759550452400 WIDERST 1MOHM1W
R 622 S 759550976600 WIDERST. 4.7 OHM 0.5W
R 623 S 759551154700 WIDERST.0.05OHM 1/2W
R 624759550542900 WIDERST 0,1 OHM J 0,75W
SK 201759551101700 SCART BUCHSE
T 103759551098700 TRANS BC848BLT1G
T 106830100385800 SMD TRANS BC858B/ BC857B P
T 107759551098700 TRANS BC848BLT1G
T 108759551098700 TRANS BC848BLT1G
T 109759551098700 TRANS BC848BLT1G
T 111759551098700 TRANS BC848BLT1G
T 201759551098700 TRANS BC848BLT1G
T 202759551098700 TRANS BC848BLT1G
T 203759551098700 TRANS BC848BLT1G
T 204759551098700 TRANS BC848BLT1G
T 205759551098700 TRANS BC848BLT1G
T 206759551098700 TRANS BC848BLT1G
T 207759551098700 TRANS BC848BLT1G
T 208830100385800 SMD TRANS BC858B/ BC857B P
T 301759551098700 TRANS BC848BLT1G
T 302759551098700 TRANS BC848BLT1G
T 303759551098700 TRANS BC848BLT1G
T 304759551098700 TRANS BC848BLT1G
T 305830100385800 SMD TRANS BC858B/ BC857B P
T 306759551098700 TRANS BC848BLT1G
T 502759551112500 TRANS 2 SD 2586
T 503759551077600 TRANS TRN BC639
T 504759551077600 TRANS TRN BC639
T 505759551077600 TRANS TRN BC639
T 507830100385800 SMD TRANS BC858B/ BC857B P
T 601830100385800 SMD TRANS BC858B/ BC857B P
T 603759551113100 TRANS 2SK3567
T 604759551154200 TRN STP20NE06LFP
T 606759551098700 TRANS BC848BLT1G
T 701759550993900 TRANS 2SC 2482
T 702759551013200 TRANS BF 421
T 703759550993900 TRANS 2SC 2482
T 704759551013200 TRANS BF 421
T 705759550993900 TRANS 2SC 2482
T 706759551013200 TRANS BF 421
TR 501 S 759551168700 TRAFO FBT 14/MS
TR 601 S 759551155200 TRAFO SMT ELDOR 2084.0127A
TU 101759551168400 TUNER PH ASM.PLL UV1316/AIG
X 502 S 759551154400 STECKER 4 POL.
X 602759551153000 STECKER 2 POL.
X 703 S 759550995700 BILDROHRSOCKEL
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
ZD 501759550989200 DIODE BZX 55 C 15
ZD 502830972008200 Z DIODE 8,2 C 0,5W
ZD 503759550970900 CHIP DIODE BZT55C5V6-GS08
ZD 601759550923600 DIODE BZX55C33
ZD 602830972008200 Z DIODE 8,2 C 0,5W
ZD 603759550923500 DIODE ZPD5.1
ZD 701759551168600 DIODE-CHIP BZX384-C8V2 300M
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
GRUNDIG ServiceChassis E5
Page 38
Ersatzteilliste
Spare Parts List
ǵ
TV
Ersatzteilliste
Spare Parts List
GRUNDIG ServiceChassis E5
ǵ
TV
4 - 7
8 / 2005
POS. NR. ABB. MATERIAL-NR. ANZ.BEZEICHNUNGDESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
IM DEFEKTFALL DER BILDROEHREIN THE EVENT OF A DEFECTIVE PICTURE
NEHMEN SIE KONTAKT MIT UNSERERTUBE PLEASE CONTACT YOUR SERVICE
HOTLINE AUF.
KEIN E-TEILNO SPARE PART
X = SIEHE GESONDERTE E-LISTEX = SEE SEPARATE PARTS LIST
K 15 PFC-2503 FR/TEXT
MATERIAL-NR. / PART NO.: 720126018400
BESTELL-NR. / ORDER NO.: GBD6300
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
8 / 2005
POS. NR. ABB. MATERIAL-NR. ANZ.BEZEICHNUNGDESCRIPTION
POS. NO. FIG. PART NUMBER QTY.
275990147900LP-CHASSISMODUL E5CHASSISBOARD E5
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
C 213759550987600 WIDERST. 4.7 K 1/16W
C 214759550987600 WIDERST. 4.7 K 1/16W
C 514 S 759551155000 KONDENS.8.2NF 1.5/1.6KV 3.5
C 608759550987300 KONDENS. 10 NF / 275 VAC
C 612853151068700 MKT 15 0,033UF 20% 630V
C 614759550988000 ELKO 47 UF/160 V
C 615759550987100 ELKO 33 UF/ 160 V
C 621 S 759551164100 KONDENS. 330 NF 275 VAC
C 622 S 759550982100 KONDENS. 100 NF/275 V AC
C 626759550970300 ELKO. 68UF 400V
C 628759880523200 CER 470PF 2KV
C 629 S 759550984100 KONDENS. 2.2 NF 250 VAC
C 635 S 759550965300 KONDENS 220PF M 250VAC R:10
C 713759550949500 KONDENS 100NF/250 V
D 102759880116200 DIODE BA 682
D 103833021514800 MELF DIODE 1N4148
D 104833021514800 MELF DIODE 1N4148
D 105833021514800 MELF DIODE 1N4148
D 106833021514800 MELF DIODE 1N4148
D 107833021514800 MELF DIODE 1N4148
D 501833021514800 MELF DIODE 1N4148
D 502830953414900 MELF-DIODE LL 4148 TFK/ITT
D 503833021514800 MELF DIODE 1N4148
D 507830953414900 MELF-DIODE LL 4148 TFK/ITT
D 509759550970900 CHIP DIODE BZT55C5V6-GS08
D 510759902002100 DIODE BA 157
D 511759902002100 DIODE BA 157
D 512759902002100 DIODE BA 157
D 513759902002100 DIODE BA 157
D 514759902002100 DIODE BA 157
D 515830953414900 MELF-DIODE LL 4148 TFK/ITT
D 603833021514800 MELF DIODE 1N4148
D 604830953414900 MELF-DIODE LL 4148 TFK/ITT
D 605725511823600 DIODE RF2007 I0
D 606725511823600 DIODE RF2007 I0
D 607725511823600 DIODE RF2007 I0
D 608725511823600 DIODE RF2007 I0
D 609759550455400 DIODE RGP30MS
D 610759902002100 DIODE BA 157
D 611759551154500 DIODE SB540
D 612759551154500 DIODE SB540
D 614830953414900 MELF-DIODE LL 4148 TFK/ITT
D 615830953414900 MELF-DIODE LL 4148 TFK/ITT
D 616833021514800 MELF DIODE 1N4148
D 701830921512700 DIODE 1 N 4007 -GA
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
D 702830953414900 MELF-DIODE LL 4148 TFK/ITT
D 703830953414900 MELF-DIODE LL 4148 TFK/ITT
D 704830953414900 MELF-DIODE LL 4148 TFK/ITT
F 101759550921100 FILTER OFW K9656M
F 102759550450500 FILTER OWA J1985M
F 103759550946000 FILTER SER TPSRD5M50W00-AO
F 601 S 759550922700 SICHERUNG 3.15AT
F 601 S 759550921800 SICHERUNGSHALTER
IC 101720086707600 SW/IC TDA9345-N3
IC 103759550542200 SMD IC M24C08N SC2.7
IC 104759550459100 IC TDA9830
IC 301759551078800 IC MC 14052BD
IC 302759551154300 IC AN7522N (2X5W)
IC 501759551112300 IC TDA 8357 J
IC 601759551163300 IC ICE1QS01
IC 602759551095500 IC LM 317 LZRA 0.1A TO92
IC 605759551050800 IC NCP 1117 DT 33 RK
IC 606830544043100 IC TL431CLPRP MOT AV330 ER-
L 101759862006100 DR 0309 10UH 4-253T-15020
L 102759862006100 DR 0309 10UH 4-253T-15020
L 103759862006100 DR 0309 10UH 4-253T-15020
L 104759862006100 DR 0309 10UH 4-253T-15020
L 105759862006100 DR 0309 10UH 4-253T-15020
L 106759862006100 DR 0309 10UH 4-253T-15020
L 108759862006100 DR 0309 10UH 4-253T-15020
L 109759862006100 DR 0309 10UH 4-253T-15020
L 110759550981600 SPULE 1 UH
L 502759551077200 TRAFO
L 504814052636100 DR 0411 10UH 5% AV619 -AMMO
L 601 S 759551022000 FILTER 27 MH
L 602759550451800 SPULE 50UH
L 603759550451800 SPULE 50UH
L 604759550543300 SPULE 47UH J L03
P 601759551154800 ESTR 470OHM
Q 101759550944800 QUARZ 12 MHZ
R 102759551154900 WIDERST.15KOHM 1/16W 0603
R 157759551022100 WIDERST. 12 KOHM 1/16 W
R 209759550987600 WIDERST. 4.7 K 1/16W
R 210759551154900 WIDERST.15KOHM 1/16W 0603
R 211759551154900 WIDERST.15KOHM 1/16W 0603
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
LP-CHASSISMODUL E5
CHASSISBOARD E5
MATERIAL-NR. / PART NO.: 275990147900
Page 39
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
GRUNDIG ServiceChassis E5
4 - 8
R 212759551154900 WIDERST.15KOHM 1/16W 0603
R 213759550987600 WIDERST. 4.7 K 1/16W
R 236759510229600 WIDERSTAND 47OHM 5% 0,5W
R 306759551154900 WIDERST.15KOHM 1/16W 0603
R 307759551154900 WIDERST.15KOHM 1/16W 0603
R 340759550987600 WIDERST. 4.7 K 1/16W
R 505
S 759551121600 SICH.WIDERST. 0.22OHM J 1W
R 514759510229600 WIDERSTAND 47OHM 5% 0,5W
R 526759550987200 WIDERST. 2.2 OHM 2 W
R 604 S 759550457500 PTC 9OHM 2PIN
R 608759550452300 WIDERST 68KOHM1,5W
R 614 S 759551154600 WIDERST.470KOHM 1/2W
R 616759550452400 WIDERST 1MOHM1W
R 622 S 759550452600 WIDERST 4,7MOHM1/2W
R 623 S 759551154700 WIDERST.0.05OHM 1/2W
R 624759550542900 WIDERST 0,1 OHM J 0,75W
SK 201759550994100 SCART BUCHSE
T 103759551098700 TRANS BC848BLT1G
T 106830100385800 SMD TRANS BC858B/ BC857B P
T 107759551098700 TRANS BC848BLT1G
T 108759551098700 TRANS BC848BLT1G
T 109759551098700 TRANS BC848BLT1G
T 111759551098700 TRANS BC848BLT1G
T 201759551098700 TRANS BC848BLT1G
T 202759551098700 TRANS BC848BLT1G
T 203759551098700 TRANS BC848BLT1G
T 204759551098700 TRANS BC848BLT1G
T 205759551098700 TRANS BC848BLT1G
T 206759551098700 TRANS BC848BLT1G
T 207759551098700 TRANS BC848BLT1G
T 208830100385800 SMD TRANS BC858B/ BC857B P
T 301759551098700 TRANS BC848BLT1G
T 302759551098700 TRANS BC848BLT1G
T 303759551098700 TRANS BC848BLT1G
T 304759551098700 TRANS BC848BLT1G
T 305830100385800 SMD TRANS BC858B/ BC857B P
T 306759551098700 TRANS BC848BLT1G
T 502759551112500 TRANS 2 SD 2586
T 503759551077600 TRANS TRN BC639
T 504759551077600 TRANS TRN BC639
T 505759551077600 TRANS TRN BC639
T 507830100385800 SMD TRANS BC858B/ BC857B P
T 601830100385800 SMD TRANS BC858B/ BC857B P
T 603759551113100 TRANS 2SK3567
T 604759551154200 TRN STP20NE06LFP
T 606759551098700 TRANS BC848BLT1G
T 701759880586100 TRANS. 2 SC 2482 C
T 702759551013200 TRANS BF 421
T 703759880586100 TRANS. 2 SC 2482 C
T 704759551013200 TRANS BF 421
T 705759880586100 TRANS. 2 SC 2482 C
T 706759551013200 TRANS BF 421
TR 501 S 759551155100 TRAFO FBT E5 ELDOR 1412.701
TR 601 S 759551155200 TRAFO SMT ELDOR 2084.0127A
TU 101759551168400 TUNER PH ASM.PLL UV1316/AIG
X 502759551154400 STECKER 4 POL.
X 602759551153000 STECKER 2 POL.
ZD 301759551168600 DIODE-CHIP BZX384-C8V2 300M
ZD 501830970755500 Z DIODE ZPD 15 ITT/BZX 55 C
ZD 502759551078100 Z-DIODE C8V2
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Nummer 720108000001, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 720108000001, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
