GRUNDFOS INSTRUCTIONS

UP Series circulators

Installation and operating instructions

®

UP15 and UP26

Stainless and Bronze

2

UP Series circulators

English (US)

Installation and operating instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Español (MX)

Instrucciones de instalación y operación . . . . . . . . . . . . . . . . . . . . . . . . 10

Français (CA)

Notice d'installation et de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . 16

®

Table of contents

3

English (US)

English (US) Installation and operating instructions

Original installation and operating
instructions.

CONTENTS

Page

1. Limited warranty

2. Symbols used in this document

3. Product description

3.1 Introduction

3.2 Delivery and handling

3.3 Pre-installation checklist

4. Installation

4.1 Position of terminal box

4.2 How to change the terminal box
position

4.3 Installation requirements

5. Electrical installation

5.1 For all 115 V and 230 V models

6. Startup

7. Operation

8. Troubleshooting

8.1 Failure to operate

9. Disposal

Warning
Prior to installation, read these

installation and operating
instructions. Installation and
operation must comply with local
regulations and accepted codes of
good practice.

1. Limited warranty

UPS 15, 26, 43 circulator pumps manufactured
by GRUNDFOS PUMPS CORPORATION
(GRUNDFOS) are warranted to the original user
only to be free of defects in material and
workmanship for a period of 36 months from
date of manufacture. GRUNDFOS' liability under
this warranty shall be limited to repairing or
replacing at GRUNDFOS' option, without
charge, F.O.B. GRUNDFOS' factory or
authorized service station. GRUNDFOS will not
be liable for any costs of removal, installation,
transportation, or any other charges which may
arise in connection with a warranty claim.

All other UP and UPS small circulators
manufactured by GRUNDFOS PUMPS
CORPORATION (GRUNDFOS) are warranted to
the original user only to be free of defects in
material and workmanship for a period of
24 months from date of installation, but not more
than 30 months from date of manufacture.
GRUNDFOS' liability under this warranty shall
be limited to repairing or replacing at
GRUNDFOS' option, without charge, F.O.B.
GRUNDFOS' factory or authorized service
station, any product of GRUNDFOS

manufacture. GRUNDFOS will not be liable for
any costs of removal, installation, transportation,
or any other charges which may arise in
connection with a warranty claim.
Products which are sold but not manufactured
by GRUNDFOS are subject to the warranty
provided by the manufacturer of said products

4

and not by GRUNDFOS' warranty.

5

GRUNDFOS will not be liable for damage or

5

wear to products caused by abnormal operating

5

conditions, accident, abuse, misuse,
unauthorized alteration or repair, or if the

5

product was not installed in accordance with

5

GRUNDFOS' printed installation and operation

7

instructions.

7

To obtain service under this warranty, the
defective product must be returned to the

7

distributor or dealer of GRUNDFOS products

7

from which it was purchased together with proof
of purchase and installation date, failure date,

8

and supporting installation data.

8

Unless otherwise provided, the distributor or

8

dealer will contact the GRUNDFOS factory or

9

authorized service station for instructions.
Any defective product to be returned to the

9

factory or service station must be sent freight

9

prepaid; documentation supporting the warranty

9

claim and/or a Return Authorization must be
included if so instructed.

GRUNDFOS WILL NOT BE LIABLE FOR ANY
INCIDENTAL OR CONSEQUENTIAL
DAMAGES, LOSSES, OR EXPENSES ARISING
FROM INSTALLATION, USE, OR ANY OTHER
CAUSES. THERE ARE NO EXPRESS OR
IMPLIED WARRANTIES, INCLUDING
MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE, WHICH EXTEND
BEYOND THOSE WARRANTIES DESCRIBED
OR REFERRED TO ABOVE.

Some jurisdictions do not allow the exclusion or
limitation of incidental or consequential
damages and some jurisdictions do not allow
limitations on how long implied warranties may
last. Therefore, the above limitations or
exclusions may not apply to you. This warranty
gives you specific legal rights and you may also
have other rights which vary from jurisdiction to
jurisdiction.

4

2. Symbols used in this document

Caution

Note

Warning
If these safety instructions are not

observed, it may result in personal
injury.

Warning
If these instructions are not

observed, it may lead to electric
shock with consequent risk of
serious personal injury or death.

If these safety instructions are not
observed, it may result in
malfunction or damage to the
equipment.

Notes or instructions that make the
job easier and ensure safe
operation.

3. Product description

3.1 Introduction

Grundfos pumps are carefully inspected and
tested before shipment. This pump should
provide long, efficient, trouble-free performance.
To ensure maximum performance and reliability,
please follow the simple instructions in this
manual.

When installing this pump, always follow basic
safety precautions and any federal, state, and
local requirements.

3.2 Delivery and handling

Examine the components carefully to make sure
no damage has occurred to the pump during
shipment. Take care to ensure the pump is

NOT dropped or mishandled; dropping will
damage the pump.

3.3 Pre-installation checklist

Before beginning installation procedures, the
following checks should be made. They are all
important for proper installation of the circulator
pump.

3.3.1 Applications

Model UP(S)15, 26, 43 and 50 series pumps are
generally designed to circulate water from
+32 °F to +230 °F (0 °C to +110 °C) up to a
maximum pressure of 150 psi (10 bar).

Some models have temperature limitations
which are shown in Table A below. If required,

a 50 % by volume solution of ethylene or
propylene glycol and water can be used;
however, a decrease in pump performance may
result due to an increase in the viscosity of the
solution. Check with manufacturer for
information regarding suitability of pumping
other liquids.

Closed systems

Model UP(S) 15, 26, 43 and 50 series pumps
with cast iron pump housings are designed to
pump water compatible with their cast iron
construction. They are recommended for use in
closed hydronic systems
(i.e. airless, non-potable water).

Open systems

Model UP(S) 15, 26, 43 and 50 series pumps
with stainless steel or bronze pump housings
are designed to pump water compatible with
their construction and can be used in both open
and closed systems.

3.3.2 Maximum water temperature

The maximum allowable water temperature is
determined by the ambient or surrounding air
temperature as shown in Table A.

3.3.3 Inlet pressure requirements

The pressure required at the inlet of the pump is
a function of the temperature of the water as
shown in Table B.

In a pressurized system, the required inlet
pressure is the minimum allowable system
pressure.

In a system open to the atmosphere, the
required inlet pressure is the minimum distance
the pump must be located below the lowest
possible water level of the water source
(tank, pool, etc.).

English (US)

5

English (US)

Ambient temperature
Water temperature

All UP*

* Exceptions below:

UPS 15-35

UP 15-100F

UP 26-120U

UP 26-116

Water temperature

Inlet pressure in feet (m)

Inlet pressure in psi (bar)

Table A: Maximum water temperature

+104 °F

(+40 °C)

+230 °F

(+110 °C)

+165 °F

(+73 °C)

+205 °F

(+96 °C)

+205 °F

(+96 °C)

+150 °F

(+65 °C)

Table B: Minimum required inlet pressure

230 °F

(110 °C)

36 ft

(1.10 m)

15.6 psi

(1.07 bar)

+120 °F

(+48 °C)

+220 °F

(+104 °C)

+140 °F

(+60 °C)

+195 °F

(90 °C)

+195 °F

(90 °C)

+140 °F

(+60 °C)

+140 °F

(+60 °C)

+210 °F

(+98 °C)

---

(+185 °F)

(+85 °C)

(+185 °F)

(+85 °C)

-- -

190 °F

(88 °C)

9 ft

(2.8 m)

4.0 psi

(0.27 bar)

+160 °F

(+71 °C)

+190 °F

(+87 °C)

+175 °F

(+79 °C)

+175 °F

(+79 °C)

+175 °F

(+79 °C)

+175 °F

(+79 °C)

140 °F

(60 °C)

3 ft

(0.9 m)

1.3 psi

(0.08 bar)

-

-

6

4. Installation

Caution

Acceptable

Not acceptable

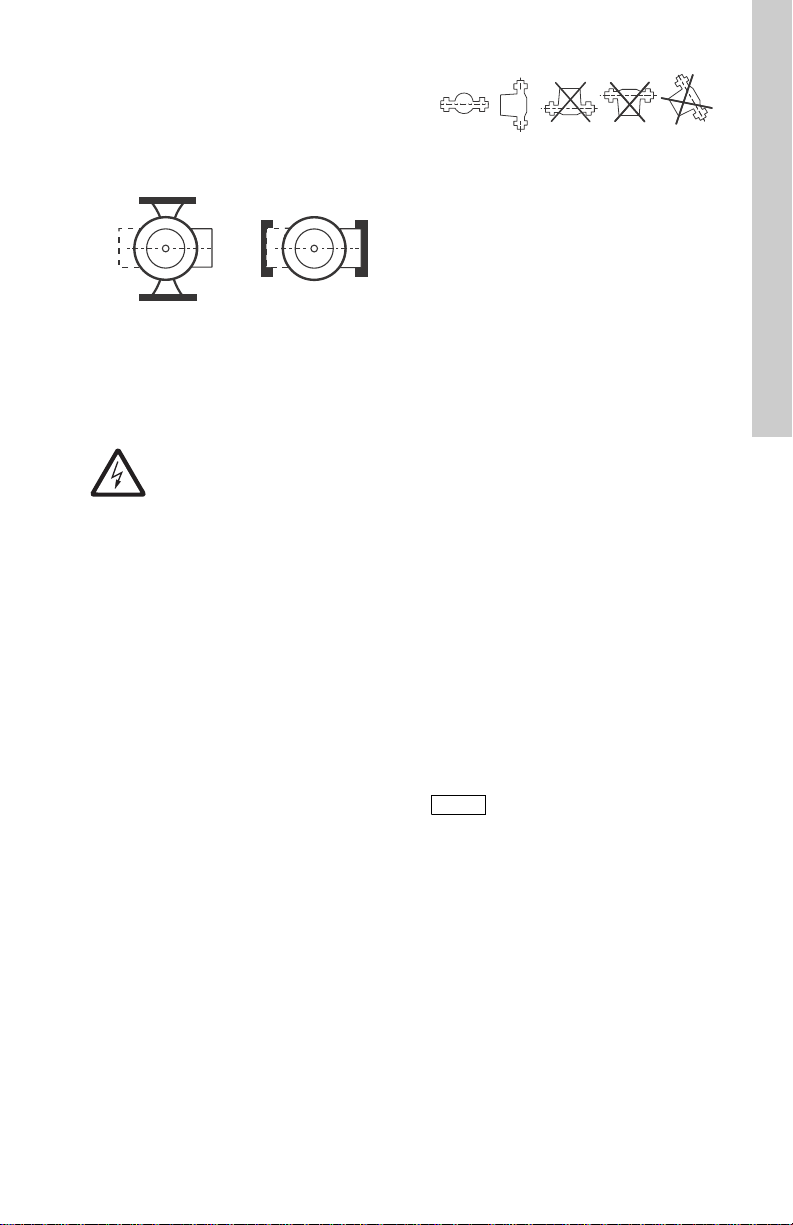

4.1 Position of terminal box

Proper installation of the pump will have the
terminal box located to one side of the pump or
the other, with the conduit entry down.
See fig. 1.

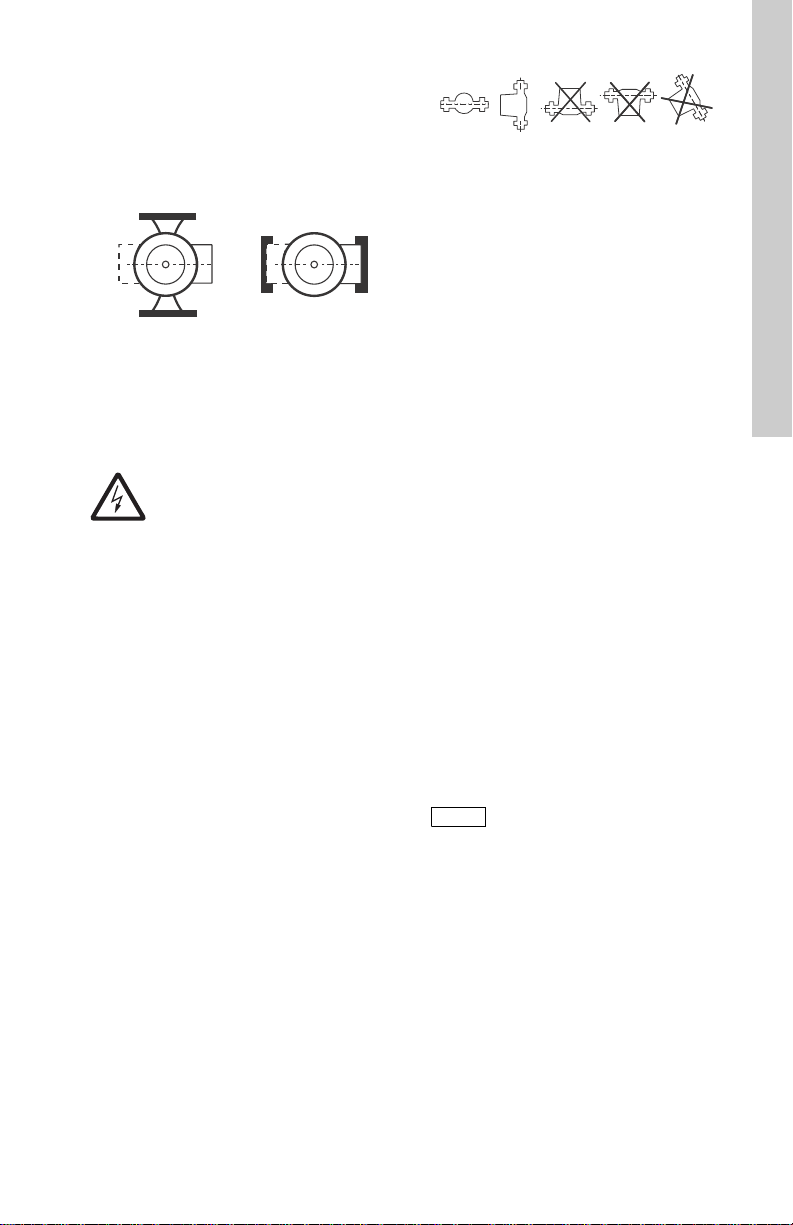

Fig. 1 Recommended terminal box

4.2 How to change the terminal box

How to change terminal box position:

1. Remove the four (4) hex socket head screws

2. Carefully separate the stator from the pump

3. Replace the hex socket head screws and

4. Check that the impeller turns freely. If the

orientation

position

Warning
If the terminal box position needs

to be changed, ensure that the
power supply is turned off and
close the isolating valves before
removing the hex socket head
screws.

(4 or 5mm wrench) while supporting the
stator (motor).

housing and rotate it to the correct terminal
box orientation.

tighten diagonally and evenly
(7 ft.-lb. torque).

impeller does not turn easily, repeat the
disassembly/reassembly process.

4.2.1 Pump mounting: for indoor use

When making pipe connections, be sure to
follow the pipe manufacturer's recommendations
and all code requirements for piping material.

Arrows on the side or bottom of the pump
housing indicate direction of flow through the
pump. Grundfos circulator pumps can be
installed in both vertical and horizontal lines.
The pump must be installed with the motor shaft
positioned horizontally.

Under no circumstances should the pump be
installed with the shaft vertical or where the
shaft falls below the horizontal plane.

See fig. 2.

TM05 5563 3812

Fig. 2 Acceptable pump mounting

We recommend that isolating valves be installed
on each side of the pump. If possible, do not
install elbows, branch tees, and similar fittings
just before or after the pump. Provide support to
the pump or adjacent plumbing to reduce
thermal and mechanical stress on the pump.

positions

4.3 Installation requirements

1. Thoroughly clean and flush the system prior
to pump installation.

2. Do not install the pump at the lowest point of
the system where dirt and sediment naturally
collect.

3. Install an air vent at the high point(s) of the
system to remove accumulated air.

4. Ensure that water does not enter the
terminal box during the installation process.

5. Open system: Install the pump in the supply
line; the suction side of the pump should be
flooded with water. Ensure that the static
head requirement from Table B is achieved.

6. Closed system: Install a safety relief valve to
protect against temperature and pressure
build-up.

7. If the water contains suspended particles, we
recommend that a strainer and/or filter be
installed and cleaned regularly.

Do not start the pump until the
system has been filled.

4.3.1 Check valve removal

1. Use needle-nose pliers to remove check
valve from pump housing.

2. Check to make sure no part of the valve
remains in the pump housing.

3. Apply the enclosed round "Check Valve
Removed" label over the check mark symbol
located on the nameplate of the pump.

English (US)

TM05 5564 3812

7

English (US)

Caution

Caution

Caution

Capacitor

Green
grounding
screws

Ground

White
line
leads

12345678

Capacitor

Green
ground
Neutral
Line

5. Electrical installation

Warning
All electrical work should be

performed by a qualified electrician
in accordance with the latest
edition of the National Electrical
Code and local codes or
regulations.

Warning
The safe operation of this pump

requires that it be grounded in
accordance with the National
Electrical Code and local codes or
regulations.

Warning
The ground conductor should be a

copper conductor of at least the
size of the circuit conductor
supplying power to the pump.
Minimum ground conductor size is
14 AWG. Connect the ground
conductor to the grounding point in
the terminal box and then to an
acceptable ground.

Warning
Do not ground to a gas supply line.

Warning
For fig. 3, some pump models may

come with two access wiring ports
(cable entries) to the terminal box.
To ensure safe operation of your
installation, the enclosed terminal
box cap (blanking) plug MUST be
inserted into the unused wiring
access port (cable entry).

The proper operating voltage and other
electrical information can be found on the
nameplate attached to the top of the motor.

Depending on pump model, the motor has either
built-in, automatic, resetting of thermal
protection or is impedance protected and in
either case does not require additional external
protection. The temperature of the windings will
never exceed allowable limits, even if the rotor is
locked.

Wire sizes should be based on the ampacity
(current-carrying properties of a conductor) as
required by the latest edition of the National
Electrical Code or local regulations.

Both the power and grounding wires must be
suitable for at least 194 °F (90 °C).

If rigid conduit is to be used, the hub must be
connected to the conduit system before it is
connected to the terminal box of the pump.

8

5.1 For all 115 V and 230 V models

5.1.1 Single-speed pump wiring

1. Connect the white/white electrical leads from
the circulator pump to the incoming power
leads with wire nuts or other approved
connectors.

2. Attach incoming grounding wire to either of
the green grounding screws.

Fig. 3 Wiring diagram for all 115 V and

230 V single-speed pumps.

5.1.2 Multi-speed pump wiring

1. Insert black conductor into terminal "L"
position.

2. Insert white conductor into terminal "N"
position.

3. Insert grounding conductor into terminal
" " position.

Fig. 4 Wiring diagram for 115 V and 230 V

multi-speed pumps*

* UP(S) 15 capacitor wire position 4 & 8;

UP(S) 26/43/50 capacitor wire position 2 & 4.

6. Startup

Do not use the pump to vent the
system.

Do not start the pump before filling
the system.

Never let the pump run dry.

TM05 5565 3812TM05 5566 3812

7. Operation

Caution

Note

Grundfos domestic circulator pumps, installed
properly and sized for correct performance, will
operate quietly and efficiently and provide years
of service.

Under no circumstances should
the pump be operated without
water circulation or without the
minimum required inlet pressure
for prolonged periods of time.
This could result in motor and
pump damage.

UPS model pumps are multispeed, and the
speed can be changed via a speed selector
switch located on the front of the terminal box.

UP models are single-speed.

8. Troubleshooting

8.1 Failure to operate

When UP and UPS 15, 26, 43, and 50 pumps
are first started, the shaft may rotate slowly until
water has fully penetrated the bearings.

If the pump does not run, the shaft can be
rotated manually. To accomplish this, switch off
the power supply, and close the isolation valves
on each side of the pump. Remove the indicator
plug in the middle of the nameplate. Insert a
small flat-blade screwdriver into the end of the
shaft, and gently turn until the shaft moves
freely. Replace and tighten the plug. Open the
isolating valves and wait 2 to 3 minutes for the
system pressure to equalize before starting the
pump.

After a long shutdown period ,
multi-speed pumps should be
started on speed 3 and then
adjusted to the regular setting.
The UPS 15-42 has an automatic
function to assist in restarting.

9. Disposal

This product or parts of it must be disposed of in
an environmentally sound way:

1. Use the public or private waste collection
service.

2. If this is not possible, contact the nearest
Grundfos company or service workshop.

Subject to alterations.

English (US)

9

Español (MX)

Español (MX) Instrucciones de instalación y operación

Traducción de la versión original en inglés.

CONTENIDO

Página

1. Garantía limitada

2. Símbolos utilizados en este docu­mento

3. Descripción del producto

3.1 Introducción

3.2 Entrega y manipulación

3.3 Tareas que deben lle varse a cabo
antes de la instalación

4. Instalación

4.1 Posición de la caja de conexiones

4.2 Cómo cambiar la posición de la caja
de conexiones

4.3 Requisitos de instalación

5. Instalación eléctrica

5.1 Para todos los modelos de 115 V y
230 V

6. Arranque

7. Operación

8. Solución de problemas

8.1 Fallo de operación

9. Eliminación

Aviso
Leer estas instrucciones de insta-

lación y operación antes de realizar
la instalación. La instalación y la
operación deben cumplir con las
normativas locales en vigor.

10

11
11

11
11

11

13

13
13

13

14

14

15
15
15

15

15

1. Garantía limitada

GRUNDFOS PUMPS CORPORATION
(GRUNDFOS) garantiza exclusivamente al
usuario original que las bombas circuladoras
UPS 15, 26 y 43 fabricadas por dicha empresa
se encontrarán libres de defectos de materiales
y mano de obra durante un período de
36 meses a partir de la fecha de fabricación.
La responsabilidad de GRUNDFOS en el ámbito
de esta garantía se limitará a la reparación o
sustitución, a decisión de GRUNDFOS, de
forma gratuita y debiendo el comprador correr
con los gastos de transporte hasta la fábrica o
centro de servicio autorizado de GRUNDFOS,
de cualquier producto fabricado por
GRUNDFOS. GRUNDFOS no se hará respon­sable de ningún costo derivado de la retirada, la
instalación o el transporte del producto ni de
cualquier otro gasto que pudiera surgir en rela­ción con una reclamación en garantía.

En cuanto a las demás bombas circuladoras UP
y UPS de pequeño tamaño, GRUNDFOS
PUMPS CORPORATION (GRUNDFOS) garan­tiza exclusivamente al usuario original que las
mismas se encontrarán libres de defectos de

materiales y mano de obra durante un período
de 24 meses a partir de la fecha de instalación,
sin superar en ningún caso los 30 meses a partir
de la fecha de fabricación. La responsabilidad
de GRUNDFOS en el ámbito de esta garantía se
limitará a la reparación o sustitución, a decisión
de GRUNDFOS, de forma gratuita y debiendo el
comprador correr con los gastos de transporte
hasta la fábrica o centro de servicio autorizado
de GRUNDFOS, de cualquier producto fabri­cado por GRUNDFOS. GRUNDFOS no se hará
responsable de ningún costo derivado de la reti­rada, la instalación o el transporte del producto
ni de cualquier otro gasto que pudiera surgir en
relación con una reclamación en garantía.
Aquellos productos comercializados por
GRUNDFOS que no hayan sido fabricados por
dicha empresa se encontrarán sujetos a la
garantía proporcionada por el fabricante del pro­ducto correspondiente y no a la garantía de
GRUNDFOS.

GRUNDFOS no se responsabilizará de aquellos
daños o deterioros que sufran los productos
como consecuencia de condiciones de opera­ción anómalas, accidentes, abusos, usos indebi­dos, alteraciones o reparaciones no autorizadas
o instalaciones no realizadas de acuerdo con las
instrucciones impresas de instalación y opera­ción de GRUNDFOS.

Si desea recibir asistencia al amparo de esta
garantía, deberá devolver el producto defec­tuoso al distribuidor o proveedor de productos
GRUNDFOS donde lo haya adquirido, adjun­tando con el mismo una prueba de compra, así
como las fechas de instalación y avería y los
datos relacionados con la instalación. A menos
que se indique de otro modo, el distribuidor o
proveedor se pondrá en contacto con
GRUNDFOS o con un centro de servicio autori­zado para solicitar instrucciones. Cualquier pro­ducto defectuoso que deba ser devuelto a la
fábrica o a un centro de servicio deberá
enviarse a portes pagados, incluyendo la docu­mentación relacionada con la reclamación en
garantía y/o una Autorización de devolución de
material, si así se solicita.

GRUNDFOS NO SE RESPONSABILIZARÁ DE
AQUELLOS DAÑOS, PÉRDIDAS O GASTOS
ACCIDENTALES O RESULTANTES QUE
PUDIERAN DERIVARSE DE LA INSTALACIÓN
O EL USO DE SUS PRODUCTOS, NI TAM­POCO DE CUALQUIERA OTRA CAUSA QUE
EMANE DE LOS MISMOS. NO EXISTEN
GARANTÍAS EXPRESAS O IMPLÍCITAS,
INCLUIDAS AQUELLAS DE COMERCIABILI­DAD O IDONEIDAD PARA UN FIN DETERMI­NADO, QUE AMPLÍEN LAS GARANTÍAS QUE
SE DESCRIBEN O A LAS QUE SE HACE
REFERENCIA EN LOS PÁRRAFOS ANTERIO­RES.

10

Ciertas jurisdicciones no admiten la exclusión o

Precaución

Nota

limitación de los daños accidentales o resultan­tes; otras rechazan la imposición de limitaciones
en cuanto a la duración de las garantías implíci­tas. Es posible, por tanto, que las limitaciones o
exclusiones anteriores no le sean de aplicación.
Esta garantía le confiere derechos legales espe­cíficos. Puede que disponga de otros derechos
en virtud de su jurisdicción.

2. Símbolos utilizados en este documento

Aviso
Si estas instrucciones no son

observadas puede tener como
resultado daños personales.

Aviso
Si no se presta atención a estas

instrucciones, puede haber un
corto circuito con riesgo de sufrir
un daño o muerte.

Si estas instrucciones de seguri­dad no son observadas puede
tener como resultado daños para
los equipos.

Notas o instrucciones que hacen
el trabajo más sencillo garanti­zando una operación segura.

3. Descripción del producto

3.1 Introducción

Las bombas Grundfos se inspeccionan y com­prueban detenidamente antes de su envío.
Como resultado, esta bomba debe proporcionar
a su usuario una vida útil prolongada, eficiente y
carente de problemas. A fin de garantizar los
máximos niveles de rendimiento y fiabilidad, se
recomienda seguir las sencillas instrucciones
descritas en este manual.

La instalación de esta bomba debe llevarse a
cabo tomando siempre las precauciones bási­cas de seguridad que resulten necesarias y res­petando los requisitos establecidos por las nor­mativas federales, estatales y locales en vigor.

3.2 Entrega y manipulación

Examine los componentes detenidamente para
asegurarse de que la bomba no ha sufrido
daños durante el transporte. Asegúrese de que

la bomba NO pueda caerse ni ser manipulada
incorrectamente; una caída puede causar
daños a la bomba.

3.3 Tareas que deben llevarse a cabo antes de la instalación

Antes de llevar a cabo los procedimientos de
instalación, deben realizarse las siguientes
comprobaciones. Todas ellas son importantes y
están destinadas a garantizar la correcta insta­lación de la bomba circuladora.

3.3.1 Aplicaciones

Las bombas UP(S) 15, 26, 43 y 50 están diseña­das, en general, para hacer circular agua a tem­peraturas comprendidas entre +32 °F y +230 °F
(0 °C y +110 °C) y una presión máxima de
150 psi (10 bar). Ciertos modelos poseen lími-

tes de temperatura (consulte la Tabla A en la
página siguiente). Si es necesario, es posible

usar una solución de etilenglicol o propilenglicol
y agua al 50 % en volumen; sin embargo, ello
podría dar lugar a un descenso en el rendi­miento de la bomba como resultado del
aumento en la viscosidad de la solución.
Solicite información acerca de la idoneidad para
el bombeo de otros líquidos al fabricante que
corresponda.

Sistemas cerrados

Las bombas UP(S) 15, 26, 43 y 50 con carcasa
de fierro fundido están diseñadas para bombear
agua compatible con dicho material. Su uso se
recomienda en sistemas hidrónicos cerrados
(esto es, destinados al tratamiento de agua sin
aire y no potable).

Sistemas abiertos

Las bombas UP(S) 15, 26, 43 y 50 con carcasa
de acero inoxidable o bronce están diseñadas
para bombear agua compatible con dichos
materiales y son aptas para el uso como parte
de sistemas abiertos y cerrados.

3.3.2 Temperatura máxima del agua

La temperatura máxima admisible del agua se
determina a partir de la temperatura ambiente o
la del aire circundante, según lo indicado en la
Tabla A.

3.3.3 Requisitos relacionados con la presión

de entrada

La presión necesaria a la entrada de la bomba
dependerá de la temperatura del agua, según lo
indicado en la Tabla B.

En un sistema presurizado, la presión de
entrada necesaria será equivalente a la mínima
presión admisible en el sistema.

En un sistema abierto a la atmósfera, la presión
de entrada necesaria será equivalente a la dis­tancia mínima a la que deba encontrarse la
bomba por debajo del nivel de agua más bajo
posible de la fuente de agua
(tanque, depósito, etc.).

Español (MX)

11

Español (MX)

Temper atura ambiente
Temper atura del agua

Todas las bom bas UP*

* Excepciones:

UPS 15-35

UP 15-100F

UP 26-120U

UP 26-116

Temper atura del agua

Presión de entrada en ft (m)

Presión de entrada en psi (bar)

Tabla A: Temperatura máxima del agua

+104 °F

(+40 °C)

+230 °F

(+110 °C)

+165 °F

(+73 °C)

+205 °F

(+96 °C)

+205 °F

(+96 °C)

+150 °F

(+65 °C)

Tabla B: Presión de entrada mínima necesaria

+120 °F

(+48 °C)

+220 °F

(+104 °C)

+140 °F

(+60 °C)

+195 °F

(90 °C)

+195 °F

(90 °C)

+140 °F

(+60 °C)

230 °F

(110 °C)

36 ft

(1.10 m)

15.6 psi

(1.07 bar)

+140 °F

(+60 °C)

+210 °F

(+98 °C)

---

(+185 °F)

(+85 °C)

(+185 °F)

(+85 °C)

-- -

190 °F
(88 °C)

9 ft

(2.8 m)

4.0 psi

(0.27 bar)

+160 °F

(+71 °C)

+190 °F

(+87 °C)

+175 °F

(+79 °C)

+175 °F

(+79 °C)

+175 °F

(+79 °C)

+175 °F

(+79 °C)

140 °F

(60 °C)

3 ft

(0.9 m)

1.3 psi

(0.08 bar)

-

-

12

4. Instalación

Precaución

Aceptable

No aceptable

4.1 Posición de la caja de conexiones

Si la bomba se encuentra correctamente insta­lada, la caja de conexiones deberá quedar
situada a un lado o a otro de la misma, y el con­ducto de entrada en la parte inferior.
Consulte la fig. 1.

Fig. 1 Orientación recomendada de la caja

4.2 Cómo cambiar la posición de la caja

Cómo cambiar la posición de la caja de conexio­nes:

1. Use una llave de 4 o 5 mm para desenroscar

2. Con cuidado, separe el estátor de la carcasa

3. Vuelva a enroscar los tornillos de cabeza

4. Compruebe que el impulsor pueda girar

4.2.1 Montaje de la bomba: para uso interior

Durante la conexión de las tuberías, asegúrese
de respetar las recomendaciones del fabricante
y todos los requisitos establecidos por los códi­gos aplicables en materia de conexión de tube­rías.

Las flechas que ostenta la bomba en un lateral o
en la parte inferior permiten determinar el sen­tido en el que el flujo la atraviesa. Las bombas
circuladoras Grundfos se pueden instalar tanto
en líneas verticales como en líneas horizonta­les. La bomba se debe instalar de modo que el
eje del motor quede situado en posición hori­zontal. La bomba no debe ins talarse de modo

que el eje quede situado en posición vertical
o por debajo del plano horizontal bajo nin­guna circunstancia. Consulte la fig. 2.

de conexiones

de conexiones

Aviso
Si es preciso cambiar la posición

de la caja de conexiones, asegú­rese de que la fuente de alimenta­ción se encuentre apagada y cierre
las válvulas de corte antes de des­enroscar los tornillos de cabeza
hueca hexagonal.

los cuatro (4) tornillos de cabeza hueca
hexagonal mientras sujeta el estátor (motor).

de la bomba y gírelo hasta que la caja de
conexiones adquiera la orientación deseada.

hueca hexagonal y apriételos uniformemente
en orden diagonal (par de apriete: 7 ft-lb).

libremente. Si el impulsor no puede girar
libremente, lleve a cabo de nuevo el proceso
de desensamblaje/reensamblaje.

Fig. 2 Posiciones de montaje de la bomba

Se recomienda instalar válvulas de corte a
ambos lados de la bomba. Si es posible, no ins­tale codos, tes o uniones similares justo antes o
después de la bomba. Proporcione un apoyo
adecuado tanto a la bomba como a la plomería
adyacente a la misma a fin de minimizar la

TM05 5563 3812

carga térmica y mecánica que deberá soportar
la bomba.

aceptables

4.3 Requisitos de instalación

1. Limpie y enjuague bien el sistema antes de

instalar la bomba.

2. No instale la bomba en el punto más bajo del

sistema, en el que, naturalmente, se acumu­lan la suciedad y los sedimentos.

3. Instale un dispositivo de venteo en un punto

elevado del sistema para facilitar el escape
del aire acumulado.

4. Asegúrese de que no penetre agua en la

caja de conexiones durante el proceso de
instalación.

5. Sistema abierto: Instale la bomba en la línea

de suministro; el lado de succión de la
bomba debe permanecer inundado de agua.
Asegúrese de que se satisfagan los requisi­tos de carga estática indicados en la Tabla
B.

6. Sistema cerrado: Instale una válvula de

escape para proteger la bomba frente a las
altas temperaturas y la acumulación de pre­sión.

7. Si el agua contiene partículas suspendidas,

se recomienda instalar una rejilla y/o un filtro
y limpiarlos con regularidad.

No ponga en marcha la bomba
hasta que el sistema esté lleno.

4.3.1 Extracción de la válvula de retención

1. Use unos alicates de punta delgada para

extraer la válvula de retención de la carcasa
de la bomba.

2. Asegúrese de que no queda ninguna parte

de la válvula en el interior de la carcasa de la
bomba.

3. Coloque la etiqueta redonda "Check Valve

Removed" suministrada con la bomba sobre
la marca de verificación de la placa de datos
de la bomba.

TM05 5564 3812

Español (MX)

13

Español (MX)

Condensador

Tornillos de
conexión a
tierra
verdes

Conexión
a tierra

Conduc­tores de
línea
blancos

5. Instalación eléctrica

Aviso
Todas las conexiones eléctricas

deben ser llevadas a cabo por un
electricista calificado, de acuerdo
con lo descrito en la edición más
reciente del Código Eléctrico
Nacional y los códigos o normas
locales en vigor.

Aviso
Para que la operación tenga lugar

de forma segura, esta bomba debe
conectarse a tierra de acuerdo con
lo descrito en el Código Eléctrico
Nacional y los códigos o normas
locales en vigor.

Aviso
El conductor de tierra debe ser de

cobre y poseer un calibre equiva­lente, al menos, al del conductor de
circuito que suministra energía a la
bomba. Como mínimo, el conductor
de tierra debe poseer un calibre de
14 AWG. Conecte el conductor de
tierra al punto de conexión a tierra
de la caja de conexiones y, a conti­nuación, a un elemento que propor­cione una conexión a tierra acepta­ble.

Aviso
No use líneas de suministro de gas

como elemento de conexión a tie­rra.

Aviso
En relación con la fig. 3, ciertos

modelos de la bomba incluyen dos
orificios de cableado
(entradas de cable) en la caja de
conexiones. A fin de garantizar la
operación segura de la instalación,
DEBE insertarse el tapón suminis­trado para la caja de conexiones en
el orificio de cableado
(entrada de cable) que se decida no
usar.

Puede consultar el voltaje de operación nominal
y el resto de parámetros eléctricos en la placa
de datos, situada en la parte superior del motor.

Dependiendo del modelo de la bomba, el motor
contará con un dispositivo de protección térmica
incorporado para el restablecimiento automático
de la bomba o dispondrá de protección por
impedancia; en cualquiera de ambos casos, no
se requerirá de protección externa complemen­taria. La temperatura de los bobinados no debe
superar los límites establecidos en ningún caso
(aún cuando el rotor se encuentre bloqueado).

El calibre de los cables debe basarse en la
ampacidad (propiedades de transporte de
corriente de un conductor) establecida por la
edición más reciente del Código Eléctrico Nacio­nal o las normas locales en vigor.

Tanto el cable de alimentación como el cable de
conexión a tierra deben ser aptos para una tem­peratura de, al menos, 194 °F (90 °C).

Si se opta por el uso de conductos rígidos, el
cajetín deberá conectarse al sistema antes de
hacerlo a la caja de conexiones de la bomba.

5.1 Para todos los modelos de 115 V y 230 V

5.1.1 Cableado de una bomba de una

velocidad

1. Conecte los conductores eléctricos blanco/

blanco procedentes de la bomba circuladora
a los conductores procedentes de la fuente
de alimentación empleando conectores de
torsión u otros conectores debidamente
homologados.

2. Conecte el cable de conexión a tierra a cual-

quiera de los tornillos verdes de conexión a
tierra.

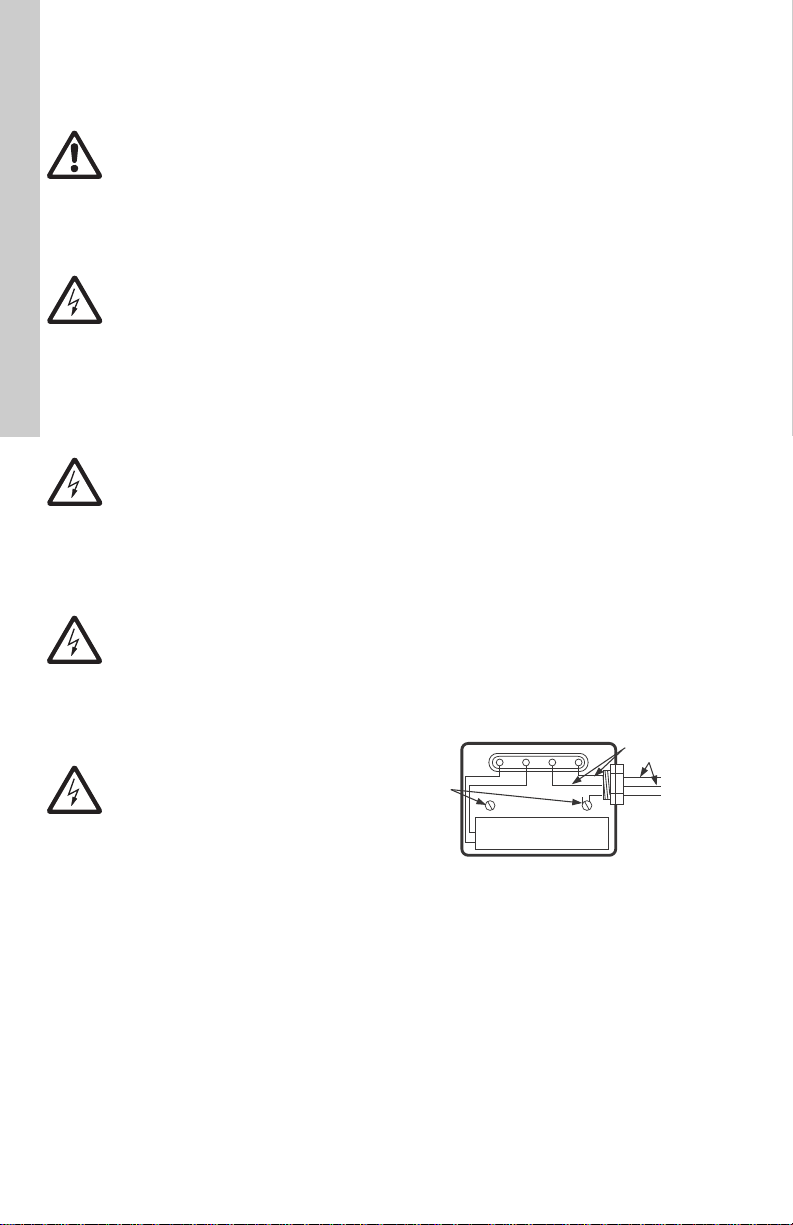

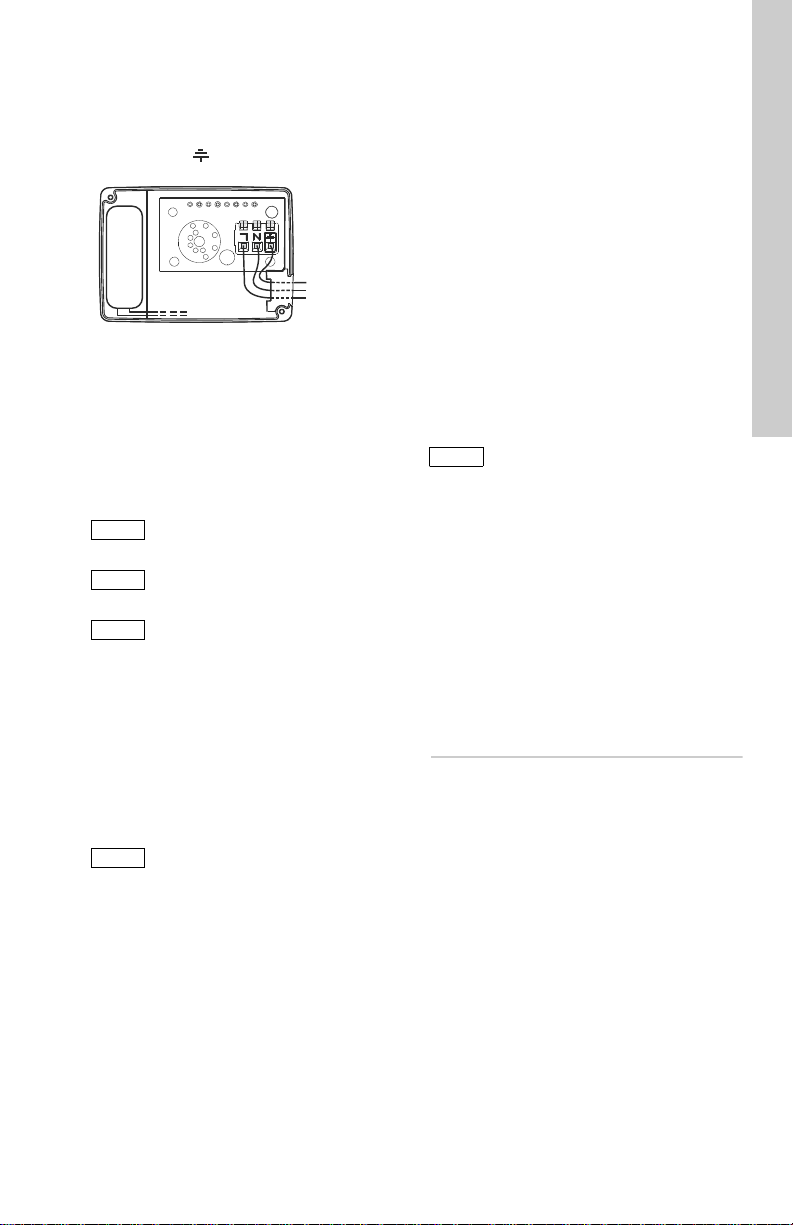

Fig. 3 Diagrama de cableado para todas

las bombas de una velocidad
(115 V y 230 V)

TM05 5565 3812

14

5.1.2 Cableado de una bomba de varias

Precaución

Precaución

Precaución

Precaución

12345678

Condensador

Línea
neutra de
conexión a
tierra
verde

Nota

velocidades

1. Inserte el conductor negro en el terminal "L".

2. Inserte el conductor blanco en el terminal "N".

3. Inserte el conductor de conexión a tierra en
el terminal " ".

Fig. 4 Diagrama de cableado para

* En bombas UP(S) 15, conecte el condensador

a los terminales 4 y 8;
en bombas UP(S) 26, 43 o 50, conecte el con-

bombas de varias velocidades
(115 V y 230 V)*

densador a los terminales 2 y 4.

6. Arranque

No use la bomba para ventear el
sistema.

No ponga en marcha la bomba
antes de llenar el sistema.

No permita que la bomba opere en
vacío.

7. Operación

Una bomba circuladora doméstica Grundfos ins­talada correctamente cuyas dimensiones satis­fagan los requisitos de la instalación debe ope­rar silenciosa y eficientemente y prestar servicio
sin inconvenientes durante años.

La bomba no debe mantenerse en
operación sin que circule agua a
través de ella o sin que se alcance
la presión de entrada mínima nece­saria durante períodos prolonga­dos de tiempo bajo ninguna cir­cunstancia. Ello podría dar lugar a
daños en el motor y la propia
bomba.

Las bombas UPS pueden operar a varias veloci-
dades; use el selector situado en la parte delan­tera de la caja de conexiones para cambiar la
velocidad.

Los modelos UP sólo pueden operar a una velo­cidad.

8. Solución de problemas

8.1 Fallo de operación

Al poner en marcha una bomba UP o UPS 15,
26, 43 o 50 por primera vez, puede que el eje
gire con lentitud hasta que el agua haya pene­trado completamente en los cojinetes.

Si la bomba no opera, es posible girar el eje
manualmente. Para ello, apague la fuente de ali­mentación y cierre las válvulas de corte a
ambos lados de la bomba. Retire el tapón indi­cador que encontrará en la parte central de la
placa de datos. Inserte un destornillador
pequeño de punta plana en el extremo del eje y
gire con cuidado hasta que este pueda moverse
libremente. Vuelva a colocar el tapón y aprié-

TM05 5566 3812

telo. Abra las válvulas de corte y espere 2 o
3 minutos para que la presión del sistema se
iguale antes de poner en marcha la bomba.

Tras un período de inactividad pro­longado, las bombas de varias
velocidades deben ponerse en mar­cha a la velocidad 3; a partir de
entonces, será posible seleccionar
cualquier otra configuración.
Las bombas UPS 15-42 poseen una
función de asistencia automática al
arranque.

9. Eliminación

La eliminación de este producto o partes de él
debe realizarse de forma respetuosa con el
medio ambiente:

1. Utilice el servicio local, público o privado,
de recogida de residuos.

2. Si esto no es posible, contacte con la com­pañía o servicio técnico Grundfos más cer­cano.

Nos reservamos el derecho a modificaciones.

Español (MX)

15

Français (CA)

Français (CA) Notice d'installation et de fonctionnement

Traduction de la version anglaise originale.

SOMMAIRE

Page

1. Garantie limitée

2. Symboles utilisés dans cette notice

3. Description du produit

3.1 Introduction

3.2 Livraison et manutention

3.3 Liste de vérification avant l'installation

4. Installation

4.1 Position de la boîte à bornes

4.2 Comment modifier la position de la
boîte à bornes

4.3 Conditions requises pour l'installation

5. Installation électrique

5.1 Pour tous les modèles 115 V et 230 V

6. Démarrage

7. Fonctionnement

8. Détection des défauts de fonction­nement

8.1 Dysfonctionnement

9. Mise au rebut

Avertissement
Avant d'entamer les opérations

d'installation, étudier avec atten­tion la présente notice
d'installation et de fonctionnement.
L'installation et le fonctionnement
doivent être conformes aux régle­mentations locales et faire l'objet
d'une bonne utilisation.

16
17
17

17
17
17

19

19
19

19

20

20

21
21

21

21

21

1. Garantie limitée

Les pompes de circulation UPS 15, 26, 43 fabri­quées par GRUNDFOS PUMPS CORPORA­TION (GRUNDFOS) sont garanties, uniquement
pour l'utilisateur initial, exemptes de défauts de
matériaux et de fabrication pour une période de
36 mois à compter de la date de fabrication.
Dans le cadre de cette garantie, la responsabi­lité de Grundfos se limite à la réparation ou au
remplacement, à la convenance de Grundfos,
sans frais, FOB, par l'usine GRUNDFOS ou un
atelier de maintenance autorisé. GRUNDFOS
n'assume aucune responsabilité quant aux frais
de dépose, d'installation, de transport ou pour
toute autre charge pouvant survenir en relation
avec une réclamation au titre de la garantie.

Toutes les autres petites pom pes de circulation
UP et UPS fabriquées par GRUNDFOS PUMPS
CORPORATION (GRUNDFOS) sont garanties,
uniquement pour l'utilisateur initial, exemptes de
défauts de matériaux et de fabrication pour une
période de 24 mois à compter de la date d'instal­lation, mais au plus 30 mois à compter de la
date de fabrication. Dans le cadre de cette

garantie, la responsabilité de GRUNDFOS se
limite à la réparation ou au remplacement, à la
convenance de GRUNDFOS, sans frais, FOB,
par l'usine GRUNDFOS ou un atelier de mainte­nance autorisé, de tout produit de fabrication
GRUNDFOS. GRUNDFOS n'assume aucune
responsabilité quant aux frais de dépose, d'ins­tallation, de transport ou pour toute autre charge
pouvant survenir en relation avec une réclama­tion au titre de la garantie. Les produits vendus
mais non fabriqués par GRUNDFOS sont cou­verts par la garantie fournie par le fabricant des­dits produits et non par la garantie de
GRUNDFOS.

GRUNDFOS n'est responsable ni des dom­mages ni de l'usure des produits causés par des
conditions d'exploitation anormales, un acci­dent, un abus, une mauvaise utilisation, une
altération ou une réparation non autorisée ou
par une installation du produit non conforme aux
notices d'installation et de fonctionnement impri­mées de GRUNDFOS.

Pour bénéficier de la garantie, il faut renvoyer le
produit défectueux au distributeur ou au reven­deur de produits GRUNDFOS chez qui il a été
acheté, accompagné de la preuve d'achat, de la
date d'installation, de la date du dysfonctionne­ment ainsi que des données concernant l'instal­lation. Sauf disposition contraire, le distributeur
ou le revendeur contactera l'usine GRUNDFOS
ou un atelier de maintenance autorisé pour
obtenir des instructions. Tout produit défectueux
renvoyé à Grundfos ou à un atelier de mainte­nance doit être expédié port payé; la documen­tation relative à la réclamation au titre de la
garantie et à une autorisation de retour éven­tuelle doit être jointe, si elle est demandée.

GRUNDFOS N'ASSUME AUCUNE RESPON­SABILITÉ EN CAS DE DOMMAGES INDI­RECTS OU CONSÉCUTIFS, DE PERTES OU
DE DÉPENSES RÉSULTANT DE L'INSTALLA­TION, DE L'UTILISATION OU DE TOUTE
AUTRE CAUSE. IL N'EXISTE AUCUNE
GARANTIE, EXPLICITE NI IMPLICITE, Y COM­PRIS LA QUALITÉ MARCHANDE OU L'ADÉ­QUATION POUR UN USAGE PARTICULIER,
EN DEHORS DES GARANTIES DÉCRITES OU
MENTIONNÉES CI-DESSUS.

Certaines juridictions n'autorisent pas l'exclu­sion ou la limitation des dommages indirects ou
consécutifs, et certaines juridictions ne per­mettent pas de limiter la durée des garanties
implicites. Il se peut donc que les limitations ou
les exclusions mentionnées ci-dessus ne soient
pas applicables dans votre cas. Cette garantie
vous donne des droits légaux spécifiques. Il se
peut que vous ayez également d'autres droits
qui varient d'une juridiction à l'autre.

16

2. Symboles utilisés dans cette

Précaution

Nota

notice

Avertissement
Si ces instructions de sécurité ne

sont pas observées, il peut en
résulter des dommages corporels.

Avertissement
Le non respect de ces instructions

peut provoquer un choc électrique
pouvant entraîner de graves brû­lures ou même la mort.

Si ces instructions ne sont pas res­pectées, cela peut entraîner un
dysfonctionnement ou des dégâts
sur le matériel.

Ces instructions rendent le travail
plus facile et assurent un fonction­nement fiable.

3. Description du produit

3.1 Introduction

Les pompes Grundfos sont minutieusement ins­pectées et testées avant l'expédition.
Cette pompe doit fournir des performances effi­caces et sans problème à long terme.
Pour assurer une performance et une fiabilité
maximale, suivre les instructions élémentaires
de ce manuel.

Lors de l'installation de cette pompe, toujours
suivre les précautions de sécurité de base et les
exigences fédérales, étatiques et locales.

3.2 Livraison et manutention

Examiner soigneusement les composants afin
de s'assurer que la pompe n'a subi aucun dom­mage pendant le transport. Prendre soin de ne

PAS laisser tomber la pompe ou de ne pas la
manipuler incorrectement; en tombant, la
pompe sera endommagée.

3.3 Liste de vérification avant l'installation

Avant de commencer l'installation, il convient
d'effectuer les vérifications suivantes. Ces vérifi­cations sont toutes importantes pour une bonne
installation de la pompe de circulation.

3.3.1 Applications

Les pompes modèle UP(S), séries 15, 26, 43 et
50, sont généralement conçues pour faire circu­ler l'eau de +32 °F à +230 °F (0 °C à +110 °C),
jusqu'à une pression maximale de 150 psi
(10 bar). Certains modèles ont des limites de

température qui sont indiquées dans le
tableau A ci-dessous. Le cas échéant, une

solution à 50 % en volume d'éthylène ou de pro­pylèneglycol et d'eau peut être utilisée, mais
une diminution des performances de la pompe
peut en résulter, en raison de l'augmentation de
la viscosité de la solution. Vérifier avec le fabri­cant les informations sur la compatibilité de
pompage d'autres liquides.

Systèmes fermés

Les pompes modèle UP(S), séries 15, 26, 43 et
50, avec corps de pompe en fonte sont conçues
pour pomper l'eau compatible avec leur
construction en fonte. Elles sont recommandées
pour une utilisation dans les systèmes hydro­niques fermés (sans air, eau non potable).

Systèmes ouverts

Les pompes modèle UP(S), séries 15, 26, 43 et
50, avec corps de pompe en acier inoxydable ou
en bronze sont conçues pour pomper l'eau com­patible avec leur construction et peuvent être
utilisées dans les systèmes ouverts et fermés.

3.3.2 Température max. de l'eau

La température de l'eau maximale admissible
est déterminée par la température de l'air
ambiant ou environnant, comme l'indique le
tableau A.

3.3.3 Exigences pour la pression

d'admission

La pression requise à l'admission de la pompe
est fonction de la température de l'eau, comme
l'indique le tableau B.

Dans un système sous pression, la pression
d'admission requise est la pression minimale
autorisée du système.

Dans un système ouvert à l'atmosphère, la pres­sion d'admission requise est la distance mini­male à laquelle la pompe doit être située au­dessous du niveau d'eau le plus bas possible de
la source d'eau (réservoir, piscine, etc.).

Français (CA)

17

Français (CA)

Tempér ature ambiante
Tempér ature de l ’eau

Toutes les UP*

* Exceptions ci-dessous :

UPS 15-35

UP 15-100F

UP 26-120U

UP 26-116

Tempér ature de l ’eau
Pression d'admission en

pieds (m)
Pression d'admission en psi

(bar)

Tableau A : Température max. de l'eau

+104 °F

(+40 °C)

+230 °F

(+110 °C)

+165 °F

(+73 °C)

+205 °F

(+96 °C)

+205 °F

(+96 °C)

+150 °F

(+65 °C)

Tableau B : Pression d’admission minimale req uise

230 °F

(110 °C)

36 ft

(1.10 m)

15.6 psi

(1.07 bar)

+120 °F

(+48 °C)

+220 °F

(+104 °C)

+140 °F

(+60 °C)

+195 °F

(90 °C)

+195 °F

(90 °C)

+140 °F

(+60 °C)

+140 °F

(+60 °C)

+210 °F

(+98 °C)

---

(+185 °F)

(+85 °C)

(+185 °F)

(+85 °C)

-- -

190 °F

(88 °C)

9 ft

(2.8 m)

4.0 psi

(0.27 bar)

+160 °F

(+71 °C)

+190 °F

(+87 °C)

+175 °F

(+79 °C)

+175 °F

(+79 °C)

+175 °F

(+79 °C)

+175 °F

(+79 °C)

140 °F

(60 °C)

3 ft

(0.9 m)

1.3 psi

(0.08 bar)

-

-

18

4. Installation

Précaution

Acceptable

Pas acceptable

4.1 Position de la boîte à bornes

Une installation correcte de la pompe aura la
boîte à bornes située sur un côté de la pompe
ou de l'autre, avec l'entrée de conduit vers le
bas. Voir fig. 1.

Fig. 1 Orientation recommandée de la

4.2 Comment modifier la position de la

Comment modifier la position de la boîte à
bornes :

1. Retirer les quatre (4) vis hexagonales à tête

2. Séparer avec précautions le stator du corps

3. Remettre les vis hexagonales à tête creuse

4. Vérifier que la roue tourne librement. Si la

4.2.1 Montage de la pompe : pour utilisation

Lors des raccords de tuyauterie, bien suivre les
recommandations du fabricant de tuyaux et
toutes les exigences du code pour la tuyauterie.

Les flèches sur le côté et sur le fond du corps de
pompe indiquent le sens de circulation du
liquide à travers la pompe. Les pompes de circu­lation Grundfos peuvent être installées dans des
conduites verticales et horizontales. La pompe
doit être installée avec l’arbre du moteur posi­tionné horizontalement. La pompe ne doit être

installée en aucun cas avec l'arbre vertical
ou lorsque l'arbre tombe au-dessous du plan
horizontal. Voir fig. 2.

boîte à bornes

boîte à bornes

Avertissement
Si la position de la boîte à bornes

doit être modifiée, s'assurer que
l'alimentation électrique est coupée
et fermer les vannes d'isolement
avant de retirer les vis hexagonales
à tête creuse.

creuse (clé de 4 ou 5 mm) tout en soutenant
le stator (moteur).

de pompe et le faire pivoter pour l'orientation
correcte de la boîte à bornes.

et serrer en diagonale et uniformément
(couple de 7 pi-lb).

roue ne tourne pas facilement, répéter le
processus de démontage/remontage.

intérieure

Fig. 2 Positions de montage de la pompe

Il est recommandé d'installer des vannes d'isola­tion de chaque côté de la pompe. Si possible, ne
pas installer de coudes, de conduites en T et de
raccords similaires juste avant ou juste après la
pompe. Fournir un soutien à la pompe ou à la

TM05 5563 3812

tuyauterie adjacente pour réduire la tension
thermique et mécanique sur la pompe.

acceptables

4.3 Conditions requises pour l'installation

1. Bien nettoyer et rincer le système avant

d'installer la pompe.

2. Ne pas installer la pompe au plus bas point

du système, où la saleté et les sédiments
s'accumulent normalement.

3. Installer une purge d'air à un ou plusieurs

points élevés du système pour évacuer l'air
accumulé.

4. S'assurer que l'eau ne pénètre pas dans la

boîte à bornes pendant le processus d'instal­lation.

5. Système ouvert : Installer la pompe dans la

conduite d'alimentation; le côté aspiration de
la pompe doit être rempli d'eau.
S'assurer que la spécification de la tête sta­tique du tableau B est respectée.

6. Système fermé : Installer une soupape de

décharge de sécurité comme protection
contre la montée en température et en pres­sion.

7. Si l'eau contient des particules en suspen-

sion, il est recommandé d'installer une cré­pine et/ou un filtre. Nettoyer régulièrement.

Ne jamais démarrer la pompe avant
que l’installation n’ait été remplie.

4.3.1 Dépose de la soupape de retenue

1. Utiliser une pince à bec effilé pour retirer la

soupape de contrôle du corps de pompe.

2. Vérifier qu'aucune partie de la soupape ne

reste dans le corps de pompe.

3. Appliquer l'étiquette ronde incorporée

"Check Valve Removed"
(soupape de retenue retirée) sur la coche
située sur la plaque signalétique de la
pompe.

TM05 5564 3812

Français (CA)

19

Français (CA)

Condensateur

Vis de mise
à la terre
vertes

Terr e

Conduits
blancs
ligne

12345678

Condensateur

Terre verte
Neutre
Ligne

5. Installation électrique

Avertissement
Toutes les installations électriques

doivent être effectuées par un élec­tricien qualifié conformément à la
version la plus récente du Code
national de l'électricité, des codes
locaux et des réglementations
locales.

Avertissement
Pour un fonctionnement sécuri sé,

la pompe doit être mise à la terre
conformément au Code national de
l'électricité, aux codes locaux et
aux réglementations locales.

Avertissement
Le câble de mise à la terre doit être

un conducteur en cuivre d'au
moins la taille d u co nduc te ur d e
circuit alimentant la pompe.
La dimension minimale du câble de
mise à la terre est de 14 AWG.
Brancher le câble de mise à la terre
à la vis de terre dans la boîte à
bornes, puis au point de mise à la
terre admissible.

Avertissement
Ne pas raccorder à une conduite

d'alimentation en gaz.

Avertissement
Certains modèles de pompes

peuvent avoir deux ports d'accès
de câblage (entrées de câbles) à la
boîte à bornes (fig. 3). Po ur gar antir
un fonctionnement de votre instal­lation en toute sécurité, la fiche
(obturation) à capuchon (fournie)
de la boîte à bornes DOIT être insé­rée dans le port d'accès au câblage
inutilisé (passe-câble).

La tension de fonctionnement adéquate et
d'autres informations sur l'installation électrique
sont indiquées sur la plaque signalétique fixée
sur le haut du moteur.

Selon le modèle de pompe, le moteur est soit
équipé d'une réinitialisation de la protection
thermique intégrée et automatique, soit protégé
par impédance. Dans les deux cas, aucune pro­tection externe supplémentaire n'est nécessaire.
La température des enroulements ne dépassera
jamais les limites autorisées, même si le rotor
est bloqué.

Les dimensions de câblage doivent être basées
sur le courant admissible (propriétés de trans­mission de courant d'un conducteur), selon les
exigences de la dernière édition du Code natio­nal de l'électricité, des codes locaux et des
réglementations locales.

20

Les deux fils d'alimentation et de mise à la terre
doivent être adaptés à au moins 194 °F (90 °C).

Si un conduit rigide doit être utilisé, l’emboîte­ment doit être raccordé au système de conduit
avant le raccordement à la boîte à bornes de la
pompe.

5.1 Pour tous les modèles 115 V et 230 V

5.1.1 Câblage pompe à vitesse fixe

1. Raccorder les fils électriques blanc/blanc, de

la pompe de circulation aux fils de puissance
d'entrée, avec des serre-fils ou d'autres
connecteurs homologués.

2. Fixer le fil de mise à la terre entrant à l'une

des vis de mise à la terre vertes.

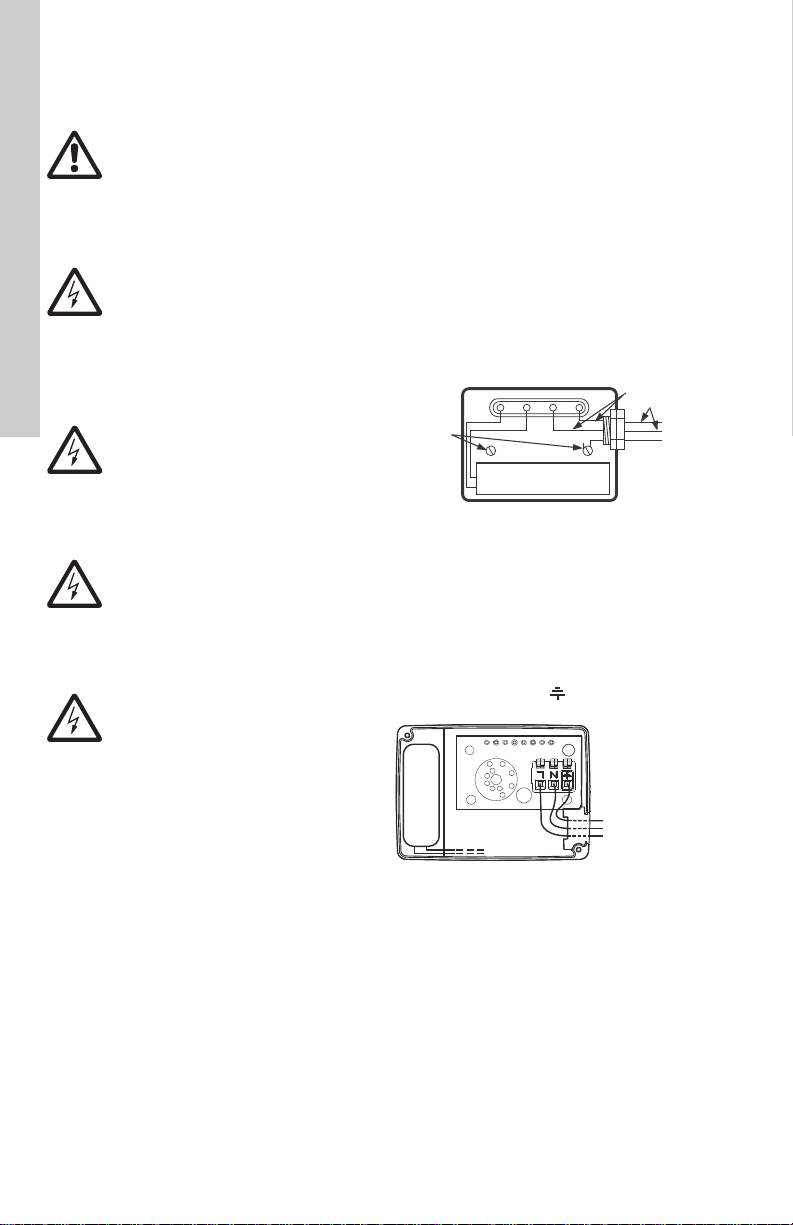

Fig. 3 Schéma de câblage pour toutes les

5.1.2 Câblage pompe à vitesses multiples

1. Insérer le conducteur noir dans la borne en

2. Insérer le conducteur blanc dans la borne en

3. Insérer le conducteur de mise à la terre dans

Fig. 4 Schéma de câblage pour toutes les

* UP(S) 15 position fil condensateur 4 et 8;

UP(S) 26/43/50 position fil condensateur 2 et 4.

pompes 115 V et 230 V à vitesse
unique.

position "L".

position "N".

la borne en position " ".

pompes 115 V et 230 V à vitesses
multiples*

TM05 5565 3812TM05 5566 3812

6. Démarrage

Précaution

Précaution

Précaution

Précaution

Nota

Ne pas utiliser la pompe pour pur­ger le système.

Ne pas démarrer la pompe avant de
remplir le système.

La pompe ne doit jamais fonction­ner à sec.

9. Mise au rebut

Ce produit ou des parties de celui-ci doit être
mis au rebut tout en préservant l'environnement
:

1. Utiliser le service local public ou privé de col­lecte des déchets.

2. Si ce n'est pas possible, envoyer ce produit
à Grundfos ou au réparateur agréé Grundfos
le plus proche.

Français (CA)

7. Fonctionnement

Les pompes de circulation domestiques
Grundfos, correctement installées et dimension­nées pour une exécution correcte, fonctionnent
silencieusement et efficacement pour fournir des
années de service.

La pompe ne doit en aucun cas
fonctionner sans circulation d'eau
ou pendant des périodes prolon­gées sans le minimum de pression
d'admission requis. Ceci peut
entraîner des dommages à la
pompe et au moteur.

Les pompes modèle UPS sont à vitesses mul­tiples, et la vitesse peut être modifiée par un
sélecteur de vitesse situé à l'avant de la boîte à
bornes.

Les modèles UP sont à vitesse unique.

8. Détection des défauts de fonctionnement

8.1 Dysfonctionnement

Lorsque les pompes UP et UPS 15, 26, 43, et 50
viennent de démarrer, l'arbre peut tourner lente­ment jusqu'à ce que l'eau ait bien pénétré dans
les roulements.

Si la pompe ne fonctionne pas, l'arbre peut être
tourné manuellement. Pour ce faire, couper l'ali­mentation électrique et fermer les vannes d'iso­lation de chaque côté de la pompe. Retirer le
bouchon indicateur au milieu de la plaque signa­létique. Insérer un petit tournevis plat dans
l'extrémité de l'arbre, et tourner légèrement
jusqu'à ce que l'arbre se déplace librement.
Replacer et serrer le bouchon. Ouvrir les vannes
d'isolement et attendre 2 à 3 minutes pour égali­ser la pression du système avant de démarrer la
pompe.

Après une longue période hors ser­vice, les pompes à vitesses mul­tiples doivent être démarrées à la
vitesse 3, et ajustées ensuite au
réglage normal. Les pompes de cir­culation UPS 15-42 comportent une
fonction automatique pour aider à
redémarrer.

Nous nous réservons tout droit de modifications.

21

22

USA

GRUNDFOS Pumps Corporation
17100 West 118th Terra ce
Olathe, Kansas 66061
Phone: [phone]
Telefax: [phone]

Canada

GRUNDFOS Canada Inc.
2941 Brighton Road
Oakville, Ontario
L6H 6C9
Phone: [phone]
Telefax: [phone]

México

Bombas GRUNDFOS de México S.A.
de C.V.
Boulevard TLC No. 15
Parque Industrial Stiva
Aeropuerto
Apodaca, N.L.C.P. 66600
Phone: [phone]
Telefax: [phone]

Grundfos companies

Being responsible is our foundation

Thinking ahead makes it possible

Innovation is the essence

L-UP-TL-053

98357689 1212

ECM: 1101559

The name Grundfos, the Grundfos logo, and the payoff be think innovate are registered trademarks
owned by Grundfos Holding A/S or Grundfos A/S, Denmark. All rights reserved worldwide.

www.grundfos.us
