Grundfos Magna 32-60 Series 2000, Magna 40-100D Series 2000, Magna 32-100 Series 2000, Magna 40-100 Series 2000, Magna 25-100 Series 2000 Installation And Operating Instructions Manual
...
GRUNDFOS MAGNA
Series 2000
MAGNA 25-60, 25-100, 32-60, 32-100, 40-100(D), 50-100
GRUNDFOS INSTRUCTIONS
Installation and operating instructions
2
Declaration of Conformity
We Grundfos declare under our sole responsibility that the products
MAGNA Series 2000, to which this declaration relates, are in conformity
with the Council Directives on the approximation of the laws of the EC
Member States relating to
– Machinery (98/37/EC).
Standard used: EN ISO 12100.
– Electromagnetic compatibility (89/336/EEC).
Standard used: EN 61800-3.
– Electrical equipment designed for use within certain voltage limits
(73/23/EEC) [95].
Standards used: EN 60335-1: 1994 and EN 60335-2-51: 1997.
Konformitätserklärung
Wir Grundfos erklären in alleiniger Verantwortung, dass die Produkte
MAGNA Serie 2000, auf die sich diese Erklärung bezieht, mit den fol-
genden Richtlinien des Rates zur Angleichung der Rechtsvorschriften
der EG-Mitgliedstaaten übereinstimmen
– Maschinen (98/37/EG).
Norm, die verwendet wurde: EN ISO 12100.
– Elektromagnetische Verträglichkeit (89/336/EWG).
Norm, die verwendet wurde: EN 61800-3.
– Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter
Spannungsgrenzen (73/23/EWG) [95].
Normen, die verwendet wurden: EN 60335-1: 1994 und
EN 60335-2-51: 1997.
Déclaration de Conformité
Nous Grundfos déclarons sous notre seule responsabilité que les produits MAGNA Série 2000 auxquels se réfère cette déclaration sont
conformes aux Directives du Conseil concernant le rapprochement des
législations des Etats membres CE relatives à
– Machines (98/37/CE).
Standard utilisé: EN ISO 12100.
– Compatibilité électromagnétique (89/336/CEE).
Standard utilisé: EN 61800-3.
– Matériel électrique destiné à employer dans certaines limites
de tension (73/23/CEE) [95].
Standards utilisés: EN 60335-1: 1994 et EN 60335-2-51: 1997.
Dichiarazione di Conformità
Noi Grundfos dichiariamo sotto la nostra esclusiva responsabilità che i
prodotti MAGNA Serie 2000 ai quali questa dichiarazione se riferisce
sono conformi alle Direttive del Consiglio concernente il ravvicinamento
delle legislazioni degli Stati membri CE relative a
– Macchine (98/37/CE).
Standard usato: EN ISO 12100.
– Compatibilità elettromagnetica (89/336/CEE).
Standard usato: EN 61800-3.
– Materiale elettrico destinato ad essere utilizzato entro certi limiti di
tensione (73/23/CEE) [95].
Standard usati: EN 60335-1: 1994 e EN 60335-2-51: 1997.
Declaración de Conformidad
Nosotros Grundfos declaramos bajo nuestra única responsabilidad que
los productos MAGNA Serie 2000 a los cuales se refiere esta declara-
ción son conformes con las Directivas del Consejo relativas a la
aproximación de las legislaciones de los Estados Miembros de la CE
sobre
– Máquinas (98/37/CE).
Norma aplicada: EN ISO 12100.
– Compatibilidad electromagnética (89/336/CEE).
Norma aplicada: EN 61800-3.
– Material eléctrico destinado a utilizarse con determinadas límites
de tensión (73/23/CEE) [95].
Normas aplicadas: EN 60335-1: 1994 y EN 60335-2-51: 1997.
Declaração de Conformidade
Nós Grundfos declaramos sob nossa única responsabilidade que os
produtos MAGNA Série 2000 aos quais se refere esta declaração estão
em conformidade com as Directivas do Conselho das Comunidades
Europeias relativas à aproximação das legislações dos Estados Membros respeitantes à
– Máquinas (98/37/CE).
Norma utilizada: EN ISO 12100.
– Compatibilidade electromagnética (89/336/CEE).
Norma utilizada: EN 61800-3.
– Material eléctrico destinado a ser utilizado dentro de certos limites
de tensão (73/23/CEE) [95].
Normas utilizadas: EN 60335-1: 1994 e EN 60335-2-51: 1997.
∆ήλωση Συµµόρφωσης
Εµείς η Grundfos δηλώνουµε µε αποκλειστικά δική µας ευθύνη ότι τα
προιόντα MAGNA Σειρά 2000 συµµορφώνονται µε την Οδηγία του
Συµβουλίου επί της σύγκλισης των νόµων των Κρατών Mελών της
Ευρωπαικής Ενωσης σε σχέση µε τα
– Μηχανήµατα (98/37/EC).
Πρότυπο που χρησιµοποιήθηκε: EN ISO 12100.
– Ηλεκτροµαγνητική συµβατότητα (89/336/EEC).
Πρότυπο που χρησιµοποιήθηκε: EN 61800-3.
– Ηλεκτρικές συσκευές σχεδιασµένες γιά χρήση εντός ορισµένων
ορίων ηλεκτρικής τάσης (73/23/EEC) [95].
Πρότυπα που χρησιµοποιήθηκαν: EN 60335-1: 1994 και
EN 60335-2-51: 1997.
Overeenkomstigheidsverklaring
Wij Grundfos verklaren geheel onder eigen verantwoordelijkheid dat de
produkten MAGNA Serie 2000 waarop deze verklaring betrekking heeft
in overeenstemming zijn met de Richtlijnen van de Raad inzake de
onderlinge aanpassing van de wetgevingen van de Lid-Staten
betreffende
– Machines (98/37/EG).
Norm: EN ISO 12100.
– Elektromagnetische compatibiliteit (89/336/EEG).
Norm: EN 61800-3.
– Elektrisch materiaal bestemd voor gebruik binnen bepaalde
spanningsgrenzen (73/23/EEG) [95].
Normen: EN 60335-1: 1994 en EN 60335-2-51: 1997.
Försäkran om överensstämmelse
Vi Grundfos försäkrar under ansvar, att produkterna MAGNA
Serie 2000, som omfattas av denna försäkran, är i överensstämmelse
med Rådets Direktiv om inbördes närmande till EU-medlemsstaternas
lagstiftning, avseende
– Maskinell utrustning (98/37/EC).
Använd standard: EN ISO 12100.
– Elektromagnetisk kompatibilitet (89/336/EC).
Använd standard: EN 61800-3.
– Elektrisk material avsedd för användning inom vissa spännings-
gränser (73/23/EC) [95].
Använda standarder: EN 60335-1: 1994 och EN 60335-2-51: 1997.
Vastaavuusvakuutus
Me Grundfos vakuutamme yksin vastuullisesti, että tuotteet MAGNA
Series 2000, jota tämä vakuutus koskee, noudattavat direktiivejä jotka
käsittelevät EY:n jäsenvaltioiden koneellisia laitteita koskevien lakien
yhdenmukaisuutta seur.:
– Koneet (98/37/EY).
Käytetty standardi: EN ISO 12100.
– Elektromagneettinen vastaavuus (89/336/EY).
Käytetty standardi: EN 61800-3.
– Määrättyjen jänniterajoitusten puitteissa käytettävät sähköiset
laitteet (73/23/EY) [95].
Käytetyt standardit: EN 60335-1: 1994 ja EN 60335-2-51: 1997.
Overensstemmelseserklæring
Vi Grundfos erklærer under ansvar, at produkterne MAGNA
Serie 2000, som denne erklæring omhandler, er i overensstemmelse
med Rådets direktiver om indbyrdes tilnærmelse til EF medlemsstaternes lovgivning om
– Maskiner (98/37/EF).
Anvendt standard: EN ISO 12100.
– Elektromagnetisk kompatibilitet (89/336/EØF).
Anvendt standard: EN 61800-3.
– Elektrisk materiel bestemt til anvendelse inden for visse spændings-
grænser (73/23/EØF) [95].
Anvendte standarder: EN 60335-1: 1994 og EN 60335-2-51: 1997.
Deklaracja zgodności
My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze
wyroby MAGNA Seria 2000, których deklaracja niniejsza dotyczy, są
zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów
prawnych krajów członkowskich EG:
– maszyny (98/37/EG),
zastosowana norma: EN ISO 12100.
– zgodność elektromagnetyczna (89/336/EWG),
zastosowana norma: EN 61800-3.
–wyposażenie elektryczne do stosowania w określonym zakresie
napięć (73/23/EWG) [95],
zastosowane normy: EN 60335-1: 1994 i EN 60335-2-51: 1997.
3
Свидетельство о соответствии
требованиям
Мы, фирма Grundfos, со всей ответственностью заявляем, что
изделия MAGNA серии 2000, к которым и относится данное
свидетельство, отвечают требованиям следующих указаний Совета
ЕС об унификации законодательных предписаний стран-членов ЕС:
– Машиностроение (98/37/ЕС).
Применявшиеся стандарты: Евростандарт EN ISO 12100.
– Электромагнитная совместимость (89/336/ЕЭС).
Применявшиеся стандарты: Евростандарт EN 61800-3.
– Электрические машины для эксплуатации в пределах
определенного диапазона
значений напряжения
(73/23/ЕЭС)[95].
Применявшиеся стандарты: Евростандарт EN 60335-1: 1994 и
EN 60335-2-51: 1997.
Bjerringbro, 15th August 2005
Svend Aage Kaae
Technical Director
FIN
184
SISÄLLYSLUETTELO
Sivu
1. Yleiskuvaus 184
2. Käyttökohteet 184
2.1 Pumpattavat nesteet 184
3. Asennus 185
3.1 Ohjauskotelon asennon muuttaminen 185
3.2 Kaksoispumput 185
3.3 Takaiskuventtiili 185
3.4 Pakkassuojaus 185
4. Sähköliitännät 186
4.1 Käyttöjännite 186
4.2 Sähkönsyötön kytkeminen 186
5. Käyttöönotto 186
5.1 Kondenssivesi liitäntäkotelossa 186
6. Toiminnot 187

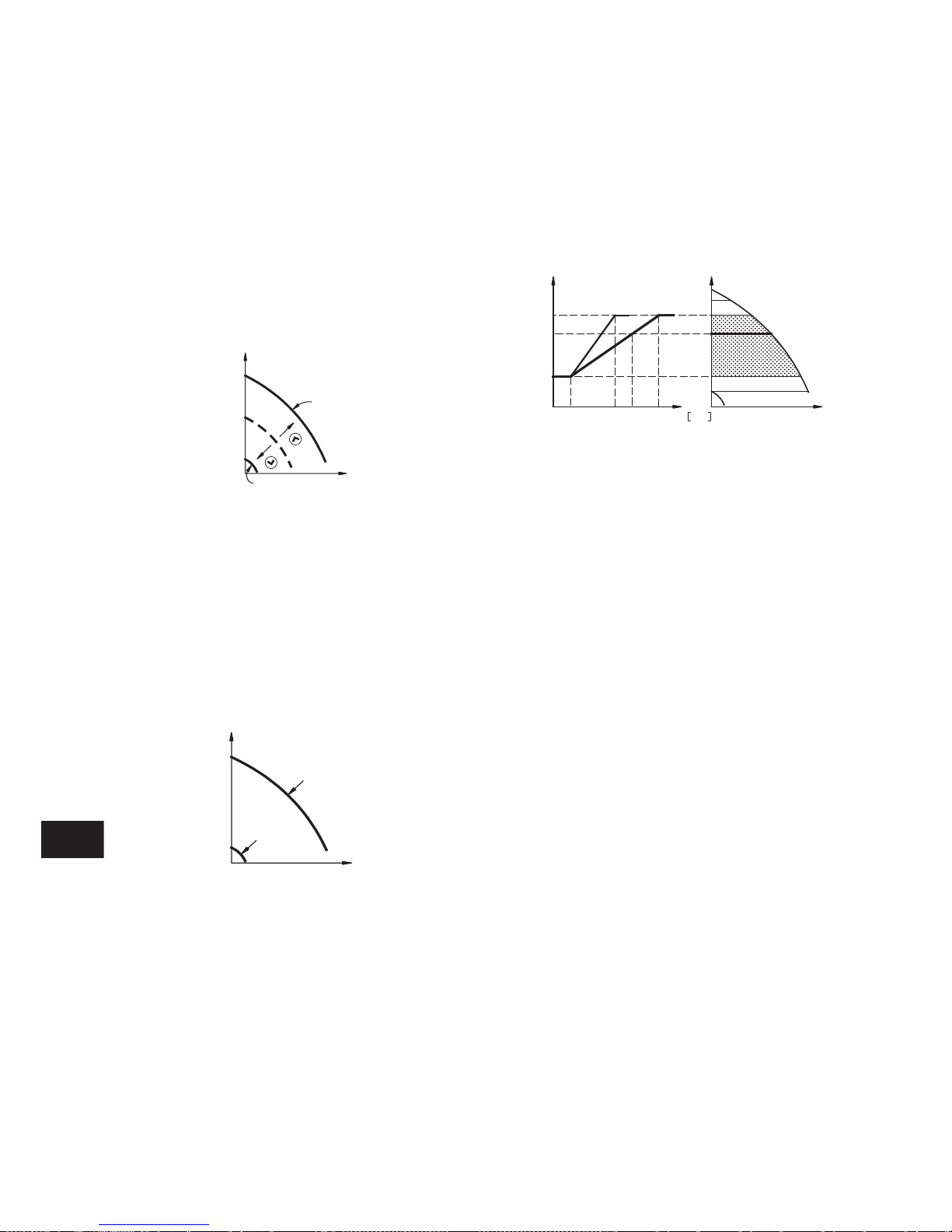

6.1 Säätötavat 188
6.2 Säätötavan valinta 189
6.3 Automaattinen yöpudotus 189
6.4 Vakiokäyräsäätö 190
6.5 Max. tai min. käyräkäyttö 190
6.6 Lämpötilan vaikutus 190
6.7 Laajennusmoduulit 191
6.8 Relemoduuli 191
6.9 GENI-moduuli 191
6.10 Liittäminen LON-verkkoon 192
7. Pumpun asettaminen 192
7.1 Tehdasasetus 193

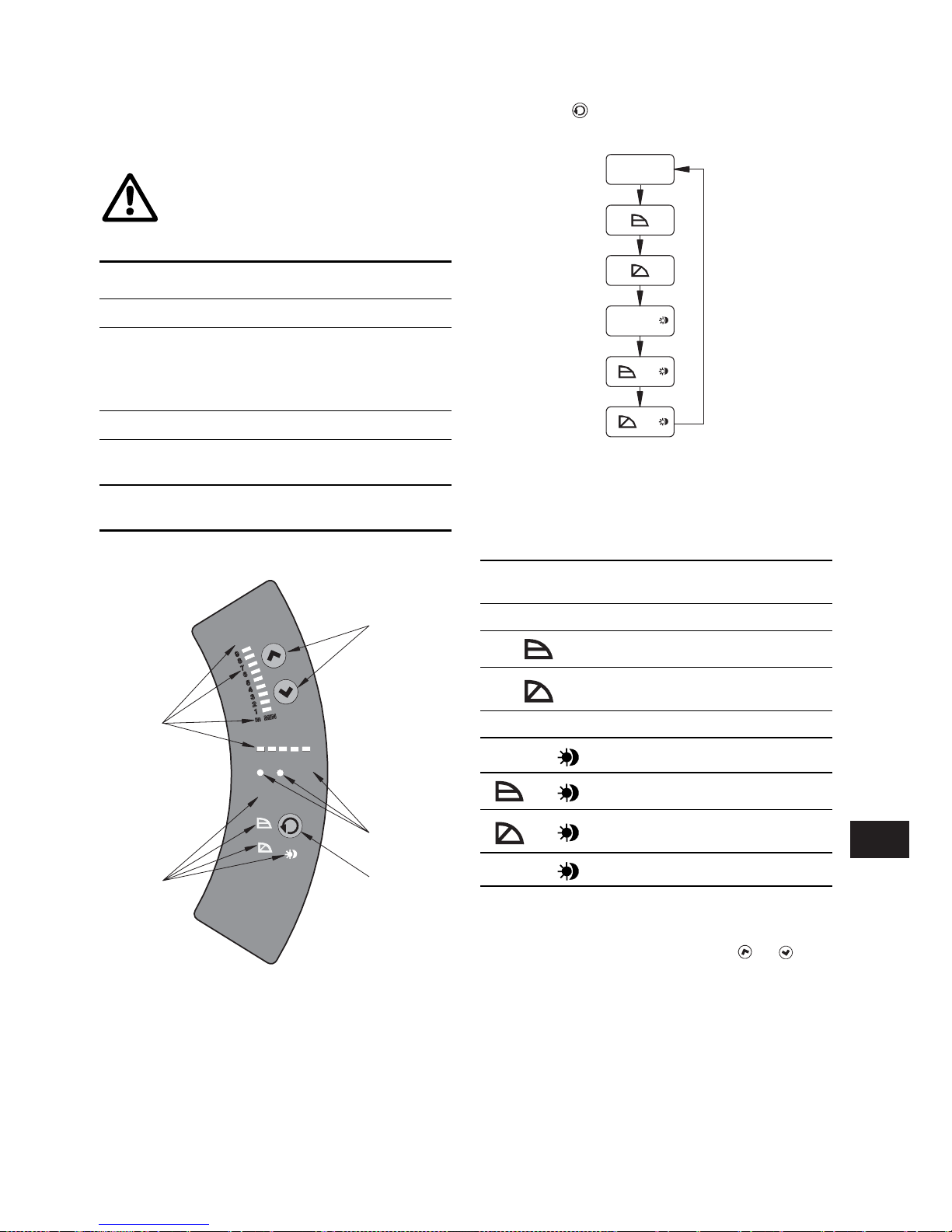

7.2 Ohjauspaneeli 193
7.3 Kaukosäädin R100 194
7.4 R100:n näytön yleiskuvaus 195
7.5 KÄYTTÖ-valikko 196
7.6 OLOTILA-valikko 196

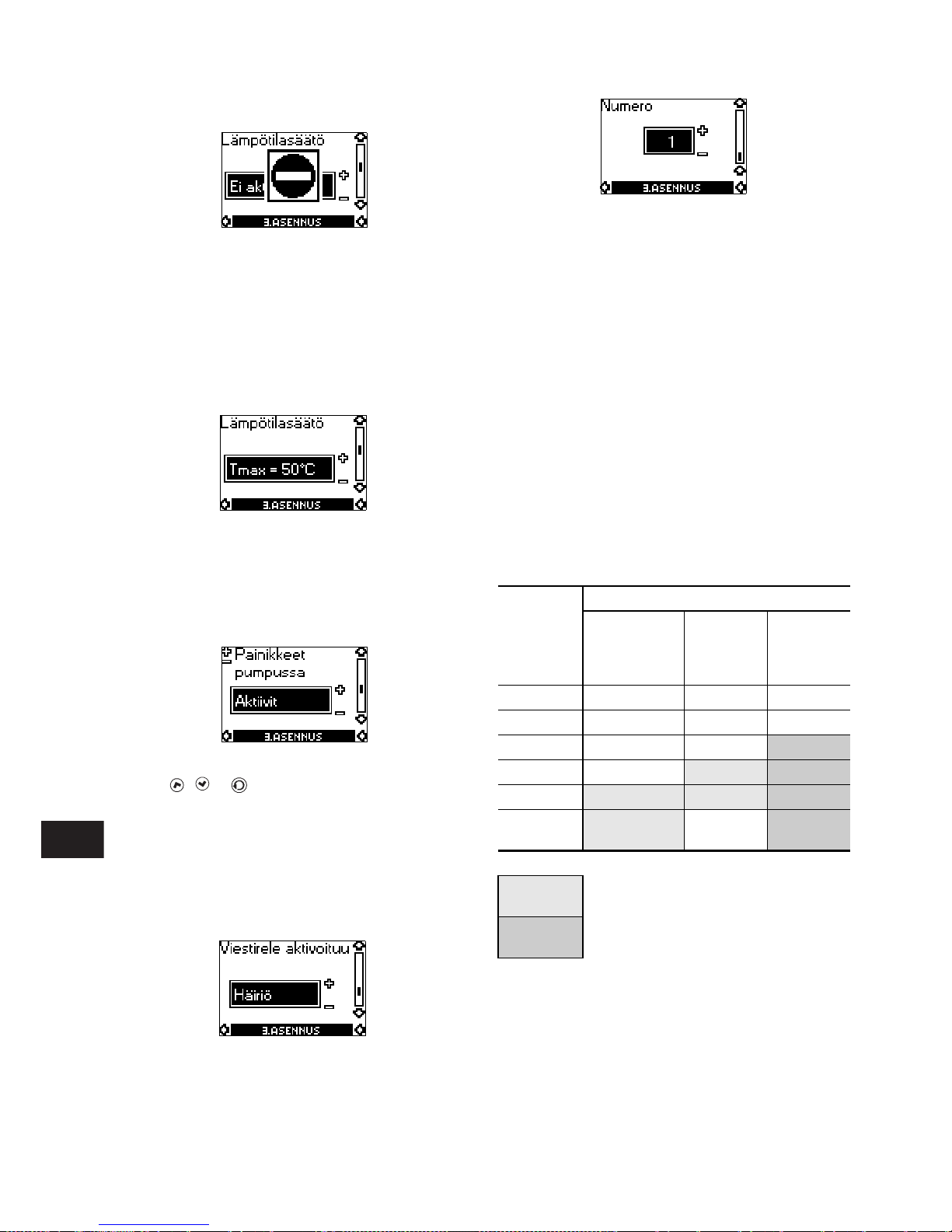

7.7 ASENNUS-valikko 197
7.8 Asetusten prioriteetti 198
8. Vianetsintätaulukko 199
8.1 Moduulin tarkastus 200
9. Eristysvastusmittaus 201

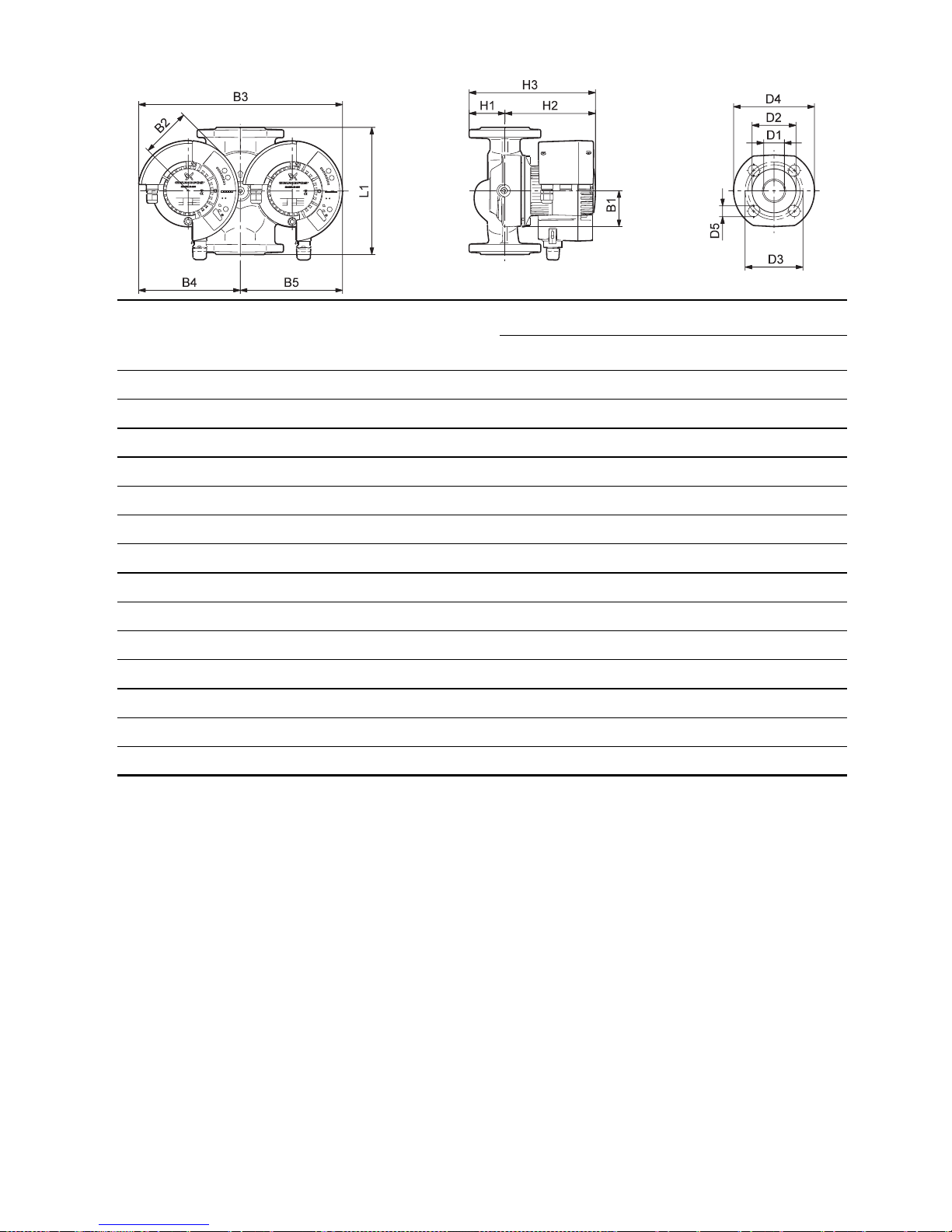

10. Tekniset tiedot 202
11. Hävittäminen 202
1. Yleiskuvaus
GRUNDFOS MAGNA Series 2000 on täydellinen
kiertovesipumppujen mallisto, jossa on integroitu
paine-erosäätö pumpun tehon sovittamiseksi järjestelmän todelliseen tarpeeseen. Monissa järjestelmissä tämä vähentää merkittävästi sähkönkulutusta,
termostaattiventtiilien ja vastaavien osien vi rtausääniä sekä parantaa järjestelmän säädettävyyttä.
Haluttu nostokorkeus voidaan asettaa pumpun ohjauspaneelista.
2. Käyttökohteet
GRUNDFOS MAGNA on suunniteltu lämmitysjärjestelmien kiertovesipumpuksi. Pumppu soveltuu myös
kotitalouksien lämpimän käyttöveden kiertojärjestelmiin.
Pumppusarja on tarkoitettu pääasiassa
• muuttuvan virtauksen järjestelmiin.
Pumppusarjaa voidaan käyttää myös
• vakiovirtausjärjestelmissä, joissa pumpun toimintapisteen optimointi on toivottavaa,
• järjestelmissä, joissa virtauslämpötila vaihtelee.
2.1 Pumpattavat nesteet
Ohutjuoksuiset, puhtaat ja ei-räjähtävät nesteet,
jotka eivät sisällä kiintoaineita, kuituja tai mineraaliöljyä.
Lämmitysjärjestelmissä veden tulee täyttää lämmitysjärjestelmien vedenlaatua koskevien standardien
vaatimukset, esim. saksalainen standardi VDI 2035.
Käyttöveden kiertojärjestelmissä GRUNDFOS
MAGNA -pumppujen käyttö on suositeltavaa vain veden kovuuden ollessa alle n. 14°dH.
Nämä asennus- ja käyttöohjeet on luettava
huolellisesti ennen asennusta. Asennuksen ja käytön tulee muilta osin noudattaa
paikallisia asetuksia ja seurata yleistä käytäntöä.
Pumppua ei saa käyttää syttyvien nesteiden siirtoon, esim. dieselöljy, bensiini tai
vastaavat nesteet.
FIN
185
3. Asennus
Pumppupesässä olevat nuolet osoittavat nesteen virtaussuunnan pumpun läpi.
3.1 Ohjauskotelon asennon muuttaminen
Menettely:
3.1.1 Ohjauskotelon asento
Katso sallitut ohjauskotelon asennot Pikaohjeesta.
3.2 Kaksoispumput
Kaksoispumput toimitetaan GENI-moduuli asennettuna molempiin ohjauskotelohin. Moduulit on yhdistetty kaapelilla. Moduulit määräävät pumpun toimintatavan, katso kohta 6.9.1 Kaksoispumppujen
ohjaus.
Huom: Vaakasuoraan putkeen asennettuihin kaksoispumppuihin on aina asennettava automaatti-ilmastin (Rp ¼) pumppupesän korkeimpaan kohtaan.
Automaattinen ilmastuslaite ei sisälly toimitukseen.
.
Kuva 1 Automaattinen ilmausventtiili
3.3 Takaiskuventtiili
Jos putkistoon liitetään takaiskuventtiili, katso
kuva 2, on varmistettava, että säädetty pumpun minimipaine on aina venttiilin sulkeutumispainetta kork eampi. Tämä on erityisen tärkeää huomioida suhteellisen paineen säätötilassa (alennettu nostokorkeus
pienillä virtauksilla).
Kuva 2 Takaiskuventtiili
3.4 Pakkassuojaus
Jos pumppua ei käytetä pakkaskauden aikana, on
jäätymisestä johtuvien vaurioiden estämiseksi suoritettava asianmukaiset toimenpiteet.
Ennen pumpun purkamista järjestelmä on
tyhjennettävä tai pumpun molemmin puolin sijaitsevat sulkuventtiilit suljettava,
koska pumpattava neste voi olla polttavan
kuumaa tai korkean paineen alaisena.
Vaihe Toimenpide Kuva
1 Irrota kaksi ruuvia.
TM03 0474 5204
2
Vedä staattoria ja
pumppupäätä noin
5 mm ulospäin.
TM03 0475 5204
3
Käännä staattori ja
pumppupää haluttuun asentoon.
TM03 0476 5204
4
Työnnä staattori ja
pumppupää takaisin
paikoilleen.
TM03 0475 5204
5
Kiinnitä kaksi
ruuvia.
TM03 0580 0305
M
A
X
9
8
6
7
5
4
3
2
1
m MIN
STOP
EXT
AUTO
ADAPT
P/N: 96281016
PC: 0512
Made in Germany
1 230-240V 50/60 Hz
I
1/1
(A)
P
1
(W)
TF 110
0,04 10 IP 44
0,80 184
B
Min.
Min.
Max.
Max.
MAGNA 32-100
Max.
10
Bar
M
AX
9
8
6
7
5
4
3
2
1
m
M
I
N
STOP
EXT
AUTO
ADAPT
P/N: 96281016
PC: 0512
Made in Germany
1 230-240V 50/60 Hz
I
1/1
(A)
P
1
(W)
TF 110
0,04 10 IP 44
0,80 184
B
Min.
Min.
Max.
Max.
MAGNA 32-100
Max.
10
Bar
M
A
X
9
8
6
7
5
4
3
2
1
m
M
IN
STOP
E
X
T
AUTO
A
D
A
P
T
P
/
N
:
9
6
2
8
1
0
1
6
P
C
:
0
5
1
2
M
a
d
e
in
G
e
r
m
a
n
y
1
2
3
0
-
2
4
0
V
5
0
/
6
0
H
z
I
1
/
1
(
A
)
P
1
(
W
)
T
F
1
1
0
0
,0
4
1
0
I
P
4
4
0
,8
0
1
8
4
B
M
i
n
.
M
i
n
.
M
a
x
.
M
a
x
.
M
A
G
N
A
3
2
-
1
0
0
M
a
x
.
1
0
B
a
r
M
A
X
9
8
6
7
5
4
3
2
1
m
M
IN
STOP
EXT
AUTO
ADAPT
P/N: 96281016
PC: 0512
Made in Germany
1 230-240V 50/60 Hz
I
1/1
(A)
P
1
(W)
TF 110
0,04 10 IP 44
0,80 184
B
Min.
Min.
Max.
Max.
MAGNA 32-100
Max.
10
Bar
P
/N: 96
2
8
1
0
1
6
P
C
: 0
5
1
2
M
a
d
e
i
n
G
e
r
m
a
n
y
1
2
3
0
-2
4
0
V
5
0
/
6
0
H
z
I
1/
1
(A
)
P
1
(W
)
T
F
1
1
0
0
,0
4
1
0
IP
4
4
0
,8
0
1
8
4
B
M
in.
M
in.
M
ax
.
M
ax
.
MAGNA 32-100
M
ax
.
1
0
B
a
r
TM03 0377 5004TM02 0640 0301
P/N: 96281016
PC: 0512
M
a
d
e
i
n
G
e
r
m
a
n
y
1 230-240V 50/60 Hz
I
1/
1
(A)
P
1
(W)
TF 110
0,04 10
IP 44
0,80 184
B
M
i
n
.
M
i
n
.
M
a
x
.
M
a
x
.
M
A
G
N
A
3
2
-
1
0
0
M
a
x.
10
Ba
r
P
/
N
:
9
6
2
8
1
0
1
6
P
C
:
0
5
1
2
M
a
d
e
i
n
G
e
r
m
a
n
y
1
2
3
0
-
2
4
0
V
5
0
/
6
0
H
z
I
1
/
1
(
A
)
P
1
(
W
)
T
F
1
1
0
0
,
0
4
1
0
I
P
4
4
0
,
8
0
1
8
4
B
M
i
n
.
M
i
n
.
M
a
x
.
M
a
x
.
M
A
G
N
A
3
2
-
1
0
0
M
a
x
.
1
0
B
a
r
FIN
186
4. Sähköliitännät
Sähköliitännät ja suojaus on suoritettava paikallisten
määräysten mukaisesti.
• Pumppu ei tarvitse ulkoista moottorinsuojaa.
• Varmista, että verkkojännite ja -taajuus vastaavat
pumpun arvokilvessä olevia tietoja.
4.1 Käyttöjännite
1 x 230-240 V –10%/+6%, 50/60 Hz.
4.2 Sähkönsyötön kytkeminen
5. Käyttöönotto
Ennen kuin pumppu käynnistetään, järjestelmä tulee
täyttää vedellä ja ilmata. Lisäksi pumpun tuloliitännässä on oltava vähintään vaadittu pienin tulopaine,
katso kohta 10. Tekniset tiedot. Järjestelmää ei voi
ilmata pumpun kautta.
5.1 Kondenssivesi liitäntäkotelossa
Ohjauskoteloon tiivistyvän kondenssiveden aiheuttamien ongelmien välttämiseksi on pumpun lämpötilan
oltava suunnilleen sama kuin ympäristön lämpötila
ennen käynnistystä.
Pumppu on liitettävä ulkoiseen kaikki vaiheet katkaisevaan katkaisijaan, jonka
kärkien erotus on ainakin 3 mm jokaisen
navan kohdalla.
Maadoitus tai kytkeminen nollajohtoon
voivat toimia epäsuoran kosketuksen
suojana.
Eritysvastusmittaus tulee suo rittaa kut en
kohdassa 9. Eristysvastusmittaus.
Jos pumppu liitetään sähkölähteeseen,
jossa on lisäsuojana vuotovirtakatkaisija
(ELCB), on tämän lauettava tasavirtakomponentteja sisältävien maavirtavikojen esiintyessä.
Vuotovirtakatkaisijan tulee olla merkitty
seuraavalla symbolilla:
Vaihe Toimenpide
1
TM03 0898 0705
2
TM03 0899 0705
7 mm
12 mm
3
TM03 0900 0705
4
TM03 0901 0705
5
TM03 0902 0705
6
TM03 0520 0105
Vaihe Toimenpide
FIN
187
6. Toiminnot
Useimmat toiminnot voidaan valita pumpun ohjauspaneelista. Jotkut toiminnot voidaan kuitenkin valita vain
R100:n tai laajennusmoduulien avulla.
Pumpun ohjauspaneelissa, katso kuva 11, sivu 193:
• AUTO
ADAPT (tehdasasetus)
Suositellaan useimpiin asennuksiin.
Käytön aikana pumppu tekee automaattisesti tarvittavat säädöt järjestelmän todellisten ominaisuuksien
mukaan. Tämä asetus varmistaa pienimmän mahdollisen energiankulutuksen ja melutason, jolloin käyttökustannukset alenevat ja mukavuus paranee.
• Suhteellinen painesäätö
Pumpun nostokorkeus muuttuu jatkuvasti järjestelmän vedentarpeen mukaisesti. Haluttu asetuspiste voidaan asettaa pumpun ohjauspaneelista.
• Vakiopainesäätö
Nostokorkeus pidetään vakiona vedentarpeesta riippumatta. Haluttu asetuspiste voidaan asettaa pumpun ohjauspaneelista.
• Automaattinen yöpudotus
Pumppu vaihtaa automaattisesti normaalikäytön ja lämpötilan yöpudotuksen välillä kiertoputken lämpötilasta riippuen. Automaattinen yöpudotus voidaan ottaa käyttöön kaikissa yllä mainituissa säätötavoissa.
Muut toiminnot:
R100-kaukosäätimellä:
• Vakiokäyräsäätö
Pumppu käy vakionopeudella tai maks. ja min. käyrien välillä.
• Lämpötilan vaikutus
Pumpun nostokorkeus vaihtelee nesteen lämpötilasta riippuen.
Laajennusmoduuleilla:
GENI-moduuli:
• Ulkoinen analoginen ohjaus nostokorkeudelle tai kierrosluvulle ulkoiselta 0-10 V signaalianturilta.
• Ulkoinen pakko-ohjaus seuraavien tulojen kautta:
- Max. käyrä
- Min. käyrä.
• Väylätietoliikenne GENIbusin kautta
Pumppua voidaan ohjata ja valvoa GRUNDFOS Pump Management System 2000 -ohjausjärjestelmän,
rakennuksen valvontajärjestelmän tai jonkin muun ulkoisen valvontajärjestelmä n kautta.
• Kaksoispumppujen ohjaus
Kaksoispumppujen ohjaus on kuvattu kohdassa 6.9.1.
• Ulkoinen käyntiin/seis
Pumppu voidaan käynnistää ja pysäyttää digitaalisen tulon kautta.
• Vian, valmiuden ja toiminnan ilmaisu signaalireleellä
Pumppu ohjaa ulkoista vika-, valmius- tai käyntisignaalin relettä potentiaalivapaan lähtöliitännän kautta.
Signaalireleen toiminta asetetaan R100:n avulla.
Relemoduuli:
• Ulkoinen käyntiin/seis
Pumppu voidaan käynnistää ja pysäyttää digitaalisen tulon kautta.
• Vian, valmiuden ja toiminnan ilmaisu signaalireleellä
Pumppu ohjaa ulkoista vika-, valmius- tai käyntisignaalin relettä potentiaalivapaan lähtöliitännän kautta.
Signaalireleen toiminta asetetaan R100:n avulla.
FIN
188
6.1 Säätötavat
GRUNDFOS MAGNA -pumpun säätötapa voidaan
valita järjestelmän vaatimusten mukaisesti.
Mahdolliset säätötavat:
•AUTO
ADAPT (tehdasasetus)
• Suhteellinen paine
• Vakiopaine.
Jokaiseen säätötapaan voidaan yhdistää automaatti-
nen lämpötilan yöpudotus, katso kohta
6.3 Automaattinen yöpudotus.
AUTO
ADAPT
Voidaan asettaa ohjauspaneelista tai R100:n avulla,
katso kohta 7. Pumpun asettaminen.
Säätötapa AUTO
ADAPT sovittaa pumpun suoritusky-
vyn jatkuvasti tilanteen mukaisesti.
Pumpun asetuspiste on säädetty tehtaalla seuraa-
vasti, eikä sitä voi muuttaa käsin:
• MAGNA 25- 100, 32-100, 40- 100(D), 50-100 :
5,5 metriä.
• MAGNA 25-60, 32-60: 3,5 metriä.
Kun pumppu havaitsee matalamman paineen maks.
käyrällä A
2
, AUTOADAPT -toiminto valitsee automaat-
tisesti vastaavasti matalamman ohjauskäyrän, H
set2
,
jolloin energiankulutus vähenee.
Kuva 3 AUTOADAPT
A1: Alkuperäinen toimintapiste.
A
2
: Havaittu matalampi paine max. käyrällä.
A
3
: Uusi toimintapiste AUTOADAPT -säädön
jälkeen.
H
set1
: Alkuperäinen asetuspiste.
H
set2
: Uusi asetuspiste AUTOADAPT -säädön
jälkeen.
H
fac.
: Tehtaalla asetettu asetuspiste.
AUTO
ADAPT -toiminto voidaan nollata painamalla -
painiketta noin 10 sekunnin ajan, kunnes säätötapa
on palautunut lähtöpisteeseen (AUTO
ADAPT tai
AUTO
ADAPT automaattisella yöpudotuksella).
Suhteellinen painesäätö:
Voidaan asettaa ohjauspaneelista tai R100:n avulla,
katso kohta 7. Pumpun asettaminen.
Pumpun nostokorkeus alenee vedentarpeen pienentyessä ja suurenee vedentarpeen lisääntyessä.
katso kuva 4.
Vakiopainesäätö:
Voidaan asettaa ohjauspaneelista tai R100:n avulla,
katso kohta 7. Pumpun asettaminen.
Pumppu ylläpitää vakiopainetta vedentarpeesta riippumatta, katso kuva 4.
Kuva 4 Painesäätö
TM02 0251 4800
Q
H
H
max.
H
fac.
A
1
A
3
A
2
H
set1
H
set2
TM00 5546 4596
2
H
Q
H
Q
Suhteellinen paine Vakiopaine
H
set
H
set
H
set
FIN
189
6.2 Säätötavan valinta
6.2.1 Asetuspisteen asettaminen
Jos AUTOADAPT on valittuna, asetuspistettä ei voi
asettaa.
Asetuspiste voidaan asettaa painamalla tai ,
kun pumppu on seuraavissa säätötiloissa:
• suhteellinen pai ne,
• vakiop aine tai
• vakiokäyrä.
Aseta asetuspiste järjestelmään sopivaksi.
Liian korkea asetus saattaa johtaa meluun järjestel-
mässä, kun taas liian matala asetus voi johtaa riittämättömään lämmitykseen järjestelmän joissakin
osissa.
Katso myös kohta 7.2 Ohjauspaneeli.
6.3 Automaattinen yöpudotus
Voidaan asettaa ohjauspaneelista tai R100:n avulla,
katso kohta 7. Pumpun asettaminen.
Kun automaattinen yöpudotus on aktivoitu, pumppu
vaihtaa automaattisesti normaalitoiminnan ja yöpudotuksen (alennetun tehon) välillä.
Vaihto normaalikäytön ja pudotuskäytön välillä rii ppuu kiertoputken lämpötilasta.
Pumppu vaihtaa automaattisesti yöpudotukseen, kun
lämpötilatunnistin havaitsee suuremman kuin 1015°C lämpötilapudotuksen kiertoputkessa noin
2 tunnin sisällä. Lämpötilan laskun tulee olla ainakin
0,1°C/min.
Vaihto takaisin normaalitoimintaan tapahtuu ilman
viivettä, kun lämpötila on noussut noin 10°C.
Järjestelmän
tyyppi
Kuvaus
Valitse
säätötapa
Tyypilliset järjestelmät
Grundfos suosittelee pumpun jättämistä AUTO
ADAPT -tilaan. Tämä mah-
dollistaa optimaalisen toiminnan pienimmällä mahdollisella energiankulutuksella.
AUTO
ADAPT
Suhteellisen
suuret nostokorkeushäviöt kattilapiirissä ja jakeluputkistossa
1. 2-putkiset
lämmitysjärjestelmät
termostaatti venttiileillä ja:
• pumpun mitoitusnostokorke us suurempi kuin
4 metriä,
Suhteellinen
paine
• hyvin pitkät j akeluputket,
• voimakk aasti kuristetut putkisto n tasausventtiilit,
• paine-erosäätimet,
• suuret nostokorke ushäviöt järjestelmän niissä
osissa, jossa koko vesimäärä kiertä ä
(esim. kattila, lämmönvaihdin ja ensimmäiseen
haaraan johtava jakeluputkiosuus).
2. Ensiöpiirin pumput järjestelmissä, joissa ensiöpiirin nostokorkeushäviöt ovat suuret.
Suhteellisen
pienet nostokorkeushäviöt kattilapiirissä ja jakeluputkistossa
1. 2-putkiset
lämmitysjärjestelmät
termostaatti venttiileillä ja:
• pumpun mitoitusnostokorke us pienempi ku in
2 metriä,
Vakiopaine
• mitoitettu luonnollista kiertoa varten,
• pienet nostokorkeushäviöt järjestelmän niissä
osissa, jossa koko vesimäärä kiertä ä
(esim. kattila, lämmönvaihdin ja ensimmäiseen
haaraan johtava jakeluputkiosuus) tai
• muutettu suurelle menop utken ja paluuputken
väliselle lämpötilaerolle (esim. kaukolämpö).
2. Lattialämmitysjärjestelmät termostaattiventtiileillä.
3. 1-putkinen lämmitysjärjestelmä termostaattiventtiileillä tai tasausventtiileillä.
4. Ensiöpiirin pumput järjestelmissä, joissa ensiöpiirin nostokorkeushäviöt ovat pienet.
FIN
190
6.4 Vakiokäyräsäätö
Asetettava R100:n avulla, katso kohta 7. Pumpun
asettaminen.
Pumppu voidaan asettaa toimimaan vakiokäyrällä
kuten säätämätön pumppu, katso kohta 6.
Kun pumppu on asetettu vakiokäyräsäädölle R100:n
avulla, asetus voidaan muuttaa ohjauspaneelista tai
R100:n avulla.
MAGNA 25-100, 32-100, 40-100(D), 50-100:
Valitse jokin 9 käyrästä (81 käyrää R100:n avulla)
max. ja min. käyrien välillä, katso kuva 5.
MAGNA 25-60, 32-60:
Valitse jokin 5 käyrästä (41 käyrää R100:n avulla)
max. ja min. käyrien välillä, katso kuva 5.
Kuva 5 Toimintakäyrät
6.5 Max. tai min. käyräkäyttö
Voidaan asettaa ohjauspaneelin, R100:n tai GENImoduulin avulla, katso kohta 7. Pumpun aset-
taminen.
Pumppu voidaan asettaa toimimaan max. tai min.
käyrän mukaisesti kuten säätämätön pumppu, katso
kuva 6.
Tämä toimintatila on käytettävissä säätötavasta riippumatta.
Kuva 6 Max. ja min. käyrät
Max. käyrä voidaan valita mikäli halutaan, että
pumppu toimii säätämättömän pumpun tavoin.
Min. käyrä voidaan valita tilanteissa, joissa tarvitaan
minimivirtausta. Tämä tila mahdollistaa esimerkiksi
käsikäyttöisen yöpudotuksen, mikäli automaattista
yöpudotusta ei haluta.
6.6 Lämpötilan vaikutus
Asetettava R100:n avulla, katso kohta 7. Pumpun
asettaminen.
Kun tämä toiminto valitaan suhteellisessa tai vakiopainesäädössä, nostokorkeuden asetuspiste alenee
nesteen lämpötilan mukaisesti.
On mahdollista asettaa lämpötilan vaikutus toimimaan nestelämpötiloissa alle 80°C tai alle 50°C.
Näitä lämpötilarajoja kutsutaan nimellä T
max.
. Asetuspiste alenee suhteessa asetettuun nostokorkeuteen (= 100%) alla olevan käyrän mukaisesti.
Kuva 7 Lämpötilan vaikutus
Yllä olevassa esimerkissä on valittu T
max.
= 80°C.
Nesteen todellinen lämpötila T
tod.
aiheuttaa nostokorkeuden asetuspisteen alenemisen 100%:sta tasolle H
tod.
.
Lämpötilan vaikutus edellyttää seuraavaa:
• Säätötapa suhteellinen tai vakiopainesäätö.
• Pumpun on oltava asennettuna virtauspu tkeen.
• Järjestelmä virtausputken lämpötilasäädöll ä.
Lämpötilan vaikutus sopii seuraavissa tapauksissa:
• järjestelmät, joissa on muuttuva virtaus (esim.
2-putkiset lämmitysjärjestelmät), joissa lämpötilan vaikutuksen aktivointi varmistaa, että pumpun
tuotto alenee edelleen aikana, jolloin lämmityksen
tarve on pieni ja kiertoveden lämpötila on alhainen.
• järjestelmät, joissa on lähes vakiovirtaus (esim.
1-putkiset lämmitysjärjestelmät ja lattialämmitysjärjestelmät), ja joissa muuttuvat lämmitystarpeet
eivät muuta nostokorkeutta (kuten on tilanne
2-putkisissa lämmitysjärjestelmissä). Näissä järjestelmissä pumpun tuottoa voidaan säätää ainoastaan aktivoimalla lämpötilan vaikutus.
Arvon T
max.
valinta
Järjestelmän kiertoveden lämpötilan mitoituksen mukaisesti:
• enintään 55°C, valitse T
max.
= 50°C,
• yli 55 °C, valits e T
max.
= 80°C.
TM03 0551 0205TM00 5547 4596
H
Q
Max.
Min.
Q
H
Max.
Min.
TM01 0626 1797
30%
100%
CT
805020
H
H
Q
T
tod.
H
tod.
FIN
191
6.7 Laajennusmoduulit
Pumppu voidaan varustaa laajennusmoduulilla, joka
mahdollistaa kommunikoinnin ulkoisten signaalien
(signaalianturien) kanssa.
Saatavana on kaksi erityyppistä laajennusmoduulia:
• Relemoduuli
• GENI-moduuli.
Kaksoispumput on aina varustettu GENI-moduuleilla.
Kytkentäesimerkkejä (GENI-moduuli) löydät sivuilta
269 ja 270.
6.8 Relemoduuli
Katso asennus- ja käyttöohjeet erillisistä relemoduulin asennus- ja käyttöohjeista.
Toiminnot:
• Ulkoinen käyntiin/sei s
• Vian, val miuden ja toim innan ilm aisu signaalireleellä.
6.9 GENI-moduuli
Katso asennus- ja käyttöohjeet erillisistä GENI-moduulin asennus- ja käyttöohjeista.
Toiminnot:
• Ulkoinen käyntiin/sei s
• Ulkoinen p akko-ohjau s
• Ulkoinen a naloginen 0-1 0 V ohjaus
• Väylätietoliikenney hteys GENIbus
• Kaksoispumppujen ohjau s
• Vian, val miuden ja toim innan ilm aisu signaalireleellä.
6.9.1 Kaksoispumppujen ohjaus
Kaksoispumput toimitetaan GENI-moduuli asennettuna molempiin ohjauskotelohin. Moduulit on yhdistetty kaapelilla.
Kuva 8 Kaksoispumppu GENI-moduuleilla
Tietoliikennekaapelin kytkentä GENI-moduulien välille selostetaan sivuilla 269 ja 270.
Tietoliikenne ohjauskotelon ja GENI-moduulin välillä
tapahtuu langattomasti.
Kaksoispumput on asetettu tehtaalla säätötavalle
AUTO
ADAPT ja toimintatilaan "vuorottelukäyttö", joka
kuvataan seuraavassa.
Toimintatilat:
• Vuorottelukäyttö
Pumput vuorottelevat 24 tunnin välein. Jos käyttöpumppu pysähtyy vian takia, käynnistyy toinen
pumppu.
• Varapumppukäyttö
Toinen pumppu käy jatkuvasti. Varapumpun kiinnijuuttumisen estämiseksi tämä pumppu käynnistyy
tietyin välein. Jos käyttöpumppu pysähtyy vian takia, käynnistyy toinen pumppu.
TM03 0642 0405
Oikea pumppupääVasen pumppupää
Virtaussuunta
Kaapeli
FIN
192
6.9.2 Toimintatilan valinta
Toimintatila valitaan mekaanisen kytkimen avulla
molemmissa moduuleissa.
Kuva 9 Mekaaninen kytkin
Pumpun käyttö
Kaksoispumppuja voidaan asettaa ja käyttää samalla tavalla kuin yksittäispumppuja. Käytössä oleva
pumppu käyttää asetuspisteasetustaan, riippumatta
siitä onko se säädetty ohjauspaneelin, R100:n tai
väylän kautta.
Huom: Molemmat pumput on asetettava samaan
asetuspisteeseen ja säätötapaan. Jos asetukset ovat
erilaiset, säätötapa muuttuu aina kun pumppu vaihtuu.
6.10 Liittäminen LON-verkkoon
Pumppu voidaan kytkeä LON-verkkoon GENI-moduulin ja Grundfos G10 LON -rajapinnan avulla.
Tuotenumero: 00605726.
Kuva 10 Liittäminen LON-verkkoon
7. Pumpun asettaminen
Pumppu voidaan asettaa:
• ohjauspaneelista.
• R100-kaukosäätimellä .
• väyläyhteyden kautta (ei kuvattu näissä ohj eissa,
ota yhteyttä Grundfosiin).
Seuraava taulukko kertoo eri yksiköiden käyttökohteet ja missä kohdassa näitä ohjeita ne on kuvattu
tarkemmin.
"–" = ei käytettävissä tässä yksikössä.
Toimintatila
Vasen
pumppupää
Oikea
pumppupää
Vuorottelu Vuorottelu Vuorottelu
Vara Vuorottelu Vara
Vara Vara Vuorottelu
Vara Vara Vara
TM03 0867 0605
Varapumppukäyttö
Vuorottelukäyttö
TM03 0378 5004
Mahdolliset asetukset
Ohjaus-
paneeli
R100
AUTOADAPT 7.2.1 7.7.1
Automaattinen yöpudotus 7.2.1 7.7.2
Suhteellinen painesäätö 7.2.1 7.7.1
Vakiopainesäätö 7.2.1 7.7.1
Asetuspisteen asettaminen 7 .2.2 7.5.1
Max. käyräkäyttö 7.2.3 7.5.2
Min. käyräkäyttö 7.2.4 7.5.2
Vakiokäyräsäätö – 7.5.2
Lämpötilan vaikutus – 7.7.3
Pumpun painikkeiden
aktivointi/deaktivointi
– 7.7.4
Pumpun numeron
osoittaminen
– 7.7.6
Käynnistys/pysäytys 7.2.5 7.5.2
Vikailmaisujen kuittaus 7.2.6 7.5.3
Eri tietojen lukeminen –
7.6.1 -
7.6.7
G10
G10
LON-verkko
24 VAC/VDC
GENI-moduuli
FIN
193
7.1 Tehdasasetus
Pumpun tehdasasetus on AUTOADAPT ilman automaattista yöpudotusta.
7.2 Ohjauspaneeli
Ohjauspaneeli, kuva 11, sisältää:
Katso lisätietoja kohdasta 8. Vianetsintätaulukko.
Kuva 11 Ohjauspaneeli
7.2.1 Säätötavan asettaminen
Toiminnan kuvaus on kohdassa 6.1 Säätötavat.
Painettaessa , pos. 3, säätötapa vaihtuu seuraa-
vassa järjestyksessä:
Kuva 12 Säätötapojen kierto
Automaattinen yöpudotus voidaan ottaa käyttöön
kaikissa säätötavoissa.
Valosymbolit pos. 4, katso kuva 11, ilmaisevat pumpun asetukset:
"–" = ei valoa.
7.2.2 Asetuspisteen asettaminen
Aseta pumpun asetuspiste painamalla tai pumpun ollessa asetettuna suhteelliselle painesäädölle,
vakiopainesäädölle tai vakiokäyräkäytölle.
Ohjauspaneelin valokentät, pos. 5, ilmaisevat asetetun asetuspisteen.
Korkeissa nesteen lämpötiloissa pumppu
saattaa lämmetä niin paljon, että vain painikkeita tulisi koskettaa palovammojen
välttämiseksi.
Pos. Kuvaus
1 Asetuspainikkeet
2
• Merkkivalot käytön ja vian ilmaisua var ten sekä
• symboli ulkoisen ohjauksen osoittamiseen
3 Säätötavan vaihtopainike
4
Valosymbolit säätötavan ja yöpudotuksen
ilmaisua varten
5
Valokentät nostokorkeuden, virtauksen ja
toimintatilan ilmaisua varten
TM03 0379 5004
AUTO
EXT
m3/h
100%
MAX
STOP
5
4
1
2
3
ADAPT
TM03 1288 1505
Valaistu kohta Säätö tapa
Automaattinen
yöpudotus
AUTO
ADAPT AUTOADAPT EI
Vakiopaine EI
Suhteellinen
paine
EI
– Vakiokäyrä EI
AUTO-
ADAPT
AUTOADAPT KYLLÄ
Vakiopaine KYLLÄ
Suhteellinen
paine
KYLLÄ
– Vakiokäyrä KYLLÄ
AUTO
ADAPT
AUTO
ADAPT
+
+
+
FIN
194
MAGNA 25-100, 32-100, 40-100(D), 50-100:
Valokentät voivat osoittaa maks. 9 metrin asetuspistettä.
Valokenttä "MAX" ilmaisee, että pumppu toimii säätämättömän pumpun tavoin max. käyrällä 10 metriin
asti.
Kuva 13 Valokentät xx-100
MAGNA 25-60, 32-60:
Valokentät voivat osoittaa maks. 5 metrin asetuspistettä.
Valokenttä "MAX" ilmaisee, että pumppu toimii säätämättömän pumpun tavoin max. käyrällä 6 metriin
asti.
Kuva 14 Valokentät xx-60
7.2.3 Asetus max. käyräkäyttöön
Katso toiminnan kuvaus kohdasta 6.5 Max. tai min.
käyräkäyttö.
Vaihtaaksesi pumpun max. käyrälle paina jatkuvasti
, kunnes "MAX" syttyy, katso kuva 15. Voit vaihtaa
takaisin painamalla jatkuvasti , kunnes haluttu
asetuspiste on näkyvissä.
Kuva 15 Max. käyrä
7.2.4 Asetus min. käyräkäyttöön
Katso toiminnan kuvaus kohdasta 6.5 Max. tai min.
käyräkäyttö.
Vaihtaaksesi pumpun min. käyrälle paina jatkuvasti
, kunnes "MIN" syttyy, katso kuva 16. Voit vaihtaa
takaisin painamalla jatkuvasti , kunnes haluttu
asetuspiste on näkyvissä.
Kuva 16 Min. käyrä
7.2.5 Pumpun käynnistys/pysäytys
Pysäytä pumppu painamalla jatkuvasti , kunnes
"STOP" syttyy. Kun pumppu on pysäytetty, vilkkuu
vihreä merkkivalo.
Käynnistä pumppu painamalla jatkuvasti.
Huom: Jos pumppu on pysäytettävä, on suositelta-
vaa pysäyttää se käyntiin/seis-tulon, R100:n tai sähkönsyötön katkaisun avulla. Tällä tavalla asetuspiste
pysyy muuttumattomana, kun pumppu käynnistetään
uudestaan.
7.2.6 Vikailmaisujen kuittaus
Vikailmaisut kuitataan painamalla lyhyesti mitä tahansa painiketta. Asetukset pysyvät muuttumattomina. Jos vika ei ole poistunut, vikailmaisu annetaan
uudestaan. Aika ilmaisun uudelleen ilmestymiseen
voi vaihdella välillä 0 - 255 sekuntia.
7.3 Kaukosäädin R100
Pumppu on suunniteltu langattomaan kommunikointiin Grundfos R100 -kaukosäätimen kanssa. R100kaukosäädin kommunikoi pumpun kanssa infrapunavalolla.
Yhteydenpidon ajaksi R100-kaukosäädin on suunnattava pumpun ohjauspaneelia kohti. R100-kaukosäätimen ollessa yhteydessä pumpun kanssa,
punainen merkkivalo vilkkuu nopeasti.
R100 tarjoaa lisämahdollisuuksia pumpun asetukseen ja sen tilaosoitusten näyttöön.
TM03 0380 5004TM02 0483 4800TM03 0381 5004
MAX
H
Q
TM03 0382 5004
m MIN
H
Q
FIN
195
7.4 R100:n näytön yleiskuvaus
R100:n näytöt on jaettu neljään rinnakkaiseen valikkoon, katso kuva 17 :
0. YLEISTÄ (katso R100 käyttöohje)
1. KÄYTTÖ
2. OLOTILA
3. ASENNUS
Näyttökuvien numeroinnit kuvassa 17 viittaavat kohtiin, joissa näyttöjen käyttöä kuvataan.
Kuva 17 Valikkojen yleiskuvaus
3. ASENNUS0. YLEISTÄ 1. KÄYTTÖ 2. OLOTILA
7.5.3
7.6.2
7.6.3
7.6.4
7.6.5
7.7.5
7.7.4
7.7.3
7.6.6
7.6.7
7.5.2
7.7.1
7.6.1
7.5.1
7.5.4
7.7.2
7.7.6
Tämä näyttö tulee näkyviin vain kerran, eli R100:n
ottaessa yhteyden pumppuun.
FIN
196
7.5 KÄYTTÖ-valikko
Kun R100:n ja pumpun välinen ensimmäinen kommunikaatio aloitetaan, ilmestyy näyttöön "Yhteys"
näyttö. KÄYTTÖ-valikko tulee näkyviin painettaessa
R100:n "nuoli alas" -painiketta.
Huom: "Yhteys" -näyttö tulee näkyviin vain kerran,
eli R100:n ottaessa yhteyden pumppuun.
7.5.1 Asetuspiste
Tämä näyttö on riippuvainen näytössä "Säätötapa"
valitusta ohjaustilasta ASENNUS-valikossa.
Jos pumppua pakko-ohjataan ulkoisten signaalien
avulla, mahdollisten asetusten määrä on pienempi,
katso kohta 7.8 Asetusten prioriteetti. Jos asetuksia
yritetään muuttaa, tulee näyttöön viesti, että pumppu
on pakko-ohjattu eikä muutoksia siksi voida tehdä.
Tämä näyttö tulee näkyviin pumpun ollessa
AUTO
ADAPT -tilassa.
Aseta haluttu asetuspiste painamalla R100-kaukosäätimen painikkeita "+" ja "–" (ei mahdollista jos
pumppu on AUTO
ADAPT -tilassa).
Lisäksi voidaan valita yksi seuraavista käyttömuodoista:
• Stop (pysäytys)
• Min. (min. käyrä)
• Maks. (max. käyrä).
Näyttö on erilainen, jos valittuna on suhteellinen
paine, vakiopaine tai vakiokäyrä.
Pumpun todellinen toimintapiste osoitetaan Q/H-ken-
tässä olevalla neliöllä. Matalasta virtaamasta ei ole
osoitusta.
7.5.2 Toimintatila
Valitse toimintatila:
• Stop (pysäytys)
• Min. (min. käyrä)
• Normaali (AUTO
ADAPT, suhteellinen paine, vakio-
paine tai vakiokäyrä)
• Maks. (max. käyrä).
7.5.3 Vikailmaisut
Jos pumpussa on vika, syy tulee näkyviin tälle näytölle.
Mahdollisia syitä:
• Pumppu tukkeutunut
• Sisäinen häiriö
• Ylijännite
• Alijännite
• Liian korkea lämpötila
• Moduulihäiriö
• Häiriö moduulissa viestintä.
Vikailmaisu voidaan kuitata tällä näytöllä. Jos vika ei
ole poistunut sitä kuitattaessa, ilmestyy vikailmaisu
uudestaan näyttöön kun laite kommunikoi pumpun
kanssa seuraavan kerran.
7.5.4 Hälytysloki
Hälytyskoodi ja teksti ilmestyvät tälle näytölle. Näytössä on myös aika minuutteina, jona pumppu on ollut kytkettynä sähkönsyöttöön sen jälkeen kun vika
ilmeni.
Viisi viimeisintä vikailmaisua jäävät näkyviin hälytyslokiin.
7.6 OLOTILA-valikko
Tämän valikon näytöt ovat vain tilanäyttöjä. Arvojen
asettaminen tai muuttaminen ei ole mahdollista.
Näytöllä näkyvät tosiarvot ovat vain ohjeellisia.
7.6.1 Todellinen asetuspiste
Kenttä "Todell. aset.piste":
Pumpun todellinen asetuspiste.
Kenttä "vastaten":
Todellinen asetuspiste prosentteina asetetusta asetuspisteestä, jos pumppu on liitetty ulkoiseen 0-10 V
analogiseen signaalilähettimeen tai jos lämpötil an
vaikutus tai suhteellinen painesäätö on aktivoituna.
FIN
197
7.6.2 Toimintatila
Tässä näytössä näytetään todellinen toimintatila
(Stop (seis), Min., Normaali tai Maks.) ja lisäksi näytetään, mistä se on valittu (Pumppu, R100, BUS tai
Ulkoinen).
7.6.3 Nostokorkeus ja virtaama
Pumpun todellinen nostokorkeus ja virtaama.
Jos virtaaman edessä on "<", virtaama on esitettyä
arvoa pienempi.
7.6.4 Nopeus
Pumpun todellinen kierrosluku.
7.6.5 Nesteen lämpötila
Pumpattavan nesteen todellinen lämpötila.
7.6.6 Ottoteho ja energiankulutus
Pumpun todellinen ottoteho ja energiankulutus.
Energiankulutuksen arvo on yhteenlaskettu arvo
pumpun käyttöönotosta alkaen, eikä sitä voi nollata.
7.6.7 Käyttötunnit
Pumpun käyttötunnit.
Käyttötuntien arvo on yhteenlaskettu arvo pumpun
käyttöönotosta alkaen, eikä sitä voi nollata.
7.7 ASENNUS-valikko
Tässä valikossa näytetään ne asetukset, jotka on
huomioitava pumpun asennuksessa.
7.7.1 Säätötapa
Katso toiminnan kuvaus kohdasta 6.1 Säätötavat tai
6.4 Vakiokäyräsäätö.
Valitse jokin seuraavista säätötavoista:
•AUTO
ADAPT
• Suht. paine (suhteellinen paine)
• Vakiopaine
• Vakiokäyrä.
Asetuspisteen ja käyrän asetus tehdään näytöllä
7.5.1 Asetuspiste valikossa KÄYTTÖ (ei mahdollista
pumpun ollessa AUTO
ADAPT -tilassa).
7.7.2 Automaattinen yöpudotus
Tässä näytössä aktivoidaan tai poistetaan automaattinen yöpudotustoiminto.
Automaattinen yöpudotus voidaan asettaa:
• Aktiivit
• Ei aktiivit,
riippumatta valitusta säätötavasta.
FIN
198
7.7.3 Lämpötilan vaikutus
Katso toiminnan kuvaus kohdasta 6.6 Lämpötilan
vaikutus.
Huom: Jos pumppua ohjataan säätötavalla
AUTO
ADAPT tai vakiokäyrä, lämpötilan vaikutusta ei
voida asettaa R100:n avulla.
Lämpötilan vaikutus voidaan aktivoida tällä näytöllä,
jos säätötapa on suhteellinen paine tai vakíopaine,
katso kohta 7.7.1 Säätötapa.
Lämpötilan vaikutuksen käyttö edellyttää, että
pumppu on asennettuna kiertovesiputkeen. On mahdollista valita maksimilämpötilat 50°C ja 8 0°C.
Lämpötilan vaikutuksen ollessa aktivoituna näkyy
KÄYTTÖ-valikon "Asetuspiste"-näytössä pieni lämpömittarin kuva. Katso tarkemmin kohta
7.5.1 Asetuspiste.
7.7.4 Pumpun painikkeet
Pumpun luvattoman käytön estämiseksi voidaan painikkeet , ja kytkeä pois toiminnasta tässä
näytössä. Painikkeet saadaan aktivoitua uudelleen
ainoastaan R100-kaukosäätimellä.
Painikkeet voidaan asettaa:
• Aktiivit
• Ei aktiivit.
7.7.5 Signaalirele
Jos laajennusmoduuli on asennettuna, signaalireleen toiminta voidaan asettaa tällä näytöllä.
• Häiriö (toimii vikasignaalin releenä)
• Ohi (toimii valmiussignaalin releenä)
• Käyttö (toimii käyntisignaalin releenä).
7.7.6 Pumpun numero
Pumpulle voidaan antaa numero 1 - 64 välillä, tai sitä
voidaan muuttaa, jotta R100-kaukosäädin, Pump
Management System 2000 -järjestelmä tai jokin muu
ohjausjärjestelmä pystyy erottamaan kaksi tai useampia pumppua toisistaan.
7.8 Asetusten prioriteetti
Ulkoiset pakko-ohjaussignaalit vaikuttavat pumpun
ohjauspaneelista tai R100-kaukosäätimellä valittavien asetusten määrään. Pumppu voidaan kuitenkin
aina säätää max. käyräkäyttöön tai pysäyttää ohjauspaneelista tai R100-kaukosäätimestä.
Jos kaksi tai useampia toimintoja aktivoidaan samanaikaisesti, pumppu toimii sen asetuksen mukaisesti, jolla on korkeampi prioriteetti.
Asetusten prioriteetti käy ilmi seuraavista taulukoista.
Esimerkki: Jos pumppu on pakkopysäytetty ulkoisella signaalilla, voidaan ohjauspaneelista tai R100kaukosäätimestä asettaa vain max. käyrän käyttö.
Laajennusmoduulilla:
Taulukon mukaisesti pumppu ei reagoi ulkoisiin signaaleihin (max. käyrä ja min. käyrä), kun pumppua
ohjataan väylän kautta.
Jos halutaan, että pumppu reagoi ulkoisiin signaaleihin (max. käyrä ja min. käyrä), järjestelmä on konfiguroitava tätä toimintoa varten.
Kysy tarvittaessa lisätietoja Grundfosilta.
Prioriteetti
Mahdolliset asetukset
Pumpun
ohjauspaneeli
tai R100
Ulkoiset
signaalit
Väylä-
signaali
1Seis
2Max. käyrä
3Seis
Seis
4
Max. käyrä Max. käyrä
5
Min. käyrä Min. käyrä Min. käyrä
6
Asetuspist.
asetus
Asetuspist.
asetus
Ei käytössä pumpun ollessa ohjattuna
väylän kautta.
Käytössä vain pumpun ollessa ohjattuna väylän kautta.
FIN
199
8. Vianetsintätaulukko
Pumpattava neste voi olla polttavan kuumaa ja korkean paineen alaisena. Järjestelmä on siksi
tyhjennettävä ennen pumpun irrottamista tai purkamista, tai pumpun molemmin puolin sijaitsevat
sulkuventtiilit on suljettava.
Merkkivalo ei pala.
Merkkivalo palaa.
Merkkivalo vilkkuu.
Merkkivalot
Vika Syy Korjaus
Vihreä Pun.
Pumppu ei käy.
Sulake palanut/lauennut.
Vaihda/kuittaa sulake.
Tarkista, että verkkovirta-arvot ovat
sallittujen rajojen puitteissa.
Virta- tai jännitetoiminen suojakatkaisin on lauennut.
Palauta katkaisin.
Tarkista, että verkkovirta-arvot ovat
sallittujen rajojen puitteissa.
Pumppu saattaa olla viallinen.
Vaihda pumppu tai ota yhteys
GRUNDFOS-HUOLTOON.
Pumppu ei käy.
Pumppu on pysäytetty jollakin
seuraavista tavoista:
1. Painikkeella .
2. R100-kaukosäätimellä.
3. Ulkoisen katkaisijan OFFtilan avulla.
4. Väyläsignaalilla.
1. Käynnistä pumppu painamalla .
2. Käynnistä pumppu R100:n avulla
tai painamalla .
3. Kytke ulkoinen katkaisija asentoon
ON.
4. Käynnistä pumppu väyläsignaalilla.
Pumppu on
pysähtynyt vian
takia.
Syöttöjännitevika.
Tarkista, että verkkovirta-arvot ovat
sallittujen rajojen puitteissa.
Pumppu jumittunut ja/tai pumpussa epäpuhtauksia.
Avaa ja puhdista pumppu.
Pumppu saattaa olla viallinen.
Käytä R100:aa vianetsintään, katso
kohta 7.5.3 Vikailmaisut.
Vaihda pumppu tai ota yhteys
GRUNDFOS-HUOLTOON.
Pumppu käy,
mutta on viallinen.
Pumpussa on jokin vika, mutta se
toimii edelleen.
Yritä kuitata vikailmaisu katkaisemalla
hetkeksi virransyöttö tai painamalla
painikkeita , tai .
Käytä R100:aa vianetsintään, katso
kohta 7.5.3 Vikailmaisut.
Jos vika toistuu, ota yhteys GRUNDFOS-HUOLTOON.
Pumppu on
pysäytetty a
se on viallinen.
Pumpussa on jokin vika, mutta se
toimii edelleen (pysäytetty).
Järjestelmä
meluisa.
Järjestelmässä ilmaa. Ilmaa järjestelmä.
Virtaama liian suuri.
Alenna asetuspistettä ja vaihda mahdollisesti AUTO
ADAPT- tai vakiopaine-
säätöön.
Paine liian korkea.
Alenna asetuspistettä ja vaihda mahdollisesti AUTO
ADAPT- tai suhteelli-
seen painesäätöön.
FIN
200
Huom: R100-kaukosäädintä voidaan myös käyttää vianetsintään.
8.1 Moduulin tarkastus
Pumppu
meluisa.
Imupaine on liian alhainen.
Korota imupainetta ja/tai tarkasta paisuntasäiliön ilmatilavuus (jos asennettu).
Pumpussa ilmaa.
Aseta pumppu "MAX" -asetukseen
painamalla jatkuvasti painiketta tai
R100:n avulla. Ilmauksen jälkeen palauta pumppu normaaliin toimintaan
painamalla painikkeita , tai
R100:n avulla.
Huom: Pumppu ei saa käydä kuivana.
Merkkivalot
Vika Syy Korjaus
Vihreä Pun.
Kuva Toimenpide
TM03 0892 0705
1. Irrota moduulin kansi.
2. Tarkasta LEDit.
Kun pumppu on käynnissä ja moduuli oikein
asennettu, vasemman LEDin tulee vilkkua ja
oikean LEDin palaa jatkuvasti.
3. Kiinnitä moduulin kansi.
Vilkkuu
Palaa jatkuvasti
FIN
201
9. Eristysvastusmittaus
Järjestelmälle, jossa on asennettuna GRUNDFOS
MAGNA -pumppu, ei saa suorittaa eristysvastusmittausta, koska sisäänrakennettu elektroniikka saattaa
vaurioitua. Jos pumpulle on suoritettava eristysvastusmittaus, pumppu tulee sähköisesti eristää asennuksesta.
Menettely:
Sähkönsyöttö on katkaistava ennen kaapelien irrottamista.
Pumpun eristysvastusmittaus
Vaihe Kuva Toimenpide
1
TM03 0908 0705
• Katkaise sähkönsyöttö.
• Avaa liitäntärasia.
2
TM03 0909 0705
• Irrota kosk ettimiin L ja N liitetyt johdot sekä
maadoitusjohto (PE).
3
TM03 0910 0705
• Oikosulje johtimet L ja N hyppylangalla.
• Mittaa johtim ien L/N ja maan (PE) väliltä.
Mittausjännite: Max. 1500 VAC/DC.
Suurin sallittu vuotovirta < 20 mA.
Huom: Älä koskaan mittaa syöttöjohtimien (L ja N)
väliltä.
4
TM03 0911 0705
Mittaa pumpulle menevä kaapeli.
• Vedä pistoke irti pumpusta ja mi ttaa uudelleen.
• Kytke syöttöjohtimet L ja N sekä maadoitusjohdin
(PE) takaisin.
• Kytke sähkönsyöttö päälle.
PE
L/N
PE PE
L/N
FIN
202
10. Tekniset tiedot
Käyttöjännite
1 x 230-240 V –10%/+6%, 50/60 Hz.
Moottorinsuoja
Pumppu ei tarvitse ulkoista moottorinsuojaa.
Kotelointiluokka
IP 44.
Eristysluokka
F.
Suhteellinen ilmankosteus
Max. 95%.
Ympäristölämpötila
0°C ... +40°C.
Lämpötilaluokka
TF110 EN 60335-2-51 mukaisesti.
Nesteen lämpötila
Max. +110°C.
Jatkuvasti: +15°C ... +95°C.
Lämpimän käyttöveden pumput:
Jatkuvasti: +15°C ... +60°C.
Kondenssiveden muodostumisen estämiseksi ohjauskoteloon ja staattoriin on pumpattavan nesteen
lämpötilan aina oltava korkeampi kuin ympäristön
lämpötila. Katso taulukkoa:
Järjestelmän maksimipaine
Suurin sallittu järjestelmäpaine on ilmoitettu pumpun
laipoissa: PN 6 / PN 10: 10 bar.
Pultinreikien määrä pumpun laipassa: 4.
Tulopaine
Suositeltavat tulopaineet:
• Min. 0,15 b ar / +75°C .
• Min. 0,45 b ar / +95°C .
EMC (sähkömagneettinen yhteensopivuus)
EN 61800-3.
Äänenpainetaso
Pumpun äänenpainetaso on alhaisempi kuin
54 dB(A).
Vuotovirta
Pumpun verkkovirtasuodatin aiheuttaa vuotovirran
maahan käytön aikana. I
vuoto
< 3,5 mA.
Relemoduulilla varustetun pumpun tulot
ja lähdöt
GENI-moduulilla varustetun pumpun tulot
ja lähdöt
11. Hävittäminen
Tämä tuote tai sen osat on hävitettävä ympäristöystävällisellä tavalla:
1. Käytä paikallisia yleisiä tai yksityisiä lajitellun jä-
tekeräilyn palveluja.
2. Jos tämä ei ole mahdollista, ota yhteys lähim-
pään Grundfos-yhtiöön tai huoltoliikkeeseen.
Ympäristö-
lämpötila
[°C]
Nesteen lämpötila
Min. [°C] Max. [°C]
15 15 95/110
20 20 95/110
25 25 95/110
30 30 95/110
35 35 90/90
40 40 70/70
Signaalilähtö
Sisäinen potentiaalivapaa
vaihtokosketin.
Maksimikuorma:
250 V, 2 A AC1.
Minimikuorma: 5 V, 100 mA.
Suojavaipallinen kaapeli.
Ulkoinen käyntiin/
seis-tulo
Ulkoinen potentiaalivapaa
kosketin.
Koskettimen kuormitus:
5 V, 10 mA.
Suojavaipallinen kaapeli.
Silmukkavastus: Max. 130 Ω.
Max. ja min. käyrien tulot
Ulkoinen potentiaalivapaa
kosketin.
Koskettimen kuormitus:
5 V, 1 mA.
Suojavaipallinen kaapeli.
Silmukkavastus: Max. 130 Ω.
Analoginen
0-10 V
signaalitulo
Ulkoinen signaali: 0-10 VDC.
Maksimikuorma: 1 mA.
Suojavaipallinen kaapeli.
Väylätulo
Grundfos-väyläprotokolla,
GENIbus-protokolla, RS-485.
Suojavaipallinen kaapeli.
Johtimien poikkipinta-ala:
0,25 - 1 mm
2
.
Kaapelin pituus: Max. 1200 m.
Signaalilähtö
Sisäinen potentiaalivapaa
vaihtokosketin.
Maksimikuorma:
250 V, 2 A AC1.
Minimikuorma: 5 V, 100 mA.
Suojavaipallinen kaapeli.
Ulkoinen käyntiin/
seis-tulo
Ulkoinen potentiaalivapaa
kosketin.
Koskettimen kuormitus:
5 V, 10 mA.
Suojavaipallinen kaapeli.
Silmukkavastus: Max. 130 Ω.
Oikeus muutoksiin pidätetään.
266
MAGNA
25-60
MAGNA
25-100
MAGNA
32-60
MAGNA
32-100 (N)
G 1½ G 1½ G 2 G 2
L1
180 180 180 180
B1
62 62 62 62
B2
87 87 87 87
B4
62 62 62 62
B6
100 100 100 100
B7
100 100 100 100
H1
54 54 54 54
H2
157 157 157 157
H3
211 211 211 211
H4
85 85 85 85
D1
25 25 32 32
TM03 1234 1405
267
MAGNA
32-100
MAGNA
40-100
MAGNA
50-100
PN 6 / PN 10 PN 6 / PN 10 PN 6 / PN10
L1
220 220 240
B1
62 62 62
B2
87 87 87
B4
62 62 62
B6
100 100 104
B7
100 100 104
H1
54 62 73
H2
157 157 167
H3
211 219 240
H4
85 85 88
D1
32 40 50
D2
76 84 99
D3
90 / 100 100 / 110 110 / 125
D4
140 150 165
D5
19 19 19
TM03 1233 1405
268
MAGNA D 40-100
PN 6 / PN 10
L1
220
B1
62
B2
87
B3
354
B4
177
B5
177
H1
62
H2
157
H3
219
D1
40
D2
84
D3
100 / 110
D4
150
D5
19
TM03 1024 0905
269
MAGNA D 40-100 twin-head pump
Left pump head when seen in the liquid flow direction
TM03 0856 0605
270
MAGNA D 40-100 twin-head pump
Right pump head when seen in the liquid flow direction
TM03 0857 0605
Denmark
GRUNDFOS DK A/S
Martin Bachs Vej 3
DK-8850 Bjerringbro
Tlf.: +45-87 50 50 50
Telefax: +45-87 50 51 51
E-mail: info_GDK@grundfos.com
www.grundfos.com/DK
Albania
COALB sh.p.k.
Rr.Dervish Hekali N.1
AL-Tirana
Phone: +355 42 22727
Telefax: +355 42 22727
Argentina
Bombas GRUNDFOS de Argentina S.A.
Ruta Panamericana km. 37.500 Lote 34A
1619 - Garin
Pcia. de Buenos Aires
Phone: +54-3327 414 444
Telefax: +54-3327 411 111
Australia
GRUNDFOS Pumps Pty. Ltd.
P.O. Box 2040
Regency Park
South Australia 5942
Phone: +61-8-8461-4611
Telefax: +61-8-8340 0155
Austria
GRUNDFOS Pumpen Vertrieb
Ges.m.b.H.
Grundfosstraße 2
A-5082 Grödig/Salzburg
Tel.: +43-6246-883-0
Telefax: +43-6246-883-30
Belgium
N.V. GRUNDFOS Bellux S.A.
Boomsesteenweg 81-83
B-2630 Aartselaar
Tél.: +32-3-870 7300
Télécopie: +32-3-870 7301
Belorussia
Представительство ГРУНДФОС в
Минске
220090 Минск ул.Олешева 14
Телефон: (8632) 62-40-49
Факс: (8632) 62-40-49
Bosnia/Herzegovina
GRUNDFOS Sarajevo
Paromlinska br. 16,
BiH-71000 Sarajevo
Phone: +387 33 713290
Telefax: +387 33 231795
Brazil
GRUNDFOS do Brasil Ltda.
Rua Tomazina 106
CEP 83325 - 040
Pinhais - PR
Phone: +55-41 668 3555
Telefax: +55-41 668 3554
Bulgaria
GRUNDFOS Pumpen Vertrieb
Representative Office - Bulgaria
Bulgaria, 1421 Sofia
Lozenetz District
105-107 Arsenalski blvd.
Phone: +359 2963 3820, 2963 5653
Telefax: +359 2963 1305
Canada
GRUNDFOS Canada Inc.
2941 Brighton Road
Oakville, Ontario
L6H 6C9
Phone: +1-905 829 9533
Telefax: +1-905 829 9512
China
GRUNDFOS Pumps (Shanghai) Co. Ltd.
22 Floor, Xin Hua Lian Building
755-775 Huai Hai Rd, (M)
Shanghai 200020
PRC
Phone: +86-512-67 61 11 80
Telefax: +86-512-67 61 81 67
Croatia
GRUNDFOS predstavništvo Zagreb
Radoslava Cimermana 64a
HR-10000 Zagreb
Phone: +385 1 6595 400
Telefax: +385 1 6595 499
Czech Republic
GRUNDFOS s.r.o.
Čajkovského 21
779 00 Olomouc
Phone: +420-585-716 111
Telefax: +420-585-438 906
Estonia
GRUNDFOS Pumps Eesti OÜ
Peterburi tee 44
11415 Tallinn
Tel: + 372 606 1690
Fax: + 372 606 1691
Finland
OY GRUNDFOS Pumput AB
Mestarintie 11
Piispankylä
FIN-01730 Vantaa (Helsinki)
Phone: +358-9 878 9150
Telefax: +358-9 878 91550
France
Pompes GRUNDFOS Distribution S.A.
Parc d’Activités de Chesnes
57, rue de Malacombe
F-38290 St. Quentin Fallavier (Lyon)
Tél.: +33-4 74 82 15 15
Télécopie: +33-4 74 94 10 51
Germany
GRUNDFOS GMBH
Schlüterstr. 33
40699 Erkrath
Tel.: +49-(0) 211 929 69-0
Telefax: +49-(0) 211 929 69-3799
e-mail: infoservice@grundfos.de
Service in Deutschland:
e-mail: kundendienst@grundfos.de
Greece
GRUNDFOS Hellas A.E.B.E.
20th km. Athinon-Markopoulou Av.
P.O. Box 71
GR-19002 Peania
Phone: +0030-210-66 83 400
Telefax: +0030-210-66 46 273
Hong Kong
GRUNDFOS Pumps (Hong Kong) Ltd.
Unit 1, Ground floor
Siu Wai Industrial Centre
29-33 Wing Hong Street &
68 King Lam Street, Cheung Sha Wan
Kowloon
Phone: +852-27861706/27861741
Telefax: +852-27858664
Hungary
GRUNDFOS Hungária Kft.
Park u. 8
H-2045 Törökbálint,
Phone: +36-23 511 110
Telefax: +36-23 511 111
India
GRUNDFOS Pumps India Private Limited
Flat A, Ground Floor
61/62 Chamiers Aptmt
Chamiers Road
Chennai 600 028
Phone: +91-44 432 3487
Telefax: +91-44 432 3489
Indonesia
PT GRUNDFOS Pompa
Jl. Rawa Sumur III, Blok III / CC-1
Kawasan Industri, Pulogadung
Jakarta 13930
Phone: +62-21-460 6909
Telefax: +62-21-460 6910/460 6901
Ireland
GRUNDFOS (Ireland) Ltd.
Unit 34, Stillorgan Industrial Park
Blackrock
County Dublin
Phone: +353-1-2954926
Telefax: +353-1-2954739
Italy
GRUNDFOS Pompe Italia S.r.l.
Via Gran Sasso 4
I-20060 Truccazzano (Milano)
Tel.: +39-02-95838112
Telefax: +39-02-95309290/95838461
Japan
GRUNDFOS Pumps K.K.
1-2-3, Shin Miyakoda
Hamamatsu City
Shizuoka pref. 431-21
Phone: +81-53-428 4760
Telefax: +81-53-484 1014
Korea
GRUNDFOS Pumps Korea Ltd.
6th Floor, Aju Building 679-5
Yeoksam-dong, Kangnam-ku, 135-916
Seoul, Korea
Phone: +82-2-5317 600
Telefax: +82-2-5633 725
Latvia
SIA GRUNDFOS Pumps Latvia
Deglava biznesa centrs
Augusta Deglava ielā 60, LV-1035, Rīga,
Tālr.: + 371 714 9640, 7 149 641
Fakss: + 371 914 9646
Lithuania
GRUNDFOS Pumps UAB
Smolensko g. 6
LT-2600 Vilnius
Tel: + 370 52 395 430
Fax: + 370 52 395 431
Macedonia
MAKOTERM
Dame Gruev Street 7
MK-91000 Skoplje
Phone: +389 91 117733
Telefax: +389 91 220100
Malaysia
GRUNDFOS Pumps Sdn. Bhd.
7 Jalan Peguam U1/25
Glenmarie Industrial Park
40150 Shah Alam
Selangor
Phone: +60-3-5569 2922
Telefax: +60-3-5569 2866
Mexico
Bombas GRUNDFOS de Mexico S.A. de
C.V.
Boulevard TLC No. 15
Parque Industrial Stiva Aeropuerto
Apodaca, N.L. 66600
Mexico
Phone: +52-81-8144 4000
Telefax: +52-81-8144 4010
Netherlands
GRUNDFOS Nederland B.V.
Postbus 104
NL-1380 AC Weesp
Tel.: +31-294-492 211
Telefax: +31-294-492244/492299
New Zealand
GRUNDFOS Pumps NZ Ltd.
17 Beatrice Tinsley Crescent
North Harbour Industrial Estate
Albany, Auckland
Phone: +64-9-415 3240
Telefax: +64-9-415 3250
Norway
GRUNDFOS Pumper A/S
Strømsveien 344
Postboks 235, Leirdal
N-1011 Oslo
Tlf.: +47-22 90 47 00
Telefax: +47-22 32 21 50
Poland
GRUNDFOS Pompy Sp. z o.o.
ul. Klonowa 23
Baranowo k. Poznania
PL-62-081 Przeźmierowo
Phone: (+48-61) 650 13 00
Telefax: (+48-61) 650 13 50
Portugal
Bombas GRUNDFOS Portugal, S.A.
Rua Calvet de Magalhães, 241
Apartado 1079
P-2770-153 Paço de Arcos
Tel.: +351-21-440 76 00
Telefax: +351-21-440 76 90
Republic of Moldova
MOLDOCON S.R.L.
Bd. Dacia 40/1
MD-277062 Chishinau
Phone: +373 2 542530
Telefax: +373 2 542531
România
GRUNDFOS Pompe România SRL
Sos. Panduri No. 81- 83, Sector 5
RO-050657 Bucharest
Phone: +40 21 4115460/4115461
Telefax: +40 21 4115462
E-mail: romania@grundfos.ro
Russia
ООО Грундфос
Россия, 109544 Москва, Школьная 39
Тел. (+7) 095 737 30 00, 564 88 00
Факс (+7) 095 737 75 36, 564 88 11
E-mail grundfos.moscow@grundfos.com
Serbia and Montenegro
GRUNDFOS Predstavništvo Beograd
Dr. Milutina Ivkovića 2a/29
YU-11000 Beograd
Phone: +381 11 26 47 877, 11 26 47 496
Telefax: +381 11 26 48 340
Singapore
GRUNDFOS (Singapore) Pte. Ltd.
24 Tuas West Road
Jurong Town
Singapore 638381
Phone: +65-6865 1222
Telefax: +65-6861 8402
Slovenia
GRUNDFOS PUMPEN VERTRIEB
Ges.m.b.H.,
Podružnica Ljubljana
Blatnica 1, SI-1236 Trzin
Phone: +386 1 563 5338
Telefax: +386 1 563 2098
E-mail: slovenia@grundfos.si
Spain
Bombas GRUNDFOS España S.A.
Camino de la Fuentecilla, s/n
E-28110 Algete (Madrid)
Tel.: +34-91-848 8800
Telefax: +34-91-628 0465
Sweden
GRUNDFOS AB
Lunnagårdsgatan 6
431 90 Mölndal
Tel.: +46-0771-32 23 00
Telefax: +46-31 331 94 60
Switzerland
GRUNDFOS Pumpen AG
Bruggacherstrasse 10
CH-8117 Fällanden/ZH
Tel.: +41-1-806 8111
Telefax: +41-1-806 8115
Taiwan
GRUNDFOS Pumps (Taiwan) Ltd.
7 Floor, 219 Min-Chuan Road
Taichung, Taiwan, R.O.C.
Phone: +886-4-2305 0868
Telefax: +886-4-2305 0878
Thailand
GRUNDFOS (Thailand) Ltd.
947/168 Moo 12, Bangna-Trad Rd., K.M.
3,
Bangna, Phrakanong
Bangkok 10260
Phone: +66-2-744 1785 ... 91
Telefax: +66-2-744 1775 ... 6
Turkey
GRUNDFOS POMPA SAN. ve TIC. LTD.
STI
Bulgurlu Caddesi no. 32
TR-81190 Üsküdar Istanbul
Phone: +90 - 216-4280 306
Telefax: +90 - 216-3279 988
Ukraine
ТОВ ГРУНДФОС Украина
ул. Владимирская, 71, оф. 45
г. Киев, 01033, Украина,
Тел. +380 44 289 4050
Факс +380 44 289 4139
United Arab Emirates
GRUNDFOS Gulf Distribution
P.O. Box 16768
Jebel Ali Free Zone
Dubai
Phone: +971-4- 8815 166
Telefax: +971-4-8815 136
United Kingdom
GRUNDFOS Pumps Ltd.
Grovebury Road
Leighton Buzzard/Beds. LU7 8TL
Phone: +44-1525-850000
Telefax: +44-1525-850011
U.S.A.
GRUNDFOS Pumps Corporation
17100 West 118th Terrace
Olathe, Kansas 66061
Phone: +1-913-227-3400
Telefax: +1-913-227-3500
Usbekistan
Представительство ГРУНДФОС в
Ташкенте
700000 Ташкент ул.Усмана Носира 1-й
тупик 5
Телефон: (3712) 55-68-15
Факс: (3712) 53-36-35
Addresses revised 02.06.2005
www.grundfos.com
Being responsible is our foundation
Thinking ahead makes it possible
Innovation is the essence
96281041 0905
104
Loading...
