1 Preis auf AnfrageHochdruck-Kreiselpumpe, Typ: CR 64-6 A-F-A-E-HQQE
Hinweis! Abbildung kann vom Produkt abweichen.
Produktnr.: 96123542
Hartmann Elektrotechnik
Hartmann Elektrotechnik
GmbH
GmbH
Ralf Witting
Ralf Witting
040 752466 42
040 752466 42
040 752466 50
040 752466 50
16.04.2012
16.04.2012
Vertikale, normalsaugende Hochdruckkreiselpumpe
mit gegenüberliegendem Saug- und Druckstutzen
gleicher Nennweite (Inline-Ausführung).
Pumpenhydraulik bestehend aus Fußstück, Kopfstück
mit korrosionssicherer elektrokathaphoresischer
Beschichtung und Edelstahllaufradsätzen mit
schwimmend gelagerten Teflon-Spaltringen.
Fuß- und Kopfstück sind durch Stehbolzen und durch
einen Edelstahlpumpenmantel miteinander verbunden.
Motor- und Pumpenwelle sind über eine gewuchtete
Schalenkupplung miteinander verbunden.
Von außen wechselbare servicefreundliche hochverschleißfeste Patronengleitringdichtung
(Werkstoffpaarung SiC/SiC), ab 11kW Motorbemessungsleistung mit Ausbaukupplung.
Oberflächengekühlter 3-poliger Grundfos Elektromotor der Hochwirkungsgradklasse
EFF1 mit Leistungen und Hauptabmessungen nach DIN/IEC.
Ab 3 kW aufwärts mit eingebautem Thermistor (PTC) entsprechend DIN 44 082.
Fördermedium:
Medientemperaturbereich: -30 .. 120 °C
Medientemperatur: 20 °C
Dichte: 998.2 kg/m³
Technische Daten:
Pumpendrehzahl: 2957 rpm
Tatsächlicher Förderstrom der Pumpe: 64 m³/h
Tatsächliche Förderhöhe der Pumpe: 139 m
Wellenabdichtung: HQQE
Werkstoffe:
Pumpengehäuse: Grauguß
Laufrad: Edelstahl
Installation:
Ausdruck von Grundfos CAPS
EN-JS1050
ASTM 80-55-06
DIN W.-Nr. 1.4301
AISI 304
1/5
Name des Unternehmens:
Angelegt von:
Telefon:
Fax:
Datum:
Position Anz. Beschreibung Einzelpreis
Maximale Umgebungstemperatur: 40 °C
Max. Druck bei vorgegebener Temperatur: 30 bar / 120 °C
30 / -30 bar / °C
Anschluss: DIN
Nennweite: DN 100
Nenndruck (bar): PN 25 / PN 40
Flanschgröße des Motors: FF350
Elektrische Daten:
Bauart des Motors: SIEMENS
Effizienzklasse: Efficiency class 1
Anzahl der Pole: 2
Motorbemessungsleistung P2: 37 kW
Leistungsbedarf (P2) der Pumpe: 37 kW
Netzfrequenz: 50 Hz
Nenn-Spannung: 3 x 380-415D/660-690Y V
Nennstrom: 67,0-63,0/38,5-36,0 A
Anlaufstrom: 720 %
Leistungsfaktor Cos phi: 0,89
Nenn-Drehzahl: 2960 rpm
Motorwirkungsgrad bei Vollast: 94,0 %
Motorwirkungsgrad bei 3/4-Last: 94,0 %
Motorwirkungsgrad bei halber Last: 93,0 %
Schutzart (IEC 34-5): 55
Isolationsklasse (IEC 85): F
Hartmann Elektrotechnik
Hartmann Elektrotechnik
GmbH
GmbH
Ralf Witting
Ralf Witting
040 752466 42
040 752466 42
040 752466 50
040 752466 50
16.04.2012
16.04.2012
Sonstiges:
Nettogewicht: 354 kg
Bruttogewicht: 405 kg
Versandvolumen: 0.69 m³
Ausdruck von Grundfos CAPS
2/5

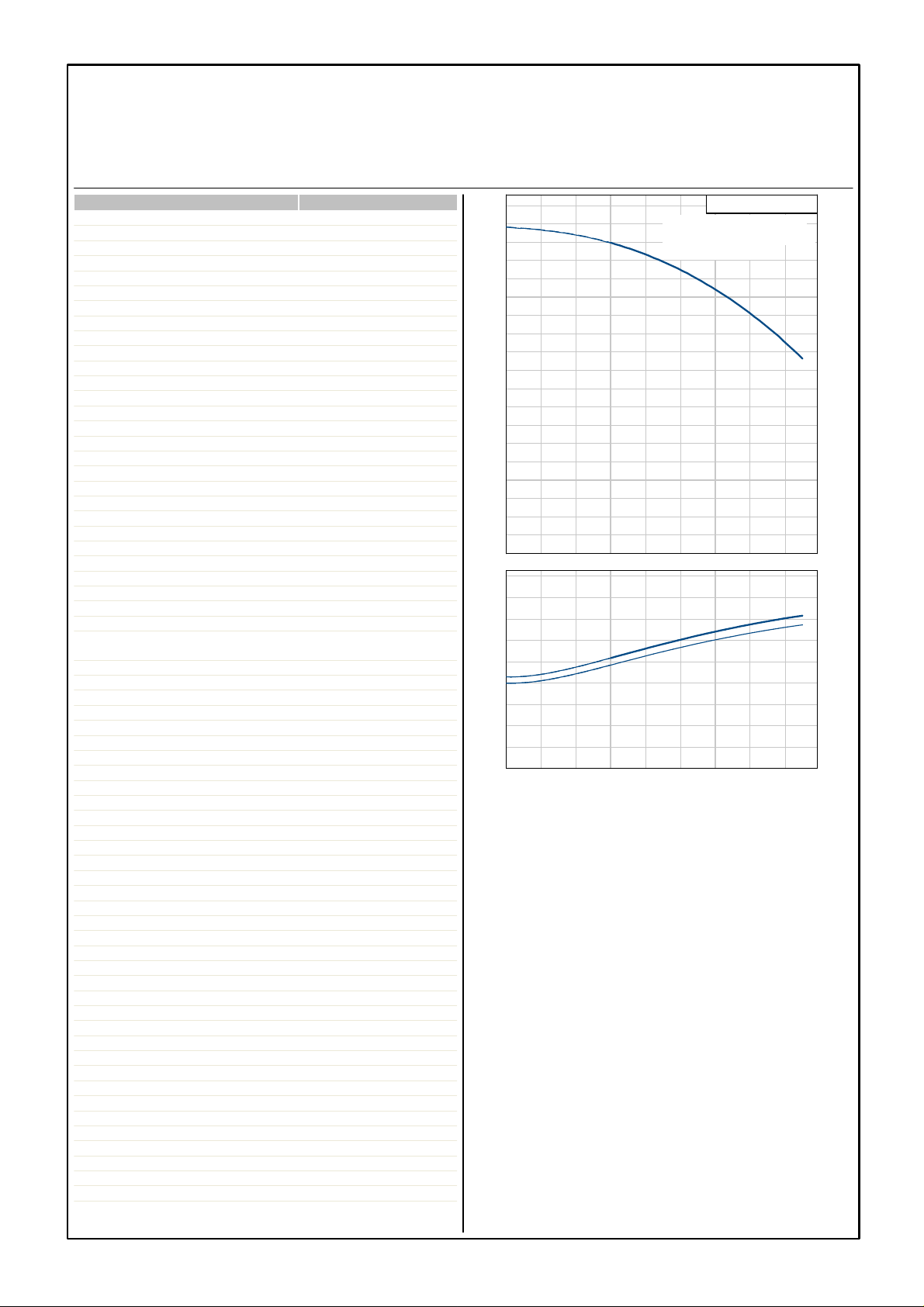

Name des Unternehmens:
Angelegt von:
Telefon:
Fax:
Datum:
Hartmann Elektrotechnik
Hartmann Elektrotechnik
GmbH
GmbH
Ralf Witting
Ralf Witting
040 752466 42
040 752466 42
040 752466 50
040 752466 50
16.04.2012
16.04.2012
Beschreibung Daten
Produktbezeichnung: CR 64-6 A-F-A-E-HQQE A
- F-A-E HQQE
Produktnummer: 96123542
EAN Nummer: 5700396697529
Technische Daten:
Pumpendrehzahl 2957 rpm
Tatsächlicher Förderstrom der Pumpe: 64 m³/h
Tatsächliche Förderhöhe der Pumpe: 139 m
Anzahl Laufräder: 6
Wellenabdichtung: HQQE
Anzahl der Stufen: 6
Pumpenausführung: A
Modell: A
Werkstoffe:
Pumpengehäuse: Grauguß
Laufrad: Edelstahl
Typenschlüssel für Material: A
Elastomere: E
Installation:
Maximale Umgebungstemperatur: 40 °C
Max. Druck bei vorgegebener
Temperatur
Anschluss: DIN
Code für Rohranschluss: F
Nennweite: DN 100
Nenndruck (bar): PN 25 / PN 40
Flanschgröße des Motors: FF350
Fördermedium:
Medientemperaturbereich -30 .. 120 °C
Medientemperatur: 20 °C
Dichte: 998.2 kg/m³
Elektrische Daten:
Bauart des Motors: SIEMENS
Effizienzklasse: Efficiency class 1
Anzahl der Pole: 2
Motorbemessungsleistung P2: 37 kW
Leistungsbedarf (P2) der Pumpe 37 kW
Netzfrequenz: 50 Hz
Nenn-Spannung: 3 x 380-415D/660-690Y V
Nennstrom: 67,0-63,0/38,5-36,0 A
Anlaufstrom 720 %
Leistungsfaktor Cos phi: 0,89
Nenn-Drehzahl: 2960 rpm
Motorwirkungsgrad bei Vollast: 94,0 %
Motorwirkungsgrad bei 3/4-Last: 94,0 %
Motorwirkungsgrad bei halber Last: 93,0 %
Schutzart (IEC 34-5): 55
Isolationsklasse (IEC 85): F
Motorschutz: PTC
Motor - Produktnummer: 81D15334
Sonstiges:
Nettogewicht: 354 kg
Bruttogewicht: 405 kg
Versandvolumen: 0.69 m³
F-A HQQE
EN-JS1050
ASTM 80-55-06
DIN W.-Nr. 1.4301
AISI 304
30 bar / 120 °C
30 / -30 bar / °C
(m)
160
140
120
100
80
60
40
20
(kW)
30
20
10
H
Fördermedium = Wasser
Medientemperatur = 20 °C
Dichte = 998.2 kg/m³
0
P
0

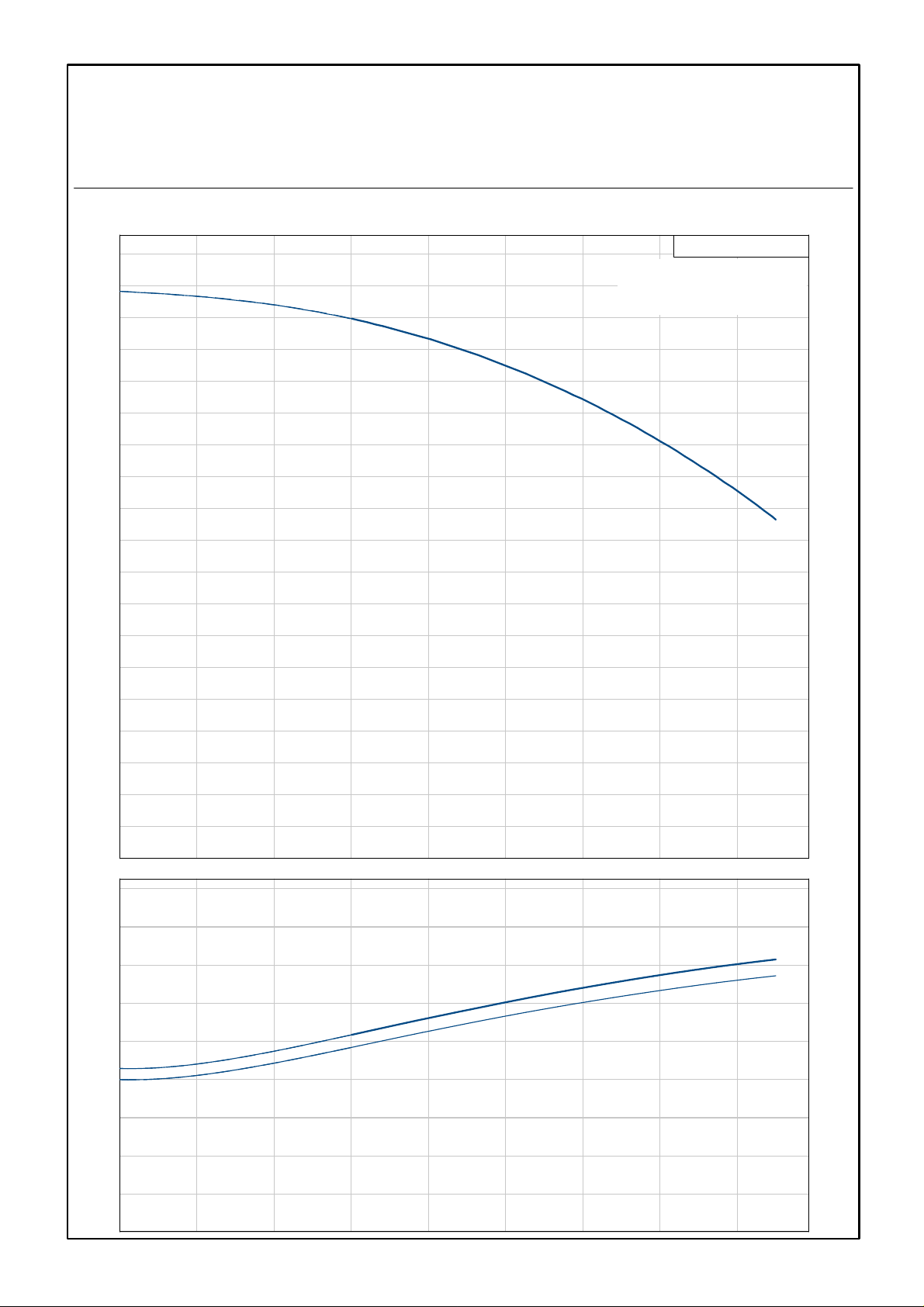

CR 64-6, 50 Hz
Q(m³/h)0 10 20 30 40 50 60 70
P1
P2
Ausdruck von Grundfos CAPS
3/5
96123542 CR 64-6 50 Hz
Name des Unternehmens:
Angelegt von:
Telefon:
Fax:
Datum:
Hartmann Elektrotechnik
Hartmann Elektrotechnik
GmbH
GmbH
Ralf Witting
Ralf Witting
040 752466 42
040 752466 42
040 752466 50
040 752466 50
16.04.2012
16.04.2012
(m)
180
160
140
120
100
80
60
H
Fördermedium = Wasser
Medientemperatur = 20 °C
Dichte = 998.2 kg/m³
CR 64-6, 50 Hz
40
20
(kW)
40
30
20
10
0
P
Q(m³/h)0 10 20 30 40 50 60 70 80
P1
P2
0
Ausdruck von Grundfos CAPS
4/5
96123542 CR 64-6 50 Hz
402
300
Name des Unternehmens:
Angelegt von:
Telefon:
Fax:
Datum:
Hartmann Elektrotechnik
Hartmann Elektrotechnik
GmbH
GmbH
Ralf Witting
Ralf Witting
040 752466 42
040 752466 42
040 752466 50
040 752466 50
16.04.2012
16.04.2012
1084 667
G 1/2
140
190
248
365
400
G 1/2
G 1/2
45
PN25/PN40
266
8 x 22
150
100
190
235
144 x
331

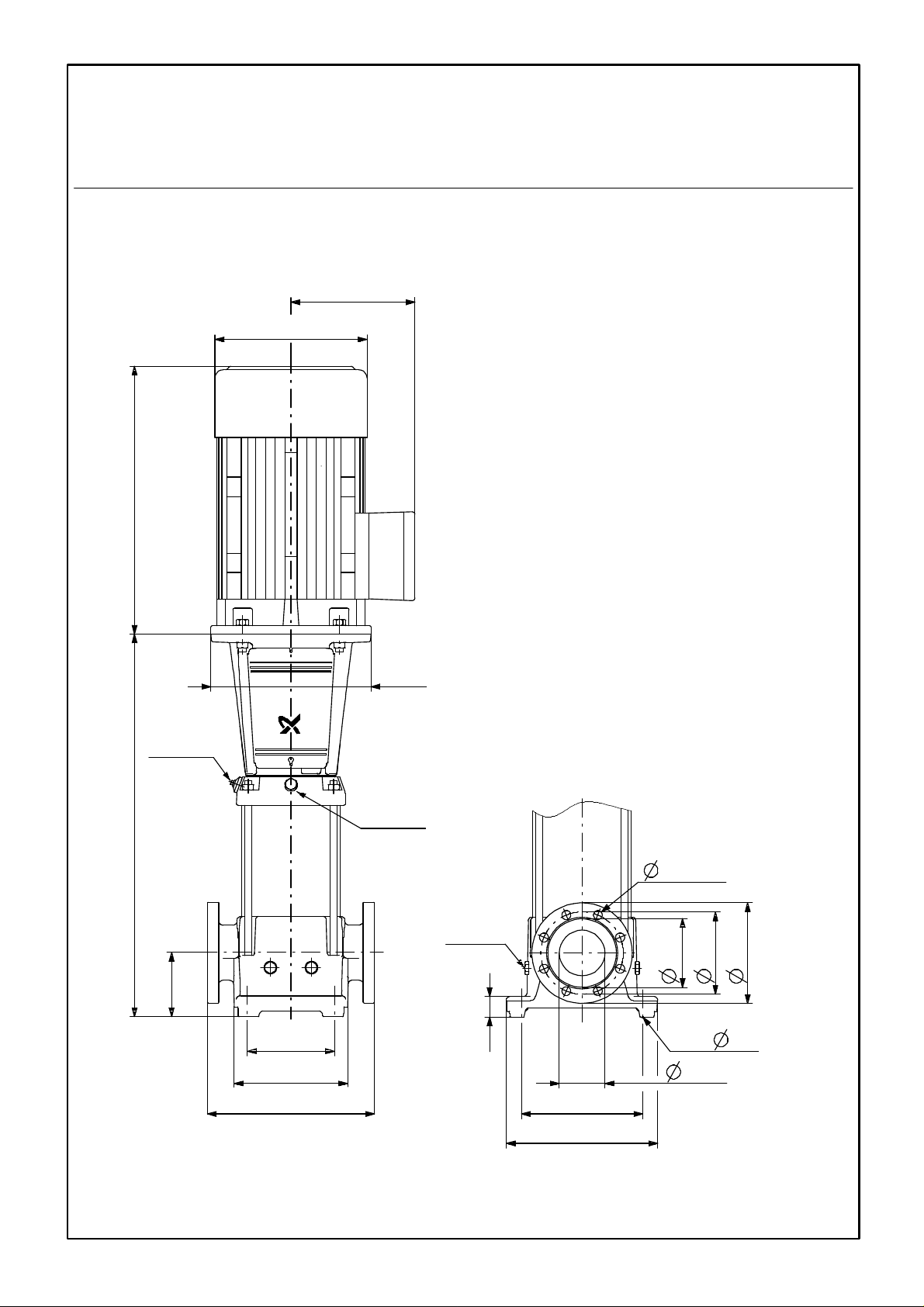

Achtung! Soweit nicht anders angegeben, handelt es sich um Millimeterangaben (mm). Die vereinfachte Maßzeichnung zeigt nicht alle
Einzelheiten.
Ausdruck von Grundfos CAPS
5/5
