GRUNDFOS INSTRUCTIONS

Comfort System

Hot water recirculation system

Installation and operating instructions

ANSI/NSF372

Table of contents

Comfort System

English (US)

Installation and operating instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Français (CA)

Notice d'installation et de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . 13

Español (MX)

Instrucciones de instalación y operación . . . . . . . . . . . . . . . . . . . . . . . . 23

English (US) Installation and operating instructions

Original installation and operating instructions

These installation and operating instructions describe Grundfos Comfort System.

Sections 1-5 give the information necessary to be able to unpack, install and start up the product in a safe way.

Sections 6-10 give important information about the product, as well as information on service, fault finding and disposal of the product.

CONTENTS

Page

1. Limited warranty

2. General information

2.1 Hazard statements

2.2 Notes

3. Receiving the product

3.1 Inspecting the product

3.2 Scope of delivery

4. Installing the product

4.1 Pipe connections

4.2 Installing the pump

4.3 Installing the bypass valve

4.4 Checking for proper pump and bypass valve operation

5. Starting up the product

5.1 Setting the timer

6. Product introduction

6.1 Intended use

6.2 Pumped liquids

6.3 Identification

6.4 Approvals

7. Servicing the product

8. Fault finding the product

9. Technical data

10. Disposing of the product

Read this document before installing the product. Installation and operation must comply with local regulations and accepted codes of good practice.

Successful operation depends on careful attention to the procedures described in this manual. Keep this manual for future use.

1. Limited warranty

Products manufactured by Grundfos Pumps Corporation (Grundfos) are warranted to the original user only to be free of defects in material and workmanship for a period of 24 months from date of installation, but not more than 30 months from date of manufacture. Grundfos' liability under this warranty shall be limited to repairing or replacing at Grundfos' option, without charge, F.O.B. Grundfos' factory or authorized service station, any product of Grundfos manufacture. Grundfos will not be liable for any costs of removal, installation, transportation, or any other charges that may arise in connection with a warranty claim.

Products which are sold, but not manufactured

by Grundfos, are subject to the warranty

provided by the manufacturer of said products

and not by Grundfos' warranty.

Grundfos will not be liable for damage or wear to products caused by abnormal operating

conditions, accident, abuse, misuse,

unauthorized alteration or repair, or if the

product was not installed in accordance with

Grundfos' printed installation and operating

instructions and accepted codes of good practice. The warranty does not cover normal

wear and tear.

To obtain service under this warranty, the defective product must be returned to the

distributor or dealer of Grundfos' products from

which it was purchased together with proof of

purchase and installation date, failure date and

supporting installation data. Unless otherwise provided, the distributor or dealer will contact

Grundfos or an authorized service station for

instructions. Any defective product to be

returned to Grundfos or a service station must

be sent freight prepaid; documentation supporting the warranty claim and/or a Return

Material Authorization must be included if so

instructed.

Grundfos will not be liable for any incidental or consequential damages, losses, or expenses arising from installation, use, or any other causes. There are no express or implied warranties, including merchantability or fitness for a particular purpose, which extend beyond those warranties described or referred to above. Some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages and some jurisdictions do not allow limitations on how long implied warranties may last. Therefore the above limitations or exclusions may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from jurisdiction to jurisdiction.

English (US)

Products which are repaired or replaced by Grundfos or authorized service center under the provisions of these limited warranty terms will continue to be covered by Grundfos warranty only through the remainder of the original warranty period set forth by the original purchase date.

2. General information

2.1 Hazard statements

The symbols and hazard statements below may appear in Grundfos installation and operating instructions, safety instructions and service instructions.

DANGER

Indicates a hazardous situation which, if not avoided, will result in death or serious personal injury.

WARNING

Indicates a hazardous situation which, if not avoided, could result in death or serious personal injury.

2.2 Notes

The symbols and notes below may appear in Grundfos installation and operating instructions, safety instructions and service instructions.

Observe these instructions for explosion-proof products.

A blue or grey circle with a white graphical symbol indicates that an action must be taken.

A red or grey circle with a diagonal bar, possibly with a black graphical symbol, indicates that an action must not be taken or must be stopped.

If these instructions are not observed, it may result in malfunction or damage to the equipment.

Tips and advice that make the work easier.

CAUTION

Indicates a hazardous situation which, if not avoided, could result in minor or moderate personal injury.

The hazard statements are structured in the following way:

SIGNAL WORD

Description of hazard

Consequence of ignoring the warning.

- Action to avoid the hazard.

3. Receiving the product

3.1 Inspecting the product

Check that the product received is in accordance with the order.

Check that the voltage and frequency of the product match the voltage and frequency of the installation site. See section 6.3 Identification for information on the nameplate.

Examine the product to make sure no damage has occurred during shipment. Ensure the pump is not dropped or mishandled. Dropping the pump will damage it.

3.2 Scope of delivery

The box contains the following items:

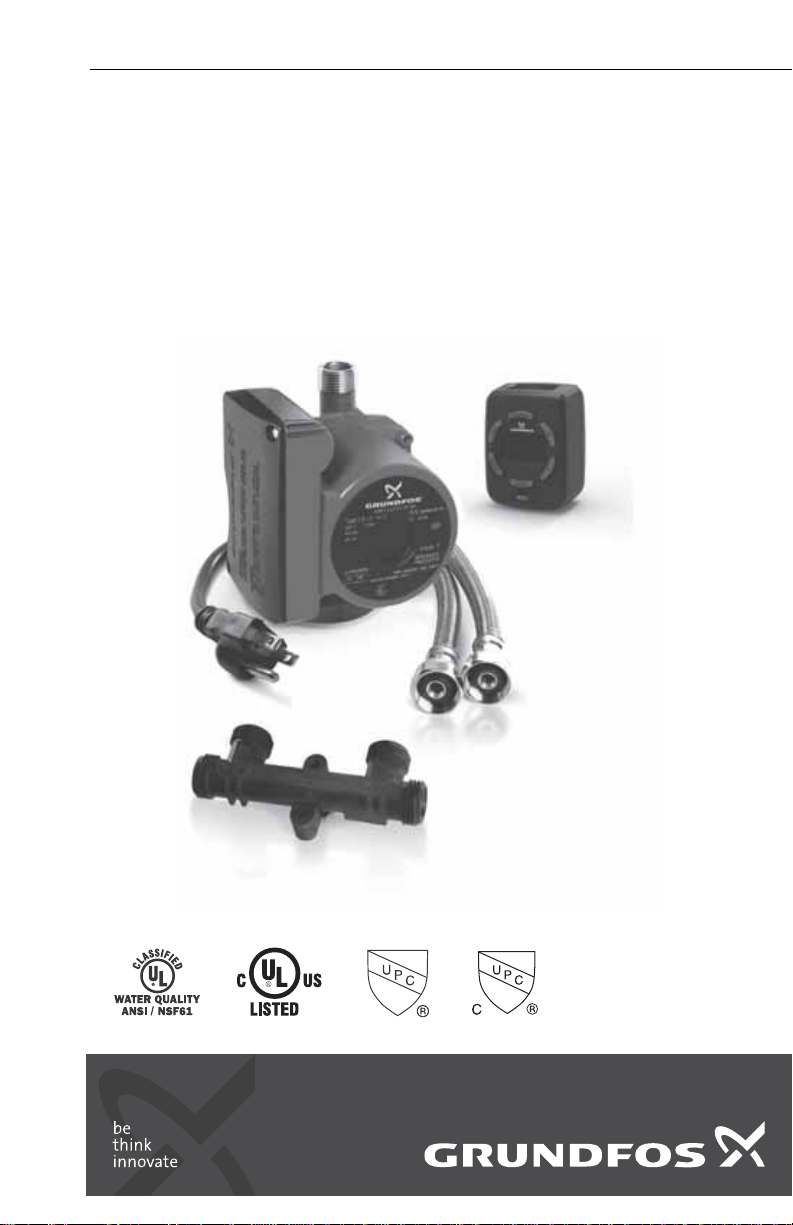

• One Grundfos UP 15 circulator with line cord

• one 24-hour timer

• one under-sink, bypass valve

• two valve mounting screws

• two flex hoses

• two adapters, if equipped

• installation and operating instructions.

4. Installing the product

WARNING

Hot water

Serious to moderate personal injury

- Pay special attention to the risk of injury caused by scalding hot water.

- After installation, you may find some warm water in the cold water line at the sink where the valve is installed. Once the cold water line is opened, the warm water will dissipate in a very short time.

WARNING

Electric shock

Death or serious personal injury

- Switch off the power supply before starting any work on the product. Make sure that the power supply cannot be accidentally switched on.

WARNING

Electric shock

Death or serious personal injury

- For indoor use only.

- This pump has not been investigated for use in swimming pool or marine areas.

WARNING

Electric shock

Death or serious personal injury

- Do not switch on the power supply until the product has been properly installed.

WARNING

Electric shock

Death or serious personal injury

- Ensure the pump's grounding conductor is connected only to a properly grounded grounding type receptacle.

- For safe operation of this pump, it must be grounded in accordance with national, state, and local governing codes and regulations.

Before installation, review the installation procedures in this document to insure proper and safe installation. Failure to follow procedures described in this document could affect your warranty and may cause inadvertent property damage.

The operating voltage and other electrical data are marked on the motor label. Make sure that the motor is suitable for the electrical supply on which it will be used.

4.1 Pipe connections

When connecting pipes, be sure to follow the pipe manufacturer's recommendations and all code requirements for pipe material.

Do not use Teflon compound, that is pipe dope, on the valve threads.

tape or pipe joint

4.2 Installing the pump

1. Close the water supply valve to the water heater, typically located above the water heater on the cold-water inlet to the water heater.

2. Drain the water from the hot-water pipe by opening a water faucet in the house. Let the water run until it stops flowing. Then drain the remaining water from the water heater spigot. Make sure to leave the faucet open until the pump installation is complete. If water does not stop flowing, check to make sure the water to the water heater has been completely shut off.

3. Disconnect the hot-water pipe from the hotwater outlet of the water heater. See fig. 1.

4. Install the pump onto the water heater outlet, using the 3/4" female fitting and gasket supplied on the pump. Ensure that the pump shaft is horizontal. Install the pump so that it pumps away from the water heater, towards the house. See the flow arrow on the side of the pump housing for reference. Be sure that the pump does not touch the exhaust vent pipe (chimney) of a gas- or oil-fired water heater. See fig. 2.

5. Connect the hot-water line to the 3/4" NPT outlet of the pump. Use pipe joint compound, that is pipe dope, or Teflon threads when connecting to a 3/4" female NPT connection. If a gasketed flexible copper water-heater connector is used, pipe joint compound, that is pipe dope, or Teflon tape is not required.

6. Reopen the water supply valve to the water heater and allow the water to run until all the air has been purged from the pipes.

7. Close the faucet inside the house.

8. Plug the timer into a 115 V outlet. Plug the power cable of the pump into the timer outlet. Be sure to route the power cable so that it does not touch the exhaust vent pipe of a gas- or oil-fired water heater.

9. Use the timer to set the pump to operate around your peak use times, such as 30 minutes before the first shower until 15 minutes after the last shower. See section

5.1 Setting the timer.

tape to seal the

English (US)

Hot-water

outlet pipe

Disconnect

Direction of water

Angle stop

valve for

hot water

Angle stop valve for cold water

Risers

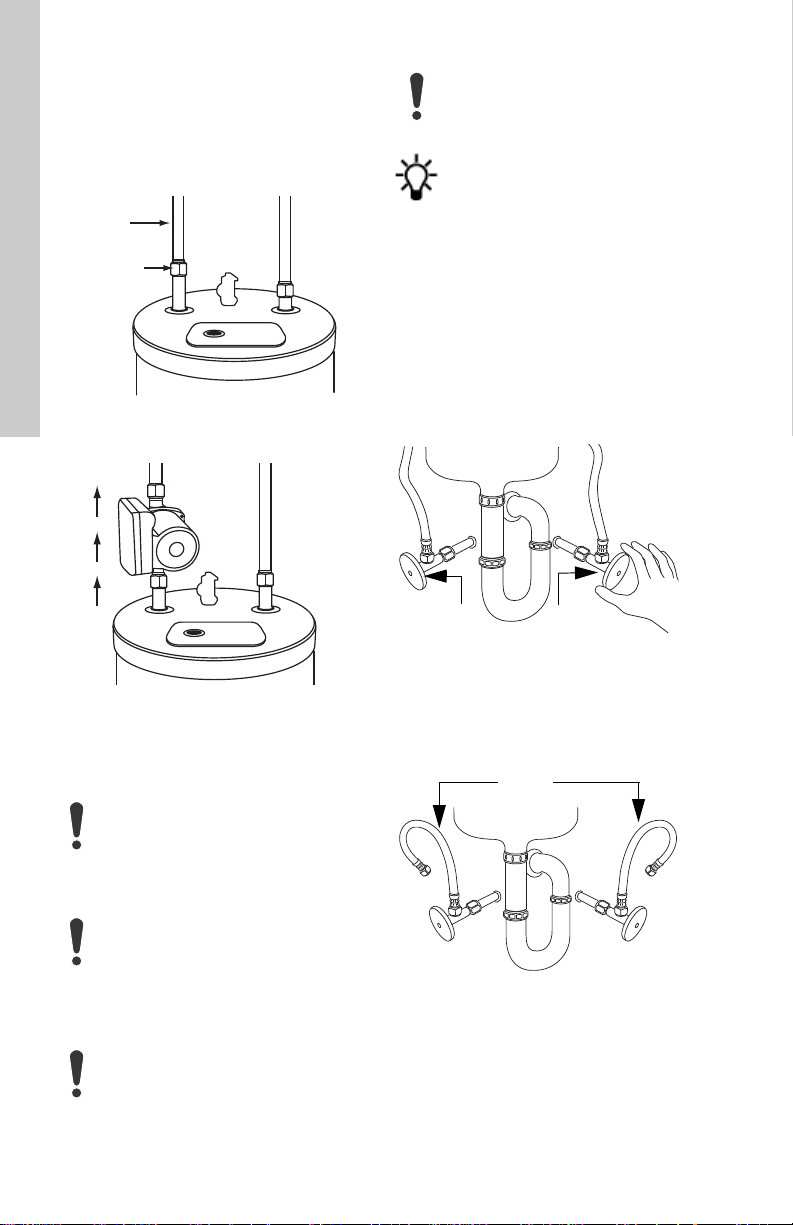

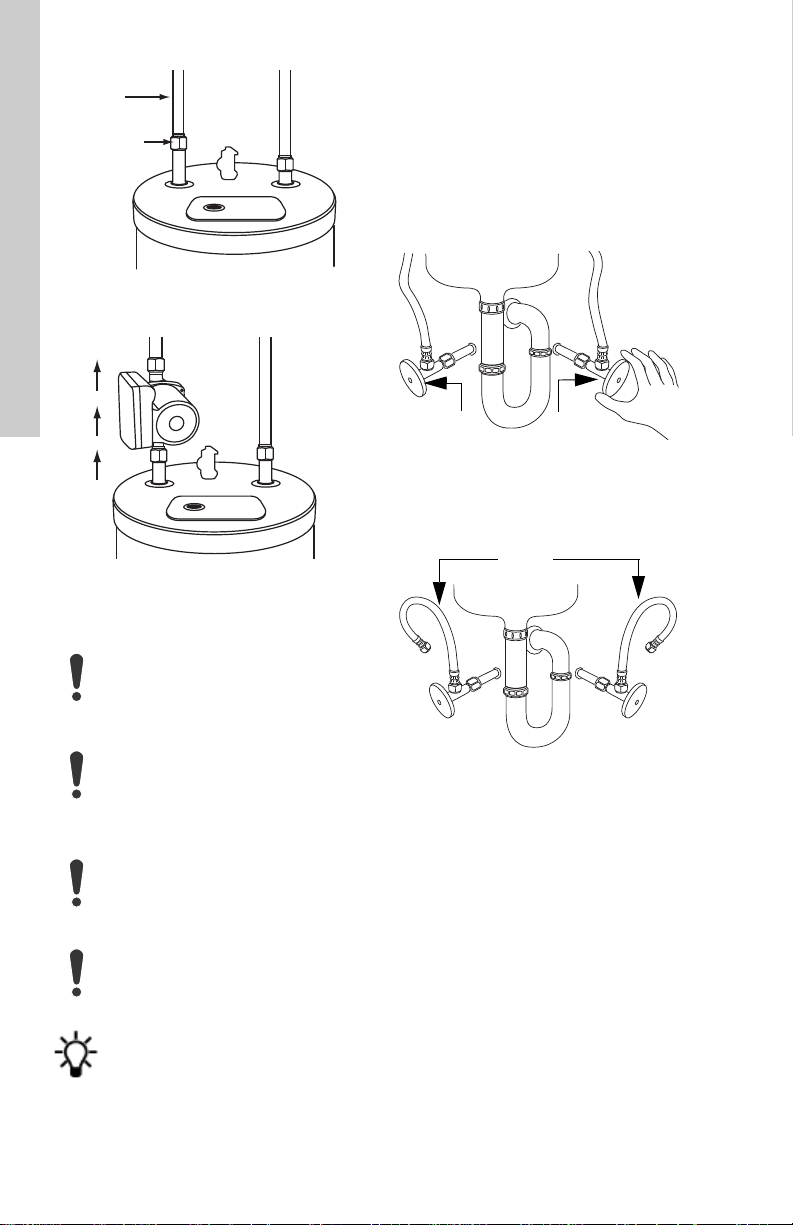

Fig. 1 Hot-water pipe disconnect of the

water heater

Valve location

For the greatest effect, the bypass valve must be located beneath a faucet with the greatest pipe distance from the water heater. If your home has a branched hot water line, more than one bypass valve may be necessary.

Disconnecting the risers

1. Close the angle stop valves for the hot and cold water below the sink; see fig. 3.

2. Disconnect the risers; see fig. 4.

TM05 8928 2913TM07 1966 2418

Fig. 3 Close the angle stop valves for the

hot and cold water under the sink before installing the bypass valve

TM05 8974 3013TM05 8975 3013

Fig. 2 Installing the pump onto the water

heater outlet

4.3 Installing the bypass valve

Do not use Teflon® tape or pipe joint compound, that is pipe dope, on the valve threads.

Tighten the flex hose connections by hand, plus 1/4 turn with a wrench.

Overtightening the flex hose connections can result in damage to the bypass valve, causing the valve to leak, and in localized water damage.

Use only the flex hoses provided in this kit. Using other manufactured flex hoses could result in damage to the bypass valve and void the product warranty.

When connecting pipes, be sure to follow the pipe manufacturer's recommendations and all code requirements for pipe material.

Typically, the hot water is on the left side and the cold water is on the right side, when looking at the sink.

Fig. 4 Disconnect the risers before

installing the bypass valve

Installing the bypass valve

Flex hose

Hot water

OUT

Cold water OUT

To hot water faucet

To cold water faucet

Flex hose Flex hose

Hot water IN Cold water INBypass valve

1. Connect the flex hoses to the ports on the bypass valve marked "HOT OUT" and "COLD OUT". See fig. 5.

2. Connect the flex hoses to the ports on the bypass valve marked "HOT IN" and "COLD IN". See fig. 5.

3. Connect the hose fitting from the "HOT OUT" port on the bypass valve to the left side of the faucet. See fig. 5. If connecting to a 3/8" fitting, use adapters. Adapters are included with pumps with a production date code of 1841 [PC (year) (week)] or later on the pump's nameplate.

4. Connect the hose fitting from the "COLD OUT" port on the bypass valve to the right side of the faucet. See fig. 5. If connecting to

a 3/8" fitting, use adapters. Adapters are included with pumps with a production date code of 1841 [PC (year) (week)] or later on the pump's nameplate.

5. Connect the hose fitting from the "HOT IN" port on the bypass valve to the left angle stop valve. See fig. 5.

6. Connect the hose fitting from the "COLD IN" port on the bypass valve to the right angle stop valve. See fig. 5.

7. Open the angle stop valves for both the hot and cold water. Check for leaks.

8. The bypass valve may be mounted to the wall with supplied mounting screws if desired; two-hole mounting bracket flush with wall. See fig. 6.

English (US)

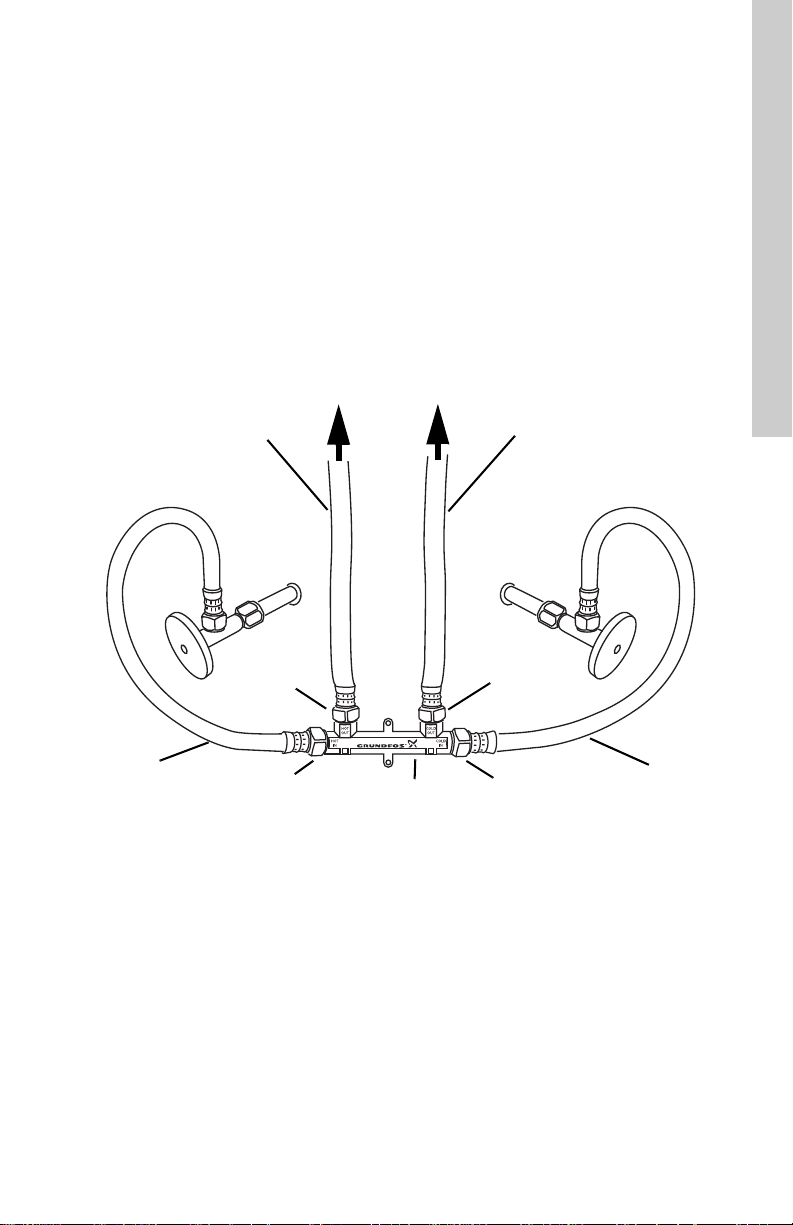

Fig. 5 Connect the bypass valve, flex hoses, and fittings as shown

TM05 8976 3013

English (US)

Correct

Incorrect

4.4 Checking for proper pump and bypass valve operation

After installing the pump and the bypass valve, connect the pump to the power supply and check the installation as follows:

1. Close the angle stop valve for the cold water

below the sink.

2. Open the cold-water faucet.

3. Check that when you turn on the cold-water

faucet, the flow of cold water gradually decreases and stops as the bypass valve closes.

4. Check that when you turn on the hot-water

faucet, hot water begins to flow quickly.

5. For troubleshooting, see section 8. Fault

finding the product.

Fig. 6 Correct installation of the bypass

valve

5. Starting up the product

5.1 Setting the timer

DANGER

Electric shock

Death or serious personal injury

- Do not plug this timer into an extension cord.

- Always plug the 3-prong plug directly into a properly grounded outlet. Never attempt to defeat this safety feature.

- Do not use the timer to control devices that could have dangerous consequences due to inaccurate timing, such as sun lamps, sauna, heaters, and crock pots.

- Follow all local electrical codes during use.

There are no user serviceable parts inside.

Before initial use, plug the timer into an AC outlet for at least 30 minutes to charge the internal battery. If the display is not visible, press [RESET] to restart the timer and erase all

TM05 8977 3013

settings and events. You may unplug the timer from the AC outlet for easier setting.

TM07 1682 2018

Fig. 7 Timer

1. North

2. Central

3. South

North Central

South

"nor" "CEN"

"SOU"

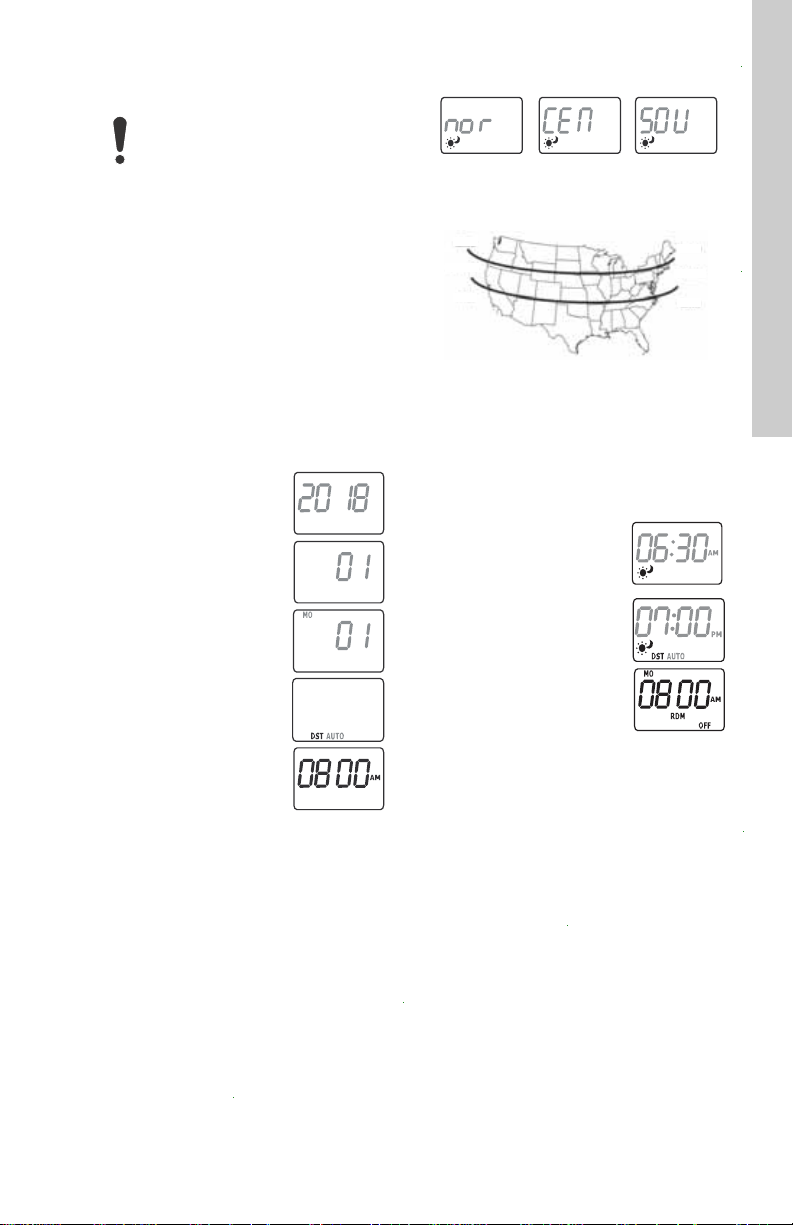

5.1.1 Setting the time, date, DST (Daylight Saving Time), and region

When setting the timer, if you pause for more than 30 seconds, the timer will automatically return to normal time of day display.

1. Press [TIME]. A flashing 4-digit year appears.

2. Press [+] or [-] to set the current year and then press [TIME].

3. Press [+] or [-] to set the month ("01"=Jan, "12"=Dec) and then press [TIME].

4. Press [+] or [-] to set the day of the month.

5. Press [TIME] to s et "DST" (Daylight Saving Time) function.

6. Press [+] or [-] to select "AUTO" (AUTO DST adjust enabled) or "OFF" (DST disabled). NOTE: DST enables the timer to automatical ly move ahead 1 hour on the second Sunday in March at 02:00 AM and then automatically adjust back 1 hour on the first Sunday in November at 02:00 AM.

7. Press [TIME]. The hour digit flashes.

8. Press [+] or [-] to set the current hour, then press [TIME]. The minute digit flashes.

9. Press [+] or [-] to set the minute, then press [TIME].

10.Press [+] or [-] to set your current region. The map below will determine what region the timer is being used in. Once the region is selected, the timer will automatically set the sunrise and sunset time.

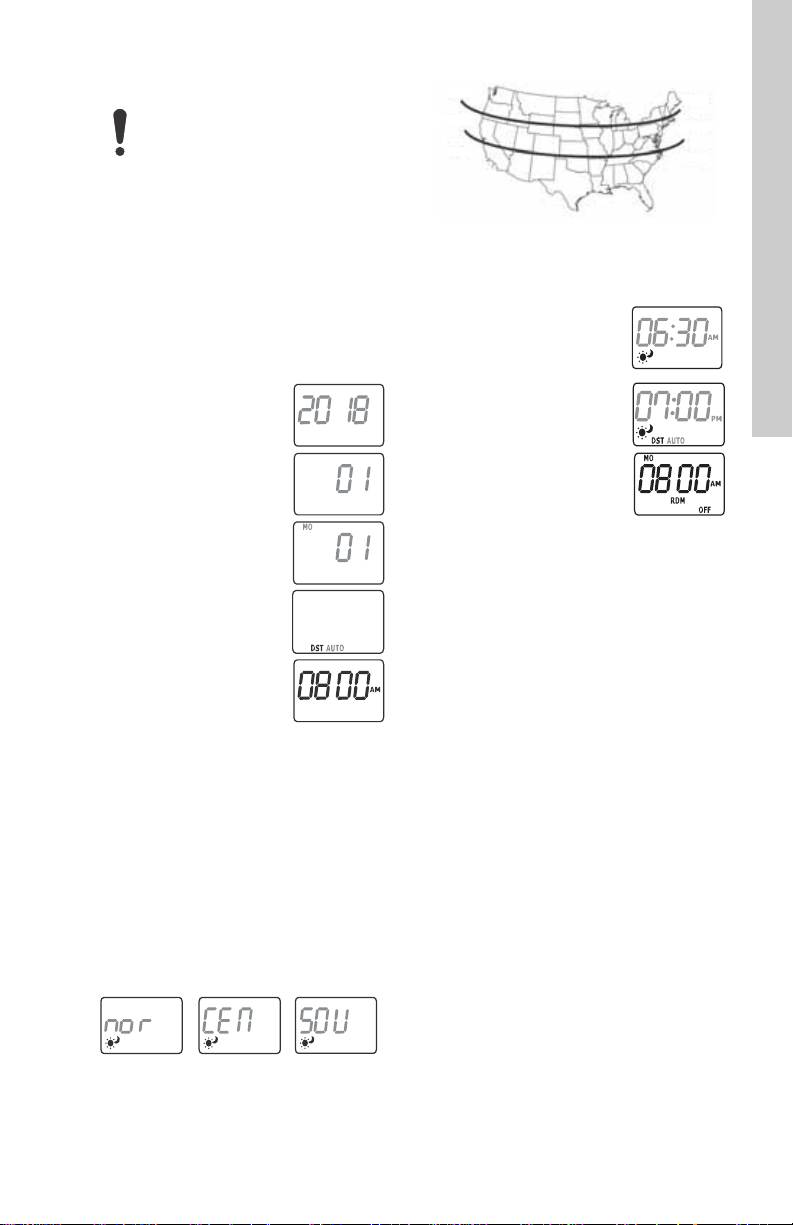

Fig. 8 Region selections

Fig. 9 Regions map

11.Press [TIME] to access the "AM" sunrise time screen.

12.Press [+] or [-] to adjust (± 2 hours) the sunrise operating time to match your local sunrise time. NOTE: Press [RESUME] to return to the original sunrise time.

13.Press [TIME] to access the "PM" sunset time screen.

14.Press [+] or [-] to adjust (± 2 hours) the sunset operating time to match your local sunset time. NOTE: Press [RESUME] to return to the original sunset time.

15.Press [TIME] to return to the time (main) screen.

5.1.2 Setting/reviewing/changing the ON/OFF events

1. Press [PROGRAM ] to a ccess the ON/OF F

event screens.

2. To set your timer the first time, go to step 4.

You will be setting ON event # 1.

3. To review existing ON/OFF settings,

repeatedly press [PROGRAM] to see up to seven ON/OFF event pairs. Dashes mean the displayed event is not set. To delete an unwanted event press [RESUME]. To change an event, go to step 4. To exit the event setting mode, press [MODE] once or press [PROGRAM] repeatedly until the event number disappears or wait 30 seconds for the timer to automatically return to the main

TM07 1683 2018

screen.

4. If dashes are displayed, press [TIME] to

change the dashes to an event with flashing day(s). Note that the events are numbered "1" through "7", "ON" or OFF".

TM07 1684 2018

English (US)

TM07 1685 1820

TM07 1686 2018

English (US)

5. Press [+] or [-] to select the (flashing) day(s) on which the displayed event must run:

– One day only:

Select "MO" or "TU" or "WE" … or "SU", etc.

– Every day:

Select "MO TU WE TH FR SA SU"

– Weekdays only:

Select "MO TU WE TH FR"

– Weekend only:

Select "SA SU"

6. Press [TIME] to make the hour digits flash. T o set this event to occur at a specific time of day, skip to step 9. To set this event to happen at sunrise or sunset, proceed to step

7. Press [+] or [-] to scroll to one of the 2 screens with moon and sun icons flashing and "AM" or "PM" flashing. The "AM" plus icons screen means this event will happen at sunrise. The "PM" plus icons means this event will happen at sunset.

8. Press [PROGRAM] to accept the sunrise/ sunset setting and advance to the next event screen. To add more events, go back to step

4. If all desired events have been set, go to step 14.

9. Press [+] or [-] to scroll to the desired starting hour for the event.

10.Press [TIME] to make the minute digits flash.

11.Press [+] or [-] to scroll to the desired starting minute for the event.

12.Press [PROGRAM] to advance to the next event screen.

13.Repeat steps 4 through 13 until al l desir ed ON/OFF events have been set.

14.Repeat step 3 to check all your settings and exit the event setting mode.

5.1.3 Setting the timer operating mode

1. Press [MODE] to scroll to the desired operating mode. See below for a description of each mode.

– "ON": Manual ON mode is selected. The

device will stay ON.

– "AUTO ON": Automatic mode is selected

and the device is ON. The device will stay ON until the next OFF event.

– "RDM ON": Random mode is selected and

the device is ON. The device will stay ON until the next OFF event. NOTE: When "RDM" (random mode) is selected, the device will operate ± 30 minutes from the scheduled ON/OFF event settings to provide a lived-in look.

– "OFF": Manual OFF mode is selected. The

device will stay OFF.

– "AUTO OFF": Automatic mode is selected

and the device is OFF. The dev ice will stay OFF until the next ON event.

– "RDM OFF": Random mode is selected

and the device is OFF. The dev ice will stay OFF until the next ON event.

2. Plug the pump into the timer.

3. Plug the timer into the electrical outlet.

6. Product introduction

ANSI/NSF372

A Grundfos Comfort System hot-water recirculation system brings hot water in an instant to the hot-water faucets in your home.

Since the system utilizes the existing cold-water return line in the home, no separate new return line is required. No electrical power is required under the sink.

The Grundfos Comfort System includes a circulator pump that you install on the water heater in your home, and a valve that you install at the furthest faucet.

The direction of flow moves from the water heater through the recirculation pump, through the hot-water supply line, and then back to the water heater through the existing cold-water return line.

Fig. 10 Grundfos Comfort System

Pos. Description

1 Pump body 2 Faceplate 3Flex hoses 4 Under-sink, bypass valve 5 Power cable 6Timer 7 3/4" NPT outlet port

6.1 Intended use

WARNING

Electric shock

Death or serious personal injury

- For indoor use only.

- This pump has not been investigated for use in swimming pool or marine areas.

For indoor potable water use only.

6.2 Pumped liquids

Grundfos Comfort System is intended for indoor residential potable drinking water use only and is to be considered where there is no hot-water return line available.

The pump is lubricated and cooled by the liquid being pumped. Therefore, the pumped liquid must be allowed to circulate through the pump while it is in operation.

6.3 Identification

The pump nameplate shows information about the electrical requirements of the pump. Verify that the pump will be supplied with the proper voltage, phase, and frequency during operation.

The motor of the pump is designed to run on ± 10 % of the voltage shown on the nameplate.

6.4 Approvals

TM07 2128 2817

ANSI/NSF61 ANSI/NSF372

Comfort Pump Comfort Valve

UL/cUL (Electrical Safety)

Comfort Pump

IAPMO (UPC)

Comfort Pump with Comfort Valve (Comfort System)

English (US)

WARNING

Fire and explosion

Death or serious personal injury

- Do not use the pump for flammable, combustible or explosive liquids such as diesel oil, gasoline, or similar liquids.

IAPMO (cUPC)

Comfort Valve

7. Servicing the product

Grundfos Comfort System is maintenance free. No service is required.

English (US)

8. Fault finding the product

Fault Cause Remedy

1. The pump does not run. a) The pump is not connected

2. There is no hot water at the faucet or too much hot water on the cold water side.

to the power supply.

b) The circuit breaker has

tripped. c) The pump is defective. Replace the pump. a) The valve is not installed

properly.

9. Technical data

Max. storage temperature: 170 °F (76 °C)

System

UP15-10SU7P/TLC

Bypass valve Connections: 1/2" NPSM

Timer

Ambient temperature: -4 to +175 °F (-20 to +80 °C) System type: Open - residential potable Flow range: 0 - 6.3 gpm (0 - 1.4 m Head range: 0 - 5.1 ft (0 - 1.5 m) Motor: Single-phase, 60 Hz Max. working pressure: 145 psi (10 bar) Min. working pressure: Min. system pressure Max. liquid temperature: 150 °F (66 °C) Min. liquid temperature: 36 °F (2 °C) Connection: 3/4" M x 3/4" F NPT

Ratings: 125 VAC, 60 Hz, 15 A, 1875 W resistive

Supply voltage:

Contact rating: 15 amps

8 A, 1000 W tungsten, 500 VA electronic ballast

120 VAC, 60 Hz, 8.3 A standard ballast 1/2 HP motor load

Connect the pump to the power supply.

Cut in the circuit breaker.

Review the bypass valve installation instructions in section

4.3 Installing the bypass valve.

See section 6. Product

introduction.

If necessary, reinstall the thermal bypass valve.

/h)

10. Disposing of the product

This product or parts of it must be disposed of in an environmentally sound way:

1. Use the public or private waste collection service.

2. If this is not possible, contact the nearest Grundfos company or service workshop.

Français (CA) Notice d'installation et de fonctionnement

Traduction de la version anglaise originale

Cette notice d'installation et de fonctionnement décrit le système Grundfos Comfort.

Les sections 1 à 5 fournissent les informations nécessaires pour déballer, installer et démarrer le produit en toute sécurité.

Les sections 6 à 10 donnent des informations importantes sur le produit, ainsi que sur la maintenance, le dépannage et la mise au rebut du produit.

Sommaire

Page

1. Garantie limitée

2. Généralités

2.1 Mentions de danger

2.2 Remarques

3. Réception du produit

3.1 Inspection du produit

3.2 Contenu de la boîte de livraison

4. Installation du produit

4.1 Raccordements tuyauterie

4.2 Installation du circulateur

4.3 Installation de la soupape de dérivation

4.4 Vérification du fonctionnement adéquat du circulateur et de la soupape de dérivation

5. Démarrage du produit

5.1 Réglage du minuteur

6. Introduction au produit

6.1 Usage prévu

6.2 Liquides pompés

6.3 Identification

6.4 Approbations

7. Maintenance du produit

8. Détection des défauts de fonctionnement du produit

9. Caractéristiques techniques

10. Mise au rebut du produit

Avant de procéder à l'installation, lire attentivement cette notice. L'installation et le fonctionnement doivent être conformes à la réglementation locale et aux règles de bonne pratique en vigueur.

Un bon fonctionnement dépend de l'attention particulière accordée aux procédures décrites dans ce manuel. Conservez ce manuel pour une utilisation future.

1. Garantie limitée

Les produits fabriqués par Grundfos Pumps Corporation (Grundfos) sont garantis, uniquement pour l'utilisateur initial, exempts de défauts de matériaux et de fabrication pour une période de 24 mois à compter de la date d'installation, mais au plus 30 mois à compter de la date de fabrication. Dans le cadre de cette garantie, la responsabilité de Grundfos se limite à la réparation ou au remplacement, à la convenance de Grundfos, sans frais, F.O.B. de l'usine Grundfos ou d'un atelier de maintenance autorisé, de tout produit de fabrication Grundfos. Grundfos n'assume aucune responsabilité quant aux frais

de dépose, d'installation, de transport ou pour toute autre charge pouvant survenir en relation

avec une réclamation au titre de la garantie.

Les produits vendus mais non fabriqués par

Grundfos sont couverts par la garantie fournie

par le fabricant des dits produits et non par la

garantie de Grundfos.

Grundfos n'est responsable ni des dommages ni

de l'usure des produits causés par des conditions d'exploitation anormales, un accident, un

abus, une mauvaise utilisation, une altération ou

une réparation non autorisée, ou par une installation du produit non conforme aux notices d'ins-

tallation et de fonctionnement imprimées de Grundfos ainsi qu'aux codes de bonnes pratiques communément acceptés. La garantie ne

couvre pas l'usure normale.

Pour bénéficier de la garantie, il faut renvoyer le

produit défectueux au distributeur ou au reven-

deur de produits Grundfos chez qui il a été acheté, accompagné de la preuve d'achat, de la

date d'installation, de la date du dysfonctionne-

ment ainsi que des données concernant l'instal-

lation. Sauf disposition contraire, le distributeur

ou le revendeur contactera Grundfos ou un ate-

lier de maintenance autorisé pour obtenir des instructions. Tout produit défectueux renvoyé à Grundfos ou à un atelier de maintenance doit

être expédié port payé ; la documentation rela-

tive à la déclaration de demande de garantie et

à une autorisation de retour de matériel éventuelle doit être jointe, si elle est demandée.

Grundfos n'assume aucune responsabilité en cas de dommages indirects ou consécutifs, de pertes ou de dépenses résultant de l'installation, de l'utilisation ou de toute autre cause. Il n'existe aucune garantie, explicite ni implicite, y compris la qualité marchande ou l'adéquation pour un usage particulier, en dehors des garanties décrites ou mentionnées ci-dessus. Certaines juridictions n'autorisent pas l'exclusion ou la limitation des dommages indirects ou consécutifs, et certaines juridictions ne permettent pas de limiter la durée des garanties implicites. Il se peut donc que les limitations ou exclusions mentionnées ci-dessus ne soient pas applicables dans votre cas. Cette garantie vous donne des

Français (CA)

droits légaux spécifiques. Il se peut que vous ayez également d'autres droits qui varient d'une juridiction à l'autre.

Les produits qui sont réparés ou remplacés par Grundfos ou par atelier de maintenance autorisé, en vertu des dispositions de ces conditions de garantie limitée, continueront à être couverts par la garantie Grundfos uniquement pendant le reste de la période de garantie initialement fixée à la date d'achat d'origine.

2.2 Remarques

Les symboles et les remarques ci-dessous peuvent apparaître dans la notice d'installation et de fonctionnement, dans les consignes de sécurité et les instructions de service Grundfos.

Observer ces instructions pour les produits antidéflagrants.

2. Généralités

2.1 Mentions de danger

Les symboles et les mentions de danger ci-dessous peuvent apparaître dans la notice d'installation et de fonctionnement, dans les consignes de sécurité et les instructions de service Grundfos.

DANGER

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera des blessures graves ou la mort.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures graves ou la mort.

PRUDENCE

Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures légères ou modérées.

Les mentions de danger sont structurées de la manière suivante :

TERME DE SIGNALEMENT

Description du danger

Conséquence de la non-observance de l'avertissement.

- Mesures pour éviter le danger.

Un cercle bleu ou gris autour d'un pictogramme blanc indique qu'il faut agir.

Un cercle rouge ou gris avec une barre diagonale, éventuellement avec un symbole graphique noir, indique qu'une mesure ne doit pas être prise ou doit être arrêtée.

Le non-respect de ces consignes peut entraîner des dysfonctionnements ou endommager l'équipement.

Conseils et astuces pour faciliter les opérations.

3. Réception du produit

3.1 Inspection du produit

Vérifier que le produit reçu est conforme à la commande.

Vérifier que la tension et la fréquence du produit correspondent à celles du site d'installation. Pour plus d'informations sur la plaque signalétique, voir section 6.3 Identification.

Examiner soigneusement le produit afin de s'assurer qu'il n'a subi aucun dommage pendant le transport. S'assurer que le circulateur ne tombe pas à terre et qu'il soit manipulé avec soin. En cas de chute, le circulateur sera endommagé.

3.2 Contenu de la boîte de livraison

L'emballage contient les éléments suivants :

• un circulateur Grundfos UP15 avec cordon d'alimentation ;

• un minuteur 24 heures ;

• une soupape de dérivation, sous évier ;

• deux vis de montage de la soupape ;

• deux tuyaux flexibles ;

• deux adaptateurs, si équipé :

• une notice d'installation et de fonctionnement.

4. Installation du produit

AVERTISSEMENT

Eau chaude

Blessures corporelles graves à modérées

- Faire très attention au risque de blessures dues à l'eau brûlante.

- Après l'installation, vous pouvez trouver de l'eau chaude dans le conduit d'eau froide de l'évier où la soupape est installée. Une fois le conduit d'eau froide ouvert, l'eau chaude se dissipera en très peu de temps.

AVERTISSEMENT

Choc électrique

Blessures graves ou mort

- Avant toute intervention sur le produit, couper l'alimentation électrique. S'assurer que l'alimentation électrique ne risque pas d'être branchée accidentellement.

AVERTISSEMENT

Choc électrique

Blessures graves ou mort

- Pour une utilisation à l'intérieur uniquement.

- Ce circulateur n'est pas homologué pour une utilisation en piscine ou dans les zones maritimes.

AVERTISSEMENT

Choc électrique

Blessures graves ou mort

- Ne pas mettre le produit sous tension avant qu'il soit correctement installé.

AVERTISSEMENT

Choc électrique

Blessures graves ou mort

- S'assurer que le conducteur de mise à la terre du circulateur est connecté uniquement à une prise de terre correctement mise à la terre.

- Pour un fonctionnement sécurisé, le circulateur doit être mis à la terre conformément aux codes et règlements nationaux, provinciaux et locaux en vigueur.

Avant l'installation, consulter les procédures d'installation de ce document pour garantir une installation correcte et sûre. Le non-respect des procédures décrites dans ce document peut affecter la garantie et causer des dommages matériels par inadvertance.

La tension de fonctionnement et les autres données électriques sont indiquées sur la plaque signalétique du moteur. S'assurer que le moteur est compatible avec l'alimentation électrique avec laquelle il sera utilisé.

4.1 Raccordements tuyauterie

Lors des raccords de tuyauterie, bien suivre les recommandations du fabricant de tuyaux et toutes les exigences du code pour la tuyauterie.

Ne pas utiliser de rubanTeflon composant pour joint de tuyau, car il y a de la pâte à joint sur le filetage de la soupape.

ou un

4.2 Installation du circulateur

1. Fermer la soupape d'alimentation en eau du chauffe-eau, généralement située au-dessus du chauffe-eau, sur l'entrée d'eau froide.

2. Vidanger l'eau du tuyau d'eau chaude en ouvrant un robinet d'eau dans la maison. Laisser couler l'eau jusqu'à ce que cela ne coule plus. Puis vider l'eau restante depuis le robinet du chauffe-eau. Ne pas omettre de laisser le robinet ouvert jusqu'à ce que l'installation du circulateur soit terminée. Si l'eau ne s'arrête pas de couler, vérifier que l'alimentation en eau du chauffe-eau a été complètement fermée.

3. Débrancher le tuyau d'eau chaude de la sortie d'eau chaude du chauffe-eau. Voir fig. 1.

4. Installer le circulateur sur la sortie du chauffe-eau, en utilisant le raccord femelle 3/4 po et le joint fourni sur le circulateur. Vérifier que l'arbre du circulateur est horizontal. Installer le circulateur de manière à ce qu'il pompe depuis le chauffe-eau vers l'habitation. Se référer à la flèche sur le côté du corps du circulateur. S'assurer que le circulateur ne touche pas le conduit d'évacuation (cheminée) du chauffe-eau alimenté au gaz ou au mazout.chauffe-eau. Voir fig. 2.

5. Raccorder le conduit d'eau chaude à la sortie 3/4 po NPT du circulateur. Utiliser un composant pour joint de tuyau, à savoir de la pâte à joint ou un ruban Teflon le filetage lors du branchement à un raccord femelle NPT 3/4 po. Si l'on utilise un connecteur de chauffe-eau en cuivre, à joint d'étanchéité flexible, le composant pour joint de tuyau, à savoir de la pâte à joint ou du ruban

, n'est pas nécessaire.

Teflon

6. Rouvrir la soupape d'alimentation en eau du chauffe-eau et laisser l'eau couler, jusqu'à ce que l'air soit complètement purgé des tuyaux.

7. Fermer le robinet à l'intérieur de l'habitation.

8. Brancher la minuterie dans une prise de 115 V. Brancher le câble d'alimentation de la pompe dans la prise de la minuterie. S'assurer que le câble d'alimentation ne touche pas le conduit d'évacuation du chauffe-eau ali-

pour sceller

Français (CA)

Tuyau de

refoulement

d'eau

chaude

Débrancher

Direction de l'eau

Robinet

d'arrêt

d'équerre pour

l'eau chaude

Robinet d'arrêt d'équerre pour

l'eau froide

Conduits

ascendants

menté au gaz ou au mazout.

9. Utiliser le minuteur pour régler le circulateur afin qu'il fonctionne lorsque vous en avez le plus besoin, à savoir environ 30 minutes avant la première douche et jusqu'à 15 minutes après la dernière douche. Voir section 5.1 Réglage du m inuteur.

Fig. 1 Débrancher le tuyau de refoulement

d'eau chaude du chauffe-eau.

Lors des raccords de tuyauterie, bien suivre les recommandations du fabricant de tuyaux et toutes les exigences du code pour la tuyauterie.

Généralement, l'eau chaude est sur le côté gauche et l'eau froide sur le côté droit, en regardant l'évier.

Emplacement de la vanne

Pour le meilleur effet, la soupape de dérivation doit être placée sous un robinet, à la plus grande distance du tuyau du chauffe-eau. Si la maison est raccordée à un conduit d'eau chaude, plus d'une soupape de dérivation peut être nécessaire.

Débranchement des conduits ascendants

1. Fermer les robinets d'arrêt d'équerre pour l'eau chaude et froide sous l'évier ; voir fig. 3.

TM05 8928 2913TM07 1966 2418

2. Débrancher les conduits ascendants ; voir fig. 4.

Fig. 2 Installation du circulateur sur la sor-

tie du chauffe-eau

4.3 Installation de la soupap e de dérivation

Ne pas utiliser de rubanTeflon® ou un composant pour joint de tuyau, car il y a de la pâte à joint sur le filetage de la soupape.

Serrer les branchements de tuyau flexible à la main, plus 1/4 de tour avec une clé.

Si les branchements du tuyau flexible sont trop serrés, cela peut entraîner des dommages à la soupape de dérivation, provoquant des fuites et des dégâts d'eau localisés.

Utiliser uniquement les tuyaux flexibles fournis dans cette trousse. L'utilisation de tuyaux flexibles d'autre fabrication peut endommager la soupape de dérivation, et ainsi annuler la garantie du produit.

Fig. 3 Avant d'installer la soupape de déri-

Fig. 4 Avant d'installer la soupape de déri-

vation, fermer les robinets d'arrêt d'équerre pour l'eau chaude et froide.

vation, débrancher les conduits ascendants

TM05 8973 3013TM05 8975 3013

Installation de la soupape de dérivation

Tuyau flexible

SORTIE

eau chaude

SORTIE eau froide

Vers robinet d'eau chaude

Vers robinet d'eau froide

Tuyau flexible Tuyau flexible

ENTRÉE eau

chaude

ENTRÉE eau froide

Soupape de dériva-

tion

1. Raccorder les tuyaux flexibles aux ports de la soupape de dérivation marqués « HOT OUT » et « COLD OUT ». Voir fig. 5.

2. Raccorder les tuyaux flexibles aux ports de la soupape de dérivation marqués « HOT IN » et « COLD IN ». Voir fig. 5.

3. Raccorder le raccord de tuyau du port « HOT OUT » de la soupape de dérivation au côté gauche du robinet. Voir fig. 5. Si vous vous raccordez à une connexion de 3/8", utilisez des adaptateurs. Les adaptateurs sont fournis avec les pompes avec un code de date de production de 1841 [PC (année) (semaine)] ou plus tard sur la plaque signalétique de la pompe.

4. Raccorder le raccord de tuyau du port « COLD OUT » de la soupape de dérivation au côté droit du robinet. Voir fig. 5. Si vous

vous raccordez à une connexion de 3/8", utilisez des adaptateurs. Les adaptateurs sont fournis avec les pompes avec un code de date de production de 1841 [PC (année) (semaine)] ou plus tard sur la plaque signalétique de la pompe.Raccorder le raccord de tuyau du port « HOT IN » de la soupape de dérivation à la vanne d'arrêt d'angle gauche. Voir fig. 5.

5. Raccorder le raccord de tuyau du port « COLD IN » de la soupape de dérivation à la vanne d'arrêt d'angle droit. Voir fig. 5.

6. Ouvrir les soupapes d'arrêt d'angle pour l'eau chaude et froide. Vérifier les fuites éventuelles.

7. Si nécessaire, la soupape de dérivation peut être montée sur un mur avec les vis de montage fournies ; support de montage à deux trous, à niveau avec le mur. Voir fig. 6.

Français (CA)

Fig. 5 Brancher la soupape de dérivation, les tuyaux flexibles et les raccords, comme indiqué

TM05 8976 3013

Français (CA)

Correct

Incorrect

4.4 Vérification du fonctionnement adéquat du circulateur et de la soupape de dérivation

Après l'installation du circulateur et de la soupape de dérivation, brancher le circulateur à l'alimentation électrique et vérifier l'installation comme suit :

1. Fermer la soupape d'arrêt d'angle pour l'eau

froide sous l'évier.

2. Ouvrir le robinet d'eau froide.

3. Vérifier que, lorsque vous ouvrez le robinet

d'eau froide, le débit de l'eau froide diminue progressivement et s'arrête comme la soupape de dérivation se ferme.

4. Vérifier que, lorsque vous ouvrez le robinet

d'eau chaude, l'eau chaude commence à couler rapidement.

Pour le dépannage, voir section 8. Détection

des défauts de fonctionnement du produit.

Fig. 6 Installation correcte de la soupape

de dérivation

5. Démarrage du produit

5.1 Réglage du minuteur

AVERTISSEMENT

Choc électrique

Blessures graves ou mort

- Ne pas brancher cette minuterie sur un cordon de rallonge.

- Toujours brancher la fiche à trois broches directement dans une prise correctement mise à la terre. Ne jamais tenter d’aller à l’encontre de ce dispositif de sécurité.

- Ne pas utiliser la minuterie pour contrôler des appareils qui pourraient avoir de dangereuses conséquences en raison d’un calcul de temps inexact, tels que lampes solaires sauna, appareils de chauffage, mijoteuses, etc.

- Respecter tous les codes d’électricité locaux pendant l’emploi.

Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur.

Avant la première utilisation, brancher la minuterie dans une prise de courant secteur pendant au moins 30 minutes pour charger la batterie interne. Si l’affichage n’est pas visible, appuyer sur [RESET] pour redémarrer

TM05 8977 3013

la minuterie et effacer tous les réglages et événements. La minuterie peut être débranchée de la prise de courant pour faciliter les réglages.

TM07 1682 2018

Fig. 7 Minuterie

1. NORD :

2. CENTRE :

3. SUD :

NORD CENTRE

SUD

« nor »

« CEN »

« SOU »

5.1.1 Régler l’heure, la date, l’heure d’été et la région

Durant le réglage de la minuterie, s’il s’écoule plus de 30 secondes d’inactivité, la minuterie retourne automatiquement à l’affichage normal de l’heure de la journée.

1. Appuyer sur [TIME]. L’année à 4 chiffres s’affiche en clignotant.

2. Appuyer sur [+] ou [-] pour sélectionner l’année en cours puis appuyer sur [TIME].

3. Appuyer sur [+] ou [-] pour régler le mois (« 01 »=jan, « 12 »=déc) puis appuyer sur [TIME].

4. Appuyer sur [+] ou [-] pour régler le jour du mois.

5. Appuyer sur [TIME] pour régler la fonction d’heure d’été (DST).

6. Appuyer sur [+] ou [-] pour sélectionner « AUTO » (AUTO DST activé) ou « OFF » (DST désactivé). REMARQUE : Lorsque la fonction DST est activée, la minuterie avance automatiquement de 1 heure, le deuxième dimanche de mars à 2h00 du matin, et revient de 1 heure en arrière, le premier dimanche de novembre à 2h00.

7. Appuyer sur [TIME]. Les chiffres des heures clignotent.

8. Appuyer sur [+] ou [-] pour sélectionner l’heure en cours puis appuyer sur [TIME]. Les chiffres des minutes clignotent.

9. Appuyer sur [+] ou [-] pour régler les minutes puis appuyer sur [TIME].

10.Appuyer sur [+] ou [-] pour sélectionner la région d’installation. La carte ci-dessous permet d’identifier la région d’utilisation de la minuterie. Une fois la région sélectionnée, la minuterie définit automatiquement l’heure de lever et de coucher du soleil.

Fig. 8 Sélections de région

Fig. 9 Carte des régions

11.Appuyer sur [TIME] pour accéder à l’écran d’heure de lever du soleil.

12.Appuyer sur [+] ou [-] pour adapter (de ± 2 heures) l’heure de lever du soleil de la minuterie sur le lever du soleil local. REMARQUE : Appuyer sur [RESUME] pour retourner à l’heure originale de lever du soleil.

13.Appuyer sur [TIME] pour accéder à l’écran d’heure de coucher du soleil.

14.Appuyer sur [+] ou [-] pour adapter (de ± 2 heures) l’heure de coucher du soleil de la minuterie sur le coucher du soleil local. REMARQUE : Appuyer sur [RESUME] pour retourner à l’heure originale de coucher du soleil.

15.Appuyer sur [TIME] pour retourner à l’écran (principal) de l’heure.

TM07 1683 2018

TM07 1684 2018TM07 1685 1820

Français (CA)

TM07 1686 2018

Français (CA)

5.1.2 Configurer/examiner/modifier les événements ON/OFF

1. Appuyer sur [PROGRAM] pour accéder aux

écrans d’événements ON/OFF.

2. Pour régler la minuterie la première fois,

aller à l’étape 4. Cela configurera l’événement ON n° 1.

3. Pour examiner les réglages ON/OFF,

appuyer de façon répétée sur [PROGRAM] pour afficher jusqu’à 7 paires d’événements ON/OFF. Les tirets signifient q ue l’événement n’est pas configuré. Pour supprimer un événement, appuyer sur [RESUME]. Pour modifier un événement, aller à l’étape 4. Pour quitter le mode de configuration des événements, appuyer une fois sur [MODE] ou appuyer de façon répétée sur [PROGRAM] jusqu’à ce que le numéro d’événement disparaisse, ou patienter 30 secondes que la minuterie revienne automatiquement à l’écran principal.

4. Si des tirets s’affichent, appuyer sur [TIME]

pour changer les tirets en événement avec le(s) jour(s) clignotant(s). On notera que les événements sont numérotés de « 1 » à « 7 », « ON » ou « OFF ».

5. Appuyer sur [+] ou [-] pour sélectionner le(s)

jour(s) (clignotants) où l’événement affiché doit s’exécuter :

– Un seul jour : Sélectionner « MO », «TU »,

« WE » … ou « SU ».

– Tous les jours : Sélectionner « MO T U W E

TH FR SA SU »

– Jours de semaine seulement : Sélection-

ner « MO TU WE TH FR »

– Fins de semaine seulement : Sélectionner

« SA SU »

6. Appuyer sur [TIME] pour faire clignoter les

chiffres des heures. Pour régler l’événement sur une heure spécifique de la journée, passer directement à l’étape 9. Pour régler l’événement sur le lever ou le coucher du soleil, passer à l’étape 7.

7. Appuyer sur [+] ou [-] pour avancer jusqu’à

l’un des 2 écrans avec les icônes de lune et de soleil clignotantes, et « AM » ou « PM » clignotant. L’écran avec « AM » et ces icônes signifie que l’événement se produira au lever du soleil. L’écran avec « PM » et ces icônes signifie qu’il se produira au coucher du soleil.

8. Appuyer sur [PROGRAM] pour accepter le

réglage de lever/coucher du soleil et passer à l’écran de l’événement suivant. Pour ajouter d’autres événements, revenir à l’étape 4. Si tous les événements souhaités sont configurés, aller à l’étape 14.

9. Appuyer sur [+] ou [-] pour avancer jusqu’à

l’heure de début souhaitée pour l’évènement.

10.Appuyer sur [TIME] pour fair e cligno ter les

chiffres des minutes.

11.Appuyer sur [+] ou [-] pour avancer jusqu’à la minute de début souhaitée pour l’évènement.

12.Appuyer sur [PROGRAM] pour avancer jusqu’à l’écran de l’évènement suivant.

13.Répéter les étapes 4 à 13 ju squ’à ce que tous les événements ON/OFF souhaités soient configurés.

14.Répéter l’étape 3 pour vérifier tous les réglages et quitter le mode de configuration des événements.

5.1.3 Configurer le mode de fonctionnement

de la minuterie

1. Appuyer sur [MODE] pour avancer jusqu’au mode de fonctionnement souhaité. Voir la description de chaque mode ci-dessous.

– « ON » - Le mode ON manuel est sélec-

tionné. L’appareil reste en marche (ON).

– « AUTO ON » : Le mode AUTOMATIQUE

est sélectionné et l’appareil est en marche (ON). L’appareil reste en marche (ON) jusqu’à l’événement OFF suivant.

– « RDM ON » : Le mode ALÉATOIRE est

sélectionné et l’appareil est en marche (ON). L’appareil reste en marche (ON) jusqu’à l’événement OFF suivant. REMARQUE : Lorsque « RDM » (mode ALÉATOIRE) est sélectionné, l’appareil fonctionne dans une marche de +/- 30 minutes par rapport aux réglages des événements ON/OFF afin de créer une apparence « habitée ».

– « OFF » : Le mode OFF manuel est sélec-

tionné. L’appareil reste à l’arrêt (OFF).

– « AUTO OFF » : Le mode AUTOMATIQUE

est sélectionné et l’appareil est à l’arrêt (OFF). L’appareil reste à l’arrêt (OFF) jusqu’à l’événement ON suivant.

– « RDM OFF » : Le mode ALÉATOIRE est

sélectionné et l’appareil est à l’arrêt (OFF). L’appareil reste à l’arrêt (OFF) jusqu’à l’événement ON suivant.

2. Brancher l’appareil souhaité sur la minuterie.

3. Brancher la minuterie sur une prise de courant.

6. Introduction au produit

ANSI/NSF372

Le système de recirculation d'eau chaude Grundfos Comfort fournit en un instant de l'eau chaude aux robinets de votre habitation.

Le système utilise le conduit de retour d'eau froide existant dans la maison ; il n'est pas nécessaire d'installer un nouveau conduit de retour. Aucune alimentation électrique n'est requise sous l'évier.

Le système Grundfos Comfort comprend un circulateur à installer sur le chauffe-eau de votre habitation, ainsi qu'une soupape à installer au robinet le plus éloigné.

Le flux se deplace du chauffe-eau à travers la pompe de recirculation, puis dans le conduit d'alimentation en eau chaude, pour revenir au chauffe-eau à travers le conduit de retour d'eau froide existant.

Fig. 10 Système Grundfos Comfort

AVERTISSEMENT

Choc électrique

Blessures graves ou mort

- Pour une utilisation à l'intérieur uniquement.

- Ce circulateur n'est pas homologué pour une utilisation en piscine ou dans les zones maritimes.

Pour l'utilisation d'eau potable à l'intérieur seulement.

6.2 Liquides pompés

Le système Grundfos Comfort est conçu uniquement pour l'utilisation à l'intérieur de l'eau potable à usage résidentiel. Il doit être pris en considération lorsqu'il n'y a pas de conduit de retour disponible pour l'eau chaude.

Le circulateur est lubrifié et refroidi par le liquide pompé. Par conséquent, le liquide pompé doit toujours pouvoir circuler à travers le circulateur lorsqu'il fonctionne.

6.3 Identification

La plaque signalétique du circulateur contient des informations sur les exigences électriques du circulateur. Lors du fonctionnement, vérifier que le circulateur est alimenté à la tension, à la phase et à la fréquence appropriés.

Le moteur du circulateur est conçu pour fonctionner à ± 10 % de la tension indiquée sur la plaque signalétique.

TM07 2128 2817

6.4 Approbations

Français (CA)

Pos. Description

1 Corps de pompe 2 Plaque frontale 3 Tuyaux flexibles 4 Sous évier, soupape de dérivation 5 Câble d'alimentation 6 Minuteur 7 Orifice de refoulement NPT 3/4"

6.1 Usage prévu

AVERTISSEMENT

Incendie et explosion

Blessures graves ou mort

- Ne pas utiliser le circulateur pour les liquides inflammables, combustibles ou explosifs, tels que le diesel, l'essence ou d'autres liquides similaires.

ANSI/NSF61 ANSI/NSF372

Circulateur Comfort Soupape Comfort

UL/cUL (Sécurité électrique)

Circulateur Comfort

IAPMO (UPC)

Circulateur Comfort avec soupape Comfort (système Comfort)

IAPMO (cUPC)

Soupape Comfort

7. Maintenance du produit

Le système Grundfos Comfort est exempt de maintenance. Aucune maintenance nécessaire.

Français (CA)

8. Détection des défauts de fonctionnement du produit

Défaut Cause Solution

1. La pompe ne fonctionne pas.

2. Il n'y a pas d'eau chaude au robinet ou il y a trop d'eau chaude sur le côté de l'eau froide.

a) La pompe n'est pas correc-

tement branchée à l'alimentation électrique.

b) Le disjoncteur s'est déclen-

ché. c) La pompe est défectueuse. Remplacer la pompe. a) La soupape n'est pas cor-

rectement installée.

9. Caractéristiques techniques

Raccorder la pompe à l'alimentation électrique.

Couper le disjoncteur.

Se reporter à la notice d'installation de la soupape de dérivation en section 4.3 Installation de la sou-

pape de dérivation.

Voir section 6. Introduction au pro-

duit.

Si nécessaire, réinstaller la soupape de dérivation thermique.

Tempér ature de stockage

Système

UP15-10SU7P/TLC

Soupape de dérivation Raccords : 1/2" NPSM

Minuteur

max. : Tempér ature ambiante : -4 à +175 °F (-20 à +80 °C) Type de système : Ouvert - résidentiel potable Plage de débit : 0 - 6.3 gpm (0 - 1.4 m Plage de hauteur : 0 - 5.1 pi (0 - 1.5 m) Moteur : Monophasé, 60 Hz Pression de travail max. : 145 psi (10 bar) Pression de travail min. : Pression de service min. Tempér ature max. du liquide : 150 °F (66 °C) Tempér ature min. d u liquide : 36 °F (2 °C) Raccord : 3/4" M x 3/4" F NPT

Tension d'alimentation :

Contact : 15 ampères

170 °F (76 °C)

Évaluations: 125 VAC, 60 Hz, 15 A, 1875 W

résistif 8 A, tungstène 1000 W, ballast électronique 500 VA

120 VCA, 60 Hz, 8.3 A ballast standard Charge de moteur 1/2 HP

10. Mise au rebut du produit

Ce produit ou des parties de celui-ci doit être mis au rebut tout en préservant l'environnement :

1. Utiliser le service local public ou privé de collecte des déchets.

2. Si ce n'est pas possible, envoyer ce produit à Grundfos ou au réparateur agréé Grundfos le plus proche.

/h)

Español (MX) Instrucciones de instalación y operación

Traducción de la versión original en inglés

Estas instrucciones de instalación y operación describen el sistema Grundfos Comfort.

Las secciones 1-5 proporcionan la información necesaria para desempacar, instalar y poner en marcha el producto de forma segura.

Las secciones 6-10 contienen información importante acerca del producto, su mantenimiento, la búsqueda de fallas y su eliminación.

Contenido

Página

1. Garantía limitada

2. Información general

2.1 Indicaciones de peligro

2.2 Notas

3. Recepción del producto

3.1 Inspección del producto

3.2 Contenido del paquete

4. Instalación del producto

4.1 Conexiones de tuberías

4.2 Instalación de la bomba

4.3 Instalación de la válvula de derivación

4.4 Revisión de la correcta operación de la bomba y la válvula de derivación

5. Puesta en marcha del producto

5.1 Ajuste del temporizador

6. Presentación del producto

6.1 Uso previsto

6.2 Líquidos aptos para el bombeo

6.3 Identificación

6.4 Homologaciones

7. Mantenimiento y servicio del producto

8. Búsqueda de fallas del producto

9. Datos técnicos

10. Eliminación del producto

Lea este documento antes de llevar a cabo la instalación. La instalación y la operación deben tener lugar de acuerdo con los reglamentos locales en vigor y los códigos aceptados de prácticas recomendadas.

Para que la operación tenga lugar correctamente, debe prestarse la debida atención a los procedimientos descritos en este manual. Conserve este manual para poder consultarlo en el futuro.

1. Garantía limitada

GRUNDFOS PUMPS CORPORATION (Grundfos) garantiza exclusivamente al usuario original que los productos fabricados por dicha empresa se encontrarán libres de defectos de materiales y mano de obra durante un período de 24 meses a partir de la fecha de instalación, sin superar en ningún caso los 30 meses a partir de la fecha de fabricación. La responsabilidad de Grundfos en el ámbito de esta garantía se limitará a la reparación o sustitución, a decisión de Grundfos, de forma gratuita y debiendo el comprador correr con los gastos de transporte

hasta la fábrica o el centro de servicio autorizado de Grundfos, de cualquier producto fabri-

cado por Grundfos. Grundfos no se hará res-

ponsable de ningún costo derivado de la

remoción, la instalación o el transporte del pro-

ducto ni de cualquier otro gasto que pudiera sur-

gir en relación con una reclamación en garantía.

Aquellos productos comercializados por Grundfos que no hayan sido fabricados por dicha

empresa se encontrarán sujetos a la garantía

proporcionada por el fabricante del producto

correspondiente y no a la garantía de Grundfos. Grundfos no se responsabilizará de aquellos

daños o deterioros que sufran los productos como consecuencia de condiciones de operación anómalas, accidentes, abusos, usos indebi-

dos, alteraciones o reparaciones no autorizadas

o instalaciones no realizadas de acuerdo con las

instrucciones impresas de instalación y operación de Grundfos o los códigos aceptados de

prácticas recomendadas. Esta garantía no

cubre el desgaste y deterioro normales de los

componentes.

Si desea recibir servicio al amparo de esta

garantía, deberá devolver el producto defectuoso al distribuidor o proveedor de productos

Grundfos al que lo haya adquirido, adjuntando con el mismo una prueba de compra, así como

las fechas de instalación y falla, y los datos rela-

cionados con la instalación. A menos que se

indique lo contrario, el distribuidor o proveedor se pondrá en contacto con Grundfos o con un centro de servicio autorizado para solicitar instrucciones. Cualquier producto defectuoso que deba ser devuelto a la fábrica o a un centro de servicio deberá enviarse con porte pagado, incluyendo la documentación relacionada con la reclamación en garantía y/o una Autorización de devolución de material, si así se solicita.

Español (MX)

Grundfos no se responsabilizará de aquellos daños, pérdidas o gastos accidentales o resultantes que pudieran derivarse de la instalación o el uso de sus productos, ni tampoco de cualquier otra causa que emane de los mismos. No existen garantías expresas o implícitas, incluidas aquellas de comerciabilidad o idoneidad para un fin determinado, que amplíen las garantías que se describen o a las que se hace referencia en los párrafos anteriores. Ciertas jurisdicciones no admiten la exclusión o limitación de los daños accidentales o resultantes; otras rechazan la imposición de limitaciones en cuanto a la duración de las garantías implícitas. Es posible, por tanto, que las limitaciones o exclusiones anteriores no le sean de aplicación. Esta garantía le confiere derechos legales específicos. Puede que disponga de otros derechos en virtud de su jurisdicción.

Los productos reparados o sustituidos por Grundfos o un centro de servicio autorizado al amparo de esta garantía limitada continuarán disfrutando de la garantía de Grundfos hasta la fecha de extinción de la garantía original, determinada por la fecha de compra original.

2.2 Notas

Las instrucciones de instalación y operación, de seguridad y de mantenimiento de Grundfos pueden contener los siguientes símbolos y notas.

Respete estas instrucciones para productos a prueba de explosión.

Un círculo de color azul o gris con un signo de admiración en su interior indica que es preciso poner en práctica una acción.

Un círculo de color rojo o gris con una barra diagonal y puede que con un símbolo gráfico de color negro indica que debe evitarse o interrumpirse una determinada acción.

No respetar estas instrucciones puede dar lugar a una operación incorrecta del equipo o daños en el mismo.

2. Información general

2.1 Indicaciones de peligro

Las instrucciones de instalación y operación, de seguridad y de mantenimiento de Grundfos pueden contener los siguientes símbolos e indicaciones de peligro.

PELIGRO

Indica una situación peligrosa que, de no corregirse, dará lugar a un riesgo de muerte o lesión personal grave.

ADVERTENCIA

Indica una situación peligrosa que, de no corregirse, podría dar lugar a un riesgo de muerte o lesión personal grave.

PRECAUCIÓN

Indica una situación peligrosa que, de no corregirse, podría dar lugar a un riesgo de lesión personal leve o moderada.

Las indicaciones de peligro están estructuradas de la siguiente manera:

PALABRA DE SEÑALIZACIÓN

Descripción del riesgo

Consecuencias de ignorar la advertencia.

- Acciones que deben ponerse en práctica para evitar el riesgo.

Sugerencias y consejos que facilitan el trabajo.

3. Recepción del producto

3.1 Inspección del producto

Revise que el producto recibido se ajuste al pedido.

Revise que la tensión y la frecuencia del producto coincidan con la tensión y la frecuencia de la red de suministro eléctrico disponible en el lugar de instalación. Consulte la sección

6.3 Identificación para familiarizarse con la

información que proporciona la placa de datos. Examine el producto para asegurarse de que no

ha sufrido ningún daño durante el transporte. Asegúrese también de que la bomba no pueda caer ni ser manejada de forma incorrecta. La bomba puede resultar dañada si sufre una caída.

3.2 Contenido del paquete

La caja contiene los siguientes artículos:

• una bomba circuladora UP15 de Grundfos con cable de alimentación;

• un temporizador de 24 horas

• una válvula de derivación que hay que instalar bajo el fregadero o lavabo;

• dos tornillos para instalar la válvula;

• dos mangueras flexibles;

• dos adaptadores, si están equipados;

• un manual de instrucciones de instalación y operación.

4. Instalación del producto

ADVERTENCIA

Agua caliente

Lesiones personales moderadas o graves

- Preste especial atención al riesgo de lesiones provocadas por el contacto con agua a alta temperatura.

- Después de instalar el producto, es posible que quede agua tibia en la tubería de agua fría del fregadero o lavabo en el que se haya instalado la válvula. Luego de abrir la tubería de agua fría, el agua tibia desaparecerá en muy poco tiempo.

ADVERTENCIA

Descarga eléctrica

Muerte o lesión personal grave

- Desconecte el suministro eléctrico antes de comenzar a trabajar con el producto. Asegúrese también de que el suministro eléctrico no se pueda conectar accidentalmente.

ADVERTENCIA

Descarga eléctrica

Muerte o lesión personal grave

- Sólo para uso en interiores.

- Esta bomba no ha sido desarrollada para su uso en albercas o zonas marítimas.

ADVERTENCIA

Descarga eléctrica

Muerte o lesión personal grave

- No conecte el suministro eléctrico hasta que el producto se encuentre debidamente instalado.

ADVERTENCIA

Descarga eléctrica

Muerte o lesión personal grave

- Asegúrese de que el conductor de tierra de la bomba esté conectado a un receptáculo correctamente aterrizado y del tipo adecuado.

- Para que la bomba pueda operar correctamente, debe aterrizarse de acuerdo con lo descrito en los códigos y reglamentos nacionales, regionales y locales vigentes.

Antes de llevar a cabo la instalación, revise los procedimientos descritos en este documento para garantizar que la instalación se efectúe de forma correcta y segura. Si no se observan los procedimientos descritos en este documento, eso podría afectar a la validez de la garantía y causar daños materiales accidentales. La tensión de operación y otros parámetros eléctricos están marcados en la placa de datos del motor. Asegúrese de que el motor sea apto para la red de suministro eléctrico a la que deba conectarse.

4.1 Conexiones de tuberías

Durante la conexión de las tuberías, asegúrese de respetar las recomendaciones del fabricante de las tuberías y cumplir todos los requisitos establecidos por los códigos aplicables en relación con el material de las tuberías.

No aplique cinta de Teflon puesto para juntas de tuberías (es decir, sellador de roscas) en las roscas de la válvula.

ni com-

4.2 Instalación de la bomba

1. Cierre la válvula de suministro del agua del calentador de agua; suele estar ubicada en la tubería de entrada de agua fría del calentador de agua, encima de este.

2. Drene el agua de la tubería de agua caliente; para ello, abra una llave de agua de la vivienda. Deje la llave abierta hasta que cese de salir agua. Por último, drene el agua restante mediante la llave del calentador de agua. Asegúrese de dejar abierta la llave hasta que finalice la instalación de la bomba. Si sigue saliendo agua, revise que la válvula de suministro del agua del calentador de agua esté completamente cerrada.

3. Desconecte la tubería de agua caliente de la salida de agua caliente del calentador de agua. Consulte la fig. 1.

4. Instale la bomba en la salida del calentador de agua, usando la conexión hembra de 3/4" y la junta suministradas con la bomba. Asegúrese de que el eje de la bomba esté en posición horizontal. Instale la bomba de tal forma que bombee el agua hacia la vivienda, en sentido opuesto al de la posición del calentador de agua. Fíjese en la flecha indicadora del sentido de flujo marcada en la carcasa de la bomba. Asegúrese de que la bomba no entre en contacto con la tubería de escape (chimenea) del calentador de agua a gas o aceite. Consulte la fig. 2.

5. Conecte la tubería de agua caliente a la conexión de descarga de 3/4" NPT de la bomba. Utilice un compuesto para juntas de tuberías (es decir, un sellador de roscas) o cinta de Te flon cuando conecte la tubería a la conexión hembra de 3/4" NPT. Si usa un conector flexible de cobre con junta para calentador de agua, no hará falta emplear compuesto para juntas de tuberías (es decir, sellador de

para sellar las roscas

Español (MX)

Tubería de

salida de

agua

caliente

Desconexión

Dirección de flujo del agua

roscas) ni cinta de Teflon®.

6. Restablezca el suministro de agua del calentador y deje correr el agua hasta que todo el aire de las tuberías se haya purgado.

7. Cierre la llave de la vivienda.

8. Enchufe el temporizador a un tomacorriente de 115 V. Enchufe el cable de alimentación de la bomba a la tomacorriente de el temporizador. Asegúrese de situar el cable de alimentación de forma que no toque la salida o tubería de escape del calentador de agua a gas o aceite.

9. Configure la bomba con el temporizador de modo que opere alrededor de las horas pico de uso; por ejemplo, entre 30 minutos antes de la primera ducha y 15 minutos después de la última ducha. Consulte la sección

5.1 Ajuste del temporizador.

Fig. 1 Desconexión de la tubería de agua

caliente del calentador de agua

TM05 8928 2913TM07 1966 2418

Fig. 2 Instalación de la bomba en la salida

del calentador de agua

4.3 Instalación de la válvula de

Válvula de

corte en

ángulo del

agua caliente

Válvula de corte en ángulo del agua fría

Tubos ascen-

dentes

derivación

No aplique cinta de Teflon puesto para juntas de tuberías (es decir, sellador de roscas) en las roscas de la válvula.

Ajuste las conexiones de las mangueras flexibles con la mano; después, gírelas 1/4 de vuelta más con una llave. Si ajusta en exceso las conexiones de las mangueras flexibles, podría dañar la válvula de derivación y provocar fugas y daños localizados asociados al agua.

Use exclusivamente las mangueras flexibles incluidas en el kit. Si usa mangueras flexibles de otros fabricantes, podría provocar daños en la válvula de derivación y la garantía del producto podría quedar invalidada.

Por lo general, al mirar de frente el fregadero o lavabo, la tubería del agua caliente estará a la izquierda y la del agua fría a la derecha.

Ubicación de la válvula

Para conseguir unos resultados óptimos, la válvula de derivación debe ubicarse bajo la llave que esté separada por una mayor longitud de tubería respecto al calentador de agua. Si la tubería de agua caliente de la vivienda está ramificada, puede ser necesario instalar más de una válvula de derivación.

Desconexión de los tubos ascendentes

1. Cierre las válvulas de corte en ángulo del agua caliente y el agua fría ubicadas bajo el fregadero o lavabo; consulte la fig. 3.

2. Desconecte los tubos ascendentes; consulte la fig. 4.

ni com-

Fig. 3 Cierre de las válvulas de corte en

Fig. 4 Desconexión de los tubos ascen-

ángulo del agua caliente y el agua fría ubicadas bajo el fregadero o lavabo antes de instalar la válvula de derivación

dentes antes de instalar la válvula de derivación

Español (MX)

TM05 8974 3013TM05 8975 3013

Español (MX)

Manguera

flexible

Manguera flexible

SALIDA de

agua

caliente

SALIDA de agua fría

A la llave del agua caliente

A la llave del agua fría

Manguera

flexible

Manguera

flexible

ENTRADA de agua caliente

ENTRADA de agua fría

Válvula

de derivación

Correcto

Incorrecto

Instalación de la válvula de derivación

1. Conecte las mangueras flexibles a los puertos de la válvula de derivación con las marcas "HOT OUT" (Salida de agua caliente) y "COLD OUT" (Salida de agua fría). Consulte la fig. 5.

2. Conecte las mangueras flexibles a los puertos de la válvula de derivación con las marcas "HOT IN" (Entrada de agua caliente) y "COLD IN" (Entrada de agua fría). Consulte la fig. 5.

3. Conecte el conector para manguera del puerto "HOT OUT" (Salida de agua caliente) de la válvula de derivación al lado izquierdo de la llave. Consulte la fig. 5. Si se conecta a un accesorio de 3/8 ", use adaptadores. Los adaptadores se incluyen con las bombas con un código de fecha de producción de 1841 [PC (año) (semana)] o posterior en la la placa de datos de la bomba.

4. Conecte el conector para manguera del puerto "COLD OUT" (Salida de agua fría) de la válvula de derivación al lado derecho de la

llave. Consulte la fig. 5. Si se conecta a un accesorio de 3/8", use adaptadores. Los adaptadores se incluyen con las bombas con un código de fecha de producción de 1841 [PC (año) (semana)] o posterior en a placa de datos de la bomba.

5. Conecte el conector para manguera del puerto "HOT IN" (Entrada de agua caliente) de la válvula de derivación a la válvula de corte en ángulo del lado izquierdo. Consulte la fig. 5.

6. Conecte el conector para manguera del puerto "COLD IN" (Entrada de agua fría) de la válvula de derivación a la válvula de corte en ángulo del lado derecho. Consulte la fig.

7. Abra las válvulas de corte en ángulo del agua caliente y el agua fría. Revise si existen fugas.

8. Si así lo desea, puede instalar la válvula de derivación en la pared con los tornillos incluidos; el soporte de instalación con dos orificios debe quedar al nivel de la pared. Con-

Fig. 5 Conexión de la válvula de derivación, las mangueras flexibles y los conectores

Fig. 6 Instalación correcta de la válvula de

derivación

TM05 8977 3013

TM05 8976 3013

4.4 Revisión de la correcta operación de la bomba y la válvula de derivación

Después de instalar la bomba y la válvula de derivación, conecte el suministro eléctrico de la bomba y lleve a cabo las pruebas descritas a continuación:

1. Cierre la válvula de corte en ángulo del agua

fría ubicada bajo el fregadero o lavabo.

2. Abra la llave del agua fría.

3. Revise que, al abrir la llave del agua fría, el

flujo de agua fría disminuya progresivamente y cese cuando la válvula de derivación se cierre.

4. Revise que, al abrir la llave del agua

caliente, esta comience a salir rápidamente.

Si existe algún problema, consulte la

8. Búsqueda de fallas del producto.

5. Puesta en marcha del producto

5.1 Ajuste del temporizador

ADVERTENCIA

Descarga eléctrica

Muerte o lesión personal grave

- No enchufe este temporizador en un cable de extensión.

- Siempre conecte el enchufe de 3 clavijas directamente en un tomacorriente conectado adecuadamente a tierra. Nunca intente anular esta característica de seguridad.

- No use el temporizador para controlar dispositivos que pueden tener consecuencias peligrosas debido a la inexactitud de la

- temporización, tales como lámparas de rayos ultravioleta, sauna, calefactores, ollas eléctricas, etc.

- Cumpla con todos los códigos eléctricos locales durante el uso.

No contiene piezas en el interior a las que le pueda realizar mantenimiento.

Antes del uso inicial, enchufe el temporizador a un tomacorriente de CA al menos por 30 minutos para cargar la batería interna. Si no ve la pantalla, presione [RESET] para reiniciar el temporizador y borrar todos los ajustes y eventos. Puede desenchufar el temporizador del tomacorriente de CA para ajustarlo más fácilmente.

Español (MX)

Fig. 7 Temporizador

TM07 1682 2018

Español (MX)

1. NORTE:

2. CENTRAL:

3. SUR:

Norte Central

Sur

"nor" "CEN"

"SOU"

5.1.1 Ajuste de hora, fecha, horario de verano y región

Cuando ajuste el temporizador, si hace una pausa de más de 30 segundos, este volverá automáticamente a la pantalla de hora del día normal.

1. Presione [TIME] (Hora). Aparecerá un año parpadeante de 4 dígitos.

2. Presione [+] o [-] para ajustar el año actual y luego presione [TIME].

3. Presione [+] o [-] para ajustar el mes ("01"=Ene, "12"=Dic) y luego presione [TIME].

4. Presione [+] o [-] para ajustar el día del mes.

5. Presione [TIME] para ajustar la función de horario de verano (DST).

6. Presione [+] o [-] para seleccionar "AUTO" (ajuste AUTO DST habilitado) u "OFF" (DST deshabilitado). NOTA: La función DST habilita al temporizador para adelantar automáticamente 1 hora el segundo domingo de marzo a las 02:00 a.m. y luego atrasar automáticamente 1 hora el primer domingo de noviembre a las 02:00 a.m.

7. Presione [TIME]. Los dígitos de la hora parpadean.

8. Presione [+] o [-] para ajustar la hora actual y luego presione [TIME]. Los dígitos de los minutos parpadean.

9. Presione [+] o [-] para ajustar los minutos y luego presione [TIME].

10.Presione [+] o [-] para ajustar su región actual. El siguiente mapa determinará en qué región se usará el temporizador. Una vez que seleccione la región, el temporizador ajustará automáticamente a hora de salida y puesta el sol.

Fig. 8 Selecciones de región

Fig. 9 Mapa de regiónes

11.Presione [TIME] para acceder a la pantalla "AM" de hora de salida del sol.

12.Presione [+] o [-] para ajustar la hora de funcionamiento de salida del sol (+/- 2 horas) para que coincida con su hora local de salida del sol. NOTA: Presione [RESUME] (Reanudar) para volver a la hora de salida del sol original.

13.Presione [TIME] para acceder a la pantalla "PM" de hora de puesta del sol.

14.Presione [+] o [-] para ajustar la hora de funcionamiento de puesta del sol (+/- 2 horas) para que coincida con su hora local de puesta del sol. NOTA: Presione [RESUME] para volver a la hora de puesta del sol original.

15.Presione [TIME] para volver a la pantalla (principal) de la hora.

5.1.2 Ajustes, revisión y cambio de los eventos ON/OFF (ENCENDIDO/ APAGADO)

1. Presione [PROGRAM] (Programa) para

acceder a las pantallas de eventos ON/OFF.

TM07 1683 2018

2. Para ajustar el temporizado por primera vez

vaya al paso 4. Ajustará a ENCENDIDO el evento N.° 1.

TM07 1684 2018TM07 1685 1820

TM07 1686 2018

3. Para revisar ajustes existente de ON/OFF, presione repetidamente [PROGRAM] para visualizar hasta 7 pares de evento ON/OFF. Los guiones significan que el evento que se muestra no está ajustado. Para borrar un evento no deseado presione [RESUME] (Reanudar). Para cambiar un evento, vaya al paso 4. Para salir del modo de ajuste de evemtos, presione [MODE] una vez o presione [PROGRAM] repetidamente hasta que el número de evento desaparezca o espere 30 segundos para que el temporizador vuelva automáticamente a la pantalla principal.

4. Si se muestran guiones, presione [TIME] para cambiar los guiones a un evento con días parpadeantes. Fíjese que los eventos están numerados del "1" al "7", "ON" u "OFF".

5. Presione [+] o [-] para seleccionar los días (parpadeantes) donde se debe ejecutar el evento:

– Solo un día: Seleccione "MO", "TU", o

"WE" ("Lu", "Ma", "Mi")…o "SU” ("Do"), etc.

– Todos los días: Seleccione "MO TU WE

TH FR SA SU" ("Lu Ma Mi Ju Vi Sa Do")

– Solo los días de semana: Seleccione "MO

TU WE TH FR" ("Lu Ma Mi Ju Vi")

– Solo el fin de semana: Seleccione "SA SU"

("Sa Do"

6. Presione [TIME] para hacer que parpadeen los dígitos de la hora. Para ajustar que este evento ocurra a una hora específica del día, vaya al paso 9. Para ajustar que este evento ocurra a la salida o puesta del sol, continúe con el paso 7.

7. Presione [+] o [-] para desplazarse a una de las dos pantallas que tienen los íconos de la luna o el sol parpadeantes y "AM" o "PM" parpadeantes. "AM" más la pantalla de íconos significa que este evento ocurrirá en la salida del sol. "PM" más los íconos significa que este evento ocurrirá en la puesta del sol.

8. Presione [PROGRAM] para aceptar los ajustes de salida y puesta del sol y avanzar a la próxima pantalla de evento. Para agregar más eventos, regrese al paso 4. Si ha configurado todos los eventos deseados, vaya al paso 14.

9. Presione [+] o [-] para desplazarse a la hora de inicio deseada para el evento.

10.Presione [TIME] para hacer que parpadeen los dígitos de los minutos.

11.Presione [+] o [-] para desplazarse a los minutos de inicio deseados para el evento.

12.Presione [PROGRAM] para avanzar hasta la próxima pantalla de evento.

13.Repita las pasos del 4 al 13 hasta que haya ajustado todos los eventos ON/OFF deseados.

14.Repita el paso 3 para verificar todos los ajustes y salir del modo de ajuste de evento.

5.1.3 Ajuste del modo de funcionami ento d el temporizador

1. Presione [MODE] para desplazarse al modo

de funcionamiento deseado. Consulte a continuación para obtener una descripción de cada modo.

– "ON": Modo ON manual seleccionado. El

dispositivo permanecerá ENCENDIDO.

– AUTO ON" (Encendido automático): Modo

AUTOMÁTICO seleccionado y el dispositivo está ENCENDIDO. El dispositivo permanecerá ENCENDIDO hasta el siguiente evento de APAGADO.

– "RDM ON" (Random encendido): Modo

RANDOM seleccionado y el dispositivo está ENCENDIDO. El dispositivo permanecerá ENCENDIDO hasta el siguiente evento de APAGADO. NOTA: Cuando seleccione "RDM" (modo Random), el dispositivo funcionará por ±30 minutos a partir de los ajustes de evento ON/OFF programados para proporcionar una apariencia habitada.

– "OFF": Modo OFF manual seleccionado.

El dispositivo permanecerá APAGADO.

– "Auto OFF" (Apagado automático): Modo

AUTOMÁTICO seleccionado y el dispositivo está APAGADO. El dispositivo permanecerá APAGADO hasta el siguiente evento de ENCENDIDO.

– "RDM OFF" (Random apagado): Modo

RANDOM seleccionado y el dispositivo está APAGADO. El dispositivo permanecerá APAGADO hasta el siguiente evento de ENCENDIDO.

2. Enchufe el dispositivo deseado al temporiza-

dor.

3. Enchufe el temporizador en el tomacorriente.

Español (MX)

6. Presentación del producto

El sistema de recirculación de agua caliente Grundfos Comfort le permite disponer instantáneamente de agua caliente en las llaves de su vivienda.

Dado que el sistema aprovecha la línea de retorno de agua fría de la vivienda, no será necesario instalar una nueva línea de retorno independiente. Tam poco es necesario disponer de un tomacorriente bajo el fregadero o lavabo.

El sistema Grundfos Comfort incluye una bomba circuladora, que deberá instalar en el calentador de agua de la vivienda, y una válvula, que debe ir instalada en la llave más alejada.

El agua fluye desde el calentador de agua hasta la bomba de recirculación, que la hace circular por la tubería de suministro de agua caliente; después, regresa al calentador de agua a través de la tubería de retorno de agua fría.

6.1 Uso previsto

ADVERTENCIA

Incendios y explosiones

Muerte o lesión personal grave

- No use la bomba para bombear líquidos inflamables, combustibles o explosivos, como diésel, gasolina u otros líquidos similares.

ADVERTENCIA

Descarga eléctrica

Muerte o lesión personal grave

- Sólo para uso en interiores.

- Esta bomba no ha sido desarrollada para su uso en albercas o zonas marítimas.

Sólo para uso en interiores y bombeo de agua potable.

6.2 Líquidos aptos para el bombeo

El sistema Grundfos Comfort está indicado exclusivamente para el bombeo de agua potable en entornos residenciales y es una opción idónea para instalaciones que no dispongan de línea de retorno de agua caliente.

La bomba se lubrica y refrigera por medio del líquido bombeado. Este, por tanto, debe poder circular a través de la bomba mientras esta esté operando.

Fig. 10 Sistema Grundfos Comfort

Pos. Descripción

1 Cuerpo de la bomba 2 Placa de datos 3 Mangueras flexibles

Válvula de derivación ubicada bajo el

fregadero o lavabo 5 Cable de alimentación 6 Te mporizador 7 Puerto de descarga de 3/4" NPT

TM07 2128 2817

6.3 Identificación

ANSI/NSF372

La placa de datos incluye información acerca de los requisitos eléctricos de la bomba. Revise que el suministro eléctrico tenga la tensión, las fases y la frecuencia necesarias para la correcta operación de la bomba.

El motor de la bomba está diseñado para operar con una tolerancia del ± 10 % respecto a la tensión especificada en la placa de datos.

6.4 Homologaciones

ANSI/NSF61 ANSI/NSF372

Bomba Comfort Válvula Comfort

UL/cUL (seguridad eléctrica)

Bomba Comfort

IAPMO (UPC)

Bomba Comfort con válvula Comfort (sistema Comfort)

IAPMO (cUPC)

Válvula Comfort

Español (MX)

7. Mantenimiento y servicio del

El sistema Grundfos Comfort no requiere ningún tipo de mantenimiento o servicio.

producto

Español (MX)

8. Búsqueda de fallas del producto

Falla Causa Solución

1. La bomba no opera. a) La bomba no está conec-

2. No sale agua caliente por la llave o hay demasiada agua caliente en el lado del agua fría.

tada al suministro eléctrico.

b) El interruptor de circuito se

ha disparado. c) La bomba sufre un defecto. Sustituya la bomba. a) La válvula no está insta-

lada correctamente.

9. Datos técnicos

Conecte la bomba al suministro eléctrico.

Conecte el interruptor de circuito.

Revise las instrucciones de instalación de la válvula de derivación en la sección 4.3 Instalación de la vál-

vula de derivación.

Consulte la sección

6. Presentación del producto.

Si es necesario, vuelva a instalar la válvula de derivación térmica.

Temper atura máx. de almace-

Sistema

UP15-10SU7P/TLC

Válvula de derivación C onexiones: 1/2" NPSM

Temporizador

namiento: Temper atura ambiente: De -4 a +175 °F (de -20 a +80 °C) Tipo de sistema: Abierto (agua potable residencial) Rango de caudal: 0-6.3 gpm (0-1.4 m Rango de altura: 0-5.1 ft (0-1.5 m) Motor: Monofásico, 60 Hz Presión máx. de operación: 145 psi (10 bar) Presión mín. de operación: Presión mín. del sistema Temper atura máx. del líquido: 150 °F (66 °C) Temper atura mín. del líquido: 36 °F (2 °C) Conexión: 3/4" M x 3/4" F NPT

Tensión de alimentación:

Nivel nominal de contacto:

170 °F (76 °C)

125 VCA, 60 Hz, 15 A, 1875 W resistivo 8 A, 1000 W tunsteno, 500 VA balastro electrónico

120 VCA, 60 Hz, 8.3 A balastro standard Carga de motor de 1/2 HP

15 A

10. Eliminación del producto

La eliminación de este producto o partes de él debe realizarse de forma respetuosa con el medio ambiente:

1. Utilice el servicio local, público o privado, de recogida de residuos.

2. Si esto no es posible, contacte con la compañía o servicio técnico Grundfos más cercano.

/h)

GRUNDFOS Kansas City

9300 Loiret Blvd. Lenexa, Kansas 66219 Phone: (913) 227-3400 Fax: (913) 227-3500

www.grundfos.us

GRUNDFOS Canada

2941 Brighton Road Oakville, Ontario L6H 6C9 Canada Phone: +1-905 829 9533 Telefax: +1-905 829 9512

www.grundfos.ca

GRUNDFOS México

Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto C.P. 66600 Apodaca, N.L. México Phone: 011-52-81-8144 4000 Fax: 011-52-81-8144 4010

www.grundfos.mx

Grundfos companies

L-UP-TL-043

99475114 1118

ECM: 1247625

www.grundfos.com

The name Grundfos, the Grundfos logo, and be think innovate are registered trademarks

Grundfos Comfort System Installation And Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Limited warranty

English (US)

2. General information

2.1 Hazard statements

2.2 Notes

3. Receiving the product

3.1 Inspecting the product

3.2 Scope of delivery

4. Installing the product

4.1 Pipe connections

4.2 Installing the pump

4.3 Installing the bypass valve

4.4 Checking for proper pump and bypass valve operation

5. Starting up the product

5.1 Setting the timer

5.1.1 Setting the time, date, DST (Daylight Saving Time), and region

5.1.2 Setting/reviewing/changing the ON/OFF events

5.1.3 Setting the timer operating mode

6. Product introduction

6.1 Intended use

6.2 Pumped liquids

6.3 Identification

6.4 Approvals

7. Servicing the product

8. Fault finding the product

9. Technical data

10. Disposing of the product

1. Garantie limitée

Français (CA)

2.2 Remarques

2. Généralités

2.1 Mentions de danger

3. Réception du produit

3.1 Inspection du produit

3.2 Contenu de la boîte de livraison

4. Installation du produit

4.1 Raccordements tuyauterie

4.2 Installation du circulateur

4.3 Installation de la soupap e de dérivation

4.4 Vérification du fonctionnement adéquat du circulateur et de la soupape de dérivation

5. Démarrage du produit

5.1 Réglage du minuteur

5.1.1 Régler l’heure, la date, l’heure d’été et la région

5.1.2 Configurer/examiner/modifier les événements ON/OFF

6. Introduction au produit

6.2 Liquides pompés

6.3 Identification

6.4 Approbations

6.1 Usage prévu

7. Maintenance du produit

8. Détection des défauts de fonctionnement du produit

9. Caractéristiques techniques

10. Mise au rebut du produit

1. Garantía limitada

Español (MX)

2.2 Notas

2. Información general

2.1 Indicaciones de peligro

3. Recepción del producto

3.1 Inspección del producto

3.2 Contenido del paquete

4. Instalación del producto

4.1 Conexiones de tuberías

4.2 Instalación de la bomba

4.4 Revisión de la correcta operación de la bomba y la válvula de derivación

5. Puesta en marcha del producto

5.1 Ajuste del temporizador

5.1.1 Ajuste de hora, fecha, horario de verano y región

5.1.2 Ajustes, revisión y cambio de los eventos ON/OFF (ENCENDIDO/ APAGADO)

5.1.3 Ajuste del modo de funcionami ento d el temporizador

6. Presentación del producto

6.1 Uso previsto

6.2 Líquidos aptos para el bombeo

6.3 Identificación

6.4 Homologaciones

8. Búsqueda de fallas del producto
