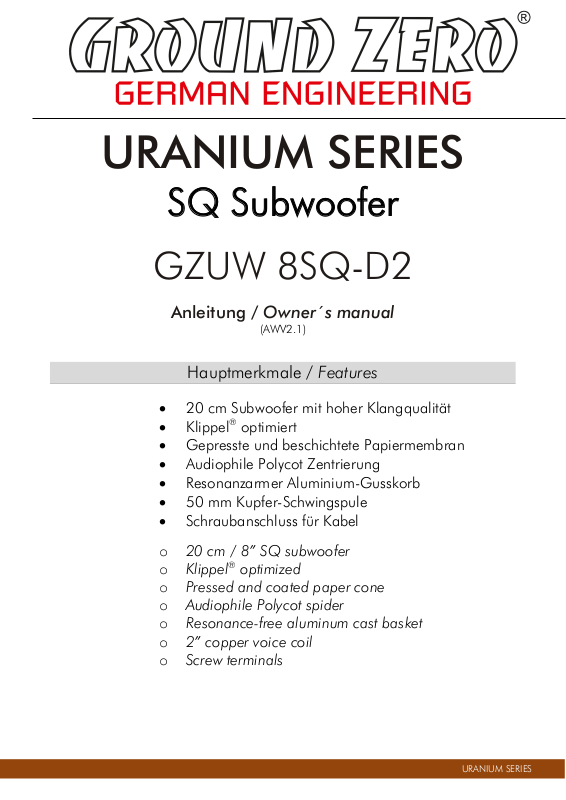

Ground Zero GZUW8SQD2 User guide [de, en]

URANIUM SERIES

URANIUM SERIES

SQ Subwoofer

GZUW 8SQ-D2

Anleitung / Owner´s manual

(AWV2.1)

Hauptmerkmale / Features

• 20 cm Subwoofer mit hoher Klangqualität

®

• Klippel

• Gepresste und beschichtete Papiermembran

• Audiophile Polycot Zentrierung

• Resonanzarmer Aluminium-Gusskorb

• 50 mm Kupfer-Schwingspule

• Schraubanschluss für Kabel

o 20 cm / 8” SQ subwoofer
o Klippel
o Pressed and coated paper cone
o Audiophile Polycot spider
o Resonance-free aluminum cast basket
o 2” copper voice coil

optimiert

®

optimized

o Screw terminals

GROUND ZERO GZUW 8SQ-D2

URANIUM SERIES

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel
Freude mit ihrem neuen Produkt aus der URANIUM Serie. Die Bedienungsanleitung beinhaltet alle
notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch,
um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser
Customer Support.
Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese
ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten
Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der
Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt
aufzusuchen.

Thank you for choosing a great GROUND ZERO product! We hope you will enjoy this product from the
URANIUM series. This owner´s manual contains information you need to use this product. Please read it
carefully in order to achieve the best possible result. Your car audio specialist or our customer support will
answer further questions about the product and its use.
Subwoofers are an important part of your car audio system. Please keep in mind, however, that they can
only achieve their full performance if all other components of the entire system are carefully coordinated
with one another. It is therefore recommended consulting a car audio specialist dealer or workshop for the
assembly of the system and its installation and sound adjustments.

URANIUM Serie / Series – Amazing Sound Quality

Jedes Produkt der URANIUM-Reihe wurde sorgfältig entwickelt, um den Anforderungen
Musikbegeisterter mit hohen audiophilen Erwartungen gerecht zu werden und bietet dabei
ein sehr gutes Preis-Leistungsverhältnis. Die Anwendung aller im SQ-Wettbewerb über die
vergangenen Jahre gesammelter Erfahrungen fließen bei der Entwicklung jedes Produktes
ein. Eine sorgfältige Abstimmung des Klanges und der Produktdetails führen zu
beeindruckenden Ergebnissen und einer erstaunlichen Audiowiedergabe. Auch die
ausgezeichneten Verstärker weisen bereits durch ihre Bezeichnung auf den Hauptzweck
hin: SQ weit über dem Durchschnitt!

Each product of the URANIUM line-up has been developed carefully to fulfill the demands
of music enthusiasts with high audiophile expectations at a reasonable price level. Applying
all of GROUND ZERO´s sound quality competition experience while tuning the product
details carefully, results in emotional and amazing audio reproduction. All the distinguished
amplifiers of the line point out the main purpose by their designation: SQ beyond the
average!

GROUND ZERO GZUW 8SQ-D2

URANIUM SERIES

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten

• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel

verlegen, die für den Radioempfang wichtig sind

• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!

• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage

• Keep the wiring away from the antenna and electronic devices contributing to radio reception

• Lay the power supply wiring always separated from speaker wiring to avoid disturbance

• Use adequately dimensioned power and speaker wires to connect the components

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle
und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des
Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel
können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die
Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche
Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine
nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die
Verwendung unter Wettbewerbsbedingungen.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven
(einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine
Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar.
Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll
entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen
Recyclingeinrichtung gebracht werden.

Safety instructions: Keep all parts of the content and the packaging away from children and pets to avoid accidents and the risk of
suffocation. Permanently extreme levels of over 85 dB can lead to irreparable damage to the hearing. Music systems with high
amplifier output power can reach levels of 130 dB or more. Extreme levels can also hinder the perception of important traffic
noises and distract from what is happening on the road. Ground Zero GmbH and its sales partners expressly assume no
responsibility for hearing damage, physical damage or any damage to property or consequential damage resulting from improper
or careless use or improper installation of its products. In particular, any claims are forfeited through the use under competitive
conditions.
Manufacturer's declaration: Hereby, Ground Zero GmbH declares that this product conforms to the rules of the following EU
directives (including all applicable changes): 2011/65 / EU RoHS2 and 2001/95 / EC directive on general product safety.
The full text of the EU declaration of conformity is available at www.ground-zero-audio.com. Loudspeakers contain magnetized
metals and some valuable raw materials and must not be disposed of with normal household waste. Please leave defective or no
longer required

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von
der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an
Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and conditions.
For further information contact your local retailer or distributor.

GROUND ZERO GZUW 8SQ-D2

URANIUM SERIES

Modell / model

GZUW 8SQ-D2

Durchmesser der Schwingspule /

voice coil diameter

Impedanz /

impedance

Re (Reihe /

series

)

Fs

Qms

Qes

Qts

Vas

Le

M

ms

BL

X

max

Wirkungsgrad /

efficiency

(SPL 1w/1m)

Belastbarkeit /

power handling

(RMS)

Empf. Verstärkerleistung

Rec. amplifier

power

Außendurchmesser /

outer diameter

Einbaudurchmesser /

mounting cut out

Einbautiefe /

mounting depth

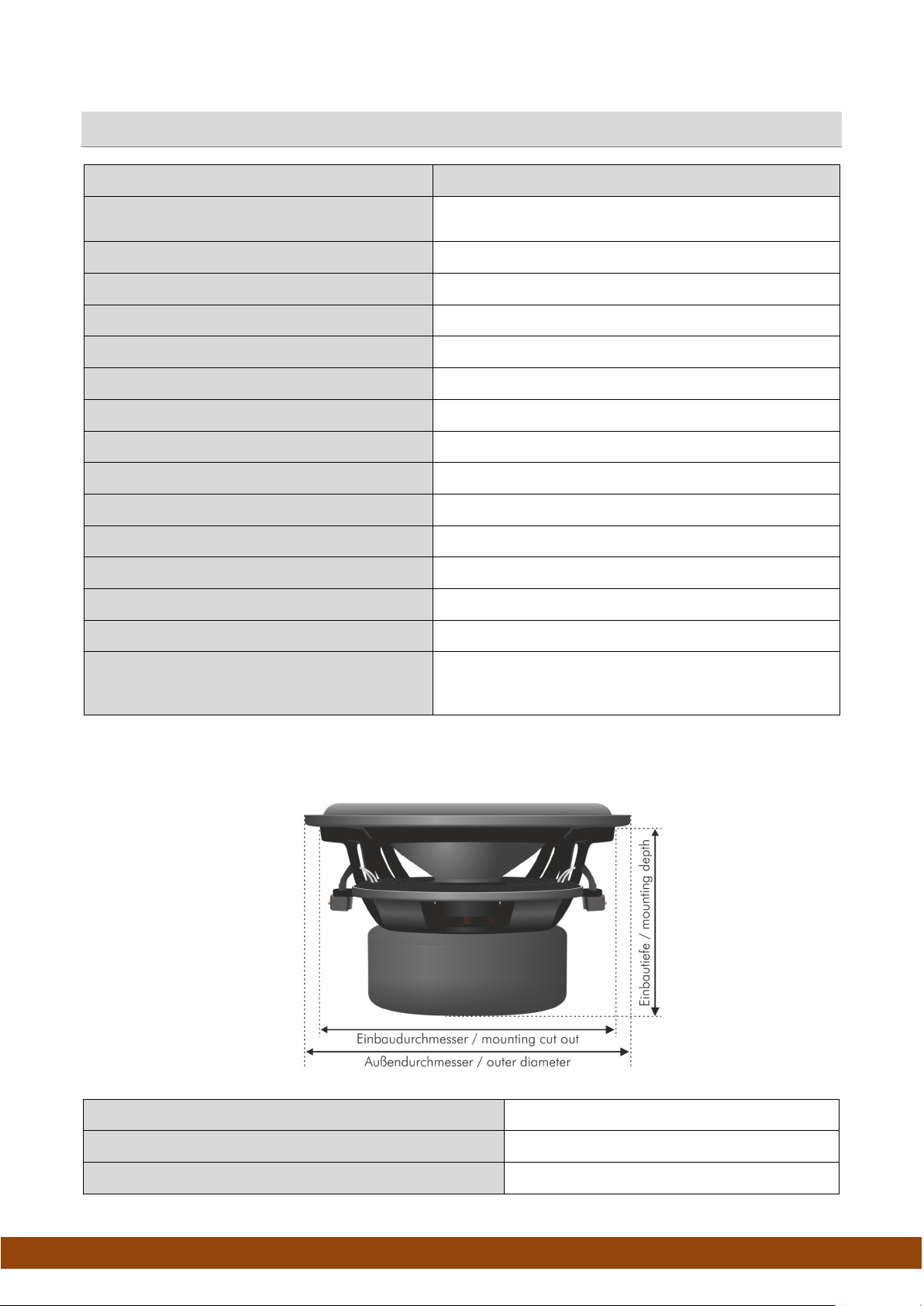

symbolische Darstellung

Technische Daten / Specifications and dimensions

50 mm / 2"

2x 2 Ohm / ohms

4.07 Ohm / ohms

56.9 Hz

11.92

0.74

0.69

4.8 L / 0.17 cu.ft.

1.57 mH

92.9 gr

13.55

20 mm / 0.79"

83 dB

300 Watt / Watts

200 - 400 Watt / Watts (RMS)

(@ 4 oder / or @ 1 Ohm)

symbolic illustration

215 mm / 8.46“
181 mm / 7.13“
108 mm / 4.25“

GROUND ZERO GZUW 8SQ-D2

URANIUM SERIES

*Bei den hier aufgeführten Gehäusevorschlägen handelt es sich lediglich um eine der möglichen Varianten. Bitte

Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

Bassreflex /

vented

recommended enclosure

Port

1 x 7 cm / 1 x 2.76”

Portlänge / port length*

25 cm / 9.84”

F3 Frequenz / frequency

46 Hz / 37 Hz

Geschlossen /

sealed

Minimum recommended volume

Min. 8 Liter netto / 0.28 cu.ft. net

Qtc / F3

0.88 / 62 Hz

Maximum recommended volume

Max. 20 Liter netto / 0.71 cu.ft. net

Qtc / F3

0.78 / 58 Hz

Bandpass 4th order

14 Liter netto geschlossen / 0.50 cu.ft. net sealed

12 Liter netto ventiliert / 0.42 cu.ft. net vented

Port

7 cm / 2.76”

Portlänge / port length*

24 cm / 9.45”

Fb

57 Hz

Bandwidth (-3dB)

39 – 89 Hz

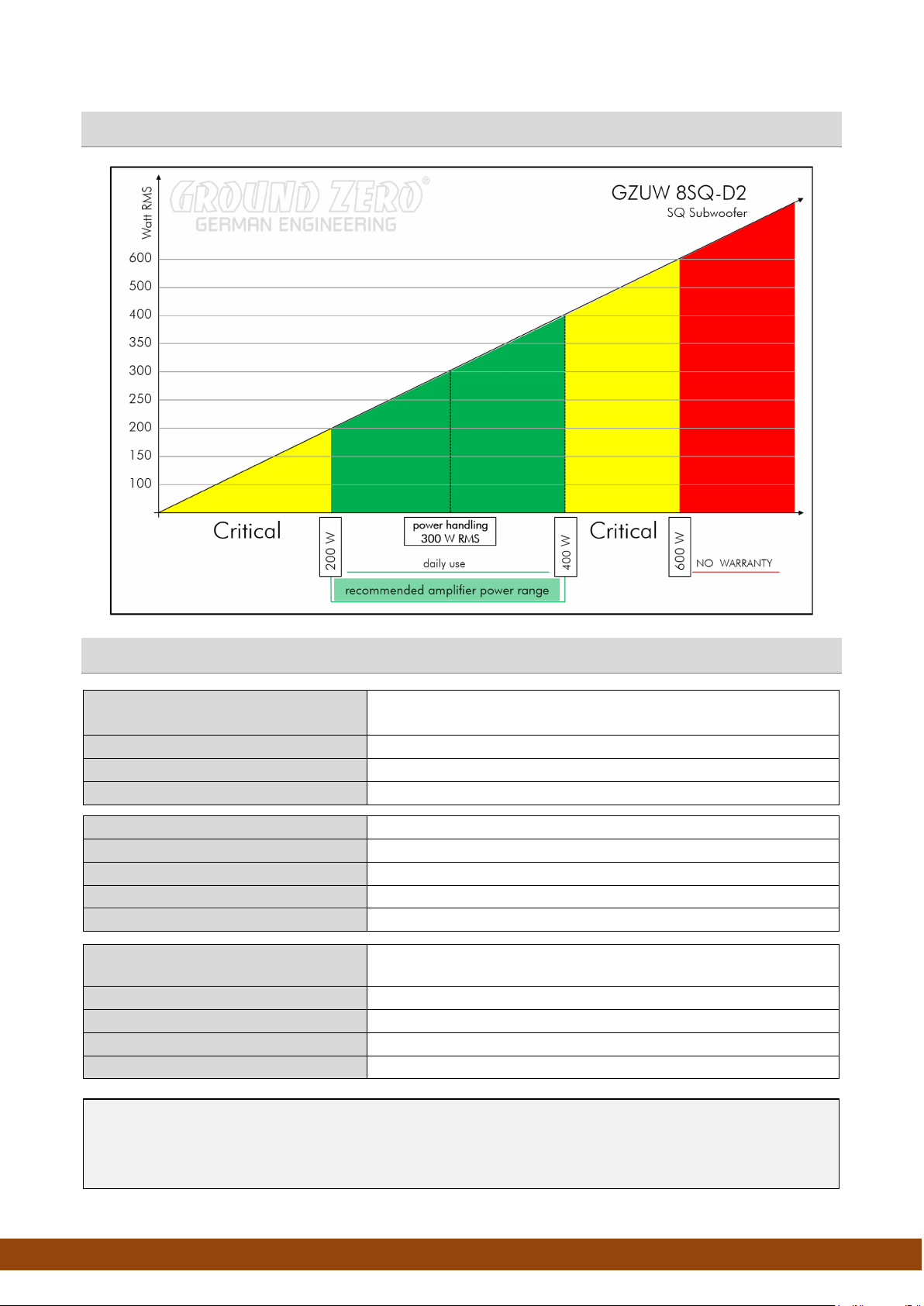

Belastbarkeit / Power handling

Gehäuseempfehlung / Enclosure recommendation

18 Liter netto / 0.64 cu.ft. net

8 – 20 Liter netto / 0.28 – 0.71 cu.ft. net

beachten Sie auch, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug variiert werden sollten.
*Above-mentioned enclosure recommendations are just a few possible variations.

GROUND ZERO GZUW 8SQ-D2

URANIUM SERIES

GZUW 8SQ-D2

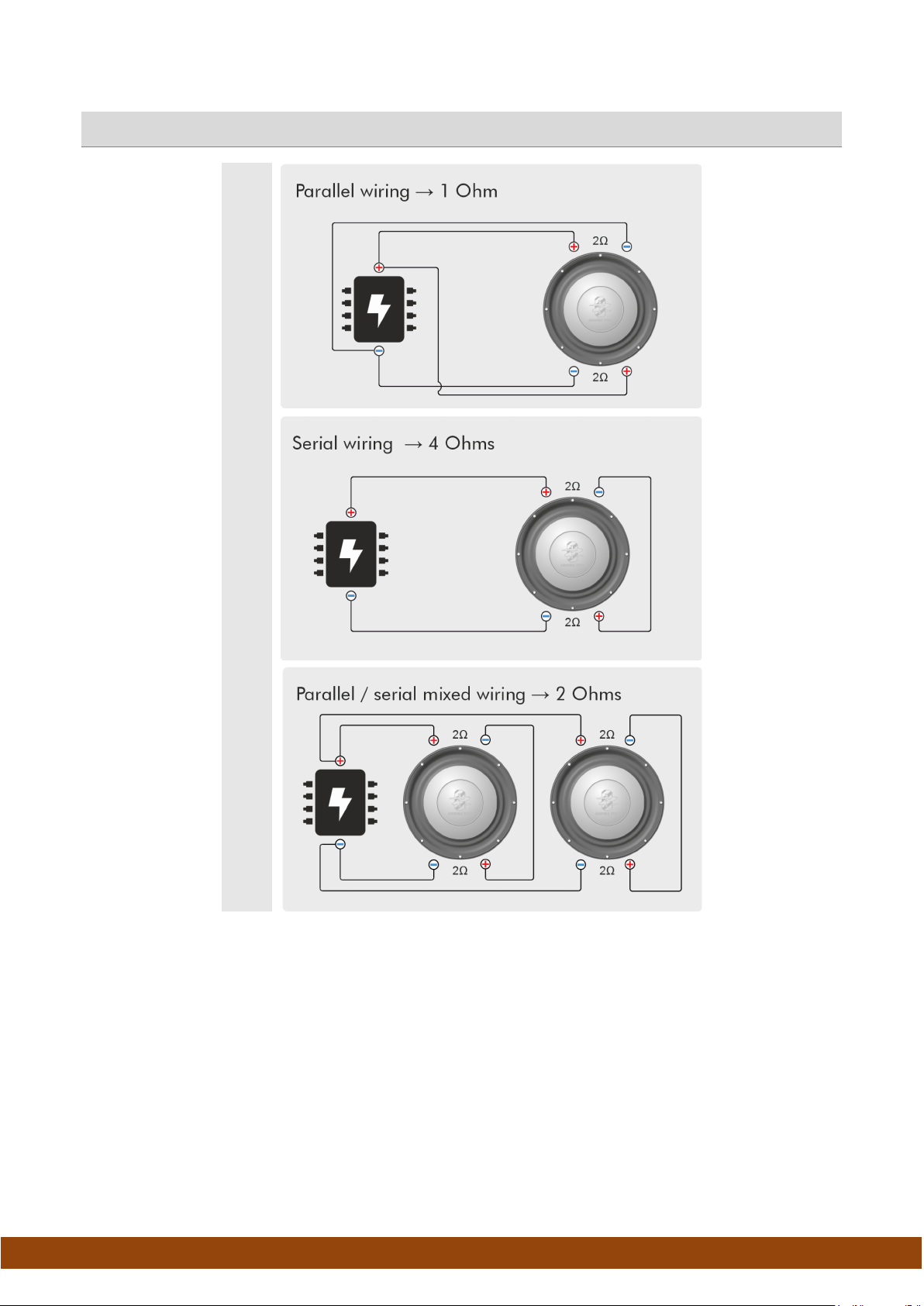

Verkabelungmöglichkeiten / Wiring options

GROUND ZERO GZUW 8SQ-D2

URANIUM SERIES

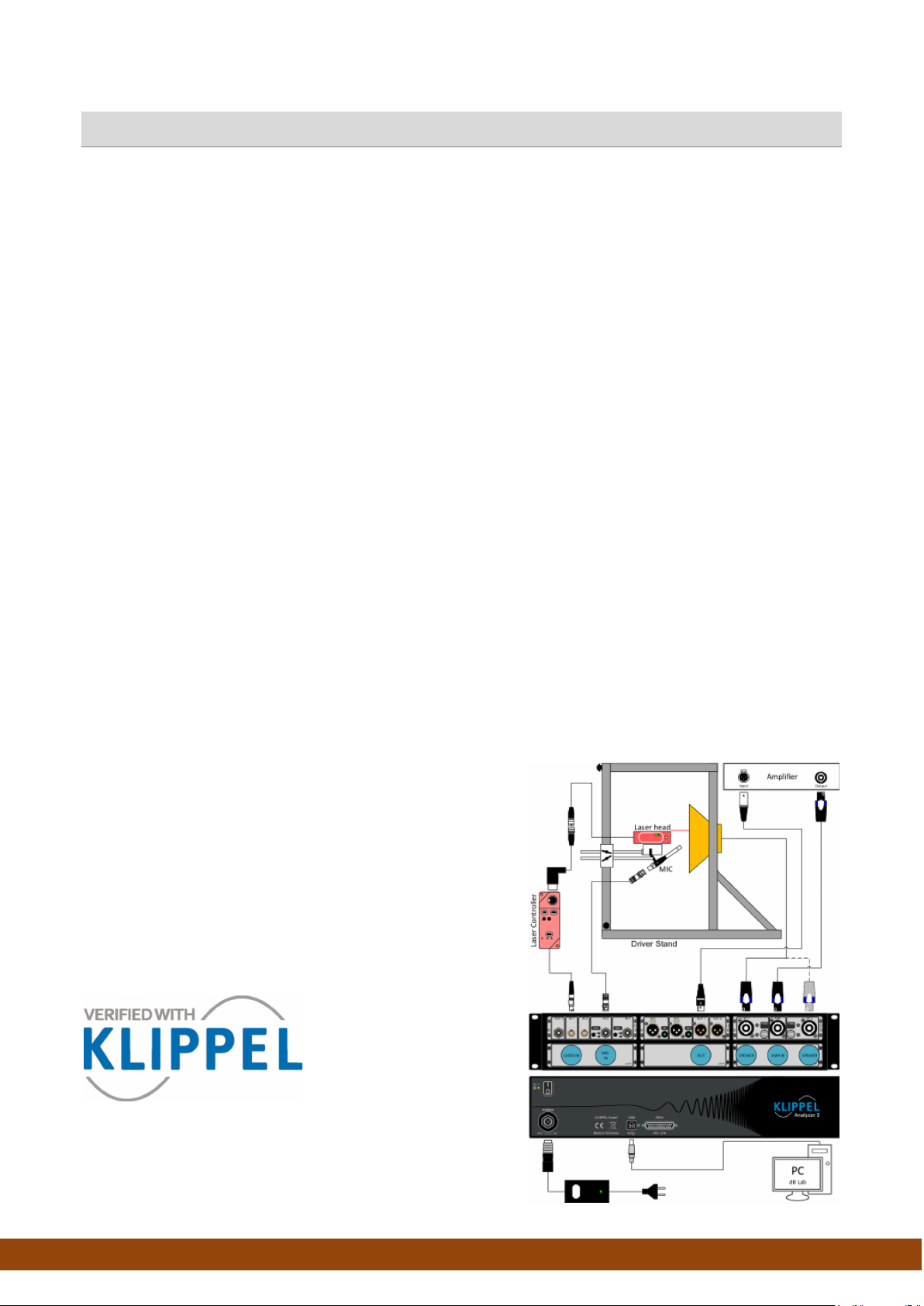

Verified with KLIPPEL®

GROUND ZERO is using the worldwide accepted KLIPPEL® R&D Analyzer KA3 measurement system for
speaker development during the German in-house development as well as for QC reporting for most
production lines at the factory. The results of LPM and LSI measurements are the basis for evaluating and
verifying further development enabling to offer perfectly working products in any practical application.
Continuous and advanced trainings for development employees ensure the highest possible qualification.

The Linear Parameter Measurement (LPM) module of the KLIPPEL® Analyzer System is dedicated to
identifying the electrical and mechanical small signal (Thiele/Small) parameters of electro-dynamical
transducers with high accuracy. It is based on the electrical impedance by measuring the voltage and
current at the speaker terminals. An additional benefit of the displacement measurement is the
identification the suspension creep parameters, resulting in better accuracy of the loudspeaker model at
low frequencies. The LPM provides tools to identify and avoid typical problems such as poor signal to
noise ratio and malfunction due to nonlinear effects of the driver or amplifier limiting.

The Large Signal Identification (LSI) module measures the linear, nonlinear and thermal parameters of
transducers operated in free air. The transducer is operated under normal working conditions (vertical
position and fixed clamped in a laser stand or enclosure). Starting in the small-signal domain, the
amplitude is gradually increased up to limits admissible for the particular transducer. The maximal
amplitude is determined automatically using the identified transducer parameters and general protection
parameters describing the thermal and mechanical load. The identification of the model parameters is
performed in real time with an adaptive system. It is based on the estimation of the back EMF from the
voltage U(t) and current signal I(t) measured at the electrical terminals. The identified model allows
locating the sources of the nonlinear distortion and their contribution to the radiated sound. The dynamic
generation of a DC-part in the displacement, amplitude compression and other nonlinear effects can be
investigated in detail. After the initial identification, a temporal parameter variation and long-term thermal
effects can be investigated.

KLIPPEL® R&D hardware and dB-Lab software for LPM/LSI measurements meet the following standards:

Consumer Electronics Association

CEA-2031(LSI module)

International Electrotechnical Commission

IEC 60268-5, IEC 60268-7, IEC 60268-22, IEC 62458,
IEC 62459, IEC WD 63034

European Standards

BS EN 54-24

Audio Engineering Society

AES2

Institute of Electrical and Electronics Engineers

IEEE 269, IEEE 1206, IEEE 1329, IEEE 1652

KLIPPEL® is a registered trademark of KLIPPEL GmbH

GROUND ZERO GZUW 8SQ-D2

URANIUM SERIES

Respect the Music

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder
unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils
persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin,
Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem
jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik
verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der
Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst
realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des
Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t
really matter what kind of music is the personal favorite, whether it´s Instrumental, Jazz,
Electro, Latin, Classic, Rock or any other music direction. However, audio reproduction
quality at each desired volume is elementary. Some music styles require higher levels
while others prefer the soft tones. GROUND ZERO considers all the different wishes of
customers during the development of new products. Along with this, the target is to create
the most realistic sound, to transfer the soul of the music and the intention of the
performer. Summarized to one phrase: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt

GROUND ZERO products are engineered in Germany

GROUND ZERO - international sponsor of

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. [phone] Fax -8310

www.ground-zero-audio.com
