Page 1
Deutsch
URANIUM SERIE
Mitteltöner
GZUM 55SQ
Bedienungsanleitung
(AWV1.0)
Page 2
GROUND ZERO GZUM 55SQ
Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen
Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss dieser klang-
Ihnen viel Freude mit ihren neuen Hochtönern aus der URANIUM Serie.
Einleitung
starken Hochtöner für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Fragen zum Produkt
Die Hochtöner sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie
beantwortet der Fachhandel oder unseren Customer Support.
jedoch, dass dieser seine volle Leistungsfähigkeit nur erreichen kann, wenn alle weiteren
Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird
empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den
Fachhandel oder eine spezialisierte Fachwerkstatt zu konsultieren.
Wir wünschen Ihnen viel Freude mit der herausragenden Klangqualität dieses, von begeisterten
Produkte, welche zur URANIUM Serie von GROUND ZERO zählen, beeindrucken immer schon
Die URANIUM Serie – Erstaunliche Klangqualität
Entwicklern erschaffenen Hochtöners.
durch ihre besonders hohe Klangqualität und die sehr gute Verarbeitung.
Jedes Produkt der URANIUM-Reihe wurde sorgfältig entwickelt, um den Anforderungen
Musikbegeisterter mit hohen audiophilen Erwartungen gerecht zu werden und bietet dabei ein sehr
gutes Preis-Leistungsverhältnis. Die Anwendung aller im SQ-Wettbewerb über die vergangenen
Jahre gesammelter Erfahrungen fließen bei der Entwicklung jedes Produktes ein. Eine sorgfältige
Abstimmung des Klanges und der Produktdetails führen letztlich zu beeindruckenden Ergebnissen
und einer erstaunlichen Audio-wiedergabe. Die ausgezeichneten Verstärker weisen bereits durch
ihre Bezeichnung auf den Hauptzweck hin: SQ weit über dem Durchschnitt!
Die GZUM 55SQ sind Mitteltöner der neuen URANIUM Generation auf klanglich außerordentlich
hohem Niveau.
Gewährleistung
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach
vorheriger Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des
originalen Kaufbeleges und einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung
ausgeschlossen sind jedoch Defekte, die nachweislich durch Überlastung, unsachgemäßen Betrieb
oder Installation oder durch die Teilnahme an Wettbewerben entstanden sind. GROUND ZERO
behält sich das Recht vor, Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne
Kunden darüber zu informieren.
General installation note
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeug-
teile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder
Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln
verlegen
Page 3
GROUND ZERO GZUM 55SQ

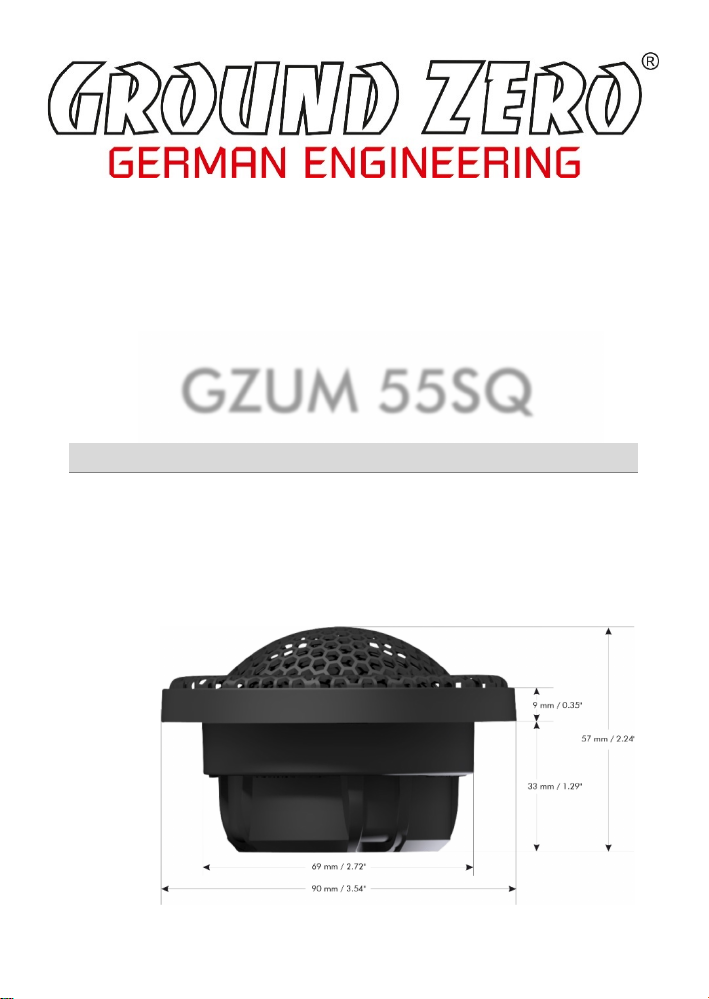

URANIUM SERIE
Mitteltöner
GZUM 55SQ
Features
• Mitteltonlautsprecher mit hoher Klangqualität
• 55 mm Kupfer-Schwingspule
• Beschichtete Seidenkalotte
• GZ Design Gehäuse
• Vergoldete Verbindungsstecker
• GZ Design Hexagon-Schutzgitter
Page 4
GROUND ZERO GZUM 55SQ
Modell GZUM 55SQ
Durchmesser (nominal)
55 mm
Kalotte
Schwingspule / Durchmesser
Antrieb
Neodym-Magnet
Impedanz
Frequenzgang
Belastbarkeit
Resonanzfrequenz
Wirkungsgrad
Technische Daten
Beschichtete Seide
55 mm Kupfer
4 Ohm
500 Hz – 11 kHz
90 Watt RMS / 150 Watt max.
(12dB/Okt. HPF @ 600 Hz)
353 Hz
88 dB
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder
unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils
persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin,
Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei
dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche
Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der
Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst
realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des
Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE
MUSIC!
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873-830
www.ground-zero-audio.com
Page 5
English
URANIUM SERIES
Dome Midrange
GZUM 55SQ
Owner’s Manual
(AWV1.0)
Page 6
GROUND ZERO GZUM 55SQ
Introduction
Thank you for choosing a GROUND ZERO product and welcome to your new
URANIUM series loudspeaker!
This is the owner´s manual providing instructions on the operation and installation
of this SQ tweeter. Please, read it carefully. If you have any further questions, please
contact your local GROUND ZERO dealer or our regional distribution partner.
This tweeter is one of the most important parts of your car audio system. However, it
will only be able to deliver its full performance when each part of the whole system is
tuned carefully matching each other. Therefore, we recommend consulting a car
audio specialist to compile the desired sound system, as well as for installation and
tuning.
We hope you will enjoy the sound quality of an enthusiastic development by the
GROUND ZERO engineering team!
URANIUM Series – Amazing Sound Quality
Products belonging to the GROUND ZERO URANIUM series stand for high-end
sound quality or extreme power handling capability.
Each product of the URANIUM line-up has been developed carefully to fulfill the
demands of music enthusiasts with high audiophile expectations at a reasonable
price level. Applying all of Ground Zero´s sound quality competition experience
while tuning the product details carefully, results in emotional and amazing audio
reproduction. The distinguished amplifiers point out the main purpose by their
designation: SQ beyond the average!
GZUM 55SQ are midrange speakers of the new URANIUM series, delivering an
outstanding sound performance.
Terms of Warranty
The limited warranty for this product is covered by GROUND ZERO´s regional distribution
partners and their terms and conditions. For further information contact your local retailer
or regional distributor.
General installation note
• Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other
important vehicle parts!
• Never pass wires over sharp edges or vehicle parts due avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to
radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid
disturbance
Page 7
GROUND ZERO GZUM 55SQ

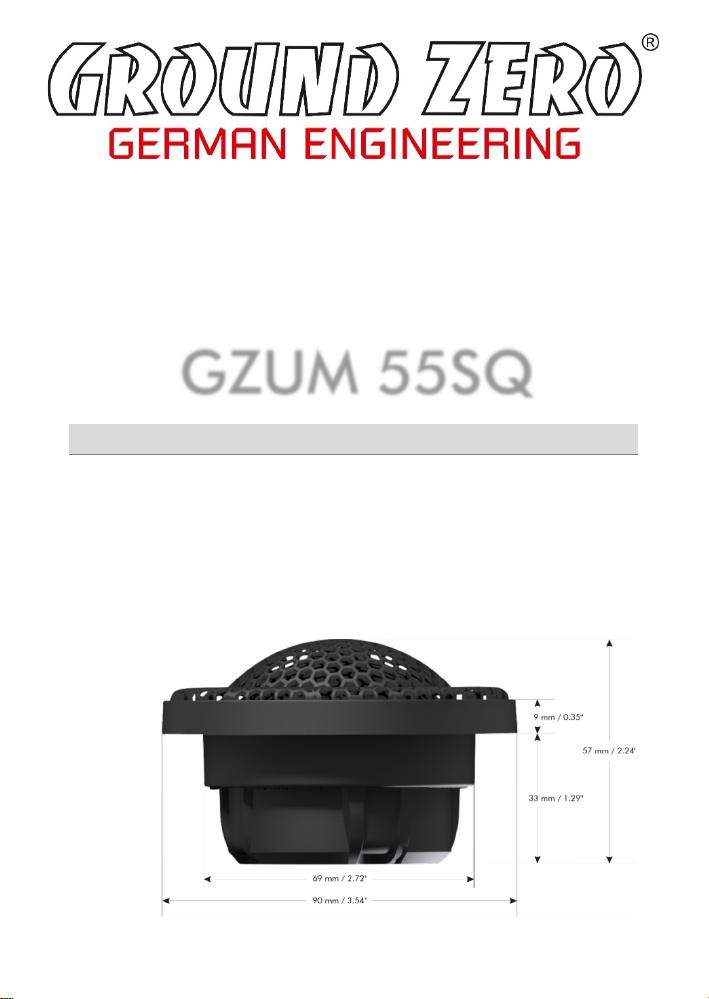

URANIUM SERIES
Dome Midrange
GZUM 55SQ
Features
• High-quality SQ dome midrange
• 55 mm / 2.17” copper voice coil
• Coated silk dome
• GZ design housing
• Gold-plated connectors
• GZ design hexagon protection grill
Page 8
GROUND ZERO GZUM 55SQ
Model
GZUM 55SQ
Diameter (nominal)
55 mm / 2.17”
Dome
Coated silk
Voice coil / diameter
Motor
Neodymium magnet
Impedance
4 ohms
Frequency response
Power handling
Resonance frequency
353 Hz
Efficiency
88 dB
Specifications
55 mm / 2.17” copper
500 Hz – 11 kHz
90 Watts RMS / 150 Watts max
(12dB/oct HPF @ 600 Hz)
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it
doesn´t really matter what kind of music is the personal favorite, whether it´s
Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music direction.
However, audio reproduction quality at each desired volume is elementary. Some
music styles require higher levels while others prefer the soft tones. GROUND
ZERO considers all the different wishes of customers during the development of
new products. Along with this, the target is to create the most realistic sound, to
transfer the soul of the music and the intention of the performer. Summarized to
one phrase: RESPECT THE MUSIC!
GROUND ZERO products are engineered in Germany
GROUND ZERO - international sponsor of
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. +49 (0)8095/873-830
www.ground-zero-audio.com
